Прокладка силового электрического кабеля в земле 06.11.2018 16:21

При строительстве дачного или жилого частного дома его нужно электрифицировать. Тут у многих домовладельцев возникает вопрос: как и где проложить кабель. Его можно прокладывать воздушным путем, возможна прокладка кабеля в земле. Прокладка по воздуху — дешевый способ, но нередки случаи потери изделия после его срезания неизвестными лицами. Поэтому часто укладывают его в земле. Этот способ дорогой и трудоемкий, но надежный: кабель из земли вытянуть трудно.

Какой кабель можно использовать

Укладывать в землю можно не каждый проводник, а только специальных марок. Какие марки кабеля для прокладки в земле выпускает промышленность. Эта продукция имеет жесткую виниловую или полиэтиленовую оболочку, она хорошо защищает провода от сырости. Популярные марки проводников для траншейной прокладки:

ВВБ; ВБбШв; ВВБбГ; NYM; СИП.

ВВБ — это бронированный вариант продукции, ВБбШв — имеет броню и размещается в полиэтиленовом шланге, ВВБбГ — бронированный с гидроизоляцией. Это дорогие марки, но сроки их службы большие. NYM и СИП — дешевые провода с небольшим сроком эксплуатации.

При выборе бронированной продукции нужно знать кислотность почвы. Для нейтральной кислотности лучше выбрать броню из стальной полосы. Она годится для глинистой и суглинистой земли. В щелочную почву закладывается высоковольтный проводник, имеющий броню из алюминия или свинца. Разумный выбор дорогого токонесущего провода сохранит много физических сил и финансов в будущем, когда придется менять дешевый кабель через год-два после укладки.

Распространенные марки бронированного кабеля для прокладки в земле: ААШв, ААП2л, АПсВГ, АСПл, АВВГ, ААБл, АПвВГ, ААШп, АСБ, АПВГ и другие. На Крайнем Севере с мерзлыми грунтами и оползнями используются проводники с проволочной броней типа ПвКШп.

Перечень и порядок работ

Бестраншейная прокладка кабеля происходит с помощью специальных машин и механизмов для горизонтального бурения. Это способ используется при прокладке кабеля через дорогу с асфальтовым покрытием и используется не всегда. Проще провести его в земле другим способом.

Прокладка в траншее требует проведения подготовительных работ. Составляется план траншеи на бумаге, который размечается на местности, после чего копается лопатой или землеройным механизмом канава, глубина траншеи для заложения бронированного изделия — около 75-90 см. На пути прокладки трассы не должны встречаться столбы, деревья, кусты и другие препятствия. Стенки траншеи делаются наклонными, они не будут обваливаться. Все камни, острые предметы из траншеи удаляются.

Когда канава выкопана, нужно еще раз ее осмотреть на предмет наличия корней и камней. Следующая операция — выравнивание дна. Для этого оно засыпается слоем песка толщиной 10-15 см и трамбуется. Песок используется любой, он просеивается и очищается от ненужных включений. На получившуюся подушку производится укладка кабеля. Поверх него кладется пластиковая сигнальная лента для кабеля. При ее укладке нужно следить за расположением надписей: они находятся на обращенной вверх стороне ленты.

После укладки бронированной продукции траншея засыпается грунтом. Лучше делать это послойно с уплотнением каждого слоя. Перед укладкой стоит проверить качество изоляции мегаомметром. При поврежденной изоляции продукцию под землей использовать не рекомендуется.

Мегаомметр есть не в каждой семье, поэтому можно пользоваться вольтметром или тестером. Измерить ими сопротивление изоляции нельзя, но они показывают пробои и замыкания между отдельными проводниками. При обнаружении замыкания между проводниками и броней продукцию использовать запрещают правила прокладки проводов.

Кабель нужно брать цельный. Если возникла необходимость соединения проводника, его делают снаружи траншеи, пользуясь специальной коробкой. Коробка устанавливается на столбике рядом с выходом проводов из земли. Закапывать специальные муфты, сделанные своими силами, неразумно. Они низкого качества и приносят различные проблемы.

Как проложить кабель под землей другим способом. Для этого используются полиэтиленовые трубы ПНД. Они окрашены в черный цвет, имеют гладкие поверхности, обладают прочностью и устойчивостью к воздействию химических веществ. Срок их эксплуатации — 50 лет. Трубы хорошо гнутся и имеют малый вес. Провод внутри труб не замерзает и не покрывается ледяной корочкой. Трубы ПНД для прокладки кабеля в земле не дают возможности возникновения возгораний при коротких замыканиях. При длинной трубе придется приобретать механизм, с помощью которого протягивается проводник любой длины.

Разрабатываем трассу

Подземная прокладка кабеля требует разметки трассы. Трассу по участку делает собственник дома. Лучший вариант — прямая, но часто она превращается в ломаную линию из-за наличия препятствий. При разработке плана следует выполнять правила:

нельзя пересекать ранее уложенный провод; пересечение с газовой или водопроводной трассой возможно на расстоянии около 20 см; прокладка проводов вдоль труб коммуникаций разрешается на расстоянии от 1 м от них; на трассе не должны встречаться кусты и деревья ближе 2 м от траншеи.

При пересечении кабелей их располагают на расстоянии 15-20 см, оба провода изолируются отрезком трубы из пластика или асбоцемента. План траншеи лучше нанести на бумагу с обозначением всех препятствий. Если запланировано проложить несколько проводников, каждый обозначается своим цветом. План понадобится при посадке плодовых и декоративных деревьев, при возведении построек на участке, при ремонте и обслуживании линии электропередачи.

Как прокладывать трассу

Прокладка электрического кабеля в земле производится на глубине 70-80 см от поверхности земли. Этого не всегда можно достичь в силу некоторых непреодолимых причин. При глубине прокладки кабеля ниже нормы провод закрывают защитной оболочкой, в качестве которой используют гофрошланг или полипропиленовую трубу. Годятся для этого асбоцементные и пластиковые трубы. Не рекомендуется применять канализационные и металлические трубы. Первые имеют малую прочность, вторые — слишком жесткие. При подвижке грунта они наносят повреждения изоляции.

Если провод проложен с использованием специальных футляров, края их заделывают монтажной пеной, цементным раствором или ветошью с раствором цемента. Ширина траншеи для прокладки и подключения уличного освещения — 25-30 см. Прокладка нескольких кабелей производится в одну траншею. Проводники должны находиться на расстоянии 100 мм друг от друга.

Прокладка кабеля под дорогой производится с применением специальной техники, способной производить горизонтальное бурение. Стоит эта работа дорого, но дешевле восстановления асфальтового покрытия. В проделанную скважину вставляется пластиковая труба с проводником. Дорога при этом остается нетронутой.

Защита кабеля сверху

При прокладке токонесущих структур нельзя повреждать их изоляцию. В землю укладывают бронированное изделие с медными или алюминиевыми жилами. Глубина заложения — 75-90 см. Снаружи оно покрывается гидроизоляцией. Для подключения дачи, бани, сарая, курятника используется провод в оболочке из ПВХ. Он обладает прочностью и герметичностью.

Прокладка кабеля в траншее осуществляется подушку из песка с легкими волнами, избегая сильного натяжения. Сверху накладывают сигнальную ленту, на которой написано: Осторожно, кабель! сверху насыпают 10 см песка. Остальное пространство заполняется ранее вынутой из траншеи землей. После прокладки изделия и засыпки грунтом нужно еще раз проверить работоспособность кабеля.

Проводники NYM и ВВГ лучше укладывать в гофрошланг ДКС. В местах пересечения с коммуникациями следует пользоваться асбоцементными и пластиковыми техническими трубами, это намного увеличивает срок службы изделия. При необходимости соединения отдельных кусков нужно пользоваться коробкой, в которую выводятся концы проводников. Монтажная коробка устанавливается снаружи на столбике. При вводе в дом броню изделия заземляют присоединением ее к нулевой фазе распределительного щитка.

Провод, передающий напряжение до 1 кВ, защищается сверху кирпичной кладкой или плитой из железобетона.

Как ввести в дом

Для ввода подземного кабеля в жилище пользуются несколькими способами. В ленточном фундаменте нужно проделать отверстие и замуровать в него короткий отрезок металлической трубы, края которой немного выходят за пределы фундамента. Электрический провод протягивают через трубу и герметизируют ветошью с цементным молочком. Можно обработать отверстие монтажной пеной и зацементировать его.

Другой способ: пропустить проводник через изогнутую трубу, установленную рядом с местом выхода проводника из земли. Изгиб трубы не может быть под прямым углом. В свайном фундаменте все делается проще: траншея тянется в подполье, проделывается отверстие для выхода провода. Если фундамент дома мелкозаглубленный — трассу проводят под ним на расстоянии 50 см и более.

Сколько кабелей можно прокладывать в одной трубе или гофре? Что говорят ГОСТы | Кабель.Онлайн

Если перед электриками стоит задача обеспечить энергией здание, где силовые кабели могут разрушаться из-за контакта с едкими веществами, провода прокладывают в защитных трубах или гофрах. Также негорючие трубы и гофры применяют в пожароопасных деревянных коттеджах: даже если силовые провода перегреются, дом останется целым. В статье мы расскажем про особенности такого монтажа проводов.

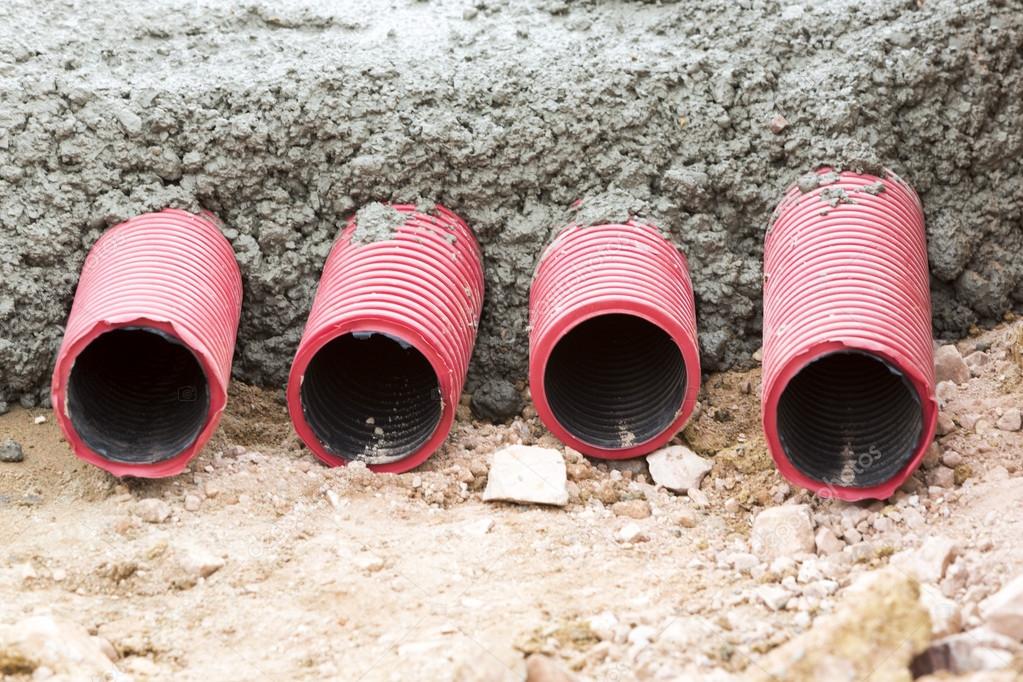

Виды труб для прокладки силовых кабелей

Для монтажа электропроводки подходят такие трубы:

Из чермета . Надежно изолируют горючие кабели от горючих деревянных стен. Чтобы трубы служили десятками лет, их красят изнутри и снаружи. Еще один плюс металлических труб — ограничение вредного электромагнитного воздействия кабелей на жильцов. Проблема монтажа таких труб — их жесткость. Чтобы изогнуть железную трубу, придется мучиться с отводами, тройниками, муфтами, резьбой и многим другим.
Из нержавейки . Это дорогой вариант труб, которым не страшны никакие внешние воздействия. Если уложить кабели в трубу из нержавеющей стали, можно забыть об обрывах, коррозии и прочих проблемах с изоляцией на несколько десятилетий.
Из полиэтилена . Удачный вариант для подземной прокладки кабеля. Трубы из ПНД дешевые, укладывать их легко. А еще они неплохо защищают кабели от почвенных солей и влаги. К сожалению, полиэтиленовые трубы трескаются при подвижках грунта. Изделия из ПНД обычно черные или оранжевые. Они не боятся огня, не тлеют, сохраняют эластичность через годы эксплуатации.
Гофрированные из ПВХ . Дешевый вариант для прокладки проводки в нежилых помещениях. Не горят, но могут испарять в воздух вредные вещества. Гофры из ПВХ имеют серый цвет, не поддерживают горение, не разрушаются под действием влаги.

Даже если для прокладки силовых кабелей выбрана надежная металлическая труба, это не означает, что ее можно забить проводами до отказа. Количество проводов в гофрах и трубах регламентирует ПУЭ.

Можно ли укладывать в одну трубу или гофру больше одного кабеля согласно ПУЭ?

Издание №7 Правил Устройства Электроустановок содержит такие указания:

При подземной прокладке силовых кабелей в одной траншее не должно лежать больше шести проводов. Если пучок кабелей толстый, рекомендуется разделить его по 6 штук и выкопать для пучков отдельные траншеи так, чтобы от траншеи до траншеи оставалось хотя бы 50 см.
Для подводной прокладки подходят только бронированные кабели. Если выбраны провода без брони, нужно, чтобы их внешняя изоляция была устойчивой к любым термическим и механическим воздействиям.
Для кабельных линий, которые проходят по трубам и гофрам, подходят небронированные провода в свинцовой или алюминиевой оплетки. Если труба для защиты проводов металлическая, можно выбрать кабели в пластмассовой или резиновой изоляции.
Если силовые кабели рассчитаны на напряжение до 10 кВ и идут параллельно друг другу, по горизонтали между ними должен оставаться просвет шириной хотя бы в 1 метр.

Выводы

В одну траншею нельзя укладывать больше 6 силовых кабелей .

Без трубы в землю можно вкапывать только бронированные провода. Но при этом нужно будет заложить кабель сверху кирпичом, чтобы защитить от воздействий сверху. Небронированные кабели укладывают строго в трубах и гофрах.

От траншеи до траншеи следует оставлять расстояние в 1 м или больше.

Читайте также:

Какой провод можно прокладывать без гофры?

Кабель для прокладки в земле – как выбрать?

Каким кабелем делать ввод в дом

На какую глубину можно закапывать электрический кабель?

Как читать маркировку силового кабеля российского производства?

Алюминиевый кабель для прокладки в земле

Для прокладке в земле используют как медные так и алюминиевые кабели. Марку выбирают из расчета активности и типа грунтов, среды эксплуатации кабеля, влияния механических или прочих нагрузок.

Какой кабель можно прокладывать под землей?

Для прокладки в земле без применения всяческих дополнительных сооружений (короба различного материала, гофра, различные трубы) применяют специальные бронированные кабели. Бронирование является важным элементом в конструкции, предотвращающее коррозийную активность грунта, механические повреждения во время монтажа и во время эксплуатации и прочее. Применяют несколько видов брони, имеющих свои недостатки и преимущества:

Бронирование из оцинкованных лент из стали – предотвращает случайные механические повреждения во время установки кабеля и во время работы;

Бронирование из оцинкованных проволочек из стали – имеет устойчивость к коррозии, статической механической нагрузке на кабель, растяжению;

Бронирование из гофрированной ленты – используют для защиты кабелей связи от повреждений грызунами и во время монтажа;

Бронирование из однопроволочной спирали – кабель с таким бронированием не теряет своей гибкости, получая при этом механическую прочность. Часто используются для подключения шахтного оборудования

Кабель для прокладки в грунте имеет изоляцию, которая влияет на его условия эксплуатации и долговечность. Разделяют три вида изоляции кабеля:

пропитанная изоляция из бумаги;

полиэтиленовая;

поливинилхлоридная изоляция.

Кабели с изолированием из пропитанной бумаги (БПИ) имеют хорошие электрические показатели, длительный срок эксплуатации, из можно применять во влажных грунтах. Но при использовании кабеля с БПИ на разноуровневых трассах, пропиточная изоляционная жидкость может стекать вниз по кабелю, что уменьшает его изоляционную стойкость. Максимальная разность высот составляет не более 15 м. При прокладке с большей разностью высот лучше использовать другие типы кабелей.

Для дополнительной защиты кабелей с БПИ помимо брони применяют алюминиевую или свинцовую оболочку. При воздействии веществ разрушающих оболочку кабеля (шлак, строительные материалы, солончаки и прочее), высокой активности электрокоррозии применяют кабеля со свинцовым корпусом, алюминиевая оболочка эффективна при сильных механических воздействиях, для защиты от электромагнитных наводок и пригодна в качестве нулевой жилы для заземления.

Полиэтиленовая изоляция имеет ряд преимуществ по сравнению с БПИ: меньший вес, удобство монтажа, не нужно прогревать кабель до -15…-20С (кабели с БПИ требуют прогрева уже при 0 С), монтаж на любых трассах с любой разностью высот и т.д.

Изолирование из ПВХ для прокладки в грунт имеет схожие характеристики с полиэтиленом, и при этом дешевле.

Алюминиевый или медный кабель для прокладки в земле: что лучше?

Токонесущие силовые кабеля для прокладки в земле можно применять как с медными, так и салюминиевыми жилами. Важно, чтобы выбранное сечение соответствовало нагрузке.

У каждого типа жил есть свои преимущества и недостатки. Отличия медного кабеля от алюминиевого:

Процесс окисления. На меди этот процесс происходит медленно, легко убирается и не мешает прохождению тока. Но на алюминии это сказывается негативно и производит к плохой проводимости тока.

Хрупкость материала. Медь достаточно гибкий материал, позволяющий изгибать жилу во время прокладывания. С алюминием сложнее, после некоторых изгибов, в нем появляются трещины, уменьшая прочность материала. Алюминий не подходит для прокладки кабеля непрофессиональным персоналом.

Большая проводимость. Медь обладает меньшим удельным сопротивлением, другими словами, проводная способность этого материала выше, чем алюминия. Для алюминия расчет необходимого сечения всегда будет на класс выше, чем у меди.

Цена. Медь обходится заказчикам в гораздо дороже, чем алюминий.

Для прокладки кабеля в земле выбор медь или алюминий зависит от предпочтений заказчика, какие характеристики кабеля ему необходимы, от условий эксплуатации и от финансов. Нормативы ПУЭ не регламентируют конкретно этот момент.

Алюминиевый кабель для подземной прокладки – обзор марок

Существует большое количество различных алюминиевых марок кабелей для прокладки в земле с разнообразной конструкцией и характеристиками. Вот примеры некоторых кабелей с различными параметрами.

Кабель АВБбШв

АВБбШв – алюминиевый токопроводящий кабель, изолирование и оболочка изготовлены из поливинилхлоридного пластика, бронирование из оцинкованных лент из стали, без подушки под бронированием. Корпус в виде выпрессованного шланга из поливинилхлоридного пластиката. Применяются для подключения стационарных установок при рабочем напряжении 660-1000 В с частотой 50 Гц. Могут применяться при возможном механическом повреждении и без учета разности уровней монтажа.

Заказать

Кабель АПвБП

АПвБП – алюминиевый токопроводящий кабель, изолирование изготовлено из сшитого полиэтилена, бронирование из оцинкованных лент из стали, оболочка выполнена из полиэтилена. Используются для подключения электроустановок на рабочее переменное напряжение 6-35 кВ при частоте 50 Гц. Имеют устойчивость к различному уровню коррозийной активности грунта. Прокладка осуществляется без учета разности уровней.

Заказать

Кабель ЦАСБ2л

ЦАСБ2л – бронированный алюминиевый токонесущий кабель для прокладки в земле, бумажное изолирование из нестекающего состава с применением церезина, оболочка из свинца, бронирование из оцинкованных лент из стали, два слоя из полиэтилентерефталатных лент под подушкой в броне. Используются для подключения стационарной установки при рабочем переменном напряжении 10 кВ с частотой 50 Гц. Можно проложить при: высокой коррозийной активности грунта, при влиянии блуждающего тока. В земле кабель может прокладываться и на вертикальных участках, то есть учитывать разность уровней не нужно.

Заказать

Нужен алюминиевый кабель для прокладки в грунт? Подберем марку и сечение!

Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

Как проложить кабель под землёй на даче без техники

Отсутствие электропитания в дачных постройках доставляет массу неудобств. Нередко к сети бывает подключён только сам дом, а вспомогательные постройки (баня, сарай, гараж) остаются без электроэнергии. Как правило, владельцы самостоятельно подключают все помещения, предпочитая укладку проводов в траншее. Однако, далеко не все знают, как проложить кабель под землёй на даче по всем правилам. Читайте до конца, и вы сможете избежать нарушений или ошибок при выполнении всех этапов работ.

Кабель в траншееИсточник livejournal.com

Выбор способа проведения кабеля

Существует два способа соединения объектов электрическими проводами:

Воздушный. Используется ряд опор, к которым последовательно прикрепляется провод от источника до участка ввода в помещение.
Подземный. Кабель укладывают в траншею и засыпают её грунтом.

Первый способ значительно проще. Как правило, площадь дачного участка невелика, расстояния от источника энергии (дома или наружного электрощитка) не требуют установки столбов. Обычно прикрепляют кронштейны к стенам построек и этим ограничиваются. Однако, целостность кабеля при таком способе прокладки всегда находится под угрозой. Сильный порыв ветра, падение деревьев, ремонтные работы могут стать причиной разрыва или отсоединения кабеля от щитка. Это может создать серьёзную угрозу для людей или животных.

Кроме этого, необходимо учитывать специфику воздушного монтажа проводов. Приходится работать на высоте, нередко в одиночку. Это могут себе позволить не все владельцы дач, поскольку процедура достаточно опасная, чреватая травмами или более серьёзными последствиями.

Монтажные работы на высотеИсточник alppromm.ru

Подземное размещение проводки позволяет исключить эти проблемы. Единственные проблемы этого способа – большие трудозатраты и отсутствие понимания, как проложить кабель под землёй без ошибок. Общий порядок действий представляется достаточно простым, но, по ходу дела, пользователи часто сталкиваются со сложностями. Как ни странно, больше всего вопросов возникает у людей, имеющих некоторую техническую подготовку. Они понимают, что необходимо соблюдать определённые правила, выдерживать расстояния, зазоры, соблюдать нормативные требования.

Основную сложность, которая возникает при подземной прокладке кабеля, представляют земляные работы. Если на участке имеются элементы благоустройства, постройки, насаждения, придётся выбирать максимально удобный путь для трассы. Необходимо совместить два требования:

Обеспечить минимальную длину траншеи, чтобы сократить трудозатраты.
Сохранить в целости растения и элементы обустройства участка.

Изменить расположение построек невозможно, поэтому приходится прокладывать траншею между ними. Площадь участка чаще всего занята растениями, поэтому обычно жертвуют одной-двумя грядками.

Схема прокладки на участкеИсточник elektroznatok. ru

После того, как проблема с трассировкой будет решена, возникает следующий вопрос – на какую глубину закапывать кабель электрический, чтобы не повредить другие виды проводов или коммуникаций. Для участков, расположенных в зоне паводков, подтоплений или с высоким уровнем грунтовых вод, этот вопрос весьма важен. Укладывать кабель в воду нельзя, поэтому надо точно знать глубину залегания водоносных пластов.

Ещё один важный вопрос состоит в способе рытья траншеи. Предпочтительнее использовать технику, однако, участок может быть не иметь места для прохода трактора. В таких условиях приходится копать вручную. Это затруднительно, но можно пригласить помощников или, в крайнем случае, нанять пару рабочих и облегчить себе задачу.

Основная причина выбора подземной прокладки кабеля заключается в надёжности и сравнительной дешевизне. Установка столбов требует немалых затрат, как с финансовой точки зрения, так и по объёму работ. Если даже собственные опоры не требуются, провисание и ветровая нагрузка рано или поздно создадут условия для обрыва кабеля. Хорошо, если он оторвётся со стороны источника. В противном случае возможны нежелательные последствия.

Если грунт песчаный, работа движется быстрееИсточник yandex.ru

Основные требования к подземной прокладке кабеля

Некоторые источники рекомендуют сначала составить проект трассы и согласовать его с энергетиками. Однако, это долгий и довольно нудный процесс, без которого можно обойтись. Длина траншеи, как правило, невелика, поэтому согласование станет излишней тратой времени.

Перед тем, как проложить кабель в земле на даче, надо составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не удастся, поскольку надо соблюдать условия:

Глубина траншеи должна быть не менее 80 см. Если кабель спрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.
На дне делается слой песчаной засыпки толщиной 10 см. Он тщательно выравнивается и трамбуется.
Трасса не должна проходить поблизости от растений или иных объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
Рекомендуется прокладывать прямую траншею. Если это никак не получается, следует исключить резкие повороты.

Резкие повороты траншеи делать не рекомендуетсяИсточник russtroy40.ru

Расстояние между другими кабелями или коммуникационными линиями в грунте должно быть не менее 0,15 м.
Если в траншее находится несколько проводов разного типа и назначения, между ними надо обеспечить зазор 10 см.

Кроме этого, необходимо знать, как правильно проложить кабель в земле на даче. Важно исключить натяжение провода. Его укладывают волнами, с небольшими изгибами. Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, надо натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их надо удалить из траншеи, но иногда это бывает невозможно сделать. Если о футляре забыли, или во время укладки обнаружились ранее не известные выступы, можно использовать кусок асбоцементной трубы, разрезанной пополам в продольном направлении. Обе части надевают на кабель в нужном месте и соединяют хомутом или скотчем.

Укладка делается свободно, волнамиИсточник amadey. e4u.ru

Достоинства и недостатки подземной прокладки

Преимуществами укладки кабеля в траншее принято считать:

Надёжная защита кабеля от внешних воздействий.
Отсутствие на участке дополнительных элементов – столбов, опор и прочих конструкций.
Не требуется уход или обслуживание.
Вес и размер кабеля не имеет значения, нет нужды учитывать несущую способность опор и ветровую нагрузку.
На виду нет никаких проводов, при отсутствии ошибок срок службы кабеля составит многие годы.
Верхний слой почвы пригоден для посадки огородных растений.
Все расходы разовые, в отличие от воздушного способа, где постоянно требуется ремонт опор или замена повреждённого кабеля.

К недостатками подземной прокладки относятся:

Необходимость производить земляные работы, иногда вручную.
Надо учитывать массу нормативных значений. В частности, необходимо знать, на какую глубину закапывать электрический кабель в частном доме.
Визуальный контроль за состоянием кабеля отсутствует.
Есть возможность деформирующих воздействий земляных пластов, или проникновения воды.
При необходимости ремонтных работ, приходится почти полностью повторять процедуру укладки.

Несмотря на некоторые недостатки, подземная прокладка считается наиболее удобным и безопасным вариантом.

Под землёй кабель должен быть надёжно защищёнИсточник квант-спб.рф

Какой кабель выбрать

При подготовке к подаче электропитания, приходится решать, какой кабель можно прокладывать в земле к частному дому или дачным постройкам. Здесь основными критериями выбора являются:

Условия эксплуатации проводов.
Величина нагрузки.
Степень защиты кабеля от внешних воздействий.

В первую очередь, необходимо выбирать наиболее защищённые марки кабеля. Рекомендуется использовать провод типа ВБбШв (медный). Это бронированный силовой кабель с многопроводными жилами и двойной изоляцией. Защитная броня состоит из двух стальных полос, намотанных по спирали по всей длине провода.

Кроме него могут быть использованы:

СБ, СБл, СКл (с бумажной изоляцией).
ПвБбШп, ПвП, ПвПг (с изоляцией из сшитого полиэтилена).

Некоторые источники утверждают, что для подземной прокладки можно использовать практически любые марки проводов, если защитить их гофрированной трубой. Спорить с этим нет смысла, но необходимо учесть опасность повреждения гофры из-за подвижек грунта, проседания верхнего слоя или других нагрузок. Поэтому, лучше перестраховаться и использовать бронированные марки кабеля.

Бронированный кабель типа ВБбШвИсточник pes-cable.ru

Сколько нервов и денег потребуется, чтобы провести электричество на участок

Выбирать алюминиевые провода не следует, они одножильные, больше сечением, сложнее в работе. Кроме того, внутри построек все равно нужен медный провод, который лучше соединять с силовым кабелем из того же материала.

Перед тем, как проложить электрический кабель на дачном участке в земле, его затягивают в защитную оболочку – шланг или гофрированную трубу. Это полимерные или металлические трубки, цельные или спирального типа.

Защитный шланг выбирают, исходя из условий и нагрузок на кабель. Если количество потребителей невелико (например, только освещение), то подойдёт обычная труба ПНД соответствующего диаметра.

Затяжка проводки в трубу – непростое дело, если нет опыта. Как правило, для гладких труб используют стальную проволоку, которую проталкивают от одного конца трубы до другого. За счёт собственной упругости проволока, не сгибаясь, проходит на всю длину защиты, после чего к ней прикрепляют конец кабеля и вытягивают проволоку обратно. Тянуть надо осторожно, без рывков и излишнего усилия. Крепить кабель следует прочно, чтобы он не оторвался во время процедуры, и не пришлось повторять её сначала.

Иногда гофра продаётся уже с металлическим зондом для затяжки кабеляИсточник yunimag.ru

Есть и другие способы протяжки, например, с помощью капронового шнура и пылесоса. Видеоролик о такой методике протяжки:

Пошаговая инструкция

Рассмотрим порядок действий при подземной укладке кабеля:

Выполнить подготовительные работы – определить путь трассы, приобрести кабель, защиту и необходимые дополнительные элементы.
Произвести разметку. С помощью колышков отметить трассу, натянуть шнуры для более точного ориентирования.
Выполнить земляные работы. Вынутый грунт складируют на краю траншеи. Её ширина составляет 20-30 см, стенки делают пологими для исключения осыпаний.
Очистить траншею от острых камней, корней растений и прочих выступающих предметов.
Сделать песчаную засыпку толщиной 10 см, выровнять и утрамбовать её.
Уложить провод, помещённый в защитную гофру. Его не следует растягивать, укладывать свободно, волнами.
Поверх засыпать ещё один слой песка, стараясь закрыть гофру.
Засыпать в траншею вынутый грунт. Он будет осаживаться, поэтому надо создавать небольшой холм по всей длине траншеи.

Перед подключением надо измерить сопротивление изоляции. Должны быть нормативные значения между всеми жилами и между каждой жилой и землёй. Если обнаружатся отклонения, придётся все раскапывать и искать место пробоя. Если же все в пределах нормы, можно подключать кабель и начинать его эксплуатацию.

Кабель уложен и готов к засыпке песком и грунтомИсточник samelectrik.ru

Оригинальный и быстрый способ рытья траншеи показан в видеоролике:

Электрическое отопление дома: какие нагревательные электроприборы эффективнее и экономичнее

Как быть, если требуется выполнить работы в зимнее время

Рассмотрим, как проложить электрический кабель под землёй на даче своими руками в холодное время года. Здесь возникают некоторые сложности. Например, невозможно определить уровень грунтовых вод. Глубина траншеи составляет всего 80 см, а это значительно меньше глубины промерзания грунта в большинстве регионов России (к примеру, в московской области по данным СНиП средняя глубина составляет 130 см).

Перед укладкой бухту провода надо нагреть в теплом помещении. Обойтись без подогрева можно, если температура на улице не ниже -5°.

Для земляных работ следует выбрать день со сравнительно высокой температурой. Перед началом рытья траншеи следует отогреть грунт, разведя костёр по всей длине трассы. Работа будет продвигаться медленно, поэтому придётся разделить её на несколько дней. Если расстояние велико, лучше отложить работы до наступления тёплых дней, временно провесив воздушную линию.

Рытье траншеи в зимнее время даётся труднее, чем летомИсточник svoyavoda77.ru

Специфика земляных работ ручным способом в зимнее время хорошо показана в этом видео:

Полезные советы

Так как правильно проложить кабель в земле могут только опытные и знающие специалисты, рассмотрим их советы:

После засыпки провода песком следует уложить точно над проводом сигнальную ленту. Впоследствии, во время раскопок, она поможет обнаружить кабель и исключить его повреждение.
В траншею укладывают только целый отрезок кабеля. Никаких соединений под землёй быть не должно.
Не следует располагать траншею под нагруженными участками (где перемещаются люди, автомобили или садовая техника).
Если используются металлические гильзы, их диаметр должен как минимум втрое превышать толщину провода.

Используя эти нехитрые советы, можно избежать некоторых ошибок в укладке.

В траншее может быть уложено несколько кабелейИсточник dom-i-remont.info

Ещё один полезный видеоролик о подземной прокладке силового кабеля:

Грамотное и быстрое подключение электричества к участку — все нюансы с видео

Коротко о главном

Подземная прокладка кабеля позволяет исключить случайный обрыв и поражение людей током. Несмотря на необходимость выполнения земляных работ, этот способ считается более предпочтительным, так как ни обслуживать, ни ремонтировать провода обычно не приходится.

Перед тем, как проложить провод под землёй на даче, следует составить рабочий чертёж, где будет отмечена трасса с соблюдением всех допустимых расстояний и зазоров. Кроме этого, важно выдержать заданную глубину траншеи, исключить резкие повороты.

Следует использовать только подходящие марки проводника, а также обеспечить правильное сечение. Мощность следует рассчитывать с запасом, поскольку нагрузка может вырасти.

Ввод кабеля из траншеи в дом двумя способами

Вступление

Здравствуйте Уважаемые читатели сайта Elesant.ru! Продолжая тему траншейной прокладки ответвления для электроснабжения частного дома, расскажу про ввод кабеля из траншеи в дом.

Два способа

Ввод питающего кабеля в дом осуществляется двумя способами. Выбор способа ввода кабеля в дом зависит от наличия в доме подвала.

Вариант 1. Если в доме есть подвал, ввести кабель в дом можно через фундамент. Для этого в фундаменте заранее нужно сделать отверстие, в которое будет закладываться металлическая труба для кабеля.

Вариант 2. Если в доме нет подвала или вы устанавливаете вводное устройство на фасадной стороне дома, то вывести кабель из траншеи можно по фасаду дома.

Рассмотрим два этих варианта подробнее.

Ввод питающего кабеля в дом из траншеи через фундамент

По нормативам: ПУЭ п. 2.3.85. Прокладка кабелей непосредственно в земле под фундаментами не допускается.

Поэтому, в заранее сделанное отверстие в фундаменте дома нужно заложить трубу, лучше металлическую с уклоном от дома, чтобы в дом не попадала вода. Диаметр трубы должен быть на шаг больше, чем диаметр закладываемого кабеля. Желательно чтобы труба была толстостенной. Уклон трубы от дома должен быть 0,5°.

Длина трубы нормируется, ПУЭ п. 2.3.85. Расстояние в свету (по горизонтали между вертикалями без препятствий) от кабеля, проложенного в земле, до фундамента должно быть не менее 0,6 метра. Это значит, что труба с питающим кабелем должна быть не короче 60 см считая от стенки фундамента в доме без отмостки. На рисунке видим пример дома с отмосткой и расстояние до края трубы до вертикали фундамента 1000-1200 мм. Внутри дома труба должна «торчать» на 5-10 см, если дом каменный.

Если питание вводится в деревянный дом, то трубу ввода питающего кабеля нужно довести до вводного устройства ВУ или вводно-распределительного устройства ВРУ установленного в доме.

В траншее между кабелем и трубой нужно сделать уплотнение, например, джутовой веревкой и обмазать ввод трубы в фундамент цементным раствором или водонепроницаемой глиной. В доме выход кабеля из трубы нужно уплотнить стандартной уплотнительной муфтой или несгораемым подручным материалом, например, асбестовой веревкой или стеклотканью.

Если в доме труба будет тянуться до вводно-распределительного устройства, то первое крепление трубы к стене нужно сделать на расстоянии 60 см от места ввода в дом. Участки трубы нужно соединять муфтами. Если вводно-распределительное устройство находится далеко от ввода кабеля, для затягивания кабеля в трубу нужно устанавливать металлические протяжные коробки.

Ввод питающего кабеля в дом из траншеи по фасадной стене дома

Ввести питающий кабель из траншеи в дом можно по фасаду дома. Если дом деревянный, то вводить питающий кабель нужно обязательно в трубе. Начинаться труба должна за 60 см от уровня отмастки к дому или за 1000-1500 мм от фасада дома. Заканчиваться труба с питающим кабелем должна в доме, при этом придется проходить два поворота в 90°.

Кабель электропитания;

Засыпка из песка;

Защитный слой из кирпича;

Труба металлическая,толстостенная;

Муфты соеденительные;

Муфты уплотнительные для уплотнения кабеля в трубе;

Устройство распределительное в доме.

Уклон трубы от дома должен быть 0,5°.

В земле на границе трубы кабель нужно уплотнить джутовой веревкой пропитанной мятой водонепроницаемой глиной. В доме выход кабеля из трубы нужно уплотнить стандартной уплотнительной муфтой.

При проходе трубы с питающим кабелем через стену, трубу нужно изолировать от стены негорючим материалом. Прекрасно подойдет асбестовая нить. Любителям экологии подойдет раствор алебастры или цементного раствора.

Важно! Раствор должен полностью изолировать трубу от стены, без пустот и пропусков.

Если вводное устройство планируется установить на стене дома со стороны улицы, то труба должна входить во вводное устройство. Ее ввод должен быть уплотнен или проварен сваркой, чтобы не нарушать степень защиты вводного устройства для улиц (IP 55).

При использовании в качестве питающего кабеля бронированного кабеля ВБбШв или его модификаций, трубу можно заменить металлическим коробом.

Начинаться короб должен от уровня земли. В земле кабель защищается кирпичом до поверхности земли. Сам кабель, должен быть окружен песчаной подушкой.

Примечание: На двух фотографиях (в цвете) вы видите бетонную подложку под изгиб трубы. Ни в одном нормативном документе о такой бетонной подложке я ничего не нашел, но назначение ее понятно. Она защищает пространства под питающем кабелем при его повороте от размывания грунта. Но труба с кабелем должна закрепляться на стене дома и имеет жесткую конструкцию. Так что проседание трубы, при правильном монтаже вам не грозит. И бетонирование под поворотом трубы «дело вкуса».

На этом, о вводе кабеля из траншеи в дом, все! Относитесь к электрике с почтением!

Другие статьи раздела: Электропроводка дома

Прокладка силовых кабельных линий в земле, траншеях и трубах

Самый дешевый и надежный способ укладки силовых линий – это прокладка их в земле – в траншеях, трубах, колодцах, коллекторах. Дополнительная защита в виде специальных сеток, бетонных подложек и фундаментов, изоляции обеспечивают длительное функционирование и низкий шанс повреждения кабелей.

Планировочные работы по прокладке силовых линий

Основным видом работ при прокладкесиловых кабельных линий в земле, траншеях и трубах являются земляные работы. Это – разработка и перемещение грунта с целью создания трассы для кабелей. В земляные работы включаются, согласно СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты», следующие виды работ: «разработка и перемещение грунта, и сопутствующие, к которым относятся: вскрытие и восстановление покровов при прокладкесиловых кабельных линий в земле, устройство креплений, водоотливов, вырубка просек, корчевание, планировка трассы и т.п. В промышленном и гражданском строительстве земляные работы выполняются при устройстве траншей и котлованов, при возведении полотна дорог, а также при устройстве спланированных площадок. Все эти земляные сооружения создаются путем образования выемок в грунте или возведения из него насыпей». Прокладкасиловых кабельных линий в земле, траншеях и трубах отличается от остальных видов земляных работ высокой точностью производства. Дадим несколько определений из СНиП 3.02.01-87 для того, чтобы впоследствии с большой точностью описывать производимые работы.

«Траншеей обычно называется выемка значительной длины и сравнительно небольшой ширины. Элементами траншеи являются: дно, стенки, бровки и отвал. Отдельные выемки, имеющие в плане форму прямоугольника, квадрата, называются котлованами. Насыпью называется земляное сооружение, полученное путем искусственной насыпки грунта на естественную поверхность земли». Прокладкасиловых кабельных линий в земле, траншеях и трубах зачастую производится именно в траншеях, поскольку это самый дешевый способ укладки кабелей. В подавляющем большинстве случаев траншеи не укрепляют особыми средствами или материалами, в особенности это касается силовых линий небольших предприятий мощностью до 10 кВ.

Под планировочными работами понимают «приведение площадки строительства к заданному проектом профилю». Как уже было сказано, руководством при планировании является СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты», в нем содержатся «указания по технологии производства и приемке земляных работ, выполняемых землеройными и землеройно-транспортными машинами, способами гидромеханизации и взрывным способом при строительстве и реконструкции действующих предприятий, зданий и сооружений». Тот же СНиП регламентирует проектно-сметную документацию, процессы выписки кабеля, оформление его получения, а также нормативы по контролю и замене силовых кабельных линий в земле, траншеях и трубах.

СНиП также регламентирует и подготовку к земляным работам: «Перед началом земляных работ на местности проводят разбивку трасс, по которым должна быть проложена кабельная канализация или бронированный кабель. Трассу разбивают в соответствии с рабочими чертежами с помощью колышков, забиваемых в грунт на указанных в чертеже расстояниях оси трассы от постоянных ориентиров — жилых домов или других капитальных строений, каменных и металлических оград, от оси шоссе и т.д. Для замеров используют рулетку, метр, мерную цепь, а для проверки прямолинейности трассы — вехи (шесты). Для прокладки силовых кабельных линий в земле, траншеях и трубах, применяются, как правило, бронированные кабели, металлические оболочки которых должны иметь внешний покров для защиты от коррозии. При прокладке кабелей в почвах, содержащих вещества, разрушительно действующие на оболочки (солончаки, болота, насыпной грунт со шлаком и т. п.), должны применяться кабели со свинцовыми оболочками и усиленными защитными покровами». В последние три десятилетия широкое распространение получили кабельные линии из сшитого (экструдированного) полиэтилена. При меньшей электрической прочности — в составе их изоляции полностью отсутствует масло, что позволяет использовать их при больших перепадах по высоте и в местах , где необходима чистота.

Разбивка трассы силовых кабельных линий в земле, траншеях и трубах производится согласно правилам и нормам, которые регламентируют глубину прокладки, расстояние до строений и других трасс, правила пересечения и так далее. При планировании трассы силовых кабельных линий в земле учитываются наземные и подземные препятствия, которые придется преодолеть при прокладке.

Подготовка трассы и кабеля

Следующий этап после планирования и утверждения – отрывка траншей силовых кабельных линий в земле. По СНиП 3.02.01-87: «Контрольные и силовые кабели напряжением до 20 кВ прокладываются в земле в траншеях на глубине не менее 0,7 м, а в пахотной земле — 1 м. Для улучшения условий охлаждения и исключения возможных механических повреждении под кабель делается подсыпка слоя толщиной 10 см из песка или мелкой земли, не содержащей камней, строительного мусора и шлака. Это требование определяет глубину траншеи, которая должна быть не менее 0,9 м. Ширина траншеи определяется количеством прокладываемых кабелей и наименьшими допустимыми расстояниями между ними». Прокладкасиловых кабельных линий в земле, траншеях и трубах осуществляется землеройными механизмами. Окопка вручную ( шурфовка) допускается только:

— при недоступности участка для землеройных работ;

— близость других трасс (менее 1 метра) – для сохранения безопасности при прокладкесиловых кабельных линий в земле, траншеях и трубах, сохранности подземных сооружений.

Общим правилом является то, что отрытый грунт должен размещаться на расстоянии от 40 см и больше с одной стороны траншеи. Это правило при отрывке часто нарушается, что может привести к нарушению технологии прокладкисиловых кабельных линий в земле, траншеях и трубах и несчастным случаям.

Зона, в которой запрещены механизированные земляные работы в СНиП указаны следующим образом:

вблизи железнодорожных и автомобильных дорог – 1 м,

от дна водоотводных каналов – 0,5 м.

Такие зоны при прокладкесиловых кабельных линий в земле, траншеях и трубах называются «зонами отчуждения». В них кабели укладываются в трубах, блоках или бетонированных траншеях: «При отсутствии зон отчуждения трубы или блоки укладываются на всем участке пересечения плюс 2 м в каждую сторону от силовой кабельной линии».

Проверка изоляции

Проверка изоляции кабелей начинается с проверки агрессивности грунта: делаются анализы на кислотность и щелочность, влажность и другие параметры. Коррозия оболочки силовых кабельных линий может стать причиной выбора другого вида кабеля. В целом при прокладке используют испытание путем измерения сопротивления изоляции на мегаоомметре. Для кабелей до 1 кВ используют напряжение на 2500 В, при этом сопротивление изоляции должно быть не менее 0,5 МОм. Электролаборатория должна измерить напряжение между жилами пофазно, а также между каждой жилой и заземленной оболочкой кабеля или землей. Для силовых кабелей 6-10-35 кВ значение сопротивления изоляции не нормируется. Но должно быть одного порядка на разных фазах одного кабеля.

СНиП устанавливает также правила и для кабелей с особыми характеристиками, например, для кабелей с бумажной, виниловой или экструдированной изоляцией: «Кабели на напряжение 3-10 кВ с бумажной изоляцией испытывают выпрямленным напряжением, равным шестикратному значению номинального напряжения кабеля. Время приложения испытательного напряжения 10 мин. Кабели с резиновой изоляцией на напряжение 3-6 кВ испытывают выпрямленным напряжением, равным двухкратному значению номинального напряжения кабеля. Время приложения испытательного напряжения 5 мин. Кабели с пластмассовой изоляцией на напряжение 3 кВ — пятикратным напряжением в течение 10 мин». Испытания кабелей с экструдированной изоляцией проводятся повышенным напряжением пониженной частоты по ГОСТ, специальным методикам или рекомендациям заводов –изготовителей. Как правило, для силовых кабелей с изоляцией из сшитого полиэтилена, величина испытательного напряжения пониженной частоты при испытании основной изоляции равна трехкратному линейному в течение 15 мин, экрана- 10кВ в течение 10мин выпрямленным напряжением.

Также при прокладкесиловых кабельных линий в земле, траншеях и трубах существует ряд правил, позволяющих сохранить изоляцию в качественном состоянии долгое время:

прогрев кабеля при укладке при отрицательных температурах;

невозможность прокладки при температуре ниже минус 15ºС

использование бронированной оболочки;

контроль изоляции не реже 1 раза в год;

измерения блуждающих токов;

регулярная оценка коррозийности среды и устойчивости оплетки.

В таких условиях силовые линии будут исправно служить не один десяток лет. Важно заносить результаты прокладки и контроля за состоянием кабелей в журнал учета и контроля, что позволит выявить проблемные участки и спланировать график сервисного обслуживания КЛ. Только своевременные работы в порядке текущей эксплуатации существенно увеличивают надежность работы электрооборудования и безаварийность эксплуатации электроустановок.

Как установить подземный трубопровод Power-By The Pros

Устали смотреть на воздушные провода? Думаете, как провести подземный электропровод к дому или магазину? Мы можем помочь.

Как правило, вы можете установить подземный кабель питания в виде трубы из ПВХ с отдельными проводами или в виде предварительно изготовленного кабеля с проводами как частью самого кабеля. В любом случае для этого вам потребуется разрешение от местного органа электроснабжения. Некоторые провинции и штаты позволяют вам получить собственное разрешение на электроснабжение, в то время как другие требуют найма электрика.

Существует ряд факторов и правил кода, которым необходимо следовать, так что читайте дальше.

1.Как установить подземный трубопровод?

Типичная подземная установка силового кабеля состоит из траншеи, выложенной песком. Эти траншеи различаются по глубине в зависимости от расположения входа в подземные службы. Траншею обычно копают машиной.

Кабель или труба укладываются на дно траншеи. После осмотра местным инспекционным органом поверх кабеля или кабелепровода насыпается песок.Некоторая обратная засыпка, очищенная от мусора и камней, проходит по песку, пока он не достигнет 6 дюймов от вершины траншеи. Затем поверх траншеи накладывается предупредительная лента для захоронения, прежде чем будут уложены последние 6 дюймов насыпи или семян травы и т. Д. Это указывает на то, что внизу закопан кабель для будущих раскопок.

Если используется метод кабелепровода. Траншея обычно засыпается, а провода протягиваются позже. Через канал обычно протягивается тяговая веревка. Протягивание электрического кабеля задним числом гарантирует, что кабелепровод останется на месте.

2. Могу ли я установить подземный трубопровод самостоятельно?

В большинстве случаев монтаж подземных трубопроводов выполняется электриками, но некоторые люди могут захотеть установить их самостоятельно. В этом случае вам потребуется разрешение от местного органа электроснабжения. Где я могу найти подрядчика по кабелепроводу Вы можете найти сертифицированного подрядчика по электротехнике на сайте Национальной ассоциации подрядчиков по электротехнике или пройти курс по электробезопасности Департамента зданий вашего штата.

Если вы работаете с группой друзей, было бы неплохо записаться на программу обучения Ассоциации подрядчиков по электротехнике и на двухгодичную программу.Есть и другие программы, и вы можете воспользоваться поиском, чтобы найти ближайшую к вам. Все штаты и провинции разные, но в большинстве областей вам потребуется нанять лицензированного электрика.

3. Какой тип кабелепровода я использую Fo Power

Обычно лучше всего подходит простой пластиковый кабелепровод из ПВХ. Чаще всего кабелепровод будет диаметром около 2, на самом деле существуют нормы правил для размеров труб для различных требований к мощности. Убедитесь, что вы воткнули трубу в песок. Это предотвратит случайные обрывы линии и предотвратит повреждение электрических линий. Это также обеспечит место для сброса проводов.

Часто мы используем один из этих продуктов типа изоленты / липкой замазки, и я прокладываю внутреннюю часть изолентой. Вы хотите, чтобы трубопровод был прямым, без перегибов. Помните, что подземная электропроводка — это электричество, и поэтому вы всегда должны обращать на это внимание.

Даже если провод находится внутри трубы, вы все равно должны быть внимательны, потому что, если он касается кабелепровода, это может вызвать короткое замыкание, поджечь блок питания и привести к повреждению.

4. Какой тип кабелепровода я использую для связи?

Трубопровод для связи можно приобрести в хозяйственных магазинах. Если вы покупаете его в магазине, вы несете ответственность за любую плохую или поврежденную часть упаковки.

Проводка связи

не похожа на стандартную силовую проводку. Проводка связи обычно менее 30 вольт и считается низковольтной в нашей кодовой книге. Хотя он часто проходит рядом с линиями электропередач, необходимо находиться на расстоянии не менее 1 фута от проложенных под землей линий электропередач.Обычно мы используем стандартную трубу из ПВХ диаметром в дюйм и четверть, чтобы показать, что линия электропередач не затронута. Мы часто протягиваем веревку через линию связи, оставляя провайдеру связи протягивать собственные провода.

5.Что такое код подземного трубопровода?

Существует несколько различных кодов для подземных трубопроводов, которые необходимо изучить, прежде чем пытаться построить подземный переход или поручить это электрику. В большинстве случаев, если вы будете следовать рекомендациям каждой провинции/штата, вы обнаружите, что окажетесь в безопасности.Если документация верна, вы пройдете и получите разрешение на строительство в их провинции.

Вам нужно будет приобрести документацию по кодам для вашей провинции/штата и найти контрольный список для одного из кодов для просмотра. Вернуться к началу Как установить подземный кабелепровод После того, как вы приобрели соответствующие разрешения, вам нужно будет выполнить некоторые конкретные шаги, прежде чем вы начнете собирать систему.

Для разных применений применяются разные глубины.

6.Можно ли прокладывать электропроводку над землей?

В некоторых юрисдикциях можно. В других юрисдикциях вам нужно разрешение. Какой размер трубы трубопровода я могу использовать? Могу ли я обрезать трубу трубопровода до любой желаемой длины? Могу ли я купить кабелепровод или кабель? Где можно купить трубу канализацию? Является ли «нарезанная по длине» труба такой же, как предварительно изготовленная труба, кабель или прядь? Где я могу получить готовую «нарезанную по длине» трубу? Как обрезать кабелепровод или кабель?

Кабели какой длины доступны? Нужно ли будет сматывать мои кабели? Могу ли я использовать медь, ПВХ, изоляцию, арамид и дерево для электропроводки? Какие провода я могу использовать в своем кабелепроводе? Тип провода, который вы можете использовать, зависит от того, для чего вы собираетесь его использовать. Вам нужна система заземления, которую использует трубопровод для направления электричества обратно в сеть, когда розетка удалена?

7. Как далеко можно проложить электрический провод под землей?

Вообще говоря, согласно нашему коду, длина электрического провода может достигать 100 метров. Это будет равно 300 футам. Это служебный входной провод стандартного размера на 200 ампер. Сказав, что разные провинции и штаты имеют разные требования.

Вы можете бегать на более длинные дистанции, если увеличите напряжение.Повышение напряжения означает, что вы превышаете стандартные 240 вольт, которые входят в дом. Это делается с помощью того, что мы называем напряжением линии электропередач. Это высоковольтный кабель, который обычно проходит по улице. Это делается особым образом и обычно заканчивается трансформатором на подушке. Это снижает напряжение до обычных 240 вольт.

Это обычно делается в районах, расположенных на расстоянии более 300 футов. Однако имейте в виду, что это намного дороже, чем традиционные методы проводки.

8. Нужно ли клеить подземный трубопровод?

Да, подземный трубопровод необходимо проклеить в соответствующих местах. Существует специальный клей для ПВХ, предназначенный для склеивания труб. Чрезвычайно важно, хотя часто упускают из виду, есть ли у вас чистый трубопровод в месте соединения клея двух частей вместе. Также важно очистить конец трубы от любых заусенцев, чтобы не образовывались места, где проволока может зацепиться за то место, где ее протягивают.Если вы приклеивали кабелепровод или устанавливали кабелепровод в бетон.

Распространенная проблема – облицовка не полностью высохла или приклеилась сама к себе. Это может быть вызвано тем, что производитель смешивает материалы, которые не смешиваются. Во многих случаях это можно легко решить, уложив еще один слой облицовки. Лучше всего накрыть трубу мокрой газетой, а затем накрыть ее проволочной сеткой. Это удалит всю влагу и обеспечит надлежащую герметизацию соединения. Кроме того, вы также можете использовать клейкую ленту или изоляционную ленту, чтобы покрыть любую открытую облицовку, чтобы она снова не высохла и не разрушила соединение. Вы, вероятно, захотите делать это примерно раз в месяц, после чего вы сможете снять облицовку, не испортив ее. Как определить, что провод оголен?

9.На какую глубину нужно закапывать кабелепровод?

Deptford для воздуховода линии электропередач следующим образом. Для неавтомобильных зон не менее 18 дюймов до кабеля. Для проезжей части или транспортных средств не менее 36 дюймов до кабеля. В бетоне минимум два дюйма под бетоном.

Не всегда возможно использовать существующие коммуникации, особенно если кабелепровод проходит под бетоном, так как это может привести к проблемам с электричеством, поэтому следует учитывать наихудший сценарий.Например, если кабелепровод устанавливается в верхней части улицы, грунт должен быть в состоянии выдержать вес кабелепровода до его установки.

Каждый раз, когда вы планируете копать яму, вам придется исследовать прочность почвы, чтобы определить, насколько она выдержит вес трубопровода. Существуют ли особые меры предосторожности, которые необходимо соблюдать при работе с кабелепроводом? Во-первых, трубопровод не должен быть поврежден.

Как узнать, поврежден ли канал? В основном, проверяя состояние проводов или кабеля, и если они повреждены, у вас возникнут проблемы.

10.Можно ли запустить Romex в подземном трубопроводе?

Ответ: НЕТ, вы не можете провести подземный электропровод Romex под землей. Большая часть подземных кабелепроводов Romex предназначена для установки электриками. Однако вы не сможете найти такие, которые были бы достаточно малы, чтобы их можно было использовать в подземной установке кабелепровода. Вы не получите такой же производительности, как разработанная Romex наружная система трубопроводов, но вы все равно можете получить хорошую производительность с готовым блоком питания.

Для чего еще я могу использовать трубопровод? Трубопровод можно использовать для самых разных целей. Вы можете использовать кабелепровод для прокладки цепей освещения, кабелепровода для кабельных соединений или других целей. Conduit управляет гамбитом каждого любителя и домовладельца. Что такое одиночный провод?

11. Можно ли закопать удлинитель?

Честный ответ профессионала — нет. На самом деле технический кабель обеспечит лучшую защиту для вас и вашего дома в целом, если вы сделаете это вместо того, чтобы устанавливать удлинители прямо на землю.С кабелем легче обращаться, потому что его не могут выдернуть или вырвать соседи или животные. Это также означает, что проводка, по которой проходит кабель, с меньшей вероятностью порвется или будет взломана. Наконец, это намного безопаснее.

Теперь вам нужно подключить источник питания подземного трубопровода и включить его. Если вы использовали непрерывную систему 110v. Затем вам нужно будет снять крышку и подключить кабели к разъемам или преобразователю устройства. Будьте очень осторожны и не касайтесь шнуров питания голой кожей.

12.Как провести электрический провод под бетоном?

Это первый вопрос, на который вам нужно будет ответить. Если вы используете готовый кабель, то самый простой способ сделать это — проложить кабель горизонтально под полом. Используйте нейлоновые ремни, чтобы натянуть кабели на концах и затянуть их, пока оболочка не защелкнется в креплениях оболочки. Все, что вам нужно, это отвертка для ослабления болтов.

Их нужно затягивать только до тех пор, пока кабели не станут параллельными.Затем затяните все болты и прикрутите кабель. Используйте пластиковые шайбы или деревянные дюбели и гайки для фиксации кабелей и предотвращения их соскальзывания. После того, как вы закончите, положите несколько тяжелых камней, чтобы убедиться, что у бетона есть опора, и если вы хотите, чтобы у него была арматура.

Underground Conduit Power не обеспечивает наилучшего подключения к вашей домашней электросети. При первом использовании подземной электропроводки вы увидите улучшение в домашней электросистеме.Однако система не будет идеальной и никогда не может считаться такой же хорошей, как подключение к основному источнику питания. Вам придется заменить все розетки в вашем доме, которые не предназначены для обеспечения электроэнергией подземных трубопроводов. Это потребует от вас приобретения всех новых наборов гнезд. 2. Проблемы с прерывателем замыкания на землю возникнут при использовании подземного питания.

ПОСМОТРЕТЬ НАШИ РЕКОМЕНДУЕМЫЕ ПРОДУКТЫ

Насколько глубокой должна быть подземная энергия Диаграмма

Хотите знать, насколько глубокой должна быть подземная энергия? У вас есть кто-то копать траншею и нужно знать глубину.Мы можем помочь советом с этим.

В среднем глубина подземного электроснабжения должна быть не менее 900 мм или 3 фута до верха кабеля или канала. Так как вам, скорее всего, придется нанять кого-нибудь, чтобы выкопать для вас траншею, будет хорошей идеей пойти на полную глубину.

Вы можете иметь меньшую глубину, однако читайте дальше, чтобы получить все подробности. Очевидно, что существуют разные правила для разных штатов и провинций.

В соответствии с электротехническим кодексом Канады CEC 2018

силовые кабели для зоны транспортного средства стандартные	силовые кабели вне зоны транспортного средства стандартные
900 мм или 3 фута	450 мм или 18 дюймов

Насколько глубокой должна быть подземная энергия?

Теперь, когда вы знаете, какой глубины в среднем должна быть подземная энергия, вам нужно узнать, насколько глубокой должна быть траншея, которую вы должны вырыть для получения энергии, необходимой для бега. Что такое траншея? Траншея — это в основном туннель или путь, ведущий к источнику энергии.

Обычно очень широкий и может иметь 4-5 сторон. Стенки траншеи идут вертикально. Какая мощность вам понадобится? Когда вы думаете о том, какая мощность вам понадобится, важно знать, какая мощность вам понадобится.

Есть разные варианты питания в будущем. Насколько глубокой должна быть подземная энергия? Средняя длина силового кабеля равна 2.5 – 100 метров в длину.

Причина такой длины в том, что для прокладки такого длинного кабеля требуется время. Чем короче кабель, тем быстрее вы сможете построить траншею.

Как глубоко под землей зарыты энергосистемы?

Прежде чем мы углубимся в тему, давайте поговорим о том, к чему все идет. Источник: Трансформатор передает электричество переменного тока (AC) от полюсов к цепям. Напряжение тока должно быть не менее 3400 вольт постоянного тока.Кабель:

Это источник питания переменного тока, так что это размер медной трубки и толщина пластикового корпуса. Кабель 3000 мм или 12 футов. Кабель, заключенный в медную трубку, является медным кожухом. Называется проводник X.

Кабель, подвергающийся воздействию элементов земли, со временем ржавеет и становится хрупким, что ослабляет изоляцию металла. Изоляция между металлической частью и медной частью в кабеле называется изолятором. Изоляция снаружи медной цепи называется лицевой.

Насколько глубок подземный электропровод?

Вам необходимо знать необходимую глубину в зависимости от типов кабелей и кабелепроводов, которые вы используете. Также важно знать надземное и подземное использование вашего оборудования. При поиске подходящего подрядчика для установки подземной электростанции вы должны учитывать эти факторы.

Вертикальное/горизонтальное расстояние Вертикальное расстояние или расстояние от поверхности до верха вашего подземного трубопровода одинаково, независимо от того, является ли он каналом для электроснабжения или каналом для освещения.Теперь, если кабелепровод предназначен для питания, то вертикальное расстояние должно быть равно горизонтальному расстоянию или тому, насколько высоко вы хотите, чтобы кабелепровод был. Например, если длина трубопровода не превышает 50 футов, то вам потребуется трубопровод длиной 60 футов.

Можно ли закопать водопровод и электричество вместе?

Между водопроводом и линиями электропередач должно быть не менее 1 метра.

В этом случае также необходимо застраховать состояние воды/электричества.Что делать, если есть утечка какого-либо типа? До сих пор большинство страховых полисов исключали необходимость страхования. Но для некоторых это может быть хорошей страховкой.

Чем отличаются номера водопровода и электричества? Возраст и функции вашего дома определяют число. Обычно их три. Водопровод — это линия подачи воды, которая выходит из вашего дома на улицу или в канализацию.

Это линия подачи воды из вашего дома на улицу или в канализацию.Электрические – линии, по которым электричество идет от сети к дому. Это линии, которые несут электричество от сети к дому.

Должен ли подземный электрический провод находиться в кабелепроводе?

Вы обнаружите, что электрические провода должны быть в кабелепроводе в большинстве штатов. Однако, если у вас есть подземное электричество, подключенное к старым линиям электропередач из дома, гаража или здания на вашей территории, они должны быть более современными.

Это потому, что старые провода на самом деле были частью земли, и сегодня под большим строительством вы обнаружите, что все они похоронены.Важно, чтобы вы узнали, что должно быть в конкретной собственности, вы можете запросить любую дополнительную информацию, которая требуется в описании собственности и в справочнике владельца. Щелкните здесь, чтобы получить информацию о подземных электрических сетях, необходимых для покупки дома.

Прочие типы подземных проводов — прямопроходные и тех.90.

Какой кабелепровод использовать для подземной электропроводки?

Существует множество вариантов и типов кабелепроводов на выбор.Кабельный лоток, каменные стены, соединения и обшивка, трубы для очистки воды или трубы RHVP Насколько глубоко мне придется копать? Всегда понимайте, какой вы хотите видеть свою подземную электрическую установку.

Это очень важно, так как вы не хотите копать слишком глубоко и должны нести провод до поверхности. Насколько глубоким должен быть кабель? В среднем это обычно от 900 мм до 1800 мм и от 18 до 36 дюймов в глубину.

Не всем нужно копать глубоко, и у них может быть меньше опыта копания, чем у вас.Просто убедитесь, что у вас достаточно глубокий канал. Вам нужно спросить у электрика, насколько он глубок и какую конструкцию вы можете получить, чтобы вкопать его.

Как далеко можно проложить электрический провод под землей?

В Канаде нет стандартов для подземной энергетики. Однако у нас есть рекомендации по прокладке кабелей и кабелепроводов. Рекомендации следующие: Над землей – 500 м над землей – 500 м над землей Под землей – от 500 до 1700 м под землей.

Могу ли я установить вертикальную кабельную точку доступа на объекте? От нашей компании: «VCA — это распространенный метод, позволяющий коммунальным службам с электрическим питанием или службам экстренной помощи получить доступ к вашему зданию, когда оно находится далеко от электрической подстанции.

Проводники будут подведены от электроснабжения к подвалу здания и подключены к оборудованию таким образом, чтобы системы не оказывали неблагоприятного воздействия на другие электрические сети или системы противопожарной защиты.

Какой размер провода мне нужен для подземной сети на 200 ампер?

Когда вы копаете подземную трубу на 200 ампер, размер провода зависит от нескольких различных факторов: — Насколько глубоко вы копаете — Тип трубы, используемой в вашей траншеи — Количество обслуживающих штанг — Высота над уровнем моря .Это будет зависеть от того, насколько вы глубоки, и вам нужно учитывать количество воды в вашем грунте.

Грунтовые воды могут вызвать некоторые проблемы, и в некоторых случаях их следует избегать. Вот почему вы должны рассмотреть траншею, которая в некоторых местах покрыта бетоном. Ниже приведены несколько примеров: Пример 1. Я копаю траншею, длина линии обслуживания составляет 4 фута. В этом случае я бы предложил необслуживаемый провод длиной 230 или 240 футов.

Это максимум, что можно сделать, не двигая сервисный шток.

Какой провод лучше всего подходит для метро?

Нам придется начать с другого ответа. Причина, по которой я должен сделать это исключение, заключается в том, что потребности подземной энергии очень разнообразны. Несмотря на то, что длины почти одинаковы, во многих городах используются разные стили подземной энергии.

Если вы хотите узнать о лучших проводах, посмотрите на новейшую подземную энергетическую установку. Так закапывается кабель, сам канал и провода, которые находятся внутри кабеля.Есть несколько различных видов подземной энергии, которые вы можете использовать.

Я кратко расскажу о каждом типе подземной силы и о том, почему вы хотели бы выбрать именно его. Единственное, что нужно помнить, это то, что эти провода очень, очень тяжелые, поэтому вам нужно, чтобы они находились в безопасном месте, которое трудно разрушить.

Как правило, лучше всего использовать подземный кабель марки tech 90. Он гибкий и с ним легче работать.

Сколько стоит проложить электрический провод под землей?

Стоимость установки кабеля может варьироваться от 10 000 до 200 000 долларов США.При прокладке подземного кабеля в зависимости от вашего применения вы должны знать о следующих расходах. Мин. 10 000 долларов Для удобного подземного электрического столба требуется покрытие толщиной не менее 100 миллиметров или 0,9 дюйма.

Если вы ищете непрофильную площадку или дорожку, то вы можете использовать 50 мм, но это действительно трудно перемещать, копать и обрабатывать, поэтому мы рекомендуем 50 мм обшивку или, возможно, 200 мм, если площадка и обшивка имеют хорошую топографическую устойчивость.

100 мм Покрытие стоит $.05 за метр. 80–100 мм стоит 0,05 доллара за метр 100–150 мм стоит 0,05 доллара за метр 200 мм стоит 0,07 доллара за метр 300 мм стоит 0,10 доллара за метр 350 мм стоит 0,12 доллара за метр 400–500 мм стоит 0,15 доллара за метр 1- 2 км мм стоит 0,20-50 долларов за метр, 2-4 км стоит $.

Как определить размер электрического кабеля?

У нас есть два варианта того, как вы можете определить размер кабеля вашей электросети. 1. Используя цитату из компании. Мы рекомендуем вам приобрести цитату из компании, которой вы доверяете.Прежде чем покупать собственный кабель или кабелепровод, обратитесь к местному электрику для сравнения. Это самые надежные компании в Канаде, и они будут соответствовать всем последним требованиям кодекса.

Они могут определить размер кабеля для вас и помочь вам с расстоянием падения напряжения. Чем больше расстояние, тем больше требуется кабель.

ПОСМОТРЕТЬ НАШИ РЕКОМЕНДУЕМЫЕ ПРОДУКТЫ

Как глубоко закопать электрический провод

Многие задаются вопросом, насколько глубоко закапывать электропроводку? Расширение электроснабжения отдельной парковки или другого объекта мало чем отличается от добавления внутренней цепи с одним важным отличием: проводка метро.

Если вы достаточно уверены в своих способностях к электромонтажным работам, чтобы с практической точки зрения добавить электрическую цепь в помещении, то создание цепи в отдельной комнате — это то, что вы можете сделать самостоятельно. Но имейте в виду, что для установки и подключения одного или нескольких новых автоматических выключателей требуется работа на панели первичного автоматического выключателя.

Немало людей предпочитают, чтобы такую работу выполнял профессионал, и на то есть веская причина: работа с основной сервисной панелью может вызвать очень серьезный или смертельный шок, если вы не знаете, что делаете.Требования к глубине прокладки электрического кабеля необходимо знать для успешной установки и в соответствии с законом.

Можно запланировать монтаж наружной электропроводки для работы насосов, освещения и других приборов. Большое значение в этом вопросе имеет глубина электропроводки под бетоном.

Подробнее: Как подключить потолочный вентилятор

Какова бы ни была цель, проводку можно устроить над головой или в траншее метро. Если вы выбираете траншею, вам нужно будет понять, какие типы проводки и трубопровода вы можете использовать и как глубоко их закапывать. Теперь вы найдете шесть советов по захоронению с линиями электропередач.

Насколько глубоко закапывать электропроводку: какие инструменты мне потребуются?

Отвертка 4-в-1

Разводной ключ

Дрель с кабелем

Товар не найден.

Лопата

Складная лопата для выживания RHINO USA с киркой — тяжелая…

ПРИНАДЛЕЖИТ АМЕРИКАНЦАМ, УПРАВЛЯЕТСЯ СЕМЬЕЙ — Присоединяйтесь к семье Rhino и поддержите бизнес отца и сына в США!
МНОГОФУНКЦИОНАЛЬНЫЙ ИНСТРУМЕНТ ULTIMATE — разжигатель огня, свисток, открывалка для бутылок, пила, мотыга, рыбочистка и многое другое Универсальное устройство
КОМПАКТНЫЙ И ПОРТАТИВНЫЙ — 31-дюймовый удлиненный с регулируемой длиной рукоятки — складывается до 7 дюймов

Какие материалы мне нужны?

Электрический кабель с обозначением W (водонепроницаемый)
Металлические или пластиковые каналы и фитинги
Служебный вход

Как глубоко закопать электрический кабель

Прямое закапывание кабеля

Кабель UF (кабель для метрополитена) разработан и изготовлен с учетом особенностей, которые делают его идеальным для прокладки в грунте.

Этот кабель должен быть проложен на глубине 24 дюйма. Кабель с меньшей вероятностью будет перерезан или поврежден при рутинных земляных работах, если он находится так далеко от метро.

Однако в некоторых муниципалитетах и штатах/провинциях необходимо связаться с местными коммунальными службами, чтобы они могли отметить, где на их территории находятся станции метро.

При покупке кабеля UF следует обратить особое внимание на то, чтобы отличить его от обычного кабеля NM (неметаллического или Romex). В большинстве случаев UF-кабель имеет напечатанную на оболочке информацию, которая идентифицирует его как UF-кабель.

Использование кабеля UF на земле

Хотя кабель UF предназначен для заглубления, его можно использовать и на земле.

Среди прочего, если у вас есть отрезок кабеля, который находится умеренно под землей и умеренно над землей, и вы решили не сращивать подземный кабель с кабелем над землей, вы можете использовать кабель UF для окончательной длины кабеля. кабель.

Однако имейте в виду, что любой UF-кабель, используемый в наземных приложениях, должен проходить через кабелепровод, где его можно повредить.

Электрический кабель с покрытием в трубе из ПВХ

В настоящее время Национальный электротехнический кодекс (NEC) говорит нам, что необходимая глубина прокладки электрических кабелей в различных жестких неметаллических трубах, таких как ПВХ, составляет 18 дюймов.

Для глубины заглубления ПВХ сортамента 40 следует следовать нашим советам.

Кабель в любом кабелепроводе с добавлением ПВХ, проложенный на этой глубине, не подвергается риску разрезания или повреждения при регулярных земляных работах.

Однако имейте в виду, что ни один кабель или кабелепровод не защищен от земляных работ с помощью инновационного оборудования, такого как траншеекопатели или экскаваторы-погрузчики.

Особые меры для кабелей малой мощности

Предположим, что ваши кабели работают от сети на 120 вольт, защищены автоматическим выключателем на 20 ампер или менее и имеют прерыватель цепи замыкания на землю для защиты сегмента кабеля метро. В этом случае вы можете уменьшить глубину прокладки кабелей.

Обычно применимая глубина составляет 12 дюймов, или вы можете уменьшить ее до 6 дюймов, если закрепите кабели с точностью до 2 дюймов.Ниже входного пути может потребоваться всего 12 дюймов глубины захоронения.

Трубы

требуются для установки в 2 дюймах твердой породы с точностью. Эти сокращения глубины применяются независимо от того, какая процедура захоронения выбрана.

Прямое захоронение кабелей или проводников

Кабели питания для метро

с маркировкой UF можно прокладывать под землей без дополнительной защиты каналов, поскольку они имеют прочное покрытие, созданное для заглубления.

Проложите кабели UF на 24 дюйма ниже уровня земли и на 18 дюймов в глубину, когда они защищают с точностью до 2 дюймов.

Для всех других приложений глубина залегания такая же, как и для трубопроводов. За исключением того, что для кабелепроводов требуются кабели UF в 2 дюймах твердой породы.

Уменьшенная глубина для кабелей управления

Цепи управления с напряжением менее 30 вольт по существу менее опасны, чем цепи с более высоким напряжением, и, следовательно, могут быть зарыты менее интенсивно.

Требуемая повторяющаяся глубина составляет 6 дюймов. Для всех других приложений применяется та же глубина, что и для подземных кабелей UF, за исключением того, что кабели управления должны быть закопаны на 18 дюймов ниже подъездных путей.

Провода и кабели для подземных линий

Существует множество способов прокладки электропроводки под землей .

Процедура, которую вы используете, может зависеть от того, что разрешено или предложено местными органами Кодекса. Поэтому всегда обращайтесь в местную строительную инспекцию, чтобы узнать, что указано в вашей социальной сети. Однако в целом Национальный электротехнический кодекс предусматривает три способа управления цепями метро:

Кабель UF (подземный фидер) прокладка непосредственно по земле

Это известно как прямое закапывание, и если вы это сделаете, кабель UF должен находиться не менее чем на 24 дюйма ниже уровня земли.чтобы уменьшить вероятность прокола кабеля обычной лопатой. Кроме того, вертикальные участки, где кабель спускается на землю со стороны жилого помещения и выходит из земли со стороны блока, должны быть размещены в жестком кожухе. На дне траншеи крепится насадка для подметания. На концах вертикальный воздуховод и кабель змеятся через колена и поднимаются в воздуховод с обеих сторон.

Пропустите кабель через жесткую оцинкованную металлическую трубу

В этой процедуре канал может иметь глубину до 6 дюймов, а отдельные проводящие кабели внутри должны иметь маркировку «W», указывающую на то, что они водонепроницаемы.Кабель THWN-2, кроме всего прочего, является ярусным для прохождения по каналам метрополитена. Для этого применения используйте толстостенный кабелепровод диаметром не менее 3/4 дюйма. Никогда не используйте тонкостенный кабелепровод EMT для приложений метро.

Протяните кабель через трубу из ПВХ сортамента 40

Здесь кабелепровод должен иметь глубину не менее 18 дюймов, и, опять же, отдельные жилы внутри кабелепровода должны иметь гидроизоляционную конструкцию «W», например THWN-2.

Подземный электрический провод – лучший вариант

Прокладка ультрафильтрационного кабеля через металлическую трубу или трубу из ПВХ .

Хотя это и не часто делается, в метро легко проложить кабель UF (но НЕ NM) через металлическую трубу или трубу из ПВХ. Однако может быть сложно найти кабель в кабелепроводе, если только кабелепровод не имеет диаметра не менее 3/4 дюйма. Большинство электриков предпочитают протягивать определенные водонепроницаемые проводники THWN через кабелепровод просто потому, что это проще.

Насколько глубоко закапывать электрический кабель: часто задаваемые вопросы

Какова минимальная глубина прокладки воздуховода из ПВХ?

18 дюймов

Национальный электротехнический кодекс (NEC) устанавливает элементарную глубину прокладки электрических кабелей в жестких условиях.Также неметаллический трубопровод, как и ПВХ, на 18 дюймов. Кабель в кабелепроводе, с добавлением ПВХ, который закапывается на эту глубину. Он не рискует порезаться или потревожиться при регулярном копании.

Можно ли закопать кабель без кабелепровода?

Если вам нужен только источник питания (без проводов для контроля света изнутри дома). Можно использовать прямую заглубленную проволоку, помещенную в землю без трубы. Популярный как UF для «подземного фидера», кабель имеет более тяжелую пластиковую оболочку, чем Romex, используемый внутри дома.

Узнайте больше: Как подключить несколько подвесных светильников

Обязательно ли герметизировать электропроводку в метро?

Нет. Любой, кто говорит не клеить электрический провод, не имеет НИКАКОЙ инициативы в том, о чем говорит. Вам не нужно грунтовать, но совершенно необходимо приклеить его. Да, он предполагает, что вода попадет, но по этой причине. Необходимо использование влагостойких проводников и проводов.

Заключительные слова

Вопрос с электричеством в нашем месте жизни сложный; однако, если вы последуете нашим шагам и советам, вы сможете сделать это правильно.Лучше оставить это специалистам в этой области.

Электрический провод для метро – это не просто тема; необходимо достаточно знать об этом, чтобы избежать неудобств.

Крайне важно помнить, что прямое закапывание провода является одним из самых печально известных шагов.

Подземная электропроводка необходима для каждого дома; это дает вам электрическую функциональность по всему дому, давая вам удовлетворение и безопасность.

Однако, если вы уже прочитали нашу статью, вы готовы протянуть кабель до дома.И парковка и заполнить соединения. Убедитесь, что все кабели находятся внутри кабелепровода. Как они проходят сквозь стены дома и парковки в интерьер. После подключения вилки и свет на стоянке. Последним шагом будет подключение автоматических выключателей к основной сервисной панели.

Как закопать электрический кабель для прудов | Главная Руководства

Если оставить силовой кабель вашего прудового насоса, фильтра или скиммера на открытом воздухе, это может привести к опасному повреждению кабеля и создать неприглядную опасность споткнуться во дворе.Закопанный кабель сохраняет его в безопасности и вне поля зрения, но необходимо нечто большее, чем просто рытье траншеи и укладка в нее кабеля. Изучите строительные нормы и правила вашего местоположения, прежде чем копать; в некоторых районах есть требования о том, насколько глубоко необходимо закапывать электрические кабели.

Держите в руке провода, необходимые для питания насоса для пруда, и измерьте их диаметр. Используемый вами электрический кабелепровод должен иметь достаточно большой диаметр, чтобы вместить все провода; для некоторых элементов пруда требуется три провода, в то время как для других требуется четыре или более проводов.

Отметьте место, где вы будете копать траншею для электрических проводов, распылив краску из баллончика. Нарисуйте линию копания траншеи как можно ровнее. Измерьте длину будущей траншеи, чтобы знать, сколько потребуется электрокабеля.

С помощью лопаты выкопайте траншею вдоль линии, нанесенной аэрозольной краской. Большинство траншей для электрических проводов имеют глубину от 18 до 24 дюймов. Определите правильную глубину вашей траншеи на основе строительных норм и правил вашего местоположения и типа электрического кабелепровода, который вы планируете использовать.Металлический электрический кабелепровод стоит дорого, но работает на мелководье глубиной до 6 дюймов; Электрический кабелепровод из поливинилхлорида (ПВХ) подходит для расположения на глубине 12 дюймов или глубже.

Насыпьте на дно траншеи слой песка толщиной 1 дюйм. Песок защитит трубопровод от корней, камней и других твердых предметов.

Привяжите металлический орех к длинной веревке. При необходимости склейте части электрических кабелепроводов, используя ПВХ-клей для кабелепроводов из ПВХ или металлический клей для металлических кабелепроводов, опуская гайку через новые детали по мере их добавления.Трубопровод должен быть достаточно длинным, чтобы заполнить траншею, а струна будет питающей линией для электрических проводов. Линия подачи струны должна проходить через кабелепровод так, чтобы струна была видна на обоих концах кабелепровода.

Проложите трубопровод в траншее. Привяжите один конец веревки к электрическим проводам. Потяните за другой конец веревки, чтобы пропустить провода через кабелепровод. Развяжите веревку. На обоих концах кабелепровода должно быть достаточно провода, чтобы добраться до электрической коробки, прикрепленной к вашему дому, и к оборудованию пруда. Накройте эти концы коленчатыми соединениями из ПВХ для дополнительной защиты проводов, оставив дополнительную слабину проводов внутри соединений.

Сгребите землю лопатой, которую вы удалили, чтобы создать траншею, над каналом в траншее. Заполните траншею почвой в пределах 4 дюймов от окружающего уровня земли и положите в траншею предупреждающую ленту на алюминиевой основе на этой глубине. Предупреждающая лента обычно имеет алюминиевую основу, чтобы ее можно было обнаружить с помощью металлодетекторов, и на ней напечатаны такие слова, как «Осторожно: под землей проложена электрическая линия.» Закапывание ленты гарантирует, что провода и другие подземные инженерные коммуникации можно будет найти и избежать, когда вам или кому-то еще понадобится копать землю во дворе в будущем. достигает того же уровня, что и земля рядом с траншеей

Прокладка кабелей и кабелепроводов на подстанциях – передовой опыт

Прокладка кабелепроводов Изображение предоставлено: Капитальное строительство Нью-Йоркского транспортного управления

Подстанции содержат оборудование, которое управляется реле. Если реле установлено в удаленном месте, например, в диспетчерской, вам необходимо проложить провода от реле до места, где оборудование находится во дворе. Процесс прокладки проводов может быть таким же простым, как прямое закапывание их в землю (в зависимости от оболочки кабеля) или, при необходимости, протягивание их через кабелепровод. Условия площадки, финансирование проекта и тип подстанции (объемная или распределительная) определяют, какой метод является наиболее подходящим.

Прокладка кабелепровода

После определения правильного подхода к прокладке проводов необходимо провести значительный объем инженерных работ, чтобы определить следующее:

Тип провода и его размер (сила тока) a Кабелепровод
Заделки кабелепровода в распределительной коробке

1.Тип провода и его размер (сила тока)

При прямом прокладывании кабеля изоляция кабеля является важным параметром, который следует учитывать. Они должны быть рассчитаны на то, чтобы выдерживать как тепло, выделяемое током, так и сопротивляться разрушению из-за содержания влаги в почве.
Провода, проложенные внутри кабелепроводов, могут быть устойчивы к высоким температурам благодаря превосходным изоляционным свойствам (пример: изоляция THHN). Однако знайте, что когда в кабелепроводе установлено более трех проводов, по ним будет протекать меньший ток, чем если бы был установлен только один.Это снижение происходит из-за чрезмерного нагревания провода.
Помимо удельного сопротивления провода (которое зависит от диаметра), изоляция провода определяет величину тока, который он может нести. Вычисление точной токопроводящей способности провода, то есть его емкости, довольно громоздко. Простым и надежным способом определения допустимой нагрузки на провод является просмотр книги Национального электротехнического кодекса (NEC). В этой книге указаны значения емкости различных проводов с определенными ограничениями.Вы должны тщательно следовать им для правильного применения.

2. Размер кабелепровода

Поскольку кабелепроводы изгибаются и скручиваются в разных направлениях, чтобы добраться до распределительной коробки (распределительной коробки) или кабельного желоба, существует ограничение на количество проводов, которые можно проложить в нем. Сжатие большего количества проводов, чем рекомендовано в книге NEC, может привести к их застреванию, что сделает протяжку кабеля кошмарной работой.
Иногда размер кабелепровода определяется инженерным приложением. Например, кабелепровод, по которому должен проходить оптоволоконный кабель, имеет слишком большой размер из-за хрупкости кабелей.

3. Количество изгибов в кабелепроводе

Общепринятой практикой в отрасли является не более 360° изгибов от отверстия на одном конце кабелепровода до другого конца. Если изгибы не сделаны в полевых условиях, они создаются путем установки сборных колен кабелепровода.
Если кабелепровод длинный и неизбежно создание множества изгибов, поможет установка люков на пути кабелепровода. Отверстия для рук позволяют вытягивать провод из входящего кабелепровода, прежде чем он будет вставлен в отходящий.

Еще один момент, о котором следует помнить: небольшие кабелепроводы диаметром до 2 дюймов (дюймы) можно легко согнуть в полевых условиях. Большие (3” и выше) жесткие, поэтому необходимо заранее заказывать отводы с требуемым радиусом изгиба.

4. Заделка кабелепровода в распределительной коробке

Для кабелепроводов, заканчивающихся сверху распределительной коробки, требуется переходник для коробки. Адаптер обеспечивает хорошую настройку для предотвращения попадания атмосферных факторов в j-box.
Кабелепроводы, оканчивающиеся на нижней поверхности коробки, могут быть снабжены резьбовым кабелепроводом с шайбами и контргайкой.Контргайки и переходники коробки должны предотвращать перетирание проводов о края коробки при перемещении.
Если кабелепровод металлический, то используется контргайка, интегрированная с заземляющей втулкой. Ввод заземления позволяет соединить металлический кабелепровод с шиной заземления соединительной коробки.
Гибкие металлические трубопроводы (разновидности селентита и ликвидита) являются хорошей заменой жестким для проходов между распределительной коробкой и трубами, выступающими из земли. Это компенсирует инженерные ошибки, допущенные, когда выступы (в фундаменте или земле) не выстраиваются точно под соединительной коробкой.

Установка кабелей

Не все провода можно размещать рядом друг с другом. Например, нельзя размещать провод переменного тока (от сервисного трансформатора станции или силового трансформатора) параллельно или близко к проводу управления — проводу, например, который может отключить автоматический выключатель. Наведенные потенциалы переменного тока могут привести к неправильной работе реле.
Наводки рассеяния можно предотвратить с помощью экранирования кабелей.
Иногда экранов кабелей недостаточно. Дополнительную информацию см. в разделе «Заземляющие и экранирующие кабели — рекомендации по подключению оборудования на подстанции».
Поэтому в качестве меры предосторожности оголенный медный (заземляющий) провод прокладывается рядом с кабелепроводом, по которому проходят управляющие провода.

Резюме

Определите правильный размер кабеля и его изоляцию в зависимости от нагрузки, которую он питает, и способа его установки.
Определите размер кабелепровода на основе количества кабелей, которые вы хотите в нем проложить.
Избегайте большого количества изгибов. Если этого нельзя избежать, установите коробки для протяжки кабеля или люки для облегчения прокладки кабеля.
Избегайте группирования проводов питания переменного тока и проводов управления.
См. кодовую книгу NEC для получения информации по темам, обсуждаемым выше.

Пожалуйста, поддержите этот блог, поделившись статьей

Оптический провод заземления — это кабель двойного назначения, то есть он служит двум целям. Он предназначен для замены традиционных статических / экранированных / заземляющих проводов на воздушных линиях электропередачи с дополнительным преимуществом, заключающимся в наличии оптических волокон, которые можно использовать в телекоммуникационных целях.

OPGW в основном используется в электроэнергетике, размещаясь в безопасном верхнем положении линии передачи, где он «защищает» все важные проводники от молнии, обеспечивая при этом телекоммуникационный путь для внутренней связи, а также для связи с третьими лицами. Оптический заземляющий провод — это кабель двойного назначения, то есть он служит двум целям. Он предназначен для замены традиционных статических / экранированных / заземляющих проводов на воздушных линиях электропередачи с дополнительным преимуществом, заключающимся в наличии оптических волокон, которые можно использовать в телекоммуникационных целях.OPGW должен выдерживать механические нагрузки, воздействующие на воздушные кабели под воздействием таких факторов окружающей среды, как ветер и лед. OPGW также должен быть способен устранять электрические неисправности в линии передачи, обеспечивая путь к земле, не повреждая чувствительные оптические волокна внутри кабеля.

AFL была лидером в разработке и запуске этого продукта еще в 1985 году, когда пришло осознание того, что линии электропередачи обеспечивают идеальную полосу отвода для телекоммуникационного пути.Сегодня AFL может похвастаться самым большим в мире портфолио продукции OPGW и самой высокой общей мощностью с объектами, расположенными по всему миру, для удовлетворения потребностей мирового рынка. AFL также производит собственную линейку крепежного оборудования, которое упрощает этап проектирования сети проекта, обеспечивая при этом совместимость между кабелем и соответствующими компонентами.

Наша линейка продуктов OPGW включает популярную конструкцию AlumaCore с центральной алюминиевой трубкой и оптическими трубками с цветовой маркировкой, семейство HexaCore, в котором используются скрученные трубки из нержавеющей стали для увеличения количества волокон, и семейство CentraCore, в котором сочетаются преимущества технологии нержавеющей стали с алюминиевой трубой AFL среди других вариантов.Инженеры по приложениям AFL могут помочь определить, какая конструкция лучше всего соответствует уникальным условиям и задачам для каждой возможности.

Оптический заземляющий провод OPGW — AFL AlumaCore предпочтительнее из-за его центральной алюминиевой трубы и буферных трубок для оптоволокна с цветовой маркировкой, которые упрощают процесс сращивания, обеспечивая оптимальную защиту волокна, а также долгосрочную надежность продукта.

AFL CentraCore OPGW (оптический заземляющий провод) предпочтительнее из-за его компактного размера и способности размещать до 96 волокон диаметром от 12 мм. Его небольшой профиль предлагает исключительное решение проблем диаметра и веса на многих современных перегруженных опорах электропередач, где существующий экранированный провод необходимо заменить кабелем OPGW.

В кабеле AFL HexaCore OPGW (оптический заземляющий провод) используются волокнистые трубки из нержавеющей стали, скрученные вместе с проводами из плакированной алюминием стали и/или из алюминиевого сплава, что позволяет создать многослойную конструкцию кабеля, подходящую для различных условий окружающей среды и географических условий. HexaCore OPGW был разработан в ответ на потребность в большем количестве волокон, особенно больше 96.

Металлический антенный самонесущий кабель (MASS) представляет собой альтернативное решение, используемое для прокладки оптического кабеля на линиях электропередач среднего и высокого напряжения.

Являясь изобретателем и владельцем технологии размещения оптических волокон в трубках из нержавеющей стали, AFL предлагает различные размеры трубок и количество волокон для различных применений.

Как протянуть провод через кабелепровод | Протягивание проволоки

Кабелепровод

обеспечивает надежный барьер между электропроводкой и внешними условиями, которые со временем могут повредить или вызвать коррозию. Доступен широкий выбор кабелепроводов как для внутреннего, так и для наружного применения, включая гибкие кабелепроводы, которые позволяют проводам огибать препятствия. Однако замена этих проводов во время ремонта и реконструкции может быть сложной задачей.Поскольку длина кабелепровода иногда составляет сотни футов, может быть сложно обеспечить, чтобы проводка проходила на всем протяжении, не защемляясь. К счастью, есть несколько способов протянуть провод через кабелепровод, и некоторые из лучших описаны здесь.

Методы протяжки кабеля

В идеальных ситуациях вы будете работать с кабелепроводом, в котором все еще проходит старый провод. В этих случаях вы можете просто присоединить конец старого провода к концу нового провода и использовать его в качестве натяжного провода, протягивая новый провод через кабелепровод.Однако это не всегда возможно, особенно при работе с новым кабелепроводом или сильно поврежденной старой проводкой.

Если вам нужно протянуть провод через кабелепровод, вы можете выбрать один из нескольких способов. Ниже перечислены некоторые из лучших методов протягивания провода через электрический кабелепровод, а также их преимущества и недостатки.

1. Строковый метод

Метод струны — это простейший метод протягивания провода через кабелепровод, основанный на прочной струне, называемой натяжной струной.Метод работает следующим образом:

Привяжите нить: Привяжите прочную нить к длинному жесткому стержню.
Протолкните стержень: Протолкните стержень через трубу привязанным концом вперед. Продолжайте нажимать, пока струна не выйдет с противоположной стороны кондита.
Прикрепите провод: Привяжите электрические провода к веревке.
Потяните за провод: Протяните стержень и струну через канал, потянув за собой провод.

Этот метод лучше всего подходит для коротких и прямых участков трубопровода. Более длинные участки трубопровода или участки с большей кривизной потребуют альтернативного метода.

2. Метод мышей с кабелепроводом

Метод мыши — это разновидность струнного метода, в котором вместо стержня используется инструмент, называемый мышью канала или поршнем канала. Этот инструмент представляет собой небольшой пенопластовый цилиндр, диаметр которого немного меньше внутренней части трубопровода. Используется в паре с магазинным пылесосом.Метод использования этого инструмента подробно описан ниже:

Привяжите веревку: Возьмите проводную мышь и привяжите к ней прочную легкую веревку. Для этого через мышь должна проходить проволочная петля.
Вставьте мышь: Поместите мышь в канал, противоположный стороне, с которой вы планируете тянуть. Установите мышь так, чтобы она заполнила пространство канала и чтобы струна следовала за ней.
Примените вакуум: Возьмите цеховой пылесос и примените его к противоположному концу трубопровода.Убедитесь, что вакуумный шланг подсоединен к кабелепроводу, чтобы обеспечить наилучшее всасывание.
Потяните за мышь: Включите пылесос и применяйте его, пока мышь не присосется к концу канала. Выключите вакуум и удалите мышь.
Прикрепите провод: Отвяжите шнур от проволочной петли на мыши и закрепите его на проводе.
Потяните за провод: Потяните за противоположный конец веревки, чтобы протянуть провод в кабелепровод. Для более длинных кабелепроводов попросите напарника протянуть провод в кабелепровод.

Этот метод очень удобен для кабелепровода с более сложными изгибами и поворотами, но может быть ограничен длиной кабелепровода.

3. Метод рыболовных весов

В методе рыболовного груза применяется тяжелый рыболовный груз, чтобы провести проводку непосредственно через кабелепровод. Метод работает следующим образом:

Привяжите груз: Привяжите тяжелый рыболовный груз к концу проводов с помощью веревки или рыболовной проволоки, чтобы утяжелитель находился на расстоянии 2–3 дюймов перед проводом. Обязательно выберите рыболовный груз, который достаточно тонкий, чтобы пройти через канал, но достаточно тяжелый, чтобы тянуть смазанный трос.
Вставьте груз: Поместите рыболовный груз внутрь канала и отрегулируйте размещение проводки так, чтобы он мог легко перемещаться за грузом.
Бросьте груз: Бросьте рыболовный груз в канал. Если вы работаете со свободно движущимся отрезком трубопровода, поднимите конец трубопровода выше груза, чтобы вес мог тянуться за собой под действием силы тяжести.При необходимости отрегулируйте ориентацию кабелепровода, чтобы распределить вес вокруг изгибов кабелепровода. Продолжайте этот процесс, пока весь провод не будет протянут через кабелепровод.

Применение этого метода несколько ограничено. Он лучше всего подходит для прямых, вертикально расположенных кабелепроводов, хотя его можно применить практически к любому кабелепроводу, который может свободно перемещаться. Он не идеален для трубопровода, закрепленного в горизонтальном положении или имеющего чрезмерные изгибы.

4. Метод рыбной ленты

Вышеупомянутые методы отлично подходят для прямых трубопроводов, но гораздо труднее протягивать трубопроводы с большей кривизной.Так как же протянуть провод через гибкий канал с несколькими витками? Метод рыбной ленты является наиболее распространенным решением. Этот метод использует рыбную ленту, инструмент, обычно используемый электриками для протягивания провода. Рыбная лента представляет собой длинную плоскую металлическую проволоку, намотанную на катушку с крючком на конце. Чтобы использовать рыбную ленту, вам также понадобятся инструменты для зачистки проводов и плоскогубцы. Метод рыбной ленты работает следующим образом:

Подайте ленту: Вставьте конец ленты в конец кабелепровода, из которого вы хотите тянуть.Продолжайте проталкивать ленту через кабелепровод и разматывайте катушку по мере продвижения. Когда конец рыболовной ленты выйдет из конца канала, прекратите подачу ленты.
Зачистите изоляцию: Зачистите изоляцию с конца провода с помощью инструментов для зачистки проводов. Если вы подключаете несколько проводов, зачистите каждый провод на разную величину, оставив один провод длиннее других.
Присоедините провода: Соедините провода так, чтобы изоляция совпадала, и скрутите их плоскогубцами.Согните самую длинную проволоку так, чтобы она образовала крючок, и прикрепите ее к крючку на конце рыбной ленты. После того, как они прикреплены, обмотайте точку крепления изолентой, чтобы они не отсоединились во время процесса натяжения.
Протяните провода: Протяните провод в кабелепровод, потянув за рыболовную ленту, пока партнер подает провод.

Метод ловушки можно применять почти ко всем типам трубопроводов. Обратите внимание, что рыбная лента доступна в диапазоне длин от 25 футов до 100 футов, поэтому обязательно приобретите ту, которая подходит для вашего применения.Для более коротких отрезков или небольших работ нейлоновая лента является экономичным вариантом, который работает так же хорошо.

5. Метод соединения рыбной лентой

В некоторых случаях вы можете столкнуться с кабелепроводом с поворотом на 90 градусов или существующими проводами — и то, и другое может оказаться проблематичным.

Протягивание провода через кабелепровод с существующими проводами затруднено, потому что любая используемая вами техника может зацепиться за существующие провода — по этой причине в этих случаях совершенно неприменимы мышь для кабелепровода и метод рыболовного груза.

Протягивание кабеля через изгибы кабелепровода также может оказаться проблематичным. Для большинства трубопроводов, чем больше угол, тем труднее установить натяжную нить или липкую ленту на место. Эта проблема еще более выражена с трубой из ПВХ, так как угловые соединения могут легко зацепить ленту, когда она проходит через трубу.

Один из способов обойти эти проблемы — использовать две рыболовные ленты, проложенные на каждом конце кабелепровода. Обратите внимание, что этот метод требует работы с партнером. Метод выглядит следующим образом:

Создайте петли: Возьмите одну из рыбьих лент и обнажите конец.Используйте крепкую веревку, чтобы создать пучок петель вокруг конца рыбной ленты и надежно закрепите ее с помощью изоленты.
Создание крючка: Возьмите вторую рыбную ленту и сделайте крючок на ее конце. Проверьте два конца, чтобы убедиться, что они могут легко зацепиться друг за друга.
Подача лент: Пусть вы и ваш партнер встанете на двух концах канала, каждый с одной из двух модифицированных лент с изображением рыбы. Начните подавать ленты с каждого конца. Спланируйте это так, чтобы ваши ленты встречались в проблемной точке кабелепровода.
Крючок и тяга: Когда ленты сойдутся, поверните конец с крючком, чтобы он с большей вероятностью зацепился за одну из петель. Как только вы решите, что поймали другую леску, потяните ее, чтобы проверить. Когда две лески прикреплены, потяните за один конец рыболовной ленты, чтобы полностью протянуть другой конец через кабелепровод.

После того, как вы поймали и протянули одну липкую ленту через весь кабелепровод, вы можете продолжить использовать обычную технику ленточной ловушки для протягивания проводов. Важно отметить, что кабелепровод с сильными поворотами или существующими проводами потребует тщательной смазки, чтобы провода полностью прошли без зацепления.

Дополнительные наконечники для протягивания троса

Прежде чем выбрать один из вышеперечисленных способов протягивания провода через кабелепровод, важно проанализировать свои условия и должным образом подготовиться к процессу. Некоторые важные советы включают следующее:

Найдите существующие инструменты: При осмотре кабелепровода проверьте наличие в нем существующих проводов или кабелей, поскольку их можно использовать в качестве натяжных тросов для новой проводки. Кроме того, проверьте, не повреждены ли эти провода — оборванные провода могут создавать препятствия во время процесса протяжки.
Проверьте местные нормы и правила: Кабели в оболочке являются альтернативой изолированной проводке и разрешены Национальным электротехническим кодексом. Тем не менее, их не всегда разрешается использовать во внутренних кабелепроводах, и их никогда не следует использовать на открытом воздухе. Даже если они разрешены, размер кабеля в оболочке делает практически невозможным прокладку его через что-либо, кроме коротких прямых кабелепроводов. Если вы подумываете о повторном подключении с помощью неметаллического кабеля, обязательно ознакомьтесь с местными законами и нормами, чтобы убедиться, что это приемлемо, и убедитесь, что ваше приложение будет совместимо.
Смажьте проводку: Тянуть провода достаточно сложно при работе с прямым кабелепроводом. Однако изгибы и повороты увеличивают трение проволоки, что затрудняет натяжение. Если ваш кабелепровод имеет изгибы и изгибы, смажьте проводку непроводящей смазкой при подаче ее в кабелепровод. Этот гель или мыльное вещество покрывает проводку, делая ее достаточно гладкой, чтобы легче скользить по кабелепроводу. Нанесите смазку непосредственно на проволоку, прежде чем протягивать ее, нанося меньше смазки ближе к концу протяжки.Как и в случае с любой смазкой, следуйте инструкциям производителя для обеспечения оптимальной функциональности.
Работа с партнером: Хотя теоретически вы можете тянуть провод самостоятельно, лучше работать хотя бы с одним человеком, независимо от того, какой метод вы выберете. Этот человек может помочь, потянув за проводку, пока вы добавляете смазку, или наоборот. Это особенно рекомендуется для более длинных и сложных участков трубопровода.
Осмотрите кабелепровод: Безусловно, наиболее важным советом по подготовке является осмотр всей длины кабелепровода от конца до конца.Измерьте длину кабелепровода и отметьте любые изгибы, которые могут вызвать проблемы. Убедитесь, что любой метод, который вы решите использовать, подходит для длины и формы рассматриваемого трубопровода. Также обратите внимание на тип используемого кабелепровода: гофрированный кабелепровод легче захватывает провода по всей длине кабелепровода, тогда как гладкий ПВХ-кабелепровод может зацепляться только в местах стыков.

Типы кабелепроводов

Одна из важных вещей, которую следует учитывать при подготовке к протягиванию кабеля, — это тип кабелепровода, с которым вы будете работать. Толщина кабелепровода, а также текстура помогут определить наилучший способ протяжки провода через кабелепровод. В более тонких каналах нельзя использовать рыболовные грузы или мышки, в то время как в каналах большего размера эти методы могут использоваться.

Некоторые распространенные типы кабелепроводов включают следующие:

С каким бы типом трубопровода вы ни работали, AerosUSA может предоставить высококачественные версии по отличным ценам.

О трубопроводах AerosUSA

AerosUSA является ведущим поставщиком высокопроизводительных систем трубопроводов для промышленного применения.Являясь эксклюзивным представителем всемирно известного производителя Flexa GmbH в США, мы располагаем обширным и эксклюзивным ассортиментом высококачественных кабелепроводов.

Особого внимания заслуживают наши трубы из полиамида и оцинкованные трубы, изготовленные для нужд различных отраслей промышленности. Наши гофрированные трубы из полиамида обеспечивают превосходную защиту от ударов и УФ-излучения, а также оснащены защелкивающимися разъемами, которые просты в использовании. С другой стороны, наши металлические оцинкованные трубы обеспечивают защиту от коррозии и экранирование, необходимые для самых сложных промышленных условий.

Независимо от типа трубы, которая вам нужна, AerosUSA предлагает трубы, которые предлагают:

Защита кабеля
Отличные уплотнения
Чрезвычайная гибкость
Быстрая установка
Огнестойкость
Высокая ударопрочность
Высокая устойчивость к ультрафиолетовому излучению
Легкий вес
Долгий срок службы

Выберите AerosUSA

Мы также поставляем другие системы защиты и управления кабелями.Наша обширная линейка качественных средств защиты Flexa GmbH включает:

С нашим обширным ассортиментом, конкурентоспособными ценами и быстрой доставкой вы можете быть уверены, что у нас есть решения, которые вам нужны. Вдобавок ко всему, мы располагаем квалифицированным персоналом с отраслевым опытом, необходимым для подбора правильного решения для наших клиентов, независимо от их отрасли.

Прокладка силового электрического кабеля в земле. Статьи

Сколько кабелей можно прокладывать в одной трубе или гофре? Что говорят ГОСТы | Кабель.Онлайн

Виды труб для прокладки силовых кабелей

Можно ли укладывать в одну трубу или гофру больше одного кабеля согласно ПУЭ?

Выводы

Алюминиевый кабель для прокладки в земле

Какой кабель можно прокладывать под землей?

Как проложить кабель под землёй на даче без техники

Выбор способа проведения кабеля

Основные требования к подземной прокладке кабеля

Достоинства и недостатки подземной прокладки

Какой кабель выбрать

Пошаговая инструкция

Как быть, если требуется выполнить работы в зимнее время

Полезные советы

Коротко о главном

Ввод кабеля из траншеи в дом двумя способами

Вступление

Два способа

Ввод питающего кабеля в дом из траншеи через фундамент

Ввод питающего кабеля в дом из траншеи по фасадной стене дома

Другие статьи раздела: Электропроводка дома

Похожие статьи

Прокладка силовых кабельных линий в земле, траншеях и трубах

Планировочные работы по прокладке силовых линий

Подготовка трассы и кабеля

Проверка изоляции

Как установить подземный трубопровод Power-By The Pros

1.Как установить подземный трубопровод?

2. Могу ли я установить подземный трубопровод самостоятельно?

3. Какой тип кабелепровода я использую Fo Power

4. Какой тип кабелепровода я использую для связи?

5.Что такое код подземного трубопровода?

6.Можно ли прокладывать электропроводку над землей?

7. Как далеко можно проложить электрический провод под землей?

8. Нужно ли клеить подземный трубопровод?

9.На какую глубину нужно закапывать кабелепровод?

10.Можно ли запустить Romex в подземном трубопроводе?

11. Можно ли закопать удлинитель?

12.Как провести электрический провод под бетоном?

Насколько глубокой должна быть подземная энергия Диаграмма

Насколько глубокой должна быть подземная энергия?

Как глубоко под землей зарыты энергосистемы?

Насколько глубок подземный электропровод?

Можно ли закопать водопровод и электричество вместе?

Должен ли подземный электрический провод находиться в кабелепроводе?

Какой кабелепровод использовать для подземной электропроводки?

Как далеко можно проложить электрический провод под землей?

Какой размер провода мне нужен для подземной сети на 200 ампер?

Какой провод лучше всего подходит для метро?

Сколько стоит проложить электрический провод под землей?

Как определить размер электрического кабеля?

Как глубоко закопать электрический провод

Как закопать электрический кабель для прудов | Главная Руководства

Прокладка кабелей и кабелепроводов на подстанциях – передовой опыт

Прокладка кабелепровода

1.Тип провода и его размер (сила тока)

2. Размер кабелепровода

3. Количество изгибов в кабелепроводе

4. Заделка кабелепровода в распределительной коробке

Установка кабелей

Резюме

Как протянуть провод через кабелепровод | Протягивание проволоки

Методы протяжки кабеля

1. Строковый метод

2. Метод мышей с кабелепроводом

3. Метод рыболовных весов

4. Метод рыбной ленты

5. Метод соединения рыбной лентой

Дополнительные наконечники для протягивания троса

Типы кабелепроводов

О трубопроводах AerosUSA

Выберите AerosUSA

alexxlab

Вам также может понравиться

Как работает лампа: Как устроена лампочка накаливания?

Список частей света: Недопустимое название — Викиновости

Расчет мощности от сечения провода: Калькулятор сечения кабеля (провода) по длине, мощности и току / Калькулятор / Элек.ру

Добавить комментарий Отменить ответ
