Колпачки СИЗ: размеры, характеристики, правила применения

Если соединение проводки в распределительной коробке осуществляется скруткой, то необходимо сделать надежное и крепкое соприкосновение поверхностей проводников, для лучшего электрического контакта. Это может достигаться за счет усилия, что прикладывается при скрутке, однако данный вид соединения со временем теряет свою прочность из-за усталости металла, а также в результате тепловых расширений и сжатий. Но согласно главе 2.1. ПУЭ п. 2.1.21 пользоваться скруткой запрещено. Такой способ возможен только совместно со специальными соединительными изолирующими зажимами (СИЗами). В этой статье мы рассмотрим, как пользоваться колпачками СИЗ, какие размеры изделий бывают и в чем преимущество данных соединителей.

Конструкция колпачков

В конструкцию приспособления входят такие составляющие: колпачок и стальная пружина. Колпачок СИЗ изготавливается из пластика, который обладает электроизоляционными свойствами. Такой пластик является негорючим и устойчивым к высоким температурам, а также способен выдержать напряжение в 600 Вольт. Эти показатели, как правило, прописываются на упаковке.

Что касается пружины, то она изготавливается из стали в виде конуса и с помощью витков сильнее сжимает провод. Стальная пружина дополнительно обрабатывается электрохимическим защитным слоем. Размеры пружины должны быть равны площади наименьшей части корпуса, где провод будет максимально контактировать с другим проводником. Поэтому крайне важно подобрать точные размеры, чтобы соединение было максимально правильным и надежным.

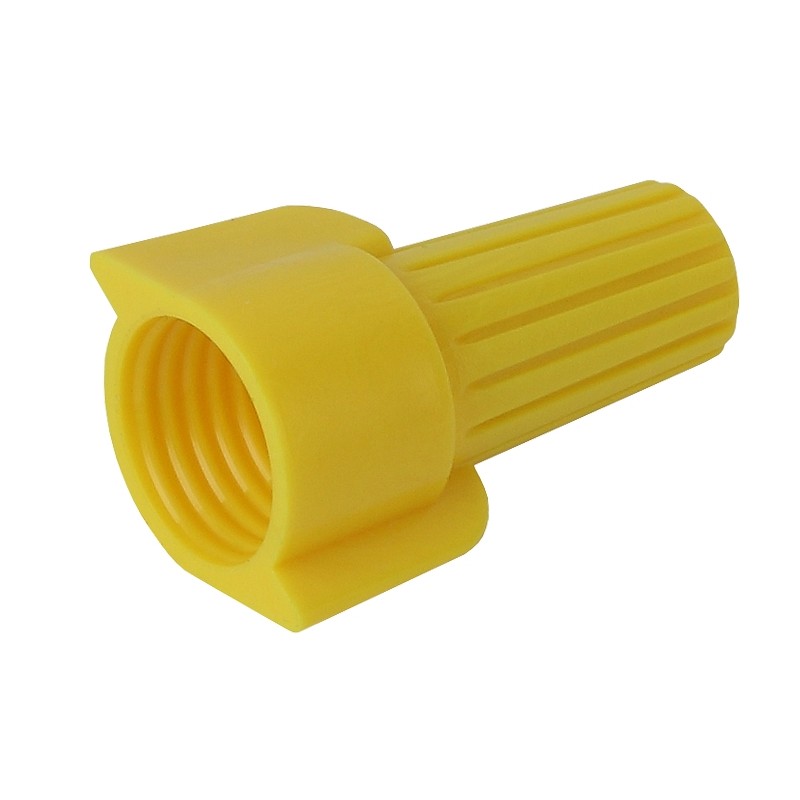

Стоит отметить, что колпачки СИЗ бывают двух видов — с ушками и без ушек. Особых отличий нет, но колпачки с ушками легче накручивать на провод, а без ушек занимают меньше места в распредкоробке.

Правила применения

Существует два метода скрутки с помощью колпачков СИЗ: без предварительного скручивания жил и с ним. Если необходимо соединить два проводника, то их можно удобно вставить в пружину, прикладывая определенное усилие, и с помощью вращательных движений (по часовой стрелке) осуществляется скрутка. В случае, если проводников три и больше, то здесь требуется сначала скрутить их между собой с помощью пассатижей. После этого откусить неравномерные концы и с помощью силы и вращающих движений установить их в СИЗ, как показано на фото:

Важно помнить, что для полного контактного соприкосновения накручивание следует делать по часовой стрелке, не наоборот. И не стоит забывать про применение силы, чтобы витки пружины легко раздвинулись, а затем хорошо сдавили провод.

Корпус из пластика изолирует место, где было сделано соединение и тем самым механически защищает жилы. Убирать изоляцию с проводника следует с тем учетом, чтобы оголенная часть не выходила за пределы колпачка, но при этом максимально заходила под пружину. Если все сделано правильно, то дополнительная изоляция не нужна.

При наворачивании СИЗ на скрутку, пружина раздвигается и сжимает провод. Такое соединение будет проходить правильно в том случае, если выбран правильный колпачок, соответствующий своему номиналу. Если неправильно подобрать приспособление или неумело его установить, то это может привести к плохим последствиям. Поэтому крайне важно подобрать правильную категорию.

На видео ниже наглядно показывается, как пользоваться соединительными изолирующими зажимами:

Маркировка соединителей

Как подобрать колпачок? Ведь размеры и сечения скрутки у них разные и классифицируются по суммарной площади поперечного сечения жил. Эта площадь указывается в номере соединителя, который может быть от одного до пяти. Чем больше номер, тем больше проводов колпачок способен соединить.

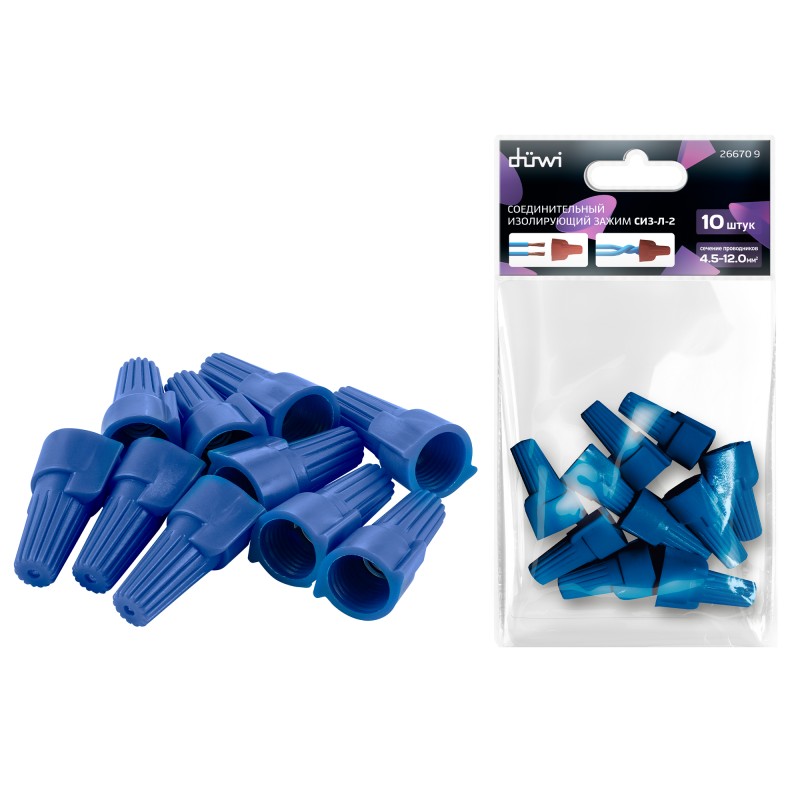

Но с такими цифрами нужно быть внимательным, так как есть два вида устройств: отечественные и европейские. Обозначение у обоих стандартов одинаковое – цифры, только европейские номиналы намного меньше отечественных. Поэтому, покупая СИЗ, лучше обращать внимание на суммарное сечение, чем на его номер. Все это прописывается на упаковке.

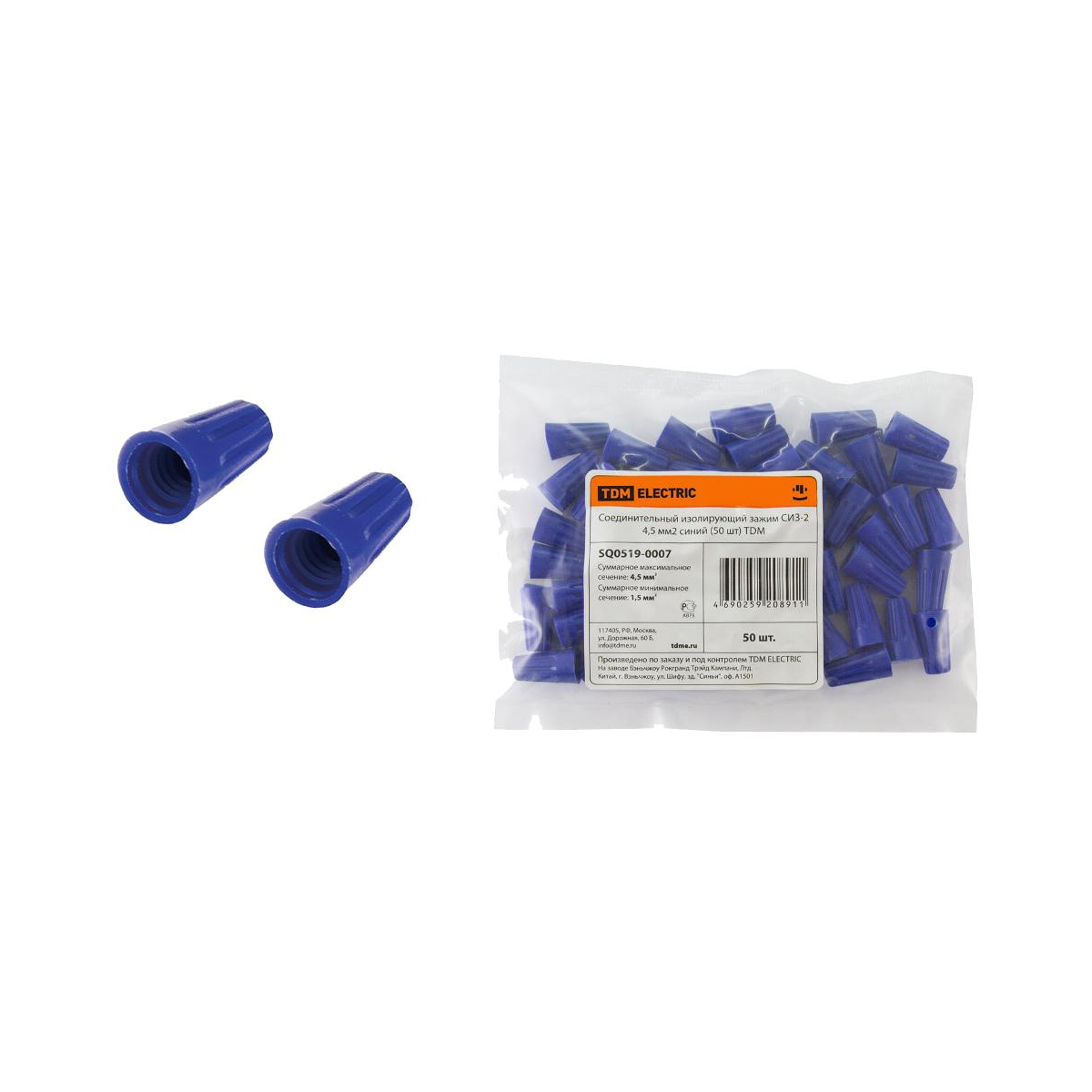

Маркировка изделия осуществляется следующим образом: сначала прописывается аббревиатура СИЗ, затем помечается тип корпуса (с выступами или без них). Выступ необходим для лучшей фиксации пальцами зажима. После типа корпуса прописывается суммарное поперечное сечение проводов, которые соединяются в зажиме. Сечение колеблется от 0,5 до 10 мм2. Как правило, в зависимости от типа и размера изделия, их корпуса окрашивают в определенный цвет, чтобы было удобно использовать колпачки. В таблице ниже указывается цветовое решение в зависимости от типа корпуса, благодаря чему вам станет понятнее, как выбрать СИЗ для скрутки:

Также следует помнить, что колпачками можно пользоваться только в том случае, когда осуществляется соединение двух одинаковых проводов. Если требуется соединить провода из алюминия и меди, то сделать это с помощью СИЗ уже невозможно. В этом случае можно применить клеммник, металлический зажим (орешек) или болт.

Преимущества и недостатки

Такой соединитель удобен и практичен, поэтому имеет следующие преимущества:

Доступная цена.
Вероятность самовозгорания электрической проводки отсутствует. Это объясняется тем, что для изготовления СИЗ применяется негорючий материал и там, где была произведена скрутка самовозгорание невозможно.
Быстрая и простая установка изделия.

Но СИЗы обладают и некоторыми недостатками:

нет возможности соединять алюминий и медь;
недостаточно сильная фиксация и изоляция.

Подведя итог и взвесив все за и против, хотелось бы отметить, что использовать соединительные изолирующие зажимы СИЗ рационально при соединении токоведущих жил в распределительной коробке, а также при подключении светильников (например, люстры на потолке). Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как пользоваться колпачками СИЗ и какие размеры соединителей существуют. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

Соединительные колпачки СИЗ для скрутки проводов

Автор Alexey На чтение 5 мин. Просмотров 1.3k. Опубликовано 26.03.2016
Обновлено 26.03.2016

Для надёжности электрического контакта соединяемых с помощью скрутки проводов необходимо, чтобы поверхности проводников плотно соприкасались, прижимаемые друг к другу с определённой силой.

Поскольку данное усилие в скрутке обеспечивается силами натяжения и упругости скручиваемых проводников, то со временем из-за тепловых расширений и сжатий, а также из-за усталости металла и деформации в металлической структуре данный вид соединения теряет свою прочность и надёжность.

Поверхности в периодически образовывающихся зазорах покрываются оксидной плёнкой и коррозионными соединениями, что ухудшает проводимость соединения, поэтому скрутка в «чистом» виде не разрешена ПУЭ.

Зажимы, улучшающие скрутку

В вышеприведённом правиле следует уделить внимание сжимам, к которым относятся соединительные изолирующие зажимы, сокращённо именуемые колпачками СИЗ, из-за их внешнего вида.

Данный колпачок накручивают на скрутку, таким способ её укрепляя.

Существует много споров из-за недосказанности ПУЭ на счёт СИЗ, но здесь можно апеллировать к ГОСТ 50043.1-92, требованиям которого соответствует данное электротехническое изделие. Также некоторые утверждают, что данный тип соединения не является надёжным, но, как показывает практика, неполадки, возникающие в электропроводке при использовании СИЗ, в большинстве случаев имеют нижеописанные причины:

Некомпетентность и дилетантство самих электриков, осуществляющих электромонтаж;
Использование низкокачественной подделки для осуществления соединения;
Неправильный расчёт электропроводки и её защиты.

Если следовать инструкции, подбирая качественные колпачки соответствующих размеров, правильно закручивая их на скрутку проводов, с должным образом рассчитанным поперечным сечением, то данное соединение, при защищённости электропроводки автоматами, будет служить максимально долго, не требуя обслуживания.

Устройство колпачков СИЗ и их маркировка

Соединительный изолирующий зажим состоит из двух конструктивных частей – колпачка, выполненного из негорючего, термически стойкого пластика и соединительной спиралевидной конусообразной пружины, скрытой внутри изделия.

Пружина выполняется из стали, имеющей анодированное электрохимическое защитное покрытие.

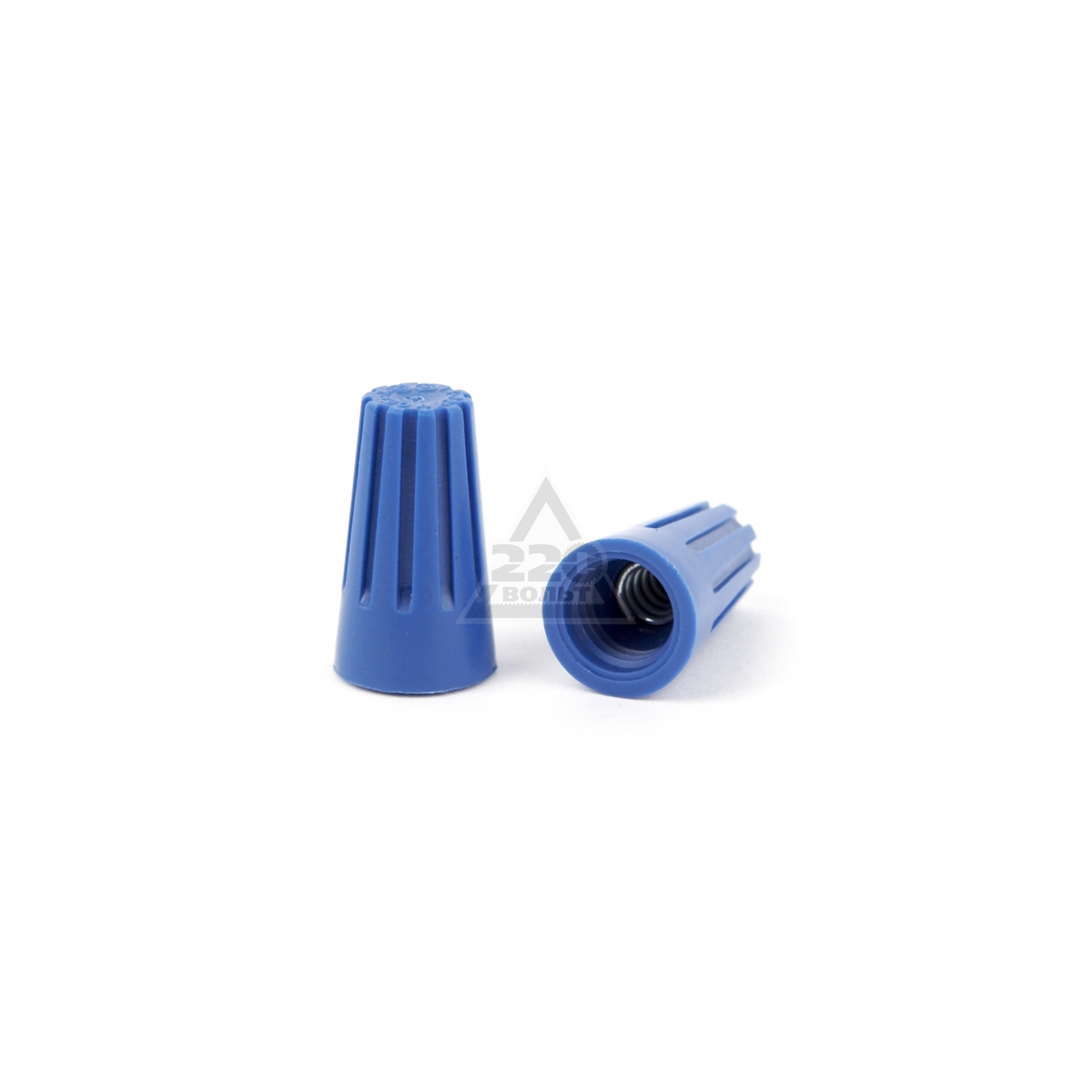

пружинный контакт в СИЗ

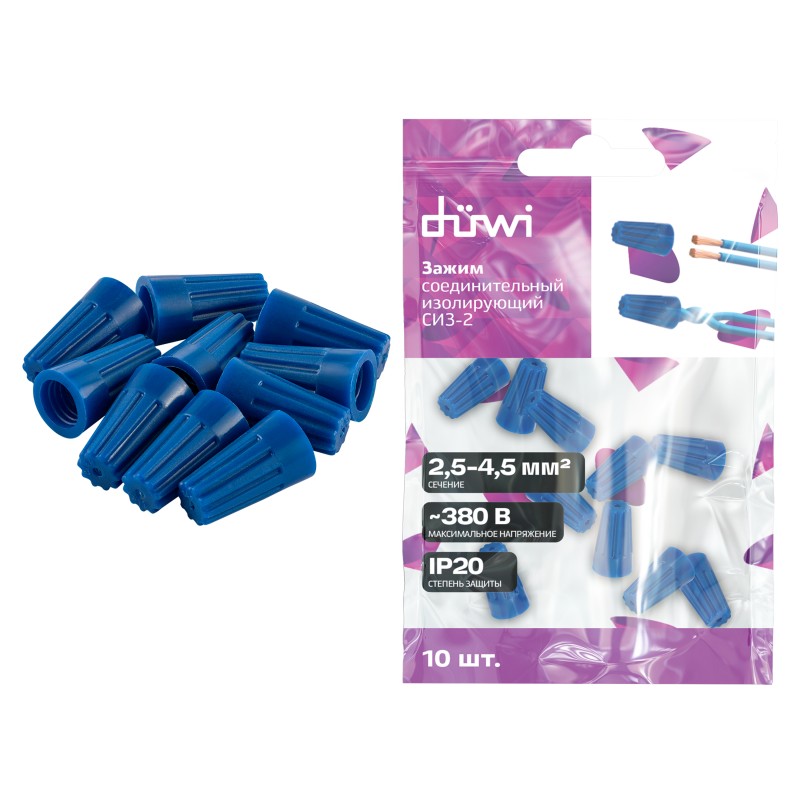

Маркируют данные электротехнические изделия следующим образом:

после аббревиатуры СИЗ через тире следует модификатор, который указывает тип корпуса, который имеет форму конуса без выступов (1),

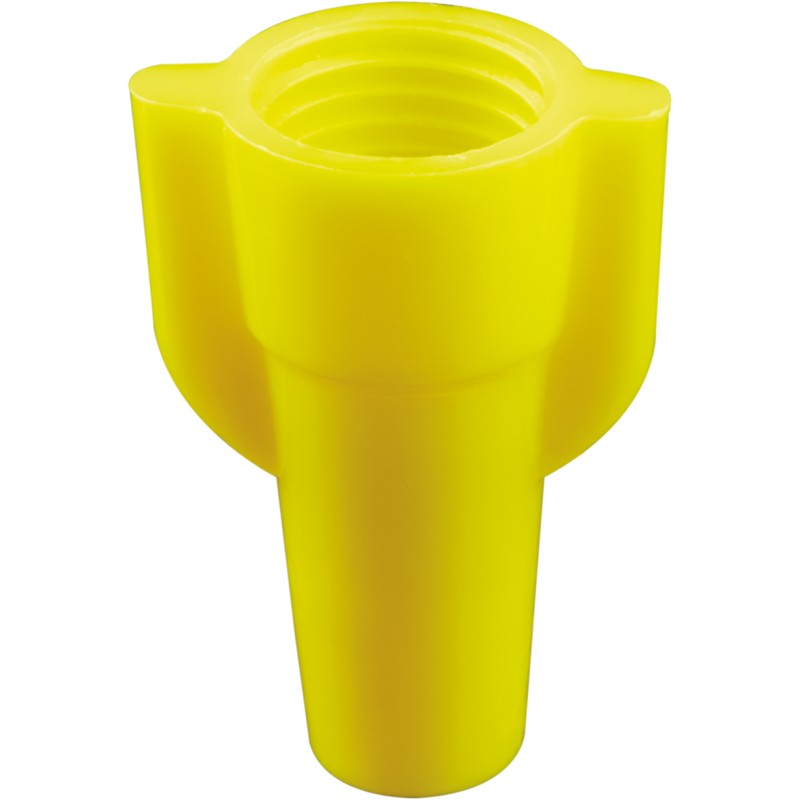

и с выступами (2), предназначенными для лучшего захвата пальцами зажима.

После идентификатора указывается суммарное поперечное сечение соединяемых в зажиме проводов. Колпачки СИЗ, в зависимости от типоразмера конкретного изделия, имеют минимально и максимально возможные суммарные сечения, которые находятся в диапазонах, указанных в таблицах.

Сами провода, которые могут соединяться при помощи всего ассортимента СИЗ, имеют сечение 0,5 – 10мм². Как правило, каждому типоразмеру изделия соответствует свой цвет корпуса согласно маркировке, для удобства идентификации.

Соединение проводов при помощи СИЗ

Согласно описанию от производителей, колпачок СИЗ вручную с усилием накручивают по часовой стрелке на очищенные от изоляции (10-12мм) соединённые вместе проводники, для надёжной фиксации пучка.

Существует множество разногласий насчёт способа предварительной установки проводов в пружину СИЗ. Камнем преткновения стало словосочетание «соединённые вместе». Также много споров вызывают физические процессы, происходящие при закрутке СИЗ.

Одни специалисты утверждают, что накручивать колпачок нужно обязательно на предварительно скрученную за часовой стрелкой скрутку, аргументируя, что вместе проводники должны быть соединены данным простейшим способом.

Но оппоненты утверждают, что в этом случае пружина не закрутится на уже существующую спираль, витки которой будут направлять колпачок в обратную сторону. По их мнению, словосочетание: «соединённые вместе» означает прямые проводники, приставленные друг к другу, а само подобие скрутки происходит в процессе навинчивания зажима.

Создание надёжного соединения

Аргументом в поддержку первого мнения является тот факт, что протяжённость соприкасающихся металлических поверхностей в спиралевидной скрутке определённой длины больше, чем у оголённых на то же расстояние прямых проводников.

Учитывая это, а также то, что существует множество нареканий на колпачки СИЗ, многие электрики нашли выход из положения, делая скрутки длиннее, чем они могут быть изолированные зажимом, тем самым обеспечивая надёжный механический и электрический контакт проводников.

На данную скрутку одевают термоусадочную трубку, которая также сжимает провода, оставляя оголённой их часть, предназначенную для закрутки СИЗ. Некоторые электрики, не имея под рукой термотрубки, используют изоленту.

закрученные провода с изоляцией накручивают СИЗ поверх заранее оголенного роводника

В любом случае, нужно помнить, основной электрический контакт должен быть между поверхностями проводников, а не через пружину колпачка, иначе она перегреется, её отпустит, то есть она перестанет быть упругой.

Плохой контакт может быть между окислёнными проводами, тогда как при закручивании пружины она сотрёт оксидный слой, вследствие чего основной ток потечёт через неё.

Советы по выбору изделия

К сожалению, не существует единого международного стандарта для маркировки колпачков СИЗ, поэтому, выбирая данную продукцию в магазине следует изучать руководство пользователя от производителя, где должны указываться размеры изделия.

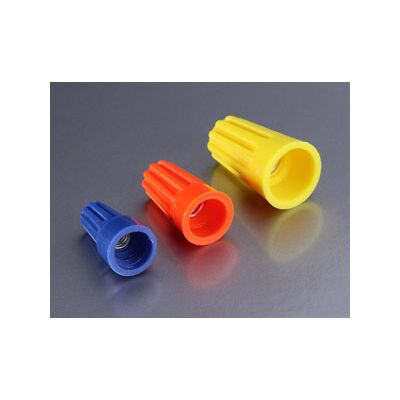

Характеристики СИЗ по цветам

Если есть такая возможность, покупая партию колпачков для осуществления большого объёма монтажа, следует опробовать данную продукцию, накрутив зажим на предполагаемые к использованию провода.

СИЗ должен настолько крепко сидеть на скрутке, чтобы его невозможно было сорвать прямым рывком при обхвате пальцами. Вместе с тем, данное соединение, согласно определению, является разборным, то есть при приложении некоторого откручивающего усилия зажим должен сниматься неповреждённым и пригодным для дальнейшего использования.

Если изделие не проходит какое-либо из вышеописанных простых испытаний, то от покупки данной продукции следует отказаться.

7 средств индивидуальной защиты (СИЗ), гарантирующих Вашу безопасность

В функции работодателя, Вы отвечаете за безопасную и здоровую среду Ваших работников. Вам известны риски для безопасности в Вашей отрасли, и меры по их предупреждению, которые должно предпринять.

Что собой представляют средства индивидуальной защиты (СИЗ)?

Под СИЗ понимаются средства индивидуальной защиты, то есть, средства, которые используются Вами для гарантии (собственной) безопасности.

СИЗ необходимо использовать постоянно и повсюду, где они требуются. Следуйте инструкциям по использованию, неукоснительно придерживайтесь их и регулярно проверяйте, достаточно ли они обеспечивают безопасность. Однако когда Вы используете определенное средство защиты?

Нижеследующие 7 рекомендаций могут Вам помочь.

1. Защита для головы

Ношение шлема защитит Вашу голову и предотвратит ее травмирование. Выберите вариант достаточной прочности, с учетом особенностей Вашего производства. Сейчас предлагается множество элегантных решений, и Вы можете выбрать дополнительные варианты, как то внутренняя часть с подстройкой и удобные светбанды.

2. Защита для глаз

Из всех органов, глаза — наиболее сложная и уязвимая часть. Ежедневно в мире происходит около 600 случаев повреждения глаз на рабочем месте. С помощью хороших защитных очков можно защитить себя от несчастного случая. Имеете ли Вы дело с интенсивным освещением либо инфракрасным излучением? В этом случае, защитные очки или шлем являются идеальной защитой!

3. Защита органов слуха

Вы работаете на производстве с высоким уровнем шума? В этом случае важно обеспечить безопасность органов слуха. Беруши чрезвычайно удобны, однако же в рабочих условиях более практичны наушники, поскольку их легко снять и снова надеть.

4. Обеспечьте защиту дыхания

Ношение защитной маски на рабочем месте не является чрезмерностью, если Вы работаете с опасными материалами. 15% работников в ЕС вдыхают пар, дым, порошок либо пыль в течение выполнения обычных работ. Пылезащитные маски обеспечивают защиту от мелкой пыли и прочих опасных частиц. Если Ваша работа связана с опасными видами пыли, пользуйтесь шлемами (на все лицо). Они натягиваются на лицо, закрывая полностью нос и рот, предотвращая попадание в них опасного загрязнения.

5. Закрывайте Ваши руки подходящими защитными перчатками

Руки и пальцы наиболее часто подвергаются травмированию, и потому важно чтобы они были надежно защищены. В зависимости от Вашей промышленной отрасли, Вы можете выбрать защитные перчатки различных типов:

с защитой от вибраций
с защитой от порезов острыми предметами
с защитой от холода и высокой температуры
с защитой от бактерий
с защитой от брызг растворов химических реагентов.

6. Защита для ног

Ваши ноги также нуждаются в надежной защите, и защитная обувь (типа Sb, S1, S2 или S3) и сапоги (типа S4 или S5) являются идеальным решением для защиты ног от механических травм. Подошва с противоскольжением удобна при работе на влажных поверхностях, на фоне статистики, заключающейся в том, что 16,2% всех несчастных случаев на производстве связаны с падением от скольжения. На гладких поверхностях, таких как снежный наст или лед предусмотрены обувные шипы. Специальные вставки увеличивают комфорт.

7. Носите подходящую рабочую одежду.

Предотвращение несчастных случаев — первостепенная задача для интенсивного производства. Одним из наиболее важных факторов безопасности является заметность: куртка с флюоресцентным эффектом и брюки из прочного материала помогут избежать несчастный случай. Как и для случая с защитой рук, здесь также существуют варианты для различных сфер использования.

Сценарий худшего из вариантов

Предотвращение всегда лучше ликвидации последствий. Наиболее правильно быть всегда готовым к самому худшему. Классический комплект первой помощи является непременным атрибутом на производстве, помимо того комплект первой помощи для органов зрения также всегда уместен. Когда работа связана с химическими реагентами, наличие аварийного душа является обязательным, чтобы работник имел возможность немедленно смыть попавший на тело химикат.

Предупреждение несчастных случаев: Пиктограммы

Важно оборудовать рабочее место таким образом, чтобы серьезное происшествие не могло, в принципе, иметь место. Наиболее простым решением по снижению риска несчастных случаев, является размещение пиктограмм: нанесение обозначений на воспламеняющиеся материалы, обязательное использования средств защиты органов слуха, маркирование аварийных выходов …

Выбрать варинаты имеющихся пиктограмм можно в каталоге ‘Стикеры и деколи’ в рубрике ‘Безопаснсоть’.

Если Вы хотите узнать больше о безопасности на рабочем месте перейдите к публикации с 5 рекомендациями по безопасной работе на вилочном погрузчике.

Позаботитесь о своей безопасности!

Перечисленные выше рекомендации простыи и легко реализуемы в Вашем рабочем окружении. Неукоснительное следование требованиям безопасности не подразумевает каких-либо значительных усилий, при этом помогает сохранить здоровье. Также и в TVH мы постоянно совершенствуем безопасность труда наших работников. Наши инструкторы по охране труда придают безопасности первостепенное значение. Они регулярно проходят курсы повышения квалификации, чтобы не отставать от современных трендов. На основании нашего опыта, мы сделали подборку по ассортименту средств безопасности, который поможет сделать Ваше рабочее место более безаварийным. Мы предлагаем Вам СИЗ на все случаи жизни, поскольку Ваша безопасность важна для TVH!

Не полагайтесь ни в чем на случай, и внимательно посмотрите наш каталог ‘Расходные материалы и аксессуары’ (REF 39423578) либо ассортиментную подборку ‘Средства безопасности’ (REF 31773321).

Lisa, TVH blogger

Колпачки для скрутки проводов. Изолирующие колпачки СИЗ

При сборке электрических схем требуется соединять провода между собой. В месте подключения создается электрический контакт, обладающий определенным электрическим сопротивлением.

Задача любого монтажника сводится к обеспечению прочного скрепления проводки с минимальным переходным сопротивлением и надежной электрической изоляцией.

Для этих целей используются:

скрутки;

скрутки со сваркой;

пайки;

винтовые соединения;

сборки на клеммниках и колодках под винт;

самозажимные экспресс-клеммы фирм WAGO или REXANT;

изолирующие колпачки для скрутки.

В данной статье поговорим о том как соединять провода с помощью колпачков.

Обычно для качественного соединения двух проводов применяется два основных метода: скручивание с последующей пайкой и обычное скручивание (без пайки).

Но стоит заметить, что несмотря на достоинства традиционных методов они также наделены и некоторыми недостатками: пайка являясь качественным соединением при разборке требует полного удаления («откусывания» запаянной части проводов) что не всегда возможно по запасу провода, скручивание повышает шанс окисления и не даёт гарантии надёжного соединения.

На сегодняшний день существует иное решение подобных задач — это соединительные колпачки для скрутки проводов.

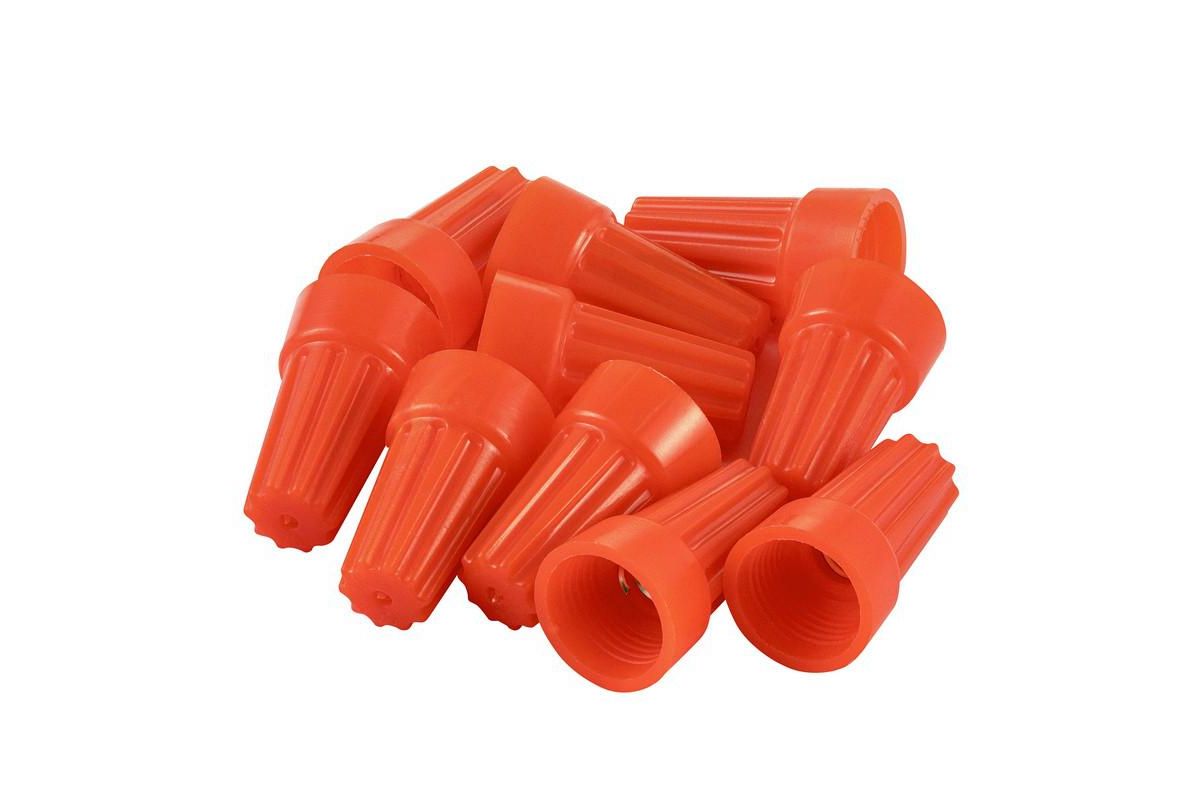

Колпачки СИЗ для скрутки проводов

Колпачки СИЗ — это соединительные изолирующие зажимы, которые сделаны из не подверженному горению пластиката. Внутри таких колпачков располагается коническая пружинка из металла.

Когда их с небольшим усилием наворачивают на скрутку, пружина раздвигается и сжимает провода, а оболочка из пластика даёт надёжную электро изоляцию, а также механическую и противопожарную защиту.

Колпачки СИЗ являются коническими деталями с металлическими втулками, внутри на которых имеется резьба. Вставив два провода в эту деталь и повернув её пару раз — провода будут надежно соединены. При необходимости это соединение можно без малейших проблем разобрать.

Соединительные колпачки производятся разных размеров для проводов от 0.5 до 1.6 миллиметров в диаметре.

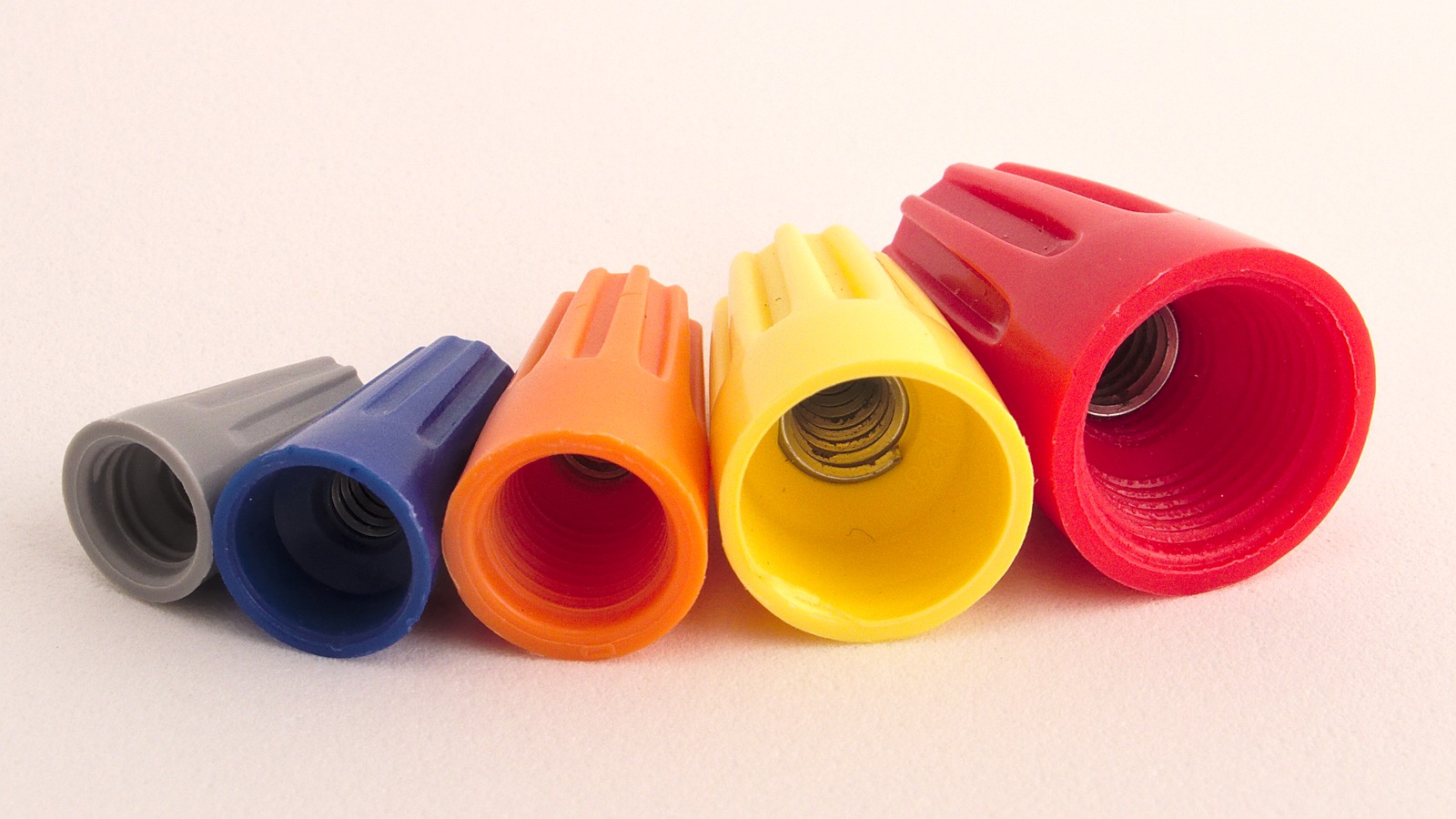

Как правило, цвет колпачка соответствует определённому диаметру и размеру соединяемых проводов для которых он предназначен. Благодаря использованию соединительных колпачков достигается надёжное соединение проводов без применения дополнительных инструментов.

Колпачки СИЗ характеризуются поперечным сечением суммарно скручиваемых проводов. Это сечение выражается номером СИЗа от 1 до 5. Эта цифра характеризует сечение и количество скручиваемых жил.

Марка	Количество и сечение жил, мм²	Цвет
СИЗ-1	2×1,5	серый
СИЗ-2	3×1,5	синий
СИЗ-3	2×2,5	оранжевый
СИЗ-4	4×2,5	желтый
СИЗ-5	8×2,5	красный

Соответственно чем больше номер колпачка СИЗа тем для большего сечения и количества проводов он предназначен.

Все соединения проводов, собранные на самозажимных клеммах или изолирующими колпачками, обладают высокой эффективностью, набирают популярность.

Экспресс-клеммы позволяют быстро создавать надежное соединение, но имеют более сложную конструкцию, несколько дороже. Их чаще используют для подключения проводников к новым приборам измерения, автоматики и защит, работающих на микропроцессорных схемах.

Для повседневного частого пользования лучше подходят колпачки для скрутки проводов с простым устройством. Соединение проводников достигается за счет вкручивания их металлических окончаний в прочную пружину, выполненную в форме конусообразной спирали.

Изолировать место соединения не требуется, спираль размещена в изолированном колпачке. Материал его корпуса не поддерживает горение, устойчив к агрессивным средам, обеспечивает хорошие электроизоляционные свойства.

Скрутка проводов СИЗ

Установка колпачка на подготовленные провода выполняется быстро, не требует специального инструмента. Созданное соединение компактно. Пользоваться колпачками удобно. Однако надо знать правила их применения, выработать необходимые навыки. Неумелое обращение может привести к печальным последствиям.

Изолирующие колпачки пригодны для соединения нескольких проводов определенного диаметра, который указывается в документации. Производители из разных стран используют свои обозначения. Поэтому лучше ориентироваться по габаритным размерам для соединения проводов, а не маркировкой производителя.

Использование колпачков СИЗ — практическое применение

Особой аккуратности требует обращение с алюминиевыми проводниками. Мягкий металл легко деформируется, быстро теряет прочность.

При скрутке колпачком алюминий надежно обжимается конической пружиной и хорошо работает длительное время. Из-за возникновения электрохимических процессов нельзя скручивать вместе алюминиевые провода с медными.

Важно снимать с проводника оптимальную длину изоляционного слоя для обеспечения максимальной площади соприкосновения металлических частей. Определить ее просто. Достаточно вставить один провод внутрь колпачка и визуально отметить место среза изоляции. Удалить изоляцию и повторить контрольную установку провода. Оголенный металл не должен выходить за пределы изолирующей части колпачка.

При удалении изоляции пользуются разными способами. Многие старые монтажники работают монтерским ножом с изолированной ручкой и коротким острым лезвием из прочной стали. Часто применяют клиновую или бритвенную заточку, которая хорошо снимает изоляцию, но в неопытных руках может причинить вред.

Ножом, особенно при его перпендикулярном направлении к проводнику, можно нарушить внешнюю поверхность металла. Любая, даже малозаметная царапина при скручивании будет увеличиваться в размерах, уменьшит сечение токопровода, снизит его электрические характеристики. Металл станет греться и выгорать, особенно под большими нагрузками. Глубокий прорез проводника послужит причиной поломки провода при скрутке.

Снимать изоляцию ножом нужно при расположении его лезвия под тупым углом к проводнику относительно направления среза легкими движениями без повреждения металла.

Определенная часть электриков пользуется пассатижами или кусачками для снятия изоляции, деформируют металл в месте обжима проводника, что не допустимо. Качественно удалить изоляцию можно специальными клещами, выпускаемыми для таких работ.

Способ скрутки проводов пассатижами и последующее одевание колпачка не обеспечивает надежного контакта и его изоляции. Колпачки со временем просто вываливаются. Но это не понимают некоторые монтеры.

Пользуясь изолирующими колпачками, следует прикладывать силу при скручивании. Она позволит обеспечить плотный контакт соприкосновения металлов проводников и пружины.

Для оценки эффективности применения колпачков перед их массовым использованием требуется выполнить соединение ими проводов и пропускать нагрузочным устройством через него ток номинальной величины около получаса. Проанализировать нагрев соединения. Затем превысить ток и определить проблемные места.

Такие электрические тесты помогают профессионалам узнавать слабые места создаваемых ими электрических цепей, совершенствовать свои навыки, качественно выполнять работу.
