Состав аккумуляторной батареи: Из чего состоит аккумулятор

Из каких элементов состоит аккумуляторная батарея

Категория: Поддержка по аккумуляторным батареям

Опубликовано 01.03.2016 05:05

Автор:
Abramova Olesya

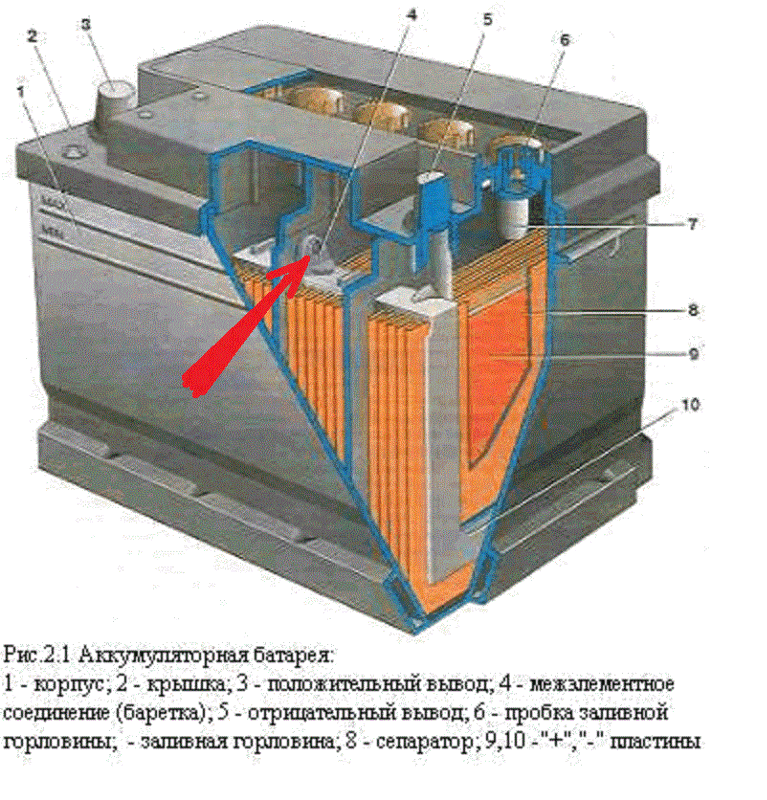

Электрохимическая батарея состоит из катода, анода и электролита. При зарядке аккумуляторной батареи происходит накопление электронов на аноде, которое создает потенциал напряжения между анодом и катодом. При обычной работе в качестве источника питания ток протекает от катода к аноду через нагрузку. При зарядке аккумулятора ток течет в противоположном направлении.

Электроды батареи связаны между собой двумя различными путями, первый это электрический контур, через который электроны текут питать нагрузку, а второй — через электролит, где ионы движутся между электродами через диэлектрический разделитель (сепаратор). Рассмотрим подробнее эти три компонента батареи.

Анод и катод

Электрод, который высвобождает электроны в ходе окислительно-восстановительной реакции, называется анод. Электрический потенциал анода гальванического элемента отрицателен по отношению к катоду. Химическая реакция в аккумуляторной батарее является обратимым процессом, и, следовательно, полярность электродов меняется в зависимости от режима работы (заряд/разряд), но обозначение клемм всегда постоянно. В таблицах 1a, b, c и d описывается состав и процессы в литиевых, свинцовых, никелевых и щелочных батареях.

Таблица 1a: Состав и процессы в литий-ионном аккумуляторе.

Таблица 1b: Состав и процессы в свинцово-кислотном аккумуляторе.

Таблица 1c: Состав никель-металл-гидридного и никель-кадмиевого аккумуляторах.

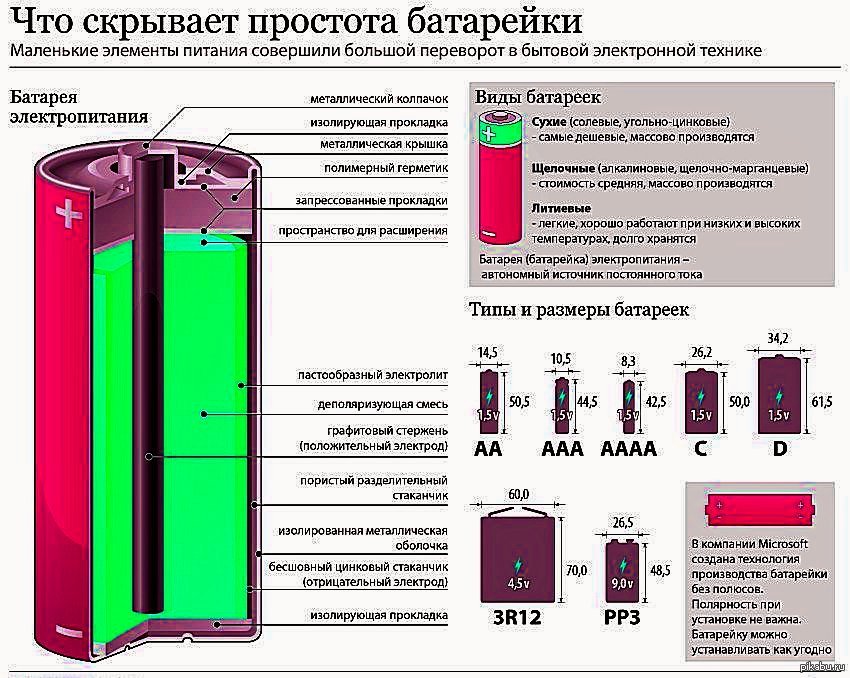

Таблица 1d: Состав щелочной (алкалиновой) батарейки.

Электролит и сепаратор

При затопленной негерметичной системе конструкции аккумулятора, жидкий электролит свободно течет между двумя электродами. В герметичных же конструкциях электролит обычно выступает в роли пропитки для сепаратора, чтобы обеспечивать движение ионов от катода к аноду и в обратном направлении при зарядке. Ионы – это атомы, которые присоединили или потеряли электроны. Потеряв благодаря этому электронейтральность, они приобретают способность двигаться между электродами через сепаратор. Сам же сепаратор является диэлектрическим, то есть не способным к электропроводности. Смотрите также: Какую функцию выполняет в электрической батарее сепаратор? и Для чего в электрической батарее нужен электролит?
