Состав люминесцентные лампы: Как устроены и действуют люминесцентные лампы?

Содержание

Как устроены и действуют люминесцентные лампы?

В сравнении с лампами накаливания люминесцентные экономят расходы на электроэнергию до 80% и служат в 13 раз дольше. Благодаря чему это происходит? Мы расскажем об устройстве и принципе работы ламп дневного света, которые обладают такими привлекательными для потребителей свойствами.

Содержание:

1. Люминесцентный свет: используем в офисе, дома и на улице
2. Что представляют собой люминесцентные лампы?
3. Разновидности моделей
4. От чего зависит свет люминесцентных ламп?

Доказано, что вид источника света влияет на работоспособность и эмоциональное состояние человека. Поэтому во всех общественных местах (офисах, разного рода учреждениях, на производстве) необходимо создавать комфортный свет, который не раздражает, не вызывает утомления и в целом сохраняет хорошее самочувствие человека. Требования к рабочему освещению в организациях прописаны в нормативных документах. Если не соблюдать их, возникает риск ухудшения здоровья сотрудников.

Люминесцентный свет: используем в офисе, дома и на улице

Каким же должно быть рабочее освещение, чтобы человек чувствовал себя комфортно? Санитарные правила и нормы рекомендуют люминесцентные лампы. Эти современные источники света мгновенно включаются, не мерцают, не гудят, излучают ровный, мягкий для глаз свет. Их используют даже в учреждениях с высокими требованиями к освещению: школах, детсадах, больницах, администрациях. Сегодня лампы дневного света активно применяют и в жилых домах – для создания как общего освещения, так и акцентной подсветки. Их устанавливают на потолках, а также в настольных лампах и других светильниках. Кроме того, люминесцентные лампы актуальны и на улице – в подсветке витрин и фасадов зданий, в рекламных вывесках. Они используются в специальных целях, например, при исследованиях в ультрафиолетовом свете различных веществ и в целях дезинфекции медицинских кабинетов.

Популярность этих ламп объясняется, в том числе, экономичностью и долговечностью. Все это обусловлено их устройством и принципом действия. Об этом, а также о видах изделий поговорим сейчас.

Что представляют собой люминесцентные лампы?

Колба изделий содержит пары ртути или амальгаму – соединения ртути с другими металлами. В ней же находятся инертные газы, в состав которых могут входить гелий, неон, аргон, криптон, ксенон. Изнутри на сосуд нанесено специальное напыление из кристаллического порошка – смеси галофосфатов кальция с ортофосфатами цинка-кальция. Это вещество получило название люминофор. При подаче электричества в лампе формируется дуговой разряд, и химические элементы начинают взаимодействовать. Создается УФ-излучение, которое не воспринимается глазом человека. Люминофор в зависимости от своего состава превращает его в световой поток определенного оттенка. Таким образом, вы можете выбрать комфортный для глаз свет: холодный белый, теплый белый или нейтральный.

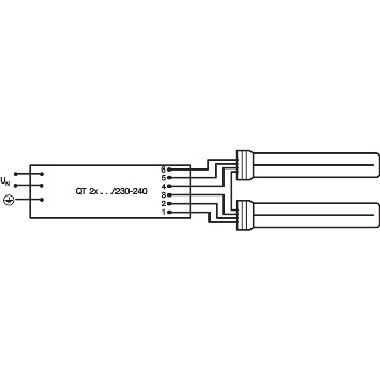

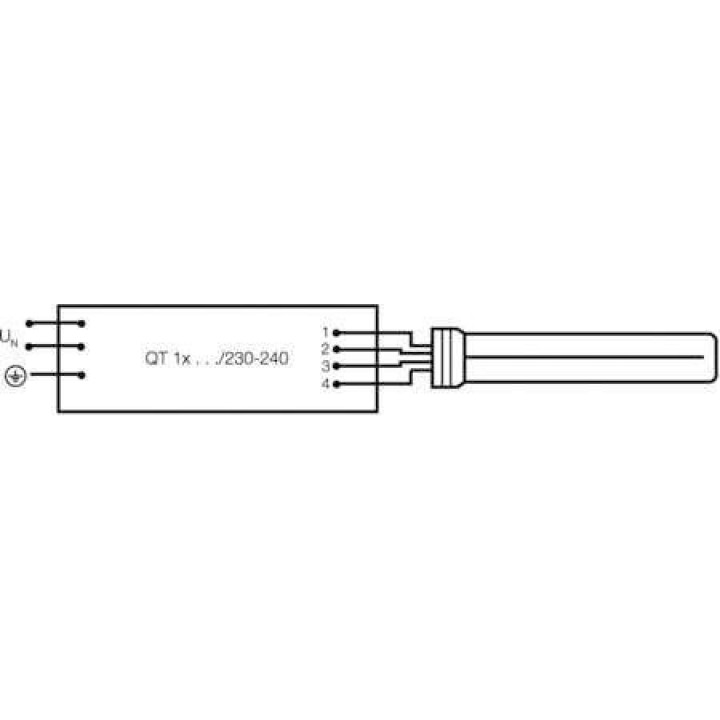

Лампы подключаются к электрической сети с помощью дополнительных приспособлений, которые могут быть встроены в цоколь или приобретаются отдельно. Дело в том, что для их зажигания нужен большой электрический импульс, но сопротивление ламп отрицательное: при включении в сеть ток стремительно возрастает, и напряжение надо ограничить. Для разрешения данного противоречия используются, например, дроссели и электронные балласты. С этой современной пускорегулирующей аппаратурой работа лампы протекает стабильно, увеличивается ее световой поток, не возникает неприятного мерцания и шума.

Разновидности моделей

Колба обычно изготавливается из прозрачного или матового, а также цветного стекла. Лампы могут иметь разные формы и типы цоколей. Предлагаем классификации видов изделий и их сферу применения.

По форме колбы и типу цоколя

Линейные лампы имеют форму прямой трубки, поэтому их еще называют трубчатыми (такое обозначение принято и в ГОСТ). Колбы выпускаются строго заданного диаметра. Каждый вариант имеет свою маркировку в виде буквы Т с цифрой, обозначающей размер трубки в дюймах по международному стандарту мер длины. В России принято определять диаметр трубок люминесцентных ламп в миллиметрах. Эта величина показывает, к светильникам какого размера подойдет та или иная модель. Для того, чтобы вы могли разобраться в маркировке изделий, приводим ниже таблицу.

Маркировка колбы	T4	T5	T8	T10	T12
Диаметр трубки, дюйм/мм	4/12,8	5/16	8/25	10/32	12/38

Линейные модели имеют штырьковые цоколи G13 с расстоянием между контактами 13 мм.

Компактные лампы выглядят как изогнутая в виде буквы U трубка или несколько соединенных вместе трубок. Лампа имеет небольшие размеры, поэтому ее называют компактной, и она подходит к настольным лампам и бра. Модели могут иметь штырьковые цоколи и тогда маркируются буквой G и цифрой, которая обозначает расстояние между контактами: G23, G27, G24. Лампы с ними применяются в специальных светильниках. Цоколь 2D имеет прямоугольную форму с размерами сторон 36х60 мм, а колба-трубка изогнута по форме плоского квадрата. А вот лампа с цоколем G53 имеет форму круга диаметром 73 мм; колба заключена в круглый диск, который выполняет функцию отражателя и рассеивателя, благодаря чему получается ровный, рассеянный свет.

Модели могут выпускаться с резьбовыми цоколями: Е14, Е27, Е40. Цифры после буквы обозначают диаметр резьбы в миллиметрах. Изделия применяются в любых светильниках, созданных под классические лампы накаливания с патронами соответствующего диаметра.

По назначению

Для общего освещения. Колба изготавливается из прозрачного или матового стекла. В последнем случае уменьшается образование бликов и теней. Изделия заменяют дневной свет. Применяются повсеместно.

Для специального освещения. Выпускаются для особых целей с колбами из цветного стекла (красного, синего, черного и др.). Применяются для дизайнерской подсветки элементов мебели, витрин, создания световых эффектов в ночных клубах, барах. Изделия из прозрачного увиолевого (кварцевого) стекла находят применение для дезинфекции помещений, воды в аквариумах, а также в исследованиях веществ и материалов в УФ-спектре, например: обнаружение трещин в металле, брака на ткани, фальшивых купюр. Кстати, кварцевое стекло изготовлено из чистого оксида кремния путем плавления с горным хрусталем, поэтому имеет особые свойства – пропускает УФ-лучи, в отличие от обычного стекла, которое их задерживает.

От чего зависит свет люминесцентных ламп?

Чем больше размеры лампы, тем выше ее мощность и насыщенность светового потока и, соответственно, тем интенсивнее излучаемый свет. Линейные лампы светят тем ярче, чем длиннее трубка их колбы. А компактные – чем больше изогнутых трубок соединены вместе в одном цоколе. Рассмотрим это подробнее.

Мощность влияет на яркость лампы. Приведем таблицу соответствия длины колбы и мощности линейных ламп.

Длина колбы, мм	450	600	900	1200	1200	1500	1500
Мощность, Вт	15	18	30	36	40	58	80

Например, модель на 15 Вт может применяться в настольной лампе, 30 Вт – для освещения рабочего кабинета, 58 Вт – на производственных площадях. Чем меньше размер колбы, тем меньше лампа потребляет электроэнергии, тем она экономичнее для потребителя.

Мощность компактных люминесцентных ламп связана с типом цоколя:

2D – обычно выпускаются на 16, 28, 36 Вт. Применяются, в основном, для декоративной подсветки или общего освещения небольших по площади комнат, например, их вставляют в светильники для ванной;

G23 и G27 – как правило, имеют мощность от 5 до 14 Вт, широко распространены в настольных лампах и настенных светильниках;

G24 – производятся с характеристиками от 10 до 36 Вт и используются в настольных и настенных светильниках;

G53 – имеют мощность от 6 до 11 Вт, их применяют для подсветки во встроенных нишах, гипсокартонных конструкциях интерьера, натяжных потолках.

Компактные люминесцентные лампы – наиболее экономичный вариант: они потребляют впятеро меньше энергии, чем обычные лампы накаливания, и даже вдвое меньше, чем галогенные, также широко применяемые для точечной подсветки.

Световой поток определяет количество света: чем выше значение, тем ярче светит лампа. Этот параметр напрямую связан и с мощностью: чем она выше, тем насыщеннее будет свет. Для примера приведем таблицу соответствия некоторых значений мощности и интенсивности света люминесцентных ламп.

Мощность лампы, Вт	5	8	12	15	20	24	30
Количество света, лм	250	400	630	900	1200	1500	1900

К примеру, лампы на 250 – 400 лм популярны в акцентной подсветке и настольных лампах, на 1200 – 1900 лм – используются в общем освещении квартир и офисов.

Свет лампы зависит и от давления газов в колбе. Различают лампы низкого и высокого давления. В первых химическая реакция протекает медленно, поэтому источники излучают равномерный, мягкий свет и применяются в жилых, административных помещениях, так как создают комфортное, оптимальное для глаз человека освещение. В лампах высокого давления взаимодействие веществ протекает интенсивно, поэтому изделия дают яркий, насыщенный свет и используются для освещения заводских цехов и улиц.

Цветовая температура показывает оттенок света, который зависит от состава люминофора. Выбирайте модель люминесцентной лампы с комфортным для глаз светом в зависимости от того, где планируете ее применять: от 2700 до 3500 К – теплый свет с желтым оттенком; применяется в жилых помещениях; от 4000 до 4200 К – нейтральный, естественный, подходит для любого освещения; от 4500 до 6500 К – холодный, с голубоватым или белым оттенком, используется в учреждениях, на производствах, для наружного освещения.

Люминесцентные лампы помогут вам создать качественное освещение и сэкономить расходы! Заказывайте их в нашем интернет-магазине по доступной цене. Для этого перейдите в раздел «Купить в один клик» и оформите покупку.

Люминесцентные лампы | Световое Оборудование

Применение трубчатых люминесцентных ламп позволяет изменить визуальную геометрию и дизайн освещаемых помещений.

Люминесцентные лампы являются вторым по распространенности источником света, а в некоторых странах (например, в Японии) они лидируют, оставив позади лампы накаливания. Каждый год в мире выпускается больше миллиарда этих ламп.

Первые люминесцентные лампы в том виде, в котором они дошли до наших дней, были созданы американской компанией General Electric в 1938 году. За прошедшие годы люминесцентные лампы проникли во многие сферы деятельности людей и сейчас используются практически в каждом магазине или офисе.

Принцип образования электромагнитного излучения в люминесцентных лампах

Люминесцентный источник — это газоразрядная лампа низкого давления, в которой электрический разряд образуется в смеси ртутных паров и инертного газа (обычно аргона). Колба лампы всегда выполняется в виде стеклянного цилиндра 12, 16, 26 или 38 миллиметров в диаметре. Цилиндр может выполняться изогнутым в форме окружности, буквы U или другой сложной фигуры. По обеим сторонам цилиндра к нему герметично припаяны ножки из стекла, с внутренней стороны которых расположены электроды.

По своей конструкции электроды напоминают биспиральное тело ламп накаливания и тоже изготавливаются в виде вольфрамовой нити. В некоторых лампах электроды выполнены в форме триспирали, в которых из биспирали образована новая спираль. С внешней стороны электроды припаяны к цоколю. В прямых и U-образных люминесцентных лампах применяется две разновидности цоколей — G5 и G13 (цифры обозначают расстояние между ножками в миллиметрах).

Подобно лампам накаливания, воздух из колб люминесцентных ламп полностью откачивается штенгелем, впаянным в ножку. После откачивания воздуха в колбу нагнетается инертный газ и вводится небольшая капля ртути (около 30 мг) или сплав ртути с другими металлами (висмут, индий и т.д.). На устанавливаемые в лампах электроды наносится слой из смеси оксидов стронция, кальция, бария, тория для повышения их активности.

Если на лампу подано напряжение, превышающее напряжение зажигания, то между электродами происходит разряд, ток которого должен ограничиваться дополнительными внешними компонентами. Колба лампы заполнена инертным газом, но в ней постоянно находятся ртутные пары, объем которых зависит от температуры самого холодного участка колбы. Частицы ртути ионизируются при разряде быстрее частиц инертного газа, поэтому свечение лампы и проходящий через нее ток определяются именно ртутью.

Меры, обеспечивающие увеличение доли видимого излучения

В ртутных лампах низкого давления доля излучения составляет не более двух процентов от мощности самого разряда, а светоотдача разряда — лишь 5–7 лм/Вт. Однако больше половины мощности разряда преобразуется в ультрафиолет с волнами длиной 254 и 185 нм. Из курса физики известно, что при сокращении длины волны излучения увеличивается энергия этого излучения. С помощью люминофоров можно преобразовать одно излучение в другое, причем в соответствии с законом сохранения энергии преобразованное излучение будет менее энергичным, чем первоначальное. Этим путем ультрафиолет можно преобразовать в видимое излучения, применяя люминофоры, а обратное преобразование невозможно.

Изнутри цилиндрическая колба покрыта слоем специального вещества – люминофора, который преобразует ультрафиолетовые лучи ртутных паров в видимый свет. Чаще всего в люминесцентных лампах в качестве люминофора применяется галофосфат кальция с добавлением марганца и сурьмы. При попадании на такой люминофор ультрафиолетовых лучей он начинает светиться сплошным белым светом различных тонов. Излучение люминофора имеет сплошной спектр с двумя максимумами — 480 и 580 нм. Первый максимум зависит от доли сурьмы в люминофоре, а второй — марганца. Изменение содержания этих веществ позволяет получать белый свет различных тональностей цвета — от теплых оттенков до оттенков дневного света.

Корректировка цветопередачи

В 70-е годы прошлого века начался выпуск ламп с тремя люминофорами, обладающими максимумами спектра излучения в синей, зеленой и красной областях (450, 540 и 610 нм, соответственно). Эти люминофоры изначально создавались для кинескопов цветных телевизоров, и с их помощью формировалась качественная передача цветов. Совместное применение трех люминофоров дало возможность и в лампах добиться улучшения цветопередачи и светоотдачи по сравнению с применением одного люминофора. Однако такие люминофоры имеют довольно высокую стоимость по сравнению с традиционными, что обусловлено применением в них редких химических элементов — европия, тербия и церия. Поэтому до сих пор чаще всего в люминесцентных лампах используются традиционные люминофоры на основе галофосфата кальция.

В люминесцентных лампах электроды являются как источниками, так и приемниками электронов и ионов, которые обеспечивают протекание электрического тока через разрядный промежуток. Для попадания электронов в разрядный промежуток они должны нагреваться до 1100–1200 градусов. При таких высоких температурах вольфрам излучает слабое свечение вишневого оттенка, а его испарение очень незначительно. Для повышения числа электронов электроды покрываются слоем активирующего состава, имеющим значительно меньшую термостойкость, чем вольфрам, и в процессе работы слой распыляется и оседает на внутренних стенках колбы. Главным образом именно этот процесс распыления активирующего слоя определяет продолжительность службы ламп.

Потребность в разноразмерных колбах

Для повышения эффективности разряда, то есть для максимального излучения ртутного ультрафиолета, нужно поддерживать необходимую температуру самой колбы, для чего в каждом конкретном случае подбирается диаметр колбы. Все лампы имеют приблизительно равную плотность тока, исчисляющуюся отношением величины тока к площади сечения колбы, поэтому лампы разной мощности в одинаковых колбах обычно работают при одинаковых номинальных токах. Снижение напряжения на лампе пропорционально ее длине, а так как мощность является произведением величины тока на напряжение, то при равном диаметре колб мощность ламп пропорциональна их длине. У ламп мощностью 36–40 Вт длина колбы равна 1210 мм, а у ламп мощностью 18–20 Вт — 604 мм.

Укорачивание ламп и последующее достижение необходимых мощностей за счет повышения разрядного тока не оправдывает себя, так как при этом повышается температура колбы, что ведет к повышению давления ртутных паров и снижению светоотдачи ламп. Производители ламп уменьшают их общую длину с помощью изменения формы ламп, изготавливая U-образные или кольцевые лампы. Уже в 50-е годы ХХ века в СССР изготавливались U-образные лампы мощностью 30 Вт с диаметром колбы 26 мм и мощностью 8 Вт с диаметром колбы 14 мм.

Полностью устранить проблему снижения размеров ламп получилось лишь в 80-е годы с началом применения люминофоров, которые допускают использование высоких электрических нагрузок. Колбы люминесцентных ламп стали изготавливать из трубок с диаметром 12 мм и изгибать их, уменьшая этим общую длину ламп. Началось производство компактных люминесцентных ламп, по конструкции и принципу работы не отличающихся от линейных ламп.

Люминесцентные лампы прочно вошли в нашу жизнь как один из экономичных источников света. Благодаря не ослабевающему вниманию к ним со стороны изобретателей, они продолжают быть интересны и производителям светотехнической продукции.

Люминесцентные лампы

Люминесцентными называют лампы, в которых световой поток создается за счет свечения специальных веществ (люминофоров), возбуждаемых ультрафиолетовым излучением, возникающим вследствие электрического разряда в аргоне и парах ртути.

При электрическом разряде в парах ртути и аргоне около 2% потребляемой мощности приходится на видимые излучения сине-зеленого цвета, 70-80% — на ультрафиолетовые излучения, а остальные (18—28%) — на тепловые. Под действием ультрафиолетовых излучений начинает светиться люминофор. Таким образом, люминесцентные лампы (ЛЛ) состоят как бы из двух частей: источник ультрафиолетовых излучений и люминофора, трансформирующего ультрафиолетовые излучения в видимый свет. Световой поток создается за счет свечения люминофоров. Ультрафиолетовые лучи не выходят за пределы лампы, так как они поглощаются люминофором и стеклом трубки.

По форме колбы ЛЛ делят на прямые цилиндрические (наиболее распространенные лампы, секционно-кольцевые, кольцевые и U-образные.

У прямых цилиндрических ламп колба представляет собой трубку диаметром 27 или 40 мм и длиной от 437 до 1500 мм. Чем мощнее лампа, тем больше длина трубки. На внутренние стенки труби наносят тонкий слой люминофоров (галофосфат, хлорфторапатит кальция и др. ), активированных марганцем и сурьмой. Состав люминофоров, в том числе концентрация активаторов, обусловливает спектральный состав излучения ЛЛ. В оба конца трубки впаяны стеклянные ножки с электродами, к которым приварены вольфрамовые биспирали, покрытые оксидами бария, стронция и калия.

Лампы снабжают двухштырьковыми (2Ш) цоколями (Ц) с рас стоянием между штырьками 12,7 мм. Внутренний диаметр цоколе равен 23,5 или 34,5 мм.

В зависимости от спектрального состава излучаемого света ЛЛ делят на пять типов.

Лампы дневного света (ЛД) имеют световой поток, который характеризуется цветовой температурой Тц, равной 6500 К, и близок по спектру к свету полуденного солнца. Если при освещении предъявляются повышенные требования к цветопередаче, то применяют лампы с улучшенным спектральным излучением (ЛДЦ).

Лампы белого света (ЛБ) имеют Тц 3500 К, излучают свет, близкий по спектру к свету ламп накаливания. Из всех люминесцентных ламп они имеют самую высокую световую отдачу, их применяют там, где требуется большая освещенность (конструкторские бюро, кабинеты врачей и т. п.).

Лампы теплового белого света (ЛТБ) с Тц 2700 К излучают свет с розоватым оттенком, который хорошо передает черты человеческих лиц. Эти лампы наиболее подходят для освещения жилых помещений.

Лампы холодного белого света (ЛХБ) с Тц 4850 К занимают промежуточное положение между лампами ЛД и ЛБ.

Осветительные лампы каждого типа выпускают мощностью 10; 15; 18; 20; 30; 36; 40; 65 и 80 Вт.

Основными преимуществами ЛЛ по сравнению с лампами накаливания являются более высокие световая отдача и срок службы. Световая отдача ЛЛ составляет 30—62 лм/Вт, что в 4—5 раз больше световой отдачи осветительных ламп накаливания, рассчитываемых на одно напряжение. Средний срок службы ЛЛ по стандарту не менее 10000 ч при продолжительности горения каждой лампы не менее 4000 ч, т. е. в 10 раз больше среднего срока службы ламп накаливания, рассчитываемых на одно напряжение.

Срок службы ЛЛ зависит от схемы включения в сеть, окружающих условий и особенно от частоты зажиганий. При непрерывном горении, температуре окружающего воздуха 20-25° С продолжительность горения ЛЛ значительно превышает 10000 ч. К преимуществам ЛЛ следует также отнести возможность получения света необходимого спектрального состава и меньшую зависимость светотехнических показателей от напряжения сети.

Требования к качеству электрических ламп. По своим электрическим, светотехническим параметрам и сроку службы электрические лампы должны соответствовать требованиям стандартов. Необходимо, чтобы стекло баллонов ламп не имело таких дефектов, как свиль, пузыри, камни; крепление цоколей к колбе было теплостойким и прочным, обеспечивало вворачивание и выворачивание лампы из патрона; стальные цоколи были покрыты противокоррозионным слоем, не имели на корпусе трещин, складок, препятствующих креплению ламп в патронах, контактные штырьки были параллельны друг другу и располагались в одной плоскости.

Важно, чтобы электроды ламп были прочно припаяны или приварены к контактам цоколя, места сварки или пайки не мешали вворачиванию лампы в патроны. Сварка или пайка не должна нарушать надежность противокоррозионного покрытия цоколя.

ЛЛ должны зажигаться при номинальном напряжении сети в течение не более 10 с, а при снижении напряжения на 10% — в течение не более 1 мин. Миниатюрные лампы не должны перегорать при кратковременном (не более 1 мин) включении их на напряжение, превышающее номинальное на 10%.

Люминофор для люминесцентных ламп белого света

Люминофор марки ЛГ-1-1 предназначен для использования в люминесцентных лампах белого света (цветовая температура 3500 К). [c.67]

Люминесцентная лампа (рпс. XII.2,а) представляет собой стеклянную трубку 3, наполняемую различными инертными газами и дозированным количеством рту ти. Внутренняя поверхность стеклянной трубки покрыта слоем люминофора. По обеим концам трубки впаяны ножки с электродами 2 из биспираль-ной вольфрамовой проволоки. Для крепления в токоподводящнх патронах по обоим сторонам трубки предусмотрены штырьковые цоколи 1. При прохождении электрического тока инертный газ и пары ртути начинают светиться (люминесци-ровать), при этом цвет свечения зависит от инертного газа и отличается от естественного. Нанесенный на внутреннюю стенку трубки люминофор исправляет цветопередачу в лЛюминесцентные лампы изготовляют с различными цветовыми оттенками ЛБ — белого, ЛТБ — тепло-белого, ЛД — дневного света, ЛДЦ — дневного света правильной цветопередачи. [c.306]

С лампами накаливания трудно достигнуть существенного повышения экономичности и естественны были поиски источников света, основанных на иных принципах излучения. Эти поиски привели к созданию газоразрядных источников света с использованием излучения электричесг ого разряда в газах или парах металлов [65]. Газовый разряд может обладать более высоким энергетическим к. п. д., чем тепловые излучатели, и сочетание газового разряда с люминофорами позволило создать высокоэкономичные источники евета — люминесцентные лампы с непрерывным спектром излучения любой цветности и большим сроком службы. Широкое распространение получили ртутные люминесцентные лампы низкого давления, дающие свет, близкий к белому или дневному. Области применения газоразрядных ламп многообразны и определяются спектральным составом их излучения. Так, красный цвет неоновых ламп прпл1еняется для сигнального освещения, ультрафиолетовое излучение ртутно-квар-цевых ламп — в медицине и. других областях науки и техники. Газоразрядные источники света высокого и сверхвысокого давления обладают яркостями, достигающими 100 кеб, а для различных специальных целей все шире применяются импульсные источники света, дающие кратковременные вспышки света необычайно высоких яркостей. [c.28]

Наиболее ответственной частью люминесцентной лампы является слой люминофора. Коэффициент полезного действия люминофоров или квантовая отдача—отношение числа излучаемых квантов к числу поглощённых—в очень значительной степени зависит от чистоты материалов, употребляемых при изготовлении люминофора. Степень чистоты чистый для люминесценции является более высокой, чем степень чистый для анализа или химически чистый . Каждый люминофор имеет под действием радиации данного состава свой характерный спектр излучения. Путём смешения различных люминофоров и применения соответствующих активаторов возможно изготовление люминесцентных ламп всевозможных цветов. Для общего освещения изготовляются белые лампы различных оттенков лампы белого света, лампы мягкого белого света с приятным розоватым оттенком и, наконец, лампы дневного света, имитирующие рассеянный дневной свет. Последние обладают наиболее правильной цветопередачей. [c.447]

Люминесцентные лампы служат лучения эритемной для преобразования резонансного излучения увиолевой лампы [3]. с помощью люминофора, нанесенного на внутреннюю поверхность трубки, в более длинноволновое. В соответствии со спектральной характеристикой свечения они делятся на лампы холодного белого света (ХБС), теплого белого света (ТБС), д и е в н о г о света (ДС), белого света (БС). [c.157]

Меняя состав люминофора, можно изменять цветность излучения. Име ются лампы дневного света (ЛД) с голубоватым цветом свечения, дневного света с улучшенной цветопередачей. (ЛДЦ), желтоватым оттенком свечения (ЛБ), холодного белого цвета (ЛХБ), теплого белого цвета (ЛТБ) со своеобразным розовато-белова-тым оттенком. Мощность- этих люминесцентных ламп от 8 до 120 Вт, мощность светоотдачи 50—80 лм/Вт, срок службы 5000 ч. Для освещения высоких (более 6 м) производственных помещений и территории предприятий получили распространение дуговые люминесцентные ртут-, ные лампы высокого давления (ДРЛ), которые напоми- нают лампу накаливания в молочном баллоне. Цвет суммарного излучения ртутного разряда (синеватый) и люминофора близок к белому. Лампы ДРЛ имеют мощность от 60 до 1000 Вт. [c.47]

Люминофоры для ламп — Справочник химика 21

У.2. ЛЮМИНОФОРЫ ДЛЯ ЛЮМИНЕСЦЕНТНЫХ ЛАМП Требования, предъявляемые к люминофорам [c.75]

Электрический режим работы светоизлучающих ламп с триодной конструкцией анодное напряжение 10 кВ, модуляторное напряжение 2-3 кВ рабочий ток катода 50-100 мкА. В непрерывном режиме работы люминофоры с необходимой светоотдачей при указанных выще условиях обеспечивают яркость свечения экрана в красном цвете 4500 Кд/м в синем цвете 2000 Кд/м в зеленом цвете 13000 Кд/м в белом цвете 10000 Кд/м». Больщую световую эффективность и яркость можно получить при работе катодолюминесцентных ламп в импульсном режиме. [c.127]

Пользуясь тигельными щипцами, поместить тигель в горячую муфельную печь при 750—800 °С и держать в ней 30 мин, после чего тигель вынуть и охладить в эксикаторе. Полученный спекшийся королек является люминофором. Убедиться в этом следующим образом. Не вынимая королек из тигля, удалить с его поверхности корочку и подержать 2—3 мин на солнечном свету или поднести к зажженной электрической лампе. Затем быстро перенести тигель с корольком в затемненное помещение или в коробку, оклеенную внутри черной бумагой. Наблюдать свечение королька и уменьшение интенсивности свечения во времени. Повторить освещение люминофора и вновь наблюдать усиление его люминесцентных свойств. Проверить тем же способом отсутствие свечения исходного сульфида цинка, не активированного медью. В других условиях, например, в спинтарископе, экран которого покрыт чистым ZnS, под влиянием а-лучей наблюдаются резкие вспышки света — сцинтилляции, позволяющие вести счет отдельных а-ча-стиц. [c.203]

В люминесцентных лампах дневного света находящиеся в них пары ртути при прохождении электрического тока испускают ультрафиолетовое излучение, которое вызывает свечение веществ, покрывающих тонким слоем внутреннюю поверхность лампы. Эти вещества — люминофоры — можно подобрать так, чтобы их излучение по своему спектральному составу приближалось к дневному свету. [c.545]

Это свойство дает возможность использовать указанные люминофоры в лампах высокого давления, где температура колбы, на которую наносится люминофор, может достигать 200—300°. [c.17]

Спектральное распределение энергии S (Я) показывает наличие, помимо сплошного спектра излучения люминофора лампы, эмиссионных линий ртути в длинах волн порядка 405, 436, 546 и 578 нм. Поток излучения, обусловленный эмиссионной линией и приведенный к интервалу АЯ = 10 нм, должен быть добавлен [c.177]

Применяют для изготовления окиси бериллия, для люминофоров—ламп дневного света. [c.78]

Люминесцентная лампа низкого давления (рис. 1У.4) — это Полый стеклянный цилиндр, на внутреннюю поверхность которого нанесен люминофор. В оба конца цилиндра впаяны электроды — обычно биспирали Из вольфрамовой проволоки, покрытые тонким слоем окислов щелочноземельных [c.75]

Из силикатов в производстве люминофоров наибольшее значение имеет силикат цинка, используемый главным образом в качестве основы некоторых катодолюминофоров (при активации Мп), этой же цели служат силикаты кальция и магния, а также отдельные двойные силикаты (цинка и бериллия, магния и кальция, кальция и алюминия и др.). Силикаты бария, активированные РЬ, а также некоторые сложные силикатные системы (Zn—Ва или Zn—Sr) используют в качестве люминофоров с УФ-излучением. Описано применение тройного силиката бария, стронция и лития, активированного Се и Мп, и ряда других силикатных люминофоров в люминесцентных лампах высокого давления. Ранее в люминесцентных лампах низкого давления широко использовали смеси вольфрамата магния и двойных цинк-бериллий силикатов, активированных Мп. Однако с появлением галофосфатных люминофоров использование многокомпонентных смесей люминофоров оказалось нецелесообразным. Известное значение для ламп с улучшенной цветопередачей имеет силикат кальция, активированный Мп и РЬ. Достоинство силикатов как основы люминофоров — их сравнительно высокая химическая и термическая стойкость, а также стабильность при действии электронного пучка, отсутствие окраски и способность к образованию широких областей твердых растворов между собой. [c.46]

Широкое применение в различных областях техники и в быту получили плазменные источники света, в которых плазму получают действием электрических разрядов в лампах, наполненных газом. Возникающая в лампе плазма может непосредственно излучать видимый свет (газосветные лампы) или же давать излучение, которое при помощи люминофоров преобразуется в видимый свет (люминесцентные лампы). Плазменные источники света иначе называют газоразрядными. Они имеют более высокие коэффициенты полезного действия, чем лампы накаливания, а также обладают рядом других ценных свойств. Так, газосветные лампы в зависимости от природы газа — наполнителя могут излучать свет различных цветов. Люминесцентные лампы могут давать излучение, близкое по составу к дневному свету. [c.253]

Соединения цинка и металлов его подгруппы тоже широко применяются в различных областях промышленности. Сульфид и оксид цинка, легированные некоторыми примесями, входят в группу веществ, обладающих способностью люминесцировать — испускать холодное свечение в результате действия на них лучистой энергии или электронов. Люминесценция имеет большое значение для науки и техники она лежит в основе люминесцентного анализа, работы телевизионных экранов, действия ламп дневного света. Люминесцирующие вещества называют люминофорами. [c.309]

Промышленное использование люминофоров связано с развитием светотехники и телевидения, а следовательно, и с развитием электровакуумной промышленности, снабжающей радиотехнику электроннолучевыми трубками, а светотехнику — люминесцентными лаМпами. [c.366]

В настоящее время люминофоры применяют в различных областях народного хозяйства, однако наиболее широко их Используют в люминесцентных лампах — самых экономичных источниках света. По ориентировочным данным, мировой выпуск люминесцентных ламп достигает 1 млрд, в год. Производство такого количества ламп требует —10 000 т люминофоров, что составляет не менее 90% от их общего количества. [c.4]

При частичном восстановлении Мп, а это происходит при длительной работе люминесцентных ламп, в спектре свечения люминофора появляется зеленая полоса излучения Мп +. [c.46]

Полученные люминофоры обычно просматривают под ультрафиолетовой лампой для отбраковки частей и включений с недостаточной интенсивностью свечения или светящихся другим цветом. Такая операция необходима потому, что в тиглях или кюветах, в которых прокаливают шихту, всегда в той или иной степени происходит взаимодействие люминофора со стенками и с окружающей, атмосферой. [c.61]

Люминесцентное освещение — наиболее широкая область применения люминофоров [5—9]. Поэтому их производство для люминесцентных ламп является самым крупнотоннажным на его долю приходится 90% от всего количества Производящихся люминофоров. [c.75]

Преимущество люминесцентных источников света состоит, кроме того, еще и в возможности изменять спектральный состав излучения путем Применения люминофоров (или их смесей) с различным цветом свечения. Одно Из основных требований при этом — приближение распределения энергии в спектре излучения этих ламп к распределению энергии в спектре дневного света, особенно в тех случаях, когда требуется правильная цветопередача. [c.75]

Тип ламп— низкого или высокого давления — определяет тип используемых в них люминофоров. [c.75]

Люминофоры для люминесцентных ламп низкого давления должны обладать следующими свойствами [c.76]

Совершенствование методов синтеза и химического состава люминофоров с целью улучшения указанных характеристик, а также технологии производства ламп привело к тому, что современные люминесцентные лампы обладают высокой светоотдачей и большой долговечностью. Широкие возможности в варьировании спектрального состава излучения люминофоров позволяют в настоящее время выпускать большой ассортимент ламп. [c.76]

До начала 50-х годов в люминесцентных лампах низкого давления применяли в основном цинк-бериллий силикат, активированный Мп, с излучением в желтой области спектра п вольфрамат магния, излучающий в синей области. Смеси этих люминофоров в разных пропорциях позволяли получать различные спектры излучения — в зависимости от требований. [c.76]

Однако из-за сравнительно небольшой доли излучения в красной области спектра цветопередача ламп с этими люминофорами неудовлетворительна. Поэтому одной из актуальных задач является создание люминофоров, спектр излучения которых позволил бы улучшить цветопередачу ламп. [c.77]

Электротехника, радиотехника и электроника. Редкоземельные металлы находят применение как газопоглотители (геттеры) в вакуумной технике и как эмиттеры. Их соединения весьма перспективны для изготовления катодов в электронных приборах. Используются также в счетно-решающих машинах, телевизионной и авиационной технике и радиотехнике. Особенно перспективны в этом отношении бориды и гексабориды РЗЭ [12]. Марганцевые соединения РЗЭ типа МпЬпОд — хорошие сегнетоэлектрики. Окись неодима применяется в электронных приборах в качестве диэлектрика с малым коэффициентом линейного расширения. Хороший диэлектрик СеОа в смеси с ТЮа- Смесь СеОа со 5гО используется в радиокерамических материалах. Широкое применение нашли соединения РЗЭ как активаторы или как основа для люминофоров в люминесцентных лампах и ртутных лампах высокого давления [19]. Составная часть люминофоров, применяющихся в лампах для освещения,— диспрозий [20]. [c.88]

Спектры излучения (рис. IV.9) зависят от концентрации активаторов и соотношения между содержаниями фтора и хлора. При постоянной концентрации Мп в люминофоре по мере повышения концентрации ЗЬ интенсивность излучения Мп возрастет. Вызвано это тем, что вероятность возбуждения Мп увеличивается, поскольку сурьма является сенсибилизатором для Мп. При увеличении концентрации Мп полоса ЗЬ подавляется. Это дает возможность получать с примене-ниехМ галофосфатных люминофоров лампы с различными оттенками белого света. [c.81]

ЛЮМИНОФОРЫ (лат. lumen — свет и греч. phoros — несущий) —вещества, способные преобразовывать поглощаемую ими энергию в световое излучение. Л. бывают неорганическими и органическими. Свечение неорганических Л. (кристаллофосфоров) обусловлено в большинстве случаев присутствием посторонних катионов, содержащихся в малых количествах (до 0,001%) (напр. , свечение сульфида цинка активируется катионами меди). Неорганические Л., применяются в люминесцентных лампах, электронно-лучевых трубках, для изготовления рентгеновских экранов, как индикаторы радиации и др. Органические Л. (люмогены) применяются для изготовления ярких флуоресцентных красок, различных люминесцентных материалов, используются в люминесцентном анализе, в химии, биологии, медицине, геологии и криминалистике. [c.150]

Люминофоры — светящиеся составы, в частности применяемые для ламп дневного света (лат. lumen — свет, греч. phoros — несущий). [c.460]

Цинк-кадмий-сульфидный люминофор марки Л-10, активированный медью, с желтым длительно затухающим свечением применяется для радиолокации и осциллографии, где он используется в сочетании с люминофорами, возбуждаемыми электронным лучом, в тех случаях, когда необходима фиксация идущих процессов. Кроме того, находят применение для осциллографии люминофоры на основе ZnaSiOt с марганцем в качестве активатора (виллемит). Для электроннолучевых трубок, работающих при высоком напряжении, используются цинк-сульфид-селенидные люминофоры. Вольфрамат кальция aWO применяется в осциллографии для фотографических записей быстротекущих процессов. Применяется и цинк-оксидный люминофор с зеленым свечением и очень коротким послесвечением порядка 10″ сек, а также ряд других для люминесцентных ламп, экранов цветного телевидения, радиолокационных целей и т. д. [c.367]

По-видимому, большие перспективы имеет применение германиевых соединений в качестве катализаторов органического синтеза, в частности в производстве синтетических волокон. Германат и фторогерма-нат магния применяют как люминофоры в ртутных лампах для преобразования ультрафиолетового излучения в видимый красный свет, в катоднолучевых трубках, рентгеновских флюороскопах и тому подобных приборах [54]. Составы, содержащие германийорганические полимеры, предложены в качестве гидравлических жидкостей, теплоносителей, смазок. Ведется поиск германийорганических соединений с терапевтическими свойствами. [c.174]

В качестве проникающих жидкостей можно использовать следующие растворы (об. %) 64,5% керосина, 25% нориола, 10% бензина и 0,5% эмульгатора ОП-10 (или ОП-7) 84,5% керосина, 15% авиационного масла и 0,5 эмульгатора ОП-10 (или ОП-7) 50% керосина, 25% бензина, 24,97% трансформаторного масла и 0,03% зелено-золотистого дефектоля. Свечение люминофоров в процессе люминесцентного контроля вызывается облучением их ультрафиолетовыми лучами, получаемыми от ртутно-кварцевых ламп. [c.164]

Д. получают восстановлением Dy l или ОуРз кальцием, Na или Li. Фольгу Д. используют в нейтронной радиографии облученных материалов, Оу1з-в произ-ве ламп для освещения улиц, стадионов, Dyj03-KaK компонент люминофоров красного свечения, спец. стекол. Хранят Д. в вакууме или инертной атмосфере. Д. при повыш. т-ре корродирует больпшнство материалов, в т. ч. Pt. [c.83]

Среди фосфатных люминофоров, используемых в люминесцентных лампах, наибольшее значение имеют те из них, в основе которых лежат фосфаты кальция и, в частности, галофосфаты состава Саз(Р04)2 Са(Р, С1)2 (апатит). Важное значение приобрели и другие фосфатные люминофоры, главным образом на основе двойных фосфатов металлов II группы (рис. 11.4). Фосфаты цинка — основа важного класса катодолюминофоров с красным свечением (активатор Мп). Фосфаты кальция, а также кальция и магния при активации Т1 дают хорошие ламповые люминофоры с УФ-излучением фосфаты стронция, активированные Ей, — эффективные малоинерционные катодолюминофоры. Синтезированы и люминофоры на основе пирофосфатов некоторых металлов, например стронция и бария, активированные Т1 или Зп. [c.38]

Т. используют в качестве активатора люминофоров (зеленое свечение) для телевизионных экранов, люминесцентных ртутных ламп, рентгеновских аппаратов перспективен для изготовления магн. материалов. Нестехиометрич. оксиды (ТЬ40,)-катализаторы, напр, окисления Hj и N O. Известно применение также в магн. сплавах. [c.532]

Для обнаружения ве1цеств, не флуоресцирующих в ультрафиолетовом свете, разработан способ, основанный на применении флуоресцируюш их адсорбентов. Эти адсорбенты можно получить импрегнированием обычных адсорбентов небольшими количествами сильно флуоресцирующих красителей [44, 46] или прибавлением к адсорбентам небольших количеств светящихся люминофоров [116]. При облучении такого адсорбента ультрафиолетовой лампой флуоресцирует весь столбик, а в местах адсорбционных полос флуоресценция слабее или совсем отсутствует. Это явление обусловлено тем, что адсорбированные вещества поглощают часть ультрафиолетового света, которая таким образом не может быть превращена в энергию люминесцениии. [c.360]

Ванадаты элементов I—III групп используются для получения люминофоров с белым свечением и со свечением в любом диапазоне видимого света, для применения в ртутных лампах высокого и низкого давления, для цветных и обычных кинескопов. Описаны лазеры на основе орто-ванадатов V, Ьа, Оё, Ьи. В сельском хозяйстве растворимые соли мышьяковистованадиевой кислоты используют в качестве фунгисидов и инсектисидов. Текстильная промышленность применяет ванадаты в качестве протрав при крашении хлопчатобумажных тканей. В медицине применение ванадия основано на окислительных и антисептических свойствах его соединений. Соединения ванадия широко используются в стекольной и керамической промышленности благодаря их разнообразной окраске, а также в фотографии и кинематографии в качестве проявителей, сенсибилизаторов и красителей фильмов и отпечатков. [c.17]

Люминофоры — светящиеся вещества, широко применяемые во многих отраслях народного хозяйства. В книге описаны методы получения, физико-химические и электрофизические характеристики неорганических люминофоров. Большое внимание уделено свойствам химических веществ, применяемых для изготовления люминофоров. Отдельно рассмотрены-люминофоры для люминесцентных ламп, катодо-люминофоры для черно-белого и цветного телевидения, рентгенолюми-нофоры и многие другие. Приведены рекомендации по способам изыскания новых люминесцирующих соединений. [c.2]

И, наконец, последние операции промывка и обработка порошков люминофора специальными растворами. Этим операциям подвергают не все люминофоры, однако большую часть катодолюминофоров. Промывка вредное действие при использовании люминофоров в готовых изделиях, например при действии катодного пучка в электроннолучевых трубках или УФ-излучения в газоразрядных ртутных лампах. Так, согласно имеющимся данным, примеси галогенидов уменьшают стабильность работы катодолюминофоров в процессе эксплуатации подобное же влияние оказывают избыточные количества ЗЬ и Мп (не вошедшие в решетку люминофора) на галофосфатные люминофоры. [c.61]

Основное требование, предъявляемое к люминофорам этого класса — высокая эффективность преобразования ультр иолетовой энергии ртутного разряда в видимую световую энергию. Этому требованию отвечают люминофоры с внутрицентровым механизмом люминесценции. Квантовый выход У лучших люминофоров такого типа близок к 100%, что позволяет, например на основе галофосфатных люминофоров, выпускать люминесцентные лампы со светоотдачей 80 лм/Вт (у ламп накаливания максимальная светоотдача составляет 25 лм/Вт). [c.75]

Успехом на этом пути следует считать синтез люминофора Са310з-РЬ Мп (стр. 88), который обладает большой долей излучения в красной области спектра. Для приготовления ламп с правильной цветопередачей к этому люминофору добавляют люминофоры с излучением в зеленой области спектра (например оторсиликат магния, активированный Т1). Позднее для ламп с улучшенной цветопередачей стали применять такнгруппы периодической системы, активированные [c.77]

Люминесцентные лампы: технические характеристики, виды, маркировка

Люминесцентные лампы представляют собой газоразрядный источник света, постепенно вытесняющий стандартные лампы накаливания за счет большого числа преимуществ, одним из которых является, несомненно, пониженное энергопотребление. Люминесцентная лампа выдает большую мощность светоотдачи, чем обыкновенная лампа накаливания той же мощности, и при этом обладает более долгим сроком эксплуатации. Принцип работы данного типа ламп заключается во взаимодействии люминофоров (как правило, используются пары ртути или аргона) с электрическим источником, результатом которого и является видимый свет. Мощность люминесцентных ламп обычно варьируется от 8 до 150 вт.

Где используются?

Люминесцентные лампы используются повсеместно и находят свое применение практически в любой области, будь то освещение стадионов, городских улиц, промышленных территорий или же жилых помещений. Хороший КПД, превышающий 20%, низкое энергопотребление вкупе с высоким качеством света и долгий срок службы выводит данный тип ламп на второе место по популярности на всем рынке светоисточников, уступая лишь светодиодным моделям.

Маркировка люминесцентных ламп

В зависимости от состава люминофоров модели люминесцентных ламп делятся на:

Д – дневной свет

ХБ– холодно-белый свет

Б – белый свет

ТБ – тепло-белый свет

Е – естественный белый свет

К – красный свет

Ж – желтый свет

З – зеленый свет

Г – голубой свет

С – синий свет

УФ – ультрафиолетовый свет

По конструктивной особенности люминесцентные лампы бывают следующих типов:

А – амальгамная

Б – быстрого пуска

К – кольцевая

Р – рефлекторная

У – u-образная

По форм-фактору:

Отечественная маркировка типа лампы может иметь следующие обозначения, например, ЛДЦР-50: (Л) лампа (Д) дневная (Ц) – качество цветопередачи, (Р) рефлекторная, мощностью 50 Ватт. Обозначения типа ЛЕ или ЛХЕ означают, что данная модель производит естественный, или естественный холодный свет. В отличие от отечественных моделей, зарубежные аналоги имеют иную маркировку, представленную в виде трехзначного числа: 530, 640/740, 765, 827, 830, 840, 865, 880, 930, 940, 954/965. Каждый тип обладает определенными качествами и используется для различных целей.

Технические характеристики люминесцентных ламп следующие:

Требуемое напряжение – 127 или 220 Вольт

Световая отдача 40-80 Лм/1 Вт

Цоколь – 14 или 27 мм

Колба диаметром 12, 16, 26, 38 мм

Время работы от 10 000 до 40 000 часов

КПД от 20% (в среднем 30%)

Помимо всех имеющихся вышеперечисленных плюсов люминесцентных ламп относительно других светоисточников, у них все же имеются и свои недостатки – это более высокая цена относительно стандартных ламп накаливания и галогенных ламп, заметное сокращение срока службы при частом включении и выключении, чувствительность даже к небольшим перепадам напряжения, невозможность эксплуатации при низкой температуре (при температуре менее 10 градусов люминесцентная лампа может не работать), запрет на использование во влажных или пыльных помещениях. Тем не менее, плюсы люминесцентных ламп перевешивают все вышеперечисленные недостатки, позволяя им занимать лидирующие позиции на современном рынке светоисточников.

Расчет и обоснование годовых нормативов образования отходов :: Проект нормативов образования отходов и лимитов на их размещение ООО Электром г. Чебоксары :: Экология

Состав отхода — отработанные ртутные, люминесцентные лампы

вариант 1:

вариант 2:

вариант 3:

Приказ о назначении ответственного за ртутьсодержащие и люминесцентные лампы

ДАТА: ________ №_____________

Об организации погрузки и передачи на утилизацию твердых коммунальных отходов

ПРИКАЗ

В соответствии с законом РФ « Об охране окружающей среды» №7-ФЗ , Законом РФ « Об отходах производства и потребления» № 89-ФЗ.

ПРИКАЗЫВАЮ

1. Установить следующий порядок обращения с лампами ртутными, ртутно-кварцевыми, люминесцентными, утратившими потребительские свойства:

1.1. Инженерам-электрикам, ответственным за получение и списание ртутьсодержащих ламп в подразделениях передавать лампы в отведенное место накопления по мере образования ртутьсодержащих ламп с оформлением накладных «сдал-принял».

Ответственные:

1.2. Инженерам-электрикам запрещено складировать отработанные ртутьсодержащие лампы вне отведенного для этого места.

1.3. Инженер-электрик **** осуществляет прием отработанных ртутьсодержащих ламп, регистрируя в журнале с указание количества ламп, артикула, должности и ФИО, сдавшего лампы.

1.4.Не позднее 5 числа месяца, следующего за отчетным, инженер-электрик **** передает информацию о количестве образования отработанных ртутсьсодержащих ламп с указанием артикула инженеру по охране окружающей среды ****.

1.5. Инженер по охране окружающей среды производит передачу отходов на обезвреживание согласно заключенного договора.

2. Контроль за исполнением настоящего приказа возложить на главного инженера ***.

Довести настоящий Приказ до сотрудников в отсканированном виде по электронной почте согласно Листу рассылки.

Ответственный – секретарь ****.

Срок исполнения – до ****г.

Директор **** _______________ ****

СОГЛАСОВАНО:

Главный инженер ****

Наименование должности личная подпись инициалы, фамилия число месяц год

Исполнитель: *****

Дата, номер телефона

Мро 6-99 методика расчета объемов образования отходов. отработанные ртутьсодержащие лампы

СБОРНИК МЕТОДИК ПО РАСЧЁТУ ОБЪЁМОВ ОБРАЗОВАНИЯ ОТХОДОВ

Санкт-Петербург

2004

Методика расчёта объёмов образования отходов

МРО-6-99

разработана: □ Инженерно Техническим

□ Центром обеспечения экологического контроля

Исходные данные для расчёта

Тип лампы	Эксплуатационный срок службы ламп, час	Вес лампы, г	Примечание
ki	mi
ЛБ 4	6000	25	Лампы разрядные низкого давления люминесцентные
ЛБ 4-2	6000	24
ЛБ 6	7500	32
ЛБ 6-2	6000	32
ЛБ 8	7500	40
ЛБ 8-5	6000	38
ЛБ 13	7500	75
ЛБ 13-2	6000	68
ЛБ 15-1	15000	118
ЛБ 15-Э	15000	118
ЛБ 18-1	12000	110
ЛБ 18-Э	12000	110
ЛБ 20-1	15000	170
ЛБ 20-2	15000	170
ЛБ 20-Э	15000	170
ЛБ30-1	15000	190
ЛБ 30-Э	15000	190
ЛБ 36	12000	210
ЛБ 36-Э	12000	210	Лампы разрядные низкого давления люминесцентные
ЛБ 36-1Э	12000	210
ЛБ 40	12000	210
ЛБ 40-1	15000	320
ЛБ 40-1Ж	4000	320
ЛБ 40-Э	15000	320
ЛБ 40-1Э	15000	320
ЛБ 58	12000	290
ЛБ 65	12000	290
ЛБ 65-1	15000	450
ЛБ 80	12000	450
ЛБ 80-1	12000	450
ЛБА 40-1	13000	320
ЛБЕ 10	6000	70
ЛБЕ 15	6000	100
ЛБК 22	7500	205
ЛБК 32	7500	300
ЛБК 40	7500	405
ЛБР 3	1000	20
ЛБР 4	1000	25
ЛБР 4-2	1000	25
ЛБР 20	7500	175
ЛБР 40	11000	330
ЛБР 65	11000	390
ЛБР 80	11000	390
ЛВС 20	12000	175
ЛБС 40	12000	340
ЛБУФ 36	10000	240
ЛБЦТ 36	15000	210
ЛБЦТ 40	13000	320
ЛБ U8Б3	7500	50
ЛБ U30	15000	300
ЛГ 20	7500	170
ЛГ 40	10000	320
ЛД 16	15000	118
ЛД 20	13000	170
ЛД 30	15000	190
ЛД 40	15000	320
ЛД 40-1	15000	320
ЛД 65	13000	450
ЛД 80	12000	450
ЛД 80-1	12000	450
ЛДС 20	12000	175
ЛДС 40	12000	340
ЛДЦ 15-1	15000	118
ЛДЧ 15-Э	15000	118
ЛДЦ 18	12000	110	Лампы разрядные низкого давления люминесцентные
ЛДЦ 18-Э	12000	110
ЛДЦ 20	13000	170
ЛДЦ 20-Э	13000	170
ЛДЦ 30-1	15000	190
ЛДЦ 30-Э	15000	190
ЛДЦ 36	15000	210
ЛДЦ 36-Э	12000	210
ЛДЦ 30-1Э	12000	210
ЛДЦ 40-1	15000	320
ЛДЦ 40-Э	15000	323
ЛДЦ 40-1Э	15000	320
ЛДЦ 65	13000	450
ЛДЦ 80	12000	450
ЛДЦА 40-1	13000	320
ЛДЦС 20	12000	175
ЛДЦС 40	12000	340
ЛДЦУФ 40	13000	400
ЛЕЦ 8	7500	40
ЛЕЦ 13	7500	70
ЛЕЦ 16	7500	150
ЛЕЦ 18	12000	110
ЛЕЦ 18-Э	12000	110
ЛЕЦ 20	13000	130
ЛЕЦ 20-1	13000	170
ЛЕЦ 36	12000	210
ЛЕЦ 36-Э	12000	210
ЛЕЦ 40-1	13000	320
ЛЕЦ 40И	7500	170
ЛЕЦ 58	12000	290
ЛЕЦ 60И	10000	320
ЛЕЦ 65	13000	450
ЛЕЦ U22	7500	180
ЛЕЦ U30	15000	300
ЛЕЦК 22	75000	205
ЛЖ 40	10000	320
ЛЗ 40	10000	320
ЛК 40	10000	320
ЛР 40	10000	320
ЛР 40-1	15000	320
ЛС 15	15000	120
ЛС 30	15000	200
ЛТБ 15	15000	118
ЛТБ 20	13000	170
ЛТБ 30	15000	190
ЛТБ 40-1	15000	320
ЛТБ 65	13000	450
ЛТБ 80	12000	450	Лампы разрядные низкого давления люминесцентные
ЛТБ 40Б3	7000	325
ЛТБ 40Б3-1	7000	325
ЛТБС 20	12000	175
ЛТБС 40	12000	340
ЛТБЦЦ 8	7500	40
ЛТБЦЦ 13	7500	70
ЛТБЦ 20	13000	130
ЛТБЦЦ 20-1	13000	170
ЛТБЦЦ 40	13000	320
ЛТБЦЦ 40И	7500	170
ЛТБЦЦ 60И	10000	320
ЛТБЦЦК 22	7500	205
ЛТБЦЦК 32	7500	300
ЛТБЦЦК 40	7500	405
ЛТБЦЦК 80	8000	405
ЛУФК 22	5000	205
ЛУФК 32	5000	300
ЛХБ 15	15000	118
ЛХБ 20	13000	170
ЛХБ 30	15000	190
ЛХБ 40-1	15000	320
ЛХБ 86	13000	450
ЛХБ 80-1	13000	450
ЛХБС 20	12000	175
ЛХЕ 40	5200	400
КЛ7/ТБЦ	5000	40
КЛ9/ТБЦ	5000	45
КЛ11/ТБЦ	5000	55
КЛС9/ТБЦ	5000	470
КЛС13/ТБЦ	5000	470
КЛС18/ТБЦ	5000	520
КЛС25/ТБЦ	5000	600
ДБ 15	3000	75
ДБ 30-1	5000	150
ДБ 24	7500	750
ДБ 60	3000	150
ДРБ 8	5000	65	Лампы разрядные высокого давления
ДРБ 8-1	5000	34
ДРЛ 250(6)-4	12000	400
ДРЛ 250(10)-4	12000	400
ДРЛ 250(14)-4	12000	400
ДРЛ 400(6)-4	15000	400
ДРЛ 400(10)-4	15000	400
ДРЛ 400(12)-4	15000	400
ДРЛ 700(6)-3	20000	400
ДРЛ 700(10)-3	20000	400
ДРЛ 700(12)-3	20000	400
ДРЛ 1000(6)-3	18000	400
ДРЛ 1000(10)-3	18000	400
ДРЛ 1000(12)-3	18000	400
ЛУФ 15	4000	118
ЛУФ 80	4000	37
ЛУФ 80-1	4000	7
ЛУФ 80-2	7500	7
ЛЭ 15	5000	75	Лампы разрядные низкого давления эритемные (ультрафиолетовое излучение)
ЛЭ 30	5000	120
ЛЭР 40	3000	300

Инструкция по лампам ртутным и люминесцентным отработанным

УТВЕРЖДАЮ

Директор _________________

__________________________

« _______ » __________________ 2015 г.

Инструкция по накоплению, учёту, передаче отработанных ртутьсодержащих ламп

1.Общие положения

1.1. Отходы I класса опасности (чрезвычайно опасные) – отработанные ртутьсодержащие лампы (далее ОРТЛ) – подлежат сбору и отправке на демеркуризацию.

1.2. Ртутьсодержащие лампы (РТЛ) – лампы типа ДРЛ, ЛБ, ЛД, L18/20 и F18/W54 (не российского производства), и другие типы ламп используемые для освещения в помещениях организации.

Ртутные лампы представляют собой газоразрядные источники света, принцип действия которых заключается в следующем: под воздействием электрического поля в парах ртути, закачанной в герметичную стеклянную трубку, возникает электрический разряд, сопровождающийся ультрафиолетовым излучением. Нанесённый на внутреннюю поверхность люминофор преобразует ультрафиолетовое излучение в видимый свет.

1.3. Отработанные ртутьсодержащие лампы – отработанные или пришедшие в негодность РТЛ.

1.4. Ртуть – вещество ПЕРВОГО класса опасности. Одна разбитая лампа, содержащая ртуть в количестве 0,1 г. делает непригодным для дыхания воздух в помещении объёмом 5000 м3.

1.5. Ртуть оказывает негативное влияние на нервную систему организма человека, вызывая эмоциональную неустойчивость, повышенную утомляемость, снижение памяти, нарушение сна. Не редко наблюдаются боли в конечностях (ртутные полиневриты). Кроме того, жидкий металл, оказывает токсическое действие на эндокринные железы, на зрительный анализатор, на сердечно – сосудистую систему, органы пищеварения.

2. Условия хранения отработанных ртутьсодержащих ламп.

2.1. Главным условием при замене и сборе ОРТЛ является сохранение герметичности.

2.2. Сбор ОРТЛ необходимо производить в едином месте временного хранения отдельно от всех видов отходов.

2.3. В процессе сбора лампы разделяются по диаметру и длине.

2.4. Тарой для сбора и хранения ОРТЛ являются целые индивидуальные картонные коробки от ламп типа ЛБ, ЛД, ДРЛ и др.

2.5. После упаковки ОРТЛ в тару для хранения их следует сложить в отдельные коробки из фанеры или ДСП.

2.6. Для каждого типа лампы должна быть предусмотрена своя отдельная коробка. Каждая коробка должна быть подписана (указывать тип ламп – марку, длину, диаметр, максимальное количество, которое возможно положить в коробку).

2.7. Лампы в коробку должны укладываться плотно.

2.8. Помещение предназначенное для хранения ОРТЛ должно быть просторным (чтоб не стесняло движение человека с вытянутыми руками), иметь возможность проветриваться.

2.9. Помещение, предназначенное для хранения ОРТЛ, должно быть удалено от бытовых помещений, в помещение доступ посторонних лиц должен быть ограничен.

2.10. В помещении, предназначенном для хранения ОРТЛ пол должен быть сделан из водонепроницаемого, не сорбционного материала, предотвращающего попадание вредных веществ (в данном случае ртути) в окружающую среду.

2.11. Для ликвидации возможной аварийной ситуации, связанной с разрушением большого количества ламп, в целях предотвращения неблагоприятных экологических последствий, в помещении где хранятся ОРТЛ необходимо наличие емкости с водой, не менее 10 литров, а так же запас реактивов (марганцевого калия).

2.12. При разбитии ОРТЛ контейнер для хранения (место разбития) необходимо обработать 10 % раствором перманганата калия и смыть водой. Осколки собираются щёткой или скребком в металлический контейнер с плотно закрывающейся крышкой, заполненной раствором марганцовокислого калия.

2.13. На разбитые лампы составляется акт произвольной формы, в котором указывается тип разбитых ламп, их количество, дата происшествия, место происшествия.

2.14. ЗАПРЕЩАЕТСЯ: Хранить лампы под открытым небом; Хранение в таких местах, где к ним могут иметь доступ посторонние люди; Хранение ламп без тары; Хранение ламп в мягких картонных коробках, сложенных друг на друга; Хранение ламп на грунтовой поверхности.

3. Учёт отработанных ртутьсодержащих ламп.

3.1.Учёт ведётся в специальном журнале, где в обязательном порядке отмечается движение целых ртутьсодержащих ламп и ОРТЛ.

3.2. Страницы журнала должны быть пронумерованы, прошнурованы и скреплены.

3.3. Журнал учёта должен заполняться ответственным лицом. Вносятся данные о поступивших целых и отработанных лампах. Обязательно указывается марка ламп, количество, дата приёмки и лицо которое сдаёт лампы.

4. Порядок сдачи отработанных ртутьсодержащих ламп на утилизирующие предприятия

4.1. ОРТЛ сдаются на утилизацию один раз за отчётный период, но не реже 1 раза в 11 месяцев.

4.2. Отработанные лампы принимаются сухими, каждая лампа в отдельной таре. Исключается их битьё и выпадение при погрузочных работах.

Разработчик:

Состав ртутьсодержащих ламп

Расчёт количества отработанных люминесцентных ламп трубчатых и ртутных ламп для наружного освещения проводится по формуле:

N = Sni x ti/ki, шт./год

M = Sni ×mi ×ti ×10-6/ki, т/год

где: ni — количество установленных лампi-той марки, шт.; ti — фактическое количество часов работы лампi-той марки, час/год; ki — эксплуатационный срок службы лампi-той марки, час; mi — вес одной лампы, г.

Усредненный состав ртутьсодержащих ламп:

стекло — 92 %;
ртуть — 0. 02 %
другие металлы — 2 %
прочее — 5.98 %

Исходные данные для расчета.

Тип лампы	Эксплуатационный срок службы ламп, час	Вес лампы, г	Примечание
ki	mi
ЛБ 4	6000	25	Лампы разрядные низкого давления люминесцентные
ЛБ 4-2	6000	24
ЛБ 6	7500	32
ЛБ 6-2	6000	32
ЛБ 8	7500	40
ЛБ 4	6000	25
ЛБ 4-2	6000	24
ЛБ 6	7500	32
ЛБ 6-2	6000	32
ЛБ 8	7500	40

ЛБ 8-5	6000	38
ЛБ 13	7500	75
ЛБ 13-2	6000	68
ЛБ 15-1	15000	118
ЛБ 15-Э	15000	118
ЛБ 18-1	12000	110
ЛБ 18-Э	12000	110
ЛБ 20-1	15000	170
ЛБ 20-2	15000	170
ЛБ 20-Э	15000	170
ЛБ30-1	15000	190
ЛБ 30-Э	15000	190
ЛБ 36	12000	210
ЛБ 36-Э	12000	210	Лампы разрядные
ЛБ 36-1Э	12000	210	низкого давления
ЛБ 40	12000	210	люминесцентные
ЛБ 40-1	15000	320
ЛБ 40-1Ж	4000	320
ЛБ 40-Э	15000	320
ЛБ 40-1Э	15000	320
ЛБ 58	12000	290
ЛБ 65	12000	290
ЛБ 65-1	15000	450
ЛБ 80	12000	450
ЛБ 80-1	12000	450
ЛБА 40-1	13000	320
ЛБЕ 10	6000	70
ЛБЕ 15	6000	100
ЛБК 22	7500	205
ЛБК 32	7500	300
ЛБК 40	7500	405
ЛБР 3	1000	20
ЛБР 4	1000	25
ЛБР 4-2	1000	25
ЛБР 20	7500	175
ЛБР 40	11000	330
ЛБР 65	11000	390
ЛБР 80	11000	390
ЛВС 20	12000	175
ЛБС 40	12000	340
ЛБУФ 36	10000	240
ЛБЦТ 36	15000	210
ЛБЦТ 40	13000	320
ЛБ и8Б3	7500	50
ЛБ U30	15000	300
ЛГ 20	7500	170
ЛГ 40	10000	320
ЛД 16	15000	118
ЛД 20	13000	170
ЛД 30	15000	190
ЛД 40	15000	320
ЛД 40-1	15000	320
ЛД 65	13000	450
ЛД 80	12000	450
ЛД 80-1	12000	450
ЛДС 20	12000	175
ЛДС 40	12000	340
ЛДЦ 15-1	15000	118
ЛДЧ 15-Э	15000	118
ЛДЦ 18	12000	110	Лампы разрядные низкого давления люминесцентные
ЛДЦ 18-Э	12000	110
ЛДЦ 20	13000	170
ЛДЦ 20-Э	13000	170
ЛДЦ 30-1	15000	190
ЛДЦ 30-Э	15000	190
ЛДЦ 36	15000	210
ЛДЦ 36-Э	12000	210
ЛДЦ 30-1Э	12000	210
ЛДЦ 40-1	15000	320
ЛДЦ 40-Э	15000	323
ЛДЦ 40-1Э	15000	320
ЛДЦ 65	13000	450
ЛДЦ 80	12000	450
ЛДЦА 40-1	13000	320
ЛДЦС 20	12000	175
ЛДЦС 40	12000	340
ЛДЦУФ 40	13000	400
ЛЕЦ 8	7500	40
ЛЕЦ 13	7500	70
ЛЕЦ 16	7500	150
ЛЕЦ 18	12000	110
ЛЕЦ 18-Э	12000	110
ЛЕЦ 20	13000	130
ЛЕЦ 20-1	13000	170
ЛЕЦ 36	12000	210
ЛЕЦ 36-Э	12000	210
ЛЕЦ 40-1	13000	320
ЛЕЦ 40И	7500	170
ЛЕЦ 58	12000	290
ЛЕЦ 60И	10000	320
ЛЕЦ 65	13000	450
ЛЕЦ U22	7500	180
ЛЕЦ U30	15000	300
ЛЕЦК 22	75000	205
ЛЖ 40	10000	320
ЛЗ 40	10000	320
ЛК 40	10000	320
ЛР 40	10000	320
ЛР 40-1	15000	320
ЛС 15	15000	120
ЛС 30	15000	200
ЛТБ 15	15000	118
ЛТБ 20	13000	170
ЛТБ 30	15000	190
ЛТБ 40-1	15000	320
ЛТБ 65	13000	450
ЛТБ 80	12000	450	Лампы разрядные низкого давления люминесцентные
ЛТБ 40Б3	7000	325
ЛТБ 40Б3-1	7000	325
ЛТБС 20	12000	175
ЛТБС 40	12000	340
ЛТБЦЦ 8	7500	40
ЛТБЦЦ 13	7500	70
ЛТБЦ 20	13000	130
ЛТБЦЦ 20-1	13000	170
ЛТБЦЦ 40	13000	320
ЛТБЦЦ 40И	7500	170
ЛТБЦЦ 60И	10000	320
ЛТБЦЦК 22	7500	205
ЛТБЦЦК 32	7500	300
ЛТБЦЦК 40	7500	405
ЛТБЦЦК 80	8000	405
ЛУФК 22	5000	205
ЛУФК 32	5000	300
ЛХБ 15	15000	118
ЛХБ 20	13000	170
ЛХБ 30	15000	190
ЛХБ 40-1	15000	320
ЛХБ 86	13000	450
ЛХБ 80-1	13000	450
ЛХБС 20	12000	175
ЛХЕ 40	5200	400
КЛ7/ТБЦ	5000	40
КЛ9/ТБЦ	5000	45
КЛ11/ТБЦ	5000	55
КЛС9/ТБЦ	5000	470
КЛС13/ТБЦ	5000	470
КЛС18/ТБЦ	5000	520
КЛС25/ТБЦ	5000	600
ДБ 15	3000	75
ДБ 30-1	5000	150
ДБ 24	7500	750
ДБ 60	3000	150
ДРБ 8	5000	65	Лампы разрядные высокого давления
ДРБ 8-1	5000	34
ДРЛ 250(6)-4	12000	400
ДРЛ 250(10)-4	12000	400
ДРЛ 250(14)-4	12000	400
ДРЛ 400(6)-4	15000	400
ДРЛ 400(10)-4	15000	400
ДРЛ 400(12)-4	15000	400
ДРЛ 700(6)-3	20000	400
ДРЛ 700(10)-3	20000	400
ДРЛ 700(12)-3	20000	400
ДРЛ 1000(6)-3	18000	400
ДРЛ 1000(10)-3	18000	400
ДРЛ 1000(12)-3	18000	400
ЛУФ 15	4000	118
ЛУФ 80	4000	37
ЛУФ 80-1	4000	7
ЛУФ 80-2	7500	7
ЛЭ 15	5000	75	Лампы разрядные низкого давления эритемные (ультрафиолетовое излучение)
ЛЭ 30	5000	120
ЛЭР 40	3000	300

Расчет отходов ртутных, люминесцентных ламп ртутных, ртутно-кварцевых, люминесцентных

Как рассчитать количество образования ламп ртутных, ртутно-кварцевых, люминесцентных, утративших потребительские свойства?

Для этого необходимо ежеквартально поднимать в бухгалтерии акты списания и вести учет списанных ламп по типам ламп. Далее согласно методике — Расчет объемов образования отходов МРО-6-99, вы принимаете вес конкретного типа отработанной лампы, умножаете на количество списанных ламп за квартал, переводите в тонны. В результате получаете количество образования отработанных ламп в тоннах.

Для расчета количества образования отработанных ртутных и люминесцентных ламп можно воспользоваться калькулятором расчета:

Информация и документы по охране труда и промышленной безопасности — Naine.ru

Методы расчета объемов образования отходов

Расчёт количества отработанных люминесцентных ламп производится по формуле:

N = ? ni х Тi х ti / ki шт. / год

Вес образовавшегося отхода определяется по формуле:

М = N х mi т/год где: ni – количество установленных ламп i–той марки, шт. Тi – количество рабочих дней в году ti – среднее время работы одной лампы i–той марки в сутки, час ki – эксплуатационный срок службы ламп i–той марки лампы, час mi – вес одной лампы i–той марки, т

Усреднённый состав ртутьсодержащих ламп: стекло – 92 % ртуть – 0,02 % другие металлы – 2 % прочие – 5,98 %

Вес (масса) и эксплуатационный срок службы ламп

Тип лампы	Эксплуатационный срок службы ламп, час, ki	Вес лампы, г, mi	Примечание
1	2	3	4
ЛБ 4	6000	25	Лампы разрядные низкого давления люминесцентные
ЛБ 4-2	6000	24
ЛБ 6	7500	32
ЛБ 6-2	6000	32
ЛБ 8	7500	40
ЛБ 8-5	6000	38
ЛБ 13	7500	75
ЛБ 13-2	6000	68
ЛБ 15-1	15000	118
ЛБ 15-Э	15000	118
ЛБ 18-1	12000	110
ЛБ 18-Э	12000	110
ЛБ 20—1	15000	170
ЛБ 20-2	15000	170
ЛБ 20-Э	15000	170
ЛБ 30-1	15000	190
ЛБ 30-Э	15000	190
ЛБ 36	12000	210
ЛБ 36-Э	12000	210
ЛБ 30-1Э	12000	210
ЛБ 40	12000	210
ЛБ 40-1	15000	320
ЛБ 40-1Ж	4000	320
ЛБ 40-Э	15000	320
ЛБ 40-1Э	15000	320
ЛБ 58	12000	290
ЛБ 65	12000	290
ЛБ 65-1	15000	450
ЛБ 80	12000	450
ЛБ 80-1	12000	450
ЛБА 40-1	13000	320
ЛБЕ 10	6000	70
ЛБЕ 15	6000	100
ЛБК 22	7500	205
ЛБК 32	7500	300
ЛБК 40	7500	405
ЛБР 3	1000	20
ЛБР 4	1000	25
ЛБР 4-2	1000	25
ЛБР 20	7500	175
ЛБР 40	11000	330
ЛБР 65	11000	390
ЛБР 80	11000	390
ЛБС 20	12000	175
ЛБС 40	12000	340
ЛБУФ 36	10000	240
ЛБЦТ 36	15000	210
ЛБЦТ 40	13000	320
ЛБ U8Б3	7500	50
ЛБ U30	15000	300
ЛГ 20	7500	170
ЛГ 40	10000	320
ЛД 16	15000	118
ЛД 20	13000	170
ЛД 30	15000	190
ЛД 40	15000	320
ЛД 40-1	15000	320
ЛД 65	13000	450
ЛД 80	12000	450
ЛД 80-1	12000	450
ЛДС 20	12000	175
ЛДС 40	12000	340
ЛДЦ 15-1	15000	118
ЛДЦ 15-Э	15000	118
ЛДЦ 18	12000	110
ЛДЦ 18-Э	12000	110
ЛДЦ 20	13000	170
ЛДЦ 20-Э	13000	170
ЛДЦ 30-1	15000	190
ЛДЦ 30-1Э	15000	190
ЛДЦ 36	15000	210
ЛДЦ 36-Э	12000	210
ЛДЦ 36-1Э	12000	210
ЛДЦ 40-1	15000	320
ЛДЦ 40-Э	15000	323
ЛДЦ 40-1Э	15000	320
ЛДЦ 65	13000	450
ЛДЦ 80	12000	450
ЛДЦА 40-1	13000	320
ЛДЦС 20	12000	175
ЛДЦС 40	12000	340
ЛДЦУФ 40	13000	400
ЛЕЦ 8	7500	40
ЛЕЦ 13	7500	70
ЛЕЦ 16	7500	150
ЛЕЦ 18	12000	110
ЛЕЦ 18-Э	12000	110
ЛЕЦ 20	13000	130
ЛЕЦ 20-1	13000	170
ЛЕЦ 36	12000	210
ЛЕЦ 36-Э	12000	210
ЛЕЦ 40-1	13000	320
ЛЕЦ 40И	7500	170
ЛЕЦ 58	12000	290
ЛЕЦ 60И	10000	320
ЛЕЦ 65	13000	450
ЛЕЦ U22	7500	180
ЛЕЦ U30	15000	300
ЛЕЦК 22	7500	205
ЛЖ 40	10000	320
ЛЗ 40	10000	320
ЛК 40	10000	320
ЛР 40	10000	320
ЛР 40-1	15000	320
ЛС 15	15000	120
ЛС 30	15000	200
ЛТБ 15	15000	118
ЛТБ 20	13000	170
ЛТБ 30	15000	190
ЛТБ 40-1	15000	320
ЛТБ 65	13000	450
ЛТБ 80	12000	450
ЛТБ 40Б3	7000	325
ЛТБ 40Б3-1	7000	325
ЛТБС 20	12000	175
ЛТБС 40	12000	340
ЛТБЦЦ 8	7500
ЛТБЦЦ 13	7500
ЛТБЦЦ 20	13000
ЛТБЦЦ 20-1	13000
ЛТБЦЦ 40	13000
ЛТБЦЦ 40И	75000
ЛТБЦЦ 60И	10000
ЛТБЦЦК 22	7500
ЛТБЦЦК 32	7500
ЛТБЦЦК 40	7500
ЛТБЦЦК 80	8000
ЛУФК 22	5000
ЛУФК 32	5000
ЛХБ 15	15000
ЛХБ 20	13000
ЛХБ 30	15000
ЛХБ 40-1	15000
ЛХБ 86	13000
ЛХБ 80-1	13000
ЛХБС 20	12000
ЛХЕ-40	5200
КЛ7/ТБЦ	5000
КЛ9/ТБЦ	5000
КЛ11/ТБЦ	5000
КЛС9/ТБЦ	5000
КЛС11/ТБЦ	5000
КЛС13/ТБЦ	5000
КЛС18/ТБЦ	5000
КЛС25/ТБЦ	5000
ДБ 15	3000
ДБ 30-1	5000
ДБ 24	7500
ДБ 60	3000
ДРБ 8	5000
ДРБ 8-1	5000
ДРЛ 250 (6) 4	12000
ДРЛ 250 (10) 4	12000
ДРЛ 250 (14) 4	12000
ДРЛ 400 (6) 4	15000
ДРЛ 400 (10) 4	15000
ДРЛ 400 (12) 4	15000
ДРЛ 700 (6) 3	20000
ДРЛ 700 (10) 3	20000
ДРЛ 700 (12) 3	20000
ДРЛ 1000 (6) 3	18000
ДРЛ 1000 (10) 3	18000
ДРЛ 1000 (12) 3	18000
ЛУФ 15	4000	Лампы разрядные низкого давления (ультрафиолетовое излучение)
ЛУФ 80	4000
ЛУФ 80-1	4000
ЛУФ 80-2	7500
ЛЭ 15	5000
ЛЭР 40	3000

Требования к месту накопления отходов ртутных ламп

Накопление отхода 1 класса опасности «лампы ртутные, ртутно-кварцевые, люминесцентные, утратившие потребительские свойства» должно производится отдельно от других видов отходов, в специализированном контейнере, установленном в выделенном для этих целей помещении в соответствии с Постановлением от 28.12. 2021 № 2314.

Скачать можно здесь:

У предприятия должна быть утвержденная инструкция по обращению с отходами 1 класса опасности «Лампы ртутные, ртутно-кварцевые, люминесцентные, утратившие потребительские свойства».

4. Места накопления отработанных ртутьсодержащих ламп у потребителей ртутьсодержащих ламп, являющихся собственниками, нанимателями, пользователями помещений в многоквартирных домах, определяются указанными лицами или по их поручению лицами, осуществляющими управление многоквартирными домами на основании заключенного договора управления многоквартирным домом или договора оказания услуг и (или) выполнения работ по содержанию и ремонту общего имущества в таких домах, которые организуют такие места накопления в местах, являющихся общим имуществом собственников многоквартирных домов, в соответствии с требованиями к содержанию общего имущества, предусмотренными Правилами содержания общего имущества в многоквартирном доме, утвержденными постановлением Правительства Российской Федерации от 13 августа 2006 г. N 491 «Об утверждении Правил содержания общего имущества в многоквартирном доме и Правил изменения размера платы за содержание жилого помещения в случае оказания услуг и выполнения работ по управлению, содержанию и ремонту общего имущества в многоквартирном
доме ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность», и уведомляют о таких местах накопления оператора на основании договора об обращении с отходами.
5. Органы местного самоуправления организуют создание мест накопления отработанных ртутьсодержащих ламп, в том числе в случаях, когда организация таких мест накопления в соответствии с пунктом 5 настоящих Правил не представляется возможной в силу отсутствия в многоквартирных домах помещений для организации мест накопления, а также информирование потребителей о расположении таких мест.
6. Накопление неповрежденных отработанных ртутьсодержащих ламп производится в соответствии с требованиями безопасности, предусмотренными производителем ртутьсодержащих ламп, указанных в правилах эксплуатации таких товаров. Накопление неповрежденных отработанных ртутьсодержащих ламп производится в индивидуальной и транспортной упаковках, обеспечивающих сохранность отработанных ртутьсодержащих ламп. Допускается использовать для накопления отработанных ртутьсодержащих ламп упаковку от новых ламп в целях исключения возможности повреждения таких ламп.
7. Накопление поврежденных отработанных ртутьсодержащих ламп производится в герметичной транспортной упаковке, исключающей загрязнение окружающей среды и причинение вреда жизни и здоровью человека.
Накопление отработанных ртутьсодержащих ламп производится отдельно от других видов отходов. Не допускается совместное накопление поврежденных и неповрежденных ртутьсодержащих ламп.
8. В случае загрязнения помещения, где расположено место накопления отработанных ртутьсодержащих ламп, парами и (или) остатками ртути лицом, организовавшим места накопления, должно быть обеспечено проведение работ по обезвреживанию отходов отработанных (в том числе поврежденных) ртутьсодержащих ламп с привлечением оператора на основании договора об оказании услуг по обращению с отходами.
Постановление от 28.12. 2021 № 2314

И еще: отработанные ртутьсодержащие лампы должны храниться в помещениях, имеющих хотя бы естественную вентиляцию. Об этом я писала здесь.

Люминесцентные лампы

RSS

Рубрика: Обращение с отходами
Ответов: 7

Вы можете добавить тему в список избранных и подписаться на уведомления по почте.

Оксана [email protected] Россия, Курск
Написал 404 сообщения Написать личное сообщение Репутация:

Здравствуйте, коллеги! Подскажите, помогите, что теперь делать? Ситуация такая. На предприятие пришла экологом в июне этого года. Был ПНООЛР, действующий до 2.07.2019 г. В марте 2021 года в РПН сдали декларацию о воздействии на ОС. Расчет выбросов загрязняющих веществ пересчитали, т.е. провели инвентаризацию выбросов. А вот по отходам — переписали в декларацию те нормативы, которые были в ПНООЛР, т.

е. фактически инвентаризацию отходов производства и потребления не провели. По люминесцентным лампам — образование т/год задекларировали 0,0035 т (3,5 кг/год). Считаю этот норматив маленьким для аэропорта. В апреле 2021 предприятие сдает люминесцентные лампы в кол-ве 150 шт. специализированной организации, с которой заключен договор. Вес ламп по ПНООЛР в зависимости от типа от 170 до 210 г. В акте о вывозе не указан тип ламп, брала среднюю 190 г для расчета, чтобы внести данные в журнал движения отходов. Умножила 0,190 кг на 150 шт., получила 28,5 кг ламп было вывезено, т.е. 0,0285 т, это уже превышает норматив 0,0035 т/год, который задекларировали в декларации. Что теперь делать? Платить сверхлимит, и сколько это выйдет по деньгам, кто-нибудь подскажет? Или делать инвентаризацию отходов и вносить изменения в декларацию о воздействии на ОС??? Я в недоумении. Ведь перед подготовкой этой самой декларации они должны были провести инвентаризацию выбросов (ЭТО ПРОВЕЛИ) И отходов.

Я хочу обратить внимание модератора на это сообщение, потому что:

Идет отправка уведомления…

Tamara [e-mail скрыт] Россия, Самара

Написал 1008 сообщений Написать личное сообщение Репутация:

#2[22559] 6 августа 2021, 13:46

Доброе! Прочитайте договор со специализированной организацией — у вас в договоре должно написано — обезвреживание.

Если написано обезвреживание — то в декларации этот за этот отход не платим, т.к. платим только за захоронение. Я хочу обратить внимание модератора на это сообщение, потому что:

Идет отправка уведомления…

Оксана [email protected] Россия, Курск

Написал 404 сообщения Написать личное сообщение Репутация:

#3[22560] 6 августа 2021, 13:56

Tamara писал(а):
Предмет договора — «заказчик заказывает, исполнитель в течение срока действия настоящего договора и на его условиях, обеспечивает регулярное оказание услуг по транспортировке и последующей передаче для обезвреживания опасных отходов производства и потребления, далее в договоре отходы, образуемые на объектах заказчика, на основании лицензии, выданной Управлением Росприроднадзора по Курской области.»»Под опасными отходами подразумеваются отходы 1,2,3,4 классов опасности для окружающей среды. В понятие отходы по данному договору входят: ртутьсодержащие отходы, ртутные лампы, аккумуляторные батареи любого вида и объема, отходы полипропилена, отработанные масла, фильтра и любые маслосодержащие отходы, согласно лицензии исполнителя. » А как отчитываться для 2-ТП отходы? Росприроднадзор за это не нагреет? За то, что сверх лимита получилось? Что за это будет?

Я хочу обратить внимание модератора на это сообщение, потому что:

Идет отправка уведомления…

Tamara [e-mail скрыт] Россия, Самара

Написал 1008 сообщений Написать личное сообщение Репутация:

#4[22562] 6 августа 2021, 15:42

Предмет договора — «заказчик заказывает, исполнитель в течение срока действия настоящего договора и на его условиях, обеспечивает регулярное оказание услуг по транспортировке и последующей передаче для обезвреживания
опасных отходов производства и потребления, далее в договоре отходы, образуемые на объектах заказчика, на основании лицензии, выданной Управлением Росприроднадзора по Курской области.»»Под опасными отходами подразумеваются отходы 1,2,3,4 классов опасности для окружающей среды. В понятие отходы по данному договору входят: ртутьсодержащие отходы, ртутные лампы, аккумуляторные батареи любого вида и объема, отходы полипропилена, отработанные масла, фильтра и любые маслосодержащие отходы, согласно лицензии исполнителя.

» Предмет договора то что нужно. В отчете 2- ТП,так и показываете передача на утилизацию — Там есть столбцы. Пока мне за превышение норматива образования отходов, которые передаются на использование и утилизацию ничего не было. Тут как Инспектор РПН попадется, захочет обратить внимание и придраться — придерется. Лучше конечно увеличить норматив образования отхода с запасом. Я хочу обратить внимание модератора на это сообщение, потому что:

Идет отправка уведомления…

Екатерина [e-mail скрыт] Россия, Новороссийск

Написал 791 сообщение Написать личное сообщение Репутация:

#5[22565] 7 августа 2021, 9:24

соглашусь, тут на взгляд инспектора. Могут докопаться, что образование сверхлимитное, лучше пересчитайте свои расчет сейчас, возьмите средний вес поменьше, вам же акт на обезвреживание в штуках закрыли. на будущее имейте ввиду, что надо увеличить. Я хочу обратить внимание модератора на это сообщение, потому что:

Идет отправка уведомления…

Оксана [email protected] Россия, Курск

Написал 404 сообщения Написать личное сообщение Репутация:

#6[22568] 7 августа 2021, 10:41

Консультировалась со знакомым инспектором, и мы пришли к выводу, что лучше не показывать образование сверх норматива.

А то могут вменить размещение этих ламп, а у нас временное накопление. А на размещение нет лицензии. Поэтому лучше договориться со специализированной организацией, переделать акты и сверх норматива не показывать. Я хочу обратить внимание модератора на это сообщение, потому что:

Идет отправка уведомления…

Tamara [e-mail скрыт] Россия, Самара

Написал 1008 сообщений Написать личное сообщение Репутация:

#7[22570] 7 августа 2021, 12:33

Читаем на закон 89-ФЗ: размещение отходов — хранение и захоронение отходов; хранение отходов — складирование отходов в специализированных объектах
сроком более чем одиннадцать месяцев в целях утилизации, обезвреживания, захоронения; Как вы думаете могут вам вменить размещение, если у вас лампы накапливаются на площадке для накопления отходов, а не спецобъекте? Я хочу обратить внимание модератора на это сообщение, потому что:

Идет отправка уведомления…

Екатерина [e-mail скрыт] Россия, Новороссийск

Написал 791 сообщение Написать личное сообщение Репутация:

#8[22575] 7 августа 2021, 15:50

Оксана писал(а):
Консультировалась со знакомым инспектором, и мы пришли к выводу, что лучше не показывать образование сверх норматива. А то могут вменить размещение этих ламп, а у нас временное накопление. А на размещение нет лицензии. Поэтому лучше договориться со специализированной организацией, переделать акты и сверх норматива не показывать.

единственное, что вам могут вменить — это сверхлимитное образование, и то под вопросом

Я хочу обратить внимание модератора на это сообщение, потому что:

Идет отправка уведомления…

« Первая ← Пред.1 След. → Последняя (1) »

Для того чтобы ответить в этой теме Вам необходимо зарегистрироваться.

Утилизация отработанных ртутных и люминесцентных ламп

Отход- лампы ртутные, ртутно-кварцевые, люминесцентные, утратившие потребительские свойства должны передаваться оператору по обращению с отработанными ртутьсодержащими лампами.

Оператор по обращению с отработанными ртутьсодержащими лампами — юридическое лицо и индивидуальный предприниматель, осуществляющие деятельность по сбору, транспортированию, обработке, утилизации, обезвреживанию, хранению отработанных ртутьсодержащих ламп на основании полученной в установленном порядке лицензии на осуществление деятельности по сбору, транспортированию, обработке, утилизации, обезвреживанию и размещению отходов I — IV класса опасности

Что делать, если лампа разбилась

Повреждение ртутьсодержащего осветительного прибора приводит к выделению газообразной ртути в воздух. Учитывая, что ртуть в энергосберегающих лампах (которые стали крайне популярны у жителей РФ) при повреждении также выделит токсичное вещество в воздух, необходимо знать порядок действий, если ртутная лампа разбилась:

Немедленно вывести людей из помещения и проветрить его. В идеале добиться 15 C°, при такой температуре распространение паров будет замедлено.
Собрать пролившуюся ртуть. Наиболее рациональным будет использование растворов с йодом, марганцовкой или хлорсодержащей жидкостью. При взаимодействии с ртутью данный раствор превратит жидкий металл в соль, что упростит сбор и не даст веществу испаряться.

Собранные остатки лампы, соль и ртуть необходимо поместить в герметичную тару и отправить на хранение к отработанным ртутьсодержащим лампам.

Если были разбиты 2 и более лампы, необходимо срочно вывести людей, отключить электричество и позвонить в МЧС.

Трещина в колбе ртутного светильника ДРЛ не вызовет загрязнения воздуха, т. к. вся ртуть находится в кварцевой горелке.

Люминесцентная лампа — обзор

Временные меры направлены на снижение уровня билирубина в сыворотке крови. Окончательное лечение состоит из частичной трансплантации или трансплантации всей печени. В настоящее время разрабатываются новые экспериментальные методы лечения, основанные на трансплантации клеток печени и генной терапии. Эти методы лечения кратко обсуждаются здесь.

69.9.1.3.1.4.4 Экспериментальные методы снижения уровня билирубина в сыворотке.

69.9.1.3.1.4.4.1 Ингибирование активности гемоксигеназы

Металлопорфирины, не содержащие железа, являются сильными ингибиторами активности микросомальной гемоксигеназы ( 23 ).Было показано, что введение олова-протопорфирина подавляет неонатальную гипербилирубинемию у макак-резусов (246, 247 ). Введение олова-мезопорфирина в дозе 0,5 мкмоль / кг три раза в неделю в течение 13–23 недель двум 17-летним мальчикам с синдромом Криглера – Наджара типа 1 привело к умеренному снижению концентрации билирубина в сыворотке крови ( 248 ). Место этого препарата в лечении синдрома Криглера – Наджара 1 типа еще предстоит определить.

69.9.1.3.1.4.4.2 Окислительное разложение билирубина

Билирубиноксидаза из Myrothecium verrucaria ( 249 ) катализирует окисление билирубина до бесцветного продукта.Перфузия человеческой крови, содержащей билирубин, через фильтры, заполненные иммобилизованной билирубиноксидазой, приводила к деградации 90% билирубина за один проход ( 249 ). Когда такие колонки были подключены к кровообращению крысы Gunn, уровни билирубина в сыворотке снизились на 50% за 30 минут. Однако есть некоторые опасения по поводу удаления форменных элементов крови этими колонками. Внутривенная инъекция билирубиноксидазы, связанной с полиэтиленгликолем для увеличения его периода полужизни в кровотоке, привела к значительному снижению уровня билирубина в сыворотке у крыс Ганна, но только на несколько часов ( 249 ).

69.9.1.3.1.4.4.3 Индукция P-450c

Индукция активности цитохрома P-450c приводит к усилению окислительной деградации билирубина в печени крыс Ганна, что приводит к снижению уровня билирубина в сыворотке крови. Некоторые индолы, присутствующие в овощах семейства крестоцветных, таких как капуста, цветная капуста и брюссельская капуста, индуцируют P4501A1 и P4501A2 в печени и кишечнике крыс ( 250 ). Индол-3-карбинол, индуктор P4501A2, изучается на предмет потенциального терапевтического эффекта при синдроме Криглера – Наджара типа 1 ( 250 ).

69.9.1.3.1.4.4.4 Замена активности UGT1A1

Активность UGT1A1 присутствует в избытке в нормальной печени. Следовательно, частичная замена UGT1A1 должна снизить уровень билирубина в сыворотке при синдроме Криглера – Наджара типа 1 до нетоксичного уровня. Трансплантация гепатоцитов в печень крысы Ганна путем инфузии воротной вены, инъекции в пульпу селезенки ( 251 ), внутрибрюшинную инъекцию гепатоцитов, связанных с микроносителем ( 85 , 252 ) или внутрибрюшинную имплантацию инкапсулированного альгинатом полилизина гепатоциты ( 254 ) приводили к снижению уровня билирубина в сыворотке крови крыс Gunn. После внутриселезеночной инъекции подавляющее большинство гепатоцитов быстро перемещаются в печень, где в отсутствие иммунного отторжения они выживают и функционируют на протяжении всей жизни реципиента ( 255 ). На основе опыта, полученного в ходе этих доклинических исследований, изолированные аллогенные гепатоциты человека были трансплантированы в печень пациента с синдромом Криглера – Наджара типа 1 через катетер, введенный чрескожно в воротную вену ( 258 , 259 ).Трансплантация 7,5 миллиардов гепатоцитов привела к снижению концентрации билирубина в плазме примерно на 50% и позволила сократить продолжительность фототерапии. Два с половиной года спустя экскреция глюкуронида билирубина с желчью продолжалась, но уровень билирубина в сыворотке крови постепенно повышался, вероятно, из-за увеличения продукции билирубина или снижения эффективности фототерапии. Пациентке была сделана дополнительная трансплантация печени, благодаря которой уровень билирубина в сыворотке крови оставался в пределах нормы (J. Рой Чоудхури, личное сообщение).

Клиническое течение этого случая, а также опыт других пациентов, перенесших трансплантацию гепатоцитов ( 260 ), указывает на то, что количество взрослых гепатоцитов, которые могут быть трансплантированы за одну процедуру, вряд ли будет достаточным для излечения. наследственные нарушения метаболизма печени ( 261 ). Кроме того, растет нехватка качественной донорской печени для выделения гепатоцитов ( 259 , 261 ).По этим причинам изучаются стратегии для индукции преимущественной пролиферации трансплантированных нормальных гепатоцитов по сравнению с мутантными клетками-хозяевами. Поскольку взрослые гепатоциты обладают замечательной способностью к пролиферации, массовая репопуляция печени трансплантированными гепатоцитами требует не только стимула пролиферации привитых клеток, но также и препаративных манипуляций с печенью хозяина, которые предотвращают репликацию клеток печени хозяина. Контролируемое облучение печени в сочетании с различными митотическими стимулами оценивается на предмет обширной репопуляции печени с помощью привитых гепатоцитов дикого типа или генетически модифицированных гепатоцитов ( 141 , 264 — 266 ). Недавний успех в получении гепатоцитоподобных клеток путем дифференциации эмбриональных стволовых клеток человека или индуцированных плюрипотентных клеток, полученных путем перепрограммирования соматических клеток, таких как фибробласты кожи, дает надежду на возобновляемый источник функциональных трансплантируемых гепатоцитов ( 24 , 268 ).

69.9.1.3.1.4.4.5 Генная терапия

Добавление нормального гена UGT1A1 является привлекательным потенциальным терапевтическим методом. С этой целью разрабатываются методы введения гена в печень с использованием рекомбинантных вирусов или лигандов, которые опосредуют рецепторно-направленный эндоцитоз.Эти подходы были рассмотрены ( 224 , 269 ). В подходе ex vivo клетки печени, выделенные из резецированной доли печени мутантного субъекта, помещаются в первичную культуру и трансдуцируются нормальными генами с использованием рекомбинантных ретровирусов. Затем трансдуцированные клетки трансплантируют субъекту, от которого клетки были получены, тем самым устраняя необходимость в иммуносупрессии. Этот подход привел к умеренному снижению уровня холестерина липопротеинов низкой плотности (ЛПНП) в сыворотке крови кроликов с дефицитом рецепторов ЛПНП (линия Watanabe Heritable Hyperlipidemic) ( 270 ) и у пациентов с семейной гиперхолестеринемией ( 271 ).Однако развитие технологий переноса генов ( 196 ) в печень и способность условно иммортализовать гепатоциты ( 272 ) должны повысить вероятность успеха генной терапии ex vivo. Рекомбинантные аденовирусы очень эффективны в переносе генов в покоящиеся гепатоциты in vivo. Аденовирусы остаются эписомальными и очень эффективно экспрессируют трансгены. Введение этих векторов для переноса комплементарной ДНК (кДНК) гена UGT1A1 человека крысам Gunn привело к быстрому снижению уровней билирубина в сыворотке.

Однако эти эписомальные векторы в конечном итоге теряются после деления клеток, и, поскольку они обладают высокой иммуногенностью, их нельзя вводить повторно. Использование хелпер-зависимых аденовекторов с удаленным вирусным геном может продлить продолжительность экспрессии трансгена и привести к пожизненному уменьшению желтухи у крыс Gunn ( 273 ), но для клинической генной терапии не ожидается, что экспрессия будет достаточно продолжительной. чтобы продлить жизнь человека без повторного введения векторов.Повторный перенос генов с использованием аденовирусных векторов возможен с использованием общей иммуносупрессии во время введения вируса ( 274 ) или специфической толеризации хозяина к аденовирусным белкам ( 275 — 278 ). Однако этот подход сложно реализовать в клинической практике. В другом подходе иммуномодулирующий ген, такой как аденовирусный E3 или CTLA4-Ig, был экспрессирован вместе с терапевтическим трансгеном для предотвращения иммунного ответа против клеток, инфицированных аденовирусом ( 279 , 280 ).Коэкспрессия CTLA4-Ig, ингибитора костимуляции Т-лимфоцитов антигенпрезентирующими клетками, позволяет многократно вводить аденовектор, что приводит к пожизненной коррекции желтухи у крыс Ганна. Однако безопасность отмены иммунитета хозяина к аденовирусам, которые являются потенциальными патогенами человека, остается под вопросом.

Чтобы избежать необходимости повторного введения векторов для генной терапии, мы и другие исследовали использование векторов, которые интегрируются в геном хозяина. Вирус обезьяны 40 (SV40) представляет собой ДНК-вирус семейства паповых.Рекомбинантные вирусы SV40 были разработаны путем замены кодирующей области Т-антигенов целевым геном. Эти векторы могут инфицировать покоящиеся гепатоциты, являются неиммуногенными и интегрируются в геном хозяина ( 281 , 282 ), обеспечивая долговременную экспрессию трансгена. Крысы Gunn, обработанные рекомбинантным вирусом SV40, экспрессирующим UGT1A1, показали значительное долгосрочное снижение уровней билирубина в сыворотке ( 283 ). Поскольку рекомбинантный вирус не вызывает иммунного ответа, вектор можно вводить повторно.

Векторы на основе нерекомбинантных лентивирусов могут интегрироваться в геном как делящихся, так и покоящихся клеток, таких как гепатоциты. Введение рекомбинантных лентивирусов внутриутробно на девятнадцатый день гестации эмбрионам крыс Gunn привело к экспрессии UGT1A1 в печени и снижению уровня билирубина в сыворотке у крыс Gunn ( 284 ). И рекомбинантный SV40, и лентивирусные векторы имеют широкий спектр клеточных мишеней и трансдуцируют многие типы тканей после системного введения ( 283 , 284 ).

Невирусные векторы на основе плазмид также исследуются для генной терапии на модели крыс Ганна. Изучаются как голая ДНК, так и носители, содержащие лиганды, которые эндоцитируются через печеночно-специфические рецепторы (например, рецептор асиалогликопротеина) ( 285 — 287 ). Чтобы улучшить интеграцию терапевтического трансгена, некоторые исследователи изучают возможность использования транспозонной системы Sleeping Beauty, которая приводит к вырезанию трансгена в определенных фланкирующих последовательностях и сплайсингу в хромосомную ДНК хозяина ( 288 ).В совершенно другом подходе олигонуклеотиды используются для исправления одноосновных мутаций или делеций с использованием внутренней системы репарации ошибочного спаривания клетки ( 289 ). Стратегии невирусного переноса или репарации генов открывают большие перспективы для безопасной генной терапии наследственной желтухи, хотя в их нынешнем состоянии эти подходы недостаточно эффективны для немедленного клинического применения.

Очерк о компактных люминесцентных лампах (КЛЛ): 6 лучших очерков

Вот эссе по «Компактной люминесцентной лампе (КЛЛ)» для классов 7, 8, 9, 10, 11 и 12.Найдите параграфы, длинные и короткие эссе по теме «Компактные флуоресцентные лампы (CFL)», специально написанные для школьников и студентов.

Очерк компактной люминесцентной лампы

Содержание эссе:

Очерк знакомства с компактной люминесцентной лампой
Очерк истории компактных люминесцентных ламп
Очерк типов компактных люминесцентных ламп
Очерк компонентов компактной люминесцентной лампы
Очерк преимуществ компактной люминесцентной лампы
Очерк недостатков компактной люминесцентной лампы

Очерк 1.Введение в компактную люминесцентную лампу :

Компактная люминесцентная лампа (КЛЛ), также известная как компактная люминесцентная лампа или энергосберегающая лампа, представляет собой тип люминесцентной лампы. Многие КЛЛ предназначены для замены лампы накаливания и подходят для большинства существующих осветительных приборов, ранее использовавшихся для ламп накаливания.

По сравнению с лампами накаливания общего назначения, излучающими такое же количество видимого света, КЛЛ потребляют меньше энергии и имеют более длительный срок службы. Как и все люминесцентные лампы, КЛЛ содержат ртуть, что затрудняет их утилизацию.

КЛЛ

излучают световой спектр, отличный от спектра ламп накаливания. Улучшенные составы люминофора улучшили субъективный цвет света, излучаемого КЛЛ, так что некоторые источники оценивают лучшие «мягкие белые» КЛЛ как субъективно похожие по цвету на стандартные лампы накаливания.

Очерк № 2. История компактных люминесцентных ламп:

Родитель современной люминесцентной лампы был изобретен в конце 1890-х годов Питером Купером Хьюиттом.Лампы Cooper Hewitt использовались для фотостудий и промышленности.

Эдмунд Гермер, Фридрих Мейер и Ханс Шпаннер затем запатентовали паровую лампу высокого давления в 1927 году. Позже Джордж Инман вместе с General Electric создал практичную люминесцентную лампу, проданную в 1938 году и запатентованную в 1941 году. Были разработаны лампы круглой и U-образной формы. уменьшить длину люминесцентных светильников. Первая люминесцентная лампа и светильник были представлены широкой публике на Всемирной выставке в Нью-Йорке в 1939 году.

КЛЛ со спиральной трубкой был изобретен в 1976 году Эдвардом Э. Хаммером, инженером General Electric, в ответ на нефтяной кризис 1973 года. Дизайн соответствовал поставленным целям.

В 1980 году Philips представила свою модель SL — ввинчиваемую лампу со встроенным балластом. В лампе использовалась сложенная трубка Т4, стабильный трехцветный люминофор и ртутная амальгама. Это была первая удачная ввинчивающаяся замена лампы накаливания. В 1985 году Osram начала продавать свою модель лампы EL, которая была первой КЛЛ с электронным балластом.

Эллис Ян, китайский иммигрант в США, который руководит осветительным бизнесом в Китае, решил улучшить дизайн КЛЛ в 1990-х годах. Китайские рабочие гнули стекло вручную, но результаты оказались «дорогими, неуклюжими и мерцали при включении». Ян продолжил свои усилия, и бизнес стал успешным; к 2010 году четверть всех проданных в Соединенных Штатах ламп составляли КЛЛ, причем Ян утверждал, что он сделал более половины из них.

Очерк № 3.Типы компактных люминесцентных ламп:

Самым важным техническим достижением стала замена электромагнитных балластов на электронные балласты; это устранило большую часть мерцания и медленного запуска, традиционно связанных с люминесцентным освещением.

Есть два типа компактных люминесцентных ламп:

и. Интегрированный, и

ii. Неинтегрированные лампы.

Интегрированные лампы сочетают в себе лампу, электронный балласт и винт Эдисона или байонетный зажим в одном устройстве. Эти лампы позволяют потребителям легко заменять лампы накаливания на КЛЛ. Интегрированные КЛЛ хорошо работают со многими стандартными лампами накаливания, снижая стоимость преобразования в люминесцентные.

Неинтегрированные КЛЛ имеют балласт, постоянно установленный в светильниках, и обычно заменяют только колбу лампы по истечении срока ее службы. Поскольку балласты помещаются в осветительную арматуру, они больше и служат дольше по сравнению со встроенными балластами, и их не нужно заменять, когда срок службы лампы заканчивается.

Неинтегрированные кожухи КЛЛ могут быть как более дорогими, так и сложными. У них есть два типа трубок — двухштырьковая трубка, предназначенная для обычного балласта, и четырехконтактная трубка, предназначенная для электронного балласта или обычного балласта с внешним пускателем. Двухштырьковая трубка содержит встроенный стартер, который устраняет необходимость во внешних нагревательных штырях, но вызывает несовместимость с электронными балластами.

Очерк № 4. Компоненты компактной люминесцентной лампы:

КЛЛ

состоят из двух основных компонентов — газонаполненной трубки (также называемой колбой или горелкой) и магнитного или электронного балласта.

Стандартные формы трубок CFL: однооборотные, двухспиральные, двухвитковые, трехвитковые, четырехвитковые, круглые и «бабочка».

Электронные балласты содержат небольшую печатную плату с выпрямителями, конденсатор фильтра и обычно два переключающих транзистора, соединенных последовательно высокочастотным резонансным инвертором постоянного и переменного тока. Результирующая высокая частота около 40 кГц или выше подается на ламповую трубку.

Поскольку резонансный преобразователь стремится стабилизировать ток лампы (и производимый свет) в диапазоне входных напряжений, стандартные КЛЛ плохо реагируют на диммирование, и для диммирования требуются специальные лампы.КЛЛ, которые мерцают при запуске, имеют магнитные балласты; КЛЛ с электронными балластами сейчас гораздо более распространены.

КЛЛ

выпускаются как для переменного (AC), так и для постоянного (DC) тока. КЛЛ постоянного тока популярны для использования в транспортных средствах для отдыха и в домах, не подключенных к электросети. КЛЛ также могут работать с уличными фонарями, работающими на солнечной энергии, с использованием солнечных панелей, расположенных на вершине или по бокам столба, и осветительных приборов, специально подключенных для использования ламп.

Очерк № 5.Преимущества компактной люминесцентной лампы :

Следующие пункты определяют разницу между КЛЛ и лампами накаливания и имеют преимущества КЛЛ перед лампами накаливания:

(i) Срок службы :

Средний номинальный срок службы КЛЛ в 8-15 раз больше, чем у лампы накаливания. КЛЛ обычно имеют номинальный срок службы от 6000 до 15000 часов, тогда как лампы накаливания обычно производятся с расчетным сроком службы 750 или 1000 часов.

Срок службы любой лампы зависит от многих факторов, включая рабочее напряжение, производственные дефекты, воздействие скачков напряжения, механические удары, частоту включения и выключения, ориентацию лампы и рабочую температуру окружающей среды, а также другие факторы.

Срок службы КЛЛ значительно короче, если его часто включают и выключают. В случае 5-минутного цикла включения / выключения срок службы КЛЛ может быть сокращен до «близко к сроку службы ламп накаливания». Программа US Energy Star рекомендует оставлять люминесцентные лампы включенными при выходе из комнаты менее чем на 15 минут, чтобы решить эту проблему.

КЛЛ

в более позднем возрасте излучают меньше света, чем новые. Спад светового потока экспоненциальный, причем самые быстрые потери происходят вскоре после первого использования лампы. Ожидается, что к концу своего срока службы КЛЛ будут производить 70-80% своей исходной светоотдачи. Реакция человеческого глаза на свет логарифмическая (фотографическое уменьшение «f-ступени» представляет собой уменьшение вдвое реального света, но субъективно это довольно небольшое изменение).

Снижение на 20–30% за многие тысячи часов представляет собой изменение примерно на половину диафрагмы.Таким образом, если предположить, что освещение, обеспечиваемое лампой, было достаточным в начале ее срока службы, такая разница будет компенсироваться глазами для большинства целей.

Энергоэффективность КЛЛ:

Для заданного светового потока КЛЛ используют от 20 до 33 процентов мощности эквивалентных ламп накаливания. Поскольку в 2001 году на освещение приходилось примерно 9% потребления электроэнергии в домах в США, широкое использование КЛЛ могло сэкономить до 7% от общего объема потребления электроэнергии в домах США.

Эквиваленты электрической мощности для разных ламп:

(ii) Нагрев и охлаждение :

Если внутренние лампы накаливания в здании заменить на КЛЛ, тепло, выделяемое из-за освещения, будет уменьшено. Иногда, когда зданию требуется и отопление, и освещение, система отопления будет вырабатывать тепло, которое, в зависимости от системы отопления здания, может фактически увеличить общие выбросы парниковых газов.

По оценкам властей провинции Британская Колумбия, Канада, выбросы парниковых газов увеличатся на 45 000 тонн в год в результате внедрения освещения CFL. В более холодном климате эта потеря тепла может фактически привести к увеличению общих затрат на электроэнергию.

В более теплом климате, где здание требует как освещения, так и охлаждения, наблюдается противоположный эффект, поскольку КЛЛ снижают нагрузку на систему охлаждения по сравнению с лампами накаливания, что приводит к экономии электроэнергии.Общая экономия энергии зависит от климата; увеличение потребности в тепловой энергии компенсирует часть сэкономленной энергии освещения.

Эффективность и эффективность:

Поскольку чувствительность глаза изменяется в зависимости от длины волны, мощность лампы обычно измеряется в люменах, что является мерой мощности света, воспринимаемого человеческим глазом. Световая отдача ламп определяется количеством люменов на каждый ватт используемой электроэнергии. Теоретически 100% эффективный источник электрического света, излучающий свет только на длине волны, к которой человеческий глаз наиболее чувствителен, будет производить 680 люмен на ватт.

Типичная световая отдача ламп CFL составляет от 60 до 72 люмен на ватт, а у обычных домашних ламп накаливания — от 13 до 18 лм / Вт. По сравнению с теоретической лампой с КПД 100% эти цифры эквивалентны диапазонам эффективности освещения от 9 до 11% для КЛЛ (60/680 и 72/680) и от 1,9 до 2,6% для ламп накаливания (13/680 и 18/680).

(iii) Стоимость :

Хотя закупочная цена интегрированной КЛЛ обычно в 3–10 раз выше, чем цена эквивалентной лампы накаливания, увеличенный срок службы и меньшее потребление энергии с лихвой компенсируют более высокую начальную стоимость.В американской статье говорится: «Семья, вложившая 90 долларов в замену 30 светильников на КЛЛ, сэкономит от 440 до 1500 долларов за пятилетний срок службы ламп, в зависимости от ваших затрат на электроэнергию. Посмотрите на свой счет за коммунальные услуги и представьте себе 12% скидку, чтобы оценить экономию ».

КЛЛ

чрезвычайно рентабельны в коммерческих зданиях, когда используются для замены ламп накаливания. Используя средние коммерческие тарифы на электроэнергию и газ в США за 2006 г., было обнаружено, что замена каждой лампы накаливания мощностью 75 Вт на КЛЛ привела к ежегодной экономии на энергопотреблении в размере 22 долларов США, снижению затрат на ОВК и сокращению трудозатрат на замену ламп.

Дополнительные капитальные вложения в размере 2 долларов на приспособление обычно окупаются примерно в течение одного месяца. Экономия больше, а сроки окупаемости короче в регионах с более высокими тарифами на электроэнергию и, в меньшей степени, также в регионах с более высокими, чем в среднем в США, требованиями к охлаждению.

General Electric рассматривала возможность замены одного из своих ламповых заводов на производство КЛЛ, но даже после инвестиций в размере 40 миллионов долларов разница в заработной плате будет означать, что лампы будут стоить в полтора раза дороже, чем произведенные в Китае.

(iv) Время начала:

Лампа накаливания достигает полной яркости через доли секунды после включения. По состоянию на [обновление] 2009 года, КЛЛ включаются в течение секунды, но многим еще требуется время, чтобы прогреться до полной яркости. Цвет света может немного отличаться сразу после включения.

Некоторые КЛЛ продаются как «мгновенно включаемые» и не имеют заметного периода прогрева, но другим может потребоваться до минуты для достижения полной яркости или дольше при очень низких температурах.Некоторым, в которых используется ртутная амальгама, может потребоваться до трех минут для выхода на полную мощность. Это, а также более короткий срок службы КЛЛ при включении и выключении на короткие периоды могут сделать КЛЛ менее подходящими для таких приложений, как освещение, активируемое движением.

Гибридный CFL:

В ноябре 2010 года компания заявила, что представила на рынке гибридную лампу CFL с галогеном внутри в качестве решения для мгновенного нагрева и яркости. Когда вы щелкаете выключателем, галогенная лампа включается мгновенно, а затем через минуту КЛЛ полностью загорается, поэтому галогенная лампа гаснет.

Сравнение с альтернативными технологиями:

Полупроводниковое освещение уже заняло несколько специализированных ниш, таких как светофоры, и может конкурировать с КЛЛ и в домашнем освещении. Светодиоды с яркостью более 200 лм / Вт были продемонстрированы в лабораторных испытаниях, и ожидаемый срок службы составляет около 50 000 часов.

Световая отдача имеющихся светодиодных ламп обычно не превышает люминесцентных люминесцентных ламп. Испытания Министерством энергетики США коммерческих светодиодных ламп, предназначенных для замены ламп накаливания или CFL, показали, что в 2008 году средняя эффективность все еще составляла около 31 лм / Вт (протестированная производительность варьировалась от 4 лм / Вт до 62 лм / Вт).

General Electric прекратила в 2007 году проект по разработке высокоэффективной лампы накаливания с такой же яркостью люмен на ватт, что и люминесцентные лампы. Тем временем другие компании разработали и продают галогенные лампы накаливания, которые используют 70% энергии стандартной лампы накаливания.

Другие технологии CFL:

Другой тип люминесцентной лампы — это безэлектродная лампа, известная как магнитная индукционная лампа, радиолюминесцентная лампа или флуоресцентная индукционная лампа.В этих лампах нет проводов, проходящих через их оболочки, и вместо этого они возбуждают пары ртути с помощью радиочастотного генератора.

В настоящее время этот тип источника света борется с высокой стоимостью производства, стабильностью продукции, производимой отечественными производителями в Китае, установлением международно признанного стандарта и проблемами с электромагнитной совместимостью и радиопомехами. Кроме того, EPA исключило индукционное освещение из стандарта Energy Star на 2007 год.

Люминесцентная лампа с холодным катодом (CCFL) — одна из новейших форм CFL.В CCFL используются электроды без нити накала. Напряжение CCFL примерно в 5 раз выше, чем у CFL, а ток примерно в 10 раз ниже. CCFL имеют диаметр около 3 миллиметров. Первоначально CCFL использовались для сканеров документов, а также для подсветки ЖК-дисплеев, но теперь они также производятся для использования в качестве ламп.

Эффективность (люмен на ватт) примерно вдвое меньше, чем у КЛЛ. Их преимущества в том, что они мгновенно включаются, как лампы накаливания, они совместимы с таймерами, фотоэлементами и диммерами и имеют длительный срок службы около 50 000 часов.

CCFL — удобная технология перехода для тех, кому не нравится короткое время задержки, связанное с начальным освещением CFL. Они также являются эффективной заменой освещения, которое часто включается и выключается при небольшом продолжительном использовании (например, в ванной или туалете).

Некоторые производители выпускают лампы типа КЛЛ с винтовыми цоколями Эдисона, предназначенные для замены металлогалогенных ламп мощностью 250 и 400 Вт, требуя сокращения энергии на 50%; однако эти лампы требуют небольшого изменения проводки светильников для обхода балласта лампы.

Очерк № 6. Недостатки компактной люминесцентной лампы :

(i) H Проблемы здравоохранения :

Экономическая эффективность КЛЛ с батарейным питанием позволяет агентствам по оказанию помощи поддерживать инициативы по замене керосиновых ламп, испарения которых вызывают хронические заболевания легких в типичных домах и на рабочих местах в странах третьего мира.

Согласно данным Научного комитета Европейской комиссии по возникающим и недавно выявленным рискам для здоровья (SCENIHR) в 2008 году, единственным свойством компактных люминесцентных ламп, которое может представлять дополнительный риск для здоровья, является ультрафиолетовый и синий свет, излучаемый такими устройствами.

Худшее, что может случиться, это то, что это излучение может усугубить симптомы у людей, которые уже страдают редкими кожными заболеваниями, которые делают их исключительно чувствительными к свету. Они также заявили, что необходимы дополнительные исследования, чтобы установить, представляют ли компактные люминесцентные лампы более высокий риск, чем лампы накаливания.

Если люди подвергаются воздействию света, излучаемого некоторыми компактными люминесцентными лампами с одной оболочкой, в течение длительного времени на расстоянии менее 20 см, это может привести к ультрафиолетовому облучению, приближающемуся к текущему пределу рабочего места, установленному для защиты рабочих от повреждения кожи и сетчатки глаза. .УФ-излучение, получаемое от КЛЛ, слишком мало, чтобы способствовать развитию рака кожи, а использование КЛЛ-ламп с двойной оболочкой «в значительной степени или полностью» снижает любые другие риски.

(ii) Проблемы окружающей среды :

Выбросы ртути:

КЛЛ

, как и все люминесцентные лампы, содержат небольшое количество ртути в виде пара внутри стеклянной трубки. Большинство КЛЛ содержат 3-5 мг на лампочку, а экологически чистые — всего 1 мг.Поскольку ртуть ядовита, даже эти небольшие количества представляют собой проблему для свалок и мусоросжигательных заводов, где ртуть из ламп может выделяться и способствовать загрязнению воздуха и воды.

Проблемы здоровья и окружающей среды, связанные с ртутью, побудили многие юрисдикции потребовать, чтобы отработанные лампы утилизировались надлежащим образом или перерабатывались, а не включались в общий поток отходов, отправляемых на свалки. Поэтому при утилизации поврежденных КЛЛ требуется надлежащий уход.

Усилия по поощрению усыновления:

В связи с потенциалом снижения потребления электроэнергии и загрязнения окружающей среды, различные организации поощряют внедрение компактных люминесцентных ламп и другого эффективного освещения.Усилия варьируются от рекламы для повышения осведомленности до прямой раздачи КЛЛ общественности. Некоторые электроэнергетические компании и местные органы власти субсидировали КЛЛ или бесплатно предоставляли их клиентам в качестве средства снижения спроса на электроэнергию (и, таким образом, отсрочки дополнительных инвестиций в генерацию).

Более спорно то, что некоторые правительства рассматривают более строгие меры, чтобы полностью отказаться от ламп накаливания. Эти меры включают налогообложение или запрет на производство ламп накаливания, не отвечающих требованиям энергоэффективности.

В 2008 году Европейский Союз утвердил правила постепенного отказа от ламп накаливания, начиная с 2009 года и заканчивая в конце 2012 года. Перейдя на энергосберегающие лампы, граждане ЕС сэкономят почти 40 ТВт.ч (почти потребление электроэнергии в 11 миллионов европейских стран). домашних хозяйств), что приведет к сокращению примерно на 15 миллионов метрических тонн выбросов CO ₂ в год.

Австралия, Канада и США также объявили о планах установления общенациональных стандартов эффективности, которые будут представлять собой эффективный запрет на большинство современных ламп накаливания.

Министерство энергетики США сообщает, что в период с 2007 по 2008 год продажи КЛЛ упали, и, по оценкам, только 11% подходящих домашних розеток используют КЛЛ.

В США в качестве контрольной программы была создана субъективная программа под названием «Программа оценки и анализа жилого освещения» (PEARL). PEARL провела оценку эффективности и соответствия стандарту ENERGY STAR более чем 150 моделям ламп CFL.

В Индии также почти все штаты поощряют внедрение КЛЛ вместо ламп накаливания и предоставляют стимулы или даже раздают КЛЛ людям, которые могут бесплатно экономить электроэнергию.

Балластные весы

— Как работают люминесцентные лампы

В предыдущем разделе мы видели, что газы проводят электричество не так, как твердые тела. Одним из основных различий между твердыми телами и газами является их электрическое сопротивление (сопротивление протекающему электричеству). В твердом металлическом проводнике, таком как провод, сопротивление является постоянным при любой заданной температуре, что зависит от размера проводника и природы материала.

В газовом разряде, таком как люминесцентная лампа, ток вызывает уменьшение сопротивления.Это связано с тем, что по мере прохождения большего количества электронов и ионов через определенную область они сталкиваются с большим количеством атомов, что освобождает электроны, создавая больше заряженных частиц. Таким образом, ток будет расти сам по себе в газовом разряде, пока есть соответствующее напряжение (а переменный ток в домашних условиях имеет большое напряжение). Если ток в люминесцентном свете не контролируется, он может вывести из строя различные электрические компоненты.

Балласт люминесцентной лампы контролирует это.Простейший тип балласта, обычно называемый магнитным балластом , работает как индуктор. Базовая катушка индуктивности состоит из катушки с проволокой в цепи, которая может быть намотана на кусок металла. Если вы читали «Как работают электромагниты», вы знаете, что когда вы пропускаете электрический ток по проводу, он генерирует магнитное поле. Расположение провода концентрическими петлями усиливает это поле.

Поле такого типа влияет не только на объекты вокруг цикла, но и на сам цикл.Увеличение тока в контуре увеличивает магнитное поле, которое прикладывает напряжение, противоположное течению тока в проводе. Короче говоря, намотанный на катушку провод в цепи (индуктор) препятствует изменению тока, протекающего через него (подробности см. В разделе «Как работают индукторы»). Элементы трансформатора в магнитном балласте используют этот принцип для регулирования тока в люминесцентной лампе.

Балласт может только замедлить изменения тока — он не может их остановить. Но переменный ток, питающий флуоресцентный свет, постоянно реверсирует сам , поэтому пускорегулирующий аппарат должен только блокировать увеличение тока в определенном направлении на короткое время.Посетите этот сайт для получения дополнительной информации об этом процессе.

Магнитные балласты модулируют электрический ток с относительно низкой частотой цикла , что может вызвать заметное мерцание. Магнитные балласты также могут вибрировать с низкой частотой. Это источник слышимого жужжания, которое люди ассоциируют с люминесцентными лампами.

В современных конструкциях балластов используется передовая электроника для более точного регулирования тока, протекающего через электрическую цепь. Поскольку они используют более высокую частоту цикла, вы обычно не замечаете мерцания или жужжания, исходящего от электронного балласта.Для различных ламп требуются специальные балласты, предназначенные для поддержания определенных уровней напряжения и тока, необходимых для различных конструкций ламп.

Люминесцентные лампы бывают всех форм и размеров, но все они работают по одному и тому же основному принципу: электрический ток стимулирует атомы ртути, что заставляет их испускать ультрафиолетовые фотоны. Эти фотоны, в свою очередь, стимулируют люминофор, который излучает фотоны видимого света. На самом базовом уровне это все, что нужно сделать!

Чтобы узнать больше об этой замечательной технологии, включая описания различных конструкций ламп, перейдите по ссылкам ниже.

Связанные статьи HowStuffWorks

Дополнительные ссылки

Новые люминофоры для люминесцентного освещения сокращают использование редкоземельных элементов

Люминофоры необходимы для люминесцентного освещения, и, таким образом, офисные парки разбросаны по всему миру, но использование в них редкоземельных элементов делает их менее чем в идеале. Чтобы решить эту проблему, были разработаны новые типы люминофоров, в которых используется значительно меньше редкоземельных элементов, чем в современных люминофорах, используемых в люминесцентных лампах. Это могло бы уменьшить зависимость от ограниченных запасов редкоземельных элементов до тех пор, пока флуоресцентное освещение не будет полностью заменено светодиодным, что не ожидается более чем через десять лет.

Внутренняя облицовка люминесцентных трубок покрыта люминофором, который поглощает ультрафиолетовый свет электрически заряженных паров ртути и повторно излучает видимый свет на основе сочетания синего, зеленого и красного излучателей. И хотя внедрение технологии светодиодного освещения быстро растет, в США по-прежнему насчитывается около 2,3 миллиарда розеток для люминесцентных ламп, и, вероятно, в обозримом будущем они сохранятся. Люминесцентные лампы потребляют более 1000 тонн (1102 тонны) оксидов редкоземельных элементов ежегодно.Оксид иттрия (Y) используется чаще всего, наряду с европием (Eu), тербием (Tb), церием (Ce) и лантаном (La).

Эти редкоземельные элементы дороги и труднодоступны, а их добыча может иметь серьезные экологические последствия при неправильном управлении. Некоторые редкоземельные элементы относительно многочисленны, но недостаточная концентрация в рудных месторождениях затрудняет их добычу. В настоящее время более 95 процентов мировых запасов редкоземельных элементов производится в Китае. Хвосты шламов шахты также могут быть умеренно радиоактивными, в то время как токсичные кислоты используются в процессе очистки

Группа исследователей из General Electric, Ливерморской национальной лаборатории Лоуренса и Окриджской национальной лаборатории, работающая с Институтом критических материалов (CMI) в лаборатории Эймса, имеет теперь созданы альтернативные люминофоры, которые резко уменьшают или устраняют два из этих пяти вышеупомянутых редкоземельных элементов, содержащихся во флуоресцентных лампах.Они обнаружили зеленый люминофор, который полностью удаляет лантан и снижает содержание тербия на 90 процентов, в то время как новый красный люминофор не содержит редкоземельных элементов, удаляя как европий, так и иттрий. Используемый синий люминофор уже имеет низкое содержание редкоземельных элементов.

Нерин Черепи из Национальной лаборатории Лоуренса Ливермора (LLNL) демонстрирует коммерческие люминофоры (шесть образцов снизу слева от полукруга) и люминофоры, разрабатываемые LLNL и сотрудниками в качестве замены (пять справа)

За исключением отсутствия редкоземельных элементов, новые люминофоры (пять образцов справа на изображении выше) очень похожи на те, которые они заменяют (шесть образцов из нижнего левого полукруга), по словам Нерин Черепи, ведущий исследователь проекта Lawrence Livermore Labs.

«Новые люминофоры включают нитриды, легированные марганцем, с нулевым процентом редкоземельных элементов в своем составе, — сказал Черепи, — и фосфаты, легированные тербием, с пониженным критическим содержанием редкоземельных элементов примерно до 20 процентов от того, что содержится в стандартном люминофоре».

Другой вопрос — стоимость. Рыночная цена на редкоземельные элементы за последние несколько лет колебалась более чем в два раза. Во время последнего пика цен на редкоземельные элементы стоимость люминесцентных ламп примерно удвоилась.

Новые люминофоры постепенно соответствуют строгим требованиям, включая высокую эффективность, долговечность ламп, точную цветопередачу и низкую стоимость.Между тем, исследователи оценивают следующие этапы применимости люминофоров для коммерческого освещения, рассматривая химические проблемы, такие как совместимость с суспензиями, при одновременном улучшении процесса синтеза.

Источник: Ливерморская национальная лаборатория

Рост растений с использованием новых люминесцентных ламп: I. Урожайность рассады томатов в свежем и сухом виде

Проростки томатов выращивали под семью видами люминесцентных ламп, в том числе двумя коммерчески доступными и пятью экспериментальными лампами.Приведены подробные описания и спектральные кривые излучения для этих ламп. Лампа 78/22, излучающая большую часть своей энергии выше 500 мкм, более чем на десять процентов выше 700 мкм и имевшая пиковый выход на уровне 660 мкм, обычно давала превосходные свежие и выход сухого веса. Этот эффект может быть вызван, прежде всего, высоким пиком энергии, излучаемой на расстоянии приблизительно 660 мкм, в сочетании со значительным излучением в дальнем красном, что, в свою очередь, может быть связано с феноменом обратимости красный ↔ дальний красный. у которой не хватало резкого пикового выходного сигнала на 660 мкм и которая излучала больше энергии в синем, чем лампа 78/22, обычно уступала только последней в стимулировании роста растений.В некоторых экспериментах под этой лампой было обнаружено высокое содержание влаги в растениях. Лампа IRIII имела резкий пиковый выход на 660 мкм, но большую светоотдачу в синем цвете, чем лампа 78/22. Выходная мощность 282 лампы была аналогична 78/22, но ей не хватало высоких пиков. Обе эти лампы обычно давали лучшие результаты по сравнению с лампами, производимыми коммерческими лампами Gro-Lux, Warm-white и FLAT. Это было приписано большему проценту излучения красной и дальней красной энергии двумя предыдущими лампами. Урожайность с лампой FLAT была неизменно самой низкой. Это объясняется высоким процентом излучаемой энергии в синей и зеленой частях спектра: длительностью периода тестирования (13 дней против 26 дней) и интенсивности света (550 мкВт / см (2) против 1100 мкВт / см (2)) могут быть важными факторами при определении того, какой состав спектральной энергии излучения дает наибольший выход. При низкой интенсивности и коротком периоде испытаний лампа Com I давала самые высокие урожаи в сыром и сухом виде, но при высокой интенсивности и более продолжительном периоде роста лампа 78/22 давала самые высокие урожаи.Этот эффект может быть связан с подавлением роста листьев красным светом на ранних стадиях роста. Эксперименты показывают, что можно разработать люминесцентную лампу для роста растений, которая сочетает в себе желаемые характеристики как лампы накаливания, так и люминесцентного света. Эта работа также показывает, что растение томата на стадии проростков лучше всего растет при искусственном источнике света с высоким процентом излучения энергии в красном, значительном — в дальнем красном и очень маленьким — в синей части. спектр.

Флуоресцентный свет против света, возбуждающего флуоресценцию

Люди часто называют свет, вызывающий (возбуждающую) флуоресценцию — будь то для ночного дайвинга, в лаборатории или в полевых условиях — «флуоресцентным светом». Хотя в этом нет ничего плохого, это не так, и мы стараемся быть технически правильными.

: Верхние люминесцентные лампы в офисе

: НОЧЬ: синий свет возбуждает флуоресценцию.

«Флуоресцентные лампы» — это то, что вы обычно найдете в офисных зданиях.Их называют так, потому что они излучают белый свет посредством флуоресценции. Трубки заполнены парами ртути низкого давления. Электроника, управляющая лампой, возбуждает атомы ртути, заставляя их излучать электромагнитное излучение с максимальным излучением на определенных длинах волн. Самое сильное излучение находится на 254 нм, довольно далеко в ультрафиолете, с дополнительными линиями на 365 (длинноволновый УФ), 405 (фиолетовый), 436 (синий) и 546 (зеленый) нм, плюс дополнительные более слабые линии. Было бы плохо, если бы свет 254 нм мог выходить из лампы, поскольку эта длина волны может вызвать повреждение кожи, катаракту и другие проблемы! Трубка покрыта люминофором, который поглощает УФ-свет и преобразует его в широкий диапазон длин волн за счет флуоресценции .Варьируя химический состав люминофорного покрытия, производители могут регулировать спектральный выход, чтобы получить «теплый белый», «холодный белый» и другие цветовые вариации. [Примечание: некоторые люминесцентные лампы специально изготовлены для излучения 254-нм света, и они используются для стерилизации воды и различных поверхностей.]

Светильники для наблюдения за флуоресценцией не работают за счет флуоресценции, как ваши офисные светильники — они разработаны так, чтобы вызывать флуоресценцию ( возбуждает ) других вещей.Для фонарей и других устойчивых осветительных приборов мы используем светодиоды высокой интенсивности (LED). Для электронных вспышек мы предлагаем специальные фильтры, которые пропускают только желаемые длины волн возбуждения флуоресценции. Правильная терминология для этих источников света — «свет, возбуждающий флуоресценцию» или «возбудитель флуоресценции», но это полнота.

Произошла ошибка при установке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г.,
браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie
потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт
не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к
остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Как устроены и действуют люминесцентные лампы?

Содержание:

Люминесцентный свет: используем в офисе, дома и на улице

Что представляют собой люминесцентные лампы?

Разновидности моделей

От чего зависит свет люминесцентных ламп?

Люминесцентные лампы | Световое Оборудование

Принцип образования электромагнитного излучения в люминесцентных лампах

Меры, обеспечивающие увеличение доли видимого излучения

Корректировка цветопередачи

Потребность в разноразмерных колбах

Люминесцентные лампы

Люминофор для люминесцентных ламп белого света

Люминофоры для ламп — Справочник химика 21

Люминесцентные лампы: технические характеристики, виды, маркировка

Где используются?

Маркировка люминесцентных ламп

Состав отхода — отработанные ртутные, люминесцентные лампы

Приказ о назначении ответственного за ртутьсодержащие и люминесцентные лампы

Мро 6-99 методика расчета объемов образования отходов. отработанные ртутьсодержащие лампы

Исходные данные для расчёта

Инструкция по лампам ртутным и люминесцентным отработанным

Состав ртутьсодержащих ламп

Расчет отходов ртутных, люминесцентных ламп ртутных, ртутно-кварцевых, люминесцентных

Информация и документы по охране труда и промышленной безопасности — Naine.ru

Вес (масса) и эксплуатационный срок службы ламп

Похожие статьи:

Неисправное оборудование стало причиной несчастного случая на бумажном комбинате

В разделе — Новости по охране труда

Ростехнадзор проверил предприятия, не производящие товарные нефтепродукты, но осуществляющие экспортные поставки

В разделе — Новости по охране труда

ОАО «Челябоблкоммунэнерго» заплатит крупный штраф за нарушения требований охраны труда

В разделе — Новости по охране труда

«Обьнефтегазгеология» ликвидировала опасные отходы

В разделе — Новости по охране труда

Требования к месту накопления отходов ртутных ламп

Люминесцентные лампы

Утилизация отработанных ртутных и люминесцентных ламп

Что делать, если лампа разбилась

Люминесцентная лампа — обзор

69.9.1.3.1.4.4 Экспериментальные методы снижения уровня билирубина в сыворотке.

69.9.1.3.1.4.4.1 Ингибирование активности гемоксигеназы

69.9.1.3.1.4.4.2 Окислительное разложение билирубина

69.9.1.3.1.4.4.3 Индукция P-450c

69.9.1.3.1.4.4.4 Замена активности UGT1A1

69.9.1.3.1.4.4.5 Генная терапия

Очерк о компактных люминесцентных лампах (КЛЛ): 6 лучших очерков

— Как работают люминесцентные лампы

Связанные статьи HowStuffWorks

Дополнительные ссылки

Новые люминофоры для люминесцентного освещения сокращают использование редкоземельных элементов

Рост растений с использованием новых люминесцентных ламп: I. Урожайность рассады томатов в свежем и сухом виде

Флуоресцентный свет против света, возбуждающего флуоресценцию

Произошла ошибка при установке пользовательского файла cookie

Настройка вашего браузера для приема файлов cookie

Почему этому сайту требуются файлы cookie?

Что сохраняется в файле cookie?

alexxlab

Вам также может понравиться

Задачи метод контурных токов: Метод контурных токов для расчёта электрических цепей

Энергопринимающее устройство: I. Общие положения / КонсультантПлюс

Грозозащита ethernet при гальванически развязанном питании: Грозозащита Ubiquiti. Рекомендации по подключению устройств без заземляющего винта на корпусе

Добавить комментарий Отменить ответ
