Стабилизатор без обрыва фазы: Какой стабилизатор установить в дом, к которому подведена сеть 380 В?

SUNTEK — Обзор новинок SUNTEK

Высокоточный стабилизатор напряжения Премиум класса мощностью 550 ВА с возможностью подключения техники и оборудования как с питанием 220Вольт, так и 110 Вольт. Питание следовали пожеланиям покупателей приобрести недорогой надежный прибор для питания и газовых котлов, ивидео-аудиоаппаратуры, и маломощных усилителей, и игровых приставок и прочего оборудования на 220 Вольт, а также с питанием от 110 Вольт становится неотъемлемой частью нашей жизни – импортное оборудование, техника и прочее рассчитанное на 110 Вольт найдется как в профессиональном оборудовании, так и в быту. Разрабатывая модель точного стабилизатора 500ВА, инженеры-разработчики SUNTEK 110 Вольт. Погрешность на выходе стабилизатора всего 2%, стабилизатор снабжен предохранителем для защиты по току 5 А, ведь при выходе в 110 Вольт и мощности нагрузки 500ВА предельное значение тока 500/110= 4,55 А. Компактные размеры, навесное-напольное исполнение, универсальный черный цвет, информативное ЖК табло с голубой подсветкой, 3(три) выходных розетки: 2( две) розетки на 220Вольт и 1 (одна) на 110 Вольт на задней панели – вот отличительные внешние характеристики стабилизатора напряжения SUNTEK PREMIUM 500VA. В основе стабилизации – электромеханический принцип регулирования выходного напряжения — плавно, не ступенчато. Качество сборки и применяемых комплектующих позволяет обеспечить гарантию работоспособности стабилизатора напряжения в 3 (три) года.

Трехфазные стабилизаторы напряжения SUNTEK СНТ 15000ВА, 20000ВА,30000ВА электромеханического принципа действия произведены как для приборов запитываемых от трехфазной сети 380V, а также для загородных домов и коттеджей подключенных к сети 380 Вольт. Стабилизатор установленный на трехфазное оборудование не позволит несимметричному, «некачественному» напряжению помешать номинальной работе данного оборудования, защитить оборудование от скачков напряжения по любой из фаз, обрыва( пропадания) одной из фаз, повышенного, пониженного напряжения. Стабилизаторы напряжения SUNTEK линейки СНТ обладают точностью выходного фазного напряжения +-3%, диапазоном входного напряжения 120-285Вольт( при котором стабилизатор выдает ГОСТовское напряжение 220В+-10%). Призваны выравнивать напряжения для асинхронных двигателей, трехфазного оборудования, напряжения питания частного дома.

До выпуска трехфазных стабилизаторов напряжения, компания SUNTEK уделяла не мало внимания стабилизации напряжения в загородных домах, дачах – линейка релейных стабилизаторов способна работать с сохранением технических характеристик при температурах от -30 С до +50 С ( двойной слой лака , индикатор и влагостойкий корпус реле), широкий рабочий диапазон 120 -285 Вольт, грозозащита, невысокая стоимость, универсальность корпуса ( напольное и навесное исполнение) и многие другие важные составляющие надежной и удобной эксплуатации. Электромеханические стабилизаторы SUNTEK имеют плавное регулирование выходного напряжения, точность стабилизации 3% и запас по мощности – что по достоинству оценено пользователями. Комплект из трех стабилизаторов напряжения SUNTEK, как нельзя лучше подойдет для загородного дома с трехфазным напряжением питания. В случае перекоса фаз, обрыва фазы, пропадания фазы вы не останетесь полностью без электричества, но если имеется трехфазная нагрузка без автоматической защиты от пропадания фазы (устройство блокировки фаз), то необходимо устанавливать только трехфазный стабилизатор напряжения.

Новое направление компании Сантек– устройство для защиты от отгорания нуля ( УЗОН) SUNTEK-С. Разработано в конструкторском бюро компании Сантек, устройство реагирует на отгорание нуля в сети( как следствие возникновение на фазном проводе до 380 Вольт) и мгновенно отключает все приборы в доме (время реакции 30 миллисекунд). Верхняя граница отсечки установлена в 285 Вольт, поэтому они гармонично согласуются с рабочим диапазоном стабилизаторов напряжения SUNTEK. Рекомендуем установку УЗОН SUNTEK-C перед стабилизатором напряжения SUNTEK. Ведь при высоком напряжении, выше 285 Вольт, стабилизатор напряжения отключает от питания всю нагрузку, но сам остается под высоким напряжением в ожидании понижения напряжения в сети. Чтобы защитить не только свой дом от обгорания нуля, но и стабилизатор напряжения, установите такую защиту перед стабилизатором напряжения, и у Вас на фазе будет полная защита от любых колебаний напряжения в сети. Качество продукции SUNTEK находится на высоте, сборка УЗОН SUNTEK-С производится на российской площадке компании SUNTEK и линейка содержит такие номиналы как: 25 А, 32А, 40А, 50А, 63А (made in RUSSIA). Также намечен выпуск данных устройств для использования в сети и без стабилизатора напряжения, с верхней границей отключения потребителей при напряжении сети 250 Вольт. Напомним, что на российской площадке SUNTEK,производятся электронные (тиристорные) стабилизаторы напряжения SUNTEK TT номиналами от 2000 Ва до 20 000 ВА. Данные стабилизаторы наиболее современны, абсолютно бесшумны в работе, информативны, отсутствует дискретность выходного напряжения, подходят для любого оборудования, так как имеют высокую скорость срабатывания при скачках напряжения, при этом погрешность напряжения на выходе не превышает 10 Вольт, что составляет менее 5-ти процентов от 220V. Универсальность корпуса и бесшумность позволит вам разместить стабилизатор напряжения SUNTEK в любом удобном для Вас месте. Стабилизатор напряжения SUNTEK ТТ имеет перегрузочную способность для комфортного пуска оборудования с электродвигателем, ведь при пуске требуется в несколько раз больше энергии, чем при номинальной работе.
Покупая продукцию SUNTEK, Вы заботитесь о своей технике и комфортной жизни, ведь вопрос качественного электроснабжения очень важен. В свою очередь сотрудники компании прилагают усилия для достижения поставленных Вами и обстоятельствами целей.Выбор продукции SUNTEK – правильный выбор!

Способы защиты от обрыва или отгорания нуля

Способы защиты от скачков напряжения.

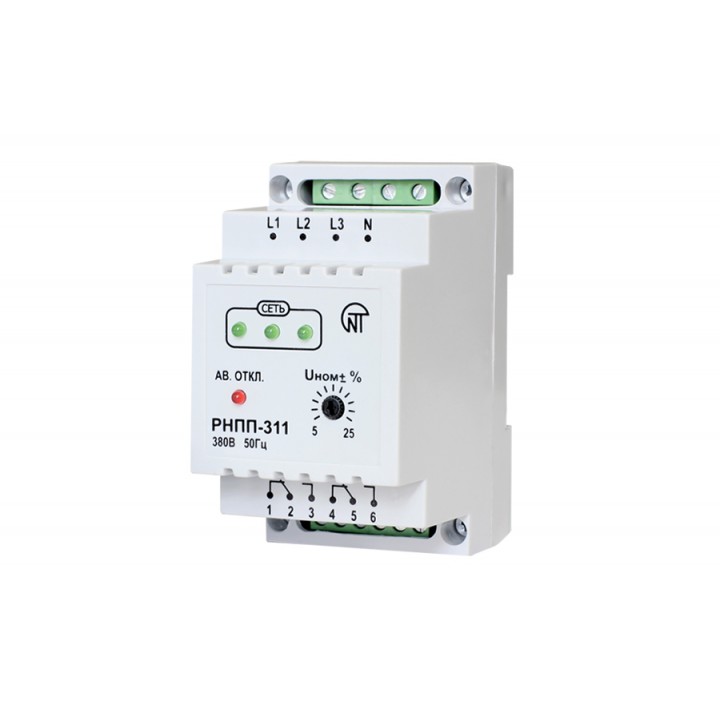

1. Реле контроля напряжения, сокращенно РКН. Недорогой, но эффективный вариант. При скачках напряжения моментально обесточивает защищаемый участок цепи, с автоматическим обратным включением. Они выпускаются  для включения либо в розетку или для установки в электрощите. Первый вариант очень простой. Купили вставили в розетку и подключили в него электроприборы. Второй- зато защищает сразу все розетки и освещение в доме, но РКН при этом необходимо устанавливать в электрощите. Рекомендуется любые работы в электрощите доверять профессиональным электрикам.
2. Сетевой фильтр защищает от небольших перенапряжений отдельно стоящий компьютер, телевизор. холодильник и т. д. От больших скачков он не спасет, Вам повезет если  при этом он перегорит и перестанет работать.
3. Стабилизатор. В отличии от сетевого фильтра и РКН защищает электротехнику без ее отключения. При скачках напряжения снижает их, всегда выдавая номинальное напряжение величиной 220 Вольт.
4. Источник бесперебойного питания (ИБП). Чем то похож на стабилизатор, но так же оснащается дополнительно аккумулятором. А это позволяет ему не прерывать электроснабжение да же при пропадании полностью напряжения или выхода его за пределы, которые невозможно стабилизировать. Обязательно используйте для компьютера, что убережет информацию на нем при внезапном отключении электропитания.

Обязательно используйте устройства защиты от перенапряжений в своей квартире, особенно в частных домах. У меня например, источник бесперебойного питания защищает дорогую электронику в доме: компьютер, телевизор, спутниковый тюнер и отдельно- дорогой итальянский газовый котел.

← Предыдущая страница
Следующая страница →

К чему приводит отгорание, обрыв нуля

Немного теории из того к чему приводит отгорание, обрыв нуля .

Как известно, мощные потребители (в данном случае — многоквартирные дома) питаются от трехфазной сети, в которой есть три фазы и ноль:

Рис.2 Напряжение в трехфазной системе

Что будет, если ноль отсоединить (случайно или намеренно)? Какие напряжения будут подаваться потребителям вместо 220В? Это как повезёт.

Рис.3 Перекос фаз в результате обрыва ноля

Потребители условно показаны в виде сопротивлений R1, R2, R3. Напряжения, указанные в предыдущем рисунке, как

220B, обозначены как

0…380B. Объясняю, почему.

Итак, что будет, если ноль пропадёт (крест в нижнем правом углу)? В идеальном случае, когда электрическое сопротивление всех потребителей одинаково, ничего вообще не изменится. То есть, перекоса фаз не будет. Так происходит в случае включения трехфазных потребителей, например, электродвигателей или мощных калориферов.

Но в реале так никогда не бывает. В одной квартире никого нет, и включен только телевизор в дежурном режиме и зарядка телефона. А соседи по площадке устроили стирку, включили сплит-систему и электрический чайник. И вот -БАХ!- отгорает ноль.

Начинается перекос фаз. А насколько он зверский, зависит от реальной ситуации.

У соседей, которые дома, чайник перестанет греть, стиралка и сплит потухнут, напряжение уменьшится до 50…100В. Поскольку «сопротивление» этих соседей гораздо ниже, чем тех у тех, которых нет дома. И вот, эти люди спокойно работают на работе, а в это время в пустой квартире у них дымятся телевизор и китайская зарядка. Потому, что напряжение в розетках подскочило до 300…350В.

Это реальные факты и цифры, такое иногда бывает, состояние электрических щитков на лестничных площадках часто бывает аварийным. Даже, когда в доме проводится капитальный ремонт, щитки не трогают, поскольку менять электрику гораздо сложнее, чем покрасить дом и вставить новые окна.

Отгорание нуля, что происходит и как защититься?

Привет, друзья. Сталкивались когда-нибудь с явлением «отгорание нуля »? Если нет, то вы счастливый человек. Но знать об этом, особенно электрикам, будет полезно. Поговорим о том, почему этот таинственный ноль имеет тенденцию отгорать, что происходит при этом и какая бывает защита от отгорания нуля. Для того чтобы понять это, немного вспомним физику.

Нашел в интернете хорошее видео по теме, коротко и ясно, если не любите читать, смотрите ниже. Итак, начнем.

Ноль. для однофазной цепи, это название проводника, который не находиться под высоким потенциалом относительно земли. Фаза. это второй проводник. она имеет высокий потенциал переменного напряжения относительно земли. В России, чаще всего, это 220-230 Вольт. Ноль при этом не проявляет тенденции к отгоранию.

Основная загвоздка — все линии электропередачи, являются трехфазными. Рассмотрим традиционную схему « звезда »:

Здесь и появляется понятие « нулевой проводник ».

В трех одинаковых нагрузках, переменный ток каждой фазы сдвинут по фазе на 1/3. В идеале, эти токи компенсируют друг друга. При такой нагрузке, в средней точке, векторная сумма токов равна нулю.

Получается, что через нулевой провод, подключенный к средней точке, ток не течет (он практически не нужен).

Незначительный ток на нулевом проводнике все же возникает. Это происходит, когда нагрузки на фазах не полностью компенсируют друг друга, тоесть разные. Прямое доказательство этому можно увидеть на практике, посмотрите на четырехжильные кабели для трехфазных цепей, нулевая жила вдвое меньшего сечения. чем фазные. Зачем тратить дефицитную медь, если тока в жиле практически нет? Имеется смысл…

При сосредоточенной нагрузке, в трехфазной цепи, ноль тоже не расположен к отгоранию.

Интересное начинается тогда, когда к трехфазной цепи начинают подключать однофазные нагрузки (многоквартирных домах, например). Каждая нагрузка представляет случайно выбранное устройство.

При использовании одной фазы из трехфазной цепи, их стараются распределить по мощности так, чтобы на каждую приходилась примерно одинаковая нагрузка.

Все понимают, что полного равенства при этом не достигнуть. Жители дома будут случайным образом включать, выключать электроприборы, поэтому нагрузка будет постоянно меняться. Полной компенсации токов в средней точке происходить не будет, но ток нулевого проводника обычно не достигает максимального значения, большего току в одной из фаз. Ситуация предсказуемая, отгорание нуля при этом бывает крайне редко.

Защита от обгорания или обрыва нуля

Итак, обрыв и отгорание нейтрального проводника является очень опасным и довольно частым происшествием. Есть ли необходимость в защите электросети от этого негативного явления? Конечно же, есть! Защита от отгорания «нуля» в трехфазной сети позволит вам сохранить свою дорогостоящую бытовую технику в рабочем состоянии. Защита от обрыва «нуля» в однофазной сети обеспечит вашу личную безопасность. Все эти виды обеспечения безопасности человека и бытовых электроприборов от последствий, возникающих при обрыве нейтрального проводника, выполняются с использованием специального оборудования и приемов электромонтажа, которые мы рассмотрим ниже.

1. Реле максимального и минимального напряжения. Это основное устройство, которое следует использовать для защиты электросетей от обгорания или обрыва нулевого проводника. Применяется на всех типах недвижности. Промышленность изготавливает модели реле напряжения как для однофазных, так и трехфазных сетей. Принцип действия устройства заключается в разрыве цени электроснабжения при отклонении величины напряжения в сети сверх установленных значений.
2. УЗИП — ограничитель перенапряжения. Это устройство для защиты и отключения оборудования при перенапряжении в электропроводке, возникающего вследствие обрыва или отгорания «нуля», удара молнии и по некоторым другим причинам. В основном используется в частных домовладениях. Принцип работы устройства заключен в увеличении собственного внутреннего сопротивления электротоку при больших перепадах напряжения.
3. Устройство защитного отключения (УЗО). Такой модуль, имеющий сокращенное название УЗО, способен создать эффективную защиту для человека от удара электрическим током при обрыве нейтрального проводника в однофазных линиях. УЗО мгновенно обесточит сеть при попадании фазы на нулевой провод в том случае, если заземление бытовых приборов выполнено с нарушением ПУЭ (правил устройства электроустановок).
4. Дифференциальный автомат с расширенными функциями. Дифавтомат — это защитное модульное устройство, позволяющее одновременно отключать фазу и нейтральный провод при возникновении любых аварийных ситуаций. Этот модуль совмещает в своей конструкции автоматический выключатель при КЗ (коротком замыкании) в нагрузке и защитное устройство (УЗО). При обгорании «нуля» в магистральных сетях с тремя фазами и обрыве нулевого провода в однофазных линиях он способен защитить электрические приборы и другую технику от выхода из строя, а человека от удара электротоком.
5. Многократное повторное заземление. Этот технологический прием способен защитить бытовые приборы и человека от последствий обрыва и обгорания «нуля», но он сложен в исполнении, решает ограниченный спектр задач и применяют его в основном специалисты энергоснабжающих организаций на магистральных линиях электропередач.

Допустимые параметры электроэнергии

Номинал напряжения, обозначенный на всей бытовой электротехнике, составляет 220В, однако в реальной жизни это значение стабильно далеко не всегда. Это учитывается при изготовлении современных приборов, и они могут устойчиво работать при колебании напряжения от 209 до 231В, а также переносить разброс от 198 до 242В. Если бы небольшие перепады разности потенциалов не были предусмотрены конструкцией бытовой техники, она ломалась бы постоянно. Более значительные отклонения приводят к перегрузке сети, и это снижает эксплуатационный ресурс аппаратуры.

Чтобы сгладить колебания напряжения и обеспечить безопасность приборов, достаточно установить стабилизатор. Гораздо опаснее для электротехники перенапряжение (так называется резкий скачок разности потенциалов).

Почему возникают перенапряжения в сети

Причин несколько. Выделим самые распространенные:

1

Начнем с того, что к электросети переменного тока подключены не только Вы один (ваша квартира или дом), а множество таких же, как и Вы потребителей, что немаловажно, и еще многие промышленные и строительные объекты. Казалось бы, какое влияние может один дом оказать на электросеть? Безусловно, незначительное влияние

А если одновременно с Вами тысяча потребителей выключат свою технику, особенно большой мощности (электрочайники, водонагреватели, микроволновые печи, кондиционеры, стиральные машины), тогда мы получаем некое перенапряжение, все Вы замечали по вечерам перепады напряжения, это заметно по лампам накаливания.

Но не стоит пугаться оно все равно будет меньше допустимого ГОСТ и все Ваше оборудование продолжит работу в нормальном режиме.

Другое дело, что если одновременно вкл/выкл своё оборудование целый завод или строительный объект. Представляете, какой «скачок» напряжения произойдет!

Данный вариант возможен в районах, где инфраструктура связана с большим заводом или крупным строительством. Тогда возможно, что ваша техника выйдет из строя.

2. Самая распространенная причина для жилого сектора — это обрывы нулевого провода.

Все Вы знаете, в каком плачевном состоянии находятся электрические трансформаторные подстанции, вводные устройства в здание и этажные электрощитовые подъездов, чаще всего из-за отсутствия обслуживающего электрика или его безграмотности.

Периодически необходимо проводить профилактические ремонты в электрощитовых, что в принципе не делается, поэтому со временем болтовые соединения ослабевают, ухудшается надежность электрического контакта, что может привести к отгоранию питающих проводов.

Гораздо чаще отгорает нулевой провод (синего цвета), что приводит появлению в Вашей розеточной группе, напряжения свыше допустимого из-за неравномерности потребления электроэнергии.

На рисунке видно, что при нормальной работе, напряжение между любым фазаным проводом (красного цвета) и нулем (синего цвета) всегда примерно 220 вольт, ток идет от фазы к нулю, а между фазаными проводами напряжение 380 вольт. В момент обрыва нулевого провода, ток пойдет между фазами, т.е. в розетках будет перенапряжение в пределах до 380 вольт, зависит оно от мощности электроприборов подключенных в этот момент.

Например, на одной фазе включен электрочайник, а на другой фазе лампочка, а на третьей фазе телевизор, при пропадании (отгорании) нулевого провода, напряжение между фазами 380 Вольт оказывается на ваших бытовых прибороах. Мощность которую потребляет электрочайник, будет проходить через лампу и телевизор, лампочка ярко всыхнет, а телевизор наверняка задымится.

3. Причина чисто человеческий фактор, точнее безграмотность электрика или уверенность в себе домашнего мастера.

Дома погас свет, одна из наиболее частых причин отгорание фазного провода (L1, L2, L3) или нулевого рабочего проводника (N), Вы самостоятельно или, вызвав электрика, восстанавливаете электропитание, при подключении перепутали провода, подключив вместо 220В (фаза-ноль), напряжение 380В (две фазы), возможно даже не себе, а соседям по этажу.

Результат, мгновенный выход из строя всего электрооборудования подключенного к электросети.

4. Скачки напряжения, вызванные грозовыми разрядами вблизи линий электропередачи (ЛЭП), происходит в районах где применяются воздушные линии передач электроэнергии.

Очень опасно, я настоятельно рекомендую, если у Вас нет специального оборудования, для защиты от перенапряжений, выключайте бытовую технику из сети во время грозы.

5. Ещё одна причина перепадов (скачков) напряжения, это кража заземляющего проводника (заземления) в электрических стояках этажных щитов, подъезда жилого многоквартирного дома. Стал с таким сталкиваться последнее время довольно часто.Как надеюсь известно, заземление нужно для защиты от поражения электротоком при пробое изоляции электрооборудования, и в принципе без него все будет работать.Чем иногда пользуются «продвинутые» собиратели цветного металла, вырезают заземление из кабельного стояка подъезда, это делается очень быстро, буквально несколько секунд на каждом этажа дома.Кто-то скажет причем здесь перенапряжение. А в том, что при подключении квартир применяется три провода, фаза, ноль и заземление, последние два (ноль и заземление) иногда путают между собой, вот и получается, что при краже заземления, если на этаже было подключено хотя бы две квартиры к нему, на обе квартиры приходит две разноименные фазы, между которыми 380 Вольт.

Особенности защиты домашней электропроводки

Организация защиты от возникающего высокого напряжения – один из ключевых вопросов при прокладке электросети в жилом доме. Осуществляется она с помощью особых трансформаторов и фильтров сети. Во многих домах на этажных щитках устанавливаются автоматические выключатели, которые защищают от электротоков при коротком замыкании и временных перегрузок.

Когда возможна высокая нагрузка, все устройства, защищающие сети от повышенного напряжения, должны иметь приспособления для автоотключения и выключатели, реагирующие на изменения показателей тока. Как правило, самая надежная защита от подобных скачков ставится на входном силовом проводе, поскольку именно он испытывает наибольшее воздействие во время пиков нагрузки.

Схема защиты от перенапряжения домашней электросети бывает простой и многоуровневой. Простая – представлена в основном реле перенапряжения в этажных щитках, а многоступенчатая (комбинированная, защищающая как от бытовых скачков напряжения, так и от импульсных, при грозах) – УЗИП, т.е. устройства защиты от импульсных перенапряжений. Такие устройства наиболее часто встречаются в частных домах.

Обратите внимание! Электронные приборы выходят из строя как из-за повышенного, так и из-за пониженного напряжения в сети (например, холодильники тяжело запускаются, что негативно сказывается на их дальнейшей работе). Изоляционные слои домашних электросетей рассчитаны, как правило, на стандартные 220в, поэтому, если напряжение возрастает многократно, в диэлектрическом слое проскакивает искра, которая может спровоцировать электродугу и дальнейшее возгорание

Изоляционные слои домашних электросетей рассчитаны, как правило, на стандартные 220в, поэтому, если напряжение возрастает многократно, в диэлектрическом слое проскакивает искра, которая может спровоцировать электродугу и дальнейшее возгорание.

Чтобы не допустить негативных последствий, применяют следующие защиты, функционирующие по таким принципам:

• при резком внеплановом повышении напряжения происходит отключение электросхемы в доме или в квартире;
• вывода полученного сверхнормативного электрического потенциала от электроприборов путем перевода его в земляной контур.

Если напряжение поднимается незначительно (например, до 380 вольт), на помощь приходят различные стабилизаторы. Однако их защитные возможности довольно ограничены – они больше рассчитаны на поддержание заданных рабочих значений в электросетях.

При проектировании защиты для частного дома рассматривают различные конструкционные решения и их технические характеристики. Необходимо учитывать принципы формирования базы ограничителей перенапряжения (опн). Например, газонаполненные разрядники после того, как импульс прошел, пропускают через себя т.н. сопровождающий ток, напряжение которого сопоставимо с коротким замыканием. По этой причине они сами могут быть источником возгорания, и их нельзя применять для защиты от электрического пробоя.

Для домашних сетей чаще всего применяют варисторное устройство защиты (полупроводниковые резисторы) – реостаты, скомпанованные из варисторных «таблеток» из смеси оксидов цинка, висмута, кобальта и других. При штатном функционировании электросети такой автомат защиты допускает микроскопические утечки, а при проходе импульса повышенной вольтажности – способен мгновенно перестроиться на режим «туннеля» и «спустить» больше тысячи ампер за очень короткий промежуток времени, поскольку сопротивление на этом приспособлении снижается с возрастанием силы тока, после чего происходит быстрое возвращение к штатной «боевой готовности».

Чем опасно зануление в квартире

Зануление значительно отличается от заземления. Попробуем рассмотреть это отличие более подробно. В соответствии с ПУЭ, использование на бытовом уровне такой преднамеренной защиты, как зануление, запрещено из-за ее небезопасности.

Но, несмотря на то, что практиковаться такая система должна только в промышленном производстве, многие ставят ее и в своих квартирах. Прибегают к этой далекой от совершенства защите, в частности, в связи с отсутствием иного варианта или вследствие недостатка знаний в данной сфере.

Действительно, зануление в квартире сделать можно, но последствия от этого будут далеко не наилучшими. Далее на примерах рассмотрим некоторые ситуации, которые могут возникать в случае выполнения в квартире зануления.

1) Зануление в розетках

Иногда предлагается выполнить «заземление» электрических приборов посредством перемычки клеммы рабочего нуля в розетке на защитный контакт. Такой метод «заземления» не соответствует требованиям пункта 1. 7.132 ПУЭ, ведь он подразумевает использование нулевого проводника двухпроводной сети в качестве защитного и рабочего нуля одновременно.

Помимо того, на вводе в квартиру обычно имеется аппарат, предназначенный для коммутации как фазы, так и нуля, к примеру, пакетник или двухполюсный аппарат. Но коммутировать нулевой проводник, который используется в качестве защитного, запрещено. То есть, нельзя использовать в качестве защитного проводник, цепь которого имеет коммутационный аппарат.

Опасность «заземления» перемычкой в розетке заключается в том, что корпуса электроприборов при нарушении целостности нуля в любом месте окажутся под фазным напряжением. При обрыве же нулевого провода работа электроприемника прерывается, и тогда такой провод имеет вид обесточенного, то есть безопасного, что, конечно же, усугубляет ситуацию.

Можно только представить, сколько беды наделает такая розетка, если в нее включить стиральную машину. В данном случае можно увидеть перемычку, которая соединяет «нулевой» контакт с защитным. И, если бы отгорел «ноль», то такая стиральная машина превратилась бы в «убийцу».

Если же во время принятия человеком душа вывалится нулевая «сопля» в розетке, к которой подключен бойлер, такого человека просто «прошьет» током. Поэтому такое зануление в квартире крайне опасно и его запрещено выполнять.

2) Перепутаны местами фаза и ноль

Рассмотрев следующий пример, можно наглядно увидеть наиболее вероятную опасность в двухпроводном стояке. Нередко при осуществлении каких-либо ремонтных работ в домовом электрохозяйстве ноль «N» ошибочно меняют местами с фазой «L».

Отличительной окраски жилы проводов в электрощитке в домах с двухпроводкой не имеют, и при выполнении каких-либо работ в щитке любой электрик может переключить ноль и фазу местами – корпуса электроприборов в таком случае тоже окажутся под фазным напряжением.

Необходимо обязательно помнить о высокой опасности выполнения защитного зануления в двухпроводной системе. Поэтому, в соответствии с правилами, это делать запрещено!

3) Отгорания нуля

Что такое «отгорание нуля», или обрыв нуля, знает каждый электрик, но далеко не каждый потребитель электроэнергии. Попробуем разобраться в значении данной фразы, и выяснить, какова опасность отгорания нуля?

Очень часто обрыв «нуля» фиксируется в домах со старыми проводками, основанием для проектирования которых являлся расчет примерно 2 кВт на квартиру. Конечно, нынешняя оснащенность квартир всевозможными электрическими приборами на порядок увеличивает данные цифры.

В случае обрыва «нуля» перекос фаз может происходить на трансформаторной подстанции, от которой запитан многоэтажный дом, в общем электрощите или в щитке на лестничной площадке этого дома, в расположенной после этого обрыва электролинии. Результатом может стать поступление в одну часть квартир пониженного напряжения, а в другую – повышенного.

Пониженное напряжение опасно для холодильников, кондиционеров, сплит — систем, вытяжек, вентиляторов и другой техники с электродвигателями. Что касается повышенного напряжения, то при нем может выйти из строя любой прибор бытовой техники.

Похожие материалы на сайте:

• Наклейка знак заземления
• Как рассчитать заземляющий контур
• Схема контура заземления

Как защититься от обрыва нуля

А поможет ли стабилизатор напряжения от обрыва ноля. Да, в некоторых пределах поможет. При превышении входного напряжения 280В Но в большинстве стабилизаторов (если не во всех) нет возможности менять верхний и нижний предел отключения. Кроме того, у стабилизаторов напряжения есть два больших минуса. Даже три, если брать обрыв нуля:

1. Цена.
2. Уменьшение выходной мощности с уменьшением входного напряжения.
3. Инерционность.

Последний пункт для обрыва нуля имеет решающее значение. Ведь для порчи аппаратуры достаточно доли секунды при напряжении 380В, чтобы всё сгорело. А стабилизатор может «зазеваться», и отключиться например через секунду.

Я рекомендую вместо (а лучше — совместно) стабилизатора напряжения в старом жилфонде устанавливать реле контроля напряжения. Дай Бог, чтобы оно никогда не сработало и не пригодилось. Но если что — спасёт всю квартиру.

Ведь стабилизатор на 8-10 кВт стоит на порядок дороже, и занимает в квартире много места.

Вот пример установки реле напряжения «Зубр». Реле напряжения, установленное в электрощитке и занимает три посадочных места. Как по мне это совсем не много:

Рис.4 Электрощиток в комплекте с реле напряжения

На общем фото — Реле напряжения «Зубр». На индикаторе — выходное напряжение. Посредством трёх кнопок на панели управления можно установить два важных параметра:

1. Нижний предел отключения /120 — 210 В/ 2. Верхний предел отключения /220 — 280 В/

Я рекомендую, если перепады напряжения в сети небольшие, и если мощность питающей сети достаточна (то есть, сплиты летом и нагреватели зимой не понижают напряжение магистрали ниже 200 В), устанавливать нижний предел 198 В, а верхний — 242 В. Если при этом реле напряжения будет срабатывать чаще, чем раз в месяц, можно расширить предел вниз или вверх, смотря по обстоятельствам.

К задержке включения реле, так же нужен индивидуальный подход. Если время задержки установить 5-10 сек. тогда, в этом случае, при скачке напряжения, реле будет включаться и отключаться с частотой 5 — 10 сек. до того времени, пока напряжение в сети не стабилизируется, а это может быть и минуту и две и три. Я бы рекомендовал задержку выставить 3 — 5 мин. На такую задержку и старые холодильники будут нормально реагировать и зачастую за это время напряжение может прийти в норму.

Последствия обрыва нуля в трехфазных и однофазных сетях

К домовому электрощиту многоквартирного дома подходит 3- х фазное напряжение 380 В. К подъездному щиту также подводится три фазы, для отдельной сети квартиры используется одна фаза и нейтраль. Такая система электропитания TN-C применялась для старых построек и существует до сих пор.

Двухпроводная сеть частного дома с защитным заземлением

В новых домах используется система питания TN-C-S с третьим, дополнительным защитным проводником. В многоквартирном доме все фазы распределены по квартирам равномерно таким образом, чтобы нагрузки на все три фазы были одинаковыми и перекос фаз был бы минимальным.

Однако при обрыве нулевого провода происходит перераспределение напряжения по фазам и возникает перекос фаз. В результате в одной квартире возможно напряжение поднимется до 380 В, а в другой будет занижена до 170 В. В обоих случаях бытовые электроприборы и техника выходят из строя.

Особенно чувствительны к таким перекосам фаз бытовые приборы, имеющие электродвигатели — это стиральные машины, холодильники, кондиционеры, вентиляторы, пылесосы и т. д. Величина напряжения при перекосе фаз зависит от числа подключенных потребителей электроэнергии на всех фазах и их мощности.

Что происходит при обрыве нуля? Напряжение с другой фазы, через подключенные приборы других квартир, поступает на общий нулевой провод и в квартирах в розетках появляется напряжение не 220 В (фаза – ноль, как должно быть), а напряжение 380 В (фаза — фаза).

В результате, подключенные бытовые приборы выходят из строя из-за перекоса напряжения сети. Хуже еще если в электропроводке старых построек с системой электропитания TN-C в качестве защитного проводника используется нулевой провод, который присоединяется к корпусу бытовых приборов.

Система энергоснабжения TN-C-S с дополнительным проводником заземления PE применяемая в новых постройках

Тогда при прикосновении к корпусу, человек получит опасный удар током. В новых домах система заземления TN-C-S с проводником защитного заземления, на корпусах бытовых приборов опасного напряжения не будет, опасности поражения током нет.

Если обрыв нуля в однофазной сети произошел у вас в квартире, то опасности для бытовых приборов не будет, а вот при касании корпуса прибора вас поразит током (старая электропроводка TN-C) если использовать рабочий ноль в качестве защитного заземления.

Если в дом подведена трехфазная сеть, то при обрыве нулевого провода в трехфазной сети возникнет опасность выхода из строя бытовых приборов, не зависимо где произошел обрыв в магистральной линии или у вас в доме.

Чем опасно явление

Перенапряжение в электросети выглядит следующим образом:

Изоляция электрических кабелей и проводов, а также любых электроприборов способна выдержать только определенный уровень напряжения, указанный в эксплуатационных документах на них. Ниже приведена таблица, в которой приведены ориентировочные величины электрической прочности изоляции электропроводок и электрического оборудования.

Однако, в домашнем электрохозяйстве главное не это (изоляцию не заменить), а нарушения изоляции, вызванные механическими причинами (в том числе в результате крепления электропроводок со сдавливанием и скручиванием), климатическими (сырость, попадание воды) и сугубо хозяйственными (накопление пыли, грязи, насекомых и пр.). Так вот на все эти нарушения накладываются ещё и перенапряжения.

Всё это приводит, как показывают печальные случаи, к выходу из строя электрической проводки и электроприборов, к трагическим пожарам. Если в доме нарушена ещё и электрозащита (неисправна или загрублена при частых срабатываниях), то вероятность возгораний в результате перегрузки электропроводки или короткого замыкания резко возрастает. Если поврежденный электроприбор можно просто отключить от розетки и заменить исправным, то электропроводку быстро не заменить.  На фото изображено повреждение изоляции в розетке, которое часто возникает из-за неплотного контакта и перегрева, или в результате грозового явления, которое может привести к перегрузке электропроводки и короткому замыканию.

Таким образом, перенапряжения в домашней электросети особенно опасны для старых электропроводок, которые не подвергаются профилактическому осмотру (вместе с розетками) и не обновляются, где небрежно обращаются с розетками, допуская их перегрев. Особо опасными в этом плане следует считать старые электропроводки в домах, часто подвергающихся грозовым явлениям и нашествию насекомых (деревенские и поселковые).

Последствия при обрыве «нуля»

Последствия при обрыве нейтрального проводника могут быть совершенно разные. Все зависит от того в какой сети произошло аварийное отключение нуля: трехфазной или однофазной. Рассмотрим оба случая отдельно друг от друга.

1. Трехфазная сеть. Отгорание или обрыв нейтрального проводника в трехфазной сети может привести к полному перекосу питающих фаз в результате которого на одной линии электропроводки, питающей бытовую технику и осветительные приборы может возникнуть повышенное напряжение в 380 В, а на другой понизиться вплоть до нулевой величины. Перенапряжение, а также снижение напряжения электрической сети, является опасным для любых электроприборов и электронных устройств. Предельные величины напряжения в электропроводке могут вызвать возгорание как самих проводов, так и электроприборов, что приведет к пожару в помещение.
2. Однофазная сеть. Совершенно другая картина возникает при обрыве «нуля» в однофазной сети, которая заводится в квартиры и дома от распределительного щита. Каждая линия питания группы осветительных приборов и бытовой техники состоит из двух проводников: «нуля» и фазы. К тому же в большинстве современных многоэтажных домах кабель электропроводки имеет третью жилу для подключения к электроприборам защитного заземления, чего нет в старых постройках. При обрыве «нуля» в однофазной сети на нулевом проводе появляется опасное для человека напряжение в 220 В.

Как мы видим, при обрыве нейтрального провода в любой сети как трехфазной, так и однофазной, может возникнуть ряд негативных и опасных последствий. Что делать, чтобы исключить такое развитие событий? Конечно, выход есть! Необходима защита от отгорания «нуля» или его обрыва! Ниже мы рассмотрим все виды защиты от обрыва или отгорания «нуля» в трехфазных и однофазных сетях.

Подведем итоги

Безусловно, что вероятности аварий носят случайный характер, максимум, что можно сделать в таких ситуациях, — принять необходимые меры для обеспечения защиты. Но помимо этого не будет лишним вовремя определить аварийную ситуацию по характерным признакам. В первую очередь отгорание нулевого магистрального провода приводит к перенапряжению сети. Обнаружив первые признаки этого явления, следует отключить все электроприборы.

Сделать это оперативно и самостоятельно практически нереально. Временной промежуток для этого слишком коротким, поэтому следует установить на электрическом щитке специальные приборы, реагирующие на обрыв нуля. Как только напряжение выйдет за установленные пределы, реле контроля напряжения произведет защитное отключение.

Полностью доверять системе защиты не стоит. Может случиться так, что при наличии характерных признаков перепадов напряжения, отключение питания не произойдет. Поэтому имеет смысл перечислить наиболее вероятные проявления для данного явления:

• Мерцание ламп накаливания. Они наиболее чувствительны к перепаду уровня напряжения, возникающего при обрыве нуля. Энергосберегающие осветительные приборы и светодиодные лампы не настолько реагируют на изменения.
• Электронные приборы, имеющие встроенную защиту, как правило, отключаются от сети питания. Или не запускаются. Такие действия предусмотрены реакцией защиты импульсных БП на броски напряжения. Характерно, что такая реакция может сработать раньше, чем реле напряжения. Но это, во многом зависит от производителя и схемы реализации защиты электросетей, а также надежности электрического соединения.
• Еще один характерный признак – повышение температуры выключателя. Даже если Вы не обратили внимания на мерцание ламп, то данное проявление должно вызвать опасения.
• Искрение, при попытке подключения электроприбора, может говорить об обрыве нуля на вводе однофазного потребителя. Даже, если оно вызвано другим фактором, а не обрывом нуля, это очень нехороший признак.
• Самопроизвольные срабатывания вводных автоматов, также могут указывать на перенапряжение. Такая реакция на обрыв нуля характерна при включении электронагревательных приборов, например электропечи, бойлера, чайника и т.д.
• Характерные звуки во вводном электрическом щите также могут указывать на перепады напряжения. В такой ситуации рекомендуется отключить ввод питания и дождаться приезда аварийной бригады. Велика вероятность, что авария обрыва нуля имела место в электросети поставщика.
• Обязательно установите на вводе электрической сети реле напряжения. В идеале желательно продублировать данную систему стабилизатором напряжения для дома или квартиры. Такое устройство, работая в паре с реле, позволит поддерживать заданный уровень напряжения, не отключая питание.

Собственно, только многоуровневая защита может обеспечить максимальную безопасность.

Стабилизатор Норма М — отзывы по стабилизаторам Норма

Продукция российского промышленного предприятия, выпускающего электротехнические изделия, имеет высокое качество, неприхотливость и надежность в работе. Устройства полностью имеют адаптацию для жестких условий климата в нашей стране.

Стабилизатор напряжения Норма М чаще всего приобретают для магазинов, офисов, производственных цехов, складских и фермерских хозяйств, а также для коттеджа или дачи. Модельный ряд таких стабилизаторов дает возможность выбрать нужную модель прибора по интервалу напряжений на входе, мощности, а также быстродействию.

Основные преимущества:

• Износостойкость комплектующих деталей.
• Долгий срок службы.
• Повышенное качество сборки.
• Компактные размеры.
• Защита от механических воздействий.
• Низкая стоимость.

Серия СНС является вариантом для экономных хозяев небольших собственных домов. Серия РТ и РБ оснащена электроникой в управлении прибором, она наилучшим образом сочетается с работой компрессоров и электроинструмента.

Серия стабилизаторов РМ оснащена управлением на основе микропроцессора. Стабилизаторы напряжения Норма М способны для эффективной защиты домашней бытовой техники от возникающих аварийных случаев в электрических сетях.

Потребительские параметры

Важной технической информацией является безобрывная подача напряжения во вторичной цепи. Кроме стабилизаторов Норма М, нет приборов, которые работают без обрыва фазы до нуля. Это очень легко проверить путем подключения мультитестера при переключении режимов.

Стабилизатор Норма М включает в себя два основных свойства:

1. Безобрывность стабилизатора латерного.
2. Быстродействие стабилизатора на электронных ключах.

Полезным свойством стабилизатора является его экономичность. При долгой бесперебойной работе сэкономленное электричество получается значительной величины, которая зависит от его мощностных характеристик.

В стабилизаторе сбережение энергии выполнено путем автоматического транзита, при переходе в спящий режим. При этом расход энергии очень незначительный. В работе остается всего лишь система отслеживания, которая практически не расходует электричество.

Технические данные:

• Стабилизатор Норма М является системой выравнивания АVR, которая в автоматическом режиме отключает и подключает потребителей при перепадах напряжения и настраивает входящую величину напряжения до 220 вольт с отклонениями 10%.
• Прибор не имеет искажений напряжения на выходе. Это означает, что на аудиоустройствах звук будет хорошего качества, а видео не будет создавать помех.
• Эксплуатационный температурный интервал находится в пределах -40+35 градусов. Этот стабилизатор является универсальным прибором, способным действовать в таком значительном диапазоне температур. К нему можно подключать любую бытовую технику: электроинструмент, котлы, кондиционеры, оргтехнику, видеотехнику и т. д.
• Такие модели в эксплуатации нагреваются незначительно. Поэтому прибор не выйдет из строя от чрезмерного нагрева. Охлаждение для него не нужно. В корпусе нет вентиляторов, которые могли бы создать шум.

Все заявленные технические данные стабилизатор выдерживает, точность регулировки соответствует стандарту выходного напряжения, а высокая скорость работы позволяет работать ему без обрыва фазы с незначительным расходом энергии, особенно в режиме «байпас».

Самый компактный стабилизатор напряжения для дома традиционного повышающего типа

Watch this video on YouTube

Стабилизатор или реле контроля напряжения-что лучше выбрать?

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

Для защиты от скачков и перепадов напряжения в электрических сетях наших квартир и домов применяются два типа устройств — это стабилизаторы питающего напряжения и реле контроля максимального и минимального напряжения. В этой статье мы рассмотрим основные преимущества и недостатки каждого из этих устройств.

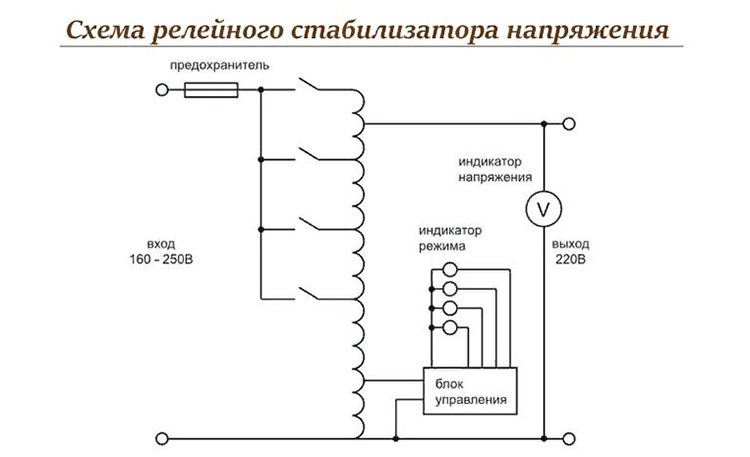

Стабилизаторы напряжения

Начнем рассмотрение со стабилизаторов питающего напряжения и по порядку рассмотрим вначале преимущества, а затем недостатки применения этого типа устройств.

Преимущества стабилизаторов напряжения

1. Обеспечивают постоянное стабильное напряжение для питания наших электроприборов 220 В. Стабилизаторы сглаживают скачки и небольшие колебания питающего напряжения, выдавая на выходе стабильное напряжение 220 В.

При снижении напряжения обычно ниже 160 В, либо при превышении им значения 280 В, стабилизаторы отключаются от внешней питающей сети и обесточивают внутренних потребителей. Тем самым предохраняя электроприборы от выхода из строя.

2. Подключенное через стабилизаторы напряжения оборудование остается работоспособным. Такие электроприборы, как аудио- и видеотехника очень чувствительны к отклонениям питающего напряжения. Повреждение этих приборов такие колебания напряжения не вызывают, но могут сказываться на качестве его работы. Применение стабилизатора обеспечивает надежную работоспособность такого оборудования.

3. При применении стабилизаторов напряжения прекращают мерцать электрические лампочки. Это существенно продлевает срок их службы.

Недостатки стабилизаторов напряжения

1. Большие габариты. В большинстве случаев стабилизаторы напряжения довольно громоздки, и для их установки необходимо выделять дополнительное место. Габариты зависят от мощности подключаемой нагрузки. Чем больше мощность, тем больше габариты применяемого стабилизатора.

Во время своей работы эти устройства нагреваются, поэтому им необходимо достаточное место для эффективного охлаждения корпуса самого стабилизатора, и его внутренних элементов.

В трехфазных электрических сетях обычно применяют три отдельных стабилизатора напряжения, установленных в каждую фазу. Если устанавливать один трехфазный стабилизатор, то в случае короткого замыкания или пропадания одной из фаз, стабилизатор отключится.

Все однофазные потребители, подключенные к любой из фаз будут обесточены до тех пор, пока не восстановятся нормальные условия работы стабилизатора. Это очень неудобно, поэтому чаще применяется установка трех отдельных стабилизаторов напряжения в каждую из фаз. А это в свою очередь значительно увеличивает габариты.

2. Цена. Покупка хорошего стабилизатора напряжения может обойтись в приличную сумму денег.

Стабилизаторы намного дороже, чем реле контроля напряжения. В большинстве случаев стоимость является решающим фактором при выборе устройств защиты, и большинство пользователей склоняются в стороны приобретения реле напряжения.

3. Стабилизаторы чувствительны к пыли и влажности помещения, в котором они установлены. Внутри стабилизатора находится трансформатор, большое электромагнитное поле, которое притягивает пыль. Поэтому место установки должно быть хорошо защищено от пыли и влаги.

4. Чувствительность стабилизаторов напряжения к различным электрическим помехам. Если в электрической сети часты электрические помехи, это приведет к тому, что электроника стабилизаторов начнет «глючить», они могут отключиться, обесточивая тем самым всю квартиру.

Реле контроля напряжения

Следующий вид устройств для защиты от скачков и перепадов питающего напряжения — реле контроля напряжения, которые еще называют «барьерами» напряжения.

Преимущества реле контроля напряжения

1. В отличие от стабилизаторов напряжения, реле напряжения имеют малые габариты и в большинстве случаев предназначены для установки на DIN-рейку.

Также реле напряжения выпускаются для подключения в розетку. Это дает возможность защитить отдельный электроприбор (или группу приборов), не изменяя конфигурацию электропроводки. А это очень удобно.

2. Стоимость. Реле контроля напряжения намного дешевле, чем стабилизатор напряжения. Даже если мы используем несколько реле напряжения, их стоимость оказывается ниже, чем стабилизатора напряжения.

3. Автоматичность. Основная функция стабилизаторов — стабилизация питающего напряжения, в то время, как реле контроля напряжения является прибором автоматики и предназначены именно для защиты от скачков и перепадов напряжения. Их схемотехника лучше реагирует на скачки и перепады, она более быстродействующая.

Реле контроля напряжения лучше лучше справляются с защитой потребителей от выхода из строя электроприборов при превышении, либо понижении питающим напряжением допустимых пределов.

Недостатки реле контроля напряжения

1. Не устраняет колебания напряжения.

2. Для максимальной защиты необходима установка нескольких устройств.

Резюме

Как видно из выше рассмотренного, нет какого-то одного способа, который бы дал наилучший результат.

Максимальную защиту электроприборов в наших квартирах обеспечивает совместное применение стабилизаторов напряжения и реле контроля напряжения.

В этом случае наши потребители будут иметь максимальную защиту от возможных критических изменений напряжения в наших питающих электрических сетях.

Более подробно преимущества и недостатки каждого из устройств я рассмотрел в видео:

Стабилизатор или реле контроля напряжения?

Также рекомендую посмотреть

Реле контроля напряжения. Защита от скачков напряжения.

Подключение нескольких реле напряжения.

Реле контроля напряжения в трехфазной сети 380В.

Реле приоритета. Автоматическое управление нагрузкой.

Стабилизаторы напряжения Штиль для дома и дачи, настенные инверторные

Сортировать:
По умолчаниюПо Имени (A — Я)По Имени (Я — A)По Цене (возрастанию)По Цене (убыванию)По Мощности (возрастанию)По Мощности (убыванию)

Характеристики

Мощность: 110 ВA

Число фаз
1

Максимальная мощность нагрузки, кВА
0,11

Допустимая перегрузка
200% – 2 с, 100% – 15 с

Характеристики

Мощность: 400 ВA

Число фаз
1

Максимальная мощность нагрузки, кВА
0,4

Допустимая перегрузка
200% – 2 с, 100% – 15 с

Характеристики

Мощность: 600 ВA

Число фаз
1

Максимальная мощность нагрузки, кВА
0,6

Допустимая перегрузка
200% – 2 с, 100% – 15 с

Характеристики

Мощность: 800 ВA

Число фаз
1

Максимальная мощность нагрузки, кВА
0,8

Допустимая перегрузка
200% – 2 с, 100% – 15 с

Характеристики

Мощность: 1200 ВA

Число фаз
1

Максимальная мощность нагрузки, кВА
1,2

Допустимая перегрузка
200% – 2 с, 100% – 15 с

Характеристики

Мощность: 2000 ВA

Число фаз
1

Максимальная мощность нагрузки, кВА
2

Допустимая перегрузка
200% – 2 с, 100% – 15 с

Характеристики

Мощность: 3 кВA

Число фаз
1

Максимальная мощность нагрузки, кВА
3

Допустимая перегрузка
200% – 2 с, 100% – 15 с

Характеристики

Мощность: 4,5 кВA

Число фаз
1

Максимальная мощность нагрузки, кВА
4,5

Допустимая перегрузка
100% – 10 с

Характеристики

Мощность: 6 кВA

Число фаз
1

Максимальная мощность нагрузки, кВА
6

Допустимая перегрузка
100% – 10 с

Характеристики

Мощность: 7,5 кВA

Число фаз
1

Максимальная мощность нагрузки, кВА
7,5

Допустимая перегрузка
100% – 10 с

Характеристики

Мощность: 10 кВA

Число фаз
1

Максимальная мощность нагрузки, кВА
10

Допустимая перегрузка
100% – 10 с

Характеристики

Мощность: 13,5 кВA

Число фаз
3

Максимальная мощность нагрузки, кВА
13,5

Допустимая перегрузка
100% – 10 с

Характеристики

Мощность: 18 кВA

Число фаз
3

Максимальная мощность нагрузки, кВА
18

Допустимая перегрузка
100% – 10 с

Характеристики

Мощность: 22,5 кВA

Число фаз
3

Максимальная мощность нагрузки, кВА
22,5

Допустимая перегрузка
100% – 10 с

Характеристики

Мощность: 30 кВA

Число фаз
3

Максимальная мощность нагрузки, кВА
30

Допустимая перегрузка
100% – 10 с

Характеристики

Мощность: 36 кВA

Число фаз
3

Максимальная мощность нагрузки, кВА
36

Допустимая перегрузка
100% – 10 с

Характеристики

Мощность: 48 кВA

Число фаз
3

Максимальная мощность нагрузки, кВА
48

Рабочий диапазон, В
179-249

Характеристики

Мощность: 350 ВA

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
0,35

Характеристики

Мощность: 550 ВA

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
0,55

Характеристики

Мощность: 2500 ВA

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
2,5

Характеристики

Мощность: 10000 ВA

Число фаз
3 в 1

Номинальное входное напряжение, В
3×220

Максимальная мощность нагрузки, кВА
10

Характеристики

Мощность: 6000 ВA

Число фаз
3

Номинальное входное напряжение, В
380/400/415

Максимальная мощность нагрузки, кВА
6

Характеристики

Мощность: 10000 ВA

Число фаз
3

Номинальное входное напряжение, В
380/400/415

Максимальная мощность нагрузки, кВА
10

Характеристики

Мощность: 15000 ВA

Число фаз
3

Номинальное входное напряжение, В
380/400/415

Максимальная мощность нагрузки, кВА
15

Характеристики

Мощность: 20000 ВA

Число фаз
3

Номинальное входное напряжение, В
380/400/415

Максимальная мощность нагрузки, кВА
20

Характеристики

Мощность: 1000 ВA

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
1

Характеристики

Мощность: 1000 ВA

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
1,0

Характеристики

Мощность: 1500 ВA

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
1,5

Характеристики

Мощность: 2500 ВA

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
2,5

Характеристики

Мощность: 3500 ВA

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
3,5

Характеристики

Мощность: 1000 ВA

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
1,0

Характеристики

Мощность: 1500 ВA

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
1,5

Характеристики

Мощность: 1000 ВA

Число фаз
1

Максимальная мощность нагрузки, кВА
1

КПД, не менее:
95%

Характеристики

Мощность: 1500 ВA

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
1,5

Характеристики

Мощность: 3500 ВA

Число фаз
1

Диапазон настройки выходного напряжения, В
220-230 с шагом 1 В

Максимальная мощность нагрузки, кВА/ кВт
3,5 / 2,75

Характеристики

Мощность: 5000 ВA/4500Вт

Выходная мощность, ВА/Вт
5000/4500

Топология
инверторный (с двойным преобразованием)

Исполнение
настенное

Характеристики

Мощность: 7000 ВA/5500 Вт

Выходная мощность, ВА/Вт
7000/ 5500

Топология
инверторный (с двойным преобразованием)

Исполнение
настенное

Характеристики

Мощность: 10000 ВA/ 9000 Вт

Выходная мощность, ВА/Вт
10000/ 9000

Топология
инверторный (с двойным преобразованием)

Исполнение
настенное

Характеристики

Мощность: 12000 ВA/ 11000 Вт

Выходная мощность, ВА/Вт
12000/ 11000

Топология
инверторный (с двойным преобразованием)

Исполнение
настенное

Характеристики

Мощность: 2000 ВA/1500Вт

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
2,0

Характеристики

Мощность: 3000 ВA/2500Вт

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
3,0

Характеристики

Мощность: 2000 ВA

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
2,0

Характеристики

Мощность: 3000 ВA

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
2,0

Характеристики

Мощность: 2000 ВA/1500Вт

Число фаз
1

Номинальное входное напряжение, В
230

Максимальная мощность нагрузки, кВА
2,0

Стабилизатор переменного напряжения «Штиль» ИнСтаб iS7000, 7000 ВА / 220 Вольт

(0)

Характеристики

Мощность: 7000 ВA/5000 Вт

Выходная мощность, ВА/Вт
7000/ 5500

Топология
инверторный (с двойным преобразованием)

Исполнение
настенное

Характеристики

Мощность: 10000 ВA/ 8000 Вт

Выходная мощность, ВА/Вт
10000/ 9000

Топология
инверторный (с двойным преобразованием)

Исполнение
настенное

Характеристики

Мощность: 5000 ВA/4500Вт

Выходная мощность, ВА/Вт
5000/4500

Топология
инверторный (с двойным преобразованием)

Исполнение
настенное

Характеристики

Мощность: 12000 ВA/ 10000 Вт

Выходная мощность, ВА/Вт
12000/ 11000

Топология
инверторный (с двойным преобразованием)

Исполнение
настенное

Характеристики

Мощность: 800 ВA

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
0,8

Характеристики

Мощность: 800 ВA

Число фаз
1

Номинальное входное напряжение, В
220

Максимальная мощность нагрузки, кВА
0,8

Стабилизаторы напряжения Штиль для дома и дачи

В наше время каждая семья имеет довольно много разной бытовой техники, без которой невозможно обеспечить должный уровень комфорта. В квартире или доме, а уж тем более на даче, в силу объективных причин, необходимо защитить технику от негативного воздействия некачественного энергоснабжения.

Линии электроснабжения часто перегружаются, особенно за городом в вечерние часы, напряжение в сети заметно проседает, при этом техника отказывается работать и часто выходит из строя. Ремонт современной бытовой техники требует стальных нервов определенных временных и материальных затрат, а уж покупка новой техники и вовсе не всем по карману.

Приобретение стабилизатора напряжения переменного тока будет единственным верным решением. Он не только сбережет вашу технику, но и реально продлит срок её эксплуатации.

Повышенное напряжение, так и пониженное, очень опасно, а если рядом ведутся строительные работы, то высока опасность резких бросков напряжения в сети выше 300 Вольт! Тоже самое происходит при обрыве одной из фаз, когда напряжение перераспределяется на оставшиеся две фазы, вся техника при этом сгорает за мгновения.
Найти виновных в этой ситуации получается крайне редко.

При выходе за предельный диапазон входного напряжения (+-10% ) отказываются работать погружные и циркуляционные насосы, электроника отопительных газовых котлов часто не выдерживает перепадов напряжения и просто перегорает, что крайне негативно отражается на состояние жилого помещения в зимнее время. Холодильник не включается потому, что для запуска компрессора необходимо напряжение в сети не менее чем 190 Вольт, так же не будет работать в нормальном режиме стиральная машина, аудио и видеотехника.

В большинстве случаев на даче мы имеем однофазную сеть, максимальной разрешенной мощностью 5 кВА. Определить разрешенную мощность можно и по номиналу вводного автомата защиты, если у вас установлен автомат номиналом 25 Ампер, то максимальная нагрузка, при входном напряжении 220 Вольт будет равна = 25 Ампер*220 Вольт = 5500 ВольтАмпер.

Если же напряжения в сети пониженное, к примеру = 150 Вольт, то та же самая нагрузка будет потреблять больший ток!

5500 ВА при 220 Вольтах потребляет ток силой 25,0 Ампер,
а при 150 Вольтах сила тока = 5500 ВА /150 Вольт = 36,6 Ампер.
Понижение напряжения в сети равносильно увеличению нагрузки и получается, что та же самая техника перегружает установленный автомат защиты, а он в свою очередь уже обесточит питание всей технике на своей линии.

Важно помнить,

что сечение проложенных кабелей проводки в доме рассчитано на определенную силу тока, а превышение его допустимых значений создает пожароопасную ситуацию.

Разумно для каждого прибора отдельно ставить свой стабилизатор.

Стабилизаторы одной мощности, но из разных серий, имеют свои отличительные технические характеристики и свои конструктивные особенности, поскольку каждый из них разработан и предназначен для решения своих задач.
Дешевле будет вариант с установкой одного мощного стабилизатора на весь дом, при этом можно выбирать модель не по разрешенной максимальной мощности вашей линии, а исходя из мощности одновременно подключаемых приборов.

Для питания нагрузки в однофазной сети 5,5 кВА подойдет стабилизатор напряжения R 6000.

Если у вас ( 380 Вольт) 3-х фазная сеть, это когда на распределительный щит подходит 4 провода, а разрешенная мощность на каждую фазу по 5 кВА, то нужно выбирать трехфазную модель стабилизатора или же три однофазных инверторных стабилизатора серии Инстаб IS7000:

Советуем обратить ваше внимание на стабилизаторы в стойке – серия РЭК(С), которые не только надежно защитят всю технику, но и существенно сэкономят пространство для своего размещения, а подойдет для этого модель стабилизатора R18000-3C.

С 2015 года вышли более современные инверторные стабилизаторы, они имеют высокую точность, широкий входной диапазон напряжения, разные варианты установки.

Рекомендуем вам обратить внимание на три линейки однофазных стабилизаторов напряжения:

1. Настенные стабилизаторы напряжения серии Инстаб (IS) модели на 220 Вольт.
2. Настенные стабилизаторы напряжения серии Инстаб (IS) модели на 230 Вольт.

А так же на  линейку трехфазных  стабилизаторов напряжения:

1. Трехфазные стабилизаторы напряжения Инстаб (IS) в универсальном исполнении.

Как выбрать стабилизатор напряжения

Автор wp-sites На чтение 35 мин. Просмотров 4 Опубликовано 10.11.2020

Предлагаем купить песок карьерный в Москве с доставкой от 30 минут. Своя перевалочная база!

• Определитесь вам нужен однофазный или трехфазный стабилизатор
• Определитесь, что вы хотите подключить: одно или несколько устройств или целиком дачу или дом, т.е все приборы сразу.
• Выберите мощность стабилизатора
• Проверьте у стабилизатора наличие защиты
• Определите необходимый рабочий диапазон стабилизатора

Инструкция

1 шаг

Выбор зависит от того какая разводка фаз у Вас в доме однофазная или трехфазная. Эту информацию Вам подскажет электрик.

2 шаг

Если Вы хотите подключить какое-то одно или несколько устройств, то Вам будет достаточно купить сетевой стабилизатор напряжения. Он подключается к сети с помощью вилки шнура.

Если Вы хотите подключить сразу все приборы в доме, то выбирайте магистральный стабилизатор. Он подключается к сети через клемную коробку в районе рубильника непосредственно в электромагистраль.

3 шаг

Чтобы выбрать мощность стабилизатора, необходимо сложить мощности всех приборов, которые Вы хотите подключить. Так же необходимо учесть пусковые токи. Они как правило намного выше номинальных. Лучше брать стабилизатор с запасом по мощности.

4 шаг

У стабилизатора должна быть защита по высокому входящему напряжению, защита от короткого замыкания, от превышения мощности.

5 шаг

Чтобы выяснить с каким рабочим диапазоном Вам нужен стабилизатор, необходимо с помощью обычного мультиметра измерять напряжение в сети несколько дней подряд в часы пиковых нагрузок.

Как правило утром и вечером.

Если напряжение в сети колеблется в пределах 165-255вольт, то можно брать стабилизатор со стандартным диапазоном.
Если напряжение опускается ниже 165вольт, необходимо брать стабилизатор с расширенным диапазоном.

Советы и предупреждения:

• лучше не берите стабилизаторы китайского происхождения, так как качество их оставляет желать лучшего да и работают они давольно посредственно, быстро выходят из строя.

Обсуждение

Правильная инструкция, все параметры учтены. Но, может быть, прежде чем покупать стабилизатор, потребовать у поставщиков эл. энергии стабилизации подаваемого вам напряжения. Ведь это их хлеб. +

да я просто с этим вопросом про электроэнергию через ад прошла…теперь могу ответить практически на любой вопрос по этой теме и посоветовать и подсказать…..у мня на даче напряжение меня просто задолбало, жаль котел, холодильник и прочую бытовуху…свет порой прямо еле еле…холодильник прям в истерике дергаться начинает как живой….теперь все в поряде! УРА!ТОварисчи. просто случайно наткнулась на ваш сайт и решила написать, мож еще кому нить пригодится.

Да, на даче трудно решить эту проблему кардинально.
Нагрузка растет, а ТП и сети наверное 60-х годов. Инструкция действительно пригодится многим.

как оказалось на даче просто нереально эту проблему решить кардинально..слабая подстанция…поселок большой народу много…днем исче нечего а вечером труда…хоть со свечкой сиди….вот такая хрустная жистянка….а ну ее в болото-)) была рада кому-то помочь!

Удивлен, что девушка разбирается в таких вопросах 🙂 обычно Вам такое не интересно! Похвально! + за всё

это стереотипы о блондинках-))) а я уже перекрасилась-))))

вот кстате в сети попалась хорошая инструкция, полностью одобряю:

“Как выбрать стабилизатор напряжения для дома и дачи, чтобы не прогадать.”

Просто о сложном, интересно о скучном, честно о дорогом.

Периодически брожу по форумам и натыкаюсь на ветки с обсуждением стабилизаторов. Иногда даже до смешного доходят в обсуждениях. Все таки решил написать, так как вопросы в основном одни и те же вижу.
Сразу, что хочу сказать:
На самом деле весь вопрос в цене, которую вы посчитаете нужным заплатить за аппарат.
Могу вкратце рассказать про все стабы, ввести в курс дела, силовой техникой занимаюсь давно, сам их перепробовал и переремонтировал кучу РАЗНЫХ. Постараюсь написать все простыми словами, чтобы, если вы к электронике вообще никакого отношения не имеете, сразу поняли про что я говорю. Не буду использовать непонятные для не электронщика термины, коими пестрят на всех форумах сообщения.
Есть три основных вида стабилизаторов:
Все они различаются коммутирующими элементами. Элементы предназначенные для замыкания и размыкания силовых электрических цепей, называются коммутационной аппаратурой. Контакторы – настоящая «рабочая лошадь» семейства коммутационных устройств.
По собственному опыту скажу, что в стабилизаторах напряжения в основном выходят из строя коммутирующие компоненты (тиристоры и симисторы, некачественные дешевые реле) и движущиеся части, как у латера, так же горит микропроцессор.
Итак:

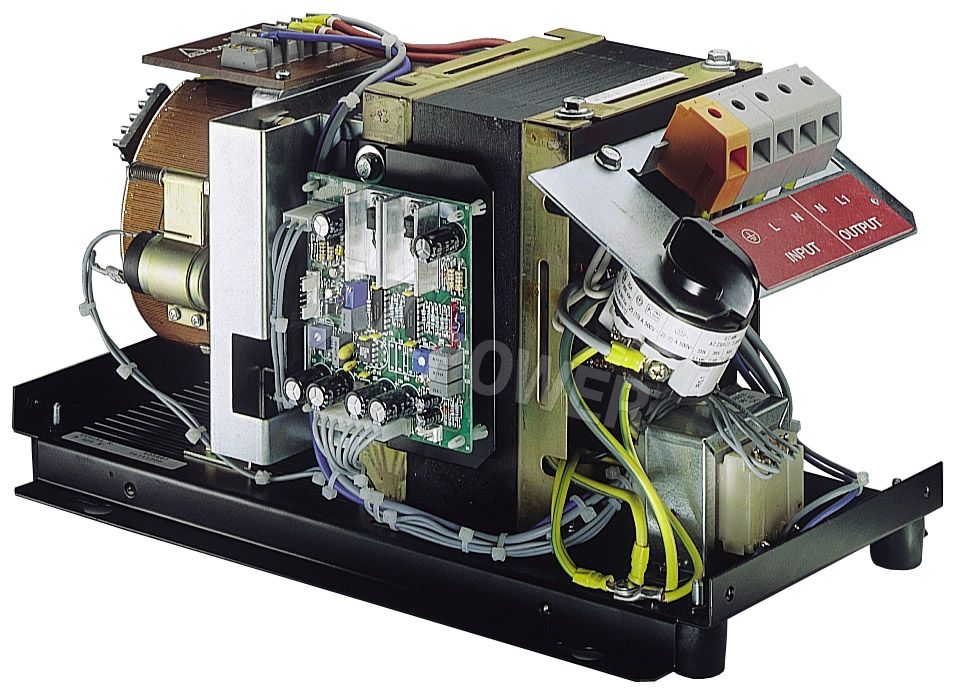

А) сервопривод (латр)
В) реле
С) тиристоры симисторы.
Про латрные модели говорить не буду уже много говорилось. Хотя, хочу заметить, что все сказанное в основном относится к китайским, прибалтийским (те же китайцы) и отечественным производителям латрных стабилизаторов. А на самом деле стабилизатор напряжения на основе латра ( ДЕЙСТВИТЕЛЬНО КАЧЕСТВЕННОГО) стоит космических денег, так как латр качественный стоит на много дороже, чем тиристоры-симисторы. Цена на такие аппараты само собой тоже космическая, но там действительно латер дорогой. Среди китайских, прибалтийски, хохляцких и российских производителей никто не делает стабилизаторы на таких латрах (КАЧЕСТВЕННЫХ И ДОРОГИХ) про которые я говорю. Везде стоят боле-мене дешевые латры, долговечность которых стремиться к нулю. Только некоторые европейские производители делают дорогую технику на основе качественного латра и она в принципе не для бытовухи делется, а для определенных целей выпускается. И стоит запредельно дорого. Это профессиональная лабораторная техника. Гляжу тут хахляцкие производители начали этот термин «лабораторный» пользовать в хвост и в гриву для придания своим изделиям солидности. Улыбает меня это все. Сразу скажу, ни один хохляцкий и русский стабилизатор, а тем более китайский и прибалтийский не относится к той профессиональной технике о которой я говорил. Ни у нас, ни в соседних бывших республиках таких НЕ ДЕЛАЮТ.
В тех, которые продают повсеместно есть всего один неоспоримый плюс-ЭТО ЦЕНА. Для кого цена самый важный фактор для принятия решения о покупке – берут латрные стабилизаторы. И потом имеют то за что платят. И закончим на этом про латрные стабилизаторы.
Поговорим теперь про тиристоры-симисторы и релейные стабилизаторы….
Так уж повелось. Что самый дорогой тип это стабилизаторы на полупроводниковых элементах (тиристорах –симисторах). Так уж повелось, что производители позиционируют их, как самый дорогой сегмент стабилизаторов напряжения. И цены на этот сегмент стремятся в космос. С чем я абсолютно не согласен.
На прямой вопрос людей почему цена такая высокая, повсеместно звучит невразумительный ответ, мол элементная база дюже дорогая…Господа! Сейчас промышленность уже давно выпускает эти полупроводниковые элементы со страшной силой и цена на них более чем приемлема! На самом деле стоимость нормального КАЧЕСТВЕННОГО реле на много дороже, чем стоимость тиристора-симистора. И по идее стоимость стабилизаторов на качественных реле должна превосходить стоимость стабилизаторов на тиристорах-симисторах. Нонсенс, который объяснить сложно, но вполне можно. Но здесь я не буду говорить про методы рекламы, вирусного маркетинга и прочие премудрости раскрутки куколки в бабочку и запуск рекламных пуль в массы. Коммерческие фокусы, которые используются, чтобы выкачать из покупателя, как можно больше денег….ну тут собственно без комментариев. Тиристорным симисторным аппаратам был нужен имидж и статус – и его создали. Массированная реклама тиристорных –симисторных стабилизаторов сделала свое дело. Люди стали воспринимать их как действительно дорогой сегмент. И что цена на них оправдана. Отнюдь.
Чтобы поддерживать имидж дорогого сегмента , для солидности ну и чтоб круто звучало ) тиристоро-симисторные стабилизаторы выпускают с различными «наворотами» круто звучащими, как то: управление с компьютера или с пульта (основному большинству людей эта преблуда по барабану, конечно те кому надо платят за это и пользуются-)))), микропроцессорное управление (ничем не лучше дискретных элементов, но дороже значительно…абсолютно все можно сделать из дискретных (отдельных) элементах. И уж если сдохнет микропроцессор, то на денежки попадете точно, так как что такое микропроцессор?-это грубо говоря просто те же элементы, но очень мизерные по размеру и все в одном корпусе микросхемы …без сервисного центра Вам никто и никогда не отремонтирует такой аппарат, так как нужен программатор и определенные знания . Есть конечно в микросхеме несколько преимуществ –по размерам она очень мала, занимает очень мало места, при серийном производстве шлепать такие аппараты на микросхемах где все в одном флаконе , нежели из дискретных (отдельных) элементов проще и быстрее, опять же ремонтироваться люди будут тока в сервисном центре). Особо меня смешат посты на форумах где упирают на якобы бесконечную продолжительность работы таких симисторных-тиристорных стабилизаторов. Вот что хочу сказать на это – любая техника! даже самая дорогая и надежная! имеет свойство ломаться – это аксиома. Не нужно из этого делать какой- то марлезонский балет…это всего лишь техника, а придумываеют ее люди. И тиристорные-симисторные стабилизаторы ломаются так же, как и все остальные. Говорить про то, что у них неограниченный срок работы пока не сгниют просто абсурдно. Существует ошибочное мнение, что тиристоро-симисторные (полупроводниковые) структуры обладают огромным сроком службы – это заблуждение. Использование тиристоро-симисторных структур для коммутации большого тока, точно так же приводит к деградации этих структур. Все зависит от компромисса в выборе самих тиристоров и симисторов (допустимые токи напряжения). В настоящее время, из промышленных стабилизаторов, практически нет ни одного производителя, который бы давал конкретную гарантию на эти полупроводниковые элементы, что они не загнутся при перегрузках получающихся путем короткого замыкания и коммутации больших индуктивных нагрузок. Так что говорить о том, что жизнь этих элементов бесконечна — чистый обман. Иначе сервисные центры перестали бы быть ). Загнуться могут и тиристоры-симисторы и реле. Только у качественных реле всеж таки допуски на перегрузки больше, они не такие нежные и справляются с перегрузками на много лучше. А попросту надежнее делать на них. Но согласен , что при штампованном, массовом производстве проще, удобнее и быстрее делать стабилизаторы напряжения на тиристорах-симисторах. Так же для обоснования высокой цены изделия можно написать и сделать любую точность регулировки на тиристорах-симисторах. Цена наматывается прямо пропорционально точности регулировки и количеству тиристоров-симисторов. А кому она нужна такая точность? Вопрос риторический….для любой бытовой аппаратуры вполне достаточно средних величин укладывающихся в рамки 220 ± 10%. В общем так, кому надо кошелек облегчить, пыль в глаза пустить берут тиристоры и симисторы, кому нужны надежность и долговечность берут релейные аппараты. Среди российских производителей есть очень достойные аппараты на реле. И стоят вполне реальных денег, без лишних причендал в виде микропроцессоров ))), управления с пульта, подключение к компьютеру и прочее, не опустошающие кошелек потребителя до состояния zerro. Хотя те кому надо берут и с радостью пользуются! Ничего не имею против.
По поводу быстродействия тоже криков много. Быстродействие и у тиристорных-симисторных, и у релейных отличное. Не морочьте себе голову сверх скоростями.
Как то так повелось, что реле якобы на втором месте после тиристоров-симисторов, а на самом деле они на одном месте-ПЕРВОМ. Но это при условии, что реле качественные и значит долговечные, а режим работы тиристоров- симисторов соблюдается правильно и цена на такие тиристорные – симисторные стабилизаторы адекватная (чего я не наблюдаю). А релейные стабилизаторы на самом деле даже половчее тиристорных будут… и если реле качественные, то стоят они не меньше, чем тиристоры- симисторы, а то и дороже, а вот по надежности на много лучше. Реле практически не греются, можно сказать, что совсем не греются (соответственно и сам стабилизатор не нуждается в активном охлаждении), а тиристоры и симисторы очень сильно греются, до такой степени, что ставят огромные радиаторы, чтобы рабочий режим полупроводника не нарушался, и вентиляторы ставят и бог знает что еще, лишь бы их как-то охладить, из-за этого тиристорные аппараты такие громоздкие, тяжелые. Реле и к перегрузкам относятся более лояльно, чем тиристоры-симисторы. А тиристоры и симисторы не выносят вообще никаких перегрузок, а из-за этого их ставят с большим запасом по характеристикам , придумываются различные схемотехнические ухищрения, чтобы режим работы их не нарушался и они гроздями не выгорали, в связи с чем цена на изделие еще больше удорожается.
Реле и искажений не вносят никаких . Это прекрасно видно на осциллографе. Если же к тиристорному-симисторному стабилизатору подключить осциллограф, то увидим сильные искажения, разрывы даже. Это очень плохо для чувствительной техники.
Ведь вы посмотрите вся военная техника, авиационка ведь не на тиристорах симисторах в основном, а на реле и контакторах. И качественные реле и контакторы стоят на много дороже симисторов и тиристоров. Вопрос почему на них так мало фирм собирает, да потому, что много ручного труда с ними. А на тиристорах собирать проще, легче и быстрее. И поэтому массовое производство именно на них.
Делайте выводы.
На российском рынке сейчас очень много различных марок стабилизаторов, от дорогих до дешевых. Производители как китайские, хохляцкие, прибалтийские так и русские и европейские.
Хохляцкие стабилизаторы пестрят в названиях и в описаниях такими словами как : эталонный, лабораторный и прочее….постоянно, как грибы возникают все новые и новые названия марок…плодятся со страшной силой, как грибы после дождя. С китайскими такая же петрушка.
Далее европейские – цены космос. Ничем таким революционным не отличаются – платим за то что сделано в европе! И название на англицком-) Это как мерседес, вроде ничего такого, а денег стоит много и вроде есть на много лучше и дешевле, но нет же, есть определенный контингент людей, которые всегда платят за имидж…и будут платить. Далее отечественные производители – это, пожалуй, оптимальное сочетание между ценой и качеством. Большинство российских производителей – это хорошо известные своей продукцией предприятия, которые действительно заботятся в первую очередь о качестве.
Среди этого многообразия легко “потеряться”.
Я бы в первую очередь посоветовал присмотреться к Российским производителям, таким как: Стабилизаторы Лидер цены космические , Стабилизаторы Прогресс цены космические, Стабилизаторы Штиль цены предкосмические, Стабилизаторы НОРМА М цены боле мене нормальные. Тут тоже разброс цен как видите достаточно большой. Среди этих производителей где-то больше коммерческих фокусов, где-то меньше, платить за них или нет, или платить только за те, которые нужны именно Вам – выбор за Вами. Это как с мерседесом, нужен престиж – выбираем одно. Нужно просто рабочая лошадка – выбираем другое. Но по качеству они все хорошие. Давно уже сам лично с ними имею дело в профессиональном плане (устанавливаем в коттеджи и загородные дома).

как то странно комментарий добавился с перечеркиваниями…ну да ладно.

и вот еще одна статья про стабилизаторы “норма м” (у меня кстате самой такой стоит и уже очень давно, претензий вообще нет к аппарату):

“Выбирая стабилизатор напряжения для дома или дачи. В поисках золотой середины? – Стабилизатор “Норма М” в деталях.»
Скажу сразу – статья хвалебная. И надо сказать вовсе не безосновательно.

Решил составить свое личное мнение о продукции электротехнической компании “Норма М”. Мнение мое абсолютно беспристрастное и максимально объективное.

Посетил торговый павильон 572 в Митино, где предоставляют всем желающим демонстрационный тест продукции. Так сказать “живьем” послушать как работает, оценить размер и вес изделия, а так же оценить удобство подключения . Надо сказать тест довольно показательный и убедительный, с крутыми перепадами напряжений и перепады эти происходят в очень быстром темпе (очень жесткий тест для любого стабилизатора).

Под рецензию попал однофазный стабилизатор напряжения “Норма М” модель СНС-Р.

Какие характеристики наиболее важны для стабилизатора напряжения?
Во-первых конечно безопасность, во-вторых надёжность и долговечность .
Затем удобство и комфорт использования.
Вот вроде бы и всё.

Итак, по пунктам, с самого начала.

Безопасность? Как ее измерить? Начнем с того, что вся продукция отмечена знаком РОСТЕСТ — полностью соответствует электротехническим стандартам по функциональности, безаварийности и безопасности. Компания “Норма М” специализируется на производстве универсальных, простых стабилизаторов напряжения вот уже более пяти лет. В прошлом году был отмечен пятилетний юбилей.

Надёжность понятие не то чтобы относительное, но весьма широкое. И в «широком» смысле — это комплексное свойство, которое включает в себя свойства безотказности, долговечности, ремонтопригодности и сохраняемости, а также определённое сочетание этих свойств.

По какому вопросу в основном обращаются по гарантии владельцы стабилизаторов напряжения?
Правильно. Выходят из строя коммутирующие элементы. И такая статистика для любых видов стабилизаторов напряжения.

Начнём с того, что коммутирующий элемент во всех стабилизаторах до трех киловатт включительно — это современные качественные и надежные электронные реле. В мощных моделях от пяти киловатт включительно коммутирующий элемент — силовой контактор. Что такое контактор? — КОНТАКТОР это настоящая “рабочая лошадь” семейства силовых коммутирующих элементов, с большим ресурсом работоспособности, лояльностью к экстремальным условиям работы, непревзойденной выносливостью, надежностью и большими допусками на форс-мажорные обстоятельства в работе. Вот что такое силовой контактор.

Далее, “Норма М” имеет все необходимые защиты для такой техники, как стабилизатор напряжения, их несколько видов, а именно — от перегрузки по току (мощности), от короткого замыкания в нагрузке, от скачков напряжения и, конечно, от бросков высокого входного напряжения.

Теперь поговорим про ремонтопригодность и стоимость ремонтных работ. Начнем с того, что управляющая схема “Норма М” модель СНС-Р сделана из дискретных (отдельных) компонентов. И поэтому, если вдруг что-то случиться, не надо будет менять весь блок управляющей схемы, как если бы она была реализована на основе микросхемы, или как ее еще называют микропроцессор или контроллер. Ремонт управляющей схемы на основе дискретных компонентов в десятки, а то и сотни раз дешевле, чем замена моноблока (микросхемы). Ведь что такое микросхема (микропроцессор, контроллер) это та же управляющая схема или ее отдельные блоки выполненные в едином корпусе микросхемы. И если что-то случиться с управляющей схемой, то менять придется микросхему, а это дорого. Так что в плане ремонтопригодности стабилизатор напряжения “Норма М” более чем доступен. Замена дискретного компонента стоит “копейки”.
Любая техника может сломаться, от этого никуда не деться…. И если стоимость тиристоро-симисторного блока в стабилизаторе напряжения составит около 50-60% стоимости всего стабилизатора (и еще придется поискать, кто за этот ремонт возьмется, а скорее всего кроме сервиса никто ), то в стабилизаторе “Норма М”, ремонт редко выходит за пределы 10% стоимости ремонта. Это также аргумент в пользу стабилизатора “Норма М”.

Как видно с надёжностью и ремонтопригодностью всё в порядке. Теперь про удобство, простоту и комфорт использования.

Стабилизаторы напряжения “Норма М” работают без обрыва фазы. Сразу хочу сказать, стабилизаторов с такой характеристикой я больше не встречал ни среди релейных аппаратов, ни среди стабилизаторов на тиристорах-симисторах, даже если они и пишут об этом.
Объясню в чем дело.
Стабилизатор «Норма М » сочетает в себе два важных свойства, а именно, быстродействие релейного аппарата и безобрывность латрного. Это я вам скажу очень даже здорово. Даже одно это обстоятельство сразу выделяет его среди прочих стабилизаторов, включая ведущих отечественных производителей. Мерцание лампочек будет сглажено до самого минимума. Стабилизатор при коммутации не вносит дополнительного подмаргивания лампочек, из- за коммутации. Свет будет притухать и разгораться, как если бы это происходило естественным путем, вообще без наличия какого бы то ни было стабилизатора напряжения на линии, т.е примерно так: напряжение упало – лампочки притухли, стабилизатор добавил напряжение -лампочки стали гореть ярче, а в момент коммутации нет дополнительно подмаргивания из-за обрыва фазы.

Ведь что происходит, когда любой другой стабилизатор регулирует напряжение? В основном регулировка производится с “шагом” 10-15 вольт – это очень сильно сказывается на моргании лампочек, так как каждый раз, когда стабилизатор производит регулировку и срабатывает ступень, в этот момент происходит обрыв фазы. Получается этакое светопредставление. Это “моргание” менее заметно, если ступень регулирования будет 5 вольт и меньше. Но цена на такие устройства наматывается прямо пропорционально количеству ступеней и все равно обрыв фазы существует.

Чем еще полезна безобрывная коммутация? Тем, что многие фазочувствительные устройства (техника, которая чутко реагирует на наличие напряжения в линии), если происходит обрыв фазы, просто идут в перезагруз или отключаются. К таким устройствам можно отнести, например, компьютеры, оргтехника, следящая техника, различные инкубаторы, измерительная техника, некоторые медицинские приборы и т.д. А этого никак нельзя допускать. Именно поэтому стабилизатор разрабатывался с безобрывной коммутацией, т.е. в момент коммутации напряжение никогда не опускается до нуля, обрыв фазы не происходит, это элементарно проверяется с помощью измерительного прибора.

Далее, вторая очень важная характеристика – стабилизатор напряжения “Норма М” очень экономичный аппарат. В этом тоже с ним поспорить мало кто сможет. Объясню подробнее. В режиме байпас “Норма М”потребляет мизерное количество энергии, т.е. полностью отключаются трансформаторы, не гудят, не жрут энергию, не наматывают вам счетчик. В работе остается только система слежения, которая потребляет мизер. Все другие стабилизаторы в режиме байпас “наматывают” счетчик, как если бы круглосуточно горела стоваттная лампочка-это в самом хорошем случае, а на самом деле на много больше “наматывают”.

В общем налицо набор всех необходимых функций, стабилизатор напряжения “Норма М” имеет очень высокую степень безопасности, выносливости, надёжности и комфорт использования.

В заключение хочу сказать следующие соображения без преувеличения – в линейке среди стабилизаторов по цене эконом варианта (среднее между дорогими и дешевыми аппаратами), стабилизатору “Норма М”альтернативы нет.

Сегодня, 80% продаж приходится на релейные стабилизаторы напряжения. Главные плюсы – цена, выносливость и надежность, лояльность к перегрузкам, лояльность к форс -мажорным обстоятельствам, простота конструкции, беспроблемная ремонтопригодность.
И всё это по очень вкусной цене.

Предлагаем купить песок в Москве с доставкой от 30 минут. Своя перевалочная база!

Ценовая политика компании, позволяет отнести данные изделия в категорию
Must have, как наиболее оптимальные относительно цены и качества.

Я честно говоря даже несколько удивлен, что за такие вполне реальные деньги продают аппарат с таким набором характеристик и такими качественными комплектующими.

Помимо всего вышесказанного Стабилизатор “Норма М”имеет и другие приятные достоинства:
— 100% держат все заявленные характеристики, коммутирующий элемент КОНТАКТОР, точность регулировки по ГОСТ 220 ± 10%, высокая скорость регулирования 10-20м.с., без обрыва фазы, мизерное собственное потребление электроэнергии в режиме байпас — ЭКОНОМИЧЕН, автоматическое отключение нагрузки при критических значениях входного напряжения, автоматическое подключение нагрузки при восстановлении входного напряжения в пределах рабочего диапазона, защита от аварийно-высокого входного напряжения , от короткого замыкания, от перегрузки по мощности, в режиме стабилизации мощность не теряет, по нижнему порогу не отключается, выдерживает кратковременные перегрузки (приборы с большими пусковыми токами), могут работать на холостом ходу, имеют автоматический байпас (Bypass), не вносят помех и шумов в сеть, не искажают синусоиду, могут работать при минусовой температуре, практически бесшумные, имеют небольшой вес, компактные габариты и ОЧЕНЬ ДЕМОКРАТИЧНЫЕ ЦЕНЫ.

На сайте компании так же бездна полезной информации:

41. Расскажем Вам как сэкономить на покупке стабилизатора.
42. Две самые распространенные ОШИБКИ при выборе стабилизатора.
43. Какие БОЛЕВЫЕ ТОЧКИ у людей, покупающих стабилизаторы напряжения?
44. Что именно влияет на работу стабилизатора и о чем постоянно умалчивается?
45. Зачем стабилизатору мозги?
46. Одна вещь, из-за которой стабилизатор напряжения или очень хороший или очень плохой.
47. Надежность. Что конкретно влияет на этот фактор?
48. Хотите узнать главный секрет почему один стабилизатор надежнее другого и чем они ВСЕ вообще отличаются друг от друга.
49. Как выбрать Стабилизатор Напряжения — великолепная семерка бесценных советов.
50. На что, прежде всего, надо обратить внимание при покупке стабилизатора напряжения?

И многое другое. Причем “Многое” действительно означает многое.
Дополнительная информация : http://www.norma-stab.ru
Статью можно скачать в PDF формате:
http://www.norma-stab.ru/avrstabilizirenorma.pdf

эксперт: Дмитрий Стрелок

Контактная информация:
Телефон офис/склад: (495)363-5221, 8916-1214010
с 11.00 до 18.00
Выходной: Воскресенье-Понедельник
Адрес: 125480, Москва, Пятницкое ш-се, 18
E-mail: [email protected]
http://www.norma-stab.ru/

Мне часто пишут на мыло с просьбой посоветовать стабилизатор для того-то и того-то, а так же поделиться своими личными впечатления о стабилизаторах “Норма М”, так как по цене они ниже чем более известные марки и это привлекает, многих интересует как они по качеству.
Я решила поделиться своими личными впечатлениями прямо тут. Вот они:

Стабилизатор напряжения “Норма М” я нашла когда выбирала себе стабилизатор для загородного домика. Я провожу там практически все лето, и поэтому имею в доме стандартный набор: погружной насос, отопление, холодильник, телевизор, кондишен, стиралка, компьютер. У мужа в гараже инструмент+сварка домашняя.

При чем мы выбирали стабилизатор изначально который мог работать при минусовой температуре практически на улице в неотапливаемом помещении. При поиске наткнулись на стабилизатор норма м. первое, что привлекло – это гарантия 3года, второе -это авиационные контакторы в начинке для коммутации (муж сказал это ОЧЕНЬ КРУТО им сносу нет, тем паче я буду сварочку пользовать иногда). Вобщем у нас были простые такие желания заплатить поменьше, получить побольше.
Теперь наши впечатления. Стабилизатор норма м исправно работает до сих пор в ремонт ни разу не таскали муж спокойно пользует в гараже нужный ему инструмент, я же перестала задумываться, что там у меня в сети, а будет ли вода в кране? Зимой на праздники два раза срабатывала защита, у соседей вышибло все лампочки и сгорели мозги у холодильника. Они по моему совету взяли стабилизатор норма на 3,3 квт для холодильника и мелкой бытовой техники. Теперь могу сказать и про этот стабилизатор. Он ОЧЕНЬ маленький компактный настенный, я таких маленьких нигде больше не видела, абсолютно бесшумно работает, легче любых других стабилизаторов, защита есть, впечатления самые положительные. Вывод такой. Я ИСКРЕННЕ СОВЕТУЮ СТАБИЛИЗАТОР НОРМА М-отличная компания и отличную надежную качественную технику они делают и при том не дерут три шкуры.
вот контактная информация для связи. Желаю отличных покупок по разумной цене.
Контактная информация:
Телефон офис/склад: (495)363-5221, 8916-1214010
с 11.00 до 18.00
Выходной: Воскресенье-Понедельник
Адрес: 125480, Москва, Пятницкое ш-се, 18
E-mail: [email protected]
http://www.norma-stab.ru/

Добрый день, Анна (узнал как Вас зовут на вашем сайте).
Зашел на ваш сайт ( www.bulgakova.ru ),сохранил себе на компьютер несколько ваших работ! они просто СУПЕР ПОЗИТИВНЫЕ! крайне удивлен, что такая красивая девушка, разбирается в таких вещах как 3D max, рисует такие сумасшедшекрасивые картины и разбирается в стабилизаторах.

Внимательно прочитал все, что у вс тут написано. Сейчас стою на распутье какой стабилизатор взять.
В сети какая-то путаница, мозги закипать начинают. латеры плохо потому, что медленно и щетки быстро ломаются, и в принципе ненадежная одноразовая техника, тиристоры плохо, потому что необоснованно дорого, крайне боятся перегрева, если ремонт, то дорогущий – проще новый взять, вылетает микруха (микропроцесскор) лучше бы из дискретных (отдельных) элементов делали, если что заменил резистор и порядок – быстро, дешево и сердито, чем микруху менять, сам не заменишь, прошивать нечем (короче ремонт только в сервисе), и очень дорого менять, а так же боятся перегрузок, тиристоры гроздями выгорают при КЗ или еще каких то неприятностях, не работают при минусе. Остается реле, я правильно понял? Т.е. я сделал для себя вывод, если реле качественные, то стабилизатор прослужит долго. В связи с этим стал присматривать релейный аппарат и натолкнулся на стабилизатор “норма м”.

Анна, посоветуйте, пожалуйста, стабилизатор напряжения для стиральной машины.
Ситуация такая:
Стиральная машина отключается с ошибкой о пониженном напряжении.
В розетке

173-178 вольт (под нагрузкой падает до 170).
Мощность стиральной машины по паспорту – 2,2 кВт.

Требуется надежный, тихий и доступный по деньгам стабилизатор (который обеспечит на выходе напряжение не менее 220В+_10), который работает по принципу поставил включил и забыл.

По моим прикидкам, стабилизатор нужен не менее чем на 3000 ВА.

Подскажите пожалуйста, модели, которые подойдут для моей ситуации.

Анна, заранее спасибо!

> Svedunov
Здравствуйте!
Пусковые токи у стиралок обычно в 2 раза. 2,2 кВт-это уже с пусковыми токами? Я бы посоветовала стабилизатор из серии СНС-Р 3300.
Это будет сетевой стабилизатор, т.е. подключение к сети не клеммной коробкой, а просто шнуром к сети и в него включите свою машинку. Модель настенная, но можете и просто на пол положить, там ножки есть, очень маленький по размеру, абсолютно бесшумный. В этой модели защита все есть. Я сейчас посмотрела, цена такой модели 7200р. Там у них еще проконсультируйтесь, более конкретнее.

Приветствую!
Хочу купить стабилизатор Норма М.
Подскажите какой мощности лучше взять стабилизатор напряжения для дачи, там ничего особенного нет холодильник, аудио-видео и погружной насос? напряжение в пределах 170-185вольт.

>Stolyn
Здравствуйте!
Так как у Вас есть погружной насос, а в пуске они потребляют очень много раз в 5-7 больше номинала, то 10квт думаю хватит. Берите с запасом, а то еще что-нибудь прикупите, потом менять придется на большую мощность.

Третий год дома работает Псковский Лидер на 10 кВт. Замечаний по работе нет. Минус-небольшая инерционность (0,5-1 сек.) при резкой просадке напряжения.

интересная статья и очень познавательное обсуждение. я как-то не задумываясь купил стабилизатор и даже не знал, насколько это важная часть бытовых приборов. Сейчас у меня целый комплект Defender: стабилизатор и сетевые фильтры. Мне говорили, что я перестарался, но мне кажется, что нет. теперь я уверен, что от перебоев электричества у меня ничего не сломается. или я правда перебрал с защитой?

Про фильтры не знаю, нам стабилизатора хватает. Оказалось, что его поставить и проще и дешевле, чем сгоревшие телевизоры менять. «Каскад» на даче стоит уже года три точно, если не больше. С инетом не заморачивались – сразу производителям позвонили, они все по полочкам разложили: какой для чего и какой именно нам надо.

Был у меня печальный опыт с китайским стабом, после 3х ремонтов распрощались с ним. сейчас на даче стоит СНПТО-9Ш – это универсальный стабилизатор – предохраняет и от очень низкого, и от высокого напряжения. замеры уже давно не делала, но раньше скачки очень даже лихие случались

Я вот тоже озаботился покупкой стабилизатора на дачу, так как у нас в СП очень низко напряжение падает. Сидел в гугле очень долго, читал на эту тему в итоге купил стабилизатор норма м, так как мне он подошел по всем параметрам, т.е. он оказался самый маленький из всех – это раз. Я часто работаю по ночам в комнате где спит жена и мне нужен был стаб для компа на 3 квт и чтоб очень тихий был, так вот норма вообще абсолютно бесшумный оказался (работает и ни звука не издает), далее безобрывная коммутайшон порадовала, настенный крепеж порадовал, втыкается просто в розету, да еще и энергию экономит. работает уже где-то пол года, я доволен как удав, теперь вот думаю купить там же тока киловатт на 10 15 на веь дом, а то зима-холода отопление и все такое….вобщем советую норму, так как китайцев вообще не рассматриваю, ну не умеют они технику делать , а из отечественных всего-то трое штиль лидел- баснословно дорогие, ну и норма, соббсно все. новоделы тоже не рассматриваю типа стабвольтов, которым отроду полгода и им подобных….

Я сначала выбирала среди бюджетных вариантов среди российских стабилизаторов, но меня друг отговорил. Он ремонтом занимается, в частности на электрике специализируется, короче, электрик он 🙂 так что шарит в этой теме больше меня. Сказал, что на форумах всяких бесполезно советов просить, потому что модель стабилизатора просто так на угад выбрать нельзя. Сделал у меня в квартире замеры, сказал, какая мощность. Из марок советовал выбирать среди импортных, очень рекомендовал итальянские стабилизаторы Ortea, их в Милане производят. Сказал, что не раз подключал клиентам, ни разу жалоб по работе ни от кого не слышал, а среди российских поломки – это обычное явление. У меня сейчас однофазный Vega15 установлен. Регулирует напряжение плавно, свет не притухает, работает тихо без треска, может выдержать даже перегрузку в 200%, но пока такого слава богу не было

Решил расширить тему про стабилизаторы напряжения. Много дней назад тут писал коммент про стабилизаторы напряжения “Норма М”, я тогда купил себе трехкиловаттник, который тьфу тьфу работает до сих пор нормально и я очень доволен. Он действительно самый маленький из стабов на такую мощность, переносной-навесной и совершенно бесшумный, что для релейных аппаратов большая редкость, вернее нет таких, как у нормы. Вообще компания мне нравится эта, люди там очень доброжелательные и действительно пытаются помочь решить проблему, а не втюхать самый дорогой стаб из возможных, как делают практически на любом сайте. История моя с покупкой стаба была в 2013 году, я обещал отписаться, как и что. Мой вердикт- стабилизатор отличный, сейчас уже смотрю они новую серию выпустили с индикацией, хех былаб тогда, взял бы…ну да ладно, я собссно решил написать свой вклад на тему стабилизаторов, ВДРУГ КОМУ -ТО ПОМОЖЕТ, как мне год назад помогла эта статья, после того случая стал почти экспертом в этом вопросе, сайтов перечитал целую тьму и пообщался со знакомыми электриками. Так вот, я не хочу повторяться про выбор стабилизатора напряжения для дома или про то, где его лучше купить, или про то, какие они бывают. Лучше я расскажу про одну очень интересную функцию стабилизатора напряжения. Наверняка у многих, как и у меня напряжение частенько просто бывает пониженным. Почему это происходит мы обсуждать не будем, а вот как с этим эффективно бороться, да еще как сэкономить на этом я и расскажу. Практически любой импортный или отечественный или даже китайский стабилизатор напряжения выпускается с широким диапазоном и люди платят большие деньги за такой широкий диапазон, но всем ли он нужен и стоит ли за него объективно платить? У многих ведь и высокого напряжения отродясь не бывало, т.е. все время преобладает именно низкое, собссно, как у меня. Вот для таких людей, с низкими параметрами сети и выпускают компенсационные стабилизаторы напряжения, а в просторечии их еще называют повышающие или вольтодобавочные стабилизаторы.
Они хорошо подходят именно для сетей с пониженным напряжением, поднимая низкие параметры сети до стандарта ГОСТ и вы не платите за широкий диапазон. В таком стабилизаторе, как и в любом другом есть защита от высокого входящего напряжения, а некоторые, как например стабилизаторы напряжения “Норма М” еще и оснащены функцией энергосбережения, вот про эту функцию я и хотел рассказать. Я когда купил у них трехкиловаттник не очень вникал в тонкости, а когда уже начал реально использвать, подключать, эксплуатировать короче, выяснилось. что он еще и отлично экономит энергию, как раз в режиме эксплуатации. Короче в реале вот что происходит, когда стабилизатор стоит в байпасе, т.е. пропускает напряжение насквозь, а это бывает, как например, днем у меня и в выходные дни, когда из поселка многие уезжают и напруга на подстанцую становится значительно меньше, так вот днем и выходные у меня в сети совершенно нормальное напряжение и стабилизатор находится в байсе. ак вот в этом режиме он отключает трансформаторы и они не жрут энергию и не мотают мне счетчик и я не бегаю к стабу, чтобы его отключать, когда у меня напряжение находится в норме. Короче в месяц набегает экономии электроэнергии ОЧЕНЬ прилично. Так вот такой функции, кроме нормы никто не делает, как сам байпасс вообще не у всех есть. мне норма именно этим сильно импанирует. Ну и еще у них много технологий хороших, например, система AVR и антиискрение реле и прочее.

Тут можно скачать партнёрский магазин и зарабатывать на продажи этих самых стабилизаторов, инверторов и бесперебойников: http://tinyurl.com/mt4na5f

Мне тут задали вопрос про вольтодобавочные стабилизаторы напряжения для дома и попросили привести пример из ныне существующих, а так же спросили относятся ли “Норма М” к этому типу стабилизаторов. Хорошо, я отвечу прям сюда в тему, а не в личку, раз такой вопрос возник и уже дважды. Вольтодобавочные стабилизаторы напряжения, это такой тип стабилизаторов, которые созданы именно для того, чтобы человек, у которого высокого напряжения не бывает в сети (или оно бывает не продолжительное время, или вообще кратковременно в виде скачков), мог сэкономить на приобретении стабилизатора. Ведь ему не нужно понижать напряжение, как делают стабилизаторы с широким диапазоном, и цена у вольтодобавочного стабилизатора значительно меньше, чем у стабилизатора с широким диапазоном. Вольтодобавочные стабилизаторы еще многие называют компенсационными или просто повышающими – ЭТО ВСЕ ОДНО И ТОЖЕ , просто несколько названий одного и того же типа стабилизаторов. Компенсационный – от слова компенсировать недостачу напряжения и повысить его до стандарта ГОСТ. Т.е. такой стабилизатор будет повышать напряжение, если оно опуститься ниже стандарта ГОСТ, точнее если упадет ниже 198 вольт. Все наверно знают, что стандарт ГОСТ – это любые значения в диапазоне между 198 вольт и 244 вольт, что составляет 10%. Сейчас мода, что ли пошла на высокоточные стабилизаторы, считается это круто стабилизировать напряжение даже в этом диапазоне между 198 вольт и 244 вольт, т.е. внутри между этими величинами, на мой взгляд это вообще развод покупателей на деньги-))) ведь диапазон между этими величинами и есть стандарт ГОСТ и там не нужно ничего стабилизировать, любая техника и так работает стабильно между 198 вольт и 244 вольт. Эти стабилизаторы, как раз я и описывала в своем самом первом посту, если кто не понял.. ну может не так дотошно все разжевала, надеялась. что и так все понятно… ладно, сейчас, надеюсь, разжевала….-)) Их и производит именно московская производственная компания “Норма М” и делает это уже 10 лет и в свое время и долгие годы, кажется только они их и делали… Сейчас может еще кто-нибудь делает я не мониторила интернет. “Норма М” всегда специализировались именно на них, т.е. все стабилизаторы, которые они делают относятся именно к вольтодобавочным. В остальном это такой же стабилизатор, как и все остальные…и защита от высокого входящего у него есть и еще куча разных функций опционально под разные серии, серия “СНС-РИ” например, с индикацией напряжений, это уже новая серия в конце 2013 года выпустили. Плюс они все относятся к энергосберегающему типу стабилизаторов, этого тоже кажется кроме нормы ни у кого нет. В двух словах объясню, что это такое. Все же считать умеют? -)) Все конечно понимают, что стабилизатор при подключении, когда начинает работать, тоже сам что-то потребляет, так вот потребление электроэнергии на нужды самого стабилизатора составляет примерно в эквиваленте, как 100 ваттная лампочка горит круглосуточно, стабилизатор же работает круглосуточно. Далее, этим все не ограничивается…так как, чем мощнее стабилизатор, тем показатель потребления выше (т.е. лампочкой в 100 ватт дело не ограничивается), и вот, подсчитайте, за время работы в несколько лет (стабилизаторы же работают годами) сколько “сожрет” электроэнергии и сколько вы заплатите? Так вот “Норма М” производит такие стабилизаторы, которые минимизируют, на сколько это возможно, потребление стабилизатором электроэнергии на свои нужды. Происходит это за счет того, что, когда стабилизатор напряжения входит в режим автоматического байпаса, включется функция, которая экономит электроэнергию, отключая все “жрущие” энергию “внутренности”, такие, как например трансформаторы, они отрубаются нафик ))))) и перестают мотать счетчик, в итоге экономия электроэнергии получается в месяц очень существенной, а за несколько лет ОЧЕНЬ ЗНАЧИТЕЛЬНОЙ. Например для многих малоимущих, или людей со средним достатком. которые считают деньги, этот фактор очень даже имеет значение. Функция энергосбережения в автоматическом режиме байпасса, тоже есть только у нормы кажется. Включается автоматический байпасс, как раз в диапазоне между 198 вольт и 244 вольт, именно там ГДЕ НАЧИНАЕТСЯ ДИАПАЗОН ГОСТ и где не нужно ничего стабилизировать, потому, что это смысла не имеет вобщем-то, почти вся аппаратура (98%)-любая и бытовая и профессиональная прекрасно и стабильно работает в диапазоне стандарта ГОСТ. Ну вот как то так. Если, что не понятно лучше позвонить в контору и все спросить. Т.е. экономия получается не единовременная, когда вы только покупаете, а еще и ежемесячная и круглогодичная. Мне вообще очень импонируют нормовские стабилизаторы, заботятся они о покупателях….а то делали бы, как все с широким диапазоном, да с высокой точностью….ведь их продать дороже можно…хоть кто-то о нас заботится…мне вот с широким диапазон как не было нужно 8 лет назад, так и сейчас не нужно, ну не бывает у меня высокого напряжения и таких, как я много…у нас весь поселок такой..

Мама купила китайский стабилизатор на 10 Квт на дачу. Он постоянно перегревался, при чем мощность даже не дотягивала до 10ти! При 5-7ми киловаттах начинал перегреваться. Вчера он сломался (( Мы выяснили, что этот стабилизатор был не на 10 Квт, а 10 киловаттампер – это ниже по факту. Так какой стабилизатор выбрать, если на коробке пишут 10 Квт, а на самом деле это ни какие не 10?!

От китайских стабилизаторов никогда ничего хорошего не дождешься ))) Так что покупайте хорошую импортную марку. На 10 реальных киловатт вам Vega10 рекомендую. Если на нем написано, что он рассчитан на 10 Квт, то так и есть

Ваш комментарий

Запросить инструкцию

Не нашли нужную пошаговую инструкцию?
Возможно, что кто-то из посетителей сайта сможет помочь. Оставьте запрос прямо сейчас, если Вы уверены, что эта тема ещё не освещена на нашем проекте!

Однофазный или Трехфазный | Стабилизатор 220

Чтобы определиться с типом стабилизатора, нужно знать тип напряжения вашей сети, однофазная или трехфазная

Однофазная сеть – сеть с одним фазным проводом (с нагрузкой) и одним нулевым. Такая сеть имеет номинал мощности 220В.

Трехфазная сеть – сеть, состоящая из трех однофазных проводов (с нагрузкой) и одного нулевого. Сеть с номиналом мощности 380В. При этом на каждой из трех фаз номинальная мощность в 220В.

По типу напряжения стабилизаторы делятся на: однофазные (220 В) и трехфазные (380 В).
Однофазный стабилизатор – стабилизатор, подключаемый к однофазной сети с одним фазным и одним нулевым проводами с номинальной нагрузкой 220В. Они бывают электромеханическими и цифровыми.
Трехфазный стабилизатор – стабилизатор, подключаемый к трехфазной сети с тремя фазными и одним нулевым проводами, с номинальной нагрузкой в 380В. Они бывают только электромеханические и состоят из трех однофазных стабилизаторов одинаковой мощности, соединенных общей цепью.

В однофазной сети нужен однофазный стабилизатор без других вариантов, достаточно определиться какого вида стабилизатор нужен – цифровой или электромеханический по колебаниям сети, определиться с видом исполнения напольный или настенный и правильно посчитать мощность потребителей.

В трехфазной сети есть несколько вариантов подключения стабилизатора, можно подключить один трехфазный стабилизатор или подключить три однофазных стабилизатора, по одному стабилизатору на каждую фазу.
Далее мы рассмотрим более подробно оба варианта подключения к трехфазной сети, плюсы-минусы и варианты исполнения.

Первый вопрос который нужно задать, это будет ли у Вас трехфазный потребитель. Если «да» то следует выбирать трехфазный стабилизатор. Если же не планируется использование трехфазного потребителя то можно использовать как один трехфазный, так и несколько однофазных стабилизаторов. При чем можно поставить как три однофазных стабилизатора на каждую фазу так скажем и один или два стабилизатора на самые потребляемые направления. Причем компоновка однофазных стабилизаторов может быть различной как по мощности на каждую фазу, так и варианты их исполнения и вид стабилизатора.
Например:
1 фаза – 10 кВт (Цифровой стабилизатор напольный), 2 фаза – 8 кВт (Электромеханический стабилизатор), 3 фаза – 12 кВт (Цифровой стабилизатор настенный). Общая мощность 30кВт которую Вы распределили исходя из потребителей по каждой фазе.
Тогда как трехфазный номиналом те же 30 кВт будет иметь вид:
1 фаза – 10 кВт (Электромеханика), 2 фаза – 10 кВт (Электромеханика), 3 фаза – 10 кВт (Электромеханика). При чем на одной фазе в 12 кВт мы получаем перегруз стабилизатора что как следствие может привести к частому перегреву и отключению, а возможно и к более быстрому выходу из строя стабилизатора. Соответственно придется брать более мощный трехфазный стабилизатор.

Преимущества подключения трех однофазных стабилизаторов в трехфазной сети:
— можно подобрать стабилизаторы индивидуальной мощности на каждую фазу.
— можно подобрать индивидуальный тип и вид стабилизатора в зависимости от ситуации на каждой из фаз.
— цена, в большинстве случаев, трех однофазных стабилизаторов дешевле нежели одного трехфазного.
— транспортировка однофазных стабилизаторов более удобна.
— при сервисном обслуживание вам достаточно отключить только тот стабилизатор который нуждается в обслуживание.
— не потребуется подключения к трехфазной сети что как правило могут сделать только специалисты.
Недостатки подключения трех однофазных стабилизаторов в трехфазной сети:
— возможность подключения трехфазного потребителя существенно ограниченна, а в большинстве случаев не возможна.

Преимущества подключения трехфазного стабилизатора в трехфазной сети:
— возможность подключения трехфазного потребителя.
Недостатки подключения трехфазного стабилизатора в трехфазной сети
— трехфазные стабилизаторы бывают только электромеханическими что при частых скачках напряжения не очень хорошо.
— более сложная транспортировка. Перевозить стабилизаторы нужно только в вертикальном положении! они имеют более существенный вес и габариты.
— нету возможности распределить мощность по фазам исходя из потребителей мощности на каждой фазе, и как следствие избежать перекоса фаз.

В некоторых очень редких случаях систему электропитания можно составить из нескольких различных по мощности однофазных и трехфазных стабилизаторов.

Что такое обрыв фазы? Как я могу защитить свое оборудование?

Вопрос:

Что такое обрыв фазы? Как я могу защитить свое оборудование?

Ответ:

Когда одна фаза трехфазной системы потеряна, происходит потеря фазы. Это также называется «однофазным». Обычно обрыв фазы вызван перегоревшим предохранителем, тепловой перегрузкой, обрывом провода, изношенным контактом или механическим отказом. Обрыв фазы, который остается незамеченным, может быстро привести к небезопасным условиям, отказам оборудования и дорогостоящим простоям.

В условиях потери фазы двигатели, насосы, нагнетатели и другое оборудование потребляют чрезмерный ток на оставшихся двух фазах, что приводит к быстрому перегреву обмоток двигателя. Выходная мощность значительно снижается, и запуск в таких условиях невозможен. Это потенциально может оставить оборудование в состоянии «заблокированного ротора», что приведет к перегреву и еще более быстрому повреждению оборудования.

Часто бывает сложно быстро найти и устранить обрыв фазы и определить основную причину. Напряжения и токи в трехфазной системе обычно не просто падают до нуля при потере фазы.Часто измерения дают сбивающие с толку значения, которые требуют большого сложного анализа для правильной интерпретации. Между тем, повреждения и простои оборудования продолжают расти.

Трехфазное реле контроля, также называемое реле обрыва фазы, представляет собой экономичное вложение, которое легко установить. Трехфазное реле контроля защищает от повреждений, вызванных обрывом фазы, а также другими условиями трехфазного короткого замыкания. Эти реле уведомляют об условиях неисправности и предоставляют управляющие контакты для отключения двигателей или другого оборудования до того, как произойдет повреждение.Кроме того, реле обеспечивает четкую индикацию присутствующей неисправности, что позволяет быстро устранять неисправности и сокращать время простоя.

Трехфазные реле контроля могут быть спроектированы в новых установках или легко модернизированы в существующие установки. Доступно несколько моделей, обеспечивающих различные типы защиты, и предлагается несколько диапазонов напряжения для большинства трехфазных приложений.

Трехфазные двигатели и другое оборудование обычно используются в различных отраслях промышленности:

• ОВК
• Горное дело
• Насос
• Лифт
• Кран
• Подъемник
• Генератор
• Орошение
• Петро-Хим
• Сточные воды
• И более

Macromatic предлагает единственный в своем роде монитор фазы, который сохраняет индикацию неисправности и продолжает контролировать все напряжения даже при наличии потери фазы.Проиграйте любую фазу. Видеть это. Каждый раз. Узнайте больше о трехфазных контрольных реле Macromatic, которые помогут предотвратить повреждение важных двигателей и оборудования.

Решения для непрерывного повреждения 3-х фазного стабилизатора

Решения для непрерывного повреждения 3-х фазного стабилизатора? Мы знаем, что старый сгорающий силовой контактор трехфазного стабилизатора напряжения вызван слишком малой мощностью контактора. И такая ситуация часто бывает. Сегодня мы поговорим об этой теме.

Тогда как решить эту проблему? Во-первых, замените контактор большего размера.

Невозможно запустить стабилизатор напряжения. Проверьте, есть ли в электросети потеря фазы, сбой фазы или аномальная электросеть. В то же время проверьте, соответствует ли входное напряжение области применения машины. Метод устранения неполадок — проверить напряжение входного источника питания.

Если напряжение не может быть стабилизировано, проверьте рабочий источник питания платы управления, хороший ли контакт входной / выходной цепи выборки или отключение, а затем проверьте, не перегорел ли предохранитель.Способ устранения: замените плату управления и замените предохранитель.

Когда стабилизатор напряжения не может быть определен и не может быть остановлен, пожалуйста, используйте стабилизатор напряжения временно в сквозном состоянии.

Анализ и устранение аварийного сбоя питания

Сетевое питание в норме, но индикатор аварийного питания не горит, или в меню ЖК-дисплея индикатора аварийного питания отображается «AC, LOSS». Проверьте исправность сетевого выключателя или кабельного соединения на автоматическом выключателе, обеспечивающем аварийное питание, проверьте метод устранения неполадок, замените автоматический выключатель и проверьте соединение кабеля.

В нормальном состоянии сети звучит зуммер, и следует проверить выход аварийного питания на предмет перегрузки нагрузки. Если он перегружен, часть нагрузки следует отключить.

Если горит индикатор неисправности, убедитесь, что нагрузка передачи короткая 7a64e59b9ee7ad9431333363373037 или неисправна цепь управления, слишком высокая влажность инвертора или неисправно зарядное устройство, отключите автоматический выключатель входа аварийного питания и свяжитесь с продавцом.

Когда сетевое питание отключено, аварийный источник питания не имеет выходной функции. Убедитесь, что соединительный провод между аккумуляторной батареей или входным разъемом находится в хорошем контакте, и метод устранения неполадок заключается в повторном подключении провода.

Аварийное электроснабжение поддерживается каждые три месяца. Проверьте уровень заряда аккумулятора и протрите корпус и отверстия вентиляционной решетки пылесосом или чистой мягкой тканью.

Выше приведены решения проблемы продолжительного выхода из строя трехфазного стабилизатора напряжения во время использования.Мы можем постепенно исследовать причину в соответствии с приведенным выше введением, выяснить проблему и решить ее.

Технологии обмена — Текущие проекты

Стабилизатор напряжения трехфазный САНТЕК 200 кВА

Трехфазные стабилизаторы напряжения широко используются не только на промышленных объектах. Их можно использовать в коттеджных поселках, социальной инфраструктуре и малом бизнесе. В некоторых случаях к жилым домам можно подключать даже трехфазную сеть, поэтому не исключено ее использование в качестве стабилизатора напряжения для дома.Идеальная трехфазная сеть должна иметь уровень напряжения 380В, но это не всегда соблюдается, поэтому для нормализации сети используются трехфазные стабилизаторы напряжения.

Что такое трехфазный стабилизатор? По своей сути трехфазный стабилизатор напряжения — это три независимых однофазных стабилизатора, которые объединены общей схемой управления, и в случае разбаланса фаз или ее отключения схема полностью отключит весь стабилизатор. Однофазные устройства подключаются таким образом, что каждая фаза имеет свою фазу, а ноль является общим для всех блоков.Кроме того, необходимо заземлить корпус трехфазного стабилизатора.

Регулятор напряжения SUNTEK реагирует на следующие колебания напряжения в сети:

Фазное напряжение ниже критического уровня;

Фазное напряжение выше критического уровня;

Температура элементов любого блока превысила определенный порог.

Иногда при подключении потребителей может возникнуть ситуация с неравномерной нагрузкой на отдельные фазы, что называется «дисбалансом фаз».Контроллер внутри стабилизатора внимательно следит за ситуацией и при большом перекосе фаз сразу отключает нагрузку на всех трех фазах. Стабилизаторы трехфазного напряжения представляют собой вертикальную напольную конструкцию. Помимо органов управления, на лицевых панелях расположены индикаторы напряжения. Сфера применения трехфазных стабилизаторов чрезвычайно велика. Стабилизаторы трехфазного напряжения для дома обычно имеют небольшую мощность. Его можно ограничить до 30-50 кВт. Стабилизаторы мощностью до 100 кВт используются для питания небольших коттеджных поселков, а также на малых предприятиях.Стабилизаторы трехфазного напряжения мощностью до 1 МВт применяются на крупных промышленных предприятиях.

Почему наши трехфазные стабилизаторы напряжения лидируют по продажам во многих странах?

Во-первых , точное соответствие технических параметров. Наши стабилизаторы напряжения на 100% соответствуют заявленным характеристикам.

Во-вторых, , мы используем только те запчасти, которые готовы прослужить не менее 10-15 лет.Поэтому у нас гарантийный срок 3 года, а у многих брендов 1 год, чувствуете ли вы разницу?

Третий , доступные цены. Наш регулятор напряжения может позволить себе семью или компанию с любым доходом.

Четвертый , мы являемся производителями, поэтому любой регулятор напряжения может быть изготовлен по Вашим требованиям.

Теперь о сотрудничестве. Рынок стабилизаторов напряжения заполнен разными марками.На протяжении нашей истории появлялись и исчезали десятки брендов. Взыскательный покупатель хочет выбрать достойный товар. Приглашаем расти вместе. Откройте компанию, зарегистрируйте бренд или работайте под нашим, в любом случае мы предоставим вам качественное и конкурентоспособное оборудование. Отправляйте запросы на нашу почту в разделе Контакты, мы подготовим для вас лучшее предложение.

Помимо высокого качества, наша компания предлагает интересные условия сотрудничества. Если вы хотите развивать свой бизнес вместе с нами, отправьте нам свои контакты.Мы свяжемся с вами. Кроме того, на странице сотрудничества вы можете получить информацию о принципах сотрудничества с нашей компанией. Открытость и взаимопонимание — основа успешного совместного бизнеса.

Решение 1. Трехфазный стабилизатор, прямая конфигурация, отводы в …

Resumo — Ao mesmo tempo que as redes de distribuição têm Experimentado um aumento da demanda por energia elétrica, с включением трудных геодезических распределителей (GD). регулирование напряжения.О проблема да регуляция де тенса де se tornar ainda mais crítico com o enrijecimento де аспектos регуляторий que visam à melhoria da qualidade de energia. Neste sentido, o presente trabalho apresenta um transformador de distribuição inteligente que permite a regulação da tenão secundária através da comutação eletrônica de seus taps e, além disso, apresenta um sistema de paratifica de paratific. Este trabalho trata especificamente o sistema de Identificação de parâmetros da carga, o qual é validado através de uma ferramenta de simulação.Palavras chave — Comutador eletrônico de taps, Identificação de carga, Regulação detensão, Transformador de distribuição. ВТОРИЧНОЕ РЕГУЛИРОВАНИЕ НАПРЯЖЕНИЯ С ПОМОЩЬЮ ЭЛЕКТРОННОГО ПЕРЕКЛЮЧАТЕЛЯ НАГРУЗКИ С ИДЕНТИФИКАЦИЕЙ НАГРУЗКИ Краткое содержание: Распределительные сети подверглись повышенному спросу на электроэнергию и включению распределенной генерации (ДГ), что повлияло на регулирование напряжения. Эта проблема стала еще более острой с изменениями в нормативных стандартах, направленных на улучшение качества электроэнергии.Таким образом, в данной статье представлен интеллектуальный распределительный трансформатор, который позволяет регулировать вторичное напряжение посредством электронной коммутации ответвлений, а также позволяет идентифицировать параметры нагрузки системы (модель ZIP). В частности, эта работа касается идентификации параметров нагрузки, которая подтверждается с помощью инструмента моделирования. Ключевые слова: распределительный трансформатор, электронный переключатель ответвлений под нагрузкой, идентификация нагрузки, регулирование напряжения. I. INTRODUO As redes de distribuição de energia elétrica, originalmente projetadas para operar de forma radial, cada vez mais têm recbido a injeção de energia de fontes de geração distribuída (GD).Алиаду а isso, o aumento da demanda por energia elétrica e o maior строгость дос агентов регуляторов делать setor elétrico, têm tornado os sistemas de distribuição cada vez mais complexos, сложным в работе, o planjamento e o atendiment de índices. Um dos parâmetros mais afetados pela GD é o nível da tensão entregue ao consumidor final. Isso é resultado da mudança tanto da magnitude quanto da direção do fluxo de potência na rede, que são ocasionados pela intermitência da geração, característica de fontes repairáveis ​​como a solar fotovoltaica e a eólica [1].Desta maneira, estratégias que allowedam regular o nível de tensão da rede na presença de GD são foundationais. Outro fator que impacta diretamente nos níveis de tensão é o aumento da requirea por energia elétrica. Devido a isso, ha uma tenência da rede elétrica ser operada próxima de seus limites de installidade [2]. Como resultado, em casos onde o aumento da requirea ultrapassa o limit de operação estável da rede, são needários cortes de carga de modo a garantir fornecimento адекватно. No entanto, o corte ou a redução de carga geralmente ocorrem em regiões abrangentes e podem, представляет собой prejuízos tanto para os consumidores quanto para as companhias concessionárias.Deste modo, deve-se otimizar как reduções de carga, buscando estratégias localizadas de gerenciamento da rede que diminuam os prejuízos causados ​​[2]. Porém, para a tomada da decisão pela redução do carregamento do sistema, faz-se needário um modelo de carga lessado e equipamentos, which possible um maior control do fluxo de potência ao longo da rede, allowindo assim um melhorçamento do dais ]. Dentre os métodos utilizados para a regulação da tensão da rede de distribuição, destaca-se o uso de comutadores de taps de operação a vazio e sob carga.Нет Primeiro caso não se pode realizar a regulação automática da tensão devido à needidade de intervenção humana no processo de comutação. Este

стабилизатор 650кВА трехфазный стабилизатор переменного напряжения

стабилизатор 650 кВА трехфазный регулятор напряжения переменного тока

Особенности и преимущества

Наши стабилизаторы напряжения имеют особые преимущества и сильно отличаются от других.
(1) Все новое сырье.
(2) Полная (100%) емкость.НЕ рекомендуется емкость 80% или меньше.
(3) Современные технологии обеспечивают истинное энергосбережение.
(4) Простая установка, надежная защита, надежная работа, низкие эксплуатационные расходы.
(5) Четкая, исчерпывающая документация и маркировка.
(6) Подходит для трехфазного несимметричного / сбалансированного питания и несбалансированной / сбалансированной нагрузки.
(7) ТРИ ГОДА ГАРАНТИИ!

Технические параметры

Для того, чтобы предложить вам лучшую цену, пожалуйста, укажите ваши требования как можно более четко.

OEM и ODM приветствуются, у нас есть профессиональная и опытная команда инженеров для вас.

3592

Технологическое оборудование

Наши регуляторы напряжения устанавливают новые стандарты качества — при проектировании, производстве и испытаниях.

У нас есть основные технологии, и все основные детали производятся нами самими, для оборудования для обработки компенсационных трансформаторов, пожалуйста, щелкните подробные сведения о продукции SG Dry Type Transformers.

Готовый АРН

Компактная конструкция, экономия места для установки.

Испытания перед отгрузкой

Перед тем, как покинуть завод LINGFRAN, каждый автоматический стабилизатор / регулятор напряжения должен пройти серию строгих испытаний, проводимых с использованием современного оборудования, по ряду измерений.

(1) Внешний вид — визуальный контроль.
(2) Диапазон регулирования входного напряжения, выходное напряжение и точность выхода.
(3) Сопротивление изоляции и выдерживаемое напряжение.
(4) Функция защиты: повышенное / пониженное напряжение, ручной байпас, концевой выключатель.

Ниже представлены части нашего инструмента для тестирования.

Что такое стабилизатор напряжения — зачем он нам, как он работает, типы и применение

Применение стабилизаторов напряжения стало необходимостью в каждом доме.Теперь доступны разные типы стабилизаторов напряжения с разным функционалом и работой. Последние достижения в области технологий, такие как микропроцессорные микросхемы и силовые электронные устройства, изменили то, как мы видим стабилизатор напряжения. Теперь они полностью автоматические, интеллектуальные и снабжены множеством дополнительных функций. Они также обладают сверхбыстрой реакцией на колебания напряжения и позволяют пользователям дистанционно регулировать требования к напряжению, включая функцию запуска / остановки для выхода.

Что такое стабилизатор напряжения?

Стабилизатор напряжения — это электрическое устройство, которое используется для обеспечения постоянного выходного напряжения на нагрузке на ее выходных клеммах независимо от любых изменений / колебаний на входе, т.е.

Основная цель стабилизатора напряжения — защитить электрические / электронные устройства (например, кондиционер, холодильник, телевизор и т. Д.) От возможного повреждения из-за скачков / колебаний напряжения, перенапряжения и пониженного напряжения.

Рис.1 — Различные типы стабилизаторов напряжения

Стабилизатор напряжения

также известен как AVR (автоматический регулятор напряжения). Использование стабилизатора напряжения не ограничивается домашним / офисным оборудованием, на которое подается питание извне. Даже корабли, которые имеют собственное внутреннее устройство энергоснабжения в виде дизельных генераторов, сильно зависят от этих АРН в плане безопасности своего оборудования.

Мы можем видеть различные типы стабилизаторов напряжения, доступные на рынке.Как аналоговые, так и цифровые автоматические стабилизаторы напряжения доступны от многих производителей. Благодаря растущей конкуренции и растущему вниманию к устройствам безопасности. Эти стабилизаторы напряжения могут быть однофазными (выходное напряжение 220–230 вольт) или трехфазными (выходное напряжение 380/400 вольт) в зависимости от типа применения. Регулировка желаемого стабилизированного выхода выполняется методом понижающего и повышающего напряжения в соответствии с его внутренней схемой. Трехфазные стабилизаторы напряжения доступны в двух разных моделях i.е. Модели сбалансированной нагрузки и модели несбалансированной нагрузки.

Они также доступны в различных номиналах и диапазонах кВА. Стабилизатор напряжения нормального диапазона может обеспечить стабилизированное выходное напряжение 200-240 вольт с повышающим понижающим напряжением 20-35 вольт от источника входного напряжения в диапазоне от 180 до 270 вольт. Принимая во внимание, что стабилизатор напряжения широкого диапазона может обеспечить стабилизированное выходное напряжение 190-240 вольт с повышающим понижающим напряжением 50-55 вольт при входном напряжении от 140 до 300 вольт.

Они также доступны для широкого спектра применений, таких как специальные стабилизаторы напряжения для небольших устройств, таких как телевизор, холодильник, микроволновые печи, до одного огромного устройства для всей бытовой техники.

В дополнение к своей основной функции стабилизации, стабилизаторы текущего напряжения имеют множество полезных дополнительных функций, таких как защита от перегрузки, переключение при нулевом напряжении, защита от изменения частоты, отображение отключения напряжения, возможность запуска и остановки выхода, ручной / автоматический запуск, отключение напряжения, пр.

Стабилизаторы напряжения — это устройства с очень высокой энергоэффективностью (с КПД 95-98%). Они потребляют очень мало энергии, которая обычно составляет от 2 до 5% от максимальной нагрузки.

Зачем нужны стабилизаторы напряжения? — Его важность

Все электрические / электронные устройства спроектированы и изготовлены для работы с максимальной эффективностью при стандартном напряжении питания, известном как номинальное рабочее напряжение.В зависимости от заданного безопасного рабочего предела рабочий диапазон (с оптимальным КПД) электрического / электронного устройства может быть ограничен до ± 5%, ± 10% или более.

Из-за многих проблем входное напряжение, которое мы получаем, всегда имеет тенденцию колебаться, что приводит к постоянно меняющимся входным напряжениям. Это изменяющееся напряжение является основным фактором, способствующим снижению эффективности устройства, а также увеличению частоты его отказов.

Рис.2 — Проблемы, связанные с колебаниями напряжения

Помните, что нет ничего важнее для электрического / электронного устройства, чем фильтрованная, защищенная и стабильная подача питания.Правильное и стабилизированное напряжение питания очень важно для того, чтобы устройство выполняло свои функции наиболее оптимальным образом. Это стабилизатор напряжения, который гарантирует, что устройство получит желаемое и стабилизированное напряжение независимо от того, насколько велики колебания. Таким образом, стабилизатор напряжения является очень эффективным решением для всех, кто желает получить оптимальную производительность и защитить свои устройства от этих непредсказуемых колебаний напряжения, скачков напряжения и шума, присутствующих в источнике питания.

Как и ИБП, стабилизаторы напряжения также используются для защиты электрического и электронного оборудования.Колебания напряжения очень распространены независимо от того, где вы живете. Колебания напряжения могут быть вызваны различными причинами, такими как электрические неисправности, неисправная проводка, молнии, короткие замыкания и т. Д. Эти колебания могут иметь форму повышенного или пониженного напряжения.

Влияние постоянного / повторяющегося перенапряжения на бытовую технику

• Это может привести к необратимому повреждению подключенного устройства.
• Это может привести к повреждению изоляции обмотки.
• Это может привести к ненужному прерыванию нагрузки
• Это может привести к перегреву кабеля или устройства.
• Это может снизить срок службы устройства

Влияние постоянного / повторяющегося пониженного напряжения на бытовую технику

• Это может привести к неисправности оборудования.
• Это может привести к низкой эффективности устройства.
• В некоторых случаях устройству может потребоваться дополнительное время для выполнения той же функции.
• Это может снизить производительность устройства.
• Это может привести к тому, что устройство будет потреблять большие токи, что в дальнейшем может вызвать перегрев.

Как работает стабилизатор напряжения? — Принцип работы понижающего и повышающего режима

Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций: i.е. Функция Buck и Boost. Функция понижающего и повышающего напряжения — это не что иное, как регулирование постоянного напряжения от перенапряжения и пониженного напряжения. Эта функция понижения и повышения может выполняться вручную с помощью переключателей или автоматически с помощью дополнительных электронных схем.

Рис. 3 — Основная функция стабилизатора напряжения

В условиях перенапряжения функция понижающего напряжения обеспечивает необходимое снижение интенсивности напряжения.Точно так же в условиях пониженного напряжения функция Boost увеличивает интенсивность напряжения. Идея обеих функций в целом состоит в том, чтобы поддерживать одинаковое выходное напряжение.

Стабилизация напряжения включает добавление или вычитание напряжения из первичного источника напряжения. Для выполнения этой функции в стабилизаторах напряжения используется трансформатор, который подключен к переключающим реле в различных требуемых конфигурациях. В некоторых стабилизаторах напряжения используется трансформатор с различными ответвлениями на обмотке для обеспечения различных корректировок напряжения, в то время как несколько стабилизаторов напряжения (например, серво стабилизатор напряжения) содержат автотрансформатор для обеспечения желаемого диапазона коррекции.

Как работают функции понижения и повышения в стабилизаторе напряжения

Чтобы лучше понять обе концепции, мы разделим их на отдельные функции.

Понижающая функция в стабилизаторе напряжения

Рис. 4 — Принципиальная схема понижающей функции стабилизатора напряжения

На приведенном выше рисунке показано подключение трансформатора в «понижающем» режиме. В функции понижающего преобразователя полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом вычитания напряжения первичной и вторичной катушек.

Рис. 5 — Вычитание напряжения в понижающей функции стабилизатора напряжения

В стабилизаторе напряжения имеется переключающая цепь. Каждый раз, когда он обнаруживает перенапряжение в первичном источнике питания, подключение нагрузки вручную / автоматически переключается в конфигурацию «понижающего» режима с помощью переключателей / реле.

Функция повышения напряжения в стабилизаторе напряжения

Рис. 6 — Принципиальная схема функции усиления в стабилизаторе напряжения

На рисунке выше показано подключение трансформатора в режиме «Boost».В функции Boost полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом сложения напряжения первичной и вторичной катушек.

Рис.7 — Сумма напряжения в функции повышения стабилизатора напряжения

Как конфигурация Buck и Boost работает автоматически?

Вот пример стабилизатора напряжения 02 ступени. В этом стабилизаторе напряжения используются реле 02 (реле 1 и реле 2) для обеспечения стабилизированного источника питания переменного тока для нагрузки во время повышенного и пониженного напряжения.

Рис. 8 — Принципиальная схема для автоматической функции понижения и повышения в стабилизаторе напряжения

На принципиальной схеме двухступенчатого стабилизатора напряжения (изображенного выше) реле 1 и реле 2 используются для обеспечения понижающей и повышающей конфигураций при различных условиях колебания напряжения, то есть повышенном и пониженном напряжении. Например — предположим, что на входе переменного тока 230 В переменного тока, а на выходе также требуется постоянное напряжение 230 В переменного тока. Теперь, если у вас есть +/- 25 Вольт стабилизации понижающего и повышающего напряжения, это означает, что ваш стабилизатор напряжения может обеспечить вам постоянное желаемое напряжение (230 вольт) в диапазоне от 205 вольт (пониженное напряжение) до 255 вольт (повышенное напряжение) входного источника переменного тока. .

В стабилизаторах напряжения, в которых используются ответвительные трансформаторы, точки ответвления выбираются на основе требуемой величины напряжения для понижения или повышения. В этом случае у нас есть разные диапазоны напряжения на выбор. Принимая во внимание, что в стабилизаторах напряжения, в которых используются автотрансформаторы, серводвигатели вместе со скользящими контактами используются для получения необходимого количества напряжения для понижения или повышения. Скользящий контакт необходим, поскольку автотрансформаторы имеют только одну обмотку.

Стабилизаторы напряжения различных типов

Первоначально на рынке появились стабилизаторы напряжения с ручным управлением / переключателем.В стабилизаторах этого типа используются электромеханические реле для выбора желаемого напряжения. С развитием технологий появились дополнительные электронные схемы, и стабилизаторы напряжения стали автоматическими. Затем появился стабилизатор напряжения на основе сервопривода, который способен непрерывно стабилизировать напряжение без какого-либо ручного вмешательства. Теперь также доступны стабилизаторы напряжения на базе микросхем / микроконтроллеров, которые также могут выполнять дополнительные функции.

Стабилизаторы напряжения можно условно разделить на три типа.Их:

• Релейные стабилизаторы напряжения
• Стабилизаторы напряжения на сервоприводах
• Стабилизаторы статического напряжения

Релейные стабилизаторы напряжения

В стабилизаторах напряжения релейного типа напряжение регулируется переключающими реле. Реле используются для подключения вторичного трансформатора (ов) в различных конфигурациях для достижения функции Buck & Boost.

Как работает стабилизатор напряжения релейного типа?

Фиг.9 — Внутренний вид стабилизатора напряжения релейного типа

На рисунке выше показано, как стабилизатор напряжения релейного типа выглядит изнутри. Он имеет трансформатор с ответвлениями, реле и электронную плату. Печатная плата содержит схему выпрямителя, усилитель, микроконтроллер и другие вспомогательные компоненты.

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх заданного значения, он переключает соответствующее реле для подключения необходимого ответвления для функции понижения / повышения.

Стабилизаторы напряжения релейного типа обычно стабилизируют входные колебания на уровне ± 15% с точностью на выходе от ± 5% до ± 10%.

Использование / преимущества стабилизаторов напряжения релейного типа

Этот стабилизатор в основном используется для приборов / оборудования малой мощности в жилых / коммерческих / промышленных помещениях.

• Стоят дешевле.
• Они компактны по размеру.

Ограничения релейных стабилизаторов напряжения

• Их реакция на колебания напряжения немного медленная по сравнению с другими типами стабилизаторов напряжения
• Они менее прочные
• Они менее надежны
• Они не способны выдерживать скачки высокого напряжения, так как их предел устойчивости к колебаниям меньше.
• Во время стабилизации напряжения изменение тракта питания может привести к незначительному прерыванию подачи питания.

Стабилизаторы напряжения на сервоприводах

В стабилизаторах напряжения на базе сервопривода регулировка напряжения осуществляется с помощью серводвигателя. Они также известны как сервостабилизаторы. Это системы с обратной связью.

Как работает стабилизатор напряжения на сервоприводе?

В системе с замкнутым контуром отрицательная обратная связь (также известная как подача ошибок) гарантируется с выхода, чтобы система могла гарантировать достижение желаемого выхода.Это делается путем сравнения выходных и входных сигналов. Если в случае, если желаемый выход больше / ниже требуемого значения, то сигнал ошибки (Выходное значение — Входное значение) будет получен регулятором источника входного сигнала. Затем этот регулятор снова будет генерировать сигнал (положительный или отрицательный в зависимости от достигнутого выходного значения) и подавать его на исполнительные механизмы, чтобы довести выход до точного значения.

Благодаря свойству замкнутого контура, стабилизаторы напряжения на основе сервоприводов используются для очень чувствительных приборов / оборудования, которым требуется точный входной источник питания (± 01%) для выполнения намеченных функций.

Рис.10 — Стабилизатор напряжения на сервоприводе, вид изнутри

На рисунке выше показано, как стабилизатор напряжения на сервоприводе выглядит изнутри. Он имеет серводвигатель, автотрансформатор, понижающий и повышающий трансформатор, двигатель, электронную плату и другие вспомогательные компоненты.

В стабилизаторе напряжения на основе сервопривода один конец первичной обмотки понижающего и повышающего трансформатора (ответвлений) подключен к фиксированному ответвлению автотрансформатора, а другой конец первичной обмотки соединен с подвижным рычагом, который управляется серводвигателем.Один конец вторичной обмотки понижающего и повышающего трансформатора подключен к входному источнику питания, а другой конец — к выходу стабилизатора напряжения.

Рис. 11- Принципиальная схема стабилизатора напряжения с сервоприводом

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх заданного значения, он запускает двигатель, который далее перемещает рычаг автотрансформатора.

По мере движения плеча автотрансформатора входное напряжение первичной обмотки понижающего и повышающего трансформатора изменяется до требуемого выходного напряжения. Серводвигатель будет продолжать вращаться, пока разность между значением опорного напряжения и выходным стабилизатором становится равным нуль. Этот полный процесс происходит за миллисекунды. Сегодняшние стабилизаторы напряжения на основе сервоприводов поставляются со схемой управления на базе микроконтроллера / микропроцессора, чтобы обеспечить интеллектуальное управление для пользователей.

Стабилизаторы напряжения на сервоприводах различных типов

Существуют различные типы стабилизаторов напряжения на основе сервоприводов: —

Однофазные стабилизаторы напряжения на сервоприводе

В однофазных стабилизаторах напряжения на базе сервопривода стабилизация напряжения достигается с помощью серводвигателя, подключенного к регулируемому трансформатору.

Трехфазные стабилизаторы напряжения сбалансированного типа на сервоприводе

В трехфазных стабилизаторах напряжения сбалансированного типа с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к автотрансформатору 03 и общей цепи управления. Мощность автотрансформаторов варьируется для достижения стабилизации.

Трехфазные несимметричные стабилизаторы напряжения на сервоприводе

В трехфазных несимметричных серво стабилизаторах напряжения стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и 03 независимым цепям управления (по одной на каждый автотрансформатор).

Рис.12 — Внутренний вид трехфазных несимметричных стабилизаторов напряжения на сервоприводах

Использование / преимущества стабилизатора напряжения с сервоприводом

• Они быстро реагируют на колебания напряжения.
• Они обладают высокой точностью стабилизации напряжения.
• Они очень надежны
• Они могут выдерживать скачки высокого напряжения.

Ограничения серво стабилизатора напряжения

• Им требуется периодическое обслуживание.
• Чтобы устранить ошибку, серводвигатель необходимо выровнять. Для регулировки серводвигателя нужны умелые руки.

Стабилизаторы статического напряжения

Рис.13 — Стабилизаторы статического напряжения

Выпрямитель статического напряжения

не имеет движущихся частей, как в случае стабилизаторов напряжения на основе сервопривода. Он использует схему силового электронного преобразователя для стабилизации напряжения. Эти стабилизаторы статического напряжения обладают очень высокой точностью, а стабилизация напряжения находится в пределах ± 1%.

Стабилизатор статического напряжения содержит понижающий и повышающий трансформатор, силовой преобразователь на биполярном транзисторе с изолированным затвором (IGBT), микроконтроллер, микропроцессор и другие важные компоненты.

Рис.14 — Внутренний вид стабилизатора статического напряжения

Как работает стабилизатор статического напряжения?

Микроконтроллер / микропроцессор

управляет преобразователем мощности IGBT, чтобы генерировать требуемый уровень напряжения, используя метод «широтно-импульсной модуляции».В методе «широтно-импульсной модуляции» в импульсных преобразователях мощности используется силовой полупроводниковый переключатель (например, MOSFET) для управления трансформатором до желаемого выходного напряжения. Это сгенерированное напряжение затем подается на первичную обмотку понижающего и повышающего трансформатора. Преобразователь мощности IGBT также контролирует фазу напряжения. Он может генерировать напряжение, которое может быть синфазным или сдвинутым по фазе на 180 градусов по отношению к входному источнику питания, что, в свою очередь, позволяет ему контролировать, должно ли напряжение добавляться или вычитаться в зависимости от повышения или понижения уровня входного источника питания.

Рис.15 — Принципиальная схема статического стабилизатора напряжения

Как только микропроцессор обнаруживает падение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, которое аналогично разнице напряжений, на которую уменьшился входной источник питания. Это генерируемое напряжение синфазно с входным источником питания. Затем это напряжение подается на первичную обмотку трансформатора Buck & Boost.Поскольку вторичная обмотка трансформатора Buck & Boost подключена к входному источнику питания, наведенное во вторичной обмотке напряжение будет добавлено к входному источнику питания. Таким образом, на нагрузку будет подаваться стабилизированное повышенное напряжение.

Аналогичным образом, как только микропроцессор обнаруживает повышение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, которое аналогично разнице напряжений, на которую уменьшился входной источник питания.Но на этот раз генерируемое напряжение будет сдвинуто по фазе на 180 градусов относительно входного источника питания. Затем это напряжение подается на первичную обмотку трансформатора Buck & Boost. Поскольку вторичная катушка понижающего и повышающего трансформатора подключена к входному источнику питания, наведенное во вторичной катушке напряжение теперь будет вычитаться из входного источника питания. Таким образом, стабилизированное пониженное напряжение будет подаваться на нагрузку.

Использование / преимущества статических стабилизаторов напряжения

• Они очень компактны по размеру.
• Они очень быстро реагируют на колебания напряжения.
• Обладают очень высокой точностью стабилизации напряжения.
• Поскольку движущаяся часть отсутствует, обслуживание практически не требуется.
• Они очень надежны.
• Их эффективность очень высока.

Ограничения стабилизатора статического напряжения

Дороже по сравнению с аналогами

В чем разница между стабилизатором напряжения и регулятором напряжения?

Хорошо.. оба звучат одинаково. Оба они выполняют одну и ту же функцию стабилизации напряжения. Однако то, как они это делают, приносит разницу. Основное функциональное отличие стабилизатора напряжения от регулятора напряжения:

Стабилизатор напряжения — это устройство, которое подает постоянное напряжение на выход без каких-либо изменений входящего напряжения. А

Регулятор напряжения — это устройство, которое подает на выход постоянное напряжение без каких-либо изменений тока нагрузки.

Как выбрать лучший стабилизатор напряжения для дома? Руководство по покупке

При покупке стабилизатора напряжения необходимо учитывать различные факторы.В противном случае вы можете столкнуться со стабилизатором напряжения, который может работать хуже или лучше. Чрезмерное выполнение не повредит, но это будет стоить вам дополнительных долларов. Так почему бы не выбрать такой стабилизатор напряжения, который удовлетворит все ваши требования и сэкономит ваш карман.

Различные факторы, которые играют важную роль при выборе стабилизатора напряжения

Различные факторы, которые играют жизненно важную роль и требуют рассмотрения перед выбором стабилизатора напряжения: —

• Требуемая мощность прибора (или группы приборов)
• Тип прибора
• Уровень колебаний напряжения в вашем районе
• Тип стабилизатора напряжения
• Рабочий диапазон стабилизатора напряжения, который вам нужен
• Отключение при повышении / понижении напряжения
• Тип стабилизации / цепи управления
• Тип крепления стабилизатора напряжения

Пошаговое руководство по выбору / покупке стабилизатора напряжения для дома

Вот основные шаги, которые вы должны выполнить, чтобы выбрать лучший выпрямитель напряжения для вашего дома: —

• Проверьте номинальную мощность устройства, для которой вам нужен стабилизатор напряжения.Номинальная мощность указана на задней панели устройства в виде наклейки или паспортной таблички. Это будет в киловаттах (KW). Обычно номинальная мощность стабилизатора напряжения указывается в кВА. Преобразуйте его в киловатт (кВт).

(кВт = кВА x коэффициент мощности)

• Рассмотрите возможность сохранения дополнительного запаса в 25–30% от номинальной мощности стабилизатора. Это даст вам дополнительную возможность добавить любое устройство в будущем.
• Проверьте предел допуска колебания напряжения. Если это соответствует вашим потребностям, вы готовы пойти дальше.
• Проверьте требования к монтажу и размер, который вам нужен.
• Вы можете запросить и сравнить дополнительные функции в одном ценовом диапазоне от разных производителей и моделей.

Практический пример для лучшего понимания

Предположим, вам нужен стабилизатор напряжения для вашего телевизора. Предположим, что мощность вашего телевизора составляет 1 кВА. Добавочная наценка 30% на 1 кВА составляет 300 Вт. Добавив и то, и другое, вы можете подумать о покупке стабилизатора напряжения 1,3 кВт (1300 Вт) для вашего телевизора.

Надеюсь, статья получилась информативной. Продолжайте учиться.
Прочтите о том, как выбрать батарею — способ и кратковременные / долгосрочные требования к питанию.

Ратна имеет степень бакалавра компьютерных наук и опыт работы в сфере IT-технологий Великобритании. Она также является активным веб-дизайнером. Она является автором, редактором и основным партнером Electricalfundablog.

.
