Сварочник для скруток проводов своими руками

Сварочник для скруток проводов

Содержание статьи:

Использовать скрутку проводов по ПУЭ-7 допускается только при совместной пайке или сварке. То есть, сначала два провода скручиваются вместе, а затем, посредством специального сварочного аппарата или паяльника, надёжно соединяются вместе.

В таком случае существенно уменьшается сопротивление контакта, а его надёжность увеличивается в несколько раз. Каждый мало-мальски уважающий себя электрик уже давно обзавёлся таким сварочником для скруток. Но что делать обычному гражданину, который решил сделать раз в жизни электропроводку своими руками.

В данной статье строительного журнала samastroyka.ru мы предлагаем простое решение сложившейся проблемы, а именно, схему и конструкцию простейшего сварочника для скруток проводников.

Из чего состоит сварочник для скруток

Основной частью аппарата для сварки медных проводов является трансформатор. Самый обычный понижающий трансформатор переменного тока, мощностью на 250 Вт, с 220 Вольт на 24 Вольта. Можно, конечно же, поэкспериментировать и с другими трансформаторами, например, преобразующих электричество с 220 на 36 Вольт. Но лучше всё-таки использовать блок питания на 24 Вольта.

Также потребуется провод сечением в 1,5 мм² для подключения трансформатора к сети, и более мощные провода, например, на 10 мм², чтобы подключить непосредственно сами выходы трансформатора. Не обойтись в этом деле и без угольных электродов, предназначенных специально для сварки.

Ну а чтобы подключить электрод к трансформатору, понадобится один крокодильчик. Он должен быть достаточно мощный, чтобы выдержать приличную нагрузку. Купить его можно в магазине электротоваров. Крокодильчик подсоединяется к одному из выходов трансформатора переменного тока.

Сборка аппарата для сварки проводов

Сам трансформатор по технике безопасности должен быть помещен в небольшой металлический или пластиковый корпус. Здесь же необходимо установить автоматический выключатель, которым можно было бы отсекать его питание от электросети. Для этих целей предпочтительно использовать самый обычный ящик, который предназначен для эксплуатации понижающих устройств осветительных приборов в условиях повышенной опасности.

После установки трансформатора в ящик, необходимо будет подключить его обычным проводом на 1,5 мм² с вилкой. Лучше использовать вилку с заземлением, тогда третий провод, жёлто-зелёного цвета, подключается непосредственно к самому корпусу сварочника для скруток.

Затем к понижающему трансформатору подводятся провода большего сечения, на 10 мм². Они подключаются к выходу на 24 Вольта. Сложного в этом возникнуть ничего не должно. Мы рекомендуем не использовать короткие провода для подключения, чтобы впоследствии не тягать сварочник на плече под потолком. Поэтому длина их должна быть, как минимум 5-10 метров.

Далее к одному из проводов нужно подсоединить крокодильчик, который будет предназначен в качестве держателя угольного электрода. К оставшемуся проводу, подсоединяем обычные плоскогубцы, с изолированными рукоятками. Плоскогубцы будут нужны для удержания скрутки, а также для обеспечения контакта при сварке.

Вот в принципе и все. Бюджетный сварочник для скруток проводов готов. При работе с ним придерживайтесь правил электротехнической безопасности, и не забывайте о том, что даже 24 Вольта могут быть опасными для жизни.

Оценить статью и поделиться ссылкой:

Сварка проводов в распределительной коробке своими руками

Самой важной и ответственной составляющей монтажа и сборки систем электроснабжения является соединение проводов в распредкоробках. Качественные и надежные контакты в местах подключения элементов электрической сети, выполненные в соответствии, как этого требуют нормы Правил устройства электроустановок (ПУЭ), являются гарантом работоспособности, долговечности, а самое важное электро и пожаробезопасности. В этой статье мы расскажем, как выполняется сварка проводов в распределительной коробке своими руками.

Важно знать

Наиболее простым и быстрым способом решения вопроса о том, как соединить провода, принято считать скрутку, но в тоже время скрученные жилы представляют очень низкую степень надежности контакта. Из-за невысокой надежности она не допустима и согласно главе 2.1. ПУЭ п. 2.1.21 приведены следующие допустимые способы соединений: винтовые или болтовые сжимы (клеммники разных видов), сверка и пайка.

Клеммники и обжимные устройства, повышают надежность монтажа, однако на несколько порядков уступают такому способу соединения, как сварка. При подготовке к электромонтажу, взвешивая все «за» и «против», однозначно стоит отбросить сомнения и отдать предпочтение этому методу.

У людей, не сведущих в вопросах электромонтажа, бытует мнение, что данный способ соединения является недопустимо продвинутым технологическим процессом, требующим высочайшей квалификации исполнителя и использования сверхсложного оборудования. На самом деле, все очень просто и доступно. Произвести сварку проводов своими руками вполне по силам человеку, обладающему простейшими навыками обращения с электросварочным аппаратом в домашних условиях.

Вопрос очень актуальный для нашего времени, начиная с тех пор, как инверторные сварочные аппараты стали доступны для массового приобретения. Инверторный сварочник очень удобен и практичен, он потребляет немного электроэнергии и может работать от сети, к тому же стоимость маломощных моделей лежит в пределах 50-100 долларов. В качестве аппарата можно использовать самодельное устройство, выполненное на базе понижающего трансформатора. Для человека, обладающего знаниями и владеющего навыками в области электротехники, вопрос, как сделать сварочный аппарат своими руками, не представляет большого труда. Электромонтажные предприятия, специализирующиеся на сварке, используют в своей работе специальные сварочные аппараты.

Что нужно подготовить

Помимо аппарата для производства сварочных работ следует подготовить и иметь в наличии все необходимое оборудование, материалы и инструмент. Свариваются провода при помощи угольных (графитовых) электродов. В качестве таких электродов можно использовать как промышленного исполнения (типа марки ЭГ) так и щетку от электродвигателя, кусок башмака от троллейбуса, графитовые сердечники из батареек типа 3336 (3R12) или современные солевые. Для изготовления проводниковой продукции используется медь и гораздо реже алюминий. Для информации, согласно последним требованиям ПУЭ, использование алюминиевых жил сечением меньше 16 мм² запрещено.

В зависимости от того, что придется сваривать — алюминий или медь, подбирается состав флюса, предназначенного для химического растворения оксидной пленки, образующейся во время сварки. При сварке алюминиевых проводов нужно использовать флюс, медные можно варить без него, предварительно нужно зачистить проводники в обоих случаях

В процессе подготовки концов проводников и по ходу работы понадобится нож и пассатижи, электроизоляционные материалы.

Кстати, альтернативный вариант — соединение проводов пайкой. О том, как правильно спаять жилы, читайте в нашей статье!

Особенности процесса

Прежде чем приступить к сварке электрических проводов, следует настроить аппарат. Учитывая, что свариваемые проводники могут быть разного сечения, ток на выходе сварочного аппарата нужно подбирать опытным путём, чтобы не вызывать перегрев соединяемых жил или залипание электрода в точке соединения. Концы проводников необходимо зачистить от изоляции (оголенные жилы должны иметь длину 5 см и более) и соединить их между собой, как это делается при скрутке.

Предварительно обработав скрученные оголенные концы флюсом (в случае сварки алюминия), зажимаем их пассатижами и крепим к ним массу, электрод подносится к торцу скрутки, которая должна быть направлена вниз, и удерживается в таком положении в течение от 0,5 до 2 секунд. Убедившись, что в точке контакта образовался медный или алюминиевый шарик, прекратить сварку. После того, как соединение остынет, произвести зачистку наждачной бумагой от флюса. Перед нанесением изоляционного покрытия на сваренные провода рекомендуется обработать это участок растворителем с последующим покрытием электроизоляционным лаком. Однако учтите, что шарик на конце скрутки должен быть гладким с минимальным количеством пор. В противном случае место сварки лопнет.

Категорически запрещается производить соединение проводников, находящихся под напряжением. Перед началом работ, используя пробник, необходимо убедиться в его отсутствии. Для защиты глаз, кожи лица и рук от ожогов при работе обязательно использовать защитную маску и перчатки.

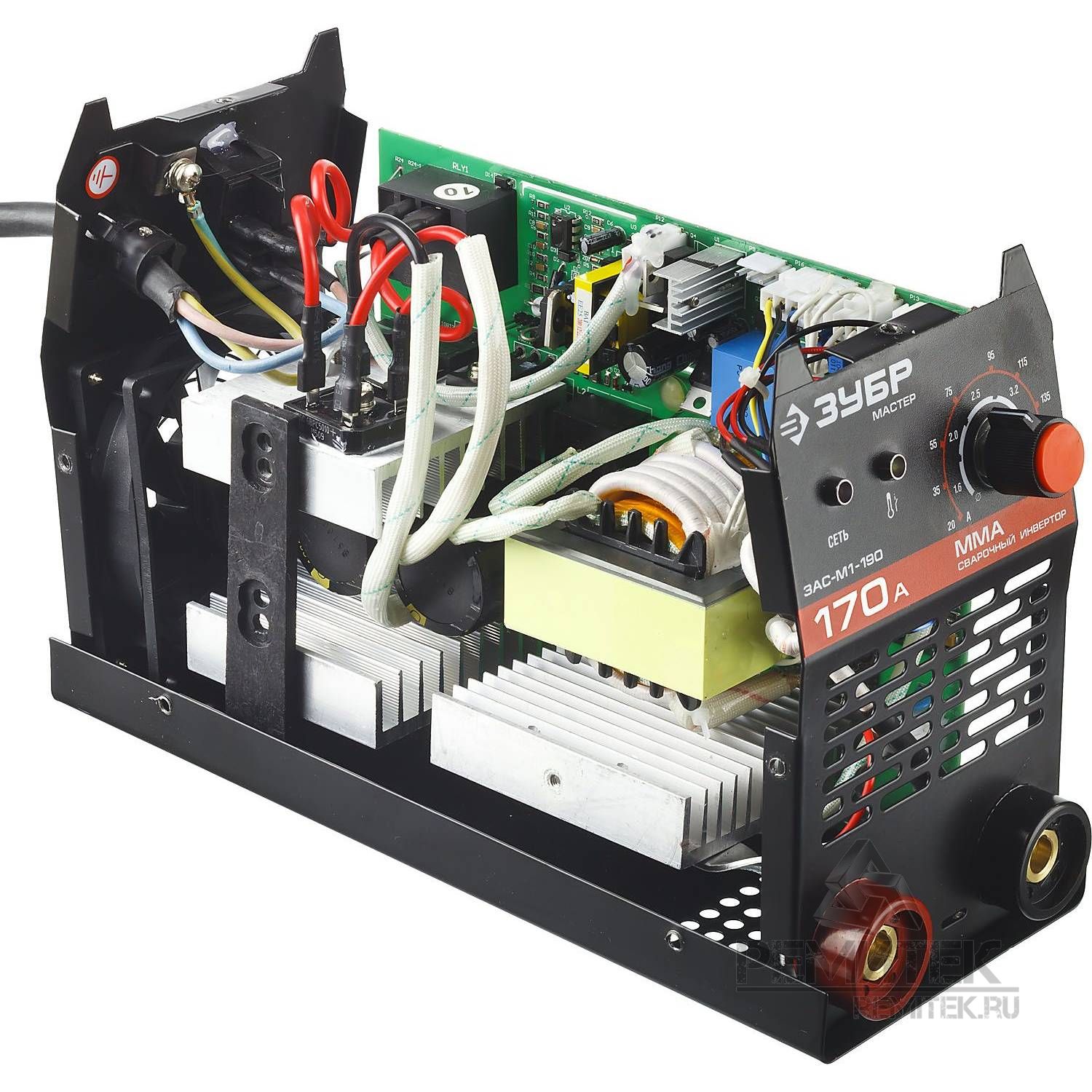

Технология сварки медных проводов инвертором предоставлена на видео:

Для алюминиевых проводов существует альтернативный вариант сваривания — при помощи газовой горелки. В этом случае необходимо произвести подготовку токоведущих жил также, как для электросварки, за исключением обработки флюсом. Для работы понадобится стальной прут сечением порядка 2 мм. Место соединения необходимо разогревать газовой горелкой до появления признаков плавления в точке сварки на торце скрутки.

При плавлении жидкий алюминий обволакивается своеобразным коконом, состоящим из оксидной пленки, препятствующей процессу соединения. Убедившись, что алюминий расплавился, для завершения необходимо одновременно с прогреванием при помощи стального прута разрушить образовавшийся слой оксидной пленки, что обеспечит процесс надежного сваривания.

На видео ниже наглядно демонстрируется соединение алюминиевых проводов сваркой с использованием газовой горелки:

Вот мы и рассмотрели, как соединить проводники, используя сварочной аппарат либо газовую горелку. Как вы видите, сварка проводов в распределительной коробке своими руками — процесс не настолько трудоемкий, как кажется. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

Прогрев бетона сварочным аппаратом, как греть бетон при помощи сварочника

При электропрогреве бетона в температурных условиях ниже +5°C используют специальные масляные или воздушные трехфазные трансформаторы для понижения напряжения сети 200 или 380 В. Но в случае небольших объемов при заливке фундамента на дачном участке своими руками, например, иногда рациональнее использовать сварочный аппарат (двухфазный), который зачастую уже имеется в наличии, а не покупать или арендовать тот же ТСЗП-80. Способ для так называемых «домашних условий».

Такое решение имеет место быть, хотя, и сопряжено с определенными трудностями. Попытаемся разобраться в них для типов греющих элементов ПНСВ провода и электродов.

Прогрев бетона сварочным аппаратом и ПНСВ проводом

Схема работы здесь точно такая же, как и при использовании масляных трансформаторов. Вся тонкость в расчетах. Итак, для обогрева бетона сварочным трансформатором вместе с проводом нам понадобится сварочник 150-250 А, ПНСВ кабель, алюминиевый кабель холодных концов, амперметр (клещи) и изолента, на тканевой основе.

Для примера приведу расчет для прогрева плиты 3,8 м³ размером 4x5x0,19 м при температуре воздуха около -12°C и сварочным аппаратом на 250 А. Итак, ПНСВ провод нарезаем на отрезки длиной по 18 метров. Длина определялась опытным путем и для вашего случая, возможно, будет другой. Каждый из таких отрезков способен выдержать ток до 25 А. Соответственно, для суммарных 250 ампер возможно использовать 10 отрезков. Но чтобы не пускаться в крайности и оставить небольшой запас будем ориентироваться на 8 проводов.

К каждому куску ПНСВ с обеих сторон докручиваем алюминиевый провод такой длины, чтобы сама скрутка находилась в бетоне, а холодные концы дотянулись до трансформатора. Саму скрутку изолируем изолентой.

Укладываем отрезки провода, подвязывая их к арматуре пластиковыми креплениями или изолированным проводом, чтобы избежать замыкания. Для плиты провод можно закрепить чуть ниже верхнего армирующего слоя. Выходы каждого провода надо маркировать, например (+) и (-). Или можно концы развести по разным сторонам конструкции. Также очень удобно соединить фазы (плюсы отдельно, минусы отдельно) между собой на изолированной поверхности (текстолит) с клеммами.

После заливки бетона сразу же подключаем наши клеммы к прямому и обратному выходам сварочного аппарата, установленного на минимальный ток. Измеряем ток на сварочных проводах (должен быть до 240 А) и на каждом отрезке (должен быть до 20 А). По мере нагревания сила тока будет падать, и ее надо будет увеличивать на аппарате.

В итоге плита данных габаритов приобрела нужную прочность за 40 часов. Также после заливки бетона, его рекомендуется укрыть защитной пленкой для предотвращения иссушения. При особо низких температурах сверху на пленку можно положить слой утеплителя.

Видео по укладке ПНСВ провода можно посмотреть ниже:

Прогрев бетона сварочным аппаратом и электродами

При этом способе греющими элементами выступают электроды, вживляемые в бетон. И ток течет непосредственно через раствор. Из этого вытекает и главный недостаток прогрева сварочным аппаратом вместе с электродами: опасность поражения электрическим током находящимся рядом людей. Безопасным считается напряжение до 36 В. Если оно выше, то необходимо озаботиться недопущением на обогреваемый объект людей и животных. Также есть мнение, что подобные арматурные электроды быстро изнашивают сварочный трансформатор.

Электроды (пруты арматуры) укладывают в конструкцию, соединяя последовательно таким образом, чтобы получилось два изолированных друг от друга отрезка. К одному из них подключаю прямой провод, к другому – обратный. Для контроля тока между двумя электродами подключают лампу накаливания (опционально). Очень важно измерять температуру бетона для недопущения его обезвоживания и растрескивания. Залитую конструкцию не забудьте укрыть пленкой и утеплителем во избежание потерь тепла и влаги.

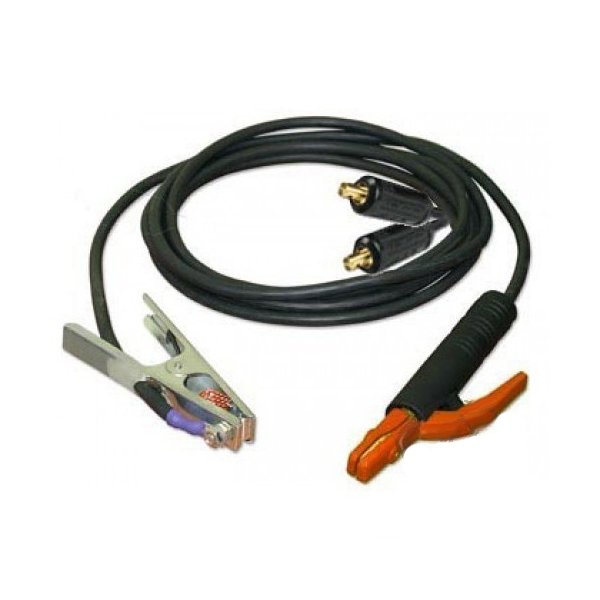

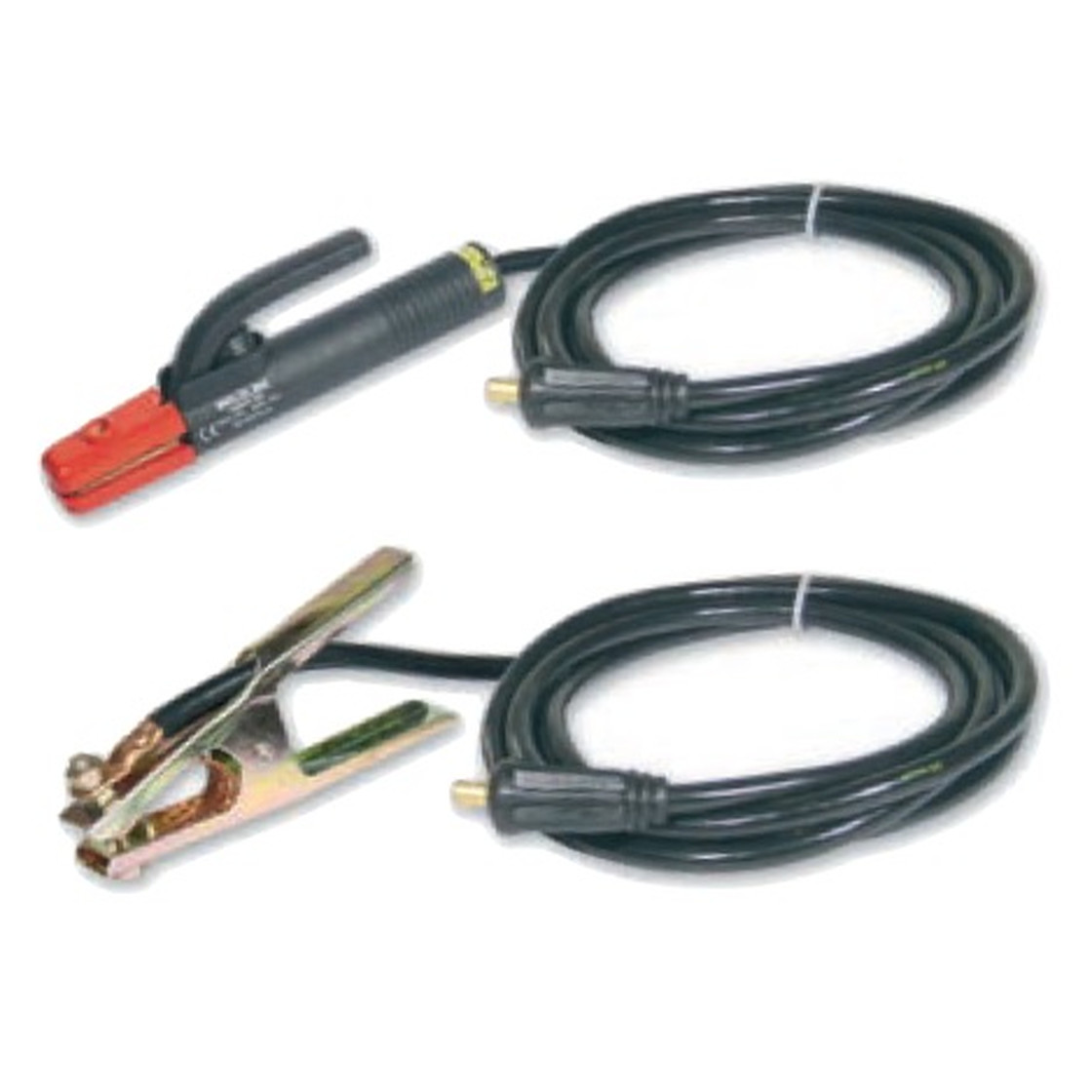

Кабель для сварочного аппарата — обзор марок, сравнение, советы при покупке

Часто встречаются ситуации, когда необходимо заменить старый сварочный кабель на новый, либо вместе с инвертором шел слишком короткий или некачественный сварочный кабель. Например, владельцы сварочного аппарата Ресанта обращают внимание, что в комплекте часто идут омедненные кабели.

Выбор марки кабеля для сварочного аппарата

Наиболее популярный кабель для сварки – силовой кабель марки КГ, расшифровывается как К – кабель Г- гибкий.

Силовой кабель КОГ1 второй по популярности сварочный кабель, его используют в случае, когда необходимо проводить сварочные работы в труднодоступных местах. КОГ расшифровывается как кабель особой гибкости.

Также вам может встретиться предложение купить сварочный кабель марки КРПТ, расшифровывается как кабель резиновый переносного типа. Однако стоит знать, что данная марка снята с производства и сегодня ближайшим аналогом является кабель КГ

Марки КГН и КГ-ХЛ внешне ничем не отличаются от кабеля КГ. Однако оболочка у КГН выполнена из масло-бензостойкой резины на основе бутадиеновых каучуков, что защищает кабель от попадания искр, масел, бензина.

КГ-ХЛ для сварки вам понадобиться только для проведения работ в экстремальных условиях при температурах ниже -40 С. Кабель КГ-ХЛ рассчитан на эксплуатацию от – 60 до + 60 градусов.

Помимо широко распространенных сварочных кабелей КГ и КОГ существуют и другие марки кабелей для электросварочного оборудования, такие как КПЭС, КВС.

Марка КПЭС относится к полому типу кабелей, то есть в таком кабеле нет жил, вместо них используется круглая металлическая трубка. КПЭС предназначен для подачи электродов в место сварки и для подачи тока 42В/48В переменного/постоянного напряжения, кабель используется для дуговой сварки автоматического и полуавтоматического типа, в том числе под флюсом. Работать с таким кабелем можно при температуре не ниже – 10 С. Кабель имеет достаточно короткий срок службы в зависимости от диаметра канала, например, с диаметром канала более 3 мм срок службы составляет не менее 3-х месяцев, более 6мм – не менее 1,5 года. Производитель кабеля – ТД «Укркабель». Помимо сварочных работ применяется для подключения электропечей.

Марка КВС расшифровывается как кабель с ПВХ изоляцией сварочный. Применяется для подключения держака сварочного аппарата к источнику питания до 127/220В переменного/постоянного напряжения. Рабочие температуры КВС от минус 40 до плюс 40 градусов. Так как в КВС используется изоляция из поливинилхлорида, то он не обладает такой гибкостью как кабель КГ.

Разница между сварочным кабелем КГ и КОГ1

Визуально конструкция сварочного одножильного кабеля КГ и КОГ1 похожа и разницы между ними казалось бы нет:

1.
   Многопроволочная медная жила, т.е. состоящая из отдельных проволочек.

2.
   Синтетическая плёнка по жиле (визуально похоже на полиэтилен, целлофан).

3.
   Резиновая изоляция

4.
   Резиновая оболочка

В кабеле КОГ1 возможно наложение общей изоляционно-защитной оболочки с большей толщиной (не менее 2-3 мм)

Тем не менее отличия между сварочными кабелями КГ и КОГ1 есть и весьма существенны:

1.
   Класс гибкости


   Сварочный кабель КГ имеет 5-ый класс гибкости, а КОГ1 – 6-ой. Что это значит? Это значит, что диаметр проволочек 6-го класса тоньше 5-го класса. Например, у КГ 1х16 диаметр проволочек жилы составляет 0,41 мм в соответствие с ГОСТ 22483-77, а у КОГ1 1х16 – 0,21мм, поэтому КОГ1 1х16 гибче и мягче. В связи с этим у КОГ1 минимальный радиус изгиба меньше, это значит, что его можно больше согнуть под нужным вам углом.

   ВАЖНО!


   Кабель КОГ1 более гибкий по сравнению с кабелем КГ

2.
   Вес кабеля


   Вес 1 м кабеля КОГ 1х16 составляет 240 г, вес КГ 1х16 – 310 г. Чем длиннее вы выберете сварочный кабель, тем он более тяжелый. С учетом, что длина сварочного кабеля может достигать 40 м ,то разница составит несколько килограммов.

3.
   Разные параметры напряжения


   Кабель КГ рассчитан до 660 В при напряжении переменного тока (до 400 Гц) вольт, а КОГ — до 220 вольт и 50 Гц.

Рекомендации при покупке сварочного кабеля.

1. Кабель должен иметь медную многопроволочную жилу. На рынке может попасться китайский кабель КГ, в жиле которого содержание меди будет не больше 60-70%, цвет такой меди заметно тусклее. Вывод, покупайте КГ у проверенных поставщиков у которых ест сертификаты на продукцию.

ВАЖНО!

От качества меди зависит передача тока по кабелю и в итоге качество сварки.

2. Кабель должен быть достаточно гибким с классом гибкости жил не ниже 4, так как в процессе работы со сварочным аппаратом приходиться менять положение и место, а кабель при этом должен не бояться изгибов и не создавать дополнительных помех.

3. Сечение кабеля должно быть подобрано исходя из параметров максимального тока сварочного аппарата.

ВАЖНО!

Неправильно подобранное сечение кабеля ведет к перегреву кабеля.

4. Обращайте внимание на изоляцию кабеля, она должна быть достаточной толщины. Например, для кабеля КГ 1х16 толщина изоляции составляет не менее 1,1-1,2 мм с учетом допускаемых отклонений согласно ГОСТ 23286-78. Изоляции чаще всего выполнена из резины, в руках кабель должен легко гнуться.

Кабель питания сварочного аппарата

 Для питания сварочного аппарата также необходимо использовать кабели и провода для подвижного монтажа, так как инвертор в процессе работы все же приходится перемещать. В качестве таких марок подойдет тот же кабель КГ или ПВС. Эти же марки подходят в качестве удлинителя для сварочного аппарата. Рекомендуемое сечение не меньше 2,5 мм2 при длине не больше 20 м. В любом случае сечение питающего кабель для сварочного аппарата необходимо подбирать в зависимости от номинала автомата источника, чтобы защитить кабель от перегрузки. Также необходимо учитывать потери напряжения, если кабель достаточно длинный (больше 20м).

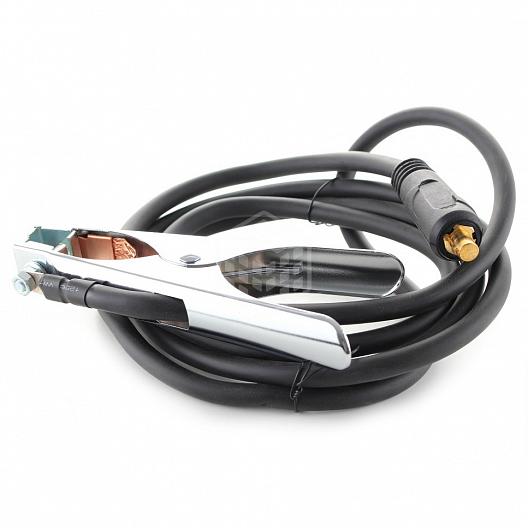

Кабель для заземления сварочного аппарата

Сварочные аппараты, запитанные через гибкие кабели или имеющие стационарное подключение к питанию как правило имеют отдельный провод заземления. Для стационарного сварочного оборудования обычно заземляющий кабель одним концом крепится корпусу аппарата, а другим к металлическому стержню в земле. Благодаря этому создается равенство потенциалов, и даже если корпус аппарата будет под напряжением, удара током при соприкосновении не произойдет.

В качестве кабеля для заземления сварочного аппарата используют кабель с медными жилами сечением не менее 6 мм2. В качестве заземляющего кабеля можно использовать марки ПВ6-3, ПУГВ и другие.

4 Лучшие сварочные аппараты с подачей проволоки

Томас Прайор

Я могу разделить свою жизнь на два отдельных сегмента: время до того, как у меня появился сварщик, и каждый последующий день. Когда я купил свой первый грузовик, Tacoma 20-летней давности с ржавой рамой, мой сварщик сделал его пригодным для эксплуатации. Когда я начал свой кузнечный бизнес в гараже бабушки и дедушки, я использовал свой сварочный аппарат, чтобы построить горн из металлолома. А когда соседу нужно починить перила, он хочет, чтобы я починил его с помощью моего сварщика — обычно бесплатно.

Мой прадедушка был первым сварщиком в моей семье. Сначала он руководил сварочным цехом, а позже, во время Второй мировой войны, открыл школу Wicks Welding в Квинсе, штат Нью-Йорк. В то время сварка требовала сложной установки машин и бензобаков, которые выглядели так, как будто они были на съемочной площадке плохого научно-фантастического фильма. Хотя полезность сварочных аппаратов с тех пор не сильно изменилась, технология изменилась. Теперь сварщики доступны каждому, независимо от навыков, и вам не нужно ломать себе спину или банк, чтобы использовать их.

Мы протестировали восемь лучших новых сварочных аппаратов начального уровня. Они могут быть подключены к обычной электрической розетке и работать без бензобаков, используя процесс, называемый дуговой сваркой с флюсовой проволокой (см. напротив). А когда вы будете готовы купить несколько резервуаров, их также можно использовать в качестве сварочных аппаратов MIG. Эти четверо были нашими любимыми

Реклама — продолжить чтение ниже

1

Вулкан МигМакс 140

Купить сейчас

НРАВИТСЯ : Новая линейка Harbour Freight противостоит лучшим сварочным аппаратам.Прочная конструкция, простые в использовании автоматические настройки и широкий спектр применения.

НЕ НРАВИТСЯ : У нового продукта нет истории производительности.

500 долларов

2

Миллерматик 141

Купить сейчас

НРАВИТСЯ : Большая мощность и заслуженная репутация благодаря высокой производительности делают Miller верным выбором. Сверхмощный и способный справиться с широким спектром проектов.

НЕ НРАВИТСЯ : Дорогой и предназначен больше для сварки MIG, чем для флюса.

$79

3

Хобарт Хэндлер 130

Купить

НРАВИТСЯ : Великолепная сварочная дуга, особенно при сварке более толстой стали, в сочетании с полезным режимом EZ с автоматическими настройками означает постоянное отсутствие стресса. Более компактный, чем у конкурентов, и по хорошей цене.

НЕ НРАВИТСЯ : Ограниченное количество аксессуаров, таких как дополнительная сварочная проволока или газовые манометры (для тех, кто хочет также использовать MIG) по сравнению с конкурентами.

400 долларов

4

Линкольн Электрик 140

Купить сейчас

НРАВИТСЯ : Использование этой машины похоже на сварку кистью. Он плавный, мощный, простой в использовании и по разумной цене. У вас может возникнуть соблазн приобрести Lincoln 125HD и сэкономить 100 долларов, но не делайте этого. Модель 140 позволяет работать с более толстыми материалами, а также может использоваться для сварки MIG.

НЕ НРАВИТСЯ : Не такой прочный, как Miller или Vulcan, поэтому лучше оставить его в магазине, чем брать на работу.

524 $

5

Более продвинутый выбор: Vulcan OmniPro 220

Купить

Для более продвинутых сварщиков Vulcan OmniPro 220 (800 долл. США) может выполнять сварку порошковой проволокой и сварку MIG, а также штучные электроды, вольфрамовые электроды и присадочную проволоку (TIG). Он универсальный и мощный, работает от 120 и 240 вольт. Чтобы протестировать его, мы отнесли его в компанию JJ Cunningham & Sons в Бристоле, штат Пенсильвания. Майк Каннингем использовал OmniPro с порошковой проволокой и различными стержневыми электродами.Его мнение: «Кто угодно может сварить с этой штукой». Вы используете ЖК-экран и циферблаты для установки режима сварки. Я задался вопросом, не преувеличил ли Майк часть «кто-нибудь», поэтому я попробовал свои силы с стержневым электродом, впервые для меня, и вытащил аккуратную бусину. Думаю, он был прав.

6

Что такое дуговая сварка порошковой проволокой?

Любая сварка состоит из плавления основных металлов и последующего добавления присадочного материала для их соединения. Думайте об этом как о клеевом пистолете, но на тысячи градусов горячее.В большинстве случаев металл плавится с помощью электрической дуги, как в свечах зажигания. Эта дуга создается путем передачи электричества от наконечника или электрода сварочного аппарата к металлу, с которым вы работаете, чтобы расплавить материал и создать сварной шов. Однако, когда сталь и другие металлы находятся в жидком состоянии, они очень реагируют на воздух и могут стать хрупкими и бесполезными. Обычно необходимы специальные защитные газы, чтобы предотвратить это смешивание. Однако при дуговой сварке с флюсовой проволокой защитный «флюс» в сердцевине проволоки испаряется во время сварки, автоматически защищая сварной шов

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Реклама — продолжить чтение ниже

Покупка вашего первого сварочного аппарата: практическое информативное руководство для мастеров-самоучек

Начало работы

Существует множество сварочных процессов, но ни один из них не подходит для всех областей применения. Крайне важно учитывать свои навыки сварки, доступные основные процессы, а также возможности и преимущества каждого из них, чтобы определить, какой процесс лучше всего подходит для ваших нужд и областей применения.

Обзор сварочных процессов

Наиболее распространенными процессами являются сварка MIG, TIG и сварка вольфрамовым электродом. Каждый из них имеет преимущества и ограничения для определенных приложений. Не существует универсального подхода.

• Дуговая сварка металлическим электродом в среде инертного газа/газовой сварки (GMAW) — Сварочные аппараты MIG используют проволочный сварочный электрод на катушке, которая автоматически подается с постоянной предварительно выбранной скоростью. Дуга, создаваемая электрическим током между основным металлом и проволокой, расплавляет проволоку и соединяет ее с основой, образуя высокопрочный сварной шов с великолепным внешним видом и минимальной потребностью в очистке.Сварка MIG чистая и простая, ее можно использовать как для тонких, так и для толстых металлов.

  Подобно MIG, дуговая сварка с флюсовой проволокой (FCAW)* представляет собой процесс с подачей проволоки, но отличается тем, что самозащитная FCAW не требует защитного газа. Вместо этого порошковая проволока защищает дугу от загрязнения. Это простой и эффективный подход, особенно при сварке на открытом воздухе, в ветреную погоду или на грязных материалах. FCAW широко используется в строительстве из-за высокой скорости сварки и портативности.

  Сварка MIG и порошковой проволокой проста в освоении и позволяет создавать чрезвычайно чистые сварные швы на стали, алюминии и нержавеющей стали.Оба процесса позволяют сваривать материалы толщиной до 26 мм.

  *Процесс FCAW предлагается на установках Miller® MIG.

• Дуговая сварка ВИГ/газом вольфрама (GTAW) — В этом процессе дуговой сварки используется неплавящийся вольфрамовый электрод для получения сварного шва. Зона сварки защищена от атмосферного загрязнения защитным газом (обычно аргоном) и присадочным металлом, хотя для некоторых сварных швов, известных как автогенные сварные швы, этого не требуется.Сварочный источник постоянного тока производит энергию, которая передается через дугу через столб сильно ионизированного газа и паров металла, известный как плазма.
  Сварка ВИГ
  чаще всего используется для сварки тонких профилей из легированной стали, нержавеющей стали и цветных металлов, таких как сплавы алюминия, магния и меди. Этот процесс предоставляет оператору больший контроль над сварным швом, что позволяет получать прочные и высококачественные сварные швы. TIG сравнительно сложнее и труднее в освоении, чем другие процессы, и значительно медленнее.

• Дуговая сварка электродуговым электродом/защитным металлом (SMAW) — Палочный электрод в течение многих лет был наиболее популярным методом сварки в домашних условиях. В этом процессе используется электрический ток, протекающий из зазора между металлом и электродом для дуговой сварки. Палка эффективна для сварки большинства сплавов или соединений и может использоваться в помещении и на открытом воздухе, а также в местах со сквозняками. Это также самый экономичный метод, который дает возможность создать хорошее сцепление с ржавыми или грязными металлами.

  Однако он ограничен металлами толщиной не менее 18 калибра, требует частой замены стержня, выделяет значительное количество брызг и требует очистки готовых сварных швов.Ручная сварка также сложнее в освоении и использовании, особенно в способности зажечь и поддерживать дугу. Дуговые сварочные аппараты доступны на переменном токе, постоянном токе или переменном/постоянном токе, причем переменный ток является наиболее экономичным. Он используется для сварки более толстых металлов толщиной 1/16 дюйма и более. Эти машины являются хорошим выбором для фермеров, любителей и домашних работ по обслуживанию.

На приведенной ниже схеме показаны все сварочные процессы. Учитывайте эти факторы при принятии решения о том, какой процесс лучше всего подходит для ваших общих нужд.

Какой процесс лучше всего соответствует вашим потребностям?

Определите типы сварочных работ и материалов, которые вы будете сваривать чаще всего. Вы создаете скульптуры из металла? Собираетесь отреставрировать старый маслкар в своем гараже? Мотоцикл, который вы купили много лет назад, требует изготовления? Возможно, вам нужно сделать базовый ремонт сельскохозяйственной техники.

Заблаговременное определение проектов, которые будут занимать наибольшую часть ваших сварочных работ, поможет вам определить конкретную толщину металла, который вы, вероятно, будете сваривать чаще всего, и, в конечном итоге, поможет вам выбрать наиболее подходящего сварщика.

Пришло время уточнить. Давайте посмотрим, какой процесс сварки вы можете использовать для каждого типа металла. Имейте в виду, что многие из этих материалов также обрабатываются с использованием различных комбинаций двух или более металлов для повышения прочности и функциональности.

Какие факторы следует учитывать при определении бюджета?

Тип приобретаемого вами сварочного аппарата должен соответствовать конкретным функциям, которые вам нужны, а также проектам, над которыми вы будете работать больше всего. Подумайте о своей конечной цели и рассмотрите возможности расширения полезности вашего сварочного аппарата.Вы хотите больше мощности или силы тока в будущем? Вы когда-нибудь захотите изучить или использовать дополнительные процессы сварки?

Важно учитывать различные требования к току и мощности, а также рабочий цикл, необходимый для достижения наиболее эффективных и экономичных результатов работы для проектов, которые вы хотите завершить.

В дополнение к стоимости самого сварочного аппарата не забудьте включить расходы на аксессуары и расходные материалы, которые потребуются вам для работы с вашим новым сварочным аппаратом. Сюда входит защита при сварке (каска, перчатки, куртка и т. д.), а также газ и расходные материалы.

Не спешите принимать решение о покупке. Потратьте некоторое время, чтобы определить свои потребности. Если у вас есть вопросы или что-то неясно, Миллер может ответить на любые ваши вопросы о процессах сварки, преимуществах, ограничениях и работе машины. Когда вы будете готовы сопоставить конкретную модель с задачей, хобби или бизнесом — Миллер может предложить модель или продукт, которые лучше всего подходят для вас.

Miller поставляет качественные сварочные аппараты с 1929 года. Когда вы будете готовы купить, мы будем рады, если вашим первым сварщиком будет сварщик Miller.

Сварочные аппараты Miller MIG — Сварочные аппараты MIG и GMAW

Сварка MIG (GMAW — дуговая сварка металлическим электродом в газе) — это наиболее распространенный процесс, используемый в домашних магазинах, малых предприятиях, производстве и производстве металлов. Выбирайте из однофазных универсальных сварочных аппаратов MIG Millermatic® или более мощных трехфазных сварочных систем MIG, которые подходят для бесконечного разнообразия областей применения, включая сварку нержавеющей стали и алюминия.

Новое поколение передовых решений для промышленной сварки повышает производительность за счет качества сварки, простоты использования и гибкости системы.

Производственное решение для сварщиков всех уровней квалификации, теперь предлагающее импульсные возможности в интегрированном пакете.

Усовершенствованный промышленный механизм подачи проволоки с технологией Tru-Feed™ повышает производительность за счет качества сварки, простоты использования и гибкости системы. Предназначен для использования с источником питания Continuum.

Сварные швы калибра 24 — низкоуглеродистая сталь 3/16 дюйма. Использует питание 120В.

Производственное решение для сварщиков всех уровней квалификации, теперь предлагающее импульсные возможности в интегрированном пакете.

Механизмы подачи проволоки Swingarc

на стреле обеспечивают дополнительную гибкость и эффективность сварочным станциям, работающим с большими сварными деталями, или там, где требуется мобильность оператора.

Промышленный механизм подачи проволоки

добавляет импульсные возможности с помощью Accu-Pulse®, EZ-Set, программ сварки стали, кнопок памяти и управления дугой. Предназначен для использования с источником питания Deltaweld 350.

Решение для автоматической сварки следующего поколения обеспечивает улучшенные характеристики дуги для повышения производительности и качества сварки.

Сварка материалов калибра 24 и 3/8 дюйма за один проход. Использует питание 120В или 240В.

Сварка материалов толщиной от 22 до 1/2 дюйма за один проход.Самая высокая производительность в своем классе.

Простая в использовании машина для повышения эффективности и производительности для пользователей легкой промышленности и производства. Цветной экран с функциями Auto-Set™ Elite и Pulsed MIG. Этот универсальный сварочный аппарат подключается к входной мощности 208 или 240 вольт. Сваривает алюминий до 1/2 дюйма.

MIG и синергетическая импульсная система MIG с оптимизированными программами сварки как для стали, так и для алюминия.

MIG и синергетическая импульсная система MIG с оптимизированными программами сварки как для стали, так и для алюминия.

Система

XR-AlumaFeed® неизменно обеспечивает превосходную производительность подачи; имеет сбалансированную, эргономичную конструкцию пистолета; и портативный, когда это необходимо, чтобы вы могли сваривать алюминий в течение всего дня.

Что такое проволочный сварочный аппарат?

Аппарат для сварки проволокой, также известный как сварочный аппарат MIG или сварочный аппарат с флюсовой проволокой, представляет собой полуавтоматический процесс сварки.

Фактически, простой процесс сварки, который обеспечивает сварочный аппарат с проволокой, делает его идеальным сварочным аппаратом для начинающих.

Сварочный аппарат для проволоки состоит из нескольких компонентов, о которых вам необходимо знать, прежде чем приступить к первому сварному шву.

В отличие от аппаратов для электродуговой сварки, которые используют длинные «стержневые» электроды, аппараты для проволочной сварки используют либо сварочную проволоку MIG, либо проволоку с флюсовым сердечником.

Таким образом, аппарат для сварки проволокой немного сложнее в настройке и правильном запуске, чем аппарат для дуговой сварки, но как только вы его настроите, процесс сварки с помощью аппарата для сварки проволокой станет довольно простым.

Использование проволочного сварочного аппарата в качестве установки MIG

Когда вы покупаете проволочный сварочный аппарат, у вас будет возможность купить проволочный сварочный аппарат, к которому можно подключить бензобак, или вы можете купить проволочный сварочный аппарат, который использует только флюсовую проволоку (без газа).

Совет, если вы новичок в сварке и хотите научиться сварке MIG…

Выберите проволочный сварочный аппарат, к которому можно подключить газовый баллон, потому что вы можете использовать его в качестве установки MIG (металлический инертный газ) или использовать его в качестве сварочного аппарата с флюсовой проволокой.

Если вы решите использовать его в качестве сварочного аппарата MIG, вам потребуется баллон 75/25 (аргон/CO2) или чистый CO2, чтобы у вас был защитный газ в сварочной ванне.

Если вам интересно, что такое защитный газ при использовании проволочного сварочного аппарата, то он используется для защиты расплавленной сварочной ванны от атмосферных газов, которые ослабляют сварной шов, если сварочная ванна открыта.

Преимущество использования вашего аппарата для сварки проволокой в ​​качестве установки MIG заключается в том, что получаемые сварные швы получаются намного лучше, чем при использовании проволоки с флюсовой сердцевиной.Сварной валик с помощью аппарата для сварки MIG получается гладким и очень красивым, если все сделано правильно, а шлак не откалывается.

В целом, начать работу со сварочным аппаратом для проволочной сварки с установкой MIG — это лучший способ обучения для новичков, потому что вы можете легко увидеть сварочную ванну, в отличие от процесса с сердечником под флюсом.

Использование проволочного сварочного аппарата в качестве установки флюсовой сердцевины

Вы также можете отказаться от использования газового баллона со сварочным аппаратом, и если у вас нет возможности подключить газ к сварочному аппарату, у вас не будет другого выбора, кроме как использовать сварочный аппарат с проволокой с флюсовой сердцевиной.

Проволока с флюсовым сердечником

представляет собой полую проволоку, наполненную веществом, называемым флюсом. Когда возникает дуга, флюс плавится и действует как защита от атмосферных газов, которые загрязняют сварные швы и вызывают пористость.

Таким образом, нет необходимости использовать защитный газ с флюсовой сердцевиной, как при сварке MIG. Важно отметить, что при сварке на установке MIG ваш сварочный аппарат использует сплошную проволоку, поскольку газ защищает сварочную ванну.

Flux core — это самый простой способ начать использовать проволочный сварочный аппарат, поскольку нет необходимости устанавливать газовый баллон.Вы можете сварить прямо из коробки!

Как работает сварочный аппарат?

Сварочный аппарат сначала устанавливает рулон проволоки в машину, а когда вы нажимаете на курок горелки MIG, происходит несколько вещей.

Начинается подача проволоки, начинает поступать газ и зажигается дуга.

Прежде чем приступить к использованию проволочного сварочного аппарата, важно правильно определить несколько моментов. Первое, что вы должны сделать перед установкой троса, это посмотреть на приводные ролики внутри машины.

Приводные ролики как 2 куска хлеба, а проволока как индейка. Они оказывают давление на проволоку, поэтому, когда вы нажимаете на спусковой крючок MIG, проволока подается к пистолету.

Поскольку при использовании сварочного аппарата используется проволока разного диаметра, необходимо убедиться, что приводные ролики установлены правильно. На каждом приводном ролике есть небольшие дорожки, в которые подается проволока.

Если вы используете тонкую проволоку, а приводные ролики установлены на слишком больших направляющих, приводные ролики не будут иметь никакого сцепления, и ваш сварочный аппарат будет подавать проволоку хаотично.Таким образом, вы можете начать пытаться наложить сварочный валик, а ваш аппарат не всегда подает проволоку в сварочную ванну.

После того, как вы правильно установили проволоку и она проходит через приводной ролик соответствующего размера, вам необходимо настроить напряжение и скорость подачи проволоки.

Опять же, если вы установите неправильную скорость подачи проволоки или напряжение будет отключено, ваша проволока будет подаваться хаотично. Внутри большинства проволочных сварочных аппаратов есть таблицы, которые подскажут вам, какие настройки должны быть в зависимости от толщины свариваемого металла.

Аппараты для сварки MIG, комплекты для сварки MIG, расходные материалы

МИГ-СВАРОЧНЫЕ АППАРАТЫ

Что нужно знать при покупке сварочного аппарата MIG

Когда кто-то собирается самостоятельно выполнять кузовные работы, сварочные аппараты MIG являются одним из первых инструментов, которыми он должен владеть. Сварке MIG очень легко научиться, и сварочный аппарат MIG необходим для восстановления автомобилей или изготовления металлов.

Если вы не уверены, что именно вам нужно, мы здесь, чтобы помочь вам выбрать правильную машину для вашей работы.На нашей странице сварки MIG мы более подробно рассмотрели, как работают сварочные аппараты MIG, когда лучше всего их использовать, а также другую информацию, которую вам необходимо знать. Мы также предлагаем различные продукты и ресурсы для более опытных сварщиков, которые хотят делать работу правильно.

Над каким бы проектом вы ни работали, есть вероятность, что найти детали становится все труднее. Это означает, что вам, возможно, придется создавать свои собственные детали, будь то кронштейн для крепления внутренних частей или капота и дверных панелей.

Чтобы сделать эти детали, вам нужно быть готовым к сварке.В Eastwood мы предлагаем более 4000 продуктов, предназначенных для помощи домашним мастерам, таким как вы, в изготовлении или ремонте всего, что им нужно для реставрационного проекта. Среди этой огромной линейки продуктов — одни из лучших сварочных аппаратов MIG на рынке, а также комплекты и принадлежности для сварки MIG.

В отличие от сварки TIG, сварка MIG идеально подходит для больших объемов работ и ее легче выполнять. Существует множество приложений для энтузиастов восстановления дома, и наши специалисты помогут вам выбрать вариант, который лучше всего подходит для вас.

Сварочные аппараты Eastwood MIG

Получите отличный сварной шов по отличной цене, купив расходные материалы для сварки MIG в Eastwood. Наиболее распространенный тип промышленной сварки, сварщики металлов в среде инертного газа (MIG) используют защитный газ и проволочный электрод для нагрева двух металлических предметов вместе с проволокой для их соединения. Каждый сварочный аппарат Eastwood был разработан, чтобы соответствовать или превосходить другие популярные сварочные аппараты MIG по более низкой цене. Выберите один из наших сварочных аппаратов для сварки низкоуглеродистой стали, нержавеющей стали и алюминия.

Выбор лучшего сварочного аппарата MIG

Компания Eastwood производит три типа сварочных аппаратов MIG для всех типов производства. Наш сварочный аппарат DIY MIG 135 — это превосходный сварочный аппарат начального уровня для простых работ на листовом металле и стали толщиной до 3/16 дюйма. Для работы, достойной механического цеха, MIG 175 может сваривать сталь или алюминий толщиной до 5/16 дюйма. Выберите MIG 250 для сварки толщиной до ½ дюйма, которая пользуется спросом в гоночных мастерских и на других производствах, работающих в тяжелых условиях.

Наша приверженность автолюбителям выходит за рамки наших собственных продуктов MIG. У нас также есть несколько моделей портативных сварочных аппаратов MIG Lincoln Electric, которые имеют компактную конструкцию для сварки на ходу. С помощью аппарата для сварки с флюсовой проволокой вы можете получить базовые характеристики MIG без использования защитного газа. Многопроцессорные сварочные аппараты позволяют пользователям выполнять несколько типов сварки, включая MIG, для любого типа проекта.

Дополнительные преимущества с нашими комплектами для сварки MIG

Обычно производство включает в себя нечто большее, чем просто соединение металлов.Объедините сварочный аппарат с плазменным резаком Versa-Cut для листового металла и алюминия в одном из наших комплектов для сварки MIG. Вы сэкономите деньги, приобретя все необходимое оборудование для автомобильных металлообработок. Вы также можете заказать сварочный аппарат в комплекте с тележкой или шлемом. Большинство сварочных аппаратов, которые мы продаем, включают в себя насадки, катушки с проволокой, газовые регуляторы и другие необходимые аксессуары. Доступны и другие расходные материалы и детали, такие как набор медных ложек Welder’s Helper, который мы считаем лучшим аксессуаром для сварки MIG для начинающих, предотвращающим деформацию и продувку.

Ресурсы для правильного выполнения работы

С 1978 года Иствуд помогает сообществу DIY реализовать проекты своей мечты, предлагая нужные инструменты и тщательное обучение. Используйте приведенные выше инструменты, чтобы сравнить сварочные аппараты, и ознакомьтесь с Руководством покупателя сварочных аппаратов MIG, чтобы определить, является ли сварочный аппарат MIG обязательным для вашей мастерской. В Eastwood Garage вы найдете полезные статьи, такие как наши советы по сварке MIG для начинающих, способы устранения неполадок, почему ваш сварочный аппарат MIG не дает дуги, и объяснение рабочих циклов сварки MIG.

Вместо того, чтобы обращаться к другим дилерам сварочных аппаратов Eastwood для самостоятельной сварки MIG, обратитесь прямо к источнику, сделав покупку в нашем интернет-магазине или в одном из наших розничных магазинов. На все сварочные аппараты, которые мы продаем, распространяется 3-летняя гарантия производителя, а возврат осуществляется без каких-либо проблем. И будьте уверены, что наша 100-процентная гарантия удовлетворенности клиентов поможет вам защитить ваши инвестиции.

MIG Welder Часто задаваемые вопросы

Для чего нужен сварочный аппарат MIG?

Как и все типы сварочных аппаратов, сварочный аппарат MIG имеет свои преимущества и недостатки. Эти сварочные аппараты являются лучшим вариантом для людей, плохо знакомых с производством металлов, так как это самый простой процесс сварки. Сварочные аппараты для сварки металлов в среде инертного газа производят чистые сварные швы, которые отличаются прочностью и великолепным внешним видом. Помимо стали, вы также можете сваривать MIG нержавеющую сталь и алюминиевые сплавы.

Еще одним преимуществом сварки MIG является то, что она работает как с тонкими, так и с толстыми металлами. Он обеспечивает лучший контроль при работе с панелями кузова из листового металла или другими автозапчастями, а также может использоваться для рам прицепов и сельскохозяйственного оборудования.Если у вас есть срочный сварочный проект, MIG — лучший выбор для надежного и чистого результата.

Какой сварочный аппарат MIG лучше всего подходит для начинающих?

Наш Eastwood MIG 135 идеально подходит для домашних любителей, производителей легких материалов и других лиц, которым нужен сварочный аппарат промышленного качества по низкой цене. Он сваривает сталь и нержавеющую сталь толщиной до 3/16 дюйма, а также может выполнять сварку под флюсом. Сварочный аппарат работает от стандартного тока 120 В, который можно найти в большинстве гаражей. Если вам нужно сварить алюминий, используйте сварочный аппарат Eastwood MIG 175, который поставляется с шпулеметом.

Независимо от того, какой аппарат вы покупаете, не забывайте слушать своего MIG-сварщика. При правильном использовании они должны шипеть, время от времени шипеть и шипеть, как бекон на сковороде. Изменения в звуке могут сказать вам, если скорость проволоки слишком высока, отключен защитный газ или что-то еще не так. Форум Иствуда — это хорошее место для посещения, если у вас возникнут проблемы.

Является ли дуговая сварка прочнее, чем сварка MIG?

По своей сути MIG и ARC/Stick Welds имеют примерно одинаковую прочность — различия заключаются в ситуации.Сварочные аппараты для дуговой сварки имеют гораздо лучшее проплавление металла, поэтому они создают более прочные сварные швы на толстых металлах. Они также намного сильнее на грязных металлах или в ветреную погоду. С другой стороны, сварщики MIG могут делать хорошие сварные швы на алюминии, в то время как сварщики электродом не могут.

Где я могу получить дополнительную информацию о сварке MIG?

Для просмотра подробной статьи нажмите «Дополнительная информация о сварке MIG».

Почему эти инструменты так хороши

Вам не терпится заняться сваркой?  Я могу помочь вам сделать сварку частью вашей жизни.Я занимаюсь сваркой с тех пор, как учился в старшей школе в 1970-х годах, и могу сказать вам, что сварочные аппараты MIG с подачей проволоки позволяют добиться успеха как никогда раньше. Немного истории позволяет легко увидеть прогресс.

В 1982 году мне было 19 лет, и у меня была лучшая в мире летняя работа. Каждый рабочий день я входил в ворота безопасности в задней части крупнейшего тематического парка Канады — так он называется Canada’s Wonderland — вместе с сотнями других школьников. Но там, где большинство из них повернулось бы к аттракционам, играм или палаткам с едой, где они работали, я направился в другом направлении.Я работал в отделе обслуживания аттракционов, работая вместе с механиками и электриками, которые обеспечивали безопасную работу аттракционов. Моя зарплата была выше, чем у жокеев попкорна, но, насколько я мог судить, бонус был еще больше. Мне разрешили остаться допоздна после смены и заняться собственными проектами по изготовлению металлоконструкций в полностью оборудованном металлообрабатывающем цехе. Никакого надзора, никаких хлопот, только часы и часы в одиночестве с инструментами промышленного класса. Моим любимым инструментом в то время был сварочный аппарат MIG с подачей проволоки.

Работаю за пределами моего цеха, используя сварочный аппарат с подачей проволоки, чтобы соединить куски стальной проволоки для забора №9. Сварщики с подачей проволоки могут успешно соединять тонкие и толстые стали.

Буквы MIG означают «металлический инертный газ», и это удивительная технология сварки, которой может научиться пользоваться почти каждый. В то время такие машины производились исключительно для промышленного использования, с колоссальными размерами и соответствующей ценой. Но у меня был этот сварочный аппарат с подачей проволоки, и я использовал его для создания самых разных вещей, включая хромированную и кожаную спинку и шоссейные подножки на 750-кубовом мотоцикле Yamaha Virago, который я в то время дорабатывал.И хотя у неподготовленных 18-летних детей без присмотра, вероятно, в наши дни никогда не будет возможности так откровенно проскользнуть мимо судебных юристов и получить в свои руки мощное оборудование, для тех из нас, кто страстно любит творить, случилось нечто еще лучше.

Небольшие и доступные по цене инструменты для сварки MIG с подачей проволоки теперь достаточно доступны для домашних любителей, чтобы их можно было купить и успешно использовать. Компактные модели потребительского класса сохраняют всю эффективность своих предков промышленного класса.Вот что такое революция в сварочных аппаратах с подачей проволоки, и все это сводится к катушке тонкого металла.

Это сварочный аппарат, который я использую в своем собственном магазине сегодня. Современные сварочные аппараты с подачей проволоки достаточно малы, чтобы быть портативными, и достаточно доступны по цене, чтобы быть доступными для всех, кто серьезно относится к сварке. Вы можете войти в игру менее чем за 500 долларов.

Сварочный аппарат MIG с подачей проволоки отличается от других, более сложных в использовании электросварочных инструментов, — это автоматическая подача сварочной проволоки. Нажмите на спусковой крючок ручного пистолета, и из наконечника выйдет прядь свежей проволоки.И поскольку этот провод находится под напряжением, синяя дуга прыгает от кончика провода к заземленной детали, которую вы свариваете. Эта дуга выделяет тепло, которое плавит проволоку и окружающий металл. Переместите пистолет вдоль шва, который вы соединяете, и плавление и осаждение продолжаются, расходуя проволоку, когда она снова выходит из пистолета. Итог: хороший, аккуратный шов, даже если вы не профессионал. Достичь отличных результатов смущающе легко.

Это спинка мотоцикла, которую я сделал с помощью сварочного аппарата с подачей проволоки в мастерской по обслуживанию аттракционов в Canada’s Wonderland в 1982 году.

Помимо простоты использования, сварочные аппараты с подачей проволоки обладают еще тремя уникальными особенностями. Во-первых, они исключительно хорошо работают с тонким металлом. Традиционными электросварочными аппаратами стержневого типа может быть трудно управлять в подобных случаях, что затрудняет соединение тонкого металла без прожигания отверстий в материале.

Еще одним преимуществом сварочного аппарата с подачей проволоки является возможность сварки алюминия. Самодельные сварочные аппараты с подачей проволоки более высокого качества предназначены для подачи сжатого инертного газа через пистолет и из сварочного наконечника во время использования. Этот газ защищает расплавленную зону сварки от реакции с кислородом, открывая целый мир новых возможностей. Использование защитных газов называется сваркой MIG (сокращение от «металлический инертный газ»). Этот подход можно использовать для стали, а также он необходим для работы с алюминием. Даже если вы не собираетесь сваривать что-либо, кроме стали, сварочные аппараты с поддержкой MIG создают гораздо более аккуратные сварные швы, чем модели, которые не могут работать с защитным газом.

Чистый сварной шов справа был выполнен методом MIG в среде защитного газа в сварочном аппарате с подачей проволоки.Грубый шов слева выполнен самозащитной сварочной проволокой без газовой защиты.

Третьей удивительной особенностью сварочных аппаратов с подачей проволоки является их эффективность. Хотя большие модели должны быть подключены к специальным кабелям, вы можете выполнять довольно серьезную работу с моделями подачи проволоки, предназначенными для подключения не более чем к обычной стенной розетке. Вам когда-нибудь хотелось построить алюминиевый причал для дачи? Или как насчет восстановления старинного автомобиля? Возможно, декоративный стальной забор вокруг бассейна на заднем дворе входит в список работ по благоустройству дома в этом году? Я постоянно использую свой сварочный аппарат для таких работ, и это потрясающе. Сварочный аппарат с подачей проволоки поможет вам по-новому взглянуть на металл. Кроме того, сварка — это просто весело.

Присоединяйтесь к моему сообществу новичков-сварщиков

Если вы ничего не знаете о сварке, но хотите узнать больше, присоединяйтесь к моему бесплатному сообществу по сварке MIG исключительно для начинающих. Я собрал ресурсы, чтобы помочь вам выбрать экономичное сварочное оборудование и правильно его использовать. Члены сообщества также получают раннюю скидку на мой новейший онлайн-курс — MIG Welding for Beginners.Зарегистрируйтесь ниже, чтобы попасть в список ранних пташек для получения уведомлений о зачислении на курс.

Я предпочитаю, чтобы мои онлайн-курсы были относительно небольшими, чтобы каждый мог получить поддержку и помощь, в которой он действительно нуждается. Как бы мне ни нравилось помогать всем, сейчас я могу принять лишь небольшое количество новых учеников, сохраняя при этом необходимый уровень поддержки. Пожалуйста, поймите, что это действительно редкая возможность, и места будут предоставляться в порядке очереди.Некоторых людей не пускают, потому что мало места. Это буквально лучшая программа, которую я когда-либо создавал, и я не удивлюсь, если она будет распродана за несколько часов. Так что держите ухо востро и прыгайте на борт, как только откроется регистрация. Посмотрите видео ниже, чтобы ознакомиться с некоторыми вещами, которые я использовал для сварки на протяжении многих лет.

7 лучших сварочных аппаратов MIG по соотношению цена/качество – отзывы 2022 г.

За последние пару десятилетий сварочные аппараты MIG произвели революцию в области сварки.

Поскольку цены находятся на рекордно низком уровне, проблема заключается в сужении выбора.

Профессиональный сварщик прежде всего нуждается в качестве и надежности.

Мастера-самоучки больше всего волнует реальная цена.

Мы нашли несколько профессиональных аппаратов и несколько для домашних сварщиков.

Быстрое сравнение

Посмотреть оглавление

Лучший сварочный аппарат MIG за деньги с отзывами

Вот список лучших сварочных аппаратов MIG, которые мы нашли на рынке.

1. Сварочный аппарат Eastwood MIG 180 MIG

• Отличное соотношение цены и качества для двойного напряжения
• IGBT Питание инвертора
• Дополнительный пистолет для катушки, если необходимо
• Пистолет MIG типа Tweco
• Включает регулятор
• Крепления для 4- и 8-дюймовых катушек

Плюсы

• Горелка типа Tweco промышленного стандарта
• Совместимость с шпульным пистолетом
• Регулятор бесконечной регулировки
• Таблица настроек на дверце машины
• Подходит для 4- и 8-дюймовых катушек

Минусы

• 10-футовые провода резака немного коротковаты
• Большинство сварочных аппаратов на 120 В достигают 140 А

Обзор

Сварочный аппарат Eastwood MIG 180 MIG — это обновление 2021 года для популярной модели Eastwood MIG 175. Благодаря возможности двойного входа теперь он может подключаться как к 120-вольтовой, так и к 240-вольтовой сети. Если вам не нужно сваривать сталь толщиной более 1/4 дюйма, вы можете выбрать Eastwood MIG 140 и сэкономить немного денег. Эта машина работает только от 110/120 вольт.

Этот сварочный аппарат выдает 120 ампер при напряжении 120 вольт и 180 ампер при подключении к сети 240 вольт. Нижний предел для каждой стороны составляет 30 ампер, что дает возможность сваривать листовой металл толщиной до 24 калибра. Если учесть блокировку спускового крючка 2T/4T для длинных швов, сварочный аппарат Eastwood MIG 180 MIG станет отличным решением для ремонта кузова автомобиля.Одним из обновлений этой модели является новый цельнометаллический тросовый привод, который повышает долговечность.

Сварочный аппарат Eastwood MIG 180 MIG оснащен горелкой MIG, совместимой с Tweco, что упрощает поиск деталей. Он имеет функцию прихватки, пульсирующую дугу, чтобы вы могли быстро установить детали. Эта мощная машина с двойным входом — отличное соотношение цены и качества. Его список функций выгодно отличается от Hobart 210, плюс вы можете связать его с алюминиевым сварочным пистолетом дешевле, чем покупать их отдельно.

Суть в том, что это отличная альтернатива, если вы не хотите выплескиваться на Hobart 210MVP.

2.Hobart Handler 210 MIG Welder

• Двойной источник питания 120 В/230 В
• Сварка листов толщиной 24 мм со сталью толщиной до 3/8 дюйма.
• Выход 25–210 А на 230 В
• Рабочий цикл 30 % при 150 А
• Холодный электрод без сварки

Плюсы

• Привод из алюминия промышленного класса
• Ручной пистолет готов
• Легкий вес 65 фунтов
• Регулятор с двумя манометрами
• Ручки для 2- и 10-фунтовых катушек

Минусы

• Регулировка катушки с проволокой требует гаечного ключа
• Максимальная толщина алюминия 3/16 дюйма

Обзор

Hobart Handler 210 MIG Welder — это аппарат для сварки MIG промышленного качества, предназначенный для сварки алюминия. Это только машина на 220/240 вольт, что несколько ограничивает ее, но она включает в себя регулятор с двумя датчиками.

Он весит 65 фунтов, не тяжелый, но и не такой легкий, как модели на 110/120 вольт. В целях безопасности электрод этой машины остается электрически холодным до тех пор, пока вы не нажмете на спусковой крючок. Используются катушки диаметром 4 и 8 дюймов. Широкий выходной ток этой машины от 25 до 210 ампер позволяет сваривать листы толщиной 24 и сталь толщиной 3/8 дюйма.

Этот аппарат готов к работе с катушечным пистолетом, что буквально означает, что все, что вам нужно сделать, это подключить шпульный пистолет, установить полярность, загрузить катушку с алюминиевой проволокой и начать сварку.Сварочный аппарат Hobart Handler 210 MIG Welder также доступен в комплекте с включенным шпульным пистолетом, что значительно дешевле, чем покупка сварочного аппарата и шпульного пистолета по отдельности (полный обзор здесь).

Если вам не нужна мощность 220 В или вам просто нужен вариант на 120 В, популярный Hobart Handler 140 станет отличной альтернативой. Сочетание производительности профессионального уровня с удобством самостоятельной сборки. Его номинала в 140 ампер достаточно для сварки стали толщиной до 1/4 дюйма.

3.Forney Easy Weld 140 FC-i

• Легкий вес 19 фунтов
• Включает 8-футовый дуговой пистолет, 8-футовый зажим заземления
• Сварка пластин до 1/4 дюйма
• Вмещает 10-фунтовые катушки проволоки
• Переходник с 20 А на 15 А

Плюсы

• Бесступенчатая регулировка напряжения
• Регулятор скорости подачи проволоки
• Сварные швы калибра 24 до 1/4″
• Пользователям нравится встроенный вентилятор по этой цене
• 30-процентный рабочий цикл

Минусы

• Безгазовая сварка только порошковой проволокой
• На этом станке невозможно проложить жесткую проволоку

Обзор

Forney Easy Weld 140 FC-i — отличный сварочный аппарат MIG для домашнего использования. «FC-i» в названии означает «преобразователь Flux Core». Инверторная технология легче, чем традиционные трансформаторы, используемые в большинстве сварочных аппаратов, а это означает, что этот сварочный аппарат выдает 140 ампер, несмотря на то, что весит всего 19 фунтов.

Чего нет у этого сварочного аппарата, так это возможности MIG. Проволока с флюсовой сердцевиной не обеспечивает такого же чистого и надежного сварного шва, как дуга в среде защитного газа. Он обеспечивает экранирование за счет испарения флюса. Для среднего домашнего сварщика разница незначительна.

Однако, если вам нужно сварить алюминий или нержавеющую сталь, проволока с флюсовым сердечником не подходит, и вам нужно найти аппарат для сварки MIG.

140-амперный номинал — это максимум, что можно получить, не повышая напряжение до 220 вольт. Этого достаточно для сварки стали толщиной 1/4 дюйма. Номинальная нагрузка на этой машине составляет 30 процентов при 90 амперах, что довольно поразительно для машины в этом ценовом диапазоне.

Вероятно, в этом классе нет сварочного аппарата MIG, у которого было бы больше довольных клиентов, и это важная причина, по которой Weld Guru Weekend Warrior выбирает его в номинации «Лучший MIG».

Если у вас не так много денег, я бы порекомендовал взглянуть на наши дешевые сварочные аппараты MIG стоимостью менее 500 долларов.

4. Сварочный аппарат Lincoln Electric Pro MIG 180 220 В MIG

• Проволочный привод для тяжелых условий эксплуатации
• Соединение пистолета латунь-латунь повышает проводимость
• Полностью регулируемая система привода
• Широкий диапазон сварочной мощности 30–180 А
• Диапазон скоростей подачи проволоки: 50–500 дюймов в минуту (1. 3-12,7 м/мин)
• Входная мощность: 220 В / 240 В

Плюсы

• Многолетний фаворит среди сварщиков
• Ручной пистолет готов
• 30-процентный рабочий цикл при 130 А
• Прочный привод подачи проволоки из литого алюминия
• Включает безгазовые сопла и сопла MIG
• Алмазный сердечник делает дугу более щадящей

Минусы

• Работает только от входного напряжения 208/220/240 В, поэтому не такой портативный, как модель на 110 В

Обзор

Это профессиональный сварочный аппарат MIG от Lincoln Electric с соединениями латунь-латунь, приводом из цельнометаллической проволоки и входным напряжением 220 В / 240 В. Каждая функция профессионального качества. Металл корпуса намного толще, чем у китайских машин, печатная плата закрытая, на ней используются шарниры из нержавеющей стали. Эти детали имеют значение, когда вы ставите еду на стол со своим сварщиком.

Имея диапазон сварочного тока от 30 до 180 ампер, Easy MIG 180 может сваривать все, от тонкого листового металла на решетке автомобиля до модификаций рамы того же автомобиля, включая металл толщиной до ½ дюйма. При токе 130 ампер рабочий цикл составляет 30 процентов, поэтому маловероятно, что вы когда-либо достигнете точки, когда срабатывает автоматическое отключение при перегреве.

Easy MIG 180 поставляется с регулятором Harris, а пистолет имеет 10-футовое соединение. Lincoln Electric использует технологию зажигания дуги, практически исключающую разбрызгивание, что дает вам время настроить нужные параметры для выполнения поставленной задачи. Lincoln предлагает как безгазовые сопла, так и сопла для сварки MIG, а на Easy MIG 180 предоставляется 3-летняя гарантия.

5.Сварочный аппарат Hobart Ironman 240 MIG

• 30-280 ампер
• Оптимизированная дуга для меньшего количества брызг
• Приваривает калибр 24 к 1/2 дюйма
• Двенадцать отводов контроля напряжения

Плюсы

• Сделано в США. С.А.
• Очень похож на Miller 252, но дешевле
• Простые ручки управления, которыми легко пользоваться в перчатках
• Подходит для катушки с проволокой весом 44 фунта.
• Можно точно настроить для различных материалов

Минусы

• Невозможно запустить генератор

Обзор

Hobart Ironman 240 — это обновленная версия недавно снятого с производства Ironman 230.240 — хорошо зарекомендовавший себя сварочный аппарат, обеспечивающий широкий диапазон мощности от 30 до 280 ампер в прочном шасси американского производства.

Hobart оснащает серию Ironman технологией «мягкой дуги» для более легкого зажигания дуги без разбрызгивания. Если вы хотите сварить алюминий, Hobart предлагает пакет с пистолетом SpoolRunner 200, который можно найти здесь, за несколько сотен дополнительных долларов.

Это полноразмерная платформа с 15-футовым соединением для пистолета и возможностью загрузки 44-фунтовых катушек с проволокой.Hobart поддерживает Ironman 240 надежной пятилетней ограниченной гарантией.

Регулятор мощности имеет 12 настроек для удобства работы в перчатках. Эта ручка регулятора мощности кажется проблемой для некоторых пользователей, которые сообщают о проблемах со свободным вращением ручки и отсутствием изменения настройки мощности.

Единственным недостатком этой модели является то, что она не может работать напрямую от генератора. Это влияет на синхронизацию срабатывания SCR сварщика. Это делает его немного менее портативным, чем некоторые другие сварочные аппараты, но нет ничего, что вы не могли бы обойти.

Это качественный сварочный аппарат промышленного класса, идеально подходящий для сельскохозяйственных работ, который сравнивают с Miller 252. В нем отсутствует цифровой экран и несколько других функций, которые не нужны большинству людей, но он стоит намного дешевле, что это отличное соотношение цены и качества.

6.Сварочный аппарат Millermatic 211 MIG

• MIG/Flux Core с подачей проволоки
• Входное напряжение 240 В переменного тока
• Алюминий, сталь, мягкая сталь
• Толщина материала 24 калибра. до 3/8 дюйма
• Проволока .023–.035/флюсовая сердцевина .030–.045 в

Плюсы

• Легкий вес
• Вход 120/240 В
• Работает очень тихо
• Более тяжелые материалы 1/4 и 3/8″
• Работает при очень малых токах для тонкой стали

Минусы

• Некоторые владельцы считают заземляющий зажим слишком дешевым
• Некоторые аппараты имеют неисправную катушку подачи проволоки

Обзор

Millermatic 211 — профессиональный сварочный аппарат MIG, один из лучших доступных аппаратов для сварки MIG. Он может работать со 110 или 240 входами. При подключении к стороне 240 он имеет 40-процентный рабочий цикл при 150 ампер. В домашнем хозяйстве 110 он обеспечивает 20-процентный рабочий цикл при 115 ампер.

Эти 115 ампер позволят вам сваривать материал толщиной около 1/8 дюйма, поэтому для домашнего энтузиаста, не имеющего розетки на 220 вольт, Millermatic 211 позволит вам сделать многое, хотя и стоит дорого.

Auto Spool Gun Detect™ — это удобная функция, которая автоматически определяет подключение горелки MIG или катушки, устраняя необходимость в переключателе.Он также имеет защиту от тепловой перегрузки, которая отключит выход источника питания в случае перегрева главного трансформатора или выпрямителя.

Настоящий рынок — профессионалы, которым нужна мобильность. Примером может служить перекатывание его, чтобы добраться до разных частей кузова автомобиля. Принести его на место работы для профессионалов HVAC, устанавливающих воздуховоды или ремонтирующих печи, — другое дело.

Учитывая, что он может сваривать сталь или алюминий толщиной до 3/8 дюйма, он также достаточно портативный, чтобы перемещаться по стальной строительной площадке для таких деталей, как лестницы и перила.Он также оснащен приводом из цельной металлической проволоки.

Профессиональная мощность, универсальность с двумя входами, обслуживание клиентов Miller и настоящие возможности MIG делают Miller magic 211 нашим профессиональным выбором в номинации «Лучшая сварка MIG».

7.Сварочный аппарат Everlast Powermig 200 MIG

• Цифровой инвертор IGBT с низким уровнем разбрызгивания
• Регулятор силы дуги регулирует характеристики дуги
• MIG, подача проволоки и сварка электродом
• Двойные цифровые дисплеи
• Сварка MIG до 7/16″ за один проход

Плюсы

• Защита перед и после потока
• Вход двойного напряжения 120/240 В
• Поставляется с газовым регулятором
• Контроль обратного прожига сбрасывает длину провода
• Широкий диапазон производительности

Минусы

• Только сварка в режиме постоянного тока
• Недорогой регулятор

Обзор

Сварочный аппарат Everlast Powermig 200 предлагает два входа напряжения и весит всего 35 фунтов благодаря инверторной технологии. Он не только подходит для MIG, вы также можете использовать его для сварки флюсом или в качестве сварочного аппарата.

Когда ваша машина может одновременно сваривать и подключать газ, все, что вам нужно купить, это соединительный блок, и вы также получаете возможность TIG, хотя Everlast не говорит об этом.

Powermig 200 имеет функцию обратного сжигания, которая автоматически регулирует длину провода при перезапуске. 200 ампер могут сварить сталь толщиной ⅜ дюйма за один проход. Двойные цифровые дисплеи и система контроля дуги с низким уровнем разбрызгивания — приятные особенности в этом ценовом диапазоне.

Preflow и Postflow улучшают качество сварки, снижая пористость за счет включения газовой защиты до начала дуги и прекращения подачи газа после того, как дуга погаснет. Функция контроля обратного прожига сбрасывает длину подачи проволоки до того, как вы зажжете новую дугу. Еще одной приятной особенностью является цифровое управление, которое дает вам четкое представление о том, каково именно ваше напряжение и скорость провода.

Everlast включает в себя газовый регулятор и предоставляет на него 3-летнюю гарантию. С возможностью использования стержня и возможностью использовать его как в бытовой, так и в промышленной сети, это довольно хороший сварочный аппарат за свои деньги.

.
