Светодиодная лампа схема: Схема светодиодной лампы на 220 в

Схема светодиодной лампы на 220 в

Для многих многоквартирных домов актуальна проблема освещения лестничных площадок: хорошую лампу туда ставить жалко, а дешевые быстро выходят из строя.

С другой стороны качество освещения в данном случае не является критичным, так как люди находятся там очень недолго, то вполне можно поставить туда лапочки с повышенными пульсациями. А раз так, то схема светодиодной лампы на 220 В получиться совсем простой:

Список номиналов:

• C1 – значение емкости по таблице, 275 В или больше
• C2 – 100 мкФ (напряжение должно быть больше чем падает на диодах
• R1 – 100 Ом
• R2 – 1 MОм (для разряда конденсатора C1)
• VD1 .. VD4 – 1N4007

Я уже приводил схему подключение светодиодной ленты к сети 220В так вот её можно упростить выкинуть стабилизатор тока. Упрощенная схема не будет работать в широком диапазоне напряжений, это плата за упрощение.

Конденсатор C1 является тем компонентом, который ограничивает ток. И выбор его значения очень важен, его величина зависит от напряжения питания, напряжения на последовательно включенных светодиодах и требуемого тока через светодиоды.

Для 1 светодиода в сборке фильтрующий конденсатор C2 следует увеличить до 1000мкФ, а для 10 светодиодов, до 470мкФ.

По таблице можно понять, что для получения максимальной мощности (чуть более 4 Вт) нужен конденсатор на 1мкФ и 70 последовательно включенных светодиодов на 20мА. Для более мощных источников света лучше подойдет схема светодиодной лампы на 220 в использующая широтноимпульсную модуляцию для преобразования и стабилизации тока через светодиоды.

Схемы на основе широтноимпульсной более сложные, но зато обладают преимуществами: им не требуется большой ограничивающий конденсатор, эти схемы обладают высоким КПД и широким диапазоном работы.

Я заказал несколько светодиодных светильников в Китае. В основе преобразователей этих ламп лежат микросхемы драйверов разработанных в том же Китае, конечно качество работы этих схем ещё не дотягивает до западных стандартов, но вот стоимость более чем демократичная.

Итак, конкретно в последних светодиодных лампах была установлена микросхема WS3413D7P, являющаяся светодиодным драйвером с активным корректором коэффициента мощности.

Что же мы видим на схеме? Все тот же диодный мост VD1 — VD4, сглаживающий конденсатор С1. Остальные же компоненты работают нужны для работы микросхемы D1. Резистор R1 нужен для питания самой микросхемы в начальный момент времени, а после запуска микросхема начинает питаться со своего выхода через цепочку R5, VD5. Конденсатор С2 фильтрует питания собственных нужд. Конденсатор С3 служит для задания частоты преобразования. Резистор R2 нужен для измерения тока через светодиоды. Делитель на резисторах R3, R4 позволяет микросхеме получать информацию о напряжении на светодиодной сборке. Катушка индуктивности L1 и конденсатор C4 нужны для преобразования импульсной энергии в постоянную.

Существует куча других разновидностей микросхем, но основных типов высоковольтных драйверов светодиодов всего три: на основе емкостного гасящего сопротивления, активный гасящий стабилизатор тока и импульсный стабилизатор тока.

Конструкция и доработка нескольких типов светодиодных ламп

В мои руки попало несколько вышедших из строя, уже широко распространённых светодиодных ламп на напряжение 230 В, в изобилии предлагаемых в наших магазинах. Захотелось выяснить причину их быстрого выхода из строя и внутреннее устройство. Все лампы проработали не более одного года, хотя на упаковках утверждается, что их время непрерывной работы 30000 ч, получается 1250 суток, что составляет более трёх лет. И ведь наверняка сгоревшие лампы не эксплуатировались круглые сутки.

Итак, берём первую лампу под товарным знаком iEK. Кроме товарного знака, на корпусе указаны данные и параметры лампы LED-A60, 230 В, 50/60 Гц, 11 Вт, 4000 К. Как известно, большинство сетевых светодиодных ламп имеют примерно одинаковую конструкцию. К несущему корпусу, в котором расположены драйвер и светодиоды, крепится матовая колба светорассеивателя и металлический резьбовой цоколь лампы. Пробуем сначала снять колбу. Для этого я изготовил тонкий узкий нож из обломка полотна от ножовки по металлу, сделав тонкое остриё на наждачном станке. Осторожно вставляем нож между колбой и корпусом, сначала на небольшую глубину, и проходим по ругу. Далее всё повторяем на большей глубине. При этом можно пробовать покачивать колбу лампы, и когда колба будет покачиваться, отделяем её. Оказалось, что колба крепилась с помощью белого силиконового герметика. При этом следует отметить, что у некоторых ламп колба отделялась сравнительнолегко, а у некоторых — трудно. У одной лампы в герметике осталась часть нижнего пояска колбы. Но главное — соблюдать осторожность, тогда всё должно получиться.

На алюминиевой печатной плате, служащей ещё и теплоотводом, припаяны 12 светодиодов поверхностного монтажа белого свечения типоразмера 3528. Один из светодиодов был с чёрной точкой, как оказалось — сгоревший. Алюминиевая подложка плотно вставлена в корпус, оказавшийся внутри также алюминиевым, поверх покрытым пластиком. Корпус тоже должен выполнять функцию теплоотвода, но площадь соприкосновения тонкой алюминиевой платы корпусом невелика, атеп-лопроводящая паста отсутствует. Плата со светодиодами подпаяна к драйверу двумя проводами. Внешний вид разобранной лампы изображён на рис. 1. Удалив герметик, поддевают ножом и извлекают плату со светодиодами, но вынуть её из корпуса не дают провода, соединяющие драйвер с цоколем лампы. Поддев ножом, извлекают центральный контакт цоколя и разгибают идущий к нему провод. Места кернения резьбовой части цоколя к корпусу высверливаем сверлом диаметром 1,5 мм. Сняв цоколь, можно достать плату драйвера. На ней оказался разрушен оксидный конденсатор с обозначением на плате Е2. Часть элементов на плате для поверхностного монтажа установлена со стороны печатных проводников, а на противоположной стороне установлены дроссель, два оксидных конденсатора и микросхема. Схема драйвера с обозначениями элементов, как на плате, показана на рис. 2. Резистор, условно обозначенный как R1, находится не на плате, а соединяет центральный контакт цоколя лампы с ней. Схема драйвера построена на микросхеме OCP8191 в корпусе ТО-92. Микросхема представляет собой неизолированный квазирезонансный понижающий преобразователь для питания светодиодов со стабилизацией тока. В её состав входят MOSFET транзистор с максимальным напряжением сток-исток 550 В и узел управления. В микросхеме есть различные виды защиты: от перегрева, от короткого замыкания в нагрузке, от превышения максимального тока. Ток через светодиоды задают резисторами RS1 и RS2.

Рис. 1. Внешний вид разобранной лампы

Рис. 2. Схема драйвера

После замены конденсатора Е2 на исправный ёмкостью 2,2 мкФ на напряжение 400 В и замыкании контактов сгоревшего светодиода лампа заработала. Был замерен ток через светодиоды, он оказался равен 120 мА, что мне кажется несколько завышенным. Ёмкость конденсатора С3 и индуктивность дросселя были замерены на плате. Применённые светодиоды начинают слабо светить при напряжении 7 В, а при напряжении 8 В и токе 2 мА светят уже ярко. Судя по этому, в одном корпусе расположены два или три последовательно включённых кристалла. Тип светодиодов остался неизвестен.

Следующей «подопытной» стала лампа под торговой маркой General. На ней нанесены следующие обозначения: GLDEN-WA60; 11 Bт; 2700 K, 198-264 B; 50/60 Гц; 73 мА. Матовый светорассеиватель снимают, как и у предыдущей лампы. После этого увидим алюминиевую плату с расположенными на ней семью SMD-светодиодами типоразмера 3528. В отличие от предыдущей лампы, плата припаяна к драйверу и закреплена двумя винтами (рис. 3). Сняв её, увидим, что она была закреплена с помощью винтов на алюминиевом штампованном диске, плотно вставленном в корпус лампы (рис. 4). Заметно, что лампа сделана более качественно, и отвод тепла от светодиодов должен быть лучше.

Рис. 3. Лампа под торговой маркой General

Рис. 4. Диск лампы

Далее аналогично снимаем цоколь. А вот диск приходится потихоньку выбивать со стороны цоколя, просунув тонкий металлический стержень и уперев его ближе к краю, в ребро диска. Иначе диск будет выгибаться. Только после этого вынимаем плату драйвера. Он построен на аналогичной микросхеме BP9916C в корпусе SOP-8 и представляет собой также неизолированный понижающий преобразователь, позволяющий поддерживать постоянным ток через светодиоды. Схема отличается от предыдущей незначительно, в основном номиналами элементов и их обозначениями на плате, и ещё тем, что после резистора R1, параллельно диодному мосту, установлен керамический конденсатор ёмкостью 0,1 мкФ на напряжение 400 В. Поэтому приводить схему не имеет смысла. Микросхема установлена со стороны печатных проводников. Замкнув контакты неисправного светодиода, удалось восстановить работоспособность лампы. При сопротивлении регулировочных резисторов RS1 и RS2, равных 5,6 и 3,9 Ом, ток через светодиоды равен 130 мА.

Потом была вскрыта светодиодная лампа с товарным знаком ASD и с обозначениями на корпусе: LED-A60, 11 Вт, 220 В, 4000 К, 990 лм. Разборка лампы такая же, как и в предыдущих случаях. Вид лампы без матового светорассеивателя показан на рис. 5. На алюминиевой плате, которая просто вставлена в корпус, установлены 18 SMD-светодиодов типоразмера 3528. Площадь теплового контакта с корпусом, как и в первой лампе, очень мала. Плата со светодиодами припаяна непосредственно к плате драйвера. Эти светодиоды, как и в предыдущих лампах, начинают светить при напряжении 7 В, а при 8 В светятся достаточно ярко при токе 2 мА. Следовательно, их параметры должны быть схожими. Драйвер этой лампы построен на микросхеме BP9918C в миниатюрном корпусе для поверхностного монтажа SOT23-3. Эта микросхема аналогична микросхемам в предыдущих лампах и обладает схожими параметрами. Схема драйвера отличается отсутствием резистора R1, вместо которого на плате сделан тонкий змеевидный печатный проводник, а также номиналами некоторых элементов и обозначениями на плате. При сопротивлении резисторов RS1 и RS2, равных соответственно 13 и 10 Ом, ток через светодиоды — 55 мА, что примерно вдвое меньше, чем у предыдущих ламп.

Рис. 5. Вид лампы без матового светорассеивателя

Исходя из всего изложенного, напрашивается вывод, что причиной быстрого выхода из строя этих ламп является завышенный ток светодиодов и недостаточное их охлаждение и, следовательно, перегрев.

Было решено восстановить эти лампы, при этом постараться продлить срок их службы. Для начала были уменьшены токи светодиодов. В первой лампе — путём замены резисторов RS1 и RS2 (4,7 и 3,9 Ом) на два резистора сопротивлением по 10 Ом каждый. Ток через светодиоды со 120 мА уменьшился до 50 мА. Во второй лампе резистор сопротивлением 3,9 Ом был заменён резистором сопротивлением 10 Ом. Ток через светодиоды уменьшился с 130 до 85 мА. В третьей лампе взамен резистора сопротивлением 13 Ом установлен резистор сопротивлением 30 Ом. Ток через светодиоды при этом уменьшился с 50 до 40 мА. Светоотдача при этом упала незначительно, хотя всё по местам может расставить только дальнейшая опытная эксплуатация.

Кроме того, у первой и третьей ламп под светодиодами, на свободной стороне платы, были подложены толстые металлические шайбы, улучшающие тепловой контакт с корпусом. Везде была нанесена теплопроводная паста КПТ-8. Металлические цоколи ламп были приклеены к корпусу эпоксидным клеем, нанесённым в места высверленных отверстий. В корпусе, рядом с цоколем лампы, были просверлены вентиляционные отверстия, улучшающие охлаждение. Правда, при этом применять лампы во влажных помещениях будет нельзя. Если лампы планируется применять в закрытых светильниках, светорассеивающие колбы можно не устанавливать, соблюдая осторожность при установке самих ламп. В противном случае колбы приклеивают белым силиконовым герметиком, как было до этого. Посмотрим, как эти доработки повлияют на долговечность ламп.

И в заключение рассмотрим совершенно другую светодиодную лампу, ещё не бывшую в эксплуатации. Это лампа торговой марки ASD, предназначенная для подключения к переменно-му или постоянному напряжению 12 В. На корпус нанесены следующие обозначения: LED-JC, 5 ВТ, AC/DC, 12 В, цоколь G4, 3000 К. Эта небольшая лампа разбирается несложно. Снимают прозрачный пластиковый колпак, закрывающий светодиоды. Он крепится к корпусу на защёлках, которые очень хрупкие. Поэтому отгибать надо не сами защёлки, а часть корпуса колпака, к которому эти защёлки прикреплены. Для этого в корпусе колпака сделаны прорези, сразу не бросающиеся в глаза, но позволяющие поддеть отвёрткой и раздвинуть защёлки. Сняв колпачок, видно, что светодиоды и другие элементы установлены на гибкой печатной плате, которая с внутренней стороны покрыта слоем липкой ленты, поэтому просто снимают её.

Далее вынимают гибкую плату и отпаивают провода, соединяющие её с цоколем. После этого можно подробно рассмотреть конструкцию лампы. Её внешний вид показан на рис. 6. Материал её корпуса похож на керамику, видимо, чтобы не оплавился при нагреве светодиодов и, возможно, хоть как-то отводил тепло от них. Материал — довольно хрупкий, легко скалывается.

Рис. 6. Конструкция лампы

Схема драйвера этой лампы представлена на рис. 7. Он собран на микросхеме U1 в корпусе SOP 8. К сожалению, однозначно идентифицировать микросхему не удалось. На разных лампах неизменной была надпись на корпусе 1086. Светодиоды в лампе типоразмера 3528, с номинальным напряжением 3,4 В. Все остальные элементы — для поверхностного монтажа. При подключении к источнику напряжением 12 В выяснилось, что лампа потребляет ток 280 мА. При увеличении напряжения до 14 В ток через лампу возрос до 290 мА, а при снижении напряжения питания до 10,2 В он уменьшился до 270 мА.

Рис. 7. Схема драйвера

При питании лампы номинальным напряжением 12 В уже после семи минут работы, при касании корпуса или светодиодов пальцем, трудно удержать его на них — обжигает. Причина — в слишком плотном расположении светодиодов и в небольшом корпусе. Ручаться после этого в продолжительной работе этой лампы я бы не стал, если только не переделать лампу, снабдив светодиоды и драйвер дополнительными теплоотводами.

Автор:  П. Юдин, г. Уфа

Самостоятельно ремонтируем светодиодные лампы — ToolBoom

Светодиодная лампа – современный и практичный источник освещения. Светодиодные лампы безопасны, не содержат ртуть и другие токсичные вещества, не представляют опасности при выходе из строя или разбитии. Но первое, что побуждает к покупке и установке такой лампы, это возможность экономить средства благодаря малому использованию электроэнергии. Светодиодные (или LED) приборы являются достаточно надежными и обычно полностью вырабатывают свой ресурс. Преимущества такого освещения очевидны: оно дает яркий свет и служит долго.

Если обычные лампы накаливания не подлежат ремонту, то в светодиодной можно отремонтировать практически все. Остается найти неисправность, произвести несложный ремонт и тем самым продлить срок эксплуатации лампы. Необходимые инструменты найдутся у каждого домашнего мастера, остается только найти время на ремонтные работы.

Работа светодиодной лампы построена на свойствах некоторых материалов излучать свет при определенных условиях. Рабочий элемент лампы, светодиод – это полупроводниковое устройство, которое излучает некогерентный свет при пропускании через него электрического тока. Светодиоды светятся только при условии прохождения постоянного тока.

Как работает светодиод?

Рассмотрим его работу на примере широко распространенного SMD-светодиода в корпусе 5730.

Его характеристики представлены в таблице:

Если в двух словах описать его работу, можно сказать так: светодиод преобразует электрический ток в световое излучение. Светодиод состоит из полупроводникового кристалла на токонепроводящей основе, корпуса с контактными выводами и оптической системы. Для повышения устойчивости светодиода, пространство между кристаллом и пластиковой линзой заполнено прозрачным силиконом. Алюминиевая основа предназначена для отвода избыточного тепла. Собственно, при нормальных условиях выделяется совсем небольшое количество тепла.

Чем больший ток проходит через светодиод, тем ярче он светит. Однако, из-за внутреннего сопротивления полупроводника и p-n-перехода, диод нагревается и при большом токе может сгореть – расплавятся соединительные проводники или будет прожжен сам полупроводник. Следовательно, для обеспечения требуемого значения тока, в лампе должен быть блок питания – драйвер, а также система отвода избыточного тепла – радиатор. Рассмотрим устройство LED-лампы подробнее.

Основные составляющие части LED-лампы

1. Рассеиватель. Рассеиватель устраняет неравномерности светового потока и слишком высокую яркость отдельных излучающих элементов. Он обеспечивает освещение под определенным углом (для бытовых ламп — угол рассеивания должен быть как можно больше).
2. Плата со светодиодами. Плата на алюминиевой основе, на которой размещены светодиоды. При этом, количество светодиодов очень важно для теплообмена, следовательно, должно соответствовать конструкции лампы. Между платой и радиатором находится термопаста, которая способствует передаче тепла.
3. Радиатор. Качественный радиатор предназначен для того, чтобы эффективно отводить тепло от компонентов лампы и не давать светодиодам возможности перегреваться. Конструкция радиатора с ребрами позволяет эффективнее отводить и рассеивать избыток тепла.
4. Цоколь. Вкручивается в патрон светильника и обеспечивает с ним надежный контакт. Изготовлен, как правило, из латуни с никелевым покрытием. Для защиты от пробивания электрическим током цоколь большинства LED-ламп имеет полимерную основу.
5. Драйвер. Это электронная схема, которая предназначена для преобразования переменного тока электросети в постоянный ток такого номинала, который необходим для работы светодиодов. Слишком большой ток приводит к деградации светодиодов, которые в итоге перегорают. Качественный драйвер обеспечивает стабильную работу лампы при прыжках сетевого напряжения, обеспечивает работу светодиодов без пульсаций. Схем драйверов LED-ламп довольно много. Ниже приведены лишь некоторые из них:

   Драйверы бывают как простые, где фактически напряжение ограничивается за счет резистора или конденсатора, так и более совершенные с использованием микросхем. Такой драйвер не только ограничивает напряжение, но и обеспечивает оптимальное энергопотребление, а также различные функции ограничения и защиты. Конечно, драйверы на микросхемах более современные и прогрессивные, но при этом более сложные в изготовлении, а это напрямую влияет на стоимость лампы.

Работа лампы и поиск неисправности

Принцип работы светодиодной лампы достаточно прост: от электросети через контакты на драйвер подается переменный ток, там он выпрямляется и направляется на светодиоды, которые «превращают» его в свет. Избыток тепла отводится с помощью платы, на которой размещены светодиоды и радиатор.

Хотя на первый взгляд LED-лампы разные, они имеют одинаковую конструкцию и сделаны по одним принципам схемотехники. Поэтому, если разобраться в их работе и отремонтировать одну лампу, каждый последующий ремонт будет легче.

В большинстве современных ламп — источником света являются SMD-светодиоды, которые соединены последовательно. Схема соединения показана на рисунке.

Поэтому, выход из строя одного из них приводит к тому, что и другие тоже работать не будут. Наиболее распространенная неисправность ламп — именно перегорание светодиодов. Чаще всего — одного из них. Крайне редко случаются ситуации, когда из строя выходят сразу несколько светодиодов.

Перегореть светодиоды могут по разным причинам. Это может быть использование компонентов низкого качества, отсутствие стабилизации по току, перегрева светодиодов, скачки напряжения в электросети. При этом некоторые производители сразу перегружают светодиоды, чтобы заинтересовать покупателя высокой яркостью лампы небольшого размера.

Но какой бы ни была причина поломки, в большинстве случаев восстановить работу светодиодной лампы возможно. Более того, такой ремонт под силу выполнить даже начинающим радиолюбителям. А расходы будут значительно меньше, чем стоимость новой лампы.

Для выяснения причины необходимо разобрать лампу – снять рассеиватель и добраться середины лампы. Рассеиватель может быть приклеен к корпусу, поэтому нужно аккуратно (например, тонкой отверткой) отсоединить его от корпуса. Исключением являются лампы со стеклянным рассеивателем. Такие лампы зачастую не подлежат ремонту.

В рассеивателе размещена плата со светодиодами. В качественных лампах на ней установлены только светодиоды. Плата, на которой размещены еще и другие компоненты, будет быстрее перегреваться, а компоненты будут выходить из строя.

Следующий шаг – это визуальный осмотр платы. Определить светодиод, который перегорел, в большинстве случаев можно визуально – на нем четко видно черную точку, или следы от выгорания.

Но в некоторых случаях светодиод может выглядеть неповрежденным. Провести проверку и выявить неисправность светодиода можно с помощью мультиметра. Большинство современных мультиметров имеют функцию тестирования диодов. Порядок проверки следующий: замыкаем красный щуп на анод светодиода, а черный на катод. Хороший светодиод загорается. При изменении полярности щупов — на дисплее мультиметра будет только цифра «1», диод светиться не будет. Нерабочий светодиод при проверке также не светится.

Замена светодиода

Теперь, когда определён неисправный светодиод, нужно его заменить. Светодиод припаян к плате. В то же время, перегревание является критическим в его работе. В технической спецификации светодиодов указаны рекомендации по пайке. Например, для SMD-светодиода 5730, который широко используется благодаря хорошему соотношению размеров, мощности и светового потока — температура пайки 260°С (в течение не более двух секунд).

Если конструкция лампы позволяет, плату надо снять с радиатора, отпаять контакты драйвера, и уже после этого приступать к замене светодиода. Плату удобно закрепить на держателе (так мы освобождаем обе руки) и, опять же, если конструкция лампы позволяет, прогреть термофеном снизу. Температуру при этом задать не очень высокую, в пределах 100 ÷ 150°С, чтобы не повредить «живые» светодиоды.

Снимать с платы старый светодиод удобнее термопинцетом, который одновременно прогревает оба вывода. Или можно делать это изготовленным собственноручно его упрощённым аналогом – скрученным медным проводником, который разогревается от жала паяльника.

На место неисправного нужно установить новый светодиод такого же типа. Маркировка светодиодов, как правило, обозначена на плате лампы. При установке нужно соблюдать полярность.

Существует и другой, на первый взгляд более простой способ ремонта – на место неисправного светодиода запаять перемычку, то есть, замкнуть контактные площадки, к которым был подсоединён старый светодиод. Выглядеть это будет так:

Если на плате много светодиодов и все они включены последовательно, отсутствие одного не будет существенно влиять на работу других. Однако напряжение на рабочих диодах увеличится и вероятность того, что они будут выходить из строя, достаточно высока. Это не касается качественных ламп, драйвер которых задает необходимый ток и будет уменьшать напряжение до уровня, безопасного для работы светодиодов.

Другие неисправности

Если же при проверке все светодиоды оказались рабочими, надо проверить драйвер лампы и поискать другие «незначительные» поломки, внимательно осмотреть и проверить всю конструкцию лампы, особенно, соединительные проводники и контакты на предмет обрыва или «холодной» пайки.

Драйвер в хороших лампах выполнен в виде отдельной платы и находится в цокольной части. Поскольку каждый производитель имеет свою схему драйвера, не существует четкой и стандартной рекомендации по его ремонту. Здесь надо применять индивидуальный подход.

Следует мультиметром проверить основные детали, а именно, проверить на короткое замыкание выводы диодов и транзисторов, сравнить номиналы резисторов, заменить конденсаторы, которые имеют неудовлетворительное состояние или емкость которых не соответствует номиналу. Если в схеме драйвера присутствует интегральная микросхема, надо проверить напряжение на ее выводах согласно технической спецификации и сделать выводы относительно ее работоспособности. Заменить неисправные компоненты.

Остается проверить работу разобранной лампы и собрать ее. При необходимости, нанести термопасту, закрутить шурупы, зафиксировать рассеиватель.

Тенденция «модульного» ремонта не обошла и область светодиодных устройств. В интернет-магазине инструментов «Masteram» вы можете приобрести как комплекты для самостоятельной сборки LED-ламп, так и отдельные составляющие: драйверы, платы с установленными светодиодами, радиаторы ламп и т.д. Достаточно разобрать лампу, отпаять «старую» отработанную деталь, а на ее место установить новую. Замена производится в считанные минуты.

Конечно, здесь мы рассмотрели лишь самые простые варианты возобновления работы светодиодной лампы, без углубления в схемные и конструкционные решения. Но очевидно, что дело это перспективное. Стоимость замены светодиода или драйвера лампы будет значительно ниже, чем приобретение новой лампы. Из общих рекомендаций можно только добавить, что при замене следует использовать качественные компоненты с хорошими техническими характеристиками. Это будет залогом длительной безотказной работы светодиодной лампы.

Команда Toolboom

Копирование материалов с сайта toolboom.com разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Схема, назначение деталей и описание работы драйвера светодиодной лампы | ASUTPP

Любая светодиодная лампа представляет собой набор светодиодных излучателей и блок питания (преобразователь напряжения) для них. Светодиоды имеют очень продолжительный срок эксплуатации и, при условии обеспечения оптимальных параметров для их питания, могут работать много лет.

Причина отказа в работе такой лампы в 90% случаев кроется в неисправности именно электронной части схемы. Поэтому, при желании, неисправную лампу часто можно попытаться отремонтировать самому, в домашних условиях. Статья рассчитана на начинающих радиолюбителей и даёт простое представление о работе и устройстве светодиодных ламп, как один из возможных вариантов.

Блок питания (преобразователь, драйвер) лампы представляет собой небольшую плату с радиоэлементами, которая расположена под платой со светодиодами, в её корпусе-цоколе. Такой драйвер может иметь бестрансформаторную схему, а может содержать небольшой импульсный трансформатор, транзисторы и микросхемы.

В данной статье будет дана схема простого драйвера, не содержащего трансформатор, транзисторы и специализированные микросхемы. Такая схема применяется, например, в лампах «Jazzway» с потребляемой мощностью 8 W.

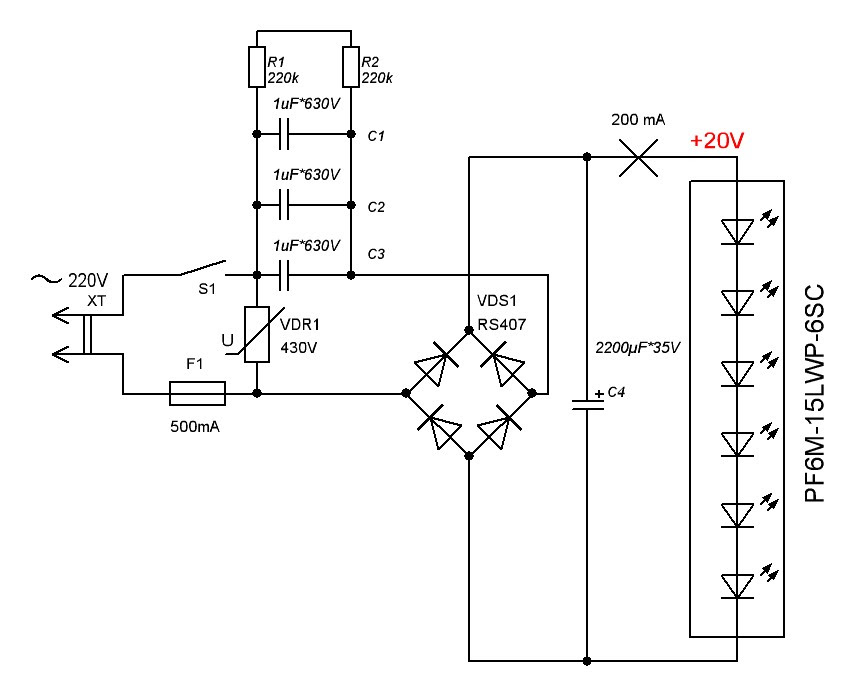

Схема простого драйвера светодиодной лампы

Схема простого драйвера светодиодной лампы

Резистор R1 в схеме нужен для исключения значительного броска тока в момент включения лампы и служит своеобразным «предохранителем». Конденсаторы С1, С2, С3 «гасят» часть сетевого напряжения 220V до приемлемого уровня.

Вместо этих трёх конденсаторов можно, конечно, включить один, ёмкостью 1,5…2 мкФ. Но такой конденсатор имеет уже значительные габариты и может просто не поместиться в корпус лампы. Именно поэтому применяется параллельное включение трёх конденсаторов с небольшими габаритами. Все конденсаторы в схеме (кроме С5) следует брать с рабочим напряжением не ниже 400V.

В качестве выпрямительного диодного моста можно использовать микросборку или четыре диода типа 1N4007. Резистор R3 служит для устранения скачка тока в момент включения и зарядки конденсатора С5. Конденсатор С5 — оксидный (электролитический).

Он служит для сглаживания пульсаций выходного напряжения драйвера и его можно поставить ёмкостью побольше, чем указано на схеме, если это позволяют габариты платы и корпуса. Резистор R2 нужен для быстрого разряда конденсаторов С1, С2 и С3, чтобы исключить удар током при замене лампы. А R4 защитит конденсатор С5 от пробоя в случае обрыва в цепи светодиодов («перегорания» одного или нескольких из них).

Нагрузкой драйвера служат 15 светодиодов, включенных последовательно. При увеличении количества светодиодов, следует увеличить суммарную ёмкость конденсаторов С1, С2, С3 и ёмкость С5 на выходе драйвера.

СВЕТОДИОДНАЯ ЛАМПА

   Недавно в одном известном интернет магазине купил светодиодную лампу на мощность примерно 15 ватт. Понимаю, что этой мощности недостаточно для полноценной замены обычной лампы накаливания на LED новинку, но очень хотелось поэкспериментировать со светодиодным освещением, а заодно заглянуть внутр лампы и перерисовать схему.

   Данная модель имеет на борту 160 светодиодов и цоколь стандартного типоразмера — Е27. Провожу первое включение — сразу отмечу неочень приятный иссиня — белый свет. Очень напоминает обычную люминисцентную энергосберегалку. Надо будет в следующий раз брать цветовую температуру не выше 4000К. Зато лампа совершенно не греется, и её можно в любой момент открутить и закрутить в патрон. Субьективно данная светодиодная лампа по яркости эквивалентна обычной лампе накаливания на 60 ватт, только свет белее.

   Теперь проведём измерения и убедимся в разрекламированной энергосберегательности светодиодов. Цифровой амперметр показал 0,08А. Но вот ваттметр показывает всего 7 ватт. Непонятно — ведь по закону ома для расчёта мощности должно быть 220В х 0,08 = 17.6 ватта? В любом случае экономичность налицо. Даже КЛЛ будет тянуть в два раза больше энергии.

   Разбираем LED лампу и смотрим чего там китайцы засунули внутрь. Всё конечно проще простого — обычный бестрансформаторный выпрямитель в виде диодного моста с гасящим конденсатором.

   На фото всё отлично видно, но для наглядности нарисую реальную схему светодиодной лампы.

   Получается как бы две одинаковые линейки светодиодов по 80 штук с отдельным блоком питания дл каждой. Напряжение сети 220В через ограничительный конденсатор 0,82мкФ 400В выпрямляется диодным мостом на IN4007 и сгладив пульсации небольшим электролитом 4,7мкФ 400В поступает на цепочку из 80-ти светодиодов. Всё просто, как диффузия.

   Конечно более мощные светодиодные лампы содержат специальный импульсный драйвер для токоограничения и питания LED элементов, но в данном случае вполне достаточно и такого недорогово решения. Вот купите 160 светодиодов и посмотрите — хватит ли вам 15 долларов. Тем более тут установлены не обычные светодиоды, а с увеличенной площадью кристалла.

   Конечно такой метод питания сужает возможный диапазон питающих напряжений, зато просто ремонтировать. А это рано или поздно делать придётся, ведь если хоть один из 80-ти светодиодов перегорит — погаснет половина лампы.

   В общем выводы такие: С одной стороны имеем неплохую экономичность и экологичность, но яркости всё же недостаточно для освещения комнаты или кухни — разве что поставить сразу 2-3 светодиодные лампы. А это уже почти полсотни баксов! Данную LED лампу разве что ставить в коридор или ванную комнату. Как вариант — использовать её в светодиодном настенном светильнике.

   Форум по светодиодным лампам

   Форум по обсуждению материала СВЕТОДИОДНАЯ ЛАМПА

вопросы и ответы / Хабр

Мой рассказ о том, как за пять минут модифицировать светодиодную лампу, чтобы значительно продлить ей срок жизни, вызвал огромный интерес.

У многих возникли вопросы и сомнения. Постараюсь ответить на вопросы и развеять сомнения.

Мою статью на разных площадках прочитали уже более 880 тысяч человек (442 тыс на Пикабу, 261 тыс дочитываний в Дзене (показов 2. 9 млн), 113 тыс на Хабре (https://habr.com/ru/company/lamptest/blog/547730/), 20 тыс на Mysku, 45 тыс в ЖЖ). Общее количество комментариев превысило 2500. Я физически не могу ответить на каждый, но отвечу на самые часто встречающиеся.

Впервые в интернете увидел этот способ лет назад, что здесь нового?

Я не претендую на идею. Я лишь нашёл лампочку, идеально подходящую для переделки, подробно рассказал, как её модифицировать и измерил её параметры до и после переделки. Об этом способе я узнал из блога израильтянки Амит Терко.

Не понял -«ломаем резистор». Ломаем и разъединяем или ломаем резистор и паяем ножки?
Судя по картинке, там припой вместо R2? Или я ошибаюсь, и должен быть разрыв?

Резистор должен быть разорван. На фото остатки от сломанного резистора (у него проводящий слой был сверху, а остальное просто керамика).

«Ну хоть бы выпаять предложил, а не выломать».

«Зачем ломать, можно просто отпаять».

«А можно отпаять, а не ломать?»

Плата у лампы алюминиевая и отпаять резистор будет непросто. Да и паять умеют далеко не все, а выломать сможет каждый, у кого «прямые» руки.

Интересно, а насколько велика мощность рассеивания у R1? И не будет ли он перегреваться, и в конце концов сгорит?

Эти резисторы подключены ко входу микросхемы и задают ток. Мощность, рассеиваемая на них, мала.

Вот типовая схема светодиодной лампы с импульсным драйвером (токозадающие резисторы RS1, RS2).

Интересно, зачем ставят два резистора, а не один?

Чтобы можно было точнее подобрать общее сопротивление и, соответственно, ток через светодиоды.

А что у всех 2 резистора и у любой стало быть надо ломать именно второй резистор?

В дешёвых лампах ради экономии ставят один резистор. Для переделки такой лампы придётся заменять резистор на другой большего номинала.

Если резистора два, и они стоят параллельно, нужно ломать тот, у которого номинал больше.

А если вместо R2 (5.6 Ом) отпаять сопротивление R1 (2.7 Ом) — насколько снизится яркость и температура?

Снизится сильно, так делать не стоит.

А после переделки параметры, кроме температуры, замерял? Как там с пульсацией и CRI?

Измерял. Ничего не меняется.

А не проще ли сразу купить лампу менее мощную и не заморачиваться «тюнингом»?

Нет! У менее мощной лампы меньше светодиодов, которые точно так же «работают на износ». Модифицируя лампу, мы даём возможность светодиодам работать в щадящем режиме.

Как снять колпак?

У лампочки Navigator, которую я нашёл для переделки, колпак можно просто оторвать рукой. У других ламп снять колпак может быть очень непросто. Советуют прогреть его феном прежде, чем пытаться оторвать. Осторожно! У очень старых ламп (например первых IKEA) колпак стеклянный и при попытке его оторвать можно сильно пораниться.

Как поставить колпак обратно, чтобы он не отвалился при вкручивании?

У того же Навигатора колпак защёлкивается и держится хорошо. У других ламп можно зафиксировать колпак двумя каплями суперклея.

Я конечно скорее всего чего-то не понимаю но если I=U/R то при уменьшении сопротивления ток возрастает… соответственно вырастает и мощность… или я чего то не понимаю?

В лампе, которую мы модифицируем, два резистора соединены параллельно. Когда мы отламываем один, общее сопротивление увеличивается.

А как нашли, что у лампы навигатор кишки снаружи? Светили в магазинах чем-то через матовую колбу?

Просто разобрал несколько ламп и нашёл подходящую.

Производители тоже вас читают и модифицируют изделия так чтобы нельзя было так легко влезть и «подкрутить». Такую инфу нужно распространять подпольно, а иначе она очень быстро устаревает.

Вопреки устоявшемуся мнению, производитель будет только рад, если его лампа станет работать дольше. Ведь когда преждевременно сгорает лампа, покупатель старается больше не покупать лампы этого производителя.

Хорошо также в пластмассовом цоколе просверлить штуки 4 отверстия диаметром примерно 4 мм. тогда горячий воздух будет выходить из лампы и снизится температура внутри, что так же увеличит срок службы лампы.

Особой конвекции там не будет и если это и продлит срок службы, то незначительно. Кстати, многие думают, что корпус целиком пластиковый, но это не так — корпус лампы представляет собой алюминиевый стакан-теплоотвод, снаружи покрытый пластиком.

«Если есть место в патроне или выключателе, можно последовательно с лампой подключить конденсатор 0.5÷1 мкФ. Зависит от мощности лампы, на 160 ÷250в. Яркость упадет но работать будет вечно.»

Нет, если лампа с импульсным драйвером, это не работает.

«Если лампочка в (под) закрытым плафоном проще просто отодрать рассеиватель у лампочки и теплоотвод возрастет и яркость увеличится, а ресурс должен повыситься (перегрев светодиодов уменьшится, а у радиатора лампочки теплоотвод улучшиться), но плафон должен быть обязательно закрытого типа, защита от дураков и детишек.»

Если снять плафон, яркость в целом увеличится всего на 5-8% (https://ammo1.livejournal.com/1220220.html) и сильно уменьшится угол освещения. Перегрев действительно немного уменьшится, но не так значительно, как при уменьшении тока.

За счёт чего выросла энергоэффективность?

Энергоэффективность светодиода зависит от приложенного тока. Чем ниже ток, тем выше эффективность.

А если лампа с раздельными платами, что нужно там отломать?

На плате драйвера обычно есть два таких же токозадающих резистора, но извлечь две платы и поставить обратно весьма непростая задача и это точно займёт не пять минут.

Какие лампы подойдут для переделки?

Для простейшей модификации с выламыванием резистора подходят лишь некоторые лампы. У них должна быть одноплатная конструкция и два токозадающих резистора, включенные параллельно. А ещё у них должен более-менее легко сниматься колпак-рассеиватель.

Многие лампы имеют двухплатную конструкцию, у них под колпаком лишь плата со светодиодами, а плата драйвера находится внутри корпуса.

Возня с разборкой и сборкой такой лампы займёт не один час (возможно даже придётся высверливать завальцовку цоколя) и на мой взгляд, это нецелесообразно.

У дешёвых ламп с одноплатной конструкцией ради экономии установлен только один резистор. Вот, например, Эра 15 Вт с датой выпуска 15.03.19.

Место под второй резистор есть, но стоит лишь один на 1.74 Ом.

Ещё пример: Старт 15 Вт с датой выпуска 08.2019.

Резистор только один на 2.87 Ом.

Для модификации таких ламп придётся заменить резистор на другой большего номинала.

Встречаются и лампы, у которых два токозадающих резистора включены не параллельно, а последовательно (один из читателей обнаружил такое у лампы OSRAM). В этом случае также придётся заменять резисторы.

Я даже не уверен на 100%, что для переделки подходят точно такие же лампы Navigator с другой датой выпуска — не исключено, что конструкция у них менялась.

Я продолжу поиск ламп, пригодных для быстрой модификации. Как только что-то найду, сделаю все измерения «до и после» и расскажу об этом.

© 2021, Алексей Надёжин

Светодиодная лампа Эра A60-10w-827-E27. Продолжение.: stone_guest — LiveJournal

Каменный гость (stone_guest) wrote,
2018-01-06 17:15:00 Каменный гость
stone_guest
2018-01-06 17:15:00

Category:    Предыдущий пост об этой лампе довольно сильно разросся, поэтому решил не дописывать его, а начать следующий.
Теперь уже полностью разобрал лампу. Драйвер оказался собран на микросхеме JW1792, которая на первый взгляд выглядит, как транзистор (корпус TO92). Как ни удивительно, это — микросхема понижающего квазирезонансного неизолированного преобразователя. Справочный листок (datasheet) на неё с отметкой «Конфиденциально» нашёлся в Сети довольно просто, в нём приведена типовая схема включения этой микросхемы.

   В лампе схема упрощена — удалены «лишние» детали, такие, как V1, L1, C5, а ёмкость конденсатора C4 увеличена до 2,2 мкФ. В остальном всё то же самое, даже ток сохранён «типовой» — 120 мА.
   Если бы меня спросили, можно ли сделать в корпусе с тремя выводами полноценный импульсный драйвер светодиодов со стабилизацией тока, я бы, скорей всего, ответил, что нельзя. Я и сейчас, глядя на схему, всё ещё не понимаю, как она может работать. Ведь для стабилизации тока нужен токоизмерительный резистор в цепи нагрузки, напряжение с которого будет подаваться в цепь обратной связи. Токоизмерительный резистор здесь есть, но напряжение с него вроде бы никуда не поступает. Резистор подключен к выводу истока внутреннего ключевого транзистора, и можно было бы сказать, что вот с этого вывода внутри микросхемы и снимают напряжение, пропорциональное току через выходной транзистор. Но вот беда, чтобы измерить разность потенциалов, нужны два провода, второй конец резистора подключен к общему проводу, а у микросхемы никакие выводы (которых, напомню, всего три) с общим проводом вообще не связаны. Тем не менее, она работает, я проверял — отлично стабилизирует ток.
   Такую задачу можно было бы дать школьникам на какой-нибудь олимпиаде — задать вопрос, возможно ли в корпусе о трёх выводах сделать импульсный преобразователь со стабилизацией выходного тока и, если возможно, нарисовать структурную схему. (Структурная схема, приведённая в даташите, ничего мне не смогла объяснить — возникло впечатление, что она относится не к этой микросхеме.) Но непонятно, что заставило китайцев упражняться с созданием такой микросхемы? Конечно, заменить трёхвыводную микросхему существенно проще, чем, например, восьмивыводную, но кто сейчас думает о лёгкости замены?
   Но вернёмся к вопросу, почему в лампе Эра две цепи светодиодов стоят параллельно, и почему бы все их не соединить последовательно. В справочном листке на микросхему JW1792 есть график, обозначающий область безопасной работы микросхемы (SOA).

Отсюда видно, что тот режим, который был выбран в лампе (80 В, 120 мА) находится у самой границы области безопасной работы, причём к этой точке наиболее близко проходит именно граница области для микросхемы в корпусе TO92. Если же все светодиоды включить последовательно, а ток драйвера вдвое снизить, то напряжение возрастёт до 160 В, а ток будет 60 мА, и до границы области безопасной работы будет далеко. В общем, вроде бы ничто не мешает соединить все светодиоды последовательно. Вообще, казалось бы, чем правее выберем точку на этом графике, тем большую мощность можем получить от этого драйвера, не вылезая за границу области безопасной работы. Тем не менее, сам производитель микросхемы (фирма JoulWatt) в типовой схеме почему-то рекомендует ток 120 мА.

• Сверхрегенератор с рамочной антенной

  Этот пост я написал 16 апреля 2008 г. в сообщество «Рождённый с паяльником». Поскольку в последние несколько лет пишу только в свой…

• О работе автогенератора энергосберегающей лампы на активную нагрузку

  Почти семь лет назад (как быстро летит время!) я уже писал о том, как можно использовать электронный балласт от неисправной энергосберегающей…

• Интересная схема: стабилизатор напряжения с «отключкой»

  Пытаюсь починить радиоприёмник PHILIPS AE2480/12. Схемы его, как ни удивительно, в Интернете нет. В поисках чего-то похожего набрёл на схему…


Hint http://pics.livejournal.com/igrick/pic/000r1edq

Схема светодиодной лампы 230 В

Знаете ли вы, что маломощные белые светодиоды можно также использовать для эффектной лампы в туалете? В этом проекте мы продемонстрируем схему светодиодной лампы с белыми светодиодами для использования в качестве комнатного светильника. В настоящее время светодиодные лампы пользуются большой популярностью из-за низкого энергопотребления, высокой яркости и невысокой цены. Кроме того, срок службы светодиодных ламп намного больше, чем у люминесцентных. Светодиодная лампа выглядит так же, как стандартные галогенные лампы, и может быть установлена ​​в стандартный светильник на 230 В.

В этом проекте мостовые выпрямители используются вместо мощных трансформаторов для преобразования переменного тока в постоянный. Использование конденсатора помогает снизить напряжение с 230 В до напряжения, подходящего для светодиодов.

Аппаратные компоненты

Принципиальная схема

Работа цепи

Вышеприведенная схема работает следующим образом: Конденсатор 220n 400В ведет себя как резистор, понижающий напряжение, и обеспечивает протекание тока не более 12 мА.Мостовой выпрямитель на диодах 1N4007 превращает переменное напряжение в постоянное, т.е. светодиоды могут работать только от постоянного напряжения. Эти светодиоды выходят из строя, когда напряжение постоянного тока превышает 5 В. Электролитический конденсатор 4u7 63 В выполняет двойную функцию, во-первых, он обеспечивает достаточное напряжение для питания светодиодов, когда основное напряжение меньше прямого напряжения светодиодов и он учитывает пик пускового тока, возникающий при включении сети. В противном случае этот импульс тока может повредить светодиоды.

Затем идет резистор 560 Ом, он обеспечивает постоянный и равномерный ток и световой поток через светодиод.

Применение и использование

• Они хорошо зарекомендовали себя во многих специфических задачах освещения жилых и коммерческих помещений, таких как настольные лампы.
• Светодиодные светильники применяются как для общего, так и для специального освещения.
• Часто используются в качестве индикаторных ламп, заменяя маленькие лампы накаливания.

Перечень схем светодиодов и осветительных приборов

В

Ночная лампа на батарейках

Эту схему можно использовать в качестве ночного светильника, когда настенная розетка недоступна для подключения постоянно работающей небольшой неоновой лампы. Чтобы обеспечить минимальное потребление батареи, используется одна ячейка 1,5 В, а простые удвоители напряжения управляют пульсирующим сверхъярким светодиодом: потребление тока составляет менее 500 мкА. Дополнительный фоторезистор отключает цепь при дневном свете или при включении комнатных ламп, обеспечивая дополнительную экономию тока. Это устройство будет работать непрерывно в течение примерно 3 месяцев от обычной батареи размера AA или около 6 месяцев от батареи щелочного типа, но при добавлении схемы фоторезистора время работы будет удвоено или, скорее всего, утроено.IC1 генерирует прямоугольную волну с частотой около 4 Гц. C2 и D2 образуют удвоители напряжения, необходимые для повышения напряжения батареи до пикового значения, способного управлять светодиодом….
[подробнее]

Принципиальная схема танцующих светодиодов

Базовая схема последовательно включает до десяти светодиодов, следуя ритму музыки или речи, улавливаемой небольшим микрофоном. Расширенная версия может управлять до десяти полос, состоящих из пяти светодиодов каждая, при напряжении питания 9 В. IC1A примерно в 100 раз усиливает звуковой сигнал, принимаемый микрофоном, и управляет IC1B, действуя как детектор пикового напряжения. Его выходные пики синхронны с пиками входного сигнала и часов IC2, кольцевого счетчика декад, способного последовательно управлять до десяти светодиодов….
[подробнее]

Свет вежливости

Эта схема предназначена для того, чтобы пользователь мог выключить лампу с помощью выключателя, расположенного далеко от кровати, что дает ему достаточно времени, чтобы лечь до того, как лампа действительно выключится….
[подробнее]

Схема регулятора яркости для небольших ламп и светодиодов

Это устройство было разработано по запросу; для управления интенсивностью света четырех ламп накаливания (т. е. кольцевого осветителя), питающихся от двух батареек AA или AAA, для съемки крупным планом цифровой камерой. Очевидно, что его можно использовать и по-другому, по желанию. IC1 генерирует прямоугольную волну частотой 150 Гц с переменным рабочим циклом. Когда курсор P1 полностью повернут в сторону D1, выходные положительные импульсы, появляющиеся на выводе 3 IC1, очень узкие….
[подробнее]

Темный активированный светодиод или лампа-мигалка

В этой схеме используется довольно необычная схема мультивибратора с эмиттерной связью Боуза/Уайта. Частота колебаний составляет около 1 Гц и задается значением C1. Светодиод начинает мигать, когда фоторезистор едва освещен. Начало мигания можно установить подстройкой R2….
[подробнее]

Управляемое IC аварийное освещение с цепью зарядного устройства

Вот принципиальная схема аварийного освещения, управляемого ИС, с зарядным устройством или просто инверторной цепи от 12 В до 220 В переменного тока.Показанная здесь схема представляет собой схему аварийного освещения, управляемую ИС. Его основные функции: автоматическое включение света при сбое в сети и зарядное устройство с защитой от перезаряда. При отсутствии сети реле RL2 находится в обесточенном состоянии, подавая питание от батареи на секцию инвертора через свои размыкающие контакты и переключатель S1. …
[подробнее]

Схема двух мигающих светодиодов

Вот принципиальная схема двух мигающих светодиодов для различных приложений (например, для создания моделей) и для отдыха.Имея регулируемую скорость мигания с двумя потенциометрами. Это набор нескольких активных и пассивных компонентов. Эта схема очень проста в сборке (хорошая идея для начинающих) и может быть построена на печатной плате общего назначения или на плате. Полная картина и схема этого проекта показаны ниже…
[подробнее]

Кубики со светодиодами

Каждый уважающий себя домашний мастер делает свои электронные кубики со светодиодами в качестве точек. Тогда вам больше не придется бросать кости — просто нажмите на кнопку.Электроника также гарантирует, что никто не сможет попытаться улучшить свою удачу, играя в кости. Слишком плохо для воспаленных неудачников! Эта схема доказывает, что электронный кристалл, построенный из стандартных компонентов, можно сделать достаточно компактным. Ключевым компонентом здесь является цифровой счетчик типа 4060 (IC1)….
[подробнее]

Схема цепи заднего фонаря безопасности велосипеда

Эта схема была разработана для обеспечения четкого видимого света, образованного 13 высокоэффективными мигающими светодиодами, расположенными в порядке псевдовращения.Благодаря низкому напряжению, низкому разряду батареи и небольшому размеру устройство подходит для установки на велосипед в качестве фонаря или для использования бегуном/ходоком. IC1 представляет собой КМОП-версию микросхемы 555 IC, подключенную как нестабильный мультивибратор, генерирующий прямоугольную волну с рабочим циклом 50% и частотой около 4 Гц….
[подробнее]

12В диммер

Диммер довольно необычен в караване или на лодке. Здесь мы опишем, как вы можете сделать один. Так что, если вы хотите иметь возможность регулировать настроение, когда развлекаете друзей и знакомых, эта схема позволяет вам это сделать.Проектирование диммера на 12 В дело непростое. Диммеры, которые вы найдете в своем доме, предназначены для работы от переменного напряжения и используют это переменное напряжение в качестве основной характеристики своей работы. Поскольку теперь мы должны начать с 12 В постоянного тока, мы должны сами генерировать переменное напряжение…
[подробнее]

Цепь мигающих ламп 220 В переменного тока

Эта схема задумана как надежная замена термовыключателям, используемым для мигания елочных ламп.Устройство, образованное Q1, Q2 и соответствующими резисторами, запускает SCR. Синхронизация обеспечивается R1, R2 и C1. Чтобы изменить частоту мигания, не изменяйте значения R1 и R2: вместо этого установите значение C1 от 100 до 2200 мкФ….
[подробнее]

Ультраяркая светодиодная лампа

Эта ультраяркая белая светодиодная лампа работает от сети переменного тока 230 В с минимальным энергопотреблением. Его можно использовать для подсветки измерителей уровня громкости, измерителей КСВ и т. д. Доступные на рынке сверхъяркие светодиоды стоят от 8 до 15 рупий.Эти светодиоды излучают яркий белый свет 1000-6000 мКд, как сварочная дуга, и работают от 3 вольт, 10 мА. Максимальное напряжение у них 3,6 вольта, а ток 25 мА. При обращении со светодиодами следует соблюдать меры антистатической защиты….
[подробнее]

Двухсветодиодный контрольный свет

Эта схема разработана по запросу и может быть полезна тем, кто хочет, чтобы, скажем, красный светодиод загорался, когда прибор включен, и зеленый светодиод, когда тот же прибор выключен.Любое устройство, работающее от сети, может контролироваться этой схемой при условии, что для SW1 используется подходящий сетевой выключатель, способный выдерживать полный ток нагрузки. его просветление….
[подробнее]

Солнечная лампа с использованием PR4403

PR4403 является усовершенствованным двоюродным братом драйвера светодиодов PR4402 40 мА. Он имеет дополнительный вход, называемый LS, на который можно установить низкий уровень, чтобы включить светодиод. Это позволяет очень легко построить автоматическую светодиодную лампу с использованием перезаряжаемой батареи и солнечного модуля. Вход LS подключается непосредственно к солнечному элементу, что позволяет использовать модуль как датчик освещенности, одновременно заряжая аккумулятор через диод. С наступлением темноты снижается и напряжение на солнечном модуле: когда оно ниже порогового значения, включается PR4403. В течение дня аккумулятор заряжается, и при горящем светодиоде драйвер потребляет всего 100 мкА….
[подробнее]

Схема плавного мигалки

Обычные светодиодные мигалки резко включают и выключают светодиод, что через некоторое время может немного раздражать.Показанная здесь схема более щадящая для глаз: интенсивность света изменяется очень медленно и синусоидально, помогая создать расслабленное настроение. На схеме показан фазосдвигающий генератор с регулируемым источником тока на выходе. Схема способна управлять двумя светодиодами последовательно, не влияя на ток. …
[подробнее]

Портативная лампа-мигалка

Вот портативная, мощная электрическая лампа накаливания.По сути, это двойная мигалка (переменная мигалка), которая может работать с двумя отдельными нагрузками 230 В переменного тока (лампочки L1 и L2). Схема полностью транзисторная и питается от батареек. Схема автономного генератора реализована на двух маломощных малошумящих транзисторах Т1 и Т2. Один из двух транзисторов всегда проводит, а другой блокирует….
[подробнее]

Один из девяти секвенсеров

Эта новая схема использует мигающий светодиод в качестве тактового входа для счетчика декад 4017.Типичные мигающие светодиоды (например, DSE cat Z-4044) мигают с частотой около 2 Гц, поэтому выходы Q0-Q9 будут переключаться с этой частотой. Например, Q0 включится на полсекунды, затем Q1, затем Q2 и т. д. до Q8, затем снова начнется с Q0. Можно использовать до девяти выходов. Если вам нужно меньше выходов, подключите более ранний выход к MR, контакт 15. Если MR не используется, подключите его к 0 В….
[подробнее]

Многоцветный HD-светодиод

В большинстве корпусов ПК имеется только один светодиод для индикации доступа к жесткому диску, при этом светодиод подключается к материнской плате через двухконтактный разъем.Однако этот индикатор работает только с дисками IDE, и если установлен контроллер диска SCSI, его активность не будет заметно. Эта небольшая схема решает эту проблему с помощью многоцветного светодиода. Светодиод активности для интерфейса IDE обычно управляется подключенным устройством через один или несколько каскадов с открытым коллектором….
[подробнее]

Схема светодиодной цепи, работающей от сети

Вот простая и мощная светодиодная схема, которая может работать напрямую от сети переменного тока 100 вольт до 230 вольт переменного тока.Схема может быть использована в качестве локатора сети или ночника и т.д. Резистор R1, R2 и конденсатор C1 обеспечивают необходимое ограничение тока. Схема достаточно невосприимчива к скачкам и скачкам напряжения….
[подробнее]

Цепь светодиода или лампы-мигалки

Эта схема была разработана для того, чтобы лампы постоянного свечения, уже включенные в цепь, становились мигающими. Просто вставьте цепь между существующей лампой и отрицательным источником питания.Это устройство особенно подходит для автомобильных или панельных сигнальных огней, оно может управлять лампами мощностью до 10 Вт….
[подробнее]

Светодиодная или ламповая схема пульсара

Эта схема управляет светодиодом в импульсном режиме, т. е. светодиод переходит из выключенного состояния, постепенно загорается, затем постепенно тускнеет и т. д. Этот режим работы достигается за счет генератора треугольных волн, образованного двумя операционными усилителями, содержащимися в очень дешевом 8-выводном корпусе. Корпус DIL ИС. Q1 обеспечивает буферизацию тока, чтобы получить лучшую нагрузку на диск.R4 и C1 — компоненты синхронизации: при использовании значений, указанных в списке деталей, общий период составляет около 4 секунд. …
[подробнее]

Светодиодная сигнальная лампа высокой интенсивности

Эта схема была разработана как сигнальная лампа для предупреждения участников дорожного движения об опасных ситуациях в темное время суток. В качестве альтернативы он может работать как велосипедный фонарь (в соответствии с правилами дорожного движения и законодательством). Белые светодиоды рекомендуются только в том случае, если схема используется в качестве переднего фонаря велосипеда (т.е. для освещения дороги) и красные светодиоды только при использовании в качестве заднего фонаря. В течение дня два солнечных элемента на 1,6 В заряжают две батареи типа АА. В темноте напряжение солнечных элементов исчезает, и батареи автоматически питают цепь. Частота вспышек составляет около одной в секунду, а время работы светодиода составляет около 330 мс….
[подробнее]

Мигающие глаза

Эта схема была специально разработана как забавный гаджет на Хэллоуин. Его следует размещать сзади значка или булавки с типичным изображением персонажа Хэллоуина, например. г. тыква, череп, черная кошка, ведьма, призрак и т. д. Два светодиода закреплены на месте глаз персонажа и будут светиться более или менее ярко в соответствии с ритмом музыки или речи, улавливаемой из окружения небольшим микрофоном. Два транзистора обеспечивают необходимое усиление и управляют светодиодами….
[подробнее]

Схема выцветания светодиодов

Эта схема управляет двумя светодиодными лентами в импульсном режиме, т.е. одна светодиодная лента выходит из выключенного состояния, постепенно загорается, затем постепенно тускнеет и т. д.в то время как другая светодиодная лента делает наоборот. Каждая лента может состоять из 2-5 светодиодов при напряжении питания 9В. Два операционных усилителя, содержащиеся в IC1, образуют генератор треугольных волн…
[подробнее]

Автоматическое аварийное освещение с низким энергопотреблением

Вот аварийное освещение на основе белых светодиодов, которое предлагает следующие преимущества. 1-Он очень яркий из-за использования белых светодиодов. 2-Лампа включается автоматически при сбое сетевого питания и выключается при возобновлении сетевого питания.3-У него есть собственное зарядное устройство. Когда батарея полностью заряжена, зарядка прекращается автоматически. Секция питания зарядного устройства построена на 3-выводном регулируемом стабилизаторе IC LM317 (IC1), а секция драйвера светодиода построена на транзисторе BD140 (Q2)….
[подробнее]

12-ступенчатый неоновый секвенсор (NE-2 / NE-51)

Эта схема аналогична светодиодным часам, в которых вместо светодиодов используется 12 неоновых индикаторных ламп. Он работает от 2-х никель-кадмиевых аккумуляторов большой емкости (2.5 вольт), которые поддерживают его в течение пары недель. Высокое напряжение (70 вольт) для неоновых ламп получается от небольшого импульсного источника питания с использованием генератора прямоугольных импульсов с триггером Шмитта 74HC14, высоковольтного переключающего транзистора и катушки индуктивности с высокой добротностью 10 мГн. …
[подробнее]

Двухпроводная лампа-мигалка

Эта схема была разработана для того, чтобы лампы постоянного свечения, уже подключенные к цепи, начинали мигать. Просто вставьте цепь между существующей лампой и отрицательным источником питания.Это устройство особенно подходит для автомобильных или панельных сигнальных огней, оно может управлять лампами мощностью до 10 Вт….
[подробнее]

Тройной стробоскоп

Эта схема позволяет наблюдать за движением других стробоскопов. Генерация прямоугольного сигнала основана на NE555. Эта схема требует маломощного источника питания, состоящего из простого трансформатора TR1, традиционного выпрямительного моста и стабилитрона….
[подробнее]

Симисторный диммер

Эту небольшую схему можно использовать для приглушения света мощностью примерно до 350 Вт.Он использует простую стандартную схему TRIAC, которая, по моему опыту, выделяет очень мало тепла. Обратите внимание, что эту схему нельзя использовать с люминесцентными лампами. …
[подробнее]

Основы драйвера светодиодов

и его схемотехника

Теплые подсказки: слово в этой статье составляет около 3800 слов, а время чтения составляет около 23 минут.

Введение

Светодиод считается источником зеленого света четвертого поколения.Это надежный источник холодного света. Он имеет много преимуществ, таких как высокая эффективность, длительный срок службы, безопасность и защита окружающей среды, небольшой размер, высокая надежность, быстрая скорость отклика и так далее. В настоящее время достигается тот же световой эффект. Потребляемая мощность светодиодов составляет около 1/10 от ламп накаливания и 1/2 от люминесцентных ламп. Многие страны и регионы внедрили различные политики для поддержки развития светодиодной промышленности, так что эта отрасль стала важной частью важных отраслей страны, открывая огромные возможности для бизнеса. Схема драйвера светодиода очень важна для светодиодов, а управление яркостью светодиодов может экономить энергию. Управление и диммирование белых светодиодов высокой яркости являются горячими темами в последние годы.

Каталог

I Основы драйверов светодиодов

1. 1 Что такое драйвер светодиодов Как правило, на вход драйвера светодиода подается высоковольтный переменный ток промышленной частоты (т.е., городское электричество), низкое напряжение постоянного тока, высокое напряжение постоянного тока, низкое напряжение и высокочастотный переменный ток (например, выход электронного трансформатора). Выход питания светодиодного драйвера в основном представляет собой источник постоянного тока, который может изменять напряжение с изменением прямого падения напряжения светодиода. Основные компоненты источника питания светодиодов включают в себя контроллер переключателя, индуктор, компонент переключателя (MOSFET), резистор обратной связи, устройство входного фильтра, выходной фильтр и так далее. В соответствии с требованиями различных случаев должна быть схема защиты от перенапряжения на входе, схема защиты от пониженного напряжения на входе, защита от обрыва цепи светодиода, схема защиты от перегрузки по току и так далее.

1.2 Характеристики источника питания светодиодного драйвера

В частности, мощность привода светодиодного уличного фонаря устанавливается на большой высоте, поэтому обслуживание неудобно, а стоимость обслуживания также велика.

Светодиод

является энергосберегающим продуктом с высокой эффективностью привода. Очень важно, чтобы мощность была установлена ​​в светильнике. Эффективность источника питания высока, но потребляемая мощность мала, а тепловыделение светильника мало, поэтому повышение температуры лампы также снижается.В результате задержка затухания светодиода выгодна.

Коэффициент мощности — это потребность энергосистемы в нагрузке. В целом обязательных показателей для электроприборов мощностью менее 70 Вт не существует. Хотя коэффициент мощности отдельного электроприбора низок, он мало влияет на энергосистему; однако в вечернее время электросеть будет серьезно загрязнена большим количеством освещения и концентрацией однотипной нагрузки. В ближайшем будущем могут появиться некоторые индексы требований к коэффициенту мощности для драйвера светодиодов мощностью 30-40 Вт.

Теперь есть два вида трафика: один источник постоянного напряжения для нескольких источников постоянного тока, и каждый источник постоянного тока подается на каждый светодиод индивидуально. Таким образом, комбинация является гибкой, и все отказы светодиодов не влияют на работу других светодиодов, но стоимость будет немного выше. Другой источник питания постоянного тока, то есть режим привода «Keke Hui Bao», который управляется светодиодом в последовательной или параллельной работе. Он имеет преимущество низкой стоимости, но плохой гибкости, а также не влияет на другие проблемы, связанные с работой светодиодов, при устранении неисправности светодиода. Обе формы сосуществуют во времени. Способ многосторонней выходной мощности постоянного тока будет лучше с точки зрения стоимости и производительности. Может быть, это основное направление в будущем.

Способность светодиодов противостоять перенапряжению относительно низкая, особенно способность противостоять обратному напряжению. Также важно усилить защиту в этой сфере. Некоторые светодиодные фонари устанавливаются на открытом воздухе, например, светодиодные уличные фонари. Из-за сброса нагрузки и индукции молнии все виды скачков напряжения будут проникать из электросети, а некоторые скачки напряжения могут привести к повреждению светодиодов.Таким образом, анализ движущей силы «Чжунке Хуэй Бао» должен быть недостаточным для защиты от перенапряжения. Что касается частой замены питания и ламп, драйвер светодиода должен иметь возможность гасить скачки напряжения и защищать светодиод от повреждения.

Для удовлетворения требований безопасности и электромагнитной совместимости лучше всего увеличить отрицательную обратную связь по температуре светодиода на выходе постоянного тока в дополнение к обычной защите.

II Типы драйверов светодиодов

2.1 светодиодный драйвер постоянного тока

В соответствии с режимом вождения распространенные на рынке драйверы ламп делятся на два типа. Одним из них является привод постоянного тока. Характеристика привода постоянного тока заключается в том, что выходной ток является постоянным. Выходное напряжение изменяется в одном диапазоне. Таким образом, мы часто видим, что приводная оболочка выделена (выход: DC**V — **V * * * mA+-5%) на рынке. Это означает, что выходное напряжение находится в одном из выходных напряжений. Диапазон, ток сколько мА.

• А. Выходной ток схемы привода постоянного тока постоянен, но выходное постоянное напряжение изменяется в определенном диапазоне в зависимости от размеров нагрузки. Сопротивление нагрузки мало, выходное напряжение низкое, чем больше сопротивление нагрузки, тем выше выходное напряжение.

• B. Цепь постоянного тока не боится коротких замыканий нагрузки, но категорически запрещается полностью размыкать нагрузку.

• С.Схема привода постоянного тока идеально подходит для управления светодиодом, но, условно говоря, цена выше.

• D. Следует обратить внимание на максимальный выдерживаемый ток и используемое напряжение, что ограничивает количество используемых светодиодов.

2.2 Драйвер постоянного напряжения для светодиодов

Другой драйвер — это привод постоянного напряжения. Характеристика постоянного напряжения , управляющая характеристикой , заключается в том, что выходное напряжение является фиксированным, а ток ограничен максимальным значением при смене ламп и фонарей.В этом случае оболочка обычно указывает (выход: DC**V **A) выходное фиксированное напряжение и количество доступных максимальных выходных токов. Наиболее распространенными выходными напряжениями на рынке светодиодов являются 5 В, 12 В, 24 В и так далее.

• А. При определении параметров в цепи стабилизации напряжения выходное напряжение фиксируется, а выходной ток изменяется при увеличении или уменьшении нагрузки.

• B. Цепь стабилизации напряжения не боится обрыва нагрузки, но короткие замыкания нагрузки категорически запрещены.

• C. Регулируемая схема привода питает светодиод. Для каждой цепочки требуется соответствующий резистор для усреднения яркости светодиодов каждой цепочки.

• D. Изменения выпрямленного напряжения повлияют на яркость.

III Применение драйвера светодиодов

Применение драйверов светодиодов определяется параметрами светодиодов, которыми мы хотим управлять. Входное напряжение и ток являются двумя наиболее важными параметрами.Лампа распространения поставляется с отдельным объяснением того, как рассчитать входное напряжение и ток светодиодной лампы. Это только описание входа светодиодной лампы. Люди смогут увидеть исходные параметры вождения (обязательно определите некоторые ложные цели вождения!!!).

Мы выбираем соответствующий драйвер светодиода на основе входного напряжения и тока платы лампы. Например, если входное напряжение платы лампы составляет 37-40 В, а входной ток составляет 300 мА, можно выбрать выходное напряжение драйвера светодиода, чтобы включить его, и ток будет почти таким же.Должна быть включена формула поверхности, а также напряжение больше или меньше всего. В противном случае будет мерцание. Допустим низкий ток.

Наконец, нам нужно только нажать на положительный и отрицательный полюс, отмеченный пластиной лампы, чтобы сварить привод или соединительную линию. Необходимо отметить, что у обычной светодиодной выходной линии красный цвет является положительным полюсом. Черный — отрицательный полюс… Если это серая линия, то серая — положительный полюс, белая — отрицательный… Сине-коричневая линия, синяя линия — отрицательный полюс, синяя линия — отрицательный полюс и т. д.…

Рис. 1. Пример стандартного драйвера светодиодов, схема

Давайте посмотрим видео о том, как сделать драйвер светодиода:

Как сделать драйвер светодиода

Основы схемы драйвера светодиода В

5. 1 Что такое схема драйвера светодиода

Драйвер светодиода представляет собой электрическое устройство, которое регулирует мощность светодиоды.Драйвер светодиода реагирует на меняющиеся потребности светодиода или схемы светодиода, обеспечивая постоянное количество энергии для светодиода, поскольку его электрические свойства меняются в зависимости от температуры.

5.2 Типы схем управления светодиодами и их классификация

Схема подкачки заряда также является схемой преобразователя постоянного тока в постоянный. Схема накачки заряда использует эффект накопления конденсатора при заряде для накопления электрической энергии. Он использует конденсатор в качестве элемента связи по энергии и управляет силовым электронным устройством для выполнения высокочастотного переключения, позволяя конденсатору накапливать энергию в течение части периода, а конденсатор высвобождает энергию в течение оставшегося времени.Этот тип схемы получает разные выходные напряжения за счет разных режимов подключения, когда конденсатор заряжается и разряжается, и вся схема не нуждается в какой-либо индуктивности.

Схема нагнетательного насоса относительно небольшая, с меньшим количеством компонентов и более низкой стоимостью. Однако в нем используется относительно много переключающих элементов. При условии определенного входного напряжения диапазон изменения выходного напряжения относительно невелик. Выходное напряжение в основном в 1/3-3 раза превышает входное напряжение, а мощность схемы невелика, а эффективность зависит от выходной мощности.Соотношение между напряжением и входным напряжением меняется. Когда есть несколько светодиодов, они должны управляться параллельно. Для предотвращения неравномерного распределения тока в ответвлении необходимо использовать балластный резистор, что сильно снизит КПД системы.

Цепь импульсного источника питания представляет собой схему преобразования постоянного тока в постоянный, которая изменяет выходное напряжение, изменяя соотношение времени между переключением и выключением. С точки зрения схемы, по сравнению со схемой зарядового насоса, она содержит магнитные компоненты, то есть индуктор или высокочастотный трансформатор. Импульсный источник питания делится на два типа DC/DC преобразователей, а именно, вход и выход без изоляции, а именно, «прямое подключение» и «вход и выход».

Типичные схемы «прямого» DC/DC преобразователя включают Buck, Boost, Buck-Boost и Cuk.

Типовые схемы изолированных DC/DC преобразователей с входом и выходом: несимметричный прямой, несимметричный обратноходовой, двухтактный, полумостовой и полный мост. Схема импульсного источника питания может обеспечить широкий диапазон выходного напряжения, а выходное напряжение регулируется непрерывно, выходная мощность велика, поэтому диапазон применения шире, особенно в ситуациях средней и большой мощности.

Линейная схема управления рассматривает полупроводниковое силовое устройство, работающее в линейной области, как динамический резистор и реализует привод постоянного тока посредством управления уровнем управления. Недостатком линейной схемы управления является низкий КПД, но она имеет быструю реакцию на изменение входного напряжения и нагрузки. Схема относительно проста. Легко контролировать ток светодиода напрямую, и легко контролировать высокую точность тока.

VI Новый дизайн схемы драйвера

Фактическое управление обратной связью импульсного источника питания — это выходное напряжение, а контроль выходного тока не является точным, и светодиодная лампа легко повреждается при управлении переключением питание смещено; КПД линейной схемы невысок.

На основе вышеуказанных причин разработана новая схема привода светодиодов. В схеме используется односторонний импульсный источник питания обратного хода в качестве управления передней ступенью, а источник постоянного тока с линейным управлением давлением используется в качестве управления постуровнем. После преобразования несимметричного обратноходового источника питания можно получить выходное напряжение постоянного тока, которое используется в качестве входа источника постоянного тока, управляемого напряжением после каскада. Поскольку входное напряжение источника постоянного тока контролируется высокоэффективным импульсным источником питания с обратным ходом, источник постоянного тока с контролем давления может точно управлять светодиодом и может изменять входное напряжение источника постоянного тока в большом диапазоне, поэтому эффективность и точность гарантированы, а электроснабжение может быть обеспечено городом. В то же время двухуровневое управление не так просто повредить светодиодную лампу.

Рис. 2. Новая конструкция схемы драйвера

Схема системы показана на рис. 2. Трансформатор T1, переключающая трубка Q1, диод D1 и конденсатор C1 составляют однотактный импульсный источник питания с обратным ходом, а операционные усилители U1, U2 и силовой транзистор Q2 составляют управляемый по давлению источник постоянного тока, а MCU STC89C51 является основным устройством управления.

При изменении значения серого микроконтроллер генерирует соответствующее напряжение управления яркостью на основе полученного значения серого. Напряжение управления яркостью добавляется к тому же фазному входу U1. Обратный вход U1 — это сигнал тока светодиода, полученный U2, а R12 — это резистор обнаружения тока. Выходное напряжение U1 является управляющим напряжением МОП-лампы Q2, которое известно по понятию дефицита операционного усилителя.Обратное входное напряжение U1 равно напряжению на его прямом входе, то есть ток на R12 управляется напряжением управления яркостью, и не меняется при изменении нагрузки.

Single-chip выдает соответствующее напряжение управления яркостью в соответствии с получаемым значением серого, а также вырабатывает ШИМ-сигнал. Сигнал ШИМ соответствует сигналу TL431 для управления переключателем Q1. Затем MCU изменяет коэффициент заполнения сигнала ШИМ в соответствии с полученным сигналом тока светодиода и изменяет выходное напряжение импульсного источника питания , то есть для изменения константы.Входное напряжение источника потока снижает напряжение на силовой трубке Q2, так что она работает в зоне регулируемого сопротивления или вблизи зоны регулируемого сопротивления в случае постоянного выходного тока, чтобы повысить эффективность. TL431 — это трехконтактный регулируемый шунт, где наличие TL431 и соответствующей ему электрической фазы ограничивает максимальное выходное напряжение импульсного источника питания и дополнительно повышает безопасность системы.

Когда свет относительно хороший, MCU регулирует выход напряжения управления яркостью в соответствии с полученным значением серого, так что выходной ток источника постоянного тока относительно мал, и может быть достигнут эффект энергосбережения. На рис. 2 выходное напряжение микроконтроллера регулируется цифро-аналоговым аналогом для питания источника постоянного тока. На рис. 2 цифро-аналоговая часть не показана.

VII Основные рекомендации по проектированию драйвера светодиода

Проектировать драйвер светодиода несложно, но у нас должна быть хорошая идея. Пока мы выполняем отладку перед расчетом, отладку и старение после отладки, мы считаем, что каждый может преуспеть в светодиодах.

7.1 Текущий размер светодиода

Всем известно, что слишком большая пульсация светодиода влияет на срок службы светодиода.Что касается воздействия, то конкретного показателя пока нет.

7.2 Chip Fever

В основном это микросхема высоковольтного драйвера со встроенным модулятором мощности, который не только снижает энергопотребление микросхемы, но и не вносит дополнительного расхода энергии на отвод тепла.

7.3 Power Tube Fever

Потребляемая мощность Power Tube делится на две части: потери при переключении и потери проводимости. Светодиод — это приложение для электропривода, и повреждение переключателя намного больше, чем потери проводимости.Потери при переключении связаны с CGD и CGS силовой трубы, а также с возможностью управления и рабочей частотой микросхемы. Таким образом, решение тепловой проблемы силовой трубы может быть решено со следующих аспектов:

A. Мощная МОП-лампа не может быть выбрана на основе размера сопротивления проводимости. Чем меньше внутреннее сопротивление, тем больше емкость CGS и CGD.

B. Остальное — частота и возможности привода чипа. Здесь мы говорим только о влиянии частоты.Частота прямо пропорциональна потерям проводимости. Поэтому, когда силовая лампа нагревается, мы должны сначала подумать, не слишком ли высок выбор частоты. Когда частота уменьшается, чтобы получить ту же нагрузочную способность, пиковый ток должен быть больше или индуктивность становится больше, что может привести к попаданию индуктора в область насыщения. Если ток насыщения индуктивности достаточно велик, CCM (режим непрерывного тока) можно изменить на DCM (режим прерывистого тока), что требует увеличения емкости нагрузки.

7.4 Снижение частоты рабочей частоты

Снижение частоты в основном вызвано двумя аспектами. Отношение входного напряжения к напряжению нагрузки мало, а системные помехи велики. В первом случае будьте осторожны, чтобы не установить слишком высокое напряжение нагрузки, хотя напряжение нагрузки высокое, эффективность будет высокой.

Для последнего мы можем попробовать следующие аспекты: А, наименьший ток установить наименьшую точку; B, чистая точка проводки, особенно ключевой путь смысла; C, выбор катушки индуктивности или индуктивности замкнутого магнитопровода; D, фильтр низких частот RC, этот эффект немного плох.C не очень хорошая консистенция, отклонение немного великовато, но для освещения должно хватить.

7.5 Выбор катушки индуктивности или трансформатора

Поскольку рабочее напряжение мощного светодиода составляет всего 3 В, мостовой выпрямитель превращает 220 В переменного тока в постоянный, падение напряжения на полном мосту составляет около 1,8 В. . А эффективность использования мощности только одного светодиода составляет всего 60%. Мы должны соединить более 3-х светодиодов вместе, чтобы общая эффективность использования электроэнергии превышала 80%.

В соответствии с принципом синтеза трех основных цветов белого света, мощные светодиоды мощностью 31 Вт с красным, зеленым и синим цветом соединены последовательно, и можно получить яркость светодиода, эквивалентную белому свету 3 Вт. В то же время можно комбинировать 6 видов цветного света, чтобы удовлетворить предпочтения людей в преобразовании цвета.

VIII Заключение

Схема привода светодиодов использует импульсный источник питания в качестве первого уровня управления и источник постоянного тока с регулированием давления в качестве второго уровня управления.Сочетание этих двух преимуществ может обеспечить эффективность и точность управления. Более того, он напрямую обеспечен электричеством от города, двухуровневым приводом, высокой безопасностью, а повредить дорогие светодиодные фонари непросто. Эксперименты показывают, что эффективность системы может достигать более 83%, а мощность такая же, как у импульсного источника питания с однотактным обратным ходом, который достоин продвижения.

Часто задаваемые вопросы об основах драйверов светодиодов

1.Для чего используется светодиодный драйвер?

Драйверы светодиодов

— это устройства, которые регулируют и обеспечивают мощность, используемую для «привода» светодиодных лент. Подобно традиционным трансформаторам, они преобразуют переменный ток сетевого напряжения (240 В переменного тока) в более низкое напряжение.

2. Нужен ли мне драйвер для светодиодных фонарей?

Для каждого светодиодного источника света требуется драйвер. … Некоторые светодиоды уже имеют встроенный драйвер внутри лампы. Светодиоды, предназначенные для бытового использования (лампы с цоколем E26/E27 или GU24/GU10 и работающие от сети 120 В), как правило, уже имеют драйвер. Однако низковольтные светодиодные источники света, такие как некоторые MR-лампы (MR GU5.

3. В чем разница между трансформатором и драйвером светодиодов?

В чем разница между светодиодным драйвером и светодиодным трансформатором? Трансформатор обычно представляет собой устройство с двойной обмоткой, только переменный ток на входе и выходе. Драйверы более сложны и обычно дают выход постоянного тока с использованием импульсной системы, а также в них есть схемы регулирования и контроля тока.

4.Можно ли использовать светодиодный драйвер в качестве источника питания?

Драйвер светодиода постоянного напряжения с. Драйверы постоянного тока и постоянного напряжения являются жизнеспособными вариантами источника питания для светодиодных источников света, разница заключается в способе подачи питания.

5. Сколько светодиодов может питать драйвер?

Если у вас есть драйвер с выходной мощностью 60 Вт, он должен работать только со светодиодами, потребляющими в сумме 48 Вт (60 Вт x 80% = 48 Вт). Сколько ламп может включить один водитель? Водители не ограничены количеством светодиодов, которые они включают. Они ограничены общей мощностью светодиодов, которые они питают.

6. Каков срок службы светодиодного драйвера?

А именно, срок службы схемы управления истекает до того, как светодиод перестанет излучать свет или его яркость упадет. Типичный номинальный срок службы этих элементов зачастую в разы меньше 25 000 часов, тогда как срок службы самого светодиода может достигать 50 000-100 000 часов.

7. Нагреваются ли драйверы светодиодов?

Тепло — враг электроники, и это касается и светодиодных драйверов. Это не означает, что светодиодные драйверы не могут работать в жарких условиях, они могут. … Выходная мощность импульсного источника питания, включая драйверы светодиодов, уменьшается с повышением температуры.

8. Как выбрать драйвер светодиода?

Используйте драйвер светодиода, по крайней мере, с тем же значением, что и ваши светодиоды. Драйвер должен иметь более высокую выходную мощность, чем требуется вашим светодиодам для дополнительной безопасности. Если выходная мощность эквивалентна требованиям к мощности светодиода, он работает на полную мощность. Работа на полной мощности может привести к сокращению срока службы драйвера.

9. Как я узнаю, что мои светодиодные драйверы неисправны?

Драйверы светодиодов

преобразовывают переменный ток высокого напряжения в низкое напряжение. Если у вас есть хороший светодиод и плохой работающий светодиодный драйвер, ваши светодиодные фонари с высокими отсеками не будут работать долго.Большинство отказов светодиодов происходит не из-за светодиода, а из-за драйвера. Обычно схемы перегорают и выходят из строя.

10. Как работает схема драйвера светодиодов?

В электронике схема светодиода или драйвер светодиода представляет собой электрическую цепь, используемую для питания светоизлучающего диода (СИД). … Падение напряжения на светодиоде примерно постоянно в широком диапазоне рабочего тока; следовательно, небольшое увеличение приложенного напряжения значительно увеличивает ток.

Рекомендации по книгам

— Ассоциация производителей электрического оборудования и медицинских изображений (Автор)

—ЧЖОУ ЧЖИ МИНЬ ДЭН (Автор)

Совершенно очевидно, что экономический рост тесно связан с доступностью энергии.К доступности энергии можно подойти двумя способами; первый способ — построить больше электростанций, чтобы удовлетворить возросший спрос. Второй способ – снизить энергопотребление. Светодиодное освещение имеет много преимуществ, таких как высокая надежность, низкие затраты на техническое обслуживание, диммирование, в дополнение к основному преимуществу энергосбережения и значительного ожидаемого повышения производительности. С другой стороны, недостатки в основном связаны с первоначальными затратами на замену систем освещения в дополнение к необходимости специальной схемы силовой электроники для управления ими с регулируемой интенсивностью и яркостью. Цель проекта — замена галогенных ламп (50 Вт) на встроенные светодиодные лампы (10 Вт). Светодиоды имеют много преимуществ по сравнению с другими источниками света, такими как лампы накаливания или люминесцентные лампы. Наиболее существенными преимуществами являются быстрое включение, меньшее тепловыделение, меньшее энергопотребление и больший срок службы. Светодиоды должны правильно управляться, чтобы обеспечить оптимальную производительность и долгий срок службы. Драйвер должен быть экономически эффективным, что обычно не достигается с помощью отдельных компонентов, но может быть реализовано с помощью интегрированных решений.

— Айя Гебрил Ахмед (автор), Махмуд Нассари Абд аль-Фаттах (автор), Ая Бакр Абд аль-Вахаб (автор)

Соответствующая информация о «Основах драйвера светодиодов и его схеме»

О статье «Основы светодиодного драйвера и его схемотехника». Если у вас есть идеи получше, не стесняйтесь писать свои мысли в следующей области комментариев. Вы также можете найти дополнительные статьи об электронных полупроводниках через поисковую систему Google или обратиться к следующим связанным статьям.

Альтернативные модели

Часть	Сравнить	Производители	Категория	Описание
Произв.Номер детали: 1775146-1	Сравните: У. ФЛ-Р-СМТ(10) ВС 1775146-1	Производители: TE Connectivity	Категория: ВЧ/коаксиальные разъемы	Описание: CONN UMC RCPT STR 50 Ом SMD
ПроизводительНомер детали: U.FL-R-SMT(01)	Сравните: U.FL-R-SMT(10) VS U.FL-R-SMT(01)	Производитель: Hirose Electric	Категория: ВЧ/коаксиальные разъемы	Описание: Conn Coaxial RCP 0Hz to 6GHz 50Ω Solder ST SMD Gold
ПроизводительНомер детали: U. FL-R-SMT-1(10)	Сравните: У.ФЛ-Р-СМТ(10) VS У.ФЛ-Р-СМТ-1(10)	Производитель: Hirose Electric	Категория: ВЧ/коаксиальные разъемы	Описание: Конн У.FL RCP от 0 Гц до 6 ГГц 50 Ом припой ST SMD Gold Reel
№ производителя: U.FL-R-SMT(10)	Сравните: Текущая часть	Производитель: Hirose Electric	Категория: ВЧ/коаксиальные разъемы	Описание: Conn Coaxial RCP 0Hz to 6GHz 50Ω Solder ST SMD Gold T/R

Взломать светодиодную лампу.

Этот проект представляет собой простой способ изменить существующую стандартную китайскую светодиодную лампу с питанием от сети, чтобы она работала со своими светодиодами с гораздо меньшей мощностью. Это значительно продлит срок службы светодиодов, в том числе замедлит потерю ими силы света с течением времени. (Светодиодные чипы и люминофоры разлагаются при использовании.) Это также делает лампу идеальной для использования в качестве ночника или для других применений, требующих слабого размытия освещения.
Этот проект подходит только для светодиодных ламп, которые имеют большое количество маленьких светодиодов.Он не подходит для ламп, в которых используется небольшая группа светодиодов высокой мощности (более 1 Вт), поскольку в этих лампах обычно используется импульсный источник питания с регулируемым током.

Этот проект включает в себя модификацию устройства с питанием от сети, которое, вероятно, изначально было плохо сконструировано. Таким образом, это несет в себе риск поражения электрическим током, возгорания и взрывоопасного загрязнения трусов, даже если все сделано правильно.

Это типичная светодиодная лампа, поставляемая из Китая через ebay. Он был рассчитан на 240 В и с полностью вымышленной мощностью 2.5 Вт.

---

Внутри лампы (которая легко открывается при умеренном нажатии) находится светодиодная печатная плата, содержащая семь тройных светодиодных чипов 5050, соединенных последовательно, что дает в общей сложности 21 светодиод с общим прямым напряжением около 65 В. Блок питания представляет собой очень простую емкостную капельницу, которая чрезвычайно распространена в светодиодных лампах, в которых используется массив обычных светодиодов на 20 мА. Емкостная капельница используется, так как она проста и чрезвычайно эффективна. Он не рассеивает падение напряжения в виде тепла, как резистивный ограничитель тока, а вместо этого пропускает «часть» тока в каждой половине цикла сетевого переменного тока.

Этот проект относится только к лампам, в которых используется группа небольших светодиодов. Он не подходит для мощных светодиодных ламп, в которых используется небольшое количество мощных светодиодов. (Я просто решил упомянуть об этом еще раз.)

---

Вот пример другой лампы трубчатого типа, в которой используется аналогичное устройство источника питания для ограничения тока через последовательную цепочку из 48 светодиодов. Особенно интересно отметить, что некоторые китайские ebayers продают подобные лампы без пластиковых колпаков.Таким образом, любой, кто поместит его в патрон под напряжением, подвергается серьезному поражению электрическим током из-за источника питания от сети и открытых паяных соединений. КЛАССНО!

---

Это схема ламп, и она очень типична для этих устройств с небольшими вариациями, когда резистор иногда размещается на стороне светодиода выпрямителя, а иногда используется электролитический конденсатор высокого напряжения с низким значением на стороне постоянного тока, чтобы немного сгладить его.
Схема обычно состоит из четырех компонентов.Конденсатор, который ограничивает протекание тока путем поочередной зарядки на каждой половине синусоиды сети, небольшой резистор номиналом от 470 кОм до 1 МОм на конденсаторе для его разрядки при отключении питания, резистор большей мощности со значением обычно от 220 Ом до 1000 Ом, который ограничивает максимальный пусковой ток для защиты светодиодов, и выпрямитель (иногда один модуль или четыре отдельных диода), который преобразует источник переменного тока с ограниченным током в постоянный.
Ток, протекающий через цепь, зависит от напряжения питания сети, частоты сети, количества светодиодов последовательно и номинала конденсатора.Типичные значения конденсаторов в Великобритании в нашей сети 230 В 50 Гц составляют от 100 нФ до 470 нФ.

---

---

Это печатная плата лампы, показывающая использование четырех отдельных диодов для формирования мостового выпрямителя, большого красного металлизированного полиэфирного конденсатора, используемого для ограничения тока, небольшого разрядного резистора на 1 МОм и металлического пленочного резистора на 680 Ом с номиналом около ватт, который также, вероятно, удвоится как грубый предохранитель, если цепь выйдет из строя.

---

Это то, что мы хотим изменить.На данный момент это конденсатор на 330 нанофарад, рассчитанный на 400 В, чтобы обеспечить пиковое напряжение нашего источника питания в Великобритании 230 В. Я собираюсь заменить его на конденсатор емкостью 100 нФ, который эффективно пропускает менее трети тока.

Если вы хотите, чтобы математика давала приблизительное представление о токе в цепи, читайте дальше. Если нет, то перейдите к следующему шагу.

Чтобы получить ток через цепь, нам нужно вычесть общее прямое напряжение всех светодиодов из сетевого напряжения. Таким образом, для освещения, используемого здесь, это будет питание 230 В минус 63 В на его светодиодах (количество светодиодов, умноженное на 3 В), что дает общее падение напряжения 167 В.Теперь нам нужно рассчитать эффективное сопротивление конденсатора, называемое емкостным реактивным сопротивлением. Формула для этого: 1 разделить на (2 Pi F C), где Pi равно 3,14, F — частота сети (обычно 50 или 60 Гц), а C — емкость в фарадах. Имейте в виду, что конденсаторы, которые мы используем, измеряются в нанофарадах!
Я избавлю вас от математической скорби, сказав, что 100 нФ имеет приблизительное реактивное сопротивление 32 кОм, 220 нФ = 16 кОм, 330 нФ = 10 кОм и 470 нФ = 6 кОм. Это очень приблизительные значения для справки.Можно применить еще массу математики, но мы оставим это гикам-ученым.
Исходя из этого, первоначальный ток через светодиоды составлял бы около 16 мА, но уменьшится примерно до 5 мА после замены крышки на 100 нФ.

---

Работа выполнена! Это довольно легко сделать, особенно с помощью фитиля для удаления припоя, который поможет впитать лишний припой. Новый конденсатор 100 нФ 400 В из металлизированного полиэстера. Код на нем следующий: — 2G104K, который расшифровывается как 2G = 400 В постоянного тока 104 — это один, ноль и четыре нуля в пикофарадах 100000 пФ = 100 нФ, а K означает 10% допуск.Могу ли я быть честным? Мне пришлось исследовать бит 2G = 400V. Большинство этих колпачков просто печатают напряжение на корпусе, но этот маленький, они использовали стандартный код для напряжения. Цифра 2 заставила меня задуматься, не прислал ли мне мой поставщик недооцененный конденсатор на 200 В, но после МНОГО гугления я обнаружил, что 2G действительно указывает на 400 В.
Теперь снова соберите лампу, следя за тем, чтобы плата питания и плата светодиодов были надлежащим образом разделены во избежание короткого замыкания.

---

Вставьте его в обесточенный патрон и попросите кого-нибудь включить его, пока вы стоите в другом конце комнаты, плотно закрываете глаза, стискиваете зубы и затыкаете уши пальцами. Нет взрыва? Куча светодиодной красоты? Работа выполнена!

---

Как работают светоизлучающие диоды

Диод — простейшее полупроводниковое устройство. Вообще говоря, полупроводник представляет собой материал с различной способностью проводить электрический ток. Большинство полупроводников состоят из плохого проводника, в который добавлены примеси (атомы другого материала). Процесс добавления примесей называется легированием .

Материалом проводника светодиодов обычно является арсенид алюминия-галлия (AlGaAs). В чистом арсениде алюминия-галлия все атомы идеально связаны со своими соседями, не оставляя свободных электронов (отрицательно заряженных частиц), проводящих электрический ток. В легированном материале дополнительные атомы изменяют баланс, либо добавляя свободные электроны, либо создавая дыры, через которые могут пройти электроны.Любое из этих изменений делает материал более проводящим.

Полупроводник с дополнительными электронами называется материалом N-типа , так как он содержит дополнительные отрицательно заряженные частицы. В материале N-типа свободные электроны перемещаются из отрицательно заряженной области в положительно заряженную область.

Полупроводник с дополнительными отверстиями называется материалом P-типа , так как он эффективно содержит дополнительные положительно заряженные частицы. Электроны могут перескакивать с дырки на дырку, перемещаясь из отрицательно заряженной области в положительно заряженную.В результате кажется, что сами дырки перемещаются из положительно заряженной области в отрицательно заряженную.

Диод состоит из секции материала N-типа, соединенной с секцией материала P-типа, с электродами на каждом конце. Такое расположение проводит электричество только в одном направлении. Когда на диод не подается напряжение, электроны из материала N-типа заполняют дырки из материала P-типа вдоль стыка между слоями, образуя зону обеднения. В зоне истощения полупроводниковый материал возвращается в исходное изолирующее состояние — все отверстия заполнены, поэтому нет свободных электронов или пустых мест для электронов, и электричество не может течь.

Чтобы избавиться от зоны обеднения, нужно заставить электроны двигаться из области N-типа в область P-типа, а дырки двигаться в обратном направлении. Для этого вы подключаете сторону диода N-типа к отрицательному концу цепи, а сторону P-типа к положительному концу. Свободные электроны в материале N-типа отталкиваются отрицательным электродом и притягиваются к положительному электроду. Отверстия в материале P-типа перемещаются в другую сторону. Когда разность потенциалов между электродами становится достаточно высокой, электроны в зоне обеднения выталкиваются из своих отверстий и снова начинают свободно двигаться.Зона обеднения исчезает, и заряд движется по диоду.

Если вы попытаетесь подать ток другим способом, когда сторона P-типа подключена к отрицательному концу цепи, а сторона N-типа подключена к положительному концу, ток не будет течь. Отрицательные электроны в материале N-типа притягиваются к положительному электроду. Положительные отверстия в материале P-типа притягиваются к отрицательному электроду. Ток через переход не течет, потому что дырки и электроны движутся в неправильном направлении.Зона истощения увеличивается. (Дополнительную информацию обо всем процессе см. в разделе «Как работают полупроводники».)

Взаимодействие между электронами и дырками в этой установке имеет интересный побочный эффект — оно генерирует свет!

Описание компонентов светодиодной лампы и лампы от экспертов по коммерческому освещению

Чтобы объяснить, как работает светодиод, мы должны объяснить четыре основных компонента светодиодной лампы; светодиодный чип,
Драйвер, светодиодный чип излучает свет в лампе. Радиатор и оптическая линза.

• Затем драйвер регулирует входной ток.
• Радиатор отводит тепло от светодиодного чипа.
• Оптика управляет характеристиками светового потока.

Светодиодный чип

 — это светоизлучающий диод.
источник, который освещается движением электронов или электрическим
ток, проходящий через полупроводниковый материал. Полупроводник – это вещество, обычно твердое химическое
элемент или соединение, способное проводить электричество при определенных условиях, что делает
это хорошая среда для управления электрическим током.

Твердотельное освещение (SSL) — есть
освещение, в котором используются светодиоды. Поскольку это проданное государственное освещение, оно не требует
нить накала, как у лампы накаливания. Светодиодный свет формируется при соединении P-Type (+) и
Полупроводники N-типа (-), образующие PN-переход. Энергия высвобождается в виде света, когда N-тип (-)
электроны и положительно заряженные дырки P-типа (+) объединены.

Драйвер светодиода — регулирует ток, протекающий через светодиод,
похож на балласт в компактных люминесцентных лампах.Драйверы светодиодов могут быть внутренними или внешними. Световой поток светодиода пропорционален его току; любой незначительный
изменение тока может привести к неприемлемым изменениям светоотдачи. Так
светодиодный драйвер является очень ключевым компонентом светоотдачи и сильно влияет на
срок службы лампы светодиода.

Радиатор — ключевой компонент качественного светодиода. Светодиоды не выделяют много тепла из окружающей среды, но они выделяют
внутренний нагрев перехода, высокие температуры вблизи светодиода
соединение влияет на короткое замыкание
срок службы и длительный срок службы и влияют на характеристики светодиодов.Тепло должно быть удалено из светодиодного чипа для поддержания ожидаемого
светоотдача, жизнь и цвет. Краткосрочные последствия неправильного отвода тепла будут заключаться в более низкой светоотдаче, а также
смещение цвета на длине волны, в то время как долгосрочные последствия будут заключаться в более низком сроке службы лампы. Радиатор необходим для отвода тепла, которое удаляется
конвекцией (воздухом) или теплопроводностью (контактом). Большинство металлов являются отличными проводниками, поэтому они используются
в качестве монтажных материалов для большинства светодиодов.

• Оптика – также является важным компонентом светодиодной лампы, которая имеет
  многоуровневая оптика.
• Первичная оптика — встроена непосредственно поверх светодиодного чипа.
• Вторичная оптика – собирает и перераспределяет свет в
  светодиодная лампа.

Как сделать рождественскую светодиодную гирлянду и лампочку в домашних условиях?

Схема цепи светодиодной ленты/ленты с использованием PCR-406

Очень интересная схема мигания/пляски и мигания светодиодной ленты/ленты. Сделать его дома может каждый, так как это очень просто, а основные компоненты можно найти в любом магазине электронных компонентов.Эта схема светодиодной ленты / струны (схема танцующих / мигающих светодиодов) представляет собой интересную схему, в которой светодиодные лампочки загораются и светятся по-разному, например, «Танец» и «Мигает», и наиболее подходит для X-MAS, дни рождения, юбилейные вечеринки, праздники и другие сопутствующие световые украшения дома.

Схема мигания этого светодиода мигает и светится следующей последовательностью.

• Комбинация
• В волнах
• Последовательный
• Сло-Гло
• Погоня/Вспышка
• Медленно/Затухание
• Мерцание/Вспышка
• Горит постоянно.

Связанный проект: Электронный проект управления светофором с использованием таймера IC 4017 и 555

Ниже приведено пошаговое руководство по созданию схемы мигающей и танцующей светодиодной ленты.

Внутри коробки основная схема на печатной плате общего назначения. (обратная сторона печатной платы)

Это лицевая сторона схемы светодиодов (вид спереди без коробки).

Теперь обернитесь, чтобы увидеть основную и очень простую схему этих забавных светодиодных цепочек.Видно, что схема связана с DIY (сделай сам), и любой, кто знает основные функции электронных компонентов, может сделать это дома.

Основная схема массива мигающих светодиодов X-MAS

Нажмите на картинку, чтобы увеличить

Компоненты, необходимые для Рождество Светодиодная цепочка

• SCR 1 и SCR 2 = PCR 406 PNPN
• Д1 = В 4007
• C = 10 мкФ, 16 В
• R1 = 2 МОм
• R2 = 150 кОм
• Светодиод = 60 шт.
