Типы и характеристики телевизионного кабеля

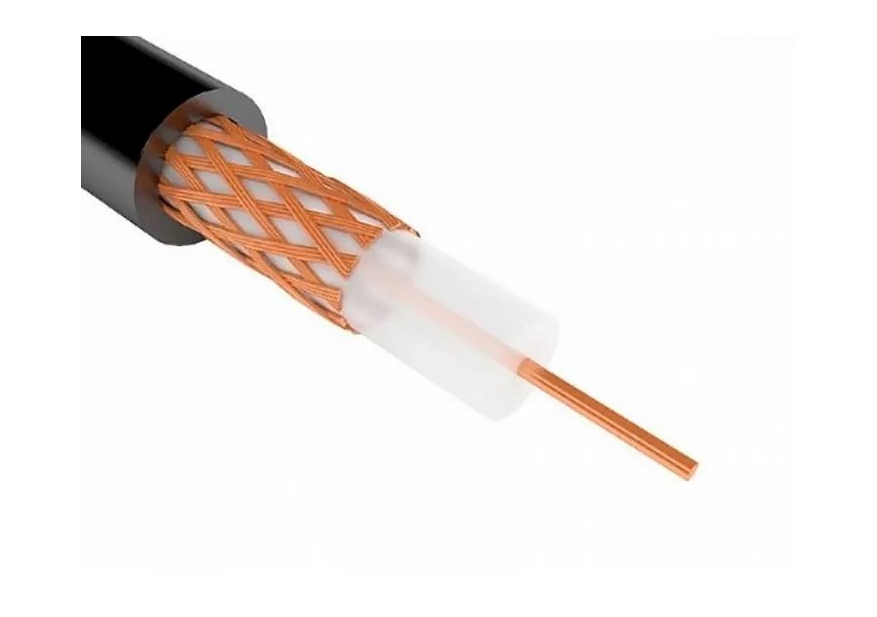

Телевизионный коаксиальный кабель – это проводник круглого сечения, диаметром до 7 мм. Внутри провод имеет одну медную токопроводящую жилу, покрытую изоляционным материалом. В качестве изолятора обычно используется вспененный полиэтилен. Поверх изоляции проложена алюминиевая фольга (экран), оплетенная тонкой медной или стальной проволокой. Оплетка антенного кабеля покрыта наружной изоляцией.

Типы антенных кабелей

В работе чаще всего применяется коаксиальный экранированный ТВ провод следующих марок: RG 58, RG 6, РК 75. Сопротивление такого проводника – 75 Ом, он отлично подходит для прокладки внутри и снаружи здания.

Антенный кабель RG 6. Это доступный по цене и самый ходовой провод. Наружный диаметр – 6 мм, диаметр токопроводящей жилы – 1 мм, ТВ провод имеет экран из алюминиевой фольги и медную оплетку. Используется при подключении телевизора к коллективной или эфирной (цифровой) антенне. Низкий коэффициент затухания позволяет обеспечить стабильную передачу сигнала на значительные расстояния.

Антенный кабель RG 58. Подходит для подключения эфирных, спутниковых и цифровых антенн, расположенных на небольшом расстоянии от телевизора. Наружный диаметр антенного кабеля – 4,8 мм, диаметр центрального проводника – 0,48 мм. Тонкую жилу сложно качественно закрепить в разъемах сплиттера и антенных розеток, поэтому данный провод целесообразно использовать для подключения одного телевизора. Проводник легко ломается при неаккуратной прокладке, имеет высокий коэффициент затухания. Небольшая толщина шнура обеспечивает удобство его прокладки и маскировки в помещении.

Антенный кабель РК 75. Толщина центрального медного проводника – 1 мм. В зависимости от исполнения может иметь различные типы экрана — двойной экран из покрытой оловом меди и алюминиевой фольги или одинарный экран из медной оплетки. Кабель с одинарным экраном применяется для подключения телевизора к эфирной или к коллективной антенне. Двойной экран используется для подключения к спутниковой антенне.

Маркировка телевизионного кабеля

Зная маркировку, легко определить, какой антенный шнур лучше применить при определенных условиях эксплуатации. Обозначение наносится на наружную оболочку, через каждый метр провода. В маркировке указывается:

• фирма-производитель или товарный знак предприятия;
• марка изделия;
• количество жил оплетки;
• волновое сопротивление;
• метраж провода в бухте.

Данной маркировки придерживаются многие производители, однако, на провода с черной и синей изоляцией, обозначения наносятся редко. В этом случае характеристики указываются на бирке, прикрепленной к бухте.

Принято, что шнур с белой изоляцией используется для прокладки внутри помещения, а с черной – для наружных работ. Однако, выбирать ТВ провод необходимо по его техническим характеристикам, в которых маркировка по цвету отсутствует.

SAT 703 В | Телевизионные кабели 75 Ом, экранирование >75 дБ | Коаксиальные телевизионные кабели 75 Ом | Каталог продукции | CAVEL

SAT 703 В
Телевизионные кабели 75 Ом, экранирование >75 дБ

Скачать техпаспорт

на кабель

---

---

---

№ 2

500 м
2 бухты по 250 м в металлическом контейнере

№ 3A

600 м
6 бухт по 100 м в коробке

№ 4B

500 м
2 бухты по 250 м в коробке

---

---

CAVEL SAT 703 B MADE IN ITALY 75 Ohm CLF Euroclass Eca EN50117-2-4 CEI-UNEL 36762 C-4 (U0 = 400V) gggaa(n) m

(ggg=день, aa=год производства, n=номер партии, m=метражная метка)

---

Диапазон рабочих температур
PVC от -40°С до 80°С

---

ACR — показатель “сигнал/шум” в точке приема для проводников, содержащих витые пары
Al — алюминий
AP — алюминий-полиэстер
APA — алюминий-полиэстер-алюминий
APAS — алюминий-полиэстер-алюминий-сурлайн
APAS (bonded) — алюминий-полиэстер-алюминий-сурлайн (жестко приклеено к рабочему диэлектрику)
APJ — алюминий-полиэстер со специальным «закорачивающим отгибом J-типа»
AWG — американский стандарт калибровки проводов
Cu — медь
CuPet — медь-полиэстер
CuSn — медь покрытая оловом
FeCu — омедненная сталь
FeZn — оцинкованная сталь
HDPE — полиэтилен высокой плотности
LSZH — компаунд, не содержащий галогеноводородов
NEXT — уровень подавления взаимных помех в витых парах в точке присоединения к передающему устройству
PE — полиэтилен
PEG — физически-вспененый полиэтилен
Pet — полиэстер
Jelly1 — влагозащитное покрытие PIB (поли-изо-бутилен)
Jelly2 — желейная влагозащита для магистральных кабелей
PVC — поливинилхлорид
SRL — коэффициент подавления возвратной волны, возникающей на неоднородностях структуры проводника

U/UTP — неэкранированные витые пары
F/UTP — витые пары, экранированные одним (общим) фольговым экраном
SF/UTP — витые пары, экранированные двойным (общим) экраном из фольги и медной (CuSn) оплетки
U/FTP — витые пары, экранированные индивидуально (попарно) фольговым экраном
S/FTP — витые пары, экранированные индивидуально (попарно) фольговым экраном и общим экраном из медной (CuSn) оплетки

---

Разъем для антенны

Телевизионную
технику подключают при помощи различных соединителей. Чтобы совместить аппараты
разного года выпуска и торговых марок употребляются коннекторы разнообразных
форм и цветовой гаммы.

Изделие, предназначенное для соединения кабеля с телевизионным оборудованием, называется разъем для антенны, и служит он для подключения антенны к телевизору.

Многие телевизионные и интернет провайдеры используют коаксиал в своих сетях, поэтому в соединении оборудования применяют разъемы для коаксиального кабеля. Он может передавать высокочастотные сигналы и применяется в различных областях систем связи.

Разъем для соединения коаксиального кабеля

Простейшая
электрическая схема нуждается в разнообразных коннекторах для коммутации. Для
телевизионной антенны также нужен соответствующий связующий элемент при
подключении.

Коаксиальный провод применим в передаче сигнала без помех. Для контакта с телевизором нужен соединитель. Телекоммуникационные сети пользуются, в основном, F-разъемами. Для коаксиального кабеля, в случае наращивания, по причине его повреждения понадобится F-соединитель (бочка), представляющий собой коннектор F гнездо-Fгнездо, который соединяет коаксиал.

Чтобы быстро соединить антенну с ресивером или телевизором, используется тв гнездо, а также штекер для антенного кабеля.

Разъемы для
подключения аппаратуры

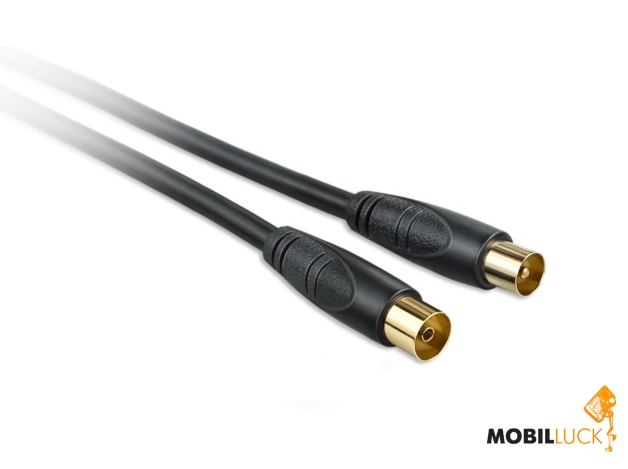

Разъемы для антенны установленые в телевизорах называются TV-гнездо. Чтобы начать трансляцию каналов, необходимо подключить штекер для телевизионного кабеля в гнездо.

Штекер, по сути, втулка из двух составляющих, так называемый переходник папа мама, которую присоединяют к кабелю.

Важно
обеспечить хороший контакт в точке соединения, тогда и изображение будет
качественным. Дело, казалось бы, не сложное, но, изображение и звук будут с
помехами, при неправильном выполнении, независимо от того, какой у вас
телевизор: последней модели или старого образца.

Какие лучше

Разъемы для коаксиального кабеля соединяются тремя способами:

• обжимным;
• накруткой;
• компрессионным.

Коннекторы
обжимного типа состоят из двух цилиндров. При установке, коаксиальный кабель
обжимается со всех сторон. В некачественных представителях данного вида
повреждается корпус, что влияет на характеристики соединений.

У накрутных
в составе корпус с внутренней резьбой и гайка. Их недостатки:

• хрупкость;
• оплетка скручивается при установке разъема на кабель.

Компрессионные
обладают наилучшими характеристиками, но и являются самыми дорогими.

Сейчас чаще
всего используют F-коннектор и подходит он как при цифровом телевизионном
сигнале, так и в случае со спутниковой антенной. Выпускается в четырех разных
диаметрах, поэтому стоит обратить на это внимание при покупке и последующей
установке.

Пайка

Раньше штекер нужно было припаивать. Сегодня же антенны к разъемам подсоединяются без пайки.

Под винт

Винтовое соединение на сегодняшний день тоже не популярно, как и пайка. Такой тип применялся десятилетие назад и присущ кабельному телевидению для тв штекера прошлого.

Принцип
действия при такой фиксации состоит в том, что контакт прикручивается к жиле
антенны винтом.

F-коннектор

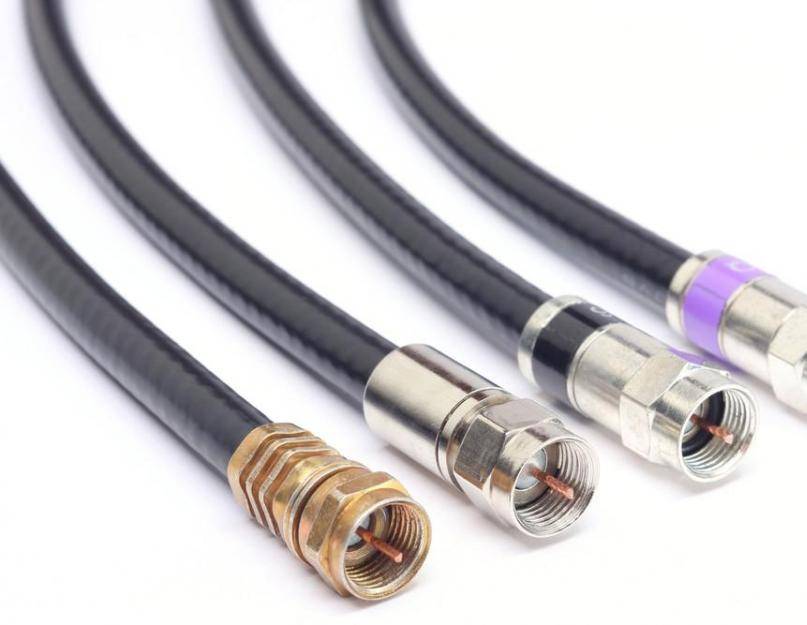

При подключении телевизионной антенны сегодня пользуются F-коннектором. Его не сложно установить самостоятельно и не нужно специфических инструментов. Для производства используются такие материалы:

• цинк никелированный;
• латунь с напылением;
• медь.

В случае,
когда телевизор подвешивается вплотную к стене, используется угловой Г-образный
штекер.

Фотографии разъёмов

На фото наиболее часто встречающиеся разъёмы.

RG6

Используется для накрутки на телевизионный кабель типа RG 6, SAT 50, SAT 703, SAT 752, DG 113, STK 132, STK 103 и другие марки кабеля с внешним диаметром 6-6,1 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG59

Используется для накрутки на телевизионный кабель типа RG 59, RG 58 и другие марки кабеля с внешним диаметром 4 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG micro

Используется для накрутки на телевизионный кабель типа RG micro, РК 75 и другие марки кабеля с внешним диаметром 2 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG11

Используется для накрутки на магистральный телевизионный кабель типа RG 11 и другие марки кабеля с внешним диаметром 10.5-11 мм. В основном служит для подключения ответвителей, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG6 под обжим

Используется для обжима на телевизионный кабель типа RG 6, SAT 50, SAT 703, SAT 752, DG 113, STK 132, STK 103 и другие марки кабеля с внешним диаметром 6-6,1 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом. Требуется спец-инструмент для обжатия на кабель.

F гнездо — TV штекер

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через антенное гнездо. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо — TV гнездо

Используется для подключения к розеткам SAT-TV, «петлевого» высокочастотного выхода аппаратуры. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо — TV штекер угловой

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через антенное гнездо. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо — TV гнездо угловой

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через тв розетку. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо — F гнездо бочка

Используется для сращивания телевизионного кабеля. Предварительно на место соединения кабеля необходимо накрутить или обжать два F коннектора.

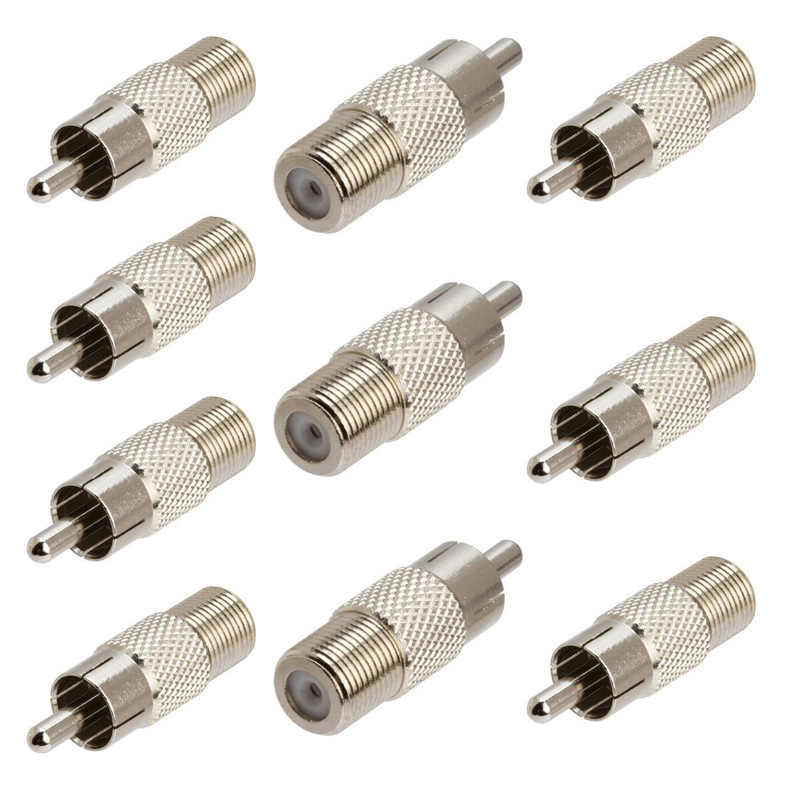

F гнездо — RCA штекер

Используется для передачи низкочастотного аудио-видео сигнала.  Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо — BNC штекер

Используется для подключения камер видеонаблюдения видеорегистраторов, видеокамер и т. д. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F штекер — F штекер
F штекер — TV гнездо
F штекер — TV штекер

Похожие статьи

Виды радиочастотного кабеля

Стандартный ассортимент радиочастотных кабелей охватывает фидерные, коаксиальные, антенные и соединительные кабели для GSM, WCDMA (UMTS), TDMA, D-AMPS, PCN, CDMA, а также WiMAX и вещания. По конструктивным особенностям радиочастотные кабели разделяют на коаксиальные (гибкие, полугибкие, полужесткие и жесткие), симметричные (двухпроводниковые) и спиральные (коаксиальный кабель, спиральный проводник).

В качестве гладкого внутреннего проводника, как правило, используется бескислородная медь с высокой электрической проводимостью (IACS 100%), диэлектриком обычно служит вспененный полиэтилен, а наружной «рубашкой» — различные вариации ПВХ. Плетеная, гофрированная или твердая оплетка из алюминия, медных лент или переплетённых тонких проволок служит для экранирования и защиты как проводимых сигналов, так и самого кабеля.

Самые распространенные высокочастотные кабели, используемые для приёма/передачи в технологиях беспроводной связи и по всему спектру высокочастотной технологии и электроники, носят названия MRC (mobile radio cables), RC — коаксиальный кабель, RD — симметричный кабель, КВТ — телевизионный кабель и т.д. Семейство MRC, например, с их вспененным диэлектриком обеспечивает лучшее снижение потерь, чем не вспененные кабели тех же размеров. Кроме того дополнительный слой из фольги и оплетки обеспечивает отличную механическую защиту. Эти изделия доступны в различных готовых формах — например, в сериях I/O для внутреннего и внешнего использования или огнестойкой серии FR.

В качестве фидеров радиочастотные кабели используются в антенно-фидерных устройствах для телевизионных приемников, радиопередатчиков или радиоприемников, а также как соединительные кабели внутри и между модулями в радио-, видео- и другом коммуникационном оборудовании и компьютерах. Фидерные кабели совместимы со стандартными разъемами и аксессуарами, а их уникальная двухслойная оболочка — сложный полиэтилен высокой плотности (низкого давления) HDPE снаружи и мягкий ПВД (полиэтилен высокого давления) внутри — обеспечивает наилучшую защиту кабеля во всех средах установки без ущерба для гибкости. Вспененный диэлектрик имеет чрезвычайно высокую степень расширения и специальный слой для дополнительной защиты.

Коаксиальный кабель, или коаксиальный фидер, используется во многих областях, где необходима передача радиочастотной энергии из одной точки в другую. Возможно, наиболее очевидным применением коаксиального кабеля было отечественное телевидение, но он также широко используется в коммерческих и промышленных ЛЭП, связывающих приемники и передатчики, и вообще везде, где любые высокочастотные сигналы должны передаваться на любые расстояния. Коаксиальный кабель был использован для некоторых ранних форм локальных сетей, хотя сейчас для более высоких скоростей передачи данных применяются оптические волокна или витые пары, где частота не так высока, зато эти изделия значительно дешевле, чем коаксиальные кабели.

Радиочастотные кабели, как правило, производятся диаметром в диапазоне от 0,2 мм до 25 см. Первые используются для передачи в сантиметровом волновом диапазоне, а последние — для передачи сигналов частотой до 500 мегагерц и импульсной мощностью до 1,25 мегаватта. В дополнение к большому волновому диапазону РК обладают и другими важными особенностями, отличаясь по волновому сопротивлению, механическим характеристикам изолятора — диэлектрика, линейной (распределенной) емкости, коэффициенту затухания сигнала, максимальным значениям мощности и напряжения пробоя. При помощи закодированных названий радиочастотных кабелей можно понять их основные характеристики: к примеру, РК 50-2-22 означает коаксиальный кабель с 50-оммным волновым сопротивлением, двухмиллиметровым диаметром и непрерывной полиэтиленовой изоляцией повышенной теплостойкости.

С ассортиментом кабельно-проводниковой продукции торговой сети «Планета Электрика» Вы можете ознакомиться в нашем каталоге.

Чем отличаются оптоволокно, витая пара и коаксиальный кабель?

Чем отличаются оптоволокно, витая пара и коаксиальный кабель?

Оптоволокно, витая пара и коаксиальный кабель — это три основных типа сетевых кабелей, используемых в системах связи. В чем разница между их производительностью и способностями?

Что такое волоконно-оптический кабель?

Волоконно-оптический кабель (он же оптоволоконный кабель, ВОК) — это кабельное изделие, в котором полезные сигналы передаются по оптическим волокнам, а не по медным жилам. Передача информации осуществляется в оптическом формате при помощи светового излучения.

В конструкцию ВОК входят от двух до нескольких сотен оптических волокон, количество которых зависит от назначения оптоволоконного кабеля. Оптоволокно производится из разных типов кварцевого стекла с добавлением определенных легирующих материалов, которые изменяют коэффициент преломления светового луча. Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. Для получения более подробной информации о типах оптоволоконных кабелей, приципах их работы и советов по их установке, пожалуйста, ознакомьтесь со статьей: Оптическое волокно: преимущества и недостатки.

Что такое витая пара?

Витая пара – является одним из видов кабелей связи. Состоит из одного или нескольких пар проводников в изоляции, которые скручены между собой и покрыты защитной оболочкой. Используются для передачи данных между сетевыми устройствами, подключаются разъемом 8Р8С, который также называют RJ45, что является ошибкой.

Витую пару можно встретить в качестве компонента кабельных сетей, применяются в компьютерных и телекоммуникационных сетях, являются самым распространенным вариантом для создания локальных сетей. К преимуществам витой пары традиционно относят простоту монтажа и ее дешевизну.

Существуют два типа кабеля Ethernet витая пара: неэкранированная витая пара (UTP) и экранированная витая пара (STP). Повсеместно используются неэкранированные медные кабели категорий Cat 5, Cat 5e, Cat 6, Cat 6a и Cat 7. Экранированный кабель имеет фольгированную оболочку вокруг каждой пары проводов. Все четыре пары проводов помещены в общую металлическую оплетку или фольгу, как правило, кабель 150 Ом. Экранированный кабель обладает лучшими характеристиками сопротивления шуму, чем неэкранированный.

В зависимости от вида кабеля возможны различные варианты защиты:

•



  UTP или незащищенная, без общего экрана для пар проводов;

•



  FTP, или фольгированная, с экраном из алюминиевой фольги;

•



  STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;

•



  S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.

По сравнению с коаксиальным кабелем витая пара обладает рядом преимуществ:

•



  Удобство монтажа и ремонта.

•



  Использование недорогих унифицированных разъемов для подключения.

•



  Лучшая помехозащищенность из-за попарного свивания проводов с определенным шагом.

•



  Большое количество разновидностей кабеля, которые можно подобрать в зависимости от необходимого назначения, условий монтажа и эксплуатационных возможностей.

Что такое коаксиальный кабель?

Коаксиальный кабель состоит из центрального проводника и экрана из алюмопропиленовой пленки. Они расположены соосно, отделены друг от друга изоляционным материалом и воздушной прослойкой. Экран играет роль внешнего проводника. Кабель покрыт оболочкой из стойкого к УФ полиэтилена черного цвета. Применяется для передачи высокочастотного сигнала в компьютерных сетях, кабельном телевидении, различных отраслях электроники, системах видеонаблюдения. Принцип работы коаксиального кабеля связи основан на идеальном совпадении осей внешнего и внутреннего проводников. Оболочка должна точно обжимать всю конструкцию и удерживать проводники в правильном положении. В этом случае электромагнитное поле удерживается в воздушной прослойке и не выходит наружу. Сигнал передается по основному проводнику. В реальности добиться точной геометрии не удается, поэтому происходит выход энергии наружу и влияние внешних электромагнитных помех. Для увеличения помехозащищенности активно применяют двойное экранирование. Монтажное соединение кабеля и подключение его к устройствам происходит с помощью специальных дополнительных элементов.

Коаксиальный кабель имеет немало видов. В том числе толстый Ethernet (Thicknet), как и тонкий Ethernet (Thinnet).

Тонкий Ethernet имеет диаметр примерно 6 миллиметров. Высокая гибкость дает ему возможность быть проложенным практически в любых местах. Толстый Ethernet имеет диаметр примерно 12 миллиметров и более толстый центральный проводник. Плохо гнется и стоит дорого.

Коаксиальные кабели используют систему RG, чтобы различать различные виды кабелей. RG выступает за устаревший военный термин «Радио гид». Эти числа используются, чтобы отличить один кабель от другого, но они назначаются случайным образом и не несут никакого конкретного смысла.

Кабель RG-6 и RG-59 являются двумя из наиболее распространенных разновидностей коаксиальных кабелей, т. е. кабелей, которые проводят электричество для передачи сигналов радио частот, компьютерных сетей и кабельного телевидения. Оба типа отличаются по своей конструкции, использованию и спектру возможностей. Сейчас мы рассмотрим, как можно отличить кабель RG-6 и RG-59.

Типы Коаксиального Кабеля	Описание
RG59	Это стандартный коаксиальный кабель. Он тоньше, с более тонким экранирующим слоем, подходит для сетей кабельного телевидения и коротких дистанций.
RG6	Это коаксиальный кабель большего диаметра, с более толстым изоляционным слоем и лучшим экранированием. Он больше подходит для передачи цифровых видеосигналов и спутникового телевидения.

Оптоволокно, витая пара или коаксиальный кабель: в чем разница?

A.Скорость, пропускная способность и дистанция

Коаксиальный кабель и витая пара — провода из меди или на основе меди, покрытые изолирующим слоем из других материалов. Они оба могут использоваться в телевидении и телефонии, для передачи данных в виде электрических сигналов. В то время, как оптоволоконный кабель может передавать те же типы данных с более широкой пропускной способностью, быстрой скоростью и высокой частотой. Он сделан из очень тонкой и гибкой стеклянной или пластиковой трубки.

Тип кабеля	Скорость	Пропуская Способность	Дистанция
оптоволоконный кабель	10/100/1000Mbps, 10/40/100/200Gbps	До 4700MHz	До 80km
витая пара	До 10Gbps	До 4700MHz	До 100m
Коаксиальный кабель	—	750MHz (дефолт)	До 500m

B.

Цена на кабель

Тип кабеля	Описание	Цена
оптоволоконный кабель	50ft LC-LC дуплексные 9/125 одномодовые оптические патч-корды	372.00 руб
витая пара	50ft 24AWG патч-корд Cat.6 UTP с Snagless Boot	713.00 руб
Коаксиальный кабель	50ft RG6 цифровой экранированный коаксиальный кабель	855. 00 руб

Из данной таблицы мы видим, что цена на оптоволоконный кабель наиболее низкая при одной и той же длине. Тем не менее, процесс установки оптоволоконного кабеля может быть достаточно дорогостоящим из-за использования оптических компонентов, особенно оптических трансиверов. К тому же витая пара с коннекторами RJ45 стоит дешевле, чем коаксиальный кабель, который часто оснащен коннекторами BNC.

C.Установка

Хотя оптоволоконные кабели имеют большие преимущества с точки зрения гибкости полосы пропускания и надежности, они не так широко распространены, как коаксиальные кабели или кабели витая пара. Оптоволокно более хрупкое и тонкое, чем кабели других двух типов, что требует осторожности в процессе его установки, использования и технического обслуживания. По сравнению с кабелем витая пара, коаксиальный кабель может передавать данные на более дальние расстояния. Но из-за диэлектрического изолятора, окружающего медную сердцевину, коаксиальный кабель более сложен в установке и техническом обслуживании.

D.Использование

Оптоволоконные кабели используются не только для передачи данных на дальние расстояния между городами и странами, но также для сетей прямого доступа пригородных районов (такие как FTTH, FTTP, FTTB, FTTC и т.д.), известных также как инсталляции «последней мили». Они также широко используются в дата-центрах, где необходимо передавать большой объем данных.

Кабели витая пара используются в основном в телефонных сетях, для передачи данных. Применение коаксиальных кабелей включает линии подачи, соединяющие радиопередатчики и приемники с антеннами, компьютерные сети (Интернет), цифровое аудио (S/PDIF) и распределительные кабели для передачи телевизионных сигналов. Они также используются для соединения медиа интерфейсов высокой четкости.

Заключение

Есть очевидные различия между оптоволоконным кабелем, кабелем витая пара и коаксиальным. Сейчас оптоволокно становится трендом, который отвечает растущим потребностям рынка вслед за развитием технологий. Тем не менее, Ваш выбор соответствующего типа кабеля сильно зависит от сферы применения, требований к дистанции передачи данных и производительности.

Типы кабелей и проводов: силовой, коаксиальный, оптоволоконный кабель и витая пара | RuAut

Автор: Руслан Мусин

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации. ВВГ обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком)  из ПВХ, медным материалом жилы, не имеющий внешней защиты.

Используется для передачи и распределения электрического тока, рабочее напряжение 660 – 1000 В, частота 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение – от 1,5 кв.мм до 240 кв.мм. Жилы могут быть как одно-, так и многопроволочными.

ВВГ применяется в широком диапазоне температур: от – 50 до + 50 ºС. Выдерживает влажность до 98% при температуре до + 40 ºС. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90º в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. Внешняя оболочка, как правило, черного цвета. Не распространяет горение.

Разновидности ВВГ:

• АВВГ – те же характеристики, только вместо медной жилы используется алюминиевая;




• ВВГнг – кембрик с повышенной негорючестью;




• ВВГп – наиболее часто встречающаяся разновидность. Сечение кабеля не круглое, а плоское;




• ВВГз – пространство между изоляцией ТПЖ и кембриком заполнены жгутами из ПВХ или резиновой смесью.

КГ расшифровывается очень просто – кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В.

Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ – резина, внешняя оболочка из того же материала. Диапазон рабочих температур от – 60 до + 50 ºС. Кабель применяется в основном для подсоединения различных переносных устройств. Есть разновидность КГнг с негорючей изоляцией. КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе.

Кабели для передачи информации

Помимо электроэнергии кабели предают информационные сигналы.

Коаксиальный кабель

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Однако монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля. Поэтому его сейчас применяют реже, чем витую пару.

Экран выполняет 2 функции: 1) защита от электромагнитных помех. 2)передача информационных сигналов.

Преимущества: низкая чувствительность к электромагнитным помехам, высокая частота передачи (порядка 50 МГц) на длинных линиях порядка километров. Недостаток: высокий вес кабеля, сложность прокладки. Обычно служит для передачи высокочастотных сигналов. Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля обе компоненты электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности.

Существует два типа коаксиальных кабелей: тонкий и толстый.

Тонкий КК – это кабель диаметром 0,5 см. Прост в применении и годится практически для любых видов сетей. Подключается непосредственно к платам сетевого адаптера компьютера. Тонкий КК способен передавать сигнал на расстояния до 185 м без искажений.

Толстый КК – это кабель диаметров 1 см. Чем толще кабель, тем большее расстояние способен преодолеть сигнал. Толстый КК передает сигнал до 500 м. Для подключения к толстому КК применяют специальное устройство – трансивер.

При заземлении экрана в нескольких точках по нему начинают протекать выравнивающие токи (ведь разные «земли» обычно имеют неравные потенциалы). Такие токи могут стать причиной внешних наводок (иной раз достаточных для выхода из строя интерфейсного оборудования), именно это обстоятельство является причиной требования заземления кабеля локальной сети только в одной точке.

Наибольшее распространение получили кабели с волновым сопротивлением 50 ом. Это связано с тем, что эти кабели из-за относительно толстой центральной жилы характеризуются минимальным ослаблением сигнала (волновое сопротивление пропорционально логарифму отношения диаметров внешнего и внутреннего проводников).

RG-6 – коаксиальный кабель для передачи высокочастотных сигналов.

Кабели марки RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т.д.

Коаксиальный кабель РК-50 очень часто применяется в ультразвуковой расходометрии. Первичные преобразователи (излучатели и приемники ультразвуковых волн) соединяются с блоком электроники ультразвукового расходомера посредством отрезков коаксиального кабеля фиксированной длины.

Коаксиальный кабель является частью схемы, параметры которой определяют параметры формируемого ультразвукового импульса. Поэтому самовольное изменение длины отрезков коаксиальных кабелей входящих в комплект поставки ультразвуковых расходомеров (US-800, UFM-001 и т.п.) либо запрещено производителем вовсе, либо требует ввода «новой» длины кабелей в настройки расходомера. В противном случае погрешность измерения может оказаться выше заявленной производителем, а в некоторых случаях это может и вовсе привести к отказам в работе. К такому же эффекту может привести применение коаксиального кабеля с другим волновым сопротивлением. Например, РК-75 с волновым сопротивлением 75 Ом против 50 Ом у РК-50.

Витая пара

Служит для построения компьютерных сетей. Витая пара может быть экранированной и неэкранированной.

Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема и передачи сигнала. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Скручивание проводов снижает влияние внешних и взаимных помех на полез­ные сигналы, передаваемые по кабелю (электромагнитные помехи одинаково влияют на оба провода пары).

Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепронициаемой оболочкой из полипропилена.

 В зависимости от вида кабеля возможны различные варианты защиты:

• UTP или незащищенная, без общего экрана для пар проводов;




• FTP, или фольгированная, с экраном из алюминиевой фольги;




• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;




• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей – это категория CAT5. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных – до 1 Гб/с при использовании всех пар.

Нужно отличать электрическую изоляцию проводящих жил, которая имеется в любом кабеле, от электромагнитной изоляции. Первая состоит из непрово­дящего диэлектрического слоя — бумаги или полимера, например поливинилхлорида или полистирола. Во втором случае помимо электрической изоляции проводящие жилы помешаются также внутрь электромагнитного экрана, в каче­стве которого чаще всего применяется проводящая медная оплетка.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Экранированная витая пара хорошо защищает передаваемые сигналы от внеш­них помех, а также меньше излучает электромагнитные колебания вовне, что, в свою очередь, защищает пользователей сетей от вредного для здоровья излу­чения. Наличие заземляемого экрана удорожает кабель и усложняет его про­кладку.

Для построения сетей применяются следующие разновидности кабеля:

UTP (unshielded twisted pair) — незащищенная витая пара — витые пары которого не имеют экранирования;

FTP (Foiled Twisted Pair) — фольгированная витая пара — имеет общий экран из фольги, однако у каждой пары нет индивидуальной защиты;

STP (shielded twisted pair) — защищенная витая пара — каждая пара имеет собственный экран;

Преимущества: простота монтажа, низкая цена. Недостаток: высокая чувствительность к электромагнитным помехам. Для защиты от электромагнитных помех применяют экран. В зависимости от количества витков на 1м провода, от типа изоляции и типа экрана витые пары разделяются на категории и на частоту использования: 3 категория – 16МГц, 4 категория – 20 МГц, 5 категория – 100 МГц. Типичная длина сегмента – сотни метров.

Категории кабеля витая пара

Существует несколько категорий кабеля витая пара, которые определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины.

• Кабель категории 1 — это обычный телефонный кабель (пары проводов не витые), по которому можно передавать только речь, но не данные. Данный тип кабеля имеет большой разброс параметров (волнового сопротивления, полосы пропускания, перекрестных наводок).




• Кабель категории 2 — это кабель из витых пар для передачи данных в полосе частот до 1 МГц. Кабель не тестируется на уровень перекрестных наводок. В настоящее время он используется очень редко. Стандарт Е1А/Т1А 568 не различает кабели категорий 1 и 2.




• Кабель категории 3 — это кабель для передачи данных в полосе часто до 16 МГц, состоящий из витых пар с девятью витками проводов на метр длины. Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Это самый простой тип кабелей, рекомендованный стандартом для локальных сетей.




• Кабель категории 4 — это кабель, передающий данные в полосе частот до 20 МГц. Используется редко, так как не слишком заметно отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5. Кабель категории 4 тестируется на все параметры и имеет волновое сопротивление 100 Ом.




• Кабель категории 5 — самый совершенный кабель в настоящее время, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27 витков на метр длины (8 витков на фут). Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Рекомендуется применять его в современных высокоскоростных сетях. Кабель категории 5 примерно на 30-50% дороже, чем кабель категории 3.




• Кабель категории 6 — перспективный тип кабеля для передачи данных в полосе частот до 200 МГц.




• Кабель категории 7 — перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.

Оптоволокно

Оптоволоконный кабель (он же волоконно-оптический) — это принципиально иной тип кабеля по сравнению с другими типами электрических или медных кабелей. Информация по нему передается не электрическим сигналом, а световым. Главный его элемент — это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением.

Волоконно-оптический кабель состоит из тонких (5-60 микрон) гибких стек­лянных волокон (волоконных световодов), по которым распространяются свето­вые сигналы. Это наиболее качественный тип кабеля — он обеспечивает переда­чу данных с очень высокой скоростью (до 10 Гбит/с и выше) и к тому же лучше других типов передающей среды обеспечивает защиту данных от внешних помех (в силу особенностей распространения света такие сигналы легко экранировать).

Каждый световод состоит из центрального проводника света (сердцевины) — стеклянного волокна, и стеклянной оболочки, обладающей меньшим показате­лем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выхолят за ее пределы, отражаясь от покрывающего слоя оболочки.

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах.

Однако оптоволоконный кабель имеет и некоторые недостатки. Самый главный из них — высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа. Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети.

Виды коаксиальных кабелей и разъемов, сферы применения

Коаксиальный кабель предназначен для передачи высокочастотных сигналов. Нас интересует его применение в передаче видеосигналов. Конструкция коаксиального кабеля существенно отличается от привычных нам проводов, которые применяют для передачи электроэнергии или низкочастотных сигналов.

Коаксиальный кабель состоит из центральной жилы и экрана, разделенных между собой электроизоляционным материалом. Все это покрыто наружным слоем изоляции, предохраняющим кабель от механических и атмосферных воздействий.

Это элементарное, схематичное представление о конструкции коаксиального кабеля. Такими были первые экземпляры изделий. Современные высокочастотные кабели имеют сложную конструкцию, выполнены из различных материалов и имеют специфические сферы применения. С основными их разновидностями мы познакомим вас в этой статье.

Разъемы для коаксиального кабеля

Конструктивно коаксиальные кабели изготавливают из стальной центральной жилы, покрытой тонким слоем меди. Оплетка выполняется либо из стали, либо из алюминия. Из этого вытекает одна неприятная особенность такой продукции: невозможность её залудить, а значит и спаять. Поэтому кабели соединяют только механически. Разъемы для коаксиальных кабелей бывают следующих видов:

• накрутные;
• обжимные;
• компрессионные.

Существуют классификации по типу соединения и функциональному назначению. Оставим детали профессионалам. Потребитель должен знать, что дистрибутивные (потребительские) кабели чаще всего имеют разъем RG6/RG11.

Телевизионный кабель для Т2

Сравнительно новый вид эфирного телевидения DVB-T2 прочно вошел в наш быт благодаря доступности и хорошему качеству изображения. В данном случае коаксиальный кабель используется для соединения приемной антенны с ресивером. Лучше использовать малогабаритные гибкие коаксиальные кабели. Центральный проводник может быть выполнен из биметаллической проволоки CCS. Это сталь покрытая алюминием. Второй проводник выполняется из алюминиевой фольги и выполняет функцию экрана совместно с оплеткой из алюминиевых проволок.

Плотность оплетки определяет эффективность защиты кабеля от электромагнитных помех. Производители такого кабеля направили острие конкурентной борьбы на различные виды оплеток, с различной степенью плотности. Вся эта начинка упрятана под слоем плотного поливинилхлорида, как правило, черного или белого цвета.

Кабель для видеонаблюдения

Спор между сторонниками беспроводных систем наблюдения и кабельных не кончается. Аргументы кажутся железобетонными. Сторонники кабельных систем говорят, что беспроводные работают до тех пор, пока рядом не поставят глушитель сигнала. «Беспроводники» говорят, что кабель работает, пока его не перережут. Однако и те и другие системы имеют право на существование. Все зависит от конкретных условий: длины участка, его конфигурации, высоты расположения камер и кабеля. И поскольку кабельные системы работают, необходимо уметь правильно выбрать для них кабель.

При выборе системы видеонаблюдения учитывайте, что коаксиальный кабель обеспечивает интеграцию цифровых камер с аналоговыми, отлично работает с камерами высокого разрешения. Работает в широком диапазоне температур, что очень важно для внешних линий. Важным преимуществом для потребителя является простота подключения к системе новых камер. Необходимо отметить такое полезное качество, как общее повышение надежности системы видеонаблюдения.

Что касается выбора конкретной марки и модели кабеля, то здесь лучше довериться специалистам. Качество изображения сильно зависит от соотношения длины кабеля к толщине центральной жилы. Тип экранной оплетки необходимо выбирать, исходя из электромагнитной обстановки на объекте. Кроме того, необходимо учитывать конфигурацию прокладки кабеля и еще некоторые особенности объекта.

Подвесной коаксиальный кабель

Подключение новых абонентов часто требует прокладки кабеля на значительные расстояния. Часть пути припадает на воздушную прокладку. При таком способе кабель подвешивается между опорами и может оборваться, если не принять специальных мер. Одним из путей решения этой задачи является подвешивание кабеля к стальному несущему тросу. Понятно, что это очень трудоемкий способ. Другой путь предполагает использование специального типа коаксиального кабеля, имеющего внутренний трос. Такие кабеля называют подвесными.

Для выбора кабеля, в первую очередь, исходят из длины участка. Длина участка определяет коэффициент затухания сигнала, откуда определяется толщина центрального провода. Обследование электромагнитного фона участка определит процент заполнения оплетки. Наружную оплетку выбирать не приходится: поливинилхлорид надежно защищает кабель от ультрафиолета и позволяет работу в широком диапазоне температур. Остается, исходя из веса погонного метра кабеля и длины пролета, определиться с диаметром несущей проволоки. Зная эти сведения – можно выбрать конкретную модель коаксиального подвесного кабеля.

Негорючий и влагозащитный коаксиальные кабели

Международные и украинские стандарты предусматривают прокладку негорючего кабеля между различными частями здания и помещениями. В противном случае кабель может стать дорожкой для быстрого распространения огня. Этим требованиям соответствует кабель с оболочкой LSZH (Low Smoke Zero Halogen), который препятствует распространению огня, даже при вертикальном расположении.

При прокладке коаксиального кабеля в канализационных каналах или на открытом воздухе используют кабели с влагозащитным наполнителем. В качестве наполнителя используют специальный гель. Отличить такой кабель можно по букве «F», стоящей в конце маркировки.

Описание 20 типов видеокабелей (разгадка загадки кабелей)

Кабели, провода, вилки — они сводят меня с ума. По-видимому, существуют миллионы различных типов видеокабелей для подключения устройств, телевизоров, компьютеров и т. д. Я хотел разобраться с вариантами видеокабелей, поэтому приступил к работе, изучив и перечислив все различные типы видеокабелей, которые могут вам понадобиться для подключения. что-то вверх.

Какой тип видеокабеля вам нужен, зависит от цели подключения и типа данных, которые вы передаете. Хотя мы рассматриваем здесь видеокабели, многие типы также передают звук. Вот все, что вам нужно знать о различных типах видеокабелей.

Родственный: Идеи домашнего кинотеатра и мультимедийной комнаты | Домашний кинотеатр своими руками | Проектирование домашнего кинотеатра | Гостиные с телевизором | Как спрятать кабели

A. Два основных отличия видеокабеля?

Видеокабели

доступны во многих конфигурациях и для различных целей. Но есть два основных типа: аналоговый и цифровой.

1. Аналог

Аналоговый видеокабель использует флуктуирующий электронный сигнал для передачи видео. Передача представляет собой волну волнообразного типа, но она чувствительна к помехам из-за своей простоты. Старые кабели, как правило, полагаются на аналоговую передачу. Также существует четыре типа аналоговых кабелей: коаксиальный, композитный, S-video и компонентный.

Коаксиальные радиочастотные кабели

являются самыми основными. Они передают видеосигнал до 350i, но это по нынешним меркам некачественная передача. Именно коаксиальные кабели чаще всего дают «нечеткую» картинку. Коаксиальные кабели, которые представляют собой разновидности с внутренним проводником и внешним изолирующим слоем, также могут передавать высокочастотные электрические сигналы, например, в телефонных линиях.

На самом деле, первая трансатлантическая кабельная телефонная система (TAT-1) использовала коаксиальный кабель еще в 1956 году. Эти линии впервые позволили осуществлять телефонные звонки между Соединенными Штатами и Англией.

Композитные кабели представляют собой следующий уровень по сравнению с коаксиальными и передают сигнал 480i, что является низким показателем для современных устройств.Но для аналогового телевизора вы должны иметь возможность получить четкое изображение. S-Video также может передавать сигналы 480i, но они отправляют данные о цвете и яркости отдельно. Вы можете заметить лучшую окраску с кабелями S-Video.

Наконец, компонентные кабели могут передавать до 1080p, что подходит для большинства HDTV.

2. Цифровой

Цифровые кабели передают данные в двоичном коде — 1 и 0 — и обычно имеют более высокое качество, чем аналоговые кабели. Их надежность обусловлена ​​тем, что они менее подвержены деградации или помехам, чем альтернативные варианты.

Цифровое видео появилось в 1990-х годах, и кабельным компаниям потребовалось около 65 миллиардов долларов, чтобы перейти на более быстрое и качественное цифровое обслуживание.

Распространены три типа цифровых кабелей: HDMI, DVI и FireWire, также известные как iLink или IEEE 1394. Подробнее о них ниже.

B. Список различных типов видеокабелей

Таблица видеокабелей

Давайте начнем с простой таблицы, в которой представлено множество различных основных видеокабелей (включая компьютерные кабели):

Помимо цифровых и аналоговых, существует множество различных типов видеокабелей.Вот несколько примеров того, что вы можете найти в своем доме, в том числе в старой электронике.

1. БНК

Кабели

BNC — Bayonet Neill-Concelman — являются альтернативой вариантам RCA для профессиональных видеокомпонентов. BNC — это коаксиальные кабели, которые люди часто используют для авиационной электроники, тестового оборудования и радиолюбителей.

2. Разъем дисплея Apple

Фирменный разъем Apple DVI объединяет аналоговые и видеосигналы, а также кабели USB и питания в одном.В настоящее время Apple использует стандартные разъемы DVI, но вы можете найти эти разъемы дисплея на более старом оборудовании.

3. Мульти АВ

Источник: Wikiwand

Разъемы

AV Multi представляют собой фирменный кабель для продуктов Sony PlayStation. В нескольких версиях PlayStation используются кабели AV Multi. На одном конце находится AV-порт, а на другом — желтый, белый и красный разъемы. Многие новые устройства теперь используют кабели HDMI, но на некоторых устройствах вы можете встретить AV Multis.

4.DisplayPort

Кабели DisplayPort

аналогичны кабелям HDMI, но разъемы HDMI также имеют обратные аудиоканалы. Порты DisplayPort соединяют компьютерные мониторы и другую домашнюю электронику, например кинотеатры.

5. Порт Mini DisplayPort

Кабели

Mini DisplayPort — еще одно предложение от Apple, предназначенное для использования в качестве альтернативы HDMI. Они предназначены для использования с компьютерными дисплеями.

6. DB13W3



Разъемы

DB13W3 включают контакты и представляют собой аналоговые компьютерные видеоразъемы более старого типа.Apple, IBM и другие компьютерные системы использовали эти разъемы. Но в наши дни их заменители (VGA и DVI) взяли верх.

7. ДМС-59

Кабели

DMS-59 — это еще один штыревой разъем, который работает с несколькими мониторами (через адаптер). Это устаревшие сдвоенные адаптеры DVI.

8. ДВИ

Видеокабели

DVI — или Digital Visual Interface — входят в стандартную комплектацию видеокарт компьютеров. Существует пять вариантов: одноканальный и двухканальный DVI-I, одноканальный и двухканальный DVI-D и DVI-A.

9. HDBaseT

Разъемы

HDBaseT или 8P8C передают видео высокой четкости, аудио, Ethernet и многое другое. Для несжатого видео высокой четкости этот тип кабеля является мощным двигателем. Однако это чаще встречается в приложениях для телефонов и локальных сетей Ethernet.

10. HDMI

Кабели

HDMI — или мультимедийный интерфейс высокой четкости — являются новейшими и наиболее распространенными бытовыми кабелями. Они бывают трех типов разъемов; Тип D (микро), тип C (мини) и тип A (самый большой).Помимо того, что это тип шнура, HDMI также является технологическим стандартом для аудио- и видеоконтента.

Вы найдете кабели HDMI (или входы) на устройствах потоковой передачи мультимедиа (таких как Roku или Apple TV), DVD-плеерах, игровых приставках и телевизорах. Что удобно в этих шнурах, так это то, что они устраняют необходимость в дополнительном аудиокабеле при передаче видео.

11. Мини-DVI

https://files. cablewholesale.com/hires/30h2-55000_03.jpg

Источник: Оптовая продажа кабелей

Кабели

Mini-DVI, предшественники кабелей MiniDisplayPort, часто встречаются на старых компьютерах Apple.

12. Микро-DVI

Micro-size DVI — это еще один тип шнура, который Apple использует, например, в своих старых MacBook. Теперь их заменяют шнуры MiniDisplayPort.

13. Мини-DIN

Разъемы Mini-DIN

представляют собой круглые разъемы S-video с внутренними контактами. Существует множество вариаций, от четырех до десяти булавок.

14. Разъем F

Разъемы

F — еще одно знакомое зрелище для людей, которые начали смотреть кабельное телевидение примерно в 1950 году.Начиная с 70-х, разъемы F стали стандартом для подключения телевизоров и доступа к местным программам.

Старые домашние компьютеры, игровые приставки, видеомагнитофоны и другие устройства также десятилетиями использовали F-разъемы. За пределами Северной Америки распространенным вариантом является штекер телевизионной антенны или штекер антенны.

15. Соединитель N

Разъемы

N не распространены на бытовых устройствах, но вы найдете их на профессиональном видеооборудовании.

16. Разъем RCA

Разъемы

RCA являются еще одним распространенным решением для бытовой электроники, аудио и видео.Кабели имеют три разъема: желтый для композитного видео, а затем белый и красный разъемы для аудио.

Каждый сигнал подключается к одному разъему, но вы можете использовать эти разъемы без аудиокомпонента (или только с одним), в зависимости от того, что вы подключаете.

17. Двойной вывод

В наши дни двойные коннекторы

более распространены за пределами США. Но когда телевизионные антенны все еще были обычным явлением, в некоторых конфигурациях использовались двухпроводные соединения.

18.Разъем VGA

Аналоговые разъемы

VGA или DE-15 также будут знакомы пользователям старых компьютеров IBM или других производителей. Но в 1999 году разъемы DVI начали заменять первоначальную 9-контактную конструкцию.

19. Мини-VGA

Многие компьютеры Apple и Sony используют разъемы Mini-VGA, но они встречаются относительно редко.

20. FireWire

Кабели

FireWire устарели, поэтому их нечасто встретишь. Они также известны под именами iLink и IEEE 1394.Если у вас старый внешний жесткий диск или цифровая камера, вам может понадобиться кабель FireWire. Существует два типа: «двуязычный» порт и порт только для b.

Вот все, что вам нужно знать о конструкции кабеля для передачи видео и распространенных типах для бытового оборудования.

A. Материалы для видеокабеля

Хотя вы можете найти дешевые видеокабели во многих местах, материалы могут повлиять на то, насколько хорошо ваши кабели будут работать. Недорогие материалы или просто неправильные материалы для необходимого вам применения могут привести к тому, что кабели быстрее развалятся.Вот четыре основных компонента видеокабелей, а также общие материалы.

1. Внутренняя проводка

Внутренняя разводка кабеля — это то, что передает видеоданные. Большинство экспертов рекомендуют кабели из бескислородной меди (OFC) для оптимального качества передачи. Напротив, алюминий, плакированный медью (CCA), считается менее ценным.

Кабели

CCA часто дешевле, но OFC могут передавать больше энергии.

2. Экранирование

Экранирование — это то, что защищает видеокабели от помех и электромагнитных полей.Кабели могут иметь разную степень экранирования — от одного до трех слоев, и два распространенных типа — это фольга и оплетка. Некоторые шнуры также используют оба типа экранирования одновременно.

Плетеный экран обычно хорошо подходит для низких частот, но фольга идеальна для высоких частот.

3. Покрытие разъема

Покрытие на разъеме видеокабеля вставляется в разъем. Многие эксперты предлагают позолоченные разъемы, хотя причины этого сложны. Например, многие люди предпочитают внешний вид золота, потому что оно не тускнеет, как медь.

Однако позолоченные разъемы не обязательны, особенно для цифровых кабелей. В любом случае вы, скорее всего, добьетесь такого же качества сигнала и изображения.

4. Внешние кожухи

Внешняя оболочка защищает экран и проводку кабеля. В большинстве случаев вам не понадобится сверхпрочная куртка. Исключение составляет ситуация, когда вы прокладываете кабели снаружи или в очень жарких или холодных условиях.

Куртка защищает от натирания, влаги, жары, холода и таких событий, как наступание на них.Материалы оболочки, такие как полиуретан, распространены.

B. Общие разъемы для телевизоров

В телевизорах

обычно используется пять типов разъемов: компонентный видеосигнал, композитный, коаксиальный, S-видео и DVI или HDMI.

Сегодня наиболее распространенным кабелем является соединение HDMI, но в зависимости от того, сколько лет вашему телевизору, вы можете найти коаксиальный разъем на задней панели. Даже с современными портами HDMI большинство телевизоров включают компонентные видеокабели (с тремя отдельными штекерами).

Хорошей новостью является то, что даже на старых телевизорах вы обычно можете преобразовать порт в любой нужный вам тип.Например, коаксиальный кабель от старого телевизора можно подключить к адаптеру, позволяющему подключаться через HDMI.

C. Типы видеокабелей для современных игровых систем

Мы уже обсуждали, что в PlayStation используются разъемы AV Multi, собственный тип шнура. Но разные типы игровых систем имеют свои требования. Вот шнуры, которые вам понадобятся для наиболее распространенных систем видеоигр.

• PlayStation: многофункциональный AV
• Xbox 360: HDMI или VGA HD AV
• Переключатель Nintendo: тип C HDMI
• Nintendo Wii: AV Multi

Д.Кабели для компьютерных мониторов

Тип кабеля, необходимого для подключения монитора компьютера к ПК (или даже к ноутбуку), зависит от марки и модели. Как правило, компьютерные мониторы поставляются с кабелями VGA, но новые технологии меняют стандартное оборудование.

Обычные видеопорты на ПК совместимы с такими кабелями, как:

• RCA
• ВГА
• ДМС59
• DVI (многие типы)
• DisplayPort (включая Mini)
• HDMI (все типы)

Такие компании, как Dell, также предлагают беспроводные мониторы, которым требуется только источник питания и Wi-Fi для подключения к ПК или ноутбуку.

Вы также можете подключить свой ноутбук к внешнему монитору или добавить второй монитор к вашему ПК. Глядя на порты, вы можете определить, какой кабель вам нужен и как быстро выполнить подключение без использования инструментов или пайки.

E. Видеокабели, совместимые со смартфонами

Хотя большинство смартфонов могут осуществлять беспроводную трансляцию на экран телевизора или монитор ПК, бывают случаи, когда кабель более эффективен (или просто проще). Самый простой способ подключить смартфон к телевизору — использовать кабель HDMI, поскольку они передают звук и видео одновременно.

С помощью адаптера вы можете подключить кабель HDMI к смартфону, а затем подключить его к задней панели телевизора. Ко многим устройствам Android вы можете подключиться через мини- или микро-HDMI, но обязательно выберите кабель со стандартным HDMI на одном конце и нужным размером на другом.

Разъемы USB

— еще один способ передачи аудио и видео на телевизор. Новые телевизоры, как правило, имеют USB-порты, и зарядный кабель вашего телефона, скорее всего, подключит его к порту.

F. Часто задаваемые вопросы по видеокабелю

Все еще неясны различные типы видеокабелей и их применение? Вот часто задаваемые вопросы о кабелях для видеоразъемов.

Почему разрешение видео имеет значение в видеокабелях?

Разрешение имеет значение, потому что неправильный кабель может исказить ваше видео. Если вы выбираете некачественный кабель, который подходит к разъему вашего устройства, это не означает, что вы получаете лучшее качество изображения.

Помимо чтения информации о пакете, определение разрешения видео требует некоторых базовых знаний о числах и расчетах. По сути, производители обозначают разрешение тремя способами: с помощью пикселей, «i» и показателей высокой четкости (таких как «D»).

Разрешение пикселей

Производители телевизоров, компьютеров и видеоигр предлагают статистику разрешения в виде пикселей. Например, стандартное разрешение сегодня может быть 1920 x 1080. Это означает размеры в пикселях или количество пикселей как по ширине, так и по высоте.

Номер Плюс я

Вы также можете увидеть измерения «i», такие как 480i, то есть телевидение стандартной четкости (SDTV). Буква «i» относится к типу разрешения — в данном случае чересстрочному.Чересстрочное разрешение означает более низкое потребление полосы пропускания, что по-прежнему обеспечивает лучшее восприятие движения для зрителей.

Высокое разрешение

Телевидение высокой четкости (ТВЧ) является самым современным показателем разрешения. HDTV предлагает самое большое количество пикселей, и вы можете найти разрешения, указанные в «UHD» или «K».

Выбор кабеля с правильным разрешением — независимо от типа штекера вашего устройства или телевизора — может повлиять на качество передачи видеосигнала. Если вы испытываете мерцание или другие проблемы с изображением, возможно, вы используете неправильное разрешение кабеля.

Можно ли подключить два устройства с кабелями разного типа?

Хорошей новостью является то, что с таким количеством доступных адаптеров и даже преобразователей вы можете подключить практически любое устройство к другому. Это может быть непросто и может потребовать проб и ошибок, но можно подключить старые телевизоры к новым игровым системам или смартфонам к мониторам ПК.

Однако потенциально могут существовать недостатки, если ваши кабели не обеспечивают высокое разрешение.Если вы заметили ухудшение качества видео при использовании дополнительных кабелей, попробуйте другую конфигурацию или тип кабеля, чтобы увидеть, сможете ли вы сохранить качество видео.

Наихудшим сценарием будет покупка нового оборудования, что не так уж и плохо, если ваше устройство или прибор устарели на несколько десятков лет. IV. Где купить видеокабели онлайн

В наши дни почти в каждом розничном магазине, таком как Walmart, Target и других, есть несколько типов видеокабелей. Но прежде чем вы начнете добавлять товары в корзину — онлайн или офлайн — убедитесь, что вы выбираете правильный кабель.

G. Как найти в Интернете подходящие видеокабели

Перед покупкой проверьте порты на двух устройствах или компонентах, которые вы хотите подключить. Если возможно, сделайте снимок, чтобы убедиться, что вы правильно сидите. Стоит заползти (или передвинуть) мебель, чтобы получить точное представление о том, что вам нужно.

Другой вариант — проверить руководство пользователя оборудования — производители сообщат вам, какой тип соединения работает с их продуктом.

В некоторых случаях вам нужно проявить изобретательность. Например, если вам нужно подключить смартфон, у которого нет совместимого с HDMI порта, к телевизору с помощью только коаксиального кабеля, вам понадобится адаптер для телефона, кабель HDMI, и конвертер. чтобы все работало.

Резюме списка видеокабелей

H. Где купить видеокабели

Покупка видеокабелей онлайн проста и часто доступна по цене. Проверьте эти источники видеокабелей всех типов:

Связанный: Идеи проекта подставки под телевизор своими руками | Маленькие подставки под телевизор | Виды мебели для телевизора | Пульты дистанционного управления для умного дома

Розыгрыши домашней стратосферы…

Примите участие в розыгрыше Мелкая бытовая техника

Лучшие мелкие бытовые приборы включают блендер Vitamix, кастрюлю быстрого приготовления, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

Бесплатные раскраски и книги для детей

Бесплатно скачать и распечатать.

Загрузите тысячи пользовательских раскрасок и головоломок для своих детей.

Типы видео/аудиокабелей для видеомагнитофона, DVD, ТВ, HDTV

org/BreadcrumbList»>

1. Домой

2. Домашний театр

3. Аудио-видео кабель Monster Cable®

4. org/ListItem» itemscope=»» itemprop=»itemListElement»>

   Как выбрать видео и аудио кабели

Существуют различные типы видеоподключений для вашего видеомагнитофона, DVD, телевизора и оборудования HDTV.Рейтинг видеокабелей от самого низкого до самого высокого качества изображения:

1. Композитное видео (RCA или F-pin)
2. S-видео (супер-видео)
3. Компонентное видео
4. DVI (цифровой визуальный интерфейс)
5. HDMI (мультимедийный интерфейс высокой четкости)



Ниже приведены пояснения к различным типам доступных видео- и аудиокабелей:

1. Композитное видео (разъем RCA или F-контакт)



   Композитное видео — это формат аналогового телевизионного сигнала до его модуляции на несущую радиочастоту. Композитное видео — это видеоинформация, передаваемая в виде одного сигнала по одному проводу. Большинство старого домашнего видеооборудования (видеомагнитофоны и лазерные диски) записывают сигнал в формате композитного видео, а затем предоставляют пользователю возможность выводить необработанный сигнал или микшировать его с РЧ для показа на выбранном телеканале. Композитный видеосигнал обычно подключается с помощью разъема RCA, обычно желтого цвета (часто сопровождается красным и белым для правого и левого аудиоканалов соответственно).

   Процесс модуляции РЧ исходным видеосигналом, а затем повторной демодуляции исходного сигнала в телевизоре приводит к некоторым потерям в сигнале.Радиочастота «зашумлена» из-за того, что все видео- и радиосигналы уже транслируются, поэтому это преобразование обычно добавляет к сигналу шум или помехи. Поскольку модуляция и демодуляция RF теряет качество, смешивание различных сигналов в исходный составной сигнал приводит к потере качества. Это привело к появлению новых кабельных видеосистем, таких как S-Video и Component Video, для разделения одного или нескольких смешанных сигналов.



2. S-видео (супер-видео)

   S-Video — это технология передачи видеосигналов по кабелю путем разделения видеоинформации на два отдельных сигнала: один для цвета (цветность), а другой — для яркости (яркость).При отправке на телевизор это дает более четкое изображение, чем композитное видео, где видеоинформация передается в виде одного сигнала по одному проводу. Это связано с тем, что телевизоры предназначены для отображения отдельных сигналов яркости (Y) и цветности (C). (Термины видео Y/C и S-Video одинаковы.)

   Компьютерные мониторы предназначены для сигналов RGB (сокращение от красного, зеленого, синего монитора). Большинство цифровых видеоустройств, таких как цифровые камеры и игровые проигрыватели, воспроизводят видео в формате RGB.Изображения более четкие при отображении на мониторе компьютера. Однако при отображении на стандартном телевизоре они выглядят лучше в формате S-Video, чем в формате Composite Video.

   Для использования S-Video устройство, отправляющее сигналы, должно поддерживать выход S-Video, а устройство, принимающее сигналы, должно иметь входной разъем S-Video. Затем вам понадобится кабель S-Video для соединения двух устройств.

   Кабель S-video способен протянуть более 200 футов с небольшой потерей сигнала.Кабель S-Video не всегда входит в стандартную комплектацию телевизора, и обычно его необходимо приобретать отдельно.



3. Компонентное видео

   Компонентное видео использует три отдельных кабеля для передачи красного, зеленого и синего сигналов, чтобы обеспечить максимально четкое, чистое и наилучшее изображение.Не все телевизоры имеют входы компонентного видео. Если ваш телевизор не поддерживает, используйте кабель S-Video.

   Хотя компонентное видео представляет собой высокопроизводительное видеосоединение для цифровых источников, таких как HDTV и DVD, оно по-прежнему является аналоговым соединением. Чтобы работать в цифровой области, компонентное видео должно подвергаться множественным цифро-аналоговым преобразованиям, которые ухудшают качество сигнала. Эта потеря сигнала может привести к снижению разрешения и детализации, а также к другим проблемам с видео.Качество картинки после нескольких цифро-аналоговых преобразований похоже на просмотр копии фотокопии — каждая новая копия выглядит хуже предыдущей. Он не такой резкий и правдивый, как оригинал.



4. DVI (цифровой визуальный интерфейс)

   DVI — это стандарт цифрового интерфейса для преобразования аналоговых сигналов в цифровые сигналы для работы как с аналоговыми, так и с цифровыми мониторами.Стандарт определяет единый штекер и разъем, которые охватывают как новые цифровые, так и устаревшие интерфейсы VGA, а также штекерный разъем только для цифровых устройств. DVI обрабатывает полосы пропускания более 160 МГц и, таким образом, поддерживает UXGA и HDTV с одним набором каналов. Более высокие разрешения могут поддерживаться с помощью двойного набора ссылок.

   Интерфейс DVI обеспечивает чисто цифровое видеосоединение для лучшего изображения.

   DVI — это чистый цифро-цифровой сигнал, который обеспечивает четкое изображение и максимальную насыщенность цветов, максимально повышая качество плоскопанельных ЖК-мониторов и высокопроизводительных видеокарт.Сегодня DVI используется для передачи цифрового видеосигнала от совместимых устройств-источников, таких как высококачественные DVD-плееры, на HDTV, EDTV, плазменные дисплеи и другие высококачественные видеодисплеи.



5. HDMI (мультимедийный интерфейс высокой четкости)

   HDMI — это следующий лучший уровень, потому что HDMI объединяет цифровое видео (DVI) И многоканальное аудио и многое другое — все в одном удобном кабеле. При использовании видеокабеля DVI звук необходимо подключать с помощью отдельных кабелей, поскольку DVI передает только цифровые видеосигналы. Кабели DVI обычно не превышают 16 футов, поскольку большая длина может привести к ненадежному сигналу.

   HDMI — это первый интерфейс для передачи видео высокой четкости (720p и 1080i или стандартные форматы видео) И многоканального объемного звука.Кабели HDMI доступны длиной до 40 футов, сохраняя при этом оптимальную передачу данных.

   Еще одной ключевой функцией удобства является возможность HDMI позволять компонентам и дисплеям «разговаривать» друг с другом через канал дистанционного управления (требуется только один пульт дистанционного управления для всей системы). HDMI позволяет вашим компонентам автоматически находить и воспроизводить звук друг друга с самым высоким разрешением и автоматически форматировать все.HDMI обратно совместим с DVI, поэтому вам не нужно немедленно обновлять существующие кабели или компоненты, пока вы не будете готовы.

   HDMI отправляет несжатые цифровые и аудиосигналы по интерфейсу с самой высокой доступной скоростью от источника к дисплею — до 5 гигабайт в секунду, только половина из которых требуется для HDTV. Преимущество заключается в его способности передавать большое количество данных по длинному проводу на очень высокой скорости. Поскольку видео и аудио высокой четкости и высокого разрешения дискретизируются с максимально возможной частотой, результатом является более четкое, четкое и точное воспроизведение исходного материала, чем то, что могут обеспечить аналоговые сигналы и преобразование из цифрового сигнала.

   Характеристики HDMI:

   • Аудио и видео высокого разрешения, превосходящие все другие доступные форматы.
   • HDMI — это цифровой сигнал, поэтому прямое соединение HDMI-HDMI обходит снижающие производительность цифро-аналоговые преобразования (или наоборот) для наилучшего качества звука и изображения.
   • Все аудио- и видеосигналы (и сигнал управления) проходят только по одному кабелю аудио/видео, вместо лабиринта кабелей, необходимых в настоящее время для подключения всей системы.Это делает использование HDMI гораздо менее грязным, дорогим и сложным, чем существующие соединения, что позволяет лучше управлять проводами.

   Аудио-видеокабель HDMI

   • имеет возможность автоматически находить и устанавливать совместимость компонентов, а также воспроизводить музыку и фильмы в оптимально доступных форматах вашей системы.
   • Обратная совместимость с DVI, поэтому вы можете подключить новый HDMI к существующим DVI-совместимым компонентам и дисплеям.
   • Работает со всеми существующими аудиоформатами, включая обычные компакт-диски с данными в кодировке PCM, DTS™ Surround и Dolby Digital®, а также со всеми другими аудиоформатами, совместимыми с S/PDIF. В нем достаточно места для будущих аудиоприложений: до 8 аудиоканалов (увеличено с текущего стандарта 96/24 до 192 кГц/24 бит).
   • High-Definition TV использует менее половины доступной пропускной способности HDMI 5 Гбит/с, поэтому HDMI может легко включать в себя будущие новые технологические достижения и возможности.
   • Automatic Format Intelligence (ТВ- и A/V-ресиверы могут регулироваться без вмешательства пользователя) Весь домашний кинотеатр управляется с одного пульта дистанционного управления — позволяет использовать функции высокого уровня, такие как «воспроизведение в одно касание»

Если у вас уже есть готовые компоненты HDMI или вы планируете приобрести их в будущем, вам необходимо получить наилучшее изображение и звук.Максимально увеличьте производительность этого необычного цифрового интерфейса с помощью высококачественных видеокабелей.

Позвоните в CableOrganizer.com, если у вас есть какие-либо вопросы, касающиеся видеокабелей или аудиокабелей.

Различные типы видеокабелей (для телевизоров, мониторов и т. д.) — модернизированный дом

В большинстве областей жизни наличие большого количества вариантов может оказаться полезным, однако, когда дело доходит до технологии домашнего видео, огромное количество типов видеокабелей может жизнь сбивает с толку и, возможно, даже подавляет.Нередко вы чувствуете себя немного напряженным, пытаясь расшифровать беспорядочный беспорядок, который представляет собой кабели позади вашего телевизора. Ваш лучший курс действий в этом случае — понять различные типы видеокабелей и то, для чего они используются.

К счастью, именно здесь мы вступаем в игру. Будь то ваша кабельная телевизионная приставка или ваша новая PS5, видеокабели передают электронный сигнал от этих видеоисточников к вашему телевизору. Прошли времена помех, нечетких изображений и белого шума, теперь мы наделены кристально чистыми изображениями и видео высокой четкости.Однако для достижения наилучшего качества изображения необходимо использовать соответствующие кабели.

Чтобы понять, какой видеокабель следует использовать с каждым конкретным устройством, полезно немного узнать о кабеле, для чего он в основном используется, а также как он выглядит. Несмотря на то, что существует бесчисленное множество типов видеокабелей для самых разных целей, все они могут быть разбиты на две категории: аналоговые и цифровые.

Аналоговые кабели

Как упоминалось ранее, аналоговый кабель считается одной из двух категорий, к которым можно отнести все видеокабели.Эти типы кабелей являются старым вариантом, который использовался для передачи видео. Аналоговые кабели работают на основе флуктуирующего электронного сигнала. Из-за колебаний сигнала эти кабели часто вызывают помехи, поэтому старая электроника часто страдает от нечетких изображений.

В дополнение к визуальным помехам, шумовые помехи также являются обычным явлением при использовании электроники, которая работает с аналоговыми кабелями. Также есть четыре категории аналоговых кабелей:

1. Коаксиальный радиочастотный кабель: Самый простой тип аналогового кабеля, по которому передаются видеосигналы до 350i.Этот сигнал ниже, чем традиционный сигнал аналогового телевизора, а это означает, что существует большая вероятность того, что кабель понизит качество сигнала от источника видео. Коаксиальные радиочастотные кабели часто являются типом кабеля, который создает печально известные «нечеткие» изображения.
2. Композитный: Следующим шагом по сравнению с коаксиальным RF являются композитные кабели, передающие сигнал 480i. Этого сигнала достаточно для четкого изображения на аналоговом телевизоре, но он ухудшает качество современных устройств.
3. S-Video: Как и композитный, S-Video также передает сигналы 480i. Однако информация о цвете и яркости передается отдельно. В результате кабели S-Video передают более насыщенные цвета, чем их композитные аналоги.
4. Компонент: Самый современный аналоговый кабель, компонент может передавать сигналы до 1080p. Это делает их отличным выбором для использования на HDTV.

Цифровые кабели

В отличие от аналоговых, цифровые кабели передают данные в двоичном коде, используя последовательность 1 и 0. Это язык компьютеров, и он гораздо менее подвержен деградации и помехам, чем аналоговые кабели.В результате цифровые кабели, как правило, дают более качественные результаты, чем альтернативные.

Цифровые кабели впервые появились на рынке в 1990-х годах, и в настоящее время считается, что они намного превосходят аналоговые варианты. Когда в 1990-х годах произошел переход от аналоговой системы к цифровой, это стоило кабельным компаниям несколько миллионов долларов.

Как и аналоговые кабели, цифровые кабели могут быть дополнительно разделены. Есть три типа цифровых кабелей:

1. Мультимедийный интерфейс высокой четкости (HDMI): Эти кабели считаются стандартом для цифрового видео и являются лучшими доступными соединениями.
2. Цифровой визуальный интерфейс (DVI): Кабели DVI изначально предназначались для компьютеров. Хотя они не передают звук, они могут быть полезны для использования вашего телевизора в качестве второго компьютера.
3. FireWire: FireWire, также известный как iLink и IEEE 1394, представляет собой соединение, предназначенное для передачи значительного объема данных.

  Для достижения наилучших результатов всегда лучше выбирать цифровые кабели. Это особенно верно, если ваше оборудование имеет цифровые соединения.С учетом вышесказанного мы более подробно рассмотрим различные типы цифровых видеокабелей позже.

Что такое видеоразъемы?

Почти каждому типу видеосистемы требуется разъем, интерфейс или кабель для передачи или приема сигнала. Хотя видеоустройства используют широкий спектр различных интерфейсов, все они имеют общую черту относительной простоты подключения.

На самом деле, производители разрабатывают простые интерфейсы, позволяющие легко подключать и отключать устройства.Видеоразъемы можно устанавливать без необходимости открывать защелки или выступы или затягивать винты. Целью производителей является сделать эти видеосоединения простыми в установке, сохраняя при этом качество сигнала.

Знание различных типов видеоразъемов поможет вам определить, какой из них лучше всего подходит для вашего конкретного приложения.

Типы видеокабелей

На приведенном выше рисунке показаны лишь некоторые из множества различных типов видеокабелей, а также несколько аудиоразъемов, обычно используемых на компьютерах.Давайте рассмотрим некоторые из различных типов видеокабелей, которые вы можете найти в вашем доме, старая электроника включает в себя:

1. БНК

«Байонетный разъем Neill-Concelman» или BNC — это круглые разъемы с системой блокировки, в которой используется коаксиальный кабель. После соединения их фиксирующий механизм надежно удерживает их на месте. Разъемы BNC, как правило, немного сложнее в подключении и дороже, чем обычные разъемы RCA, и поэтому используются на более дорогом и / или профессиональном оборудовании.Эти типы разъемов часто используются в профессиональных AV-системах, а также в системах видеонаблюдения и различных приложениях для камер наблюдения.

Два наиболее распространенных варианта использования разъемов BNC — компонентный видеокабель 5-BNC (RGBHV) и компонентный видеокабель 3-BNC (RGB). Следовательно, эти типы соединений являются аналоговыми.

2. RCA

Как и BNC, RCA — более старый метод передачи видеосигналов. Эти разъемы являются аналоговыми и используют как композитные, так и компонентные видеокабели.В результате они не используются в современных устройствах, которые можно увидеть сегодня.

• Композитный видеокабель: Композитный видеокабель RCA поставляется в трех цветах: красный и белый для аудио и желтый для видео. Они не поддерживают видео высокой четкости (HD). Из-за использования только одного кабеля видео сильно сжимается и теряет большую часть качества изображения. Некоторые старые устройства и оборудование все еще используют это соединение.
• Компонентный видеокабель: Компонентный видеокабель RCA разделяет видеосигналы между тремя кабелями (красный, синий, зеленый) и передает каждый цвет независимо.В результате сигнал для поддержки разрешения HD намного выше — примерно до 1080p. Хотя эти соединения поддерживают HD, HDMI является предпочтительным вариантом.

3. HDMI

HDMI означает мультимедийный интерфейс высокой четкости и, возможно, является наиболее распространенным бытовым видеокабелем. Первоначально представленные в 2003 году, кабели HDMI стали неотъемлемой частью оборудования почти в каждом современном доме. Он использует ту же технологию видеоинформации, что и кабели DVI, но также может поддерживать цифровые аудиосигналы и сигналы управления.

В большинстве современных AV-систем для передачи данных используются кабели HDMI, такие как компьютерные мониторы, игровые приставки, телевизоры и даже видеопроекторы. Существует несколько поколений кабелей HDMI с разными характеристиками. Самая последняя разновидность — HDMI 2.1.

4. HDMI мини

В то время как обычные кабели HDMI используются с телевизорами, проекторами, DVD-плеерами, игровыми консолями и компьютерами, кабели HDMI Mini в основном используются в цифровых зеркальных камерах и другой небольшой электронике.Качество сигнала такое же, как у обычных кабелей HDMI, однако размер разъема намного меньше — всего 10,42 мм на 2,42 мм.

5. Микро HDMI

Даже меньше, чем HDMI Mini, разъем HDMI Micro обычно используется для мобильных телефонов, электронных книг, планшетов и камер для отображения контента на больших дисплеях. Разъем имеет размеры 6,3 мм на 2,8 мм, и его использование по-прежнему обеспечивает такое же качество, как и при использовании обычного разъема HDMI.

6. ДВИ

DVI означает цифровой визуальный интерфейс, и эти разъемы можно найти как в цифровой, так и в аналоговой форме. Основная цель кабеля DVI — подключить источник видео к устройству отображения, например, видеоконтроллер к монитору компьютера. Чаще всего он используется для компьютеров, но также может использоваться с DVD-плеерами и телевизорами.

Разъем состоит из 24 контактов, расположенных в три ряда по восемь штырей. Сбоку от 24-контактной группы находится широкий плоский штырь, известный как шина заземления.Двухканальный интерфейс DVI предлагает два соединения TMDS или группы «каналов» данных, которые могут передавать цифровую видеоинформацию со скоростью более 10 Гбит/с. Двухканальный кабель также обратно совместим для использования с одноканальными установками.

Однако большинство приложений DVI будут использовать описанные двухканальные кабельные соединения DVI0D.

7. СДИ

SDI расшифровывается как Serial Digital Interface, и это обозначение фактически включает семейство цифровых интерфейсов. Кабели SDI, впервые разработанные Обществом инженеров кино и телевидения, предназначены для передачи видео.Существует ряд вариантов, включая HD-SDI, Dual-Link HD-SDI, SD-SDI и 3G-SDI.

Вышеупомянутые кабели передают данные с помощью коаксиального кабеля с разъемами BNC, такими же, как и во многих аналоговых кабелях. К счастью, из-за одинаковых головок разъемов использование SDI значительно упрощает переход от аналогового к цифровому. Предполагая, что ваши устройства совместимы с цифровыми системами, все, что вам нужно сделать, это просто переключить аналоговый кабель на интерфейс SDI.

8. VGA

VGA расшифровывается как Video Graphics Array и является очень распространенным разъемом, используемым для подключения мониторов и компьютеров. До недавнего времени кабели VGA можно было найти почти на каждом компьютере и дисплее. Поскольку сигнал VGA аналоговый, разрешение не такое хорошее, как у кабелей HDMI или DVI. В настоящее время было бы относительно необычно найти современный штекер, к которому можно подключить кабель VGA.

Разъем VGA впервые появился в 1987 году. Он был разработан IBM и быстро стал первым стандартным разъемом для аналогового видеоинтерфейса на компьютерах и даже проекторах, мониторах и телевизорах.С тех пор разъемы VGA были заменены более новыми системами цифровых интерфейсов, такими как DVI, HDMI и DisplayPort.

Эти кабели способны отображать RGB, а разъемы состоят из 19 контактов.

9. DisplayPort

Кабели DisplayPort, впервые представленные в 2007 году, совместимы с цифровыми технологиями. Эти кабели предназначены для соединения ПК и дисплеев с графическим кабелем высокого класса. Они работают аналогично разъемам HDMI, но без возвратных аудиокабелей.Кабели DisplayPort используются электроникой Dell, Lenovo, Apple и HP, включая различные другие типы мониторов, видеокарт и систем.

Они используют технологию связи TMDS (Transition Minimized Differential Signaling) для передачи аудио- и видеосигналов с высокой пропускной способностью. В зависимости от того, какая у вас версия, кабели будут иметь 20 или 32 контакта в соединительных головках. Любой вариант позволяет контактной точке обеспечивать максимальную скорость передачи данных 8,64 Гбит/с плюс 1 Мбит/с для канала AUX, который может передавать дополнительные данные.

10. Порт Mini DisplayPort

В 2009 году Mini DisplayPorts появился на рынке как миниатюрная версия вышеупомянутого аудиовизуального интерфейса. Они часто используются Apple для компьютерных дисплеев и служат альтернативой кабелям HDMI.

11. RF (F-тип)

Разъем f-типа используется на коаксиальных кабелях и обычно используется для спутникового телевидения, кабельного телевидения и подключения антенн эфирного телевидения. Характеризуется шероховатым коннектором с выступающей из центра корпуса жилой кабеля.Многие разъемы f-типа имеют резьбу, что означает, что их легко завинтить на место для надежной фиксации.

Однако есть такие, которые не имеют резьбы и просто вставляются в ответный разъем. Фитинги F-типа могут заканчиваться различными способами, включая сжатие, закручивание и обжим. Компрессионные фитинги, как правило, являются предпочтительным методом, поскольку они обеспечивают наиболее надежное соединение с наименьшим уровнем радиочастотной утечки.

12. S-видео

S-Video, как упоминалось ранее, является типом аналогового кабеля.Разъем обычно называют S-Video, но на самом деле правильное название — 4-контактный разъем Mini Din. Он состоит из четырех штифтов, расположенных в два ряда, а также блокировочного блока, предотвращающего неправильную вставку вилки.

Несмотря на то, что разъем S-Video имеет четыре контакта, он может передавать только два сигнала — цветность и яркость. Цветность относится к информации о цвете видео, а яркость — к черно-белому широкополосному телевизионному сигналу. Оставшиеся два контакта предназначены для подключения заземления сигнала.

13. СКАРТ

Кабели SCART, впервые представленные в 1977 году, означают Syndicat des Constructeurs d’Appareils d’Appareils Radiorécepteurs et Téléviseurs, что относится к французской компании, разработавшей кабель. Этот видеокабель известен под разными названиями в зависимости от страны, в которой он находится. Например, его часто называют Euroconnector в Испании, EuroAV или EXT в США и Péritel во Франции.

SCART работает по аналоговому каналу, передавая как композитные, так и RGB-сигналы для аудио и видео.До изобретения кабелей HDMI кабели SCART были распространенным способом подключения видеоустройств в большей части Европы. В некоторых европейских странах, таких как Франция и Польша, провода SCART требовались по закону при продаже новых телевизоров. Однако за пределами Европы они не пользовались такой популярностью.

Кабели

SCART упростили и упростили подключение разнообразного AV-оборудования, поскольку все основные сигналы были объединены в один кабель. Большинство ранних игровых консолей, таких как Super Nintendo, Commodore Amiga и Sega Megadrive, работали через SCART.Однако в настоящее время кабели SCART используются гораздо реже, и большинство телевизоров подключаются кабелями HDMI.

14. ДМС-59 (ЛФХ-59)

DMS-59 — это аббревиатура от Dual Monitor Solutions 59 pin. Это тип кабеля, который предлагает выход DVI или VGA в одном соединении. Разъем состоит из четырех высоких контактов и пятнадцати широких контактов, имеющих форму буквы D, и одного контакта, отсутствующего в нижней части ряда.

Этот кабель, иногда называемый LFH-59, используется для поддержки компьютерных видеоприложений, использующих несколько мониторов для расширенного рабочего стола.В большинстве случаев графические адаптеры с этим подключением будут иметь только один разъем DMS-50. В связи с этим требуются разводные кабели.

15. МХЛ

MHL расшифровывается как Mobile High Definition Link и является относительно новым цифровым кабелем, выпущенным в 2010 году. Он стандартизирован для большинства марок смартфонов и цифровых телевизоров и предназначен для подключения планшетов и телефонов к телевизорам. Кабель MHL был разработан Консорциумом MHL, в состав которого входят пять крупных производителей электроники: Sony, Nokia, Samsung, Silicon Image и Toshiba.

Если вам когда-либо приходилось передавать данные со смартфона на телевизор, скорее всего, вы делали это с помощью кабеля MHL. Используя кабель MHL, вы можете просматривать содержимое своего телефона на цифровом телевизоре. Например, вы можете просматривать свои фотографии и видео в гораздо большем масштабе или даже читать документы.

С момента появления кабеля MHL было выпущено несколько обновлений, таких как MHL 1, MHL 2, MHL 3 и superMHL. Все кабели имеют разъемы с пятью контактами, за исключением кабеля superMHL, который может иметь от 5 до 32 контактов.

16. HDBaseT

HDBaseT считается мировым стандартом для передачи аудио и видео сверхвысокой четкости, элементов управления, USB, Ethernet и мощности до 100 Вт по одному кабелю категории дальней связи. Он соединяет и объединяет в сеть промышленные, коммерческие или бытовые устройства, такие как игровые приставки, проигрыватели Blu-Ray, компьютеры, медиапотоки и AV-ресиверы, с подходящими цифровыми аудиоустройствами.

17. FireWire

Короче говоря, кабели FireWire обеспечивают высокоскоростную связь между двумя компьютерами или между компьютером и другим устройством, таким как клавиатура, цифровая камера или внешний жесткий диск.FireWire, также называемый IEEE 1394, представляет собой соединительное устройство, которое чаще всего используется для добавления периферийных устройств к персональному компьютеру. Наиболее распространенными приложениями являются подключение видеокамер, внешних жестких дисков или других периферийных устройств, которые могут выиграть от высокой скорости передачи данных.

Существует две основные версии интерфейса FireWire: FireWire 400 (IEEE 1394a) и FireWire 800 (IEEE 1394b). FireWire 400 имеет 6-контактный разъем и поддерживает передачу данных со скоростью до 400 Мбит/с. С другой стороны, FireWire 800 имеет 9-контактный разъем и может передавать данные со скоростью до 800 Мбит/с.

Материалы для видеокабеля

Помимо типа видеокабеля, существует ряд других соображений, которые следует учитывать при покупке кабеля, подходящего для вашего конкретного приложения. Например, вы должны учитывать материалы, из которых они сделаны, так как не все они одинаковы. Материал будет влиять как на качество, так и на долговечность видеокабеля, который вы покупаете.

Возможно, самым важным компонентом кабеля является внутренняя проводка. Это то, что передает данные и что в конечном итоге определяет качество изображения.Бескислородная медь (OFC) часто считается лучшим материалом для внутренней разводки видеокабелей, который обеспечивает наилучшее качество изображения.

Что касается экранирования провода или внешнего покрытия, защищающего от повреждений, то большинство видеокабелей имеют оплетку, фольгу или и то, и другое. Кабели с более низкими частотами могут иметь мозговую оболочку, а кабели с более высокими частотами должны иметь фольгу. Что касается внешней оболочки, то большинство видеокабелей имеют внешнюю оболочку из полиуретана.Единственный раз, когда вы можете захотеть потратить больше на более прочную внешнюю оболочку, это если видеокабель будет находиться снаружи и подвергаться воздействию элементов.

Последним соображением, когда речь заходит о материалах, является соединительная головка или соединительная пластина. Позолоченные разъемы обычно считаются наиболее качественными, в отличие от медных, которые подвержены потускнению и быстрее изнашиваются.

Длина видеокабеля

Длина видеокабеля имеет решающее значение, особенно если вы покупаете его для уже установленного устройства.Прежде чем приобрести нужный вам кабель, обязательно измерьте расстояние, от конца до конца, где он будет крепиться. Затем учтите несколько дополнительных дюймов, чтобы кабель не был слишком тугим во время использования.

Если нет существенной разницы в цене, всегда выбирайте более длинный кабель, так как это даст вам больше возможностей скрыть его из поля зрения.

Разрешение

пикселей

Разрешение в пикселях относится к количеству пикселей в определенном пространстве, и чем больше пикселей, тем более четкое изображение вы получите.В настоящее время стандартное разрешение в пикселях составляет 1920 x 1080. Пока видеокабель, который вы покупаете, имеет это минимальное разрешение в пикселях, он будет воспроизводить высококачественное изображение на вашем устройстве.

Джессика Стоун

Джессика считает себя энтузиастом обустройства дома и дизайна. Она выросла в окружении постоянных проектов по благоустройству дома и обязана большей частью того, что она знает, помощи отцу в ремонте дома ее детства. Будучи жительницей Лос-Анджелеса, Джессика тратит много времени на поиски своего следующего проекта «сделай сам» и делится своей любовью к домашнему дизайну.

Недавно опубликовано

ссылка на Размеры винтовой лестницы (с чертежами)

Размеры винтовой лестницы (с чертежами)

Винтовые лестницы — это элегантный способ украсить ваш дом, и многие люди предпочитают демонстрировать их в открытой комнате. Вы можете использовать их для чердаков, веранд, двухэтажных библиотек, кабинетов или просто…

ссылка на Размеры встраиваемого холодильника (с чертежами)

Описание типов коаксиальных кабелей

Что такое коаксиальный кабель?

Коаксиальный кабель представляет собой экранированный кабель, внутренний проводник которого окружен концентрическими изолирующими слоями, окруженными проводящим экраном. Кабель состоит из стального провода с медным покрытием, который передает поток электрических сигналов, которые могут передавать видео, аудио и другие формы данных. Материалы изоляционного слоя состоят из различных типов полимеров и металлических оплеток или алюминиево-полимерных композитов, которые спроектированы таким образом, чтобы блокировать помехи сигнала. Кабель обернут в изолирующую внешнюю оболочку, в зависимости от применения, из устойчивого к ультрафиолетовому излучению полиэтилена (ПЭ) или огнестойкого поливинилхлорида (ПВХ). Оболочки из полиэтилена или ПВХ защищают жилу во время установки и в течение всего срока службы кабеля.

Типы коаксиальных кабелей

Коаксиальные кабели RF и RG

Типы коаксиальных кабелей

RF и RG — это обозначения, которые использовались на заре кабельного телевидения и радиопередач. RF означает радиочастоту и был задуман с появлением кабельного телевидения, когда оно было разработано для передачи аналоговых сигналов в большинстве домашних видеоустановок. Обозначения RG происходят от давно устаревших военных спецификаций для «Radio Guide». Присвоенные им номера являются произвольными, неупорядоченными и не соответствуют исходным спецификациям RG.Тем не менее, сегодняшние цифры специфичны для требований приложений.

РФ

Коаксиальные кабели RF

используются для передачи радиочастотных сигналов. В частности, для приложений, производящих радиочастоты в диапазоне нескольких мегагерц. Они считаются стандартным входным кабелем для телевизоров и узнаются по знакомому одиночному контакту, который подключается к входу RF на устройстве.

РГ-6

В коаксиальных кабелях

RG-6 используются более крупные проводники, которые предназначены для обеспечения лучшего качества сигнала и более эффективной обработки сигналов уровня ГГц.Они сделаны из более толстого провода с изоляцией и экранированием, настроенного для широкополосных и высокочастотных приложений, таких как подключение к Интернету, кабельное телевидение и сигналы спутникового телевидения.

РГ-59

Кабель

RG-59 — это более тонкий и легкий провод AWG. Первоначально использовавшийся для подключения кабельного телевидения, RG-59 существует уже давно. Обычно его можно найти в старых коммерческих офисных зданиях и старых домах. Рекомендуется для узкополосных и более низкочастотных сигналов ниже 50 МГц, таких как аналоговое видео и системы видеонаблюдения.

РГ-11

Кабель

RG-11 толще любого другого типа коаксиального кабеля. Что касается его гибкости, с ним может быть сложно работать. Однако он имеет гораздо более низкий уровень затухания, чем RG-6 или RG-59, и идеально подходит для приложений, передающих данные на большие расстояния.

Соединители для коаксиального кабеля

Соединители коаксиального кабеля

— это приложения, которые соединяют кабели с другими устройствами. Различные типы специально разработаны для обеспечения экранирования кабелей.

БНК

BNC расшифровывается как Bayonet Neill-Concelman (назван в честь дизайнеров Пола Нила и Карла Консельмана). Это тип коаксиального разъема, который чаще всего используется с радиочастотными кабелями, работающими на частотах до 4 ГГц. В разъеме используется «байонетное» крепление, предотвращающее случайное отсоединение при перемещении или натяжении кабеля. Он также обеспечивает постоянный импеданс по всему разъему.

ЧПУ

Резьбовая версия разъема BNC, резьбовой разъем Neill-Concelman лучше работает с микроволновыми частотами, чем байонетные разъемы.Миниатюрные блоки защищены от атмосферных воздействий и работают на частоте до 12 ГГц. Они чаще всего используются в сотовых телефонах и радиочастотных / антенных соединениях для решения проблем со стабильностью.

СМБ

Субминиатюрная версия B (SMB) — это уменьшенная версия разъемов SMA. SMB являются одним из наиболее широко используемых вариантов разъемов RF/СВЧ для промышленного и телекоммуникационного оборудования. Они имеют простую защелкивающуюся муфту для полужестких кабелей с редкими соединениями и обеспечивают превосходные электрические характеристики в диапазоне частот от постоянного тока до 4 ГГц.

7/6 DIN

Разъем DIN 7/16 (немецкий, Deutsches Institut für Normung) — еще один радиочастотный разъем. Он имеет резьбу и используется в приложениях с высокой мощностью передачи, таких как сотовые сети и антенные системы с несколькими передатчиками. Его можно использовать на частоте до 7,5 ГГц, для затягивания требуется ключ.

МСХ

Используемые в приложениях с ограничениями по размеру, пространству или весу, микрокоаксиальные разъемы (MCX) представляют собой разъемы малого форм-фактора.Работая в диапазоне от постоянного тока до 6 ГГц, небольшие разъемы используются в беспроводных устройствах, платах ТВ-тюнера, цифровой сотовой связи, радиочастотном оборудовании и приложениях GPS. Они имеют защелкивающуюся конструкцию муфты, которая обеспечивает простую установку без использования инструментов.

СМА

SMA, или «субминиатюрная версия A», представляет собой тип коаксиального радиочастотного соединителя с резьбовым соединением. Несмотря на то, что они очень похожи на популярные разъемы типа F, которые вы найдете установленными в вашем доме для кабеля и доступа в Интернет, SMA соответствуют военным стандартам и требуют адаптера для совместимости с бытовыми разъемами. Разъемы SMA широко используются в радио- или WiFi-антеннах и микроволновых системах.

КМА

Разъем QMA («quick mate») представляет собой вариант разъема SMA, предназначенный для защелкивания и разъединения. Разъем обеспечивает отличную производительность до 18 ГГц. Поскольку линия RF идентична серии SMA, разъемы QMA также обеспечивают такую ​​же высокую мощность.

В каких областях используются коаксиальные кабели?

Коаксиальные кабели — это линии питания, используемые для передачи электрических сигналов (или энергии) для видео, данных и радиочастот.Знакомые кабели широко распространены как в жилых, так и в коммерческих помещениях. Они не только передают сигналы из одного места в другое, но и подключают источник к нагрузочному приложению. Подумайте: подключение передатчика к антенне.

Более распространенное использование и применение коаксиальных кабелей связано с подключением радиопередатчиков и приемников к антеннам, подключениями к Интернету и подключениями к компьютерным сетям, таким как Ethernet, подключением цифровых аудиосигналов и для распределения сигналов кабельного телевидения.

Ищете индивидуальные коаксиальные кабельные сборки?

Что такое коаксиальный кабель? Определение из WhatIs.com

Коаксиальный кабель — это тип медного кабеля, специально изготовленного с металлическим экраном и другими компонентами, предназначенными для блокирования помех сигнала. Он в основном используется компаниями кабельного телевидения для подключения своих спутниковых антенн к домам и предприятиям клиентов. Он также иногда используется телефонными компаниями для подключения центральных офисов к телефонным столбам рядом с клиентами.В некоторых домах и офисах также используется коаксиальный кабель, но его широкое использование в качестве среды подключения Ethernet на предприятиях и в центрах обработки данных было вытеснено развертыванием кабелей с витой парой.

Коаксиальный кабель получил свое название, потому что он включает в себя один физический канал, по которому передается сигнал, окруженный — после слоя изоляции — другим концентрическим физическим каналом, идущим вдоль одной оси. Внешний канал служит заземлением. Многие из этих кабелей или пар коаксиальных трубок могут быть размещены в единой внешней оболочке и с повторителями могут передавать информацию на большое расстояние.

Коаксиальный кабель

был изобретен в 1880 году английским инженером и математиком Оливером Хевисайдом, который в том же году запатентовал изобретение и конструкцию. AT&T создала свою первую межконтинентальную коаксиальную систему передачи в 1940 году. В зависимости от используемой технологии передачи данных и других факторов альтернативой коаксиальному кабелю могут быть витая пара, медный провод и оптическое волокно.

Как работают коаксиальные кабели

Коаксиальные кабели имеют концентрические слои электрических проводников и изоляционного материала.Эта конструкция гарантирует, что сигналы заключены в кабель, и предотвращает влияние электрических помех на сигнал.

Центральный проводящий слой представляет собой тонкую проводящую проволоку, сплошную или в медной оплетке. Провод окружает диэлектрический слой, состоящий из изоляционного материала с очень четко определенными электрическими характеристиками. Затем слой экрана окружает диэлектрический слой металлической фольгой или плетеной медной сеткой. Вся сборка завернута в теплоизоляционную оболочку.Внешний слой металлического экрана коаксиального кабеля обычно заземляется в разъемах на обоих концах для экранирования сигналов и в качестве места рассеяния паразитных сигналов помех.

Ключом к проектированию коаксиальных кабелей является жесткий контроль размеров и материалов кабеля. Вместе они гарантируют, что волновое сопротивление кабеля принимает фиксированное значение. Высокочастотные сигналы частично отражаются при несоответствии импеданса, вызывая ошибки.

Волновое сопротивление чувствительно к частоте сигнала.На частотах выше 1 ГГц производитель кабелей должен использовать диэлектрик, который не слишком сильно ослабляет сигнал и не изменяет волновое сопротивление таким образом, чтобы создавать отражения сигнала.

Электрические характеристики коаксиального кабеля зависят от области применения и имеют решающее значение для хорошей работы. Два стандартных характеристических импеданса: 50 Ом s , используемые в средах со средней мощностью, и 75 Ом, обычные для подключения к антеннам и жилых помещений.

Типы коаксиальных кабелей

Существует множество типов коаксиальных кабелей, некоторые из них включают:

• Коаксиальный кабель с жесткой прокладкой. В его основе лежат круглые медные трубки и комбинация металлов в качестве экрана, таких как алюминий или медь.Эти кабели обычно используются для подключения передатчика к антенне.
• Триаксиальный кабель — имеет третий слой экранирования, заземленный для защиты сигналов, передаваемых по кабелю.
• Жесткие коаксиальные кабели. Состоят из двойных медных трубок, функционирующих как несгибаемые трубы. Эти линии предназначены для использования внутри помещений между мощными радиочастотными (РЧ) передатчиками.
• Излучающий кабель — имитирует многие компоненты жесткого кабеля, но с настроенными прорезями в экранировании, соответствующими длине волны РЧ, на которой будет работать кабель.Он обычно используется в лифтах, военной технике и подземных туннелях.

Типы разъемов

Существует множество различных типов разъемов для коаксиальных кабелей, разделенных на два типа — штыревые и гнездовые разъемы. Типы разъемов включают:

• BNC — это штык-нож Neil-Concelman, этот разъем используется для телевидения, видеосигнала и радио с частотой ниже 4 ГГц
• TNC — расшифровывается как Threaded Neil-Concelman, этот разъем представляет собой резьбовую версию разъема BNC и используется в мобильных телефонах.Разъемы TNC работают до 12 ГГц.
• SMA — версия SubMiniature A, этот разъем используется с мобильными телефонами, антенными системами Wi-Fi, микроволновыми системами и радиоприемниками. Разъемы SMA работают на частоте до 18 ГГц.
• SMB — сверхминиатюрная версия B, этот разъем может использоваться с телекоммуникационным оборудованием.

Разъемы

• QMA-QMA представляют собой вариант разъемов SMA с быстрой фиксацией, используемый с промышленным и коммуникационным оборудованием.
• RCA — расшифровывается как Radio Corporation of America, это разъемы, используемые в аудио и видео.Это сгруппированные желтые, белые и красные кабели, используемые со старыми телевизорами. Разъемы RCA также называются разъемами A/V.

Разъемы

• F — также называемые F-типами, они используются в цифровом и кабельном телевидении. В них обычно используются кабели RG6 или RG 59.

Использование коаксиальных кабелей

В домах и небольших офисах короткие коаксиальные кабели используются для кабельного телевидения, домашней видеоаппаратуры, любительского радиооборудования и измерительных приборов. Исторически коаксиальные кабели также использовались в качестве ранней формы Ethernet, поддерживая скорость до 10 Мбит/с, но коаксиальные кабели вытеснили кабели с витой парой. Тем не менее, они по-прежнему широко используются для кабельного широкополосного доступа в Интернет. Коаксиальные кабели также используются в автомобилях, самолетах, военном и медицинском оборудовании, а также для подключения спутниковых антенн, радио- и телевизионных антенн к соответствующим приемникам.

Стандарты

Большинство характеристик коаксиального кабеля имеют импеданс 50, 52, 75 или 93 Ом. Из-за широкого использования в индустрии кабельного телевидения кабели RG-6 с двойным или четверным экраном и сопротивлением 75 Ом стали стандартом де-факто для многих отраслей.Для коаксиального кабеля существует около 50 различных стандартов, часто предназначенных для конкретных случаев использования в любительском радио или кабельном телевидении с низкими потерями. Другие примеры включают RG-59/U, используемый для передачи широкополосного сигнала от систем замкнутого телевидения, или RG-214/U, используемый для передачи высокочастотного сигнала.

Разъемы для коаксиального кабеля варьируются от простых одиночных разъемов, используемых в системах кабельного телевидения, до сложных комбинаций нескольких тонких коаксиальных линий, смешанных с силовыми и другими сигнальными соединениями, размещенными в полунестандартных корпусах. Они обычно встречаются в военной электронике и авионике.

Механическая жесткость может сильно различаться в зависимости от внутренней конструкции и предполагаемого использования коаксиального кабеля. Например, силовые кабели часто делаются с толстой изоляцией и очень жесткими.

Некоторые кабели намеренно сделаны с толстыми центральными жилами, что обеспечивает сопротивление скин-эффекту. Это происходит из-за того, что высокочастотные сигналы распространяются по поверхности проводника, а не по всей его длине. Если центральный проводник больше, получается жесткий кабель с низкими потерями на метр.

Проблемы с помехами

Коаксиальные кабели могут подвергаться различным видам помех. Утечка сигнала происходит, когда электромагнитное поле проходит через экран снаружи кабеля. В других случаях внешний сигнал может просачиваться через изоляцию. Прямые линии, подаваемые на коммерческие радиовещательные вышки, имеют наименьшие утечки и помехи, поскольку эти кабели имеют гладкие проводящие экраны с небольшим количеством зазоров. Помехи наиболее значительны в ядерных реакторах, где необходима специальная защита.

Разница между RG59 и RG6

Кабели

RG59 и RG6 обычно используются в спутниковом телевидении и кабельных модемах. В более старых установках использовался кабель RG59 до имплантации кабеля RG6. Кабель RG59 тоньше 20 американского калибра проводов (AWG) и имеет медную центральную жилу. Этот кабель чаще всего можно найти в старых зданиях, и он лучше подходит для систем видеонаблюдения и аналоговых видеосистем.

Кабель RG6 представляет собой более крупный кабель калибра 18 AWG и также имеет медную центральную жилу.Кабель RG6 используется с оборудованием с высокой пропускной способностью и высокой частотой, где интернет и спутниковые сигналы могут работать на более высокой частоте по сравнению с традиционным аналоговым видео.

Какой кабель может понадобиться человеку, в большинстве случаев зависит от частоты. Выше 50 МГц, и человек должен использовать кабель RG6.

Волоконно-оптический кабель, кабель с витой парой и коаксиальный кабель

Волоконно-оптический кабель, кабель с витой парой и коаксиальный кабель — это три основных типа сетевых кабелей, используемых в системах связи.Каждый из них отличается и подходит для различных приложений. Поскольку каждый из них может в равной степени применяться в сетевой коммуникации, чем они отличаются друг от друга с точки зрения функций и спецификаций? В чем разница между производительностью и емкостью, когда речь идет о оптоволоконном кабеле, витой паре и коаксиальном кабеле?

Опто-волоконный кабель

Волоконно-оптический кабель, также называемый оптоволоконным кабелем, представляет собой тип кабеля Ethernet, который состоит из одного или нескольких оптических волокон, используемых для передачи данных.Волоконно-оптический кабель передает данные, когда световые импульсы проходят через крошечные стеклянные трубки. Пропускная способность оптоволоконного кабеля в 26 000 раз выше, чем у кабеля с витой парой.

Рисунок 1: Волоконно-оптический кабель

Волоконно-оптический кабель можно разделить на одномодовое волокно (SMF) и многомодовое волокно (MMF). Одномодовое оптическое волокно имеет небольшую сердцевину и позволяет распространять только одну моду света за раз. В то время как многомодовый оптоволоконный кабель имеет большую сердцевину и предназначен для одновременной передачи нескольких световых лучей или мод.Обычным одномодовым оптоволоконным кабелем является кабель OS2, а многомодовым оптоволоконным кабелем — OM1, OM2, OM3, OM4 и OM5. А расстояние передачи одномодового оптоволоконного кабеля составляет до нескольких километров, а многомодового волокна — до 550 метров по сети 10G. Чтобы узнать больше о типах оптоволоконных кабелей, принципах работы и советах по установке, прочитайте: Руководство по оптоволоконным кабелям: Типы оптоволоконных кабелей и их установка

Кабель с витой парой

Витая пара часто используется для телефонной связи и большинства современных сетей Ethernet. Это разновидность проводки, в которой два проводника одной цепи скручены вместе. Пара проводов образует цепь, которая может передавать данные. И пары скручены вместе, чтобы обеспечить защиту от перекрестных помех, шума, создаваемого соседними парами.

Рисунок 2: Экранированная витая пара

Существует два типа кабеля Ethernet с витой парой: неэкранированная витая пара (UTP) и экранированная витая пара (STP). Обычно используется медный кабель UTP Cat5, Cat5e, Cat6, Cat6a и Cat7.Медный кабель STP имеет фольгу снаружи на каждой паре проводов. Затем четыре пары проводов обмотаны общей металлической оплеткой или фольгой, обычно это кабель на 150 Ом. Кабель STP имеет лучшую способность противостоять шуму, чем кабель UTP, даже если оба они могут использоваться в 10GBASE-T. Знаете разницу между кабелем UTP и STP в сети 10GBASE-T: кабели UTP или STP для сети 10GBASE-T?

Коаксиальный кабель

Коаксиальный кабель, или коаксиальный кабель, предназначен для передачи высокочастотных сигналов. Он состоит из круглого медного проводника и трех слоев изоляции и экранирования, что предотвращает перекрестные помехи от двигателей, освещения и других источников электромагнитных помех. Благодаря экранированной конструкции коаксиальный кабель может поддерживать большую длину кабеля между двумя устройствами.

Рисунок 3: Коаксиальный кабель

Существует несколько различных типов коаксиальных кабелей, но только два — RG59 и RG6 — наиболее часто используются в жилых помещениях. Название «RG» восходит к временам Второй мировой войны и означает «радиогид», что сегодня не имеет особого значения.

Типы коаксиальных кабелей	Описание
RG59	RG59 — это основной коаксиальный кабель. Он тоньше и имеет меньшее экранирование и лучше всего подходит для передачи кабельного телевидения и коротких кабельных линий.
РГ6	Коаксиальный кабель RG6 имеет большую толщину, более толстую изоляцию и лучшее экранирование. Это лучше для цифровых видеосигналов и спутникового телевидения.

Волоконно-оптический кабель, кабель с витой парой и коаксиальный кабель: в чем разница?

За исключением конструктивных различий между оптоволоконным кабелем, витой парой и коаксиальным кабелем, эти три типа кабелей отличаются друг от друга по характеристикам и пропускной способности.

Скорость, пропускная способность и расстояние

Коаксиальный кабель и кабель с витой парой представляют собой медный провод или провод на основе меди, окруженный изоляцией из других материалов.Оба они могут передавать телевидение, телефон и данные с помощью электрических сигналов. В то время как оптоволоконный кабель может передавать те же типы сигналов с гораздо более широкой полосой пропускания, более высокой скоростью и более высокими частотами. Он сделан из очень тонких гибких трубок из стекла или пластика.

Тип кабеля	Скорость	Пропускная способность	Расстояние
Опто-волоконный кабель	10/100/1000 Мбит/с, 10/40/100/200 Гбит/с	До 4700 МГц	До 80 км
Кабель с витой парой	До 10 Гбит/с	До 4700 МГц	до 100 м
Коаксиальный кабель	—	750 МГц (по умолчанию)	до 500 м

Цена кабеля

Как правило, оптоволоконный кабель дороже медного из-за его высокой производительности и пропускной способности. Однако на кабельном рынке цена оптоволоконного кабеля, кабеля с витой парой и коаксиального кабеля варьируется от разных поставщиков и продавцов. Прежде чем покупать эти кабели, важно провести тщательное сравнение.

Тип кабеля	Описание	Цена*
Опто-волоконный кабель	50-футовый дуплекс LC-LC 9/125 одномодовый оптоволоконный соединительный кабель	~ $7-8
Кабель с витой парой	50-футовый сетевой патч-кабель UTP Ethernet Cat6 24AWG без зацепов	~ $8-9
Коаксиальный кабель	50-футовый цифровой экранированный коаксиальный кабель RG6	~ $10-13

*Цены указаны на страницах продуктов некоторых онлайн-продавцов.Они могут меняться со временем.

Из таблицы видно, что оптоволоконный кабель имеет самую низкую цену при той же длине кабеля. Однако общая установка оптоволоконных кабелей также может быть высокой из-за других используемых оптических компонентов, особенно оптических приемопередатчиков. Кроме того, витая пара с разъемом RJ45 стоит меньше, чем коаксиальный кабель, который часто поставляется с разъемом BNC.

Установка

Хотя оптоволоконный кабель предлагает большое преимущество с точки зрения гибкости полосы пропускания и надежности, он не так широко распространен, как коаксиальный кабель или кабель с витой парой.Кроме того, оптоволокно хрупкое и тоньше, чем кабель с витой парой и коаксиальный кабель, что требует большего внимания при установке, эксплуатации и обслуживании. По сравнению с витой парой коаксиальный кабель может достигать большего расстояния. Однако из-за диэлектрического изолятора вокруг медного сердечника в коаксиальном кабеле сложно установить и обслуживать коаксиальный кабель.

Применение

Волоконно-оптические кабели прокладываются не только для поддержки дальних соединений между городами и странами, но и в пригородных районах для прямого доступа, такого как FTTH, FTTP, FTTB, FTTC и т. д., что называется установками «последней мили». И они широко используются в центрах обработки данных, где необходимо передать большой объем данных.

Рис. 4. Применение оптоволоконного кабеля

Витая пара в основном используется в телефонных сетях, сетях передачи данных и экранировании кабелей. Применение коаксиального кабеля включает в себя фидерные линии, соединяющие радиопередатчики и приемники с их антеннами, соединения компьютерных сетей (Интернет), цифровое аудио (S / PDIF) и распределение сигналов кабельного телевидения.И их также можно использовать для подключения мультимедийного интерфейса высокой четкости.

Резюме

Таким образом, существуют очевидные различия между оптоволоконным кабелем, витой парой и коаксиальным кабелем. Волоконная оптика, кажется, становится тенденцией к увеличению спроса на рынке, поскольку технология быстро развивается. Однако выбор кабелей витой пары, коаксиальных кабелей или оптоволоконных кабелей по-прежнему сильно зависит от приложений, которые зависят от стоимости, дальности передачи и производительности.

Связанная статья: Одномодовое или многомодовое волокно: в чем разница?

Типы проводов, используемых в вашей развлекательной системе

Руководство по типам проводов, используемых в вашей развлекательной системе

Коаксиальный кабель

Используется в основном для ТВ, спутниковых и кабельных модемов. 3 коаксиальных провода вместе могут быть адаптированы для работы в качестве составных или составных проводов. В редких случаях коаксиальный кабель также можно использовать для камер видеонаблюдения или цифрового аудио.Его также можно использовать для перемещения видео между комнатами: для совместного выхода Tivo или кабельного/спутникового приемника на 2 телевизора.

Существует 2 типа коаксиального кабеля: RG-59 и RG-6. Поскольку все уже переходит на цифру, вам следует использовать только кабель RG-6 более высокого качества. Для более длинных линий вы можете рассмотреть возможность использования кабеля Quad-Shield вместо стандартного кабеля Dual-Shield для уменьшения потерь сигнала.

Провод категории 3

Используется как телефонный провод. Каждая пара витых проводов обслуживает 1 телефонную линию. Типичный провод Cat 3 содержит 2 пары проводов для 2 телефонных линий, но вилки могут работать с 3 парами для 3 линий.Для проверки на будущее (для VOIP — протокола передачи голоса по Интернету или других технологий) лучше всего использовать Cat5e или лучше в качестве телефонного провода и оставить дополнительные проводники неиспользованными. Телефонный провод может быть черным, красным, зеленым и желтым или с оранжевой полосой, синей, синей полосой и оранжевым.

Провод категорий 5, 5e, 6 и 7

Используется для интернет-сетей. Ваш кабельный или DSL-модем будет выводить этот сетевой провод, при этом категория 5 будет наихудшим качеством, а предложенный стандарт категории 7 — лучшим. Все 4 типа в основном выглядят одинаково, но дополнительные изгибы и лучшее экранирование в более высоких категориях позволяют передавать больший объем данных.Этот провод можно использовать для других приложений передачи данных, таких как ручки дистанционного управления громкостью, камеры видеонаблюдения, инфракрасное (дистанционное управление) распределение. ..

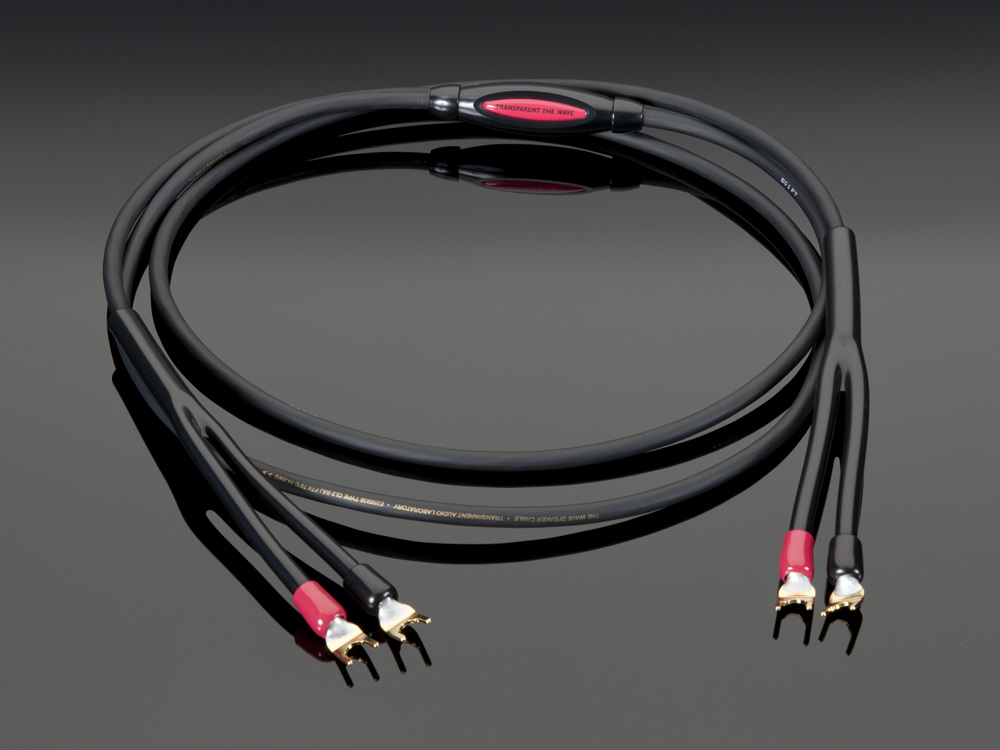

Провод динамика

Вам нужно проложить провод динамика для настенных/потолочных динамиков. Вы также можете провести его в стене, чтобы провода не были видны на полу. Просто протяните провод от терминалов за развлекательным центром к настенным панелям за динамиками. Он поставляется с 2 проводниками (красный и черный для + и -) или 4 проводниками (красный, черный, белый и зеленый = левый +, левый-, правый + и правый-).4-жильный провод стоит дороже за фут, но дешевле проложить 4-жильный провод от развлекательного центра к первому динамику, а затем ко второму. Проволока 16 калибра, вероятно, подходит для большинства работ. Для встроенного в стену сабвуфера может потребоваться калибр 14 или 12.

оптический

Оптический провод в настоящее время используется для цифрового звука, но в будущем он может быть использован для многих других приложений, таких как Интернет и телевидение. Некоторые телефонные компании начинают прокладывать оптоволокно в новые районы, чтобы обеспечить телевидение. Некоторые структурированные (связанные) кабели поставляются с одним или двумя оптоволоконными проводами.

Композитный

Этот кабель используется как для аудио, так и для видео. Качество видео является худшим из доступных и не может обрабатывать сигналы HDTV, но это все еще очень популярный и недорогой формат, используемый в качестве основного формата ввода/вывода почти на каждом устройстве. Каждый композитный кабель содержит основную жилу и экран. Коаксиальный кабель с хорошим экранированием лучше всего подходит для длинных композитных кабелей.

BNC

Кабель BNC используется во многих из тех же ситуаций, что и композитный или компонентный кабель.Много раз разъем можно преобразовать между BNC и композитным или компонентным. BNC предлагает кабель более высокого качества (обычно это экранированный коаксиальный кабель) с быстроразъемным разъемом, который не может выпасть сам по себе.

S-видео

Это популярный видеоформат, который быстро заменяется DVI и HDMI. Кабель S-Video на самом деле представляет собой 2 коаксиальных кабеля в одном. Есть 2 сигнальных кабеля (Y и C) и 2 заземления. Вы можете использовать 2 коаксиальных кабеля вместо специального кабеля S-Video или даже кабеля Cat5e, хотя сигнал с Cat5e будет не таким хорошим из-за отсутствия экранирования.

Компонент

Этот видеоформат лучше, чем S-Video, но менее распространен и заменяется DVI и HDMI в новых плоскопанельных телевизорах. Как и композитный кабель, коаксиальные кабели также являются лучшими компонентными кабелями.

VGA (видео-графический адаптер/массив)

Это старый видеоформат компьютерного монитора, который можно найти в некоторых старых телевизорах с плоским экраном. Большинство плоских компьютерных мониторов теперь используют формат DVI-D, оставив формат VGA для ЭЛТ-мониторов.

DVI (цифровой визуальный/видео интерфейс)

DVI, HDMI и DisplayPort являются текущими видеоформатами для большинства плоских компьютерных мониторов. DVI был популярен в телевизорах с плоским экраном до того, как его заменили на HDMI. DVI поставляется в нескольких форматах. В DVI-D (Digital) по проводу передается только цифровой сигнал. В DVI-A (аналоговый) по проводу идет только аналоговый сигнал. Кабели DVI-I (встроенные) передают как цифровые, так и аналоговые сигналы. Существуют также преобразователи, которые могут преобразовывать цифровой сигнал DVI в HDMI или аналоговый сигнал DVI в VGA и наоборот.

HDMI (мультимедийный интерфейс высокой четкости)

В настоящее время это новейший стандарт для высококачественных плоскопанельных телевизоров. Он передает как аудио, так и видео сигналы.

DisplayPort

DisplayPort поддерживает более высокое разрешение по сравнению с HDMI, а также передает аудио- и видеосигналы. В основном это видно на мониторах компьютеров.

Инфракрасный

Если вы будете использовать пульт в одной комнате, а стереокомпоненты — в другой, вам понадобится инфракрасный (ИК) повторитель.Датчик должен быть расположен в комнате, где вы будете использовать пульт. Основной блок и повторители должны быть со стереокомпонентами. Системы ИК-повторителей обычно продаются в виде комплектов «все в одном», хотя некоторые типы позволяют вам использовать собственную проводку для более длинных участков.

HDCP (защита широкополосного цифрового контента)

Все форматы видео DVI и более поздние совместимы с HDCP, который является схемой защиты от копирования для предотвращения кражи ТВ/фильмов.
Не все устройства поддерживают HDCP, и у вас могут возникнуть проблемы с подключением двух устройств, если одно из них поддерживает
схема защиты и один нет.Ознакомьтесь с документацией производителя.

Длина провода

Некоторые из перечисленных выше типов проводов имеют очень малую дальность действия (всего пару метров) из-за
их высокая пропускная способность. Некоторые из этих спецификаций могут быть растянуты, особенно если вы не бегаете.
провод с максимальной пропускной способностью. Например, кабели VGA, Composite и S-Video предназначены для
работают на пару метров, но я использовал кабели длиной более 50 футов для каждого.

Кабели, телефонные, сетевые и акустические провода обеспечивают очень большие расстояния.Остальные типы проводов имеют ограниченный радиус действия и должны быть как можно короче.

Например: возможно, для системы домашнего кинотеатра вы спрячете компоненты в другой комнате прямо за
телевизор или в подвале прямо под телевизором. Это более распространено, если вы повесите телевизор с плоским экраном на
стены, у вас есть встроенные динамики, и вы не хотите видеть стереокомпоненты.
В этих случаях провода должны быть длиной всего пару метров и не должны вызывать никаких проблем.

.
