Для чего используется термистор и как он работает?

Термин «термистор» происходит от «тепловой» и «резистор». Термистор — это тип резистора, сопротивление которого зависит от температуры; это термометр сопротивления. Они сделаны из оксида металла, которому придают форму шарика, диска или цилиндра, а затем покрывают эпоксидной смолой или стеклом.

Термисторы

плохо работают при экстремальных температурах, но они идеально подходят для измерения температуры в определенной точке; они точны, когда используются в ограниченном диапазоне температур, т.е.е. в пределах 50 °C от заданной температуры; этот диапазон зависит от базового сопротивления.

Термисторы

просты в использовании, относительно дешевы и долговечны. Они обычно используются в цифровых термометрах, в транспортных средствах для измерения температуры масла и охлаждающей жидкости, а также в бытовых приборах, таких как духовки и холодильники, и предпочтительны для приложений, требующих защитных цепей нагрева или охлаждения для безопасной работы.

Термистор встроен для более сложных приложений, таких как детекторы лазерной стабилизации, оптические блоки и устройства с зарядовой связью. Например, термистор на 10 кОм является стандартным, встроенным в лазерные блоки.

Как работает термистор?

Существует два типа термисторов. Наиболее часто используется термистор с отрицательным температурным коэффициентом (NTC). Сопротивление NTC уменьшается с повышением температуры, и наоборот. С термистором с положительным температурным коэффициентом (PTC) сопротивление увеличивается с повышением температуры, и наоборот; он обычно используется в качестве предохранителя.

Тип материала, используемого в термисторе, будет определять, насколько изменится сопротивление, которое зависит от температуры. Термисторы нелинейны, т.е. связь между сопротивлением и температурой не образует прямую линию, а образует кривую на графике; где находится линия и насколько она изменяется, зависит от того, как изготовлен термистор.

Как изменение сопротивления преобразуется в измеряемые данные?

Изменение сопротивления необходимо преобразовать в температуру, которая затем дает измеряемые данные.

Термисторы в сравнении с другими датчиками

Другие типы датчиков температуры, которые используются, включают термометры сопротивления (RTD) и интегральные схемы. У каждого типа датчика есть свои плюсы и минусы, и приложение определит лучший инструмент для использования.

1.    Термистор

Преимущества:

*КВт изображение

• Прочный
• Чувствительный
• Маленький
• Относительно доступный
• Лучше всего подходит для измерения температуры в одной точке

  Недостатки:

• Изогнутый выход
• Ограниченный диапазон температур

2.Датчики температуры сопротивления

Преимущества:

• Чрезвычайно точный
• Линейный выход
• Широкий диапазон температур

Недостатки:

• Медленное время отклика
• Дорого

Типы термисторов:

От чипа до стержня доступны различные формы для поверхностного монтажа или встраивания.

Форма определяется типом контролируемого материала, т.е.е. твердое тело, жидкость или газ. Они могут быть заключены в смолу/стекло, обожжены на феноле или окрашены в зависимости от применения. Например, микросхемы термисторов монтируются на печатные платы, тогда как термисторные шарики могут быть встроены в устройство. Каким бы ни было применение, идеальным является максимальный поверхностный контакт с контролируемым устройством, а также использование теплопроводной (не электропроводящей) пасты или эпоксидного клея для соединения.

Как работает термистор в контролируемой системе?

Контроллер температуры отслеживает температуру термистора, который затем дает указание нагревателю или охладителю включаться или выключаться, чтобы поддерживать температуру датчика (термистора), а также целевого устройства.Они широко используются в таких приложениях, как кондиционирование воздуха и витрины-холодильники/морозильники, а также во многих других.

Через датчик проходит небольшой ток (ток смещения), посылаемый контроллером температуры. Контроллер не может считывать сопротивление, поэтому его необходимо преобразовать в изменения напряжения, используя источник тока для подачи тока смещения на термистор для создания управляющего напряжения.

Чтобы гарантировать точность, термистор следует размещать рядом с устройством, требующим контроля температуры, встроенным или прикрепленным.Если термистор расположен слишком далеко от устройства, то время тепловой задержки резко снизит точность измерения температуры, а размещение термистора слишком далеко от термоэлектрического охладителя (нагревает и охлаждает целевое устройство) снижает стабильность. Чем ближе термистор к устройству, тем быстрее он будет реагировать на изменения температуры и тем точнее будет его показания, что особенно важно, когда требуются точные температуры.

После определения положения термистора необходимо определить базовое сопротивление термистора, ток смещения и заданную (желаемую) температуру нагрузки на контроллере температуры.

Как определить, какое сопротивление и ток смещения использовать?

Термисторы классифицируются по тому, какое сопротивление измеряется при комнатной температуре окружающей среды, т. е. 25°C; производитель определяет определенные технические характеристики для оптимального использования.

Температуры и диапазон: Термисторы
лучше всего работают при измерении одной температуры в диапазоне от -55°C до +114°C, т.е. при измерении в пределах 50°C от температуры окружающей среды; очень высокие или низкие температуры не записываются правильно.Лучше всего использовать термистор, когда заданная температура находится в середине диапазона.

В зависимости от тока смещения от контроллера каждый термистор имеет идеальный диапазон, т. е. диапазон температур, в котором точно регистрируются небольшие изменения температуры. Чувствительность термистора зависит от температуры. Например, некоторые термисторы более чувствительны при более низких температурах, чем при более высоких температурах.

Пределы напряжения термисторного входа регулятора температуры:

Производитель указывает предельные значения напряжения обратной связи термистора для регулятора температуры. Лучше всего выбрать комбинацию термистора и тока смещения, которая создает напряжение в пределах диапазона, разрешенного регулятором температуры, а в идеале — в середине диапазона.

Вход обратной связи контроллера температуры должен иметь напряжение, которое поступает от сопротивления термистора; это обычно необходимо изменить на температуру. Наиболее точным способом преобразования сопротивления термистора в температуру является использование уравнения Стейнхарта-Харта.

Что такое уравнение Стейнхарта-Харта и как оно используется?

Уравнение Стейнхарта-Харта — это простой метод простого и точного моделирования температур термисторов.Это был ручной расчет, который был разработан до появления компьютеров, но теперь его можно рассчитать автоматически с помощью компьютерного программного обеспечения.

Уравнение вычисляет фактическое сопротивление термистора как функцию температуры с предельной точностью; чем уже диапазон температур, тем точнее будет расчет сопротивления.

Итого:

Термисторы изменяют сопротивление при изменении температуры; они являются термозависимыми резисторами.Они идеально подходят для сценариев, где необходимо поддерживать одну определенную температуру, они чувствительны к небольшим изменениям температуры. Они могут измерять жидкости, газы или твердые вещества, в зависимости от типа термистора.

Это лучший способ измерения и контроля температуры термоэлектрического охладителя как части системы контроля температуры благодаря возможности регулировки с малым приращением. Чем ближе терморезистор к устройству, которое нужно контролировать, тем лучше будет результат; они могут быть встроены или установлены на поверхности устройства.

Обратите внимание, термисторы бывают разных типов. Если вам нужен термистор производства Pyrosales, предоставьте как можно больше информации, включая номинал лампы. Свяжитесь с нами для получения дополнительной информации или позвоните нам по телефону 1300 737 976 .

Термистор — обзор | ScienceDirect Topics

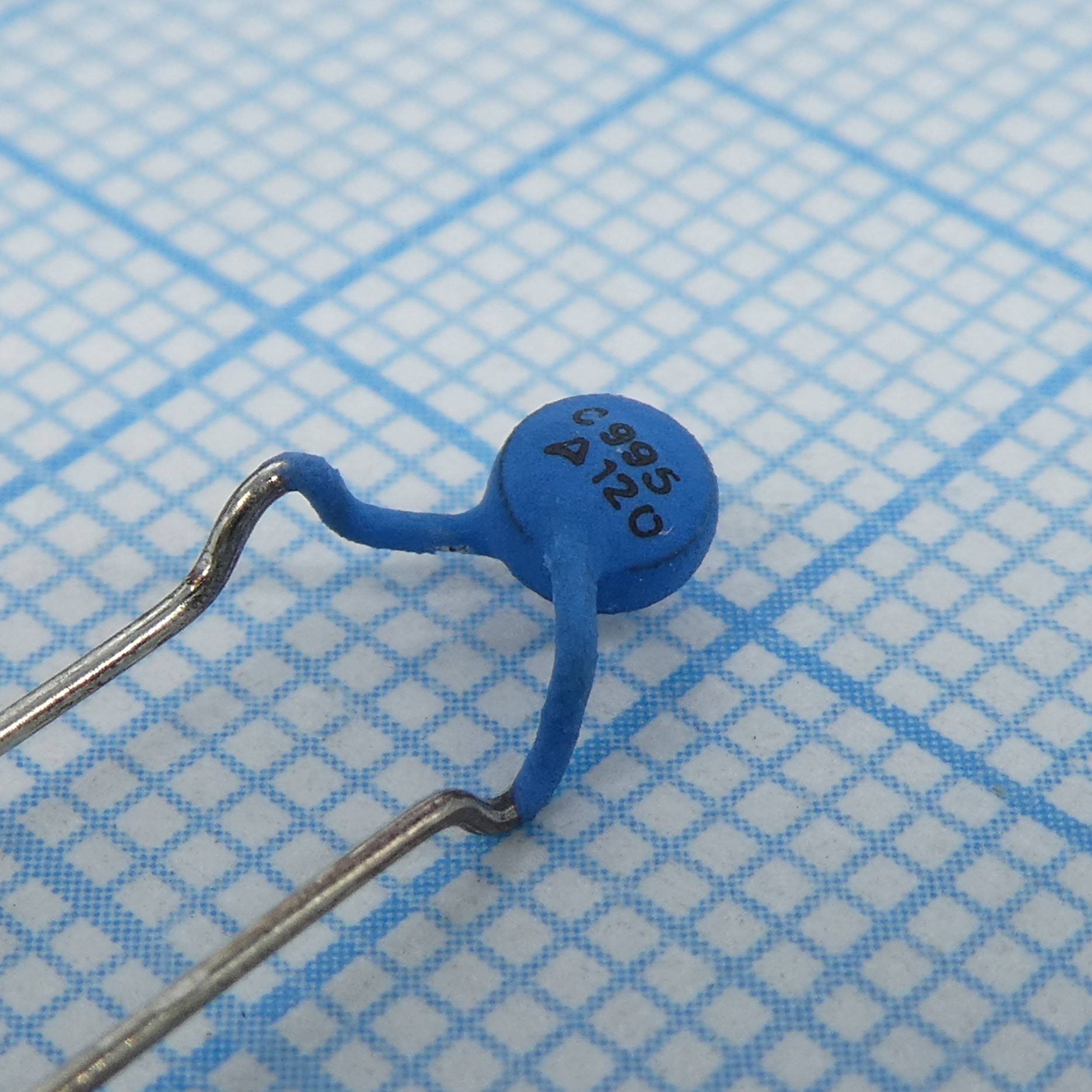

3 Применение оксидных термисторов с положительным температурным коэффициентом

Первые применения термисторов с положительным температурным коэффициентом использовали низковольтную характеристику переключения зависимости сопротивления от температуры в качестве устройства защиты от перегрева.Электродвигатели и трансформаторы обычно рассчитаны на работу при температурах всего на 20–30 °С ниже максимально допустимого предела изоляции обмоток. Любое неисправное состояние в оборудовании неизменно приводит к повышению температуры обмотки с высокой вероятностью пробоя изоляции. Небольшой термистор PTC с температурой переключения, равной температуре изоляции, вставленный в каждую обмотку двигателя или трансформатора, будет внимательно следить за температурой обмотки и переключаться на высокое сопротивление при превышении максимальной температуры.Чувствительная система защиты от перегрева двигателя или трансформатора формируется за счет подачи низкого напряжения на цепь делителя потенциала, состоящую из термисторов и постоянного резистора, выход которой подключен к базе переключающего транзистора, который питает реле, управляющее питания двигателя или трансформатора. Подобные датчики перегрева PTC часто используются для защиты силовых транзисторов, для контроля механических подшипников, для систем предупреждения о перегреве (т.д., пожарная сигнализация) и для систем пожаротушения (спринклерных).

Благодаря постепенному усовершенствованию характеристик выносливости к напряжению переключающих материалов с положительным температурным коэффициентом, приложения перешли от поведения сопротивления при нулевой мощности этих материалов к температуре и больше сосредоточились на их саморазогреве. Для этих приложений важны вольт-амперные характеристики термистора с положительным температурным коэффициентом, включенного последовательно с электрической нагрузкой. На рис. 2 показана типичная вольт-амперная характеристика для термистора с положительным температурным коэффициентом, включенного последовательно с резистивной нагрузкой R при приложенном напряжении В _и , и указаны три возможные рабочие точки схемы.Две из этих точек, P ₁ и P ₂ , стабильны; третий, P ₃ , нестабилен. Когда в цепь подается напряжение В _a , термистор самонагревается до точки P ₁ и остается там в низкоомном, сильноточном, нормальном рабочем состоянии. Высокоомное защитное состояние, представленное точкой P ₂ для приложенного напряжения V _a , может быть достигнуто только тогда, когда максимальный ток находится ниже характеристик резистивной нагрузки.Это может произойти, если приложенное напряжение В _а увеличить до _В , температура окружающей среды возрастет с Т ₁ до Т ₂ , сопротивление нагрузки уменьшится с Ом R’ или снижается теплопроводность окружающей среды. Таким образом, термистор с положительным температурным коэффициентом можно использовать в качестве защитного устройства (т. е. самовосстанавливающегося предохранителя) для ограничения тока в цепи или устройстве до безопасного значения, если напряжение питания, температура или ток превышают критическое значение. Практические устройства изготавливаются с широким диапазоном выносливости по напряжению, чтобы соответствовать большинству напряжений питания. Типичные области применения включают защиту люминесцентных ламп от выхода из строя конденсатора и повторяющихся ошибочных пусков; розетки для электробритвы от использования неправильного напряжения и неисправных электроприборов; акустические системы с низким импедансом от перегрузок; трансформаторы вычислителей, системы аварийного освещения, печатные платы телекоммуникационного оборудования и щитовые блоки питания от выхода из строя компонентов; и оборудование телефонной станции против наводки сети.

Рис. 2. Вольт-амперные характеристики термистора с положительным температурным коэффициентом, включенного последовательно с сопротивлением нагрузки R

Термистор с положительным температурным коэффициентом также можно использовать для управления током между двумя заданными пределами в широком диапазоне приложенного напряжения и температуры. Для достижения желаемых предельных значений тока термистор шунтируется постоянным резистором подходящего значения сопротивления. Одним из важных применений в Европе является выравнивание линии в телефонных трубках, где термистор компенсирует колебания напряжения, подаваемого на трубки, обеспечивая почти постоянное напряжение для контролируемого уровня голоса.Чувствительность терморезистора с самонагревом к изменениям теплопроводности окружающей среды приводит к полезному применению в качестве датчика уровня жидкости. Максимизируя эту чувствительность в формате со стеклянным корпусом, специализированные версии термисторов PTC нашли большой рынок для доставки и хранения топлива для центрального отопления, работающего на жидком топливе. Схемы были специально разработаны для использования этих компонентов в качестве указателей верхнего и нижнего уровня в домашних и квартирных резервуарах для хранения топлива, а также в автоцистернах в широком диапазоне температур окружающей среды.Также существуют приложения для индикации уровня в автомобилях, грузовиках и автобусах, особенно в полугерметичных резервуарах с жидкостями гидравлической системы и для твердых частиц (например, зерна в силосах).

Генерация перенапряжения — это особый случай ограничения тока, когда целью является пропускание большого тока через нагрузку в течение короткого периода времени, а затем ограничение тока до более низкого значения. Термисторы с положительным температурным коэффициентом обычно используются для размагничивания (размагничивания) теневых масок цветных телевизионных кинескопов, пропуская через размагничивающую катушку сильный импульс переменного тока для формирования поля насыщения, а затем уменьшая поле до низкого значения в течение короткого цикла самонагрева.Асинхронные двигатели и некоторые синхронные двигатели обычно используют вспомогательную обмотку, пропускающую большой ток во время запуска, чтобы инициировать вращение якоря. Поскольку эти обмотки перегружены, ток должен быть отключен или уменьшен в течение нескольких секунд, чтобы избежать перегорания. Центробежные переключатели имеют недостатки всех подвижных переключателей и постепенно заменяются неподвижными полупроводниковыми устройствами, такими как термистор PTC.

Термистор NTC | Тип резистора

Что такое термисторы NTC?

NTC означает «отрицательный температурный коэффициент».Термисторы NTC представляют собой резисторы с отрицательным температурным коэффициентом, что означает, что сопротивление уменьшается с повышением температуры. В основном они используются в качестве резистивных датчиков температуры и токоограничивающих устройств. Коэффициент температурной чувствительности примерно в пять раз больше, чем у кремниевых датчиков температуры (силисторов), и примерно в десять раз больше, чем у резистивных термометров (РТД). Датчики NTC обычно используются в диапазоне от −55 до +200 °C.

 Нелинейность зависимости между сопротивлением и температурой, проявляемая резисторами с отрицательным температурным коэффициентом, представляет собой серьезную проблему при использовании аналоговых схем для точного измерения температуры.Однако быстрое развитие цифровых схем решило эту проблему, позволив вычислять точные значения путем интерполяции справочных таблиц или решения уравнений, которые аппроксимируют типичную кривую NTC.

Определение термистора NTC

Термистор NTC представляет собой термочувствительный резистор, для которого сопротивление демонстрирует значительное, точное и предсказуемое снижение по мере увеличения температуры ядра резистора в диапазоне рабочих температур.

Характеристики термисторов NTC

В отличие от резистивных датчиков температуры, которые изготавливаются из металлов, термисторы NTC обычно изготавливаются из керамики или полимеров.Различные материалы, используемые при изготовлении термисторов NTC, приводят к разным температурным характеристикам, а также к другим различным рабочим характеристикам.

Реакция на температуру

Большинство термисторов NTC обычно подходят для использования в диапазоне температур от −55 до 200 °C, где они дают наиболее точные показания. Существуют специальные семейства термисторов NTC, которые можно использовать при температурах, близких к абсолютному нулю (-273,15 °C), а также те, которые специально разработаны для использования при температурах выше 150 °C.

Температурная чувствительность датчика NTC выражается как «процентное изменение на градус С» или «процентное изменение на градус К». В зависимости от используемых материалов и специфики производственного процесса типичные значения температурной чувствительности находятся в диапазоне от -3 % до -6% / °C

Характеристическая кривая NTC

Как видно из рисунка, термисторы с отрицательным температурным коэффициентом имеют гораздо более крутой наклон зависимости сопротивления от температуры по сравнению с термометрами сопротивления из платинового сплава, что обеспечивает лучшую температурную чувствительность.Несмотря на это, термометры сопротивления остаются наиболее точными датчиками, их точность составляет ±0,5 % от измеренной температуры, и они полезны в диапазоне температур от -200 до 800 °C, что является гораздо более широким диапазоном, чем у датчиков температуры NTC.

Сравнение с другими датчиками температуры

По сравнению с RTD термисторы NTC имеют меньший размер, более быструю реакцию, большую устойчивость к ударам и вибрации при более низкой стоимости. Они немного менее точны, чем RTD. Точность термисторов NTC аналогична термопарам.Однако термопары могут выдерживать очень высокие температуры (порядка 600 ° C) и используются в этих приложениях вместо термисторов NTC. Тем не менее термисторы NTC обеспечивают большую чувствительность, стабильность и точность, чем термопары, при более низких температурах и используются с меньшим количеством дополнительных схем и, следовательно, при более низкой общей стоимости. Стоимость дополнительно снижается за счет отсутствия необходимости в схемах формирования сигнала (усилители, преобразователи уровня и т. д.), которые часто необходимы при работе с термометрами сопротивления и всегда необходимы для термопар.

Эффект самонагрева

Эффект самонагрева — это явление, которое имеет место всякий раз, когда через термистор NTC протекает ток. Поскольку термистор в основном представляет собой резистор, он рассеивает мощность в виде тепла, когда через него протекает ток. Это тепло выделяется в сердечнике термистора и влияет на точность измерений. Степень, в которой это происходит, зависит от количества протекающего тока, окружающей среды (будь то жидкость или газ, есть ли какой-либо поток через датчик NTC и т. д.), температурный коэффициент термистора, общий область и так далее. Тот факт, что сопротивление датчика NTC и, следовательно, ток через него зависит от окружающей среды, часто используется в датчиках присутствия жидкости, таких как те, которые находятся в резервуарах для хранения.

Теплоемкость

Теплоемкость представляет собой количество тепла, необходимое для повышения температуры термистора на 1 °C, и обычно выражается в мДж/°C. Знание точной теплоемкости имеет большое значение при использовании термисторного датчика NTC в качестве устройства ограничения пускового тока, поскольку оно определяет скорость отклика датчика температуры NTC.

Выбор кривой и расчет

Процесс выбора термистора должен учитывать постоянную рассеивания термистора, тепловую постоянную времени, значение сопротивления, кривую сопротивления-температуры и допуски, чтобы упомянуть наиболее важные факторы.

Поскольку зависимость между сопротивлением и температурой (кривая R-T) сильно нелинейна, при проектировании практических систем необходимо использовать определенные приближения.

Приближение первого порядка

Одним из приближений, наиболее простым в использовании, является приближение первого порядка, которое утверждает, что:

$$\Delta R = k · \Delta T$$

Где k — отрицательный температурный коэффициент, ΔT — разность температур, а ΔR — изменение сопротивления в результате изменения температуры.Это приближение первого порядка справедливо только для очень узкого диапазона температур и может использоваться только для таких температур, где k почти постоянно во всем диапазоне температур.

Бета формула

Другое уравнение дает удовлетворительные результаты с точностью до ±1 °C в диапазоне от 0 до +100 °C. Он зависит от одной константы материала β , которую можно получить путем измерений. {\beta (\frac{1}{T} — \frac{1}{T_0})}$$

Где R(T) — сопротивление при температуре T в Кельвинах, R(T ₀ ) — точка отсчета при температуре T ₀ .3$$

Где ln R — натуральный логарифм сопротивления при температуре T в Кельвинах, а A , B и C — коэффициенты, полученные из экспериментальных измерений. Эти коэффициенты обычно публикуются поставщиками термисторов как часть спецификации. Формула Стейнхарта-Харта обычно имеет точность около ±0,15 °C в диапазоне от -50 до +150 °C, чего достаточно для большинства приложений. Если требуется более высокая точность, диапазон температур должен быть уменьшен, а точность лучше ±0.01 °C в диапазоне от 0 до +100 °C.

Выбор правильного приближения

Выбор формулы, используемой для получения температуры из измерения сопротивления, должен основываться на доступной вычислительной мощности, а также на фактических требованиях к допускам. В некоторых приложениях приближения первого порядка более чем достаточно, а в других даже уравнение Стейнхарта-Харта не удовлетворяет требованиям, и термистор приходится калибровать по точкам, делая большое количество измерений и создавая справочную таблицу. .

Конструкция и свойства термисторов NTC

Материалы, обычно используемые для изготовления резисторов с отрицательным температурным коэффициентом, представляют собой платину, никель, кобальт, железо и оксиды кремния, используемые в виде чистых элементов или в виде керамики и полимеров. Термисторы NTC можно разделить на три группы в зависимости от используемого производственного процесса.

Термисторы с шариками

Эти термисторы NTC изготовлены из проводников из платинового сплава, непосредственно спеченных в керамический корпус.Как правило, они обеспечивают быстрое время отклика, лучшую стабильность и позволяют работать при более высоких температурах, чем дисковые и чиповые датчики NTC, однако они более хрупкие. Их обычно запечатывают в стекло, чтобы защитить их от механических повреждений во время сборки и повысить стабильность их измерений. Типичные размеры варьируются от 0,075 до 5 мм в диаметре.

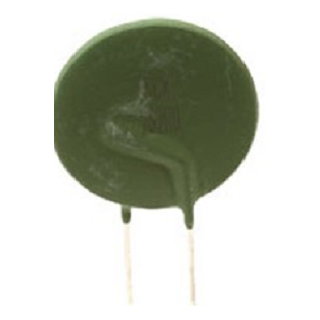

Дисковые и чип-термисторы

Эти термисторы NTC имеют металлизированные поверхностные контакты. Они больше и, как следствие, имеют более медленное время реакции, чем резисторы NTC шарикового типа.Однако из-за своего размера они имеют более высокую постоянную рассеивания (мощность, необходимая для повышения их температуры на 1 ° C). Поскольку мощность, рассеиваемая термистором, пропорциональна квадрату тока, они могут работать с более высокими токами намного лучше, чем термисторы шарикового типа. Термисторы дискового типа изготавливаются путем прессования смеси оксидных порошков в круглую форму и последующего спекания при высоких температурах. Чипсы обычно изготавливаются методом литья на ленту, при котором суспензия материала распределяется в виде толстой пленки, высушивается и нарезается по форме. Типичные размеры варьируются от 0,25 до 25 мм в диаметре.

Термисторы NTC в стеклянном корпусе

Это датчики температуры NTC, запечатанные в герметичный стеклянный колпак. Они предназначены для использования при температурах выше 150 °C или для монтажа на печатной плате, где необходима прочность. Инкапсуляция термистора в стекло повышает стабильность датчика и защищает датчик от окружающей среды. Они изготавливаются путем герметичного помещения резисторов NTC шарикового типа в стеклянный контейнер.Типичные размеры варьируются от 0,4 до 10 мм в диаметре.

Типичные области применения

Термисторы

NTC используются в широком спектре приложений. Они используются для измерения температуры, контроля температуры и компенсации температуры. Их также можно использовать для обнаружения отсутствия или присутствия жидкости, в качестве устройств ограничения тока в цепях электропитания, для контроля температуры в автомобильных приложениях и во многих других приложениях. Датчики NTC можно разделить на три группы в зависимости от электрических характеристик, используемых в приложении.

Характеристика сопротивление-температура

Применения, основанные на характеристике сопротивление-температура, включают измерение температуры, управление и компенсацию. К ним также относятся ситуации, в которых используется термистор NTC, так что температура датчика температуры NTC связана с некоторыми другими физическими явлениями. Для этой группы приложений требуется, чтобы термистор работал в режиме нулевой мощности, что означает, что ток через него поддерживается на минимально возможном уровне, чтобы избежать нагрева зонда.

Текущая характеристика

Применения, основанные на токо-временной характеристике: выдержка времени, ограничение пускового тока, подавление перенапряжения и многое другое. Эти характеристики связаны с теплоемкостью и постоянной рассеяния используемого термистора NTC. Схема обычно основана на нагреве термистора NTC из-за проходящего через него тока. В какой-то момент это вызовет какое-то изменение в схеме, в зависимости от приложения, в котором оно используется.

Вольт-амперная характеристика

Приложения, основанные на вольтамперной характеристике термистора, обычно включают изменения условий окружающей среды или изменения цепи, которые приводят к изменениям рабочей точки на заданной кривой в цепи. В зависимости от приложения его можно использовать для ограничения тока, температурной компенсации или измерения температуры.

Символ термистора NTC

Следующий символ используется для термистора с отрицательным температурным коэффициентом в соответствии со стандартом IEC.

Термистор NTC (стандарт IEC)

Что нового / Информационные документы_Производитель термисторов, лазерных драйверов, комплектов резисторов, комплектов конденсаторов SMT и контроллеров Tec

Применение термистора NTC для измерения температуры (Ⅰ)

Время:  02 сентября 2015 г.     Щелчок:  309

Термистор

NTC является аббревиатурой термистора с отрицательным температурным коэффициентом. Основной функцией термистора NTC является определение температуры.С постоянным появлением интеллектуального компьютерного оборудования для управления и автоматизации термистор NTC играет все более и более важную роль в электронной области. Он использовался в обогревателях, кондиционерах и некоторых других аспектах. Ниже приведена физическая фотография термистора NTC. Рисунок 1. Фотография термистора NTC 1. Термистор нагревателя в нагревателе…(подробнее)

Охлаждение и обогрев с контроллерами Пельтье

Время:  02 сентября 2015 г.     Щелчок:  266

Термоэлектрический охладитель становится все более распространенным в конструкции тепловых систем.Термоэлектрический охладитель является самым быстрым и компактным способом контроля температуры. Теплоперенос будет производиться при прохождении тока через элементы Пельтье в охладителе Пельтье. Одна сторона охладителя Пельтье прикреплена к радиатору, а другая сторона прикреплена к объекту. Тогда объект будет охлаждаться или нагреваться в зависимости от направления тока. Контроллер Пельтье может генерировать токи…(подробнее)

Контроллер Пельтье ATI

Время:  01 сентября 2015 г.     Щелчок:  247

Контроллер Пельтье

, также называемый контроллером TEC, представляет собой электронное устройство, которое используется для регулирования температуры тепловой нагрузки.Температура тепловой нагрузки может быть увеличена или уменьшена с помощью ТЭП в зависимости от направления тока, проходящего через две клеммы ТЭО. Контролируя направление тока ТЭП, контроллер Пельтье может регулировать температуру тепловой нагрузки. Контроллер Пельтье широко используется в лазерных системах для контроля температуры. Пельтье…(подробнее)

Термисторы NTC

Время:  01 сентября 2015 г.     Щелчок:  319

Наша компания (ATI) имеет долгую историю развития.У нас есть профессиональная команда дизайнеров и независимая производственная мастерская. В нашей компании есть много видов продуктов, таких как комплекты индукторов/конденсаторов/резисторов, контроллеры TEC, лазерные драйверы, термисторы NTC и так далее. Термистор NTC, выпускаемый нами, обладает высокой стабильностью, высокой надежностью, длительным сроком службы, коротким временем отклика и некоторыми другими преимуществами. Ниже приведена физическая фотография термистора NTC. Рисунок 1. Фото…(подробнее)

Применение термистора NTC

Время:  31 августа 2015 г.     Щелчок:  362

Термистор

представляет собой разновидность термочувствительного сопротивления, и его значение сопротивления будет значительно изменяться при изменении температуры.Термисторы в основном изготавливаются из оксидно-металлических полупроводниковых материалов. Поскольку термистор имеет компактный размер, простую конструкцию, высокую чувствительность и высокую стабильность, а также упрощает дистанционное измерение и управление, термистор широко используется для измерения, контроля температуры, температурной компенсации, сигнализации и т. д. Термистор можно разделить…(подробнее)

Почему комплекты индукторов

Время:  31 августа 2015 г.     Щелчок:  327

Для большинства разработчиков электроники непросто разобраться в крошечных деталях, таких как резисторы поверхностного монтажа, конденсаторы и катушки индуктивности.Обычно людям нужны эти детали разного значения, поэтому их огромное количество и они будут занимать большое место. Теперь есть разумное решение — комплекты индукторов. Комплекты индукторов, согласно своему названию, наборы, содержащие различные типы индукторов. Комплект индукторов представляет собой корпус с защелкой и несколькими индукторами с разными номиналами. Корпус имеет 128 отсеков с лити…(подробнее)

История развития термистора NTC

Время:  28 августа 2015 г.     Щелчок:  807

NTC (отрицательный температурный коэффициент) является разновидностью термисторов.С повышением температуры сопротивление термистора NTC будет уменьшаться в геометрической прогрессии. На следующем фото вид термисторов NTC. Рисунок 1. Фотография термистора NTC. Термистор NTC имеет долгую историю. В 1834 году впервые было обнаружено свойство отрицательного температурного коэффициента сульфида серебра. В 1930 году ученые обнаружили, что Cu2O-CuO также имеет отрицательный температурный коэфф…(подробнее)

Корпус Super Kiten

Время:  28 августа 2015 г.     Щелчок:  284

Компонентный корпус

Super SMT — это продукт, запатентованный в США, который был разработан и произведен компанией Analog Technology в 1997 году. Хотя этот корпус был выпущен на рынок в 1998 году, он до сих пор пользуется большой популярностью среди разработчиков электроники. Физическая фотография корпуса суперкомплекта показана на рис. 1. Рис. 1. Фотография корпуса суперкомпонента SMT Существует три серии корпусов компонентов SMT, а именно: комплекты резисторов, комплекты индуктивности и комплекты конденсаторов. Внутри 128 маленьких отделений и…(подробнее)

• Дом
• Предыдущий
• 58
• 59
• 60
• 61
• 62
• 63
• 64
• 65
• 66
• 67
• 68
• Следующий
• Последняя страница
• 12345678121314151617181920212223242526272829303132333435363738394041424344454647484950515253545556575859606162636465666768697071727374757677787980818283848586878889

  2

• Итого 92 Страница 733 Записи.

Практические советы по установке и использованию термисторной защиты двигателя

Термисторная защита двигателя

Термистор представляет собой небольших нелинейных датчика сопротивления , которые могут быть встроены в изоляцию обмотки двигателя, чтобы обеспечить тесную тепловую связь с обмотка. Он сделан из оксида металла или полупроводникового материала.

Практические советы по установке и использованию термисторной защиты двигателя (на фото: стеклянный термистор 10k NTC, установленный в электродвигателе; кредит: бесконечная сфера.com)

Взаимосвязь между сопротивлением и температурой нелинейна, и сопротивление сильно меняется при небольших изменениях температуры около заданного значения.

При правильном расположении термисторы могут быть расположены вблизи термически критических областей или горячих точек обмотки , где они точно отслеживают температуру меди с определенной временной задержкой, в зависимости от размера термисторов и способа хорошо они установлены в обмотке.

Термисторы легче всего вставлять в невращающиеся части двигателей, например, в обмотку статора двигателя переменного тока или в межполюсную обмотку и обмотку возбуждения двигателя постоянного тока.

4 преимущества термисторов

Основные преимущества термисторов:

1. Небольшой размер позволяет устанавливать их в непосредственном контакте с обмоткой статора.
2. Низкая тепловая инерция обеспечивает быструю и точную реакцию на изменения температуры обмотки.
3. Они измеряют температуру напрямую, независимо от того, как эти температуры инициируются.
4. Их можно использовать для обнаружения условий перегрузки в двигателях, приводимых в действие преобразователями частоты.

Температурный коэффициент может быть положительным (PTC – положительный температурный коэффициент), где сопротивление увеличивается с температурой, или отрицательным (NTC – отрицательный температурный коэффициент), где сопротивление уменьшается с температурой.

Рисунок 1. Характеристическая кривая термисторного датчика с положительным температурным коэффициентом в соответствии с IEC TC2

RRT  – Номинальная температура срабатывания. Предельные значения температуры/сопротивления, указанные IEC, четко обозначены

В промышленности чаще всего используется термистор PTC , типичная характеристика сопротивления которого показана на приведенной выше кривой.

Сопротивление при нормальных температурах относительно низкое и остается почти постоянным до номинальной температуры срабатывания (RRT) . По мере приближения и превышения RRT градиент сопротивления резко возрастает, что придает термистору с положительным температурным коэффициентом высокую чувствительность к небольшим изменениям температуры .

При заданной температуре повышение температуры на несколько градусов приводит к значительному увеличению сопротивления. Сопротивление контролируется реле термисторной защиты (TPR) , и когда резкое изменение сопротивления обнаруживается реле термисторной защиты (TPR), оно приводит в действие контакт, чтобы инициировать сигнал тревоги или отключить защищаемое устройство.

Реле термисторной защиты необходимы для надежного срабатывания, когда сопротивление датчика превышает примерно 3 кОм .

Они также реагируют на обрыв цепи либо в кабеле, либо в термисторном датчике, обеспечивая таким образом отказоустойчивую защиту. Современные TPR также разработаны для обнаружения короткого замыкания термисторного датчика , когда сопротивление датчика падает ниже примерно 50 Ом.

Рисунок 2 – Термисторное реле безопасности двигателя (на фото: Hiquel в корпусе Термисторное реле безопасности ICM 24Vac)

Указанные рабочие уровни:

1. Термисторная защита от перегрева в соответствии с IEC:
   • Уровень срабатывания = 3300 Ω ± 100 Ω
   • Уровень сброса = 1650 Ω ± 100 Ω

4. Термистор Защита короткого замыкания в соответствии с IEC:
   • Уровень ответа ≤ 15 Ω

в переменной скорости переменного тока приводов, термисторы PTC обычно используются для защиты двигателя переменного тока с короткозамкнутым ротором , питаемого от инверторов. Многие современные преобразователи переменного тока имеют встроенный в преобразователь блок термисторной защиты, что позволяет избежать необходимости в отдельном реле термисторной защиты.

В двигателях постоянного тока все чаще используются термисторные датчики PTC вместо микротерм, которые описаны в разделе выше. Номинальные температуры срабатывания (RRT), которые обычно выбирают для различных классов изоляции электродвигателей, представлены в таблице на рис. 3.

Изоляционный класс Номинальная температура Оцененная температура тревоги Температура тревоги класс B
120 ° C 120 ° C 130 ° C Класс F 140 ° C 140 ° C 150 ° C 150 ° C 150581
Класс H
165 ° C 165 ° C 165 ° C 165 ° C 175 ° C 175 ° C 175 ° C

Из-за относительно медленной передачи нагрева на датчики через изоляционную среду, Термисторы PTC не обеспечивают достаточно быстрой защиты от коротких замыканий в двигателях или трансформаторах. Кроме того, поскольку они обычно располагаются в обмотках статора, они не обеспечивают адекватной защиты двигателей с критическим ротором или в условиях пуска с высокой инерцией или в условиях заклинивания ротора.

В этих случаях для достижения полной защиты рекомендуется использовать термисторы PTC в сочетании с электронными реле защиты двигателя , которые контролируют первичный ток, потребляемый двигателем.

Применение термисторов PTC в качестве датчиков температуры эффективно только в том случае, если:

1. Номинальная температура срабатывания (RRT) термистора правильно выбрана для класса изоляции, используемой на обмотке.
2. Термисторы правильно расположены рядом с критически важными областями.
3. Низкое тепловое сопротивление между обмоткой и термистором PTC. Это зависит от электрической изоляции между обмоткой и термистором. Поскольку термисторы необходимо изолировать от высокого напряжения, добиться низкого сопротивления теплопередаче в высоковольтных двигателях с большей толщиной изоляции труднее.

Рисунок 4. Датчик температуры двигателя (кредит: бесконечная сфера.com)

Несколько термисторных датчиков могут быть соединены последовательно в одну цепь датчиков при условии, что общее сопротивление при температуре окружающей среды не превышает 1,5 кОм . На практике и в соответствии с рекомендациями IEC последовательно может быть подключено до шести термисторных датчиков.

Для трехфазного двигателя переменного тока два термисторных датчика обычно устанавливаются в каждой из трех обмоток и подключаются двумя последовательными группами по три. Одну группу можно использовать для сигнализации, а другую группу для отключения двигателя.Группа сигнализации обычно выбирается с более низкой номинальной температурой срабатывания (RRT), , обычно на 5°C или 10°C ниже, чем группа отключения .

Если оператор не предпринимает никаких действий, группа отключения используется для непосредственного отключения двигателя во избежание повреждения изоляции обмотки.

Во многих случаях пользователи выбирают обе группы для одинакового RRT. В этом случае используется только одна группа термисторов (по одному на каждую фазу), которые затем используются для отключения двигателя. Обеспечивает по одному запасному термистору на каждую фазу.

Физическое расположение термисторных датчиков в двигателе переменного тока зависит от конструкции двигателя, от того, имеет ли он цилиндрический ротор или ротор с явными полюсами, а также от некоторых других конструктивных и производственных параметров. В некоторых случаях оптимальное место может быть определено на основе опыта испытаний.

Рисунок 5. Реле термисторной защиты (на фото: 2 б/у реле контроля термисторной защиты двигателя ABB; кредит: eBay)

Реле термисторной защиты

Реле термисторной защиты (TPR) предназначено для установки внутри шкафа управления или центра управления двигателем (MCC). ), обычно на стандартной клеммной рейке.На рисунке 6 показано типичное соединение двух реле термисторной защиты и связанных с ними групп термисторных датчиков.

Для управления сигнализацией и отключением трехфазного асинхронного двигателя переменного тока. На работу реле термисторной защиты могут повлиять внешние электрические помехи, когда напряжение может наводиться на кабель датчика.

Следовательно, кабели между реле термисторной защиты и термисторными датчиками PTC следует выбирать и устанавливать с учетом минимизации воздействия наведенных помех.

Кабели должны быть как можно короче и не должны прокладываться вблизи шумных или высоковольтных кабелей на большие расстояния !

Рисунок 6 – Типичное подключение реле термисторной защиты

Во время испытаний следует соблюдать осторожность, чтобы не перекрыть термисторы мегомметром, так как это может их повредить!! Правильная процедура заключается в соединении всех выводов термистора вместе и подаче испытательного напряжения между ними и землей или фазами.

Некоторые практические рекомендации по типам кабелей, которые следует использовать, приведены ниже:

• Расстояния ≤ 20 м – Допустим стандартный параллельный кабель
• Расстояния ≥ 20 м, ≤100 м
• Расстояния ≥ 100 м – Необходим кабель с экранированной витой парой (STP)
• Высокий уровень помех – Необходим кабель с экранированной витой парой (STP)
  Экран должен быть заземлен только с одного конца

При длине кабелей до датчиков более 200 метров также следует учитывать площадь поперечного сечения проводников. Рекомендуем следующее:

Рисунок 7

Рисунок 7 — Рекомендуемый размер кабеля к датчикам термистор

9

Проводник поперечному сечению	Максимальная длина	Тип кабеля
0,5 мм 2	200 м	200 м	200 м	200 м	Экранированная витая пара (экран заземлен только с одного конца)
0,75 мм 2	300 м	Экранированная витая пара (экран заземлен только с одного конца)
1 9.0 мм 2 2	400 м	400 м	Экранированная витая пара (экран заземленные на одном конце)
1,5 мм
1,5 мм 2	600 м	экранированная витая пара (только заземленный на одном конце)
2,5 мм 2	1000 м	1000 м	Экранированная витая пара (экран заземлили на одном конце)

Новое поколение термисторных реле защиты двигателя

// Практические приводы с регулируемой скоростью и силовая электроника Малкольма Барнса (купить в мягкой обложке на Amazon)

Термистор — RepRap

Термистор

Витамин

Термистор — наиболее часто используемый датчик температуры в принтерах RepRap.
Википедия	Термистор

В большинстве RepRap термистор измеряет температуру Hot End.
Часто второй термистор измеряет температуру подогреваемого слоя.

Термисторы представляют собой резисторы, сопротивление которых изменяется при изменении температуры. Хорошие качества термисторов — предсказуемое, точно известное значение сопротивления при каждой температуре в его рабочем диапазоне. Понижение или повышение зависит от типа термистора на градус Кельвина (или Цельсия, если хотите), это называется его коэффициентом.Положительный тепловой коэффициент (PTC) будет увеличивать сопротивление с повышением температуры, отрицательные (NTC) уменьшаться. Но на практике формула не является линейной, поэтому иногда точная таблица измерений лучше, чем линейная формула. Эти измерения обычно можно найти в таблице данных, прилагаемой к термистору.

Теория

Типичная пилообразная температура контроллера температуры с подогревом.

Вы не можете напрямую измерить сопротивление.Чтобы проверить сопротивление, вы можете подать напряжение на провод и посмотреть, какой будет ток. Другой вариант — использовать его вместе с другим резистором известного номинала и измерить потенциал (или напряжение) между резисторами. Это то, что делает мультиметр, чтобы показать вам (выведенное) сопротивление. Помните, что обычно на мультиметре есть циферблат, который позволяет вам выбрать диапазон для измерения. Это связано с тем, что значение известного резистора должно варьироваться, чтобы потенциал (напряжение) находился в диапазоне, который может быть измерен. точно.

Лучше всего это можно объяснить на примере:
У вас есть два резистора между 0 и 5V. Два резистора R2 = 4,7 кОм на стороне 5 В и R1 = 1 кОм на стороне земли. Два резистора действуют как так называемый делитель напряжения. Между резисторами напряжение основано на соотношении двух сопротивлений. Если у вас включен источник питания 5 В (Vcc), это означает, что напряжение будет:
5В — 5В * 4700/(4700+1000) = ~ 0,88 В. Это также напряжение, которое можно измерить на стыке R2 + R1 с помощью мультиметра/вольтметра.Если вы добавите в смесь резистор, который сильно меняется при изменении температуры, это повлияет на значение делителя напряжения и результирующее напряжение между ними. Это связано с тем, что два параллельных резистора, один из которых меняет сопротивление, изменится и общее сопротивление общего сопротивления.

Если термистор Rth подключен между землей (0 В) и серединой двух резисторов, значение сопротивления между средним спаем и землей будет основано на следующей формуле:

Rпара = 1 / (1/R1 + 1/Rth) = 1 / (1/1000 + 1/Rth) = Rpair

Rpair — это сопротивление между 0 В и средним спаем. Если известно Rpair, на основании расчета делителя напряжения можно вывести сопротивление термистора (Rth).

Путем алгебраических операций вы получаете формулу для Rth:
Rth = 1 / (1/1000 — 1/Rпара)

В пересчете на напряжение напряжение на переходе Vout составляет:

 Vвых = Vcc*Rпара/(R2+Rпара)


АЦП аппаратного обеспечения reprap измеряет Vout как дробное напряжение между опорным напряжением Vref (обычно Vref=Vcc) и 0 В, выраженное в количестве шагов (обычно от 0 до 1023) при разрешении АЦП (обычно 1024 или 10 бит). .)

В соотношении разность напряжений составляет:

 Vвых/Vcc = Rпара/(R2+Rпара)


В качестве счетчика АЦП, АЦП производит:

 ADC_count = 1024*Vout/Vref = 1024*Rpair/(R2+Rpair)


ADC_count ограничен диапазоном (0,…,1023), и устройство может быть повреждено при Vout ниже 0 или выше Vref.

Прошивка Reprap обычно использует таблицу значений, сопоставляющую отсчет напряжения АЦП с температурой в градусах Цельсия (см. пример ниже). Эту таблицу можно создать вручную, измерив температуру датчика и прочитав показания с АЦП, или измерив температуру и соответствующие напряжения (Vout) и вычислив 1024*Vout/Vref, или можно использовать программу для выполнения этих операций. расчеты для вас.

Обратите внимание, что приведенные ниже таблицы ссылаются на неработающую ссылку и что таблицы, вероятно, были созданы с использованием измененной копии createTemperatureLookup.py.

Также обратите внимание, что в нескольких приведенных ниже таблицах для термисторов на 100 кОм указано, что R1=0, что для программы createTemperatureLookup.py указывает на отсутствие R1 (R1 — это разомкнутая цепь или бесконечное сопротивление). Термисторы с более высоким сопротивлением обычно не требуют, чтобы R1 был стабильным при рабочих температурах. Несуществующий R1 упрощает приведенные выше уравнения в том смысле, что Rpair = Rtherm, а базовый счет АЦП, считываемый электроникой, равен:

 ADC_count = 1024*Vout/Vref = 1024* Rth /(R2+Rth) # для термисторов 100K без R1.

Я подозреваю, что наилучший выбор резистора — при заданном термисторе, значения резистора которого обеспечивают наилучшую чувствительность к температуре при некоторой желаемой температуре — это выбрать R2 с таким же сопротивлением, как у термистора при желаемой температуре , и оставить выход R1 («бесконечность»). (Другими словами, R2 * не * сопротивление термистора при комнатной температуре, если вы действительно не хотите оптимизировать для комнатной температуры).
При заданной температуре Td и близкой к ней температуре Td + 1 Кельвин номиналы резисторов дают наибольшую разницу в выходном напряжении между этими температурами.
Я думал, что это будет означать, что максимум на розовых графиках на странице Gen7 Research#Selecting the Thermistor Voltage Divider будет иметь место именно в той точке, где выходное напряжение (зеленый график) пересекает половину напряжения питания. Я вижу, что максимум розового графика очень близок, но не совсем равен этой средней точке — я неправильно читаю графики или моя интуиция немного неверна? —DavidCary (разговор) 11:32, 3 марта 2014 г. (PST)

Поиск и устранение неисправностей

Термисторы

, используемые в машинах RepRap, обычно представляют собой термочувствительные резисторы 100 кОм при 25°C с отрицательным температурным коэффициентом (NTC).Основная процедура поиска и устранения неисправностей термистора заключается в измерении его сопротивления при комнатной температуре и сравнении его с номинальным сопротивлением 100K. Если он значительно меньше, может быть какое-то короткое замыкание. Если значительно больше, это может быть разомкнутая цепь.

Различная электроника преобразует сопротивление в напряжение с помощью схемы деления напряжения, в то время как прошивка переводит напряжение, измеренное в отсчетах АЦП, в температуру, используя таблицу термисторов (например: https://github.com/ErikZalm/Marlin/ blob/Marlin_v1/Marlin/термистортаблицы.ч )

Значения, сообщаемые программным обеспечением, ограничены значениями в таблице термисторов, поэтому необычно высокая температура, соответствующая самой высокой температуре в таблице, указывает на обрыв цепи или неподключенный термистор. Необычно низкое значение, соответствующее самой низкой температуре в таблице, указывает на короткое замыкание термистора.

Термисторы и термопары

Основная статья: Термопара против термистора.

Термистор обычно более точен, чем термопара, но термопары могут выдерживать более высокие температуры и линейны.Термопара дает очень небольшое напряжение (тип K дает 8,138 мВ при 200°C), которое можно откалибровать и преобразовать с помощью ИС (усилитель AD595A, MAX6675 SPI или MAX31855 SPI) в форму, читаемую электроникой. Термопары могут быть более чувствительны к шуму из-за низкого напряжения. Термопара технически представляет собой соединение между двумя проводами, поэтому площадь измерения и форм-фактор меньше.

РДТ

Датчик температуры сопротивления (RTD) отличается от термистора тем, что термочувствительный материал, используемый в термисторе, обычно представляет собой керамику или полимер, а в RTD используются чистые металлы. Оба они измеряют температуру по ее влиянию на сопротивление датчика.
Термометры сопротивления применимы в более широком диапазоне температур, в то время как термисторы обычно обеспечивают более высокую точность в ограниченном диапазоне температур.
(Википедия: термометр сопротивления).

«Модуль датчика температуры RTD»
показано, как некоторые люди считывают температуру с RTD с помощью Arduino.
«Схемы RTD PT1000» имеют еще несколько комментариев.

RepRap форум: «термистор/термопара для экструдера BfB с электроникой PIC?»
и
«Duet — электроника для 3D-принтеров, совместимая с Arduino Due»
кратко обсуждает RTD.

Есть ли у RTD какие-либо преимущества или недостатки для 3D-печати по сравнению с термисторами или термопарами?

Термисторы RepRap

Различные термисторы, с которыми вы можете столкнуться при сборке RepRap, перечислены ниже вместе с наиболее важной информацией о термисторе:

• производитель и номер детали производителя — о каком термисторе идет речь?
• паспорт производителя
• Диапазон рабочих температур — выдержит ли он температуру 260 °C, используемую для проверки теории хотэнда?
• Rn @ Tn (обычно 100 кОм при 25 °C) — номинальное сопротивление при номинальной температуре испытания, обычно при комнатной температуре.
• Бета (обычно около 4000 Кельвинов) — это свойство материала, которое описывает наилучший способ согласования стандартной кривой с фактическими данными зависимости сопротивления от температуры. (Поскольку подгонка не является точным соответствием, некоторые производители публикуют несколько слегка различающихся значений бета-версии — значение «B_0/100», которое дает адекватную подгонку во всем диапазоне от 0 до 100°C, и значение «B_25/85». для того же термистора, который имеет меньшую погрешность в диапазоне температур от 25°C до 85°C, но большую погрешность за пределами этого диапазона).
• Таблица количества АЦП по сравнению стемпература (по Цельсию), рассчитанная на основе приведенных выше значений Rn @ Tn и Beta (и значений внешнего резистора R1 R2).
• Rz — номинальное сопротивление при нуле °С. Обсуждение: Термистор#Кто-нибудь когда-нибудь использовал значение Rz?
• R(230°C) — грубое сопротивление при печати ABS или PLA

Эти таблицы были рассчитаны с использованием этого скрипта Python. Резисторы помечены как на Temperature_Sensor_2_0#Schematic,
показано справа.

EPCOS также имеет данные для кривых R/T для всех своих продуктов в этой веб-утилите.

В одном из первых RepRap использовался «термистор Epcos на 100 кОм» («№ 1 в большинстве таблиц термисторов встроенного ПО» [1]). Это B57540G0104F000 или B57540G1104F000, или B57560G104F, или B57560G1104F ?
Все они имеют точно такое же Rn @ Tn — 100 кОм при 25 °C — и примерно одинаковое B — от 4036 K до 4092 K …

Какой «термистор Epcos 100k» занимает шестое место в большинстве таблиц микропрограмм?

См. также

Для сравнения с термопарами см. Термопара и термистор.

Термистор EPCOS 100K (B57540G0104F000)

Поставщик	Номер детали
Цифровой ключ	495-2125-НД
Маузер	871-Б57540Г104Ф

• Рз: 348394
• Температурный диапазон: от -55°C до +250°C (согласно паспорту)
• в техпаспорте есть красивая таблица зависимости сопротивления от температуры от -55°C до +250°C на стр. 39 — 40.
• Rn @ Tn: 100 кОм при 25 °C (обозначается цифрой «104» в номере детали, стр. 3 таблицы данных)
• В _25/85 : 4066 К; B _25/100 : 4085 K (стр. 3 технического описания)
• Допуск 1 %

(Очевидно, такой же, как у EPCOS B57540G1104F000 ?
См. техническое описание B57540G1104.
)

 // Термистор EPCOS 100K (B57540G0104F000)
// Таблица поиска термисторов для плат датчиков температуры RepRap (http://make.rrrf.org/ts)
// Сделано с помощью createTemperatureLookup.py (http://svn.reprap.org/trunk/reprap/firmware/Arduino/utilities/createTemperatureLookup.py)
// ./createTemperatureLookup.py --r0=100000 --t0=25 --r1=0 --r2=4700 --beta=4066 --max-adc=1023
// г0: 100000
// т0: 25
// г1: 0
// г2: 4700
// бета: 4066
// максимальный адрес: 1023
#define NUMTEMPS 20
краткое temptable[NUMTEMPS][2] = {
   {1, 841},
   {54, 255},
   {107, 209},
   {160, 184},
   {213, 166},
   {266, 153},
   {319, 142},
   {372, 132},
   {425, 124},
   {478, 116},
   {531, 108},
   {584, 101},
   {637, 93},
   {690, 86},
   {743, 78},
   {796, 70},
   {849, 61},
   {902, 50},
   {955, 34},
   {1008, 3}
};


Термистор EPCOS 100K (B57560G1104F)

Поставщик	Номер детали
Фарнелл	1791917
Маузер	871-Б57560Г1104Ф000

• Температурный диапазон: -55°C ~ +300°C ((согласно техпаспорту)
• В _25/85 : 4072 К; B _25/100 : 4092 K

 // Термистор EPCOS 100K (B57560G1104F)
// Сделано с помощью createTemperatureLookup. py (http://svn.reprap.org/trunk/reprap/firmware/Arduino/utilities/createTemperatureLookup.py)
// ./createTemperatureLookup.py --r0=100000 --t0=25 --r1=0 --r2=4700 --beta=4092 --max-adc=1023
// г0: 100000
// т0: 25
// г1: 0
// г2: 4700
// бета: 4092
// максимальный адрес: 1023
#define NUMTEMPS 20
краткое temptable[NUMTEMPS][2] = {
   {1, 821},
   {54, 252},
   {107, 207},
   {160, 182},
   {213, 165},
   {266, 152},
   {319, 141},
   {372, 131},
   {425, 123},
   {478, 115},
   {531, 107},
   {584, 100},
   {637, 93},
   {690, 86},
   {743, 78},
   {796, 70},
   {849, 60},
   {902, 49},
   {955, 34},
   {1008, 3}
};


Термистор EPCOS 100K (B57560G104F)

Поставщик	Номер детали
Фарнелл	3878697

Устарело — не рекомендуется для новых конструкций (NRND).Заменитель: B57560G1104

 // Термистор EPCOS 100K №3 (B57560G104F)
// Сделано с помощью createTemperatureLookup. py (http://svn.reprap.org/trunk/reprap/firmware/Arduino/utilities/createTemperatureLookup.py)
// ./createTemperatureLookup.py --r0=100000 --t0=25 --r1=0 --r2=4700 --beta=4036 --max-adc=1023
// г0: 100000
// т0: 25
// г1: 0
// г2: 4700
// бета: 4036
// максимальный адрес: 1023
#define NUMTEMPS 20
// {АЦП, темп}, // темп
uint16_t temptable[NUMTEMPS][2] PROGMEM = {
   {1, 864}, // 864.165363324 С
   {54, 258}, // 258.539 С
   {107, 211}, // 211.310066205 С
   {160, 185}, // 185.861725716 С
   {213, 168}, // 168.31793816 С
   {266, 154}, // 154.754297589 С
   {319, 143}, // 143.52544406 С
   {372, 133}, // 133.784751118 С
   {425, 125}, // 125.033500921 Ц
   {478, 116}, // 116.945124847 С
   {531, 109}, // 109.283980973 С
   {584, 101}, // 101.861768746 С
   {637, 94}, // 94.5095302806 С
   {690, 87}, // 87.0542728805 С
   {743, 79}, // 79.23492 С
   {796, 70}, // 70.9409729952 С
   {849, 61}, // 61.5523326183 С
   {902, 50}, // 50.25271896 С
   {955, 34}, // 34.7815846664 С
   {1008, 2} // 2. 86606331838 С
};


РРРФ 100K Термистор

Поставщик	Номер детали
РС	198-961

 // Таблица поиска термисторов для плат датчиков температуры RepRap (http://make.rrrf.org/ts)
// Сделано с помощью createTemperatureLookup.py (http://svn.reprap.org/trunk/reprap/firmware/Arduino/utilities/createTemperatureLookup.ру)
// ./createTemperatureLookup.py --r0=100000 --t0=25 --r1=0 --r2=4700 --beta=3960 --max-adc=1023
// г0: 100000
// т0: 25
// г1: 0
// г2: 4700
// бета: 3960
// максимальный адрес: 1023
#define NUMTEMPS 20
краткое temptable[NUMTEMPS][2] = {
   {1, 929},
   {54, 266},
   {107, 217},
   {160, 190},
   {213, 172},
   {266, 158},
   {319, 146},
   {372, 136},
   {425, 127},
   {478, 119},
   {531, 111},
   {584, 103},
   {637, 96},
   {690, 88},
   {743, 80},
   {796, 71},
   {849, 62},
   {902, 50},
   {955, 34},
   {1008, 2}
};


RRRF 10K Термистор

 // Таблица поиска термисторов для плат датчиков температуры RepRap (http://make. rrrf.org/ts)
// Сделано с помощью createTemperatureLookup.py (http://svn.reprap.org/trunk/reprap/firmware/Arduino/utilities/createTemperatureLookup.py)
// ./createTemperatureLookup.py --r0=10000 --t0=25 --r1=680 --r2=1600 --beta=3964 --max-adc=305
// г0: 10000
// т0: 25
// г1: 680
// р2: 1600
// бета: 3964
// максимальный адрес: 305
#define NUMTEMPS 19
краткое temptable[NUMTEMPS][2] = {
   {1, 601},
   {17, 260},
   {33, 213},
   {49, 187},
   {65, 170},
   {81, 156},
   {97, 144},
   {113, 134},
   {129, 125},
   {145, 117},
   {161, 109},
   {177, 101},
   {193, 94},
   {209, 86},
   {225, 78},
   {241, 69},
   {257, 59},
   {273, 46},
   {289, 28}
};


RS 10K Термистор

 // Таблица поиска термисторов для плат датчиков температуры RepRap (http://make.rrrf.org/ts)
// Сделано с помощью createTemperatureLookup.py (http://svn.reprap.org/trunk/reprap/firmware/Arduino/utilities/createTemperatureLookup.py)
// ./createTemperatureLookup.py --r0=10000 --t0=25 --r1=680 --r2=1600 --beta=3480 --max-adc=315
// г0: 10000
// т0: 25
// г1: 680
// р2: 1600
// бета: 3480
// макс.  адрес: 315
#define NUMTEMPS 20
краткое temptable[NUMTEMPS][2] = {
   {1, 922},
   {17, 327},
   {33, 260},
   {49, 225},
   {65, 202},
   {81, 184},
   {97, 169},
   {113, 156},
   {129, 145},
   {145, 134},
   {161, 125},
   {177, 115},
   {193, 106},
   {209, 96},
   {225, 87},
   {241, 76},
   {257, 64},
   {273, 50},
   {289, 29},
   {305, -45}
};


Термистор Honeywell 100K (135-104LAG-J01)

Поставщик	Номер детали
Фарнелл	1383986
Маузер	785-135-104ЛАГ-ДЖ01
РС	2508333162
Цифровой ключ	480-3135-НД

 // Термистор Honeywell 100K (135-104LAG-J01)
// Сделано с помощью createTemperatureLookup.py (http://svn.reprap.org/trunk/reprap/firmware/Arduino/utilities/createTemperatureLookup.py)
// ./createTemperatureLookup.py --r0=100000 --t0=25 --r1=0 --r2=4700 --beta=3974 --max-adc=1023
// г0: 100000
// т0: 25
// г1: 0
// г2: 4700
// бета: 3974
// максимальный адрес: 1023
#define NUMTEMPS 20
краткое temptable[NUMTEMPS][2] = {
{1, 916},
{54, 265},
{107, 216},
{160, 189},
{213, 171},
{266, 157},
{319, 146},
{372, 136},
{425, 127},
{478, 118},
{531, 110},
{584, 103},
{637, 95},
{690, 88},
{743, 80},
{796, 71},
{849, 62},
{902, 50},
{955, 34},
{1008, 2}
};


 // Термистор Honeywell 100K (135-104LAG-J01)
// Сделано с помощью createTemperatureLookup. py (http://svn.reprap.org/trunk/reprap/firmware/Arduino/utilities/createTemperatureLookup.py)
// ./createTemperatureLookup.py --r0=100000 --t0=25 --r1=0 --r2=4700 --beta=3974 --max-adc=1023
// г0: 100000
// т0: 25
// г1: 0
// г2: 4700
// бета: 3974
// максимальный адрес: 1023
#define NUMTEMPS 20
краткое temptable[NUMTEMPS][2] = {
{1, 916},
{54, 265},
{107, 216},
{160, 189},
{213, 171},
{266, 157},
{319, 146},
{372, 136},
{425, 127},
{478, 118},
{531, 110},
{584, 103},
{637, 95},
{690, 88},
{743, 80},
{796, 71},
{849, 62},
{902, 50},
{955, 34},
{1008, 2}
};


Термистор Honeywell 500K (135-504QAG-J01)

Поставщик	Номер детали
Фарнелл
Маузер
Цифровой ключ

УВД Семитек 104GT-2

 // /usr/local/bin/createTemperatureLookup.py --r0=100000 --t0=25 --r1=0 --r2=4700 --beta=4267 --max-adc=1023
// г0: 100000
// т0: 25
// г1: 0
// г2: 4700
// бета: 4267
// максимальный адрес: 1023
#define NUMTEMPS 20
краткое temptable[NUMTEMPS][2] = {
   {1, 713},
   {54, 236},
   {107, 195},
   {160, 172},
   {213, 157},
   {266, 144},
   {319, 134},
   {372, 125},
   {425, 117},
   {478, 110},
   {531, 103},
   {584, 96},
   {637, 89},
   {690, 83},
   {743, 75},
   {796, 68},
   {849, 59},
   {902, 48},
   {955, 34},
   {1008, 3}
};


PT1000 (Cyntec — то же самое для других поставщиков???) (1кОм)

Требуется модификация платы и отключение напряжения от вывода Vref ЦП и добавление вместо него конденсатора 100 нФ. Vref = 1,1 В доступно внутри ЦП. Преимуществами являются хорошая доступность и экстремальный температурный диапазон (более 500°C), а также достаточно линейный и достаточно точный.
r2 = 8k2
Vref = 1,1В

 #define NUMTEMPS 15
краткое temptable[NUMTEMPS][2] = {
   {505, 0},
   {547, 25},
   {591, 50},
   {632, 75},
   {672, 100},
   {711, 125},
   {749, 150},
   {785, 175},
   {821, 200},
   {856, 225},
   {890, 250},
   {923, 275},
   {955, 300},
   {987, 325},
   {1018, 350},
};


KTY82-210 (Philips) (2кОм SMD)

Требуется модификация платы и отключение напряжения от вывода Vref ЦП и добавление вместо него конденсатора 100 нФ.Vref = 1,1 В доступно внутри ЦП.
r2 = 15 кОм
Vref = 1,1 В

 #define NUMTEMPS 15
краткое temptable[NUMTEMPS][2] = {
   {456, 0},
   {491, 10},
   {528, 20},
   {566, 30},
   {605, 40},
   {645, 50},
   {686, 60},
   {728, 70},
   {771, 80},
   {814, 90},
   {858, 100},
   {901, 110},
   {943, 120},
   {980, 130},
   {1011, 140},
};


Расчет термистора

Имейте в виду, что PIC не будет правильно рассчитывать температуру, если сопротивление упадет ниже 1K, поэтому, если у вас это происходит, подключите небольшой резистор последовательно с термистором, чтобы общее сопротивление оставалось выше 1K.

Если вы пишете прошивку для расчета температуры, учтите:

Несмотря на то, что ABS плавится при температуре ниже 200 градусов по Цельсию, многие люди разгоняют свой горячий конец до температуры выше 260 градусов по Цельсию, чтобы получить более быстрый поток ABS (см. теорию Hotend). Поэтому, пожалуйста, используйте что-то большее, чем BYTE, чтобы вы могли хранить температуру выше 260 градусов по Цельсию.

Несмотря на то, что многие люди используют недорогие термисторы и смещают его с помощью недорогих 5%-ных резисторов, и поэтому им повезло, если их аппаратное обеспечение показывает температуру в пределах 2 градусов от фактической температуры, ПИД-регулирование температуры работает лучше со значениями, которые точнее на 1 градус.По-видимому, существует 3 подхода к управлению расчетами ПИД-регуляторов, в которых используется точность лучше, чем 1 градус Цельсия:

• Используйте целые единицы измерения, составляющие часть градуса Цельсия (прошивка Teacup использует единицы измерения 1/4 градуса Цельсия; ходят слухи, что прошивка использует единицы измерения 1/10 градуса Цельсия; Marlin использует 16-кратную передискретизацию, чтобы получить разрешение 1/16C, но в настоящее время многие из его таблиц термисторов округлены до ближайших 16. )
• Используйте обратный просмотр, чтобы преобразовать требуемую температуру в градусах Цельсия в значения АЦП, затем запустите цикл ПИД, используя необработанные целочисленные значения АЦП.
• Используйте поплавок градусов Цельсия (это делают Marlin, RepRapFirmware. )

Калибровка термистора неизвестной модели с помощью термопарного термометра

В прошивке Marlin раскомментируйте строку «//#define SHOW_TEMP_ADC_VALUES» в файле «CONFIGURATION_ADV_H», чтобы вернуть необработанное значение АЦП термистора на консоль подключенного компьютера при подаче команды M105 в Marlin.

Вы можете подключить известный точный датчик термопары типа K рядом с термистором на горячем конце и постепенно увеличивать температуру горячего конца, пока значение, отображаемое на термометре термопары, не достигнет желаемой температуры.Затем введите команду M105 и проверьте возвращенное значение «C» на фактическое значение термистора АЦП, измеренное микропрограммой. Для точного измерения подождите 30 секунд, пока температура горячего конца не стабилизируется.

напр.

 >>> М105
  Отправка:M105
  ok T:18,5/0,0 B:0,0/0,0 T0:18,5/0,0 @:0 [электронная почта защищена]:0 ADC B:0,0C->1023 T0:18,5C->969


В приведенном выше примере информация, следующая за «ADC», является фактическим значением ADC, считываемым с контроллера — «B» относится к горячей кровати (т.е. 1023), «T0» относится к первому экструдеру (т.е. 969). Числовое значение после «->» является фактическим значением АЦП.

После записи списка значений АЦП во всем диапазоне температур (например, 10C->260C) перейдите в файл «CONFIGURATION_H» и найдите значение после «#define TEMP_SENSOR_0» (например, значение равно 5).

Затем вы можете перейти к файлу «THERMISTORTABLES_H» и найти таблицу термисторов, относящуюся к тому же номеру термистора (5 в этом примере). Вы найдете список значений АЦП и его температуры в следующем формате:

 {31*ПЕРЕСАМПЛЕН, 260},
  {37*ПЕРЕСАМПЛЕНР, 250},
  {43*ПЕРЕСАМПЛЕНР, 240},


или

 {87, 200},
  {106, 190},
  {128, 180},


Число в конце каждой строки — это температура в градусах Цельсия, а число перед «*OVERSAMPLENR» — относительное значение АЦП. Вы можете изменить значение ADC на фактическое значение ADC, измеренное для всех температур, перечисленных в таблице термисторов, для точного контроля температуры при печати. После обновления таблицы термистора запустите автонастройку ПИД-регулятора, чтобы обновить значения ПИД-регулятора.

Рекомендуется продублировать существующую таблицу термисторов и прокомментировать дублированную копию на случай, если потребуется вернуться к исходным значениям.

Имейте в виду, что термисторы NTC будут иметь более высокое значение АЦП при более низкой температуре, и значение АЦП в таблице термисторов должно постепенно снижаться при повышении температуры.Лучше провести замер всех температурных уровней и сразу обновить всю таблицу.

При выборе термопары обратите внимание на диапазон измеряемых температур.

Дальнейшее чтение

Если вы используете нестандартный термистор или вам просто нужна дополнительная информация о том, как он работает, ознакомьтесь с этими страницами:

Работа термистора с иллюстрациями

Исследование электроники поколения 7 показывает, как ведут себя термисторы и как можно рассчитать окружающие детали.

Расчет значений термистора Beta/Rz

Вот как вы вычисляете значения Beta и Rz для термистора. Они понадобятся вам, если вы планируете использовать нестандартный термистор. Следующая страница содержит калькулятор javascript, который поможет упростить задачу.

Подробнее здесь

Расчет температуры PIC

PIC использует конденсатор и заряжает его через термистор. Он отправляет температуру обратно на хост в виде показаний таймера.На этой странице описывается, как он рассчитывается и как правильно выбрать конденсатор.

Подробнее здесь

Переработка

Некоторые лазерные принтеры имеют один термистор в секции фьюзера.
Кроме того, он есть в некоторых блоках питания компьютеров.
Цифровые термометры часто содержат термистор в своем датчике.
Аккумуляторные блоки, например, для ноутбуков, обычно содержат термистор для предотвращения перегрева / теплового разгона, однако они обычно хороши только для обогревателей и будут слишком неточными для использования в хот-энде.

и т. д.

См. также:

Датчики температуры — Термисторы PTC Датчики, преобразователи Электронные компоненты Авторизованный дистрибьютор Allicdata

	490-8499-2-НД	ПРФ18ББ471КБ5РБ	Murata Electronics Северная Америка	Лента и катушка (TR)		8000 Заказ	—
	495-4310-2-НД	Б59721А0070А062	ЭПКОС (ТДК)	Лента и катушка (TR)		8000 Заказ	4000+: $ 0. 1319 8000+: $ 0,1142 12000+: $ 0,113 20000+: $ 0,1114 28000+: $ 0.1083
	490-13398-2-НД	ПРФ18БК471КС5РБ	Murata Electronics Северная Америка	Лента и катушка (TR)		16000 Заказ	4000+: $ 0. 1705 8000+: $ 0,1476 12000+: $ 0,1461 20000+: $ 0,1441 28000+: $ 0.14
	541-1166-2-НД	ТФПТ0603Л1001ФВ	Вишай Дейл	Лента и катушка (TR)		7000 Заказ	1000+: $ 0. 4883 3000+: $ 0,4725 5000+: $ 0,4568 10000+: $ 0,4253
	495-4089-НД	Б59109ДЖ0130А020	ЭПКОС (ТДК)	Лоток		791 Заказ	1+ ： $ 2. 8917 5+ ： 2,5515 $ 10+ ： $ 2,2541 25+ ： 1,8285 $ 50+ ： $ 1.616 100+ ： 1,5734 $ 500+: 1,3183 $ 1000+: 1,2332 $ 5000+: $ 1. 1482
	317-1587-НД	STS110003ЧИП	Кантерм	оптом		5779 Заказ	1+ ： $ 3.591 5+ ： $ 3,1689 10+ ： 2,7991 $ 25+ ： $ 2,271 50+ ： $ 2. 0069 100+ ： 1,9541 $ 500+: 1,6372 $ 1000+: 1,5316 $
	490-13397-2-НД	ПРФ15ББ102РБ6РК	Murata Electronics Северная Америка	Лента и катушка (TR)		10000 Заказ	10000+: $ 0. 0648 20000+: $ 0,0636 30000+: $ 0,0625
	490-8498-2-НД	ПРФ18БА471КБ5РБ	Murata Electronics Северная Америка	Лента и катушка (TR)		16000 Заказ	4000+: $ 0. 1069 8000+: $ 0,0943 12000+: $ 0,0912 20000+: $ 0,0896 28000+: $ 0.088
	490-8501-2-НД	ПРФ18БД471КБ5РБ	Murata Electronics Северная Америка	Лента и катушка (TR)		8000 Заказ	4000+: $ 0. 1069 8000+: $ 0,0943 12000+: $ 0,0912 20000+: $ 0,0896 28000+: $ 0.088
	490-8500-2-НД	ПРФ18БК471КБ5РБ	Murata Electronics Северная Америка	Лента и катушка (TR)		4000 Заказ	4000+: $ 0. 1069 8000+: $ 0,0943 12000+: $ 0,0912 20000+: $ 0,0896 28000+: $ 0.088
	495-4306-2-НД	Б59641А0115А062	ЭПКОС (ТДК)	Лента и катушка (TR)		40000 Заказ	4000+: $ 0. 1108 8000+: $ 0,0959 12000+: $ 0,0949 20000+: $ 0,0936 28000+: $ 0.091
	495-4303-2-НД	Б59641А0085А062	ЭПКОС (ТДК)	Лента и катушка (TR)		24000 Заказ	4000+: $ 0. 1108 8000+: $ 0,0959 12000+: $ 0,0949 20000+: $ 0,0936 28000+: $ 0.091
	495-4304-2-НД	Б59641А0095А062	ЭПКОС (ТДК)	Лента и катушка (TR)		4000 Заказ	4000+: $ 0. 1108 8000+: $ 0,0959 12000+: $ 0,0949 20000+: $ 0,0936 28000+: $ 0.091
	495-4313-2-НД	Б59721А0100А062	ЭПКОС (ТДК)	Лента и катушка (TR)		12000 Заказ	4000+: $ 0. alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Как выбрать компрессор воздушный: Как правильно выбрать компрессор | Тиберис 15.08.202131.05.2021 Стоимость электроэнергии для населения с 1 марта 2018 года в днр: Тарифы на электрическую энергию — Республиканская служба по тарифам ДНР 29.04.201827.09.2020 Когда наступает отопительный сезон: Начало отопительного сезона \ Акты, образцы, формы, договоры \ Консультант Плюс 31.08.197026.12.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
