Виды кабелей и проводов – их назначение и характеристики

Количество разновидностей проводов, электрошнуров и кабелей исчисляется десятками тысяч – только производимых по отечественным ГОСТам зарегистрировано больше 20000. Хорошая новость – не обязательно знать «в лицо» все существующие виды кабелей и проводов и их назначение – достаточно понимать общие принципы деления их на виды и уметь читать маркировку, в которой отображены все важные характеристики.

Основные понятия

Характеристики любого кабеля или провода определяются свойствами их токопроводящих жил и окружающей их изоляции.

Жила в электропроводке

Жилой называется проволока из металла, способная пропускать через себя электрический ток. Обладает двумя важнейшими характеристиками – количеством проволочек, из которых она состоит, и поперечным сечением, которое определяет пропускную способность.

По количеству проволочек жилы делятся на однопроволочные (монолитные) и многопроволочные. Этот параметр определяет гибкость жилы – чем больше в ней проволочек, тем она легче гнется. Обращать на это внимание надо при выборе провода или кабеля для определенных целей – если прокладку электропроводки в стенах можно сделать однопроволочными проводниками, то для замены сетевого шнура электроприбора надо брать провода с многопроволочными жилами. Между отдельными проволочками многопроволочной жилы никакой изоляции нет – обычно они просто скручиваются между собой.

Однопроволочная жила.

Многопроволочная жила.

Площадь сечения проводников определяет суммарную мощность тока, который может быть через него пропущен. Так как сечение провода это основной параметр, применяемый при расчетах пропускной способности электропроводки, то производители обязаны указывать его на изоляции проводника. Чтобы исключить путаницу, то делается это через равные промежутки – обычно до 1 метра, а если провод голый, то сечение указывается на упаковке бухты, но желательно перепроверить его штангенциркулем или микрометром. Также надо быть осторожным при покупке недорогих марок проводов – в ГОСТЕ заложены определенные допуски для толщины жил проводников и иногда производители этим активно пользуются. К примеру, есть марки проводов с допуском целых 30% и если позволяет точность оборудования, то вместо 1 мм² можно получить жилы сечением 0,75-0,8 мм² и все окажется в рамках закона.

Есть еще и отличия жил по форме – в основном они бывают круглые, но в ряде разновидностей проводов и кабелей делаются, к примеру, секторными – одно и многожильными. Это улучшает общую компоновку жил и уменьшает наружный диаметр всего изделия.

Изоляция электропроводки

Основной задачей изоляционного диэлектрического слоя является предохранение человека от контакта с токоведущей жилой. Также наличие изоляции позволяет поместить несколько жил рядом, не опасаясь короткого замыкания между фазой и нолем (контакта фазного проводника с «землей») или другими фазами.

Для различных целей применяются определенные диэлектрики: керамические или стеклянные, а для гибких кабелей и проводов полимерные – поливинилхлориды или целулоиды. Для бытовой проводки чаще всего применяется полимерная изоляция – ее свойства позволяют не только предохранять жилы от замыкания, но и защищать их от механических повреждений, высокой влажности и прочих внешних факторов.

Также изготавливаются бронированные провода и кабели, с многослойной изоляцией, внутри которой находится дополнительная оплетка или стальная лента. Их используют на нестабильных грунтах, при прокладке линии под дорогами и в подобных условиях.

В чем различия между кабелем и проводом

Одни и те же проводники электричества могут назвать кабелем, проводом или шнуром. При этом, по правде говоря, не особо утруждают себя правильностью формулировки как покупатели, так и некоторые продавцы.

Провод – основа

По определению, проводом считаются одна или несколько токоведущих жил, которые соединяют два участка электрической цепи. Жилы могут быть одно и многопроволочными, голыми или изолированными и различающимися по прочим характеристикам. Также есть отдельная категория защищенных проводов, которые легко спутать с кабелем, благодаря наличию внешней оболочки – у них каждая жила имеет свою изоляцию, а все вместе снаружи дополнительно закрывается кембриком из полимеров или подобных материалов.

Голые провода в бытовых условиях практически не применяются – их чаще используют для передачи электроэнергии по воздушным линиям и в прочих местах, куда человек без допуска не попадает.

Изолированные провода сами по себе в быту используются слабо – больше они применяются внутри различного электрооборудования или в электросети электромобиля.

Кабель – сборная конструкция

По структуре кабель похож на защищенный провод – это одна или несколько токоведущих жил, каждая из которых в своей изоляции, плюс еще один изоляционно-защитный наружный слой из полимеров, пластика или резины.

Главное отличие кабеля от провода надо искать внутри – если у последнего наружная оболочка это просто трубка, то у кабеля дополнительно заполняется пространство между токоведущим жилами – нитками, лентами или мелованным составом. Это предотвращает слипание жил, которые могут немного смещаться друг относительно друга при сгибании кабеля, что упрощает его монтаж и дальнейшее обслуживание.

Дополнительно выделяются бронированные кабели – у них несколько слоев наружной изоляции, между которыми есть защита от механических повреждений в виде оплетки или перевитых металлических лент.

Шнур – гибкость

Основное применение электрических шнуров – подключение бытовых электроприборов к сети. Они должны обладать повышенной гибкостью и устойчивостью к многократным изгибаниям, поэтому в шнурах используются медные многопроволочные жилы общим сечением до 4 мм².

Чтобы избежать перерасхода меди при производстве устройств, сечение шнуров подбирается в зависимости от мощности подключаемых приборов. Для мелких электроприборов, наподобие электробритвы, это будет 0,35 мм², телевизорам достаточно 0,5 мм², а устройствам с электродвигателем – от 0,75 мм².

По длине у шнуров нет строгих норм, но чаще всего это 1, 1.5, 2, 3.5, 4 и 6 метров. Часто электроприборы комплектуются шнурами с неразборными (одноразовыми) вилками, а для некоторых устройств под наружную изоляцию вплетается армирование для повышения механической прочности. Если придется менять электрический шнур на устройстве с нагревательными элементами: утюг, бойлер, чайник или электроплитка – надо учитывать, что изоляция должна быть с повышенной термостойкостью.

Как итог – основные различия

Самостоятельная и отдельная единица это провод – голый или изолированный. Несколько изолированных проводов, собранных в пучок и скрученных между собой это тоже провод, но многожильный. Если сверху многожильного провода есть дополнительная изоляция, то это защищенный провод.

Если между жилами защищенного провода есть дополнительные элементы: армирующие нити, мелование или часть внешней оболочки «утоплена» между проводами, то это уже кабель. Гибкий провод или кабель, сделанный для подключения к сети электроприборов, называется шнуром.

Различие кабелей и проводов в зависимости от материала жилы

Жилы проводов и кабелей специализированного назначения могут быть сделаны из различных металлов, но главным образом в электротехнике используются алюминий и медь. У каждого из них есть свои определенные свойства, преимущества и недостатки, которые надо учитывать при подборе материала жилы для конкретной цели.

Алюминиевые жилы

Изобретение сравнительно недорого способа добычи алюминия сделало переворот в глобальном развитии электрификации, ведь по уровню электропроводности этот металл стоит на четвертом месте, пропуская вперед только серебро, медь и золото. Это позволило максимально удешевить производство проводов и кабелей и сделать всеобщую электрификацию реальностью.

Такие электрические провода и их виды выделяются низкой стоимостью, химической устойчивостью, высоким уровнем теплоотдачи и маленьким весом – они определяли массовость электрификации в промышленных и бытовых условиях в течение более чем полувека.

В свете сравнительно недавнего господства алюминия на рынке проводов, человеку непосвященному может показаться странным запрет положениями ПУЭ на использование этого материала в быту. Точнее нельзя использовать алюминиевые провода сечением меньше чем 16 мм², а это и есть самые распространенные из них для монтажа домашней электропроводки. Понять почему существует запрет на использование этих проводов можно ознакомившить с их достоинствами и недостатками.

+ Плюсы алюминиевых проводов

1. Легче медных.
2. Значительно дешевле.

— Минусы алюминиевых проводов

1. Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для укладки стационарной проводки и без изгибания под острым углом. Все гибкие провода и кабели всегда делались из меди.
2. Химическая стойкость алюминия определяется оксидной пленкой, которая образуется при его контакте с воздухом. Со временем, при постоянном нагреве контакта вследствие протекания через него электрического тока, эта пленка ухудшает электропроводимость, контакт перегревается и выходит из строя. Т. е. алюминиевым проводам требуется дополнительное обслуживание, а контакты, через которые проходят мощные токи, покрывают специальной смазкой.
3. Аморфность материала – если зажать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под гнета.
4. Пайка может проводиться только с использованием специальных средств, а сварку получится выполнить в камере с инертным газом.
5. Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.

Как итог – алюминий это хороший выбор при необходимости сэкономить здесь и сейчас, но в долгосрочной перспективе его применение обойдется дороже – из-за сравнительно невысокого срока службы и необходимости в регулярном обслуживании. По этой причине и дополнительным соображениям безопасности, использовать его для прокладки новых силовых линий ПУЭ категорически запрещает.

Медные жилы

По электропроводимости медь находится на втором месте, всего на 5% уступая по этому показателю серебру.

По сравнению с алюминием у меди есть только 2 существенных недостатка, из-за которых долгое время она использовались гораздо реже. В остальном, медь выигрывает по всем параметрам.

+ Плюсы медных проводов

1. Электропроводность в 1,7 раз выше алюминия – меньшее сечение провода пропустит то же количество тока.
2. Высокая гибкость и эластичность – даже одножильные провода выдерживают большое количество деформаций, а из многожильных получаются шнуры для электроприборов повышенной гибкости.
3. Пайка, лужение и сварка проводятся без использования дополнительных материалов.

— Минусы медных проводов

1. Стоимость – в несколько раз дороже алюминия.
2. Высокая плотность – бухта медного провода, одинаковой с алюминием длины и сечения, будет весить в 3 раза больше.
3. Медные провода и контакты окисляются на открытом воздухе. Впрочем, на переходное сопротивление это практически не влияет и в случае необходимость «лечится» смазыванием поверхности уже затянутого контакта.

Как итог, хоть медь и является более дорогим материалом, но в целом его использование экономически выгоднее, так как он долговечнее, требует меньше усилий при монтаже и внимания при обслуживании.

Различие кабелей и проводов в зависимости от изоляции

В кабеле или защищенном проводе изоляция делится на внутреннюю, покрывающую каждую жилу отдельно и внешнюю (наружную). Первая защищает жилы от контакта друг с другом и обеспечивает их защиту от механических повреждений. Наружная удерживает все составляющие кабеля вместе и дополнительно защищает внутреннюю изоляцию от пересыхания, повышенной влажности и прочих факторов.

Характеристики изоляции

При подборе изоляции учитываются ее способность выдерживать:

Напряжение. В бытовых условиях этому вопросу особое внимание не уделяется, так как подавляющее большинство материалов выдерживают до 660 или 1000 Вольт.

Высокую температуру. При прохождении тока через проводник, часть энергии рассеивается в виде тепла, которое с поверхности изоляции рассеивается в окружающей среде – воздухе, если это открытая проводка или уходит в стены, если закрытая. В определенный момент наступает равновесие, когда количество выделяемого тепла сравнивается с отдаваемым. Температура, которая устанавливается в этот момент, должна находиться в диапазоне так называемой рабочей температуры, которую изоляция провода должна выдерживать неограниченное время. Для кратковременных перегрузок тоже существует предел температуры, который изоляция без последствий должна выдержать в течение определенного времени. Также указывается поведение изоляции при чрезмерном нагревании – горение, тление, выделение в воздух вредных для человека веществ и прочие.

Низкую температуру. Если кабель будет использоваться вне помещений, то надо дополнительно смотреть на показатель морозоустойчивости – при определенной минусовой температуре изоляция становится хрупкой, что надо учитывать при монтаже и дальнейшей эксплуатации.

Сопротивляемость ультрафиолету. Часть изоляционных материалов, при прочих отличных характеристиках, со временем начинает портиться, если находится под воздействием солнечных лучей. Они становятся ломкими и ссыхаются – это обязательно надо учитывать, если планируется, к примеру, провести проводку на веранду или летний домик.

Механическая прочность на разрыв. Чем больше, тем лучше, хотя, разумеется, брать сверхпрочный кабель для ремонта провода у лампочки нет смысла.

Изоляционные материалы

В электротехнике применяется большое количество изоляционных материалов – даже просто перечислить их все достаточно сложно. Но на бытовом уровне достаточно знать те из них, что используются чаще всего – для внутренней электропроводки и подведения электричества к дому.

Поливинилхлорид (ПВХ).

Благодаря невысокой стоимости и хорошим физическим характеристикам – гибкости и износостойкости, чаще всего используется для изоляции проводов, что прокладываются внутри помещения. Не горюч и достаточно устойчив к агрессивным химическим соединениям. К недостаткам относится неспособность выдерживать морозы ниже -20 °С, и выделение едких веществ при чрезмерном нагревании.

Резина.

Природный материал, применяемый при необходимости получить повышенную гибкость провода и устойчивость к минусовым температурам.

Полиэтилен.

Хороший диэлектрик, устойчив к отрицательным температурам и агрессивным химическим соединениям\, но гибкость оставляет желать лучшего.

Силиконовая резина.

Отличительной особенность материала является его свойство образовывать после сгорания пленку, не пропускающую электрический ток. Это понижает вероятность короткого замыкания вследствие перегревания проводки.

Бумага с пропиткой.

Хороший диэлектрик, но насколько она защищена от перегрева, уже полностью зависит от применяемого для пропитки вещества.

Карболит.

Хороший изолятор с высокой термостойкостью. Кроме изоляции применяется при изготовлении корпусов розеток и подобных устройств. Из недостатков материала выделяется его хрупкость.

Дополнительные элементы наружной изоляции

В зависимости от назначения кабеля, дополнительно к внешней изоляции добавляются такие элементы:

Экранирование.

Чаще всего используется в слаботочных информационных кабелях и делается из фольги или дополнительной оплетки. Назначение – создание барьера от паразитных токов, которые могут навестись от радиоволн или излучений соседних электроприборов. Дополнительно выравнивают электромагнитные поля внутри самого провода.

Бронирование.

Оплетка из достаточно толстого металла. Максимальная защита кабеля от возможных механических повреждений – применяется при прокладках на подвижных грунтах или таких, на которые оказывается постоянное механическое напряжение – под автомобильными трассами и т.п.

Хлопчатобумажная оплетка.

Дополнительная защита наружной изоляции от механических повреждений, плюс предохранение ее от сгнивания, для чего оплетка пропитывается химикатами.

Оцинкованная стальная оплетка.

Защита провода от механического растяжения – нужна для тех кабелей, которые есть риск резко дернуть во время работы электрооборудования.

Виды проводов

Подбор нужного провода во многом зависит от мощности электроприборов, которые будут через него запитываться. Далее раасмотрим различные виды проводов, которые чаще всего используются для бытового применения.

Плоские

1. ПБПП (ПУНП).

Плоский защищенный провод с медными однопроволочными жилами, сечением от 1,5 до 6 мм², расположенными в одной плоскости. Материал наружной и внутренней изоляции – ПВХ. Может использоваться при температурах в диапазоне -15/+50, при монтаже разрешается изгибать по окружности с радиусом не менее 10 диаметров (так как провод плоский, то измеряется ширина – большая сторона). Предназначен для передачи тока напряжением до 250 Вольт, частотой 50 Герц. Используется преимущественно для подключения освещения или розеток.

2. ПБППг (ПУГНП).

Буква «г» в названии указывает на отличительную черту провода – гибкость, которую придает использование многопроволочных жил. Это также уменьшает радиус изгиба при монтаже, который равен 6 диаметрам. Все остальные характеристики такие же, как у однопроволочного ПБПП (ПУНП).

3. АПУНП.

Тот же провод ПУНП, но с однопроволочной алюминиевой жилой, сечением от 2,5 до 6 мм². Остальные характеристики без изменений.

Приобретая провода ПБПП, ПБППг и АПУНП надо помнить, что ГОСТ определяет для них допуск по толщине жилы и изоляции в 30%. Это значит, что сечение провода с маркировкой 1,5 мм² по факту вполне может оказаться ≈1 мм². Кроме того, провод АПУНП запрещен для использования положениями ПУЭ и изготавливают его только из-за спроса, вызванного низкой ценой.

Хотя изоляция таких проводов должна выдерживать напряжение до 250 Вольт, но по вышеуказанным причинам это не всегда так. Поэтому использовать их лучше только на освещение, а для розеток приобретать кабели NYM или ВВГ.

С перемычками

1.ППВ.

Провод легко узнать благодаря характерным перемычкам между жилами, которые сделаны из того же материала, что и их изоляция – ПВХ. Количество самих жил 2-3, они однопроволочные, сечением 0,75-6 мм². Провод можно использовать для передачи тока напряжением 450 Вольт и частотой до 400 Герц. Изоляция не горит, устойчива к кислотам и щелочам – после монтажа провод может использоваться при температурах -50/+70 °С и в условиях 100% влажности (характеристика для 35 °С). При монтаже допускается изгиб с радиусом 10 диаметров.

2. АППВ.

Те же самые характеристики, как и у ППВ, но с учетом алюминиевых жил – сечение начинается с 2,5 мм². Назначение – монтаж открытой проводки – осветительной и силовой.

Одножильные

1. АПВ.

Отдельный алюминиевый одножильный провод. Жила сечением 2,5-16 мм² – однопроволочная, а 25-95 мм² – многопроволочная. Материал изоляции – ПВХ, устойчив к химически агрессивным соединениям, позволяет использовать провод при влажности 100% (тесты при 35 °С), в температурном режиме -50/+70 °С. При монтаже соблюдать радиус изгиба 10 диаметров. Особых ограничений для использования нет.

2. ПВ1.

Тот же АПВ, только с медной однопроволочной жилой, сечением 0,75-16 мм² и многопроволочной 16-95 мм².

3. ПВ3.

Цифра в названии провода указывает на класс гибкости – здесь она значительно выше, так как при любом сечении жилы она многопроволочная. Применяется для монтажа линий, где нужны частые переходы и изгибы. Радиус последних не должен быть меньше чем 6 диаметров.

Провода ПВ1, ПВ3 и АПВ изготавливаются с многоцветной изоляцией, что повышает удобство их использования для монтажа распредщитов без применения дополнительной маркировки.

Для изготовления электрошнуров

1. ПВС.

Медный многожильный провод, с 2-5 многопроволочными жилами сечением 0,75-16 мм². Изоляция всех жил разного цвета, оболочка однотонная белая. Назначение провода – передача тока напряжением 380 Вольт частотой 50 Герц. Благодаря высокой гибкости, применяется чаще всего для подключения электрооборудования – рассчитан минимум на 3000 сгибаний.

Для прокладки внутри стен не рекомендуется – в таких условиях через 4-5 лет начнет разрушаться наружная изоляция. Может использоваться при температурах -25/+40 °С, а в модификации ПВСУ – от -40 до +40 °С.

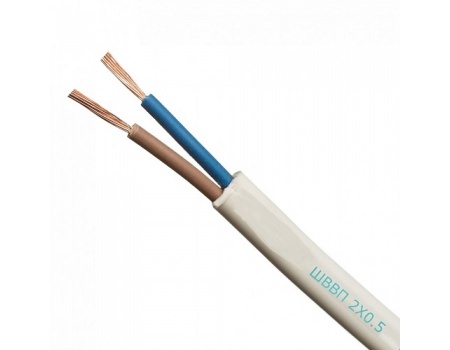

2. ШВВП.

Медный многожильный провод, с 2-3 многопроволочными жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания для светильников или маломощных электроустройств, которым требуется напряжение до 380 Вольт и частотой 50 Герц. Не подходит для прокладки внутри стен.

Виды кабелей

Кроме стандартных силовых кабелей, предназначенных для передачи электрического тока, существует ряд дополнительных модификаций, которые используются в других целях или имеют отдельные функции.

Силовые кабели

Основное назначение силовых кабелей – прокладка внутренней или наружной электропроводки для запитывания приборов освещения и розеток. Чаще всего для этого приобретаются следующие виды кабелей:

1. ВВГ.

Один из самых популярных и надежных силовых кабелей отечественного производства. Применяется для передачи электрического тока напряжением до 1000 Вольт и частотой 50 Герц. В зависимости от модификации используются одно и многопроволочные жилы сечением 1,5-240 мм². Внешняя и внутренняя изоляция из ПВХ, защищает жилы от высокой влажности – до 98% при температуре +40 °С. Популярные модификации кабеля ВВГ:

АВВГ – тот же ВВГ, но с алюминиевыми однопроволочными жилами сечением 2,5-50 мм².

ВВГнг – изоляция не поддерживает горение.

ВВГп – плоский кабель, в котором токопроводящие жилы расположены в одной плоскости.

ВВГз – между наружной и внутренней изоляциями есть заполнение в виде резиновой стружки или дополнительных нитей из ПВХ.

Все разновидности изоляции обладают хорошей механической и химической устойчивостью, радиус изгиба от 10 диагоналей.

2. NYM.

По строению это аналог кабеля ВВГ, но сделанный не по отечественным гостам, а европейским стандартам, разработанными немецкими инженерами. При равных физических характеристиках кабель NYM считается более надежным, так как материалы, что применяются при его производстве, качественнее, а допуски жестче. Отличительная особенность кабеля – прослойка между внутренней и внешней изоляцией из мелованной резины

По своим характеристикам и назначению NYM это бытовой кабель для монтажа розеток или освещения – он состоит из 2-5 токопроводящих многопроволочных медных жил и рассчитан на напряжение 660 Вольт. Качество изоляции позволяет эксплуатировать кабель при температурах -40/+70 °С, а радиус изгиба при монтаже составляет всего 4 диаметра.

Кабель NYM применяется для прокладки наружной и внутренней проводки. Ограничений только два – не допускать воздействия прямых солнечных лучей и не укладывать кабель напрямую в свежезалитый бетон – в таких случаях надо использовать гофротрубы или кабель-каналы.

В зависимости от количества жил, их изоляция окрашивается в следующие цвета: черный, голубой, желто-зеленый, коричневый и еще один черный с дополнительной меткой.

3. КГ – кабель гибкий.

1-6 многопроволочных медных жил рассчитаны на напряжение переменного тока до 660 Вольт и частоту до 400 Герц. Материал внутренней и наружной изоляции – резина, что придает кабелю повышенную гибкость и делает возможной эксплуатацию при температурах -60/+50 °С.

Преимущественно применяется для подключения к сети мощного электрооборудования – сварочных аппаратов, нагревательных устройств, генераторов и т.п. При необходимости можно использовать его и для монтажа силовой проводки, но это достаточно дорогое удовольствие – если есть возможность, то проще подобрать NYM или ВВГ.

4. ВББШв.

Медный кабель с одно или многопроволочными жилами сечением 1,52-240 мм², в количестве 1-5 штук. Внешняя и внутренняя изоляция изготавливаются из ПВХ – этим же материалом заполняются все пустоты между жилами. Под наружной оболочкой делается броня из двух металлических лент, которые наматываются внахлест. Изоляция выдерживает напряжение тока до 1000 Вольт и может эксплуатироваться при температурах -50/+50 и влажности до 98% (при +35 °С).

Распространены следующие модификации:

• АВББШв – с алюминиевыми жилами.
• ВББШвнг – изоляция не горит.
• ВББШвнг-LS – изоляция при тлении почти не выделяет дым и едкий газ.

При монтаже радиус изгиба надо выдерживать от 10 диаметров.

5. Светящиеся кабели.

При включении такого кабеля в сеть, поверхность его изоляции начинает светится.

Вызывается этот эффект двумя способами:

Светодиоды. Внешняя изоляция выполнена в два слоя один стандартный, а второй прозрачный. Между ними на расстоянии 2 см последовательно друг к другу расположены светодиоды. Такая конструкция очень удобна в плане поиска обрыва токоведущей жилы – в этом месте светодиоды перестанут светиться. Изготавливаются такие кабели компанией «Дюралайт» – чаще всего они применяются для запитывания сценической аппаратуры, но есть линейка светящихся компьютерных кабелей.

Люминесцентное покрытие. При включении в сеть излучает равномерное свечение всей площадью, чем напоминает неоновые трубки. Преимущества такого решения в сравнительно низкой стоимости и отсутствии ограничений по длине кабеля.

Кабели для передачи информации

Самые первые из них использовались для подключения телефонов и телевизионных антенн, но с развитием компьютерной техники появились новые типы кабелей для передачи информации.

1. RG-6, RG-59, RG-58, РК75.

RG-6.

RG-58.

RG-59.

РК75.

Неспециалисту такие кабели больше известны как «антенные», которые состоят из одно или многопроволочной медной жилы сечением порядка 1 мм², толстой внутренней изоляции из плотного или вспененного полиэтилена, экранирующей оплетки и наружного изоляционного слоя – кембрика.

Не вдаваясь в технические подробности, достаточно знать, что такое строение кабеля идеально подходит для передачи слаботочных сигналов высокой частоты. Специалист, при покупке подобного кабеля, поинтересуется такими характеристиками передаваемого тока как частота, сопротивление, разновидность экранирования, время затухания сигнала и т.п.

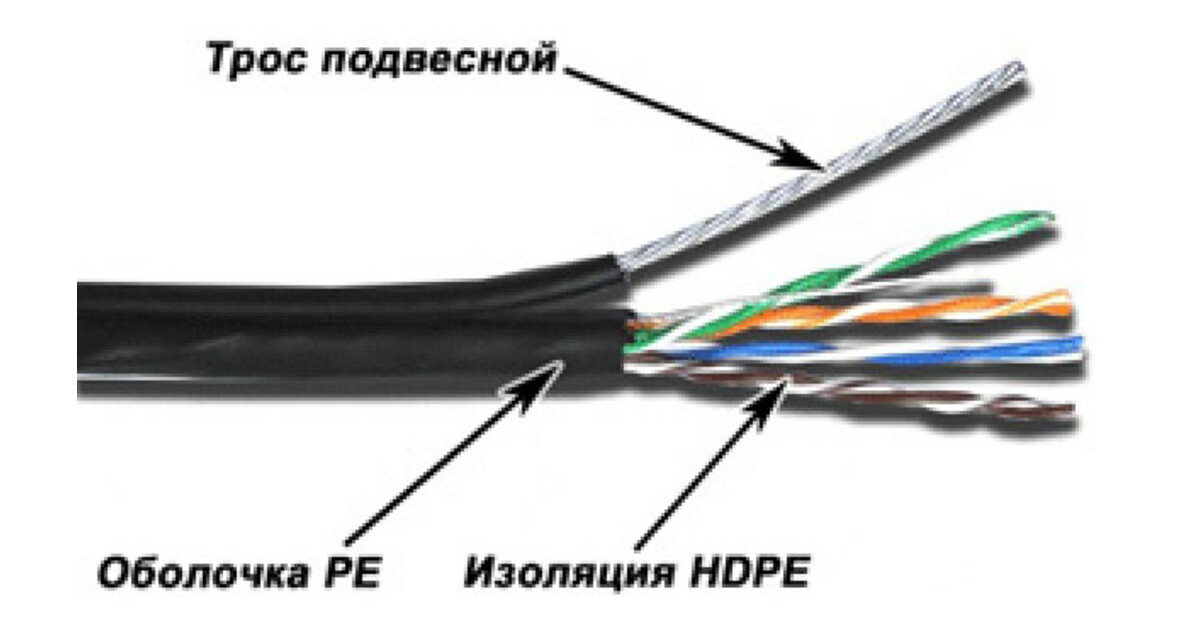

2. Компьютерная витая пара.

Если на далекие расстояния применяется специальный оптоволоконный кабель, то для подключения компьютеров в локальные сети используется так называемая витая пара. Чаще всего это 4 или 8 проводов, перевитых между собой попарно – такая конструкция улучшает характеристики приема-передачи сигнала.

Так как провода витой пары обычно тонкие и их легко можно повредить, рядом с ними идет разрывная нить, которой можно легко пропороть и разрезать изнутри внешнюю защитную изоляцию.

Есть несколько разновидностей таких кабелей, отличающихся друг от друга наличием или отсутствием дополнительного экранирования для стабилизации проходящего по жилам сигнала:

• UTP – с обычной наружной защитной ПВХ изоляцией.
• FTP – под наружной изоляцией намотан экран из фольги.
• STP – экран выполнен в виде оплетки из медной проволоки. Кроме общего экранирования, каждая витая пара защищена отдельно.
• S/FTP – фольгированный экран под общей изоляцией и на каждой витой паре.

По количеству витых пар кабели делятся на категории CAT1, CAT2 и CAT5e – последняя из них это 4 пары проводов, что позволяет передавать данные со скоростью до 1 Гб/сек.

3. Телефонные кабели и провода.

Слаботочные кабели – делятся в основном на используемые при прокладке линии между телефонными подстанциями и для монтажа отдельных веток в доме или квартире.

ТППэп. Многожильный кабель – в зависимости от модификации рассчитан на подключение до 400 абонентов (на каждого по 2 провода). Жилы используются однопроволочные, сечением 0,4-0,5 мм², изоляция – полиэтилен. Кроме модификаций по количеству проводов, есть бронированные кабели, пригодные для прокладки в грунте без дополнительных сооружений.

ТРВ (лапша). 2 или 4 однопроволочные медные жилы сечением 0,4-0,5 мм², заключенные в ПВХ оболочку с разделенным основанием. Изоляция выдерживает эксплуатацию при температурах -10/+40 °С и относительную влажность не выше 80% (при +30 °С).

ТРП. Тот же ТРВ, но с изоляцией из полиэтилена, что делает провод пригодным для использования вне помещений.

ШТЛП. Плоский защищенный провод повышенной гибкости с двумя или четырьмя многопроволочными жилами сечением 0,08-0,12 мм². Внутренняя изоляция из ПВХ, наружный слой – полиэтилен.

ПРППМ. Плоский защищенный двухжильный провод с однопроволочными жилами сечением 0,9 или 1,2 мм² и разделенным основанием. В зависимости от модификации используется внутренняя изоляция из ПВХ, а наружная из полиэтилена или двойная из ПВХ. Провод пригоден для эксплуатации при температурах -60/+60 – применяется для прокладки наружной линии по стенам зданий или по воздушным опорам.

Специализированные кабели

Созданы для эксплуатации в нестандартных условиях – с отличающимися от стандартных температурой, влажность, давлением и т.п.

1. ПНСВ.

Нагревательный провод, предназначенный не передавать, а потреблять электричество. Жила сечением 1.2, 1.4, 2, 3 мм² изготавливается из стали и покрывается повороной или оцинковкой. Изоляция из термоустойчивого ПВХ или полиэтилена, которые сохраняют свои свойства в диапазоне температур -50/+80 °С. Провод рассчитан на подключение к линии 220-380 Вольт 50 Герц и чаще всего применяется для изготовления теплых полов.

2. ВПП.

Кабель с медной многопроволочной жилой сечением 1,2-25 мм² заключенной в двойную изоляцию из полиэтилена или ПВХ. Рассчитан на работу при напряжении до 660 Вольт и частоте тока 50 Герц. Изоляция выдерживает резкие перемены давления и позволяет эксплуатацию кабеля при температурах -40/+80 °С. Популярная область применения – запитывание двигателей насосов, опущенных в артезианские скважины.

3. РКГМ.

Силовой медный одножильный термоустойчивый монтажный провод. Жила многопроволочная гибкая сечением 0,75-120 мм² – рассчитана на напряжение до 600 Вольт при частоте до 400 Герц. Изоляция из кремнийорганической резины с наружной оболочкой из стекловолокна, плюс пропитки термостойкими лаками или эмалями – сохраняет свои свойства в диапазоне температур -60/+180 °С. Такие типы проводов применяются для эксплуатации при многократно повышенных температурах – проводка в печах, банях, подключение нагревательных устройств и т.п.

Маркировка кабельной продукции

Цифробуквенные обозначения, из которых состоит название кабеля, отображает в себе всю наиболее важную информацию о его характеристиках: из чего сделаны жила и изоляция, назначение и конструктивные отличия, количество и сечение жил, дополнительные особенности. Часть букв может отсутствовать, обозначая тем самым какой-либо общий параметр.

Буква 1. Может быть только «А» – обозначает алюминиевую жилу. Если маркировка начинается с любой другой буквы, значит первая отсутствует и кабель медный.

Буква 2. Показывает, для каких целей предназначен кабель:

• М – монтажный
• МГ – гибкий монтажный
• П (У) или Ш – установочный
• К – контрольный

Отсутствие второй буквы говорит о том, что это силовой кабель.

Буква 3. Материал и тип внутренней изоляции. Самые распространенные обозначения:

• П – полиэтилен
• В или ВР – поливинилхлорид
• Р – резина
• Н или НР – негорючая резина
• С – стекловолокно
• К – капрон
• Д – двойная обмотка
• Ш – шелк полиамидный
• Э – экранированный

Буква 4. Конструктивные особенности:

• Г – гибкий
• К – бронированный, оплетенный круглой проволокой
• Б – бронированный лентами
• О – в оплетке
• Т – прокладывается в трубах

Доп. Литеры – строчные кириллицей или латинские большие буквы, указывают на особенности подвидов кабелей:

• з – заполненный
• нг – негорючий
• HF – при горении выделяют мало дыма
• LS – при горении выделяют мало газа

Цифра 1. Количество жил.

Цифра 2. Сечение жил.

Цифра 3. Номинальное напряжение, на которое рассчитан провод.

Это далеко не все возможные обозначения – только те, что применяются в широко распространенных кабелях и проводах для бытового использования. В случае необходимости расшифровку можно глянуть на бирке или спросить у продавца.

Пример расшифровки маркировки: АВВГнг 3х2.5

• А — кабель с алюминиевой жилой;
• В — изоляция каждой жилы из ПВХ;
• В — наружная оболочка из ПВХ;
• Г — кабель гибкий;

• нг — оболочка не поддерживает горение;
• 3 — три жилы;
• 2,5 — сечение жилы.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

устройство, виды + как правильно выбрать провод для интернета

Как для подключения компьютера, так и для создания сети необходим кабель для интернета. Это хоть и пассивная составляющая, но не менее важная, чем остальные элементы.

Чтобы неправильно подобранный проводник не вывел из строя оборудование, нужно ознакомиться с видами кабелей, их особенностями и предназначением. Обо всем этом мы детально поговорим в нашей статье. Также приведем перечень характеристик, на которые следует в первую очередь смотреть при выборе подходящего кабеля.

Содержание статьи:

Основные виды кабелей для интернета

С целью увеличения скорости передачи данных в локальных сетях, требования стандартов к передающим кабелям все время усложняются. Отличаются интернет-кабели один от другого разными характеристиками.

Рассмотрим основные виды этих изделий:

• витая пара;
• оптоволоконный;
• коаксиальный.

Кроме категории кабеля, важными моментами являются: тип жилы, способ экранирования.

Существует широкий ассортимент разновидностей шнуров для компьютерных сетей. Самые востребованные — витая пара. Набирает популярности оптоволокно, а вот коаксиальный проводник постепенно уходит в прошлое

Вид #1 — витая пара

Для возможности после прочтения обозначения получить необходимые сведения о витой паре, была придумана международная классификация кабелей.

В основу классификации заложили формулу: АА/ВСС. Здесь первая пара символов «АА» указывает на присутствие общего экрана.

Символ «В» информирует о наличии индивидуальной защиты каждой пары. Два последних символа расскажут о виде скрутки. Если это «ТР», то проводники скручены попарно. В случае «TQ» — присутствует скрутка четверками.

Создателями международной классификации были учтены такие моменты, как присутствие общего экрана, наличие индивидуальной изоляции пар, метод скрутки

Наличие защиты является особенной характеристикой витой пары.

Много информации можно узнать, прочитав маркировку:

1. Незащищенная пара. Это кабель без защитного экрана. Проводники помещены в обычный пластик. Маркируют такую пару аббревиатурой U/UTP.
2. Фольгированная пара. Кабель имеет один для всех пар экран. Маркировка — F/UTP.
3. Незащищенные пары. Единый экран, представляющий собой оплетку. Маркируют кабель сочетанием символов S/UTP.
4. Фольгированная защита для пар. Плюс к этому — общий медный экран. Маркировка — S/FTP.
5. Экран из фольги защищает пары. Общего экрана нет. Обозначение — U/ FTP.
6. Общий экран из фольги плюс оплетка. Пары без экрана. Маркировка — SF/UTP.
7. Экран из фольги как для пар, так и в качестве общей защиты. Обозначение F/FTP.
8. Фольгированный экран для пар. В качестве общего экрана — фольга и оплетка. Распознают по маркировке SF/ FTP.

В этом перечне приведено обозначение по международной классификации витой пары. Наши общепринятые обозначения несколько отличаются.

Таким видом провода для интернета, как витая пара можно объединить в одну сеть устройства, удаленные друг от друга не более чем на 100 м.

Если вы планируете использовать этот вид кабеля, рекомендуем ознакомиться с лучшими витой пары между собой.

Вид #2 — оптоволоконный сетевой кабель

На сегодня более быстрой технологии передачи информации в интернете, чем оптоволокно, не существует.

Лимит на длину каналов у оптоволоконного кабеля отсутствует. По этой причине он может соединять объекты, находящиеся очень далеко друг от друга

Через оптоволоконные кабели, протянутые по дну океана, высокоскоростной интернет связывает не только города, но и материки.

К преимуществам оптического кабеля относятся:

• хорошие пропускные данные;
• долговечность;
• быстрота обнаружения несанкционированного доступа, что повышает безопасность сети;
• подавление шума, достаточная степень защиты от помех;
• значительная скорость передачи информации;
• возможность реализации дополнительных опций.

Оптоволоконные кабели бывают одномодовыми и многомодовыми. Отличаются они друг от друга режимами продвижения лучей света в кабеле.

Несмотря на небольшую стоимость и все другие преимущества кабеля этого вида, существует два фактора ограничивающие их применение – оборудование и адаптеры для оптоволоконной сети очень дорогие.

Профессиональный инструмент для фиксации витых пар в ножах-контактах разъема гарантирует надежное соединение. Такое возможно, благодаря строго перпендикулярной траектории движения пуансонов к плоскости разъема

Оконцовка кабеля выполняется с применением дорогостоящего оборудования. Непростым является монтаж, а также ремонт сети, выполнять работы могут только высококвалифицированные специалисты. По этой причине оптоволоконный кабель применяют в крупных сетях.

Вид #3 — коаксиальный провод

Основная характеристика — волновое сопротивление. От него зависит качество кабеля и передаваемого сигнала. Влияет на эти величины материал и его диэлектрическая проницаемость, а также индуктивность, емкость, удельное сопротивление. Сила сигнала зависит от расстояния передачи.

Существует две разновидности кабелей такого вида: тонкий и толстый. Диаметр первого — не более 0,5 см. Его специфические черты — повышенная гибкость и быстрое затухание сигнала, поэтому сигнал с его помощью передают на незначительные расстояния со скоростью до 10 Мбит/с.

Тонкий кабель относится к категории RG-58/U. Волновое сопротивление его равняется 50 Ом.

Кабель RG-58 простой в применении. С его помощью можно создать сети любого вида. Все, что нужно – это вставить его в разъем сетевого адаптера

Сечение толстого коаксиального кабеля — 1 см. Поскольку жесткость у него повышенная, монтаж осуществляют с использованием недешевых специальных приспособлений.

Сам толстый кабель также в два раза дороже тонкого. Он относится к категории RG-11 или RG-8. В первой из моделей сопротивление составляет 75 Ом, во второй — 50 Ом.

Способность проводника к накоплению заряда характеризует индуктивность и погонная емкость. Краткие характеристики содержатся в маркировке.

Так, в обозначении КМГ первая буква обозначает К – коаксиальный, вторая — М – магистральный, Г — прокладываемый в канализации. КМК — присутствует броня для возможности подводной прокладки.

Было время, когда этот тип кабеля встречался во многих областях. Некоторые его характеристики даже выше, чем те, которыми обладает витая пара. Сейчас коаксиальный кабель все еще применяют для прокладки трасс под аналоговые , тогда как витую пару – для подключения IP систем видеонаблюдения.

Все же со временем последняя стала вытеснять коаксиальный кабель. Пользователи оценили ее более простой и быстрый монтаж, а также меньшую стоимость.

Устройство сетевого кабеля

Устройство каждого вида кабеля различное. Самая простая конструкция у коаксиального проводника, самая совершенная — у оптоволоконного.

Строение коаксиального кабеля

Еще на заре создания сетей применяли исключительно коаксиальный кабель. В его структуру входит центральный проводник.

Вокруг него — толстый слой изоляции, далее следует оплетка — алюминиевая или медная, а в заключение — изолирующая оболочка.

Верхняя (последняя) оболочка в основном изготавливается из полихлорвинила и обладает устойчивостью к ультрафиолету. Есть варианты и с тефлоновой защитой, но они более дорогие

Устройство витой пары

Самым распространенным проводом для интернета является витая пара. Этот кабель позволяет через один канал подключить все компьютеры, а заодно другие необходимые устройства. Дает возможность обеспечить определенным пользователям использование информации со всех компьютеров.

Чаще всего покупают нужный отрезок этого провода, обжатый со всех сторон коннекторами. Реже берут простой отрезок витой пары, а выполняют уже после после монтажа, используя правильную схему распиновки.

Состоит кабель из пар медных проводников. В классическом исполнении это кабель с 4 парами, хотя бывают и с двумя. Первые состоят из 8 жил, а вторые — из четырех. Цвет изоляции внутри регламентирует стандарт

Экранирующий слой может находиться всего в двух местах — поверх отдельной пары и тогда его называют индивидуальным и поверх всех пар, тогда его называют общим.

Особенности строения оптического кабеля

Этот современный кабель имеет особое конструктивное строение. Его образуют тончайшие проводки, а отделяет их друг от друга специальное покрытие.

Эти проводки являются проводниками оптических лучей, переносящих информацию при прохождении через кремниевые сердечники, имеющиеся у каждого волокна. Кроме сердцевины у волокна имеется оптическая оболочка, защита, буферное покрытие.

Составными волоконно-оптического кабеля являются такие элементы, как центральный сердечник, оболочка, которая его окружает.

Если за основу построения сети взять оптический кабель, появится возможность соединить устройства, значительно удаленные друг от друга

Как и сердечник, “рубашка”состоит из стекла, но такой параметр, как преломление света у него меньше. Световые лучи, отражаясь от стекла, расходятся по сердечнику, но за его пределы не выходят.

Критерии выбора кабеля

У такого кабеля характеристик много, но для выбора важны только отдельные из них. К ним относятся: категория проводника, тип жилы, способ экранирования. Рассмотрим подробно каждую из них.

Критерий #1 — категория интернет-кабеля

Существует семь категорий кабеля витая пара— от Cat.1 до Cat.7.

Отличаются шнуры разных категорий эффективностью пропускаемого сигнала:

1. Первая категория Cat.1 имеет полосу пропускания всего 0,1 МГц. Используют такой проводник для передачи голосовых данных с помощью модема.
2. У категории Cat.2 полоса пропускания — 1 МГц. Скорость передачи данных здесь ограничена 4 Мбит/с, поэтому такой проводник считается устаревшим и почти не используется.
3. Для категории Cat.3 частотная полоса — 16 МГц. Быстрота передачи данных — до 100 Мбит/с. Используют для создания локальных и телефонных сетей.
4. Cat. 4 — кабель с пропускной способностью 20 МГц максимум. Скорость передачи данных — не больше 16 Мбит/с.
5. Cat.5 обладает пропускной способностью 100 МГц максимум и предельной скоростью передачи данных 100 Мбит/с. Сферы применения — создание телефонных линий и локальных сетей.
6. Cat.5е имеет пропускную способность 125 МГц. Скорость — до 100 Мбит/с и 1000МБит/с (для четырехпарного провода). Этот кабель является самым популярным при построении компьютерных сетей.
7. Для Cat.6 приемлемая частотная полоса — 250 МГц. Быстрота передачи — 1 Гбит/с на расстояние до 50 м.
8. У Cat.6а лента пропускания — 500 МГц. Быстрота — до 10 Гбит/с в диапазоне до 100 м.
9. Cat.7 имеет пропускную полосу 600-700 МГц. Скорость этого провода для интернета — до 10 Гбит/с.
10. Cat.7а. Полоса пропуска — до 1200 МГц. Скорость — 40 Гбит/с на длину 15 м.

Чем выше категория кабеля, тем больше в нем пар проводников. При этом, в каждой паре на единицу длины приходится больше пар витков.

При подключении дополнительных устройств к компьютеру, нужно по всем правилам подобрать кабель. На концах кабеля должны быть защелки. Они позволят прочно зафиксировать проводник в гнезде

Критерий #2 — тип кабельной жилы

Жилы кабеля делятся на медные и омедненные. Более качественным считается первый тип.

Посредством сетевого шнура можно подключить принтер. Чтобы проблем с передачей сигналов не возникало нужно выбирать как кабель, так и коннекторы хорошего качества

Используют кабель с такой жилой для обширной и быстрой сети — больше 50 м. Второй вид несколько дешевле, да и потери в нем не такие уж большие.

Его сердцевина представляет собой недорогой кабель с малой проводимостью. Покрыт он медью, обладающей высокой проводимостью. Так как ток протекает по медной стороне проводника, проводимость страдает незначительно.

Приобретая омедненный кабель, приходится делать выбор между двумя его видами — CCS и CCA. Различие между ними в сердцевине. У CCS она представляет собой проводник из стали, у CCA — из алюминия. Второй от медного мало чем отличается.

Монтаж стального проводника может вызвать затруднения, поскольку сталь, как не очень эластичный материал, подвержена надломам.

На ограниченном расстоянии расхождение между медным и омедненным кабелем мало заметно. Если дистанция больше 100 м, кабель с алюминиевой сердцевиной сигнал просто не передаст.

Причиной плохой коммутации является большее, чем у меди, сопротивление алюминия. В результате на выходе ток имеет недостаточную мощность и составляющие сети не «видят» друг друга.

Критерий #3 — экран для кабеля

Экран необходим, чтобы защитить проводник от электромагнитных шумов других кабелей. Также он должен компенсировать излучение электромагнитного поля самих витых пар.

Если поблизости есть силовые кабели до 380 В с сечением жилы менее 4 квадратов, необходим один экран. В этом случае самым лучшим вариантом станет кабель FTP.

Важно помнить, что экранированные кабели используют в тандеме с экранированными коннекторами. Разница между ними и стандартными в металлической части

Когда предполагается соседство с проводником от 380 В с сечением жилы до 8 квадратов, потребуется экран двойной. Хороший вариант — F2TP.

Близость высоковольтных кабелей от 1000 В с жилой от 8 квадратов предполагает прокладку как силового, так и сетевого кабеля в индивидуальных гофрах. Вариант экрана — SF/UTP.

В быту такие кабели не используют. Здесь чаще всего применяют неэкранированный кабель, принадлежащий к категории 5е типа UTP.

Выводы и полезное видео по теме

О выборе кабеля для интернета:

Видеоролик об особенностях маркировки сетевого кабеля:

Используя кабель для интернета, следует руководствоваться инструкциями по его монтажу. Наличие большого количества разнообразных проводников позволяет подобрать модель под конкретные условия.

Изучив свойства всех видов и зная, как расшифровать маркировку, можно сделать выбор максимально правильно.

Хотите дополнить изложенный выше материал замечаниями и полезными советами по выбору? Или заметили неточности/несоответствие информации? Пишите свое мнение и рекомендации под нашей статьей.

А может вы только подбираете подходящий кабель и хотите уточнить ряд нюансов? Задавайте свои вопросы нашим экспертам и другим посетителям сайта в блоке комментариев.

Виды кабелей применяемых в локальных сетях

Опубликовано: 04.02.2013

За время развития локальных сетей появилось достаточно много видов кабелей, и все они – результат все более усложняющихся требований стандартов. Некоторые из них уже ушли в прошлое, а некоторые только начинают применяться, и благодаря им появилась возможность осуществить так необходимую нам высокую скорость передачи данных.
В сегодняшней статье я расскажу об основных видах кабелей и разъемов, которые получили распространение при построении проводных локальных сетей.

Коаксиальный кабель

Коаксиальный кабель – один из первых проводников, использовавшихся для создания сетей. Коаксиальный кабель состоит из центрального проводника, заключенного в толстую изоляцию, медной или алюминиевой оплетки и внешней изолирующей оболочки:Для работы с коаксиальным кабелем используется несколько разъемов разного типа:

BNC-коннектор. Устанавливается на концах кабеля и служит для подключения к T-коннектору и баррел-коннектору.BNC T-коннектор. Представляет собой своего рода тройник, который используется для подключения компьютера к основной магистрали. Его конструкция содержит сразу три разъема, один из которых подключается к разъему на сетевой карте, а два других используются для соединения двух концов магистрали.BNC баррел-коннектор. С его помощью можно соединить разорванные концы магистрали или доточить часть кабеля для увеличения радиуса сети и подключения дополнительных компьютеров и других сетевых устройств.BNC-терминатор. Представляет собой своего рода заглушку, которая блокирует дальнейшее распространение сигнала. Без него функционирование сети на основе коаксиального кабеля невозможно. Всего требуется два терминатора, один из которых должен быть обязательно заземлен.

Коаксиальный кабель достаточно подвержен электромагнитным наводкам. От его использования в локальных компьютерных сетях уже давно отказались.
Коаксиальный кабель стал в основном применяться для передачи сигнала от спутниковых тарелок и прочих антенн. Вторую жизнь коаксиальный кабель получил в качестве магистрального проводника высокоскоростных сетей, в которых совмещается передача цифровых и аналоговых сигналов, например, сетей кабельного телевидения.

Витая пара

Витая пара в настоящее время является наиболее распространенным кабелем для построения локальных сетей. Кабель состоит из попарно перевитых медных изолированных проводников. Типичный кабель несет в себе 8 проводников (4 пары), хотя выпускается и кабель с 4 проводниками (2 пары). Цвета внутренней изоляции проводников строго стандартны. Расстояние между устройствами, соединенными витой парой, не должно превышать 100 метров.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги вокруг скрученных пар, существуют разновидности витой пары:

Unshielded twisted pair (UTP, незащищенная витая пара). Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется:Foiled twisted pair (F/UTP, фольгированная витая пара). Все пары проводников этого кабеля имеют общий экран из фольги:Shielded twisted pair (STP, защищенная витая пара). В кабеле этого типа каждая пара имеет свою собственную экранирующую оплетку, а также присутствует общий для всех сеточный экран:Screened Foiled twisted pair (S/FTP, фольгированная экранированная витая пара). Каждая пара этого кабеля находится в собственной оплетке из фольги, и все пары помещены в медный экран:Screened Foiled Unshielded twisted pair (SF/UTP, незащищенная экранированная витая пара). Характеризуется двойным экраном из медной оплетки и оплетки из фольги:

Существует несколько категорий кабелей типа витая пара, которые маркируются от CAT1 до CAT7. Чем категория выше, тем более качественный кабель и тем лучшие показатели он имеет. В локальных компьютерных сетях стандарта Ethernet используется витая пара пятой категории (CAT5) с полосой частот 100 МГц. При прокладке новых сетей желательно использовать усовершенствованный кабель CAT5e с полосой частот 125 МГц, который лучше пропускает высокочастотные сигналы.

Для работы с кабелем витая пара используется разъем типа 8P8C (8 Position 8 Contact), называемый RJ-45:

Оптоволоконный кабель

Оптоволоконный кабель – самая современная среда передачи данных. Он содержит несколько гибких стеклянных световодов, защищенных мощной пластиковой изоляцией. Скорость передачи данных по оптоволокну крайне высока, а кабель абсолютно не подвержен помехам. Расстояние между системами, соединенными оптоволокном, может достигать 100 километров.

Различают два основных типа оптоволоконного кабеля – одномодовый и многомодовый. Основные различия между этими типами связаны с разным режимам прохождения световых лучей в кабеле.Для обжима оптоволоконного кабеля используется множество разъемов и коннекторов разной конструкции и надежности, среди которых наибольшую популярность получили SC, ST, FC, LC, MU, F-3000, E-2000, FJ и др:Применение оптоволокна в локальных сетях ограничено двумя факторами. Хотя сам оптический кабель стоит относительно недорого, цены на адаптеры и другое оборудование для оптоволоконных сетей достаточно высоки. Монтаж и ремонт оптоволоконных сетей требует высокой квалификации, а для оконцовки кабеля нужно дорогостоящее оборудование. Поэтому оптоволоконный кабель применяется в основном для объединения сегментов больших сетей, высокоскоростного доступа в интернет (для провайдеров и крупных компаний) и передачи данных на большие расстояния.

Просмотров: 1     &nbsp              &nbsp              &nbsp              &nbsp              &nbsp              &nbsp

Основные виды сетевых кабелей для локальных сетей

Современный мир всеми силами пытается избавиться от проводов, и лишь малым свидетельством этого становится появление беспроводных наушников и зарядных устройств. Что же касается функционирования компьютерных сетей, то здесь на смену проводам пытаются прийти технологии передачи данных по Wi-Fi и Bluetooth. Не спорим, в будущем, наверное, мы сможем полностью обходиться без всевозможных кабелей, но пока беспроводная передача данных во многом уступает проводной: она больше подвержена помехам, имеет меньший радиус и скорость действия. Сегодня для соединения компьютеров в локальную сеть и для подключения периферийных устройств используют старые добрые провода, в видах которых и постараемся разобраться.

Чтобы соединить компьютеры между собой в локальную сеть или подключить их к глобальным сетям, используют сетевые кабели.

Основные виды сетевых кабелей для локальных сетей:

• коаксиальный кабель;
• витая пара;
• оптоволоконный кабель.

Коаксиальный кабель – наиболее древний, если так можно сказать, представитель сетевых кабелей, сегодня его используют нечасто, но все же совсем без него не обойтись. Конструкция его достаточно проста: металлический проводник заключен в слой изоляции, сверху которой идет оплетка из алюминия или меди. Для соединения применяются специальные коннекторы типа BNC и BNC-T.

Основной минус коаксиального кабеля – он подвержен воздействию электромагнитного поля, поэтому компьютерные сети с его помощью уже давно не строят, зато сегодня такие провода используют для подключения спутников тарелок. Также неплохо коаксиальный кабель показывает себя как проводник высокоскоростных сетей для передачи одновременно цифровых и аналоговых сигналов, поэтому часто его используют для обустройства сетей кабельного телевидения.

На смену коаксиальным вариантам пришла витая пара. Почему новые модификации получили такое название? Такой кабель сетевой для компьютера состоит из попарных проводников, изготовленных из медного материала. Стандартный вариант содержит 4 пары жил, то есть 8 элементов, но в продаже можно найти кабель с 4 проводниками (2 парами). Цвет внутренней изоляции определяется стандартом.

В зависимости от наличия защиты в виде медной оплетки или алюминиевой фольги витая пара делится на такие виды:

• UTP, или незащищенная витая пара, – это проводники в обычной пластиковой защите, никакие дополнительные элементы защиты не используются;
• F/UTP, или фольгированная витая пара, ­– все пары проводников оплетены фольгой;
• STP – каждая пара кабелей имеет собственную защиту из фольги;
• S/FTP – здесь каждая пара защищена оплеткой из фольги, а все они вместе дополнительно защищены медным экраном;
• SF/UTP – все кабели вместе помещены в фольгу и медный экран.

Незащищенная витая пара стоит дешевле. Использование кабелей с экранирующим слоем оправдано, если требуется высокое качество передачи информации на значительные расстояния.

Витая пара также маркируется от CAT1 до CAT7: чем числовой показатель выше, тем лучше. Для построения локальных компьютерных сетей подойдет витая пара CAT5, но лучше все же использовать CAT5e – она лучше пропускает высокочастотные сигналы. Витой парой соединяют устройства, расположенные на расстоянии не более 100 м друг от друга.

Оптоволокно – наиболее быстрый и современный вариант, использующийся при построении компьютерных сетей. Главное преимущество заключается в высокой степени защиты от помех и неограниченной скорости передаче данных. Такой кабель обеспечивает передачу данных на значительные расстояния – до 100 км. Само оптоволокно стоит не сильно дорого, а вот адаптеры для него и прочее оборудование – удовольствие не из дешевых, поэтому пока применение такого рода кабелей ограничено только лишь соединением сегментов больших сетей, передачей данных на солидные расстояния и высокоскоростным доступом в интернет. Для работы с оптоволокном необходимо иметь специальные навыки и дорогостоящее оборудование.

Для тех, кто только начинает осваивать теорию и практику построения компьютерных сетей, отметим, что для соединения компьютера с периферийными устройствами используют кабели другого типа. USB-кабели нужны для подключения принтера, сканера, МФУ и т.д. С помощью такого шнура также обеспечивается питание смартфона или плеера в случае утери оригинальной зарядки. HDMI/VGA/DVI-кабеля соединяют компьютер с телевизором или монитором. Такой подход позволяет получить более детализированную картинку и объемный звук. Преимущество в том, что для запуска не требуются драйвера. Важным параметром является пропускная способность такой продукции. Чтобы отображать фото и видео, будет достаточно и стандартной вариации. Игры и фильмы требуют наличия высокоскоростного провода.

Волоконно-оптический кабель. Какие функции выполняет оптоволокно? Типы оптоволоконных кабелей

Автор Исхаков Максим На чтение 8 мин. Просмотров 3.5k. Опубликовано 30.03.2019 Обновлено 24.02.2020

Волоконно-оптическая система работает путем передачи световых импульсов, генерируемых световым излучателем, расположенным на одном конце волокна. Эта система представляет собой структуру, состоящую из прозрачного, центрально расположенного сердечника из кварцевого стекла, окруженного оболочкой и специальным защитным покрытием.

Ниже вы узнаете какие функции выполняет волоконно-оптический кабель, детально рассмотрим преимущества оптоволокна, узнаем на какие виды он разделяется.

Знаете ли Вы?

99% интернет-информации во всем мире проходит через оптоволокно, которое проложено по дну морей и океанов на глубине до 8 км? Для того, чтобы кабель не был раздавлен сильным давлением воды, его специально “бронируют”. Посмотреть на бронированный оптический кабель можно в каталоге LAN-ART.”

Оптическое волокно – строительство

Использование подходящих материалов в качестве сердечника и оболочки оптоволоконного кабеля, имеющих различные коэффициенты преломления, приводит к тому, что луч света движется только в ядре. Материал сердцевины имеет более высокий показатель преломления, и, таким образом, происходит полное внутреннее отражение света от оболочки до сердечника. Защитное покрытие изготовлено из термопластичных материалов для защиты оболочки. Различаются одномодовые и многомодовые волокна: в линиях электропередачи используются только одномодовые волокна, благодаря значительному снижению затухания, что важно для длинных линий.

Задачи

Основной целью использования волоконно-оптических кабелей в электроэнергетике является обеспечение связи между силовыми подстанциями. Это связано с использованием современной автоматизации для защиты линий электропередач от воздействия короткого замыкания. Защитная автоматика расположена на каждой электростанции, и для обеспечения ее нормальной работы требуется быстрое соединение между станциями. Высоковольтные воздушные линии электропередачи (110 кВ) и сверхвысокого напряжения (220 и 400 кВ) имеют значительную протяженность. Использование большего количества оптоволокна в линиях электропередачи, дает возможность аренды оптоволоконных линий другим операторам. Это позволяет создать глобальную волоконно-оптическую сеть, предназначенную для коммерческого использования (Интернет, телекоммуникации, мультимедиа и т.д.).

На видео: Как работает оптоволокно?

Преимущества, виды и типы оптического волокна

Интенсивный рост использования волоконно-оптических кабелей в мире продолжается уже более 40 лет. Это связано со многими преимуществами волоконной оптики. Наиболее важными являются: очень высокая пропускная способность одного волокна, низкое затухание сигнала даже на очень больших расстояниях, малые размеры и небольшой вес, полная устойчивость к радиопомехам и электромагнитному полю. Из-за актуальных экологических проблем, важной особенностью волокон является отсутствие какого-либо воздействия на окружающую среду, что очень важно при проектировании оптоволоконных линий. Эти соединения в значительной степени надежны, просты в использовании, обеспечивают безопасность на рабочем месте и значительную эффективность, поэтому они становятся все более популярными.

Типы проводов с оптическими волокнами в линиях электропередач

Волоконно-оптические кабели производятся в виде пучков, содержащих от десятка до нескольких сотен волокон в одном пучке. Кабели с оптоволоконными кабелями могут использоваться в силовых линиях в качестве: фазные проводники (под напряжением) или молниеотводы (заземляющие потенциальные проводники) и самонесущие диэлектрические (дополнительные кабели в линии, содержащей только волоконно-оптические кабели). Существует несколько типов проводников, связанных с оптическими волокнами.
OPGW (Optical Ground Wire – оптический провод заземления) – молниеотводы, обычно используемые в воздушных линиях электропередачи напряжением 110 кВ.

С точки зрения конструкции, различают два типа проводов:

• провода, состоящие из одной центральной трубки (из алюминиевой или нержавеющей стали), содержащей оптические волокна, и наружный слой из алюминиевых сплавов ,
• шланги с раструбом из нержавеющей стали, они состоят из нескольких стальных проволок, образующих жилы и наружного слоя из алюминиевых сплавов. Оптические волокна помещаются в специальную трубку из нержавеющей стали и являются сердцевиной кабеля.

Наиболее важными преимуществами этих кабелей являются следующие:

• возможность применения в существующих линиях (в место обычных из стали и алюминиевых проводов типа AFL), в большинстве случаев без необходимости усиления конструкции колонны,
• простой монтаж, с использованием существующего кабеля,
• надежность и долговечность.

ADSS (All Dielectric Self Supporting) – оптоволоконные кабели без металлических элементов. Они сделаны из центрально расположенного сердечника FRP в форме стержня, окруженного несколькими трубками, содержащими оптические волокна.
Между внутренней и внешней оболочкой кабеля находятся очень прочные арамидные волокна, которые придают кабелям ADSS соответствующую механическую прочность.

Кабели ADSS характеризуются небольшим увеличением провисания. При выборе точки крепления кабелей ADSS, необходимо также учитывать распределение напряженности электрического поля между фазовыми проводами, так как в случае дождя или высокой влажности воздуха, наружная оболочка подвергается микроразрядам. Размещение проводов в зоне с слишком большим электрическим полем, приводит к быстрому разрушению их оболочки. Решением этой проблемы является использование полупроводниковых кабелей, которые из-за высокой напряженности электромагнитного поля обычно используются в линиях напряжением не более 110 кВ. При более высоком напряжении используются специальные кабели, изготовленные из материалов, устойчивых к воздействию электрического поля. При проектировании подвески кабелей ADSS на существующих линиях электропередач, необходимо учитывать дополнительное напряжение, воздействующее на несущие конструкции, и создать соответствующие усиления.

MASS (Metallic Aerial Self Supporting) – самонесущие кабели из алюминиевой стальной проволоки в сочетании с оптоволокном. Они очень похожи на кабели OPGW, но не являются молниеотводом или электрической функцией в линии. По этой причине кабели MASS обычно свисают чуть ниже, чем фазовые провода.

Данное решение является альтернативой стандартному способу крепления оптоволоконных кабелей в высоковольтных линиях и обычно используется, когда необходимо увеличить количество волокон в линии, а заменить существующие OPGW, OPPC или ADSS кабели либо невозможно, либо экономически нецелесообразно. Благодаря высокой механической прочности, небольшому весу и диаметру эти тросы немного увеличивают нагрузку на конструкцию столба.

Sky Wrap – диэлектрический оптоволоконный кабель, обмотанный вокруг традиционного молниеотвода или фазовой линии электропередачи. Он используется в ситуациях, когда существующий традиционный оптоволоконный кабель находится в хорошем состоянии и его замена на кабель OPGW экономически нецелесообразна или если существует необходимость увеличения количества волокон в установленном кабеле OPGW. Sky Wrap собирается с помощью специальных роботов с собственным приводом, перемещающихся по кабелю и дистанционно управляемых с земли. Преимуществом использования этих кабелей является: низкая дополнительная нагрузка на линии (значительно меньше, чем, например, у кабелей ADSS), низкая чувствительность к колебаниям (благодаря спиральной обмотке с контролируемым напряжением), возможность установки также на существующие кабели OPGW, простой и быстрый монтаж, низкая стоимость всей системы по сравнению с другими решениями. Кабели Sky Wrap также могут использоваться в линиях напряжением 15 кВ, после чего их монтаж выполняется с помощью робота.

На видео: Монтаж sky Wrap кабеля

ADL (All Dielectric Lashed Cables) – диэлектрические оптоволоконные кабели, прикрепляемые к молниеотводу с помощью кевларовой ленты. Они отличаются от Sky Wrap тем, что закреплены на несущем кабеле и фиксируется снизу. Установка осуществляется с помощью специального самоходного робота.

Использование волоконно-оптических кабелей в линиях электропередач

В линиях электропередач можно использовать различные типы кабелей, связанные с оптоволоконными кабелями. На выбор типа кабеля влияют многие факторы. Наиболее важными из них являются: напряжение в линии, наличие молниеотвода, тип, состояние и максимальное расстояние между опорными конструкциями линии, расположение линии в конкретной климатической зоны (посадка). Каждый тип трубы имеет определенный метод подвески на опорных конструкциях.

Кабельные аксессуары

Чтобы подвесить различные типы кабелей с оптическими волокнами в линиях электропередачи, необходимо использовать соответствующие аксессуары для проводника данного типа. Наиболее популярными кабелями, используемыми для подвески проводов, являются оплетка из стальной проволоки и дополнительные элементы оборудования, которые позволяют закрепить их на несущих конструкциях. Оптоволоконные кабели почти всегда требуют активной антивибрационной защиты, что исключает опасность, вызванную так называемыми ветровыми колебаниями. Чаще всего используются демпферы типа Stockbridge и специальные спиральные демпферы для кабелей ADSS. Соединение оптических изготавливаются путем их сварки, затем их помещают в специальные герметичные распределительные коробки (гильзы), закрепленные на несущих конструкциях линии.

Специальное применение оптических волокон

Контроль температуры в кабельных линиях

Одним из интересных применений волоконно-оптических волокон является система DTS (Distributed Temperature Sensing), используемая для контроля температуры высоковольтных кабельных линий. Этот метод основан на изменении затухания специальных волокон в зависимости от их температуры. В обратном проводнике силовых кабелей размещаются такие оптические волокна, которые подключены к специальному устройству, обеспечивающему оперативный мониторинг температуры жилы кабеля и нарушения структуры в его окружении, например, при выполнении работ вблизи кабельной линии (здесь используется явление демпфирования волокна в зависимости от деформации волокна). Данная система может быть использована сетевыми операторами в чрезвычайных ситуациях, когда возникает временная необходимость в нагрузке ЛЭП большим током. Эта информация позволяет оператору сети спланировать выключение линии и выполнить соответствующие ремонтные работы заранее. .

Оптоволокно – контроль температуры фазных проводников в воздушных линиях

Аналогичное решение может быть использовано в воздушных линиях электропередач. Специальное оптическое волокно, помещенное в проводник типа OPPC, позволяет определять фактическую температуру фазовых проводников при заданных погодных условиях. Мониторинг позволяет диспетчеру динамически загружать линию и в более широкой перспективе, так называемое, интеллектуальное управление сетью или “умные сети”.

Типы кабелей – kpet-ks.ru

Самыми распространенными видами кабелей являются:

• коаксиальный кабель

• оптическое волокно

Коаксиальный кабель (от лат. co — совместно и axis — ось, то есть «соосный»), также известный как коаксиал (от англ. coaxial), — электрический кабель, состоящий из расположенных соосно центрального проводника и экрана. Обычно служит для передачи высокочастотных сигналов. Изобретён и запатентован в 1880 году британским физиком Оливером Хевисайдом.

Коаксиальный кабель (см. рисунок) состоит из:

• (A) — оболочки (служит для изоляции и защиты от внешних воздействий) из светостабилизированного (то есть устойчивого к ультрафиолетовому излучению солнца) полиэтилена, поливинилхлорида, повива фторопластовой ленты или иного изоляционного материала;

• (B) — внешнего проводника (экрана) в виде оплетки, фольги, покрытой слоем алюминия пленки и их комбинаций, а также гофрированной трубки, повива металлических лент и др. из меди, медного или алюминиевого сплава;

• (C) — изоляции, выполненной в виде сплошного (полиэтилен, вспененный полиэтилен, сплошной фторопласт, фторопластовая лента и т. п.) или полувоздушного (кордельно-трубчатый повив, шайбы и др.) диэлектрического заполнения, обеспечивающей постоянство взаимного расположения (соосность) внутреннего и внешнего проводников;

• (D) — внутреннего проводника в виде одиночного прямолинейного (как на рисунке) или свитого в спираль провода, многожильного провода, трубки, выполняемых из меди, медного сплава, алюминиевого сплава, омеднённой стали, омеднённого алюминия, посеребрённой меди и т. п.

Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля оба компонента электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности.

Витая пара (англ. twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом вит

Общие сведения о типах USB-кабелей и о том, какой из них использовать

Большинство компьютеров и электронных устройств имеют ту или иную форму USB-соединения, и многие устройства также поставляются в комплекте с USB-кабелем. Для чего нужны все эти разные кабели и почему важно, какой из них вы используете?

Осмыслить все это может быть несколько сложно.Вот все, что вам нужно знать о стандарте USB.

6 типов USB-кабелей и их применение

USB якобы универсален, но существует очень много разных типов.Почему это? Как оказалось, каждый из них выполняет разные функции, главным образом для сохранения совместимости и поддержки новых устройств.

Вот шесть наиболее распространенных типов USB-кабелей и разъемов:

• Type-A: Стандартный плоский прямоугольный интерфейс, который можно найти на одном конце почти каждого кабеля USB.Большинство компьютеров имеют несколько портов USB-A для подключения периферийных устройств. Вы найдете их на игровых приставках, телевизорах и других устройствах. Этот кабель вставляется только в одном направлении.
• Type-B: Почти квадратный разъем, в основном используемый для принтеров и других устройств с питанием, которые подключаются к компьютеру. В наши дни они не очень распространены, так как большинство устройств перешли на меньшее соединение.
• Mini-USB: Тип разъема меньшего размера, который был стандартным для мобильных устройств до micro-USB.Хотя сегодня это не так распространено, вы все равно увидите их на некоторых камерах, контроллере PlayStation 3, MP3-плеерах и т. Д.
• Micro-USB: Текущий стандарт (хотя его популярность постепенно снижается) для мобильных и портативных устройств, который даже меньше, чем mini-USB. Хотя вы по-прежнему найдете micro-USB на всех типах смартфонов, планшетов, USB-аккумуляторов и игровых контроллеров, некоторые из них перешли на USB-C.

Кредит изображения: iunewind / Shutterstock

• Type-C: Новейший стандарт USB, это двусторонний кабель, обеспечивающий более высокую скорость передачи данных и большую мощность, чем предыдущие типы USB.Он также может выполнять несколько функций. Вы увидите его на многих новых ноутбуках и смартфонах, включая MacBook, телефоны Pixel и контроллер Nintendo Switch Pro. Подробнее о USB-C мы поговорим ниже.
• Lightning: Это не настоящий стандарт USB, это фирменный разъем Apple для iPhone, iPad, AirPods и других устройств. Он аналогичен размеру USB-C и входит в стандартную комплектацию устройств Apple, выпущенных с сентября 2012 года.В старых устройствах Apple используется более крупный 30-контактный фирменный разъем. Дополнительные сведения о кабелях, адаптерах и портах для устройств Apple см. В нашем руководстве.

В большинстве случаев вы обнаружите, что USB-кабели имеют один стандартный конец типа A и один конец типа B. Конец типа A обеспечивает питание устройства, а конец типа B получает питание. Это сделано для предотвращения возможных повреждений, которые могут быть вызваны, например, подключением двух компьютеров через USB-A.

Разъемы Mini и Micro считаются меньшими формами типа B, хотя «type-B» обычно не упоминается в их названии.

В общем, кабели, которые вы будете использовать чаще всего и, следовательно, потребуется заменить, — это micro-USB, USB-C и Lightning.

Стандарты скорости USB

Типы USB-подключения — это только половина дела, поскольку USB также прошел через несколько стандартов различной скорости передачи данных.Разъем кабеля не обязательно означает, что он использует определенный стандарт.

Три основных варианта скорости USB:

• USB 1.x был оригинальным стандартом и по современным меркам является древним. В настоящее время вы вряд ли найдете устройства, использующие этот стандарт.
• USB 2.0 В введено множество современных стандартов USB, включая поддержку кабелей Mini и Micro, USB OTG (см. Ниже) и многое другое. Это самая низкая скорость USB, которая до сих пор используется. Вы найдете его используемым на дешевых флеш-накопителях, таких устройствах, как мыши, клавиатуры и т. Д. Большинство компьютеров также имеют несколько USB 2.0 портов.
• USB 3.x — текущий стандарт скорости USB. Он намного быстрее, чем USB 2.0, и поэтому рекомендуется для таких устройств, как внешние жесткие диски. Обычно порт или разъем USB 3.x можно определить по синему цвету. Многие порты USB 3.0 также имеют символ SS (что означает Super Speed ​​). Большинство новых компьютеров имеют хотя бы один порт USB 3, и этот стандарт используется в качественных флеш-накопителях.

Кредит изображения: Т.Калиновский / Shutterstock

Вы можете использовать USB 2.0 в порт USB 3 или устройство USB 3 в порт USB 2.0, но ни одна из настроек не обеспечивает дополнительного увеличения скорости.

В таблице ниже показано, какие типы разъемов совместимы с какими стандартами.Обратите внимание, что устройства micro-USB, поддерживающие USB 3.x, имеют другой разъем. Вы часто будете видеть это на внешних жестких дисках.

Кредит изображения: Milos634 / Wikimedia Commons

Что такое USB-C?

Кредит изображения: Маурицио Пеше / Flickr

USB-C — это новый многообещающий стандарт.Он меньше, двусторонний и быстрый. USB-C может как получать, так и обеспечивать намного больше энергии, чем предыдущие версии USB. Фактически, линейка MacBook от Apple имеет только один порт USB-C, а новые MacBook Pro оснащены несколькими портами-C.

Помимо передачи данных, USB-C может также обеспечивать питание устройств, выводить изображение на монитор и т. Д.См. Наше объяснение USB Power Delivery для получения дополнительной информации.

В отличие от USB-A, кабели с разъемами USB-C на обоих концах являются стандартными и позволяют полностью использовать его возможности. Однако кабели USB-C — USB-A также распространены, что обеспечивает совместимость со старыми устройствами.

Ваш телефон или планшет может использовать USB-C вместо micro-USB.Некоторые ноутбуки и планшеты оснащены портом USB-C; Nintendo Switch также использует его для питания. Поскольку USB-C еще не повсеместно принят, вам может потребоваться купить несколько адаптеров USB-C — USB-A, чтобы облегчить переход.

Что такое USB на ходу?

Кредит изображения: Ханс Хаасе / Wikimedia Commons

USB On-The-Go (OTG) — это стандарт, доступный на многих телефонах Android, который позволяет портативным устройствам выступать в качестве хостов USB.

Допустим, у вас есть внешний накопитель, смартфон и ноутбук.Что делать, если вы хотите переместить файлы с внешнего диска на смартфон? Самый простой способ — переместить файлы с внешнего диска на ноутбук, а затем с ноутбука на смартфон.

С USB OTG смартфон фактически может размещать внешний накопитель, что полностью избавляет от необходимости в ноутбуке.И это лишь один из множества способов использования USB OTG.

Для использования USB OTG вам понадобится подходящий адаптер.Ksmile продает 2 комплекта адаптеров micro-USB OTG.

Если в вашем телефоне есть порт USB-C, попробуйте вместо него адаптер USB OTG от Anker.

Однако не все устройства поддерживают OTG.Если вы не уверены, посмотрите руководство к своему телефону или загрузите приложение USB OTG checker. К сожалению, мобильные устройства Apple не предлагают должной поддержки USB OTG.

Некоторые советы при покупке USB-кабелей

Если у вас старый телефон или планшет Android, скорее всего, он использует кабель micro-USB.Однако даже тем, кто глубоко погружен в экосистему Apple или имеет порты USB-C на своих телефонах, необходимо использовать micro-USB. Это все еще распространенный тип разъема для аккумуляторных блоков, динамиков Bluetooth и тому подобного.

Любой, кто покупает много гаджетов, со временем накопит коллекцию кабелей micro-USB, так как они упакованы почти в каждое устройство.Поскольку они, как правило, взаимозаменяемы, вы можете использовать разные кабели для разных устройств.

Когда приходит время покупать новый кабель, возникает соблазн выбрать самый дешевый вариант.Однако в большинстве случаев это плохая идея. Плохо сделанные кабели могут вызвать у вас самые разные проблемы. Они варьируются от неприятностей, таких как медленная зарядка и ненадежная работа, до серьезных проблем, таких как поломка и даже опасность возгорания.

Особенно это касается USB-C.На заре USB-C многие кабели были неправильно настроены и могли повредить устройства. Современные кабели не должны иметь этой проблемы, но все же разумно знать, как найти надежные кабели USB-C.

Хотя вам не нужно покупать кабель у производителя телефона, вам следует придерживаться признанных брендов.Разница в цене небольшая, но оно того стоит.

Еще один важный аспект — длина кабеля.Короткие кабели отлично подходят для портативности, но во время зарядки вы можете сидеть на полу рядом с розеткой. Тем не менее, слишком длинный кабель может быть неудобно носить с собой, легче запутывается и потенциально может споткнуться.

Минимальная длина зарядного кабеля — три фута.Это позволяет держать телефон в руке при подключении к аккумулятору в сумке или кармане. Кроме того, они обычно достаточно длинные, чтобы дотянуться от розетки до стола. Если вам часто нужно использовать устройство вдали от розетки во время зарядки, обычно подойдет двухметровый кабель.

Лучшие USB-кабели для любых нужд

Нужен новый кабель, и вы не знаете, что ему купить? Вот рекомендации для каждого типа.

Если вам нужны кабели micro-USB разной длины, этот пакет от Anker поможет вам.Он включает в себя два кабеля длиной один фут, два кабеля длиной три фута и один кабель длиной шесть футов.

Нужен кабель USB-C? OULUOQI предлагает вам комплект из трех кабелей USB-C — USB-A, а также переходник с micro-USB на USB-C.Мы рассмотрели другие зарядные устройства USB-C, если вам это не нравится.

Пользователи iPhone всегда должны искать продукты с сертификатом MFi.Этот комплект из трех кабелей Lightning от Anker включает кабель длиной три, шесть и десять футов.

Теперь USB-кабели наконец-то имеют смысл

Мы рассмотрели типы USB-разъемов, стандарты передачи USB, как купить качественный кабель и многое другое.Надеюсь, вы лучше понимаете USB и то, как использовать его на всех своих устройствах. Конечно, есть много других типов компьютерных кабелей, о которых вам нужно знать! И как только вы будете полностью укомплектованы, не забудьте правильно распорядиться кабелями.

Надеемся, вам понравились товары, которые мы рекомендуем! MakeUseOf имеет филиал
партнерские отношения, поэтому мы получаем долю дохода от вашей покупки.Это не повлияет на
цена, которую вы платите, и помогает нам предлагать лучшие рекомендации по продуктам.

В чем разница между AirPods 1 и 2?

Об авторе

Бен Штегнер
(Опубликовано 1579 статей)

Бен — заместитель редактора и менеджер по адаптации в MakeUseOf.Он оставил свою работу в сфере ИТ, чтобы писать полный рабочий день в 2016 году, и никогда не оглядывался назад. В качестве профессионального писателя он освещал технические руководства, рекомендации по видеоиграм и многое другое уже более шести лет.

Ещё от Ben Stegner

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Типы кабелей Ethernet

Для кабелей Ethernet обычно используются три типа кабелей: коаксиальный, витая пара и оптоволоконный кабель. В современных локальных сетях витая пара является наиболее популярным типом кабелей, но использование волоконно-оптических кабелей растет, особенно в высокопроизводительных сетях. Коаксиальный кабель обычно используется для кабельного доступа в Интернет. Расскажем подробнее о всех трех типах кабелей.

Коаксиальный кабель

Коаксиальный кабель имеет внутренний проводник, который проходит по середине кабеля. Проводник окружен слоем изоляции, который затем окружен другим проводящим экраном, что делает этот тип кабеля устойчивым к внешним помехам. Этот тип кабелей бывает двух типов — тонкий и толстый. Оба типа имеют максимальную скорость передачи 10 Мбит / с. Коаксиальные кабели ранее использовались в компьютерных сетях, но сегодня их в основном заменяют кабели с витой парой (Фото предоставлено Википедией)

Кабели с витыми парами

Кабель с витой парой состоит из четырех пар проводов.Эти провода скручены друг с другом, чтобы уменьшить перекрестные помехи и внешние помехи. Этот тип кабелей распространен в современных локальных сетях.

Кабель с витой парой можно использовать для телефонной и сетевой прокладки. Он поставляется в двух версиях: UTP (неэкранированная витая пара) и STP (экранированная витая пара) . Разница между ними в том, что кабель STP имеет дополнительный слой изоляции, который защищает данные от внешних помех.

Здесь вы можете увидеть, как выглядит кабель витой пары (Фото предоставлено Википедией):

В кабеле витой пары используется разъем 8P8C, который иногда ошибочно называют разъемом RJ45 (Фото: Википедия).

Волоконно-оптический кабель

В этом типе кабеля используются оптические волокна для передачи данных в виде световых сигналов. Кабели имеют стеклянные пряди, окруженные материалом оболочки (Фото предоставлено Википедией):

Этот тип кабеля может поддерживать большую длину кабеля, чем любой другой тип кабеля (до пары миль). Кабели также невосприимчивы к электромагнитным помехам. Как видите, этот метод прокладки кабеля имеет много преимуществ по сравнению с другими методами, но его главный недостаток в том, что он более дорогой.

Существует два типа волоконно-оптических кабелей:

• Одномодовое волокно (SMF) — для передачи данных используется только один луч света. Используется для больших расстояний.
• Многомодовое волокно (MMF) — использует несколько лучей света для передачи данных. Дешевле, чем SMF.

Обычно используются четыре типа разъемов:

• ST (разъем с прямым наконечником)
• SC (абонентский разъем)
• FC (Fibre Channel)
• LC (разъем Lucent)

Типы сетевых кабелей : Выбор подходящей инфраструктуры и поставщика

Технологии развиваются быстрыми темпами.Кабельная инфраструктура должна соответствовать потребностям вашей компании. Заранее выбрав лучшее решение для вашего бизнеса, вы сэкономите время и деньги. Инфраструктура достаточно хорошо работает в среднем в течение десяти (10) лет, и обычно скромные кабели поддерживают до трех (3) поколений активных электронных устройств.

Но прежде чем выбрать тип кабеля, вам необходимо принять во внимание, владеет ли ваша компания или арендует здание. Если у вас есть, вы захотите выяснить, каковы ваши основные требования к использованию и скорости технологии.Если вы арендуете, вам нужно будет определить, на какой срок вы планируете остаться или чего хватит для фирменных предложений вашей компании.

ОПРЕДЕЛЕНИЕ КАБЕЛЬНОЙ ИНФРАСТРУКТУРЫ ДЛЯ ВАШЕЙ ПРОМЫШЛЕННОСТИ

Используете ли вы учебный или конференц-зал, требующий предсказуемой высокой скорости Интернета? Возможно, у вас есть офисное помещение для руководителей, в котором технологии и инфраструктура имеют первостепенное значение.

Или, что, если вы являетесь ИТ-директором крупной медицинской клиники и вам нужно принимать ИТ-решения для всей организации? Вам может потребоваться безопасность, надежные автоматические дверные проемы, медицинское оборудование и / или холодильный шкаф для больниц, который регулирует температуру для лекарств, таких как инсулин, или органов, которые спасут жизни.

Производственным или автомобильным предприятиям требуются кабели промышленного класса, у которых внешняя оболочка кабеля рассчитана на работу в экстремальных условиях. Этот тип сверхмощных кабелей должен предотвращать повреждение от электромагнитных помех (EMI) и опасных материалов.

Независимо от того, собираетесь ли вы прокладывать сетевые кабели в новом строительном здании, на химической плантации или если вам нужно повторно подключить кабели к существующему рабочему месту, вы должны знать о различных типах доступных сетевых кабелей. .

Вы должны нанять правильную команду ИТ-специалистов, и вы захотите внести в бюджет расходы на идеальную кабельную инфраструктуру. Кабельная инфраструктура обычно составляет менее 10% от общего бюджета вашей сети. Замена установки сложна и трудозатратна. Поэтому вам необходимо знать различные типы кабеля, чтобы подготовиться к достижению целей и задач вашего бизнеса.

ВИДЫ КАБЕЛЬНОЙ ИНФРАСТРУКТУРЫ

Категория 5 (Cat5)

Кабельная система

Cat5 была стандартной в 1995 году.Если вы используете Cat5 и отлично справляетесь с вашими ИТ-потребностями, не исправляйте то, что не сломано. Если вы планируете перейти на более продвинутые ИТ-технологии, ваш выбор может зависеть от требований.

Категория 5e (Cat5e)

Кабель

может обеспечивать мощность и скорость только для любого оборудования и типа Интернета, с которыми он работает. Использование более быстрого кабеля не повлияет на скорость Интернета, если ваше оборудование установлено медленнее.

Большинство кабелей в зданиях соответствуют стандарту Cat5e в 2001 году.В нем есть медный кабель нового стандарта; 4-х витые пары, все восемь (8) контактов. Cat5e снижает шум и помехи сигнала, увеличивая номинальную скорость передачи до 350 Мбит / с на 100 метров. Оптимизированная схема кодирования позволяет использовать кабель Cat5e длиной до 50 метров на скоростях Gigabit Ethernet (1000BASE-T).

Если ваша сеть должна быть на более высокой скорости сейчас или в будущем, кабели Cat5e могут не поддерживать высокие скорости. Полоса пропускания = 100 МГц

Кабели Cat5 и Cat5e должны быть заменены для более производительной организации бизнеса.

Категория 6 (Cat6)

Cat6 рекомендуется, если вы являетесь владельцем или планируете остаться в здании. Если ваша компания использует устройства Power over Ethernet (PoE) (телефонные системы для передачи голоса через Интернет (VoIP), камеры, автоматический доступ к дверям, WIFI) в здании, вам нужно установить кабель минимальной категории 6, потому что он может справиться с мощность, необходимая для этих устройств, лучше, чем для кабелей Cat5e. Полоса пропускания = 200 МГц

Cat6 существует с 2002 года.Предполагается, что переход на кабель Ethernet Cat6a потребуется в течение некоторого времени, но если вам нужно более высокоскоростное оборудование и экстремальные характеристики видео — например, для обучения подключению к конференции — стоит рассмотреть все варианты.

Power over Ethernet (PoE) — это технология для проводных локальных сетей Ethernet (LAN), которая позволяет передавать электрический ток, необходимый для работы устройства, по кабелям данных, а не по шнурам питания. PoE минимизирует количество проводов, устанавливаемых для сети .—Searchnetworking.techtarget.com

Кабель

Cat6 настоятельно рекомендуется для приложений Power over Ethernet (PoE) и аудио / видео (AV). Широкое распространение Gigabit Ethernet (1000BASE-T) потребовало новых кабелей промышленного стандарта, способных передавать на более высокой частоте 250 МГц.

В кабелях

Cat6 используются проводники 23 AWG и больше витков пары на дюйм, чтобы уменьшить шум сигнала и помехи. Более жесткие спецификации гарантируют, что 100-метровые участки категории 6 могут обеспечивать скорость передачи 1000 Мбит / с.

Электронное оборудование излучает электромагнитные сигналы. Когда несколько кабелей находятся рядом друг с другом, эти кабели могут мешать друг другу. Эти помехи называются «перекрестными помехами».

Основное различие между кабелями Cat5 и Cat6 не только в более высоких скоростях, но и в уменьшении перекрестных помех. Перекрестные помехи увеличивают количество ошибок, помимо других проблем с потерянными пакетами.

И cat5e, и cat6 имеют лучшие вносимые потери, перекрестные помехи на ближнем конце (NEXT), возвратные потери и равномерный уровень перекрестных помех на дальнем конце (ELFEXT).

FEXT (перекрестные помехи на дальнем конце) — это связь между двумя или более передающими парами, когда сигнал распространяется от передающего конца пары к принимающему. Связь перекрестных помех на дальнем конце может быть выражена как FEXT или ELFEXT (равномерные перекрестные помехи на дальнем конце), оба измерения измеряются в дБ. FEXT и ELFEXT — это одна и та же связь, но измеряется относительно двух разных эталонов. FEXT измеряется относительно мешающего сигнала. ELFEXT измеряется относительно ослабленного мешающего сигнала.Если FEXT математически вычитается из ELFEXT, результатом будет ослабление канала. —otoscope.com

Новые версии кабелей категории (кабели Cat6 и Cat6A) снижают влияние перекрестных помех с помощью различных методов, включая конструкцию витого кабеля и улучшенное экранирование. Улучшения Cat6 предлагают более высокое отношение сигнал / шум, что обеспечивает более высокую надежность для текущих приложений и более высокие скорости передачи данных для будущих приложений.

Если у вас есть конференц-зал, требующий мощных технологий, лучше всего подойдет кабельная разводка Cat6.Cat6 заменяет HDMI в качестве стандарта передачи аудио / видео будущего, и это хорошо.

HDMI означает «мультимедийный интерфейс высокой четкости». Кабель HDMI передает видео- и аудиоданные с одного устройства на другое (обычно с проигрывателя Blu-ray или игровой консоли на телевизор высокой четкости). HDMI — это цифровая замена стандартов аналогового видео. —Samsung

Категория 6a (Cat6a)

Кабельная система

Cat6a имеет расширенные спецификации, предназначенные для удвоения частоты передачи до 500 МГц.Эта кабельная инфраструктура поддерживает полную скорость 10-гигабитного Ethernet, не отказываясь от длины кабеля 100 метров. То же самое верно и для кабелей с экранированной витой парой (STP), которые уменьшают перекрестные помехи от посторонних лиц.

Большинство компьютеров связаны со скоростью Gigabit Ethernet. IEEE 802.3 (стандарт 10GBASE-T) продолжает стимулировать спрос на высокую производительность. Для достижения 10 000 Мбит / с требуется кабель более высокой категории, например Cat6 или Cat6a.

Cat6 или Cat6a рекомендуется, если вы планируете модернизировать или переехать на новое предприятие в течение следующих 5–10 лет.Кабельных решений категории 6 достаточно для обеспечения качества передачи при условии, что вам не нужно оптимизировать сложные видеоприложения или широкоформатные презентации. Кабели Cat6 уже давно используются для подключения к сети, но этот тип кабеля не может быть идеальным выбором для долгосрочного использования. Вместо этого, поскольку потоковое видео и беспроводная связь становятся все более стандартными бизнес-практиками, этот вид медной проводки может вскоре столкнуться с ограничениями полосы пропускания.

Удвоение полосы пропускания похоже на удвоение количества полос на шоссе. —taylored.com

Категория 7 (Cat7)

Разработан для Gigabit Ethernet. Хотя Cat7 может предложить больше, чем вам нужно, каждый новый стандарт кабеля позволяет пользователю более высокие скорости с меньшими перекрестными помехами, даже с более длинными кабелями. У большинства предприятий по-прежнему нет необходимости обновлять свое оборудование до кабеля Ethernet Cat7, тем более кабелей Cat7a или Cat8, выпущенных в 2010 и 2013 годах.

Волоконно-оптический кабель

Инфраструктура оптоволоконного кабеля

становится золотым стандартом для компаний, достигающих предела пропускной способности с помощью Cat6.Простая кабельная разводка, такая как пассивные оптические сети (PON) и активный Ethernet (AE), может стимулировать переход компании на использование волоконно-оптических кабелей без проблем.

Оптоволоконный кабель

используется для соединения сегментов сети; соединяет здания и этажи, но не используется для полной сетевой разводки. Оптические кабели, состоящие из волоконных нитей, вытянутых из расплавленного кварцевого стекла, не похожи на медные.

Оптоволоконный кабель

(оптоволокно) может проложить его где угодно, потому что для передачи сигналов он использует свет, а не электричество.Свет — это самый быстрый способ передачи информации, однако этот кабель имеет дополнительное преимущество, позволяющее избежать электрических помех. Поскольку свет встречает очень небольшое сопротивление, вы можете проложить оптоволоконный кабель на большие расстояния без необходимости усиления сигнала. Некоторые сигналы могут быть переданы на расстояние более 5000 миль до того, как их нужно будет обработать. Представьте, как этот кабель может улучшить нормальную установку сети.

Кроме того, волоконная оптика предполагает скорость передачи сигналов со скоростью более 10 ГБ в секунду.И даже на такой скорости сигнал намного чище, чем при использовании традиционных электрических кабелей.

Сравнение волоконно-оптических кабелей с коаксиальными кабелями — определенных кабелей для кабельного телевидения — похоже на сравнение цифровой информации с аналоговой информацией. Для сравнения, волоконная оптика намного более впечатляющая, чем кабели других категорий.

Однако стоит учитывать стоимость. Карты сетевого интерфейса (NIC) для оптоволоконных кабелей могут стоить более 1000 долларов каждая. По мере роста популярности волоконной оптики и связанных с ней устройств цена должна снизиться.А пока вам нужно изучить разные типы кабелей, прежде чем принимать какие-либо решения.

Два типа оптоволоконных кабелей:

Одномодовый: Обеспечивает 10 Gigabit Ethernet на 40000 метров. Дорогой и сложный в эксплуатации, этот кабель настолько узок, что свет может проходить через него только одним путем.

Многомодовый: Обеспечивает 10 Gigabit Ethernet на расстоянии 550 метров. Более широкий диаметр сердечника дает световым лучам возможность перемещаться по многолучевым путям, вызывая искажение сигнала на его приемном конце.

Преимущества волоконно-оптического кабеля:

• Повышенная пропускная способность и скорость передачи, особенно для видеоприложений
• Занимает меньше места на кабельных трассах
• Невосприимчивость к электрическим помехам
• Может работать на большие расстояния

Волоконно-оптические сетевые решения могут быть лучшими в долгосрочной перспективе, особенно если у вас есть долгосрочная ссуда на строительство и вы планируете оставаться на месте. Так как это лучший вариант, его стоит изучить.

КАКАЯ КАБЕЛЬНАЯ ИНФРАСТРУКТУРА ПОДХОДИТ ДЛЯ ВАШЕЙ КОМПАНИИ ?

Хотя технологии постоянно меняются — и никто не может на 100% предсказать, что будет дальше, — кабель вашего типа должен работать с максимальной производительностью без сбоев в течение как минимум десяти (10) + лет. Вы хотите, чтобы кабельная инфраструктура вашей компании была рассчитана на весь срок службы электроники вашей компании и вашего следующего обновления оборудования.

Если вы сдаете здание в аренду, вы можете обойтись кабелем стандартной категории, Cat5e или выше.Если вы владеете зданием и планируете оставаться в нем дольше, чем несколько лет, вам стоит подумать об инвестициях в кабельную инфраструктуру более высокой категории.

Предварительное планирование кабельной инфраструктуры окупается в долгосрочной перспективе. В конце концов, зачем тратить деньги на подключение базовых сетевых систем, если в течение года или двух вам понадобится повышенная скорость работы сети, чтобы соответствовать требованиям современных технологий? Вам не захочется дважды вскрывать стены здания, чтобы заменить сеть, когда у вас будет возможность сделать это правильно с первого раза.

СЕТЬ С ПОДХОДЯЩЕЙ ИТ-КОМАНДОЙ И БЮДЖЕТОМ НА РАСХОДЫ

Ваша бизнес-сеть жизненно важна для работы и прибыли вашей компании. Вы также хотите работать со специалистами по кабельной инфраструктуре, которые заботятся о ваших интересах. Каждая кабельная инфраструктура отличается в зависимости от строительства нового здания, сложного ремонта офиса или сложного расширения здания.

Необходимо учитывать время и затраты в сравнении с производительностью инфраструктуры. Возможно, придется пойти на компромисс, в зависимости от вашего бюджета.Вы не хотите платить за ненужные функции.

ЗНАЙТЕ СВОИ ТИПЫ КАБЕЛЕЙ — ЗНАЙТЕ ПОСТАВЩИК СВОЕЙ КАБЕЛЬНОЙ ИНФРАСТРУКТУРЫ

Правильный поставщик кабельной инфраструктуры позаботится о том, чтобы вы знали все типы кабелей. Они сделают честную оценку и ознакомят вас с системой, которая будет соответствовать будущим требованиям без значительных обновлений.

А как насчет вашей установки? Подрядчик с хорошей репутацией должен привлекать обученных технических специалистов Building Industry Consulting Service International (BICSI).Кроме того, производители средств подключения могут порекомендовать компанию превосходной кабельной инфраструктуры и команду сертифицированных технических специалистов в вашем регионе.

Уважаемые партнеры по кабельным системам спросят о ваших текущих и будущих потребностях в инфраструктуре. Они спросят о типе и количестве устройств, которые вы будете использовать, и о типах бизнес-данных, к которым вам потребуется доступ. Ваш сетевой партнер должен сосредоточиться на ваших потребностях в видео или безопасности, использовании беспроводных устройств, а также на общем плане роста вашего бизнеса.

Команда ИТ-специалистов CTC Technologies может предложить решения для кабельной инфраструктуры для нужд вашей компании. Скорость технологий не стоит на месте — отправьте форму CTC Technologies сегодня. У СТС есть специалисты по сети, готовые ответить на ваш звонок: 734-408-0200

типов USB-кабелей и их применение

Если вы когда-нибудь хотели передать данные или даже зарядить устройство, вы наверняка видели и использовали USB-кабель.Но — как вы, возможно, осознали с полным разочарованием, когда те объемные USB-кабели, которые вы купили, не подошли к гаджету, который вы хотели использовать, — не все USB-кабели одинаковы. Универсальная последовательная шина (да, это именно то, что она обозначает) была впервые разработана в 1990-х годах, и с тех пор было много технологических разработок. Новейшие USB-кабели могут обеспечивать более высокую скорость и различную совместимость, а это значит, что стоит узнать немного больше о различиях между каждым типом. Давайте рассмотрим их ниже.

USB-A

Разъем типа A — это тот, который вы, вероятно, использовали довольно часто. Если вы когда-либо покупали эти USB-кабели в большом количестве, то это то, что вы обычно подключаете к USB-порту компьютера при передаче данных, использовании внешней клавиатуры для набора текста или использовании мыши для ПК.

USB-B

Разъемы

Type-B имеют почти квадратную форму. Вы, наверное, видели их, когда подключали кабель принтера или кабель внешнего жесткого диска к компьютеру. Но в наши дни они не так распространены, как тип А.

USB-C

Один из новейших USB-кабелей на рынке — тип C. В отличие от других разъемов, этот на самом деле двусторонний, то есть при желании его можно подключить вверх ногами. Он также предлагает более высокую скорость передачи данных и обычно считается более мощным. Он стал стандартом для многих новых ноутбуков, планшетов и телефонов (и даже для Apple).

Мини-USB

Эти разъемы были стандартными для мобильных устройств, фотоаппаратов и MP3-плееров.Как следует из названия, они меньше обычного USB-порта. Вот почему их часто используют для небольших устройств. Они уже не используются так часто, но вы все равно можете найти устройства с такой совместимостью.

Микро-USB

В настоящее время он считается стандартным разъемом для мобильных устройств и других гаджетов, за исключением устройств, которые производит Apple. Микро позволяет читать информацию без помощи компьютера, что означает, что вы можете подключить одно устройство напрямую к телефону с помощью одного из этих USB-кабелей.

USB 3

Кабели

USB 3 известны как «обратно совместимые», что означает, что они действительно работают со старыми портами USB и другими объемными кабелями USB. Но эти кабели имеют контакты разной формы, поэтому их можно использовать чаще (и часто они окрашены в синий цвет, чтобы их можно было отличить). Однако важно отметить, что все устройства должны быть совместимы с USB 3, чтобы получить эти более высокие скорости. Например, если у вас есть устройство, совместимое с USB 3.1, вы сможете передавать данные со скоростью 10 Гбит / с, используя эти кабели.Но если у вас более старое устройство, вы не сможете достичь такой же скорости передачи данных.
В зависимости от количества устройств, которыми вы владеете, и от того, как вы их используете, у вас, вероятно, будет хотя бы несколько из этих USB-кабелей. Но теперь вы сможете их идентифицировать — и понять жаргон, если вам нужно их заменить.

Тип кабельного лотка | Электротехнические примечания и статьи

Введение:

• Сегодня кабельные лотки стали необходимой частью промышленного и коммерческого строительства, предлагая быстрые, экономичные и гибкие решения этих проблем.Кабельные лотки могут поддерживать все типы проводки:

1. Линии электропередач высокого напряжения.
2. Кабели распределения питания
3. Проводка чувствительного управления
4. Телекоммуникационная проводка
5. Оптические кабели

Материалы кабельного лотка:

• Большинство систем кабельных лотков изготавливаются из коррозионно-стойкого металла (низкоуглеродистая сталь, нержавеющая сталь или алюминиевый сплав) или из металла с антикоррозийным покрытием (цинк или эпоксидная смола).
• Выбор материала для каждой конкретной установки зависит от среды установки (коррозия и электрические соображения) и стоимости.

(1) Алюминий:

• Кабельные лотки, изготовленные из экструдированного алюминия, часто используются из-за их высокого отношения прочности к весу, превосходной устойчивости к определенным агрессивным средам и простоты установки. Они также обладают такими преимуществами, как легкий вес (примерно 50% от веса стального лотка) и отсутствие необходимости в обслуживании, а поскольку алюминиевые кабельные лотки немагнитны, электрические потери сводятся к минимуму.

Кабельные лотки

• изготавливаются из сплавов серии 6063, которые по своей конструкции не содержат медь для морских применений. Эти сплавы содержат кремний и магний в соответствующих пропорциях для образования силиката магния, что позволяет их подвергать термообработке. Эти магниево-кремниевые сплавы обладают хорошей формуемостью и структурными свойствами, а также отличной коррозионной стойкостью.
• Необычная устойчивость алюминия к коррозии, в том числе атмосферным воздействиям, обусловлена ​​самовосстанавливающейся пленкой оксида алюминия, которая защищает поверхность.Перед установкой необходимо проверить стойкость алюминия к химическим веществам в окружающей среде.

(2) Сталь:

• Стальные кабельные лотки изготавливаются из конструкционной качественной стали с использованием непрерывного процесса профилирования. Формовка и экструзия повышают механическую прочность.
• Основными преимуществами стального кабельного лотка являются его высокая прочность и низкая стоимость. К недостаткам можно отнести большой вес, низкую электропроводность и относительно низкую коррозионную стойкость.
• Скорость коррозии будет варьироваться в зависимости от многих факторов, таких как окружающая среда, нанесенное покрытие или защита и состав стали. T&B предлагает отделочные покрытия и покрытия для улучшения коррозионной стойкости стали. К ним относятся предварительно оцинкованные, горячеоцинкованные (после изготовления), эпоксидные и специальные краски.

(3) Нержавеющая сталь:

• Нержавеющая сталь обеспечивает высокий предел текучести и высокую прочность на ползучесть при высоких температурах окружающей среды.

Кабельный лоток из нержавеющей стали

• гнут в рулонах из нержавеющей стали AISI тип 316.

Нержавеющая сталь

• устойчива к воздействию красителей, органических и неорганических химикатов при повышенных температурах. Более высокие уровни хрома и никеля и пониженный уровень углерода служат для повышения коррозионной стойкости и облегчения сварки. Тип 316 включает молибден для повышения термостойкости и коррозионной стойкости, особенно к хлоридам и серной кислоте. Содержание углерода снижено для облегчения сварки.

Отделка кабельного лотка

(1) Оцинкованные покрытия

• Самым распространенным покрытием кабельных лотков является цинкование. Он экономичен, защищает от широкого спектра химических веществ в окружающей среде и самовосстанавливается, если какая-либо область становится незащищенной из-за порезов или царапин.
• Сталь покрывается цинком путем электролиза путем погружения стали в ванну с солями цинка. Комбинация карбонатов, гидроксидов и оксидов цинка образует защитную пленку, защищающую сам цинк.Устойчивость к коррозии напрямую зависит от толщины покрытия и суровости окружающей среды.

(2) Предварительно оцинкованный:

• Предварительно оцинкованная сталь, также известная как оцинкованная на прокатном стане или оцинкованная горячим погружением, производится на прокатном стане путем пропускания рулонов стали через расплавленный цинк. Эти катушки затем разрезаются по размеру и изготавливаются.
• Области, которые обычно не покрываются при изготовлении, такие как разрезы и сварные швы, защищены соседним цинком, который работает как расходный анод.Во время сварки небольшой участок, на который непосредственно влияет тепло, также остается оголенным, но происходит тот же процесс самовосстановления.

Для

• G90 требуется покрытие из 0,90 унции цинка на квадратный фут стали или 0,32 унции на квадратный фут с каждой стороны металлического листа. В соответствии с A653 / A653M-06a предварительно оцинкованная сталь обычно не рекомендуется для использования вне помещений или в промышленных условиях.

(3) Горячее цинкование:

• После изготовления и сборки стального кабельного лотка весь лоток погружается в ванну с расплавленным цинком, в результате чего покрываются все поверхности, а также все кромки, отверстия и сварные швы.
• Толщина покрытия определяется продолжительностью погружения каждой детали в ванну и скоростью удаления. Горячее цинкование после изготовления создает гораздо более толстое покрытие, чем процесс предварительного цинкования, минимум 3,0 унции на квадратный фут стали или 1,50 унции на квадратный фут с каждой стороны листа (согласно ASTMA123, класс 65).
• Процесс рекомендуется для кабельных лотков, используемых в большинстве наружных сред и во многих тяжелых промышленных условиях.

Тип кабельных лотков:

• Кабельные лотки изготавливаются из стали, алюминия или армированного волокном пластика (FRP) и доступны в шести основных типах:

1. Кабельный лоток лестничного типа
2. Кабельный лоток со сплошным дном
3. Лоток для желоба
4. Кабельный лоток
5. Ячеистый кабельный лоток
6. Одинарный кабельный лоток

(1) Лестничный кабельный лоток

• Обычно используется в приложениях со средними и длинными опорными пролетами от 12 до 30 футов.
• Лестничный кабельный лоток используется примерно в 75% монтажных систем кабельных лотков. Это преобладающий тип кабельных лотков из-за его многих желаемых характеристик:
• Лестничный кабельный лоток без крышек обеспечивает максимальный свободный поток воздуха по кабелям. Это позволяет эффективно рассеивать тепло, выделяемое в жилах кабеля. В таких условиях изоляция жил в кабелях правильно спроектированной системы разводки кабельных лотков не будет превышать максимальную рабочую температуру.Кабели не изнашиваются преждевременно из-за чрезмерных рабочих температур.
• Ступеньки кабельных лотков лестницы служат удобными анкерами для привязки кабелей на негоризонтальных участках кабельных лотков или там, где положение кабелей должно быть сохранено на горизонтальных участках кабельных лотков. Эта возможность является обязательной при установке одножильных кабелей. В условиях неисправности (короткое замыкание) магнитные силы, создаваемые током повреждения, вытеснят одножильные кабели из кабельного лотка, если они не будут надежно закреплены на кабельном лотке.
• Кабели могут выходить или входить в кабельные лотки лестницы через верх или низ кабельного лотка. Там, где кабели входят в кабелепровод или выходят из него, зажимы кабелепровода к кабельному лотку могут быть установлены вертикально или перевернутыми, чтобы заканчивать кабелепроводы сверху или снизу боковой направляющей кабельного лотка.
• Влага не скапливается в лотках для кабельных лотков

• Если кабельные лотки устанавливаются там, где рабочее пространство является проблемой, доступ руки через дно кабельного лотка может облегчить установку кабелей малого диаметра: контрольно-измерительных приборов, сигналов и т. Д.
• Наиболее распространенное расстояние между перекладинами кабельного лотка лестницы составляет 9 дюймов. Это расстояние можно использовать для поддержки кабелей всех размеров. Это расстояние желательно для кабелей типа PLTC и TC малого диаметра, так как расстояние между опорами таково, что между перекладинами кабелей малого диаметра не видно провисания. Расстояние между перекладинами 12 или 18 дюймов обеспечивает адекватную опору для кабеля, но небольшое провисание кабеля малого диаметра между перекладинами может быть эстетически неприемлемым для некоторых установок. Максимально допустимое расстояние между опорами для одножильных кабелей от 1/0 до 4/0 AWG составляет 9 дюймов [1993 NEC, раздел 318-3 (b) (1)].
• Лоток для вентилируемого желоба
• Единственная причина для выбора лотка с вентилируемым лотком вместо лотка лестничного типа — это эстетика. Никакого провисания небольших кабелей не видно. Кабельный лоток с вентилируемым желобом обеспечивает большую поддержку кабелей, чем кабельный лоток с лестницей, но эта дополнительная поддержка не имеет значения. Это не влияет на срок службы или срок службы кабелей.
• Характеристики:
• Прочная защита боковых направляющих и прочность системы с фитингами с гладким радиусом.
• Максимальная прочность для длинных пролетов
• Стандартная ширина 6, 12, 18, 24, 30 и 36 дюймов
• Стандартные глубины 3, 4, 5 и 6 дюймов
• Стандартные длины 10, 12, 20 и 24 фута
• Расстояние между перекладинами 6, 9, 12 и 18 дюймов.

(2) Кабельный лоток со сплошным дном:

• Обычно используется для электрических или телекоммуникационных приложений с минимальным тепловыделением с короткими и промежуточными опорами от 5 до 12 футов.
• Основной причиной выбора кабельного лотка со сплошным дном (с крышками) является необходимость экранирования EMI / RFI для очень чувствительных цепей. Стальной кабельный лоток со сплошным дном и стальными крышками обеспечивает хорошую степень экранирования, если в завершенной установке нет разрывов или отверстий.
• Система кабельных лотков со сплошным дном имеет недостаток в том, что в кабельных лотках может скапливаться влага. Это можно контролировать, просверлив дренажные отверстия 1/4 дюйма в нижней части кабельного лотка с интервалом в три фута (в середине и очень близко по бокам), если кабельный лоток не используется для экранирования EMI / RFI.
• Некоторые инженеры и конструкторы используют кабельные лотки со сплошным дном (часто с крышками), полагая, что все электрические цепи должны быть полностью закрыты металлом. Кабельные лотки — это просто поддерживающие кабели, предназначенные для таких установок. Обрывы кабелей в кабельных лотках случаются редко. Неисправности кабеля из-за проблем с опорой кабеля в кабельных лотках отсутствуют.

• Характеристики:
• Невентилируемая непрерывная опора для тонких кабелей с дополнительной защитой кабеля из металла и стекловолокна
• Сплошное металлическое дно с прочными металлическими крышками для кабеля без камеры сгорания в зонах окружающей среды
• Стандартная ширина 6, 12, 18, 24, 30 и 36 дюймов
• Стандартные глубины 3, 4, 5 и 6 дюймов
• Стандартные длины 10, 12, 20 и 24 фута.

(3) Лоток для желоба

• Обычно используется для систем с умеренным тепловыделением с короткими и промежуточными опорными пролетами — от 5 до 12 футов

• Характеристики:
• Умеренная вентиляция с увеличенной частотой опор для кабелей — нижняя конфигурация обеспечивает опору для кабелей через каждые четыре дюйма.
• Доступен в металлических и неметаллических материалах
• Стандартная ширина 6, 12, 18, 24, 30 и 36 дюймов
• Стандартные глубины 3, 4, 5 и 6 дюймов
• Стандартные длины 10, 12, 20 и 24 фута
• Фиксированное расстояние между перекладинами 4 дюйма по центру.

(4) лоток для кабелей

• Используется для установки с ограниченным количеством лотков для кабелей, когда использование кабелепровода нежелательно. Частота опор с короткими и средними опорами от 5 до 10 футов.

• Характеристики:
• Экономичная опора для кабельных отводов и ответвлений от системы магистральных кабельных лотков
• Стандартная ширина 3, 4 и 6 дюймов в металлических системах и до 8 дюймов в неметаллических системах
• Стандартные глубины от 1 1/4 до 1 3/4 дюйма в металлических системах и 1, 1 1/8, 1 5/8 в неметаллических системах
• Стандартная длина 10, 12, 20 и 24 фута.

(5) Ячеистый кабельный лоток

• Обычно используется для телекоммуникационных и волоконно-оптических приложений, устанавливается на короткие опорные пролеты — от 4 до 8 футов.

• Характеристики
• Строительная площадка, адаптируемая система поддержки, в первую очередь, для низковольтных, телекоммуникационных и оптоволоконных кабелей.
• Эти системы обычно представляют собой стальную проволочную сетку, оцинкованную
• Стандартная ширина 2, 4, 6, 8, 12, 16, 18, 20 и 24 дюйма
• Стандартные глубины 1, 2 и 4 дюйма
• Стандартная длина около 10 футов.

(6) Одинарный кабельный лоток

• Обычно используется для прокладки кабелей низкого напряжения и силовых кабелей, где решающими факторами являются максимальная свобода кабеля, боковая засыпка и скорость установки.

• Характеристики
• Эти алюминиевые системы являются самыми быстрыми в установке и обеспечивают максимальную свободу ввода и вывода кабеля из системы.
• Одноуровневые или настенные системы, одно- или многоярусные
• Стандартная ширина: 6, 9, 12, 18 и 24 дюйма
• Стандартные глубины 3, 4 и 6 дюймов
• Стандартные длины 10 и 12 футов.

Термическое расширение и сжатие кабельного лотка:

• Система кабельных лотков может подвергаться тепловому расширению и сжатию, что необходимо учитывать при установке.
• Чтобы определить необходимое количество соединительных пластин, определите длину прямых участков кабельного лотка и общую разницу между минимальной зимней и максимальной летней температурой.
• Для правильной работы расширительные стыковые пластины требуют точной настройки зазора между лотками.
• Опора, ближайшая к середине между расширительными стыковочными пластинами, должна быть закреплена, чтобы лоток мог продольно перемещаться в обоих направлениях.
• Когда система кабельных лотков используется в качестве заземляющего провода оборудования, важно использовать перемычки на всех соединениях расширения, чтобы электрическая цепь оставалась непрерывной.

Нравится:

Нравится Загрузка…

Связанные

О компании Jignesh.Parmar (B.E, Mtech, MIE, FIE, CEng)
Джигнеш Пармар закончил M.Tech (Управление энергосистемой), B.E (Электрика). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в сфере передачи, распределения, обнаружения кражи электроэнергии, технического обслуживания и электротехнических проектов (планирование-проектирование-технический обзор-координация-выполнение).В настоящее время он является сотрудником одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Электрическое зеркало», «Электрическая Индия», «Освещение Индии», «Умная энергия», «Промышленный Электрикс» (австралийские энергетические публикации). Он является внештатным программистом Advance Excel и разрабатывает полезные базовые электрические программы Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знает английский, хинди, гуджарати, французский языки.Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновить свои знания по различным инженерным темам.

Все, что вам нужно знать

Телефоны — важное изобретение, позволяющее соединять людей по всему миру. Они состоят из множества пар медных изолированных проводов диаметром от 0,3 до 0,9, скрученных на две или четыре пары.Эти пары проводов затем подключаются к каждой телефонной розетке в вашем доме. Существует множество различных кабелей, которые служат разным целям и различаются по конфигурации, размеру и характеристикам. Вот самые распространенные типы телефонных кабелей.

1. Коаксиальный кабель

Один из самых распространенных телефонных кабелей называется коаксиальным кабелем. Он называется коаксиальным, потому что он имеет один физический канал, который представляет собой изолированный слой, который представляет собой тканый экран из меди. Этот внутренний слой передает сигнал и окружен другим физическим каналом, созданным из пластиковой оболочки.Внешний канал считается «землей», где размещены многие пары коаксиальных трубок, которые передают информацию на большое расстояние. Очень важно, чтобы вы принимали надлежащие меры предосторожности для ухода за домашними электрическими проводами, чтобы они были в идеальном рабочем состоянии.

Коаксиальные кабели бывают разных размеров и имеют различные характеристики и возможности управления мощностью. Помимо использования в качестве телекоммуникационного соединения, они также могут использоваться для подключения аудио- и видеооборудования, LAN и телевизионных сетей.Некоторые коаксиальные кабели включают двухосные, двухосные и RG / 6.

2. Кабель витая пара

Другой тип телефонного кабеля — это витая пара, которая содержит пару медных проводов, обычно с цветовой кодировкой, которые скручены друг с другом. Эти кабели имеют диаметр от 0,4 до 0,8 мм. В каждом кабеле витой пары количество витых пар может быть разным. В большинстве случаев, чем больше количество пар проводов, тем лучше, поскольку это снижает риск перекрестных помех и любых внешних шумов.Однако важно отметить, что, хотя кабели витой пары невероятно экономичны по сравнению с другими телефонными кабелями, они имеют высокое затухание и низкую полосу пропускания. По сути, существует два типа скрученных кабелей:

а. Неэкранированная витая пара (UTP)

Эти скрученные кабели не используют физический экран для блокировки любых проблем с подключением или помех. Это наиболее распространенный тип кабеля витой пары, который используется как в бизнесе, так и в жилых помещениях.Существуют различные UTP, которые различаются по своей пропускной способности по мере роста. Например, шкала CAT1 имеет 1 Мбит / с, а CAT2 имеет пропускную способность до Мбит / с.

г. Экранированная витая пара

Второй тип витой пары — это экранированная витая пара (STP). В отличие от неэкранированной витой пары (UTP), STP блокирует внешние помехи с помощью оболочки из фольги. Этот тип витого кабеля широко используется на крупных предприятиях и в высокотехнологичных приложениях, которые могут подвергаться воздействию окружающей среды.

3. Волоконно-оптические кабели

Один из последних телефонных кабелей — оптоволоконный. В отличие от традиционных телефонных кабелей, по которым данные передаются по медным проводам, в этом кабеле используются оптические волокна для передачи данных с помощью света, а не электричества.

Для дополнительной защиты каждое из этих оптических волокон имеет пластиковый слой, заключенный в защитную трубку. Этот слой делает его устойчивым к внешним помехам, что обеспечивает невероятно быстрое подключение к Интернету, которое примерно в 26000 раз быстрее, чем подключение, обеспечиваемое кабелями витой пары.Есть два типа оптоволоконных кабелей.

а. Одномодовый оптоволоконный кабель

Этот кабель имеет небольшую жилу и позволяет проникать только одному режиму света в любой момент времени. Это уменьшает количество отражений света, когда они проходят через жилу кабеля. Это позволяет данным перемещаться быстрее и с низким уровнем затухания. Этот тип оптоволоконного кабеля обычно используется в телекоммуникациях.

г. Многомодовый оптоволоконный кабель

Этот кабель имеет больший диаметр и позволяет пропускать через свою жилу больше режимов света и данных.Поскольку в многомодовом кабеле свет более рассеян, скорость затухания и ширина полосы ниже. Соединение с помощью многомодового оптоволоконного кабеля можно использовать только для связи на коротких расстояниях, например, для телекоммуникаций, LAN и систем безопасности.

4. Кабель телекоммуникационный желейный

Кабель, заполненный водостойким вазелином, представляет собой кабель, заполненный жидкостью. Этот кабель представляет собой подземный кабель, в котором в качестве изоляции проводников используется полиэтилен.Пространства между проводниками заполнены вазелином. Это желе имеет множество преимуществ, во-первых, оно предотвращает попадание влаги или воды в сердцевину кабеля в случае его повреждения. Они подходят как для жаркого, так и для холодного климата.

5. Ленточный кабель

Этот кабель также известен как плоский сдвоенный кабель или многожильный плоский кабель, и он состоит из множества изолированных проводов, параллельных друг другу. Эти параллельные кабели полезны, поскольку они позволяют передавать данные одновременно.Эти типы кабелей используются во взаимосвязанных сетевых устройствах.

Телефонные линии соединены многочисленными кабелями разных типов, каждый из которых имеет свое предназначение и функцию. Телефонные кабели, такие как силовые кабели, выполняют функцию передачи звуковых сигналов. Каждый из рассмотренных выше кабелей имеет свою полосу пропускания и конфигурацию, поэтому каждый человек должен решить, какой телефонный кабель лучше всего удовлетворит его потребности. Также важно иметь необходимые аксессуары для обеспечения безопасности, прежде чем подключать провода к дому.
