Типы трехфазных счетчиков электроэнергии: Трехфазные счетчики электроэнергии: установка и подключение

Виды и типы счётчиков электрической энергии

Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч).

Принцип работы

Для учёта активной и реактивной электроэнергии переменного тока служат индукционные одно- и трёхфазные приборы, для учёта расхода электроэнергии постоянного тока (электрический транспорт, электрифицированная железная дорога) — электродинамические счётчики. Число оборотов подвижной части прибора, пропорциональное количеству электроэнергии, регистрируется счётным механизмом.

В электрическом счётчике индукционной системы подвижная часть (алюминиевый диск) вращается во время потребления электроэнергии, расход которой определяется по показаниям счётного механизма. Диск вращается за счёт вихревых токов, наводимых в нём магнитным полем катушки счётчика, — магнитное поле вихревых токов взаимодействует с магнитным полем катушки счётчика.

В электрическом счетчике электронного типа переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии.

Виды и типы

Счетчики электроэнергии можно классифицировать по типу измеряемых величин, типу подключения и по типу конструкции.

По типу подключения все счетчики разделяют на приборы прямого включения в силовую цепь и приборы трансформаторного включения, подключаемые к силовой цепи через специальные измерительные трансформаторы.

По измеряемым величинам электросчетчики разделяют на однофазные (измерение переменного тока 220 В, 50 Гц) и трехфазные (380 В, 50 Гц). Все современные электронные трехфазные счетчики поддерживают однофазный учёт.

Также существуют трехфазные счетчики для измерения тока напряжением в 100 В, которые применяются только с трансформаторами тока в высоковольтных (напряжением выше 660 В) цепях.

По конструкции: индукционным (электромеханическим электросчетчиком) называется электросчетчик, в котором магнитное поле неподвижных токопроводящих катушек влияет на подвижный элемент из проводящего материала. Подвижный элемент представляет собой диск, по которому протекают токи, индуцированные магнитным полем катушек. Количество оборотов диска в этом случае прямо пропорционально потребленной электроэнергии.

Индукционные (механические) счётчики электроэнергии постоянно вытесняются с рынка электронными счетчиками из-за отдельных недостатков: отсутствие дистанционного автоматического снятия показаний, однотарифность, погрешности учёта, плохая защита от краж электроэнергии, а также низкой функциональности, неудобства в установке и эксплуатации по сравнению с современными электронными приборами. Индукционные счетчики хорошо подходят для квартир с низким энергопотреблением.

Электронным (статическим электросчетчиком) называется электросчетчик, в котором переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. То есть измерения активной энергии такими электросчетчиками основаны на преобразовании аналоговых входных сигналов тока и напряжения в счетный импульс. Измерительный элемент электронного электросчетчика служит для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. Счетный механизм представляет собой электромеханическое (имеет преимущество в областях с холодным климатом, при условии установки прибора на улице) или электронное устройство, содержащее как запоминающее устройство, так и дисплей. Электронные счетчики хорошо подходят для квартир с высоким энергопотреблением и для предприятий.

Основными достоинствами электронных электросчетчиков является возможность учёта электроэнергии по дифференцированным тарифам (одно-, двух- и более тарифный), то есть возможность запоминать и показывать количество использованной электроэнергии в зависимости от запрограммированных периодов времени, многотарифный учёт достигается за счет набора счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам. Электронные электросчетчики имеют больший межповерочный период (4-16 лет).

Гибридные счётчики электроэнергии — редко используемый промежуточный вариант с цифровым интерфейсом, измерительной частью индукционного или электронного типа, механическим вычислительным устройством.

Однофазные и трёхфазные счётчики электрической энергии — ТАЙПИТ-ИП

Электрическую энергию, расходуемую на объектах жилого сектора, в коммерческих и производственных зданиях, контролируют и регистрируют однофазные и трёхфазные счётчики.

• Однофазные устройства подключаются к двухпроводной сети напряжением 220 вольт с фазным и нулевым проводами и переменным током, эти счётчики фиксируют расход электричества.

Рисунок 1 — Подключение однофазного электросчётчика

• Трёхфазные устройства тоже предназначаются для учёта электроэнергии и контроля над её расходованием, но работают такие счётчики в сетях переменного тока с напряжением 380 вольт и четырьмя проводами, один из которых нулевой.

Рисунок 2 — Подключение трёхфазного электросчётчика

Использование счётчиков различных видов

Приборы учёта электроэнергии различаются не только конструктивно, но и сферами применения. Однофазные устанавливаются:

• в квартирах;
• офисных зданиях;
• общественных учреждениях;
• небольших торговых предприятиях;
• гаражных постройках;
• частных и дачных домах.

Однофазные приборы проще по устройству, чем трёхфазные электросчётчики, и дают максимальное удобство при снятии показаний потребления электроэнергии. Трёхфазные счётчики отличаются большей точностью, они незаменимы:

• на промышленных предприятиях;
• в автосервисах;
• супер- и гипермаркетах и т. п.

Также их монтируют в квартире или доме, если к жилой недвижимости подведена трёхфазная сеть.

Какой счётчик выбрать?

Тип электросети

Перед тем как приобрести прибор, нужно выяснить особенности сети. Для трёхфазной сети требуется трёхфазный счётчик, а для однофазной — однофазный. Для дома с сетью 220 вольт можно взять более мощный прибор на три фазы — подсчёт расходования электроэнергии будет более точным. Для установки такого устройства важно лишь получить разрешение у энергосетей. При монтаже вместо трёх фаз подключается только одна либо распределяются разные группы приборов на все три, что помогает избежать перегрузок на сеть и перекосов фаз.

ВАЖНО! Главное правило безопасности — подключать прибор учёта электроэнергии должен специалист. Самостоятельные действия возможны лишь при надлежащей квалификации исполнителя, но после монтажных работ всё равно следует вызвать представителя компании, которая будет поставлять электроэнергию. Такой визит необходим для опломбировки прибора.

Рисунок 3 — Опломбированный электросчётчик

Механизм электросчётчика

Трёх- и однофазные счётчики бывают индукционными и электронными. Первые — это электромеханические устройства с характерным вращающимся диском в специальном окошке на передней части прибора. Они до сих пор используются в домах с низким электропотреблением, но постепенно выводятся из эксплуатации.

В электронных устройствах измерение потребляемой энергии производится преобразованием аналоговых входных сигналов тока и напряжения в цифровые импульсы. В отличие от однотарифных индукционных эти приборы могут:

• работать в нескольких режимах;
• управляться дистанционно.

Они обладают меньшей погрешностью и рассчитаны на значительные нагрузки.

Существуют еще гибридные счётчики с механической частью вычислительного устройства, но с цифровым дисплеем.

С учётом эксплуатации в условиях невысокой нагрузки практичнее устанавливать классические приборы. Большие плюсы однофазных и трёхфазных счётчиков индукционного типа — долговечность и надёжность. Если они и проигрывают электронным устройствам, то только в функциональности. Электромеханические приборы действуют в однотарифном режиме, удалённо их невозможно контролировать.

Количество схем учёта электроэнергии

С целью экономии рекомендуется установка счётчиков:

• двухтарифных — работают по дневному и ночному режимам учёта;
• многотарифных — контролируют расход энергии в нескольких режимах (с ночным, пиковым и полупиковым дневными периодами).

Если установлен двухтарифный однофазный или трёхфазный электрический счётчик с дневной (7:00–23:00) и ночной (23:00–7:00) режимами учёта, существенную экономию даст максимальное смещение основного расхода энергии на ночь и раннее утро.

Рисунок 4 — Трёхфазный многотарифный электросчётчик

Если ночью электротехника практически не используется, установка многотарифного прибора нерентабельна — владелец не получит выгоды. Но если потребитель готов перенести работу энергоёмких приборов на время действия льготного тарифа, приобретение такого счётчика оправдано.

Максимальный ток

Следует определить, какой мощности электроприборы будут использоваться в жилом помещении или на производственном объекте. Эти показания суммируются и делятся на значение напряжения. Если имеется проект электроснабжения, то на схеме (там, где обозначен символ вводного автомата) обычно указывается максимальный ток. На коммутационном аппарате в щите проставляется ампераж. Например, если вводной автомат рассчитан на 40 ампер, то электросчётчик необходимо устанавливать не ниже чем на 60.

Класс точности

По современным требованиям учёта электрической энергии класс точности контролирующего прибора не должен превышать 2,0 для жилой недвижимости. Если устройство предназначено для предприятия или магазина, то требования ужесточаются до значения 1,0. В старом жилом фонде еще пользуются однофазными электросчётчиками с классом точности 2,5, но по правилам они подлежат скорейшей замене. От величины этого параметра зависит и стоимость электросчётчика: чем меньше число, тем модель дороже. Выяснить класс точности можно по обозначению на панели прибора (цифры в окружности).

Межповерочный интервал

Он проставляется на пломбе счётчика. Пломбы поверки однофазных приборов учёта рассчитаны на 24 месяца (ориентир — две последние цифры поверочного года) и трёхфазных — не более 12 месяцев.

индукционные, электронные, одно- и многотарифные

Содержание статьи:

Каждое помещение, в котором проведена электроэнергия, имеет прибор учета электроэнергии. Исключения могут составлять лишь те сооружения, которые оснащены полностью автономной системой, например, ветряки и солнечные батареи.

Виды счетчиков электроэнергии

Однофазные индукционные счетчики электроэнергии

Электросчетчик – это прибор учета расхода электроэнергии переменного и постоянного тока.

Существует два типа данных устройств: электронные и индукционные модели. Все они отличаются принципом своей работы, но это никак не отражается на точности подсчетов, поскольку перед продажей каждое устройство проверяется и при необходимости калибруется сотрудниками соответствующих организаций. Компании независимые, поэтому подвоха в их деятельности ждать не стоит. Чтобы было проще определиться с подходящим видом электрического прибора в конкретном случае, нужно более детально изучить особенности каждого.

Индукционный

Данная разновидность широко распространена благодаря большому количеству преимущественных особенностей. Это традиционная конструкция, оснащенная вращающимся колесом. Работа основывается на принципах магнитного поля. Это поле образует несколько катушек – тока и напряжения. Они приводят диск в движение, который запускает счетный механизм.

Из недостатков стоит отметить точность подсчета. Погрешность находится в зоне допустимой, но результаты могли бы быть и лучше.

Существенное достоинство устройства – длительный срок службы. Некоторые производители дают гарантию на свои приборы 10-15 лет.

Электронный

Модульный трехфазный электронный электросчетчик

Эту разновидность можно считать относительно новой. Принцип работы основывается на измерении напряжения и силы тока в электрической сети. Отсутствуют какие-либо промежуточные механизмы, что обеспечивает высокую точность работы. Все показания отображаются на небольшом дисплее, а также хранятся во встроенной памяти. Более детально о достоинствах приборов:

• Компактные размеры.
• Его нельзя остановить или замедлить с помощью магнита.
• Все модели оснащены многотарифной функцией.
• Имеется встроенная самокорректировка показаний.
• Удобное снятие показаний.
• Точность показаний можно повысить дополнительно, для этого устанавливают специальную микросхему.

Несмотря на большое количество преимуществ, имеются и недостатки. Самый весомый – высокая стоимость.

Однотарифные и многотарифные виды электросчетчиков

Однотарифные приборы можно назвать традиционными. Это устройства, к которым привыкли все жители постсоветского пространства.

Многотарифные счетчики в России новика, поскольку вошли в обиход потребителей относительно недавно. Основная задача такого прибора – сокращение финансовых расходов потребителей. Суть экономии заключается в разнице стоимости электроэнергии от времени суток. В ночное и утреннее время она меньше, чем вечером.

Счетчик электроэнергии однофазный многотарифный CE102-R5.1

Счетчик электроэнергии однофазный однотарифный Тайпит Нева 103.5 1S0

Автоматический тип электросчетчика

Автоматический тип электросчетчика представляет собой разновидность электронных моделей. Особенность его заключается в автоматической передаче данных без участия домовладельцев. Процесс происходит своевременно, без потери личного времени. Такие устройства еще не очень распространены в России, но эксперты предполагают, что через 10-15 лет они будут в каждой второй квартире.

Преимущества и недостатки многотарифности

Разделение суток на зоны для контроля электроэнергии многотарифными счетчиками

Новые приборы учета имеют свои конструктивные особенности, а также преимущества и недостатки, которые обязательны к ознакомлению при выборе устройства. К достоинствам следует отнести:

• Экологичность. Снижается количество вредных и отравляющих природу и людей выбросов в атмосферу.
• Ощутимая экономия семейного бюджета. Как показывает опыт, прибор полностью окупается в течение одного года.
• Облегчение работы электрических станций: экономия топлива, снижение стоимости ремонтных работ и обслуживания.

Из недостатков устройств стоит выделить лишь необходимость подстраиваться под тарифы счетчика. Если пренебрегать этим, количество расходов не сократится.

Класс точности приборов и их мощность

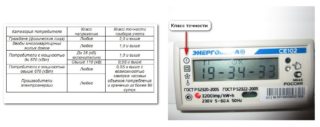

Таблица необходимых классов точности для расчетных счетчиков активной электроэнергии

Класс точности устройства в процентном соотношении вычисляет погрешность подсчетов. На сегодняшний день можно использовать электрические счетчики класса точности не менее 2.0.

Еще один важный параметр работы – мощность. Его учитывают еще при выборе прибора, исходя из суточного потребления электроэнергии – общая нагрузка на электрическую цепь в квартире, доме. В ассортименте есть счетчики с нагрузкой по току от 5 до 100 ампер.

Условия использования и методы крепления

Современные приборы учета фиксируются на специальную DIN-рейку или на болты.

С учетом условий работы оборудование делится на всепогодное, предназначенное для работы на улице, и используемое только в отапливаемых и сухих помещениях. Стоимость последних моделей ниже.

Какую модель лучше выбрать

Требования к счетчикам электроэнергии

При выборе прибора для учета потребляемой электроэнергии важно, чтобы были учтены требования ГОСТа:

• Модель должна быть внесена в общий реестр, допущенных в РФ приборов учета, а также иметь непросроченное свидетельство о проверке.
• Класс точности должен соответствовать регламентируемым нормативно-правовым актам (не ниже, чем 2.0).
• Каждый прибор должен иметь пломбу с клеймом государственного образца на кожухе клеммных контактов. Если счетчик устанавливается впервые, нужно убедиться, что пломба не старше 2-3 лет.

Чтобы упростить процесс выбора, следует ознакомиться с рейтингом лучших моделей.

Меркурий 201

АВВ FBU-11205

Энергомера СЕ-301

Нева МТ-324

К выбору электрического счетчика следует подойти со всей ответственностью, в противном случае показания могут быть неверными, что приведет к штрафным санкциям от организаций.

Обзор и устройство современных счётчиков электроэнергии / Хабр

За последнее время на смену индукционным счётчикам электроэнергии пришли электронные. В данных счётчиках счётный механизм приводится во вращение не с помощью катушек напряжения и тока, а с помощью специализированной электроники. Кроме того, средством счёта и отображения показаний может являться микроконтроллер и цифровой дисплей соответственно. Всё это позволило сократить габаритные размеры приборов, а также, снизить их стоимость.

В состав практически любого электронного счётчика входит одна или несколько специализированных вычислительных микросхем, выполняющие основные функции по преобразованию и измерению. На вход такой микросхемы поступает информация о напряжении и силе тока с соответствующих датчиков в аналоговом виде. Внутри микросхемы данная информация оцифровывается и преобразуется определённым образом. В результате, на выходе микросхемы формируются импульсные сигналы, частота которых пропорциональна текущей потребляемой мощности нагрузки, подключенной к счётчику. Импульсы поступают на счётный механизм, который представляет собой электромагнит, согласованный с зубчатыми передачами на колёсики с цифрами. В случае с более дорогостоящими счётчиками с цифровым дисплеем применяется дополнительный микроконтроллер. Он подключается к вышесказанной микросхеме и к цифровому дисплею по определённому интерфейсу, ведёт накопление результата измерения электроэнергии в энергонезависимую память, а также, обеспечивает дополнительный функционал прибора.

Рассмотрим несколько подобных микросхем и моделей счётчиков, которые мне попадались под руку.

Ниже на рисунке в разобранном виде изображён один из наиболее дешёвых и популярных однофазных счётчиков «НЕВА 103». Как видно из рисунка, устройство счётчика довольно простое. Основная плата состоит из специализированной микросхемы, её обвески и узла стабилизатора питания на основе балластового конденсатора. На дополнительной плате размещён светодиод, индицирующий потребляемую нагрузку. В данном случае – 3200 импульсов на 1 кВт*ч. Также есть возможность снимать импульсы с зелёного клеммника, расположенного вверху счётчика. Счётный механизм состоит из семи колёсиков с цифрами, редуктора и электромагнита. На нём отображается посчитанная электроэнергия с точностью до десятых кВт*ч. Как видно из рисунка, редуктор имеет передаточное отношение 200:1. По моим замечаниям, это означает «200 импульсов на 1 кВт*ч». То есть, 200 импульсов, поданных на электромагнит, поспособствуют прокрутке последнего красного колёсика на 1 полный оборот. Это соотношение кратно соотношению для светодиодного индикатора, что весьма не случайно. Редуктор с электромагнитом размещён в металлической коробке под двумя экранами с целью защиты от вмешательства внешним магнитным полем.

В данной модели счётчика применяется микросхема ADE7754. Рассмотрим её структуру.

На пины 5 и 6 поступает аналоговый сигнал с токового шунта, который расположен на первой и второй клеммах счётчика (на фотографии в этом месте видно повреждение). На пины 8 и 7 поступает аналоговый сигнал, пропорциональный напряжению в сети. Через пины 16 и 15 есть возможность устанавливать усиление внутреннего операционного усилителя, отвечающий за ток. Оба сигнала с помощью узлов АЦП преобразуются в цифровой вид и, проходя определённую коррекцию и фильтрацию, поступают на умножитель. Умножитель перемножает эти два сигнала, в результате чего, согласно законам физики, на его выходе получается информация о текущей потребляемой мощности. Данный сигнал поступает на специализированный преобразователь, который формирует готовые импульсы на счётное устройство (пины 23 и 24) и на контрольный светодиод и счётный выход (пин 22). Через пины 12, 13 и 14 конфигурируются частотные множители и режимы вышеперечисленных импульсов.

Стандартная схема обвески практически представляет собой схему рассматриваемого счётчика.

Общий минусовой провод соединён с нулём 220В. Фаза поступает на пин 8 через делитель на резисторах, служащий для снижения уровня измеряемого напряжения. Сигнал с шунта поступает на соответствующие входы микросхемы также через резисторы. В данной схеме, предназначенной для теста, конфигурационные пины 12-14 подключены к логической единице. В зависимости от модели счётчика, они могут иметь разную конфигурацию. В данном кратком обзоре эта информация не столь важна. Светодиодный индикатор подключен к соответствующему пину последовательно вместе с оптической развязкой, на другой стороне которой подключается клеммник для снятия счётной информации (К7 и К8).

Из этого же семейства микросхем существуют похожие аналоги для трёхфазных измерений. Вероятнее всего, они встраиваются в дешёвые трёхфазные счётчики. В качестве примера на рисунке ниже представлена структура одной из таких микросхем, а именно ADE7752.

Вместо двух узлов АЦП, здесь применено их 6: по 2 на каждую фазу. Минусовые входы ОУ напряжения объединены вместе и выводятся на пин 13 (ноль). Каждая из трёх фаз подключается к своему плюсовому входу ОУ (пины 14, 15, 16). Сигналы с токовых шунтов по каждой фазе подключаются по аналогии с предыдущим примером. По каждой из трёх фаз с помощью трёх умножителей выделяется сигнал, характеризующий текущую мощность. Эти сигналы, кроме фильтров, проходят через дополнительные узлы, которые активируются через пин 17 и служат для включения операции математического модуля. Затем эти три сигнала суммируются, получая, таким образом, суммарную потребляемую мощность по всем фазам. В зависимости от двоичной конфигурации пина 17, сумматор суммирует либо абсолютные значения трёх сигналов, либо их модули. Это необходимо для тех или иных тонкостей измерения электроэнергии, подробности которых здесь не рассматриваются. Данный сигнал поступает на преобразователь, аналогичный предыдущему примеру с однофазным измерителем. Его интерфейс также практически аналогичен.

Стоит отметить, что вышеописанные микросхемы служат для измерения активной энергии. Более дорогие счётчики способны измерять как активную, так и реактивную энергию. Рассмотрим, например, микросхему ADE7754. Как видно из рисунка ниже, её структура намного сложнее структуры микросхем из предыдущих примеров.

Микросхема измеряет активную и реактивную трёхфазную электроэнергию, имеет SPI интерфейс для подключения микроконтроллера и выход CF (пин 1) для внешней регистрации активной электроэнергии. Вся остальная информация с микросхемы считывается микроконтроллером через интерфейс. Через него же осуществляется конфигурация микросхемы, в частности, установка многочисленных констант, отражённых на структурной схеме. Как следствие, данная микросхема, в отличие от предыдущих двух примеров, не является автономной, и для построения счётчика на базе этой микросхемы требуется микроконтроллер. Можно зрительно в структурной схеме пронаблюдать узлы, отвечающие по отдельности за измерение активной и реактивной энергии. Здесь всё гораздо сложнее, чем в предыдущих двух примерах.

В качестве примера рассмотрим ещё один интересный прибор: трёхфазный счётчик «Энергомера ЦЭ6803В Р32». Как видно из фотографии ниже, данный счётчик ещё не эксплуатировался. Он мне достался в неопломбированном виде с небольшими механическими повреждениями снаружи. При всё при этом он находился полностью в рабочем состоянии.

Как можно заметить, глядя на основную плату, прибор состоит из трёх одинаковых узлов (справа), цепей питания и микроконтроллера. С нижней стороны основной платы расположены три одинаковых модуля на отдельных платах по одному на каждый узел. Данные модули представляют собой микросхемы AD71056 с минимальной необходимой обвеской. Эта микросхема является однофазным измерителем электроэнергии.

Модули запаяны вертикально на основную плату. Витыми проводами к данным модулям подключаются токовые шунты.

За пару часов удалось срисовать электрическую схему прибора. Рассмотрим её более детально.

Справа на общей схеме изображена схема однофазного модуля, о котором говорилось выше. Микросхема D1 этого модуля AD71056 по назначению похожа на микросхему ADE7755, которая рассматривалась ранее. На четвёртый контакт модуля поступает питание 5В, на третий – сигнал напряжения. Со второго контакта снимается информация в виде импульсов о потребляемой мощности через выход CF микросхемы D1. Сигнал с токовых шунтов поступает через контакты X1 и X2. Конфигурационные входы микросхемы SCF, S1 и S0 в данном случае расположены на пинах 8-10 и сконфигурированы в «0,1,1».

Каждый из трёх таких модулей обслуживает соответственно каждую фазу. Сигнал для измерения напряжения поступает на модуль через цепочку из четырёх резисторов и берётся с нулевой клеммы («N»). При этом стоит обратить внимание, что общим проводом для каждого модуля является соответствующая ему фаза. А вот, общий провод всей схемы соединён с нулевой клеммой. Данное хитрое решение по обеспечению питанием каждого узла схемы расписано ниже.

Каждая из трёх фаз поступает на стабилитроны VD4, VD5 и VD6 соответственно, затем на балластовые RC цепи R1C1, R2C2 и R3C3, затем – на стабилитроны VD1, VD2 и VD3, которые соединены своими анодами с нулём. С первых трёх стабилитронов снимается напряжение питания для каждого модуля U3, U2 и U1 соответственно, выпрямляется диодами VD10, VD11 и VD12. Микросхемы-регуляторы D1-D3 служат для получения напряжения питания 5В. Со стабилитронов VD1-VD3 снимается напряжение питания общей схемы, выпрямляется диодами VD7-VD9, собирается в одну точку и поступает на регулятор D4, откуда снимается 5В.

Общую схему составляет микроконтроллер (МК) D5 PIC16F720. Очевидно, он служит для сбора и обработки информации о текущей потребляемой мощности, поступающей с каждого модуля в виде импульсов. Эти сигналы поступают с модулей U3, U2 и U1 на пины МК RA2, RA4 и RA5 через оптические развязки V1, V2 и V3 соответственно. В результате на пинах RC1 и RC2 МК формирует импульсы для механического счётного устройства M1. Оно аналогично устройству, рассматриваемому ранее, и также имеет соотношение 200:1. Сопротивление катушки высокое и составляет порядка 500 Ом, что позволяет подключать её непосредственно к МК без дополнительных транзисторных цепей. На пине RC0 МК формирует импульсы для светодиодного индикатора HL2 и для внешнего импульсного выхода на разъёме XT1. Последний реализуется через оптическую развязку V4 и транзистор VT1. В данной модели счётчика соотношение составляет 400 импульсов на 1 кВт*ч. На практике при испытании данного счётчика (после небольшого ремонта) было замечено, что электромагнитная катушка счётного механизма срабатывает синхронно со вспышкой светодиода HL2, но через раз (в два раза реже). Это подтверждает соответствие соотношений 400:1 для индикатора и 200:1 для счётного механизма, о чём говорилось ранее.

Слева на плате расположено место для 10-пинового разъёма XS1, который служит для перепрошивки, а также, для UART интерфейса МК.

Таким образом, трёхфазный счётчик «Энергомера ЦЭ6803В Р32» состоит из трёх однофазных измерительных микросхем и микроконтроллера, обрабатывающий информацию с них.

В заключение стоит отметить, что существует ряд моделей счётчиков куда более сложней по своей функциональности. К примеру, счётчики с удалённым контролем показаний по электролинии, или даже через модуль мобильной связи. В данной статье я рассмотрел только простейшие модели и основные принципы построения их электрических схем. Заранее приношу извинения за возможно неправильную терминологию в тексте, ибо я старался излагать простым языком.

Информация, которая поможет правильно выбрать счетчик электроэнергии

Главная / Статьи / Современные счетчики электроэнергии

Счетчики электроэнергии – неотъемлемая часть современного электрооборудования. Показания счетчиков используются при проведении коммерческих расчетов за электроэнергию, а также в системах  технического учета, организуемого на предприятиях для решения  внутренних задач.

Номенклатура современных счетчиков электроэнергии огромна. Она включает и самые простые счетчики с  механическим отсчетным устройством, и многофункциональные приборы, обеспечивающие отображение текущих значений, а также запись в энергонезависимую память, хранение и передачу в автоматизированные системы большого числа параметров.

Ниже приводится условная классификация счетчиков электроэнергии, которая позволит, более предметно, ориентироваться в приборах учета, представленных на рынке.

Индукционные и электронные счетчики.

Так как индукционные счетчики не соответствуют требованиям нормативных документов  по классу точности, то в данном материале они рассматриваться не будут. Речь будет идти только об электронных счетчиках.

Однофазные и трехфазные счетчики.

В зависимости от количества подключаемых фаз счетчики бывают однофазными и трехфазными.
Однофазные счетчики эксплуатируются при номинальном напряжении сети 230В.
Трехфазные счетчики рассчитаны на номинальное напряжение 3х57,7/100В (фазное напряжение 57,7В, линейное – 100В) и 3х230/400В (фазное напряжение 230В, линейное – 400В). Однако существуют счетчики с расширенным диапазоном рабочих напряжений. Например, счетчик ЦЭ6850М-Ш31 (Концерн «Энергомера») работает в диапазоне номинальных фазных напряжений  57,7…220В. Счетчики ПСЧ-4ТМ.05МК (АО «НЗиФ») в диапазоне: 3х(57,7…115)/(100…200)В или 3х(120…230)/(208…400)В.

Однотарифные и многотарифные счетчики.

Однотарифные счетчики ведут сквозной учет электроэнергии вне зависимости от времени суток и дня недели. В ряде регионов нашей страны применяются комбинированные тарифы, когда электроэнергия в дневное время стоит дороже, чем в ночное. Также льготный тариф может применяться в выходные и праздничные дни. Это сделано для того, чтобы выровнять нагрузку в рабочее и нерабочее время. Потребителей стимулируют  пользоваться энергоемким оборудованием в период действия более дешевого тарифа.

Счетчики, которые позволяют вести учет электроэнергии по нескольким тарифам, называются многотарифными. Чаще всего производители закладывают возможность учета по четырем тарифам, но можно встретить модели счетчиков с тремя и восемью тарифами. При вводе в эксплуатацию в счетчиках устанавливают  местное время и программируют согласно тарифному расписанию, принятому в конкретном регионе. Переключение тарифов осуществляется внутренним тарификатором.

На ЖК индикаторе счетчиков отображается количество электроэнергии потребленной по каждому тарифу, а также сумму по всем тарифам.
Многотарифные счетчики могут быть запрограммированы на однотарифный учет.

Непосредственное и трансформаторное подключение счетчиков к электрической сети.

Однофазные счетчики включаются в сеть непосредственно. Диапазоны рабочих токов – 5(50)А, 5(60)А, 5(80)А, 10(80)А, 10(100)А, где цифра перед скобкой указывает на величину номинального тока, число в скобках – величина максимального тока.

Трехфазные счетчики, используемые на стороне высокого напряжения трансформаторных подстанций, подключаются к сети через высоковольтные трансформаторы тока и напряжения.

В электрических сетях низкого напряжения применяются как счетчики непосредственного, так и трансформаторного включения. Максимальный ток, на который изготавливают счетчики непосредственного включения, составляет 100А.  Если сила тока в контролируемой сети превышает 100А, то применяются счетчики трансформаторного включения.

Иногда встречаются случаи, когда счетчики трансформаторного включения используются при токе нагрузки менее 100А. Причин для такого решения может быть несколько. В перспективе ожидается увеличение потребляемой мощности. Или наоборот, потребление снижено на время ремонта, реконструкции или остановки части оборудования. Если потребляемая мощность в процессе функционирования предприятия может изменяться в широких пределах, то экономически выгоднее заменить трансформаторы тока, чем устанавливать новый счетчик.

У счетчиков трансформаторного включения величина рабочего тока может отличаться. Если используются трансформаторы с током вторичной обмотки равной 5А, то значения  номинального и максимального тока могут принимать следующие значения: 1(7,5)А; 5(7,5)А; 5(10)А. При токе вторичной обмотки измерительного трансформатора равной 1А, диапазон рабочих токов счетчика находится в пределах 1(2)А.

Трехфазные счетчики непосредственного включения рассчитаны на работу в одном из следующих диапазонов: 5(50)А, 5(60)А, 5(80)А, 10(80)А, 5(100)А, 10(100)А.

Счетчики активной, активной и реактивной энергии.

Существующие счетчики подразделяются на счетчики  активной энергии и счетчики  активной и реактивной энергии.

Счетчики активной энергии обычно применяются тогда, когда нагрузка носит резистивный характер. К такой нагрузке относятся электроплиты с конфорками, водонагреватели, утюги, лампы накаливания.

В последние годы у абонентов электросетей, в том числе подключенных к однофазным сетям,  в нагрузке существенно возросла реактивная составляющая. Даже в бытовом секторе часто используется ручной электроинструмент, малогабаритные станки и сварочные аппараты. В освещении лампы накаливания заменяются  другими источниками света. Поэтому потребовались приборы учета, которые бы более полно учитывали потребление  электроэнергии. Счетчики активной и реактивной энергии успешно решают эту задачу. Они обладают расширенным функционалом, контролируют большее количество параметров, могут быть интегрированы в автоматизированные системы учета энергоресурсов.

Классы точности счетчиков электроэнергии.

Счетчики выпускаются с классом точности 0,2s, 0,5s, 1,0, 2,0. У однофазных счетчиков класс точности должен быть не ниже 2,0. У трехфазных – не ниже 1,0. Требования по использованию счетчиков того или иного класса точности изложены в Постановлении Правительства РФ от 04.05.2012 N 442 (ред. от 27.09.2018) «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии».

Для счетчиков активной и реактивной энергии отдельно указывается класс точности для каналов учета активной и реактивной энергии. Например, счетчик Меркурий 234 ART-03PR, имеет класс точности A/R – 0,5s/1,0. Как правило, точность измерений реактивной энергии ниже на одну ступень по сравнению с точностью измерений активной энергии. Но иногда встречаются счетчики, например, производимые АО «Концерн Энергомера», у которых класс точности по активной и реактивной энергии одинаков.

Тип отсчетного устройства.

Для снятия показаний непосредственно с приборов  учета используются механические отсчетные устройства (ОУ) и  жидкокристаллические индикаторы (ЖКИ).

Механические ОУ, как правило, устанавливаются на счетчики активной энергии, не имеющие цифровых интерфейсов. Более сложные приборы оснащают ЖКИ, так как они более информативны.

Качество отображаемой информации на ЖКИ может зависеть от температуры окружающей среды. При температуре -20⁰С и ниже не исключается погасание индикаторов. При этом счетчики сохраняют работоспособность и продолжают учет электроэнергии. При повышении температуры отображение информации восстанавливается.

Ряд счетчиков оснащаются подсветкой ЖКИ, что облегчает снятие показаний в условиях недостаточной освещенности.

Цифровые интерфейсы для передачи информации на диспетчерские пункты или на переносные устройства.

У многофункциональных счетчиков лишь малая часть информации выводится на жидкокристаллический индикатор.  Архив значений потребленной энергии, профиль мощности, параметры качества электросети, журнал событий сохраняются в  энергонезависимой памяти счетчиков. Получить доступ ко всему массиву информации можно лишь с помощью цифровых интерфейсов. К их числу относятся – RS-485, CAN, GSM/GPRS, PLC, RF, Ethernet, оптопорт.

Наибольшее распространение получил последовательный интерфейс RS-485. К его достоинствам можно отнести возможность объединения в сеть десятков и даже сотен приборов, а также большая, до 1200 метров, длина соединительных линий. В такой сети каждому прибору присваивается индивидуальный сетевой адрес. Опрос производится только  по запросу с диспетчерского  пункта. Самостоятельно счетчики ничего в сеть не транслируют.

В некоторых моделях счетчиков «Меркурий» (Меркурий 200.04, Меркурий 230AR-01CL, -02CL, -03CL, Меркурий 230ART-01CLN, -02CLN, -03CLN)  используется интерфейс CAN ( Controller Area Network — сеть контроллеров). Однако количество таких моделей в последние годы было сокращено.

CAN разрабатывался фирмой Bosch для подвижных объектов, в первую очередь, для автотранспорта. Впоследствии данный интерфейс был применен в промышленности. Его особенностью является то, что в сети может быть несколько контроллеров и ведомые устройства могут самостоятельно передавать информацию на верхний уровень управления, например, в случае возникновения аварийных ситуаций или при выходе за допустимые пределы наиболее важных параметров. Однако в счетчиках «Меркурий» подобный функционал не реализован. Независимо от того, какой интерфейс  используется – RS-485 или CAN, счетчики работают как ведомые устройства и  информация, получаемая от них при опросе, будет полностью идентична. То есть разница между этими интерфейсами заключается лишь в использовании различной элементной базы.

RS-485 и CAN являются промышленными интерфейсами и соединить их с персональными компьютерами напрямую не представляется возможным. Эта проблема решается путем применения преобразователей интерфейса RS-485 – USB и CAN – USB. Могут использоваться как общепромышленные модели, так устройства, предлагаемые производителями счетчиков.

Для построения автоматизированной системы учета электроэнергии с использованием интерфейсов RS-485 или CAN необходима прокладка дополнительной информационной линии. Такая линия не потребуется, если для передачи информации  к счетчикам и от счетчиков использовать провода электрической сети. Данная технология получила название PLC (Power Line Communication). На практике эта технология реализуется через установку в счетчики модуля PLC интерфейса. Однако персональные компьютеры, как и в случае с RS-485, не имеют портов, способных принимать информацию в формате PLC. Поэтому требуются дополнительные устройства, которые должны преобразовывать  информацию, передаваемую в одном из промышленных стандартов в формат PLC и обратно. Данные устройства входят в состав концентраторов, коммуникаторов, устройств передачи данных и т.п. Конкретное название зависит от производителя.

Использование счетчиков с интерфейсом PLC имеет смысл только в том случае, если планируется развертывание автоматизированной системы коммерческого учета электроэнергии. В противном случае потребитель переплачивает за функционал, который не используется. Разница в стоимости счетчиков с однотипным функционалом, без PLC и с PLC может составлять десятки процентов.

При размещении счетчиков на удаленных объектах очень часто их опрос осуществляется через GSM/GPRS модемы (шлюзы). GSM-модем может быть встроенным или внешним. Для организации связи внешний модем  соединяется с выходом интерфейса RS-485 счетчика. Производители, как правило, предлагают фирменные GSM-модемы (шлюзы, коммуникаторы). Их стоимость обычно выше общепромышленных аналогов. Но фирменные устройства настроены на работу с конкретными образцами счетчиков, что облегчает их сопряжение и сокращает время сеансов связи.

Интерфейсы RF также позволяют отказаться от проводных линий, так как обмен информации происходит посредством радиоканала. Радиоканал может быть организован между счетчиком и верхним уровнем системы, а также между счетчиком и абонентским терминалом. Второй вариант используется для опроса счетчиков устанавливаемых на опорах ЛЭП или в случаях, когда доступ к счетчику затруднен.

В России выделены несколько частотных диапазонов, на использование которых не требуется получение разрешений. Передача информации в системах учета электроэнергии может вестись на следующих частотах: 433.075-434.750 МГц, 868,7-869,2 МГц и 2400-2483,5 МГц. Однако на эти диапазоны Постановлением Правительства РФ от 12.10.2004 N 539 (ред. от 25.09.2018) «О порядке регистрации радиоэлектронных средств и высокочастотных устройств» накладываются ограничения на мощность передающих устройств. Для первых двух диапазонов мощность излучения передатчика не должна быть более 10 мВт.

В нормативной базе нет требования об использовании в электросчетчиках какого-то одного  диапазона, из числа разрешенных. Поэтому каждый производитель выбирает те диапазоны частот, которые являются для них предпочтительными. Например, в счетчиках МИРТЕК 32 могут быть применены радиомодули на частоту 433 или 2400 МГц.  Беспроводные автоматизированные системы контроля и учета ресурсов ЖКХ на базе счетчиков с радиомодулем ФОБОС-1 и ФОБОС-3 используют частоту 868,8 МГц. Счетчики Меркурий 208.LF и Меркурий 238.LF для связи с блоком индикации Меркурий 258.2F также используют диапазон 868 МГц. Счетчики МАЯК 302АРТН.132Т обмениваются информацией с удаленными терминалами на частоте 2400 МГц.

Так как мощность радиомодемов невелика, то дальность связи будет зависеть от характера застройки – городская или сельская, а также от интенсивности помех в выбранном диапазоне.

Существенно увеличить расстояние между диспетчерским центром и счетчиками позволяет технология ZigBee, использующая диапазон 2400 Гц. Большая работа по стандартизации этого протокола связи позволяет включать в систему устройства разных производителей.

Главная идея, которая заложена в технологию ZigBee состоит в том, что такая система является самоорганизующейся и самовосстанавливающейся. Благодаря этому, в автоматическом режиме происходит маршрутизация сетевого трафика, определяется появление новых устройств, выбираются альтернативные маршруты передачи информации при отказе отдельных элементов.  Надежность функционирования системы достигается за счет избыточных связей каждого ее звена. То есть реализуется не иерархическая,  а сетевая структура, когда каждый элемент системы имеет связь со смежными устройствами.

В автоматизированной системе контроля и учета электроэнергии, построенной на основе технологии  ZigBee, каждый счетчик может стать ретранслятором информационных посылок. За счет этого расстояние от самого удаленного прибора до диспетчерского пункта может составлять несколько километров.

Ряд производителей (Концерн «Энергомера», АО «НЗиФ») внедрили в своих счетчиках возможность использования модулей Ethernet, что позволяет подключать эти приборы к локальным вычислительным сетям без использования дополнительных адаптеров.

Для конфигурирования и опроса счетчиков также используются оптопорты. На передней панели большинства современных счетчиков располагается специальное окно, на которое накладывается адаптер оптопорта, подключаемого  к  USB-порту  компьютера. Данный метод обмена информацией со счетчиком не предполагает передачи информации на большие расстояния, но позволяет оперативно выполнить необходимые операции, даже если клеммы интерфейсов счетчика находятся под опломбированной крышкой.

Для того чтобы запрограммировать счетчик перед установкой или снять с него показания  в процессе эксплуатации необходимо соответствующее программное обеспечение, устанавливаемое на компьютер. Это может быть бесплатная сервисная   программа-конфигуратор или коммерческое ПО.

У всех ведущих производителей счетчиков появились приборы, которые могут быть адаптированы под конкретного потребителя. В этом вопросе просматривается два основных подхода. Первый – это когда с самого начала конфигурация счетчика определяется заказчиком. Такой подход практикует «Эльстер Метроника». В этой компании любой счетчик изготавливается на основе заполненного опросного листа.

При втором подходе потребитель выбирает модель счетчика, допускающего установку плат расширения.  Данные счетчики изначально являются готовыми изделиями с определенным функционалом и набором интерфейсов. Далее возможности прибора наращиваются путем установки  дополнительных плат интерфейсов, выбираемые из стандартного набора.

Импульсные выходы.

Многие современные счетчики электроэнергии имеют импульсные выходы. Их количество равно количеству каналов учета электроэнергии. У счетчиков активной энергии один импульсный выход. У двунаправленных счетчиков четыре:  один — на прямое направление активной энергии, один — на обратное направление активной энергии,  один — на прямое направление реактивной энергии и один — на обратное направление реактивной энергии.

При включении счетчика в режим поверки импульсные выходы работают как поверочные, в рабочем режиме, как телеметрические.

Принцип работы импульсных выходов основан на том, что частота следования импульсов пропорциональна  току, протекающему через измерительные цепи.

Каждый тип счетчиков имеет такой параметр, как «постоянная счетчика». Постоянная счетчика измеряется в имп./(кВт*час) для каналов учета активной энергии и в имп./(кВАр*час) для каналов учета реактивной энергии. Эти значения указываются в паспортах (руководствах по эксплуатации) и на передней панели счетчиков.

До появления цифровых интерфейсов существовали системы автоматического учета электроэнергии, основанные на подсчете импульсов, передаваемых счетчиками. В настоящее время этот метод является устаревшим.

В некоторых счетчиках предусмотрена возможность программного изменения режима работы импульсных выходов. Вместо генератора импульсов выходы могут подключаться к устройству управления нагрузкой, которое изменяет импеданс  своей выходной цепи в зависимости от того, есть команда на ограничение нагрузки или нет.

Конструктивное исполнение.

Счетчики, предназначенные для установки в трансформаторных подстанциях, распределительных устройствах и шкафах учета электроэнергии изготавливаются в виде моноблока. Такие счетчики могут иметь корпуса для монтажа на панель с помощью трех винтов или на 35 миллиметровую DIN-рейку. Встречаются счетчики, корпуса которых позволяют крепить их как на панель, так и на рейку. Например, СЕ 101 в корпусе R5.1.

Счетчики для установки на опоры линий электропередач состоят из двух частей – блока счетчика и устройства индикации. Ниже приводится несколько типов счетчиков, конструкция которых предусматривает такой способ установки:
а) однофазные — Меркурий 208, РиМ 129, МАЯК 103АРТН, CE208-C2, NP523, NP71E.2-1-5, AD11S;
б) трехфазные — Меркурий 238, РиМ 489.18, Маяк 132АРТН, CE308 C36 DLP, AD13S.

У каждого производителя устройство индикации называется по-разному. У АО «РиМ» — это дистанционный дисплей, у АО «НЗиФ» — удаленный терминал, у ООО «Инкотекс» — блок индикации. Связь между счетчиком и устройством индикации организуется через интерфейсы RF или PLC.  Если связь организована через радиоканал, то устройство индикации может быть переносным. При использовании интерфейса PLC устройство индикации должно быть  подключено к сети.

Устройства индикации могут сопрягаться с некоторыми счетчиками в корпусе моноблок. Производимый АО «РиМ» дистанционный дисплей РиМ 040 позволяет опрашивать счетчики РиМ 489, устанавливаемые в трансформаторные подстанции.

ООО «Матрица» заложила возможность опроса счетчиков 8 серии типа AD11A, AD13A с помощью пользовательского дисплея CIU8.В-2-1.

В соответствии с пунктом 1.5.13 «Правил устройства электроустановок» (ПУЭ) каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу энергоснабжающей организации. Иногда на счетчиках можно увидеть дополнительные пломбы, клейма или голографические наклейки. Эта пломбировка производится  заводами изготовителями для защиты от несанкционированного вскрытия верхней крышки.

Количество направлений учета.

В настоящее время промышленность предлагает однонаправленные, двунаправленные и комбинированные  счетчики электроэнергии.
Однонаправленные счетчики могут использоваться только на линиях с потоком энергии в одном направлении.

Двунаправленные счетчики электроэнергии ведут учет электроэнергии в прямом и обратном направлении. Они применяются в тех случаях, когда имеют место перетоки электроэнергии между сетями или хозяйствующими субъектами.  Счетчики размещаются на границе балансовой принадлежности электросетей.  Полученные показания используются при расчетах за  межсистемные перетоки электроэнергии. Так как промышленные сети являются трехфазными, то и двунаправленные счетчики, чаще всего, являются трехфазными. Хотя существуют и однофазные двунаправленные счетчики.

Ниже приведены некоторые типы двунаправленных счетчиков и их производители. Меркурий 234ART2 и Меркурий ARTM2 (ООО «Инкотекс»),  СЕ301, СЕ303, СЕ304, СЕ308 при наличии в обозначении символа «Y», ЦЭ6850М при наличии в обозначении символов «2Н» (Концерн «Энергомера»), МАЯК 103 АРТ, МАЯК 302АРТ, ПЧС-4ТМ.05МК исп. 00…07, 20, 21 (АО «НЗиФ»), NP73, AD13, NP71, AD11 (ООО «Матрица»).

Комбинированные счетчики имеют три канала учета и предназначены для учета активной энергии независимо от направления тока в каждой фазе сети и реактивной энергии прямого и обратного направления и могут использоваться только на линиях с потоком энергии в одном направлении.

Управление нагрузкой.

Существует два способа ограничения нагрузки  — непосредственно через силовые  реле встроенные в счетчик и через внешние устройства. Внешние устройства могут быть активированы вспомогательными слаботочными реле счетчика или изменением сопротивления на импульсных выходах счетчика, переведенных в режим управления нагрузкой.

Для того чтобы счетчик мог ограничивать или отключать электроэнергию подаваемую потребителю, необходимо программно установить определенные параметры. Эта операция может быть выполнена как перед вводом прибора учета в эксплуатацию, так в процессе эксплуатации. Если счетчик входит в состав автоматизированной системы коммерческого учета электроэнергии, то команда на ограничение электроэнергии может быть подана дистанционно оператором диспетчерского пункта.

Функция управления нагрузкой реализуется в счетчиках непосредственного включения.

Многофункциональные счетчики.

Многофункциональные счетчики выводят на ЖК индикаторы информацию о текущих значениях энергопотребления и параметрах сети.  К параметрам сети относятся:
— мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
—  действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети, для целей анализа показателей качества электроэнергии;
—  значения углов между фазными напряжениями;
—  частота сети;
—  коэффициенты мощности по каждой фазе и по сумме фаз.

Однако огромный массив информации доступен только при подключении к компьютеру с установленным специализированным программным обеспечением. В этом случае становятся доступны следующие данные:
— об энергопотреблении не только за предыдущий день и месяц, но и на период от одного до трех лет;
— о профиле мощности на глубину, зависящую от объема памяти и периода интегрирования;
— параметры качества электроэнергии – дата и время выхода и возврата за нижнее допустимое и предельное допустимое значение напряжения каждой из фаз и частоты сети;
— значения утренних и вечерних максимумов мощности;
— журнала событий: даты и времени включения/выключения счетчика, коррекции текущего времени, включения и выключения счетчика или отдельных фаз, превышения лимита энергии по тарифам, вскрытия и закрытия основной крышки прибора и других параметров в зависимости от типа прибора и производителя.

Анализ этих данных открывает возможности по выработке мер для оптимизации энергопотребления и предотвращения аварийных ситуаций.

Сроки ввода счетчиков электроэнергии в эксплуатацию.

В ПУЭ (п. 1.5.13) определено, что на вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках — с давностью не более 2 лет. Если это требование нарушено, то счетчики должны быть подвергнуты очередной поверке.

выбор оптимальной схемы для 3 фаз

Зачастую проводка в бытовых помещениях выполнена по однофазной схеме электроснабжения и домашние приборы используют напряжение в 220 в. Для повседневного применения этого вполне достаточно. Но иногда приходится применять приборы большой мощности: станки, сварочники и т. д. Они требуют питания 0,4 киловольта. Для контроля расхода ресурсов нужен счётчик электроэнергии трёхфазный.

Виды электрических счётчиков

Фиксация затрат электричества ведётся при помощи специального прибора учёта — счётчика. Он работает с электрическим током переменного напряжения.

Основная разница между ними это измерение тока с одной или тремя фазами. Однофазные стоят обычно в домашних жилищах и офисах, гаражных строениях и дачах. Применяют их для напряжения 220 вольт с частотой 50 герц и наибольшей нагрузкой до 10 киловатт.

Для более мощного оборудования нужно трёхфазное напряжение в 380 вольт. Оно в основном применяется на производственных предприятиях. Там и монтируются 3-фазные счётчики. Их особенностью является возможность подключиться и к однофазной схеме электроснабжения. Это свойство нередко используют хозяева больших домовладений с мощным и многочисленным электрооборудованием.

Современные счётчики комплектуются индукционной или электронной схемой подсчёта данных. ​Первые применяют свойства индуктивности и имеют крутящийся диск. У электронных есть в наличии световое табло.

На сегодняшний день электросчётчики могут фиксировать показания в одной или нескольких тарифных зонах. Наибольшим спросом пользуются трехфазные счётчики с двухтарифной системой контроля.

Необходимость установки того или иного учётного модуля подбирается соответственно индивидуальным параметрам каждого объекта надзора.

Критерии подбора трехфазного счётчика

До приобретения подобного устройства надо учитывать некоторые факторы для оптимального выбора.

Если имеется уже установленный счётчик, то по его паспорту, расположенному на корпусе, нужно определить параметры применённого в доме напряжения.

Когда планируется установка прибора в холодных условиях, в его характеристиках должны присутствовать допустимые температурные отклонения. Как правило, массовые приборы не подходят для использования при отрицательных показаниях термометра.

Приобретая учётное устройство, необходимо удостоверится в присутствии пломбировочных отметок: одной для электронного прибора и как минимум двух на индуктивном. Первая свидетельствует о госповерке счётчика, вторая будет отметкой производителя. Изготавливаются они из чёрной или красной мастики для пломб внутренней установки или свинцовыми либо пластиковыми — для наружной. Пломбами фиксируются винтовые соединения для предотвращения несанкционированного доступа в целях изменения конструкции.

Важным параметром является срок поверки устройства. У моделей прошлого поколения он составлял не более восьми лет, современные требуют контроля раз в шестнадцать лет. Меньший срок поверки говорит о низком качестве прибора и от покупки лучше воздержаться.

При установке нового счётчика нужно уведомить учётный орган для своевременной опломбировки прибора фиксации показаний.

Преимущества трехфазного электропитания

Существует много оборудования, работающего в сети 380 В. Эксплуатация трехфазных счётчиков имеет некоторые особенности. Излишняя перегруженность однофазных магистралей приводит к просадкам напряжения и выходу из строя домашней техники. Распределение нагрузки по фазам поможет избежать этого.

Применяется кабель меньшего сечения, чем при напряжении в 220 вольт. Это соответствует положению закона Ома о большей проводимой силе тока при одинаковой нагрузке.

Принцип работы трёхфазных счётчиков

Подобные приборы состоят из таких основных деталей:

• Токовых катушек с сердечником, подключённых параллельно сети.
• Обмоток напряжения чуть большего диаметра.
• Механического червячного устройства, транслирующего изменения на табло или цифровой указатель.
• Диска из алюминия, вращающегося за счёт электромагнитных полей, образующихся при работе обмоток.
• Магнита, контролирующего показания прибора.

Все составляющие счётчик комплектующие помещены в пластмассовый герметичный корпус для защиты от внешних воздействий. Выводы катушек выходят на клеммник прибора и запираются крышкой с пломбой.

Разновидности схем подключения

Главным образом трёхфазное устройство учёта выбирается в зависимости от варианта его подсоединения. Таких способов три:

• Непосредственное подключение счётчика.
• Модули учёта косвенного введения в схему.
• Устройства с полукосвенным подсоединением.

Счётчик трёхфазный прямого подключения

Подобные аппараты проектируются под монтаж в электросетях силой тока не более 100 ампер. Подобное условие лимитирует суммарную мощность электрооборудования, работающего с такими приборами учёта до 60 киловатт. Контактные группы этих счётчиков не приспособлены для подсоединения кабелей с большим сечением жил. Схема их включения в работу несложная и изображена на крышке, закрывающей группу соединений в клеммнике.

Манипуляции по подключению выполняются в следующем порядке:

1. С проводов тщательно снимают изоляцию примерно на пять миллиметров, удаляют окисленный слой растворителем и подключают к трёхполюсному автомату, расположенному согласно схеме до самого счётчика. Это необходимо для защиты прибора от замыканий на питающей линии.
2. Следующая операция по подключению аппарата производится в клеммном отсеке прибора. На контакты с нечётной нумерацией подсоединяются три фазных провода от питающего автоматического выключателя. Нулевые контакты ввода и вывода соединяются с седьмой и восьмой клеммой соответственно.
3. После учётного модуля устанавливается автомат, аналогичный вводному, подключение которого осуществляется соответственно к чётным клеммным контактам. К нему уже можно подключать соответствующие электроприборы.

Для подключения электролиний для приборов, использующих напряжение 220 вольт, устанавливаются автоматы на каждую фазу, а сами потребители разбиваются на группы пофазно.

Полукосвенное подсоединение приборов учёта

Трёхфазные счётчики такого способа включения требуют наличия в цепи трансформатора учёта. Подобное оборудование можно применять в высокомощной электросхеме. При фиксации потреблённой электроэнергии необходимо знать индекс трансформации используемого преобразователя.

Основными схемами для подсоединения полукосвенного прибора являются:

• Способ подсоединения звездой.
• Включение счётчика десятью проводами.
• Применение испытательных клеммников.
• Путём соединения токовых цепей с цепями напряжения.

Главным минусом таких приборов является сложность периодических испытаний в контролирующих организациях.

Косвенный способ подключения счётчиков

При значительных размерах потребления энергоресурсов через приборы учёта проходят повышенные токи. В таких случаях монтируется разделительный трансформатор тока. Для подключения такого преобразователя разрывается токовая обмотка.

У него есть два контура — первичный и вторичный. Первичка изготавливается из толстого проводника и проходит через середину трансформатора подобно сердечнику. К её концам присоединяются разорванные токовые проводники. Питание на преобразователь подаётся с помощью вторичной обмотки, навитой из большого количества витков проводом маленького сечения, непосредственно со счётчика. Такой трансформатор подключается на каждую фазу. Вся конструкция помещается в специальный шкаф.

Этот вариант требует от мастера неплохого знания электротехники и при сомнении в своих способностях необходимо обратиться в специализированную организацию.

Подсоединение схемы проходит в несколько этапов:

• Первым делом подключаются трансформаторы на каждую фазу, закрепляются на заднюю стенку шкафа. Концы первичной обмотки подсоединяются к вводному автомату.
• Вторые контакты первички с помощью отдельных проводников сечением не менее полтора квадрата соединяются с клеммами 2, 5, 8 счётчика.
• Вторичные катушки подсоединяются таким же проводом к выводам прибора учёта в такой последовательности: 1 и 3, 4 и 6, 7 и 9. Соблюдение схемы строго обязательно. Иначе учётный модуль будет работать некорректно.
• Клеммники 10 и 11 остались под соединения нулевых проводов.

Трёхфазные приборы с косвенным включением применяются в основном для учёта электроэнергии в высоковольтных сетях.

Особенности современных трёхфазных счётчиков

Долговечность, надёжность и точность — основные требования, предъявляемые к приборам учёта. Но современные производители не останавливаются на них и предлагают широкий арсенал дополнительных возможностей:

• Фиксация активной и реактивной электроэнергии.
• Система самоконтроля.
• Способность учёта по нескольким тарифам.
• Нотирование (оформление журнала происшествий).
• Дистанционное снятие показаний.

Правильный выбор и установка являются принципами при эксплуатации современных приборов учёта. Знание особенностей подключения каждого типа таких устройств гарантирует долговременную работу, своевременное и точное занесение показаний о потреблённой электроэнергии, и во многих случаях существенную экономию финансового плана.

Какой трехфазный электросчетчик выбрать для частного дома

Какой счетчик электроэнергии поставить в частном доме

Электросчетчики устанавливаются во всех местах, где официально потребляется электричество. В связи с этим, многие хозяева задаются вопросом, какой счетчик электроэнергии лучше поставить в частном доме. С помощью этого прибора каждый домовладелец может провести анализ потребления электроэнергии за определенный период, снять точные показания и передать их в соответствующие службы.

Виды счетчиков электроэнергии

Все счетчики электроэнергии подразделяются на несколько основных категорий.
В первую очередь они могут быть механическими (индукционными) и электронными.

• Механический электросчетчик является классическим и применяется до сих пор в зданиях старой постройки. Эти приборы считаются надежными, долговечными и недорогими. Однако такие счетчики обладают низким классом точности, что нередко является причиной переплат.
• Электронные устройства отличаются многофункциональностью, могут вести учет сразу по нескольким тарифам. Они очень компактные и занимают мало места в электрическом щитке. Они значительно дороже механических моделей и служат не так долго. По этим причинам многие потребители не спешат переходить на электронные приборы учета.

Счетчики электроэнергии могут быть одно- или многотарифными. В этом случае выбор устройства зависит от многих факторов. Большое значение имеют районы проживания, количество используемой бытовой техники. Если большинство бытовых процессов выполняется преимущественно в ночное время, лучше всего будет воспользоваться многотарифным счетчиком.

Однофазные или трехфазные электросчетчики используются в зависимости от типа подключенной электропроводки – с одной или тремя фазами. Кроме того, они могут различаться в соответствии с классом точности. Данный параметр является процентной погрешностью прибора учета. В настоящее время рекомендуется использовать устройства, класс точности которых составляет не менее 2,0. От этого напрямую зависит экономия или перерасход денежных средств.

Не менее важна такая характеристика, как мощность. Она выбирается на основании расчетных данных о среднесуточной мощности, потребляемой электроприборами. Также следует учитывать способ крепления и условия применения в каждом конкретном случае.

Как выбрать электросчетчик для частного дома

Перед тем как выбирать какую-либо определенную модель счетчика, необходимо в первую очередь уточнить технические характеристики и условия энергоснабжения частного дома. Если такие данные отсутствуют в документации, это нужно сделать самостоятельно или с привлечением специалистов. В обязательном порядке уточняется тип подключаемого напряжения, количество бытовой техники и оборудования, которое будет подключаться. Кроме того, понадобится схема электропроводки.

Выбирая счетчик, необходимо ознакомиться с различными моделями и функциями, которые они выполняют. Для частных домов большое значение имеет тарифность, когда сутки состоят из определенных временных зон, каждая из которых оплачивается по-разному, а также класс точности. Последний параметр играет важную роль, поскольку в частных домах используется значительно больше электрооборудования, чем в обычной квартире. Точный учет потребленной электроэнергии позволит сэкономить большое количество денежных средств.

После выбора определенной модели, во время покупки нужно обязательно проверить наличие на счетчике пломб госповерки. Данная процедура считается действительной для однофазного счетчика на протяжении 24-х месяцев, а для трехфазного – 12 месяцев.

Советы по выбору счетчиков в частный дом

Не каждый хозяин частного дома может самостоятельно выбрать именно тот прибор, который ему нужен. В таких случаях рекомендуется обратиться за помощью к специалистам, которые помогут не только сделать правильный выбор, но и выполнят все работы по монтажу электросчетчика.

В первую очередь электросчетчик должен быть экономичным и потреблять минимальное количество электроэнергии. Большое значение имеет надежность работы и простота монтажа. Период между поверками, указанный на счетчике, должен быть достаточно продолжительным. Для электросчетчика считается очень важным такой фактор, как его бесшумная работа и удобство в эксплуатации.

При выборе счетчика электроэнергии в частный дом, многие хозяева предпочитают воспользоваться электронными приборами, оборудованными дисплеем и встроенной памятью. Конструкция счетчика выбирается в зависимости от количества фаз. К однофазному счетчику подключается два провода, а к трехфазному – три или четыре проводника. По мнению специалистов, лучше всего использовать многотарифные приборы. Они автоматически переключаются на удешевленные ночные тарифы, позволяя экономить значительные денежные средства.

Как правильно выбрать и какой лучше поставить электросчетчик в квартиру

Выбор наиболее подходящего электросчетчика для вашей квартиры – важный момент. От него зависит и срок службы прибора, и экономия ваших денег. Кроме того, электросчетчики устанавливают на длительный срок, обычно от десяти лет, поэтому следует ответственно подойти к выбору, чтобы в будущем избежать проблем.

Выбор наиболее подходящего электросчетчика для вашей квартиры – важный момент. От него зависит и срок службы прибора, и экономия ваших денег. Кроме того, электросчетчики устанавливают на длительный срок, обычно от десяти лет, поэтому следует ответственно подойти к выбору, чтобы в будущем избежать проблем.

Каким критериям должен соответствовать счетчик электроэнергии?

Перед походом в магазин следует определить основные моменты, в соответствии с которыми вы будете выбирать прибор учета. Вот основные параметры, по которым следует выбирать счетчик:

• тип конструкции прибора;
• однотарифные или многотарифные;
• количество фаз;
• показатели силы тока;
• класс точности прибора;
• способ монтажа;
• размер счетчика;
• дата выпуска прибора;
• межпроверочный интервал.

Каждый из этих пунктов по-своему важен, а в совокупности они дают наиболее полное представление о том, какой прибор учета вам требуется.

Виды и типы приборов

Счетчики электрической энергии разделяют на типы и виды по разным признакам. Среди них: конструкция, количество фаз и тарифов.

Индукционные и электронные

Индукционные счетчики знакомы каждому. Раньше они стояли везде, этот тип прибора разработан давно. Выглядит он как дисковый аппарат. Через такой счетчик проходит электричество, образуется магнитное поле, а из-за этого уже диск производит обороты. Каждый поворот диска равен определенному количеству потребленной электроэнергии. Главное преимущество такого устройства заключается в его надежности – они могут исправно работать до тридцати лет! Но есть и большой недостаток: погрешность измерений очень высока.

Электронные счетчики появились совсем недавно. Они измеряют расход электричества напрямую и могут хранить данные или передавать их. Такие приборы в разы точнее индукционных, учитывают самую минимальную нагрузку.

Однотарифные и многотарифные

Индукционный счетчик может работать только на одном тарифе. А вот при покупке электронного счетчика можно выбрать многотарифный прибор. В этом случае регистратор будет считать электроэнергию в зависимости от времени: по дневному или ночному тарифу.

Это удобно, потому что стоимость электроэнергии днем и ночью различается. Поэтому потребитель с двухтарифным счетчиком может включать на ночь обогреватель, а заплатить за электричество меньше.

Важно! Многотарифный регистратор стоит дороже, чем однотарифный. Поэтому перед покупкой следует посчитать ее рациональность. Возможно, в вашем регионе разницы между дневным и ночным тарифом практически нет.

По количеству фаз – однофазные и трехфазные

Электросчетчик может подходить для однофазных сетей 220 В или для трехфазных 380 В. Перед покупкой обязательно нужно уточнить, какая сеть используется в вашем доме.

Технические характеристики счетчиков

Максимальная токовая нагрузка

Приборы учета электроэнергии разделяются на классы по силе тока. Чтобы выбрать подходящий, стоит учесть реальные потребности в электроэнергии. Однофазные счетчики обычно имеют диапазон токовой нагрузки от 5 до 80 ампер. Трехфазные могут справляться с нагрузкой до 100 ампер.

Справка! Обычно для квартиры подходят счетчики с диапазоном 5-50 ампер. Если у вас остаются сомнения в токовой нагрузке – проконсультируйтесь со специалистом.

Класс точности электрического счетчика

Класс точности показывает максимальную погрешность измерения прибора. Этот показатель установлен законодательно. Прибор учета электроэнергии в квартире или доме должен иметь класс точности не выше 2,0.

Счетчики с неподходящим классом точности больше не производятся, поэтому установить их не получится. Но если у вас уже стоит счетчик с запрещенным классом точности (например, 2,5), то вы можете использовать его, пока он не сломается или не подойдет к концу срок его службы.

Способ монтажа на din-рейку или на панель

Также устройства различают по способу монтажа. Выпускаются два варианта приборов:

1. С крепежом на din-рейку.
2. С крепежом болтами на панель.

Выбирать тип крепежа нужно исходя из шкафа или электрощитка, куда его нужно будет установить. В электрощитах старого образца используется монтаж под болты. В этом случае счетчик крепится с помощью трех винтов, сложностей с монтажом обычно не возникает.

В современных электрощитах используется din-рейка. Установка в этом случае становится еще проще: на приборе есть специальный паз с защелкой фиксатором.

Габаритные размеры счетчика

Почти все современные счетчики имеют малые габариты и легкий вес. В среднем они имеют размер около 14х20 см. Этот критерий при выборе счетчика следует рассматривать в последнюю очередь. Да, внешний вид играет не последнюю роль, но все-таки куда важнее функциональность и точность прибора.

Дата выпуска счетчика и межпровероверочный интервал

После сборки счетчики проверяют на точность измерений. После этого, если все работает в соответствии с нормами, на прибор ставят пломбы, где обязательно указывается дата поверки.

Важно! Обязательно проверяйте заводские пломбы на счетчике перед его покупкой! Если их целостность нарушена, то энергосбытовая компания может отказать в регистрации прибора.

При покупке следует проверить дату на пломбе. Счетчики можно устанавливать без дополнительной поверки точности измерений только в течение определенного времени: однофазные – в течение двух лет, трехфазные – одного года. Если счетчик будет просрочен, то нужно будет отдавать его на внеплановую проверку, а это лишние траты.

Также производители устанавливают межпроверочный интервал для приборов учета, его тоже лучше уточнить при покупке. Обычно на индукционных счетчиках такой интервал больше (может достигать 16 лет), чем у электронных.

Какой фирмы выбрать

Из-за того, что электросчетчики устанавливают на десятилетия, следует покупать прибор у надежных производителей. В будущем это позволит избежать проблем с заменой оборудования, документацией и точностью измерений.

В России есть три надежных производителя приборов учета электроэнергии:

Все три – крупные компании со стажем работы от 10 лет, специалисты рекомендуют выбирать приборы именно этих фирм.

ТОП популярных моделей

Рассмотрим наиболее популярные модели приборов учета электроэнергии. Все они имеют необходимые сертификаты и лицензии.

Однофазные однотарифные

Нева 103 1SO. Напряжение 220-230 вольт, сила тока 5/60 ампер. Работает при температурах от -40 до +60 °С. Первый класс точности. Межпроверочный интервал 16 лет. Устанавливается такой прибор легко, так как монтаж осуществляется с помощью DIN-рейки. Модель имеет небольшие размеры, но при этом показания счетчика легко считываются – цифры хорошо видны. Срок службы такого аппарата до 30 лет.

Меркурий 201.8. Это электронный счетчик с жидкокристаллическим экраном. Имеет первый класс точности, напряжение 220-230 В., сила тока от 5 до 80 ампер. Диапазон допустимых температур от -45 до +75 °С. Работает при высокой влажности 90%. Есть подсветка экрана. Монтаж прибора производится на DIN-рейку. Межпроверочный интервал – 16 лет, а срок службы – 30 лет.

Однофазные многотарифные

Энергомера CE102M S7 145-JV. Аппарат имеет высокую устойчивость к механическим и электромагнитным воздействиям. Класс точности 1, напряжение 230-220 вольт, сила тока 5-60 ампер. Можно подключить до четырех тарифов. Показания видны даже при обесточивании. Между регулярными поверками 16 лет.

Меркурий 200.02. Класс точности 1,0, может вести учет четырех тарифов. Напряжение 220-230 В, сила тока 5-60 А. Работает при температурах от -40 до +55 °С. Можно регулировать нагрузку и контролировать потребляемое электричество. Производитель дает 3 года гарантии на эту модель, а срок службы оценивает в 30 лет. Проверки необходимо осуществлять раз в 16 лет.

Трехфазные счетчики

Энергомера СЕ300 R31 043-J. Класс точности 1. Можно подсоединять через трансформатор. Напряжение у этой модели 230-400 вольт, сила тока 5-60 ампер. Работает при температуре -40 – +60 °С. Может вести учет в двух направлениях, прост в эксплуатации. Межпроверочный интервал 16 лет.

Меркурий 231 АМ-01. Этот счетчик есть как и в однотарифном, так и в многотарифном варианте. Имеет первый класс погрешности, напряжение 230-400 вольт, сила тока 5-60 ампер. Межпроверочный интервал 10 лет. Гарантия от производителя 26 месяцев. Коридор температур для работы прибора: от -40 до +55 °С. Крепить такой аппарат нужно с помощью рейки.

Электрический счетчик следует выбирать исходя из места установки. Перед покупкой лучше все рассчитать, потому что правильно подобранный аппарат может помочь существенно сэкономить на электроэнергии. А неправильно подобранный, в свою очередь, может оказаться бессмысленной тратой денег.

Как выбрать счетчик электроэнергии и какой лучше в 2019 году

Разновидность устройств

Для начала вкратце разберемся, какие бывают электросчетчики, после чего выясним, какой нужен для дома, квартиры и дачи.

Итак, на сегодняшний день существуют следующие типы приборов учета:

1. Индукционные (механические) и электронные. Первые являются классикой жанра и используются до сих пор в постройках старого типа. Преимущество индукционных счетчиков электроэнергии в долговечности, надежности и невысокой цене. В то же время основным недостатком считается низкий класс точности, в результате чего Вы можете либо переплачивать лишние деньги, либо недоплачивать. В свою очередь электронные приборы учета многофункциональные, могут быть рассчитаны на несколько тарифов и к тому же лучше тем, что занимают меньше места на вводном щите. Как Вы понимаете, недостатком является более высокая стоимость и меньший срок службы, что и отбивает интерес у покупателей. Выбрать тип счетчика нужно судя по своим материальным возможностям. О том, как работает один и другой вариант, мы рассказывали в статье: https://samelectrik.ru/kak-rabotaet-schetchik-elektroenergii-starogo-i-novogo-obrazca.html.
2. Однотарифные и многотарифные. Тут уже развелась целая дискуссия среди обладателей счетчиков на два/три тарифа и обычных однотарифных приборов учета. Мы уже рассматривали преимущества двухтарифных счетчиков, где предоставляли как негативные, так и положительные отзывы покупателей. Еще раз повторяем, что рациональность выбора электросчетчика на несколько тарифов зависит от региона проживания и от того, какой бытовой техникой Вы пользуетесь чаще. Если у Вас ночной ритм жизни, лучше выбрать и купить многотарифный счетчик для дома и квартиры.
3. Однофазный либо трехфазный. Тут все просто и выбор счетчика зависит от вида электроснабжения вашего дома или квартиры) — однофазного или трехфазного.
4. Класс точности. Данная характеристика показывает процентную погрешность счетчика электроэнергии при учете расхода электроэнергии. На сегодняшний день необходимо применять устройства с классом точности не ниже, чем 2,0 (согласно Постановления Правительства РФ от 04.05.2012 N 442 (ред. от 22.06.2019), см. Правила организации учета электрической энергии на розничных рынках. п. 138). Чем точнее учет, тем меньше вероятность обмануться при оплате «за свет».
5. Мощность.Еще одна не менее важная характеристика, которую нужно учитывать при выборе счетчика электроэнергии — суммарная электрическая нагрузка (мощность). Рынок электротехнических изделий предлагает счетчики прямого включения в диапазоне токовой нагрузки от 5 до 100А. О том, как определить потребляемую мощность электроприборов, мы рассказывали в отдельной статье.
6. Способ крепления. Корпус может крепиться либо на DIN-рейку либо болтами.
7. Условия применения. Существуют устройства, предназначенные для использования только в отапливаемых помещениях, а существуют уличные модели. Счетчики должны эксплуатироваться в тех условиях, которые установлены в паспорте прибора учета.

Краткий видео обзор по выбору электрического счетчика для дома и квартиры:

Какому варианту отдать предпочтение

Итак, мы предоставили виды электросетчиков, теперь поговорим о том, какой лучше выбрать и купить для дома, квартиры, гаража и дачи.

Во-первых, опирайтесь на мощностные характеристики приборов учета. Для того чтобы правильно выбрать счетчик электроэнергии по мощности, а точнее току, необходимо подсчитать, какими электроприборами Вы будете пользоваться. У современной бытовой техники в паспорте указаны номинальные значения (в кВт). Суммируйте их и учтите запас (вдруг Вы купите еще что-нибудь), на основании чего примите решение по выбору определенной характеристики. Если в сумме получилось не больше 10 кВт, покупайте модель на 60 А, чего будет вполне достаточно. Если среднесуточная потребляемая мощность свыше 10 кВт, лучше выбрать счетчик электроэнергии на 100 А. Обычно для дома и квартиры 60А хватает с головой.

Во-вторых, определитесь с типом устройства – механика либо электроника, один тариф, два или три. Тут, опять-таки, только Вы себе советник, т.к. у каждого свои предпочтения и материальные возможности. Если на данном этапе возникают трудности, проконсультируйтесь с нашими специалистами в категории «Вопрос электрику». Мы же рекомендуем для дачи выбрать только однотарифные приборы учета электроэнергии, т.к. экономить электричество один раз в неделю (а то и месяц) не является правильным, учитывая, что остальное время Вы будете переплачивать за дневной тариф.

В третьих, подберите подходящий тип крепления. Тут мы рекомендуем выбрать модель, которая крепится на DIN-рейку, т.к. она является универсальной – при покупке переходной планки можно фиксировать корпус и на стене тоже.

Ну и последнее, о чем следует сказать – производитель. Качественные счетчики электроэнергии выпускают отечественные фирмы, такие как «Инкотекс» (популярная модель Меркурий), «Концерн Энергомера», «Ленинградский электромеханический завод» и Московский завод электроизмерительных приборов. Среди иностранных фирм популярностью пользуются Elster Group, ABB и General Electric. Что касается того, какой счетчик электроэнергии лучше выбрать по производителю, тут мы рекомендуем активно просмотреть отзывы о различных моделях на форумах. Лучшую оценку качества может дать только тот, кто уже воспользовался той или иной моделью.

Рейтинг лучших электросчетчиков 2019 года

В 2019 году по отзывам покупателей и компаний, которые занимаются продажей электросчетчиков, лучшими на сегодняшний день являются следующие модели:

• однофазный, однотарифный: Энергомера CE101 R5, Нева 103/5 1s0, ABB FBU11200, Меркурий 201.8, ;
• однофазный, многотарифный: Энергомера CE 102 MR5, Нева МТ 114, ABB FBВ 11205-108, Меркурий 200.2;
• трехфазный, однотарифный: Энергомера СЕ300, Энергомера ЦЭ6803В, Нева 303-306, Нева МТ 324, Меркурий 231 AM-01;
• трехфазный, многотарифный: Энергомера СЕ301, Меркурий 231 AT-01.

Полезные советы по выбору

Ну и напоследок хотелось бы рассказать Вам, как правильно выбрать счетчик электроэнергии. Придерживаясь следующих рекомендаций, Вы точно сможете подобрать и купить наиболее подходящую модель:

1. Для гаража приобретайте прибор учета помощнее, т.к. здесь может применяться очень мощное оборудование, причем несколько видов одновременно: сварочный аппарат, компрессор и т.д.
2. Проверяйте дату поверки счетчика (указывается в прилагаемом паспорте), а также наличие пломб на корпусе. Дата госповерки должна иметь давность не более двух лет для однофазных устройств и не более года для электросчетчика на 3 фазы.
3. Не слушайте, если Вам говорят переплатить и купить аппарат с автоматизированным учетом расхода. Для Вас такая функция ничего не изменит в лучшую сторону, т.к. она только помогает энергокомпаниям отслеживать показания, в то время как лишние деньги придется заплатить Вам.
4. Российские производители выпускают не менее качественные изделия, чем зарубежные. Хорошенько ознакомьтесь с отечественными моделями, прочитайте отзывы на тематических форумах и выберите более дешевый, но все же надежный вариант счетчика электроэнергии.
5. Также прочитайте в интернете о том, насколько дорого стоит ремонт выбранного Вами электросчетчика, т.к. иногда цены на обслуживание просто астрономические по отношению к определенной фирме.
6. Небольшой, но очень важный нюанс – перед покупкой поинтересуйтесь об уровне шума электросчетчика, чтобы после установки Вы не огорчились в неприятно жужжащем устройстве.
7. Электронные приборы имеют более длительный межповерочный срок, нежели индукционные. Подробнее о том, что такое поверка электросчетичков, вы можете узнать из нашей статьи.
8. Механическое оборудование можно «отматывать», в отличие от современного – электронного. Это, конечно, запрещается законом, но тем не менее Наш народ не останавливает.
9. Если Вы все же решите выбрать механический электросчетчик, перед покупкой проверьте его. Делается это следующим образом: рукой прокрутите диск и если он будет по инерции вращаться, значит, ход нормальный и механизм пригодный к работе. Любое нарушение хода говорит о том, что колесо не в рабочем состоянии.

Вот мы и предоставили все основные советы по выбору счетчика электроэнергии, а также рейтинг лучших электросчетчиков на 2019 год. Надеемся, что теперь Вы знаете, какой вариант лучше выбрать и купить для Ваших условий!

Также советуем прочитать:

{SOURCE}

Что такое трехфазное электричество:

.

Полный список: Трехфазная электроэнергия (напряжение / частота)

.

3-х фазные 4-х проводные предоплаченные типы счетчиков электроэнергии

28 долларов США.00–40 долларов США

/ Кусок
| 1 шт. / Шт. (Минимальный заказ)

Перевозка:

Поддержка
Морские перевозки

Образцы:

.Многофункциональный трехфазный счетчик электроэнергии нового типа

с оптическим предоплатой Sts Dlms Gprs Plc Rs485 с постоплатой

DTSY1277-STS — это прибор для измерения активной энергии, использующий цифровые носители в качестве среды обмена данными. Пользователь загрузит предварительно купленный кредит с расчетом в кВтч. Этот счетчик оснащен цифровой клавиатурой, которая используется для учета активной энергии и контроля предоплаты. Кроме того, счетчик имеет инфракрасную связь и другие вспомогательные устройства.

Нормативные ссылки:
l IEC62052-11 Оборудование для измерения электроэнергии (AC) — Общие требования, испытания и условия испытаний Часть 11: Измерительное оборудование
l IEC62053-21 Оборудование для измерения электроэнергии (AC) — Частные требования — Часть 21: Статические счетчики для активная энергия (классы 1 и 2)
l IEC62055-31 Измерение электроэнергии — Системы оплаты — Часть 31: Особые требования статические счетчики оплаты за активную энергию (класс 1 и 2)
l IEC62055-41 Измерение электроэнергии — Системы оплаты — Часть 41: Стандартные спецификации передачи (STS) — Протокол прикладного уровня для односторонних систем передачи токенов
l IEC62055-51 Измерение электроэнергии — Платежные системы — Часть 51: Стандартные спецификации передачи (STS) — Протокол физического уровня для односторонних цифровых и магнитных карт carrierl

Решение состоит из MCU и CIU.MCU содержит блок управления и контроля, измерительную микросхему, переключатель нагрузки, схему памяти, инфракрасную цепь связи, цепь питания, светодиодный индикатор. CIU содержит блок ввода (клавиатуру), зуммер аварийной сигнализации, ЖК-дисплей и т. Д.

Выборка тока осуществляется с помощью манганинового шунта. Для выборки напряжения используется схема с резистивным делителем. Калибровка счетчиков выполняется напрямую с помощью программного обеспечения.

3,1 Спецификация модели

Тип: DTSY1277-STS

Класс: 1.0
Номинальное напряжение (Un): 3 * 240 В

Частота: 50 Гц

Номинальный ток (Ib): 10A
Макс.ток (Imax): 100A
Постоянная активного импульса: 1000имп / кВтч

Постоянная реактивного импульса: 1000имп / кВтч
Пусковой ток: 0,2% Ib 10 мА
Диапазон тока для измерения счетчиком: 20 мА ~ 100 А
Частотный ток: 10 (100) А
Диапазон рабочего напряжения: 0,60Un ~ 1,2Un

Типы связи: оптический порт, RS 485 / MBUS / PLC / GPRS

3.2 Технические параметры

DTSY1277-STS — трехфазный четырехпроводной счетчик предоплаты, может измерять прямую, обратную активную и реактивную энергию, которая может накапливаться, храниться.Измерьте активную энергию каждой фазы; хранить данные за последние 12 дней; рассчитать остаток кредита; измерение мгновенной выходной энергии и т. д.

Трехфазный счетчик предоплаты DTSY1277-STS может выбирать стиль предоплаты и постоплаты. Когда счетчик выбирает тип предоплаты, это означает, что пользователю необходимо приобрести энергию до потребления. Пользователь должен предоставить данные личного счета за электроэнергию и приобрести токен на 20 номеров. Затем введите жетон в счетчик и сгенерируйте соответствующий кредит.Кредит будет уменьшаться, пока пользователь использует электроэнергию. Когда оставшийся кредит будет низким, счетчик напомнит об этом пользователю. Когда оставшийся кредит равен нулю, счетчик отключит питание через управляющий релейный переключатель.

5.1 Покупка электроэнергии

При исчерпании остатка кредита пользователь может перейти в любую точку PHED для покупки кредита (токен) Продавец предоставит цифровой токен 20:
(1) Потребитель переходит в отдел продаж PHED зал.
(2) Сообщите кассиру идентификационный номер счетчика.
(3) Скажите кассиру, что вы хотите купить электричество и заплатить.
(4) На квитанции вы получаете распечатанный жетон (20-значный код).

5.2 Заряд

Пользователь вводит последовательность из 20 цифровых чисел в счетчике с клавиатуры. После аутентификации ключа счетчиком энергии счетчик принимает покупку токена для питания и регулирует оставшуюся емкость и накопленную покупка жетона на электроэнергию, а значение оставшейся емкости сохраняется в памяти счетчика.и отображает установленную электрическую мощность.
Трехфазная клавиатура Счетчик предоплаты Счетчик электроэнергии Покупка жетона электричества Счетчик ввода:
(1) В счетчике с клавиатуры введите 20 цифровых жетонов.
(2) Номер подтверждения на ЖК-дисплее.
(3) Если токен введен неправильно, используйте кнопку «назад» на клавиатуре для удаления.
(4) Все 20 цифровых входов, нажмите клавишу Enter, чтобы принять жетон.

(5) Если токен введен правильно, CIU будет отображать значение зарядки в течение 2 секунд, а затем отобразит общий кредит после зарядки.
(6) Если жетон введен неправильно, на ЖК-дисплее отобразится « ».

5.3 Контроль перегрузки:

Если ток превышает 72 А, внутреннее реле будет отключено. CIU будет отображаться как « ». Реле автоматически закроется через 30 минут.

6.1 ЖК-дисплей

Когда измеритель включен, ЖК-дисплей будет отображать полный экран, как показано ниже, через несколько секунд на экране отобразится обычная информация.

Знаки на экране:

1 — уровень кредита 2 — обратная мощность 3 — индикатор тампера 4 — блок питания

Индикатор с 5 реле 6-позиционный номер 7-значный номер

Данные показывают, что: шесть целых чисел и два десятичных знака. Единица мощности кВтч; активная мощность (кВт).

Уровень кредита может быть установлен коммунальным предприятием. другой уровень будет генерировать различную информацию о тревоге, чтобы напомнить пользователю.

6.2 Отображение данных счетчика

8-значные данные будут отображать информацию о мощности, информацию о счетах, очередь токенов и оставшуюся информацию.

Общая потребляемая мощность отображается в виде шести целых чисел и двух десятичных знаков.

При вводе 20-значного токена на экране будет отображаться последний введенный номер.

6.3 Светодиодный дисплей

1- Кредит: указывает, что оставшийся кредит низкий

2-Активный импульс: мигает один раз, когда активной энергии потребляется 0.1кВтч.

3-реактивный импульс: мигает один раз, когда реактивная энергия потребляет 0,1 кВтч.

4-тампер: указать, что крышка клеммной коробки открыта

.
