Трансформаторное масло ВГ | Свойства и характеристики масла
Масло ВГ создается с помощью гидрокаталитических процессов переработки на основе парафинистых сернистых нефтей. То есть процесс производства достаточно сложный и включает в себя несколько этапов: гидроочистка (позволяет существенно снизить процент сернистых соединений), другие ступени гидрокрекинга (расщепление углеводорода и насыщение его молекулами кислорода), каталитический риформинг (содержание аренов увеличивается), изомеризация, гидродепафинизация и многие другие процессы. В итоге трансформаторные масла ВГ демонстрируют высокие эксплуатационные свойства. Так, по классификации МЭК 296 они относятся к классу IIA, то есть обладают стойкостью к окислительным реакциям и способны выдерживать условия северных районов. Еще один важный элемент, входящий в состав масел ВГ — это присадка ионол, которая и отвечает за антиокислительные свойства.
Предназначение и особенности масла ВГ
По своему предназначению масла ВГ, как и другие типы трансформаторных масел, отличаются от остальных видов нефтяной продукции.
Они используются не в качестве смазывающего вещества, а в виде диэлектрика. То есть этот вид масел по большому счету не стоит относить к смазывающим материалам, они больше подходят на роль изоляционного вещества.
Так, трансформаторное масло ВГ рекомендуется для заливки в оборудование, работающее под очень высоким напряжением — более 1500 кВ. Такие условия эксплуатации предъявляют к составу масла определенные требования. Например, очень важно, чтобы в нем полностью отсутствовали посторонние примеси, иначе диэлектрические свойства будут значительно хуже.
Еще одно отличие трансформаторных масел ВГ от других видов смазочных материалов — весьма продолжительный срок службы. Например, даже оригинальное моторное масло в лучшем случае может проработать несколько лет, затем износ двигателя повышается. А вот масла для трансформаторов могут эксплуатироваться на протяжении периода времени в 25 лет. Тут следует уточнить один нюанс — трансформаторное масло ВГ должно регулярно проходить фильтрацию от посторонних примесей, в том числе необходимо удалять продукты окисления.
Перед использованием оно проходит специальную термовакуумную обработку. Очень продолжительный срок службы масла можно объяснить двумя факторами: его высоким качеством и отсутствием нагрузок трения.
Некоторые характеристики трансформаторных масел
В качестве заключения следует отдельно подчеркнуть основные свойства трансформаторных масел ВГ:
- Отличная устойчивость к окислению;
- Способность предотвращать появление электрической дуги;
- Первоклассное теплоотведение — охлаждающая способность;
- Наличие характеристик изоляционного материала;
- Защита оборудования от образования тлеющих зарядов электричества;
- Стабильность при низких температурах — корректная работа возможна при -45 градусах по Цельсию.
Все эти высокие рабочие характеристики позволяют купить трансформаторное масло ВГ для широкого круга использования.
Оно может выполнять изолирующие функции в преобразователях, распределительном оборудовании, конденсаторах, индукторах и конечно, трансформаторной аппаратуре. И это далеко не полный список сфер применения данного вида масла. Физико-химические свойства
| Показатель | Значение |
| Вязкость при 50 градусах по Цельсию при -30 градусах | 9 (мм2/c) |
| 1200 (мм2/c) | |
| Кислотное число | 0,01 мг КОН/1г. |
| Температура вспышки (закрытый тигель) | 135 градусов по Цельсию |
| Температура застывания | -45 градусов по Цельсию |
| Стабильность к окислению (метод МЭК) | 150 ч — период окисления |
Собственность ravta.ru. При перепечатывании обязательно указывать первоисточник ravta.ru.
Масло трансформаторное Лукойл ВГ / Масло трансформаторное / Каталог товаров
Масло трансформаторное используется в качестве охлаждающей среды и изоляции.
В роли охлаждающей среды оно отводит тепло от проводов обмоток. При этом важное значение имеет вязкость масла, изменяющаяся в зависимости от температуры. При положительной температуре масло менее вязко, при отрицательной вязкость возрастает, причем весьма неравномерно для масел различных марок. Высокая вязкость ухудшает прокачиваемость масла, затрудняет работу механизмов систем охлаждения. В связи с этим в эксплуатации вязкость масла нормируется. Она проверяется у свежих сухих трансформаторных масел перед заливкой в оборудование — в объеме сокращенного анализа, в который входят следующие определения: кислотное число, реакция водной вытяжки, наличие воды и механических примесей, температура вспышки, пробивное напряжение. Определение тангенса угла диэлектрических потерь и последовательность отбора проб масла для анализа в процессе монтажа
Изоляционные свойства трансформаторных масел, находящихся в эксплуатации, характеризуются рядом показателей, значения которых должны быть не ниже следующих:
Испытание трансформаторного масла
Трансформаторное масло применяется в качестве изолирующей среды в силовых и измерительных трансформаторах, маслонаполненных вводах и выключателях.
Условия работы масла в электрооборудовании(нагревании рабочим током, действие горящей дуги, загрязнение частицами твердой волокнистой изоляции, увлажнение от соприкосновения с окружающей средой и т.п.) предъявляют к нему довольно жесткие требования.
Свежее трансформаторное масло перед заливкой в оборудование должно пройти испытание в соответствии с требованиями ПУЭ. Эксплуатационное трансформаторное масло испытывается в соответствии с требованиями ПЭЭП.
Для испытаний пробу трансформаторного масла, прибывшего с завода-изготовителя или находящегося в электрооборудовании, отбирают из нижней части ем кости или бака оборудования, предварительно промыв маслом сливное отверстие. Посуда, в которую отбирают пробу масла, должна быть чистой и хорошо высушенной.
Минимальное пробивное напряжение масла определяют на аппаратах типа АМИ-80 или АИИ-70М в маслопробойном сосуде со стандартным разрядником, который состоит из двух плоских латунных электродов толщиной 8 мм с закругленными краями и диаметром 25 мм с расстоянием между электродами 2,5 мм.
Перед испытанием банку или бутылку с пробой масла несколько раз медленно переворачивают вверх дном, добиваясь, чтобы в масле не было пузырьков воздуха. Фарфоровый сосуд, в котором испытывают масло, вместе с электродами три раза ополаскивают маслом их пробы. Масло льют на стенки сосуда и электроды тонкой струей, чтобы не образовались воздушные пузырьки. После каждого ополаскивания масло полностью сливают.
Уровень залитого масла в сосуде должен быть на 15 мм выше верхнего края электрода. Защитному маслу в сосуд необходимо отстояться 15-20 мин. для удаления воздушных пузырьков. Повышение напряжения до пробоя производится плавно со скоростью 1-2 кВ/с. После пробоя, который отмечается искрой между электродами, напряжение снижают до нуля и вновь увеличивают до следующего пробоя. Всего производится шесть пробоев с интервалами между ними 5-10 мин. После каждого пробоя из промежутка между электродами стеклянными или металлическими чистыми стержнями помешиванием удаляют обуглероженные частицы масла.
Затем жидкости дают отстояться в течение 10 мин.
Напряжение, при котором происходит первый пробой, во внимание не принимается. Пробивное напряжение трансформаторного масла определяется как среднее арифметическое значение из пяти последующих пробоев.
Нормы испытаний
В соответствии с требованиями ПУЭ трансформаторное масло на месте монтажа электрооборудования испытывается в следующем объеме:
1. Анализ масла перед заливкой в оборудование.
2. Анализ масла перед включением оборудования.
Анализ масла перед заливкой в оборудование.
Каждая партия поступившего с завода трансформаторного масла перед заливкой в оборудование должна подвергнуться однократным испытаниям.
Масло, вновь залитое в оборудование, перед его включением под напряжение после монтажа должно быть подвергнуто сохраненному анализу. В сокращенный анализ масла входят: определение минимального пробивного напряжения, качественное определение наличия механических примесей и взвешенного угля, определение кислотного числа, выяснение реакции водной вытяжки или количественное определение водорастворимых кислот и установление температуры вспышки.
Предельные допустимые значения показателей качества трансформаторного масла
По вопросам заказа и приобретения продукции
звоните тел: 8(351) 233-44-66, 8-919-119-50-50;
пишите e-mail: [email protected].
|
Главная → Трансформаторное → ВГ Масло трансформаторное ВГ используется в узком кругу оборудования, связанного с производством и сохранением электричества. В силу своей специфики, подобное масло должно соответствовать жестким требованиям, предъявляемым к маслам данного типа. Производство такого масла ведется с применением специальных гидрокаталитических процессов, в ходе которых из состава удаляются водные производные, которые могут оказать сильное влияние на свойство состава. Масло ВГ производится из нефтей парафинистой группы, которые являются основой для большого количества самых разных масел.
Область применения масла ВГ
Масло ВГ применяется в электрооборудовании, связанном с высокими классами напряжений. Данное масло является узкоспециализированным, благодаря своим особенностям и характеристикам, которые обеспечивают качественное взаимодействие и создание среды подходящих параметров для работоспособности узкоспециализированных механизмов.
Фасовка масла ВГ
Трансформаторное масло ВГ приобрести вам предлагает компания «Урал-КУБ». Вся наша продукция отвечает требованиям и нормам законодательствам.
Цена ВГ
Технические характеристики ВГ
| ||
Также в процессе производства такое масло проходит обработку специальной присадкой Ионол, которая обеспечивает прекрасную стабильность к окислительным процесса, что позволяет использовать масло на протяжении длительного срока, а также обеспечивает сохранение маслом его первоначальных свойств. Кроме этого данный продукт отличается отличными диэлектрическими свойствами, что является основным свойством подобных масел.
Масло ВГ производится при полном соответствии ТУ 38.401-58-177-96. Фасовка этого масло производится в фирменные металлические бочки объемом 216,5 литров. Сотрудничество с нами – это надежность и качество.Трансформаторные масла
Трансформаторные масла применяют для заливки силовых и измерительных трансформаторов, реакторного оборудования, а также масляных выключателей.
В последних аппаратах масла выполняют функции дугогасящей среды.
Общие требования и свойства
Электроизоляционные свойства масел определяются в основном тангенсом угла диэлектрических потерь. Диэлектрическая прочность трансформаторных масел в основном определяется наличием волокон и воды, поэтому механические примеси и вода в маслах должны полностью отсутствовать. Низкая температура застывания масел (-45 °С и ниже) необходима для сохранения их подвижности в условиях низких температур. Для обеспечения эффективного отвода тепла трансформаторные масла должны обладать наименьшей вязкостью при температуре вспышки не ниже 95, 125, 135 и 150 °С для разных марок.
Наиболее важное свойство трансформаторных масел — стабильность против окисления, т. е. способность масла сохранять параметры при длительной работе. В России все сорта применяемых трансформаторных масел ингибированы антиокислительной присадкой — 2,6-дитретичным бутилпаракрезолом (известным также под названиями ионол, агидол-1 и др.
). Эффективность присадки основана на ее способности взаимодействовать с активными пероксидными радикалами, которые образуются при цепной реакции окисления углеводородов и являются основными ее носителями. Трансформаторные масла, ингибированные ионолом, окисляются, как правило, с ярко выраженным индукционным периодом.
В первый период масла, восприимчивые к присадкам, окисляются крайне медленно, так как все зарождающиеся в объеме масла цепи окисления обрываются ингибитором окисления. После истощения присадки масло окисляется со скоростью, близкой к скорости окисления базового масла. Действие присадки тем эффективнее, чем длительнее индукционный период окисления масла, и эта эффективность зависит от углеводородного состава масла и наличия примесей неуглеводородных соединений, промотирующих окисление масла (азотистых оснований, нафтеновых кислот, кислородсодержащих продуктов окисления масла).
Международная электротехническая комиссия разработала стандарт (Публикация 296) «Спецификация на свежие нефтяные изоляционные масла для трансформаторов и выключателей».
Стандарт предусматривает три класса трансформаторных масел:
I — для южных районов (с температурой застывания не выше -30 °С),
II — для северных районов (с температурой застывания не выше -45 °С),
III — для арктических районов (с температурой застывания -60 °С).
Буква А в обозначении класса указывает на то, что масло содержит ингибитор окисления, отсутствие буквы означает, что масло не ингибировано.
Трансформаторные масла работают в сравнительно «мягких» условиях. Температура верхних слоев масла в трансформаторах при кратковременных перегрузках не должна превышать 95 °С. Многие трансформаторы оборудованы пленочными диафрагмами или азотной защитой, изолирующими масло от кислорода воздуха. Образующиеся при окислении некоторые продукты (например, гидроперекиси, мыла металлов) являются сильными промоторами окисления масла. При удалении продуктов окисления срок службы масла увеличивается во много раз. Этой цели служат адсорберы, заполненные силикагелем, подключаемые к трансформаторам при эксплуатации.
Срок службы трансформаторных масел в значительной мере зависит также от использования в оборудовании материалов, совместимых с маслом, т. е. не ускоряющих его старение и не содержащих нежелательных примесей. Для высококачественных сортов трансформаторных масел срок службы без замены может составлять 20-25 лет и более.
Перед заполнением электроаппаратов масло подвергают глубокой термовакуумной обработке. Согласно действующему РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования» концентрация воздуха в масле, заливаемом в трансформаторы с пленочной или азотной защитой, герметичные вводы и герметичные измерительные трансформаторы не должна превышать 0,5 % (при определении методом газовой хроматографии), а содержание воды 0,001 % (мас. доля). В силовые трансформаторы без пленочной защиты и негерметичные вводы допускается заливать масло с содержанием воды 0,0025 % (мас. доля). Содержание механических примесей, определяемое как класс чистоты, не должно быть хуже 11-го для оборудования напряжением до 220 кВ и хуже 9-го для оборудования напряжением выше 220 кВ.
При этом показатели пробивного напряжения в зависимости от рабочего напряжения оборудования должны быть равны (кВ):
| До 15 (вкл.) | 30 |
| Св. 15 до 35 (вкл.) | 35 |
| От 60 до 150 (вкл.) | 55 |
| От 220 до 500 (вкл.) | 60 |
| 750 | 65 |
Непосредственно после заливки масла в оборудование допустимые значения пробивного напряжения на 5 кВ ниже, чем у масла до заливки. Допускается ухудшение класса чистоты на единицу и увеличение содержания воздуха на 0,5 %.
В этом же РД указаны значения показателей масла, по которым состояние эксплуатационного масла оценивается как нормальное. При превышении этих значений должны быть приняты меры по восстановлению масла или устранению причины ухудшения показателя.
Помимо этого даны значения показателей, при которых масло подлежит замене. В табл. 5.4 приведены требования к эксплуатационным маслам. Сорбенты в термосифонных и адсорбционных фильтрах трансформаторов согласно РД 34.20.501-95 «Правила технической эксплуатации электрических станций и сетей Российской Федерации» следует заменять в трансформаторах мощностью свыше 630 кВ·А при кислотном числе масла более 0,1 мг КОН/г, а также при появлении в масле растворенного шлама, водорастворимых кислот и (или) повышении тангенса угла диэлектрических потерь выше эксплуатационной нормы. В трансформаторах мощностью до 630 кВ·А адсорбенты в фильтрах заменяют во время ремонта или при эксплуатации при ухудшении характеристик твердой изоляции. Содержание влаги в сорбенте перед загрузкой в фильтры не должно превышать 0,5 %.
Ассортимент трансформаторных масел
Нефтеперерабатывающая промышленность выпускает несколько сортов трансформаторных масел (таблица). Они различаются по используемому сырью и способу получения.
Масло ТКп (ТУ 38.101890-81) вырабатывают из малосернистых нафтеновых нефтей методом кислотно-щелочной очистки. Содержит присадку ионол. Рекомендуемая область применения — оборудование напряжением до 500 кВ включительно.
Масло селективной очистки (ГОСТ 10121-76) производят из сернистых парафинистых нефтей методом фенольной очистки с последующей низкотемпературной депарафинизацией; содержит присадку ионол. Рекомендуемая область применения — оборудование напряжением до 220 кВ включительно.
Масло Т-1500У (ТУ 38.401-58-107-97) вырабатывают из сернистых парафинистых нефтей с использованием процессов селективной очистки и гидрирования. Содержит присадку ионол. Обладает улучшенной стабильностью против окисления, имеет невысокое содержание сернистых соединений, низкое значение тангенса угла диэлектрических потерь. Рекомендовано к применению в электрооборудовании напряжением до 500 кВ и выше.

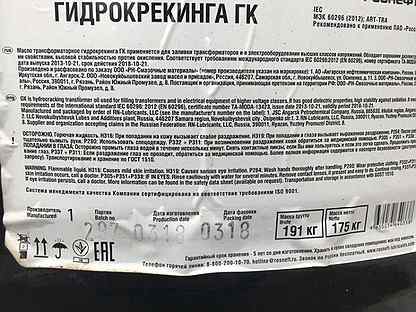

Масло ГК (ТУ 38.
1011025-85) вырабатывают из сернистых парафинистых нефтей с использованием процесса гидрокрекинга. Содержит присадку ионол. Полностью удовлетворяет требованиям стандарта МЭК 296 к маслам класса IIА. Обладает хорошими диэлектрическими свойствами, высокой стабильностью против окисления и рекомендовано к применению в электрооборудовании высших классов напряжении.
Масло ВГ (ТУ 38.401978-98) вырабатывают из парафинистых нефтей с применением гидрокаталитических процессов. Содержит присадку ионол. Удовлетворяет требованиям стандарта МЭК 296 к маслам класса IIА. Обладает хорошими диэлектрическими свойствами, высокой стабильностью против окисления и рекомендовано к применению в электрооборудовании высших классов напряжений.
Масло АГК (ТУ 38.1011271-89) вырабатывают из парафинистых нефтей с применением гидрокаталитических процессов. Содержит присадку ионол. По низкотемпературной вязкости и температуре вспышки является промежуточным между маслами классов IIА и IIIА стандарта МЭК 296.
Обладает хорошими диэлектрическими свойствами, высокой стабильностью против окисления. Предназначено для применения в трансформаторах арктического исполнения.
Масло МВТ (ТУ 38.401927-92) вырабатывают из парафинистых нефтей с применением гидрокаталитических процессов. Содержит присадку ионол. Удовлетворяет требованиям стандарта МЭК 296 к маслам класса IIIА. Обладает уникальными низкотемпературными свойствами, низким тангенсом угла диэлектрических потерь и высокой стабильностью против окисления. Рекомендовано к применению в масляных выключателях и трансформаторах арктического исполнения.
Характеристики трансформаторных масел
| Кинематическая вязкость, мм2/с, при температуре: | |||||||
| 50 °С | 9 | 9 | — | 9 | 9 | 5 | — |
| 40 °С | — | — | 11 | — | — | — | 3,5 |
| 20 °С | — | 28 | — | — | — | — | — |
| -30 °С | 1500 | 1300 | 1300 | 1200 | 1200 | — | — |
| -40 °С | — | — | — | — | — | 800 | 150 |
| Кислотное число, мг КОН/г, не более | 0,02 | 0,02 | 0,01 | 0,01 | 0,01 | 0,01 | 0,02 |
| Температура, °С: | |||||||
| вспышки в закрытом тигле, не ниже | 135 | 150 | 135 | 135 | 135 | 125 | 95 |
| застывания, не выше | -45 | -45 | -45 | -45 | -45 | -60 | -65 |
| Содержание: | |||||||
| водорастворимых кислот и щелочей | Отсутствие | — | — | — | — | — | |
| маханических примесей | Отсутствие | — | Отсутствие | — | Отсутствие | ||
| фенола | — | Отсутствие | — | — | — | — | — |
серы, % (мас. доля) | — | 0,6 | 0,3 | — | — | — | — |
| сульфирующихся веществ, % (об.), не более | — | — | — | — | — | — | 10 |
| Стабильность, показатели после окисления, не более: | |||||||
| осадок, % (мас. доля) | 0,01 | Отсутствие | 0,015 | 0,015 | Отсутствие | ||
| летучие низкомолекулярные кислоты мг КОН/г | 0,005 | 0,005 | 0,05 | 0,04 | 0,04 | 0,04 | 0,04 |
| кислотное число, мг КОН/г | 0,1 | 0,1 | 0,2 | 0,1 | 0,1 | 0,1 | 0,1 |
| Стабильность по методу МЭК, индукционный период, ч, не менее | — | — | — | 150 | 120 | 150 | 150 |
| Прозрачность | — | Прозрачно | — | — | — | — | |
| при 5 °С | при 20 °С | ||||||
| Тангенс угла диэлектрических потерь при 90 °С, %, не более | 2,2 | 1,7 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Цвет, ед. ЦНТ, не более | 1 | 1 | 1,5 | 1 | 1 | 1 | — |
| Коррозия на медной пластинке | Выдерживает | — | Выдерживает | ||||
| Показатель преломления, не более | 1,505 | — | — | — | — | — | — |
| Плотность при 20 °С, кг/м3, не более | 895 | — | 885 | 895 | 895 | 895 | — |
Примечание. Условия окисления при определении стабильности по методу ГОСТ 981-75:
| ТКп и масло селективной очистки | 120 | 14 | 200 |
| Т-1500У | 135 | 30 | 50 |
| ГК и АГК | 155 | 14 | 50 |
| ВГ | 155 | 12 | 50 |
|
