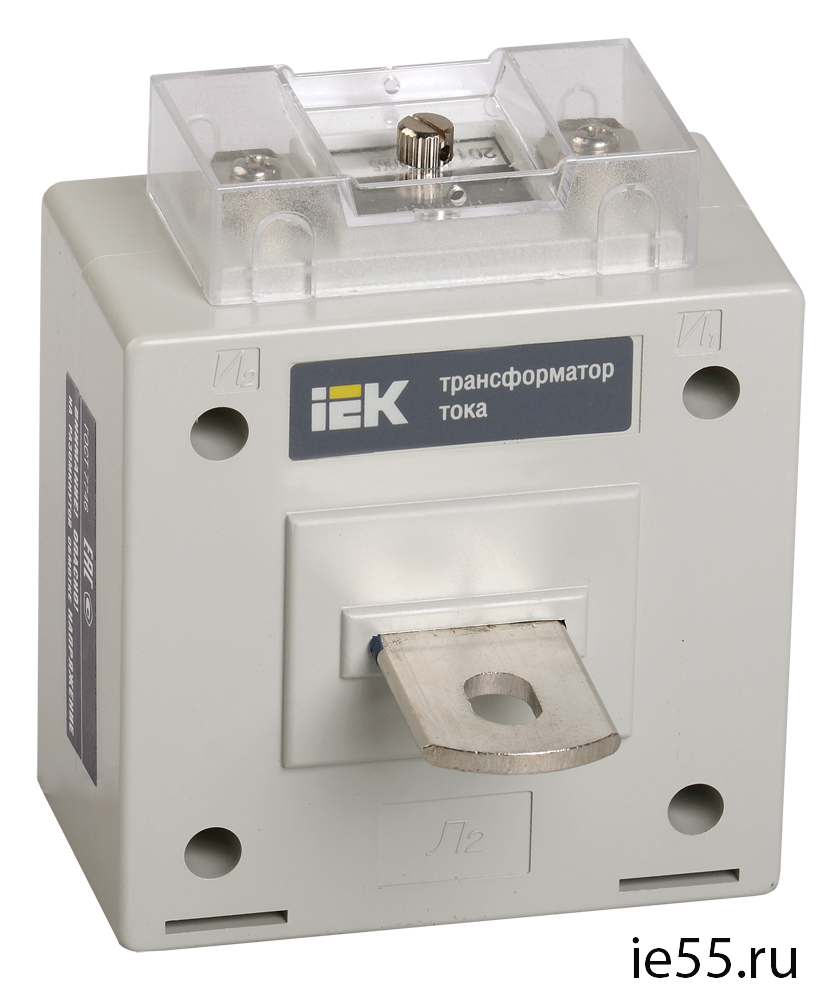

Трансформатор тока измерительный типа ТПП-0,66 предназначен для масштабного преобразования силы переменного тока с целью его дальнейшего измерения в сетях частотой 50 Гц и номинальным напряжением до 0,66 кВ.Трансформатор предназначен для установки внутри оболочек комплектных распределительных устройств.
Трансформаторы изготавливаются в климатическом исполнении “У” категории размещения “3” по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:- высота над уровнем моря – не более 1000м;- верхнее значение температуры окружающего воздуха с учетом перегрева воздуха внутри комплектного распределительного устройства – не более 50 0С;- температура окружающего воздуха – от минус 450С до плюс 50 0С;- окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, — атмосфера II по ГОСТ 15150;- рабочее положение трансформатора в пространстве – любое. Трансформаторы соответствуют группе условий эксплуатации “М7” по ГОСТ 17516.1.

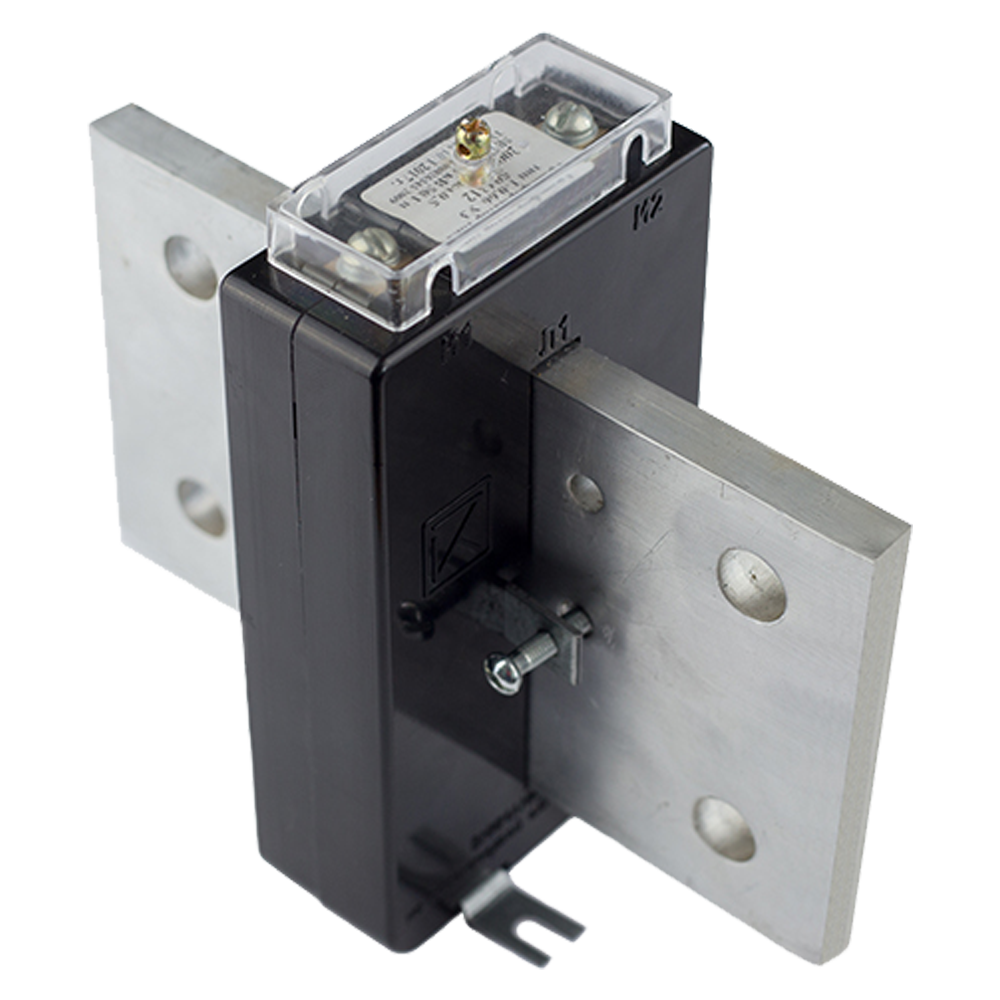

Измерительные трансформаторы тока ТШП-Н-0.66 производятся для коммерческого (классы точности 0.2S и 0.5S) и технического учета (классы точности 0.2, 0.5, 1, 3 и 5) на номинальный первичный ток от 15 до 1500А, номинальный вторичный ток 5А и номинальной мощностью нагрузки 1, 2.5 и 5 ВА.

Спецификация

производимых шинных измерительных трансформаторов тока
ТШП-Н-0.66

Тип и исполнение трансформатора	Номинальная мощность нагрузки, ВА	Номинальный первичный ток, А	Класс точности
ТШП-Н-0.66-1 ТШП-Н-0.66-2 ТШП-Н-0.66-3	1	15	3, 5
		20; 25	3, 5
		30	1, 3, 5
		40	0. 5, 1, 3, 5
		50; 60; 75; 80	0.5S
			0.5, 1, 3, 5
		50, 60, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500	0.2S
			0.5S
			0.2, 0.5, 1, 3, 5
	2.5	25	5
		30, 40, 50	3, 5
		60, 75, 80	0.5S
			0.5, 1, 3, 5
		100	0. 5S
			0.2, 0.5, 1, 3, 5
		150	0.5S
			0.5, 1, 3, 5
		200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500	0.2S
			0.5S
			0.2, 0.5, 1, 3, 5
	5	40, 50	3, 5
		60, 75, 80	1, 3, 5
		100	0.5S
			0.5, 1, 3, 5
		150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500	0. 2S
			0.5S
			0.2, 0.5, 1, 3, 5

Исполнение трансформатора:
1. Трансформатор тока на сердечнике из нанокристаллического сплава;
2. Трансформатор тока на сердечнике из электротехнической стали;
3. Трансформатор тока на сердечнике комбинированном.

Измерительные трансформаторы тока со встроенными преобразователями вторичного сигнала — Энергетика и промышленность России — № 22 (186) ноябрь 2011 года — WWW.EPRUSSIA.RU

Газета «Энергетика и промышленность России» | № 22 (186) ноябрь 2011 года

Их основная особенность заключается в том, что они объединяют в себе измерительный трансформатор тока (ИТТ) и преобразователь вторичного сигнала ИТТ – конвертор. Эти трансформаторы применяются для автоматизации и менеджмента, а именно, для измерений, контроля и управления электродвигателями в различных технологических процессах, для управления насосами в водонапорных станциях и т. д.

Автоматизация таких процессов осуществляется с помощью компьютерной техники и в связи с этим электрические сигналы, поступающие от ИТТ, должны быть в диапазоне электрических сигналов, применяемых для данной техники. Ток должен быть в диапазоне от 0 до 20 mА или от 4 до 20 mА, а напряжение – от 0 до 10 В. Обычно вторичный ток измерительных трансформаторов тока равен 5 А или 1 А, поэтому для их применения в этих целях необходимо присоединение конверторов. Конечно, возможно использование отдельного ИТТ и отдельного конвертора для получения соответствующего сигнала, однако «интеллигентные трансформаторы» имеют целый ряд преимуществ перед обычными ИТТ и конверторами:

• последовательное присоединение ИТТ и конвертора приводит к понижению класса точности такой системы за счет сложения двух погрешностей измерений – отдельно ИТТ и конвертора. Суммарная погрешность измерений в таких системах может составлять 3‑5 процентов.

Применение «интеллигентных трансформаторов тока» позволяет повысить класс точности измерений до 0,5. Последнее достигается за счет того, что проводится калибровка ИТТ вместе со встроенным в него конвертором одновременно
• применение «интеллигентных трансформаторов тока» позволяет значительно сократить время монтажа, а также требует меньше места для монтажа. Кроме того, значительно сокращается число соединяемых проводов и, следовательно, возможность их обрыва. Все это достигается за счет того, что в «интеллигентных трансформаторах тока» ИТТ и конвертор выполняются в одном корпусе.

Рассмотрим несколько типов обычных «интеллигентных трансформаторов тока» шинного типа.

Тип А

Его, в основном, применяют в различных технологических процессах совместно с PLC (Programmable logic controller) для контроля величины тока, проходящего через электродвигатели.

Тип B

Этот трансформатор тока не требует вспомогательного напряжения, и поэтому он идеален для простого и точного измерения.

Тип C

Этот трансформатор тока в зависимости от пожелания заказчика может выдавать вторичный сигнал как в миллиамперах (4‑20 mА стандартный) и (0‑20 mА), так и в вольтах (0‑10 В). Он требует вспомогательного напряжения ~ 220 В, которое гальванически разделено от основной вторичной цепи.

Тип D

Этот трансформатор имеет одновременно три выходных вторичных сигнала 3 х (4‑20 mA) или
3 х (0‑20 mA) или 3 х (0‑10 В). Он также требует вспомогательного напряжения 220 В.

Тип E

С помощью этого измерительного трансформатора, а также PLC (Programmable logic controller) возможно измерять и контролировать электрическую мощность, поэтому он идеален для такого применения.

В заключение хотелось бы представить также измерительные трансформаторы тока со встроенными реле. Их применение в технике позволяет контролировать работу электрооборудования в различных технологических процессах и обладает рядом преимуществ, указанных выше для «интеллигентных трансформаторов».

Тип G

В отличие от предыдущего типа ИТТ, этот тип ЕМ 305 позволяет регулировать величину тока срабатывания, а также имеет более короткое время включения и выключения.

Тип F

Этот ИТТ применим для переменного тока не более 100 А с фиксированным током срабатывания реле – 0,5А. По желанию заказчика возможно изготовление ИТТ и с другим фиксированным током срабатывания. Трансформатор использует вспомогательное напряжение – 24 В (DC), возможно также изготовление ИТТ со вспомогательным напряжением 110 В (DC). Срабатывание реле фиксируется также оптически, с помощью встроенного диода.

Измерительные трансформаторы тока SACI

Компания SACI / САСИ основана в 1941 году, специализируется на разработке, производстве и сбыте электроизмерительных приборов и приборов учёта и контроля, которые помогают экономить электроэнергию.

Продукция, предлагаемая компанией SACI / САСИ находит свое применение на этапах от генерирования, транспортирования и распределения электроэнергии до использования конечным потребителем. Используется в отраслях промышленности: судоходстве, тракторном, химическом, текстильном и других производствах, а также в сферах обслуживания, как то в гостиницах, аэропортах, общественных зданиях и т. д.

Задача компании — удовлетворение запросов заказчика, предлагая наиболее оптимальные решения в каждом конкретном случае. Такие аспекты, как функциональность продукции, своевременная логистика и отлаженное техническое обслуживание гарантируют клиентам качество продукции и предоставляемого сервиса.

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании электродвижущей силы (ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току. Трансформаторы тока по принципу конструкции – шинные. По виду изоляции – в пластмассовом или литом корпусе. По числу ступеней трансформации – одноступенчатые, с одной вторичной обмоткой – для измерений и учета или для защиты. С одним коэффициентом трансформации. Модификации трансформаторов различаются конструктивным исполнением, метрологическими характеристиками, габаритными размерами, массой. Трансформаторы отдельных модификаций могут, как иметь первичную обмотку, выполненную в виде встроенной шины, так и не иметь ее. В этом случае, в качестве первичной обмотки через окно магнитопровода пропускается шина или кабель соответствующего размера. Окно магнитопровода может иметь круглое или прямоугольное сечение. Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в пластмассовый (литой) корпус, который защищает внутренние части от механических повреждений и проникновения влаги. Выводы вторичной обмотки подключены к клеммникам, закрепленным на корпусе трансформатора, и закрывающимся пломбируемой прозрачной пластиковой крышкой с целью ограничения доступа к измерительной цепи. Трансформаторы тока серии ТА имеют разъемный сердечник. Трансформаторы тока серии TRS имеют секционированную первичную обмотку. На трансформаторах имеется табличка технических данных. Рабочее положение трансформаторов в пространстве – любое. Трансформаторы тока серий TA, TL, TPR, TRS, TU, TUC, TUP (далее – трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.

ИННОВАЦИИ И ТЕХНОЛОГИИ. Производственная гамма в более чем 500 наименований, входящих в каталог компании – это измерительные и учетные приборы, отличающиеся новизной и технологической сложностью производства в соответствии с системой экологического менеджмента ISO 14001. Главным приоритетом нашей компании является качество. Маркировка СЕ на всех приборах гарантирует соответствие директивам Евросоюза и международным нормам безопасности TUV SAARLAND. Измерительные и суммирующие трансформаторы тока испанской фирмы SACI производятся только из высококачественных материалов и прошли сертификацию в России. Трансформаторы тока SACI обладают высокой механической прочностью и прочностью на пробой, а также стойкостью к тепловому воздействию. Магнитные пластины изготавливаются из специального Fe-Si сплава, обеспечивающего улучшение магнитной проницаемости. Соединительные клеммы вторичной обмотки трансформаторов тока, выполняются из никелированной латуни, на каждой клемме имеется по два винта (двойные клеммы), что позволяет менять трансформаторы не размыкая цепи.

Сайт компании: https://saci.es/en/

Метрологический сертификат на трансформаторы SACI сроком действия 2019-2024

Каталог трансформаторов тока на русском языке

Таблица кодов по трансформаторам тока

Измерительные трансформаторы TU, TUC, TL в пластиковом корпусе

Измерительные трансформаторы TU-R, TUP-R, залитые смолой

Измерительные трансформаторы с разъёмным сердечником TA-R, залитые смолой

Измерительные трансформаторы с узким профилем TU-R, TU-RT, TU-RS, залитые смолой

Измерительные трансформаторы в пластиковом корпусе TUC, TL с плоским профилем

Трансформаторы релейной защиты, залитые смолой

Трансформаторы-преобразователи

Суммирующие трансформаторы TRS

Таблица аналогов приборов Circutor

Измерительный трансформатор тока

Посетите наш веб-сайт для получения дополнительной информации

А
измерительный трансформатор тока используется для снижения токов в цепи до уровня, который можно безопасно измерить измерительным прибором. SADTEM предлагает широкий ассортимент трансформаторов тока, включая модели как для наружного, так и для внутреннего применения. Семейство для использования внутри помещений включает в себя компактную линейку на 24 кВ, 36 кВ и линейку DIN, а также модели со вставными клеммами и оконного типа. Семейство наружной установки включает модели на 24 кВ, 36 кВ и 52 кВ, все они изготовлены из цельного куска эпоксидной смолы. Эта конструкция используется для минимизации размера и веса блоков, а также для минимизации вибраций. Все наружные трансформаторы SADTEM предназначены для работы без необходимости технического обслуживания.

Сборка измерительного трансформатора тока

SADTEM имеет завидную репутацию на рынке благодаря производству продукции высочайшего качества. Компания понимает, с какой тщательностью необходимо производить каждый инструмент, и поэтому разработала впечатляющее собственное производственное предприятие. Этот объект может похвастаться компьютеризированными системами управления и роботизированными технологиями, предназначенными для того, чтобы снять бремя самой тяжелой работы с техников SADTEM и улучшить качество сборки каждого из них.
измерительный трансформатор тока по самым высоким стандартам.Выбор производства на месте также означает, что SADTEM может легко реагировать на требования клиентов и выполнять как крупные объемные заказы, так и работать с индивидуальными проектами.

Ваш партнер по измерительному трансформатору тока решения

SADTEM — идеальный партнер для всех ваших
измерительный трансформатор тока требования. Компания базируется в Дуэ на севере Франции и имеет более чем 80-летний опыт работы в отрасли, основанная в 1929 году.За это время благодаря своей приверженности производству продукции высочайшего качества и обеспечению наилучшего обслуживания клиентов фирма завоевала отличную репутацию. Это позволило компании неуклонно расти до такой степени, что теперь она обслуживает клиентов в более чем 80 разных странах. При этом она разработала глубокое понимание среды и стандартов, действующих на многих рынках.

Качество измерительного трансформатора тока производство

Надежная система качества имеет жизненно важное значение для обеспечения постоянного превосходства в
Измерительный трансформатор тока производства . Системы SADTEM были сертифицированы по стандарту ISO 9001, но это только начало подхода компании к качеству. SADTEM обеспечивает постоянное качество, проверяя как сырье, так и продукцию на каждом этапе производственного процесса. Он также использует свою собственную лабораторию для проведения широкого спектра испытаний по международным стандартам и прилагает значительные усилия для исследований и разработок.

Класс точности

для трансформаторов тока » T.I. Chen Associates

 Показатели точности преобразования первичного тока трансформатора переменного тока во вторичный сигнал (где вторичным является либо ток, либо напряжение) указывается как класс точности. Класс точности трансформаторов тока измеряется в соответствии со стандартом IEC61869. Стандарт IEC61869-2 определяет точность преобразования для трансформаторов тока при различных процентных уровнях номинальных первичных токов.  Номинальный первичный ток — это первичный ток переменного тока, при котором выходной сигнал вторичной обмотки равен полной шкале конструкции трансформатора тока (например, номинальный первичный ток модели CTSB0816-500A/5A составляет 500 А, а номинальный первичный ток вторичной обмотки равен 5 А). .

  IEC61869 Класс точности трансформатора тока 0,2:



• Погрешность соотношения ±0,75 % при 5 % номинального первичного тока,
• Ошибка соотношения ±0,35 % при 20 % номинального первичного тока,
• Ошибка соотношения ±0,20 % при 100 % номинального первичного тока
• Ошибка соотношения ±0,20 % при 120 % номинального первичного тока

Класс точности трансформатора тока IEC61869 0,5:

• Ошибка соотношения ±1,50 % при 5 % номинального первичного тока,
• ±0.Ошибка соотношения 75 % при 20 % номинального первичного тока,
• Ошибка соотношения ±0,50 % при 100 % номинального первичного тока
• Ошибка соотношения ±0,50 % при 120 % номинального первичного тока

Трансформаторы тока, предлагаемые Т. И. Chen Associates предназначены для точного измерения переменного тока до 120% от номинального первичного тока.

Требования к классу точности применительно к конкретной модели трансформатора тока могут ограничивать диапазоны номинального первичного тока, которые могут соответствовать этим требованиям к точности. Пример: CTSB0816 Трансформатор тока с разъемным сердечником, класс точности 0,5:
CTSB0816 — это трансформатор тока с разъемным сердечником и размером отверстия 80 мм (3,15″) x 160 мм (6,30″). Типичное применение — большие первичные проводники и шинные шины. Загрузить брошюру CTSB (pdf, 349 КБ)

Точный диапазон измерения составляет 5–120 % от номинального первичного тока для номинальных первичных токов от 500 до 2000 А (например, модели CTSB0816-500A/5A до CTSB0816-2000A/5A).

• CTBS0816-500A/ 5A: Класс 0.5 диапазон измерения будет от 25А до 600А.
• CTSB0816-2000A/ 5A: диапазон измерения класса 0,5 от 100 до 2400 А

Точный диапазон измерения составляет 1–120 % от номинального первичного тока , для номинальных первичных токов от 2000 до 5000 А;

• CTSB0816-2000A/ 5A: диапазон измерения класса 0,5 составляет от 20 до 2400 А.
• CTSB0816-5000A/ 5A: диапазон измерения класса 0,5 от 50 до 6000 А

Эти примеры показывают, что для достижения наилучшей точности в ожидаемом рабочем диапазоне первичного тока необходимо тщательно учитывать номинальный первичный ток трансформатора тока.Таким образом, если приложение обычно измеряет менее 500 А, подходящим выбором будет CTSB0816-500A/5A, где 500 А — это номинальный первичный ток для трансформатора тока.

Типы трансформаторов тока и области применения

Типы и области применения трансформаторов тока Трансформаторы тока (ТТ) используются в установках среднего напряжения (СН) и высокого напряжения (ВН) для передачи электрического сигнала на устройства защиты, реле и счетчики. инструменты. Они предназначены для подачи тока во вторичную обмотку, связанного с током, протекающим в его первичной обмотке.В другом нашем посте мы объяснили основные принципы конструкции и характеристик трансформатора тока. Теперь мы представим несколько практических типов трансформаторов тока и областей их применения.

Что такое трансформатор тока?

Трансформатор представляет собой электрический прибор, используемый для передачи электрической энергии от одной цепи к другой без изменения ее частоты, который может быть получен за счет электромагнитной индукции. По сути, трансформаторы бывают двух видов: с сердечником и с оболочкой.Основная операция заключается в понижении и повышении напряжения.

Измерительные трансформаторы используются для целей измерения, поскольку эти трансформаторы измеряют напряжение, ток, мощность и энергию. Они используются в нескольких устройствах с такими соединениями, как амперметр, вольтметр, ваттметр и счетчик энергии. Эти трансформаторы подразделяются на два основных типа, а именно трансформаторы напряжения и трансформаторы тока. В этом посте мы полностью обсудим определение, типы и области применения трансформаторов тока.

Что такое трансформатор тока? (Ссылка: elprocus.com )

Измерительный трансформатор, который используется для получения переменного тока через вторичную часть трансформатора, используется как трансформатор тока. Это также представлено как последовательный трансформатор, поскольку он сконфигурирован последовательно со схемой для измерения различных параметров электроэнергии. Здесь ток во вторичной части связан с током в первичной. Они в основном используются для снижения высоковольтных токов на низковольтные выходы.

Принцип работы трансформатора тока

Принцип работы трансформатора тока несколько отличается при измерении с помощью трансформаторов стандартного напряжения. Он содержит две обмотки, аналогичные обычному трансформатору напряжения. Всякий раз, когда переменный ток подается по всей первичной секции, может создаваться переменный магнитный поток, тогда переменный ток будет стимулироваться во вторичной секции. В этой форме импеданс нагрузки очень низкий. Таким образом, это устройство работает в условиях короткого замыкания.Таким образом, ток через вторичную секцию основан на токе в первичной обмотке, но не на импедансе нагрузки.

Типы трансформаторов тока

На рынке представлено несколько типов трансформаторов тока. В этом посте мы представим основные их виды. Трансформаторы тока подразделяются на четыре основных типа, которые включают следующее:

Трансформатор тока для внутренней установки

Трансформаторы тока для внутренней установки обычно используются в низковольтных цепях.Сами они делятся на разные формы, такие как оконные, раневые и стержневые. Обмоточный тип состоит из двух обмоток, в том числе первичной и вторичной аналогично основному типу. Они используются в случаях суммирования из-за их высокой точности и больших значений первичных ампер-витков.

Прибор стержневого типа содержит первичный стержень с вторичными сердечниками. В этой форме основная часть бара является важной частью. Точность этого устройства может быть снижена из-за эффекта намагничивания сердечника.Форма окна может быть задана в области первичного проводника, так как моделирование этих трансформаторов может быть выполнено без первичной обмотки.

Эти формы трансформаторов бывают с разъемным сердечником и твердотельные. Первичный проводник должен быть отсоединен перед подключением трансформатора этой формы, тогда как в разъемном сердечнике его можно установить прямо в секции проводника, не отделяя его.

Трансформаторы тока наружной установки

Трансформаторы тока наружной установки используются в высоковольтных цепях, таких как распределительные устройства и подстанции.Они представлены в двух формах: с элегазовой изоляцией и с масляным наполнением. Трансформаторы тока с элегазовой изоляцией имеют малый вес, если сравнивать их с трансформаторами с масляным наполнением.

Опорный бак может быть присоединен к первичной секции, которая представляет собой конструктивную форму бака под напряжением трансформатора тока. В этой конструкции применяются небольшие вводы, поскольку и первичный проводник, и бак имеют одинаковую емкость. Первичная обмотка раздельного типа используется для трансформаторов тока с несколькими коэффициентами трансформации.

Таким образом, на баке, предназначенном для первичной части, установлены отводы, поэтому с помощью этих устройств может быть достигнута переменная скорость тока. Когда отводы предусмотрены для вторичной обмотки, то рабочие ампер-витки могут быть изменены при подаче на первичную часть, поэтому неиспользуемый медный зазор может быть оставлен за исключением самого нижнего уровня.

Втулочный трансформатор тока

Этот тип трансформатора похож на стержневую форму, где вторичная секция и сердечник установлены в секции первичного проводника.Вторичная часть в трансформаторе может быть скручена в круглую, непохожую на сердечник кольцевой формы. Он крепится к высоковольтным вводам через силовые трансформаторы, автоматические выключатели, распределительные устройства или генераторы.

Когда проводник обтекает ввод по всей длине, то он работает как первичная обмотка, а конфигурацию сердечника можно выполнить, вложив изолирующий вкладыш. Эти формы трансформаторов тока используются в высоковольтных системах для релейных целей, так как они не дороги.

Портативные трансформаторы тока

Эти формы трансформаторов являются высокоточными типами, которые в основном используются для анализаторов мощности и высокоточных амперметров. Эти трансформаторы существуют в нескольких типах, таких как переносные зажимы, гибкие и с разъемным сердечником. Измерение уровня тока для переносных форм трансформаторов тока варьируется от 1000 А до 1500 А. Эти устройства обычно используются для обеспечения изоляции измерительных приборов от цепей с большим напряжением.Посетите здесь, чтобы полностью узнать типы трансформаторов тока.

В дополнение к четырем основным типам, описанным выше, существуют другие типы трансформаторов тока, в том числе:

Типы трансформаторов тока (Ссылка: ksinstrumnets.net )

Стандартный измерительный трансформатор тока

Стандартные измерительные трансформаторы тока используются в в сочетании с амперметрами для контроля больших токов, которые снижаются до нормального выходного уровня 1 А или 5 А.Состояние ВА трансформатора тока соответствует уровню ВА измерительного прибора или амперметра.

Форма 200/5 FSD (полное отклонение) трансформатора тока используется в сочетании с токарным амперметром с номиналом от нуля до 200 А. трансформатор тока 5 А.

Стандартный измерительный трансформатор тока (Ссылка: talema.com )

Нагрузка R устройства должна быть как можно меньше, чтобы обеспечить короткое замыкание, чтобы обеспечить беспрепятственный вторичный выход.Нагрузка R, используемая в сочетании с вольтметром, также должна быть как можно меньше, чтобы поддерживать малым вторичное напряжение трансформатора тока для повышения точности.

Стандартные номинальные значения ВА обычных измерительных трансформаторов тока составляют 10, 5 и 2,5 ВА. Очень важно, чтобы измерительные устройства насыщались в соотношении, гарантирующем безопасность измерительного устройства при выходном сигнале выше номинального или в случае недостаточной неисправности.

При исключении из системы амперметра вторичная обмотка полностью размыкается, и прибор работает как повышающий трансформатор.Частично это связано с очень большим увеличением намагничивающей среды в сердечнике трансформатора тока, поскольку во вторичной секции нет противодействующего выхода, предотвращающего это.

Это может привести к стимуляции очень большого напряжения во вторичной обмотке, а также к улучшению отношения V _p (N _s /N _p ) через вторичную обмотку. По этой причине трансформатор тока никогда не должен находиться в разомкнутом состоянии. Если необходимо снять нагрузку (или амперметр), сначала необходимо установить короткозамыкатель рядом с клеммами вторичной обмотки, чтобы снизить риск поражения электрическим током.

Измерительный трансформатор тока

Измерительный трансформатор тока предназначен для непрерывного измерения тока и работы точно в пределах номинального уровня тока. Пределы смещения фаз и погрешность тока определяются классом точности. Классы точности включают 0,1, 0,2, 0,5 и 1.

В электросчетчиках, ваттметрах и измерителях коэффициента мощности фазовый сдвиг вызывает ошибки. Хотя объяснение электронных измерителей энергии и мощности позволило откалибровать текущую фазовую ошибку.

Когда ток превышает стандартный уровень, измерительный ТТ насыщается, тем самым ограничивая скорость тока через прибор. Вещества сердечника для этого типа трансформаторов тока обычно имеют небольшой уровень насыщения, например, нанокристаллические.

Формы Nuvotem AP и AQ представляют собой точные трансформаторы тока с нормальной точностью 0,1–0,2 %, что делает их желательными в случаях, когда требуется высокая точность и как минимум сдвиг фаз.

Трансформатор тока защиты

Трансформатор тока защиты хорошо работает в состоянии перегрузки по току.Это позволяет определенным реле точно контролировать токи повреждения даже в ситуациях с очень высоким током. Вторичный выход используется для запуска защитного реле, которое может изолировать участок энергетической цепи, находящийся в состоянии неисправности. Материал сердечника для этого типа ТТ имеет высокий уровень насыщения и обычно изготавливается из кремнистой стали.

Типы трансформаторов тока: Стандартная форма (Ссылка: talema.com )

Первичная обмотка

В этой форме первичная обмотка практически сконфигурирована последовательно с проводником, управляющим током. Первичная секция включает один виток и скомпонована внутри устройства. Проволочная обмотка типа трансформатора тока может использоваться для измерения токов в диапазоне от 1 до 100 А.

Сборная шина

В этом виде сборная шина основной цепи сама выполняет роль первичной секции с одним витком. Итак, стержневой трансформатор включает в себя только вторичные обмотки. Сам корпус трансформатора тока обеспечивает изоляцию между землей и первичной цепью.Такие трансформаторы можно использовать при самых высоких напряжениях передачи, используя масляную изоляцию и фарфоровые втулки.

Кольцевого типа

В этой форме трансформатор тока устанавливается на сборную шину или изолированный провод, а на вторичной обмотке имеется только низкий класс изоляции. Для достижения нестандартных уровней или для других частных целей по кольцу следует пропустить более одной скрутки первичного провода. Сердечник обычно представляет собой многослойную кремнистую сталь, а обмотки — из меди.

Суммирование

Суммирующие трансформаторы используются для сравнения релейных значений, полученных на выходе в трех фазах первичной части. Это выполняется путем преобразования трехфазных значений в однофазные величины. Сетевые трансформаторы тока присоединены к первичной части вспомогательного трансформатора тока. Эти приборы применяются для обеспечения надлежащего функционирования релейных цепей.

Подробнее о Linquip

Ошибки в типах трансформаторов тока

Ошибки, которые произошли в различных типах трансформаторов тока, включают следующее:

• Первичная часть трансформатора нуждается в М. создают поток, который создает ток намагничивания в системе.
• Выход холостого хода трансформатора содержит элемент отходов сердечника, что приводит к гистерезисным и вихретоковым потерям.
• Пока сердечник устройства насыщен, плотность потока намагничивающей нагрузки может прекратиться, и могут произойти другие потери.

Как правильно выбрать трансформатор тока между различными типами?

Перед выбором наилучшего трансформатора тока для приложения следует учитывать следующие характеристики:

• Номинальный первичный ток
• Напряжение цепи
• Номинальный вторичный ток
• Номинальная нагрузка на вторичной стороне
• Класс точности

Этот выбор также следует делать с учетом максимальной мощности первичной цепи и профиля проводника.

Применение трансформатора тока

Две основные области применения трансформаторов тока — измерение тока и защита. Они также используются для изоляции между измерительными приборами и высоковольтными сетями. Это гарантирует не только безопасность пользователя, но и конечного используемого инструмента. Рекомендуется использовать трансформаторы тока для приложений на 40 А и более.

Измерительный трансформатор тока

Измерительный трансформатор тока предназначен для измерения тока на непрерывном основании. Эти типы трансформаторов тока работают с высокой степенью точности, но в пределах номинального уровня тока. Измерительные трансформаторы тока включают первичную часть, на которую подается измеряемый ток. Измерительные приборы крепятся к вторичной секции. Это делает их пригодными для использования в сочетании с другими измерительными устройствами и продуктами для измерения мощности – от простых измерителей мощности до счетчиков энергии, таких как:

• Амперметры
• Счетчики киловатт-часов
• Единицы измерения
• Реле управления

Трансформаторы тока в системе защиты электропитания

Трансформатор тока защиты используется для снижения токов в силовых сетях, тем самым защищая их от аварий.Эти типы трансформаторов тока воспринимают фактический ток в первичной обмотке и генерируют пропорциональные выходы на своих вторичных сторонах, которые полностью изолированы от первичной цепи.

Этот выходной ток затем используется в качестве входа для защитной части, которая автоматически изолирует это реле силовой цепи в случае поломки. Поскольку изолирована только неисправная часть, остальная часть конфигурации может продолжать нормально работать.

Трансформаторы тока в системе защиты электропитания (Артикул: ksinstruments.сеть )

Некоторые из важных случаев применения, где используются типы трансформаторов тока:

• Управление высоковольтными электрическими подстанциями и электрической сетью
• Активация защитного реле в случае аварийного тока и отключение компонента или всей системы от основного источника питания
• Коммерческий учет
• Дифференциальная защита, защита от замыканий на землю и система защиты шин
• Моторные и генераторные установки
• Панель управления (APFC, VCB, MCC, AMF, PCC и Релейные панели) и приводы
• Стандартные типы для лабораторных целей
• Втулочный тип, масляный ТТ в силовом трансформаторе
• Измерение тока, контроль, регистрация и управление

Купить оборудование или запросить услугу

Используя Linquip RFQ Service, вы можете рассчитывать на получение коммерческих предложений от различных поставщиков из разных отраслей и регионов.

Щелкните здесь, чтобы запросить коммерческое предложение от поставщиков и поставщиков услуг

Трансформатор тока (ТТ) — конструкция и принцип работы

Трансформатор тока (ТТ) — это тип трансформатора, который используется для измерения переменного тока. Он вырабатывает переменный ток (AC) во вторичной обмотке, который пропорционален переменному току в его первичной обмотке. Трансформаторы тока, наряду с трансформаторами напряжения или потенциала, являются приборными трансформаторами.

Трансформаторы тока

предназначены для воспроизведения в уменьшенном масштабе тока в высоковольтной линии и изоляции измерительных приборов, счетчиков, реле и т. д., от высоковольтной цепи питания
.

Большие переменные токи, которые не могут быть обнаружены или пропущены через обычный амперметр и токовые катушки ваттметров, счетчики энергии, могут быть легко измерены с помощью трансформаторов тока вместе с обычными приборами малого диапазона.

Связанный: принцип работы трансформатора

Символ трансформатора тока / принципиальная схема

Схема трансформатора тока

Трансформатор тока (CT) в основном имеет первичную обмотку из одного или нескольких витков большой площади поперечного сечения.В некоторых случаях шина с высоким током может действовать как первичная обмотка. Он подключается последовательно с линией, по которой течет большой ток.

Конструкция и схема трансформатора тока Символы схемы трансформатора тока в соответствии со стандартами IEEE и IEC

Вторичная обмотка трансформатора тока состоит из большого количества витков тонкого провода с малой площадью поперечного сечения. Обычно это 5А. Он подключен к катушке амперметра нормального диапазона.

Связанный: Почему вторичная обмотка трансформатора тока (ТТ) не должна быть разомкнута?

Принцип работы трансформатора тока

Эти трансформаторы в основном являются повышающими трансформаторами, т. е.е. повышение напряжения с первичной на вторичную. Таким образом, ток уменьшается от первичного к вторичному.

Итак, с текущей точки зрения, эти понижающие трансформаторы значительно понижают значение тока от первичной обмотки к вторичной.

Лет,

N ₁ = количество первичных витков

N ₂  = количество вторичных витков

I ₁  = первичный ток

I ₂  = вторичный ток

Для трансформатора,

I ₁ /I ₂  = N ₂ /N ₁

Поскольку N ₂ очень велико по сравнению с N ₁ , отношение I ₁ к I ₂ также очень велико для трансформаторов тока.Такой коэффициент тока указывается для представления диапазона трансформатора тока.

Например, рассмотрим диапазон 500:5, тогда это означает, что C.T. понижает ток от первичного к вторичному в отношении 500 к 5.

I ₁ / I ₂   = 500/5

Зная этот коэффициент тока и показания счетчика на вторичной обмотке, можно получить фактический высокий линейный ток, протекающий через первичную обмотку.

Типы трансформаторов тока

В зависимости от области применения трансформаторы тока можно разделить на два типа:

1. Внутренние трансформаторы тока
2. Трансформаторы тока наружной установки

Внутренние трансформаторы тока

Трансформаторы тока

, предназначенные для установки внутри металлических шкафов, известны как трансформаторы тока для помещений.

В зависимости от метода изоляции они могут быть дополнительно классифицированы как:

• Лента изолированная
• Литая смола (эпоксидная смола, полиуретан или поликрит)

С точки зрения конструктивных аспектов трансформаторы тока для внутренней установки можно разделить на следующие типы:

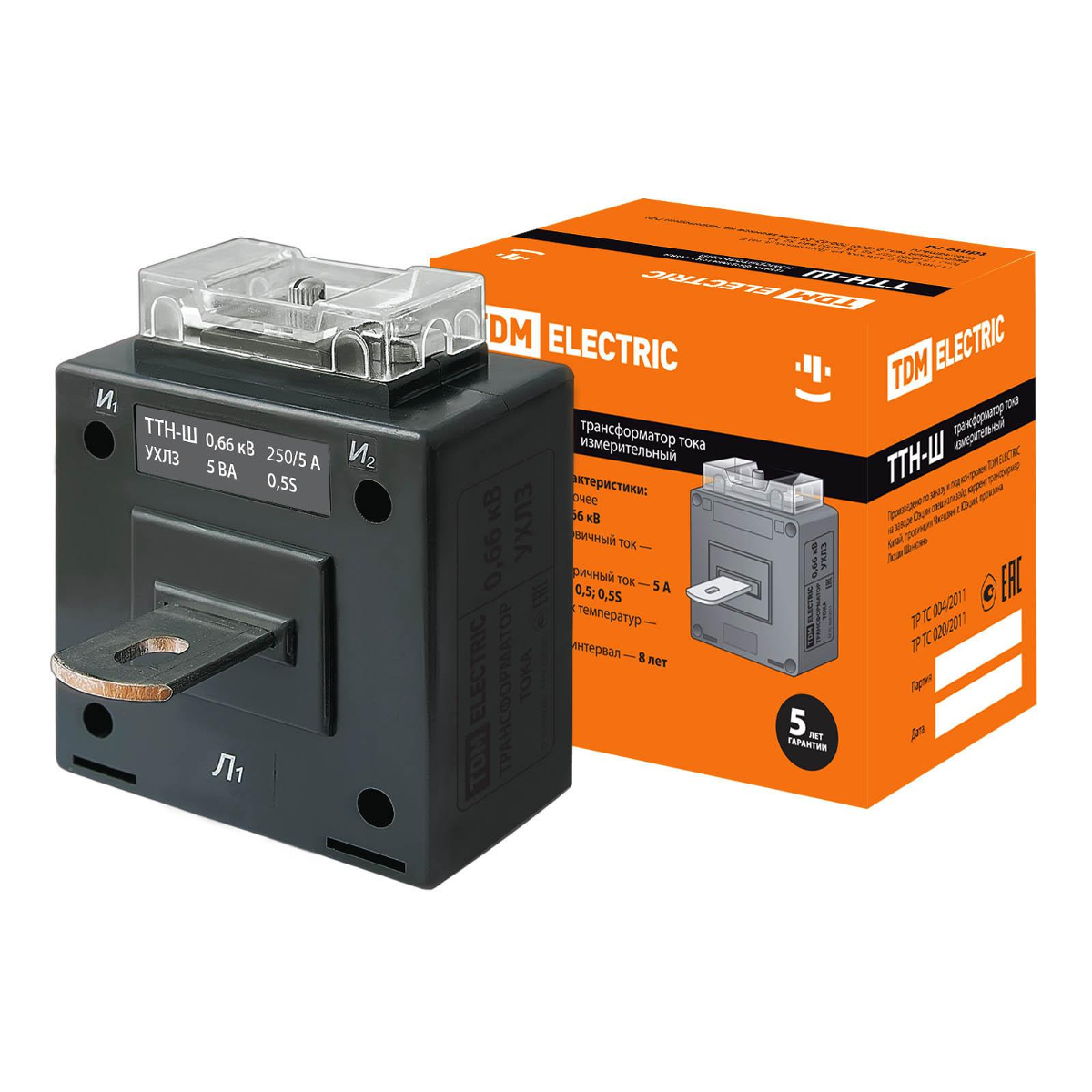

1. ТТ стержневого типа : ТТ, имеющие стержень подходящего размера и из материала, используемого в качестве первичной обмотки, известны как ТТ стержневого типа. Стержень может быть прямоугольного или круглого сечения.

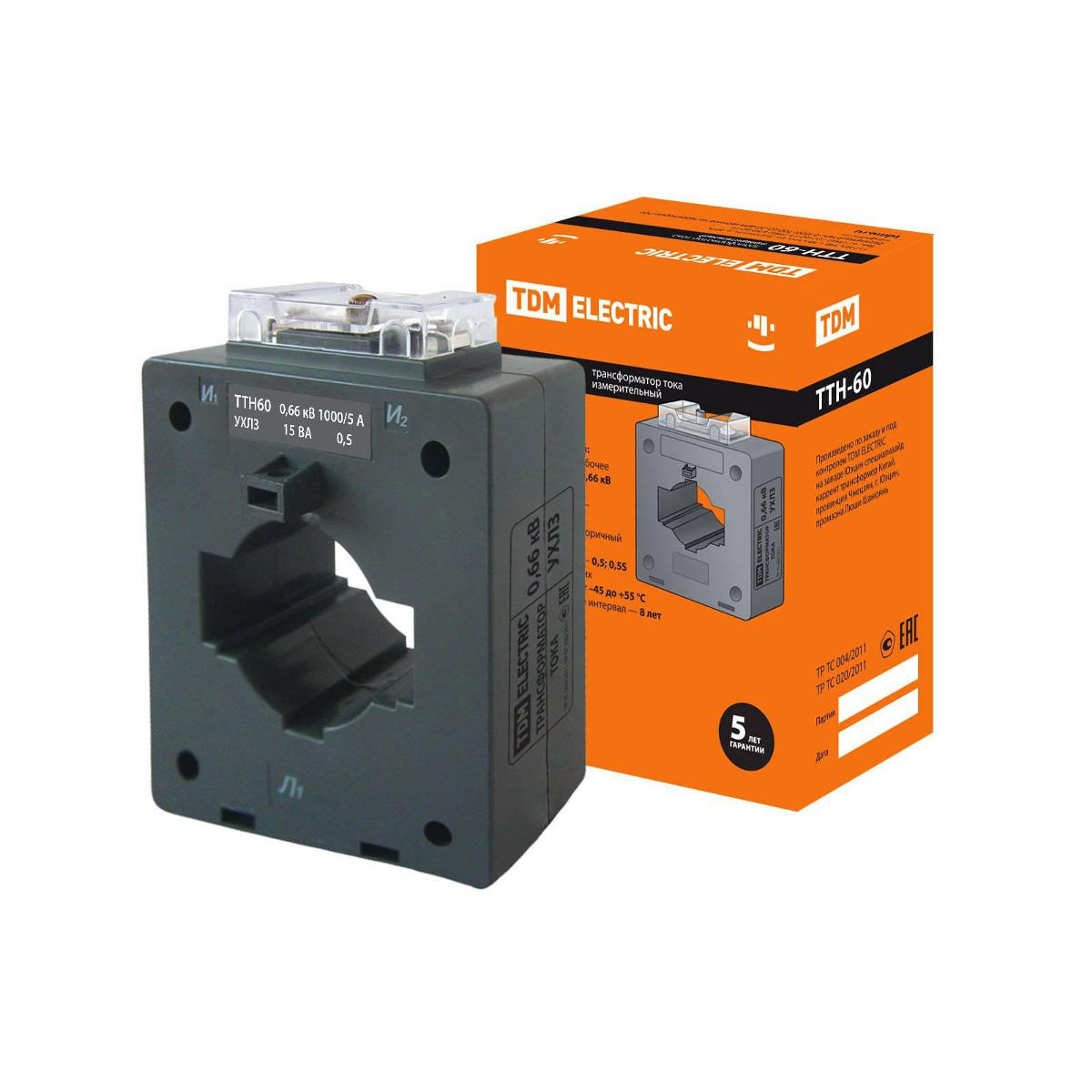

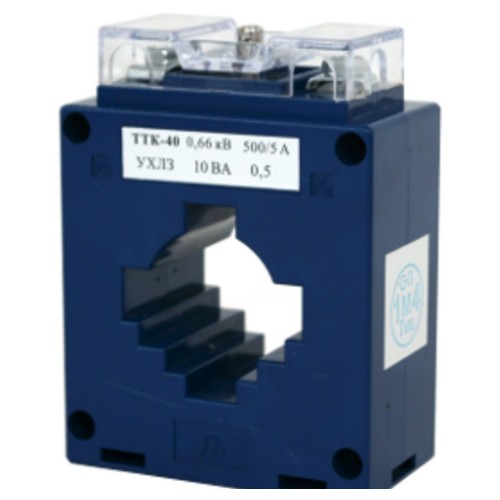

2. ТТ с прорезью/окном/кольцом : ТТ с отверстием в центре для пропуска через него первичного проводника известны как ТТ «кольцевого» (или «прорезного/оконного») типа.
3. ТТ с обмоткой : ТТ с первичной обмоткой, состоящей более чем из одного полного витка, намотанной на сердечник, известен как ТТ с обмоткой. Соединительные клеммы первичной обмотки могут быть аналогичны клеммам ТТ стержневого типа, или для этой цели могут быть предусмотрены прямоугольные контактные площадки.

Трансформатор тока для наружной установки

Эти трансформаторы тока предназначены для наружного применения.Они используют трансформаторное масло или любую другую подходящую жидкость для изоляции и охлаждения. Погруженный в жидкость ТТ, который герметизирован и не сообщается с атмосферой, известен как герметичный ТТ.

Маслонаполненные трансформаторы тока для наружной установки далее классифицируются как

1. боевой резервуар типа CT
2. мертвый резервуар типа CT

Большинство трансформаторов тока наружной установки являются высоковольтными трансформаторами тока. В зависимости от применения они далее классифицируются на:

1. Измерительный трансформатор тока
2. Защитный трансформатор тока

Трансформатор тока резервуара под напряжением

В этой конструкции измерительных трансформаторов бак, в котором размещены сердечники, находится под напряжением сети.На рисунке показан боевой резервуар CT. Можно отметить, что втулка этого ТТ подвержена повреждениям при транспортировке, так как ее центр тяжести находится на большой высоте.

Трансформатор тока в баке под напряжением

Трансформатор тока в баке без жидкости

В конструкции трансформаторов тока с мертвым баком бак, в котором находятся сердечники, находится под потенциалом земли.

На рисунке показана конструкция мертвого бака (одинарная втулка), монтаж которой аналогичен конструкции работающего бака, но здесь центр тяжести расположен низко.Следовательно, этот тип ТТ не повреждается при транспортировке.

Трансформатор тока холостого хода

На рисунке изображен ТТ холостого хода (с двумя вводами), который имеет очень компактные размеры и может быть установлен на стальной конструкции рядом с автоматическими выключателями наружной установки.

ТТ, имеющий более одного сердечника и более одной вторичной обмотки, называется многоядерным ТТ (например, ТТ с измерительным и защитным сердечниками).

ТТ, в котором более одного коэффициента можно получить путем повторного соединения или обвязки первичной или вторичной обмотки, известен как измерительный трансформатор с несколькими коэффициентами (например,г. ТТ с коэффициентом 800-400-200/1 А). В таких трансформаторах следует избегать изоляции первичных обмоток, насколько это допускается конструкцией.

Измерительный трансформатор, предназначенный для двойного назначения измерения и защиты, известен как измерительный трансформатор двойного назначения.

ТТ с разъемным измерительным сердечником, используемым для измерения тока в сборной шине, известен как ТТ с разъемным сердечником. Пружинное действие трансформатора тока с разъемным сердечником позволяет оператору использовать этот трансформатор тока для охвата токоведущей шины низкого напряжения без прекращения протекания тока.

Измерительный ТТ и ТТ защиты

Трансформатор тока в некоторой степени подобен силовому трансформатору, поскольку оба они основаны на одном и том же фундаментальном механизме электромагнитной индукции, но существуют значительные различия в их конструкции и работе.

Трансформатор тока

, используемый для измерительных и индикационных цепей , обычно называется измерительным трансформатором тока .

Трансформатор тока

, используемый вместе с защитными устройствами , называется Protection CT .

ТТ класса измерения имеет намного меньшую мощность ВА, чем ТТ класса защиты. Измерительный ТТ должен быть точным во всем диапазоне, т.е. от 5% до 125% нормального тока. Другими словами, его импеданс намагничивания при низких уровнях тока (и, следовательно, низких уровнях потока) должен быть очень высоким.

ТТ с измерительным сердечником предназначен для более точной работы в пределах указанного диапазона номинального тока. Когда ток превышает этот номинал, измерительный сердечник насыщается, тем самым ограничивая величину уровня тока внутри устройства.Это защищает подключенные приборы учета от перегрузки при протекании тока аварийного уровня. Он защищает расходомер от воздействия чрезмерных крутящих моментов, которые могут возникнуть во время этих отказов.

Измерительный ТТ класса

В противоположность этому, для ТТ со степенью защиты линейная характеристика ожидается до 20-кратного превышения номинального тока. Его характеристики должны быть точными в диапазоне нормальных токов и вплоть до токов короткого замыкания. В частности, для трансформаторов тока со степенью защиты импеданс намагничивания должен поддерживаться на высоком уровне в диапазоне токов порядка токов короткого замыкания.

Защита CT Class

Сердечник защиты предназначен для преобразования сигнала без искажений даже в диапазоне перегрузки по току. Это позволяет реле защиты точно измерять значение тока повреждения даже в условиях очень высокого тока.

Для измерения ТТ требуется точность в пределах нормального рабочего диапазона до 125 процентов от номинального тока. Для условий перегрузки по току, помимо этого, точность не требуется, скорее, в сердечнике должно быть насыщение, чтобы снять с подключенных приборов нагрузки из-за перегрузки по току.

Точность не требуется для токов ниже номинального значения для защитных ТТ. Но должна быть точность при всех более высоких значениях тока вплоть до максимального первичного тока, равного максимальному уровню неисправности системы.

Решение об использовании ТТ двойного назначения для измерения и защиты зависит от различных факторов, таких как конструкция, стоимость и место, а также от способности прибора выдерживать кратковременные перегрузки по току.

Трансформаторы тока классов T и C

Стандарты

ANSI/IEEE классифицируют трансформаторы тока на два типа:

1. Трансформатор тока класса T
2. Трансформатор тока класса C

Как правило, ТТ класса Т представляет собой ТТ с обмоткой с одним или несколькими первичными витками, намотанными на сердечник. Это связано с высоким потоком рассеяния в активной зоне. Из-за этого единственный способ определить его производительность — провести тест. Другими словами, для этих типов ТТ нельзя использовать стандартные рабочие характеристики.

Для ТТ класса С буквенное обозначение «С» указывает на то, что поток рассеяния незначителен. ТТ класса С являются более точными ТТ стержневого типа. В таких ТТ поток рассеяния из сердечника поддерживается очень малым. Рабочие характеристики таких ТТ можно оценить по стандартным кривым возбуждения.Кроме того, погрешность отношения поддерживается в пределах ±10% для стандартных условий эксплуатации.

Строительство трансформатора тока

Как мы обсуждали выше, существует три типа конструкций, используемых для внутренних трансформаторов тока:

1. Тип раны CT
2. Тороидальный (окно), тип CT
3. Бар типа CT

Трансформатор тока с обмоткой – первичная обмотка трансформатора физически соединена последовательно с проводником, по которому течет измеряемый ток в цепи. Величина вторичного тока зависит от коэффициента трансформации трансформатора.

Трансформатор тока тороидального (оконного) типа – не содержат первичной обмотки. Вместо этого линия, по которой протекает ток в сети, продевается через окно или отверстие в тороидальном трансформаторе. Некоторые трансформаторы тока имеют «разъемный сердечник», что позволяет открывать, устанавливать и закрывать их без отключения цепи, к которой они подключены.

ТТ с обмоткой Тороидальный (оконный) тип ТТ стержневого типа

Трансформатор тока стержневого типа – В этом типе трансформатора тока в качестве первичной обмотки используется фактический кабель или шина главной цепи, что эквивалентно одному витку .Они полностью изолированы от высокого рабочего напряжения системы и обычно крепятся болтами к токоведущему устройству.

1. Трансформатор тока с обмоткой

В конструкции с намоткой первичная обмотка наматывается на сердечник более чем на один полный виток.

Трансформатор тока с обмоткой

Конструкция трансформатора тока с обмоткой показана выше.

В трансформаторе тока с обмоткой низкого напряжения вторичная обмотка намотана на бакелитовый каркас.Тяжелая первичная обмотка намотана непосредственно поверх вторичной обмотки с подходящей изоляцией между ними.

В противном случае первичная обмотка наматывается полностью отдельно, затем обматывается подходящим изоляционным материалом и собирается вместе с вторичной обмоткой на сердечнике.

Трансформаторы тока могут быть кольцевого или оконного типа. Некоторые часто используемые формы штамповки трансформаторов тока оконного типа показаны на рисунке ниже.

Материалом сердечника для намотки является железоникелевый сплав или ориентированная электротехническая сталь.Перед установкой вторичной обмотки на сердечник ее изолируют с помощью концевых хомутов и кольцевых обмоток из прессованных плит. Такие прессборды обеспечивают дополнительную изоляцию и защиту обмотки от повреждений из-за острых углов.

2. Трансформатор тока стержневого типа

В этом типе трансформатора тока первичная обмотка представляет собой не что иное, как стержень подходящего размера. Конструкция показана на рис.

Трансформатор тока стержневого типа

Изоляция первичной обмотки стержневого типа представляет собой бакелизированную бумажную трубку или смолу, отформованную непосредственно на стержне.Такая первичная обмотка стержневого типа является составной частью трансформатора тока. Сердечник и вторичная обмотка одинаковы в трансформаторе стержневого типа.

Штамповки, используемые для ламинирования трансформаторов тока, должны иметь большую площадь поперечного сечения, чем у обычных трансформаторов. За счет этого сопротивление чередующихся углов остается максимально низким. Следовательно, соответствующий ток намагничивания также мал.

Обмотки расположены очень близко друг к другу, чтобы уменьшить реактивное сопротивление рассеяния.Чтобы избежать эффекта короны, в трансформаторе стержневого типа внешний диаметр трубки поддерживается большим.

Обмотки сконструированы таким образом, что без повреждений они могут выдерживать силы короткого замыкания, которые могут быть вызваны коротким замыканием в цепи, в которую включен трансформатор тока.

При малых линейных напряжениях для изоляции используется лента и лак. Для линейных напряжений выше 7 кВ применяются масляные или заполненные компаундом трансформаторы тока.

Строительство высоковольтного трансформатора тока для наружной установки

Использование / преимущества трансформатора тока

Трансформаторы тока широко используются для измерения тока и контроля работы энергосистемы.

Применение различных типов трансформаторов тока

Наряду с проводами напряжения коммерческие трансформаторы тока приводят в действие счетчик электроэнергии коммунального предприятия практически в каждом здании с трехфазным питанием и однофазным питанием более 200 ампер.

Трансформаторы тока высоковольтные монтируются на фарфоровых или полимерных изоляторах для изоляции их от земли.

Трансформаторы тока могут быть установлены на низковольтных или высоковольтных проводах силового трансформатора.

Часто несколько трансформаторов тока устанавливаются как «стек» для различных целей. Например, устройства защиты и коммерческого учета могут использовать отдельные трансформаторы тока для обеспечения изоляции между цепями измерения и защиты и позволяют использовать трансформаторы тока с различными характеристиками (точность, характеристики перегрузки) для устройств.

Применение высоковольтных трансформаторов тока

Благодаря очень высокой точности идеально подходит для установки в точках учета.

Отличная частотная характеристика; идеально подходит для контроля качества электроэнергии и измерения гармоник.

Подходит для установки в фильтрах переменного и постоянного тока на преобразовательных подстанциях для проектов HVDC.

Примеры применения:

1. Защита линий высокого напряжения и подстанций.
2. Защита конденсаторных батарей.
3. Защита силовых трансформаторов.
4. Измерение доходов.

Понимание соотношения, полярности и класса

Когда переменный ток проходит через электрический проводник, такой как кабель или шина, он создает магнитное поле под прямым углом к ​​потоку тока.Фото: Викимедиа.

Основной функцией трансформатора тока является создание управляемого уровня напряжения и тока, пропорционального току, протекающему через его первичную обмотку, для работы измерительных или защитных устройств.

В своей самой базовой форме ТТ состоит из многослойного стального сердечника, вторичной обмотки вокруг сердечника и изоляционного материала, окружающего обмотки.

Когда переменный ток проходит через электрический проводник, такой как кабель или шина, он создает магнитное поле под прямым углом к ​​потоку тока.

Если этот ток проходит через первичную обмотку ТТ, железный сердечник внутри намагничивается, что затем индуцирует напряжение во вторичных катушках. Если вторичная цепь замкнута, ток, пропорциональный коэффициенту трансформации трансформатора тока, будет протекать через вторичную цепь.

ТТ с разомкнутой цепью

ОПАСНОСТЬ: Трансформаторы тока должны оставаться закороченными до тех пор, пока они не будут подключены к вторичной цепи. ТТ обычно подключаются к клеммной колодке, где могут быть установлены закорачивающие винты для соединения изолированных точек.

Важно, чтобы к трансформатору тока всегда была подключена нагрузка или нагрузка, когда он не используется, иначе на клеммах вторичной обмотки может возникнуть опасно высокое вторичное напряжение.

Типы трансформаторов тока

Существует четыре типичных типа трансформаторов тока: оконный , проходной, стержневой и витой . Первичная обмотка может состоять только из первичного токопровода, проходящего один раз через отверстие в сердечнике трансформатора тока (оконного или стержневого типа), или может состоять из двух или более витков, намотанных на сердечник вместе со вторичной обмоткой (намотанной тип).

Трансформаторы тока

оконного и стержневого типа являются наиболее распространенными трансформаторами тока, используемыми в полевых условиях. Кредит Фотографии: ABB

1. Окно CT

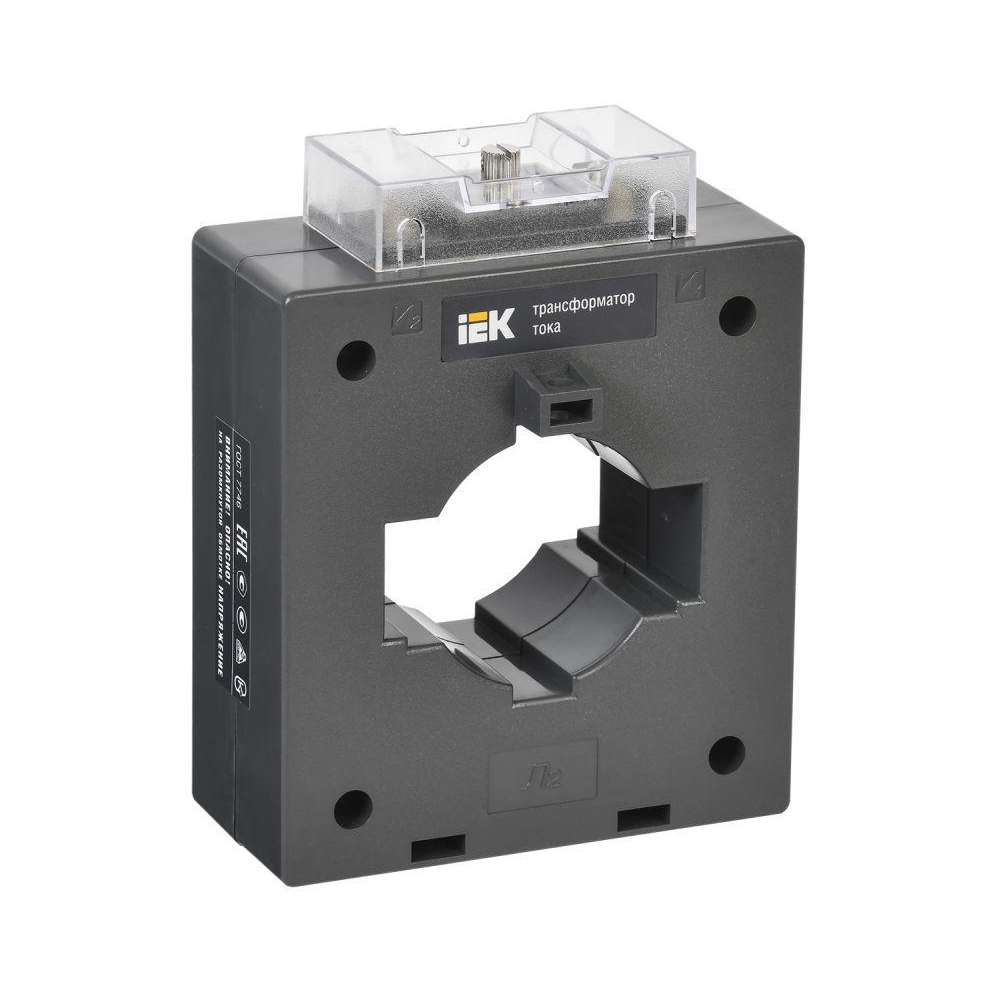

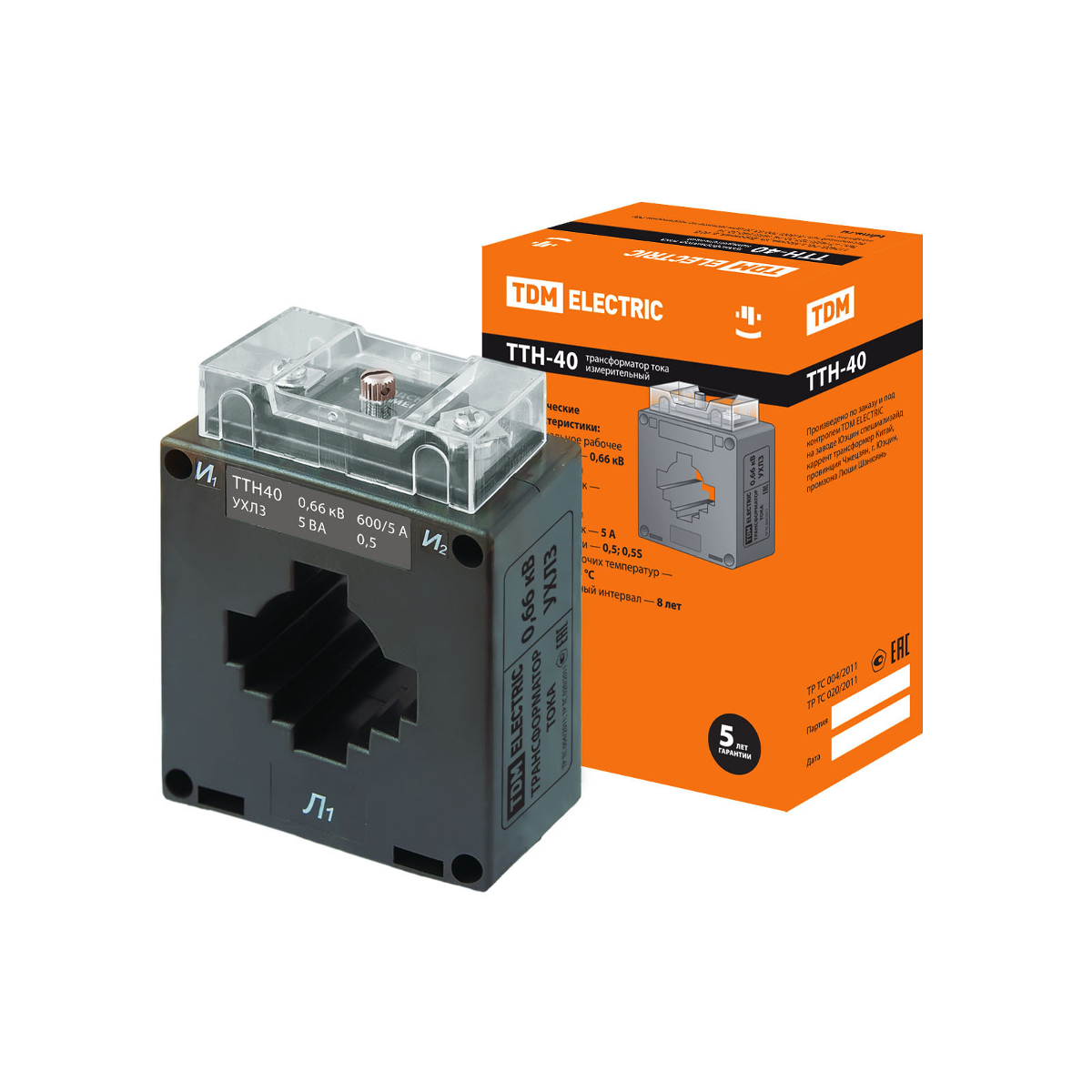

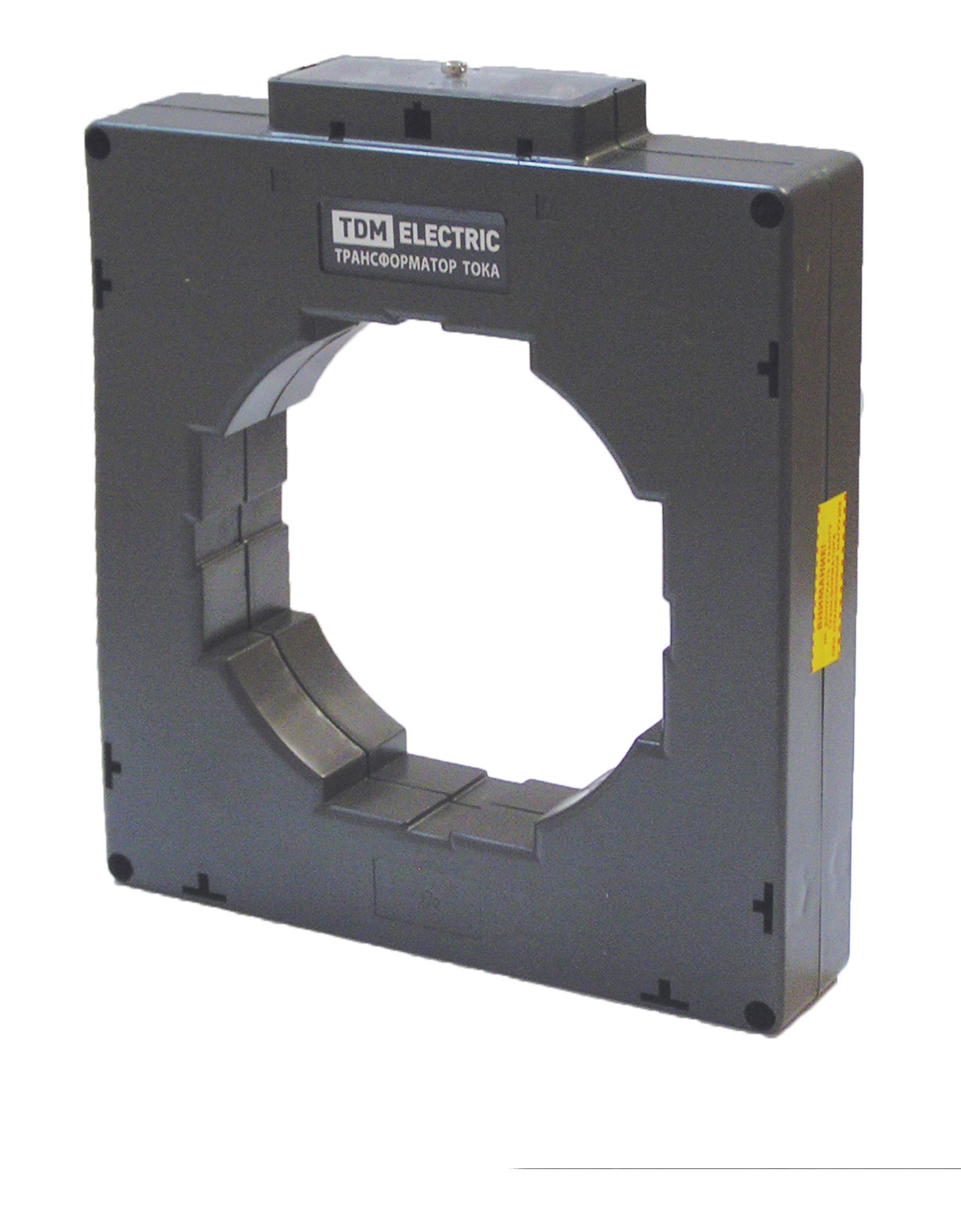

Оконные трансформаторы тока сконструированы с без первичной обмотки и могут иметь конструкцию со сплошным или разъемным сердечником. Эти трансформаторы тока устанавливаются вокруг проводника и являются наиболее распространенным типом трансформаторов тока в полевых условиях.

Установка оконных ТТ со сплошным сердечником требует отсоединения первичного проводника. Оконные ТТ с разъемным сердечником можно устанавливать без предварительного отсоединения первичного проводника, и они обычно используются для контроля и измерения мощности.

ТТ нулевой последовательности представляют собой оконный ТТ, который обычно используется для обнаружения замыкания на землю в цепи путем одновременного суммирования тока во всех проводниках. При нормальной работе эти токи в векторной сумме будут равны нулю.

Трансформатор тока с окном нулевой последовательности

Когда происходит замыкание на землю, поскольку часть тока уходит на землю и не возвращается на другие фазы или нейтраль, ТТ увидит этот дисбаланс и отправит сигнал вторичного тока на реле.ТТ нулевой последовательности устраняют необходимость использования нескольких оконных ТТ, выходы которых суммируются, вместо этого используется один ТТ, который окружает все проводники.

2. Стержневой ТТ

Трансформаторы тока стержневого типа работают по тому же принципу, что и оконные трансформаторы тока, но в качестве первичного проводника установлены постоянные стержни. Имеются стержневые типы с более высоким уровнем изоляции, которые обычно крепятся болтами непосредственно к текущему устройству ухода.

Трансформатор тока стержневого типа

3.Втулка СТ

Втулочные трансформаторы тока

в основном представляют собой оконные трансформаторы тока, специально разработанные для размещения вокруг высоковольтной втулки. Обычно к этим ТТ нет прямого доступа, и их паспортные таблички находятся на шкафу управления трансформатором или автоматическим выключателем.

ТТ ввода 110 кВ с элегазом. Фото: Викимедиа

4. Рана CT

Обмоточные трансформаторы тока

имеют первичную обмотку и вторичную обмотку , как и обычный трансформатор. Эти ТТ встречаются редко и обычно используются при очень низких коэффициентах и ​​токах, как правило, во вторичных цепях ТТ для компенсации малых токов, для согласования различных коэффициентов ТТ в суммирующих приложениях или для изоляции различных цепей ТТ.

Трансформаторы тока этого типа имеют очень высокие нагрузки , и при использовании трансформаторов тока с обмоткой следует уделять особое внимание нагрузке на ТТ источника.

ТТ Класс напряжения

Класс напряжения ТТ определяет максимальное максимальное напряжение , с которым ТТ может вступать в непосредственный контакт. Например, оконный ТТ на 600 В не может быть установлен на оголенном проводнике на 2400 В или вокруг него, однако оконный ТТ на 600 В может быть установлен вокруг кабеля на 2400 В, если ТТ установлен вокруг изолированной части кабеля и изоляция правильно рассчитана.

Коэффициент трансформации

Коэффициент трансформации трансформатора тока представляет собой отношение первичного токового входа к вторичного токового выхода при полной нагрузке. Например, ТТ с соотношением 300:5 рассчитан на 300 ампер первичной обмотки при полной нагрузке и будет производить 5 ампер тока вторичной обмотки , когда 300 ампер протекают через первичную обмотку.

Если первичный ток изменится, вторичный ток на выходе изменится соответственно. Например, если 150 ампер протекают через первичную обмотку с номиналом 300 ампер, вторичный ток будет равен 2.5 ампер.

Коэффициент трансформатора тока эквивалентен коэффициенту напряжения трансформаторов напряжения. Фото: TestGuy.

В прошлом для измерения тока обычно использовались два основных значения вторичного тока. В Соединенных Штатах инженеры обычно используют 5-амперный выход . Другие страны приняли 1-амперный выход .

С появлением микропроцессорных счетчиков и реле в отрасли наблюдается замена вторичной обмотки на 5 или 1 ампер вторичной обмоткой на мА .Обычно устройства с выходом в мА называются «датчиками тока », в отличие от трансформаторов тока.

Примечание. Коэффициенты трансформации ТТ выражают номинальные токи ТТ, а не просто отношение первичных и вторичных токов. Например, ТТ 100/5 не будет выполнять функции ТТ 20/1 или 10/0,5.

ТТ Полярность

Полярность трансформатора тока определяется направлением, в котором катушки намотаны на сердечник ТТ (по часовой стрелке или против часовой стрелки), и тем, каким образом выводы вторичной обмотки выведены из корпуса трансформатора.

Все трансформаторы тока имеют вычитательную полярность и будут иметь следующие обозначения для правильной установки:

• h2 — Первичный ток, направление линии
• h3 — Первичный ток, направление нагрузки
• X1 — Вторичный ток (многофакторные трансформаторы тока имеют дополнительные клеммы вторичной обмотки)

Трансформатор тока с разъемным сердечником на 200 А. Обратите внимание на маркировку полярности в центре сердечника, указывающую направление источника.Фото: Continental Control Systems, LLC

В трансформаторах с вычитающей полярностью первичный провод h2 и вторичный провод X1 находятся на одной стороне трансформатора. Полярность ТТ иногда указывается стрелкой, эти ТТ должны быть установлены так, чтобы стрелка указывала в направлении протекания тока.

Очень важно соблюдать полярность при установке и подключении трансформаторов тока к реле учета электроэнергии и защиты.

CT Полярность Условные обозначения электрических чертежей

Маркировка полярности на электрических чертежах и схемах может быть выполнена для трансформаторов тока несколькими различными способами. Тремя наиболее распространенными схематическими обозначениями являются точки, квадраты и косые черты. Маркировка полярности на электрических чертежах представляет h2, который должен быть обращен к источнику.

Как проверить полярность ТТ

Маркировка на трансформаторах тока иногда неправильно наносилась на заводе.Вы можете проверить полярность ТТ в полевых условиях с батареей 9 В, используя следующую процедуру проверки:

1. Отключите все питание перед тестированием и подключите аналоговый вольтметр к вторичной клемме тестируемого трансформатора тока. Положительная клемма счетчика подключена к клемме X1 ТТ, а отрицательная клемма подключена к X2 .
2. Протяните кусок провода через верхнюю сторону окна трансформатора тока и на мгновение соедините положительный конец 9-вольтовой батареи со стороной h2 (иногда помечается точкой), а отрицательный конец — к сторона h3 .Важно избегать постоянного контакта, который приведет к короткому замыканию батареи.
3. Если полярность правильная, мгновенный контакт вызывает небольшое отклонение аналогового измерителя в положительном направлении . Если отклонение отрицательное, полярность трансформатора тока меняется на противоположную. Клеммы X1 и X2 должны быть переключены и можно проводить тест.

Маркировка на трансформаторах тока иногда неправильно наносилась на заводе.Вы можете проверить полярность трансформатора тока в полевых условиях, используя 9-вольтовую батарею.

Связанный: 6 объяснений электрических испытаний трансформаторов тока

Класс точности ТТ

Поскольку ни один трансформатор не является идеальным, существуют небольшие потери энергии, такие как вихревые токи и нагрев, вызванный током, протекающим через обмотки. Вторичный ток, возникающий в этих ситуациях, не соответствует форме кривой тока энергосистемы.

Степень, в которой величина вторичного тока отличается от расчетного значения, ожидаемого на основании коэффициента трансформации ТТ, определяется классом точности ТТ.Чем больше число, используемое для определения класса, тем больше допустимое отклонение вторичного тока от расчетного значения (погрешность).

За исключением наименее точных классов, класс точности ТТ также определяет допустимое смещение угла фаз между первичным и вторичным токами. В зависимости от класса точности трансформаторы тока делятся на Точность учета или Защита (релейная) точность . CT может иметь рейтинги для обеих групп.

Датчики точности измерения

Точность измерения ТТ рассчитаны на указанные стандартные нагрузки и рассчитаны на высокую точность от очень низкого тока до максимального номинального тока ТТ. Из-за их высокой степени точности эти трансформаторы тока обычно используются коммунальными предприятиями для выставления счетов .

ТТ реле точности

ТТ

точности реле не так точны, как ТТ точности измерения. Они предназначены для работы с приемлемой степенью точности в более широком диапазоне тока.Эти трансформаторы тока обычно используются для подачи тока на защитные реле. Более широкий диапазон тока позволяет защитному реле работать при различных уровнях неисправности.

Вы можете узнать класс точности ТТ, взглянув на его паспортную табличку или на наклейку производителя. Класс точности ТТ состоит из комбинации цифр, букв и цифр, как указано в ANSI C57.13 , и разбит на три части:

.

1. номинальное соотношение класс точности
2. рейтинг класса
3. максимальная нагрузка

Класс точности ТТ состоит из комбинации цифр, букв и цифр, как указано в ANSI C57.13

1. Номинальная точность отношения

Это число представляет собой просто номинальную точность отношения , выраженную в процентах . Например, ТТ с классом точности 0.3B0.1 сертифицирован изготовителем как имеющий точность в пределах 0,3 % от значения его номинального коэффициента для первичного тока, равного 100 % от номинального коэффициента.

2. Рейтинг класса

Вторая часть класса точности ТТ — это буква, обозначающая область применения, для которой рассчитан ТТ.Трансформатор тока может иметь двойные номиналы и использоваться для измерения или защиты, если оба номинала указаны на паспортной табличке.

• C — указывает на то, что ТТ имеет низкий поток рассеяния, что означает, что точность можно рассчитать до изготовления
• T — указывает на то, что ТТ может иметь значительный поток рассеяния, и точность должна определяться на заводе.
• H — Указывает, что точность ТТ применима во всем диапазоне вторичных токов от пяти до 20-кратного номинала ТТ.Обычно это раневые ТТ.
• L — Указывает, что точность ТТ применима только при максимальной номинальной вторичной нагрузке в 20 раз больше номинальной. Точность отношения может быть до четырех раз выше, чем указанное значение, в зависимости от подключенной нагрузки и тока короткого замыкания. Обычно это оконные, проходные или стержневые ТТ.

3. Максимальная нагрузка

Третья часть класса точности ТТ — это максимально допустимая нагрузка для ТТ. Как и все трансформаторы, трансформатор тока может преобразовать только ограниченное количество энергии.Энергетическое ограничение ТТ называется максимальной нагрузкой. При превышении этого предела точность КТ не гарантируется.

Для ТТ измерительного класса нагрузка выражается как импеданс Ом . Например, соотношение ТТ с номиналом 0,3B0,1 соответствует 0,3 процента , если импеданс подключенной вторичной нагрузки не превышает 0,1 Ом . ТТ измерительного класса 0,6B8 будет работать с точностью 0,6% , если вторичная нагрузка не превышает 8.0 Ом .

Нагрузки ТТ класса реле выражаются как вольт-ампер и отображаются как максимально допустимое вторичное напряжение, если 20-кратное значение номинального тока ТТ (100 А для вторичного ТТ 5 А) должно протекать через вторичную цепь. Например, защитный ТТ 2,5C100 имеет точность в пределах 2,5% , если вторичная нагрузка меньше 1 Ом (100 вольт/100 ампер).

Как рассчитать нагрузку ТТ

1. Определите нагрузку устройства, подключенного к ТТ, в ВА или импедансе в Омах.Эта информация обычно находится на паспортной табличке устройства или в техническом паспорте.
2. Добавьте импеданс участка вторичного провода. Измерьте длину провода между трансформатором тока и нагрузкой устройства, подключенного к вторичной цепи (найденной в шаге 1).
3. Убедитесь, что общая нагрузка не превышает указанных пределов для ТТ.

Комментарии

всего 3 комментария

Оставить комментарий

Войдите или зарегистрируйтесь, чтобы комментировать.

Класс точности трансформатора тока

Стандартные классы точности по IEC: класс 0,2, 0,5, 1, 3 и 5. Для измерения электрического тока используются ТТ с классом точности 0,1, 0,2, 0,5, 1,0. ТТ с классом точности 0,1 и 0,2 используется в приложении для измерения доходов. 0.2 класс измерительных ТТ означает, что ТТ функционирует в пределах заданного предела точности при 100 % и 120 % номинального тока ТТ, а погрешность предела точности составляет 0,2 %. ТТ работает в зоне линейности кривой намагничивания и потребляет очень низкий ток намагничивания.ТТ класса 0,3 показывает от 0,993 до 1,003 при 100 % номинального тока, а при 10 % тока показания ТТ находятся в диапазоне от 0,994 до 1,006.

Сердечник измерительного ТТ насыщается, когда через него протекает ток, превышающий его номинальный ток. Ток ограничен внутри устройства. Это защищает подключаемый прибор учета от перегрузки при токе короткого замыкания. Отличительные особенности измерения ТТ заключаются в следующем.

• Высокая точность в меньшем диапазоне
• Требуется меньше основного материала
• Приводит к снижению напряжения насыщения

Измерительный ТТ имеет меньший материал сердечника по сравнению с материалом сердечника ТТ класса защиты.Спецификация измерительного ТТ записывается в виде 0,3 Б 1,8. Первая цифра — класс точности трансформатора тока, B — класс измерения, а 1,8 — максимальная нагрузка, которую можно подключить к трансформатору тока.

0,2 с и 0,5 с класса CT используются в приложениях учета доходов. ТТ класса 0,2 с и 0,5 с имеют погрешность отношения 0,2 % для тока от 20 до 120 % номинального тока.

Погрешность соотношения и фазового угла для измерительного трансформатора тока равна 0. 2 с -0,5 с класса , как указано ниже.

Погрешность коэффициента трансформации и фазового угла для измерительного трансформатора тока класса 0,1–1,0 приведена ниже.

Класс защиты CT

ТТ класса защиты

подключается к реле защиты, которое дает команду на отключение автоматического выключателя в момент неисправности. Класс защиты CT имеет следующие особенности.

• ТТ требуется для работы при токе короткого замыкания
• Средняя точность в более широком диапазоне
• Требуется больше основного материала

Во время неисправности первичный ток ТТ становится ненормально высоким, и сердечник может намагничиться выше его номинальной мощности, и любой ток повреждения, протекающий в цепи, не может отразиться на вторичной стороне ТТ.Это явление известно как насыщение КТ. Если ТТ насыщается во время неисправности, реле защиты не сработает.

Поэтому очень важно обеспечить срабатывание реле защиты в момент неисправности. Класс защиты CT предназначен для защиты от тока короткого замыкания. Для этого защитному трансформатору тока требуется фактор предельной точности (ALF). Фактор предела точности (ALF) кратен номинальному току, до которого будет работать ТТ, в соответствии с требованиями класса точности.

Согласно IEEE C57.13-2008, C200 CT имеет следующие характеристики.

С 200

Здесь 200 — напряжение вторичной клеммы, которое ТТ должен поддерживать в пределах номинала C.

C Рейтинг:

– Ошибка соотношения менее 3% при номинальном токе

— Ошибка соотношения менее 10 % при 20-кратном номинальном токе

– Стандартная нагрузка 200 В/(5 А x 20) = 2 Ом

Пример:

5P10 класс ТТ

Если первичный ток в 10 раз превышает номинальный первичный ток ТТ, ТТ будет работать идеально, в пределах погрешности 5 %.ТТ 5P20 имеет предел точности 5 % при 20-кратном номинальном токе (коэффициент предела точности). Класс точности трансформатора тока данного ТТ при номинальном токе 1%.

Маркировка на ТТ

Класс точности трансформатора тока указывается после номинальной мощности ТТ, ВА Например,

• 10ВА5П10
• 15ВА10П10
• 30ВА5П20

Специальный класс защиты (PS) CT

ТТ класса

PS используется для дифференциальной защиты генератора, двигателя и трансформатора.Изготовителю требуются следующие параметры для конструкции трансформатора тока.

Преимущества трансформатора тока | Преимущества трансформатора тока

Благодаря инновациям последних лет трансформаторы тока стали более эффективными благодаря компактной конструкции, что упрощает их транспортировку, хранение и установку. Правильный выбор трансформатора тока имеет решающее значение для правильной работы системы учета или защиты. Прежде чем выбрать правильный продукт, вы должны знать о преимуществах использования трансформаторов тока.

Преимущества трансформатора тока

Трансформатор тока имеет много преимуществ для электрической цепи.

Измеряет большие токи

Основной целью трансформатора тока является получение из первичного тока пропорционального вторичного тока, который можно легко измерить или использовать для управления различными цепями. Большие значения тока могут быть легко измерены. Трансформаторы тока можно использовать в синтетической цепи для измерения тока короткого замыкания, облегчая безопасное измерение больших токов, часто при наличии высокого напряжения.Первичная обмотка подключается последовательно к измеряемому источнику тока, а вторичная обмотка обычно подключается к измерителю, реле или нагрузочному резистору для создания напряжения низкого уровня, которое усиливается для целей управления.

Высокоэффективные сердечники

Обычно в трансформаторах тока используются сердечники с высокой эффективной проницаемостью, чтобы минимизировать ток намагничивания и уменьшить ошибки.

Высокая электрическая изоляция

Его способность изолировать высокое напряжение и ток до низких значений обеспечивает безопасную работу и безопасное обращение с оборудованием.Трансформаторы тока обеспечивают электрическую изоляцию между измерительными приборами и силовыми цепями высокого напряжения. Так что требования к электрической изоляции могут быть снижены в защитных цепях и измерительных приборах.

Простая конструкция

Трансформаторы тока широко используются в качестве измерительных или защитных трансформаторов. Еще одним преимуществом трансформатора тока является его простая конструкция и простота установки.

Простые функции питания и управления

ТТ питается измеряемым им током.Он не требует дополнительной мощности. Кроме того, выходной сигнал ТТ может напрямую запускать электромеханические реле. Не требует дополнительного усиления.

Эффективные измерения

Многочисленные приборы могут питаться от одного трансформатора. Кроме того, на результаты измерений не влияет температура обмоток или магнитопроводов, если она находится в допустимых пределах.

Накладные типы

Размещение трансформатора тока накладывает ограничения на форму и размер.Трансформатор тока размещается внутри клеммной коробки асинхронного двигателя вокруг фазного провода. Это ограничивает максимальный размер сердечника трансформатора. Для облегчения установки можно использовать зажимные сердечники, чтобы можно было установить трансформатор, не отсоединяя фазный провод от двигателя.

Простота обслуживания и установки

Поврежденные детали ТТ легко заменяются. Трансформаторы тока обладают надежной механической прочностью и компактной конструкцией.Их легко транспортировать, хранить и устанавливать. Кроме того, они не требуют обслуживания в течение всего срока службы.

Стоимость

Со стандартизацией C.T. номиналы вторичной обмотки, можно стандартизировать приборы вокруг этих номиналов и, следовательно, значительно снизить стоимость трансформаторов тока и приборов.

Безопасное измерение переменного тока

Трансформаторы тока не позволяют измерять сигналы постоянного тока, поэтому они не подходят для обнаружения диэлектрических разрядов; однако их можно использовать для измерения индуктивных токов и форм сигналов напряжения с учетом импеданса вторичной нагрузки.Внешние магнитные поля практически не влияют на результаты измерений.

Различные типы

Трансформаторы тока имеют различные типы, такие как трансформатор тока в литом корпусе, суммирующий трансформатор тока, кабельный трансформатор тока с разъемным сердечником, трехфазный трансформатор тока, трансформатор тока на DIN-рейке, компактный трансформатор тока, гибкий трансформатор тока, трансформатор дифференциального тока с разъемным сердечником, дифференциальный трансформатор тока. Все эти типы имеют разные функции.

Широкое применение

Трансформаторы тока

можно использовать в самых разных приложениях, таких как контроль мощности ответвленных цепей, обнаружение ошибок подстанции, измерение тока для защиты двигателя, промышленный учет электроэнергии и интеллектуальный учет электроэнергии.
