Трехфазный счетчик через трансформаторы тока подключение: Подключение счетчика через трансформаторы тока | Полезные статьи

27.09.2016, Подключение счетчика электроэнергии в низковольтную сеть большой мощности — 2016 — Блог — Пресс-центр — Компания

В одной из предыдущих статей мы уже рассматривали измерительные трансформаторы тока, их сферы применения, технические характеристики и особенности режима работы.

Как отмечалось ранее, для подключения счетчика в сеть большой мощности (с большими токами) необходимо применять специальные устройства — измерительные трансформаторы тока. Речь идет о низковольтных сетях до 0,66 кВ, где уровень номинального тока 100 А и выше. Счетчики прямого включения не предназначены для использования в таких мощных сетях, поэтому и требуется снизить уровень рабочего тока до величины, удобной для измерения приборами учета — 5 А.

Способ подключения в сеть счетчика, при котором токовые обмотки счетчика подключаются к измерительным выводам трансформатора тока называют полукосвенным. При этом способе подключения счетчика используется рабочее напряжение сети (обмотки напряжения подключаются к электросчетчику напрямую).

Существует также и косвенный способ подключения счетчика, однако он применяется для учета электроэнергии в установках с напряжением более 1 кВ. При косвенном подключении счетчика кроме трансформаторов тока применяются трансформаторы напряжения, снижающие высокое значение напряжение до 100 В.

Класс точности и его значение для учета электроэнергии

Правила Устройства Электроустановок (сокращенно ПУЭ) устанавливают классы точности для трансформаторов тока различных категорий применений. Так, для коммерческого учета должны устанавливаться трансформаторы тока с классом точности не более 0,5, а для технического учета необходим класс точности не выше 1,0.

Также встречаются трансформаторы тока с практически одинаковыми классами точности 0,5 и 0,5S. В чем заключается между ними разница? Погрешность обмотки ТТ с классом точности 0,5 не нормируется ниже 5%. Это значит, что при нагрузке в главной цепи ниже 5% электрическая энергия не будет учитываться. Класс точности 0,5S говорит о том, что трансформатор тока будет передавать сигнал на счетчик при уровне нагрузки не ниже 1%.

Схемы подключения счетчика через трансформаторы тока

Подключить трехфазный счетчик электроэнергии в мощную низковольтную сеть с глухозаземленной нейтралью можно по приведенным ниже схемам.

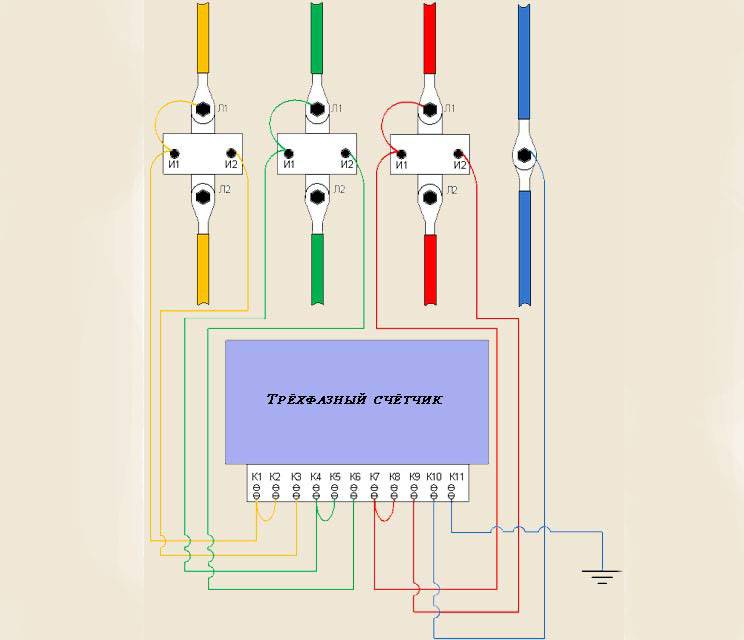

Цепи тока и напряжения в этой схеме, которую еще называют «десятипроводной» (по количеству используемых проводов), разделены. Подобное разделение цепей напряжения и тока позволяет повысить электробезопасность и легко проверять правильность подключения.

Следующая схема, в которой все выводы И2 измерительных трансформаторов тока соединяются в общую точку и присоединяются к нулевому проводнику, называется «звезда» (т. к. трансформаторы тока соединены по одноименной схеме). Она экономична с точки зрения использования проводов, однако усложняет проверку схемы включения счетчика представителями энергоснабжающих организаций.

«Семипроводная» схема на сегодняшний день является устаревшей, но так или иначе до сих пор встречается. Эта схема, будучи самой экономичной, опасна для обслуживающего персонала и потому должна быть модернизирована до десятипроводной.

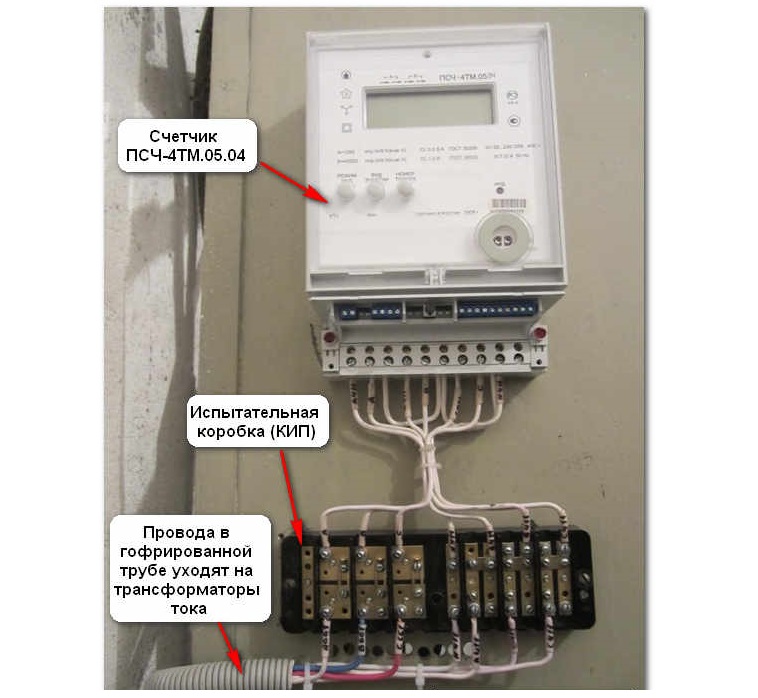

Подключения счетчика электроэнергии через переходную испытательную коробку (КИП)

Как указано в ПУЭ (п 1.5.23.), подключать трехфазные счетчики электроэнергии следует через испытательные коробки, упомянутые выше. Они (коробки испытательные переходные) позволяют производить замену счетчика, не отключая нагрузку, так как все необходимые переключения можно произвести в КИП.

Также встречаются низковольтные сети с изолированной нейтралью (система IT). Если быть более точным, то в сети с такой системой заземления нейтральный проводник может быть как полностью изолирован, так и заземлен при помощи специальных приборов, обладающих большим электрическим сопротивлением.

Такая система (IT) применяется на объектах, к которым предъявляются высокие требования по надежности и безопасности электроснабжения. Например, изолированная система IT применяется для  электрических установок угольных шахт, для мобильных дизельных и бензиновых электростанций, а также для аварийного освещения и электроснабжения больниц. Подключить счетчик электроэнергии к трансформаторам тока в сеть с изолированной нейтралью можно по следующей схеме.

Измерительные трансформаторы тока — это устройства, преобразующие большие значения тока  главных цепей до величины 5 А, удобной для измерения счетчиками электроэнергии. Именно это и определяет их основное назначение: питание цепей учета электроэнергии (коммерческий и технический) в мощных установках, там где счетчики прямого включения просто не могут применяться.

Подключение испытательной коробки к счетчику: правила и схема

При подключении трехфазных потребителей приборы учета для измерения потребленной электрической энергии могут использоваться как прямого включения, так и с трансформаторами тока и напряжения. Это относится как к счетчикам активной энергии, так и реактивной. Далее мы расскажем, как произвести подключение испытательной коробки с трансформаторами тока к счетчику.

Что важно знать

Требования к приборам и схемам включения обозначены в ГОСТ. Производители от этих требований отступить не могут, так как им приборы учета должны быть сертифицированы соответствующим образом, пройти государственную поверку. Так, например, согласно п. 4.1 и 4.2 ГОСТ 31818.11-2012 (IEC 62052-11:2003), для счетчиков непосредственного и трансформаторного включения определены стандартные и допустимые значения напряжений и токов. Наиболее часто используемыми в сетях 0,23 и 0, 4 кВ являются счетчики прямого включения и счетчики трансформаторного включения с трансформаторами тока. Трансформаторы напряжения обычно применяются в электроустановках более высокого уровня напряжения.

Счетчики прямого включения согласно указанному ГОСТ имеют стандартные значения токов базовых и номинальных токов 5, 10, 15, 20, 30, 40, 50 А и допускаемые значения токов — 25, 80, 100 А.

Для счетчиков трансформаторного включения установлены стандартные значения токов в 1, 3, 5 А. Допускаемые значения токов для таких счётчиков — 0,2; 0,3; 0,6; 1,0; 1,5; 2,0;2,5; 5,0; 10,0 А.

Что означает стандартное и допускаемые значение тока? Стандартное значение базового тока применяется для счётчиков с непосредственным включением — оно является исходным для установления требований к такому типу счётчиков.

Стандартное значение номинального тока применяется для счётчиков, работающих через трансформатор, и номинальный ток счётчика должен быть равен номинальному току вторичной обмотки трансформатора тока. Это требование дается в п. 1.5.19 ПУЭ (Глава 1.5).

Допускаемые токи содержат более широкий ряд данных. При выборе трансформаторов тока и счетчиков обратите внимание на эти нюансы.

Счетчики электрической энергии можно включать с помощью испытательной коробки. В ПУЭ п.1.5.23 рекомендовано выводить цепи учёта на самостоятельные сборки зажимов или секции в общем ряду зажимов. Если такой возможности нет, то для цепей учёта используются испытательные коробки. При монтаже необходимо обеспечить закорачивание вторичных обмоток трансформаторов тока при их проверке или замене. Токовые цепи счётчиков и цепи напряжения в каждой из фаз должны отключаться без отсоединения проводов и кабелей.

В обязательном порядке в соответствии с этим же пунктом ПУЭ испытательные коробки, сборки зажимов должны иметь возможность для пломбирования.

Конструкция ИКК должна предусматривать возможность подключения эталонного прибора учета.

Схема установки

На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:

Как видно из схемы, на клеммы в колодке, обозначенные А, В, С приходит провод, подключенный к трехфазному источнику электроэнергии через трансформаторы тока. Нулевой провод подключается на отдельную клемму. Далее с этих клемм с помощью проводов подключается прибор учета с соблюдением следующих условий:

• трансформаторы соединяются по схеме звезда, а их общий вывод заземляется;
• от преобразователей тока до соединительной коробки прокладываются провода сечением не менее 1,5 мм²;
• от прибора учета электроэнергии подключается три провода сечением 2,5 мм²;
• для удобства все провода маркируются — обозначаются три фазы и начала токовых обмоток и общий вывод.

Так как схема не предполагает прямого контакта выводов трансформаторов тока с клеммами счетчика, необходимо отслеживать очередность включения.

Клеммы счетчика подключаются в следующем порядке:

• На 1 клемму подключается провод с токовой обмотки трансформатора первой фазы
• на вторую клемму счетчика подключается провод — напряжение первой фазы;
• на 4 клемму счётчика подключается провод от токовой обмотки второй фазы;
• на 5 подключается напряжение второй фазы;
• 7 — приходящий провод токовой обмотки третьей фазы;
• 8 — напряжение третьей фазы;
• 9 — общий провод;
• 10 — резерв.

Между третьей и шестой клеммой, а также между шестой и девятой в счетчике устанавливаются перемычки.

Для безопасного снятия счетчика необходимо зашунтировать токовую цепь, чтобы обеспечить надежный контакт винтов коробки с заизолированной шиной. Эта шина находится с задней стороны и вкрутив винты, как показано на рисунке 2, вы обеспечите контакт.

Далее нужно ослабить винты перемычек для размыкания перемычек. После этого — снять перемычки с силовой части для отключения напряжения на клеммах счётчика. Далее производится отключение и снятие счётчика. Подключение — в обратном порядке.

Также рекомендуем просмотреть видео, на которых наглядно демонстрируются различные способы подключения коробки ИКК к электросчетчику:

Надеемся что данная статья была информативная и теперь вы знаете, как произвести подключение испытательной коробки к счетчику. По всем вопросам обращайтесь на форуме или же в комментариях под записью!

Наверняка вы не знаете:

Схемы подключения счетчика через трансформаторы тока | Энергофиксик

Мы все знакомы с прямым подключением приборов учета. Ведь все однофазные и множество трехфазных счетчиков в частном секторе именно так и подключены. Но в случае того, если потребление электроэнергии превышает показатель в 100 Ампер, то прямое включение не подойдет. В таких случаях прибор учета подсоединяется через трансформаторы тока.

В данном материале я покажу наиболее распространенные схемы подключения счетчиков электроэнергии через трансформаторы тока и трансформаторы напряжения.

Схема подключения трехфазного электрического счетчика через три ТТ (трансформатор тока) и три ТН (трансформатор напряжения).

Под обозначением ТН1-ТН3 подразумеваются трансформаторы напряжения, а соответственно ТТ1-ТТ3 — это трансформаторы тока. Также посмотрите на пунктирное обозначение: так показана общая точка заземления трансформаторов, которая выполняется с целью обеспечения безопасности, но она может также и отсутствовать.

Схема присоединения трехфазного счетчика через три ТТ

На этой схеме также пунктиром обозначено соединение, которое может и не быть.

Схема соединения счетчика с применением двух трансформаторов тока

Схема присоединения счетчика через парочку трансформаторов тока и тройку трансформаторов напряжения

Схема присоединения прибора учета через два ТТ и два ТН

Схемы взяты с сайта zametkielectrika.ru

Схемы взяты с сайта zametkielectrika.ru

Выводы

Выше были приведены самые распространенные схемы присоединения приборов учета. Но хочу так же напомнить, что у подавляющего числа приборов учета (непосредственно на крышке или же в паспорте) присутствует схема подключения.

Еще важно учесть, что токовые цепи монтируются медными проводами с минимальным сечением в 2,5 квадрата, а цепи напряжения допустимо выполнять проводами сечением 1,5 квадрата. Причем использовать алюминий категорически запрещено.

Если статья оказалась вам полезна, то ставьте палец вверх.

Спасибо за внимание!

Схема подключения испытательной коробки с трансформаторами тока

При установке приборов учета трехфазным потребителям, часто их подключают через трансформаторы тока (ТТ). Данная схема позволяет удешевить и повысить надежность электроснабжения. Дело в том, что приборы учета прямого включения не делают более 100 Ампер. То связано с физическими размерами проводников – чем больше ток, тем больше сечение для его прохождения нужно. Эти ограничения снимает использование ТТ. Далее мы расскажем, как произвести подключение испытательной коробки с трансформаторами тока.

Назначение

При подключении счетчика к ТТ используют специальное приспособление КИП – коробка испытательная переходная клеммная или как ее еще называют, ИКК (на фото ниже).

Внешний вид клеммной колодки, контакты специально сгруппированы и установлены перемычки. Использование колодки позволяет безопасно отключать и снимать электросчетчик на проверку или замену. Помимо этого, с помощью ИКК можно подключить приборы для снятия замеров не нарушая схему.

Схема установки

На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:

Разберем подробнее. На клеммы в колодке, обозначенные А, В, С приходит провод подключенный к шинам питания 380 вольт, а далее через перемычки уходит на прибор учета.

С трансформаторов провод приходит на клеммы 1-7. Далее посредством перемычек уходит на счетчик. При необходимости снять электросчётчик, перемычки раскручиваются, и сдвигаются, разрывая цепь. Это позволяет снять сетевое напряжение и обеспечить безопасную работу с устройством, подключенным к испытательной коробке.

ИКК снабжена защитной прозрачной крышкой и устройством для опломбирования, винт со сквозным отверстием.

Снятие и установка пломбы на ней происходит одновременно со счётчиком. На фото ниже собранный щит с электросчётчиком Меркурий и трансформаторами тока. Данный электрощит подготовлен для монтажа в ящик.

Схемы подключения трехфазного электросчетчика

Разобравшись со схемой подключения однофазного электросчетчика перейдем к изучению схемы подключения трехфазного. Трехфазный счетчик состоит из трех однофазных, укомплектованных в одном корпусе с объединенным устройством суммирования и отображения киловатт*часов. При небольших токовых нагрузках до 5/60 и 5/100 А трехфазные счетчики можно включать напрямую в сеть (трансформаторы тока встроены в счетчик). Если же величина тока в трех фазах выше 100 А, то токовые обмотки (индукционный) или датчики тока (электронный) счетчика подключается к сети через вторичные обмоткам измерительных трансформаторов. Кроме того, если счетчик рассчитан на номинальное напряжение 100 В, то параллельные обмотки подключаются через трансформаторы напряжения.

Схема подключения счетчика напрямую

Подключение трехфазного счетчика напрямую аналогично присоединению к сети однофазного, где вместо одной фазы, к примеру «А», подключаются все 3 фазы «А, В, С». Перед включением счетчика напрямую согласно ПУЭ необходимо перед ним ставить вводной коммутационный аппарат (магнитный пускатель, автоматический выключатель или рубильник с предохранителями) на расстоянии, не дальше 10 метров от счетчика.

Самым оптимальным вариантом является трехфазный автоматический выключатель с номинальным током, меньшим по величине тока трехфазного счетчика. Данная схема используется для ведения учета в частных домах, гаражах, не больших магазинах.

Схема подключения трехфазного счетчика через трансформаторы тока

Если в трехфазной сети величина тока по фазам превышает значение номинального тока трехфазного счетчика, то для подключения прибора учета электроэнергии используются трансформаторы тока. Трансформаторы тока служат в основном для увеличения пределов измерения контрольно-измерительных приборов, нашем случае счетчика, рассчитанных на потребляемый ток до 5 А. Состоят из шинопровода (первичная обмотка Л1, Л2) и вторичная обмотка И1, И2.

Как видно из рисунка, токовые обмотки (1-3, 4-6, 7-9)счетчика нужно подключать к выводам  И1 и И2 вторичной обмотки измерительного трансформатора. Обмотки напряжения (2, 5, 8) присоединяются к шинопроводам Л1 и к нулевому проводу, к которым будет приложено напряжение 220 В. Схема соединения токовых и параллельных обмоток называется «звездой»! Трансформаторы тока выпускают следующих значений токов 10/5 А, 15/5 А, ….100/5 А и т.д.

Схема подключения трехфазного счетчика через трансформаторы тока и напряжения

Для ведения учета электроэнергии в напряжением не 127 В, 220 В, 380 В, а выше (35 кВ, 110 кВ) совместно с трансформаторами тока используются трансформаторы напряжения, которые преобразуют во вторичной обмотке 100 Вольт для питания электросчетчика. Трансформаторы напряжения выпускают следующих напряжений: 6000/100 В, 10000/100 В.

Первичные обмотки трансформаторов напряжения подключаются к фазам А, В, С высоковольтной цепи и собираются в схему «звезда». Вторичные обмотки подключаются к обмоткам напряжения счетчика и к нулевому проводу, образуя также схему «звезда». Схема трансформаторов тока аналогична выше изложенной.

На главную

на Ваш сайт.

Все схемы подключения счетчиков Меркурий

Купить — Счетчики электроэнергии

Схемы подключения счетчиков МЕРКУРИЙ к сети 230В

• Схема подключения счетчиков МЕРКУРИЙ 230 AM, 230 AR, 230 ART, 230 ART2 с помощью трех трансформаторов тока
• Схема подключения счетчиков МЕРКУРИЙ 230 AM, 230 AR, 230 ART, 230 ART2 с помощью двух трансформаторов тока
• Схема непосредственного подключения счетчиков МЕРКУРИЙ 230 AM, 230 AR, 230 ART, 230 ART2
• Схема непосредственного подключения счетчиков МЕРКУРИЙ 230 AM, 230 AR, 230 ART, 230 ART2
• Схема подключения счетчиков МЕРКУРИЙ 231 AM, 231 AT с помощью трех трансформаторов тока
• Схема подключения счетчиков МЕРКУРИЙ 231 AM, 231 AT с помощью двух трансформаторов тока
• Схема непосредственного подключения счетчиков МЕРКУРИЙ 231 AM, 231 AT
• Схема подключения счетчика МЕРКУРИЙ 200
• Назначение зажимов вспомогательных цепей счетчиков МЕРКУРИЙ 200
• Схема подключения счетчика МЕРКУРИЙ 201
• Схема подключения счетчика МЕРКУРИЙ 202, 202T
• Схема подключения счетчика МЕРКУРИЙ 203
• Схема непосредственного подключения счетчика МЕРКУРИЙ 233
• Назначение зажимов вспомогательных цепей счетчиков МЕРКУРИЙ 233
• Схема непосредственного подключения к сети счетчика МЕРКУРИЙ 203. 2T
• Схема для работы с PLC-модемом Mercury 203.2T

Схемы подключения счетчиков МЕРКУРИЙ к сети 57,7В

Схемы интерфейсных подключений счетчиков МЕРКУРИЙ

Схемы подключения счетчиков Меркурий к сети 230В

Схема подключения счетчиков Меркурий 230 AM, 230 AR, 230 ART, 230 ART2 с помощью трех трансформаторов тока

ВВЕРХ

Схема подключения счетчиков Меркурий 230 AM, 230 AR, 230 ART, 230 ART2 с помощью двух трансформаторов тока

ВВЕРХ

Схема непосредственного подключения счетчиков Меркурий 230 AM, 230 AR, 230 ART, 230 ART2

ВВЕРХ

Схема подключения счетчиков Меркурий 231 AM, 231 AT с помощью трех трансформаторов тока

ВВЕРХ

Схема подключения счетчиков Меркурий 231 AM, 231 AT с помощью двух трансформаторов тока

ВВЕРХ

Схема непосредственного подключения счетчиков Меркурий 231 AM, 231 AT

ВВЕРХ

Схема подключения счетчика Меркурий 200

ВВЕРХ

Назначение зажимов вспомогательных цепей счетчиков Меркурий 200

ВВЕРХ

Схема подключения счетчика Меркурий 201

ВВЕРХ

Схема подключения счетчика Меркурий 202, 202T

ВВЕРХ

Схема подключения счетчика Меркурий 203

Номинальное напряжение подаваемое на телеметрический выход = 12В, предельное = 24В.

Номинальная сила тока этого выхода = 10мА, предельная = 30мА.

ВВЕРХ

Схема непосредственного подключения счетчика Меркурий 233

ВВЕРХ

Назначение зажимов вспомогательных цепей счетчиков Меркурий 233

ВВЕРХ

Схема непосредственного подключения к сети счетчика Меркурий 203.2T

Примечания

1. Номинальное напряжение, подаваемое на телеметрический выход, равно 12 В (предельное — 24 В). Номинальная сила тока этого выхода — 10 мА (предельная — 30 мА).
2. В счётчиках с индексом «К» в условном обозначении контакты 13, 15 используются как выход отключения нагрузки.
3. В счётчиках с индексом «Z» в условном обозначении контакт 15 используется для внешнего управления тарифами.

ВВЕРХ

Схема для работы с PLC-модемом Mercury 203. 2T

ВВЕРХ

Схемы подключения счетчиков Меркурий к сети 57,7В

Схема подключения счетчика Меркурий 230 к трехфазной 3х проводной сети, с помощью трех трансформаторов напряжения и двух трансформаторов тока.

ВВЕРХ

Схема подключения счетчика Меркурий 230 к трехфазной 3х проводной сети, с помощью двух трансформаторов напряжения и двух трансформаторов тока.

ВВЕРХ

Схема подключения счетчика Меркурий 230 к трех фазной 3х или 4х проводной сети, с помощью трех трансформаторорв напряжения и трех трансформаторов тока.

ВВЕРХ

Назначение зажимов вспомогательных цепей счетчиков Меркурий 230

ВВЕРХ

Схема подключения счетчика Меркурий 233 к трех фазной 3х или 4х проводной сети, с помощью трех трансформаторорв напряжения и трех трансформаторов тока.

ВВЕРХ

Схема подключения счетчика Меркурий 233 к трех фазной 3х проводной сети, с помощью трех трансформаторорв напряжения и двух трансформаторов тока.

ВВЕРХ

Схема подключения счетчика Меркурий 233 к трех фазной 3х проводной сети, с помощью двух трансформаторорв напряжения и двух трансформаторов тока.

ВВЕРХ

Схемы интерфейсных подключений счетчиков МЕРКУРИЙ

Схема подключения дополнительных счетчиков МЕРКУРИЙ, к счетчику GSM — коммуникатору.

ВВЕРХ

Схема подключения преобразователя МЕРКУРИЙ 221

ВВЕРХ

Схема подключения преобразователя интерфейсов USB-RF

ВВЕРХ

Подключение GSM — модема к персональному компьютеру

ВВЕРХ

Схемы включения однофазных и трехфазных электросчетчиков

Схемы включения однофазных и трехфазных электросчетчиков

Для определения и контроля количество потребленной электроэнергии необходимо выполнить грамотное подключение счетчика. Рассмотрим, как это сделать.

Посадочные отверстия для крепления обоих видов электросчётчиков тоже должны быть абсолютно одинаковы, однако некоторые производители не всегда придерживаются этого требования, поэтому иногда могут возникнуть проблемы с установкой электронного электросчётчика вместо индукционного именно в плане крепления на панели.

Зажимы токовых обмоток электросчётчиков обозначаются буквами Г (генератор) и Н (нагрузка). При этом генераторный зажим соответствует началу обмотки, а нагрузочный — ее концу.

При подключении счетчика необходимо следить за тем, чтобы ток через токовые обмотки проходил от их начал к концам. Для этого провода со стороны источника питания должны подключаться к генераторным зажимам (зажимам Г) обмоток, а провода, отходящие от счетчика в сторону нагрузки, должны быть подключены к нагрузочным зажимам (зажимам Н).

Для счетчиков, включаемых с измерительными трансформаторами, должна учитываться полярность как трансформаторов тока (ТТ), так и трансформаторов напряжения (ТН). Это особенно важно для трехфазных счетчиков, имеющих сложные схемы включения, когда неправильная полярность измерительных трансформаторов не всегда сразу обнаруживается на работающем счетчике.

Если счетчик включается через трансформатор тока, то к началу токовой обмотки подключается провод от того зажима вторичной обмотки трансформаторов тока, который однополярен с выводом первичной обмотки, подключенным со стороны источника питания. При этом включении направление тока в токовой обмотке будет таким же, как и при непосредственном включении. Для трехфазных счетчиков входные зажимы цепей напряжения, однополярные с генераторными зажимами токовых обмоток, обозначаются цифрами 1, 2, 3. Тем самым определяется заданный порядок следования фаз 1-2-3 при подключении счетчиков.

Основные схемы включения однофазных счетчиков

На рисунке 1 изображены принципиальные схемы включения однофазного счетчика активной энергии. Первая схема (а) – непосредственного включения – является наиболее распространенной. Иногда, однофазный электросчётчик включают и полукосвенно – с использованием трансформатора тока (б).

Рисунок 1. Схемы включения однофазного счетчика активной энергии: а — при непосредственном включении; б — при полукосвенном включении. Далее рассмотрим схемы включения трёхфазных электросчётчиков.

Самыми распространёнными являются схемы непосредственного (рис.2) и полукосвенного (рис.3) включения в четырехпроводную сеть:

Рисунок 2. Схема непосредственного включения трёхфазного счетчика активной энергии

Рисунок 3. Схема полукосвенного включения трёхфазного счетчика активной энергии.

При полукосвенном включении используют трансформаторы тока. Выбор трансформаторов тока проводят исходя из потребляемой мощности. Промышленностью выпускаются трансформаторы тока с различным коэффициентом трансформации – 50/5, 100/5 …. 400/5 и т.д.

Основные схемы включения трёхфазных электросчётчиков

Кроме полукосвенной схемы, часто применяется и схема косвенного включения трёхфазных электросчётчиков. При этой схеме используют не только трансформаторы тока, но и трансформаторы напряжения.

На рисунке 4 показана схема включения с тремя однофазными трансформаторами напряжения в трёхпроводную сеть, первичные и вторичные обмотки которых соединены в звезду. При этом общая точка вторичных обмоток в целях безопасности заземляется. Это же относится и к вторичным обмоткам трансформаторов тока.

Здесь необходимо обратить внимание на наличие обязательной связи нулевого проводника сети с нулевым зажимом счетчика, т.к. отсутствие такой связи может вызывать дополнительную погрешность при учете энергии в сетях с несимметрией напряжений.

Рисунок 4. Схема косвенного включения трёхфазного счетчика активной энергии в трёхпроводную сеть

Помимо трёхэлементных трёхфазных электросчётчиков, используют и двухэлементные. Принципиальные схемы включения трехфазного двухэлементного счетчика активной энергии типа САЗ (САЗУ) приведены на рисунке 5.

Здесь особо отметим, что к зажиму с цифрой 2 обязательно подключается средняя фаза, т.е. та фаза, ток которой к счетчику не подводится. При включении счетчика с трансформаторами напряжения зажим этой фазы заземляется.

На схеме заземлены зажимы со стороны источника питания (т.е. зажимы И1 трансформаторов тока), но можно было бы заземлять зажимы и со стороны нагрузки.

Счетчики типа САЗ применяются главным образом с измерительными трансформаторами (НТМИ), и поэтому приведенная схема является основной при учете активной энергии в электрических сетях 6 кВ и выше.

Рисунок 5. Схема полукосвенного включения трёхфазного двухэлементного счетчика активной энергии в трёхпроводную сеть

Необходимо отметить один момент, который я упустил раньше. Рабочее напряжение индукционных электросчётчиков, включаемых по схеме непосредственного и полукосвенного включения, равно 220/380 В. В схемах косвенного включения, т. е. с трансформаторами напряжения, применяют электросчётчики на рабочее напряжение 100 В. Некоторые электронные электросчётчики имеют диапазон входного напряжения 100-400 В, что теоретически позволяет использовать их в схемах с любым типом включения.

При монтаже учётов электроэнергии по схеме полукосвенного или косвенного включения, очень большое значение имеет правильное чередование фаз. Для определения чередования фаз применяют различные приборы, например Е-117 «Фаза-Н».

Схемы включения счетчиков реактивной энергии

Довольно часто, вместе с индукционными электросчётчиками активной энергии, применяют электросчётчики реактивной энергии.

На рисунке 6 приведены схемы полукосвснного включения счетчиков в четырехпроводную сеть (380/220 В). Эта схема требует для монтажа меньшего количества провода или контрольного кабеля. При ее сборке значительно уменьшается риск неправильного включения счетчиков, так как исключается несовпадение фаз (А, В, С) тока и напряжения.

Проверить правильность схемы можно упрощенными способами без снятия векторной диаграммы. Для этого достаточным является измерение фазных напряжений, определение порядка следования фаз и проверка правильности включения токовых цепей с помощью поочередного вывода двух элементов счетчиков из работы и фиксацией при этом правильного вращения диска.

Рисунок 6. Схема полукосвенного включения трехэлементных счетчиков активной и реактивной энергии в четырехпроводную сеть с совмещенными цепями тока и напряжения.

Недостаток схемы заключается в том, что проверка правильности включения токовых цепей вызывает необходимость трижды отключать потребителей и принимать особые меры по технике безопасности при производстве работ, так как вторичные цепи трансформаторов тока находятся под потенциалами фаз первичной сети.

Другим серьезным недостатком рассматриваемой схемы является то, что необходимо зануление или заземления вторичных обмоток измерительных трансформаторов.

В отличие от предыдущей схема на рисунке 7 имеет раздельные цепи тока и напряжения, поэтому она позволяет производить проверку правильности включения счетчиков и их замену без отключения потребителей, так как в этой схеме цепи напряжения могут быть отсоединены. Кроме этого, в ней соблюдены требования ПУЭ к занулению и заземлению вторичных обмоток трансформаторов тока.

Рисунок 7. Схема полукосвенного включения трехэлементных счетчиков активной и реактивной энергии в четырехпроводную сеть с раздельными цепями тока и напряжения.

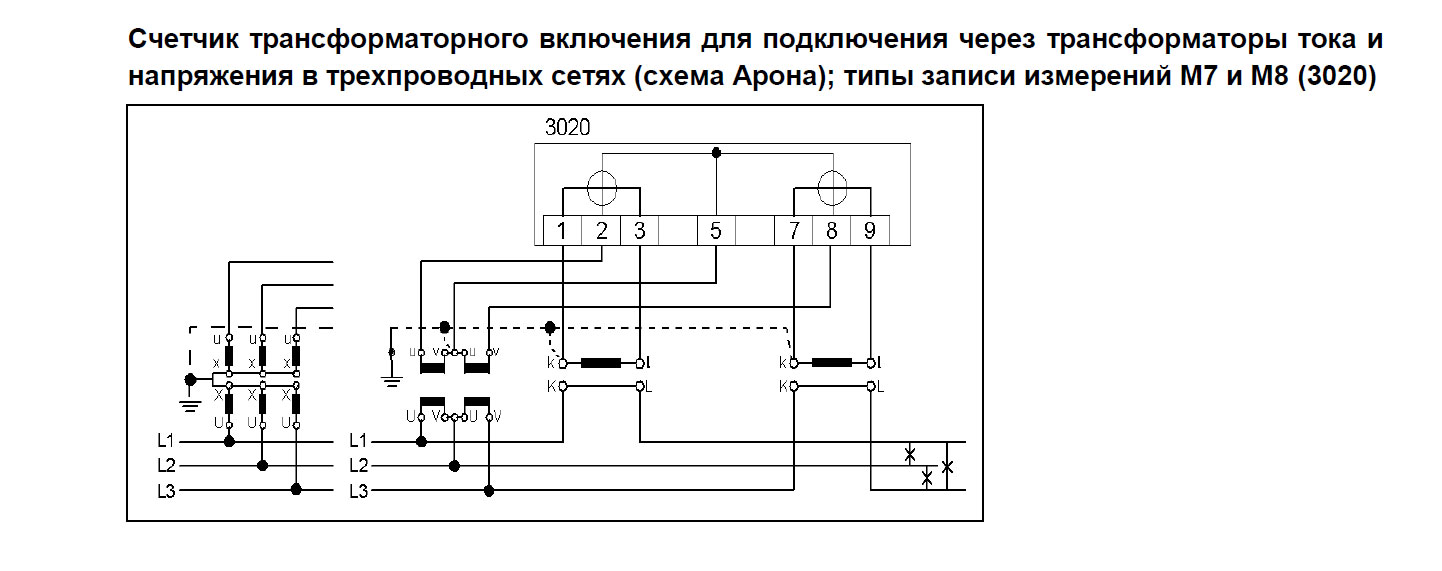

И в заключение рассмотрим схему косвенного включения двухэлементных электросчётчиков активной и реактивной энергии в трехпроводную сеть свыше 1 кВ. Принципиальная схема данного включения приведена на рисунке 8.

Рисунок 8. Схема косвенного включения двухэлементных счетчиков активной и реактивной энергии в трехпроводную сеть свыше 1 кВ.

В данной схеме в качестве счетчика реактивной энергии принят двухэлементный электросчетчик с разделенными последовательными обмотками. Так как в средней фазе сети отсутствует трансформатор тока, то вместо тока Ib к соответствующим токовым обмоткам этого счетчика подведена геометрическая сумма токов Ia +Ic равная — Id.

На рисунке была показана схема включения с использованием трехфазного трансформатора напряжения типа НТМИ. На практике может применяться трехфазный трансформатор напряжения и с заземлением вторичной обмотки фазы В. Вместо трехфазного трансформатора напряжения также могут применяться два однофазных трансформатора напряжения, включенных по схеме открытого треугольника.

Как правило, схема включения счетчика обычно нанесена на крышке клеммной коробки. Однако, в условиях эксплуатации, крышка может оказаться снятой со счетчика другого типа. Поэтому необходимо всегда убедиться в достоверности схемы путем ее сверки с типовой схемой и с разметкой зажимов.

Монтаж цепей напряжения электросчётчика полукосвенного и косвенного включения должен выполняться в соответствии с ПУЭ — медным проводом сечением не менее 1,5 мм, а токовых цепей – сечением не менее 2,5 мм.

При монтаже электросчётчиков непосредственного включения, монтаж должен быть выполнен проводом, рассчитанным на соответствующий ток.

На этом обзор схем включения электросчётчиков будем считать оконченным. Разумеется, нами были рассмотрены далеко не все существующие схемы, а только те, которые наиболее часто используются на практике.

Ранее ЭлектроВести писали, что создана технология беспроводной передачи энергии на большие расстояния.

По материалам: electrik.info.

Трансформатор тока

для трехфазного счетчика для сертифицированных продуктов Better Illumination

Испытайте мощность высококлассного трансформатора тока для трехфазного счетчика с невероятными скидками на Alibaba.com. Соответствующий трансформатор тока для трехфазного счетчика повысит вашу производительность за счет обмена напряжением и током в электрической цепи. Вы можете использовать трансформатор тока для трехфазного счетчика для преобразования электричества с высоким напряжением и малым током в электричество с низким напряжением и большим током или наоборот в соответствии с вашими потребностями.

На Alibaba.com трансформатор тока для трехфазного счетчика доступен в самом большом ассортименте, который включает в себя различные размеры и модели. Независимо от ваших потребностей в преобразовании энергии, вы найдете правильный тип трансформатора тока для трехфазного счетчика , который поможет вам достичь ваших целей. Вы найдете некоторые из них, которые можно использовать во всех областях, начиная с бытовой техники и заканчивая промышленным оборудованием. Все трансформаторы тока для трехфазного счетчика изготовлены из прочных материалов, что делает их очень прочными и эффективными на протяжении всего срока службы.

Эти трансформаторы тока для трехфазного счетчика соответствуют строгим стандартам качества и мерам для обеспечения максимальной безопасности и ожидаемых результатов. Трансформатор тока для трехфазного счетчика Производители и дистрибьюторы , зарегистрированные на сайте, очень надежны, и их доверие не вызывает сомнений благодаря их долгой истории последовательного производства и поставок продукции премиум-класса. Это гарантирует вам, что при каждой покупке вы всегда найдете трансформатор тока самого высокого качества для трехфазного счетчика .

Перейдите через Alibaba.com сегодня и откройте для себя удивительный трансформатор тока для трехфазного счетчика . Выберите наиболее подходящий для вас в соответствии с вашими потребностями. Бесспорно высокая производительность покажет вам, почему они стоят каждого цента. Если вы ведете бизнес, воспользуйтесь скидками, предназначенными для трансформатора тока для трехфазного счетчика оптовиков и поставщиков, и увеличьте свою прибыльность.

Как правильно выбрать измеритель мощности

Выбор правильного измерителя мощности требует учета множества факторов.Будь то субсчетчик арендатора, субсчетчик коммерческого здания, мониторинг мощности для управления энергопотреблением или другое применение, измеритель мощности должен соответствовать определенным спецификациям. Хотя каждое отдельное приложение будет иметь свои собственные требования, необходимо оценить несколько общих факторов. При изучении вариантов электросчетчика важно знать:

Это не полный список характеристик для выбора измерителя мощности для вашего приложения. Скорее, это некие общие рекомендации и напоминания о том, что следует учитывать.Чтобы узнать больше об измерителе мощности Setra и о том, как он соответствует этим рекомендациям, нажмите здесь.

Схема приложения

Две самые важные вещи, которые необходимо знать при выборе измерителя мощности, — это определить, что необходимо измерять, и какие данные вы хотите получить от измерителя. Это поможет определить, что счетчик должен делать в приложении, чтобы предоставить информацию с необходимым уровнем детализации.

Если приложение для мониторинга предназначено для жилых или небольших коммерческих помещений, то, вероятно, потребуется измеритель мощности, который работает с однофазными или двухфазными нагрузками.Эти приложения используют от 120 до 240 В переменного тока и потребляют меньше тока, чем трехфазные приложения.

Приложения, в которых требуется трехфазный счетчик, это такие вещи, как чиллеры, вентиляционные установки (AHU) и технологическое оборудование. Трехфазная мощность дает в 1,7 раза большую мощность, чем однофазная при том же токе. Трехфазные двигатели могут иметь мощность до 480 В переменного тока и выдерживать диапазоны тока до 5000 ампер.

После определения типа службы следующим решением является количество нагрузок, которые вы хотите измерить в приложении.Нагрузка может состоять из напряжения питания и потребляемого тока для всего здания, распределительного щита или даже отдельной единицы оборудования. Тип обслуживания определяет, сколько трансформаторов тока (ТТ) необходимо для измерения нагрузки; например, для однофазной нагрузки, такой как цепь освещения, может потребоваться только 1 ТТ, а для трехфазной нагрузки, такой как чиллер, потребуется 3 ТТ. Если для полной поддержки стратегии управления энергопотреблением необходимо измерение многих нагрузок, счетчики с несколькими нагрузками сэкономят ваше время и сократят общие инвестиции. Однако, если измеряется только магистраль здания, можно использовать один измеритель нагрузки для удовлетворения потребностей приложения.

Требования к монтажу

В большинстве электротехнических помещений есть ограничения по пространству при установке измерителя мощности, особенно когда для этого измерителя требуется корпус NEMA 1 для обеспечения безопасности. Перед установкой важно убедиться, что расходомер и корпус, если необходимо, поместятся в соответствующем пространстве. Знание монтажной ориентации расходомера помогает определить, поместится ли он в нужном пространстве.

Все виды монтажа должны соответствовать Национальным электротехническим нормам и правилам (NEC). При подключении к источнику электроэнергии рекомендуется, чтобы провода напряжения подключались через электрический выключатель с проводкой соответствующего размера.

Тип трансформаторов тока

Двумя наиболее распространенными типами трансформаторов тока, используемых с измерителями мощности, являются трансформаторы тока с разъемным/твердым сердечником и катушки Роговского. Требования применения будут определять, какой тип трансформаторов тока следует использовать.Шины и жгуты кабелей неправильной формы распространены в приложениях с высокими требованиями к мощности, что делает выгодным использование поясов Роговского.

Наиболее существенным отличием того, требует ли приложение обычных трансформаторов тока или поясов Роговского, является измеряемый ток; обычные трансформаторы тока, как правило, имеют меньшую стоимость в более низких диапазонах силы тока <200 А, тогда как катушки Роговского могут выдерживать до 6000 А и охватывать широкий диапазон силы тока с одним номером детали.

Как только вы узнаете, какие ТТ будут использоваться, выберите измеритель мощности, который принимает эти входы.Если при выборе счетчика тип ТТ неизвестен, лучше выбрать тот, который принимает как обычные ТТ, так и пояса Роговского.

Настройка связи

Измерители мощности

могут обмениваться данными различными способами, включая импульсный, BACnet и Modbus. Импульсный выход распространен в однофазных приложениях, где конечному пользователю требуется меньше информации. Счетчики, использующие расширенные протоколы, такие как BACnet и Modbus, могут передавать все параметры через систему автоматизации здания, предоставляя конечному пользователю более полную картину для понимания данных о потреблении.Лучший протокол связи для приложения зависит от желаемого уровня детализации выходной информации и способа сбора информации.

Полевая конфигурация

Установка предварительно настроенного расходомера без гибкости или возможности изменения на месте может вызвать проблемы, если предварительно настроенный расходомер неверен. Измеритель мощности с возможностью гибкой настройки в полевых условиях чрезвычайно выгоден. Эти счетчики снижают риск, когда заказан неправильный тип трансформатора тока, протокол связи отличается от ожидаемого или работа с напряжением не распространяется на предварительно сконфигурированный счетчик.Адаптивность к изменениям в поле часто упускают из виду, но она имеет решающее значение для правильной работы измерителя.

Общая стоимость установки

Все предыдущие соображения влияют на общую стоимость установки. Общая стоимость установки включает в себя цену покупки счетчика, трудозатраты, совместимость с проектом и эффективность. Эта стоимость может помочь подрядчику лучше понять все потенциальные затраты, которые могут быть понесены во время работы. При расчете общей стоимости установки не упускайте из виду вспомогательные элементы, которые могут потребоваться для желаемого счетчика, такие как провода с предохранителями и корпус с рейтингом NEMA.Прежде чем выбрать измеритель мощности, убедитесь, что установщику понятны все требования к применению.

Измеритель мощности Сетра

Измеритель мощности от Setra — это сетевой измеритель мощности коммерческого уровня, построенный на универсальной и мощной платформе, предназначенной для удовлетворения высоких требований к любому применению субсчетчиков. Доступный в конфигурациях с 3, 12 или 48 нагрузками, счетчик может контролировать любую комбинацию однофазных и/или трехфазных систем, а счетчики нагрузки на 12 и 48 серий стандартно поставляются с возможностью работы с двумя напряжениями. Используя двойные входы моделей 12 и 48, пользователи могут измерять любую комбинацию одно-, двух- или трехфазных сетей вплоть до количества входов ТТ на измерителе.

Корпус измерителя мощности представляет собой собственный электрический корпус, соответствующий стандарту NEMA 1, что устраняет необходимость в покупке электрической панели для данного приложения. Дисплей можно поворачивать, что позволяет установщику размещать отверстия для кабелепроводов именно там, где они должны быть для любой конфигурации монтажа, даже в самых тесных местах электрощитовой.Все измерители мощности стандартно поставляются с предохранителем на 200 000 KAIC, что превосходит большинство требований и делает его самым безопасным из доступных измерителей.

Все версии настраиваются в полевых условиях для использования стандартных трансформаторов тока или трансформаторов тока типа Роговского, что обеспечивает безопасное и точное измерение как малых, так и высоких токов.

Каждый измеритель мощности стандартно поставляется с выбираемыми на месте протоколами связи BACnet и Modbus. Наряду с этими передовыми сетевыми коммуникационными протоколами измеритель мощности предлагает один настраиваемый импульсный выход и два настраиваемых импульсных входа.

Встроенный интерфейс веб-портала Setra

позволяет выполнять безопасную предварительную настройку всех параметров до, во время или после установки счетчика. Веб-портал не только дает пользователю возможность предварительно настроить счетчик, но также предлагает возможность доступа к мощным инструментам аналитики и установки непосредственно через USB-соединение или коммуникационное соединение. Каждая версия Power Meter стандартно поставляется с возможностями регистрации данных, что позволяет пользователю получать доступ к данным на срок до 62 дней с помощью программного обеспечения веб-портала.USB-интерфейс Setra, совместимый с NFPA70E, позволяет безопасно изменять конфигурацию и получать доступ к данным без необходимости надевать средства индивидуальной защиты или выключать панель.

Различные конфигурации нагрузки, корпус счетчика и интуитивно понятный интерфейс веб-портала измерителя мощности Setra значительно сокращают время установки и затраты на точку измерения.

Схемы трехфазных трансформаторов | Многофазные цепи переменного тока

Поскольку трехфазное питание так часто используется для систем распределения электроэнергии, вполне логично, что нам потребуются трехфазные трансформаторы, чтобы иметь возможность повышать или понижать напряжение.

Это верно лишь отчасти, так как обычные однофазные трансформаторы могут быть объединены вместе для преобразования мощности между двумя трехфазными системами в различных конфигурациях, что устраняет необходимость в специальном трехфазном трансформаторе.

Однако для этих задач создаются специальные трехфазные трансформаторы, которые могут работать с меньшими требованиями к материалам, меньшему размеру и меньшему весу, чем их модульные аналоги.

Обмотки и соединения трехфазного трансформатора

Трехфазный трансформатор состоит из трех наборов первичных и вторичных обмоток, каждый набор намотан на одну ветвь сборки с железным сердечником.По сути, это выглядит как три однофазных трансформатора с объединенным сердечником, как показано на рисунке ниже.

Сердечник трехфазного трансформатора имеет три набора обмоток.

Эти наборы первичных и вторичных обмоток будут соединены по схеме Δ или Y, образуя законченный блок. Различные комбинации способов соединения этих обмоток будут в центре внимания этого раздела.

Независимо от того, имеют ли наборы обмоток общий сердечник или каждая пара обмоток представляет собой отдельный трансформатор, варианты соединения обмоток одинаковы:

Первичный — Вторичный

• Д — Д
• Y — Δ
• Δ-Y
• Δ — Δ

Причины для выбора конфигурации Y или Δ для соединения обмоток трансформатора те же, что и для любого другого трехфазного применения: соединения Y обеспечивают возможность нескольких напряжений, в то время как соединения Δ обеспечивают более высокий уровень надежности (если одна обмотка выходит из строя). , два других по-прежнему могут поддерживать полное линейное напряжение на нагрузке).

Вероятно, наиболее важным аспектом соединения трех наборов первичных и вторичных обмоток вместе для формирования трехфазного трансформаторного блока является соблюдение правильной фазировки обмоток (точки, используемые для обозначения «полярности» обмоток).

Помните о правильном соотношении фаз между фазными обмотками Δ и Y: (рисунок ниже)

(Y) Центральная точка «Y» должна соединять вместе все «-» или все «+» точки обмотки.(Δ) Полярности обмотки должны дополнять друг друга (от + к -).

Правильная фазировка, когда обмотки не показаны в обычной конфигурации Y или Δ, может быть сложной задачей. Позвольте мне проиллюстрировать, начиная с рисунка ниже.

Входы A ₁ , B ₁ , C ₁ могут быть подключены «Δ» или «Y», как и выходы A ₂ , B ₂ , C ₂ .

Фазовая разводка для трансформатора «Y-Y»

Три отдельных трансформатора должны быть соединены вместе для преобразования мощности из одной трехфазной системы в другую. Сначала я покажу проводные соединения для конфигурации Y-Y:

Фазная проводка для трансформатора «Y-Y».

Обратите внимание на приведенный выше рисунок, как все концы обмотки, отмеченные точками, подключены к соответствующим фазам A, B и C, а концы без точек соединены вместе, образуя центры каждой буквы «Y».

Наличие комплектов первичной и вторичной обмоток, соединенных по схеме «Y», позволяет использовать нейтральные проводники (N ₁ и N ₂ ) в каждой энергосистеме.

Фазовая разводка для трансформатора «Y-Δ»

Теперь рассмотрим конфигурацию Y-Δ:

Фазная проводка для трансформатора «Y-Δ».

Обратите внимание, как вторичные обмотки (нижний набор, рисунок выше) соединены в цепочку, где «точечная» сторона одной обмотки соединяется с «неточечной» стороной следующей, образуя Δ-петлю.

В каждой точке соединения между парами обмоток выполняется соединение с линией второй энергосистемы (А, В и С).

Фазовая разводка для трансформатора «Δ-Y»

Теперь давайте рассмотрим систему Δ-Y на рисунке ниже.

Фазная проводка для трансформатора «Δ-Y».

Такая конфигурация (рисунок выше) позволит обеспечить несколько напряжений (фаза-линия или фаза-нейтраль) во второй энергосистеме от энергосистемы-источника, не имеющей нейтрали.

Фазовая разводка для трансформатора «Δ-Δ»

И, наконец, переходим к конфигурации Δ-Δ:

Фазная проводка для трансформатора «Δ-Δ».

Когда нет необходимости в нейтральном проводнике во вторичной системе питания, предпочтительнее схемы соединения Δ-Δ (рисунок выше) из-за присущей Δ-конфигурации надежности.

Фазовая разводка для трансформатора «V» или «открытый-Δ»

Учитывая, что Δ-конфигурация может удовлетворительно работать без одной обмотки, некоторые проектировщики энергосистем предпочитают создавать группу трехфазных трансформаторов только с двумя трансформаторами, представляющими Δ-Δ-конфигурацию с отсутствующей обмоткой как на первичной, так и на вторичной сторонах:

«V» или «open-Δ» обеспечивает мощность 2-φ только с двумя трансформаторами.

Эта конфигурация называется «V» или «Open-Δ». Конечно, каждый из двух трансформаторов должен иметь большие размеры, чтобы выдерживать ту же мощность, что и три в стандартной Δ-конфигурации, но общий размер, вес и преимущества в цене часто того стоят.

Однако имейте в виду, что с отсутствием одного комплекта обмоток в Δ-образной форме эта система больше не обеспечивает отказоустойчивость обычной Δ-Δ-системы. Если один из двух трансформаторов выйдет из строя, это определенно повлияет на напряжение и ток нагрузки.

Пример из реальной жизни

На следующей фотографии (рисунок ниже) показан блок повышающих трансформаторов на плотине гидроэлектростанции Гранд-Кули в штате Вашингтон.

С этого наблюдательного пункта можно увидеть несколько трансформаторов (зеленого цвета), сгруппированных по три: по три трансформатора на каждый гидроэлектрогенератор, соединенных вместе в какой-то форме трехфазной конфигурации.

На фотографии не видны соединения первичной обмотки, но кажется, что вторичные обмотки соединены по схеме Y, поскольку из каждого трансформатора выступает только один большой высоковольтный изолятор.

Это говорит о том, что другая сторона вторичной обмотки каждого трансформатора имеет потенциал земли или близок к нему, что возможно только в Y-системе.

Здание слева — это электростанция, где расположены генераторы и турбины. Справа наклонная бетонная стена — нижний бьеф плотины:

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Трансформаторы тока для измерения | Технический совет Energy Sentry

Электросчетчики бывают двух типов: автономные (прямой привод) и
номинал трансформатора.

Большинство счетчиков, используемых в домах или на фермах, являются автономными. Вся потребляемая электрическая энергия проходит через счетчик. Эти счетчики предназначены для использования в сетях до 200 ампер. Трансформаторы тока находятся внутри.

При токах более 200 ампер используются трансформаторные счетчики. Как следует из названия, в счетчиках этого типа используются трансформаторы тока (ТТ) для измерения протекающего тока или общей потребляемой мощности. Информация записывается счетчиком.

В ТТ кольцевого типа есть два проводника или обмотки. Первичная обмотка представляет собой линейный проводник, проходящий через центр ТТ. Вторичная обмотка представляет собой несколько витков магнитопровода вокруг сердечника.

ТТ преобразует первичный ток линейного проводника в меньший, более легко управляемый ток, который передается на счетчик и прямо пропорционален первичному току. Этот ток обратно пропорционален количеству вторичных витков провода вокруг железного сердечника.

Для ТТ на 200:5 А соотношение витков составляет 40:1, что дает вторичный ток, равный 1/40 первичного тока. Для ТТ на 400:5 А соотношение витков составляет 80:1, что дает вторичный ток, равный 1/80 первичного тока.

Номинальная нагрузка (B) — это полное сопротивление цепи, подключенной к вторичной обмотке. Этот импеданс представляет собой общий эффект, противодействующий протеканию тока в цепи переменного тока. Оценка нагрузки — это максимальное значение импеданса до превышения минимальных пределов точности.

Разница коэффициента тока между фактическим током (первичным) и измеренным током (вторичным) приводит к тому, что обычно называют множителем. Поправочный коэффициент — это коэффициент, на который необходимо умножить показание ваттметра, чтобы скорректировать влияние коэффициента погрешности и фазового угла ТТ.

Ищете трансформаторы тока измерительного класса для вашей программы теплоснабжения?

У нас есть решение!

Высококачественные измерительные трансформаторы тока

Если ваша программа тарифов на тепло требует учета аккумулируемого тепла, тепла плинтуса, двойного топлива или любого другого электрического тепла, низкопотенциальные трансформаторы тока просто не подойдут.

Наши измерительные трансформаторы тока изготавливаются из сердечников из многослойной кварцевой стали высшего сорта и производятся в соответствии со стандартом IEEE C57.13. стандарты.

Доступные коэффициенты	Точность @ BO. 1/60 Гц	Номинальный коэффициент	Частота	Класс изоляции
100:5A	1,2	1,5 при 30°C	50–400 Гц	600В
200:5А	.03	1,5 при 30°C	50–400 Гц	600 В

Следующий технический совет: трансформаторы тока для контроллеров спроса

Тенденции в трехфазном измерении энергии: новая инновационная изолированная архитектура АЦП позволяет использовать трехфазные счетчики энергии с шунтами

Краткая идея

Традиционные трехфазные счетчики энергии используют трансформаторы тока (ТТ) для измерения фазного и нулевого токов. Одним из преимуществ трансформаторов тока является присущая им электрическая изоляция, которую они обеспечивают между линией электропередачи, работающей при напряжении в сотни вольт, и заземлением счетчика, обычно подключенным к нейтрали.Трансформаторы тока обеспечивают хорошую линейность и могут измерять широкий диапазон токов за счет регулировки коэффициента трансформации и нагрузочных резисторов. Однако они также имеют некоторые недостатки для использования в счетчиках электроэнергии. Во-первых, магнитопровод ТТ может насыщаться внешними постоянными магнитными полями. Среднему домовладельцу теперь легко получить чрезвычайно мощные магниты постоянного тока из редкоземельных металлов и применить их для взлома счетчиков. Во-вторых, трансформаторы тока также могут насыщаться силовым электронным оборудованием, таким как инверторы прямого подключения для распределенной солнечной генерации, которые создают в линии постоянный ток.Производители могут противодействовать этим двум эффектам за счет экранирования и использования трансформаторов тока, устойчивых к постоянному току; однако это увеличивает стоимость, и некоторые предполагают, что для каждого такого ТТ можно найти постоянный магнит для его взлома. В-третьих, трансформаторы тока вносят фазовую задержку измерения, которая зависит от частоты линейных токов. Если интерес представляет только основная составляющая линейного тока, эту задержку относительно легко компенсировать. Однако измерение содержания гармоник становится все более важным, и очень трудно компенсировать задержки основной гармоники и всех гармоник вместе взятых.

Другие датчики тока используются реже в трехфазных счетчиках, включая датчики di/dt, такие как катушки Роговского или датчики на эффекте Холла. Хотя они могут обеспечить преимущества в некоторых приложениях, они сопряжены со своими проблемами. Например, катушки Роговского обладают отличной линейностью и могут воспринимать очень большие токи, но их сложнее изготовить и сложнее добиться хорошей помехоустойчивости, необходимой для точных измерений малых токов. С точки зрения несанкционированного доступа они также могут быть восприимчивы к переменным магнитным полям.Датчики Холла требуют активной компенсации смещения по температуре и по своей природе чувствительны к магнитным полям.

Шунты и трехфазный учет энергии

Использование резистивных шунтов в однофазных счетчиках быстро растет в последние годы, что обусловлено стоимостью, магнитной невосприимчивостью и размерами. Во многих случаях эти однофазные счетчики привязаны к линейному напряжению и, таким образом, не требуют дополнительной изоляции. В трехфазных счетчиках необходимо решить проблему создания изолирующего барьера между каждым шунтом и сердечником счетчика.Проблемы с нагревом также становятся проблемой, обычно ограничивая использование шунтов счетчиками с максимальным током 120 А или меньше.

Сначала рассмотрим фазу А трехфазной системы и ее нагрузку. Представьте, что шунт используется для измерения фазного тока (рис. 1).

Рис. 1. Определение тока и напряжения фазы А при измерении тока фазы с помощью шунта.

Это точно однофазная конфигурация счетчика электроэнергии: шунт размещен в линии электропередач, а делитель напряжения измеряет напряжение между фазой и нейтралью.Напряжения на шунте и делителе напряжения воспринимаются аналого-цифровым преобразователем (АЦП). Земля — это полюс шунта, общий с делителем напряжения. Однофазные счетчики в основном используются в жилых помещениях, и их максимальный ток обычно ниже 120 А. Этот предел и низкая стоимость делают шунты наиболее часто используемыми датчиками тока в однофазном учете энергии.

При повторении этой схемы на всех трех фазах каждый АЦП имеет свою землю (рис. 2).

Рис. 2. Измерение трехфазного тока и напряжения при измерении фазных токов с помощью шунтов.

Поскольку микроконтроллер (MCU), который управляет всеми ими, находится на одном потенциале с нейтральной линией, для обеспечения работы связи между АЦП и MCU необходимо изолировать каналы данных. Затем каждый АЦП должен иметь собственный изолированный источник питания (рис. 3).

Рис. 3. Трехфазный счетчик с шунтами, отдельными источниками питания и изолированной связью.

Эта архитектура измерителя уже используется: два канала АЦП последовательно передают информацию в микроконтроллер через изолирующий барьер с помощью оптронов или трансформаторов на микросхемах. Изолированные источники питания строятся с использованием автономных компонентов или изолированных преобразователей постоянного тока, в которых используются трансформаторы масштаба микросхемы.

В идеале все фазные токи и напряжения должны измеряться одновременно, чтобы можно было использовать их мгновенные значения для комплексного трехфазного анализа.Но показания АЦП на каждой фазе полностью независимы от остальных, поскольку синхронизация АЦП отсутствует. Это первое ограничение этой архитектуры. Счетчики энергии, в которых используются трансформаторы тока или катушки Роговского, не имеют такой проблемы, поскольку они могут использовать измерительный аналоговый интерфейс (AFE), который одновременно считывает все фазные токи и напряжения.

Еще одной проблемой этой архитектуры является большое количество компонентов: микроконтроллер, три АЦП, три многоканальных изолятора данных и четыре блока питания.У счетчиков, использующих ТТ, такой проблемы нет, так как на печатной плате обычно есть MCU, измерительный AFE и один источник питания.

Тогда как можно создать счетчик, обладающий преимуществами шунтов, с наименьшим количеством компонентов для этой архитектуры (т. е. один микроконтроллер, один блок питания и три АЦП) и одновременно измерять все фазные токи и напряжения?

Архитектура изолированного АЦП

Ответ на эту проблему заключается в создании микросхемы, которая объединяет как минимум два АЦП, один изолированный преобразователь постоянного тока и изоляцию данных, а также имеет технологию, позволяющую АЦП, принадлежащим разным микросхемам, одновременно производить выборку данных (рис. 4).Источник питания VDD микроконтроллера также питает эту микросхему. Изолированный преобразователь постоянного тока, использующий технологию трансформатора в масштабе микросхемы, обеспечивает изолированное питание для первого каскада АЦП. Один АЦП измеряет напряжение на шунте, а второй измеряет напряжение между фазой и нейтралью с помощью делителя напряжения. Земля, определяемая одним из полюсов шунта, является землей изолированной стороны микросхемы. АЦП являются сигма-дельта, и только первый каскад размещен на изолированной стороне микросхемы. Поток битов, выходящий из первой ступени, проходит через микросхемные преобразователи, составляющие изолированные каналы передачи данных. Биты принимаются на неизолированной стороне микросхемы, фильтруются, помещаются в 24-битные слова и передаются на последовательный порт SPI.

Рис. 4. Новая архитектура АЦП, включающая двухканальные АЦП, изоляцию данных и один изолированный преобразователь постоянного тока в постоянный.

Технология преобразователя в масштабе микросхемы вносит наиболее важный вклад в эту новую архитектуру АЦП: запатентованные компанией Analog Devices преобразователи i . Цифровые изоляторы ^® обладают большей надежностью по сравнению с оптопарами, меньшими размерами, меньшим энергопотреблением, более высокой скоростью связи и лучшей синхронизацией. точность.Но этого недостаточно. Изолированные сигма-дельта модуляторы уже давно присутствуют на рынке, в них используются либо оптопары, либо трансформаторы в масштабе микросхемы. Наиболее важным вкладом технологии трансформаторов в масштабе чипа является сопутствующий изолированный преобразователь постоянного тока iso Power ^® , который может быть интегрирован с АЦП, цифровым блоком и изолированными каналами данных в одном и том же поверхностном монтаже. низкопрофильный пакет.

Поскольку сердечником трансформаторов с микросхемой является воздух, цифровые изоляторы i соединителя и изолированный преобразователь постоянного тока iso Power не подвержены влиянию постоянных магнитов, что делает эту сторону счетчика электроэнергии полностью невосприимчивой. к постоянному магнитному тамперу.Трансформаторы также очень устойчивы к переменным магнитным полям. Площадь катушек настолько мала, что для воздействия на поведение катушки iso Power потребовалось бы создать магнитное поле 10 кГц силой 2,8 Тл. Другими словами, нужно было бы создать ток 10 кГц 69 кА через провод и отвести этот провод на 5 мм от микросхемы, чтобы повлиять на поведение трансформаторов масштаба микросхемы.

Информация передается через изолирующий барьер с помощью импульсов ШИМ очень высокой частоты.Это создает высокочастотные токи, которые распространяются по печатной плате, вызывая краевое и дипольное излучение. Нагрузка изолированного преобразователя постоянного тока состоит только из первого каскада сигма-дельта АЦП, и ее величина хорошо известна. Таким образом, катушки рассчитаны на известную нагрузку, что снижает излучение, обычно связанное с преобразователями постоянного тока, и устраняет необходимость в четырехслойных печатных платах. Производители счетчиков электроэнергии могут использовать двухслойные печатные платы и соответствовать требуемому стандарту CISPR 22 класса B при использовании ИС с такой архитектурой.

Чтобы сделать интерфейс с MCU максимально простым, цифровой блок микросхемы выполняет фильтрацию битового потока, поступающего с первого каскада, и формирует 24-битные выходы АЦП через простой последовательный порт SPI подчиненного устройства. Поскольку счетчик энергии имеет один изолированный АЦП на каждой фазе, остается проблема получения когерентных выходных сигналов АЦП. Первый каскад АЦП может выполнять выборку в один и тот же момент на всех фазах, если они работают с одним и тем же тактовым сигналом. Этого легко добиться, если сигнал CLKIN, показанный на рис. 4, генерируется MCU.Альтернативой является использование одного кристалла для создания тактового сигнала для одного чипа и использование буферизованного сигнала CLKOUT для тактирования всех остальных изолированных АЦП. Все изолированные АЦП управляются таким образом, чтобы их выходные сигналы АЦП генерировались в один и тот же момент. Теперь счетчик энергии может выполнять точный и всесторонний трехфазный анализ, используя шунты для измерения тока.

На рис. 5 представлен трехфазный счетчик с тремя изолированными АЦП. Измеритель имеет только один источник питания, который питает MCU и изолированные АЦП.MCU использует интерфейс SPI для считывания выходных сигналов АЦП с каждой микросхемы.

Рис. 5. Трехфазный счетчик с новыми изолированными АЦП.

Предыдущее описание предполагает использование внешнего MCU для выполнения метрологических расчетов. Для производителей счетчиков, предпочитающих решение, включающее в себя метрологию, есть возможность соединить изолированные АЦП с ИС, выполняющей все метрологические расчеты, как показано на рис. 6.

Рис. 6. Трехфазный счетчик с новыми изолированными АЦП и метрологической ИС.

Новые продукты на основе этой архитектуры

Эта архитектура уже используется в новом семействе продуктов Analog Devices: ADE7913, ADE7912, ADE7933 и ADE7932. На рис. 7 представлена ​​блок-схема ADE7913. Он очень похож на рис. 4, но имеет дополнительный канал АЦП, который воспринимает вспомогательное напряжение, мультиплексированное с датчиком температуры. Вспомогательное напряжение может быть напряжением на выключателе, а датчик температуры может использоваться для коррекции колебаний температуры шунта.ADE7912 — это вариант без измерения вспомогательного напряжения, но с датчиком температуры.

Рис. 7. Новый изолированный АЦП ADE7913 на основе этой архитектуры.

ADE7933 и ADE7932 заменяют интерфейс SPI интерфейсом битового потока и в остальном копируют характеристики ADE7913 и ADE7912 соответственно. Это изолированные АЦП, представленные на рисунке 6. Метрологическая ИС на рисунке реализована как ADE7978.

Заключение

Представлена ​​новая изолированная архитектура АЦП.Он содержит изолированный преобразователь постоянного тока iso Power, который использует блок питания MCU для питания первого каскада многоканального сигма-дельта АЦП через изолирующий барьер. Битовые потоки, выходящие из АЦП, проходят через изоляторы данных ответвителей и и принимаются цифровым блоком. Этот блок фильтрует их и создает 24-битные выходные данные АЦП, которые можно считывать с помощью простого интерфейса SPI. Один АЦП может измерять ток, проходящий через шунт, второй может измерять напряжение между фазой и нейтралью с помощью делителя напряжения, а третий может измерять вспомогательное напряжение или датчик температуры.Он позволяет использовать трехфазные счетчики энергии с использованием шунтов, гарантируя полную невосприимчивость к постоянным и переменным магнитным полям и измерение тока без фазового сдвига, снижая при этом общую стоимость системы. Небольшой форм-фактор обеспечивает очень маленькую печатную плату с очень небольшим количеством компонентов для сборки. Встроенные трансформаторы iso Power в масштабе чипа рассчитаны на известную нагрузку АЦП для минимизации излучаемых помех и прошли испытания на соответствие стандарту CISPR 22 класса B с двухслойными печатными платами.

Разумеется, измерение тока с помощью шунтов не ограничивается измерением энергии.Мониторинг качества электроэнергии, солнечные инверторы, мониторинг процессов и защитные устройства могут извлечь выгоду из этой новой архитектуры АЦП.

Измерительные трансформаторы

ЦЕЛИ

• объяснить работу измерительного трансформатора напряжения.

• объяснить работу измерительного трансформатора тока.

• схема подключения трансформатора напряжения и трансформатора тока
в однофазной цепи.

• укажите, как определяются следующие величины для однофазной цепи
содержащие измерительные трансформаторы: первичный ток, первичное напряжение, первичный
мощность, полную мощность и коэффициент мощности.

• опишите подключение измерительных трансформаторов в трехфазной, трехпроводной
схема.

• опишите подключение измерительных трансформаторов к трехфазной четырехпроводной сети.
система.

Измерительные трансформаторы используются для измерения и регулирования переменного тока.
токовые цепи.Прямое измерение высокого напряжения или больших токов включает
большие и дорогие приборы, реле и другие компоненты схемы
много дизайнов. Однако использование измерительных трансформаторов позволяет
использовать относительно небольшие и недорогие приборы и устройства контроля
стандартизированные конструкции. Измерительные трансформаторы также защищают оператора,
измерительные приборы и аппаратура управления от опасностей высоких
Напряжение. Использование измерительных трансформаторов повышает безопасность,
точность, удобство.

Существует два различных класса измерительных трансформаторов:
трансформатор напряжения и измерительный трансформатор тока. (Слово «инструмент»
обычно опускается для краткости.)

ТРАНСФОРМАТОРЫ ПОТЕНЦИАЛА

Трансформатор напряжения работает по тому же принципу, что и силовой или распределительный.
трансформатор. Основное отличие состоит в том, что мощность трансформатора напряжения
меньше, чем у силовых трансформаторов.Потенциальные трансформаторы имеют
от 100 до 500 вольт-ампер (ВА). Сторона низкого напряжения обычно
намотанный на 115 вольт или 120 вольт. Нагрузка на стороне низкого напряжения обычно
состоит из потенциальных катушек различных приборов, но может также включать в себя
потенциальные катушки реле и другой аппаратуры управления. В целом,
нагрузка относительно легкая и нет необходимости в трансформаторах напряжения
мощностью от 100 до 500 вольт-ампер.

Первичная обмотка высокого напряжения трансформатора напряжения имеет то же
номинальное напряжение в качестве первичной цепи.Когда необходимо измерить
напряжение однофазной линии 4600 вольт, первичная часть потенциала
трансформатор будет рассчитан на 4600 вольт, а низковольтная вторичная обмотка будет
быть рассчитан на 115 вольт. Соотношение между первичной и вторичной обмотками
это:

4600/115 или 40/1

Вольтметр, подключенный к вторичной обмотке трансформатора напряжения
показывает значение 115 вольт. Для определения фактического напряжения на высоковольтной
цепи, показания прибора 115 вольт необходимо умножить на 40.(115
х 40 = 4600 вольт). В большинстве случаев вольтметр калибруется для индикации
фактическое значение напряжения на первичной стороне. В результате оператор
не требуется применять множитель к показаниям прибора, а
снижается вероятность ошибок.

ил. 22-1 показаны соединения для трансформатора напряжения с
первичный вход на 4600 вольт и выход на 115 вольт для вольтметра. Этот потенциал
трансформатор имеет вычитающую полярность. (Все измерительные трансформаторы напряжения
теперь производятся имеют вычитающую полярность.) Один из второстепенных отведений
трансформатор на рис. 22-1 заземлен во избежание опасности высокого напряжения.

Трансформаторы напряжения имеют высокоточные соотношения между значениями первичного и вторичного напряжения; обычно ошибка составляет менее 0,5 процента. Сила
трансформаторы не предназначены для высокоточного преобразования напряжения.

ил. 22-1 Соединения для трансформатора напряжения

ТРАНСФОРМАТОРЫ ТОКА

Трансформаторы тока используются для того, чтобы амперметры и катушки тока
другие приборы и реле не нужно подключать напрямую к сильноточному
линии.Другими словами, эти приборы и реле изолированы от высоких
токи. Трансформаторы тока также понижают ток до известного коэффициента.
Использование трансформаторов тока означает, что относительно небольшой и точный
могут быть использованы приборы, реле и устройства управления стандартной конструкции.
в цепях.

Трансформатор тока имеет отдельные первичную и вторичную обмотки. То
первичная обмотка, которая может состоять из нескольких витков толстого провода, намотанных на
многослойный железный сердечник, соединенный последовательно с одним из линейных проводов.Вторичная обмотка состоит из большего числа витков меньшей
размер провода. Первичная и вторичная обмотки намотаны на одном сердечнике.

Определяется номинальный ток первичной обмотки трансформатора тока
по максимальному значению тока нагрузки. Вторичная обмотка рассчитана
на 5 ампер вне зависимости от номинала тока первичных обмоток.

Например, предположим, что номинальный ток первичной обмотки
трансформатор тока 100 ампер.Первичная обмотка имеет три витка, а вторичная обмотка имеет 60 витков. Вторичная обмотка стандартная
номинальный ток 5 ампер; поэтому соотношение между первичным и вторичным токами составляет 100/5 или 20 к 1. Первичный ток в 20 раз больше
чем вторичный ток. Так как вторичная обмотка имеет 60 витков, а первичная обмотка имеет 3 витка, то вторичная обмотка имеет в 20 раз больше
витков как первичная обмотка. Тогда для трансформатора тока соотношение
первичных и вторичных токов обратно пропорционально отношению
первичные витки во вторичные.

В fgr22-2 трансформатор тока используется для понижения тока в
4600 вольт, однофазная цепь. Трансформатор тока рассчитан на 100
до 5 ампер, а коэффициент понижения тока составляет 20 к 1. Другими словами,
на каждый ампер во вторичной обмотке приходится 20 ампер в первичной обмотке
обмотка. Если амперметр на вторичной обмотке показывает 4 ампера, фактическое
ток в первичной обмотке в 20 раз больше этого значения или 80 ампер.

Трансформатор тока на рис. 22-2 имеет маркировку полярности,
два высоковольтных первичных провода имеют маркировку h2 и h3, а вторичные выводы
имеют маркировку X1 и X2.Когда h2 мгновенно положителен, X1 положителен
в тот же момент. Некоторые производители трансформаторов тока маркируют только
h2 и X1 отводят или используют знаки полярности. При подключении трансформаторов тока
в цепях вывод h2 соединяется с выводом линии, питающейся от источника,
в то время как провод h3 подключен к проводу линии, питающей нагрузку.

ил. 22-2 Трансформатор тока, используемый с амперметром

Вторичные выводы подключаются непосредственно к амперметру.Обратите внимание, что один
вторичных проводов заземлен в качестве меры предосторожности, чтобы исключить высоковольтное
опасности.

Внимание! Вторичная цепь трансформатора никогда не должна размыкаться, когда
в первичной обмотке есть ток. Если вторичная цепь открыта
когда в первичной обмотке есть ток, то весь первичный ток
ток возбуждения, который индуцирует высокое напряжение во вторичной обмотке.
Это напряжение может быть достаточно высоким, чтобы поставить под угрозу человеческую жизнь.

Лица, работающие с трансформаторами тока, должны убедиться, что вторичная
путь цепи обмотки замкнут. Иногда может потребоваться отключение
вторичная цепь прибора при наличии тока в первичной обмотке.
Например, измерительная цепь может потребовать повторной проводки или другого ремонта.
быть нужным. Для защиты рабочего подключен небольшой короткозамыкатель.
в цепь на клеммах вторичной обмотки трансформатора тока.
Этот переключатель замыкается, когда цепь прибора должна быть отключена для
ремонт или замена проводки.

Трансформаторы тока имеют очень точные соотношения между первичной и вторичной обмотками.
значения тока: погрешность большинства современных трансформаторов тока меньше
0,5 процента.

Если первичная обмотка имеет большой номинальный ток, она может состоять из
прямой проводник, проходящий через центр полого металлического сердечника. То
вторичная обмотка намотана на сердечник. Эта сборка называется стержневой.
трансформатор тока. Название происходит от конструкции основного
который на самом деле представляет собой прямую медную шину.Все стандартные трансформаторы тока
с номиналами 1000 ампер и более — трансформаторы стержневого типа. Некоторые текущие
трансформаторы меньших номиналов также могут быть стержневого типа. больной 22-3
показан трансформатор тока стержневого типа.

илл. 22-4 показан клещевой амперметр, в котором используется концепция оконного типа.
трансформатор тока. Открыв зажим, а затем закрыв его вокруг
проводник с током, сила тока в проводнике измеряется на
метр.

ил. 22-3 Трансформатор тока барного типа.

ил. 22-4 Амперметры/мультиметры типа клещей.

ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ В ОДНОФАЗНОЙ ЦЕПИ

ил. 22-5 Однофазные измерительные соединения

ил. 22-5 иллюстрирует приборную нагрузку, подключенную через измерительный прибор.
трансформаторы к однофазной высоковольтной линии. Инструменты включают
вольтметр (22-6), амперметр и ваттметр.Трансформатор потенциала
рассчитан на напряжение от 4600 до 115 вольт; трансформатор тока рассчитан на 50 к
5 ампер. Потенциальные катушки вольтметра и ваттметра соединены
параллельно низковольтному выходу трансформатора напряжения. Следовательно,
напряжение на потенциальных катушках каждого из этих приборов равно
такой же. Токовые катушки амперметра и ваттметра соединены
последовательно через вторичный выход трансформатора тока.Как результат,
ток в токовых катушках обоих приборов одинаков. Обратите внимание, что
вторичная обмотка каждого измерительного трансформатора заземлена для обеспечения защиты
от опасностей высокого напряжения, как это предусмотрено в статье 250 Национального электротехнического
Код.

Вольтметр на рис. 22-5 показывает 112,5 вольт, амперметр показывает 4 ампера, а ваттметр показывает 450 ватт. Найти первичное напряжение, первичный ток,
первичная мощность, полная мощность в первичной цепи и коэффициент мощности,
используются следующие процедуры:

Первичное напряжение

Множитель вольтметра = 4600/115 = 40

Первичное напряжение = 112.5 х 40

= 4500 вольт

Первичный ток

Множитель амперметра = 50/S = 10

Первичный ампер = 4 x 10

= 40 ампер

ил. 22-6 Панельные счетчики используют трансформаторы для контроля больших значений

Основное питание

Множитель ваттметра = множитель вольтметра x множитель амперметра

Множитель ваттметра = 40 x 10

= 400

Первичная мощность = 450 x 400

= 180 000 ватт или 180 киловатт

Полная мощность

Полная мощность первичной цепи находится путем умножения первичной
значения напряжения и тока.

Полная мощность (вольт-ампер) = вольт x ампер

вольт-ампер = 4500 х 40

= 180 000 ватт = 180 000/1000 = 180 киловатт

Коэффициент мощности

Коэффициент мощности = мощность в киловаттах/полная мощность в киловольт-амперах

= 180/180

= 1,00 или 100 процентов

ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ ДЛЯ ТРЕХФАЗНЫХ СИСТЕМ

Трехфазная трехпроводная система

В трехфазной трехпроводной системе два трансформатора напряжения одного и того же
номинала и два трансформатора тока одного номинала необходимы.Это
является обычной практикой при трехфазном измерении для соединения вторичной
схемы. То есть соединения выполняются так, что один провод или устройство проводит
суммарные токи двух трансформаторов в разных фазах.

Соединения низковольтных приборов для трехфазной трехпроводной системы
проиллюстрированы на 22-7. Обратите внимание, что два трансформатора напряжения подключены
в открытой дельте к трехфазной линии 4600 вольт. Это приводит к трем
значения вторичного напряжения по 115 вольт каждое.Два трансформатора тока
соединены так, что первичная обмотка одного трансформатора включена последовательно с линией
А и первичная обмотка второго трансформатора последовательно с линией
С.

ил. 22-7 Измерительные соединения для трехфазной трехпроводной системы

Обратите внимание, что во вторичной цепи низкого напряжения используются три амперметра.
Эта система проводки удовлетворительна для трехфазной трехпроводной системы, и все три амперметра дают точные показания.Другие инструменты, которые могут быть
используемые в этой цепи включают трехфазный ваттметр, трехфазный ваттметр
счетчик и трехфазный измеритель коэффициента мощности. Когда трехфазные приборы
подключены во вторичных цепях, эти приборы должны быть подключены
правильно, чтобы сохранялись правильные фазовые соотношения. Если это
при несоблюдении меры предосторожности показания прибора будут неверными. В
проверка соединений для этой трехфазной, трехпроводной системы учета,
обратите внимание, что взаимосвязанные потенциальные и токовые вторичные цепи заземлены
для защиты от опасностей высокого напряжения.

Трехфазная четырехпроводная система

ил. 22-8 Измерительные соединения для трехфазной четырехпроводной системы

ill 22-8 показаны вторичные измерительные соединения для 2400/4152 вольт,
трехфазная, четырехпроводная система. Три трансформатора напряжения подключены
по схеме «звезда» дать на трехфазный выход три вторичных напряжения 120 вольт
к нейтральному. Три трансформатора тока 50 на 5 ампер используются в трех
линейные проводники.Во вторичной обмотке используются три амперметра.
схема. И взаимосвязанный потенциал, и текущие вторичные
заземлены для защиты от возможных опасностей высокого напряжения.

ОБЗОР

Измерительные трансформаторы

специально разработаны для преобразования напряжения и тока в очень точных соотношениях. Преобразователи напряжения используются для преобразования
высокого напряжения до пригодных для использования значений 115 или 120 вольт для использования стандартными приборами.
Трансформаторы тока (ТТ) используются для преобразования больших величин переменного тока
до уровня 5 ампер, чтобы его можно было использовать со стандартными инструментами.ОКРУГ КОЛУМБИЯ
текущие уровни обычно снижаются до пригодного для использования уровня за счет использования
шунты. Шунт имеет номинальный ток первичной нагрузки, и тогда счетчик
подключен через шунт. Счетчик рассчитан на работу при напряжении 50 милливольт.

ВИКТОРИНА

1. Какие существуют два типа измерительных трансформаторов?

а.

б.

2. Почему вторичная цепь трансформатора тока должна быть замкнута при
есть ток в первичной цепи? __________

3.Трансформатор рассчитан на 4600/115 вольт. Вольтметр, подключенный через
вторичка показывает 112 вольт. Какое первичное напряжение?

4. Трансформатор тока рассчитан на 150/5 ампер. Амперметр во вторичке
по схеме 3,5 ампера. Какой первичный ток? _______

5. Трансформатор напряжения 2300/115 В и трансформатор тока 100/5 А.
подключены к однофазной линии. Вольтметр, амперметр и ваттметр
подключаются во вторичных обмотках измерительных трансформаторов.Вольтметр
показывает 110 вольт, амперметр показывает 4 ампера, а ваттметр показывает 352
Вт. Нарисуйте соединения для этой цепи. Марк ведет H X и так далее.
Показать все показания напряжения, тока и мощности.

6. Завершите цепь, используя измерительные трансформаторы, для измерения напряжения и силы тока. Включите терминальную маркировку.

ОТ ИСТОЧНИКА     К НАГРУЗКЕ

7. Какое первичное напряжение рассматриваемой однофазной цепи
5?

8.Чему равен первичный ток в амперах данной однофазной цепи?
в вопросе 5?

9. Какова первичная мощность в ваттах в данной однофазной цепи
в вопросе 5?

10. О каком коэффициенте мощности рассматриваемой однофазной цепи
5?

Выберите правильный ответ для каждого из следующих утверждений.

11. Вторичку трансформатора напряжения обычно наматывают на

а. 10 вольт. в. 230 вольт.

б. 115 вольт. д. 500 вольт.

12. Вторичные обмотки трансформатора заземлены на

а. стабилизировать показания счетчика.

б. обеспечить показания с точностью до 0,5 процента.

в. завершить систему с праймериз.

д. исключить опасность высокого напряжения.

13. Трансформатор, используемый для уменьшения значений тока до размера, при котором небольшие счетчики
может зарегистрировать их это (n)

а. автотрансформатор. в. потенциальный трансформатор.

б. распределительный трансформатор. д. трансформатор тока.

14. Первичная обмотка большого трансформатора тока может состоять из

а. много витков тонкой проволоки.

б. несколько витков тонкой проволоки.

в. много витков толстой проволоки.

д. прямоточный проводник.

15. Номинальный ток вторичной обмотки трансформатора тока
это

а. 5 ампер. в. 15 ампер.

б. 50 ампер. д.15 ампер.

16. Вторичная цепь трансформатора тока никогда не должна открываться.
когда ток присутствует в первичной обмотке, потому что

а. счетчик сгорит.

б. счетчик не будет работать.

в. может возникнуть опасное высокое напряжение.

д. первичные значения могут быть считаны на счетчике.

Нужна розетка для измерителя ТТ? Вот что вам следует знать

Гнездо для измерительного прибора Milbank CT, прикрепленное к трансформатору в Луисвилле, Кен.

Розетки для счетчиков есть практически в каждом здании, которое вы проезжаете, и для домов в вашем районе большинство из них будут типичными вариантами учета в жилых домах с автономными розетками для счетчиков. Но когда дело доходит до предприятий и приложений, требующих большей силы тока или более высокого напряжения (обычно 480 В переменного тока), вы можете найти шкафы ТТ и розетки для счетчиков ТТ.

В этой статье дается обзор того, что такое розетки для счетчиков ТТ, почему и как они используются, а также некоторые из различных опций, доступных или требуемых определенными коммунальными службами.

Введение в ТТ

Розетка счетчика с номиналом CT пропускает наведенный ток, уменьшая силу тока, протекающего через счетчик. Это достигается за счет использования трансформаторов тока или трансформаторов тока, которые измеряют переменный ток и создают вторичный ток в фазе с его первичным током в заданном соотношении.

Проводник нагрузки проходит через центр, чтобы индуцировать ток в обмотках трансформатора. Затем этот индуцированный ток проходит через контур вторичной цепи к розетке счетчика с рейтингом CT, в которой находится счетчик ватт-часов с рейтингом CT, который измеряет соотношение мощности, используемой потребителем.

Существует два типа трансформаторов тока, которые обычно используются в сочетании со шкафами Milbank CT и измерительными розетками с номиналом CT. Первый — это ТТ оконного типа, также известный как ТТ кольцевого типа, который включает в себя пространство в центре ТТ для прохождения провода или шины. Этот тип обычно используется в шкафах ТТ или монтируется на здания или опоры электропередач.

Второй тип — это стержневой ТТ, который также обычно используется с установками гнезд счетчика Милбанка с рейтингом ТТ. ТТ стержневого типа поставляются с завода с линейной шиной или проводником, прикрепленным к ТТ, и обычно соединяют линейный и нагрузочный проводники в шкафу или стойке ТТ.В этом сценарии на каждом конце стержневого типа CT есть посадочные площадки для прикрепления. Одни и те же посадочные площадки являются местами, где приземляются входящие линейные проводники и отходящие проводники нагрузки. Стиль стержневого типа помогает устранить крутые изгибы в кабелях с большими проводниками и упрощает изменение направления для проводов нагрузки. Это позволяет уменьшить размеры шкафа, занимая меньше места.

Когда использовать гнездо для измерителя ТТ

Коммунальным предприятиям часто требуются ТТ, как только приложение достигает определенной силы тока или напряжения.Для EUSERC (Комитета по требованиям к оборудованию для электроснабжения) на западе это означает переход на трансформаторы тока для приложений свыше 200 ампер. В других областях обычно требуются ТТ для приложений более 400 ампер. Оба они находятся под напряжением 480.

Основной причиной этого является безопасность рабочих, которые обслуживают и заменяют счетчики. Приложения, как правило, коммерческие и промышленные, но всегда лучше проконсультироваться с коммунальными службами, чтобы убедиться, что их требования для установки (форма счетчика, правильное гнездо счетчика, цвета и конфигурации внутренней проводки и т. д.)).
Розетки счетчика ТТ часто используются вместе со шкафом ТТ — оба элемента либо монтируются отдельно, либо, в некоторых случаях, розетка монтируется на самом шкафу. В некоторых районах, например, в некоторых частях юго-запада Америки, коммунальным службам может потребоваться поперечная розетка, где и розетка счетчика, и секция CT размещены в одном корпусе.

В тех случаях, когда для крупных проектов, таких как зарядка электромобилей или парковое освещение, требуется распределение электроэнергии, в закрытых блоках управления Milbank можно разместить распределительное устройство, а также они могут быть оснащены розетками для счетчиков CT.

Тестовые переключатели и другие опции

В приложениях с рейтингом ТТ коммунальные службы часто указывают тестовые переключатели, цвет проводки и требования к конфигурации. Тестовые выключатели используются для шунтирования и тестирования трансформаторов тока.

Розетки счетчика Milbank CT могут поставляться с приспособлениями для устанавливаемых на месте испытательных переключателей или переключателей, устанавливаемых на заводе. При наличии схемы подключения, в которой указаны необходимая конфигурация коммунальных сетей и форма счетчика, Milbank может разработать предварительно смонтированные на заказ розетки для счетчиков с номиналом CT.

Существует несколько других характеристик, которые коммунальные предприятия могут указать для розеток счетчиков ТТ и шкафов ТТ. Один из них предназначен либо для PT, либо для пакета VT. PT или трансформаторы напряжения снижают напряжение, проходящее через розетку счетчика, обеспечивая дополнительную безопасность для рабочих.

Варианты байпаса для розеток расходомера CT могут различаться. Функция автоматического байпаса или плунжерного байпаса означает, что при извлечении расходомера ТТ из гнезда ТТ автоматически шунтируются. Тестовый переключатель обычно не используется в сочетании с розетками с автоматическим обходом, но может использоваться, если это указано утилитой.Milbank также предлагает розетки для счетчиков с рейтингом CT с рычажным байпасом для тяжелых условий эксплуатации, включая U4490-XL, показанный здесь.

Milbank предлагает ряд розеток для счетчиков CT с различными функциями, упомянутыми выше. Одним из распространенных вариантов является UC7237-RL, безкольцевая розетка с 13 контактами.
