Содержание

TV розетки | Simon

В настоящее время телевизоры устанавливаются в отелях, домах, офисах, приемных врачей, барах и во многих других местах. Для того, чтобы телевизор правильно принимал сигнал цифрового телевидения и мог показывать программы, которые транслируются на разных каналах, он должен быть подключен к антенной розетке. Телевизионная розетка представляет собой механизм, который устанавливается на стене помещения, в идеальном месте для установки телевизора.



Компания Simon производит розетки такого типа, и вы можете подобрать их для установки в помещении.

Каков принцип работы телевизионной розетки?

Телевизионная розетка позволяет принимать сигнал через коаксиальный кабель или антенну, через систему цифрового телевидения, спутникового телевидения или даже радио. Этот сигнал сначала принимается антенной, а телевизионные розетки отвечают за передачу сигналов одного или разных типов в пределах дома.



В нашем онлайн-каталоге представлен широкий выбор розеток для наземного и спутникового сигнала, а также комбинированных розеток. С помощью этой розетки вы можете принимать сигнал цифрового телевидения и спутниковый сигнал.



В классификацию телевизионных розеток, среди прочего, входят розетки наземного и спутникового телевидения, индуктивные одиночные розетки, немодульные промежуточные розетки, немодульные розетки, оконечные или промежуточные розетки.



Компания Simon стремится предлагать большое разнообразие элементов подключения и приема данных для очень специфических целей и для соответствия самых строгим требованиям. Предлагаем ознакомиться с нашим широчайшим выбором розеток.

Максимальная эффективность

Независимо от выбранной вами системы, важно получать оптимальный телевизионный сигнал без потерь. Розетки Simon позволяют добиться этого и избежать ненужных проблем.



Знакомы ли вы с серией Simon 75? Это одна из самых примечательных серий розеток этого типа. Благодаря своим особенностям, розетки Simon 75 являются одними из самых совершенных телевизионных розеток: подключение осуществляется с помощью винтовых зажимов, а активация происходит при введении кабеля. Этот механизм разработан для универсальной коробки и изготовлен из металлических компонентов с изоляцией из не содержащих галогенов термопластичных материалов.



Также мы предлагаем специальные комплекты телевизионных розеток, которые избавят вас от необходимости покупать все элементы отдельно.

Подробно про ТВ-розетки

Когда в квартире или в частном доме планируется ремонт, рекомендуется подумать об установке телевизионных розеток, если их не было ранее. Они не только обеспечат качественный сигнал, но и позволят сохранить эстетичность комнаты.

Несмотря на то, что декоративная рамка ТВ-розетки очень напоминает обычную, это все-таки другое устройство. К нему подключается не вилка от приборов, а антенна от телевизора. Если хотите получить качественный сигнал ТВ, то установка такой розетки дома является обязательной.

Что такое телевизионная розетка, зачем она нужна

ТВ-розетка — устройство, которое позволяет подключить телевизор к кабельной, спутниковой или радиосети. У многих может возникнуть вопрос, зачем тратить свое время, сверлить отверстия в стене, а потом ставить этот прибор, если антенну можно подвести сразу к технике. Если сделать так, то провод будет болтаться, портить внешний вид комнаты.  Розетка, предназначенная для ТВ-кабеля, позволяет скрыть его в стене, под плинтусом. К тому же данный прибор дает возможность подключить к сети сразу несколько устройств, делает сигнал более качественным.

Разновидности, конструкция и принцип работы

Современные розетки под ТВ позволяют подключиться сразу к кабельной (TV), спутниковой (SAT) и радиосети (FM).  Для подсоединения телевизионного кабеля устройство оснащено пружинным или винтовым клеммным контактом.   Также в конструкции имеется специальная скобка, которая нужна для экранирующей оплетки.

В зависимости от функционального предназначения и принципа работы электромонтажное оборудование для телевизора подразделяется на следующие типы:

  • проходная ТВ-розетка. Необходима для подключения сразу нескольких телевизоров. Это становится возможно благодаря разделению сигнала между устройствами. Принцип работы заключается в подведении антенного кабеля к прибору и отходе от него других к телевизорам;
  • одиночная. Самый простой тип, позволяет подключать телевизор через сплиттер или краб от единственной антенны;
  • конечная. Необходима для создания качественной сети, состоящей сразу из нескольких телевизионных розеток. Сигнал от этого не будет хуже.

Чаще всего розетки бывают комбинированными и предназначаются сразу для спутникового и кабельного телевидения, радиосети. SAT работает на частоте 95-2400 МГц, TV — 5-862 МГц, FM — 87,5-108 МГц.

ТОП лучших встраиваемых TV-розеток

Если сомневаетесь в выборе лучших устройств для подключения телевизора, специалисты интернет-магазина Electrotorg.ru рекомендуют обратить внимание на одинарные или двойные ТВ-розетки французских производителей Legrand, Schneider Electric и российских — TDM, Эра.

Приобрести телевизионные розетки можно в интернет-магазине Electrotorg.ru, где также в большом ассортименте представлено электромонтажное оборудование, в т.ч. соединительные кабели для подведения к технике и сплиттеры. Все изделия обладают высоким качеством, выполнены согласно всем нормам и правилам, являются абсолютно безопасными.

ИП Баронкина Арина Юрьевна

ИНН 504414671364

ОГРНИП 319508100085916

Адрес: 125430, Москва, ул. Фабричная, дом 6, стр. 2

На правах рекламы

Компьютерные розетки и кабели, телефонные и ТВ розетки Серия Etika на официальном сайте Legrand


В создании индивидуального интерьера не бывает готовых решений. Утонченная универсальная форма изделий Etika и различные цветовые комбинации позволяют найти решение на любой вкус!


Серия электрооборудования Etika – уникальные технологии, скрытые за внешней простотой. Серия располагает полным набором функций для жилых и коммерческих помещений. Механизмы нового поколения Etika: подключение кабеля с помощью безвинтовых и винтовых зажимов. Установка за два шага! Ресурс изделий соответствует требованиям европейских стандартов.

Розетка RJ 11 / Алюминий

Розетка RJ 45 / Слоновая кость

Розетка RJ45 + RJ11 / Сливовый

Розетка TV / Светлая галька

Розетка TV-SAT двухкабельная / Какао

Подключение ТВ кабеля к розетке: схема подключения

Современный интерьер устанавливает свои законы, это не обошло стороной и телевизионный кабель. Теперь его ввод совершенно невиден, так как он спрятан в стене, а на поверхности располагается красивая розетка, зачастую объединенная с другими розетками.

Такое красивое оформление требует приобретать все новые навыки и знания, например, необходимо знать правильное подключение ТВ кабеля к розетке.

Такие знания помогут не только при самостоятельном строительстве, но и при въезде в новую квартиру, или когда розетка вышла из строя, и ее необходимо заменить.

Схемы подключения телевизионных розеток

Подключение телевизионного кабеля к розетке осуществляется двумя способами:

  • последовательно;

  • параллельно (звездой).

При последовательном подключении используется один ввод кабеля от вводного слаботочного щита, установленного на этаже. Прокладывается в квартире до монтажной коробки и выпускается наружу с небольшим запасом.

К нему подключается проходная розетка, имеющая три вывода. Один вывод используется для подключения входного кабеля, другой вывод является выходным соединением на розетке, а к третьему подключается кабель, идущий к другой розетке.

При таком подключении экономится телевизионный кабель, и требуется меньше работы. Недостаток один и очень существенный: при обрыве кабеля или плохом контакте в начале проводки сигнал пропадает или искажается на всех других телевизорах.

При параллельном подключении к каждой розетке подводится свой кабель, идущий от слаботочного щита.

При этом требуется делать более широкие штробы, особенно в начале прокладки, и резко увеличивается расход кабеля, что сказывается на финансах.

Однако, при таком подключении при повреждении одного кабеля, все другие работают нормально.

Виды телевизионных розеток

Прежде чем производить подключение ТВ кабеля к розетке, необходимо иметь представление о разных видах розеток, они бывают:

  • оконечные;

  • проходные.

Неправильный выбор в разных схемах подключения может привести к плохому или искаженному сигналу, либо к его полному исчезновению. Рассмотрим подробнее каждую из них.

В чем разница между оконченной и проходной розеткой

Почему у некоторых подключение ТВ кабеля к розетке вызывает затруднения? Радиоволны, распространяясь в какой-либо среде, на своем пути встречают сопротивление, что приводит к затуханию сигнала или потере его мощности.

В отличие от активного (резистивного) сопротивления, где общее сопротивление определяется суммой всех последовательно установленных резисторов (если нет параллельных), волновое сопротивление ведет себя другим образом.

Если подключенная другая среда имеет большее сопротивление, то часть сигнала отражается, создавая помехи основному сигналу.

Поэтому вся линия передачи радиоволн и приемник должны иметь одно и то же волновое сопротивление. Современные кабели для телевидения имеют разное волновое сопротивление, но чаще используется 75 Ом, такое же сопротивление стоит и на входе телевизора.

Сам радиосигнал состоит из электрической и магнитной составляющей, что дает возможность менять сопротивление среды без того, чтобы сигнал отражался. В этом качестве используются резисторы или микросхемы для усиления сигнала.

Другая особенность заключается в том, что радиоволны нельзя просто взять и разделить на несколько потребителей, например, сделав скрутку из нескольких кабелей. Даже если это соединение защитить от помех, создав экран, помехи будут все равно возникать.

Связано это с разным входным сопротивлением разных приемников, так как невозможно создать идентичные резисторы, и разным волновым сопротивлением самого кабеля и разной его длиной.

Поэтому для подключения нескольких телевизоров применяют проходные коробки, в которых искусственно создается разное сопротивление и оконечные, согласующие приемник с линией.

Любое соединение со временем может перестать работать, нарушив передачу сигнала, поэтому лучшим вариантом всегда остается прямое соединение антенны (кабеля) и ТВ приемника.

Этого можно достичь, если на входе в квартиру поставить делитель сигнала, а от него провести отдельные кабели к каждому телевизору (соединение звездой). Концы каждого кабеля снабжают F наконечником для подключения непосредственно к телевизору.

Однако это не всегда возможно, например, если уже проложена телевизионная сеть самими строителями. В этом случае неизбежна установка ТВ розетки. Как же они устроены и в чем разница?

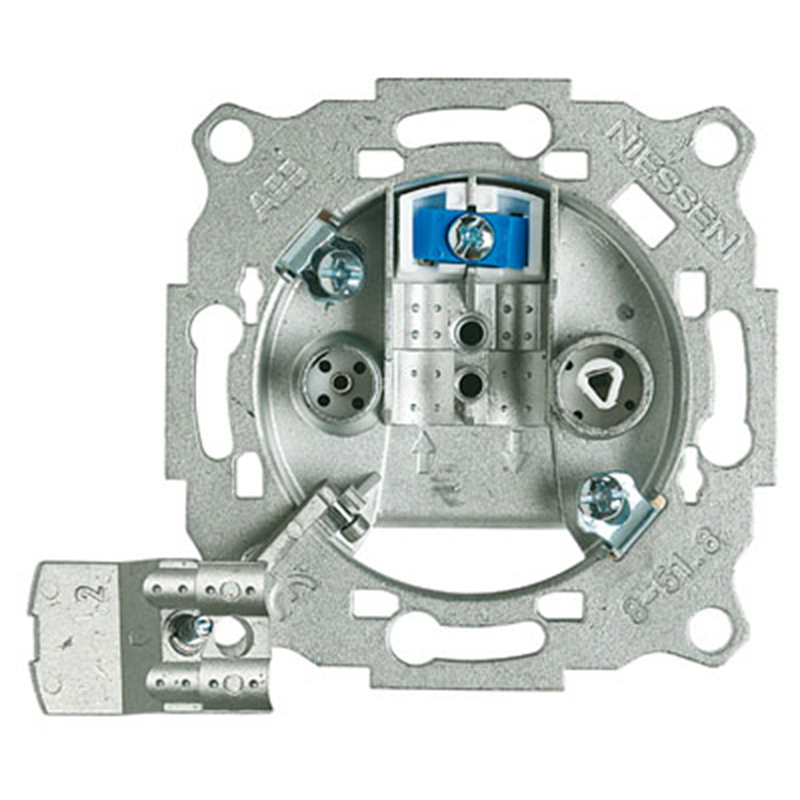

Устройство антенной розетки

Подключение ТВ кабеля к розетке начинается с подбора необходимого устройства. Как правило, в доме необходимо подключить несколько телевизионных приемников, идущих по последовательной схеме. Первая и последующие розетки должны быть проходными, а последняя оконечная.

В этом случае телевизионный сигнал будет более или менее распределен равномерно. Внешне проходная и оконечная розетки могут ничем не отличаться, но поставленные перед ними задачи совершенно разные.

Проходная розетка имеет сквозной канал, на котором затухание сигнала минимально, а отходящий к ТВ приемнику вывод имеет большее затухание.

Оконечная розетка не имеет сквозного канала, она предназначена для непосредственного подключения к нагрузке. В ее электрической схеме могут присутствовать согласующие электронные элементы, позволяющие уравновесить волновое сопротивление линии и телевизора.

Любая розетка имеет корпус, на котором расположены крепежные элементы, плата и F – соединение в виде телевизионного штекера.

Также на корпусе имеется крепежный механизм для монтажа в стене. Чтобы определить, к какому типу относится розетка, можно посмотреть на внутреннюю ее сторону.

Конечные имеют один вход, если не предназначены для подключения двух и более входных кабелей и один выход, расположенный на панели. У проходной розетки имеется также один вход, обычно помечается буквами in и несколько выходов, один из которых соединен с разъемом на панели.

Чтобы понять, как подключить ТВ кабель к розетке, необходимо внимательно изучить маркировку. Рядом с разъемами могут стоять стрелки, показывающие в каком направлении должен идти сигнал. Немаловажную роль играет и сам кабель, обратим на это внимание.

Антенный кабель — устройство

Сам телевизионный кабель существенно отличается от силовых кабелей, в которых также может присутствовать бронирующая оплетка, защищающая его от механического повреждения.

В телевизионном кабеле такая оплетка больше предназначена для изолирования внутренней среды от влияния внешних электромагнитных волн с одной стороны.

С другой стороны, оплетка образует экран, отражающий радиоволны обратно в кабель. В противном случае вся передаваемая энергия была бы растрачена еще задолго до подхода к приемнику.

В идеале расстояние между центральным сердечником и оплеткой должно быть одинаковым на протяжении всей длины кабеля, но технологические процессы не позволяют этого достичь, либо оказываются слишком дорогими для обычного покупателя.

Поэтому часть сигнала, его мощность все же теряются, и тем больше, чем длиннее кабель. Раньше использовались кабели только с проволочной оплеткой, позднее стали использовать сплошную фольгу из цветного металла, а в некоторых видах дополнительно применяют и проволочную оплетку.

Материал, закладываемый между центральным проводом и оплеткой, расстояние между токопроводящими элементами и диаметром внутреннего проводника – все это сказывается на волновом сопротивлении.

Маркировка характеристик должна находиться на самом кабеле или, хотя бы упаковке. Обычно используются кабели с сопротивлением 75 Ом, но лучше заранее уточнить какое сопротивление у подводящий линии.

Монтаж ТВ розетки

Способ монтажа ТВ розетки довольно прост и мало чем отличается от использования разных видов розеток. Вопрос заключается в том, как подключить ТВ розетку таким образом, чтобы избежать лишние потери сигнала и в то же время предотвратить просачивание помех внутрь кабеля.

Для достижения первой задачи необходимо обеспечить надежное соединение ТВ кабеля с клеммами розетки. В первую очередь это относится к центральному проводнику.

Даже небольшое ослабление в контакте может уничтожить сигнал. Поэтому лучше выбирать розетки, где центральный провод крепится винтом.

К сожалению, некоторые производители, чтобы облегчить монтаж розетки сделали крепление пружинным.

Для соединения достаточно подготовленный центральный проводник вставить в этот зажим. Такое крепление может со временем ослабнуть, либо при повторном подключении пружины уже не будут иметь первоначальной гибкости и не смогут плотно прижаться к проводу.

Второе, что нужно закрепить – экран кабеля. Здесь тоже лучше выбирать типы розеток с возможностью закручивания зажима. При необходимости можно будет провести протяжку винтовых соединений, обеспечив хороший контакт.

Стоит обратить внимание на способ разделки кабеля. Он состоит из следующих слоев:

  1. внешний защитный;

  2. экрана из медной проволоки или металлической фольги, либо того и другого;

  3. диэлектрика между оплеткой и центральной жилой;

  4. самой жилы.

Экран делается очень тонким, поэтому повредить его не составит труда. Для зачистки от внешнего изоляционного слоя лучше воспользоваться специальным инструментом – стриплером, он рассчитан на разный диаметр кабеля и совершенно не задевает экранирующую оболочку.

К чему может привести повреждение экрана? В первую очередь ухудшаются защитные свойства экрана от помех, во-вторых, может увеличиться потеря полезного сигнала.

После снятия защитного слоя экран заворачивают на верхнюю рубашку кабеля и зачищают центральный проводник. Зачистку делают не более 2-2,5 см, при таком расстоянии удобно работать, а лишний очищенный проводник после можно будет обрезать.

Некоторые монтажники алюминиевую рубашку снова выворачивают, объясняя это тем, что внутренняя сторона фольги не проводит ток.

Но она и не должна этого делать, исключением может быть использование рубашки в качестве проводника для подачи по ней питания усилительному устройству.

Если рубашку не выворачивать повторно, то изоляционный слой между оплеткой и металлическим корпусом розетки образует конденсатор небольшой емкости, свободно пропускающий высокочастотные сигналы, а экран как раз для этого и служит.

Но что действительно важно, так это недопущение случайного соединения экрана и центрального провода. При монтаже к этому необходимо отнестись особо внимательно.

Установка розетки в подрозетник

После того как подключение телевизионного кабеля к розетке было произведено, розетку устанавливают на свое место.

У разных производителей способ монтажа может несколько отличаться, но приведенная инструкция поможет разобраться в этом. Верхняя панель обычно крепится за счет замков, выполненных в виде выступов и углублений, и легко разъединяется, если ее поддеть острым инструментом.

Сама металлическая пластина прикручивается саморезами, а у розетки имеются распорные лапки, входящие под штукатурку и обеспечивающие дополнительную прочность конструкции.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Подключение ТВ розетки: схемы монтаж Легранд

Установка телевизионных розеток с обычными розетками имеет схожие черты. И в одном, и в другом случае применима одинаковая конфигурация подрозетника. Отличия – лишь в специфике монтажа. В статье расскажем про подключение ТВ розетки, рассмотрим подробные схемы.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

  1. Корпуса, предназначенного для контакта с антенным кабелем.
  2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
  3. Сумматора, применяемого для совмещения нескольких разъемов:
  • разъем для радио-кабеля;
  • спутникового сигнала.
  1. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Подключение розетки и проведение сигнала

Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.

Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода

Проведение сигнала к теле-розеткам осуществляется двумя способами:

  1. Схема «звезда».

Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.

Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров

Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:

  • основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
  • устойчивый телесигнал;
  • распределённый сигнал поступает на каждое отдельное устройство без потери качества.
  1. Схема шлейфовая.

Принцип работы основан на использовании шлейфа при прокладке провода к ТВ розеткам. Затем от каждого вывода проводится разветвление на нужное количество теле-приборов. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал

Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.

К минусам такого типа приема сигнала относятся:

  • поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
  • при разрыве вначале цепи, все последующие приемники не получают сигналов.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

НазваниеОписание
ОдиночнаяСамая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная

Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема:

  • входящие;
  • отступающие.

Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением.

При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.

ОконечнаяТакой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.

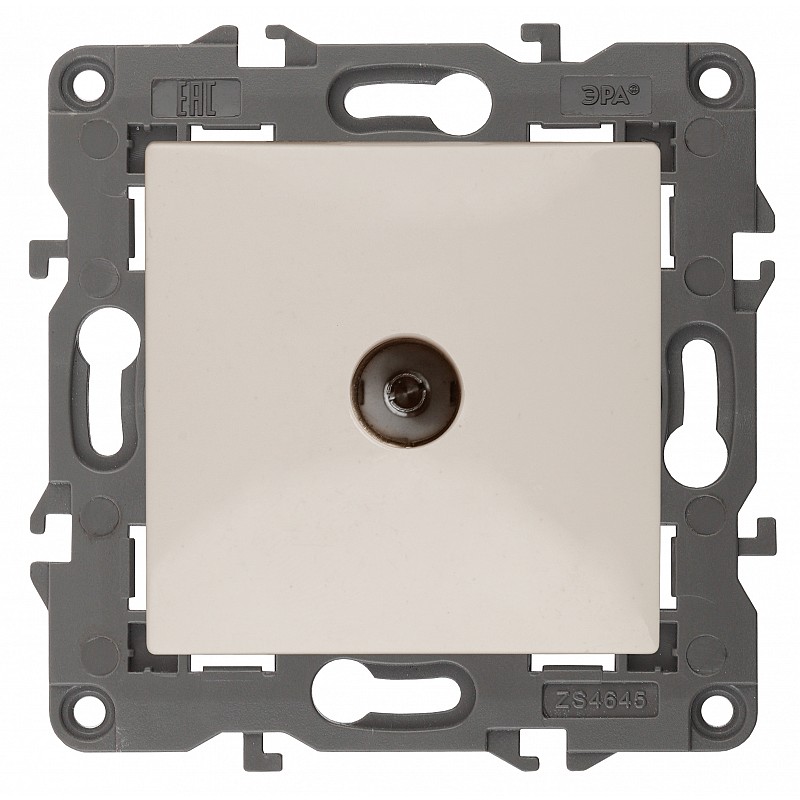

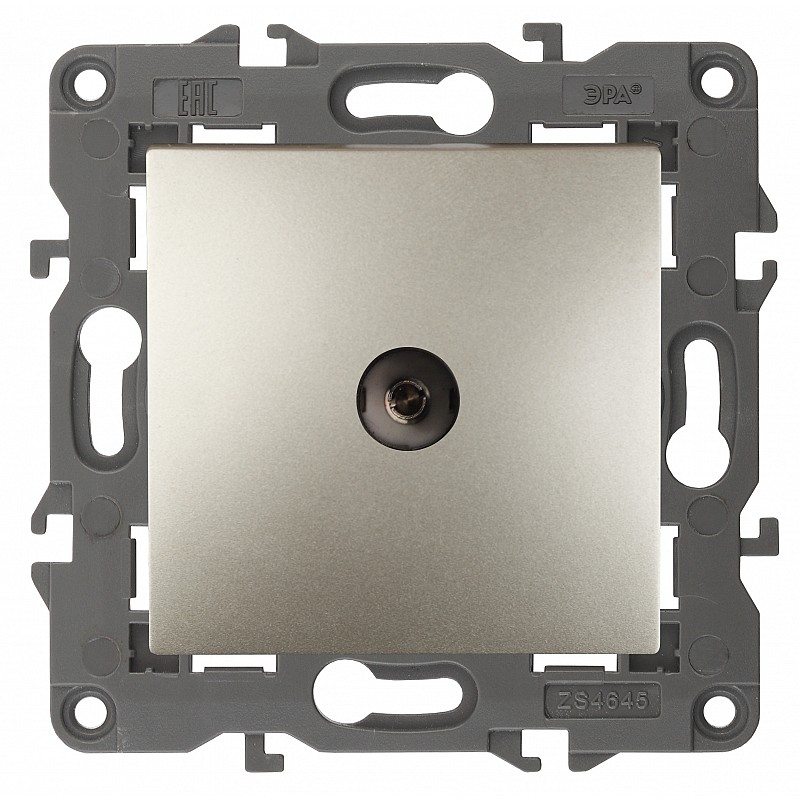

Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Совет №1. При установке нескольких телевизионных устройств нужно обязательно применять проходную и оконечную ТВ розетки.

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелейИзображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Совет №2. При покупке кабеля необходимо тщательно проверить его целостность. При транспортировке провод не должен заламываться и перегибаться. При нарушении вышеупомянутых критериев, теле-провод будет пропускать слабый сигнал.

Инструкция по подключению розетки

  1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

  • усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
  • разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
  • теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
  • антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.
  1. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

Согласно выполняемых функций электрические выводы разделяются:

  • оконечные – для проведения телесигнала к одному телевизору;
  • проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

  • сама ТВ-розетка;
  • перфоратор;
  • отвертки разных видов;
  • крепежи;
  • приспособления для удаления изоляции.

Порядок монтажа прибора

  1. Выполняется в стене круглое отверстие. Размер должен совпадать с габаритами ТВ-розетки. Применяется ударная дрель либо перфоратор.
  2. Установка электро-розетки и фиксация ее саморезами и дюбелями.
  3. Аккуратно снимается изоляция с провода. При таких видах работ не нужно допускать повреждений основной жилы. В противном случае кабель может перегнуться и обломаться.
  4. Укрепление установленной розетки при помощи винтика.
  5. Закрепление внешней крышкой.

Теле-розетка готова к применению.

Подключение телевизора к теле-розетке

Соединение телевизионного кабеля с розеткой рассмотрим на примере ТВ электророзетки Schneider Electric.

  1. Нужно оставить выступающим 15-20 см провода антенны, выходящий из монтажного отверстия.
  2. Снимается внешний слой изоляции электрокабеля, при этом остается оплетка экранирующая и основная жила.
  3. Лицевая часть корпуса снимается, для доступности к прижимному винту. Ослабляется фиксатор, телекабель свободно входит в разъем розетки.
  4. Провод вставляется согласно стрелки на корпусе, зажимаем фиксатором. Фиксирование должны быть не очень сильным, чтоб конец кабеля не прогибался, но и разъем не должен болтаться.
  5. ТВ-розетка монтируется в коробку и закрепляется винтами. На последнем этапе – одевается защитная часть, происходит щелчок. Проверяется уровнем правильность установки. Монтаж теле-выхода окончен.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

Порядок проверки:

  1. Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
  2. Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
  3. Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
  4. Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Возможные ошибки при заземлении

  1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
  2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
  3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
  4. Выбор материалов низкого качества. Их особенности:
  • провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
  • повреждение изоляции.
  1. Установка делителей и телевизионных соединений в труднодоступных местах:
  • в стенах под штукатуркой;
  • в подвесных потолках;
  • за декоративной отделкой.

Часто задаваемые вопросы

Вопрос №1. Что такое ТВ розетка, имеющая обратную связь?

Это разновидность выводов, имеющих разъем для подключения телекабеля и вывод для радиопрограмм. Технические параметры указаны в таблице 2.

Таблица 2. Характеристики комбинированной розетки TV-FM

Вопрос №2. Сколько ДБ в телевизионных розетках?

  • у проходных – 10-30 дБ;
  • отраженные имеют – 10-20 дБ;
  • оконечные –1-4 дБ.

Вопрос №3. Как демонтировать плинтусную розетку?

Порядок действий:

  • отключение проводки;
  • откручивается винт, держащий каркас;
  • снимается защитная рамка;
  • убирается диск, служащий защитой от детей;
  • освобождаются жилы, откручиванием фиксирующих винтов;
  • снятие винтов фиксации.

Вопрос №4. Какую выбрать розетку фирмы Legrand?

Выбор зависит от количества применяемых теле-приборов. При использовании одного устройства – подойдет оконечная либо индивидуальная. Применяя телевещания и радио – TV-RD. Для спутникового ТВ, эфирных каналов и радио – TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели

Оцените качество статьи:

Розетка TV проходная 6 dB — TV-розетки



Розетка TV проходная 6 dB


Код продукта


:

32001043


Размеры пакета


:

285x475x275


Количество коробок/пакетов


:

12/120


Вес пакета


:

9. 8100

Какие бывают телевизионные розетки и порядок монтажа

Основное отличие, характеризующее телевизионную розетку, от электрической розетки служит строение кабеля подключаемого в изделие. Коаксильный кабель состоит из одной цельной жилы, заключенной в плотную изоляцию с экраном из фольгированного метала и тонкой стальной проволоки, поверх вся конструкция закрыта внешней защитной оболочкой из изоляции ПВХ.

Важно: экран в коаксильном кабеле, также называемым несимметрично экранированным, несет функцию защиты от высокочастотного сигнала в окружающее пространство. Он предотвращает от помех, к которым чувствителен принимаемый объектом сигнал. Кроме этого защитный экран служит вторым проводником для обеспечения протекания по кабелю высокочастотного тока.

По своему функциональному предназначению телевизионные розетки подразделяются на три основных типа – это:

  • одиночные розетки, их сопротивление отличается незначительным значением внутреннего сопротивления;
  • проходные, устанавливаются в середине щлейфа, к этим розеткам кабель подключается с двух сторон,
  • конечные для них характерна большая величина внутреннего сопротивления;

Одиночные розетки относятся к простому типу и считаются обычным электроустановочным изделием, служат для присоединения телевизионного приемника. Работа осуществляется через сплитер или краб от одной антенны.

Проходная розетка служит для подключения двух или нескольких телевизоров, подключение происходит за счет разделения телевизионного сигнала для каждого телевизора. Работа изделия строится за счет подвода одного кабеля от антенны,  другой кабель отходит от розетки и направляется к телевизору.

Оконечная розетка используется для завершения многорозеточной телевизионной сети. Основные характеристики внутреннее волновое сопротивление большой величины до 75 Ом, оно равно волновому сопротивлению в телевизионной линии, благодаря этому снижается отрицательное воздействие телевизионных приемников друг на друга, как следствие повышение качества телевизионного сигнала, улучшается картинка телевизионного изображения.



Рис..№1.Лицевая панель телевизионной розетки

Рабочие частоты характерные для комбинированных розеток

Телевизионный приемник (ТВ) работает при частотах от 5 до 862 МГц.

Радиоприемник (FM) его диапазон от 87,5 до 108 МГц.

Спутниковое телевидение (SAT) от 95 до 2400 МГц.

Схема оконечной розетки «звезда» — TV-RD-SAT, концевые или оконечные розетки применяются для улучшения качества изображения для избавления от помех, переключение каналов на одном телевизоре не сказывается на изображении другого TV-приемника.

Особенности конструкции телевизионных розеток

Современные ТВ-розетки

В настоящее время созданы конструкции телевизионных розеток, объединяющих различные функции – это подключение телевизионного потребителя (TV), радиоточки (FM) и спутникового (SAT) приемника.

По схемам: TV—RD—SAT; TV—FM—SAT; ТV—RD, на три и два выходных коннектора, розетка, включающая в свою маркировку аббревиатуру RD, выполняет функцию оконечной розетки. Подключение осуществляется согласно топологии «звезда» и «шлейф»

Особенности устройства телевизионных розеток

Современные ТВ-розетки в своей конструкции подразумевают наличие основного пружинного или винтового клеммного контакта для подключения центральной жилы телевизионного кабеля. Вспомогательная клемма (специальная скоба) служит для присоединения экранирующей оплетки. Проходные розетки имеют две пары клемм для присоединения приходящего и отходящего кабеля.

Современные розетки от Легран, АВВ и других европейских брендов при подключении не требуют дополнительной подготовки  телевизионного кабеля, достаточно вставить оголенную жилу в контактную клемму и она автоматически зажмет ее, основную проколов изоляцию и зажав кабель. Соединение  получается очень надежным.





Рис. №2. Подключение современных розеток.

Схемы соединения телевизионных приемников

Схема «звезда»

Телевизионная розетка для этой схемы используется с одним входом и несколькими выходами на 2; 3; 4 выхода. Входной сигнал должен иметь достаточную мощность, чтобы обеспечить  хороший телевизионный сигнал, иначе изображение последнего телевизионного приемника будет желать лучшего качества.



Рис. №3. Схема «звезда».

Для усиления сигнала применяется телевизионный усилитель, который обеспечит увеличение мощности сигнала, его рекомендуется устанавливать рядом с источником телевизионного сигнала, непосредственно в распределительном щите или рядом с входом вводного телевизионного кабеля в квартиру.

Рекомендация: при монтаже телевизионной схемы «звезда». Нельзя прокладывать рядом отходящий и входящий кабеля, могут появиться помехи, снизится качество телевизионного сигнала. Схема «звезда» оптимальный вариант для подключения цифрового телевидения. NV-приемники присоединяются с помощью маршрутизатора, функцию, которого может выполнять цифровой разветвитель или концентратор. Это может быть приставка SD приемник  САМ-модель он подойдет для приема IPTV-сигнала.

Схема (проходная) «шлейф»

В схеме используются последовательно присоединенные  проходные розетки и оконечная розетка. В схеме практически  отсутствует ухудшение качества сигнала, качество зависит от правильности присоединения телевизионного кабеля к F-разъему. Использование этого подключения дает возможность присоединить три телевизора от проходных розеток и еще два от одиночной (индивидуальной) и от тупиковой розетки.



Рис. №3 Проходная схема соединения телевизионных розеток.

Разводка схем «шлейф» и «звезда» осуществляется через сплиттер, который служит разделителем ТВ и SAT-сигнала на одинаковые части без потери качества сигнала, также сплитер используют в качестве сумматора сигнала. Кроме сплитера аналогичную функцию исполняет разветвитель ТАР, он делит сигнал на несколько выводов. Разветвители, используемые для телевизионных приемников используют рабочую частоту 1Гц, устройства, выполняющие аналогичную функцию для спутниковых приемников, обладают частотой до 2,5ГГц.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Навигация по записям

Электрические выключатели и розетки | USB-розетки

Покупайте широкий ассортимент штепсельных розеток и выключателей, включая USB-розетки и выключатели света от проверенных брендов Crabtree, Axiom, MK Electric, Scolmore Click & More.
Быстро заряжайте телефоны и планшеты с помощью разъемов USB. USB-розетки идеально подходят для дома и бизнеса, которым требуется несколько зарядных станций без ограничения количества доступных розеток. У нас есть одиночные USB-розетки, в том числе розетка на 13 А с USB-адаптерами для USB-разъемов, позволяющая легко модернизировать существующие розетки.Просмотрите белые розетки от Crabtree, включая USB-розетки Crabtree и двойные розетки, такие как USB-разъем Crabtree с 2 USB-портами для зарядного устройства для удобной зарядки устройства и переключаемую одиночную розетку Crabtree. Другие электрические аксессуары Crabtree включают выключатели Crabtree, розетки для бритв и 2 розетки.
Покупайте розетки и выключатели MK от MK Electric. Ассортимент розеток MK включает в себя двойные розетки, розетки для бритвы, а также розетки с выключателем и без выключателя. Другими доступными вариантами являются переключаемые 1- и 2-секционные двойные розетки MK с металлическим покрытием.Чтобы унифицировать электрические аксессуары, используйте выключатели MK, такие как выключатели света и диммеры MK. Розетки MK, известные своим качеством, производятся в Великобритании и пользуются доверием в торговле электротоварами.
Выберите один из вариантов отделки розеток и выключателей, таких как розетки из черного никеля, выключатели из матовой нержавеющей стали, розетки из полированного хрома и розетки из латуни. Соедините розетки с выключателем одного цвета для создания единой электрической схемы. У нас есть латунные выключатели света, в том числе латунные диммеры, полированные хромированные выключатели света и выключатели света из черного никеля.У нас также есть викторианские выключатели света.
Потратьте более 25 фунтов стерлингов онлайн для бесплатной доставки или нажмите и заберите в ближайшем отделении Toolstation.

Ничего не найдено

Фильтровать по

Покупайте широкий ассортимент розеток и выключателей, включая USB-розетки и выключатели света от проверенных брендов Crabtree, Axiom, MK Electric, Scolmore Click & More.

Быстро заряжайте телефоны и планшеты с помощью разъемов USB. USB-розетки идеально подходят для дома и бизнеса, которым требуется несколько зарядных станций без ограничения количества доступных розеток.У нас есть одиночные USB-розетки, в том числе розетка на 13 А с USB-адаптерами для USB-разъемов, позволяющая легко модернизировать существующие розетки.

Просмотрите белые розетки от Crabtree, включая USB-розетки Crabtree и двойные розетки, такие как USB-разъем Crabtree с 2 USB-портами для зарядного устройства для удобной зарядки устройства и переключаемую одиночную розетку Crabtree. Другие электрические аксессуары Crabtree включают выключатели Crabtree, розетки для бритв и 2 розетки.

Покупайте розетки и выключатели MK от MK Electric. Ассортимент розеток MK включает в себя двойные розетки, розетки для бритвы, а также розетки с выключателем и без выключателя.Другими доступными вариантами являются переключаемые 1- и 2-секционные двойные розетки MK с металлическим покрытием. Чтобы унифицировать электрические аксессуары, используйте выключатели MK, такие как выключатели света и диммеры MK. Розетки MK, известные своим качеством, производятся в Великобритании и пользуются доверием в торговле электротоварами.

Выберите один из вариантов отделки розеток и выключателей, таких как розетки из черного никеля, выключатели из матовой нержавеющей стали, розетки из полированного хрома и розетки из латуни. Соедините розетки с выключателем одного цвета для создания единой электрической схемы.У нас есть латунные выключатели света, в том числе латунные диммеры, полированные хромированные выключатели света и выключатели света из черного никеля. У нас также есть викторианские выключатели света.

Потратьте более 25 фунтов стерлингов онлайн для бесплатной доставки или нажмите и заберите в ближайшем отделении Toolstation.

R Розетка TV — SAT для Star Connection

РАДИО, ТЕЛЕВИДЕНИЕ И СПУТНИК
— Коаксиальный разъем ø 9,5.
— 4 — 470 МГц: ≤ 1 дБ.
— 470 — 862 МГц: ≤ 3 дБ.
— 950 — 2400 МГц: ≤ 6 дБ.
— Поток тока — 500 мА (постоянный ток).

47550 С

БР

85020

СС ВТ

Накладной монтаж для розетки

базовый 2ГГц. пдф

—

basic_2300.pdf


85031

нерж. сталь ВТ B

Накладной монтаж для розетки (белый)

базовый 2ГГц.пдф

—

basic_2300.pdf


86230

C БСД

Передняя крышка TV-R/SAT

базовый 2ГГц.пдф

—

basic_2300.pdf


86231

С БСД В

Передняя крышка TV-R/SAT (белая)

базовый 2ГГц. пдф

—

basic_2300.pdf


86236

BSD 301 SB (окончательный)

Выходная розетка, 3 выхода TV, R и SAT.ДК проходят САТ-ИН. производная 1 дБ. Единая коробка.

bsd300.pdf

BSD.pdf

bsd300.pdf


86237

BSD 310 SB (каскад)

Выходная розетка, 3 выхода TV, R и SAT.Пропуск постоянного тока SAT-IN/OUT-IN. 10дБ деривация. Единая коробка.

bsd300.pdf

BSD.pdf

bsd300.pdf


86250

ЧФ 201 S

Розетка TV, R/SAT. Физическое лицо

bsf.pdf

bsf.pdf

bsf.pdf

основанная тома.jpg

86253

BSF 201 S DC

Розетка TV, R/SAT.Физическое лицо. С пропуском постоянного тока

bsf.pdf

bsf.pdf

bsf.pdf


86254

ЧФ 203 DC

Розетка TV, R/SAT.Финал. С пропуском постоянного тока

bsf.pdf

bsf.pdf

bsf.pdf


86255

ЧФ 203 Н

Розетка TV, R/SAT. Финал.

bsfn.pdf

bsf.pdf

bsfn.pdf

основанная тома.jpg

86256

ЧФ 210 DC

Розетка TV, R/SAT.Каскадный. С пропуском постоянного тока

bsf.pdf

bsf.pdf

bsf.pdf


86257

ЧФ 210 Н

Розетка TV, R/SAT.Каскадный.

bsfn.pdf

bsf.pdf

bsfn.pdf

основанная тома.jpg

86258

ЧФ 220 Н

Розетка TV, R/SAT. Каскадный.

bsfn.pdf

bsf.pdf

bsfn.pdf

основанная тома.jpg

86259

ЧФ 215 Н

Розетка TV, R/SAT.Каскадный.

bsfn.pdf

bsf.pdf

bsfn.pdf

основанная тома.jpg

86265

BSF 403 DC

Розетка для каскадного монтажа.ТВ, Р+САТ. Финал. -3 дБ

bsf400.pdf

BSD.pdf

bsf400.pdf


86266

ЧФ 411 DC

Розетка для каскадного монтажа. ТВ, Р+САТ. -11 дБ

bsf400.pdf

BSD.pdf

bsf400.pdf


86267

ЧФ 416 DC

Розетка для каскадного монтажа.ТВ, Р+САТ. -16 дБ

bsf400.pdf

BSD.pdf

bsf400.pdf


86269

BSF 425 DC

Розетка для каскадного монтажа.ТВ, Р+САТ. -25 дБ

bsf400.pdf

BSD.pdf

bsf400.pdf
