Антенна для fm радио - простое и эффективное устройство своими руками. Инструкция для Вас!
Соорудить своими руками простую антенну для fm радио — это отличный способ усилить качество принимаемого радиосигнала. Сначала разберёмся с заменой стандартной антенны на дипольную.
Большинство современных радиоприемников снабжено гнёздами для подсоединения обычных антенн — как встроенных, так и внешних телескопических. Смастерить качественную радио антенну можно не прибегая к большим затратам, достаточно лишь однократного посещения обычного хозяйственного магазина, и, разумеется, нужно знать из чего можно сделать антенну для радио.
Краткое содержимое статьи:
Материалы для работы
- Изоляторы из керамики и элементы для их соединения. Они необходимы для того чтобы не допустить замыкания кабеля антенны на соседние поверхности. Приобрести данные приспособления можно на любом радио рынке или найти в каком-нибудь заброшенном здании.
- Тонкая стальная проволока для присоединения изоляторов.
- Роликовые блоки, необходимые для фиксации внешней радиоантенны в натянутом положении.
- Штекер для подсоединения антенны.
- Рубильник на две позиции, предназначенный для защиты от грозы.
- Моток проволоки из меди диаметром от 1,5 до 2 миллиметров. Можно, конечно, использовать и стальную проволоку, но медная гораздо податливее и удобнее.
Тип антенны
Теперь определимся с типом собираемой радиоантенны. Существует три основных типа антенн для фм приёмника, пригодных для сборки своими руками, схемы каждой из них приведены ниже:
- Линейная антенна
- Антенна с бегущей поверхностной волной
- Апертурная антенна, то есть антенна с разворотом.
Инструкция как сделать антенну
Монтаж любой антенны горизонтального типа начинается с выбора опоры, к которой в последствии будем крепить изоляторы. Первая опора должна находиться на крыше дома, а для второй можно выбрать дерево с соответствующей высотой. Изоляторы прикрепим на стойки с помощью стальных тросов.
Внешнюю часть антенны не следует натягивать чересчур сильно, так как при понижении температуры воздуха проволока сжимается и способна порваться.
Роликовые блоки используются для уменьшения колебаний. Чтобы их задействовать нужно зафиксировать на противоположном конце проволоки небольшой груз, соединив его с антенной.
Принимающий элемент будущей антенны должен представлять собой цельный фрагмент из единого материала. Если целого куска проволоки нет, то можно объединить несколько элементов из единого материала посредством зачистки и пайки оловянным припоем.
Крепление для вертикального принимающего элемента антенны представляет собой стойку, которая исключает изменение положения проволоки во время сильного ветра.
Если места для размещения антенны очень мало, то конструкцию можно видоизменить: разрезаем проволоку на несколько кусков и соединяем конец каждого из них расплавленным оловом с кабелем. Место спайки необходимо надёжно изолировать. Ниже представлено фото самодельной антенны, подходящей для fm радио.
Лучшей заменой уловителю будет самодельная комнатная антенна. В данном случае изоляторы крепятся внутри помещения, при этом, как можно ближе к потолку (это рекомендуется для улучшения приёма сигнала), а проволоку натягивают горизонтально или же сворачивают в виде спирали.
Изготовление резонансной антенны рамной конструкции
Такие антенны часто используются механиками для приёма коротковолновых сигналов. Для направленного приёма сигнала антенну просто разворачивают в нужную сторону. Такие конструкции позволяют принимать радиосигналы гораздо чётче благодаря магнитным элементам.
Итак, как же сделать подобную антенну для радио fm в домашних условиях? Для начала нужно найти обруч из алюминия диаметром 77 сантиметров и сечением 17 миллиметров, такой можно раздобыть в любом магазине спортивных товаров.
Если обруч найти так и не удалось, можно использовать сантехнические трубки из пластика и металла, либо трубку из меди с диаметром 1,6 см.
Последовательность сборки такой конструкции предельно проста:
- К контактам конденсатора с переменной ёмкостью припаиваем центральную жилу, обмотку и кусок коаксиального кабеля.
- Другой конец кабеля, центральную жилу и обмотку припаиваем к алюминиевому обручу. Так же можно использовать автомобильный хомут, который необходимо предварительно зачистить в месте спаривания.
- Рассчитывают размеры элементов конструкции таким образом, чтобы длина рамы, в данном случае обруча, в пять раз превышала длину петли связи.
- С одного конца кабеля и с центральной жилы примерно на один сантиметр удаляем слой изоляции.
- Удаляем изоляцию в середине кабеля, предварительно отменив от неё по 5 миллиметров в каждую сторону. Потом удаляем оплётка кабеля, так как вышеперечисленные действия приведут к её разрыву.
- Регулируем диапазон нашего радиоприёмника таким образом, чтобы конструкция имела резонанс 5-22 МГц. При другой величине ёмкости конденсатора параметры приемно-передающего устройства допускается менять.
- В зависимости от желаемого принимаемого диапазона можно изменить параметры рамы. Так, для приёма низких частот диаметр обруча выбираем в пределах одного — полутора метров, а для приёма высоких частот — 70 сантиметров.
Эти несложные правила позволят соорудить устройство, способное работать в разных диапазонах.
Выводы
Мы представили вашему вниманию самые простые и востребованные идеи и чертежи антенн для fm радио, пригодных для собственноручной сборки. Большинство таких конструкций предельно просты как в монтаже, так и в эксплуатации, и позволят вам без труда решать многие бытовые задачи.
Фото антенны для fm радио
electrikmaster.ru
Простой антенный усилитель | Мастер-класс своими руками
Чем больше я познаю современную элементную базу, тем больше удивляюсь тому, как просто сейчас делать такие электронные устройства, о которых раньше можно было только мечтать. К примеру, антенный усилитель, о котором пойдет речь, имеет рабочий диапазон частот от 50 МГц до 4000 МГц. Да, почти 4 ГГц! Во времена моей молодости о таком можно было просто мечтать, а сейчас такой усилитель на одной крохотной микросхеме может собрать даже начинающий радиолюбитель. Причем не имеющий опыта работы со сверх высокочастотной схемотехникой.Представленный ниже антенный усилитель необычайно прост в изготовлении. Имеет хороший коэффициент усиления, низкий уровень шума и низкий ток потребления. Плюс очень широкий диапазон работы. Да, ещё и миниатюрный размер, благодаря которому его можно встроить куда угодно.Где можно применить универсальный антенный усилитель?
Да практически где угодно в широком диапазоне 50МГц – 4000МГц.- - Как усилитель сигналов телевизионной антенны для приема как цифровых, так и аналоговых каналов.
- - Как антенный усилитель для FM приемника.
- - др.
Характеристики антенного усилителя
- Рабочий диапазон: 50 МГц – 4000 МГц.
- Усиление: 22,8 дБ - 144 МГц, 20,5 дБ - 432 МГц, 12,1 дБ - 1296 МГц.
- Коэффициент шума: 0,6 дБ - 144 МГц, 0,65 дБ - 432 МГц, 0,8 дБ - 1296 МГц.
- Ток потребления порядка 25 мА.
Изготовление антенного усилителя
Схема
В схеме используется микросхема фирмы RFMD SPF5043Z, которую можно купить на - АлиЭкспресс.По сути вся схема — это микросхема усилитель и фильтр для ее питания.Плата усилителя
Плату можно сделать из фольгированного текстолита, даже без травления, как это сделал я.Берем двух сторонний фольгированный текстолит и выпиливаем прямоугольник размером примерно 15х20 мм.
Затем, перманентным маркером рисуем по линейке разводку.
А дальше хотите травите, а хотите вырезайте дорожки механически.
Далее все залуживаем паяльником и припаиваем SMD элементы типоразмера 0603. Нижнюю сторону платы фольги замыкаем на общий провод, тем самым экранируем подложку.
Настройка и испытание
Настойка не требуется, можно конечно замерить входное напряжение, которое должно быть в пределах 3,3 В и потребляемый ток примерно равен 25 мА. Так же если вы работаете в диапазоне выше 1 ГГц, то возможно, потребуется согласовать входной контур, уменьшением конденсатора до 9 пФ.Подключаем плату к антенне. Проверка показала хорошее усиление и низкий уровень шума.
Будет очень хорошо, если разместить плату в экранированном корпусе, типа такого.
Плату уже готового усилителя можно купить на АлиЭкспрес, но стоит она же в разы дороже, чем микросхема отдельно. Так что лучше заморочиться как мне кажется.
Дополнение схемы
Для питание схемы требуется напряжение 3,3 В. Это не совсем удобно, к примеру, если использовать усилитель в автомобиле с напряжением бортовой сети 12 В.
Для этих целей можно ввести в схему стабилизатор.Подключение усилителя к антенне
По расположению, усилитель следует располагать в непосредственной близости у антенны.Для защиты от статики и гроз желательно, чтобы антенна была бы замкнута по постоянному току, то есть нужно использовать петлевой или рамочный вибратор. Антенна типа «Биквадрат» будет отличным вариантом.Смотрите видео испытания простого усилителя для антенны
sdelaysam-svoimirukami.ru
Антенный усилитель для автомагнитолы – особенности выбора и изготовления + Видео
Антенный радиоусилитель необходим для того, чтобы обеспечить уверенный и бесперебойный прием радиоволн без помех во всех направлениях. Несмотря на то что в последние годы производители автозвука выпускают автомагнитолы с высокими функциональными возможностями, этого бывает недостаточно для качественного приема радиостанций, особенно за пределами городской черты.
1 Какими свойствами должен обладать качественный усилитель?
Очень часто, автомобилисты, поддавшись на разрекламированные бренды, стремятся приобрести "супернавороченную" антенну, производитель которой заявляет о высоких возможностях устройства по приему радиосигнала. Как правило, реальная работа устройства далека от обещаний рекламных роликов.
Для того, чтобы ловить радио во всем диапазоне частот, достаточно качественного антенного усилителя. При его выборе следует ориентироваться прежде всего на максимально возможный прием качественного сигнала в определенной местности. Кроме того, предполагается, что мощность усилителя радиосигнала будет полностью перекрывать весь радиовещательный диапазон частот.
Автомобильная антенна для приема радиосигнала
Качественный антенный усилитель для современной автомагнитолы должен:
- сохранять режим работы даже в условиях широкого диапазона мощностей и температур;
- обладать высоким динамическим диапазоном для предотвращения варианта перегрузки из-за большого уровня входного сигнала;
- характеризоваться минимальным коэффициентом шума;
- иметь коэффициент усиливающего свойства порядка 15-25 децибел;
- перекрывать весь диапазон существующих частот рабочей полосой усилителя.
Качественный антенный усилитель для современной автомагнитолы
Таким образом, приобретая устройство или изготавливая антенный усилитель своими руками, необходимо, в первую очередь, обращать внимание на возможность установки его на самой антенне или в непосредственной близости от нее.
Если устанавливать деталь в районе антенного входа, это может спровоцировать повышение коэффициента "шум-сигнал", при этом качественный прием частот может быть даже затруднен на некоторых участках.
2 Как правильно выбрать антенный усилитель?
Предлагаемые на рынке усилители от различных производителей, как правило, собираются по двухкаскадной схеме, однако их работа в разных диапазонах может отличаться друг от друга. Подобные устройства предназначены для увеличения сигнала и почти все автовладельцы, которые установили на свой автомобиль данную деталь, отмечают значительное улучшение приема.
Все антенные усилители, встречающиеся на прилавках магазинов, должны соответствовать стандартам коммуникационных систем и пройти сертификацию согласно ГОСТу.
Прибор для увеличения сигнала радиоантенны авто
Независимо от качества и стоимости устройства существует ряд побочных факторов, которые в определенных обстоятельствах могут повлиять на прием радиосигнала. Среди них следует выделить такие как:
- Перегрузка сигнала в городской черте. Чтобы избежать помех на радио, рекомендуется отключить усилитель или установить минимальный коэффициент усиления.
- Использование усилителя вместе с активной антенной. Это сочетание ведет к обратному эффекту и ухудшает уровень приема.
3 Обзор популярных моделей антенного усилителя
Пожалуй, самым востребованным вариантом усилка для автомагнитолы среди отечественных производителей является модель "Триада 304". Среди преимуществ устройства можно выделить относительно невысокую цену, достойное качество и оптимальный функционал, возможность отключения усиления в зоне уверенного сигнала.
Усилитель для антенны «Триада 304»
Что касается усилителей иностранного производства, то самыми популярными являются устройства производства компании Prology. Например, такая модель, как TFB-100, способна работать одновременно с несколькими антеннами и качественно усиливать сигналы цифрового и аналоговых диапазонов с одинаковой точностью.
Модель компании Prology «TFB-100»
Помимо представленных моделей существует еще огромное количество производителей аналогичных устройств, каждый из которых стремится удивить автовладельцев своими "фишками". Однако, многие автолюбители предпочитают изготавливать антенный усилитель радио своими руками, используя классическую двухкаскадную схему и специальные наборы для самостоятельной сборки. Такие наборы производит компания Мастер-Кит и др.
4 Изготовление усилителя по двухкаскадной схеме своими руками
Усилитель своими руками для автомагнитолы выполняется по классической схеме с восемью основными резисторами. Таким образом, резисторы R1, R2, R4 и R6 предназначены для стабилизации изменений в транзисторах типа VT1 в случае изменения напряжения или температуры. Элементы в схеме выбираются так, чтобы обеспечить максимальную характеристику амплитуд и частот усилителя.
Усилитель для автомагнитолы своими рукамиПомимо этого, в схеме применяются и специальные биополярные транзисторы типа 2SC29 c частотой менее 1 ГГЦ. Это позволяет минимизировать степень шумов, которые производятся самим усилителем. Все элементы двухкаскадной схемы монтируются на специальной плате с помощью припайки. Паять элементы можно собственноручно либо обратиться к специалисту-электронщику, который проведет подсоединение в правильной последовательности согласно схеме. Плату можно приобрести из комплекта деталей все той же фирмы Мастер-Кит. Найти деталь можно в специализированных магазинах.
После сборки самодельного радиоусилителя необходимо выполнить соединение контактов: вход усилителя со входом антенны, выход с помощью специального кабеля сопротивлением не менее 75 ОМ идет на радиоприемник. Кабель можно дополнительно заизолировать и закрепить непосредственно на плате хомутами, продев их в специально предусмотренные отверстия. Очень важно при соединении усилителя с электропитанием самого автомобиля строго соблюдать полярность.
Радиоусилитель магнитолы авто
Для питания с сетью лучше использовать напряжение в 12 вольт и подключать плату к выходу магнитолы ANT. В таком случае напряжение будет подаваться при включении автомагнитолы. Если вы устанавливаете устройство с внешней стороны автомобиля, следует позаботиться о дополнительной изоляции и герметичности корпуса, однако лучше устанавливать усилитель радиосигнала в непосредственной близости к антенне.
Преимущество самостоятельного изготовления детали в том, что при необходимости можно изменить схему и получить на выходе более четкий сигнал и минимизировать количество возникающих помех.
tuningkod.ru
Антенна для музыкального центра своими руками
Казалось бы, что может быть проще, чем антенна для обычного музыкального центра? Пользоваться ею несложно: достаточно включить устройство, поймать нужные радиостанции и наслаждаться любимой музыкой. На первый взгляд так оно и есть, но, как это часто бывает, имеется и обратная сторона медали. Попробуем разобраться в особенностях фм-принимающих приборов и выясним, почему иногда антенну лучше сделать своими руками.
Какие бывают антенны
В случае со штатными антеннами для бумбоксов и музыкальных центров все более-менее понятно. Чаще всего, это обычные складывающиеся металлические стержни выдвижной конструкции. В редких случаях, когда штатная антенна не справляется, предусмотрена возможность использования дополнительных усилителей сигнала.
Итак, встречаются антенны направленного и не направленного типа. Условно их можно поделить на:
- Дисковые (знакомая тарелочка, которую часто можно увидеть в частных домах, как правило, такие устройства ловят спутниковое вещание).
- Стержневидные (штыревые), закругленного типа (обычный стержень, которому придали форму окружности) и прямые.
- Проволочные (чаще всего это гнущаяся проволока, которой можно придать любую форму и зафиксировать в таком положении).
Формы и размеры антенн не ограничены, в продаже можно встретить самые смелые решения, вот только качество звучания зависит не только от того, как они выглядят, но и от характеристик самого музыкального центра. Не каждая микросистема сможет полностью раскрыть возможности принимающей антенны, и это часто становится причиной, по которой многие предпочитают экспериментировать с этими устройствами.
Остановимся подробнее на том, как можно улучшить радиосигнал своими руками, не прибегая при этом к финансовым вложениям.
Самодельная антенна
Сделать ее сможет каждый желающий, для этого нам потребуется несколько простых инструментов, которые имеются в каждом доме:
- Кусок медного провода.
- Обычный кухонный нож.
- Плоскогубцы.
Отметим, что далеко не во всех регионах нашей страны fm-сигнал стабильно покрывает всю территорию. В некоторых отдаленных пунктах обычной встроенной антенны музыкального центра недостаточно. В этом случае владельцы устройств начинают своими силами пробовать усилить сигнал. Чаще всего можно увидеть, как штатная fm-антенна обмотана проволокой. В иных случаях, эту проволоку выводят за окно (например, в открытую форточку), в надежде, что это как-то усилит сигнал. Действительно, часто подобная практика помогает, и радио все-таки удается поймать.
Итак, разберем подробнее, как сделать такой усилитель штатной антенны своими руками. Выполняется это поэтапно:
- Возьмите кусок медного провода.
- Отмерьте необходимую вам длину и отрежьте с помощью плоскогубцев или кусачек.
- Теперь зачистите отрезанный кусок провода с помощью обычного ножа.
- Далее следует надежно примотать очищенный провод к имеющейся антенне и попробовать поймать сигнал.
Если значительных улучшений не произошло, то стоит обратить внимание на тыльную сторону музыкального центра. В области, где расположены гнезда для штекеров, часто имеется так называемый вход для дополнительных антенн. Некоторые умудряются усилить сигнал, воткнув в это гнездо проволоку, но стоит отметить, что такая практика может привести к нестабильной работе устройства в целом, а иногда и к поломкам. К тому же эффективность такого метода представляется весьма сомнительной.
В случае если усиление устройством проволочного типа не помогло, можно попытаться собрать стержневую антенну. Она является остронаправленной, к тому же более устойчивой к городским помехам. Чаще всего ее делают из уже имеющейся старой телевизионной антенны с учетом того, что некоторые частоты телевещания сместились или вовсе перешли в онлайн или спутниковую трансляцию.
Направленная штыревая (стержневая) антенна состоит из силового элемента (стрелы), двух пассивных директоров, петлевого вибратора и рефлектора. Ее размер напрямую зависит от диапазона, в котором происходит прием сигнала.
Для того чтобы сделать ее своими руками, необходимо:
- Закрепить силовую конструкцию с внешней стороны здания.
- Воткнуть провод в соответствующее гнездо музыкального центра (для его изготовления потребуется штекер под соответствующее гнездо и умение работать с паяльником).
- Произвести поиск радиостанций.
Разумеется, есть варианты самодельных антенн с более сложным алгоритмом изготовления, но для их сборки потребуется гораздо больше навыков и времени. Проволочная и штыревая антенны – это самые простые и доступные любому пользователю варианты, в случае, когда необходимо улучшить сигнал подручными средствами.
Особенности
Не стоит забывать, что сигнал имеет свойство ухудшаться, а иногда и совсем пропадать в ночное время, а также в зависимости от погодных условий. Например, в дождь, снегопад или сильный ветер. Правда, следует отметить, что в случае, если сигнал есть, штыревая антенна обеспечит его качественную передачу. К тому же, не все музыкальные центры способны аппаратно улучшать прием сигнала. В особенности такая проблема наблюдается у недорогих моделей, где вне зависимости от того, какая антенна подключена к системе, каких-либо изменений в уровне приема сигнала не наблюдается.
В редких случаях (в качестве эксперимента) пользователи пытаются добиться улучшения приема, воткнув штекер обычной общедомовой TV-антенны в FM-гнездо. Делать так ни в коем случае не стоит, помогает это далеко не всегда, чаще всего могут возникнуть проблемы с замыканием и скачками напряжения.
Не стоит также забывать, что:
- Наличие уверенного приёма возможно только в условиях направленности на источник сигнала.
- Вечером и ночью сигнал значительно ослабевает в силу отсутствия или уменьшения дальнего приёма.
Антенна для любого музыкального центра может быть изготовлена своими руками, главное, внимательно следовать инструкциям и проявить терпение.
tehnika.expert
Усилитель для радио в авто — Поделки для авто
Иногда, из-за некачественного радиоприемника на автомагнитоле, приходится покупать отдельные усилители ВЧ для нормального приема радиовещания. При этом довольно трудный выбор таких усилителей, с учетом того, что на рынке сейчас крайне много дешевой китайской продукции, которая толком не работает.
Вот однажды мне дали такой усилитель для ремонта, точнее для того, чтобы в этом же корпусе я собрал нормальный усилитель.
Хочу представить конструкцию дешевого усилителя ФМ диапазона для радиоприемника.Оказывается, это вовсе не усилитель, а черт знает что. Схема состоит всего из пар транзисторов, притом один из них просто для засвечивания светодиода.
Питание подается от бортовой сети автомобиля 12 Вольт и…. ничего не происходит, горит только светодиодный индикатор и все — никаких других реакций со стороны автомагнитолы не наблюдается, с усилителем или без — прием одинаковый.
На фото показана плата такого антенного усилителя, заметьте — ничего не ремонтировал, да и вообще плату не трогал, но на плате видны ляпы — большой кусочек припоя, непонятно для чего, крайне грязная плата, везде окислы, да и вообще нерабочая бесполезная вещь.
Цена такого усилителя в районе 200 руб, взамен за копейки можно собрать антенный усилитель в домашних условиях. Парочка рабочих схем таких усилителей представлены ниже
Указанные схемы очень похожи друг на друга, крайне мало отличий. Обе были проверены и являются вполне работоспособными вариантами, от них явно больше пользы, чем от китайской безделушки, к тому же не содержат дефицитных компонентов.
Всю элементную базу можно найти в старом радиоприемнике или магнитоле. Всего лишь один транзистор малой мощности КТ368, который может быть заменен на любой другой ВЧ транзистор, из импортных аналогов отлично подойдет SS9018/C9018 — по идее одно и то же.
И ещё хочу отметить один момент, если вы решили купить велосипед, себе или своим детям, то я хотел бы порекомендовать Pegasus. Отличное соотношение цены и качества, предлагает вам компания «Ультраспорт».
Похожие статьи:
xn----7sbgjfsnhxbk7a.xn--p1ai
Антенные усилители для радио и ТВ
Для увеличения чувствительности радиоприемных средств — радиоприемников, телевизоров используют различные усилители высоких частот (УВЧ). Включенные между приемной антенной и входом радио- или телеприемника, подобные схемы УВЧ увеличивают сигнал, поступающий от антенны (антенные усилители). Использование таких усилителей позволяет увеличить радиус уверенного радиоприема, в случае приемных устройств в составе приемопередатчиков (радиостанций), позволяет увеличить дальность работы, либо при сохранении той же дальности уменьшить мощность излучения радиопередатчика.
На рис. 1 приведена схема широкополосного УВЧ на одном транзисторе, включенном по схеме с общим эмиттером (ОЭ). В зависимости от используемого транзистора данная схема может успешно применяться до частот в сотни мегагерц. Значения используемых элементов зависят от частот (нижней и верхней) радиодиапазона.
Транзисторные каскады, включенные по схеме с общим эмиттером (ОЭ), обеспечивают сравнительно высокое усиление, но их частотные свойства относительно невысоки.
Транзисторные каскады с общей базой (ОБ), обладают меньшим усилением, чем транзисторные схемы с ОЭ, но их частотные свойства лучше. Это позволяет использовать те же транзисторы, что и в схемах с ОЭ, но на более высоких частотах.
На рис. 2а и 2б приведены схемы широкополосных УВЧ на одном транзисторе, включенном по схеме с общей базой. Отличие схем Рис. 2а и Рис. 2б в разнице проводимости применяемых транзисторов (n-p-n и p-n-p соответственно). В зависимости от используемого транзистора данная схема может успешно применяться до частот в сотни мегагерц.
Дроссель L1 в этих схемах для диапазона СВ намотан на 3 - 4 кольцах К7х4х2 (К10), проницаемостью 600НН и содержит 300 витков провода ПЭВ 0,1.
Большее значение коэффициента усиления схемы с ОЭ можно получить за счет применения составного транзисторного каскада, например, как на Рис.3:
Коэффициент усиления можно увеличить за счет применения каскодных схем, например, выполненные на основе усилителя ОК-ОБ (общий коллектор - общая база) на транзисторах разной структуры с последовательным питанием. Один из вариантов такой схемы УВЧ приведен на рис. 4.
Данная схема УВЧ обладает значительным усилением (десятки и даже сотни раз), однако каскодные усилители не могут обеспечить значительное усиление на высоких частотах, такие схемы, как правило, применяются на частотах ДВ- и СВ-диапазона. Однако при использовании транзисторов сверхвысокой частоты и тщательном исполнении, такие схемы могут успешно применяться до частот в десятки мегагерц.
Транзисторные УВЧ для телевизионного (метрового и дециметрового) диапазона, могут состоять из нескольких каскадов по схеме ОЭ, (как и на Рис. 1). Схема такого усилителя приведена на Рис. 5.
При изготовлении усилителя необходимо соблюдать все требования, предъявляемые к монтажу ВЧ-конструкций: минимальные длины соединяющих проводников, экранирование и т.д.
Используя описанные схемотехнические решения и современные высокочастотные транзисторы (СВЧ-транзисторы) можно построить антенный усилитель ДМВ-диапазона. Этот усилитель можно использовать как с УКВ радиоприемником, например, входящим в состав УКВ радиостанции, или совместно с телевизором.
На рис. 6 приведена схема антенного усилителя ДМВ-диапазона.
Полоса частот 470-790 МГц, усиление — 30 дБ, коэффициент шума — 3 дБ, входное и выходное сопротивления — 75 Ом, ток потребления — 12 мА. Одной из особенностей данной схемы является подача напряжения питания на схему антенного усилителя по коаксиальному кабелю, по которому осуществляется подача выходного сигнала от антенного усилителя к приемнику радиосигнала — УКВ радиоприемника, например, приемника УКВ-радиостанции или телевизора.
Антенный усилитель представляет собой два транзисторных каскада, включенных по схеме с общим эмиттером. На входе антенного усилителя предусмотрен фильтр верхних частот 3-го порядка (L1 C1), ограничивающий диапазон рабочих частот снизу. Это увеличивает помехозащищенность антенного усилителя.
Радиоэлементы для схемы Рис. 6:
- Катушка L1 – бескаркасная Ø4 мм содержит 2,5 витка провода ПЭВ-2 диаметром 0,8 мм.
- Дроссель L2 – ВЧ дроссель 25 мкГн.
- Дроссель L3 – ВЧ дроссель 100 мкГн.
- Транзисторы КТ3101, КТ3115, КТ3132…
Монтаж усилителя выполняется на двустороннем стеклотекстолите навесным способом, длина проводников и площадь контактных площадок должны быть минимальны. При повторении схемы, необходимо предусмотреть тщательное экранирование устройства.
Если Вам понравилась публикация, поделитесь со своими друзьями в соцзакладках ниже...
radiolub.ru
FM-антенна своими руками - ElectrikTop.ru
Несмотря на развитие интернета, прослушивание радиостанций остается не менее популярным. За спросом поспевает и предложение: количество вещательных программ в диапазоне fm позволяет выбрать волну на любой вкус. Можно остановиться на прослушивании музыки, новостей, аудиокниг, а, если надоест – легким движением руки сменить радиостанцию.
Но есть одна проблема: качественный прием радиостанций не везде возможен. Звучание сопровождается шумом, помехами или периодически пропадает вовсе.
Устранению этого недостатка поможет fm антенна, которую можно изготовить в домашних условиях.
Причины неуверенного приема радиостанций
Каждый радиоприемник имеет в своем составе встроенную антенну. Для того, чтобы она уверенно воспринимала полезный сигнал, отделяя его от шумов и помех, его уровень должен превышать определенный порог. Это значение называют чувствительностью радиоприемника. Хороший приемник обладает лучшей чувствительностью, но с расстоянием от передающей антенны уровень радиосигнала падает. На некоторой дистанции прием на встроенную фм антенну становится невозможным.
Но даже на небольших расстояниях на территории города встречаются мертвые зоны, где сигнал резко затухает. Радиоволна распространяется только по прямой и плохо проходит сквозь препятствия. Но зато имеет свойство от них отражаться. Правда, после отражения она теряет свою мощность. Но отраженный сигнал, складываясь с основным, приводит к полной неразборчивости сигнала от радиостанции.
Прямолинейное распространение радиоволн фм диапазона не позволяет уверенно их принимать и за линией горизонта, куда сигнал от передающей антенны проникнуть не в состоянии. Он может попадать за горизонт, отражаясь от облаков, но это зависит от погоды и все равно не очень помогает.
Выходом из положения является:
- усиление входного сигнала перед подачей на вход приемника;
- избирательный прием только с одного направления;
- подъем точки приема на некоторую высоту.
Всего этого поможет добиться антенна для радиоприемника, которую можно сделать своими руками.
Параметры антенн
Перед тем как сделать антенну для радио своими руками, нужно разобраться в минимуме теории. Каждая радиостанция вещает на своей несущей частоте, на которую и настраивается приемник. На нее должна быть рассчитана и антенна. Соседние станции она будет тоже захватывать, но сигнал будет немного слабее.

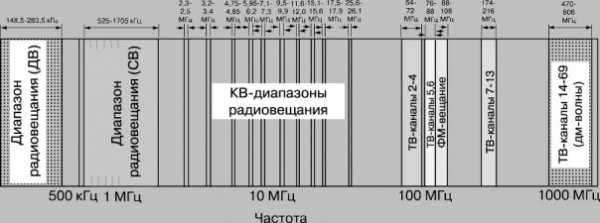

Этим и отличаются антенны для укв и диапазона fm. УКВ (ультракороткие волны) антенна принимает сигналы в диапазоне 66–74 МГц, а диапазон фм – 88–108 МГц. Но на ультракоротких волнах вещание практически не ведется, по той же причине стали не актуальны и КВ антенны. Поэтому сконцентрируемся на изготовлении приемных устройств для фм своими руками.
Главным параметром для конструирования любой самодельной антенны является длина волны принимаемого сигнала. От нее зависят геометрические размеры устройства. Длину волны можно подсчитать, поделив скорость света (в м/с) на частоту принимаемого сигнала, не забыв, конечно, перевести его в герцы. Результат получается в метрах.
Внутренние антенные устройства радиоприемников и некоторые внешние их модели одинаково принимают сигнал со всех сторон. Но есть конструкции, обладающие диаграммой направленности: максимальный уровень приема получается при точной настройке направления на станцию. Достоинством этих конструкций является способность усиливать сигнал, по сравнению с ненаправленными.
И еще один параметр радиоволны, важный для ее приема – поляризация. Сигналы в фм диапазоне поляризованы вертикально, то есть вектор изменения напряженности поля в ней расположен вертикально относительно направления распространения. Поэтому и антенны для приема должны быть ориентированы соответствующим образом.

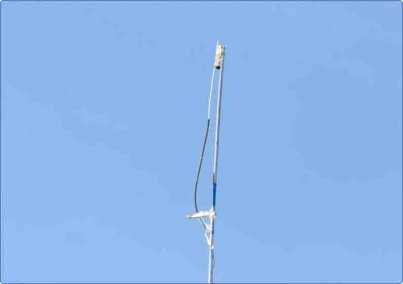

Штыревая антенна
Простейшая антенная для радио своими руками выполняется буквально из подручных материалов. Она изготавливается в виде вертикального штыря из любого материала, проводящего электрический ток. Нижний конец штыря соединяется со входом радиоприемника и крепится к опорной поверхности через изолятор. Верхний остается свободным.
Главное требование к штыревой антенне – ее длина, выполняющаяся равной четверти длины волны принимаемого сигнала. Если предполагается использовать ее на всем диапазоне фм, то для расчетов берется длина волны центра диапазона.
А еще – она должна быть прочной и выдерживать внешние воздействия без изгибов. Но это не главное. Если в гнездо радиоприемника вставить кусок проволоки и свободный конец закрепить на ближайшем к нему окружающем предмете интерьера, то прием станет лучше. Это простейший аналог штыревой антенны.
Второй ее аналог – телескопическая штанга, встроенная в приемник. Изменением ее длины настраивается центральная частота приема, изменением в пространстве добиваются лучшего качества для данного диапазона: вспомним про поляризацию.
Рамочная антенна
Рамочные антенны, напоминающие внешним видом катушку, посложнее в изготовлении. На любом доступном диэлектрическом основании, включая даже дерево, вплотную друг к другу наматываются витки провода в виде круга или рамки. Геометрические размеры получаемой фигуры зависят от длины волны. Суммарная же длина провода должна быть в 4–6 раз меньше ее.
Поэтому рамки с большим количеством витков характерны лишь для антенны кв диапазона. Для рамочной антенны fm диапазона достаточно одного витка. Главное, чтобы он сохранял свою форму.
Можно закрепить на пластиковом, гетинаксовом или текстолитовом основании толстый медный проводник любым доступным способом.

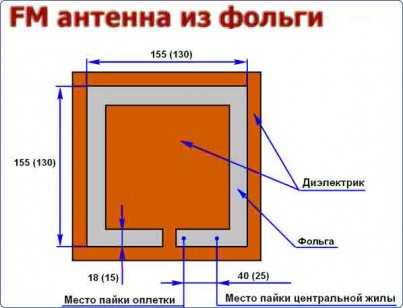

Еще более оригинальный способ изготовления такой антенны своими руками – наклеиванием фольги на основание. Монтажные размеры такого приемного устройства показаны на рисунке. Минимальные размеры указаны в скобках, максимальные – без скобок.
К рамке, согласно рисунку, припаивается коаксиальный кабель с волновым сопротивлением 50–75 Ом. Другой конец кабеля соединяется штекером с приемником сигнала. Только если вы не хотите изучать основы пайки по алюминию, фольгу лучше взять медную или латунную. Места пайки желательно защитить от атмосферных воздействий: покрыть лаком или покрасить. Припой плохо переносит влагу.
electriktop.ru
Видеоматериалы
Опыт пилотных регионов, где соцнормы на электроэнергию уже введены, показывает: граждане платить стали меньше
Подробнее...С начала года из ветхого и аварийного жилья в республике были переселены десятки семей
Подробнее...Более 10-ти миллионов рублей направлено на капитальный ремонт многоквартирных домов в Лескенском районе
Подробнее...Актуальные темы
ОТЧЕТ о деятельности министерства энергетики, ЖКХ и тарифной политики Кабардино-Балкарской Республики в сфере государственного регулирования и контроля цен и тарифов в 2012 году и об основных задачах на 2013 год
Подробнее...Предложения организаций, осуществляющих регулируемую деятельность о размере подлежащих государственному регулированию цен (тарифов) на 2013 год
Подробнее...
КОНТАКТЫ
360051, КБР, г. Нальчик
ул. Горького, 4
тел: 8 (8662) 40-93-82
факс: 8 (8662) 47-31-81
e-mail:
Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
