ГОСТ 21.208-2013 Система проектной документации для строительства (СПДС). Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах, ГОСТ от 17 декабря 2013 года №21.208-2013

ГОСТ 21.208-2013

МКС 01.080.30

Дата введения 2014-11-01

Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные. Правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом — Ассоциация «Монтажавтоматика»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (МГС) (протокол от 14 ноября 2013 г. N 44)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны по
МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Азербайджан

AZ

Азстандарт

Армения

AM

Минэкономики Республики Армения

Беларусь

BY

Госстандарт Республики Беларусь

Казахстан

KZ

Госстандарт Республики Казахстан

Киргизия

KG

Кыргызстандарт

Молдова

MD

Молдова-Стандарт

Российская Федерация

RU

Росстандарт

Таджикистан

TJ

Таджикстандарт

Узбекистан

UZ

Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2013 г. N 2311-ст межгосударственный стандарт ГОСТ 21.208-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2014 г.

5 ВЗАМЕН ГОСТ 21.404-85

6 ВТОРОЕ ИЗДАНИЕ, июнь 2015 г.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

Настоящий стандарт устанавливает условные обозначения приборов, средств автоматизации, применяемые при выполнении проектной и рабочей документации для всех видов объектов строительства.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 2.303-68 Единая система конструкторской документации. Линии

ГОСТ 2.721-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения

ГОСТ 21.408-2013 Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет, или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного указателя «Национальные стандарты» за текущий год.

Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины, определения и сокращения

В настоящем стандарте приведены следующие термины с соответствующими определениями:

3.1 контур контроля, регулирования и управления: Совокупность отдельных функционально связанных приборов, выполняющих определенную задачу по контролю, регулированию, сигнализации, управлению и т.п.

3.2 система противоаварийной автоматической защиты; ПАЗ: Система управления технологическим процессом, которая в случае выхода процесса за безопасные рамки выполняет комплекс мер по защите оборудования и персонала.

4 Условные обозначения приборов и средств автоматизации в схемах

4.1 Условные графические обозначения

4.1.1 Условные графические обозначения приборов, средств автоматизации должны соответствовать ГОСТ 2. 721 и обозначениям, приведенным в таблице 1.

Таблица 1

Наименование

Обозначение

1 Прибор, аппарат, устанавливаемый вне щита (по месту):

а) основное обозначение

б) допускаемое обозначение

2 Прибор, аппарат, устанавливаемый на щите, пульте:

а) основное обозначение

6) допускаемое обозначение

3 Функциональные блоки цифровой техники (контроллер, системный блок, монитор, устройство сопряжения и др. )

4 Прибор, устройство ПАЗ, установленный вне щита

а) основное обозначение

б) допускаемое обозначение

4*** Прибор (устройство) ПАЗ, установленный на щите*

а) основное обозначение

б) допускаемое обозначение

5 Исполнительный механизм. Общее обозначение

6 Исполнительный механизм, который при прекращении подачи энергии или управляющего сигнала:

а) открывает регулирующий орган

б) закрывает регулирующий орган

в) оставляет регулирующий орган в неизменном положении

7 Исполнительный механизм с дополнительным ручным приводом**

* При размещении оборудования ПАЗ в шкафах, стойках и стативах, предназначенных для размещения только систем ПАЗ, на схемах допускается не обозначать это оборудование ромбами.

** Обозначение может применяться с любым из дополнительных знаков, характеризующих положение регулирующего органа при прекращении подачи энергии или управляющего сигнала.

*** Нумерация соответствует оригиналу. — Примечание изготовителя базы данных.

4.2 Символьные обозначения

4.2.1 Основные символьные обозначения измеряемых величин и функциональных признаков приборов должны соответствовать обозначениям, приведенным в таблице 2.

Таблица 2

Обоз-
начение

Измеряемая величина

Функциональный признак прибора

Основное обозначение измеряемой величины

Дополнительное обозначение, уточняющее измеряемую величину

Отображение информации

Формирование выходного сигнала

Дополнительное значение

А

Анализ

Величина, характеризующая качество: состав, концентрация, детектор дыма и т. п. (5.13)

Сигнализация

В

Пламя, горение

С

+

Автоматическое регулирование, управление

D

+

Разность, перепад

Величина отклонения от заданной измеряемой величины (5. 11.8)

Е

Напряжение

Чувствительный элемент (5.11.3)

F

Расход

Соотношение, доля, дробь

G

+

Первичный показывающий прибор

Н

Ручное воздействие

Верхний предел измеряемой величины (5. 11.7)

I

Ток

Вторичный показывающий прибор

J

Мощность

Автоматическое переключение, обегание

K

Время, временная программа

Станция управления (5.11.2)

L

Уровень

Нижний предел измеряемой величины (5. 11.7)

M

+

Величина или среднее положение (между верхним и нижним )

N

+

O

+

P

Давление, вакуум

Q

Количество

Интегрирование, суммирование по времени

+

R

Радиоактивность (5. 13)

Регистрация

S

Скорость, частота

Самосрабатывающее устройство безопасности (5.8)

Включение, отключение, переключение, блокировка (5.11.4)

T

Температура

Преобразование (5.11.5)

U

Несколько разнородных измеряемых величин

V

Вибрация

+

W

Вес, сила, масса

X

Нерекомендуемая резервная буква

Вспомогательные компьютерные устройства

Y

Событие, состояние (5. 7)

Вспомогательное вычислительное устройство (5.11.6)

Z

Размер, положение, перемещение

Система инструментальной безопасности, ПАЗ (5.9)

+

Примечания.

1 Буквенные обозначения, отмеченные знаком «+», назначаются по выбору пользователя, а отмеченные знаком «-» не используются.

2 В круглых скобках приведены номера пунктов пояснения.

4.2.2 Дополнительные буквенные обозначения, применяемые для указания дополнительных функциональных признаков приборов, преобразователей сигналов и вычислительных устройств, приведены в таблице А. 1 (приложение А), обозначение функций бинарной логики и графические обозначения устройств бинарной логики в схемах приведены в таблице А.2 (приложение А).

5 Правила построения условных обозначений приборов и средств автоматизации в схемах

5.1 Настоящий стандарт устанавливает два метода построения условных обозначений:

— упрощенный;

— развернутый.

5.2 При упрощенном методе построения приборы и средства автоматизации, осуществляющие сложные функции, например контроль, регулирование, сигнализацию и выполнение в виде отдельных блоков, изображают одним условным обозначением. При этом первичные измерительные преобразователи и всю вспомогательную аппаратуру не изображают.

5.3 При развернутом методе построения каждый прибор или блок, входящий в единый измерительный, регулирующий или управляющий комплект средств автоматизации, указывают отдельным условным обозначением.

5. 4 Условные обозначения приборов и средств автоматизации, применяемые в схемах, включают в себя графические, буквенные и цифровые обозначения.

В верхней части графического обозначения наносят буквенные обозначения измеряемой величины и функционального признака прибора, определяющего его назначение.

В нижней части графического обозначения наносят цифровое (позиционное) обозначение прибора или комплекта средств автоматизации.

5.5 При построении обозначений комплектов средств автоматизации первая буква в обозначении каждого входящего в комплект прибора или устройства (кроме устройств ручного управления и параметра «событие, состояние») является обозначением измеряемой комплектом величины.

5.6 Буквенные обозначения устройств, выполненных в виде отдельных блоков и предназначенных для ручных операций, независимо от того, в состав какого комплекта они входят, должны начинаться с буквы Н.

5.7 Первая буква Y показывает состояние или событие, которое определяет реакцию устройства.

5.8 Символ S применяется в качестве дополнительного обозначения измеряемой величины F, Р, Т и указывает на самосрабатывающие устройства безопасности, — предохранительный или отсечной клапан, термореле. Символ S не должен использоваться для обозначения устройств, входящих в систему инструментальной безопасности — ПАЗ.

5.9 Символ Z применяется в качестве дополнительного обозначения измеряемой величины для устройств системы инструментальной безопасности — ПАЗ.

5.10 Порядок расположения буквенных обозначений принимают с соблюдением последовательности обозначений, приведенной на рисунке 1.

Рисунок 1 — Принцип построения условного обозначения прибора

Рисунок 1 — Принцип построения условного обозначения прибора

5.11 Функциональные признаки приборов

5.11.1 Букву А применяют для обозначения функции «сигнализация» независимо от того, вынесена ли сигнальная аппаратура на какой-либо щит или для сигнализации используются лампы, встроенные в сам прибор.

5.11.2 Букву K применяют для обозначения станции управления, имеющей переключатель для выбора вида управления и устройство для дистанционного управления.

5.11.3 Букву Е применяют для обозначения чувствительного элемента, выполняющего функцию первичного преобразования: преобразователи термоэлектрические, термопреобразователи сопротивления, датчики пирометров, сужающие устройства расходомеров и т.п.

5.11.4 Букву S применяют для обозначения контактного устройства прибора, используемого только для включения, отключения, переключения, блокировки.

При применении контактного устройства прибора, для включения, отключения и одновременно для сигнализации в обозначении прибора используют обе буквы: S и А.

5.11.5 Букву Т применяют для обозначения первичного прибора бесшкального с дистанционной передачей сигнала: манометры, дифманометры, манометрические термометры.

5. 11.6 Букву Y применяют для обозначения вспомогательного устройства, выполняющего функцию вычислительного устройства.

5.11.7 Предельные значения измеряемых величин, по которым осуществляют, например, включение, отключение, блокировка, сигнализация, допускается конкретизировать добавлением букв Н и L. Комбинацию букв НН и LL используют для указания двух величин. Буквы наносят справа от графического обозначения.

5.11.8 Отклонение функции D при объединении с функцией А (тревога) указывает, что измеренная переменная отклонилась от задания или другой контрольной точки больше, чем на предопределенное число.

5.12 При построении буквенных обозначений указывают не все функциональные признаки прибора, а лишь те, которые используют в данной схеме.

5.13 При необходимости конкретизации измеряемой величины справа от графического обозначения прибора допускается указывать наименование, символ этой величины или ее значение, для измеряемой величины А указывают тип анализатора, обозначение анализируемой величины и интервал значений измеряемого параметра.

5.14 Для обозначения величин, не предусмотренных настоящим стандартом, допускается использовать резервные буквы. Применение резервных букв должно быть расшифровано на схеме.

5.15 Подвод линий связи к прибору изображают в любой точке графического обозначения (сверху, снизу, сбоку). При необходимости указания направления передачи сигнала на линиях связи наносят стрелки.

5.16 Примеры построения условных обозначений приборов и средств автоматизации приведены в таблице Б.1 (приложение Б).

6 Размеры условных обозначений

6.1 Размеры условных графических обозначений приборов и средств автоматизации в схемах приведены в таблице 3.

6.2 Условные графические обозначения на схемах выполняют сплошной толстой основной линией, а горизонтальную разделительную черту внутри графического обозначения и линии связи — сплошной тонкой линией по ГОСТ 2.303.

Таблица 3

Наименование

Обозначение

1 Прибор, аппарат:

а) основное обозначение

б) допускаемое обозначение

2 Функциональные блоки цифровой техники (контроллер, системный блок, устройство сопряжения и др. )

Размеры по усмотрению разработчика, применительно к удобству оформления схемы

3 Прибор (устройство, входящее в контур) ПАЗ

а) основное обозначение;

б) допускаемое обозначение

4 Исполнительный механизм

Приложение А (рекомендуемое). Дополнительные символьные и графические обозначения, применяемые для указания дополнительных функциональных признаков приборов, преобразователей сигналов и вычислительных устройств

Приложение А
(рекомендуемое)

А.1 Дополнительные символьные обозначения, применяемые для построения преобразователей сигналов, вычислительных устройств, приведены в таблице А. 1.

А.2 При построении условных обозначений преобразователей сигналов, вычислительных устройств надписи, определяющие вид преобразования или операции, осуществляемые вычислительным устройством, наносят справа от графического обозначения прибора.

Таблица А.1

Функция

Формула

Определение

Символ

График

Суммирование

Выход равен алгебраической сумме от входов

Среднее

Выход равен алгебраической сумме входов, разделенной на число входов

Вычитание

Выход равен алгебраическому вычитанию двух входов

Умножение

Выход равен результату перемножения входов

Деление

Выход равен результату деления переменной входа 1 на переменную входа 2

Возведение в степень

Выход равен экспоненте от по

Извлечение корня

Если отсутствует , то выход равен квадратному корню от входа

Пропорции

или

Выход, пропорциональный входу: с коэффициентом или

Обратные пропорции

или

Выход, обратно пропорционален входу

Интегрирование

Выход зависит от величины сигнала и продолжительности времени входа. — константа

Дифференцирование

Выход пропорционален скорости изменения переменной на входе. — константа

Неопределенная функция

Выход определяется нелинейной функцией от входного сигнала

Функция, описывается формулой или текстом

Функция времени

Выход определяется нелинейной функцией от времени.

Функция описывается формулой или текстом

Продолжение таблицы А. 1

Функция

Формула

Определение

Символ

График

Конверсия

, , и т.д.

Тип выходного сигнала отличается от типа входного сигнала.

Входной сигнал — слева, выходной сигнал — справа. Для или используют любой из следующих типов сигналов:

— — аналоговый,

— — гидравлический,

— — бинарный,

— — токовый,

— — цифровой,

— — электромагнитный,

— — напряжение,

— — пневматический,

— — частота,

— — сопротивление

Выбор наибольшего сигнала

при

при

Выход равняется наибольшему значению сигнала из двух или большего количества входов.

Выбор среднего сигнала

при или

при или

при или

Выход равен среднему значению сигнала из трех или более входов.

Выбор наименьшего сигнала

при

при

Выход равен наименьшему значению сигнала из двух или большего количества входов

Ограничение верхнего значения сигнала

при

при

Выходной сигнал равен входному при значении входного сигнала менее предела или равен пределу, если входной сигнал превысил предел

альтернативное обозначение

Ограничение нижнего размера сигнала

при

при

Выходной сигнал равен входному, если значение последнего выше предела и равен пределу, если значение входного ниже заданного предела

альтернативное обозначение

Увеличение сигнала

Выходной сигнал равен входному плюс заданное значение

Уменьшение сигнала

Выходной сигнал равен входному минус заданное значение

Ограничение скорости изменения сигнала

при ,

при ,

Выходной сигнал равняется входному, пока скорость изменения входного сигнала не превысит предельного значения.

При превышении предела скорости изменения входного сигнала на выходе устанавливается ограниченная заданным значением скорость изменения сигнала

Контроль высокого уровня сигнала

(Состояние 1) при

(Состояние 2) при

Состояние выходного сигнала зависит от значения входного. Выходной сигнал изменяет состояние, когда входной сигнал равен или выше заданного значения предела

Контроль низкого уровня сигнала

(Состояние 1) при

(Состояние 2) при

Состояние выходного сигнала зависит от значения входного. Выходной сигнал изменяет состояние, когда входной сигнал равен или ниже заданного значения предела

Контроль высокого и низкого сигналов

(Состояние 1) при

(Состояние 2) при

(Состояние 3) при

Состояние выходного сигнала зависит от значения входного.

Выходной сигнал равен 1, когда входной сигнал равен или ниже, чем заданный предел , или равен либо выше, чем заданный предел , иначе он равен 0

Аналоговый сигнал

Сигнал аналоговый: генерируется автоматически и не корректируется оператором;
вручную устанавливается оператором.

— входной сигнал.

— выходной сигнал

Двоичный сигнал

Сигнал двоичный: генерируется автоматически и не корректируется оператором;

вручную устанавливается оператором.

— входной сигнал.

— выходной сигнал

Преобразование сигнала

(Состояние 1)
(Состояние 2)

Выходной сигнал равен входному или , переключаемому при преобразовании по времени для аналогового сигнала.

При двоичном входном сигнале состояние выходного сигнала меняется при изменении входного сигнала или

А.3 Символы функций бинарной логики и графические изображения устройств приведены в таблице А.2.

Таблица А.2

Функция.
Изображение на схеме

Диаграммы состояний входов и выходов

AND

Выход — «истина», если все входы «истина»*

OR

Выход — «истина», если один или более входов «истина»

NAND

Выход — «истина», если все входы «ложь».

Выход «ложь», если какой-нибудь из входов «истина»

NOR

Выход — «истина», если один или более входов «ложь».

Выход — «ложь», если один или более входов «истина»

«OR» с условием

Выход — «истина», если число входов «истина» более или равно

«OR» с условием

Выход — «истина», если число входов «истина» более

«OR» с условием

Выход — «истина», если число входов «истина» менее или равно

«OR» с условием

Выход — «истина», если число входов «истина» менее

«OR» с условием

Выход — «истина», если число входов «истина» равно

«OR» с условием

Выход — «истина», если число входов «истина» не равно

NOT

Выход — «истина», если вход «ложь».

Выход — «ложь», если вход «истина»

Простая память

Выходы С и D всегда противоположны.

Если вход А равен 1, то выход С равен 1, а выход D равен 0.

Если вход А изменяется на 0, то на выходе С сохраняется 1, пока вход В равен 1, тогда выход С равен 1, выход D равен 0.

Если вход В равен 1, то выход D равен 1, а выход С равен 0.

Если вход В изменяется на 0, то на выходе D сохраняется 1, пока вход А равен 1, тогда выход D равен 1, выход С равен 0.

Если входы А и В одновременно равны 1, тогда на выходах С и D меняется состояние

Доминантная память

Выходы С и D всегда противоположны.

Если вход А равен 1, то выход С равен 1, а выход D равен 0.

Если вход А изменяется на 0, то на выходе С сохраняется 1, пока вход В равен 1, тогда выход С равен 1, выход D равен 0.

Если вход В равен 1, то выход D равен 1, а выход С равен 0.

Если вход В изменяется на 0, то на выходе D сохраняется 1, пока вход А равен 1, тогда выход D равен 1, выход С равен 0.

Если входы А и В одновременно равны 1, тогда выход С равен 1 и D равен 0

Стирание доминантной памяти

Выходы С и D всегда противоположны.

Если вход А равен 1, то выход С равен 1, а выход D равен 0.

Если вход А изменяется на 0, то на выходе С сохраняется 1, пока вход В равен 1, тогда выход С равен 1, выход D равен 0.

Если вход В равен 1, то выход D равен 1, а выход С равен 0.

Если вход В изменяется на 0, то на выходе D сохраняется 1, пока вход А равен 1, тогда выход D равен 1, выход С равен 0.

Если входы А и В одновременно равны 1, тогда выход С равен 0 и D равен 1

Период пульсации Фиксированный

Выход О изменяется от 0 до 1 и остается 1 в течение предписанной продолжительности времени , когда вход I изменится от 0 до 1, на выходе повторится импульс длительностью

Задержка времени отключения

Выход О изменяется от 0 до 1, когда вход I изменяется от 0 до 1.

Выход О изменяется от 1 до 0, после того как вход I изменится от 1 до 0, и останется равным 0 в течение продолжительности времени

Задержка времени включения

Выход О изменяется от 0 до 1, после того как вход I изменяется от 0 до 1, и остается равным 1 в течение времени .

Выход О остается 1, пока вход I не изменится на 0, или дополнительный вход R изменяется на 1

Продолжительность пульсации переменная

Выход О изменяется от 0 до 1 если вход I изменяется от 0 до 1.

Выход О изменяется от 1 до 0, после того как вход I остается равным 1 в течение времени .

Вход I изменяется от 1 до 0, если дополнительный вход R изменяется на 1

* Сигнал имеет значение «истина», если он равен 1, и «ложь», если равен 0.

Приложение Б (справочное). Примеры построения условных обозначений приборов и средств автоматизации

Приложение Б
(справочное)

Таблица Б.1

Наименование

Обозначение

Первичный измерительный преобразователь (чувствительный элемент) для измерения температуры, установленный по месту.

Например: преобразователь термоэлектрический (термопара), термопреобразователь сопротивления, термобаллон манометрического термометра, датчик пирометра и т.п.

Прибор для измерения температуры показывающий, установленный по месту.

Например: термометр ртутный, термометр манометрический и т.п.

Прибор для измерения температуры показывающий, установленный на щите.

Например: милливольтметр, логометр, потенциометр, мост автоматический и т.п.

Прибор для измерения температуры бесшкальный с дистанционной передачей показаний, установленный по месту.

Например: термометр манометрический (или любой другой датчик температуры) бесшкальный с пневмо- или электропередачей

Прибор для измерения температуры одноточечный, регистрирующий, установленный на щите.

Например: самопишущий милливольтметр, логометр, потенциометр, мост автоматический и т.п.

Прибор для измерения температуры с автоматическим обегающим устройством, регистрирующий, установленный на щите.

Например: многоточечный самопишущий потенциометр, мост автоматический и т.п.

Прибор для измерения температуры регистрирующий, регулирующий, установленный на щите.

Например: любой самопишущий регулятор температуры (термометр манометрический, милливольтметр, логометр, потенциометр, мост автоматический и т.п.)

Регулятор температуры бесшкальный, установленный по месту.

Например: дилатометрический регулятор температуры

Комплект для измерения температуры регистрирующий, регулирующий, снабженный станцией управления, установленный на щите.

Например: вторичный прибор и регулирующий блок системы «Старт»

Прибор для измерения температуры бесшкальный с контактным устройством, установленный по месту.

Например: реле температурное

Первичный прибор контроля температуры в системе ПАЗ

Измерение температуры.

Аналого-цифровой преобразователь, установленный на щите, включенный в контур ПАЗ

Байпасная панель дистанционного управления, установленная на щите

Переключатель электрических цепей измерения (управления), переключатель для газовых (воздушных) линий, установленный на щите

Прибор для измерения давления (разрежения) показывающий, установленный по месту.

Например: любой показывающий манометр, дифманометр, тягомер, напоромер, вакуумметр и т.п.

Прибор для измерения перепада давления показывающий, установленный по месту.

Например: дифманометр показывающий

Прибор для измерения давления (разрежения) бесшкальный с дистанционной передачей показаний, установленный по месту.

Например: манометр (дифманометр) бесшкальный с пневмо- или электропередачей

Прибор для измерения давления (разрежения) регистрирующий, установленный на щите.

Например: самопишущий манометр или любой вторичный прибор для регистрации давления

Прибор для измерения давления с контактным устройством, установленный по месту.

Например: реле давления

Прибор для измерения давления (разрежения) показывающий с контактным устройством, установленный по месту.

Например: электроконтактный манометр, вакуумметр и т.п.

Первичный измерительный преобразователь (чувствительный элемент) для измерения расхода, установленный по месту.

Например: датчик индукционного расходомера и т.п.

Прибор для измерения расхода бесшкальный с дистанционной передачей показаний, установленный по месту.

Например: ротаметр бесшкальный с пневмо- или электропередачей

Прибор для измерения соотношения расходов регистрирующий, установленный на щите.

Например: любой вторичный прибор для регистрации соотношения расходов

Прибор для измерения расхода показывающий, установленный по месту.

Например: дифманометр (ротаметр) показывающий

Прибор для измерения расхода интегрирующий, установленный по месту.

Например: любой бесшкальный счетчик-расходомер с интегратором

Прибор для измерения расхода показывающий, интегрирующий, установленный по месту.

Например: дифманометр показывающий с интегратором

Массовый многопараметрический расходомер, обеспечивающий измерение расхода, температуры с аналоговым токовым выходом 4-20 мА

Прибор для измерения расхода интегрирующий, с устройством для выдачи сигнала после прохождения заданного количества вещества, установленный по месту.

Например: счетчик-дозатор

Первичный измерительный преобразователь (чувствительный элемент) для измерения уровня, установленный по месту.

Например: датчик электрического или емкостного уровнемера

Прибор для измерения уровня показывающий, установленный по месту.

Например: манометр (дифманометр), используемый для измерения уровня

Прибор для измерения уровня с выносным блоком индикации.

Показать в виде двух отдельных блоков с соединительной линией в соответствии с ГОСТ 21.408

Прибор для измерения уровня с контактным устройством, установленный по месту.

Например: реле уровня, используемое для блокировки и сигнализации верхнего уровня

Прибор для измерения уровня бесшкальный, с дистанционной передачей показаний, установленный по месту.

Например: уровнемер бесшкальный с пневмо- или электропередачей

Прибор для измерения уровня бесшкальный, регулирующий, с контактным устройством, установленный по месту.

Например: электрический регулятор-сигнализатор уровня. Буква Н в данном примере означает блокировку по верхнему уровню

Прибор для измерения уровня показывающий, с контактным устройством, установленный на щите.

Например: прибор вторичный показывающий с сигнальным устройством. Буквы Н и L означают сигнализацию верхнего и нижнего уровней

Прибор для измерения плотности раствора бесшкальный, с дистанционной передачей показаний, установленный по месту.

Например: датчик плотномера с пневмо- или электропередачей

Прибор для измерения размеров показывающий, установленный по месту.

Например: прибор показывающий для измерения толщины стальной ленты

Прибор для измерения электрической величины показывающий, установленный по месту.

Например:

— напряжение;

— сила тока;

— мощность

Прибор для управления процессом по временной программе, установленный на щите.

Например: командный электропневматический прибор (КЭП), многоцепное реле времени

Прибор для измерения влажности регистрирующий, установленный на щите.

Например: прибор влагомера вторичный

Первичный измерительный преобразователь (чувствительный элемент) для измерения качества продукта, установленный по месту.

Например: датчик рН-метра

Прибор для измерения качества продукта показывающий, установленный по месту.

Например: газоанализатор показывающий для контроля содержания кислорода в дымовых газах

Прибор для измерения качества продукта регистрирующий, регулирующий, установленный на щите.

Например: прибор вторичный самопишущий регулятора концентрации серной кислоты в растворе

Прибор для измерения радиоактивности показывающий, с контактным устройством, установленный по месту

Например: прибор для показания и сигнализации предельно допустимых концентраций — и -лучей

Прибор для измерения скорости вращения, привода регистрирующий, установленный на щите.

Например: прибор вторичный тахогенератора

Прибор для измерения нескольких разнородных величин регистрирующий, установленный по месту.

Например: дифманометр-расходомер самопишущий с дополнительной записью давления. Надпись, расшифровывающая измеряемые величины, наносится справа от прибора

Прибор для измерения вязкости раствора показывающий, установленный по месту.

Например: вискозиметр показывающий

Прибор для измерения массы продукта показывающий, с контактным устройством, установленный по месту.

Например: устройство электронно-тензометрическое сигнализирующее

Прибор для контроля погасания факела в печи бесшкальный, с контактным устройством, установленный на щите.

Например: прибор вторичный запально-защитного устройства

Преобразователь сигнала, установленный на щите. Входной сигнал электрический, выходной сигнал тоже электрический.

Например: преобразователь измерительный, служащий для преобразования т.э.д.с. термометра термоэлектрического в сигнал постоянного тока

Преобразователь сигнала, установленный по месту. Входной сигнал пневматический, выходной — электрический

Вычислительное устройство, выполняющее функцию умножения.

Например: множитель на постоянный коэффициент K, установленный на щите

Пусковая аппаратура для управления электродвигателем (включение, выключение насоса; открытие, закрытие задвижки и т.д.).

Например: магнитный пускатель, контактор и т.п. Применение резервной буквы N должно быть оговорено на поле схемы

Аппаратура, предназначенная для ручного дистанционного управления (включение, выключение двигателя; открытие, закрытие запорного органа, изменение задания регулятору), установленная на щите.

Например: кнопка, ключ управления, задатчик

Аппаратура, предназначенная для ручного дистанционного управления, снабженная устройством для сигнализации, установленная на щите.

Например: кнопка со встроенной лампочкой, ключ управления с подсветкой и т.п.

Прибор для измерения уровня с контактным устройством, установленный по месту.

Например: реле уровня, используемое для ПАЗ верхнего уровня и нижнего уровня с выводом сигнала при четырех значениях уровня

Клапан регулирующий, закрывающий при прекращении подачи энергии с функцией ручного управления

Примечание — В изображении прибора или аппарата для всех примеров вместо окружности допускается использовать квадрат или прямоугольник.

УДК 65.011.5.006.354

МКС 01.080.30

Ключевые слова: система проектной документации для строительства, правила выполнения, рабочая документация, автоматизация технологических процессов

Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М.: Стандартинформ, 2015

Условные обозначения на технологических схемах








    При составлении схемы обычно стремятся к тому, чтобы более четко изобразить последовательность технологических операций. Поэтому расположение оборудования на схеме может не совпадать с его последующим фактическим размещением на установке. Аппараты и оборудование наносятся на схему в соответствии с общепринятыми условными обозначениями (рис. 3.2.). [c.77]

    УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА СХЕМАХ ТЕХНОЛОГИЧЕСКИХ УСТАНОВОК [c.6]

    УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ТЕХНОЛОГИЧЕСКИХ СХЕМАХ [c.9]

    Монтажно-технологическую схему трубопровода рис. 117) составляют при разработке технологического процесса и проекта завода (цеха, установки). На схеме трубопроводы и их детали, а также арматуру изображают условными обозначениями. Технологическое оборудование показывают схематически. Обычно трубопроводы изображают в развернутой фронтальной проекции, а наиболее сложные — в аксонометрической, но без привязки к элементам зданий, сооружений и к каким-либо осям. На схемах наносятся высотные отметки расположения линий трубопроводов, а тйкже маркировка их, обычно цифровая, по транспортируемым продуктам и по линиям (номер продукта и номер линии). На схеме и в спецификации указываются номер линии, размер и материал труб, направление движения продуктов, марки и диаметры арматуры, маркировка приборов контроля и автоматики.[c.211]

    На подводящих и отводящих трубопроводах должно быть установлено столько запорной арматуры, чтобы обеспечить надежное отключение аппарата из системы в случае необходимости. Установка арматуры не обязательна, если несколько аппаратов соединены по технологической схеме последовательно и работают совместно. Запорная арматура, устанавливаемая на аппаратах, снабжается четкой маркировкой, включающей обозначение завода-изготовителя, условный проход, условное давление, направление потока среды, направление вращения при открывании и закрывании. [c.94]

    На технологической схеме могут быть показаны приборы и средства автоматизации, условное изображение которых определяет ГОСТ 21.404—85 Обозначения условные в схемах автоматизации технологических процессов . [c.421]

    Проектирование опытно-промышленной установки можно схематически представить в виде модифицированной сетевой модели (рис. 8.2) в условных обозначениях, применявшихся в предыдущей главе. Среди прочих рабочих документов на рассмотрение проектной группы должны быть представлены принципиальная технологическая схема, схема материальных потоков и модели всего процесса или отдельных его стадий, полученные на основе лабораторных исследований. [c.266]








    Условные обозначения на схемах технологических установок [c.3]

    Безнасосные одноступе нчатые установки 253 Установки с насосно-циркуляционной системой 256 Двухступенчатые установки 261 Установки с винтовым компрессором 265 Автоматизация установок кондиционирования воздуха 267 Приложение 1. Условные обозначения в технологических схемах 272 [c.277]

    Для того чтобы облегчить оператору управление сложными объектами, освободить его от необходимости запоминать, к какому участку объекта относится тот или иной сигнал, применяют мнемонические схемы (мнемосхемы). Они представляют собой данное Б условных обозначениях графическое изображение технологического процесса.[c.21]

    Стандарт предусматривает два способа построения условных графических обозначений упрощенный и развернутый. Упрощенный применяют в основном для изображения приборов на технологических схемах. При упрощенном способе на схемах не показывают первичные измерительные преобразователи и вспомогательную аппаратуру. Приборы и средства автоматизации, осуществляющие сложные функции (контроль, регулирование, сигнализацию и т. д.) и выполненные в виде отдельных блоков, показывают одним условным графическим обозначением. [c.422]

    На приводимых ниже схемах процессов регенерации экстрагента показана лишь основная аппаратура без соблюдения масштаба. Вспомогательное оборудование (насосы, теплообменники, используемые с целью утилизации тепла) для упрощения схем не изображено. Если схема приводится вместе с фазовой диаграммой, последняя изображается лишь в принципиальном виде конкретные системы могут иметь разные составы. На фазовой диаграмме составы различных потоков обозначают аналогично обозначению тех же потоков на схеме. Так, например, N на технологической схеме соответствует производительности N кг сек потока состава N на фазовой диаграмме. Различные потоки, имеющие один и тот же состав, будут отмечаться теми же буквами, но с разными индексами (например, N и Ы ). Изображение компонента в круглых скобках, например (С), обозначает, что данный компонент может быть получен любой степени чистоты в зависимости от используемого способа регенерации. Условно принято, что экстракт имеет меньшую плотность, чем рафинат. [c.153]

    На основе анализа технологических схем переработки углеводородного сырья произведена классификация комбинированных производств по направлениям переработки, технологических установок по производственным признакам, процессов по методам разделения, аппаратов по назначению и технологических потоков по направлению. Разработаны правила построения блок-схем, условные обозначения аппаратов, метод фафического изображения линейных технологических схем. Установлены закономерности структуры технологических схем процессов.[c.12]

    Графо-логическое описание процедур отыскания оптимального решения в виде блок-схем осуществления всех возможных исходов в поведении управляемой системы широко применяется в современной практике проектирования автоматизированного управления технологическими процессами и предприятиями. Разработка блок-схем решения логических задач дает возможность наиболее полного соблюдения всех условий оптимальности и варьирования элементов формальной и диалектической логики. В основе графо-логического обоснования блок-схем решения задач лежат положения теории графов и ее важнейшего раздела — сетевого планирования и управления. Механизм построения блок-схем достаточно отработан и основан на принятых в международном масштабе условных обозначениях, характеризующих отдельные процедуры логико-вычислительных операций по технологии обработки информации, например ввод и вывод данных, пропуск их через ЭВМ на печать и т. д. Кроме того, блок-схемы отражают последовательность и направленность информационных потоков, а также их взаимосвязи между собой.[c.153]

    На линиях материальных потоков технологических схем показывают расположение основной арматуры, определяющей направление движения потоков (краны, вентили), а также основные контрольно-измерительные приборы. Арматуру, приборы и коммуникации изображают на схеме с помощью условных обозначений. Расположение всей арматуры сильно загромождает схему и затрудняет ее чтение. Например, излишне показывать на схеме все краны, устанавливаемые на линии, необходимо показать только те краны, с помощью которых иро-изводится отключение или подключение отдельных аппаратов к магистралям или изменение направления потоков. [c.68]

    Способ переработки — это совокупность всех операций, которые проходит сырье до получения из него продукта. Способ переработки называют в технологии способом производства данного продукта. Способ производства излагается как последовательное описание операций, протекающих в соответствующих машинах и аппаратах. Такое описание называют технологической схемой. Технологическая схема описывается в тексте или последовательным схематическим изображением связанных между собой машин и аппаратов, или же последовательным условным обозначением связанных между собой операций. Операция происходит в одном или нескольких аппаратах (машинах) она представляет собой сочетание различных технологических процессов. В каждом аппарате может протекать один или совокупность процессов. В химических аппаратах-реакторах, как правило, одновременно протекают гидравлические, тепловые, диффузионные и химические процессы. [c.5]

    Фиг, 52. Принципиальная технологическая схема компрессорной станции высокого давления с двумя четырехступенчатыми компрессорами 2р-3/220 и одной установкой для осушки воздуха (условные обозначения см. в приложении III). [c.104]

    Ниже рассмотрены основные схемы автоматизации малых, средних и крупных холодильных установок. Условные обозначения к принципиальным технологическим и электрическим схемам приведены в приложении.[c.239]

    ПРИЛОЖЕНИЕ 1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ В ТЕХНОЛОГИЧЕСКИХ СХЕМАХ [c.273]

    К таблице условных обозначений в технологических схемах [c.270]

    На рисунке 280 представлена технологическая схема насосной станции, показанной на рисунке 279. На схеме даны условные обозначении установленного оборудования, позволяющие детально ознакомиться с его составом и взаимным расположением. [c.349]

    Графическая модель представляет собой простую систему, подразумевающую первоначальную раскладку потоков с последующим расположением на узлах соответствующих аппаратов, позволяющую изобразить практически все технологические схемы в простом виде. Изображения аппаратов классифицированы на три группы аппараты для перемещения тепла, аппараты для перемещения массы, аппараты для разделения и реакторы. Их условные обозначения — соответственно черточка, треугольник и круг. [c.245]

    На монтажно-технологических схемах указываются условный проход и условное обозначение арматуры. На монтажных чертежах арматура указывается в ее рабочем положении, показывается расположение маховиков, штурвалов, приводов. На рабочих [c.276]

    Для облегчения монтажа технологических трубопроводов из винипластовых или фаолитовых труб на чертежах изображают схемы трубопроводов и их соединений при этом пользуются условными обозначениями, приведенными на рис. 25. [c.29]

    Тс1ким образом, трех условных изображений достаточно для обозначения прак-тичес ки всех типов аппаратов, приводимых в технологических схемах. По тривиальному способу на схеме расгюлагают аппараты, аппараты соединяют технологическими потоками (рис. 1.4 а). Линейная технологическая схема образуется в обратной последовательности на узлах линейной схемы потоков раз-мешэ10пг условные обозначения аппа]эатов (рис, [c.10]

    Схема теплотехнического контроля выполняется обычно на базе принципиальной технологической схемы, на которой посредством общепринятых условных обозначений указывается размещение необходимых контрольных и измерительных приборов, а также устройств сигнализации. При выполнении принципиальных технологических схем контроля и сигнализации применяются условные обозначения, приведенные в приложении П1.  [c.262]

    Для удобства рассмотрения технологических схем, приведенных в настоящей книге, принят ряд условных обозначений (табл. 3). для час го повторяющихся и широко применяемых аппаратов и оборудования. [c.27]

    Для схем огневого оснащения технологического оборудования вводятся следующие (табл. 1-2) условные обозначения отдельных элементов. [c.14]

    В соответствии с ОСТ 36-27-77 Приборы и средства автоматизации. Обозначения условные в схемах автоматизации технологических процессов устанавливаются обозначения измеряемых величин, функциональные признаки приборов, линий связи (табл. 2.1). Этот ОСТ является исходным документом при проектировании систем автоматизации технологических процессов, при выполнении функциональных схем автоматизации и изображений их на технологических схемах и т. д. [c.132]

    При оформлении аппаратурно-технологических схем следует руководствоваться рядом условных обозначений, принятых в практике проектирования промышленных предприятий. Так, обозначение запорной арматуры, клапанов, конденсатоот- [c.317]

    При использовании новых условных обозначений технологическая схема, показанная на рис. 1,1, о азует графическую модель процесса (рис. 1.5). [c.10]

    Трубопроводы на схемах изображаются в одну линию, а арматура и детали трубопроводов — условными обозначениями. Технологическое оборудование показывается схематически с указанием высотных отметок, на которых оно устанавливается. Штуцера (бобышки) и другие присоединительные устройства на оборудовании, к которым подключаются трубопроводы, нумеруются, с тем чтобы не было ошибок при присоединении трубопроводов к оборудованию. На схеме также показывают основные высотные отметки расположения трубопровода, необходимые уклоны, размеры и материалы труб, тип и размеры арматуры, диаметры штуцеров на ответвлениях, направление движения продукта, расста- [c. 15]

    При оформлении чертежа технологической схемы производства следует учитывать требования Единой системы конструкторской документации (ЕСКД), представляющей комплекс государственных стандартов, устанавливающих правила оформления конструкторских документов. ЕСКД определяет формат чертежей (ГОСТ 2.301—68), масштабы (ГОСТ 2.302—68), чертежные шрифты (ГОСТ 2.304—68), правила нанесения надписей, технических требований и таблиц с указанием допускаемых сокращений слов, применяемых при оформлении чертежей (ГОСТ 2.316—68), условные обозначения трубопроводной арматуры (ГОСТ 2.785—70) и ряд других вопросов. [c.69]

    Приведенные схемы компоновок не являются стандартными вариантами производимыми фирмой Веза , но могут быть рассчитаны при подробном техническом задании. Условные обозначения и выполняемые технологические функции секций центральных кондиционеров приведены в табл. 3.7. [c.592]

    KRS), 7 —нейтрализатор (NT), 8 — растворитель (RTW). Условные обозначения модулей, не применяемых ранее в математической модели вынарки (/, 2, 5, 6, 7, S) даны на рис. VII-4. Вспомогательные вычислительные модули аналогичны используемым в модели процесса выпарки WXOD — модуль выборки информации для расчета блоков из матриц организующей программы (ОРП) yjOD —модуль записи результатов расчета в матрицы ОРП и на печать RPS — модуль расчета физико-химических параметров потоков. Вариант информационной блок-схемы технологического процесса приведен на рис. УП-5. [c.213]

    Наибольшее распространение получили информационно-наглядные средства схемы технологических и производственных процессов, расположения оборудования, средств контроля и регулирования, машин и оборудования, модели трудовых приемов, таблицы, кинофильмы, видеозапись, таблицы микроэлементных нормативов, условных обозначений с редств и предметов труда, вспомогательных условных знаков, плакаты и фотографии с изображением отдельных движений, плакаты, отражающие правила применения микроэлементов, плакаты и фотографии, воспроизводящие правила моделирования наиболее распространенных и специфических для конкретного трудового процесса трудовых действий и приемов. Больщую помощь в освоении СКОР оказьтают плакаты, отражающие возможные ошибки в моделях пропуски отдельных фрагментов, микроэлементных нормативов, нарушающих цельность и логическую последовательность трудового процесса, неправильное определение прилагаемого усилия и т. д. Весьма эффективны в процессе обучения плакаты, показывающие, как надо и как нельзя работать, наглядные пособия по психофизиологическим и антропометрическим показателям человека. Положительно зарекомендовали себя в обучении методам СКОР замедленная киносъемка трудовых процессов и их последующая расшифровка с помощью моделей, а также видеозапись. [c.88]

    Набор побочных продуктов весьма велик, хилмическая природа их.разнообразна. Создание технологической схемы для этой группы веществ возможно лишь после их идентификации, что требует кропотливой аналитической работы. Как правило, в начале разработки примесные продукты не идентифицированы. Поэтому разработчики схем разделения вынуждены проводить аналитические разгонки исходных смесей, присваивая неизвестным компонентам условные обозначения.[c.102]


▶▷▶▷ условные обозначения потоков на технологической схеме

▶▷▶▷ условные обозначения потоков на технологической схеме

ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:06-04-2019

условные обозначения потоков на технологической схеме — Условные обозначения на технологических схемах — Справочник chem21infoinfo1454390 Cached На технологической схеме могут быть показаны приборы и средства автоматизации, условное изображение которых определяет ГОСТ 2140485 Обозначения условные в схемах автоматизации Технологические схемы (1275) — studfilesnet studfilesnetpreview2455976 Cached Условные изображения и обозначения трубопроводов, принятые на схеме , должны быть расшифрованы в таблице условных обозначений (см форму 3, Приложение 2) Условные Обозначения Потоков На Технологической Схеме — Image Results More Условные Обозначения Потоков На Технологической Схеме images ГОСТ 21205-93 СПДС Условные обозначения элементов санитарно wwwgosthelprutextGOST2120593SPDSUslovnyeobhtml Cached Условные обозначения на картах геологического содержания Общие правила изображения ГОСТ 2755-87 Единая система конструкторской документации Условные обозначения на схемах технологических установок wwwchem21infoinfo1456642 Cached Условные обозначения на схемах технологических установок по технологической схеме 22 Функциональные схемы автоматизации технологических процессов электротехнический-порталрф Cached Принятые условные обозначения блоков и каналов должны быть обязательно расшифрованы на схеме Условные графические обозначения потоков проводок studfilesnetpreview3820994page:6 Cached Условные графические обозначения потоков проводок в разрезах показанных на схеме 251 Условные обозначения на технологических схемах rudocsexdatcomdocsindex-35280html?page13 Cached 251 Условные обозначения на технологических схемах Трубопроводы предназначены для передачи жидких, газообразных и сыпучих сред их условные обозначения приведены ниже в табл 4 ГОСТ 2721-74 ЕСКД Обозначения условные графические в схемах wwwgosthelprutextGOST272174ESKDOboznachenihtml Cached Обозначения условные графические в схемах Обозначения общ , шин), следующих на схеме в Обозначения условные графические Арматура трубопроводная tehtabruGuideGuideTechnologyDrawingsDrawingsSigns Cached Навигация по справочнику TehTabru: главная страница Техническая информация Технологические понятия и чертежи Символы и обозначения оборудования на чертежах и схемах Условные графические обозначения трубопроводов Таблица 21 tehtabruGuideGuideTechnologyDrawingsDrawingsSignsA Cached Навигация по справочнику TehTabru: главная страница Техническая информация Технологические понятия и чертежи Символы и обозначения оборудования на чертежах и схемах Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 20,100

  • Обозначения условные приборов и средств автоматизации в схемахquot; (введен в действие постановление
  • м Госстроя СССР от 18 апреля 1985 г. N 49) (утратил силу)
    Геологический всероссийский НИИ имени Карпинского. Новости, галерея, ссылки. Изучение закономерностей размещения месторождений твердых полезн
  • пинского. Новости, галерея, ссылки. Изучение закономерностей размещения месторождений твердых полезных ископаемых.
    Целью работы было исследовать возможность проведения процесса Анаммокс по однореакторной схеме 4 Показатели однореакторной технологии анаммокс схожи с аналогичными, полученными нами ранее в двухреакторной схеме на том же фильтрате (2)…
    Рабочие органы на схеме обозначают арабскими цифрами, позиции римскими цифрами и прописными буквами русского алфавита, движения рабочих органов стрелками. …в других вариантах, например с нанесением поясняющих надписей непосредственно на схеме.
    — Комплекты чертежей строительной части проектов каждого здания и сооружения организации с исполнительными чертежами и схемами на те конструкции и коммуникации, которые в процессе строительства были изменены против первоначального проектного решения;
    . ..ставок по вкладам; социально-экономические; демографические; географические; нормативно-правовые; политические и др. Инженерно-конструкторские недоработки включают низкий уровень конст руктивно-технологической проработки и несоблюдение сроков сда чи технических условий на изделие.
    Конструктивная схема золотникового распределителя. Стрелками показаны направления потоков жидкости в каждой из трёх позиций золотника (в нейтральном положении каналы золотника закрыты и жидкость через распределитель не движется)
    Для каждого из трех вариантов строится своя схема развития аварии. Блок-схема проведения количественного анализа риска аварий на ОПО МН и МНПП приведена на рисунке 1 .
    Рисунок головных уборов по схеме (2) Параметры потоков, их характеристика. Условные обозначения на кинематических схемах. Выполнение операций по обработке деталей и узлов головных уборов на технологическом оборудовании.
    Приложение А к ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы (pdf, 136 Кб)

позиции римскими цифрами и прописными буквами русского алфавита

движения рабочих органов стрелками.

…в других вариантах

  • следующих на схеме в Обозначения условные графические Арматура трубопроводная tehtabruGuideGuideTechnologyDrawingsDrawingsSigns Cached Навигация по справочнику TehTabru: главная страница Техническая информация Технологические понятия и чертежи Символы и обозначения оборудования на чертежах и схемах Условные графические обозначения трубопроводов Таблица 21 tehtabruGuideGuideTechnologyDrawingsDrawingsSignsA Cached Навигация по справочнику TehTabru: главная страница Техническая информация Технологические понятия и чертежи Символы и обозначения оборудования на чертежах и схемах Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster
  • газообразных и сыпучих сред их условные обозначения приведены ниже в табл 4 ГОСТ 2721-74 ЕСКД Обозначения условные графические в схемах wwwgosthelprutextGOST272174ESKDOboznachenihtml Cached Обозначения условные графические в схемах Обозначения общ
  • Приложение 2) Условные Обозначения Потоков На Технологической Схеме — Image Results More Условные Обозначения Потоков На Технологической Схеме images ГОСТ 21205-93 СПДС Условные обозначения элементов санитарно wwwgosthelprutextGOST2120593SPDSUslovnyeobhtml Cached Условные обозначения на картах геологического содержания Общие правила изображения ГОСТ 2755-87 Единая система конструкторской документации Условные обозначения на схемах технологических установок wwwchem21infoinfo1456642 Cached Условные обозначения на схемах технологических установок по технологической схеме 22 Функциональные схемы автоматизации технологических процессов электротехнический-порталрф Cached Принятые условные обозначения блоков и каналов должны быть обязательно расшифрованы на схеме Условные графические обозначения потоков проводок studfilesnetpreview3820994page:6 Cached Условные графические обозначения потоков проводок в разрезах показанных на схеме 251 Условные обозначения на технологических схемах rudocsexdatcomdocsindex-35280html?page13 Cached 251 Условные обозначения на технологических схемах Трубопроводы предназначены для передачи жидких

Request limit reached by ad manXML

Обозначения условные приборов и средств автоматизации в схемахquot; (введен в действие постановлением Госстроя СССР от 18 апреля 1985 г. N 49) (утратил силу)
Геологический всероссийский НИИ имени Карпинского. Новости, галерея, ссылки. Изучение закономерностей размещения месторождений твердых полезных ископаемых.
Целью работы было исследовать возможность проведения процесса Анаммокс по однореакторной схеме 4 Показатели однореакторной технологии анаммокс схожи с аналогичными, полученными нами ранее в двухреакторной схеме на том же фильтрате (2)…
Рабочие органы на схеме обозначают арабскими цифрами, позиции римскими цифрами и прописными буквами русского алфавита, движения рабочих органов стрелками. …в других вариантах, например с нанесением поясняющих надписей непосредственно на схеме.
— Комплекты чертежей строительной части проектов каждого здания и сооружения организации с исполнительными чертежами и схемами на те конструкции и коммуникации, которые в процессе строительства были изменены против первоначального проектного решения;
…ставок по вкладам; социально-экономические; демографические; географические; нормативно-правовые; политические и др. Инженерно-конструкторские недоработки включают низкий уровень конст руктивно-технологической проработки и несоблюдение сроков сда чи технических условий на изделие.
Конструктивная схема золотникового распределителя. Стрелками показаны направления потоков жидкости в каждой из трёх позиций золотника (в нейтральном положении каналы золотника закрыты и жидкость через распределитель не движется)
Для каждого из трех вариантов строится своя схема развития аварии. Блок-схема проведения количественного анализа риска аварий на ОПО МН и МНПП приведена на рисунке 1 .
Рисунок головных уборов по схеме (2) Параметры потоков, их характеристика. Условные обозначения на кинематических схемах. Выполнение операций по обработке деталей и узлов головных уборов на технологическом оборудовании.
Приложение А к ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы (pdf, 136 Кб)

Условные обозначения трубопроводов на чертежах

На этапе проектирования зданий, предприятий и сооружений различного назначения трубопроводы и их отдельные элементы изображаются на строительных чертежах, схемах тепломеханических и технологических решений, сетей и систем инженерно-технического обеспечения (отопления, канализации, холодного и горячего водоснабжения, газоснабжения, вентиляции и кондиционирования воздуха) при помощи графических обозначений и упрощенных графических изображений. Они установлены государственным стандартом
ГОСТ 21.206 – 2012.

Согласно стандарту, условное обозначение трубопроводной системы должно иметь в своем составе два основных компонента:

• Упрощенное изображение или графическое обозначение

• Цифровое или буквенно-цифровое обозначение

Цифровое или буквенно-цифровое обозначение характеризует такие параметры, как разновидность транспортируемой среды или вид инженерной сети (системы), а также параметры трубопровода и его назначение.

Первая цифра или первая буква буквенно-цифрового обозначения указывает на вид транспортируемой среды. Следующие за ней цифры используются для указания тех параметров, которыми обладает транспортируемая среда, и/или назначения трубопроводной системы.

Буквенно-цифровые обозначения, с помощью которых обозначаются трубопроводные системы отдельных видов, используемые в качестве составных частей инженерно-технического обеспечения зданий и сооружений, а также их элементы, принимаются согласно ГОСТ 21. 205 – 93.

Для изображения трубопроводных систем на схемах используется условное графическое обозначение, представляющее собой одну линию.

Для изображения трубопроводных систем и их отдельных элементов на чертежах используются упрощенные изображения и/или условные графические обозначения. Если диаметры трубопроводов в принятом для составления чертежа масштабе составляют два или более миллиметров, то их упрощенно изображают двумя линиями.

Изображение трубопроводов двумя линиями допускается осуществлять без нанесения осевой линии. Допускается также нанесение осевой линии на коротком участке трубопроводной системы.

Для изображения трубопроводов в электронных трехмерных моделях ( 3D-моделях ) их диаметры изображаются с помощью двух линий.

Для изображения видимых участков тех трубопроводов, которые проектируются, используются, соответственно, сплошную тонкую линию или же штриховую тонкую линию.

Если на схеме (чертеже) трубопровод изображается одной линией, то цифровые или буквенно-цифровые обозначения указываются одним из приведенных ниже способов:

Условные обозначения трубопроводов на чертежах





• На полке линии-выноски

• Над линией

• В разрыве линии трубопровода




Графическое изображение трубопроводов





Если упрощенное графическое изображение трубопровода производится в две линии, то цифровые и буквенно-цифровые обозначении указываются или прямо над графическим изображением трубопроводной системы, или же на полках линий-выносок.




При составлении чертежей, в составе которых есть трубопроводные системы необходимо стремиться к тому, чтобы на используемых для их изображения линиях количество цифровых и буквенно-цифровых обозначений было минимальным, но таким, что бы этот чертеж (или схему) можно было легко понять.

Обозначение диаметров трубопроводов



Для указания размеров диаметров трубопроводов, а также упрощенных графических изображений и условных графических обозначений используются такие единицы измерения, как миллиметры. При этом само обозначение единицы измерения не указывается, а размеры приводятся или же непосредственно над графическим изображением трубопроводной системы, или же на полках линий выносок следующим образом:




• Условное обозначение «DN» или же знак «Ø» приводится для указания номинального диаметра трубопроводной системы перед размерным числом;

• Знак «Ø» при указании толщины стенки трубопроводной системы и ее наружного диаметра ставится перед размерным числом;

• Условное обозначение «DN» при указании номинальных диаметров элементов трубопроводов приводится перед размерным числом.







условные обозначения технологического обо

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ ПАРОВЫХ КОТЛОВ И …

2016-12-18 · Условные обозначения запорной арматуры (вентилей, клапанов, задвижек и т. п.) по ГОСТ 2.785–70 [8] приведены в табл. 1.4. Таблица 1.4 Условные обозначения запорной арматуры

Функциональное обозначение оборудования …

2020-7-7 · Условные графические обозначения на схемах выполняют сплошной толстой основной линией, а горизонтальную разделительную черту внутри графического обозначения и линии связи — сплошной тонкой линией по ГОСТ 2.303-68.

Изображение технологического инженерного …

2020-6-18 · Условные графические и буквенные обозначения приборов и контуров контроля и управления принимают по ГОСТ 21.404-85 [19] (табл. 6.2).

Условные обозначения на технологических …

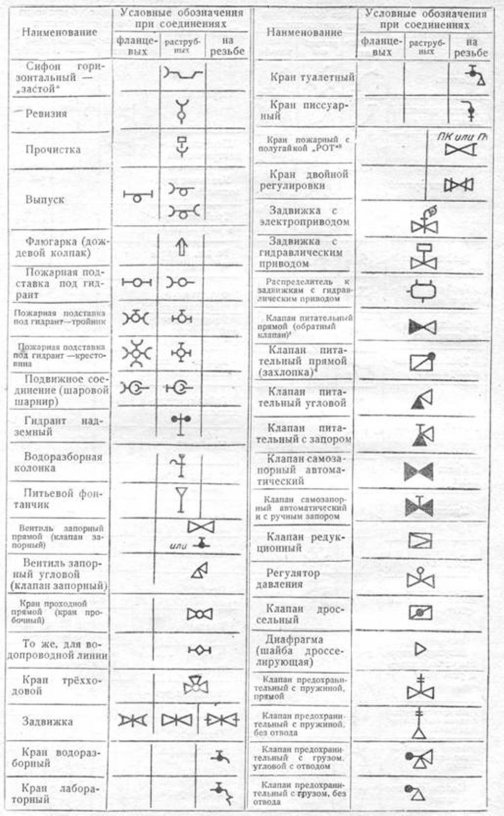

Условные обозначения трубопроводной арматуры. Клапан проходной (без указания типа) Клапан угловой (без указания типа) Клапан трехходовой (без указания типа) Вентиль проходной . ..

СТАНДАРТ ПРЕДПРИЯТИЯ Единая 2.701-05 ПРАВИЛА …

2020-6-16 · 3.5 Условные обозначения оборудования и рабочих мест, промышленных подводок, строительных элементов зданий и со-оружений приведены в приложении 1.

Условные обозначения в электрических схемах …

Какие Виды Электросхем могут Пригодиться?Графические изображения в ЭлектросхемахБуквенные обозначения на ЭлектросхемахВыводы и Полезное видео по темеРассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям.Сначала нужно понять, какие знания будут полезными, а какие не понадобятся. Первый шаг – это знакомство с видами электрических схем.Вся информация о видах схем изложена в новой редакции ГОСТ 2.702-2011, которая носит название «ЕСКД. Правила вып

Условные обозначения

В строительных чертежах широко используют графические и буквенные условные обозначения. Графические обозначения применяют для обозначения строительных материалов, элементов зданий, элементов несущих конструкций . ..

УСЛОВНЫЕ ИЗОБРАЖЕНИЯ И ОБОЗНАЧЕНИЯ ШВОВ …

2017-7-8 · УСЛОВНЫЕ ИЗОБРАЖЕНИЯ И ОБОЗНАЧЕНИЯ ШВОВ СВАРНЫХ СОЕДИНЕНИЙ ГОСТ 2.312-72 Unified system lor design documentation. Symbolic designations and representations of welds and welded joints Взамен ГОСТ 2.312-68

Таблица условных обозначений в вязании …

2020-7-20 · Виды петель и условные обозначения. В этой таблице я собрала и буду добавлять, те значки (символы) которые используются в схемах вязания к моим мастер-классам ♦ Подробные авторские фото мастер-классы, схемы вязания …

ГОСТ 21.205-93 СПДС — cntd

2020-4-26 · ГОСТ 21.205-93 СПДС. ГОСТ в актуальной редакции. Условные обозначения элементов санитарно-технических систем. Название документа: ГОСТ 21.205-93 Система проектной документации для строительства (СПДС).

Условные обозначения полупроводниковых диодов

Ниже приводятся расшифровка третьего элемента обо­значения различных типов диодов (табл. 2.11) и обозначение третье­го элемента стабилитронов в зависимости от их

Обозначение автоматизации на схеме – ГОСТ

4. 1 Условные графические обозначения 4.1.1 Условные графические обозначения приборов, средств автоматизации должны соответствовать ГОСТ 2.721 и обозначениям, приведенным в

Однолинейная схема электроснабжения …

2020-7-20 · ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1,

Механизация и автоматизация технологических …

Стандарт устанавливает применяемые в науке и технике термины, определения и обозначения основных понятий механизации и автоматизации технологических процессов изготовления и ремонта изделий, применяемых в …

Тесты с ответами по профессии: «Машинист крана …

2019-7-27 · Условные обозначения: + правильный ответ — неправильный ответ Вопрос Определение крана мостового типа (ПБ 10-382-00 приложение 2 стр.101.)

ОСТ 22-1261-78: Система проектной документации …

2020-5-26 · 1.4. Условные изображения и обозначения могут дополняться краткими надписями, уточняЗДмя техническую характеристику обо -8начаемого элэьвЕта.

Тесты по профессии: «Машинист крана …

2019-7-27 · Обо всех аварийных ситуациях оператор крана-манипулятора обязан: +Сделать запись в вахтенном журнале. +Поставить в известность ИТР, ответственного за содержание грузоподъемных машин в исправном состоянии.

ГОСТ 21.403-80 СПДС. Обозначения условные …

2019-10-30 · ГО СТ 2.782-68 Обо значения условные граф ич ес ки е. Насосы и двигат ели гидравлические и пн евм атич ес кие ГОСТ 2.745-68 Обозначения условные графические в схемах.

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ И СОСТАВ …

2020-7-12 · Условные обозначения оборудования КИПиА на технологических схемах Графические обозначения приборов, средств автоматизации и линий связи должны соответствовать приведенным в табл. 3.1.

Г л а в а 15 ЧЕРТЕЖИ СХЕМ

2017-11-23 · 2 Условные графические обозначения общего применения в схемах Элементы, входящие в состав изделия, изображаются на схемах, как правило, в виде условных графических обозначений, устанавливаемых стандартами ЕСКД.

ОСТ 22-1261-78: Система проектной документации …

2020-5-26 · 1.4. Условные изображения и обозначения могут дополняться краткими надписями, уточняЗДмя техническую характеристику обо -8начаемого элэьвЕта.

Тесты с ответами по профессии: «Машинист крана …

2019-7-27 · Условные обозначения: + правильный ответ — неправильный ответ Вопрос Определение крана мостового типа (ПБ 10-382-00 приложение 2 стр.101.)

Г л а в а 15 ЧЕРТЕЖИ СХЕМ

2017-11-23 · 2 Условные графические обозначения общего применения в схемах Элементы, входящие в состав изделия, изображаются на схемах, как правило, в виде условных графических обозначений, устанавливаемых стандартами ЕСКД.

Правила выполнения однолинейных схем …

ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;

КОНСТРУКЦИИ СТАЛЬНЫЕ СТРОИТЕЛЬНЫЕ Общие …

2018-3-4 · ГОСТ 26047—83 Конструкции строительные стальные. Условные обозначения (марки) ГОСТ 26433.1—89 Система обеспечения точности геометрических параметров в

houses for sale — GOSTRF

2014-1-16 · Title: ОСТ 25.1241-86 Установки автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигн

ТЕХНОЛОГИЧЕСКАЯ ДОКУМЕНТАЦИЯ ПРИ …

2015-1-12 · Обозначения шероховатости обрабатываемых поверхностей изделия сле дует выполнять в соответствии с требованиями ГОСТ 2.309-73.

Синтез общей структуры биотехнологической …

2016-3-18 · Условные обозначения на технологических схемах технологический … • «ОБО» ²- стадии обезвреживания отходов; • «ОБВ» ² стадии обезвреживания технологических и

Автоматизация производственных процессов

2007-11-2 · Условные числовые обозначения трубопроводов следует проставлять через расстояние не менее 50 мм. Для жидкостей и газов, не

Определения, обозначения и сокращения

Слева в алфавитном порядке приводят сокращения, условные обозначения, символы, единицы физических величин и термины, справа — их детальную расшифровку.

Изображение технологического оборудования и трубопроводов на схемах автоматизации. Условные обозначения приборов и средств автоматизации на ФСА | Презентация к уроку:

Слайд 1

Тема урока Изображение технологического оборудования и трубопроводов на схемах автоматизации Условные обозначения приборов и средств автоматизации на ФСА

Слайд 2

Для студентов образовательных учреждений среднего и высшего профессионального образования технической направленности в рамках изучения общепрофессиональной дисциплины «Автоматизация технологических процессов» Целевая аудитория

Слайд 3

Методика использования контекстного обучения при изучении темы, мотивация студентов к усвоению знаний путем выявления связей между конкретным знанием и его применением Цель урока

Слайд 4

Обучающие обучить студентов принципам чтения условных графических и буквенных обозначений приборов и средств автоматизации на функциональных схемах автоматизации по ГОСТу 21.404-85 Задачи урока Развивающие развивать умения анализировать, самостоятельно делать выводы и устанавливать причинно-следственные связи развивать познавательный интерес к предмету, мотивацию к изучению теории для дальнейшего применения в профессии Воспитательные воспитывать стремление к преодолению трудностей в процессе интеллектуальной деятельности

Слайд 5

Условные графические обозначения средств автоматизации по ГОСТу 21. 404-85 Первичный измерительный преобразователь (датчик) или прибор, устанавливаемый по месту Базовое Допускаемое

Слайд 6

Условные графические обозначения средств автоматизации по ГОСТу 21.404-85 Прибор, устанавливаемый на щите, пульте Базовое Допускаемое

Слайд 7

Блок-схема прибора Объект Датчик Дистанционная Вторичный передача прибор Объект автоматизации Датчик − первичный преобразователь Канал связи − дистанционная передача Вторичный прибор (по месту или на щите)

Слайд 8

Пример построения условного обозначения прибора

Слайд 9

Буквенные обозначения по ГОСТу 21.404-85

Слайд 10

Буквенные обозначения по ГОСТу 21.404-85

Слайд 11

Дополнительные буквенные обозначения, отражающие функциональные признаки прибора, по ГОСТу 21.404-85

Слайд 12

Примеры Буквенных обозначений по ГОСТу 21.404-85 P T L F E Q D M W V K S H N

Слайд 13

Примеры Буквенных обозначений по ГОСТу 21.404-85 PD TJ L FF EQ Q D TE M W V K S H N TT

Слайд 14

Примеры Буквенных обозначений по ГОСТу 21. 404-85 PDIRCA TJIA LIS FFIA EQ QI DIRA TE MI WQIR VE KSA SISA HSA NS TT

Слайд 15

Варианты задания Вариант 1 TE QIR LT TDIC FJIRCA Вариант 2 FE PIR TT QQIR PQIRCA Вариант 3 QE FIR QT TJIS FDIRCA Вариант 4 LE TIR DT LJIC PDIRC A

Слайд 16

Варианты задания Вариант 5 DE LIR PIRC FJIS DQIRCA Вариант 6 HS FI TIRC FQIR LDIRCA Вариант 7 VE LI PJIC QIRC TQIRCA Вариант 8 EQ HS DIR LIRC TFIRCA

Слайд 17

Варианты задания Вариант 9 WE VIR QJIA TIRCA PDIRC Вариант 10 NS HSA FFIC TIRCA LDIRCA

Технологическая схема и схема КИПиА, Схема трубопроводов и КИПиА, Схема трубной обвязки и КИПиА (Piping & Instrumentation Diagrams) символы и обозначения оборудования на технологических схемах.


Технологическая схема и схема КИПиА, Схема трубопроводов и КИПиА, Схема трубной обвязки и КИПиА (Piping & Instrumentation Diagrams) символы и обозначения оборудования на технологических схемах.

В РФ виды и типы технологических схем определяются Единой системой конструкторской документации (ЕСКД). «Схемы. Виды и типы. Общие требования к выполнению» Там их десятки комбинаций. Англосаксы и прочие немцы широко пользуются т.н. Piping and instrumentation diagram (P&ID) — «Схема трубопроводов, трубопроводной арматуры, насосов и КИПиА» — которую определяют как графическую иллюстрацию некоторого технологического процесса, включающую в себя трубы и их соединения, сосуды и аппараты, регулирующую и запорную арматуру, устройства КИПиА и прочее оборудование технологической системы (процесса). P&ID это схематический чертеж, который показывает принципиальное устройство системы управления технологическим процессом — т.е абсолютно критически важные данные для проектирования, строительства, монтажа и ремонта технологической системы..

Этапы где используется P&ID (Схема трубопроводов, трубопроводной арматуры, насосов и КИПиА):

  • Проектирование и компоновка технологического процесса (системы)
  • Спецификация оборудования
  • Разработка алгоритмов и схем управления
  • Анализ эксплуатационных опасностей и работоспособности технологического оборудования (HAZOP – hazard and operability study)
  • Монтаж и/или демонтаж системы
  • Схемы и регламенты запуска и остановки системы, а также производственные регламнты и процедуры
  • Обучение и переобучение операторов технологического процесса (системы)
  • Обслуживание и модификации системы (процесса)

Также эти схемы (P&ID) широко используются как основа графического интерфейса в компьютерных системах управления технологическими процессами HMI (human-machine interface = HMI-интерфейс = человеко-машинный интерфейс).

Символы оборудования в диаграммах и схемах P&ID

Существуют стандартные и вполне общепринятые знаки и символы для обозначения оборудования на этих схемах. Важно понимать, что у этих символов нет «правильного» масштаба и/или каких-то требований к размерам. Они используются только лишь для того, чтобы указывать тот или иной компонент схемы. Для более точного указания на тип представляемого оборудования вместе с этими символами используются подписи, буквы и цифры. Кроме того, такая диаграмма не отражает фактического месторасположения элементов схемы и/или близость одних элементов к другим. Идея использования этих схем — только лишь подробно проиллюстрировать технологический процесс.

Символы клапанов, кранов, задвижек, вентилей и другой трубопроводной арматуры для P&ID

Образующий символ для проходного = двухходового = 2-way клапана — это два треугольника, соприкасающиеся вершинами (см. рисунок ниже). Трубопроводы изображаются в виде прямых линий, соединенных с обеими сторонами символа клапана. Различные типы линий обозначают различные типы труб, шлангов, подводок и т.п. На примере ниже — сплошные линии — обозначают твердые (негибкие) трубопроводы. Обычно, для унификации, трубы на схемах изображают только горизонтальными и вертикальными линиями. Направление потока указывается в месте где труба переходит в другой символ и на каждом повороте трубопровода (как помним, повороты — это 90°

Тип трубопроводной арматуры по конструкции.

Тип крана, клапана, задвижки, вентиля затвора и т.д. указывается значком в центре образующего символа. Ниже — символы и знаки для наиболее распространённых типов трубопроводной арматуре, а именно: шаровой кран, затвор поворотный, пробковый, седельчатый, мембранный клапаны, задвижки, затворы, вентили…

Ниже, во-первых, значок (символ) любой проходной = двухходовой = 2-way трубопроводной регулирующей, запорной или дросселирующей арматуры. Для многоходовых (таких, как трехходовые и четырехходовые) кранов, клапанов и т. п…. используется аналогичный символ, в котором используется по треугольнику на каждый порт арматуры.


Знаки для трехходовых (3-way) и четырехходовых (4-way) шаровых кранов могут содержать дополнительные детали, которые уточняют тип прохода шара — либо сверловка “T” либо сверловка “L”. Кроме того с помощью стрелок может быть указано направление потока «по умолчанию», т.е. в случае обрыва или отключения питания привода.


Существет огромное множество различных типов трубопроводной арматуры, некоторые символы с пояснениями — ниже:

Тип привода.

Тип привода указывается с помощью линии, выходящей из центра крана (клапана…) с небольшим символом, часто содержащим еще буквы. Ниже — несколько примеров символов шаровых кранов с различными типами приводов:

Позиция клапана по умолчанию = позиция клапана с приводом при обрыве питания = Fail-Safe Position

Если у привода есть некая позиция по умолчанию, то ее обозначают стрелочкой. Либо, если при обрыве питания клапан закрывается — то это позиция обозначается «FC» = fail closed или «NC» = normally closed или «НЗ»=Нормально Закрыт, противоположная «FO» = fail opened или «NO» = normally opened или «НО»=Нормально открыт.



Типы присоединений трубопроводной арматуры к трубопроводу

В общем, присоединение к трубопроводу всега обозначается линиями, выходящими из символа крана. Тип присоединения к трубопроводу может быть при необходимости дополнительно определен различными другими способами. Фланцевое присоединение обозначается (рисунок ниже) перпендикулярными трубе отрезками на конце трубопровода, которые парралельны концам крана с небольшим промежутком между краном и этими отрезами. Это говорит в первую очередь о том, что кран можно удалить не разрезая трубопровод. Полунеразборное резьбовое соединение указывается небольшими полыми внутри кружочками. Неразборное сварное присоединение указывается малыми квадратами. Если это сварка враструб (Socket Weld) то квадрат изображается полым (пустым внутри).

Стандартизация

Международное общество автоматизации (ISA: www.isa.org) определяет самые распространенные стандарты для технологических схем и схем КИПиА (P&IDs). Основной стандарт это  ANSI / ISA-5.1 «Instrumentation Symbols and Identification» и его можно приобрести тут ISA website, хотя и бесплатных вариантов в сети полно.

Невзирая на то, что казалось бы стандарт строго определяет используемые символы, на практике Вы постоянно будете встречать массу «народного творчества». Вы также обнаружите очевидные несоответствия в обозначении некоторых типов трубопроводной арматуры в различных библиотеках, компаниях, а также в зависимости отрасли промышленности. По факту это не особо критично, поскольку все элементы схемы также описываются текстом, технологическим номером (место в схеме), собственным наименованием (уникальное наименование), а также присутствуют в спецификации материалов и оборудования, которая обязательно прилагается к схеме. Если Вы подходите достаточно ответственно к своей схеме Ваша P&ID схема будет полезна и понятна всем, кто с ней работает.

Трубопроводы, трубы, рукава, шланги (технологические трубопроводы):

Технологические трубопроводы (process lines) это общее обозначение для всего, в чем течет рабочая среда. Различные типы трубопроводов указываются различными символами. На законченной технологической схеме (P&ID) каждый трубопровод будет подписан собственным технологическим номером. Например — 150-67P00-2299-115101-N. Этот номер указывается либо параллельно линии на схеме, либо на выноске, которая упирается в линию схемы. Номер обычно включает в себя информацию о размере, требованиях к качеству, изоляции трубопровода и т.д. Различные компании используют различные структуры этих данных, но в целом все они содержат одну и ту же информацию. Линии, обозначающие технологические трубопроводы, исполняются толще, чем линии, которые обозначают сигналы управления (пневматические, электрические, цифровые. ..)

Различные символы технологических трубопроводов:

Существует два основных способа указать на схеме тот факт, что трубопроводы пересекаются, но не соединяются. Следует либо использовать небольшую «горку», чтобы показать один трубопровод, проходящий над другим, либо прервать одну из линий, как указано ниже. Это не является схемой реального физического расположения труб, они вообще могут не пересекаться в реальной системе, это исключительно способ указывать трубопроводы раздельными, если они встретились на схеме.

Обозначение сигналов управления:

Для указания сигналов управления, которые отвечают за обмен данными между различными элементами технологической системы, также используются собственные символы.

Различные символы сигналов управления:

Сосуды, емкости и баки = Vessels

Насосы, вентиляторы, компрессоры = Pumps, Fans, & Compressors

Этот список можно продолжать и продолжать. .. Существуют сотни символов, которые соответствуют всем возможным компонентам технологического процесса. Теплообменники, кулеры, котлы, бойлеры, фильтры и т.д. и т.п.

КИПиА = контрольно-измерительные приборы и автоматика (датчики, расходомеры, измерители, детекторы, сигнализирующие реле, преобразователи и т.д.)

КИПиА (по буржуински — instrumentation) котнтрольно-измерительные приборы и автоматика — это совокупность устройств измерения, контроля, регистрации и управления. Для символов КИПиА принят несколько другой подход — эти устройства обозначают так называемым «пузырем» — квадратом, кругом или там гексагоном, октагоном….

Существуют дополнительные простые символы (различные горизонтальные линии), которые определяют где находится устройство и показывают насколько данные с этого устройства доступны оператору:

Цифры и буквы внутри символов.

Внутри символов в качестве дополнительных обозначений-уточнений используются и буквы и цифры для указания измеряемого или регистрируемого параметра (расход, давление, температура, уровень), а также описания выполняемой функции. Типичные функции устройства в системе таковы — отображение параметров, запись, передача данных, управление. Ниже — несколько примеров и список наиболее используемых символов в технологических планах и схемах:

Каждый элемент схемы маркируется символам (от 2х=до 5-ти):

  • 1-я буква определяет измеряемую величину: F = расход (flow rate), P = давление (pressure), T = температура, L = уровень (level)
  • 2-я буква это уточнение: D = дифференциальная величина (differential), R= относительная величина (ratio). пропускаем, если не нужно это уточнение
  • 3-я буква указывает назначение устройства: A = авариный сигнал (alarm), R = (запись) record,  I = индикатор, G =датчик (gauge)
  • 4-я буква — функционал: C = контроллер, T = передатчик (transmit), S = выключатель, переключатель (switch), V = трубопроводная арматура (valve)
  • 5-я буква — уточнение функции: H = верхнее, высокое, превышение (high), L = нижнее, низкое, снижение (low), O = открыто (open), C = закрыто (closed).  пропускаем, если не нужно это уточнение

более полный список на Википедии (на англицкой мове, но в целом доступно)…

Это обозначение дополняется номером контура управления технологической схемы. Для примера — FIC045 обозначает Расхода Показывающий Контроллер (расходомер с выходным сигналом) = Flow Indicating Controller в контуре 045. Этот номер частенько называют «тэгом» («tag” identifier) устройства — номер указывающий на местоположение и назначение устройства. Ниже — несколько примеров полных символов для некоторых устройств в том-же контуре системы:

Таблица — Обозначения, используемые в технологических схемах (P&IDs) согласно ISA standard ISA-S5-1



















Первая буква

Не первая буква

AAnalysis — АнализAlarm — Тревога (сигнализация)
BBurner Flame — Горелка
CConductivity — ПроводимостьControl — Управление
DDensity or Specific Gravity — Плотность или Удельный вес
EVoltage — НапряжениеElement — Элемент
FFlowrate — Расход
HHand (Manually Initiated) — Ручной, настраиваемый или управляемый вручнуюHigh — Высокий, Большой, Слишком высокий. ..
ICurrent — ТокIndicate — Индикатор
JPower — Мощность, Величина
KTime or Time Schedule — Время или РасписаниеControl Station — Пост управления
LLevel — УровеньLight or Low — Легкий или Низкий, Слишком легкий, Слишком низкий
MMoisture or Humidity — ВлажностьMiddle or Intermediate — Средний или Промежуточный
O

Orifice — Дроссельная шайба, Диафрагма
PPressure or Vacuum — Даление или ВакуумPoint — Точка
QQuantity or Event — Колическво или Событие
RRadioactivity or Ratio Радиоктивность или Относительность величиныRecord or print — Запись или Печать
SSpeed or Frequency — Скорость или ЧастотаSwitch — Выключатель или Переключатель
TTemperature — ТемператураTransmit — Передача,
VViscosity — ВязкостьValve, Damper, or Louver — Кран, Клапан, Затвор, Заслонка, Вентиль или другое запорное устройство
WWeight — Вес, МассаWell — Гильза, Гнездо,
Y

Relay or Compute — Реле или счетчик
ZPosition — Позиция, Место установкиDrive — Привод, Мотор, Актуатор

Вкратце, это все + существует огромное количество компьютерных программ для создания P&ID, ищите и пробуйте.

Общие символы и их значения — ReadyTechGo

И ИХ ЗНАЧЕНИЕ

Кажется, что каждый день на веб-сайтах, в программах или даже на наших телефонах появляется новый символ или функция!

Из-за этого мы подумали, что поделимся некоторыми из наиболее распространенных символов, их вариациями, их значениями и даже их происхождением!

МОЩНОСТЬ

Нажмите эту кнопку, чтобы включить или выключить устройство. Также используется для перезапуска устройств.

Символ мощности происходит от комбинации чисел «1» и «0». Это потому, что компьютеры общаются на самом базовом уровне с помощью двоичного кода, который представляет собой просто комбинацию нулей и единиц. Обычно 1 рассматривается как ON, а 0 — как OFF.

НАСТРОЙКИ

Измените и настройте свое устройство или программу в соответствии со своими потребностями и предпочтениями.

На значке настроек часто изображена шестеренка, потому что еще до компьютеров, если вы хотели изменить работу машины (или даже часов!), Вам пришлось бы физически изменить шестерни или части машины.

WI-FI

Подключает устройства к Интернету по беспроводной сети.

Символ Wi-Fi — это более буквальный символ. Точка обозначает ваше устройство (например, компьютер, смартфон или маршрутизатор), а расширяющиеся «волны» обозначают исходящее от него беспроводное соединение. Это связано с тем, что сигнал не является прямой линией, это фактически расширяющийся круг, как волны, когда вы бросаете камень в пруд.

BLUETOOTH

Bluetooth обеспечивает беспроводное соединение аксессуаров с вашим устройством, когда они находятся в непосредственной близости, на расстоянии не более 10 метров! Думайте об этом как о Wi-Fi ближнего действия.Отлично подходит для передачи музыки по комнате на динамик, но невозможно отправить фото по стране!

Символ bluetooth на самом деле имеет довольно интересное происхождение. Он был назван в честь датского короля Харальда Блатанда, который имел склонность перекусить черникой и был известен тем, что объединял враждующие группировки на территории нынешних Дании, Норвегии и Швеции. Итак, человек с голубыми зубами соединил разные фракции. Что еще лучше, так это то, что сам символ представляет собой комбинацию старых датских рун «H» и «B»

.

МЕНЮ

Этот символ обозначает меню, содержащее раскрывающийся список опций или страниц! Часто он представлен тремя вертикальными точками или тремя горизонтальными линиями, наложенными друг на друга.

Три точки или, реже, вертикальное многоточие — это символ, используемый в математике для обозначения вертикального продолжения списка. Кажется, какой-то дизайнер позаимствовал его из математики, поскольку он идеально подходит.

Три горизонтальные линии или меню «гамбургер» — это упрощенная версия выпадающего списка. Как и при открытии меню, оно часто имеет набор горизонтальных опций, таких как символ!

ПОДЕЛИТЬСЯ

Выберите этот значок, чтобы отправлять другим файлы, например фотографии, заметки и многое другое! Вам будет предложен список вариантов для отправки файлов. Блютуз? Facebook? Текстовое сообщение? Он объединяет их все в одну кнопку для вас.

Значок «Поделиться» — это упрощенная версия соединяющихся людей (кружков)!

СОХРАНИТЬ

Не теряйте информацию! Убедитесь, что вы используете этот значок для сохранения файлов, будь то текстовый документ или электронная таблица.

Символ сохранения — дискета. Несмотря на то, что гибкие диски являются устаревшим способом сохранения данных, они остаются стандартизированным символом сохранения! Для сравнения: на дискете в среднем помещается 1 диск.44 мегабайта (1 или 2 фотографии), тогда как сегодня на USB-накопителе можно разместить от 256 мегабайт (самый маленький и дешевый) до 128 гигабайт! Это означает, что 128-гигабайтный USB-порт может вместить столько же данных, сколько примерно 85 000 дискет!

Symbol Technologies соглашается урегулировать принудительные меры SEC, обвиняющие компанию в мошенничестве с бухгалтерским учетом

ДЛЯ НЕМЕДЛЕННОГО ВЫПУСКА

2004-74

Symbol Technologies соглашается выплатить 37 миллионов долларов штрафа SEC также взимает с 11 бывших руководителей Symbol за мошенничество с ценными бумагами

Washington, D. C., 3 июня 2004 г. — Комиссия по ценным бумагам и биржам сегодня обвинила Symbol Technologies, Inc. в мошенничестве с ценными бумагами и связанных с этим нарушениях положений федерального законодательства о ценных бумагах в отношении отчетности, ведения учета и внутреннего контроля. SEC также предъявила обвинения одиннадцати бывшим руководителям Symbol в связи с их участием в мошенничестве.

В жалобе SEC утверждается, что по крайней мере с 1998 до начала 2003 года Symbol и другие ответчики участвовали в многочисленных мошеннических методах ведения бухгалтерского учета и других неправомерных действиях, которые в совокупности имели чистое влияние на отчетную выручку Symbol более 230 миллионов долларов и более 530 миллионов долларов на ее предварительную -налоговый заработок.Компания Symbol, расположенная в Холтсвилле, штат Нью-Йорк, поставляет мобильные информационные системы с использованием сканеров штрих-кодов и сопутствующих технологий, а ее акции публично торгуются на Нью-Йоркской фондовой бирже.

Symbol согласилась урегулировать дело, не признавая и не отрицая обвинений. В рамках мирового соглашения Symbol согласилась выплатить штраф в размере 37 миллионов долларов за свои действия. Вся сумма штрафа будет распределена между пострадавшими инвесторами. При оценке суммы штрафа Комиссия рассмотрела масштабы и серьезность мошенничества, первоначальные усилия Symbol скрыть неправомерное поведение и воспрепятствовать двум внутренним расследованиям и расследованию Комиссии, а также возможное сотрудничество и устранение недостатков со стороны компании.

«Масштабы и масштабы мошенничества в Symbol Technologies требуют наложения значительных штрафов — не только против отдельных правонарушителей, но и против компании, ответственной за создание и развитие среды, в которой произошло нарушение», — сказал Стивен М. Катлер, директор Правоприменительного отдела Комиссии. «И хотя компания в конечном итоге действительно сотрудничала с правительством — и получила признание за это, — ее первоначальная реакция на наше расследование нанесла еще больший ущерб инвесторам, отложив выявление мошенничества и позволив ему продлиться дольше, чем он мог бы в противном случае. «

» Это дело представляет собой еще один прискорбный пример умышленного неправомерного поведения в публичной компании и подчеркивает приверженность Комиссии искоренению мошеннической финансовой отчетности «, — добавил Джордж Н. Степанюк, помощник регионального директора Северо-восточного регионального отделения Комиссии в Нью-Йорке. Когда компании намеренно фальсифицируют финансовые результаты для достижения заранее определенных целей, как это неоднократно делала компания Symbol, они совершают мошенничество с ценными бумагами. Они и лица, совершающие такие мошенничества, будут нести ответственность за вред, который они причиняют инвесторам.»

В жалобе Комиссии утверждается следующее.

Ответчики участвовали в мошеннической схеме с целью завышения доходов, прибыли и других показателей финансовых показателей с целью создания ложной видимости того, что Symbol соответствовала или превышала свои финансовые прогнозы. Подсудимый Томо Размилович , Бывший президент и главный исполнительный директор Symbol и другие сотрудники компании способствовали развитию корпоративной культуры, основанной на цифрах, и одержимости соответствием оценкам Уолл-стрит. Не обращая внимания на общепринятые принципы бухгалтерского учета (GAAP) или свои обязательства по составлению финансовой отчетности, ответчики использовали следующие мошеннические схемы: схемы согласования финансовых результатов компании Symbol с ожиданиями рынка: (a) процесс «Tango Sheet», посредством которого были сделаны необоснованные бухгалтерские записи, чтобы согласовать нескорректированные квартальные результаты с прогнозами руководства; периодические платежи для искусственного снижения операционных расходов, создание «баночки для печенья» резервы и дальнейшее управление прибылью; (c) наполнение каналов сбыта и другие схемы признания выручки, включающие как продажу продукции, так и обслуживание клиентов; и (d) манипулирование уровнями запасов и данными о дебиторской задолженности для сокрытия неблагоприятных побочных эффектов схем признания доходов.Вместе с Размиловичем обвиняемые Кеннет Джегги, Брайан Берк, Майкл ДеДженнаро и Фрэнк Боргезе составляли большую часть высшего руководства Symbol в течение соответствующего периода и руководили мошенничеством. Обвиняемые Кристофер ДеСантис, Джеймс Хойшнайдер, Грегори Мортенсон, Джеймс Дин и Роберт Донлон были руководителями Symbol в этот период и реализовали схемы.

Пока происходило мошенничество с бухгалтерским учетом, ответчик Леонард Голднер, бывший главный юрисконсульт Symbol, манипулировал датами исполнения опционов на акции, чтобы позволить некоторым руководителям высшего звена, включая его самого, получить несправедливую прибыль за счет компании.Вместо того, чтобы использовать фактическую дату исполнения, определенную опционными планами, Голднер ввел, без одобрения совета директоров или публичного раскрытия информации, практику использования более выгодной даты, выбранной из 30-дневного периода «ретроспективного анализа», чтобы снизить затраты. упражнения к исполнителю. Чтобы создать ложную видимость того, что эти учения действительно имели место в выбранные даты, Голднер попросил своих сотрудников задним числом составить необходимые транзакционные документы и использовать фальшивые даты исполнения в формах, в которых руководители сообщали о своих приобретениях Комиссии и общественности.

Помимо совершения мошенничества с ценными бумагами, некоторые из ответчиков вмешались в два внутренних расследования практики бухгалтерского учета Symbol и задержали расследование Комиссии. После того, как Комиссия начала свое расследование, Джегги приказал своим подчиненным выбросить копии «листов танго» и других компрометирующих документов. В течение того же соответствующего периода ДеДженнаро сфальсифицировал данные о признании выручки, предоставленные судебным бухгалтерам, участвовавшим в первом внутреннем расследовании, дал указание подчиненным не предоставлять или отложить предоставление информации последующим внутренним следователям, а также дал указание сотрудникам очистить ключевые части графиков, которые они намеревались предоставить следователям.

Пока эти обвиняемые пытались сорвать расследование и скрыть мошенничество, Symbol подала несколько периодических отчетов, содержащих финансовые результаты, которые с тех пор были пересмотрены, включая форму 10-K за 2001 год и форму 10-Q, которую Jaeggi ложно сертифицирован в нарушение новых положений о сертификации Сарбейнса-Оксли.

Расчеты

Symbol согласилась на следующее средство правовой защиты:

  • — постоянный судебный запрет против будущих нарушений положений федерального законодательства о ценных бумагах, касающихся борьбы с мошенничеством, отчетности, бухгалтерского учета и внутреннего контроля.
  • гражданский штраф в размере 37 миллионов долларов и номинальное изъятие в размере 1 доллара, все из которых будут распределены среди пострадавших инвесторов.
  • различные корректирующие меры, включая назначение независимого эксперта для анализа практики бухгалтерского учета и систем внутреннего контроля Symbol и оценки статуса корректирующих действий, предпринятых или планируемых компанией в этих и других областях, таких как корпоративное управление.

Декан также согласился, не признавая и не отрицая обвинений, на наложение неденежной помощи, требуемой Комиссией.В частности, он согласился на постоянный судебный запрет против совершения или пособничества и подстрекательства к будущим нарушениям антифрод, отчетности, бухгалтерских книг и положений о внутреннем контроле федеральных законов о ценных бумагах.

Жалобы Комиссии о возврате денег и гражданско-правовые санкции против Дина, а также все ее требования к другим отдельным ответчикам остаются на рассмотрении.

* * *

Комиссия также продолжает расследование. Комиссия выражает признательность за помощь и сотрудничество со стороны прокуратуры США по Восточному округу Нью-Йорка и США.S. Почтовая инспекция в этом вопросе.

За дополнительной информацией обращайтесь:

  • Марк К. Шонфельд (646) 428-1650
    Заместитель регионального директора Северо-восточного регионального отделения
  • Джордж Н. Степанюк (646) 428-1910
    Помощник регионального директора Северо-восточного регионального отделения

Случайная история символа @ |
Наука

Называемый итальянцами «улиткой» и голландцами «обезьяний хвост», @ является непременным условием электронного общения благодаря адресам электронной почты и идентификаторам Twitter.@ даже был включен в постоянную коллекцию Музея современного искусства, который привел его современное использование как пример «элегантности, экономичности, интеллектуальной прозрачности и понимания возможных будущих направлений, которые заложены в искусстве нашего времени. . »

Происхождение самого символа, одного из самых изящных символов на клавиатуре, остается загадкой. Одна из теорий состоит в том, что средневековые монахи, ищущие ярлыки при копировании рукописей, преобразовали латинское слово «навстречу» — г. н.э., — в «а» с задней частью «d» в качестве хвоста.Или оно произошло от французского слова «at» — à — и писцы, стремясь к эффективности, водили острием пера по верху и сбоку. Или этот символ произошел от сокращения «каждый в» — «а» заключено в «е». Первое задокументированное использование было в 1536 году в письме флорентийского купца Франческо Лапи, который использовал @ для обозначения единиц вина, называемых амфорами, которые перевозились в больших глиняных кувшинах.

Позже этот символ сыграл историческую роль в торговле. Продавцы уже давно используют его для обозначения «по курсу» — как в «12 виджетов по 1 доллару».(То, что общая сумма составляет 12 долларов, а не 1, говорит о ключевой важности символа. ) Тем не менее, век машин был не так хорош для @. Первые пишущие машинки, построенные в середине 1800-х годов, не имели @. Точно так же @ не входил в символический массив самых ранних систем табулирования с перфокартой (впервые использованных при сборе и обработке данных переписи населения США 1890 года), которые были предшественниками компьютерного программирования.

Современная безвестность символа закончилась в 1971 году, когда компьютерный ученый по имени Рэй Томлинсон столкнулся с неприятной проблемой: как связать людей, которые программируют компьютеры друг с другом.В то время каждый программист обычно был подключен к конкретному мэйнфрейму через телефонное соединение и телетайп — в основном клавиатуру со встроенным принтером. Но эти компьютеры не были связаны друг с другом — недостаток, который правительство США стремилось преодолеть, когда наняло BBN Technologies, компанию, в которой работал Томлинсон, из Кембриджа, Массачусетс, для помощи в разработке сети под названием Arpanet, предшественницы Интернета.

Томлинсон столкнулся с проблемой, как адресовать сообщение, созданное одним человеком и отправленное через Arpanet кому-то на другом компьютере.Он рассудил, что для адреса необходимо указать имя человека, а также имя компьютера, который может обслуживать многих пользователей. И символ, разделяющий эти два элемента адреса, уже не мог широко использоваться в программах и операционных системах, чтобы компьютеры не сбились с толку.

Взгляд Томлинсона упал на @, висевший над буквой P на его телетайпе Модели 33. «Я в основном искал символ, который мало использовался», — сказал он Смитсоновскому институту. «И вариантов было не так много — восклицательный знак или запятая.Я мог бы использовать знак равенства, но это не имело бы особого смысла ». Томлинсон выбрал символ @ — «вероятно, спасая его от того, что знак« цент »на клавиатуре компьютеров», — говорит он. Используя свою систему именования, он отправил себе электронное письмо, которое отправилось с одного телетайпа в его комнате через Арпанет и обратно на другой телетайп в его комнате.

Томлинсон, который до сих пор работает в BBN, говорит, что не помнит, что написал в том первом электронном письме. Но это уместно, если, как утверждал Маршалл Маклюэн: «Средство — это сообщение.С этим сообщением древний символ @, когда-то почти устаревший, стал символическим стержнем революции в том, как люди соединяются.

символов — Сообщество AAC

Символом может быть что угодно, представляющее что-то еще. Символом может быть фотография, рисунок, слово или даже смайлик.

Когда человек использует символы, он может говорить о вещах, которых нет. Символы могут быть словами, картинками или знаками. Символы представляют объекты, действия, чувства и другие понятия.Связанные грамматикой, они образуют язык.

Когда мы говорим, мы используем произносимые слова как символы. Эти символы передают наши идеи слушателю. В наши дни мы часто отправляем электронные письма или текстовые сообщения. Написанные слова рассказывают нашу историю. Смайлы помогают передать эмоции, которые обычно передаются языком тела и тоном голоса. Мы используем все, что нам нужно, чтобы донести наше сообщение. Это нормально.

Символы не обязательно должны быть словами. Вот еще несколько примеров символов:

    • Игрушечный банан олицетворяет настоящий фрукт.
    • Шероховатая текстура используется для обозначения «плохого», а мягкая текстура используется для обозначения «хорошего».
    • Фотография напоминает нам о человеке, который для нас важен.
    • Цветной рисунок пиццы используется для передачи концепции «пицца».
    • Штриховой рисунок, например карикатура на жителя Нью-Йорка, представляет собой целую шутку.
    • Язык жестов — Переводчик языка жестов использует свои руки, лицо и тело, чтобы передать речь глухим слушателю.

Что делать, если у кого-то нет голоса? Или еще не можете использовать язык, чтобы сказать нам, о чем они думают? Нам нужно будет найти правильный символ, чтобы помочь им. Какой символ мы используем, будет зависеть от потребностей этого человека. В этом случае мы, вероятно, не хотим перемешивать случайные группы фотографий, картинок и рисунков. Это поможет, если мы будем использовать что-то последовательное.

Иногда средства коммуникации используют «наборы символов». Это группы символов, которые имеют некоторые общие характеристики. Многие люди знакомы с символами Boardmaker Picture Communication, которые используются в книгах УИК. Это всего лишь один пример.

Символы

Bliss не были созданы для использования в AAC.В 1970-х годах учитель канадской школы обнаружил книгу «Символика блаженства». В школе начали использовать символы, чтобы помочь своим ученикам с церебральным параличом общаться. Однажды учитель спросил ученика, кем он хочет стать на Хэллоуин. Он выбрал символы для «Существо пьет кровь ночь». Он хотел быть вампиром! В этом сила использования AAC для функциональной связи.

Какой набор символов вам следует использовать? Тот, который работает для этого конкретного человека. Если они умеют читать, им может потребоваться преобразование текста в речь.Если они являются коммуникаторами на стадии становления, графические символы могут быть правильным выбором. Если у кого-то слабое зрение, то тактильные символы могут помочь. Просто знайте, что эти символы могут иметь огромное значение для человека, которого вы поддерживаете.

6 Дополнительные и альтернативные средства связи и голосовые продукты и технологии | Перспектива вспомогательных технологий для повышения активности и участия в работе

Hyatt, G. W. 2011. iPad: отличный коммуникатор в дороге. Перспективы дополнительных и альтернативных коммуникаций 20 (1): 24-27.

Джесси, М. Т., Н. Фей, Э. Гольдштейн, И. Ракитин, Л. Шама, Ф. Холл и Т. Ганем. 2015. Скрининг на рак головы и шеи и знания о вирусе папилломы человека среди различных пригородных и городских жителей. Американский журнал отоларингологии 36 (2): 223-229.

Джонсон, Дж. М., Э. Инглебрет, К. Джонс и Дж. Рэй. 2006. Перспективы речевых патологов относительно успеха по сравнению с отказом от AAC. Дополнительное и альтернативное общение 22 (2): 85-99.

Jreige, C., R. Patel и H. T. Bunnell. 2009. Vocalid: персонализированный синтез текста в речь для людей с серьезными нарушениями речи . ASSETS ’09: Материалы 11-й Международной конференции ACM SIGACCESS по компьютерам и доступности, Питтсбург, штат Пенсильвания, 25–28 октября.

Джадж С. и Г. Тауненд. 2013. Восприятие дизайна средств голосовой связи. Международный журнал расстройств речи и общения 48 (4): 366-381.

Джутаи, Дж., Н. Ладак, Р. Шуллер, С. Науманн и В. Райт. 1996. Измерение результатов вспомогательных технологий: институциональное тематическое исследование. Вспомогательные технологии 8 (2): 110-120.

Д. Кагохара, Л. ван дер Меер, С. Рамдосс, М. Ф. О’Рейли, Г. Э. Лансони, Т. Н. Дэвис, М. Рисполи, Р. Ланг, П. Б. Марчик, Д. Сазерленд, В. А. Грин и Дж. Сигафус. 2013. Использование iPod® и iPad® в учебных программах для лиц с нарушениями развития: систематический обзор. Исследования нарушений развития 34 (1): 147-156.

Kent, R. D., G. Weismer, J. F. Kent и J. C. Rosenbek. 1989. К тестированию фонетической разборчивости при дизартрии. Журнал нарушений речи и слуха 54 (4): 482-499.

Kent-Walsh, J., and D. McNaughton. 2009. Обучение коммуникационного партнера в AAC: Текущая практика и будущие направления. Дополнительное и альтернативное общение 21 (3): 195-204.

Кинг, Т.2000. Современная азбука Морзе в реабилитации и образовании . Бостон, Массачусетс: Аллин и Бэкон.

Кинг, Дж. М., Н. Аларкон и М. А. Роджерс. 2007. Первичная прогрессирующая афазия. В Стратегии усиления коммуникации для взрослых с острыми или хроническими заболеваниями , под редакцией Д. Р. Бекельмана, К. Л. Гарретта и К. М. Йоркстона. Балтимор, Мэриленд: Paul H. Brookes Publishing Co., стр. 207-241.

Кинг, М. Р., К. Бингер и Дж. Кент-Уолш. 2015. Использование динамического оценивания для оценки выразительного синтаксиса детей, использующих дополнительное и альтернативное общение. Дополнительное и альтернативное общение 31 (1): 1-14.

Коул Р. и Л. Ллойд. 1994. Обзор профессиональной подготовки в дополнительной и альтернативной коммуникации (AAC) в речевой патологии и специальных образовательных программах. Американский журнал патологии речи и языка 3 (3): 12-22.

С. Крешич, М. Веселинович, Г. Мумович и С. М. Митрович. 2015. Возможные факторы успеха в обучении пищеводной речи. Medicinski Pregled Medical Review 68 (1-2): 5-9.

Лоутерс, А. Г., Г. С. Прански, Л. Е. Петерсон и Дж. Х. Гиммельштейн. 2003. Переосмысление качества применительно к людям с ограниченными возможностями. Международный журнал качества здравоохранения 15 (4): 287-299.

Ледер, С. Б. 1994. Перцепционная оценка качества речи, полученная с помощью речевых клапанов с односторонней трахеостомией. Журнал исследований речи, языка и слуха 37 (6): 1308-1312.

Лешер, Г., Б. Моултон и Д. Дж. Хиггинботэм.1998. Методы увеличения сканирующей коммуникации. Дополнительное и альтернативное общение 14 (2): 81-101.

Lichtman, S. W., I. L. Birnbaum, M. R. Sanfilippo, J. T. Pellicone, W. J. Damon, and M. L. King. 1995. Влияние трахеостомического речевого клапана на секрецию, артериальную оксигенацию и обоняние: количественная оценка. Журнал исследований речи, языка и слуха 38 (3): 549-555.

Кто считает? Технология распознавания символов

Прошло много времени с тех пор, как я писал о распознавании символов и автоматическом взлете.Пришло время проверить, насколько улучшилась эта технология и в каком направлении она развивается.

Почему нас интересует эта технология? Что ж, подсчет сотен символов за несколько секунд звучит для меня как хороший повод. Давайте определим несколько вещей, которыми не является распознавание символов, начиная с распознавания символов.

Большинство компьютеров используют американский стандартный код для обмена информацией (ASCII) для идентификации символов. Все, что вводится в компьютер, имеет код ASCII. Например, 65 — это код для заглавной буквы A.Однако отсканированное изображение или PDF-файл не имеют кодов ASCII. Программа распознавания символов может распознать изображение буквы или цифры и преобразовать его в код ASCII. Если у вас есть PDF-документ, который вы хотите отредактировать, программа распознавания символов может превратить весь документ в текстовый файл, готовый к редактированию.

Распознавание символа — это не извлечение количества. Доступно программное обеспечение для извлечения количеств из правильно созданных файлов компьютерного черчения и информационного моделирования зданий.Как правило, такие файлы недоступны для работы с жесткими ставками, которую большинство из нас оценивает.

Распознавание символов — это способность компьютерной программы подсчитывать символы, соответствующие заданному образцу. Чаще всего оценщики рисуют рамку вокруг символа, который они хотят подсчитать, и программа пытается найти все совпадающие символы. К сожалению, результаты не всегда идеальны из-за разного качества файлов PDF. Чтобы получить наилучшие результаты, важно понимать, как работает распознавание символов.

Большинство безбумажных систем взлета предпочитают работать с растровыми изображениями, в которых изображения состоят из точек или пикселей. Файлы PDF могут содержать много типов содержимого, включая текст, шрифты, векторную графику и растровые изображения. Поскольку большинство систем взлета предпочитают растровые изображения, они конвертируют файлы PDF в файлы TIFF, которые на 100% являются растровыми изображениями. Некоторые системы дают вам выбор конвертировать или нет, в то время как другие автоматически конвертируют тип файла. Еще одним важным фактором этих файлов является разрешение, которое выражается в пикселях на дюйм.Более высокое разрешение создает более качественные изображения, что позволяет улучшить результаты автоматического подсчета.

После того, как программа импортировала файлы для проекта, автоматический подсчет готов. Обведите образец рамкой и запустите автоматический подсчет. Программа проанализирует пиксели в вашем образце и попытается найти совпадения на просматриваемой странице. Вполне вероятно, что ваши результаты будут не совсем точными. Давайте посмотрим, почему это происходит.

Есть много вещей, которые могут повлиять на точность подсчета.Помните, что программа пытается сопоставить изображение-образец с другими изображениями на чертеже. Низкое качество рисунка, фоновые изображения, похожие изображения и небольшие различия в искомых символах могут повлиять на точность автоматического подсчета. Поскольку мы понимаем, как работает программное обеспечение, мы можем использовать некоторые стратегии, чтобы сделать результаты более точными.

Начните с выбора самого чистого образца, который вы можете найти. Убедитесь, что за ним нет фоновых изображений. Я рекомендую сначала выбрать более сложные образцы.Например, прибор A использует круг в качестве символа, а прибор B использует две концентрические окружности. Если вы сначала посчитаете прибор A, программа также посчитает прибор B, так как в нем есть единственный кружок.

Большинство программ автоматического подсчета имеют настройки допуска или чувствительности, которые определяют, насколько близко к образцу должен находиться каждый символ, чтобы его можно было подсчитать. Этот параметр поможет программному обеспечению игнорировать фоновые линии и ответвления, идущие с разных направлений, чем образец. Идите вперед, запустите автоматический подсчет и проверьте результаты.Если поиск пропустил большую часть символов или подсчитал все виды вещей, которые не являются указанным символом, отмените подсчет, отрегулируйте допуск и снова запустите автоматический подсчет. Несколько минут, потраченных на точную настройку этого параметра на первом рисунке, дадут превосходные результаты на остальных.

Некоторые программы позволяют ограничить поиск определенной областью на чертеже. Это отличный инструмент для борьбы с различными типами людей размером 2 на 4 фута. светильники с использованием того же символа. Я часто вижу рисунки, где тип светильника указан в примечании, например, все светильники в этой комнате относятся к типу А.Если вы ограничите поиск этой комнатой, вы можете получить отличные результаты.

К счастью, программное обеспечение продолжает совершенствоваться. Теперь я могу автоматически подсчитывать страницы с высокой точностью, которые было невозможно подсчитать, когда я впервые начал использовать программное обеспечение. Один человек сказал мне, что технология находится в зачаточном состоянии. Надеюсь, он быстро вырастет.

Международная патентная классификация: часто задаваемые вопросы

Условия поиска : Определив технические термины, относящиеся к предмету поиска, пользователь должен воспользоваться кнопкой «Поиск терминов» в публикации IPC и вставить эти термины в поле «Слово (а)».Чтобы обеспечить более широкий поиск, следует отметить поля «Определение» и «Ключевые слова».

Кроме того, публикация МПК предоставляет электронные инструменты для определения возможных классификационных позиций:

  • IPCCAT: лингвистический инструмент, позволяющий вводить краткие описания технических вопросов, например резюме или реферат, а также поиск предложений, где можно классифицировать такой предмет. Инструмент основан на нейронной сети, обученной с большим набором патентных документов, классифицированных экспертами.
  • СТАТИСТИКА: это вспомогательный инструмент, который обеспечивает прогнозы IPC на основе статистического анализа патентных документов (на которые есть ссылки в патентной базе данных ВОИС PATENTSCOPE), содержащих поисковые запросы, указанные пользователем.

Если использование Catchword Index или других инструментов не приводит к соответствующему полю поиска, пользователь должен просканировать восемь разделов IPC, выбирая возможные классы по заголовку. Затем необходимо будет посмотреть подклассы в выбранном классе и отметить подкласс, который наиболее удовлетворительно охватывает предмет поиска.После выбора соответствующего подкласса следует проверить ссылки и примечания в заголовке подкласса для более точного указания содержимого подкласса. Определения подклассов, доступные на электронном уровне, предоставляют более подробное описание предмета, охватываемого подклассом, чем довольно краткое название подкласса. Поэтому с этими определениями следует обращаться, если пользователь не уверен в области действия подкласса.

На следующем этапе все основные группы в подклассе должны быть просканированы для обнаружения соответствующей основной группы.Для быстрой навигации по подклассу можно использовать указатель подкласса, который появляется в начале подкласса. Опять же, электронный уровень также содержит определения для основных групп.

Определив основную группу, поисковик должен просканировать все одноточечные группы в основной группе и определить группу, которая кажется наиболее подходящей. Как правило, группы с одной точкой будут иметь подчиненные группы с двумя или более точками. Для поиска выбирается группа с наибольшим отступом (т.е.е., имеет наибольшее количество точек), но все же покрывает рассматриваемую тему.

Вышеупомянутые определения подклассов и основных групп также содержат информативные ссылки на другие места в МПК, которые охватывают аналогичный предмет и, следовательно, также могут быть подвергнуты поиску.

(см. Также параграфы 135–155 Руководства по МПК)

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
