Как установить точечные светильники. Установка точечных светильников в гипсокартон

К наиболее популярным, часто используемым типам освещения, которые реализуются в случае гипсокартонных потолков, коробов и т.п., относятся встраиваемые точечные светильники.

Встраиваемые точечные светильники бывают различных форм, цветов и размеров, рассчитанные под использование ламп разнообразных типов и цоколей. При этом монтаж точечных светильников в гиспсокартон, практически всегда происходит одинаково, независимо от их внешнего вида
.
В одной из наших предыдущих статей мы уже описывали основные особенности монтажа точечных светильников, реализуемые схемы подключения и много другой полезной информации, ознакомится с материалом можно — .

Давайте рассмотрим универсальный способ установки точечных светильников в гипсокартон, на примере осветительных приборов ECOLA

с цоколем GX53 h5

Следует сказать несколько слов о данных светильниках, они выбраны не случайно. Лампы с цоколем GX53, в светильниках Ecola, могут быть различного типа как энергосберегающие — газоразрядные, так и светодиодные. Главное их преимущество, над лампами для точечных светильников других типов
, это:

— Маленькая установочная высота

. В сборе со светильником она составляет всего 34мм

— Низкое тепловыделение.

В процессе работы светильник не нагревается сильно, всегда оставаясь слегка теплым

— Низкое энергопотребление.

Светодиодная лампа с заявленной мощностью 10 Ватт, соответствует 45-50 Ваттной галогенке или 100 Вт лампе накаливания

— Высокий уровень светового потока.

У 10 Вт светодиодной лампы световой поток 800 Люмен (Лм) !!!

— Отсутствие «обратного свечения».

Лампа светит только в одном направлении, что особенно важно для натяжных потолков

Как видите лампа плоская (за это её прозвали «таблетка») при этом её диаметр 75мм
, что несколько большое привычных всем галогенных ламп, диаметр которых 50мм. Поэтому, а также по сочетанию остальных своих свойств, светильники с лампами GX53 оригинально смотрятся в любом интерьере, экономны и безопасны в эксплуатации, а также могут использоваться не только для подсветки, но и являться основными элементами освещения помещений.

К слову, это наиболее популярный тип светильников для натяжных потолков.

Установка точечных светильников в подвесной потолок из гипсокартона

Итак, технология установки, как уже говорилось, одинакова для встраиваемых точечных светильников практически любых видов и начинается монтаж всегда с выбора места.

1. Выбор места установки.

Согласно проекту, по которому выполнена электропроводка, с помощью карандаша отмечаем центр установки точечного светильника.

2. Монтаж отверстия в гипсокартоне.

Следующим шагом необходимо сделать отверстие для светильника в подвесном потолке из гипсокартона.

Существует несколько различных способов монтажа отверстий под светильники, но наиболее универсальный вариант, использовать «балеринку» — круговое сверло, оснащенное резцами с возможностью регулировки их разбега. С помощью неё, можно с легкостью делать отверстия различного диаметра в гипсокартоне, что очень полезно при монтаже точечных светильников, ведь они бывают разных габаритных размеров.

Зажимаем балеринку в дрель или шуруповерт, выставляем необходимый диаметр и аккуратно вырезаем отверстие в отмеченном месте. Для светильников Ecola GX53 диаметр монтажного отверстия равен 90мм.

3. Установка точечного светильника в подготовленном отверстии

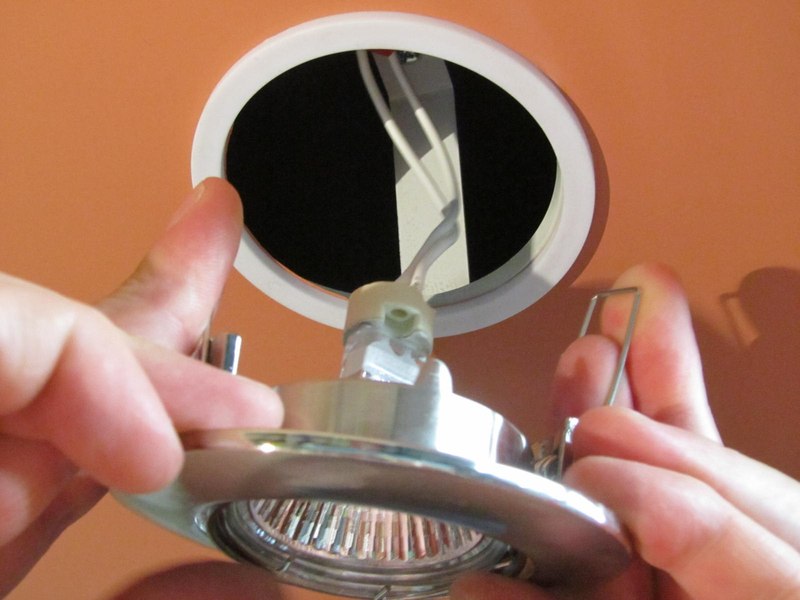

Далее необходимо закрепить точечный светильник в проделанном отверстии. Для этого отгибаем пружинные крепежные «ушки», на корпусе светильника и помещаем в посадочное место, как показано на изображении ниже.

При этом не забываем достать провода, идущие к нашему светильнику, которые скрывались за гипсокартоном, выводя их из центра прибора.

4. Подготавливаем питающие провода

Корректируем длину питающего кабеля так, чтобы его хватало для подключения к проводам светильника Ecola и оставался запас, для возможности аккуратно уложить провода внутри потолка после монтажа.

После чего, снимаем защитную оболочку — оплетку, и зачищаем жилы проводов на 5-7мм.

Для работы точечным светильникам Ecola требуется только два провода фаза и ноль.
Поэтому подготавливаем именно эти две жилы:

Белый

— фазный провод

Голубой

— ноль

Заземление при этом не используется.

5. Подключение точечного светильника Ecola Gx53

В первую очередь стоит напомнить, что любые действия с электрическими проводами, необходимо проводить только после полного отключения подачи электрического тока.

Выключить напряжение, можно в учетно-распределительном щите, переведя рычажки автоматических выключателей в положение «выкл». Если вы не уверены, какой именно автомат отвечает за линию в которой производится монтаж, выключайте всё, так будет безопаснее.

У светильника Ecola, для подключения к сети с тыльной стороны выведен провод с двумя жилами — коричневой и голубой. Подключать питающий кабель необходимо именно к ним.

Для соединения проводов удобно пользоваться клеммами, в данном примере мы использовали винтовые.

Подключение проводов необходимо выполнять в следующем порядке:

Белый фазный провод

питающего кабеля соединяем с коричневым проводом точечного светильника

Голубой нулевой провод питающего кабеля

соединяем с голубым проводом точечного светильника

Очень часто, точечные светильники подключаются последовательно
, то есть питающий кабель проложен один и в местах установки из провода сделаны петли. В этом случае подключение выполняется следующим образом (см. изображение ниже)

6. Установка ламп с цоколем GX53

Для окончания монтажа осталось установить лампу с цоколем GX53 в точечный светильник Ecola. Делается это достаточно просто — два штырька, расположенные с тыльной стороны лампы, помещаются в соответствующие разъемы светильника, после чего лампу необходимо повернуть по часовой стрелке до упора.

На этом установка точечного светильника в подвесной потолок из гисокартона завершена, можно включить подачу электричества и проверить его работу.

Как видите, монтаж точечных светильников в гипсокартон не так и сложен, как кажется на первый взгляд. При наличии некоторого несложного инструмента (балеринки или соответствующей коронки, шуруповерта или дрели) с установкой справится практически любой человек, при этом совершенно неважно какой тип или размер у встраиваемого точечного светильника, технология монтажа не меняется.

Если же вы до сих пор не уверены, у вас остались какие-то вопросы по установке точечных светильников в гипсокартон или вы столкнулись с нестандартной ситуацией, обязательно пишите в комментариях к статье, мы ответим и поможем всем!

Для создания освещения в одной определенной комнате подбирайте потолочные светильники одного типа. При подборе к ним ламп накаливания обратите внимание на наличие по конусу и основанию цоколя светоотражающего слоя. Их мощность должна соответствовать 40 Вт. Светодиодные и галогеновые варианты подбирайте по желаемому спектру выдаваемого света.

Чтобы обеспечить в комнате с потолком высотой 2,5 м достаточную освещенность, расстояние между рядами точечных светильников не должно превышать одного метра, а между стеной и крайним рядом – 60 см.

Для монтажа спотов в потолок из такого онеупорного материала, как гипсокартон, подойдет обычный двух- или трехжильный провод (ВВГ-2х1,5 или ВВГ-3х1,5). Для подключения к проводам светильников можно использовать клемники, которые продаются в хозяйственном магазине, или медные гильзы.

Планирование освещения

Еще до обшивки потолка необходимо определиться с вариантом размещения светильников на потолке. Это особенно важно при установке осветительных приборов на многоуровневых потолках. Каждый из уровней необходимо выделить в отдельный контур. Распределять светильники нужно так, чтобы места их установки не пришлись на элементы каркаса. Отверстия должны отстоять от них на расстояние не менее 3 см. В противном случае профиль каркаса помешает закреплению светильника с помощью защелки.

Работы по подключению светильников необходимо проводить при обесточивании подводящего провода.

Расположение проводов

Заблаговременно, на стадии формирования каркаса потолка, распределите и закрепите провода так, чтобы их петли можно было легко пропустить в отверстия под светильники для дальнейшего подключения. Кабель следует проложить наиболее удобным маршрутом по местам установки светильников. В каждой точке надлежит оставлять петлю провода длиной 10-15 см. Закреплять провод на каркасе лучше пластиковыми стяжками.

Формирование отверстий

Отверстия под точечные светильники просверливаются при помощи специальной коронки по дереву. Идеально ровное отверстие, полученное таким способом, позволяет эффективно крепить светильник в ГКЛ. Диаметр отверстий следует подбирать в соответствии с размером устанавливаемых светильников. Он должен быть меньше диаметра лицевой части светильника на 3-4 мм и больше габаритов его внутренней части.

Подключение и закрепление светильников

После высверливания всех отверстий петли проводов выводятся наружу. Их следует разрезать по изгибу и оголить. Для подключения каждого светильника понадобится по два небольших отрезка провода длиной 10-12 см. Короткие проводки соединяются одним концом с соответствующей клеммой светильника, другим – с питающим кабелем.

Крепление большинства точечных светильников выполнено в виде двух боковых скоб, которые следует отогнуть до упора вверх и вставить в таком положении в отверстие. Провода, питающие осветительные приборы не должны попадать под зацепы, потому их прижимают к потолку и там удерживают. После установки всех элементов основной питающий кабель можно подключать к выключателю и распредкоробке.

Дизайн интерьера помещений часто включает конструктивные изменения на потолке. Гипсокартонная плита – очень популярный материал, используемый для потолков. Ее применяют для различных вариантов оформления. Это либо сплошной подвесной потолок, либо рельефные потолочные конструкции. В любом случае между основной потолочной плитой и гипсокартоном делается зазор. Он используется под .

В любом проекте встроенные в потолок светильники из гипсокартона – это одно из самых лучших решений качественного освещения. В некоторых дизайнерских проектах эти источники света могут быть основным освещением вместо люстры. Эта статья расскажет о том, как установить светодиодные точечные светильники для гипсокартонных потолков, а также какие другие источники света можно применить в этих конструкциях.

С чего начать?

Перед началом работ по модернизации потолка рекомендуется сделать эскизный проект. На нем изображается потолок, контуры гипсокартонных листов, если предусмотрена какая-либо конструкция из них, потолочные светильники, встроенные в гипсокартонную конструкцию, электропроводка для питания источников света. Она должна крепиться к потолку прижимными скобами на дюбелях, в отверстиях, высверленных в потолочной плите. В правильно проложенной проводке используется трубка-гофра. Если основа потолка сделана из дерева, гофра выбирается из металла. Если перекрытие бетонное, она может быть пластиковой.

В тех местах несущей потолочной плиты, под которыми в гипсокартоне будут расположены врезные светильники, из кабеля делается петля. Место расположения петли должно совпадать с разметкой в точке для установки источника света на гипсокартоне. Лучше всего перед креплением листов к потолку насверлить небольшие базовые отверстия в гипсокартоне под светильники. Это надежнее, чем разметка карандашом или маркером. После монтажа электропроводки, которую удобнее выполнять многожильным кабелем на основном потолке, к нему крепится гипсокартон.

Применяемые источники света

Точечные светильники весьма популярны как в жилых, так и в офисных помещениях. Конструктивно все они похожи, несмотря на то, что источниками света могут быть галогенные и ксеноновые лампы, а также светодиоды. Модели для ламп сделаны как отражатель с патроном, в который вставляется лампа.

Обычно светодиодные светильники для получения минимальных габаритов снабжены светодиодами. Они встроены прямо в отражатель или рассеиватель света. У многих точечных светильников диаметр почти одинаков. Основные отличия бывают по их длине и глубине. Галогенные и ксеноновые лампы, установленные в потолочных светильниках, не должны нагревать корпус более 60–70 градусов по Цельсию. Высокая температура для гипсокартона не полезна.

Как делаются большие отверстия

Обычно установка точечных светильников в гипсокартон начинается с измерения базовых размеров корпуса. Для каждого из них надо вырезать посадочное отверстие. Для этого можно использовать одно из двух специальных сверлильных приспособлений для электродрели. Первое из них – набор круглых пил. Из набора под диаметр корпуса выбирается немного большее лезвие.

Другим приспособлением является фреза на коромысле. Она позволяет вырезать отверстия, диаметр которых больше, чем у пил в наборе. Если надо установить большие встраиваемые светильники в гипсокартон, фреза – наиболее подходящий инструмент. Эти два приспособления для электродрели дают возможность быстро сделать отверстия идеально круглой формы.

Набор круглых пил и фреза с коромыслом

Но если дрели нет, можно обойтись и без нее, используя короткую пилу с узким полотном. Перед прорезыванием отверстий надо сделать разметку по шаблону. Шаблон можно подобрать из бывших в употреблении рулонов клейкой ленты, а также каких-либо крышек или коробочек подходящих размеров и круглой формы. К тем местам, в которых должна быть выполнена установка светильников в гипсокартонный потолок, прикладывается шаблон и обводится карандашом или маркером. Получается линия отреза.

Если на потолке уже наклеены обои, перед работой пилой поверхность внутри отверстия надо очистить от них, чтобы случайно не надорвать. Это делается надрезанием монтажного ножа по намеченной линии. Внутри полученного круга должно быть отверстие, достаточное для вхождения полотна пилы. Используя ее, легко можно получить круглое отверстие с достаточно ровными краями. После установки встраиваемые светильники закроют их собой. Но все равно работа пилой требует определенной сноровки и аккуратности. Не следует двигать ее туда-сюда с большой амплитудой.

Присоединение светильников к электропроводке

Затем из полученного отверстия извлекается кабель. Его надо подготовить для присоединения к источнику света.

После установки корпуса наступает очередь монтажа проводов. Наилучшее соединение для прохождения электрического тока делается пайкой. Предварительно подготавливаются соединители источников света. К ним припаиваются короткие провода, которые затем будут присоединяться к электропроводке. Поскольку это также будет пайка, концы проводов надо хорошо покрыть припоем. Перед присоединением провода к электропроводке на него надевается отрезок изолирующей трубки из термоусадочного материала.

При монтаже жилы кабеля электропроводки рекомендуется не перерезать. Сначала удаляется внешний слой изоляции, который охватывает оба проводника кабеля. Надрезы аккуратно делаются монтажным ножом по обе стороны от середины петли. Затем от одного разреза в направлении другого делается продольный надрез два – три сантиметра в длину. Это позволяет захватить внешнюю изоляцию, и стянуть ее с проводов, подрезав по мере необходимости. Затем каждый из двух проводов складывается пополам. В месте перегиба изоляция аккуратно удаляется монтажным ножом на длине 2–3 см.

После этого зачищенная жила складывается пополам так, чтобы она охватила конец короткого провода, который припаян к соединителю. После этого делается скрутка. Чтобы она получилась более прочной, рекомендуется использовать плоскогубцы.

Готовая скрутка подготавливается для пайки. Для этого она смачивается жидким флюсом на спиртовой основе для удаления жировой пленки. После этого скрутка хорошо пропаивается. На готовую скрутку надевается подготовленная заранее трубка из термоусадочного материала. Она прогревается паяльником до необходимой усадки. Затем к соединителю присоединяется источник света.

В нашем случае устанавливаемое устройство – это отражатель с несколькими встроенными светодиодами. Провода укладываются в нишу между гипсокартоном и основным потолком. Завершает монтаж светильников в гипсокартонный потолок в рассматриваемом случае окончательное крепление отражателя к корпусу специальной упругой скобой. На этом инсталляция завершена.

Самый быстрый и удобный способ. Коронки для гипсокартона продаются практически во всех строительных магазинах и на строительных рынках. Цена набора в зависимости от количества полотен, диаметра и производителя — от 2 до 30$. Наиболее ходовые наборы с 7 полотнами диаметром 26, 32, 38, 45, 50, 63 мм с одним держателем, глубина пропила до 18 мм. Цена такого набора 2-5$:

Для отверстий большего диаметра (например для установки светильников) можно купить набор с полотнами диметром 60, 67, 74, 81, 95 мм с глубиной пропила 32 мм. Такой набор стоит 5-8$.

Чтобы просверлить отверстие необходимого диаметра (или близко с тому) нужно сначала снять все полотна, чуть повернув каждое по часовой стрелке и вытянув на себя, выбрать полотно нужного диаметра и вставить его на место. Сверление занимает от 3 до 10 секунд, дольше полотно подбирать. Разметка и сверление производятся с лицевой стороны гипсокартона. Отверстия можно сверлить как на прикрученных к каркасу гипсокартонных листах, так и на незакрепленных в проектное положение листах.

Очень удобно, но бывает, что в наборах нет полотен нужного диаметра. Например, для установки подрозетника отверстие должно быть как можно более точным, чтобы подрозетник потом не болтался. В этом случае можно воспользоваться комбинированным способом: сначала просверлить отверстие коронкой, а потом подогнать отверстие до нужных размеров ножом. Как это можно сделать показано в видеоролике:

Если интересует только сверление, то смотреть видео полностью не обязательно.

Однако коронки под рукой может и не быть, не беда, есть и другие способы сделать отверстие в ГКЛ:

2.

Выпилить электролобзиком.

Электролобзиком можно сделать отверстие любой геометрической формы и размера, при необходимости получить максимально близкое к круглому отверстие, боковая поверхность ГКЛ шлифуется шлифовальной шкуркой.

Если нужно сделать дырку совсем маленького диаметра (20-30 мм), то лучше использовать узкую пилочку для выпиливания отверстий в ДСП. Вот только есть ограничения: лобзиком не сделаешь отверстие на приклеенном ГКЛ и, если расстояние между основанием стены или потолка и лицевой поверхностью гипсокартонного листа меньше высоты пилочки лобзика при максимальном выходе пилочки, то тут тоже лобзик не поможет. Но еще не вечер, есть и другие способы:

3. Высверлить круговым сверлом (высечными ножницами) по кафелю — «балеринкой».

Вообще-то балеринки предназначены для сверления отверстий в керамической плитке, но если у Вас такая есть, ее запросто можно использовать, тем более что можно выставить диаметр отверстия с точностью до миллиметра. Цена «балеринки» не большая — 2-10$, что сопоставимо с ценой набора коронок. Выглядят балеринки так:

Балеринкой можно высверлить отверстие даже в наклеенном на бетонную стену или потолок гипсокартонном листе, так как сверло балеринки имеет как правило победитовый наконечник. Единственное ограничение — максимальный диаметр отверстия ограничен плечом балеринки.

4. Полотном ножовки по металлу.

Это первое подручное средство. С ножовки по металлу снимается полотно, в ГКЛ сверлится несколько отверстий небольшого диаметра и потом в отверстия вставляется полотно. Для работы с полотном ножовки по металлу продаются специальные ручки-ножовки:

Если нужно сделать много отверстий, то лучше купить такую ручку. Чем больше диаметр отверстия тем удобнее работать. У этого способа два ограничения: минимальный диаметр отверстия 50 мм (можно конечно вырезать отверстие и меньшего диаметра, но проще это сделать другими способами) и не получится сделать отверстия в наклеенном на тонкий слой ГКЛ.

5. Высверлить дрелью со сверлом диаметром 6-8 мм.

Если Вы работаете с гипсокартоном, то дрель и сверла точно в доме есть. В данном случае дрель заменяет фрезер, поэтому и диаметр сверла не может быть слишком маленький, иначе сверло может поломаться, а при большом диаметре сверла совершается лишняя механическая работа, да и держать дрель тяжелее. Этот способ хорош тем, что годится для всех случаев, но делать отверстие таким способом в наклеенном на основание ГКЛ нужно осторожно. Для того, чтобы сделать отверстие необходимого диаметра (или размеров, если отверстие не круглое), рисуете на гипсокартонном листе контуры отверстия, сверлите первое отверстие с внутренней стороны от линии и, не выключая дрель, ведете сверло вдоль линии (оставляя на всякий случай отступ 1-2 мм, если отверстие должно быть очень точным), дрель при этом желательно держать 2 руками. При необходимости получить максимально близкое к круглому отверстие, боковая поверхность ГКЛ шлифуется шлифовальной шкуркой.

6. Высверлить дрелью.

Суть этого способа заключается в том, чтобы сделать максимальную перфорацию гипсокартонного листа. Рядом с контурами отверстия сверлом любого удобного диаметра сверлится много отверстий максимально близко друг к другу. После этого середина аккуратно выбивается, а оставшиеся зубцы удаляются сначала ножом, потом шлифовальной шкуркой:

7. Вырезать ножом.

Самый сложный, долгий и опасный как для Вас, так и для ГКЛ cпособ, но иногда приходится его использовать. Отверстие прорезается за 6-10 проходов ножом. Лезвие ножа выдвигается на 5-8 мм (имеется в виду простой обойный нож), при первом проходе нож держится перпендикулярно ГКЛ. При втором проходе нож держится с наклоном в одну из сторон, при третьем проходе — с наклоном в противоположную сторону. Таким образом за 3 прохода получается канавка по контуру отверстия глубиной 2-4 мм. При последующих проходах канавка углубляется до тех пор пока гипсокартонный лист полностью не прорежется. Если не использовать подкладки, то велика вероятность обламывания ГКЛ.

8. Сделать наколку.

Если у Вас есть дети, которые из рук вон плохо учатся в школе, не расстраивайтесь, и от таких детей может быть большая польза. Возьмите из готовальни измеритель — такая штука, похожая на циркуль, только с иголочками на обоих ножках, и, выставив измеритель, на необходимый радиус сделайте проколы листа через каждые 2-3 мм. Прорежьте ножом картон с двух сторон по контуру отверстия. После этого лист желательно положить на подпорки так, чтобы под будущим отверстием опоры не было, а рядом с отверстием опора была. Теперь резким ударом молотка по центру контура можно выбить отверстие.

Есть и другие способы, но я думаю, Вам и этих на первое время хватит, если нет, оставляйте комментарий, учтем.

Как установить потолочные светильники в гипсокартон

При всех видимых преимуществах подвесные гипсокартонные потолки имеют один существенный недостаток — они заметно «воруют» пространство. Связано это с необходимостью соблюдения определенных правил при монтаже конструкции относительно устройства ниши — расстояния между покрытием и черновым основанием.

Именно поэтому традиционные варианты освещения в обычных жилых помещениях со стандартной высоты потолками в таким случае не уместны. Наиболее удачный вариант — точечные светильники для гипсокартонных потолков, которые выполняют роль элемента декора, справляются с основной ролью осветительных приборов и главное — не требуют дополнительного места.

Ограничения, влияющие на компоновку

Выбор и расположение точечных светильников влияет не только на освещенность помещения, но и на долговечность натяжных потолков.

Приведенные ниже ограничения помогут избежать повреждения полотна в процессе установки и эксплуатации осветительных приборов.

С целью предотвращения разрывов и деформации полотна минимальное расстояние от осветительных точек до багетов принимают равным или большим 20 см.
Для шовных пленок расстояние от шва до светильника должно быть таким же, как и до края полотна.
Внутреннее расположение лампочек накаливания в точечных светильниках вынуждает использовать мощность не более 40 Вт для ПВХ-полотна и 60 Вт — для тканевых потолков. Мощность галогенных ламп не должна быть выше 35 Вт, светодиодные аналоги особых ограничений не имеют.
Источники питания светодиодных лент и сборок не только изрядно греются, но и часто перегорают. По возможности их располагают в зоне с хорошей вентиляцией и свободным доступом.
Подвес люстры или наружных спотов должен обеспечивать расстояние от поверхности плафона (кожуха) до полотна не менее 25 см. Мощность ламп подбирается из того же расчета, что и в точечных светильниках.
В любом случае температура нагрева полотна не должна превышать 60-70˚С. В люстрах тарельчатого типа между лампами и потолком должен устанавливаться зеркальный отражатель.

Важно! Все монтажно-подготовительные работы — установка креплений и площадок, прокладка и монтаж проводов, проверка правильности подключения, — должны быть завершены до натяжения полотна.

При большом количестве осветительных приборов удобнее объединить их в отдельные группы с независимым включением. Такая схема позволяет регулировать интенсивность освещения или концентрировать его в требуемых зонах больших помещений. Устанавливая люстру, обычные точечные светильники и споты на натяжном потолке, их также желательно подключать по отдельности. Раздельное включение позволяет наряду с обычными лампами использовать источники света, требующие преобразования стандартного сетевого напряжения — светодиодные ленты и сборки, низковольтные галогенные лампы и другие осветительные приборы.

Лампы, используемые в точечных светильниках и спотах

Освещение в комнате в первую очередь зависит от выбранных осветительных приборов. На данный момент в точечных светильниках используют 4 вида ламп, каждый из которых имеет свои преимущества и недостатки:

Лампы накаливания — самый старый источник света, до сих пор не сдающий своих позиций. Этому способствует дешевизна, нетребовательность к качеству питания и приятный световой спектр, не утомляющий зрение. Использование зеркально-матовых колб значительно снижает тепловыделение внутрь светильника, но не устраняет его.

К недостаткам можно отнести низкий КПД и относительно небольшой срок службы.

Люминесцентные лампы также не новинка, но современные образцы выпускаются с цоколем Е27 и Е14 для обычных патронов, и имеют встроенный дроссель. Низкое энергопотребление при хорошей светоотдаче, различные оттенки излучаемого света — их положительные стороны. Основной недостаток — на полный разогрев лампы уходит около 40 с, а частые включения-выключения снижают срок службы до уровня обычных ламп.

Галогенные лампы обеспечивают сильный световой поток при меньшем энергопотреблении, сохраняя свойственный лампам накаливания “теплый спектр. Относительно высокая цена компенсируется значительным сроком службы — 2-4 тыс. часов. Недостатки — очень высокая температура колбы и чувствительность к броскам напряжения. Не рекомендуется для влажных помещений.

Светодиодные светильники, при аналогичных с лампами накаливания показателях светоотдачи, потребляют в 10 раз меньше энергии. Поражает и срок службы качественных полупроводниковых приборов — 40-50 тыс. часов. Варианты расположения расширяет отсутствие нагрева корпуса и теплового излучения. Самый заметный недостаток — высокая стоимость.

Разновидности точечных светильников

Светильники для гипсокартонных покрытий классифицируются по следующим параметрам:

уровень напряжения;
тип ламп;
особенности конструкции.

С точки зрения эксплуатационных характеристик данные параметры не критичны, однако они важны, когда речь идет о дизайнерских задумках, предназначении света и количества требующихся лампочек. Ниже разберемся в особенностях выбора лампы по указанным выше параметрам.

Уровень напряжения

На рынке представлены три разновидности устройств, работающих на разных уровнях напряжения:

220В;
12В;
3В (речь идет о светодиодных осветительных приборах, для которых напряжение не является определяющей характеристикой, поскольку их функционирование связано с драйвером тока).

Уровень необходимого напряжения напрямую зависит от типа лампочек. Определиться с разновидностью осветительных устройств нужно заранее, поскольку схема светильников для гипсокартонных потолков характеризуется некоторыми особенностями.

Для уменьшения напряжения применяется трансформатор, для работы светодиодных осветительных устройств — уже упомянутый выше драйвер.

Обратите внимание! При замене одного типа ламп на другой может понадобиться изменение схемы проводки.

Тип ламп

Для гипсокартонных потолков используются следующие типы лампочек:

накаливания;
люминесцентные;
галогенные;
светодиодные.

Точечные светильники для гипсокартонных потолков, работающие с обычными лампочками накаливания, не нуждаются в специальных устройствах для их подключения.

Однако светильники со стандартными лампами накаливания имеют ряд минусов. Главный из них — крупногабаритность точечных светильников, поскольку понадобится 7 – 8 сантиметровый зазор между гипсокартоном и плитой перекрытия, а это уменьшит высоту потолка.

К тому же лампы накаливания склонны к повышенному нагреву (особенно если их мощность выше средних цифр), что вынудит предпринимать дополнительные меры пожарной безопасности.

Преимуществом ламп накаливания считается их невысокая стоимость и несложная установка. Осветительная схема дает возможность применять диммер, благодаря чему можно создать более комфортные условия для освещения разных зон помещения.

Люминесцентные лампы экономят электрическую энергию. Однако как и лампы накаливания, люминесцентные источники света не отличаются малыми габаритами. По комфортности для глаз люминесцентные лампы проигрывают конкурентам.

И главное: использование гипсокартонных систем подразумевает как можно меньшее количество выступающих частей, а люминесцентные лампы предназначены для открытого использования.

Дело в том, что из-за недостаточного рассеивания (неизбежного в условиях светильника, размещенного в гипсокартонном потолке) ухудшается световой поток, даже несмотря на наличие отражателей. Следует учесть, что диммеры и люминесцентные источники света несовместимы из-за технологических характеристик последних.

Галогенные лампочки — самый распространенный вариант точечного освещения из гипсокартонных потолков. Это связано с выгодной пропорцией между потреблением электричества и уровнем комфортного освещения.

Галогенные лампочки образуют достаточно мощный и акцентированный поток света. К тому же у галогенных источников света КПД выше в сравнении с лампами накаливания, а это позволяет сэкономить на потреблении электроэнергии.

Обратите внимание! Благодаря низкому рабочему напряжению галогенные лампочки можно использовать в помещениях с повышенной влажностью.

Галогенные лампочки отличаются компактностью — от 3 до 4 сантиметров в высоту, что дает возможность избежать значительного сокращения высоты помещения. Чаще всего для функционирования этого типа источников света нужен понижающий трансформатор, отдающий 12В. Галогенные источники освещения могут управляться с помощью диммера.

Светодиоды в точечных светильниках считаются самым современным способом освещения. Светодиод представляет собой полупроводник, излучающий свет при прохождении через него тока.

Среди достоинств светодиодных лампочек следует отметить невысокое потребление электричества. При использовании светодиодов можно выбрать цвет освещения, что позволяет разнообразить возможности дизайнера при планировании интерьера. Как и галогенные источники освещения, светодиодные лампочки компактны по высоте — от 3 до 5 сантиметров.

Недостаток светодиодных устройств — относительно высокая стоимость оборудования. Хотя нужно сказать, что в дальнейшем затраты окупятся экономией электричества.

Особенности конструкции

Точечное освещение классифицируют по конструктивным особенностям:

Поворотные светильники, в отличие от бесповоротных, могут освещать помещение с разных углов. Такая возможность может понадобиться для акцентированного освещения какой-либо области в заданный момент.

Открытые приборы лишены защиты от влажности, однако это и не нужно в обычных помещениях, таких как спальня или гостиная.

Встроенные светильники в потолок из гипсокартона, относящиеся к закрытому типу, имеют защиту не только от влажного воздуха, но и от прямого попадания воды. Такие осветительные приборы эксплуатируют во влажных помещениях (бани, сауны, бассейны и т. п.).

Современные изделия классифицируются по классу защиты, обозначаемому как IP (Ingress Protection). Помимо этой аббревиатуры, код содержит две цифры.

Первая цифра указывает на степень защиты от пыли:

0 — защита отсутствует;
1 — защищенность от частиц размером до 50 миллиметров;
2 — до 12 миллиметров;
3 — до 2,5 миллиметра;
4 — до 1 миллиметра;
5 — меньше 1 миллиметра;
6 — полная защита.

Вторая цифра говорит о степени защищенности от влаги:

0 — нет защиты;
1 — защищенность от вертикально падающих капель воды;
2 — защита от брызг, падающих на светильник под небольшим углом;
3 — защищенность от капель, падающих под значительным углом;
4 — возможно функционирование, несмотря на водяные брызги;
5 — светильник продолжает работу даже под струями воды;
6 — прямое воздействие воды;
7 — непродолжительное окунание в воду;
8 — возможно длительное погружение в воду.

Следует помнить, что речь идет именно о защищенности осветительного прибора, но никак не потолочной конструкции в целом. Разумеется, гипсокартон не предназначен для эксплуатации в условиях постоянного контакта с водой. Для обычной комнаты будет вполне достаточно класса защиты IP2.

Схемы размещения точечных светильников

Размещение осветительных приборов влияет не только на качество освещения, но и на восприятие помещения в целом. Продуманный дизайн натяжных потолков с точечными светильниками может сделать маленькое помещение просторней, а огромный зал — теплым и уютным. Разместить 2-3 точечных светильника не сложно, но с ростом количества точек число вариантов установки растет в прогрессии. Приводимые ниже наброски могут стать базой для самостоятельной проработки светового оформления помещений.

Продумывая схемы расположения светильников на натяжном потолке, следует учитывать не только форму и площадь помещения. Сильно влияющий на распределение света фактор — меблировка помещения. К примеру, если в комнате будет стоять высокая стенка, расположение светильников по периметру неуместно.

В прихожей и коридорах, ввиду их значительной протяженности, точечное освещение располагают в один ряд по продольной осевой линии. Близкая к квадрату форма прихожей позволяет расположить светильники в два ряда, симметрично или в шахматном порядке. Такая схема применяется, когда возникает вопрос: как разместить 6 светильников и более? Зрительно расширить помещение поможет размещение источников света ближе к стенкам.

При освещении ванной комнаты светильники располагают прямоугольником или овалом по периметру стен. Область возле зеркала дополнительно освещается настенными осветительными приборами. Дизайн светильников должен не только вписываться в интерьер, но и обладать достаточной влагозащищенностью. В условиях высокой влажности не рекомендуется использовать люминесцентные лампы из-за недостаточной герметичности электронного дросселя.

Наилучшим сочетанием для зала считаются люстра и точечные светильники. Относительно главного источника света мнения достаточно консервативны — люстра должна располагаться по центру помещения. Точечные источники располагают в виде геометрических фигур и их фрагментов, симметричных относительно люстры. В зале с несимметричными многоуровневыми потолками часто обходятся без центрального освещения. Светильники располагают с учетом формы уровней, равномерно охватывая помещение или выделяя в нем несколько условных зон.

Спальня — место отдыха, и акцент тут обычно делается на кровати. Размещение 7-8 светильников по периметру кровати обеспечит достаточное освещение требуемой зоны, создав подобие светового балдахина. Форма расположения — П-образно, широкой дугой или полукругом, зависит от общего дизайна помещения. Интенсивность света можно ограничить диммером, а можно установить дополнительную ночную подсветку. Например, подсветив противоположную от кровати стенку несколькими маломощными спотами.

В детской важно не только правильно расположить светильники с целью обеспечения достаточной освещенности, но и позаботиться о безопасности излучаемого света для глаз. В качестве основных источников света рекомендуется использовать лампы накаливания и галогенные светильники, спектр света которых наиболее приближен к природному. Люминесцентные светильники содержат пары ртути, а вот светодиодные лампы и ленты помогут украсить потолок детской всеми цветами радуги. Хаотичное расположение малогабаритных точечных светильников применяют для декорирования потолка под звездное небо.

В большинстве квартир кухня и столовая являются одним помещением, но выделение функциональных зон здесь встречается редко. Точечные светильники равномерно размещают по всей площади помещения, стараясь охватить и периметр, и центр. Такое расположение обеспечивает хорошую освещенность при минимуме теней. При недостатке света в рабочей зоне устраивают дополнительную местную подсветку.

Безусловно, расположение точечных светильников на натяжном потолке индивидуально для каждого помещения, а фото и эскизы прилагаются лишь в качестве наиболее удачных примеров. На основании изложенного материала несложно самостоятельно разработать схему освещения в соответствии с индивидуальными потребностями и предпочтениями.

Схема расположения светильников

Перед началом всех работ следует определиться, каким образом будут располагаться осветительные приборы на подвесном потолке, ведь от выбранной схемы зависит длина кабеля и количество клемм.

Для обеспечения наилучшей освещенности помещения применяются следующие схемы расположения точечных светильников:

Ровными рядами, идущими от окна, споты устанавливаются в 1 м друг от друга и 60 см от стены
В шахматном порядке, где действуют аналогичные правила расположения осветительных приборов, что и для предыдущей схемы
По периферии, где основным источников света служит люстра, а светильники устанавливаются вокруг нее в качестве дополнительной подсветки. Споты располагаются на расстоянии 40 см от стены и 80 см друг от друга

Также при определении мест их установки нужно учитывать диаметр спотов. Если размер приборов не превышает 10 см, то расстояние между ними должно быть примерно 1 м. Если их диаметр 15 см, то расстояние от одной точки до другой увеличивается до 1,7 м.

Монтаж точечных светильников для гипсокартонных потолков

При всех видимых преимуществах подвесные гипсокартонные потолки имеют один существенный недостаток — они заметно “воруют пространство. Связано это с необходимостью соблюдения определенных правил при монтаже конструкции относительно устройства ниши — расстояния между покрытием и черновым основанием.

Как сделать освещение при помощи светодиодных лент?

Подсветка потолочной конструкции при помощи светодиодных лент считается очень современным решением, которое используют многие потребители. Можно получить самые красивые, интересные и необычные эффекты при использовании светодиодов. Светодиодное освещение применяется для подсветки подвесных конструкций. Они довольно долго работают и имеют множество эффектов цвета. Например, вы можете сделать подсветку потолка одного цвета, можно сделать разноцветную, можно сделать так, чтобы свет волнами перемещался по потолку. Все возможно.

Уникальная светодиодная подсветка подвесной конструкции

Светодиодная подсветка, которая используется за потолком, делает свечение как бы изнутри. Чтобы зрительный эффект привлекал взгляд, расстояние от ленты должно быть 14 см. Тогда свет будет ровным. Если вы расположите светильники близко друг к другу, тогда свет будет идти пятнами. Это не очень приятное ощущение. Одноцветные светодиодные потолочные устройства, встраиваемые в гипсокартон, направлены на подсвечивание одного цвета, хотя можно регулировать уровень освещения. Чем больше плотность светодиодов на ленте, тем ярче освещение и дороже.
Чтобы установить такую систему, нужно купить трансформатор. Также есть многоцветные ленты RGB, при помощи которых можно создавать разные эффекты многоцветности. В контроллере нужно поставить функцию, и тогда лента будет искриться разноцветными красками мира. Как видите, это очень красиво и интригующе.

Как подобрать светильники для гипсокартонных изделий?

Точечные приборы для гипсокартонных изделий активно применяются для создания нужной степени освещения и для придания внешнему виду некой изюминки. Подвесная конструкция скрывает в себе провода, которые проводятся к каждому объекту освещения. За счет чего можно сделать заранее план освещения, ведь, как уже было сказано ранее, все провода прочно закроются в потолке. Вы можете приобрести накладные или встраиваемые приборы под лампы, которые имеют различные цоколи. При помощи потолочных точечных устройств вы в одну секунду решите утилитарные задачи. Вы также можете поделить помещение. Можно украсить помещение, сделав на нужных местах акценты.

Гипсокартон считается надежным материалом, позволяющий разрезать посадочную дырку под осветительный прибор нужного размера и формы. Это дает полную свободу для выбора точечных устройств под гипсокартон.

Никаких требований нет к осветительным приборам, устанавливаемым на гипсокартон. Светильники могут быть алюминиевыми или металлическими. Единственным условием, которое поставлено подвесной конструкцией при выборе определенной модели осветительного прибора, является грамотный подбор высоты пространства потолка с невидимой частью прибора. Некоторые приборы нуждаются в понижении на 9 см, другим же достаточно 3 см, чтобы за потолочным изделием было нормально места для проводки. Точечные устройства больше всего применяются в офисах. Они прекрасно подходят для офисных условий, где обычно устанавливаются подвесные потолочные конструкции.

Как подобрать правильно точечные светильники?

Если вы выбираете точечный прибор, оценить его внешность – это еще полбеды. Необходимо понять, как светильник будет смотреться на момент своей работы. Как ярко будет освещать помещение, куда будет направляться свет, будет ли он рассеянным. Некоторые осветительные устройства создают световую узорчатость на потолочной конструкции. Крайне важно правильно выбрать светильник, если вы уже знаете стиль своего помещения.

Классический интерьер предполагает использование точечных приборов. Нужно выбирать спокойные, строгий светильники, что-то наподобие бронзы. Можно купить светильники с узорами. Еще одним вариантом освещения в классическом стиле являются хрустальные светильники.
Если ваше помещение выдерживает стиль кантри, романтики, прованса, тогда лучше покупать точечные приборы овальной формы золотистого цвета. Такие светильники можно встраивать или приобрести накладные.
Если ваш интерьер в минималистическом стиле, лучше купить приборы круглой или квадратной формы. Можно еще применить светодиодные ленты, чтобы создать тщательно продуманное освещение со всех сторон. Достоинства интерьера сразу будут бросаться в глаза.

В строительных магазинах, на рынках, выставках есть огромнейший ассортимент встраиваемых точечных светильников для гипсокартонных потолков, которые обязательно дадут вам возможность фантазировать и создавать красивые интерьеры.

Точечные светильники — что собой представляют

Главная особенность точечных светильников — способность направлять свет и отсутствие видимых механизмов прибора (скрыты в ниже потлка). Устройства разделяют на:

галогенные;
светодиодные;
лампы накаливания.

Галогенные доступны по цене, гарантируют высокий уровень светоотдачи. Минус прибора — превышающее нормы выделение тепла. Лампы доступны в двух вариантах: 12 В и 220 В, при том, что для монтажа первых потребуется дополнительно установленный трансформатор.

Светодиодные точечные светильники дороже галогеновых в несколько раз. К преимуществам их использования стоит отнести экономное потребление электроэнергии и умеренное нагревание, в результате которого риск негативного воздействия на конструкции сводится к нулю. Впрочем, не обошлось и без недостатков. Так же, как и в случае с галогеновыми светильниками, светодиодные потребуют установки понижающего трансформатора.

Еще один доступный, хотя и не столь долговечный вариант — лампы накаливания. С гипсокартонными потолками лучше других сочетаются лампы G5 и G9 — компактные и практичные.

В отношении дизайна точечные потолочные светильники встроенные в гипсокартонную конструкцию, могут быть выполнены в двух вариантах: поворотном и фиксированном. Первый вариант — устройства, позволяющие изменять направление света при вращении. Второй — с установкой без изменений направления в ходе эксплуатации.

Как можно расположить светильники

Традиционно встраиваемые светильники для потолка из гипсокартона точечного типа располагают в соответствии с одной из ниже приведенных схем:

По прямой рядами с расстоянием между устройствами до одного метра и от стены до 60 см.
В порядке шахматных фигур для эффективного распределения света и стильного потолочного декора.
По периметру с центральным осветительным прибором, например, люстрой для создания эффектных и функциональных комбинаций.

Как вариант может быть использовано сразу несколько схем. Главное на этапе планирования определить не только расположение приборов, но и варианты ламп освещения, их количество и размеры для расчета проводов, числа соединительных клемм, о которых нужно подумать до процесса обшивки каркаса гипсокартонными листами.

Подготовительные работы — с чего начинать

Грамотная установка светильников в гипсокартонный потолок потребует подготовки рабочего эскиза для предварительного планирования размещения приборов. Проще всего использовать для этого специальные компьютерные программы.

Что касается выбора места расположения, то здесь важно убедиться в том, чтобы отверстия под приборы не зацепили элементы профиля. Идеальный вариант, когда устройства находятся на расстоянии нескольких сантиметров от края профиля. Это требование необходимо соблюдать для того, чтобы светильник подучилось зафиксировать с помощью специального замка.

Чтобы выполнить качественный монтаж светильников точечного типа, необходимо подготовить набор инструментов. Помимо электродрели это должны быть отвертки разного диаметра, коронка для работы по дереву, пассатижи и клеммные колодки.

Работа с гипсокартоном

После окончания работ с проводкой каркас обшивается гипсокартоном. Перед тем как установить точечный светильник в гипсокартон, необходимо в ГКЛ сделать отверстия. Для этого сначала нужно определить места их расположения.

Отверстия в потолке можно сделать одним из следующих инструментов:

Электролобзиком. После выпиливания края полученного гнезда необходимо обработать шлифовальной бумагой
Круговым сверлом по кафелю («балеринка»). Позволяет высверлить отверстие с миллиметровой точностью
Коронкой по гипсокартону. Позволяет выполнить работу очень быстро. Можно приобрести набор, состоящий из 7 коронок разных диаметров и одного держателя. Позволяет углубиться на 18 мм
Полотном ножовки по металлу. В гипсокартонном потолке высверливается несколько небольших отверстий, полотно вставляется в отверстие и выпиливается по кругу
Дрелью. По контуру гнезда сверлом любого диаметра делается много отверстий. Затем осторожно выбивается середина и ножом удаляется все лишнее. Далее края обрабатываются наждачной бумагой

При создании отверстий не следует слишком сильно надавливать на гипсокартон, иначе материал может лопнуть. Отверстия должны в обязательном порядке соответствовать размерам точечных светильников для гипсокартона.

Прокладка проводов — что нужно знать

Укладка проводов в процессе монтажа светильников играет особую роль. Не так важно, диодные светильники используются, в основе с лампой накаливания или галогеновые. Главное — спланировать и выполнить работы до монтажа ГКЛ, так как только в этом случае выйдет сделать действительно качественную и безопасную разводку.

К проводам предъявляется важное требование — их сечение не должно быть меньше 1,5 мм. В местах прокладки проводов, где планируется подключение к цепи ламп, обязательно нужно оставить петли длиной до 20 см для удобного соединения.

Если приходится прокладывать провода в уже установленный потолок, то через отверстия в полотне протягивают провод алюминиевой протяжкой, таким образом снижая риск повреждения кабеля.

Подключая проводку, принимают во внимание цвета жил. Понижающий трансформатор маскируют в межпотолочной нише.

Если монтаж выполняется по старой схеме со скруткой проводов, обязательно используют медную гильзу для прессования и следят за качеством изоляции. Нельзя допускать скруток открытого типа.

Независимо от выбранной схемы размещения, запрещено раскладывать провода в диагональном порядке. Расположение проводов должно быть таким, чтобы после обшивки конструкции в случае необходимости не возникло проблем с поиском неисправного участка.

Особенно сложные разводки подразумевают использование распределительных коробок с главным питающим проводом и исходящими от нее ветвями.

Работа с проводкой

Монтаж электропроводки рекомендуется производить до установки гипсокартонных листов. Основной кабель должен быть трехжильным с медным проводником. Его сечение подбирается с учетом мощности устанавливаемых ламп.

Не следует устанавливать мощные лампы, поскольку они потребляют много электроэнергии и перегружают проводку. Наиболее энергопотребляемыми являются лампы накаливания. Галогенные лампы обладают оптимальным соотношением потребляемой энергии и получаемым освещением.

Они используются чаще других. Наиболее экономными являются светодиодные светильники. Если осветительный прибор небольшой мощности, то подключается пониженный трансформатор.

Рекомендуется использовать параллельный тип подключения точек.

Кабель следует прокладывать в гофрированной трубе, имеющей низкую степень воспламеняемости. Она крепится на потолке при помощи пластиковых скоб или металлических петель либо ее протягивают через отверстия в профилях. При прокладке кабеля в местах подсоединения осветительных приборов необходимо оставить конец длиной 20-30 см, что позволит свободно работать при соединении проводов.

Если предполагается наличие трансформатора, то его следует устанавливать в межпотолочном пространстве. Все скрутки проводов необходимо запрессовать в медную гильзу и обязательно заизолировать.

Недопустимо раскладывать кабели по диагонали, только по прямым линиям.

Так они будут иметь на потолке точное расположение, что в дальнейшем облегчит поиск неисправностей. Если разводка сложная, то потребуются распределительные коробки, в которые заходит главный питающий кабель, а от него отходят другие ветки проводки. По стене необходимо проложить кабель к выключателю.

Как устанавливать светильники

Начинают процесс монтажа с обязательного обесточивания помещения. Далее, следуя рабочему эскизу, устанавливают каркас из направляющих и потолочных профилей по уровню потолка таким образом, чтобы ниша уместила в себе “сердце выбранного устройства.

На следующем этапе устанавливают осветительную коробку под светодиодные точечные светильники, галогеновые или в основе с лампами накаливания. Важно, чтобы коробка была расположена с удобным к ней доступом.

Проводка от зафиксированной осветительной коробки укладывается в заранее установленный гофрированный рукав из пластика, устойчивого к возгоранию. Рукав крепят специальными крепежами, предотвращая контакты проводов в случае повреждения изоляции с элементами каркаса. Сразу после этого можно переходить к этапу установки выключателя, который должен размыкать провод фазы и никак иначе.

Там, где будут установлены лампы в потолок готовят выводы проводов. Подключение лучше выбирать последовательного типа, чтобы избежать перегрузки клеммника.

Когда все перечисленные выше этапы будут окончены, можно переходить к обшивке конструкции, оставляя отверстия в с таким же диаметром местах фиксации прибора, используя сверло с коронкой. Если планируются квадратные точечные светильники, то для начала под них также готовят стандартные круглые отверстия, которые позже “подгоняют под форму приборов ножовкой.

Для подсоединения провода используют клеммную колодку. На этом этапе необходимо следить за проводами, стараясь исключить образование заломов. Готовые приборы фиксируют в отверстиях, поступая с каждым по аналогии с предыдущим.

Не стоит забывать о том, что светильники врезные галогенного типа потребуют дополнительного монтажа понижающего трансформатора. Алгоритм его подключения следующий:

Провода зачищают с каждой из сторон по 0,5 см.
Подготовленные части вставляют в клеммники на приборе и трансформаторе.
Затягивают винты с дополнительной изоляцией окончаний.
Подключают к клеммнику.

Устанавливать лампочки для потолка нужно исключительно в резиновых перчатках, таким образом, избегая появления неэстетичных следов на поверхности.

Далее нужно рассчитать, какое количество светильников использовать на натяжном потолке. Ведь чтобы комната стала уютной и комфортной, она должна получиться хорошо освещенной. Одним из факторов, который влияет на количество источников точечного света и дает ответ на вопрос, как разместить точечные светильники на потолке, является цветовое зонирование потолочной поверхности.

Если дизайнер планирует реализовать в комнате такую идею, то это нужно учитывать при расчетах.

малый радиус рассеивания светового потока;
низкая мощность;
неповоротный тип стационарен: свет от лампочки рассеивается строго вниз;
несколько сложная техника замены ламы: чтобы ее выкрутить из цоколя, придется снимать кольцо.

В спальне яркое освещение не нужно вовсе, поэтому, здесь можно задуматься над тем, нужна ли вообще люстра. В современных интерьерах спален все больше встречаются встроенные и накладные точечные светильники, которые размещены по кругу либо овалом. Также рекомендуется расположить споты зигзагом либо в шахматном порядке, чтобы придать потолочному освещению некой изюминки. Для чтения можно расположить над кроватью бра, чего будет вполне достаточно.

Итак, первое, о чем Вы должны знать — требования к расположению осветительных приборов. Чтобы свет был качественным и максимально эффективным, рекомендуется размещать изделия по следующим правилам: Но если присмотреться к тому, как светит одна громоздкая люстра- Вы обратите внимание на то, что по углам комнаты света не достаточно, за то в центре света с избытком. Разместить 2-3 точечных светильника не сложно, но с ростом количества точек число вариантов установки растет в прогрессии.

Приводимые ниже наброски могут стать базой для самостоятельной проработки светового оформления помещений.

Схема расположения точечных светильников на потолке

Почему именно так? Во-первых, у любого точечного светильника существует определенный размер внутренней части, которая прячется в нише.Считается не совсем удачным решением, опускать потолок на 12см во всей комнате. В этом случае, правильным будет в качестве основного освещения выбрать люстру, или один большой потолочный светильник, который крепится к нулевой отметке.

В больших по площадях помещениях с центральной люстрой, светильники следует установить в углах и наименее освещенных участках потолка. Однако, если ваш санузел имеет королевские размеры, то и здесь имеет смысл поступить также, как и в больших комнатах. То есть, основная точка освещения по центру, плюс дополнительные по периметру.

В санузлах, натяжной потолок монтируется по всему периметру и изначально опускается на определенную высоту. В результате образуется та самая ниша, идеально подходящая для встраиваемых спотов.

Подключение точечных светильников к электрическому току

Прокладку проводов для встроенных светильников выполняют в полостях гипсокартонных конструкций. Обычно, провода укладывают в специальные монтажные короба или рукава. При использовании кабелей с несколькими слоями изоляции, они могут прокладываться и без коробов.

Прокладку электропроводов обычно выполняют в процессе монтажа гипсокартонных конструкций, тогда же делают отверстия для точечных светильников, устанавливают приспособления для крепления светильников растровых. Подробнее об устройстве ниш и проёмов можно узнать по ссылке.

Провода выводят наружу в монтажные отверстия светильников, концы их в целях безопасности, временно изолируют.

Устанавливая встроенные светильники, концы проводов зачищают (предварительно обесточив проводку) и зажимают крепежными приспособлениями в патронах точечных светильников или клеммах подключения светильников растровых.

Многожильные провода желательно не просто скрутить, но и залудить скрутки оловом. Особенно это желательно (а для мощных приборов обязательно) если светильник монтируется в помещениях с повышенной влажностью (санузлы, бани, помещения бассейнов), либо на улице. Подробнее о соединении проводов можно узнать по ссылке.

После того, как светильник подсоединен, его устанавливают, излишек провода скрывают в пустоты конструкции.

Как разместить светильники на потолке

Есть также их подвид — эконом-лампы. Они имеют цоколь как у обычных, при той же потребляемой мощности дают больше света, но имеют большие габариты и не имеют возможности сфокусировать поток освещения.Что еще можно использовать для подсветки потолка — неоновые трубки и светодиодные ленты.

С трубками работать довольно сложно, а вот светодиодные ленты подключить можно самостоятельно. Благодаря их гибкости можно создавать интересные композиции.Подходить к выбору светильников в ванную необходимо внимательно: они должны иметь высокую степень защищенности — не должны боятся паров и брызг. А выбор расположения зависит от того, какие еще источники света вы планируете использовать.

В спальне обстановка должна способствовать расслаблению и яркий свет тут обычно ни к чему. Он должен быть мягким, ненавязчивым, теплым. Потому выбирайте лампы, которые дают свет чуть желтоватый, но не ярко-белый и не с голубым оттенком.

Расположение светильников на потолке в спальне чаще делают в виде окружности или овала. Иногда споты выстраивают в прямую вдоль стены, противоположной кровати — если на ней висит телевизор. Для лаконичного дизайна в современном стиле, в стиле минимализм или хай-тек, подойдет классическая схема — люстра в центре, точечные светильники выстроены вдоль длинных стен.

В натяжных потоках есть ограничения: ткани и пленки, которые для них используются, плохо переносят нагрев. Потому на пленочные натяжные потолки ставят галогенные и люминесцентные лампы (с цоколем) мощность которых не более 20 Вт. Также можно вкрутить лампы накаливания — не более 40 Вт. На тканевые натяжные потолки можно ставить более мощные: 35 Вт и 60 Вт соответственно.Это справедливо только для тех случаев, когда не требуется подчеркнуть зонирование. В этом случае больше подходит асимметрия причем можно использовать споты разные по внешнему виду.Перед тем как выбирать расположение светильников на потолке, необходимо правильно рассчитать их количество. Обычно в расчетах исходят из нормативов. Для разных помещений они разные — в подсобных помещениях (кладовка, гардеробная и т. д.) требуется мене яркий свет, в жилых комнатах — более яркий.

Действующие нормативы освещенности есть в таблице, указаны они в Люксах. В гостиных чаще всего используют большое количество источников света, которые разбивают на несколько групп. Это дает возможность варьировать интенсивность освещения в широких пределах. Также необходимо помнить, что минимальное расстояние между встроенными потолочными светильниками составляет 30 см.

Это ключевой момент, который надо учитывать при разработке схемы расположения светильников на потолке.

Расположение точечных светильников на натяжном потолке – схемы с примерами

В свете такой популярности спотов многие как-то совсем забыли о том, что первоначальное их назначение – выполнение функции дополнительного освещения в жилом пространстве, где балом правит расположенная в центре люстра

.Дополнительная подсветка обеденной либо рабочей зоны на натяжном потолке с помощью точечных светильков – один из приемов, позволяющий создать в этом помещении особое настроение и уют.Использование спотов в качестве дополнительного освещения вовсе не преуменьшает их роли как источников света. Как видно из набора самых распространенных схем, они отвечают за зонирование помещения и необходимое освещение тех или иных участков, заметно отдаленных от центральной люстры.

В остальном софиты на кухне часто располагаются вдоль установленного гарнитура – в этом варианте есть какая-то традиционность, но очень часто обусловленная скромными размерами кухни в целом. И, как следствие, совсем небольшим пространством для маневров. В ряде помещений точечные светильники берут на себя главную роль при организации освещения в силу отсутствия возможностей для монтажа центральной люстры. Также последняя может часто смотреться инородным элементом в отдельных интерьерах, например, в узком коридоре либо небольшой ванной комнате. В тех случаях, когда использование люстры является неуместным, правильное расположение точечных спотов на натяжном потолке приобретает дополнительную важность.

Если имеется возможность, то по поводу расстановки светильников лучше проконсультироваться со светодизайнером. Тем, кто решил заниматься этим вопросом самостоятельно мы можем предложить несколько типовых вариантов размещения потолочных светильников. Неплохим вариантом будет установка на потолке овалом нескольких светильников, при этом фигура может быть разделена на несколько сегментов, включаемых отдельно.

Если осветитель встраиваемый, то особых требований к внешнему виду корпуса, кроме лицевой его части не предъявляется – после установки он не будет виден и носит чисто функциональный характер. Приборы, работающие с лампами накаливания, в том числе и галогенными, имеют вентиляционные отверстия. Устройства на светодиодах нередко оснащаются собственными радиаторами. Что делать, если коронки подходящего размера нет?

Единственный вариант – выбрать инструмент меньшего, чем нужно размера и увеличить диаметр получившегося отверстия канцелярским ножом или круглым напильником.

Монтаж точечных светильников в гипсокартон

На встраиваемых видах имеются специальные стопоры, которые позволяют закрепить их к гипсокартонному потолку. Существуют модели, устанавливаемые непосредственно в подготовленное гнездо, и модели, в комплект которых входит кольцо для обрамления отверстия. Для установки спотов в гипсокартон необходимо сжать стопоры и аккуратно вставить светильник в гнездо. После вставки стопора сами разжимаются, обеспечивая надежное удержание прибора на потолке.Монтажный процесс состоит из нескольких этапов, первым из которых является планирование.

Перед началом установки в обязательном порядке нужно определиться с размещением светильников на поверхности потолка. Это требование особенно актуально для многоуровневых конструкций.Для начала кабель протягивается в защитной гофре через конструкцию из профилей к примерному месту установки точечных светильников в гипсокартон. Сам провод ведется от главного щита к распределительной коробке, закрепленной в самой комнате.

Подробнее узнать о данном мероприятии Вы можете в статье: монтаж электропроводки в доме. В зависимости от поставленных задач и дизайнерского решения в качестве точечных потолочных могут использоваться два типа светильников – накладные и встроенные. Установка первых производится на поверхность потолка из гипсокартона и полностью находятся снаружи его.

Корпус встраиваемых утапливается в потолок, снаружи остается только светоизлучающая часть. При соблюдении всех правил монтажа точечных светильников в гипсокартонный потолок можно получить качественное освещение помещения.

Процесс монтажа встраиваемых ламп

Подготовка и планирование

Когда светильники выбраны – можно переходить к их установке.

Если вы хотите монтировать освещение своими руками, то оптимальным вариантом будет выполнение всех работ параллельно с возведением самого потолка – так у нас появляется возможность спланировать размещение всех точек освещения и проложить проводку до обшивки каркаса гипсокартоном.

На этапе планирования нам необходимо:

Заранее наметить на потолочном перекрытии точки размещения светильников.
Разместить будущие светильники на расстоянии не менее чем в 25-30 см от элементов металлического каркаса.
Спланировать освещение разных уровней подвесного потолка, выведя каждый уровень на отдельный контур освещения.

Статья по теме: Как соединить провода в распределительной коробке

Также на данном этапе нужно учесть наличие в помещении других источников света, таких как подвесные люстры, бра и настенные светильники. К примеру, если в центре комнаты будет установлена люстра, то достаточно по периметру сделать короб из гипсокартона с подсветкой: установленные на коробе точечные светильники отлично справятся с освещением периферийных участков.

Короб с подсветкой по периметру комнаты

Прокладка проводки

На стадии изготовления каркаса гипсокартонного подвесного потолка необходимо проложить проводку для подключения встроенного освещения. Чтобы облегчить себе работу, вначале делаем чертеж нашей будущей проводки, отображая на нем все элементы встроенной подсветки – провода, лампы, выключатели, трансформаторы и т.д.

Схема подключения

Если планируется стена с подсветкой из гипсокартона, отдельную разводку проводов нужно сделать и на стене. В этом случае напротив каждого элемента подсветки должен размещаться свой провод.

Выбор провода имеет два аспекта:

С точки зрения надежности подключения к светильникам лучше всего использовать мягкий многожильный провод.
С точки зрения надежности всей системы — мягкий или жесткий медный провод, к примеру, ШВВП или ВВГ-3х1,5.

Провод ВВГ-3х1,5

Если для подключения светильников вы будете использовать клеммные колодки, то второй вариант все же предпочтительнее.

Проводку следует прокладывать в специальных гофрированных пластиковых трубах – они защитят повода от механических повреждений и попадания влаги при протечках сверху. Для дополнительной страховки можно закрепить трубы на элементах каркаса с помощью пластиковых хомутиков.

Совет! Для освоения основных операций по прокладке проводки и подключению проводов к светильникам советуем вам внимательно изучить видеоуроки, размещенные на нашем сайте!

Отверстия в гипсокартоне

Перед тем как установить точечный светильник в гипсокартон, в гипсокартонной плите необходимо проделать отверстие соответствующего диаметра. Как правило, инструкция на упаковке светильника содержит информацию о нужном размере отверстия, но лучше не полениться и промерить габариты самостоятельно.

Фрезерование отверстия в потолке

Чаще всего светильники устанавливаются в отверстия 60 и 75 мм в диаметре. Для проделывания таких отверстий используем дрель с соответствующей фрезой по гипсокартону. Процесс сверления наглядно показан на видео в этом разделе сайта.
Вне зависимости от того, делаем ли мы общую подсветку потолка или же небольшой короб с подсветкой из гипсокартона, проще всего прорезать отверстия на еще не закрепленных на потолке гипсокартонных плитах. Так мы гарантировано прорежем отверстие именно там, где нам надо.
Если же приходится формировать отверстия в уже обшитом гипсокартоном потолке, то на помощь нам придет составленная ранее схема размещения ламп на потолке.
Довольно часто встречается ситуация, когда просверленное отверстие оказывается прямо напротив элемента каркаса (к примеру, если делается стена из гипсокартона с подсветкой и фреза попадает в поперечный профиль). Чтобы избежать таких ситуаций, специалисты рекомендуют перед сверлением отверстия поднести к гипсокартону обычный магнит.

Статья по теме: Шторы для зала: на что обращать внимание при выборе

После того как все отверстия просверлены и плиты гипсокартона закреплены на потолке или стене, можно приступать к отделочным работам. Монтаж точечных светильников в гипсокартон производится только после завершения отделки.

Потолок с готовыми отверстиями и выведенными проводами

Как врезать точечный светильник в гипсокартон (пластик) своими руками

Современный дизайнерский ремонт уже не мыслим без продуманной и сложной подсветки. Видов световых приборов в настоящее время великое множество, от обычных зальных ламп, светодиодных лент и заканчивая точечными светильниками. Такие светильники можно установить локально, при этом обеспечить не только «адресную» подсветку нужного места, но и придать дизайну помещения особый вид. Действительно, точечные светильни имеют на сегодняшний день столько вариантов, что глаза разбегаются. Не верите, достаточно дойти до ближайшего магазина и ассортимент вас поразит. Ну что же, мы сегодня не об ассортименте и не об дизайнерских решениях, хотя уже упомянули и про это. Мы хотим поговорить об установке выбранного вами светильника в жесткий потолок. Под жестким потолком мы подразумеваем, что светильник будет врезать в гипсокартон, пластик, фанеру или что-то такое. То есть изначально плоскость для врезки светильника представляет собой гладкую ровную и довольно прочную поверхность.

Здесь мы упомянули о прочности, в связи с тем, что поверхность должна будет обеспечивать удержание светильника фактически в своем «теле». Такое вариант не приемлем для навесных потолков, там необходимо будет подготовка к установке точечных светильников. Поэтому об этом в другой нашей статье. А мы вернемся к тому, с чего начали… Итак, о процессе установки, врезки точечного светильника в потолок из гипсокартона (пластика)

Как врезать точечный светильник в гипсокартон (пластик) своими руками

Не смотря на наше довольно долгое вступление, здесь все будет просто, может быть даже более чем. Первое что нам надо будет, так это выбрать место для установки точечного светильника. При этом выбираем мы не только исход из визуальных факторов, где бы нам хотелось видеть светильник, но и исходя из возможностей его установки. Все дело в том, что потолок как правило, поддерживают силовые балки, профиль. В места установки таких балок и профиля установить светильник скорее всего не удастся, так как отверстие под него может сильно ослабить крепление потолка, а значит он может просто прогнуться, просесть или того хуже обвалиться. Итак, место выбираем между двумя силовыми балками, удерживающими лист гипсокартона. Корректировку места установки светильника можно произвести еще до начала монтажа потолка из гипсокартона, то есть еще до того, как его смонтировали. В этом случае можно выбрать местоположение светильников, а потом делать потолок с учетом этих данных, чтобы балки не попали на места где установка светильников будет невозможна. Здесь также надо подумать и о электропроводке для точечного светильника (ов).

Итак, если вы определились с местом, теперь сверлим отверстие под светильник.

Точечные светильники бывают разных размеров, то есть с разными установочными диаметрами. Наиболее ходовые это 52, 54, 55, 74… То есть как вы поняли производители особо не думают о унификации, а лучше всего вам будет взять инструкцию к светильнику и ознакомиться с его диаметром, чтобы не ошибиться с отверстием под него.
Саму фрезу берем на 3-5 мм больше чем диаметр корпуса светильника, можно взять настраиваемую универсальную фрезу.
Сверлим с ее помощью отверстие. Отверстие сверлим аккуратно, чтобы не сломать лист гипсокртона, без особых усилий и давления. Вытаскиваем высверленный круг.
Теперь необходимо найти под потолком электрические провода, которые вы должны били пробросить при монтаже потолка, либо проложить их сейчас, если это возможно. Изолируем соединения.

Далее отгибаем рамки на пружинках, и заводим их за лист гипсокартона с краев. В итоге, они должны подпружинивать каркас светильника, тем самым прижимая его к потолку и ограничивая его перемещение.

Возможны следующие варианты

Теперь все что нам останется, так это вставить лампу. Мы бы вам рекомендовали светодиодную, хотя похоже других скоро и не останется.

Вот и все, можно включать свет и уже наслаждаться функциональностью встроенного и рабочего точечного светильника.

Резюмируя об установке светильника в потолок из гипсокартона (пластика) своими руками

Итак, как вы поняли установка точечного светильника дело вполне обыденное и под силу практически любому, кто хоть мало-мальски когда-то работа с инструментов и у кого он есть. Сложного здесь нет ничего, а вот сэкономленные средства и время, вы оцените наверняка. Ведь порой никто не сделает лучше, чем вы сами.

Установка встроенных, точечных светильников в гипсокартон

Конструкции из гипсокартона, имеющие внутренние пустоты, дали архитекторам и дизайнерам возможность устанавливать встроенные светильники в места, где их монтаж традиционно представлял значительные трудности: потолки, дверные проемы, различные ниши и т. п. В настоящее время, установка встроенных, в частности точечных светильников в гипсокартон позволяет создавать системы распределения и управления световыми потоками, удовлетворяющие самые прихотливые запросы.

Содержание
1. Отличия и виды встроенных светильников.
2. Установка точечных светильников своими руками.
3. Подключение точечных светильников к электрическому току.
4. В заключении об установке точечных светильников.

Отличия и виды встроенных светильников

Встроенные светильники, в отличие от внешних, как правило, не имеют корпуса, а лишь каркас для крепления электротехнической части (патрона для лампы, различных дросселей, и т. п.) и приспособлений для установки и фиксации самого светильника. Дизайнерского оформления удостаивается только внешняя, видимая часть прибора, но зато тут разнообразие форм, поистине, безгранично.

В последнее время, для встроенных светильников часто используют светодиоды, что еще больше расширило возможности, как дизайна приборов, так и мест где их можно расположить, поскольку габаритные размеры таких аппаратиков иногда значительно меньше сантиметра.

Встроенные светильники делятся на точечные и растровые. Отличие состоит в количестве источников света и его распределении. Точечные имеют единичный источник света (пальчиковая лампа или блок светодиодов), и приспособление для управления световым пучком (фокусирующие линзы, различного рода призмы, звезды, шары, и проч.).

Растровые светильники имеют несколько источников света, либо один, но солидных размеров (к примеру, лампы «дневного света» — длинные светящиеся трубки). Устройства для фокусировки и/или, какой либо организации светового потока в таких светильниках отсутствуют, исключая, разве, отражатели различных форм.

Установка точечных светильников своими руками

Установка встроенных светильников в гипсокартон, как точечных светильников, так и растровых, обычно не представляет сложности. В прилагаемом к светильнику паспорте в большинстве случаев даже имеется соответствующая схема. Впрочем, в большинстве случаев не значит всегда.

Способов крепления обычно два:

• с помощью пружинных «лапок»;
• с помощью винтов или шурупов.

В первом случае, «лапки» отводятся вверх, наподобие рук ныряльщика, и так, лапками вперед, светильник вставляют в заранее подготовленное отверстие (гнездо), лапки отпускают и светильник оказывается зажатым между ними и ограничителем (например, декоративным кольцом) упирающимся в ГКЛ снаружи (рис. 2).

Во втором случае, обычно сначала устанавливают обойму для размещения прибора. Крепится она к ГКЛ и/или несущему каркасу с помощью шурупов или подобного крепежа. Затем в обойму вставляется сам светильник, фиксируясь с помощью различного типа защелок, задвижек или болтов. Нередко, элементы крепления после монтажа закрываются декоративными элементами.

Подобный способ установки чаще используют для более громоздких растровых светильников.

Кроме всего прочего, для встроенных светильников (в том числе на светодиодах) иногда нужны дополнительные устройства, например: понижающий трансформатор, пусковое устройство для люминесцентных ламп. Они могут, как составлять часть прибора, так и располагаться отдельно в пустотах конструкции.

Подключение точечных светильников к электрическому току

После того, как светильник подсоединен, его устанавливают, излишек провода скрывают в пустоты конструкции.

В заключении об установке точечных светильников

Как видите, установка встроенных светильников не особо сложное занятие. Более того, даже не имея навыков электромонтажника и схемы установки, разобраться, как именно установить данный, конкретный светильник, по силам любому человеку. Ну а если для этого потребуется наша консультация, обращайтесь в комментариях либо на почту!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Монтаж и установка точечных светильников в натяжной потолок в Москве

Частными специалистами и представителями организаций, зарегистрированных на Юду, выполняется профессиональная установка точечных светильников на кухне, в коридоре и в любой комнате дома.

Вызов мастера для подключения светильника возможен в любую часть города Москва. Специалист приедет вовремя и качественно произведет подключение осветительных приборов закрытого и открытого типа. Исполнители Юду имеют многолетний опыт работы, поэтому успешно осуществляют установку подвесных, галогеновых, светодиодных и люминесцентных светильников.

Этапы монтажа

Специалисты платформы Юду помогут выбрать модель светильника. В зависимости от дизайна помещения и способа крепления, они предложат лампы различных форм, размеров и мощностей.

Мастерами сервиса Юду выполняется поэтапная установка встроенных светильников:

выбор места для светильника
разработка схемы электромонтажа
разводка проводов (для крепления светильника к гипсокартону делают дополнительную прокладку кабелей внутрь каркаса потолка)
проделка отверстий для точечных светильников (прежде чем приступить к процедуре, замеряют диаметр прибора)
подключение встроенного светильника
электромонтаж устройства (точечные светильники монтируют, затем в них вкручивают лампочки)

Во время установки точечного светильника исполнители Юду учитывают инструкции производителя. Расстояние между источниками света делают не больше одного метра, а на элементах каркаса ГКЛ прикрепляют специальные хомуты, чтобы укрепить точечные светильники.

Кроме монтажа точечных приборов, специалисты сервиса Юду выполняют ряд дополнительных работ:

замена перегоревших ламп точечных светильников
дополнительная изоляция проводки
подключение бра, люстр и других источников освещения
обновление и ремонт вышедших из строя линейных светильников

Мастера профессионально произведут установку любой модели светильника. Они будут встраивать приборы, учитывая площадь и назначение помещения. Монтаж встроенного светильника делают на гипсокартон, а также подвесной и пластиковый потолок.

Сколько стоит монтаж у исполнителей Юду

Установка светильников и прокладка проводки стоит недорого. Цены на услуги отражены в прайс-листах специалистов сервиса Юду. Стоимость установки любого светильника зависит от ряда факторов:

тип разводки электропроводки
модель светильников
вид потолка
способ крепежа
количество подключаемых светильников
сроки на монтаж светильника
дополнительные услуги (гидроизоляция провода, монтирование системы управления светильниками, замена ламп и другой ремонт осветительных приборов)

Узнайте расценки на другие работы при личном общении с исполнителем. Точную стоимость монтажа точечных светильников в доме мастер сообщит после составления сметы.

Исполнители Юду предлагают невысокие расценки на подключение светильника. Мастера по доступной цене произведут штробление потолка, прокладывание проводки и монтаж светильника.

Преимущества заказа услуг исполнителей Юду

Специалисты платформы Юду заранее обсудят с вами график монтажа светильников. До начала подключения они составят схему, подсчитают количество необходимых точечных светильников и определят мощность ламп.

Опытные мастера, предлагающие услуги на Юду, предлагают выгодные условия сотрудничества:

монтаж точечного светильника любых размеров и моделей
установка, подключение точечных приборов по доступной цене (при заполнении заявки вы можете установить приемлемую стоимость)
оперативность выезда для монтажа точечных современных светильников

Специалисты профессионально установят настенные и потолочные точечные светильники. Все провода, необходимые для подключения точечного современного светильника, мастера изолируют материалами соответствующего класса. Исполнители создадут разнонаправленные потоки света в соответствии с дизайном помещения.

Закажите монтаж точечного светильника в удобное для вас время. Заполните заявку на сайте Юду или используйте специальное приложение для смартфонов. Оформив подключение светильника у исполнителей Юду, вы можете быть уверены в качестве работы и дальнейшей исправности работы системы освещения.

Специалистами платформы Юду выполняется установка точечных светильников выше, ниже и на уровне потолка.

Освещение в гипсокартоне. Как установить точечные светильники в гипсокартон? Что собой представляют

Сегодня статья про установку и подключение точечных светильников в потолок: теория и практика, тонкости и фишки.

Про достоинства говорить много не надо. Прежде всего, это возможность воплотить любую задумку дизайнера и сэкономить место, спрятав лампочку и светильник в любую полость, которых в современной квартире немало. Например, подвесные, натяжные, гипсокартонные потолки, полые перегородки.

Точечными эти светильники называют потому, что они представляют собой точечный источник света (spot – пятно). В отличие от люстр, бра, линейных люминесцентных ламп, которые занимают в помещении определенный объем.

В точечных светильниках используются следующие виды ламп:

Галогенные, а также накаливания. Наиболее дешевые лампы.
Компактные люминесцентные (КЛЛ).
Светодиодные лампы.

Последние два типа ламп наиболее предпочтительны, из минусов у них – в основном только цена, из плюсов –

низкий нагрев,
малое энергопотребление (потребляемая мощность),
не надо думать о трансформаторах и ,
большой срок службы, особенно у светодиодных.

Наиболее распространенные цоколи у ламп для точечных светильников – с двумя штырьками (тип G).

Подготовка к установке – прокладка провода.

Если светильников много и они отстоят друг от друга на небольшом расстоянии (40 – 50 см), то достаточно проложить провод к первому из них. Это делается до начала монтажа потолка. Затем после установки потолка провод протягивается от точки к точке.

Какой провод выбрать? С точки зрения подключения к цоколям – многожильный гибкий. С точки зрения надежности и качества монтажа – такой же, как и во всей проводке. Обычно это жесткий (или мягкий) медный, например ВВГ-3х1,5, ШВВП или ПВС.

Если используется понижающий трансформатор, есть одна важная тонкость. При низком напряжении питания галогенных ламп (это обычно 12 Вольт) существенное значение имеет падение напряжения на проводах. Для тех, кто интересуется подробностями – статья . А здесь скажу, что провод должен быть сечением не менее 1,5 кв.мм, а лучше – 2,5. И длина проводов к каждой лампочке должна быть одинакова, чтобы падение напряжения тоже было одинаковым.

В любом случае, его надо прокладывать так, чтобы потом не было мучительно больно искать концы на этапе подключения. Про подключение точечных светильников будет сказано ниже.

Делаем отверстие под точечный светильник

Для того, чтобы установить точечный светильник в пластиковый или гипсокартонный потолок, надо прорезать под него отверстие соответствующего диаметра. Диаметр отверстия под точечный светильник обычно пишут на упаковке светильника, но не лишне будет его лишний раз измерить.

Наиболее ходовые размеры отверстий под точечные светильники – 75 мм и 60 мм
. Соответственно, чтобы прорезать отверстие под точечный светильник, понадобятся коронки на диаметр 74-75 и 59-60 мм. Допустимы неровности и перекосы, расширяющие отверстие в некоторых местах на 3-5 мм.

Подвесной потолок типа Армстронг коронки не требует – достаточно применить канцелярский или перочинный нож.

С натяжными потолками отдельная история – там все отверстия их диаметр и расположение закладываются на этапе проектирования потолка. Устанавливаются термокольца, препятствующие перегреву пленки потолка от нагрева лампы. Термокольца также обеспечивают механическую прочность места установки светильника, об этом я писал на Сам Электрике в статье . Нужно сразу учесть мощность ламп, которые будут устанавливаться, их количество, “скученность”.

Этот момент надо детально обговорить. Был случай, когда в ванную комнату площадью около 2,5 м2 заказчик попросил 6 галогеновых ламп. Фирма, которая изготавливала потолок, заверила, что термокольца предотвратят перегрев, и можно ставить галогенки.
В результате потолок пришлось менять – пленка вокруг колец поплавилась через несколько часов горения ламп:(. И ставить светодиодные лампочки, хотя это в несколько раз дороже.

Бывает, что при прорезании коронкой отверстия под светильник бывает вот такая неудача:

Её потом тяжело исправить, не испортив потолок. Особенно, если потолок фигурный, ступенчатый и уже покрашенный.

В данном случае может быть закрыто до 20% площади прорези, светильник уже установить можно.

Бывает ещё хуже:

Несомненно, такие ситуации портят нервы, инструмент, руки. Тут надо понимать конструкцию гипсокартонных креплений, присутствовать на этапе монтажа, или вступить в сговор (трудовой) с гипсокартонщиками, чтобы они ставили метки или сами делали отверстия.

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Есть более умный способ – использовать поисковый магнит
. Этот способ более универсальный и предпочтительный.

После этого потолок можно отделывать – красить, клеить и т.д.

Установка точечных светильников в гипсокартон

Установку необходимо проводить после покраски или оклейки потолка. Это уже чистовая работа, после нас никто не будет исправлять огрехи.

Начинаем с того, что прокладываем провод в каждое отверстие.

Затем приступаем к собственно монтажу самого светильника. У него есть специальные прижимы-усики-пружинки, которыми светильник держится на потолке. Надо их свести вместе, потом вставить светильник в отверстие в потолке, и потом они разойдутся, прижав светильник.

Всё это как-то неудобно. Кроме того, можно повредить дорогой потолок, особенно если пружины сильные, а светильник с первого раза не стал на нужное место, и его приходится двигать.

Поэтому предлагаю такое ноу-хау, или фишку. Усики сводятся вместе “на земле” технологическим куском провода, который потом в потолке разрезается. Вот фото:

Хитрость при монтаже – технологическая перемычка

Фишка при монтаже – технологическая перемычка

Такое приспособление удобно, когда много дорогих светильников ставятся в дорогой потолок, когда его нежелательно царапать и вымазывать.

Аккуратно устанавливаем светильник на место, потом действуем кусачками и – клац! – светильник стоит как надо без проблем и усилий.

Перемычку лучше делать из жесткого изолированного провода. Жесткий неизолированный (как на фото – это стальная протяжка от гофры) может чего-нибудь повредить или замкнуть.

Подключение точечных светильников

Под подключением точечных светильников понимается подключение цоколя с гибкими выводами к нашему монтажному проводу.

Подключение точечных светильников – в процессе

Конечно, эта схема подключения не совсем правильна – лучше все подключения делать в распределительной коробке, а к каждому светильнику подводить свой отдельный провод. Но на фото показана реальная жизнь (подключение шлейфом), когда заказчик придумал вот такие фигурные потолки уже после прокладки проводов и установки коробок.

Итак, светильник устанавливаем, как было показано выше, а соединения делаем с помощью . Очень люблю это клемнички, ими очень удобно соединять разные типы проводов – медь+алюминий, толстый+тонкий, гибкий+жесткий.

Подключение точечного светильника – на клеммники Ваго

Подключаем разъем (патрон) под цоколь G5.3.

Одеваем патрон на лампу, вставляем лампу в светильник, и фиксируем её защелкой.

Вот и всё. Ещё стоит сказать, что предпочтительно для галогенных ламп применять понижающие электронные трансформаторы и от перегорания в момент включения.

Пример трансформатора, который можно очень дёшево купить в Китае – трансформатор 12В 60Вт
. Рекомендую, только придётся подождать…

Для галогенных ламп также можно установить . Этим частично компенсируются недостатки галогенок – перегорание лампы в момент включения, нагрев, большое потребление мощности, малый срок службы.

В заключение – фотографии, иллюстрирующие применение точечных светильников в потолках.

Потолок с точечными светильниками. Фото 1

Потолок с точечными светильниками. Фото 2 (это потолок))

Если вам нужен электрик, и вы находитесь в Таганроге – готов . Обращайтесь, по телефону консультирую бесплатно.

Вот и всё, что я хотел и смог рассказать про установку точечных светильников
. Если что не понятно или есть что добавить – спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на получение новых статей .

С помощью осветительных приборов можно добиться уникального оформления интерьера. Грамотно расставленные светильники способны визуально сделать потолки выше или буквально раздвинуть стены тесного помещения. Особая роль отведена лампам на потолке. Как устроены точечные светильники для , особенности их монтажа и конструкции – обо всем этом в нашем материале.

Точечные светильники для гипсокартонных потолков: конструкция и её особенности

Споты монтируются в поверхностях, у которых есть второе дно. Между потолком и стеной должно быть свободное пространство, в котором разместится цоколь и проводка. Таким образом, подобные осветительные устройства могут размещаться на подвесных и , на стенах, обшитых и в мебельных конструкциях.

Размещение точечных устройств. По особенностям конструкции подобные приборы можно разделить на два типа:

открытые, не имеющие дополнительной защиты;
закрытые, снабжённые защитным кожухом, предохраняющим прибор от атмосферной влажности.

В принципе, споты не нуждаются в какой-то особой защите, их лампы изначально покрываются амальгамой, защищающей от перегревания.

Равномерное распределение иллюминации обеспечивает матовое покрытие колбы. Прибор состоит из основных элементов:

корпуса с пружинистыми крепежами, в котором фиксируется патрон;
отражателя с зеркальной поверхностью;
наружного декоративного оформления;
лампы ( , галогеновой или люминисцентной).

Декоративная часть спота может иметь разную форму. Встречаются круглые, квадратные или многоугольные панели. Цвета оформления подбираются под . Споты оформляют металлическими вставками, рамками из древесины и пластика.

Лампы в спотах предусматриваются под разное напряжение сети. Бывают системы, рассчитанные на обычные 220 вольт или 100 и .
В последнем случае потребуется использовать для их подключения трансформатор.

Патрон в устройстве стандартный, с резьбой винтом. К нему подводятся клеммы или провода. Размер точечного светильника для гипсокартона зависит от его декоративного оформления и вида используемой лампочки.

В усложнённой конструкции световой прибор снабжается дополнительным элементом – шарниром. Он позволяет поворачивать лампу и менять таким образом направление света. Такой для гипсокартонного потолка отличается наличием второго корпуса и сплющенной колбой.

Виды спотов

Приборы точечного освещения можно разделить по нескольким признакам:

способу размещения;
возможности регулировки;
назначению.

Наименование	Особенности конструкции	Применение
По способу размещения
Накладной	Не требуют «второго дна». Закрепляются вокруг небольшого углубления. Провод для заземления крепится непосредственно к крепёжной планке. Корпус фиксируется на поверхности боковыми крепежами (шурупами или саморезами)..		На сплошных поверхностях: бетонных потолках и стенах.
Встроенный	Имеет ножки для фиксации прибора в отверстии. Благодаря пружинному механизму лампа прочно фиксируется в месте установки. Провода размещаются в свободном пространстве за наружной стеной.		Монтируются на каркасных стенах и потолках, нишах и . Такие приборы могут быть вмонтированы в пол или , стенки бассейна.

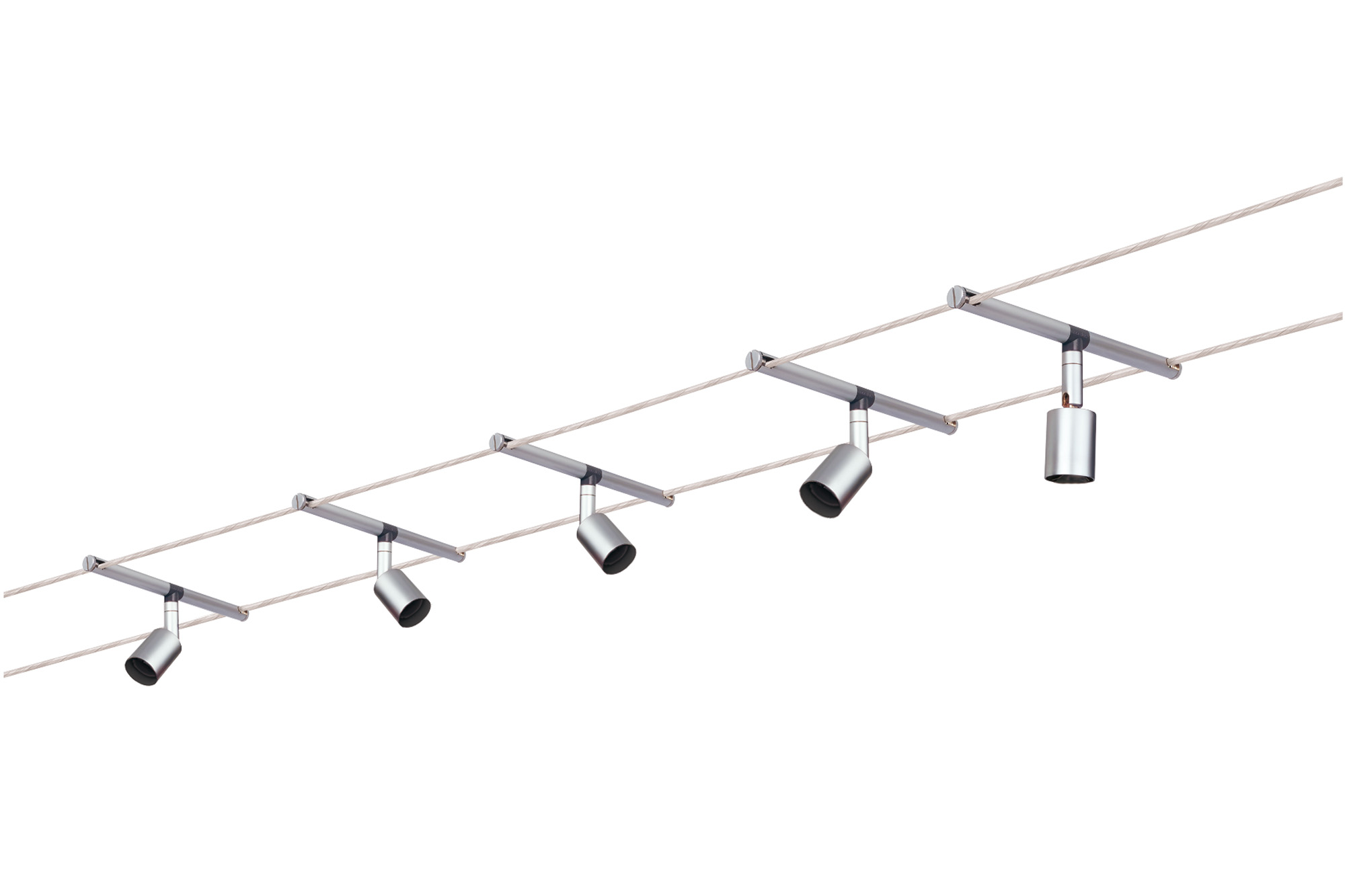

Подвесной	Лампа спота расположена на декоративном проводе, который крепится к потолку или стене. Обычно такие приборы не требуют дополнительного закрепления.		Чаще имеют декоративное, чем практическое назначение. Используются для монтажа на любых поверхностях.
По возможности регулировки
Поворотный	Оборудуется дополнительными креплениями для прочности посадки и шарнирным механизмом.		Меняет направление освещения
Неповоротный	Имеет фиксированное крепление и расположение		Обеспечивает узконаправленную иллюминацию
Выдвижной	Может менять направление освещения благодаря выдвижному механизму		Предназначен для создания световых акцентов на предметах интерьера
Карданный	Оборудуется несколькими мощными диодами, дающими поток света		Мощные устройства для яркого освещения определённого объекта
	Оснащены панелью, объединяющей несколько лампочек. Бывают накладными или встраиваемыми. Направление освещения регулируется вручную.		Применяются для и для иллюминации картин или рабочих поверхностей
По функциональному назначению
С дистанционным управлением	Оборудуются механизмами, регулирующими интенсивность освещения и направленность светового потока		Применяются для создания разных световых сценариев в помещении
	Позволяют регулировать интенсивность работы светодиодов		Используются для освещения рабочих столов и ночников
С дополнительным влагозащитным и пылезащитным покрытием	Имеют дополнительный защитный стеклянный корпус и защищённые клеммы		Устанавливаются в комнатах с повышенной влажностью: на кухне, в ванной, в бане и бассейне

Важно!
Светодиодный точечный светильник для потолков из гипсокартона обладает небольшим уголом распространения светового потока, всего тридцать градусов. Одного прибора недостаточно, чтобы осветить комнату, даже небольшую. Для этой цели потребуется несколько устройств.

Какие лампы используются во встроенных в гипсокартонную конструкцию потолочных светильниках

В небольших приборах освещения используют все современные виды :

галогеновые;
люминисцентные;
накаливания;

Совет!
Прежде, чем для гипсокартонных потолков купить точечные светильники, поинтересуйтесь у продавца, на какой вид лампочек они рассчитаны.

Галогеновые устройства
гораздо мощнее обычных ламп накаливания и потребляют гораздо меньше электроэнергии. Их крепёж занимает всего пару сантиметров, что очень подходит для точечных приборов освещения. Их недостатки заключаются в сильном нагревании во время работы и чувствительности к загрязнениям.

Отличаются минимальным потреблением энергии и высокой эффективностью. Они практически не нагреваются во время работы и совершенно безопасны. Крепления светодиодов минимальны, так что они, как никакие другие, подходят для накладных приборов.

Люминисцентные устройства
успешно имитируют естественное освещение, в этом их главное преимущество. Цена на такие лампы достаточно высока. Эти приборы содержат ртуть, так что их не стоит использовать в жилых помещениях, особенно в детской комнате.

Преимущества и недостатки точечного освещения

У каждого вида освещения есть свои сильные и слабые стороны. Точечные светильники для гипсокартонных потолков не исключение.

организация направленной или частичной иллюминации;
равномерное освещение пространства без тёмных углов;
длительный срок эксплуатации;
экономное расходование электроэнергии;
безопасность;
возможность использования ламп разного типа;
устойчивость к внешнему воздействию;
отсутствие шума, вибрации, мерцания и слепящего эффекта.

сложности в монтаже;
необходимость использования трансформаторных устройств;
необходимость в разборке каркасной стены для ремонта и замены приборов;
установка большого количества приборов для нормального освещения;
при перегревании точечный прибор может безнадёжно испортить потолка.

Статья по теме:

В статье мы подробно рассмотрим разновидности приборов, виды креплений, популярные модели, полезные советы по выбору, сравним производителей и средние цены настольных светильников.

Основные критерии выбора потолочных светодиодных встраиваемых точечных светильников. Фото, цена на популярные модели

При покупке для гипсокартонных потолков точечных светильников следует обратить внимание на обозначения на упаковке товара:

первое значение – говорит об уровне защиты от проникновения посторонних частиц. Значения могут быть от ноля до пяти. Пятый уровень свидетельствует о защите от мельчайшей пыли, нулевой – об отсутствии защиты;
второе значение – защита от влаги. Имеет значения от ноля до восьми. Восьмёрка горит о том, что прибор можно длительно погружать в воду.

На что ещё следует обратить внимание? Стоит проверить, все ли компоненты прибора имеются в комплекте, если устройство рассчитано на двенадцативольтовое напряжение, должен быть трансформатор.

Совет!
Чем примитивнее конструкция прибора, тем проще за ним ухаживать. Для кухни стоит подобрать самые простые варианты, которые можно будет легко очищать от жира.

Для гипсокартонных потолков подойдут любы модели, стоит только подобрать размеры крепежей и патрона.

Популярные производители потолочных точечных светодиодных встраиваемых светильников, фото, цена (по данным Яндекс маркета):

Что следует знать об установке точечных светильников в гипсокартон

Установку светильников следует осуществлять одновременно с зашиванием потолка гипсокартоном. Алгоритм действий:

Необходимо произвести разметку мест расположения осветительных приборов на потолке. Они должны располагаться на расстоянии около тридцати сантиметров от линий каркаса. При разметке следует учитывать расположение люстры и других устройств для освещения.

Важно!
Для каждого уровня потолка (если конструкция многоуровневая) предусматривается свой контур осветительных приборов.

Проводка прокладывается под каркасом из гипсокартона. Для этих целей используется многожильный провод и . Для безопасности проводку скрывают в защитном гофрированном кожухе. Всю систему крепят на каркасной конструкции пластиковыми хомутами.

Следующим этапом будет изготовления отверстий для установки приборов в гипсокартоне. Информация о необходимом диаметре отверстия в гипсокартоне под точечный светильник расположена на упаковке прибора. Для проделывания отверстий используют дрель со специальной насадкой нужного размера.

Совет!
Проделать отверстия легче на плитах до того, как они буду закреплены на потолке. Если приходится сверлить потолок, используйте нехитрый приём: проверяйте магнитом места расположения линий каркаса, чтобы случайно не повредить их.

Установка приборов должна осуществляться с соблюдением маркировки. Знак N означает ноль, L – фазу, РЕ – линию заземления. Остаётся только вставить лампу в готовое отверстие. Чтобы облегчить задачу, пружинистые усики крепления связывают куском провода, а после установки проводок разрезают и вытягивают.

К сведению!
Для установки накладного точечного светильника на потолок необходимо проделать отверстия только для проводов.

Статья

Монтаж гипсокартонной системы представляет собой сложный процесс, состоящий из нескольких этапов. Его результатом служит ровная монолитная поверхность, на которую можно нанести любую декоративную отделку. Особую роль в поддержании выбранной модели интерьера играет свет. Правильное расположение ламп способно подчеркнуть его особенности или, наоборот, оттенить какие-либо детали. для являются одним из возможных вариантов организации освещения, который дает множество преимуществ.

Светодиодный светильник для гипсокартонного потолка
Светодиодные светильники для гипсокартона

Пример смонтированных светодиодных светильников
Осветительный прибор для ГКЛ конструкций

Установка каркасных систем позволяет существенно видоизменить внешний вид помещения, сделав все поверхности идеально ровными. является завершающим аккордом, предающим старому интерьеру новый колорит. При этом обновленный дизайн требует установки более современных осветительных приборов таких, как точечные светильники. Установить на гипсокартон можно и любой другой вид , в зависимости от принятого дизайнерского решения, но именно компактные и красочные миньоны позволяют предать поверхности современный внешний вид. Кроме того, с их помощью подчеркнуть важные места или скрыть невыгодные детали интерьера не составит труда. Самыми популярными разновидностями осветительных приборов подобного типа являются следующие:

Варианты применения точечных светильников
Чертеж с размерами для установки точечных светильников на кухне
Разметка для точечных осветительных приборов

Ее проведение не только дает возможность получить визуальное представление о будущей осветительной сети, но и откорректировать ее, пока это возможно.
Принцип нанесения разметки выглядит следующим образом:

После нанесения разметки под потолочные миньоны, картина будущей осветительной сети будет полностью сформированной. На этом этапе ее можно оценить и при необходимости откорректировать.

Монтаж осветительной системы в гипсокартоне: пошаговая последовательность действий

Устанавливать светильники в гипсокартон необходимо аккуратно, поскольку велика вероятность повредить края и нарушить целостность потолка. Дальнейшая последовательность действий по монтажу осветительных приборов заключается в следующем:

При помощи ножа согласно разметке.
Создание отверстия для монтажа осветительного прибора
Вынимаем внутреннюю часть гипса наружу вместе с верхним бумажным слоем (в результате только внутренний слой останется неповрежденным).
Освобождение отверстия от гисокартона
Обрезаем обрывки картона и удаляем кусочки отделившегося от листа гипса.
Продеваем сквозь сделанные отверстия в ГКЛ проводку.
Через проделанное отверстие достается проводка
Патрон точечного осветительного прибора имеет небольшой размер и два провода.
Соединяем оба отвода патрона с питающими жилами (лучше всего сделать это при помощи клемсы, в которую заводятся концы кабеля и хорошенько прикручиваются).
Соединение проводов со светильником
Полностью собираем светильник novotech таким образом, чтобы патрон лампочки был абсолютно свободен.
Окончательная сборка светильника
Вкручиваем лампочку в патрон (или де вставляется диод вилкой в патрон) и оставляем ее висеть в незакрепленном положении.
Подготовленный точечный светильник
Проделываем подобные действия по отношению ко всем остальным миньонам novotech.
Подключаем проводку к выключателю (при работе с LED лампами, подключаем ее к преобразователю и только потом соединяем с сетью).
Диммер светодиода
Включаем выключатель и проверяем работу всех устанавливаемых миньонов (если какой-то из них не горит, то проверяем его фиксацию в патроне).
Вставляем корпус светильника в потолок и фиксируем специальным пружинным механизмом.
Вставка точечного светильника в отверстие гипсокартона

Проведение всех этих действий займет не более 2–3 минут на каждый миньон novotech. За 30–40 минут повесить все осветительные приборы своими руками без посторонней помощи вполне реально.
В особенности если исключить работу с изолентой и использовать соединительную шину, что само по себе повышает общую безопасность системы. Фото готового потолка можно увидеть ниже.

Пошаговая инструкция установки точечных светильников

Снять точечный светильник ненамного сложнее, чем его повесить. Необходимо поддеть декоративную накладку, установленную поверх и слегка вытащить корпус прибора novotech наружу. Далее, поддеваем пружину, надавливаем на нее и снимаем его. В видео показывается как монтировать точечные светильники на потолок из гипсокартона.

Сегодня очень хорошим вариантом для потолков являются точечные светильники. Они имеют небольшие габариты, благодаря чему их можно установить на любую потолочную поверхность и при этом качественно осветить все пространство помещения. Для этого такие лампы размещают определенным образом по всему потолку.

Точечные светильники в доме

Самым важным моментом выбора точечных светильников являются их размеры, которые подбираются в зависимости от вида прибора, а также типа потолка (из гипсокартона, подвесной или натяжной). Именно габаритам точечных светильников и их подбору под конкретный тип потолка будет посвящена данная статья.

Что собой представляют

Точечный светильник представляет собой небольшое по размерам осветительное устройство, в который встраивается одна или несколько лампочек (галогеновая, светодиодная, лампа накаливания).
Благодаря особой конструкции такие устройства сегодня активно используются для освещения самых разнообразных помещений. Но наибольшую популярность они приобрели в домашней подсветке.
Это небольшие приспособления, которые имеют незначительный угол рассеивания света. В связи с этим их нужно использовать не поодиночке, а группами. При этом размещать их можно как на одинаковом расстоянии друг от друга, так объединять в группы.

Точечные светильники в интерьере дома

Такие осветительные приспособления применяются в доме для:

создания качественного освещения в помещении;
декоративного украшения потолка;

Обратите внимание! Точечные светильники могут иметь самые различный внешний вид. Поэтому они идеально впишутся в любые интерьеры.

визуального изменения пространства. Например, используя такие лампы можно визуально расширить пространство комнаты, а также зонировать его на определенные области.

Такого рода осветительные установки могут использоваться под различные виды потолков: подвесных, натяжных и из гипсокартона. При этом какой тип светильника выбрать в каждом отдельном случае зависит как от особенностей перекрытия, так и от вида самого прибора. Поэтому, чтобы правильно выбрать не только точечные светильники, но и их размеры, необходимо разбираться в их видах.

Ассортимент продукции

На сегодняшний день точечные светильники для потолков (натяжных, подвесных и из гипсокартона) подразделяются на два вида:

встраиваемый. Это наиболее часто встречаемый тип точечных осветительных установок. Встраиваемый прибор станет практически невидим. Он будет выделяться лишь своей декоративной частью, а вся его конструкция, включая источник света, будет помещена внутрь потолка. Глубина залегания в данном случае будет завесить от того, каике размеры будет иметь встроенная лампочка, а также тип используемой конструкции. Монтаж здесь усложнен тем, что нужна правильно рассчитанная глубина, а также диаметр для встраивания в поверхность потолка;

Обратите внимание! Встраиваемый тип светильника точечного плана часто используется при создании натяжных и подвесных потолков (особенно из гипсокартона).

Встраиваемая модель

накладной. Имеет простую установку, так как его крепят к поверхности потолка. При этом отверстия здесь нужны только для маскировки проводов. В этом они более привлекательны, чем встраиваемый тип светильника. Но имеют явный минус – они заметно выступают над поверхностью. Их используют в ситуациях, когда установить встраиваемый тип прибора будет очень сложно или невозможно.

Накладная точечная модель

Выбирая встраиваемый тип светильника, необходимо знать еще и конструкционные особенности различных моделей. От этого зависит то, какой в конечном итоге будет глубина встраивания.
По конструкционным особенностям данный тип осветительных установок бывает следующих видов:

поворотные. Такие лампы могут вращаться и создавать световой поток под различными углами;

Поворотная модель

стационарные (неповоротные). Они дают свет, который идет исключительно вниз.

Кроме этого размеры прибора, а также глубина встраивания разных видов (натяжных, подвесных и из гипсокартона) будут зависеть от количества источников света.
По этому критерию выделяют две группы точечных осветительных установок:

карданные. В установке имеются несколько патронов для вкручивания в них лампочек (светодиодных, галогеновых и т.д.). Их размеры будут в разы больше, чем у одинарных;

Карданная модификация

одинарные. Это стандартный вариант, в котором имеется только одна лампочка. В связи с этим габариты здесь будут минимальными.

Одинарная модель

Обо всех видах точечных осветительных приборов нужно знать, когда для их монтажа в перекрытие важны габариты светильника, а также глубина его встраивания (если используется встраиваемый тип).

Дополнительные аспекты выбора

Выбирая точечную осветительную продукцию для различных типов перекрытий (из гипсокартона, подвесных или натяжных), нужно, прежде всего, опираться на то, какая у прибора имеется конструкция патрона. От типа патрона будет зависеть размер лампочки, которую нужно вкрутить в патрон. А от этого напрямую зависит глубина, на которую устройство будет помещено (если используется встраиваемый тип).

Патрон для лампочки

У таких приборов патроны бывают:

Е27 – предназначен для стандартной лампочки, поэтому довольно крупный;
Е14 — «миньон». Достаточно небольшие;
G4, G5, G9 – такие лампочки имеют штыри, что позволяет уменьшить общие габариты.

Как видим, типоразмеры патронов оказывают прямое влияние на габариты точечных моделей.
С ассортиментом выбора продукции мы разобрались. Теперь рассмотрим, какие приборы нужно использовать в каждом отдельном случае.

Осветительные установки и их габариты для натяжных перекрытий

Натяжные потолки сегодня пользуются огромной популярностью.

Обратите внимание! Натяжные перекрытия отлично смотрятся в сочетании с точечными светильниками.

Натяжной потолок с точечными светильниками

Выбирая такие осветительные установки необходимо знать, что для натяжных полотен есть специфические требования для таких понятий, как глубина и габариты. Они связаны с тем, что для натяжных полотен особую опасность представляют высокие температуры и нагрев поверхности от работающей лампочки.
Причем такие же требования актуальны и для пластиковых перекрытий.
Здесь нужно учитывать следующие требования:

глубина посадки должна давать нагрев от работающей лампочки не выше 80 градусов;
источник света должен быть маломощным (не более 60 Вт для ткани, а также не более 40 Вт для пленки). Поэтому здесь отдавать предпочтение нужно моделям, что имеют небольшие размеры как корпуса, так и самого патрона с лампочкой. Сами лампочки должны иметь зеркальное или черное напыление;

Обратите внимание! Для натяжных полотен идеальным решением будут маленькие светодиодные точечные светильники.

свет от источника света должен исходить исключительно в них. Поэтому здесь можно использовать лишь не поворотные модели.

Подготовка потолка для установки светильников

При этом важно создать правильные отверстия в натяжном полотне. Для создания отверстий здесь на этапе подготовки полотна следует в нужных местах разместить крепежные элементы, в которые потом будут помещены корпуса ламп. При этом важно определиться с тем, какая глубина их встраивания требуется в данной ситуации. После этого натягивает полотно. На нем, в местах креплений, устанавливается декоративные кольца и прорезаются отверстия. При формировании отверстий кольцо не даст полотну порваться больше, чем это нужно, чтобы поместить встраиваемый тип светильника.

Выбираем размер крепления для натяжного потолочного перекрытия

Чтобы не повредить натяжное полотно, подходящие модели нужно подбирать по креплению. Для осветительных установок, устанавливаемых в натяжное перекрытие, существует несколько стандартных внутренних диаметров: 60, 65, 70, 75, 80, 85 мм. Подбор креплений здесь проводится таким образом, чтобы они соответствовали размеру внутреннего диаметра плафонной части прибора. Это же нужно учитывать, при создании отверстий в потолке.
Кроме этого необходимо обратить внимание на то, какая глубина размещения будет у лампочки. Встраиваемый тип прибора может иметь два варианта размещения источника света:

наружный. Здесь лампочка размещена ниже уровня натяжного полотна. От него она отделяется плафоном. Такие модели имеют меньшие габариты. Также глубина их размещения будет меньше;

Наружный вариант размещения лампочки

внутренний. Источник света утоплен внутрь корпуса. Из-за этого увеличивается глубина и сама площадь, занимаемая осветительной продукцией.

Внутренний вариант размещения лампочки

Выбирая осветительные приборы для натяжных потолков, точно так же, как и для подвесных и гипсокартонных конструкций, нужно соотносить размеры осветительных устройств (ширина, длина, глубина и диаметр) с габаритами самого помещения.
Это позволит соблюсти соотношения и придаст помещению большей гармоничности.

Габариты осветительных приборов для подвесных потолочных конструкций

Для подвесных конструкций наиболее часто используют встраиваемые разновидности. Здесь в качестве отделки может использоваться как гипсокартон, так и пластик.

Подвесной потолок в доме

При этом таких жестких ограничений в подборе осветительных установок, как в случае с натяжными полотнами, нет. Глубина встраивания прибора, а также его величина в данной ситуации будут зависеть от типа источника света. При использовании ламп накаливания габариты светильника будут примерно 10 см, а для галогеновых и светодиодных лампочек – в 2-3 раза меньше. Также нужно учитывать и сам патрон. Специалисты не рекомендуют использовать в данной ситуации патроны типа Е27 и Е14.

Обратите внимание! За подвесной конструкцией расстояние до стартовой поверхности может быть от 2 до 10 см.

Такой разброс по глубине позволяет использовать здесь любые модели установок, начиная от самых маленьких и заканчивая самыми крупными.
Отверстия в подвесных перекрытиях вырезаются с помощью дрели и специальной насадки. При этом помните, что размеры отверстий должны совпадать с габаритами корпуса. Иначе все может выпасть из-за некрепкой фиксации в отверстии.

Гипсокартонная потолочная конструкция и подходящие лампы

Гипсокартонные потолки являются разновидностью подвесных конструкций. Поэтому здесь имеются точно такие же условия для выбора. Обычно для таких конструкций специалисты рекомендуют использовать приборы по 3-5 см в высоту. При этом здесь стоит отдавать предпочтение светодиодным источникам света, которые позволят наиболее эффектно осветить любую гипсокартонную конструкцию.

Точечные светильники на гипсокартонновом потолке

В плане размещения осветительных приборов существуют следующие правила:

максимальное расстояние между приборами не должно быть более 120 см;
между точкой крепления прибора к гипсокартона и стеной расстояние не более 55-60 см.

На гипсокартонном перекрытии одинаково хорошо будут смотреться как встраиваемые, так и накладные модели, с поворотными механизмами и без них. Но предпочтение все же отдается встраиваемым моделям, так как здесь для этого созданы все условия.

Требования при выборе светодиодных светильников для аварийного освещения

Цугунов Антон Валерьевич

Время на чтение: 4 минуты

Гипсокартонные потолочные конструкции делают уровень потолка несколько ниже, и в некоторых случаях стандартные люстры смотрятся на них громоздко и не слишком органично. Установка точечных светильников в гипсокартон на потолке станет наилучшим решением, которое может использоваться как самостоятельно, так и в сочетании с центральным осветительным прибором. Группа точечных приборов освещения позволит разграничить пространство, выделить определенные зоны помещения, равномерно осветить комнату, и создать на потолке интересные эффекты.

Виды точечных светильников

Точечные светильники, предназначенные для , классифицируются по нескольким параметрам. По типу установки различают следующие типы:

встроенные – вставляются в отверстие на потолке, после установки видна только декоративная часть;
накладные – монтируются на твердую поверхность, отверстие в гипсокартоне делается только для проводов.

Конструктивно светильники бывают:

неповоротные;
поворотные.

В точечных приборах освещения применяются разные типы ламп:

галогеновые;
светодиодные;
люминесцентные;
лампы накаливания с зеркальным отражателем.

Лампы какой цветовой температуры вы предпочитаете?

Poll Options are limited because JavaScript is disabled in your browser.

Нейтральный или естественный белый – 3500–5000 К 42%, 1004 голоса

Теплый белый – 2700–3500 К 39%, 916 голосов

Холодный белый – 5000–6400 К 19%, 443 голоса

11.03.2018

Размещение приборов освещения на потолке

Точечные приборы освещения можно расположить на потолке несколькими способами.

Прямыми рядами вдоль линии, перпендикулярной окну, с шагом не более 80–100 см и на расстоянии от стены около 60 см.
В шахматном порядке. Способ хорошо подходит для жилых комнат и обеспечивает их полноценное освещение.
Периферийное освещение. Хорошо подходит в качестве дополнительной подсветки при наличии центральной люстры. Расстояние между светильниками составляет 80 см, а расстояние от стен – 40 см.

Вышеперечисленные схемы можно комбинировать друг с другом.

Подготовка к монтажу

При обустройстве потолка начинать монтаж точечных светильников необходимо сразу после установки каркаса под гипсокартон.

Сначала составляется схема расположения осветительных приборов.
Прокладывается . Ее удобно делать на потолке, предварительно закрепив на нем специальные клипсы, удерживающие кабель в натянутом состоянии.

Жилы от кабеля опускаются вниз к светильникам. Подключение производится через клеммные контакты.

Можно прокладывать проводку через отверстия в профилях, если они предусмотрены в конструкции. Самостоятельно их вырезать не рекомендуется, чтобы не ослабить крепление потолка.

Несколько советов:

Для освещения удобно прокладывать гибкий кабель с тремя жилами сечением 1,5 мм2.
Мощные источники света устанавливать не рекомендуется. Выбираются экономичные модели ламп, по силе света равноценные лампам накаливания мощностью 35–40 Вт.
Возможность быстрой замены светильника позволяет в дальнейшем подобрать прибор, наиболее подходящий по мощности, цветовой температуре и углу рассеивания.

Разводка проводов

Провода прокладываются к светильникам в гофротрубе.

Распределительную коробку следует расположить в доступном месте, чтобы можно было в дальнейшем проверять через нее исправность проводки. Не помешает также прокладка от нее резервного кабеля в отдельной гофре на случай замены неисправного провода в дальнейшем. Несмотря на то, что потолок будет закрыт гипсокартоном, к кабелю будет доступ через отверстия в потолке, и его можно будет протянуть к любому светильнику.

Если применяется пожароустойчивый кабель, гофру использовать необязательно. Но все-таки ее рекомендуется установить хотя бы на входе в межпотолочное пространство. Через гофрированную трубу удобно вытягивать вышедшие из стоя провода и вставлять новые, поэтому следует располагать ее по прямой линии от распределительной коробки.

Подключение везде делается параллельным: так перегоревшую лампочку легко будет найти. При последовательном подключении выход из строя одного светильника приводит к отключению остальных.

Часто применяются лампы с небольшим напряжением: 12 В и 24 В. Это безопасно, но требуется установка дополнительного блока питания. Его лучше расположить где-нибудь внизу или в скрытой нише потолка для удобства обслуживания.

Важно! Еще до монтажа ГКЛ необходимо проверить исправность проводки, которая может выйти из строя при прокладке.

Как прорезать отверстия в гипсокартоне под светильники?

Разметка под осветительные приборы на гипсокартонных листах (ГКЛ) делается перед креплением к каркасу. После того как все листы закреплены, можно скорректировать места расположения светильников, чтобы они располагались на потолке ровно. Это не повлияет на качество их подключения к проводке, поскольку провода прокладываются с запасом.

Установка точечного светильника в потолок

Монтаж точечных светильников в гипсокартон делается, когда на потолок уже нанесено финишное покрытие. Работать следует аккуратно, чтобы декоративное покрытие осталось неповрежденным.

Проводка обесточивается, после чего ее концы протягиваются через отверстия в гипсокартоне и подключаются к клеммным колодкам или зажимам точечных светильников. Для этого патрон раскручивается и отделяется от корпуса. Два подводящих провода – фазный и нейтральный – подключаются к клеммнику патрона.
На корпусе большинства светильников закреплены подпружиненные усики. Они сводятся вместе и светильники в гипсокартон вставляются через отверстия потолка. Пружины разводят усики и прижимают корпус к гипсокартону с обратной стороны.
Патрон вынимается через отверстие корпуса и подключается к лампе.
Затем она вставляется в корпус и крепится стопорным кольцом.

Обратите внимание! Все светильники подключаются параллельно шлейфом. Магистральный провод не разрезается, а остается цельным, за исключением снятой изоляции в местах подключения. При этом оставляется запас питающего кабеля для возможных последующих подключений.

Соединение проводов производится пайкой (скрутка не допускается) с последующей изоляцией.

Схемы включения ламп могут быть разными. Для подключения отдельных секций применяются .

Заключение

Встраиваемый точечный светильник вполне возможно установить своими руками. Важно выполнять два основных правила: расстояние между ними должно быть не более 1 м, а мощность лампочек выбирается средняя, не приводящая к перегреву электрической системы и потолка.

<br />

(голосов: 3
, средняя оценка: 5,00
из 5)

Установка и монтаж светильников — цена в Москве.

Установка светильников, выполненная квалифицированными сотрудниками компании «ЭлектроДока» — возможность сэкономить не только время, но и средства. Специалисты, имеющие высшее или среднее электротехническое образование и действующую группу допуска по электробезопасности, быстро и качественно установят любые типы осветительных приборов. При этом стоимость монтажа светильников будет напрямую зависеть от количества точек и сложности работ. Если вас интересует установка светильников, цены на наши услуги вы можете увидеть в прайсе. Кроме того, рекомендуем обсудить детали с консультантом: специалист поможет уточнить стоимость с учетом типа светильников и их количества.

Монтаж светильников: цена и виды услуг.

6. ЛЮСТРЫ, БРА, СВЕТИЛЬНИКИ
6.1	Люстры монтаж и подключение	шт.	от 1500
6.2	Светильник потолочный	шт.	1100
6.3	Бра (светильник настенный)	шт.	700
6.4	Светильник точечный	шт.	250
6.5	Сверление отверстия для точечного светильника в гипсокартоне	шт.	250
6.6	Сверление отверстия для точечного светильника в реечном потолке	шт.	300
6.7	Светильник потолочный типа «Армстронг»	шт.	1200
6.8	Светодиодная лента	м	250
7. ЗАМЕНА ЛАМП, ДРОССЕЛЕЙ, ТРАНСФОРМАТОРОВ и т.д.
7.1.	Установка трансформатора, дросселя	шт.	500
7.2.	Замена стартера	шт.	100
7. 3.	Замена люминесцентной лампы	шт.	100
7.4.	Замена лампы накаливания, галогенной, светодиодной и т.д.	шт.	80
8.13	Диммер освещения	шт.	450
16. ПРИМЕЧАНИЕ.
16.1	Выезд мастера для составления сметы в пределах МКАД		0
16.2	Выезд мастера для составления сметы за пределами МКАД		от 500
16.3	Выезд мастера аварийный		от 3000
16.4	Коэффициент на работы свыше 3 метров		1.25
16.5	Услуга по покупке материалов, зап. частей и прочее		0
16.6	Минимальная стоимость электромонтажных работ в Москве		3000

Расценки на монтаж светильников зависят от их типа. Мы выполняем работы по:

Монтажу светильников армстронг (цена указана в прайсе).

Монтажу люстры, в том числе – люстры с пультом ДУ.

Прокладке светодиодной ленты и установке светодиодных светильников (цена зависит от метража ленты и количества светильников).

Установке люминесцентных светильников (цены указаны в прайсе).

Установке точечных светильников (цена зависит от количества светильников, стоимость 1 точки указана в прайсе).

Установке потолочных светильников (цена зависит от количества светильников, стоимость 1 точки указана в прайсе).

Обратите внимание — стоимость работы может незначительно увеличиться, если помимо непосредственного подключения осветительного прибора требуется выполнять и другие электротехнические работы:

Прокладывать или заменять проводку.

Устанавливать трансформаторы.

Штробить стены или потолок.

Устанавливать розетки или выключатели.

Монтировать систему управления освещением.

Кроме того, цена установки светильника на потолок будет зависеть от:

Типа потолка;

габаритов светильника;

высоты потолка.

Не забывайте, что качественный монтаж светильников гарантирует вам комфорт и хорошее освещение в доме или офисе. Обращайтесь в компанию «ЭлектроДока», и мы быстро решим любую поставленную вами задачу.

Советы по установке встроенного освещения | Главная Справочники

Корпус встраиваемых светильников скрыт за гипсокартоном потолка. Декоративные накладки крепятся к корпусу светильника, чтобы скрыть его. Существует множество вариантов встроенного освещения как для нового строительства, так и для реконструкции. Встраиваемые светильники, предназначенные для ремонта, не требуют снятия потолка для установки. Клипсы внутри корпуса крепят светильники к гипсокартону потолка.

Советы по выбору светильника

Основные различия между встраиваемыми светильниками, предназначенными для реконструкции и нового строительства, заключаются в том, когда и как они устанавливаются. Новые строительные приспособления устанавливаются перед установкой потолка и используют регулируемые кронштейны, которые крепятся к потолочным балкам. Ремоделирование встраиваемых светильников устанавливается после установки потолка и поддерживается гипсокартоном. Оба типа встроенного освещения предназначены для утепленных и неутепленных потолков.Очень важно выбрать правильный тип светильника, чтобы избежать потенциальной опасности возгорания. Чтобы быть в безопасности и избежать будущих конфликтов, когда изоляция может быть введена в потолок, покупайте встраиваемые светильники с изолированным потолком (IC), а не светильники без IC.

Советы по подготовке светильника

Встраиваемый светильник, предназначенный для реконструкции, должен оставаться на расстоянии не менее 1 дюйма от существующих потолочных балок, чтобы оставалось место для монтажных зажимов светильника.Вы также должны установить соединители проводов в распределительную коробку прибора перед установкой. Соединители защищают питающие провода от острых краев, оставшихся после снятия заглушки с распределительной коробки.

Советы по источнику питания

Для встраиваемых светильников требуется источник питания, который подключается к стандартному выключателю или диммеру. Простая альтернатива прокладке нового провода и установке выключателя — использовать блок питания существующего светильника. Вы можете заменить существующий светильник встраиваемым светильником или полностью удалить светильник и установить заглушку после подключения к его источнику питания.

Наконечники для просверливания отверстий

Прорезная пила или кольцевая пила, прикрепленная к электродрели, — это самый простой способ вырезать отверстия в потолке для установки встраиваемых светильников. Вариант с дрелью — самый быстрый метод, но коронка для сверла, необходимая для дрели, стоит дорого. Если вы устанавливаете только несколько светильников, пила для замочной скважины является недорогим вариантом. Большинство реконструируемых встраиваемых светильников предоставляют шаблон для вырезания отверстия точного размера. Вы также можете прикрепить шаблоны к потолку с помощью кнопок, чтобы было проще выбрать места для светильников.

Как установить встроенное освещение без выхода на чердак ⋆ 🌲 ThePlywood.com

Встраиваемое освещение, также известное как «освещение банок», популярно для добавления света в комнату, создания ярких акцентов, чтобы что-то выделиться, или создания настроения. Это отличный способ осветить отдельные участки комнаты, особенно большую, или сделать небольшую комнату визуально больше. По сравнению с другими потолочными светильниками, он имеет более чистый и современный вид.

Одним из преимуществ встраиваемых светильников является то, что они относительно недороги в установке, особенно по сравнению с накладными светильниками.Несмотря на то, что для комнаты обычно требуется больше встроенных светильников, общая стоимость проекта будет ниже.

Однако не все встраиваемые светильники одинаковы. В то время как наиболее распространенный размер составляет 6 дюймов, они бывают от 4 до 9 дюймов. Большие имеют более широкий отражатель, поэтому обеспечивают освещение большей площади, а меньшие отлично подходят для точечного освещения, чтобы привлечь внимание к произведениям искусства или другим предметам. Кроме того, теперь есть светодиодные встраиваемые светильники, в которых светодиоды встроены прямо в светильник, что снижает затраты на электроэнергию и обеспечивает длительный срок службы.

Установка этого освещения на новостройке проста, так как провода можно проложить, а освещение установить до монтажа гипсокартона. Но что делать, когда дом построен? Можно ли установить встроенное освещение в готовом доме? Можно ли его установить в доме, где нет выхода на чердак?

Большая проблема отсутствия доступа на чердак на самом деле не в самом свете. Есть светильники, изготовленные для модернизации, которые можно установить в уже существующие потолки из гипсокартона. Но это не помогает с проводкой, которая является большой проблемой.Тем не менее, их можно установить в любом случае, если есть желание сделать несколько отверстий в существующем гипсокартоне и отремонтировать их позже.

Расположение встроенного освещения

Прежде чем приступать к модернизации встроенного освещения, важно спланировать его. Размещение света важно, но также важно спланировать, как будет проходить проводка. Проводку часто необходимо прокладывать через потолочные балки, что приводит к необходимости прорезать отверстия в гипсокартоне потолка. Также может потребоваться проделать отверстия в стене для установки выключателя света.

Начиная с расположения банок, необходимо сначала определить, где находятся потолочные балки. Потолочные балки обычно проходят через более узкую часть дома, идя от внешней стены к опорной стене в середине дома. Они будут установлены либо на 16-дюймовые центры, либо на 24-дюймовые центры, поэтому, как только вы найдете один; должно быть легко определить, где находятся остальные.

Очевидно, банки не могут быть установлены прямо там, где есть балки; они должны быть установлены между ними.При измерении всегда оставляйте дополнительный дюйм или два между отверстием и балкой, чтобы она хорошо очищалась. Кроме того, светильники должны быть установлены на расстоянии не менее трех футов от стены, чтобы они не создавали тени на стене.

Но как далеко друг от друга должны быть огни?

Встраиваемое освещение обычно устанавливается через каждые четыре-шесть футов. Эмпирическое правило заключается в том, чтобы измерить высоту потолка и разделить ее пополам. Это расстояние является идеальным расстоянием между 6-дюймовыми встроенными потолочными светильниками.Большие огни будут рассеивать свет дальше, поэтому их можно размещать дальше друг от друга.

Расстояния между источниками света должны быть симметричными, за исключением тех, которые используются для выделения определенного предмета или области. Четыре светильника, расположенные в четырех футах друг от друга и в четырех футах от стены в виде квадрата, обычно обеспечивают достаточное освещение для комнаты 12 на 12 футов, если только не требуется более высокий уровень освещения, например, на кухне.

Прежде чем делать отверстие в потолке, разметьте план освещения и убедитесь, что оно не будет мешать потолочным балкам.

Прокладка проводки

Питание для освещения должно поступать где-то от выключателя. Если на месте уже есть выключатель света, возможно, обеспечивающий питание центрального светильника, который необходимо заменить, это идеально. Но если нет, то выключатель света должен быть установлен.

Это означает удаление существующего блока выключателей света и замену его на более крупный. Существующий будет прибит к стойке, поэтому для его удаления необходимо будет спилить гвозди, удерживающие его на месте, либо пилой, либо виброрезом.Но перед этим выключите выключатель в комнате и отсоедините существующий выключатель света, стараясь не сделать провода короче.

Когда распределительная коробка снята, отверстие можно вырезать, чтобы установить более крупную «реконструируемую» распределительную коробку. Позаботьтесь при покупке этого, чтобы убедиться, что он предназначен для реконструкции. Разница в том, что нет гвоздей, чтобы прикрепить его к стойке, и есть небольшие захваты, которые можно затянуть на задней стороне гипсокартона, чтобы удерживать коробку на месте.

Перед установкой выключателей в коробку нужно будет установить перемычки со старого выключателя на новый, чтобы новый выключатель имел питание. Затем нужно будет протянуть кусок ромекса по стене, чтобы подать питание от выключателя к свету.

Если нет существующего выключателя света (крайне маловероятно), то питание можно получить от существующей электрической розетки. Просто вырежьте отверстие для коробки над выпускной коробкой на высоте 48 дюймов над полом. Затем используйте электрическую змею, чтобы поймать кусок ромекса между двумя коробками, подключив его к розетке на одном конце и выключателю на другом.

Вероятно, потребуется прорезать несколько отверстий в гипсокартоне, чтобы установить проводку. В первую очередь это нужно будет сделать в стене, над выключателем света. Это отверстие должно быть примерно на 2-3/4 дюйма ниже потолка и иметь достаточную длину по вертикали, чтобы длинное сверло могло проникнуть внутрь стены и просверлить потолочную пластину в стене. Соответствующее отверстие нужно будет сделать в потолке, прямо над ним, чтобы можно было захватить провод, проходящий через отверстие, и направить его к источникам света.

Кроме того, нужно будет вырезать отверстие для самих банок. К ним должен прилагаться шаблон для вырезания, чтобы отверстия были нужного размера. Используйте пилу для замочной скважины или пилу для гипсокартона, чтобы вырезать отверстие, тщательно следуя шаблону. Если отверстие сделать слишком большим, зажимы не смогут должным образом удерживать лампу на месте.

Когда провод окажется над потолком, можно рассмотреть несколько вариантов. Во-первых, вам не придется просверливать больше потолочных балок, чем это абсолютно необходимо.Если над балками нет другого этажа, этого сверления можно избежать, накинув ромекс на балки. Но если над лагами находится этаж (наиболее вероятная причина, по которой не будет доступа в пространство над потолком), то лучше всего провести провод максимально параллельно лагам, сократив количество отверстие, которое необходимо просверлить в лагах.

Для каждого просверленного отверстия потребуется еще одно отверстие в гипсокартоне, обеспечивающее доступ сверла к балке.Помимо отверстий для фонарей, это должны быть единственные отверстия. Используйте змею электрика, чтобы добраться от одной точки доступа к другой, протягивая провод. Таким образом, в потолке не будет столько дыр, которые нужно будет заделать.

При прокладке провода (ромекс) всегда отрезайте его по длине, оставляя лишний. Отрезать лишнее не составляет большого труда; но переделывать провод — большая проблема, потому что он слишком короткий. Помните, что к каждому светильнику, вероятно, будет подключено два провода; один несет силу к свету, а второй берет силу от этого света и несет ее к следующему свету.Исключением будет последний светильник в цепочке, к которому будет подключен только один провод.

Встраиваемое освещение, Mike McCune

Установка банок

Провода на месте, пришло время установить свет. Встраиваемые светильники бывают двух видов; те, которые сделаны для нового строительства и те, которые сделаны для реконструкции. Обязательно купите тип для реконструкции, так как у других есть стержни, которые нужно прибить к потолочным балкам. Это было бы невозможно без больших отверстий в потолке.

К банке будет прикреплена электрическая коробка с помощью короткого рычага. При необходимости выдвиньте одну или две крышки отверстий с помощью отвертки с прямым жалом (по одной на каждый провод) и установите в отверстия компенсаторы натяжения. Проложите провода, уже установленные в потолке, в коробки, через эти зажимы и прикрепите их к проводке банки. Для этого обычно предусмотрены быстроразъемные крепления, но если их нет, можно использовать проволочные гайки. После подключения проводов можно снова установить крышку на соединительную коробку.

У банки, вероятно, будет три зажима для крепления на месте. Найдите их и убедитесь, что они прижаты к банке, а не к области вокруг нее. Затем вставьте банку в отверстие в гипсокартоне, сначала электрическую коробку. Возможно, потребуется немного покачать банку, чтобы полностью вставить ее, особенно если проводка заканчивается над банкой.

Установив банку, зажимы необходимо вытолкнуть наружу, чтобы они соприкасались с задней стороной потолка из гипсокартона.Контакт должен быть достаточно плотным, чтобы банку нельзя было повернуть.

Добавьте рамочное кольцо к светильнику, чтобы завершить установку.

Не забудьте гипсокартон

Процесс установки этих светильников в этих условиях, вероятно, оставит несколько отверстий в стене и особенно в потолке комнаты. Их необходимо будет залатать, используя стандартные методы исправления гипсокартона. После того, как заплатки будут закончены, а глина из гипсокартона успела высохнуть, добавьте текстуру и краску, чтобы она соответствовала остальной части комнаты.

6 ЧТО СЛЕДУЕТ ЗНАТЬ ПЕРЕД УСТАНОВКОЙ ВСТРАИВАЕМОГО ОСВЕЩЕНИЯ // НОВОСТИ ОТРАСЛИ // IDEOLI

Ненавязчивое освещение, установленное заподлицо с потолком, встроенное освещение можно найти практически во всех типах домов, и не зря. Он излучает свет вниз, освещая всю комнату, не мешая обзору и не занимая полезную площадь. Эти светильники, также называемые банками, горшками или потолочными светильниками, просто состоят из лампочки в круглом корпусе («обрезке»), ширина которого обычно составляет от четырех до шести дюймов.

Если вам нужно рабочее освещение над столом или столешницей или акцентное освещение, чтобы осветить темный угол, встраиваемое освещение поможет вам. Но это не так просто, как выбор мощности и типа лампочки — на создание конечного эффекта влияет ряд факторов. Вот что нужно учитывать перед установкой встроенного освещения дома.

Встраиваемые светильники проще всего установить во время нового строительства, но их можно встроить в существующие потолки.

Поскольку встроенное освещение устанавливается в потолке, его проще всего установить до того, как потолочные материалы будут подняты — во время нового строительства или капитального ремонта.Встраиваемое освещение, предназначенное для нового строительства, монтируется на потолке между балками с помощью монтажных кронштейнов, которые прибиваются гвоздями к обвязке. Затем они подключаются к источнику питания, а над ними поднимается гипсокартон (с тщательно вырезанными отверстиями). Если у вас нет полного доступа к потолочным балкам, вы все равно можете установить встроенное освещение, не копаясь в гипсокартоне. Просто ищите встраиваемые светильники, предназначенные для прохода через небольшое отверстие в потолке и прикрепленные к гипсокартону с помощью зажимов вместо балок и ремней.

Ключевое значение имеет размещение.

Вы можете использовать встроенное освещение для общего освещения, рабочего освещения или акцентного освещения — или их комбинации — но, в отличие от напольных или настольных ламп, у вас есть только один шаг, чтобы расположить источники света в идеальном месте. Подумайте, какие места вы хотите хорошо осветить, например, над креслом для чтения или кухонным островом. Если вам нужно рабочее освещение, убедитесь, что источник света расположен над рабочей станцией, а не над местом, где вы будете сидеть или стоять, иначе вы будете работать в собственной тени.И не забудьте разместить встроенные светильники на расстоянии не менее двух футов от стен.

Размер лампы

также поможет определить место установки. Типичное правило состоит в том, чтобы размещать огни на таком же расстоянии друг от друга, как и диаметр лампы в дюймах. Таким образом, лампочка диаметром четыре дюйма должна находиться в четырех футах от следующего источника света. Четырехдюймовые лампочки — хороший выбор для потолков нормальной высоты; Пяти- и шестидюймовые лампочки, также широко доступные, хороши для высоких потолков, поскольку они излучают более мощный свет.

Распределите светильники по зонам для большей гибкости.

Для больших комнат с областями, которые могут нуждаться в разном освещении время от времени, или пространств, где важна атмосфера, рассмотрите возможность подключения источников света, чтобы они работали друг с другом в стратегических группах. Пусть каждая зона может работать независимо от других. Если вы наслаиваете общее освещение, рабочее освещение и акцентное освещение, это даст вам больше контроля над настроением и функцией пространства. Например, вы можете настроить диммер для общего освещения, выключить рабочее освещение и позволить акцентному освещению выделить произведение искусства или камин.

Взвесьте все за и против различных типов лампочек.

Выбирая лампочку для встроенного освещения, вы, вероятно, будете поражены всеми вариантами. У каждого типа лампочек есть что предложить, от эстетики до энергоэффективности. Вот как некоторые из самых популярных встряхиваются.

• Лампы «А»: Стандартная лампа накаливания, которая служит надежным и недорогим вариантом, особенно для общего освещения. Требуется использование накладки отражателя (корпуса, окружающего лампу) для усиления света.

• Лампы «R»: Хороши для общего освещения, особенно в жилых помещениях, они популярны из-за встроенной отражающей поверхности, которая нагревает свет от ламп накаливания и создает узор заливающего или точечного света.

• Галогенная лампа: Этот тип лампы излучает яркий белый свет с управляемым лучом и отлично подходит для общего освещения (особенно на кухнях и в ванных комнатах), а также для рабочего и акцентного освещения. Низковольтные галогенные лампы, для которых требуется трансформатор и специальный низковольтный корпус, — это отличный вариант — энергоэффективность, отличное качество света и более длительный срок службы.

• LED: Светодиодные лампы могут прослужить до 11 лет при 12 часах использования в день. Вы можете найти их в различных цветовых температурах, что делает их достаточно универсальными для всех комнат дома. Кроме того, они не выделяют тепла, обеспечивают энергоэффективность и привлекательное качество цвета. Будьте осторожны: вы заплатите за них немного больше вперед.

Используйте подходящие инструменты для вырезания отверстий в гипсокартоне.

При самостоятельной установке встраиваемого освещения используйте кольцевую пилу — просто насадку для дрели — чтобы получить идеальное круглое отверстие нужного диаметра.Кольцевые пилы бывают стандартных и регулируемых размеров; обратитесь к руководству пользователя освещения, чтобы определить точный размер отверстия, которое вам нужно. В крайнем случае вы можете использовать небольшую ручную пилу для гипсокартона; просто найдите время, чтобы измерить и очень тщательно отметить отверстие. Компас может помочь убедиться, что вы вырезаете идеальный круг. Также держите поблизости искатель шпилек, чтобы убедиться, что вы не просверливаете и не режете балку.

Рассмотрите возможность найма электрика.

Даже если у вас есть опыт подключения осветительных приборов, установка встроенного освещения связана с некоторыми проблемами, которые лучше доверить профессионалу.Некоторым источникам света требуется трансформатор для подачи пониженного потока электроэнергии. Другим может потребоваться специальный корпус с рейтингом IC, который защищает от электрического возгорания, если он размещается в потолке вместе с изоляцией. На самом деле, местные правила могут предписывать использование светильника с рейтингом IC, что-то, что должен знать электрик. В некоторых городах даже требуется разрешение на установку встроенного освещения. Не говоря уже о том, что если вы встраиваете свет в существующий гипсокартон и не уверены, какую проводку вы найдете или где расположены ваши балки, электрик может немного покопаться и определить наилучший план действий для вашего дома. .

Установка встроенного освещения | ХГТВ

6-дюймовые встраиваемые светильники
3-дюймовые встраиваемые светильники-глазки
12/2 неметаллический строительный электрический провод
диммеры (1 с дистанционным управлением)
одна 2-местная старая настенная коробка
электрические аксессуары (скобы, проволочные гайки и т. д.)
дрель со шнеком бит
Плоскогубцы Lineman’s
аккумуляторная дрель
кольцевая пила для каждого легкого размера
ножовочная пила
универсальный нож

1.Как правило, встроенное освещение используется для трех целей: общего освещения, подсветки и рабочего освещения. Для общего освещения используйте большие светильники с лампочками заливающего света. Для рабочего освещения используйте меньшую прожекторную лампу, а для подсветки используйте небольшой светильник с точечной лампочкой. Для этого проекта они использовали прожекторы на расстоянии 36 дюймов от каждого угла для общего освещения и небольшие прожекторы над изголовьем (18 дюймов от стены) для рабочего освещения.

2.Загляните на чердак, чтобы убедиться, что над каждым светом нет обрамления. При необходимости отрегулируйте все источники света, чтобы избежать обрамления, сохраняя равномерное расстояние.

4. Вырежьте отверстия для фонарей либо шестидюймовой кольцевой пилой в дрели, либо начертите шестидюймовый круг и вырежьте его с помощью торцовочной пилы для гипсокартона.

5. На чердаке протяните провод от места выключателя к первому шестидюймовому светильнику, затем к следующему и так далее, пока все шестидюймовые светильники не будут последовательно соединены с выключателем.Соедините два небольших светильника в одно и то же место, используя отдельный набор проводов. Не забудьте оставить достаточно провода на чердаке над местом выключателя, чтобы он прошел по стене в новую распределительную коробку.

6. Как правило, черный провод — горячий, белый — нейтральный, а оголенный или зеленый — заземление. Закрепите все электрические соединения на креплениях. Черный провод идет к черному проводу, белый к белому и провод заземления от дома наматывается на зеленый винт в корпусе лампы.Затяните зеленый (заземляющий) винт до упора. Обязательно установите на место все крышки, которые вы снимаете, чтобы выполнить соединения.

7. Примечание: Отключите питание в помещении. Снимите старый переключатель и коробку, отвинтив пластину переключателя и вытащив переключатель из коробки. Отсоедините провода от переключателя и снимите распределительную коробку со шпильки, используя небольшой лом или большую отвертку. Выбросьте старую коробку.

8.Увеличьте существующее отверстие распределительной коробки, чтобы поместиться в новую двойную распределительную коробку, удерживая новую распределительную коробку над старым отверстием и обводя контур новой коробки на стене. Вырежьте гипсокартон с помощью ножовки.

9. При необходимости: На чердаке с помощью сверла просверлите новое отверстие в верхней части стены в полость стойки для прокладки новых проводов.

10. Пропустите два новых провода переключателя в распределительную коробку. Также протяните провод от дома (который был в старой распределительной коробке) в новую распределительную коробку.

11. Подсоедините электрические соединения. Диммеры обычно имеют два провода или два клеммных винта с пометками «Линия» и «Нагрузка». «Линия» — это горячий провод, а «Нагрузка» — это провод, идущий к свету. Если он не помечен, подключите любой провод к любому проводу. Разделите горячий провод (черный) от дома, чтобы запитать оба «линейных» входа на диммерах. Черный провод от каждого комплекта лампочек идет к «нагрузочной» стороне диммера. Используя проволочные гайки, прикрепите все белые провода друг к другу, а затем все зеленые или оголенные провода заземления друг к другу.Аккуратно сложите всю проводку обратно в коробку и вкрутите диммеры в коробку.

12. Включите питание для проверки ламп. Вставьте светильники в отверстия на потолке. Прикрепите накладные кольца с помощью прилагаемых пружинных зажимов.

Armstrong Ceiling Solutions и XAL Lighting совместно предлагают интегрированную систему установки линейного освещения из гипсокартона

Сотрудничество между Armstrong® Ceiling Solutions и XAL Lighting позволяет архитекторам и дизайнерам проще, чем когда-либо, включать линейное освещение как в акустические, так и в конструкции потолков из гипсокартона.

Новые дизайнерские возможности вдохновлены выпуском новой интегрированной системы монтажа Armstrong Ceilings, разработанной специально для линейного освещения гипсокартонных потолков. Он дополняет аналогичную систему, предназначенную для линейного освещения по центру акустических потолков.

Разработанное для облегчения создания и установки линейных схем освещения, новое решение использует систему сеток для гипсокартона Armstrong Ceilings и комплект отделки, содержащий все торцевые пластины, алюминиевые профили и специальный соединительный кронштейн для освещения.Светодиодные светильники LENO Zero Plenum от XAL Lighting интегрируются с компонентами сетки для идеальной подгонки и отделки.

Решение для линейного освещения из гипсокартона Быстрая и простая установка

Быстрее и проще в установке по сравнению с традиционным линейным освещением с рамой. Новое решение для линейного освещения для гипсокартона позволяет устанавливать светильник снизу, устраняя необходимость переделки потолка, предлагая более высокие потолки и нулевое вмешательство в пленум.

Ультратонкий светильник XAL LENO Zero Plenum шириной четыре дюйма отличается высокой выходной мощностью, энергоэффективным светодиодным освещением для любого пространства и высокоэффективным опаловым покрытием для равномерного освещения и улучшенного контроля бликов.

При установке в сетчатую систему светильник обеспечивает плавную интеграцию потолка из гипсокартона и линейного освещения для единообразной посадки и отделки. Это также позволяет дизайнерам использовать светодиодное освещение в долгосрочной перспективе, чтобы создать более монолитный вид.

присоединяется к акустическому линейному световому решению

В дополнение к решениям для линейного освещения из гипсокартона компания Armstrong Ceilings также предлагает систему непрерывного или дискретного линейного освещения по центру
для акустических потолков.Он включает в себя готовые потолочные панели Armstrong, подвесные системы 9/16”, соединительный кронштейн для освещения и светильник XAL LENO Zero Plenum.

Чтобы узнать больше о линейном освещении из гипсокартона, посетите сайт armstrongceilings.com/drywall-linear-lighting. Чтобы узнать больше о светильниках XAL LENO Zero Plenum, посетите сайт www.xalusa.com.

Предварительные условия для полированной установки — Insights

Для универсального высококлассного вида дизайнеры часто рекомендуют встраиваемые светильники без рамки. T встраиваемый без ободка относится к встраиваемому светильнику без видимого декоративного кольца.

Универсальный характер этого освещения обусловлен его конструкцией, которая обычно предлагает регулируемый карданный источник света, позволяющий пользователю направлять луч света. «Одно из самых распространенных заблуждений о встроенном освещении без рамки заключается в том, что оно на самом деле не имеет рамки. На самом деле есть отделка», — сказал соучредитель Alcon Lighting Джейк Хакими. «Отделка приклеена к потолку.Светильники без видимой отделки спрятаны, как будто они встроены в потолок, что придает изысканный вид премиум-класса».

Существует несколько категорий встраиваемых осветительных приборов без рамки; линейные светильники без рамки и утопленные кратные светильники без рамки.

Многократные лампы без рамки поставляются с несколькими регулируемыми карданными лампами (обычно от двух до пяти) и часто используются в розничной торговле и музеях. Это связано с тем, что для освещения пространства с минимальным вниманием к светильникам необходим большой объем регулируемого рабочего освещения.

Ключевые моменты для безупречной установки

Установка встраиваемых светильников без рамки требует больше усилий. Определенные шаги могут обеспечить чистую, профессиональную установку.

«Большинство осветительных приборов без рамки подходят для гипсокартона любой ширины, — сказал Хакими. «Однако некоторые из них могут быть конкретными. Дважды проверьте, чтобы характеристики вашей безрамочной арматуры соответствовали ширине гипсокартона вашего потолка».

«Понимать роли и обязанности установщиков.Лучше всего работать с установщиком, имеющим опыт работы с приложениями без рамки. Ответственность за электропитание и установку светильника лежит на электрике, а на монтажнике гипсокартона — заштукатурить окантовку светильников на потолке».

Преимущества освещения без рамки

1. Более чистый архитектурный дизайн освещения. Безрамочная конструкция (также называемая невидимой отделкой или без ободка) придает установке более чистый, цельный вид, как будто она встроена в потолок.

2. Повышенная универсальность и функциональность благодаря регулируемому светодиодному источнику света, позволяющему направлять луч света.

Смотрите также

3. Разноплановая точечная подсветка. Такая модель, как Alcon Lighting 14113-3 Oculare Pull-Down 3-Light Multiple, предлагает три выдвижных регулируемых прожектора на карданном подвесе.

4. Больше света. Множественное освещение ярче, чем некратные версии.

5. Широкое применение. Встраиваемые светодиодные светильники без рамки подходят для самых разных условий: от коммерческого применения, такого как магазины розничной торговли, до высококлассных жилых помещений, таких как многоквартирные дома и дома.

6. Добавленная стоимость вашего пространства, недвижимости и выставленных объектов, будь то искусство или товары для розничной торговли.

Для чистого, высококлассного вида с функциональной универсальностью идеально подойдет встраиваемое освещение без рамки.

Как установить встроенное освещение как профессионал! – Наш Home Made Easy

Делиться – значит заботиться!

Приколи меня!
Поделиться через фейсбук
Поделиться твитом

Электромонтажные работы кажутся страшными для любого мастера выходного дня.Это по своей сути сложно, потому что это не тот проект, о котором многие из нас знают или даже хотят взяться за него. Однако, как только вы научитесь планировать свой проект и узнаете, где находится ваш выключатель, это будет так просто! Выполнив несколько простых шагов, вы увидите, как превратить старый светильник во встраиваемое освещение, которое лучше подойдет для вашего дома.

Ребята, в несколько раз меньше значит больше…. гораздо больше! Недавно я описал множество встроенных светильников, висящих по всему дому.Строитель дома любезно предоставил нам одинаковое освещение для каждой комнаты, несмотря на его намерение.

Это сводит с ума. Некоторые из огней находятся в небольшом пространстве вместе. Вместо того, чтобы тратить много денег, чтобы заменить их на что-то более визуально привлекательное, я подумал, что мы должны сделать шаг назад и просто удалить врезные крепления! Джордан, наверное, думал, что я на 110% страннее, чем обычно. Мой запрос?

Замена светильников скрытого монтажа на встроенные светильники!

Светильник для дома

Во-первых, нам нужно взглянуть на то, что было раньше.Эти огни в коридоре, ведущем в нашу семейную комнату. Видите абсурдность двух огней всего в нескольких футах друг от друга? Шиш. Хотя мне нравится красивое новое освещение, мысль о двух источниках света, расположенных так близко друг к другу, отвлекает.

В коридоре второго этажа установлены 4 встроенных светильника. Вы можете увидеть 3 из 4 ниже. Четвертый свет позади меня и справа от меня.

Мы решили также заменить две средние лампы в прихожей на встроенное освещение.Теперь в планы на будущее входит модернизация светильников на обоих концах коридора, а не замена всех 4 одинаковыми красивыми новыми светильниками.

Джордан не позволил мне задокументировать, как он меняет свет над лестницей. Просто чтобы вы знали, было довольно страшно наблюдать, как он меняет освещение на высоте 18 футов… над лестницей!

Этот пост содержит партнерские ссылки. Если вы делаете покупки в моем блоге, я могу получать компенсацию за клики или покупки, которые вы совершаете.Благодарим вас за поддержку программы «Наш дом — это просто!». Для получения дополнительной информации прочитайте мою страницу отказа от ответственности .

Расходные материалы, необходимые для замены старого фонаря

Дополнительно: для домашних вещей мы в значительной степени полагаемся на эту маленькую платформу. Он поднимает нас на 3 фута в воздух и тогда мы можем дотянуться до всего! Джордан использовал его для освещения прихожей как внизу, так и наверху. Платформа — одна из тех приятных вещей, которые мы никогда не ожидали использовать так часто.

Удалить старый свет

Сначала нужно отключить питание источника. Это кажется таким здравым смыслом, пока вы не забудете об этом. Не забудьте отключить питание! Это то, что мне нравится в жизни с инженером, он всегда помнит эти глупые шаги, о которых я иногда забываю!

Затем удалите текущий источник света. Это проще, чем вы думаете! Начните с ослабления винтов вашего текущего фонаря. Затем слегка поверните крепление, пока оно не отсоединится от потолка (для вашей модели может потребоваться полное отвинчивание винтов).

Затем снимите текущий установленный монтажный кронштейн (небольшой плоский прямоугольный элемент) и сохраните все кронштейны и винты вместе с фонарем на случай, если он понадобится вам позже для другого проекта. Как только свет будет физически отделен от потолка, осторожно опустите светильник.

Теперь вам нужно отключить электрические соединения. Будьте осторожны, поддерживайте фонарь, чтобы при снятии соединений фонарь не упал на пол.

Помните, что, как правило, ваш горячий провод черный, нейтральный — белый, а заземление — оголенное.Ваша цветовая схема может отличаться в зависимости от того, где вы живете или когда был построен ваш дом. Всегда консультируйтесь с лицензированным электриком, если вы не уверены!

Далее вам нужно снять потолочную электрическую коробку. В зависимости от расположения светильника и типа крепления это может быть легко или немного сложнее. Более простой способ? Доступ на чердак, чтобы вытащить электрическую коробку и регулируемую подвеску (показана ниже).

Более сложный маршрут? Удаление корпуса из-под фонаря, тем более что вам, возможно, придется отрезать часть электрической коробки или отрезать больше гипсокартона, чем хотелось бы.

Далее вам нужно решить, нужен ли вам изоляционный корпус или нет. Например, при модернизации нашего первого этажа не использовался изоляционный корпус, потому что он не закрыт изоляцией между двумя этажами. Тем не менее, корпус встраиваемого освещения на втором этаже покрыт изоляцией на чердаке, поэтому он нуждался в корпусе в стиле изоляции.

Установка встраиваемого корпуса светильника

Получив корпус, откройте упаковку и найдите трафарет для вырезания гипсокартона.Аккуратно разрежьте гипсокартон с помощью пилы для гипсокартона. Когда Джордан сделал это, мои глаза стали огромными. Беспорядок был намного хуже, чем сама дыра! К тому времени, когда четвертый свет был отключен, я к этому привык.

К счастью, гипсокартон и пыль хорошо убираются с помощью пылесоса и детских салфеток (для твердых пород дерева).

После того, как вы прорежете отверстие нужного диаметра, пора приступать к проводке. Сначала вам нужно удалить одну из нокаутов, чтобы пропустить проводку.

Убедитесь, что вы используете разъем или втулку NM/SE в соответствии с вашими местными нормами для защиты проводов, которые будут подаваться через заглушку.Подсоедините проводку: черный к черному, белый к белому и зеленый/голый к зеленому/голому.

Далее вы вставите корпус в отверстие в потолке. Сначала прижмите распределительную коробку к потолку. Вставьте пружинные зажимы на место, пока они не защелкнутся.

Установите встраиваемую панель освещения

Теперь вы готовы вставить накладку. Мы выбрали эти встраиваемые светильники, потому что они полностью закрыты. Есть из чего выбрать онлайн. Еще одним преимуществом тех, которые мы выбрали, является то, что они светодиодные.

Как установить точечные светильники. Установка точечных светильников в гипсокартон

Установка точечных светильников в подвесной потолок из гипсокартона

Планирование освещения

Расположение проводов

Формирование отверстий

Подключение и закрепление светильников

С чего начать?

Применяемые источники света

Как делаются большие отверстия

Присоединение светильников к электропроводке

2.

3. Высверлить круговым сверлом (высечными ножницами) по кафелю — «балеринкой».

4. Полотном ножовки по металлу.

5. Высверлить дрелью со сверлом диаметром 6-8 мм.

6. Высверлить дрелью.

7. Вырезать ножом.

8. Сделать наколку.

Как установить потолочные светильники в гипсокартон

Ограничения, влияющие на компоновку

Лампы, используемые в точечных светильниках и спотах

Разновидности точечных светильников

Уровень напряжения

Тип ламп

Особенности конструкции

Рекомендуемое количество источников света для различных помещений

Схемы размещения точечных светильников

Схема расположения светильников

Монтаж точечных светильников для гипсокартонных потолков

Как сделать освещение при помощи светодиодных лент?

Уникальная светодиодная подсветка подвесной конструкции

Как подобрать светильники для гипсокартонных изделий?

Как подобрать правильно точечные светильники?

Точечные светильники — что собой представляют

Как можно расположить светильники

Подготовительные работы — с чего начинать

Работа с гипсокартоном

Прокладка проводов — что нужно знать

Работа с проводкой

Как устанавливать светильники

Схема расположения точечных светильников на потолке

Подключение точечных светильников к электрическому току

Как разместить светильники на потолке

Расположение точечных светильников на натяжном потолке – схемы с примерами

Монтаж точечных светильников в гипсокартон

Процесс монтажа встраиваемых ламп

Подготовка и планирование

Прокладка проводки

Отверстия в гипсокартоне

Как врезать точечный светильник в гипсокартон (пластик) своими руками

Как врезать точечный светильник в гипсокартон (пластик) своими руками

Резюмируя об установке светильника в потолок из гипсокартона (пластика) своими руками

Установка встроенных, точечных светильников в гипсокартон

Отличия и виды встроенных светильников

Установка точечных светильников своими руками

Подключение точечных светильников к электрическому току

В заключении об установке точечных светильников

Монтаж и установка точечных светильников в натяжной потолок в Москве

Этапы монтажа

Сколько стоит монтаж у исполнителей Юду

Преимущества заказа услуг исполнителей Юду

Освещение в гипсокартоне. Как установить точечные светильники в гипсокартон? Что собой представляют

Подготовка к установке – прокладка провода.

Делаем отверстие под точечный светильник

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Установка точечных светильников в гипсокартон

Подключение точечных светильников

Точечные светильники для гипсокартонных потолков: конструкция и её особенности

Виды спотов

Какие лампы используются во встроенных в гипсокартонную конструкцию потолочных светильниках

Преимущества и недостатки точечного освещения

Основные критерии выбора потолочных светодиодных встраиваемых точечных светильников. Фото, цена на популярные модели

Что следует знать об установке точечных светильников в гипсокартон

Монтаж осветительной системы в гипсокартоне: пошаговая последовательность действий

Что собой представляют

Ассортимент продукции

Дополнительные аспекты выбора

Осветительные установки и их габариты для натяжных перекрытий

Выбираем размер крепления для натяжного потолочного перекрытия

Габариты осветительных приборов для подвесных потолочных конструкций
