Виды электрических проводов

В данном обзоре рассмотрены виды электрических проводов. И прежде чем переходить к основной теме, хотелось бы выделить некоторые важные моменты. Наверно, многие считают, что провод и кабель — это одно и тоже. Чем отличаются друг от друга кабель, провод и шнур? Что такое жила и изоляция? Зная эти понятия, вам будет легче разобраться в многообразии видов проводников электричества.

Жила — металлическая сердцевина проводника. Она может быть цельной или состоящей из тонких проволок, закрученных в жгут. В зависимости от материала жилы бывают алюминиевые, медные и алюмомедные. При выборе проводов и кабелей для домашней проводки важно знать площадь сечения жил.

Изоляция — материал, служащий ограждением для электрического тока. Это может быть керамика, стекло, поливинилхлорид, целлулоид. Изоляция защищает людей от воздействия тока, предотвращает соприкосновение жил между собой, дает проводнику защиту от механического повреждения и погодных воздействий.

Провод имеет одну или несколько сплетенных жил, соединяющих источники электричества с потребителем, поэтому их подразделяют на одножильные и многожильные. Провода могут быть защищенными или незащищенными. Первые имеют поверх изоляции оболочку, берегущую провод от света, влаги, агрессивных веществ, механических повреждений. У незащищенных проводов такая оболочка отсутствует.

Кабель отличается от провода тем, что каждая его жила изолирована и дополнительно еще имеет защитное покрытие из полимеров, резины или металла. Кроме наружной изоляции, которую называют кембрик, в кабелях используют наполнители, дающие дополнительную защиту от повреждений. Так, защитный слой из стальных материалов противостоит грызунам и способен выдержать сильный удар лопатой или другим ручным инструментом. Кабели с такой защитой называются бронированными.

Шнур состоит из многопроволочных гибких жил, заизолированных и покрытых внешней оболочкой из мягкой резины или пластика. Шнуры отличаются высокой гибкостью, поэтому их используют в бытовой технике и электроинструментах.

Провод А, АС, СИП-1, СИП-2, СИП-3, СИП-4

Провода марок А, АС, СИП-1, СИП-2, СИП-3, СИП-4 предназначены для воздушных линий электропередач.

Неизолированный провод А – это конструкция из алюминиевых проволок, которые скручены особой скруткой – попеременно меняющей свое направление на противоположное при переходе от слоя к слою, причем для наружных витков применяется правая скрутка.

Неизолированный провод АС

Неизолированный провод АС изготовлен из алюминиевой проволоки, навитой поверх оцинкованной стальной проволоки, выполняющей роль несущего сердечника. Алюминиевая проволока скручена специальной скруткой, при которой направление скрутки соседних повивов направлено в противоположные стороны, а скрутка наружного повива направлена в правую сторону.

Провода неизолированные марок А и АС предназначены для передачи электрической энергии в воздушных электрических сетях.

Для ввода электричества в дом наиболее широко используют СИП (самонесущий изолированный провод). Он имеет высокопрочные сталеалюминиевые жилы, изолированные светостабилизированным полиэтиленом. Благодаря атмосферостойкой изоляции провод СИП не разрушается под воздействием внешних факторов. По сравнению с традиционными воздушными линиями электропередачи, линии с применением самонесущих изолированных проводов имеют ряд преимуществ:

• Отсутствие траверс и изоляторов.
• Наличие изоляции на токоведущих проводниках.
• Повышенная механическая прочность.
• Простота монтажа и ремонта.

Разновидности провода СИП:

СИП-1, СИП-2	(1) Фазная токопроводящая жила из алюминия, многопроволочная, уплотненная. (2) Нулевая несущая жила из алюминиевого сплава или сталеалюминевая, многопроволочная, уплотненная, неизолированная. (3) Изоляция из термопластичного светостабилизированного полиэтилена (LDPE).
СИП-1А, СИП-2А	(1) Фазная токопроводящая жила из алюминия, многопроволочная, уплотненная. (2) Нулевая изолированная несущая жила из алюминиевого сплава или сталеалюминевая, многопроволочная, уплотненная. (3) Изоляция из светостабилизированного сшитого полиэтилена.
СИП-3	(1) Многопроволочная токопроводящая жила из алюминиевого сплава. (2) Изоляция из термопластичного светостабилизированного полиэтилена (LDPE). Провода предназначены для применения в воздушных линиях электропередачи на переменное напряжение до 20 кВ номинальной частоты 50 Гц. Изготавливается только в одножильном исполнении.
СИП-4	Провод без несущего троса, в котором четыре проводника из уплотненных алюминиевых жил равного сечения. Изоляцией в этих проводах является термопластичный атмосферостойкий полиэтилен высокого давления (ПЭВД). Все изолированные проводники скручены между собой. Крепление такого провода осуществляется как в анкерных, так и в поддерживающих зажимах сразу за все 4 провода, поэтому и суммарная разрывная прочность и суммарная допустимая нагрузка в этом проводе больше, чем в несущем тросе проводов СИП-1А и СИП-2А равного сечения.

Провод монтажный МКШ, МКЭШ, МГШВ, НВ

Провод МКШ

МКШ — предназначен для фиксированного межприборного монтажа, для соединения электрической и электронной аппаратуры и приборов, работающих при номинальном переменном напряжении до 500 В частоты до 400 Гц или постоянном напряжении до 750 В.

Конструкция МКШ:

• Оболочка из ПВХ-пластиката.
• Поверх изолированных скрученных жил – полиамидная или полиэтилентерефталатная пленка.
• Изоляция и оболочка из поливинилхлоридного пластиката.
• Токопроводящая жила из скрученных медных луженых проволок.
• Многожильные монтажные провода МКШ выпускаются с различным количеством жил: 2,3,5,7,10,14.
• Номинальное сечение жил: 0,35 мм²; 0,5 мм²; 0,75 мм².
• Жила МКШ – медная, луженая, многопроволочная, соответствующая 4 классу для сечений 0,35 мм² и 0,5 мм², и 2 классу для сечения 0,75 мм² .

Условия эксплуатации провода МКШ:

• Электрическое сопротивление изоляции на 1 метр провода составляет не менее 10 Мом.
• Провод МКШ устойчив к воздействию ударных и вибрационных нагрузок.
• Температура эксплуатации составляет от -50°С до +70°С.

Провод МКЭШ

МКЭШ

МКЭШ — предназначен для фиксированного межприборного монтажа, для соединения электрической и электронной аппаратуры и приборов, а также используется для монтажа коммутационной аппаратуры АТС.

Конструкция МКЭШ:

• Оболочка из ПВХ-пластиката.
• Экран из медных проволок.
• Изоляция из ПВХ-пластиката.
• Токопроводящая жила.

Условия эксплуатации МКЭШ:

• Рабочая температура – от -50°С до +70°С.
• Устойчив к воздействию ударных и вибрационных нагрузок.

Провод МГШВ

МГШВ — предназначен для подвижного и фиксированного внутриприборного и межприборного монтажа электрических устройств и выводных концов электроаппаратуры.

Конструкция МГШВ:

• Жила из медной луженой проволоки.
• Изоляция волокнистая или пленочная.
• Оболочка поливинилхлоридная.
• Выпускаются в семи цветах: белом, желтом, красном, синем, зеленом, коричневом, черном.

Условия эксплуатации МГШВ:

• Рабочая температура от -50°С до +70°С.
• Данный провод стойкий к воздействию плесневых грибов, статической и динамической пыли, соляного тумана, солнечного излучения, атмосферных осадков, бензина, минерального масла и соленой воды.

Провода монтажные НВ

Провода монтажные НВ, в зависимости от толщины изоляции, предназначены для работы в цепях электрических устройств общепромышленного применения при номинальных переменных напряжениях 600 В или 1000 В частоты до 5000 Гц и постоянном напряжении 840 или 1400 В.

Конструкция провода НВ:

• Номинальная толщина изоляции соответствует: на напряжение 600 В: 0,35 мм; на напряжение 1000 В: 0,45 мм.
• Токопроводящая жила медная луженая, одно- или многопроволочная.
• Изоляция провода из ПВХ-пластиката (расцветка изоляции выполняется сплошной или в виде полос).

Условия эксплуатации провода НВ:

• Рабочая температура от -50°С до +105°С.
• Климатическое исполнение В (эксплуатация во всех климатических районах на суше и на море, кроме макроклиматического района с очень холодным климатом).
• Категория размещения 2 – эксплуатацию под навесом, при которой отсутствует прямое воздействие осадков и солнечной радиации.
• Категория размещения 3 – эксплуатацию в закрытых помещениях, в которых воздействие песка и пыли, а также колебания температуры и влажности существенно меньше, чем на открытом воздухе.
• Категория размещения 4 – предусматривает работу оборудования в помещениях с искусственно регулируемыми климатическими условиями (кондиционирование воздуха).

Провод связи ПКСВ, ПРПМ, П-274М, ПТПЖ

Провод ПКСВ

ПКСВ — провода станционные кроссовые с двумя, тремя или четырьмя однопроволочными медными жилами, изолированными ПВХ пластикатом. Провода предназначены для осуществления нестационарных включений в кроссах телефонных станций при постоянном напряжении до 120 В. Основным преимуществом провода данного типа является то, что его можно прокладывать абсолютно во всех средах: земле, воде, в туннелях (под землей).

Конструкция ПКСВ:

• Токопроводящие жилы однопроволочные изготовлены из медной мягкой проволоки диаметром 0.4 и 0.5 мм.
• Число жил – 2, 3, 4.
• Сечение жилы – 0,4мм² , 0,5мм² .
• Изоляция из ПВХ пластиката толщиной 0.25 мм.
• Две, три или четыре изолированные жилы скручены в провод с шагом скрутки не более 15 диаметров по скрутке.

Условия эксплуатации:

• Диапазон температур эксплуатации: от +50 °С до -10 °С.
• Приемлемая относительная влажность — до 80%.
• Монтаж провода производится при температуре не ниже — 5°С.

Провод ПРППМ

ПРППМ — провод однопарный с медными жилами в полиэтиленовой изоляционно-защитной оболочке для телефонной связи и радиофикации. Провода связи марки ПРПМ предназначены для  неподвижной прокладки в радиотрансляционных, телефонных сетях и сетях слабого тока  при напряжении до 250 В, частотой до 10 кГц.

Конструкция ПРППМ:

• Токопроводящая жила изготовлена из медной проволоки.
• Число жил – 2.
• Сечение жилы: 0,9мм²; 1,2мм².
• Изоляционно-защитная оболочка выполнена из полиэтилена, наложена на токопроводящие жилы (жилы уложены параллельно в одной плоскости).
• Существует также модификация ПРПВМ, оболочка которого изготовлена из ПВХ.
• Толщина оболочки на жилах диаметром 0.9 мм — не менее 1 мм, на жилах диаметром 1.2 мм — не менее 1.2 мм.

Условия эксплуатации и технические характеристики:

• Диапазон температур эксплуатации от -40°С до +50°С.
• Электрическое сопротивление изоляции токопроводящей жилы: диаметром 0.9 мм, не более: 28.4 Ом/км (диаметром 1.2 мм, не более: 16.0 Ом/км).
• Электрическое сопротивление изоляции: с токопроводящей жилой диаметром 0.9 мм, не менее: 1000 МОм*км (с токопроводящей жилой диаметром 1.2 мм, не менее: 1000 МОм*км).
• Рабочая емкость: с токопроводящей жилой диаметром 0.9 мм, не более: 50.0 нФ/км (с токопроводящей жилой диаметром 1.2 мм, не более: 56.0 нФ/км).
• Монтаж производятся при температуре не ниже: минус 10°С.
• Радиус изгиба не менее 10 кратного значения наружного диаметра провода.

Провод П-274М

П-274М — провод с токопроводящими жилами из медных и стальных оцинкованных проволок с изоляцией из светостабилизированного полиэтилена высокой плотности, скрученных в пару. П-274М предназначен для полевой связи. Допускается прокладка в грунте, по земле, подвеска на опорах или местных предметах, кратковременная прокладка через водные преграды.

Конструкция П-274М:

• Жила скрученная из трех стальных оцинкованных и четырех медных проволок диаметром 0,30 мм.
• В центре располагается стальная проволока, а в наружном повиве медные и стальные по схеме: 2 медные + 1 стальная + 2 медные + 1 стальная.
• Изоляция из светостабилизированного полиэтилена высокой плотности. Цвет изоляции — черный.

Условия эксплуатации и технические характеристики П-274М:

• Провода устойчивы к воздействию солнечной радиации.
• Провода в тропическом исполнении стойки к воздействию плесневых грибов.
• Диапазон температур эксплуатации: от -50°С до + 65°С.
• Высокая прочность на разрыв не менее 392 H и стойкость к внешним воздействующим факторам обеспечивают надежную связь в условиях повышенной влажности, воздействия ветра и температурных колебаний.

Провод ПТПЖ

ПТПЖ — провод однопарный со стальными оцинкованными токопроводящими жилами, изолированными полиэтиленом высокого давления, с разделительным основанием, для радиофикации. Он предназначен для монтажа сетей проводного вещания, преимущественно в жилых, офисных и производственных помещениях.

Конструкция ПТПЖ:

• Токопроводящие жилы из оцинкованной стальной проволоки.
• Изоляция из светостабилизированного полиэтилена высокого давления толщиной 0,6 мм наложена на две параллельно уложенные в одной плоскости жилы.

Условия эксплуатации и технические характеристики ПТПЖ:

• Диапазон рабочих температур: от -40°С до + 60°С.
• Радиус изгиба – не менее 10-кратного значения минимального наружного размера провода.
• Разрывное усилие провода с диаметром токопроводящих жил 0,6 мм — не менее 196 Н (1,2 мм — не менее 784 Н).
• Монтаж и прокладка проводов производятся при температуре не ниже: — 10°С;

Провод установочный ПВ-1, ПВ-3, АПВ

Данные провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В. Прокладка ПВ проводника для монтажа электрических цепей производиться в стальных трубах, пустотных каналах строительных конструкций, на лотках и других защитных конструкциях.

Провод установочный ПВ

Конструкция ПВ:

• Токопроводящая жила у проводов марки АПВ – алюминиевая, однопроволочная или многопроволочная, класса 1 для сечений от 2,5 до 16 мм² включительно, класса 2 для сечений от 25 до 120 мм² включительно.
• Токопроводящая жила у проводов марок ПВ – медная, однопроволочная (ПВ-1) или многопроволочная (ПВ-3), класса 1 для сечений от 0,5 до 10 мм² включительно, класса 2 для сечений от 16 до 95 мм² включительно.
• Изоляция – из ПВХ-пластиката, различных цветов. Цвет наноситься сплошным способом или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку.

Технические характеристики проводов ПуВ (ПВ-1), ПуГВ (ПВ-3), АПВ:

• Провода стойки к воздействию температуры окружающей среды от –50°С до +70°С.
• Провода стойки к воздействию относительной влажности воздуха 100% при температуре +35°С.
• Провода стойки к воздействию плесневых грибов.
• Провода стойки к воздействию механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов.
• Провода не распространяют горение.
• Монтаж проводов должен производиться при температуре не ниже –15°С.
• Радиус изгиба при монтаже должен быть не менее 10 диаметров провода.
• Длительно допустимая температура нагрева жил не должна превышать +70°С.

Провода шнуры осветительные ПУГНП (ПУНП),  ПВС, ШВВП

Провод ПУНП

Провод ПУНП, ПУГНП, АПУНП

Провод ПУНП — самый дешевый из всей проводниковой продукции (не рекомендуется к использованию!). Этот установочный плоский провод имеет две или три однопроволочные жилы и поливинилхлоридную изоляцию. Жилы могут быть окрашены в разные цвета. Такой провод бывает только плоским и используется для силовых  и осветительных сетей. Изоляция, выполненная из дешевых материалов, довольно быстро теряет свои свойства при нагреве. Поэтому, при использовании ПУНП необходимо дополнительно изолировать используя кабель-канал.

Конструкция ПУНП:

• Токопроводящая жила – медная, круглой формы (однопроволочная в — ПУНП, многопроволочная в ПУГНП).
• Число жил и сечение (мм²) ПУГНП: 2х1,0; 2х1,5; 2х2,5; 2х4,0; 2х6,0; 3х1,0; 3х1,5; 3х2,5; 3х4,0.
• Число жил и сечение (мм²) ПУНП: 2х1,5; 2х2,5; 2х4,0; 3х1,5; 3х2,5; 3х4,0.
• Изоляция из ПВХ пластиката. Цвет изоляции не нормируется.
• Расположение жил в проводе – параллельно.

Технические характеристики ПУНП:

• Вид климатического исполнения: У ( в районах с умеренным климатом), категории размещения 3, 4 (в закрытых помещениях с естественной вентиляцией и в помещениях с искусственно регулируемыми климатическими условиями), по ГОСТ 15150.
• Провода стойки к воздействию температуры окружающей среды: от –15°С до +50°С.
• При одиночной прокладке провода не распространяют горение.
• Изоляция проводов выдерживает испытание на проход напряжением 2000 В переменного тока.

ПУГНП отличается от ПУНП тем, что жилы в нем многопроволочные. Именно поэтому к названию добавляется буква «Г» — гибкий. Минимальный радиус изгиба равен шести диаметрам. Все остальные характеристики соответствуют ПУНП. В виду хорошей гибкости ПУГНП используют для прокладки в местах, где проводка совершает частые изгибы, или для присоединения бытовых приборов к сети.

Разновидностью ПУНП считается провод с алюминиевыми жилами — АПУНП. Его характеристики аналогичны, кроме возможности жилы быть многопроволочной и гибкой.

Провод соединительный ПВС

Провод соединительный ПВС

Провод соединительный ПВС — многжильный провод с изоляцией и оболочкой из ПВХ. Применяется для присоединения электроприборов и электроинструмента (стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов) к электрическим сетям, а также для изготовления шнуров удлинительных на напряжение до 380 В для систем 380/660 В.

Конструкция ПВС:

• Токопроводящая жила – медная или медная луженая, круглой формы, многопроволочная  класса 5 (в помещениях с повышенной влажностью).
• Число жил – 2, 3, 4, 5.
• Сечение жил, мм² – 0,75; 1,00; 1,50; 2,50.
• Жилы покрыты изоляционной резиной.
• Оболочка из ПВХ пластиката, наложена с заполнением промежутков между жилами, придавая проводам круглую форму.

Технические характеристики ПВС:

• Максимальная температура эксплуатации +70°С.
• Провода не распространяют горение при одиночной прокладке.
• Ресурс по деформациям изгиба при номинальном напряжении составляет не менее 30000 циклов.

Шнуры ШВВП

Шнуры ШВВП

Шнуры ШВВП предназначены для присоединения электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных на напряжение до 380 В.

Конструкция ШВВП:

• Токопроводящая жила медная или медная луженая, круглой формы, многопроволочная класса 5 (в помещениях с повышенной влажностью).
• Число жил – 2 или 3.
• Сечение проводов жил, мм² – 0,50; 0,75.
• Изолированные жилы расположены параллельно. Изоляция жил и оболочка шнура из ПВХ пластиката.

Технические характеристики ШВВП:

• Шнуры исполнения У (умеренная климатическая зона) категорий размещения 1, 2, 3 предназначены для эксплуатации при температуре окружающей среды от –40°до +40°С.
• Шнуры исполнения Т — категории размещения 4, УХЛ — категории размещения  4 от –25°до +40°С.
• Максимальная температура токопроводящей жилы при эксплуатации +70°С.
• Шнуры не распространяют горение при одиночной прокладке.
• Ресурс шнуров, выраженный в стойкости к знакопеременным деформациям изгиба при номинальном напряжении, составляет не менее 30000 (60000) циклов (движений).

К выбору материалов для проводки нужно подходить очень ответственно. Сегодня на рынке можно встретить множество видов проводов. При выборе электрического проводника в первую очередь  нужно обратить внимание на материал жил. По действующим в настоящее время нормам и правилам внутренней электропроводки разрешено использовать провода и кабели только с медными жилами. Учитывать также следует способ прокладки. Провода в большинстве случаев прокладывают только скрытым способом (в штукатурке или коробах).

Виды и типы электрических проводов: предназначение различных кабелей

В жизни человека применение электроэнергии стало неотъемлемым. Люди уже не могут представить свою жизнь без различных электрических приборов. Но нужно помнить, что ток, идущий по некачественному проводу, является источником повышенной опасности. Во время создания или ремонта старой проводки необходимо использовать только правильно подобранные кабели. Для этого нужно знать их виды и различия.

Основные разновидности

Кабели и провода разделяются по их назначению. Первыми созданными изделиями были те, что использовались для доставки электрической энергии конечному потребителю. Они называются силовыми. Затем эксперименты показали, что передавать электричество лучше в виде переменного тока. Чем выше напряжение, тем меньше энергии терялось в процессе транспортировки, поэтому начали искать оптимальные значения. В итоге силовые электрокабели стали подразделять на:

1. Провода, по которым подаётся электрический ток от электростанций в населённые пункты. Напряжение составляет 20−150 кВт.
2. Эл. кабели, приносящие энергию к потребителю (110−380 Вт).

Когда произошло развитие телефонии, были изобретены и отдельные виды проводов. Для функционирования телефона не требуется большое напряжение, поэтому применять силовые линии нерационально. Также для подключения к связи большого количества домов необходимы провода, количество жил в которых было бы соответствующим.

После того как появилось радио и телевидение потребовались совершенно другие специальные кабели, которые соединяли устройство воспроизведения с антенной. Главным отличием их от других является наличие экранирования. Если оно отсутствует, сигнал получается слабым и искажённым.

С появлением компьютеров возникла необходимость соединять их в одну большую сеть. Для этого понадобились новые типы проводов. Сначала применялись телефонные линии, но они не могли обеспечить требуемую скорость обмена данными. Прорывом в этой сфере можно считать появление оптоволокна, позволяющего передавать информацию с большой скоростью без потерь. Чтобы создать местные сети, стали применять кабели по типу «витая пара».

Также существуют и нестандартные разновидности таких изделий. Например, бывают греющие шнуры, светящиеся и декоративные.

Скрытая и открытая проводка

Благодаря маркировке электропровода можно сразу и однозначно узнать все необходимые характеристики. Буквы всегда обозначают материал, из которого изготовлено изделие. Цифры дают информацию о количестве жил и их сечении. Например, аббревиатура АВВГ означает, что кабель не бронированный. Первая буква говорит о выполнении жил из алюминия. Если её нет, то кабель медный.

В помещениях со стандартными условиями (сухие с нормальной температурой) зачастую применяются следующие виды проводов:

1. АВВГ. Этот кабель может быть плоским или круглым. Выполняется с 1,2,3 или 4 жилами, которые сделаны из алюминия. Изоляция такого изделия не воспламеняется.
2. ВВГ. Имеет те же характеристики, но выполнен из меди. Также есть негорючая модификация, которая носит название ВВГнг. Существует и ВВГнг-LS. Это изделие имеет пониженное дымовыделение.
3. ПВС. Круглый кабель с большим количеством медных жил.
4. ШВВП. Плоский многожильный проводник, выполненный из меди. Максимальное сечение составляет 0,75 мм². Его можно применять только для подключения бытовых электрических приборов.
5. NYM. Это зарубежный аналог ВВГнг, который производится только в круглой форме.

В деревянных домах, а также в различных интерьерах, напоминающих по дизайну стиль «ретро», применяется проводка открытого типа.

В таком случае выбирать проводник нужно с учётом материала стен постройки. В деревянных домах необходимо использовать только электрические кабели ВВГнг, ВВГнг-LS, NYM. Если не устраивает цвет или фактура, то можно подобрать подходящий кабель-канал.

Нестандартные силовые провода

Существуют нестандартные силовые провода, которые необходимо применять в каких-либо конкретных условиях. Например, РКГМ является одножильным кабелем и предназначается для монтажа проводки в помещениях с высокой температурой. Сохраняет свои характеристики в диапазоне от -60 до +180 градусов по Цельсию. Изоляция способна выдержать напряжение в 660 Вт. Такое изделие хорошо переносит вибрации и стопроцентную влажность воздуха. Не разрушается под воздействием внешних факторов.

ПНСВ — это одножильный провод, который сделан из стали. В качестве изоляции используется материал ПВХ. Сечение жилы может варьироваться от 1,2 до 3 мм². Сплав и толщина подобраны так, чтобы изделие начинало греться во время прохождения по нему электрического тока. Зачастую провод применяется в тёплых полах. Также его могут использовать во время заливки бетона в зимнее время.

ВПП является многопроволочным одножильным кабелем. Сечение может достигать 25 мм, поэтому всегда имеет двойную изоляцию. Предназначается для подачи электроэнергии к двигателям насосов, которые работают в артезианских скважинах. Это значит, что на провод не оказывает влияние влага и повышенное давление.

Правильный выбор

Выбирать марку электропровода нужно только по указанию электрика. Главным фактором является точный подбор диаметра, который должен соответствовать будущей потребляемой мощности.

Когда планируется монтаж проводки открытого типа, то большую роль может играть цвет самого изделия. Если прокладка проводов будет проводиться с применением кабель-каналов, то желательно знать и стандартный внешний вид различных марок:

1. ШВВП. Делается всегда в белом цвете.
2. ПВС. Это изделие может быть белым или оранжевым.
3. ВВГ всегда чёрный.
4. NYM — серый.

Во время покупки всегда нужно обращать особое внимание на надписи, которые могут содержать информацию о ГОСТах, технических условиях и заводе-изготовителе. Если на самом изделии нет этой информации, то её можно узнать из бирки, находящейся на бухте. Когда хотя бы чего-то не хватает, лучше отказаться от покупки такого энергокабеля.

Нужно помнить, что существуют марки проводов, которые запрещено использовать по причине их несоответствия нормам пожарной безопасности. К ним относятся:

1. ПУНП.
2. ПУНГП.
3. ПУВП.
4. ПБПП.

Они имеют сравнительно низкую стоимость, но по внешнему виду их сможет отличить только специалист. Перед приобретением всегда нужно проверять все маркировки, находящиеся на бухте и изоляции провода.

Также попадаются производители, которые понижают отпускную цену путём удешевления себестоимости. Это происходит за счёт уменьшения сечения жилы. Может снижаться и толщина изолирующего слоя. Такие фабрики иногда продают обычное омеднённое алюминиевое изделие под видом медного. Всегда следует спрашивать всю документацию и сертификаты перед покупкой товаров от малоизвестных производителей. Это позволит обезопасить своё жильё.

Если во время монтажа электрической проводки ответственно отнестись ко всем расчётам и не жалеть деньги на материалы, то электросеть будет безопасной и прослужит долгое время. Качественные кабели и правильный расчёт сечения — залог комфорта и пожаробезопасности.

Подключение антенны

Главной задачей антенных кабелей является передача сигнала от антенны к телевизору или же любому другому приёмному устройству. Их конструкция обычно предполагает наличие 1 медной жилы, которая находится в толстой изоляции (1−2 мм). Это необходимо для предотвращения механических повреждений, а также частотных накладок. После первой изоляции идёт экранирующий слой. Он позволяет защитить сигнал от паразитных токов. Далее есть ещё одна оболочка, сделанная из поливинилхлорида.

Хоть эти кабели являются конструктивно простыми, но у них есть довольно много характеристик, по которым и нужно делать выбор:

1. Сопротивление центральной жилы. Этот показатель обуславливает максимальную длину кабеля.
2. Частота передаваемого сигнала. Существует ДВ и УКВ связь. Этот параметр для каждого типа будет очень различаться. Для УКВ необходимо использовать провод, имеющий в конструкции многопроволочную жилу.
3. Качество экранирования. В этом случае следует учитывать происхождение паразитных токов, что позволит выбрать для их компенсации наиболее подходящий тип экрана. Лучше применять оплётку или сплошную фольгу.

Также нужно думать и о том, где будет проложен провод. Это позволит решить, нужна ли дополнительная защита от различных механических воздействий. Следует учитывать и перепады температур.

Компьютерный кабель

Компьютерные кабели бывают двух основных типов. Первый используется для того, чтобы подключить конечного потребителя услуги к распределительному устройству, а второй — для обеспечения дальнейшего соединения.

На настоящий момент практически везде применяется оптоволокно для передачи информации на любое расстояние. Такой провод не является электрическим, потому что по нему проходят световые импульсы, которые в дальнейшем становятся электрическими. Для подключения этих изделий необходимо применять специальное оборудование. Также не обойтись и без высококвалифицированного персонала. Такие факторы обусловливают то, что этот кабель для бытового использования применяется очень редко.

Существует и другая разновидность — витая пара. Провод очень хорошо знаком всем пользователям интернета, так как именно он подключается к компьютеру. Это изделие имеет свои подвиды:

1. UTP. Все жилы кабеля попарно скручиваются между собой. Имеется лишь внешняя оболочка.
2. FTP. Конструкция практически такая же, как и у первого типа, только есть экран из фольги.
3. STP. Присутствует двойное экранирование. Фольгированный экран покрывает каждую пару жил. Следующим слоем идёт медная оплётка.
4. S/FTP. Также имеет двойное экранирование.

Этот кабель состоит из 8 жил, которые скручиваются между собой по парам. Каждая отдельная жила покрывается изоляцией из поливинилхлорида или пропилена.

Декоративные изделия

Чаще всего для создания декоративной проводки применяется светодиодный кабель. Помимо основных жил, проводящих электрический ток, это изделие имеет ещё одну дополнительную цепь, на которой располагаются светодиоды. Их размещают под внешней оболочкой на небольшом расстоянии друг от друга. Диоды начинают светиться сразу после подключения провода к электросети. Они имеют последовательно-параллельную схему, благодаря чему можно разрезать кабель в абсолютно любом месте. Также это позволяет найти обрыв.

Если купить провода с разными цветами лампочек, то можно создать целую композицию. Это определяет их популярность в нише создания сценических эффектов. Также бывают и электролюминесцентные провода. Они функционируют, основываясь на таком явлении, которое называется беспробойной электролюминесценцией. На главную жилу кабеля наносится небольшой слой диэлектрика и люминофора. Далее, на неё наматывают две тонких проволоки, а затем всё снова покрывается цветным или прозрачным диэлектриком. Если смотреть в целом, то такая конструкция является конденсатором. Для работы необходим переменный ток с напряжением около 100−150 Вт.

Когда конденсатор заряжается и разряжается, благодаря люминофору под действием электрического поля провод начинает светиться. Этот кабель гораздо лучше неоновых трубок, так как он меньше тратит электроэнергии, дешевле и может спокойно менять свою форму.

Декоративной проводкой можно считать и те кабели, которые используются в интерьерах в стиле «ретро». Они являются обычными силовыми проводами, но только будут прокладываться по поверхности стены. Предполагается, что наружные кабели имеют надёжную изоляцию и хороший внешний вид. Жилы в таких изделиях зачастую скручиваются.

Виды электрического кабеля / Статьи и обзоры / Элек.ру

При необходимости покупки кабельно-проводниковой продукции человек несведущий сталкивается с множеством трудностей: непонятные аббревиатуры и названия заставляют мозг закипеть. В материале знакомимся с основными разновидностями проводников и их обозначениями.

Кабель и провод

Электрические кабель и провод — это изделия на основе металлических токопроводящих жил. Частенько в разговорах и статьях о проводке слова употребляются в качестве синонимов, что не совсем верно: изделия относятся к разным видам продукции и имеют конструктивные различия. Так, согласно ГОСТ, у проводов жилы не имеют собственной изоляции, внешняя оболочка также может отсутствовать. Ситуация с кабелем — прямо противоположная.

Благодаря усиленной защите и, как минимум, двойной изоляции, сфера применения кабеля шире: изделие может подвергаться большим нагрузкам и использоваться в неблагоприятных условиях. Кроме того, проводник лучше приспособлен для больших напряжений.

Виды кабеля

Кабель разных марок хоть и выглядят похоже, на деле имеют массу различий. Для производства жил и оболочек используются разнообразные материалы. Кроме того, изделия могут иметь дополнительные конструкционные элементы.

В зависимости от металла, из которого изготовлены жилы различают алюминиевые и медные проводники.

Алюминий — недорогой материал, отличающийся малым весом. Тем не менее использование алюминиевых изделий в качестве проводки в жилом помещении запрещено, что связано с недостатками металла: текучестью; окислением, ведущим к образованию ухудшающей проводимость оксидной пленки и хрупкостью.

Электропроводимость у медных жил в 1,7 раза лучше, чем у алюминиевых. Эластичность и гибкость материала позволяет выдерживать множество деформаций при прокладке и использовании. Впрочем, и медь — не идеал: вес медного кабеля в три раза превышает вес алюминиевого аналога. Стоимость материала также говорит не в его пользу. Кроме того, жилы и контакты окисляются на воздухе.

Продвигаясь изнутри конструкции проводников наружу, рассмотрим изоляционные материалы. От их типа зависит способность кабельно-проводниковой продукции выдерживать различное напряжение, воздействие высоких и низких температур, ультрафиолета, сопротивляться механическим повреждениям и другим внешним факторам. Наибольшей популярностью пользуются такие материалы, как поливинилхлорид (ПВХ), полиэтилен, резина и бумага с пропиткой.

Изделия в ПВХ-изоляции прокладываются внутри помещений, что связано с чувствительностью материала к низким температурам и ультрафиолету. Проблемы могут быть решены применением специальных добавок, а также прокладкой в трубах. В целом, материал неплохо сопротивляется повреждениям и износу.

Проводники в полиэтиленовых оболочках, не подверженные разрушению кислотами и щелочами, эксплуатируются при широком диапазоне температур. Для улучшения характеристик применяются добавки, а также вулканизация. Технология позволяет лучше противостоять растрескиванию, а также повысить температуру плавления.

Кабель, покрытый резиной, хорошо гнется, практически не поглощает влагу. Использование материала повышает стоимость готовой продукции. Кроме того, со временем резиновая оболочка теряет эластичность.

Проводники в пропитанной бумаге на основе сульфатной целлюлозы выдерживают напряжение до 35 кВ. Для защиты от влаги применяются дополнительные оболочки.

Конструкция кабеля может содержать дополнительные элементы. Существуют экранированные, бронированные изделия, модели в хлопчатобумажной и стальной оплетке. Экранирование применяется для защиты от помех и выравнивания электромагнитного поля внутри проводников. Бронирование предохраняет кабельно-проводниковую продукцию от значительных механических воздействий. Оплетки помогают предотвратить нарушение изоляции, а также противостоять растяжению.

Популярные разновидности кабеля

Для того чтобы не ошибиться при выборе кабеля, лучше обратиться к маркировке. Обозначения, содержащие до шести элементов, стандартизированы и читаются следующим образом:

• первый знак обозначает материал жил;

«А» — алюминий; изделия из меди никак не маркируются.

• второй — вид изоляции;

ПВХ помечается буквой «В», бумага — «Ц», негорючая резиновая изоляция — «НР», полиэтилен — «П».

• третий — тип оболочки;

«С» — свинец, «А» — алюминий, «П» — полиэтилен, «В» — поливинилхлорид, «О» — отдельные оболочки жил.

• четвертый — наличие и разновидность брони;

Стальная броня обозначается буквой «Б», сталь с негорючим покрытием — «Бн», профилированная стальная лента — «БбГ»; броня из круглой оцинкованной проволоки — «К», плоской проволоки — «П».

• пятый — наличие и материал экрана;

«Э» — медный экран жилы, «Эо» — общий экран из меди; «г» — из ленты, набухающей в воде, «га» — полимерно-алюминиевой ленты.

• шестой содержит информацию о дополнительных характеристиках — негорючести и гибкости.

Сочетанием «нг» снабжаются обозначения негорючих кабелей, «нг LS» — негорючих с низким дымовыделением. Гибкость проводников обозначается буквой «Г».

Кабель ВВГ

• ВВГ — это гибкий кабель с изоляцией медных жил и внешней оболочкой из ПВХ. Изделие, рассчитанное на напряжение до 1000 вольт, используется для электрификации различных жилых и промышленных объектов. Продукт имеет от двух до пяти жил сечением 1,5 — 240 кв. мм. Кабель выпускается в нескольких модификациях.
• АВВГ — с алюминиевыми жилами, имеющими сечение от 2,5 до 50 кв. мм;
• ВВГнг представляет собой изделие в негорючей оболочке;
• ВВГп имеет плоскую форму.

Полный ассортимент кабеля АВВГ и ВВГ представлен в каталоге.

Кабель NYM

NYM является зарубежным аналогом ВВГ и производится по европейским стандартам. Изделие с медными жилами оснащается дополнительной прослойкой из мелованной резины, располагающейся под внешней оболочкой. Как и отечественный вариант, NYM имеет от 2 до 5 жил из меди. Изделие рассчитано на напряжение до 660 вольт.

Кабель КГ

Аббревиатура КГ расшифровывается как «кабель гибкий». Изделие изготавливается на основе 2 — 5 многопроволочных жил из меди сечением от 0,5 до 240 кв. мм, снабженных резиновой изоляцией. Продукт легко переносит многократные сгибания и разгибания. Исполнение проводника допускает эксплуатацию при температуре от −50 до +70 градусов Цельсия. Продукт используется для питания переносного оборудования. Кабель способен выдержать напряжение до 1000 вольт.

Помимо стандартной, существуют другие модификации проводника. Так, КГВВ поставляется не в резиновой, а в поливинилхлоридной изоляции.

Полный ассортимент кабеля КГ представлен в каталоге.

Кабель ВББШв

ВББШв — это бронированный проводник с одно- или многопроволочными жилами из меди, число которых составляет от 1 до 6. Минимальное сечение каждой из жил — 1,5 кв. мм. Изоляция и внешняя оболочка изготавливаются из ПВХ. Броня располагается между наружным покрытием и жилами. С помощью изделия организуют электроснабжение отдельно стоящих зданий, а также различных электроустановок. Кабель рассчитан на напряжение до 6 кВ.Варианты исполнения ВББШв:

• АВББШв — производится с использованием жил из алюминия;
• ВББШвнг — не горит;
• ВББШвнг-LS, помимо негорючести, отличается низким газовыделением.

Полный ассортимент кабельно-проводниковой продукции представлен в каталоге.

виды и типы проводов и кабелей

Провод является электротехническим изделием, которое служит, для того чтобы соединять источник электротока, а кабель — изолированный проводник или оптоволокно, заключенное в оболочку. Какие есть полные определения этих элементов, какие существуют виды и типы кабелей с проводами? Об этом и другом далее.

Что это такое

Электрический провод электрический медный — элемент, передающий электрическую энергию от подстанции к коммунальному, бытовому, промышленному и общественному объекту. Включает в себя жилы, изолирующие покрытия, внешние оболочки, бронь и экран. Делится на классы по структуре со строением, количеством жил, интенсивности и проходящему токовому напряжению. Главной функцией является передача электроэнергии от источника к потребителю.

Функции провода

Кабель электрический является изолированным проводником или оптоволокном. Состоит из экрана, сердечника из меди, заполнителя, стальной или проволочной брони, металлической и внешней оболочки.

Обратите внимание! Отличие заключается в том, что провод проложить в земле или в воде нельзя. Кабель же имеет влагоустойчивость и защитную бронь. Есть кабель, который умеет передавать и излучать радиосигналы, преобразовывать электроэнергию в тепло.

Функции кабеля

Виды и типы кабелей и проводов

Провод это одна с некоторыми токоведущими жилами, которые соединяют несколько участков электроцепи вместе. Жилы бывают одно и многопроволочными. Есть отдельные защищенные провода, которые внешне ничем не отличаются от кабелей. Незаизолированные провода не используются для создания домашней электрики и отделки. Они нужны, чтобы передавать электроэнергию по воздушной линии и прочим местам.

Кабель имеет схожесть с защищенным проводом. Это токоведущая жила с изоляционно-защитным наружным полимерным, пластиковым или резинным слоем.

Главным отличием является наличие наружной оболочки провода. Если провод считается простой трубкой, то кабель является заполненным токоведущим пространством, имеющим мелованный или ленточный состав. Благодаря этому не слипаются жилы. Это упрощает монтаж с дальнейшим обслуживанием.

Основные кабельные и проводные разновидности

Провода

Провода являются кабельным изделием, которое содержит скрученную проволоку или изолированную жилу, поверх которой идет неметаллическая оболочка с обмоткой или оплеткой. Нередко идет проволока, которая не предназначена для прокладки в земле и воде. Состоит из токопроводящей жилы и изоляции. Жилой является медная с алюминиевой проволокой. Изоляцией считается лаковое покрытие с полимером, бумагой, волокнистым материаломили их комбинацией.

Обратите внимание! Голые провода не имеют изоляцию.

Бывают обмоточными, соединительными, выводными, подвижными, авиационными, автомобильными, установочными, связными, изолированными, неизолированными, геофизическими, термостойкими, термоэлектродными и прогревочными. Также бывают медными, константановыми, манганиновыми и нихромовыми.

Провод ПБПП

Является плоским электрическим проводом, имеющим две или три монолитные медные жилы. Обладает внешним защитным слоем и поливинилхлоридной проводниковой изоляцией. Имеет проводниковое сечение до 6 квадратных миллиметров. Работает при температуре от 15 до +50 градусов Цельсия и сетевом напряжении до 250 вольт.

Применяется при создании освещения и питании розеток. Обозначает гибкость провода с токоведущими многопроволочными проводниками. Хорошо распространен, поскольку подходит для того, чтобы можно было подключать освещение или осуществлять монтаж розеток с выключателями, решать другие электротехнические задачи.

Это универсальное проводниковое изделие электротока, пользующееся при помощи высокой популярности благодаря отличному качеству. Провод ПБПП рекомендуется, для того чтобы использовать его во время электромонтажной квартирной или дачной работы. Используется в домашней или бытовой сети. Отлично подходит, для того чтобы совершать монтаж внутренней проводки.

Расшифровка проводника ПБПП

Провод ППВ и АПВ

ППВ является плоским электротехническим изделием, имеющим монолитные медные жилы и поливинилхлоридную изоляцию с проводниковыми перемычками. Проводники имеют площадь сечения до 6 квадратных миллиметров. Работают при температурном диапазоне до 70 градусов Цельсия, сетевом напряжении до 450 вольт и стопроцентной влажности воздуха. Провод используется в освещении и силовой линии. Модификации изделия — электропровод, имеющий алюминиевые жилы. Его можно называть по-разному.

Обратите внимание! АПВ считается самым востребованным алюминиевым проводником, имеющим одну жилу в поливинилхлоридной изоляции. Обладает площадью сечения в 16 квадратных миллиметров и монолитной с многопроволочной жилой.

Провод ПВС

Является самым востребованным электротехническим изделием, которое предназначено, для того чтобы подключать к электросетям осветительное оборудование, бытовую технику и другие электроэнергетические устройства. Провод обладает многожильной конструкцией, которая содержит несколько токопроводящих медных проводниковых элементов. Многопроволочные жилы изделия очень гибкие. Они имеют изоляционный поливинилхлоридный слой и герметичную изоляцию внутреннего объема между жилами.

ПВС считается круглым проводником, имеющим плотную текстуру, с площадью сечения до 16 квадратных миллиметров и 380 вольтным сетевым напряжением. Шнур обладает высокой стойкостью и маркировкой. По нормам не запрещается использовать шнур, чтобы делать скрытую электрическую проводку, подключать электророзетку или организовывать заземление.

Провод ШВВП

Провод ШВВП — элемент, предназначенный, для того чтобы подключить бытовую технику и электроприбор. Главной функцией является присоединение маломощного шнура через розетку с сети. Изделие изготавливается из простого винила, как и его токоведущая жила. Проводники имеют многопроволочную конструкцию. Изоляция не обладает высокой прочностью.

Обратите внимание! Проводниковый элемент является плоским и белым, а изоляционный слой цветным. Работает при температуре до +70 градусов. ШВВП обладает устойчивостью к агрессивной среде и выдерживает влажность воздуха практически полностью.

Расшифровка проводника ШВВП

Кабеля

Силовой кабель является одножильным или многожильным электротехническим изделием, которое предназначено, для того чтобы снабжать электроэнергией стационарные потребители в виде частного дома, квартиры, дачи или передвижного оборудования. Кабель осуществляет соединение главного распределительного щита или линии электрических передач с конечным потребителем. Вне зависимости от того, какие технические характеристики имеет силовой кабель, основа состоит из металлической жилы, изоляционного слоя и внешней оболочки, благодаря которой защищается вся кабельная конструкция.

Силовой кабель дополняется разнообразными элементами в виде поясной внешней изоляции, экранирующего слоя и брони. Конструкция зависит от того, какую функцию и сферу применения имеет источник.

Состоит кабельный элемент из алюминиевой или медной жилы, поливинилхлоридного или полиэтилетонового изоляционного слоя, свинцовой/алюминиевой/полиэтиленовой/полимерной или поливинилхлоридной внешней жильной оболочки. Также включает в себя броневую защиту, экранировку и дополнительные характеристики в виде горения и низкого дымовыделения.

Кабель ВВГ

Популярный электрификационный объект, имеющий сетевое напряжение в 1000 вольт. Популярен, для того чтобы выполнять внутренний монтаж электрической проводки. Обладает гибкостью, поливинилхлоридной изоляцией и медной жилой. Число жил изделия варьируется от 2 до 5 единиц. Работает в течение 30 лет.

Обратите внимание! Кабель ВВГ имеет разное исполнение. Есть токоведущий проводник, построенный на алюминии. Есть проводниковый элемент с защитной огнеупорной кожухой, а также плоским видом. Внешняя изоляция черная. Каждая жила имеет свой цвет по стандартной маркировке.

Расшифровка кабельного проводника ВВГ

Кабель NYM

Кабель NYM используется, для того чтобы совершать монтажные работы в момент прокладки освещения или силовых электрических сетей дома или в промышленном здании. Обладает максимальным напряжением в 660 вольт. Эксплуатируется на открытой поверхности, но изоляция имеет свойство разрушаться под солнечными лучами. По этой причине кабельный элемент защищается с помощью гофры или другого защитного элемента. Главная особенность в специальном наполнителе, который находится во внешней оболочке. Эта оболочка дает жилам полноценную герметизацию. Отличается от другой разновидности круглым исполнением и монолитной медной жилой. Благодаря этому факту обеспечивается обычный электромонтаж.

Расшифровка кабельного проводника NYM

Кабель СИП

Кабель СИП является самонесущим электропроводом, имеющим надежную жильную изоляцию. Главной особенностью является выдерживание большой механической нагрузки. Изделие создано из полиэтиленовой изоляции. Имеет стойкость солнцу и влаге. Подходит для монтажа на открытой поверхности.

Расшифровка кабельного проводника СИП

Кабель ВББШв

Это силовой кабель, имеющий броню и токоведущий медный проводник, который выполняется в монолитном и многопроволочном исполнении. Состоит из шести токоведущих жил с поливинилхлоридной изоляцией. Обладает площадью проводникового сечения в 240 квадратных миллиметров.

Обратите внимание! Главная особенность — наличие внешней оболочки и токоведущих жил.

Расшифровка кабельного проводника ВББШв

В чем отличие электрического кабеля от провода

Кабель — изолированный проводник, имеющий изоляционный слой или броневой кожух. Провод — проводник. В отличие от первого, второй не имеет несколько объединенных жил и изоляционной оболочки. Вторые бывают многожильными и монолитными. Благодаря своим конструктивным особенностям, имеют уменьшенное сопротивление. Если нужно большое сопротивление, то используют твердые проводники.

Отличие электрокабеля от провода

В целом, кабель является изолированным токопроводящим проводником, а провод — электротехническим изделием, которое служит, чтобы соединять источник электротока с элементами электросхемы. Бывает кабель ВВГ, NYM, СИП и ВББШв, а провод — ПБПП, ППВ, ПВС, ШВВП и АПВ. Отличаются числом жил, материалом, условием применения, мощностью проводимости и видами оболочек.

Основные виды кабелей и проводов, используемые при монтаже проводки

Использование электричества в нашей жизни стало настолько привычным и обязательным, что мы уже не представляем себе жизни без электроприборов. Но нельзя забывать, что электричество в доме – не только фактор комфорта, но и источник повышенной опасности.

Поэтому, планируя электрифицировать новый дом или поменять проводку в старом, следует максимально тщательно подойти к вопросам пожарной безопасности. Это поспособствует длительной и безотказной работе электросети вашего жилища. Далее в статье мы подробно рассмотрим, какие бывают монтажные провода и кабели и их назначение.

Разновидности электрических шнуров и их назначение

Мы будем рассматривать кабели, пригодные только для электрической проводки внутри или извне помещения. Все остальные типы электрокабелей – тема отдельной статьи. Чем отличается кабель от провода, узнайте здесь.

Электрокабели могут быть:

• Алюминиевыми
• Медными

В настоящее время предпочтение отдается электрокабелю с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия.

Соответственно, при одинаковом сечении медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, электрокабель из меди служит дольше.

Тем не менее, алюминий дешевле меди, поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее.

Кроме металла токопроводящей жилы, электрокабели делятся на:

• Одножильные. Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.
• Многожильные. Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.

ВАЖНО! Нельзя соединять провода из разных металлов простой скруткой. Если вы испытываете необходимость в использовании и медного, и алюминиевого провода, делайте соединение только через клеммник. В противном случае образованная прямой скруткой гальванопара будет окисляться и либо греться, либо терять контакт.

Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.

Для скрытой проводки: технические характеристики

Из маркировки энергокабеля можно сразу понять его характеристики. Буквы в аббревиатуре обозначают материалы, из которых он сделан, цифры – количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ – маркировка провода или кабеля небронированного, или как выражаются мастера, «голого». Буква А говорит о том, что жила алюминиевая. Если она отсутствует, значит, провод медный.

Для скрытой проводки в стандартных сухих помещениях жилого или офисного предназначения чаще всего используются:

• АВВГ – плоский или круглый с алюминиевым одножильным проводником. В кабеле бывает от 1 до 4 жил. Негорюч.



• ВВГ – плоский или круглый шнур с одножильным медным проводником. В электрокабеле может быть от 1 до 4 жил. Есть негорючая модификация ВВГнг и негорючая с пониженным дымовыделением ВВГнг-LS.
• ПВС – электрокабель круглый, имеющий медные многожильные проводники
• ШВВП – кабель плоский, с многожильными медными проводниками. Имеет малое сечение – 0,75 мм2 максимум. Используется при подключении бытовых электроприборов.
• Или импортный NYM– аналог ВВГнг. Бывает только круглым.

Наружная электросеть

В деревянных домах или при дизайне интерьера в стиле ретро монтируется электропроводка открытого типа. В этом случае ведущую роль при выборе нужного провода играет материал стен строения.

В деревянных домах следует монтировать электропроводку только при помощи энергокабелей ВВГнг, ВВГнг-LS или NYM. Если вас смущает цвет негорючего шнура, закройте его подходящим по дизайну кабель-каналом.

Для монтажа вне помещений

Подземный подвод к строению производится только при помощи бронированых электрокабелей АВББШВ или ВББШВ. Стальная лента-броня на таких энергокабелях проходит поверх второго изоляционного слоя и имеет собственную защиту – резиновое покрытие.

Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электрического подвода.

Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов/кабелей АВВГ или ВВГ. Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.

В комнатах с повышенной влажностью

Для помещений с повышенной влажностью – бань, сараев, подвалов и прочих хозпостроек требуется особая электропроводка. Особенно это относится к объектам, где повышена не только влажность, но и температура.

Если вы хотите заказать монтаж систем отопления, то можно обратиться к специалистам npo-energiya.ru. Они выполняют работы очень дешево и качественно.

Лучше всего использовать теплостойкие электрокабели с кремнийорганической защитной изоляцией марок ПВКВ или РКГМ.

ВАЖНО! Не забудьте при монтаже электропроводки в сырых помещениях позаботиться о заземлении самой проводки и всех электроприборов.

Размеры и расчет сечения алюминиевых и медных

Это – самый важный момент при выборе нужного электрокабеля. Для верного расчета нужно сделать несколько несложных шагов:

• Посчитать суммарную мощность всех электроприборов в жилище. Эта цифра позволит определить характеристики электромагистрали, идущей от опоры в дом.
• Посчитать суммарную мощность приборов для каждого помещения. Это позволяет выбрать нужное сечение энергокабеля, который будет прокладываться в каждой из комнат.
• Входящий кабель завести на клеммник и через автоматы сделать схему разводки по помещениям, с учетом сечения кабеля для каждой комнаты отдельно.

Сечение кабеля от мощности считают по специальной таблице, которую можно найти в любом справочнике по электрике. При расчетах округляйте в большую сторону и добавляйте 20-25% запаса.

Так, например, кабель диаметром около 1,8 мм (сечение 2,5 мм) выдержит:

• Медный: 21 ампер (4,6 кВт при 220В)
• Алюминиевый: 16 ампер (3,5 кВт при 220В)

Эта разница наглядно показывает преимущество медного электрокабеля перед алюминиевым.

В данном видео подробно рассматривается, как при ремонте или замене электропроводки самому правильно рассчитать сечение электрического кабеля или провода:

Выбор, чему придавать значение при покупке

Выбор нужной марки электрокабеля определяется только решением электрика. Главное требование – точное соответствие сечения потенциально потребляемой мощности.

При выборе оснащения для проводки открытого типа немаловажную роль может играть цвет провода. Если планируется монтаж проводов с использованием кабель-каналов, стоит запомнить вид и стандартный цвет изоляции кабелей в зависимости от марки:

• ШВВП — белый



• ВВГ — черный
• ПВС – оранжевый, белый
• NYM — серый

При покупке непременно придавайте значение всем надписям, где указаны:

• ГОСТы
• ТУ
• завод-изготовитель
• марка

На бухте должна находиться бирка, где есть все эти данные. Кроме того, по всей длине провода, прямо на изоляции, указаны его марка и сечение. Если вы не находите хотя бы одного пункта из перечисленных, покупать такой энергокабель нельзя.

Есть несколько марок кабелей, запрещенных к эксплуатации по причине пожароопасности. Это:

• ПУНП
• ПУНГП
• ПУВП
• ПБПП

Их стоимость по сравнению, допустим, с ВВГ, значительно ниже, а отличить по внешнему виду запрещенный провод от нужного может только специалист. Поэтому перед покупкой тщательно проверяйте все маркировки на бухте и изоляции электрокабеля.

Некоторые недобросовестные производители удешевляют себестоимость, а значит, и отпускную цену, за счет несанкционированного уменьшения сечения проводников и снижения толщины изоляции провода. Также полуподпольные фабрики продают под видом медного кабеля алюминиевый омедненный.

Поэтому перед тем, как выбрать и приобрести электрокабель для своего жилища, внимательно проверяйте все сертификаты изготовителя и не покупайте товар малоизвестных предприятий.

Если при электрификации помещения тщательно подойти к расчетам и не экономить на материалах, электропроводка будет долговечной и безопасной. Должное качество кабелей, верный расчет их сечений и соблюдение техники безопасности при монтаже – залог комфорта, пожаробезопасности и надежности вашего жилища.

Полезное и интересное видео о видах и классификации силовых электрических кабелей и бытовых проводов:

виды, типы и марки проводов

Многообразие проводов, шнуров и кабелей настолько велико, что только выпущенных по отечественным стандартам (ГОСТ) насчитывается более 20-ти тысяч. Но совершенно необязательно знать каждый тип в подробностях, если задача состоит конкретно в том, чтобы поменять в доме проводку. Для этого достаточно ориентироваться в общих принципах их классификации и немного — в маркировке.

Марки проводов, подходящие для электропроводки

Начинать поиски необходимого провода всегда нужно с определения мощностей электрического оборудования, которое будет к нему подключаться. Наиболее распространенные марки кабельной продукции, отвечающей различным эксплуатационным требованиям, перечислены далее.

Провод и пластиковая гофра (на заднем плане) для проводки

ПУНП (он же — ПБПП)

Плоский провод с защитой и медными однопроволочными жилами, сечение которых варьируется в пределах 1,5-6 мм². Жилы располагаются в одной плоскости. Как внутренняя, так и наружная изоляция выполнена из ПВХ. Провод применяется в условиях рабочих температур от −15 до +50 ℃ в сетях с напряжением до 250-ти вольт и частотой 50 герц. Во время монтажа допустим изгиб по окружности радиусом не меньше 10-ти диаметров (в плоских проводах как большая сторона измеряется
ширина).

Провод ПБПП

ПУГНП (он же — ПБППг)

Добавленная к обозначению буква «Г» («г») свидетельствует о том, что кабель гибкий. Это обусловлено использованием многопроволочных жил, этим же объясняется уменьшенный радиус изгиба в процессе монтажа, который уже становится равным 6-ти диаметрам. В остальном он аналогичен предыдущему.

ПБППг

АПУНП

Как ПУНП, но в качестве проводника жилы используется алюминий (первая буква «А» в маркировке всегда указывает на этот металл). Сечение согласно рассчетам составляет 2,5-6 мм².

АПУНП

Важно! При выборе проводов ПБПП, ПБППг и АПУНП следует учитывать ГОСТ-допуски по толщинам жилы и изоляции в 30%.

Выходит, что провод с сечением по маркировке, равным 1,5 мм², в действительности может обладать сечением примерно 1 мм². Также очень важно обратить внимание на нынешние положения ПУЭ, в соответствии с которыми АПУНП, как и все другие алюминиевые провода, запрещен для использования в прокладке проводки. Сегодня его выпускают лишь по причине наличия спроса на недорогие провода. Медный провод — современное решение для электропроводки дома!

ППВ

Этот и последующие провода не плоские, а с перемычками, без внешней защиты. Перемычки выполнены из того же материала, что и изоляция — ПВХ, и их может быть (в зависимости от количества жил) одна или две. Жилы — однопроволочные, имеют сечение от 0,75 до 6-ти мм², рассчитаны на напряжение до 450-ти вольт и частоту до 400-т герц.

Изоляция не воспламеняется, не разрушается по воздействием кислот и щелочей. Провод сохраняет все характеристики при температурах в диапазоне от −50 до +70°С, в условиях температуры 35℃ — даже при 100% влажности. Допустимый монтажный изгиб — радиусом до 10-ти диаметров.

ППВ

АППВ

Тот же ППВ, только алюминиевый, с сечением от 2,5 мм². Иногда применяется электриками для прокладки осветительной и силовой открытых проводок.

АППВ

АПВ

Стоит рассматривать отдельно, так как сечение этого алюминиевого одножильного провода варьируется в довольно широких пределах, причем в диапазоне от 2,5 до 16 мм² жила является однопроволочной, а в диапазоне от 25 до 95 мм² — многопроволочной.

Изоляция из ПВХ устойчива к воздействию химических веществ, также сохраняет качества при 100-процентной влажности и температуре 35 °С, имеет такой же, как у ППВ, диапазон предельных температур (от −50 до +70°С) и радиус изгиба (10 диаметров). Провод считается универсальным, поскольку благодаря надежнйо изоляции практически не имеет ограничений в плане применения.

АПВ

ПВ1

Это — АПВ с медью вместо алюминия в качестве проводника для однопроволочной жилы при сечении от 0,75 до 16 мм² или многопроволочной при сечении от 16 до 95 мм².

ПВ1

ПВ3

«Тройка» в названии означает класс гибкости, который существенно более высок за счет применения многопроволочной структуры в жиле на любых сечениях. В отличие от ПВ1, его можно использовать для монтажа линий с частыми переходами и изгибами, радиус которых не должен быть менее 6 диаметров.

ПВ3

Изоляция последних 3-х проводов многоцветная, за счет чего их гораздо удобнее эксплуатировать и монтировать в распределительных щитах (отсутствует необходимость добавлять обозначения).

Какие марки проводов не подходят для электропроводки

Характеристики описанных выше проводов оптимально подходят для электропроводки, чего не скажешь, например, о медном проводе ПВ2, который хоть и рассчитан на напряжение до 450-ти вольт (постоянное — до 1000-чи) и частоту 400 герц, как и ППВ, но предназначен для других условий эксплуатации. К таковым относятся места и помещения с перепадами температуры и влажности воздуха, незначительно отличающимися от таковых на открытом воздухе. Плюс состояние провода может значительно ухудшиться без относительно свободного доступа к нему наружного воздуха (допустим монтаж в палатке, прицепе, не оборудованном теплоизоляцией металлическом помещении), это напрямую влияет на электробезопасность.

ПВ2 нельзя использовать там, где может скапливаться влага, даже в небольших количествах.

Очень популярная в быту марка проводов — ШВВП — тоже совершенно не годится на роль общего для всех устройств в квартире звена электросети. Она предназначена для изготовления электрошнуров бытовой техники, удлинителей. Но при этом не обладает достаточными для питания высокомощной электроники техническими характеристиками. Кроме того шнур ШВВП или, к примеру, ПВС не применимы для прокладки в стене и в механическом плане — внешняя изоляция начнет разлагаться уже спустя 4-5 лет.

Как правильно выбирать провода для электропроводки для дома

Итак, есть несколько типов проводов, которые распространены повсеместно и отвечают предъявляемым требованиям. Остается только выбрать тот, который наиболее уместен для определенного типа самой проводки.

По каким характеристикам ориентироваться

Проводка бывает открытой и закрытой. Вторая (более распространенная) предполагает проведение монтажных работ в основаниях стен, потолков и пола или под штукатуркой, или в гипсокартонных конструкциях. А первой свойственна легкость, связанная с отсутствием потребности в штроблении стен, и она особенно актуальна, если речь идет не о квартире, а о срубе или гараже. В таких случаях провод помещают в специальный кабель-канал, металлическую либо пластиковую гофру.

Типы согласно требованиям

Для закрытой проводки по стенам и потолку под мягкой отделкой предпочтительно использовать ППВ, АППВ.

Для закрытой проводки в штробах по стенам и потолку — ППВ, АППВ, АПВ, ПВ1, желательно «одетые» в гофру.

Для закрытой проводки в песчано-цементной стяжке пола — ПУНП, обязательно гофрированный.

Для закрытой проводки под чистовым покрытием пола и за элементами декора — ПУНП.

Для закрытой проводки в гипсокартонной конструкции — ППВ с гофрой.

Для открытой проводки по стенам и потолку в кабель-каналах — ППВ, ПВ1.

Для открытой проводки по стенам и потолку на скобах — ПУГНП, ПВ3.

Кроме проводов электропроводку можно изготовить посредством силовых кабелей. Кабель, как и защищенный провод (ПБПП), содержит 2 слоя изоляции. Но для него это минимум, при том, что дополнительно между жилами могут располагаться армирующие нити, резиновые смеси и другие элементы. Если жилы «утоплены» во внутренней части внешней изоляции — это тоже кабель.

Как более продвинутый вариант исполнения проводки, можно заменить любой из предложенных выше проводов на соответствующий тип отечественного силового кабеля ВВГ (ВВГ-П — для закрытой, ВВГнг — открытой).

Кабель ВВГ

Кабели ВВГ поддерживают напряжение до 1000 вольт и частоту 50 герц. Укладка выполняется с одно- и многопроволочными жилами сечением от 1,5 до 240 мм². Внешний и внутренний изоляционные слои на основе ПВХ, надежно защищают жилы от влаги (характеристики не изменяются в условиях влажности до 98% при температуре +40°С). АВВГ — алюминиевый ВВГ с однопроволочными жилами сечением от 2,5 до 50 мм². Все типы этих кабелей отличает хорошая механическая/химическая устойчивость изоляции и радиус изгиба от 10-ти диагоналей.

3. Какие применяют виды электропроводок и способы прокладки?

Какие применяют виды электропроводок и способы прокладки?

Электропроводка — совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими защитными конструкциями и деталями.

Виды электропроводок

1. Открытая электропроводка — проложенная по поверхности стен, потолков и другим строительным элементам зданий и сооружений.

При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т. п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т. п.

Открытая электропроводка может быть стационарной, передвижной и переносной.

2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений ( в стенах, полах, фундаментах, перекрытиях, а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.).

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительной конструкции при их изготовлении.

Наружная электропроводка — проложенная по наружным стенам зданий и сооружений, под навесом и т. п., а также между зданиями на опорах (не более четырех пролетов длиной до 25 м каждый) вне улиц, дорог и т.п.

Наружная электропроводка может быть открытой и скрытой.

Какие провода и кабели применяют при монтаже электропроводок и подключении электрооборудования?

Провод — одна неизолированная или одна и более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься неметаллическая оболочка, обмотка или оплетка волокнистыми материалами или проволокой.

Кабель — одна или более изолированных жил (проводников), заключенных, как правило, в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня.

Структура условного обозначения установочных проводов:

Шнур — две или более изолированных гибких или особо гибких жил сечением до 1, 5 мм2, скрученных или уложенных параллельно, поверх которых в зависимости от условий эксплуатации могут быть наложены неметаллическая оболочка и защитные покрытия.

Шнур предназначен для подключения электрических бытовых приборов к электрической сети.

Характеристики проводов и кабелей представлены в таблице 13.

Таблица 13. Провода и кабели, применяемые в электропроводках

Типы электрических проводов и кабелей

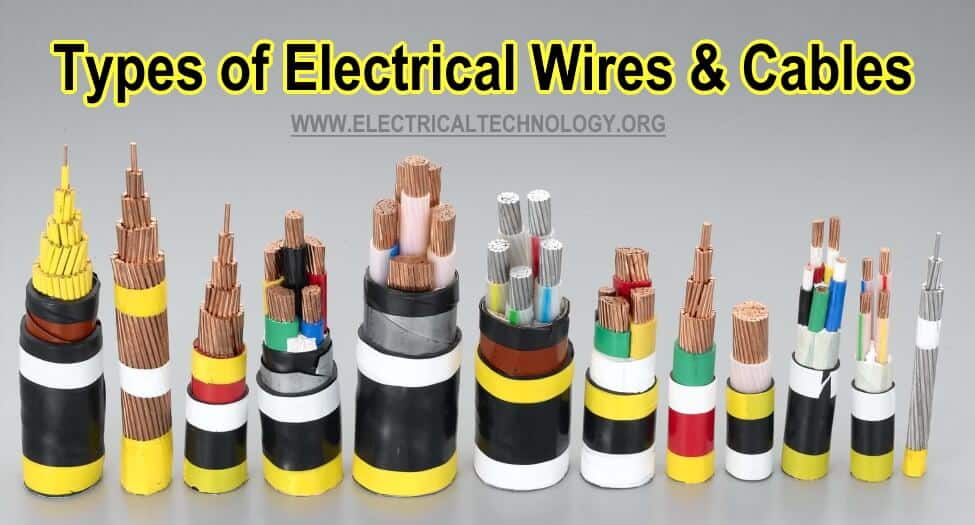

Различные типы электрических проводов и кабелей

Электрический кабель и провода считаются одним и тем же. На самом деле они совсем другие. Провод состоит из одного электрического проводника, а кабель — это группа или пучок нескольких проводов внутри общей оболочки. Оба они используются для проведения электрического тока.

В настоящее время благодаря развитию технологий почти все работает от электричества.Будь то внутри или снаружи помещения, нам необходимо бесперебойное электроснабжение, которое достигается за счет использования подходящих типов проводов и кабелей. Не только в электроэнергетике используются кабели и провода для передачи и распределения энергии в наши дома и в промышленности, в телекоммуникационном секторе также используются кабели различных типов для бесперебойной передачи данных.

Маркировка кабелей

Маркировка кабелей очень важна и дает много информации о типах изоляции, количестве проводов и толщине проводов.Взгляните на некоторые из этикеток, написанных на проводах, обычно используемых в домашней электропроводке.

• 14-2G : Кабель содержит два изолированных провода и заземляющий провод; индивидуальный провод 14 калибра.
• 14-3G : Кабель содержит три изолированных провода и заземляющий провод; отдельные провода 14-го калибра.
• 12-2 с G : кабель содержит два изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
• 12-3 с G : Кабель содержит три изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
• 600 В : Этот кабель рассчитан на максимальное напряжение 600 В; обычно используемый кабель NM для домашней проводки.
• ТИП NM-B : NM означает неметаллический, это кабель с неметаллической оболочкой типа B; это обычно используемый кабель для электропроводки бытовых приборов и устройств.

Самая важная из них — это изоляция или пластиковое покрытие вокруг проводящих проводов. Вот некоторые из распространенных этикеток, написанных на проводах.

Значение каждой буквы, используемой на этикетках выше, приведено ниже:

• T : Термопластическая изоляция, огнестойкий материал
• H : Термостойкий; способен выдерживать температуру до 167 F.
• HH : Высокая термостойкость; способен выдерживать температуру до 194 F.
• W : «Мокрый» или одобрен для использования во влажных и влажных помещениях; этот провод также подходит для сухих мест.
• X : Изоляция из синтетического негорючего полимера
• N : Нейлоновое покрытие для устойчивости к маслу и бензину

Связанное сообщение: Типы электрического Чертежи и схемы

Кабели для электропроводки в жилых помещениях

Электропроводка в жилых помещениях от опоры электросети до приборов или устройств внутри дома делится в основном на пять типов.

Кабель ответвления:

Это кабель между опорой электросети и помещением или зданием потребителя. Отводной кабель обслуживания — это воздушная линия электропередачи от опоры до защитной опоры дома. Служебный ответвительный кабель может быть многих типов, указанных ниже:

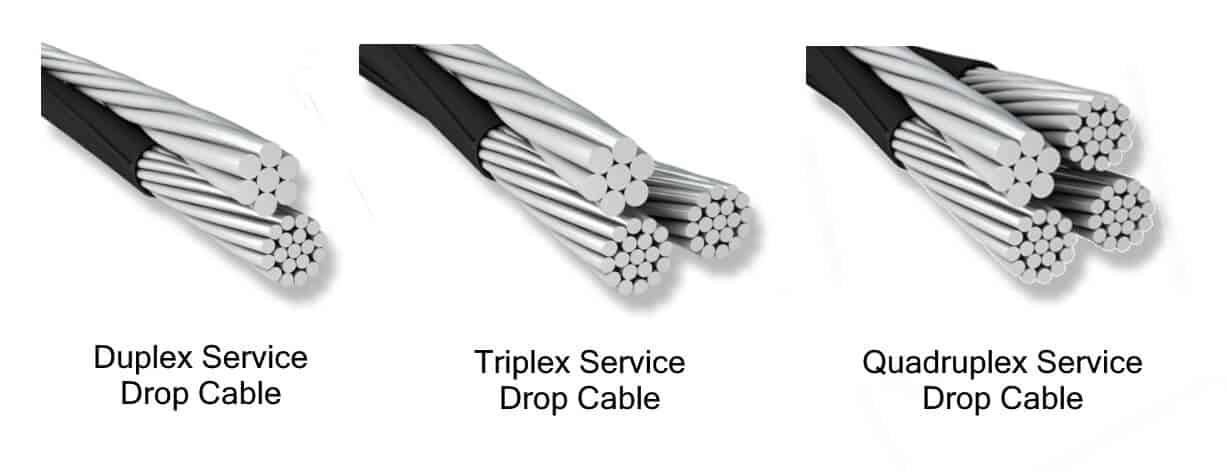

Дуплексный кабель: Дуплексный служебный ответвительный кабель представляет собой двухжильный провод, т. Е. Имеет два проводника; изолированный провод для фазной линии и неизолированный провод для нейтральной линии.Он используется для подачи однофазного питания в здание.

Триплексный кабель: Триплексный сервисный ответвительный кабель представляет собой трехжильный провод. Он имеет два изолированных провода для фазной линии и неизолированный провод для нейтральной линии.

Квадруплексный кабель: Квадруплексный служебный ответвительный кабель представляет собой четырехжильный или четырехжильный провод. Имеет 4 проводника; три из них — изолированные провода для фазных линий и неизолированный провод для нейтральной линии.Он используется для подачи трехфазного питания от опоры к зданию.

Фазным проводом является кабель AAC , а нейтральным проводом — AAC / AAAC / ACSR . Изоляция, используемая на этих кабелях, — из сшитого полиэтилена, который защищает эти проводники от влаги, тепла и т. Д.

Основные питающие провода:

Основные питающие кабели и провода обеспечивают подачу питания от сервисного погодозащитного элемента в здание. Для этой цели используются одножильные или многожильные кабели на 600 В, с номинальной нагрузкой на 25% больше, чем максимальная требуемая нагрузка.

Провода питания панели:

Провода питания панели подают питание на главную распределительную коробку. Обычно это кабели THHN с черной изоляцией с номиналом на 25% больше, чем максимальный ток нагрузки.

Провода в неметаллической оболочке:

Неметаллические провода или провода в оболочке NM используются для внутренней проводки. Он может состоять из 2 или более чем 2 изолированных проводов с изолированным или неизолированным заземляющим проводом. Есть еще один слой пластиковой оболочки из сшитого полиэтилена для большей защиты.Последняя версия NM type-B в настоящее время используется электриками для внутренней установки. Проводники могут быть одножильными или многожильными. Многожильные проводники легче прокладывать через кабелепровод.

Однопроводной провод

Однопроводной провод — самый популярный выбор для электрических схем внутри дома. Он доступен в нескольких калибрах, цветах (для идентификации фазы, нейтрали и земли), а также одножильных или многожильных проводов. Одиночный сплошной провод обеспечивает лучшее соединение, но одножильные провода легче прокладывать через кабелепровод.Оба они доступны с изоляцией THW и THHN.

Типы кабелей и проводов

Существует несколько типов кабелей и проводов в зависимости от их применения и использования.

Кабель связи

Типы кабелей и проводов, которые используются для связи или передачи сигналов, называются кабелями связи. Единственная цель — передавать информацию. Вот 3 типа кабелей связи:

Коаксиальный кабель

Коаксиальный или коаксиальный кабель — это тип электрического кабеля, состоящего из четырех слоев, образующих коаксиальную форму (с общей осью или центром).Центральная часть коаксиального кабеля представляет собой проводник, покрытый изоляционным пластиковым слоем, окруженный металлическим экраном. Сверху — четвертый слой пластиковой изоляции.

.

Что такое электрический провод? (с иллюстрациями)

Электрический провод — это среда, по которой электричество передается в каждый отдельный дом, использующий электроэнергию, и через него. Он изготовлен из металла, который легко проводит электричество, обычно из меди, в пластиковой оболочке, называемой изолятором. Существуют различные типы этого провода, каждый из которых подходит для определенных нагрузок и условий. В жилых помещениях распространены четыре основных типа.

Триплексный провод проходит между полюсами внешнего источника питания.

Первый тип — это трехпроводной кабель, который проходит по воздуху между полюсами внешнего источника питания. Часто в тройном проводе есть три скрученных вместе провода: два изолированных провода, несущих линейное напряжение, а другой — неизолированный нейтральный провод. Второй тип, основные питающие провода, проходят между опорой и домом, к которому подводится электричество. Эти провода обычно рассчитаны на 125% нагрузки, которую они должны выдерживать.

Предохранители.

Два других типа электрических проводов проходят через стены и электрические розетки дома. Провода питания панели рассчитаны на 125 ампер, чтобы передавать питание в главную распределительную коробку или панель автоматического выключателя, и они обеспечивают соединение, от которого отходят другие провода в доме. Провод в неметаллической оболочке, также называемый Romex®, является типичной проводкой, используемой в большинстве домов.Он состоит из двух или трех проводящих проводов и неизолированного провода заземления, заключенных в пластиковую оболочку. Он недорогой и хорошо подходит для сушки в помещениях.

Стандартная розетка для США.

В Соединенных Штатах допустимые методы подключения определены Национальным электрическим кодексом (NEC).Местные юрисдикции обычно принимают NEC, а затем немного изменяют местный кодекс. NEC не обязательно должен быть электрическим кодексом для какой-либо юрисдикции, это просто влиятельный набор стандартов, используемых местными органами власти в целях регулирования. Его цель — защитить людей от опасностей, связанных с неправильным использованием электричества.

Центральный кондиционер, имеющий свою электрическую схему.

Одним из примеров директивы NEC может быть положение о том, что заземляющий провод в цепи должен быть либо оголенным, либо иметь зеленую изоляцию. NEC также заявляет, что большие приборы, такие как печи, печи и центральные кондиционеры, должны быть подключены к выделенной цепи. Руководство NEC время от времени получает изменения и обновления, но в существующих установках, как правило, не требуется вносить изменения для соответствия новому коду. Новые здания должны соответствовать всем стандартам электропроводки, установленным местными властями.

Заземляющий провод в цепи может быть оголенным или покрыт зеленым пластиком.
Национальный электротехнический кодекс сильно влияет на стандарты электробезопасности в штатах США.С.
.

Какие бывают типы электропроводки?

Под электропроводкой понимается система проводников и других устройств, которые используются для передачи электроэнергии. Различные типы используемой электропроводки обычно различаются в зависимости от трех факторов: цели, количества проводимой электроэнергии и местоположения. Например, для дома потребуется меньше электроэнергии, чем для офисного здания. Это означает, что соответствующая система электропроводки обычно пытается максимально безопасно повысить энергоэффективность.

Большинство жилых домов построено из многожильных проводов, в которых вокруг центрального провода намотано несколько проводов малого сечения.

Сама проволока также известна как электрический проводник. Обычно он изготавливается из меди и других подобных материалов, которые хорошо пропускают ток.Провод обычно изолируют, чтобы защитить провод от повреждения. Изоляция может быть сделана из таких материалов, как пластмассы и волокна. Тип используемой изоляции обычно зависит от того, где будет проложена электропроводка.

Электропроводниками служат все виды электропроводки.

Существует международный стандарт для типов проводов и кабелей, используемых в системах электропроводки. Это позволяет электрикам и непрофессионалам узнать, какие провода составляют электрическую систему. Например, цветное покрытие используется для идентификации проводов с целью обеспечения безопасности, монтажа и ремонта. Однако эти цвета не везде одинаковы.Например, провод коричневого цвета обычно обозначает провод под напряжением в странах Европейского Союза, Австралии и Новой Зеландии. Напротив, в Соединенных Штатах и ​​Канаде для этих проводов используется черный цвет латуни.

Существует международный стандарт на типы проводов и кабелей, используемых в системах электропроводки.

Многожильные провода — это тип электропроводки, который часто используется в домах. Эта конструкция состоит из ряда одножильных проводов малого сечения, намотанных вокруг центрального провода. Многожильный провод может увеличить количество электроэнергии, передаваемой по проводу. Он также широко используется, потому что он гибкий и легко поддается форме, что идеально подходит для прокладки электропроводки за стенами домов.

Электромонтажные системы, расположенные снаружи, должны выдерживать атмосферные воздействия. Обычные изоляторы для наружных проводов включают термопласты. Изоляция систем этого типа также должна быть устойчивой к ультрафиолетовым лучам.

Оптоволоконные и беспроводные системы или системы Wi-Fi могут изменить будущее электропроводки в жилых домах.Например, традиционный материал медной проволоки можно заменить волоконно-оптическими системами, в которых для передачи электрического тока используются световые импульсы. Система Wi-Fi использует радиоволны, которые переносятся по воздуху и принимаются центральным приемным разъемом. Это приложение уже используется на некоторых домашних компьютерах, чтобы разрешить использование Интернета и заменить модемы и многие соединительные провода.

Международный стандарт электропроводки позволяет электрикам знать, какие провода составляют электрическую систему..

Электрические провода и кабели — D&F Liquidators

Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные. Провод — это отдельный электрический проводник, тогда как кабель — это группа проводов, обернутых оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких веревок, используемых для якорения судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов.

Как в помещении, так и на открытом воздухе, правильная установка проводов и кабелей имеет первостепенное значение — обеспечение бесперебойной подачи электроэнергии, а также прохождение электрических проверок.Каждый провод и кабель необходимо прокладывать аккуратно, от блока предохранителей до розеток, приспособлений и приборов. Национальный электрический кодекс (NEC) и местные строительные нормы и правила регулируют способ установки и типы проводов и кабелей для различных электрических применений.

Общие сведения об электрическом проводе

Источник изображения: joelynchelectrical.com

Некоторые факторы, которые повлияют на ваш выбор электропроводки, включают цвет, информацию на этикетке и области применения.Информация, напечатанная на покрытии электрического провода, — это все, что вам нужно, чтобы выбрать правильный провод для вашего дома. Вот некоторая подробная информация о различных характеристиках электрического провода, которая поможет вам выбрать правильный состав:

1. Размер проводов — Для каждого приложения требуется определенный размер провода для установки и правильный размер для конкретного приложения. определяется калибром проволоки. Калибровка проволоки производится по американской системе калибра.Обычные размеры проводов — 10, 12 и 14 — большее число означает меньший размер провода и влияет на мощность, которую он может передавать. Например, для шнура низковольтной лампы на 10 А потребуется провод 18 калибра, а для сервисных панелей или субпанелей на 100 А потребуется провод 2 калибра. .

2. Маркировка проводов — Буквы THHN, THWN, THW и XHHN обозначают основные типы изоляции отдельных проводов. Эти буквы обозначают следующие требования NEC: .

• T — Термопластическая изоляция
• H — Термостойкость
• HH — Высокая термостойкость (до 194 ° F)
• W — Подходит для влажных помещений
• N — Нейлоновое покрытие, устойчивое к повреждениям маслом или газом
• X — Синтетический полимер, огнестойкий

3. Типы электрических проводов — В основном существует 5 типов проводов: .

• Тройные провода: Триплексные провода обычно используются в однофазных отводных проводниках, между опорой питания и погодными головками.Они состоят из двух изолированных алюминиевых проводов, обернутых третьим оголенным проводом, который используется в качестве общей нейтрали. Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе.

• Провода основного фидера: Провода основного фидера — это провода, соединяющие вспомогательную погодную головку с домом. Они сделаны из многожильного или одножильного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку.

• Провода подачи панели: Кабели подачи панели обычно представляют собой провод THHN с черной изоляцией.Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Так же, как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки.

• Провода в неметаллической оболочке: Провода в неметаллической оболочке, или Romex, используются в большинстве домов и имеют 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления. Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.

• Однонитевые провода: Однонитевые провода также используют провод THHN, хотя существуют и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко протянуть через трубу. Однопроволочная проволока — самый популярный выбор для схем, в которых для прокладки проводов используются трубы.

4. Цветовые коды — Провода разных цветов служат для разных целей, например: .

• Черный: Горячий провод, для выключателей или розеток.

• Красный: Горячий провод, для ножек переключателя. Также для подключения провода между двумя проводными датчиками дыма.

• Синий и желтый: Горячие провода, протянутые в кабелепроводе. Синий для использования с переключателем на 3-4 положения и желтый для ножек переключателя для управления вентилятором, освещением и т. Д.

• Зеленый и неизолированная медь: Только для заземления.

5. Калибр проводов, амплитуда и мощность нагрузки — Чтобы выбрать правильный провод, важно понимать, какую силу тока и мощность может выдерживать провод в зависимости от калибра.Калибр провода — это размер провода, допустимая нагрузка — это количество электричества, которое может протекать по проводу, а мощность — это нагрузка, которую может выдержать провод, что всегда указывается на приборах. .

Типы проводов + использование. Видео от Neepawa GG

Общие сведения об электрическом кабеле

Электрический кабель также имеет различные типы, цвет и применение в качестве определяющих факторов. Вот краткое описание кабелей, которые вам необходимо знать, чтобы выбрать правильный кабель для вашего дома.

1. Типы электрических кабелей — На сегодняшний день доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленности. Вот некоторые из наиболее часто используемых: .

• Кабель в неметаллической оболочке: Эти кабели также известны как неметаллические строительные провода или кабели NM. Они имеют гибкую пластиковую оболочку с двумя-четырьмя проводами (кабели TECK покрыты термопластической изоляцией) и неизолированный провод для заземления.Особые разновидности этого кабеля используются для подземного или наружного использования, но кабели с неметаллической оболочкой NM-B и NM-C являются наиболее распространенной формой прокладки кабелей внутри жилых помещений.

• Подземный фидерный кабель: Эти кабели очень похожи на кабели NM, но вместо того, чтобы каждый провод отдельно обматывать термопластом, провода группируются и заделываются в гибкий материал. Ультрафиолетовые кабели, доступные в различных размерах, часто используются для наружного освещения и в земле.Их высокая водонепроницаемость делает их идеальными для влажных помещений, таких как сады, а также для открытых источников света, насосов и т. Д.

  Кредит изображения: servicewire.com

• Кабель в металлической оболочке: Также известен В качестве армированных кабелей или кабелей BX кабели с металлической оболочкой часто используются для подачи электроэнергии в сеть или для крупных бытовых приборов. Они имеют три одножильных медных провода (один провод для тока, один заземляющий провод и один нейтральный провод), которые изолированы сшитым полиэтиленом, подложкой из ПВХ и черной оболочкой из ПВХ.Кабели BX с оболочкой из стальной проволоки часто используются для наружных работ и установок с высокими напряжениями.

Изображение предоставлено: ncwhomeinspections.com

• Многожильный кабель: Этот тип кабеля обычно используется в домах, так как он прост в использовании и хорошо изолирован. Многожильные или многожильные (MC) кабели содержат более одного проводника, каждый из которых изолирован отдельно. Кроме того, для дополнительной безопасности добавлен внешний изоляционный слой.В различных отраслях промышленности используются различные разновидности, например, многожильный аудиокабель «змеиный», используемый в музыкальной индустрии.

• Коаксиальный кабель: Коаксиальный кабель (иногда гелиаксиальный) имеет трубчатый изолирующий слой, который защищает внутренний проводник, который дополнительно окружен трубчатым проводящим экраном, а также может иметь внешнюю оболочку для дополнительной изоляции. Эти кабели, названные «коаксиальными», поскольку два внутренних экрана имеют одну и ту же геометрическую ось, обычно используются для передачи телевизионных сигналов и подключения видеооборудования.

• Кабель неэкранированной витой пары: Как следует из названия, этот тип состоит из двух скрученных вместе проводов. Отдельные провода не изолированы, что делает этот кабель идеальным для передачи сигналов и видео. Поскольку они более доступны по цене, чем коаксиальные или оптоволоконные кабели, кабели UTP часто используются в телефонах, камерах безопасности и сетях передачи данных. Для использования внутри помещений популярны кабели UTP с медными проводами или сплошными медными жилами, поскольку они гибкие и их можно легко согнуть для установки в стене.

• Ленточный кабель: Ленточный кабель часто используется в компьютерах и периферийных устройствах с различными проводящими проводами, которые проходят параллельно друг другу на плоской плоскости, что создает визуальное сходство с плоскими лентами. Эти кабели довольно гибкие и могут работать только с низковольтными устройствами.

• Прямой подземный кабель: Эти кабели, также известные как DBC, представляют собой специально разработанные коаксиальные или связанные оптоволоконными кабелями, которые не требуют дополнительной оболочки, изоляции или трубопроводов перед тем, как проложить их под землей.Они имеют тяжелый металлический сердечник с многослойной металлической обшивкой, тяжелые резиновые покрытия, амортизирующий гель и водонепроницаемую обернутую нитью усиленную ленту. Высокая устойчивость к перепадам температуры, влажности и другим факторам окружающей среды делает их популярным выбором для требований передачи или связи.

• Кабель с двумя выводами: Это плоские двухпроводные кабели, которые используются для передачи данных между антенной и приемником, например для телевидения и радио.

• Твинаксиальный кабель: Это вариант коаксиального кабеля, который имеет два внутренних проводника вместо одного и используется для высокоскоростных сигналов очень короткого действия.

• Спаренный кабель: Этот кабель с двумя отдельно изолированными проводниками обычно используется в системах постоянного или низкочастотного переменного тока.

• Витая пара: Этот кабель похож на парные кабели, но внутренние изолированные провода скручены или переплетены.

2. Цветовой код кабеля — Цветовое кодирование изоляции кабеля используется для определения активных, нейтральных и заземляющих проводов. NEC не предписывает никакого цвета для фазных / активных проводников.В разных странах / регионах используется разная цветовая кодировка кабелей, поэтому важно знать, что применимо в вашем регионе. Однако активные проводники не могут быть зелено-желтыми, зелеными, желтыми, голубыми или черными. .

Размер кабеля — Размер кабеля — это калибр отдельных проводов в кабеле, например 14, 12, 10 и т. Д. — опять же, чем больше число, тем меньше размер. Количество жил соответствует сечению кабеля. Таким образом, 10/3 будет указывать на наличие в кабеле 3-х проводов калибра 10.Заземляющий провод, если он имеется, не обозначается этим номером и обозначается буквой «G».

Безопасность очень важна, и неправильная установка проводов и кабелей может привести к несчастным случаям. Прежде чем приступить к любому электрическому проекту, который включает в себя проводку и кабели, вам необходимо получить разрешение у местного строительного инспектора. После завершения работы проверьте установку на соответствие местным нормам и правилам.

Свяжитесь с нами

Если у вас есть вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.

Свяжитесь с нами.
