Виды наконечников для проводов: Изготовление кабельных наконечников: рассмотрим подробно

Изготовление кабельных наконечников: рассмотрим подробно

Виды кабельных наконечников

Подключение приборов или всевозможных устройств к электросети, необходимо выполнять с надежными контактами. Иначе будет нарушаться целостность цепи, а прибор подвергаться постоянным перегрузкам. Чтобы избежать этого, необходимо производить оконцовку кабеля специальным наконечником. Как производится изготовление кабельных наконечников, рассматривается в статье.

Виды наконечников

Прежде, чем рассматривать процесс изготовления изделий, необходимо познакомиться с их видами. От этого зависит технология их производства.

По материалу наконечники классифицируются:

• Медные.
• Алюминиевые.
• Из комбинированного материала, в составе которого алюминиевая трубка и медная лопаточка.

По способу монтажа изделия бывают под:

• Опрессовку.
• Пайку.
• Болты для универсальных наконечников.
• Сварку любым способом.

Способы изготовления наконечников:

Способ изготовления	Особенности
Штамповка наконечников из листовой меди толщиной 2 мм	При этом способе, штампы для вырубки контура детали имеют довольно сложную конструкцию, а процесс сопровождается большим количеством отходов металла. Помимо этого в конструкции детали, при таком способе изготовления, не обеспечивается абсолютная параллельность поверхностей контакта, она имеет вид «корыта», и плоскость контакта получается минимальной. Самое слабое звено детали – ее шейка, размер которой должен быть равен сечению провода, что требуется для обеспечения прочности и необходимой электропроводности элемента. Из-за этого увеличивается сечение части наконечника, сворачиваемой в трубку, что ведет к перерасходу материала до 1,5 раз.
Ковка наконечников	Для наконечников больших размеров – литье в специальной матрице или ковка. Таким изделиям требуется для изготовления большее количество цветного металла. В этом случае, часть его уходит на угар от нагрева и последующую механическую обработку поверхностей контакта. Литье часто сопровождается образованием раковин, из-за чего увеличивается процент брака, для ковки требуется изготовление достаточно дорогих штампов. Цена таких изделий получается достаточно высокой.
Штамповка наконечников из медных трубок	Из медных трубок. Такие конструкции наиболее приемлемые, и имеют перед остальными некоторые преимущества: Минимум отходов материала при изготовлении. Рациональное и полное использование сечения детали, что увеличивает ее прочность и электропроводность. Сечение наконечника одинаковое по всей его длине, отсутствуют суженные места, в отличие от штампованных изделий из листа.

Совет: Все типы наконечников по удобству использования, прочности и надежности пайки, не отличаются большими преимуществами. При выборе деталей, следует учитывать свои предпочтения и цену изделия.

Самодельные наконечники

Бывают ситуации, когда нет возможности подобрать изделие нужного размера. В этом случае, деталь можно сделать своими руками. Процесс изготовления очень простой.

Для этого:

• Приобретается медная трубка нужного размера.
• Отрезается необходимой длины заготовка.
• В тисках сплющивается конец трубки на требуемую длину.
• Сверлится отверстие.

Совет: При самостоятельном изготовлении детали, нет четкого представления, на какую нагрузку рассчитан наконечник. Поэтому, не следует использовать такое изделие в ответственных узлах электрической сети.

Выбор способа изготовления наконечников

При выборе метода изготовления изделий, производители придерживаются таких правил:

• Для мелкосерийного производства можно использовать метод холодной штамповки.
• Для серийного изготовления — литье в кокиль.
• Для крупносерийного производства, применяется штамповка из медных трубок. В этом случае, расход металла минимальный, а использование автоматических линий позволяет сделать процесс изготовления достаточно быстрым.

Технология изготовления наконечников штамповкой из листа

Несмотря на трудоемкость изготовления детали, и достаточно большой отход металла, такое производство наконечника кабельного достаточно распространенное.

Оптимальный вариант технологии получения детали состоит в следующем:

• Подготавливается медный лист толщиной 2 мм.
• Резка листа на полосы. Их ширина зависит от способа штамповки и размеров наконечника. При этом к оптимальным размерам детали прибавляются припуски для вырубки детали на штампе. Процесс может выполняться несколькими способами:

1. Лазерной резкой, как на фото.

Лазерная резка металла

2. Резкой металла роликами.

Порезка металлического листа роликами

3. Рубка на гильотине. Это наиболее распространенный способ.

Рубка листового металла на полосы

• Далее полоса поступает на участок штамповки. Где на комбинированном штампе вырубается наконечник по контуру и пробивается отверстие.

Совмещенный штамп для вырубки по контуру и пробивки отверстия

• В гибочном штампе формируется поверхность контакта детали с проводами.

Подгибка рабочей части наконечника

• Обжимка рабочей части получения готовой детали.

Наконечники после холодной штамповки

Штамповка из трубок

Станок для производства кабельных наконечников

Если компания выпускает большое количество одинаковых деталей, устанавливается комплексное автоматизированное оборудование.

При этом в него входят штампы для:

• Формовки концевой части наконечника.
• Пробивки отверстия.
• Отрезки готовых деталей.

Изготовление наконечников кабельных в небольших объемах, можно выполнять по такой технологии:

• Порезка проката на мерные заготовки для удобства работы, примерно длиной по 2,5 – 3 метра.
• Резка заготовок для изготовления двух деталей.
• Сплющивание концов заготовок.
• Пробивка отверстий.
• Разрезка деталей.

Литье и ковка наконечников

Кабельный силовой наконечник отличается от обычных деталей большими размерами. Для их штамповки понадобится изготовление крупногабаритных штампов, устанавливаемых на пресс с большими усилиями. Поэтому лучший выход – использование ковки или литья в кокиль.

Инструкция по ковке деталей:

• Отрезается круглый пруток нужной длины, с учетом удобной работы с заготовкой клещами.

Станок для резки прутка

• Заготовки поступают в печь, нагретую до определенной температуры, выдерживается нужный промежуток времени. Температура и время зависят от размеров заготовки и материала.
• Раскаленная деталь вытаскивается щипцами из печи, и поступает на наковальню пресса. При небольших партиях, детали можно обрабатывать на жестком столе молотком вручную.
• Подготовленная заготовка остывает.
• Сверлится отверстие в ушке детали.
• Высверливается внутренняя полость в наконечнике для кабеля.

Как правильно изготовить наконечник кабельный медный любым способом, подробно показывает видео.

Каким бы методом не изготавливался наконечник кабеля — главное, чтобы после опрессовки им концов проводов, соединение было надежным и прочным.

Кабельный обжимный наконечник НШВИ: параметры

Часто специалисты выполняют подсоединение проводов, состоящих из нескольких жил, к зажимам винтового типа. При этом некоторые жилы остаются сильно придавленными фиксирующим болтом. На других же можно наблюдать механические повреждения. Такие действия могут стать причиной некачественного контакта, а если в сети наблюдается большая нагрузка (или ее перепады), то и возгорания.

Во избежание подобных негативных явлений применяют специальные наконечники для кабелей, благодаря которым все сечение кабеля надежно обжимается и создается прочный контакт. Одним из наиболее популярных капсул для этих целей является НШВИ. В этом материале будет рассказано, что собой представляет НШВИ наконечник, какие виды НШВИ наконечников бывают, в чем их преимущества и недостатки.

Медные НШВИ по размерам

Что такое штыревой втулочный изолированный наконечник

НШВИ — это вид наконечника, который расшифровывается как наконечник штыревой втулочный изолированный. Он предназначен в первую очередь для опрессовки многожильных кабелей и проводов различного типа. Преимущественно его применяют для меди, так как он позволяет моментально и надежно закрепить жилы в любые электрические приборы или соединители. Опрессовка происходит с помощью специального инструмента.

Обратите внимание! НШВИ-соединение не требует большого количества усилий, но является очень надежным. Наиболее часто такой НШВИ применяется для фиксации зажима винтового типа.

Основу конструкции составляет токопроводящая трубка из металла (гальванизированной медной трубки). Чтобы повысить удобство работы, один из концов трубки деформирован для создания прочного и герметичного соединения. Трубка обычно соединяется с манжетой, изготовленной из материала, который не пропускает электричество.

Внешний вид обычного втулочного штыревого наконечника

Наконечник штыревой втулочный изолированный состоит из нескольких компонентов:

• трубка из токопроводящего материала, которую обычно изготавливают из меди электролитического и луженого типа;
• фланец (манжета) из диэлектрика (полиамид).

Для производства НШВИ используют медь специального типа. Этот материал позволяет зажимать жилы проводов и не вредить материалу в местах крепления винтом. Такие наконечники изготавливаются с поперечным сечением от 0,25 до 150 мм. Медь, которая используется в наконечниках, производится по методу гальванического лужения.

Более современные варианты НШВИ

Виды, их достоинства и недостатки

На данный момент на рынке электрических товаров представлено довольно большое количество наконечников НШВИ для одножильных и многожильных проводов из меди, алюминия. Наиболее популярными являются:

• медные. Наконечники для многожильных проводов. Это цельная медная капсула. Одна из ее сторон сплющена, а другая имеет отверстие для крепления на болт. Она имеет две разновидности: без покрытия с маркировкой ТМ и луженая с маркировкой ТМЛ. Вместе с аббревиатурой указывают величину поперечного сечения и диаметр отверстия проводника под обжим. Таким типом можно обжимать провода от 2,5 до 240 мм². Луженые трубки используют для соединения узлов повышенной стойкости к коррозии;
• медные с контрольным окном. Эти наконечники пользуются меньшей популярностью, и многие специалисты не сталкиваются с ними за весь период работы. Отличить их от обычных просто — в маркировку добавляют букву «О». С виду они похожи на обычные, но обладают контрольным окошком, через которое происходит наблюдение;
• алюминиевые. Идеально подходят для опрессовки жил кабелей, которые изготовлены из алюминия. Маркируются они аббревиатурой «ТА», а по внешнему виду схожи с медными образцами. Поперечное сечение, для которого используются такие наконечники, начинаются с 16 мм²;
• штыревые изолированные. Это своего рода втулка, которая предназначена для вставки оголенного провода в гильзу и последующего обжима с помощью специальных клещей.

Алюминиевые НШВИ для крупных сечений

Важно! Не стоит использовать для обжима пассатижи или молоток. Опрессовка осуществляется специальными пресс-клещами. Они изготавливаются различных видов: гидравлические для проводов большого сечения и ручные для кабелей меньшего диаметра.

На практике такие виды различают редко. Обычно НШВИ делят на одинарные и двойные. Основное преимущество второго вида заключается в том, что можно отпрессовать сразу два многожильных провода. Такие наконечники используют вместо проволочных перемычек для подачи тока на выключатели автоматического типа. Двойные гильзы применяются для кабелей, которые входят в одно гнездо электрического прибора. Одинарные отличаются тем, что имеют пластиковый фланец. Очевидно, что они предназначены для одного провода.

Таблица с описанием основных характеристик

Преимущества НШВИ:

• наконечники обеспечивают защиту токовой жилы от механических и электрических повреждений;
• НШВИ позволяют на долгое время надежно зафиксировать провод. Никакая обмотка изоляционной лентой с ними не сравнится;
• наконечники, которые изготавливаются с манжетами разных цветов, могут маркировать отпрессованные проводники;
• НШВИ двойного типа в разы облегчают прокладку пары кабелей к одному зажиму.

Обратите внимание! Главный недостаток заключается в том, что подбирать наконечник необходимо под определенное сечение. Если использовать больший или меньший диаметр, то могут возникнуть серьезные проблемы с безопасностью.

Преимущество НШВИ в их универсальности

Технические параметры

Технические параметры наконечников НШВИ зависят от их вида, цвета изоляции, диапазона сечений и размеров.

Параметры, по которым определяются технические характеристики

На рисунке представлена схема определения основных параметров наконечника, а на том, что ниже — таблица, которая соответствует этим величинам.

Таблица с основными параметрами НШВИ

Назначение наконечника НШВИ

Применяют изолированный штыревой втулочный наконечник для создания на концах электрических проводов соединителя универсального типа, который повышает качество контактов в местах соединений. Кроме этого, он позволяет сохранить целостность самих кабелей при их подключении специальными винтовыми зажимами. Это и обеспечивает надежность крепления на период его эксплуатации.

Применяют штыревые втулочные наконечники в основном для медных проводов, по которым идет электрический ток. Диаметр их обычно составляет от 0,5 до 35 мм². Для обеспечения качества соединения материал для изготовления наконечника подвергают лужению гальваническим способом.

Важно! Ключевое преимущество НШВИ заключается в том, что его установка очень проста. Это экономит значительное количество времени, причем не только на создание контакта, но и на его обслуживание.

Капсулы с различными маркировками

Как правильно использовать

Сперва нужно очистить жилы от изоляционного слоя, а затем немного скрутить их руками или плоскогубцами. Втулка же подбирается по сечению провода, чтобы его жилы легко входили в гнездо. Далее берут пресс-клещи и спрессовывают наконечник, располагая его в том положении, которое определено для конкретного цвета и характеристик НШВИ. Потренироваться можно на ненужном куске кабеля. Необходимо достаточно крепко сжимать наконечник, но не сильно, чтобы не повредить кабель.

Пресс-клещи для НШВИ

Таким образом, было разобрано, что такое штырьковый НШВИ наконечник, для чего он используется и как его обжимать. Это достаточно универсальный расходник, который подходит для различных типов проводов, но чаще всего его используют для медных.

что это такое, ПУЭ, пайка, технология и виды наконечников

Содержание статьи:

Оплавленные корпуса распределительных коробок, обгоревшие провода, нарушение целостности жил – последствия пренебрежения такой процедурой, как оконцевание кабелей. Без создания надежного контакта с устройством нельзя быть уверенным в безопасности электропроводки. С помощью оконцевания можно уменьшить переходное сопротивление, вызывающее плавление контактов, повысить надежность соединения и увеличить его время эксплуатации. Способы оконцевания проводов бывают разные, каждый из которых имеет свои положительные и отрицательные стороны.

Чем опасно отсутствие оконцевания

Оконцевание проводов создает надежный контакт проводника с устройством

Под оконцеванием понимают процесс обработки и формирования жилы для создания прочного соединения с прибором. При выборе способов оконцевания проводов и кабелей важно понимать, как поведет себя тот или иной материал и что нужно сделать, чтобы контакт был прочным. Важнейшее условие безопасности электросети – это создание надежного и качественного контакта проводника с устройством, к которому он присоединяется. Если соединение плохое, может произойти короткое замыкание или возгорание. Ненадежный контакт приводит к высокому переходному сопротивлению. Оно по своей сути является резистором, на котором образуется тепло. Повышенное тепло приводит к горению и плавлению провода.

От переходного сопротивления нужно избавляться. Но это довольно сложная задача, которой мешают оксидная пленка, небольшая площадь контакта, слабое сжатие на зажимах коммутационного устройства. Можно лишь уменьшить ПС – в этом случае помогает оконцевание жил проводов.

Способы оконцевания

Опрессовка проводов гильзами

Существуют правила устройства электроустановок (ПУЭ), которые регламентируют работу с электромеханическим оборудованием. По этим требованиям мастер должен знать следующее:

• Оконцевание можно производить путем опрессовки, пайки, сварки, специальных наконечников и оконцевателей для проводов, гильз.
• Лучший метод оконцевания алюминия с площадью поперечного сечения от 2,5 кв.мм до 10 кв.мм – изгибание конца жилы в колечко.
• Алюминиевые жилы с большим сечением оконцовываются наконечниками с опрессовкой или сваркой (для сечения от 240 кв. мм.).
• Алюминиевый провод нужно смазать специальной смазкой в месте оконцевания, чтобы не было контакта с воздухом. В ином случае будет образовываться окисление, приводящее к разрушению проводника и контакта.
• Медные провода до 10 кв.мм. изгибаются в кольцо, но предварительно нужно провести их пропайку. Кольцевание проводов поможет создать хороший контакт и уберечь жилы от возгорания.

Самый популярный способ создания оконцевания – это применение различных наконечников. Они бывают разных видов, различаются по материалу, предназначению, размерам, характеристикам, классу.

Технология подготовки проводов

Пресс-клещи для обжима гильз и проводов

Самостоятельно выполнить оконцевание можно специальным инструментом. Технология простая – достаточно взять наконечник, надеть его до упора на проводник и обжать. Количество прижимов может быть различным – опрессовка матрицы с точечным контактом осуществляется в двух и более местах, а для гильз достаточно одного обжима. Несколько опрессовок необходимо для более надежного контакта, уменьшения переходного сопротивления и повышения механической прочности.

Опрессовка профессиональными мастерами проводится с помощью дорогостоящего специального инструмента. Для домашнего специалиста покупать такой прибор невыгодно, поэтому они выбирают другие варианты. В качестве альтернативы может выступать стриппер для снятия изоляции с прессом или кримпер (специальная обжимка). Все приборы можно купить в обычном строительном или электромонтажном магазине.

Существуют наконечники под пайку. Тогда оконцевание проводится в два этапа – зачищенная жила ставится в наконечник и в отверстие заливается припой. Это более надежный и качественный способ, который нередко используется в электропроводке.

Виды наконечников

Сделать оконцевание кабеля или провода можно быстро с помощью специальных наконечников. Их ассортимент разнообразен – бывают наконечники для алюминиевой и медной проводки, для однопроволочных и многопроволочных проводников. Каждое изделие имеет свою маркировку по ГОСТ, по которой можно понять предназначение и характеристики электротехнического устройства, а также климатические условия эксплуатации.

Наконечники для медных проводов ТТМ и ТМЛ

Кабельный наконечник ТМЛ

Многопроволочные жилы из меди можно оконцовывать специальными наконечниками из медной трубы, просверленной под болт. Есть две модификации таких устройств – без покрытия и луженые. Они также маркируются как ТМ (ТМЛ), после чего ставится сечение провода под зажим в миллиметрах и диаметр отверстия наконечника в мм. Крепление таких фиксаторов осуществляется опрессовкой с использованием специальных клещей. Использовать обычные пассатижи или молоток не рекомендуется, иначе можно повредить механизм. Количество обжимов должно быть два и более для надежной установки.

Использовать такие наконечники можно и для однопроволочных проводников. Важно лишь правильно подобрать размер, так как в ином случае жила может обломиться. Перед монтажом концы зачищаются от изоляционного слоя и окисла до характерного металлического блеска.

Область применения таких изделий достаточно широка. Их можно встретить в подключении кабельных стояков на распределительном вводном приборе в подъезде, в заземлении металлических распределительных коробок, подсоединении электроплит, ответвлении. Также активно применяются в промышленности.

Для оконцовывания подходят провода и шнуры с сечением от 2,5 кв.мм до 240 кв.мм.

Наконечники ТМЛ лучше использовать в соединениях, в которых обязательно должна быть высокая антикоррозийная устойчивость.

ТМЛ (о)

ТМЛ (о)

Менее используемая модификация наконечников ТМЛ – это устройства под опрессовку с контрольным окном, которое позволяет мастеру увидеть процесс установки проводника на место.

Монтируются такие изделия также пайкой. Область применения – промышленность. В быту практически не используются, поэтому многие домашние электрики и специалисты в сфере ЖКХ даже не имеют представления о существовании таких устройств.

ТАМ

Наконечник ТА

Алюминиевые и медные наконечники ТАМ для кабелей используются в подключении алюминиевой проводки к медным шинам на вводных и распределительных устройствах. Изделие представляет собой наконечник из двух металлов, в котором хвостовик выполнен из алюминия, а сам корпус из меди. Переходное сопротивление отсутствует благодаря фрикционной диффузии. Способ монтажа – опрессовка.

ТА

Используются для алюминиевых проводов. Внешне похожи на изделия марки ТМ, но выполнены из другого материала. Имеют минимальный размер 16 кв.мм.

Соединение и оконцевание жил проводов и кабелей из алюминия можно производить только с использованием кварце-вазелиновой смазки, которая препятствует образованию окисла на поверхности. Благодаря ей уменьшается контакт с воздухом.

Другие виды наконечников

Наконечник ПМ

Медные провода в бытовой технике нередко оконцовываются наконечниками из меди под пайку. Приборы имеют специальные «уши», которые позволяют надежно зафиксировать проводник. К таким изделиям можно отнести марку ПМ, в которой «уши» сведены в производственном исполнении. Применяются для проводов с сечением от 2,5 кв.мм.

Уменьшение габаритов коммутационных аппаратов, средств защиты привело к изменению размеров зажимов. По этой причине все чаще применяется оконцеватель проводов НШП штифтовой.

В промышленности активно используются кабельные болтовые и механические наконечники НБ. С их помощью оконцовываются силовые кабели с сечением от 25 кв.мм до 240 кв.мм. Они делаются из алюминиевого сплава и имеют хорошую стойкость к образованию коррозии. Для создания герметичности в комплекте идет термоусадочная трубка.

Ассортимент наконечников весьма разнообразен, всегда можно найти устройство для данного вида проводника, однако многие пользуются самодельными. Такие изделия имеют важное преимущество – возможность создания наконечника под любой размер. Они могут производиться достаточно просто – требуется трубка из нужного материала, расплющивается с одного конца, а затем в ней просверливается отверстие. Применяются самодельные приборы в устройствах заземления.

В случае самостоятельно выполненного изделия неизвестна токовая нагрузка. По этой причине не рекомендуется использовать их в промышленности и при высоких мощностях.

Что нужно знать про наконечники и гильзы

Что конкретно вы знаете про кабельные наконечники и гильзы? Со словом «наконечник» вроде все ясно, но как быть со словом «гильза»? Ведь в гильзу обычно насыпают порох, вставляют пулю, заряжают в пистолет и развлекаются в тире. На самом деле кабельная гильза очень полезная и удобная штука. Да, в общем-то, и роль наконечников сложно переоценить. Предлагаю перейти к делу, и вы сами все поймёте.

Начнём с наконечников. Их существует невероятное множество и они способны решить огромное количество задач. Задачи могут быть самыми разными — от крепления проводов и кабелей, до заземления и защиты от молнии. Давайте по подробнее поговорим о вариантах использования. Что мы с вами можем понять из слова «наконечник»? Только то, что это что-то, что одевается на конец провода. Исходя из этого можно понять под какие задачи подходит кабельный наконечник. В первую очередь наконечник защищает кабель. Каким это образом? Да все очень просто. Во-первых, он плотно обжимается или припаивается к концу провода, а соответственно что? Соответственно то, что он защищает самое уязвимое место кабеля от воздействия окружающей среды и разрядов. Для начала про окружающую среду давайте поговорим. Конец кабеля всегда зачищен от изоляции, а значит, если его никак не защищать, он может начать окисляться и разрезаться. Тоже самое случится с ним и от разрядов. Так как наконечники используются при соединении проводов, они защищают их от перегрева. Ведь место соединения, это место, на которое постоянно идёт повышенная нагрузка. Из за-повышенного сопротивления или большого количества гуляющих разрядов, кабель может перегреться и лопнуть, или потерять свои свойства. Кабельные наконечники сделаны из специальных сплавов, которые призваны взять удар на себя. Наконечники бывают очень разные, описать их в одной статье невозможно. Поэтому давайте расскажу про основные виды наконечников. Наконечники бывают под абсолютно любое сечение проводника — от минимального до максимального. Также наконечники бывают нескольких основных исполнений — втулочные, штыревые. Наконечники под маленькое сечение проводника обычно не требуют обжима, в отличии от больших.

Предлагаю перейти к гильзам. Нет, друзья мои, стрелять не будем, переходим все к тем же кабельным гильзам. Они чаще всего используются именно для соединения проводников между собой, так что именно с этой точки зрения их и рассмотрим. Гильзы бывают медные, алюминиевые и медно-алюминиевые. А все почему? Да потому, что нельзя напрямую соединять медный провод или кабель с алюминиевым. Наверняка вы слышали такое утверждение, но мало кто задумывался над тем, почему же нельзя так делать. На самом деле ответ очень прост. Части медных и алюминиевых проводов, соприкасаясь между собой долгое время, да еще и находясь под напряжением, могут начать окисляться. Вряд ли это может стать большой проблемой, как вам кажется. Но последствия могут быть самыми разными. Конечно, скорее всего, все закончится тем, что электричество просто перестанет работать. Но никто не может дать вам гарантию, что из-за окисления не начнется разрушительная реакция на токопроводящий элемент. А разрушенная жила в кабеле или проводе может привести к утечке тока и короткому замыканию, так что стоит внимательнее относиться к подобным вещам. Так вот, гильзы чаще всего используют для соединения проводов, либо медных, либо алюминиевых, либо и тех, и других между собой. Как понятно из начала абзаца, они бывают медные, алюминиевые и медно-алюминиевые. Таким образом они соединяют провода из одного или разных материалов. Также очень важно отметить, что гильзами соединяют только большие сечения проводов. Маленькие же сечения соединяются клеммами, но это история для совсем другой статьи.

Теперь давайте поговорим про то, как подбирать нужные наконечники и гильзы. Начнем с наконечников. У наконечников достаточно много характеристик, так как много разновидностей самих изделий. Я пройдусь по самым важным из них. Для начала нужно определиться с материалом наконечников. Они бывают медные, такие же только луженые, алюминиевые и медно-алюминиевые. Многие наверно не знают, что такое лужение. Сейчас расскажу. При лужении наконечника на него наносят тонкий слой расплавленного олова. Зачем это нужно? Если не говорить только относительно наконечников, то есть несколько основных плюсов — защита от коррозии и подготовка поверхности к пайке. Что такое защита от коррозии, понятно, а вот при чем тут пайка? Да при том, что луженая поверхность в разы лучше смачивается припоем. Идем дальше по характеристикам наконечников. Основные наконечники бывают под болт и штыревые. Болт закручивается в специальное отверстие в наконечники, а штырь в конце наконечника куда-то вставляется. Так вот, важно понять размер болта и места, куда будут вставляться наконечники. И искать правильно маркированные наконечники. Так же не менее важен размер места куда будет вставляться проводник, он должен соответствовать сечению провода. При совпадении нужных вам характеристик с маркировкой на пачке, нужно брать.

Теперь поговорим о гильзах, хотя тут характеристик значительно меньше. Тут, как и в наконечниках, важен материал исполнения, а ассортимент материалов совершенно такой же. Самое важное в гильзе — она должна подходить под сечение проводников. Если она не будет подходить, то не получиться плотного контакта. Это в свою очередь повлечет не качественное соединение проводов, и как следствие некорректную работу сети в целом.

Исходя и прочитанного, у вас обязательно получиться подобрать правильные наконечники и гильзы. Внимательно следите за материалами и правилами соединения проводов, и все у вас получится. Есть только одно, о чем мы умолчали в статье. Для проведения работ с наконечниками и гильзами вам понадобиться нож и обжимные клещи. Нет, как можно подумать из названия клещи ни с кем не обжимаются и не обнимаются. Да и с обычными клещами они имеют мало общего. Это специальное устройство для опресовки наконечников и гильз. А нож нужен для зачистки изоляции. Теперь вы знаете все.

До новых встреч.

Что такое кабельные наконечники? (с изображением)

Кабельные наконечники — это устройства, используемые для подключения кабелей к электрическим приборам, другим кабелям, поверхностям или механизмам. Зажимы, соединяющие провода с автомобильным аккумулятором, являются типичным примером кабельного наконечника, как и концы соединительных кабелей аккумулятора. Простая установка и снятие при ремонте или техническом обслуживании, кабельные наконечники обычно используются, когда постоянные методы прямого крепления невозможны или необходимы.

У соединительных кабелей есть металлические зажимы — или наконечники — на обоих концах, которые могут соединить два автомобильных аккумулятора вместе.

Слова «кабель» и «провод» иногда ошибочно меняют местами. Кабели состоят из нескольких жил, а провода состоят из одной жилы. И кабели, и провода можно использовать с кабельными наконечниками подходящего типа.

Один конец кабельного наконечника обычно используется для подключения кабеля, который в зависимости от типа может быть припаян, сварен или обжат.Затем соединительный конец проушины прикрепляется к соответствующей клемме или точке соединения с помощью болта, винта или пружинного зажима. Обычно доступны различные размеры, конфигурации и типы материалов для конкретных применений, но металл является преобладающим используемым материалом. Кабельный наконечник иногда называют «кабельным соединителем» или «кабельным якорем» в зависимости от промышленного жаргона и области применения.

Конец разъема кабельного наконечника обычно выбирается исходя из его совместимости с типом клеммы или методом крепления.Вилка или U-образные проушины используются для винтовых клемм; проушины с закрытым кольцом или круглым сечением используются для крепления на болтах; а выступы со штифтами или лопатками используются для нажимных штифтовых или плоских клемм. Кабельный наконечник также служит для уменьшения размера кабеля, что позволяет подключать толстые кабели к разъему меньшего диаметра.

Хотя кабельные наконечники широко используются для электрических соединений, более прочные версии используются для крепления неэлектрических кабелей к поверхностям, монтажным пластинам или другим кабелям. Архитектурные тросы стабилизации и безопасности, а также такелаж часто оснащаются несущими кабельными наконечниками из стали или железа для закрепления кабелей и компонентов. Кабельные соединители для электрического использования, которые не подвержены растяжению, изготавливаются из алюминия, латуни, меди или свинца и иногда покрываются гальваническим покрытием для оптимизации передачи напряжения и предотвращения окисления металлов.

Кабельные наконечники используются в системах электропроводки автомобилей, электрических коробок, машин, бытовых приборов, электроники и других товаров длительного пользования.Для электрического использования кабельные наконечники обычно изолированы резиной или пластиком, чтобы предотвратить случайную передачу электричества людям или близлежащим электрическим компонентам. Другие типы не требуют изоляции из-за расположения кабельных наконечников или отсутствия напряжения.

Купите кабельные наконечники с двойным проводом, 2 провода на наконечник в LugsDirect.ком

Проушины с двойной блокировкой Четырехпроводное приложение Оборудование в комплект не входит. Бобышки продаются индивидуально. Для получения дополнительных сведений о фиксирующих выступах щелкните здесь. Размеры А: 1.16 дюймов (29,4 мм) B: 0,56 дюйма (14,3 мм) C: 1,00 «(25,4 мм) Подробные размеры см. На механическом чертеже

Два провода на цилиндр Размер провода AWG (мм 2 ) 8 (8.37) – (6) 10 (5,26) – (4) 12 (3,31) – (2. 5) 14 (2,08) Код Медь – – Y Y Y Y Y FLEX (классы G-K) Только одиночный провод. Нет калибра для смешивающей проволоки. «2S2» Наконечник с двойным проводом 2 AWG, диапазон проводов 2-14 AWG, многопроволочный (двойной) класс B / C и FLEX, 4-12 AWG, 25 мм2-4 мм2, провод класса GK, включая класс 5 мм2 , двойной цилиндр , алюминиевый или медный провод, CU9AL, температурный диапазон 90 ° C, одно отверстие для болта диаметром 5/16 дюйма (8 мм), внесено в список UL при 600 В — допустимо для использования до 2000 В, сертифицировано в Канаде.Сделано в США из отечественных и импортных запчастей. Штабелирование, вложение и блокировка проушин разрешены согласно Белой книге UL ZMVV. Доступен вариант с алюминиевым винтом. Для получения подробной информации и цен напишите на [email protected] РАЗЪЕМЫ ПРОВОДНЫЕ И ПАЙКИ (ЗМВВ) УСТАНОВКА Разъемы предназначены для использования в установках, отвечающих требованиям ANSI / NFPA 70, «Национальным электрическим кодексом» (NEC), и должны устанавливаться с использованием предписанные производителем инструкции по установке. «Укладка соединителей в штабель (несколько соединителей, собранных с помощью одного болта, гайки и шайб) может быть разрешено, если механическое натяжение уменьшено или устранено с помощью смещенных выступов, переходников для штабелирования и т.п. Монтажный выступ должен полностью соприкасаться с монтажной поверхностью или ранее сложенным хвостовиком соединителя. « Арт.UL Белая книга ZMVV раздел ZMVV UL Whitebook Информация по установке ** TORK KRIMP® Метод зажима проводов с использованием наконечников без обжима защищен патентом № 10630005. Полные инструкции по самообжиманию наконечников приведены здесь.

на провод в распределительной сети или в режиме сбора: Медный провод 115 А 75C 130 А, 90C, медный провод 90 A, 75C, алюминиевый провод 100 A, 90C, алюминиевый провод E129884 UL486A, B, ЗМВВ, 1243943 Канада 22. 2 № 65 200116 115 Ампер на № 2 Закольцовывание и распределение питания по медному проводу. Наземная установка сети спутниковых антенн Сухие места, не для непосредственного захоронения.

Проушины с двойной блокировкой Четырехпроводное приложение Оборудование в комплект не входит. Бобышки продаются индивидуально. Для получения дополнительных сведений о фиксирующих выступах щелкните здесь. Размеры A: 1,16 дюйма (29,4 мм) B: 0,56 дюйма (14,3 мм) C: 1,00 «(25,4 мм) Подробные размеры см. На механическом чертеже

Два провода на цилиндр Размер провода AWG (мм 2 ) 8 (8.37) – (6) 10 (5,26) – (4) 12 (3,31) – (2. 5) 14 (2,08) Код Медь – – Y Y Y Y Y FLEX (классы G-K) Только одиночный провод. Нет калибра для смешивающей проволоки. «2S2-HEX» 2 наконечника с двойным проводом AWG, диапазон проводов 2-14 AWG, многопроволочный (двойной) провод класса B / C и FLEX, 4-12 AWG, 25 мм2-4 мм2, класс провода GK, включая класс 5 мм2 , двойной цилиндр, алюминиевая или медная проволока, CU9AL, температурный режим 90 ° C, одно отверстие для болта диаметром 5/16 дюйма (8 мм), внесено в список UL при 600 В — допустимо для использования до 2000 В, сертифицировано Канадой.Сделано в США из отечественных и импортных запчастей. Доступен вариант с алюминиевым винтом. Для получения подробной информации и цен напишите на [email protected] РАЗЪЕМЫ ПРОВОДНЫЕ И ПАЙКИ (ЗМВВ) УСТАНОВКА Разъемы предназначены для использования в установках, подпадающих под действие требований ANSI / NFPA 70, «Национального электрического кодекса» (NEC), и должны устанавливаться в соответствии с инструкциями производителя по установке. «Укладка соединителей в штабель (несколько соединителей, собранных с помощью одного болта, гайки и шайб) может быть разрешено, если механическое натяжение уменьшено или устранено с помощью смещенных выступов, переходников для штабелирования и т.п. Монтажный выступ должен полностью соприкасаться с монтажной поверхностью или ранее сложенным хвостовиком соединителя. « Арт. UL Белая книга ZMVV раздел ZMVV UL Whitebook Информация по установке ** TORK KRIMP® Метод зажима проводов с использованием наконечников без обжима защищен патентом №10630005. Полные инструкции по самообжиманию наконечников здесь.

на провод в распределительной сети или в режиме сбора: 115 А 75C Cu провод 130 А, 90C, медный провод, 90 А 75C Al Wire 100 A, 90C, алюминиевый провод E129884 UL486A, B, ЗМВВ, 1243943 Канада 22. 2 № 65 200116 115 Ампер на № 2 Закольцовывание и распределение питания по медному проводу. Наземная установка сети спутниковых антенн Сухие места, не для непосредственного захоронения.

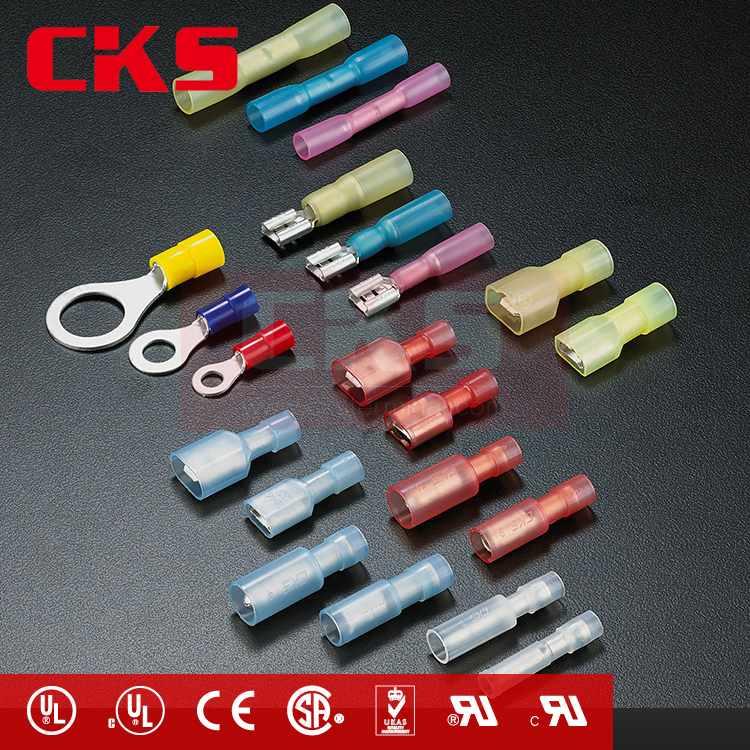

Самые выгодные наконечники для электрических проводов — Выгодные предложения на наконечники для электрических проводов от глобальных продавцов наконечников для электрических проводов

Отличные новости !!! Вы попали в нужное место для наконечников для электрических проводов.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти лучшие наконечники для электрических проводов в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили наконечники для электрических проводов на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в наконечниках для электрических проводов и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести наконечники для электрических проводов по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Типы проводов, используемых в вашей развлекательной системе

Руководство по типам проводов, используемых в вашей развлекательной системе

Коаксиальный кабель

Используется в основном для телевизионных, спутниковых и кабельных модемов. 3 коаксиальных провода вместе также могут быть адаптированы для работы как компонентные или композитные провода.В редких случаях коаксиальный кабель также можно использовать для камер видеонаблюдения или для цифрового звука. Его также можно использовать для перемещения видео между комнатами: для совместного использования выхода Tivo или кабельной / спутниковой приставки на 2 телевизора.

Есть 2 типа коаксиального кабеля: RG-59 и RG-6. Поскольку все уже переходит на цифру, вам следует использовать только более качественный кабель RG-6. Для более длительных пробегов вы можете использовать кабель Quad-Shield вместо стандартного Dual-Shield для уменьшения потерь сигнала.

Категория 3 Провод

Используется как телефонный провод.Каждая пара скрученных проводов обслуживает 1 телефонную линию. Типичный провод категории 3 содержит 2 пары проводов для 2 телефонных линий, но вилки могут обрабатывать 3 пары для 3 линий. На будущее (для VOIP — Voice Over Internet Protocol или других технологий) лучше всего использовать Cat5e или лучше в качестве телефонного провода и оставить дополнительные проводники неиспользованными. Телефонный провод может быть черным, красным, зеленым, желтым или оранжевым, синим, синим и оранжевым.

Категория 5, 5e, 6 и 7 Wire

Используется для Интернет-сетей.Ваш кабельный или DSL-модем будет выводить этот сетевой провод, причем категория 5 является самым низким качеством, а предлагаемый стандарт категории 7 — лучшим. Все 4 типа в основном выглядят одинаково, но дополнительные повороты и лучшая защита в более высоких категориях позволяют передавать большие объемы данных. Этот провод можно использовать для других приложений передачи данных, таких как ручки дистанционного управления громкостью, камеры видеонаблюдения, инфракрасное (дистанционное управление) распределение …

Тревожный / охранный провод

Этот провод толще, чем ваш кабель Cat 3.Он используется для подключения систем безопасности: панелей сигнализации, оконных / дверных датчиков, датчиков движения, сирен …

Провод динамика

Вам необходимо проложить провод динамика для настенных / потолочных динамиков. Вы также можете провести его в стене, чтобы провода не были видны на полу. Просто проложите провод от клемм позади развлекательного центра к настенным панелям за динамиками. Он имеет 2 проводника (красный и черный для + и -) или 4 проводника (красный, черный, белый и зеленый = левый +, левый, правый + и правый).Четырехжильный провод стоит дороже за фут, но дешевле проложить четырехжильный провод от развлекательного центра к первому динамику, а затем ко второму. Проволока 16 калибра, вероятно, подходит для большинства работ. Встраиваемый в стену сабвуфер может иметь калибр 14 или 12.

Оптический

Оптический провод в настоящее время используется для цифрового звука, но в будущем он может использоваться для многих других приложений, таких как Интернет и телевидение. Некоторые телефонные компании начинают прокладывать оптоволоконные кабели в новых кварталах для телевидения.Некоторые структурированные (связанные) кабели поставляются с одним или двумя оптоволоконными проводами.

Композитный

Этот кабель используется как для аудио, так и для видео. Качество видео наихудшее из имеющихся, и он не может обрабатывать сигналы HDTV, но это все еще очень популярный и недорогой формат, используемый в качестве основного формата ввода / вывода почти на каждом устройстве. Каждый композитный кабель содержит главный провод и экран. Коаксиальный кабель с хорошим экранированием — лучший выбор для длинных композитных кабелей.

BNC

Кабель BNC используется во многих из тех же ситуаций, что и композитный или компонентный кабель. Во многих случаях разъем можно преобразовать между BNC и композитным или компонентным. BNC предлагает кабель лучшего качества (обычно это экранированный коаксиальный кабель) с быстро скручивающимся разъемом, который не может выпасть сам по себе.

S-Video

Это популярный видеоформат, который быстро заменяется DVI и HDMI. Кабель S-Video — это на самом деле 2 коаксиальных кабеля в одном.Есть 2 сигнальных кабеля (Y и C) и 2 заземления. Вы можете использовать 2 коаксиальных кабеля вместо специального кабеля S-Video или даже кабеля Cat5e, хотя сигнал не будет таким хорошим с Cat5e из-за отсутствия экранирования.

Составная часть

Этот видеоформат лучше, чем S-Video, но встречается реже и заменяется DVI и HDMI в более новых плоских телевизорах. Как и композитный кабель, коаксиальные кабели также являются лучшими компонентными кабелями.

VGA (видеоадаптер / массив)

Это старый видеоформат монитора компьютера, который можно найти в некоторых старых плоских телевизорах.Большинство компьютерных мониторов с плоскими панелями теперь адаптировали формат DVI-D, оставив формат VGA для ламповых мониторов с ЭЛТ.

DVI (цифровой визуальный / видеоинтерфейс)

DVI, HDMI и DisplayPort — это текущий видеоформат для большинства компьютерных мониторов с плоским экраном. DVI был популярен в плоских телевизорах до того, как был заменен HDMI. DVI имеет несколько форматов. В DVI-D (цифровой) по проводам передается только цифровой сигнал. В DVI-A (аналоговый) провод передает только аналоговый сигнал.Кабели DVI-I (интегрированные) передают как цифровые, так и аналоговые сигналы. Существуют также преобразователи, которые могут преобразовывать цифровой сигнал DVI в HDMI или аналоговый DVI в VGA и наоборот.

HDMI (мультимедийный интерфейс высокой четкости)

В настоящее время это последний стандарт для плоскопанельных телевизоров высокого класса. Он передает как аудио, так и видео сигналы.

DisplayPort

DisplayPort поддерживает более высокое разрешение по сравнению с HDMI, а также передает аудио и видео сигналы.В основном это видно на мониторах компьютеров.

Инфракрасный

Если вы будете использовать пульт дистанционного управления в одной комнате, а стереокомпоненты — в другой, вам понадобится инфракрасный (ИК) ретранслятор. Датчик должен быть расположен в комнате, в которой вы будете использовать пульт. Основной блок и ретрансляторы должны быть со стерео компонентами. Системы ИК-повторителей обычно продаются как универсальные комплекты, хотя некоторые типы позволяют использовать собственную проводку для более длительных работ.

HDCP (защита широкополосного цифрового контента)

Все видеоформаты DVI и более поздние версии совместимы с HDCP, который представляет собой схему защиты от копирования для предотвращения кражи ТВ / фильмов.
Не все устройства поддерживают HDCP, и у вас могут возникнуть проблемы с подключением двух устройств, если одно поддерживает
схема защиты и одна нет. Обратитесь к документации производителя.

Длина провода

Некоторые из перечисленных выше типов проводов имеют очень малую дальность действия (всего несколько метров) из-за
их высокая пропускная способность.Некоторые из этих характеристик могут быть растянуты, особенно если вы не бегаете.
провод с максимальной пропускной способностью. Например, провода VGA, Composite и S-Video предназначены для
работают на пару метров, но я использовал кабели длиной 50+ футов для каждого.

Кабель, телефон, сеть и провод динамика позволяют работать очень долго.
Остальные типы проводов имеют ограниченный диапазон и должны быть как можно короче.

Например: Возможно, для системы домашнего кинотеатра вы спрячете компоненты в другой комнате прямо за
ТВ или в подвале прямо под ТВ.Это чаще встречается, если вы повесите телевизор с плоским экраном на
стены, у вас есть встроенные динамики, и вы не хотите видеть стерео компоненты.
В этих случаях провода должны быть длиной всего пару метров и не должны вызывать никаких проблем.

Ведение журнала диагностических ресурсов для группы безопасности сети

• 06.04.2018
• 7 минут на чтение

В этой статье

Группа безопасности сети (NSG) включает правила, разрешающие или запрещающие трафик в подсеть виртуальной сети, сетевой интерфейс или и то, и другое.

Когда вы включаете ведение журнала для NSG, вы можете собирать следующие типы информации журнала ресурсов:

• Событие: Регистрируются записи, для которых правила NSG применяются к виртуальным машинам на основе MAC-адреса.
• Счетчик правил: Содержит записи о том, сколько раз каждое правило NSG применяется для запрета или разрешения трафика. Статус этих правил собирается каждые 300 секунд.

Журналы ресурсов доступны только для групп безопасности сети, развернутых с помощью модели развертывания Azure Resource Manager.Вы не можете включить ведение журнала ресурсов для групп безопасности сети, развернутых с помощью классической модели развертывания. Чтобы лучше понять две модели, см. Общие сведения о моделях развертывания Azure.

Ведение журнала ресурсов включается отдельно для каждой группы безопасности сети , для которой нужно собирать диагностические данные. Если вместо этого вам нужны журналы активности (рабочие), см. Ведение журнала активности Azure.

Включить ведение журнала

Для включения ведения журнала ресурсов можно использовать портал Azure, PowerShell или Azure CLI.

Портал Azure

1. Авторизуйтесь на портале.

2. Выберите Все службы , затем введите группы безопасности сети . Когда Группы безопасности сети появятся в результатах поиска, выберите его.

3. Выберите группу безопасности сети, для которой нужно включить ведение журнала.

4. В разделе МОНИТОРИНГ выберите Журналы диагностики , а затем выберите Включить диагностику , как показано на следующем рисунке:

5. В разделе Параметры диагностики введите или выберите следующую информацию, а затем выберите Сохранить :

   Настройка	Значение
   Имя	Имя по вашему выбору.Например: myNsgDiagnostics
   Архивировать в учетную запись хранения , Поток в концентратор событий и Отправить в Log Analytics	Вы можете выбрать любое количество мест назначения. Чтобы узнать больше о каждом, см. Назначения журнала.
   ЖУРНАЛ	Выберите одну или обе категории журнала. Чтобы узнать больше о данных, регистрируемых для каждой категории, см. Категории журналов.

6. Просмотр и анализ журналов.Для получения дополнительной информации см. Просмотр и анализ журналов.

PowerShell

Примечание

Эта статья была обновлена ​​для использования новой оболочки Azure PowerShell Az.
модуль. Вы по-прежнему можете использовать модуль AzureRM, который будет получать исправления ошибок как минимум до декабря 2020 года.
Чтобы узнать больше о новом модуле Az и совместимости с AzureRM, см.
Представляем новый модуль Azure PowerShell Az. За
Инструкции по установке модуля Az см. В разделе Установка Azure PowerShell.

Вы можете выполнить следующие команды в Azure Cloud Shell или запустив PowerShell со своего компьютера.Azure Cloud Shell — это бесплатная интерактивная оболочка. В нем предустановлены и настроены стандартные инструменты Azure для использования с вашей учетной записью. Если вы запускаете PowerShell на своем компьютере, вам понадобится модуль Azure PowerShell версии 1.0.0 или более поздней. Запустите Get-Module -ListAvailable Az на вашем компьютере, чтобы найти установленную версию. Если вам нужно выполнить обновление, см. Раздел Установка модуля Azure PowerShell. Если вы используете PowerShell локально, вам также необходимо запустить Connect-AzAccount , чтобы войти в Azure с учетной записью, имеющей необходимые разрешения.

Чтобы включить ведение журнала ресурсов, вам понадобится идентификатор существующей группы безопасности сети. Если у вас нет существующей группы безопасности сети, вы можете создать ее с помощью New-AzNetworkSecurityGroup.

Получите группу безопасности сети, для которой вы хотите включить ведение журнала ресурсов, с помощью Get-AzNetworkSecurityGroup. Например, чтобы получить NSG с именем myNsg , которая существует в группе ресурсов с именем myResourceGroup , введите следующую команду:

  $ Nsg = Get-AzNetworkSecurityGroup `
  -Название myNsg `
  -ResourceGroupName myResourceGroup


Вы можете записывать журналы ресурсов для трех типов назначения.Дополнительные сведения см. В разделе Назначения журнала. В этой статье журналы отправляются в пункт назначения Log Analytics , например. Получите существующую рабочую область Log Analytics с помощью Get-AzOperationalInsightsWorkspace. Например, чтобы получить существующее рабочее пространство с именем myWorkspace в группе ресурсов с именем myWorkspaces , введите следующую команду:

  $ Oms = Get-AzOperationalInsightsWorkspace `
  -ResourceGroupName myWorkspaces `
  -Назовите myWorkspace


Если у вас нет существующей рабочей области, вы можете создать ее с помощью New-AzOperationalInsightsWorkspace.

Есть две категории ведения журнала, для которых вы можете включить журналы. Для получения дополнительной информации см. Категории журналов. Включите ведение журнала ресурсов для NSG с помощью Set-AzDiagnosticSetting. В следующем примере регистрируются данные о категории событий и счетчиков в рабочей области для NSG с использованием идентификаторов для NSG и рабочей области, которые вы получили ранее:

  Set-AzDiagnosticSetting `
  -ResourceId $ Nsg.Id `
  -WorkspaceId $ Oms.ResourceId `
  -Включено $ true


Если вы хотите регистрировать данные только для одной или другой категории, а не для обеих, добавьте к предыдущей команде параметр -Categories , за которым следует NetworkSecurityGroupEvent или NetworkSecurityGroupRuleCounter .Если вы хотите войти в место назначения, отличное от рабочей области Log Analytics, используйте соответствующие параметры для учетной записи хранения Azure или концентратора событий.

Просмотр и анализ журналов. Для получения дополнительной информации см. Просмотр и анализ журналов.

Интерфейс командной строки Azure

Вы можете выполнить следующие команды в Azure Cloud Shell или запустив Azure CLI со своего компьютера. Azure Cloud Shell — это бесплатная интерактивная оболочка. В нем предустановлены и настроены стандартные инструменты Azure для использования с вашей учетной записью.Если вы запускаете CLI со своего компьютера, вам потребуется версия 2.0.38 или новее. Запустите az --version на вашем компьютере, чтобы найти установленную версию. Если вам нужно выполнить обновление, см. Установка Azure CLI. Если вы используете CLI локально, вам также необходимо запустить az login , чтобы войти в Azure с учетной записью, имеющей необходимые разрешения.

Чтобы включить ведение журнала ресурсов, вам понадобится идентификатор существующей группы безопасности сети. Если у вас нет существующей группы безопасности сети, вы можете создать ее с помощью команды az network nsg create.

Получите группу безопасности сети, для которой вы хотите включить ведение журнала ресурсов, с помощью команды az network nsg show. Например, чтобы получить NSG с именем myNsg , которая существует в группе ресурсов с именем myResourceGroup , введите следующую команду:

  nsgId = $ (az network nsg show \
  --name myNsg \
  --resource-group myResourceGroup \
  - идентификатор запроса \
  --выход цв)


Вы можете записывать журналы ресурсов для трех типов назначения. Дополнительные сведения см. В разделе Назначения журнала.В этой статье журналы отправляются в пункт назначения Log Analytics , например. Для получения дополнительной информации см. Категории журналов.

Включите ведение журнала ресурсов для NSG с помощью команды az monitor Diagnostic-settings create. В следующем примере регистрируются данные категории событий и счетчиков в существующей рабочей области с именем myWorkspace , которая существует в группе ресурсов с именем myWorkspaces , и идентификаторе группы безопасности сети, которую вы получили ранее:

  az Monitor Diagnostic-settings создать \
  --name myNsgDiagnostics \
  --resource $ nsgId \
  --logs '[{"category": "NetworkSecurityGroupEvent", "enabled": true, "retentionPolicy": {"days": 30, "enabled": true}}, {"category»: "NetworkSecurityGroupRuleCounter", "enabled ": true," retentionPolicy ": {" days ": 30," enabled ": true}}] '\
  --workspace myWorkspace \
  --resource-group myWorkspaces


Если у вас нет существующей рабочей области, вы можете создать ее с помощью портала Azure или PowerShell.Есть две категории ведения журналов, для которых вы можете включить журналы.

Если вы хотите регистрировать данные только для одной или другой категории, удалите категорию, для которой вы не хотите регистрировать данные в предыдущей команде. Если вы хотите войти в место назначения, отличное от рабочей области Log Analytics, используйте соответствующие параметры для учетной записи хранения Azure или концентратора событий.

Просмотр и анализ журналов. Для получения дополнительной информации см. Просмотр и анализ журналов.

Назначения журнала

Диагностические данные могут быть:

Категории журналов

Данные в формате JSON записываются для следующих категорий журналов:

Событие

Журнал событий содержит информацию о том, какие правила NSG применяются к виртуальным машинам, на основе MAC-адреса.Следующие данные регистрируются для каждого события. В следующем примере данные регистрируются для виртуальной машины с IP-адресом 192.168.1.4 и MAC-адресом 00-0D-3A-92-6A-7C:

.

  {
"время": "[ДАТА-ВРЕМЯ]",
"systemId": "[ID]",
"category": "NetworkSecurityGroupEvent",
"resourceId": "/SUBSCRIPTIONS/[SUBSCRIPTION-ID ]/RESOURCEGROUPS/[RESOURCE-GROUP-NAME ]/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/[NSG-NAME]",
"operationName": "NetworkSecurityGroupEvents",
"properties": {
"vnetResourceGuid": "[ID]",
"subnetPrefix": "192.168.1.0 / 24 ",
"macAddress": "00-0D-3A-92-6A-7C",
"primaryIPv4Address": "192.168.1.4",
"ruleName": "[НАЗВАНИЕ-ПРАВИЛА БЕЗОПАСНОСТИ]",
"direction": "[НАПРАВЛЕНИЕ-УКАЗАНО]",
"priority": "[ПРИОРИТЕТ-В-ПРАВИЛО]",
"тип": "[РАЗРЕШИТЬ-ИЛИ-ОТКАЗАТЬ В ПРАВИЛЕ]",
"conditions": {
"протоколы": "[ПРОТОКОЛЫ, УКАЗАННЫЕ В ПРАВИЛЕ]",
"destinationPortRange": "[ДИАПАЗОН-ДИАПАЗОН-ПОРТ-В-ПРАВИЛО]",
"sourcePortRange": "[ДИАПАЗОН ПОРТА-УКАЗАННЫЙ-В ПРАВИЛЕ]",
"sourceIP": "[ИСТОЧНИК-IP-ИЛИ ДИАПАЗОН-УКАЗАННЫЙ-В ПРАВИЛЕ]",
"destinationIP": "[НАЗНАЧЕНИЕ-IP-ИЛИ ДИАПАЗОН-УКАЗАНО-В ПРАВИЛЕ]"
}
}
}


Счетчик правил

Журнал счетчика правил содержит информацию о каждом правиле, примененном к ресурсам.В следующем примере данные регистрируются каждый раз, когда применяется правило. В следующем примере данные регистрируются для виртуальной машины с IP-адресом 192.168.1.4 и MAC-адресом 00-0D-3A-92-6A-7C:

.

  {
"время": "[ДАТА-ВРЕМЯ]",
"systemId": "[ID]",
"category": "NetworkSecurityGroupRuleCounter",
"resourceId": "/ SUBSCRIPTIONS / [SUBSCRIPTION ID] / RESOURCEGROUPS / [RESOURCE-GROUP-NAME] /PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/ [NSG-NAME]",
"operationName": "NetworkSecurityGroupCounters",
"properties": {
"vnetResourceGuid": "[ID]",
"subnetPrefix": "192.168.1.0 / 24 ",
"macAddress": "00-0D-3A-92-6A-7C",
"primaryIPv4Address": "192.168.1.4",
"ruleName": "[НАЗВАНИЕ-ПРАВИЛА БЕЗОПАСНОСТИ]",
"direction": "[НАПРАВЛЕНИЕ-УКАЗАНО]",
"тип": "[РАЗРЕШИТЬ-ИЛИ-ОТКАЗАТЬ В ПРАВИЛЕ]",
"matchedConnections": 125
}
}


Примечание

Исходный IP-адрес для связи не регистрируется. Однако вы можете включить ведение журнала потока NSG для NSG, которая регистрирует всю информацию счетчика правил, а также исходный IP-адрес, который инициировал обмен данными.Данные журнала потока NSG записываются в учетную запись хранения Azure. Вы можете анализировать данные с помощью функции аналитики трафика в Azure Network Watcher.

Просмотр и анализ журналов

Чтобы узнать, как просматривать данные журнала ресурсов, см. Обзор журналов платформы Azure. Если вы отправляете диагностические данные на:

• Журналы Azure Monitor : вы можете использовать решение групповой аналитики сетевой безопасности для расширенного анализа. Решение обеспечивает визуализацию правил NSG, которые разрешают или запрещают трафик на каждый MAC-адрес сетевого интерфейса виртуальной машины.
• Учетная запись хранения Azure : данные записываются в файл PT1H.json. Вы можете найти:
  • Журнал событий по следующему пути: insights-logs-networksecuritygroupevent / resourceId = / SUBSCRIPTIONS / [ID] / RESOURCEGROUPS / [RESOURCE-GROUP-NAME-FOR-NSG] /PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITY [NSG] ] / г = [ГОД] / м = [МЕСЯЦ / д = [ДЕНЬ] / ч = [ЧАС] / м = [МИНУТА]
  • Журнал счетчика правил по следующему пути: insights-logs-networksecuritygrouprulecounter / resourceId = / SUBSCRIPTIONS / [ID] / RESOURCEGROUPS / [RESOURCE-GROUP-NAME-FOR-NSG] / PROVIDERS / MICROSOFT.СЕТЬ / ГРУППЫ БЕЗОПАСНОСТИ СЕТИ / [НАЗВАНИЕ NSG] / г = [ГОД] / м = [МЕСЯЦ / д = [ДЕНЬ] / ч = [ЧАС] / м = [МИНУТА]

Следующие шаги

• Подробнее о ведении журнала активности. Ведение журнала активности включено по умолчанию для групп безопасности сети, созданных с помощью любой модели развертывания Azure. Чтобы определить, какие операции были выполнены в группах безопасности сети в журнале активности, найдите записи, содержащие следующие типы ресурсов:
  • Microsoft.ClassicNetwork / networkSecurityGroups
  • Microsoft.ClassicNetwork / networkSecurityGroups / securityRules
  • Microsoft.Network/networkSecurityGroups
  • Microsoft.Network/networkSecurityGroups/securityRules
• Чтобы узнать, как регистрировать диагностическую информацию и включать исходный IP-адрес для каждого потока, см. Ведение журнала потока NSG.

Медные кабельные наконечники для специального применения

Опубликовано 3 сентября 2018 г.

Медные кабельные наконечники для специального применения

Thorne & Derrick International, базирующаяся в Великобритании, является ведущим поставщиком кабельных наконечников и связанных с ними обжимных инструментов для кабелей низкого, среднего и высокого напряжения и систем питания — в этой серии статей от Klauke обсуждается теория и практика установки кабельных наконечников и соединителей компрессионного типа.

Кабельные наконечники и обжимные инструменты

Klauke используются монтажниками, линейными монтажниками, монтажниками и электриками для прокладки подземных кабелей и проводов воздушных линий в сетях электропередачи, передачи и распределения, включая системы низкого напряжения среднего и высокого напряжения, 11 кВ-33 кВ.

➡ Загрузите каталог 2018 Klauke Cable Lugs и ознакомьтесь с полным ассортиментом инструментов для резки и опрессовки кабелей .

В этой статье мы рассмотрим следующее:

• Обжим кабелей в соответствии с классом 5 и 6 DIN 57295 с использованием кабельных наконечников Klauke «F»
• Диаметр трубки соответствует размеру жилы, чтобы гарантировать профессиональный обжим кабеля
• Кабельные наконечники для распределительных шкафов со специальными узкими кабельными наконечниками на ладонь
• Обжим медных кабелей и проводов с помощью кабельных наконечников из нержавеющей стали и никеля

Хорошо известная проблема для каждого электрика или специалиста по соединению кабелей заключается в том, что он пытается вставить многожильный или тонкопроволочный провод в кабельный наконечник или сращивание кабеля, и некоторые провода не могут быть вставлены.Чтобы избежать этой проблемы, известные производители предлагают специальные соединители и кабельные наконечники для соединения и заделки кабелей низкого напряжения и высокого напряжения .

Кабельные наконечники, скрутки и проводники

С помощью этих специальных кабельных наконечников можно использовать все типы кабелей — конструкция и конструкция выбираемого кабельного наконечника зависит от скрутки кабеля и типа жилы. Характеристики кабельной жилы для различных типов кабелей соответствуют стандарту DIN 57295.

Класс 1 — это одножильный / круглый проводник с наименьшим диаметром и наибольшей площадью поперечного сечения (CSA в кв.мм) — это простейший проводник, но с механической прочностью, с твердыми проводниками, склонными к поломке после нескольких циклов изгиба. Жилы кабеля делятся на классы в зависимости от общего количества жил на жилу — чем выше класс, тем больше жил в проводнике:

• Класс 1 Одинарные / одножильные круглые жилы
• Класс 2 Многожильные круглые жилы, обычно 7 или 19 жил
• , класс 5, тонкопроволочные жилы (многопроволочные универсальные, гибкие)
• , класс 6, тонкопроволочные жилы (сверхмногожильные, динамическое использование)

DIN 57295: DIN VDE 0295: 1980-09; VDE 0295: 1980-09
Проводники кабелей и гибких шнуров для силовых установок (спецификация VDE)

Типы проводов в соотв.согласно DIN VDE 57295: круглые одножильные, многопроволочные, тонкопроволочные, уплотненные

Кабельные наконечники для тонких и очень тонких многожильных проводников

Вышеупомянутая проблема сращивания кабелей по Классу 5 и Классу 6 согласно DIN 57295 устраняется при использовании кабельных наконечников Klauke серии «F». Эти наконечники предназначены для обработки проводов с большим поперечным сечением в приложениях с напряжением вплоть до испытанного на короткое замыкание кабельного наконечника.

По сравнению со стандартными трубчатыми кабельными наконечниками, наконечники «F-типа» имеют больший диаметр трубы — кабельные наконечники имеют расширяющийся вход, что облегчает размещение кабеля в цилиндре наконечника.

Непрофессиональные и индивидуально подобранные кабельные наконечники могут привести к серьезным нарушениям безопасности в электроустановках.

Преимущества очевидны — кабельные наконечники типа «F» обеспечивают легкое и безопасное введение проводника, предотвращается распутывание жил кабеля, а весь провод полностью входит в кабельный наконечник перед сжатием с использованием соответствующих обжимных инструментов и штампов.

Кабельные наконечники «F-типа» для тонкопроволочных проводов для легкого ввода без сращивания

Это также проблема, связанная с безопасностью — исключается уменьшение площади поперечного сечения жилы кабеля из-за того, что не вставлены все жилы, и сохраняется полное поперечное сечение кабеля.Маркировка на корпусе кабельного наконечника F-типа предоставляет информацию о продукте, например производитель, размер и дизайн.

Маркировка «KL 12 150 F» означает:

• KL: Производитель Klauke
• 12: Метрический размер болта для соединительного болта: размер M12
• 150: Поперечное сечение жилы, кв. Мм
• F: Конструкция и конструкция трубчатого кабельного наконечника

Для профессионального обжима кабельных наконечников F-типа рекомендуется метод обжима с углублением или четырехточечным обжимом с использованием соответствующих обжимных инструментов и правильного профиля углубления.

Кабельный наконечник F-типа с профессиональным обжимом

Необходимым условием для предотвращения чрезмерного или недостаточного сжатия является правильный инструмент. Неправильное обжимное соединение может привести к увеличению сопротивления соединения, что приведет к повышению температуры и, в худшем случае, к возгоранию.

Klauke рекомендует использовать собственные инструменты для обжима для получения и гарантии профессионального обжима в соответствии со стандартами VDE. Помимо кабельных наконечников «F-типа» некоторые производители предлагают соответствующие стыковые соединители для сращивания, удлинения и ремонта жил кабеля.

Они также имеют расширяющийся вход и большие размеры трубы. Центральное ограничение обеспечивает равномерное введение концов кабеля и соблюдение рекомендаций по обжиму наконечников F-типа.

Кабельные наконечники и стыковые соединители «F-типа» соответствуют нормативным требованиям стандарта EN 13600 и изготовлены из электролитической меди для обеспечения превосходной проводимости.

Вид в разрезе обжима с выемкой (с помощью инструмента, рекомендованного изготовителем) показывает равномерное расположение проводника в наконечнике

Для защиты от коррозии кабельные наконечники доступны с оловянным покрытием с поперечным сечением от 10 до 300 кв.м.В дополнение к стандартной конструкции кабельные наконечники «F-типа» также доступны с углом наклона 45 °, соответственно. Версии с углом 90 °, а также контрольные отверстия для проверки, полностью ли вставлен проводник, перед обжимом наконечника с помощью инструмента для кабеля.

Как и все другие соединения, эти изделия подлежат испытанию по стандарту IEC 1238, часть 1, который гарантирует безопасное электрическое и механическое соединение. Кабельные наконечники, производимые Klauke, подвергаются специальному процессу отжига, чтобы уменьшить напряжение и твердость материала.

Это снижает вероятность разрушения материала и является дополнительной функцией безопасности. Качество кабельных наконечников часто можно определить по визуальным характеристикам. Ушка без заусенцев, плоская ладонь и аккуратно обработанный конец указывают на высокое качество продукта.

Примечание: IEC 61238-1: 1993 отозван. Компрессионные и механические соединители для силовых кабелей с медными или алюминиевыми проводниками — Часть 1. Свяжитесь с T&D.

Кабельные наконечники для одножильных проводов

Для обработки и опрессовки одножильных проводов (класс 1 DIN VDE 57295) рекомендуется использовать трубчатые кабельные наконечники типа «E», которые также изготавливаются из меди, покрытой электролитическим лужением.Диаметр трубки соответствует размеру жилы, чтобы гарантировать профессиональную обжимку кабеля.

Профессиональный обжим одножильного провода с согласованным размером трубки

Применяется во всех областях, где в основном используются одножильные проводники, например, производство распределительных устройств, трансформаторов и двигателей.

Рекомендуется обжим с шестигранной выемкой — опять же, необходимо учитывать, что кабельные наконечники и обжимные инструменты производятся одним производителем.

Кабельные наконечники для одножильных проводов можно узнать по меньшему диаметру трубки и маркировке «E».Например: KL 10 50 E.

Поперечное сечение обычно колеблется от 6 до 50 кв. Мм. Ассортимент дополняют стыковые, Т-образные и поперечные соединители с соответствующим внутренним диаметром трубки.

Кабельные наконечники для распределительных шкафов

Во многих случаях рабочая зона в распределительных шкафах очень тесна, и подключение проводов к мощным распределительным устройствам может быть проблемой. В случае больших поперечных сечений стандартные кабельные наконечники не помещаются в компактную соединительную клемму.

Специальные кабельные наконечники для распределительных шкафов (тип SG) для безопасного подключения проводов

Для таких применений многие производители разработали специальные узкие кабельные наконечники (кабельные наконечники Klauke SG), которые удобно подходят.

Прямое сравнение стандартных кабельных наконечников (слева) и кабельных наконечников с узкой ладонью для распределительных шкафов

Узкий наконечник для ладоней также толще стандартных кабельных наконечников, поэтому используется такое же количество электролитической меди.

Несмотря на более узкую ладонь, производительность не теряется. Таким образом, эти кабельные наконечники соответствуют профессиональному подключению многожильных проводов в соответствии с DIN-VDE Class 2, которое обычно используется в распределительных шкафах.

Рекомендуется шестигранный обжим или обжим с вдавливанием — сечение проводника находится в диапазоне от 35 до 300 кв. Мм.Размеры отверстий соответствуют промышленным размерам соединительных клемм, например 6, 8, 10, 12 и 16 мм.

Профессиональный обжим кабельного наконечника из нержавеющей стали для применения при температуре окружающей среды до 400 ° C

Также доступны версии со смотровыми отверстиями — подпиливать ладонь обычного кабельного наконечника до размера соединительной клеммы опасно и неправильно. Такие манипуляции могут привести к повышению температуры и в худшем случае возгоранию.

показывает более толстую ладонь кабельных наконечников SG для распределительных шкафов, с использованием того же количества меди
, что и в стандартном кабельном наконечнике.

Кабельные наконечники из нержавеющей стали

для агрессивных сред

Специально для неблагоприятных условий окружающей среды и для опрессовки медных проводов были разработаны наконечники для труб из нержавеющей стали и никеля. Кабельные наконечники из нержавеющей стали особенно устойчивы к кислотам и коррозии и обычно используются в химической промышленности в зонах воздействия морской воды, например, для заземления мачт на парусных яхтах.

Дополнительным преимуществом этих кабельных наконечников является термостойкость.Следовательно, эти проушины можно использовать при температуре окружающей среды до 400 ° C.

При более высоких температурах до 650 ° C, которые обычно используются при строительстве печей, никелевые кабельные наконечники являются лучшим решением. Кабельные наконечники из нержавеющей стали и никеля можно использовать для всех распространенных типов кабелей.

Правильно обжатый кабельный наконечник из нержавеющей стали, используемый для приложений, где температура окружающей среды может достигать 400 ° C

Диапазон поперечного сечения от 0,5 до 95 кв. Мм. Обычно рекомендуется обжим с отступом.То же самое касается стыковых соединителей из нержавеющей стали и никеля с перегородкой.

Дополнительная литература

Просмотрите другие блоги этой серии статей о кабельных наконечниках, обжимных кабелях и инструментах :

Кабельные наконечники — применения и стандарты обжима

Обжим кабелей с выемкой — преимущества и ограничения

Кабельные наконечники и зажимы — методы обжима с шестигранной головкой и выступом

Кабельные наконечники и обжим с использованием метода шестигранного обжима

Стандарт DIN — обжим и сжатие алюминиевых кабельных наконечников и соединителей

Медь и алюминий — обжим кабелей CU-AL

Обжимные инструменты с электрическим приводом для больших объемов работ

Принадлежности для кабелей низкого и среднего напряжения и электрооборудование подстанций

Thorne & Derrick — специализированные дистрибьюторы ведущих производителей кабельной арматуры, соединительного и установочного оборудования .

LV MV HV кабельная арматура, используемая для соединения, концевой заделки, соединения, зажима и уплотнения силовых кабелей к подстанциям с воздушной и газовой изоляцией, трансформаторам, распределительным устройствам и сетям воздушных линий.

Наведите курсор на интерактивную электрическую сеть , чтобы узнать больше об ассортименте нашей продукции.

LV 600/1000 В ◊ MV 11 кВ 33 кВ ◊ HV 66 кВ 132 кВ

Оборудование для электробезопасности подстанций и воздушных линий

Изготовлено CATU Electrical для обеспечения безопасного строительства, технического обслуживания и ремонта подземных кабелей и сетей воздушных линий до сверхвысокого напряжения (400 кВ).

  T&D - КАБЕЛИ ♦ СОЕДИНЕНИЯ ♦ РАЗЪЕМЫ ♦ СОЕДИНИТЕЛИ ♦ ВВОДЫ ♦ ЗАГЛУШКИ ♦ ЗАЖИМЫ И ПРОБКИ ♦ КАНАЛ ♦ УПЛОТНЕНИЯ ♦ СИЗ
ЗАЗЕМЛЕНИЕ ♦ ПИТАТЕЛЬНЫЕ СТОЛБЫ ♦ ИНСТРУМЕНТЫ ДЛЯ СОЕДИНЕНИЙ ♦ ИНСТРУМЕНТЫ ДЛЯ РЕЗКИ И ОБРЕЗКИ КАБЕЛЯ ♦ ХОЛОДНАЯ УСАДКА


Дополнительная литература

.
