Подключение современного телевизора к источнику внешнего сигнала будет совсем простым и легким, если познакомиться с особенностями строения и использования штекера. Именно при помощи этого приспособления телевизионный кабель соединяется с гнездом приемника и передает высокочастотный ток по направлению от щитка на лестнице площадки либо антенны на крыше непосредственно в жилое помещение. Очень важно корректно подобрать технико-эксплуатационные параметры проводника и соотношение рабочих диаметров, а также правильно разделать конец провода и накрутить его. Об этом мы и поговорим в нашем обзоре.

Что это такое?

В прежние годы для присоединения антенного кабеля к ТВ-штекеру мастера прибегали к пайке либо подбирали специальную периферию с разъемом подходящего размера. В наши дни всё намного проще — каждый пользователь в любой момент может собрать всю необходимую конструкцию, не имея технических навыков, при помощи самых простых подручных средств.

Изготовители комплектующих для телевизионной аппаратуры выпускают разъемы в соответствии с принятым международным F-стандартом – они называются штекер.

Он имеет вид втулки, накрученной на антенный кабель.

К числу достоинств такого элемента относят.

• Присутствие экранирующей оплетки возле основной жилы, она необходима для того, чтобы обеспечить однородность волнового сопротивления и предотвратить потерю качества входящего телевизионного сигнала.
• Возможность совмещения с любым видом телевизионного сигнала. Подобный штекер в равной степени хорошо соединяется как с кабельным телевидением, так и цифровой антенной.
• Легкость монтажа и подключения штекера. С этой работой может справиться любой пользователь, даже тот, кто очень далёк от мира техники и электроники.
• Поскольку для установки антенных штекеров предыдущих поколений необходимо приложить много специализированных усилий, то в нашем обзоре мы будем рассматривать только современные F-штекеры, применение которых считается более оправданным и целесообразным.

Обзор видов

Остановимся чуть подробнее на обзоре основных разновидностей телевизионных штекеров.

Накрутные

Эта модель с усилителем в виде напрессованной гайки получила довольно широкое применение среди современных пользователей. Популярность ее объясняется очень легко — подключить такой штекер очень просто. В то же время у разъемов такого типа имеются и свои недостатки:

• недостаточная толщина обжимного кольца зачастую вызывает повреждение штекера в процессе монтажа;
• укороченная внутренняя резьба, которая не позволяет зафиксировать провод в разъеме плотно;
• в ходе накручивания разъема на кабель часто происходит обрыв проводников оплетки и скручивание защитного слоя.

Обжимные

Обжимной F-штекер для телевизора характеризуется упрощенным методом крепления. Для этого необходимо в соответствии с базовыми правилами подготовить кабель, после чего вставить главный провод в узкое отверстие конвектора, хорошенько прорезать фольгу и обмотку и зафиксировать к наружной стенке при помощи обжимной подвижной втулки. Обращаем особое внимание на то, что перед зажимом необходимо как можно более равномерно распределить отогнутый слой по всей окружности провода.

Компрессионные

Эти антенные разъёмы для телевизионной техники считаются самыми надежными в данном ряду. Однако их монтаж требует профессиональных инструментов, а также специфики понимания особенностей крепления. Дело в том, что подготовленный кабель здесь вставляется в компрессионный коннектор при помощи специальных щипцов для зажима, при этом сама обжимная гильза тянется по направлению к функциональному торцу.

Как подсоединить к кабелю?

Прежде чем вставить F-штекер, следует приготовить антенный провод к дальнейшему подключению. Для этого с провода снимают старый штекер, после этого необходимо разрезать наружную изоляцию по окружности так, чтобы при снятии защитного покрытия не повредить оплетку. Длина разреза должна составлять 1,5- 2 см.

Далее изоляцию загибают так, чтобы телевизионный кабель полностью сохранил свои технико-экранирующие характеристики, то есть часть металлизированных волосков изоляционного слоя должна быть открыта, а не приглажена непосредственно к телу кабеля.

Имейте в виду, что податливость изоляционного слоя напрямую зависит от физической силы пользователя и особенностей производителей периферического устройства.

Обращаем ваше внимание на то, что в магазинах F-штекер представлен в трех размерах, поэтому перед приобретением и монтажом соединительного элемента очень важно убедиться в том, что разъем и антенный кабель смогут совмещаться друг с другом. Вне зависимости от их величины, всякий разъем может поддерживать спутниковые, аналоговые, а также цифровые сигналы.

Подсоединить F-штекер на кабель можно несколькими основными методами: один предполагает заворот оплетки экрана, а другой — срезание наружной оболочки в зоне периферических контактов. Первый способ считается более практичным и надежным, но в то же время от пользователя он будет требовать больших физических усилий и предельной аккуратности. Если по каким-либо причинам вы не можете справиться с заворотом оплётки, то необходимо выполнить следующие действия.

Разрежьте небольшую часть телевизионного провода: вам понадобится прорезать несколько сантиметров наружной оболочки так, чтобы рабочая часть оплетки не испортилась. Для этой операции можно взять острый нож либо скальпель, при этом прикладывать особых физических усилий не нужно. Осторожно отогните защитный слой, когда вы увидите, что провод оголился — нужно снять всю ненужную часть защитной оболочки.

После этого нужно выполнить снятие дополнительного защитного слоя провода. В зависимости от разновидности кабеля_ на этой стадии пользователю придется удалять либо медную оплетку либо покрытие из алюминия. Необходимо отметить, что некоторые элементы защищаются алюминиевым слоем в сочетании с медным.

Затем нужно вернуть на место участок ранее завернутого участка фольги.

Некоторые производители для того, чтобы усилить конструкцию, на металлизированную фольгу дополнительно наносят тонкий слой полиэтилена — счистить его ножом практически нереально. После того как кабель будет присоединен, остатки пластмассы будут создавать помехи и, таким образом, препятствовать поступлению точного сигнала. Для того чтобы свести к нулю возможные потери качества картинки и звукового ряда, пользователю нужно приделать всю токопроводящую часть кабеля снаружи.

Затем необходимо уравнять параметры соединяемых штекера и антенного кабеля. Бывает так, что отверстия внутреннего резьбового элемента разъёма имеют чуть больший диаметр в сравнении с оголенным концом провода. Для того чтобы устранить эту разницу, на кабель надо намотать пару-тройку слоев изоленты. Следует иметь в виду, что после того, как вы выполните эти действия, фрагмент самодельной изоляции придётся удалить из главного проводника кабеля.

Далее выполняют накручивание металлического участка штекера на кабель телевизионной антенны. Для того чтобы при этом резьба соединяемых деталей не сорвалась, установку лучше выполнять ручным способом без помощи инструментов. Затем нужно осторожно откусить главную жилу провода. Если все действия вы выполнили правильно, то проводник начнет выбиваться на 2-3 мм.

Далее головку штекера закручивают на собранную конструкцию, после этого пользователь может приступить к непосредственному подведению антенны к подходящему телевизионному гнезду. Если в результате подключения F-штекера вам понадобится загнуть антенный кабель под углом свыше 70 градусов, то для того, чтобы исключить перетирание провода, специалисты советуют взять угловой штекер — от обычного он отличается только своим внешним видом, его технические параметры и особенности монтажа полностью идентичны прямому.

Если вы намереваетесь соединить кабель с ТВ при помощи штекера старого образца, то при соединении этих элементов вам придется перенести со штекера на кабель накладку из пластика. Чтобы установить соединение с проводом какого-либо несертифицированного разъёма, скорее всего, понадобится пайка.

Как удлинить провод с помощью переходника?

Поводов для того, чтобы удлинить провод телевизора, бывает много. Чаще всего это установка телевизора на другое место либо необходимость поменять какой-то участок проводки вследствие его механического повреждения.

Даже самый простой вариант такого удлинения в любом случае потребует F-переходников или штекеров с гнёздами.

Чтобы воспользоваться этим способом, нужно выполнить следующую последовательность действий.

• С длины телевизионного провода снимите около 3 см наружной части изоляции.
• Заверните открывшуюся оплетку в обратную сторону, из-за того, что изоляция покрыта фольгой — часть экрана придётся отогнуть обратно.
• Чтобы центральная жила не контактировала с диэлектриком, её следует зачистить примерно на 1 см, делать это надо осторожно, чтобы не повредить.
• После этого на фольгу накручивают переходник, при этом основная жила должна выступать на полсантиметра. Оставшийся ненужный остаток срезают.
• Все эти действия нужно повторить с другого конца, поставить штекер в гнездо и наслаждаться просмотром любимых фильмов.

Как подсоединить штекер антенны для телевизора, смотрите далее.

Антенный штекер | Подключение антенны прокладка ТВ кабеля

это разъем для подключения телевизора, посредством коаксиального кабеля, к антенне. По типу подключения делятся на два вида, мама и папа. В большинстве случаев, используется штекер типа «папа», «мама» используется гораздо реже, обычно для подключения к розеткам и другому активному сетевому оборудованию, такому как головные станции или усилители.

По конструкции, антенные штекеры делятся на 3 типа. Самым старым, и уже малораспространенным в современных условиях, является штекер, к которому припаивается антенный кабель. Паять штекер – занятие трудоемкое, но при этом потери сигнала минимальны. Вторым по распространенности, встречается штекер на винте, в котором кабель фиксируется специальным винтом. Самый популярным на сегодняшний день антенным разъемом, является это штекер с  разъемом f типа, который надежно фиксирует соединение кабеля с антенным штекером.

От качества самого антенного штекера и материалов, использованных при его производстве, а так же качества монтажа, зависит четкость изображения, и вероятность появления помех или посторонних шумов на экране телевизора. Если будет наблюдаться сильное затухание сигнала, в месте соединения телевизионного кабеля с антенным разъемом, например вследствие использования в самом штекере материалов с низкой проводимостью и высоким сопротивлением, то в результате, усиление телевизионного сигнал от антенны, может из-за сопутствующих потерь упасть до нуля.

Соответственно, телевизор будет показывать одинаково плохо, что с подключенной антенной, что без нее. Еще одной причиной ухудшения сигнала, является некачественный или  неправильный монтаж. При подключении антенного штекера с f-разъемом, жила центрального проводника должна быть полностью зачищена от диэлектрика на длину в  2-3 миллиметра,  f-разъем должен быть установлен плотно, без перекосов, а оплетка и экран не должны соприкасаться с не изолированной частью центрального проводника. Даже если оплетка будет задевать центральную жилу только краем, то качество передачи телевизионного сигнала сильно ухудшится. Для правильного монтажа антенного разъема любого типа, необходимо обладать опытом и навыками, а так же необходимыми инструментами иначе потребуется замена штекера или его переустановка.

Лучше не экспериментировать с самостоятельным подключением, а доверить монтаж телевизионного кабеля и подключение антенного штекера профессионалам. У нас работают опытные мастера-славяне, которые быстро и качественно подключат антенный штекер нужной модификации к вашему телевизионному кабелю.

Аксессуары для антенн / Страница 1

Hi-Fi техника, Dj оборудование, ТВТелевизоры и все для нихАксессуары для антенн

Аксессуары для антенн

№: 766582

Разъем 1 ТВ вилка. Разъем 2 ТВ розетка, угловой. Контакты разъемов покрыты никелем. Молдинг разъема поливинилхлорид (PVC). Длина 1 м.

Купить в один клик

№: 361104

Переход гнездо-штекер F/TV PROCONNECT предназначен для подключения эфирного, спутникового и кабельного телевидения с помощью радиочастотного кабеля волновым сопротивлением 50 или 75 Ом. С одной стороны располагается гнездо F-разъема, а с др…

Купить в один клик

№: 361161

F-разъем RG-6 PROCONNECT предназначен для соединения коаксиального кабеля волновым сопротивлением 75 Ом с телевизионным и видеооборудованием (ресиверы, телевизоры, всевозможная видеоаппаратура и т.д.). Разъем данного вида не имеет непосредственн…

Купить в один клик

№: 680042

ТВ вилка — ТВ розетка. Контакты разъемов покрыты никелем. Длина 1 м

Купить в один клик

№: 680044

Кабель ТВ. Разъем 1 ТВ вилка. Разъем 2 ТВ розетка. Длина 2 метра.

Купить в один клик

№: 361156

F-разъем RG-6 «AB» PROCONNECT предназначен для соединения коаксиального кабеля волновым сопротивлением 75 Ом с телевизионным и видеооборудованием (ресиверы, телевизоры, всевозможная видеоаппаратура и т. д.). Разъем данного вида не имеет непо…

Купить в один клик

№: 513512

Кабель телевизионный Gembird Cablexpert F/M 1.8m CCV-515 выполняет функцию аналогичную иным видам кабелей, а именно передает потребителю электрический сигнал. Отличием же в данном случае является его технология производства, которая позволяет изготов…

Купить в один клик

№: 379487

Кабель Rexant Plug TV — Jack TV 1.5m White 18-0002 предназначен для передачи высокочастотного сигнала к телевизору, спутниковым ресиверам и т.д., а также используют в качестве удлинителя для TV-кабеля. Такой удлинитель незаменим при подключении …

Купить в один клик

№: 766581

Разъем 1 ТВ вилка. Разъем 2 ТВ розетка, угловой. Контакты разъемов покрыты никелем. Молдинг разъема поливинилхлорид (PVC). Длина 2 м.

Купить в один клик

№: 361106

Переход гнездо-штекер F/TV угловой PROCONNECT предназначен для подключения эфирного, спутникового и кабельного телевидения с помощью радиочастотного кабеля волновым сопротивлением 50 или 75 Ом. Отличительной особенностью переходника являетс…

Купить в один клик

№: 361182

Штекер TV Никель c пружиной PROCONNECT предназначен для подключения эфирного, спутникового и кабельного телевидения с помощью радиочастотного кабеля. Такой разъем монтируется на телевизионный кабель и передает идущий по кабелю сигнал на ТВ устройства…

Купить в один клик

№: 374727

Кабель коаксиальный RG-6U ProConnect считается самым распространенным решением для подключения телевизионных систем. Обеспечивая передачу аналоговых сигналов, этот кабель применяется для прокладки внутри помещений в составе распределительных ТВ-…

Купить в один клик

№: 590721

Делитель антенный предназначен для телевизионных систем и используется для подключения нескольких телевизионных аппаратов к одной антенне. Делитель распределяет поступающий сигнал поровну на его выходы, что обеспечивает одинаково четкое изображение н…

Купить в один клик

№: 375628

Кронштейн эфирный Rexant 14. 5 см 34-0580 Г-образный используется для крепления телевизионных антенн на балконы, оконные рамы, стены строений, фасады зданий и сооружений. Крепление мачты антенны на кронштейн поможет существенно улучшить качество …

Купить в один клик

№: 553805

Кабель антенный Perfeo 5м T5004 — высококачественный кабель ТВ вилка — ТВ розетка. Предназначен для передачи аналоговых стереозвуковых сигналов между аудио и аудио-видео устройствами или их компонентами. Длина кабеля составляет 5 метров. Контакты раз…

Купить в один клик

№: 517752

Кабель телевизионный Gembird Cablexpert F/M CCV-515-W представляет собой телевизионный удлинительный коаксиальный радиокабель 75 Ом. Кабель обладает отличными характеристиками и изготовлен из прочных и качественных материалов…

Купить в один клик

№: 361160

F-разъем RG-6 PROCONNECT предназначен для соединения коаксиального кабеля волновым сопротивлением 75 Ом с телевизионным и видеооборудованием (ресиверы, телевизоры, всевозможная видеоаппаратура и т. д.). Разъем данного вида не имеет непосредственн…

Купить в один клик

Показать ещё 17Всего 129 товаров

Разъемы телевизора для подключения различной техники

Подключение телевизора, для удобства пользования домашней аудио видео техникой, осуществляется с помощью разнообразных разъемов. Делается это для совместимости техники различных фирм производителей и разных годов выпуска. Поэтому и на современном телевизоре есть много разъемов различных форм и цветов для подключения.

Каждый из них предназначен для разных источников сигнала. Основное отличие идет по назначению, а потом по качеству передачи сигнала.

Есть разъемы для входа и выхода сигнала, для видео и для аудио, цифровые и аналоговые. Ведь современный телевизор используется не только для просмотра телепередач, особенно сейчас, когда появился сервис Smart TV.

К телевизору, как источник сигнала или получатель, можно подключить проигрыватель DVD, декодеры телевидения, игровые приставки, компьютер, видеокамеру, спутниковый тюнер, интернет.

Подключая к телевизионному аппарату все эти устройства, прежде всего, прочитайте инструкцию по эксплуатации и для телеприемника и для подключаемого устройства. А при покупке нового телевизора точно нужно знать, что вы будете подключать.

Но если у вас современное оборудование, то подключить его друг к другу можно несколькими способами. Давайте посмотрим, какие есть разъемы для подключения телевизора к другой аппаратуре и чем они отличаются.

• Антенный вход (RF). Используется для подключения к телевизору
  антенны. Качество приёма через такой разъём не самое лучшее и зависит во многом от качества самого эфирного сигнала, поступающего на антенну. Поэтому если
  есть выбор при подключении, например есть цифровой тюнер, то подключите источник эфирных каналов через цифровой вход.
• Композитный, A/V вход (тюльпаны). Улучшенная технология, по сравнению с передачей сигнала по одному кабелю, за счёт передачи
  видео и звука по разным кабелям. Одна из первых разработок для раздельной передачи сигналов аудио и видео, поэтому качество во многом проигрывает более поздним разработкам интерфейсов для передачи сигналов.
• S-video. Сигнал получается качественней за счёт отдельной передачи сигналов
  яркости и контрастности. Может работать с сигналами вплоть до 480i.
• Компонентный вход. Трёхкабельное соединение, где один кабель используется
  для передачи сигналов яркости и синхронизации, а два для передачи цветоразностных
  сигналов. Может пропускать сигналы с разрешением 1080i.
• VGA. Используется для подключения телевизора к компьютеру (D-sub 15-pin).
  Разъём с 15 отверстиями. Только помните, что телевизор не может так долго
  работать как компьютерный монитор.
• SCART. По различным спецификациям, может передавать различные сигналы. Сюда могут входить два канала звука (вход и выход), видеосигнал (вход и выход), сигналы RGB, земля и несколько линий управления.
• Коаксиальный вход для цифрового видео. Хотя и используются RCA (тюльпаны)
  вилки, но кабель поддерживает большие частоты, чем аналоговые разъёмы. И качество
  картинки получается выше.
• HDMI и DVI. Используются для передачи сигнала HDTV.
• Аудио выходы. Кроме обычных A/V выходов может ещё быть, при наличии декодера
  в телевизоре, выходы 5.1 или 7.1 для внешней акустики.
• Выход на наушники.
• Оптический (TOSlink ). Этот небольшой квадратный разъем использует оптоволокно для передачи цифровых аудиоданных с DVD-плеера или цифрового телевизионного ресивера на цифровой телевизор или AV-ресивер (усилитель домашнего кинотеатра). Он также используется для передачи объемного звука.
• IEEE1394 (также известный как FireWire). Этот разъем представляет собой двунаправленную цифровую систему. Он идеально подходит для видеокамер и других цифровых рекордеров, которые могут записывать и воспроизводить видео. Он также позволяет передавать аудиосигнал.
• USB. Это универсальная последовательная шина. USB разъем используют для подключения к телевизору флешек с файлами, внешних накопителей HDD, фотоаппаратов, видеокамер, ноутбуков, смартфонов. Этих разъемов несколько на телевизоре. Подробнее о USB разъеме.

При выборе телевизора смотрите, чтобы разъёмов для подключения телевизора было столько же или больше чем число подключаемых устройств.

Особо обратите внимание на расположение разъёмов. Сзади должны быть разъёмы для постоянно подключаемых устройств, а спереди или сбоку для временно подключаемых (видеокамера, игровая приставка, наушники и др.).

Разъемы на подключаемых устройствах и тв желательно должны быть одного типа, без переходников.

Please enable JavaScript to view the comments powered by Disqus.

Штекер для антенны телевизора подключение. Как подключить телевизионный (антенный) кабель. Или установка F – разъема своими руками

Подключение ТВ кабеля выполняется от лестничной клетки в квартиру, с дальнейшей разводкой к телевизорам. Для правильной прокладки телевизионного кабеля необходимо соблюдать определенные правила, особенности и специфику проведения этого вида работ.

Особенности прокладки кабеля ТВ

• Кабель рекомендуется размещать вдали от электрической проводки.
• Телевизионный кабель обычно размещают в кабель-канале совместно с телефонным проводом, кабелем интернета и т.д.
• Кабель в квартире желательно протягивать цельными частями, без соединений.
• Не рекомендуется допускать пересечение кабеля ТВ с силовыми сетями. Если нет другого выхода, то пересечение должно быть под прямым углом.
• Для разводки ТВ кабеля целесообразно применять разветвители сигнала промышленного изготовления, для обеспечения качественного контакта и экранирования сигнала. Скрутки кабеля не допускаются.
• Кабельные линии допускается прокладывать только специально предназначенным для этого кабелем.
• Не допускается подключения кабеля в бухте, или с резкими изгибами, так как это приводит к ухудшению качества изображения в телевизоре.
• Первый участок кабеля от лестничной коробки до квартирного разветвителя целесообразно разместить в более широком кабель-канале, так как в будущем возможно придется протягивать телефонную линию или сигнализацию.
• Если подключение ТВ кабеля в распределительной коробке предполагается выполнять пайкой, то длина неэкранированных участков кабеля должна быть наименьшей, так как это значительно влияет на качество сигнала.
• Разветвители кабеля ТВ рекомендуется размещать в доступных местах или в распределительных щитах, для легкого доступа при обслуживании.
• При прокладке кабеля ТВ вместе с электрическим кабелем, необходимо применять кабель с центральной жилой диаметром не менее 1 мм, с двойным экраном.

Подключение ТВ кабеля

Выбор кабеля

Качественный телевизор и штекеры на кабеле не обеспечат нормальное качество изображения, если применяется неправильно выбранный кабель. Ток высокой частоты ТВ сигнала протекает не так, как ток в бытовой сети. Чем выше частота тока, тем ближе к наружной поверхности токопроводящей жилы он протекает. В антенных кабелях, используемых для космического и военного оборудования, жилы покрывают слоем серебра или золота, для снижения потерь телесигнала.

Маркировка

Наибольшую популярность получили коаксиальные кабели с сопротивлением 75 Ом различных марок. Наиболее применяемой маркой стал кабель RG 6U китайского производства. Обозначение кабеля изображается на его оболочке по всей длине с цифровыми метками через каждый метр длины.

Маркировка расшифровывается:

• CABLETECH – фирма-изготовитель.
• RG 6U / 48 – марка.
• HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
• 75 OHM – сопротивление 75 Ом.
• 055М – метка длины кабеля.

Выбор

На оболочке кабеля должна иметься маркировка. Сопротивление кабеля должно быть равно 75 Ом, так как на него рассчитаны все телевизоры. Наружный диаметр кабеля не должен быть меньше 6 мм. Экранирующая оплетка и центральная жила должны быть медными. В китайском кабеле RG 6U экран выполнен из алюминиевой фольги, оплетка из медного сплава, а центральная жила стальная с медным гальваническим покрытием. Это сделано для удешевления продукции.

Установка штекера на кабель

Работу по установку штекера на кабель можно выполнить самостоятельно. Напряжение телевизионного сигнала в кабеле очень мало, поэтому оно не опасно для человека. Подключенный кабель можно разделывать, не опасаясь удара током. Замыкание между оплеткой и центральной жилой также не представляет опасности.

В продаже имеются различные штекеры для разных типоразмеров кабелей. Поэтому при покупке следует смотреть на диаметр штекера. Наиболее распространенной маркой является F-штекер.

Кабель разделывается 2-мя методами:

1. С заворотом оплетки.
2. Без заворота оплетки.

Более надежным вариантом считается с заворотом оплетки, если накрутить штекер на завернутую оплетку не получается, то применяют второй метод.

Для разделки кабеля ножом необходимо прорезать внешнюю оболочку вдоль кабеля, не повреждая экран.

После разреза изоляцию отгибают в сторону и отрезают.

Медную оплетку и фольгу заворачивают. В телевизионных кабелях бывает три вида экранирования:

1. Медная оплетка.
2. Алюминиевая фольга с медной оплеткой.
3. Алюминиевая фольга.

Для упрочнения алюминиевой фольги ее покрывают полиэтиленовой пленкой с внутренней стороны. Зачистить это полиэтиленовое покрытие без повреждения фольги не получится. Поэтому, чтобы был хороший контакт накрученного штекера с фольгой, необходимо отвернутую часть фольги частично завернуть обратно, тогда неизолированная сторона фольги будет обращена наружу.

В случае маленького диаметра кабеля, его обматывают изолентой, чтобы увеличить диаметр.

С центральной жилы изоляция снимается обычным способом, как с электрических проводов, не повреждая саму жилу.

Теперь на фольгу можно накрутить F-штекер.

Центральную жилу нужно откусить, оставив выступающую часть 3 мм.

Вторую половину штекера накручивают до упора, после этого штекер можно использовать для работы.

В случаях необходимости изгибания кабеля под прямым углом, применяют специальное F-гнездо. Это своеобразный угловой штекер.

Эти рассмотренные штекеры отличаются только по форме. Установка на кабель углового штекера точно такая же.

Установка штекера старого образца

До сих пор еще встречаются штекеры старой конструкции, не требующие пайки при подключении к кабелю.

Перед установкой на кабель необходимо открутить пластмассовую часть и одеть ее на кабель. Далее, кабель готовим к монтажу. Ножом необходимо разрезать оболочку кабеля на длине 1 см, и снять ее. Затем оплетку необходимо подрезать на длине 0,5 см и удалить изоляцию жилы. После этого кабель считается подготовленным к установке штекера.

При монтаже штекера на кабель нельзя допускать касание оплетки с жилой. Лепестки нужно обжать на оплетке, не прилагая больших усилий, и обеспечивая хороший контакт. Винт фиксации жилы затягивается до упора, без чрезмерных усилий, во избежание срыва резьбы.

Последним этапом является накрутка пластикового корпуса. После этого штекер готов к работе.

Установка штекера пайкой

Припаянные штекеры еще встречаются в старых телевизорах. При замене кабеля приходится их перепаивать.

Места для пайки нужно зачистить до блеска. Затем необходимо подготовить и разделать кабель для пайки. Далее пластиковая часть надевается на кабель. Разделка кабеля производится по аналогии с предыдущими вариантами. Экранирующую оплетку расплетают и делят на две части. Выступающую часть центральной жилы оставляют длиной 2 мм.

Перед заделкой кабеля в штекер центральная жила делается короче, для облегчения заправки частей раздвоенной оплетки. Контактные лепестки отгибают в стороны. Экранирующие проводники вставляются через отверстия в лепестках до упора. Жила продевается в средний контакт штекера. Контактные лепестки прижимают к кабелю.

Теперь остается надеть пластмассовую часть штекера до щелчка.

Подключение ТВ кабеля к телевизору

После установки штекера кабель можно присоединять к телевизору. Гнездо для кабеля находится на задней стенке телевизора с обозначением «ANT». Подключение ТВ кабеля к телевизору производится путем вставки штекера в антенное гнездо.

Подключение нескольких телевизоров

К одной антенне можно подключить сразу несколько телевизоров. Для такой задачи используют специальные разветвители ТВ сигнала, называемые «крабами», «сплиттерами» или «делителями».

В сплиттере имеется разъем для сигнала от антенны в подъезде, и несколько гнезд для телевизоров. Для нормальной работы такого разветвителя не должно оставаться свободных разъемов.

Устройство разветвителя состоит из металлического корпуса с разъемами для штекеров. В корпусе расположена делительная схема на основе трансформатора, выполненного в виде ферритового кольца с одним витком провода. Корпус герметично закрыт крышкой. Для его фиксации на стене имеются проушины. На корпусе есть винт для подключения заземления. Обычно разветвитель не заземляют, так как по близости не оказывается заземляющего провода.

Телевизионные розетки

При выполнении ремонта в квартире планируется дизайн помещений. Важным вопросом является не только размещение предметов интерьера и мебели, но и оптимальной разводки электрической проводки, установки розеток, как электрических, так и телевизионных.

ТВ розетки можно разделить на три группы по использованию и назначению:

1. Одиночные

   ТВ розетки имеют простое устройство, поэтому они широко распространены. Они используются для подключения к антенне одного телевизора.
2. Проходные

   розетки для телевизора служат для их установки в середине длины кабеля. Устройство таких розеток предусматривает подключение ТВ кабеля с двух сторон. С одной стороны вставляется входящий кабель от предыдущего устройства, а с другой стороны вставляется исходящий кабель, который идет на следующую розетку.
3. Оконечные

   ТВ розетки устанавливаются в конце последовательной цепи розеток.

Устройство ТВ розетки

Основными элементами устройства телевизионной розетки являются:

• Корпус, служащий для подключения ТВ кабеля. В одинарной розетке корпус не включает в себя электронной начинки, и обеспечивает только надежный контакт со штекером.
• Лицевая панель выполняет защитную и декоративную функцию. Она выбирается по соответствию интерьеру комнаты.

Суппорт предназначен для фиксации всех элементов устройства между собой, а также для крепления розетки в монтажной коробке.

Хотите избавиться от кабеля, но при этом вам нравится смотреть местные телеканалы? Широковещательные станции передают свои программы в МВ и ДМВ диапазонах как в старой аналоговой форме, так и в новой — в виде цифрового и HDTV сигнала. Чтобы поймать этот сигнал, вам понадобится антенна. Мы покажем вам, как ее подключить. Читайте!

Шаги

Выбор антенны

Подключение антенны

Определите способ подключения антенну к вашему телевизору.
Вероятно, это будет так называемый F разъем
или круглый с резьбой и небольшим отверстием на конце. Есть и более старые типы разъемов, например разъем Belling Lee или плоские разъемы, но для цифрового сигнала лучше всего использовать F разъем.

• Обратите внимание: Если у вас разъем старого типа, отправляйтесь в магазин радиодеталей или магазин, продающий телевизоры, и купите соответствующий адаптер. У цифровых телевизоров есть специальный вход для приема цифрового сигнала, обычно с надписью «DTV» или «DTT». К ним не получится напрямую подсоединить разъемы старых типов.

• Вы можете купить антенну получше, которая устанавливается на улице. Вы также можете приобрести управляемый двигатель, который будет поворачивать антенну в оптимальное положение для приема каждого канала.
• Если вам нужно провести кабель, убедитесь, что вы используете коаксиальный кабель с двойным экраном, с двумя слоями фольги и двумя слоями оплетки вокруг диэлектрика (это части кабеля). Это даст вам сигнал лучшего качества и уменьшит интерференцию — что означает хорошую принимаемую картинку!
• Кабельные телекомпании для передачи своих каналов тоже используют RF кабель. Вы можете купить простой переключатель, чтобы одновременно подключить кабельное телевидение и антенну к одному входу.
• В США на сайте FCC можно найти карты приема сигналов станций для большинства американских городов а также диапазон сигналов.
• У видеомагнитофона тоже сзади есть RF разъем, обычно даже два. Если вы хотите, чтобы у вас был плдключен видеомагнитофон, подключите антенну RF к разъему Вход
  видеомагнитофона, чтобы передавать сигнал напрямую в видеомагнитофон.
  • В видеомагнитофоне тоже есть встроенный тюнер для выбора каналов и мини-передатчик, называемый модулятором. Он выдает на выход видеомагнитофона радиосигнал малой мощности.
  • Вы можете настроить этот модулятор для передачи различных каналов. Сигнал будет идти через RF кабель, подключенный к разъему Выход
    и поступать на тюнер вашего телевизора.
  • Настройтесь на тот канал, который вы выбрали для передачи в модуляторе. Оставьте ваш телевизор настроенным на этот канал и используйте пульт управления видеомагнитофона для выбора каналов.
• Лучше место для покупки антенны — это места оптовых продаж электротехники. Там вы сможете купить те же антенны, что используют установщики. Кроме того, вы можете побольше узнать о методах наведения антенны.

Предупреждения

• Имейте в виду, что в большинстве стран аналоговые передатчики отключены в пользу использования цифрового сигнала. Поэтому вам придется купить цифровой тюнер для приема телесигнала с помощью антенны.
• Остерегайтесь любых антенн, имеющих форму спутниковой тарелки, про которую говорят, что она принимает сотни
  каналов без необходимости платить за кабельное телевидение и использует «RF технологии». Это всего лишь обманный способ описать любую антенну. Вы сможете принимать только широковещательные каналы в пределах диапазона.

У меня есть несколько популярных статей, которые касаются непосредственно нового стандарта телевидения DVB-T2. Это , читаем очень полезно. А также обзор . Просто совмещаем сделанную антенну, и приставку и у нас получается цифровое телевидение. Но многие мне задают вопрос – а как подключить телевизионный кабель? Что для этого нужно? Ведь просто так не воткнешь кусок кабеля в гнездо приставки, это верно – нужно его правильно обжать, а также подключить F – разъем на конце. Для тех, кто испытывает в этом трудности моя сегодняшняя статья …

Многие могут сейчас сказать — для кого эта статья, ведь все элементарно? Ребята – да это так. Однако мне пишут не только матерые электрики или люди — которые с техникой на «ТЫ», но и также одинокие домохозяйки, которым сложно подключить этот кабель, точнее они вообще представление не имеют об этом. Поэтому я вас прошу — отнестись с пониманием. Будет как фото материал, так и подробное видео в конце, так что смотрим.

Что нам понадобиться?

Изначально чтобы сделать цифровое телевидение, нам нужно:

• Антенный кабель
• F – разъем, для подключения.
• Также иногда нужен разъем папа – мама, для установки в саму приставку.

Больше ничего не нужно, из инструментов нам понадобиться только перочинный нож, или любой другой, но желательно острый.

Антенный кабель

Прежде чем его обжимать, нам нужно его выбрать. Для антенн используют так называемые коаксиальные провода, которые обеспечивают стабильный сигнал, благодаря своему экрану. Если разложить этот кабель на составляющие то он состоит:

• Центральный медный провод, первый проводник, самый важный
• Плотная изоляция.
• Алюминиевая фольга, это второй проводник
• Алюминиевая оплетка – «экран», препятствует электромагнитным помехам, ее использование улучшает телевизионный сигнал.
• Финальная пластиковая изоляция, защищает всю конструкцию, от механических и погодных повреждений.

Сразу хочу ответить на вопрос – а можно ли использоваться обычный медный или алюминиевый провод? В теории конечно можно, но он не защищен от помех, то есть у него нет «экрана», и качество телевизионного сигнала будет падать, причем значительно! Поэтому не мудрим, а покупаем специальный антенный кабель.

Сейчас на Российском рынке достаточно широкий выбор – есть как зарубежные варианты, так и отечественные (маркированные по Европейским стандартам и по Российским).

Если брать Россию (и наши стандарты), то это варианты вида: — PK – 75 – х – х. Если немного углубиться в технические характеристики то цифра 75 означает волновое сопротивление, для нашего коаксиального кабеля.

Если брать зарубежные варианты (или Россию, но по ЕВРО стандартам), то сейчас это виды: — RG «Х». Обычно идут — RG 59, RG 6, RG 11 и так далее. Все они отличаются и по сопротивлению, и по максимальной длине передачи сигнала, например RG11 применяется на промышленных объектах, он может передавать телевизионный сигнал на расстояние до 600 метров, практически без потери качества. Но стоит он дорого и для простой квартиры, где таких длин нет, его применять нецелесообразно!

Если подвести итог – сейчас очень широко применяют коаксиальный кабель RG6, лично я его вам и советую, приходим в магазин и указываем продавцу на него в 90% случаев он будет в наличии.

С антенной проводкой разобрались, переходим к разъемам.

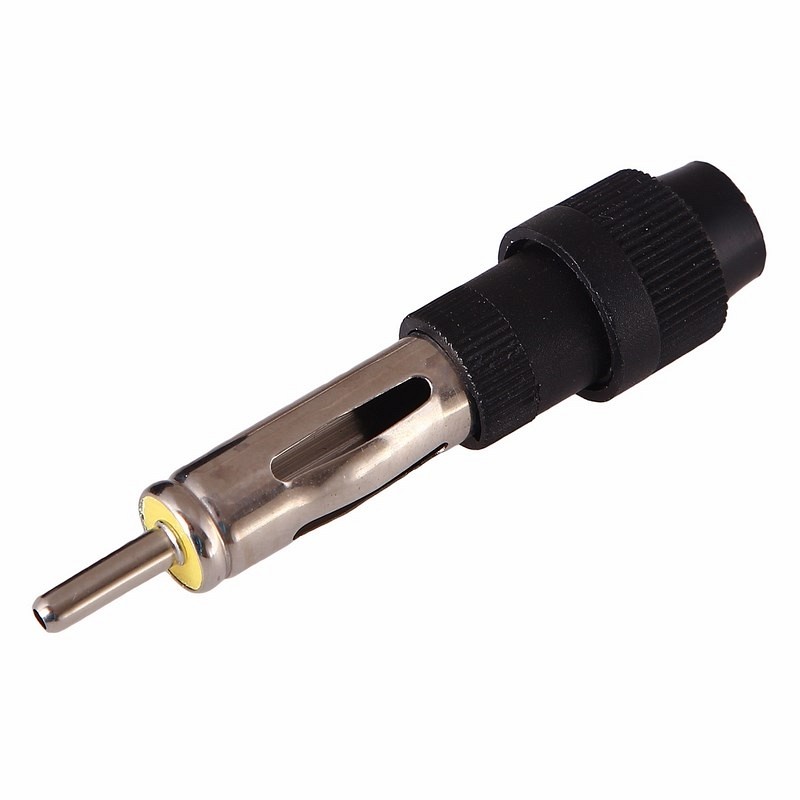

F-разъем и папа – мама (антенный штекер)

Второй шаг — покупаем нужные разъемы. Одним из самых важных в подключении, является так называемый F – разъем. По сути это просто втулка, которая накручивается на кабель, поэтому ее нужно брать с резьбой внутри, это важно! Смотрим фото.

Если у вас имеются ресиверы или антенные входы под F – разъем то вам может уже ничего и не нужно, просто подключаем, закручиваем и радуемся. Но в обычную цифровую приставку или в телевизор эту конструкцию не установить! Поэтому нам нужен еще один «переходничок» или антенный штекер.

Многие сейчас мне зададут вопрос – а почему сразу не купить штекер, который идет на антенну? Можно и так, однако мне не попадались нормальные, они почему то постоянно ломаются, или центральный кабель вылетает, или обмотка экран плохо сидят. Поэтому я всегда покупаю F – разъем и уже к нему переходник, это не намного дороже, но вы сможете подключить в случае необходимости и к ресиверу через F выход и через антенный кабель, то есть получается как бы универсальный переходник. И что самое важное сидит он в разы надежнее и лучше! Всем советую.

В общем, выглядит он вот так.

С одной стороны имеется выход для подключения к приставке или телевизору. С другой стороны резьбовое соединение с F выходом, а также отверстие для центрального медного провода.

Теперь мы полностью готовы, приступаем к обжиму – подключению.

Инструкция по обжатию – подключению своими руками

ИТАК, процесс не сложный, но нужно выполнять все аккуратно, иначе просто загубим антенный кабель, буду перечислять по пунктам:

• Берем нож, отступаем от конца кабеля примерно 1 — 1,5 см, и аккуратно прорезаем только верхнюю пластиковую обмотку по кругу – важно не повредить под ней «экран» и алюминиевую часть! Снимаем ее!

• Теперь перед нами алюминиевая обмотка и экран, нам их нужно загнуть на сам кабель.

• Далее перед нами изолятор, отступаем 0,7 — 1 см и прорезаем его до основной жилы, главное ее также не повредить. Она конечно толстая и прочная – но без фанатизма! Убираем изолятор.

• Берем F – разъем, и просто закручиваем его на загнутый изолятор, важно чтобы центральный провод попал в отверстие в центре.

• По сути все готово, можно подключать к ресиверу или накручивать антенный разъем сверху. Кому что нужно.

Как видите ничего сложного, однако для тех, кто не совсем понял, представляю видео версию.

ВИДЕО

Вот собственно и вся инструкция, как видите ничего сложного, если понравилась статья ставим лайки в соц.сетях и на канале YOUTUBE.

Читайте наш строительный сайт, будет еще много чего полезного.

Рекомендуем также

Покупайте долговечные дешевые высококачественные типы разъемов для телевизионных антенн Сертифицированные продукты

Получите лучшие предложения на разъемы для телевизионных антенн типов на Alibaba. com уже сегодня. Эти электрические аксессуары имеют вилку и розетку, которые подключаются либо к постоянным, либо к временным соединениям. Разъемы телевизионной антенны типа жизненно важны и увеличивают производственный процесс. Они обеспечивают массовые соединения и плавную производительность. Эти аксессуары обеспечивают фильтрацию электромагнитных и радиочастотных помех в соединении.Они обеспечивают бесперебойную работу электрических соединений и легко модернизируются в соответствии с предпочтениями пользователя.

Эти аксессуары эффективны и водонепроницаемы. Они защищают электрические соединения от воздействия воды. Эти разъемы телевизионной антенны типа широко представлены на Alibaba.com по доступным ценам. Они выдерживают валюты высокого напряжения и обеспечивают защиту пользователя. Они имеют несколько возможностей подключения, что делает их универсальными, поскольку они подходят для различных проводов и вариантов подключения.Эти аксессуары устойчивы к изоляции и безопасны для окружающей среды. Их покрытие из материала корпуса обеспечивает пожаробезопасность в случае неисправности электрооборудования. Они обладают противовзрывными свойствами и не подвержены коррозии благодаря прочному гальваническому покрытию.

разъемы телевизионной антенны типа экономичны и могут использоваться повторно. Они имеют очень высокую совместимость, обеспечивающую эффективное соединение. Они легко подключаются и имеют дизайн скольжения и замка. Эти конструкции делают их безопасными и удобными в использовании.Они настраиваются в соответствии с предпочтениями пользователя и имеют несколько циклов подключения и отключения. Они удобны в обращении и обеспечивают гибкость подключения. Аксессуары обеспечивают масло- и влагостойкость, сохраняя соединение в чистоте.

Alibaba.com предлагает широкий выбор высококачественных разъемов для телевизионных антенн типа . Они долговечны и делают электрические соединения более безопасными и организованными. Получите лучшие варианты от проверенных поставщиков и производителей по всему миру.

Коаксиальные телевизионные кабели и потери сигнала

Коаксиальные телевизионные кабели и потери сигнала

Три типа коаксиального кабеля ( RG-6 , RG-11, RG-59) можно использовать для подключения антенны к телевизорам. Все коаксиальные телевизионные кабели имеют импеданс 75 Ом (Ом) и используют штыревые разъемы типа F . Антенны и телевизоры используют разъемы F-типа.

Коаксиальный кабель RG-6

Этот кабель соответствует промышленному стандарту для домашнего приема.RG-6 доступен с 2, 3 или 4 слоями экранирования. Три или четыре слоя лучше защищены от помех, более прочны и долговечны, но немного дороже и менее гибки, чем двойной экран. Внешние кабели должны иметь четырехслойный экран (4 слоя экрана).

RG-11 коаксиальный кабель

Этот кабель можно использовать, если потеря сигнала является проблемой, как правило, при большой длине кабеля. Преимущества RG-11 заключаются в том, что он имеет наименьшие потери и доступен с 2, 3 или 4 слоями экранирования. Он также может передавать сигналы высокой мощности. Недостатками являются более дорогой, менее гибкий, больше и тяжелее. Этот кабель в первую очередь предназначен для передачи больших мощностей и длинных кабелей.

RG-59 коаксиальный кабель

Этот кабель можно использовать, но он имеет немного большие потери и имеет только один слой экранирования. RG-59 обычно используется внутри помещений для необработанных видеосигналов (рекордеры, игры и т. д.). RG-59 использовался для эфирного телевидения до того, как RG-6 стал обычным явлением.

Двухжильный кабель

Этот кабель иногда называют плоским или ленточным кабелем, и его следует заменить.Двойной вывод хорошо работает на частотах VHF (RF 2-13) и особенно хорош на каналах VHF-Lo (RF 2-6), но не имеет экранирования и не подходит для каналов UHF (RF 14 и выше) . Некоторые двойные кабели плохо выдерживают погодные условия и со временем ухудшаются (большая потеря сигнала).

Рекламные ссылки

Все кабели имеют некоторую потерю сигнала. Потери измеряются в мощности децибел (дБ) . Чем длиннее кабель, тем больше потери. Потери также зависят от частоты, чем выше частота (чем выше радиочастотный канал), тем больше потери.Радиочастотные каналы в диапазоне ОВЧ имеют заметно меньшие потери, чем каналы в диапазоне УВЧ.

Потеря сигнала зависит от;
• Тип кабеля
• Длина кабеля
• Частота сигнала

КАБЕЛЬНЫЕ И КОАКСИАЛЬНЫЕ ТИПЫ

Типы кабелей

Кабель Полное сопротивление составляет Ом ( Ом ) и представляет собой отношение электрического сигнала к магнитному полю. RG в типе кабеля означает «Radio Guide» и широко используется для описания характеристик кабеля. Обозначения RG были разработаны военными во время Второй мировой войны. Военные заменили ссылку на радиогид на военную спецификацию MIL-C-17.

Рекламные ссылки

Коаксиальный кабель Разветвитель сигнала используется для подключения к нескольким телевизорам и устройствам. Чем больше сигнал разделен (выходные порты), тем больше ослабление сигнала. 2-портовый разветвитель обрезает сигнал чуть более чем наполовину (-4 дБ), что эквивалентно добавлению кабеля длиной около 70 футов.

— —

Неиспользуемые выходные порты разветвителя и стены должны быть оконцованы нагрузкой 75 Ом или терминатором .

Два кабеля можно соединить с помощью разъема типа «мама-мама», также называемого цилиндрическим . Телевидение Настенные панели используют бочкообразные соединители. Блоки заземления коаксиального кабеля представляют собой цилиндрические соединители с портом для подключения/прокладки заземляющего провода. Угловые соединители (гнездо-штыревое соединение) могут быть полезны при подключении к телевизорам и антеннам в ограниченном пространстве.

Все разъемы вносят небольшие потери сигнала, около -0,5 дБ .

Некоторые антенны и телевизоры имеют только двухпроводное соединение и нуждаются в адаптере для подключения к коаксиальному кабелю.

Адаптер коаксиальный кабель-двухжильный (75/300 Ом) представляет собой СОГЛАСОВАТЕЛЬНУЮ СЕТЬ импеданса (цепи) или BALUN (ферритовый трансформатор), который согласует коаксиальный кабель 75 Ом с двухпроводным проводом 300 Ом. Адаптеры работают в обоих направлениях (двунаправленные), сигналы идут от коаксиального кабеля к двухпроводному или от двухпроводного кабеля к коаксиальному.Адаптеры вносят небольшие потери сигнала, которые увеличиваются с увеличением частоты (РЧ-канал).

Оцените потери в кабеле на основе типа кабеля, полосы частот или радиоканала, длины кабеля, количества и типа разветвителей сигнала, разъемов и адаптеров.

Также см. Бустерные усилители/усилители-распределители.

Вверх

Как разделить сигнал эфирной антенны на несколько телевизоров

Последнее обновление: вторник, 13 апреля 2021 г.

Как я могу использовать одну эфирную антенну для нескольких телевизоров? Я покажу вам, как в этой статье. В большинстве случаев в вашем доме уже может быть проложена проводка коаксиального кабеля. Если у вас ранее был установлен какой-либо тип кабельного или тарелочного телевидения, вы, вероятно, сделали большую часть проводки за вас. Самое замечательное в использовании эфирной антенны заключается в том, что вы можете подключиться к существующей проводке, чтобы подключить свою HD-антенну. Оттуда можно установить разветвитель для распределения сигнала на несколько телевизоров. Если в вашем доме нет существующей электропроводки, вам придется проложить кабели самостоятельно. Я покажу вам, как это сделать.

Как разделить сигнал эфирной антенны на несколько телевизоров

Размещение разделителя

После того, как вы установили антенну и ваш дом полностью подключен, все коаксиальные кабели будут подходить к центральной точке.В большинстве домов он находится в подвале или подсобном помещении. Это пучок черных кабелей. Может быть полезно сначала определить, куда ведет каждый кабель. Как только вы это выясните, пометьте каждый кабель кусочком ленты. Например, на этикетке может быть написано «Спальня 1» или «Гостиная». Возможно, они уже были помечены электриком. Кабели уже могут быть подключены к разветвителю какого-либо типа от вашего кабельного провайдера.

Стек основного коаксиального кабеля

Пассивный или активный разветвитель

Большинство разветвителей, поставляемых кабельными компаниями, являются пассивными разветвителями без питания.Возможно, вам лучше заменить его на разветвитель с питанием, если ваш второй телевизор находится на расстоянии более 150 футов. Это позволит вам дополнительно усилить сигнал антенны. Если ваш второй телевизор находится далеко в другой спальне, активный разветвитель усилит сигнал для лучшего приема. Не используйте разветвитель для интернет-маршрутизатора/модема. Ваша антенна должна быть отделена от этого сигнала и не объединена.

Использование существующих настенных домкратов

Мой кабель от HD-антенны на чердаке

Затем подключили к настенной розетке в подвал

На фото выше: мой кабель от HD-антенны на чердаке подключен к ближайшей настенной розетке, которая соединяется с разветвителем в подвале.

Чердачная OTA-антенна

В зависимости от того, где вы находитесь, вы можете подключить антенну к ближайшей настенной розетке. Моя антенна находится на чердаке, поэтому я подключил антенный кабель к ближайшей настенной розетке в спальне наверху. Затем кабель проходит от этой настенной розетки в подвал к центральной трубе кабелей. Теперь это становится моим антенным входным кабелем. Затем я разместил в этом месте свой сплиттер/усилитель-распределитель. Далее я подключил коаксиальный кабель от антенной розетки к входу разветвителя.Затем я определил, какие кабели в комплекте ведут к настенным розеткам, где стоят телевизоры. Я подключил каждый телевизионный кабель к выходам разветвителя. Опять же, если у вас не установлены настенные розетки, вам придется проложить новый коаксиальный кабель к каждому телевизору и центральному месту. Вам также потребуется подать питание на разветвитель и, в некоторых случаях, на антенну. Для определенных настроек пассивный разветвитель (без питания) будет работать, если у вас короткие кабели, а усилитель антенны достаточно мощный.

Настройка сплиттера

ТВ-вход

Разветвитель/усилитель-распределитель

Вот сплиттеры, которые мы рекомендуем:

Силовой разветвитель

Channel Master CM3412 2-портовый усилитель-распределитель

2-портовый усилитель-распределитель Channel Master CM3412 можно приобрести у следующих продавцов:

eBay:

Channel Master CM3412 2-портовый усилитель-распределитель

Амазонка:

Channel Master CM3412 2-портовый усилитель-распределитель

Пассивный (без питания) разветвитель

2-сторонний разветвитель коаксиального кабеля двунаправленный

2-сторонний разветвитель коаксиального кабеля можно приобрести у следующих продавцов:

eBay:

2-сторонний разветвитель коаксиального кабеля

Амазонка:

2-сторонний разветвитель коаксиального кабеля

Усилители с регулируемым усилением

Channel Master CM-7777HD Усилитель телевизионной антенны с регулируемым коэффициентом усиления

Я получил несколько комментариев от людей, говорящих, что активный разветвитель вызывает потерю сигнала из-за перемодуляции. Большинство активных разветвителей обеспечивают усиление сигнала по принципу «все или ничего». Вы не можете контролировать усиление выходов. Антенный усилитель Channel Master CM-7777HD может решить эту проблему. Это позволяет вам регулировать выходное усиление. Это может быть удобно, если вам нужно только небольшое усиление на других телевизорах. Это устройство будет хорошо работать с пассивным разветвителем. Просто поместите антенный усилитель Channel Master CM-7777HD между антенной OTA и пассивным разветвителем. Затем наберите свой коэффициент усиления. Это может дать вам гораздо больше гибкости в настройке сплиттера.

Усилитель телевизионной антенны Channel Master CM-7777HD можно приобрести у следующих розничных продавцов:

eBay:

Channel Master CM-7777HD Усилитель телевизионной антенны

Амазонка:

Channel Master CM-7777HD Усилитель телевизионной антенны

Интеллектуальный повышающий усилитель ANTOP с двумя выходами

Усилитель ANTOP Smart Boost также является хорошим усилителем с регулируемым коэффициентом усиления. Имеет двойные выходы. Что позволяет подключить основной телевизор и второе устройство.Он имеет регулируемый циферблат, который обеспечивает правильный баланс между приемом на ближнем и дальнем расстоянии. Он совместим со всеми типами антенн OTA. Усилитель ANTOP Smart Boost имеет встроенный фильтр для блокировки сотовых помех 3G/4G. Смотрите наш полный обзор этого продукта здесь.

Интеллектуальный усилитель антенны ANTOP доступен в следующих магазинах.

АНТОП Веб-сайт:

Антенный усилитель ANTOP Smart Boost

Амазонка:

Channel Master CM-7777HD Усилитель телевизионной антенны

Нужна помощь в выборе антенны.Нажмите на наши руководства ниже:

Прокладка собственного кабеля

Если вам не посчастливилось провести электропроводку в доме, вы можете сделать это самостоятельно. Прокладка электропроводки по дому может занять некоторое время, но если вы делаете это самостоятельно, это не должно быть так сложно. Существует несколько доступных продуктов и инструментов, которые могут значительно упростить прокладку некоторых кабелей. Вам просто нужно определить, сколько кабелей вам нужно, проведя некоторые измерения.Вот некоторые инструменты, которые могут быть полезны при прокладке собственных кабелей.

Инструмент для обжима разъемов RG6 RG59

Этот обжимной инструмент позволит вам изготавливать собственные кабели нужной длины. Просто обрежьте кабель до необходимой длины. Используйте инструмент для разметки, чтобы подготовить кабель и обжать компрессионные разъемы RG6.

Коаксиальный зажимной соединитель RG-6

Компрессионные соединители крепятся к концам кабеля. Они работают с обжимным инструментом.

Делюкс Роторный инструмент для зачистки коаксиального кабеля

Этот инструмент для зачистки кабеля позволит вам делать аккуратные и профессиональные разрезы. Позволяет вашим компрессионным соединителям идеально подходить.

Кабели RG6

Стандартный экранированный коаксиальный кабель

RG6. Просто обрежьте кабель по длине.

Использование готового кабеля

Вы также можете использовать готовые тросы и втулки RG6, если не хотите делать тросы самостоятельно.Это более простой процесс и требует меньше инструментов. Это может работать лучше, если ваши кабели короткие.

Коаксиальный кабель (50 футов) с разъемами F-Male

Готовый коаксиальный кабель с уже подключенными разъемами.

Коаксиальный ствол/муфта

Переходник для удлинения кабеля позволяет соединить два коаксиальных кабеля вместе для увеличения длины.

Настенная панель с 2-портовым разъемом Keystone

Все это можно дополнить профессионально выглядящей настенной панелью.

Вставка для трапецеидального искажения RG6

Просто вставьте коаксиальную вставку, и все готово.

 Хотите узнать, как подключить дом к интернету.  Смотрите наше руководство.

Посмотрите наше видео о том, как установить разветвитель OTA

Характерное изображение предоставлено kangshutters на FreeDigitalPhotos.net

Заключение

Вот оно. Теперь вы знаете, как разделить сигнал эфирной антенны на несколько телевизоров.Нет ничего лучше, чем смотреть бесплатное телевидение в гостиной и спальне. Теперь вся семья может смотреть на нескольких телевизорах, не споря о том, какую программу смотреть.

Каковы различия между различными типами видеовходов на телевизоре?

Существует несколько типов соединений для передачи видеосигнала на телевизор. Большинство из них сочетают аудио и видео вместе, другие — только видео, а некоторые соединения больше не отображаются на новых телевизорах.

Типы видеоподключений и некоторые точки сравнения:

1. Радиочастотный (RF) , также известный как коаксиальный, включает разъемы VHF/UHF , CABLE и AUX .Эти входные разъемы передают видео- и аудиосигналы и используются для подключения внутренней/наружной антенны или кабеля кабельного телевидения.

2. Композитное аудио/видео (A/V) , иногда называемое соединением RCA, объединяет черно-белую и цветную информацию в один видеосигнал и разделяет звук на левый и правый каналы. Он обеспечивает лучшее качество изображения, чем RF. Это соединение передает как аудио-, так и видеосигналы.

3. Композитный вход преобразования аудио/видео (A/V) передает аудио- и видеоинформацию таким же образом, как композитное аудио/видео соединение, но имеет другой форм-фактор.Этот тип подключения доступен на устройствах Android TV™/Google TV и имеет определенный набор требований при покупке. Дополнительную информацию см. в разделе «Подключение устройства к разъему Android TV/Google TV Video In с помощью композитного кабеля RCA».

4. S-Video обеспечивает несколько более высокое качество, чем композитное видео, поскольку имеет проводники для разделения черно-белого и цветного сигналов. Через это соединение передается только видео. Из-за возможности передавать только видео этот тип подключения теперь используется в устаревших продуктах.

5. Компонентное видео Терминалы обеспечивают лучшее качество, чем S-Video. Эти терминалы делят видеосигнал на три составные части: яркость черного и белого ( Y ), разница синего цвета ( P B ) и разница красного цвета ( P R ). Это обеспечивает насыщенный и точный цвет. Через это соединение передается только видео.

   ВАЖНО: разъемы RGB на некоторых компьютерах и мониторах имеют другую конфигурацию и несовместимы с компонентным видео.

6. Цифровой видеоинтерфейс (DVI) обеспечивает передачу сжатого цифро-цифрового видеосигнала. Это соединение защищено технологией HDCP для защиты сигнала от пиратства. Через это соединение на телевизор передается только видео, поэтому обязательно проверьте и кабель, и устройство, чтобы убедиться, что соединение DVI будет передавать только видео или и видео, и звук.

7. Мультимедийный интерфейс высокой четкости (HDMI) передает несжатое цифровое видео и аудио высокой четкости.Это соединение также защищено технологией HDCP для защиты сигнала от пиратства. Это самая популярная форма передачи аудио и видео, обеспечивающая высочайшее качество звука и разрешение видео.

Чтобы заказать соединительные кабели, перейдите в раздел «Запчасти и аксессуары». Вы можете получать местные каналы без абонентской платы при покупке цифровой телевизионной антенны.

Вот четыре момента, которые следует учитывать, если вы думаете о покупке антенны.

1. Стоит ли приобретать антенну для цифрового телевидения?

Телевизионные антенны

позволяют принимать дополнительные каналы в вашем районе. Они особенно хороши, если вы хотите (или уже перерезали) шнур. Эти прямые эфирные каналы могут включать филиалы ABC, CBS, FOX, NBC, PBS и независимые станции.

Финансовый эксперт и футбольный фанат Кларк Ховард любит свою цифровую антенну из-за четкого изображения, которое он получает от нее на своем телевизоре.Посмотрите видео выше, чтобы получить дополнительную информацию от Кларка о телевизионных антеннах.

2. Типы цифровых антенн

После того, как вы решите, что вам нужна цифровая телевизионная антенна, вам нужно будет решить, какой тип вам нужен. Существует три основных типа антенн:

Комнатная телевизионная антенна

Комнатная цифровая антенна подключается к одному телевизору для приема эфирных программ.

Это самая простая в установке антенна, но подойдет она далеко не всем.Этот тип обычно лучше всего подходит для городских районов, где поблизости находятся телевышки.

Если вы хотите улучшить сигнал одной цифровой телевизионной антенны, переместите ее ближе к окну или выше на стене.

У одного члена команды Кларка есть Mohu Leaf, популярная комнатная цифровая антенна, которая подключается к задней панели его телевизора для приема местных каналов. Он прикрепляет его к задней панели телевизора с помощью липучки, чтобы не было видно.

Антенна Mohu Leaf

Чердачная телевизионная антенна

Чердачная антенна представляет собой более крупное устройство, похожее на наружную антенну, но оно устанавливается на чердаке на металлической опоре.

Процесс установки будет включать в себя подключение антенны к домашней мультимедийной проводке, поэтому следуйте инструкциям и примите надлежащие меры предосторожности, если вы устанавливаете антенну самостоятельно.

Основным недостатком является то, что кровельные материалы могут мешать антенне четко принимать каналы. Другие факторы, такие как флуоресцентные лампы и компьютеры, также могут повлиять на способность вашего телевизора получать четкое изображение с антенны.

Наружная телевизионная антенна

Наружная антенна, также известная как антенна для всего дома, лучше всего подходит для людей, живущих далеко от вещательных вышек. Как правило, наружная антенна дает домам в сельской местности наилучшее изображение и наибольшее количество каналов.

Наружные антенны

сложнее всего установить, так как вам придется подняться на крышу, чтобы закрепить устройство и заземлить проводку. Как и в случае чердачных антенн, следуйте инструкциям и принимайте соответствующие меры предосторожности при установке наружной антенны.

3. Какая ТВ-антенна лучше для меня?

Лучший способ найти лучшую антенну для цифрового телевидения для дома — это посетить сайт AntennaWeb.Там вы можете ввести свой адрес и/или почтовый индекс и ознакомиться с рекомендациями по антеннам от поставщиков, участвующих в Ассоциации потребительских технологий (CTA).

AntennaWeb предлагает варианты от нескольких компаний для каждого поиска, поэтому обязательно сравните эти варианты, чтобы получить лучшее предложение для вашего кошелька.

Еще один способ узнать, подойдет ли вам антенна, — спросить у соседей. Эта тактика может показаться старомодной, но сигналы, улавливаемые антенной, сильно различаются в зависимости от местоположения.Возможно, ваши соседи уже прошли через пробы и ошибки, чтобы найти телевизионную антенну, которая им нравится.

4. Сколько стоят цифровые антенны?

Стоимость антенны зависит от типа антенны, необходимой для приема нужных каналов.

Обычно одиночные телевизионные антенны стоят от 10 до 40 долларов, а чердачные и наружные антенны — от 60 до 150 долларов.

Вы можете найти авторитетных розничных продавцов при поиске на AntennaWeb, поэтому обязательно ознакомьтесь с этими результатами и сравните другие подходящие варианты.

Последняя мысль

Цифровая антенна — это одноразовая покупка, которая может значительно увеличить ваш бюджет на развлечения. Если вы еще не перерезали шнур, использование цифровой телевизионной антенны может облегчить переход.

Используете ли вы цифровую антенну? Расскажите нам о своем опыте в комментариях ниже!

Другие истории Clark. com, которые могут вам понравиться:

Коаксиальные соединители | ShowMeCables.com

Наряду со многими типами коаксиальных кабелей, которые можно выбрать, имеется также ассортимент различных коаксиальных разъемов .Выбирая разъем, вы должны убедиться, что вы выбрали тот, который соответствует кабелю, который вы собираете. Задний конец разъема, который подключается к коаксиальному кабелю, должен быть подходящего размера для установки. Если разъем слишком маленький, он не подойдет. Если он слишком большой, разъем не будет закреплен должным образом и может быть отсоединен или даже просто отвалится.

Тип необходимого разъема определяется оборудованием, используемым с коаксиальным кабелем. Например, в телевизионном коаксиальном соединении в качестве отраслевого стандарта используется разъем F-типа.Не каждый разъем можно использовать с каждым типом коаксиального кабеля, но все типы коаксиальных кабелей поддерживают несколько типов разъемов.

Каждый соединитель выпускается в двух версиях: штекер и гнездо . Штыревой разъем будет иметь штифт в центре, а женский разъем имеет отверстие. Если вы используете разъем RP (обратная полярность), он переключается. Мужской RP будет иметь отверстие, а женский RP — штифт. Термин «обратная полярность» относится к тому факту, что отверстие и штифт меняются местами.Они не меняют полярность сигнала, идущего по кабелю.

Разъемы

RP были первоначально реализованы FCC, чтобы попытаться помешать представителям общественности использовать антенны и другое оборудование для усиления своих сигналов Wi-Fi в нарушение федерального закона. Это работало в течение нескольких лет, но теперь разъемы RP так же доступны на открытом рынке, как и их обычные аналоги.

Общие типы коаксиальных разъемов включают:

• БНК
• F-тип
• Серия N
• ЧПУ
• УВЧ (PL-259/SO-239)
• СМА/СМБ
• FME
• КМА
• ПАЛ
• МС/МСС/ММСС
• DIN/мини-DIN
• ТС-9
• НМО

БНК

Разъемы

BNC (Bayonet Neill-Concelman) доступны для большинства типов коаксиальных кабелей. Они бывают как на 50 Ом, так и на 75 Ом. Первоначально разработанные в 1980-х годах для использования в военных целях, сегодня разъемы BNC обычно используются в радиостанциях и камерах видеонаблюдения. Они используются на низких частотах, обычно ниже 4 ГГц.

ЧПУ

TNC (Threaded Neil-Concelman) — это модернизированная версия BNC, в которой для защиты используются потоки. Эти резьбы минимизируют утечки и позволяют разъемам работать на частотах до 12 ГГц. Преимущество TNC также в том, что он защищен от атмосферных воздействий и обычно используется для наружного применения, например, в антеннах и вышках сотовой связи.Также доступна версия с обратной полярностью.

F-тип

Разъемы

F-типа — это разъемы, которые можно увидеть на задней панели телевизоров. Эти разъемы чаще всего используются на кабелях RG59, RG6 и RG11, хотя есть и другие варианты. Их можно использовать для антенного, кабельного и спутникового телевидения, а также для кабельных модемов.

Серия N

Разъемы

серии N, названные в честь изобретателя Пола Нила, представляют собой разъемы на 50 Ом, первоначально разработанные для использования в военных целях.Версии на 75 Ом существуют и сегодня, но они гораздо менее распространены и несовместимы с версией на 50 Ом. Современные разъемы серии N могут работать с частотами до 18 ГГц, а также доступны с обратной полярностью.

УВЧ (PL-259/SO-239)

Разъемы UHF

также обозначаются как PL-259 (папа) и SO-239 (мама). Первоначально созданные для использования в военных целях во время Второй мировой войны, сегодня разъемы УВЧ в основном используются для любительских радиостанций. При сопротивлении 50 Ом это чаще всего встречается на RG58 и RG8, а также на их аналогах LMR.Существует также версия Mini-UHF , предназначенная для оборудования с ограниченным пространством, например, мобильного телефона.

СМА/СМБ

SMA (субминиатюрный A) — это миниатюрный резьбовой разъем, который намного меньше, чем большинство других вариантов коаксиального кабеля. При сопротивлении 50 Ом он обычно используется в коаксиальном кабеле RG58 или более тонком на частотах до 24 ГГц и защищен от воздействия окружающей среды. Они также доступны в обратной полярности. SMB (Subminiature B) используется с высокочастотным оборудованием, рассчитанным на максимальную передачу 4 ГГц, с защелкивающимся соединением.

КМА

QMA — это обновление SMA, созданное для простого и быстрого подключения/отключения. Это более новый тип коаксиального разъема, представленный в 2003 году и еще не получивший широкого распространения. Пока QMA не получит более широкого распространения, количество доступных коаксиальных кабелей будет ограничено.

ФМЭ

FME — еще один миниатюрный разъем на 50 Ом, который в основном используется с RG58. Небольшой размер FME позволяет проводить его через отверстия и кабелепроводы, для которых другие коаксиальные разъемы слишком велики.

ПАЛ

PAL (линия с чередованием фаз) — это тип соединения, используемый в Австралии, большей части Европы и некоторых частях Азии, Африки и Южной Америки. В Соединенных Штатах вы увидите PAL только в том случае, если вам нужен адаптер для подключения к оборудованию, изготовленному в соответствии с международными стандартами.

МС/МСХ/ММСХ

MC (Микрокоаксиальный разъем), MCX (Микрокоаксиальный разъем) и MMCX (Микро-миниатюрный коаксиальный разъем) — все типы коаксиальных разъемов уменьшенного размера, которые используются в местах, где другие коаксиальные разъемы занимают слишком много места.MC используется для автомобилей, антенн и GPS. MCX был разработан для антенны базовой станции Apple Airport Extreme и также используется в GPS. MMCX также используется в GPS в дополнение к использованию в тюнерах для компьютеров для подключения к Wi-Fi.

DIN/мини-DIN

Кабели

DIN/Mini-DIN для однолинейного коаксиального кабеля бывают нескольких разновидностей. 1.0/2.3 был разработан в 90-х годах для телекоммуникационных систем. Версия на 50 Ом работает с частотами до 10 ГГц, а версия на 75 Ом поддерживает максимум 4 ГГц. 4.1/9.5 и 4.3/10 имеют аналогичные функции, но имеют больший размер для использования с более толстыми коаксиальными кабелями. 7/16 — это полноразмерный DIN-разъем на 50 Ом, внешне похожий на разъем N-серии. Эти разъемы разработаны в Германии и известны своей способностью поддерживать высокие уровни мощности.

ТС-9

TS-9 — это очень маленький разъем, используемый в компактных устройствах, таких как сотовые телефоны. Его небольшой размер означает, что он должен использоваться с очень тонким кабелем, таким как LMR-100 и LMR-195.

НМО

Разъемы NMO

— это съемные разъемы, которые также служат креплениями для антенн и предназначены для использования с продуктами Motorola. Они используются с кабелем RG58 и LMR-195.

Полное руководство по выбору телевизионной антенны

Многие из нас в детстве смотрели эфирное (OTA) телевидение с помощью телевизионной антенны до того, как платное телевидение убедило нас в необходимости кабельного телевидения. Знаете ли вы, что по-прежнему можете бесплатно смотреть OTA TV? Знаете ли вы также, что телевизионные сигналы транслируются в кристально чистом формате HD? Кроме того, это бесплатно! Мы все можем смотреть местные телеканалы без кабеля.Все, что вам нужно, это телевизионная антенна и цифровой тюнер. Не верьте производителям телевизионных антенн. Любая телевизионная антенна улавливает эфирные телевизионные сигналы. Термин «цифровая антенна» является маркетинговым термином. Антенна 1950 года будет работать до тех пор, пока у вас есть цифровой тюнер. Эта антенна будет работать даже с новым стандартом эфирного цифрового телевидения ATSC 3.0.

У большинства из вас уже есть цифровой тюнер, встроенный в телевизор. Любой телевизор, выпущенный после 2007 года, имеет встроенный цифровой тюнер, как того требует закон США.С. закон. Если ваш телевизор старше 2007 года и вы не готовы к обновлению, вы можете приобрести цифровой преобразователь.

Прежде чем мы продолжим, проверьте, есть ли уже антенна на вашей крыше. Найдите кабель, сходящий с вашей крыши, и определите, где он входит в дом. Подключите этот кабель к телевизору и найдите каналы. Имейте в виду, что вы должны убедиться, что антенна правильно заземлена. Если у вас нет антенны или вам нужна лучшая, читайте дальше. Нажмите на любую из тем ниже, чтобы перейти к этой части статьи.

Как выбрать лучшую телевизионную антенну

На рынке представлено несколько марок телевизионных антенн. Однако дело не в бренде. Это ваше местоположение и направление от вышек и в каком диапазоне транслируется большинство ваших каналов. Как правило, вы можете приобрести комнатную антенну GE Ultra Edge, если живете в городе или пригороде. Это обеспечит бесплатный доступ к основным сетям вещания и, возможно, немного больше.

Если антенна GE не соответствует вашим потребностям, переход на другую марку того же типа антенны, скорее всего, не увеличит количество принимаемых каналов.Однако знание того, когда вам нужна направленная антенна, или УКВ-антенна, или усиление, и какая антенна подходит для вашей ситуации, может изменить мир к лучшему.

Давайте рассмотрим шаги по выбору идеальной антенны для ваших нужд.

Получить отчет о сигнале

Отчет о сигналах предоставит важную информацию о телевизионных сигналах в вашем районе. Их легко получить онлайн. У FCC есть отличный картографический инструмент, показывающий, какие станции доступны в вашем районе.Это позволит вам узнать, какие станции имеют сильный и слабый сигнал в вашем районе. Он также указывает полосу сигнала для каждого канала. Каждый канал будет иметь UHF, HI-V (высокий VHF) или LO-V (низкий VHF). Хотя это может не иметь большого значения для вас, я объясню, почему это важная информация, необходимая для выбора подходящей антенны.

Каналы упорядочены в отчете по силе сигнала: сильные сигналы отображаются зеленым цветом, умеренные сигналы отображаются желтым цветом, а слабые сигналы — коричневым цветом. См. изображение ниже в качестве примера.

Пример отчета о телесигнале FCC

Крытый против. Открытый

Наружная антенна всегда лучше принимает телеканалы, чем комнатная. Я всегда рекомендую использовать наружную антенну, когда это возможно. Тем не менее, вы обычно принимаете телевизионный канал с помощью комнатной антенны, если он имеет сильный сигнал и находится в диапазоне УВЧ.

Я не советую слепо доверять цветовой маркировке на веб-сайте FCC. Хотя веб-сайт чрезвычайно полезен, характеристики антенны различаются в зависимости от каналов УВЧ и ОВЧ.

УВЧ Против. УКВ

телевизионных каналов разделены на три разных диапазона: UHF, HI-V (высокий VHF) или LO-V (низкий VHF). Большинство комнатных ТВ-антенн рассчитаны на прием каналов УВЧ.

Что касается комнатных антенн, то мне больше всего повезло со старомодными антеннами с кроличьими ушами, когда дело доходит до приема УКВ-сигнала. Это связано с тем, что для захвата УКВ-сигналов требуются элементы с длинными полюсами. Что еще хуже, многие сигналы в современном цифровом мире создают помехи каналам в диапазоне ОВЧ.

Как правило, я рекомендую использовать наружную антенну, если вы зависите от приема УКВ-каналов. Тем не менее, есть хаки для антенн, такие как использование объединителя сигналов UHF / VHF для объединения вашей антенны UHF с парой кроличьих ушей для каналов VHF.

Направленный против. Всенаправленный

Направленные телевизионные антенны — это антенны, предназначенные для приема сигналов в том направлении, в котором вы их направляете. Всенаправленные антенны предназначены для захвата каналов во всех направлениях. Этот компромисс обусловлен фокусировкой усиления антенны.(Что отличается от коэффициента усиления усилителя.) В направленной ТВ-антенне усиление встроено в ТВ-антенну и фокусирует прием в направлении башни. Всенаправленные антенны уравновешивают свое усиление, чтобы принимать каналы во всех направлениях. Усиление усилителя применяется к уже принятому сигналу, который также будет усиливать шум в этом сигнале.

Лучшая телевизионная антенна для вас

Теперь, когда у нас есть общее представление о том, что имеет значение при приеме на антенну, мы можем выбрать лучшие антенны для конкретных ситуаций.Если вы хотите узнать больше о концепциях приема сигнала, я подробнее остановлюсь на этой теме позже в этой статье.

УВЧ-каналы с хорошим сигналом

Если между вашим домом и близлежащими телевышками не так много холмов и препятствий, вам подойдет большинство всенаправленных комнатных антенн. Телевизионная антенна GE Ultra Edge за 20 долларов предназначена для подключения каналов УВЧ в этом диапазоне сигнала и должна была сработать. В противном случае в вашем доме могут быть толстые стены или другие факторы, мешающие приему.В этом случае я бы рассматривал ваши телевизионные сигналы как «умеренные», а не как сильные. Такие антенны, как Winegard Flatwave, также являются хорошим вариантом, но вы заплатите немного больше, если менее дорогой вариант может выполнить свою работу.

Если в вашем районе есть только каналы УВЧ и хороший уровень сигнала, то трудно ошибиться с наружной антенной. Если вам нужно тянуть от вышек в разных направлениях, используйте доступную по цене антенну DB2e Bowtie.

Каналы УВЧ со средним уровнем сигнала (желтый)

В таких случаях я рекомендую наружную антенну.Тип антенны зависит от расположения каналов и силы этих сигналов. Если каналы УВЧ имеют средний уровень сигнала, но расположены в нескольких направлениях, вы можете использовать всенаправленную антенну, такую ​​как ANTOP AT-415B. Это эстетично для глаз. Он также прост в установке и отлично справляется с приемом каналов UHF и VHF-Hi.

Умеренные сигналы труднее уловить. Вам может понадобиться антенна с небольшим встроенным усилением. Думайте об усилении как о фокусировке антенны в заданном направлении.Если ваши каналы расположены примерно на 180 градусов друг от друга, мы рекомендуем Clearstream 4V. Он разнонаправленный, поскольку создает широкую дугу и даже добавляет усиление сигнала в направленной вперед дуге на 180 градусов. Если вам нужно немного больше усиления, вы можете попробовать Channel Master ExtremeTenna.

Если вам нужно еще большее усиление, попробуйте Antennas Direct DB8e. Антенные панели на этой антенне можно расположить оптимальным образом в зависимости от того, где находятся телевышки. Он также дает немного больше усиления.

Каналы UHF и VHF-Hi

Хотя я мог легко получить каналы VHF-Hi с помощью всенаправленной антенны, не у всех будет одинаковый опыт из-за того, что картины помех различаются в зависимости от местоположения. Если у вас есть проблемы с приемом каналов VHF-Hi, существуют антенны, предназначенные для достойной работы с каналами UHF и Hi-VHF. В качестве комнатной антенны я бы выбрал Mohu Leaf Glide. Ознакомьтесь с моим обзором Mohu Leaf Glide для получения дополнительной информации. Он лучше справляется с этими каналами Hi-VHF по сравнению с телевизионной антенной GE Ultra Edge за 20 долларов.

Что касается улицы, то Антенны Direct Clearstream 2V — хороший вариант. Он тянет каналы в пределах 70-градусной дуги и добавляет немного усиления в этом направлении. В то время как Antennas Direct считает это внутренней/наружной антенной, я считаю ее слишком громоздкой, чтобы рассматривать ее как комнатную антенну. Если вам нужно немного больше мощности, попробуйте обновленный Clearstream 4V.

Если вам нужно немного большее усиление антенны, вы можете попробовать Winegard HD7694P. Она требует более точного наведения, чем другие антенны, но будет тянуть каналы на больших расстояниях в диапазоне VHF-Hi.

Каналы в диапазонах Lo-VHF, VHF-Hi и UHF

В некоторых районах страны есть цифровые каналы в диапазоне VHF-Lo. Если все нужные вам каналы находятся в пределах 45 миль, выберите Channel Master CM3016. Для каналов на большие расстояния я бы попробовал Winegard HD8200U. Другим вариантом было бы получить эту версию DB8e, упомянутую выше. Он поставляется с комплектом VHF, который добавляет два дипольных элемента с соединением сигналов для улучшения приема VHF.

Важные темы по телевизионным антеннам

Теперь, когда вы знаете, какой тип антенны вам понадобится, я хотел бы указать вам на дополнительную информацию по общим вопросам, касающимся эфирного телевидения.

Видеорегистратор по эфиру – Да, вы можете записывать с антенны. Я настоятельно рекомендую его и рассмотрю несколько вариантов в этом руководстве по OTA DVR.

Более 1 телевизора — Существуют решения для подключения антенны к более чем 1 телевизору. Я рекомендую наружную антенну для этого в большинстве ситуаций, но перейдите по ссылке для получения дополнительной информации.

Заземление антенны — Это не проблема для комнатной антенны. Однако вы хотите заземлить наружную антенну.Это смягчит удары молнии и другие электрические аномалии, которые возможны, но маловероятны.

Прием — Для тех, кто не хочет читать все детали и внутреннюю работу телевизионных антенн, я составил краткий справочник, чтобы помочь улучшить прием внутренней антенны.

Установщики антенн . Многие читатели спрашивали меня об установщиках антенн в их районе. Я обнаружил отличный сервис под названием Home Advisor, который находит надежных специалистов по благоустройству дома в вашем районе.

Просто нажмите по этой ссылке и «антенна» в поиске. Затем вы можете выбрать «Установить или заменить антенну». Заполните форму, и Home Advisor свяжет вас с сертифицированными специалистами в вашем регионе для выполнения работы. Если вы хотите связаться с живым человеком, чтобы связать вас с местным специалистом, вы можете позвонить в Home Advisor по телефону 888-605-2759

.

Антенны и ТСЖ – Ваш ТСЖ не может помешать вам установить антенну. Я объясняю почему в своей статье о телевизионных антеннах, FCC и вашем ТСЖ.

Потеря сигнала

Потери сигнала происходят из различных источников и измеряются в децибелах (дБ). Я сделал все возможное, чтобы изучить многочисленные исследования потерь сигнала и свел воедино приблизительные оценки возможных потерь сигнала ниже. Следующие источники потери сигнала будут вычтены из NM;

TV – обычно потери в дБ связаны с телевизором. Оценки в 3 дБ должно быть достаточно.

Кабельные трассы — обычно в США используется коаксиальный кабель RG-6.Максимальные потери по дБ на самой высокой частоте ТВ составляют около 5,6 дБ на 100 футов длины кабеля. Добавьте потери 0,5 дБ для любого неразъемного соединения.

Разветвители – Каждое разветвление коаксиального кабеля, идущего от антенны к телевизору, приводит к потерям, указанным на разветвителе. Обычно это 3,5 дБ, но для уверенности он должен быть указан на разветвителе. Вы должны подсчитать каждый выход на разветвителе, независимо от того, используется он или нет. В этом посте я более подробно расскажу о выборе коаксиального разветвителя сигнала.

Смежный дом – Смежный дом, расположенный на линии генерации сигнала и отбрасывающий тень либо на антенну, либо на внешнюю стену, которая находится на пути внутренней антенны, создает потери. Различные исследования показывают потери в дБ между 10-21 дБ для сигналов в диапазоне частот УВЧ и ОВЧ. Исследования также показывают, что увеличение высоты комнатной антенны уменьшит потери.

Затенение деревьев — это когда соседнее дерево на линии генерации сигнала отбрасывает тень на антенну или на внешнюю стену на линии с антенной.Исследования показали, что деревья имеют потери дБ 0-10 дБ в диапазоне частот УВЧ и ОВЧ. Телевизионная антенна, установленная на более низкой высоте, может улучшить распространение сигнала, поскольку сигнал лучше обходит кроны деревьев. В редких случаях поднятие антенны может ухудшить качество приема. Часто в этих случаях можно винить густую крону дерева.

Домашнее проникновение – Это имеет значение только для комнатной антенны. Ожидайте потери около 14 дБ для сигнала, проникающего в дом и достигающего антенны на первом этаже.Установка антенны на 2-м или 3-м этаже может значительно уменьшить часть этих потерь.

Все остальное с измеримыми потерями в децибелах (дБ) – Да, это расплывчато, но любое соседнее препятствие может привести к потерям в децибелах (дБ).

Где установить комнатную антенну

Чтобы выяснить, можем ли мы использовать комнатную антенну, нам нужно будет оценить уровень шума сигнала, который может выдержать станция, на основе ее цветового кодирования мощности сигнала из диаграммы FCC, показанной ранее в этой статье.Мы можем назвать эту оценку «запасом шума». Как правило, мы можем принять следующие значения запаса по шуму:

• Зеленый – у нас есть около 45 дБ для работы с
• Желтый – у нас есть около 30 дБ для работы с
• Оранжевый – мало места для ошибки. Допустимый уровень шума на этих каналах составляет менее 15 дБ.
• Красный. Эта станция не будет работать без направленной антенны со встроенным усилением сигнала для фокусировки на вышке. поиск каналов FCC.Используйте эту информацию, чтобы установить антенну, чтобы она была направлена ​​на эту вышку, когда это возможно.
  • Оптимально, если она будет возле ближайшей к башне внешней стены. Если это так, вычтите только 14 дБ для проникновения в дом; в противном случае вычтите около 34 дБ, чтобы учесть затенение сигнала вашим домом.
  • Если есть густая листва, которая может отбрасывать тень на вашу антенну со стороны вышки, вычтите 10 дБ
  • Если соседний дом находится в направлении вышки и отбрасывает тень на антенну, вычтите еще 20.

  Если у вас осталось около 12 дБ или более после вычитания оценок потерь, у вас должно быть достаточно сигнала для просмотра OTA TV. Если уровень шума ниже 12 дБ, попробуйте найти место повыше для установки антенны. Это может быть верхний этаж или даже чердак. Вы можете рассмотреть крышу, если это возможно.

  Если для самого слабого сигнала имеется достаточный запас по шуму, следующим соображением является расстояние антенны от вышки. Важной переменной при рассмотрении расстояния является то, является ли частота сигнала VHF или VHF. УВЧ. Коммерческие антенны обычно указывают диапазон, в котором они могут улавливать сигнал. Это немного вводит в заблуждение, поскольку они обычно указывают расстояние для сверхвысокой частоты (UHF).

  Частота UHF работает на более высокой частоте, чем VHF или «Очень высокая частота». На самом деле, комнатная коммерческая антенна мало что даст для приема УКВ-станции, чего нельзя сделать с помощью пары кроличьих ушей.

  Обычно ваши каналы VHF должны быть в пределах 15 миль, а ваши UHF должны быть в пределах 30 миль, чтобы решение для помещений работало.Это сильно зависит от того, сколько потерь принимает сигнал, прежде чем он достигнет вашей антенны. Я видел, как внутренние антенны работают на расстоянии более 50 миль от радиовышки.

  Последнее, что нам нужно рассмотреть, это направление башни. Эта информация может понадобиться или не понадобиться в зависимости от типа антенны, но важно знать, нужно ли нам устранять неполадки с сигналом. Нажмите на соответствующий канал в инструменте карты FCC, и он выделит направление к телебашне.

  Теперь у нас есть все, что нужно знать о сигнале.Теперь мы можем рассказать о доступных типах антенн, их сильных и слабых сторонах.

  Усиление антенны против. Усиление усилителя

  Этот вопрос может сбить с толку, так как существует два типа усиления антенн. Существует коэффициент усиления антенны, который мы обсуждали ранее как присущий антенне. В основном это помогает вам принимать сигнал с вышки и может быть добавлено к вашему запасу по шуму.

  Затем идет усиление усилителя, которое добавляется от усилителя с питанием. Этот усилитель не повлияет на способность антенны принимать сигнал, но уменьшит шум, создаваемый разветвителями, длинами кабелей и тюнерами между антенной и телевизором.

  Подробнее об антенных усилителях

  Пассивные и активные антенны – Активная телевизионная антенна представляет собой антенну с усилителем сигнала с питанием. Это противоположно пассивной телевизионной антенне, которая не имеет усиления сигнала. Активные антенны не повлияют на способность антенны улавливать сигнал.

  Однако он усилит сигнал, поступающий на вашу антенну, для преодоления помех в линии, разветвителях и ТВ-тюнере. Это «усиление» дается в единицах усиления в дБ.Обратите внимание, что усилитель также добавляет шум, который влияет на коэффициент усиления усилителя.

  Это не означает, что каждой антенне нужен усилитель. Сильные усиленные сигналы могут перегрузить тюнер, из-за чего канал не будет отображаться на телевизоре. (Перегрузка в данном случае не означает «взорвать». С тюнером все будет в порядке)

  Есть также случаи, когда усилитель не дает реальной пользы. Например, предположим, что все принятые каналы попадают на антенну с запасом по шуму 30 дБ.Этого уже достаточно для преодоления большинства коаксиальных линий к телевизору, поэтому усилитель не нужен.

  Здесь возникает еще один важный момент. Очистите свои коаксиальные трассы. В старых антеннах и установках кабельного телевидения использовался коаксиальный кабель RG-59. Это почти вдвое превышает потери в дБ по сравнению с RG-6, используемым в современных телевизионных антенных установках.

  При использовании разветвителей убедитесь, что они рассчитаны на частоту не менее 5–1000 МГц. Помните, что мощность сигнала делится на количество выходов разветвителя, независимо от того, используются они или нет.Разветвитель вызывает потери соединения 3,5 дБ на каждом выходе.

  Типы телевизионных антенн

  Прежде чем закончить, я хотел бы дать общий обзор различных типов антенн. Важно понимать, что направленные антенны будут иметь больший радиус действия. Тем не менее, для типичных внутренних и наружных домашних антенн я бы придерживался простоты и удобства всенаправленной антенны, если это вообще возможно.

  Современные всенаправленные антенны

  Плоская – эстетически привлекательная антенна, изображенная ниже.Они приятны для глаз. Они хорошо работают с сигналами УВЧ.

  Stylish- Такие компании, как Mohu, представили эстетически привлекательные внутренние антенны, такие как Mohu Curve. Я использовал ее сам, и это одна из моих любимых комнатных ТВ-антенн. В качестве стильной наружной антенны, отлично работающей в диапазоне УВЧ и УКВ, я рекомендую Mohu Sky, изображенную ниже. Это антенна, которую мы используем, и она нам нравится. Он доступен на веб-сайте Mohu.

  Направленные антенны

  Решетчатая антенна  — Эти антенны предназначены для направления усиления антенны в луч, ширина которого обычно не превышает 25 градусов.Они идеально подходят для тех областей, где телевизионные башни имеют тенденцию быть в одном направлении.

  Антенна Yagi – Это моя любимая направленная антенна. Ширина луча может варьироваться от 30 до 80 градусов, но дает большое усиление антенны. Они отлично подходят для захвата труднодоступных башен на больших расстояниях, но также захватывают близлежащие станции, которые не находятся в том направлении,

  Старые всенаправленные антенны

  Эти антенны по-прежнему прекрасно работают для станций рядом с вашим домом. Если вы живете в районе метро с большим количеством сигналов поблизости, вы можете попробовать одного из этих динозавров.

  Петля — Петля — это всенаправленная антенна, показанная на рисунке ниже. Эта антенна также содержит пару кроличьих ушей. Петля в основном предназначена для приема УВЧ.

  Дипольная антенна . Для телевизионных антенн эти всенаправленные антенны обычно называют «кроличьими ушами». Они работают для местных сигналов VFH, но не более того.

  Галстук-бабочка . Антенна в виде галстука-бабочки изображена ниже.Он всенаправленный и может тянуть VHF и UHF. Галстук-бабочка хуже работает на УВЧ по сравнению с рамочной антенной и не выдерживает кроличьи уши на УКВ.

  Нужна дополнительная информация?

  Если эта статья не ответила на ваш конкретный вопрос, перейдите на нашу домашнюю страницу ! В нем вы найдете доступных интернет-провайдеров, потоковые сервисы для удовлетворения ваших потребностей, информацию об антеннах и многие другие инструменты и ресурсы, которые помогут вам сэкономить деньги на телевидении и доступе в Интернет.
