Виды стабилизаторов напряжения: достоинства и недостатки каждого вида

Виды стабилизаторов напряжения, их отличия и устройство

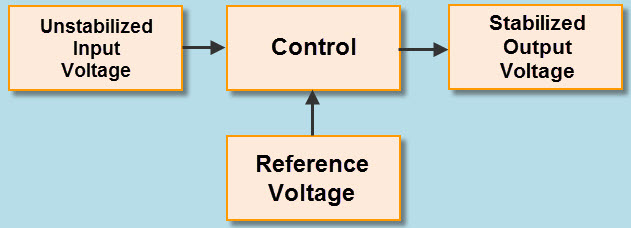

Постоянство питающего напряжения обеспечивается стабилизаторами напряжения, которые выполняют свою функцию независимо от скорости изменения показателей. Эффективность приборов очевидна при изменениях силы тока и сопротивления, поэтому не только напряжение является характеристикой сети. Благодаря таким изменениям сохраняется работоспособность техники и пожарная безопасность в любом помещении. Короткое замыкание, перегревание проводов и расплавление изоляции случается из-за увеличенного сопротивления нагрузки. Вот уже на протяжении 65 лет имеются устройства для регулировки напряжения. И если ранее в повседневной жизни преобладали только ферромагнитные стабилизаторы, то в наши дни доминируют релейные, электромеханические и электронные устройства.

В настоящее время выделяют следующие виды напряжения:

1. Релейные стабилизаторы.
2. Электромеханические стабилизаторы.
3. Электронные стабилизаторы.

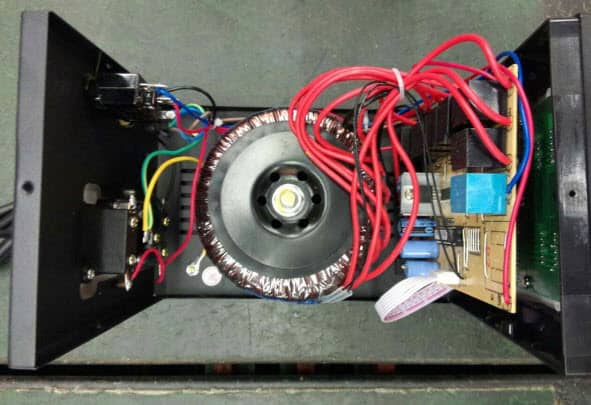

1. Релейные стабилизаторы напряжения

Бытовой и компьютерной технике, оргтехнике, производственному оборудованию необходима бесперебойная работа, которая осуществляется выравниванием сетевых параметров тока. Безупречная сохранность для пользователей от перегруженности, коротких замыканий и иных отклонений от рабочего тока гарантируется чрезвычайной точностью сохранения заданных характеристик выходного напряжения. Основным элементом релейных стабилизаторов является автоматический трансформатор, а за управление устройством отвечает электронная схема. Витки трансформатора подключаются с помощью реле в соотношении, которое нужно для обеспечения номинальных выходных параметров тока.

Число обмоток трансформатора и количество коммутационных реле определяет количество ступеней регулировки выходного напряжения. Погрешность выходного вольтажа будет больше, если число ступеней меньше. Усредненный показатель – от пяти до семи, самый большой – 9.

Релейные устройства работают по следующей схеме:

• Подача входного тока и сравнение параметров, которые требуются на выходе, осуществляется с помощью электронной схемы.
• Вычислив разницу характеристик входного и выходного напряжения, блок управления вычисляет необходимое для стабилизации число обмоток и количество их витков, которые должны быть задействованы.
• Благодаря реле осуществляется последовательное переподключение витков каждой из трансформаторных обмоток.

В итоге увеличения и уменьшения вольтажа на обмотках трансформатора на выход стабилизатора подаётся ток, параметры которого располагаются в разрешенных для нормальной работы подчинённой сети пределах.

Достоинствами релейных стабилизаторов являются миниатюрность, большой охват входных параметров тока и рабочей температуры. Практически бесшумная работа и невосприимчивость к частотным изменениям входного тока, жизнеспособность и сравнительно низкая цена являются отличительными чертами данного вида стабилизаторов.

К недостаткам стоит отнести сокращение скорости реакции стабилизатора при увеличении точности выравнивания параметров тока. Также следует отметить достаточно скорый износ релейных коммутаторов под влиянием механических и импульсных токовых нагрузок.

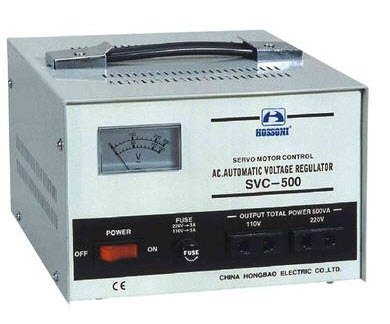

2. Электромеханические стабилизаторы напряжения

Главным элементом является трансформатор с отводами. 2-ая составляющая электромеханического стабилизатора – механизм с ползунком. Принцип работы следующий — при сниженном входном напряжении сети ползунок начинает движение по отводам. Движение прекращается, когда на выходе получается стандартное значение. Если оно превышено, он перемещается в обратную сторону. Щетки из графита, поддерживающие выходное напряжение с высочайшей точностью (около 2%), выполняют функцию ползунка-токосъемника, регулировка которого производится плавно. Такая регулировка является главным преимуществом, а если использовать две графитовые щетки, то устройство корректирует напряжение быстрее, т. к. повышается площадь контакта.

Существуют модели (свыше 30кВт), которые снабжаются еще одним трансформатором. Такие модели способны выдерживать высокие перегрузки, несмотря на присутствие движущихся частей.

Существенное упрощение расчета при выборе такого оборудования осуществляется суммой полученной средней его мощности с ее четвертью. Благодаря вышеуказанному сложению обозначается характеристика будущего стабилизатора. Соответственно, при покупке за меньшую стоимость допускается использовать наименьший запас по мощности стабилизатора. Явным техническим преимуществом является отсутствие внесения изменений в сеть по причине невосприимчивости к данному событию. А это очень актуально для медицинских и измерительных приборов, аудиоаппаратуры.

Среди отрицательных характеристик следует выделить износ движущихся частей. В процессе эксплуатации за такими деталями нужен уход, регулировка и замена. Также следует отметить незначительное запаздывание в реакции на изменения показателей сети. Габариты и большой вес являются показателями довольно мощных устройств, которые весьма требовательны к условиям эксплуатации, такие как, температура воздуха в помещении, где находится стабилизатор. Температурный диапазон от -5 до +40 Цельсия.

Ниже указаны диапазоны характеристик электромеханических стабилизаторов разных изготовителей:

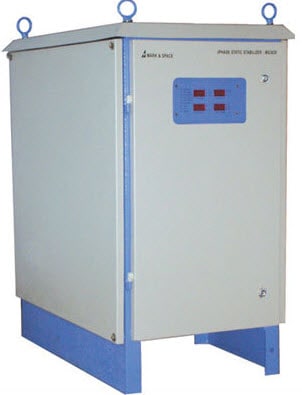

3. Электронные стабилизаторы напряжения

Приборы данного типа осуществляют входное напряжение ступенчато, их еще называют дискретными. В основе находится автотрансформатор. Вторая составляющая электронных стабилизаторов – реле или полупроводники в виде тиристоров и симисторов. Принцип работы заключается в следующем: каждая обмотка трансформатора добавляет на выходе соответствующее напряжение. Определенная обмотка включается регулировкой входного напряжения реле или электронных ключей. Точность у разных приборов колеблется от 2 до 10%. Причиной таких колебаний кроется в ступенчатом регулировании. Величина колебаний напрямую зависит от количества обмоток.

Допустим, каждая прибавляет по 17,6 В (точность стабилизатора 8%) при входном напряжении 195 Вт переключаются две обмотки и на выходе получится 230,2 Вт. Данный стабилизатор осуществляет регулировку быстро, но с небольшой погрешностью. Если указано 2%, то мы получим на выходе 221,4 Вт. Но, обмоток уже получается 6, и поэтому регулировка в этом случае происходит дольше.

К тому же стоимость системы повышается за счет большого количества электронных ключей, при этом об увеличении надежности не может быть и речи.

Необходимо понимать, для какого устройства допустима погрешность. Для холодильников, плит, и других приборов с электродвигателем или нагревательным элементом, десятипроцентное отклонение входящего напряжения не отражается на стабильном рабочем режиме. В случае, когда требуется защитить кинотеатр или компьютер, необходимо остановить свой выбор на более точном устройстве.

Благодаря наличию цифрового управления, все соответствующие элементы располагаются на одной микросхеме. Следовательно, происходит уменьшение веса и габаритов прибора. Входное и выходное напряжение отображается на дисплее.

Самый главный плюс – отсутствие механического износа, т.к движущихся деталей нет. От качества тиристоров или симисторов зависит долговечность. Некоторые модели устойчивы к температурам от минус двадцати и ниже.

Явным минусом является чувствительность к коротким замыканиям или большим нагрузкам, которые могут вывести из строя электронные ключи. Поэтому следует выбирать электронный стабилизатор с хорошим запасом мощности.

Стабилизаторы используют в квартирах, на дачах, в коттеджах. Однофазные стабилизаторы используются при напряжении 220В. Мощность таких стабилизаторов от 0,5 до 30 кВт, что позволяет защитить один прибор или всю технику в доме. В сети 380 В возможны сочетания из трехфазных (3-30 кВт и выше) и однофазных стабилизаторов. Такие устройства представляют собой 3 однофазных стабилизатора, которые могут быть расположены под одним корпусом. Техническое решение модели более 100 кВт представляет собой три трансформатора на одном сердечнике. Устройства рассчитаны для защиты отдельных единиц техники, а так же они могут располагаться в загородных домах, офисах, на предприятиях для защиты всей сети.

Выбираем однофазный стабилизатор напряжения | Статья

Содержание

Чтобы выбрать подходящий стабилизатор напряжения для защиты бытовой техники, сначала важно понять, сколько фаз в электросети вашего дома.

Существуют сети трехфазного и однофазного переменного тока. Трехфазные сети чаще всего используются в электроснабжении промышленных предприятий различных отраслей, реже для объектов бытового сектора, например, частных коттеджей, загородных домов с большим потреблением электроэнергии.

Электроснабжение большинства наших квартир и жилых домов реализовано однофазными электрическими сетями, то есть питающими линиями с одним фазным и нулевым рабочим проводниками, напряжение между которыми составляет 220 В.

К сожалению, далеко не всегда у нас в доме значение напряжения соответствует этому вольтажу. Многие из нас сталкивались с пониженным или повышенным напряжением – его недопустимыми колебаниями, которые являлись причиной поломки или выхода из строя бытовой техники.

Особенности однофазных стабилизаторов напряжения

Любой современный стабилизатор напряжения является достаточно сложным высокотехнологичным устройством с автоматическим режимом работы, не требующим никаких вмешательств пользователя.

Как работают?

Однофазные стабилизаторы с трансформаторным преобразованием (релейные, тиристорные, симисторные) имеют общий алгоритм построения защиты нагрузки от некачественного напряжения. Входное напряжение сети поступает на электронную плату управления, где происходит его измерение и сравнение с номинальным значением. При возникновении его недопустимого отклонения блок управления подает сигнал на исполнительный элемент, который корректирует напряжение.

Принципиально по-другому работают стабилизаторы инверторного типа. Преобразование напряжения в них проходит в две стадии: сначала выпрямитель преобразует нестабильное переменное напряжение в постоянное, а затем инвертор снова создает из него переменное напряжение требуемого значения со стабильным синусом.

Читатели, знакомые с принципом действия источников бесперебойного питания (ИБП) топологии online, могут отметить схожесть их работы с инверторными стабилизаторами: постоянное двойное преобразование напряжения, полностью исключающее задержку стабилизации.

Где применяются?

Довольно широкое применение однофазные стабилизаторы нашли в быту, ведь в основном питание квартир и жилых домов однофазное. Кроме того, устройства также эффективно могут применяться для защиты однофазных нагрузок производственных, торговых, складских, офисных или административных помещений.

Сфера их применения во многом определятся выходной мощностью. Так, стабилизаторы мощность до 1000 ВА чаще всего используются локально, то есть для защиты одного или нескольких электроприборов. Для магистрального использования в быту и питания нагрузок с высокими пусковыми токами подойдут устройства мощностью 1500-10000 ВА. Как показывает практика, для защиты электроприборов квартиры или частного дома в среднем бывает достаточно стабилизатора мощностью 5000 ВА. Для мощного однофазного оборудования промышленных предприятий предполагается использование устройств мощностью до 100 кВА и более.

Как подключаются?

Известно, что любая однофазная электрическая цепь состоит всего из двух рабочих проводников (фазного L и нулевого N) и одного защитного заземляющего (PE). Поэтому для подключения однофазного стабилизатора (если говорить о мощном устройстве) достаточно присоединить эти проводники питающей сети к его входными клеммам на корпусе, а защищаемый электроприбор подключить к выходным клеммам, разумеется, не забыв о проводнике заземления.

Подключение маломощных стабилизаторов к сети еще более простой процесс, который не требует каких-то специальных знаний и выполняется обычным включением вилки в розетку. Аналогичным штепсельным соединением подключается и защищаемый электроприбор – к розетке, расположенной на панели стабилизатора.

Очевидно, что все однофазные стабилизаторы предназначены для защиты однофазных электроприборов. Однако это не говорит об их возможности работы лишь в однофазных сетях. Существует множество примеров организации защиты однофазных электроприборов в трехфазных сетях с помощью однофазных стабилизаторов.

Устройства при этом могут работать как магистральные (коррекция и стабилизация напряжения всей сети дома), так и локальные (защита только некоторых электроприборов). Ограничением на использование однофазных стабилизаторов в трехфазной сети может быть только наличие хотя бы одной трехфазной техники (например, электроплиты). Для ее корректной защиты должен применяться только трехфазный стабилизатор.

Типы однофазных стабилизаторов напряжения

Один из важных факторов при выборе стабилизатора – это его тип. По внутреннему устройству и принципу работы различают несколько типов однофазных стабилизаторов напряжения. Рассмотрим подробнее каждый.

Электромеханические стабилизаторы

Преобразование и коррекция напряжения в них выполняется автотрансформатором тороидальной формы. Поступающее на автотрансформатор напряжение сети контролируется электронной схемой, которая при его отклонении подает управляющий сигнал на электродвигатель (сервопривод).

Сервопривод – это электродвигатель, который приводит в движение токосъемные графитовые щетки: они скользят по виткам катушки автотрансформатора и снимают вторичное напряжение.

Очевидно, что разное количество задействованных витков обмотки автотрансформатора при размещении щеток в определенных его сегментах даст разный коэффициент трансформации, понижая или повышая напряжение сети до значения нормы.

Релейные стабилизаторы

Преобразование напряжения в этих устройствах выполняется также автотрансформатором. Принципиальное их отличие от электромеханических состоит в способе передачи вторичного напряжения. В релейных стабилизаторах снятие вторичного напряжения выполняется не с витков катушки, а через выводы (отпайки от обмотки), каждому из которых соответствует свой коэффициент трансформации. На каждом таком выводе установлены силовые реле, которые переключают питание подключенных приборов на определенную секцию обмотки, в зависимости от уровня входного напряжения.

Электронные стабилизаторы

Принцип их работы во многом схож с релейными устройствами. Основным отличием между ними является способ коммутации выходного напряжения с отводов автотрансформатора. Применение электронных силовых ключей вместо реле и дало название стабилизаторам этого типа. В зависимости от используемых полупроводниковых ключей различают симисторные и тиристорные устройства.

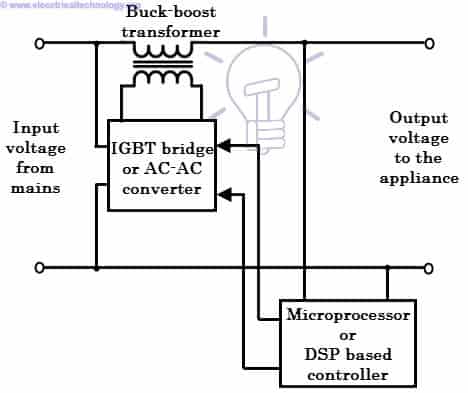

Инверторные стабилизаторы

В настоящее время эти стабилизаторы по праву считаются наиболее совершенными. Используя передовой бестрансформаторный способ двойного преобразования напряжения, эти устройства превосходят аналоги других типов по всем техническим характеристикам.

Технология двойного преобразования предполагает две стадии преобразования переменного тока. Переменное напряжение сети, проходя через частотный фильтр, преобразуется выпрямителем в постоянное и скапливается на пластинах конденсаторов. Далее постоянное напряжение преобразуется инвертором в переменное с эталонным показателем напряжения, частотой и формой сигнала.

Используемая технология полностью исключает влияние негативных явлений в питающей сети на выходное напряжение, обеспечивая качественное электропитание, подходящее для любой нагрузки.

Инверторные стабилизаторы напряжения «Штиль»

Типы стабилизаторов напряжения — обзор

Категория: Поддержка по стабилизаторам напряжения

Опубликовано 09.03.2015 20:07

Автор:
Abramova Olesya

На сегодняшний день производится большое множество стабилизаторов напряжения самых разных типов и видов, которые предназначены для работы в сетях с нестабильным напряжением. Каждый вид стабилизаторов обладает уникальными и свойственными ему особенностями, которые обязательно следует учесть в процессе выбора. Ниже будут рассмотрены основные типы стабилизаторов напряжения.

Электронный тип – стабилизаторы этой категории не имеют механических составляющих, которые принимают участие в автоматической регулировке напряжения. Микропроцессор производит замер входного напряжения и контролирует полупроводниковые элементы, благодаря которым происходит управление автотрансформатором.Стабилизаторы напряжения электронного типа также могут называть «тиристорными» или «симисторными», в сущности, данные устройства не имеют кардинальных отличий и обладают одинаковыми свойствами.

Преимущества стабилизаторов электронного типа:

• Высокая скорость регулирования – как правило, любой всплеск напряжения регулируется в течении 20 мс (0,02 секунды). Другими словами, если по соседству будут проводиться сварочные работы, то стабилизатор успешно нивелирует колебания в электрической сети.

• Широкий диапазон входного напряжения – как правило, стабилизаторы электронного типа обладают одним или несколькими диапазонами входного напряжения, которые могут корректироваться на стадии производства. К примеру, стандартный диапазон серии NORMIC составляет 132 … 258 Вольт, но может быть смещен на пониженное 93 … 228В или на повышенное 168 … 303В.

• Низкий уровень шума – качественно собранные электронные стабилизаторы практически не излучают шум. Однако стоит отметить, что при недостаточном запасе мощности или перегрузке устройства может возникать небольшой гуд, издаваемый автотрансформатором. Правильный выбор стабилизатора исключает вероятность недостатка мощности.

• Система защиты – все или практически все устройства электронного класса обладают надежной защитой от распространенных аварийных ситуаций в сети (короткое замыкание, перенапряжение). Некоторые стабилизаторы снабжены специальными фильтрами, которые подавляют электрический шум, тем самым улучшая работу чувствительной к ним аппаратуры.

• Размеры устройства – принцип работы электронных нормализаторов позволяет компактно расположить все элементы, благодаря чему корпус зачастую имеет небольшие размеры и легко крепится на стене.

• Длительный срок эксплуатации – сам по себе принцип работы достаточно прост, поэтому электронный тип стабилизаторов имеет достаточно продолжительный срок службы, нередко – до 20 лет. Также производители предоставляют длительные гарантийные обязательства, которые на сегодняшний день могут достигать до 60 месяцев, а иногда даже 120.

Недостатки стабилизаторов электронного типа:

• Дискретное (ступенчатое) регулирование – все без исключения электронные стабилизаторы имеют ограниченное количество обмоток автотрансформатора. Чем больше ступеней, тем выше точность выходного напряжения и плавность работы. Недостаток ступенчатого регулирования проявляется в бюджетных моделях (7 – 12 ступеней), где количество обмоток автотрансформатора минимально. Однако в моделях среднего и высокого класса (16 – 48 ступеней) данный недостаток практически не проявляется.

• Отсутствие запаса мощности – как правило, электронный тип стабилизаторов имеет установленную номинальную выходную мощность, которая соответствует действительности при входном напряжении 220В или выше. При входном напряжении ниже 220В происходит прямо пропорциональное падение мощности. Поэтому для нормальной работы стабилизатора необходимо рассчитывать запас, что ведет к повышению стоимости устройства.
  Стоит отметить, что некоторые производители комплектуют стабилизаторы элементами со значительным запасом по мощности, благодаря чему во всем диапазоне входного напряжения мощность остается неизменной.

Тиристоры и симисторы применяемые в электронных стабилизаторах
Semikron, Германия	Запорожье, Украина	STMicroelectronics, Швейцария

Электродинамический (сервоприводный) тип – устройства этой категории работают при помощи электродвигателя, расположенного внутри тороидального трансформатора, управление которым осуществляется при помощи электронной платы на основе микропроцессора. При изменении входного напряжения контроллер подает соответствующий сигнал электродвигателю, который перемещает графитовый ролик в нужную область на окружности тороидального трансформатора, тем самым изменяя выходное напряжение до необходимого значения.

Более мощные модели работают при помощи колоновидных регуляторов, на которых закреплены подвижные элементы с графитовым токосъемным роликом. Такой принцип работы применяется на мощности свыше 200кВА.

Преимущества стабилизаторов электродинамического типа:

• Плавное регулирование – главной особенностью сервоприводных стабилизаторов напряжения является плавная регулировка напряжения. Такой эффект достигается при помощи механического перемещение графитового ролика по виткам тороидального трансформатора или колоновидного регулятора.

• Высока точность выходного напряжения – даже недорогие модели с сервоприводным принципом регулирования обладают достаточно высокой точностью выходного напряжения, как правило, погрешность не превышает ±1%.

• Широкий диапазон входного напряжения – важный показатель для украинских потребителей, где уровень напряжения электрической сети может ощутимо снижаться в часы пик и, наоборот, повышаться в глубокое ночное время и рабочее дневное.

• Запас мощности – большое количество европейский производителей выпускает стабилизаторы с достаточным запасом мощности и поэтому даже при минимальном значении входного напряжения пользователь получает для использования заявленную выходную мощность.

• Высокая перегрузочная способность – электродинамические нормализаторы нередко имеют высокие показатели перегрузочной способности на уровне 300 – 500% кратковременной перегрузки и 150 – 200% перегрузки в течении нескольких минут.

• Система защиты – сервоприводные нормализаторы имеют надежную токовую защиту (КЗ), а также защиту от перенапряжения. Кроме этого, внутри корпуса расположено несколько датчиков температуры, которые контролируют уровень нагрева силовых элементов и исключают возможность самовозгорания.

• Условия работы – очень полезным свойством является работа при отрицательных температурах и высокой влажности. Электродинамические стабилизаторы европейского производства успешно работают при температуре до –25 °С.

• Длительный срок эксплуатации – как и электронные устройства, электродинамические имеют продолжительный срок использования. Правда, стоит оговориться, что это относится к европейскому, а не китайскому производству. Поскольку во втором случае токосъемный механизм представляет собой не графитовый ролик, а некачественную щетку, которая имеет свойство стираться.

Стабилизаторы напряжения ORTEA (Италия)

VEGA	GEMINI	ANTARES
220В±0,5%	220В±0,5%	220В±0,5%
Итальянские стабилизаторы напряжения для частного и промышленного применения в сетях 220/230В, где требуется непревзойденное европейское качество и максимальная защита.

Недостатки стабилизаторов электродинамического типа:

• Средняя скорость регулирования – принцип работы с применением электродвигателя не позволяет достичь показателей скорости работы, схожей с электронным типом. Однако устройства европейского производства имеют весьма приемлемые показатели скорости работы на уровне от 8 до 18 мс/В в зависимости от мощности.

• Средний уровень шума – при работе электродвигателя, который входит в состав нормализатора, возникает негромкий, но ощутимый звук. Установку таких устройств лучше производить в технических помещениях.

• Размеры и вес – электромеханические стабилизаторы имеют значительный вес и несколько большие размеры, чем стабилизаторы электронного типа.

Система плавной регулировки в электродинамических стабилизаторах
Запатентованная технология регулировки напряжения с пожизненной гарантией от итальянских разработчиков компании ORTEA.

Инверторный тип – относительно свежая разработка, которая применяется как зарубежными производителями, так и отечественными. В основе инверторных стабилизаторов используется принцип широтно-импульсной модуляции, такая технология очень часто применяется в источниках бесперебойного питания двойного преобразования (On-Line). Можно говорить, что бесступенчатые стабилизаторы также обеспечивают двойное преобразование. Интересен и тот факт, что IGBT стабилизаторы не содержат автотрансформатор напряжения, поэтому диапазон входных напряжений существенно шире, чем у классических электронных и сервоприводных стабилизаторов.

Преимущества стабилизаторов инверторного типа:

• Плавное регулирование – бестрансформаторный принцип регулирования исключает появление скачков на выходе стабилизатора. Напряжение корректируется быстро и плавно. Реакция при регулировании отсутствует на любых источниках света, будь то «капризные» лампы накаливания или современные светодиодные элементы.

• Высокая точность выходного напряжения – украинский завод выпускает модели бытового назначения выходной точностью 220В±1%, а модели промышленного назначения 220В±0,5%. Итальянский производитель ORTEA предлагает однофазные и трехфазные решения с точностью регулирования 220В±0,5% и 380В±0,5% соответственно.

• Высокая скорость регулирования – как и электронные стабилизаторы, инверторные имеют лучший показатель скорости регулирования – 20 мс (0,02 секунды).

• Очень широкий диапазон входного напряжения – инверторные стабилизаторы работают даже с половинным и двойным уровнем напряжения. По состоянию на середину 2017 года доступны модели с диапазонами от 130 до 330В переменного тока. По специальному заказу возможно изготовление стабилизаторов с диапазоном от 90 до 350 Вольт.

• Защита нагрузки и устройства – как полагается качественному стабилизатору, бестрансформаторные аппараты содержат необходимый комплекс защит: от короткого замыкания, критически низкого напряжения, критически высокого напряжения. Стабилизатор пожаробезопасен, т. к. в составе используются дублирующие датчики контроля температуры силовой части, устройство быстро реагирует на критическую перегрузку, которая может вывести его из строя.

• Условия работы – украинские устройства работают только при положительной температуре в диапазоне от +1 … +40°С. Итальянские инверторные стабилизаторы поддерживают работу в мороз до –25°С, а также выдерживают кратковременные повышения температуры до +60°С.

• Минимальный уровень шума – при условии правильного выбора мощности стабилизатора и эксплуатации в соответствии с техническими требованиями, уровень излучаемого шума будет в пределах минимального.

• Длительный срок эксплуатации – современные IGBT транзисторы обладают высоким ресурсом и способны служить до 25 лет без отключения. Схема регулирования не содержит механических частей, тем более частей с трением. На протяжении срока службы может потребоваться замена кулеров охлаждения.

• Минимальные размеры и вес – устройства не содержат трансформатор и это существенно снижает вес и уменьшает размеры.

Недостатки стабилизаторов электродинамического типа:

• Отсутствие запаса мощности – главным и, наверное, единственным недостатком бестрансформаторных стабилизаторов являются минимальные показатели перегрузки. Для итальянской продукции рекомендуется не превышать значения 150% номинальной мощности в течение 2 секунд. Украинские стабилизаторы имеют еще меньший показатель перегрузки – 125% в течение 1 секунды. Поэтому, если планируется использовать IGBT стабилизатор с индуктивной нагрузкой (двигатели, насосы, компрессоры, мощные вентиляторы и т. д.), необходимо тщательно подходить к выбору мощности.

Релейный тип – стабилизаторы напряжения, относящиеся к данной категории имеют в составе силовые реле, посредством которых происходит коммутация обмоток автотрансформатора. Устройства этой категории очень схожи по своему принципу с электронными, но имеют несколько недостатков.

Преимущества стабилизаторов релейного типа:

• Высокая скорость регулирования – позволяют нивелировать всплески входного напряжения с высокой скоростью до 40 мс. Реже, некоторые модели могут работать с еще более высоким быстродействием до 20 мс.

• Широкий диапазон входного напряжения – релейные устройства также обладают широким диапазоном регулирования.

• Система защиты – надежная электронная защита от перенапряжения и короткого замыкания присутствует практически у всех моделей относящихся к релейному типу.

• Размеры устройства – компактный и легкий вес также присущи моделям данной категории.

Недостатки стабилизаторов релейного типа:

• Дискретное (ступенчатое) регулирование – устройства релейного вида очень редко имеют более 12 ступеней регулирования, что подразумевает ощутимую погрешность выходного напряжения, иногда такой показатель достигает ±20 Вольт.

• Отсутствие запаса мощности – для нормальной работы при пониженном напряжении в электрической сети рекомендуется рассчитывать запас мощности в размере 30 – 40%.

• Средний уровень шума – принцип работы реле заключается в контролируемом размыкании и замыкании контактов, что влечет за собой характерные щелчки. При частом изменении входного напряжения щелчки учащаются.

• Небольшой срок эксплуатации – главный и самый существенный недостаток релейных стабилизаторов заключается в весьма к

Какие бывают типы стабилизаторов напряжения?

Феррорезонансные стабилизаторы напряжения

Феррорезонансные – один из самых старых и надежных видов стабилизаторов напряжения. Физический принцип работы состоит в протекании рабочего тока через комбинацию линейного и нелинейного дросселей, последний из которых входит в насыщение при напряжении близком к 220 В (либо 230В), а для исправления формы синусоиды, искаженной при процессе стабилизации, используется эффект резонанса.

Преимущества данного вида стабилизаторов – высокая надежность и долговечность, возможность исправления несинусоидальной формы тока, плавность регулирования выходного напряжения и высокая точность, довольно высокая скорость реакции на изменение входного напряжения. Возможность изготовления приборов на очень большую мощность.

Недостатки: большие габариты и масса, вследствие этого высокая стоимость, характерный низкочастотный гул при работе, искажение формы выходного напряжения

Производители: стабилизаторы этого вида фактически исчезли с рынка, в виде исключения могут встретиться промышленные модели производства Тирасполя и КНР.
Резюме — на рынке фактически отсутствуют

Сервоприводные стабилизаторы напряжения

Сервоприводные – один из самых распространенных типов стабилизаторов напряжения. Причина — отработанная конструкция и довольно неплохие характеристики. Принцип работы весьма прост – съем необходимого нам напряжения прямо с катушки автотрансформатора с помощью графитового токосъемника, скользящего по зачищенной от изоляции дорожке на поверхности обмотки. Автотрансформатор может быть тороидального типа (бытовые версии) либо стержневого (промышленные версии). Токосъемник движется по зачищенной от изоляции дорожке с помощью сервомеханизма, управляемого блоком слежения за выходным напряжением. Фактически это обычный ЛАТР с сервоприводом, отсюда и название.

Преимущества: компактность, высокий КПД, плавность регулирования выходного напряжения, довольно высокая точность, возможность изготовления изделий на очень большую мощность. На мощностях свыше 100 кВа имеют мало конкурентов. Не влияют на форму сетевой синусоиды.

Недостатки: искрение контактного ролика и вследствие этого помехи в сети, низкая надежность сервопривода, необходимость обслуживания и замены контактных щеток\роликов, наличие движущихся частей, акустический шум, высокая сложность и дороговизна сервоприводного механизма в промышленных моделях, малый ресурс работы в «неспокойных» сетях, медленная реакция на изменение входного напряжения (как правило около 50В/сек) и самое неприятное — возможность создания скачка напряжения на выходе при слабых сетях и присутствии на линии мощных потребителей. Эту проблему производители решают с помощью дополнительного реле напряжения, устанавливаемого на выходе стабилизатора, но такое решение создает дополнительные проблемы – провалы напряжения на выходе при срабатывании защиты. Так же недостатком может считаться очень высокая стоимость изделий европейского производства.

Производители: стабилизаторы такого типа производятся в Италии, Германии, России — продукция как правило высокого качества и с отличными характеристиками с соответствующей ценой, но основная масса сервоприводных стабилизаторов производится в Китае.

Резюме: в качестве промышленных стабилизаторов эти изделия еще долго будут самыми популярными типами на рынке, но бытовые модели активно вытесняются другими типами стабилизаторов

Релейные стабилизаторы напряжения

Релейные — автотрансформаторные с релейной коммутацией отводов — принцип стабилизации аналогичен сервоприводному стабилизатору, разница в способе коммутации — в автотрансформаторе есть группа отводов с различными напряжениями. Коммутацией этих отводов электромагнитными реле под управлением процессора достигается нужное напряжение на выходе автотрансформатора.

Преимущество данного вида стабилизаторов — дешевизна, компактность, достаточно высокая скорость реакции на изменение входного напряжения – 50-60 мс, высокий КПД (98-99%), отсутствие влияния на форму сетевой синусоиды.

Недостатки: Множество. Основной недостаток — малый ресурс контактов силовых реле — в неспокойных сетях могут износиться за несколько месяцев и даже недель. Так же крайне нежелательна работа на индуктивные нагрузки – электромоторы, трансформаторы и т.д. Дуга, возникающая при коммутации контактов реле, может их сжечь за считаные дни. Следующий серьезный недостаток — ступенчатость переключения (соответственно и регулирования) выходного напряжения, наглядно выражается в мерцании ламп накаливания при изменении сетевого напряжения. Еще один серьезный недостаток — помехи и коммутационные перенапряжения, возникающие при работе силовых контактов реле (уважающие себя производители с этим эффектом пытаются бороться). Точность поддержания выходного напряжения +- 7% .. +- 10% .

Производители: стабилизаторы такого типа производят множество китайских фабрик. Есть так же украинские и российские производители подобной техники. Возможно, это самый распространенный на рынке вид бытовых стабилизаторов напряжения.

Резюме: типичный бытовой прибор самого дешевого ценового диапазона.

Автотрансформаторные стабилизаторы напряжения с тиристорной (симисторной) коммутацией отводов

Это один из самых популярных видов стабилизаторов с отличными потребительскими свойствами. Физический принцип работы – коммутация отводов автотрансформатора с помощью электронных ключей – симисторов или тиристоров под управлением микропроцессора.

Преимущества: очень высокое быстродействие ( 10-20 мс), высокая точность поддержания выходного напряжения – может достигать +- 0.5% !!!!!, что практически не хуже, а, зачастую, даже лучше, чем в плавно регулируемых стабилизаторах. Отсутствие искажения формы сетевой синусоиды. Компактность, относительно невысокая стоимость, хороший КПД (обычно около 98%), возможность эффективной работы в сетях любого типа и с любой нагрузкой. Ресурс работы может достигать 15-20 лет за счет отсутствия движущихся частей и узлов, которые необходимо обслуживать. Управление процессом стабилизации с помощью микроконтроллера повышает эффективность стабилизации и по факту сегодня является стандартом для этого типа стабилизаторов.

Недостатки: основной недостаток – дискретность (ступенчатость) регулирования выходного напряжения. Вызывает заметное мерцание ламп накаливания и галогеновых ламп. С увеличением количества ступеней этот эффект снижается и при 36 ступенях становится малозаметным даже на лампах накаливания. При применении светодиодных светильников и ламп «экономок» этот побочный эффект фактически отсутствует. Еще одна особенность такого типа стабилизаторов — нагрев силовых ключей при работе на полную мощность и необходимость в активном охлаждении с помощью вентиляторов либо развитых охладителей (радиаторов). Высокая сложность изделия и дороговизна изделий большой мощности являются относительными недостатками и нивелируются высококлассными рабочими характеристиками.
Производители – в основном на наших рынках присутствуют изделия производства Украины и России, также есть в незначительных количествах изделия производства Италии, Великобритании, КНР.

Резюме: оптимальный выбор на сегодняшний день. Есть возможность выбора от бюджетных 9-и ступенчатых моделей до флагманских высокоточных 36-и ступенчатых моделей различных производителей.

•

  Стабилизатор напряжения АМПЕР Э 12-1/25 v2.0


  Количество фаз:	однофазный
  Мощность:	5,5 кВт
  Рабочий ток:	25 А
  Количество ступеней стабилизации:	12
  Тип ключа:	симистор
  Диапазон работы:	100-295 В
  Точность стабилизации:	3,5 %
  Время реакции:	20 мс
  Байпас:	электронный
  Гарантия:	5 лет
  Серия:	Ампер

•

  Стабилизатор напряжения АМПЕР Э 12-1/32 v2.0


  Количество фаз:	однофазный
  Мощность:	7 кВт
  Рабочий ток:	32 А
  Количество ступеней стабилизации:	12
  Тип ключа:	симистор
  Диапазон работы:	100-295 В
  Точность стабилизации:	3,5 %
  Время реакции:	20 мс
  Байпас:	электронный
  Гарантия:	5 лет
  Серия:	Ампер

•

  Стабилизатор напряжения АМПЕР-Т Э 16-1/25 v2.0


  Количество фаз:	однофазный
  Мощность:	5,5 кВт
  Рабочий ток:	25 А
  Количество ступеней стабилизации:	16
  Тип ключа:	симистор
  Диапазон работы:	100-295 В
  Точность стабилизации:	2,7 %
  Время реакции:	20 мс
  Байпас:	электронный
  Гарантия:	5 лет
  Серия:	Ампер

•

  Стабилизатор напряжения АМПЕР-Т Э 16-1/32 v2.0


  Количество фаз:	однофазный
  Мощность:	7 кВт
  Рабочий ток:	32 А
  Количество ступеней стабилизации:	16
  Тип ключа:	симистор
  Диапазон работы:	100-295 В
  Точность стабилизации:	2,7 %
  Время реакции:	20 мс
  Байпас:	электронный
  Гарантия:	5 лет
  Серия:	Ампер

Автотрансформаторные с косвенной тиристорной коммутацией отводов

Данный тип стабилизаторов — идеальный вариант для промышленности. Отличие их состоит в том, что основной поток энергии идет не через силовые ключи, а через вторичную обмотку вольтодобавочного трансформатора, отводы первичной обмотки которого коммутируются с помощью тиристоров.

Достоинства: все достоинства тиристорных автотрансформаторных стабилизаторов + возможность делать изделия большой мощности – до нескольких МВт.

Недостатки: все недостатки опять же тиристорных стабилизаторов

Гибридные стабилизаторы напряжения

Гибридные стабилизаторы – один из самых новых типов стабилизаторов. По сути это автотрансформаторный стабилизатор напряжения с симисторной коммутацией и релейным удержанием комбинации отводов автотрансформатора. Объединяет в себе преимущества релейного стабилизатора – быстроту, дешевизну, компактность и надежность тиристорного стабилизатора при работе с нагрузками любого типа.

Преимущества: низкая цена, быстрота, надежность при работе с любыми нагрузками.

Недостатки: дискретность стабилизации (ступенчатое изменение выходного напряжения), легкий акустический шум при коммутации.

Производители: этот тип стабилизатора был разработан в КБ Силовой Электроники НПО Вольт в 2012-2013 годах, конструкция и принцип защищены патентом, производится в России исключительно НПО Вольт.

Резюме: новое изделие, стремительно набирающее популярность на рынке в силу уникальных характеристик по надежности и великолепному соотношению потребительские характеристики/цена.

•

  Стабилизатор напряжения ГИБРИД Э 9-1/10 v2.0


  Количество фаз:	однофазный
  Мощность:	2,2 кВт
  Рабочий ток:	10 А
  Количество ступеней стабилизации:	9
  Тип ключа:	гибридный
  Диапазон работы:	130-310 В
  Точность стабилизации:	7,5 %
  Время реакции:	100 мс
  Байпас:	нет
  Гарантия:	2 года
  Серия:	Гибрид

•

  Стабилизатор напряжения ГИБРИД Э 9-1/25 v2.0


  Количество фаз:	однофазный
  Мощность:	5,5 кВт
  Рабочий ток:	25 А
  Количество ступеней стабилизации:	9
  Тип ключа:	гибридный
  Диапазон работы:	110-325 В
  Точность стабилизации:	7,5 %
  Время реакции:	100 мс
  Байпас:	электронный
  Гарантия:	2 года
  Серия:	Гибрид

•

  Стабилизатор напряжения ГИБРИД Э 9-1/32 v2.0


  Количество фаз:	однофазный
  Мощность:	7 кВт
  Рабочий ток:	32 А
  Количество ступеней стабилизации:	9
  Тип ключа:	гибридный
  Диапазон работы:	110-325 В
  Точность стабилизации:	7,5 %
  Время реакции:	100 мс
  Байпас:	электронный
  Гарантия:	2 года
  Серия:	Гибрид

•

  Стабилизатор напряжения ГИБРИД Э 9-1/40 v2.0


  Количество фаз:	однофазный
  Мощность:	9 кВт
  Рабочий ток:	40 А
  Количество ступеней стабилизации:	9
  Тип ключа:	гибридный
  Диапазон работы:	110-325 В
  Точность стабилизации:	7,5 %
  Время реакции:	100 мс
  Байпас:	электронный
  Гарантия:	2 года
  Серия:	Гибрид

Автотрансформаторные тиристорные с плавной регулировкой

Автотрансформаторные тиристорные с плавной регулировкой — один из мало популярных вариантов автотрансформаторного стабилизатора, в котором напряжение грубо регулируется с помощью коммутации небольшого количества отводов и точно подстраивается с помощью метода фазового управления тиристором в течении полупериода (ФИМ стабилизаторы).

Преимущества: дешевизна при неплохой точности (достигает 1 %), плавность регулирования, небольшое количество ключей.

Недостатки: существенное искажение формы сетевой синусоиды, шумная работа трансформатора из-за фазового управления тиристором, невозможность работы с индуктивными нагрузками и с некоторыми видами бытовой техники.

Резюме: по причине большого количества создаваемых проблем при эксплуатации этот вид стабилизаторов развития не получил.

Автотрансформаторные с ШИМ управлением

Автотрансформаторные с ШИМ управлением – один из вариантов плавно регулируемых электронных стабилизаторов. Физический принцип состоит в подаче генерируемого ШИМ инвертором напряжения на первичную обмотку трансформатора. Вторичная обмотка трансформатора включена в сеть последовательно с нагрузкой. Управляя фазой и выходным напряжением инвертора с помощью микропроцессорной системы управления добиваются эффекта стабилизации на выходе вторичной обмотки трансформатора.

Преимущества: плавность, высокая точность регулировки, отличное время реакции – 20 мс.

Недостатки: высокая цена, сложность, не высокая надежность.

Резюме: перспективный вид стабилизаторов, на сегодняшний день редко встречается в силу не отработанности конструкции.

Электронные безтрансформаторные стабилизаторы с ШИМ

Электронные безтрансформаторные стабилизаторы с ШИМ – еще один из вариантов электронных стабилизаторов сетевого напряжения. Работает на принципе накопления и отдачи в сеть энергии, запасенной в последовательно включенном дросселе. В качестве коммутирующих ключей служат IGBT транзисторы большой мощности, схема работает на высокой частоте – 20-30 кГц.

Преимущества: возможность исправления формы сетевой синусоиды, очень маленькое время реакции – мкс (µs), ограничение токов КЗ, возможность компенсации в режиме реального времени быстрых бросков напряжения в сети (при работе сварочных аппаратов на линии).

Недостатки: очень высокая сложность и стоимость, низкая технологичность.

Производители: единичные компании в России.

Резюме: интересный вид стабилизаторов, развитие которых к сожалению, ограничивает высокая сложность и стоимость комплектующих.

Электронные стабилизаторы с двойным преобразованием

Электронные стабилизаторы с двойным преобразованием – один из вариантов электронных стабилизаторов сетевого напряжения. Физический принцип заключается в выпрямлении входного переменного тока в постоянный и формировании синусоиды заново с помощью инвертора.

Преимущества: 100% фильтрация входных помех, исправление формы сетевой синусоиды, отличное качество выходного напряжения.

Недостатки: низкий КПД, высокая стоимость, большие габариты и масса, акустические шумы от вентиляторов и преобразователя, необходимость периодического обслуживания.

Производители: единичные компании в России.

Резюме: довольно редкий и дорогой вид стабилизаторов, популярности на рынке не имеет.

Электродинамический стабилизатор напряжения

Электродинамический стабилизатор – очень редкий вид электромеханического стабилизатора напряжения, ранее применялся исключительно в промышленности. Физически состоит их электромотора, маховика, синхронного генератора и системы управления.

Преимущества: надежность

Недостатки: очень низкий КПД, шум, масса, стоимость, необходимость обслуживания. Стабилизаторы промышленного типа со стержневым автотрансформатором некоторые производители называют электродинамическим стабилизатором, что, очевидно, не совсем верно

Резюме: в наше время фактически не встречается.

критерии подбора, принцип работы, плюсы и минусы

Содержание

Устройство и принцип действия электронного стабилизатора

Электронный стабилизатор обычно состоит из следующих компонентов:

• измерителей входного и выходного напряжения;
• управляющей микросхемы, которая анализирует данные от измерителей и при необходимости включает процесс преобразования напряжения;
• трансформатора с возможностью переключения обмоток для регулировки напряжения;
• блока электронных ключей (тиристоров или симисторов), который управляет переключением обмоток.

Принцип действия электронного стабилизатора может быть описан следующим образом:

при изменении напряжения в питающей сети фиксируется разница между фактическим и номинальным его значением. Управляющий микропроцессор подает сигнал на включение определенного силового ключа, коммутирующего именно ту секцию обмотки трансформатора, коэффициент трансформации которой обеспечит наиболее приближенное к номиналу значение выходного напряжения.

Принцип действия электронных стабилизаторов во многом схож с работой устройств релейного типа. Если в последних коммутация необходимых обмоток автотрансформатора осуществляется при помощи электромеханических реле, то в электронных устройствах вместо них используются отличающиеся гораздо более высоким быстродействием силовые полупроводниковые ключи – тиристоры или симисторы.

Также конструкция электронного стабилизатора предусматривает работу в режиме «байпас» – когда сетевое напряжение находится в пределах нормы, электричество направляется в обход трансформатора и непосредственно подается потребителю.

Таким образом, питание электроприборов через электронный стабилизатор напряжения осуществляется следующим образом:

1. Если параметры электротока соответствуют нормативным, он проходит через байпас, не нагружая основные цепи стабилизатора.
2. Если происходит падение или возрастание напряжения, измеритель на входе стабилизатора фиксирует это изменение.
3. Управляющая микросхема стабилизатора отдает соответствующую команду и срабатывает блок электронных ключей.
4. В цепь включаются обмотки трансформатора, которые осуществляют преобразование напряжений до нужного уровня.

В чем разница между симисторным и тиристорным стабилизатором?

Электронные стабилизаторы могут строиться на основе тиристоров или симисторов.

Достоинства и недостатки электронных стабилизаторов

Ниже представлены основные достоинства и недостатки электронных стабилизаторов по сравнению с релейными приборами. Они обусловлены, в первую очередь, строением и особенностями метода преобразования напряжения электронных стабилизаторов.

Сферы применения электронных стабилизаторов напряжения

Такие преимущества электронных стабилизаторов перед релейными устройствами, как более высокая скорость и точность регулирования напряжения, бесшумность в работе, надежность и длительность ресурса работы, благодаря отсутствию механических элементов коммутации, обеспечивают их широкое применение в домашних условиях для защиты бытовой нагрузки, не имеющей в своем составе электромоторов, например, телевизионной и кухонной техники, а также приборов освещения.

Серьезным ограничением области применения электронных стабилизаторов является отличие формы выходного напряжения от синусоидальной, а также недостаточно высокая точность стабилизации.

Крайне не рекомендуется подключать высокоточное чувствительное оборудование к электронным стабилизаторам. Например, определенные проблемы могут возникнуть при работе c:

• устройствами, в составе которых есть электродвигатель (насосами, системами отопления) – выходное напряжение стабилизатора, имеющее неправильную форму кривой, может привести к выходу двигателя из строя;
• профессиональным аудио- и видеооборудованием – помехи, создаваемые при ступенчатом переключении, отрицательно скажутся на качестве картинки и звука;
• компьютерной техникой – точности, которую дает ступенчатая регулировка напряжения, может оказаться недостаточно.

Таким образом, полностью обеспечить электропитание загородного дома или коттеджа с помощью электронного стабилизатора не получится, поскольку через него нельзя будет запитать часть чувствительного оборудования с электродвигателями, например, насосы системы водоснабжения.

Критерии выбора электронного стабилизатора

При выборе электронного стабилизатора следует руководствоваться следующими техническими характеристиками устройства.

Инверторный стабилизатор напряжения как альтернатива электронным

В связи с описанными выше недостатками электронные стабилизаторы постепенно уходят в прошлое. Они стоят дороже, чем релейные приборы, но при этом все равно не обеспечивают достаточной точности и качества выходного напряжения. В качестве альтернативы для бытового применения многие все чаще используют инверторные стабилизаторы. Они построены на основе более современного метода преобразования, который позволяет избавиться от недостатков, свойственных устройствам на симисторах и тиристорах. В инверторном стабилизаторе напряжение, поступающее на вход, преобразуется в постоянное, а затем снова в переменное, но уже с нужными параметрами. Благодаря этому обеспечивается форма идеальной синусоиды и достигается высокая точность стабилизации (2%).

Инверторные стабилизаторы работают практически бесшумно и имеют полный набор защит – от перегрузок, перегрева, коротких замыканий, аварий в сети. Они являются оптимальным вариантом, если нужно обеспечить питание дорогостоящих устройств, чувствительных к перебоям в электропитании – компьютерной техники, систем отопления, котлов с электронным управлением, систем безопасности загородного дома.

Купив инверторный стабилизатор, вы сможете обеспечить надежную подачу электроэнергии на все электроприборы, которые используются в доме – от мелкой бытовой техники до систем водоснабжения и отопления. Технические особенности инверторного стабилизатора делают его сферу применения намного шире, чем у электронных моделей.

Основные параметры стабилизаторов напряжения

Содержание

Фазность

Количество фаз указывает на тип сети, в которую может включаться стабилизатор, и на категорию нагрузки, которая может от него запитываться. С этого параметра следует начинать выбор стабилизатора.

Однофазные стабилизаторы предназначены для работы с однофазным входным напряжением и предусматривают подключение только однофазных потребителей. Трехфазные стабилизаторы работают, соответственно, с трехфазным входным напряжением, подключать к таким устройствам можно как трёхфазную, так и однофазную нагрузку.

В городских квартирах трехфазная сеть, как правило, не используется либо используется только для электроплиты, в большинстве случаев не требующей стабильного электропитания. Следовательно, для обычной квартиры в черте города выбор чаще всего очевиден – однофазный стабилизатор.

В частных домах и загородных коттеджах трехфазный ввод от питающей сети более распространён. В случае его наличия можно использовать как один трехфазный стабилизатор, так и три однофазных (отдельное устройство на каждую питающую фазу). Вариант с тремя независимыми стабилизаторами позволит индивидуально подобрать и настроить прибор для каждой фазы, учитывая потребляемую от неё мощность и особенности подключенной к ней нагрузки. Кроме того, система из трех стабилизаторов более устойчива к неполадкам, так как возникновение сбоя на одной из фаз не скажется на функционировании двух других. Стоит отметить, что и суммарная цена трёх однофазных стабилизаторов обычно меньше, чем одного – трехфазного.

Главным минусом вышерассмотренного варианта является невозможность подключения мощных трехфазных потребителей. Поэтому трехфазный стабилизатор необходим при наличии даже одного работающего от трех фаз устройства.

При подключении однофазных нагрузок к трехфазной сети (через отдельные однофазные стабилизаторы или через единый – трехфазный) все электроприёмники следует равномерно распределять между питающими фазами, иначе возможно возникновение в сети несимметрии токов и напряжений, негативно влияющей на электрооборудование. Исключить подобное явление помогут стабилизаторы топологии «3 в 1», имеющие трехфазный вход и однофазный выход, что гарантирует идентичную нагрузку на все фазы трехфазной сети при подключении однофазной нагрузки.

Мощность

Мощность стабилизатора зависит от его конструкции и определяет допустимую к подключению нагрузку. Чтобы определить необходимое значение данного параметра, необходимо посчитать суммарное энергопотребление всех устройств, которые планируется одновременно питать от стабилизатора. Для этого достаточно сложить указанные в их технических паспортах показатели потребляемой мощности и добавить к полученному значению запас в 30%.

Следует обратить внимание на приборы, в составе которых присутствует электродвигатель. В быту это, как правило, холодильник, стиральная машина, кондиционер, различный электроинструмент и насосы. Включение такого оборудования сопровождается возникновением высоких пусковых токов, обуславливающих кратковременный скачок потребляемой из сети мощности, показатели которой могут превышать номинальную в несколько раз. Поэтому при вычислении суммарного энергопотребления нагрузки, для каждого устройства с электродвигателем необходимо использовать не номинальное значение мощности, а предельное – пусковое (при отсутствии данных о пусковом значении – величину номинальной мощности, умноженную на три).

Распространённая ошибка связана с обозначением электрической мощности, которая для стабилизаторов обычно указывается в Вольт-Амперах (ВА), а для прочих электроприборов – в Ваттах (Вт). Покупатели часто не обращают внимания на единицы измерения, полагаясь только на численный показатель. При этом стабилизатор, имеющий выходную мощность в 500 ВА, не будет соответствовать нагрузке в 500 Вт.

Для подбора актуальной модели стабилизатора необходимо мощность предполагаемой нагрузки перевести из Ватт в Вольт-Амперы, поделив значение в Вт на коэффициент мощности – cos(φ). Величину cos(φ), соответствующую определённому устройству, можно найти в его технических характеристиках или в интернете. При отсутствии данных допустимо принять значение из типового интервала, составляющего для привычных нам бытовых электроприборов – 0,7-0,8 (для осветительной и нагревательной техники – 0,9-1).

Диапазон входного напряжения

Этот параметр измеряется в вольтах и определяет верхний и нижний порог сетевого напряжения, в пределах которого стабилизатор функционирует и питает нагрузку электроэнергией заявленного качества.

В многоквартирных домах перепады напряжения в сети редко превышают 20% от номинала – большинство современных стабилизаторов соответствуют данным требованиям и легко справляются с подобными колебаниями.

В случае выбора устройства для дома, расположенного за городской чертой, следует учитывать, что чем удалённее находится строение от крупных населенных пунктов, тем шире амплитуда встречающихся в нём скачков напряжения. Для большинства коттеджей требуются модели с границами входного напряжения не менее 130-270 В, а в ряде случае могут понадобиться стабилизаторы и с более широким диапазоном.

Для приобретения стабилизатора с диапазоном входного напряжения, максимально соответствующим колебаниям в электросети, необходимо измерить фактическое напряжение на месте будущей установки прибора. Замеры следует делать в разное время суток и в разные дни недели (желательно в выходные и в будни) – только так вы получите наиболее полную картину сетевых отклонений. При отсутствии навыков, позволяющих провести необходимые измерения самостоятельно, рекомендуем обратиться за помощью к профессиональному электрику.

Важно помнить, что диапазон входного напряжения у стабилизатора должен быть шире, чем амплитуда реальных колебаний в электросети. Также стоит отметить, что внутри допустимого диапазона входного напряжения присутствуют определённые границы, называемые рабочим диапазоном. Выход сетевых параметров за пределы рабочего диапазона сопровождается снижением выходной мощности стабилизатора, что может вызвать перегрузку устройства даже при номинальной нагрузке.

Точность стабилизации

Точность стабилизации или «погрешность» стабилизатора в процентном отношении указывает на величину возможного отклонения выходного напряжения устройства от номинального значения.

Современные стабилизаторы обеспечивают точность в пределах 10%. Зависит этот параметр, в первую очередь, от конструкции. Самой высокой точностью обладают инверторные модели, у которых данный показатель составляет 2%, что практически недоступно для полупроводниковых, релейных и электромеханических стабилизаторов. Столь высокая точность необходима для медицинского, измерительного или промышленного оборудования.

У большинства применяемых в быту электроприборов требования к качеству электропитания чуть ниже: они стабильно функционируют при отклонениях входного напряжения и в 7%. Однако отдельным устройствам всё-таки нужен более высокий показатель точности – это техника, работой которой управляет электроника (автоматические стиральные машины, кондиционеры), а также аудио- и видеоаппаратура, где от качества входного электропитания зависит чистота изображения и звука.

При покупке стабилизатора следует убедиться в том, что его точность соответствует величине допустимых для нагрузки отклонений питающего напряжения. Если потребителей несколько и они обладают различными требованиями к точности входного напряжения, то точность стабилизатора следует выбирать исходя из самого узкого диапазона допустимых колебаний.

Быстродействие

Эта характеристика измеряется в миллисекундах и определяет время, которое понадобится устройству, для того чтобы нейтрализовать скачок напряжения и подать на вход нагрузки электроэнергию с номинальными или наиболее близкими к номинальным параметрами.

Быстродействие – важный показатель уровня предоставляемой стабилизатором защиты. Чем выше быстродействие, тем ниже риск повреждения подключенного к прибору оборудования при перепадах сетевого напряжения.

Максимальным быстродействием обладают инверторные стабилизаторы, мгновенно (за 0 мс) отрабатывающие любые сетевые возмущения, что позволяет использовать данные аппараты для защиты абсолютно любого электрооборудования!

Принцип регулирования напряжения

Принцип регулирования сетевого напряжения определяет у стабилизатора форму выходного сигнала.

Приборы с дискретным (ступенчатым) регулированием не могут генерировать идеальную синусоиду, а именно такая форма переменного напряжения необходима для корректного функционирования чувствительной электроники, например – системы управления газового котла. Кроме того, ступенчатое регулирование обуславливает разрывы в электропитании, неминуемо возникающие при переключении порогов стабилизации.

Электромеханические стабилизаторы отличаются плавным регулированием – форма их выходного напряжения ближе к идеальной синусоиде, чем у электронных устройств. Однако электромеханические модели проигрывают приборам с дискретным регулированием в скорости срабатывания, которой иногда может не хватить для обеспечения качественной защиты современного оборудования.

Наиболее плавное регулирование присуще инверторным стабилизатором, только такие приборы гарантируют выходное напряжение в форме идеальной синусоиды и безразрывное электропитание нагрузки во всем допустимом диапазоне входного напряжения.

Ознакомиться подробнее с модельным рядом инверторных стабилизаторов «Штиль» можно, перейдя по ссылке:
Стабилизаторы напряжения «Штиль» инверторного типа.

Способ установки

Существует три способа установки стабилизатора – настенный (навесной), напольный и стоечный. Первый подразумевает размещение на вертикальной плоскости (стене), второй – на горизонтальной поверхности (стол или пол), третий – в телекоммуникационном шкафу или стойке. Исполнение одних стабилизаторов допускает только какое-то определённое размещение, другие более универсальны – их можно устанавливать различными способами.

Выбирая стабилизатор, следует проанализировать помещение, в котором он будет эксплуатироваться, и подобрать модель, способ установки которой позволит поместить изделие с максимальным удобством как для подключения нагрузки, так и для обслуживания.

Важно помнить, что все стабилизаторы имеют предназначенные для вентиляции отверстия в боковых или нижних стенках. Следовательно, при установке стабилизатора нужно обеспечить зазор между указанными отверстиями и ближайшей поверхностью (не менее 20 см). Кроме того, не рекомендуется устанавливать стабилизатор на улице или в холодных, неотапливаемых помещениях, а также вблизи обогревательных приборов и в местах прямого падения солнечных лучей.

Габаритные размеры и вес

Габаритные размеры стабилизатора выбираются исходя из наличия свободного пространства на месте предполагаемой установки прибора. При размещении на поддерживающей конструкции (навесной полке) необходимо удостовериться, что вес стабилизатора не превышает значение нагрузки, допустимой для этой конструкции.

Следует понимать, что с увеличением мощности стабилизатора возрастают как его габаритные размеры, так и масса.

Средства индикации и мониторинга

Небольшим бытовым стабилизаторам достаточно иметь световую индикацию для сигнализации о различных режимах работы и дисплей для отображения информации об основных характеристиках прибора.

Для более мощных стабилизаторов, которые обычно применяются в промышленности и обслуживаются профессиональными специалистами, кроме вышеназванного необходимо также наличие поддерживающих различные каналы связи средств удаленного мониторинга.

Статьи » Виды стабилизаторов напряжения

В настоящее время возрастает спрос на стабилизаторы напряжения. Это связано как с активным использованием этих электроприборов во всех сферах жизнедеятельности современного человека, так и с периодически возникающими в сетях проблемами с качеством электроэнергии.

Специализированные магазины и интернет-сайты предлагают большой выбор стабилизаторов отечественного и зарубежного производства, удовлетворяющих практически любые запросы покупателей. Однако следует понимать, что каждый стабилизатор, несмотря на его мощность и стоимость, построен по типовой схеме (топологии), в основе которой – определённый физический принцип стабилизации электрической энергии. Всего таких топологий пять:

• феррорезонансная;
• электромеханическая;
• релейная;
• полупроводниковая;
• инверторная.

Практически все виды стабилизаторов напряжения имеют свои преимущества и недостатки, которые в основном обусловлены схемой их построения. Основные параметры устройств каждого типа требуют пристального изучения, так как именно от их значений зависит эффективность работы выбранной модели стабилизатора с различной современной аппаратурой.

Феррорезонансные стабилизаторы

Это первые стабилизаторы, получившие широкое распространение в нашей стране. Начало их массового использования в 50-60-х годах ХХ века связано с появлением ламповых телевизоров и прочей бытовой техники, требующей защиты от сетевых колебаний.

Устройство и принцип работы. Стабилизаторы такого типа отличаются от большинства более современных моделей простотой электронной схемы и отсутствием автотрансформатора. Они понижают или повышают значение напряжения за счёт эффекта феррорезонанса – электромагнитного взаимодействия между двумя дросселями, один из которых имеет ненасыщенный сердечник (входной), а второй насыщенный (выходной).

Преимущества. Феррорезонансные стабилизаторы не имеют склонных к поломкам подвижных компонентов, что обеспечивает их надёжность и большой ресурс безотказной работы – некоторые изделия советского производства до сих пор находятся в обиходе и исправно выполняют свою работу. Другие преимущества данной топологии:

• надёжность и большой ресурс безотказной работы благодаря отсутствию склонных к поломкам подвижных компонентов;
• высокая точность выходного напряжения за счёт плавного, без разрывного регулирования сетевого сигнала;
• устойчивость к неблагоприятным условиям окружающей среды;
• быстродействие.

Недостатки. Отвечающее современному уровню комфорта бытовое использование феррорезонансных стабилизаторов осложняется рядом свойственных им недостатков:

• шумность работы – гул от встроенных трансформаторов ощущается даже через стену;
• повышенное тепловыделение;
• большой вес и крупные габариты;
• малый диапазон регулируемого входного напряжения – более узкий, чем предельные значения отклонений, встречающихся в отечественных сетях;
• невысокий КПД вследствие значительных потерь энергии на нагрев;
• неспособность работать при перегрузках и на холостом ходу;
• искажения синусоиды.

Стоить отметить, что все указанные недостатки характерны в первую очередь для классических феррорезонансных стабилизаторов первых поколений, в устройствах нового образца они максимально снижены или полностью исключены. Существенный минус современных моделей этой топологии- это, их высокая цена, превышающая не только стоимость изделий других типов, но и on-line ИБП соответствующей мощности.

Применение. Несмотря на серьезные сдвиги в разработке более производительных, мощных и надежных преобразователей напряжения, устаревшие феррорезонансные стабилизаторы все еще пользуются спросом при работе с неприхотливой техникой такого же старого поколения. Приборы этой группы — не самый удачный вариант для бытового пользования по причине высокого уровня шумов и громоздкости конструкции, однако вполне могут быть использованы в подсобных помещениях или на загородных усадьбах при плюсовых температурах.

Электромеханические стабилизаторы

Устройство и принцип работы. Стабилизаторы данного типа появились практически одновременно с феррорезонансными, но имеют отличные от них конструкцию и принцип работы. Главные элементы любого устройства данной топологии – автотрансформатор и подвижный токосъёмный контакт, выполненный в виде ролика, ползунка или щетки. Указанный контакт перемещается по обмотке трансформатора, вследствие чего происходит плавное увеличение или уменьшение коэффициента трансформации и соответствующее изменение (коррекция) поступающего из сети напряжения. Первые электромеханические стабилизаторы имели ручную регулировку – специальный бегунок передвигался по катушке и отключал или подключал витки до количества, необходимого для достижения номинального значения выходного напряжения. В современных устройствах этот процесс автоматизирован: плата управления анализирует входной ток и в случае отклонения его параметров сигнализирует сервоприводу, перекатывающему коммутационный контакт на сегмент тороидальной обмотки автотрансформатора с напряжением, максимально приближенным к номинальному.

Преимущества. Основное достоинство электромеханического принципа стабилизации напряжения – непрерывное регулирование с высокой точностью и без искажения синусоидальной формы сигнала. Также ключевым преимуществом является самая низкая стоимость электромеханических стабилизаторов на отечественном рынке.

Недостатки. Эти устройства имеют и ряд существенных недостатков, делающих их не самым оптимальным решением для защиты многих видов нагрузки, а именно:

• низкое (за исключением некоторых моделей) быстродействие – скорость реакции на изменение входного сигнала ограничивается временем, требуемым сервоприводу для срабатывания;
• возникновение кратковременных скачков выходного напряжения при резких перепадах входного, что пагубно влияет на чувствительные электронные компоненты защищаемого оборудования и осложняет применение в сетях с сильными перепадами напряжения;
• низкое качество фильтрации входных электромагнитных помех и трансляция возмущающего воздействия на выход устройства;
• низкая надежность из-за механически движущихся деталей, что значительно сокращает срок эксплуатации устройства, из-за чего именно этот тип стабилизаторов чаще всего выходит из строя.

Дополнительные неудобства при эксплуатации электромеханических стабилизаторов в домашних условиях создают:

• повышенный уровень шума и возможное искрение при работе – следствие движения сервопривода по виткам катушки;
• громоздкая конструкция, большое количество механических узлов и деталей, и, соответственно, большой вес;
• необходимость периодического обслуживания подверженного износу узла механического контакта, надёжность которого снижается пропорционально числу срабатываний.

Кроме того, приборы этой группы могут давать сбои при длительном использовании в условиях отрицательной температуры – такому оборудованию комфортнее в отапливаемых помещениях.

Применение. Перечисленные недостатки обуславливают ограниченную сферу применения электромеханических стабилизаторов — они все еще востребованы в сетях без молниеносных скачков напряжения. Разумеется, такие устройства не подходят для бытового использования в домашних условиях, но вполне удачно используются в качестве временной стабилизации напряжения в подсобном хозяйстве, гаражах, небольших мастерских — там, где снижение температуры незначительно. Хотя рассматриваемый тип преобразователей постепенно уходит в прошлое и уступает место более современным конструкциям на релейной и тиристорной основе.

Релейные стабилизаторы

Устройство и принцип работы. Приборы этой топологии относятся к электронным устройствам, действие которых построено на базе дискретного (ступенчатого) принципа стабилизации электроэнергии. Он заключается в автоматическом переключении обмоток автотрансформатора и выбора той, напряжение на которой максимально близко к номинальному. Коммутация необходимых для повышения или снижения входного напряжения контуров происходит благодаря срабатыванию силовых электронных реле (отсюда и название данной разновидности стабилизаторов). Управление процессом осуществляет специальный блок. Он контролирует характеристики сетевого напряжения и при их отклонении от установленного значения включает в работу ту или иную ступень стабилизации (количество ступеней соответствует числу установленных реле).

Преимущества. Основное преимущество этих устройств перед электромеханическими аппаратами устаревших конструкций – повышенная скорость срабатывания (не более 10-20 мс). Кроме того, релейные стабилизаторы обладают простейшей структурой, в которой исключены сложные узлы и дорогостоящие компоненты, что упрощает их техническое обслуживание и ремонт. Ремонтные работы, как и сами приборы, отличаются низкой стоимостью. Релейные стабилизаторы не боятся перегрузок, чем и обусловлен их длительный срок эксплуатации. Также этот тип устройств выделяется сравнительно небольшими габаритами и малым весом. Они не требуют дополнительного охлаждения и отлично справляются со своими функциями в условиях отрицательных температур.

Недостатки. Главный недостаток релейных стабилизаторов напряжения – дискретное (неплавное) регулирование. Он обусловлен принципом работы и проявляется в виде мигания электрических ламп при переключении ступеней стабилизации. Cтупенчатая корректировка напряжения также: снижает точность стабилизации (может достигать 10%), при этом рост быстродействия релейных устройств неминуемо повышает погрешность в их работе; способствует трансляции искажений сетевой синусоиды на выход устройства. Релейная топология сохраняет и ряд минусов присущих электромеханическим изделиям: работа стабилизатора не бесшумна – срабатывание сопровождается звуковым эффектом подобным щелчку; реле подвержены механическому износу, в меньшей степени чем элементы сервопривода, но тенденция к ухудшению качества работы с увеличением срока эксплуатации сохраняется.

Применение. Релейные стабилизаторы подходят для защиты маломощных приборов в сетях, характеризующихся небольшими колебаниями напряжения. Вышеперечисленные недостатки говорят о недостаточном соответствии приборов этой группы требованиям по защите современной электроники, чувствительной к малейшим отклонениям питающего напряжения.

Тиристорные стабилизаторы

Устройство и принцип работы. Данные устройства можно рассматривать как результат развития и усовершенствования дискретного принципа стабилизации. Их конструкция и принцип работы схожи с аппаратами релейной топологии. Главное различие состоит в том, что переключение обмоток автотрансформатора выполняют не реле, а полупроводниковые силовые ключи – тиристоры, увеличивающие точность стабилизации и делающие работу устройства практически бесшумной.

Преимущества. Исполнительные блоки на базе полупроводниковых элементов не имеют механических деталей и обеспечивают минимальное время реакции на изменение входного напряжения (однако некоторая задержка всё-таки сохраняется). Кроме бесшумной работы, быстродействия и увеличенной (относительно релейных моделей) точности стабилизации тиристорные стабилизаторы обладают следующими преимуществами:

долговечность и надежность – полупроводниковые компоненты не подвержены механическому износу и имеют большой рабочий ресурс;

• широкий диапазон сетевого напряжения – возможна работа с большинством предельных отклонений;
• отсутствие генерации электромагнитных помех при работе;
• устойчивость к низким и высоким температурам окружающей среды;
• скромные габариты и небольшой вес;
• высокий КПД — отсутствие обмоток, реле и движимых элементов снижает уровень собственного энергопотребления.

Недостатки. Применение тиристорных ключей не способно полностью исключить основной недостаток дискретного принципа работы – ступенчатые скачки напряжения. Они неминуемо возникают при переключении трансформаторных обмоток и снижают точность стабилизации, повышение которой, как и в релейных моделях, негативно влияет на быстродействие устройства. Даже самые современные стабилизаторы на полупроводниковых элементах не гарантируют безразрывное электропитание и сигнал идеальной синусоидальной формы. Определённые проблемы могут возникнуть, например, при работе с профессиональным аудио-видео оборудованием – помехи создаваемые при ступенчатом переключении отрицательно скажутся на качестве картинки и звука. Ещё один минус тиристорных стабилизаторов – чувствительность к перегрузкам, которые могут привести к выходу из строя электронных ключей и дорогостоящему ремонту.

Симисторные стабилизаторы

Поскольку симисторы являются одним из типов тиристоров, то и принцип работы стабилизаторов на их базе существенно не различаются. Разница заключается в том, что в отличие от тиристоров, симисторы способны пропускать ток в обоих направлениях, поэтому нет необходимости в параллельно-встречном подключении двух тиристоров. Также при подключении индуктивной нагрузки симисторы более уязвимы для скачков напряжения, нежели тиристоры, и требуют дополнительной защиты. Хотя этот недостаток компенсируется тем, что в симисторных устройствах применяется более простая электронная схема.

В целом же симисторные стабилизаторы обладают теми же преимуществами, что и тиристорные:

• низкий уровень шума при работе;
• быстрое реагирование на сетевые изменения, скорость составляет 10-20 мс;
• высокий уровень КПД, достигающий 98%, что выделяет их среди конкурентов более старых поколений;
• устойчивость к перегрузкам — например, тиристорные стабилизаторы способны проработать до 12 часов при перегрузке в 20%;
• долговечность прибора при работе на износ, но в то же время дорогостоящий ремонт в случае выхода из строя одного из компонентов;
• способность выдерживать температурные перепады, но уязвимость для повышенных уровней влажности.

Также устройства не лишены некоторых недостатков:

• низкая точность регулирования, обусловленная ступенчатой стабилизацией;
• более габаритная конструкция, по сравнению с тиристорными стабилизаторами;
• высокая стоимость в сравнении с релейными моделями.

Подводя итог по тиристорным и симисторным моделям следует уточнить, что по параметрам они ненамного превосходят релейные стабилизаторы, хотя их стоимость выше и в случае возникновения неисправности замена электронных компонентов обойдется дороже. Тем не менее, такие приборы пользуются спросом и в домашних условиях, и на даче, поскольку неприхотливы к окружающей среде и в то же время не создают шума. Однако крайне не рекомендуется подключать высокоточное оборудование к тиристорным/симисторным стабилизаторам.

Инверторные стабилизаторы

Современные инверторные стабилизаторы Штиль серии «Инстаб»

Это наиболее «молодой» вид стабилизаторов – серийное производство начато в конце 2000-х годов. Инновационная конструкция и характеристики, недоступные для моделей других топологий, делают данные устройства прорывом в стабилизации электрической энергии.

Устройство и принцип работы. Принцип действия данных устройств схож с on-line ИБП и построен на базе прогрессивной технологии двойного преобразования энергии. Сначала выпрямитель превращает входное переменное напряжение в постоянное, которое затем накапливается в промежуточных конденсаторах и подаётся на инвертор, осуществляющий обратное преобразование в переменное стабилизированное выходное напряжение. Инверторные стабилизаторы кардинально отличаются от релейных, тиристорных и электромеханических по внутреннему строению. В частности, в них отсутствует автотрансформатор и любые подвижные элементы, в том числе и реле. Соответственно, стабилизаторы двойного преобразования избавлены от недостатков, присущих трансформаторным моделям.

Преимущества. Алгоритм работы этой группы устройств исключает трансляцию любого внешнего возмущающего воздействия на выход, что обеспечивает полную защиту от большинства проблем электроснабжения и гарантирует питание нагрузки напряжением идеальной синусоидальной формы со значением максимально приближенным к номинальному (точность ±2%). Кроме того, инверторная топология устраняет все недостатки характерные другим принципам стабилизации электрической энергии и обеспечивает моделям, реализованным на её базе, уникальное быстродействие – стабилизатор реагирует на изменение входного сигнала мгновенно, без задержек во времени (0 мс)!

Другие важные преимущества инверторных стабилизаторов:

• максимально широкие границы рабочего сетевого напряжения – от 90 до 310 В, при этом идеальная синусоидальная форма выходного сигнала сохраняется во всем указанном диапазоне;
• непрерывное бесступенчатое регулирование напряжения – исключает ряд неприятных эффектов, связанных с переключением порогов стабилизации в электронных (релейных и полупроводниковых) моделях;
• отсутствие автотрансформатора и подвижных механических контактов – повышает ресурс работы и снижает массу изделия;
• наличие входного и выходного фильтров высоких частот – эффективно подавляют возникающие помехи (присутствуют не во всех моделях, характерны, в частности для продукции ГК «Штиль» – ведущего производителя инверторных стабилизаторов).

Возникает закономерный вопрос — есть ли недостатки у инверторных устройств? Единственным и в то же время спорным недостатком является более высокая цена. Но учитывая технические требования современной бытовой техники и одновременно сохраняющуюся тенденцию перепадов сетевого напряжения, инверторные стабилизаторы сегодня являются самым экономически оправданным вариантом для постоянного пользования как в частных домах и загородных коттеджах, так и на промышленных объектах. Они гарантируют устойчивое, корректное функционирование дорогостоящей бытовой техники и чувствительных электронных устройств при любом качестве питающей электросети.

* Представленная информация в данной статье носит рекомендательный характер, для точного подбора стабилизатора необходимой мощности рекомендуем обращаться к специалистам нашей компании:

по телефону: +7 (800) 707–75–01 (Бесплатный по России) или отправьте запрос на электронную почту: [email protected]

Все материалы, представленные, в статье принадлежат ГК «Штиль» и размещены с официального согласия правообладателя.

Что такое стабилизатор напряжения и как он работает? Типы стабилизаторов

Что такое стабилизатор напряжения и зачем он нам? Работа, типы и применение стабилизатора

Введение в стабилизатор:

Внедрение технологии микропроцессорных микросхем и силовых электронных устройств в конструкцию интеллектуальных стабилизаторов напряжения переменного тока (или автоматических регуляторов напряжения (AVR)) привело к -качественное, стабильное электроснабжение при значительных и продолжительных отклонениях сетевого напряжения.

В качестве усовершенствования традиционных стабилизаторов напряжения релейного типа в современных инновационных стабилизаторах используются высокопроизводительные цифровые схемы управления и полупроводниковые схемы управления, которые исключают регулировку потенциометра и позволяют пользователю устанавливать требования к напряжению с помощью клавиатуры, с возможностью запуска и остановки выхода.

Это также привело к тому, что время срабатывания или чувствительность стабилизаторов стали намного меньше, обычно менее нескольких миллисекунд, кроме того, это можно регулировать с помощью переменной настройки.В настоящее время стабилизаторы стали оптимизированным решением питания для многих электронных устройств, чувствительных к колебаниям напряжения, и они нашли работу со многими устройствами, такими как станки с ЧПУ, кондиционеры, телевизоры, медицинское оборудование, компьютеры, телекоммуникационное оборудование и т. Д.

Что такое стабилизатор напряжения?

Это электрический прибор, который предназначен для подачи постоянного напряжения на нагрузку на своих выходных клеммах независимо от изменений входного или входящего напряжения питания.Он защищает оборудование или машину от перенапряжения, пониженного напряжения и других скачков напряжения.

Он также называется автоматический регулятор напряжения (АРН) . Стабилизаторы напряжения предпочтительны для дорогостоящего и драгоценного электрического оборудования, поскольку они защищают его от вредных колебаний низкого / высокого напряжения. Некоторое из этого оборудования — кондиционеры, офсетные печатные машины, лабораторное оборудование, промышленные машины и медицинское оборудование.

Стабилизаторы напряжения регулируют колебания входного напряжения до того, как оно может быть подано на нагрузку (или оборудование, чувствительное к колебаниям напряжения).Выходное напряжение стабилизатора будет оставаться в диапазоне 220 В или 230 В в случае однофазного питания и 380 В или 400 В в случае трехфазного питания в пределах заданного диапазона колебаний входного напряжения. Это регулирование осуществляется с помощью понижающих и повышающих операций, выполняемых внутренней схемой.

На современном рынке доступно огромное количество разнообразных автоматических регуляторов напряжения. Это могут быть одно- или трехфазные блоки в зависимости от типа применения и необходимой мощности (кВА).Трехфазные стабилизаторы выпускаются в двух версиях: модели со сбалансированной нагрузкой и модели с несбалансированной нагрузкой.

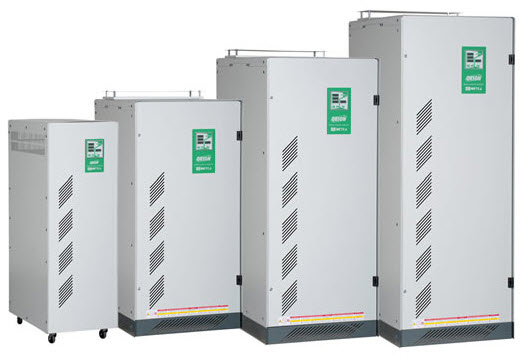

Они доступны в виде отдельных блоков для бытовых приборов или в виде больших стабилизаторов для целых приборов в определенном месте, например, в доме. Кроме того, это могут быть стабилизаторы аналогового или цифрового типа.

К общим типам стабилизаторов напряжения относятся стабилизаторы с ручным управлением или с переключением, автоматические стабилизаторы релейного типа, твердотельные или статические стабилизаторы и стабилизаторы с сервоуправлением.В дополнение к функции стабилизации большинство стабилизаторов имеют дополнительные функции, такие как отсечка низкого напряжения на входе / выходе, отсечка высокого напряжения на входе / выходе, отсечка при перегрузке, возможность запуска и остановки выхода, ручной / автоматический запуск, отображение отсечки напряжения, переключение при нулевом напряжении. и др.

Зачем нужны стабилизаторы напряжения?

Как правило, каждое электрическое оборудование или устройство рассчитано на широкий диапазон входного напряжения. В зависимости от чувствительности рабочий диапазон оборудования ограничен определенными значениями, например, одно оборудование может выдерживать ± 10 процентов номинального напряжения, а другое — ± 5 процентов или меньше.

Колебания напряжения (повышение или понижение величины номинального напряжения) довольно часто встречаются во многих областях, особенно на оконечных линиях. Наиболее частыми причинами колебаний напряжения являются освещение, неисправности в электросети, неисправность проводки и периодическое отключение устройства. Эти колебания приводят к поломке электрического оборудования или приборов.

Результатом длительного перенапряжения

• Необратимое повреждение оборудования
• Повреждение изоляции обмоток
• Нежелательное прерывание нагрузки
• Повышенные потери в кабелях и сопутствующем оборудовании
• Снижение срока службы устройства

Длительное отсутствие напряжения приведет к

• Неисправность оборудования
• Более длительные периоды работы (как в случае резистивных нагревателей)
• Снижение производительности оборудования
• Вытягивание больших токов, которые в дальнейшем приводят к перегреву
• Ошибки расчетов
• Пониженная частота вращения двигателей

Таким образом, стабильность и точность напряжения определяют правильную работу оборудования.Таким образом, стабилизаторы напряжения гарантируют, что колебания напряжения на входящем источнике питания не повлияют на нагрузку или электрический прибор.

Как работает стабилизатор напряжения?

Базовый принцип работы стабилизатора напряжения для выполнения операций понижения и повышения

В стабилизаторе напряжения коррекция напряжения при повышенном и пониженном напряжении выполняется посредством двух основных операций, а именно: b oost и понижающих операций . Эти операции могут выполняться вручную с помощью переключателей или автоматически с помощью электронных схем.В условиях пониженного напряжения режим повышения напряжения увеличивает напряжение до номинального уровня, в то время как понижающий режим снижает уровень напряжения во время состояния повышенного напряжения.

Концепция стабилизации включает в себя добавление или вычитание напряжения в сети и из нее. Для выполнения такой задачи в стабилизаторе используется трансформатор, который в различных конфигурациях соединен с переключающими реле. В некоторых стабилизаторах используется трансформатор с отводами на обмотке для обеспечения различных коррекций напряжения, в то время как в сервостабилизаторах используется автотрансформатор для обеспечения широкого диапазона коррекции.

Чтобы понять эту концепцию, давайте рассмотрим простой понижающий трансформатор с номиналом 230 / 12В и его связь с этими операциями приведена ниже.

На рисунке выше показана конфигурация повышения, в которой полярность вторичной обмотки ориентирована таким образом, что ее напряжение напрямую добавляется к первичному напряжению. Следовательно, в случае пониженного напряжения трансформатор (будь то переключение ответвлений или автотрансформатор) переключается с помощью реле или твердотельных переключателей, так что к входному напряжению добавляются дополнительные вольт.

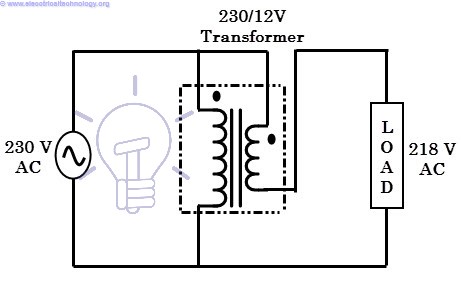

На рисунке выше трансформатор подключен в компенсирующей конфигурации, при этом полярность вторичной катушки ориентирована таким образом, что ее напряжение вычитается из первичного напряжения. Схема переключения переключает соединение с нагрузкой в ​​эту конфигурацию во время состояния перенапряжения.

На рисунке выше показан двухступенчатый стабилизатор напряжения, в котором используются два реле для обеспечения постоянной подачи переменного тока на нагрузку во время перенапряжения и в условиях напряжения.Путем переключения реле могут выполняться операции понижения и повышения напряжения для двух конкретных колебаний напряжения (одно находится под напряжением, например, 195 В, а другое — при повышенном напряжении, например, 245 В).

В случае стабилизаторов ответвительного трансформаторного типа, различные ответвления переключаются в зависимости от требуемой величины повышающего или понижающего напряжения. Но в случае стабилизаторов автотрансформаторного типа двигатели (серводвигатели) используются вместе со скользящим контактом для получения повышающего или понижающего напряжения от автотрансформатора, поскольку он содержит только одну обмотку.

Типы стабилизаторов напряжения

Стабилизаторы напряжения стали неотъемлемой частью многих бытовых, промышленных и коммерческих электроприборов. Раньше использовались ручные или переключаемые стабилизаторы напряжения для повышения или понижения входящего напряжения, чтобы обеспечить выходное напряжение в желаемом диапазоне. В таких стабилизаторах используются электромеханические реле в качестве переключающих устройств.

Позже, дополнительная электронная схема автоматизирует процесс стабилизации, и на свет появились автоматические регуляторы напряжения РПН.Другой популярный тип стабилизатора напряжения — сервостабилизатор, в котором коррекция напряжения осуществляется непрерывно без какого-либо переключателя. Обсудим три основных типа стабилизаторов напряжения.

Стабилизаторы напряжения релейного типа

В стабилизаторах напряжения этого типа регулирование напряжения осуществляется переключением реле таким образом, чтобы одно из нескольких ответвлений трансформатора подключалось к нагрузке (как описано выше) независимо от того, он предназначен для работы в режиме наддува или противодействия.На рисунке ниже показана внутренняя схема стабилизатора релейного типа.

Он имеет электронную схему и набор реле, помимо трансформатора (который может быть тороидальным или трансформатором с железным сердечником с выводами на его вторичной обмотке). Электронная схема состоит из схемы выпрямителя, операционного усилителя, микроконтроллера и других мелких компонентов.

Электронная схема сравнивает выходное напряжение с опорным значением, представленного встроенным источником опорного напряжения.Всякий раз, когда напряжение повышается или опускается ниже заданного значения, схема управления переключает соответствующее реле для подключения к выходу требуемого ответвления.

Эти стабилизаторы обычно изменяют напряжение при колебаниях входного напряжения от ± 15 процентов до ± 6 процентов с точностью выходного напряжения от ± 5 до ± 10 процентов. Этот тип стабилизаторов наиболее широко используется для низкоуровневых устройств в жилых, коммерческих и промышленных помещениях, поскольку они имеют небольшой вес и низкую стоимость. Однако они страдают от нескольких ограничений, таких как низкая скорость коррекции напряжения, меньшая долговечность, меньшая надежность, прерывание пути питания во время регулирования и неспособность выдерживать высокие скачки напряжения.

Стабилизаторы напряжения с сервоуправлением

Их просто называют сервостабилизаторами (работа с сервомеханизмом, который также известен как отрицательная обратная связь), и название предполагает, что он использует серводвигатель для коррекции напряжения. Они в основном используются для обеспечения высокой точности выходного напряжения, обычно ± 1% при изменении входного напряжения до ± 50%. На рисунке ниже показана внутренняя схема сервостабилизатора, который включает в себя серводвигатель, автотрансформатор, повышающий трансформатор, драйвер двигателя и схему управления в качестве основных компонентов.

В этом стабилизаторе один конец первичной обмотки понижающего повышающего трансформатора соединен с фиксированным ответвлением автотрансформатора, а другой конец соединен с подвижным рычагом, управляемым серводвигателем. Вторичная обмотка понижающего повышающего трансформатора соединена последовательно с входящим источником питания, который представляет собой не что иное, как выход стабилизатора.

Электронная схема управления определяет падение напряжения и повышение напряжения путем сравнения входа со встроенным источником опорного напряжения.Когда схема обнаруживает ошибку, она запускает двигатель, который, в свою очередь, перемещает рычаг автотрансформатора. Он может питать первичную обмотку повышающего трансформатора, так что напряжение на вторичной обмотке должно быть желаемым выходным напряжением. Большинство сервостабилизаторов используют встроенный микроконтроллер или процессор для схемы управления для достижения интеллектуального управления.

Эти стабилизаторы могут быть однофазными, трехфазными симметричными или трехфазными несимметричными. В однофазном типе серводвигатель, соединенный с регулируемым трансформатором, обеспечивает коррекцию напряжения.В случае трехфазного симметричного типа серводвигатель соединен с тремя автотрансформаторами, так что стабилизированный выход обеспечивается во время колебаний путем регулировки выхода трансформаторов. В несбалансированном типе сервостабилизаторов три независимых серводвигателя соединены с тремя автотрансформаторами и имеют три отдельные цепи управления.

Сервостабилизаторы имеют различные преимущества по сравнению со стабилизаторами релейного типа. Некоторые из них — это более высокая скорость коррекции, высокая точность стабилизированного выхода, способность выдерживать броски тока и высокая надежность.Однако они требуют периодического обслуживания из-за наличия двигателей.

Стабилизаторы статического напряжения

Как следует из названия, стабилизатор статического напряжения не имеет движущихся частей в качестве механизма сервомотора в случае сервостабилизаторов. Он использует схему силового электронного преобразователя для достижения стабилизации напряжения, а не вариацию в случае обычных стабилизаторов. С помощью этих стабилизаторов можно добиться большей точности и отличного регулирования напряжения по сравнению с сервостабилизаторами, и обычно регулирование составляет ± 1 процент.

По сути, он состоит из повышающего трансформатора, преобразователя мощности IGBT (или преобразователя переменного тока в переменный) и микроконтроллера, микропроцессора или контроллера на базе DSP. Управляемый микропроцессором преобразователь IGBT генерирует соответствующее количество напряжения с помощью метода широтно-импульсной модуляции, и это напряжение подается на первичную обмотку повышающего трансформатора. Преобразователь IGBT вырабатывает напряжение таким образом, чтобы оно могло быть синфазным или сдвинутым на 180 градусов по фазе входящего линейного напряжения, чтобы выполнять сложение и вычитание напряжений во время колебаний.

Каждый раз, когда микропроцессор обнаруживает провал напряжения, он посылает импульсы ШИМ на преобразователь IGBT, так что он генерирует напряжение, равное величине отклонения от номинального значения. Этот выход находится в фазе с входящим источником питания и подается на первичную обмотку повышающего трансформатора. Поскольку вторичная обмотка подключена к входящей линии, индуцированное напряжение будет добавлено к входящему источнику питания, и это скорректированное напряжение будет подаваться на нагрузку.

Точно так же повышение напряжения заставляет схему микропроцессора посылать импульсы ШИМ таким образом, что преобразователь выводит напряжение с отклоненной величиной, которое на 180 градусов не совпадает по фазе с входящим напряжением.Это напряжение на вторичной обмотке понижающего вольтодобавочного трансформатора вычитается из входного напряжения, так что выполняется понижающая операция.

Эти стабилизаторы очень популярны по сравнению со стабилизаторами с переключением ответвлений и сервоуправляемыми стабилизаторами из-за большого количества преимуществ, таких как компактный размер, очень быстрая скорость коррекции, отличное регулирование напряжения, отсутствие обслуживания из-за отсутствия движущихся частей, высокий КПД и высокий КПД. надежность.

Разница между стабилизатором напряжения и регулятором напряжения

Здесь возникает серьезный, но сбивающий с толку вопрос: какова именно разница (я) между стабилизатором и стабилизатором на ? Хорошо.. Оба выполняют одно и то же действие, которое заключается в стабилизации напряжения, но основная разница между стабилизатором напряжения и регулятором напряжения составляет :

Стабилизатор напряжения: Это устройство или схема, которые предназначены для подачи постоянного напряжения на выход без изменений. входящего напряжения.

Регулятор напряжения: Это устройство или схема, которые предназначены для подачи постоянного напряжения на выход без изменения тока нагрузки.

Как выбрать стабилизатор напряжения правильного размера?

Прежде всего, необходимо учесть несколько факторов, прежде чем покупать стабилизатор напряжения для прибора.Эти факторы включают в себя мощность, необходимую для устройства, уровень колебаний напряжения, возникающих в зоне установки, тип устройства, тип стабилизатора, рабочий диапазон стабилизатора (на который стабилизатор подает правильное напряжение), отключение по перенапряжению / пониженному напряжению, тип схема управления, тип монтажа и другие факторы. Здесь мы привели основные шаги, которые следует учитывать перед покупкой стабилизатора для вашего приложения.

• Проверьте номинальную мощность устройства, которое вы собираетесь использовать со стабилизатором, наблюдая за деталями паспортной таблички (вот образцы: паспортная табличка трансформатора, паспортная табличка MCB, паспортная табличка конденсатора и т. Д.) Или из руководства пользователя продукта. .
• Поскольку стабилизаторы рассчитаны на кВА (как и у трансформатора, рассчитанные на кВА, а не на кВт), также можно рассчитать мощность, просто умножив напряжение прибора на максимальный номинальный ток.
• Рекомендуется добавить запас прочности к номиналу стабилизатора, обычно 20-25 процентов. Это может быть полезно для будущих планов по добавлению дополнительных устройств к выходу стабилизатора.
• Если прибор рассчитан в ваттах, учитывайте коэффициент мощности при расчете номинальной мощности стабилизатора в кВА.Напротив, если стабилизаторы рассчитаны в кВт, а не в кВА, умножьте коэффициент мощности на произведение напряжения и тока.

ниже — это живой и решенный пример того, что как выбрать стабилизатор напряжения подходящего размера для вашего электроприбора (ов)

Предположим, если прибор (кондиционер или холодильник) рассчитан на 1 кВА. Следовательно, безопасный запас в 20 процентов составляет 200 Вт. Прибавив эти ватты к фактическому номиналу, мы получим мощность 1200 ВА. Поэтому для прибора предпочтительнее стабилизатор на 1,2 кВА или 1200 ВА.Для домашних нужд предпочтительны стабилизаторы от 200 ВА до 10 кВА. А для коммерческих и промышленных применений используются одно- и трехфазные стабилизаторы большой мощности.

Надеемся, что представленная информация будет информативной и полезной для читателя. Мы хотим, чтобы читатели выразили свое мнение по этой теме и ответили на этот простой вопрос — какова цель функции связи RS232 / RS485 в современных стабилизаторах напряжения — в разделе комментариев ниже.

.

Различные типы стабилизаторов напряжения — для защиты вашей бытовой техники

Колебания напряжения вызывают временный или постоянный отказ нагрузки. Эти колебания напряжения также сокращают срок службы бытовой техники из-за нерегулируемого низкого или более высокого напряжения, чем предполагаемое напряжение, необходимое для нагрузки. Эти колебания напряжения происходят из-за внезапных изменений нагрузки или из-за неисправностей в энергосистеме. Значит, необходимо подавать на нагрузку стабильное напряжение, учитывая важность бытовой техники и необходимость ее защиты.Стабилизаторы напряжения используются для поддержания стабильного напряжения питания нагрузки, так что бытовая техника может быть защищена от повышенного и пониженного напряжения.

Что такое стабилизатор?

Стабилизатор — это вещь или устройство, используемое для поддержания чего-либо или количества в постоянном или стабильном состоянии. Существуют разные типы стабилизаторов в зависимости от количества, которое они используются для поддержания стабильности. Например, стабилизатор, используемый для поддержания стабильной величины напряжения в энергосистеме, называется стабилизатором напряжения.

Что такое стабилизатор?

Стабилизатор напряжения

Стабилизатор напряжения предназначен для поддержания стабильного уровня напряжения, чтобы обеспечить постоянную подачу напряжения, несмотря на любые колебания или изменения в подаче, с целью защиты бытовой техники. Обычно регуляторы напряжения используются для поддержания постоянного напряжения, и эти регуляторы напряжения, которые используются для обеспечения постоянного напряжения бытовой технике, называются стабилизаторами напряжения.

Стабилизатор напряжения

Существуют различные типы регуляторов напряжения, такие как электронные регуляторы напряжения, электромеханические регуляторы напряжения, автоматические регуляторы напряжения и активные регуляторы.Точно так же существуют различные типы стабилизаторов напряжения, такие как сервостабилизаторы напряжения, автоматические стабилизаторы напряжения, стабилизаторы напряжения переменного тока и стабилизаторы напряжения постоянного тока.

Работа стабилизатора напряжения

Работа стабилизатора напряжения может быть изучена путем рассмотрения различных типов стабилизаторов напряжения, таких как:

Стабилизаторы напряжения переменного тока

Эти стабилизаторы напряжения переменного тока подразделяются на различные типы, такие как напряжение переменного тока вращения катушки регуляторы, электромеханические регуляторы и трансформаторы постоянного напряжения.

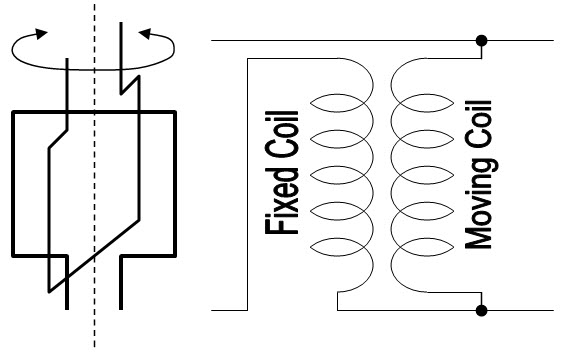

1. Регуляторы переменного напряжения вращения катушки

Это старый тип регулятора напряжения, который использовался в 1920-х годах. Работает по принципу аналогично вариопаре. Он состоит из двух катушек возбуждения: одна катушка неподвижна, а другая может вращаться вокруг оси, параллельной неподвижной катушке.

Регуляторы переменного напряжения вращения катушки

Постоянное напряжение может быть получено путем уравновешивания магнитных сил, действующих на подвижную катушку, что достигается путем размещения подвижной катушки перпендикулярно неподвижной катушке.Напряжение во вторичной катушке можно увеличивать или уменьшать, вращая катушку в одном или другом направлении от центрального положения.

Механизм сервоуправления может использоваться для продвижения положения подвижной катушки для увеличения или уменьшения напряжения; при таком вращении катушки регуляторы переменного напряжения могут использоваться как автоматические стабилизаторы напряжения.

2. Электромеханические регуляторы

Электромеханические регуляторы напряжения, которые используются для регулирования напряжения в распределительных линиях переменного тока, также называемые стабилизаторами напряжения или переключателями ответвлений.Для выбора подходящего ответвления из нескольких ответвлений автотрансформатора в этих стабилизаторах напряжения используется работа сервомеханизма.

Электромеханические регуляторы

Если выходное напряжение выходит за рамки заданного значения, то для переключения ответвления используется сервомеханизм. Таким образом, изменяя коэффициент трансформации трансформатора, можно изменять вторичное напряжение для получения приемлемых значений выходного напряжения. Охота, которая может быть определена как отказ контроллера постоянно регулировать напряжение; это можно наблюдать в зоне нечувствительности, в которой контроллер не работает.

3. Трансформатор постоянного напряжения

Это тип насыщающего трансформатора, который используется в качестве стабилизатора напряжения; его также называют феррорезонансным трансформатором или феррорезонансным регулятором. В этих стабилизаторах напряжения используется бак-схема, состоящая из конденсатора для генерации почти постоянного среднего выходного напряжения с изменяющимся входным током и высоковольтной резонансной обмотки. Благодаря магнитному насыщению участок вокруг вторичной обмотки используется для регулирования напряжения.

Трансформатор постоянного напряжения

Для стабилизации источника питания переменного тока используется простой и надежный метод, обеспечиваемый насыщающими трансформаторами.Из-за отсутствия активных компонентов подход с феррорезонансом является привлекательным методом, который полагается на характеристики насыщения прямоугольной петли цепи резервуара для поглощения изменений входного напряжения.

Стабилизаторы напряжения постоянного тока серии

или шунтирующие регуляторы часто используются для регулирования напряжения источников постоянного тока. Опорное напряжение подается с помощью регулятора шунта, как стабилитрон или регулятор напряжения трубки. Эти устройства стабилизации напряжения начинают проводить при заданном напряжении и проводят максимальный ток, чтобы удерживать заданное напряжение на клеммах.Избыточный ток отводится на землю, часто с помощью резистора малого номинала для рассеивания энергии. На рисунке показан стабилизатор постоянного напряжения с регулируемым напряжением на микросхеме LM317.

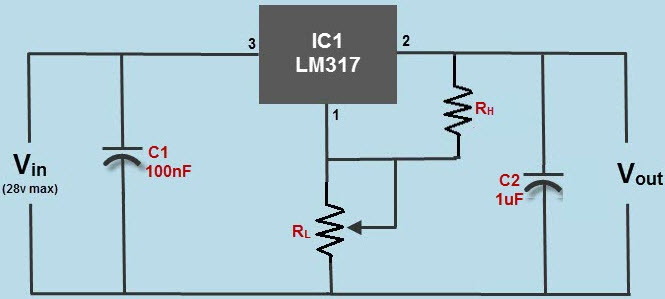

DC напряжения Стабилизаторы

Выходной сигнал регулятора шунта используется только для обеспечения стандартного опорного напряжения к электронному устройству, называемому в качестве стабилизатора напряжения, который способен обеспечить гораздо большие токи, основанные на спросе.

Автоматические стабилизаторы напряжения

Эти стабилизаторы напряжения используются в генераторных установках, аварийном электроснабжении, нефтяных вышках и т. Д.Это электронное силовое устройство, используемое для обеспечения переменного напряжения, и это может быть сделано без изменения коэффициента мощности или фазового сдвига. Стабилизаторы напряжения больших размеров стационарно закреплены на распределенных линиях, а малые стабилизаторы напряжения используются для защиты бытовой техники от колебаний напряжения. Если напряжение источника питания меньше требуемого диапазона, то для повышения уровней напряжения используется повышающий трансформатор, и аналогично, если напряжение выше требуемого диапазона, оно понижается с помощью понижающего трансформатор.

Автоматические стабилизаторы напряжения

Практический пример автоматического стабилизатора напряжения можно увидеть в цепях питания, используемых для подачи питания на электронные и электронные схемы. Регулятор 7805 часто используется для обеспечения питания проектных комплектов на основе микроконтроллеров, поскольку микроконтроллеры работают от 5 В. В этом стабилизаторе напряжения 7805 первые две цифры представляют собой положительный ряд, а последние две цифры представляют значение выходного напряжения регулятора напряжения.

7805 Регулятор

Развитие технологий привело к появлению множества новых стабилизаторов напряжения, которые автоматически регулируют уровни напряжения в необходимом диапазоне. В случае невозможности достижения этого требуемого диапазона напряжения, источник питания будет автоматически отключен от нагрузки для защиты бытовой техники от нежелательных колебаний напряжения. Для получения дополнительной технической информации о стабилизаторах напряжения вы можете связаться с нами, разместив свои комментарии в разделе комментариев ниже.

Фото:

• Регуляторы напряжения переменного тока вращения катушки от Writework
• Электромеханические регуляторы от wikimedia
• Автоматические стабилизаторы напряжения по щелчку

.
