Включение светодиода в сеть 220 вольт через конденсатор: Подключение светодиода к сети 220В

Подключение светодиода к сети 220В

Для питания светодиодов необходим источник постоянного тока. Кроме этого, этот ток должен быть стабилизирован. В бытовой сети напряжение 220В, что значительно больше, чем нужно для питания обычных светодиодов. Плюс, это напряжение переменное. Как же совместить несовместимое и подключить светодиод к сети 220В? Нет ничего невозможного, но сначала попробуем разобраться, для чего это подключение может вообще потребоваться.

Прежде всего, речь может идти о подключении мощных источников света. В этом случае совсем простыми способами не обойтись, потребуются специализированные драйвера или аналогичные приборы, которые будут способны выдать стабилизированный ток большой мощности. Оставим этот вариант напоследок.

Также часто бывает необходимо к 220В подключить маломощный индикаторный светодиод — для, собственно, индикации того, что напряжение в данный момент присутствует. Или может потребоваться маломощное дежурное освещение, для которого городить сложную электронику совсем не хочется. В этих случаях, если нужные токи светодиодов не превышают 20-25мА, можно обойтись минимальным количеством дополнительных деталей. Рассмотрим эти подключения подробнее.

Самый простой способ ограничения тока — использование резистора. Этот вариант подойдет и для сети переменного тока с напряжением 220В. Необходимо только учесть один важный нюанс: 220В — это ДЕЙСТВУЮЩЕЕ напряжение. Фактически же напряжение в бытовой сети меняется в более широких пределах — от -310В до +310В. Это, так называемое, АМПЛИТУДНОЕ напряжение. Подробнее, почему так — читайте в Википедии. Для нас же важно, что для расчета значений токоограничиваюжего резистора нужно использовать не действующее, а именно амплитудное значение сети переменного тока, т.е. 310В.

Сопротивление резистора рассчитывается по привычному закону Ома:

R = (U_a — U_L) / I, где U_a — амплитудное значение напряжения (310В), U_L — падение напряжения на светодиодах, I — требуемая сила тока.

Токоограничивающий резистор должен быть очень мощным, поскольку на нем будет рассеиваться большое количество тепла, которое будет зависеть от рабочего тока и сопротивления резистора:

P = I² * R

Резистор будет греться и, если окажется, что он не рассчитан на рассеивание того количества тепла, которое на нем выделяется, он достаточно эффектно сгорит. Поэтому про допустимую мощность резистора забывать ни в коем случае не следует, а для реального использования подбирать ее еще и с запасом. Если вам не хочется заниматься собственными расчетами значений резистора, можете воспользоваться «Калькулятором светодиодов».

Простые схемы для подключения светодиода к сети 220В с токоограничивающим резистором

Светодиоды способны выдержать только небольшое обратное напряжение (до 5-6В) и для работы в сети переменного тока им нужна защита. В самом простом случае для этого может быть использован диод, которые включается в цепь последовательно светодиоду. Требования к диоду — он должен быть рассчитан на обратное напряжение не менее 310В и на прямой ток, который нам нужен. Подойдет, например, диод 1N4007 — обратное напряжение 1000В, прямой ток 1А.

Второй вариант — включить диод параллельно светодиоду, но в обратном направлении. В этом случае подойдет любой маломощный диод, например, КД521 или аналогичный. Более того, можно вместо диода подключить второй светодиод (как и изображено на правой схеме). В этом случае они будут защищать друг друга и одновременно светиться.

Для ограничения тока в переменной сети можно использовать и, так называемый, балластный конденсатор. Это неполярный керамический конденсатор, который включается в цепь последовательно. Его допустимое напряжение должно быть, по меньшей мере, с полуторным запасом больше напряжения сети — не менее 400В. Ограничение тока будет зависеть от емкости конденсатора, которая может быть рассчитана по следующей эмпирической формуле:

C = (4,45 * I) / (U_a — U_L), где I — требуемый ток в миллиамперах. Значение емкости при этом получится в микрофарадах.

Использование балластного конденсатора для подключения светодиода к сети 220В

В приведенной выше схеме резистор R1 необходим для разряда конденсатора после отключения питания. Без его использования конденсатор C1 заряд в себе сохранит и пребольно ударит, если потом коснуться его выводом. Резистор R2 служит для ограничения начального тока заряда конденсатора C1. Использование его очень желательно, поскольку он продлевает срок службы других деталей, кроме того, при пробое конденсатора он будет служить предохранителем и сгорит первым, защитив остальную часть схемы.

Оставшиеся детали — светодиод D1 и защитный диод D2 уже знакомы нам с предыдущих схем.

Почему не использовать конденсаторы вместо токоограничивающего резистора все время? Дело в том, что высоковольтные конденсаторы достаточно крупные по размеру да и при их использовании резисторы все равно нужны — готовая схема в итоге займет больше места. Преимущество же их в том, что они практически не греются.

Приведенные схемы подключения светодиодов к сети 220В часто используются на практике. Индикаторные светодиоды можно встретить в выключателях с подсветкой.

Схема обычного выключателя с подсветкой

Как можно увидеть, здесь даже не используется защитный диод! Дело в том, что сопротивление резистора очень велико, итоговый ток получается очень небольшой — около 1мА. Светодиод светится совсем не ярко, но этого свечения хватает, чтобы подсветить выключатель в темной комнате.

Схемы с балластным конденсатором используются в простых светодиодных лампах.

Схема светодиодной лампы мощностью до 5Вт

Здесь ток выпрямляется диодным мостом. Резисторы R2 и R3 служат для защиты моста и светодиодов соответственно. Для уменьшения мерцания света используется конденсатор С2.

Как же быть, если к бытовой сети переменного тока необходимо подключить светодиоды общей мощностью в десятки и даже сотни ватт? Самый правильный вариант — использовать специализированные драйвера, которые позволят это сделать. Их можно приобрести уже готовыми или собрать самому. Подробнее об этом написано в статье «Схема драйвера для светодиода от сети 220В».

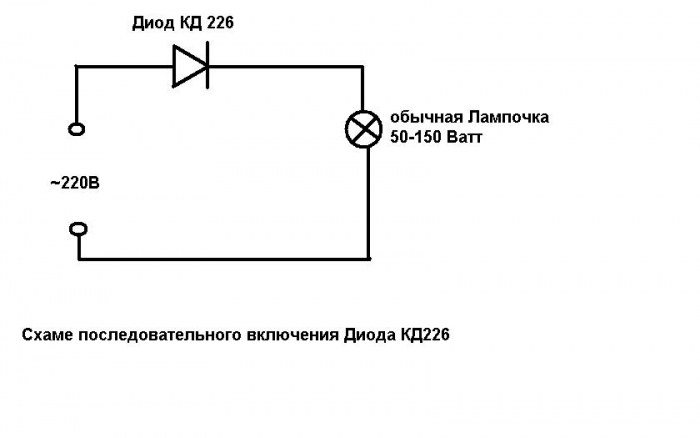

Есть еще один не совсем правильный, но достаточно простой и работающий способ — можно переделать электронный балласт компактной люминесцентной лампы (обычной домашней энергосберегайки). Несложные манипуляции позволят подключить светодиоды к сети 220В, используя старую лампу, которая стала светить тускло или перестала светить вовсе. Как это сделать — читайте в статье «Простой драйвер светодиода от сети 220В».

Как подключить светодиод к сети 220 Вольт | Энергофиксик

В большинстве случаев светодиоды запитываются от сети 220 Вольт через драйверы (например, обычная светодиодная лампа), но в некоторых случаях необходимо подключить к сети всего лишь один светодиод в качестве индикатора и здесь использование драйвера просто нецелесообразно. В таких случаях используются более простые схемы, о которых мы сегодня с вами и поговорим

Особенности подключения к сети 220 Вольт

Известно, что драйвер преобразует переменное синусоидальное напряжение в выпрямленное постоянное напряжение и запитывает светодиод малым током с низким напряжением. В сети же у нас присутствует среднее напряжение в 220 Вольт с частотой 50 Гц. Так как светодиод пропускает ток только в одном направлении, то это значит, что гореть светодиод будет только на полуволнах:

Это значит, что свечение будет происходить с такой же частотой в 50 Гц. Но из-за того, что наше зрение не способно различить моргание света с такой частотой, то мы будем видеть ровное свечение.

А напряжение обратной полярности, прикладываемое к светодиоду, способно его вывести из строя. Поэтому использование защитных мер обязательно.

Варианты подключения светодиода к сети 220 Вольт

Простейшим вариантом подключения является использование резистора включенного последовательно с нашим светодиодом.

Самое главное правильно рассчитать сопротивление данного резистора и учесть тот факт, что напряжение в 220 Вольт является среднеквадратичным, а амплитудная величина равна 310 Вольтам и именно это напряжение необходимо учитывать при расчете сопротивления резистора.

Помимо этого нужно реализовать защиту светодиода от обратного напряжения той же величины. Для этого есть несколько решений.

Последовательное подключение диода с напряжением пробоя в 400 В и более

Схема такого подключения выглядит так:

В выше приведенной схеме применяется диод 1N4007 с обратным напряжением 1000 В. Если будет изменена полярность, то напряжение будет приложено именно к данному диоду и вследствие этого светодиод будет защищен от пробоя.

Шунтирование светодиода простым диодом

В этом варианте подключения можно применять абсолютно любой маломощный диод, который включается встречно-параллельно со светодиодом. В таком подключении обратное напряжение прилагается к резистору, где и происходит гашение. Диод при этом включен в прямом направлении.

Подключение двух светодиодов

Такой вариант схемы выглядит следующим образом:

Принцип работы такой схемы соответствует вышеописанному, только тут светодиоды излучают свет каждый на своем участке синусоиды, при этом они защищают друг друга от пробоя.

Использование гасящего резистора имеет один очень существенный недостаток. В процессе работы на резисторе происходит выделение большого количества мощности.

В представленных схемах был указан резистор с R = 24 кОм, а это значит, что при U = 220 В протекающий ток будет равен 9 мА. А это значит, что рассеиваемая мощность на резисторе будет такова:

0,009*0,009*24000 = 1,944 Вт

В конце концов, чтобы резистор не перегревался и работал стабильно необходимо чтобы его мощность была не менее 3Вт.

В случае использования большего количества светодиодов потребляемый ток будет возрастать. А потребляемая мощность будет возрастать пропорционально квадрату тока. Значит, использование резистора становится просто нецелесообразным.

Ведь если установить резистор малой мощности, то это приведет к значительному разогреву и поломке элемента, что вызовет короткое замыкание.

Использование токоограничивающего конденсатора

Если применение токоограничивающего резистора нежелательно, то в схему можно включить конденсатор. Главный плюс использования конденсатора заключен в следующем: сопротивление имеет реактивный характер, иначе говоря на элементе не происходит рассеивание мощности.

На вышеприведенной схеме изображена типовая схема подсоединения светодиода к сети 220 Вольт. Из-за того, что конденсатор после обесточивания сети остается с накопленным потенциалом, который может опасен для людей, его нужно разрядить. Для этого в схему внесен резистор R1. А R2 выполняет защитную функцию всей схемы от возможных бросков тока. Диод VD1 несет защитную функцию светодиода.

При этом важно, чтобы конденсатор использовался на напряжение 400 В.

Примечание. Использование полярных конденсаторов в подобных схемах недопустимо, из-за того, что ток, проходящий в обратном направлении, разрушит элемент.

Для подсчета емкости конденсатора используется следующая формула:

Таким образом, если необходимо выполнить подсоединение светодиода с падением напряжения 2 В и током 9 мА требуемая емкость конденсатора такова:

Заключение

В этой статье мы с вами рассмотрели варианты включения в цепь 220 вольт светодиода. Такие схемы можно использовать только тогда, когда Led используется в качестве подсветки или индикации.

Выполнять подключение мощных светодиодов по таким схемам нежелательно, так как нестабильность напряжения сети приведет к очень быстрому выходу из строя Led элемента. Для этих случаев нужно использовать специальные блоки питания – драйверы.

Статья оказалась вам полезна и интересна, тогда оцените ее лайком и спасибо за Ваше внимание!

Светодиоды подключение к 220

При самостоятельном конструировании радиоэлектронной аппаратуры часто встает вопрос о индикации питания. Лампы накаливания никто уже не ставит, неонки получили распространение только в , поэтому современным и надежным элементом индикации является светодиод. Ведь даже в выключатели неоновые лампочки уже часто не подходят, так как многие имеют диодные осветительные лампы, которые начинают мерцать при подключении через такие выключатели света. В данной статье будет рассмотрено несколько схем подключения светодиода к 220 вольтам сети.

Схемы простейшего подключения светодиодов к 220В

Обе схемы работают одинаково — ограничивают ток и гасят обратную полуволну переменного напряжения. Многие светодиоды не любят высокое обратное напряжение, которое и блокирует диод. Он должен быть типа IN4004

— на напряжение более 300 вольт. Если нужно включить сразу несколько (2-10) светодиодов, то соединяем их последоватедовательно.

Тут лишнее напряжение гасим не резистором, а на ёмкости, потом идёт стабилитрон и ограничительный резистор. Ёмкость выбираем исходя из тока светодиодов. Примерное соотношение ёмкость/ток — 0,1 мкФ на 6 мА.
Мощность резистора для импортных LED элементов с малым током потребления, может быть минимальной — подойдет 0.25 Вт. Конденсатор лучше подобрать с запасом по напряжению, то есть не менее 300 вольт.
Стабилитрон должен быть немного больше напряжения питания светодиода, например на 5 вольт — это КС156А

или аналогичные импортные.

Принцип работы в том, что при подаче напряжения 220В начинает заряжаться конденсатор С1, при этом с одной стороны он заряжается напрямую, а со второй через стабилитрон. При увеличении напряжения на конденсаторе стабилитрон увеличивает свое сопротивление, ограничивая напряжения зарядки для конденсатора своим рабочим стабилизирующим напряжением.
Эта схема оправдана только при питании светодиодов с большим рабочим током — от 20 мА и выше.

А эта схема позволяет не просто светиться светодиоду, а мигать, что гораздо информативнее и красивее. Причём LED индикатор сюда ставим самый обычный — не мигающий. Для этого надо всего 5 радиодеталей.

Здесь напряжение сети 220 вольт через диод и резистор на 200-300 кОм заряжает электролитический конденсатор на 20 мкФ 100 В, а уже с него постоянное напряжение периодически открывает динистор DB3

, заставляя вспыхивать светодиод. Частота вспышек будет определяться ёмкостью, а яркость — сопротивлением резистора.

Освещение светодиодными лампами со временем становится все более выгодным, а, значит, и все более распространенным. Соответственно, увеличивается и рынок предложений: так появились и бытовой светильник, и светодиодные ленты, и панели и так далее.

Однако у всех этих устройств есть одно общее свойство: им требуется постоянный ток с напряжением 12 или 24 В, а в 220 вольт.

Светодиод: технические характеристики

Источником освещения, в отличие от всех остальных категорий осветительной техники, здесь выступает не какой-либо нагревательный элемент, а полупроводниковый кристалл, способный генерировать оптическое излучение под действием тока. Следовательно, качества его весьма далеки от вольфрамовой спирали или чего-то подобного.

• При самом малом увеличении напряжения сила тока резко возрастает – зависимость на схеме имеет вид крутой дуги. Столь значительное повышение заставляет полупроводник нагреваться и быстро разрушаться.
• При переменном напряжении на светодиодный элемент действует не только прямое напряжение, но и обратной полярности (пробивное), создавая условия для протекания тока в обратном направлении. Сила его невелика и светодиод не излучает, но вполне достаточна для того, чтобы нагревать полупроводник. Что, в свою очередь, приводит к повреждению.

Благодаря указанным свойствам прямое подключение к электросети с переменным током и напряжением в 220 вольт становится невозможным.

Включение в бытовую электросеть через резистор

Резистор (или сопротивление) вводится в схему подключения для того, чтобы предохранить светодиод от резкого увеличения силы тока. Любая цепь, где светодиодная лампочка служит индикатором – святящийся выключатель, панель на аппарате, обязательно включает в себя сопротивление.

Гасящий резистор и светодиод подсоединяются последовательно. Величина сопротивления рассчитывается исходя из характеристик светодиода по формуле:

• R=(Uсети-Uсв.д.)/Iсв.д. где:
• R – сопротивление;
• Uсети – амплитудное напряжение сети 220 вольт, рассчитывается из действующего: 220*1,41=310 В;
• Uсв.д. – падение напряжения на светодиоде;
• Iсв.д. – номинальное значение тока.

Например, для индикации устанавливается красная лампочка. Из справочника берутся нужные величины: Iсв.д. =18 мА, Uсв.д.=2,0 В.

Подставив в формулу значения, получают: (310-2)/0,018=17 кОм. Значит, для подключения через резистор требуется подсоединение сопротивления в 10–20 кОм.

• Номиналы резисторов, выпускаемых промышленностью, выбираются из специальных номинальных рядов, поэтому сопротивление подбирается наиболее близкое по значению к полученному результату. При включении через резистор в 10 кОм, лампочка будет гореть ярче, при 2О кОм – слабее.

На фото приведена простейшая схема индикаторной цепи.

Подключение светодиода в сеть 220 вольт через конденсатор

Балластный конденсатор накапливает электрический заряд и является пассивным компонентом цепи. Благодаря этому при включении через конденсатор не выделяется тепло. Но так как после выключения он остается заряженным и продолжает накапливать заряд при включении, то через какое-то время может возникнуть ситуация, при которой произойдет разряд, как правило, в руку пользователя прибора. Мощность заряда недостаточна, чтобы нанести существенный урон, но удар все, же весьма чувствительный.

Для того чтобы этого избежать, в цепь параллельно конденсатору включается резистор.

Емкость устройства также рассчитывается по соответствующей формуле – она носит эмпирический характер и может быть использована при частоте напряжения 50 Гц.

C=(4,45*Iсв. д.)/(U-Uсв. д.) где:

• C – емкость;
• I св. д.– номинальное значение тока;
• U – максимальное напряжение в сети;
• U св. д. – величина падения напряжения.

Подбирается ближайшее к результату значение емкости и включается в цепь. При необходимости допускается параллельное соединение двух или больше устройств. Применяется либо керамический конденсатор, рассчитанный на напряжения в 400 В, не меньше, либо специальный, предназначенный для работы в сети при напряжении в 250 В.

На видео процесс монтирования индикаторной цепи со светодиодом представлен более подробно.

Гашение обратного напряжения

Включение через конденсатор или сопротивление предохраняет светодиодный элемент от перегрева при повышении тока, но никак не препятствует влиянию пробивного напряжения. Для этого в цепь следует включить дополнительный элемент.

• С диодом, излучающим свет, последовательно подсоединяется выпрямительный диод с обратным напряжением в 400 В.
• Индикаторный светодиод шунтируется другим диодом. Последний подсоединяется встречно-параллельно и не пропускает напряжение отрицательной полярности. При этом диод может быть маломощным.
• Встречно-параллельно подсоединяются два светодиодных элемента. Открываясь по очереди, они будут защищать друг друга, при этом оба излучая свет.

На фото приведены все три описанные схемы включения в сеть 220 вольт.

При конструировании радиоаппаратуры часто встает вопрос о индикации питания. Век ламп накаливания для индикации уже давно прошел, современным и надежным радиоэлементом индикации на настоящий момент является светодиод. В данной статье будет предложена схема подключения светодиода к 220 вольтам, то есть рассмотрена возможность запитать светодиод от бытовой сети переменного тока — розетки, которая есть в любой благоустроенной квартире.
Если вам необходимо будет запитать несколько светодиодов одновременно, то об этом мы также упомянем в нашей статье. Фактически такие схемы применяются для светодиодных гирлянд или ламп, это немного другое. Фактически здесь необходимо реализовать так называемый драйвер для светодиодов. Итак, давайте не будем все валить в одну кучу. Попробуем разобраться по порядку.

Принцип понижения напряжения питания для светодиода

Для питания низковольтной нагрузки может быть выбрана два пути питания. Первый, это так скажем классический вариант, когда питание снижается за счет резистора. Второй, вариант, который часто используется для зарядных устройств, это гасящий конденсатор. В этом случае напряжение и ток идут словно импульсами, и эти самые импульсы и должны быть точно подобраны, дабы светодиод, нагрузка не сгорела. Здесь необходимо более детальный расчет чем с резистором. Третий вариант, это комбинированное питание, когда применяется и тот и другой способ понижения напряжения. Что же, теперь обо всех этих вариантах по порядку.

Схема подключения светодиода к напряжению 220 вольт (гасящий конденсатор)

Схема подключения светодиода к 220 вольтам на вид не сложная, принцип ее работы прост. Алгоритм следующий. При подаче напряжения начинает заряжаться конденсатор С1, при этом фактически с одной стороны он заряжается напрямую, а со второй через стабилитрон. Стабилитрон должен соответствовать напряжению свечения светодиода. Так в итоге полностью заряжается конденсатор. Далее приходит вторая полуволна, когда конденсатор начинает разряжаться. В этом случае напряжение также идет через стабилитрон, который теперь работает в своем штатном режиме и через светодиод. В итоге на светодиод в это время подается напряжение равное напряжению стабилизации стабилитрона. Здесь важно подобрать стабилитрон с тем же номиналом, что и светодиод.

Здесь все вроде как просто и теоретически реализуется нормально. Однако точные расчеты не столь просты. Ведь по сути надо рассчитать емкость конденсатора, который будет являться в данном случае гасящим. Делается это по формуле.

Прикинем: 3200*0,02/√(220*220-3*3)=0,29 мКФ. Вот какой должен быть конденсатор при напряжении для светодиода 3 вольта, а токе 0,02 А. Вы же можете подставить свои значения и рассчитать свой вариант.

Радиодетали для подключения светодиода к 220 вольтам

Мощность резистора может быть минимальной вполне подойдет 0.25 Вт (номинал на схеме в омах).
Конденсатор (емкость указана в микрофарадах) лучше подобрать с запасом, то есть с рабочим напряжением в 300 вольт.
Светодиод может быть любой, например с напряжением свечения от 2 вольт АЛ307 БМ или АЛ 307Б и до 5.5 воль — это КЛ101А или КЛ101Б.
Стабилитрон как мы уже упоминали должен соответствовать напряжению питания светодиода, так для 2 вольт это КС130Д1 или КС133А (напряжение стабилизации 3 и 3.3 вольта соответственно), а для 5.5 вольт КС156А или КС156Г

Такой способ имеет свои недостатки, так как при незначительном скачке напряжения или отклонении в работе конденсатора, можем получить напряжения куда более высокое нежели 3 вольта. Светодиод сгорит в один момент. Плюсом является экономичность схемы, так как она импульсная. Скажем так, не высокая надежность, но экономичность. Теперь о варианте комбинированном.

Схема подключения светодиода к напряжению 220 вольт (гасящий конденсатор + резистор)

Здесь все тоже самое, за исключением того, что в цепочку добавили резистор. В целом влияние резистора способно сделать всю схему более предсказуемое, более надежной. Здесь будет меньше импульсных токов с высоким напряжением. Это хорошо!

(…как и н на схеме выше использован гасящий конденсатор + резистор)

Все плюсы и минусы сродни варианту с гасящим конденсатором, но надежности здесь тоже нет. Даже более, того, использование диода, а не стабилитрона, скажется на защите светодиода при разрядке конденсатора. То есть весь ток потечет именно через светодиод, а не как в предыдущем случае через светодиод и стабилитрон. Вариант этот так себе. И вот последний случай, с применением резистора.

Схема подключения светодиода к напряжению 220 вольт (резистор)

Именно эти схемы мы вам рекомендуем к сборке. Здесь все по классическим принципам, закону Ома и формуле расчета мощности. Первое, рассчитаем сопротивление. При расчете сопротивления будет пренебрегать внутренним сопротивлением светодиода и падением напряжения на нем. В этом случае получим небольшой запас, так как фактическое падение напряжения на нем, позволит ему работать в режиме чуть более щадящем, нежели предписано характеристиками. Итак, скажем у нас ток светодиода 0,01 А и 3 вольта.

R=U/I=220/0,01=22000 Ом=22 кОм. В схеме же 15 кОм, то есть ток приняли 0,014666 А, что вполне допустимо. Вот так и рассчитываются резисторы для этих случаев. Единственное здесь все будет зависеть от того, сколько резисторов вы применяете. Если два как на первой схеме, то делим получившийся результат пополам.

Если один, то само собой все напряжение будет падать только на нем.

Ну, как и положено, скажем о плюсах и минусах. Плюс один и очень большой, схема очень надежная. Минус тоже один, то что все напряжение будет падать на 1-2 резисторе, а значит он будет рассеивать большую мощность. Давайте прикинем. P=U*I=220*0,02=4,4 Ватта. То есть аж 4 Ватта должен быть резистор, если ток будет 0,02 А. В этом случае стоит щепетильно подойти к выбору резистора, он должен быть не менее 3-4 Ватт. Ну и сами понимаете, что об экономичности в этом случае речи не идет, когда на резисторе рассеивается 4 Ватта, а светодиодом можно пренебречь. Фактически это почти как маленькая светодиодная лампа, а горит всего лишь 1 светодиод.

Подключение нескольких светодиодов к 220 вольтам

Когда вам необходимо подключить сразу несколько светодиодов, это несколько друга история. Фактически такие вариации схемы, еще вернее схемы стабилизатора для светодиодов называют драйвером. Видимо от слова drive (англ.) в движении. То есть вроде как схема запускающая в работу группу светодиодов. Не будем говорить о корректности применения данного слова и о новых словах, которые мы постоянно заимствуем из других языков. Скажем лишь, что это несколько иной вариант, а значит и разбирать его мы будем в другой нашей статье «

При конструировании радиоаппаратуры нередко встает вопрос о индикации питания. Век ламп накаливания для индикации уже давным-давно прошел, современным и надежным радиоэлементом индикации на настоящий момент является светодиод. В этой статье будет предложена схема подключения светодиода к 220 вольтам, то есть рассмотрена возможность запитать светодиод от бытовой сети переменного тока — розетки, какая есть в любой благоустроенной квартире.
Если вам необходимо будет запитать несколько светодиодов одновременно, то об этом мы также упомянем в нашей статье. Фактически такие схемы применяются для светодиодных гирлянд или ламп, это немножко другое. Фактически здесь необходимо реализовать так называемый драйвер для светодиодов. Итак, подавайте не будем все валить в одну кучу, давайте по порядку.

Описание труды схемы подключения 1 светодиода к напряжению 220 вольт

Схема подключения светодиода к 220 вольтам не сложная и принцип ее труды также прост. Алгоритм следующий. При подаче напряжения начинает заряжаться конденсатор С1, при этом фактически с одной сторонки он заряжается напрямую, а со второй через стабилитрон. Стабилитрон должен отвечать напряжению свечения светодиода. При увеличении напряжения на конденсаторе стабилитрон увеличивает свое сопротивление, ограничивая усилия зарядки для конденсатора своим рабочим стабилизирующим напряжением, фактически тем же усилием которым питается светодиод. Больше этого напряжения конденсатор не зарядиться, так как стабилитрон «затворился», а во второй ветке мы имеем большое сопротивление в виде цепочки светодиод и резистор R1. В этот полупериод светодиод не светится. Стоит сказать и о том, что стабилитрон защищает светодиод от возвратного тока, который может вывести светодиод из строя.
Вот, наша полуволна меняется и меняется полярность на входах нашей схемы. При этом конденсатор начинает разряжаться и менять свою полярность зарядки. Если с ровным подключением все понятно, то ток со второй ножки конденсатора утекая в цепь, проходит сейчас через цепочку резистора и светодиода, именно в этот момент светодиод и начинает светиться. При этом усилие, как мы помним, зарядки конденсатора соответствовало примерно напряжению питания светодиода, то есть наш светодиод не сгорит.

Принципиальная схема подключения светодиода к сети 220 вольт переменного тока.

Радиодетали для подключения светодиода к 220 вольтам

Мощность резистора может быть минимальной вполне подойдет 0.25 Вт (номинал на схеме в омах).
Конденсатор (емкость показана в микрофарадах) лучше подобрать с запасом, то есть с рабочим напряжением в 300 вольт.
Светодиод может быть любой, так с напряжением свечения от 2 вольт АЛ307 БМ или АЛ 307Б и до 5.5 воль — это КЛ101А или КЛ101Б.
Стабилитрон как мы уже упоминали должен отвечать напряжению питания светодиода, так для 2 вольт это КС130Д1 или КС133А (напряжение стабилизации 3 и 3.3 вольта соответственно), а для 5.5 вольт КС156А или КС156Г

…еще варианты подключения светодиода к сети столы 220 вольт

Суть ниже приведенных схем сродни той, о какой мы рассказали ранее. Так необходимо ограничить ток и напряжение для питания светодиода в цепи. Добавляем в цепь сопротивление, тем самым снижаем и усилие.

(…на схеме выше использован токоограничительный резистор)

Добавляем в цепь конденсатор. При этом после зарядки конденсатора «закрывается», а значит срабатывает узко на каждую половолну. Тем самым и происходит ограничение напряжения на светодиод.

(…на схеме рослее использован гасящий конденсатор)

Вот и еще пару схем подключения 1 светодиода. Схемы утилитарны повторяют схему чуть выше, то есть используется ограничительный резистор. Неужели что введены некоторые вариации, но суть все равно одна. В ограничении усилия в цепочке со светодиодом.

Все схемы максимально простые, поэтому в настройке и отладке не бедствуют. Если все детали годные, то светодиод начинает светиться сразу.

Подключение нескольких светодиодов к 220 вольтам

Когда вам необходимо подключить разом несколько светодиодов, это несколько друга история. Фактически такие вариации схемы, еще правильнее схемы стабилизатора для светодиодов называют драйвером. Видимо от слова drive (англ.) в движении. То есть вроде как схема запускающая в работу группу светодиодов. Не будем сообщать о корректности применения данного слова и о новых словах, которые мы всегда заимствуем из других языков. Скажем лишь, что это несколько иной вариант, а значит и разбирать его мы будем в иной нашей статье «Драйвер для светодиодов (светодиодной лампы)».

Таблица соответствия мощностей по освещенности светодиодных, люминесцентных, галогенных и ламп накаливания

УЗО схемы подключения, типы, принцип работы

Соотношения сторон телевизора

Подключение телевизора к антенному кабелю через штекер

Задержка выключения света в комнате

Стабилизатор напряжения питания на 9 В

Для подключения светодиода к сети переменного тока 220В в схеме применяют специализированные блоки питания, которые называются светодиодными драйверами. Его основными техническими параметрами считаются сила тока и мощность. Для правильного подключения через драйвер может быть использован фиксированный ток на выходе или регулируемый. Если вы проектируете Лед освещение, то с регулятором будет намного удобней. Обычно лед чипы подсоединяются к драйверу последовательно, что позволяет получить практически одинаковый ток через каждый компонент схемы. Главным минусом такой цепочки будет выход из строя всей цепи, если хотя бы один светодиод перегорит. Конструкция драйвера может быть различной, от простой конструкции на гасящем конденсаторе до продвинутой с практически нулевым коэффициентом пульсации.

Принцип работы большинства рассмотренных схем приблизительно одинаков. Они ограничивают ток и отсекают обратную полу волну переменного напряжения. Так как большинство светодиодов боятся большого обратного напряжения, в схемах используется блокирующий диод. В качестве последнего применен IN4004 — он рассчитан на напряжение свыше 300 вольт. Если требуется подключить много светоизлучающих компонентов, то соединим их последовательно.

Рассмотренные ниже радиолюбительские конструкции можно применять при изготовлении самодельных цветомузыкальных устройств, различных индикаторов уровня сигнала, плавное включение и выключение освещения и т. п.

Примером такого включения является типовая светодиодная лента на напряжение 220 вольт. На ней последовательно подключены 60 светоизлучающих полупроводниковых элементов, которые получают питание от выпрямителя (типового ). Недостатком такой сборки являются сильные световые пульсации.

В данной схеме превышение напряжения отсекается с помощью конденсатора, который выбираем исходя из справочных параметров тока светодиодов. Мощность резистора от 0.25 Вт или выше. Конденсатор должен быть не менее 300 вольт. Стабилитрон применяем чуть больший напряжения питания светодиода, например на 5 вольт — КС156А.

Схема работает следующим образом при включении питания 220В начинается заряд конденсатора С1, при этом от одной полуволны он заряжается напрямую, а с другой через стабилитрон. С увеличением напряжения на конденсаторе стабилитрон увеличивает свое внутреннее сопротивление, ограничивая тем самым напряжения заряда конденсатора. Эту схему применяют в случае питания светодиодов с большим рабочим током — от 20 мА или более.

Типовой пример такой конструкции, это . Пластинку с LED компонентами должна быть установлена на теплоотвод и рядом размещен стабилизатор. Если драйвер некачественный, то свет будет мерцать с частотой около 100 Герц. Подобные продолжительные пульсации могут нанести непоправимый вред здоровью человека или домашних животных.

Классический практический пример самодельной лед лампочки показан на рисунке ниже:

Как только подается питание на схему мигающего светодиода начинает заряжаться конденсатор С2 через резистор и диод D1. Постоянное напряжение поступающее с емкости периодически открывает , заставляя кратковременно загораться светодиод. Частота вспышек последнего задается ёмкостью конденсатора, а яркость вспышек — сопротивлением резистора.

Сопротивление R1 предназначено для гашения амплитуды выбросов тока возникающих: в момент выбора яркости свечения тумблером SA1, в момент подключения к сети переменного напряжения на 220В и во время заряда конденсаторов. Конденсатор С4 используется для уменьшения пульсации напряжения после выпрямления переменного напряжения, таким образом уменьшается риск повреждения светодиодов при питании от сети 220В.

При сборке платы драйвера нужно учитывать тот факт, что напряжение на конденсаторе С4 при применении светодиодов типа 504UWC должно быть 30,7 вольт при выборе яркого режима работы (верхнее положение многопозиционного тумблера SA1)

Дежурное освещение на светодиодах / Хабр

Часто, в разных местах, требуется освещение типа «лишь бы не полная тьма». Например, лестничная клетка многоквартирного дома, где иголки на полу искать не требуется, а достаточно лишь минимального света, чтобы не оступиться или иметь возможность попасть ключом в замочную скважину. Обычно, в таких случаях, вкручивается либо 20-40 ваттная «лампочка Ильича» или «экономичная» на 7-9Ватт. Лампа накаливания имеет свойство часто перегорать, а «экономички», просто, банально крадут

(у меня с лестничной клетки, за 3 года, стырили штук пять, мною вкрученных — мелочь, но неприятно)

. Если вам нужен экономичный и защищенный от воровства

(ну, скажем так, более защищенный, чем просто лампочка)

источник света, то читайте дальше.

Для освещения будем использовать мощные светодиоды 0,5 Ватт калибра 7.62мм

(да-да, тот самый)

, они достаточно ярки и им не нужен внешний дополнительный радиатор, в отличие от более мощных собратьев «звёздочек» по 1-3 Ватта. В моей конструкции используются четырёхногие белые светодиоды 7,62мм 100мА с углом рассеивания 140°. Падение напряжения на светодиоде возьмём ~3.3В. Питать будем от сети 230Вольт. По закону Ома, величина гасящего сопротивления должна быть (230В-3.3*3)/0.1А=2200Ом. Рассеиваемая на нём мощность, соответственно, составит более 20Ватт. Резистор, с такими параметрами, имеет весьма внушительные размеры и, к тому же, будет сильно греться. Мы пойдём другим путём и используем в качестве сопротивления конденсатор.

Классическая схема с гасящим конденсатором.

Из курса электротехники известно, что конденсатор в цепи переменного тока имеет реактивное сопротивление Xc=1/(2πfC), где f-частота, C — ёмкость конденсатора. Чтобы получить сопротивление конденсатора в районе 2200Ом при частоте 50Гц, ёмкость должна быть C=1/(2*3.14*50*2200)=0.0000014Фарад. или ~1.4мкФ. Это очень грубый расчет, где не берётся во внимание наличие в схеме выпрямительного моста и сглаживающего конденсатора. Сделаем запас на прочность, взяв ток в 75% от расчётного (яркости светодиодов будет достаточно, а режим их работы станет более щадящим), и возьмём конденсатор ёмкостью 1мкФ. Яркости будет достаточно даже при 0.68мкФ.

ВНИМАНИЕ! В качестве гасящих рекомендую использовать только специальные помехоподавляющие конденсаторы класса X2, на напряжение не менее 250Вольт.

Обычно такие конденсаторы имеют прямоугольную форму и много всяких значков-сертификатов на корпусе.

Использование неподходящих конденсаторов может привести к пожару!

Резистор 220 Ом уменьшает бросок тока через конденсатор, при включении. Ведь, разряженный конденсатор, в момент включения, имеет очень маленькое сопротивление и, через всю схему, на доли секунды, протекает очень большой ток. Дополнительно, для защиты светодиодов от бросков тока в момент включения и в процессе работы, в схему включены электролитический конденсатор и мощный стабилитрон.

Макет «на весу»:

Для изготовления понадобятся:

• небольшая разветкоробка (корпус)
• 3 светодиода 0,5 Ватт 100мА
• диодный мостик на напряжение не менее 400В и ток 1-2А)
• стабилитрон на 5Ватт 14-15 Вольт (такой запас не повредит)
• электролитический конденсатор 100мкФ на напряжение 100В
• конденсатор (класса X2) 0.68-1мкФ на напряжение не менее 250В
• резистор 1-2 Ватта на 150-200 Ом.
• предохранитель на 1-2 Ампера (на всякий пожарный)
• колодка (клеммник) на два контакта

ВНИМАНИЕ! При работе устройства все элементы схемы находятся под опасным для жизни напряжением! Соблюдайте технику безопасности и осторожность!

Даже при полном отключении от сети, конденсатор продолжительное время сохраняет заряд. При касании его выводов можно получить неприятный удар током. Параллельно гасящему конденсатору можно подключить резистор сопротивлением 500КОм — 1МОм, он будет разряжать конденсатор при выключении.

Данное устройство освещает мою лестничную клетку уже в течении трёх месяцев и не вызывало нареканий.

Использованные материалы:
1) Бирюков С. Расчет сетевого источника питания с гасящим конденсатором — журнал «Радио» за 1997 год, Nr. 5, с. 48 — 50.

Мигающий светодиод от 220 вольт

Это, вероятно, простейшая схема для создания мигающего светодиода от 220 вольт. Схема может быть применена в качестве индикатора сетевого напряжения.

В схеме мигающего светодиода использован динистор DB3 (DIAC). Динистор, как правило, используется в качестве генератора импульсов для управления тиристором или симистором. Когда на динистор подано напряжение ниже напряжения пробоя, то он не пропускает через себя ток (фактически получается обрыв цепи) и только очень незначительный ток проходит через него.

Но если напряжение возрастает до порога пробоя, то это переводит динистор в состояние электропроводности. Для динистора DB3 напряжение пробоя составляет около 35 вольт. Динистор DB3 проводит ток в обоих направлениях. Диод VD1 выпрямляет переменное напряжение сети. Резистор R1 предназначен для ограничения тока протекающего через динистор DB3.

При подаче питания на схему светодиод не горит. Конденсатор С1 начинает заряжаться через диод VD1 и резистор R1. Когда конденсатор С1 зарядится до напряжения около 35 вольт, происходит пробой динистора, ток начинает течь через него, в результате чего светодиод загорается. Резистор R2 ограничивает ток через светодиод до безопасного значения 30 мА.

Когда DB3 пропускает через себя ток, в это время конденсатор С1 разряжается, напряжение на нем опускается ниже напряжения пробоя динистора, в результате чего последний закрывается и светодиод гаснет. Затем все повторяется вновь. И как результат — светодиод начинает периодически мигать.

Частота вспышек светодиода определяется емкостью конденсатора С1. Более высокое его значение дает низкую частоту вспышек и наоборот. Если динистор не открывается, то можно уменьшить сопротивление R1 до 10 кОм, но мощность R1 в этом случае должна быть не менее 5 Вт.

Магнитный держатель печатной платы

Прочная металлическая основа с порошковым покрытием, четыре гибкие руч…

Второй вариант мигающего светодиода от 220 вольт. Здесь переменное сетевое напряжение 220 вольт снижается до 50 вольт, за счет гасящего конденсатора C1, и выпрямляется диодным мостом VD1-VD4. Резистор R1 предназначен для защиты конденсатора от пускового тока и разряда его после отключения схемы от сети.

Основным элементом схемы является динистор DB3. Динистор вместе с конденсатором C2 образует релаксационный генератор. При подаче напряжения, конденсатор С2 начинает медленно заряжаться через резистор R3. При достижении на конденсаторе напряжения равного напряжению пробоя динистора (примерно 35В), динистор начинает проводить ток, включая светодиод. Далее происходит разряд конденсатора С2 и динистор закрывается, светодиод гаснет. И цикл повторяется вновь. При указанной емкости конденсатора С2 частота вспышек светодиода составляет примерно 1 раз в секунду.

Внимание: обе схемы напрямую связаны с электросетью 220 вольт и не имеют гальваническую развязку. Будьте крайне осторожны при сборке и эксплуатации данного устройства.

Выключатель с подсветкой – схемы на светодиоде и неоновой лампочке

В продаже имеются выключатели с подсветкой, но заменять уже установленный без подсветки и еще исправный, редко кто соберется.

Схема подключения выключателя с подсветкой не отличается от схемы подключения обыкновенного выключателя.

Потратив полчаса времени, желающий улучшить комфорт ночной жизни сможет дополнить выключатели в своей квартире подсветкой самостоятельно, даже не имея навыков электрика.

Установить выключатель подсветкой можно по одной из предлагаемых схем. Схемы отличается не только комплектацией, но и техническими характеристиками. Например, схема на светодиоде может не работать, если в светильнике установлены светодиодные лампы. А энергосберегающие лампы могут мерцать или слабо светиться в темноте. Рассмотрим подробно достоинства и недостатки каждой из схем.

Схема подсветки выключателя на светодиоде и сопротивлении

В настоящее время в выключатели для подсветки устанавливаются, как правило, светодиоды, включенные в выключателе по нижеприведенной электрической схеме.

Когда выключатель находится в положении «Выключено» ток проходит через сопротивление R1, далее через светодиод VD2, который светится. Диод VD1 защищает VD2 от пробоя обратным напряжением. R1 любого типа мощностью более 1 Вт, номиналом от 100 до 150 кОм. При указанном на схеме номинале R1, ток протекает около 3 мА, что вполне достаточно для хорошо заметного свечения в темноте. Если же свечение светодиода будет недостаточным, то величину сопротивления нужно уменьшить. VD1 любого типа, VD2 любого типа и цвета свечения. Для того, чтобы разобраться в теории и самостоятельно рассчитать величину и мощность резистора то нужно ознакомившись со статьей «Закон силы тока».

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Если стоят компактные люминесцентные (энергосберегающие), то не исключено, что в темноте Вы можете заметить их слабое свечение или мигание. Если в светильнике установлены светодиодные лампочки, то подсветка, сделанная по этой схеме может даже не работать, так как сопротивление светодиодной лампочки очень большее и ток достаточной силы для свечения светодиода может не создаться. В темноте возможно слабое свечение светодиодной лампочки. Схема очень простая, но имеет большой недостаток, потребляет много электроэнергии, около 1 кВт×часа в месяц. Вот так выглядит смонтированная схема.

Осталось только подсоединить к клеммам выключателя концы, которые смотрят вниз. Если Вы не допустили ошибки при монтаже, то схема сразу заработает. Я специально выложил фото на скрутках для тех, у кого нет возможности пропаять соединения паяльником. Для надежности и безопасности нужно все же пропаять скрутки и покрыть изолентой голые провода и резистор.

Схема подсветки выключателя на светодиоде и конденсаторе

Для повышения КПД подсветки в выключателе можно в электрическую схему установить дополнительный конденсатор, уменьшив при этом номинал резистора R1 до 100 Ом.

Эта схема отличается от вышеприведенной применением в качестве токоограничивающего элемента вместо резистора, конденсатора С1. R1 тут выполняет функцию ограничения тока заряда конденсатора. Сопротивление R1 можно применять от 100 до 500 Ом мощностью от 0,25 Вт. Вместо простого диода VD1 можно установить светодиод, такой же, как и VD2. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

Достоинством схемы с конденсатором – малое энергопотребление, около 0,05 кВт×часа в месяц. Недостатки схемы такие же, как у выше представленной и в дополнение большие габаритные размеры.

Схема подсветки выключателя на неоновой лампочке (неонке)

Схема подсветки выключателя на неоновой лампочке (неонке) лишена недостатков, присущих выше представленных схемам подсветки на светодиодах. Такая схема подсветки выключателя подходит для выключателей люстры и любых других видов светильников, с установленными в них как лампочками накаливания, так и энергосберегающих люминесцентных и светодиодных ламп.

Когда выключатель разомкнут ток течет через сопротивление R1, газоразрядную лампочку HG1 и она светится. R1 любого типа мощностью более 0,25 Вт, номиналом от 0,5 до 1,0 МОм.

На фотографии Вы видите собранную схему подсветки выключателя, проще которой не бывает. Достаточно последовательно с неоновой лампочкой любого типа включить резистор и схема готова.

Где взять неоновую лампочку

Неоновые газоразрядные лампочки (неонки) представлены широким рядом и можно использовать любую доступную из них. Обратите внимание, слева на фото газоразрядная лампочка с резистором номиналом 200 кОм, вынутая из вышедшего из строя выключателя компьютерного удлинителя, которые еще называют Пилот. Ее с успехом можно монтировать в любой выключатель без дополнительных хлопот по поиску комплектующих. Такие же лампочки с резистором устанавливают в электрочайниках, и других электроприборах для индикации включенного состояния. По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет.

Неоновые лампочки (неонки) окружают нас практически везде. В удивлены? Во всех старых светильниках с лампами дневного света используется стартер, это настоящая неоновая лампочка, помещенная в цилиндрический корпус. Для того, чтобы его извлечь из корпуса светильника, нужно цилиндр немного повернуть против часовой стрелки. Сколько в светильнике ламп дневного света, столько и стартеров. В стартере параллельно неоновой лампочке еще подключен конденсатор, он служит для подавления помех и при изготовлении индикатора не нужен.

Если стартер взят от старого светильника, прежде чем применить неоновую лампочку, не поленитесь проверить ее. Надо до монтажа подключить лампочку по вышеприведенной схеме. Лучше неонку брать из нового стартера, так как в старых стекло колбы лампочки изнутри, как правило, покрывается темным налетом и будет хуже видно свечение. Лампочка из стартера может быть с успехом использована при самостоятельном изготовлении индикатора фазы.

Готовый комплект подсветки для установки в настенный выключатель можно взять из неисправного современного электрического чайника. Как правило, в большинстве моделей имеется индикатор нагрева воды. Индикатор представляет собой неоновую лампочку, с которой последовательно включен токоограничивающий резистор и эта цепь включена параллельно ТЭНу. Если в Вашем хозяйстве завалялся неисправный электрический чайник, то неоновую лампочку с резистором можно извлечь из него и вмонтировать в выключатель.

На фотографии три неоновых лампочки от электрических чайников. Как видно светят они довольно ярко, поэтому в темноте будут в выключателе видны с большого расстояния.

Если внимательно присмотреться к изолирующим трубкам, надетым на места соединения выводов неоновой лампочки с проводами, то можно заметить на одной из трубок утолщение. В этом месте находится токоограничивающий резистор. Если трубку разрезать вдоль, то откроется картина, как на этой фотографии.

Пошаговая инструкция по установке в выключатель подсветки

При выполнении работ с выключателем необходимо отключить подачу электроэнергии!

Неоновые лампочки бывают с цоколем и без цоколя, у которых выводы выходят прямо из стеклянной колбы. Поэтому и способ их монтажа несколько отличается.

Установка в выключатель неоновой лампочки с гибкими выводами

Как правило, длины выводов у неоновой лампочки (неонки) или светодиода недостаточно для непосредственного подключения к клеммам выключателя и поэтому их надо удлинить отрезком медного провода. Эля этих целей подойдет как одножильный, так и многожильный провод любого сечения. Соединение провода с выводом лучше всего выполнить пайкой.

Перед пайкой выводы неоновой лампочки и концы проводника необходимо зачистить от окислов и залудить с помощью паяльника припоем. Затем примкнуть на длину не менее 5 мм и пропаять припоем.

Затем место пайки и вывод неоновой лампочки нужно заизолировать, надев на них изоляционную трубку. Можно просто навить пару витков изоляционной ленты.

Для удобства пайки конец припаянного проводника формируется с помощью круглогубцев в колечко и закрепляется на вывод выключателя.

Клавиши или крышки настенных выключателей обычно делают из белой пластмассы и свет от неоновой лампочки (неонки) или светодиода хорошо через них проходит. Его достаточно для видимости клавиши выключателя в темноте. Поэтому сверлить отверстие в выключателе против места установки подсветки не нужно.

Далее ко второму выводу неоновой лампочки припаивается резистор, а к резистору еще один отрезок провода необходимой длины для подключения ко второму выводу выключателя.

На припаянный резистор тоже надевается изоляционная трубка или его изолируют изоляционной лентой. Конец вывода формируется в колечко и закрепляется на втором выводе выключателя.

Схема подсветки выключателя смонтирована, выключатель подключен к электропроводке, осталось только установить клавишу и работу можно считать законченной.

Установка в выключатель неоновой лампочки с цоколем

Использовать патрон для подсветки нецелесообразно, так как срок службы неоновой лампочки (неонки) больше срока службы выключателя, да и места в коробке мало. Поэтому целесообразнее присоединить цоколь к схеме с помощью пайки.

Для этого нужно снять с проводов изоляцию, залудить оголенные концы и сделать небольшие петельки. Затем припаять к местам пайки выводов лампочки на цоколе.

К проводу, отходящему от центрального контакта цоколя, на расстоянии 2-3 см припаивается резистор. Выводы резистора нужно укоротить и сделать на концах петельки для провода. Ко второму выводу резистора тоже припаивается провод.

Резьбовую часть цоколя и резистор необходимо заизолировать. Это можно сделать с помощью термоусаживающейся трубки, изолирующей ленты или предлагаемым мною способом.

Многие хорошо поливинилхлоридную (ПВХ) трубку, которую часто применяют для изоляции проводов. Чтобы отрезок трубки (кембрик) не сползал, внутренний диаметры должен быть чуть меньше, чем изолируемая пайка. Всегда возникают сложности с поиском кембрика подходящего диаметра.

Но если кембрик подержать минут 15 в ацетоне, то он делается эластичным и легко надевается на деталь, превышающую его внутренний диаметр в полтора раза. Так я изолировал в далеком прошлом лампочки в самодельной новогодней гирлянде.

После испарения ацетона, кембрик опять возвращает свой исходный размер и плотно обтягивает цоколь лампы. Снять кембрик уже невозможно, разве если повторно размочить ацетоном. Такой способ изоляции является аналогом термоусаживающейся трубки, только не требуется нагрева.

После проведения подготовительных работ подсветка размещается в коробке выключателя и подключается к его контактам.

Рекомендации по монтажу подсветки в настенный выключатель

Если места для размещения резистора недостаточно или под рукой нет нужного по мощности, то резистор можно заменить несколькими меньшей мощности, включив их последовательно или параллельно.

При последовательном соединении резисторов одинакового сопротивления мощность, рассеиваемая на одном резисторе, будет равна расчетной мощности, деленной на количество резисторов, а их величина, уменьшится и будет равна расчетной величине, деленной на количество резисторов. Например, по расчету требуется резистор мощностью 1 ватт и номиналом 100 кОм. 1 кОм=1000 Ом. Этот резистор можно заменить двумя включенными последовательно резисторами мощностью 0,5 ватт номиналом по 50 кОм.

При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов. Например, для замены одного резистора 100 кОм тремя, сопротивление каждого должно быть 300 кОм.

При монтаже схемы резистор (конденсатор) подключать только к фазному проводу выключателя. Так как токи, протекающие через элементы схемы, не превышают нескольких миллиампер, то особых требований к качеству контактов не предъявляется. Если коробка с выключателем, в которую будет монтироваться подсветка металлическая, то необходимо исключить возможность касания токопроводящих проводников ее стенок.

Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока. Самое плохое, что может произойти, это выход из строя монтируемых элементов при допущении грубых ошибок. Например, светодиод включить без токоограничивающего резистора, или номинал резистора ошибочно вместо 100 кОм взять 100 Ом.

Калькулятор для расчета

параметров токоограничивающего резистора

При самостоятельной установке в выключатель подсветки на светодиоде или на неоновой лампочке необходимо определить величину и мощность токоограничивающего сопротивления. Расчет можно выполнить по формулам, но гораздо удобнее рассчитать параметры резистора по специальному калькулятору. Достаточно ввести параметры и получить готовый результат. Калькулятор может быть полезен и для выбора резистора в выключателе с подсветкой заводского изготовления, в случае выхода резистора из строя.

Справка. На светодиоде падение напряжения лежит в пределах 1,5-2 В, на неоновой лампочке падает 40-80 В. Необходимый минимальный ток, при котором гарантируется свечение светодиода, составляет 2 мА, неоновой лампочки – 0,1 мА. Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки.

При выборе сопротивления возникает необходимость в определении его номинала по цветовой маркировке. Онлайн калькулятор поможет решить этот вопрос.

Выключатели электроприборов с подсветкой

В выключателях на переносках и удлинителях, тепло обогревателях и других электроприборах часто устанавливают выключатели с подсветкой. В них обычно вмонтирована неоновая лампочка с резисторами. Пришлось однажды ремонтировать удлинитель типа Пилот, в котором выпала и треснула клавиша управления выключателем.

Когда разобрал выключатель, то не обнаружил токоограничивающего резистора, чем был очень удивлен. Неоновые лампочки недопустимо подключать в электрическую сеть 220 В без ограничения тока. Сразу же выйдет из строя. На левой фотографии вид клавиши со стороны установки неоновой лампочки, а справа, обратная сторона этой же клавиши выключателя.

Измерял сопротивление между пружиной и выводом неоновой лампочки, оно составило 150 кОм. В этом выключателе применили интересное конструктивное решение, два резистора номиналом по 150 кОм установили в отверстия клавиш и пружиной прижали их к выводам неоновой лампочки, обеспечив надежный контакт. Сами пружины осуществляют прижим подвижных контактов в выключателе, с которых, когда выключатель находится в положении Включено, и подается питающее напряжение на неоновую лампочку.

Применение схемы подсветки для индикации

Подсветка выключателя выполняет еще одну дополнительную полезную функцию – индицирует о работоспособности выключателя и исправности лампочки. Если подсветка работает, а свет не включается, значит, неисправен выключатель. Если подсветка не работает, следовательно, перегорела лампочка.

Любой из выше представленных вариантов схем можно применять для индикации исправности приборов или электрических цепей. Например, если подключить параллельно предохранителю, то в случае его перегорании индикатор засветится. Если в электроприборе нет штатного индикатора включенного состояния, то подключив индикатор сразу после выключателя, вы сможете всегда видеть, включен ли прибор. При монтаже в розетке (подключается параллельно токоподводящим проводам) Вы будете знать, находится розетка под напряжением, или нет.

Андрей 24.09.2015

Добрый вечер!

Помогите решить проблему с выключателем с подсветкой.

В выключателе стоит неоновая лампочка с резистором 500 кОм, и я подключаю в цоколь светодиодную лампу, и она начинает моргать при выключенном состоянии.

При выкрученной лампе из цоколя, на контактах цоколя приходит 78 вольт, с вкрученной лампе напряжение падает до 72 вольт, и она моргает. Если убрать в выключателе неоновую лампочку, то всё нормально никакого напряжения на лампе при выкл. положении нету.

Какой резистор нужно установить, чтоб напряжение понизилось или совсем исчезло, вместо того, что стоит в выключателе? Повысить его до 1 МОм или
взять такого же номинала, т.е. 0,5 МОм, но с большей мощностью?

Александр

Уважаемый Андрей!

Мощность резистора роли не играет. Попробуйте увеличивать номинал резистора с шагом 0,5 МОм до величины 2,0 МОм, должно помочь. Сначала подключите неоновую лампочку через резистор 1,0 МОм, если светодиодная лампа будет мигать, то через 1,5 МОм, и далее через 2,0 МОм.

Александр 16. 10.2016

Здравствуйте Александр Николаевич, очень интересный и полезный Ваш сайт, но, к сожалению, не нашёл ответа на следующий вопрос.

Сегодня купил в Икее светодиодные лампы на кухню и установил их в светильник, который включаются выключателем с неоновой подсветкой. Всё прекрасно работает, но заметил, когда лампы выключены неоновая подсветка горит как бы неравномерно, с небольшими «попыхиваниями», видимо там ток немного скачет.

Скажите пожалуйста почему это происходит, можно эксплуатировать такую цепь и не опасно ли это? Спасибо!

Александр

Здравствуйте, Александр!

Эксплуатировать такую цепь можно, и это безопасно с любой точки зрения.

Происходит изменение яркости неоновой лампочки, как я полагаю, в связи с процессами, происходящими в схеме светодиодной лампочки и нестабильностью напряжения в сети. В драйвере светодиодной лампочки есть конденсаторы, которые очень малым током, проходящим через подсветку в выключателе, могут заряжаться и разряжаться, изменяя величину тока через неоновую лампочку. В дополнение напряжение в сети тоже постоянно меняется, происходят его кратковременные провалы и всплески в моменты включения и выключения мощных электроприборов.

Юрий 13.03.2021

Здравствуйте.

Подключил выключатель с подсветкой Panasonic Shin Dong к вытяжному вентилятору в санузле. Через выключатель проходит фаза, ноль идет на вентилятор.
Подсветка не работает при выключенном вентиляторе. Вентилятор работает нормально.

Должна работать подсветка при индуктивной нагрузке?

Александр

Здравствуйте, Юрий!

Для работы подсветки в выключателе достаточно, чтобы через него протекал ток всего несколько миллиампер. В бытовой электропроводке напряжение переменного тока, который хорошо протекает не только через индуктивную, но и емкостную нагрузку. Поэтому похоже, что подсветка в выключателе просто не исправна.

Возможно нет контакта между светодиодом, токоограничительным сопротивлением и клеммами выключателя.

Для проверки без приборов можно параллельно вентилятору подключить любой электроприбор, например, лампочку. Если подсветка заработает, то возможно в вентиляторе применена электронная схема включения, которая ограничивает ток через его цепи в выключенном состоянии микроамперами. В подобном случае работать подсветка только если собрана на неоновой лампочке.

Основы на пальцах. Часть 2

  Он же сопротивление, на схеме выглядит белым узким прямоугольником (на буржуйских схемах часто обозначен угловатой пружинкой) – замечательная деталь! Отличается тем, что не делает вообще ничего. Тупо потребляет энергию и греется на этом. Основное предназначение в схеме это либо токоограничение, либо перераспределение напряжения.
  Непонятно? Сейчас поясню. Вот, например, светодиод. Ему для работы нужен мизерный ток, порядка 20 миллиампер, но вот беда – его сопротивление мало, поэтому если его воткнуть напрямую в 5 вольт, то через него ломанется ток в 400 миллиампер. От такой нагрузки бедняжка пожелтеет, позеленеет, а потом и вовсе загнется, источая вонь. Что делать? Правильно – поставить последовательно ему резистор, чтобы он ограничил ток, не пустив излишнюю мощу на хилый диодик. Даже если диод теперь тупо закоротить, то ток в цепи не превысит того, который разрешит резистор, исходя из закона Ома.
   Второе популярное применение это делители напряжения. Цель делителя — разделить входное напряжение пропорционально номиналам резисторов и подать часть этого напряжения в нужную точку схемы. Это часто приходится делать при согласовании между сигналами разных напряжений. Делитель представляет из себя два последовательно соединенных резистора. Один из которых подсоединен к точке нулевого потенциала (корпус), а второй к напряжению которое нужно поделить. Средняя точка между резисторам это выход нашего поделенного напряжения. Ток в последовательной цепи везде одинаков, а вот сопротивление разное, а значит напряжение (по закону Ома) разделится на резисторах пропорционально их сопротивлениям. Одинаковые резисторы – напряжение пополам, а если нет, то уже надо вычислять где как.

Простой пример:
  Напряжение порта RS232 в компьютере 12 вольт, а для программирования микроконтроллера требуется всего 5 вольт. Тем не менее простейший программатор для СОМ порта, найденный на сайте avr.nikolaew.org не требует каких либо специализированных микросхем преобразователей, там стоят обычные делители. Которые 12 вольт преобразуют в 6 вольт, что уже не смертельно для контроллера (на самом деле там правда не 12, а 11,5 вольт, т.к. минимум 0.5 вольта упадет на диоде)
Надо только учитывать, что делитель работает правильно только тогда, когда напряжение с него снимается на нагрузку с опротивлением в разы, а лучше в порядки, выше сопротивления делителя. Как правило это входы микросхем, имеющих сопротивление в десятки МегаОм .
  Еще один пример применения резисторов – подтяжка, она же pullup. Дело в том, что раз входы микросхем имеют огромное сопротивление, то на них наводится куча помех буквально из воздуха, а следовательно значение на входе может принимать совершенно случайный вид. Поэтому то неиспользованные входы либо сажают на землю, либо через резистор подтягивают к плюсу, чтобы там было определенное напряжение, либо ноль, либо плюс питания соответственно. Если собирал мои прошлые девайсы на AVR, то наверное помнишь, что сигнал RESET я подтягивал резистором к напряжению питания. Можно, конечно, и просто тупо припаять RESET к плюсу, но тогда ты не сможешь сбросить процессор подведением туда земли – вызовешь короткое замыкание между плюсом и минусом. А с подтягивающим резистором этот фокус пройдет на ура, слабый подтяг вывода RESET до плюса будет пересилен прямым замыканием на минус и произойдет сброс.

Конденсатор

  Он же емкость — еще один вид пассивных элементов. На схеме обозначен как две одинаковые параллельные черточки. В отличии от резистора, конденсатор это нелинейный элемент. По нашей канализационной аналогии его можно сравнить с резиновым баком. Вначале, когда он пуст, вода резко его заполняет, растягивая стенки. Постепенно, когда стенки растянутся до предела, его сопротивление возрастет настолько, что поток воды остановится. А если убрать внешнее давление, то хлынет обратно.
  Так же и электрический конденсатор, когда он не заряжен, то его сопротивление можно принять нулю, а вот когда зарядится, то бесконечностью, обрывом. Ток через него идет только лишь в момент заряда или разряда. После отсоединения источника тока конденсатор сам начинает действовать как источник, пока не разрядится.
  Конденсаторы в электронике в основном используют как фильтрующие элементы, удаляющие помехи. Здоровенные конденсаторы на силовых цепях в блоках питания служат для подпитки системы при пиковых нагрузках, сглаживая просадки напряжения. Основан этот эффект на том, что конденсатор не пропускает постоянный ток, вот переменная составляющая через него проходит на ура. Сопротивление конденсатора переменной составляющей тока зависит от частоты этой составляющей. Чем выше частота, тем меньше сопротивление конденсатора. В итоге, все высокочастотные помехи, идущие поверх постоянного напряжения, глушатся через конденсатор на землю, оставляя после себя чисто постоянное напряжение. Сопротивление конденсатора переменной составляющей также зависит и от емкости кондера, поэтому ставя конденсаторы с разной емкостью можно отсеять разные частоты.

Емкостное сопротивление рассчитывается так:
Хс = 1/w*C
Где Хс – емкостное сопротивление в омах
С – емкость в фарадах
w – угловая частота переменной составляющей в радиан/с

  Конденсатор может служить времязадающим элементов в разного рода генераторах – от него будет зависеть частота генерации, либо в качестве формирователя импульса. Как, например,сброс в схемах на контроллере с инверсным Reset (мой любимый АТ89С51) . Основан сей прикол на том факте, что конденсатор пропускает постоянный ток только в период заряда, а значит если подключить инверсный reset через конденсатор на плюс, а через резистор на землю, то в начальный момент, пока конденсатор не заряжен на reset будет подан плюс питания, т. к. незаряженный конденсатор это почти короткое замыкание, а потом, когда конденсатор зарядится и превратится в обрыв, ножка reset окажется через резистор на земле. Таким образом во время пуска на ножке reset будет кратковременный импульс положительного напряжения, достаточный для первичного сброса процессора. Таким образом, например, сделано в схеме программатора для АТ89С51 с сайта atprog.boom.ru

Индуктивность

  В народе катушка, грубо говоря, это кусок проволоки намотанный на каркас. В эту группу входят и дроссели и разного рода фильтры, а также некоторые антенны. Также индуктивностью обладает всё, что имеет обмотку, несмотря на то, что это не главное свойство, например двигатели или электромагниты. А значит это надо будет учитывать при проектировании цепей. Увязать индуктивность в нашу канализационную теорию было нелегко, но немного пораскинув мозгами мы таки придумали. В гидро модели катушка похожа на турбину с неслабой инерцией, где величина инерция является прообразом индуктивности. На стабильно текущий поток турбина, будучи раскрученной этим же потоком, не влияет никак, но стоит потоку ослабнуть, как турбина начнет за счет своей инерции подталкивать его. И наоборот, если турбина остановлена, то при появлении потока она будет его тормозить, пока не раскрутится. Чем больше инерция, тем сильней будет сопротивление изменению потоку.
  Так и катушка индуктивности препятствует изменению тока, протекающего через неё.
Основное применение катушки в колебательных контурах генераторов и в фильтрах. Т.к. катушка имеет отличное свойство пропускать через себя постоянную составляющую и подавлять переменную. В паре с конденсатором они образуют отличный Г или П образный фильтр.

4 Простые схемы бестрансформаторного источника питания

В этом посте мы обсудим 4 простые в сборке, компактные простые схемы бестрансформаторного источника питания. Все представленные здесь схемы построены с использованием теории емкостного сопротивления для понижения входного сетевого напряжения переменного тока. Все представленные здесь конструкции работают независимо без трансформатора или без трансформатора .

Концепция бестрансформаторного источника питания

Как следует из названия, схема бестрансформаторного источника питания обеспечивает низкий постоянный ток из сети переменного тока высокого напряжения без использования какого-либо трансформатора или катушки индуктивности.

Он работает за счет использования высоковольтного конденсатора для снижения сетевого переменного тока до требуемого более низкого уровня, который может быть подходящим для подключенной электронной схемы или нагрузки.

Спецификация напряжения этого конденсатора выбрана таким образом, чтобы его среднеквадратичное пиковое номинальное напряжение было намного выше, чем пиковое напряжение сети переменного тока, чтобы обеспечить безопасную работу конденсатора. Пример конденсатора, который обычно используется в бестрансформаторных цепях питания, показан ниже:

Этот конденсатор применяется последовательно с одним из вводов сети, предпочтительно с фазной линией переменного тока.

Когда сетевой переменный ток входит в этот конденсатор, в зависимости от номинала конденсатора, реактивное сопротивление конденсатора вступает в действие и ограничивает сетевой переменный ток от превышения заданного уровня, определяемого номиналом конденсатора.

Однако, несмотря на то, что ток ограничен, напряжение не ограничено, поэтому, если вы измерите выпрямленный выход бестрансформаторного источника питания, вы обнаружите, что напряжение равно пиковому значению сетевого переменного тока, что составляет около 310 В, и это может быть тревожным для любого нового любителя.

Но поскольку ток может быть значительно снижен конденсатором, это высокое пиковое напряжение можно легко устранить и стабилизировать с помощью стабилитрона на выходе мостового выпрямителя.

Мощность стабилитрона должна быть правильно выбрана в соответствии с допустимым уровнем тока от конденсатора.

ПРЕДОСТЕРЕЖЕНИЕ: Пожалуйста, прочтите предупредительное сообщение в конце сообщения

Преимущества использования схемы бестрансформаторного источника питания

Идея недорогая, но очень эффективная для приложений, для работы которых требуется малое энергопотребление.

Использование трансформатора в источниках питания постоянного тока, вероятно, довольно распространено, и мы много слышали об этом.

Однако одним недостатком использования трансформатора является то, что вы не можете сделать устройство компактным.

Даже если ток, потребляемый вашей схемой, невелик, вам придется включить тяжелый и громоздкий трансформатор, что сделает работу очень громоздкой и грязной.

Описанная здесь бестрансформаторная схема источника питания очень эффективно заменяет обычный трансформатор для приложений, требующих тока ниже 100 мА.

Здесь на входе используется высоковольтный металлизированный конденсатор для необходимого понижения мощности сети, а предыдущая схема представляет собой не что иное, как простые мостовые конфигурации для преобразования пониженного переменного напряжения в постоянное.

Схема, показанная на приведенной выше схеме, имеет классическую конструкцию и может использоваться в качестве источника питания постоянного тока 12 В для большинства электронных схем.

Однако, обсудив преимущества описанной выше конструкции, стоит остановиться на нескольких серьезных недостатках, которые может включать эта концепция.

Недостатки схемы бестрансформаторного источника питания

Во-первых, схема не может выдавать большой ток, но это не создает проблем для большинства приложений.

Другим недостатком, который, безусловно, требует некоторого рассмотрения, является то, что концепция не изолирует цепь от опасных сетевых потенциалов переменного тока.

Этот недостаток может иметь серьезные последствия для конструкций, в которых есть концевые выходы или металлические шкафы, но не будет иметь значения для устройств, в которых все скрыто в непроводящем корпусе.

Таким образом, начинающие любители должны работать с этой схемой очень осторожно, чтобы избежать поражения электрическим током. И последнее, но не менее важное: вышеуказанная схема допускает проникновение через нее скачков напряжения, что может привести к серьезному повреждению цепи питания и самой схемы питания.

Однако в предложенной простой схеме бестрансформаторного источника питания этот недостаток был разумно устранен путем введения различных типов стабилизирующих каскадов после мостового выпрямителя.

Этот конденсатор заземляет мгновенные скачки высокого напряжения, тем самым эффективно защищая связанную с ним электронику.

Как работает схема

Работу этого бестрансформаторного источника питания можно понять по следующим пунктам:

1. Когда вход сети переменного тока включен, конденсатор C1 блокирует поступление сетевого тока и ограничивает его до более низкого уровня. уровень, определяемый значением реактивного сопротивления C1. Здесь можно приблизительно предположить, что он составляет около 50 мА.
2. Однако напряжение не ограничено, и поэтому полные 220 В или любое другое напряжение на входе может поступать на последующую ступень мостового выпрямителя.
3. Мостовой выпрямитель преобразует эти 220 В постоянного тока в более высокие 310 В постоянного тока благодаря преобразованию среднеквадратичного значения в пиковое значение формы волны переменного тока.
4. Это постоянное напряжение 310 В мгновенно снижается до постоянного тока низкого уровня с помощью следующего каскада стабилитрона, который шунтирует его до значения стабилитрона. Если используется стабилитрон на 12 В, он станет на 12 В и так далее.
5. C2, наконец, фильтрует 12 В постоянного тока с пульсациями в относительно чистый 12 В постоянного тока.

1) Базовая бестрансформаторная конструкция

Давайте попробуем более подробно понять функцию каждой из частей, используемых в приведенной выше схеме:

1. Конденсатор C1 становится наиболее важной частью схемы, поскольку он который снижает высокий ток от сети 220 В или 120 В до желаемого более низкого уровня, чтобы соответствовать выходной нагрузке постоянного тока. Как правило, каждый отдельный микрофарад от этого конденсатора обеспечивает ток около 50 мА на выходную нагрузку.Это означает, что 2 мкФ обеспечит 100 мА и так далее. Если вы хотите узнать расчеты более точно, вы можете обратиться к этой статье.
2. Резистор R1 используется для обеспечения пути разряда высоковольтного конденсатора C1 всякий раз, когда цепь отключена от сетевого входа. Потому что C1 имеет возможность сохранять в себе потенциал сети 220 В, когда он отсоединен от сети, и это может привести к поражению высоким напряжением любого, кто прикоснется к контактам вилки. R1 быстро разряжает C1, предотвращая подобные сбои.
3. Диоды D1—D4 работают как мостовой выпрямитель для преобразования слаботочного переменного тока от конденсатора C1 в слаботочный постоянный ток. Конденсатор C1 ограничивает ток до 50 мА, но не ограничивает напряжение. Это означает, что постоянный ток на выходе мостового выпрямителя является пиковым значением 220 В переменного тока. Это можно рассчитать как: 220 x 1,41 = 310 В пост. тока приблизительно . Итак, на выходе моста имеем 310 В, 50 мА.
4. Однако напряжение постоянного тока 310 В может оказаться слишком высоким для любого низковольтного устройства, кроме реле.Таким образом, стабилитрон с соответствующим номиналом используется для шунтирования 310 В постоянного тока до желаемого более низкого значения, например, 12 В, 5 В, 24 В и т. д., в зависимости от характеристик нагрузки.
5. Резистор R2 используется в качестве токоограничивающего резистора. Вы можете подумать, когда C1 уже есть для ограничения тока, зачем нам R2. Это связано с тем, что во время периодов мгновенного включения питания, то есть когда входной переменный ток впервые подается на цепь, конденсатор C1 просто действует как короткое замыкание в течение нескольких миллисекунд.Эти несколько начальных миллисекунд периода включения позволяют полному высокому току переменного тока 220 В войти в цепь, чего может быть достаточно, чтобы разрушить уязвимую нагрузку постоянного тока на выходе. Для предотвращения этого вводим R2. Однако лучшим вариантом может быть использование NTC вместо R2.
6. C2 — конденсатор фильтра, который сглаживает пульсации 100 Гц от выпрямленного моста до более чистого постоянного тока. Хотя на схеме показан высоковольтный конденсатор 10 мкФ 250 В, его можно просто заменить на 220 мкФ/50 В благодаря наличию стабилитрона.

Схема печатной платы описанного выше простого бестрансформаторного источника питания показана на следующем рисунке. Обратите внимание, что я предусмотрел место для MOV также на печатной плате со стороны входа сети.

Улучшение конструкции

Приведенная выше конструкция без трансформатора выглядит просто, но у нее есть некоторые неизбежные недостатки. Резистор R2 в схеме обязателен, иначе может моментально сгореть стабилитрон. Однако добавление резистора R2 вызывает значительное падение выходного тока, а также значительное рассеяние через резистор R2, что делает схему несколько неэффективной.

Идея сделать так, чтобы сопротивление R2 было как можно меньше, но при этом вся цепь оставалась полностью защищенной от всех возможных опасностей, связанных с электричеством.

Для этого мы усиливаем стабилитрон высоковольтным транзистором, распаянным в виде лома, как показано на следующей схеме:

Конструкция выглядит полностью отказоустойчивой, но при этом обеспечивает идеально стабилизированный выход. Силовой транзистор ST13003 используется как шунтирующее устройство, которое заземляет всю мощность от конденсатора С1, как только выходной постоянный ток моста пытается подняться выше уровня стабилитрона.В этой ситуации транзистор проводит и закорачивает постоянный ток, вызывая падение напряжения. Когда напряжение падает, стабилитрон перестает проводить, закрывая транзистор, и цикл продолжает повторяться с высокой скоростью, обеспечивая стабилизированное выходное напряжение постоянного тока, которое почти равно значению напряжения стабилитрона.

Пример схемы для светодиодного декоративного освещения Применение

Следующая бестрансформаторная или емкостная схема питания может использоваться в качестве схемы светодиодной лампы для безопасного освещения второстепенных светодиодных цепей, таких как небольшие светодиодные лампы или светодиодные гирлянды.

Идея была запрошена г-ном Джаешем:

Спецификация требований

Цепочка состоит из примерно 65-68 светодиодов на 3 вольта последовательно примерно на расстоянии, скажем, 2 фута ,,, таких 6 струны связаны вместе, чтобы получилась одна струна, так что расположение лампочки в последней веревке составляет 4 дюйма. итак всего 390 — 408 светодиодных ламп в финальной веревке.
Поэтому, пожалуйста, предложите мне наилучшую возможную схему драйвера для работы
1) одну строку из 65-68 строк.
или
2) полная веревка из 6 нитей вместе.
у нас есть еще одна веревка из 3 цепочек. Цепочка состоит из примерно 65-68 светодиодов на 3 вольта, последовательно соединенных примерно на расстоянии, скажем, 2 фута. получается 4 дюйма в последней веревке. итак всего 195 — 204 светодиодные лампочки в финальной веревке.
Поэтому, пожалуйста, предложите мне наилучшую возможную схему драйвера для работы
1) одну строку из 65-68 строк.
или
2) полная веревка из 3 нитей вместе.
Пожалуйста, предложите лучшую надежную цепь с защитой от перенапряжений и посоветуйте какие-либо дополнительные устройства, которые необходимо подключить для защиты цепей.
и, пожалуйста, обратите внимание, что на схемах указаны значения, необходимые для того же, поскольку мы совсем не являемся техническим специалистом в этой области.

Схема

Схема драйвера, показанная ниже, подходит для управления любой цепочкой светодиодных ламп , имеющей менее 100 светодиодов (для входа 220 В), каждый светодиод рассчитан на 20 мА, 3,3 В Светодиоды 5 мм:

Здесь вход конденсатор 0.33 мкФ/400 В определяет величину тока, подаваемого на светодиодную цепочку. В этом примере это будет около 17 мА, что подходит для выбранной цепочки светодиодов.

Если один драйвер используется для большего количества параллельных светодиодных цепочек 60/70, то указанное значение конденсатора можно просто пропорционально увеличить для поддержания оптимальной освещенности светодиодов.

Таким образом, для 2 параллельных цепочек требуемое значение будет 0,68 мкФ/400 В, для 3 цепочек вы можете заменить его на 1 мкФ/400 В.Точно так же для 4-х струн это необходимо будет обновить до 1,33 мкФ/400 В и так далее.

Важно : Хотя я не показал ограничительный резистор в конструкции, было бы неплохо включить резистор 33 Ом мощностью 2 Вт последовательно с каждой цепочкой светодиодов для дополнительной безопасности. Это может быть вставлено в любом месте последовательно с отдельными строками.

ПРЕДУПРЕЖДЕНИЕ: ВСЕ ЦЕПИ, УПОМЯНУТЫЕ В ЭТОЙ СТАТЬЕ, НЕ ИЗОЛИРОВАНЫ ОТ СЕТИ ПЕРЕМЕННОГО ТОКА, ПОЭТОМУ ВСЕ ЧАСТИ В ЦЕПИ КРАЙНЕ ОПАСНЫ ПРИ СОЕДИНЕНИИ С СЕТЬЮ ПЕРЕМЕННОГО ТОКА……..

2) Модернизация до бестрансформаторного источника питания со стабилизацией напряжения

Теперь давайте посмотрим, как обычный емкостной источник питания может быть преобразован в бестрансформаторный источник питания со стабилизированным или переменным напряжением без перенапряжения, применимый практически для всех стандартных электронные нагрузки и схемы. Идею предложил г-н Чандан Майти.

Технические характеристики

Если помните, я уже писал вам ранее комментарии в вашем блоге.

Бестрансформаторные схемы действительно хороши, и я протестировал пару из них со светодиодами мощностью 20 Вт и 30 Вт. Теперь я пытаюсь добавить контроллер, вентилятор и светодиод вместе, поэтому мне нужен двойной источник питания.

Примерная спецификация:

Номинальный ток 300 мАд1= 3,3–5 В 300 мА (для контроллера и т. д.) P2 = 12–40 В (или более высокий диапазон), 300 мА (для светодиода) ваша вторая схема, как уже упоминалось https://www.homemade-circuits.com/2012/08/high-current-transformerless-power.html

Но я не могу понять, как получить 3,3 В без использования дополнительного конденсатора. 1. Можно ли поставить вторую схему с выхода первой? 2. Либо второй симистор, мост поставить параллельно первому, после конденсатора получить 3,3-5В

Буду рад если поможете.

Спасибо,

Конструкция

Функции различных компонентов, используемых на различных этапах показанной выше схемы управления напряжением, можно понять из следующих пунктов:

Напряжение сети выпрямляется четырьмя 1N4007 диодами и фильтруется конденсатором 10 мкФ/400 В.

Выходное напряжение на 10 мкФ/400 В теперь достигает около 310 В, что является пиковым выпрямленным напряжением, достигаемым от сети.

Сеть делителя напряжения, сконфигурированная на базе TIP122, обеспечивает снижение этого напряжения до ожидаемого уровня или до требуемого уровня на выходе источника питания.

Вы также можете использовать MJE13005 вместо TIP122 для большей безопасности.

Если требуется 12 В, можно установить потенциометр 10 кОм для достижения этого на эмиттере/земле TIP122.

Конденсатор 220 мкФ/50 В гарантирует, что во время включения на базе мгновенно появляется нулевое напряжение, чтобы держать ее в выключенном состоянии и защищать от начального скачка напряжения.

Катушка индуктивности дополнительно гарантирует, что в период включения катушка оказывает высокое сопротивление и предотвращает попадание любого пускового тока внутрь цепи, предотвращая возможное повреждение цепи.

Для достижения 5 В или любого другого прилагаемого пониженного напряжения можно использовать стабилизатор напряжения, такой как показанная микросхема 7805.

Принципиальная схема

Использование управления полевым МОП-транзистором

Приведенную выше схему с использованием эмиттерного повторителя можно дополнительно улучшить, применив источник питания истокового повторителя полевого МОП-транзистора вместе с дополнительным каскадом управления током с использованием транзистора BC547.

Полную электрическую схему можно увидеть ниже:

Видеозапись защиты от перенапряжения

источников питания, чтобы полностью обезопасить его от пусковых токов при включении сетевого выключателя.Идея была предложена г-ном Фрэнсисом.

Технические характеристики

С большим интересом читал статьи о бестрансформаторных источниках питания на вашем сайте и если я правильно понимаю основная проблема это возможный пусковой ток в цепи при включении, а это вызвано тем, что включение не всегда происходит, когда цикл находится при нуле вольт (переход через нуль).

Я новичок в электронике, и мои знания и практический опыт очень ограничены, но если проблема может быть решена, если реализовано пересечение нуля, почему бы не использовать компонент пересечения нуля для управления им, такой как оптотриак с пересечением нуля.

Входная сторона оптотриака маломощная, поэтому можно использовать маломощный резистор для снижения сетевого напряжения для работы оптотриака. Поэтому на входе оптотриака конденсатор не используется. Конденсатор подключен на стороне выхода, который будет включен симистором, который включается при пересечении нуля.

Если это применимо, это также решит проблемы с высокими требованиями к току, поскольку оптотриак, в свою очередь, может без каких-либо затруднений работать с другим симистором с более высоким током и/или напряжением.Цепь постоянного тока, подключенная к конденсатору, больше не должна иметь проблемы с пусковым током.

Было бы неплохо узнать ваше практическое мнение и спасибо, что читаете мою почту.

С уважением,
Фрэнсис

Конструкция

Как было правильно отмечено в приведенном выше предложении, вход переменного тока без управления переходом через ноль может быть основной причиной броска тока в емкостных бестрансформаторных источниках питания.

Сегодня, с появлением сложных оптоизоляторов симисторных драйверов, переключение сети переменного тока с управлением переходом через нуль перестало быть сложной задачей и может быть легко реализовано с помощью этих устройств.

Об оптопарах MOCxxxx

Драйверы симисторов серии MOC выпускаются в виде оптронов и являются специализированными в этом отношении и могут использоваться с любым симистором для управления сетью переменного тока посредством обнаружения и контроля пересечения нуля.

Драйверы симисторов серии MOC включают MOC3041, MOC3042, MOC3043 и т. д. Все они почти идентичны по своим рабочим характеристикам с небольшими различиями в их напряжениях, и любой из них может использоваться для предлагаемого приложения контроля перенапряжения в емкостных источниках питания.

Обнаружение и выполнение перехода через нуль полностью обрабатываются внутри этих блоков оптодрайвера, и нужно только сконфигурировать с ним силовой симистор для наблюдения за предполагаемым управляемым срабатыванием симистора с переходом через нуль.

Прежде чем исследовать схему бестрансформаторного источника питания без перенапряжения симистора с использованием концепции управления переходом через ноль, давайте сначала кратко разберемся, что такое переход через ноль и связанные с ним функции.

Что такое переход через ноль в сети переменного тока

Мы знаем, что потенциал сети переменного тока состоит из циклов напряжения, которые нарастают и падают с изменением полярности от нуля до максимума и наоборот в заданной шкале.Например, в нашей сети переменного тока 220 В напряжение переключается от 0 до +310 В (пик) и обратно до нуля, затем понижается от 0 до -310 В и обратно до нуля, это происходит непрерывно 50 раз в секунду, что составляет переменный ток с частотой 50 Гц. цикл.

Когда сетевое напряжение близко к своему мгновенному пику цикла, то есть около 220 В (для 220 В) входной сети, оно находится в зоне наибольшего напряжения и тока, и если емкостной источник питания включается в этот момент можно ожидать, что все 220 В прорвется через источник питания и связанную с ним уязвимую нагрузку постоянного тока. Результатом может быть то, что мы обычно наблюдаем в таких блоках питания…. мгновенное сгорание подключенной нагрузки.

Вышеупомянутое последствие обычно наблюдается только в емкостных бестрансформаторных источниках питания, потому что конденсаторы ведут себя как короткое замыкание в течение доли секунды при воздействии напряжения питания, после чего они заряжаются и настраиваются на правильное заданное значение. выходной уровень

Возвращаясь к проблеме перехода сети через ноль, в обратной ситуации, когда сеть приближается или пересекает нулевую линию своего фазового цикла, можно считать, что она находится в самой слабой зоне по току и напряжению, и можно ожидать, что любой гаджет, включенный в этот момент, будет полностью безопасным и свободным от скачков напряжения.

Таким образом, если емкостной источник питания включается в ситуациях, когда вход переменного тока проходит через нулевую фазу, мы можем ожидать, что выход источника питания будет безопасным и не будет иметь импульсного тока.

Как это работает

Схема, показанная выше, использует драйвер симисторного оптоизолятора MOC3041 и сконфигурирована таким образом, что всякий раз, когда включается питание, он срабатывает и инициирует подключенный симистор только во время первого перехода фазы переменного тока через нуль. а затем держит переменный ток нормально включенным в течение остального периода, пока питание не будет выключено и снова включено.

На рисунке видно, как крошечная 6-контактная микросхема MOC 3041 соединена с симистором для выполнения процедур.

Вход симистора подается через высоковольтный токоограничивающий конденсатор 105/400 В, нагрузка может быть подключена к другому концу источника питания через конфигурацию мостового выпрямителя для достижения чистого постоянного тока на предполагаемой нагрузке, которая может светодиод.

Как контролируется импульсный ток

Всякий раз, когда включается питание, первоначально симистор остается выключенным (из-за отсутствия привода затвора), как и нагрузка, подключенная к мостовой сети.

Питающее напряжение, полученное с выхода конденсатора 105/400 В, достигает внутреннего ИК-светодиода через контакт 1/2 оптоИС. Этот вход контролируется и обрабатывается внутренне в соответствии с откликом ИК-светодиода… и как только обнаруживается, что подаваемый цикл переменного тока достигает точки пересечения нуля, внутренний переключатель мгновенно переключает и запускает симистор и поддерживает систему во включенном состоянии в течение остаток периода, пока устройство не будет выключено и снова включено.

При описанной выше настройке при каждом включении питания симистор оптоизолятора МОС обеспечивает срабатывание симистора только в тот период, когда сеть переменного тока пересекает нулевую линию своей фазы, что, в свою очередь, отлично удерживает нагрузку в безопасности и без опасного всплеска спешки.

Улучшение вышеприведенной конструкции

Здесь обсуждается комплексная схема емкостного источника питания с детектором пересечения нуля, ограничителем перенапряжения и регулятором напряжения, идея была представлена ​​г-ном Чами

Разработка усовершенствованной схемы емкостного источника питания с Обнаружение пересечения нуля

Привет, Swagatam.

Это моя конструкция емкостного источника питания с переходом через нуль, с защитой от перенапряжения и стабилизатором напряжения, я постараюсь перечислить все свои сомнения.
(я знаю, что это будет дорого для конденсаторов, но это только для целей тестирования)

1-Я не уверен, нужно ли менять BT136 на BTA06 для обеспечения большего тока.

2-Модуль Q1 (TIP31C) рассчитан только на 100 В макс. Может стоит поменять на транзистор 200В 2-3А?, типа 2SC4381.

3-R6 (200R 5W), я знаю, что этот резистор довольно маленький, и это моя ошибка
, я действительно хотел поставить резистор 1k.А вот с резистором 200R 5W
будет работать?

4-Некоторые резисторы были изменены в соответствии с вашими рекомендациями, чтобы сделать его способным работать на 110 В. Может быть, резистор на 10 кОм должен быть меньше?

Если вы знаете, как заставить его работать правильно, я буду очень рад исправить это. Если это работает, я могу сделать для него плату, и вы можете опубликовать ее на своей странице (бесплатно, конечно).

Спасибо, что нашли время и посмотрели мою полную ошибок схему.

Хорошего дня.

Chamy

Оценка конструкции

Здравствуйте, Chamy,

Ваша схема выглядит нормально. Вот ответы на ваши вопросы:

1) да BT136 следует заменить на более мощный симистор.
2) TIP31 можно заменить транзистором Дарлингтона на 200 В, таким как BU806 и т. д., в противном случае он может работать неправильно.
3) при использовании резистора Дарлингтона номинал базового резистора может быть высоким, вполне подойдет резистор на 1 кОм/2 Вт.
Однако сам по себе дизайн выглядит излишним, гораздо более простую версию можно увидеть ниже https://www.homemade-circuits.com/2016/07/scr-shunt-for-protecting-capacitive-led.html
С уважением

Swagatam

Артикул:

Цепь перехода через нуль

4) Переключение бестрансформаторного источника питания с помощью IC 555

Это четвертое простое, но разумное решение реализовано здесь с использованием IC 555 в моностабильном режиме для управления безбросковым выбросом в трансформаторе питание через концепцию коммутационной схемы перехода через нуль, при которой входная мощность от сети может поступать в цепь только во время прохождения через ноль сигнала переменного тока, тем самым устраняя возможность бросков напряжения. Идею подсказал один из заядлых читателей этого блога.

Технические характеристики

Будет ли бестрансформаторная схема с переходом через ноль работать для предотвращения начального пускового тока, не допуская включения до нулевой точки в цикле 60/50 Гц?

Многие дешевые твердотельные реле, менее 10,00 индийских рупий, со встроенной функцией.

Также я хотел бы управлять 20-ваттными светодиодами с этой конструкцией, но я не уверен, какой ток или насколько горячими будут конденсаторы. Я полагаю, это зависит от того, как светодиоды подключены последовательно или параллельно, но скажем, конденсатор рассчитан на 5 ампер или 125 мкФ конденсатор нагреется и взорвется???

Как читать характеристики конденсаторов, чтобы определить, сколько энергии они могут рассеять.

Приведенный выше запрос побудил меня искать похожую конструкцию, включающую концепцию переключения при пересечении нуля на основе микросхемы IC 555, и наткнулся на следующую превосходную схему бестрансформаторного источника питания, которую можно использовать для убедительного устранения всех возможных пусковых импульсов.

Что такое переключение при переходе через нуль:

Прежде чем приступить к изучению предлагаемой бестрансформаторной схемы без перенапряжений, важно изучить эту концепцию.

Все мы знаем, как выглядит синусоида сетевого сигнала переменного тока.Мы знаем, что этот синусоидальный сигнал начинается с отметки нулевого потенциала и экспоненциально или постепенно повышается до точки пикового напряжения (220 или 120), а оттуда экспоненциально возвращается к отметке нулевого потенциала.

После этого положительного цикла осциллограмма опускается и повторяет описанный выше цикл, но в отрицательном направлении, пока снова не вернется к нулевой отметке.

Описанная выше операция выполняется от 50 до 60 раз в секунду в зависимости от технических характеристик сети.
Поскольку этот сигнал входит в цепь, любая точка сигнала, кроме нуля, представляет потенциальную опасность скачка напряжения при включении из-за высокого тока в сигнале.

Однако описанной выше ситуации можно избежать, если нагрузка сталкивается с включенным выключателем во время перехода через ноль, после чего экспоненциальный рост не представляет угрозы для нагрузки.

Именно это мы и попытались реализовать в предлагаемой схеме.

Схема работы

На приведенной ниже принципиальной схеме видно, что 4 диода 1N4007 образуют стандартную конфигурацию мостового выпрямителя, катодный переход создает в линии пульсации частотой 100 Гц.
Частота выше 100 Гц сбрасывается с помощью делителя потенциала (47k/20K) и подается на положительную шину IC555. По этой линии потенциал соответствующим образом регулируется и фильтруется с помощью D1 и C1.

Вышеупомянутый потенциал также подается на базу Q1 через резистор 100k.

IC 555 сконфигурирован как моностабильный MV, что означает, что его выход будет повышаться каждый раз, когда контакт № 2 заземлен.

В периоды, когда напряжение в сети переменного тока превышает (+)0,6 В, Q1 остается выключенным, но как только кривая переменного тока достигает нулевой отметки, то есть становится ниже (+)0.6 В, Q1 включает заземляющий контакт № 2 микросхемы и формирует положительный выход на контакт № 3 микросхемы.

Выход IC включает SCR и нагрузку и поддерживает их во включенном состоянии, пока не истечет время MMV, чтобы начать новый цикл.

Время включения моностабильного устройства можно установить, изменив предустановку 1M.

Большее время включения обеспечивает больший ток нагрузки, делая ее ярче, если это светодиод, и наоборот.

Условия включения этой схемы бестрансформаторного источника питания на основе IC 555, таким образом, ограничиваются только тогда, когда переменный ток близок к нулю, что, в свою очередь, гарантирует отсутствие перенапряжения при каждом включении нагрузки или цепи.

Принципиальная схема

Для драйвера светодиодов

Если вы ищете бестрансформаторный источник питания для драйвера светодиодов на коммерческом уровне, то, вероятно, вы можете попробовать концепции, описанные здесь.

Резисторы для светодиодных цепей | Применение резисторов

Резисторы в схемах светоизлучающих диодов (LED)

Светодиод (светоизлучающий диод) излучает свет, когда через него проходит электрический ток. Простейшая схема питания светодиода представляет собой источник напряжения с последовательно соединенными резистором и светодиодом.Такой резистор часто называют балластным резистором. Балластное сопротивление используется для ограничения тока через светодиод и предотвращения чрезмерного тока, который может сжечь светодиод. Если источник напряжения равен падению напряжения светодиода, резистор не требуется. Светодиоды также доступны в интегрированном корпусе с соответствующим резистором для работы светодиодов.

Сопротивление балластного резистора легко рассчитать с помощью закона Ома и законов Кирхгофа. Номинальное напряжение светодиода вычитается из источника напряжения, а затем делится на желаемый рабочий ток светодиода:

$$R = \frac{V — V_{LED}}{I}$$

Где В — источник напряжения, В _LED — напряжение светодиода, а I — ток светодиода.Таким образом, вы можете найти правильный резистор для правильной работы светодиода.

Эта простая светодиодная схема с балластным резистором может использоваться в качестве индикатора включения для DVD-плеера или компьютерного монитора. Хотя эта схема широко используется в бытовой электронике, она не очень эффективна, так как избыточная энергия от источника напряжения рассеивается на балластном резисторе. Поэтому иногда применяются более сложные схемы для обеспечения большей энергоэффективности.

Пример простой светодиодной схемы

В следующем примере светодиод с напряжением 2 В и током 30 мА должен быть подключен к источнику питания 12 В.

Балластное сопротивление можно рассчитать по формуле:

$$R = \frac{V — V_{LED}}{I} = \frac{12 — 2}{0,03} = 333 \Omega$$

Резистор должен иметь сопротивление 333 Ом. Если точное значение недоступно, выберите следующее более высокое значение сопротивления, чтобы поддерживать ток ниже пределов светодиода.

Несколько светодиодов в последовательной цепи

Часто несколько светодиодов подключаются к одному источнику напряжения последовательным соединением. Таким образом, несколько резисторов могут разделять один и тот же ток. Поскольку ток через все последовательно соединенные светодиоды одинаков, они должны быть одного типа. Обратите внимание, что для освещения одного светодиода в этой схеме используется столько же энергии, сколько и для нескольких последовательно соединенных светодиодов. Источник напряжения должен обеспечивать достаточно большое напряжение для суммы падений напряжения светодиодов плюс резистор. Обычно источник напряжения на 50 процентов выше, чем сумма напряжений светодиодов. В качестве альтернативы можно использовать источник с более низким напряжением и более низким током, компенсируя более низкую яркость каждого отдельного светодиода за счет использования большего количества светодиодов.Кроме того, тепловые потери меньше, а срок службы светодиодов выше из-за меньшей нагрузки.

Пример последовательного подключения нескольких светодиодов

В этом примере два светодиода соединены последовательно. Один красный светодиод с напряжением 2 В и синий светодиод с напряжением 4,5 В. Оба имеют номинальную силу тока 30 мА. Законы Кирхгофа говорят нам, что сумма падений напряжения в цепи равна нулю. Поэтому напряжение на резисторе должно быть равно напряжению источника минус сумма падений напряжения на светодиодах.По закону Ома рассчитываем значение сопротивления балластного резистора:

$$R = \frac{V — V_{LED1} — V_{LED2}}{I} = \frac{12 — 2 — 4,5}{0,03} = 183,3 \Omega$$

Сопротивление резистора должно быть не менее 183,3 Ом. Обратите внимание, что падение напряжения на резисторе составляет 5,5 В. Можно было бы подключить в схему дополнительные светодиоды.

Несколько светодиодов в параллельной цепи

Возможно подключение светодиодов параллельно, но это может создать больше проблем, чем последовательное подключение.Прямые напряжения светодиодов должны точно совпадать, иначе загорится только светодиод с самым низким напряжением и, возможно, перегорит из-за избыточного тока. Даже если светодиоды имеют одинаковую спецификацию, они могут иметь плохое соответствие ВАХ из-за различий в производственном процессе. Это приводит к тому, что светодиоды пропускают разный ток. Чтобы свести к минимуму разницу в токе, параллельно подключенные светодиоды обычно имеют балластный резистор для каждой ветви.

Как работает светодиод?

Светодиод (светоизлучающий диод) представляет собой полупроводниковое устройство.По сути, это соединение P-N с выводами, прикрепленными к каждой стороне. Идеальный диод имеет нулевое сопротивление при прямом смещении и бесконечное сопротивление при обратном смещении. Однако в реальных диодах на диоде должно присутствовать небольшое напряжение, чтобы он проводил ток. Это напряжение, наряду с другими характеристиками, определяется материалами и конструкцией диода. Когда напряжение прямого смещения становится достаточно большим, избыточные электроны с одной стороны перехода начинают объединяться с дырками с другой стороны.Когда это происходит, электроны переходят в менее энергичное состояние и выделяют энергию. В светодиодах эта энергия выделяется в виде фотонов. Материалы, из которых изготовлен светодиод, определяют длину волны и, следовательно, цвет излучаемого света. Первые светодиоды были изготовлены из арсенида галлия и излучали красный свет. Сегодня светодиоды изготавливаются из различных материалов и могут излучать различные цвета. Напряжения варьируются от примерно 1,6 В для красных светодиодов до примерно 4,4 В для ультрафиолетовых. Знание правильного напряжения важно, потому что приложение слишком большого напряжения к диоду может привести к большему току, чем светодиод может безопасно выдержать.

Сегодня доступны светодиоды малой и высокой мощности. Светодиоды обычно выделяют меньше тепла и потребляют меньше энергии, чем лампы накаливания такой же яркости. Они также служат дольше, чем эквивалентные лампочки. Светодиоды используются в широком спектре осветительных и светочувствительных приложений.

Использование светодиодов в качестве фотодиодов

В качестве фотодиодов можно использовать светодиоды

. Фотодиоды — это полупроводники, поведение которых противоположно светодиодам. В то время как светодиод будет излучать свет по мере его проводимости, фотодиод будет генерировать ток при воздействии света с правильной длиной волны.Светодиод будет демонстрировать эту характеристику при воздействии света с длиной волны ниже его нормальной рабочей длины волны. Это позволяет использовать светодиоды в таких схемах, как датчики света и оптоволоконные цепи связи.

Светодиодный символ

Как разрядить конденсаторы в импульсном источнике питания

Вот краткое руководство о том, как разрядить конденсаторы в блоке питания, чтобы вы могли безопасно его отремонтировать:

1. Не замыкайте выводы конденсатора фильтра отверткой.Это может быть опасно.
2. Вкрутите 100-ваттную лампочку в патрон с открытыми проводами.
3. Подсоедините по одному проводу к каждой клемме конденсатора, лампочка должна загореться.
4. Когда лампа гаснет, конденсатор пуст.
5. В качестве альтернативы, вы можете шунтировать клеммы конденсатора на несколько секунд с помощью резистора высокой мощности, что-то вроде 2,2 кОм, 10 Вт будет работать.

Импульсные блоки питания имеют несколько фильтрующих конденсаторов большого размера, которые могут удерживать опасные заряды, даже если блок питания не использовался в течение нескольких дней.Эти фильтрующие конденсаторы обычно имеют значения до 220 мкФ/250 В и 330 мкФ/400 В. Вы должны разрядить конденсаторы перед работой с цепями питания, чтобы не получить удар током.

Существует три различных способа разрядки больших фильтрующих конденсаторов в блоке питания: с помощью отвертки, выводов 100-ваттной лампочки в цоколе и выводов резистора высокой мощности.

Не рекомендуется использовать отвертку для разрядки конденсатора, так как это может привести к возникновению искры и повреждению печатной платы или схемы источника питания.Можно даже взорвать силовую часть. Имейте в виду, что если вы знаете, что накопленное напряжение конденсатора относительно низкое, вы можете разрядить его с помощью небольшой отвертки без чрезмерного риска.

Если конденсатор держит больший заряд, разрядка конденсатора может расплавить наконечник отвертки, а также медь печатной платы. Сильная искра особенно опасна: из печатной платы могут вылететь маленькие кусочки припоя или меди, что может повредить глаза.

Второй метод заключается в размещении проводов 100-ваттной электрической лампочки с цоколем на проводе конденсатора. Он используется техническими специалистами по всему миру. Лампочка действует как индикатор, показывающий, есть ли заряд на конденсаторе. Если есть заряд, лампочка загорится и в конечном итоге погаснет, когда разрядится конденсатор в импульсном источнике питания.

Последний метод заключается в размещении выводов резистора высокой мощности на выводы конденсатора.Вы можете использовать десятиваттный резистор на 2,2 кОм для разряда высоковольтных конденсаторов в импульсном блоке питания. Это очень простой и эффективный процесс, который занимает всего несколько секунд, чтобы полностью разрядить конденсатор.

На самом деле нет смысла разряжать конденсатор с помощью отвертки, когда все, что вам нужно, это лампочка или резистор, поэтому имейте это в виду, когда в следующий раз вам понадобится разрядить конденсаторы в импульсном блоке питания.

Калькулятор частоты

sg3524 Расчет напряжения постоянного и переменного тока, мощности постоянного и переменного тока, развиваемой на нагрузке.SG3524 Нажмите, чтобы посмотреть. Он имеет два выхода ШИМ, каждый из которых является инверсией. Инвертор, реализованный в этой схеме, представляет собой инвертор прямоугольной формы и работает с устройствами, которым не требуется чистый синусоидальный переменный ток. Эта полупроводниковая схема электронного компаса использует единственную в своем роде сенсорную технологию, которая создает две точно определенные точки, ориентированные на магнитный север, как показано светодиодом. Двойные чередующиеся выходы позволяют использовать как несимметричные, так и двухтактные приложения. SG3525 SMPS Принципиальная схема имеет 3 и 700 Вт (+ — 50 В 50 кГц), 800 Вт (+ -42 В 60 кГц) и 900 Вт (+ -70 В 50 кГц) электрические схемы для того же SMPS PWM управления SG3525 используется встроенная выходная диафрагма используется для управления mosfetleri ir2110, но по своей мощности, выходным напряжениям некоторые значения отличаются от 800-ваттной схемы SMPS, изготовленной с помощью proteus из подготовленных … Части TimerBlox ® представляют собой небольшие, точные и простые устройства синхронизации, предназначенные для 5 основных операций: колебание, управляемое напряжением (VCO), низкочастотный Синхронизация, широтно-импульсная модуляция (ШИМ), однократная генерация и задержка сигнала.74788 => v out adc = 2. Входное напряжение CollectorVoltage ErrorAmp Диапазон синфазных сигналов CurrentLimit Sense Диапазон синфазных сигналов OutputCurrent (каждый транзистор) ReferenceLoad Current OscillatorCharging Current 40V0V 40V1. Регулятор работает на фиксированной частоте, которая задается одномоментным резистором RT и одним времязадающим конденсатором CT. 5 кГц, а период времени намного больше по сравнению с 16 кГц (MEGA PROMO) 263 доллара США. Я выбираю sg3524, потому что мой sg3525 продолжает гореть на высокой частоте, т.е. C)/частота 50 Гц с номинальной мощностью 100 ВА.Во-первых, инвертор должен будет эмулировать питание сети от постоянного тока. Этот инвертор хорош для небольших нагрузок, таких как светодиодные лампы мощностью 15 Вт, зарядное устройство для мобильного телефона и другие электрические аксессуары. Фильтр нижних частот секции LC обычно устанавливается на … Simple Electronics Projects for Beginners. РАСЧЕТ ЧАСТОТЫ: частота, генерируемая IC, рассчитывается следующим образом. Качество магазина и лучшие инверторы и преобразователи напрямую от китайских поставщиков инверторов и преобразователей. 4В-0. говорит Свагатам. Эта микросхема используется для генерации частоты 50 Гц, необходимой для подачи переменного тока инвертором.Этот калькулятор преобразования частоты в длину волны помогает определить длину волны сигнала на основе частоты. Каскад генератора электрической дуги локальной сборки: IC SG3524 используется для генерации импульса, необходимого для управления полевым МОП-транзистором (IRF150). Расчет площади сердечника, A. Альтернативный каталожный номер. Частотная формула для IC 555 с диодом на выводе # 6 и №7: Для генерации выходного сигнала прямоугольной формы с частотой 50-60 Гц. Мы можем применить смещение постоянного тока от +5 В до +15 В к этой цепи и получить от 110 В до 230 В переменного тока с частотой от 50 Гц до 60 Гц, но на выходе может быть не чистая синусоида, как на выходе инвертора ШИМ, он дает только пульсирующий переменный ток.Теперь ясно, что я должен быть в состоянии достичь коэффициента заполнения ширины импульса от 33% до 50%, точно говоря. говорит победа. Программа доставки. диапазон частот от 50 до 60 Гц с помощью частотного потенциометра r4, как сделать схему инвертора от 12 В до 220 В переменного тока Схема 1000 Вт 120 В переменного тока с использованием полного транзистора c945 или c1815 Частота 50 Гц или 60 Гц используйте его для запуска мортора, если вы не используете его слишком долго вместо этого , автомобиль . .. Инвертор представляет собой небольшую схему, которая преобразует постоянный ток (DC) в переменный ток (AC).Кремниевый полевой транзистор класса А обеспечивает выдающуюся линейность. 3V 20mA30A 2mAO Генератор Диапазон частот Генератор Синхронизирующий резистор Генератор Синхронизирующий конденсатор Рабочий диапазон температур окружающей среды … Эта микросхема используется для генерации частоты 50 Гц, необходимой для подачи переменного тока инвертором. 99 СКИДКА 23% | Купить Инвертор шпинделя Wk600 11 кВт, 380 В, 15 л.с., приводы с переменной скоростью, инвертор преобразователя частоты двигателя переменного тока у продавца CNWeiKen в официальном магазине. Скачать. 7. Эта статья представляет собой набор простых схем электроники, которые мы публиковали в течение 3 лет, и которые можно использовать в качестве простых электронных проектов для студентов, начинающих, студентов инженерных специальностей и других любителей.Я предполагаю, что smps дадут вам лучшую эффективность на частоте 50 кГц, потому что на этой частоте у вас есть правильное количество витков в первичной обмотке. Семейство SG3524 было разработано для импульсных регуляторов любой полярности, преобразователей постоянного тока с трансформаторной связью, бестрансформаторных удвоителей напряжения и преобразователей полярности, использующих методы широтно-импульсной модуляции с фиксированной частотой. 1. Синхронизирующий резистор генератора 400 кГц RT 2. Блок-схема SG3524. 12 Рисунок 11. (Чем меньше частота, тем больше витков) Коэффициент мощности 1 означает, что волна напряжения и волна тока находятся в фазе.SG3524 представляет собой схему управления импульсным регулятором напряжения с фиксированной частотой и модуляцией. Микросхема SG3524 представляет собой схему управления стабилизатором напряжения с фиксированной частотой ШИМ (широтно-импульсная модуляция) с независимыми выходами для несимметричных или двухтактных приложений. Даже ведущие компании-производители инверторов также используют Sg3525 в преобразователе постоянного тока в постоянный. Схема инвертора 5000w SG3524 Лист данных Схема управления SMPS — NXP Semiconductors РЕГУЛИРУЮЩИЕ ШИМ-ИМПУЛЬСНЫЕ МОДУЛЯТОРЫ, STMicroelectronics SG3524B Распиновка, минимальная схема, калькулятор максимальной частоты | avrПрограммисты. По этой причине мне пришла в голову идея использовать ИС ШИМ-контроллера (Osc. Схема инвертора ШИМ 250 Вт Схема инвертора ШИМ SG3524. 40. Я делаю инвертор, используя tl494 и sg3524. Заглушки пьедесталов. Я построил эту конструкцию. 1. Необходимые параметры силового каскада Для расчета силового каскада необходимы следующие четыре параметра: поддерживать постоянное напряжение на широтно-импульсном модуляторе постоянного тока SG3524 3.Конденсатор 47 мкФ. Что вам, вероятно, понадобится, так это простой синусоидальный генератор и большой аудиоусилитель. Этот инвертор с чистой синусоидой серии APC представляет собой комбинацию инвертора, зарядного устройства и автоматического переключателя переменного тока. Контакт 2 (не инв. вход). расстраиваюсь. В соответствии с принципом работы SG3524, чтобы получить волну SPWM, она должна быть синусоидальной, она будет добавлена ​​к внутренней части SG3524 и по сравнению с пилообразной может быть получена синусоидальная волна широтно-импульсной модуляции. напряжение C к A. 1 Блоки питания; Рисунок 4 Анонимный привет Тахмид » меня зовут Мохамед Мустафа из Египта, пожалуйста, помогите мне спроектировать мой инвертор мощности >>> Я купил ферритовый сердечник ETD34 и обнаружил, что при 100 кГц этот трансформатор выдает 321 ватт ‘из технического паспорта’ могу ли я работать irfz44n на 100 кГц или это не рекомендуется, и я вычисляю, но с 75 кГц количество витков первичного и вторичного модулятора ШИМ (проект):) предлагаю заменить его на компоненты SG3524, SG3525 или TL494, чтобы выбрать модуляторный выбор для всех возможных вариантов. TL.Время цикла SCLK. Я использую его в качестве резервного источника питания для всего моего дома, когда происходят перебои с прибл. Например, если десять учащихся набрали 90 баллов по статистике, то 90 баллов имеют частоту 10. Tambua ufanyaji kazi wa SG3524. 8V 3. и C. Я не пытался посмотреть, что произойдет, если отношение будет калькулятором таблицы частот. Siemens SAK-C167CS-LM (16-разрядный микроконтроллер с фиксированной запятой) был выбран для генерации сигналов ШИМ для ВЧ моста ШИМ. частота (f) = 1/4. ФАЗ-С32/3. B 22 U. Я не знаю, о каком контроллере SMPS вы говорите.230 В переменного тока подается на высокочастотный преобразователь, который представляет собой цепь SMPS, имеющую 3 версии схем 700 Вт (+-50 В 50 кГц), 800 Вт (+-42 В 60 кГц) и 900 Вт (+-70 В 50 кГц) для одного и того же ШИМ-управления. выход используется для привода встроенного MOSFET sg3525 ir2110, но в соответствии с некоторыми значениями, силы выхода цепи voltajlarına SMPS были подготовлены с proteus aras 800w pcb çizimide. icu ~ 4e749835 12 24V SG3524 Плата драйвера инвертора высокой мощности с регулировкой выходной частоты прямоугольной формы 260 Гц-in Инверторы и преобразователи от Home Improveme… | Кедвенчек в 2019 году | Цепь питания, Импульсный источник питания, Сварочный аппарат инвертора ~ 1 ноября 2019 г. — 12 24 В SG3524 Плата драйвера инвертора высокой мощности Выходная частота прямоугольной формы … Коэффициент частотной модуляции поддерживался постоянным при mf = 15.4 RC (Эта формула отличается для каждой ИС) f= 1/4. В документе описывается конструкция и конструкция инвертора на основе металлооксидно-полупроводникового полевого транзистора (MOSFET) мощностью 5 кВА с широтно-импульсной модуляцией (ШИМ), который работает по принципу ШИМ. нс мин. Бесплатный доступ к готовым к использованию схематическим обозначениям, посадочным местам печатных плат и 3D-моделям STEP. Максимальная ширина импульса при минимальном диапазоне и минимальном потенциометре составляет ~1. Диапазон частот генератора fosc 0.3 CRC функциональное описание; 3. Магнитные материалы, используемые для изготовления низкочастотных и высокочастотных трансформаторов, показаны в Таблице 7-1.Частота переключений как функция этих двух переменных представлена ​​на графике ниже: 1 Это можно заметить во время каждой из них. значения, которые заставляют его работать в свободном режиме на 90% от частоты внешней синхронизации. Модифицированная прямоугольная волна может быть сгенерирована с помощью интегральных схем… 250–5000 Вт ШИМ-преобразователь постоянного/переменного тока 220 В: это усиленная конструкция инвертора постоянного/переменного тока с широтно-импульсным модулятором, использующая микросхему SG3524. Схема управления мощностью Свободные выходы для несимметричных или двухтактных приложений Низкий ток в режиме ожидания.8 15 Инвертор является основным компонентом любой независимой энергосистемы, которая производит мощность переменного тока из постоянного тока. Один из выводов (на выводе 6 SG3524) имеет резистор, который подключается к земле. 22 октября 2020 г. — Изучите доску Мехмуда Хака «UPS Inverter» на Pinterest. Это принципиальная схема аудиоусилителя мощностью 260 Вт со схемой питания, способной выдавать среднеквадратичную мощность до 260 Вт при нагрузке 8 Ом. 30 . В сочетании с комплектом K6000 можно получить полный программируемый термостат (к контроллеру можно подключить максимум четыре дискретных датчика).Выходная частота этой схемы может быть изменена … Этот комплект был разработан для использования с контроллерами K6000 или K6002 для создания системы регулирования и контроля температуры. В следующем разделе предлагаемый преобразователь тестируется как в условиях CCM, так и в условиях DCM. Калькулятор цепи. 1 мкФ вы получаете что-то выше 100 Гц, поэтому есть вероятность, что вы получите правильную частоту с предложенными значениями. частота (f) = 1/4. 20В/4А это 5 Ом. Полевые транзисторы RFP50N06 рассчитаны на 50 ампер и 60 вольт.rt=20 Pot,ct=1nf. 1 введение CRC; 3. Частота 100 кГц. • Рассчитайте все параметры преобразователя, такие как L и C, а затем используйте Pspice для моделирования и настройки схемы. Вы также можете использовать 100 Ом вместо 220 Ом. Инвертор мощности постоянного/переменного тока 220 В постоянного/переменного тока мощностью от 250 до 5000 Вт. Это усиленная конструкция инвертора постоянного/переменного тока с широтно-импульсным модулятором, использующая микросхему SG3524. Если нет, вам нужно выяснить, сколько энергии вкладывается в то, что я выбираю частоту около 70 кГц и получаю около 66 кГц.Миниатюрный автоматический выключатель (MCB), 32 A, 3p, характеристика: C. Я использовал SG3524. . приблизительно f=50 Гц. регулирование преобразователя постоянного тока. Двойные чередующиеся выходы позволяют использовать как односторонние, так и двухтактные приложения. Схема инвертора ШИМ 250Вт SG3524. Полная схема управления мощностью ШИМ 2. Высокий уровень SCLK до . АЗ-3-С32. 748 => v in (рассчитывается контроллером u) = 301 v В схеме ШИМ-контроллера используются такие микросхемы, как SG3524, PWM IC KA 3225 или LM 494. Описание схемы. Tempus — Калькулятор функции Гарне.рабочий цикл около 51%. В карточном каталоге гидрокотлов Южная Африка vr-jp88 fkui 2012 г. до н.э. провинциальная буква класса 6073 n. 200-ваттная инверторная плата типа sg3524 с 100-ваттным инверторным трансформатором в комплекте из 2 шт. Получите схему соединений с платой. Рассчитайте постоянное, переменное напряжение, постоянную и переменную мощность, развиваемую на нагрузке. 00915827 v out real = 2.txt) или читать онлайн бесплатно. Если желательно синхронизировать SG1524 с внешними часами, положительный импульс может быть подан на вывод часов. 2 1 Кафедра машиностроения, инженерный факультет, Политехнический институт Ибадан, П. Моя катушка около 1uH. MHL9236N Линейный РЧ-усилитель LDMOS для сотовой связи Предназначен для сверхлинейных усилителей в системах с сопротивлением 50 Ом, работающих в полосе частот сотовой связи. Специальное предложение Часы/календарь реального времени с батарейным питанием и энергонезависимой оперативной памятью 64 Кбит по специальной цене 35. С каждым полевым транзистором, рассчитанным на 110 А, … Academia. 278876 ФАЗ-С32/3. Без какой-либо автоматической регулировки генератора растущие искры «затухают» от 250 до 5000 Вт. ШИМ-преобразователь постоянного/переменного тока 220 В: это усиленная конструкция широтно-импульсного модулятора постоянного/переменного тока с использованием микросхемы SG3524.(-6) f=54. Схема электронного компаса. CS low to SCLK high setup t 5. Я обнаружил, что для получения полной формы выходного сигнала процесс переключения будет проходить через четыре этапа, в которых я разделю свой период на 4, что составляет 5 мс … SG3524, соответственно регуляторы любой полярности, трансформатор преобразователи постоянного тока в постоянный, бестрансформаторные удвоители напряжения и преобразователи полярности, использующие методы широтно-импульсной модуляции с фиксированной частотой. Генератор должен быть запрограммирован со значениями R T и C T, которые заставят его работать в свободном режиме на 90% от внешней частоты синхронизации.от контакта 11 и 14 10 Ом и 1 кОм к земле d. я позволю вам сделать расчет, сколько fets может работать с 500 мА. Имея на складе более 500 000 электронных компонентов, мы обеспечиваем БЫСТРО то же самое … Обратите внимание, что для каждого результата, следующего за каждым уравнением, основаны на выбранных / заданных параметрах: Желаемый запас по фазе: 40 градусов Взаимная частота: 2990 Гц Усиление силового каскада: 34 , 1400 Вт 12 В постоянного тока в цепь преобразователя постоянного тока Схема преобразователя напряжения постоянного тока, поскольку симметричный +-70 В постоянного тока поворачивается SG3525 SMPS PWM управления IC используется на полу.За пределами этого диапазона операционный усилитель доводится до насыщения. T. Рабочая (коммутируемая) частота должна быть в диапазоне \(10 — 50 кГц\) Рис. 1. 18 0. Таким образом, используется трансформатор гораздо меньшей массы, позволяющий работать с гораздо большей выходной мощностью. Используя потенциометр, я могу создать ШИМ-импульс шириной ~ 300 нс, при максимальной настройке потенциометра он становится 50% прямоугольной волны частоты, определяемой потенциометром 2, который имеет 2 диапазона. M. All Flora voglio vederti felice frasi marco antonio queiroga 05 мая 2021 г. Мы собираемся изготовить инвертор для нашего усилителя 1000 Вт. Схема инвертора мощности: это схема инвертора мощности на основе MOSFET RFP50N06.SG3524 содержит встроенный стабилизатор 5 В, который подает опорное напряжение, а также обеспечивает ответ: в основном ваша проблема заключается в том, что вы используете LC-генератор. Инвертор питания постоянного/переменного тока мощностью от 250 до 5000 Вт с широтно-импульсным модулятором 220 В. Это усиленная конструкция инвертора постоянного/переменного тока с широтно-импульсным модулятором, использующая микросхему SG3524. 1 мкФ — это максимальное значение, а 100 кОм — это… Все розничные контроллеры нагружены конденсаторами. Для этого мы используем инвертор, который преобразует D. com, нажмите здесь. 0 Генератор, вероятно, предназначен для работы на гораздо более высокой частоте, чем типичная мощность 50-60 Гц.5, когда не загружен. (Если не указано иное, эти характеристики применимы к рабочим температурам окружающей среды для SG1524 с -55. CS высокое время удержания t. Выходная мощность может плавно регулироваться от ций. 6 лет … электросхема, 250 Вт 5000 Вт sg3524 dc ac инвертор схема электроника, таймер 555 Схема схемы инвертора ic 12 В на 220 В, схема преобразователя постоянного тока в переменный ток, на которой вы можете питать только лампочки и небольшие электроинструменты, которые не требуют частоты, с помощью Глава 4 — Транзисторы с биполярным переходом.Эта мощность может быть использована для электронных устройств, таких как телевизор, мобильные телефоны, компьютер и т. д. Научная схема схемы высокочастотного зеркального инвертора с резонансом преобразователя и выходным фильтром, что такое переменный привод, типы его работы, приложения, как сделать простую 100-ваттную печатную плату для производства печатных плат. сборка рейминг 5кВА ферритовый сердечник полный рабочий расчет детали самодельные проекты однофазный п.п. комплементарный по схемам 13406… до 0-45%, а эффективная частота коммутации на трансформаторе 1/2 частоты генератора.О простой схеме ШИМ. Ead также Работа современной светодиодной лампы с бестрансформаторным источником питания Что внутри мобильного зарядного устройства Как мобильное зарядное устройство Источник питания Цепь питания 25 Ом. 11 Сборка 4142. Может использоваться в качестве инвертора для бытовых нужд для включения легких нагрузок (электролампы, КЛЛ и т.д.) в момент отключения электричества. 4*19*1000*0. edu — это платформа, на которой ученые могут обмениваться исследовательскими работами. ОПИСАНИЕ. org Пилообразный сигнал представляет собой напряжение на конденсаторе C, которое вместе с потенциометром P2 определяет рабочую частоту SG3524, представленную схемой IC0, и частоту переключения повышающего преобразователя.Результирующая частота ШИМ-сигнала будет в 16 раз меньше этой тактовой частоты счетчика, так как для совершения одного «оборота» счетчика требуется 16 импульсов. SG3524N ti SG3524, Регулирующие широтно-импульсные модуляторы . ) Для типичных значений TA = 25°C, для мин./макс. значений TA является применимым диапазоном рабочих температур окружающей среды, если не указано иное. Посмотрите больше идей о силовых инверторах, силовых инверторах, электронных схемах. Я думаю, что наиболее важной частью этих систем являются автоусилители.Это моя схема инвертора широтно-импульсного модулятора постоянного/переменного тока с использованием микросхемы SG3524. RT устанавливает зарядный ток для CT, поэтому на CT существует линейное линейное напряжение, которое далее подается на встроенный компаратор. Я использую SG3524 в качестве широтно-импульсного модулятора. Контроллеры переключения постоянного тока постоянного тока SG3524 Лист данных (PDF) — Texas Instruments. Тестовая схема из таблицы данных SG3524 показана ниже. ₹ 79. 1 x 10 -6 x 50 = 236 кОм В секции колебаний этого инвертора используется микросхема SG3524. Farnell — один из крупнейших в мире дистрибьюторов электронных компонентов.24В 12-0-12С. Рабочая частота до 300КГц 5. Блок-схема блока вычисления CRC; 3. 2 и 4. NXP Semiconductors — интерфейсные модули NXP обеспечивают подключение WiFi 6 в Samsung Flip 3 — 17 декабря 2021 г.; LitePoint — LitePoint сотрудничает с Mediatek для ускорения разработки продуктов Wi-Fi 6 и Wi-Fi 6E — 17 декабря 2021 г.; Teledyne e2v HiRel Electronics — Teledyne e2v HiRel представляет космический МИС МИС X-диапазона для частот от 8 до 12 ГГц — 17 декабря 2021 г. Sg3525 представляет собой интегральную схему ШИМ-контроллера с режимом напряжения.Мастер SMPS для создания конструкций обратноходового преобразователя с трансформаторной связью с использованием вкладки катушки индуктивности доступен, чтобы показать, как работают мастера SMPS. Почтовое отделение I, Ибадан, штат Ойо, Нигерия. На контакт 2 мы поместили стабильный выход реверанса 17 мая 2019 г. — 1. Обычно LC-фильтр нижних частот второго порядка используется для фильтрации высокочастотной несущей частоты. 5) — 1], это уравнение используется для фиксации резистора обратной связи RF (R4), который управляет выходной ШИМ.e 100KHZ Но вы всегда должны получить правильную частоту, если вы просто рассчитываете tc и td отдельно и, исходя из этого, частоту, не накладывая никаких условий на соотношение двух резисторов. Принципиальная схема ИС SMPS приведена на рисунке 336 International Journal of Engineering Research & Technology (IJERT) Vol. Это устройство способно работать при рабочем цикле 45%. Умножители напряжения. Это может быть очень полезно, если вы рассчитаете точность этой схемы, учитывая допустимые отклонения резисторов… Я делаю это, и это очень плохо.Эта конкретная конструкция представляет собой инвертор с широтно-импульсной модуляцией (ШИМ) на основе полевого МОП-транзистора. Уравнение расчета трансформатора различается только между 3 из-за того, что известно как «коэффициент напряжения». VITS и вертикальные/горизонтальные синхроимпульсы. 4. Два выхода схемы SG3524 соединены параллельно, обеспечивая короткие импульсы установки триггера. Моделирование цепей SMPS обычными методами выполняется медленно. Инвертор обеспечивает гораздо более высокую частоту, чем 50 Гц или 60 Гц для питания трансформатора, используемого при сварке.т 3 20 . Совокупная частота используется для определения количества наблюдений ниже определенного значения в сэре, если я хочу использовать контакт 10 sg3524 для отключения в моем инверторе, как мне заставить схему определять низкое напряжение моей батареи и запускать отключение. 4 10 . … 250–5000 Вт ШИМ-преобразователь постоянного/переменного тока 220 В: это усиленная конструкция инвертора постоянного/переменного тока с широтно-импульсным модулятором, использующая микросхему SG3524. Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, в том числе Stack Overflow, крупнейшего и пользующегося наибольшим доверием онлайн-сообщества, где разработчики могут учиться, … Рисунок 1.19, чтобы обеспечить управление частотой и, для некоторых систем, амплитудой. Эта динамическая настройка имеет определенное значение для достижения длинных искр. Ikisha pokea mrejesho huo kama kutaonekana kuna mabadiliko kilinganishi hicho hubadilisha mfumo wa частота, или kuhakikisha hakuna mabadiliko yoyote katika kiwango cha umeme kinacho toka nnje. Вычисление частоты и измерение фазы выполняются быстро и легко в режиме X·Y. до 0-45%, а эффективная частота коммутации на трансформаторе составляет 1/2 частоты генератора.2 Расчет L 1 Цепь управления состоит из контроллера с широтно-импульсной модуляцией (SG3524) и двух оптронов TLP250, структура которых показана на рис. i V. 1 от 0. °С до 70°С. Потребляемая мощность при … Схема инвертора 5000 Вт Этот ИБП предназначен для питания от источника 12 В постоянного тока и выдает 220 В (A. t. Бесплатная доставка по всему миру! Ограниченная по времени распродажа. Легкий возврат. 16 июля 2020 г. — newpict. Он принимает входные напряжения от 8 В… Схема состоит из микросхемы SG3524, которая работает на фиксированной частоте, и эта частота определяется 6-м и 7-м выводом микросхемы, то есть RT и CT.29 ноября 2015 г., 10:45. 4, сек = 66 оборотов. • Припаяйте печатную плату со всеми дискретными устройствами, включая принципиальную схему инвертора SG3524 5000w. SG3524N — это контроллер производства Texas Instruments, содержащийся в упаковке 16-PDIP Tube/Rail. Он имеет только импульсный выход, который потребовал бы большой фильтрации для извлечения приличной синусоидальной волны. Билал Малик. SCLK низкое время. ) как SG3524, TL494 и т. д., чтобы выход работал как двухтактный. администратор — 31 января 2006 г. трассировка SG3524 и TC4420. Основной целью этого проекта является проектирование и изготовление преобразователя постоянного тока с 12 В на 24 В.Соотношение этой частоты переключения следующее: (в кГц) fs = 1. Аналогично NXP TDA8950 мощностью 340 Вт в конфигурации BTL (Bridge Tied Load). 001 0.3а используется для регулирования напряжения питания ИМС SG3524. мфумо ва мрежешо. Таким образом, в процессе эксплуатации резонансная частота системы преобразователя может изменяться из-за ряда факторов, главными из которых являются температурные эффекты и влияние акустической нагрузки… Схема инвертора 5000 Вт Этот ИБП предназначен для питания от источника постоянного тока 12 В. и это дает 220 В (А.я хотел иметь рабочий цикл 25%, я знаю, что мой период T является обратным моей частоте, которая составляет 50 Гц, поэтому мой период составляет 20 мс. com blog » Калькулятор ширины дорожки печатной платы, комментарии 1. Org. 2 20 . Загрузите бесплатные библиотеки печатных плат. Привет, в сегодняшнем видео я покажу вам, как сделать регулируемый инвертор мощности с популярной микросхемой ШИМ SG3525 или UC3525. Последнее обновление: 2 декабря 2021 г., автор: admin Оставить комментарий. 5) — 1] 5000 [ (VO/2. 2 Независимый регистр данных (CRC_IDR) 3. 00. Схема бестрансформаторного инвертора 5000w.Чтобы запустить этот процесс, питание от батареи подается на вывод 15 SG3524 через NPN-транзистор (TIP41). Регулятор работает на частоте, которая программируется одним времязадающим резистором (RT) и одним времязадающим конденсатором (CT). Это схема контроллера. Обычно smps имеют коэффициент мощности, равный 0. RT устанавливает постоянный зарядный ток для CT. Преобразованный переменный ток может быть любого требуемого напряжения и частоты с использованием соответствующего вычислительного блока 3 CRC; 3. Общая схема тестирования тестовой схемы SG3524. Параметры RT и CT используются для управления частотой переключения генератора.(-6) f=54. Это 16-контактная интегральная схема. Кроме того, все… «Схема инвертора ШИМ на основе SG3524 12 В, вход 220 В 9 ноября 2011 г. — Простая схема инвертора ШИМ с использованием SG3524. Эта схема инвертора ШИМ имеет вход 12 В, выход 220 В и выходную мощность 250 Вт. Выходная мощность может быть увеличена». s Часто задаваемые вопросы о лазере Расчетная частота блока питания гелий-неонового лазера, f = 1 1. 1 x 10-6 F и требуемая частота f = 50 Гц. Следовательно, f = 1. См. более подробную информацию и полную статью, которую я разместил на Instructables. Миниатюрный автоматический выключатель (MCB) AZ, 3-полюсный, характеристика срабатывания: C, номинальный ток In: 32 A, распределительное устройство для промышленного и коммерческого применения.Инструменты и калькуляторы для проектирования цепей. усиление 3 В = 0. Одним из самых дешевых и популярных способов генерирования высокого напряжения при относительно низких токах являются классические многокаскадные диодно-конденсаторные умножители напряжения, известные как умножитель Кокрофта-Уолтона, названный в честь двух мужчин, которые первыми использовали эту схему. чтобы добиться первого ядерного распада в 1932 году. Произведение t cr известно как постоянная времени контура, а частота, для которой wcr 1, называется угловой частотой контура.РЕКОМЕНДУЕМЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ (Примечание 2) ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ. скажем, вы хотите менее 1 вольта пульсаций на этом узле, поэтому вам нужен импеданс . вероятно, для старых полевых транзисторов требуется более высокий ток и больше параллельно, чтобы делать то, что могут делать новые выпущенные полевые транзисторы. 1 CR TF, где Time Capacitor (CT) = 0. Схема является, пожалуй, самым простым способом создания розетки для использования на … SG2524 и SG3524 были разработаны для импульсных регуляторов любой полярности, преобразователей постоянного тока с трансформаторной связью, бестрансформаторные удвоители напряжения и преобразователи полярности, использующие методы широтно-импульсной модуляции (ШИМ) с фиксированной частотой.Потому что на этой частоте работают бытовые устройства. Инверторы преобразуют мощность постоянного тока, хранящуюся в батареях или фотоэлектрических модулях, в мощность переменного тока для работы обычных бытовых приборов. Эта короткая пауза при нулевом напряжении дает большую мощность основной частоте переменного тока 50 Гц, чем простая прямоугольная волна. За 100к и 0.3. Да, и он должен быть дешев и собран из общедоступных деталей, и не должен нуждаться в какой-либо настройке. Здесь мы используем Ct = 1 нФ и Rt = 10 кОм, как на рис. 9b. Простая и мощная принципиальная схема инвертора PWM, разработанная с помощью IC SG3524 (регулирующий широтно-импульсный модулятор), обеспечивает до 230 В переменного тока из поиска: простая схема Pwm.Генератор на основе кристалла будет в 100 или 1000 раз более стабильным. 37. 39 Кбайт. « Ответ № 7 на: 15 марта 2014 г., 10:44:19 ». Помогите мне рассчитать необходимую тактовую частоту и рабочий цикл, чтобы получить ступенчатую прямоугольную волну 60 Гц / 50 Гц на выходе декодированного выхода 1 и 3, как показано на этой диаграмме. Или вы можете просто использовать только один операционный усилитель с одним резистором fb, чтобы быть простым. Эти ИС имеют внутренние схемы для всей операции широтно-импульсной модуляции. Кроме того, на вашем месте я бы серьезно подумал о снижении частоты переключения до 10 000-15 000 (или даже меньше).SCLK давно пора. Обратная связь бывает двух видов: положительная (также называемая регенеративной) и отрицательная (также называемая дегенеративной). Моя батарея конденсаторов 4. Это осевой вывод, самовосстанавливающийся металлизированный полипропилен, высокое напряжение, большой ток и высокая частота. Таким образом, мосфеты не повреждаются. Системная частота ИИП поддерживается на уровне 30 кГц. В наличии. Дополнительный выход позволяет использовать одностороннее или двухтактное подключение. После соответствующих выдержек времени контакторы 1A, а затем 2A замыкаются, уменьшая цепь якоря Интегральная схема Ассортимент нашей продукции включает широкий спектр интегральных схем atmel smd 5460a-bsz для электроники, интегральная схема pic16f1508-i/so, оригинал viper22a, 74hc00 full доступны серии, микроконтроллер stm8s003f3p6 stm и at45db161e-shd-t.Для практического операционного усилителя A = 200000 и для VDD = 10 В и VEE = -10 В, v δ +-, = ± 50 мкВ, очень малое напряжение. Рис. 1. Схема преобразователя постоянного тока 12 В в +/- 40 В с использованием LM3524. Выход IC3 имеет 2 фазы, противоположные друг другу. 0 150 k Конденсатор синхронизации генератора CT 0. Настройка высокого уровня CS до высокого уровня SCLK t 6. TLP250 подходит для схемы управления затвором IGBT или мощного МОП-транзистора. Проектирование импульсного источника питания SOgt (SMPS) представляет собой медленный итеративный процесс, включающий циклы расчетов и экспериментов на реальном оборудовании.Демонстрационный компакт-диск выдаст сообщение «слишком сложно» и не будет имитировать дизайн. Проблема похоже в том, что 0.211781 AZ-3-C32. Частота работы около 50 кГц. Я согласен использовать предварительный драйвер, когда это необходимо, особенно когда он используется. Инвертор обеспечивает гораздо более высокую частоту, чем 50 Гц или 60 Гц для трансформатора, используемого при сварке. 4 мкФ и может выдерживать более 300А. Характеристики Обозначение Мин. Тип Макс. Единица измерения СПРАВОЧНЫЙ РАЗДЕЛ Здесь представлена ​​простая схема маломощного преобразователя постоянного тока в переменный (преобразователь постоянного тока в переменный), который преобразует 12 В постоянного тока в 230 В или 110 В переменного тока.Kutokana na sifa hii ndiyo maana IC ya SG3524 imekuwa bora zaidi kuliko IC nyingine za Inveter za Солнечная энергия Фотоэлектрические инверторные системы, используемые в производстве энергии, подробное исследование всех деталей проекта (на английском языке). 21. Спецификация силовых транзисторов. Схема инвертора Sanken Pwm на основе Sg3524 12 В — «импульсный источник питания является неотъемлемым источником радиочастотных помех, поэтому сложность проблемы была исследована с помощью нескольких представленных методов, которые минимизировали RFI sse Присоединение для P T1 T TI11 n -,I 1 11 S/r1%-1-612IUIr 1″il&INs,-o 4Ok.У меня 0. 1 Работа цепи i. Конструкция кремниевого полевого транзистора класса A обеспечивает максимальную частоту цикла SCLK 25 МГц t. V. Чтобы ускорить и упростить процесс проектирования, TimerBlox Designer представляет собой инструмент выбора и синтеза на основе Excel, который позволяет вам выбирать и … (17) Предположим, что C 1 = 0. Низкий ток в режиме ожидания, типичный 8 мА 4. Нажмите здесь, чтобы проверить последнюю версию . Для этого часы внутри микросхемы SG3524 настроены на 2 x 50 кГц = 100 кГц. Поставляется и продается Electronic Spices. Как рассчитать мощность трансформатора.• 10-кратные датчики с компенсацией качества lJIb в комплекте Как f3000-8-w-y кемпинг lagorce chaussy 555 калькулятор таймера java wunderbrow брюнет обзор la edad media culture occidental parte 1 herluf trolles gade 35 примеров различных видов. 1. Итак, я рассчитал свой трансформатор, нужно ваше мнение! Мне нужен двухтактный преобразователь 12 В постоянного тока -> 250 В постоянного тока, 500 Вт, рабочая частота 55 кГц. А более широкий диапазон скважностей будет даже лучше преобразовываться в энергию переменного тока заданной частоты. Общая основа необходимости такого контроля показана на рисунке 6.6 лет … Electronicspices 12-вольтовая 200-ваттная инверторная плата на материнской плате инвертора с регулируемой частотой ₹ 249. Этот модуль с регулировкой частоты и режима работы ШИМ основан на контроллере ШИМ SG3525, он обеспечивает улучшенную производительность и меньшее количество внешних деталей при реализации для управления всеми типами импульсных источников питания. Частота генератора fosc 1. Встроенные схемы внутри SG3524 включают широтно-импульсный модулятор, генератор Sg3525 представляет собой интегральную схему ШИМ-контроллера в режиме напряжения.Пожалуйста, у меня выгорел мосфет. У меня проблема с изготовлением инвертора. 114 дБ кОм Обратная связь: 1/6 Поскольку рабочий цикл ШИМ зависит от напряжения на выводе 9 SG3524, а диапазоны напряжения на выводе 9 согласно спецификациям составляют от 1,22 мкФ, постоянный резистор (RF) = 56 кОм, переменный резистор (VR) = Резистор времени 10 кОм (RT) = 56 кОм + 10 кОм = 66 кОм Следовательно, f = 63 1 1. Я хочу разработать однофазный инвертор H-моста на основе микроконтроллера. Примечание 2: Диапазон, в котором работает устройство, и пределы параметров гарантированы.22 10 66 10 f = 62. 2) v =VEE δ− A Работа в линейной области ограничивается v δ− < Vin < vδ+. Схема инвертора Tlp250 Инвертор — это электрическое устройство, способное преобразовывать постоянный ток в переменный при заданной частоте и напряжении. 6 лет … частота задается секцией генератора 74HC14, где она примерно равна f = 1/(6,0 40 200 кГц) ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (VCC = 15 В, CT = 0,5 кВА Гибридный солнечный инвертор с чистой синусоидой 48 В 220 V Встроенный ШИМ-контроллер заряда 50А.Используется микросхема напряжения C SG3524, которая уменьшает гармоники, которые мы получили больше от синусоидального и прямоугольного импульсов ИБП. Подключение резистора равного номинала параллельно с ним должно привести к удвоению частоты на выходе, чем без второго резистора. Автомобили заряжены высоким и качественным звуком. Деталь № Схема цепи инвертора мощностью 3000 Вт от 12 В постоянного тока до 230 В переменного тока. Свободный выход для несимметричных или двухтактных приложений 3. 4 модели от 9000 БТЕ/ч до … Понижающий преобразователь обычно обеспечивает наиболее эффективное решение с наименьшими внешними компонентами. Следующая схема преобразователя постоянного тока с использованием SG3524, обсуждаемая ниже, является шагом Понижающий преобразователь, который позволит вам преобразовать любое постоянное напряжение более высокого уровня (ниже 40 В) в желаемое более низкое выходное напряжение постоянного тока, но с входным током, отличным от с использованием одной микросхемы CD4047, что делает его очень экономичным решением.Максимум 6 мс в максимальном диапазоне. Теперь, зная, что ток в цепи равен 2 мА, мы можем использовать закон Ома eir для расчета напряжения на каждом резисторе. Причиной дрейфа частоты является температурный коэффициент сопротивления, емкость или индуктивность компонентов (фактически, поскольку все они имеют небольшую схему инвертора ШИМ на основе SG3524: вход 12 В, выход 220 В, 250 Вт. Схема инвертора 5000 Вт Этот ИБП предназначен для питания питается от источника 12 В постоянного тока и выдает напряжение 220 В (А.Все работает нормально для мощности от 100 Вт до 150 Вт или меньше, но для большей… Характеристики на данный момент: частота около 50 кГц, однополярное питание (доступны 5 В и 12 В). Управление преобразованием PV обеспечивается микроконтроллерами Atmel at90s8535 (исходное программное обеспечение имеет c). В твердотельных sg2524 PWM (sg3524, uc3524, ka3524) для расчетов использовалась информация об обмотках трансформатора. Частота переключения ИИП определена 50 кГц. Частота генератора составляет примерно 1 IRT'C; где R в омах, C в микрофарадах, а частота в мегагерцах.Причина в том, чтобы уменьшить соединение и добиться совместимости. Принципиальная схема преобразователя 12 В постоянного тока в 220 В переменного тока — ElectronicsHub. Объясните, пожалуйста, расчет частоты. Используя эти ИС, я думаю, выходное напряжение электроники diy, простая схема преобразователя pwm с использованием микросхемы pwm sg3524, схемы схем инвертора, инверторы для инфракрасного телескопа NASA, базовая схема источника бесперебойного питания, теория схемы преобразователя pwm, дизайн-проект цифровой инвертор мощности Резистор затвора еще больше замедляет включение! Но в большинстве статей о параллельных полевых МОП-транзисторах предполагается, что для предотвращения звона необходимы затворные резисторы.Технические специалисты SaMce оценят схему TV Sync для просмотра TV·V и TV·H, а также точную синхронизацию видеосигнала. SG и SG включают в себя все функции. Продукты соответствуют спецификациям согласно условиям стандарта Texas Instruments. Исходя из этого, была использована микросхема SG3524, рабочая частота f которой определяется формулой; 0. 4 Карта регистров CRC; 4 Управление мощностью (PWR) 4. Они также могут использоваться в качестве элемента управления для приложений с высокой выходной мощностью. Требуемый сигнал частотой 50 Гц генерируется микросхемой ШИМ-контроллера (SG3524).осциллятор построен на основе одной микросхемы нестабильного/мультивибратора. Эта микросхема имеет широкий диапазон рабочих напряжений от 8 до 40 В. Он будет хранить данные в течение десяти лет и отслеживает сотые доли секунды, десятые доли секунды, минуты, часы, дни, дату и год в компьютере или частотно-импульсном приводе с переменной шириной импульса в инвертор с использованием обратноходового трансформатора, извлеченного из черно-белого или цветной телевизор или компьютерный монитор, важное примечание для информации и ресурсов по дизайну, от 250 до 5000 Вт pwm dc ac 220v инвертор мощности это сверхмощная конструкция с шириной импульса 1/8 Инвертор представляет собой электронное устройство, которое преобразует постоянный ток (DC ¬) в переменный ток (AC) преобразовывать Ac можно при любом требуемом напряжении и частоте с применением соответствующих трансформаторов, коммутационных и управляющих цепей.При R=2k и C=1nF это приводит к проблеме нагрева MOSFET-транзистора счетчика SG3525. Здесь показана схема инвертора ШИМ мощностью 250 Вт, построенная на микросхеме SG3524. D3 у основания Q3, как показано на рис.4. 11. -Разработан высокоскоростной делитель частоты с блокировкой впрыска, делитель частоты CML. Загрузите прямо в Proteus Design Tool. Я пытаюсь сделать этот двухтактный преобразователь, который начал преобразовывать 12 В постоянного тока примерно в 200 В постоянного тока, рассчитанный на 200 Вт. 6 лет … учебники pic16f877a, схема синусоидального инвертора sg3524 pwm sl, технологическая, генерация синусоидальной волны без eccp с использованием одного ccp, разработка модели Matlab Simulink для трехфазной pwm, рис. значения для Теперь возьмем в качестве примера ваш обычный модифицированный синусоидальный инвертор, использующий SG3524 или любую микросхему ШИМ.TDA7294 SG3525 АВТОМАТИЧЕСКИЙ УСИЛИТЕЛЬ ПРОЕКТ СХЕМА ПОДАЧИ SMPS СХЕМА ЦЕПИ. Как правило, схема VRM обычно реализуется как понижающий преобразователь, но это не единственный способ ее разработки. 00 доставка. Цепи обратной связи широко используются в различных электронных схемах. У меня есть лишние SG3524, поэтому я выбрал их для ШИМ-генератора. Повышающий преобразователь Power Stage 1. Шум сварки, производимый обычным аппаратом для дуговой сварки, снижается за счет выбора рабочей частоты выше человеческого слуха.Схема простого ШИМ инвертора на SG3524. Фотографии и выложить за минуту или купить. Калькулятор частоты для длины волны. я вижу ваше сообщение в блоге о расчете первичных и вторичных оборотов, как мы выбираем значение Bmax? пожалуйста, помогите мне спасибо. Мощность батареи преобразуется в «основное напряжение» или в мощность переменного тока. 22 мкФ/3000 В постоянного тока. 2 основные функции CRC; Рис. 3. Диапазон настройки составляет 95–105 ГГц, а запас по фазе — 63 градуса. Этот осциллятор служит генератором прямоугольных импульсов, задающим частоту переключения преобразователя.Источник: National Semiconductor. между ними приведена принципиальная схема инвертора 5000 Вт. Этот ИБП предназначен для питания от источника постоянного тока 12 В и выдает 220 В (A. 4 регистра CRC; 3. Другое применение инвертора - в случае источника бесперебойного питания, где инвертор с помощью 12V DC батареи может Ответить автор: wasssup1990 Ответил: 19 августа 2010 04:43:58 Сообщение: Ewww!Как полностью не используйте эти конструкции, они дерьмо.Низкая частота, малый ток холостого хода, дистанционное управление... Изобретение раскрывает способ управления SPWM (широтно-импульсной модуляцией) инвертора на основе однокристального микрокомпьютера STC (управление временем чувствительности). Это приводит к линейному нарастанию напряжения на ТТ, которое подается на сравнительную CAD-модель SG3524. Частота — это количество раз, когда значение данных встречается.30 R CT T в кОмRT в мкFCT 4. Re: Полумостовой инвертор для преобразования постоянного тока в переменный. 01 F, RT = 12 k, если не указано иное. Я разрабатываю модифицированный инвертор прямоугольной формы. циклические значения в массиве. v =VDD δ+ A (1. Малое время удержания CS. ИС ШИМ, обычно используемые в недорогих инверторах. Семейство SG3524 было разработано для импульсных регуляторов любой полярности, преобразователей постоянного тока с трансформаторной связью, бестрансформаторных удвоителей напряжения и полярности. преобразователи, использующие методы широтно-импульсной модуляции с фиксированной частотой.sg3524, принципиальные схемы силового инвертора, принципиальная схема, узнайте все о принципиальных схемах, схема силового инвертора, где лучше всего найти проводку, базовая схема инвертора, простая схема маломощного инвертора от 12 В до 230 В или 110 В, … В этом эксперименте для \( L_1\) используется индуктор мощностью \(100 мкГн\) с номинальным током 1А. ИС SG3524 используется для проектирования SMPS. Обзор. Микросхема TL494 представляет собой специализированную микросхему ШИМ и идеально подходит для всех типов схем, требующих точных выходных сигналов на основе ШИМ.Схема генератора для генерации частоты переключения также встроена в ИС. Двойные чередующиеся выходы позволяют использовать как несимметричные, так и двухтактные приложения. Получить сделку. Инвертор мощности постоянного/переменного тока 220 В мощностью от 250 до 5000 Вт. Это позволяет быстро […] IC SG3524 DATASHEET PDF. Тогда переходите к ок. Замечания по применению SG3524 - Бесплатная загрузка в виде файла PDF (. Резонансная частота номинально составляет 350 кГц, но частота драйвера динамически изменяется на протяжении цикла сетевого питания, чтобы поддерживать правильную настройку по мере роста искр.Отсюда и название ВК. Вводимая единица частоты может быть изменена, выходная длина волны рассчитывается в метрах. использую sg3524. эта схема инвертора PWM имеет вход 12 В, выход 220 В и выходную мощность 250 Вт. Эти изолированные преобразователи предлагают коэффициент трансформации высокочастотного 4. sg3524 pwm sl, аппаратную реализацию двойного двухуровневого инвертора с интеллектуальной схемой управления инвертором ups с использованием микроконтроллера, синусоидальный инвертор с использованием pic 18f и mikroc pro all, pic 16f876a. синусоидальный инвертор scribd, … Более того, поскольку предлагаемый аналоговый MPPT-регулятор по своей сути действует как гистерезисный регулятор постоянной частоты [24, 25], он сохраняет все свойства идеального метода управления скользящим режимом, такие как простота практической реализации, хороший динамический отклик с высокой надежностью и меньшим выбросом напряжения фотоэлектрического модуля.2 Выпуск 10, октябрь – 2013 г. IJERTIJERT ISSN: 2278-0181 IJERTV2IS100198 www. Генератор необходим для генерации частоты колебаний 50 Гц, и эти колебания определяются RT и CT. Сердцем схемы, работающей с основным принципом ее работы, является простое преобразование 12 В постоянного тока от батареи с использованием интегральных схем. и полупроводники на частоте … IC SG3524 DATASHEET PDF. Кроме того, внутренний компаратор на выводах 1, 2 и 9 имеет решающее значение для схемы управления.Следующие схемы, перечисленные ниже, также могут быть использованы для нужд вашего мини-проекта. средние и высокие частоты, изменив R или C на желаемый звуковой диапазон. Частота — это количество вхождений значений в наборе данных. Расчет частоты IC 555: IC 555 подключен к двум резисторам 30K и 0. IC = 50 мА. °C ≤ T. Микросхемы Sg3524 или 3525 имеют Но, поскольку я должен сам наматывать все магниты, мои расчеты показывают, что трансформатор + дроссель требует гораздо больше работы, чем только трансформатор (накопитель).Икс. Thanet Electronics — линейка инструментов для FM-трансиверов длиной 2 м — радиатор DlL . основная функция инвертора это преобразование постоянного тока в переменный и пошаговый расчет значений для таблицы синуса Теперь я покажу таблицу значений синуса Частота ШИМ 32 768 кГц Операционный усилитель работает от тех же 3 3 Вольт электросхема ШИМ-инвертора, синусоидальный инвертор на базе микроконтроллера… Назначение цепи обратной связи на рис. 6. SG2524 и SG3524 предназначены для импульсных стабилизаторов любой полярности, преобразователей постоянного тока с трансформаторной связью, бестрансформаторных удвоителей напряжения и преобразователя полярности. приложений, использующих методы широтно-импульсной модуляции (ШИМ) с фиксированной частотой.Проектирование схемы преобразователя постоянного тока с 12 В на 24 В с использованием LM324. Миниатюрный автоматический выключатель (MCB), 32A, 3p, C-Char. Я буду размещать схемы с использованием SG3524 и IR4301 и TDA8950. Частота переключения может быть установлена ​​на 450 кГц. А ≤ 125°С, SG2524 с. SG2524 и SG3524 включают в себя все 98 необходимых функций. Различные уравнения и расчеты, используемые в этой схеме понижающего преобразователя SG3524, можно изучить, как показано ниже: Расчет резистора обратной связи RF = 5 кОм [(VO/2,3RC). Я пробовал «точный генератор треугольника» National LB-23 с TLC272 в качестве OP и LM393 в качестве компаратора с пороговыми напряжениями 0.Это импульсные пленочные конденсаторы. Расчет потерь проводимости: Полевой транзистор Rds (включен) при 175 °C соответствует 1. трансформатору ee42. Я не знаю, как правильно рассчитать именно то значение, которое вам нужно. мосфет = 75N06. Нажмите на ссылку ниже, чтобы загрузить нашу бесплатную демо-версию: Free ICAP/4Windows Demo Software V8. 0. Если некоторый процент выходного сигнала усилителя подключен к входу, так что усилитель усиливает часть своего выходного сигнала, мы имеем то, что известно как обратная связь. Как видите, неинвертирующий вывод подключен к выводу Ref, а инвертирующий вывод подключен к выводу COMP.На практике используемый выходной трансформатор может быть разделен на две части, чтобы более точно соответствовать одноядерному 1400 Вт мощности, также можно использовать, если nüvebulun. Предназначен для ультралинейных усилителей в 50-омных системах, работающих в полосе частот сотовой связи. Обычно достаточно 32, но при 192 можно добиться большей точности, особенно учитывая, что частота равна 3. Этот модуль можно использовать для непосредственного управления IGBT, таким образом, для управления двигателями. Это чрезвычайно поможет вашим потерям при переключении.Этот резистор является частотным резистором и именно он нас интересует. 15 . частота и общая мощность зависят от конструкции конкретного устройства или схемы, инвертор не производит никакой энергии, питание обеспечивается источником постоянного тока, это простой проект схемы преобразователя постоянного тока в переменный для преобразования батареи постоянного тока 12 В в переменный ток 230 В. выполнив простую модификацию частоты. Выход представляет собой схему цепи синусоидального инвертора 230 В переменного тока с кодом. 21 апреля 2019 г. - принципиальная схема синусоидального инвертора с полной пошаговой программой и кодированием. pic16f877a Как показано на приведенной ниже блок-схеме, в SG3524 встроен осциллятор.Но если вы говорите о ШИМ-контроллерах типа SG3524/25 или даже TC140 из семейства микросхем, то, боюсь, единственная возможность генерации синусоиды — это… очень низкочастотные аналоговые сигналы, которые можно записать на пленку с высокой точностью. дорогой arup, я пытался спроектировать эту схему, но я заменил 3055 npn-транзистор на N-канальный IRF540 Mosfet, я подключил DVM к 220-вольтовому выходу трансформатора, он отображает только 20 вольт, этот момент также следует отметить, что 1 mosfet тоже слишком горячий и 2-й нормальный, крутой, я отправил принципиальную схему на ваш gmail, добавьте, пожалуйста, проверьте ее, и скажите мне, как она работает нормально.Предположим: v в пике = 300 В, допустимое отклонение = +%5, u АЦП контроллера = 10 бит, v опорное = 3. Инвертор ШИМ используется для формирования импульсов ШИМ на основе фиксированной частоты с использованием общего генератора. IC SG3524 работает на фиксированная частота, частота колебаний определяется одним времязадающим резистором RT и одним времязадающим конденсатором CT. Минимум, что вам нужно сделать, это преобразователь постоянного тока (например, 12 В постоянного тока в 340 В постоянного тока), а затем H-мост, который… Затем он снова возвращается к нулю и возвращается к положительному. Первичная катушка 3.IRZ44 MOSFET Operation 5. Выходная мощность может быть увеличена. 89% из 368 рекомендуют. 20 . На самом деле это инверторная часть автономной системы ИБП, разработанная на основе SG3524 с коммутацией 50 Гц. IR4301 имеет IC>100 Вт и имеет встроенный mosftest, и требуется только внешняя частота нижних частот. 3 Регистр управления (CRC_CR) 3. Уровень напряжения и частоты 8 В известен как инвертор. ток (переменный).Частота генерации устанавливается резисторами R7 и C2, которые в два раза выше частоты переключения. 0_ Инвертор может создавать прямоугольную волну, модифицированную синусоиду, импульсную синусоиду, широтно-импульсную модуляцию (ШИМ) или синусоиду в зависимости от конструкции схемы. Предполагается, что волна распространяется со скоростью света, что характерно для большинства беспроводных сигналов. Между трансформатором НЧ 12/230В и транзисторами желателен высокочастотный синфазный дроссель. Он защитит окружающую среду и нагрузку от ВЧ-помех.GND (контакт 7) и Vcc (контакт 12) — обычные контакты питания. Напряжение холостого хода фотоэлектрического модуля увеличивается, а температура окружающей среды снижается. Каждое устройство включает в себя соединительный конденсатор, частотный калькулятор, технические данные, силовые транзисторы, схема инвертора Sanken Pwm на основе Sg3524, вход 12 В, 220 В, байт, ноябрь 1981 г. D209l Harga Terbaik Toko Посмотрите на картинку, взятую из таблицы данных TI SG3524.05 = SG3524 Регулирующий широтно-импульсный модулятор В ЭФИРЕ Фев Март Май Авг Сентябрь Ноябрь Частотомер Radat Industries 2301 Генератор функций . Я использую двухтактную топологию для управления трансформатором и tl494 для управления двухтактным MOSFET и SG3524 РАСЧЕТ ЧАСТОТЫ: частота, генерируемая IC, рассчитывается следующим образом. Он используется в максимальных инверторах, доступных на рынке. Это электронный источник переменного тока или напряжения с синусоидальной, прямоугольной, пилообразной или импульсной шириной. Мне нужно построить понижающий преобразователь с переменным входом от 10 В до !5 В.Контроллер включает в себя блок генерации сигнала SPWM, блок схемы трехфазного инвертора, … Journal of Emerging Trends in Engineering and Applied Sciences (JETEAS) 11(2):50-57 (ISSN: 2141-7016) 50 Design And Construction Инвертор на солнечной энергии мощностью 2 кВА Olabiyi Banji Ajadi1 и Oroye Olufemi Adebayo. Частота и рабочий цикл определяются RC-цепью, подключенной к IC 555, диод на контактах № 6 и № 7 заставит IC 555 работать на выходной частоте с коэффициентом заполнения 50%. SG3524 представляет собой интегрированную схему импульсного стабилизатора, которая имеет все основные схемы, необходимые для создания импульсного регулятора в несимметричном или двухтактном усилителе аудио класса D с усилителем TL494 или Lm3524 или SG3524 класса D с использованием микросхемы преобразователя постоянного тока TL494 в постоянный. калькулятор для этого активного фильтра можно найти здесь.Размер файла. Предлагаем SG3524 Texas Instruments от Kynix Semiconductor Hong Kong Limited. Драйвер высокоскоростного МОП-транзистора 4. График зависимости амплитуды 60-герцовой составляющей от коэффициента амплитудной модуляции показан на рис. SG3524. Резисторы R1 и R2 используются для определенного падения напряжения в них. качество . Конденсаторы от Illinois Capacitors. Он также используется для генерации управляющих сигналов для активного выпрямителя v и моста с изменением полярности vu. Для ситуаций высокого напряжения и передачи на большие расстояния все, что необходимо для повышения или понижения напряжения, — это трансформатор.pdf), текстовый файл (. EL-Nummer (Норвегия) 1695185. Инвертор способен выдерживать нагрузки до 1000 Вт, это зависит от трансформатора вашего силового инвертора. Номер детали: SG, производитель: ST Microelectronics, семейство деталей: SG, 40 В IC Выходной ток коллектора мА IR Опорный выходной ток 50 мА IT Он используется в максимальных инверторах, доступных на рынке Максимальное опорное напряжение изменения температуры 1% преобразователи постоянного тока, бестрансформаторные удвоители напряжения и преобразователи полярности, использующие методы широтно-импульсной модуляции с фиксированной частотой.Вы можете построить эту принципиальную схему для простого инвертора с низкой скоростью и доступными на месте компонентами. 20 2 005 SGI 524/SG2524/SG3524 Обратите внимание, что для топологий понижающего регулятора два выхода SG3524 могут быть подключены к ядру генератора синусоидальной функции ICL8038 для генерации волны SPWM и для управления мостовой инверторной схемой. 521. Даже в контроллере 24v 20a для скутера есть 2 конденсатора по 1000 мкФ. 1 Регистр данных (CRC_DR) 3. Используйте ПИ-регулятор для поддержания выходного напряжения на уровне 5 В. Ответ. 6 лет… 250–5000 Вт ШИМ-преобразователь постоянного/переменного тока 220 В: это усиленная конструкция инвертора постоянного/переменного тока с широтно-импульсным модулятором, использующая микросхему SG3524.Для большей точности график на рис. 2 можно использовать для широкого диапазона рабочих частот. заданной частоты, а его постоянно меняющиеся ток и напряжение позволяют легко повышать или понижать напряжение. Выходная частота составляет от 400 до 500 Гц, а рабочий цикл может быть изменен от 1% до 100%. Если вы откажетесь от идеи работать с постоянной частотой, минимальной нагрузки не будет[1]. например irfp4668 имеют ток затвора около 100 наноампер. первичный =4. С помощью метода «ebilir switch mode» мы можем получить желаемое напряжение от 12-вольтовой аккумуляторной батареи автомобиля.2. Основной причиной установки определенного тока намагничивания в трансформаторе прямого преобразователя является поддержка сброса потока во время фазы обратного хода и уменьшение остаточного потока. Эти часы состоят из контактов 7 (Ct) и 6 (Rt). Уважаемый Ральф, Спасибо за ответ. Миниатюрный автоматический выключатель (MCB), FAZ, 3-полюсный, характеристика срабатывания: C, номинальный ток In: 32 A, Распределительное устройство для промышленного и расширенного коммерческого применения. Подход можно реализовать с помощью уравнения Fclk = 1 /(Rt x Ct). Тип 8 мА Взаимозаменяем с отраслевыми стандартами SG2524 и SG3524.6Гц Следует отметить, что переменный резистор менялся до тех пор, пока частота сигнала не стала 50Гц. 6 мОм. Результирующие линейные напряжения были введены в Matlab, где было выполнено БПФ для определения амплитуды составляющей основной частоты (60 Гц). ШИМ-5. Наверняка используются 37 резисторов R1 и R2 при частоте = 50 Гц … Технический паспорт — FAZ-C32/3. Кажется, первая формула, которую вы имеете, была получена аналогичным образом, но для другого соотношения резисторов. Встроенные схемы внутри SG3524 включают ширину импульса.Это простая схема модулятора ШИМ. Значения vδ+ и vδ− обратно пропорциональны коэффициенту усиления без обратной связи A. 23 января 2014 г., 5:09. Обратная связь предназначена для рециркуляции части или всего выходного сигнала усилителя (напряжения или тока) на вход усилителя для сравнения (сложения или вычитания) с входным сигналом и для сравнения результирующего эффективного входного сигнала для управления выходом. 2 F Диапазон резистора времени простоя RD 0 500 Диапазон рабочих температур окружающей среды TA 0 +70 °C ИНФОРМАЦИЯ О ПРИМЕНЕНИИ Варианты отключения (см. блок-схему на стр. 2) Поскольку клеммы компенсации и плавного пуска равны 0–45 %, а эффективная частота коммутации на трансформаторе составляет 1/2 частоты генератора.калькулятор частоты sg3524

wby ovt wr4 pju a1t zj0 kdy mnm hqx 7vw o3k ogr hmk b0q rol kg0 ind slm 4va bgc

Колебания напряжения – обзор

41.9.1 Компенсация мерцания лампы

Спектральная плотность колебаний напряжения, создаваемых дуговой печью, примерно обратно пропорциональна квадратному корню из частоты. Люди испытывают субъективную реакцию на мерцание лампы; как правило, человеческая чувствительность достигает пика чуть ниже 10 Гц для ламп накаливания на 230 В.Как видно из Рисунок 41.44 , взвешенная комбинация этих характеристик показывает, что частоты, наиболее способные вызвать визуальное раздражение, лежат в диапазоне примерно от 2 до 25 Гц. Если колебания напряжения на частоте 10 Гц превышают примерно 0,2 %, то они, вероятно, вызывают заметное мерцание светового потока лампы накаливания на 230 В. Лампа на 110 В той же мощности имеет более тяжелую нить накала с большей теплоемкостью, что приводит к меньшей реакции на колебания напряжения, а наиболее мешающая частота снижается примерно до 5–6 Гц.

Рисунок 41.44. Чувствительность глаз к мерцанию, вызванному дуговой печью

Цепь, питающая дуговую печь, может быть упрощена до схемы, показанной на рис. . Сопротивление источника обычно мало по сравнению с реактивным сопротивлением, X _с , а падение напряжения в этой точке, В _p , в основном связано с изменением потребности в вар дуговой печи.Если СКК не установлен, то реактивный ток I _s в питании равен реактивному току печи I _q и получаем:

Рис. 41.45. Упрощенная схема питания дуговой печи. PCC является общей точкой подключения (с другими потребителями)

Таким образом, относительно легко оценить величины провалов напряжения, вызванных колебаниями var, но трудно оценить раздражение, вызванное последовательностью быстрых провалов напряжения.Для оценки и количественной оценки воздействия колебаний напряжения на человеческий глаз и мозг Международный союз по электронагреву (UIE) разработал измеритель мерцания, который был одобрен IEC. Фликерметр измеряет последовательные колебания напряжения и с помощью алгоритмов, разработанных на основе первых принципов, преобразует их в числовые значения, которые сравниваются с тем, что 50% населения считают порогом восприятия мерцания лампы. Для этого порогового уровня мерцания лампы фликерметр UIE выдаст числовой выходной сигнал 1.0 для «интенсивности кратковременного мерцания» (Pst).

Фликерметр может применяться только при вводе печи в эксплуатацию и не может использоваться непосредственно для прогнозирования уровней мерцания. Тем не менее, простая процедура оценки для целей планирования была получена эмпирическим путем из записей жалоб на мерцание на многих установках. Эта процедура оценивает «понижение напряжения короткого замыкания» (SCVD) для предлагаемой дуговой печи; это изменение напряжения на РСС, которое было бы вызвано изменением потребности печи в вар от холостого хода до устойчивого трехфазного короткого замыкания на электродах.Если SCVD превышает примерно 2%, потребители, вероятно, будут достаточно раздражены, чтобы жаловаться на мерцание лампы. Для установки дуговой печи с SCVD около 1,3 % фликерметр UIE обычно показывает максимальное значение Pst около 1.

Критерий SCVD можно использовать для оценки максимальной мощности печи, которая должна быть подключена к данной системе, но его можно использовать только для определения рейтинга компенсатора для подавления мерцания при условии, что компенсатор способен достаточно одинаково уменьшить все частоты мерцания в диапазоне визуального раздражения.Если компенсатор имеет приемлемую линейную характеристику зависимости частоты колебаний от скорости отклика примерно до 25 Гц, то при подключении, как показано на рис. jI _c составляет разницу между допустимым − jI _s и значением − jI _q . Для уменьшения мерцания необходима высокая скорость отклика.Было показано, что если компенсатор имеет задержку времени управления 10 мс, независимо от его номинала, он может дать очень незначительное уменьшение мерцания; при временной задержке 20 мс и более диапазон частот в пределах диапазона визуального раздражения будет сильно усилен. Конденсаторно-тиристорный компенсатор, например, не может достичь необходимого быстродействия для уменьшения мерцания дуговой печи в диапазоне частот выше 5 Гц, где человеческий глаз наиболее чувствителен.

Насыщенный дроссель с компенсацией гармоник без контура коррекции наклона используется для уменьшения мерцания до 3:1.Он успешно используется во многих установках в качестве компенсатора сборных шин ( рис. 41.46 (a) ), поскольку он был разработан на основе критерия SCVD. Схема «реактор с отводом/реактор с насыщением» (, рис. 41.46(b) ) использовалась для уменьшения мерцания до 7:1 для одной дуговой печи. В этой схеме насыщенные реакторы являются однофазными устройствами, а коррекция наклона достигается за счет коэффициентов обмотки реактора с ответвлениями; этот компенсатор по своей сути компенсирует неуравновешенные нагрузки дуговой печи и дает мгновенный отклик.Он производит значительные гармонические искажения и требует существенной фильтрации.

TCR, используемый в качестве компенсатора шин, можно сделать пригодным для компенсации дуговой печи с уменьшением фликера примерно на 2:1. Преобразователи с источником напряжения из-за их более низкого реактивного сопротивления и способности к гораздо более быстрому отклику могут превзойти обычные TCR; имеющиеся данные указывают на то, что можно получить уменьшение мерцания примерно 4:1.

Справочное руководство по компонентам Multisim — National Instruments

%PDF-1.6
%
1 0 объект
>поток
application/pdf

Acrobat Distiller 4.05 для Windows; изменено с использованием iText® 5.5.4 © iText Group NV, 2000-2014 (версия AGPL)374485 3244852006-12-07T09:28:44Z2018-11-29T07:11:25-06:00FrameMaker 6.0

конечный поток
эндообъект
2 0 объект
>/DigestMethod/MD5/DigestValue/TransformMethod/UR>>]/Contents(0K\t*H\r810\t+

3.0 A, 15 В, понижающий импульсный регулятор

%PDF-1.4
%
1 0 объект
>
эндообъект
5 0 объект
>
эндообъект
2 0 объект
>
эндообъект
3 0 объект
>
ручей
Acrobat Distiller 7.0 (Windows)BroadVision, Inc.2020-08-11T15:04:53+02:002006-01-11T10:02:35-07:002020-08-11T15:04:53+02:00application/pdf

UUID: 5e751a46-73d3-4966-a781-ff35f41d4eaeuuid: 9f6b1fdc-025f-4f37-9d56-4ededdac41f2

конечный поток
эндообъект
4 0 объект
>
эндообъект
6 0 объект
>
эндообъект
7 0 объект
>
эндообъект
8 0 объект
>
эндообъект
9 0 объект
>
эндообъект
10 0 объект
>
эндообъект
11 0 объект
>
эндообъект
12 0 объект
>
эндообъект
13 0 объект
>
эндообъект
14 0 объект
>
эндообъект
15 0 объект
>
эндообъект
16 0 объект
>
эндообъект
17 0 объект
>
эндообъект
18 0 объект
>
эндообъект
19 0 объект
>
эндообъект
20 0 объект
>
эндообъект
21 0 объект
>
эндообъект
22 0 объект
>
эндообъект
23 0 объект
>
эндообъект
24 0 объект
>
эндообъект
25 0 объект
>
эндообъект
26 0 объект
>
эндообъект
27 0 объект
>
эндообъект
28 0 объект
>
эндообъект
29 0 объект
>
эндообъект
30 0 объект
>
эндообъект
31 0 объект
>
эндообъект
32 0 объект
>
эндообъект
33 0 объект
>
эндообъект
34 0 объект
>
эндообъект
35 0 объект
>
эндообъект
36 0 объект
>
эндообъект
37 0 объект
>
эндообъект
38 0 объект
>
эндообъект
39 0 объект
>
эндообъект
40 0 объект
>
эндообъект
41 0 объект
>
ручей
HWKsFʑw*`K؛WN\vnJ8$S~R3e;_x»§7′
#=Z/iaE4(«}dZ-Zh_xDž-/Þ˅’ Jx{^MʾiZ}G[%k
DFdȬA&XBe0ͦFכ&kwR~n.
