Монтаж электропроводки в частном доме своми руками
В собственном жилище многое можно сделать своими руками: выровнять стены, поклеить обои, уложить ламинат и многое другое. Монтаж электропроводки тоже можно сделать самостоятельно. Но только в том случае, если есть соответствующее образование или навыки. В противном случае работу лучше сделают профессионалы. Иначе последствия могут быть весьма плачевны. Но дополнительные знания, хоть и теоретические, помогут оценить проведенные работы. Тем более, что проведение электричества в частном доме отличается от тех же работ, но в квартире.
Различия электрификации многоквартирного и частного домов.
В первую очередь, различие в том, что в частном доме нужно учитывать монтаж электропроводки и в других зданиях, находящихся на участке (летняя кухня, веранда, хозяйственные постройки), а также стоит продумать освещение двора.
В частном доме нужно учитывать микроклимат, ведь дом подвержен влиянию ветров, осадков, холодов.
В многоквартирных домах существует множество различного электромеханического оборудования, о котором обычно даже не задумываются жильцы, в то время как в частном доме все несколько проще и нет посредников (ЩЭ, рубильники).
Поэтому и электромонтаж в частном доме нужно начинать вместе с постройкой.
Электрификация частного дома воздушным путем.
Перед началом работы необходимо составить схему монтажа электропроводки. С ее помощью работа будет проще. Также схема нужна для того, чтобы знать какие расходные материалы потребуются, будет известно какой длины нужно приобрести провода, также легче произвести расчет сечения провода на определенном участке. На схеме будет видно, сколько будет нужно распределительных коробок, выключателей. С помощью схемы определяются места установки силовых элементов, ввода питающих кабелей. Обычно частные дома электрифицируются по воздушной линии 0.4 кВ, с ее опоры к вводному электрощиту проводятся фазный, нулевой и рабочий приводы.
На этом этапе безоговорочно потребуется помощь специалиста, который является работником организации-собственника линии электропередач.
Что учитывается в электросхемах?
В схеме учитываются определенные потребительские группы, к которым нужно будет подводить электричество. Сюда входят: освещение, хозяйственные постройки, розетки, силовая группа (стиральная машина, плита и прочие).
Для упрощения работы по созданию схемы нужно иметь точный план будущего дома. В схеме для каждой потребительской группы нужно учесть автоматические выключатели. Они служат дополнительной защитой.
При создании схемы нужно учитывать несколько очень важных моментов:
1 Все выключатели, розетки и прочие электроточки должны располагаться на открытых местах. Чтобы был обеспечен свободный доступ.
2 Выключатели также должны быть не за предметами мебели, а на открытых пространствах. Желательно располагать их на одинаковой высоте от пола во всех помещениях.
3 При планировании расположения и количества розеток важна комната, в которой они будут находиться. В кухне розеток должно быть больше. При планировании примерно учитывайте расположение мебели и электроприборов, чтобы в дальнейшем не пришлось использовать удлинители. Необходимо помнить о том, что розетки должны быть на расстоянии минимум полметра от металлических предметов, например, электроплиты, раковины на кухне.
4 При создании схемы все линии должны проходить по вертикали или по горизонтали. При верхней разводке кабеля нужно отступить 15 сантиметров от потолка. И 15 сантиметров от пола, если разводка нижняя.
Схема электропроводки должна быть на виду. Можно приклеить ее внутри распределительного щитка. Обязательно на ней нужно отметить какой автоматический выключатель питает каждую группу и что к ней подключено.
Ввод кабеля в дом.
Для этого существует несколько способов. Самым лучщий признан прокладка кабеля землей.
При этом на кабель исключены физические воздействия, он не будет залит водой во время дождей. Минус заключается в том, что способ относится к трудоемким из-за необходимости копать траншею до 1 метра глубиной. Такая траншея должна идти от дома и до самой ЛЭП.
Если все-таки выбран этот способ, то дополнительно нужно приобрести специальные трубы, в которые будет укладываться кабель перед тем, как закопать траншею. Такие трубы производятся из пластика и стали. Понятно, что одной такой трубой не обойтись, придется приобрести несколько. Диаметр подбирается с расчетом, чтобы трубы входили друг в друга для большей герметизации. Места соединений труб нужно будет закрепить с помощью смолы и замотать тканью. Сварка соединений не требуется.
Следующий способ ввода кабеля – через крышу. В этом случае тоже потребуется труба, но уже с таким расчетом, чтобы ее можно было установить вертикально вдоль стены. Крепление проводится с помощью саморезов. Кабель может быть любым, в рамках требований к условиям наружной проводки. В настоящее время для наружной проводки создан специальный кабель, для которого не требуется дополнительный поддерживающий трос. Такой кабель (СИП) производится двух видов: двух- и четырехжильный. Кабель защищен от хищения тем, что при попытке сжечь изоляцию металл тоже сгорает. Главное, чтобы воры разбирались в кабелях и знали, что именно этот кабель не принесет им дохода.
И последний способ – ввод кабеля через стену. Естественно, что кабель не просто так проводится сквозь дырку в стене. Для начала к стене монтируются изоляторы. Сквозь стену пропускается металлическая труба необходимого диаметра. Вот через всю эту конструкцию и проводится кабель. При использовании самонесущего изолированного провода можно обойтись без изоляторов, но в металлическую трубу дополнительно нужно вставить еще и пластиковую. Свободное пространство между кабелем и трубой заполняется минеральной ватой. Она выполнит функцию изолятора и утеплителя.
Порядок выполнения работ.
1 Прокладка основного кабеля.
Внутри помещения для этого используются плинтуса или специальные каналы. Для начала кабель нужно порезать на несколько частей, количество их должно соответствовать количеству выключателей и розеток. Соответственно длина кабеля должна быть равной расстоянию от розетки до выключателя с учетом запаса около 15 сантиметров. Каналы монтируются по горизонтали или вертикали. Затем укладывается кабель, но канал оставляется временно открытым.
2 Монтирование распределительных коробок. Коробки устанавливаются в местах разветвления проводов от основного кабеля. Предназначение распределительных коробок в том, чтобы кабель был удобно разделен по помещениям. Для соединения кабеля внутри коробки применяются различные варианты
3 Установка розеток. Монтаж розеток производится на стенах, предварительно укладывается изоляционный материл (алюминий, асбест). Если монтируется кабель с тремя проводами, то подключать нужно все три. Желтый и зеленый провод зажимаются в заземляющий контакт, а оставшийся на контакт питания.
4 Монтаж выключателей. Аналогично монтированию розеток.
5 Установка светильников. Светильники могут быть встроенные, накладные и уличные. На упаковке светильников обычно есть инструкции по монтажу. Подключение проводится с использованием желтых и зеленых проводов.
6 Монтирование электрощитка. От его установки зависит вся система электроснабжения в доме. Обязательно должен учитываться лимит электроэнергии. Его можно узнать, прочитав договор между энергетической компанией и потребителем. Автоматику выключения монтируют согласно потребляемой мощности. Мощность автомата 5,9кВт, которая подходит для кабеля сечением 2,5 требует установить автомат 16А, мощность 4,1 кВт требует установки автомата 10А.
7 Монтаж контура заземления. Без этого не обойдется ни одна электропроводка в частном доме. Для этого нужна траншея глубиной полметра и длиной до 3 метров. Копать нужно начинать на некотором расстоянии от угла дома. Затем в дальней точке канавы нужно вбить три арматуры (2.
5*16мм) и соединить их металлической проволокой. Другой конец проволоки прикрепляется к стене дома и там же приваривается болт до 10мм в диаметре. Теперь к проводу нужно прикрепить РЕ кабель. После этого траншею можно закопать.
Электропроводка в каркасном доме.
Этому разделу тоже стоит уделить внимание, поскольку каркасные дома приобретают популярность среди желающих жить в частном доме. Для осуществления энергоснабжения в подобных домах используются различные варианты выполнения работ.
Самый малозатратный способ – открытая проводка. Этот способ признан и самым простым среди других. В этом случае можно просто проложить и закрепить провода, но советуем спрятать их в кабель-каналы, будет выглядеть элегантнее и аккуратнее.
Следующий вариант – скрытая проводка. Для этого обязательно требуются металлические трубы, в которые будут укладываться провода. Способ затратен по времени и финансам. Но считается безопасным, что немаловажно при монтаже энергоснабжения в деревянных помещениях.
Возможен вариант скрытой проводки со размещением кабелей в стенах. В таком случае понадобится принять дополнительные меры защиты от возгорания.
Важные дополнения.
1. Диаметр трубок подбирается из расчета общего диаметра проводов.
2. Диаметр трубки должен быть больше указанного выше общего диаметра на 1/5.
3. Гофрированные трубы не возгораются, следовательно, их использование будет служить дополнительной защитой от огня.
4. В ванной комнате стоит установить специальные розетки, учитывая повышенную влажность в этом помещении.
Итак, если к монтажу электроснабжения в доме подойти со всей ответственностью, то работы будут выполнены на «отлично» и хозяин будет точно знать где и какой проводок проходит. Владея специальными знаниями, проводку можно смонтировать так, как требуется, с обеспечением удобства в использовании.
как подвести безопасно и надежно электросеть (85 фото + инструкция)
С каждым годом растут объемы загородного строительства.
Появляются всё новые дачники и жители деревень. Люди меняют место жительства, переезжая из густонаселенных городских кварталов в собственные загородные дома. В большинстве случаев для этого строится новое жилье.
Одним из важных этапов строительства или ремонта загородного дома является его подключение к электрической сети. Эти работы следует проводить максимально качественно и в соответствии с действующими правилами устройства электроустановок.
Некачественный монтаж может привести к пожару и потере всего строения и человеческим жертвам. Этот обзор раскрывает информацию о том, как правильно ввести электричество в дом. Правила монтажа необходимо знать не только для самостоятельного проведения работ.
Если планируется воспользоваться услугами электриков, то и в этом случае необходимо до выполнения работ обсудить, как и с помощью каких материалов будет выполнен монтаж.
Затем необходимо самостоятельно проверить закупленные материалы и качество проведенного монтажа.
При кажущейся простоте работы по вводу электричества в частный дом нужно выполнять очень ответственно. Участок ввода не защищен от перепадов напряжения и коротких замыканий на линии.
Защита электросети в дачном поселке может отсутствовать, а индивидуальные органы защиты располагаются после этого участка на электрощите и поэтому не могут защитить его.
Краткое содержимое статьи:
Способы ввода
Существуют два варианта подключения к линии электропередач: подземный и воздушный способы. Они обладают своими достоинствами, недостатками и особенностями монтажа.
Давайте рассмотрим правильные схемы подземного и воздушного ввода электричества.
Подвод электроэнергии по воздуху
Такой способ является наиболее распространенным в индивидуальном строительстве. Он отличается малой трудоемкостью. При проведении этих работ требуется соблюдать следующий свод правил:
Подающий кабель должен крепиться к стене на высоте не 275 сантиметров от земли.
Если её не хватает, то на стену ли крышу устанавливают специальную стойку из металлической трубы.
Верхняя часть трубы должна быть загнута вниз для того чтобы избежать попадания воды внутрь. Такую форму трубы называют гусак. К нему на керамические изоляторы крепятся провода, которые потом заводятся в металлическую трубу.
Подвод кабеля снаружи должен по возможности находиться как можно ближе к электрическому щиту дома. Это требуется, чтобы не проводить излишне длинную силовую линию между двумя этими точками.

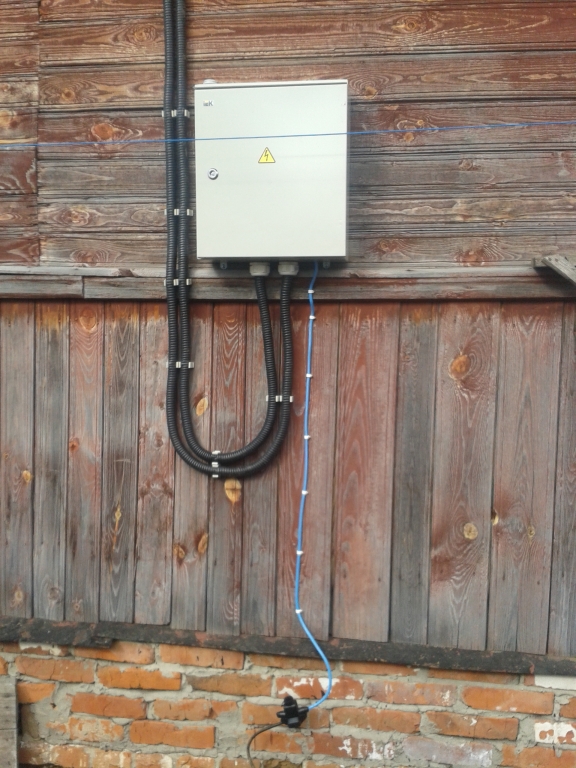

На стене рядом с креплением кабеля размещается металлический распределительный щит, в нем устанавливаются автоматические выключатели. В нем может быть также размещена дополнительная защита от скачков напряжения и молнии. От внешнего щита проводится короткий силовой провод к внутреннему распределительному щиту.
Расстояние от столба до стены не должно превышать 10 метров. При необходимости устанавливают дополнительную опору на расстоянии не более 15 метров от линии электропередач.
Для подсоединения можно применять медные и алюминиевые провода. Алюминиевый провод должен быть сечением не менее 16 мм. Требуемое сечение медного провода зависит от его длины. При длине до 10 метров медный провод должен быть сечением 4 мм. При большей длине требуется провод с сечением 6 мм.
Алюминиевый провод нельзя прокладывать внутри сгораемых конструкций. Поэтому при вводе электричества в деревянный дом обязателен переход на медные проводники. Для этого пользуются специальными колодками с клеммами или болтовыми соединениями.
Для линии можно воспользоваться самонесущими изолированными проводами (сокращенное название СИП). Они крепятся с помощью специальной арматуры и изоляторов. Если кабель не является самонесущим, то его нужно подвешивать с помощью металлического троса.
От места соприкосновения кабеля со стеной и до его ввода в электрический щит внутри дома он должен быть уложен в металлическую трубу.
Её диаметр должен быть в четыре раза больше диаметра кабеля. Труба не должна иметь острых краев.
При прокладке кабеля не допускается его изгибать под прямым углом. Необходимо делать сглаженные изгибы. Для надежности следует обмотать асбестовой нитью ту часть провода, которая будет находиться непосредственно в стене.
Этот способ подвода является наиболее простым и часто используемым. Его недостатком является возможность повреждения линии за счет механических воздействий.
Подземный ввод электричества
Этот способ более трудоемок. Такой подвод электроэнергии выполняется в соответствии со следующими правилами.
Начиная с высоты 2 метра от земли, кабель по столбу спускается в металлической трубе. Аналогичным образом он поднимается по стене дома.
Прокладка осуществляется на глубине 70 см при использовании защитных труб либо на глубине 100 см без них. При прокладке создают бетонные или кирпичные коробы.
Для этого на дно траншеи засыпается песком. На нем выкладывают из кирпичей основание короба и боковые стенки. В эту траншею из кирпичей укладывается кабель в трубе и закрывается сверху лентой из кирпичей и засыпается землей.
Для этих целей следует использовать специальный бронированный кабель с медными жилами сечением 10 мм при потребляемой мощности до 15 кВт.
Кабель может быть проведен через ленточный фундамент. Ни в коем случае не допускается его прокладка под фундаментом во избежание разрушения.
Ввод электричества со столба своими руками официально делать нельзя. Эти работы вместе с установкой электрического счётчика должны выполнять работники с соответствующим допуском по электромонтажным работам.
Для повышения качества и снижения стоимости лучше всего самостоятельно приобрести сертифицированные материалы и провести подготовительные работы. С электриками следует договориться об этом на начальном этапе. Доверить им следует самые ответственные и важные этапы работ, которые он выполнять после проверки остальных элементов выполненных работ.
Фото процесса ввода электричества в дом
Прокладка кабеля под землей — подключение электричества
Ввод электричества в дом под землёй
Ввод электричества в дом под землёй. Заказ по телефону +7(495)409−60−23
Неправильное подключение к ЛЭП является основанием при наложении штрафа со стороны электросетевой компании и может принести собственнику объекта много проблем. Именно поэтому работы по вводу электричества в дом необходимо доверить профессиональному исполнителю с опытом и наличием допусков.
Существует воздушный способ прокладки кабеля, подземный и комбинированный. С точки зрения надёжности и эстетичности, подземный ввод кабеля электропитания в дом предпочтительнее. Кабель полностью скрыт и не портит внешний вид здания, а в отличие от воздушного ввода, он выигрывает в плане пожарной безопасности, не подвержен воздействию ветра и резким колебаниям температуры. Кроме того, при вводе с помощью подземного кабеля нет ограничения на удалённость от точки подключения.
Недостатком такого решения является более высокая стоимость и трудозатраты. Но не стоит забывать, что речь идёт об инженерной системе долговременного использования, главными критериями которой являются надёжность и комфорт при эксплуатации.
Способы ввода кабеля под землёй
При строительстве фундамента нового дома, под ввод электричества в дом под землёй закладывается гильза. Если в доме есть подвал, то кабель вводится через отверстие фундамента, сквозь металлическую трубу до расположенного в доме вводно-распределительного устройства (ВРУ). Согласно ПУЭ, под фундаментом протягивать кабель запрещено.
Если нет подвала, ВРУ можно установить на фасаде здания или ввести его в дом через отверстие в фасаде. В этом случае необходимо защитить кабель металлической, Г-образной трубостойкой на высоту до 1,8 м.
Необходимо применять кабели со специальной изоляцией: полиэтилен, поливинилхлорид, бумага с пропиткой, или бронированные кабели типа ВБбШв или ПвБШв. При защите кабеля пластиковой или стальной трубой допускается использование кабелей ВВГ, АВВГ или их модификаций.
Устройство траншеи
Направление прокладывания траншеи выбирается исходя из наименьшего расхода кабеля, в обход подземных инженерных коммуникаций (септики, дренаж, газгольдер и т. п.) на расстоянии до них не менее 2 м.
До стволов деревьев и кустарников расстояние должно быть не менее 1,5 и, 0,75 м соответственно, кабель в траншее желательно защитить асбестовой трубой и битумом, особенно в местах понижения поверхности грунта. Траншея должна иметь уклон 50 от дома, её ширина — не менее 20 см, а глубина — 0,7−0,9 м.
Кабель укладывается на утрамбованную подушку из песка (10 см) и засыпается слоем песка 10−15 см. Поверх слоя песка можно уложить сигнальную ленту или слой защитного кирпича, таким образом, кабель будет лучше защищён, а при ремонтных работах можно будет заранее обнаружить место его прокладки.
Проход кабеля сквозь фундамент
Размеры и допуски регламентируются ПУЭ, так как кабели, проложенные в земле, должны быть защищены от механического повреждения. При вводе кабеля через плиту фундамента в отверстие закладывается труба, которая должна заходить в траншею на 600 мм и иметь уклон (не менее 0,5 градуса) от дома. Уклон необходим для защиты подвала от грунтовой воды. Диаметр трубы выбирается больше диаметра закладываемого в неё кабеля, внутри дома выпуск трубы должен составлять 50−100 мм. Выход закрывается уплотнительной муфтой или другими негорючими материалами.
Если труба будет протягиваться до ВРУ, в таком случае её стыки соединяются муфтами. С помощью цементного раствора в траншее между кабелем и трубой делается уплотнение и гидроизоляция.
Ввод кабеля по фасаду
Вывод кабеля из траншеи выполняется в Г-образной трубе, нижний край которой располагается на расстоянии 1- 1,5 м от стены здания. Более эстетичным вариантом является расположение ВРУ внутри дома, но при этом труба с кабелем должна пройти два поворота на 900.
Спуск кабеля по опоре ЛЭП
Спуска кабеля в траншею от опоры ЛЭП регламентируется нормативными документами. Начиная от высоты 2 м, кабель защищается металлической трубой, в траншее — на расстоянии 1 м по горизонтали.
Кабель должен быть жёстко закреплён на опоре по всей длине, для крепления и защиты кабеля на высоте более 2 метров нужно применять натяжители ЗАБ и обжимные монтажные ленты. С помощью монтажных лент можно закрепить на ЖБ опоре устройство, предназначенное для натяжения кабеля к дому.
Фирма ООО «Электросити» предлагает Вам, заказать заземление дома, ввод электричества в дом под землёй, приобрести щиты учёта вру для самостоятельного монтажа щита учета, пзр или заказать электромонтаж «под ключ».
При заказе электромонтажа вы получаете официальную гарантию на приемку и гарантию на используемые материалы. Звоните и заказывайте: +7(495) 409−60−23 или пишите нам на почту [email protected]
При заказе электромонтажа вы получаете официальную гарантию на приемку и гарантию на используемые материалы. Звоните и заказывайте: +7(495) 409−60−23 или пишите нам на почту Заводим электрический кабель в дом. Способы и особенности
После окончания строительства жилого дома можно приступать к решению вопроса снабжения его электрической энергией т.е. завести кабель в дом.
Этапы
Этот процесс непростой, он делится на несколько этапов:
- Административные и правовые вопросы.
- Расчет сечения кабеля.
- Выбор марки кабеля.
- Каким способом завести кабель в дом.
Административные и правовые вопросы
Чтобы провести в дом электричество, необходимо в первую очередь сделать проект. В противном случае могут возникнуть проблемы с энергоснабжающей организацией и с пожарной инспекцией.
Необходимо знать следующие правила:
- За неправильную прокладку кабеля к электрическим сетям хозяин дома может быть оштрафован.
- Чтобы получить разрешение на подключение к электрическим сетям, необходимо проведение предпроектной подготовки, и непосредственно проект.
- Все электроустановки должны согласовываться с энергонадзором или с управляющей компанией по эксплуатации электросетей.
Проектом снабжения электричеством дома является техдокументация, содержащая данные о расположении электрической проводки, приборов освещения и электрооборудования в доме, а также информация об используемых материалах, схемы распределительных щитов, план разводки трассы кабеля, местонахождение потребителей энергии, список оборудования и материалов.
Техническими условиями называется документация, по которой владелец жилья должен сделать проект, провести все согласования. После выполнения технических условий владелец дома имеет право получить разрешение на подключение дома к электрической сети. Это разрешение содержит список электромонтажных работ и место подключения к электрическим сетям.
Расчет сечения кабеля
На этом этапе выполняется расчет предполагаемой нагрузки всех возможных электрических приборов, находящихся в доме. Необходимо составить подробный список мощностей всех бытовых устройств, которые предположительно будут функционировать от электрической сети, вместе с лампами освещения и потребителями, подключаемыми к розеткам: насосы, двигатели и т.д. У таких нагрузок существует ток запуска, который значительно выше номинального значения тока. Это необходимо учесть.
Зная общую мощность всех электрических устройств всего дома, необходимо определить ток нагрузки, который должен выдерживать кабель. Для этого мощность нужно разделить на 220 вольт, а затем разделить на √3.
Выбор марки кабеля
Теперь можно выбирать кабель в дом для подключения к линии питания электричеством. Чаще всего применяется кабель ВВГ, если его сечение не превышает 4 мм2. Этот кабель имеет медные жилы и виниловую двойную изоляцию.
Если необходим более мощный кабель, то целесообразно использовать кабель АВБбШв или АСБ. Он имеет покрытие из ПВХ и битумной обмазкой с клеящим составом, алюминиевые жилы в изоляции из винила, двойную защитную изоляцию из стальной ленты.
Применение кабеля, имеющего медные жилы, с аналогичными характеристиками, значительно повысит его стоимость. При покупке следует осмотреть кабель на предмет отсутствия на нем каких-либо повреждений изоляционного слоя, прозвонить его между жилами, и между броней и жилами.
Также нельзя забывать о наличии сертификата качества на кабельную продукцию, что дает определенную гарантию. Рекомендуется приобретать кабель проверенных известных производителей, название которых должно быть обозначено на маркировке, так же как марка кабеля и дата производства.
Каким способом завести кабель в дом
Подключение дома к электрической сети чаще всего выполняется двумя способами:
- Воздушная линия.
- Подземная линия.
Каждый способ имеет положительные и отрицательные моменты. Подведение электричества по воздуху является наименее затратным и наиболее простым способом подключения дома к снабжению электроэнергией. При значительном удалении точки ввода в дом от воздушной линии дешевле будет установить вспомогательную опору, чем выполнять грунтовую прокладку. Также к преимуществам воздушного способа можно отнести возможность контроля подключения линии визуальным осмотром.
Из недостатков воздушного способа стоит отметить нарушение эстетического вида участка, а также ограничение доступа к токоведущим элементам на высоте без специального оборудования.
Достоинством грунтовой прокладки кабеля является хорошая защита кабеля от механических повреждений и высокая устойчивость к возгоранию. Это более надежный способ прокладки кабеля к дому, особенно, если он бронирован защитной оболочкой.
Недостатком земляного способа является его высокая стоимость, по сравнению с воздушным. Подземный метод укладки кабеля применяется редко.
Чаще всего его использование вызвано отсутствием возможности выполнения воздушной линии определенной высоты на данном участке. Этот вариант применяют при частых капризах погоды, частых и ураганных ветрах, обледенении проводов, сильных снегопадах.
По правилам щит учета потребления энергии необходимо устанавливать на наружной стороне дома. Это обеспечивает возможность отключения кабельной линии от входящего в дом кабеля. Наиболее опасным и ответственным местом ввода кабеля в дом является отверстие в стене дома. Этого избегают с помощью комбинированной линии. Для этого питающий кабель подключают сначала к щиту учета, а от него в дом питание проводят отдельным кабелем через фундамент. Внутри дома на стене устанавливают распределительный щиток на нужное количество линий.
Воздушная линия
Чтобы подвести кабель в дом таким способом раньше применялись алюминиевые витые провода, имеющие в середине стальную неизолированную жилу. Применение воздушных голых проводов создавало много проблем во время работы и ремонта этих линий. Для фиксации проводов к стене дома требовалось устанавливать траверсы (гусаки).
Гусак был сделан в виде изогнутой трубы. Вверху приваривался отрезок уголка, на котором также приваривались две резьбовые шпильки для фиксации фарфоровых изоляторов. Внизу приваривались два кронштейна с отверстиями для крепления гусака к стене дома на определенной высоте.
Воздушный участок линии выполнялся от столбов на опоре до изоляторов на гусаке неизолированным алюминиевым проводом. Возле изоляторов к проводам подсоединялся кабель путем скрутки. Кабель отходил к щиту учета. На старых постройках до сих пор имеются такие конструкции.
В настоящее время такой способ с неизолированным проводом практически не применяется, так как выпускаются самонесущие провода, имеющие изоляцию, которая сделана из особого полиэтиленового покрытия, невосприимчивого к солнечному свету. Для крепления и подключения такого кабеля существует большой выбор крепежных элементов, которые могут обеспечить безопасную и надежную сборку любых электрических соединений.
Чтобы подвесить кабель можно применить трос. Для его крепления на стене монтируют рым-болт. Нельзя забывать о том, что по всей длине троса кабель не должен быть внатяжку, а должен иметь некоторую слабину. Перед вводным отверстием кабель должен быть прогнут ниже отверстия, чтобы попавшая на него дождевая вода не проникла по трубе в дом.
Трос также нельзя перетягивать, так как от колебаний температуры он может натянуться еще сильнее, и разорваться.
Если ввод в дом выполняется кабелем, то он подключается на автомат ввода в щите. Если ввод в дом сделан проводом СИП, то нужно выполнить его соединение с кабелем, а для провода СИП применить специальную фурнитуру. Для неизолированного провода применяются специальные ответвительные зажимы, которые называют «орешками».
Подземная линия
Для начала необходимо выполнить разметку трассы для прокладки кабеля. Во время разметки следует учесть следующие моменты:
- По линии трассы не должны находиться другие кабели.
- Прокладку кабеля не рекомендуется выполнять в тех местах, где возможно передвижение автомобилей и другого транспорта.
- Трасса должна быть удалена от деревьев на расстояние не меньше 1 метра.
При соблюдении этих требований срок службы кабеля значительно продлевается.
Траншея в грунте для прокладки кабеля выполняется глубиной не меньше 0,7 м. Когда траншея готова, то ее необходимо очистить от предметов, которые могут повредить изоляцию кабеля. Если есть крупные камни или другие массивные предметы, которые невозможно убрать, то устанавливают специальные защитные футляры. На дно траншеи насыпают песок слоем 10 см без больших камней.
В проблемных местах укладки кабеля на него надевают полиэтиленовые трубы, затем укладывают на дно траншеи. Не допускается укладывать кабель внатяжку. Для этого создают небольшую волнистость по длине кабеля. Перед засыпкой рекомендуется нарисовать план прокладки кабеля, и положить его на хранение.
Кабель в траншее засыпают 10-сантиметровым слоем песка, затем грунтом на 20 см. Далее, грунт необходимо утрамбовать. Оставшуюся землю засыпать с запасом, так как со временем грунт оседает. Если используется кабель с броней, то выполняется его заземление. От поверхности земли на глубине около 20 см прокладывают ленту красного цвета, которая будет сигнализировать о том, что в земле проложен кабель.
Подземный ввод кабеля является более практичным способом, так как он не портит внешний вид фасада дома, кабель не оборвет от сильного ветра. При подведении кабеля подземной линией, в дом его заводят через фундамент. Наиболее важным преимуществом подземного способа прокладки кабеля является то, что кабель допускается проводить внутри помещений, а провод СИП, который применяется при воздушном способе проводить внутри дома запрещено.
Грунтовая прокладка кабеля очень простая. Для нее необходима всего лишь прорезь в грунте, подушка из песка и защитная оболочка в виде пластиковой трубы (если на кабеле нет брони).
Похожие темы:
Ввод в дом электричества. Как сделать правильно и безопасно.
Владельцам частных домов необходимо позаботится о том, что бы завести кабель электропитания на электрощиток, с которого уже будет расходится электропроводка по дому.
В частном секторе города или поселка, в сельской местности для того, что бы запитать всех потребителей по улицам устанавливаются опоры с проводами (ВЛ), которые идут с подстанции. А все дома подключаются от этой линии. При чем самовольные подключения запрещены. Все делается только с разрешения и специалистами электроснабжающей организации.
Если необходимо подключить новый индивидуальный дом, тогда понадобится сделать проект и согласовать все вопросы с местными электросетями.
Подключение к линии электропередачи осуществляется двумя способами:
- Через ВЩУ с электросчетчиком или вводной щит учета, устанавливаемый на опоре воздушной линии электропередачи. Этот метод исключает возможность воровства электроэнергии. Только так подключаются все новые дома.
- Напрямую, электросчетчик стоит внутри дома. Устаревший, но самый распространенный метод.
СИП ввод в дом.
Линия электропитания от опоры ВЛ, проложенная до самого дома по воздуху, называется воздушным вводом. Раньше воздушный ввод выполнялся не изолированными проводами, которые доходили до изоляторов, установленных на доме. А далее с них уходил алюминиевый кабель в здание. Данный вид подключения электропитания является самым не надежным и менее безопасным по сравнению с другими вариантами.
Иногда для ввода используется электрический кабель, специально предназначенный для наружной, открытой прокладки. Он крепится к опоре при помощи троса, который натягивается от опоры до крепления на доме. На трос подвешивается кабель с использованием специальных хомутов.
Сегодня практически везде для воздушного ввода в частные дома используется изолированный алюминиевый провод марки СИП, его изоляция устойчива к перепадам температуры и воздействию солнца и осадков. СИП нет необходимости крепить к тросу. Для воздушного ввода используется 2- (220 В) или 4 -(380 В) жильные провода сечением 16 квадратных миллиметра.
Все работы по организации и монтажу электропитания до фронтона выполняются специалистами электросетей. А далее Вам уже необходимо самостоятельно или нанять мастера, который сделает правильно проход через крышу или стену в металлической трубе и доведет электрический кабель до электрощита вашего дома. Если электропитание будет вводится в деревянное строение, тогда по сгораемому основанию делается монтаж в металлических трубах. В кирпичных и силикатных домах кабель во внутрь заходит через металлическую трубу и далее идет в штробе.
Иногда для ввода кабеля в дом используется трубостойка (5) с натяжкой (1). Провода доходят до изоляторов (2), закрепленных на трубостойке и затем к ним подключается кабель или провода, который через изогнутую трубу стойки и сквозную через стену трубу заходят вовнутрь дома. Все металлические конструкции ввода должны быть заземлены.
Подземный ввод кабеля в дом.
Ввод электропитания в частный дом под землей является самым надежным вариантом, но и самым трудоемким.
Для подземного электрического ввода кабеля копается траншея от опоры ВЛ до дома глубиной не менее 60 сантиметров, но лучше- 80 см. Опуск с опоры в землю осуществляется в трубе, высота которой от уровня грунта должна быть не менее 2 метров.
Кабель можно использовать любой сечением не менее 16 квадратных мм. Но при использовании марки ВВГ, АВВГ и т.п. необходимо кабель прокладывать в металлических или пластиковых трубах, но если применить бронированный ВбБШв (рекомендую именно его использовать)- трубы используются только в местах опусков или подъема выше грунта. Внимание токопроводящая оболочка бронированного кабеля должна быть заземлена с двух сторон: на ВЛ и в электрощите дома.
В сам дом электрокабель заводится:
- Через фундамент— наилучший вариант. Необходимо заранее подготовить отверстие и заложить в него трубу для завода кабеля.
- С подъемом по внешней стене. Опять же защищаем кабель металлической трубой на высоту не менее 2 метров от грунта, и делаем проход через стену в металлической трубе.
Для сетей 380 Вольт необходимо использовать 4 или 5 жильный кабель, для 220 Вольт- 2 жильный.
По действующим правилам у каждого дома должен быть свой заземляющий контур, который соединяется с PE или шиной заземления вводного электрощита. Как делается заземляющий контур Я расскажу в следующей статье.
КАК СДЕЛАТЬ ЭЛЕКТРОПРОВОДКУ В ДОМЕ СВОИМИ РУКАМИ | Своими руками
Трудно даже представить обычную домашнюю жизнь без электричества.
Путь от внешней сети до бытового прибора предполагает создание ответвления, заземление, прокладку кабеля, установку розеток, выключателей и светильников.
Про установку и жгут проводов и будет эта запись.
Коммутаторы
Корпус выключателя изготавливается из пластика или керамики (реже — из металла).По типу монтажа системы бывают для открытой и скрытой проводки — накладные и встроенные.
Для автоматического включения и выключения питания прибор оборудован таймером. Плавно регулировать яркость освещения помогают диммеры. многофункциональный переключатель позволяет одновременно зажечь свет в одном помещении и погасить его в другом. От обычного этот механизм отличается разветвленной схемой подключения.
Выключатели с подсветкой оснащены световым индикатором. Переключатель управления с помощью специальной подсветки показывает, что определенное оборудование введено в эксплуатацию и успешно функционирует.
Влаго- и химически стойкие устройства предназначены для использования в ванных комнатах, саунах и на открытом воздухе. Выключатели вандалозащищенные сложно повредить, поэтому их устанавливают, как правило, вне жилого или складского помещения. Корпус такого устройства обычно изготавливается из металла или ударопрочного пластика.
Какие электрические розетки выбрать
По назначению и способу установки розетки делятся на две группы: стационарные и переносные. Кроме того, розетки различаются по применению и функциональным особенностям.Самый простой — обычная розетка без заземления. Устройства с заземлением предназначены для подачи электроэнергии на устройства от трехпроводной электрической сети с дополнительным контактом заземления.
Есть розетки с винтом и зажимы для клавиатуры. По мнению специалистов, первый более надежен и обеспечивает лучший контакт.
В детских комнатах устанавливаются розетки с защитными занавесками для исключения доступа ребенка к электросети, розетка с таймером позволяет установить время включения и выключения подключенного к ней электроприбора, розетка с «катапультой» обеспечивает легкое отключение прибора от сети — достаточно нажать кнопку специального выталкивателя. Розетка с индикатором рабочего состояния оснащена специальным индикатором, сигнализирующим о наличии или отсутствии напряжения в сети.
Также существуют розетки с комплектом насадок, позволяющие подключать электроприборы с вилками любой конфигурации к сети.
Выбрать лампочки
К преимуществам ламп накаливания можно отнести простоту обращения, невысокую стоимость, отсутствие необходимости в стабилизаторах, мягкий свет и универсальность. К недостаткам — слабая светоотдача (7-20 лм / Вт), конвертирующая 95% потребляемой энергии в тепло, искажение цветов объектов и небольшой срок службы. Для центрального освещения такие лампы — не лучший вариант, но для периферийных устройств и небольших помещений они вполне подходят.Галогенные лампы
прогрессивнее и в 2-5 раз долговечнее ламп накаливания. Их световой поток на 60-70% больше, что позволяет сэкономить. Такие лампы бывают высоковольтными (рассчитаны на 220 В) и низковольтными (на 12, 24 и 36 В). Последние максимально хороши для помещений с повышенной влажностью, но их нужно оборудовать понижающим трансформатором и защитой. Недостатки «галогенов» — требовательность к пище и обращению. Люминесцентные лампы
небольшие (диаметр не превышает 9 мм), зажигаются не мигая, не шуршат и не мигают, так как частота их зажигания увеличена в 400 раз.К тому же они предполагают большой выбор оттенков света. Главный недостаток — невозможность работы при низкой температуре. Достоинства — экономия энергии и рабочего времени.
Кабельный ввод в здание
Для подвода кабеля к дому в его подвале пробивают отверстие, в которое заделывают отрезок асбоцементной, пластиковой или металлической трубы. Его диаметр должен быть равен 1,5-2,5 диаметра кабеля. Труба укладывается в траншею с небольшим уклоном наружу.Это делается для того, чтобы вода не скапливалась в трубе и не попадала в здание. После прокладки кабеля трубу герметизируют смесью гипса с перлитом, смолой или компаундом на резиновой основе. Для каждой трубы определен только один кабель. Кабель, идущий по зданию, должен располагаться в траншее не ближе 0,6 м от подвала.
Электрический шкаф и счетчик
Вход питания ведет к электрическому шкафу, в котором находится автоматический выключатель.С его помощью выключите дерьмо. Емкость «пакета» определяется исходя из суммарной мощности бытовых потребителей, добавляя к ней 20-30%. Это устройство можно выключить вручную, а при возникновении проблем — автоматически. В результате в дом перестает поступать электричество.
Расстояние от входа питания до шкафа стараемся сделать минимальным.
Последние обычно размещают в подвальных или подсобных помещениях.
Как правило, в качестве внутренних плат используются навесные шкафы из металла или пластика с IP от 20.
Их размер зависит от количества размещенных в них элементов. Для наружной установки подходят шкафы с IP от 44.
Счетчики устанавливаются за переключателем пакетов. Они могут быть индукционно-механическими или электронными. Большинство моделей последнего типа позволяют вести многотарифный учет электроэнергии, экономить деньги, а также позволяют контролировать некоторые параметры напряжения в сети.
Электропроводка
Для дома площадью 150 м2 может потребоваться провод 200-400 м.Чтобы определить сколько, необходимо отметить расположение розеток и выключателей на горизонтальном плане. Согласно СНиП на каждые 6 м2 должна быть не менее одной розетки, а на кухне — не менее трех розеток. Розетки сгруппированы в группы, подключенные к автомату на распределительном щите, исходя из максимальной мощности бытовой розетки 16 А. Соответственно сечение провода должно быть 2,5 мм2, а максимальная мощность электроприборов, подключенных к одной группе. розеток 4 кВт.
Воздушно-кабельная ветвь
Для уменьшения провисания проводов необходимо установить дополнительную переднюю опору между вводом мощности в здание и колонной воздуховода. В качестве манекена можно использовать обычную опору из железобетона или дерева.
Воздушный патрубок Выполнение с использованием изолированных проводов или кабелей, проложенных на металлической проволоке. При этом сечение медных проводов должно быть не менее 6 мм2 (для длин до 10 м — не менее 4 мм2), а алюминиевых — не менее 16 мм2.Сечение кабелей должно быть не менее 4 мм2 для алюминия и 2,5 мм2 для меди. Определяя сечение, исходить из того, что для нагрузки в 1 кВт требуется сечение жилы 1,57 мм2. Зная мощность потребителей электроэнергии в частном доме, рассчитайте сечение жил.
Кабельную ветку от ВЛ можно провести в дом и под землю с помощью кабеля. Преимущество такого решения в том, что провода не портят внешний вид участка.Кабель прокладывается вдоль опоры, защищая от возможных наземных повреждений металлической трубой. От опоры до стены здания по траншее проводят кабель. При этом его можно поместить в трубу из ПВХ для защиты от повреждений. Засыпая траншею землей, поверх кабеля укладывают сигнальную ленту.
Какие провода выбрать для разводки
Для определения необходимого сечения жилы используйте таблицу. Проводники могут быть одно- и многопроволочными.Для фиксированной проводки предпочтительнее первые, так как их легче прикрепить к клеммам и они дешевле. Медные провода дороже, но надежнее алюминиевых.
Для розеток, бойлеров и бань с гидромассажем необходим трехжильный кабель (с заземлением), а для освещения можно использовать двухжильный кабель или систему из двух проводов.
Заземление
Однофазный ввод с отводом воздуха заземлен. Для повторного заземления нулевого провода на вводе используйте трубы с металлическими кожухами или водопроводные трубы.К трубе приваривают полосу стали, к ней прикрепляют нулевую проволоку. Шлифованные и стальные прутки диаметром 12 мм или стальные уголки толщиной 4 мм и длиной 2 м. К ним приваривается уголок из стальной полосы, и к нему винтами крепится медный провод сечением от 2,5 мм2. Конструкция заглубляется минимум на глубину промерзания. Сопротивление заземления не должно превышать 4 Ом.
- Для работы с высоким напряжением необходим соответствующий допуск.
- При проектировании заземления необходимо позаботиться о системе молниезащиты — приемнике и кабеле, передающем разряд на землю.
- Электропроводка должна быть в соответствии с гостями. План размещения следует сравнить с планируемым размещением оборудования.
- Если у вас есть необходимые навыки, вы можете установить оборудование самостоятельно.
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА.ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Самодельный регулятор мощности Устройство для регулирования …
Подписывайтесь на обновления в наших группах и делитесь.
Давай дружить!
cable entry — Перевод на французский — примеры английский
Эти примеры могут содержать грубые слова на основании вашего поиска.
Эти примеры могут содержать разговорные слова, основанные на вашем поиске.
Пыльник для снятия натяжения предусмотрен в месте кабельного ввода .
Кабельный ввод Устройство для легкой установки
Очень компактный кабельный ввод EMC Система с IP 65
Во второй конфигурации модуль выполнен с возможностью отсоединяемого удерживания в составе модульной системы кабельного ввода .
Во второй конфигурации, этот модуль построен на фасаде и удерживает свободный манер в агентстве модульной системы , вход в кабель .
модуль для модульной системы кабельного ввода
Привод рулевого управления содержит корпус, имеющий отверстие для ввода кабеля рулевого управления .
Изобретение относится к направлению движения, которое включает в себя отверстие , входящее в кабель , в направлении.
штекер для кабельного ввода
Точность импеданса, быстрая и простая сборка, а также высокая воспроизводимость за счет полного обжима кабельного ввода являются типичными характеристиками этих разъемов H + S.
Прецизионное качество, быстрое и легкое ассамбляж, обеспечивающее воспроизводимость élevée grâce в Entrée de Câble entièrement sertie sont des caractéristiques typiques de ces Connecteurs H + S.
Слот для кабельного ввода
— перевод на французский — примеры английский
Эти примеры могут содержать грубые слова на основании вашего поиска.
Эти примеры могут содержать разговорные слова, основанные на вашем поиске.
Предложите пример
Другие результаты
Кабельный ввод с любой стороны 1.
KDL кабельный ввод Система Обозначение Описание Кабельный ввод система, тип KDL KDL — это система кабельного ввода для ввода предварительно смонтированных кабелей. Типы …
Кабельный ввод пластины для железнодорожной техники Кабельный ввод согласно EN 45545-2, а также решения с межсетевыми экранами.
Корпус из стали с порошковым покрытием белого цвета (по образцу RAL9016) с кабельным вводом в верхней части светильника и штампованной выбивной заглушкой кабельные вводы в концевых частях.
Но особенно при проектировании специализированных машин, где сложная проводка в ограниченном пространстве является правилом, кабельный ввод со стандартными пластинами кабельного ввода часто предоставляет только неадекватные варианты.
Toutefois, в строительстве специальных машин или комплексов кабельных систем в соответствии с требованиями окружающей среды, по , составляют сувенир, основанный на проходах кабелей стандартов , уникальных результатов для инсуффизантов.
Система кабельного ввода KDL / EMV основана на системе кабельного ввода KDL.
Murrplastik Systemtechnik кабельные вводы Системы завоевали много новых технических достижений в последние годы и зарекомендовали себя на рынке наряду с традиционными системами кабельных вводов .
Проходы câbles de la société Murrplastik Systemtechnik ont, ces dernières années, bénéficié de nombreuses инновации, методы и другие наложены на марше и côté des raccés viss.
Этому требованию также должны соответствовать кабельные вводы , и соединительные элементы.
Les Entrées de Câble et pièces de raccordement doivent aussi удовлетворительно с учетом требований.
Пыльник для снятия натяжения предусмотрен в месте кабельного ввода .
УПЛОТНЕНИЕ ДЛЯ ВХОДА КАБЕЛЯ ИЗМЕРЕННОГО ЭЛЕКТРОННОГО КОМПОНЕНТА
DISPOSITIF D’ÉTANCHÉITÉ POUR UNE ENTRÉE DE CÂBLE D’UN COMPOSANT ÉLECTRONIQUE SURMOULÉ
Настоящее изобретение относится к средствам местной и активной противопожарной защиты в системе кабельных вводов, , проходов труб и т. Д.
L’invention Concerne un moyen de protection contre le feu local et actif monté sur un système pour des Entrées de câbles , des passages de tuyaux, и т. Д.
кабельный ввод устройство для стенки корпуса
перемещается в кабельном вводе отверстие
Кабельный ввод Устройство для легкой установки
Кабельный ввод Пластины , тип KDP 24-Multi представляют собой комбинацию нашей системы KDP…
Les plaques Passe-câbles du type KDP 24-Multi sont une combinaison de notre …
Это решение интегрируется непосредственно в мебель с минимальными усилиями и заменяет существующие панели кабельного ввода .
