Что такое выключатели нагрузки и зачем они нужны?

В принципе мини-рубильники и выключатели нагрузки это одно и тоже. Они свободно продаются в магазинах, но пользуются меньшим спросом, чем автоматические выключатели. Мини-рубильники представляют собой устройства, которые используются для коммутации (включения — отключения) цепей под нагрузкой. Они изготавливаются в модульном исполнении и по внешнему виду похожи на обычные автоматы.

Часто задают вопрос: «Зачем нужны мини-рубильники и выключатели нагрузки?» Тем более они стоят намного дороже тех же самых автоматических выключателей. Давайте тут попробуем разобраться с этим вопросом.

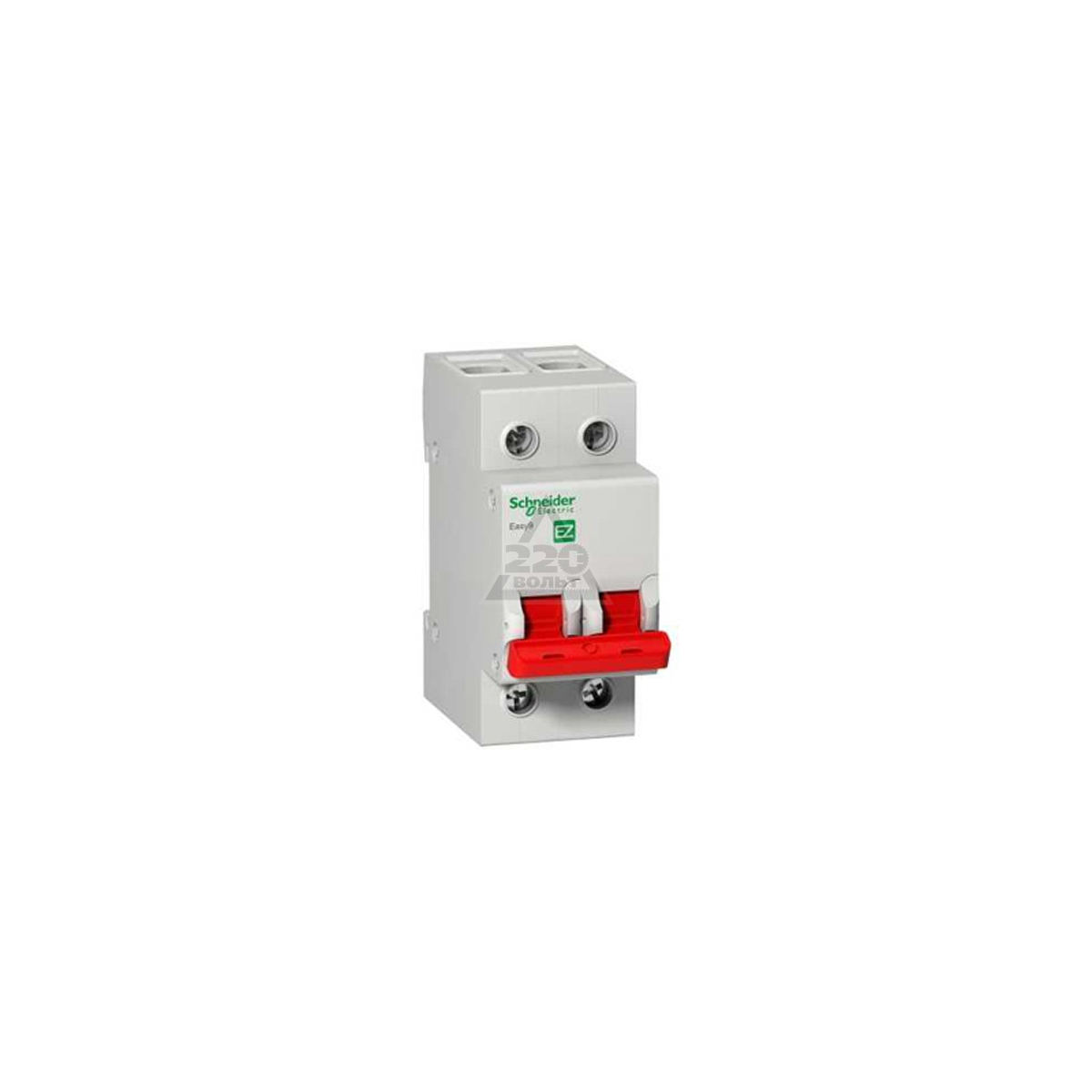

Что такое выключатель нагрузки?

Это устройство, которое позволяет быстро произвести включение или отключение какой-либо цепи, находящейся под нагрузкой.

Выключатели нагрузки имеют усиленные контакты, срок службы которых намного превышает срок службы контактов простых автоматов. Это необходимо для возможности безопасного обесточивания линии, которая находится под нагрузкой. Если отключать нагрузку обычным автоматическим выключателем, то дуга, которая образуется при разрыве цепи, со временем может спровоцировать слипание контактов. Поэтому обычные автоматы нельзя использовать для включения-отключения нагрузки. Они нужны для защиты электропроводки при возникновении не штатной ситуации в защищаемой ими цепи электропитания.

Также некоторые модели выключателей нагрузки имеют двойной разрыв контакта, что позволяет гарантировать полное обесточивание отключаемой линии.

Для того чтобы можно было убедиться визуально, что контакты мини-рубильника разорвались, на некоторых моделях есть специальное смотровое окошко. Через него видно в каком состоянии (замкнутом или разомкнутом) находятся контакты рубильника.

Например, это реализовано у фирмы TDM. Тут окошко находится над ручкой управления. Также в таких моделях реализована функция защиты от случайного отключения или включения мини-рубильника. На передней модели есть подобие винта под шлицевую отвертку, который обозначен на корпусе «Блок — 100А». Например, отключили такой выключатель нагрузки, повернули отверткой болт «Блок-100А», таким образом заблокировали ручку управления и пошли смело работать. Для того чтобы обратно включить этот рубильник необходимо снять ручку с заблокированного положения.

Примером мини-рубильников в старом исполнении могут служить пакетные выключатели, которые стоят перед электросчетчиками в этажных распределительных щитах.

Какие бывают выключатели нагрузки?

Они бывают 1,2,3 и 4-х полюсные. Выбирать стоит в зависимости однофазная или трехфазная у вас сеть и нужно ли рвать ноль рубильником. Устанавливаются такие выключатели нагрузки на стандартную DIN-рейку. Это очень удобно, так как их можно ставить в любых распределительных щитках.

По номиналу тока мини-рубильники подразделяются так же как и автоматы. Это на 16, 20, 25, 32, 40, 63, 80, 100, 125А.

Запомните, что выключатель нагрузки не защищает от короткого замыкания и перегрузки. Поэтому линию необходимо защищать автоматическим выключателем. Выбирать их нужно так: номинал рубильника должен превышать на одну или две ступени номинала автомата. Автоматическому выключателю требуется до одного часа, чтобы отключить перегруженную линию на 45%. За это время контакты мини-рубильника того же номинала что и автомата начнут греться. Что не совсем будет хорошо.

Как отличить выключатель нагрузки от автоматического выключателя?

Внешне мини-рубильники похожи на автоматы, поэтому нужно уметь их различать. Обычно выключатель нагрузки маркируется на корпусе буквами «ВН». Также у мини-рубильника более массивная усиленная ручка управления, что сразу бросается в глаза.

Где можно использовать выключатели нагрузки?

Итак, мы разобрались, что представляют собой выключатели нагрузки. Осталось понять нужно ли переплачивать, покупая их ,и где их нужно ставить?

Расскажу на простом примере. Допустим стоит главный вводной автомат в вашем распределительном щитке, в который вы имеете доступ. Еще обычно в на первом этаже, в подвале или еще где-нибудь стоит распределительный шкаф, где происходит распределение электропитания на разные стояки или квартиры. Он закрыт на ключ и сюда доступ имеет местный электрик.

Например, произошло короткое замыкание. От КЗ очень часто помимо группового автомата срабатывают и вышестоящие. Если в закрытом щитке распределение происходит с помощью автоматических выключателей, то есть большая вероятность, что здесь его тоже выбьет.

Обратно включить автоматы в своем щитке вы сможете, а вот чтобы включить их в шкафу закрытым на ключ вам придется искать местного электрика, чтобы он открыл шкаф. А что делать если это произошло поздно вечером, в выходные или в праздничные дни? В это время можно не дозвониться до электрика.

Выключатели нагрузки или мини-рубильники нужно ставить там, где происходит распределение электропитания на разные квартиры. Также их стоит устанавливать рядом с промышленным электрооборудованием. Например, около сверлильного станка, наждака, токарного станка и т.д. Мини-рубильник тут нужен для экстренной остановки электрооборудования, например когда вместе со сверлом начнет вращаться заготовка или что-то зажует в станок.

А в вашем доме стоят выключатели нагрузки?

Улыбнемся:

Табличка на двери трансформаторной будки.
“Не влезай! Убью! Электрик”.

Что собой представляет выключатель нагрузки?

Это специальное техническое оборудование, позволяющее экстренно выполнить мгновенный запуск либо выключение любой электро-цепи, которая находится напряжением.

Выключатели нагрузки оснащены более мощными контактами, которые прослужат гораздо дольше, чем более слабые контакты прочих автоматов. Это нужно для того, чтоб быстро и безопасно обесточить цепь, расположенную под напряжением. Если для отключения напряжения использовать базовый автомат выключатель, то дуга, которая образовывается, когда разрывается цепь, с течением времени может стать причиной спайки контактов. Именно поэтому для мгновенного запуска либо выключения напряжения нежелательно использовать стандартные автоматы. Они больше необходимы для защиты электрической проводки в случае внезапной аварийной ситуации в цепи электрического питания, которая расположена под их защитой.

Кроме того, существуют разновидности выключателей нагрузки, имеющие парный разрыв контакта. Это дает гарантию абсолютного обесточивания цепи.

Также, стоит отметить, что есть такие модели выключателей, которые позволяют собственными глазами убедиться что разрыв цепи действительно произошел. Для этого они оснащены специальным окошком, сквозь которое можно посмотреть и убедиться в каком же состоянии сейчас находятся в данный момент контакты рубильника.

Хорошим примером таких рубильников старого образца могут послужить пакетные выключатели, которые и сейчас еще можно увидеть в распределительных щитках на каждом этаже жилых домов. Они установлены перед электросчетчиками.

Как различаются между собой выключатели нагрузки?

Прежде всего, они бывают одно-, двух-, трех- и четырехполюсные. Подбирать стоит в зависимости от того, какая у вас сеть: одно- или трех-фазная, а также есть ли необходимость разрывать ноль рубильником. Ставятся они обычно на обычную рейку DIN. Чаще всего, как показывает практика, устанавливают выключатели нагрузки трехполюсные.

Точно так же, как и автоматы, мини-рубильники различаются по номиналу тока. В среднем, от 16-ти до 125-ти ампер.

Ниже для примера представлены пара моделей выключателей нагрузки, с их основными параметрами:

Sider — выключатель нагрузки трехполюсный, иногда четырехполюсный, с видимым разрывом.

• номинал тока 125-3150 А;
• крепится на монтажную плату;
• рукоятка расположена впереди или сбоку.

Sirco Motorized – моторизованный выключатель.

• оснащен специальным моторизированным приводом;
• бывает трех- и четырехполюсный;
• номинал тока 125-3150 А;
• крепится на монтажную плату;
• рукоятка состоит в комплекте.

В любом случае, обязательно следует запомнить один важный факт: выключатель нагрузки не защитит сеть от перегрузки или короткого замыкания. По этой причине линию нужно защитить автоматизированным выключателем.

В чем отличие выключателя нагрузки от выключателя автомат?

На первый взгляд они похожи друг на друга, так что важно уметь отличать их между собой. Но на самом деле это очень просто сделать — выключатели нагрузки должны иметь маркировку «ВН», а также более массивный, по сравнению с автоматическими выключателями, рычаг управления.

Где обычно используются выключатели нагрузки?

Выключатели нагрузки обычно устанавливаются в точках, где происходит непосредственное распределение питания на квартиры. Также необходимо устанавливать их поблизости от промышленного электрического оборудования. К примеру, вблизи сверлильного или токарного станка и т.д. Дополнительно выключатель нагрузки может понадобиться для аварийной остановки оборудования. К примеру, когда вместе со сверлом начинает вращаться сама заготовка.

Наши специалисты готовы оказать помощь в выборе необходимого оборудования конкретно под нужды Вашего предприятия, которое будет не только всецело удовлетворять необходимым потребностям, но и отвечать требованиям безопасности и отказоустойчивости.

Наша цель — организовать эффективную работу наиболее подходящего для Вас оборудования.

Для связи со специалистом компании или получения консультации,
Заполните заявку:

Что такое выключатель нагрузки и как он используется?

Для безопасного обслуживания электрической сети, кроме всего прочего, используют коммутирующие аппараты. Широко известны автоматические выключатели (ВА), они есть в каждой квартире, частном доме, даче и других местах. Большинство людей использует их как выключатели света, при каждом удобном случае обесточивают помещение.

Связано это, скорее всего, с похожим названием выключателя света. Но, как это ни удивительно, они для этого не предназначены. Зато выключатель нагрузки (ВН) с успехом справляется с такой задачей. Что это такое, чем он отличается от автомата и где применяется – обо всём этом будет рассказано ниже.

Блок: 1/6 | Кол-во символов: 625
Источник: https://electricvdome.ru/avtomaticheskie-vikluchateli/modulnyj-vyklyuchatel-nagruzki-vn32.html

Привод

Привод выключателей нагрузок может быть мускульным непосредственного включения и отключения от предварительно натянутой пружины. Иногда применяется электропривод включения (например в ВВНР «Волна») и соленоид дистанционного отключения.

Блок: 2/10 | Кол-во символов: 244
Источник: https://ru.wikipedia.org/wiki/%D0%92%D1%8B%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C_%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B8

Что такое выключатель нагрузки?

Если сказать коротко – это мини рубильник. Многие, наверное, хоть раз в жизни видели металлический ящик с ручкой, выходящей из его бока. Когда ручку поднимают – подаётся питание в сеть, когда опускают – происходит отключение. А если приходилось заглянуть внутрь, можно было увидеть большие медные ножи, так называются подвижные контакты, и губки – неподвижные контакты, в которые ножи входят. Отличительной чертой такого устройства является то, что можно визуально наблюдать разъединение электрической цепи.

Модульный выключатель нагрузки, конечно же, имеет другую форму и конструкцию, да и размерами намного меньше, но работает по такому же принципу. Поэтому он, как разъединитель и высоковольтные выключатели относится к коммутационным аппаратам.

По названию, порой, тяжело определить, что это за прибор, так как каждый производитель в разных странах использует своё наименование. Поэтому лучше узнавать у продавца. Иногда можно увидеть в названии буквы ВН, помогающие определиться с устройством, например, выключатель нагрузки ВН-32 3Р 40А IP20.

Аббревиатура ВН означает выключатель нагрузки, 3P указывает на количество полюсов, в этом случае их 3. Затем идёт номинальный, рабочий ток, именно это значение является рабочим для выключателя нагрузки. Например, выключатель нагрузки ВН-32 выпускается на следующие номиналы по току: 20; 25; 32; 40; 63 и 100 А.

Последним показан класс защиты (цифры IP-20). Это показатель степени защищённости человека при использовании этого прибора. Для обычного пользователя он не важен, поскольку магазины продают допустимые для общего пользования электроаппараты.

Блок: 2/6 | Кол-во символов: 1643
Источник: https://electricvdome.ru/avtomaticheskie-vikluchateli/modulnyj-vyklyuchatel-nagruzki-vn32.html

Назначение выключателя нагрузки

При обращении внимания на название — коммутирующее устройство — уже ясно, что это устройство способно производить соединение, чем оно и занимается. Токи, протекающие в сети, могут быть довольно большими, назначение выключателя нагрузки в этом и заключается, чтобы можно было отключать работающие электроприборы.

Для предприятий выпускают выключатели нагрузок разного назначения. У населения нет таких мощных потребителей, поэтому выключатель нагрузки рассчитан на активную нагрузку. Если в доме используется мощный двигатель его, возможно, нельзя отключать таким мини рубильником.

Обычно выключатели нагрузки стоят гораздо меньше автоматов, и некоторые устанавливают их во вводном щитке и вот почему. Опасаясь за безопасность своего жилья из-за неисправности в электропроводке, они обесточивают свою квартиру, отключая автомат. Как уже было сказано, этого делать не стоит, даже если отключение производится без подключённой нагрузки.

Установив модульный выключатель нагрузки, можно производить такие отключения множество раз. Для того чтобы понять отличие выключателя нагрузки от автомата, необходимо узнать его устройство.

Блок: 3/6 | Кол-во символов: 1165
Источник: https://electricvdome.ru/avtomaticheskie-vikluchateli/modulnyj-vyklyuchatel-nagruzki-vn32.html

Предназначение выключателя нагрузки

Автогазовый выключатель нагрузки

Выключатель нагрузки – это коммутационное устройство, которое оснащено дугогасительной камерой и приводом для управления. Электропривод может быть мускульным, срабатывающим при помощи натянутой пружины, или с соленоидом дистанционного отключения. Основное назначение прибора – механическое размыкание или замыкание цепи на участке, который находится под нагрузкой.

Любой переключатель нагрузки состоит из следующих частей: пружинного механизма, силовых контактов, заземляющих ножей, разъединителя с полюсами. Полюса размещаются в раме. Основной подвижный контакт представляет собой 2 стальные пластины. Для гашения дуги используется специальный медный контакт. Включается и выключается механизм при помощи натянутых пружин.  Подробное описание конструкции будет рассмотрено на примере модели ВНР 10/400. В его составе есть:

• рама;
• опорный изолятор;
• рабочие, заземляющие ножи;
• держатель с контактами;
• камера гашения;
• тяга изолирующая и блокировочного устройства;
• вал заземления и рабочих ножей;
• рычаг;
• пружины;
• внутренние прокладки.

Конструкция выключателя нагрузки ВНР 10/400

При включении подвижные контакты располагаются в камере. Внизу есть другие контакты, которые выполняют гашение. При отключении размываются основные контакты, после чего – дугогасительные. Дуга переходит в камеру, где под воздействием высоких температур выделяется газ от оргстекла. В этом газе дуга гасится за несколько миллисекунд.

Технические характеристики:

• способ закрепления;
• номинальный ток;
• дополнительные опции;
• комплектация;
• конструкция;
• номинальное напряжение.

Блок: 3/11 | Кол-во символов: 1618
Источник: https://ManRem.ru/ustroystvo-printsip-raboty-vyklyuchatelya-nagruzki/

Область применения выключателей в быту

Обычно в частных домах и квартирах используют автоматические выключатели. С их помощью, в случае надобности, обесточивают жилые помещения и проводят все необходимые монтажные работы, связанные с плановым обслуживанием или ремонтом электрических сетей.

Однако эти приборы – отнюдь не панацея. Автоматы в первую очередь служат для предохранения токоприемников и электрической проводки от агрессивного воздействия сверхтоков. Разрыв цепи относится к второстепенным задачам, которые выполняют эти приборы.

Компании, занимающиеся изготовлением элементов электросистемы, в сопроводительной документации всегда указывают, что автомат не предусматривает частой коммутации. Максимальный режим отключения не должен превышать 6 раз в час

Регулярное отключение энергии при помощи автомата – не самая удачная идея. Особенно, если при этом от розетки не отводится нагрузка. Модуль в этом случае изнашивается гораздо быстрее и выбирает свой рабочий ресурс за более короткое время, нежели было заявлено заводскими характеристиками.

Если модуль отключения нагрузки работает некорректно или в самом приборе выявился дефект, не стоит разбирать устройство и пытаться его чинить. Разумнее приобрести новый аппарат и вмонтировать его на место старого (неисправного)

Внутри корпуса постепенно выгорают и чернеют контакты, а само изделие теряет номинальную пропускную способность, перестает выполнять свои задачи и потом выходит из строя. Хозяевам в этой ситуации приходится в срочном порядке менять прибор.

Если проигнорировать этот момент, следующее короткое замыкание испортит проводку, спровоцирует воспламенение автомата и, возможно даже, приведет к более серьезным последствиям.

В групповых щитках прибор отключения нагрузки часто используется в качестве вводного коммутатора. Именно через него к распределителю подсоединяется силовой кабель, идущий от подстанции или другого щитка

Именно поэтому специалисты рекомендуют для частых отключений использовать не обычные автоматы, а прогрессивные и надежные выключатели нагрузки.

Эти элементы повысят безопасность электрощитков, обеспечат качественное, бесперебойное питание электричеством любого жилого помещения и позволят, в случае необходимости, удобно и быстро разомкнуть цепь, провести ремонтно-монтажные мероприятия любой сложности и снова подключить жилье к общей подающей энергию системе.

Установка прибора для деактивации нагрузок на входе в распределительный щиток позволяет снять напряжение с самого щитка и корректно заменить вышедшие из строя автоматические выключатели.

При наличии такого аппарата очень легко отключить любое помещение от централизованной питающей сети с целью планового обслуживания или выполнения необходимых ремонтных работ. Агрегат обеспечит полную безопасность мастеру и позволит быстро устранить все обнаруженные неполадки.

Блок: 6/7 | Кол-во символов: 2816
Источник: https://sovet-ingenera.com/elektrika/rozetk-vykl/vyklyuchatel-nagruzki.html

Устройство выключателя нагрузки фирмы IEK

Модульный выключатель нагрузки получил своё название из-за корпуса. Выполненный из несгораемого пластика, он имеет специальное устройство для крепления на DIN-рейку.

Рейки выпускаются по стандарту и, чтобы заранее определить, сколько приборов может войти на одну рейку, необходимо чтобы каждый прибор имел одинаковую ширину. Снизу прибора имеется паз, в который входит один край рейки и защёлка, она удерживает устройство на месте.

Конструктивно модульный выключатель нагрузки может быть одно-, двух-, трех- и четырехполюсным. Полюс – это контактная система, предназначенная для одного проводника. Для трёхфазной сети можно использовать трёхполюсные, если отключаться будут только фазные провода и четырехполюсные для обесточивания всей сети. Провода вставляются в зажимы на корпусе и крепятся болтами.

Внутри находятся контакты и механизм переключения. Подвижные и неподвижные контакты образуют контактную группу. В более мощных мини рубильниках контакты могут быть двойными. В этом случае на противоположных краях контактной планки располагаются два контакта. При включении рубильника они замыкаются с неподвижными.

Чтобы защитить контакты от выгорания, их делают большими по площади и покрывают серебросодержащим материалом. В некоторых моделях используют дугогасительную камеру.

Во время возникновения дуги температура плазменного шнура может достигать несколько тысяч градусов по Цельсию. Выдержать такую температуру не сможет никакой материал, поэтому время жизни дуги стараются минимизировать. Этого можно достичь, увеличив скорость движения подвижных контактов. Вот почему выключатель нагрузки имеет контакты с мощной пружиной.

Блок: 4/6 | Кол-во символов: 1707
Источник: https://electricvdome.ru/avtomaticheskie-vikluchateli/modulnyj-vyklyuchatel-nagruzki-vn32.html

Преимущества и недостатки

У рассматриваемых коммутационных аппаратов есть сильные и слабые стороны.

К преимуществам относятся:

• меньшая себестоимость, по сравнению с другими видами выключателей;
• быстрое и надёжное включение и отключение номинальных токов нагрузок;
• возможность применения дешёвых плавких предохранителей для защиты от перегрузок;
• наличие у высоковольтных ВН видимого разрыва контактов, что позволяет обходиться без дополнительного разъединителя.

Недостатки:

• ограниченный ресурс эксплуатации;
• разрыв цепи возможен только для токов, в пределах номинальных значений мощностей;
• после срабатывания предохранителя необходима его замена.

Блок: 3/10 | Кол-во символов: 646
Источник: https://www.asutpp.ru/vyklyuchatel-nagruzki.html

Виды

По способу гашения дуги в камерах, ВН подразделяются на следующие виды:

• автогазовые;
• элегазовые;
• вакуумные;
• воздушные;
• масляные;
• электромагнитные.

Автогазовый (газогенерирующий) выключатель

Устройство предназначено для оперативной коммутации силового электрооборудования. Подавление дуги происходит под действием газов, генерируемых в камере гашения. Вкладыш из мочевиноформальдегидной смолы или из полиметилметакрилата, расположенный внутри камеры, в момент коммутации дугогасительных контактов молниеносно нагревается. Под действием высокой температуры происходит испарение верхнего слоя полимера, а образовавшийся поток газов интенсивно гасит электрическую дугу.

Условие для испарения вкладыша создают дугогасительные контакты, запуская процесс «продольного дутья». Во включенном состоянии номинальный ток протекает по основным контактам.

Автогазовые ВН активно используются в России и в странах СНГ. Они применяются на подстанциях, устанавливаются в распределительных устройствах электросетей 6 – 10 кВ с изолированной нейтралью. В основном их монтируют там, где экономически не выгодно применять установки другого типа, а использование разъединителей запрещено правилами ПУЭ.

Данный тип выключателей имеет самую низкую стоимость и высокую ремонтопригодность. Эти преимущества способствуют росту популярности газогенерирующих выключателей.

Вакуумный высоковольтный выключатель

Очень эффективное, но дорогое устройство, позволяющее выключать не только номинальные токи нагрузки, но и сверхтоки при КЗ. Контакты вакуумных выключателей находятся в вакуумной камере со сверхнизким давлением (порядка 10-6 — 10-8 Н/м). Отсутствие газа создаёт очень большое сопротивление, что препятствует горению дуги.

При размыкании/замыкании контактов дуга всё-таки возникает (за счёт образования плазмы из паров металла контактов), но она практически мгновенно, гаснет, в момент перехода через ноль. В течение 7 – 10 мк/с пары конденсируются на поверхности контактов и на других деталях камеры.

Существуют разновидности:

• вакуумные выключатели до 35 000 В;
• устройства для напряжений, превышающих 35 кВ;
• вакуумные контакторы для сетей в 1000 В и выше.

Основные достоинства:

• работа выключателя в любом положении;
• коммутационная износостойкость;
• стабильная работа;
• пожарная безопасность.

Из недостатков можно выделить сравнительно высокую стоимость из-за сложности технологии производства камер.

Элегазовые ВН

В коммутационных аппаратах данного типа для гашения дуги используется элегаз. Работает устройство по принципу автогазовых выключателей, но вместо воздуха для гашения дуги применяется шестифтористая сера (SF6) с добавками других газов.

В корпус камеры гашения из герметической ёмкости поступает  элегаз, который не выбрасывается в атмосферу, а используется повторно. Различают колонковые и баковые устройства (см. рис. 5).

Рис. 5. Баковый элегазовый ВН

В конструкциях таких выключателей используется встроенные трансформаторы тока. Современные элегазовые ВН могут работать в распределительных устройствах сверхвысокого напряжения, достигающего 1150 кВ.

Блок: 5/10 | Кол-во символов: 3048
Источник: https://www.asutpp.ru/vyklyuchatel-nagruzki.html

Обозначение выключателя нагрузки на схеме

Тем, кому приходится иметь дело с однолинейными схемами щитов должны знать, как обозначаются на них выключатели нагрузки.

На некоторых моделях самих устройство может встречаться маркировка – «ВН». Буквенная маркировка на схемах выглядит так — QS. Графическое обозначение выключателя нагрузки на схеме выглядит так:

Блок: 5/6 | Кол-во символов: 364
Источник: https://electricvdome.ru/avtomaticheskie-vikluchateli/modulnyj-vyklyuchatel-nagruzki-vn32.html

Дополнительные элементы

В качестве дополнительных элементов в выключателе нагрузки могут быть установлены ножи заземления с ручным приводом (при этом обычно предусматривается механическая взаимная блокировка ножей заземления и силовых контактов выключателя нагрузки), соленоид дистанционного отключения, сигнальные контакты положения контактов выключателя, срабатывания предохранителей.

Блок: 7/10 | Кол-во символов: 388
Источник: https://ru.wikipedia.org/wiki/%D0%92%D1%8B%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C_%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B8

Чем отличается автоматический выключатель от выключателя нагрузки

Главное отличие заключается в назначении. Автоматический выключатель входит в группу защитных устройств и служит для аварийного отключения сети в случае возникновения опасности. Это может быть из-за короткого замыкания (КЗ) или чрезмерного тока в цепи. Повышенный ток может возникнуть в нескольких случаях:

1. нарушение изоляции;
2. повышенная нагрузка.

Нарушение изоляции (не короткое замыкание) может появиться из-за механического повреждения, неправильной эксплуатации или старения материала. От этого не застрахованы ни электроприборы, ни сама проводка. Со временем ситуация только ухудшается, что может привести к появлению и повышению тока утечки.

Также увеличение тока происходит, когда подключается слишком много или очень мощная нагрузка. Опасно такое состояние тем, что электропроводка начинает нагреваться, а это ведёт к дальнейшему разрушению изоляции.

Чтобы предотвратить такой процесс и исключить возгорание в автомате используется тепловая защита. Состоит она из биметаллической пластины, по которой проходит весь ток нагрузки. При превышении номинального тока пластина начинает нагреваться и изгибается, и этот процесс протекает тем быстрее, чем больше ток. При определённой температуре пластина деформируется настолько, что приводит в действие механизм отключения. Автомат размыкает цепь.

Стоит отметить, что при такой проблеме нагрев происходит постепенно. Биметаллическая пластина имеет инертность и это оправдано в этих ситуациях.

Другое дело, когда происходит КЗ. Ток КЗ может превышать номинальный в несколько раз, нагрев происходит очень быстро и пластина не успевает отреагировать. В этом случае на помощь приходит магнитный расцепитель.

Он представляет собой соленоид – электромагнит с подвижным сердечником. При номинальном токе силы магнита не хватает, чтобы открыть ту же самую защёлку, на которую давит биметаллическая пластина. Но при КЗ возникает мощная магнитная сила, которая справляется с этой работой.

Если вспомнить про модульный выключатель нагрузки, то он лишён всех этих защитных механизмов. Используется он исключительно для коммутации нагрузки.

Рабочие токи ВН

Номинальное значение рабочего тока выключателя нагрузки должно быть не меньше номинального значения используемых автоматов. Допускается использовать это значение на индекс выше. Однако следует помнить, что согласно ГОСТу вводные аппараты, а ВН таким и является, должны иметь номинал не ниже 40 А.

Не следует слишком завышать это значение, потому что выключатели имеют большой запас прочности. Например, они могут работать с кратковременным током, длительность которого не превышает 1 секунду, превышающим номинальный в 15 раз. Правда, после этого прибору необходимо дать время, чтобы его контакты остыли. Обычно заводы это оговаривают в своих инструкциях.

Где применяются мини рубильники?

Если говорить о применении для частных лиц, то чаще всего это могут быть вводные щитки. Они позволяют электрикам быстро и безопасно отключать необходимые объекты без предварительного снятия нагрузки. Не запрещено использовать рубильники и в частных домах, дачах, квартирах и других жилых и нежилых помещениях.

Обычно к хозяйственным постройкам (баня, летняя кухня, гараж и т. д.) подводят питание, и если необходимо произвести электромонтажные работы, приходится обесточивать весь дом. Чтобы этого не делать, можно на каждую отходящую ветвь поставить по выключателю нагрузки, тогда каждый объект можно легко и быстро отключить, а главное, не пользоваться автоматами.

Но не забывайте, что помимо ВН любая линия электропроводки, любой кабель должен быть под защитой автоматического выключателя.

на сайте:

Блок: 6/6 | Кол-во символов: 3682
Источник: https://electricvdome. ru/avtomaticheskie-vikluchateli/modulnyj-vyklyuchatel-nagruzki-vn32.html

Плюсы и минусы

Выключатель нагрузки и камера кСо

К основным положительным качествам выключателей нагрузки можно отнести:

• простота изготовления и эксплуатации;
• стоимость выключателя ниже, чем других аналогичных изделий;
• удобство включения и выключения токов;
• защита от сверхтоков;
• есть видимый разрыв между контактами;
• безопасность.

Блок: 8/11 | Кол-во символов: 334
Источник: https://ManRem.ru/ustroystvo-printsip-raboty-vyklyuchatelya-nagruzki/

Литература

• Родштейн А. Л. Электрические аппараты
• ОАО Самарский завод «Электрощит». Техническая информация ТИ-043-2000
• Новости электротехники № 5 (35) Вакуумная «Волна» новой энергетики

Блок: 9/10 | Кол-во символов: 184
Источник: https://ru.wikipedia.org/wiki/%D0%92%D1%8B%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C_%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B8

Кол-во блоков: 23 | Общее кол-во символов: 21164
Количество использованных доноров: 5
Информация по каждому донору:

1. https://sovet-ingenera. com/elektrika/rozetk-vykl/vyklyuchatel-nagruzki.html: использовано 1 блоков из 7, кол-во символов 2816 (13%)
2. https://www.asutpp.ru/vyklyuchatel-nagruzki.html: использовано 2 блоков из 10, кол-во символов 3694 (17%)
3. https://ManRem.ru/ustroystvo-printsip-raboty-vyklyuchatelya-nagruzki/: использовано 3 блоков из 11, кол-во символов 4652 (22%)
4. https://electricvdome.ru/avtomaticheskie-vikluchateli/modulnyj-vyklyuchatel-nagruzki-vn32.html: использовано 6 блоков из 6, кол-во символов 9186 (43%)
5. https://ru.wikipedia.org/wiki/%D0%92%D1%8B%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C_%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B8: использовано 3 блоков из 10, кол-во символов 816 (4%)

Выключатель нагрузки: назначение, устройство, особенности выбора и монтажа

Что такое выключатель нагрузки и для чего он нужен?

Выключатель нагрузки — высоковольтный коммутационный аппарат, предназначенный для коммутации токов трехфазной электрической сети в номинальном режиме.

Коммутация токов данным элементом оборудования, в зависимости от типа, может осуществляться дистанционно, в том числе автоматически или вручную, с места.

Данный тип устройств является достаточно популярным и применяется в электрических сетях высокого напряжения. Далее мы рассмотрим устройство, принцип действия и назначение выключателей нагрузки.

Назначение

Назначение ВН — коммутация рабочих токов в электроустановках, то есть мощностей, которые не превышают допустимые (номинальные) значения для того или иного участка электрической сети.

Данное устройство не рассчитано на отключение токов аварийного режима, поэтому его можно устанавливать только при условии наличия в цепи защиты от короткого замыкания и перегрузки, которая реализуется плавкими предохранителями (ПК, ПКТ, ПТ) или защитным аппаратом, установленным со стороны источника питания или на группе потребителей.

При этом ВН имеет отключающую способность, которая соответствует электродинамической стойкости при коротких замыканиях, что позволяет использовать данный электрический аппарат для подачи напряжения на участок электрической сети, не зависимо от его текущего состояния, например, для пробного включения.

Таким образом, при условии наличия в цепи защиты от сверхтоков рассматриваемый элемент оборудования может эксплуатироваться как полноценный высоковольтный защитный аппарат (масляный, вакуумный или элегазовый).

А при наличии моторного привода может участвовать в работе различных автоматических устройств (АВР, АПВ, АЧР, ЧАПВ), а также управляться удаленно автоматизированной системой диспетчерского технологического управления.

Применение

Область применения выключателя нагрузки – преимущественно сети класса напряжения 6 и 10 кВ. Применение данных коммутационных устройств обусловлено, прежде всего, экономией: ВН значительно дешевле полноценных высоковольтных защитных аппаратов, а также требуют значительно меньше затрат на обслуживание и ремонт.

Где применяются данные элементы оборудования? ВН являются альтернативой отделителям и короткозамыкателям — их применяют для коммутации токов стороны высокого напряжения силовых трансформаторов.

Обратите внимание

Но только при условии наличия в цепи присоединения трансформатора, как и упоминалось выше, предохранителей или защитных элементов оборудования на другом конце линии со стороны смежной питающей подстанции либо линейных выключателей, от которых запитано распределительное устройство, питающее данный трансформатор.

Выключатели нагрузки применяют в других сетях небольшой мощности в качестве самостоятельного коммутационного аппарата. На протяженных и разветвленных воздушных линиях устройства используются для удобства отключения участков линий без необходимости полного ее обесточивания. При этом на питающей подстанции устанавливается выключатель для защиты всей линии от повреждений.

Конструкция

Рассмотрим, из чего состоит выключатель нагрузки на примере устройства коммутационного аппарата типа ВНР-10/400

1. Основание (рама).
2. Опорный изолятор.
3. Держатели с контактами.
4. Подвижный рабочий нож.
5. Камера гашения дуги.
6. Неподвижный верхний контакт.
7. Изолирующая тяга.
8. Рычаг.
9. Гибкая связь.
10. Нож заземления.
11. Вал заземления.
12. Тяга блокировочного устройства.
13. Пружины.
14. Резиновые прокладки.
15. Вал рабочих ножей.

Принцип действия

Рассмотрим вкратце, как работают выключатели нагрузки на примере вышеупомянутого ВНР-10/400, предоставленного на фото:

Конструктивно данный коммутационный аппарат схож с разъединителем. Главное отличие разъединителя от ВН — наличие у последнего дугогасительного устройства и привода, обеспечивающего более быстрое выполнение операций.

Принцип действия выключателя нагрузки следующий. При включенном положении подвижные контакты находятся в дугогасительной камере. В нижней части дугогасительного устройства расположены дополнительные дугогасящие контакты. При выполнении операции отключения сначала размыкаются основные контакты, а затем дугогасительные.

Образовавшаяся в процессе разрыва контактов электрическая дуга попадает в дугогасительную камеру, где нагревает до высокой температуры оргстекло, которое в свою очередь выделяет большое количество газов.

Эти газы мощным потоком вырываются из дугогасительной камеры, чем гасят возникшую электрическую дугу за несколько миллисекунд.

Как изображается ВН на однолинейных схемах? Ниже приведено условное обозначение на схеме:

Слева на схеме изображен ВН, справа — коммутационный аппарат, который конструктивно укомплектован плавкими предохранителями (ВНП).

Важно

Вот мы и рассмотрели устройство, назначение и принцип действия выключателя нагрузки. Надеемся, предоставленный материал был для вас полезным и интересным!

Рекомендуем также прочитать:

Источник: https://samelectrik.ru/chto-takoe-vyklyuchatel-nagruzki.html

Выключатель нагрузки. Виды и применение. Устройство и работа

Выключатель нагрузки — для проведения безопасных работ по замене и ремонту электрооборудования, электрической цепи, работающей под нагрузкой, иногда требуется обесточить сеть, отключив электроэнергию. При отключении цепи под нагрузкой образуется электрическая дуга во время размыкания контактов. Это может привести к обгоранию контактов и другим неисправностям электрооборудования.

Чтобы процесс отключения электроэнергии под нагрузкой стал более безопасным, используют специальное устройство – выключатель нагрузки. Он представляет собой простой разъединитель цепи, оборудованный дугогасительной камерой.

Такие устройства впервые появились еще в прошлом веке. Они были оснащены только разъединителем и плавкими вставками, защищающими от короткого замыкания и перегрузки.

Такой выключатель был способен работать с небольшими мощностями, в отличие от современных моделей.

Выключатель на сегодняшний день способен отключать цепь с дистанционным управлением, вручную или автоматически.

Такой вид устройства стал популярным для коммутации цепей высокого и низкого напряжения с рабочей нагрузкой.

Однако его запрещается использовать при коротком замыкании, так как он предназначен для погашения маломощной дуги только обесточивания номинальной нагрузки.

Виды

Выключатель может производиться нескольких видов, в зависимости от метода гашения дуги при выключении нагрузки, и типа дугогасительной камеры.

• Вакуумные. В таких выключателях применяются свойства вакуума. Электрическая дуга в вакууме не распространяется.
• Автогазовые. Электрическая дуга гасится под воздействием выделяемого из стенок камеры газа, из-за их нагревания электрической дугой.
• Гашение дуги в автопневматическом выключателе нагрузки происходит путем сжатия воздуха мощной пружиной. Аналогичный принцип работы имеет электромагнитный выключатель нагрузки.
• Электромагнитные выключатели меняют направление дуги под действием электромагнитного поля.
• Элегазовые. Гашение электрической дуги происходит в среде электротехнического газа, который состоит из шестифтористой серы. Это тяжелый бесцветный газ, который тяжелее воздуха в шесть раз.

По количеству полюсов контактов:

• Однополюсные.
• Двухполюсные.
• Трехполюсные.

По конструкции исполнительного механизма:

• Тепловые.
• Электромагнитные.
• Полупроводниковые.
• Комбинированные.

По типу установки:

• Стационарные.
• Неподвижные.
• Выдвижные.

Условные обозначения и маркировка

Выключатели отличаются по различным параметрам: расположению привода, напряжению, току, креплению и т.д.

В качестве примера рассмотрим обозначение ВНРп 10/400-10зп

• «В» — выключатель.
• «Н» — нагрузки.
• «Р» — привод выключателя ручной.
• «п» — со встроенными предохранителями
• «10» — номинальное напряжение 10 кВ.
• «400» — номинальный ток 400 ампер.
• «10» — сквозной ток.
• «З» — выключатель оснащен заземляющими ножами.
• «П» — ножи расположены за предохранителями.

Устройство и принцип работы

Для обесточивания сети при коротком замыкании в устройство выключателя устанавливают предохранители. Такой принцип чаще применяется в маломощных цепях, где задачей предохранителей является обесточивание цепи при чрезмерной нагрузке.

Такое устройство снижает стоимость выключателей. В распределительных устройствах им требуется немного места, в отличие от выключателей повышенной мощности для такого же напряжения. Камеры для гашения электрической дуги заполняются газогенерирующими материалами или маслом. Также допускается использование дугогасительных решеток, выполненных из металлических или керамических пластин.

Любые выключатели нагрузки состоят из пружинного механизма и силовых контактов, рассчитанных на наибольшее напряжение 10 кВ, и отключающий ток 400 А. В устройстве также имеются заземляющие ножи. Главным компонентом устройства является разъединитель, имеющий три полюса. К каждому полюсу присоединены пружины и камеры гашения электрической дуги.

Совет

Все полюсы размещены на сварной раме. Опорный изолятор состоит из вывода полюса и подвижного контакта на шарнире. На верхнем изоляторе находится дугогасительная камера со вторым выводом полюса и неподвижным контактом.

Основной подвижный контакт состоит из двух стальных пластин. В центре расположен дугогасительный контакт, состоящий из тонкой медной изогнутой шины. Выключатель воздействует своим валом на передвижные контакты. Вал соединен фарфоровой тягой с контактами. Выключение питания осуществляется пружинами, натянутыми при включении питания.

В камере гашения дуги находится неподвижный контакт, с помощью которого гасится электрическая дуга. К этому контакту подключен основной неподвижный контакт. Пластиковый корпус камеры состоит из двух половин, скрепленных винтами друг с другом. В корпусе имеются вкладыши, выполненные в виде газогенерирующего материала.

Технические параметры

Выключатель нагрузки имеет следующие характеристики:

• Метод крепления.
• Номинальный ток.
• Наличие дополнительных функций.
• Комплектность.
• Вид конструкции выключателя.
• Номинальное напряжение.

Бытовые выключатели имеют ручное управление, в отличие от промышленных образцов, и способны отключать ток не выше 100 ампер.

Выключатель выбирают с номинальным током, превышающим общий ток нагрузок потребителей. В противном случае при перегрузке линии контакты выключателя будут перегреваться.

Если автомат рассчитан на ток 20 ампер, то подключенный последовательно к нему выключатель напряжения выбирают на 25 или 32 ампера.

По внешнему виду автомат и выключатель нагрузки идентичны, однако на корпусе выключателя имеется маркировка ВН, а управляющая рукоятка большего размера.

Выключатель нагрузки, в отличие от автоматического выключателя, имеет усиленные контакты, которые способны работать длительное время. Для повышения надежности используют следующие методы:

• Блокировка управляющей рукоятки от случайного включения.
• Выполнение смотровых окон для осуществления визуального контроля разрыва контактов.
• Двойной разрыв контактов, для повышения гарантии отключения питания.

Области использования

Чаще всего в быту хозяева квартир и домов пренебрегают установкой выключателей нагрузки, и довольствуются одними автоматическими выключателями. Владельцы мощных устройств и больших предприятий пользуются всеми достоинствами выключателей высокого напряжения в различных сферах:

• Грузоподъемные машины.
• Кухонные помещения предприятий общественного питания.
• Системы кондиционирования и вентиляции.
• Сушильные установки.
• Прачечные.
• Мойки автомобилей.
• Конвейеры.
• Сети освещения.

Это основная часть области использования выключателей нагрузки. Промышленные предприятия и фабрики уже давно применяют аналогичные устройства.

Использование выключателей высокого напряжения при их повышенной стоимости чаще всего оправдывает себя при мощных нагрузках потребителей. В бытовых условиях при частом отключении и включении питания дома или квартиры также целесообразно применять для этого выключатель напряжения.

Похожие темы:

Источник: https://electrosam.ru/glavnaja/jelektrooborudovanie/rozetki-vykljuchateli/vykliuchatel-nagruzki/

Выключатели нагрузок: типы, устройство, характеристики, назначение, выбор :

В данном материале будет рассмотрен такой прибор, как выключатель нагрузок, сфера его применения, а также технические характеристики.

Что представляют собой выключатели нагрузок

Аппарат, который имеет коммутационное назначение и работает в режиме включения и отключения токоведущих цепей, находящихся под нагрузкой, питаемой силовыми установками в 6,0-10,0 кВ (величина номинальных токов 200,0-400,0 А и выше), с отсутствием в устройстве механизма автоматических систем, защищающих от короткого замыкания, называется выключателем нагрузки.

Проще понять выключатель как разъединитель простого типа, дополненный специальной камерой для гашения электрической дуги. Первые устройства такого назначения стали применять в электросетях свыше полувека назад. Они были снабжены только системой разъединения и плавкими предохранителями для защиты от перегрузок и токов КЗ. Работали при менее высоких мощностях, нежели теперь.

Развитие электроэнергетики и значительное увеличение мощностей вызвало необходимость модернизации систем, с внесением в их схему дугогасителей. Такие устройства назвали разъединителями мощности. В современных аппаратах значительно упростили конструкцию гашения дуги, из-за чего они стали менее дорогими и более востребованными.

Как устроен механизм выключателя

Устройство выключателя нагрузки состоит из рамы и вала. На раме закреплены шесть изоляторов опорных. Из этих изоляторов к раме, в нижней ее части, закреплены три, на которых расположены ножи-контакты.

Оставшиеся контакты установлены на раме вверху. На них контакты главного назначения и дугогасительные.

Чтобы осуществить движение к ножам-контактам, рычаги вала соединены с тягами из электроизоляционного материала.

Обратите внимание

В конечных точках вала имеется по паре пружин отключения. Они ускоряют процесс разъединения выключателя в момент высвобождения системы, где привод свободно расцепляется. В этих же местах установлены буферные резиновые прокладки, предотвращающие механические удары во время отключения.

В камерах дугогашения происходит процесс разъединения специальных контактов дугогасительных. Материал исполнения контактов – фенопласт с вкладышами на основе полиамида стеклонаполненного. Форма вкладышей и самих камер дугообразна. Такое конструктивное решение позволяет плавно заходить в них контактам дугогашения.

В процессе включения цепи в первую очередь происходит соединение дугогасительных контактов, далее замыкаются главные контакты с ножами. Когда нагрузку отключают, весь процесс происходит в обратной последовательности.

Положение контактов дугогашения при отключенной нагрузке характеризуется наличием видимой воздушной прослойки между ними и камерой, по принципу разъединителя обычного. В момент отключения появляется электрическая дуга, и все это сопровождается сильным излучением тепла, нагревающего полиамид стеклонаполненный. Последний образует газовыделение, гасящее дугу.

Какими характеристиками обладает устройство

Выключатели нагрузки характеристики техническиеимеютследующие:

• Номинальное значение напряжения. Оно является рабочим напряжением электротехнического устройства, на величину которого оно рассчитано производителем.
• Наибольшее значение рабочего напряжения. Допустимо высокое напряжение, которое не вредит работоспособности выключателя. Оно заложено в пределах от 5% до 20% выше, чем номинальное.
• Номинальное значение тока. Ток, при прохождении которого степень нагревания частей токопровода и покрытия изоляционного не нарушает работоспособности и который может быть выдержан сколь угодно долго.
• Сквозной ток допустимых пределов. Ток, протекающий в режиме короткого замыкания, величину которого способны выдержать выключатели нагрузок.
• Ток стойкости электродинамической. Такой ток к. з., воздействие нескольких первых периодов которого механически не повреждает прибор.
• Ток стойкости термической. Предельный ток, нагревающее действие которого в течение определенного времени не приводит к выходу из строя выключателя.
• Физические параметры, касающиеся размеров и массы.
• Техническое исполнение привода.

Разновидности высоковольтных выключателей нагрузки

Выключатели нагрузки типы имеют следующие.

Автогазовые:

• BHA-10/630. Такой тип выключателя обеспечивает коммутацию электрических трехфазных цепей на напряжение в 6000 и 10000 В, частота которых равна 50 Гц, находящихся под нагрузкой. Предусматривается автоматическое заземление выключенных линий специальными заземляющими ножами. Эти модели устройств устанавливают в основном на трансформаторных подстанциях, в устройствах распределительных и в боксах обслуживания. Тип дугогасителя – автогазовый, привод может быть как ручного управления, так и электрического. Рассчитаны агрегаты на двадцатипятилетний срок работы с промежуточными капитальными ремонтами через каждые две тысячи операций.

• ВНБ-10/630. Выключатель нагрузки 10 кв повышенной скорости отключения используют в нагруженных цепях с силой тока до 630A. У него нейтральный провод заземлен либо изолирован. Узлы применения – это одностороннего обслуживания камеры стационарные, подстанции трансформаторных устройств, шкафы распределителей комплектных, также ими проводят замену старых модификаций выключателей. Система гашения дуги при помощи выделения газа.
• BHP-10/630. Работает по аналогии с выключателем BHA-10/630, но привод имеет только ручное исполнение. Может быть укомплектован заземляющими контактами и дополнительными предохранителями.

Вакуумные:

• ВБСК-10-20/1000. Выключатели нагрузок, рассчитанные на напряжение до 12000 В, которые способны коммутировать цепи электрические (трехфазные с нейтралью изолированной) в режимах нормальной работы и в аварийных ситуациях. Устройства применяют во всех вышеперечисленных системах, а также когда проводят замену выключателей маломасляных. Выключатели этого типа имеют малые габариты, поэтому удобны для монтажа в разных типах распредкоробок.
• BBTEL. Универсальный разъединительный прибор, система гашения дуги которого основана на затухании ее в глубоком вакууме. Фиксирует контакты дугогашения при замыкании электромагнитный механизм. Отличаются эти системы большим ресурсом и высокой износостойкостью. Они малогабаритны и не требуют ремонта.
• BBT-10-20. Вакуумный тип выключателя с моторно-пружинным приводом, который предназначен для тех же целей, что и ВБСК-10-20/1000, но этот выключатель нагрузки 10 кв выдерживает только.

Устройства разъединители:

• РВЗ-10/630 разработаны для коммутационных целей при работе с высоким напряжением, но отсутствием нагрузочных токов. При помощи их можно проводить переподключение и изменение схем, осуществляются ремонтные работы в безопасном режиме (обесточенные линии). Имеют конструкцию привода рычажного принципа действия.
• РЛНД — выполняют те же функции, но допустимы для установки вне помещения.

Системы автоматического разъединения цепи

Автоматический выключатель нагрузки – это прибор электрический коммутационного назначения.

Он предназначен для проведения номинальных токов к нагрузке и размыкает цепь в автоматическом режиме, если возникают токи короткого замыкания либо токи, превышающие значение номинальных.

Также некоторые устройства способны срабатывать при нежелательном понижении питающего напряжения, когда мощность изменяет направление. Не следует использовать автоматы в качестве тумблеров, их механизм не приспособлен для этого, могут подгорать внутренние контакты.

Классификация автоматических выключателей

По числу полюсных контактов: одно-, двух- и трехполюсные.

С функцией токоограничения и без нее.

По исполнению механизма расцепления: тепловой от перегрузок, электромагнитный от к. з., полупроводниковый, настраиваемый от всех аварий, комбинированный.

Ручного привода либо от электромагнитов.

С возможностью устанавливать задержку по времени в режиме к. з. и без этой функции.

По типу конструкции: неподвижные, стационарные и выдвижные.

Выбор выключателя нагрузки

Необходимо помнить, что все автоматические выключатели нагрузок призваны защищать проводку от перегрева, возгорания и перегорания, а не электрические приборы. Поэтому, чтобы правильно выбрать входной разъединитель, нужно знать, на какой ток рассчитан кабель или его сечение. Ток срабатывания автомата должен быть чуть меньшим, чем предельно допустимый для провода.

В том случае, когда пропускная способность кабеля гораздо больше, чем ток потребления нагрузки, то можно подобрать автомат под нагрузку. Для этого суммируют мощность всех электрических приборов, добавляя процент запаса, и находят суммарный ток потребления, исходя из закона Ома. Далее выбирают автомат, ток срабатывания которого будет ближайшим большим от расчетного.

Заключение

Для большей надежности и безопасности эксплуатации электрической сети бытового назначения целесообразней разбить ее на несколько линий, где на каждую установить выключатель автоматический, плюс общий на всю систему в целом.

Источник: https://www.syl.ru/article/292360/vyiklyuchateli-nagruzok-tipyi-ustroystvo-harakteristiki-naznachenie-vyibor

Выключатели нагрузки: назначение, устройство, принцип действия

Выключатель нагрузки представляет собой трехполюсный коммутационный аппарат переменного тока для напряжения выше 1 кВ, рассчитанный на отключение рабочего тока, и снабженный приводом для неавтоматического либо автоматического управления.

Выключатели нагрузки не созданы для отключения тока недлинного замыкания, но их включающая способность соответствует электродинамической стойкости при

маленьких замыканиях. В распределительных сетях 6-10 кВ, выключателями нагрузки нередко именуют выключатели с отключающей способностью меньше 20 кА.

Конструкция вакуумного выключателя нагрузки с магнитной защелкой 1 – недвижный контакт ВДК, 2 – вакуумная дугогасительная камера (ВДК), 3 – подвижный контакт ВДК, 4 – гибкий токосъем, 5 – тяговый изолятор, 6 – пружина поджатия, 7 – отключающая пружина, 8 – верхняя крышка, 9 – катушка, 10 – кольцевой магнит, 11 – якорь, 12 – втулка якоря, 13 – кулачок, 14 – вал, 15 – неизменный магнит, 16 – герконы (контакты для наружных вспомогательных цепей)

Выключатели нагрузки используют в присоединениях силовых трансформаторов на стороне высшего напряжения (6-10 кВ) заместо силовых выключателей, если это может быть по условиям работы электроустановки.

Так как они не рассчитаны на отключение тока недлинного замыкания, функции автоматического отключения трансформаторов в случае их повреждения ложут на плавкие предохранители или на выключатели, принадлежащие предыдущим звеньям системы, к примеру на линейные выключатели, расположенные поближе к источнику энергии.

В распределительных сетях более всераспространены конструкции выключателей нагрузки (ВНР, ВНА, ВНБ) с гасительными устройствами газогенерирующего типа.

Выключатель нагрузки с гасительными устройствами газогенерирующего типа (BH) а – вид выключателя; б – гасительная камера

Как видно из рисунка, тут применены элементы трехполюсного разъединителя для внутренней установки. На опорных изоляторах разъединителя укреплены гасительные камеры 5.

К ножикам разъединителя 1 прикреплены вспомогательные ножики 4. Изменен также привод разъединителя, что-бы обеспечить нужную скорость движения ножей при включении и выключении, не зависящую от оператора.

Важно

Для этого предусмотрены пружины 6, которые натягиваются при повороте вала 3 разъединителя, а при освобождении передают свою энергию подвижным частям аппарата.

В положении «включено» вспомогательные ножики входят в гасительные камеры. Контакты разъединителя 2 и скользящие контакты гасительных камер 7 замкнуты.

Большая часть тока проходит через контакты разъединителя 8 в процессе отключения поначалу размыкаются контакты разъединителя; при всем этом ток сдвигается через вспомогательные ножики 4 в гасительные камеры. Несколько позже размыкаются контакты в камере.

Загораются дуги, которые гасятся в потоке газов — товаров разложения вкладышей 8 из органического стекла.

В положении «отключено» вспомогательные ножики находятся вне гасительных камер; при всем этом обеспечиваются достаточные изоляционные разрывы.

Больший ток отключения выключателя
нагрузки типа ВН (активный либо индуктивный, но не емкостный) равен 800 А при номинальном напряжении 6 кВ и 400 А при напряжении 10 кВ, номинальные длительные токи в 2 раза меньше и соответствуют рабочим токам разъединителей.

Выключатель нагрузки ВНР-10/630

Источник: http://elektrica.info/vy-klyuchateli-nagruzki-naznachenie-ustrojstvo-printsip-dejstviya/

Выключатель нагрузки: принцип работы, виды, как подключать — Asutpp

В данной статье мы рассмотрим принцип работы выключателей нагрузки, их применение на производстве и в быту, характеристики, на которые необходимо обратить внимание при выборе этих приборов, а также советы по их установке.

Принцип работы

Выключатель нагрузки – это трехполюсный (в отдельных случаях двухполюсный и однополюсный), аппарат коммутационного типа, который рассчитан на включение, пропускание номинальных токов и аварийного отключения под нагрузкой. Рабочее напряжение составляет до и свыше 1000В, переменного трехфазного и однофазного тока.

Высоковольтные выключатели оснащены приводами, благодаря чему способны производить переключения как в автоматическом режиме, дистанционно с диспетчерского места, так и в ручном режиме непосредственно в близи выключателя. Есть виды мощных выключателей с предохранителями или без них.

Привод может подсоединяться и отдельно, но в таком случае нужно между фазой и нулем ставить дополнительную перегородку. У данного прибора малогабаритные размеры.

Совет

Переключатель, работающий дистанционным командным пунктом, по сути, является дистанционным реле, которое помещено в промышленных электроустановках, которые потребляют большое количество электроэнергии: плавильных печах, водонапорных насосных станциях, понижающих трансформаторах.

Большинство современных высоковольтных выключателей нагрузки состоят из силового модуля, привода и модуля связи, и могут быть использованы приборы для проверки отклика энергетической сети.

Такой переключатель работает аналогично пейджеру, получая сигналы от энергетической компании или во время переключения контактов, чтобы выключить или уменьшить питание прибора в периоды максимального электрического спроса, он блокирует излишний ток.

Зачастую реверсивный выключатель или разъединитель нагрузки, имеет только одностороннюю связь, т.е. он получает и обрабатывает сигналы, но в обратном направлении их не посылает.

Некоторые из них в настоящее время уже способны отвечать на сигналы электрических сетей или командных пунктов, благодаря такой функции выполняется своеобразная гарантия энергетической компании по контролю качества приборов.

Также выключателем можно работать вообще, не обращаясь ни к электрической сети, ни к дистанционному пульту управления. В любом случае каждый поставщик электроэнергии сразу предупреждает про особенности настройки выключателей.

Выключатель нагрузки ВНР 10/630

Как правило, устройство бытового назначения, которые устанавливаются в частных домах и жилых квартирах, обладают более скромными характеристиками и принципом работы. Они управляются вручную и рассчитаны на напряжение сети в 220/380 вольт. Они предназначены для коммутации номинальных токов до 100 ампер.

Принцип работы таких устройств схож с автоматическим выключателем, только здесь отсутствует защита от токов короткого замыкания и токов перегрузки.

Обратите внимание

Выключатели в вашем доме могут служить для распределения электроэнергии множества приборов: водонагревателей, систем отопления и кондиционирования помещения, насосных установок и т.д..

С помощью данных приборов можно многократно коммутировать достаточно мощную нагрузку.

Виды переключателей нагрузки

Существует несколько разновидностей выключателей нагрузки. Рассмотрим их поподробнее.

Максимальное сопротивление в открытом состоянии может обеспечить модульный выключатель. Приборы такого типа отличаются тем, что не способны работать в условиях взрывоопасных или пожароопасных производств, но зато обладают повышенной бесперебойностью и могут контролировать ток от 40 до 125 ампер.

Но дело в том, что максимально допустимая длительная нагрузка на таких приборах является 100 ампер и ее не стоит превышать. Система модуля подходит для крепления на din-рейку, и для контроля цепей под нагрузкой и отключенных.

Источник: https://www.asutpp.ru/vyklyuchatel-nagruzki.html

Выключатель нагрузки

Электрические сети со временем требуют профилактики и ремонта. Под напряжением провести такую операцию невозможно. Для выведения в ремонт требуемого участка цепи служат выключатели нагрузки.

Важно! Выключатель нагрузки (ВН) – коммутационный аппарат, предназначенный для отключения участка электрической цепи от электропитания. Имеет два положения: вкл. и выкл. Позволяет гасить появляющуюся при размыкании контактов дугу в специальных дугогасительных камерах. Отличаются размерами и номиналами в разы. Основная область применения – распределительные сети 6-15 кВ.

Описание

Что же такое выключатель нагрузки? По сути, это разъединитель, в котором происходит гашение дуги, возникшей в процессе отключения участка сети. Начало эры ВН положили аппараты, серийно выпускавшиеся в 50-60-е годы прошлого столетия. В них присутствовали предохранители, защищающие сеть от перегрузки и токов короткого замыкания (ТКЗ).

С началом бурного послевоенного строительства новых городов и предприятий в Советском Союзе требования к энергетике увеличились. Соответственно, увеличились и требования к ВНам.

Потребовалось увеличение их отключающих характеристик. Для этого были разработаны дугогасительные камеры. Вначале они были громоздкими и располагались в отдельных отсеках.

Затем конструкции уменьшали, и переключатель нагрузки стал более доступным.

Дугогасительная камера в отдельном отсеке

Устройство ВН

Конструктивно выключатель нагрузки представляет собой раму и вал. На раме расположены 6 опорников. К нижней части рамы закреплены три изолятора с ножами-контактами. Другие три расположены на верхней части рамы, ведают дугогашением. Рычаги вала присоединены к электроизолированным тягам.

Они отвечают за движение к ножам. На концах вала расположены пружины, ускоряющие процесс размыкания контактов выключателя в момент отключения нагрузки. Кроме того, здесь же располагаются специальные резиновые прокладки. Предназначены для защиты от механического воздействия в процессе отключения.

В камерах для погашения дуги используют специальные контакты – дугогасительные. Для их изготовления используют фенопласт. Также присутствуют специальные вкладыши из полиамида дугообразной формы. Этим добиваются мягкого вхождения контактов во вкладыши.

При включении ВН сперва идёт процесс соединения контактов в дугогасительной камере, затем – ножи и главные контакты. При отключении процесс развивается в обратном направлении. В отключенном положении дугогасительные контакты должны быть зримо не соединены с камерой.

Для этого в любом ВН есть специальное окошко. Через него контролируют наличие воздушного промежутка. При отключении в этом промежутке образуется электрическая дуга, и происходит выделение большого количества тепла, которое производит нагрев полиамида. В процессе нагревания вкладыши выделяют специальный газ.

Этот газ и гасит образовавшуюся дугу.

Конструктив ячейки с ВНА выключателем

Характеристики

При выборе требуемого аппарата следует обратить внимание на:

1. Номинальное напряжение;
2. Максимальное напряжение – обычно не более 20% от номинального;
3. Рабочий ток;
4. Сквозной ток – ток КЗ, не повреждающий выключатель нагрузки;
5. Ток электродинамической стойкости – ТКЗ, не приводящий к механическому повреждению;
6. Ток термической стойкости – ТКЗ, не приводящий к термическому повреждению;
7. Исполнение привода;
8. Размеры.

Разновидности

Трёхклавишный выключатель с розеткой

В электротехнике присутствуют различные методы гашения электрической дуги. Поэтому существует подразделение видов выключателей нагрузки:

1. Вакуумные. Распространённые современные аппараты. Принцип работы основан на отсутствие возможности горения в вакууме. Ценятся за свою надёжность, долговечность и относительно небольшие размеры. Высокая цена;
2. Автогазовые. Чаще всего используются электросетевыми компаниями при построении и реконструкции сети. Гашение дуги происходит газом. Газ появляется при нагревании дугой вкладышей из стеклонаполненного полиамида. Достаточно просты в эксплуатации, недороги;

Дополнительная информация. В основном в отечественных электрических сетях применяется именно автогазовые аппараты, например, ВНАп и ВНА. Выключатели нагрузки автогазовые ВНА получили наибольшее распространение.

1. Автопневматические. Гашение дуги происходит за счёт сжатия воздуха. За это отвечает специальная пружина;
2. Электромагнитные. Принцип работы схож с автопневматическими. Отличие в том, что под действием поля есть возможность изменить направление дуги;
3. Элегазовые. Дуга гасится в специально произведённом для этого газе. Основной компонент – фтористая сера. Она в несколько раз тяжелее воздуха, что создаёт сильное препятствие для развития и распространения возникшей электрической дуги.

Бытовой выключатель нагрузки

С развитием электротехники начали появляться и выключатели нагрузки для бытовых потребителей. Они пришли на смену пробкам и простейшим разъединителям в квартирных электрических щитках. Называются автоматическими выключателями.

Автоматический выключатель

Обратите внимание! Автоматический выключатель (АВ) – это коммутационный прибор, предназначенный для отключения цепи потребителя в случае возникновения нештатной ситуации. Под нештатной ситуацией понимается появление ТКЗ, а также появление токов, превышающих номинал автоматического выключателя.

Например, появление дополнительной нагрузки в сети ведёт к увеличению токов, что заставит АВ отключить перегруженную сеть. Часть устройств отрабатывает при изменении направления мощности. Включение производится в ручном режиме, после устранения причины отключения.

Частое срабатывание может привести к отгоранию внутренних контактов и выходу аппарата из строя.

Классификация

• Однополюсные;
• Двухполюсные;
• Трёхполюсные.

1. Наличие или отсутствие токоограничения;
2. Исполнение устройства расцепления:

• Тепловой – предотвращает перегрузку;
• Электромагнитный – «замечает» короткое замыкание в цепи;
• Полупроводниковый – есть возможность настройки от всех аварий;
• Комбинированный.

1. Наличие или отсутствие возможности настройки времени задержки срабатывания при возникновении короткого замыкания;
2. По форме исполнения:

• Стационарные;
• Выкатные (выдвижные) с корзиной;
• Неподвижные.

Выбор выключателя нагрузки

При выборе требуемого аппарата защиты необходимо понимать, какую линию он призван защищать, а именно: какая пропускная способность кабельной или воздушной линии, её сечение и длина.

Важно! Выключатели нагрузок предназначены для защиты проводов и кабелей, а не конечных потребителей. С их помощью предотвращают перегрев и возгорание кабельно-проводниковой продукции. Поэтому ток срабатывания выключателя устанавливают несколько меньшим, чем то же самое значение защищаемой линии.

Если кабель проложен с запасом или на развитие, отключающий аппарат подбирают, в зависимости от действующей нагрузки. В этом случае часто устанавливают АВ с регулируемыми значениями токов отсечки.

С учётом всего выше сказанного становится понятно, что каждого конкретного потребителя из соображений безопасности и комфорта принято «сажать» на свой автомат. Что касается сетей среднего напряжения, то здесь это закон! Хотя иногда встречаются и двойные подключения под один зажим.

Видео

Источник: https://amperof.ru/elektropribory/vyklyuchatel-nagruzki.html

Модульный выключатель нагрузки или вводной автомат? 4 преимущества использования

Наверняка многие из вас пользовались автоматическими выключателями. Проблем включить-выключить свет с помощью таких выключателей не возникало. Но вы должны знать, что в первую очередь автоматические выключатели создавались не для частых коммутационных операций, а для защиты эл.проводки и токоприемников от сверхтоков.

И если вы злоупотребляете частыми отключениями с помощью автоматов, в особенности не отключив из розеток нагрузку, внутри автомата происходит постепенное выгорание контактов.

Важно

Контакты в конечном итоге подгорят и почернеют, потеряв свою номинальную пропускную способность. В итоге через некоторое время, автоматический выключатель вам придется менять. Если вы этого не сделаете, очередное короткое замыкание может привести к воспламенению самого автомата.

Поэтому для повышения безопасности электрощитков и надежности электроснабжения и были разработаны выключатели нагрузки.

Внешний вид и устройство

Размером и формой он аналогичен автоматическим выключателям. Отличить его можно по надписи на лицевой стороне выключатели. Вместо надписи ВА, будет написано ВН (или ВМ-Р(рубильник).

Модульный выключатель нагрузки может быть как одно, так и 4-х полюсным. Выпускается он на токи от 16А до 125А.
Основное значение выключателей нагрузки — оперативные коммутации, т.е. процесс включения-выключения номинальных токов в отходящей цепи. Внутри установлен мостиковый контакт, с большей площадью и большей силой прижимания чем у обычных автоматов.

Использование модульных выключателей нагрузки в распредщитке с точки зрения безопасности, является правильным решением.

А представьте что вам необходимо часто пользоваться автоматом для отключения света. Больше всего таких коммутаций происходит в процессе ремонта квартиры или наладке освещения.

Поэтому, если вам сначала монтируют распредщиток, а затем происходит сам ремонт, обязательно позаботьтесь об установке в щитовой выключателя нагрузки.

Вот сравнительные характеристики ресурса электрических отключений обычного автомата и выключателя нагрузки марки ИЭК. Как видно из данных, выключатель нагрузки здесь выигрывает почти в 2 раза.

Обратите внимание что выключатели при эксплуатации в домашних условиях не ремонтопригодны.

Если с модульным устройством произошла какая-то проблема и выявился дефект, не старайтесь их разобрать и починить самостоятельно. Так что если обнаружили неисправность на ВН-рубильнике или автомате, меняйте их на другие.

Как выбрать выключатель нагрузки-мини рубильник

Если у вас уже установлен вводной автомат, для выбора выключателя нагрузки ориентируйтесь прежде всего на его номинальный ток. Номинал выключателя нагрузки рекомендуется выбирать либо равным номинальному току автомата, либо на ступень больше. При этом следует не забывать что нам диктуют правила.

Руководствуясь этим, приобретайте в магазине аппараты от 40А и выше, тем более что в цене они не слишком отличаются от своих «меньших собратьев». Ну а располагаться выключатель нагрузки должен однозначно до вводного автомата, а еще лучше до самого прибора учета.

Совет

Некоторые электрики используют зачастую схему электрощитка даже без вводного автоматического выключателя. Это также разрешается, если вы грамотно защитили отходящие линии отдельными автоматами. В этом случае на вводе монтируется просто один выключатель нагрузки.

Плюс такой схемы не только в экономии, но и в селективности. При замыкании в проводке, у вас уже одновременно не отключится и ввод (погасив всю квартиру, что зачастую бывает при больших токах КЗ) и автомат группы.

Преимущества использования выключателя нагрузки

1. минимальная вероятность повреждения изоляции дугой, даже при долгом использовании или загрязнении, за счет специальной конструкции с двойным разрывом цепи
2. небольшая стоимость
3. увеличенная электрическая износостойкость
4. допускается эксплуатация при умеренных перегрузках

Источник: https://domikelectrica.ru/modulnyj-vyklyuchatel-nagruzki-ili-vvodnoj-avtomat-4-preimushhestva-ispolzovaniya/

Выключатели нагрузки на напряжение 6, 10 кВ

Разместить публикацию Мои публикации Написать

Выключатель нагрузки, по сути, представляет собой обычный разъединитель с простейшей дугогасительной камерой.

Их начали применять около 60 лет тому назад в электроустановках 3, 6, 10 кВ в тех случаях, когда применение дорогих выключателей оказывается неэкономичным.

В те времена этот коммутационный аппарат был выполнен в виде разъединителя и высоковольтного предохранителя, поскольку токи нагрузки в электроустановках 6 – 10 кВ были небольшими, по сравнению с современными нагрузками в электрическую сеть.

В этом сочетании, разъединитель был предназначен для отключения и включения токов холостого хода, а также включения токов нагрузки, плавкому предохранителю отводилась роль защиты электроустановки от токов перегрузки и короткого замыкания.

По мере развития производства и соответственно энергетических нагрузок, токов холостого хода электроустановок стали применять так называемые разъединители мощности. Это устройство объединило в себе выключатель, имевший дугогасительную камеру небольшой мощности, и разъединитель.

Такая конструкция использовалась только для коммутирования токов нагрузки и небольших токов перегрузки.

Чтобы использовать разъединители мощности в цепях питания силовых трансформаторов и конденсаторных батарей, необходимо было устанавливать дополнительно высоковольтные плавкие предохранители, для осуществления защиты от токов короткого замыкания.

Обратите внимание

Позднее, усовершенствовав эту конструкцию, путем монтажа простейшего дугогасительного устройства на разъединитель, разработчики пришли к созданию нового коммутационного аппарата, получившего название выключателя нагрузки. Как оказалось, эти аппараты дешевле разъединителя мощности и способны отключать довольно большие емкостные токи, работающих на холостом ходу линий электропередачи даже очень высокого напряжения.

В данное время выключатель нагрузки успешно применяется во многих электроустановках, в том числе в качестве генераторных выключателей, в цепях конденсаторных батарей.

Выключатель нагрузки нашел применение и за рубежом, при этом гашение дуги выполняется весьма разнообразными способами: коммутации в воздухе, в вакууме, в элегазе, в трансформаторном масле и т.п.

Повысился интерес к ним и у российских и украинских производителей, потому как по прошествии 10-15 лет произошли преобразования в электрических сетях – выделение высокого и низкого напряжений, а выключатель нагрузки является наиболее выгодным вариантом в решении вопроса экономии и надежности питания потребителей.

Видов конструкций и типов выключателей нагрузки огромное количество. Некоторые из них приведены ниже.

Выключатели нагрузки типов ВН и ВНП. Особенности конструкций и принцип действия

Выключатель нагрузки типа ВН состоит из следующих конструктивных узлов – общая рама 4, подвешенная на опорных изоляторах 5, на которых смонтированы дугогасительные камеры 3 с неподвижными контактами — основными 2 и дугогасительными 12, подвижные контакты — основные 9 и дугогасительные 7, общий приводной вал 6, связанный с полюсами изоляционных тяг 8.

В конструкцию дугогасительной камеры выключателя нагрузки типа ВН – 16 входит две пластмассовые щеки 13, внутри которых заложены сменные вкладыши 10, изготовленные из оргстекла и образующие узкую щель 11, в которой движется дугогасительный контакт.

Коммутация «отключения» производится двумя отключающими пружинами 1, при этом между дугогасительными контактами образуется электрическая дуга 14, вызывающая интенсивное газовыделение из стенок вкладышей, и соответственно рост давления в камере.

Важно

Путь выхода газов, а именно через щель между контактами и стенками камеры, проходит через область горения дуги, при этом газы создают продольное обдувание и тем самым гашение электрической дуги. Дугогасительные камеры выключателя нагрузки имеют высокую степень износа, т.е.

рассчитаны на большое количество операций отключения (без замены вкладыша), например, ток силой 50 А разрешается отключать 300 раз, ток 100 А – 200 раз, ток 200 А – 75 раз, а ток 400 А – 4 раза.

При отключении сначала размыкаются основные рабочие контакты, а затем дугогасительные, при включении этот процесс происходит наоборот, при этом в отключенном состоянии подвижный контакт образует достаточно большой видимый разрыв. На выключатели нагрузки могут монтироваться стационарные заземляющие ножи, с механической блокировкой для предотвращения ошибочных действий по включению аппарата.

Для осуществления управления выключателем нагрузки типа ВН-16 предусмотрено применение привода типа ПРА-17 (привод ручной автоматический). Этот привод имеет механизм свободного расцепления и встроенный электромагнит для осуществления дистанционного отключения коммутационного аппарата.

Достоинствами этого привода являются: простая и надежная конструкция, удобная эксплуатация, а недостаток – это невозможность включения выключателя нагрузки дистанционно и автоматически.

Данный тип привода может использоваться и с другими типами выключателей нагрузки, таких как ВНП-16, ВНП-17, ВНП-11 и т.д.

Для решения задачи невозможного включения аппарата дистанционно применяются электромагнитные или пневматические привода, которые относятся к приводам прямого действия.

Достоинствами также являются простота конструкции и надежность в эксплуатации, недостатком же — зависимость от мощного источника оперативного постоянного тока, потому как для осуществления операции включения потребляется много энергии.

В России, а также в других странах СНГ, кроме выключателя нагрузки типа ВН-16, довольно успешно применяются и другие типы выключателей нагрузки – ВН-10, ВН-11, ВНП-16, ВНП-17. Конструкция представляет собой сочетание разъединителя внутренней установки рубящего типа, со смонтированными на нем автогазовыми дугогасительными камерами, изготовленные из оргстекла.

Совет

Этими аппаратами предусмотрено осуществление операций включения и отключения токов нагрузки 200-400 А, а также для защиты от токов короткого замыкания. Поэтому для выполнения возложенных функций, выключатель нагрузки снабжается высоковольтными кварцевыми предохранителями (ПК).

Принцип действия выключателя нагрузки типа ВН-10 такой же, как и у выключателя нагрузки типа ВН-16. Принцип гашения дуги осуществляется за счет образующихся газов, вследствие разложения вкладыша из оргстекла.

При операции отключения выключателя сначала размыкаются главные контакты, затем дугогасительные, которые размещены в дугогасительной камере. Электрическая дуга при этом воздействует на стенки вкладыша, образуя интенсивное газовыделение.

Вследствие затрудненного выхода газов из дугогасительного устройства происходит повышение давления в камере, что приводит к быстрому гашению дуги.

Выключатель монтируется с ручным приводом, который оснащен механизмом свободного расцепления и электромагнитом отключения. Таким образом, операции включения производятся только вручную, а операции отключения производятся вручную и дистанционно с помощью электромагнита отключения, который питается от независимого источника тока.

Данный тип выключателя оснащен стационарными заземляющими ножами, которыми можно заземлить как верхние, так и нижние выводные контакты, а также предусмотрена возможность установки с верхней или с нижней стороны выключателя высоковольтных предохранителей.

Выключатели нагрузки типа ВНР. Особенности конструкций и принцип действия

Кроме выключателей нагрузки типа ВН, в странах СНГ также широко эксплуатируется выключатель нагрузки типа ВНР-10/400-10з.

На сварной раме 1 установлены шесть опорных изоляторов 2, при этом на нижних изоляторах закреплены контакты 3 с держателями основных ножей 4, на верхних же изоляторах – главные 6 и дугогасительные контакты, которые закрыты дугогасительными устройствами.

С помощью рычага 8 и изоляционной тяги 7 передается движение от вала выключателя к ножам. Для обеспечения необходимой скорости отключения на выключателе смонтированы специальные пружины 13 и амортизирующие резиновые шайбы 14.

Обратите внимание

Стационарные заземляющие ножи 10 соединяются с рамой выключателя гибкими связями 9 и приводятся в движение с помощью вала 11 заземляющего устройства.

Для включения выключателя нагрузки рукоятку рычага привода перемещают снизу вверх, при этом вал 15 поворачивается и с помощью изоляционных тяг включает контактные ножи.

Для осуществления отключения выключателя рукоятку рычага привода перемещают сверху вниз или дистанционно от кнопки с замыкающими контактами, при этом вал поворачивается под действием отключающих пружин и отключает выключатель.

Выключатель нагрузки автогазового типа ВНП-М1-10/630-20

Выключатель нагрузки типа ВНП-М1-10/630-20

Выключатели нагрузки типа ВНП-М1-10/630-20 производит Нальчикский завод высоковольтной аппаратуры (г. Нальчик, Россия). Подвергнувшись модернизации, выключать нагрузки стал безопасным в эксплуатации.

Предназначается для работы в шкафах комплектных распределительных устройств (КРУ), в комплектных трансформаторных подстанциях (КТП), а также в ячейках камер стационарных одностороннего и двустороннего обслуживания (КСО) напряжением 10 кВ трехфазного переменного тока частотой 50 и 60 Гц для сетей с заземленной или изолированной нейтралью.

Выключатель оснащен встроенным пружинным приводом с ручным заводом, который предназначен как для местного, так и для дистанционного управления.

4711

Закладки

Источник: https://energoboard.ru/post/787/

Почему модульный выключатель нагрузки дороже автоматического выключателя

Какая разница в стоимости

Действительно, разница в стоимости не всегда в пользу автоматического выключателя. Для сравнения мы выбрали модульные трёхполюсные автоматы и выключатели нагрузки на 63 А, представленные в нашем магазине:

Серия Acti9 от Schneider Electric
Автомат защиты A9F79363 – 2 605 ₽         Выключатель нагрузки A9S65363 – 2 297 ₽

Серия Eazy9 от Schneider Electric
Автомат защиты EZ9F34363 – 779 ₽          Выключатель нагрузки EZ9S16363 – 1 430 ₽

Серия Minia LTS и MSN от OEZ
Автомат защиты OEZ:42111 – 1 709 ₽       Выключатель нагрузки OEZ:44300 – 2 193 ₽

Серия Minia LTP и MSO от OEZ
Автомат защиты OEZ:42261 – 1 261 ₽       Выключатель нагрузки OEZ:42339 – 1 390 ₽

Что говорят производители

На вопрос «почему дороже» представители компании OEZ прокомментировали: «Выпускается в существенно более низких количествах. Мелкосерийное производство всегда дороже.»  Для проверки мы выгрузили количество проданных автоматов и выключателей нагрузки за одинаковый период:

Серия Acti9 от Schneider Electric
Автомат защиты A9F79363 – 178 шт           Выключатель нагрузки A9S65363 – 75 шт

Серия Eazy9 от Schneider Electric
Автомат защиты EZ9F34363 – 275 шт          Выключатель нагрузки EZ9S16363 – 140 шт

Серия Minia LTS и MSN от OEZ
Автомат защиты OEZ:42111 – 122 шт           Выключатель нагрузки OEZ:44300 – 0 шт

Серия Minia LTP и MSO от OEZ
Автомат защиты OEZ:42261 – 38 шт           Выключатель нагрузки OEZ:42339 – 10 шт

Миф о высокой электрической износостойкости

Если почитать в интернете обсуждения на тему «автомат или выключатель нагрузки», можно встретить суждения о высокой электрической износостойкости последних. Мы сравнили несколько аппаратов, чтобы проверить эту теорию. Оказалось, что этот параметр может быть как больше, так и меньше, чем у автомата.

У автомата Schneider Electric серии Easy9 на 63 А она равна 4 000 циклов, а у выключателя нагрузки из той же линейки на 63 А равна 1 500 циклов. Если рассматривать серию IC60 того же производителя, то износостойкость равна 10 000 циклов у автомата и 15 000 циклов у выключателя нагрузки.

Зачем же тогда нужны модульные рубильники?

Причина №1 — безопасность

Выключатель нагрузки имеет прямую механическую связь ручки и контактов. Это значит, что положение ручки строго соответствует положению контактов. В автоматах такой связи нет, соответственно в случае, если контакты приварились, модульный автомат позволит себя «выключить», но контакты останутся замкнуты.

Разбираем выключатель нагрузки серии MSO

Автоматические выключатели с индикатором положения контактов частично решают эту проблему, но только если человек заранее знает, что именно этот индикатор показывает. Даже если на рукоятке есть надпись «ON» и «OFF» — это может быть просто индикатор положения ручки, но не контактов. Поэтому рассчитывать на этот функционал не стоит.

Также существуют выключатели нагрузки специального исполнения, например, с рукояткой красного цвета. Такие выключатели предназначены для ручного отключения всех нагрузок на время обслуживания или аварийной ситуации. Красный цвет ручки нужен, чтобы в трудной ситуации подсказать пользователю какой аппарат отключать первым. Выключатель нагрузки может быть снабжён красной поворотной рукояткой на основании жёлтого фона, а сам механизм рукояти вынесен на дверь шкафа и блокировать открытие дверцы до тех пор, пока выключатель нагрузки включен.

Аварийный выключатель нагрузки 40 А,

с рукояткой красного цвета на жёлтом фоне

Причина №2 — сэкономить (да, да, сэкономить!)

Чтобы выдержать требования селективности — когда номиналы вводного автомата и автомата отходящей линии близки (отличаются менее чем на 20%) приходится использовать специальные автоматы с регулируемой задержкой на отключение, завышать номинал вводного автомата или использовать автоматы со специальными кривыми отключения. Такой подход приведёт к более существенному удорожанию, чем покупка выключателя нагрузки, конечно, если использование выключателя нагрузки допустимо по условиям эксплуатации. Например, модульный выключатель нагрузки можно установить в качестве вводного аппарата в распределительном щитке. Конечно, если щиток подключен к ГРЩ, автомат в котором, рассчитан не только на защиту линии, но и на защиту шин внутри подключенного к нему щитка.

Раздел выключателей нагрузки в нашем магазине:
https://shop.idelectro.ru/catalog/vyklyuchateli_nagruzki_i_rubilniki/

Выключатели нагрузки на напряжение 6, 10 кВ | Подстанции

Выключатели нагрузки, которые по сути, представляют собой обычные разъединители снабженные простейшей дугогасительной камерой, начали применять около шестидесяти лет назад.

Выключатель нагрузки, по сути,  представляет собой  обычный разъединитель с простейшей дугогасительной камерой. Их начали применять около 60 лет тому назад в электроустановках 3, 6, 10 кВ в тех случаях, когда применение дорогих выключателей оказывается неэкономичным. В те времена этот коммутационный аппарат был выполнен в виде разъединителя и высоковольтного предохранителя, поскольку токи нагрузки в электроустановках 6 – 10 кВ были небольшими, по сравнению с современными нагрузками в электрическую сеть. В этом сочетании, разъединитель был предназначен для отключения и включения токов холостого хода, а также включения токов нагрузки, плавкому предохранителю отводилась роль защиты электроустановки от токов перегрузки и короткого замыкания.

По мере развития производства и соответственно энергетических нагрузок, токов холостого хода электроустановок стали применять так называемые разъединители мощности. Это устройство объединило в себе выключатель, имевший дугогасительную камеру небольшой мощности, и разъединитель. Такая конструкция использовалась только для коммутирования токов нагрузки и небольших токов перегрузки. Чтобы использовать разъединители мощности в цепях питания силовых трансформаторов и конденсаторных батарей, необходимо было устанавливать дополнительно высоковольтные плавкие предохранители, для осуществления защиты от токов короткого замыкания.

Позднее, усовершенствовав эту конструкцию, путем монтажа простейшего дугогасительного устройства на разъединитель, разработчики пришли к созданию нового коммутационного аппарата, получившего название выключателя нагрузки. Как оказалось, эти аппараты дешевле разъединителя мощности и способны отключать довольно большие емкостные токи, работающих на холостом ходу линий электропередачи даже очень высокого напряжения.

В данное время выключатель нагрузки успешно применяется во многих электроустановках, в том числе в качестве генераторных выключателей,  в цепях конденсаторных батарей. Выключатель нагрузки нашел применение и за рубежом, при этом гашение дуги выполняется весьма разнообразными способами: коммутации в воздухе, в вакууме, в элегазе, в трансформаторном масле и т.п. Повысился интерес к ним и у российских и украинских производителей, потому как по прошествии 10-15 лет произошли преобразования в электрических сетях – выделение высокого и низкого напряжений, а выключатель нагрузки является наиболее выгодным вариантом в решении вопроса экономии и надежности питания потребителей.

Видов конструкций и типов выключателей нагрузки огромное количество. Некоторые из них приведены ниже.

Выключатели нагрузки типов ВН и ВНП. Особенности конструкций и принцип действия.

Выключатель нагрузки типа ВН состоит из следующих конструктивных узлов – общая рама 4, подвешенная на опорных изоляторах 5, на которых смонтированы дугогасительные камеры 3 с неподвижными контактами — основными 2 и дугогасительными 12, подвижные контакты — основные 9 и дугогасительные 7, общий приводной вал 6, связанный с полюсами изоляционных тяг 8.

Выключатель нагрузки типа ВН-16 на 6 и 10 кВ, имеющий номинальный ток отключения Iном= 400 А и 200 А (в отдельных случаях — до 800 А) и мощность отключения 4 и 3 МВА:
а) общий вид; б) дугогасительное устройство продольного дутья

В конструкцию дугогасительной камеры выключателя нагрузки типа ВН – 16 входит две пластмассовые щеки 13, внутри которых заложены сменные вкладыши 10, изготовленные из оргстекла и образующие узкую щель 11, в которой движется дугогасительный контакт. Коммутация «отключения» производится двумя отключающими пружинами 1, при этом между дугогасительными контактами образуется электрическая дуга 14, вызывающая интенсивное газовыделение из стенок вкладышей, и соответственно рост давления в камере. Путь выхода  газов,  а именно через щель между контактами и стенками камеры, проходит через область горения дуги, при этом газы создают продольное обдувание и тем самым гашение электрической дуги. Дугогасительные камеры выключателя нагрузки имеют высокую степень износа, т.е. рассчитаны на большое количество операций отключения (без замены вкладыша), например, ток силой 50 А разрешается отключать 300 раз, ток 100 А – 200 раз, ток 200 А – 75 раз, а ток 400 А – 4 раза.

При отключении сначала размыкаются основные рабочие контакты, а затем дугогасительные, при включении этот процесс происходит наоборот, при этом в отключенном состоянии подвижный контакт образует достаточно большой видимый разрыв. На выключатели нагрузки могут монтироваться стационарные заземляющие ножи, с механической блокировкой для предотвращения ошибочных действий по включению аппарата.

Для осуществления управления выключателем нагрузки типа ВН-16 предусмотрено применение привода типа ПРА-17 (привод ручной автоматический). Этот привод имеет механизм свободного расцепления и встроенный электромагнит для осуществления дистанционного отключения коммутационного аппарата. Достоинствами этого привода являются: простая и надежная конструкция, удобная эксплуатация, а недостаток – это невозможность включения выключателя нагрузки дистанционно и автоматически. Данный тип привода может использоваться и с другими типами выключателей нагрузки, таких как ВНП-16, ВНП-17, ВНП-11 и т.д.

Для решения задачи невозможного включения аппарата дистанционно применяются электромагнитные или пневматические привода, которые относятся к приводам прямого действия. Достоинствами также являются простота конструкции и надежность в эксплуатации, недостатком же — зависимость от мощного источника оперативного постоянного тока, потому как для осуществления операции включения потребляется много энергии.

В России, а также в других странах СНГ, кроме выключателя нагрузки типа ВН-16, довольно успешно применяются и другие типы выключателей нагрузки – ВН-10, ВН-11, ВНП-16, ВНП-17. Конструкция представляет собой сочетание разъединителя внутренней установки рубящего типа, со смонтированными на нем автогазовыми дугогасительными камерами, изготовленные из оргстекла.

Этими аппаратами предусмотрено осуществление операций включения и отключения токов нагрузки 200-400 А, а также для защиты от токов короткого замыкания. Поэтому для выполнения возложенных функций, выключатель нагрузки снабжается высоковольтными кварцевыми предохранителями (ПК).

Автогазовый выключатель нагрузки типа ВН-10, с ручным приводом на номинальное напряжением     10 кВ, с номинальным током 400 А и током термической стойкостью 10 кА
1- система главных контактов; 2-дугогасительное устройство; 3-система дугогасительных подвижных контактов

Принцип действия выключателя нагрузки типа ВН-10 такой же, как и у выключателя нагрузки типа ВН-16. Принцип гашения дуги осуществляется за счет образующихся газов, вследствие разложения вкладыша из оргстекла. При операции отключения выключателя сначала размыкаются главные контакты, затем дугогасительные, которые размещены в дугогасительной камере. Электрическая дуга при этом воздействует на стенки вкладыша, образуя интенсивное газовыделение. Вследствие затрудненного выхода газов из дугогасительного устройства происходит повышение давления в камере, что приводит к быстрому гашению дуги.

Выключатель монтируется с ручным приводом, который оснащен механизмом свободного расцепления и электромагнитом отключения. Таким образом, операции включения производятся только вручную, а операции отключения производятся вручную и дистанционно с помощью электромагнита отключения, который питается от независимого источника тока.

Данный тип выключателя оснащен стационарными заземляющими ножами, которыми можно заземлить как верхние, так и нижние выводные контакты, а также предусмотрена возможность установки с верхней или с нижней стороны выключателя высоковольтных предохранителей.

Выключатели нагрузки типа ВНР. Особенности конструкций и принцип действия.

Кроме выключателей нагрузки типа ВН, в странах СНГ также широко эксплуатируется выключатель нагрузки типа ВНР-10/400-10з.

Конструкция выключателя нагрузки типа ВНР-10/400-10з

На сварной раме 1 установлены шесть опорных изоляторов 2, при этом на нижних изоляторах закреплены контакты 3 с держателями основных ножей 4, на верхних же изоляторах – главные 6 и дугогасительные контакты, которые закрыты дугогасительными устройствами. С помощью рычага 8 и изоляционной тяги 7 передается движение от вала выключателя к ножам. Для обеспечения необходимой скорости отключения на выключателе смонтированы специальные пружины 13 и амортизирующие резиновые шайбы 14. Стационарные заземляющие ножи 10 соединяются с рамой выключателя гибкими связями 9 и приводятся в движение с помощью вала 11 заземляющего устройства.

Для включения выключателя нагрузки рукоятку рычага привода перемещают снизу вверх, при этом вал 15 поворачивается и с помощью изоляционных тяг включает контактные ножи. Для осуществления отключения выключателя рукоятку рычага привода перемещают сверху вниз или дистанционно от кнопки с замыкающими контактами, при этом вал поворачивается под действием отключающих пружин и отключает выключатель.

Выключатель нагрузки типа ВНР-10/400-10з
а) общий вид выключателя нагрузки; б) разрез дугогасительной камеры; в, г) компоновка выключателя
1 — дугогасительная камера: 2, 9 — неподвижный и подвижный рабочие контакты; 3, 5 — рычаги вала выключателя нагрузки и заземляющих ножей; 4 — пружина; 6 — вал заземляющих ножей; 7 — заземляющие ножи; 8 — гибкая связь; 10, 12 — неподвижный и подвижный дугогасительные контакты;   11 — вкладыш из органического стекла; 13, 17 — тяги приводов выключателя нагрузки и заземляющих ножей; 14, 16 — приводы выключателя нагрузки и заземляющих ножей: 15 — предохранители ПКТ;         18 — полурама; 19 — рама

Технические параметры выключателей нагрузки типов ВН и ВНП приведены в табл., а выключателя нагрузки типа  ВНР-10/400-10з — в табл.

Выключатель нагрузки автогазового типа ВНП-М1-10/630-20.

Выключатель нагрузки типа ВНП-М1-10/630-20

Выключатели нагрузки типа ВНП-М1-10/630-20 производит Нальчикский завод высоковольтной аппаратуры (г. Нальчик, Россия). Подвергнувшись модернизации, выключать нагрузки стал безопасным в эксплуатации. Предназначается для работы в шкафах комплектных распределительных устройств (КРУ), в комплектных трансформаторных подстанциях (КТП), а также в ячейках камер стационарных одностороннего и двустороннего обслуживания (КСО) напряжением 10 кВ трехфазного переменного тока частотой 50 и 60 Гц для сетей с заземленной или изолированной нейтралью. Выключатель оснащен встроенным пружинным приводом с ручным заводом, который предназначен как для местного, так и для дистанционного управления.

Отличие выключателя нагрузки от автоматического выключателя

Автоматический выключатель нагрузки

Внешний вид и устройство

Размером и формой он аналогичен автоматическим выключателям. Отличить его можно по надписи на лицевой стороне выключатели. Вместо надписи ВА, будет написано ВН (или ВМ-Р(рубильник).

Модульный выключатель нагрузки может быть как одно, так и 4-х полюсным. Выпускается он на токи от 16А до 125А.
Основное значение выключателей нагрузки — оперативные коммутации, т.е. процесс включения-выключения номинальных токов в отходящей цепи. Внутри установлен мостиковый контакт, с большей площадью и большей силой прижимания чем у обычных автоматов.

Использование модульных выключателей нагрузки в распредщитке с точки зрения безопасности, является правильным решением.

Заводы изготовители автоматических выключателей обычно указывают, что автомат предназначен для не частых коммутаций, как правило не более шести раз в час.

А представьте что вам необходимо часто пользоваться автоматом для отключения света. Больше всего таких коммутаций происходит в процессе ремонта квартиры или наладке освещения.

Поэтому, если вам сначала монтируют распредщиток, а затем происходит сам ремонт, обязательно позаботьтесь об установке в щитовой выключателя нагрузки.

Вот сравнительные характеристики ресурса электрических отключений обычного автомата и выключателя нагрузки марки ИЭК. Как видно из данных, выключатель нагрузки здесь выигрывает почти в 2 раза.

Обратите внимание что выключатели при эксплуатации в домашних условиях не ремонтопригодны.

Если с модульным устройством произошла какая-то проблема и выявился дефект, не старайтесь их разобрать и починить самостоятельно. Так что если обнаружили неисправность на ВН-рубильнике или автомате, меняйте их на другие.

Как выбрать выключатель нагрузки-мини рубильник

Если у вас уже установлен вводной автомат, для выбора выключателя нагрузки ориентируйтесь прежде всего на его номинальный ток. Номинал выключателя нагрузки рекомендуется выбирать либо равным номинальному току автомата, либо на ступень больше. При этом следует не забывать что нам диктуют правила.

Так согласно ГОСТ 32397-2013 минимальный ток вводного устройства должен быть не менее 40А.

Руководствуясь этим, приобретайте в магазине аппараты от 40А и выше, тем более что в цене они не слишком отличаются от своих «меньших собратьев». Ну а располагаться выключатель нагрузки должен однозначно до вводного автомата, а еще лучше до самого прибора учета.

Некоторые электрики используют зачастую схему электрощитка даже без вводного автоматического выключателя. Это также разрешается, если вы грамотно защитили отходящие линии отдельными автоматами. В этом случае на вводе монтируется просто один выключатель нагрузки.

Плюс такой схемы не только в экономии, но и в селективности. При замыкании в проводке, у вас уже одновременно не отключится и ввод (погасив всю квартиру, что зачастую бывает при больших токах КЗ) и автомат группы.

Выключатель нагрузки и автомат в чем разница

Некоторые пользователи электроэнергии, покидая помещение, обесточивают его, щелкая рычажками вводных автоматов на электрическом щитке. Согласитесь, это позволяет чувствовать себя намного увереннее, например, покидая рабочее место в конце дня, таким образом, отключают нагрузку, иногда это даже выделено отдельным пунктом в должностной инструкции. Однако стоит ли это делать, рассмотрим ниже. Ответ на поставленный вопрос однозначен – конечно, нет! Обесточивание электрической цепи обычным автоматическим выключателем, возможно, но оно не предусмотрено:

• назначением самого автомата, который срабатывает при перегрузках или от токов КЗ;
• ограниченным ресурсом (количеством циклов срабатывания).

Зачастую цепь отключают при работе электрических приборов и дуга, возникающая в момент разрыва контактов, способствует их подгоранию. Нагрузку отключают с помощью специального коммутационного устройства – выключателя нагрузки (ВН), аналога древнего рубильника, который так и называют «мини-рубильником».

Устройство выключателя нагрузки, особенности выбора и подключения

Выключатель нагрузки представляет собой обыкновенный модульный выключатель, выполненный в корпусе аналогичном автоматическому выключателю и производящий коммутацию электрических линий вручную. Внутри корпуса предназначенного для установки на DIN-рейку расположена мощная контактная группа с одинарным или двойным разрывом цепи. Контактные группы в модульных выключателях рассчитаны на коммутацию номинальных токов от 16 до 125 А (9 ступеней). Ресурс контактов модульных выключателей нагрузки значительно превышает аналогичный показатель автомата и составляет не менее 10 тыс. циклов.

По количеству коммутируемых линий выключатели нагрузки выпускаются 1, 2, 3 и 4-х полюсными. Это позволяет их использовать в любых схемах электрической сети с номинальным напряжением 230/400 В:

• однофазной;
• трехфазной;
• с разрывом нулевого провода;
• без разрыва нуля.

В зависимости от производителя, корпуса выключателей нагрузки могут быть глухими, а могут быть оснащены прозрачным окошком, позволяющим визуально определять положение контактных групп. Кроме того они оснащены блокировкой, которая предотвращает возможность его случайного включения.

Выбор выключателя нагрузки производится согласно номиналу вводного автомата, лучшим вариантом будет, если номинальный ток ВН будет на 1 – 2 ступени выше номинала автоматического выключателя. К примеру, при 40-ка амперном автомате лучше использовать выключатель номиналом 63А.

Поскольку в выключателях нагрузки токовая защита не предусмотрена использовать их следует только последовательно с автоматикой защитного отключения, в цепи входных или дифференциальных автоматов. Допускается установка ВН перед счетчиком электроэнергии.

Отличия ВН от автомата

Теперь мы видим разницу между выключателями нагрузки и вводным автоматом. Наверно проще говорить о сходствах, поскольку их объединяет всего лишь внешний вид. Но и здесь имеются отличия:

• мини-рубильник имеет более мощный рычаг;
• на корпусе приведена аббревиатура «ВН» с указанием номинального тока;
• нанесена схема включения.

Кроме того в сравнении с автоматом коммутатор нагрузки имеет:

• более мощные контактные группы, рассчитанные на высокие нагрузки, превышающие ограничения автоматикой;
• повышенную износоустойчивость;
• менее подвержены разрушительному воздействию дуги.

Применение этого устройства позволит корректно отключать нагрузку и продлит жизнь автоматике.

Источник: https://cenerg.ru/stati/vykluchatel-nagruzki-i-avtomat-v-chem-raznica/

Выключатель отключения нагрузки

: оценка возможностей отключения и включения

Выключатель нагрузки: оценка возможностей отключения и включения

Восходящие изменения в способах производства, передачи и использования электроэнергии в развитой экономике или в высокоиндустриальном обществе уделяют первоочередное внимание поддержанию непрерывности электроснабжения. поставка потребителям. С целью интеграции в умные города безопасность электрического оборудования за счет быстрого отключения источника питания в случае возникновения неисправностей, таких как ток утечки, электрическая дуга, перегрузка по току или перенапряжение, обеспечивается с помощью распределительных устройств, таких как разъединители, автоматические выключатели. , так далее.В системах до 33 кВ более дорогие автоматические выключатели заменяются выключателями нагрузки. Выключатель нагрузки — это тип коммутационного устройства, используемого для напряжений в диапазоне от 12 до 36 кВ, и он должен иметь следующие возможности:

— Прерывание тока, равного его номинальному продолжительному току при напряжении системы и коэффициенте мощности нормальная нагрузка
— Обеспечивает достаточную изоляцию, чтобы изолировать цепь в замкнутом положении.
— Прерывание малых емкостных и индуктивных токов, необходимых для отключения ненагруженных воздушных линий, трансформаторов, кабелей и т. Д.
-Перенос максимального тока повреждения в течение времени, необходимого прерывающему устройству для устранения неисправности.
-Задача на клемму неисправности при номинальном напряжении.

Основное функциональное различие между выключателем нагрузки и автоматическим выключателем заключается в том, что первый не может прерывать токи короткого замыкания. На следующем рисунке 1 показано, как выключатели нагрузки используются на подстанции.

Рисунок 1: Линейная схема выключателя нагрузки на подстанции

Выключатель нагрузки

Высоковольтный выключатель нагрузки переменного тока используется во внутренних или наружных системах среднего напряжения с номинальной частотой 50/60 Гц.Выключатель нагрузки обычно состоит из отключающего ножа, камеры гашения дуги и рабочего механизма. Камера гашения дуги будет изготовлена ​​из изоляционного материала с высокими диэлектрическими характеристиками и стойкостью к дуге.

Как правило, были разработаны два типа выключателей нагрузки (LBS), а именно воздушно-дутьевые и SF6. В воздушно-дутьевых, головки прерывателей, такие же, как те, которые используются для изоляции в воздушно-дутьевых выключателях, используются для включения и токи отключения.В LBS типа SF6 газ служит изолирующей средой и средой для гашения дуги.

Трехфазный выключатель нагрузки установлен на одно секционное основание из оцинкованной стали, соединенное вместе с одной осью привода, чтобы обеспечить синхронное включение и отключение трех полюсов. Переключатель размыкается или замыкается при номинальном токе нагрузки, не требуя дополнительных устройств защиты.

Выключатель нагрузки переключает ток, механически перемещая их контакты с соответствующей скоростью для включения (замыкания) или отключения (размыкания) тока.Во время переключения он подвергается механическим, термическим и диэлектрическим нагрузкам. Следовательно, для исследования и детального изучения отключающей способности выключателя нагрузки им необходимо пройти различные испытания в соответствии с IEC 62271-103. Существенными параметрами, которые принимаются во внимание при анализе поведения выключателя нагрузки во время испытаний на разрыв, являются уровни тока и переходное восстанавливающееся напряжение (TRV). На следующем рисунке 2 показан выключатель нагрузки, испытанный в CPRI, Бхопал.

Рисунок 2 Выключатель нагрузки кольцевого основного блока 12 кВ, 630 А, с элегазовой изоляцией, испытанный в CPRI

Роль CPRI

CPRI — пионерская испытательная организация в Индии с шестидесятилетним опытом в области испытаний на короткое замыкание и диэлектрик, короткое замыкание анализ проектных данных, контроль качества и поэтапный осмотр различного оборудования энергосистем. CPRI постоянно занимается тестированием различных типов распределительного оборудования за последние шесть десятилетий и выпускает сертификаты испытаний и отчеты об испытаниях в соответствии с национальными и международными стандартами.

Чтобы подтвердить удовлетворительную работу выключателя нагрузки, были проведены различные испытания в соответствии с международными стандартами. Несколько выключателей нагрузки с номинальным напряжением до 12 кВ и номинальным током 200 А, 400 А, 630 А и т. Д. Различных производителей были испытаны в CPRI, Бхопал.

Обязанности по тестированию

В следующей таблице 1 показаны различные тестовые задания, которые должен пройти выключатель нагрузки в соответствии с IEC 62271-103 для проверки отключающей и замыкающей способности.

Рабочие циклы отключения должны выполняться для тестовых режимов TDload, TDloop, TDcc, TDlc, TDef1 и TDef2. Операция размыкания должна следовать за операцией замыкания с задержкой по времени между двумя операциями, по крайней мере, достаточной для ослабления любых переходных токов.

Цепь основной активной нагрузки (испытательный режим TDload)

Номинальный ток отключения основной нагрузки — это максимальный ток основной активной нагрузки, который переключатель должен быть способен отключать при своем номинальном напряжении.Прерываемый ток должен быть симметричным, но в момент прерывания значение постоянной составляющей тока отключения считается незначительным, так как оно равно или меньше 20%, как указано в таблице 2. Когда Iload протекает через выключатель нагрузки, токоведущие части устройства будут подвергаться термическим и механическим нагрузкам. Когда этот ток прерывается переключателем, на его контактах появляется быстрорастущее напряжение, называемое переходным восстанавливающимся напряжением.Это испытание проводится для того, чтобы проанализировать отключающую способность переключателя и выдерживать пиковое переходное восстанавливающееся напряжение после прерывания тока. Схема, необходимая для этого испытательного режима выключателя нагрузки, показана на рисунке 3.

Рисунок 3: Испытательная схема для режима испытания в основном активным током нагрузки

Параметры и их допуски, которые используются для проведения этого испытательного режима, перечислены в таблицах 1 и 2. На следующем рисунке 4 показана запись срабатывания размыкания при напряжении 12 кВ, 630A Выключатель нагрузки в основном при испытании на ток активной нагрузки TDload2.

Рисунок 4: Операция размыкания на выключателе нагрузки 12 кВ, 630 А в основном при тестировании тока активной нагрузки TDload2

Тесты переключения замкнутого контура

Отключающая способность замкнутого контура — это отключающая способность при размыкании цепи распределительной линии с замкнутым контуром или силовой трансформатор, подключенный параллельно одному или нескольким силовым трансформаторам (как показано на линейной диаграмме на рисунке 1), то есть цепи, в которой обе стороны переключателя остаются под напряжением после отключения. Итак, чтобы проанализировать эту отключающую способность, на выключателе нагрузки проводится испытание TD-петли с параметрами и допусками, указанными в таблицах 1 и 2.

Тесты переключения емкостного тока

Когда ненагруженная линия передачи, кабели и т. Д. Внезапно размыкаются, прерывание емкостных токов вызывает чрезмерные скачки напряжения, которые вызывают нагрузку на изоляционную среду коммутирующего устройства. Таким образом, когда выключатель нагрузки прерывает емкостный ток заряда линии, для анализа его отключающей способности тестовый режим зарядного тока линии (TDlc) и анализа возможности отключения тока зарядки кабеля выполняются обязанности по тестированию зарядного тока кабеля (TDcc1 и TDcc2).Параметры и их допуски, которые используются для проведения этого испытания, перечислены в таблицах 1 и 2.

Испытания на замыкание короткого замыкания

Выключатель нагрузки иногда замыкается на существующую неисправность. В таких случаях будет наблюдаться максимальный пик первого основного токового контура тока на полюсе переключателя во время переходного периода после инициирования тока во время операции включения. Выключатель нагрузки должен иметь возможность замыкаться без колебаний при соприкосновении контактов и должен выдерживать высокие механические силы во время такого замыкания.

Испытания на включение короткого замыкания должны проводиться на выключателе, который был подвергнут не менее 10 циклам размыкания при 100% в основном активной нагрузке, как это требуется для испытательного режима TDload.

Для переключателей класса E1 испытания должны проводиться с последовательностью из двух операций C с промежуточным O без нагрузки, то есть C — O (без нагрузки) — C.

Для переключателей класса E2 последовательность испытаний равно 2C — x — 1C.

Для коммутаторов класса E3 последовательность испытаний 2C — x — 1C — y — 2C, где x обозначает произвольные испытания переключения или даже испытания без нагрузки.

Выключатель должен обеспечивать подачу тока с предварительным возникновением дуги в любой точке волны напряжения. Два крайних случая определены следующим образом:

— Возникновение на пике волны напряжения, приводящее к симметричному току короткого замыкания и наибольшему времени до возникновения дуги;
— Замыкание по нулю волны напряжения без предварительной дуги, приводящее к полностью асимметричному току короткого замыкания. Во время серии испытаний на замыкание короткого замыкания оба требования a) и b) должны выполняться один раз для переключателей класса E1, один раз для переключателей класса E2 и дважды для переключателей класса E3.

Схема, необходимая для этого испытательного режима на выключателе нагрузки, показана на рисунке 5. Параметры и их допуски, которые используются для этого проведения этого испытания, перечислены в таблицах 1 и 2.

Рисунок 5: Испытательная схема для режима проверки включения короткого замыкания

На следующем рисунке 6 показана запись операции включения на выключателе нагрузки 12 кВ, 630 А во время режима проверки включения короткого замыкания для тока включения 25 кА.

Рисунок 6: включение выключателя
на 12 кВ, 630 А во время испытания включающей способности при коротком замыкании.

Поведение переключателя во время испытаний на разрыв

— Переключатель должен работать успешно без признаков механического или электрического повреждения.
— Из переключателя не должно выходить пламя или материал, который может нанести вред обслуживающему персоналу.
-Для испытаний на отключение емкостным током допускается повторное включение зажигания во время переключения для переключателей класса C1.
— Для класса C2, если одно однократное повторное включение происходит в течение всей определенной серии емкостных переключений, например, при испытаниях TDcc1 и TDcc2 для тока зарядки кабеля, указанное количество операций должно быть удвоено для этой серии испытаний.Дополнительные операции должны выполняться на том же переключателе без какого-либо обслуживания или ремонта между ними. Требования для класса C2 по-прежнему выполняются, если больше не происходит повторного удара. Повторное зажигание с последующим прерыванием при более позднем обнулении тока должно рассматриваться как отключение с длительным временем горения дуги.
— Не должно быть значительного тока утечки в заземленную конструкцию или экраны, например, чтобы подвергнуть опасности оператора или повредить изоляционные материалы.
— Во время работы выключателя не должно быть излучения наружу пламени или металлических частиц, которые могут ухудшить уровень изоляции выключателя.
-NSDD (Непрерывный пробивной разряд) может возникнуть в течение периода восстановления напряжения после операции отключения. Однако их появление не является признаком неисправности тестируемого коммутационного устройства. Следовательно, их количество не имеет значения для интерпретации характеристик тестируемого коммутатора.

Состояние переключателя после испытаний на разрыв и испытаний на включение короткого замыкания

-После выполнения указанных испытаний на разрыв на одном образце и после испытательного режима TDma, механическая функция и изоляторы переключателя должны быть практически в одинаковом состоянии. как и до тестов.
— Требование способности выдерживать номинальный нормальный ток считается выполненным, если удовлетворяется один из следующих критериев:
— Визуальный осмотр основных контактов показывает их хорошее состояние; или, если это невозможно или неудовлетворительно,
— Измеренное сопротивление как можно ближе к основным контактам не показывает увеличения более чем на 20% по сравнению с сопротивлением, измеренным до испытания. Перед измерением контактного сопротивления может быть выполнено не более 10 операций на холостом ходу, или, если условие b) не выполняется
-A Испытание при номинальном максимальном тепловом токе демонстрирует отсутствие теплового разгона путем мониторинга температуры на заданном уровне. точки, в которых проводилось измерение сопротивления до стабилизации, и что пределы температуры и повышения температуры не превышались.Во время этого испытания внутри переключающего устройства не производится никаких других измерений температуры. Если стабилизация не может быть достигнута или температура и повышение температуры превышают допустимые пределы, значит, проверка состояния не удалась, и переключатель также считается не выдержавшим испытательный режим.

Заключение

В испытательной лаборатории источник должен обеспечивать высокий ток короткого замыкания и быстрорастущие TRV для оценки характеристик выключателя нагрузки. Рекомендации по установке величины тока короткого замыкания и параметров переходного восстанавливающегося напряжения приведены в стандарте IEC 62271-103.Эти параметры представляют собой наиболее обременительные системные условия.

Производители распределительных устройств среднего напряжения в центральной части нашей страны и вокруг нее, а также в других местах используют CPRI, лабораторию Бхопала для сертификации и разработки автоматических выключателей. Этот объект является благом для разработки не только выключателя нагрузки и другого распределительного оборудования, такого как предохранители, разъединители, заземлители, автоматические выключатели, молниеотводы и т. Д.

Югал Агравал
Совместный директор STDS, Центральный энергетический исследовательский институт
, Бхопал

К.Шарат Кумар
Инженер Gr-II,
STDS, Центральный исследовательский институт энергетики,
Бхопал

Что такое выключатель нагрузки (LBS)?

Что такое выключатель нагрузки (LBS)?

https://www.theelectricalguy.in/wp-content/uploads/2017/01/load-break-switch-turn-on-off-pr-1024×576.jpg
1024
576

Гаурав Дж.

Гаурав Дж.

https: //secure.gravatar.com / avatar / 87a2d2e0182faacb2e003da0504ad293? s = 96 & d = mm & r = g

2 июня 2020 г. 4 июня 2020 г.

В этом руководстве вы сможете узнать о выключателе нагрузки, где он используется и как его включать и выключать. Вы также поймете назначение и преимущества выключателя нагрузки. Также дается краткая информация о конструкции выключателя нагрузки. Производитель выключателя нагрузки, показанный в руководстве, — Bush Electromech & Engineering Pvt Ltd.

Что такое выключатель нагрузки?

• Как следует из названия, это переключатель, предназначенный для переключения напряжения с 1000 вольт на 33 киловольта.
• Заменяет двухполюсную конструкцию.
• Он также обеспечивает защиту трансформатора, чего не может обеспечить двухполюсная конструкция.

2-х полюсная конструкция

Недостатки двухполюсной конструкции

• Costiler
• Занимает много места
• Меньше безопасности
• Нет защиты трансформатора
• Переключение затруднительно

Выключатель нагрузки

Преимущества выключателя нагрузки

• Дешевле по сравнению с 2-полюсной конструкцией
• Безопаснее
• Защита трансформатора (предохранители HRC предусмотрены для защиты)
• Очень легко включать и выключать питание

Выключатель нагрузки, обычно поставляется с пружинный механизм для включения и выключения питания, однако также доступна опция с вакуумным выключателем.Конечно, вариант с вакуумным выключателем дороже. Выбор между этими двумя полностью зависит от покупателя. Выключатель нагрузки с вакуумным выключателем — более надежный вариант.

Выключатель нагрузки с пружинным механизмом обычно снабжен предохранителем. Следовательно, каждый раз, когда возникает неисправность, необходимо заменять предохранитель. С другой стороны, если вы используете выключатель нагрузки с вакуумным выключателем, нам нужно только включить выключатель.

Выключатель нагрузки

также снабжен выключателем заземления, который помогает заземлить заряды, которые могут присутствовать даже после выключения выключателя.

Видимая изоляция высоковольтных разъединителей

Время чтения: 8 минут

Почему для цепей высокого напряжения требуется видимая изоляция?

Изоляция видимого света высокого напряжения требуется в Канаде с 50-х годов. Видимая изоляция — это способность видеть лезвия переключателя или автоматического выключателя, чтобы определить, находится ли устройство, питающее цепь высокого напряжения, в разомкнутом или замкнутом положении. Имейте в виду, что высокое напряжение, определенное Канадскими электротехническими правилами , часть I ( CE, ), — это любое напряжение выше 750 В.Основными двумя правилами CE Code , требующими видимой изоляции отключающих средств, являются 36-204 и 36-214. Текущая редакция гласит:

.

36-204 Максимальная токовая защита

(1) Каждая служба потребителя, блок управления аппаратом, фидером и параллельной цепью должны быть обеспечены максимальной токовой защитой с соответствующими номинальными характеристиками и отключающей способностью во всех незаземленных проводниках одним из следующих способов:

(а) автоматический выключатель;

(b) предохранители, которым предшествует управляемое группой устройство отключения нагрузки с видимым разрывом, способное включать и отключать его полную номинальную нагрузку и которое может быть безопасно замкнуто для оператора при неисправности системы; или

(c) предохранители, которым предшествует управляемый группой воздушный прерыватель с видимым прерыванием, который способен прерывать ток намагничивания трансформаторной установки, который может быть безопасно замкнут для оператора при неисправности системы, и что, для предотвращения его работы под нагрузкой, блокируется с устройством отключения вторичной нагрузки трансформатора.

(2) Доступ к предохранителям должны иметь только уполномоченные лица.

36-214 Средства отключения

(1) Если проводники, питаемые от станции, входят в здание, либо

(a) устройство отключения нагрузки должно быть установлено в помещении на входе проводников в здание; или

(b) устройство отключения нагрузки на подающей станции должно срабатывать или приводиться в действие изнутри здания.

(2) За исключением выкатного типа, каждый автоматический выключатель и каждый выключатель нагрузки, имеющие контакты, которые не видны для проверки в разомкнутом положении, должны быть снабжены разъединяющим выключателем с групповым управлением на стороне питания, который должен быть

(а) снабжен средствами для адекватного визуального контроля всех контактов в обоих закрытых положениях;

(b) заблокирован, так что он не может работать под нагрузкой; и

(c) снабжен индикаторами положительного положения.

(3) Если на станции, состоящей из двух или более соединенных между собой секций, работающих при высоком напряжении, имеется более одного источника напряжения, или если существует другая возможность обратной связи, должна быть видна точка подключения, отвечающая требованиям Субправила (2). присутствует во всех цепях, где существует возможность обратной связи между секциями.

Видимая изоляция была впервые введена в Кодекс СЕ 1953 года в Правиле 8-024 «Защита от перегрузки по току, услуги» и Правиле 8-028 «Средства отключения».

Фото 1. Выключатель нагрузки с групповым управлением на 46 кВ в разомкнутом положении. Фото 2. Пневматический выключатель с групповым управлением (также известный как выключатель с звуковым сигналом) в замкнутом положении.

8-024 Максимальная токовая защита, услуги

Каждая служба должна быть обеспечена максимальной токовой защитой в соответствии со следующими требованиями во всех незаземленных проводниках;

(a) Если защитное оборудование установлено на открытом воздухе, должно использоваться одно из следующего:

(i) Автоматический выключатель соответствующей отключающей способности и номинала, с настройками отключения, утвержденными органом электроснабжения;

(ii) Предохранители надлежащего номинала и отключающей способности, которым предшествуют подходящие устройства отключения нагрузки с видимым разрывом с групповым управлением, способные включать и отключать их полную номинальную нагрузку и которые могут быть безопасно замкнуты для оператора при неисправности системы;

(iii) Предохранители надлежащего номинала и отключающей способности, включаемые групповым выключателем с видимым прерыванием воздушного прерывания, способным прерывать ток намагничивания трансформаторной установки и который может быть включен безопасно для оператора при неисправности системы и так заблокирован вторичной обмоткой трансформатора, чтобы предотвратить его работу под нагрузкой.

(b) Если защитное оборудование установлено в помещении, должно использоваться одно из следующего:

(i) Защита, указанная в параграфе (a) (i) этого правила;

(ii) Защита, указанная в параграфе (a) (ii) этого правила, по специальному разрешению и, если это устраивает энергоснабжающий орган, при условии, что устройства отключения нагрузки и предохранители разделены и заблокированы таким образом, чтобы оператор не мог получить доступ к предохранителям. с закрытыми устройствами прерывания нагрузки.

(iii) Защита, указанная в параграфе (a) (iii) этого правила, по специальному разрешению и в тех случаях, когда это устраивает поставщик, при условии, что предохранители отделены и заблокированы таким образом, чтобы оператор не мог получить к ним доступ, если выключатель не отключен. разомкнут, и переключатель заблокирован, поэтому он не может работать под нагрузкой.

8-028 Средства отключения

(1) По крайней мере, один разъединяющий выключатель с групповым управлением должен быть размещен на стороне питания каждого рабочего автоматического выключателя, за исключением оборудования выкатного типа или устройств отключения нагрузки с групповым управлением, и должно;

(a) Заметно отключить все незаземленные проводники службы; и

(b) Быть заблокированным, чтобы он не мог работать под нагрузкой.

(2) В случаях, когда возможна обратная связь, должны быть установлены изолирующие выключатели с групповым управлением, чтобы соответствовать этому условию.

Относительно видимой изоляции Правило 8-028 было пересмотрено в Правиле 36-214 редакции Кодекса CE 1982 г., требуя, чтобы контакты были видны как в разомкнутом, так и в замкнутом положении.

Фото 3. Воздушный выключатель в разомкнутом положении. Примечание: этот переключатель должен быть заблокирован с помощью средства отключения отключения нагрузки.

Фото 4. Групповой выключатель нагрузки 27,6 кВ с предохранителями. Обратите внимание на внутренний барьер перед переключателем и смотровое окно в двери корпуса.

36-214 Средства отключения

(1) Если проводники, питаемые от станции, входят в здание, либо

(a) устройство отключения нагрузки должно быть установлено в помещении на входе проводников в здание; или

(b) устройство отключения нагрузки на подающей станции должно срабатывать или приводиться в действие изнутри здания.

(2) За исключением выкатного типа, каждый автоматический выключатель и каждый выключатель нагрузки, имеющие контакты, которые не видны для проверки в разомкнутом положении, должны быть снабжены разъединяющим выключателем с групповым управлением на стороне питания, который должен быть

(а) снабжен средствами для адекватного визуального контроля всех контактов как в открытом, так и в закрытом положении;

(b) заблокирован, так что он не может работать под нагрузкой; и

(c) снабжен индикаторами положительного положения.

(3) Если на станции, состоящей из двух или более соединенных между собой секций, работающих при высоком напряжении, имеется более одного источника напряжения, или если существует другая возможность обратной связи, должна быть видна точка подключения, отвечающая требованиям Субправила (2). присутствует во всех цепях, где существует возможность обратной связи между секциями.

Требование оставалось неизменным до издания Кодекса CE 2012 г., в котором требование видеть контакты в закрытом положении было удалено, в результате чего появилась текущая формулировка.

Целью этих правил является создание установок, в которых квалифицированный персонал, работающий с высоковольтной цепью, имеет возможность просматривать контакты в переключателе или выключателе цепи, чтобы увидеть открытые контакты, прежде чем применять блокирующую блокировку и проверка наличия напряжения в цепи, над которой нужно работать.

Примеры видимой изоляции включают: автоматический выключатель, выключатель нагрузки, автоматические выключатели со смотровыми окнами, автоматические выключатели FS6 и переключатели со смотровыми окнами или камерами, а также выкатные выключатели и переключатели.Обратите внимание, что при использовании выключателя с воздушным прерыванием требуется блокировка, чтобы предотвратить срабатывание выключателя под нагрузкой.

Не все типы видимой изоляции требуются в цепи высокого напряжения. Например, двухсторонняя подстанция с двумя трансформаторами, которые имеют низковольтную вторичную цепь, соединенную вместе через прерыватель связи. В этом случае два основных вторичных средства отключения низкого напряжения должны обеспечивать видимую изоляцию. Фото 9 — однолинейная схема двусторонней станции.Обратите внимание, что двухсекционные автоматические выключатели низкого напряжения на 3000 А являются выкатными. Это обеспечивает видимую изоляцию для возможной обратной связи в цепи высокого напряжения, требуемой Субправилом (3) Правила 36-214.

Стандарты на продукцию

также содержат требования к видимой изоляции в соответствии с Кодексом CE. Например, распределительное устройство стандарта CSA C22.2 № 31 требует видимой изоляции в пунктах 8.3.3, 8.3.4, 8.3.6 и F4.3.1.

Фото 5А. Выключатель SF6 (гексафторид серы) 38 кВ Фото 6.Смотровое окно выключателя SF6 (гексафторид серы) 38 кВ.

Требуется ли для всех распределительных цепей высокого напряжения видимая изоляция?

Как и многие другие правила кодекса, положение правила 36-214 имеет исключение, введенное в Кодекс CE 2015 года в раздел 64. Правило 64-202 (5) не требует видимой изоляции для фотоэлектрических источников и выходных цепей с максимальным напряжением. от 750 до 1000 В постоянного тока.

Фото 7. элегазовое распределительное устройство 15 кВ с камерой для видимой изоляции.Фото 8. Монитор, показывающий открытую лопасть переключателя SF6.

64-202 Напряжение солнечных фотоэлектрических систем (см. Приложение Б)

(5) Фотоэлектрические источники и выходные цепи с максимальным напряжением выше 750 В постоянного тока, но не превышающего 1000 В постоянного тока, не должны соответствовать Правилам 36-204, 36-208 и 36-214.

Это правило также распространяется на Кодекс CE 2018, позволяющий устанавливать фотоэлектрические источники и выходные цепи с максимальным напряжением 1500 В постоянного тока без видимой изоляции.

Фото 9. Однолинейная схема двухсторонней станции, требующей выкатных выключателей на низковольтной вторичной обмотке трансформаторов. Рисунок любезно предоставлен Tiltran Power Services Corp.

Фото 10. Распределительное устройство высокого напряжения, обратите внимание на два смотровых окна в каждой двери. Фото 11. Распределительное устройство высокого напряжения с защитой от взлома, обратите внимание на крышки над смотровыми окнами в каждой двери.

2018 Формулировка кода CE:

64-202 Напряжение солнечных фотоэлектрических систем (см. Приложение Б)

(5) Фотоэлектрические источники и выходные цепи, а также оборудование, подключенное к этим цепям или внутри них, с максимальным напряжением выше 750 В постоянного тока, но не выше 1500 В постоянного тока, не должны соответствовать Правилам 36-204, 36-208 и 36. -214 при условии, что

(a) установка обслуживается только квалифицированным персоналом;

(b) часть установки, превышающая 750 В постоянного тока, недоступна для общественности; и

(c) корпуса, в которых присутствуют фотоэлектрические источники и выходные цепи, превышающие 750 В постоянного тока, имеют маркировку «ОПАСНО», за которой следует максимальное номинальное напряжение фотоэлектрической цепи оборудования.

Примечание: в Пункты (a) — (c) Подправила (5) были добавлены дополнительные положения, требующие, чтобы установка обслуживалась квалифицированным персоналом, часть установки, превышающая 750 В, должна быть недоступна для общественности, и эти кожухи при постоянном напряжении, превышающем 750 В, необходимо промаркировать поле для обозначения максимального напряжения внутри корпуса.

Кроме исключения для фотоэлектрических источников и выходных цепей, все отдельные цепи распределения высокого напряжения требуют видимой изоляции.

Будущее рынка переключателей нагрузки

, тенденции и прогноз на 2027 год

Рынок выключателей нагрузки — Введение

Выключатель нагрузки — это выключатель, функция которого заключается в замыкании или отключении электрического соединения при определенных заданных уровнях тока. Выключатель нагрузки обычно используется в системах среднего напряжения с целью переключения и защиты. Проще говоря, выключатель нагрузки предназначен для отключения исправных цепей или отключения нагрузки в случае каких-либо неисправностей или для целей технического обслуживания.В качестве меры безопасности выключатели нагрузки поворачиваются с на без нагрузки. Следовательно, он не имеет включающей способности в отличие от автоматического выключателя, который предназначен для работы в ненормальных условиях, таких как перегрузка по току или переходные процессы, чтобы устранить неисправность и изолировать электрическую систему и подключенную нагрузку.

В некоторых случаях выключатели нагрузки могут поставляться с дополнительным оборудованием, чтобы обеспечить ограниченную коммутационную способность нагрузки. Кроме того, переключатель с воздушным зазором можно модифицировать, подключив его к последовательному прерывателю, чтобы они могли работать при высоких уровнях напряжения и тока.Серийные прерыватели значительно увеличивают отключающую способность выключателя нагрузки и, следовательно, его можно использовать для переключения нагрузки или токов повреждения связанного оборудования.

Для правильной перспективы и конкурентного анализа, запрос брошюры

Рынок выключателей нагрузки — конкурентная среда

• Ключевые игроки, производящие выключатели нагрузки, прилагают сконцентрированные усилия в исследовании и разработке выключателей нагрузки, которые подходят для низковольтных устройств и имеют компактную конструкцию.Кроме того, они участвуют в предоставлении индивидуальных решений для конечных пользователей, стремясь получить конкурентное преимущество и завоевать большую долю на рынке выключателей нагрузки.

ABB Ltd.

ABB со штаб-квартирой в Цюрихе, Швейцария, является известной цифровой компанией, занимающейся в основном энергетикой и автоматизацией. Ключевые операционные бизнес-сегменты компании включают в себя энергосистемы, продукты для энергетики, автоматизацию процессов, дискретную автоматизацию и перемещение, а также продукты низкого напряжения.Выключатели нагрузки занимают значительную долю рынка, что можно объяснить их проверенной репутацией в области надежности, производительности и длительного срока службы. Компания представлена ​​более чем в 100 странах мира.

Schneider Electric

Компания со штаб-квартирой в Рюэй-Мальмезон, Франция, является видным игроком, занимающимся цифровой трансформацией управления энергопотреблением и автоматизации. Компания представлена ​​более чем в 100 странах и стала заметным игроком в области систем управления энергопотреблением и автоматизации.Предложение компании, относящееся к низковольтному сегменту, включает автоматические выключатели, шины, корпуса, щитовые панели, распределительные щиты и многое другое.

Fuji Electric

Компания Fuji Electric, основанная в 1970 году в Эдисоне, штат Нью-Джерси, занимается продажей, маркетингом и распространением электрических систем по всему миру. Компания имеет широкий ассортимент продукции, который включает инверторы, автоматические выключатели и кольцевые компрессоры. Компания также предлагает решения для повышения производительности и экономии энергии на промышленных предприятиях, комбинируя свои продукты силовой электроники с измерительными приборами и Интернетом вещей (IoT).У компании около 120 офисов в 21 стране мира.

Eaton Corporation

Eaton Corporation — известная компания по управлению энергопотреблением со штаб-квартирой в Дублине, Ирландия. Компания была основана в 1911 году и предлагает энергоэффективные решения, которые помогают нашим клиентам более эффективно, безопасно и устойчиво управлять электрической, гидравлической и механической мощностью. Электрическое подразделение компании предлагает широкий спектр продуктов, включая автоматические выключатели, распределительные устройства, блоки распределения питания, щитовые панели, центры нагрузки, средства управления двигателями, датчики, реле и инверторы, а также многое другое.Компания продает свою продукцию более чем в 175 странах мира.

Siemens AG

Компания Siemens AG, основанная в 1847 году, расположена в Мюнхене, Германия. Компания ведет свою основную деятельность в области электрификации, автоматизации и цифровизации по всему миру. У компании восемь бизнес-подразделений. Кроме того, у компании 289 основных производственных и производственных предприятий, расположенных по всему миру.

Некоторыми из значительных игроков на рынке выключателей нагрузки являются LSIS Co., Ltd., Powell Electric, Rockwell Automation, Socomec, Legrand, Gozuk, Lucy Group Ltd., Larsen & Toubro Limited и другие.

Ищете региональный анализ или конкурентную среду, попросите индивидуальный отчет

Рынок выключателей нагрузки — динамика

Растущий спрос на компактные выключатели нагрузки для стимулирования роста рынка

Рост рынка выключателей нагрузки можно объяснить растущим спросом на компактные выключатели нагрузки для приложений низкого и среднего напряжения.Растущая индустриализация и увеличение инвестиций в развитие инфраструктуры и электрификации по всему миру стимулировали спрос на переключатели нагрузки. Выключатели нагрузки все чаще используются для отключения питания электрооборудования во время ремонта, технического обслуживания и аварийных отключений. В результате рынок переключателей нагрузки, вероятно, будет расти впечатляющими темпами в ближайшие годы.

Высокая стоимость препятствует росту рынка выключателей нагрузки

Благодаря бесчисленным преимуществам выключателя нагрузки, они находят все большее применение в различных отраслях промышленности.Однако переключатели нагрузки связаны с более высокой стоимостью, и это может повлиять на рост рынка переключателей нагрузки. Кроме того, для разработки передовых выключателей нагрузки требуется высокий уровень технических знаний. Эти факторы могут препятствовать росту рынка переключателей нагрузки.

Рынок выключателей нагрузки — сегментация

Рынок выключателей нагрузки можно сегментировать по:

• Тип
• Уровень напряжения
• Конечный пользователь
• Тип установки
• География

Сегментация рынка выключателей нагрузки — по типу

В зависимости от типа выключатель нагрузки можно разделить на:

• Газовая изоляция
• с вакуумной изоляцией
• с воздушной изоляцией
• с масляным погружением

Сегментация рынка выключателей нагрузки — по уровню напряжения

В зависимости от уровня напряжения выключатель нагрузки можно разделить на:

• До 11 кВ
• от 11 кВ до 33 кВ
• 33кВ и выше

Сегментация рынка выключателей нагрузки — по конечным пользователям

В зависимости от конечного пользователя рынок выключателей нагрузки можно разделить на:

• Коммерческий
• Промышленное
• Утилита

Сегментация рынка выключателей нагрузки — по типу установки

В зависимости от применения рынок выключателей нагрузки можно разделить на:

• Установка в помещении
• Установка вне помещения

Это исследование TMR представляет собой всеобъемлющую структуру динамики рынка.Он в основном включает критическую оценку пути потребителей или клиентов, текущих и новых направлений, а также стратегическую основу, позволяющую директорам по управлению бизнесом принимать эффективные решения.

Нашей ключевой основой является 4-квадрантная структура EIRS, которая предлагает подробную визуализацию четырех элементов:

• Клиент E Карты опыта
• I Наблюдения и инструменты, основанные на исследованиях на основе данных
• Практичность R Соответствует всем приоритетам бизнеса
• S Трагические рамки для ускорения пути роста

В исследовании предпринята попытка оценить текущие и будущие перспективы роста, неиспользованные возможности, факторы, определяющие их потенциал дохода, а также структуру спроса и потребления на мировом рынке, разбив его на региональную оценку.

Исчерпывающе охвачены следующие региональные сегменты:

• Северная Америка
• Азиатско-Тихоокеанский регион
• Европа
• Латинская Америка
• Ближний Восток и Африка

Структура квадранта EIRS в отчете суммирует наш широкий спектр основанных на данных исследований и рекомендаций для CXO, чтобы помочь им принимать более обоснованные решения для своего бизнеса и оставаться лидерами.

Ниже приведен снимок этих квадрантов.

1. Карта впечатлений клиентов

Исследование предлагает всестороннюю оценку различных путешествий клиентов, имеющих отношение к рынку и его сегментам. Он предлагает различные впечатления клиентов о продуктах и ​​использовании услуг. Анализ позволяет более внимательно изучить их болевые точки и опасения в различных точках контакта с клиентами. Решения для консультаций и бизнес-аналитики помогут заинтересованным сторонам, включая CXO, определить карты клиентского опыта, соответствующие их потребностям.Это поможет им нацелиться на повышение взаимодействия клиентов с их брендами.

2. Анализ и инструменты

Различные идеи в исследовании основаны на тщательно продуманных циклах первичных и вторичных исследований, с которыми аналитики участвуют в ходе исследования. Аналитики и эксперты-консультанты TMR применяют общеотраслевые инструменты количественного анализа клиентов и методологии прогнозирования рынка для получения результатов, что делает их надежными.В исследовании предлагаются не только оценки и прогнозы, но и лаконичная оценка этих цифр в динамике рынка. Эти идеи объединяют основанные на данных исследовательские рамки с качественными консультациями для владельцев бизнеса, CXO, политиков и инвесторов. Эти идеи также помогут их клиентам преодолеть свои страхи.

3. Практические результаты

Выводы, представленные в этом исследовании TMR, являются незаменимым руководством для выполнения всех бизнес-приоритетов, в том числе критически важных.Результаты при внедрении показали ощутимые преимущества для заинтересованных сторон и предприятий отрасли в повышении их производительности. Результаты адаптируются к индивидуальной стратегической структуре. Исследование также иллюстрирует некоторые из недавних тематических исследований по решению различных проблем компаниями, с которыми они столкнулись на пути к консолидации.

4. Стратегические рамки

Исследование дает предприятиям и всем, кто интересуется рынком, возможность сформировать широкие стратегические рамки.Это стало более важным, чем когда-либо, учитывая нынешнюю неопределенность из-за COVID-19. В исследовании обсуждаются консультации по преодолению различных подобных прошлых сбоев и предвидятся новые, чтобы повысить готовность. Эти рамки помогают предприятиям планировать свои стратегические согласования для восстановления после таких разрушительных тенденций. Кроме того, аналитики TMR помогут вам разобраться в сложном сценарии и обеспечить отказоустойчивость в неопределенные времена.

Отчет проливает свет на различные аспекты и дает ответы на актуальные вопросы рынка.Вот некоторые из наиболее важных:

1. Какие варианты инвестиций могут быть наилучшими при освоении новых продуктов и услуг?

2. К каким ценностным предложениям следует стремиться предприятиям, финансируя новые исследования и разработки?

3. Какие нормативные акты будут наиболее полезны для заинтересованных сторон в расширении их сети цепочки поставок?

4. В каких регионах в ближайшем будущем может наблюдаться рост спроса в определенных сегментах?

5.Каковы одни из лучших стратегий оптимизации затрат с поставщиками, с которыми некоторые хорошо зарекомендовавшие себя игроки добились успеха?

6. Какие ключевые перспективы использует топ-менеджер, чтобы вывести бизнес на новую траекторию роста?

7. Какие правительственные постановления могут поставить под сомнение статус ключевых региональных рынков?

8. Как новый политический и экономический сценарий повлияет на возможности в ключевых областях роста?

9.Каковы некоторые из возможностей получения прибыли в различных сегментах?

10. Что будет препятствием для входа на рынок новых игроков?

Обладая обширным опытом в создании исключительных рыночных отчетов, Transparency Market Research стала одной из надежных компаний по исследованию рынка среди большого числа заинтересованных сторон и CXO.Каждый отчет Transparency Market Research подвергается тщательной исследовательской деятельности во всех аспектах. Исследователи из TMR внимательно следят за рынком и извлекают полезные точки, способствующие росту. Эти моменты помогают заинтересованным сторонам соответствующим образом разрабатывать свои бизнес-планы.

исследователей TMR проводят исчерпывающие качественные и количественные исследования. Это исследование предполагает использование мнений экспертов рынка, сосредоточение внимания на последних разработках и других.Этот метод исследования отличает TMR от других фирм, занимающихся исследованиями рынка.

Вот как Transparency Market Research помогает заинтересованным сторонам и CXO с помощью отчетов:

Внедрение и оценка стратегического сотрудничества: Исследователи TMR анализируют недавние стратегические действия, такие как слияния, поглощения, партнерства, сотрудничества и совместные предприятия. Вся информация собрана и включена в отчет.

Идеальные оценки размера рынка: В отчете анализируются демографические характеристики, потенциал роста и возможности рынка в течение прогнозируемого периода. Этот фактор приводит к оценке размера рынка, а также дает представление о том, как рынок восстановит рост в течение периода оценки.

Инвестиционное исследование: В отчете основное внимание уделяется текущим и предстоящим инвестиционным возможностям на конкретном рынке.Эти события информируют заинтересованные стороны о текущем инвестиционном сценарии на рынке.

Примечание: Несмотря на то, что были приняты меры для поддержания наивысшего уровня точности отчетов TMR, недавним изменениям, связанным с рынком / поставщиком, может потребоваться время, чтобы отразить их в анализе.

Что такое вакуумный выключатель нагрузки?

Вакуумный выключатель нагрузки — это конструкция, которая может отключать электрический ток при подаче сигнала.Это переключатель, который может быть включен с помощью ручки переключателя в ручном формате или с помощью электрического сигнала. Устройства дистанционного закрытия и оборудованные автоматические устройства могут отключать устройства при их срабатывании и обеспечивать защиту различных электронных компонентов. Независимые расцепители и дополнительные решения для защиты от пониженного напряжения с этими переключателями обеспечат повышенный уровень защиты электрических приложений.

Стандартный видимый разъединитель, а также визуальный разъединитель обеспечивает прерывание цепи и средство заземления через выходную клемму.Выключатели нагрузки вакуумной линии могут использоваться в различных цепях и обеспечивать прерывание короткого замыкания или прерывание напряжения, которое не превышает максимально допустимого значения. Это решения, которые могут послужить правильным отключением нагрузки и помочь вам правильно обслуживать электрические системы. Поскольку система работает в вакуумной линии, существуют дополнительные уровни защиты и улучшения для предотвращения прерывания коротких замыканий или проблем с напряжением.

Изоляция происходит с помощью ряда изоляторов, а контакты внутри управляются через главный рабочий вал.Рабочий вал вращается и вместе с бутылками на валу оказывает вращательное усилие, закрывая регулятор. Затем сила вращения, действующая вдоль конструкции с открытым валом, передается рычагом на рабочем валу, который замыкает контакты в вакуумных баллонах. Узел толкателя приводит в действие проволочные пружины, полностью замыкая контакты и помогая в выполнении процедуры.

Вакуумные тормозные выключатели нагрузки срабатывают при получении электрического тока или неисправности. Каждый раз, когда происходит отключение нагрузки, следует проводить надлежащий осмотр.Перед повторным подключением или повторной активацией устройства необходимо провести осмотр на предмет повреждений любого из компонентов и визуальный осмотр на предмет поломки.

Если вам нужна помощь в улучшении настроек электробезопасности на работе, это очень полезное устройство для предотвращения сбоев и других проблем на вашем рабочем месте. Свяжитесь с нами сегодня, чтобы узнать больше.

Выключатели нагрузки

для быстрой доставки со склада — КАНАДА И США БЕСПЛАТНО: 1-800-279-9912

Внутренние разъединители, выключатели нагрузки, заземлители — выключатели среднего напряжения, разъединители и разъединители (Аппарат)

Выключатели, разъединители, разъединители и заземлители с воздушной и газовой изоляцией до 38.5 кВ для работы внутри помещений в распределительном устройстве среднего напряжения или компактной подстанции.

Выключатели-разъединители с воздушной изоляцией подходят для секционирования кабелей, коммутации трансформаторов и цепей двигателей, на вторичных распределительных подстанциях для линий питания, трансформаторов и кольцевых сетей, могут быть объединены с предохранителями стандарта DIN для защиты трансформатора. Версия ANSI используется в распределительных устройствах в металлическом корпусе, шкафах для монтажа на площадках, в горнодобывающей промышленности и в устройствах коммутации конденсаторов.

Выключатели-разъединители с газовой изоляцией созданы на основе технологии элегазового уплотнения на весь срок службы, которая обеспечивает высокую производительность, надежность и длительный срок службы при компактных установках.Недавнее пополнение ассортимента — это новый GSec, разработанный в соответствии с особыми требованиями последних стандартов IEC.

Заземлители бывают двух видов: независимые заземлители и комбинированные заземлители со встроенными трансформаторами тока. Трансформаторы тока в комбинированном исполнении образуют монтажную базу для контактов заземлителя, уменьшая, таким образом, пространство, необходимое в шкафу.

Объем продукции

• Внутренние выключатели IEC / ANSI, комбинации выключатель-предохранитель, разъединители и выключатели нагрузки до 38.5 кВ

Основные характеристики

• Широкий диапазон рабочих температур
• Большое количество отключений при номинальном значении тока
• Компактные размеры для панелей и приложений CSS
• Заземлитель с включающей способностью
• Надежная индикация положения

Ключ преимущества

• Возможность применения с частыми переключениями
• Возможность замыкания при больших токах короткого замыкания в сочетании с токоограничивающими предохранителями
• Работа в горизонтальном и вертикальном положении
• Экономичное решение для защиты трансформаторов
• Готовность к умной сети

.
