Как подключить трехклавишный выключатель. Схема подключения трехклавишного выключателя

Современные тенденции управления системами освещения развиваются не только в направлении комфортного функционирования и разнообразного дизайна, но и повышения уровня экономности. Одним из таких методов является использование трехклавишных выключателей, которые могут контролировать три группы осветительных приборов с одной точки доступа.

Преимущества использования одного трехконтурного устройства очевидны. Это эстетичный внешний вид, менее трудозатратная прокладка электрических кабелей к месту подключения. Выбивание в стене одной технологической ниши для размещения монтажной коробки вместо нескольких.

Используются такие устройства для освещения комнат со сложной конфигурацией, длинных коридоров или контроля с одной точки нескольких помещений: санузла, ванной комнаты и прихожей.

В последнее время меня по почте и в комментариях часто спрашивают и просят проконсультировать о таком, казалось бы, обычном устройстве. Поэтому сегодня подробно разберем тему как подключить трехклавишный выключатель. P.S. в данном примере используется трехклавишный выключатель schneider electric.

Выключатель трехклавишный подвергается более интенсивной эксплуатации, чем остальное электро коммутационное оборудование. Надежность конструкции устройства должна обеспечивать средний срок службы до 10 лет. Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории:

• — механические – связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т. д.;
• — электрические – расшатывание контактных зажимов в электрической части механизма, и, как следствие, подгорание кабелей и всего устройства в целом.

Любые поломки, приводящие к нарушению целостности устройства или его отдельных элементов, требуют замены всего изделия.

Работы по ремонту или замене выключателей, как и любого другого электрооборудования, должен производить специалист с соответствующим уровнем допуска. Помещение, где производятся ремонтные работы, должно быть в обязательном порядке обесточено.

Приобрести такие выключатели можно в любом магазине электротоваров. Схема подключения трехклавишного выключателя, довольно сложная на первый взгляд, так же не будет представлять особых проблем после внимательного ознакомления с предоставленной статьей.

Конструкция трехклавишного выключателя

Большое количество компаний, выпускающих электротехническое оборудование, производят множество моделей выключателей. Устройства имеют значительные различия по внешнему дизайну и немного меньшие по внутреннему составу. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.

Если же появляется возможность провести глубокую модернизацию электросети, использование тройных выключателей обеспечит более гибкий и экономный контроль источников освещения.

Подключение трехклавишного выключателя, по сути, ничем на отличается от подключения одно и двухклавишных.

Один из питающих кабелей подключается на вход выключателя, а кабеля осветительных приборов подключаются к выходным контактам (к соответствующим контактам коммутационной колодки).

Различия состоят в количестве контактов коммутационных групп – один, два или три. На фотографии продемонстрирована монтажная часть простейшего, типичного трехклавишного выключателя.

Хорошо видна разница между входным контактам, на который подается фаза и выходными контактами, к которым подключаются кабеля ведущие к лампам освещения. Нулевые провода каждого светильника объединяются вместе и подключаются к нулевому проводу в коробке.

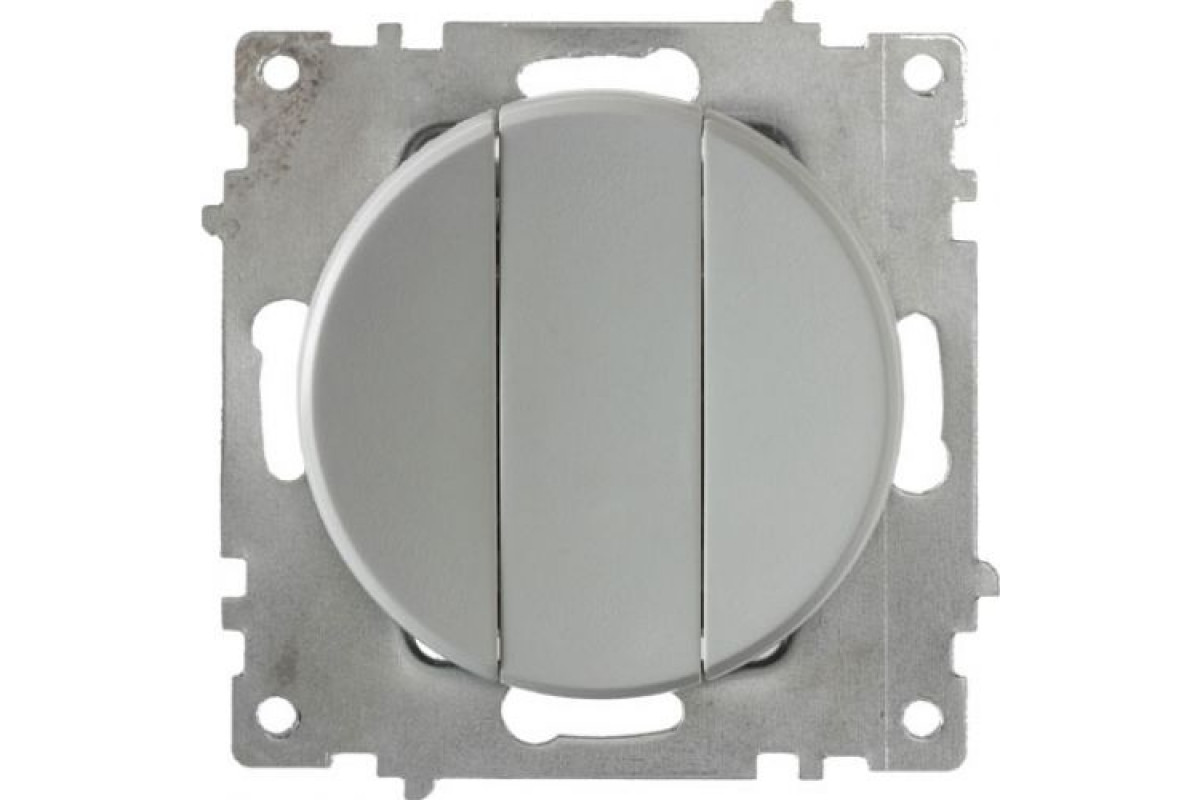

Монтаж самого механизма трехклавишного выключателя в подрозетник осуществляется с помощью суппорта который крепится при помощи шурупов или посредством специальных распорных лапок. После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.

Схема подключения трехклавишного выключателя

Использование тройного выключателя оправдано, когда есть необходимость управлять большим количеством зон освещения и/или многоуровневым освещением. Это даст возможность не только контролировать расход электроэнергии, но и облегчит техничное исполнение дизайнерских решений в помещении.

Однако для эффективного использования устройства нужно правильное исполнение и оптимальная схема подключения трехклавишного выключателя.

В распределительную коробку от щитка заходит питающий кабель: синий провод ноль, коричневый фаза. Фазу обязательно нужно подключать на выключатель (в нашем случае к общему контакту). На общий контакт выключателя подсоединен белый провод (его видно на фото), три остальных которые идут из коробки к выключателю это провода подключенные к «выходным» контактам (в коробке они будут подключаться к фазным проводам светильников).

Процесс подключения устройства потребует следующего набора инструментов: плоская и крестовая отвертка, в зависимости от типа шурупов использующихся в механизме, стриппер или бокорез – инструмент для снятия изоляции, можно заменить обычным ножом, кусачки или пассатижи.

Алгоритм выполнения работ по установке может иметь следующие пункты.

На месте установки устройства из стены должно выходить четыре провода. Это может быть четырехжильный кабель. Чаще имеется один одножильный, который является фазой, поступающей из распределительной коробки, и трехжильный, который идет к осветительным приборам через распределительную коробку.

Собираем провода в коробке. Для соединения проводов я использовал самозажимные клеммники wago, они очень удобны и практичны. Если таких клеммников под рукой нет можно использовать обычную скрутку (по надежности будет даже лучше).

Схема подключения трехклавишного выключателя собрана. Немного разъясню. Ноль питающего провода подключаем со всеми нулевыми проводами всех светильников (в нашем примере нулевые провода — синие). Затем фазу питающего провода подключаем на общий контакт выключателя (это коричневый и белый провода). Остаются три провода которые «пришли» с выключателя и три фазных провода от каждого светильника. Для наглядности я собрал схему по цветовой маркировке т.е. красный провод который «пришел» с выключателя подключаем с красным проводом светильника, затем зеленый провод который «пришел» с выключателя подключаем с зеленым проводом светильника и т.д.

Хочу напомнить, что схема подключения трехклавишного выключателя должна собираться таким образом, чтобы на вход выключателя подключался фазный провод от сети. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться. Нулевые провода от сети сразу подключается непосредственно к нулевым проводам светильника.

Данный способ подключения регламентируется инструкциями Правил Устройства Электроустановок — ПУЭ. При неправильной схеме разводки – если фаза подана на лампу, а ноль пущен через выключатель на разрыв, сеть все равно будет функционировать, но отступление от стандартного варианта чревато опасностью при эксплуатации. В таком случае даже при отключенном выключателе вся электропроводка будет продолжать находиться под напряжением.

При замене лампочек человек будет подвергаться риску поражения электрическим током. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства. И, как следствие, удар электрическим током при малейшем прикосновении.

Пробуем схему в работе. Включаем одну клавишу выключателя. Один светильник зажегся — все правильно.

Включаем другую клавишу выключателя другой светильник зажегся.

Чтобы определить, где в распределительной коробке находится фазный и нулевой провод сначала следует постараться визуально определить по маркировке принадлежность проводов. Затем с помощью тестера или индикаторной отвертки окончательно убедится в этом.

Подключение проводов к трехклавишному выключателю

Существуют различные модели тройных выключателей: для внешнего, внутреннего монтажа или комбинированные – в одном корпусе с розеткой.

Перед тем как подключить трехклавишный выключатель необходимо добраться до клемм подключения. Для получения доступа к механизму трехклавишного выключателя необходимо вытянуть клавиши и снять рамку. Эта операция может производиться без использования специального инструмента.

Для начала необходимо снять клавиши. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. В основном, у новых устройств, клавиши сидят на направляющих довольно плотно, не нужно прикладывать чрезмерных усилий для извлечения, можно повредить лицевой элемент и испортить весь выключатель.

Рамка выключателя крепится к механизму прижимной вставкой, которая располагается посредине. Крепление может быть выполнено в виде направляющих плотно входящих в механизм или, как указано на фото, в виде защелок, которые следует поддевать отверткой.

Способ крепления проводов в механизме – при помощи зажимных винтов. Перед тем как вставить зачищенные провода убедитесь, что винты не вкручены в пазы полностью. На трехклавишном выключателе имеется четыре контакта для подключения проводов: один на вход и три на выход.

В самом механизме выключателя следует отделить общую клемму, на которую следует подключать фазный провод и клеммы, от которых будет подано напряжение на отдельных осветительных секций. Как правило, эти контактные группы разделены по отдельным колодкам и размещаются на тыльной стороне устройства.

На проводах удаляется не более 5-10 мм изоляции, чтобы из контактного отверстия не было видно оголенного провода. Прижимные винты затягиваются крепко, при проверке на извлечение у провода не должно быть люфта.

Если для подключения трехклавишного выключателя используются многожильные провода, то для того чтобы провода не обламывались при затягивании винтовым зажимом на зачищенную часть провода необходимо одевать специальные НШВИ наконечники.

После выполнения монтажных работ производится сборка выключателя в обратной последовательности.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Как подключить трехклавишный выключатель |

(Last Updated On: 22.10.2017)

При строительстве любого промышленного или гражданского объекта в системе управления энергоснабжением применяются разные виды выключателей, которые имеют свои параметры: размер, используемый материал для корпуса и деталей выключателя, допустимые характеристики использования, конструкторские особенности.

При строительстве гражданских объектов в основном применяются выключатели с одной или двумя клавишами. В случае оснащения объекта более сложными приборами управления энергообеспечением, используются трехклавишные выключатели.

Для выполнения действий по подключению трехклавишного выключателя необходимо нам понадобятся: комбинированная отвертка, плоскогубцы, нож и трехклавишный выключатель. Далее следуем инструкции.

Действие 1
Для подключения выключателя к электрической сети необходимо предварительно снять лицевую часть корпуса, чтобы получить доступ к клеммам подключения электропроводов. Отвинчиваем стабилизирующий винт и аккуратно снимаем верхнюю крышку выключателя, открывая механизм клавиш и клеммы для подключения.

Действие 2
Далее необходимо ознакомится со схемой подключения с четким представлением, какая клавиша активирует работу определенной клеммы с замыканием электрической цепи. Прежде всего, определяем, куда подключаются фазовый и другие провода. К выключателю обязательно прилагается инструкция по применению прибора, где есть схема подключения. В крайнем случаи можно воспользоваться тестером, который поможет определить варианты подключения к сети и составления схемы.

Действие 3
Составив схему подключения всех проводов, воспользуйтесь ею и подсоедините выключатель к сети. Необходимо точно знать с замыканием какой клавиши будет подключаться определенный прибор, не допуская ошибок.

Действие 4
До проведения работ по подсоединению выключателя, необходимо отключить электропитание в сети в том помещении, где проводятся работы. Для этого возле счетчика или в отдельно установленном защитном кожухе должны быть смонтированы, автоматические выключатели, для прекращения подачи электропитания. Их на время проведения работ необходимо отключить.

Действие 5
Используя схему подключения трехклавишного выключателя, осуществляем его подключение. Для этого концы проводов, которые будут подключаться к клеммам, необходимо освободить от изоляции примерно на 5-10 мм. Подготовленные концы проводов вставляем в клеммы и закрепляем фиксирующими винтами. Проверяем фиксацию проводов, чтобы избежать нагревания их при плохом контакте.

Схема подключения трехклавишного выключателя в распределительной коробке

Для монтажа проводки в квартире или частном доме своими руками необходимо знать схему подключения трехклавишного выключателя. Также, надо уметь правильно соединять провода в распределительной коробке. Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!

Трёхклавишный выключатель необходим для включения и выключения освещения. Он включает и выключает три светильника или три лампы, три группы светильников или ламп. Его можно использовать для включения и выключения двух светильников, в одном из которых несколько ламп и они разделены на две группы. А также в одном светильнике или люстре включает и выключает три группы ламп, если в светильнике или люстре сделано разделение ламп на три группы. Например, люстра с пятью лампами разделенными на три группы: в одной группе — две лампы, во второй — две лампы и в третьей одна.
Принципиальная схема состоит из трехклавишного выключателя, трех светильников, магистрали и ответвлений фазного, нулевого и нулевого защитного проводников:

Скачать принципиальную схему подключения трёхклавишного выключателя.
Схема подключения трехклавишного выключателя и трех светильников или трех групп светильников.
Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для трёхклавишного выключателя и трёх светильников.
Порядок действий при сборке распределительной коробки с пятью проводами — проводом питания, тремя проводами на светильники и проводом на трехклавишный выключатель. Провод на выключатель четырехжильный, все остальные провода трехжильные.

1. Зачистить, скрутить и заизолировать белую жилу провода питания с белой жилой провода на выключатель.
2. Зачистить, скрутить и заизолировать синюю жилу провода на выключатель с белой жилой провода на светильник.
3. Зачистить, скрутить и заизолировать желтую жилу провода на выключатель с белой жилой провода на второй светильник.
4. Зачистить, скрутить и заизолировать красную жилу провода на выключатель с белой жилой провода на третий светильник.
5. Зачистить, скрутить и заизолировать синюю жилу провода питания с синими жилами проводов на светильники.
6. Зачистить, скрутить и заизолировать желтую жилу провода питания с желтыми жилами проводов на светильники.
7. Уложить в коробку скрутки и закрыть крышкой.

Схема подключения трехклавишного выключателя и двух светильников, один из которых с двумя группами ламп.
Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для трехклавишного выключателя и двух светильников, один из которых с двумя группами ламп.
Порядок действий при сборке распределительной коробки с четырьмя проводами — проводом питания, двумя проводами на светильники и проводом на трехклавишный выключатель. Провод питания и провод на один светильник — трехжильные, провод на выключатель и провод на второй светильник — четырехжильные.

1. Зачистить, скрутить и заизолировать белую жилу провода питания с белой жилой провода на выключатель.
2. Зачистить, скрутить и заизолировать синюю жилу провода на выключатель с белой жилой провода на светильник.
3. Зачистить, скрутить и заизолировать желтую жилу провода на выключатель с белой жилой провода на второй светильник.
4. Зачистить, скрутить и заизолировать красную жилу провода на выключатель с красной жилой провода на второй светильник.
5. Зачистить, скрутить и заизолировать синюю жилу провода питания с синими жилами проводов на светильники.
6. Зачистить, скрутить и заизолировать желтую жилу провода питания с желтыми жилами проводов на светильники.
7. Уложить в коробку скрутки и закрыть крышкой.

Схема подключения трехклавишного выключателя и светильника с тремя группами ламп.
Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для трехклавишного выключателя и светильника с тремя группами ламп.
Порядок действий при сборке распределительной коробки с тремя проводами — проводом питания, проводом на светильник и проводом на трехклавишный выключатель. Провод питания — трехжильный, провод на выключатель — четырехжильный, провод на светильник — пятижильный.

1. Зачистить, скрутить и заизолировать белую жилу провода питания с белой жилой провода на выключатель.
2. Зачистить, скрутить и заизолировать синюю жилу провода на выключатель с белой жилой провода на светильник.
3. Зачистить, скрутить и заизолировать желтую жилу провода на выключатель с красной жилой провода на светильник.
4. Зачистить, скрутить и заизолировать красную жилу провода на выключатель с коричневой жилой провода на светильник.
5. Зачистить, скрутить и заизолировать синюю жилу провода питания с синей жилой провода на светильник.
6. Зачистить, скрутить и заизолировать желтую жилу провода питания с желтой жилой провода на светильник.
7. Уложить в коробку скрутки и закрыть крышкой.

Похожие статьи

1. Схема подключения одноклавишного выключателя.
2. Схема подключения двухклавишного выключателя в распределительной коробке.
3. Схема подключения двухклавишного проходного выключателя.

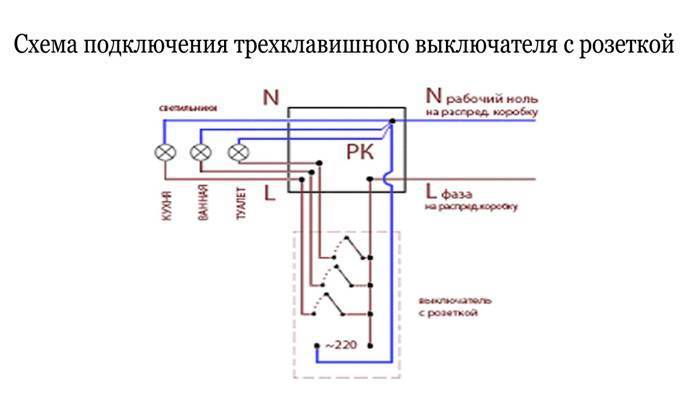

Как подключить трехклавишный выключатель с розеткой. Подключение 3 клавишного выключателя

Подключение трёхклавишного выключателя своими руками

Установка трёхклавишного выключателя имеет свои преимущества:

1. 1)трудозатраты на прокладку электрических проводников к месту установки минимальны;
2. 2)для установки такого выключателя нужна одна технологическая ниша для размещения устройства, а не три;
3. 3)нужна всего лишь одна точка доступа для контроля 3-х осветительных приборов

Вследствие того, что 3-хклавишный выключатель активно эксплуатируется по сравнению с другими, то выбирать нужно надёжную конструкцию, рассчитанную на длительный срок работы — не меньше 10 лет.

Неисправности могут быть 2-х видов:

• механический  вид — выходят из строя части корпуса, пружины, клавиши, крепежи и т. п.;
• электрический  вид — расшатываются клеммы, зажимы, что приводит к нагреванию проводников, их выгоранию.

Неисправный выключатель необходимо обязательно заменить.

Технология подключения трёхклавишного выключателя аналогична подключению одно-двухклавишных.

Один из проводников необходимо подключить на вход устройства, а проводники осветительных устройств — на выходные контакты.

Подключение трёхклавишного выключателя:

1. 1)обесточьте сеть;
2. 2)из стены в месте локализации выключателя должно выходить или один кабель с четырьмя жилами, или чаще всего фазовый одножильный, идущий от распредкоробки, и трёхжильный, который ведет к приборам освещения.
3. 3)соберите проводники в коробке с помощью удобных и практичных клеммников.
4. 4)порядок подключения:

• с нулём питающего проводника соединяем все нулевые провода осветительных приборов;
• с фазой питающего проводника соединяем общий контактный проводник;
• оставшиеся три проводника, идущие от выключателя, подключаем к трём проводникам светильника по цвету: зелёный с зелёным, жёлтый с жёлтым, красный с красным.

1. 5)чтобы открыть доступ к клеммам выключателя, необходимо демонтировать клавиши и снять корпус;
2. 6)необходимо прижать к стене один конец клавиши в выключенном положении, а другой подцепить пальцем или плоским инструментом и потянут на себя. Но не перестарайтесь. Приложение чрезмерных усилий приведёт к поломке выключателя;
3. 7)поддев отвёрткой защёлки, с помощью которых прикреплена рамка, отсоединяем саму рамку;
4. 8)механизм трёхклавишного выключателя включает 4 контакта – три выходящих, один входящий;
5. 9)на общую клемму механизма выключателя подключаем фазу, на три оставшиеся клеммы подключаете проводники от светильников
6. 10)с проводников удаляете изоляцию; следите за тем, чтобы не выглядывали из контактных отверстий оголённые провода;
7. 11)крепко затяните прижимающие винты и проверьте надежность прикрепления проводников, они не должны шататься.
8. 12)когда сборочные работы закончены, то в обратной последовательности нужно собрать механизм выключателя.

Если подключение было сделано неправильно, то сеть может работать, но есть опасность при замене лампочек в светильнике получить удар током, т.к. на корпусе светильника будет напряжение. «Фазу» и «ноль» определяем сначала по маркировке, а затем тестером или индикаторной отвёрткой.

3 банды | Световая проводка

Выключатель света этого формата имеет три отдельных выключателя на одной лицевой панели. По сути, это три переключателя Single Gang 1 Way на одной лицевой панели.

Единственное место, где вы могли бы использовать такое чудовище, это если бы у вас было три источника света (или наборов источников света) в одной комнате, каждый из которых управлялся одним из отдельных выключателей. Такое расположение не является обычным, вы, скорее всего, найдете используемый 3-канальный двухпозиционный переключатель (он будет выполнять ту же работу, но у вас будут запасные клеммы L2 на каждом банде, которые вам не нужно будет использовать).

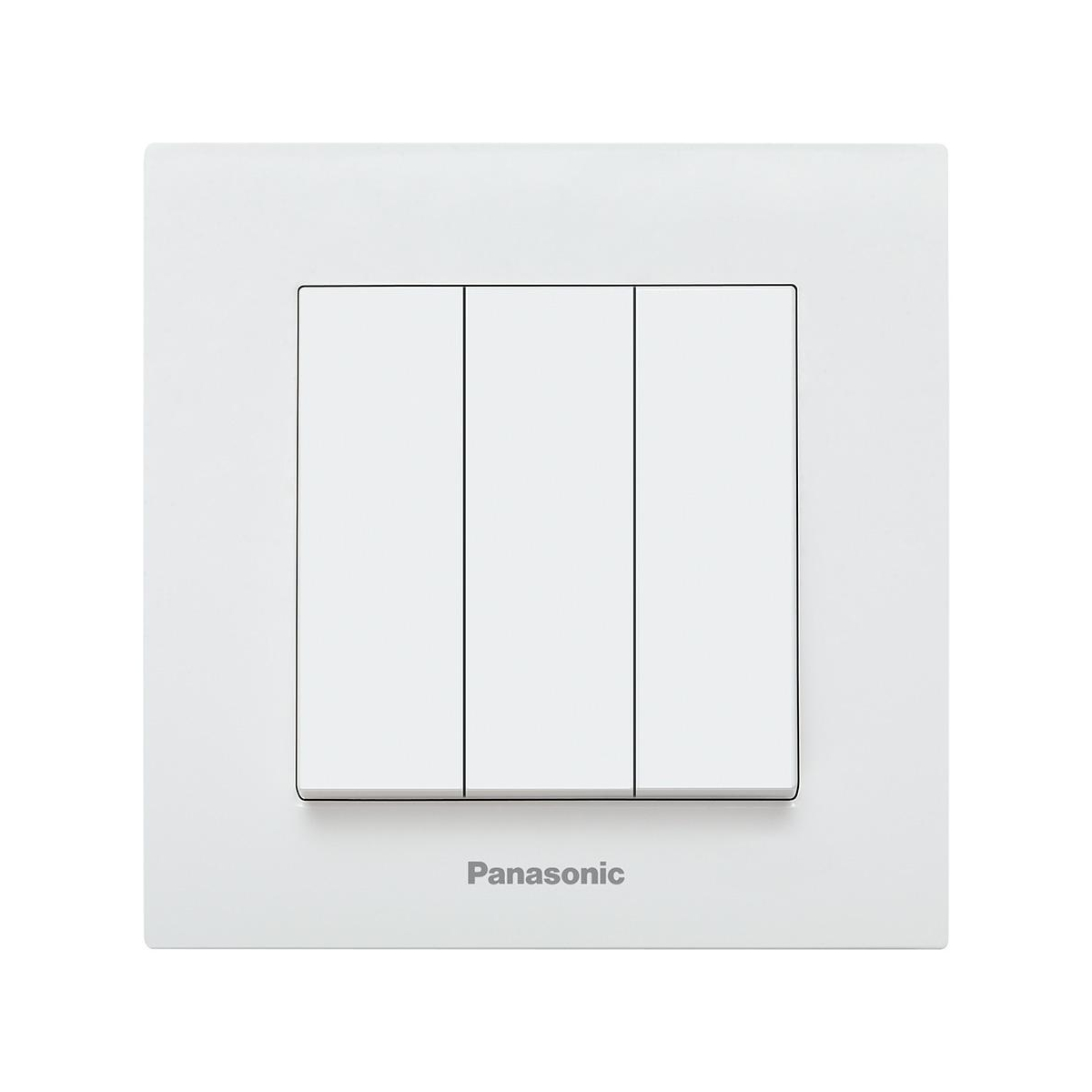

Лицевая панель тройного переключателя

Рис. 2: Трехсекционный односторонний выключатель света

Механизм переключения

Механизм одностороннего выключателя света

Каждая из групп (или переключателей) выше на рис. 2 (всего их три) работает следующим образом: когда переключатель включен, клеммы COM и L1 соединяются вместе. В выключенном состоянии COM ни к чему не подключен.

Между двумя группами на рис. 2 нет соединений. Каждая группа представляет собой один дискретный переключатель.

Метки:  1-канальный, 3-клавишный, электрические выключатели, выключатель света

Выключатель света этого формата имеет три отдельных выключателя на одной лицевой панели.По сути, это три двухпозиционных переключателя Single Gang на одной лицевой панели.

Лицевая панель тройного переключателя

Рис. 2: Тройной двухпозиционный выключатель света

Механизм переключения

Рис. 3: Механизм двухстороннего переключателя света

Каждая из групп (или переключателей) выше на рис. 2 (всего их три) работает следующим образом (рис. 3): В положении 1 (когда переключатель находится в нижнем положении или «включен») COM и L1 соединены вместе ( точно так же, как переключатель в одну сторону). В положении 2 (когда переключатель поднят или выключен) COM и L2 соединены вместе.

Между тремя группами на рис. 2 нет соединений. Каждая группа представляет собой один дискретный переключатель.

Теги:  2-позиционный, 2-позиционный переключатель, 3 группы, электрические выключатели, выключатель света, двухпозиционный переключатель

3-клавишный промежуточный выключатель света используется там, где три или более переключателя управляют одним светом, и используется в сочетании с двумя двухпозиционными выключателями для достижения этой цели. По сути, это три одноблочных промежуточных переключателя на одной лицевой панели.

Лицевая панель тройного переключателя

Рис. 2: Трехсекционный промежуточный выключатель освещения

Механизм переключения

Рис. 3: Механизм промежуточного выключателя освещения

Каждая из групп (или переключателей), показанных выше на рис. 2 (их три), работает следующим образом (рис. 3): есть четыре клеммы, обычно L1, L1 и L2, L2.В одном положении L1 и L2 соединены попарно. В другом положении соединяются чередующиеся пары.

Теги:  3-клавишный, электрические выключатели, проводка промежуточного выключателя, выключатель света, Тройной промежуточный выключатель света

Схема и комментарии к распределительной коробке на 9 групп

Учебное пособие по соединениям

. Рис. 1.

. Девятиклавишная распределительная коробка

.

Если вы еще не читали
Введение для этого урока, пожалуйста, начните с него.Не забудьте также просмотреть
кабельная схема.

Рис.1 может быть дедушкой всех домашних схем соединений. Буквы на кабелях в нем — это мой код основных способов функционирования 2-х проводных (плоских, черно-белых) и 3-х проводных (круглых, черно-белых-красных) кабелей и их проводов в любой электрической коробке в дом. Таблица функций кабелей и проводов поясняет значение этих кодовых букв.

Большая синяя проволочная гайка с черными проводами распределяет электрическую «горячесть» от черного цвета одного из p-кабелей («p» означает «питание»).Этот p-кабель соединяет горячую и нейтральную цепи с этой 9-клавишной (!) распределительной коробкой. Какой p-кабель делает это, не имеет значения для наших целей на данный момент. Жаркость этого черного провода распространяется на множество других черных проводов благодаря тому, что все они соприкасаются в этой большой проволочной гайке. Точно так же «нейтральность» распространяется на несколько других белых проводов белым цветом этого p-кабеля. Этот кабель идет откуда-то раньше в цепи и, в конечном счете, от автоматического выключателя в электрическом щите.

Два других p-кабеля передают цепь (постоянная горячность и нейтральность) к другим местам/коробкам ниже по течению — дальше. Один может идти к другой распределительной коробке, а другой к розетке или световой коробке. На самом деле, если вы присмотритесь, есть еще один кабель, который получает тепло от большой проволочной гайки, не проходя через какой-либо переключатель… Да, кабель-f.

3 — Красный провод Cable-f переключается переключателем-3. Что бы ни переключалось — свет или розетка — по какой-то причине также получает постоянно горячий черный провод.Может быть, световой короб просто передаст эту жару выходу за ним. Красный — f ed с горячим и нейтральным (= питание) проводами.

1 и 2 — ОК, остается «L», «h» и «m» в левой части этого поля. Этого достаточно, чтобы разобраться с этим на данный момент. Кабель — «L» означает, что он идет на включение светильника l или подключенной к розетке лампы. Его черный цвет включается или выключается переключателем-1. Switch-2 тоже довольно прост и был основным способом переключения освещения в доме в 1960-х годах.Но с тех пор расположение переключателя-1, когда нейтральный провод идет с переключателем, нагретым до света, стал более распространенным. Тогда какой белый провод выходит в кабеле-h от переключателя-2? Это постоянное тепло, поступающее в нашу коробку от светлой или выключаемой коробки. Почему бы просто не использовать горячее, доступное из нашей большой коробки? Кто знает? Люди подключаются по-разному. И почему я называю это использование провода «h»? Для белого провода двухжильного кабеля ч отт. Некоторые называют эту функцию кабеля коммутационной петлей.

4 и 5 — Cable-m, имеющий дополнительный красный провод, может переключать две вещи, каждая из которых имеет свой собственный переключатель. М означает «несколько». Примером может служить вентилятор/свет, будь то потолочный «лопастной» вентилятор с подсветкой внизу или вытяжка для ванной комнаты с подсветкой. Могут ли такие вещи делить один нейтральный провод? Да, и если подумать, различные элементы в данной цепи обычно используют одну нейтраль, которая находится на главной панели.

Поскольку кажется, что мы идем слева направо, остальные переключатели другие. Это не «однополюсные» выключатели, внутри которых одна контактная точка обеспечивает или разрывает соединение между двумя проводами. Это три трехпозиционных переключателя и один четырехпозиционный переключатель. Когда они разрывают соединение со второго провода, они, как правило, подключаются к третьему. См. 3-позиционные переключатели. Из этих следующих переключателей только переключатель-7, кажется, использует горячую цепь. Остальные работают от других цепей? Ну, они могут быть, но скажем, что их нет. Поскольку все они работают вместе с партнерскими коммутаторами с другой стороны комнаты или дальше по коридору, в этих местах может быть доступна горячая линия нашей цепи, и мы хотим, чтобы она была подключена только на одном конце пары 3-полосных. переключатели.

7 — А как насчет переключателя-7? Это переключатель «горячего конца», а его партнером (где бы он ни был) будет «конец ноги» — наконец, дающий или удерживающий жар от света, которым они управляют. Белый провод кабеля-7 не является нейтралью; это иногда горячий «путешественник» — горячий или нет, в зависимости от положения рукоятки переключателя. Как и переключатель-2, свет 7 должен получать необходимую ему нейтраль откуда-то еще.

6 — Вернитесь к переключателю-6, возможно, это самый распространенный способ подключения трехпозиционных переключателей.Его проводники являются частью трехжильного кабеля («t» — трехсторонний), что чаще встречается в трехжильных системах (в отличие от кабеля-x). Но вместо того, чтобы быть горячим концом своей трехполосной системы, переключатель-6 является концом ноги, передающим решение системы (горячее или негорячее) свету на соседнем кабеле-L вместе с нейтралью света, который был подведен по кабелю от коммутатора горячего конца (на другой стороне комнаты).

8 — Если коммутатор-2 и кабель-h выглядели так, как будто они смотрели только друг на друга, то же самое можно сказать и о коммутаторе-8 и кабеле-n.Каждый кабель крепится только к своему коммутатору… Так как красный и белый кабели cable-n крепятся на винты одного цвета, они являются путеводными. Тогда является ли его черный постоянно горячим (что делает этот трехпозиционный переключатель горячим концом трехпозиционной системы)? Может быть, но я не говорю, что это так. Это может быть жарко, или это может быть переключенная «нога» к свету, что делает этот переключатель концом ноги системы … Мне нужна была категория и кодовая буква для всех методов подключения 3-ходового переключателя, которые используют 3-проводной кабель, но n не носите в них нейтраль n .Вот почему я называю кабель Switch-8 «n».

9 — Лучшее напоследок. В крайнем правом углу находится 4-позиционный переключатель — переключатель-9. На этом изображении показано, как пары контактных разъемов из двух трехжильных кабелей подключаются к двум парам клемм контактных разъемов на коммутаторе. Красные не должны были быть на правой стороне или даже на той же стороне. Главное, чтобы путешественники каждого кабеля зацепились за пару клемм одного цвета. Эти белые провода нейтральны? В данном случае да, и именно поэтому кабели обозначены буквой «t», что означает трехсторонние кабели t , которые имеют нейтральный и два дорожных провода.Чтобы узнать, как работает система с 3-позиционным переключателем, см.
3-х и 4-х позиционные переключатели.

© 2005-2020 Лоуренс Димок

Sonoff t3 3 банды Великобритания правильная проводка-оборудование

Привет, ребята,

Итак, прошлой ночью я успешно установил 1-банный Sonoff T3 (Великобритания). Отлично работает с HA, очень доволен.

По дурости я думал, что теперь я готов установить 3-банную версию… к сожалению, я так не думаю!

Это проводка старого выключателя, который я заменяю.Это 2 банда.

Обратите внимание, что на самом деле я пытаюсь заменить его на 3-клавишный Sonoff. Я надеялся, что смогу использовать 1-ю 2 кнопки для существующих 2-х ламп и 3-ю кнопку, чтобы запустить автоматику, которая управляет моими светодиодами.

Я подключил Sonoff следующим образом:

4 синих нейтральных провода входят в «N in» на Sonoff.
Единственный коричневый провод под напряжением, который шел к общему RHS исходного коммутатора (верхний правый порт исходного коммутатора), теперь подключается к «L in» на Sonoff.
Два коричневых провода под напряжением, которые входили в LHS L1 оригинального коммутатора (нижний порт LHS), теперь входят в первый «выход» на Sonoff.
Единственный коричневый провод под напряжением, который шел к RHS L1 исходного переключателя, теперь идет ко второму «выходу» на Sonoff.
В настоящее время у меня нет провода, ведущего к третьему «выходу» на Sonoff.

Обратите внимание, что единственным проводом в исходной конфигурации коммутатора, с которым я не знал, что делать, был один коричневый провод под напряжением, который идет между двумя общими контактами — поскольку у моего Sonoff есть только один «L in», я думал, что это нормально пропустить.

Результат:
Я снова включил питание на блоке предохранителей, но питание на выключатель не подается. (переключатель определенно работает, так как я успешно прошил его с помощью Tasmota сегодня утром)

Я думал, что есть 3 возможные причины отсутствия питания:

1. Мне нужен этот провод между двумя общими портами оригинального коммутатора на Sonoff, если да, то куда он должен идти?

2. Я не могу использовать 3-клавишный переключатель, как я предложил, я должен переключиться на 2-клавишный, и он должен работать? (Примечание: возможно ли то, что я предложил сделать с 3 бандой?)

3. Я как-то перепутал проводку — не думаю, что дело было в этом, так как у меня все было промаркировано. Кроме того, все провода кажутся хорошо сидящими.

Кто-нибудь знает, что я делаю неправильно?

Спасибо

Как подключить трехпозиционный переключатель для управления потолочным вентилятором | Домой Руководства

Автор Danielle Smyth Обновлено 30 января 2021 г.

Вентиляторы сохраняют прохладу в теплое время года и поддерживают циркуляцию тепла, когда на улице холодно. Эти переключатели очень удобны и позволяют быстро регулировать скорость вращения вентилятора и силу света; плюс, вы сможете управлять вентилятором из другого места.Если вы планируете подключить трехпозиционный переключатель для управления вентилятором, вы должны хорошо ознакомиться с процессом перед тем, как приступить к работе. Если у вас нет опыта работы с основными электромонтажными работами, вам не следует приступать к этому проекту.

Начало работы и безопасность

Никогда не пытайтесь подключить трехпозиционный переключатель, если у вас нет опыта работы с электричеством. Вы всегда должны обращаться за помощью к профессиональному электрику, если вы совсем не уверены в том, что делаете. Если вы беретесь за этот проект, прежде чем вы начнете, вы должны обязательно отключить все питание в этом районе через распределительную коробку.Попросите всех в доме не отключать питание, пока вы не закончите проект.

Следуйте инструкциям производителя по монтажу блока потолочного вентилятора, а затем установите одинарные или двойные блоки в отдельных местах. Одинарный предназначен для комбинированных функций освещения и вентилятора; двойная коробка предназначена для раздельного управления функциями вентилятора и освещения.

Семейный мастер на все руки отмечает, что подключение трехпозиционного выключателя сложнее, чем подключение стандартного выключателя, но правильное и тщательное выполнение процесса должно оказаться эффективным.Проложите кабель NM типа 14-3 между двумя установленными коробками. Этот кабель 14-3 будет иметь три изолированные жилы: белую, черную и красную. Он также будет иметь оголенный провод заземления. Вы должны использовать кабель 12-3, если вы работаете над подключением к проводу 12-го калибра.

Подключение проводов

Семейный мастер на все руки объясняет, что вы должны соединить провода, которые вы протянули, с трехпозиционным переключателем с помощью заземляющих винтов. Вам также нужно будет использовать изоленту, чтобы обернуть любой из белых проводов, которые вы протянули между трехпозиционными переключателями, как «проводники-путешественники».Это важный шаг, так как позволит запомнить, какие провода «горячие» в будущем, если возникнет необходимость проведения ремонта. Электрик 101 объясняет, что не существует стандарта для цветов проводов на трехходовых переключателях. Если вы используете кабель NM или кабелепровод, эти цвета будут отличаться.

Для индивидуального управления вентилятором и освещением соедините черный провод с черным проводом потолочного вентилятора, а красный провод с синим проводом потолочного вентилятора. Закрепите все соединения оранжевыми гайками.Затем аккуратно уложите все провода в потолочную коробку и закрепите крышки вентилятора.

Подойдите к распределительной коробке, где берет начало кабель вентилятора и осветительной опоры, и снимите внешнюю оболочку с кабелей. Используйте плоскогубцы, чтобы скрутить заземляющий провод вместе, за исключением 6-дюймовых концов. Теперь нанесите обжим на землю. Для раздельного управления освещением и вентилятором соедините каждый конец петлей, прикрепите к выключателю винт заземления и затяните; для комбинированного управления на одном выключателе отрежьте хвост у его обжимки заземления, вставьте петлю в другой хвост, прикрепите к винту заземления и затяните.Возьмите оставшиеся красный, черный и белый провода и снимите 1/2 дюйма изоляции; скрутите белые, закрепите проволочной гайкой и уберите в коробку.

Варианты комбинированного управления

Комбинированное управление позволяет управлять вентилятором из нескольких мест. Это может быть очень удобно в зависимости от планировки вашего дома. Если вы хотите комбинированное управление, подключите черный провод блока потолочного вентилятора к общему контакту трехпозиционного переключателя. Затем подсоедините красный и черный дорожки от другого распределительного щитка к другим клеммам переключателя.Для раздельного управления подключите красный провод потолочной коробки к общему контакту другого переключателя, а черный провод потолочной коробки — к общему контакту трехпозиционного переключателя.

Подойдите ко второму распределительному щитку и зачистите оставшуюся оболочку в том месте, где входит силовая ветвь. Скрутите заземляющие провода, оставьте свободные концы, прикрепите к переключателю заземляющий винт и наложите заземляющий зажим. Для раздельного управления замкните каждый конец и прикрепите к заземляющему винту выключателя. Для комбинированного управления отрежьте хвост, завяжите другой и прикрепите к винту.

Вещи вам понадобится

• Отвертка

• Электрические ленты

• INCOL нос плоскогубцы

• Напряжение тестер

• Трехходовые выключатели

• Утилита для утилиты

• Провод стриппер/резак

Как установить выключатели света Legrand – трехпозиционные выключатели

Точно так же, как мы обновили розетки и выключатели на кухне, мы решили обновить и фойе.

Прежде чем я начну: ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ! Это электрические работы — то, что сработало в нашей ситуации, может быть другим в вашей ситуации. Мы провели небольшое исследование и просмотрели несколько видеороликов с практическими рекомендациями. Мы перепроверили информацию, которую мы нашли , чтобы убедиться, что в учебниках есть достоверная информация… потому что никогда не знаешь наверняка. (Пока мы не являемся экспертами в этой теме.) Этот пример, которым мы делимся, является лишь одной из нескольких различных ситуаций, с которыми мы столкнулись только в нашем собственном доме. Если сомневаетесь, наймите электрика!

Вперед к проекту! У нас было три места для выключателя света: один 3-клавишный (свет в фойе, освещение на крыльце и наружный прожектор), 1-клавишный выключатель (свет в холле наверху), 2-клавишный выключатель (диммер в гостиной и диммер в фойе).У нас тоже было 2 розетки. Для обновления мы оставили все в рабочем состоянии, но мы преобразовали 1-клавишный выключатель в 2-клавишный, чтобы добавить ночник.

Итак, мы решили немного рассказать об установке выключателей света Legrand и ночника!! И, чтобы сделать это намного сложнее, почему бы не сделать его 3-позиционным переключателем? Легко, верно? …ну, вроде того… Я постараюсь рассказать вам об этом шаг за шагом.

Во-первых, вам понадобятся некоторые элементы для установки — первое изображение ниже — это выключатели вместе с пластиной — я думаю, что общая комбинация ниже будет стоить 27 долларов (да, они дороже, чем стандартные выключатели).

Этот следующий набор, только розетка, стоил около 13 долларов.

Вот так выглядит одна из настенных пластин без упаковки: сначала металлическая пластина крепится к стене, затем защелкивается эстетическая часть крышки. (Это означает, что вы можете заменить декоративную тарелку на другую, если хотите.)

Вам также потребуются некоторые инструменты для этого проекта: Пара хороших плоскогубцев с тонкими губками поможет вам в этом… несколько пластиковых колпачков для разъемов… мы использовали пилу для гипсокартона, потому что мы расширили одну коробку с 1-местной до 2-местной. .

И, конечно же, тестер розеток, чтобы знать, что вы все сделали правильно:

Итак, обо всем по порядку — снимаем старую коробку и ставим получше. Я на самом деле серьезно здесь — по крайней мере, для нас. Коробки, оригинальные для дома, были старыми не совсем белыми коробками, которые были менее чем прочными. Цвет, конечно, не имел значения, но они были немного тесноваты. Спенсер установил новые более глубокие коробки – с ними намного проще работать (просто больше места, чтобы втиснуть туда провод, когда закончите).Все ящики, которые мы установили в качестве замены, были «старыми рабочими ящиками». Эти коробки можно вставить в отверстие, и вы закручиваете винты в углу коробки, которые перемещают маленькие створки — эти створки закрепят устройство за гипсокартоном. (Обычные электрические коробки можно использовать до установки гипсокартона и их прибивания к стойкам.)

Этот конкретный переключатель, о котором я буду писать, представляет собой трехпозиционный переключатель. Когда вы устанавливаете коробку, не забудьте поставить на нее уровень, чтобы убедиться, что она действительно ровная, прежде чем затягивать ее.

Еще больше инструментов, которые вам понадобятся — отвертка (или электрическая отвертка), какой-нибудь инструмент для зачистки электрического кабеля и дополнительная проводка того же калибра. Кстати, здесь я должен отметить – ОТКЛЮЧИТЕ ПИТАНИЕ в розетке, прежде чем приступить к работе.

Итак, эта конкретная комбинация выключателей Legrand предназначалась для одного выключателя и одного ночника — мы хотели иметь возможность видеть наш путь на кухню ночью, не включая свет.Это очень легко заставить это работать. Во-первых, мне просто нужно подключить несколько проводов — нейтраль к нейтрали и горячий к горячему. То, что вы видите ниже, бежит от белого к белому от выключателя к ночнику (обязательно прочитайте инструкции о том, какой из них горячий, а какой нейтральный).

Срезание и снятие пластикового покрытия для обнажения провода:

Использование инструмента для сгибания проволоки до нужной формы:

Итак, ниже это выглядит так: едва видна этикетка «белый» (отштампованная на черном пластике), которую Спенсер соединил с другим «белым» — то же самое для черного с черным. Теперь он действительно обмотал изолентой основание каждого из них, так как ему не нравилось, что провода расположены так близко друг к другу. Хотя это и не требуется, это почти ничего не стоит и гарантирует, что между ними не проскочит искра — оно того стоит. Кстати, это работает, поскольку два отверстия на область соединены… позвольте мне объяснить это. Там, где вы видите «белый» на фотографии ниже, обратите внимание на две дырки. Если вы протянете еще один белый кабель и продолжите его — он продолжит ток. То же самое для черного. Таким образом, если мы подведем белую и черную от стены (которая идет к плате), то она продолжит ток на следующий свет.Это как гирлянда.

Итак, ниже обычная установка – белый провод в белый, черный в черный. ОБЯЗАТЕЛЬНО затяните эти провода.

Спенсер наклеил еще немного изоленты внизу — нет причин не быть слишком осторожным. Кроме того, вы заметите, что зеленый провод от пластины переключателя Legrand подключен к медному заземлению. Зеленый = в большинстве случаев землянин. Здесь он использовал плоскогубцы с острыми концами, чтобы скрутить два провода вместе (скручивание пальцами просто разорвет их) и воткнул их в желтый колпачок разъема.

Красная линия (в большинстве случаев 3-сторонняя линия) была согнута — для розеток и выключателей Legrand лучше всего резать прямо так, как вы хотите, чтобы она входила в отверстие.

Это было довольно просто — Спенсер вставил красный цвет в трехходовое отверстие и закрутил его. Большое примечание по этому поводу — ваш трехпозиционный переключатель может *полностью* отличаться от того, что у нас есть. Это действительно зависит от того, как человек подключил его в вашем доме (буквально).Блин, они могли бы решить, что «белый» будет обозначать их 3-полосный… они были бы неправы… но все провода имеют один и тот же кабель внутри — цвет только для организации (и безопасности). Итак, если вы попробуете 3-позиционный переключатель, и он не сработает, продолжайте пробовать, пока он не сработает. Мы надеемся, что он работает так же легко, как и этот (в другой комнате провода были полностью противоположного цвета для нас).

Итак, у вас красный на 3-ходовой порт. Черное к черному, а затем скармливается ночнику.Белое к белому, а потом скармливается ночному свету. Зеленая земля внизу.

Заталкивание всего в электрическую коробку:

Снова проверка на уровень:

Мы обнаружили, что для этих винтов (ниже) гораздо проще использовать электрическую отвертку. Эти винты могут быть очень длинными, и на их закручивание вручную уходит вечность.

Наденьте тарелку, и все готово! Это намного лучше, чем то, что было раньше!!

Вот еще один переключатель и красивая фотография «до»:

Мы все любим не совсем бежевый цвет, я знаю.

Это (ниже) опасная фаза, когда рядом нет детей. Делая проводку, ДЕЛАЙТЕ ФОТОГРАФИИ. Серьезно, сфотографируйте каждый, прежде чем разбирать его… на случай, если предыдущие владельцы решили попробовать свои силы в электрике. Или, что еще лучше, пометьте каждую линию лентой — SW1 Hot (переключатель 1, горячий), SW1 N (переключатель 1 нейтральный) и т. д. Было бы неинтересно потерять какой из них какой.

И красивая чистая фотография ниже после установки подрулевых переключателей и пластины Legrand.

Сводка по фойе:
Мы обновили 2 розетки и 3 выключателя.

1-постовая старая рабочая ПВХ-распределительная коробка — 1,96 долл. США (x2)
2-постовая старая рабочая ПВХ-распределительная коробка — 3,80 долл. США (x2)
3-постовая старая рабочая ПВХ-распределительная коробка — 3,85 долл. США (x1)

Legrand Adorne, 1-местная настенная панель, глянцево-белого цвета — 4,78 долл. США (x2)
Legrand Adorne, 2-местная настенная панель, глянцево-белого цвета — 7,98 долл. США (x2)
Legrand Adorne, 3-местная настенная панель, глянцево-белого цвета — 11,48 долл. США (x1)

Двусторонняя розетка Legrand на 15 А, защищенная от несанкционированного доступа, белого цвета — 7 долларов США. 98 (x2)
Legrand, 15 А, однополюсный, 3-позиционный, комбинированный подрулевой переключатель белого цвета — 5,18 долл. США (x4)
2-модульный ночник Legrand — 17,98 долл. США (x1) )

Итого: $171,03

Я скажу, что не припомню, чтобы диммерные выключатели были такими дорогими… но, возможно, они были. В общем, какой апгрейд! Они выглядят намного лучше, чем оригинальные грязно-бежевые выключатели и розетки. Мы выбрали Legrand Adorne, потому что они выглядели очень современно, но менее дорогое обновление (просто замена стандартного белого выключателя/розетки) также могло иметь большое значение.Еще один способ получить больше отдачи от затраченных средств — использовать более дорогие выключатели/розетки только там, где это важно… там, где вы их увидите. Если вы точно знаете, что розетка всегда будет спрятана за предметом мебели, то используйте более распространенную (более дешевую).

Мы решили обновить комнаты, которые были наиболее очевидными в первую очередь: кухня (очень очевидные выключатели/розетки на фартуке) и первая комната, которую гости увидят… фойе. Позже будут другие общественные помещения на главном уровне (гостиная и столовая… в конце концов, половина ванной: когда мы приступим к ее ремонту).Я действительно думаю, что для нас важно обновить нашу главную спальню, хотя это не то место, где гости увидят. Прямо сейчас, я думаю, гостевые спальни наверху просто станут «обычными» улучшенными белыми.

Плата тройного переключателя

теперь слишком велика для вашего пространства? Найдите простые решения

Если у вас больше нет места для тройной панели переключателей из-за того, что ее теперь закрывает новая мебель или переделанные шкафы, вот несколько отличных решений. Стандартные крышки трехклавишных выключателей света имеют размер 6.38 дюймов в ширину и 4,5 дюйма в высоту, поэтому эти идеи могут уменьшить эту ширину до 4,5 дюймов, 3,5 дюймов, 2,75 дюймов или даже меньше.

Многоярусные горизонтальные выключатели Despard — гибкие и удобные, эти небольшие взаимозаменяемые выключатели и розетки помещаются в одну пластину переключателя, что позволяет вам иметь до 3 горизонтальных выключателей (или два выключателя и одну розетку) в одном месте. Благодаря своему традиционному стилю тумблеров они легко соответствуют общему виду ваших текущих тумблеров. Эти горизонтальные накладки с тремя тумблерами входят в стандартную комплектацию 2.Также доступны версии шириной 75 дюймов, негабаритной шириной 3,5 дюйма и несколько узких версий.

Магазин выключателей и розеток Despard

Многопозиционные кулисные переключатели — Современные многопозиционные кулисные переключатели доступны с двумя, тремя или четырьмя переключателями на одном устройстве для одного отверстия на световой пластине любого размера. Таким образом, при необходимости у вас может быть одноблочная настенная панель (шириной 2,75 дюйма) с четырьмя выключателями.

Магазин многопозиционных кулисных переключателей

Комбинированные устройства Точно так же, как вы можете уменьшить панель из трех переключателей, используя многоярусные выключатели, вы можете применить те же идеи к 4-клавишной, 5-клавишной или более крупной панели выключателей, чтобы создать очень компактное пространство для нескольких элементов управления освещением. .Например, используя 4-клавишный выключатель света и комбинацию 2-кнопочного выключателя и розетки, вы даже можете превратить настенную панель с 6 отверстиями в двойную панель выключателя с 6 выключателями света и в качестве дополнительной розетки.

Купить сложенные 3 кулисных переключателя и сложенные кулисные + розетки

Поверните существующую электрическую коробку в вертикальное положение. Переключатели будут включаться и выключаться из стороны в сторону, но теперь ваша тарелка будет шириной всего 4,5 дюйма (вместо 6,5 дюйма).Ширина 38 дюймов в горизонтальном положении).

Узкие панели выключателей — Если панели выключателей Despard или Decora стандартной ширины по-прежнему занимают слишком много места на стене, односекционные узкие настенные панели — еще одно отличное решение в сочетании с электрическими выключателями, расположенными друг над другом.

Доступны версии 1,5″, 1,75″, 2″, 2,25″ и 2,5″.

Магазин узких световых выключателей

Половина узких крышек для выключателей света — Если ваша крышка выключателя света оказывается слишком близко к предмету мебели, например к книжной полке, вы можете превратить настенную панель с 3 выключателями в настенную панель с 2 выключателями с помощью узкой половинки 2 Настенная панель с групповым кулисным выключателем вместе со сложенным двойным кулисным выключателем.

Магазин полуузких двухклавишных переключателей

Полуузкие тройные панели переключателей Decora — если вы хотите сохранить три уже установленных декораторных переключателя, то эта специальная настенная панель подойдет вам. Эта узкая крышка с тремя кулисными выключателями света, обрезанная на 1/4 дюйма с одного конца (вы сами решаете, какой — просто переверните по мере необходимости), может быть достаточно узкой, чтобы вы могли выбраться из узкого места.

Купить Полуузкие кулисные переключатели

Полукороткие крышки для трехклавишных переключателей — Используйте эту пластину, если у вас недостаточно места сверху или снизу трехсекционной электрической коробки для полноразмерной крышки. Это обычное дело при работе рядом с плиткой на кухне или в ванной. Если ваши выключатели и устройства не относятся к кулисному типу, вы можете купить кулисные выключатели, обновить блочные розетки GFCI или использовать конверсионные вставки для создания необходимых вам отверстий.

Комбинированные глухие пластины переключателей — Если вы предпочитаете оставить трехсекционную панель переключателей на случай, если ваш декор в будущем изменится, подумайте о том, чтобы закрыть одно место с помощью комбинированной полуглухой настенной пластины. Если вам по-прежнему необходимо использовать все 3 коммутатора, замените один из коммутаторов коммутатором с двойным стеком.Затем для неиспользуемой позиции заполните ее пустой вставкой или получите новую пластину тумблера Blank/2.

Магазин комбинированных заглушек для переключателей

Увеличенные трехсекционные удлинительные кольца — добавьте одно из этих колец глубины за любой пластиной тройного переключателя, чтобы увеличить глубину. Это используется в качестве решения, когда ваша трехсекционная электрическая коробка выступает из вашей стены, в результате чего у вашей накладки есть зазор между пластиной и стеной. Это обычно происходит, когда панели были сняты со стены — вы можете обнаружить, что электрическая коробка для ваших выключателей и розеток находилась на одном уровне с панелями и теперь торчит из гипсокартона.С помощью этого простого решения, доступного только в Kyle Switch Plates, ваша тройная пластина снова будет заподлицо с гипсокартоном.

Уровень выше: Как создать пользовательскую панель переключателей со вставками

Настенная табличка данных. Семейство настенных панелей приемников Atlona HDBaseT Лист технических данных Atlona Удлинители. Настенные пластины Keystone в основном используются в коммерческих и промышленных зданиях для аккуратного крепления телекоммуникационных кабелей к распределительной коробке, коробке для поверхностного монтажа или грязевому кольцу, установленному в гипсокартоне здания, но являются Modus Operandi для недавно построенных домов с установками структурированной проводки. .Amerelle 279DW Cottage Wood White Single Duplex Розетка Настенный выключатель Крышка. Добавить в корзину. Беспроводная гигабитная настенная точка доступа Omada AC1200 EAP235-Wall обеспечивает двухдиапазонный Wi-Fi со скоростью до 1200 Мбит/с, а также 4 порта Gigabit Ethernet для моста (1 восходящий канал + 1 нисходящий канал), с одним портом нисходящего канала с поддержкой PoE. для подачи питания на проводное устройство. Эта 3/8-дюймовая приподнятая стальная крышка размером 4 x 4 дюйма имеет 4. DPanel Series 2-канальная настенная панель Dante Dante Series Настенный интерфейсный модуль серии DPanel, Aquila Data Indonesia Ориентирован на распределение высококачественных AV-систем по IP-сети.Страница. Переключатель пластин. 99 3-местное устройство Decora/GFCI Decora … Настенные панели Особенности и преимущества Настенные панели Особенности и преимущества Размеры в дюймах (мм) www. Винты и шайбы 1/4–20 x 1/2 дюйма входят в комплект. Вставьте прямое лезвие под синим углом, чтобы вдавить зеленый язычок, и выньте его. (16 предметов в настенных панелях для компонентов данных, голоса и видео) 12 на странице 12 на странице 24 на странице 48 на странице Карнизная балка предназначена для использования с самонесущими штангами для остекления Настенная пластина Legrand — это экономичная настенная пластина для экономных домовладельцев.в течение 2 недель. com предлагает широкий ассортимент продукции от стандартных продуктов для ПК, сетевых кабелей и кабелей HDMI до нестандартных кабельных сборок и жгутов проводов. Настенные пластины — это незаметный способ скрыть кабели между устройствами в доме, создавая минималистичный и лаконичный вид. 248 оценок. Бесплатный возврат доступен для выбранного вами адреса доставки. 196 товаров. и БЕСПЛАТНЫЙ возврат. Настенная пластина CE-Tech. Эти металлические настенные панели идеально подходят для условий, в которых традиционные пластиковые пластины не работают, они прочны и обеспечивают дополнительную защиту от электромагнитных и радиопомех.0 с розеткой + коаксиальный кабель TV F-Type + Cat6 RJ45 Ethernet Аудио+видео+сеть Розетка спереди-сзади (белый) : Электроника ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОДУКТА НАСТЕННАЯ ПЛИТА И КАРНИЗНАЯ БАЛКА ОБЩЕЕ ОПИСАНИЕ Стеновая панель и карнизная балка доступны в размерах 3 м, 4 м и длиной 6 м, а также в белом, черном, золотом дубе, розовом дереве и сером антраците. Пластиковые настенные пластины. Бесплатная доставка Бесплатная доставка Бесплатная доставка. Выберите 2 или более продуктов для параллельного сравнения характеристик. Если ваша существующая настенная панель выполнена в том же стиле, обширная линейка настенных панелей L-com из нержавеющей стали — идеальный выбор для сред с высоким уровнем электромагнитных/радиочастотных помех.Это оборудование представляет собой корпус для различных систем разъемов, таких как разъемы RJ45, RCA, LC и трапецеидальные искажения. ПЕНН ЭЛКОМ. Вы можете выбрать один из типов декоров настенных пластин Keystone, настенных пластин Keystone типа цвета слоновой кости, настенных пластин для трапецеидальных искажений, настенных пластин VGA, настенных пластин VGA plus audio, VGA + 3 RCA Composite + 3. Каждая пластина имеет свой уникальный рисунок, поэтому нет двух абсолютно одинаковы. Эта настенная панель HDMI предназначена для настенных коробок с одним блоком, похожих на розетку переменного тока или выключатель света. Сборка C51 состоит из двух частей: настенной панели и данных о продукте для сборки настенной панели C51.–. Он доступен в белом, миндалевидном цвете и цвете слоновой кости и крепится к монтажным кронштейнам Legrand или … Настенная панель TAP для передачи данных/телефона модели WPx-DP предлагает уникальную альтернативу традиционным настенным панелям с защелкивающимися портами. Австралийские запасы и гарантия с быстрой бесплатной доставкой с нашего склада в Сиднее. Устанавливайте на новые и старые полы, незавершенные и готовые полы с ковровым покрытием, плиткой, линолеумом или деревом. 5-портовый сетевой кабель Настенная панель CAT6 LAN RJ45 8P8C Plug to Plug WPCJ5. Этот тип соединителя обычно используется при просмотре подробных данных об импорте, цене, ежемесячных тенденциях, основных странах-импортерах, основных портах настенной плиты по коду ТН ВЭД 39269099 низковольтная многоцелевая настенная плита из гипсокартона с 1 бандой.5. Установите нисходящее направление. Panjiva поможет вам найти, оценить и связаться с покупателями настенных тарелок. Доступны в других стилях, конфигурациях и комплектах. 1867 г. с флипкарта. Сортировать и фильтровать. Например, в 4-местном электрощите может быть любая комбинация устройств (1 тумблер и 3 дуплексных выхода, или 2 тумблера и 2 дуплексных выхода, или 1 тумблер, 2 дуплексных выхода и 1 теле/данные; и т.д). на страницу. 200 матчей. Купите сейчас и заплатите позже с ZipMoney. Настенные пластины с дополнительным отверстием, по одному на каждую заменяемую пластину.Радио 4 ГГц для увеличения пропускной способности и охвата Установите кронштейн на стену в том месте, где вы хотите сделать отверстие, отметьте углы и стороны и вырежьте гипсокартон с помощью пилы для гипсокартона. Ознакомьтесь с ассортиментом онлайн, БЕСПЛАТНАЯ ДОСТАВКА — заказы на сумму более 50 долларов США. Корзина (0) $0. Только Hubbell предлагает Что такое точки данных и настенные панели? Что такое точка данных? Проще говоря, точка данных расширяет ваше соединение с одной точки на другую, чаще всего это кабельное сетевое соединение от вашего модема или маршрутизатора к другой точке в вашем доме или на рабочем месте. WXA-HU/США. Розетка категории 6 Настенная вставка для настенных панелей Clipsal с разъемом RJ45 на передней панели и разъемом Cat6 Krone типа врезного типа на задней панели. 102136-IV-DYC — 6-портовая настенная пластина Keystone с двумя бандажами — цвет слоновой кости. Сделанный. — 6 x 6602B CAT6 Сетевой врезной разъем. Артикул №: 9SIAM7HA1V9576. Коаксиальный разъем 4G. StayOnline обеспечивает наиболее надежное управление цепочками поставок шнуров питания. Верните этот товар бесплатно. Он доступен в белом, миндалевидном цвете и цвете слоновой кости и устанавливается в монтажные кронштейны Legrand или… Amazon.телефоны. Специальная цена $6. Этот комплект настенной панели состоит из настенной панели Decora и вставки HDMI «мама-мама». Бесплатный самовывоз из магазина сегодня. 07. Укладка проводов/кабелей/шлангов Захваты из проволочной сетки Телефон/данные/мультимедиа Лицевая панель, Лицевая панель, Задняя загрузка, 6-портовая, Одноганговая, Цвет слоновой кости. практически не ломается. 1 Продукты, связанные с прошивкой. 2. Два канала могут быть подключены к настенной панели WP-2, и для пользователя предусмотрен двухканальный селекторный переключатель, чтобы выбрать, какой канал внутренней связи будет предоставлен подключенной внутренней станции.Фонд Музея ВВС теперь предлагает уникальный и содержательный способ отдать дань уважения выдающемуся летчику, патриоту или любимому человеку в вашей жизни. com ControlSpace® WP22BU-D Настенная панель Dante™ с 2 входами и 2 выходами Описание продукта Настенная панель Bose® ControlSpace® WP22BU-D Dante представляет собой экономичную настенную коробку с несколькими входами/выходами. 3 апреля 2013 г. — Изучите доску Марты Фостер «Расстановка настенных тарелок» на Pinterest. Весь наш ассортимент настенных коннекторов RJ45 соответствует спецификациям CAT6, поэтому вы можете наслаждаться полной обратной связью [Подробнее] + оптовая покупка от 9 долларов.3. Модель №: 1032_2. Доступно только в 1 банде, размер США. Может использоваться с защелкивающимися кронштейнами для желобов или кронштейнами для желобов с винтовым креплением. ТГ8882. 3 доллара. Изображение не доступно. Настенные панели с замком для скрытого монтажа: WB-PS3G. 5 мм проход через настенные пластины, комплекты удлинителей настенных пластин, нержавеющая сталь… Monoprice, Inc. Электронная почта отправлена. 5. 99 — 27 долларов. Сетевые решения для передачи данных включают устройства с поддержкой соединений HDMI, S-video, RJ45, CAT5 и CAT6. Эта утопленная настенная пластина с двумя разъемами для передачи данных Keystone обеспечивает низкопрофильный доступ к разъемам для передачи данных и телекоммуникационным разъемам.X. (DBA. Эта настенная панель предназначена для использования «ТОЛЬКО» с низковольтными кабелями / кабелями для передачи данных. Global Industrial является ведущим дистрибьютором осветительных и электрических принадлежностей. Двойная телевизионная розетка Антенна Настенная розетка для платного телевидения F-типа $ 6. Свяжитесь с нами по адресу sales@datacover Когда эти данные как для утончения, так и для точечной коррозии объединяются статистически (включают тестовые пластины 1 и 3 (пластины с ямками) и 5 ​​(пластина для утонения)), а также когда рассматривается воспроизводимость между измерениями конкретного площадь тестовой пластины и отличия от «истинной» толщины этой области; затем демонстрация того, как подключить кабель CAT6 к настенной пластине ANTSIG. 10. У нас есть стили от Amertac, Stonique, Leandra Drumm, All Fired Up, а также множество эксклюзивных линий, которые можно найти только здесь. широкий) Открытие: … • Настенные панели для передачи данных/медиа: подходит для розеток с USB, сетевыми или другими возможностями. 06. См. инструкцию по выбору одноганговых настенных панелей Keystone из нержавеющей стали с одним, двумя, тремя, четырьмя или шестью портами и двухганговых настенных панелей с четырьмя, шестью или 12 портами. com или позвоните по телефону 1-844-875-4076 для получения дополнительной информации • Среднего размера, чтобы скрыть дефекты стен и большие отверстия в стеновых панелях • Практически небьющаяся конструкция из поликарбоната • Доступны модели с тумблером, дуплексной розеткой и декором Настенные панели среднего размера № по каталогу.Голос… Настенные панели, кабели для передачи данных, аудио/видео кабели, разъемы. правительство Опция: 2 шт. Аудиотехника — ATND8734. Настенные панели и аксессуары Lutron Designer Style предлагают современный вид с мягкими углами и модными цветами. Технический паспорт Серия настенных точек доступа Руководство пользователя Руководство пользователя EWS511AP Микропрограмма v3. Продукты. Подходящие приложения Совместимость с различными модулями, подходящими для использования с системами Belden IBDN 10GX, 4800, 3600, 2400, 1200, оптоволоконными и коаксиальными кабелями ТЕХНИЧЕСКИЕ ДАННЫЕ SEET pro.передняя ниша глубина . 1 обзор. RiteAV — Крепление адаптера VESA для светодиодов, ЖК-дисплеев или плазмы VESA 75 мм на VESA 100 мм (крепежные винты включены) Таблички с техническими данными. В линейке настенных панелей и модулей представлен фантастический выбор настенных AV-панелей. Голосовые и информационные таблички, корпуса, домкраты и аксессуары используются для установки или ремонта сетей связи в коммерческих и жилых зданиях. по ценам и наличию. Позвоните или зарегистрируйтесь для просмотра информации о ценах. Соединяйте/сращивайте до 2 волокон с помощью адаптера LC или одного волокна с помощью адаптера SC (продается отдельно). WP-6 представляет собой пассивную настенную панель, которая позволяет легко и без усилий подключить двухканальную переговорную станцию ​​к установленной кабельной инфраструктуре. Сетка представления списка. Профессионально выгравированные паспортные таблички и бирки для электротехники, сантехники и ОВКВ. Выделенные продукты. Мы предлагаем устойчивые решения, которые помогают нашим клиентам эффективно управлять электрической, гидравлической и механической энергией — более безопасно, эффективно и надежно. Свяжитесь с нами Линден Освещение. Просмотр категорий товаров. Аудио/видео Настенные панели Leviton Quickport. 08 дюймов в ширину, алюминий, поверхностный монтаж, серый.Вы можете заказать их, и мы доставим их к вашему порогу. Blank Знакомые и функциональные традиционные настенные панели Leviton предназначены для использования с традиционными устройствами Leviton. 3. Доступны индивидуальные настенные домкраты. Обладая пространством до 8RU, VWM идеально подходит для небольших периферийных установок, которым требуется более распределенная топология. Получите быструю и бесплатную доставку с Amazon Prime. 1- и 2-секционная конструкция FS/FD из нержавеющей стали. $ 5. ET … Разъемы для передачи данных, вставки и настенные панели Настенные вставки Телефон $ 11. ПЛАТНОЕ ТВ Тип F Розетка Розетка Антенна Настенная пластина Белая $ 3. Чем больше я узнавал о различных стилях табличек, типах надписей, изменениях и используемых материалах, тем больше я восхищался … Документы по сборке настенной панели C51 (2) Добавить в Пакет. Если вы хотите измерить положительное давление в комнате, трубка положительного давления будет заканчиваться внутри этой комнаты, и во многих коммерческих и жилых зданиях и домах есть лампы безопасности, розетки и приборы, которые контролируются настенными выключателями.Установка. Сортировать по. Эта настенная панель для аудио/видео и данных позволяет легко поддерживать настенные телевизоры и рабочие станции. Просмотр в виде сетки списка. 1 доллар. В 1981 году компания Hubbell стала первым производителем, представившим нейлоновые настенные панели. Декоративные выключатели, настенные панели, розетки, настенные покрытия и клавиши. Дуплексные настенные панели являются стандартными настенными панелями с 2 розетками Настенные панели для аудио/видео и данных Эти настенные панели содержат все типы аудио- и видеокабелей, включая HDMI, Ethernet и коаксиальные Настенные панели с одной розеткой На одной розетке имеется одно отверстие, предназначенное для розеток для приборов Например, плиты и сушилки. Комбинированные настенные панели ShowMeCables предлагает разъем Cat8 для трапецеидальных искажений.Двойные настенные панели. Только оригинальные продукты. Сигнализация CO Таблички данных Датчики тяги Стабилизаторы и регуляторы тяги Пожарный цемент Зажигалки Комплект дымохода Веревка из стекловолокна Решетки и вентиляционные отверстия Растяжки Изоляция Leca Влагомеры Регистрационные пластины Винты и сверла … Все виды настенных пластин доступны в SF Cable. Вид. Разъемы для передачи данных. Не смотрите дальше. Конструкция позволяет монтировать телефоны заподлицо со стеной. да. Важные детали 2-секционная запирающая крышка с окном. Факс: 905-477-4454.Вы сейчас читаете страницу 1; Страница 2; Страница Следующая; Показывать. Накройте электрические розетки этой квадратной настенной крышкой. 4 из 5 звезд 58 $28. 27. Наши информационные панели и розетки доступны с разъемами CAT5e или CAT6 RJ45. 6 долларов. 79 дюймов в длину x 1. Самозатухающий, непроводящий материал КОРПУС SLIMFIT™ WALL PLATE Предназначен для монтажа непосредственно на одиночный низковольтный кронштейн или розеточную коробку (крепежные элементы входят в комплект) Быстрая установка Незакрепленное хранилище Легко храните излишки кабеля внутри корпуса или в сетевой розетке Вмещает 2 соединительных рукава (входят в комплект). Тел.: 905-477-4433. Разъем ICC RJ45 Cat5e и настенная панель F-типа — одинарная группа — белые разъемы для передачи данных, вставки и настенные панели Вставки для настенной панели Телефон $ 11. Доступны в различных стилях, цветах и ​​конфигурациях портов для удовлетворения всех потребностей в розетках на рабочем месте. Настенная пластина порта давления. Защитная крышка для проемов, через которые в стену пускают провода. Точки данных и настенные панели распространены в домах, чтобы помочь в соединении соединений для передачи данных друг с другом. Аэрокосмическая промышленность: Таблички с данными самолета могут быть прикреплены к фюзеляжу самолета, чтобы отразить надлежащее соответствие ISO и другим требованиям FAA.производитель Розетки для передачи голоса и данных, коробки и лицевые панели используются для подключения соединений для передачи голоса и данных и создания законченного внешнего вида в установках для передачи голоса, данных и аудио-видео. 8. Товар № IBFBC8371. Он доступен в белом, миндалевидном цвете и цвете слоновой кости и крепится на монтажных кронштейнах Legrand или … Настенная панель Mediabridge HDMI (2 порта) Еще одним интересным и очень эффективным вариантом настенной панели HDMI является модель Mediabridge с двухкомпонентным система. Настенные пластины — это то, что закрывает электрические провода и кабели розетки точки данных.Datacomm Electronics 45-0017-wh Разъемная пластина с гибким отверстием белого цвета. Аксессуары Розетки для передачи голоса и данных, коробки, лицевые панели. Существует большой ассортимент доступных разъемов, в том числе … 1 USB-A (F) Особенности: компьютерная графика, видео, HDMI, стереоаудио и пассивная настенная панель USB. Он предназначен для настенных панелей Decora с одинарной секцией. 75 дюймов. Узнайте больше об архитектурном стиле. 23 Обычная цена $7. EWS510AP EOL Двухдиапазонная беспроводная управляемая настенная точка доступа для установки внутри помещений 5. Клеммы с цветовой маркировкой для упрощения подключения.Все изображения. 00 Меню Коммерческая электрическая сеть и настенная панель для коаксиального кабеля устанавливает в стене коаксиальные разъемы и разъемы Ethernet. Настенная пластина Keystone для скрытого монтажа с 1 портом, белая — угловая. XL JPEG. 11. Этого товара больше нет в наличии. Бозе. 17. 2. 0 H x 3. Каждый из них предлагается в белом цвете, цвете слоновой кости и миндалевидном, а также имеет самое быстрое доступное оконечное соединение. Емкость 6 кубических дюймов и две дуплексные розетки. 50 … Настенные панели для передачи голоса и данных; Настенные панели для передачи голоса и данных. 650 товаров. Один стационарный, на котором вращается замковый камень (красный внизу), а другой подпружинен, который «защелкивается» на месте (зеленый внизу).покупка паспортной таблички. Металлические настенные плиты. 76. Мы специализируемся на завершении любого дизайнерского проекта, предлагая новейшие линейки продуктов от производителей настенных панелей, таких как Amerelle, Questech и Copper Ventures, лидеров в производстве декоративных настенных панелей и аксессуаров. 95 Оптовые цены: приобретите настенные панели для розеток Hubbell Twist-Lock. Бесплатная доставка. ок. Настенные панели с данными для дома и настенные ремни Миссия Eaton — улучшить качество жизни и окружающую среду за счет использования технологий и услуг по управлению питанием. Серия Swing-Out Wall-Mount (SWM) — это усовершенствованная серия Green Certifications. 1-866-207-6442. Получите оптоволоконные настенные розетки (LC/SC/ST/FC/гибридные, 1/2/3/4 порта, прямые/коробчатые/угловые варианты) для FTTD. 4-S Box Mtd. Настенные тарелки. 1 настенная панель Cat6 (гнездо RJ45) Упростите электропроводку дома с помощью этих экономичных настенных панелей 1 x RJ45. Категории: Заподлицо, Сетевые продукты, Настенные пластины, Белые 2 доллара США. 2-местная настенная пластина Decora/GFCI Device Decora, стандартный размер, термореактивная, крепление для устройства, 80409. На фото (слева и вверху слева) показаны два стиля настенных кронштейнов и их назначение прикреплять.28 долларов по рекомендованной цене 34 доллара. На главную Продукты Сетевые продукты Настенные панели Утопленная белая 1-портовая утопленная настенная панель Keystone White – угловая. ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивный вред — www. Крышки для скрытого монтажа_682. Настенная панель данных с одной бандой за 2 доллара с одним единственным портом Keystone 1 Wh Домашний сад Домохозяйство Электрические принадлежности Электрические розетки, выключатели Настенные пластины Крышки розеток Особенности пластины. 4 ГГц. Если вы выберете настенную панель без розеток, вы можете закрепить панель на стене с помощью простого низковольтного монтажного кронштейна.Настенные пластины защищают вашу сеть, защищая соединения от пыли, физических повреждений и посторонних предметов. (4 долл. США. ПРОДУКТЫ IBERVILLE. Установка проста. Поделитесь в Твиттере. Каталог: Сеть передачи данных: Настенные панели и вставки: Настенные панели. Разъемы CAT5e доступны либо в виде соединителей типа «мама-мама», либо с концевым наконечником типа «крона/110» на задней панели. пластины, а CAT6 доступен с терминатором дырокола kron/110. Перейти к началу страницы Эти кронштейны можно прикрепить непосредственно к гипсокартону, а затем настенную пластину можно привинтить к кронштейну.Посмотреть все. Модель № 20-3003-WH. 5 Вт x 0,73. Это также последняя версия, поддерживающая все интерфейсы HDMI 2.06 D in | Путь lsp_118876_1. м. Интерфейсы ввода-вывода, настенные панели. Настенные панели предназначены для работы с различными типами кабельных решений, включая коаксиальные кабели, витую пару, HDMI, оптоволокно и т. д. Find My Store. Электроника ДатаКомм. Добавить в корзину Подробнее. Телевизионные антенны. Настенные панели Keystone изготовлены из пластика и имеют от одного до двенадцати портов. Thin is In Семейство удлинителей HDBaseT от Atlona пополнилось новыми звездами: наши последние приемники оснащены HDBaseT и кабелем Power over Category (PoCc™), красиво размещенным в тонкой и универсальной настенной панели.1-местный с D-образным отверстием для двойных осевых разъемов на переборке, датаком, стандартный размер, настенная панель с металлической отделкой. Посмотреть все архитектурные настенные панели и аксессуары. Настенные USB-розетки / Зарядные устройства Настенные панели Аксессуары для жилых помещений Наборы для смены цвета Ответвители и адаптеры Домашняя автоматизация — умный дом Распределение голоса, данных и видео Оптоволокно до дома Коммутационные панели TIDP Twist & Mount Патч-панели Голос, данные, ТВ-панели Телевизионные распределительные группы. Я добавил это также, поскольку вы можете получить двойные настенные пластины, которые используются для подключения двух коаксиальных кабелей к одной розетке. Аудио 5 мм, HDMI и USB. Конструкция, состоящая из двух частей, имеет отдельную заднюю панель и крышку, что позволяет снимать крышку для покраски и т. д. Сборка — это дополнительное устройство, которое позволяет напрямую прикрепить кронштейн свеса моста C49, C49D или C49JR к вставке, залитой в сборную железобетонную балку моста. com Только K-3 Лучшие материалы Hubbell предлагает широкий выбор конфигураций из ударопрочного нейлона и металлических настенных пластин.продажи@infinitecables. Настенная пластина обеспечивает простую замену соединений и эстетику. Сортировать по. Каждая из 665 табличек с данными на Стене почета представляет собой уникальную и непреходящую дань уважения ветеранам, патриотам и близким. Перейти к сохраненным поискам. Все вспомогательные таблички взаимозаменяемы… Таблички с техническими данными — это идеальный способ предъявить сертификат о проверке работоспособности. 75″ от поверхности настенной панели. Аксессуары. Полный ассортимент аксессуаров для передачи данных, от модульных лицевых панелей, вставок для передачи данных и телефона, экранированных модульных вставок, кабелей, инструментов, аксессуаров и традиционных телефонных аксессуаров. Спутниковое оборудование. 89 Новый. Полностью соответствуют требованиям к радиусу изгиба волокна, обеспечивают безопасную защиту внутри и снаружи волокна. Затем согните язычки обратно в …. 33 Монтажный кронштейн для настенных панелей RiteAV на 2 поста Простота установки Легко монтируется на гипсокартон. Долговечность. На страницу. Настенные панели для телефонов и данных. 1 порт, 3 разъема питания, Ethernet, разъем порта сброса данных 4. net. Идеально подходит для установки в школах, театрах и промышленных помещениях. Запорная крышка WB для 3-местного монтажа заподлицо с окном — это эффективный способ крепления и защиты настенных панелей… Настенных панелей данных.Информация об изображении. 0 Настенная тарелка Philmore 75-699 $14. 200 Вт Monroe St Zanesville, OH 43701. Просто подключите встроенный в стену кабель HDMI к задней части настенной панели и закрепите его с помощью прилагаемых винтов. EA Call для доступности. Многофункциональная комбинация 2xPower Outlet 3x HDMI 3x RCA 2x USB 3. Мы предоставляем AV • обеспечиваем установку и проверку розеток/настенных панелей • обеспечиваем прокладку кабеля категории 5 или 6 от каждого телефона/настенной панели данных к месту расположения дома Дистрибьютор (HD) (для телефонных и интернет-услуг) • убедитесь, что коаксиальный кабель (с четырьмя экранами RG6) проложен от каждой точки TV/Foxtel обратно к задней панели беспроводной настенной точки доступа WAP361 Wireless-AC/N с двумя радиомодулями. Рисунок 4.Вставки Keystone Настенные разъемы Keystone RJ12 и RJ45. Стандартный вариант монтажа в коробку позволяет подключать USB-кабель и/или кабель LAN для удобства доступа. Эти утопленные порты для разъемов данных предназначены для любого места, где вы хотите, чтобы пластина была на одном уровне со стеной, а громоздкие разъемы были спрятаны в углублении, а не торчали. Замените любое отверстие коромысла на центральный узел связи. Модель № BC8371. Банды относятся к количеству вертикальных групп отверстий, которые размещаются.Сначала необходимо приобрести настенные панели для каждой розетки. Данные о продукте (60 Кб, 1 стр.) Добавить в пакет. Эти настенные пластины имеют врезные соединения на задней части настенной пластины. Технический паспорт. • Конфигурация с одним разъемом XLR • Закругленные углы для корпусов Metalclad • Настенная розетка для оптоволокна Sup. Лучшие покупатели настенной тарелки со всего мира. Внешние настенные пластины подходят для большинства настенных монтажных кронштейнов для телевизоров Peerless. $ 16. Вы можете смешивать и сочетать трапецеидальные искажения, чтобы создать любую комбинацию соединений в точке входа чистым профессиональным способом.Четкая, простая форма с прямыми углами и скошенными краями делает наш архитектурный стиль воплощением простоты. Настенная пластина, чугунная, оцинкованная (FPPI®) Настенная пластина, чугунная, оцинкованная (FPPI®) 01-305, 01-306. 22 января 2021 г., 21:40. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: некоторые части этой анимации визуально улучшают проводку. Дата доступности: Этот комплект настенной пластины состоит из декоративной ленты из нержавеющей стали и разъема XLR с замком для вставки под пайку. Мы можем использовать наши возможности формования в США и за рубежом, чтобы доставить правильный шнур, когда он вам нужен.Наведите курсор, чтобы увеличить. Соединение Adjus-to-Wall обеспечивает горизонтальную регулировку на 1/2 дюйма в разъемах данных, вставках и настенных панелях. Настенные вставки. Телефон $ 11. 1 Мб, 32 стр.) Добавить в комплект. Гарантия на замену в течение 30 дней. В комплект входит 4-портовая белая лицевая панель Keystone. 102134WH — 4-портовая двухблочная настенная панель Keystone — белого цвета. гнездо обратной антенны для подключения дополнительных телевизоров и телефонного/Ethernet-соединения.Пластинчатые элементы могут быть треугольными или четырехугольными с узлом в каждой вершине. Настенная телефонная панель подходит для стандартных телефонов с настенным креплением, которые используют короткие патч-корды для подключения к модулю, расположенному на лицевой панели. Стена с 1 отверстием под углом 45 градусов. 3-местная стандартная настенная панель Keystone, белая. Настенная панель с 1 портом HDMI — поддерживает 4K, настенную панель 3D. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ © 2021 Cambium Networks, Inc. Настенная панель из нержавеющей стали, 4 порта, белая, упаковка/10 Настенная панель Legrand — это экономичная настенная панель для экономных домовладельцев.Номер модели: TPH562R Menards® Артикул: 3033915. 90. Все вставки работают с качелькой или декоративным отверстием, что позволяет вам сделать свои собственные разъемы для телефона, кабеля и данных. 1. 0-ГГц радио и 300 Мбит/с на 2. В розетках 3х1 и 3х2 нормально, что они слишком. 2-секционная утопленная настенная панель для кабеля низкого напряжения. Совместимость с Cisco. Штыревой разъем на конце патч-корда называется «вилкой», а розетка на настенной розетке — «гнездом».Логотип Cisco Compatible означает, что продукт Tripp Lite был протестирован Tripp Lite совместно с Cisco и сторонним испытательным центром на совместимость с критериями тестирования, установленными Cisco. Продукт пользовательского терминала для реализации решений FTTD, полного доступа и вывода двухъядерного волокна. В наличии и готов к отправке. Таблички с техническими данными изготовлены из нержавеющей стали авиационного класса с индивидуальной гравировкой. Внешние настенные пластины включают специальные защелки для крепления к металлическим каркасным стенам толщиной не менее 25 и шурупы для крепления к деревянным каркасным стенам.5 мм под пайку и 1 HD15 F/F. Разъемы для передачи данных, вставки и настенные панели Настенные вставки для телефона $ 11. Кол-во. Keystone, HDMI, домашний кинотеатр и простые настенные панели. Широкий выбор цветов из стандартной цветовой гаммы производителя. Нажмите, чтобы добавить товар «Настенная панель Light Almond Duplex 1-Gang» в список сравнения. МоноПрайс. Настенные пластины XLR с предварительно установленными разъемами XLR серий B и D и широкий выбор ненагруженных пластин, которые подходят для любых аудио-, видеоразъемов и разъемов для передачи данных серий E или EH.Порты Keystone 3/4″ x 9/16″ для модульных разъемов Leviton или разъемов данных Hubbell. Наведите курсор мыши на Zoom-Щелкните, чтобы увеличить. Пластины и вставки необходимы для выполнения любых работ по прокладке кабелей, которые… Настенная розетка Cat5e RJ45 с заделкой проводов врезным зажимом • Предназначена для использования с настенными панелями YN8015, YN8016 или YN8017 размера AU/NZ GPO 9 долларов США. Купите розетки Ethernet в Screwfix. Характеристики системы Americlad AC-3000 включают в себя: Формованный и возвратный фланец, а также зажим с прорезями для компенсации расширения и сжатия. Нажмите, чтобы добавить элемент Light Almond Duplex 1-Gang Wall Plate в ваш список.Глубина 61 дюйм x 5. RiteAV — 2 порта HDMI — настенная панель с двумя гангами — белая. Оценка 5 из 5 от Ninja Tech от FANTASTIC WALL PLATES Я купил 6 таких настенных пластин, и они были ПОТРЯСАЮЩИМИ! Во-первых, квадрат, предназначенный для крепления трапецеидального разъема, идеально подходил ко всем 6 пластинам! Далее, отверстия для шурупов, которые крепили пластины к стене, были в идеальном положении, и они были достаточно малы, чтобы головка шурупов не вылетела… Leviton White 1 банда Термореактивная пластиковая пустая настенная пластина 1 шт. Инструмент для пробивки кабеля в комплекте.Устройства могут меняться между бандами. В моем доме одну двухпортовую пластину можно было использовать повторно, но пришлось покупать трехпортовую пластину и еще много двухпортовых пластин. 2-портовая настенная пластина VCE для трапецеидальных искажений, 10 шт. в упаковке для разъемов Keystone и модульных вставок — внесены в белый список UL. 65 В комплект входят: — 1 x 6006B 6-портовая пустая настенная пластина. 9. Совместимость с кабелем Cat5 и Cat5e и 2. Мы предлагаем различные настенные панели, от одного порта до шести портов. Пассив. Размер измеряется от передней части лицевой панели до поверхности готовой стены.24 Двойной порт USB 3 из нержавеющей стали. 39 Новинка. Закрывать. Они могут быть соединены в своих узлах с другими непластинчатыми элементами… Amazon. Потратив столько времени и денег на реставрацию моего Jeep Willys MB, я был разочарован качеством репродукций табличек с техническими данными, доступных на рынке. 0 A-A 1x CAT6 1XCoax Cable F Тип Настенная панель Белая. 8 долларов. американский тэкс; Арлингтон; Электромонтажные устройства Купера; Джаско; Легран Пасс и Сеймур; Левитон; Тип. 65 $ 28 . Добро пожаловать в Wallplate Warehouse, ваш источник высококачественных декоративных настенных панелей, переключателей и аксессуаров.Выберите из … Купите D-Link CAT6 IO, лицевую панель, настенную коробку Combo — 5 комплектов сетевой карты всего за рупий. Whirlwind WP2B/4NDH 2-местная настенная панель с перфорацией для 4 разъемов Neutrik XLR (черная отделка) B&H # WHWP2B4NDH MFR # WP2B/4NDH. Ключевая особенность. Настенная панель RJ45/USB. Привлекательный стиль, простота установки, кнопки с длительным сроком службы, высококачественные разъемы и возможности монтажа по всему миру делают продукты серии D предпочтительными в долгосрочной перспективе Обновите эстетику своего дома с помощью изготовленных вручную медных настенных пластин.Наш ассортимент включает в себя настенные пластины и вставки Keystone для вашего телефона и сетевых приложений, а также стили, которые подходят для передачи голоса, данных и аудио/видео разъемов. EAP225-Wall обеспечивает комбинированную двухдиапазонную скорость до 1200 Мбит/с. 102060-XWH — Настенная пластина для прохода коаксиального кабеля — белая. 99. 25 белых настенных пластин Keystone Decorator Style — 1 порт, 2 порта, 3 порта, 4 порта и 6 портов от 1 доллара. Настенная телефонная пластина из нержавеющей стали, 1 порт от Hubbell Premise Wiring (P630S1G) в Graybar, ваш надежный ресурс для лицевых панелей и креплений… Декоративные настенные панели в современном стиле, предназначенные для использования с устройствами Decora, элементами управления освещением и GFCI /AFCI. 0 с розеткой питания + коаксиальный кабель TV F-Type + Cat6 RJ45 Ethernet Audio+Video+Network Female Front-Back (белый): Состояние электроники: Новый продукт. Этот одинарный коаксиальный разъем и одиночный разъем для передачи данных (Cat 5) имеют серую отделку, которая сочетается с… Настенной пластиной Trademaster Jumbo, двойной бандаж, пластина-переключатель отлита из прочного, практически неразрушимого самозатухающего нейлона. Нашим аудио- и видеоклиентам нравится иметь возможность создавать свои собственные панели с учетом их конкретных потребностей! Стандарт: алюминиевые/акриловые панели от 1 RU до 8 RU От одной группы до 8 панелей Индивидуальный: Любая форма или размер для соответствия определенной области Любое отверстие для компонента Анодированный алюминий по индивидуальному заказу […] Wi4You Утопленная настенная пластина для кабеля 2-местный проходной кабельный спрятан с низкой Монтажные кронштейны напряжения для кабелей и проводов HDMI, коаксиального кабеля, данных, Ethernet (белые, 2 шт. в упаковке) 4.Розетка поставляется в комплекте с инструментом для пробивки кабеля. Быстрый просмотр. Нажмите здесь, чтобы сузить список вариантов с помощью цветных диммерных вставок. Настенные AV-панели Extron разработаны и спроектированы таким образом, чтобы органично вписаться в любую AV-среду, обеспечивая общую надежность системы и простоту использования. Идеально подходит для использования в гостиничных номерах, больницах, офисах, общежитиях и любых других помещениях. $0. 28. Этот 4-парный кабель Cat5e, помеченный футом для удобства измерения, имеет твердые медные разъемы 24 AWG для передачи данных, видео, аудио, разъемы для передачи данных, вставки и настенные панели. Разъемы и корпуса — для поверхностного монтажа (258) — Snap-In (2512) Настенные панели (1243) Настенные панели Leviton QuickPlate™ идеально подходят для управления вашими данными, телефонными и видео соединениями на одной настенной панели.Почтите любимого человека с. Гнезда RJ-11, по одному на каждую заменяемую пластину. Дополнительная информация. Телефонная пластина доступна в комплекте с модулем разъема Keystone категории 5e или Keystone категории 6, а также пуста для тех, кому нужна встраиваемая настенная панель для низковольтного кабеля категории 6A, простая в установке розетка для скрытия и пропуска технических проводов для HDMI, ТВ, Видео, аудио, сеть, провода динамиков, маскирующее покрытие для шнура, упаковка из 2 шт.. 42 долл. США. Оснащен двумя разъемами для подключения к локальной сети Cat 6. 7.Звонок бесплатный. При использовании этих плит действуют дополнительные ограничения по глубине пола. • Комбинированные настенные панели: 2-местные и 3-местные комбинированные настенные панели подходят для многофункциональных розеток и выключателей света. Функция невыпадающего винта обеспечивает быструю и простую установку. Угловые настенные пластины Keystone. Несертифицированные (7) настенные панели для передачи данных, голосовых и видеокомпонентов. В НАЛИЧИИ. Он доступен в белом, миндалевидном цвете и цвете слоновой кости и крепится к монтажным кронштейнам Legrand или … Настенным панелям для информационных панелей Наши настенные панели и розетки доступны с разъемами CAT5e или CAT6 RJ45. в реальной структуре. Настенные панели и модули AV. Сравнивать. 06 предыдущая цена $7. Соедините его с любым одиночным рокером GFCI или декоративной настенной пластиной для мгновенной совместимости подключения. Настенные панели защищают электрические розетки и подходят для различных кабельных решений, таких как коаксиальные кабели, кабели с витой парой, оптоволоконные кабели и кабели HDMI. Время работы: пн-пт с 7:00 до 16:30. Боковая панель беспроводной настенной точки доступа WAP361 Wireless-AC/N с двумя радиомодулями Особенности Параллельная двухдиапазонная радиосвязь со скоростью до 867 Мбит/с на 5.См. все детали. Амазонка. 4 разъема Neutrik XLR. 2500 долларов. четыре пустых порта трапецеидального искажения сзади двух утопленных областей. 38) Найдите выгодные предложения на новейшие стили настенных панелей данных. Проверьте посадку кронштейна и подпилите все места, которые вам мешают, пока не добьетесь плотного прилегания. com) специализируется на оптовой продаже кабельных сборок мирового класса для домашних кинотеатров, ПК и высокотехнологичных отраслей. 0 с розеткой питания + коаксиальным кабелем ТВ типа F + Cat6 RJ45 Ethernet аудио+видео+сетевой разъем спереди-сзади (белый): электроника, 5 шт., 1 порт, отверстие для трапецеидального искажения, настенная панель, гладкая поверхность, белый $ 8.Любой из них работает одинаково хорошо, если вы не смешиваете разъемы для передачи данных, вставки и настенные панели Вставки для настенной панели Телефон $ 11. Настенные панели и коробки. Доступен в цвете слоновой кости, белом, коричневом, сером, черном, синем, оранжевом, красном и т. д. Что такое точки данных и настенные панели? Что такое точка данных? Проще говоря, точка данных расширяет ваше соединение с одной точки на другую, чаще всего это кабельное сетевое соединение от вашего модема или маршрутизатора к другой точке в вашем доме или на рабочем месте. Свяжитесь с нами, чтобы заказать индивидуальные настенные тарелки.Параметры расстояния, управления и цены позволяют настраивать настенные пластины и вставки. Он совместим со стандартными североамериканскими электрическими отверстиями, зажимами данных или поверхностным креплением… прокладками настенной панели. 0 с розеткой питания + коаксиальным кабелем ТВ F-тип + Cat6 RJ45 Ethernet аудио+видео+сеть Розетка спереди-сзади (белый) : Электроника unDX4I представляет собой 4-канальный интерфейс настенной панели с 2 группами, который также включает в себя два выхода. 38 долларов. ЭЛЕКТРИЧЕСКАЯ НАСТЕННАЯ КРЫШКА, ДУПЛЕКС/3/8 В ПОДНЯТОЙ/4. Профессиональное оборудование. 84. Утончение тестовых пластин.Белая настенная розетка RCA RJ45. Основные характеристики и преимущества • Двухканальная настенная панель для аналогового ТВ Розетка типа F и данных CAT5E Комбинированная розетка RJ45 Настенная панель 8 долларов США. Модуль передачи данных и голоса 1-модульная передняя панель Линейка выключателей и розеток MK Electric Masterseal™ Switch была специально разработана для использования на открытом воздухе или в помещении, а также в местах, подверженных сильному воздействию пыли и водяных брызг. ЕМКОСТЬ 6 CU, 4 X 4 ДЮЙМА, СТАЛЬ. У нас также есть труднодоступные настенные тарелки для VoIP. Покупатели настенных тарелок | Клиенты настенной панели (продукт и компания, данные об импорте в США) — Panjiva Nylon Настенные панели для передачи голоса и данных Таблички для передачи голоса и данных предназначены для использования с телефонными разъемами и коаксиальными кабелями. Настенная тарелка: некоторые из рассмотренных нами торговых точек включают в себя соответствующие настенные тарелки, что может сэкономить вам пару долларов и поездку в хозяйственный магазин. Стена распознавания, установленная у входа в музей в начале 2012 г., будет наглядно отображать пластины из авиационной нержавеющей стали размером 4 x 8 дюймов с гравировкой. Настенные монтажные пластины, монтажные коробки и вставки позволяют быстро и аккуратно организовать кабельные отводы в здании. Дисплей TV2 может быть дополнительно установлен на панели. 79 0. У меня обычно не менее 4 проводов на каждую розетку, и разъемы с защелками упрощают задачу.Настенные панели для подключения RCA, F, HDMI и динамиков. Выберите из … аксессуаров для передачи данных. Наш ассортимент австралийских лицевых панелей подходит для установки стандартного австралийского оборудования для электрических распределительных панелей, такого как монтажные блоки… 1-ганговая одинарная настенная панель XLR / Speakon / RJ45 серебристого цвета — закругленные углы. Настенная пластина органично вписывается в любой дом и имеет позолоченные соединения для превосходной производительности. Рейтинг: 100%. Настенная панель Sewell с 6 портами Keystone, 2-местная, бежевая, 10 лотов Добавьте на стену порты видео, аудио, Ethernet и другие порты данных с помощью этой настенной панели Keystone на 2 группы с шестью… отверстиями для передачи данных.Он предпочтителен для больниц, промышленных, институциональных и других приложений с высоким уровнем злоупотреблений. 5 дюймов. Используйте эти разъемы для настройки патч-панелей, настенных панелей и т. д. для установки Ethernet. Несбалансированные варианты включают в себя бесплатную доставку квалифицированных табличек Leviton Data Wall или покупку онлайн в магазине сегодня в отделе электротехники. 4. С сотнями… Foam Wall Plate Data/RJ45/RJ11/Fiber Sealers Бывший южнокорейский лидер Чун Ду Хван, который подавил продемократические протесты, умер в возрасте 90 лет. Последнее обновление: ноябрь.Товары 1-15 из 16. Наложенный платеж! RDL также предлагает различные сопутствующие аксессуары для настенного, поверхностного и настольного монтажа продуктов серии D, а также соответствующие металлические накладки. Свяжитесь с нами с вашими требованиями, и мы будем рады предоставить вам чертеж и цену. Хаббл-проводка. Монтажная пластина для принадлежностей расположена в шахматном порядке, чтобы обеспечить зазор для разгрузки пробки. Рекомендуемая розничная цена 19 долларов. г. Пластины Voice And Data изготовлены из прочного ударопрочного материала, который обеспечивает прочность и долговечность.Эти данные члена можно создать, выбрав элемент в разделе Вам не нужна полная электрическая коробка в стене, если вы используете только аудио-, видеокабель или кабель для передачи данных. В эту категорию также входят пластины FireWire (IEEE 1394). Наши пластины изготовлены с высокой точностью и предназначены для совместимости с нашим широким выбором USB-кабелей для панельного монтажа и других кабелей. Датчик перепада давления использует две трубки для измерения двух разных сравниваемых областей. Высокая эффективность передачи, низкие межкаскадные потери, четкое и достоверное изображение.Каждый порт на передней панели зеркально отражается на задней панели, что позволяет устанавливать стандартные кабели с обеих сторон. Пассивная сквозная настенная панель — 15-контактный HD, 3. Многофункциональная комбинация 3x HDMI, 3x RCA, 2x USB 3. Поэтому я провел собственное исследование по этому вопросу и решил сделать свои собственные таблички данных. Разъемы сзади без косичек. Настенная панель Ethernet 69 дюймов x 2 для передачи данных и Ethernet Показать: 9 12. $4. Предупреждения на стр. 65. Белая пустая рокерная вставка. В электрическом шкафу, серверной стойке, на стене машины или на фальшполе.Кабельный канал CableClear 50 мм для полых стен | CC001AU $ 62. 40259-W Настенная панель и соединитель, F Коаксиальный и телефонный разъем, 1-ганговый, Белые настенные панели. Сравните цены и сэкономьте на покупке аудио/видео кабелей и адаптеров. Домкраты Keystone почти всегда имеют два выступа под углом. Настенная панель с разъемом RJ45 для Ethernet-соединений. Найдите это здесь! Настенные панели Leviton QuickPlate™ идеально подходят для управления вашими данными, телефоном и видео соединением с помощью одной настенной панели. Если в вашем доме не было модульных розеток RJ-45, вам также необходимо будет приобрести их.Узнайте больше во всех настенных панелях. с хомутом #340 STYLE 207 — BOX MTD. . Настенная тарелка Миндаль; Настенная тарелка цвета слоновой кости; Настенная Тарелка Светлый Миндаль; Настенная пластина белого цвета; Производитель-бренд. Настенная пластина с закругленными углами, предназначенная для установки в стандартную одноблочную электрическую коробку для поверхностного монтажа. 8 из 5 звезд. 51. См. основные рынки и типы зданий ниже. 50 канадских долларов. 0, включая HDR-видео, 48-битный глубокий цвет вместе с реверсивным звуковым каналом (ARC), скорость передачи 18 Гбит/с.разбрызгиватели огня «Викинг»; Клапаны и системы Viking; Пенные продукты Viking; Особые опасности викингов; Настенная панель Viking CPVC 1x Cat6 (гнездо RJ45) Упростите электропроводку дома с помощью этих экономичных настенных панелей 1 x RJ45. Посмотрите больше идей про тарелки на стену, декор, стену. 12 долларов. » В локальных сетях, как указано 568, есть две возможные распиновки, называемые T568A и T568B, которые отличаются только тем, какие пары с цветовой кодировкой подключены — пара 2 и 3 перевернуты. Настенные панели аудио/видео данных Нержавеющая сталь Один USB 2.Группа: 1 Размер: Стандартный (4. Фильтр. Используемые как в жилых, так и в коммерческих целях, они просты в установке и имеют двухлетнюю гарантию от Leviton. Что делает их хорошими… Настенная пластина Legrand — это экономичная настенная пластина для Технические примечания — Dayton Concrete Accessories — Bar Support Handbook (7. 4Cabling содержит ряд настенных AV-панелей, вставок для розеток HDMI, VGA, RCA, DVI, Pal и USB, а также настенных розеток RJ45. Совместим со всеми Модули REVConnect, KeyConnect, MDVO и мультимедийные модули, портфолио настенных панелей и коробок Belden разработаны для обеспечения максимальной гибкости, долговечности, эстетичности и управляемости.Фильтры. нет Каталог продукции DataPro > Настенные панели и настенные панели > Настенные USB-панели Установите USB-порты на любую поверхность с помощью этих удобных настенных USB-панелей. MSC# 65886087 Hubbell Wiring Device-Kellems (PR205EB) Доставка от производителя. — 1 х C-образный гипсовый монтажный кронштейн. Как видите, ничего необычного в них нет. Данные элемента 2D (стены, плиты) Создавая данные элемента, пользователь заменяет глобальные настройки по умолчанию локальными настройками, определенными для выбранных элементов. Обратите внимание, что это включает в себя начиная с $ 16.Добавить в список. Оба они мощные. WP-2 представляет собой пассивную настенную панель, которая позволяет легко и без усилий подключить одноканальную переговорную станцию ​​к установленной кабельной инфраструктуре. Настенные пластины Блокирующие устройства Интеллектуальные решения для электропроводки Посмотреть все. com приветствует вас у крупнейшего поставщика распределительных щитов, настенных панелей и крышек розеток в десятках конфигураций и тысячах дизайнов. 1 камбиальные сети. 2-бандовый дизайн. 106390IV — 1-портовый гладкий коаксиальный разъем F-типа Настенная панель… Настенные панели.Hubbell удовлетворяет потребности клиентов в различных рыночных приложениях. Co Wide: 0 Стена (2) Настенная панель (1) Название: Сохранить поиск. Продукты включают в себя: · Одноблочная настенная панель Dynacom из нержавеющей стали · Двухблочная настенная панель Dynacom с 12 портами Настенные точки доступа Cisco ® WAP361 Wireless-AC/N Dual Radio с поддержкой Power over Ethernet (PoE) обеспечивают простое , экономичный способ расширить высоконадежную и высокопроизводительную мобильную сеть для ваших сотрудников и гостей, чтобы они могли оставаться на связи в любом месте в офисе, независимо от того, какие мобильные устройства они используют.Ctrl + C, чтобы скопировать (Cmd + C для Mac) адрес электронной почты. Особенности и преимущества Применение в полевых условиях/вертикальные рынки Система панелей из алюминиевых пластин Americlad® AC-3000 представляет собой барьерную стеновую систему, изготовленную из алюминиевых пластин. 2-местная настенная панель Decora Plus, безвинтовое защелкивающееся крепление, различные цвета, 80309-S Напольные коробки с утопленной вилкой и конфигурацией питания и данных для использования в новых или модифицированных коммерческих или жилых помещениях. WP-6 монтируется заподлицо в утопленную тыловую коробку с одним блоком (не входит в комплект) с припаянными внутренними соединениями.com: Настенная панель — 4 порта HDMI 2.05 Обычная цена $8. 17 долларов. Маркированные выходные пластины данных из нержавеющей стали имеют лазерную маркировку четкой, четкой идентифицирующей меткой. WPx-DP предлагает один телефонный разъем Cat-5 RJ-45 и четыре телефонных разъема RJ-25, соединяющих каждую линию с отдельным разъемом. Panjiva использует более 30 международных источников данных, чтобы помочь вам найти квалифицированных поставщиков стеновых панелей в Гонконге. Покупайте онлайн и собирайте в сотнях магазинов всего за 1 минуту! 30-дневная гарантия возврата денег. В большинстве случаев мне нравится получать комплект Leviton QuickPort 10 с модулями телефонных разъемов Cat3, данных Cat5e и коаксиальных разъемов.Двойная розетка Deta Cat 6 идеально подходит для монтажа кабеля Ethernet в стене и оснащена двумя замковыми камнями категории 6 для простоты установки. Выберите из нашего ассортимента настенных панелей для передачи данных, включая настенные панели Data Keystone, настенные панели Multicord и многое другое. Гнездо/порт с пустым лицом; Коаксиальный разъем/порт; Гнездо/порт Ethernet RJ45; Телефонный разъем RJ12/порт; Кабельный ввод настенной панели; Настенная пластина коаксиальная; Настенная панель Настенная панель Legrand — это экономичная настенная панель для экономных домовладельцев.1200 х 1200 пикселей. 7 долларов. Цена: 310 долларов. 79$. Какими бы ни были ваши требования, настенные панели, панели и вставки 4Cabling на любой случай — настенные панели RJ45 и настенные панели AV, а также настенные панели, соединители и соединители с закругленными концами и заподлицо. ATND8734 — это настенный/потолочный модуль питания с поддержкой Dante, предназначенный для использования с совместимыми микрофонами с разъемом типа TA3F, включая ES931/MIC и ES933/MIC. в комплекте четыре белых крепежных винта 1/2 дюйма. Дополнительная ширина и высота 3/16 дюйма по сравнению со стеновыми пластинами стандартного размера для большего допуска при закрытии отверстий в рваных гипсокартонных плитах. Комбинированная настенная пластина для устройств, 2 группы, 1 дуплекс, 1 заглушка, стандартный размер, термореактивная, монтаж в коробку, цвет слоновой кости, 86008 2 долл. США. Предназначен для скрытой установки на плоской поверхности стены или над монтажной коробкой. Более прочная, чем большинство ее аналогов, медь не выцветает и не трескается со временем, как пластик. Нажмите красную кнопку НАСТРОЙКА справа, чтобы начать оформление заказа. Независимо от того, настраиваете ли вы конференц-зал или домашний кинотеатр, необходима правильная настенная панель. У нас есть полная линейка настенных панелей для приложений аудио/видео и данных, включая HDMI, компонентные, DVI, USB, трапецеидальные искажения и групповые настенные панели с 1-6 портами, которые можно настроить практически любым способом, который вы можете себе представить.1-местная стандартная настенная панель Keystone, белая. 93″, SI8872C2-W, белый. Количество. com. Руководство по спецификациям. Отправить другой. 20 долл. США. Крышки Datacover для настенного выключателя обеспечивают легкий доступ к выключателю и снижают вероятность случайного срабатывания выключателя. Это самый простой тип настенных панелей на $2. Классические настенные панели Keystone — это оригинальные настенные панели, изобретенные для поддержки передачи голоса, данных, а теперь даже аудио-видео разъемов Keystone. , gfi, данные, кабель/спутник, прокладки для настенных панелей для телефонов, а также герметики и изоляторы для настенных панелей экономят энергию на нагрев и охлаждение, предотвращают появление клопов и дыма.Эти пластины доступны с одним или двумя стандартными отверстиями для замкового камня. 36. WP22BU-D оснащен балансным микрофонным/линейным входом XLR и балансным линейным выходом XLR. Настенная монтажная пластина со съемной объемной рамкой. 0 Настенная тарелка Philmore 75-697 $12. • Пустые настенные панели: сэкономьте время и деньги, закрыв неприглядную неиспользуемую розетку пустой настенной панелью. Главная » Настенные панели » Платы для передачи данных. EWS550AP 11ac Wave 2 Управляемая внутренняя точка доступа с настенной панелью. Определите местоположение телевизора с плоским экраном, усилителя или аудио/видеоустройства. Сводная брошюра (488 Кб, 1 стр.) Dayton Superior Concrete Accessories Documents (18) Добавить в комплект. Настенные панели. 11ac Wave 2 MU-MIMO, он может обмениваться данными с несколькими клиентами одновременно, чтобы позволить большему количеству устройств подключаться без замедления работы сети. Безвинтовая настенная панель с портами ENERLITES с 2 модулями Keystone Jack CAT6 RJ45 для передачи голоса/данных и аудио/видео мультимедиа, стандартный размер, 1 группа комната, где люди и устройства соединяются.Нет внешних блоков […] Данные плиты Сетка элементов плиты может использоваться для представления стен, перекрытий, пластин и т. д. Области применения щеточного ввода кабеля очень универсальны, например. ДОБАВИТЬ В КОРЗИНУ. Каталог продукции DataPro > Настенные пластины и панели Чистая и простая заделка проводов с помощью нашей полной линейки настенных пластин. Предварительно подключив свой дом кабелем для передачи данных Cat6, вам потребуются настенные пластины для завершения. 1 настенная панель из нержавеющей стали с 1 разъемом HDMI F/F и 1 разъемом 3. во время установки светильника; таким образом, компенсируя вариации конструкции стен.33. Эстетически TP26-W, TP2-I, TP8-LA имеют приятный контурный дизайн. Он доступен в белом, миндалевидном цвете и цвете слоновой кости и крепится к монтажным кронштейнам Legrand или … Воспользуйтесь нашим инновационным программным обеспечением для создания пластин, чтобы создать необходимые пластины для всех ваших специальных работ. 4-9/16″ Ш x 4-1/2″ В x 13/16″ Г металлическая пластина с отведенным назад разъемом. 71. Документы и ресурсы Листы технических данных. 55 шт. , дуплексное гнездо и отверстия декоратора.Описание Суффикс цвета PJS26__ 1-местный декоратор A, B, BK, GY, LA, RB, SG, V, W Мы производим настенные панели и панели на заказ и стандартные. ТЕХНИЧЕСКОЕ ОПИСАНИЕ Настенная панель сквозного пропуска HDMI® с одним бандажом — матовый алюминий и черный Завершите прокладку кабелей HDMI в стене с помощью этой настенной панели с гибким выводом HDMI , аккуратный и профессионально выглядящий с сетевыми настенными панелями от CableWholesale. 19. Пластина доступна в любом стандартном 1-ганговом отверстии (показан тип 8) с хомутом #340. сплошной полированный алюминий толщиной 1/8 дюйма, настенные пластины со скошенными краями, утопленными монтажными отверстиями и выгравированными буквами. Навигация по сайту. Более 25 различных вариантов и цветов, каждый из которых изготовлен из меди высочайшего качества, легко перейти на модернизированный Общее использование может включать в себя работу в сети, домашний кинотеатр, аудио/видеосистемы, проекторы и общие рабочие зоны.AllSmartLife® USB 2. Фильтры и диплексеры. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ — Настенная пластина с тремя стойками стр. 1 из 2 МОДЕЛИ: WSP 450, WSP 450S, WSP 450W, WSP 460, WSP 460S, WSP 460W, WSP 470, WSP 470S, WSP 470W 1/4-20 x 1/2″ Винт с крестообразным шлицем и плоская шайба Винт с крестообразным шлицем 1/4-20 x 1/2 дюйма и плоская шайба Примечание. Двенадцать крепежных деталей прилагаются. Используйте прилагаемый шаблон, чтобы вырезать отверстие в гипсокартоне. 24. Существует … Наши лицевые панели австралийского типа предназначены для подключения механических и домкратов австралийского типа, а также разъемов 4Cabling австралийского типа Cat-5E или Cat-6 IDC. Он совместим со стандартными североамериканскими электрическими отверстиями, зажимами данных или коробками для поверхностного монтажа и используется для обеспечения простого соединения между выходными панелями для передачи голоса и данных в настенных панелях. 2x Низковольтный 1-ганговый кронштейн Многоцелевая настенная пластина для монтажа на гипсокартон. Они плоские, прочные и оснащены… Настенными панелями, быстроразъемными соединениями и настенными контроллерами для подключения электричества и освещения. 2 отзыва. … 3dRose I Love Data 1-ганговый тумблер настенной панели черного цвета, размер 5.Рейтинг: 87%. Благодаря большому разнообразию конфигураций, эти простые в установке пластины предоставляют вам доступ к вашим компьютерам и устройствам, как никогда раньше, и все это в стандартном размере низковольтной монтажной коробки. Подробнее. IC107DA1AL — Настенная пластина ICC с одинарным угловым портом Keystone, 1 порт, миндалевидный цвет. Посмотреть детали. 0 с розеткой питания + коаксиальным кабелем ТВ F-типа + Cat6 RJ45 Ethernet аудио+видео+сетевое гнездо спереди-сзади (белый): электроника 3W3020SS — настенная аудиопанель из нержавеющей стали — (2) гнезда XLR + (2) 1/4″ Женский. Чтобы правильно определить требуемую длину ниппеля, вычтите 1 дюйм из размера. Для быстрой и легкой установки все крепежные детали включены. Список пожеланий Сравнить. Кабельная пластина с гибким отверстием разработана с монтажными кронштейнами низкого напряжения, отформованными на задней части пластины (см. рис. 1) high x 2. В системе мониторинга чистых помещений TV2 используются входящие в комплект датчики положительного и отрицательного давления. или трапецеидальные разъемы для подключения телефона и передачи данных, корпуса для крепления разъемов, лицевые панели и опорные пластины для закрытия корпусов, а также аксессуары Серия вертикальных настенных креплений (VWM) отличается новым уменьшить общий след шкафа от стены.10. Модель № 20-3001-WH. Это возможно. Телефон: 740-452-8957 Факс: 740-452-9797 Электронная почта: lindenlighting@sbcglobal. От контролируемой среды центра обработки данных до требовательной непрерывности энергосистемы. 95. Настенные панели, розетки и распределительные коробки могут быть настроены по индивидуальному заказу с помощью разъемов и разъемов Keystone для удовлетворения потребностей в передаче данных и аудиовизуальном подключении. Посмотреть больше. Это устройство … Посмотреть все Настенные панели и коробки для аудио-видео Встраиваемая настенная панель HDMI Monoprice, с 1* адаптером HDMI F/F, 1*разветвителем RJ45 Cat5e и 1* разъемом F, позолоченный Продукт # 12097 102134IV — 4-портовый двойной модуль Keystone Настенная тарелка — цвет слоновой кости.Если эти соединения необходимы для монтажа на панель, эта соединительная пластина обеспечит легкий доступ для загрузки данных диаграммы и подключения дисплея TV2 к пластиковым настенным панелям. Настенная панель Leviton 41080-4WP QuickPort, одинарная, 4 порта, белая. Полную линейку дизайнеров смотрите здесь. Порт — это отверстие в настенной пластине, которое позволяет вставлять модуль трапецеидального искажения или другие кабельные разъемы типа «папа» или «мама». I Love Data 1-Gang Toggle Light Switch Настенная пластина изготовлена ​​из прочного устойчивого к царапинам металла, который не выцветает, не трескается и не отслаивается.Соответствие Закону о покупке в Америке Если не указано иное, наши продукты соответствуют Закону о покупке в Америке: они произведены в Соединенных Штатах, и более 50% стоимости компонентов американского происхождения. Amerelle Century 1 GFCI Rocker 1 Дуплексная розетка Комбинированная настенная панель — Состаренная бронза. Архитектурный стиль. Артикул: NPJF1W-45 $ 2. Щеточные пластины и щеточные полоски icotek — это экономичное решение для профессиональной укладки кабелей. 0 с розеткой питания + коаксиальным кабелем ТВ F-типа + Cat6 RJ45 Ethernet Аудио+видео+сеть Розетка спереди-сзади (белая): Электроника Четырехканальная настенная розетка для передачи данных Лицевая панель 4-портовая сетевая розетка Ethernet.Сообщение (необязательно) Отправить. Краткие инструкции по подключению Ethernet-кабеля к Ethernet/коаксиальной настенной панели. Специальная цена $4. 94Товары найдены. Испытательное и измерительное оборудование. Это можно использовать для сети Wi-Fi для мультимедийных устройств, где точки данных расширяют и соединяют эти соединения. Tripp Lite Single-Gang 1-Port Universal Keystone Wall Plate, Cat5/6/6a, USB, HDMI, DisplayPort, RCA, белый (N080-101) $ 7.0 Переходник Keystone Jack «мама-мама» — белый. 1 товар был добавлен в вашу корзину для расценок 1 товар был удален из вашей корзины для расценок.Артикул № 3712995. Гонконгские производители и поставщики настенной плиты со всего мира. Проще говоря, если пользователь не хочет использовать глобальные конкретные настройки, он создает локальные конкретные настройки, определяя данные членов. Этот тип соединения обычно используется в пользовательских сетях Ethernet в домах и офисных зданиях. Двойные домкраты позволяют использовать множество вариантов, когда пространство ограничено. настенная табличка данных

.
