Измерение сопротивления заземления: методики и периодичность

Измерение сопротивления заземления нужно выполнять, чтобы удостовериться, что оно совпадает с требованием ПУЭ (правила устройства электроустановок) гл. 1.8., а также ПТЭЭП пр. 3,3.1. Замеры, которые проводятся в электроустановке с глухозаземленной нейтралью (напряжение которых составляет ниже 1000В) должны соответствовать следующим нормам. Неважно, зимой или летом, значение не должно превышать отметку 8, 4 и 2 Ом при напряжении 220, 380, 660 В (для источников с трехфазным током) соответственно, или 127, 220 и 380 В для источников с однофазным током. Для электроустановок, где используется изолированная нейтраль (напряжение ниже 1000В) сопротивление заземляющего контура должно соответствовать п 1.7.104 ПУЭ и рассчитывается по формуле Rз * Iз

Обзор методик

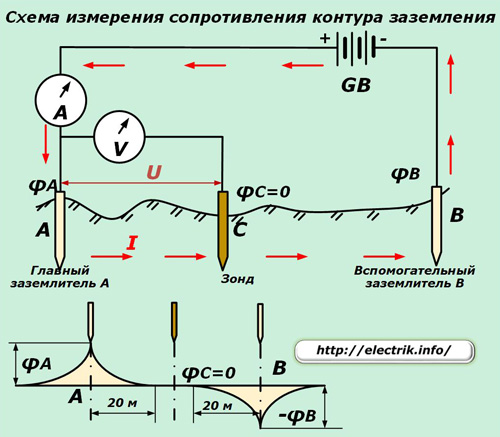

Метод амперметра-вольтметра

Для проведения измерительных работ необходимо искусственно собрать электрическую цепь, в которой ток течет через испытуемый заземлитель и токовый электрод (его еще называют вспомогательным). Также в этой схеме задействуется потенциальный электрод, назначение которого – замер падения напряжения во время протекания электрического тока по заземлителю. Потенциальный электрод нужно расположить одинаково далеко от токового электрода и испытуемого заземлителя, в зоне с нулевым потенциалом.

Чтобы измерить сопротивление методом амперметра-вольтметра необходимо воспользоваться законом Ома. Итак, по формуле R=U/I находим сопротивление контура заземления. Такой метод хорошо подходит для измерений в частном доме. Чтобы получить нужный измерительный ток можно воспользоваться сварочным трансформатором. Также подойдут и другие виды трансформаторов, вторичная обмотка которых электрически не связана с первичной.

Использование специальных приборов

Сразу отметим, что даже для измерений в домашних условиях многофункциональный мультиметр не сильно подойдет. Чтобы измерить сопротивление контура заземления своими руками используются аналоговые приборы:

• МС-08;
• М-416;
• ИСЗ-2016;
• Ф4103-М1.

Рассмотрим, как измерить сопротивление прибором М-416. Сначала нужно убедиться, что у прибора есть питание. Проверим наличие батареек. Если их нет, нужно взять 3 элемента питания напряжением 1,5 В. В итоге получим 4,5 В. Готовый к использованию прибор нужно поставить на ровную горизонтальную поверхность. Далее калибруем прибор. Ставим его в положение «контроль» и, удерживая красную кнопку, выставляем стрелку на значении «ноль». Для измерения будем пользоваться трехзажимной схемой. Вспомогательный электрод и стержень зонда забиваем не менее чем на полметра в грунт. Подсоединяем к ним провода прибора по схеме.

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с отметкой «ноль». Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей. Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей. Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С. А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами, вы можете в нашей статье!

Безэлектродный способ

Этот метод является наиболее современным и позволяет измерять сопротивление контура, не прибегая к размыканию заземляющих стержней и установке дополнительных заземляющих электродов. В связи с этим условием, метод имеет ряд дополнительных преимуществ:

• возможность производить замеры в полевых условиях, в тех местах, где невозможно применить другие методы измерения сопротивления;
• экономия времени и средств для выполнения работ.

Безэлектродный метод может применяться, если используются двое измерительных токовых клещей. Например, это могут быть современные тестеры типа Fluke 163. Клещи располагают вокруг заземляющего электрода или соединительного кабеля. Клещами при этом измеряется индуцируемое напряжение. Его амплитуда фиксируется вторыми клещами.

Тестер автоматически определяет сопротивление контура заземления для данного соединения.

Периодичность измерений

Проводить визуальный осмотр, измерения, а также при необходимости частичное раскапывание грунта нужно согласно графику, который установлен на предприятии, но не реже чем один раз в 12 лет. Получается, что, когда производить замеры заземления – решать вам. Если вы живете в частном доме, то вся ответственность лежит на вас, но не рекомендуется пренебрегать проверкой и замерами сопротивления, так как от этого напрямую зависит ваша безопасность, при пользовании электрооборудованием.

При проведении работ необходимо понимать, что в сухую летнюю погоду можно добиться наиболее реальных результатов измерений, так как грунт сухой и приборы дадут наиболее правдивые значения сопротивлений заземления. Напротив, если замеры будут проведены осенью либо весной в сырую, влажную погоду, то результаты будут несколько искажены, так как мокрый грунт сильно влияет на растекаемость тока, что, в свою очередь, дает большую проводимость.

Если вы хотите, чтобы измерения защитного и рабочего заземления проводили специалисты, то необходимо обратиться в специальную электротехническую лабораторию. По окончании работы вам будет выдан протокол измерения сопротивления заземления. В нем отображается место проведения работ, назначение заземлителя, сезонный поправочный коэффициент, а также на каком расстоянии друг от друга находятся электроды. Образец протокола предоставлен ниже:

Напоследок рекомендуем просмотреть видео, в котором показывается как измеряют сопротивление заземления опоры ВЛ:

Вот мы и рассмотрели существующие методики измерения сопротивления заземления в домашних условиях. Если вы не обладаете соответствующими навыками рекомендуем воспользоваться услугами специалистов, которые все сделают быстро и качественно!

Также рекомендуем прочитать:

Измерение сопротивления контура заземления. Проверка сопротивления заземления в Москве.

Регулярное проведение измерений электрических параметров линий энергоснабжения является залогом безаварийной и долговечной эксплуатации электрооборудования. Это в равной степени относится как к промышленным электроустановкам, использующимся на предприятиях, так и бытовым устройствам, применяемым в домах и частных подворьях.

Экономический ущерб, нанесенный выходом из строя какого-либо аппарата в результате аварии, вызванной нарушением электрических характеристик питающей сети, может быть весьма ощутимым. Но он становится несоизмеримо ничтожным, когда речь заходит о здоровье и, тем более, жизни людей.

Именно поэтому регулярно проводить некоторые виды электроизмерений не просто актуально и целесообразно, а обязательно, что регламентируется законодательно. Проверка сопротивления заземления входит в ряд таких процедур и выполняется согласно требованиям ПУЭ-7. Подробно, насколько это возможно, разобраться в необходимости этой процедуры, методах ее проведения и возможных последствиях пренебрежительного отношения к ней, ставит перед собой задачу данная публикация.

Качество заземления. Почему так важно?

Абсолютное большинство сетей в стране построено по схеме с глухозаземленной нейтралью. Это значит, что в качестве нулевого проводника в них используется земля как объект с ничтожно малым сопротивлением и огромной емкостью. Поэтому заземлять предписано все объекты, которые по каким-либо причинам могут соприкасаться с фазным проводом. Номенклатура последних простирается от силовых трансформаторов и опор ЛЭП до корпусов промышленного оборудования и бытовых устройств.

Повреждение изоляции, чаще всего механическое, приводит к тому, что на корпус станка, например, попадает высокий потенциал фазы. Будучи незаземленным, такое оборудование несет серьезную угрозу здоровью и даже жизни обслуживающего персонала из-за прохождения тока через человеческое тело. Безопасность людей в этом случае обеспечивается в первую очередь надежным заземлением, что не отменяет необходимости применения защитных автоматических выключателей и УЗО.

Говоря о молнии с ее колоссальным напряжением и о возможных последствиях для человека, попавшего под такой потенциал, задавать вопросы об актуальности защитных устройств не приходится. Заземление является единственным методом построения громоотводов.

Итак, измерение сопротивления заземления обеспечивает требуемый уровень защиты людей, работающих с электроустановками. Вне зависимости от природы возникновения опасности эта величина должна находиться в допустимых ПУЭ-7 пределах.

Как проводится проверка

Простейшее устройство заземления может состоять из единственного электрода, представляющего собой штырь определенных размеров, погруженный в землю на значительную глубину. Эффективность такого подхода вызывает сомнения, хотя позволяет использовать его для защиты некоторых сооружений.

Чаще всего заземлитель представляет собой систему таких электродов, объединенных в замкнутый контур стальной полосой. Его габариты и глубина залегания зависят от характеристик грунта. Для проверки качества защиты в общем случае нужно выполнить следующие действия:

• визуальный осмотр позволяет проверить качество соединений элементов заземляющего устройства, отсутствие разрушений из-за механических повреждений и коррозии;
• проверка непрерывности электрической цепи и ее ветвей до заземлителя;
• собственно измерение сопротивления контура заземления с использованием соответствующего прибора (специалисты нашей компании снабжены аппаратурой, позволяющей с высокой точностью проводить подобные тесты).

Сравнивая полученное значение с нормативным для данного вида сооружений, выносится вердикт о соответствии качества заземления требованиям ПУЭ-7. Результаты испытания оформляются документально в виде соответствующего протокола, который может служить основанием для реконструкции или замены заземляющего устройства или отдельных его элементов.

Когда проводят замер сопротивления

Никто не запрещает домовладельцу или руководителю предприятия проводить проверки сколь угодно часто. Экономическая целесообразность и здравый смысл, а также требования регламента выступают в роли ограничивающих факторов. В общем случае подобные испытания проводятся на следующих основаниях:

1. требование заказчика, при возникновении у него подозрений в неподобающем качестве заземления;
2. после аварийных ситуаций, реконструкций и подобных ситуаций;
3. приемо-сдаточные операции и регламентные работы требуют подписания соответствующего протокола, в том числе (наша компания обладает полным комплектом разрешительной документации на этот вид деятельности).

Касаемо регламентных работ, нужно отметить, что периодичность их проведения зависит от рабочего напряжения электроустановки и места ее использования. В соответствии с требованиями ПТЭЭП и ПУЭ визуальный осмотр должен проводиться не реже одного раза в полугодие, а замер сопротивления контура заземления значительно реже. На практике же, во избежание травматизма, эти процедуры совмещают с измерением сопротивления изоляции и выполняют один раз в три года.

Кратчайшие сроки проведения обследования заземляющих устройств и проведения сопряженных с этим замеров в Москве предлагает клиентам наша компания. Сотрудники лаборатории проведут работы на высоком уровне качества и оформят результаты документально. Кадровый состав и оснащенность современной измерительной аппаратурой, а также индивидуальный подход к каждому клиенту позволяют компании иметь превосходство над конкурентами.

Для получения подробной информации по проведению испытаний заземления и другим услугам нашей ЭТЛ обратитесь к нам в офис по телефону

Предварительный расчет стоимости услуг Вы можете осуществить с помощью калькулятора электроизмерений.

Другие услуги

что это такое, чем и как его измерять

Что такое заземление.

Заземление – это намеренное соединение частей и узлов электрооборудования, не находящихся в нормальном состоянии под напряжением с электродом, установленном в земле. При этом необходимо обозначить такое понятие как сопротивления растеканию.

При замыкании на землю, по мере удаления от электрода потенциал будет падать и, в конце концов, станет нулевым. Таким образом, сопротивление растеканию заземлителя – это параметр характеризующий сопротивление земли в месте установки электрода. Понятие сопротивления растеканию особенно актуально в сетях выше 1000 В.

Для чего нужно заземление.

Заземление необходимо для предотвращения поражения человека воздействием электрического тока, в случае его появления там, где при нормальных условиях его не должно быть. При касании корпуса прибора, находящимся под напряжением, сила тока, проходящего через тело человека, может оказаться смертельной.

Необходимостью снижения разности потенциалов и обусловлено применение защитного заземления. Кроме этого, замыкание на землю приводит к увеличению силы тока и, как следствие, к срабатыванию защитных устройств. Нормы сопротивления защитного заземления регламентируются ПУЭ, а также документом называемым «Правила и нормы испытания электрооборудования».

Конструкция заземления.

Заземление – это комплекс технических устройств защитного типа, состоящий из:

1. Заземлителя — одного или нескольких вертикальных проводников (стержней), имеющих электрический контакт с землей и связанных между собой.
2. Заземляющего проводника (путь для тока замыкания), соединяющего заземляемый объект и заземлитель.

На каждое заземление составляется паспорт. В паспорт заносится схема заземляющего устройства (длина, и схема расположения электродов контура), тип, удельное сопротивление грунта, а также результаты замера сопротивления заземления. Обязательным приложением к паспорту является акт на скрытые работы. Данный акт необходим в связи с тем, что большая часть заземляющего устройства находится под землей и этот акт представляет собой схему расположения элементов заземляющего устройства. В случае, если паспорт на заземление отсутствует, эксплуатация объекта запрещена.

Методика измерения сопротивления защитного заземления.

Для проверки сопротивления заземления используется метод амперметра-вольтметра, заключающийся в том, что через измеряемое сопротивление течет ток определенной величины и одновременно измеряется падение напряжения. Разделив значение тока на величину падения напряжения, получаем значение сопротивления. В принципе, под понятием измерения сопротивления заземления, подразумевается измерение сопротивления растеканию. Правила и нормы испытаний электрооборудования задают минимальное сопротивление заземления, рассчитанные с точки зрения безопасности. Нормы различаются в зависимости от типов электроустановок (глухозаземленная или изолированной нейтралью). Класс использованного напряжения также влияет на нормы сопротивления.

Приборы для измерения заземления.

Бытовой тестер для такой проверки использовать нельзя, так как он не способен генерировать достаточно высокое напряжение. Для измерений используется, как приборы уже давно выпускающиеся (МС-08, М-416 и др.), так и новые средства измерения, выполненные на современной электронной базе и характеризующиеся малым потреблением тока от источника питания. В настоящее время измерение защитного заземления можно выполнить также цифровым мультиметром или специальным тестером.

Порядок проведения измерения заземления (сопротивления растеканию заземлителя).

Для проведения проверки необходимо помимо прибора иметь два электрода (токовый и потенциальный) с проводами достаточной длины, как образец, можно предложить отрезок гладкой арматуры или трубы круглого сечения.
В зависимости от сложности конструкции заземлителя, измерение сопротивления проводят по двум разным схемам:

1. Простой (одиночный) заземлитель.
   Применяется «линейная» схема подключения электродов. Потенциальный электрод устанавливают  на расстоянии не менее 20 м. от заземлителя, а токовый не менее, чем в 10-12 м. от потенциального.
2. Сложный заземлитель.
   Используется, когда простая схема неприменима, ввиду того, что при расчетах сопротивление заземления она не будет соответствовать минимально допустимым нормам. Представляет собой несколько вертикальных стержней вбитых в землю, электрически связанных между собой (электросваркой, чтобы снизить переходное сопротивление). Такое устройство называется контуром заземления. В этом случае необходимо определить наибольшее расстояние (диагональ) защитного контура заземления. Потенциальный электрод нужно вбивать на расстоянии равным пяти диагоналям от места присоединения заземляющего проводника. Токовый зонд забивается не менее, чем в 20 м. от потенциального. Измерительный прибор необходимо располагать как можно ближе к выводу заземления.

Порядок проведения измерений.

Так как в настоящее время самый распространенный прибор для проведения измерения является измеритель сопротивления заземления М-416, в дальнейшем, как образец, будет рассматриваться именно это средство измерений. Данный прибор относится к системе, в которой принцип измерений основан на компенсационном методе.
Запрещается для проверки пользоваться приборами, не имеющих действующего клейма о поверке, результаты которой должны заноситься в паспорт на средство измерения.

1. Проверить наличие элементов питания в батарейном отсеке, убедившись, что их напряжение находится в пределах нормы;
2. Откалибровать прибор, установив переключатель диапазонов в положение 5 Ом (контроль), ручкой реохорда установить стрелку как можно ближе к нулевой отметке. При этом на шкале должны быть показания 5 Ом;
3. Отсоединить контур от заземляющего проводника;
4. Присоединить прибор к соответствующим электродам;
5. Тщательно зачистив вывод измеряемого заземлителя (для того чтобы исключить влияние, которое может оказать на конечный результат переходное сопротивление), присоединить к нему прибор.

Примечание: В зависимости от планируемых показателей сопротивления заземления измерение прибор нужно подключать по двух- или четырехпроводной схеме. Первая применяется, если предполагаемое сопротивление более 5 Ом, а вторая для измерения более низких значений (при этом разделяются пути прохождения тока и измерения разности потенциалов, для исключения влияния сопротивления присоединяемых проводов при измерении). В этом случае присоединение к заземлителю осуществляется двумя проводниками. Паспорт прибора содержит наглядные рисунки, которые позволят произвести подключения без ошибок.

6. Установить переключатель диапазонов в положение, соответствующее наибольшей чувствительности (Х1), нажав кнопку «Измерение», регулятором установить стрелку на нуль. При этом на шкале реохорда будет отражен искомый результат проверки сопротивления заземлителя. Если стрелка не устанавливается на нуль, необходимо переключателем выбрать другой диапазон и показания реохорда умножить на соответствующий множитель.

Примечание: Если измерение проводится тестером или мультиметром, необходимость выбора множителя отпадает — эти приборы обладают функцией автоматического выбора предела шкалы.
ВАЖНО! После проведения измерений, если сопротивление заземления в пределах нормы необходимо вновь присоединить заземляющий проводник к заземлителю!

Оформление результатов измерений (протокол).

После окончания измерений нужно оформить протокол результата замера. Протокол представляет собой бланк определенной формы, в котором отражаются наименование объекта, схема установки заземляющих стержней и их соединений (для этого понадобится паспорт объекта и акт на скрытые работы). Также протокол должен отражать схему контура заземления и метод, по которому проводилось измерение. В протокол необходимо включить графу, в которой указан прибор или тестер (его тип, заводской номер и пр.), которым проводилось испытание. Результаты, полученные при измерении, заносятся в паспорт заземляющего устройства.
Отдельно представляется протокол испытания переходных сопротивлений. Переходное сопротивление (также, его еще называют металлосвязью) – это возможные потери на пути прохождения тока, связанные со сварочными, болтовыми и др. соединениями всего контура заземления. Это испытание проводится специальным тестером – микроомметром.

ВАЖНО! Проводить испытания и выдавать протокол измерения сопротивления заземления может только испытательная лаборатория, аккредитованная в системе органов стандартизации.
После окончания измерений составляется соответствующий акт, и заземляющее устройство считается годным к эксплуатации.

Измерение сопротивления заземления, заземляющих устройств

Благодарственное письмо от ГКУ Самарской области «Центр по делам ГО, ПБ и ЧС»

Благодарственное письмо от ГБУЗ «Самарский областной клинический онкологический диспансер»

Благодарственное письмо от ФКУ СИЗО-4 УФСИН

Благодарственное письмо от ООО «Газпромнефть-Ямал»

Благодарственное письмо от ООО «СДЭК-ГЛОБАЛ»

Благодарственное письмо от ООО «ЮЖУРАЛПРОЕКТ»

Благодарственное письмо от ООО «ПТБ «Фактор»

Благодарственное письмо от ООО «ЗНИГО»

Благодарственное письмо от управления Федеральной Почтовой Службы Санкт-Петербурга и Ленинградской области — филиала ФГУП «Почта России»

Благодарственное письмо от ФКП «Аэропорты Севера»

Благодарственное письмо от ООО «Добрый Доктор»

Благодарственное письмо от ООО «АвтоТрансЮг»

Благодарственное письмо от ООО «Орион Наследие»

Благодарственное письмо от ООО «ЮгСтройКонтроль»

Благодарственное письмо от ООО «Транснефть-Охрана»

Благодарственное письмо от ООО «Аэропорт АНАПА»

Благодарственное письмо от ООО «Краун»

Благодарственное письмо от ООО «ИТЕРАНЕТ»

Благодарственное письмо от ГБПОУ МО «Колледж «Подмосковье»

Благодарственное письмо от ГБУ ФК «Строгино»

Благодарственное письмо от ООО «НПО «АКЕЛЛА»

Благодарственное письмо от филиала ПАО «РусГидро» — «Жигулевская ГЭС»

Благодарственное письмо от «Дор Хан 21 век»

Благодарственное письмо от «МСЧ №29 ФСИН»

Благодарственное письмо от ФГУП «РОСМОРПОРТ»

Благодарность от МК «ВТБ Ледовый дворец»

Благодарственное письмо от ОАО «РАМПОРТ АЭРО»

Благодарственное письмо от ПАО «Межгосударственная Акционерная Корпорация «ВЫМПЕЛ»

Благодарственное письмо от ПАО «РусГидро»

Благодарственное письмо от ООО «Новый город»

Благодарственное письмо от ФКУЗ МСЧ-10 ФСИН России

Благодарственное письмо от ООО «Зелдент»

Благодарственное письмо от ГБУ ЗДРАВООХРАНЕНИЯ РЕСПУЕЛИКИ КРЫМ «КРАСНОГВАРДЕИСКАЯ ЦЕНТРАЛЬНАЯ РАЙОННАЯ БОЛЬНИЦА»

Благодарственное письмо от АО «Научно-исследовательский институт вычислительных комплексов им. М.А. Карцева»

Благодарственное письмо от АО «ДХЛ Интернешнл»

Благодарственное письмо от ООО «Специальные системы и технологии»

Благодарственное письмо от ООО «АЛЬФА-НДТ»

Благодарственное письмо от ООО «Международный деловой центр Шереметьево»

Благодарственное письмо от ЧОП «АЛЬФА ПАТРИОТ»

Благодарственное письмо от ООО «ЛИТАС РЕНТГЕН»

Благодарственное письмо от ООО «МосРентген»

Благодарственное письмо от ООО «Центр безопасности информации «МАСКОМ»

Благодарственное письмо от ООО «СЛУЖБА-7»

Замер сопротивления контура заземления, сопротивления изоляции – «Гармония». Стоимость 1000 руб.

Безопасная и надежная эксплуатация электрооборудования зависит от многих параметров. Ключевое значение здесь играют такие характеристики, как сопротивление заземляющего контура и изоляции проводов. Чтобы предотвратить несчастные случаи и аварийные ситуации на производстве, необходимо обеспечить периодический контроль этих характеристик.

АНО ДПО УСЦ «Гармония» осуществляет измерение сопротивления изоляции проводов, кабелей и контура заземления силами собственной аккредитованной электротехнической лаборатории, укомплектованной квалифицированными специалистами и оснащенной передовым измерительным оборудованием.

Измерение сопротивления заземления

Заземляющий контур выполняет функцию защиты персонала от поражения электрическим током в случае появления напряжения на нетоковедущих частях электрооборудования, например, на корпусе. В случае прикосновения человека к находящимся под напряжением нетоковедущим частям оборудования ток уходит в землю не через его тело, а через контур заземления. Это достигается за счет того, что контур обладает значительно меньшим электрическим сопротивлением. Таким образом, ключевым показателем является значение сопротивления. При его увеличении заземляющий контур перестает эффективно выполнять свои функции, что может приводить к поражению людей электротоком. Поэтому Правила технической эксплуатации электроустановок потребителей (ПТЭЭП) предписывают регулярно проводить замеры заземления.

В соответствии с требованиями ПТЭЭП, замеры сопротивления заземления выполняются в засушливую погоду или в период сильного промерзания грунта. Это связано с тем, что в таких условиях сопротивление грунта имеет максимальное значение, что позволяет обеспечить оптимальную точность измерений. Сопротивление заземляющего устройства должно измеряться не реже чем один раз в 6 лет или при наличии любых подозрений в его работоспособности. Максимальные значения сопротивлений приводятся в ПТЭЭП. Переходное сопротивление металлосвязи (контакты соединения заземляемого оборудования с землей) должно измеряться ежегодно. Максимальное значение этого сопротивления не должно превышать 0,05 Ом.

Измерение сопротивление изоляции проводов и кабелей.

Важным видом услуг электролаборатории является измерение сопротивления изоляции. Данный вид работ предусматривает контроль степени изношенности изоляции электропроводки и дает возможность предотвратить короткое замыкание, которое может приводить к возникновению пожара и выходу из строя электрооборудования.

В соответствии с требованиями ПТЭЭП руководитель предприятия обязан обеспечить проведение измерений сопротивления изоляции проводов не реже чем один раз в 3 года. Выполнять замеры должны специальные сертифицированные организации, которые имеют в своем распоряжении необходимое лабораторное оборудование и квалифицированных специалистов.

Наши услуги

Учебно-сертификационный центр «Гармония» располагает собственной аккредитованной электротехнической лабораторией. Благодаря этому мы сможем оперативно выполнить замер сопротивления контура заземления или измерить сопротивление изоляции проводов и кабелей. Измерительные работы выполняются квалифицированными специалистами с применением современного оборудования. Стоимость выполнения работ приятно удивит наших клиентов!

По результатам измерений заказчику представляется типовой технический отчет, а также протоколы испытаний. На основании измерений выдаются рекомендации по устранению нарушений заземляющего контура, а также относительно дальнейшего использования электропроводки или необходимости ее замены.

Полезно знать:

Инструктажи по охране труда

Охрана труда в офисе и на предприятии в значительной степени зависит от того, насколько высоким является уровень знан
>>>

Правила по охране труда

Правила по охране труда представляют собой комплекс нормативных актов, требования которых должны обязательно исполнят
>>>

Измерение сопротивления контура заземления — Электролаборатория «Пуск-М»

В нашей компании измерение защитного сопротивления заземления проводится с помощью современного оборудования аттестованными специалистами. По результатам замеров специалисты дадут вам все необходимые рекомендации и предоставят Протоколы установленного образца.

Перед измерением сопротивления заземления необходимо:

• осмотреть болтовые соединения на предмет механических повреждений;
• простучать сварные швы и соединения на наличие трещин.

Процесс измерения сопротивления заземления

Замер сопротивления заземляющего устройства можно начинать, только если во время осмотра не было обнаружено недостатков. Измерительное оборудование дает наиболее точные данные зимой при полном промерзании земли либо в сухую погоду летом. В таких условиях грунт показывает наибольшее удельное сопротивление.

При проверке создается искусственная цепь, которая обеспечивает растекание тока и его прохождение через заземлитель. Токовый электрод в процессе измерения служит для дополнительного заземления, помещается на некоторое расстояние от основного заземляющего устройства и подключается к напряжению.

Частота проведения измерений

Замер сопротивления заземляющего устройства рекомендуется выполнять не реже, чем раз в шесть лет. При наличии подозрений на неисправности проверка проводится досрочно. Периодичность измерений также может измениться, если в здании проводился капитальный ремонт или реконструкция, в таком случае также необходимо замерить сопротивление опор, соединительных тросов и нулевого провода. Кроме того, все устройства необходимо раз в полгода осматривать на предмет повреждений. Измерение переходного сопротивления контактов контура заземления (металлосвязи) проводится не реже одного раза в год.

Как выполняется измерение сопротивления заземления » сайт для электриков

Методики измерения

Рассмотрим, как измерить сопротивление контура заземления. Первоначальным этапом всех проверок электричества станут подготовительные работы. К ним отнесем следующие операции:

• визуальный осмотр устройств заземления на целостность;
• проверка сварочных швов;
• измерение расстояние от здания;
• осмотр крепежей;
• подтверждение отсутствия утечек тока с шин.

Проверка заземления — последовательный и несложный процесс. Чтобы провести все вышеперечисленные операции самостоятельно в домашних условиях, применяют измеритель сопротивления заземления и зануления. Все данные, которые будут получены в процессе замеров параметров заземления, должны соответствовать правилам. Все данные по заземлению регулируют нормы ПУЭ.

Рассмотрим поэтапно измерение заземления:

Проверяем напряжение. В случае его отсутствия устанавливаем группу питательных элементов (батарейки, аккумуляторы). Необходимо, чтобы они были с габаритами 1,5х3 и с правильным соотношением полярности.
Прибор необходимо взять в руки и установить на ровную горизонтальную поверхность. Необходимо строго проследить, чтобы все углы аппарата были на одном уровне.
Затем последует процедура калибровки измерительного аппарата. Находим переключатель диапазона на панели инструментов устройства. Устанавливаем его в положение “контроль”. Нажав красную кнопку, воспользовавшись вращающейся ручкой, устанавливаем стрелку табло в положение ноля. В случае измерения заземления аппаратом М416 шкала на этом этапе покажет 5 (с отклонением в «+» или «-» 0,3). Если данные не соответствуют норме, прибор необходимо отдать в ремонт.
Выбираем более удобное расположение и определяемся со схемой, по которой следует работать аппарату.
Производим расчёт. Если необходимо получить укрупненные данные, соединяем первый и второй выводы с перемычкой. Аппарат М416 переключаем в схему трех зажимов.
В случае необходимости измерений по четырехзажимной схеме, ориентируемся на порядок действий, представленный на приборе.
Вбиваем в грунтовые массы стержень зонта и электрод, выполняющий вспомогательную функцию

Важно учитывать, что минимально допустимая глубина проникновения зонда и электрода — 0,5 м.
В процессе вбивания зонда в грунт производим только плавные удары, которые позволят снизить сопротивление заземляющего контура.
Провода, идущие к заземлению необходимо тщательно очистить от различных примесей, пыльного налета и красок. Лучше всего применять для этих целей напильник, к которому с другого конца прикрепляется кабель с сечением 2,5 мм.кв.
Когда все вышеперечисленные мероприятия предприняты, определена схема, откорректировано местоположение аппарата, можно приступать к расчету.
Фиксируем переключатель на отметке “х1”, производим вращение ручки и устанавливаем стрелку на нулевое значение.
Полученное значение умножается на соответствующее число

К примеру, если рычаг указывает на отметку “х10”, умножаем значение на 10.
Результаты измерения заносятся в акт проверки заземления (его еще называют протоколом проверки заземления).

Методики и способы измерения показателей

Существует несколько способов, как проверить заземление. Существуют специальные приборы для измерения параметров сопротивления заземления. Рассмотрим основные из методов замера при помощи электрооборудования:

• токовые клещи;
• амперметр-вольтметр;
• специализированные приборы.

Возможно измерение сопротивления токовыми клещами. При их использовании нет надобности производить отключение самого устройства и применения дополнительных электродов. Процесс того как можно измерить заземление оперативный и достаточно точный. Принцип работы токовых клещей рассмотрим подробнее.

Через вторичную обмотку проходит переменный ток. Чтобы произвести расчет, нужно полученное значение ЭДС проводника разделить на численное определение тока. При измерении в домашних условиях используются клещи С.А 6412, С.А 6415, С.А 6410.

Рассмотрим, как проверить контур заземления при помощи амперметра-вольтметра. Понадобится собрать электроцепь. В ней ток будет двигаться сквозь проверяемый заземлитель и дополнительный электрод. Необходимо в цепь добавить потенциальный электрод. Предназначение его заключается в фиксации скачков напряжения. Расстояние от потенциального электрода до токового электрода и заземлителя одинаково, он находится в диапазоне безвредного потенциала и влияет на заземление. Для получения значения сопротивления нужно воспользоваться законом Ома произвести расчет по формуле R=U/I.

Для испытания  и проверки параметров сопротивления в домашних условиях многофункциональный мультиметр не будет удобным. В данном случае лучше использовать следующие измерители сопротивления:

1. ИСЗ-2016;
2. МС-08;
3. Ф4103-М1;
4. М-416.

Как измерить сопротивление заземления на примере прибора М-416 рассмотрим более подробно.

Проверка заземления в розетках

Самостоятельно определить заземление в розетке можно несколькими способами. Перед началом работ понадобится индикаторная отвертка – ей идентифицируются провода нуля и фазы. Если при контакте с клеммой загорелась лампочка – это фаза. Если индикатор не светится – это ноль.

Проверка мультиметром

Тестирование проводится даже при совпадении цветов по нормативам. Работать с мультиметром нужно так:

1. Включить электропитание на дом в распредщитке.
2. Измерить напряжение в розетках. Один щуп ставится на фазу, второй – на ноль.
3. Переместить щуп датчика от нуля на проводник заземления – РЕ.
4. Посмотреть, что показывает тестер. Если результат не изменился – с системой все в порядке. Если показатели нулевые – систему нужно заземлить заново.

Проверка контрольной лампочкой

Для изготовления контрольки понадобится лампочка с патроном и присоединенными к нему двумя медными проводами. Между всеми контактами самодельного устройства нужна изоляция. Проверка контролькой производится по принципу мультиметра:

1. Первый щуп подключается на ноль, второй – на фазу.
2. Щуп перемещается от нуля на подключение заземления.
3. Об исправности контура свидетельствует загоревшаяся лампа.
4. Слабый свет говорит о неправильной работе схемы и необходимости установки УЗО.

Когда в помещении проводка без цветовых индикаторов, узнать заземление можно так:

1. Для определения нуля и фазы один концевик выводится на клемму земли, второй – по очереди к другим подключениям.
2. Фаза находится в точке загорания светового индикатора.
3. Если лампа не горит – РЕ не работает.

Косвенные доказательства отсутствия РЕ

Существует несколько моментов, по которым можно судить об отсутствии РЕ. Владельцев квартиры и дома должны насторожить:

• стабильные удары током от бойлера, стиральной, посудомоечной машинки, холодильника;
• шумы колонок при воспроизведении музыки;
• наличие большого количества пыли около старых батарей.

Тестирование стрелочным (цифровым) вольтметром

Проверка величины напряжения и его наличия осуществляется при помощи вольтметров переменного тока. Стрелочные приборы работают без источника питания, а цифровые функционируют в любом положении, не повреждаются при механическом воздействии.

Правильный алгоритм использования вольтметра:

1. Определяется максимально допустимая величина замеров для прибора по самому большому числу на шкале.
2. Уточнение единиц измерения устройства – микровольты, вольты, милливольты.
3. Подключение вольтметра параллельно участку электрической сети и контроль полярности проводом.
4. Прикручивание проводов стрелочного устройства к гайкам и винтам. У моделей с постоянным напряжением есть обозначения «плюс» и «минус».

Коротко о проверках

Согласно ПТЭЭП, периодичность проверок контуров заземления (заземляющих устройств) должна составлять 1 раз в 6 лет. Визуальный осмотр видимых частей устройства должен проводиться 1 раз в полгода. Можно проводить проверки и чаще, особенно если есть подозрения на неисправность заземляющего оборудования.

Проверку сопротивления заземления обычно проводят в комплексе с другими испытаниями. Ее задача — оценить защитные свойства электрического оборудования.

Проводить проверку могут специальные организации, имеющие разрешения для таких работ, сертифицированные в Минэнерго, имеющие специальные лаборатории и приборы для проведения измерений. Сотрудники должны пройти соответствующее обучение, проверку на знания по охране труда, медицинский осмотр.

К сведению! Заземляющее устройство (контур заземления) необходим для защиты работников от поражения электрическим током из-за поломки электрооборудования. Если система работает, то ток по заземлителю будет идти в течение короткого промежутка времени. И опасная ситуация на предприятии не случится

Поэтому важно контролировать состояние заземляющих устройств

Проверка параметров защитного заземления

Кроме очевидных составляющих системы защитной «земли»: таких, как контактная колодка, провода, идущие к электроустановкам, соединение с контуром в грунте, важную роль в обеспечении защиты играет собственно земля. Соответственно надо убедиться в следующем:

1. Между всеми элементами контура (штыри, соединительные шины, проводник в помещение до клеммной колодки) есть надежное электрическое соединение с минимальным сопротивлением.
2. Попавшее на контур напряжение (в случае аварии), растекается по физической земле с максимальным током. Это возможно лишь при хорошем контакте между металлом и грунтом.
3. Физические условия местности (грунта) могут обеспечить надежный контакт даже при плохих (с точки зрения электротока) условиях. А именно, пересыхание грунта, растрескивание земли в местах установки заземлителей.

Разумеется, никто не проводит измерения параметров на каждом элементе заземляющей системы. Это потребуется лишь в случае несоответствия нормам, для поиска так называемого «слабого звена».

По какому принципу проводится проверка защитного контура заземления?

Необходимо создать полный аналог заведомо работающего контура, и сравнить показатели с тестируемым объектом. Для этого существуют комплексы проверки рабочего заземления.

Вы можете купить подобный набор, но вряд ли он себя окупит в обозримом будущем. Даже с учетом того, периодичность проверки заземляющих устройств составляет один раз в году (и для жилых, и для промышленных объектов), проще получать разовый доступ к оборудованию.

Как устроено заземление, и зачем проверять его параметры

Не вдаваясь в подробности, можно сказать, что заземление нужно для соединения корпуса электроустановки с рабочим нулем. Глядя на несколько абзацев выше, можно подумать, что это абсурд. На самом деле имеется ввиду возможность протекания тока от защитного заземления, через физическую землю (грунт), до рабочего нуля ближайшей подстанции. Фактически, это будет короткое замыкание.

Соответственно, при попадании фазы на корпус электроустановки, сработает защитный автомат, и поражения электротоком не будет.

Зачем же нужна проверка сопротивления заземления? Для организации аварийного короткого замыкания, необходима большая сила тока. Если сопротивление контура заземления будет слишком велико, сила тока (в соответствии с законом Ома) снизится, и защитный автомат не сработает.

Еще одна опасность большого сопротивления защитной «земли» в том, что сопротивление тела человека может оказаться меньше. Тогда, при касании рукой аварийной электроустановки, вы гарантированно будете поражены электротоком.

Когда на корпусе электроустановки окажется фаза, часть напряжения уйдет на компенсацию утечки в физическую землю. Если остаток потенциала превысит 50 вольт, опасность сохранится.

Равно как и защитный автомат без заземления не отключит фазу при попадании на корпус. Он сработает лишь при замыкании нуля с фазой. Полную защиту дает установка автомата и одновременное подключение контура защитной «земли». Существенно повышает уровень безопасности еще и УЗО.

И, наконец о том, что представляет собой контур заземления.

Если вкратце, это несколько металлических штырей (при нормальных природных условиях — три), глубоко погруженных в грунт, соединенных проводниками между собой и шиной заземления в здании.

Проведение замеров

И всё же в вопросе, как замерить сопротивление заземления, лучше пользоваться не мультиметром, а мегаомметром. Наилучшим вариантом считается электроизмерительный переносной прибор М-416. Его работа основывается на компенсационном методе измерения, для этого пользуются потенциальным электродом и вспомогательным заземлителем. Его измерительные пределы от 0,1 до 1000 Ом, работать прибором можно при температурных режимах от -25 до +60 градусов, питание осуществляется за счёт трёх батареек напряжением 1,5 В.

А теперь пошаговая инструкция всего процесса как измерить сопротивление контура заземления:

• Прибор расположите на горизонтальной ровной поверхности.
• Теперь произведите его калибровку. Выберите режим «контроль», нажмите красную кнопку и, удерживая её, установите стрелку в положение «ноль».
• Некоторое сопротивление есть и у соединительных проводов между выводами, чтобы свести к минимуму это влияние расположите прибор поближе к измеряемому заземлителю.
• Выберите нужную схему подключения. Можете проверить сопротивление грубо, для этого выводы соедините перемычками и подключите прибор по трёхзажимной схеме. Для точности измерений следует исключить погрешность, которую дадут соединительные провода, то есть между выводами снимается перемычка и применяется четырёхзажимная схема подключения (кстати, она нарисована на крышке прибора).
• Выполните забивание в землю вспомогательного электрода и стержня зонда на глубину не меньше 0,5 м, имейте в виду, что грунт должен быть плотный и не насыпной. Для забивания используйте кувалду, удары должны быть прямыми, без раскачивания.

• Место, где будете подсоединять проводники к заземлителю, зачистите напильником от краски. В качестве проводников применяйте медные жилы сечением 1,5 мм2. Если используете трёхзажимную схему, то напильник будет выполнять роль соединительного щупа между заземлителем и выводом, так как с другой его стороны подсоединяется медный провод сечением 2,5 мм2.
• И теперь переходим уже непосредственно к тому, как измерить сопротивление заземления. Выберите диапазон «х1» (то есть умножение на «1»). Нажмите красную кнопку и вращением ручки стрелку установите на «ноль». Для больших сопротивлений необходимо будет выбрать и больший диапазон («х5» или «х20»). Так как мы выбрали диапазон «х1», то цифра на шкале и будет соответствовать измеренному сопротивлению.

Наглядно, как проводится измерение заземления на следующем видео:

Что такое заземление?

Защитное заземление – это преднамеренное соединение с землёй тех частей электрического оборудования, которые при нормальной работе электросети не находятся под действием напряжения, но могут попасть под его влияние в результате пробоя изоляции. Основной целью заземления является защита людей от действия электрического тока.

Главная составляющая защитного заземления – это контур. Он представляет собой конструкцию естественных или искусственных заземлителей, то есть несколько заземляющих электродов соединяются в единое целое. В качестве электродов чаще всего используют прутья из стали. Медные пруты применяют реже в силу того, что это дорого.

Но если есть финансовые возможности, то имейте в виду, что медь является идеальным вариантом и наилучшим проводником.

По логике понятно, что контур заземления должен располагаться в земле. Так как нас интересует защита дома, то неподалёку от строения и силового щитка выбирается подходящее место с нормальным грунтом. В землю вбиваются три штыря так, чтобы они располагались треугольником, и расстояние между ними было 1,5 м.

Теперь понадобится сварочный аппарат и металлическая шина, с помощью которых электроды нужно увязать между собой в равносторонний треугольник. Контур готов, теперь к нему нужно закрепить медный проводник, который дальше идёт в щиток и подсоединяется там к заземляющей шинке. А на эту шинку выводятся заземляющие проводники от всех розеток.

Перед использованием необходимо проверить контур на заземляющее сопротивление.

О том, что такое заземление – на следующем видео:

Методы определения наличия заземления

Известны профессиональные методики проверки устройств заземления, входящих в состав контура, охватывающего весь защищаемый объект. Однако стоимость аппаратуры, используемой при реализации этих способов, для рядового пользователя будет не подъемна. В связи с этим применяются более простые методики определения наличия местного контура или заземляющей PE жилы в конкретном доме или квартире.

Проверка мультиметром

Тестовая проверка заземления посредством мультиметра может быть проведена при соблюдении следующих условий:

1. Перед тем как проверяется заземление в загородном доме или квартире в распределительном щитке обязательно отключается вводной автомат.
2. Затем потребуется выбрать одну из расположенных в комнате розеток и полностью разобрать ее.
3. После этого необходимо визуально определить, подсоединен или нет к заземляющей клемме провод соответствующей расцветки.

При его наличии следует убедиться, что шина заземления подключена к защитному контуру и что оно действительно эффективно. Для этого вооружившись тестером, необходимо проделать следующие операции:

1. Подать питание в цепь, включив «вырубленный» ранее вводный автомат на электрическом щитке.
2. Выставить центральный переключатель прибора на нужный предел измерения напряжения (до 750 Вольт).
3. Измерить этот показатель между фазным и нулевым проводами и зафиксировать его.
4. Провести аналогичные измерения, но уже между фазой и предполагаемой «землей».

В том случае если в последней операции на табло мультиметра появится показание, лишь на немного отличающееся от первого результата – это означает, что заземление в розетке действительно есть и что оно работоспособно.

Но возможен и другой вариант, когда показания во втором случае вообще не появляются. При таком исходе измерений контура заземления мультиметром можно смело утверждать, что он отсутствует или по какой-либо причине не работает как положено.

Проверка с помощью контрольной лампы

В том случае когда в хозяйстве не оказалось мультиметра – проверить заземление удается посредством контрольной лампочки, собранной из оказавшихся под рукой деталей. Сделать самостоятельно это приспособление совсем несложно; для этого достаточно найти патрон от старого светильника или люстры 1, два провода 2 и надежно изолированные с одной стороны контактные разъемы 3.

После сборки такого несложного прибора для проверки заземления можно проделать все уже описанные ранее операции с помощью цифрового мультиметра.

Это необходимо сделать по той причине, что некоторые недобросовестные электрики не обращают внимания на цвет изоляции и в спешке подсоединяют синий провод к фазе, а красный или коричневый – к нулю. Посредством индикаторной отвертки можно точно установить, на каком контакте действует фаза. При касании ее концом фазного провода неоновый индикатор загорается (если одновременно большой палец расположить на контактном пятачке отвертки). Для нулевого провода та же операция не приводит к загоранию неонки.

После этого следует взять контрольную лампу и одним концом провода коснуться выявленной фазной клеммы, а вторым соответственно – нуля. При наличии напряжения в сети исправная лампочка в любом случае загорится. Затем первый из концов следует оставить на месте, а вторым прикоснуться к контактному усику заземления.

При загорании лампочки можно сделать вывод, что контур работает. Эффект тусклого свечения нити накала говорит о плохом качестве заземления или его полном отсутствии.

Обратите внимание: В том случае, если в питающую линию наряду с автоматом включено УЗО – при проверке оно может сработать и отключить цепь. Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно)

Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно).

Для чего проверяется заземление

Проверка состояния заземления является важным мероприятием, направленным на защиту людей от действия электрического тока. Для решения задачи, как проверить заземление в частном доме используется специальное оборудование. Полученные результаты дают возможность установить, в каком состоянии находится заземление, соответствует ли установленным нормам и способно ли выполнять свои функции. Обычно такие измерения проводятся квалифицированными специалистами из организации, обслуживающей домашнюю сеть.

Периодические проверки заземления должны обязательно проводиться, несмотря на то что вся электрика в доме монтировалась профессиональными электротехниками. Нередки случаи, когда неправильное соединение контура вызывает его преждевременный износ. В связи с этим рекомендуется в установленные сроки делать измерение и проверять, в каком состоянии находится грунт и размещенные в нем электроды, а также заземляющие проводники, шины и элементы металлосвязей.

Данная процедура, определяющая, есть ли заземление, проводится в жилых домах не реже 1 раза в 3 года, а на объектах промышленного производства – ежегодно.

В процессе замеров тестером определяется сопротивление контура, значение которого должно соответствовать установленным нормам. Если показатели получились выше нормативных, их можно снизить. Для этого нужно просто увеличить площадь взаимодействия путем добавления электродов или поднимается величина общей проводимости грунта, с помощью увеличения концентрации солей, содержащихся в почве.

Следует учитывать, что устройство обычного заземления может лишь понизить напряжение, поступающее на корпус оборудования. Сделать защиту более надежной поможет устройство защитного отключения – УЗО, устанавливаемое в одной связке с заземлением. Любые защитные средства проектируются и выбираются индивидуально, в соответствии с условиями эксплуатации. Выбор осуществляется с учетом влажности, структуры грунта и других факторов.

Необходимо помнить и о том, что многие виды современных электрических устройств оборудованы встроенным УЗО, срабатывающим лишь при включении в розетку, имеющую заземление. Поэтому их нормальная работа полностью зависит от правильного подключения защиты и дальнейших проверок ее работоспособности.

Принцип проведения измерения

Измерение сопротивления заземляющих устройств проводят с периодичностью, установленной на предприятии, но не реже одного раза в 12 лет. Для более точного измерения создают искусственную электрическую сеть.

Рядом с испытуемым контуром в грунт встраивают вспомогательное устройство, которое называют токовым электродом, и его тоже подключают к сети. А также устанавливают электрод, по которому определяют падение напряжения в сети.

Чтобы измерить и получить более достоверные данные, в момент проведения процесса должны быть оптимальные погодные условия. То есть сопротивление почвы в этот момент должно быть максимальным. При этом должны быть выполнены следующие условия:

электрод, с которого будут снимать показания, располагают строго между заземляющей конструкцией и дополнительным электродом;
расстояние между элементами должно равняться пятикратной глубине закладки заземлителя;
при замере системы заземлителей во внимание принимается диагональ с наибольшей длиной.

Кроме того, дополнительно проводят замеры сопротивления изоляции.

Периодичность проверки сопротивления защитного заземления электрооборудования

• Объекты, которые не отнесены к категории особо опасных – согласно пункту 3.6.2 ПТЭЭП сроки проведения измерений и испытаний устанавливаются руководителем Потребителя с учетом следующих факторов: условия эксплуатации и состояние электроустановки, рекомендации изготовителя, положения Приложения 3 ПТЭЭП.
• Наружные установки и электрооборудование в особо опасных помещениях – не реже одного раза в течение трех лет.
• Электроустановки образовательных и здравоохранительных учреждений, предприятий торговли, общественного питания, бытового обслуживания (химчистка и стирка) – не реже одного раза в течение года или полугода, если речь идет о особо опасных помещениях. Регламентируется ведомственной нормативной документацией.

Периодичность проверки сопротивления устройств молниезащиты зданий и сооружений

• I-II категория – требуется ежегодный контроль состояния системы перед наступлением сезона гроз;
• III категория – не реже одного раза в течение трех лет.

ОБРАТИТЕ ВНИМАНИЕ! Приемо-сдаточные испытания устройств молниезащиты с последующим вводом в системы в эксплуатацию выполняются до перехода строительства в стадию проведения работ по отделке здания или сооружения. Если речь идет о взрывоопасной зоне, то до начала осуществления комплекса мероприятий по опробованию технологического оборудования

Порядок проведения испытаний контура заземления

• В ходе визуального осмотра заземляющего устройства производится контроль уровня защищенности от воздействия коррозии и целостности, доступных для обзора элементов.
• Методом простукивания проверяется механическая прочность и целостность соединений заземлителей с заземляемыми элементами.
• Руководствуясь методикой замеров сопротивления заземления, создается искусственная цепь протекания тока через испытываемый заземлитель. С помощью калиброванного прибора M-416 измеряется удельное сопротивление грунта и заземлителя. На основании данных, полученных в ходе проверки, делается заключение о качестве технического состояния заземляющего устройства.

Методика измерений, объемы и нормы испытаний определяются согласно методическим указаниям РД 153-34.0-20.525-00 и РД 34.45-51.300-97.

Как оформляются результаты проверки контура защитного заземления

• После осуществления всего комплекса мероприятий по контролю состояния заземляющего устройства заказчик получает технический отчет, включающий в себя протокол визуального осмотра и измерения сопротивления заземления (составляются согласно требованиям ГОСТ Р ИСО/МЭК 17025-2006), описание примененной методики, копии разрешительной документации электролаборатории.
• Сведения о дате выполнения замеров и их результатах заносятся в журнал учета проверок заземления электрооборудования.
• В случае выявления несоответствий заказчику даются рекомендаций по их устранению.

Протокол проверки наличия цепи между заземленными установками и элементами заземленной установки

Преимущества мобильной электролаборатории «СК «ОЛИМП»

• Перечень видов работ, к которым допущена наша электроизмерительная лаборатория, позволяет помимо измерений сопротивления заземления и проверки устройств молниезащиты проводить комплексную диагностику соответствия электрооборудования и электроустановок напряжением до 35 кВ требованиям ПУЭ, ПТЭЭП, инструкций РД и СО.
• Выданные протоколы измерений принимаются всеми контролирующими органами.
• Гарантия точности и достоверности замеров сопротивления защитного заземления – своевременность поверки измерительных приборов, точное следование методике, компетентность персонала (испытания проводят сотрудники с V группой допуска по электробезопасности).
• Каждый заказчик вносится в базу постоянных клиентов и получает скидку при следующем обращении или заказе других услуг компании «СК «ОЛИМП».

Измерение сопротивления заземления | Fluke

В центральных офисах

При проведении аудита заземления центрального офиса требуются три различных измерения.

Перед тестированием найдите MGB (Master Ground Bar) в центральном офисе, чтобы определить тип существующей системы заземления. Как показано на этой странице, MGB будет иметь провода заземления, подключаемые к:

• MGN (многозаземленная нейтраль) или входной сети,
• заземление,
• водопровод и
• конструкционная или строительная сталь

Во-первых, выполните бесколлекторный тест на всех отдельных основаниях, исходящих от MGB.Цель состоит в том, чтобы убедиться, что все основания подключены, особенно MGN. Важно отметить, что вы измеряете не индивидуальное сопротивление, а сопротивление контура того, что вы зажимаете. Как показано на рис. 1, подключите Fluke 1625 или 1623, а также индукционные и измерительные клещи, расположенные вокруг каждого соединения, чтобы измерить сопротивление контура MGN, заземляющего поля, водопроводной трубы и строительной стали.

Во-вторых, выполните 3-полюсное испытание падения потенциала всей системы заземления, подключив ее к MGB, как показано на рис. 2.Чтобы добраться до удаленной земли, многие телефонные компании используют неиспользуемые пары кабелей, расходящиеся на милю. Запишите измерение и повторяйте этот тест не реже одного раза в год.

В-третьих, измерьте отдельные сопротивления системы заземления с помощью выборочного теста Fluke 1625 или 1623. Подключите тестер Fluke, как показано на рис. 3. Измерьте сопротивление MGN; значение — это сопротивление этой конкретной ноги МГБ. Затем измерьте поле земли. Это показание является фактическим значением сопротивления поля заземления центрального офиса.Теперь перейдите к водопроводной трубе, а затем повторите для сопротивления строительной стали. Вы можете легко проверить точность этих измерений с помощью закона Ома. Сопротивление отдельных ветвей при расчете должно равняться сопротивлению всей заданной системы (допускайте разумную погрешность, поскольку не все элементы заземления могут быть измерены).

Эти методы испытаний обеспечивают наиболее точное измерение центрального офиса, поскольку они дают вам индивидуальные сопротивления и их фактическое поведение в системе заземления.Хотя измерения точны, они не покажут, как система ведет себя как сеть, потому что в случае удара молнии или короткого замыкания все подключено.

Чтобы доказать это, вам нужно выполнить несколько дополнительных тестов на отдельных сопротивлениях.

Сначала выполните 3-полюсное испытание падения потенциала на каждой ветви MGB и запишите каждое измерение. Снова используя закон Ома, эти измерения должны быть равны сопротивлению всей системы. Из расчетов вы увидите, что вы получаете от 20 % до 30 % от общей стоимости RE.

Наконец, измерьте сопротивление различных ветвей MGB, используя селективный безэлектродный метод. Он работает так же, как метод без штырей, но отличается тем, как мы используем два отдельных зажима. Мы размещаем зажим наводящего напряжения вокруг кабеля, идущего к МГБ, и, поскольку МГБ подключен к входящему источнику питания, параллельному системе заземления, мы выполнили это требование. Возьмите измерительный зажим и поместите его вокруг заземляющего кабеля, ведущего к заземляющему полю.Когда мы измеряем сопротивление, это фактическое сопротивление поля земли плюс параллельный путь МГБ. А поскольку омическое сопротивление должно быть очень низким, оно не должно оказывать реального влияния на измеренное значение. Этот процесс можно повторить для других ветвей заземляющего стержня, то есть для водопроводной трубы и конструкционной стали.

Чтобы измерить MGB безэлектродным селективным методом, поместите клещи индуцирующего напряжения вокруг линии, ведущей к водопроводной трубе (поскольку медная водопроводная труба должна иметь очень низкое сопротивление), и вы получите сопротивление только для MGN.

AEMC 6417 Измеритель сопротивления заземления с клещами и Bluetooth, 1500 Ом

AEMC 6417 Предложения

Токоизмерительные клещи для измерения сопротивления заземления AEMC модели 6417 измеряют сопротивление и импеданс заземляющего стержня и сетки без использования вспомогательных стержней. При безштыковом методе испытаний заземляющие штыри больше не нужны.Зажим заземления 6417 помещается вокруг заземляющего стержня или соединительного кабеля, и известное напряжение индуцируется одной половиной зажима, а ток измеряется другой половиной. Тестер автоматически определяет сопротивление контура заземления в этом заземляющем соединении.

Безэлектродный метод испытаний устраняет необходимость отсоединения параллельных заземляющих стержней и поиска подходящих мест для размещения дополнительных заземляющих стержней. Это экономит время и позволяет таким пользователям, как промышленные и коммунальные электрики, а также электрики и подрядчики по выездному обслуживанию, проводить испытания контура заземления в местах, где невозможно использовать другие методы, в том числе внутри зданий или на опорах линий электропередач.

Новая функция индикации контактного напряжения, которая предупреждает, когда напряжение, полученное из измерений тока и сопротивления, обнаруживает потенциально опасное состояние прикосновения, а также выбираемая функция тестовой частоты, которая обеспечивает более точные результаты в индуктивных средах, были включены в 6417, чтобы повысить его универсальность и безопасность. Возможности связи Bluetooth и программное обеспечение DataView® также включены для хранения данных, отображения в реальном времени, анализа, создания отчетов и настройки системы.

Характеристики

• Функция высокочувствительного измерения тока утечки, протекающего на землю или циркулирующего в контурах заземления, от 0,2 мА до 40 А
• Измерение сопротивления от 0,01 до 1500 Ом
• Индикация контактного напряжения предупреждает о небезопасных условиях
• Выбираемая тестовая частота повышает точность в индуктивных средах
• Значок шума и зуммер предупреждают пользователя об опасных уровнях напряжения и тока
• Функция сигнализации с регулируемой уставкой
• Многофункциональный ярко-желтый органический дисплей (OLED)
• Функция хранения данных с отметкой времени (сохраняется до 2000 измерений)
• Отображение сохраненных измерений на дисплее или через Bluetooth на ПК или в мобильном приложении на базе Android
• Настройка, загрузка, печать и отправка результатов теста по электронной почте с планшета или смартфона
• Функция GPS на вашем устройстве позволяет легко определить местонахождение объекта, связанного с измерениями
• Информация о сроке службы батареи при включении питания и функции автоматического отключения питания
• Большое раскрытие челюсти 35 мм
• Прочная конструкция головки и корпуса Lexan®, устойчивая к поломке
• Разработано в соответствии с EN61010-1, 600 В Кат. IV нормы безопасности
• Включает жесткий футляр для переноски, калибровочную петлю, батареи, USB-накопитель и руководство пользователя

Приложения

• Сопротивление системы заземляющего электрода
• Склеивание/проверка непрерывности
• Проверка заземления вышек сотовой связи
• Наземные измерения в системах железнодорожной сигнализации

AEMC 6416 Измеритель сопротивления заземления с клещами, 1500 Ом;

AEMC 6416 Предложения

При использовании метода безэлектродного тестирования зажим устройства размещается вокруг заземляющего стержня или соединительного кабеля, и известное напряжение индуцируется одной половиной зажима, а ток измеряется другой половиной.Затем тестер автоматически определяет сопротивление контура заземления в этом заземляющем соединении.

Избавляя от необходимости отсоединять параллельные заземляющие стержни и находить подходящие места для размещения дополнительных заземляющих стержней, метод безэлектродных испытаний экономит время и позволяет пользователям, таким как промышленные и коммунальные электрики, электрики и подрядчики по обслуживанию на местах, выполнять испытания контура заземления на местах там, где невозможно использовать другую технику, в том числе внутри зданий или на опорах ЛЭП.

Дальнейшее повышение универсальности и безопасности устройства, функция индикации контактного напряжения, которая предупреждает, когда напряжение, полученное из измерений тока и сопротивления, обнаруживает потенциально опасное состояние прикосновения, а также функция выбираемой тестовой частоты, которая обеспечивает более точные результаты в индуктивных средах. включены.

Характеристики

• Функция измерения высокой чувствительности тока утечки, протекающего на землю или циркулирующего в контурах заземления от 0. от 2 мА до 40 А
• Измерение сопротивления от 0,01 до 1500 Ом
• Индикация контактного напряжения предупреждает о небезопасных условиях
• Выбираемая тестовая частота повышает точность в индуктивных средах
• Значок шума и зуммер предупреждают пользователя об опасных уровнях напряжения и тока
• Многофункциональный ярко-желтый органический дисплей (OLED)
• Функция хранения данных (Ом и/или А) с отметкой времени позволяет хранить до 2000 измерений
• Просмотр сохраненных измерений на OLED-дисплее
• Функция сигнализации с регулируемой уставкой и зуммером для быстрой полевой проверки напряжения, силы тока и сопротивления
• Настройки сигналов тревоги и сохраненная информация в памяти сохраняются во время выключения
• Информация о сроке службы батареи при включении питания и функции автоматического отключения питания
• Большое раскрытие губок 35 мм
• Прочная конструкция головки и корпуса Lexan®, устойчивая к поломке
• Функция автоматического отключения питания
• Разработано в соответствии с EN61010-1, 600 В Кат. IV нормы безопасности

Приложения

• Сопротивление системы заземляющего электрода
• Склеивание/проверка непрерывности
• Проверка заземления вышек сотовой связи
• Наземные измерения в системах железнодорожной сигнализации

MSHA — Технические отчеты — БЕЗОПАСНОЕ ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗЕМЛИ

Вручено Обществу горного дела, металлургии
Симпозиум по разведке и разведке (SME)

Феникс, штат Аризона

27 февраля 1992 г.

Роберт Л.Кашио

Министерство труда США
Управление по безопасности и гигиене труда в шахтах
Питтсбургский центр технологий безопасности и здоровья
ПО Box 18233, Cochrans Mill Road
Питтсбург, Пенсильвания 15236
412/892-6954

РЕЗЮМЕ

Горнодобывающая промышленность использует большое количество электроэнергии. Их оборудование подвержено экстремальным
условия окружающей среды и механические удары. Значительное количество электротравм связано с
результат неправильного заземления электрооборудования.

Федеральные правила требуют, чтобы сопротивление защитного заземления измерялось один раз в год или позже.
модификации для металлургической/неметаллической горнодобывающей промышленности. Правила угольной шахты требуют подключения к
заземляющая среда с низким сопротивлением. Измерение сопротивления заземления может быть принято в качестве доказательства
соблюдение этих правил.Большинство коммерчески доступных приборов, используемых для измерения
Сопротивление заземляющего слоя требует отключения заземляющего проводника и системы питания.
отключен из соображений безопасности. Метод «падения потенциала» требует наличия вспомогательных заземляющих стержней и
около двух часов для завершения теста. Хотя изначально предполагалось, что новый инструмент
немедленно измерьте сопротивление заземляющего слоя, не изолируя заземляющий слой, полевые испытания
показано, что этот метод не является точным.

В некоторых случаях требуется непрерывное измерение сопротивления заземления. Монитор был
разработана и в настоящее время проходит оценку на нескольких шахтах. Об этих установках и пойдет речь.

ВВЕДЕНИЕ

Заземлители обеспечивают безопасное заземление шахтного электрооборудования. Чем ниже сопротивление
грунтовая грядка, тем лучшую защиту она обеспечивает. В то время как грунтовые грядки могут иметь низкое сопротивление при
первой установки, коррозия заземляющих стержней, обрывы соединительных проводов и изменения уровня грунтовых вод могут
все они увеличивают сопротивление защитного заземления.Поэтому важно, чтобы сопротивление
заземляющее ложе измерять не только при первой установке, но и периодически, чтобы убедиться, что оно
остается малоценным.

Надежная система заземления оборудования, соединяющая все металлические каркасы электрооборудования
вместе должны поддерживаться на безопасном опорном потенциале. Так как земля заземления считается на нуле
потенциал, электрическое соединение с землей является логичным выбором. Заземляющий электрод
следует обеспечить соединение с землей с наименьшим полным сопротивлением и поддерживать это опорное значение на низком уровне.
стоимость.Цель состоит в том, чтобы в случае замыкания на землю через провод протекал достаточный ток.
путь заземления, позволяющий защитному оборудованию работать и изолировать цепь.

Однако в реальном мире наземная система имеет сопротивление. Все грунтовые грядки, даже
самые большие, имеют некоторое измеримое количество сопротивления. «Сопротивление заземления» определяется как сопротивление
земли к прохождению электрического тока. По сравнению с металлическими проводниками грунт не является
хороший проводник электричества.Обычно подходят сопротивления в диапазоне от двух до пяти Ом.
для подстанций промышленных предприятий, зданий и крупных коммерческих установок.

Национальный электротехнический кодекс требует, чтобы «искусственные» электроды имели сопротивление относительно земли не ниже нуля.
с сопротивлением более 25 Ом и с сопротивлением менее 25 Ом, два или более электродов
должны использоваться параллельно. Между ними не должно быть меньше шести футов.

«Значение 25 Ом, указанное в Национальном электротехническом кодексе, относится к максимальному сопротивлению для
один электрод.Нет никакого намека на то, что 25 Ом сами по себе являются удовлетворительным уровнем для заземления.
система».[2]

Стандарт Института инженеров по электротехнике и электронике 142, Рекомендуемая практика для
Заземление промышленных и коммерческих энергосистем гласит: «Самое сложное заземление
система, которую можно спроектировать, может оказаться неадекватной, если только подключение системы к
заземление адекватное и имеет низкое сопротивление. Отсюда следует, что заземление является одним из
наиболее важные части всей системы заземления.Это также самая сложная часть для проектирования
и получить… Для небольших подстанций и промышленных предприятий в целом сопротивление менее 5 Ом
должны быть получены, если это практически возможно».[2]

Однако с практической точки зрения нельзя полагаться на то, что заземляющий электрод, каким бы низким ни было его сопротивление, устранит замыкание на землю. Если оборудование эффективно заземлено, как указано в Национальном электротехническом кодексе под номером 250-51, должен быть обеспечен путь с низким импедансом (не через заземляющий электрод), чтобы облегчить работу устройств перегрузки по току в цепи.В то время как минимальное практическое сопротивление заземляющего электрода желательно и лучше ограничивает потенциал
рам оборудования над землей, более важно обеспечить путь с низким импедансом для быстрого устранения неисправности для обеспечения безопасности. Для получения наименьшего практического импеданса цепь заземления оборудования должна быть подключена к заземляющему проводнику внутри сервисного оборудования.

Для максимальной безопасности следует использовать одну систему заземляющих электродов со всем, что подключено к
эта система заземления.Если в систему входит несколько заземляющих электродов, они должны быть соединены
вместе образуют общий заземляющий электрод.

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ГРУНТА

Одна тема, которую необходимо подчеркнуть, заключается в том, что сопротивление заземляющего слоя, как показано на рисунке 1,
не может быть точно измерен, если он не изолирован от других параллельных цепей заземления. Следовательно
показания счетчика на испытательном приборе не будут точно отображать сопротивление заземляющего слоя.Так же
«эффективное заземляющее ложе» будет включать в себя шахту, мельницу и опорную линию, а также подстанцию ​​для
пройти тестирование. Вспомогательные токовые и потенциальные электроды должны быть на расстоянии многих миль, чтобы создать
точное измерение на таком большом грунте.

Поскольку на сопротивление заземляющего электрода влияют многие переменные факторы, нецелесообразно ожидать,
точное или воспроизводимое измерение в разные сезоны. Такие факторы, как влажность, почва
температура и растворенные соли могут значительно меняться от лета к зиме.Когда влага
содержание сухой почвы увеличивается на 15%, удельное сопротивление может уменьшиться в 50 000 раз.[3] Когда
вода в почве замерзнет, ​​удельное сопротивление земли увеличится, так как лед не является хорошим проводником. Тип
и размер зерна каждой почвы также влияет на значение сопротивления.

Благодаря исследованиям, проведенным Горным бюро Министерства внутренних дел США[5], наиболее
надежный и точный метод определения сопротивления заземляющего электрода был определен как метод «падения потенциала».

Рис. 1. Подстанция с заземлением подстанции и тремя параллельными путями заземления

Этот метод включает пропускание тока через измеряемый электрод и измерение напряжения.
между испытуемым заземляющим электродом и испытательным потенциальным электродом. Электрод испытательного тока
забивают в землю, чтобы обеспечить прохождение тока через проверяемый электрод. Потенциалы
измеряется относительно испытуемого заземляющего электрода, потенциал которого предполагается равным нулю.

Затем строится график зависимости сопротивления, измеренного прибором, от потенциала.
расстояния между электродами (X). Потенциальный электрод перемещают примерно по прямой линии от
тестируемого электрода за достаточное количество шагов, чтобы построить гладкую кривую. Значение в омах, при котором это построено
кривая кажется выровненной, принимается за значение сопротивления тестируемого заземляющего слоя. Этот
значение обычно составляет около 62% расстояния от тестируемого электрода до датчика тока.

Токоизмерительный щуп должен находиться достаточно далеко от тестируемого электрода, чтобы он не попал в «сферу».
воздействия» заземляющего электрода. Обычно достаточно расстояния, равного пятикратной длине стержня.

Существуют специальные приборы, предназначенные для упрощения и упрощения измерений сопротивления заземления.
простой. Большинство этих приборов регулируют потенциометр до тех пор, пока в цепи не исчезнет ток.
потенциальный электрод в равновесии и сопротивление потенциального электрода и соединительной проводки
не влияет на значение измерения.

График, полученный при построении зависимости сопротивления от расстояния, должен представлять собой S-образную кривую с
относительно плоская часть в центре. Сопротивление заземляющего слоя — это значение, при котором плоская часть
кривой будет пересекаться со значениями сопротивления.

Хотя приборы, специально предназначенные для измерения сопротивления заземляющего слоя, не
четко заявить, что питание должно быть отключено, Администрация шахтной безопасности и здравоохранения
рекомендует эту практику из-за потенциальной опасности.

ОЦЕНКА КОНКРЕТНЫХ ИНСТРУМЕНТОВ

Корпорация AEMC ¹ разработала прибор, который, как они утверждают, можно использовать без изоляции.
заземления или отключения питания. Тестер сопротивления заземления с клещами модели 3700
зажимает заземляющий провод и отображает значение сопротивления. Сопротивление контура 5 Ом равно
используется для проверки калибровки инструментов перед каждым использованием.

Этот прибор работает по следующему принципу. Ток подается на специальный трансформатор через
усилитель мощности от генератора постоянного напряжения 4,5 кГц. Этот ток обнаруживается детектором
КТ. Только частота сигнала 4,5 кГц усиливается и используется для отображения. Усилитель фильтра есть
подается в суд для отключения тока заземления на коммерческих частотах и ​​высокочастотных помех. Напряжение
обнаруживаются катушками, намотанными вокруг инжекционного трансформатора тока, а затем усиливаются и выпрямляются для сравнения
компаратор уровня.

Если зажим закрыт неправильно, на ЖК-дисплее мигает младшая значащая цифра. Производитель
меры предосторожности, чтобы не использовать прибор на проводниках под напряжением или заземляющих проводниках с более чем 2
Ампер переменного тока, протекающего в проводнике.

На рис. 2 показан пример того, как предлагается использовать модель 3700. Высокое сопротивление
указывает:

(a) стержень плохого заземления
(b) открытый заземляющий проводник
(c) связки с высоким сопротивлением

Инструкция по эксплуатации модели 3700 требует, чтобы измерение проводилось на проводе с
только один обратный путь к нейтрали.Это может быть проблемой, особенно при наличии нескольких параллельных
пути к нейтральной системе.

Рис. 2. Место измерения для измерителя сопротивления заземления

Чтобы определить, получает ли прибор точные показания, несколько
установки прошли оценку. В каждом случае метод «падения потенциала» сравнивался с показаниями
полученных с использованием модели 3700. Поскольку полученные показания значительно отличались, AEMC
представителя инструментальной компании попросили объяснить эти различия.

В письме корпорации AEMC в MSHA поясняется, что показания, полученные с помощью
модели 3700 на самом деле являются последовательными измерениями сопротивления тестируемого заземляющего слоя и общего
комбинированный импеданс системы.

В случае двух глубоко забитых заземляющих стержней, как показано на рисунке 3, попытка использовать модель 3700
было бы сорвано ограниченным количеством стержней и сталкивающимися сферами влияния земли
проводники.

Рис. 3. Защитное заземление шахты

Таким образом, кажется, что приложения для этого прибора ограничены большими многократными заземлениями.
системы, которые отделены от заземления системы большим коэффициентом. Корпорация АЭМС
приходит к выводу, что «тестирование на падение потенциала для конфигураций майнинга — единственный способ достичь
точные результаты испытаний». [12]

Таким образом, делается вывод, что это устройство не будет давать точных результатов, чтобы соответствовать
требование Управления по безопасности и охране здоровья горнодобывающих предприятий о поддержании заземляющего слоя с низким сопротивлением.( См. Письмо )

Еще одним новым прибором, который был разработан, является непрерывный монитор грунтового слоя. Модель
GBM-100, разработанный компанией American Mine Research, был разработан для обеспечения непрерывного цифрового
считывание сопротивления заземляющего слоя. В этом устройстве используется метод падения потенциала для непрерывного
следить за сопротивлением заземляющего слоя относительно земли.

В соответствии с этим методом в землю по прямой линии вбиваются два вспомогательных электрода.
от поля земли, которое должно быть измерено, как показано на рисунке 4.Вспомогательный токовый электрод помещается
достаточно далеко, чтобы быть уверенным, что он не находится в сфере влияния наземных полей. Обычно это
в 5-10 раз больше максимального расстояния по площади поля. Источник постоянного тока
используется для обеспечения тока между заземляющим полем и вспомогательным токовым электродом. С помощью метода измерения падения потенциала определяется значение сопротивления и пробник потенциала.
постоянно установлен на расстоянии, которое соответствует этому значению сопротивления.

Рис. 4. Работа монитора непрерывного заземления

При правильной установке монитор заземления будет точно отображать сопротивление заземления.
системы на землю.

Уровень срабатывания можно запрограммировать в блоке, чтобы предупредить оператора о том, что заземлитель вышел из строя.
толерантность. Аналоговый выход сопротивления поля земли также доступен, чтобы позволить оператору
график сопротивления за заданный период времени.

Непрерывный мониторинг сайта, который имеет несколько различных оснований, объединенных в одной точке.
может создать проблемы для этой установки. Если несколько оснований не могут быть разделены, основание
монитор кровати не будет точно отображать сопротивление тестируемого заземляющего слоя.

Блокирующий индуктор можно добавить, как показано на рис. 5, если заземление подключено к защитному заземлению.
грунтовая кровать. Катушка индуктивности насыщается при напряжении выше 30 вольт и действует как короткозамыкатель.
обеспечить путь к земле в случае тока короткого замыкания.При нормальной работе с индуктором
установлен, ток от GBM Model 100 будет циркулировать только от вспомогательного зонда к
безопасная заземляющая кровать. Это использование блокирующего индуктора должно быть установлено после консультации с инженером.
отдела Американской горно-исследовательской компании. Это устройство было успешно установлено в нескольких
горнодобывающие установки.

Рис. 5. Расположение монитора заземления и блокирующего индуктора
ВЫВОДЫ

Поскольку применение в горнодобывающей промышленности накладного измерителя сопротивления грунтового основания AEMC модели 3700
быть очень ограниченным, заключают изготовитель и Управление по безопасности и гигиене труда в шахтах.
что устройство не будет полезно для соблюдения требования поддержания низкого
заземление сопротивления.

Было показано, что непрерывный монитор грунтового слоя эффективен в нескольких горнодобывающих приложениях.
когда целесообразно тщательно следить за возможными изменениями защитного заземления. ( См. Письмо )

ССЫЛКИ

[1] Институт инженеров по электротехнике и электронике. Руководство IEEE по безопасности на подстанции переменного тока
Заземление , Стандарт ANSI/IEEE 80-1986, Нью-Йорк, 1986.

[2] там же.IEEE Рекомендуемая практика заземления промышленных и коммерческих источников питания
Системы , IEEE № 142-1982, Нью-Йорк.

[3] Tagg, G.F., Earth Resistances , Pitman Publishing Corporation, New York, 1964.

[4] Кинг, Р.Л., Х.В. Хилл-младший, Р.Р. Бафана и У.Л. Кули. Руководство по сборке
Заземляющие станины с приводным стержнем , Горное управление IC 8767, 1978 г.

[5] Митчел, Дж.Б., Х.В. Хилл-младший и У.Л. Cooley, Заземляющие кровати из композитного материала для тяжелых условий эксплуатации
Области . Материалы 5-й конференции WVU по электротехнологии угольных шахт, 1980 г.,
Горное бюро ОФР 82-81.

[6] Хелфрич, Уильям Дж., MSHA Требования к электрическому заземлению металлических и неметаллических элементов . IEEE
Техническая конференция по цементной промышленности, май 1981 г., Ланкастер, Пенсильвания.

[7] Штат горнодобывающего управления, Проектирование и оценка заземления , Информационный циркуляр
9049, Семинар Бюро по передаче горных технологий, 1985 год.

[8] Институт инженеров по электротехнике и электронике. Руководство IEEE по измерению удельного сопротивления земли,
Полное сопротивление земли и потенциалы поверхности земли наземной системы , IEEE Std. 81-1983,
Нью-Йорк, 1983 год.

[9] Конференция Национальной ассоциации электрических испытаний, 1987 г. , . Проверка сопротивления заземления в .
Горнодобывающая промышленность , Роберт Л. Касио и Уильям Дж. Хелфрич.

[10] Инструкции, модель 3700, корпорация AEMC.

[11] Инструкция по эксплуатации, модель GBM-100, American Mine Research Company.

[12] Письмо Джерри Кольеру, Администрации по охране труда и технике безопасности на шахтах, от Дэна Уисвелла, менеджера,
Корпорация AEMC, 10 августа 1991 г.

Сноска :

1. Использование названия производителя предназначено только для целей идентификации и не подразумевает
.
одобрено Управлением по безопасности и охране здоровья горных предприятий.

US-Instrument Services. AEMC 3731 Тестер сопротивления заземления с зажимом

AEMC 3731 Тестер сопротивления заземления с клещами

Сдайте меня за 250 долларов в месяц

   Тестер сопротивления заземления с клещами модели 3731 измеряет сопротивление заземляющего стержня и небольшой сетки в любое время года без использования дополнительных заземляющих стержней. Тестеры сопротивления заземления с клещами используются в системах с несколькими заземлениями без отключения тестируемого заземления.Модель 3731 просто зажимает заземляющий проводник или стержень и измеряет сопротивление относительно земли. Выполняя измерения на неповрежденных заземляющих системах, пользователь также проверяет качество заземляющих соединений и соединений. Также можно измерить сопротивление и непрерывность контуров заземления вокруг площадок и зданий. Модель 3731 также обеспечивает функции сигнализации и памяти.

Характеристики

• Простое и быстрое надевание на зажимы — без проводов, вспомогательных стержней или требований к расстоянию.Нет необходимости отключать нейтральную услугу
• Прямое считывание сопротивления заземления от 0,01 Ом до 1200 Ом
• Прямое считывание непрерывности и сопротивления контура заземления
• Прямое считывание утечки на землю или фазного тока от 1 мА до 30 А
• Конструкция зажимов с большим окном 1,25 дюйма (32 мм) — вмещает до 21 MCM кабелей
• Автоотключение для управления питанием
• Функция сигнализации с регулируемой уставкой и зуммером для быстрой проверки в полевых условиях
• Функция памяти для хранения 99 полевых измерений для последующего извлечения
• Маркировка CE и одобрение UL
• Прочная конструкция головки и корпуса из лексана, устойчивая к поломке
• Настройки сигналов тревоги и сохраненная информация в памяти сохраняются во время выключения
• Запатентованная конструкция

Приложения

• Измерение сопротивления заземляющего стержня и сетки
• Использование в системах с несколькими заземлениями без отсоединения тестируемого заземляющего стержня
• Измерение сопротивления и непрерывности контуров заземления вокруг площадок и зданий
• Измерение тока утечки, протекающего на землю или циркулирующего в заземляющих системах
• Проводить полевые исследования и получать и анализировать показания позднее
• Использование на вышках сотовой связи и телекоммуникационных узлах
• Использование в бассейнах, спа и других потребительских установках

   AEMC 3731 включает функцию измерения тока. Высокая чувствительность пробника позволяет измерять ток утечки, протекающий на землю или циркулирующий в контурах заземления, до 1 мА и токи нейтрали до 30 ампер. Эта функция предоставляет дополнительную информацию, которая становится жизненно важной, поскольку наземные распределительные сети несут более высокие уровни шума и гармоник, влияющих на качество электроэнергии.

   Модель 3731 предлагает функцию сигнализации и функцию памяти (регистрации). В режиме тревоги датчик подаст звуковой и визуальный сигнал, если показания выходят за пределы входной уставки.Пользователь также может активировать аварийный сигнал выше или ниже заданного значения. Эта функция аварийной сигнализации позволяет проводить быстрые проверки в полевых условиях, когда будет достаточно только показаний о соответствии или несоответствии.

US-Instrument.com

Токоизмерительные клещи Fluke 1630 для заземления • Продажа, аренда, калибровка и ремонт в JM

Обзор изделия: Токоизмерительные клещи Fluke 1630 для измерения заземления

Токоизмерительные клещи Fluke 1630 Earth Ground

Токоизмерительные клещи Fluke 1630 для заземления

Заземление Измерение сопротивления контура заземления для коммерческого, промышленного и коммунального примененияТехнология тестирования заземления клещами, используемая в Fluke 1630, упрощает тестирование контура заземления и обеспечивает неинтрузивное измерение тока утечки. Компактная и прочная конструкция делает Fluke 1630 удобным в использовании в небольших помещениях и в суровых условиях, а «удержание дисплея» и проверка непрерывности с функцией звукового сигнала обеспечивают удобство использования. Новый метод означает, что тестирование контура заземления и проверка непрерывности могут быть выполнены без разрыва цепи. Система безэлектродного тестирования Fluke 1630 использует метод безэлектродного тестирования, который устраняет необходимость отсоединения параллельных заземляющих стержней и поиска подходящих мест для размещения дополнительных заземляющих стержней.Это экономит время и позволяет таким пользователям, как промышленные и коммунальные электрики, а также электрики и подрядчики по выездному обслуживанию, проводить испытания контура заземления в местах, где невозможно использовать другие методы, в том числе внутри зданий или на опорах линий электропередач. При использовании метода безэлектродного тестирования заземляющие штыри больше не нужны. Зажим заземления Fluke 1630 размещается вокруг стержня заземления или соединительного кабеля. Известное напряжение индуцируется одной половиной зажима, а ток измеряется другой половиной.Тестер автоматически определяет сопротивление контура заземления в этом заземляющем соединении.     Широкий диапазон сопротивления контура заземления от 0,025 Ом до 1500 Ом для удовлетворения всех требований Большое раскрытие клещей 35 мм (1,38 дюйма) для испытаний заземляющих проводников и/или эквипотенциальных шин Измерение тока утечки на землю от 0,2 мА до 1000 мА без необходимости отключения — идеально подходит для поиска неисправностей в системе Широкий диапазон измерения переменного тока от 0.От 2 до 30 А позволяет использовать один прибор для нескольких приложений Определяемые пользователем верхние/нижние пределы сигналов тревоги для быстрой оценки измерений Удобная кнопка «удержание дисплея» для фиксации показаний в труднодоступных местах Функция памяти для экономии времени автоматически записывает и сохраняет измеренные значения Автоматическая самокалибровка обеспечивает правильное измерение каждый раз Защита от перегрузки: 200 А Кейс для переноски и петля для измерения сопротивления в комплекте Срок службы батареи ≥ 8 часов (непрерывная работа) См. дополнительные тестеры сопротивления заземления здесь.

Предотвращение контуров заземления при измерениях электронных устройств

В замкнутой цепи должен быть обеспечен обратный путь для обратного протекания тока к источнику питания; этот возврат часто называют электрическим заземлением. В идеале эти заземляющие соединения не должны иметь сопротивления или паразитной емкости, и можно предположить, что все точки заземления имеют одинаковый потенциал.Однако все провода имеют небольшое сопротивление, а также паразитную емкость.

Оценка результатов лабораторных измерений с использованием нескольких приборов (и нескольких источников питания) усугубляет эту проблему. Когда два или более устройств подключены к общему заземлению разными путями, возникает контур заземления; перепады напряжения генерируют ток в виде наведенного шума. Этот шум контура заземления может появляться или исчезать без видимой причины, что может сделать диагностику шума чрезвычайно сложной задачей.

При устранении неполадок в цепи лучше избегать одновременного изменения нескольких переменных. Следующие советы помогут вам придерживаться более методичного подхода.

3 совета по предотвращению контуров заземления

1. Создайте единую точку заземления.

Создавая единую точку заземления, как правило, на земле измерения, вы в первую очередь можете избежать возможных контуров заземления. Хотя это не всегда практично, учитывая физическое расположение электрических компонентов, это хороший ориентир, который поможет вам избежать большинства проблем.

2. Внимательно следите за непреднамеренными путями заземления.

Мне известна ситуация, когда заземляющий контур создавался из-за того, что корпус ИУ находился в криогенном сосуде Дьюара, который опирался на бетонный пол, на который опирался металлический стол, поддерживающий прибор с заземленным корпусом. Это не «схема» в терминах учебника, но она функционировала как таковая.
