Трехфазный (380 В) генератор своими руками: пошаговая инструкция

Трехфазный (380 В) генератор своими руками: пошаговая инструкция

Генератор для дома, дачи или мастерской необходим для получения альтернативного электричества.

Если питание должно поступать и к однофазным, и к трехфазным приборам (инструментам, станкам), то нужен генератор трехфазный. Он способен запитать разную по фазности технику, как на 220 Вольт, так и на 380 Вольт — вот, что значит трехфазный генератор. Таким образом, при отсутствии тока в стационарной сети, вы сможете включать и перфоратор или дрель на 220В и бетономешалку на 380В, но только не одновременно, а поочередно. Трехфазный генератор – необходимое приобретение как для домашнего пользования, так и для производственных площадок.

Самодельный генератор, возможно ли это

Хоть электростанция трехфазная — агрегат весьма сложный, его можно собрать самостоятельно, изучив принцип работы генератора и имея доступные элементы и детали. Для этого используется асинхронный электрический двигатель.

Принцип работы основан на всем знакомой динамо-машине — заставить ротор вращаться принудительно. Как работает трехфазный генератор? На основе асинхронного двигателя. Для того, чтобы этот мотор, не включенный в сеть, заработал в роли источника электричества, нужно передать на его якорь вращательный момент. Крутящий момент возникает от любой механической энергии.

Лучший способ, как сделать трехфазный генератор — задействовать двигатель внутреннего сгорания. Причем, вы можете создать не только бензиновый генератор, а экономный газовый или мощный дизельный. Для подключения к двигателю используют амортизирующую муфту, чтобы ротор вращался не рывками, а плавно.

Даже больше — детально разобравшись, что такое трехфазный генератор, вы поймете, что механическую энергию можно получить не только от ДВС, а от совершенно бесплатных носителей. Это значит, что можно использовать энергию речки или ветра (если природные условия содействуют). В этом случае нужно собрать и установить турбину, ветряную или водяную. Получается отличная возможность сэкономить на оплате электроэнергии, получаемой от стационарной сети.

В некоторых населенных пунктах Украины для вращения ротора используют даже лошадей. Этот способ соорудить электрогенератор своими руками популярен среди определенных религиозных общин, которые принципиально не пользуются стационарным электричеством. Несколько запряженных коней вращают якорь, создавая нужную механическую энергию. Получается дешевая электроэнергия от живой конской силы.

Как работает генератор 380 Вольт собственного изготовления

При вращении ротора, в статоре возникает магнитное поле, формирующее ЭДС. Привод устроен так, что, если подсоединить к концам обмоток конденсатор, то по виткам начинает идти ток. Емкость конденсаторной батареи должна быть выше критического номинала, чтобы генератор был пригоден для активной нагрузки и выдавал симметричные трехфазные вольтажи.

Кроме этого показателя, на мощность электрогенератора влияет и двигатель, создающий крутящий момент, его конструкция и мощность.

Для продуцирования электричества 380 Вольт со стандартной частотой 50 Гц, скорость вращения якоря привода должна поддерживаться на определенном уровне. Магнитные силовые линии возникнут только при условии, что скорость выше асинхронной составляющей на коэффициент скольжения S (равен 2÷10 процентов) и соответствовать уровню синхронной частоты. В противном случае правильной синусоиды тока добиться невозможно, а ее искривление (скачки частоты) недопустимы, если подключаем к электростанции 380 Вольт приборы, оснащенные электрическими двигателями (дрели, перфораторы, болгарки, пилы). Если мотора нет, а только нагревательный ТЭН или лампа накаливания, то значение частоты и синусоида тока не настолько имеют значение.

Существует также вариант использования генераторов на 220 Вольт для оборотов электродвигателя. В этом случае, мы получаем самодельный трехфазный генератор из однофазного. Передача вращательного момента идет на якорь асинхронного трехфазного привода, в результате чего получается трехфазная сеть.

Какой асинхронный двигатель нужен: характеристики ротора и статора

Асинхронный трехфазный привод — основная база для генератора переменного тока. Очень часто такие моторы списываются на предприятиях, поэтому найти его можно за низкую цену или бесплатно. Обязательные условия выбора, какой у него ротор и статор:

  • Ротор у такого движка может быть фазный или короткозамкнутый;
  • Статор — с тремя отдельными медными обмотками. Соединение витков между собой допускается по типу «треугольник» или «звезда».

Устройство и принцип работы такого привода состоит в том, что ротор (якорь) — вращающийся элемент, статор — неподвижный. У них обоих основу составляют изолированные стальные пластины. На этих пластинах расположены пазы, в которых идут витки обмотки.

В статоре выходы витков нужно подсоединить в клеммную коробку и установить перемычки для соединения. Кабель для питания также устанавливают здесь.

К каждой фазе статора подсоединяются идентичные напряжения, смещенные на угол, который составляет примерно треть круга. Эти синхронные подводки отвечают за формирование тока в витках статора.

В роторе подключение зависит от особенностей его строения: фазный или короткозамкнутый.

  1. Фазный ротор. У такого ротора витки обмотки аналогичны, как у статора. Их выходы нужно смонтировать на кольца, которые проводят контакт и соприкасаются со схемой запуска и прижимными щетками. Конструкция получается непростая, с ней нужно повозиться. К тому же нужно постоянно наблюдать за частотой вращения и смотреть, не разомкнулись ли контактные кольца, не отошли ли прижимные щетки. Поэтому лучше выбрать ротор короткозамкнутого типа. Или же сделать короткозамкнутый якорь из фазного ротора. Для этого концы обмотки не подключают к кольцам, а сочетают между собой — коротят.
  2. Короткозамкнутый ротор. Как мы уже сказали, он более удобный для самостоятельного создания генератора, так как, в отличие от синхронного генератора, схема у него простая. Кольца-перемычки своими концами соединены и закорочены, подвижных прижимных щеток-контактов нет. Получается все очень просто и надежно, поэтому именно такой якорь и советуем выбирать для своей самоделки.

На что влияют схемы подключения

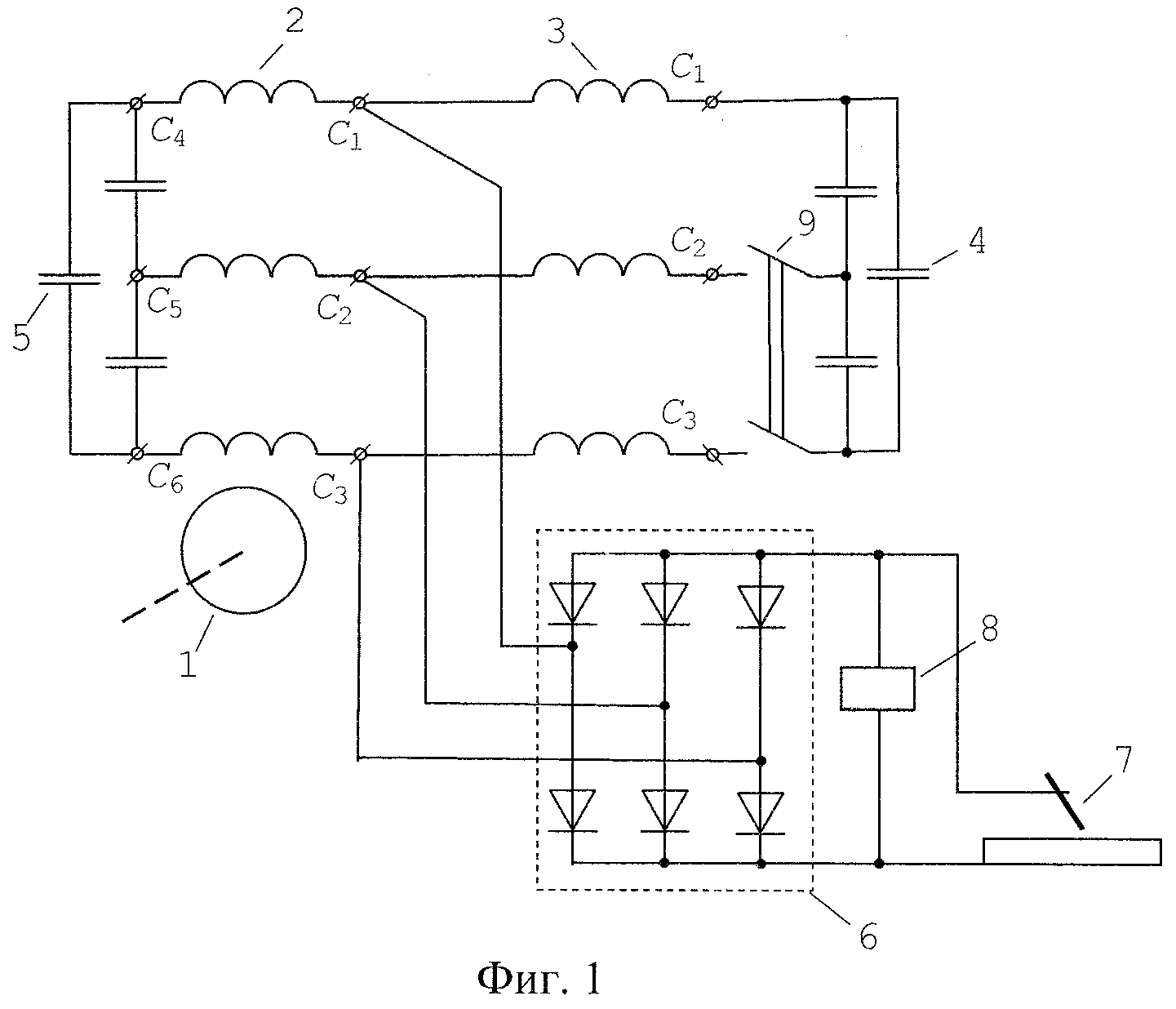

Схема трехфазного генератора в плане размещения обмоток на статоре мотора влияет на последующую работу устройства, определяет его технические характеристики.

  • Электросхема соединения «звезда». Это стандартный тип соединения витков и очень популярный. Он самый практичный при подключении конденсаторной батареи. Ее присоединение можно выполнить:
    • К двум обмоткам. В результате такой схемы асинхронные генераторы обеспечивают питание однофазным приборам (причем, двум группам) и трехфазным (одна линия). Клавиши выключателей для рабочего и пускового конденсатора — отдельные.
    • К одной обмотке (по такой же схеме). Получим одну однофазную линию. И одну трехфазную.
  • Схема подключения «треугольник» применяется для переключения обмоток для получения однофазного питания.

На какие характеристики двигателя еще нужно обратить внимание

Для надежной и стабильной работы генератора, сделанного своими руками, важны определенные технические характеристики двигателя. Они указаны на наклейке или же в паспорте (если он есть). Важные моменты, это:

  • Класс защиты (обозначение IP). Чем меньше цифра — тем лучше корпус привода защищен о проникновения пыли и влаги.
  • Мощность.
  • Количество оборотов.
  • Схема сочетания витков обмотки статора.
  • Максимальные нагрузочные токи.
  • Коэффициент полезного действия.
  • Пусковой ток (коэффициент фи).

Все это следует выяснить, а если мотор старый и много лет использованный, то его нужно протестировать вольтметром, амперметром и «прозвонить» на предмет рабочего состояния.

Как просчитать мощность генератора

Чтобы работа самодельной электростанции была стабильной, нужно, чтобы ее номинальный вольтаж и мощность были одинаковыми в режимах генератора и электрического мотора. Перед тем, как выбрать конденсаторную батарею, нужно учесть:

  • Реактивную мощность Q. Она равняется 2n*f*C*U2, где С — емкость конденсатора. Отсюда, нужная нам емкость С будет равна Q/2n*f *U2.
  • Режим работы. Для того, чтобы в режиме холостого хода не возникала перегрузка обмоток и их перегрев, конденсаторные элементы подключают ступенчатым способом, в соответствии с нагрузкой.

Рекомендуемая нами марка пусковых конденсаторов — К78-17, с вольтажом 400 Вольт и выше. Допускаются и аналогичные по характеристикам металлобумажные элементы. Подключение их параллельное.

Батареи на электролите для переменного тока использовать не советуем. На них может работать генератор постоянного тока, а при переменном элементы электролитного конденсатора будут быстро выходить из строя.

Советы и рекомендации по соблюдению безопасности

Трехфазный вольтаж 380 Вольт — это большая опасность поражения человека и его смерти. Поэтому, безопасная эксплуатация самоделки — самое важное требование. Для ее гарантии необходимо выполнить такие условия:

  1. Управление единым электрощитом, в состав которого входят:
  • Измерительные приборы: вольтметр (с максимумом не ниже 500 Вольт), амперметр и частотомер.
  • Выключатели для взаимодействия нагрузок (три клавиши). Одна из них включает питание непосредственно к потребителю, а две других отвечают за подключение конденсаторных элементов.
  • Систему защиты — автовыключатель, который срабатывает при коротком замыкании или перегрузке по мощности. Сюда также входит и устройство защитного отключения, которое должно сработать, если фаза пробьет на корпус.
  • Надежное заземление к контуру земли.
  • Система АВР. Для удобства работы и повышения безопасности, также советуем использовать автоматический ввод резерва. Он актуален, если вам нужно резервное питание в качестве генератора. Тогда он сможет самостоятельно включаться при исчезновении тока в стационарной сети, и так же автоматом отключаться при его появлении. АВР создают путем установки перекидного рубильника, который задействует все три фазы.
  • Советы по эксплуатации: какие трудности могут возникнуть

    Частым проблемным явлением работы генератора является перегрузка по мощности. При ней идет интенсивный нагрев обмотки, пробой изоляции. Как следствие — поломка генератора. Возникает из-за:

    • Неверного подбора емкости конденсаторной батареи;
    • Подсоединения большого количества электротехники, суммарная мощность которой превышает номинальную мощность.

    О правилах подбора емкости и расчетах мы уже говорили выше. А по проблеме перегруза по мощности в генераторе на три фазы, нужно отметить еще некоторые нюансы при подключении однофазных потребителей:

    • Потребителей с вольтажом 220 Вольт можно подключать только на одну треть общей мощности (к примеру, если ген выдает 6 кВт, то это только для приборов на 380 Вольт, а для однофазных будет только 2 кВт, не больше). Иначе, возникнет перегрузка.
    • Если у вашего генератора две однофазных линии, то вместе мощность по ним будет составлять 2/3 от общего показателя мощности. То есть, 6 кВт — это 4 кВт для однофазных, по 2 кВт на каждую фазу. Причем, при одновременном задействовании фаз, следите, чтоб нагрузка не отличалась от мощности до 10%, иначе возникнет явление «перекос фаз», и ток поступать не будет.

    При работе важно следить за показателем частоты переменного тока. Если вы не встроили частотомер на общий электрощит, то на холостом ходу выходной вольтаж выше значения 380 Вольт (или 220 при подключении однофазных) на 4÷6 процентов.

    Генератор из асинхронного двигателя своими руками: 3 схемы | Секреты дедова ремонта

    Электрики давно научились извлекать пользу из принципа обратимости электрических машин: когда попадает в руки вроде бы ненужный трехфазный движок, то его можно раскрутить от бытовой сети или вырабатывать бесплатную электрическую энергию.

    Эта статья рассказывает, как можно просто и надежно сделать генератор из асинхронного двигателя своими руками по одной из трех доступных схем, а в ее конце приведен видеоролик, автор которого воплотил в железе эту идею.

    Однако там есть ошибочные выводы. Не повторяйте их.

    Секреты подбора электродвигателя

    Асинхронная машина может работать в режиме:

    1. двигателя, когда на нее подается электрическое напряжение;

    2. или генератора, если вращать ее ротор с определенной величиной крутящего момента от дополнительного источника. Им может быть любой двигатель внутреннего сгорания, водяная турбина, ветряное колесо или другой источник энергии.

    Отработавшие на производстве трехфазные электродвигатели часто списывают. Они попадают в руки домашнего мастера практически бесплатно или по символической цене.

    Ими не сложно воспользоваться для решения бытовых или хозяйственных задач. Потребуется только оценить конструкцию: возможности по выработке электроэнергии определенного напряжения и мощности от источника энергии с конкретным числом оборотов.

    Для этого следует изучить характеристики статора и ротора.

    Коротко о статоре

    Конструкция статора асинхронного двигателя представлена:

    · тремя обмотками, по которым проходит электрический ток;

    · магнитопроводом из пластин электротехнического железа, созданному для передачи магнитного потока.

    Соединение концов обмоток может выполняться схемой звезды либо треугольника. Каждый вариант имеет свои особенности. Их надо учитывать для различных условий эксплуатации.

    Чтобы не отвлекать ваше внимание на этот вопрос рекомендую тем, кого он интересует, ознакомиться с этой информацией более подробно в статье о способах подключения трехфазного асинхронного электродвигателя в однофазную сеть.

    Она будет полезна многим людям.

    Что надо знать о роторе

    Он имеет три обмотки из изолированного провода. по которым протекают наводимые токи и формируют суммарный крутящий момент магнитного поля.

    Эти обмотки могут быть:

    1. выведены на внешние клеммы статора через контактные вращающиеся кольца с щеточным механизмом. Его называют ротором с фазной обмоткой;

    2. короткозамкнуты встроенным алюминиевым кольцом — «беличье колесо».

    Выглядят они следующим образом.

    Для бытовых целей предпочтительнее использовать электродвигатель у которого работает короткозамкнутый ротор. О нем идет речь дальше.

    Однако, если попалась в руки модель с фазным ротором, то ее легко переделать в короткозамкнутую: достаточно просто зашунтировать выходные контакты между собой.

    Важные электрические характеристики

    Чтобы сделать генератор из асинхронного двигателя стоит учесть:

    · поперечное сечение провода обмотки. Оно ограничивается тепловым воздействием от протекающих суммарных токов, формируемых как от активной нагрузки, так и реактивных составляющих;

    · число оборотов, на которые рассчитан электродвигатель. Это оптимальная величина, котрой следует придерживаться при выборе подключения к источнику энергии;

    · КПД, cos φ;

    · схему подключения обмоток.

    Эти величины указываются на табличке корпуса или рассчитываются косвенными методами.

    Как работает двигатель в режиме генератора

    При раскрутке ротора необходимо возбудить электромагнитное поле. Его добиваются за счет параллельного подключения к обмоткам емкостной нагрузки от батареи конденсаторов разными методами. Рассмотрим их.

    Две схемы звезды

    Типовое подключение выглядит следующим образом.

    Упрощенный вариант схемы показан ниже.

    Здесь применяют рабочий и пусковой конденсаторы, которые коммутируются собственными переключателями.

    Схема треугольника

    Она позволяет вырабатывать 220 вольт линейного напряжения.

    Как подобрать конденсаторы

    Емкость конденсатора для возбуждения генератора можно подсчитать по формуле, исходя из реактивной мощности, частоты и напряжения.

    С=Q/2π∙f∙U2.

    Следует учитывать, что они по разному влияют на нагрев обмоток в различных режимах. Поэтому для холостого хода и работы генератора используют ступенчатое переключение.

    Рекомендуемые расчеты представлены таблицей.

    Конденсаторную батарею рекомендую набирать из бумажных моделей на 500 вольт. Пользоваться электрическими конструкциями не рекомендую даже при включении каждой полугармоники через диод.

    Электролит при нагревании может закипеть, что приведет к взрыву корпуса.

    Особенности эксплуатации

    Для безопасной работы необходимо:

    · правильно подобать измерительные приборы;

    · включить в схему защиты автоматический выключатель и УЗО;

    · смонтировать схему резервного питания;

    · правильно выбрать систему напряжения;

    · избегать перегрузок за счет эффективного подключения потребителей;

    · контролировать рабочую частоту на выходе.

    О том, как это сделать, подробно раскрыто в статье на моем сайте: «Как сделать генератор из асинхронного двигателя». Рекомендую прочитать и выполнить.

    Ее хорошо дополняет видеоролик Ильи Петровича. Обязательно посмотрите и ознакомьтесь с комментариями. Он допустил несколько характерных ошибок, а люди в своих комментариях указали на них. Надеюсь, что эта информация будет полезной для вас.

    До встречи в следующей публикации.

    Как превратить электродвигатель в генератор


    Вопрос о необходимости иметь дома собственный генератор возникает у многих, так как вещь довольно практичная, а в некоторых случаях крайне необходима. Второй вопрос – как его сделать самому? Наиболее верный метод в данном решении – это сделать генератор из электродвигателя. На помощь приходят такие свойства электротехнических агрегатов как обратимость, позволяющая из одного преобразовать в другое. Для этих целей подходят отлично асинхронные электродвигатели переменных значений тока. В этом случае, главный атрибут генератора, такой как магнитное поле, будет обеспечиваться при вращении якоря.


    Чтобы конструктивно подойти к преображению в генератор электродвигателя, рассмотрим основные конструктивные узлы последнего:

    • стартер и его обмотка;
    • крышки с подшипниками: передняя и задняя;
    • выполненный с короткозамкнутыми витками ротор;
    • контактные выходы для присоединения к сети питания.


    Первоначально простая конструкция, отличающаяся надёжностью составляющих из-за их немногочисленности в конструкции, на самом деле имеет множество нюансов, основанных как на строении приводных частей, так и на участвующих в создании электромагнитной энергии с преобразованием её в механическую.   В общем смысле, суть работы электродвигателя имеет вид:

    1. Вокруг статорной обмотки появляется достаточно мощное электромагнитное поле. Назвать это условием для генерирования пока нельзя, так как в статическом поле отсутствует процесс движения.
    2. Благодаря имеющимся в роторе замкнутым виткам толстого кабеля, индуцируется ЭДС, создающее переменно магнитное поле в окружающем ротор пространстве.
    3. Под действием данных сил ротор приводится во вращение.


    Поскольку генератор – это машина трёхфазного подключения, образующая электрическую энергию от механической, заданной первичным двигателем, элементы строения электродвигателей подходят для создания требуемого агрегата. И так, приводящийся в движение ротор достигает вращения в синхронной частоте, что вызывает во влиянии остаточного магнитного поля появление электродвижущей силы на клемах статорной обмотки. Далее, путём подключения конденсаторов к зажимам, в статорных обмотках появиться намагничивающий ёмкостный ток опережения. Чтобы появилось самовозбуждение генератора, конденсаторная ёмкость должна быть больше, нежели изначальные параметры генератора в критическом ёмкостном значении. Это повысит его частоту вращения генератора процентов на 5-10 в номинальном режиме от заданной синхронной. Так, к примеру, электродвигатель частотой 1500 об/мин для обращения в генератор должен быть раскручен до 1575-1650 об/мин.


    Главное правило для выполнения электрогенераторов – мощность двигателей, которые используются, не должна превышать максимума в 20 кВА. Полученный агрегат, выполненный своими руками, станет незаменимым в рамках домашнего хозяйства.

    Будьте осторожны


    Процесс превращения электродвигателя в генератор несёт не только массу удовольствия, но и немалый риск, связанный с нарушением техники безопасности. Наиболее требуемыми правилами являются:

    • поскольку генератор переменного тока является достаточно опасным, применяемое напряжение должно быть 380В. 220В допускается лишь по крайнему случаю;
    • электрогенератор должен обязательно быть оборудован заземляющими отводами;
    • перед эксплуатацией выполните пробный запуск на наличие ошибок;
    • применять конденсаторы следует исходя из таблицы расчёта, представленной в любом соответствующем справочнике. Использование конденсаторов ниже или выше мощности может сулить нерабочим или неправильным в работе состоянием генераторов;
    • проверяйте надёжность соединения всех рабочих устройств и механизмов;
    • используйте частотные преобразователи Веспер или другие устройства для регулирования задающих параметров генератором, перемена энергетических величин которого может влиять на работу введённых электроприводов в полученную сеть;
    • не используйте генератор холостым ходом, так как может случиться перегрев;
    • чётко прослеживайте выходную вырабатываемую мощность тока. Так, если в трёхфазном генераторе была задействована всего одна типаемая фаза, мощность составит 30-35%, при двух – 60-70% мощности общего значения, которую имеет генератор;
    • выполняйте контроль частоты переменного тока путём сравнения выходного напряжения, величина которого при холостых оборотах превысит промышленное значение на 4-6%.
