Теплогенераторы для воздушного отопления: на дровах, газу и жидком топливе, особенности газовых и дизельных моделей

на дровах, газу и жидком топливе, особенности газовых и дизельных моделей

Теплогенератор представляет собой нагревательный агрегат, основная задача которого состоит в получении обогрева теплоносителя с помощью сжигания топлива нескольких видов.

Большинство подобных аппаратов применяются с целью отопления помещений, а также для получения горячей воды в зданиях разного назначения.

Преимущества теплогенераторов для воздушного отопления

Высокая стоимость электроэнергии отрицательно сказывается на популярности отопительного оборудования, в том числе теплогенераторов. Однако эти аппараты обладают рядом положительных моментов, ради которых их стоит приобретать. Чаще всего нагревательные генераторы используются в домах с небольшой площадью. Их можно использовать не только как отопительный механизм, но и в качестве нагревателя горячей воды.

Теплогенераторы пользуются популярностью у потребителей. Способствуют этому следующие факторы:

• Распространение теплового потока на большие расстояния.
• Разнообразие моделей с различными диапазонами мощностей.
• Возможность изменения скорости вентилятора отопителя.
• Высокий коэффициент полезности оборудования.
• Долгий срок автономности устройств.
• Низкий уровень шума при работе.

Устройство аппарата

По своим функциям эти устройства практически не отличаются от тепловых пушек, за исключением стационарности. Простейший теплогенератор состоит из вентилятора, камеры сгорания и воздушного теплообменника. Генераторы способны работать на различном топливе. Наиболее распространены аппараты на газе и на дизеле. Если же в конструкции используется горелка, то в качестве топлива применяется масло.

Принцип работы

После поступления топлива в камеру сгорания генератора, полученные горячие газы попадают в теплообменник. Затем эти газы направляются в дымоход.

Обогрев происходит за счёт обдува теплообменника воздухом, полученным с помощью вентилятора. Тёплый воздух распространяется по помещению через систему вентиляции устройства.

Новые модели теплогенераторов оснащаются специальными механизмами для отвода образующегося конденсата. Эта доработка полезна в тех случаях, когда аппарат подвергается частым перепадам температуры.

Разновидности

Основное различие между моделями теплогенераторов заключается в виде топлива, используемого для нагрева. А также существуют различия в нагревательном элементе. Такими элементами служит воздух либо вода.

Дизельный

Устройства этого типа работают на солярке либо керосине. Дизельные теплогенераторы подходят для обогрева крупных помещений промышленного типа. Подача топлива осуществляется двумя способами: капельным либо с помощью форсунки, разбрызгивающей топливо по зоне сгорания.

Помимо дизтоплива, в генераторах, оборудованных специальной горелкой, используются масла и жиры растительного происхождения. Однако этот вид топлива постоянно вырабатывает шлаки, которые со временем приходится прочищать, что приводит к простою устройства.

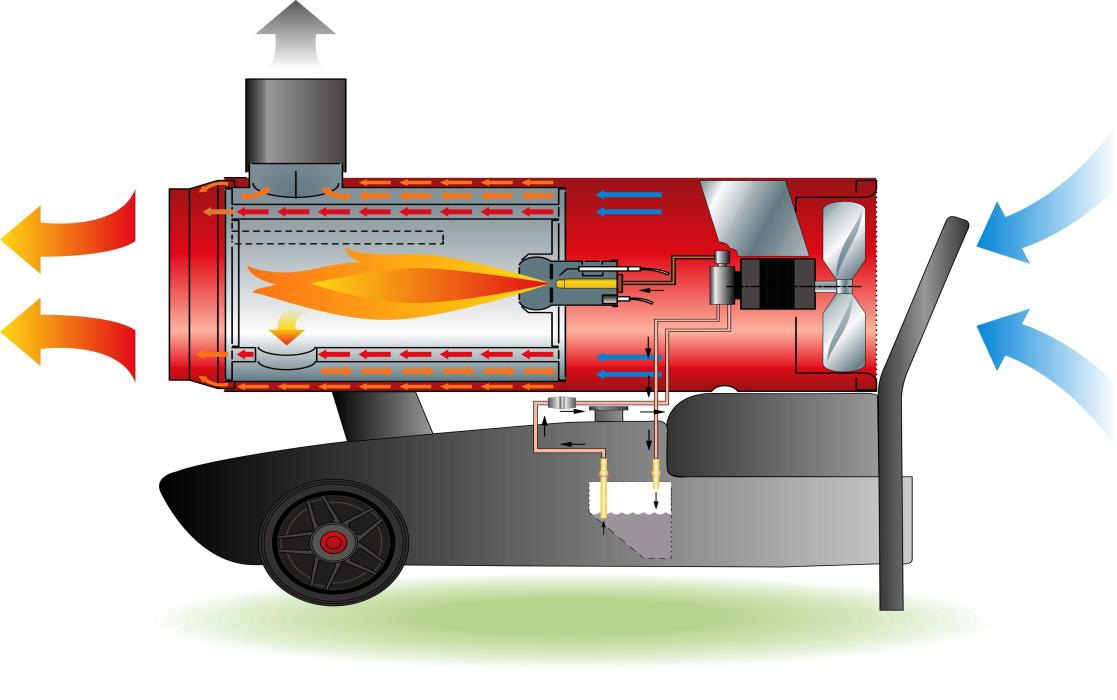

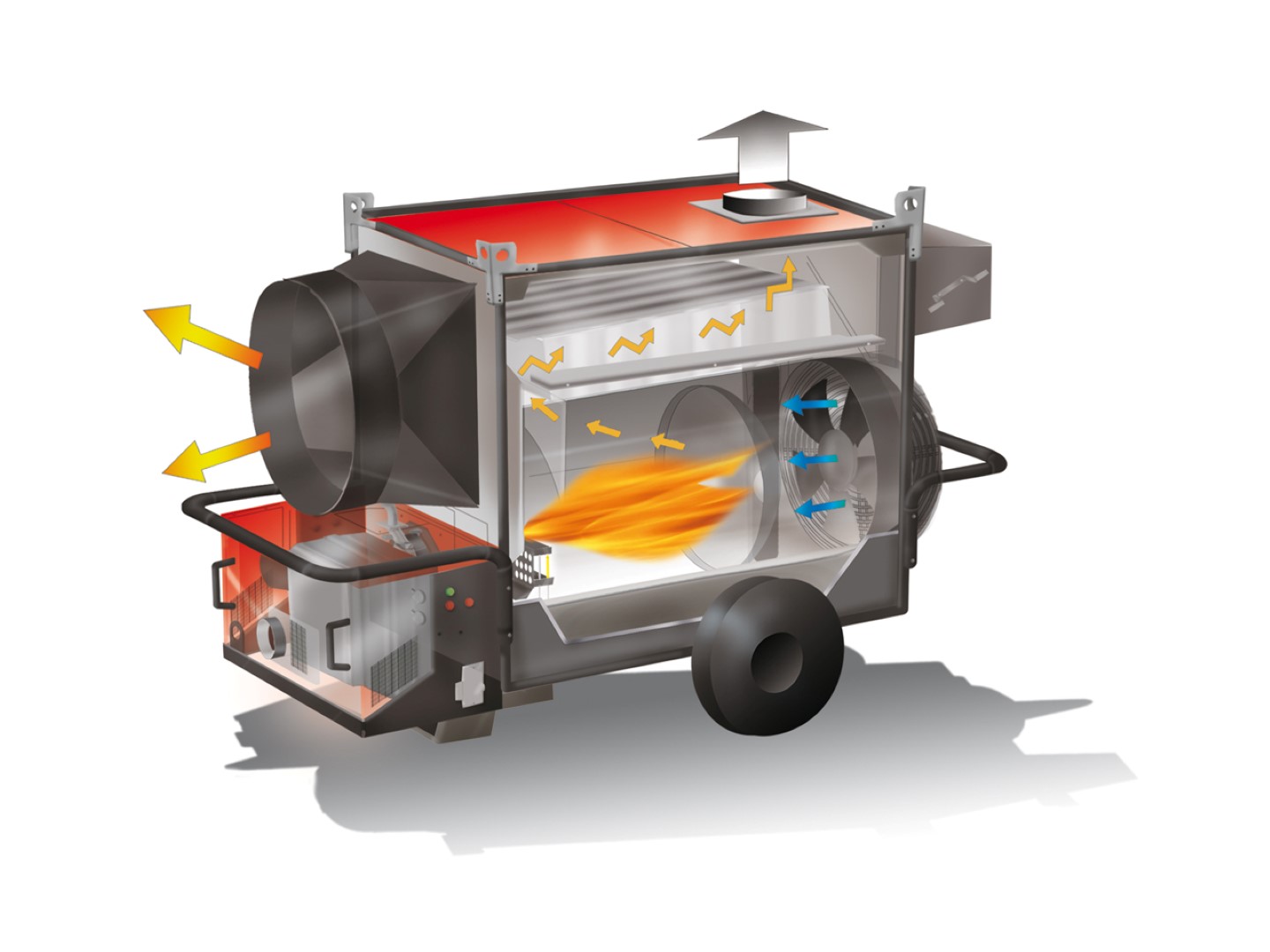

Фото 1. Схема устройства дизельного теплогенератора. Указаны основные части, движение холодного и теплого воздуха.

Газовый

Этот тип рассчитан на постоянную подачу горячего воздуха в помещения. Газовые генераторы устанавливаются вертикально. Теплообменник получает максимальную часть тепла из продуктов горения, тем самым понижая летучесть дыма. Именно поэтому теплогенераторы этого типа предусматривают обязательную установку вентилятора, который улучшает вытяжку. Коэффициент полезного действия газовых агрегатов достигает 90%.

Важно! При покупке газовых моделей теплогенераторов, стоит учитывать его способность работы при низком давлении газа.

Вам также будет интересно:

Универсальный

Такой тип генераторов схож с дизельными аппаратами. Однако в случае с универсальными устройствами в качестве топлива можно использовать растительные жиры. Мощность дизельного генератора намного выше, в сравнении с оборудованием, работающем на маслах и растительных жирах.

Вихревой

Отличается сложностью конструкции. Принцип работы основан на вихревом эффекте, при котором газ или жидкость разделяется на две части и образует вихрь.

При таком процессе наблюдается активное повышение температуры в камере сгорания.

Как работает на угле, дровах, коксе

Этот тип отопительного агрегата использует в качестве топлива различные виды твёрдого топлива: уголь, дрова, кокс. Многие потребители используют специальные отходы, полученные после переработки растений. Важнейшим фактором для хорошего нагрева аппарата является теплоотдача твёрдого топлива, поэтому большинство покупателей используют топливо с самым высоким КПД.

Большинство твердотопливных генераторов способны выдавать КПД на уровне 90%. Аппараты выделяют тепло на протяжении 5—8 часов, при этом достаточно одной закладки твёрдого топлива.

Наиболее распространены котлы, созданные из чугуна или стали. Большей популярностью пользуются чугунные генераторы тепла, так как данный металл способен длительное время выделять тепло.

Однако этот материал довольно хрупкий, так как чугун подвержен перегреву, и как следствие, на котлах образуются трещины.

Стальные котлы менее подвержены перепадам температур, но имеют ряд других недостатков.

При работе с данными теплогенераторами стоит постоянно загружать топливо в камеру сгорания. Твердотопливное оборудование требует особого и постоянного внимания со стороны человека, но, в то же время, их удобство заключается в доступности твёрдого топлива.

Особенности теплогенераторов на жидком топливе и газе

Этот вид теплового агрегата способен работать на природном газе либо на дизеле. В новейших моделях есть функция быстрой смены вида топлива. Для этого предусмотрена специальная горелка и дополнительный шкаф управления.

Этот тип генераторов работает по следующему принципу: в камеру сгорания попадает топливо, где смешивается с воздухом, поступающим по вентиляции, после этого нагретый воздух проходит через теплообменник и распространяется по всему помещению.

​

Особенность теплогенераторов на жидком топливе заключается в простоте эксплуатации. Для начала обогрева достаточно залить топливо, и запустить прибор. А также отмечается невысокая цена.

Такие отопители мобильны, поэтому их использование не доставит лишних проблем.

Полезное видео

В видео демонстрируется система воздушного отопления теплицы при помощи теплогенератора GRV на дровах.

Рекомендации по выбору

Прежде чем приобрести теплогенератор, стоит определиться с параметрами, за которые он будет отвечать. Заранее выбирается тип топлива, на котором будет работать теплогенератор. Газ — наиболее дешёвое.

Если важна надёжность прибора, то стоит обратить внимание на дизельные генераторы. Они также эффективны, но имеют недостаток в виде шумной работы устройства.

Электрогенераторы не требуют специальных разрешений, но не пользуются популярностью у потребителей по причине высокой стоимости электроэнергии

Показатель мощности — главный фактор при выборе устройств обогревательного типа. Если необходима установка для частного использования, то не стоит приобретать модели, вырабатывающие излишнюю энергию.

Виды газовых теплогенераторов для воздушного отопления

Предназначение вентиляционной системы

Для каких бы целей ни служило помещение, вентиляционные ходы являются его неотъемлемым атрибутом. Особенно это относится к жилым домам и квартирам, поскольку в процессе жизнедеятельности человека скапливается пыль, излишняя влага и неприятные запахи, а также углекислый газ. Все это выводится наружу по вентиляции, а взамен в помещение поступает свежий, насыщенный кислородом воздух. Кроме того, благодаря вытяжке на стенах не скапливается конденсат, и не разрастается грибок.

Таким образом, вентиляционные системы призваны обеспечивать циркуляцию кислорода в помещении. Различают вытяжную и приточно-вытяжную вентиляционную систему. При использовании приточно-вытяжной системы вентиляции предусматривают установку рекуператора. Это значит, что теплый воздух, выходящий из помещения, будет передавать часть тепла входящему потоку. В результате, теплопотери будут заметно ниже.

Неспециализированные сведения

В последнее время газовоздушное отопление делается не только все более популярным, но и считается наиболее перспективным. Причем, его возможно применять для обогрева не только жилых помещений, но и производственных цехов.

Нагрев всего пространства осуществляется при помощи конвекционного потока тёплого воздуха, подогреваемого особым устройством – теплогенератором. Основной изюминкой данной системы есть то, что в ней отсутствует промежуточное звено – теплоноситель, этим и обусловлена высокая эффективность. Так, воздушное газовое отопление — это хороший метод быстро обогреть громадную площадь помещения.

Преимущества теплогенераторов

Громадная популярность отопительных устройств связана со следующими их преимуществами:

• Газ есть одним из самых доступных видов горючего.
• Так как аппарат разогревает воздушное пространство, а не теплоноситель, газовоздушное отопление есть наиболее экономичным и надёжным.
• Обогрев осуществляется максимально быстро. В большинстве случаев одного-двух часов достаточно, дабы обогреть дом сверху донизу.
• Все процессы данных тепловых устройств автоматизированы, что значительно упрощает контроль над системой и управление режимами ее работы.
• Универсальность — устройство возможно применять не только для обогрева, но и вентилирования помещений. Помимо этого, многие модели разрешают поменять горелки для сжиженного и газа.
• Отсутствует необходимость проводить много труб и устанавливать радиаторы отопления, благодаря чему цена системы получается ниже.

Недостатки

Недостатков у данных устройств отопления мало, но, они имеются:

• Как и в случае подключения любого другого газового оборудования, перед тем как установить теплогенератор, нужно взять разрешительную документацию.
• Необходимость обустройства дымохода при установке стационарных теплогенераторов.

Других недостатков данные устройства не имеют. Единственное, сюда возможно добавить потребность в участии экспертов при отладке замечательного оборудования.

Виды автономных промышленных воздушных обогревателей

Теплогенераторы для воздушного отопления могут работать на газовом, жидком или твердом топливе.

У нас можно недорого купить газовый теплогенератор (газовый воздухонагреватель). Также в продаже дизельные промышленные теплогенераторы, теплогенераторы для воздушного отопления на твердом топливе, теплогенераторы на отработке.

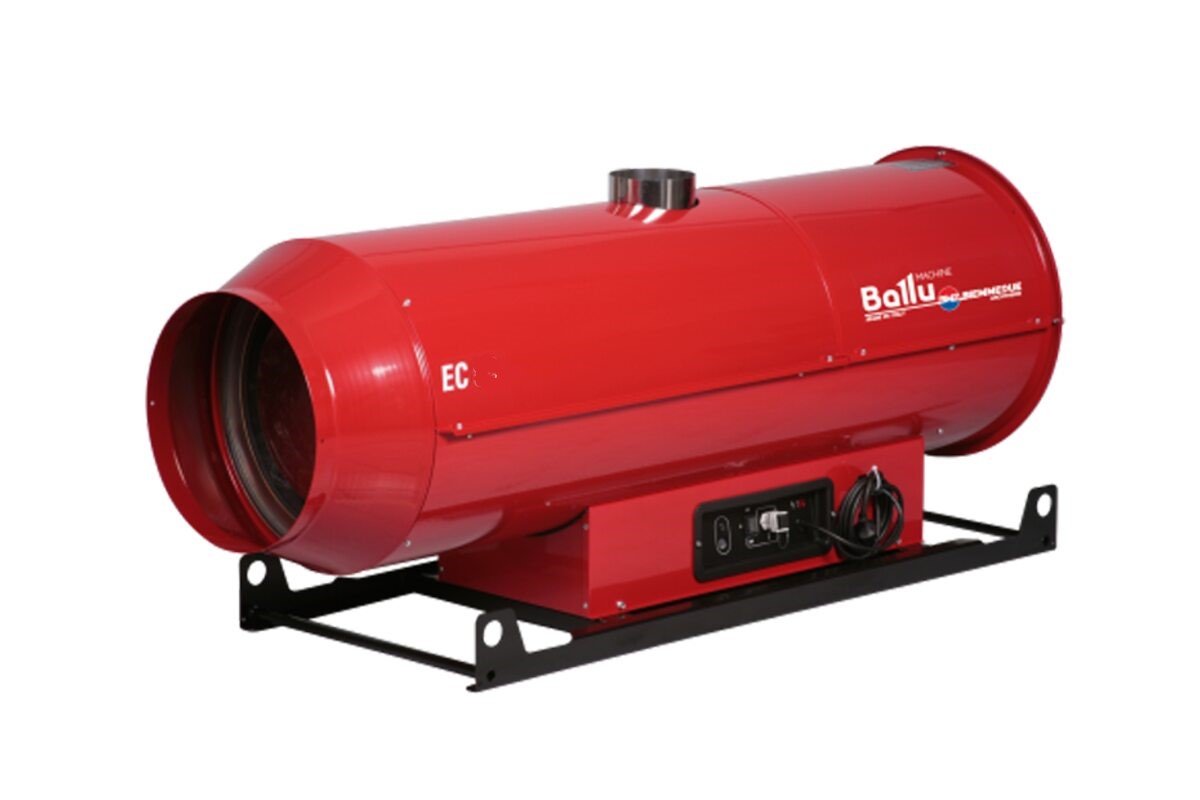

Выпускаются мобильные, подвесные и стационарные теплогенераторы для воздушного отопления уличного или внутреннего исполнения. У нас есть газовые воздухонагреватели для теплиц, сушки зерна, покрасочной камеры.

Специальная статья Вам расскажет, как работает теплогенератор для воздушного отопления

Преимущества и недостатки

Как и любая отопительная система, воздушная имеет и свои плюсы, и свои минусы.

Преимущества

• Нет локализации зон подогрева вокруг печей или радиаторов.
• Полное отсутствие перепадов температур по зонам. В доме, где установлено воздушное отопление, вы не обнаружите ни запотевших стекол, ни мокрых отсыревших стен, ни вспученных обоев.
• Оптимальное помещение для данного типа – это большие по объему залы, холлы и даже производственные цеха.
• Простота системы циркуляции теплоносителя.
• Высокая безопасность. Для сравнения можно привести систему водяного отопления, где мельчайшая дырочка в трубе или в котле, в радиаторе или в запорной арматуре, или на стыке двух любых элементов, может привести к большим неприятностям. Горячая вода под большим напором – это причина получения ожогов, затопления комнат, вывода из строя мебели и других предметов обихода. С воздушным отоплением этого никогда не получится. Максимум, что может произойти, это утечка теплого воздуха.
• И еще один момент, связанный с эксплуатацией. В системе воздушного обогрева дома нет теплоносителя как такового. Поэтому отсутствуют некоторые строгие требования к его качеству.
• Эту систему легко включить и легко выключить. Температура в комнатах набирается быстро.
• И если сравнивать ее с водяной системой по стоимости, то она на порядок дешевле.

Разновидность теплогенератора

Недостатки

Во-первых, это энергозависимая система, которая будет работать только при наличии электрического тока. Если в вашем регионе отключения происходят частенько, то этот вид отопительной системы лучше не использовать в качестве основного.

Во-вторых, стоимость установку будет увеличиваться в зависимости от сложности ее комплектации. Чем больше требований вы ей предъявляете, тем больше денег за нее вы должны будете выложить.

Что такое теплогенератор: устройство, принцип работы, виды

Теплогенератор – это устройство, вырабатывающее тепло и нагнетающее тёплый поток воздуха посредством сжигания различных видов топлива. Теплогенераторы могут работать практически на любом топливе — на газообразном, жидком, твердом. Применяются теплогенераторы, как правило, для воздушного отопления помещений больших размеров. У нас можно купить теплогенератор для отопления дома, ангара, теплицы и других зданий. В продаже имеются газовые и дизельные промышленные теплогенераторы, теплогенераторы на отработанном масле и твердом топливе по выгодным ценам.

Устройство теплогенератора

Теплогенератор состоит из:

К теплогенератору подводится топливопровод и отходит труба для выхлопных газов.

Как работает теплогенератор для воздушного отопления?

Принцип действия теплогенератора

Горелка обеспечивает сжигание топлива в камере сгорания. Горячие газы, полученные в камере сгорания, направляются в теплообменник. Вентилятор, в свою очередь, создает воздушный поток, который поступает в теплообменник и нагревается. Затем этот нагретый воздух распределяется по помещению через решетки в корпусе теплогенератора или через систему подключенных к нему вентиляционных каналов. При этом достигается увеличение температуры подаваемого воздуха на 40-70 градусов, что позволяет создавать на базе теплогенераторов также и системы приточной вентиляции помещений.

Преимущества использования теплогенератора для отопления

• Разводка воздуховодов теплогенератора обходится дешевле, чем трубная — от котельной для водяного отопления.
• Отсутствие жидкости в качестве теплоносителя снимает риск протечек и разморозки системы, что упрощает обслуживание системы и позволяет сократить штат сантехников.
• Размещение теплогенератора в непосредственной близости или внутри отапливаемого помещения сокращает потери на транспортировку тепла от котельной. При этом экономия энергии достигает 30 %.

Какие бывают теплогенераторы

По типу используемого топлива различают газовые и дизельные теплогенераторы, теплогенераторы на отработке, на твердом топливе. То, на каком топливе теплогенератор работает, зависит от горелки. Купить горелку для теплогенератора можно в нашем интернет-магазине отопительного оборудования.

Существуют теплогенераторы с атмосферными и вентиляторными горелками. Данные виды горелок уже встроены в корпус устройства. Также выпускаются теплогенераторы с капельными горелками – печи на отработке капельного типа.

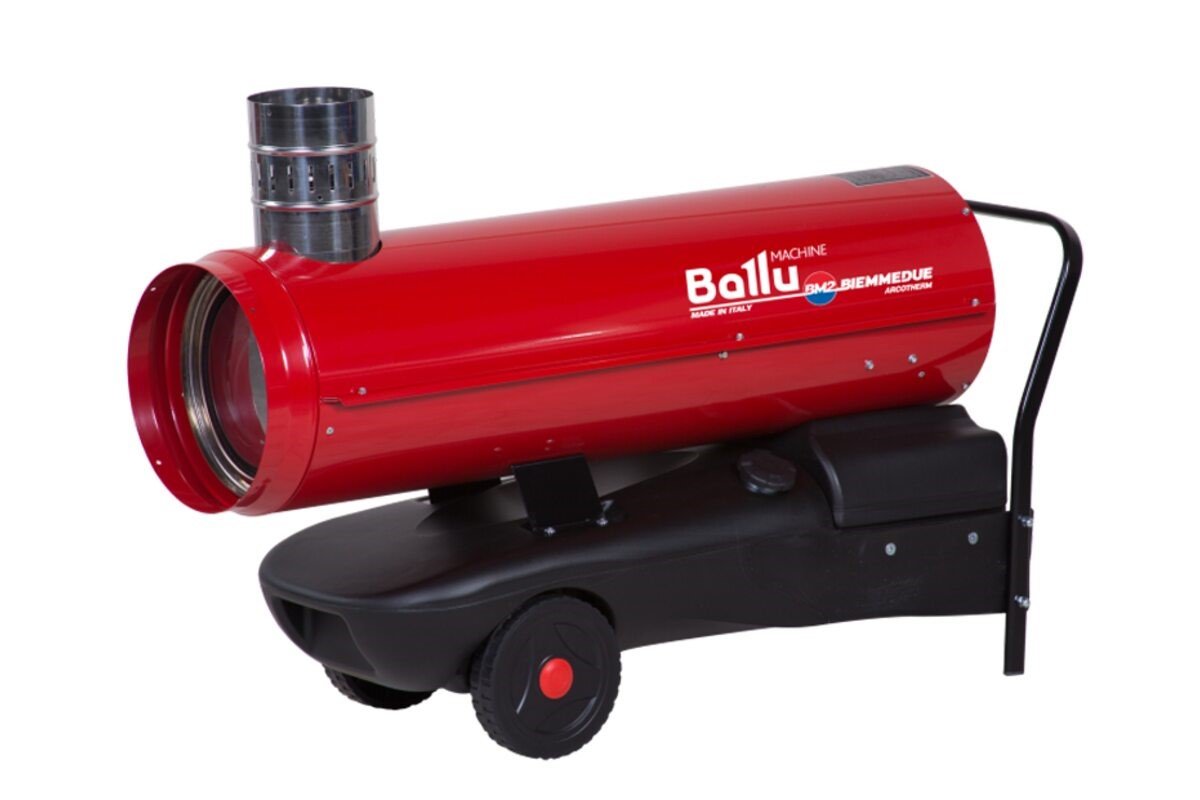

Дизельные теплогенераторы для отопления промышленных помещений оборудуются форсункой, которая распыляет топливо по камере сгорания. Дизельные теплогенераторы дешевле всех остальных типов, не требуют разрешения на установку и значительно проще в эксплуатации. Однако данные устройства требуют ежедневной заправки.

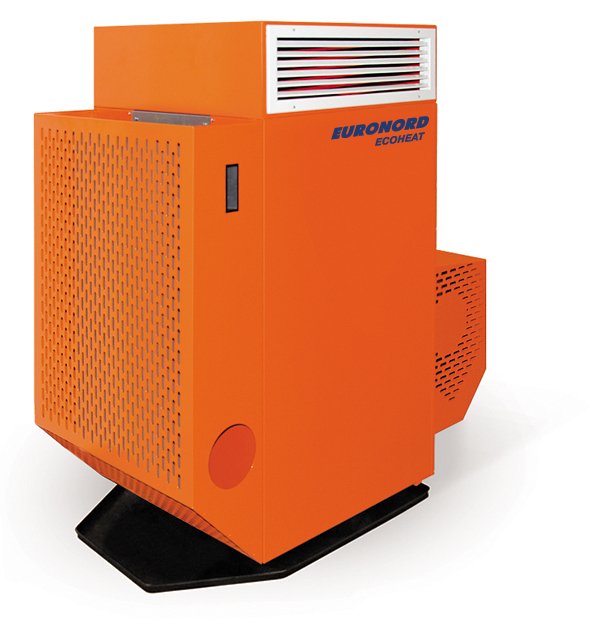

Теплогенераторы на отработанном масле выгодно купить, если необходима утилизация различного жидкого топлива, оставшегося после переработки – дизеля, печного топлива, другой отработки. Это значительно сэкономит расходы на отопление в автомастерских и автосервисах, технологических цехах и т.п.

По типу корпуса выпускаются теплогенераторы вертикального и горизонтального типа.

Если Вы решили купить теплогенератор, также важно обратить внимание на то, куда и как необходимо установить отопительное оборудование.  Мы продаем теплогенераторы с различным способом установки – мобильные и стационарные теплогенераторы, подвесные теплогенераторы воздушного отопления, а также теплогенераторы универсального монтажа. В зависимости от того, где устройство будет находиться, различают теплогенераторы уличного и внутреннего исполнения.

Экономическая составляющая воздушного отопления

Основной эффект, который достигается за счет применения воздушного отопления — это полная автономность. Наличие любого топлива может обеспечить работу системы и достижение желаемого результата. При работе без теплоносителя практические тепловые потери сведены к минимуму. Высокий КПД достигается за счет минимального расхода топлива и большого теплового эффекта.

В обслуживании системы нет необходимости. Отсутствует необходимость проводить регулярные опрессовки системы отопления. Достаточно следить за состоянием дымохода и периодически чистить его.

Описание:

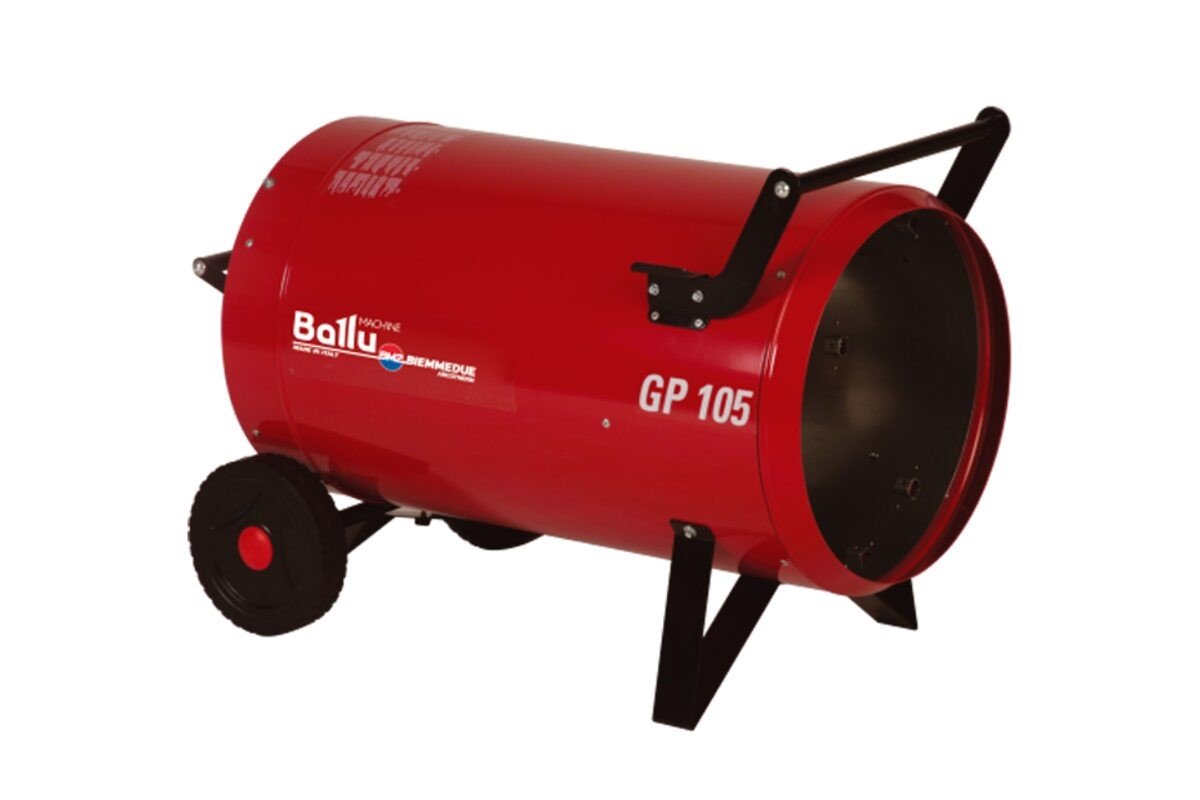

Стоит отметить, что газовые тепловые пушки пользуются сегодня очень большой популярностью на рынке. Это в первую очередь объясняется широким диапазоном рабочих мощностей (58–240 кВт), благодаря чему данное оборудование может применяться для самых различных целей, таких как:

• отопление помещений общей площадью до 6 000 м³;

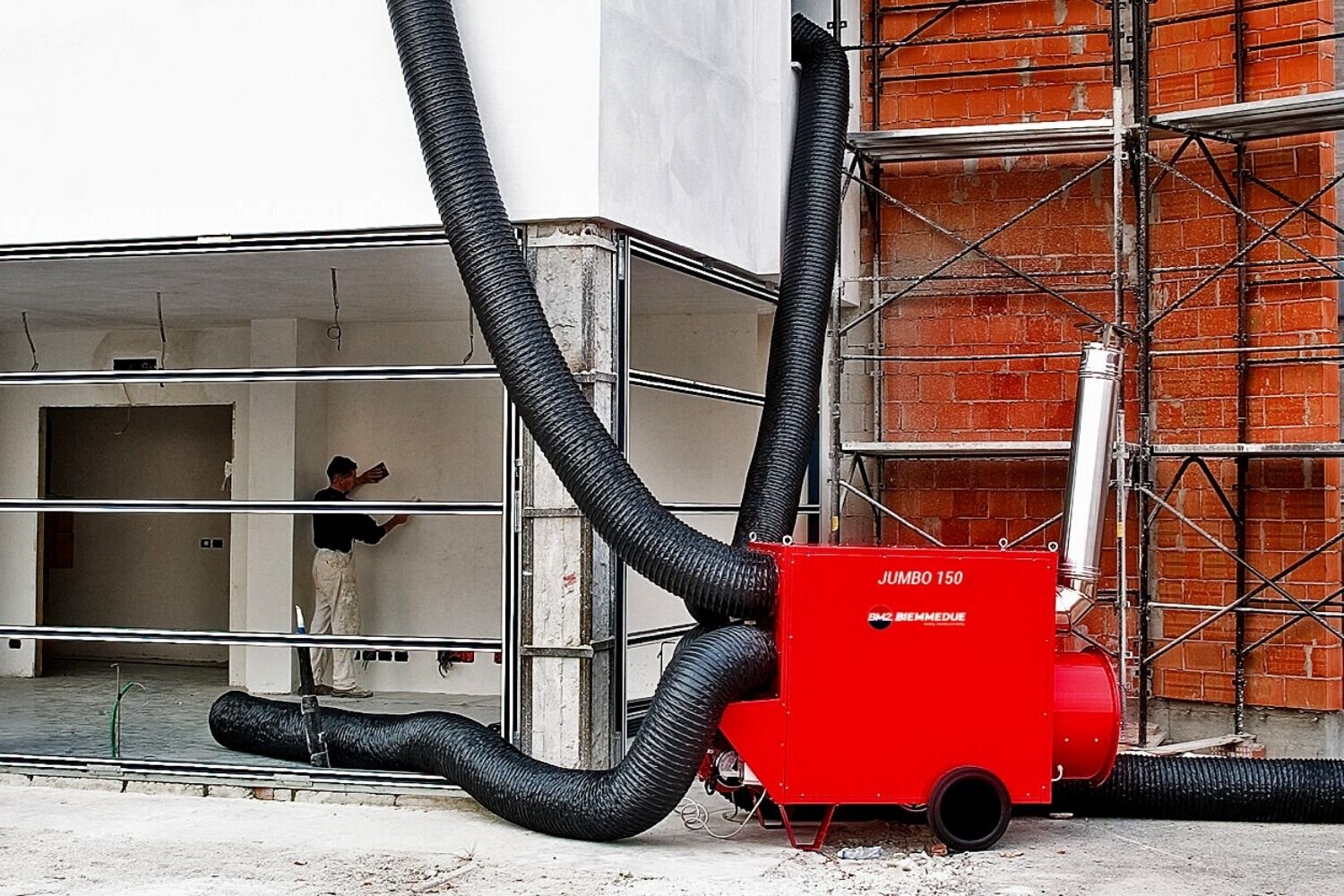

• качественная просушка воздуха в месте проведения строительных и ремонтно-восстановительных работ;
• воздушное отопление в теплицах, свинарниках, птичниках, производственных цехах и складских помещениях;
• интеграция с покрасочными и сушильными камерами;
• сушка и тепловая обработка зерна, опилок, древесины и т. д.
• в печах нагрева и других технологических целях;
• обеспечение комфортабельных условий в пунктах временного размещения и быстровозводимых зданиях.
• Обогрев воздухоопорных конструкций (теннисных кортов, выставочных палаток и пр)
• В системах воздушного отопления и приточно-вытяжной вентиляции.

Важно обратить ваше внимание на то, что в базовом исполнении газовые нагреватели воздуха рассчитаны на работу на природном газе. Однако, допускается работа газовых обогреваелей на сжиженном газе из газгольдера или газовых баллонов путем перенастройки горелки и/или замены соплового узла в зависимости от модели тепловой пушки и применяемого на ней горелочного устройства. Следует отметить, что в соответствии с действующим на территории РФ законодательством, все работы по подключению газовых нагревателей воздуха к газопроводу и их перенастройки с природного газа на сжиженный должны осуществляться специализированными организациями, имеющими соответствующие допуски. Специалисты нашей компании обладают большим опытом подобных работ, имеют все необходимые лицензии и сертификаты и готовы оказать вам квалифицированные услуги по вводу газовых нагревателей воздуха в эксплуатацию с выездом на объект по всей территории России.

Достоинства воздушного газового отопления дома

Среди неоспоримых преимуществ воздушного отопления наиболее правильным будет выделить из них являются следующие:

• такой вариант отопления отличается высокой производительностью и экономичностью благодаря тому, что нагрев воздуха осуществляется не в котельной, а прямо в жилом помещении;
• этот способ нагрева делает возможным полный прогрев дома всего лишь за 1 – 2 часа, что является очень быстрым сроком для любой системы отопления;
• небольшой объем финансовых средств, затрачиваемых на обслуживание теплогенератора, поскольку установка этих приборов не отличается сложностью, а в процессе эксплуатации они не требуют к себе повышенного внимания со стороны хозяев ввиду того, что они полностью автоматизированы. Кроме того, в случае обогрева на низкой температуре сэкономить деньги можно еще и на низком объеме потребляемого газа;
• функциональность печи на газу является очень высокой, так как кроме стандартной функции обогрева она способна также вентилировать помещение и играть роль кондиционера;
• вероятность протекания такой системы является очень низкой ввиду отсутствия в ней теплоносителя как такового, а также системы труб;
• проводить центральное отопление необходимости не будет, что также позволит снизить эксплуатационные расходы.

Применение такой системы – отличный способ раз и навсегда избавить себя от необходимости регулярного беспокойства по поводу качества нагрева и возможных аварийных ситуаций, вызванных утечкой теплоносителя.

Обслуживание: основные особенности

Чтобы количество поломок в течение срока службы было минимальным, необходимо обеспечить системе своевременное обслуживание. Периодичность проведения зависит от ее сложности, интенсивности использования, иных факторов.

Обслуживание лучше доверять профессионалам Источник

Воздушное отопление загородного дома требует следующих регулярных действий:

• Визуальный осмотр оборудования, диагностика отдельных узлов.
• Очистка и замена фильтров, очистка и замена подушки увлажнителя, очистка теплообменника.
• Проверка автоматики.

Своевременное обслуживание позволит избежать потери мощности, поломок оборудования, ремонта. Некоторые работы можно проводить самостоятельно, например, замену и очистку фильтра или чистку теплообменника. Другие работы требуют наличия квалификации и лучше предоставить их выполнение профилированным компаниям.

Печной нагрев

Установив своими руками печь из кирпича или простую буржуйку, можно получить зимнюю теплицу с отоплением. Теплые воздушные массы в этом случае могут распределяться несколькими способами:

• с помощью воздуховодов;
• вентиляторами;
• естественной конвекцией.

Кирпичная топка

Для круглогодично отапливаемых теплиц из поликарбоната своими руками подойдет капитальное сооружение в виде печи из кирпича. Ее размещают у капитальной стены или в тамбуре. Размеры конструкции зависят от площади помещения.

Преимуществом кирпичных печей являются:

• большой выбор конструкций;
• равномерное и постепенное распределение тепла;
• малый расход дров;
• высокая теплоемкость.

Излучаемое от кирпичей тепло схоже с солнечным тепловым излучением, что полезно для растений.

• для кладки необходимы навыки печника;
• под печь нужен фундамент;
• дороговизна конструкции.

Если теплица в зимнее время года днем нагревается солнечными лучами, то кирпичную печь можно топить только вечером.

Печка-буржуйка

Оборудование состоит из камеры сгорания в виде металлической емкости с дверцами и дымохода. Разогретые с помощью топлива стенки буржуйки отдают тепло в помещение. Достоинства такой печи:

• легко сделать своими руками;
• простота конструкции;
• быстрый прогрев;
• возможность использовать в качестве топлива даже мусор.

Но не обошлось и без недостатков. Минусы буржуйки:

• малая теплоемкость — буржуйка быстро остывает;
• неравномерный прогрев помещения;
• низкий КПД;
• большой расход дров;
• сушит воздух.

Схема строительства печи Кузнецова своими руками

Улучшить характеристики такой печи можно с помощью водяного контура. Для этого на буржуйку устанавливается бак, который подключается к системе отопления или змеевику.

Газовые теплогенераторы для воздушного отопления

Главная > Газовые теплогенераторы для воздушного отопления

Сегодня все большую популярность приобретает газовое воздушное отопление, которое считается наиболее перспективным из всех видов отопления как для обогрева частного дома, так и производственных помещений. Такой вид отопления – это способ обогрева больших площадей за минимально возможный срок. Для этого процесса необходимо специальное устройство – газовый нагреватель воздуха, или газовый теплогенератор.

Система отопления с газовым теплогенератотом – это простая, и в то же время надежная система, обладающая массой преимуществ в сравнении с традиционным водяным отоплением. Основная особенность газового воздушного отопления, обеспечивающая системе преимущество перед водяным отоплением – это отсутствие промежуточного звена в виде теплоносителя. Помещение нагревается намного быстрее – теплый воздух сразу поступает в дом, не требуется времени для прогрева батарей. Стоимость оборудования и его монтажа невысоки, а особенно выгодны в плане дальнейшего техобслуживания и эксплуатации.

Устройство теплогенератора

Оборудование состоит из следующих основных блоков:

Корпус изготовлен из стальных утолщенных панелей усиленной листовой стали, которая снаружи покрывается особой стойкой к высоким температурам и коррозии эмалью. Изнутри корпус покрыт слоем тепло- и звукоизоляции. Боковые панели корпуса имеют предварительно выштампованные отметки для монтажа дымохода – в зависимости от конфигурации оборудования теплогенератор размещается горизонтально или вертикально, так как конструкция корпуса приспособлена для монтажа воздуховода сверху, снизу или сбоку.

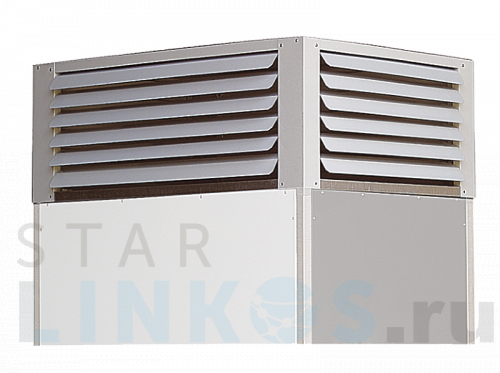

В качестве дополнительного оборудования сверху может быть установлен кондиционер, увлажнитель воздуха, система тонкой очистки, УФ-обеззараживатель – их посадочные размеры точно совпадают с соответствующими размерами вывода воздуха.

Газовая труба подсоединяется к теплогенератору выполняется слева или справа.

2 теплообменник

Трубчатый теплообменник сделан из специальной алюминизированной жаропрочной стали. Дизайн каналов теплообменника оптимизирует процесс сгорания газа и передачи тепла от горения воздуху, проходящему через каналы.

3 многоскоростной вентилятор

Вентилятор блока вентилирования – индукторный высокоэффективный многоскоростной, снабженный электродвигателем переменного тока.
Вентилятор имеет 3 скорости, позволяющие теплогенератору изменять режим работы в зависимости от потребностей в обогреве.

4 вентилятор дымоудаления

Стойкий к коррозии вентилятор, снабженный электродвигателем переменного тока с высоким ресурсом. Он также малошумный и надежный. Его работа контролируется автоматикой.

5 газовый клапан

Газовый клапан выполняет функцию автоматического вентиля, закрывающего подачу газа, а также регулирует давление газа в теплогенераторе. Его управление обеспечивается электрическим блоком.

6 тепловая и звуковая изоляция

Теплогенераторы снабжены специальным тепло- и шумоизолирующим покрытием с внутренней стороны корпуса толщиной 10 мм. Благодаря этому слою значительно сокращаются теплопотери и снижается уровень шума.

Какие теплогенераторы используются?

Наиболее практичное и экономичное оборудование для воздушных систем, использующее в качестве топлива природный газ, устанавливаемое нашей компанией – оборудование производства США и Канады. Оно сертифицировано и опробовано многолетней практикой эксплуатации. Среди канальных воздухонагревателей мы используем оборудование таких производителей, как Carrier, Rheem, Allstyle.

Cовременные воздухонагреватели обладают эффективностью по топливу более 93 AFUE и являются многопозиционными, то есть устанавливаются в любом положении – вертикально или горизонтально. Они поставляются в различных вариантах – с 1, двустадийной или модулируемой горелкой, стандартным или энергоэффективным мотором. Вентилирование выполняется как однотрубным, так и двухтрубным способом.

Для локального отопления воздухом используют локальные воздушные нагреватели. Они работают по принципу тепловой пушки и используются главным образом для обогрева производственных и складских помещений.

Преимущества системы с газовым теплогенератором:

Система воздушного отопления с теплогенератором лишена инерционности – теплый воздух нужной температуры сразу поступает в помещения

Обладает чрезвычайно высоким КПД – до 96% при использовании современного  конденсационного теплогенератора. Иными словами, система очень экономична в использовании – в том числе и за счет дешевизны самого энергоносителя, которым является природный или сжиженный газ

Отличается простотой в техобслуживании. ТО сводится к регулярной замене или промывке воздушных фильтров.

Данная система отопления может решать целый спектр задач помимо отопления, а именно – вентиляция, кондиционирование, увлажнение, очистка воздуха.

Виды теплогенераторов

Теплогенератор может устанавливаться стационарно, а может иметь мобильную версию. Мобильные нагреватели используются на стройках и в других условиях, когда требуется кратковременный локальный обогрев, затем их перемещают в другое место. Стационарные установки подразделяются на канальные и локальные. Подвесные локальные теплогенераторы обычно применяют для обогрева промышленных зданий и помещений, складов, теплиц, ангаров, цехов. Они обогревают воздух непосредственно рядом с собой. Группа локальных теплогенераторов может управляться при помощи автоматики, поддерживая нужную температуру в помещении. Что касается обогрева жилых зданий частных домов, офисов, торговых центров – для этой цели используются канальные системы. Теплогенератор располагается в подсобном помещении, а нагретый им воздух распределяется по остальным помещениям при помощи сети воздуховодов. Сам воздухонагреватель занимает минимум пространства – 1-2 кв. м., и может быть расположен в различной конфигурации – вертикальной и горизонтальной.

Итак, еще раз отметим плюсы газового обогрева:

– по причине отсутствия промежуточного элемента для обогрева – теплоносителя – газовый теплогенератор может быстро обогреть помещение любого размера
– управление системой автоматизировано: Вы просто устанавливаете нужную температуру в помещении при помощи электронного термостата

– экономия: умный электронный термостат позволяет максимально снизить расход энергии для обогрева
– система работает не только на обогрев, но также осуществляет функции вентиляции и кондиционирования, а также комплексной обработки воздуха при установке дополнительного оборудования в комплекте с базовой установкой – увлажнителя, системы тонкой очистки и обеззараживания воздуха
– отсутствуют проблемы, характерные для водяной системы: воздушные пробки, прорывы труб, замерзание труб, а также громоздкое оборудование, фитинги, насосы, котлы, радиаторы отопления
– экологичность системы: в отличие от водяного отопления, где радиаторы накапливают в себе пыль, которая потом с потоками нагретого воздуха разносится по дому, в системе с канальным теплогенератором воздух постоянно очищается, так как циркулирует с подмесом чистого воздуха с улицы и проходит очистку в воздушных фильтрах – прежде, чем поступать в помещения

Рекуперация в системе с газовым теплогенератором
Другой особенностью системы, которая делает ее еще более экономичной и эффективной, является возможность использования рекуператоров тепла. Приточно-вытяжные установки с рекуператором обеспечивают постоянную циркуляцию воздуха, работая одновременно как на вытяжку, так и на приток воздуха. Нагрев воздуха в системе производится как с помощью нагревателя, так и посредством рекуперации – когда температура засасываемого воздуха повышается за счет тепла, отдаваемого потоком выходящего воздуха. И наоборот – летом, когда оборудование работает на вентиляцию и охлаждение, поступающий с улицы жаркий воздух охлаждается в рекуператоре за счет более прохладного охлажденного воздуха, выводимого из помещений. Рекуперация позволяет дополнительно экономить до 40-45% энергозатрат на отопление или охлаждение.

Выбор газового теплогенератора

Выставка “Деревянный дом весна 2018″ в Крокус Экспо

Для правильного выбора необходимо произвести расчет мощности оборудования. Нередко владельцы дома пытаются вычислить мощность самостоятельно, и это часто приводит к ошибкам – когда приобретается оборудование повышенной или заниженной мощности, что сказывается на работоспособности системы. Ключевым показателем служит такая величина, как наименьшая мощность теплогенератора, требуемая для обогрева помещения определенного объема.
Для расчетов используют формулу:

Р = Vм³ * ?T°C * k / 860, в которой P – требуемый параметр теплоемкости, V – объем отапливаемого помещения, k – коэффициент теплоизоляции помещения, а 860 – коэффициент, с помощью которого осуществляется перевод значения мощности в киловатты из килокалорий. К примеру, 1 кВт = 860 ккал/час.

Также для правильного расчета мощности отопительного оборудования потребуется:

1. Расчет теплопотерь дома

Для каждого отапливаемого помещения производится расчет тепловых потерь, принимая во внимание наиболее холодный сезон. Для этого используют еще и региональный сезонный коэффициент мощности отопителя (котла). Так, для московского региона

К = 0, 5

Для северного полярного круга (Архангельск) = 0,75

Юг России (Ростов-на-Дону, Астрахань) = 0,35

Данные по теплопотерям дома рассчитываются на основе материалов и конструкции строения, а также площади остекления помещений. Для расчета берем следующие параметры:

– общая площадь помещения
– толщина и материал стен
– наружная площадь окон и их теплопотери (двойной или тройной стеклопакет, обычное окно)
– полы и потолок
– конструкция и утепление

Далее выполняется расчет теплопотерь каждой из поверхностей и подсчитываются суммарные теплопотери для помещения в ваттах (вт). После подсчета теплопотерь по всем отапливаемым помещениям находим итоговую мощность оборудования, которая должна равняться или превышать полученное значение.

В соответствии с полученным значением мощности выбирается теплогенератор.

Если у Вас уже установлен теплогенератор, то его модель и характеристики указаны на паспортной табличке.

Конечно мы не рекомендуем выполнять все эти расчеты и подбор оборудования самостоятельно – намного разумнее и выгоднее пригласить специалиста.

Также мы рекомендуем проектировать систему с газовым теплогенератором на этапе строительства дома – так как система требует установки воздуховодов, что делается до финальной внутренней отделки помещений.

Бесплатный расчет системы с газовым теплогенератором

Теплогенераторы для воздушного отопления Антарес Комфорт

Не секрет, что ежегодная стоимость отопления дома сильно зависит от вида используемого топлива или источника тепла. Самое дешевое – отопление магистральным газом (но вот только подключить газ совсем недешево…). Самое дорогое – отопление сжиженным газом или дизельным топливом. В середине стоит отопление на твердом топливе (например, пеллетами) и отопление электричеством.

Статьи по теме

Кроме того, все большую популярность приобретают экологичные и энергосберегающие способы отопления – солнечными коллекторами или тепловыми насосами, использующие даровую энергию природы.

Если вы установили в своем доме систему воздушного отопления Антарес Комфорт, то вы можете использовать любой вид отопления, или другими словами – любой теплонегератор из перечисленных выше!

Давайте посмотрим на схему воздушного отопления Антарес Комфорт и разберемся, как оно работает:

Сердцем нашей системы является агрегат воздушного отопления АВН (10). В нем размещены электрический нагреватель (11) и водяной теплообменник 12 (либо оба сразу, либо только один из них). Также в АВН размещен вентилятор (13). Электрический нагреватель может нагревать воздух непосредственно, а водяной теплообменник использует для нагрева воздуха горячую воду, нагретую котлом (16), причем котел может быть любой – газовый, электрический, дизельный и т.д., главное, чтобы его мощности хватало для обогрева дома.

Нагретый в АВН воздух по жесткому магистральному воздуховоду (9) и далее по гибким шумоглушащим воздуховодам (2 и 23) подается в комнаты дома. Количество подаваемого воздуха (а значит и желаемая температура) регулируется заслонками (3 и 18). На концах гибких воздуховодов (2 и 23) стоят переходники с круглого сечения на прямоугольное сечение для того, чтобы установить на выходах воздуховодов прямоугольные вентиляционные решетки (они выглядят более эстетично, чем круглые).

Из комнат воздух забирается гибкими шумоглушащими воздуховодами (7), которые соединены с жестким обратным магистральным воздуховодом, который в свою очередь соединен с обратным коллектором (15). К обратному магистральному воздуховоду подсоединен и отдельный воздуховод для вентиляции и подачи в дом небольшой части свежего воздуха с улицы (20) с регулировочной заслонкой (21).

Из обратного коллектора (15) воздух попадает сначала в фильтр очистки (14) (либо дешевый механический, либо более дорогой электронный), а затем, уже очищенный от пыли и грязи – снова в АВН, замыкая таким образом контур воздушного отопления в кольцо.

Управляется АВН с помощью блока автоматики (8), который в свою очередь управляется электронным программируемым термостатом (6).

Разобравшись в работе воздушного отопления Антарес Комфорт, разберемся с тем, какие можно использовать теплогенераторы для воздушного отопления.

Электрические теплогенераторы для воздушного отопления Антарес Комфорт

Как уже было сказано выше, в составе АВН может поставляться электрический нагреватель НЭ (11) – это электрический теплогенератор для воздушного отопления, позволяющий отапливать дом электричеством. Похожие электрические теплогенераторы стоят в американских и канадских агрегатах воздушного отопления – аэрохэндлерах Goodman, Lennox.

Газовые теплогенераторы для воздушного отопления Антарес Комфорт

Кроме электрического нагревателя НЭ в АВН может стоять и водяной теплообменник НВ. Впрочем, при наличии водяного теплообменника НВ электрический нагреватель может и не устанавливаться – все зависит от конкретного заказа. Водяной теплообменник позволяет использовать для нагрева воздуха горячую воду, нагретую предварительно отопительным котлом (16) – котел может работать на любом виде топлива. Если этот котел использует для нагрева газ – то мы получим газовый теплогенератор для воздушного отопления.

Стоит сказать, что в американских и канадских системах воздушного отопления также широко используются газовые теплогенераторы – но не в виде отдельных котлов отопления, а встроенные в печи воздушного отопления (со своими собственными вентиляторами) — Goodman, Lennox, Nordyne. В таких печах прогоняемый через них встроенным вентилятором воздух нагревается сгорающим газом, без использования промежуточного теплоносителя – воды – как в системе Антарес Комфорт. Газовая печь воздушного отопления требует регулярного контроля и обслуживания, да и воду для умывания она не нагреет. А газовый отопительный котел можно использовать не только для отопления, но и для горячего водоснабжения и для теплых полов.

Дизельные теплогенераторы для воздушного отопления Антарес Комфорт

Если наш отопительный котел (16) использует для нагрева воды дизельное топливо, то у нас будет дизельный теплогенератор для воздушного отопления.

Твердотопливные теплогенераторы для воздушного отопления Антарес Комфорт

Вы установили себе отопительный котел, который использует для нагрева воды твердое топливо? Значит теперь у вас есть твердотопливный теплогенератор для воздушного отопления.

Вообще говоря, из твердотопливных котлов наиболее удобны сейчас котлы на пеллетах – они позволяют контролировать отопление с помощью автоматики (в том числе и загружать котел топливом может тоже автоматика).

Однако совместно с воздушным отоплением Антарес Комфорт можно использовать не только отопительные котлы. В качестве источников тепла – теплогенераторов – могут выступать и обычные печи и даже камины! Печь может быть установлена в топочной и греть воздух там. А воздушное отопление по системе воздуховодов уже разнесет нагретый воздух по всему дому. То же самое и с камином. Камин греет, например, гостиную, а воздушное отопление разносит теплый воздух в остальные комнаты. А топить камин можно и обычными дровами или углем. Теоретически, ни электрический нагреватель НЭ, ни водяной теплообменник НЭ в этом случае вообще не нужен. Но с другой стороны, отапливать большой дом буллерьяном или камином не очень удобно – автоматически дрова в них не загрузишь, и температуру контролировать тоже придется самому. А вот в качестве дополнительного источника тепла на случай неожиданных лютых морозов камин вполне может работать какое-то время, пока не потеплеет. Более подробно об этом можно прочитать в статье камин с воздушным отоплением Антарес Комфорт

Солнечные теплогенераторы для воздушного отопления Антарес Комфорт

Вода для водяного теплообменника НВ может быть нагрета не только отопительным котлом, но и солнечным коллектором с использованием энергии солнца. Таким образом, при установке на крыше дома солнечных коллекторов, они будут работать как солнечные теплогенераторы для воздушного отопления. Подробнее об этом смотрите в статье солнечное воздушное отопление Антарес Комфорт.

Тепловые насосы — теплогенераторы для воздушного отопления Антарес Комфорт

В качестве теплогенератора для воздушного отопления может выступать и другое современное устройство – тепловой насос. Тепловой насос использует для отопления энергию солнца (но несколько иначе, чем солнечный коллектор) или энергию геологических процессов, протекающих в глубине Земли. Однако для наших климатических условий не каждый тепловой насос сможет обогревать дом круглый год – возможно, потребуется в дополнение к тепловому насосу установить еще и резервный электрический нагреватель. А вот в межсезонье любой тепловой насос даст необходимое количество тепла и поможет немного сэкономить на отоплении. Об использовании тепловых насосов в качестве теплогенераторов для воздушного отопления более подробно смотрите статью воздушное отопление тепловым насосом Антарес Комфорт.

Если вы хотите более подробно узнать о том, что такое воздушное отопление дома – посмотрите соответствующий раздел (воздушное отопление дома). А в разделе система воздушного отопления дома Антарес Комфорт подробно рассказано о нашей системе воздушного отопления, ее основных преимуществах и особенностях.

Купить воздушное отопление Антарес Комфорт в Москве можно, либо позвонив в группу компаний Антарес, либо написав нам на электронную почту.

Выбираем лучшие теплогенераторы для воздушного отопления, обзор моделей

Одним из слагаемых уюта является поддержание в помещении комфортной для человека температуры. Неважно где — в жилом доме, офисе, на складе, в автосервисе – везде должно быть тепло. В противном случае жить и работать там будет весьма проблематично. Для создания таких условий используется специальное отопительное оборудование.

Сегодня оно представлено достаточно широко и одной из пользующихся большим спросом моделей являются теплогенераторы для воздушного отопления. Эти приборы считаются наиболее перспективными, особенно в газовом исполнении и используются для обогрева помещения различной специализации.

Общие сведения и сфера их применения

Газовоздушное отопление имеет свою специфику. При использовании такого оборудования нагрев пространства осуществляет конвекционные поток горячего воздуха. Его подогревает специальное устройство – тепловой генератор.

Отличие этой системы от других заключается в отсутствии теплоносителя, являющегося промежуточным звеном. Поэтому газовоздушное отопление обладает высокой эффективностью, позволяя в кратчайшие сроки обогреть помещение большой площади.

Устройство тепловой пушки

Воздухонагреватель состоит из следующих узлов:

• Схема устройство тепловой пушки

  Горелки;

• Вентилятора;
• Камеры сгорания;
• Теплообменника;
• Воздуховодов.

Каждый из них имеет свое назначение. Горелка позволяет осуществлять поджиг топлива и обеспечивает его последующее сгорание. Вентилятор подает кислород с улицы и выбрасывает поток нагретых газов через систему воздуховодов в помещение. Камера сгорания обеспечивает практически полное сжигание топлива.

Теплообменник служит для обмена тепловой энергией между отдельными элементами генератора и воздухом в помещении. Система воздуховодов представляет собой специальные каналы и отверстия в корпусе, предназначенные для быстрого нагрева отапливаемого объекта.

Принцип работы газового теплогенератора для воздушного отопления заключается в следующем. Холодный воздух всасывается вентилятором по мере сгорания газообразного топлива. При этом он нагревается и перемещается назад в помещение.

Почему теплогенераторы столь популярны

Ответом на этот вопрос может стать ряд достоинств такого оборудования. Одними из главных среди достоинств теплогенераторов для воздушного отопления являются следующие:

1. Различная область применения

   Широкая доступность газового топлива;

2. Отсутствие теплоносителя делает агрегат более экономичным и абсолютно безопасным;
3. Обогрев помещения при правильно выбранной модели осуществляется максимально быстро, обычно этот период не превышает 2 часов;
4. Полная автоматизация всех процессов, происходящих в системе;
5. Устройство является универсальным, его можно использовать в качестве обогревателя и для вентилирования объекта;
6. У газовых моделей имеется возможность замены горелки для использования сжиженного или природного газа;
7. Более низкая стоимость системы за счет отсутствия большого количества труб и радиаторов.

Однако прибору присущи и некоторые недостатки. Одним из них является необходимость получения разрешительной документации на установку, так как оборудование использует в качестве топлива газ и значит должно отвечать существующим нормативам.

При установке стационарного газового теплогенератора для воздушного отопления потребуется обустройство дымохода, что также относится к минусам такой системы.

Виды тепловых пушек

Мобильная модель

Оборудование для воздушного отопления условно подразделяется на два класса:

1. Мобильное;
2. Стационарное.

Но агрегаты, относящиеся к первому виду, не всегда имеют компактные размеры. У некоторых мобильных моделей габариты достаточно внушительные. Такие приборы обычно оснащаются специальными тележками, необходимыми для перемещения оборудования.

Название мобильные они получили лишь потому, что рассчитаны на работу от газовых баллонов и не требуют подключения к центральной магистрали. Они могут устанавливаться в любом месте и предназначены для обогрева производственных помещений. Но кавитационные теплогенераторы систем отопления требуют наличия на объекте эффективной системы вентиляции, потому что нагретый воздух выводится вместе с отработанными газами.

Стационарные напольные агрегаты

Стационарные аппараты рассчитаны на подключение к газопроводу. Они отличаются по способу установки и в зависимости от этого критерии бывают:

• подвесные;
• напольные.

Первые имеют небольшие габариты, значит, занимают немного места. Они предназначены для обогрева частных домовладений. Подвесные тепловые генераторы отличаются простотой в эксплуатации и монтаже, быстро прогревают помещение, имеют понятную инструкцию по применению.

Напольные агрегаты – это более громоздкие устройства. Их используются для обогрева помещений большой площади. Многие модели такого оборудования могут подключаться к системе воздуховодов, что позволяет равномерно распределять тепло по всем комнатам.

Что необходимо знать для правильного выбора

Обеспечить эффективное газовоздушное отопление можно только при установке оборудования, соответствующего параметрам помещения. Важными характеристиками в выборе являются:

• Тип обогревателя;
• Мощность.

Кроме этого для надежной работы прибора нужно обеспечить приток воздуха в помещение. Для этого чаще всего используется вентиляционная система. Она способна не только поставлять кислород в помещение, но и отводить наружу отработанные газы.

Чтобы правильно подобрать мощность генератора необходимо выполнить расчет системы обогрева. Он производится по специальным формулам, поэтому лучше доверить его профессионалам. При этом следует знать, что мощность прибора должна превышать аналогичный параметр горелки на 20% и более. Это позволит сократить затраты на электроэнергию.

Обзор популярных моделей

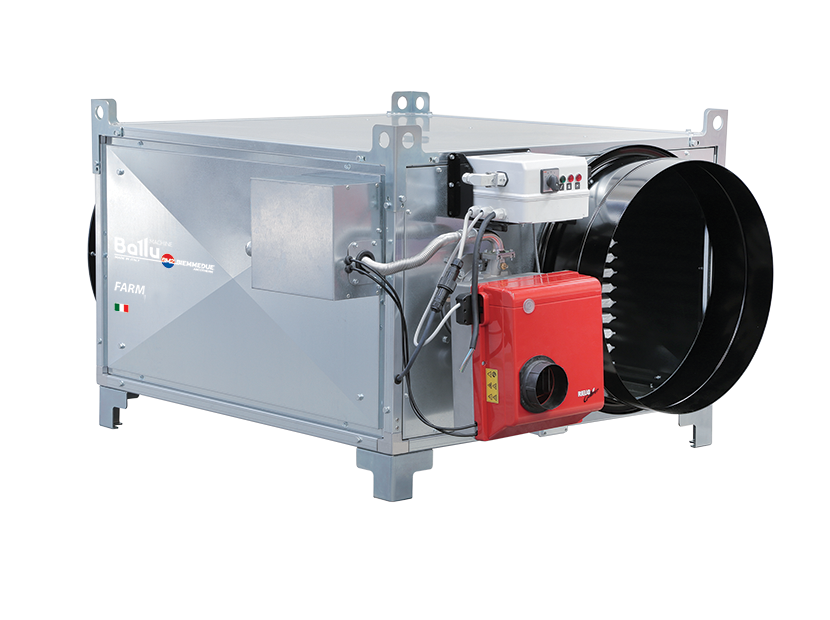

Лидером среди тепловых пушек конечно остается продукция зарубежных компаний и в частности производителей США. Прибор под маркой Master BLP 73 M пользуется популярностью у владельцев частных домов и производственных объектов. Он может применяться не только в качестве отопительного оборудования, но и в роли строительного фена.

Смотрим видео о модели Master BLP 73:

Тепловая пушка американского производства расходует не более 4 кг сжиженного газа в час, генерируя при этом до 70 кВт энергии. Ее мощности хватает для обогрева помещения площадью до 700 м² с производительностью около 2,3 тысячи кубов теплого воздуха в час. Стоимость такого прибора составляет не более 650 долларов.

Но есть на рынке и отечественные модели, отвечающие всем нормативным требованиям. Одной из них является тепловая пушка Patriot GS53. Она способна генерировать до 50 кВт тепловой мощности при расходе до 4Ю5 кг газа в час. Этого достаточно для отопления помещения площадью не более 500 м². Стоимость агрегата не превышает 400 долларов.

Из моделей, потребляющих магистральный газ можно отметить тепловой генератор АКОГ-3-СП. Это небольшой прибор, мощности которого хватает на обогрев не комнаты площадью в 30 м², при потреблении – 0,3 м³ природного газа.

Тепловой конвектор этой марки предназначен для монтажа на стену и сможет обогревать одну функциональную зону в загородном домовладении. Стоимость этого прибора одна из самых низких и составляет менее 250 долларов.

Заключение

Использование такого оборудования в отопительных системах считается одним из самых эффективных и экономичных решений. Оно отличается простотой в использовании, безопасностью и поэтому может применяться не только на производственных объектах, но и в жилых помещениях

Теплогенератор твердотопливный, воздухонагреватель от производителя GRV. Мощности от 10 до 2000 кВт.

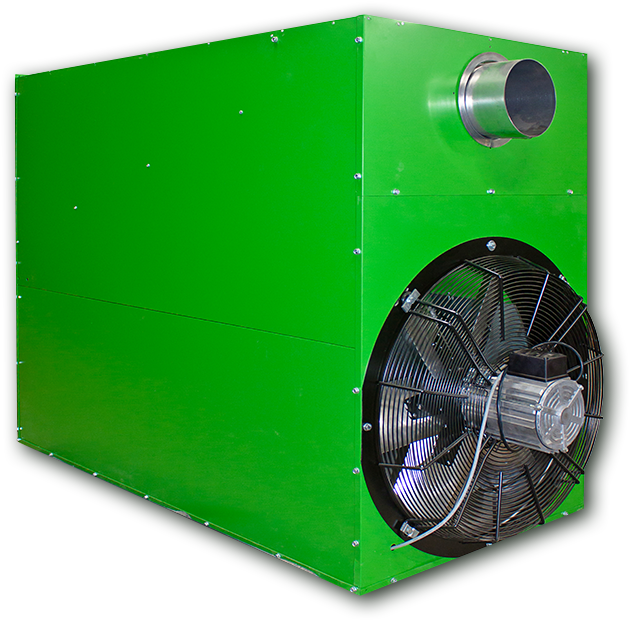

Твердотопливный теплогенератор —  (тепловая пушка, воздухонагреватель) это устройство для получения горячего воздуха за счет теплопередачи от источника горения к нагреваемому воздуху через стенки теплообменника и стенки топки. Теплогенераторы GRV широко используются для процессов сушки, систем воздушного отопления, в составе подогрева приточной вентиляции. Большое распространение тепловые пушки твердотопливные стали получать на тепличных комплексах для сушки древесины и сушильных камерах полимеризации (порошковая покраска).

Устройство теплогенератора

Теплогенераторы могут быть с автоматической, ручной подачей топлива и универсально комбинированные

Воздухонагревательное оборудование состоит из топочного блока, теплообменника, раструба для подключения вентилятора, внутренних каналов по которым проходит воздух, зольного отдела (на теплогенераторах работающих на твердом топливе), обязательно дверцы для прочистки теплообменника. Блок управления и защиты от перегрева стенок теплогенератора.

Автоматическая подача топлива: упрощает использование теплогенератора. Топливо засыпается в специальный бункер, и из него подается в вихревую горелку.

Виды топлива

Воздушное отопление выгодно на твердом топливе и комбинированном. Мы разработали оборудование которое работает сразу на нескольких видах топлива, это снижает зависимость от конкретного поставщика топлива, а также автоматизировать процесс подачи. Рациональное решение – автоматическая подача топлива с ручной загрузкой. Загрузка вручную обеспечивает утилизацию любых горючих не токсичных отходов, снижаются затраты на вывоз мусора.

• Твердое топливо – пеллеты, дрова, уголь, брикеты, опилки, шелуха, поддоны, древесные отходы, картон, бумажные отходы
• Жидкое топливо – печное топливо, отработка
• Газообразное топливо – пиролизный газ

Преимущества твердотопливных теплогенераторов

Во многих случаях теплогенераторы способны заменить парогенераторы, электрические нагревательные приборы, котельные водогрейные агрегаты. Дешевый монтаж, высокий диапазон регулировок мощности, экономичная работа обеспечивает быструю окупаемость. Агрегат в своем составе имеет меньшее количество элементов чем парогенератор (нет насосов, водоподготовки, не нужно регистрировать в органах котлонадзора).

Применение теплогенераторов

Твердотопливные теплогенераторы GRV используются

1.      Сушильные камеры для древесины

2.      Сушильные камеры для дров, трав, реагентов

3.      Сушильные камеры полимеризации (автоматическая подача топлива)

4.      Отопление теплиц площадью от 100 до 5000 м.кв.

5.      Работа в комплексу с сушильными барабанами

6.      Отопление промышленных помещений

7.      Точечный обогрев на улице на строительных объектах (с использованием укрывного материала, для монолитных работ)

8.      Отопление птичников, при заборе воздуха с улице, теплогенератор играет роль отопления, и нагрева приточной вентиляции

9.      Теплогенератор воздухогрейный твердотопливный работает в составе приточной вентиляции в холодное время года, снижая нагрузку на действующую систему отопления

10.   Использование для нагрева агрегатов работающих в условиях крайнего севера, и при сильных морозах (особенно в условиях ограниченного количества дизельного топлива)

11.  При работах МЧС в зимнее время года на удаленных объектах

Производство воздухогрейных агрегатов

Компания GRV занимается разработкой и производством теплогенераторов, котлов, систем автоматической подачи топлива. Нам удалось вывести в серию теплогенераторы с автоматической подачей гранул, опилок, шелухи, при этом их характеристики позволяют без перебоев отапливать такие объекты как теплицы, где не допустима остановка работы теплогенератора.

Производство новой серии универсальных теплогенераторов (ручная и авто подача) – они работают на дровах, угле, гранулах с автоматической подачей, — это увеличило надежность агрегатов. Оборудование очень гибкое, и может без перенастроек работать как на дровах, угле так и на гранулах (пеллетах).

Развитие отрасли

За счет внедрения аэродинамического расчета теплогенераторы GRV эффективнее аналогов. Использование материалов с большой теплопроводностью позволит уменьшить габаритные размеры. Устройство топки с многослойной стенкой улучшит тепловые характеристики, снизит потери. Разработка универсальной горелки, которая работает на отработке, печном топливе, газе и пеллетах сделает полную независимость от конкретного вида топлива, что является экономически целесообразным для владельцев предприятий, теплиц, сушильных камер. Компания GRV разработала новые стандартные универсальные горелки, которые быстро модернизируются на любой вид топлива.

Теплогенераторы могут работать в составе оборудования с водогрейными системами, при этом возможность получения как горячей воды так и горячего воздуха от одного агрегата обеспечивает универсальность и экономию, снижению кол-ва агрегатов и снижению необходимого места для установки.

Более подробно о теплогенераторах

Идеально подходит для отопления промышленных помещений, мастерских, цехов, технологических процессов, обогрева конюшен, теплиц, сервисных центров.
Воздухогрейный котел — альтернатива: водяным калориферам Volcano (Вулкан), тепловым дизельным пушкам. В отличие от дизельной пушки воздухогрейный котел наиболее экономичен так как работает на твердом топливе

Система воздушного отопления теплицы строится на основании теплогенератора (воздухогрейного котла). Эффективность данной системы проверенна временем, наиболее экономична для теплиц площадью от 50 до 5000 м.кв.

Теплогенератор устанавливается в саму теплицу у торца, рядом с входом. Горячий воздух подается из теплогенератора в воздуховоды и распределяется равномерно по всей длине. Основной экономический эффект связан с дешевизной и простотой системы отопления. Для монтажа системы не требуется задействовать сварочные работы. Система может работать в очень широком диапазоне температур.

Теплогенераторы можно разделить на несколько категорий:

С автоматической подачей топлива и поддержанием, как правило это сыпучие виды топлива и жидкие (пеллеты, уголь, шелуха, опилки, мазут ,печное топливо и т. д.)

Теплогенераторы с ручной загрузкой топлива (дрова, крупнокусковой уголь, отходы деревообрабатывающего производства).

Для установки теплогенератора следует залить бетонную плиту. Воздуховоды устанавливаются на уровне 1,8 – 1,6 метра. Наиболее экономичный вид – оцинкованные воздуховоды круглого сечения. К примеру для теплицы площадью в 1000 м.кв. потребуется две ветки воздуховодов во всю длину теплицы.

Дымоход выводится отдельной трубой. Над теплогенератором следует сделать стальную крышу, утепленную негорючими материалами. Теплогенераторы с автоматической подачей можно эксплуатировать только с наличием дымососа.

Регулирование температуры в теплицы производится в ручном или автоматическом режиме в зависимости от комплектации и модели. Возможна полная комплектация с автоматическим блоком управления.

Производственная компания GRV предлагает специальное оборудование для получения нагретого воздуха до температур от 30 до 300 *С. Данные воздухогрейные агрегаты используются для систем отопления теплиц, ферм,, отопление мастерских и цехов, в технологических процессах – таких как сушка древесины или сушка заготовок из бетона, сушка зерновых культур в составе сложных комплексов, отопление магазинов и складских помещений, отопление сервисных центров.

При проектировании воздухогрейный котлов GRV, мы в первую очередь обратили внимание на КПД, чтобы оно не уступало водогрейным котлам. За счет развитой системы воздушных каналов внутри самого котла, воздух равномерно протекает по всем поверхностям обеспечивая полноценный отбор тепла без зон перегрева металла. В конструкции GRV предусмотрено отдельное управление подачей воздуха в топку котла для процесса горения и отдельная воздушная турбина для прокачки воздуха через воздушную рубашку.

Так же воздухогрейные котлы называют теплогенераторы и тепловые пушки. Это название больше применима для систем где требуется высокая температура воздуха – как обычно это системы сушки. Теплогенератор позволяет задавать нужный микроклимат включая не только температуру но и влажность. На выходе из воздухогрейного котла можно установить специальный испаритель, благодаря которому за счет испарения воды увеличивать влажность до нужных пределов. Так например при сушки древесины влажность должна плавно изменяться со временим, что можно легко сделать с помощью воздухогрейного котла и системы подпитки воды на выходящем патрубке.

В котлах воздухогрейных GRV, нам удалось достигнуть температуру уходящих газов не более 160*С во всем диапазоне работы. Что говорит о высоком значении КПД самого агрегата.

Эксплуатация теплогенератора GRV достаточно простая и не требует дополнительных навыков. Теплогенераторы в отличие от водяных котлов не критичны к отключению электроэнергии. Если в водяном котле при отключении электроэнергии и отключении насосов моментально начинается кипение, и выброс пара, то воздушные котлы просто останавливаются. При отключении электроэнергии требуется соблюдать инструкцию.

Применение теплогенераторов обеспечивает дешёвым теплом. Данные устройства надежны и просты в эксплуатации. Использование автоматической подачи топлива снижает трудовые затраты в пять раз, повышает экономичность работы за счет автоматического управление компьютером контроллером. Первые теплогенераторы в нашей компании были разработаны для отопления теплиц, чтобы снизить затраты на строительство системы отопления. В процессе эксплуатации выявились дополнительные положительные стороны, такие как выносливость, работа на большом количестве разных топлив, за счет того что стенки теплогенератора имеют более высокую температуру чем водогрейные котлы, на них нет отложений. Так же теплогенераторы не подвержены процессу коррозии.

Твердое топливо в процессе горения выделяет нужное количество тепла, это тепло передаётся стенками топки и теплообменнику, при этом они интенсивно охлаждается принудительном протоком воздуха. Главное в устройстве теплогенератора – устройство протоков воздуха, для получения необходимого КПД, максимального ресурса.

Вентиляторы для каждого отдельного случая подбираются индивидуально, с этим вопросом следует обращаться к инженерам нашей компании. В основном на твердотопливные теплогенераторы устанавливаются вентиляторы серии среднего давления. Расчет по производительности производится исходя из потребности в температуре, расходе и сопротивления всей ветки воздуховодов.

Для теплиц и сушильных камеры мы можем порекомендовать полный комплект оборудования включая стандартные воздуховоды, вентиляторы, щиты управления. Наше предприятие так же производит твердотопливные теплогенераторы по индивидуальным заказам, например комбинированные которые по мимо нагрева воздуха нагревают воду.

Управление теплогенератором для теплицы или ангара. В комплектацию входит два датчика температуры (точнее терм сопротивление), значение которого передаются в блок управления. Потребитель задает необходимое значение температуры в помещении, автоматически блок управляет подачей воздуха в топку включая или выключая его, что ведет к изменению мощности теплогенератора. Для вариантов с вихревой горелкой и автоматической подачей топлива, схема управления заложена полностью в алгоритм работы. Процентное соотношение экономии топлива при этом составляет не менее 25%, что с учетом снижения трудовых затрат значительно повышает экономичность отопления и ее точность, что кстати сказывается на урожайности если отапливается теплица. Отопление Ангаров и Цехов, с помощью воздушного охлаждения главное преимущества данная система не боится разморозки, и вы можете смело не топить цеха в выходные и праздники.

Качество продукции соответствует международным нормам. Все теплогенераторы прошли испытания в зимнее время, на отоплении теплиц, цехов, сушильных камер. Положительные результаты и отзывы которые мы получили в процессе эксплуатации, дает нам уверенность и нашим заказчикам. Гарантия составляет 24 месяца с момента отгрузки оборудования.

Видео 1. Отопление теплицы с использованием теплогенератора GRV с ручной загрузкой топлива

Видео 2. Теплогенератор автоматический GRV

Видео 3. Вода воздушный котел GRV 40+40

Видео 4. Теплогенератор твердотопливный GRV в составе с сушильной камерой

Видео 5. Теплогенератор GRV на опилках с автоматической подачей топлива

Видео 6. Работа воздухогрейного твердотопливного теплогенератора мощность 400 кВт

Воздушное отопление теплицы 10х18 — 180 кв.м.

Теплогенератор мощностью 50-60 кВт, модель GRV задействован для отопления теплицы круглогодичной работы.

Рис. 1 Воздушное отопление теплицы 180 кв.м.

На рис. 1 представлена схема воздушного отопления подходящая для отопления теплицы, ангара, склада, производственного помещений. Воздух нагревается теплогенератором GRV твердотопливного типа, направляется по воздуховодам к самой дальней торцевой стенки помещения, и возвращается обратно к тепло генератору. Равномерная температура, минимальный расход электричества и топлива, быстрый монтаж системы отопления.

Воздухо — водяное отопление теплицы, помещения 250 кв. м.

Очень актуальное отопление для тех помещений где требуется прогрев пола, вентиляция, определенная влажность воздуха. Оборудование воздухо водяной котел обеспечивает нагрев воды и воздуха одновременно.

Рис. 2 Воздухо водогрейная система отопления

На рис. 2 схема комбинированной системы отопления воздухо водяного типа. Теплогенератор встроен в водогрейный котел. В верхней части котла расположен воздухогрейный теплообменник, в нижней части водогрейная топка. Такая конфигурация обеспечивает максимальную эффективность от системы отопления которая так же выполняет функции приточной вентиляции с подогревом воздуха. Проветривание в любую погоду, с сохранение функциональности водогрейной системы. Идеально подходит для тепличных комплексов, цехов, технологических процессов.

Воздушное отопление автоматическое теплицы, цеха площадью 500 кв.м.

Автоматические системы отопления GRV оптимальны по стоимости, надежны так как используется в системе подачи топлива Японские комплектующие SMC.

Рис. 3 Автоматический теплогенератор GRV 150 установленный для отопления цеха, теплицы 500 кв.м.

Воздушное отопление с автоматической системой подачи на базе GRV 150. Гранулы из бункера подаются в вихревую горелку, управление процессом горения — автоматическое от спец. контроллера разработанного в нашей компании. Теплогенератор полностью автономный работает без участие человека. Особенность данной конструкции в ее универсальности, оставлена возможность топить на древесных отходах и угле в ручном режиме.

Воздушное отопление теплицы с низкой крышей, площадь 500 кв.м. теплогенератор автоматический пеллетный GRV

Для воздушного отопления помещения с низкими потолками есть определенные правила размещения воздуховодов

Рис. 4 Автоматический теплогенератор твердотопливный GRV 100 для отопления цеха, теплицы

Пеллетные теплогенераторы GRV работают не менее 1 суток на одной загрузки топлива, в полностью автоматическом режиме работы. Поршневая подача топлива, вихревая горелка и конструкция теплогенератора полностью разработаны специалистами GRV. Низкое аэродинамическое сопротивление топки и теплообменника позволяют эксплуатировать оборудование без подключения дымососа

Воздушное отопление теплицы, помещения 520 кв.м. на твердом топливе

Твердотопливные теплогенераторы самые выгодные на сегодня для систем отопления. Низкая стоимость оборудования, монтажа, и системы воздуховодов. Быстрый прогрев системы, нет риска перемерзания системы. Весь монтаж производится без сварочных соединений, требования к монтажникам ниже чем для водогрейных систем отопления, за счет простоты конструкции

Рис. 5 Схема отопления теплицы, ангара на базе теплогенератора GRV

Теплица, производственное помещение 2100 кв.м. воздушное отопление

Отопление больших площадей требует правильного распределения воздуха во всем объеме помещения. Теплицы площадью 2000-4000 кв. м. равномерно отапливаются с помощью воздуховодов и твердотопливного теплогенератора. Система по стоимости выходит дешевле чем водогрейная в два раза. Для теплицы с низкими потолками схема отопления показана на рис. 6.

Рис. 6 Подключение теплогенератора GRV 400 для отопления теплицы площадью 2100 кв.м.

Большие площади теплицы быстро окупаются, для высокой урожайности нужно соблюдать в теплице микроклимат. Воздухогрейные теплогенераторы GRV поддерживают температуру и обеспечивают оптимальную влажность. Вентиляция в теплице может работать в любой мороз, достаточно обеспечить частичный забор воздуха с улицы через теплогенератор, в котором он будет нагреваться и распределятся по всей теплице через систему воздуховодов.

Отопление теплицы площадью 3000 кв.м.

Средние теплопотери теплицы площадью 3000 кв.м. в холодную неделю составляют 600 кВт в час в ночное время суток. Теплогенератор GRV 600 с увеличенным протоком воздуха обеспечивает заданную мощность. Увеличивается количество воздуховодов до 4 и повышается мощность вентиляторов среднего давления. Отопление в теплице поддерживается на уровне 18-24*С в ночное время, для теплицы с пленкой с принудительным надувом между слоями.

Рис. 7 Отопление теплицы 3000 кв.м теплогенератором GRV 600

Теплогенератор можно обеспечить дополнительной горелкой на жидком топливе, при этом загрузочные дверцы для твердого топлива остаются как для резервной и основной топки.

Воздушное отопление теплицы 9600 кв.м.

Отопление теплицы такой большой площадью в 9600 кв.м. с помощью твердотопливных теплогенераторов возможно при установке 4 х теплогенераторов. Так же оборудование можно перевезти на жидкое и газообразное топливо. Для эффективной работы теплового оборудование размещается непосредственно в теплице, что снижает тепловые потери.

Рис. 8 Теплогенераторы GRV твердотопливные для отопления теплицы площадью 9600 кв. м.

Для работы, теплогенераторы комплектуются дымососами, что позволяют эксплуатировать их на высокой мощности, и устанавливать непосредственно в теплице. Более подробно эксплуатация данного теплогенератора показана выше на видео 1.

Воздушное отопление грибного цеха

Воздушное отопление гребного цеха обеспечивает полный контроль над температурой и влажностью в помещении. Система отопления встроена в приточную вентиляцию и обеспечивает экономию материала при монтаже системы.

Установка калорифера рис. 9 в системе воздуховодов обеспечивает дополнительный нагрев воды для приготовления субстрата.

Рис. 9 Теплогенератор GRV 150 с установка для нагрева воды, которая используется в процессе приготовления субстрата

Воздушное отопление цеха по выращиванию грибов, очень востребованное предложение с надежной и простой конструкцией. Универсальность системы — подогрев воды обеспечивается специальным устройством с использованием водо воздушного калорифера и шиберных задвижек.

Столярная мастерская, воздушное отопление

Твердотопливный теплогенератор, наилучшим образом подходит для отопления столярных, мебельных мастерских. Утилизация древесных отходов + самый недорогой монтаж системы воздушного отопления. Эффективно, и быстро. В системе нет воды — можно оставлять без отопления помещение на выходные или праздники, без страха разморозки системы.

Рис. 10 На изображении представлена схема воздушного отопления столярного цеха

1 — Приток чистого горячего воздуха в бытовку; 2 — Забор воздуха из бытовки; 3 — Вытяжной вентилятор для забора воздуха из покрасочной комнаты; 4 — Приточка горячего воздуха в покрасочную комнату; 5 — Забор воздуха из ремонтного цеха и из области ворот, забирается холодный воздух; 6 — Воздуховод с горячим воздухом; 7  и 8 — дуфузоры для выпуска горячего воздуха, их можно регулировать обеспечивая равномерный поток; 9 —  фильтра для забора воздуха из помещений с пылью; 10 — Теплогенератор твердотопливный GRV; 11 — дымоход для отвода дымовых газов

Solid fuel heat generator — (heat gun, air heater) is a device for obtaining hot air due to heat transfer from the combustion source to the heated air through the walls of the heat exchanger and the furnace wall. GRV heat generators are widely used for drying processes, air heating systems, as part of the supply ventilation heating. A large distribution of heat guns solid steel to receive greenhouse complexes for drying wood and drying chambers polymerization (powder coating).

The device of the heat source Heat generators can be with automatic, manual fuel supply and universally combined Hot air equipment consists of a furnace unit, a heat exchanger, the socket for connection of the fan, the internal channels through which air passes, the ash unit (on the heat generator for solid fuel), be sure the door to clean the heat exchanger. Control unit and protection against overheating of the walls of the heat generator. Automatic fuel supply: simplifies the use of the heat generator. The fuel is poured into a special hopper, and from it is fed into a vortex burner.

Type of fuel Air heating is advantageous on solid fuel and combined. We have developed equipment that runs on several types of fuel, it reduces the dependence on a particular fuel supplier, as well as automate the process of supply. The rational solution is an automatic fuel supply with manual loading. Manual loading ensures the disposal of any combustible non-toxic waste, reduces the cost of garbage collection. Solid fuel – pellets, wood, coal, briquettes, sawdust, husks, pallets, wood waste, cardboard, paper waste Liquid fuel – heating oil, waste Gaseous fuel – pyrolysis gas

The advantages of solid-fuel heat generators In many cases, heat generators can replace steam generators, electric heating devices, boiler water heating units. Cheap installation, high adjustment range, capacity, cost-effective operation, ensuring a quick return. The unit in its composition has fewer elements than the steam generator (no pumps, water treatment, no need to register in the bodies of the boiler).

GRV solid fuel heat generators are used

1. Drying chambers for wood

2. Drying chambers for firewood, herbs, reagents

3. Drying chambers of polymerization (automatic fuel supply)

4. Heating of greenhouses ranging from 100 to 5000 sq. m.

5. Work in complex with drying drums

6. Heating of industrial premises

7. Spot heating on the street at construction sites (using covering material for monolithic works)

8. Heating of poultry houses, at air intake from the street, the heat generator plays a role of heating, and heating of supply ventilation

9. Heat generator hot air solid fuel works as part of the supply ventilation in the cold season, reducing the load on the existing heating system

10. Use for heating units operating in the far North, and in severe frosts (especially in a limited amount of diesel fuel)

11. When the Ministry of emergency situations in the winter at remote sites

Воздушное отопление. Генераторы теплого воздуха Blowtherm — ООО ПО «АВТОМАТИКА» г. Челябинск

Генераторы теплого воздуха Blowtherm.

Генераторы теплого воздуха Итальянского производства Blowtherm на сегодняшний день это высокоэффективный обогрев  и вентиляция промышленных, торговых и складских помещений большого объема. Теплогенератор обладает высоким уровнем мощности и надежности. Чаще всего такие установки используют на предприятиях промышленного типа для нагрева больших объемов воздушных масс. Для обогрева достаточно большой площади и «поддержки» температуры, если одно из устройств выходит из строя рекомендуем устанавливать систему из нескольких генераторных установок. Компания Blowtherm разрабатывает и изготавливает для таких случаев теплогенераторы различных мощностей и модификаций работающих на разных видах топлива, на дизельном, газовом или «отработанном» топливе. При предпочтении смены вида топлива, производится замена горелочного устройства и пульта управления. Генераторы горячего воздуха серии IH/AR изготавливаются как в горизонтальном так и вертикальном исполнении, разместить можно как снаружи помещения так и внутри. Для непосредственного поддержания задаваемой температуры производитель предлагает серию IH/HR, которая отличается повышенной производительностью. Главными преимуществами теплогенераторов воздушного отопления является его монтаж и возможность подачи нагретого воздуха напрямую или с помощью воздуховодов, а также энергосбережение, благодаря использования воздуха обратно. Значительное снижение расходов топлива благодаря возрасту превышает экономию в 50% топлива.

Компания ООО ПО «Автоматика»  готова помочь подобрать оборудование Blowtherm и выполнить поставку высокопроизводительного , надёжного оборудования воздушного отопления воздуха марки Blowtherm и генераторы горячего воздуха марки Fraccaro, которое будет отвечать всем стандартам качества.

Генератор тепла – обзор

1 ВИДЫ ХРАНЕНИЯ У ПРОИЗВОДИТЕЛЯ

Средства хранения у производителя можно разделить на две категории: при выработке электроэнергии за счет тепловой энергии, особенно ядерного происхождения, можно хранить тепловую энергию для обеспечения постоянной мощности теплогенератора при подаче электроэнергии по модулированной схеме. Ни в одной статье не рассматривается этот тип хранения.

Все остальные виды накопителей равнозначны, так как их целью является хранение электрической энергии в том виде, в котором она вырабатывается и используется в энергосистеме.

Аккумулирование электроэнергии всегда осуществляется путем накопления механической энергии или другой формы энергии, которая может быть преобразована с высокой эффективностью в электрическую энергию, используемую в энергосистеме, и наоборот.

Наиболее традиционный способ хранения энергии в механической форме реализован в так называемых гидроаккумулирующих установках. Это хранилище потенциальной механической энергии , основная идея которой взята из одного из самых традиционных видов преобразования энергии для производства электроэнергии: гидроэлектрического преобразования.

Все документы этой группы посвящены этой форме хранения, широко распространенной по всему миру, в отношении существующих или планируемых заводов.

Среди способов хранения механической энергии ее хранение в виде кинетической энергии в последние несколько лет принимается во внимание для хранения электроэнергии у производителя, даже если до сих пор нет проектов в промышленных масштабах. Развитие этих средств хранения зависит от развития легких материалов с очень высокой механической прочностью для изготовления маховиков.Это средство хранения упоминается только в документах R.21 и R.25, хотя в них подробно не обсуждается его потенциальное использование в будущем.

Опять же, в области механической энергии разрабатываются важные приложения для накопления упругой энергии посредством сжатого воздуха. Настоящие приложения, однако, не предусматривают независимые системы хранения, а только системы, объединенные с выработкой электроэнергии с помощью газовых турбин, сжатый воздух для подачи в камеру сгорания берется из резервуаров, где он хранился в часы низкой нагрузки. .

Целый доклад настоящего симпозиума, Р.7, относящийся к другой группе, посвящен описанию практической реализации этого гибридного средства. Учитывая относительно невысокую стоимость установки, система оказывается очень удобной при наличии особо благоприятных условий для строительства водохранилища. Ясно, что поскольку хранилище связано с генерирующим средством, основанным на ценном ископаемом топливе, оно связано с судьбой этих видов топлива.

Если мы перейдем теперь к хранению энергии в виде электричества, мы начнем с того, что вспомним более чем традиционную систему электрохимического хранения. Так называемые «вторичные батареи» появились на заре истории электричества, и в их основе лежит почти вековой опыт. Те, кто не верит в возможность использования аккумуляторов в качестве аккумулирующих средств у производителя, основывают свою идею лишь на том факте, что после векового опыта и эксплуатации сегодняшнее промышленное изделие все еще далеко от того, чтобы конкурировать с традиционными гидроаккумулирующими установками. , и что вернуть утраченную местность за несколько лет будет очень сложно.Другие люди, наоборот, уверены, что смогут построить конкурентоспособные системы за несколько лет, потому что важность задачи позволяет приложить большие исследовательские усилия.

Документ R.25 касается таких систем и дает указание на необходимые характеристики таких средств хранения и на затраты, которые могут сделать их конкурентоспособными; также в статье Р.21 упоминаются эти системы, но не выражается уверенности в возможности их практического использования.

Та же бумага Р.21 показывает, напротив, большую уверенность в хранении электрической энергии в виде электромагнитной энергии с огромными сверхпроводящими индукторами, уложенными под землей в каменных пластах. Эта система, строго связанная с недавним развитием сверхпроводниковой технологии, кажется, однако, на современном этапе гораздо более далекой от конкурентоспособности, чем системы на основе батарей.

Первую часть обсуждения можно было бы посвятить ознакомлению с мнениями экспертов об этих различных средствах хранения, а также о руководящих принципах в разных странах в отношении будущего развития таких средств и исследований, проводимых в этом направлении.

Лучший способ безопасного энергоснабжения дома с помощью портативного генератора

Потеря электричества дома — это полный облом — никогда не бывает удобного времени, чтобы отключить электричество. К счастью, теперь есть безопасный и доступный способ прямого питания вашего дома с помощью портативного генератора, так что вам больше никогда не придется сталкиваться с этим серьезным неудобством. И вы можете посмотреть установку и то, как все это работает, в нашем видео ниже.

Использование портативного генератора дома

Когда в вашем районе происходит отключение электроэнергии, скорее всего, не пройдет много времени, прежде чем звук работающих переносных генераторов начнет наполнять воздух.Мы рассмотрим основные способы сделать это и объясним, какой из них самый безопасный и удобный.

Удлинители:

Портативные генераторы обычно имеют несколько розеток, которые позволяют подключать удлинители, которые затем можно запустить в дом и через дом для питания различных предметов. Этот метод будет работать, но он имеет свои ограничения. Это также требует, чтобы двери или окна снаружи были открыты, а работа с несколькими удлинителями может быть опасной и определенно неудобной.

Обратная подача:

Обратное питание — это процесс подключения шнура портативного генератора к домашней розетке для подачи электричества непосредственно в дом.

Да, вы могли бы это сделать, но это особенно опасно и даже смертельно — не только для вас и ваших домочадцев, но и для коммунальщиков на линии. Вы можете прочитать больше об опасностях обратного кормления здесь и здесь.

Ручной переключатель:

Оптимальное решение для обеспечения дома портативным генератором включает в себя установку ручного переключателя.Ручной переключатель взаимодействует с электрической системой вашего дома и подключается к розетке, называемой блоком питания, который установлен снаружи дома.

Итак, во время отключения электроэнергии все, что вам нужно сделать, это включить генератор, подключить его к входной коробке, затем нажать необходимые переключатели на ручном переключателе, и вуаля — у вас есть питание. Вы можете посмотреть весь процесс и установку дома в Левиттауне на видео ниже:

Как видите, сопряжение портативного генератора с ручным переключателем — это безопасный и удобный способ обеспечить питание вашего дома во время отключения электроэнергии.И это намного дешевле, чем добавление автоматического домашнего резервного генератора.

Перед использованием портативного генератора мы рекомендуем вам прочитать руководство пользователя, прилагаемое к вашему генератору, и ознакомиться с нашими советами по безопасности при работе с портативным генератором. Если вы хотите узнать больше о генераторных решениях для вашего дома, нажмите кнопку ниже или позвоните нам по телефону 215-245-3200.

Услуги | Релиант Энерджи

Отслеживание состояния вашей системы HVAC и принятие регулярных мер по повышению ее эффективности — это простые способы защитить ваши инвестиции.Ежегодная настройка, чтобы убедиться, что все работает правильно, и использование советов по энергосбережению поможет снизить общее потребление энергии и предотвратить ненужный стресс в будущем.

Вам не нужно беспокоиться об обслуживании вашей системы кондиционирования. Получите полное покрытие ремонта ОВКВ и сезонной настройки с нашим планом AC/Heat Protect.

Выучить больше

Значение настройки переменного тока

Как и почти все, надлежащее техническое обслуживание необходимо для поддержания оптимальной работы вашего кондиционера.С этими трехзначными летними температурами настройка HVAC — одна из лучших вещей, которые вы можете сделать, чтобы убедиться, что ваш кондиционер выдерживает летнюю жару.

Меньшие счета за электроэнергию

В Техасе на кондиционеры приходится 18 процентов ваших общих затрат на электроэнергию. Без надлежащего обслуживания системы HVAC потребляют больше энергии для охлаждения того же объема. Когда вы ежегодно обслуживаете свой HVAC, ваша система будет в наилучшем состоянии и будет работать наиболее эффективно.

Увеличенный срок службы

Средний срок службы системы HVAC может достигать 20 лет, но большинство систем начинают выходить из строя в раннем подростковом возрасте. Почему? Отсутствие должного ухода. Вы можете продлить срок службы своих инвестиций, выполняя ежегодные настройки.

Детальный сервис

Системы отопления, вентиляции и кондиционирования воздуха представляют собой сложное механическое оборудование. Хотя замена фильтра — это простая задача своими руками, полную настройку лучше доверить профессионалам. Сертифицированные технические специалисты будут знать, как безопасно обслуживать ваше оборудование, максимально повышая производительность системы.

Осознание потенциальных проблем в будущем

Когда профессионал обслуживает вашу систему кондиционирования воздуха, он рассмотрит любую систему и детали, которые могут вызвать у вас проблемы в будущем.Замена изношенных деталей до того, как они выйдут из строя, будет намного дешевле, и вы можете запланировать ремонт на своих условиях.

Советы по энергосбережению для вашего HVAC

Существует множество шагов, которые вы можете предпринять, чтобы повысить эффективность системы отопления и охлаждения вашего дома. Помните о следующих советах, чтобы сократить количество энергии, потребляемой вашим HVAC в течение дня.

• Установите для вентилятора переменного тока режим «авто», а не «вкл». Использование настройки «включено» может увеличить затраты на электроэнергию и заставить кондиционер работать тяжелее для поддержания желаемой температуры.
• Закрывайте жалюзи и шторы в солнечные дни, чтобы предотвратить накопление тепла и максимально использовать прохладный воздух, поступающий от кондиционера.
• Попробуйте использовать естественную вентиляцию в хорошую погоду, а не включать кондиционер.
• Своевременно меняйте воздушные фильтры. Грязные воздушные фильтры заставляют ваш кондиционер работать тяжелее, чем он должен, и уменьшают поток воздуха. Обратите внимание на то, когда менять воздушный фильтр, а также на размер, чтобы вы были готовы купить новые, когда придет время.
• Надлежащим образом загерметизируйте воздуховоды, чтобы уменьшить количество энергии, необходимой для обогрева и охлаждения вашего дома.

Установила ли компания Reliant систему HVAC или уже существующий план технического обслуживания?

Если наши технические специалисты обслуживали вас ранее, позвоните по номеру 1-855-457-5700 для обслуживания.

Достаточно ли портативного генератора для питания моей системы отопления и вентиляции?

Месяцы июль, август и сентябрь, как правило, являются периодом, когда потенциал тропической активности быстро возрастает вдоль прибрежных районов Мексиканского залива и Атлантического океана. С 2016 года более полудюжины тропических систем непосредственно пострадали или затронули Флориду.В результате многие жители Флориды и Южной Джорджии вложили средства в портативные генераторы для питания частей своего дома во время отключения электроэнергии.

Портативные генераторы отлично подходят для питания телевизоров, потолочных вентиляторов, освещения, микроволновых печей и даже холодильников. Но может ли портативный генератор питать вашу систему кондиционирования воздуха в крайнем случае? Ответ зависит от ряда факторов, от типа системы кондиционирования воздуха или теплового насоса, которую вы используете, до того, какие другие приборы вы хотите запитать. Это может даже потребовать немного математики, поэтому убедитесь, что у вас есть карандаш и лист бумаги, если вы планируете использовать свой генератор.

Вот несколько вопросов, которые следует задать себе при определении того, может ли ваш генератор питать вашу систему отопления и кондиционирования воздуха:

Есть ли безопасное соединение для моего генератора?

Перед тем, как запитать что-либо от вашего генератора, вы должны убедиться, что ваши приборы правильно подключены к вашему генератору. В большинстве случаев это происходит через коробку автоматического выключателя. Это требует использования безобрывного переключателя, который должен быть подключен к вашему блоку выключателя.Затем вы можете подключить портативный генератор к разъему автоматического переключателя и включить выключатели, которые питают устройства, которые вы планируете использовать.

Вы всегда должны привлекать сертифицированного электрика для установки переключателя, так как неправильное подключение может поставить под угрозу вашу жизнь или подвергнуть опасности друга, члена семьи или даже работника коммунальных служб из-за обратного питания вашего генератора от близлежащих линий электропередач. Если вам нужно проложить удлинитель от генератора для питания прибора, убедитесь, что вы используете неповрежденный шнур с проводом надлежащего сечения.

Достаточно ли пусковой и рабочей мощности моего генератора для моей системы?

Как ваша система, так и ваш генератор должны быть рассчитаны на определенное число пусковых и рабочих мощностей. Под рабочей мощностью понимается, сколько ватт необходимо устройству для работы. Однако многим приборам (в том числе системам отопления и вентиляции) для включения требуется скачок напряжения, называемый пусковой мощностью.

Это означает, что даже если ваш генератор может питать работающую систему отопления и кондиционирования воздуха, его пусковая мощность также должна быть выше, чем пусковая мощность вашей системы (также называемая максимальной выходной мощностью), иначе ваша система не запустится или вы можете риск электрического повреждения.

В целом, многие из более крупных портативных генераторов рассчитаны на пусковую и рабочую мощность, достаточную для питания систем отопления и кондиционирования воздуха среднего размера. Однако, если вы используете портативный генератор меньшего размера, который вы обычно используете для питания нескольких вещей, находясь в задней двери, он, вероятно, не будет питать вашу систему.

Если вы все еще думаете о покупке портативного генератора, который мог бы питать вашу систему отопления и кондиционирования, примите во внимание начальную и рабочую мощность перед покупкой.

Есть ли другие приборы, которым я должен отдать предпочтение перед отоплением и вентиляцией?

При отключении электроэнергии важно расставлять приоритеты. В этой ситуации вам, скорее всего, придется пожертвовать некоторыми крупными устройствами, чтобы запустить другие. Ваша система отопления и вентиляции, скорее всего, будет потреблять значительную часть выходной мощности портативного генератора. Может случиться так, что работа вашего холодильника, включенный свет в гостиной и наличие микроволновой печи являются более важными приоритетами.Какими бы ни были ваши потребности, сначала перечислите свои энергетические приоритеты. Затем убедитесь, что ваш генератор может справиться с вашими потребностями, прежде чем включать что-либо.

Generac предоставляет удобную форму, которая поможет вам определить приоритеты ваших потребностей в электроэнергии, и включает диаграмму, которая позволяет вам суммировать пусковую и рабочую мощность ваших устройств, чтобы определить, с чем должен справиться ваш генератор. Форма также включает оценки мощности для нескольких бытовых приборов. Обязательно найдите точную рабочую и пусковую мощность прибора, прежде чем включать его от генератора.Если вы перегрузите свой генератор мощностью, вы можете подвергнуть себя или свою семью риску, повредить свои приборы или даже испортить генератор.

Есть ли у меня другие варианты обогрева и охлаждения?

В зависимости от климата и погоды, ваших предпочтений в отношении комфорта и любых других имеющихся у вас вариантов охлаждения вам может не понадобиться использовать домашнюю систему отопления и кондиционирования воздуха. Вместо этого открывание окон, использование нескольких вентиляторов или использование менее мощного оконного блока может обеспечить достаточный комфорт для вас и вашей семьи.Это может освободить ваш генератор для размещения других приборов, а также может быть менее дорогим вариантом.

Если у вас есть вопросы, касающиеся использования вашей системы отопления и кондиционирования воздуха с генератором, позвоните в отдел отопления и кондиционирования воздуха Barineau по телефону (850) 580-4029.

Примечание. Эта статья предназначена только для общего ознакомления. Никогда не используйте генератор внутри и проконсультируйтесь с профессионалом, прежде чем подключать что-либо в вашем доме.

Достаточно ли портативного генератора для питания системы отопления и вентиляции?2018-07-262020-12-29https://barineauac.com/wp-content/uploads/2018/03/barineau-tm-logo275x170_opt.pngBarineau Отопление и кондиционирование воздухаhttps://barineauac.com/wp-content/uploads/2018/07/poweroutage_heating_and_air_generator. jpg200px200px

Thermo-Magneto-Electric Массивы генераторов для активной системы рекуперации тепла

Схематическое представление процесса изготовления TMEG показано на рис. 1а, а подробная информация описана в экспериментальной части. Генератор состоит из трех частей: горячая сторона с нагревателем Пельтье (4 × 4 см ² ), к которому крепился дисковый жесткий магнит (Nd) диаметром 1 см, униморфный пьезоэлектрический кантилевер PVDF с мягким ферромагнитным материалом (Gd , 4 × 8 мм ² ), и холодная сторона с охладителем Пельтье.На вставке показано оптическое изображение изготовленного ТМЭГ с общим размером 10 ×10 см ² и алюминиевым радиатором. Охлаждающий вентилятор установлен под холодной стороной для улучшения теплопередачи за счет принудительной конвекции. В исходном состоянии Gd, закрепленный на кантилевере из ПВДФ, притягивается к жесткому магниту на горячей стороне за счет силы магнитного притяжения. Когда Gd вступает в контакт с Nd, он теряет силу притяжения из-за фазового перехода, и кантилевер оттягивается к холодной стороне за счет восстанавливающей силы кантилевера. После контакта с холодной стороной Gd охлаждается ниже температуры Кюри и снова восстанавливает свое ферромагнитное состояние, что приводит к увеличению магнитной силы притяжения к жесткому магниту, как показано на рис. 1б. Этот периодический цикл продолжает создавать механическую деформацию в кантилевере из униморфного ПВДФ, и кантилевер вырабатывает электричество благодаря прямому пьезоэлектрическому эффекту и многократно перемещает тепловую энергию с горячей стороны на холодную.

Рисунок 1: Процесс изготовления TMEG.

( a ) Принципиальная схема TMEG. На рисунке представлено сфабрикованное изображение устройства с модулем радиатора. ( b ) Схематическое изображение ТМЭГ, работающего через фазовый переход второго рода, происходящий в мягком магните во время периодического охлаждения и нагрева.

Работа TMEG характеризовалась условиями окружающей среды, аналогичными условиям для БПЛА на высоте ~60 000 футов, где температура наружного воздуха снижается до ~-80 °C ²⁹ . На рис. 2а показано выходное напряжение изготовленного ТМЭГ с униморфным кантилевером из ПВДФ при температурном градиенте 80 °С.Было обнаружено, что максимальное выходное напряжение составляет 2,6 В при частоте вибрации 1,56 Гц и расстоянии 3 мм между твердым магнитом и холодной стороной. Выходное напряжение TMEG на основе униморфного кантилевера имеет различную полярность в зависимости от направления изгиба кантилевера из PVDF, как показано на вставке к рис. 2b. Для подтверждения полярности генерируемого напряжения при различном подключении ТМЭГ подключается прямым и обратным подключением к осциллографу. Полярность симметрично изменяется при другом подключении (см.С1). Этот результат указывает на то, что измеренное напряжение генерируется пьезоэлектрическим ПВДФ посредством изгибающего движения. Чтобы применить постоянный температурный градиент, температуру поверхности твердого магнита и холодной стороны поддерживали и измеряли в течение 1 часа. Термический градиент ( ∆T ) насыщался до 80 °C (жесткий магнит при 70 °C и холодная сторона при −10 °C) через 10 мин, как показано на рис. 2c. Температуры поверхности твердого магнита и горячей стороны существенно не различались, что указывает на эффективную передачу тепла от нагревателя Пельтье к твердому магниту.(см. Дополнительный рис. S2).

Рис. 2: Выходная электрическая мощность TMEG.

( a ) Выходное напряжение ТМЭГ на основе униморфного кантилевера при температурном градиенте 80 °C. ( b ) Увеличенное выходное напряжение во время нагрева и охлаждения. На вставках показаны снимки положения мягкого ферромагнитного материала. ( c ) Измеренные температуры на поверхностях холодной и горячей сторон. ( d ) Среднее выходное напряжение и частота вибрации TMEG в зависимости от расстояния между твердым магнитом и холодной стороной.

Для непрерывной работы TMEG требуется определенное расстояние между жестким магнитом и холодной стороной, которое не только поддерживает температурный градиент, но и обеспечивает пространство для деформации кантилевера из PVDF. На рис. 2d показано среднее выходное напряжение и частота вибрации TMEG на основе униморфного кантилевера в зависимости от расстояния между зазорами. Можно четко заметить, что небольшой зазор между твердым магнитом и холодной стороной увеличивает выходное напряжение и частоту вибрации до 2,6 В и 1,56 Гц по сравнению с большими зазорами.Это указывает на то, что существует оптимальное расстояние между магнитами для данной тепловой массы. TMEG с зазором менее 3 мм не давали измеримого электрического отклика из-за очень малого смещения пьезоэлектрического материала. Небольшое расстояние между твердым магнитом и холодной стороной приводит к увеличению частоты колебаний за счет уменьшения времени пробега мягкого ферромагнитного материала и восстанавливающей силы кантилевера. Выходная мощность ( P _OUT ) может быть определена как: P _OUT = VI = EFη = EFη , где E — механическая энергия, нанесенная на пьезоэлектрический материал, F частота, а η — эффективность преобразования энергии. Таким образом, высокое выходное напряжение может генерироваться увеличением частоты вибрации ( V  =  Efη / I ). Механическая энергия ( E ) может быть определена как E = ∫ FDX = ∫ C / ( T ) ² DX , где F — это магнитная сила мягкого ферромагнитного материала, x — расстояние между твердым магнитом и холодной стороной, c — характеристики материала, а t — константа, связанная с формой ^21,30 .Таким образом, эта повышенная выходная мощность объясняется частотой вибрации ^31,32,33 и магнитной силой, которая увеличивает механическую энергию, воздействующую на пьезоэлектрический материал.

Затем было систематически исследовано сочетание фазового перехода, индуцированного тепловым градиентом, и пьезоэлектрического эффекта, вызванного вертикальными колебаниями мягкого ферромагнитного материала, как показано на рис. 3. из ПВДФ согласно теории нейтральной оси ³¹ . Распределение напряжений существенно зависит от положения нейтральной оси, которое определяется из условия, что результирующая осевая сила, действующая на поперечное сечение, равна нулю. Кроме того, мы рассчитали распределения пьезопотенциала внутри кантилевера в вертикальном направлении, используя простую прямоугольную модель, состоящую из пленки ПВДФ толщиной 200 мкм на ПЭТ под нагрузкой 640 мкН. Параметры материала ПВДФ, взятые из программы моделирования COMSOL, использовались для анализа методом конечных элементов.Пьезоэлектрический коэффициент ( d ₃₁ ) ПВДФ составляет -32,5 пКл/Н, и предполагалось, что ПВДФ является диэлектрическим полимером. Пьезоэлектрический потенциал полностью связанной электромеханической системы был рассчитан из следующих уравнений пьезоэлектрической связи: ^34,35

Рисунок 3: Рабочий механизм и численный анализ ТМЭГ.

( a ) Парамагнитное состояние, ( b ) первый фазовый переход при охлаждении, ( c ) ферромагнитное состояние и ( d ) второй фазовый переход при нагреве. На вставках показаны распределения пьезоэлектрического потенциала кантилевера из ПВДФ, рассчитанные с помощью программного обеспечения COMSOL Multiphysics.

, где S — деформация, s — податливость, T — приложенное напряжение, D — смещение плотности электрического заряда, ε — диэлектрическая проницаемость, а E — напряженность электрического поля. В парамагнитном состоянии (а) в пьезоэлектрике нет напряжения, и, следовательно, пьезоэлектрический потенциал не генерируется. При охлаждении мягкого ферромагнитного материала ниже температуры Кюри происходит фазовый переход из парамагнитной в ферромагнитную фазу.В ферромагнитной фазе магнитомягкий материал притягивается к твердому магниту под действием магнитной силы, а к пьезоэлектрическому кантилеверу прикладывается изгибающая деформация, в результате чего возникает пьезоэлектрический потенциал. (b) Максимальная расчетная разность потенциалов 38,2 В была получена при контакте мягкого и твердого магнитов. (c) После контакта с твердым магнитом температура мягкого магнита превышает температуру Кюри. Это приводит к магнитному фазовому переходу второго рода из ферромагнитной в парамагнитную фазу, что приводит к перемещению кантилевера в сторону холодной стороны.(d) Этот цикл непрерывно повторяется в условиях температурного градиента. (см. Дополнительный рисунок S3 и Дополнительный фильм 1). Чтобы подтвердить магнитные характеристики мягкого ферромагнитного материала (Gd), была измерена зависящая от температуры намагниченность Gd после охлаждения в поле при 500 Э, что обеспечивает температуры перехода. (см. Дополнительный рис. S4).

Чтобы получить высокую производительность от TMEG, TMEG на основе биморфного кантилевера были изготовлены путем наложения друг на друга двух PVDF с противоположным направлением полярности, а массивы TMEG, состоящие из восьми биморфных кантилеверов, были подготовлены, как показано на рис.4а и б. По сравнению с TMEG на основе униморфного кантилевера выходное напряжение TMEG на основе биморфного кантилевера увеличено до 4,2 В. При использовании последовательно соединенных восьми биморфных кантилеверных массивов TMEG показывает максимальное выходное напряжение 17   В, что в 6 раз выше, чем у униморфного кантилевера. на базе ТМЭГ. Это указывает на то, что высокое выходное напряжение от TMEG может быть достигнуто за счет процессов биморфа и массива. Для управления частотой вибрации TMEG восемь биморфных кантилеверов массивов TMEG соединены параллельно, что приводит к увеличению частоты вибрации на 3 Гц по сравнению с TMEG на основе униморфного кантилевера.Для оптимизации выходной мощности ТМЭГ выходное напряжение ТМЭГ было измерено при изменении внешней нагрузки от 1 Ом до 10 МОм, как показано на рис. 4д. Выходное напряжение значительно увеличивается с увеличением сопротивления, а выходной ток уменьшается. Электрический выход униморфных, биморфных и массивов ТМЭГ при переменных внешних нагрузках измерялся осциллографом с внутренним импедансом 10 МОм, как показано на вставке к рис. 4д. Здесь В _из – это падение напряжения на сопротивлении R , которое можно измерить с помощью осциллографа. Ток ( I _out ) через сопротивление R можно рассчитать как V _out / R (см. дополнительный рисунок S5) и выходную мощность ( P _{out 9027) из} можно определить как В _из I _из с различными сопротивлениями. Следует отметить, что сопротивление R должно быть менее 10 МОм из-за сопротивления осциллографа ³⁶ . Поскольку осциллограф (внутреннее сопротивление 10 МОм) и внешняя нагрузка подключены параллельно, эквивалентное сопротивление цепи будет немного ниже, чем у внешней нагрузки, и, следовательно, фактическая выходная мощность TMEG будет немного выше заявленного значения.Мгновенная мощность 158 мкВт при сопротивлении 0,91 МОм была получена, как показано на рис. 4f, что дает более чем 64-кратное увеличение мощности по сравнению с TMEG на основе униморфного кантилевера.

Рис. 4: Электрические выходы и мощность TMEG.

Оптические изображения изготовленных ( a ) биморфных кантилеверов на основе TMEG и ( b ) массивов TMEG, состоящих из биморфных кантилеверов. ( c ) Выходные напряжения униморфных и биморфных консольных TMEG и массивов при последовательном соединении.( d ) Выходное напряжение и частота вибрации массивов TMEG при параллельном соединении. ( e ) Выходное напряжение и ток, а ( f ) выходная мощность униморфных и биморфных кантилеверов на основе ТМЭГ и сборок с сопротивлением внешних нагрузок от 1 Ом до 10 МОм.

Чтобы продемонстрировать возможности TMEG в двухрежимном режиме работы в качестве источника питания и рассеивателя тепла, мы реализовали два набора практических приложений. Во-первых, TMEG был напрямую подключен к трем зеленым коммерческим светодиодам с выпрямительным блоком.Все последовательно соединенные светодиоды одновременно питались от массивов TMEG, как показано на рис. 5а и б. Во-вторых, биморфный консольный ТМЭГ без нагревателя Пельтье был установлен на центральный процессор (ЦП) внутри рабочего стола (рис. 5в и г). Система охлаждения процессора необходима для отвода тепла, выделяющегося при работе. При работе на рабочем столе измеренная температура на поверхности процессора составила ~84,5 °C. Хорошо видно, что TMEG успешно собирает тепловую энергию с рабочего стола и вырабатывает достаточно электроэнергии для двух коммерческих зеленых светодиодных ламп (см. Дополнительные фильмы 2 и 3).Для определения способности рассеивания тепла, как показано на рис. 5e, TMEG (без нагревателя) был прикреплен к процессору внутри рабочего стола, и температура поверхности процессора была измерена после включения питания и выключения кулера. На рисунке ясно видно, что охлаждение ЦП осуществлялось с помощью TMEG, который работал в течение 75  с в условиях остаточного температурного градиента. Процессор показывает более низкую температуру поверхности (> 3   ° C), как показано на рис. 5f. Используя тот же метод измерения, были также измерены температуры поверхности нагревателя Пельтье, и результаты показали более низкую температуру поверхности (> 2  ° C) при работе TMEG при 89   с (см.С6). Предполагая систему с сосредоточенными массами, основное уравнение для охлаждающего объекта в атмосфере может быть выражено с помощью следующего выражения:

Рисунок 5: Демонстрация TMEG в качестве устойчивого источника энергии и системы рекуперации тепла.

( a ) Фотография и ( b ) увеличенное изображение трех коммерческих зеленых светодиодов, управляемых массивами TMEG. ( c ) Фотография жесткого магнита, прикрепленного к процессору внутри рабочего стола, и измеренная температура на процессоре.( d ) Фотография двух коммерческих зеленых светодиодов, управляемых биморфным кантилевером на основе TMEG. ( e ) Моментальные снимки TMEG, подключенного к ЦП внутри рабочего стола, и ( f ) температуры поверхности ЦП с TMEG и без TMEG.

Где T Обозначает время, T = T = T (T) — это температура, м — это коллективная масса, C _P

7 — это эффективная удельная теплоемкость, A _∞ — чистая открытая площадь охлаждаемого объекта, h _∞ — коэффициент охлаждения на воздухе, а T _∞ — температура окружающей среды.ТМЭГ существенно увеличивает скорость охлаждения за счет добавления в правую часть уравнения (2) дополнительного члена:

, где m _Gd и c _pGd — масса и удельная теплоемкость мягкий магнит соответственно, и γ обозначает коэффициент, который равен единице, когда мягкий магнит находится в контакте с охлаждающим объектом, и нулю в противном случае. Как показано на дополнительном рисунке S7, мы оцениваем, что TMEG с использованием одного мягкого магнита обеспечивает скорость охлаждения на 1   ° C в минуту быстрее, чем обычное рассеивание.Эффект увеличивается почти линейно с увеличением количества мягких магнитов. Эти результаты показывают применимость ТМЭГ в качестве источника энергии и устройства рассеивания тепла.

Генераторы | Генераторы для дома | Отопление и кондиционирование воздуха Four Seasons

Сильный ветер, плохие линии электропередач и снежные бури — это лишь некоторые из не зависящих от вас событий, которые могут неожиданно и в самый неподходящий момент оставить вас без электричества.Но то, что свет погас, не означает, что вы должны сидеть и страдать в темноте, пока ваша еда гниет, а трубы замерзают! Вместо этого вы можете заниматься своими делами, как ни в чем не бывало с одним из наших высококачественных генераторов. В Four Seasons Heating and Air Conditioning у нас есть большой выбор генераторов, которые соответствуют потребностям вашего дома, а наша аккредитация A + с BBB и Angie’s List «Super Service Award» служат доказательством того, что вы можете рассчитывать на нас, чтобы предоставить вам с профессиональной установкой и превосходным обслуживанием клиентов, каждый раз.

Для домашнего генератора, на который всегда можно положиться!

Four Seasons Heating and Air Conditioning знает, что нет двух одинаковых домов с точки зрения потребностей в отоплении, охлаждении и электричестве, поэтому мы стремимся предложить широкий выбор генераторов. Если вы, как и большинство людей, на самом деле не так уж много знаете о генераторах для всего дома, не нужно беспокоиться! Наши технические специалисты могут сесть с вами, чтобы обсудить ваши цели по повышению эффективности и бюджет, а также помочь вам выбрать генератор электроэнергии оптимального размера для ваших нужд.Независимо от того, что вы выберете, вы получите множество преимуществ с новым домашним генератором:

• Бесконечная энергия для всего вашего дома
• Эксплуатация с низким уровнем обслуживания
• Бесшумная система
• Работает на природном газе
• Автоматический переключатель
• И многое другое!

Узнайте больше о наших эффективных генераторах в Чикаголенде

Вы всегда можете рассчитывать на Four Seasons Heating and Air Conditioning, являясь вашим доверенным местным экспертом по системам отопления, вентиляции и кондиционирования воздуха по всем вопросам, связанным с электричеством. Свяжитесь с нами, чтобы узнать больше о преимуществах нашей продукции и услуг.Вы можете позвонить, чтобы поговорить с одним из наших дружелюбных представителей службы или отправить нашу онлайн-форму, чтобы запросить бесплатное предложение.

Изучить параметры

Генераторы
Замена панели

границ | Экспериментальное исследование нового прототипа термоэлектрического генератора энергии с тепловыми трубками

Введение

В связи с ужесточением норм выбросов выхлопных газов транспортных средств и требований к энергосбережению для повышения эффективности использования топлива требуются технологии рекуперации энергии.В обычном транспортном средстве с двигателем внутреннего сгорания примерно 40% энергии теряется через отработанные выхлопные газы (Orr et al., 2016). Таким образом, существует множество технологий рекуперации энергии, которые используются для утилизации отходов выхлопных газов транспортных средств, таких как кондиционеры с рекуперацией тепла, технология накопления энергии с фазовым переходом и т. д. Среди них технология ТЭГ, которая может преобразовывать тепло выхлопных газов непосредственно в электричество, используется для автомобиль (Мохамед, 2019). Кроме того, гибридные автомобили также имеют двигатель внутреннего сгорания и стабильное рабочее состояние.Таким образом, технология термоэлектрической генерации может быть использована для подачи электроэнергии для силовой батареи (Kim et al., 2011).

Технология ТЭГ, основанная на эффекте Зеебека, была открыта Томасом Иоганном Зеебеком в 1821 году (Riffat and Ma, 2003). Для анализа производительности одиночного ТЭГ используется теоретическое моделирование для анализа эффективности производства электроэнергии. В этом моделировании максимальная мощность ТЭГ, Pmax, определяется следующим образом:

, где αpn — электропроводность материала p-типа и n-типа, R — электрическое сопротивление, а ΔT — разница температур между горячая сторона и холодная сторона ТЭГ (O’Shaughnessy et al., 2013). В приложениях для утилизации выхлопных газов транспортных средств в качестве материала TEG обычно использовался теллурид висмута (Bi ₂ Te ₃ ), который может обеспечить более высокую удельную мощность (Twaha et al. , 2016). Таким образом, основным влияющим фактором является разница температур между горячей и холодной сторонами ТЭГ. Радиаторы необходимы для реализации разницы температур.

В радиаторах обычно используется метод принудительной конвекции с воздухом или водой. Для улучшения теплопередачи используются многие усовершенствованные конструкции теплопередачи.Существуют металлические пены, жидкий металл, металлические ребра, материалы с фазовым переходом (PCM) и тепловые трубки. Металлическая пена заполняется в канале радиатора для улучшения коэффициента теплопередачи. Ван и др. (2016a) использовали металлические пены, заполняющие канал радиатора, для улучшения теплопередачи с обеих сторон ТЭГ. Таким образом, металлические пены могут эффективно улучшить коэффициент теплопередачи на стороне горячего воздуха и на стороне водяного охлаждения. Нагревательная пластина из жидкого металла также служила для сбора и транспортировки отработанного тепла.Дай и др. (2011) использовали жидкий металл как эффективный способ сбора и транспортировки отработанного тепла. С помощью электромагнитного насоса тепло от источника сбросного тепла передается на горячую сторону ТЭГ. Между тем, жидкий металл соединил металлическую пластину для подачи тепла на поверхность ТЭГ. Для повышения температурной стабильности и эффективности выработки электроэнергии в системе TEG также используется PCM. Атуэй и др. (2017) использовали PCM и воздушное охлаждение для повышения эффективности выработки электроэнергии.Ри и ​​др. (2018) использовали алюминий-кремний в качестве PCM для хранения тепла и поддержания температуры.

Радиатор с металлическими ребрами является одним из основных способов повышения теплопередачи. Он претерпевает множество структурных изменений по мере того, как радиатор отводится то на холодную, то на горячую сторону. Что касается нагрева горячей стороны, Jang et al. (2013) использовали радиатор с типичным листовым оребрением для передачи тепла от дымовых газов в дымоход. Они проанализировали производительность различных размеров листового плавника. Вен и Хуан.(2013) сделали шестигранную трубу и круглую выхлопную трубу, соединенную с радиальными ребрами, горячей стороной ТЭГ. Не влияет на сопротивление потоку в трубе. Радиальные ребра могут улучшить теплопередачу и равномерность температуры. Другие, такие как Wang et al. (2018) использовали канал с плоской пластиной вместо круглой трубы в качестве горячей стороны для сборки большего количества деталей ТЭГ. Внутренняя ребристая структура предназначена для обеспечения равномерного распределения температуры. При охлаждении на холодной стороне охлаждение может осуществляться воздухом или водой, например, водяная рубашка с различными внутренними конструкциями используется в качестве метода водяного охлаждения на холодной стороне.Фернандес-Янес и др. (2018) использовали прямоугольную водяную рубашку с змеевидным проточным каналом для сборки воздуховода с плоской пластиной. Эта структура может повысить коэффициент теплопередачи и равномерность температуры. Микроканальный радиатор также был интегрирован с жидкостным охлаждением для снижения теплового сопротивления теплообменника. Резания и Розендаль (2012) разработали радиатор с микропластинчатым оребрением для охлаждения холодной стороны и снижения мощности перекачки охлаждающей жидкости.

Для реализации разницы температур с обеих сторон ТЭГ необходимо быстро отводить тепло от источника тепла на поверхность горячей стороны и от холодной стороны в окружающую среду.С точки зрения теплопередачи, тепловая трубка имеет более высокие характеристики теплопередачи, чем традиционное металлическое оребрение. Лв и др. (2018) исследовали различия трех типичных теплообменников в термоэлектрической установке и паразитных потерях мощности с помощью математической модели, которая была проверена с помощью экспериментов. Существуют теплообменник воздушного охлаждения, теплообменник водяного охлаждения и теплообменник охлаждения с плоскими тепловыми трубками. Показано, что теплообменник охлаждения с тепловыми трубками является наиболее эффективным. Арангурен и др.(2015) также сравнили оребренные радиаторы и тепловые трубки. С точки зрения рассеивания тепла тепловые трубки генерировали более 43% полезной мощности при использовании воздушного охлаждения.

С помощью тепловой трубки можно улучшить разность температур, равномерность и стабильность, а также повысить эффективность выработки электроэнергии. Исияма и Ямада (2012) использовали цельнометаллический радиатор с тепловыми трубками в качестве охлаждающей пластины для анализа влияния утечки тепла на тепловую трубку. Охлаждающие ребра с вентилятором установлены на стороне конденсатора тепловой трубы для отвода тепла в окружающую среду.Они сравнили выработку электроэнергии при использовании тепловой трубки и без нее. ТЭГ с тепловыми трубками может легко поддерживать разную температуру. Дата и др. (2014) использовали тепловую трубку в качестве пассивного метода охлаждения. Испаритель с тепловыми трубками встроен в блок распределения тепла для сбора тепла с холодной стороны ТЭГ, а конденсатор с тепловыми трубками погружен в резервуар с водой, что обеспечивает высокий коэффициент теплопередачи для охлаждения. Для дальнейшего увеличения разницы температур тепловая трубка будет использоваться с обеих сторон ТЭГ.Ким и др. (2011) интегрировали тепловую трубку, радиаторы и гайку охлаждающей жидкости в качестве холодной стороны ТЭГ. Конец испарителя тепловой трубы был вставлен в гайку хладагента для передачи тепла на конец конденсатора. В конце конденсатора тепло рассеивалось в воздух за счет соединения с радиаторами. Цао и др. (2018) использовали тепловые трубки для передачи тепла от внутренней части выхлопной трубы к внешнему алюминиевому блоку, что эффективно обеспечивает как теплопередачу, так и миграцию источника тепла с помощью тепловых трубок.Петлевая тепловая трубка также используется для перемещения источника холода или тепла. В Университете RMIT Орр и др. (2014) использовали тепловые трубки, связанные с ребрами, в качестве горячих и холодных медных поглотителей. Испаритель с тепловыми трубками или конденсатор с ребрами устанавливается в воздуховоде для получения источника тепла или отвода тепла. Ребристая тепловая трубка припаяна к медному блоку по размеру поверхности ТЭГ.

За исключением случаев, когда используется холодная или горячая сторона, в системе ТЭГ используется петлевая тепловая трубка, позволяющая работать в ограниченном пространстве и перемещать тепло в любое подходящее место.Ким и др. (2014) использовали систему ТЭГ, связанную с петлевым термосифоном; новый дизайн может быть применен к гибридным автомобилям. ТЭГ установлен на выхлопной трубе, а холодная сторона связана с конденсаторной частью контура. Через петлевой термосифон тепло передается на радиатор на определенное расстояние. Хуанг и др. (2015) использовали петлевую тепловую трубу для расширения охлаждающей поверхности и перемещения источника холода. Линия конденсатора удлинена и соединена с металлической пластиной для получения максимальной выработки мощности.В системе ТЭГ используется пассивное охлаждающее устройство, не потребляющее энергию и бесшумное. Джанг и др. (2015) использовали петлевую тепловую трубу для удаления источников тепла под ограниченным пространством трубопровода отвода газов. Алюминиевый блок с секцией конденсатора является нагревательной плитой ТЭГ. Детали ТЭГ установлены по обеим сторонам блока и охлаждаются двумя специальными воздуховодами. Плоская тепловая трубка также используется для достижения равномерной температуры для больших ТЭГ. Лю и др. (2017) использовали плоскую тепловую трубу в сочетании с ТЭГ для увеличения выработки электроэнергии в единичном пространстве.

Для системы ТЭГ при расчете Td следует учитывать количество ТЭГ в единице пространства. Тепловая трубка может увеличить количество ТЭГ в единице объема при одновременном улучшении Td. Таким образом, это может увеличить выработку мощности устройства ТЭГ. Поэтому на основе многоступенчатых модулей ТЭГ был разработан компактный и масштабируемый теплообменник с тепловыми трубками. Ли и др. (2015) и Wang et al. (2016b) использовали метод размещения тепловых трубок между этими многоступенчатыми модулями ТЭГ, чтобы увеличить количество частей ТЭГ.Холодная сторона охлаждается водой. На исходной конструкции была разработана дисковая пластина с шестью тепловыми трубками, результаты показали, что эта конструкция является эффективным решением для повышения теплопередачи путем моделирования. Тепло может быть эффективно передано от газового потока в выхлопе к ТЭГ путем погружения тепловых трубок перпендикулярно в выхлопной поток. Ли и др. (2017) также разработали модульный термоэлектрический генератор для легковых автомобилей. Структура TEG также разработана с учетом модульного спроса.Каждый модуль соединен с двенадцатью тепловыми трубками на горячей стороне и двенадцатью тепловыми трубками на холодной стороне для улучшения теплопередачи. Они использовали моделирование для анализа тепловых характеристик и производительности по выработке электроэнергии.

В этом исследовании новое групповое устройство TEG спроектировано как структура, аналогичная многослойной конструкции диска. Создана экспериментальная система для анализа производительности модульного термоэлектрического генератора. В ходе эксперимента анализируются потоки воздуха и воды, а также определяются характеристики выработки электроэнергии и температурные характеристики при различных условиях работы.

Описание экспериментальной системы

Устройство термоэлектрического генератора энергии

В многослойной дисковой конструкции конструкция охлаждающей пластины и нагревательной пластины представляет собой коаксиальную круглую структуру, в которой 12 тепловых трубок равномерно расположены на каждом холодном диске или горячем диске. . Тепловая трубка, прямая круглая трубка, используется для аналогичной конструкции; его диаметр и высота составляют 6 мм и 40 мм соответственно, и он получен от Guangdong Newidea Technology Co., как показано на рисунке 1.С характеристиками круглой структуры характеристики потока и теплопередачи внутри и снаружи дисковой структуры можно равномерно разделить на множество подобных структур с центральной линией круглой структуры в качестве оси. В этих подобных конструкциях характеристики потока и теплообмена аналогичны. Анализируя поток и теплопередачу подобных структур, можно получить характеристики потока и теплопередачи всей дисковой конструкции. В этом исследовании сэндвич-структура диска равномерно разделена на шесть подобных структур.Каждая подобная структура имеет две колонки тепловых трубок в виде горячих дисков и холодных дисков. Поскольку аналогичная структура имеет такие же характеристики потока жидкости и теплопередачи, вместо одной аналогичной конструкции была построена аналогичная сэндвич-структура. Аналогичная сэндвич-структура имеет две тепловые трубки, равномерно расположенные в каждой горячей и холодной пластинах. Было построено 17 ТЭГ (ТЭГ-1-127-1,4-1,6-250) со 127 парами и их габаритными размерами 40 × 40 × 3,8 мм, полученных от компании Fuxin, провинция Гуандун. Они расположены в ней и соединены последовательно на схеме.Таким образом, аналогичная сэндвич-структура имеет 17 холодных плит и 17 горячих плит для частей ТЭГ. Чтобы реализовать горячую температуру и холодную температуру, воздуховод горячего воздуха и воздуховод холодной воды устанавливаются на горячую и холодную стороны.

РИСУНОК 1 . Аналогичное преобразование устройства ТЭГ.

Для получения характеристик теплопередачи термопары типа K с точностью ±0,4 % размещаются на некоторых поверхностях холодных и горячих пластин, как показано на рис. 2. Некоторые из них используются для измерения температуры холодной стороны. , в то время как другие используются для измерения температуры горячей стороны. ТЭГ окружен теплоизоляцией для предотвращения передачи тепла наружу. Имеется пять штук ТЭГ, выполненных в виде термопар: № 1, № 5, № 9, № 13 и № 17. Значения температуры холодной стороны обозначены соответственно Т.1, Т. 3, Т.5, Т.7 и Т.9, а значения температуры горячей стороны обозначены соответственно Т.2, Т.4, Т.6, Т.8 и Т.10.

РИСУНОК 2 . Установка точек измерения температуры.

Экспериментальная установка системы

После завершения вышеуказанного конструктивного проектирования необходимо обеспечить ТЭГ источником тепла и источником холода.Необходима соответствующая тестовая система, как показано на рисунках 3A,B. Экспериментальная система ТЭГ включает три части: систему подачи и проверки источника тепла, систему подачи и проверки источника холода и систему проверки ТЭГ.

РИСУНОК 3 . (A) Схема экспериментальной системы TEG. (B) Прототип экспериментальной системы ТЭГ.

В состав системы подачи и проверки источника тепла входят термопары, нагнетатели высокого давления, воздухонагреватель и датчик расхода термомассы. Термопары используются для измерения температуры горячего воздуха на входе и выходе. Воздуходувки высокого давления, состоящие из двух воздуходувок, могут подавать объем воздуха. Благодаря преобразователю частоты воздуходувки высокого давления могут подавать различные объемы воздуха. Через воздухонагреватель воздух может нагреваться до заданной температуры с помощью регулятора температуры. Термомассовый датчик расхода (Quadra Therm 780i) с точностью до 0,5 может измерять объем воздуха с заданной температурой и расходом.Система подачи и проверки источника холода включает термопары, клапан, водяной насос, пластинчатый теплообменник, водяную баню и датчик расхода. Термопары используются для измерения температуры на входе и выходе холодной воды. Клапан представляет собой золотниковый клапан, который может регулировать поток. Пластинчатый теплообменник может обмениваться теплом с водопроводной водой. Используя водопроводную воду для снижения температуры нагретой воды, заменяя ее тепловыми трубами, можно уменьшить нагрузку на водяную баню. Водяная баня используется для охлаждения воды и подачи воды при постоянной температуре. Датчик расхода (IFM SU7000) используется для измерения расхода с точностью менее ±3%MW + 0,2%MW.

Тестовая система для ТЭГ включает измерение температуры и мощности. Регистратор данных (DT85M) используется для измерения температур холодных и горячих сторон ТЭГ. Его также можно использовать для измерения температуры горячего воздуха и холодной воды. Для измерения выработки электроэнергии ТЭГ используется электрическая нагрузка постоянного тока (BK8540) для измерения выработки электроэнергии при подходящем внешнем сопротивлении.

Для получения характеристик производительности и температуры при выработке электроэнергии поток воздуха и поток воды устанавливаются в различных условиях. Поток воздуха регулируется преобразователем частоты, а частота устанавливается на 30, 35, 40, 45, 50, 55, 60, 70 и 75, как показано на рис. 4. Соответствующий расход воздуха можно изменить с помощью частота. Расход воды установлен на 3 л/мин, 4 л/мин, 5 л/мин, 6 л/мин, 7 л/мин, 8 л/мин и 9 л/мин. Направление потока используется в том же направлении, то есть направление потока воздуха совпадает с направлением потока воды.

РИСУНОК 4 . Кривая расхода воздуха с частотой.

Температура горячего воздуха в выхлопных газах автомобиля обычно стабильна. Источник тепла устанавливается на фиксированную температуру. Для обеспечения безопасной работы термомассового расходомера температура источника тепла устанавливается на 200°C. Таким образом, температура на входе горячего воздуха составляет около 180°C, а температура источника холодного воздуха устанавливается на 15°C для получения большой разницы температур. Из-за теплообмена внутри каналов температура по обеим сторонам ТЭГ будет ниже температуры источников холода и тепла.Чтобы проанализировать мощность при высоком Td, сначала тестируется один ТЭГ с различными перепадами температур, как показано на рисунке 5. Это характеристика мощности при внешнем сопротивлении 3,5 Ом. Выработка электроэнергии, напряжение и ток изменяются линейно в зависимости от Td. Таким образом, энергетические характеристики в условиях высоких Td могут быть получены и проанализированы путем анализа условий с низкими Td. Между тем, характеристики выработки электроэнергии будут меняться при различных внешних сопротивлениях, как показано на рисунке 6.Это мощность, когда Td составляет 55°C. Когда внешнее сопротивление составляет 3,5 Ом, выработка электроэнергии является оптимальным значением. Таким образом, внешнее сопротивление определяется как 59,5 Ом, когда проводится групповой эксперимент ТЭГ.

РИСУНОК 5 . Производительность одиночной ТЭГ с Td.

РИСУНОК 6 . Кривая мощности с сопротивлением.

Результаты и обсуждение

Показатели производства электроэнергии

Показатели производства электроэнергии показаны на рисунках 7A,B.Мощность и напряжение увеличиваются с увеличением расхода воздуха и воды. Из кривых мощности и напряжения видно, что поток воды оказывает меньшее влияние на выработку электроэнергии, чем поток воздуха. Специальные рабочие условия выбираются для сравнения различных эффектов. При расходе воды 6 л/мин и расходе воздуха от 0,415 м ³ /мин до 0,927 м ³ /мин мощность увеличивается с 0,639 до 1,6 Вт, а напряжение увеличивается с 6,2 до 9,817 В. , Однако, когда расход воздуха равен 0.684 м ³ /мин, а расход воды составляет от 3 л/мин до 9 л/мин, мощность увеличивается только с 1,179 до 1,268 Вт, а напряжение увеличивается с 8,415 до 8,69 В. Как видно, расход воздуха оказывает большее влияние на мощность и напряжение, чем расход воды. Таким образом, поток воздуха является для группы ТЭГ основным фактором, влияющим на характеристики выработки электроэнергии.

РИСУНОК 7 . (A) Кривые мощности группы ТЭГ с воздушным потоком. (B) Кривые напряжения группы ТЭГ с воздушным потоком.

Температурные характеристики

Для ТЭГ температуры на обеих сторонах ТЭГ являются важными факторами, влияющими на выработку электроэнергии. Температура горячей стороны, температура холодной стороны и Td используются для анализа выработки электроэнергии группой ТЭГ. Особое рабочее условие заключается в том, что расход воздуха составляет 0,684 м ³ /мин, а расход воды составляет 6 л/мин. Как показано на Рисунке 8, кривая температуры холодной стороны демонстрирует постепенный восходящий тренд, а кривая температуры горячей стороны демонстрирует феномен впадины волны.Температуры по обеим сторонам ТЭГ делают так, что кривая Td также показывает явление впадины волны. Наименьшее значение температуры горячей стороны также сосредоточено вблизи ТЭГ №13.

РИСУНОК 8 . Температурные кривые с разными ТЭГ.

В конструкции воздуховодов группы ТЭГ размер сечения воздуховода составляет 65 × 65 мм, а размер воздуховыпускного отверстия — 15 мм в диаметре. Это имеет большую разницу в поперечном сечении и приводит к обратному течению горячего воздуха в конце воздуховода.Благодаря этому тепловые трубки могут получить больше тепла в конце воздуховода, а температура горячей стороны в конце воздуховода может быть повышена. С другой стороны, температура воздуха на входе составляет 173,5°C, а температура воздуха на выходе составляет 138,59°C. Большая разница температур между входом и выходом воздуха приводит к тому, что температура горячей стороны имеет тенденцию к значительному снижению. При интегрировании оплавления воздуха и значительного снижения температуры температурная кривая горячей стороны показала явление волнообразной впадины.Воздуховод холодной стороны также имеет оплавление и разницу температур между входом и выходом воды. Температура воды на входе 15,19°С, на выходе 16,08°С. Из-за небольшой разницы температур между водой на входе и на выходе, кривая температуры на холодной стороне также имеет небольшой восходящий тренд.

Воздушный поток может влиять на температуру горячей стороны и температуру холодной стороны, как показано на рисунках 9A,B. При расходе воды 6 л/мин температуры обеих сторон ТЭГ повышаются с увеличением расхода воздуха.Кривые температуры холодной стороны демонстрировали постепенный восходящий тренд в зависимости от положения ТЭГ в различных воздушных потоках, кривые температуры горячей стороны демонстрировали явление впадины волны, а воздушный поток повышал температуру горячей стороны больше, чем температуру холодной стороны. Хотя увеличение потока воздуха вызывает повышение температуры с обеих сторон, кривые температуры холодной стороны по-прежнему имеют один и тот же постепенный восходящий тренд, а кривые температуры горячей стороны по-прежнему имеют то же явление волнообразной впадины, как показано на рисунке 10.Кривые Td имеют явление волновой впадины. Это результат сочетания температуры холодной стороны и температуры горячей стороны. Увеличение воздушного потока также может улучшить значение Td всех ТЭГ, и явление впадины волны не может быть ослаблено.

РИСУНОК 9 . (A) Изменение температуры холода при различных потоках воздуха. (B) Изменение температуры горячего воздуха при различных потоках воздуха.

РИСУНОК 10 . Кривые Td при различных потоках воздуха.

Значения Td в различных ТЭГ выбраны для анализа эффекта увеличения воздушного потока, как показано на рис. 11. Все значения Td увеличиваются при увеличении воздушного потока, которые в основном параллельны. Таким образом, увеличение значений температуры в основном последовательное.

РИСУНОК 11 . Кривые Td при расходе воздуха в разных ТЭГ.

Расход воды также может влиять на температуру горячей стороны и температуру холодной стороны, как показано на рисунках 12A,B. Расход воздуха 0.684 м ³ /мин, то же, что и расход воздуха; Кривые температуры холодной стороны также демонстрировали постепенный повышательный тренд в зависимости от положения ТЭГ. Кривые температуры горячей стороны также показали явление впадины волны в различных потоках воды. Увеличение расхода воды вызывает меньшее изменение температуры, чем увеличение расхода воздуха. Поток воды также вызывает снижение температуры с обеих сторон.

РИСУНОК 12 . (A) Изменение температуры холода в разных потоках воды. (B) Изменение температуры горячей воды в различных потоках воды.

Как показано на рисунке 13, кривые Td показывают явление впадины волны. Увеличение расхода воды мало влияет на ослабление явления впадины волны, и значения Td практически не меняются с ростом воды. На рисунке 14 также показано, что кривые Td почти горизонтальны, что означает, что изменение расхода воды не может явно улучшить значение Td. Причина в том, что тепловые трубки на холодной стороне охлаждаются водой.Вода обладает высокой теплопроводностью. Изменение потока не может оказать большого влияния на коэффициент конвективной теплоотдачи. Таким образом, изменение потока мало влияет на теплообмен между тепловыми трубками и водой.

РИСУНОК 13 . Кривые Td в разных потоках воды.

РИСУНОК 14 . Кривые Td при расходе воздуха в разных ТЭГ.

Заключение

Групповое устройство ТЭГ предназначено для анализа характеристик сэндвич-структуры диска.В состав группового устройства ТЭГ для анализа распределения температуры по направлению потока входит 17 комплектов блоков ТЭГ. Холодная плита и горячая плита используются одновременно как холодная и горячая стороны различных частей ТЭГ. Тепловые трубки используются для передачи тепла холодной и горячей сторон, обеспечивая при этом высокий коэффициент теплопередачи. Они могут сделать столько штук ТЭГ, сколько возможно на выхлопной трубе на единицу длины. Анализируя различные потоки воздуха и воды, можно получить некоторые результаты.

1) Мощность и напряжение могут быть увеличены за счет увеличения расхода воздуха или воды; поток воды оказывает меньшее влияние на выработку электроэнергии, чем поток воздуха.

2) В группе ТЭГ температура холодной стороны демонстрировала постепенную тенденцию к повышению, температура горячей стороны демонстрировала явление впадины волны, а температура Td демонстрировала явление впадины волны.

3) Поток горячего воздуха и смена холодной воды не могут ослабить температурный тренд горячей и холодной сторон.Поток горячего воздуха может более значительно увеличить Td, чем поток холодной воды.

4) На распределение температуры горячей стороны в основном влияет поток горячего воздуха, а на распределение температуры холодной стороны основное влияние оказывает температура горячей стороны. Влияние на водную сторону не очевидно.

Заявление о доступности данных

Необработанные данные, подтверждающие заключение этой статьи, будут предоставлены авторами без неоправданных оговорок.

Вклад авторов

Ю.Л. и З.С. выполнили анализ данных и написали рукопись; GW внесла свой вклад в разработку концепции исследования и провела эксперимент; YY предоставил экспериментальную площадку, оборудование и другие материальные ресурсы, связанные с экспериментом; YZ предоставил соответствующую техническую поддержку.Все авторы внесли свой вклад в статью и одобрили представленную версию.

Финансирование

Работа поддерживается Double Ten «Инновационный научно-технический проект провинции Цзилинь Китая» NO. 17СС022. Работа также поддерживается Советом по стипендиям Китая (CSC) для получения стипендии первого автора.

Конфликт интересов

Авторы заявляют, что исследование проводилось при отсутствии каких-либо коммерческих или финансовых отношений, которые могли бы быть истолкованы как потенциальный конфликт интересов.

Примечание издателя

Все претензии, изложенные в этой статье, принадлежат исключительно авторам и не обязательно представляют претензии их дочерних организаций, издателя, редакторов и рецензентов. Любой продукт, который может быть оценен в этой статье, или претензии, которые могут быть сделаны его производителем, не гарантируются и не поддерживаются издателем.

Ссылки

Ахмади Атуей, С., Ранджбар, А. А., и Резания, А. (2017). Экспериментальное исследование двухступенчатой ​​термоэлектрической генераторной системы, интегрированной с материалами с фазовым переходом. Заяв. Энерг. 208, 332–343. doi:10.1016/j.apenergy.2017.10.032

CrossRef Полный текст | Google Scholar

Арангурен П., Астрен Д., Родригес А. и Мартинес А. (2015). Экспериментальное исследование возможности использования термоэлектрического генератора для рекуперации отработанного тепла камеры сгорания. Заяв. Энерг. 152, 121–130. doi:10.1016/j.apenergy.2015. 04.077

CrossRef Полный текст | Google Scholar

Цао, К., Луан, В., и Ван, Т.(2018). Повышение эффективности термоэлектрического генератора с тепловыми трубками для рекуперации тепла выхлопных газов автомобилей. Заяв. Терм. англ. 130, 1472–1479. doi:10.1016/j.applthermaleng.2017.09.134

CrossRef Полный текст | Google Scholar

Дай Д., Чжоу Ю. и Лю Дж. (2011). Термоэлектрическая генерирующая система на основе жидкого металла для утилизации отработанного тепла. Продлить. Энерг. 36 (12), 3530–3536. doi:10.1016/j.renene.2011.06.012

CrossRef Полный текст | Google Scholar

Дата, А., Дейт А., Диксон С. и Акбарзаде А. (2014). Теоретические и экспериментальные исследования термоэлектрических генераторов с водяным охлаждением, охлаждаемых тепловыми трубками, с использованием концентрированной солнечной тепловой энергии. Солнечная энергия 105, 656–668. doi:10.1016/j.solener.2014.04.016

Полный текст CrossRef | Google Scholar

Фернандес-Яньес П. , Армас О., Капетильо А. и Мартинес-Мартинес С. (2018). Тепловой анализ термоэлектрического генератора для легковых дизелей. Заяв. Энерг. 226, 690–702. doi:10.1016/j.apenergy.2018.05.114

CrossRef Полный текст | Google Scholar

Хуанг, Б.-Дж., Сюй, П.-К., Цай, Р.-Дж., и Хуссейн, М.М. (2015). Термоэлектрический генератор, использующий петлевую тепловую трубку и соответствующий дизайну для выработки максимальной мощности. Заяв. Терм. англ. 91, 1082–1091. doi:10.1016/j.applthermaleng.2015.08.059

CrossRef Full Text | Google Scholar

Исияма Т. и Ямада Х. (2012). Влияние тепловых труб на подавление утечки тепла для термоэлектрического генератора сбора энергии.Исследования и применение возобновляемых источников энергии (ICRERA), Международная конференция 2012 г., посвященная. IEEE. Нью-Джерси doi:10.1109/icrera.2012.6477306

CrossRef Полный текст | Google Scholar

Jang, J.-C., Chi, R.-G., Rhi, S.-H., Lee, K.-B., Hwang, H.-C., Lee, J. -S. ., и другие. (2015). Технология термоэлектрической генерации энергии с помощью тепловых труб для утилизации отработанного тепла. J. Elec Materi 44 (6), 2039–2047. doi:10.1007/s11664-015-3653-4

CrossRef Full Text | Google Scholar

Джанг, Дж.-Y., Цай, Y.-C., и Ву, C.-W. (2013). Исследование трехмерного численного моделирования и сравнение с экспериментальными результатами по турбулентному течению отходящих дымовых газов с использованием модулей термоэлектрического генератора и пластинчато-ребристого радиатора. Энергия 53, 270–281. doi:10.1016/j.energy.2013.03.010

CrossRef Полный текст | Google Scholar

Ким, П.-Дж., Ри, С.-Х., Ли, К.-Б., Хван, Х.-К., Ли, Дж.-С., Джанг, Дж.-К. ., и другие. (2014). Локализованная термоэлектрическая система производства электроэнергии на основе тепловых труб. J. Elec Materi 43 (6), 1613–1619. doi:10.1007/s11664-013-2807-5

CrossRef Full Text | Google Scholar

Ким С.-К., Вон Б. -К., Ри С.-Х., Ким С.-Х., Ю Дж.-Х. и Чан Дж.- С. (2011). Термоэлектрическая система производства электроэнергии для гибридных автомобилей будущего с использованием горячих выхлопных газов. J. Elec Materi 40 (5), 778–783. doi:10.1007/s11664-011-1569-1

CrossRef Full Text | Google Scholar

Ким С., Пак С., Ким С. и Ри С.-Х. (2011).Термоэлектрический генератор, использующий охлаждающую жидкость двигателя, для легковых автомобилей с двигателями внутреннего сгорания. J. Elec Materi 40 (5), 812–816. doi:10.1007/s11664-011-1580-6

CrossRef Full Text | Google Scholar

Ли, Б., Акдоган, В., Ли, Ю., Ян, Ю., Ли, Дж., и Ван, Дж. (2015). Новая и эффективная термоэлектрогенерирующая (ТЭГ) система сбора энергии из выхлопных газов легковых автомобилей. ВТМС 1, 54–61.

Google Scholar

Ли Б., Хуанг К., Ян Ю., Ли Ю., Тваха С. и Чжу Дж. (2017). Улучшение теплопередачи модульного термоэлектрического генератора для пассажирских транспортных средств. Заяв. Энерг. 205, 868–879. doi:10.1016/j.apenergy.2017.08.092

CrossRef Полный текст | Google Scholar

Лю, Т., Ван, Т., Луан, В., и Цао, К. (2017). Оптимальное количество термоэлектрических пар в термоэлектрическом генераторе с тепловой трубой для утилизации отходящего тепла. J. Elec Materi 46 (5), 3137–3144.doi:10.1007/s11664-016-5223-9

CrossRef Full Text | Google Scholar

Lv, S., He, W., Jiang, Q., Hu, Z., Liu, X., Chen, H., et al. (2018). Изучение влияния различных технологий теплообмена на работу термоэлектрических генераторов. Энерг. Конверс. Управление 156, 167–177. doi:10.1016/j.enconman.2017.11.011

CrossRef Full Text | Google Scholar

Мохамед, Э. С. (2019). Разработка и анализ производительности системы ТЭГ с рекуперацией выхлопных газов для легкового дизельного автомобиля с оценкой экономии топлива и выбросов. Заяв. Терм. англ. 147, 661–674. doi:10.1016/j.applthermaleng.2018.10.100

CrossRef Full Text | Google Scholar

Орр Б. , Акбарзаде А., Мочизуки М. и Сингх Р. (2016). Обзор систем рекуперации отработанного тепла автомобилей с использованием термоэлектрических генераторов и тепловых трубок. Заяв. Терм. англ. 101, 490–495. doi:10.1016/j.applthermaleng.2015.10.081

CrossRef Полный текст | Google Scholar

Орр Б., Сингх Б., Тан Л. и Акбарзаде А.(2014). Выработка электроэнергии системой рекуперации тепла выхлопных газов с использованием термоэлектрических элементов и тепловых трубок. Заяв. Терм. англ. 73 (1), 588–597. doi:10.1016/j.applthermaleng.2014.07.056

CrossRef Полный текст | Google Scholar

О’Шонесси, С. М., Дизи, М. Дж., Кинселла, К. Э., Дойл, Дж. В., и Робинсон, А. Дж. (2013). Производство электроэнергии в малых масштабах с помощью портативной плиты для приготовления пищи на биомассе: конструкция прототипа и предварительные результаты. Заяв. Энерг. 102, 374–385.

Google Scholar

Ри, Дж. Э., Ошман, С. Дж., Сингх, А., Аллеман, Дж. , Парилла, П. А., Хардин, С. Л., и др. (2018). Экспериментальная демонстрация управляемой системы накопления скрытой теплоты с алюминием-кремнием в качестве материала с фазовым переходом. Заяв. Энерг. 230, 1218–1229. doi:10.1016/j.apenergy.2018.09.017

CrossRef Полный текст | Google Scholar

Резания, А., и Розендал, Л. А. (2012). Новые конфигурации микропластинчатого радиатора для снижения мощности перекачивания охлаждающей жидкости. J. Elec Materi 41 (6), 1298–1304. doi:10.1007/s11664-011-1887-3

CrossRef Full Text | Google Scholar

Риффат, С. Б., и Ма, X. (2003). Термоэлектрики: обзор существующих и потенциальных приложений. Заяв. Терм. англ. 23 (8), 913–935. doi:10.1016/s1359-4311(03)00012-7

CrossRef Full Text | Google Scholar

Тваха С., Чжу Дж., Ян Ю. и Ли Б. (2016). Всесторонний обзор термоэлектрических технологий: материалы, приложения, моделирование и улучшение характеристик. Продлить. Суст. Энерг. Ред. 65, 698–726. doi:10.1016/j.rser.2016.07.034

CrossRef Полный текст | Google Scholar

Ван Т., Луань В., Лю Т., Ту С.-Т. и Ян Дж. (2016a). Повышение эффективности термоэлектрической системы утилизации тепла за счет использования вставок из пенометалла. Энерг. Конверс. Управление 124, 13–19. doi:10.1016/j.enconman.2016.07.006

CrossRef Full Text | Google Scholar

Ван X., Ли Б., Ян Ю., Лю С. и Ли Дж. (2016b).Исследование улучшения теплообмена в радиальном направлении потока газа для термоэлектрической энергетики. Заяв. Терм. англ. 102, 176–183. doi:10.1016/j.applthermaleng.2016.03.063

CrossRef Полный текст | Google Scholar

Ван Ю., Ли С., Се Х., Дэн Ю., Лю Х. и Су К. (2018). Оценка производительности автомобильного термоэлектрического генератора со вставленными ребрами или горячим теплообменником с выпуклой поверхностью. Заяв. Энерг. 218, 391–401. дои: 10.1016 / j.apenergy.2018.02.176

CrossRef Полный текст | Google Scholar

Weng, C.
