35 кв лэп опора: Опоры ВЛ 35 кВ, опоры ЛЭП

Металлические опоры ЛЭП 35кВ серия 3.407.2-132

Назначение	Марка	Вес грунт	Вес цинк	База, м	Высота до траверсы, м	Серия, проект
Переходные	УАП35-1	3267	*	2,8	19	3.407.2-132
Переходные	УАП35-2	2788	*	2,4	15	3.407.2-132
Переходные	УАП35-3	2341	*	2,1	12	3.407.2-132
Переходные	УАП35-4	3150	*	2,8	19	3.407.2-132
Переходные	УАП35-5	2672	*	2,4	15	3.407.2-132
Переходные	УАП35-6	2226	*	2,1	12	3.407.2-132
Переходные	УАП35-1Н	2992	нет	2,8	19	3. 407.2-132
Переходные	УАП35-2Н	2528	нет	2,4	15	3.407.2-132
Переходные	УАП35-3Н	2014	нет	2,1	12	3.407.2-132
Переходные	УАП35-4Н	2901	нет	2,8	19	3.407.2-132
Переходные	УАП35-5Н	2437	нет	2,4	15	3.407.2-132
Переходные	УАП35-6Н	1923	нет	2,1	12	3.407.2-132

Металлические переходные опоры из уголкового профиля ЛЭП 35кВ серии 3.407.2-132, спроектированные в 1981 г., востребованы в строительстве электросетей на территории России и стран СНГ в I-IV ветровых районах, I-IV районах по оледенению, в том числе там, где наблюдается частая и интенсивная пляска проводов. Серия включает два выпуска: сварные опоры и болтовые под горячую оцинковку.

Сравнительно небольшой размер базы опор разрешает их использование в условиях города и горных районах. Существует три варианта высоты: 12, 15 и 19 м. Конструкции высотой 15 и 19 м получают путем использования нижних секций на 3 и 7 м под опору высотой 12 м. Монтаж производится на болтах нормальной точности.

Стоимость металлоконструкций определяется после изучения чертежей будущих изделий, полученных от заказчика. Доставка выполняется силами KvantEnergy, транспортной компанией либо самовывозом.

Высоковольтные опоры / Высоковольтное оборудование

Металлические опоры ЛЭП предназначены для установки только на ВЛЭП. Эти опоры эксплуатируются в районах с расчётной температурой воздуха до -65˚С и выше. Металлические опоры представляют собой пространственный каркас, который собирается из стального проката при помощи болтовых соединений. Изделия очень удобны при транспортировке за счёт компактности деталей конструкции. Исключительно по желанию клиента выполняется цинкование металлических опор ЛЭП.

Угловые опоры ЛЭП устанавливаются на углах поворота высоковольтной трассы ЛЭП. Помимо нагрузок, которые воспринимаются промежуточными опорами, на эти высоковольтные опоры также действуют  нагрузка от поперечных составляющих натяжение тросов и проводов.

Угловые опоры так же могут быть промежуточного и анкерного типа. При сравнительно небольших углах поворота (до 15 — 30°), где нагрузки не так велики, используют угловые промежуточные опоры ЛЭП. Но если углы поворота больше, то применяют угловые анкерные опоры ЛЭП, которые имеют более жёсткую конструкцию и анкерное крепление проводов.

Анкерные опоры ЛЭП устанавливаются на прямых участках трассы для перехода через инженерные сооружения или естественные преграды, воспринимают продольную нагрузку от натяжения проводов и тросов. Их конструкция отличается жесткостью и прочностью. Анкерные опоры ЛЭП предназначены для жесткого закрепления проводов в особо ответственных точках ВЛ: на пересечениях инженерных сооружений (например, железных дорог, ВЛ 330—500кВ, автомобильных дорог шириной проезжей части более 15 м и т. д.) и на концах ВЛ. Расстояние между анкерными опорами ЛЭП называется анкерным пролетом.

Анкерные опоры на прямых участках трассы ВЛ при подвеске проводов с обеих сторон от опоры в нормальных режимах выполняют те же функции, что и промежуточные опоры. Но анкерные опоры рассчитываются на восприятие односторонних натяжений по проводам и тросам при обрыве проводов или тросов в примыкающем пролете. Анкерные опоры значительно сложнее и дороже промежуточных, и поэтому число их на каждой линии должно быть минимальным.

Промежуточные опоры ЛЭП устанавливаются на прямых участках трассы ВЛ. Промежуточные опоры ЛЭП предназначены только для поддержания проводов и тросов и не рассчитаны на нагрузки от натяжения проводов вдоль линии ВЛ. На промежуточных опорах провода подвешиваются с помощью поддерживающих гирлянд изоляторов. Расстояние между промежуточными опорами называется промежуточным пролетом или просто пролетом. Промежуточные опоры устанавливаются на прямых участках ВЛ для поддержания провода в анкерном пролете. Промежуточная опора дешевле и проще в изготовлении, чем анкерная, так как благодаря одинаковому натяжению проводов по обеим сторонам она при необорванных проводах, т. е. в нормальном режиме, не испытывает усилий вдоль линии. Промежуточные опоры составляют 80-90 % общего числа опор ВЛ.

Переходные опоры ЛЭП используются при переходах ВЛ через инженерные сооружения или естественные преграды. Переходные опоры несут самые большие нагрузки и сами могут достигать высоты 25-ти этажного здания.

Все металлические опоры изготавливаются со следующими покрытиями:

• алпол-цинол или цинконаполненное композитное покрытие;
• цинковое покрытие (позволяет увеличит срок эксплуатации конструкций в 2 раза).

Металлические опоры ЛЭП обладают меньшей, чем железобетонные, массой и высокой механической прочностью, что позволяет создавать опоры значительной высоты, рассчитанные на большие нагрузки. Их применяют на ЛЭП всех напряжений, в том числе на ЛЭП 35кВ, 110кВ, 220кВ и 330кВ. Металлические опоры ЛЭП незаменимы на линиях с большими механическими нагрузками.

Основными преимуществами металлических опор ЛЭП являются:

1) Возможность создания конструкции на весьма большие механические нагрузки, большое число проводов и практически неограниченной высоты, что позволяет строить двух – и многоцепные опоры, удобные для установки в стесненных местах.

2) Относительно малая масса и высокая механическая прочность: при одинаковых нагрузках и высоте металлические опоры примерно в 2 раза легче деревянных и в 8 раз – железобетонных.

3) Простота заводского изготовления и технологичность сборки на трассе.

Оцинкованные металлические опоры ЛЭП 110, 220, 330, 500 кВ

Металлические оцинкованные опоры ВЛ (ЛЭП) для линий электропередачи 35 кВ, 110 кВ, 220 кВ, 330 кВ, 500 кВ, 750 кВ

Изготовим и поставим анкерно-угловые и промежуточные решетчатые металлические оцинкованные опоры для линий электропередачи 35-750 кВ.

ПРОИЗВОДСТВО

Изготовление опор ЛЭП производится на заводских мощностях в г. Сарны, Ровенской области, Украина.

МОЩНОСТЬ

2000 тонн оцинкованных металлических опор в месяц.

ОБОРУДОВАНИЕ

Для производства стальных опор ЛЭП применяется современное оборудование ведущих мировых брендов, например полуавтоматические линии по пробивке отверстий в угловом и плоском стальном прокате производства компании FICEP, Италия, мощностью 2000 тонн в месяц.

В состав производственного оборудования входит линия горячего оцинкования немецкого производства, с рабочими размерами ванны 10,5м х 1,5м х 3 м.

Производственная мощность линии горячего цинкования составляет до 4000 тонн оцинкованных металлоконструкций в месяц.

УПРАВЛЕНИЕ КАЧЕСТВОМ

— Система качества производственного подразделения сертифицирована в соответствии с EN ISO 9001:2015.

— Cистема заводского производственного контроля (Factory Production Control — FPC) подтверждена сертификатом EN 1090 — 1,2 , класс исполнения EXC 3, что дает право наносить маркировку CE на металлические конструкции при экспорте в Европейский Союз.

— Опоры ЛЭП имеют также сертификаты соответствия Украины (Укрсепро).

— Сварочное производство сертифицировано по ISO 3834-2. Координатор сварочных работ производственного предприятия имеет квалификацию International Welding Engineer.Система контроля качества нанесения цинкового покрытия сертифицирована по ISO 1469:2009.

— Департамент качества предприятия возглавляет специалист с квалификацией International Welding Inspector.Во время производственного процесса постоянно используются визуальный и ультразвуковой виды неразрушающего контроля.

— Специалисты предприятия по неразрушающему контролю сертифицированы на способы UT и VT по ISO 9712:2000. Заключен также договор с независимой лабораторией — поэтому возможны другие виды неразрушающего контроля продукции по согласованию с заказчиками.

 Предлагаем Вам ознакомиться видео, любезно предоставленное нашим партнером, компанией Хорос, на котором показан процесс установки оцинкованных металлических опор ЛЭП 750 кВ производства нашей компании

Нам есть чем гордиться, мы выполнили множество успешных проектов, включая уникальные для Украины конструкции.

ОПЫТ ПОСТАВОК

С 2007 года география поставок включает сотни энергетических проектов в Украине, России, Грузии и Эстонии. Ряд поставок выполнено для проектов международных финансовых организаций, в том числе для Мирового Банка (World Bank) и ЕБРР (EBRD).

ПРИМЕРЫ ПРОЕКТОВ

Наши опоры были поставлены на множество объектов, включая, например, «Артем-Моздок», подстанция «Южная», ВЛ 500 кВ «Тихорецкая-Крымская», ВЛ 220 кВ Аэропорт Дальний Восток, ВЛ 110 кВ «АТЭЦ — А», ПС 220 кВ «Зеленый угол», ВЛ 500 кВ ПС «Ангара-Камала-ПС Камала-1», ВЛ 500 кВ «Помары- Удмуртская», 220 кВ подстанция Чесменская г. Санкт-Петербург, ПС 220 кВ «РЦ», ВЛ 500 кВ «Крымская-Центральная», «ВЛ 220 кВ Комсомольская-Селихино-Ванино», Аджалык-Усатово Украина, Ровенская-Киевская Украина, Новокаховская — Херсонская Украина и так далее.

Предоставляем Вашему вниманию видео процесса установки уникальных оцинкованных металлических опор АП330-2/40 и АП330-2/50 производства ЕВРОФОРМАТ Стальконструкция нашим партнером, компанией STRUCTUM Industrial Construction при строительстве ЛЭП 330 кВ Новокаховская – Херсонская, при устройстве перехода ЛЭП через р.Днепр у с. Корсунка (Новая Каховка).

Линия имеет уникальные опоры высотой 90 метров, установленные при переходах через реки Ингулец и Днепр.

Направьте нам вводные данные для просчета стоимости металлических опор и мы в кратчайшее время подготовим коммерческое предложение с учетом антикоррозионной обработки горячим цинком, комплектации оцинкованными метизами, упаковки.

Позвоните +380444992233

Закажите опоры для линий электропередачи прямо сейчас.

Мы будем рады видеть Вас среди наших партнеров!

Опоры ВЛ 35 кв (промежуточные, анкерные опоры)

Вас интересуют опоры ЛЭП?

Опоры типа ВЛ 35 кВ применяются для строительства переходных трасс между высоковольтными магистралями и электрическими подстанциями.

На сегодняшний день, одними из самых востребованных в строительстве и промышленности изделий, являются изделия из металла. Но воздействие окружающей среды приводит к самопроизвольному разрушению металла. Дополнительные меры обработки металла — антикоррозийная защита — исключают негативные факторы воздействия. При помощи специальных средств, формируется слой, предотвращающий негативные процессы разрушения металлических поверхностей.

Способ защиты конструкций от коррозии зависит от нескольких факторов:

• условий эксплуатации,
• марки металла,
• нагрузки,
• температурного воздействия,
• от контактов с агрессивными средами.

Различают пассивные и активные методы защиты металла от коррозии.

Пассивная защита — это когда на металлическую поверхность наносится какое-либо лакокрасочное покрытие препятствующее контакту металла с кислородом и влагой.

Активные методы защиты: горячее цинкование, электрохимическое (гальваническое) цинкование, термодиффузионное нанесение цинкового покрытия.

Строительство имеет привязанность к сезонности, что влияет и на срок поставки нашей продукции. В период низкого сезона (ноябрь-март) продукция всегда есть в наличии на нашем складе. В период высокого строительного сезона (апрель-октябрь) актуальную информацию по наличию готовых изделий на складе и срокам производство уточняйте в отделе продаж.

Наша компания предлагает гибкий условия оплаты продукции

• предоплата 100%
• предоплата от 30% ( чтобы запустить продукцию в производство или забронировать ее из наличия на складе) с последующей доплатой по факту отгрузки продукции
• поэтапная оплата

Мы возьмем все Ваши заботы по доставке на себя:

• Оформим разрешение на перевозку
• Закажем машину сопровождения
• Согласуем маршрут
• Договоримся с транспортной компанией
• Проконтролируем доставку от пункта загрузки до пункта выгрузки
• Возьмем на себя ответственность за сохранность груза в пути

Если Ваш проект подразумевает строительство опор ВЛ 35кв, Вам так же понадобятся

• траверсы,
• стойки ЖБИ
• хомуты,
• оголовники,
• оттяжки.

Данные изделия мы так же можем произвести и поставить на Ваш объект, что сэкономит Ваши деньги и время!

Опоры этой серии делятся на две группы:

• Промежуточные. Данные опоры являются наиболее распространенным типом. По статистическим данным они составляют около 90% от всех подобных изделий при строительстве линии электропередач. При расчете их конструкции основное внимание уделяется вертикальным и горизонтальным нагрузкам. Первые – это вес самого изделия, проводов и арматуры. Вторые – природные явления, ветер. Они устанавливаются на прямолинейных участках трассы.

• Анкерно-угловые. Такие опоры рассчитаны на большие нагрузки. Они устанавливаются на наиболее ответственных участках трассы, при переходе различных препятствий, обусловленных сложным рельефом местности, на поворотах линий электропередач. Также допустим их монтаж, как промежуточного усиливающего звена между несколькими промежуточными опорами.

Все опоры производятся из качественных материалов. Отдельные элементы конструкции защищены от природных и атмосферных воздействий дополнительными покрытиями, что увеличивает срок их эксплуатации. В стандартную комплектацию включены все необходимые для монтажа крепежные детали, метизы.

Фундаменты под металлические опоры ВЛ 35-500 кВ, 750 кВ

Фундаменты составные

Фундаменты повышенные, составные

В зависимости от решения оголовка фундаменты могут быть предназначены под металлические опоры закрепляемые с помощью двух или четырех болтов с базой 250 мм и диаметром 42(маркировка фундамента Ф3-А) и 48(маркировка фундамента Ф3-А-48) мм, а также с базой 350 мм и диаметром болтов 56 мм (маркировка фундамента Ф3-А-350). Под стойки опор с оттяжками применяются фундаменты со штырем. Подножники под анкерно-угловые опоры с модернизированным оголовником имеют наклонную стойку и оголовок с карманами под болты. Фундаменты с глубиной заложения 5 и более метров выполняются составными из двух элементов: дополнительной стойки и самого грибовидного фундамента.

Фундаментные изделия выполняются по серии 3.407-115 «Унифицированные фундаментные конструкции ВЛ 35-500 кВ» или по проекту № 13478тм «Модернизация фундаментных кострукций, изготавливаемых АО «Светлогорский ЗЖБИиК»» и технических условий 5800-001-00113371-2001.

Разработанные в проекте 13478 ТМ фундаменты (с индексом «С») заменяют конструкции серии 3.407-115 в следующем порядке:

Таблица замены подножников серии 3. 407-115 на составные подножники серии 3.407.1-144

Замечания:

1. При отступлении от вариантов предлагаемых в таблице замена может быть осуществлена на основании расчетов в соответствии с указаниями проекта 3.407.1-144 вып. 0 (должна быть проверена прочность фундамента и его несущая способность при действии горизонтальных нагрузок). Согласование на замену в этих случаях должно быть получено у генпроектировшика или северо-Западного ЭСП.

2. Фундаменты, отмеченные *, имеют эквивалентные по области применения модификации для которых замена, произведенная в таблице, правомочна.

Стальные многогранные опоры ЛЭП 35 кВ

(проект 22.0098 ОАО «НТЦ электроэнергетики»)

Стальные многогранные двухцепные опоры ПМ35-2, ПМ35-4, ПМ35-6, ППМ35-4, ППМ35-6, ОПМ35-2, ОПМ35-4, ОПМ35-6, КМ35-6, ПКМ35-6, УАМ35-6, УАМ35-4, КМ35-4, УПМ35-4, УПМ35-6 изготавливаются по типовому проекту шифр 22.0098 ОАО «НТЦ электроэнергетики» и предназначены для ЛЭП 35 кВ.

Расшифровка условного обозначения опор

• П — промежуточная, А — анкерная, У — угловая, О — ответвительная, К- концевая;
• М — многогранная;
• 35 — класс напряжения ВЛ;
• 2,4,6 — номер модификации опоры и цепность.

Характеристики некоторых опор ЛЭП 35 кВ
(проект 22.0098 ОАО «НТЦ электроэнергетики»)

Стальные многогранные опоры ЛЭП 35кВ
(проект ТСК. 35.01 ЗАО ДЗМК «Метако»)

Стальные многогранные двухцепные опоры ПМ35-2Ф, АМ35-2Ф изготавливаются по типовому проекту МЕТАКО-ТСК.35.01 и предназначены для ЛЭП 35кВ.

На опорах данного проекта предусмотрена подвеска сталеалюминевых проводов АС 120/19. Опоры рассчитаны на применение подвесных стеклянных и полимерных изоляторов.

Расшифровка условного обозначения опор

• П — промежуточная, А — анкерная;
• М — многогранная;
• 35 — класс напряжения ВЛ;
• 2 — номер модификации опоры и цепность;
• Ф — фланцевое соединение с фундаментом.

Характеристики некоторых опор ЛЭП 35 кВ (проект ТСК.35.01 МЕТАКО)

Заказать расчёт

Опоры ЛЭП 35 кВ

№	Шифр опоры	Кол-во жб стоек на опору	Шифр жб стойки	Высота жб стойки, м	Высота до нижней траверсы от уровня земли	Объем железо-бетона, м³	Масса металло-конструкций, кг	Схема
серия 3. 407.1-164.1
1	ПБ35-1.1 без лестниц	1	СК22.1-1.3	22,6	15,3	1,917	110,19
2	ПБ35-1.1 с лестницами	2	СК22.1-1.3	22,6	15,3	1,917	152,13
3	ПБ35-1.1Т без лестниц	1	СК22.1-1.3	22,6	15,3	1,917	159,63
4	ПБ35-1. 1Т с лестницами	1	СК22.1-1.3	22,6	15,3	1,917	201,75
9	ПБ35-3.1 без лестниц	1	СК22.1-1.3	22,6	14,5	1,917	118,74
10	ПБ35-3.1 с лестницами	1	СК22.1-1.3	22,6	14,5	1,917	162,68
11	ПБ35-3.1Т без лестниц	1	СК22.1-1.3	22,6	14,5	1,917	168,18
12	ПБ35-3. 1Т с лестницами	1	СК22.1-1.3	22,6	14,5	1,917	212,12
13	1,2ПБ35-3 исп 0 без лестниц	1	СК22.4-1.3	22,6	15	1,917	117,8
14	1,2ПБ35-3 исп 0 с лестницами	1	СК22.4-1.3	22,6	15	1,917	298,06
15	1,2ПБ35-1 исп 0 без лестниц	1	СК22.4-1.3	22,6	15	1,917	118,53
13	ПБ35-4. 1без лестниц	1	СК22.1-1.3	22,6	10,5	1,917	262,12
14	ПБ35-4.1с лестницами	1	СК22.1-1.3	22,6	10,5	1,917	352,11
15	ПБ35-4.1Т без лестниц	1	СК22.1-1.3	22,6	10,5	1,917	348,58
16	ПБ35-4.1Т с лестницами	1	СК22.1-1.3	22,6	10,5	1,917	438,57
17	ПУСБ35-1. 1 поворот влево без лестниц	1	СК22.1-1.3	22,6	14,5	1,917	167,81
18	ПУСБ35-1.1 поворот влево с лестницами	1	СК22.1-1.3	22,6	14,5	1,917	213,45
19	ПУСБ35-1.1 поворот вправо без лестниц	1	СК22.1-1.3	22,6	14,5	1,917	167,81
20	ПУСБ35-1.1 поворот вправо с лестницами	1	СК22. 1-1.3	22,6	14,5	1,917	213,45
21	ПУСБ35-2.1 поворот влево без лестниц	2	СК22.1-1.3	22,6	10,5	3,834	235,9
22	ПУСБ35-2.1 поворот влево с лестницами	2	СК22.1-1.3	22,6	10,5	3,834	394,43
23	ПУСБ35-2.1 поворот вправо без лестниц	2	СК22.1-1.3	22,6	10,5	3,834	235,9
24	ПУСБ35-2. 1 поворот вправо с лестницами	2	СК22.1-1.3	22,6	10,5	3,834	394,43
25	ПУСБ 35-4.1 безтросовый вариант	2	СК22.1-2.3	22,6	12,5	3,834	586,67
26	ПУСБ 35-4.1т вариант с тросом	2	СК22.1-2.3	22,6	12,5	3,834	727,88
27	УБ35-11.1	1	СК22.2-1.3	22,6	10	1,917	360,28
28	УБ35-11. 1 вариант с тросодержателем	1	СК22.2-1.3	22,6	10	1,917	377,68
29	КБ 35-1.1 без лестниц	1	СК22.2-1.3	22,6	10	1,917	385,92
30	КБ 35-1.1 с лестницами	1	СК22.2-1.3	22,6	10	1,917	431,66
31	ПУБ 35-110-1.1	1	СК22.1-2.3	22,6	10,5	1,917	554,97
32	ПУБ 35-110-1. 1т	1	СК22.1-2.3	22,6	10,5	1,917	686,86
33	КБ 35-110-1.1 без лестниц	1	СК22.2-1.3	22,6	10	1,917	858,68
34	КБ 35-110-1.1 с лестницами	1	СК22.2-1.3	22,6	10	1,917	888,98
35	УБ 35-110-11 (12,5)  вариант с тросом	1	СК22.2-1.3	22,6	12,5	1,917	378,89
36	УБ 35-110-11 (9,5)  вариант с тросом	1	СК22. 2-1.3	22,6	9,5	1,917	376,67
37	УБ 35-110-11  безтросовый  вариант	1	СК22.2-1.3	22,6	14,5	1,917	374,54
38	УБ 35-110-11 (К) концевая с тросом	1	СК22.2-1.3	22,6	12,5	1,917	360,58
39	УБ 35-110-11 (К) концевая безтросовый вариант	1	СК22.2-1.3	22,6	11,5	1,917	409,84
40	УБ 35-110-11 (О) ответвительная	1	СК22. 2-1.3	22,6	9,5	1,917	434,9
41	УБ 35-110-5 (12,5)	2	СК22.2-1.3	22,6	12,5	3,834	311,27
42	УБ 35-110-5 (9,5)	2	СК22.2-1.3	22,6	9,5	7,668	273,32
43	УБ 35-110-13	3	СК22.2-1.3	22,6	12,5	5,751	343,53
44	УБ 35-110-13 с тросрм	3	СК22. 2-1.3	22,6	12,5	11,502	357,57
серия 3.407.1-175
45	1,2ПБ35-1 исп 0 без лестниц	1	СК22.4-1.3	22,6	15	1,917	118,53	в 2-х исполнениях
46	1,2ПБ35-1 исп 0 с лестницами	1	СК22.4-1.3	22,6	15	1,917	298,79	в 2-х исполнениях
47	1,2ПБ35-2 исп 0 без лестниц	1	СК22.4-1.3	22,6	12,5	1,917	231,5	в 5-ти исполнениях
48	1,2ПБ35-2 исп 0 с лестницами	1	СК22. 4-1.3	22,6	12,5	1,917	411,76	в 5-ти исполнениях
49	1,2ПБ35-3 исп 0 без лестниц	1	СК22.4-1.3	22,6	15	1,917	117,8	в 9-ти исполнениях
50	1,2ПБ35-3 исп 0 с лестницами	1	СК22.4-1.3	22,6	15	1,917	298,06	в 9-ти исполнениях
51	1,2ПБ35-4 исп 0 без лестниц	1	СК22.4-2.3	22,6	11,7	1,917	167,56	в  8-ми исполнениях
52	1,2ПБ35-4 исп 0 с лестницами	1	СК22. 4-2.3	22,6	11,7	1,917	335,12	в  8-ми исполнениях
53	1 ПБ35-2 без лестниц	1	СК22.4-1.3	22,6	13,2	1,917	231,5	в 5-ти исполнениях
54	1 ПБ35-2 с лестницами	1	СК22.4-1.3	22,6	13,2	1,917	411,76	в 5-ти исполнениях
55	2 ПБ35-6 без лестниц	1	СК22.4-1.3	22,6	12,5	1,917	229,2	в  4-х исполнениях
56	2 ПБ35-6 с лестницами	1	СК22. 4-1.3	22,6	12,5	1,917	409,46	в  4-х исполнениях
57	2ПСБ35-1 исп 0 без лестниц	2	СК22.4-1.3	22,6	18,5	3,834	129,82	в  3-х исполнениях
58	2ПСБ35-1 исп 0 с лестницами	2	СК22.4-1.3	22,6	18,5	7,668	490,26	в  3-х исполнениях
серия 3.407.1-151
59	1,2УБ35-1 исп 0 без лестниц	1	СК22. 2-1.3	22,6	10	1,917	157,28	в  4-х исполнениях
60	1,2УБ35-1 исп 0 с лестницами	1	СК22.2-1.3	22,6	10	1,917	289,68	в  4-х исполнениях
ТМК 1.3.2.497-93
61	АУК35-1	1	СК22.1-1.3	22,6	13,5	1,917	621,54
62	АУК35-1Г	1	СК22. 1-1.3	22,6	13,5	1,917	621,54
63	АУК35П-1	1	СК22.1-1.3	22,6	15,5	1,917	617,54

Найдите дешевую, прочную и надежную опору передачи 35 кВ

Alibaba.com предлагает различные варианты опоры передачи 35 кВ для удобного и плавного прохождения электроэнергии по линиям электропередачи и другим системам распределения электроэнергии. Эти высокопроизводительные автоматические опоры 35 кВ созданы с использованием современных технологий и чрезвычайно важны для электростанций, подстанций и различных коммерческих распределительных станций. Башня передачи 35 кВ оснащена технологией автоматического переключения и может обрабатывать различные виды передач низкого и высокого напряжения.

Эффективная опора ЛЭП 35 кВ доступна в различных моделях, каждая из которых обладает собственными уникальными характеристиками и изготовлена ​​из алюминиево-цинковых пластин оптимального качества, поскольку они являются материалами с высокой проводимостью. Башня передачи 35 кВ подключена к кабелям высокого и низкого напряжения и состоит из автоматического распределительного устройства, автоматических выключателей, защитного оборудования и магнитного выключателя двигателя. Основное назначение этих опор 35 кВ состоит в том, чтобы контролировать, распределять, отключать, а также преобразовывать источник питания путем ввода кабеля высокого напряжения, а затем — кабеля низкого напряжения.

На Alibaba.com вы можете приобрести бесчисленное количество разновидностей опоры передачи 35 кВ , которые имеют компактные размеры, что позволяет устанавливать множество единиц оборудования в компактном пространстве. Эти функциональные блоки опоры ЛЭП 35 кВ имеют вращающуюся конструкцию, что позволяет сэкономить много места и может быть настроено в соответствии с вашими требованиями. Эти уникальные опоры ЛЭП 35 кВ гибкие и удобные при сборке.

В Alibaba.com, вы можете сэкономить много денег на покупке этого оборудования, просмотрев различные линейки опоры передачи 35 кВ в соответствии с вашими потребностями. Эти продукты имеют сертификаты RoHS, ISO, CEE, CE и могут быть упакованы для вас. Стандарты безопасности тщательно проверяются и не требуют серьезного обслуживания.

Поставщики опор 35 кВ, все поставщики опор 35 кВ на Alibaba.com

Страна / регион:

Китай

Основные продукты:

Силовой трансформатор 10 кВ ~ 35 кВ, вакуумный выключатель, подстанция, распределительное устройство

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 64%
, Юго-Восточная Азия 15%
, Средний Восток 10%

Страна / регион:

Китай

Основные продукты:

Распределительный трансформатор, Подстанция, Распределительное устройство высокого напряжения, Распределительное устройство низкого напряжения, Трансформатор

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 90%
, Южная Азия 10%

Страна / регион:

Китай

Основные продукты:

Распределительный трансформатор, сухой трансформатор, масляный трансформатор, мостовой кран, козловой кран

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 40%
, Юго-Восточная Азия 25%
, Африка 12%

Страна / регион:

Китай

Основные продукты:

масляный трансформатор, трансформатор сухого типа, подстанция, распределительное устройство высокого напряжения, распределительное устройство низкого напряжения

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Африка 30%
, Восточная Азия 20%
, Южная Америка 15%

Страна / регион:

Китай

Основные продукты:

Проводник, электрический кабель, трансформатор (продажа только за рубежом)

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Африка 53%
, Юго-Восточная Азия 23%
, Южная Америка 9%

Страна / регион:

Китай

Основные продукты:

Блок-машина, Бетономешалка

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Африка 45%
, Внутренний рынок 35%
, Средний Восток 8%

Страна / регион:

Китай

Основные продукты:
Полимерный изолятор

, полимерный композитный изолятор, трубка из стекловолокна, штанга для воздуховодов, Отпугиватель птиц

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Южная Азия 20%
, Океания 10%
, Восточная Азия 10%

Страна / регион:

Китай

Основные продукты:

фарфоровый изолятор, стеклянный изолятор, композитный изолятор, патрон лампы, силовая арматура

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Северная Америка 30%
, Восточная Азия 10%
, Африка 10%

Страна / регион:

Китай

Основные продукты:

Силовой трансформатор, распределительный трансформатор, электрический трансформатор, электрический трансформатор, масляный трансформатор

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Внутренний рынок 50%
, Африка 30%
, Юго-Восточная Азия 10%

Страна / регион:

Китай

Основные продукты:

ПОДСТАНЦИЯ, СИЛОВОЙ ТРАНСФОРМАТОР, ТРАНСМИССИОННАЯ ЛИНИЯ, РАСПРЕДЕЛИТЕЛЬНЫЙ ТРАНСФОРМАТОР, РАЗЪЕДИНИТЕЛЬ

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Южная Америка 54%
, Северная Америка 10%
, Африка 6%

Страна / регион:

Китай

Основные продукты:

Распределительное устройство высокого и низкого напряжения, автоматический выключатель, силовой трансформатор, измерительный трансформатор, предохранитель

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 100%

Страна / регион:

Китай

Основные продукты:

Стальная опора (опора уличного освещения / опора передачи энергии / опора высокой мачты ), стальная башня, башня связи

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 61. 0%
, Африка 27,5%
, Средний Восток 4,4%

Страна / регион:

Китай

Основные продукты:

Контактная коробка, изоляция, коническая передача, заземлитель, изоляционный стержень

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Восточная Европа 70%
, Южная Европа 10%
, Северная Европа 9%

Страна / регион:

Китай

Основные продукты:

Коммуникационная вышка, высокий мачтовый фонарь, уличное освещение полюс , светодиодный уличный фонарь, солнечный уличный фонарь, солнечная панель

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 73%
, Африка 11%
, Средний Восток 2%

Страна / регион:

Китай

Основные продукты:

Высоковольтный вакуумный выключатель для установки внутри и вне помещений

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 35%
, Восточная Европа 5%
, Юго-Восточная Азия 5%

Страна / регион:

Китай

Основные продукты:

Водонепроницаемая коробка, распределительная коробка, шкаф управления питанием, распределительная коробка, электронная коробка

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Северная Америка 25%
, Океания 10%
, Южная Америка 10%

Страна / регион:

Китай

Основные продукты:

Счетчик энергии, контактор, автоматический выключатель, реле, распределительная коробка

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Южная Америка 25%
, Африка 10%
, Юго-Восточная Азия 10%

Страна / регион:

Китай

Основные продукты:

Вакуумный прерыватель, встроенный полюс , Вакуумный выключатель, высоковольтные аксессуары, предохранитель

Страна / регион:

Китай

Основные продукты:

RMU, Полюсный коммутатор , КРУ, распределительный щит, кабельный сектор

Топ-3 рынка:

Внутренний рынок 11%
, Западная Европа 11%
, Восточная Азия 11%

Страна / регион:

Китай

Основные продукты:

Наружные предохранители для одиночных шунтирующих конденсаторов, предохранители высокого напряжения HRW11-12 переменного тока, высоковольтные предохранители переменного тока серии RW11-12, разрядники для оксидных перенапряжений переменного тока без промежутков, автоматические выключатели высокого напряжения SF6 для установки вне помещений

Топ-3 рынка:

Южная Америка 15%
, Африка 10%
, Средний Восток 10%

Страна / регион:

Китай

Основные продукты:

ПОДСТАНЦИЯ, ТРАНСМИССИЯ, СИЛОВОЙ ТРАНСФОРМАТОР, РАСПРЕДЕЛИТЕЛЬНЫЙ ТРАНСФОРМАТОР, РАЗЪЕДИНИТЕЛЬ

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Южная Америка 55%
, Северная Америка 10%
, Африка 10%

Страна / регион:

Китай

Основные продукты:

автоматический выключатель, контактор переменного тока, тепловое реле, mccb, магнитный пускатель

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Восточная Азия 10%
, Восточная Европа 10%
, Африка 10%

Страна / регион:

Китай

Основные продукты:

Автоматический выключатель в литом корпусе, MCCB, автоматический выключатель низкого напряжения, контактор переменного тока, MCB

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Северная Америка 8%
, Восточная Европа 8%
, Юго-Восточная Азия 8%

Страна / регион:

Китай

Основные продукты:

ПОДСТАНЦИЯ, СИЛОВОЙ ТРАНСФОРМАТОР, ТРАНСМИССИОННАЯ ЛИНИЯ, РАСПРЕДЕЛИТЕЛЬНЫЙ ТРАНСФОРМАТОР, РАЗЪЕДИНИТЕЛЬ

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Южная Америка 54%
, Северная Америка 10%
, Африка 6%

Страна / регион:

Китай

Основные продукты:

трансформаторная подстанция, распределительное устройство низкого напряжения, распределительный трансформатор, распределительное устройство, электрораспределительное оборудование

Общий доход:

50 миллионов долларов США — 100 миллионов долларов США

Топ-3 рынка:

Африка 25%
, Восточная Европа 15%
, Юго-Восточная Азия 15%

Страна / регион:

Япония

Основные продукты:
Автоматический выключатель

mccb, автоматический выключатель MCB, автоматический выключатель ELCB, автоматический выключатель ELB, автоматический выключатель ACB

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 95%
, Восточная Азия 3%
, Юго-Восточная Азия 2%

Страна / регион:

Китай

Основные продукты:

Сталь Опора (Электроэнергетическая Сталь Опора , Уличное Освещение Опора , Высокий Мачтовый Фонарь Опора , Светофор Опора )

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 75%
, Океания 18%
, Внутренний рынок 7%

Страна / регион:

Китай

Основные продукты:

Светодиодные уличные фонари, Светодиодные фонари для высоких пролетов, Светодиодные прожекторы, Светодиодные фонари для парковок, Светодиодные фонари для высоких мачт

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Северная Америка 66%
, Западная Европа 12%
, Юго-Восточная Азия 9%

Страна / регион:

Китай

Основные продукты:

Стальная опора (электрическая опора , световая опора , дорожная опора , телекоммуникационная опора ), стальная башня, стальная конструкция

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 55%
, Южная Азия 10%
, Юго-Восточная Азия 10%

Страна / регион:

Китай

Основные продукты:

Ночник, Пейзажный свет, Промышленный свет, Подвесной светильник Люстры, Светодиодный светильник для выращивания растений

Общий доход:

Более 100 миллионов долларов США

Топ-3 рынка:

Северная Америка 20%
, Западная Европа 10%
, Северная Европа 10%

Страна / регион:

Китай

Основные продукты:

Стальная башня, стальная опора , стальная конструкция, оцинковка

Общий доход:

50 миллионов долларов США — 100 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 51. 0%
, Юго-Восточная Азия 33,0%
, Южная Азия 6,0%

Страна / регион:

Китай

Основные продукты:

Светодиодный светильник для высоких пролетов, Светодиодный прожектор, Светодиодный прожектор, Светодиодный свет (Светодиодный светильник для высоких пролетов, Светодиодный прожектор)

Общий доход:

50 миллионов долларов США — 100 миллионов долларов США

Топ-3 рынка:

Северная Америка 50%
, Восточная Азия 25%
, Океания 20%

Страна / регион:

Китай

Основные продукты:

Сталь Опора , стальная башня, стальная конструкция

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 70. 0%
, Юго-Восточная Азия 20,0%
, Западная Европа 10,0%

Страна / регион:

Китай

Основные продукты:

Стальная опора , угловая башня, стальная трубчатая башня

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 90%
, Юго-Восточная Азия 5%
, Африка 3%

Страна / регион:

Китай

Основные продукты:

Сталь (стальная башня, стальная опора , стальная конструкция)

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 50%
, Юго-Восточная Азия 35%
, Средний Восток 15%

Страна / регион:

Китай

Основные продукты:

Стальная опора , опора уличного фонаря опора , высокая мачта опора , электрическая опора , светофор опора

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Восточная Европа 40%
, Юго-Восточная Азия 38%
, Внутренний рынок 20%

Страна / регион:

Китай

Основные продукты:

Угловая стальная опора, стальная трубная опора, шоссейный портал, стальная рама подстанции, передаточная башня

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 50%
, Юго-Восточная Азия 30%
, Южная Азия 20%

Страна / регион:

Китай

Основные продукты:

Сталь Столбы , Электропитание Столбы , Освещение Столбы , Связь Столбы , Освещение высоких мачт

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Южная Америка 25%
, Юго-Восточная Азия 25%
, Юго-Восточная Азия 25%

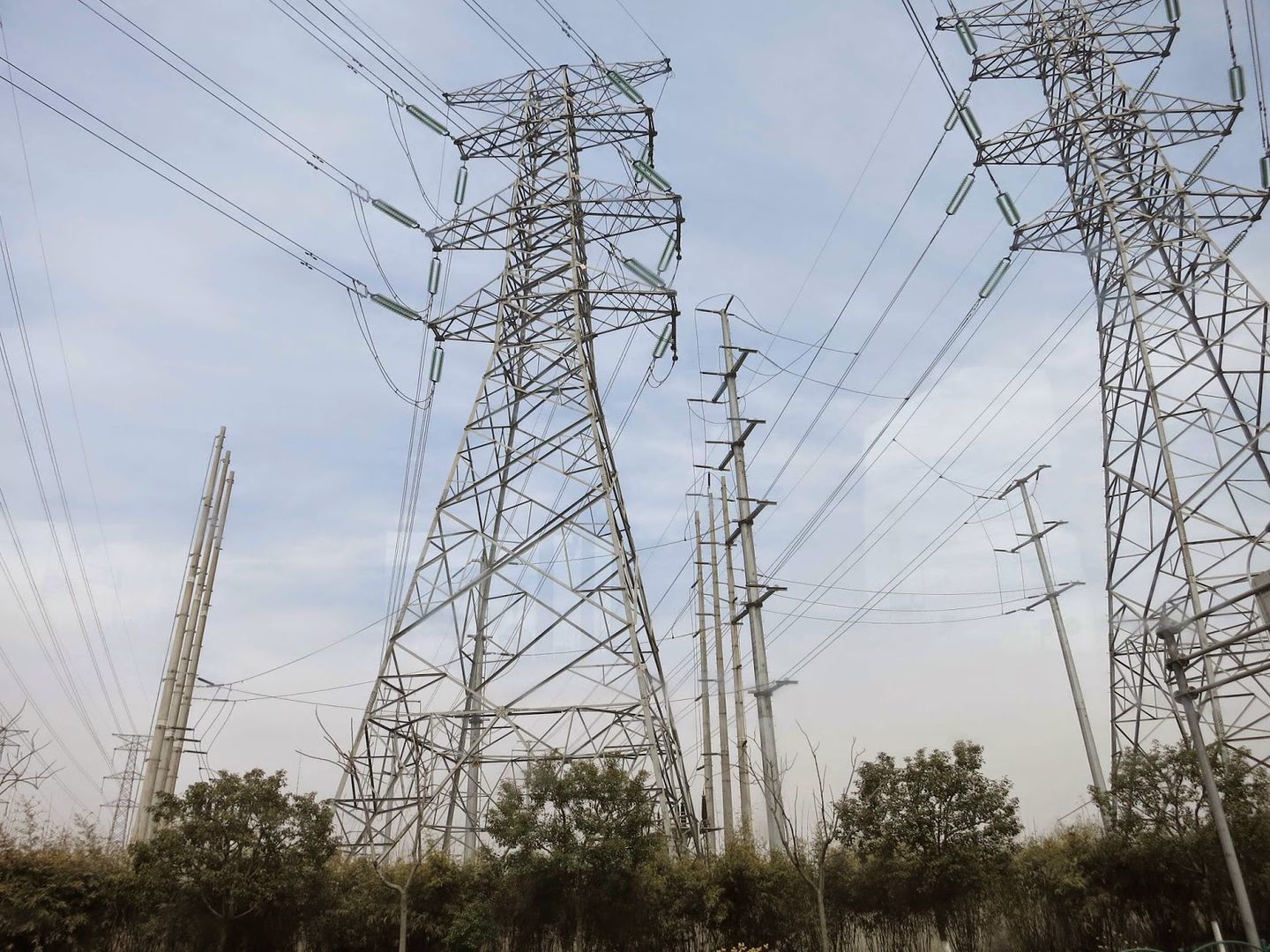

35кВ двухцепная линия электропередачи стальная башня

Стальные опоры двухцепной линии электропередачи 35 кВ
В проекте линии электропередачи часто используются стальные опоры двухцепной линии электропередачи. Для двухцепной линии передачи, которая имеет два контура, как трубчатые, так и решетчатые стальные башни могут быть спроектированы так, чтобы поддерживать две цепи электрического тока. Двухконтурные опоры передачи удерживают различные проводники, уложенные друг на друга, в то время как в одноконтурных опорах проводники выстраиваются горизонтально.

MEGATRO предоставляет башню двухцепных тангенциальных линий электропередачи 35 кВ для наших уважаемых клиентов. Работа по линии башни включает в себя обследование, контрольную съемку и расчеты пролета, необходимые для расширения башни.Кроме того, выполняется согласование проектов башни и прототипа. Линия электропередачи 35 кВ часто используется в городских электросетях, даже в электросетях сельской местности, которые относятся к линиям электропередачи среднего напряжения. MEGATRO имеет достаточно опыта в проектировании, изготовлении и установке рентабельных опор линии электропередачи 35 кВ. Башни обрабатываются на предприятии путем щелочной очистки, травления и затем флюсования. В нашем производственном процессе используется оцинкованная сталь с высоким сопротивлением, чтобы обеспечить высокую сопротивляемость теплу, влажности, влаге, воде и т. Д.Эти строгие процедуры гарантируют годы эксплуатации башен, не требующих обслуживания. Более того, MEGATRO гарантирует, что башни на 35 кВ поставляются с различным дизайном и техническими характеристиками в зависимости от характера приложений, в которых они должны использоваться.

MEGATRO — один из немногих производителей, которые собирают лицевую часть каждой секции башни. Такое внимание к качеству может быть не самым дешевым процессом, но оно гарантирует, что каждая башня соответствует нашим высоким стандартам качества. И это помогает снизить стоимость строительства на месте из-за несовпадения сборок.

Линия электропередачи MEGATRO 35 кВ Системы опор позволяют устанавливать различные траверсы. MEGATRO также предлагает широкий выбор аксессуаров и креплений.

Доступный размер: Исходя из требований заказчика.
Материал: китайский материал или в соответствии с требованиями клиентов
Пакет: Обе стороны обсуждают перед поставкой
Условия оплаты: аккредитив, T / T
Минимальное количество заказа: 1 тонна
Порт погрузки: порт Циндао
Срок выполнения: один месяц или в соответствии с потребностями клиента
Стандарт производительности
Помимо соответствия чертежу и конструкции, материалы и изготовление компонентов башни должны соответствовать китайскому стандарту или другому стандарту, который могут принять клиенты.
Помимо соответствия чертежу и конструкции, материалы и изготовление компонентов опоры должны соответствовать следующим стандартам (китайский стандарт или другой стандарт):
1. Башня линии передачи GB / T2694-2003 — — Технические требования к производству
2. JGJ81-2002: Технические условия на сварку стальных конструкций здания
3. GB9787-88: Измерение и допустимый допуск для горячекатаного равного угла
4. GB709-88: Измерение и допустимый допуск для горячекатаного листа и полосы
5 . GB / T699-1999: Качественная углеродистая конструкционная сталь
6. GB / T1591-1994: Низколегированная высокопрочная конструкционная сталь
7. GB700-88: Углеродистая конструкционная сталь
8. GB222-84: Метод отбора проб стали для определения химического состава. состав и допустимые отклонения
9. GB / T228-2002: Метод испытания металлов на растяжение
10 GB / T232-1999: Метод испытания металлов на изгиб
11 GB / T5117-1995: Углеродный сварочный стержень
12 GB / T5118- 1995: Пруток для низколегированной сварки
13 GB / T8220-1995: Сварочная проволока для дуговой сварки в среде защитных газов углеродистых и низколегированных сталей
14 GB / T10045-2001: Электроды с порошковой сердцевиной из углеродистой стали для дуговой сварки
15 JB / T7949-1999 : Внешние размеры сварного шва для стальной конструкции
16 GB50205-2001: Стандарт испытаний на приемку стальной конструкции
17 GB / T470-1997: Цинковый слиток
18 GB3098.1-2000: Механические свойства крепежных деталей. Часть 1: Болты, винты и шпильки.
19 GB3098.2-2000: Механические свойства крепежных деталей. Часть 2: Гайки и резьба.
. 20 GB3098.3-2000: Механические свойства крепежных деталей. Часть 3. : Крепежный винт
21 GB / T5780-2000: Винты со спиральными зубьями, класс C
22 GB / T41-2000: Винтовые гайки, класс C
23 GB / T90-2002: Плоская шайба, класс C
24 GB / T13912-2002: Металлическое покрытие, Технические требования

Мы также принимаем британские, американские и другие международные стандарты, которые может принять клиент.

Производитель стальной башни в Китае, башня передачи, поставщик башни связи

Угловая стальная башня

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин. Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин. Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин. Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин. Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Стальной монополярный столб / Башня из стальной трубы / Угловая стальная башня

Видео

Цена FOB:
1200–1850 долларов США
/ Тонна

Мин. Заказ:
1 тонна

Связаться сейчас

Цена FOB:
1200–1850 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1200–1850 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1200–1850 долларов США
/ Тонна

Мин. Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1200–1850 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1200–1850 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин. Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин. Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Телекоммуникационная башня

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин. Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1200–1850 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1200–1850 долларов США
/ Тонна

Мин. Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1200–1850 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
900–1380 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Структура подстанции

Видео

Цена FOB:
1000–1650 долларов США
/ Тонна

Мин. Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1000–1650 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1000–1650 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1000–1650 долларов США
/ Тонна

Мин. Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1000–1650 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1000–1650 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1000–1650 долларов США
/ Тонна

Мин. Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1000–1650 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1000–1650 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1000–1650 долларов США
/ Тонна

Мин. Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1000–1650 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Видео

Цена FOB:
1000–1650 долларов США
/ Тонна

Мин.Заказ:
1 тонна

Связаться сейчас

Профиль компании

{{util. each (imageUrls, function (imageUrl) {}}

{{})}}

{{if (imageUrls.длина> 1) {}}

{{}}}

Информация с пометкой «» проверена

SGS

Nanjing Daji Group — многопрофильное промышленное предприятие, расположенное в промышленном парке Цяолинь, район Пукоу, город Нанкин, Китай. Существующие Nanjing Daji Steel Tower Manufacturing Co., Ltd., Nanjing Daji Garden Engineering Co., Ltd., Nanjing Daji Resort & SPA, Nanjing Daji Spring Beverage Co., Ltd., компании по развитию недвижимости Nanjing Daji, участники бизнеса. Сфера деятельности Tower Group — производство, сад, туристические услуги, девелопмент.

Daji в соответствии с …

Двухконтурный распределительный столб 35 кВ

Двухконтурный распределительный столб 35 кВ
На этой фотографии показан двухконтурный распределительный столб 35 кВ, который несет двухконтурную линию передачи и распределения для проекта городской сети.Двухконтурная линия передачи имеет два контура. Обычно обе цепи работают при одинаковом напряжении. MEGATRO имеет опыт проектирования опор передачи и распределения для поддержки двух цепей электрического тока. Двухцепные опоры передачи и распределения удерживают различные проводники, уложенные друг на друга, в то время как в одноконтурных опорах проводники выстраиваются горизонтально.

Эти двухконтурные однополюсные опоры 35 кВ могут быть изготовлены как одна большая деталь или как несколько маленьких деталей, которые соединяются вместе.Опоры этого типа часто используются в городских сетях электропередач, занимают мало места, экономичны и имеют меньшую стоимость. Теперь MEGATRO может производить распределительные столбы следующих типов:

(1) Фланцевое соединение
(2) Скользящее соединение
(3) Ступенчатое соединение
(4) Ступенчатое соединение
(5) Прочее

MEGATRO может оптимизировать конструкцию, чтобы установить компактное узкое основание, конструкция стойки не только продвинутая, но и практичная, с упором на экономическую рациональность для обеспечения безопасной и надежной работы. Сегодня, обладая более чем 10-летним опытом и нашим стремлением к совершенству, MEGATRO остается лидером отрасли в производстве и проектировании стальных трубчатых и монопольных конструкций для всех дорожных, муниципальных, таможенных, телекоммуникационных, осветительных и электрических систем. MEGATRO имеет полный штат профессиональных инженеров, прошедших обучение по программе PLS Pole и трем различным производственным процессам для производства стальных башен, столбов и других опор. Мы используем последние версии PLS-CADD, PLS-POLE, TOWER, AutoCAD и других программ САПР. Чтобы оправдать ожидания, мы производим рабочие чертежи, список компонентов и полную производственную документацию и даже полные 3D-модели, которые упрощают устранение всех ошибок проектирования и чертежей, возникающих на чертежах.Еще одним преимуществом является наш 3D-дизайн, а также отчет по загрузке и проектированию, который позволяет оптимизировать дизайн и сэкономить средства для наших клиентов.

MEGATRO — один из немногих производителей, которые собирают лицевую панель однополюсного напряжения 35 кВ. Такое внимание к качеству может быть не самым дешевым процессом, но оно гарантирует, что каждая башня соответствует нашим высоким стандартам качества. И это помогает снизить стоимость строительства на месте из-за несовпадения сборок. Однополюсные системы MEGATRO 35KV подходят для установки различных траверс и других аксессуаров.После изготовления одиночные опоры 35 кВ доставляются на цех цинкования для горячего цинкования. Башни обрабатываются на предприятии путем щелочной очистки, травления и затем флюсования. Эти строгие процедуры гарантируют годы эксплуатации башен, не требующих обслуживания. Даже мы снова берем вторичную отделку для клиента, то есть дуплексную обработку поверхности.

Дополнительные информации:
Доступный объем: По желанию заказчика.
Материал: китайский материал или в соответствии с требованиями клиентов.
Упаковка: обе стороны обсуждают перед поставкой.
Порт загрузки: порт Циндао.
Время выполнения: один месяц или в зависимости от потребностей клиента.
Минимальный заказ: 1 тонна.
Стандарт изготовления: китайский стандарт или другой. стандарт, принятый клиентом

Марки стали
ПОЛЮСНЫЙ ВАЛ: Китайская сталь Q345B, соответствующая ASTM A572 GR50
Другие перемычки, распорная и ненапряженная пластина и угловая сталь: Китайская сталь Q235B, аналогичная ASTM A36
Пластины: китайская сталь Q345B, которые соответствуют ASTM A572 GR50
Болты: китайский класс 6. 8 и 8.8, которые аналогичны ASTM A394
A) Размеры и допуск на угол соответствуют GB / T1591-1994, аналогичны EN 10056-1 / 2
B) Горячее цинкование DIP в соответствии с GB / T 13912-2002, которые аналогичны ASTM A 123
C) Сварка будет производиться в соответствии со стандартом AWS D1.1 или CWB

Если есть какие-либо особые требования, мы можем спроектировать и обсудить с клиентом

Полюса линии электропередач, купить деревянные столбы , Столбы передачи энергии

Установка опор — неотъемлемый этап, сопровождающий процедуру организации линий электропередач, независимо от типа и параметров напряжения этих линий.Вниманию современных потребителей представлены опоры трех основных типов:

• изделия из дерева;
• металлические изделия;
• бетонные изделия.

В то время как электрические опоры из металла и бетона часто используются при строительстве линий с высоким напряжением, деревянные модели являются идеальным решением для использования в условиях умеренного напряжения в городе и за городом.

Деревянные опоры электропередачи устойчивы к коррозии и не боятся механических повреждений при транспортировке, установке или эксплуатации.Это действительно прочные и надежные опоры для ВЛ, отличающиеся прочностью и простотой установки и перемещения. В этом случае изделия из дерева одинаково успешно служат прямой или угловой опорой ЛЭП промежуточного типа.

Продукция Сесярвского поля пропиточного завода широко применяется при организации линий с параметрами напряжения, не превышающими показателей 220-380 вольт. Столбы для ЛЭП — доступный и надежный вариант для создания интегрированной системы наружного освещения.Кроме того, конструкции хорошо себя показывают при строительстве высоковольтных линий, работающих на напряжение 6, 10 и 35 кВ.

Опоры ЛЭП из сосны северных пород официально рекомендованы к эксплуатации РАО ЕЭС как оптимальное решение для реконструкции старых линий воздушного типа и строительства новых.

Продукция деревянных опор

Производство этого вида — ключевое направление деятельности Сеесъярвского поля пропиточного завода. Полюса, производимые нашей компанией, заслужили свою популярность благодаря ряду официально подтвержденных преимуществ, среди которых:

1. Долговечность.Срок службы каждой опоры не менее 50 лет. В этом случае изделия не требуют дополнительного обслуживания.
2. Надежность. Производство полностью автоматизировано и отточено до мелочей. Мы гарантируем безупречное качество каждой опоры. Мы предлагаем вам исключительно прочные и эластичные изделия, одинаково эффективные даже в самых агрессивных климатических условиях.
3. Функциональность. Столбы предусматривают одновременную прокладку линий напряжением от 0,4 до 10 кВ и уличного освещения.

Основой для создания опорных башен становится уникальный в своем роде материал — карельская сосна. Эта древесина отличается высокой плотностью колец и еще раз подтверждает исключительные характеристики нашей продукции. Деревянные опоры, производимые нашим заводом, не имеют конкурентов: Сесярвского поля пропиточного завода — единственного в России завода, использующего уникальную финскую технологию пошаговой двойной обработки корпуса опор для полного исключения риска деформации или растрескивания. продукт.Будущие опоры сушат и очищают по инновационным технологиям, что позволяет им десятилетиями успешно справляться со своей задачей, не требуя замены. Подставки можно использовать в любых климатических и температурных условиях.

Детали деревянных опор Сесярвского поля пропиточного завода

Типы опор детали

В таблице указаны размеры концов деревянных опор разной длины и типа: легкие, средние, прочные.

d min — минимальный диаметр верхнего конца опоры, мм;

D min — минимальный диаметр на расстоянии 1,5 м от нижнего торца, мм.

ТРАНСМИССИЯ 101: ОСНОВЫ | Служба трансмиссии

Transmission 101: основы работы системы

Линии электропередачи — это наборы проводов, называемые проводниками, по которым электроэнергия передается от генерирующих станций к подстанциям, которые доставляют электроэнергию потребителям. На электростанции электрическая мощность «повышается» до нескольких тысяч вольт трансформатором и доставляется в линию электропередачи. На многочисленных подстанциях в системе передачи трансформаторы понижают мощность до более низкого напряжения и передают ее по распределительным линиям. Линии распределения несут электроэнергию на фермы, дома и предприятия. Тип передающих конструкций, используемых для любого проекта, определяется характеристиками маршрута ЛЭП, включая рельеф местности и существующую инфраструктуру.

Типовые конструкции линий электропередачи

• Высокое напряжение (230 кВ, 345 кВ, 400 кВ (постоянный ток), 500 кВ (постоянный ток):

В настоящее время в Миннесоте система высокого напряжения обычно состоит из систем на 230 кВ и 345 кВ. Есть также две линии постоянного тока (DC), одна на 400 кВ и одна на 500 кВ.

Конструкции обычно представляют собой стальные решетчатые башни, деревянные H-образные рамы или однополюсные стальные. (фото каждого ниже).

• Системы передачи низкого напряжения:

Системы 161 кВ и 115 кВ отвечают за передачу энергии от более крупной системы передачи и генерирующего объекта по всему штату.Некоторые крупные промышленные потребители могут обслуживаться напрямую от систем 161 кВ и 115 кВ.

Конструкции на 161 и 115 кВ, как правило, представляют собой однополюсные конструкции высотой от 70 до 95 футов.

Системы от 69 кВ до 23 кВ передают мощность на распределительные подстанции. Они также обеспечивают связь с некоторыми из более отдаленных и малонаселенных районов Большой Миннесоты. Многие мелкие и сельские промышленные потребители получают электроэнергию непосредственно от этих систем.

Конструкции обычно представляют собой однополюсные башни, построенные из дерева или стали, и имеют высоту от 50 до 70 футов.

назад к topyazdcscybduzzvuqydevetzeyr

Как надежное электричество доходит до вас

Кооперативы по производству и передаче электроэнергии (G&T), такие как Great River Energy, управляют объектами по производству электроэнергии. На парогенераторной установке топливо (уголь, ядерная энергия или биомасса) нагревает воду, чтобы произвести пар и привести в действие турбину. В турбине внутреннего сгорания топливо (газ или мазут) сжигается, а горячий газ приводит в движение турбину. Другими формами производителей энергии являются ветровая гидроэнергетика и солнечная энергия.

Крупный промышленный пользователь В большинстве отраслей требуется от 2400 до 4160 вольт для работы тяжелого оборудования.У них обычно есть собственная подстанция на объекте.

Распределительные линии Линии, принадлежащие местным электрическим кооперативам, подают электроэнергию к трансформаторам, которые снижают уровни мощности до 120/240 или 120/208 вольт для использования в школах, на фермах, на малых предприятиях и в домах. alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Чем должна отличаться диэлектрическая обувь от остальной резиновой обуви: Чем диэлектрическая обувь должна отличаться от остальной резиновой 09.12.201929.09.2020 Задачи метод контурных токов: Метод контурных токов для расчёта электрических цепей 09.09.202030.09.2020 Счетчик электроэнергии день ночь время: Ответы на часто задаваемые вопросы для физических лиц 18.08.202131.05.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
