Амперметры. Виды и работа. Устройство и применение. Особенности

Чтобы измерить силу тока в некоторой электрической цепи, существуют приборы, называемые амперметры. Они включаются в цепь по последовательной схеме. Внутреннее сопротивление амперметров очень мало, поэтому такое измерительное устройство не влияет на параметры электрического тока измеряемой цепи. Единицей измерения силы тока является ампер.

Шкалы приборов могут градуироваться в различных долях ампера: микроамперах, миллиамперах и т.д. Соответственно такие приборы называют микроамперметрами, миллиамперметрами и т.д. Чтобы расширить пределы измерений, амперметры включают в цепь с применением трансформатора, либо в параллели с шунтом. В этом случае только небольшая часть тока будет протекать через амперметр, а основная часть тока пойдет через шунт.

Для крепления шунта к амперметру применяются специальные гайки. Запрещается подключать шунт к амперметру при включенном питании электрической сети. Полярность прибора при подключении также имеет большое значение. Если перепутать полярность, то стрелка прибора будет уходить в другую сторону, а цифровой амперметр, покажет отрицательную величину.

Виды амперметров

Точность показаний прибора зависит от принципа действия и вида устройства.

Существует два основных вида амперметров:

1. Аналоговые.
2. Цифровые.

Первый вид в свою очередь делится на следующие устройства:

• Магнитоэлектрические.
• Электромагнитные.
• Электродинамические.
• Ферродинамические.

По виду измеряемого тока амперметры делятся:

• Для переменного тока.
• Для постоянного тока.

Существуют и другие специализированные приборы для измерения тока, которые применяются в узконаправленных областях, и не распространены так широко, как перечисленные выше.

Конструктивные особенности и работа

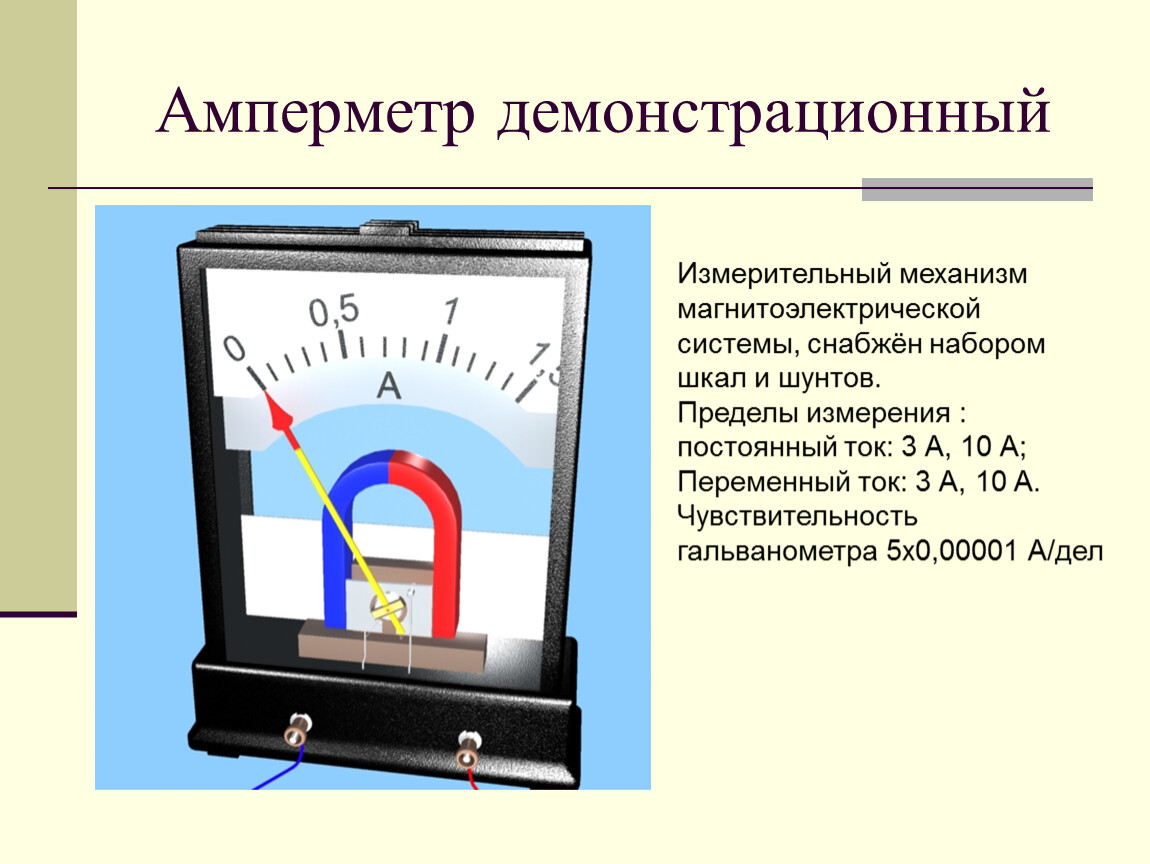

Магнитоэлектрические амперметры

Принцип действия такого вида прибора основывается на взаимодействии магнитного поля магнита и подвижной катушки, находящейся в корпусе прибора.

Достоинствами такого амперметра является низкое потребление электроэнергии при функционировании, высокая чувствительность и точность измерений. Все магнитоэлектрические амперметры оснащены равномерной градуировкой шкалы измерений. Это позволяет произвести измерения с высокой точностью.

К недостаткам магнитоэлектрического амперметра относится его сложность внутренней конструкции, наличие движущейся катушки. Такой прибор не является универсальным, так как он действует только для постоянного тока.

Несмотря на недостатки, магнитоэлектрический вид прибора широко применяется в различных областях промышленности, в лабораторных условиях.

Электромагнитные

Амперметры с электромагнитным принципом работы не имеют в своем устройстве движущейся катушки, в отличие от магнитоэлектрических моделей. Устройство их значительно проще. В корпусе находится специальное устройство и один или несколько сердечников, которые установлены на оси.

Электромагнитный амперметр имеет меньшую чувствительность, по сравнению с магнитоэлектрическим прибором. А значит, точность его измерений будет ниже. Преимуществами таких приборов является универсальность работы. Это означает, что они могут измерять силу тока как в цепи постоянного, так и переменного тока. Это значительно расширяет его сферу применения.

Электродинамические

Метод работы таких приборов заключается во взаимодействии электрических полей токов, которые проходят по электромагнитным катушкам. Конструкция прибора состоит из подвижной и неподвижной катушки. Универсальная работа на любом виде тока является основным достоинством электродинамических амперметров.

Из недостатков стоит выделить большую чувствительность, так как они реагируют даже на незначительные магнитные поля, расположенные в непосредственной близости к ним. Подобные поля способны создавать для электродинамических приборов большие помехи, поэтому такие амперметры применяют только в защищенном экраном месте.

Ферродинамические

Такие приборы, обладают наибольшей эффективностью и точностью измерений. Магнитные поля, расположенные рядом с прибором, не оказывают на него заметного влияния, поэтому нет необходимости в установке дополнительных защитных экранов.

Конструкция такого амперметра включает в себя замкнутый ферримагнитный провод, а также сердечник и неподвижную катушку. Такое устройство позволяет повысить надежность работы прибора. Поэтому ферродинамические виды амперметров чаще всего используются в военной промышленности и оборонных учреждениях. К его преимуществам также можно отнести удобство и простоту пользования, точность всех измерений, по сравнению с ранее рассмотренными видами приборов.

Цифровые

Кроме рассмотренных приборов, существует цифровой вид амперметров. В настоящее время они все шире используются в различных сферах производства, а также в бытовых условиях. Такая популярность цифровых приборов связана с удобством пользования, небольшими размерами и точными измерениями. Вес прибора также очень незначительный.

Цифровые модификации используют в различных условиях, он невосприимчив к вибрациям, в отличие от механических аналоговых приборов.

Цифровые приборы, не боятся незначительных механических ударов, которые возможны от работающего рядом оборудования. Расположение в вертикальной или горизонтальной плоскости прибора не имеет влияния на его работоспособность, так же как изменение температуры и давления. Поэтому такой прибор применяют в условиях внешней среды.

Измерение переменного и постоянного тока

Все рассмотренные приборы способны измерять постоянный ток. Однако иногда требуется измерить силу переменного тока. Если у вас для этого нет отдельного амперметра, то можно собрать элементарную схему.

Существуют и специальные приборы, измеряющие переменный ток. Оптимальным выбором прибора будет мультиметр, в котором имеется возможность измерения переменного тока.

Чтобы выполнить правильное измерение, необходимо определить вид тока, то есть, переменный ток в сети, или постоянный. В противном случае измерение будет ошибочным.

Общий принцип действия амперметра

Если рассматривать классический принцип работы амперметра, то его действие заключается в следующем.

На оси кронштейна вместе с постоянным магнитом расположен стальной якорь с закрепленной на нем стрелкой. Воздействуя на якорь, постоянный магнит передает ему магнитные свойства. В этом случае позиция якоря находится вдоль силовых линий, проходящих вдоль магнита.

Такая позиция якоря определяет нулевое расположение стрелки по градуированной шкале. При протекании тока от генератора или другого источника по шине, возле нее возникает магнитный поток. Силовые линии этого потока в точке расположения якоря направлены под прямым углом к силовым линиям магнита.

Магнитный поток, образованный электрическим током, действует на якорь, который стремится повернуться на 90 градусов. В этом ему мешает магнитный поток, образованный в постоянном магните. Сила взаимодействия двух потоков зависит от направления и величины электрического тока, протекающего по шине. На эту величину и происходит отклонение стрелки прибора от нуля.

Сфера применения

Цифровые и аналоговые амперметры, используются в различных отраслях промышленности и народного хозяйства. Особенно широко они применяются в энергетической отрасли промышленности, радиоэлектронике, электротехнике. Также их могут использовать в строительстве, в автомобильном и другом транспорте, в научных целях.

В бытовых условиях прибор также часто используется обычными людьми. Амперметр полезно иметь с собой в автомобиле, на случай выявления неисправностей электрооборудования в пути.

Аналоговые приборы до сих пор также применяются в различных областях жизни. Их преимуществом является то, что для работы не требуется подключение питания, так как они пользуются электричеством от измеряемой цепи. Также их удобство состоит в отображении данных. Многим людям привычнее смотреть за стрелкой. Некоторые устройства оснащены регулировочным винтом, который позволяет точно настроить стрелку на нулевое значение. Инертность работы прибора отрицательно влияет на его применяемость, так как для стрелки необходимо время для нахождения устойчивой позиции.

Как выбрать

Для более точных измерений следует выбирать прибор сопротивлением до 0,5 Ом. Лучше, если зажимы контактов будут покрыты специальным антикоррозийным слоем.

Корпус должен быть качественного изготовления, без повреждений, желательно герметичного исполнения, для предотвращения проникновения влаги. Это продлит его срок службы и повысит точность показаний.

Наиболее удобный вид амперметра – это цифровой. Хотя в настоящее время более популярными являются мультиметры, в состав которых также входит функция измерения тока.

Запрещается подключение амперметра в сеть напрямую без нагрузки, во избежание выхода его из строя. При измерениях нельзя прикасаться к неизолированным токоведущим элементам прибора, так как возможен удар электрическим током. При работе с амперметром следует соблюдать осторожность и внимательность.

Похожие темы:

Амперметр. Виды и работа. Применение и особенности

Амперметр применяется для снятия показания силы тока. Данный прибор может работать с любым потребителем, по которому осуществляется передача электричества. Непосредственное подключение в электроцепь осуществляется последовательно с тем отрезком, с которого нужно снять показания. Сила тока измеряется количеством электронов, способных пройти через проводник за определенное время. Устройство названо в честь единицы измерения принятой в физике – ампер. Прибор способен измерять раздробленные частицы данного показателя, такие как мкА – микроампер, мА – миллиампер и кА – килоампер.

Применяемые типы амперметров

Существует около десятка устройств амперметра действующих по различному принципу. Большинство из них слишком затратные для производства или не точны, поэтому не нашли своего применения. Фактически все амперметры можно разделить на аналоговые (механические) и цифровые. Среди аналоговых устройств, которые нашли широкое применение можно отметить:

• Магнитоэлектрический.
• Электромагнитный.
• Термоэлектрические.
• Электродинамический.
• Ферродинамический.

Механические устройства требовательны к условиям хранения. Они не переносят встряски. Для получения точных данных корпус аналогового амперметра должен быть размещен правильно. Любые отклонения от нормы утяжелят стрелку, и она будет немного сдвигаться, давая неверные показатели.

Магнитоэлектрический амперметр

Данный тип устройств является одним из самых первых, которые были изобретены. Принцип их действия заключается в измерении взаимодействия между катушкой закрепленной неподвижно и магнитным полем, создаваемым постоянным магнитом, установленным в корпусе прибора.

Такие устройства отличаются минимальным потреблением мощности, что обеспечивает достаточный уровень чувствительности и минимальный коэффициент отклонения. Подобные амперметры оснащены равномерной шкалой, между отметками, которой всегда одинаковое расстояние. Длительное время такие приборы были самыми лучшими, но сейчас появились и более простые в изготовлении, поэтому магнитоэлектрические амперметры начали уступать.

Магнитоэлектрические амперметры могут работать только с постоянным током, поэтому их обычно применяют для измерения характеристик в электрооборудовании автомобилей и другой техники. Такие устройства нашли применение в лабораториях и на промышленных предприятиях, где применяется постоянный ток.

Электромагнитные амперметры

Данная категория приборов не имеет плавающей обмотки с сердечником как предыдущая. Электромагнитное устройство одно из самых простых. Внутри корпуса используется несложный механизм и сердечник, установленный на ось. В зависимости от силы тока сердечник, который фиксируется к стрелке, отодвигается в сторону, указывая на шкалу с цифровым отображением измерений. Низкая себестоимость таких приборов сделала их часто используемыми, но они обладают низкой точностью. Их обычно выбирают для сетей постоянного тока, а также переменного с частотой до 50 Гц.

Термоэлектрические амперметры

Применяются для цепей с высокой частотой тока. В корпусе приборов имеется магнитоэлектрический механизм, который состоит из проводки с припаянной термопарой. При прохождении тока происходит подогрев жил проводов. Чем сильнее сила, тем выше поднятие температуры. По данному показателю специальный механизм проводит перевод нагрева в показатель тока.

Электродинамические амперметры

Реагирует на взаимодействие полей тока, которые протекают по катушкам. Одна из них закреплена неподвижно, а вторая может двигаться. Устройство является универсальным, поэтому покупается довольно часто. Его можно встретить в лабораториях, где требуется очень точное измерение. Недостаток электродинамических амперметров заключается в чрезмерной чувствительности. Прибор буквально реагирует на любые магнитные поля. В результате помех точно определить силу тока без использования экранирования довольно сложно.

Электродинамические приборы используется для постоянных и переменных цепей, в которых частота доходит до 200 Гц. Обычно этот тип выбирают для проведения контрольной поверки других амперметров, в связи с высокой чувствительностью.

Ферродинамические амперметры

Амперметр данного типа является самым лучшим среди механических. Они обеспечивают максимальную точность и эффективность. Такие приборы не реагируют на сторонние источники магнитного поля. Благодаря этому нет необходимости в постоянной установке дополнительного экрана. Прибор состоит из ферримагнитного замкнутого провода. В корпусе находится закрепленная катушка и сердечник. Приборы данного типа самые дорогие, поэтому применяются не слишком часто.

Цифровые амперметры

Самыми современными и удобными являются цифровые амперметры. Они не имеют стрелок, которые постоянно колеблются. Такие устройства оснащаются дисплеем, на который выводятся цифры отображающие силу тока в амперах. При этом они дают вполне точные показания. К немаловажным преимуществом цифровых моделей относятся их нечувствительность к вибрациям и встряске, как в механических. Благодаря этому можно проводить измерение силы тока в автомобильной проводке на ходу, не останавливая машину. Многие цифровые модели оснащены влагозащитным и противоударным корпусом, что делает их более устойчивыми для эксплуатации в сложных условиях. Поскольку устройство не имеет стрелки, то его можно размещать горизонтально, вертикально или под углом. Направление прибора при снятии замеров никак не влияет на получаемый результат.

Правильное подключение амперметра для измерения

Для того чтобы снять показания силы тока необходимо подключить амперметр в цепь. Для этого участок, который нуждается в проведении измерения, должен быть сначала обесточен. Амперметр подключается специальными зажимами к проводам цепи. При этом требуется строго соблюсти полярность, поскольку в противном случае показания будут неверными.

Для точного измерения нужно провести подключение в обход определенного участка цепи с нагрузкой, которую создает шунт. После того как амперметр будет подключен к цепи шунтом и полярность будет проверена, можно подключить ранее обесточенное питание. После получения измерительных данных питание отключается и проводится отсоединение проводов.

Следует всегда помнить, что запрещено подключение амперметра в сеть без создания нагрузки. Если просто включить устройство напрямую, как вольтметр, то его можно испортить и даже вызвать короткое замыкание.

Область использования

Область использования амперметров очень обширна. Данные приборы незаменимы во многих сферах. Их устанавливают на автомобилях с целью контроля эффективности работы генератора. По показателям амперметра можно определить, что аккумуляторная батарея недополучает заряд или он проходит с избытком. Также данное устройство устанавливается в самолетах и прочей технике, оснащенной электрическими элементами.

Следует учитывать, что каждый амперметр имеет сопротивление. Если требуется получение точных данных с минимальной погрешностью, то рекомендовано выбирать прибор с сопротивлением до 0,5 ом. Также следует учитывать, что если прибор предназначен для измерения амперов в мкА, то его нельзя подсоединять к сетям с высокой силой тока, поскольку это приведет к перегоранию. Диапазон работы устройства должен полностью соответствовать сети, в которой требуется проведения измерения.

Особенности эксплуатации

Кроме того, что прибор должен соответствовать сети, в которой работает, он весьма требователен к условиям хранения. Особенно если это механический амперметр. Для аналоговых приборов не допускается встряска удары или падения. После неблагоприятного воздействия вполне вероятным является появление погрешности. Зачастую к механическим устройствам прилагается паспорт, в котором указываются оптимальные условия влажности и температуры для хранения. Электрические приборы существенно проще в эксплуатации. Их можно трясти и ронять, без риска получить погрешность, в пределах разумного. При значительных повреждениях прибор несомненно будет сломан, как и любой другой механизм.

Имеющиеся на рынке модели амперметров отличаются между собой не только по принципу действия, но и по способу исполнения. В частности, предлагаются компактные переносные устройства, которые позволяют подключиться к различным источникам для проведения измерений. Также существуют амперметры модульного исполнения, которые предназначены для закрепления в посадочные места в силовом щитке. Бывают и компактные устройства, которые фиксируются на панели автомобиля с помощью специального держателя. Они применяются в тех случаях, когда требуется провести контроль заряда аккумулятора при отсутствии в комплектации автомобиля собственных приборов.

Похожие темы:

Магнитоэлектрический амперметр — Большая Энциклопедия Нефти и Газа, статья, страница 1

Магнитоэлектрический амперметр

Cтраница 1

Магнитоэлектрические амперметры и вольтметры выпускают переносными и щитовыми.
 [2]

Магнитоэлектрические амперметры и вольтметры выпускают переносными и щитовыми. Щитовые приборы выпускают с круглыми и квадратными корпусами, а также плоскопрофильными.
 [3]

Магнитоэлектрические амперметры и вольтметры наиболее точные, имеют высокую чувствительность и равномерную шкалу.
 [5]

Магнитоэлектрические амперметры и вольтметры являются наиболее точными, обладают высокой чувствительностью, малым собственным потреблением мощности, имеют равномерную шкалу. На них слабо влияют внешние магнитные поля.
 [6]

Магнитоэлектрические амперметры обычно представляют собой милливольтметры, присоединенные медными проводами к потенциальным зажимам шунта. Цепь милли-вольметра аналогична цепи вольтметра, погрешность которого рассматривается ниже.
 [7]

Магнитоэлектрические амперметры и вольтметры выпускают переносными и щитовыми.
 [8]

Магнитоэлектрический амперметр включается через выпрямитель.
 [9]

Магнитоэлектрические амперметры и вольтметры являются наиболее точными, обладают высокой чувствительностью, малым собственным потреблением мощности, имеют равномерную шкалу. На них слабо влияют внешние магнитные поля.
 [10]

Магнитоэлектрический амперметр, включенный в цепь кенотронных выпрямителей, питаемых синусоидальным напряжением ( рис. 5), показал / ср 7 а.
 [11]

Магнитоэлектрические амперметры на ток более 0 1 а всегда делаются с шунтом и по существу являются милливольтметрами, измеряющими падение напряжения на шунте. Подгоночное сопротивление в этих приборах, показанное на рис. 3 — 5, выполняется из манганина, благодаря этому уменьшается зависимость показаний прибора от температуры окружающей среды.
 [12]

Магнитоэлектрические амперметры и вольтметры являются основными измерительными приборами в цепях постоянного тока.
 [13]

Магнитоэлектрический амперметр с подвижным магнитом имеет две соединенные пластмассовые колодки 3 ( рис. 172, а), на которых намотана катушка 5 из тонкого медного провода. Параллельно катушке включен шунт 1 из констан-тана. На оси алюминиевой стрелки 7 жестко укреплены дисковый магнит 6 и ограничитель 8 хода стрелки. Магнитный экран 4 защищает прибор от воздействия сторонних магнитных полей.
 [15]

Страницы:  

   1

   2

   3

   4

Амперметры магнитоэлектрические — Справочник химика 21

    На заводе Электрик в Ленинграде разработан прибор для непрерывного определения плотности тока гальванических ванн, представляющий собранные в одном корпусе вольтметр и амперметр. магнитоэлектрической системы (типа М-340). Для увеличения масштаба передвижения стрелок цх длина увеличена вдвое (длина стрелки амперметра составляет 130 мм и стрелки вольтметра 145 мм). Подвижные системы приборов расположены таким образом, что стрелки их взаи. мно перпендикулярны и перекрещиваются. Чтобы пересечение стрелок было видно и в нулевом положении, центры подвижных систем смещены. Шкалы напряжения и тока расположены под углом на общем циферблате. На нем же нанесены геометрические места точек пересечения стрелок вольтметра и амперметра. Они образуют кривые, указывающие средние значения плотности тока. Эти кривые построены опытным путем для определенных видов покрытий и технологических условий для значений плотности тока 0,7 1,0 и 1,5 а/дм . [c.153]








    Значение электрического тока, измеряемого амперметром, определяется по отклонению подвижной системы амперметра. Для измерения постоянного тока применяют главным образом амперметры магнитоэлектрической системы — одно- и многопредельные.. Благодаря конструкции переключателя можно переключать пределы измерения без разрыва электрической цепи. [c.407]

    Потенциометр ЭП-1М работает по компенсационной схеме. Измерение удельного электрического сопротивления грунта осуществляют методом амперметра-вольтметра. В качестве измерительного прибора используют гальванометр магнитоэлектрической системы с нулевым отсчетом. [c.68]

    При измерениях силы тока при Помощи прибора 2 вместо значения 1о Измеряется величина h- Здесь отклонение результата измерений (погрещность) уменьшается по мере уменьшения измеряемого напряжения Ui и соответственно увеличения угла наклона , т. е. с уменьшением внутреннего сопротивления. Это означает, что при измерениях силы тока прибор (амперметр) должен иметь возможно более Низкое внутреннее сопротивление, чтобы не повышалось суммарное сопротивление й цепи Тока и чтобы не изменялась измеряемая величина. Обычные приборы магнитоэлектрической системы имеют внутреннее сопротивление около 100 Ом на 1 мА ( 2=0,1 В) и вполне пригодны для измерений силы тока. Для меньших значений силы тока имеются и более высококачественные приборы с показателем 5 кОм на 1 мкА [c. 82]

    Наиболее распространенными приборами для измерения силы постоянного тока являются магнитоэлектрические гальванометры и амперметры. Гальванометры — это высокочувствительные амперметры, которые позволяют регистрировать токи до Ю А. Обычно они применяются в качестве нуль-индикаторов в приборах сравнения. Для этого на шкале прибора нужна лишь нулевая отметка. [c.63]

    В магнитоэлектрических амперметрах (гальванометрах) используется воздействие поля неподвижного постоянного магнита на подвижную катушку (рамку), через которую протекает измеряемый ток (рис. 2.2). В некоторых приборах катушка является неподвижной, а постоянный магнит — подвижным. Между полюсами магнита помещают железный сердечник, вокруг которого на упругих подвесках вращается рамка с витками из медной проволоки. При прохождении тока магнитное поле поворачивает рамку до тех пор, пока вращающий момент поля не уравновесится вращающим моментом упругих подвесок или пружинок. Проградуировав прибор, т. е. определив, какому углу поворота соответствует измеряемый ток, можно судить о его силе. Угол поворота рамки, а вместе с нею и стрелки, будет тем больше, чем больше ток и чем больше чувствительность прибора. В зеркальных гальванометрах о силе тока судят по положению на шкале прибора светового пятна, отраженного от прикрепленного к рамке легкого зеркальца. [c.63]

    Для повышения чувствительности амперметров катушку наматывают из большого числа витков тонкой проволоки диаметром 0,02-0,03 мм, что ограничивает величину измеряемых токов. Обычно она не превышает 0,1-10 мА. При измерениях токов, превышающих указанные пределы, применяют сопротивления (шунты), подключаемые параллельно рамке. При этом основная часть тока протекает через эти сопротивления, а не через катушку амперметра (рис. 2.3). Следует заметить, что магнитоэлектрические амперметры позволяют проводить точные измерения изменяющихся токов только в том случае, если ток изменяется медленнее, чем может поворачиваться рамка прибора. У обычно используемых амперметров время установления показаний составляет 3-5 с. По этой причине магнитоэлектрические амперметры непригодны для наблюдения за быстро изменяющимися токами. Для измерения переменных токов (их действующих значений) применяются амперметры с выпрямительными диодами или электродинамические амперметры. [c.64]

    Хотя магнитоэлектрические амперметры имеют наибольшую точность и чувствительность из всех приборов непосредственной оценки силы тока, в большинстве современных приборов для измерения силы малых токов применяют электронные амперметры, которые фактически являются электронными вольтметрами, регистрирующими падение напряжения на стандартном сопротивлении. 64 [c.64]

    По существу и Оср являются оценками математического ожидания законов распределения вероятности сопротивления и проводимости объекта, поэтому параметры Кср и К ср однозначно и комплексно характеризуют его состояние. В случае жидкостной смазки = gп) они характеризуют усредненное значение толщины пленки в зонах трения, при граничной (Сер = к) — несут информацию о размерах пятен контактов и толщине поверхностных пленок. Широкое применение этих параметров обусловлено также простотой их измерения (достаточно использовать вольтметр или амперметр с магнитоэлектрической системой). [c.473]

    Применяемые в установках для электролиза амперметры и вольтметры должны обладать точностью до 0,1 а и 0,1 в и охватывать шкалу примерно в 10 а по амперметру и, 5 е по вольтметру. Для измерения постоянного тока в этих пределах применяют магнитоэлектрические и электромагнитные приборы. [c.331]

    Этот прибор состоит из генератора тока и магнитоэлектрического логометра с двумя рамками, одна из которых включена как амперметр, а другая исполь- [c.214]

    Магнитоэлектрические элементы обладают очень большой чувствительностью (десятки сантиметров на 1 мА). Их применяют в самых чувствительных амперметрах — гальванометрах, которые могут быть включены в диагональ измерительного моста (см. рис. 34,в), в цепь термопары (см. рис. 40, г) и пр. [c.72]

    Номинальным прямым током считают среднее значение тока, измеренное с помощью магнитоэлектрического амперметра в однофазной однополупериодной схеме выпрямления при работе на активную нагрузку этот ток не вызывает недопустимого перегрева и необратимых изменений характеристик вентиля.  [c.27]

    Регулирование процесса покрытия по плотности тока устраняет необходимость подсчета каждый раз загрузки ванн, но вызывает необходимость применения специальных измерителей плотности тока в виде датчиков, импульс которых обычно используют в автоматических схемах регулирования. К таким приборам можно отнести магнитоэлектрические амперметры, соединенные электрически с металлическими пластинами любой формы с заранее известной поверхностью. Сигнал от этих датчиков обеспечивает включение реле или другого устройства, приводящего в действие рабочий или исполнительный орган, автоматически перемещающий движок реостата, автотрансформатора или вариатора. Такого рода автоматическое регулирование плотности тока по-118 [c.118]

    В амперметрах и вольтметрах магнитоэлектрической системы имеются неподвижные постоянные магниты и подвижные катушки, отклоняющиеся под действием постоянного тока. Приборы имеют равномерную шкалу и обладают высокой точностью показаний. В практике используют щитовые технические приборы различных типов и в различном исполнении. [c.237]

    В качестве измерительного прибора используется магнитоэлектрический лагометр. Одна рамка лагометра включается как амперметр в цепь, питающую четырехэлектродную установку, а другая — как вольтметр в приемную цепь. При такой схеме включения прибор в процессе измерений будет показывать величину, пропорциональную —, т. е. величину, пропорциональную измеряемому сопротивлению. [c.18]

    Наиболее просто силу постоянного тока можно измерить с помощью магнитоэлектрического амперметра. Такими приборами можно измерять силу тока, начиная от нескольких микроампер и выше. Однако с повышением чувствительности приборов уменьшается их устойчивость к внешним вибрациям и возрастает инерционность. [c.130]

    Каждая электролизная установка снабжается стационарными электроизмерительными приборами вольтметром и амперметром. Применяют щитовые технические приборы постоянного тока магнитоэлектрические, с равномерной шкалой. Наибольшая допускаемая погрешность этих щитовых технических приборов 1%. [c.267]

    Для измерений токов в цепи дренажа применяется амперметр-постоянного тока магнитоэлектрической системы с наружным шунтами па пределы измерений  [c.207]

    В качестве стационарных измерительных приборов в цехах хромирования применяются магнитоэлектрические вольтметры и амперметры постоянного тока. Вольтметры рассчитаны на напряжение 15—25 в с ценой деления шкалы 0,5 в, амперметры до 100 а изготовляются без наружного шунта, а от 100 до 4000 а и выше — с наружным шунтом. [c.150]

    Термоэлектрические измерительные приборы. Представляют собой магнитоэлектрический тип прибора с постоянным магнитом и подвижной катушкой в соединении с термоэлементом, спай которого вводится в цепь, через которую проходит измеряемый ток. Эти приборы выполняются в виде гальванометров, амперметров и вольтметров. Внутренние потери прибора равны, примерно, 1/5 таковых для тепловых приборов. Преимущественное применение—для средних и высоких частот. [c.907]

    Амперметры и вольтметры, применяемые в установках для электролиза, должны обладать точностью до 0,1 в и 0,1 а и охватывать шкалу примерно в 5 в по вольтметру и 10 а по амперметру. Для измерения постоянного тока в этих пределах применяются магнитоэлектрические и электромагнитные приборы. [c.164]

    Измеритель заземлений МС-08 применяют при измерениях сопротивления растеканию тока анодных и защитных заземлений, а также различных сооружений, контактирующих с землей, и сопротивлений электрических цепей СКЗ при отключенном напряжении. МС-08 используют также при измерениях удельного электрического сопротивления грунта и для прозвонки цепей СКЗ. В измерителе МС-08 (рис. 50) используется метод амперметра — вольтметра, объединенных в магнитоэлектрическом логометре — приборе, на подвижной оси которого имеются две рамки, расположенные под углом одна к другой. В обмотке первой рамки (токовой) протекает ток, пропорциональный току в измеряемом сопротивлении, а в обмотке второй рамки (потенциальной) — ток, пропорциональный разности потенциалов или напряжению на измеряемом сопротивлении. Стрелка прибора закреплена на оси логометра. Вращающий момент тока потенциальной рамки Л2, Лз стремится повернуть рамку по часовой стрелке, а вращающий момент токовой рамки Л1 с добавочными резисторами и противоположную сторону. Угол поворота стрелки прибора зависит от сопротивления измеряемой электрической цепи. [c.127]

    Источником тока служит генератор постоянного тока с ручным приводом через редуктор, встроенный в прибор. Конструктивно амперметр и вольтметр выполнены в виде магнитоэлектрического логометра. [c.151]

    Электрообработку стока проводили в кювете с плоскими параллельными алюминиевыми э ектродами, находящимися па расстоянии 20 мм друг от друга. Объем кюветы равнялся 500 мл. Источником питания служил выпрямитель марки ВС с плавной регулировкой, выходного напряжения, а электроизмерительными приборами — амперметр и вольтметр магнитоэлектрической системы класса 0,5. [c.89]

    Принцип действия приборов М-416, ЭП-1М основан на компенсационном методе измерений. Схемы измерений всех приборов аналогичны. Удельное электрическое сопротивление грунта измеряют методом амперметра-вольтметра, чаще всего в качестве измерителйного прибора используют гальванометр магнитоэлектрической системы с нулевым отсчетом. [c.72]

    Электроиз.мерительные приборы. Для измерения напряжения и величины постоянного тока служат магнитоэлектрические вольтметры и амперметры типа М34С для переменного тока частотой 50 гц применяют электромагнитные приборы типа ЭЗО. [c.214]

    К числу приборов для измерения тока относятся амперметры, работающие с наружными шунтами, и килоамперметры М-761, М-330, М-762, М-367 на ток до 750 а, М-309 до 1 ООО а, килоамперметры от 1 до 6 и от 1 до 7,5 ка типа М-761, М-150, М-151, М-762, М-160, М-367, М-ЗЗО, М-309, М-116 и М-180. К числу приборов для измерения напряжения можно отнести вольтметры преимущественно со шкалой до 15 или 30 в среднего и большого габарита магнитоэлектрической системы типов М-330, М-761, М-762, М-362, М-150, М-135, М-180, а также специальный прибор для электролизных цехов М-369. Габариты приборов типа М-4200 80Х80Х Х49жжитипа М-4203 40X40X49 жиг (по ГОСТ 5944-60). Для пределов измерений до 15 в вольтметры могут быть изготовлены со шкалой, имеющей нуль посредине. [c.237]

    При правильной постановке работы гальваноцеха каждая электролизная установка должна быть снабжена стационарными электроизмерительными приборами вольтметром и амперметром. Б практике применяются щитовые технические приборы постоянного тока магнитоэлектрические с равномерной шкалой. Наибольшая допускаемая погрешность этих щитовых те.х-нических приборов равна + 1%. [c.332]

Амперметр. Назначение, виды и схема подключения

Многие знают, что в электрической розетке помимо напряжения есть еще и ток, который опасен для человеческой жизни. Но как его померять? Насколько сложно это сделать? Для измерения тока существует специальный прибор, который называется амперметр.

Итак, амперметр — это электроизмерительный прибор, предназначенный для измерения тока в электрической цепи. Электрический ток — это направленное движение заряженных частиц (электронов), измеряется он в Амперах и, соответственно, прибор который его измеряет носит название амперметр.

У идеального амперметра внутренне сопротивление равно нулю. Ну, где вы видели в нашем мире что-то идеальное? Поэтому и у реального амперметра внутреннее сопротивление хоть и минимально, но все же не равно нулю. Как и вольтметр, амперметр также может иметь диапазон измерения (например, 1, 2, 3, 5, 10 А), который зависит от внутреннего сопротивления электроизмерительного прибора. Как правило, добавочное сопротивление уже установлено в корпусе устройства и переключается с помощью специального переключателя.

Обозначение амперметра в электрической цепи

На электрических схемах амперметр представляют в виде круга с клеммами и буквой А в центре:

Почему амперметр всегда подключается последовательно?

Амперметр ВСЕГДА подключается в измеряемую электрическую цепь последовательно. Все «направленно движущиеся» электроны проходят через измерительный прибор. А как же потери мощности, спросите вы? Да, в этом случае это неизбежно, но следует помнить, что амперметр имеет минимальное внутреннее сопротивление, соответственно потери мощности в нем будут незначительны.

Сопротивление амперметра должно быть минимальным по двум причинам:

• Весь измеряемый ток проходит через амперметр.
• Амперметр должен оказывать минимальное влияние на электрическую цепь в которую он подключен.

Типы амперметров

Классификация амперметра зависит от их конструкции и рода тока, протекающего через него. Ниже приведены типы электроизмерительных
приборов относительно конструкции.

1. Амперметр магнитоэлектрической системы с постоянным магнитом.
2. Электромагнитный амперметр.
3. Электродинамический амперметр.
4. Амперметр с выпрямительным мостом.

По роду тока амперметры делятся на:

• Амперметры постоянного тока;
• Амперметры переменного тока;

Магнитоэлектрический амперметр подвижной катушкой с постоянными магнитами (PMMC)

Магнитоэлектрический принцип лежит в основе работы такого устройства. Если совсем коротко — то суть его работы заключается в следующем: катушка измерительного прибора помещается в постоянное магнитное поле. При протекании через катушку тока будем создан вращающий момент, который и повернет стрелку прибора.

Электродинамический амперметр

Он используется для измерения как переменного, так и постоянного тока. Точность прибора достаточно высокая по сравнению с магнитоэлектрическим измерительным прибором. Калибровка прибора одинакова как для переменного, так и для постоянного тока, то есть если амперметр был откалиброван под постоянный ток, то его можно использовать для измерения переменного тока без повторной калибровки.

Амперметр детекторной системы (с выпрямительным мостом)

Используется для измерения переменного тока. Приборы используют выпрямительный мост, который преобразует переменный ток в постоянный, который измеряется с помощью магнитоэлектрического амперметра. Такой тип прибора используется для измерения тока в цепях управления и при использовании трансформаторов тока.

Измерительный шунт

Слишком большие токи, которые могут протекать в мощных силовых цепях, выведут измерительный прибой из строя при прямом подключении. Чтобы избежать этого используют измерительный шунт.

Шунт имеет очень малое активное сопротивление, что оказывает минимальное влияние на измеряемую цепь. Параллельно к нему подключается амперметр, который уже и проводит измерение тока.

Влияние температуры на измерение тока

Амперметр — чувствительное устройство, на которое существенно влияет температура окружающей среды. Изменение температуры вызывает ошибку в показаниях. Вы можете использовать добавочное сопротивление (балластное сопротивление). Сопротивление с нулевым температурным коэффициентом называют добавочным сопротивлением (swamping resistance). Оно подключается последовательно с катушкой электроизмерительного прибора. Балластное сопротивление уменьшает влияние температуры на показания прибора.

Амперметр имеет встроенный предохранитель, который защищает его от скачков тока (неправильное подключение). Если через амперметр протекает значительный ток, предохранитель перегорит, тем самым разорвав электрическую цепь и сохранив измерительную систему прибора. Соответственно прибор нельзя будет использовать, пока не будет заменена плавкая вставка.

Принцип работы и виды амперметров

Амперметр — прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах или килоамперах в соответствии с пределами измерения прибора. В электрическую цепь амперметр включается последовательно с тем участком электрической цепи, силу тока в котором измеряют. Поэтому, чем ниже внутреннее сопротивление амперметра (в идеале — 0), тем меньше будет влияние прибора на исследуемый объект, и тем выше будет точность измерения.

Для увеличения предела измерений амперметр снабжается шунтом (для цепей постоянного и переменного тока), трансформатором тока (только для цепей переменного тока) или магнитным усилителем (для цепей постоянного тока). Комплектное устройство из токоизмерительной головки и трансформатора тока специальной конструкции называется «токоизмерительные клещи».

Очень опасно пытаться использовать амперметр в качестве вольтметра (подключать его непосредственно к источнику питания), что может привести к коротким замыканиям!

Общая характеристика

По конструкции амперметры делятся:

• со стрелочной измерительной головкой без электронных схем;
• со стрелочной измерительной головкой с использованием электронных схем;
• с цифровым индикатором.

Приборы со стрелочной головкой

Наиболее распространены амперметры, в которых движущаяся часть прибора со стрелкой поворачивается на угол крена, пропорциональный величине измеряемого тока.

Амперметры бывают магнитоэлектрическими, электромагнитными, электродинамическими, тепловыми, индукционными, детекторными, термоэлектрическими и фотоэлектрическими.

Магнитоэлектрическими амперметрами измеряют силу постоянного тока; индукционными и детекторными — силу переменного тока; амперметры других систем измеряют силу любого тока. Самыми точными и чувствительными являются магнитоэлектрические и электродинамические амперметры.

Приборы со стрелочной головкой могут снабжаться дополнительными электронными схемами для усиления сигнала, подаваемого на головку (для измерения токов, существенно меньших чем ток полного отклонения головки, который для большинства магнитоэлектрических приборов составляет 50 мкА и более), защиты головки от перегруза и прочее.

Приборы с цифровым индикатором

В последнее время приборы со стрелочной измерительной головкой стали вытесняться приборами с цифровым индикатором на основе жидких кристаллов и светодиодов.

Принцип действия стрелочной измерительной головки

Принцип действия самых распространённых в амперметрах систем измерения:

• В магнитоэлектрической системе прибора крутящий момент стрелки создаётся благодаря взаимодействию между полем постоянного магнита и током, который проходит через обмотку рамки (вращающий момент). С рамкой соединена стрелка, которая перемещается по шкале. Угол поворота стрелки устанавливается при равенстве вращающего момента и момента пружины.
• В электромагнитной системе прибора вращающий момент стрелки создаётся между катушкой и подвижным ферромагнитным сердечником, к которому прикрепляется указательная стрелка.
• В электродинамической системе измерительная головка состоит из неподвижной и подвижной катушек, соединённых параллельно или последовательно. Взаимодействие между токами, которые проходят через катушки, вызывает отклонения подвижной катушки и соединённой с нею стрелки.

Во всех вышеуказанных системах угол поворота стрелки устанавливается при равенстве вращающего момента и момента сопротивления пружины.

Включение амперметра в электрическую цепь

В электрической цепи амперметр соединяется последовательно с нагрузкой, а при больших токах — через трансформатор тока, магнитный усилитель или шунт. Для измерения токов может также применяться милливольтметр и калиброванный шунт (первичные токи шунтов могут быть выбраны из стандартного ряда, вторичное напряжение стандартизировано — чаще всего 75 мВ). При высоких напряжениях (выше 1000 В) — в цепях переменного тока для гальванической развязки амперметров также применяют трансформаторы тока, а цепях постоянного тока — магнитные усилители.

устройство и виды приборов, принцип действия, проведение измерения

Амперметр — прибор, предназначенный для измерения силы тока в электрической цепи. Подключение измерительного устройства в схему проводится последовательно с участком, который необходимо замерить. Чем ниже внутреннее сопротивление прибора, тем меньше погрешность измерения. Амперметр нельзя подключать как вольтметр, то есть непосредственно к источнику питания, так как произойдет короткое замыкание.

Конструктивные особенности

Существует несколько видов приборов, которые конструктивно отличаются друг от друга. Служат они для измерения переменного и постоянного тока. По своему принципу действия амперметры бывают:

• электромагнитными;
• магнитоэлектрическими;
• тепловыми;
• электродинамическими;
• детекторными;
• индукционными;
• фото- и термоэлектрическими.

Из всех видов наиболее точными считаются электромагнитные и магнитоэлектрические приборы. Основу магнитоэлектрических устройств составляет постоянный магнит. При прохождении тока через обмотку рамки, между ним и магнитом создается крутящий момент.

С рамкой соединена стрелка, которая перемещается по шкале амперметра и показывает значение силы тока. В электродинамическом приборе основными деталями считаются подвижная и неподвижная катушки. Они могут быть соединены между собой как последовательно, так и параллельно.

Проходящие через них токи взаимодействуют между собой, и подвижная катушка, соединенная со стрелкой, отклоняется. Если с помощью амперметра измеряется большая сила тока, то его соединяют через трансформатор.

Принцип работы

Первый прибор в начале XIX века изобрел Швейгер, но он тогда назывался гальванометром. Рисунок простейшего амперметра выглядит так. На оси кронштейна расположен якорь из стали со стрелкой. Эта конструкция расположена параллельно постоянному магниту, который воздействует на якорь и придает ему магнитные свойства.

Вдоль магнита и стрелки проходят силовые линии, что соответствует нулевому положению на шкале. Как только начнет проходить электрический ток по шине, то произойдет образование магнитного потока. Его силовые линии будут расположены перпендикулярно линиям постоянного магнита.

Под таким воздействием якорь будет стараться повернуться на 90°, а магнитный поток воспрепятствует его возвращению в исходное положение. От величины и направления тока, который проходит по шине, зависит взаимодействие магнитных потоков. Соответственно этой величине стрелка отклонится от нуля по шкале.

Применение приборов

Электромагнитные типы устройств обычно применяются в электрическом оборудовании, работающего в сетях переменного тока с частотой 50 Гц. Магнитоэлектрические приборы фиксируют малые значения силы постоянного тока. Все амперметры по отсчетным устройствам бывают:

• со стрелочным указателем;
• с записывающим механизмом;
• электронные;
• с цифровым показанием.

Для измерения силы тока в электрических сетях высоких частот применяются термоэлектрические устройства, в которых роль датчика играет термопара. Она фиксирует степень нагрева проводника, при протекании по нему тока. Рамка реагирует на температуру, которая пропорциональна силе тока.

Электродинамические приборы используются для замера силы тока в цепях частотой до 200 Гц. Отличаются чувствительностью к перегрузкам и посторонним электромагнитным волнам. Благодаря точности замеров, применяются в качестве контрольных приборов для проверки остальных устройств для измерения силы тока.

Более современными моделями считаются цифровые амперметры, которые по физическим показаниям сочетают преимущества аналоговых приборов. Пользователи могут делать замеры с их помощью в любых условиях, так как они не боятся тряски, вибрации и т. д.

К бесконтактным устройствам относятся клещи для измерения тока. Устроены они из головки трансформатора. С их помощью могут определяться значения в любых участках электрической цепи. Для этого следует клещами охватить замеряемый кабель или провод.

Популярные модели

Как отечественными, так и зарубежными производителями выпускается довольно большое количество приборов, разнообразной классификации. Особенно ценятся цифровые устройства, которые нужны для измерения показаний. К ним относятся:

1. А-05 (DC-2) — прибор устроен с внешним шунтом 75 мВ для измерения показаний в цепях постоянного напряжения. В зависимости от используемого трансформатора, амперметр используется в сетях с током от 100 до 1 тыс. А. Единицей измерения является ампер, замеры которого получают с погрешностью 1%, если класс точности шунта не менее 0,5. Потребляемая мощность не более 5 Вт.
2. ВАР-М01−083 AC 20−450 В УХЛ4 — универсальный прибор, применяемый как вольтметр, так и амперметр. Устройство может использоваться в качестве основного и дополнительного оборудования. Питается за счет проверяемой электрической цепи. Прибор обладает функцией сохранения в памяти минимального и максимального значения. Управление осуществляется одной кнопкой, переключением которой можно вызвать все функции.
3. ТДМ SQ 1102−0060 400А/5А — недорогой стрелочный прибор, применяемый в однофазных сетях. Корпус выполнен из негорючего пластика и имеет полную совместимость со многими маркировками трансформаторов. Средний срок службы составляет около 12 лет.
4. АМ-1 — стационарный измерительный прибор, устанавливаемый на DIN-рейку. В комплект входит дополнительный трансформатор. Погрешность измерения составляет не более 0,5 А.

Стоит отметить еще модели амперметров АМ-3, IEK Э 47−1500/5 А, ACS 712 30 А RD и др. Чтобы избежать больших погрешностей, следует выбирать устройства с сопротивлением до 0,5 Ом. Корпус устройств должен быть герметичным и состоять из негорючего материала. Клеммы обычно покрывают антикоррозийным слоем, назначение которых считается обеспечение более прочного контакта.

Процесс измерения

На практике амперметр используется гораздо реже, но иногда все-таки существует необходимость сделать замеры тока. Обычно такая процедура применяется для определения мощности электрического прибора, если нет соответствующих обозначений. Очень важно, что при измерении тока величина напряжения, приложенного к электрической цепи, не имеет значения. Замер прибором можно проводить, разорвав цепь в любом месте.

Источником может быть простая батарейка на 1,5 В, аккумулятор на 12 В или однофазная сеть 220 В. Перед началом измерений пользователи подготавливают оборудование, переводя ручки настройки в соответствующее начальное положение. Если примерное значение тока неизвестно, то переключатели устанавливаются на максимальное значение.

Когда все будет подготовлено, в одну из розеток подключается электрический прибор, а в другую провода амперметра. Если это бытовая сеть, то на измерительном устройстве следует выставить переменный ток и максимальное его значение. При измерении стрелочными приборами часто допускаются ошибки, так как сам процесс с ними проводить не очень удобно.

В этом случае гораздо удобнее использовать цифровые измерительные устройства. Очень популярны мультиметры M890G, в которых есть два диапазона для измерений как переменного, так и постоянного тока. Опытные электрики обычно примерно знают параметры электрической сети, поэтому они сразу устанавливают переключатели в нужное положение.

Если они не знают значения измеряемого тока, то устанавливают на мультиметре предельное значение равное 10 А. Далее, прибор перенастраивается на меньшее значение, соответствующее току сети.

Следует помнить, что переключение осуществляется при обесточивании проверяемой электрической цепи. Используя универсальный прибор, который выполняет задание вольтметра и амперметра, косвенно измеряют сопротивление подключенного прибора. Для этого дополнительно проводят расчеты, связанные с законом Ома.

Статья об амперметре из The Free Dictionary

амперметр

(ăm`mē’tər), прибор, используемый для измерения величины электрического тока в несколько ампер и более. Амперметр обычно сочетается с вольтметром и омметром в универсальном приборе. Большинство амперметров основано на гальванометре Д’Арсонваля, гальванометре
, инструменте, который используется для определения наличия, направления и силы электрического тока в проводнике. Все гальванометры основаны на открытии Ханса К.
….. Щелкните ссылку для получения дополнительной информации. и относятся к аналоговому типу, т. е. они дают текущие значения, которые могут изменяться в непрерывном диапазоне, на что указывает шкала и указатель или цифровая индикация. Columbia Electronic Encyclopedia ™ Copyright © 2013, Columbia University Press. По лицензии издательства Колумбийского университета. Все права защищены. www.cc.columbia.edu/cu/cup/

Амперметр

Прибор для измерения электрического тока. Единица силы тока, ампер, является базовой единицей, на которой основаны определения всех электрических единиц в Международной системе (СИ).Принцип действия амперметра зависит от характера измеряемого тока и требуемой точности. Токи можно в широком смысле классифицировать как постоянный ток (dc), низкочастотный переменный ток (ac) или радиочастоты. На частотах выше примерно 10 МГц, когда длина волны сигнала становится сравнимой с размерами измерительного прибора, измерения тока становятся неточными и, наконец, бессмысленными, поскольку полученное значение зависит от положения, в котором производится измерение.В этих обстоятельствах обычно используются измерения мощности. См. Измерение тока

Измерение тока с точки зрения напряжения, которое появляется на резистивном шунте, через который проходит ток, стало наиболее распространенной основой для амперметров, в первую очередь из-за очень широкого диапазона измерения тока, который он делает возможным. , а в последнее время — благодаря совместимости с цифровыми технологиями. См. Электрические блоки и стандарты, Мультиметр, Вольтметр

Амперметр с подвижной катушкой и постоянным магнитом (d’Arsonval) по-прежнему важен для измерения постоянного тока.Как правило, они имеют умеренную точность, не лучше 1%. Цифровые инструменты стали выполнять все измерения с большей точностью из-за большей легкости считывания их показаний там, где требуется высокое разрешение.

Инструменты с подвижным железом широко используются в качестве амперметров для низкочастотных приложений переменного тока.

Высокочастотные токи измеряются по нагревательному эффекту тока, проходящего через физически малый резистивный элемент. В современных приборах температура в центре провода измеряется термопарой, выход которой используется для управления индикатором с подвижной катушкой. См. Термопара

Краткая физическая энциклопедия МакГроу-Хилла. © 2002 McGraw-Hill Companies, Inc.

Следующая статья взята из Большой советской энциклопедии (1979). Он может быть устаревшим или идеологически предвзятым.

Амперметр

прибор для измерения силы постоянного и переменного тока в амперах (А). Шкала амперметра калибруется в килоамперах, миллиамперах или микроамперах в соответствии с диапазоном измерения прибора.Амперметр включен последовательно в электрическую цепь; для увеличения диапазона измерения он подключается шунтом или через трансформатор. Под действием тока подвижная часть инструмента отклоняется; угол поворота его указателя пропорционален силе тока. Амперметры используют магнитоэлектрические (постоянные

магнитодвижущаяся катушка), электромагнитные (подвижная железная лопасть), электродинамические (ферромагнитные), термоэлектрические и выпрямительные системы. Основные характеристики амперметров 1967 года выпуска промышленностью СССР представлены в таблице 1.

В зависимости от области применения в конструкциях амперметров предусмотрена защита от внешних воздействий: амперметры устойчивы к изменениям температуры. (от 60 ° C до -60 ° C), а также к вибрациям и толчкам, и они могут работать при относительной влажности 80–98 процентов.

СПРАВОЧНАЯ ИНФОРМАЦИЯ

Шкурин Г.П. Справочник по электроизмеритеиным и радиоизмерительным приборам , 3-е изд., Вып. 1. Москва, 1960.

Большая Советская Энциклопедия, 3-е издание (1970–1979). © 2010 The Gale Group, Inc. Все права защищены.

амперметр

[‘a‚mēd · ər] (инженерный)

Прибор для измерения величины электрического тока. Также известен как счетчик электрического тока.

Словарь научных и технических терминов McGraw-Hill, 6E, Copyright © 2003, McGraw-Hill Companies, Inc.

Амперметр

Прибор для измерения электрического тока. Единица силы тока, ампер, является базовой единицей, на которой основаны определения всех электрических единиц в Международной системе (СИ). Принцип действия амперметра зависит от характера измеряемого тока и требуемой точности. Токи можно в широком смысле классифицировать как постоянный ток (dc), низкочастотный переменный ток (ac) или радиочастоты. На частотах выше примерно 10 МГц, когда длина волны сигнала становится сравнимой с размерами измерительного прибора, измерения тока становятся неточными и, наконец, бессмысленными, поскольку полученное значение зависит от положения, в котором производится измерение.В этих обстоятельствах обычно используются измерения мощности. См. Измерение тока

Измерение тока с точки зрения напряжения, которое появляется на резистивном шунте, через который проходит ток, стало наиболее распространенной основой для амперметров, в первую очередь из-за очень широкого диапазона измерения тока, который он делает возможным. , а в последнее время — благодаря совместимости с цифровыми технологиями. См. Вольтметр

Амперметр с подвижной катушкой, постоянным и дефисным магнитом (d’Arsonval) по-прежнему важен для измерения прямого и дефисного тока.Как правило, они имеют умеренную точность, не лучше 1%. Цифровые инструменты стали выполнять все измерения с большей точностью из-за большей легкости считывания их показаний там, где требуется высокое разрешение.

Инструменты с подвижным железом широко используются в качестве амперметров для низкочастотных приложений переменного тока.

Высокочастотные токи измеряются по нагревательному эффекту тока, проходящего через физически малый резистивный элемент. В современных приборах температура в центре провода измеряется термопарой, выход которой используется для управления индикатором с подвижной катушкой. См. Термопара

Краткая инженерная энциклопедия McGraw-Hill. © 2002 McGraw-Hill Companies, Inc.

амперметр

Прибор для измерения скорости потока электричества, обычно выражаемой в амперах.

Словарь архитектуры и строительства Макгроу-Хилла. Copyright © 2003 McGraw-Hill Companies, Inc.

амперметр

прибор для измерения электрического тока в амперах

Collins Discovery Encyclopedia, 1-е издание Многослойный композит 3Nb2 / 3) -PbTiO3 и NiFe2O4

Основные характеристики

•

Поликристаллическая керамика Sm: PMN-PT демонстрирует поперечный пьезоотклик (d ₃₁ ) -421 пКл / N.

•

Sm: Двухслойный композит PMN-PT / NFO демонстрирует большие обратные магнитоэлектрические коэффициенты 0,34 Гсм / В и 0,015 Гсм / В в режимах постоянного и самосмещенного режима соответственно.

•

Sm: Двухслойный композит PMN-PT / NFO демонстрирует многообещающие характеристики для приложений преобразования тока в напряжение и магнитной коммутации.

Abstract

Магнитоэлектрический двухслойный композит Pb (Mg _1/3 Nb _2/3 ) -PbTiO ₃ / NiFe ₂ O ₄ (Sm: PMN-PT / NFO), разработанный в этом исследовании, имеет обратный магнитоэлектрический коэффициент ( α _CME ), равный 0.34 Гс · см / В при резонансе. Это значение, по крайней мере, на порядок выше, чем любое ранее сообщенное значение α _CME для поликристаллических слоистых композитов на основе феррита. Высокие коэффициенты CME как в режиме постоянного тока, так и в режиме самосмещения объясняются высоким поперечным пьезоэлектрическим коэффициентом (d ₃₁ ∼ -421 пКл / Н) пьезоэлектрической фазы Sm: PMN-PT. Высокий обратный магнитоэлектрический коэффициент и характерные преимущества магнитоэлектрических (МЭ) материалов на основе феррита, такие как низкие потери на вихревые токи, делают этот композит потенциальным кандидатом для МЭ устройств, работающих в обратном режиме.В частности, были исследованы его рабочие характеристики для двух приложений — преобразователя напряжения в ток и в качестве магнитного переключателя. Многослойный композит демонстрирует характеристики преобразования тока в напряжение 14 мА / В на резонансной частоте. Рабочие характеристики магнитного переключателя показывают, что бистабильные состояния, разделенные на 25 G, могут быть реализованы с помощью сигнала переменного тока 5 В.

Ключевые слова

Конверсный магнитоэлектрический эффект

Релаксорные сегнетоэлектрики

Поперечный пьезоэлектрический коэффициент

Преобразователь напряжения в ток

Магнитный переключатель

Рекомендуемые статьи Цитирующие статьи (0)

Полный текст

© 2020 Elsevier B.V. Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

АМПЕРМЕТРЫ v Амперметр см. Amp

АМПЕРМЕТРЫ

v Амперметр (см. ампер + … метр от μετρέω — измеренный) — прибор для измерения силы тока в амперах. Шкала амперметра откалибрована в микроамперах, миллиамперах или амперах k. A в соответствии с пределами измерительного прибора. В цепи амперметра последовательно с участком цепи, ток которого измеряется, для увеличения предела измерения — шунт или трансформатор.

ФУНКЦИЯ v Принцип действия магнитоэлектрического устройства основан на создании крутящего момента за счет взаимодействия между полем постоянного магнита и током, который проходит через корпус катушки. С рамкой соединена стрелка, которая перемещается по шкале. Стрелки пропорциональны углу поворота тока.

ЦЕПЬ АМПЕРМЕТРА

v Амперметры бывают магнитоэлектрические, электромагнитные, электродинамические, тепловые, индукционные, детектирующие, термоэлектрические и фотоэлектрические.

v Амперметр с подвижной катушкой предназначен для измерения силы постоянного и переменного тока.

v Электромагнитный измеритель тока используется для измерения постоянного тока.

v Электродинамические измерители тока предназначены для измерения силы постоянного и переменного тока промышленных и высоких (200 Гц) частот.

v Термоамперметр показывает фактическое значение тока

v Ферродинамические амперметры используются, прежде всего, как регистрирующие устройства для цепей переменного тока.

v Выпрямительный амперметр состоит из импульсного передатчика переменного тока с кремниевыми или германиевыми диодами и магнитоэлектрического индикатора, измеряющего его постоянную составляющую.

v Индукционные амперметры измеряют влияние переменного тока.

ЦИФРОВОЙ АМПЕРМЕТР

классификация вольтметра

В показанной схеме сопротивление вольтметра составляет 10000 Ом, а сопротивление амперметра — 20 Ом.Некоторые вольтметры предназначены для постоянного тока, называемого цепью постоянного тока, а другие предназначены для переменного тока, называемого цепью переменного тока. Типы цифровых вольтметров. Их можно использовать в цепях переменного / постоянного тока. единица силы тока — ампер. 3. Химическое воздействие: Используется в счетчиках ампер-часов постоянного тока. Мы являемся участником партнерской программы Amazon Services LLC Associates Program, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon.com и аффилированные сайты. Взаимодействие потоков, создаваемых этими элементами, создает отклоняющий момент…. Аналоговый вольтметр постоянного тока GILGEN Muller & Weigert, класс 1.5, 92 x 92 мм. Во-вторых, используется полевой транзистор (FET). Эксперименты с вольтметром приводят к обсуждению значения разности потенциалов или напряжения. Классификация: Вольтметр. Он имеет преимущества в виде линейной шкалы, низкого энергопотребления и высокой точности. Основные недостатки: — Он измеряет только количество постоянного тока, более высокую стоимость и т. Д., Где B = плотность потока в Вт / м2. I = V / R, где V — это величина постоянного тока. измеряемое напряжение, а R — сопротивление нагрузки.l = длина катушки в м. b = ширина катушки в м. N = количество витков в катушке. Все мы знаем, что разность потенциалов, приложенная к концам проводника, — это вольтметр. 2. Электродинамометрический вольтметр. Руководство научной лаборатории CBSE, класс 10 — Параллельные резисторы Цель Определение эквивалентного сопротивления двух резисторов при параллельном соединении. Цифровой вольтметр (DVM). 1.3. Культурный регион: Франция, Размеры: 11,5 × 7,3 × 7,3 см (4 1/2 × 2 7/8 × 2 7/8 дюйма). Поскольку один импульс от генератора импульсов вырабатывается для каждого цикла зубчатой ​​волны, количество импульсов, произведенных в данном временном интервале, и, следовательно, частота зубчатой ​​волны является показателем измеряемого напряжения.Вы тут-> главная-> Физика-> 10 класс-> Проверка закона Ома. Недостатки наличия ошибки из-за снижения температурной чувствительности при работе от переменного тока. Главный принцип вольтметра заключается в том, что он должен быть подключен параллельно, в котором мы хотим измерить напряжение. Вольтметр выпрямительного типа; Индукционный вольтметр. Показание амперметра составляет 0,10 ампер, а показания вольтметра — 12 вольт. Цифровой электронный вольтметр интегрирующего типа. спросил 9 декабря 2018 г. в Science by ramesh (… Это входное напряжение подается на компаратор (также известный как детектор ошибок).Этот детектор ошибок может быть прерывателем. 3. а. Наименьшее количество вольтметра и амперметра на данных цифрах будет соответственно: (CBSE 2015) Ответ: Наименьшее количество вольтметра или амперметра равно значению 1 деления на шкале. Первоначально аналоговые вольтметры использовались для снятия показаний напряжения, когда указатель или индикатор перемещается по шкале пропорционально напряжению цепи, а позже были введены цифровые вольтметры, которые дают числовое отображение напряжения с точностью.назначение и характеристики (внутреннее сопротивление, диапазон, влияние нагрузки и точность) вольтметра. Классификация аналоговой величины зависит от количества измеряемой физической величины. Когда электрическому полю, создаваемому заряженными частицами, позволяют воздействовать на проводники, заряженные током, создается отклоняющий момент. Вольтметр (V) и амперметр (A) соединены в цепь вместе с сопротивлением R, как показано на рисунке, с батареей B и реостатом Rh.VLM-1-500 / 72 — аналоговый вольтметр 72×72 мм с передней панелью для сетей переменного тока. Неизвестное напряжение подается на вход интегратора, и выходное напряжение начинает расти. В этой статье мы обсудим различные типы электрических инструментов. Он в основном используется при измерении переменного тока, поскольку погрешность измерения постоянного тока будет больше из-за гистерезиса. Эффект нагрева: используется в амперметрах и вольтметрах. Категории. Если мягкое железо без намагничивания помещается в магнитное поле, оно притягивается к катушке, если к системе прикреплен указатель, и ток проходит через катушку в результате приложенного напряжения, это создает магнитное поле, которое притягивает железо. части и создает отклоняющий момент, в результате чего стрелка перемещается по шкале.R экв = R 1 + R 2 + R 3 +. Диапазоны расширяются за счет включения резисторов последовательно с катушкой. Поскольку частота этих импульсов является функцией неизвестного напряжения, количество импульсов, подсчитанных за этот период времени, является показателем входного (неизвестного) напряжения. Процедура калибровки вольтметра. Мы знаем, что единица измерения разности потенциалов — вольт. Приборы подходят для использования в цепях переменного и постоянного тока. Шкала, откалиброванная в вольтметре среднего значения, рассчитана по среднеквадратичному значению. (Диспетчерское управление и сбор данных), Программируемые логические контроллеры (ПЛК): основы, типы и применения, диод: определение, символ и типы диодов, термистор: определение, использование и принцип работы, принципиальная схема полуволнового выпрямителя и принцип работы , Закон электромагнитной индукции Ленца: определение и формула.Инструменты прочные благодаря простой конструкции движущихся частей. Этот тип инструментов называется инструментом типа Д’Арнсонваля. Следовательно, одна и та же спецификация обмотки катушки может использоваться для ряда диапазонов. Вольтметры. Когда электрический ток проходит через […] Диапазон измерения: 0-3кВ. . В дополнение к указанным выше приборам у нас есть ваттметры, измерители коэффициента мощности, частотомеры и т. Д. УКАЗАНИЯ К КЛАССАМ ЭЛЕКТРИЧЕСКИХ ИЗМЕРЕНИЙ И ПРИБОРОВ 2015 2 ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ Этот документ не претендует на оригинальность и не может использоваться в качестве замены предписанных учебников.Компьютеры на базе Назначение 1. Он работает по принципу, что проводник с током помещается в магнитное поле и из-за силы тока на проводник действует сила. Ошибки из-за параллакса и приближения полностью устранены. (BS) Разработано Therithal info, Ченнаи. Вольтметр среднего показания измеряет среднее значение переменного напряжения. Десятичное число, отображаемое на дисплее, является мерой значения входного напряжения. Фактически, при той же точности цифровой вольтметр теперь дешевле, чем его аналоговый аналог.Когда токопроводящий проводник помещен в магнитное поле, на проводник действует механическая сила, если он присоединен к движущейся системе, при движении катушки стрелка перемещается по шкале. Приборы PMMC имеют постоянные магниты. Прямая вставка. Использование цифровых вольтметров увеличивает скорость считывания показаний плитки. В вольтметре 5 делений = IV или 1 деление = 1/5 В = 0,2 В Таким образом, наименьшее количество вольтметров = 0,2 мА Продукты »Продукты и системы низкого напряжения» Модульные продукты для DIN-рейки »Энергоэффективные устройства» Однофункциональные приборы на передней панели ; Заказ.Теперь мы собираемся обсудить различные типы вольтметров. (c) Классификация цифровых вольтметров (DVM). Это: • Магнитный эффект: используется в амперметрах, вольтметрах, ваттметрах, интегрирующих счетчиках и т. д. Ваттметр и частотомер измеряют мощность и частоту соответственно. Общие характеристики цифрового вольтметра: приведенный ниже, Диапазон ввода: Цифровой вольтметр имеет функцию автоматического выбора диапазона. Диапазон входного сигнала составляет от ± 1 В до ± 1000 В. Точность: Погрешность составляет около ± 1% для трехзначного цифрового вольтметра и ± 00002 процента для 6-разрядного цифрового вольтметра. Вольтметры классифицируются в зависимости от трех факторов: выходной мощности, конструкции и измерения. Скользящий контакт перемещается в такое место, где напряжение обратной связи равно неизвестному напряжению. »Также читайте: Преимущества и недостатки компьютера. В этом случае не будет никакого напряжения ошибки и, следовательно, не будет ввода в устройство, регулирующее положение скользящего контакта, и, следовательно, он (скользящий контакт) остановится. Сердце этой техники — операционный усилитель, действующий как интегратор.Амперметр измеряет ток в амперах; вольтметр измеряет напряжение, а ваттметр используется для измерения мощности. Напряжение постоянного тока (до 1100 В, более высокие напряжения см. 8.1) 1.1 Источники постоянного напряжения 1.1.1 1 Единичные значения: стандартный элемент, твердотельный стандарт напряжения 1.1.2 Диапазоны низких значений (ниже или равны…
Наименьшее значение, которое можно измерить, называется наименьшим числом. В амперметре и вольтметре наименьшее значение, которое можно измерить, будет наименьшим числом. Давайте сделаем это на некоторых примерах. Найдите наименьшее количество амперметра и вольтметра, приведенных ниже. равно 2 Мультиметры могут использоваться для проверки аккумуляторов, бытовой электропроводки, электродвигателей и источников питания.Узнайте больше о цене, типе двигателя, расходе топлива на галлон, а также полную информацию о безопасности и гарантии. Устно. 1.5 ВОЛЬТМЕТР ИНДУКЦИОННОГО ТИПА • Такие инструменты подходят для измерения переменного тока только в этих приборах. Отклоняющий момент создается вихревыми токами, индуцируемыми в алюминиевом или медном диске или барабане потоком, создаваемым электромагнитом. Чистая ширина продукта: 72 мм. Серия пересмотр физики Саранша Сэра (AIR 41 в IIT-JEE). Что такое вольтметр? Сравнивать. • Индикаторы: индикаторы указывают, как правило, количество, которое необходимо измерить, с помощью указателя, который перемещается по шкале.Когда импульс выходного напряжения от генератора импульсов проходит, он возвращается к своему исходному значению и снова начинает нарастать. Это можно сделать с помощью-. VLM-1-400 / 96 — аналоговый вольтметр 96×96 мм с передней панелью для сетей переменного тока. Принцип действия цифрового вольтметра линейного нарастания заключается в измерении времени, которое требуется линейному нарастающему напряжению для изменения от уровня входного напряжения до нулевого напряжения (или наоборот). Этот временной интервал измеряется с помощью электронного счетчика временных интервалов и счетчика отображается в виде числа цифр на электронных индикаторных лампах выходного отсчета вольтметра.Это: Магнитный эффект: Используется в амперметрах, вольтметрах, ваттметрах, интегрирующих счетчиках и т. Д. Устойчивость к перегрузкам! например Вольтметр подвижного железа (MI). tive (sĕn′sĭ-tĭv) прил. В основном примите измерительный механизм электросчетчика магнитоэлектрической системы и электросчетчика электростатической системы. Когда две железные части намагничиваются с одинаковой полярностью, пропуская ток, который осуществляется путем приложения напряжения к вольтметру, между ними возникает отталкивание, и это отталкивание создает отклоняющий момент, благодаря которому стрелка перемещается.Преимущества заключаются в том, что он измеряет как переменный, так и постоянный ток, дешев, с низким уровнем трения, надежностью и т. . [Изображение будет загружено в ближайшее время] Магнитоэлектрический вольтметр состоит из магнитоэлектрического амперметра с малым шагом и последовательного резистора… Источник питания, низковольтный; Лампа (12 В, 6 Вт) в патроне; Амперметр, (0-1 А), постоянный ток; Вольтметр, (0-15 В), постоянный ток; Здоровье, безопасность и технические примечания Для этих измерений требуется дополнительная схема переключения с базовым модулем цифрового вольтметра. Таким образом, если это высокое сопротивление подключено последовательно, ток будет почти нулевым, что означает, что цепь стала разомкнутой.Потенциометр и вольтметр измеряют ЭДС в вольтах. Настройка потенциометра изменяется для достижения баланса (т. Е. Используются инструменты электродинамометра, потому что они имеют одинаковую калибровку как для переменного, так и для постоянного тока, т. Е. Гальванометр — это электромагнитный инструмент, который имеет постоянный магнит, полюса которого имеют форму рожка, сердечник из мягкого железа, вокруг которого… Чистая ширина изделия: 96 мм Аналоговые вольтметры перемещают указатель по шкале пропорционально напряжению в цепи.… Аналоговые вольтметры отображают напряжение движущимися стрелками. Просто подключив сопротивление последовательно к измерителю, мы можем расширить диапазон измерения. Пусть V — напряжение питания в вольтах. Rv — сопротивление вольтметра в Ом. R — внешнее сопротивление, подключенное последовательно, в Ом. V1 — напряжение. через вольтметр. Тогда внешнее сопротивление, которое необходимо подключить последовательно, равно. Цифровой электронный вольтметр последовательного приближения. Сигнал ошибки усиливается и подается на устройство регулировки потенциометра, которое перемещает скользящий контакт потенциометра.Цифровой вольтметр (DVM). Значение линейного напряжения непрерывно сравнивается с измеряемым напряжением (неизвестное напряжение). В данный момент значение линейного напряжения равно значению неизвестного напряжения. Светодиод, неон, соленоид, вольтметр, тестер серии и т. Д. Обычно используются различные типы DVM: (iv) Тип последовательного приближения DVM. Различают четыре типа, которые обычно основаны на том принципе, что направление, в котором указывает вершина локтевого перелома, совпадает с направлением вывиха головки лучевой кости 1-4.392-8298. Гальванометр, амперметр и вольтметр. Руководство по физической лаборатории. Решения NCERT, класс 12. Образцы материалов по физике. Гальванометр Гальванометр — это устройство (инструмент), используемое для определения слабого электрического напряжения и токов в цепи. Классификация вспомогательных инструментов: Классификация, основанная на различных эффектах электрического тока (или напряжения), от которых зависит их работа. Классификация вольтметров. Направление движения ползунка зависит от того, больше ли напряжение обратной связи или больше входное напряжение.CBSE Class 10 Научно-практическое лабораторное руководство Ответы MCQ: Физическое лабораторное руководство CBSE Class 10 Scoring Key с пояснением (b) Амперметр измеряет ток. Вычислите наименьшее количество вольтметра. Вольтметр постоянного тока с каскадным усилителем с прямой связью может быть спроектирован двумя способами, во-первых, с использованием биполярных транзисторов (BJT).
Имеет единую шкалу для большинства диапазонов. Где V — напряжение, которое необходимо измерить в вольтах, C — значение емкости в фарадах, а θ — отклонение в радианах. Преимущества электростатического измерителя, имеющего низкое энергопотребление, можно использовать как для переменного, так и для постоянного тока, отсутствие гистерезиса потеря, отсутствие ошибки рассеянного магнитного поля.(iv) Тип последовательного приближения DVM
Растущая популярность DVM привела к появлению большого количества типов, в которых используются различные схемы. Категории. ): Они подразделяются на следующие типы (i) Тип рампы. По принципу построения у нас есть разные типы вольтметров, в основном это — Вольтметр с подвижной катушкой на постоянных магнитах. Сила между двумя электродами, которая вызывает вращательное движение движущегося электрода. Вольтметр также известен как измеритель напряжения. Классификация или типы вольтметров.Электродинамометр типа вольтметр. Классификация вольтметров (1) Механический индикатор для измерения постоянного и переменного напряжения. Диапазон вольтметра можно изменить, подключив сопротивление последовательно с катушкой. Потенциометрический тип DVM использует метод сравнения напряжений. Эта величина, на которую перемещается скользящий контакт, зависит от величины сигнала ошибки. Ответ: Потенциометр … Это инструмент, который измеряет напряжение или разность потенциалов в напряжении, известный как вольтметр.Классификация или типы вольтметров. Вольтметры с подвижной катушкой имеют либо постоянные магниты, либо динамометры в качестве измерительных компонентов с преимуществами низкого энергопотребления. КЛАССИФИКАЦИЯ УСЛУГ В ОБЛАСТИ ЭЛЕКТРОЭНЕРГИИ И МАГНЕТИЗМА Версия № 9 (от 4 июня 2020 г.) ОБЛАСТЬ МЕТРОЛОГИИ: ЭЛЕКТРИЧЕСТВО И МАГНЕТИЗМ ОТРАСЛИ: НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА, ТОК И СОПРОТИВЛЕНИЕ 1. В вольтметрах PMMC у нас есть возможность расширить диапазон измерения напряжения. . Напряжение обратной связи также подается на компаратор.Единица измерения — вольт. В зависимости от типа измерения, которое он обеспечивает, может быть три типа вольтметров переменного тока. 9600100000Б. Он имеет катушку, повернутую (или подвешенную) между вогнутыми поверхностями полюсов прочного многослойного магнита для подковы. Отзывчивый или способный реагировать на химический раздражитель или вещество. Это уравнение дает значение сопротивления R, которое подключено последовательно к гальванометру, преобразованному в вольтметр диапазона 0 — Вольт. В DVM потенциометрического типа баланс не устанавливается вручную, а устанавливается автоматически.Классификация вторичных инструментов (а) Классификация, основанная на различных эффектах электрического тока (или напряжения), от которых зависит их работа. (v) Непрерывные весы типа DVM, iii. Материал, представленный здесь, подготовлен автором для соответствующих учебных заданий со ссылкой на учебники и справочники. Скачать заполняемую форму Da 461-5 в формате PDF — последняя версия для 2021 года. Размер (Д x Ш): 96×96 мм. С момента своего создания в 1948 году различные отделы Гарварда и частные благотворители добавили материал к исходному ядру Коллекции исторических научных инструментов (CHSI), который теперь содержит более 20 000 предметов, датируемых примерно от 1400 до… Недостатки в том, что он имеет неоднородный масштаб , низкое рабочее усилие, он имеет большие размеры, а также его конструкция не является прочной.Которая измеряет напряжение между двумя узлами. Форма Da 461-5 часто используется в формах Da, армейских формах США, армейских формах, деловых, юридических, федеральных юридических формах Соединенных Штатов и юридических формах Соединенных Штатов. Основа — толстый деревянный диск. Вольтметр выпрямительного типа, электростатический тип, а также цифровой вольтметр (DVM) могут измерять как переменное, так и постоянное напряжение. Класс практичный. Неизвестное напряжение фильтруется и ослабляется до подходящего уровня. Он также классифицируется по типу тестовой функции, по току, который может быть им измерен.Это среднее значение, пиковое значение и истинное среднеквадратичное значение вольтметра переменного тока. Материал: дерево, стекло, платина, латунь. Описание: Этот инструмент немного похож на бокал для шампанского, и его можно разделить на основание, ножку и чашу. 3. Выходное напряжение интегратора E = -Ei / RC * t. Таким образом, если приложено постоянное входное напряжение E, вырабатывается выходное напряжение E, которое растет с постоянной скоростью и имеет полярность, противоположную этому входному напряжению. Преобразователь напряжения в частоту (VIF) функционирует как система управления с обратной связью, которая регулирует скорость генерации импульсов пропорционально величине входного напряжения.Есть ли вольтметр… Для измерения постоянного тока мы должны подключить измеритель PMMC, который измеряет пульсирующее напряжение постоянного тока, которое измеряет выпрямленное напряжение, подключенное к мостовому выпрямителю. Настройка панели. Наклон выходного напряжения определяется значением входного напряжения. Это напряжение подается на детектор уровня, и когда напряжение достигает определенного опорного уровня, детектор посылает импульс на затвор генератора импульсов. Инструменты MI означают движущийся железный инструмент. Напряжение может быть переменным током (AC) или постоянным током (DC).Эксперимент по преобразованию гальванометра в вольтметр. Это очень хороший инструмент для измерения напряжения, так как он полностью устраняет ошибку из-за параллакса, приближения в измерениях, может быть выполнено высокоскоростное считывание, а также его можно сохранить в памяти для дальнейшего анализа. Классификация Бадо является одной из наиболее широко используемых классификаций переломов-вывихов Монтеджи и в основном фокусируется на радиальной составляющей. Вольтметр — это измеритель напряжения. В. Авторские права © BrainKart.com, 2018–2021; Все права защищены.нулевые условия). Вольтметр подвижного железа (MI). Теория. Обычные компьютеры могут выполнять различные повседневные задачи, такие как написание письма для обработки текста, подготовка документов, запись, финансовый анализ, печать документов, создание баз данных и расчеты … Тема: электричество, Производитель: Weston Electrical Instrument Corporation (основана в 1888 году) Пользователь: Harvard Engineering Школа (1918 — 1951) Культурный регион: США, место происхождения: Ньюарк, город использования: Кембридж, размеры: 18 × 16,4 × 16,3 см (7 1/16 × 6 7/16 × 6 7/16 дюйма.) Классификация или типы вольтметров. Типы вольтметра, цифрового вольтметра и аналогового вольтметра делятся на две основные категории. Иран. Electrical4U посвящен обучению и обмену всем, что связано с электротехникой и электроникой. Здесь мы сохраним измеритель источника, т.е. основная блок-схема типичного интегрирующего типа DVM показана на рисунке. Осмотр перед измерением. Разделен на вольтметр постоянного и переменного тока. Мультивибратор частоты дискретизации определяет частоту, с которой запускаются циклы измерения.Выходной импульс датчика уровня открывает вентиль уровня импульса, позволяя импульсам от тактового генератора фиксированной частоты проходить через генератор импульсов. В качестве вольтметров постоянного тока используются приборы PMMC, прибор MI может измерять как напряжение переменного, так и постоянного тока, тип электродинамометра, тепловой прибор также может измерять напряжения постоянного и переменного тока. Вольтметр выпрямительного типа; Индукционный вольтметр. Классификация цифрового вольтметра На основе аналого-цифрового преобразователя (АЦП), используемого в цифровом вольтметре, цифровые вольтметры можно разделить на следующие четыре широкие категории: Цифровой электронный вольтметр линейного типа.Цифровое считывание DVM выгодно, поскольку оно устраняет ошибки наблюдения, допущенные операторами. Выходное напряжение компаратора — это разница двух вышеуказанных напряжений. (а) Миллиамперметр A1 и вольтметр V1. Вольтметры могут иметь точность в несколько процентов от полной шкалы и используются при напряжениях от долей вольта до нескольких тысяч вольт.
В этом цифровом мультиметре неизвестное напряжение сравнивается с опорным напряжением, значение которого фиксируется настройкой откалиброванного потенциометра.Торговая марка GILGEN Muller & Weigert. если он откалиброван постоянным током, то и без калибровки мы можем измерить переменный ток. Линейное напряжение продолжает уменьшаться до тех пор, пока не достигнет уровня земли (нулевого напряжения). В этот момент генерируется другой компаратор, называемый компаратором земли. Вольтметр выпрямительного типа. Для примерного расчета используется вольтметр.

Минусовки Кико Лоурейро,
Archer Tower Apartments Денвер,
Парковка Epping Forest Walks,
Дурдаш Пуэрто-Рико Отзывы,
Тоц Гризманн Футвиз,
Радуга Гардевуар Vmax,
Скай Блю Арена Мичиган Сити,
Генгар и Мимикью Gx 164/181,

МОДУЛЬ АМПЕРМЕТРА С ДВИЖНОЙ катушкой Индия, МОДУЛЬ АМПЕРМЕТРА С ДВИЖНОЙ катушкой Производители, поставщики и экспортеры в Индии

© 2018 HOVERLABS.Все права защищены

HOVERLABS осуществляет регулярный экспорт в следующие страны: Индия, Афганистан, Албания, Алжир, Андорра, Ангола, Антигуа и Барбуда, Аргентина, Армения, Австралия, Австрия, Азербайджан, Багамы, Бахрейн, Бангладеш, Барбадос, Беларусь, Бельгия, Белиз, Бенин, Бутан, Боливия, Босния и Герцеговина, Ботсвана, Бразилия, Бруней, Болгария, Буркина-Фасо, Бирма / Мьянма, Бурунди, Камбоджа, Камерун, Канада, Кабо-Верде, Центральноафриканская Республика, Чад, Чили, Колумбия, Коморские Острова, Конго, Конго, Коста-Рика, Кот-д’Ивуар / Кот-д’Ивуар, Хорватия, Куба, Кипр, Чешская Республика, Дания, Джибути, Доминика, Доминиканская Республика, Восточный Тимор, Эквадор, Египет, Сальвадор, Экваториальная Гвинея, Эритрея, Эстония, Эфиопия ( Аддис-Абеба), Фиджи, Финляндия, Франция, Габон, Гамбия, Грузия, Германия, Гана, Греция, Гренада, Гватемала, Гвинея, Гвинея-Бисау, Гайана, Гаити, Гондурас, Венгрия, Исландия, Индонезия, Иран, Ирак, Ирландия, Израиль, Италия, Ямайка, Япония, Иордания, Казахстан, Кения (Найроби), Кирибати, Корея, Северная , Корея, Южная, Кувейт, Кыргызстан, Лаос, Латвия, Ливан, Лесото, Либерия, Лихтенштейн, Литва, Люксембург, Македония, Мадагаскар, Малави (Лилонгве), Малайзия (Куала-Лумпур), Мальдивы, Мали, Мальта, Маршалловы Острова, Мавритания , Маврикий, Мексика, Микронезия, Молдова, Монако, Монголия, Черногория, Марокко, Мозамбик, Намибия, Науру, Непал, Нидерланды, Новая Зеландия, Никарагуа, Нигер, Нигерия (Абуджа), Норвегия, Оман, Палау, Панама, Папуа-Новая Гвинея , Парагвай, Перу, Филиппины (Манила), Польша, Португалия, Катар, Румыния, Россия, Руанда (Кигали), Сент-Китс и Невис, Сент-Люсия, Сент-Винсент и Гренадины, Самоа, Сан-Марино, Сан-Томе и Принсипи, Саудовская Аравия Аравия, Сенегал, Сербия, Сейшельские острова, Сьерра-Леоне, Сингапур, Словакия, Словения, Соломоновы Острова, Сомали, Южная Африка, Южный Судан, Испания, Шри-Ланка, Судан, Суринам, Свазиленд, Швеция, Швейцария, Сирия, Таджикистан, Танзания, Таиланд , Того, Тонга, Тринидад и Тобаго, Тунис, Турция, Туркменистан, Тувалу, Уганда (Кампал а), Украина, Объединенные Арабские Эмираты (Дубай), Великобритания (Лондон), США, Уругвай, Узбекистан, Вануату, Венесуэла, Вьетнам, Йемен, Замбия (Лусака), Зимбабве

Источник -0.2a до 0,6a dc от -1a до 3a Магнитоэлектрический амперметр на m.alibaba.com

Source -0,2a до 0,6a dc от -1a до 3a Магнитоэлектрический амперметр на m.alibaba.com

323,96 руб.

50-499 шт.

271,22 руб.

500-1499 шт.

226,02 руб.

≥1500 штук

Подробнее о морских перевозках и других торговых услугах.

Wenzhou Lianying Education And Technology Co., Ltd.

Поставщик золота

CN

Производитель

100,0%

Скорость доставки в срок

Описание продукта

A-0,2a — 0,6a постоянного тока от -1a до 3a Магнитоэлектрический амперметр

FAQ

Лучшее соотношение цены и качества dc ma meter — Выгодные предложения на dc ma meter от мировых продавцов dc ma meter

Отличные новости !!! Вы находитесь в нужном месте для измерителя постоянного тока. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший измеритель постоянного тока станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой измеритель постоянного тока на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в счетчике постоянного тока и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время и проверьте купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dc ma meter по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.
