Изготовление самодельной 3g антенны на дальний прием. Антенна Харченко: расчет и изготовление

Современная жизнь без доступа к интернету уже немыслима. Но провайдеры далеко не всегда способны предоставить качественную линию соединения своим клиентам, ведь надежная связь возможна лишь в области уверенного приема. А она, в свою очередь, ограничивается мощностью передатчика, расположением местности (в низинах сигнал неуверенный), а также дистанцией. Повысить качество сигнала и расширить дальность его приема можно благодаря подсоединению к антенне Харченко для 3G или 4G.

При соответствующих настройках эта антенна — одновременно и усилитель, и приемник. Как антенну этот биквадрат предложил использовать изобретатель и ученый Харченко. Биквадрат — это подвид рамочных антенн
, которые в первую очередь относят к виду зигзагообразных.

К. П. Харченко предложил это устройство в качестве антенны еще в середине прошлого столетия (1961 г.) для использования в качестве приемника телевизионных передач. Тому есть серьезное основание: является историческим, зафиксированным фактом, что, настроив свою антенну на частоту 14 мегагерц и придав ей необходимое положение, ученый получил сигнал из Америки.

Сейчас усилитель сигнала мобильной связи и интернета можно без каких-либо проблем купить в специальных магазинах либо выполнить антенну Харченко своими руками.

В числе заводских моделей антенн-усилителей легко отыскать мощные приспособления с высокими характеристиками. Но достаточно часто можно обойтись несложной конструкцией, которую легко собрать из подручных средств собственноручно. Достаточно воспользоваться известной разработкой Харченко.

Согласно исследованиям создателя, по выходным параметрам антенна надежно усиливает работу цифровых устройств, работающих на мобильных платформах, формируя увеличение приема сигнала до 3−4 Дб, причем даже без использования рефлектора, а с его внедрением — вплоть до 8−9.

Чтобы создать антенну Харченко для 4G модема своими руками, а также для усиления сигнала 3G, можно обойтись наименьшим набором устройств и приспособлений, которые наличествуют у любого домашнего мастера. Потребуется:

Если клея нет, его можно сделать самостоятельно. Для этого нужно растворить на дне стеклянной посуды обычный пенопласт бензином или ацетоном.

Устройство и оптимальные габариты

Как известно, 4G-модем функционирует на частоте 2100 МГц. Ей равносильна длина волны 143 миллиметра. Сейчас ещё попадаются модели, которые созданы под 900 МГц, и те, которые используют составной порядок, однако они уже утрачивают свою актуальность.

Ключевыми узлами усилителя являются:

• вибратор — на него индуцируются волны магнитоэлектрических колебаний, которые посылаются передатчиком провайдера 4G;
• антенный провод с элементом согласования, который транслирует индуцированный радиосигнал от вибратора;
• блок передачи сигнала с провода на вход модема;
• отражатель, который устраняет перерывы сигнала и отражающие шумы — он нужен для повышения мощности приема.

Важно обратить внимание на вид используемого металла. Для усилителя, как правило, применяют медь или алюминий. В домашних ситуациях, принимая во внимание небольшие параметры вибратора, легче подключать кабель пайкой. По этой причине сразу нужно остановиться на меди, даже не оценивая ряд прочих ее положительных сторон.

Особую роль играют конфигурация и размеры поперечного сечения. Рекомендуется сооружать антенну Харченко из провода с поперечным сечением не менее 5 мм² и диаметром 2,5 мм, так как эти параметры, согласно народному опыту, наиболее благоприятны. Сразу стоит оговориться, что допускается брать толщину 2,3 мм с сечением 4 мм², которая несущественно сократит характеристики приема. Если потребуется, то допустимо осуществить монтаж с сечением 2,5 мм², но это уже испортит качество сигнала, повысит его угасание. Хотя для какого-либо конкретного случая или местности это может быть вполне возможно — следует подходить индивидуально.

Для приема уверенного сигнала необходимо обращать внимание на симметрию квадратов и равнозначный размер побочных поверхностей.

Основное отличие от стандартных антенн, с которым может столкнуться частный мастер — это размер волнового противодействия, а оно может составлять 75 или 50 Ом. Для сокращения утрат мощности надежнее применять провод с меньшим сопротивлением. Он больше годится по электронным показателям, сильнее согласовывается, гарантирует наименьшие потери сигнала. Впрочем, употребляя один из этих видов проводов, лучше точнее подобрать под него механические габариты вибратора. В таком случае утечки мощности сигнала станут наименьшими.

В роли экрана может быть любая стальная пластина. Его можно вырезать из жести или выпилить болгаркой из ненужной алюминиевой кастрюли. Если и металла никакого нет, то можно выйти из положения и взять фанеру или картон и оклеить фольгой. Можно не переживать за результат — ощутимой разницы не будет. В любом случае полученная конструкция сможет перекрыть идущий волновой фон с разных сторон.

Отлично себя показывает отработанный DVD-диск. Повысить его эффективность можно, покрыв алюминиевой фольгой одну из сторон. Этот вариант превосходно справляется с отражением волн. Его дополнительный плюс — эстетичный облик и существенное облегчение работы.

Чтобы использовать диск, потребуется лишь помазать его клеем и зафиксировать на крышке от пластиковой бутылки. Также нужно отрегулировать дальность вибратора от рефлектора. Это можно сделать с помощью дополнительных шайб (можно взять от винтов) или обрезки лишней толщины.

Собирая усилитель, нужно обращать внимание на параллельность площадей вибратора и рефлектора.

Сначала следует создать вибратор. Первостепенное значение имеют размеры и симметрия. Чтобы придать максимальную симметрию установке, необходимо все грани квадратов сделать абсолютно одинаковыми. Добиться это можно двумя способами:

• обязательно провести предварительную разметку проволоки маркером;
• применить контрольный шаблон определенной длины.

В первом методе пассатижи ставят на разметку провода и выгибают последний под углом 90 градусов, чтобы проконтролировать изгиб по угольнику.

Во втором случае требуется отделить часть проволоки по масштабу, слегка большему по величине, чем стороны квадрата, а после этого подточить напильником или крупной шкуркой до контрольной размера. Выполненный шаблон совместно с проволокой кладётся в губки пассатижей таким образом, чтобы один конец одновременно с проводом упирался в твердую плоскость, а второй сошёлся с выходной плоскостью плоскогубцев. Также для гарантии ровности поверхностей можно совершить расчет онлайн, воспользовавшись специально разработанным для таких целей калькулятором антенны Харченко.

После этого усилием руки изгибают вибратор, использовав при этом контрольный шаблон для каждого края квадрата. После того как проволока полностью выгнута, ее оставшуюся часть устраняют бокорезами. Происходит поверочный обмер граней, который обеспечивает симметрию в положении каждой из сторон в одной плоскости.

Подсоединение и варианты передачи сигнала

В середине крышки от бутылки просверливается дрелью или вырезается ножиком отверстие, слегка меньше диаметра кабеля (чтобы конструкция была более устойчивая). Вводится конец провода. После этого разбирается так, чтобы оголилась центральная жила с местом для залуживания и пайки.

Подсоединение проводов проводится любым паяльником (можно даже самодельным). Когда пайка окончена, крышку натягивают на вибратор, ведя по кабелю.

Надёжность соединения можно увеличить путем применения клея и проведения мелких пропилов в пластиковой пробке.

DVD-диск сквозь центральное отверстие вводится в кабель и приклеивается к торцу пробки. В этой установке рефлектор и вибратор не предполагают между собой электроконтакта.

Собранный таким образом антенный вибратор вместе с рефлектором гарантируют хороший прием электромагнитной волны сигнала бесконтактно от передатчика и перенаправляют его по коаксиальному проводу. Теперь только остается перенаправить его на модем.

Перенаправление 4G-сигнала на модем можно урегулировать двумя путями:

• выполнить прямое подключение кабелей коаксиального провода непосредственно к плате модема;
• употребить сделанную антенну Харченко в качестве промежуточного звена усиления и с ее использованием выполнить передачу принятого сигнала на интегрированную антенну приёмного устройства.

Первый способ, в свою очередь, предполагает два решения в зависимости от того, есть ли на модеме специальный разъем для подсоединения к внешней антенне или он отсутствует.

Если разъем есть, то это избавит самодеятельного мастера от решения дополнительных задач. Тогда понадобится только припаять концы коаксиального провода ко второй части разъема и через него подсоединять антенну.

Если разъема нет, то для организации прямого подключения к плате модема понадобится не только разборка коаксиального кабеля, но и пайка стержневой жилы с экранным слоем к микросхемным дорожкам. Это весьма сложная и тонкая техническая работа, которую требуется совершать точно, безопасно и с полным следованием технологии. В противном случае модем выйдет из строя, и тогда его придется покупать снова.

С этой задачей справится любой. Нужно будет на выходные точки коаксиального провода припаять электроды — они станут генераторным узлом и будут излучать общепринятую и интенсивную магнитоэлектрическую волну прямиком на антенну модема. Нужно сделать какой угодно ниткой один виток по внешнему контуру корпуса модема и замерить его размер линейкой. После этого нужно добавить 5 мм и вырезать из фольги или консервной банки пару полосок по 75 мм в длину и 45 и 27 в ширину.

Широкую часть для стержневой жилы нужно выгнуть по конфигурации модема, а для экрана — полукругом, после чего припаять их к антенне Харченко.

Электроды нужно развести на незначительное расстояние и направить их таким образом, чтобы они производили и адресовали принятый магнитоэлектрический сигнал на интегрированную антенну модема. Их наилучшее расположение можно подыскать опытным путем.

Теперь все готово. Остаётся только вставить 4G-модем в разъем ноутбука, а после этого проверить качество сети.

Удобным устройством для выхода в интернет является так называемый USB-модем, основанный на технологии мобильной связи 3G, и более современной технологии 4 поколения.

Разница в технологии 3G и 4G в основном заключается в скорости передачи данных. Так максимальная скорость 3G составляет 15-20 Мб/сек., в то время как 4 поколение предлагает скорость передачи до 100 Мб/сек. Технически существует разница в частоте передачи и в ряде других параметров общетехнического плана. В настоящее время практически все операторы мобильного интернета: МТС, Билайн, Мегафон и Теле2, представляют технологии как GSM, 3G, так и 4G модема. Техническое обеспечение 3G и LTE различается, поэтому 4G имеет свою частоту работы.

Зависимость интернет-соединения по технологии 3G от множества факторов приводит к тому, что зачастую требуется использовать усилители сигналов. Что говорить о 4G LTE соединении, которое ещё более требовательно к качеству сигнала.

Общие принципы усиления сигнала

Существует несколько способов увеличить мощность сигнала и создать стабильное соединение:

• Установить USB-модем как можно ближе к передающей станции, поднять его выше, поднести к окну;
• Купить систему усиления сигнала, выпускаемую промышленными способами;
• Создать приёмную внешнюю антенну самостоятельно, используя для этого подручные материалы, жесть от банок пищевых продуктов или медный провод в биквадрате Харченко.

Усилитель сигнала работает по следующей схеме:

1. Внешняя антенна 3 g для модема улавливает слабый сигнал от передающей станции мобильной связи;
2. Сигнал поступает на репитер, при его наличии;
3. Усиленный сигнал с репитера поступает на модем.

Необходимо отметить, что при изготовлении антенны своими руками репитер, как правило, не используется. Как сделать антенну? Об этом ниже.

Важно!
На качество сигнала оказывает влияние длина кабеля от компьютера до модема. Чем этот провод короче, тем лучше приём.

Виды антенн

Для использования в качестве рабочих материалов подходят разные материалы, но предпочтительны медные сплавы. Хотя в некоторых случаях прекрасно показали себя банки из-под кофе. Кабель показано применять телевизионный, высокочастотный. Антенна для 3g модема своими руками – это легко, но затраты времени и труда пропорциональны её эффективности.

Виды исполнения:

• Усилитель из обычной жестяной банки из-под кофе или консервов, вывешенной на высокочастотном кабеле за оконный проем. При этом на сам модем накручивается 3-4 витка проволоки. Недостатками являются непрезентабельный вид и громоздкость, с другой стороны баночная антенна для модема непритязательна и проста в изготовлении;
• Использование жестяной банки в качестве рефлектора, в этом случае в качестве антенны используется банка из-под пищевых продуктов из белого металла. В боковой стенке банки проделывается отверстие точно по сечению коробки модема. После чего модем просто вставляется в банку. Для временной фиксации можно использовать обычный пластилин или жевательную резинку. Хорошую фиксацию дает использование холодной сварки. Сам модем соединяется с ноутбуком или компьютером с помощью кабеля. Этот вариант антенны 3g своими руками более эффективный, чем вышеописанный, может дать до 20% прироста;
• Использование в качестве рефлектора спутниковой тарелки. Достаточно интересный способ, но требующий достаточно долгого и нудного настраивания расположения модема относительно фокуса тарелки. Кроме того использовать тарелку в качестве телевизионной уже не получится, так как в случае установки модема ее необходимо направить в сторону станции. В этом случае обязательна изоляция модема от воздействия внешней среды. Метод сложный, но в случае видимости передающей станции, куда ее достаточно направить, выдающий превосходный результат;

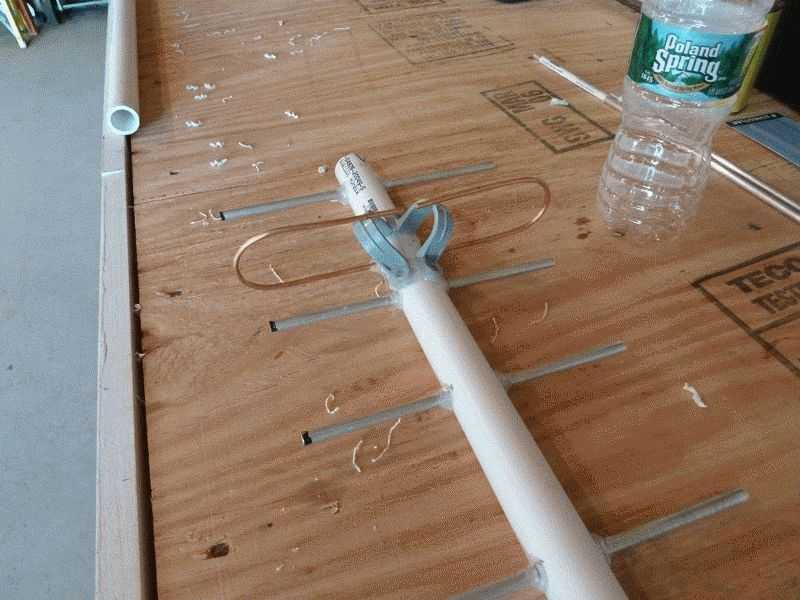

• Использование направленной антенны 3 g – это может быть как самостоятельно выполненная антенна, так и телевизионная, расчёт этой схемы антенны сложен, поэтому рекомендуется применение антенны для 3g заводского изготовления. Можно разобрать штыревую антенну и использовать части от неё. Направленные антенны достаточно хороши, хотя и имеют свои недостатки;
• Использование биквадратной антенны. Антенна Харченко известна с 60-х годов прошлого века. В плане качества и эффективности хорошо показала себя во время своей долгой службы. Антенна Харченко для 3g модема состоит из двух незамкнутых ромбов, состыкованных между собой одним углом. Позади рамы располагается рефлектор, который можно выполнить из листа жести или медного сплава. Самодельная 3g антенна великолепно показала себя в плане эффективности и затрат на изготовление. Расположение антенны: чем выше, тем стабильней сигнал: лучшего места, чем крыша многоэтажного дома, не найти. Направление антенны подбирается опытным путём. Направлять антенну придётся вручную. Биквадрат Харченко достаточно хорошо принимает сигнал три и четыре джи.

Важно!
При пайке учитывайте особенности металла, так большинство современных кабелей достаточно плохо паяются, но зато есть отличной конструкции фидеры, паять которые легко и просто. Не забывайте, что в разных случаях их использование облегчит жизнь.

Соединение антенны с модемом

Для соединения антенны и коннектора лучше всего использовать высокочастотный телевизионный кабель. Соединять элементы антенны и кабель лучше всего посредством пайки, этим достигается необходимая плотность соединения.

Существует несколько вариантов подключения модема к внешней антенне:

• Соединить коннектор с антенной можно простейшей намоткой витков оголённого провода на корпус модема – не самый удачный, но зато очень быстрый вариант;
• Создание высокоэффективного съёмного соединения, в этом случае нужен лист медной фольги, который аккуратно оборачивается вокруг коннектора и размечается с небольшим нахлестом. После чего полоска фольги пропаивается по длине и запаивается одна торцевая часть. К этому чехлу сверху припаивается кабель, идущий от антенны. Сверху, на расстоянии 5 мм, припаивается ещё одна полоска фольги, служащая экраном. Эффективность такого соединения USB-модема и антенны будет гораздо выше, чем намотка провода на модем. Это достаточно хорошая система подключения, возможно лучшая;
• Самым эффективным будет вариант использования стандартного переходника на антенну, но, к сожалению, этот способ подойдёт только для такого коннектора, в котором есть возможность подключения внешнего усилителя.

Важно!
Необходимо отметить, что при навыках пайки тонких деталей, можно разобрать сам модем и припаять вывод антенны напрямую к внутренней антенне. Тест этого метода показывает значительное улучшение сигнала. Но этот способ не рекомендуется применять без достаточного навыка работы с микросхемами.

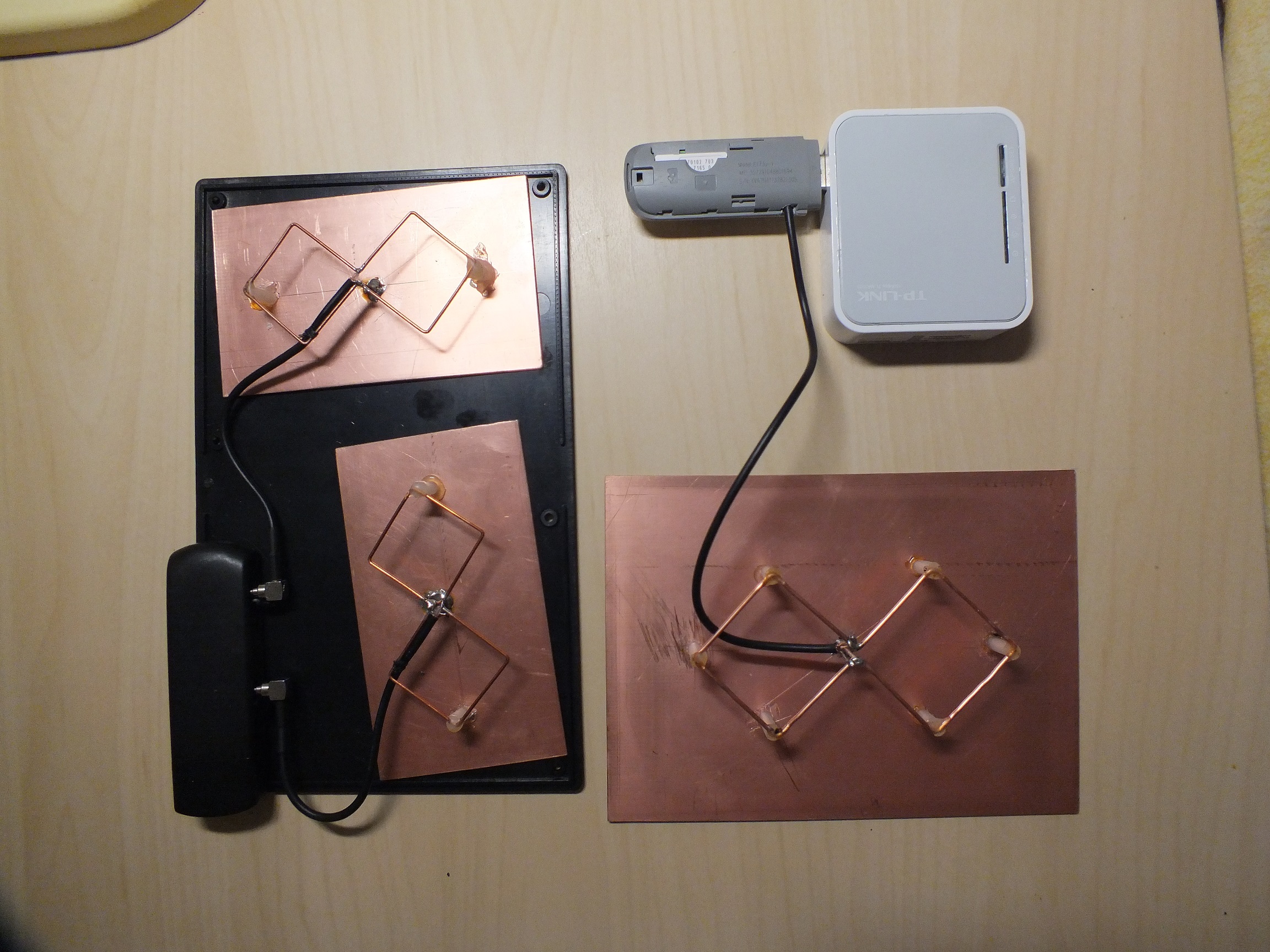

Изготовление антенны Харченко для модема

3G модем работает на частоте 2100 МГц. Исходя из необходимого расчёта, общая схема антенны 3 g состоит из двух ромбов, соединённых центральной спайкой. Размеры стороны ромба составляют 35 мм, диаметр медного провода – 2-4 мм, внешний угол ромба – 120 градусов, при этом погрешность должна быть минимальной.

Антенна Харченко для 3g модема своими руками делается достаточно легко, относительная сложность заключается только в расчёте параметров и поиске необходимых материалов. Именно эта антенна 4g показана всем любителям сёрфинга в интернете в труднодоступных местах.

Вооружившись линейкой, транспортиром и ножницами по металлу, нарезаем проволоку. Для выгибания рамки антенны и удобства её пайки можно сделать простейший кондуктор, для этого необходима схема. По транспортиру и линейке размечаем деревянную доску по схеме, под необходимые размеры. Вбиваем 4 гвоздя или самореза по углам ромба, после чего навиваем на них распрямлённую проволоку.

Расстояние между нижней и верхней рамкой в месте соединения должно быть не более 3 мм. В это место припаиваем конец высокочастотного кабеля, прикрытый фидером. Наличие фидера позволит без проблем припаять провод к рамке, так как большинство современных проводов достаточно сложно припаять обычными методами.

Для большей эффективности на расстоянии 3-5 см сзади устанавливается пластина медной фольги или фольгированного текстолита. Это рефлектор. Для того чтобы выдержать постоянное расстояние между рамкой и дефлектором, в месте соединения устанавливаем диэлектрическую прокладку или штырь необходимой толщины. К ней крепим рамку и дефлектор. Не забываем об изоляции штыря. Таким образом, прокладка является связующим звеном антенны, требования к ней соответствующие.

В некоторых случаях возможно добавление третьего и четвёртого ромба в антенну для улучшения очень слабого сигнала.

Так как основная часть работы устройства будет проходить на улице под воздействием дождя, ветра и перепадов температуры, перед использованием его стоит покрыть слоем нитролака. Это обезопасит рамку и рефлектор от воздействия влаги.

При необходимости параметры рассчитываются под необходимую частоту. Расчёт антенны не представляет труда. В настоящее время достаточно онлайн-калькулятора для расчёта параметров биквадрата для 4g модема. После чего соединяем кабель с модемом по рецепту, и усилитель готов.

Видео

Конструкция антенны была предложена Харченко К.П. в 1961 году для приема телевизионных каналов метрового диапазона и долгое время была самой популярной телевизионной антенной, получив название «зигзагообразная». Смотрите статьи в журнале «Радио» (Радио №3, №4, №8 1961; №11, 1962; №4, 1966; №10, 1967). Со временем антенну реконструировали для дециметрового и других диапазонов. С появлением цифровых 3G, Wi-Fi
сетей, работающих на более высоких частотах, зигзагообразная антенна перекочевала и на них и зарекомендовала себя там одной из лучших для изготовления своими руками.

На Западе такая антенна носит название «BiQuard
», «Trevor Marshall»s antenna
». Она, так же как и тройной квадрат
,
является разновидностью рамочной антенны. Присмотритесь: антенна Харченко — это две квадратные рамки объединенные в одну систему. Рамочная антенна, как известно, имеет такие положительные качества, как широкополосность и не критичность к точности изготовления. (Конечно, это не основание делать ее тяп-ляп

Телевидение передается в большинстве случаев горизонтально-поляризованной волной, а 3G, Wi-Fi, CDMA — вертикально-поляризованной. Поэтому для этих сетей «восьмерка» должна быть в «лежачем» положении и напоминает своего рода «очки».

В Сети можно найти много конструкций антенны Харченко как для Wi-Fi, так и для 3G UMTS. Поскольку частоты этих видов связи близки, здесь важно не запутаться. Можно воспользоваться онлайн калькулятором
и рассчитать антенну непосредственно на ваш диапазон.

Такая конструкция вполне сгодится для изготовления антенны для CDMA-800 диапазона (Intertelecom, PeopleNet, Украина). При этом размер рефлектора примерно соответствует листу формата А4, а провод или медную трубку нужно брать толщиной 5-8 мм (можно медную полосу такой же ширины). Рефлектор же для экономии можно сделать из жести. Размеры — из того же калькулятора !

На диапазон CDMA-450 размеры антенны получаются уже до полуметра в ширину, поэтому, для уменьшения парусности, лучше применить рефлектор в виде сетки.
Можно использовать строительную сетку с ячейкой не более 1 см, укрепленную на H-образной несущей конструкции из любого подходящего металла. Поскольку по краям рамки имеется нулевой потенциал, ее можно крепить к рефлектору металлическими болтами. Рамка изготавливается из дюралюминиевой полоски 10мм шириной, стыки — на алюминиевых заклепках.

Владельцы дачных участков озабочены установлением хорошей связи на своей территории. Как правило, голосовое общение налажено хорошо, но интернет на телефоне слабый, картинки и видео не открываются. Чтобы сделать его сильнее, пользователи устанавливают дополнительные приборы, одним из которых является антенна для интернета на дачу. Она позволяет наладить бесперебойную связь. Это очень важно людям, работающим в сети, не привязанным к одному месту.

Сегодня подключиться к всемирной паутине стало легко. Нажимаете кнопку включения, подключаете антенну и все готово. Роутер раздает интернет по wi-fi, дает возможность 5 пользователям находиться в сети без потери качества и скорости. 3 Мбит/сек достаточно, чтобы смотреть видео, разговаривать в скайпе, листать страницы интернета.

Плюсы скоростного интернета за городом:

1. доступ к беспроводной сети;
2. качественный, быстрый интернет до 3Мбит/сек;
3. выход в сеть с любого уголка дома;
4. возможность получать интернет на 5 приборах одновременно.

Антенны для усиления устанавливаются, согласно, диапазона частот и назначения. Выбирают их в основном квадратной формы с контактными площадками, соединенными в решетку.

Для установки интернета потребуется:

• 3G модем;
• sim-карту с услугой интернета;
• USB кабель;
• wi-fi роутер.

Когда интернет нужен только на компьютере, вставляете модем usb и все готово. Если есть потребность использования всемирной паутины на телефоне, планшете и нескольких ноутбуках, воспользуйтесь wi-fi роутером.

Комплектация

Удобным средством считается 3G-4G-5G модем. Операторы мобильной связи советуют простые, быстрые, недорогие варианты. Скорость вай фай постоянно растет, опережая технические возможности операторов.

Самое главное для интернета на даче это увеличить качество принимаемого сигнала. Простейший способ это использование различных усилителей сигнала и поднимать антенны как можно выше.

Когда на дачу приезжают гости и все одновременно заходят в сеть, скорость падает. В таком случае необходимо сделать усиление интернета на даче.

Комплектация антенны для усиления интернета

Существует 5 способов усилить интернет дополнительным оборудованием:

1. заменить оператора;
2. подключить специальную антенну;
3. взять режим только 3G интернет на дачу;
4. удлинить модем для интернета на даче с помощью USB кабеля;
5. воспользоваться специальным UTR удлинителем.

3G+4GLITE.
Содержит в составе портативный роутер, антенну, сборку кабеля. Поддержка усиления до 26 дБ. Провод идет длинной 20 метров. Комплекс автономный, дает возможность функционировать некоторое время без включения в электросеть.

3G+4GLTEBOX.
Этот комплект интернета 3G на дачу считается достаточно сильным. В длине USB-кабель составляет 5-10 метров. Усиление антенны идет до 20 дБ. Действие зоны wi-fi равно 40 метрам. Взаимодействует с разными sim-картами. Число пользователей достаточно большое.

3G+4GLTEUNO.
Данный комплект для интернета на даче с антенной самостоятельно подключается через сеть LTE 3G. Настраивать его несложно. Может устанавливаться в сельской местности.

3G+4GOPTIMA.
Укомплектован антенной с усилением до 26 дБ, проводом, USB-модемом, роутером.

3G+4GMAX.
Антенна для приема интернета на даче имеет усиление до 20 дБ, подсоединяется в самом здании, также снаружи. Функциональный роутер, две сборки кабеля, пара адаптеров–являются частью комплекта. Устройство оснащено sim-картой разных операторов. Достаточно легко разместить прибор на дачном участке.

Подключение к 3G модему специальной антенны

Это долгий и сложный путь. Прежде всего, придется перепаивать модем, переделывать вход для антенны из внутренней под внешнюю. Кропотливый труд будет вознагражден: сделанная антенна для усиления интернета на даче добавит стабильность и качество сигнала.

Затем выносите усилитель на улицу, прикрепляете его, желательно, к крыше здания. Крутите во все стороны, чтобы поймать сигнал. Когда цель достигнута, пристраиваете его к стене дома. За компьютерным устройством должен находиться пользователь для проверки оптимального положения антенны. Этот вариант довольно эффективный, когда 3G сигнал находится на удалении.

Антенна для дачи для улучшения 4G сигнала может быть сделана самостоятельно. Однако, лучшим решением вопроса считается антенный комплекс StreetUltraPro. Взаимодействует он с разными sim-картами. Подключить его можно даже на участках, где отсутствует покрытие сети провайдера. У этого усилителя имеется два входа: один идет под sim-карту, во второй вводится витая пара, приходящая в роутер, получающий сильный сигнал.

Зачем необходима антенна на дачном участке?
Загородный дом без интернета – это уже не полноценное жилье. Многие работают онлайн, почти все общаются, играют в сети. Антенна помогает усилить интернет, сделать его более качественным и быстрым.

Многие из нас давно и с удовольствием пользуются такими девайсами как модемы от сотовых операторов, которые позволяют получить доступ к «всемирной паутине». Но к сожалению, в отличие от широкополосного проводного интернета, у таких устройств есть несколько существенных недостатков. Главный из них — это особенности распространения радиосигнала в окружающем пространстве. Радиоволны в диапазонах 3G, 4G и LTE имеют нехорошее свойство отражаться от препятствий, рассеиваться и затухать, соответственно ухудшается скорость и качество интернет-соединения. Что можно предпринять в такой ситуации?

Самый простой и дешёвый способ усилить сигнал, поступающий с базовой станции провайдера на ваш модем — это самодельная антенна из подручных средств, сделанная своими руками. Давайте вместе рассмотрим наиболее простейшие и популярные варианты изготовления конструкций, усиливающих радиосигнал, поступающий на модем с БС.

Проволочная антенна

Простейший вариант самодельной антенны — это использование куска медной проволоки небольшого сечения, который нужно намотать в несколько витков вокруг верхней части модема. Оставшийся конец проволоки длиной 20-30 сантиметров разгибаем вертикально. Данный примитивный способ при определённых условиях может заметно усилить стабильность принимаемого радиосигнала.

Жестяная банка

Наверное, в любом доме можно при желании найти пустую использованную жестяную банку от прохладительных напитков или кофе. Этот нехитрый предмет может стать основой ещё одной самодельной антенны. Убираем крышку ёмкости, в боковой стенке делаем отверстие, вставляем туда модем до половины корпуса, с помощью USB-удлинителя подключаемся к компьютеру или ноутбуку. Далее остаётся найти наилучшее расположение конструкции в пространстве. Эффект усиления в данном случае может быть очень неплохим.

Дуршлаг 4G

Обычный алюминиевый дуршлаг есть у большинства людей. И этот предмет утвари можно использовать для создания ещё одной нехитрой антенны для модема. Нужно только зафиксировать «свисток» в чаше посуды, например, с помощью клейкой ленты. Как говорится, всё гениальное просто.

Рамочная зигзагоообразная антенна известного советского радиолюбителя Харченко. Для изготовления такого усилителя понадобится медный провод сечением 2,5 мм. Сгибаем его в форме двух совмещённых квадратов, в точку соединения размещаем модем, подключенный через USB-кабель к компьютеру. С тыльной части антенны крепим тонкий лист металла в качестве отражателя. Сделать такой девайс можно довольно быстро, а коэффициент усиления при определенных условиях может очень порадовать.

Переделанная спутниковая антенна

Очень многие из нас пользуются услугами спутникового телевидения. И если в вашем распоряжении имеется старая спутниковая тарелка, то её вполне можно переделать в антенну для 4G-модема. Сделать это очень просто. Снимаем со штанги конвертер и на его место крепим модем. Направляем конструкцию в сторону базовой станции провайдера, медленно вращаем её до достижения наилучшего результата.

Итак, мы рассмотрели несколько вариантов изготовления антенны для 4G-модема своими руками из доступных подручных средств. Вы можете попробовать сделать самостоятельно любую из предложенных моделей и заметно усилить принимаемый с базовой станции провайдера сигнал. Удачи!

Самодельная всенаправленная wifi антенна. Антенна вай-фай своими руками: схема, инструкция, описание работ

Беспроводной интернет – это одна из тех вещей, без которых уже нельзя представить себе жизнь. Теперь можно пользоваться из любой точки дома и офиса гаджетами, игровыми приставками, интернет-бытовой техникой. Но для одновременного запуска всех этих вещей нужен хороший потенциал.

Самый простейший способ усилить беспроводной сигнал – это использование внешнего усилителя для роутера, который можно купить, или сделать антенну своими руками. Приобретая опыт и усваивая основы, лучше начинаешь понимать, как сделать правильный выбор.

Поляризация антенн

Связь Wi-Fi зависит от радиочастотной энергии, которая передается и принимается по антеннам.

Приёмные и передающие антенны – это устройства, которые излучают радиоволны при подаче электрической энергии. Радиоволны, как и все волны в электромагнитном спектре, измеряются в единицах частоты Герцах. При упоминании радиоволн часто применяется термин «длина волны». Длина волны (в метрах) = 300 / частота (в МГц). Эта взаимосвязь между частотой и длиной волны особенно важна для расчётов и создания антенной конструкции.

Ориентация антенны относительно земной поверхности называется ее «поляризацией». Конструкции, которые предназначены для радиоволн, ориентированные, в основном, параллельно земной поверхности, называются «горизонтальными». Если воздействие направлено под прямым углом к ​​земной поверхности, то речь идёт о «вертикальных» конструкциях.

Некоторые антенны могут быть использованы в любой поляризации путем простого изменения положения. Факторы, связанные с выбором одной поляризации над другой, включают рабочую частоту, желаемый охват, механические ограничения и обычную практику.

Очень важно учитывать, что все антенны в системе связи должны использовать одну и ту же поляризацию. Для максимизации совместимости иногда находят применение круговой или эллиптической поляризации.

Усиление мощности приема и сигнала роутера

Антенна передаёт (и принимает) радиоволны лучше в определенных направлениях, тем самым увеличивая эффективную излучаемую мощность.

Обратите внимание!
Полная излучаемая мощность не увеличивается, а просто становится сильнее в одном или нескольких направлениях и слабее в других направлениях.

Такое «усиление» применяется как к переданному, так и принятому сигналу. Единицей измерения количественного усиления является децибел или дБ, который был назван в честь Александра Грэма Белла.

Важно!
Более высокие значения дБ показывают более высокий коэффициент усиления.

Основные виды антенн

Что нужно учитывать при создании антенны? Для работы над усилением сигнала всегда важно помнить о некоторых особенностях передачи сигнала на расстояния. Выбор типа антенного устройства может значительно повлиять на дальность и устойчивость связи.

Все Wi Fi антенны делятся на два вида:

1. направленные,
2. всенаправленные.

Которые, в свою очередь, бывают:

• внутренними,
• наружными.

Кроме того, при установке устройства нужно учитывать следующее: несовпадение поляризаций точек доступа приведет к тому, что в одном из положений уровень качества увеличится, а в другом – вообще пропадёт.

Всенаправленные

Наилучшим вариантом расширить диапазон домашней интернет-системы является установка внешней антенны с хорошими коэффициентами усиления и всенаправленности. Всенаправленная антенна обычно является антенной вертикальной поляризации. В удаленной местности, где сотовая связь слабая, устанавливать такое устройство – смысла нет. Вариант больше применим в городских условиях.

Помните!
Модели всенаправленных антенн, естественно, мешают друг другу при неправильном размещении в непосредственной близости от обычного маршрутизатора.

Одной из разновидностей всенаправленной антенной с повышенным коэффициентом усиления является вертикальная коллинеарная wi fi антенна с одной точкой питания и фазированием элементов.

Направленные

Антенна является пассивным устройством, которое сигналу не добавляет мощности. Тем не менее, есть методы повышения доли энергии, передаваемой в определенном направлении, за счет уменьшения доли энергии, передаваемой в остальных направлениях.

Если применить направленные антенные усилители, то можно значительно улучшить зону покрытия вай фаем.

Одним из наименее распространенных (за счёт своей дороговизны) типов антенн в сотовой связи являются секторные антенны. Устройства позволяют обеспечить высокий уровень интернет-соединения, если использовать схемы многопанельной установки. Вертикальная и горизонтальная фокусировка лучей (90, 120 градусов) позволяет предотвратить помехи от других антенн.

Как подключить бесплатный интернет вай фай

Существует несколько способов усиления сигнала настолько, чтобы можно было подключиться к доступным точкам или к роутеру соседа, который делится своим паролем для вай фай.

Мощная антенна своими руками

Сделать wifi антенный усилитель направленного действия можно и самостоятельно, благо, что в сегодняшнем интернете много подобных схем. Например, антенну двойной биквадрат, усиление которой составляет 12 дБ. Для сборки понадобится медная проволока диаметром от 2 до 3 мм и длиной 300 мм.

В качестве рефлектора можно использовать пластину из фольгированного гетинакса. Фольгированный гетинакс – это прессованная бумага, пропитанная клеящим составом и покрытая медной фольгой. Если такого нет, то можно применить любой металл, например, крышку старого системника или обычную пивную банку.

Первое, с чего нужно начать, – это согнуть двойную восьмёрку из провода со сторонами квадратов 30 мм. Для этого провод нужно разметить на 8 равных частей, согнуть его в отмеченных местах под углом 90 градусов при помощи плоскогубцев. В результате должна получиться антенна в виде восьмёрки.

Дальше нужно вырезать рефлектор из пластины гетинакса. Отметить центр на пластине и просверлить на ней два отверстия: для антенны и выхода провода. Расстояние между проволокой и пластиной должно быть не менее 15 мм.

Далее понадобится wi fi адаптер, вернее его маленькая антеннка. Просверлив отверстие в корпусе адаптера, выводится провод. Центральный провод припаивается к восьмёрке, а обмотка к ножке. Так устроена антенна wifi двойной биквадрат. Осталось подключить к ноутбуку, и посмотреть, как она ловит сигналы. По сравнению со встроенной антенна для роутера своими руками – это просто wi fi пушка!

Сверхдальняя wi fi антенна своими руками

Для изготовления конструкции антенны для сверхдальней связи в первую очередь понадобится лист фольгированного (хотя бы с одной стороны) гетинакса или стеклотекстолита. Материал должен быть в хорошем состоянии, достаточного размера и толщины. Также нужны будут виниловые самоклеящиеся трафареты с монтажной пленкой, которые защитят упомянутые листы от травления.

Задняя стенка-отражатель может быть изготовлена из любого ровного металлического листа, хоть из фольги, главное ровной и плоской.

Текстолит сначала размечается, затем разрезается болгаркой на две части размером 450х350 мм. Перед травлением лист зачищается мелкой шкуркой, что довольно важно.

Между отражателем, который тоже вырезается из гетинакса, и самой платой должно быть строго 9 мм. Эти 9 мм можно сделать с помощью ровного пластика. Дальнейшая сборка заключается в склеивании полученных деталей, предварительно оставляются отверстия в мягком пластике, чтобы потом подпаять провод. Провод и разъём покупаются на радиорынке. Разъём подбирается по антеннам роутера.

В результате получается сверхдальняя антенна для wi-fi роутера. На расстоянии одного км от точки доступа эта мощная самодельная антенна имеет усиление 80 дБ.

Травление печатной платы с помощью раствора

Травление – довольно непростая задача. Сложность заключается в поиске емкости для больших листов. Если таковой нет, можно сделать опять же своими руками. Для изготовления самодельной емкости понадобится каркас из четырёх реек и плёнка в несколько слоёв. Плёнка накрывается и закрепляется саморезами.

Хлорное железо – это самый простой и наиболее часто используемый метод для травления печатной платы.

1. хлорным железом пользоваться в замкнутом небольшом пространстве;
2. трогать раствор голыми руками;
3. использовать металлическую посуду или металл для процесса смешивания;
4. использовать стеклянные или пластиковые лотки в процессе травления;
5. после использования бросать раствор в землю или куда-нибудь.

• прикрывать нос и глаза во время травления;
• после травления раствор один раз можно повторно использовать, но хранить нужно в прохладном месте вдали от солнечного света.

В интернете приведено много занятных вариантов, как сделать wifi антенну, которые можно взять на вооружение. Например, можно сделать модель направленного действия из всенаправленной антенны. Для этого достаточно прикрепить за ней отражающий экран, например, из того же листа фольги.

Осталось только подобрать подходящую wifi антенну, увеличить дальность сети и не расставаться с вай фаем ни на секунду.

Видео

В современном мире широко распространена беспроводная сеть, к которой подключен практически каждый дом. Бывает, что в здании из 2-3 этажей сигнал в некоторых комнатах слабый или вовсе отсутствует. Одна из причин такой ситуации – неправильно подобранная антенна для такого прибора, как роутер. На данный момент существует большой ассортимент этих устройств. Антенна для роутера своими руками тоже может быть сделана, но для этого нужны определенные навыки и знания, что рассмотрим ниже и ознакомимся, как устроена сама система.

Как антенна усиливает сигнал

Антенна является пассивным усилителем, то есть она не пользуется сторонней энергией, чтобы усилить сигнал. Усиление сигнала происходит за счет того, что перераспределяется распространение радиоволн в пространстве. Классическая антенна в виде штыря способна излучать круговой сигнал, имеющий примерно одинаковую мощность во всех направлениях. Чем дальше от передатчика, тем хуже становится сигнал. При необходимости доступно перераспределение излучения антенны, что позволяет усилить сигнал в конкретном направлении, ослабив его в других.

Существует немало программных методов, позволяющих усилить передачу сигнала wi fi антенны. Способы следующие:

• Использовать протокол WPA/WPA 2;
• Уменьшить число устройств, требующих использование MAC-адресации;
• Скрыть имя беспроводной сети.

Устаревший протокол безопасности (WPA) делает сеть не только менее защищенной, но и медленной. Необходимо поменять протокол на WPA 2, что делается в разделе настроек маршрутизатора. Существенно повысить мощность устройства также позволяет ограничение количества поддерживающих устройств. Что касается самих MAC-адресов – это идентификаторы. Не рекомендуется оставлять сеть открытой, так как ее качество напрямую зависит от числа подключенных устройств (а если вай фай доступен, то пользоваться им будут все желающие). Чтобы скрыть имя, следует убрать галочку в меню установок «разрешить передачу SSID»).

Виды WiFi антенн

WiFi является той технологией, которая способна к нормальной функциональности только при «прямой видимости». Беспроводной сигнал легко затеряется среди таких преград, как шкафы, стены, зеркала и так далее. Поэтому, если хочется, чтобы сеть работала стабильно, необходимо внимательно отнестись к вопросу выбора антенны для wi fi роутера.

WiFi антенна бывает двух видов: направленная и всенаправленная (внутренняя и наружная). Современные беспроводные сети, как правило, строятся на основе всенаправленных антенн. Их задача – равномерно распространять сигнал по радиусу действия. Зачастую подобные устройства имеют вид обычного штыря, распространяющего сигнал в плоскости, перпендикулярной своей оси.

Важно!
Всенаправленная вай-фай антенна устанавливается только в вертикальном положении. Это обеспечивает максимальную зону распространения беспроводной сети.

В некоторых случаях требуется покрытие большой территории, например, на производственном объекте. Этого легко добиться при помощи наружной всенаправленной wifi антенны с коэффициентом усиления 8 дБ, установленной на центральном здании. Радиус передачи мощного устройства – 600 метров.

При помощи направленной антенны wifi организуется сеть по типу «точка-точка». Данный прибор отлично справляется со своими обязанностями, если требуется подключение только к одной точке доступа или одному компьютеру.

Рассмотрим пример работы. Такая антенна способна «пробивать» стены в помещении. Нередко используется панельный тип устройства, представляющий собой плоский прямоугольник, передающий радиоволны в одном направлении. Что касается коэффициента усиления, он порой доходит до 6 дБ. Если необходимо передавать сигнал, например, соседнему дому, то рекомендуется устанавливать наружную антенну, имеющую цилиндрическую форму. Ее монтируют в горизонтальном положении, так как она направленно передает сигнал в ту сторону, где расположен приемник. В этом случае коэффициент усиления достигает 18 дБ.

Бывают также параболические антенны, передающие сигнал беспроводной сети между аналогичными устройствами на расстояние нескольких километров. Подобные приборы актуальны, если требуется передача сигнала на расстояние более чем в 100 метров. Коэффициент усиления параболических антенн достигает 24 дБ.

Как устанавливается внешняя антенна для роутера

Первое, с чем необходимо разобраться, – где должен стоять маршрутизатор. Ведь если на его пути будут преграды, то сигнал приёма ослабляется. Здесь следует понимать, что каждая преграда по-своему ухудшает качество приема. Например, бетонная стена куда «толще» для роутера, нежели деревянная.

Одним словом, для эффективного распространение сигнала необходимо устанавливать маршрутизатор таким образом, чтобы на его пути было как можно меньше преград. Наиболее подходящее место – возвышение в центре квартиры или дома (всенаправленная антенна для вай фай). Если же используется направленная, то ее логично направить в ту область, где стабильный и высокоскоростной интернет требуется чаще всего. То же самое касается и наружных устройств. Рекомендуется следить за обновлениями роутера – прошивками. Лучше, чтобы использовалась последняя, исправляющая определенные минусы работы. Также специалисты советуют не ставить адаптер поблизости с окнами, зеркалами и стальными конструкциями.

Делаем антенну своими руками

В интернете существует множество разнообразных схем, позволяющих сделать антенну направленного действия. Один из наиболее популярных примеров – двойной биквадрат с усилением в 12 дБ. Чтобы собрать такое устройство, пригодится проволока из меди (диаметр – 2-3 мм) длиной 30 см. Рефлектором здесь выступает пластина из фольгированного гетинакса – прессованной бумаги, пропитанной клеящим составом и покрытой медной фольгой. Не всегда получается отыскать такой металл, поэтому его заменяют любым другим, вплоть до крышки системного блока или обычной пивной банки.

Сперва сгибается двойная восьмерка из провода (квадраты должны иметь стороны 30 мм). Для этого провод размечается на 8 равных частей и сгибается в отмеченных местах на 90 градусов плоскогубцами. Как результат получается своеобразная антенна своими руками, имеющая вид восьмерки.

Далее вырезается рефлектор из пластины гетинакса. В ее центре просверливается два отверстия – одно для самой антенны, второе – для провода. Между медной восьмеркой и пластиной следует соблюсти расстояние не меньше 15 мм.

Дальше придется поработать с самим маршрутизатором, а точнее – его маленькой wi fi антенной. Провод необходимо вывести, для чего в корпусе прибора просверливается небольшое отверстие. К самодельной антенне в виде восьмерки припаивается центральный провод, а к ножке – обмотка.

При желании можно сделать сверхдальнюю wi-fi антенну. Для этого необходимо отыскать фольгированный лист гетинакса и стеклотекстолит. Важно, чтобы материал был хорошего качества, имел достаточную толщину и размер. Также потребуется использование виниловых самоклеящихся трафаретов с монтажной пленкой, необходимых для защиты упомянутых листов от травления.

Заднюю стенку-отражатель изготавливают из любых ровных листов металла. Это может быть даже фольга, главное, чтобы она была плоская и ровная. Сначала следует разметить текстолит и разрезать его болгаркой на две части – 450 на 350 мм. Прежде чем приступать к травлению, лист должен быть зачищен шкуркой мелкой зернистости. Между отражателем из гетинакса и платой важно соблюсти расстояние в 9 мм, что достигается использованием ровного пластика. Далее полученные детали склеиваются между собой. В мягком пластике оставляется отверстие, которое впоследствии позволит подпаять провод. Провода и разъемы доступны на радиорынках. Что касается выбора разъема, здесь нужно опираться на антенну роутера.

В результате получается сделанная своими руками сверхдальняя антенна. От точки доступа на расстоянии в 1 км мощность устройства достигает показателя в 80 дБ.

Усилить сигнал довольно просто, для этого важно знать определенные тонкости и правильно произвести монтаж. Итак, качественная связь достигается при соблюдении следующих правил:

• Чтобы сигнал равномерно распределялся по всему помещению, маршрутизатор должен быть установлен как можно ближе к центру помещения;
• Оборудование не следует устанавливать на полу или около радиаторов отопления, что значительно ухудшит передачу связи;
• Штатное оборудование современных роутеров, как правило, всенаправленное, поэтому рекомендуется приобретать более мощные антенны;
• Существует множество методов, позволяющих своими руками улучшить сигнал. Наиболее простой – фольга, приклеенная к картонке и установленная в нужном направлении;
• Усилить сигнал позволяет замена адаптера;
• Если установить репитер, это устройство значительно увеличит радиус передачи сигнала.

На данный момент вай фаем пользуются практически все, но не всем по нраву скорость интернета. Благо, сейчас существует множество способов улучшить качество передачи, где выбор конкретного зависит от разных параметров. Также рекомендуется время от времени чистить реестр, очищая его от ненужной информации.

В современном мире широко используется беспроводная сеть – wifi. Для его работы устанавливается специальное оборудование – роутеры, оснащенные антеннами. Последние бывают нескольких видов, где у каждой свои особенности, достоинства и недостатки. Задаваясь вопросом «как сделать wifi быстрее», необходимо понимать, что бывают разные способы, как бесплатные, так и требующие вложений.

Видео

Так сложилось, что на работе мы остались без Интернета, это и послужило стимулом для изготовления антенны. Основным критерием было достигнуть результата при минимальных затратах. Таким образом, в ход пошло всё то, что было под рукой. А под рукой было: два Wi-Fi модема TP-Link, не кривые руки, желание и цель. Расстояние между потенциальными точками доступа составило около 700 метров в пределах прямой видимости. Стандартный Wi-Fi модем способен преодолеть только до ста метров. Для увеличения коэффициента усиления, необходимо сфокусировать узконаправленный сигнал. Для этих целей идеально подходит спиральная антенна Джона Крауса (John Kraus) для частот в диапазоне от 2 до 5 ГГц. В беспроводных сетях, с использованием стандарта IEEE 802.11b, также известного как Wi-Fi, используется частота 2.43 ГГц.

Спиральная антенна может быть описана как пружина с количеством витков N с отражателем. Окружность (C) витка составляет приблизительно длину волны (l), а дистанция (d) между витками составляет приблизительно 0.25C. Размер отражателя (R) составляет C или l и может иметь форму круга или квадрата. Конструкция излучающего элемента вызывает круговую поляризацию (КП), которая может быть как право-, так и левосторонней (П и Л соответственно), в зависимости от того, как намотана спираль. Для того, чтобы передать максимум энергии, обе антенны должны иметь одинаковую направленность поляризации, то есть намотаны в одну сторону.

Для этих целей идеально подходит обычная сантехническая пластиковая труба с внешним диаметром 40 мм с учетом намотанного медного провода с изоляцией в 1 мм – это 42 мм (диаметр витка). Но мы собирали антенну из того, что под рукой, а под рукой имелись винипластовые стержни с наружным диаметром 35 мм. При этом диаметр витка выходит 37 мм, что так же не плохо.

Расчеты

Для пластиковой трубы с диаметром 40 мм

Окружность витка:

Размер отражателя (R) 42 не менее C или l – 14 см.

Для винипластового круглого стержня с диаметром 35 мм

Окружность витка:

Для 2.5 км 12 витков достаточно (N=12).

Длина трубы будет около 40 см (3.24 l).

Размер отражателя (R) не менее C или l – 14 см.

Необходимые материалы:

• для отражателя использовался фольгированный гетинакс, но так же можно использовать любую медную или алюминиевую пластину любой толщины. Но не очень тонкую, т.к. отражатель является основной несущей базой антенны;
• медный одножильный провод не тоньше 1 мм в диаметре (нами использовался провод сечением в 1. 5 квадрата) в ПХВ изоляции длинной около 1.5 м;
• круглый сердечник из винипласта диаметром 35 мм и длиной 40 см;
• полоска медной фольги для изготовления волнового генератора в виде треугольника. Размер малого катета 17 мм, длина гипотенузы 71 мм. Толщина не фиксированная, главное условие, что бы ее можно было обогнуть вокруг сердечника;
• для подключения коаксиального кабеля я использовал коннектор от старой сетевой 10 Мбит/с карты;
• крепления произвольные.

Процесс сборки

Для начала возьмем винипластовый сердечник. Нанесем на него разметку. Расстояние между метками, согласно нашим расчетам, должно быть 29 мм. Это расстояние между витками. Для выравнивания провода, я обычно использую один не хитрый способ. Зажав один конец провода в тиски, с силой натягиваем в струну за другой конец. Для того чтобы ровно уложить провод, я просверлил отверстие на крайней метке. Диаметр отверстия равен диаметру провода с изоляцией, что позволит зафиксировать конец провода, вставив его в отверстие. После чего плотно наматываем провод на сердечник. Плавно растягиваем спираль и фиксируем с помощью клея витки на метках. В итоге должно получиться 12 витков с расстоянием в 29 мм. При использовании трубы в качестве сердечника, появляется проблема с креплением отражателя.

Возникает необходимость использовать дополнительные детали. В нашем случае сердечник из винипласта. Он легко крепится к отражателю с помощью обычного шурупа — самореза, длина которого около 50 мм. Я использовал шуруп со шляпкой под ключ, чтобы облегчить закручивание. Для крепления отражателя делаем разметку под отверстие по центру пластины. Центр находим за счет пересечения диагоналей. Диаметр отверстия зависит от диаметра крепежного шурупа. Также отмеряем от центра расстояние равное радиусу сердечника. Здесь сверлим отверстие под коннектор. При отсутствии коннектора, коаксиальный кабель можно припаять напрямую. Экранирующий контакт припаиваем к пластине отражателя, а центральную жилу к волновому генератору. Роль волнового генератора будет у нас выполнять треугольная пластинка из медной фольги. К тонкому углу генератора припаиваем кончик нашей спирали. Гипотенуза треугольника из медной фольги должна быть продолжением спирали.

Так как антенна будет установлена на открытом воздухе, рекомендуется залить места паек силиконом, а на сердечник надеть термоусадку с диаметром 50 мм.

Монтаж и настройка

Мною было изготовлено две одинаковые антенны. Одна была установлена на крышу дома, где иметься Интернет. Вторая антенна установлена на крыше служебного здания. Для достижения максимального эффекта обе антенны должны быть направлены друг на друга и находиться в прямой видимости. В качестве точек доступа использовались Wi-Fi модемы TP-LINK. На обоих ТД установлен MOD Point to Point с указанием MAC-адреса другого модема. Эта настройка установлена из соображений безопасности, дабы отсечь не санкционированные подключения к нашей сети (халявщиков с ноутбуками и смартфонами).

Если не боитесь мародеров, то рекомендую ставить Wi-Fi модем возле антенны. Можно закрепить его на тыльной стороне отражателя. Естественно, поместив его в герметичную упаковку. Связь модема с компьютером осуществить по кабелю витой пары (Ethernet). Максимально укоротив коаксиальный кабель, Вы уменьшите затухание сигнала. К сожалению, в службе безопасности нашей организации, многих зовут Александр Родионович Бородач:-)

Настройка сетей Wi-Fi достаточно много нюансов демонстрирует. Сталкивался пытающийся расшарить интернет домашним пользователям. Один компьютер подключен к провайдеру через кабель. Создается режим точки доступа, выбираются протокол защиты, пароль. Домашние пользователи пользуются интернетом параллельно. Методика упирается рогом, спасибо провайдеру, использующему приватную линию. Выход находится. Препоны, стоящие меж людьми и скоростным интернетом, бессильны помешать самодельной антенне Wi-Fi улучшить прием-передачу сигнала, закономерно возрастают дальность связи, скорость.

Назначение самодельных антенн Wi-Fi

Антенны украшают многие устройства. Перечислим:

1. Планшет.
2. IPhone.
3. Ноутбуки.
4. Модемы Wi-Fi.
5. Роутеры Wi-Fi, точки доступа.
6. Вышки сотовой связи.

Самодельная антенна для Wi-Fi адаптера расширит возможности электроники. Точка доступа отличается способностью передать сигнал всенаправленно. Мощность расползается, заполоняя азимуты. Дополняя точку доступа специальной внешней покупной, самодельной антенной, может придать направленные свойства излучению. Увеличит дальность уверенного приема по выбранному азимуту.

Повремените ломать смартфоны, подключая внешнюю антенну, соберите своими руками для точки доступа. Большинство антенн, продаваемых магазинами, обладают круговой диаграммой направленности, излучают одинаково, всенаправленно, деля мощность по азимутам.

Мощные самодельные Wi-Fi антенны имеют гораздо меньший сектор обзора, обеспечат в некоторых случаях более уверенный прием. Оснащенные рефлектором устройства снабжены диаграммой направленности, снабженной одним центральным лепестком. Отражатель убрать — получится восьмерка. В плоскости расположения излучателя будет мертвая зона, сигнал отсутствует. Принимать с направления самодельная антенна для Wi-Fi-роутера неспособна. Схема установки точки доступа ведется следующим образом:

1. Устройство подключается к компьютеру (электросети).
2. Выбирается канал.
3. Выполняется настройка на полную мощность.
4. Выбирается тип протокола.
5. Устанавливаются пароль, имя сети.

Народы ходят довольные новой доступной точкой. Давайте рассмотрим процесс поближе, повременим браться за паяльник, плоскогубцы. Подобно передатчику, радиоэлектронному устройству, антенна, роутер обладают неким пиком возможностей в середине диапазона. Например, на 2,4 ГГц зачастую имеется 14 каналов. Мощность передаваемого сигнала выше посередине, например, шестой канал. Хотя каждая линия занимает в спектре 22 МГц, измерение проводится по уровню поля 0,707 (√2/2) максимума в обе стороны несущей частоты.

Для справки. Определено типом модуляции, иногда остаются только пилот-сигнал, одна полоса. Прямоугольные импульсы, компьютерные сигналы именно такие, имеют выраженный максимум, кучу боковых лепестков. В результате ширина спектра реального сигнала равна бесконечности. Ограничена полоса циклического напряжения, к которому процесс, излучаемый протоколом Wi-Fi, близко не относится.

Самодельная всенаправленная Wi-Fi антенна не лучший вариант. Ничего не изменится. Самодельная направленная антенна Wi-Fi лучше, будем делать из проволоки, фольгированного текстолита, медной трубки. Чувствительные такие. Передаваемая, принимаемая мощности сосредотачиваются узким сектором. Позволит повысить качество передачи, продуманно расположив пользователей, точку доступа. О том, насколько важна расстановка, судите по одному любопытному случаю:

• Офис вызвал мастера. Сказали: в период 12.00 — 14.00 точка доступа коллапсирует. Техник достал специальный прибор оценки занимаемых частот, начал исследование. Подобные программы предоставляются ОС Андроид смартфонов. Пользуйтесь, выбирая канал перед установкой. Ведите исследование на протяжении дня несколько суток подряд, избегая казуса. Доводим обнаруженное мастером: соседний офисе, отделенный стеной, расписал обед. Поочередно работники пользовались микроволновкой (пользуется частотой 2,4 ГГц). Плохая изоляция бытовой техники, отсутствие заземления позволило излучению выставить узкополосную помеху на частоте работы магнетрона. Решение проблемы оказалось простым: точку доступа перенесли на противоположный конец офиса.

Имейся под рукой простейшая самодельная Wi-Fi антенна из банки пивной с рефлектором, герои могли не узнать, что по соседству мощный источник вредного излучения. Отражатель придает точке доступа направленность, погасит излучение, идущее из-за стены. Очередной плюс направленных антенн, которые сегодня будем делать своими руками. Кстати, покупая микроволновку, попробуйте определить безопасность. Нужно включить прибор в заземленную розетку, положить в рабочий отсек сотовый телефон, закрыть дверцу, набрать номер. Сигнал проходит — наружу выйдет вредное излучение магнетрона. Избегайте садиться рядом. Обсудим, как сделать самодельную Wi-Fi антенну.

Направленная Wi-Fi антенна своими руками

Понадобятся инструменты:

1. Паяльник (припой, канифоль, подставка).
2. Плоскогубцы.
3. Отвертка плоская маленькая.
4. Штангенциркуль, линейка.
5. Дрель со сверлом под медную трубку.

Из материалов потребуются:

1. Кусок фольгированного двухстороннего текстолита в качестве рефлектора.
2. Проволока медная диаметром 1,2 мм и длиной 30 см (понадобятся из них только 26 см).
3. Кабель РК-50 не слишком длинный, чтобы не гасить сигнал.
4. Кусок медной трубки длиной 10 см, чтобы внутрь прошел кабель РК-50.

Начнем медной трубкой. Один конец пропиливаем на 1,5 мм, удаляя две трети стенки. К оставшемуся кусочку будет припаяна антенна. Создаем из проволоки биквадратный контур стороной 30,5 мм. Размер выбран из условия настройки диапазона 2,4 ГГц.

Подобным образом можно изготовить любую антенну сигнала горизонтальной или вертикальной поляризации. Включая телевизионную. Подойдет самодельная Wi-Fi антенна планшету, телефону, модему. Если знать, куда вести подключение.

Обратите внимание, сторона квадратов дана по серединному сечению проволоки. Между ближайшими краями будет 30,5 – 1,2 = 29,3 мм. Можете взять на вооружение. Гнуть начинаем, находя середину. Используем ребро линейки опорой, определяем состояние, когда отрез начнет балансировать. Делаем перегиб на 90 градусов, сие будет точка, куда подключится центральная жила РК-50. Догибаем проволоку, получая «квадратную восьмерку», оба конца должны строго симметрично вернуться. Обрезаем, пару миллиметров не доходя начального изгиба. Лудим концы, откладываем восьмерку в сторону.

Размечаем середину текстолита, сверлим дырку, чтобы еле входила медная трубка. Лудим обе стороны. Берем медную трубку, лудим внешний край тонкой стенки, оставленной первым этапом. Восьмерка отстоит от рефлектора на 1,5 см. Лудим трубку кругом, ободом на указанному расстоянии от края (без учета тонкой стенки). Припаиваем трубку к плате, желательно под углом 90 градусов. На тонкую стенку сажаем оба конца восьмерки, чтобы начальный изгиб не касался трубки. Ориентируем восьмерки параллельно большей стороне текстолита на расстоянии 1,5 см. Теперь рефлектор заземлен.

Кабель РК-50 протаскивается внутрь, экран сажается на медную трубку, жила — на начальный изгиб восьмерки. На противоположный конец монтируем разъем, просто припаиваем отрез к нужным контактам модема, телефона, любого другого устройства. Начинаем тест. Восьмерка должна быть установлена вертикально для горизонтальной поляризации. Если работает, находим силиконовый герметик, не боящийся мороза, осадков, заливаем место выхода кабеля на антенну добрым слоем. После застывания антенна будет успешно противостоять дождю.

Если заменить проволоку толстой жилой ПВ1 достаточно большого сечения (2,5 мм 2), оплетку зачистим в точке начального изгиба и на концах. Самодельная Wi-Fi антенна для ноутбука будет защищена против непогоды. Сегодня выпускают термоусадочные материалы. Нагретая пленка плотно обтягивает изделие, предохраняя от капризов непогоды.

Усиление сигнала GSM и 4G LTE в помещении своими руками

В наше время развития сотовой связи и мобильного интернет, до сих пор очень много мест где сигнал оставляет желать лучшего. И решение этой проблемы простое и одновременно сложное – усиление сигнала GSM и 4G LTE в помещении. Постараемся разобраться в этом вопросе более подробно.

Какие могут быть причины слабого сигнала:

• Большое удаление от вышек сотовых операторов. Актуально для загородных мест — дальнее Подмосковье, дачные посёлки, деревни.
• Большая застройка района экранирующими зданиями. Актуально для промышленных зон городов и спальных районов с высотными зданиями.
• Использование при постройке здания металлических строительных материалов – к примеру металлосайдинг. Распространённая проблема в различных магазинах.
• Толстые стены здания.
• Расположение приёмных устройств в подвальных помещениях. Актуально для офисов и различных мастерских.

Чтобы не мириться с существующим положением, есть несколько способов усилить сигнал GSM в помещении своими руками.

Самостоятельное усиление GSM/4g LTE сигнала

Не всегда причиной плохой связи могут быть вышеперечисленные причины. В некоторых случаях стоит обратить внимание на техническое состояние вашего телефона – например повреждение антенны в результате падения. Возможно стоит сменить прошивку или обновить ОС смартфона. Экранировать сигнал также могут модные металлические чехлы.

Вышеописанные способы эффективны только в случае если «вина» в плохом приёме лежит на самом смартфоне. В Остальных случаях поможет только усилитель GSM/4G сигнала.

Усилители GSM и интернета

Мы не будем рассматривать различные самодельные приспособления для усиления сигнала сотовой связи, так как их эффективность вызывает вопросы. Остановимся на заводских устройствах.

Пассивная GSM антенна

Самое дешевое устройство в своём классе. Представляет собой внешнюю антенну с кабелем подключающемся непосредственно к телефону. Эффективен данный девайс, только если потери связи небольшие и не требуется сильного усиления сигнала. Также подобное устройство не способно усиливать сигнал мобильного интернет 3G и 4G LTE.

Репитер-ретранслятор GSM 3G/4G

Более серьёзное устройство. Представляет собой внешнюю антенну, принимающую сигнал GSM и передающее точную его копию в помещение с телефоном либо USB модемом (роутером). Репитеры бывают однодиапозонные и двухдиапозонные. Их недостаток – нужно точно направить антенну на вышку сотового оператора. Кроме того, сигнал теряется если между антенной и базовой станцией сотового провайдера будет какое либо препятствие. Потери сигнала также происходят по коаксиальному кабелю подключаемому к репитеру. С каждым метром его мощность затухает.

Активные усилители интернет сигнала с внешней антенной

Усилители интернет сигнала, самые мощные устройства в своём классе. К примеру усилители от российской компании YS System способны принимать и усиливать сигнал мобильного интернет на расстоянии до 25 км от базовой станции сотового оператора. Работают на всех современных частотах — 800, 900, 1800, 2100 и 2600 Mhz и с любым провайдером.

Наши усилители имеют встроенный слот для SIM карты, что очень удобно при смене сотового оператора. Идущий в комплекте кабель «витая пара» со стандартным разъемом RJ-45 позволяет подключить роутер с поддержкой 3G/4G LTE. Старшие модели в линейке производимых YS System снабжены WiFi модулем и способны раздавать интернет на все устройства в вашем доме.

Подробнее о модельном ряде компании YS System, вы можете узнать в разделе «продукция».

Похожие статьи

Самодельный пассивный ретранслятор мобильного телефона и интернета.

 Терпеть не могу
ловить рыбу, ибо жалко потерянного времени. Но, тем не менее, я всю неделю
готовился к рыбалке. Была поставлена задача ловли  мобильного интернета и дополнительных рисок
уровня принимаемого сигнала на экране сотового телефона или смартфона, причём поймать надо
в полевых условиях без активных усилителей и батареек. Это можно сделать с
помощью пассивного ретранслятора.

 Такое, наверно,  уже было, что для того, чтобы  чего-нибудь посмотреть в интернете или
позвонить по сотовому телефону, чуть ли не на крышу приходилось забираться или
наполовину свешиваться из окна, ловя риску на экране сотового телефона или
набив SМS-ку подкидывать телефон
вверх, или поднимать вместе с флагом на флагштоке.

 Попробуйте для начала сделать простейший пассивный
ретранслятор 3G сигнала
или сотового телефона.  Две простые
направленные антенны из проволочек, коаксиальный кабель, соединяющий их, вот и
вся конструкция. С помощью такого простого мобильного устройства, не требующего
питания,  можно обеспечить связь в
подвале, в металлическом ангаре или гараже, в обесточенном бомбоубежище или в
другом месте, куда сигнал сотовой связи не доходит.

  Размер самих антенн
будет соответствовать выбранной частоте связи:  для сотового телефона частоты 900 МГц и 1,8
ГГц, для мобильного интернета около 2 ГГц. Для эксперимента я сделал антенну на
900 МГц, но на практике она оказалась также работоспособной  от 1,8 до 2 ГГц. Последующие измерения
самодельной антенны показали, что диапазон её отличного согласования
практически дотянул до 2,080 ГГц, а иначе я бы не принял сигнал 3G интернета.

Определяем длину волны
в метрах  L м = 300 / 900 МГц = 0,33 м

                               Диаметр витка
(кольца) провода  D = L / 3,14 = 0,33 / 3,14 = 0,106 (м)


Расстояние между кольцами S = L / 4 = 0,33 / 4 = 0.08 (м)

Соответственно с ростом частоты — рамки  будут уменьшаться в размерах, потери в
коаксиальном кабеле будут увеличиваться. Так же рассчитываться будут антенны на
других частотах.

 Как это работает. Одна
направленная антенна, вынесенная из поглощающей железобетонной стены или
приподнятая над металлической крышей загородного дома, или просто приподнятая
над землёй — ориентируется на базовую станцию. Вторая антенна, будь это подвал,
помещение загородного дома – должна быть направлена на мобильный телефон или
смартфон или находиться рядом с ними.

  Так как антенна направленная, то она обладает
усилением, в конкретном случае равным 5 дБ. Часть этого усиления потеряется в
кабеле.  В кабеле РК 75 – 3. 7-35, длиной
6 метров на частоте 900 МГц у меня потерялось, как потом выяснилось 3 дБ, что,
учитывая погрешность, совпадает с техническими характеристиками
применяемого  фидера.  Эффективность антенны в свободном пространстве  с ростом высоты лучше. В ней больше наводится
напряженность поля и улучшается прямая видимость с базовой станцией,
обеспечивая устойчивую связь, так как дома и деревья уже не являются
препятствием для радиоволн.

 При необходимости
использования нескольких частот потребуется несколько ретрансляторов с разным
диаметром колец. Здесь, как и при ловле рыбы, нужна всякая наживка, поэтому я и
подготавливал снасти как заядлый рыболов, загибая проволочки, словно крючки на
разный диаметр. Всё будет зависеть от условий. Посмотрим, что удастся поймать.

  Осталось только попробовать. Вот и место
ловли, старая беседка. Удилище из чудом сохранившейся  укороченной антенной мачты, которая спасла
меня, когда я летел с крыши, а поэтому на дерево я точно не полезу, в моём
возрасте кости плохо срастаются. Шест удлинил пластмассовыми трубками, в
которых обычно прокладывают слаботочные провода. В ход пошёл даже деревянный
штапик, ведь сама антенна весит мало. Поворачивая удочку, ориентирую кольца в
сторону ближайшего городка, временно превращаясь в охотника на лис.   Рядом с кольцами антенны, которая внизу,
кладу мобильный телефон.

 С помощью
ретранслятора  мобильник добавил три
риски на дисплее, обеспечив 100-процентную связь, с ближайшей цивилизацией
(базовой станцией), находящейся в 6-ти километрах за лесным массивом. Для
любителей долго болтать по сотовому телефону  за городом, такое устройство просто необходимо.
Как правило, вдали от базовых станций телефон отдаёт полную мощность, что
вредно для здоровья. Правильный телефон, (имеется в виду маленькое значение SAR — санитарной нормы), имея
хорошую связь с базовой станцией, будет отдавать в антенну меньшую мощность, а
это значит, что организм  меньше облучатся
полем СВЧ. Но об этом я уже говорил в статье
                                 «защити себя от облучения сотового телефона».

 К вечеру желающих
проверить свои мобильники и смартфоны становится всё больше. Вот ожил
планшетник, медленно загружаясь, показывая отдельные картинки телевизионных
программ. Смартфон стал перелистывать
странички ДЕД КЛУБА ….  От ретранслятора
отошли на несколько метров, но странички интернета продолжают перелистываться.

 — А может это
розыгрыш, возможно 3G  уже везде работает?

Я,  обидевшись, заваливаю
свою удочку на землю. По недовольным лицам видно, что всё зависло, чёрточки и
символы слетели с дисплеев.

 Терпеть не могу
рыбалку, столько свободного времени пропадает  зря!

 Правда, не видел ещё
рыбака, который бы не вернулся на старое место, чтобы попробовать другую
наживку.  Опробован только диаметр кружки
(900 МГц), впереди ещё диаметр рюмок (2
-2,2 ГГц).   Ну а завершит  улов приманка на спиральную антенну, заранее
предвижу, что тяжелая конструкция получится, но для стационара то, что надо.
 Да, кстати про поляризацию. В спешке, а может по
рассеянности я совсем забыл про неё и уже когда рассматривал фотографии –
вспомнил. Базовые мобильные станции сотовой связи имеют антенны с вертикальной
поляризацией, а поэтому снасть на удочке необходимо было повернуть на 90
градусов, таким образом, чтобы разрез колец был не внизу, а сбоку, что
соответствовало аналогичной поляризации. Тем не менее, радио сигнал удалось поймать
даже с горизонтальной поляризацией колец на мачте, несмотря на минимальные потери
в 6 дБ из-за несовпадений, опыт удался. А с другой стороны в лесу свои законы и
прохождение сигнала с горизонтальной поляризацией в нём лучше.

 Прошло два года. Этим
летом, в 2016 году, я готовился к приезду внуков на отдых от родителей или
наоборот, и решил провести цифровое телевидение в беседку, мультики смотреть, да
и чтобы  самому отдышаться. Чтобы антенна
не бросалась в глаза, сплёл её из проволочек и назвал антенной невидимкой.
Получилось четыре кольца, которые при приёме цифрового телевидения проявили
себя лучше, чем двух кольцевая конструкция. Подробно об этой конструкции я
написал в статье  «Антенна невидимка — фазированная восьмёрка для эфирного цифрового телевидения».

 Аналогичные две
антенны сплёл для пассивного ретранслятора  мобильной связи на диапазон 900 МГц, так, на всякий
случай, вдруг кому интернет понадобится. На сегодня пока нет в нашей низине
интернета. Появляется значок «Н», но на загрузку годы уходят. Двойную восьмёрку,
положив плашмя, приподнял до уровня крыши беседки, и стала она невидимой в
кроне дикой яблони.  Благодаря такой
конструкции, мобильный телефон к двум рискам уровня добавил две. На этом, казалось,
эксперимент закончился, но минута триумфа всё же была, когда молодым родителям
срочно понадобился интернет. Не подвёл ретранслятор, поймал оператора Мегафона,
довольно быстро загрузил нужную информацию. На тот момент я чувствовал себя
волшебником, который с помощью проволочной рамки открывает новый родник.

Продолжение.

Самодельная патч-антенна GSM 900 для пассивного ретранслятора

Самодельная антенна на диапазон  1,8 — 2,4 ГГц.


                                          Место
испытания.

                                                            Владимирская область, в 3-х км от Подмосковья.


Пойма речки Дубёнки.

Картинки к комментариям.

Журнал «Радио» 02. 1977.  Антенная система с усилением 22 дБ.

Сделай сам антенну для усиления Wi-Fi сигнала всего за пару часов

Мы уже несколько раз делились с вами способами усилить wi-fi сигнал маршрутизатора при помощи подручных средств: жестяной банки и упаковки из-под дисков. Но если вам требуется что-то по-настоящему мощное, описанная в этом посте самодельная антенна поможет значительно расширить вашу «домашнюю зону» беспроводного интернета.

Конечно, можно просто сходить в магазин и купить все необходимое. Но настоящий лайфхакер так просто не сдается! Так, умелец из Италии Данило Ларицца (Danilo Larizza) недавно поделился в своем блоге историей, как ему удалось сэкономить на покупке усилителя сигнала wi-fi и самому сделать антенну 2,4 ГГц, поднимающей канал передачи данных между двумя точками на значительное расстояние.

Материалы

Понадобится: медный провод (или железная проволока), алюминиевая фольга, пластиковый контейнер для хранения продуктов, а также паяльник.

Сборка

Из проволоки нужно сделать 2 квадрата со сторонами 31 мм, как показано на рисунке ниже.

Установка

К одному углу получившейся конструкции подсоединяем медную жилу коаксиального кабеля, к другому —металлическую оплетку.

Устройство необходимо защитить от непогоды. Для этого помещаем его в легкий герметичный пластиковый контейнер с крышкой.

Если верить автору, срок службы такой антенны составляет, как минимум, 6 месяцев. Чтобы еще больше усилить мощность сигнала и его направленность, можно добавить отражающий экран. Им может служить обычная алюминиевая фольга.

По заявлению автора, такая самодельная антенна устойчиво передаёт данные на расстояние около 400 метров со скоростью до 250 Кбит/с. На меньших расстояниях скорость существенно выше, до 5,5 Мбит/с.

В следующий раз, прежде чем покупать в магазине антенну для усиления wi-fi сигнала, попробуйте сделать такое устройство своими руками. Результат вас приятно удивит!

Возможно, у вас есть собственный интересный опыт или идея, как можно усилить сигнал wi-fi? Поведайте нам об этом в комментариях!

Самодельные антенны для улучшения сигнала Wi-Fi. | Мама я хакер

Здравствуйте Друзья! Сегодня мы рассмотрим лучшие антенны для улучшения сигнала вай фай которые каждый сможет изготовить самостоятельно, они просты в изготовлении и не требуют особых навыков и специального инструмента.

1. Антенна Харченко, она же биквадрат, она же ЗигЗаг

Фото из интернета

Фото из интернета

Самая простая в изготовлении антенна с отличным коэффициентом усиления. Изготавливается из провода 2,5 квадрата (обычный медный провод из которого сейчас делают проводку в домах и квартирах) и рефлектора которым может служить любой метал от меди и фольгированного текстолита до корпуса системного блока и консервных банок. Самое важно при создании биквадрата это максимальная точность изготовления, допускаются только незначительные отклонения от представленной ниже схемы.

Схема антенны Харченко на частоту 2,4Ггц Wi-Fi

Схема антенны Харченко на частоту 2,4Ггц Wi-Fi

Буртик высотой 20мм представленный на схеме достаточно сложен в изготовлении и дает усиление всего в пару децибел для антенны домашнего изготовления им вполне можно пренебречь.

2. Wi-Fi пушка или облучатель ОFFSETки 2,4ГГЦ

Скриншот с youtube канала KREOSAN

Скриншот с youtube канала KREOSAN

Знаменитая Вай-Фай пушка с канала Креосан, с недавних пор очень популярная направленная самодельная антенна типа волновой канал. использовалась еще на первых советских луноходах естественно под другие частоты и с другими размерами. Адаптировал под частоту вайфай эту антенну инженер ООО «Bester» Игорь Панченко он же совместно с сообществом форума Lan23.ru и нарисовал две принципиальные схемы.

Вариант №1 картинка с форума Lan23.ru

Вариант №1 картинка с форума Lan23.ru

Вариант №1 обладает большей дальностью приема/передачи сигнала и в целом крайне рекомендуется повторять именно эту схему.

Вариант №2 картинка ф форума Lan23.ru

Вариант №2 картинка ф форума Lan23.ru

Среди преимуществ варианта №2 часто указывают большую ширину канала.

Кстати эту антенну в заводском исполнении можно вполне легально купить в интернет магазине Bester-ltd

Но и ребятам с канала Креосан тоже можно сказать спасибо, несмотря на отсутствие каких либо ссылок на первоисточник они популяризировали эту антенну, придумали ей крутое имя: Wi-Fi пушка и показали ее возможности большому количеству потенциальных зрителей.

На этом все! Ставьте лайки, подписывайтесь на канал, дальше вас ждет еще много чего интересного.

Рекомендую прочитать: Бесплатный интернет. Обзор USB адаптеров для взлома Wi-Fi

Как увеличить скорость Интернета 3G/ 4G модема с помощью внешней антенны

Итак, давайте по порядку, что определяет скорость Интернета 3g/ 4g модема?! —Уровень сигнала. Именно от уровня сигнала во многом зависит скорость Интернета. И вот как раз для повышения уровня сигнала используются антенны. Антенны бывают разного типа и внешности, их в принципе можно сделать и самому, в статье Способы увеличения скорости интернета для 3G модема, есть несколько примеров самодельных антенн. Что же главное в антенне?! — коэффициент усиления (dBi). Именно от этого значения зависит на сколько эффективна будет ваша антенна. Соответственно чем выше это значение, тем большую скорость Интернета вы сможете добиться от своего 3g/ 4g модема. Не менее важной характеристикой 3g/ 4g антенны является- Рабочий диапазон частот (МГц). Эта характеристика определяет частоту для которой рассчитана эта антенна. Дело в том, что 3g и 4g работают на разных частотах, 3g преимущественно на 1900- 2100 мГц, 4g на 2500-2700 МГц и соответственно антенна должна быть именно для этих диапазонов частот. Не следует приобретать универсальные антенны работающие на частотах 3g/ 4g и уж тем более Wi-Fi, поскольку, в итоге они будут одинаково плохо работать на всех этих частотах. Их продают только лишь потому, что люди не хотят платить за разные антенны, а готовы купить только одну, но универсальную. Спрос рождает предложение! Но жадный платит дважды, поэтому покупайте антенну сделанную для определенного диапазона частот. Если хотите увеличить сигнал 3g покупайте антенну поддерживающую частоту 1900- 2100 мГц, а для 4g- 2500-2700 МГц. Если в вашем районе нет 4g то антенна 4G вам ничем не поможет, и покупать ее бессмысленно. С другой стороны все меняется и вполне возможно что в ближайшее время 4g появится и в вашем районе.

Итак, вернемся к антеннам, в чем же плюс покупных- в том что они рассчитаны для определенной частоты и в них указан коэффициент усиления, т. е. вы можете предугадать результат использования этой антенны. Если вы соорудили антенну сами, тот тут уж вам никто не даст гарантии в ее высоком коэффициенте усиления и что она вообще «работает» на нужной вам частоте. Предлагаю разобрать зависимость уровня сигнала от скорости Интернета 3g модема(она указывается отрицательными значением):

    -95 dBi, то скорее всего скорость Интернет будет очень не стабильной и ее потолок будет в районе 1-2 Мбит/с;

    -80 dBi скорость Интернет будет более стабильна, но не более 6-8 Мбит/с;

    более -75 dBi, можно рассчитывать на скорость более 10 Мбит/с (эти значения условны, поскольку не нужно забывать про то, что провайдер сам может ограничивать скорость Интернета).

В среднем самодельные антенны увеличивают уровень сигнала от 0 до 5- 7 dBi. Вот и считайте насколько эффективна самодельная антенна. Она скорее подойдет для тех у кого не все так плохо со скорость, где ее нужно просто не намного увеличить, если речь идет о удаленных районах, где 3g/ 4g ловит очень плохо, в таком случае лучше использовать покупную антенну с высоким коэффициентом усиления.

От теории переходим к практике, моя задача- увеличить скорость интернет в деревне, о 4g можно забыть, поскольку место это довольно глухое, его там нету, и я думаю что в ближайшее время не появится. Скорость Интернета через 3g модем очень низкая, особенно, если подключать модем на прямую в компьютер (я бы это и скорость не назвал, все отправленные и принятые биты можно на пальцах одной руки пересчитать), я выкладывал информацию в статье увеличить скорость Интернет 3G\ 4G модема с помощью удлинителя по витой паре. Как наверно поняли мне удалось с помощью удлинителя по витой паре поднять скорость Интернета до 2-3 Мбит/с, но этого оказалось мало, поэтому я решил попробовать использовать внешнюю антенну, работающую на частоте 1900- 2100 мГц. С максимальным коэффициентом усиления. Выбор пал на антенну (не помню название, да оно вам ни о чем не скажет) с коэффициентом 21 dBi. Как я писал ранее очень важной характеристикой является уровень сигнала, так вот, с помощью удлинителя по витой паре у меня уровень сигнала был около значения -91 dBi.

Соответственно при использовании антенны с усилением 21 dBi, я должен был получить значение -91+21- (3-4 dBi- потеря на кабеле)= около -74 dBi, что должно было обеспечить мне скорость порядка 10 Мбит/с. что ж… не так уж плохо, я бы даже сказал это просто космическая скорость для 3g, поскольку своими глазами такой скорости при использовании 3g модема я не видел даже в городе, а уж в той глуши где я ставил так тем более.

 Итак вот эта антенна:

Как вы можете заметить помимо комплектующих на антенну имеется 10 метров кабеля, 3g/ 4g модем (с разъемом для подключения внешней антенны) и переходник для подключения к модему.

Сразу хочу пояснить, что модем специально покупал с разъемом для внешней антенны, поскольку именно таким способом вы сможете «выжать» из антенны весь коэффициент усиления. При использовании же универсальных переходников вы теряете большую часть усиления и антенна не будет столь эффективна. Что бы вы понимали, что это за универсальный переходник, его изображение ниже.

Собрав конструкцию, я поднялся на крышу, подключил модем к ноутбуку и пытался определить направление в котором должна находится антенна. Как вы понимаете она должна «смотреть» в сторону вышки оператора, но поскольку на горизонте таковой не было и я не знал где она находится, я пошел опытным путем, просто поворачивал антенну и смотрел за уровнем сигнала на ноутбуке. Сразу хочу предупредить. если кто будет пользоваться таким методом. что после поворота антенны, ее необходимо подержать в одном положении несколько секунд (а лучше минуту), что бы сигнал стабилизировался и показал истинное значение.

Как вы можете заметить 3g модем перемотан изолентой, это было сделано для того, что переходник надежно держался в модеме.

Итак, я определился со стороной, очень удивился показателям уровня сигнала и скорости Интернета (ради интереса запустил тест скорости), ну о цифрах позже. Теперь оставалось установить антенну, благо есть мачта телевизионной антенны, на которую я и установил 3g антенну.

и еще

Ну а теперь о самом главном, как вы помните уровень сигнала у меня был около -91 dBi, сейчас же он стал около -74 dBi (вышеописанная математика сработала).

Ну и самое главное, напомню с удлинителем по витой паре скорость у меня держалась около 2 Мбит/с :

Скорость Интернета с внешней 3g антенной совсем другая:

Я своим глазам не верил — 13 Мбит/с. Результат, который я действительно не ожидал и был очень удивлен. На мой взгляд использование внешней антенны является наиболее предпочтительным для увеличения скорости 3g модема.

Данный комплект вы можете приобрести по ссылке — Купить 3G антенну.

Аналогичным способом можно увеличить скорость 4g модема, от писанного не будет ничем отличаться, единственное антенну необходимо использовать именно для 4g частот.

В комментариях вы можете поделится своими успехами в увеличении скорости Интернета на 3g/ 4g модемах или задать вопросы.

Я очень надеюсь, моя статья помогла Вам! Просьба поделиться ссылкой с друзьями:

Как построить жестяную банку Антенна Wi-Fi своими руками

SHTFPreparediness может собирать долю от продаж или другую компенсацию по ссылкам на этой странице.

Вы хотите расширить зону действия своей текущей сети Wi-Fi? Вы можете сделать антенну Wi-Fi своими руками из консервной банки.

И это будет стоить вам всего 5 долларов! Это проще, чем вы думаете, и во время бедствия он может серьезно изменить правила игры.

Изображение предоставлено: mattparkinson.eu

Это идеально, если у вас возникли проблемы с домашним Wi-Fi.

Вместо того, чтобы покупать новый интернет-модем, почему бы сначала не попробовать этот простой DIY-проект? Готовы ли вы узнать, как сделать самодельную антенну Wi-Fi дальнего действия?

Эта самодельная сборка также может быть полезна для связи после стихийных бедствий, когда сигналы Wi-Fi ограничены.

Чем больше у вас дальность действия, тем лучше вы сможете использовать свою технологию. Ваша техника — умножитель силы в случае катастрофы.

Это может быть полезно по ряду причин.

Возможно, ваша повседневная жизненная ситуация и ваше местоположение помещают вас в место, где уровень сигнала Wi-Fi ниже оптимального.

Может быть, у вас в данный момент нет Интернета и вы хотите использовать Wi-Fi соседей, но у вас нет хорошего сигнала.

Это также может помочь при отключении электроэнергии. Если вы знаете, как сделать антенну Wi-Fi для бесплатного доступа в Интернет, это тоже пригодится.

Как видите, есть ряд причин, чтобы попробовать эту самодельную WiFi-антенну или кантенну, также известную как жестяная WiFi-антенна.

Жестяная банка DIY WiFi Антенна (Cantenna)

Это настолько экономно, что Belkin может просто выйти из бизнеса, если мы все сделаем одного из этих плохих парней! Возьмите старую консервную банку после обеда и приготовьте столько, сколько вам нужно, чтобы не перекусить в McDonald’s.

Это действительно простой проект «сделай сам», который мы все можем сделать в любое время года, чтобы максимально использовать наши модемы дома.

Понимание антенн — очень полезный навык. Вы знаете, антенны влияют на многие вещи, помимо сигналов Wi-Fi.Вы даже можете сделать антенну HDTV, которая обеспечит вам БЕСПЛАТНОЕ ТВ!

Хотя этот проект «сделай сам» предполагает создание антенны WiFi, важно отметить, что понимание антенн — очень полезный навык. Вы знаете, антенны влияют на многие вещи, помимо сигналов Wi-Fi.

Знаете ли вы, что можно даже сделать антенну HDTV? Антенна для HDTV может не быть тем, что вам нужно во время выживания, но до тех пор это может быть немного развлечением.

Каждый навык, который вы изучаете прямо сейчас, сделает вас лучше выживать и лучше выживать.

Антенна Wi-Fi из жестяной банки, сделанная своими руками, настолько увеличивает радиус действия сети, что производители модемов годами пытались скрыть эту маленькую хитрость.

Итак, приступим!

Сбор принадлежностей для вашей домашней антенны Wi-Fi

Для этого домашнего проекта «сделай сам» вам понадобятся:

Шаг 1 — Просверливание отверстий в банке

Первый шаг — просверлить отверстия в консервной банке. Звучит достаточно просто, правда? Это так, но это немного более методично, чем вы думаете.

N-коннектор необходимо установить сбоку на банке.

Для этого вам нужно просверлить отверстия в нужном месте, чтобы поместить соединитель в нужное место на банке. Это предполагает поиск правильной формулы.

Вы можете рассчитать свои измерения с помощью онлайн-калькулятора кантенны.

Число направляющей длины волны ¼ определяет, как далеко от дна или металлического конца банки вы должны поместить центр отверстия. С помощью линейки измерьте расстояние от металлического конца и отметьте место перманентным маркером.

Когда вы используете сверло для формирования отверстия, вам нужно выбрать сверло, которое соответствует размеру соединителя. В идеале, чтобы сделать отверстие больше, лучше использовать сверло меньшего размера.

Альтернативный вариант — использовать молоток и гвоздь для небольшого отверстия, а затем сверла.

Если у вас нет дрели, ничего страшного. Вы можете начать с отверстия для гвоздя, а затем использовать пилку, чтобы сделать отверстие настолько большим, насколько это необходимо.

Если соединитель необходимо прикрутить болтами, вам нужно сделать еще четыре отверстия для болтов.Вы можете использовать соединитель в качестве ориентира для просверливания отверстий.

Шаг 2 — Присоедините разъем к банке

Затем вы с помощью паяльника перережете медный провод.

Вам необходимо разрезать провод так, чтобы общая длина латунной трубки и провода выходила на 1,21 дюйма за N-образный соединитель. Вам нужно будет максимально приблизиться к этой длине.

Когда у вас есть провод нужного размера, вы можете припаять его к N-разъему. Медный провод должен быть как можно более прямым и вертикальным.

Когда медная проволока остынет, закрепите сборку в банке с помощью болтов или винтов.

Вам нужно поместить головки болтов внутрь банки, а гайки снаружи банки, чтобы уменьшить препятствия в вашей антенне.

Шаг 3. Подключение антенны

Следующим шагом будет подключение антенны, которую вы только что сделали, к вашей беспроводной карте или точке доступа. Вы сделаете это с помощью специального кабеля, который широко известен как «Свиной хвост». Кабель подключит беспроводную карту или точку доступа к вашей антенне.

Кабель имеет конец, известный как штекерный разъем «N». На другом конце есть разъем, который работает с вашей беспроводной картой или точкой доступа.

Вам понадобится точка доступа с разъемом для внешней антенны или беспроводной сетевой картой.

Наконец, вам нужно подключить кабель. Направьте антенну на один из домов вашего соседа и посмотрите, как далеко вы можете дотянуться до своей сети.

Стоит отметить, что антенна WiFi имеет так называемую «линейную поляризацию». Это означает, что на мощность вашего сигнала Wi-Fi будет влиять то, как вы поворачиваете антенну.

Обычно соединение работает лучше всего, когда оно прямое, но обязательно поэкспериментируйте со своим каналом, чтобы увидеть, как оно влияет на охват Wi-Fi.

Окончательные результаты

Если вы следовали этому руководству, скорее всего, вы значительно расширили охват Wi-Fi. Это такой простой и эффективный лайфхак.

Если вы опробовали эту антенну Wi-Fi, сделанную своими руками, как она работала? Вы заметили, что это значительно расширило ваш охват? Какие измерения оказались для вас удачными?

Изображение предоставлено: mattparkinson.eu

Бонус: подвал, который можно использовать как бункер

Вы помните старые подвалы, которые были у наших прадедов? Фактически, они, вероятно, построили его сами, прямо на своем заднем дворе.

Если вы хотите научиться строить бункер на заднем дворе, как это делали ваши дедушка и бабушка, не ломая при этом денег, то вам нужен Easy Cellar.

Easy Cellar покажет вам:

• Как выбрать идеальное место
• Экономичные методы строительства
• Как защитить свой бункер от ядерного взрыва и осадков
• Как скрыть свой бункер
• Доступные базовые варианты жизнеобеспечения

Easy Cellar также расскажет, как ветеран всего за 421 доллар построил небольшой ядерный бункер на своем заднем дворе.

Также включены:

Интернет-антенна Самодельная «Начинается»

Самодельная Интернет-антенна имеет миссию ознакомить нашу доброжелательную аудиторию с необходимой, адекватной и качественной информацией о «Самодельной Интернет-антенне». Основная цель — узнать типы домашних антенн, профессиональных антенн, их классификацию, конструкцию самодельных антенн и профессионалов, а также процессов производства антенн, которые они разработали во всем мире.

В этой статье мы определим типы антенн, мы представим проекты самодельных антенн, вы можете нажать на каждое изображение, и вы попадете на страницу, где вы найдете дополнительную информацию.

Также содержит ссылки на основные продукты, которые можно использовать для подключения антенны к устройству или ПК. Это полное руководство, в котором мы хотим из первых рук получить информацию о различных антеннах, имеющихся на рынке.

У вас будет доступ к странице Amazon, чтобы делать покупки наиболее важных продуктов при создании или покупке новой антенны.

Мы составим краткое описание каждой модели антенны, в которое мы будем включать изображения товара или товара, чтобы вы могли ознакомиться с ней полностью. Помните, что на рынке представлен широкий выбор антенн, которые разработаны для удовлетворения ваших потребностей или потребностей пользователя.

Антенна

Wifi предназначена для подключения к Интернету через сигнал Wi-Fi, если мы используем сетевую карту или модемы, предназначенные для этой цели.

Антенны Wi-Fi используются чаще всего, потому что они позволяют искать сети в разных географических точках и предлагают возможность отправки сигнала в другие места, где вы хотите иметь доступ к Интернету.

Основы антенн, типы антенн, функции антенн

Представляю вам одну из основных моделей Интернет-антенны, в ней вы сможете найти основные типы и классы Интернет-антенны. Вы можете нажать на изображение или имя, чтобы прочитать всю информацию.

, по некоторым изображениям все еще нет информации, наша команда работает над обновлением каждой страницы, извините за неудобства.

Antena Log PeriodicAntena BiquadAntena BocinaAntena SectorialAntena YagiAntena Bocina

Проекты сделанные Интернет антенна самодельная

Ниже я представляю модели самодельных интернет-антенн, изготовленные новаторами, которые стремятся передать свой опыт людям, приобщенным к этому прекрасному миру беспроводных соединений, через вид интернет-антенны.

Домашние антенны, чтобы получить бесплатные пробные версии из открытых точек доступа или близлежащих сетей, если вы знаете ключ сети, к которой хотите подключиться, вы можете настроить одну из них для просмотра параметров.

Я приглашаю вас ознакомиться с каждым реализованным проектом по типам антенн WiFi для Интернета.

Приглашаю вас ознакомиться с каждым реализованным проектом по типам антенн Wi-Fi для интернета.

Если вы хотите знать детали каждого проекта, этапы, чертежи с размерами, которые должны быть изготовлены «Щелкните изображение или на свое имя», чтобы просмотреть этот раздел и прочитать каждую деталь:

ЧТО ТАКОЕ АНТЕННА?

Можно сказать, что они являются одной из самых важных частей для осуществления связи, они определяются как металлические элементы, способные принимать и передавать электромагнитные волны в свободном пространстве.

Основные характеристики видимой антенны для бесплатного Интернет-общения, которые следует учитывать: диаграмма направленности и усиление.

Кто был изобретателем антенны?

Первую антенну создали Туринские Рудники, русский инженер, более известный как Попов.

Классификация антенн для бесплатного Интернет-общения
A- Для геометрической формы антенны:

Подклассифицируется на 5 частей, каждая из которых очень важна и широко используется в настоящее время.

1) Линейные антенны: диполи, монополи, витки, геликоиды

2) Открывающиеся антенны: Динамики, микрополосковые антенны.

3) Отражатели: Параболические.

4) Линзы: антенные решетки.

5) Группы антенн: матричная антенна.

B- По их поведению:

В этом разделе мы находим три классификации.

A — Широкополосная антенна: логопериодическая антенна.

B — миниатюрные антенны: керамическая антенна 2,4 ГГц, чип-антенны.

C- многочастотные антенны: антенна UGA, многочастотные патч-антенны.

Какие параметры антенны наиболее важны?
Важно знать основные параметры антенны для свободного общения в ИНТЕРНЕТЕ, они помогут вам понять ее структуру и функции антенн.

Импеданс.
Высота или эффективная длина.
Волновой коэффициент
Электрическая длина
Коэффициент затухания.
Радиационная стойкость
Индуктивность.
Вместимость.
Пропускная способность.
Реактивное сопротивление
входное сопротивление.
Направленность
Эффективная зона
Что такое интеллектуальные антенны?
Это инновационная технология интеллектуальных антенн, в которой матричная антенна объединена с цифровым сигнальным процессором, чтобы сделать прием и передачу более эффективными, то есть она действует динамически, чтобы видеть антенну для Интернета.

Они используются в беспроводных сетях, таких как фемтосотовая система сотовых телефонов, а также в WiMAX.

Кто использует умные антенны?

Умные антенны используются в системе мобильной связи, они называются умными антеннами.В настоящее время мы имеем следующие типы интеллектуальных антенн: первая; Антенна «Переключаемая», вторая «Коммутируемый луч», третья «Сканирование».

Make Switched: это самая простая конфигурация интеллектуальных антенн.
Switched Beam: увеличивает пропускную способность радиосвязи за счет увеличения отношения несущей к помехе (CIR).
Scaninig: система слежения за антенной, которая отслеживает основную антенну для отслеживания движущегося источника сигнала. Пример тому — спутник связи.
Помните Antena для бесплатного общения в ИНТЕРНЕТЕ. Я хочу, чтобы вы знали, как наука в области технологий развивается гигантскими темпами.

Определение основных параметров в антеннах?

1- Какое сопротивление у антенны?

Это результат, полученный между напряжением и током, протекающим в линии передачи, он образован сопротивлением и реактивным сопротивлением.

Примечание. Импеданс измеряется на входе источника передачи. Для систем связи сопротивление обычно составляет 50 Ом.

2- Какова эффективная высота или длина антенны?

Это соотношение, которое существует между величиной напряжения «разности мощностей» разомкнутой цепи, возникающей на выводах антенны, и величиной напряженности электрического поля в направлении поляризации антенны.

Его можно определить как длину тонкого прямого проводника, ориентированного перпендикулярно данному направлению и параллельного поляризации антенны, имеющего равномерный ток, равный току на выводах антенны, и создающего такую ​​же напряженность поля в дальней зоне, что и у антенны в в этом направлении смотри антенну для интернета.

3- Что такое направленность антенны?

Это способность антенны передавать, фокусируя энергию в определенном направлении или принимая ее в определенном направлении.

4- Какое усиление на антенне?

Это способность антенны направлять входную мощность в излучение в определенном направлении и измеряется при максимальной интенсивности излучения.

4- Какая диаграмма направленности антенны?

Это графическое представление, которое описывает относительную интенсивность излучаемого поля антенны в нескольких направлениях, имеющих постоянное расстояние, без изменений.

Пример:

Антенна для ИНТЕРНЕТА

Топ 5 антенн для подключения бесплатного интернета

Список существующих сегодня профессиональных антенн.

Parabolic Dish Antenna

Parabolic Dish Antenna Parabolic Dish Antenna Это профессиональные антенны с частотой 5 ГГц и 30 точек на дюйм, эти антенны изготовлены в соответствии со стандартами, их можно использовать в устройствах Wi-Fi и установить опоры разной высоты, работать вертикально или горизонтально.

Мы видим, как технологии продвигаются вперед гигантскими шагами в области беспроводной связи, у нас есть престижные компании, занимающиеся производством технологических продуктов для продажи, продажи, доставки и импорта в другие страны антенн Wi-Fi, а также для приема спутников Full HD на местном уровне. а международное телевидение видит антенну для интернета.

Тур, чтобы показать вам профессиональные антенны, используемые в сигнальной системе 2,4 ГГц и 5 ГГц.

Интернет-антенна Маршрут 3 км по улицам

Это видео, в котором я представляю Антенну бесплатного общения в Интернете, упомянутую ранее в статье, чтобы она знала наиболее используемые средства распространения и продажи Интернета.

Далее я представляю вам, как подключить оборудование беспроводной связи для получения сетей Wi-Fi, которые находятся в свободном пространстве, помните, что это предназначено для связи без антенны Интернета.

Это обучающее видео, и я надеюсь, что оно поможет вам в вашем личном и профессиональном проекте.

Антенна Wi-Fi 5 ГГц Двойная частота Бесплатная конструкция 2018

Превратите спутниковую антенну в бесплатную антенну Wi-Fi

Настроить сеть Wi-Fi — это одно; расширение ее диапазона — другое. Если у вас есть время на себя и вы готовы заняться своими руками, вы можете превратить старую спутниковую тарелку в бесплатную антенну Wi-Fi.

Верно, та старая спутниковая антенна из 90-х, лежащая где-то на крыше или в вашем гараже, может пригодиться для решения сегодняшней дилеммы диапазона Wi-Fi. Увеличив радиус действия Wi-Fi вашего маршрутизатора, вы можете сделать свою жизнь более удобной, а также сэкономить деньги.

Преимущества повторителя Wi-Fi со спутниковой тарелкой значительно перевешивают усилия, направленные на то, чтобы сделать это самодельное устройство успешным. Поскольку при подключении не будет потерь сигнала, чем при использовании традиционного коаксиального кабеля, этот проект может быть экономичным и эффективным.

Новое определение спутниковой антенны

Вот процесс преобразования спутниковой тарелки в бесплатную антенну Wi-Fi:

Шаг 1

Возьмите отвертку и начните с откручивания винтов блока LNB, который является антенной.Снимите блок со спутниковой антенны. Антенна Wi-Fi использует USB-кабель, поэтому вам не нужно отключать коаксиальный кабель.

Шаг 2

Теперь, когда блок LNB удален, добавьте беспроводной USB-адаптер Wi-Fi. Вы можете прикрутить его или связать нейлоновым тросом; что бы вы ни выбрали, убедитесь, что вы добавили это твердо.

Шаг 3

Теперь подключите USB-кабель к USB-разъему адаптера Wi-Fi. После подключения подключите другой конец USB-кабеля к устройству, если на нем включен Wi-Fi, или к модему / маршрутизатору, если у вас не включен Wi-Fi.

Шаг 4

После того, как USB-кабель настроен, вы должны расположить спутниковую антенну в точке, направленной прямо на вас. Обратите внимание, что уровень вашего сигнала должен превышать 15 дБ. Это даст вам сильный сигнал Wi-Fi — почти в пять раз сильнее, чем один USB-адаптер Wi-Fi.

Шаг 5

Убедитесь, что ваше устройство автоматически ищет адаптер Wi-Fi. В противном случае вам, возможно, придется установить программное обеспечение для распознавания сети Wi-Fi.Вы можете легко найти программное обеспечение в Интернете. Однако Windows поставляется с необходимыми устройствами, которые могут идентифицировать устройство Wi-Fi.

После того, как ваше устройство просканирует сеть Wi-Fi спутниковой антенны, подключитесь к ней. Виола, теперь вы можете наслаждаться безупречным подключением к Интернету.

Атер Овайс
Атер Овайс — энтузиаст технологий и кибербезопасности. Он является активным сторонником конфиденциальности и безопасности в Интернете, следя за технологическими тенденциями и их влиянием на сегодняшнюю цифровую эпоху.

Удвойте скорость и радиус действия WiFi | Лучшие WiFi-антенны 2021

Лучшая антенна WiFi с высоким коэффициентом усиления

Обновлено 2021 год

WiFi или беспроводная сеть работают так же, как и другие 2.Диапазон связи 4 ГГц, но вместо того, чтобы отправлять голос, мы будем передавать пакеты данных через Интернет. [AdSense-C] Устройство, известное как беспроводной маршрутизатор или точка доступа, преобразует эти пакеты данных в электромагнитные волны и будет излучаться через передающую антенну. , который будет получен клиентским устройством. Здесь мы представляем список лучших в мире антенн WiFi, доступных на рынке.

WiFi 101 Плейлист от RootSaid

Длина волны и частота

Как упоминалось выше, радиоволны сигналов Wi-Fi являются радиоволнами, то есть электромагнитными волнами, лежащими в диапазоне предварительно определенного диапазона частот.Как и все электромагнитные волны, Радиочастота также измеряется единицей, называемой Частотой .

Объяснение антенн WiFi — Типы антенн WiFi

Частота того, что что-то происходит в течение определенного периода времени, или это количество полных циклов в единицу времени. Например, если вы можете ввести 4 символа в секунду, тогда частота будет 4. Герц — это единица измерения частоты. 1 герц означает один полный цикл в секунду.

Другой единицей измерения волн является длина волны.Длина волны — это временной период волны.

Частота = скорость волны / длина волны

Длина волны и частота обратно пропорциональны. Чем выше длина волны, тем короче частота. Конструкция антенны и ее частей в решающей степени зависит от частоты и длины волны, которую она будет передавать или принимать.

Для связи

WiFi используется частота 2,4 ГГц или 5 ГГц.

Имеют ли значение антенны маршрутизатора?

Каждый маршрутизатор включает в себя антенну той или иной формы.Некоторые из них видны, например, внешние антенны, а другие нет. Обычно внешняя антенна имеет КПД примерно 95; тогда как внутренняя антенна имеет КПД примерно 75. Внутренняя и внешняя антенны на практике по-прежнему почти равны с точки зрения эффективности.

Поскольку антенны в основном внешние, они также должны быть подключены с помощью кабеля, а точки подключения и кабель вносят вклад в снижение эффективности разницы. Помехи также будут возникать там, где провода пересекают электронные компоненты.

Внешние антенны

Разъемы на печатной плате могут иногда ослабевать из-за грубого обращения, что приводит к ненадежному соединению и снижению эффективности.

Наилучшее усиление антенны у внешних антенн

Коэффициент усиления антенны — это соотношение эффективности антенны, направления, в котором она передает, и эффективности воображаемой антенны без потери сигнала.

Поскольку усиление антенны является показателем, сочетающим эффективность и направленность, внешние антенны дают наилучшие результаты.Это, однако, предполагает, что вы смотрите только на точки в пределах поля покрытия антенны в форме пончика, указывающие в том же направлении, что и антенна.

Внутренние антенны, с другой стороны, имеют немного меньшее усиление, но доставляют сигналы более эффективно на большую площадь.

Нет разницы в мощности передачи на внутренней и внешней антеннах

В Норвегии мощность передачи беспроводного оборудования строго регулируется законом. На все оборудование, независимо от того, есть ли у него внутренние или внешние антенны, действуют одни и те же максимальные ограничения.Попытка усилить антенну часто приводит к превышению допустимого предела мощности передачи. Чтобы узнать о правилах, связанных с усилением сигнала, см. Статью; Почему усиление сигнала WiFi — плохая идея.

Внутренние антенны + многолучевость = Лучшая внутренняя

Для использования внутри помещений сочетание внутренних антенн и технологии многолучевого распространения обеспечивает наиболее стабильное покрытие и наименьшее количество слепых зон, снижая риск перекоса антенны.

Итак, когда лучше использовать внешние антенны?

Основная сила внешних антенн — их направленность.В результате они идеально подходят для использования на открытом воздухе.

Наведение антенны WiFi для увеличения дальности и скорости

Расположение и размещение антенны WiFi | Диапазон и направление Wi-Fi роутера

Попробуйте это перед покупкой новой антенны (возможно, это решит вашу проблему)

Поляризация антенны

Поляризация означает ориентацию антенны по отношению к поверхности земли.

Всенаправленная и направленная антенна Wi-Fi

Всенаправленные антенны — это антенны, которые могут одинаково передавать электромагнитные волны во всех направлениях.

Направленные антенны Wi-Fi — это антенны, излучающие энергию только в одном направлении.

Панели, тарелочные антенны, кантенны являются примерами направленных антенн.

Усиление мощности антенны WiFi

Мощность Wi-Fi, которая может быть предоставлена, измеряется в единицах усиления мощности. Коэффициент усиления по мощности указывает на эффективность антенны по сравнению с эталонной антенной. Он измеряется в децибелах (дБ).

Мощность указывается в виде значения дБи, которое представляет собой усиление этой антенны с точки зрения изотропного излучателя.Чем больше дБи, тем больше будет радиус действия Wi-Fi. Для лучшей антенны WiFi с высоким коэффициентом усиления вам необходим более высокий уровень дБи.

Лучшие WiFi-роутеры на 2021 год

Вот список дешевых и доступных лучших маршрутизаторов Wi-Fi на этот 2021 год

Антенна Wi-Fi

сильно различается в зависимости от приложения. Иногда вам нужно увеличить диапазон Wi-Fi вашей домашней сети Wi-Fi. Иногда вам может понадобиться передать сигнал на большое расстояние или получить сигнал Wi-Fi от удаленного источника.Если вы тестируете на проникновение, вам придется выполнять различные атаки с использованием инъекций против сетей Wi-Fi, которые находятся на самом деле далеко. Иногда вам нужно захватывать рукопожатие Wi-Fi из беспроводных сетей. В этом случае вам придется связаться с ним и подключиться к сети с большого расстояния. Чтобы стать хорошим хакером Wi-Fi, вам понадобится лучший адаптер Wi-Fi и карты Wi-Fi, подключенные к лучшей антенне Wi-Fi.

Так что поиск лучшей антенны Wi-Fi, которая удовлетворяет ваши потребности, может оказаться головной болью.Вот список лучших в мире антенн Wi-Fi с высоким коэффициентом усиления, которые могут обеспечить Wi-Fi на большом расстоянии, которые используются в домах, офисах и ведущими хакерами для взлома сетей Wi-Fi, которые расположены далеко от злоумышленников.

Почему бы не сделать печатную плату для своего проекта?

Сделать печатную плату для вашего DIY-проекта в настоящее время несложно. PCB помогает избавиться от грязных проводов и прочего и придает вашему проекту потрясающий вид. И здорово сделать свою собственную печатную плату для своего проекта, не так ли?

Разработка печатной платы для вашего проекта — легкий путь

Я использую Altium Designer для рисования схемы и проектирования печатной платы.Это мощный инструмент, который можно использовать для проектирования и создания собственных печатных плат для вашего проекта, а также сложных и многопользовательских печатных плат для промышленного использования. Вот ссылка на пробную версию Altium. Так что не забудьте проверить это.

Заказ высококачественной печатной платы по низкой цене

Обычно я заказываю наши платы на PCBWay. PCBWay — производитель печатных плат, специализирующийся на прототипировании печатных плат, мелкосерийном производстве и аккуратной сборке печатных плат по очень низкой цене. У них очень дружелюбная команда поддержки клиентов, и они даже проводят бесплатную проверку дизайна печатной платы перед оплатой и сообщают нам, если есть какие-то проблемы с дизайном.Не стесняйтесь проверить их веб-сайт ниже.

Антенна Wi-Fi дальнего действия

Лучшая антенна WiFi 2021 года

1. Alfa 9dBi WiFi Booster SMA OMNI Направленная антенна WiFi

Alfa является ведущим производителем WiFi-адаптеров, а также WiFi-антенн и производит лучшие WiFi-антенны, доступные на рынке. Это одна из лучших антенн Wi-Fi с потрясающим покрытием Wi-Fi, доступная на рынке. Эта антенна Alfa усилит сигнал, а также усилит мощность Wi-Fi вашей беспроводной сети.Сверхмощную всенаправленную антенну Wi-Fi Alfa можно использовать в качестве замены как антенн маршрутизатора Wi-Fi, так и антенн адаптера USB WiFi. Поскольку он является всенаправленным, нет необходимости в большой точности его размещения, поскольку он излучает сигнал Wi-Fi во всех направлениях.

Всенаправленная антенна WiFi

Купи сейчас

Благодаря всенаправленным свойствам установка очень проста. Магнитный блок, входящий в комплект поставки, может быть установлен на любой поверхности, на которой может быть размещена антенна.Это, безусловно, одна из лучших антенн WiFi с высоким коэффициентом усиления, которые вы можете приобрести в сети. Получите свой сейчас.

Работает со всеми нижеприведенными моделями, а также со многими другими маршрутизаторами

Linksys

WET54G, WET54GS, WMP54G, WMP54GS, WET11, WRV54G, WMP66L PCI Card, WPS11, WRT54GC

R6700-100NAS, R6220-100NAS, FM114P, FVM318, FWG114P, MA311, ME101, ME103, WG302, WG311, WG311T,
D-Link

DIR-88042L, DIR-88042L, DIR-88042 825, DAP-1360, DI-514, DI-524, DI-614, DI-624, DI-624S, DI-624M, DI-711, DI-713P, DI-714, DI-714P, DI-724U, DI-764, DI-774, DI-824VUP, DP-311P, DP-311U, DP-313, DP-G321, DP-G310, DPG-2000W, DSL-G604T, DSM-604H, DSM-622H, DSM- 624H, DWL-1000AP, DWL-1700AP, DWL-1750,
Alfa

AWUS036H, AWUS036h2W, APA05, AWUS036NH, AWUS036NEH, AWUS048NH, AWUS036ACHEW, AWUS051NH, AW036ACU, AW036AH, AW036NH, AW036AH, AW036NH, AW036AC, AW036AC, AW036AC, AW03 ASUS

RT-AC3200, Беспроводной AC3200, Asus RT-N12 D1, RT-AC68U, RT -N66U, RT-N12

TRENDnet
TEW-731BR

TP-Link
Archer C7, AC1900, AC3150

2.Highfine 2 x 6 дБи 2,4 ГГц 5 ГГц двухдиапазонная WiFi RP-SMA Всенаправленная антенна WiFi

Это одна из наиболее широко используемых внешних антенн Wi-Fi дальнего действия, которая увеличит дальность действия вашего интернета, а также скорость. Это высококачественные двухдиапазонные антенны, специально разработанные для маршрутизаторов. Сюда входят две двухдиапазонные антенны WiFi RP SMA по 6 дБи 2,4 ГГц и 5 ГГц. В дополнение к этому, он также имеет соединительный кабель WAN U.fl / IPEX — RP-SMA размером 2 x 35 см. с позолоченным разъемом.

Купи сейчас

Совместимость с беспроводными маршрутизаторами:
Linksys Cisco E2000 E2500 EA2700 E3000 EA3500 E4200 EA4500 EA6200 WRT310N WRT320N WRT330N WRT400N WRT610N WRT54GS2
Belkin F7D830ND WRT54GS2
Belkin F7D830ND N3700 N2500 W900 Netgear2 v.3 WNDR3800 WNDR4000 WNDR4500 WNR834B v.1 v.2 WNR2000 WNR2200 DGND3700 v.1 v.2
D-Link DIR-655
Buffalo WZR-HP-G450H
Mini PCIe Cards
Network Extension PCI Bulkhead Pigtail

ПРИМЕЧАНИЕ: Используйте только для интерфейса Mini PCI-E, НЕ МОЖЕТ ИСПОЛЬЗОВАТЬ ДЛЯ ИНТЕРФЕЙСА M.2 (NGFF).
Пожалуйста, проверьте и подтвердите интерфейс карты перед покупкой.

Размеры продукта следующие:
Длина антенны RP-SMA 6 дБи: 19,5 см
Длина кабеля IPEX: 35 см

В комплект входит:
Антенна 2 x 6 дБи
2 x 35 см U.Гибкий кабель fl / IPEX

3. HUACAM HCM82 8dBi 2,4 ГГц 5 ГГц 5,8 ГГц Двухдиапазонная беспроводная сеть Всенаправленная антенна WiFi

Это похоже на предыдущий в списке. Но в отличие от предыдущего, у этого есть лучший коэффициент усиления 8 дБи. Эту всенаправленную антенну Wi-Fi с высоким коэффициентом усиления 8 дБи можно использовать с WiFi-маршрутизатором, USB-адаптером, а также с усилителем. Его можно подключить к любому устройству, поддерживающему съемную антенну и имеющему возможность замены встроенной антенны.В комплект также входит переходник / переходник с внутренней резьбой IPEX — RP-SMA.

Купи сейчас

Благодаря всенаправленным свойствам его очень легко установить и разместить. Эта антенна с высоким коэффициентом усиления может обеспечить высокоскоростной доступ в Интернет, а также возможность подключения к сети в любой уголок вашего дома.

Это еще один замечательный продукт от ALFA в списке лучших антенн WiFi. Происходит из семейства Alfa, это один из наиболее широко используемых и надежных устройств в этой категории.Его можно подключить ко всем маршрутизаторам и USB-адаптерам WiFi с помощью разъема RP-SMA. Эта антенна может эффективно заменить стандартные домашние и офисные маршрутизаторы. Они могут увеличить скорость и дальность передачи сигналов Wi-Fi до 4 раз в одном направлении. Это одна из лучших антенн Wi-Fi с высоким коэффициентом усиления от Alfa.

Это однонаправленная антенна, которая должна быть направлена ​​в определенном направлении, что означает, что лучи будут фокусироваться в определенном направлении. Это может использоваться как для передачи на большие расстояния, так и для приема.

Купи сейчас

5. Alfa APA-M25 двухдиапазонная 2,4 / 5 ГГц панельная направленная антенна WiFi 10 дБи

Этот похож на предыдущий; однонаправленная антенна дальнего действия, которая даст вам сфокусированный луч, подходящий для передачи и приема на большие расстояния в определенном направлении. В отличие от предыдущего, этот имеет большую мощность на 10 дБ и поддерживает двухдиапазонные сигналы WiFi. Он направлен и подходит для использования на открытом воздухе.

Купи сейчас

6.Tupavco TP513 Yagi Направленная антенна WiFi 2,4 ГГц 17 дБи

Антенны

Yagi — это мощные версии панельных антенн, упомянутых выше. Эти антенны могут иметь мощность передачи на большие расстояния. Эти длинные, прочные и гладкие антенны в основном сделаны из алюминия, что делает их легкими. Они специально разработаны для использования на открытом воздухе. У них более сильный и сфокусированный луч, ширина луча которого составляет 25 градусов, что делает их действительно дальнобойными антеннами Wi-Fi.

Вы можете легко подключить эту антенну Wi-Fi к маршрутизатору Wi-Fi или USB-адаптеру Wi-Fi, который поддерживает сменные антенны, и направить ее через окно или закрепить ее на крыше своего дома и направить ее на здание, где вы хотите передавать сигнал что делает его хорошим выбором на рынке.

Купи сейчас

8. Antenna World G2424 Усилитель диапазона направленного действия WIFI Параболическая сеточная антенна

И последнее, но не менее важное. Эта направленная наружная антенна с большим радиусом действия. Это лучшая антенна WiFi с высоким коэффициентом усиления, доступная на рынке, которая может обеспечить надежное и мощное соединение точка-точка между источником и удаленным приемником на большом расстоянии. Эти антенны с параболической сеткой 24 дБи могут обеспечить до 8 миль связи в определенном направлении.В комплект входят более жесткие и точные детали для установки и направления в желаемом направлении.

Он поддерживает сигналы Wi-Fi 2,4 ГГц и стандарты 802.11 b, 802.11 g, 802.11 n, которые могут поддерживать более высокую скорость передачи данных до 150 Мбит / с. Эти антенны имеют узкую полосу пропускания 7 градусов, что делает их очень направленными, улучшая коэффициент усиления

.

Купи сейчас

Из приведенного выше списка вы можете выбрать тот, который лучше всего соответствует вашим потребностям. Вы можете увеличить максимальный диапазон Wi-Fi, получить быстрый доступ в Интернет и доступ к сетям Wi-Fi на большом расстоянии, не меняя USB-адаптер Wi-Fi роутера.

Вот список лучших и широко используемых в мире маршрутизаторов WiFi. Убедитесь, что вы купили один из них, для лучшего диапазона и скорости Wi-Fi-соединения.

Антенна для пиратского Wi-Fi «Wonder How To

Как к

:

Создайте устойчивую к атмосферным воздействиям компактную антенну WiFi с высоким коэффициентом усиления

Узнайте, как построить устойчивую к атмосферным воздействиям компактную антенну WiFi с высоким коэффициентом усиления менее чем за пятнадцать долларов! Этой самодельной антенны WiFi должно хватить для большинства приложений, так как она в три раза мощнее стандартной антенны.Для этой компактной антенны Wi-Fi, сделанной своими руками, вам понадобится 12 см x … подробнее

Как к

:

Сделайте из консервной банки антенну WiFi с высоким коэффициентом усиления

В этом ролике узнайте, как сделать «Кантенну».Кантенна — это мощная антенна Wi-Fi, которую можно использовать с любым компьютером или устройством, изготовленным из обычной банки для супа. После того, как вы насладились парой больших тарелок куриного супа с лапшой, сохраните банку и отправляйтесь в свою столовую …

Как к

:

Создайте экологичную направленную антенну WiFi

Узнайте, как создать экологически чистую направленную антенну Wi-Fi, из этого простого видео-руководства.Чтобы продолжить работу дома, вам понадобятся следующие вещи: медный клин, разъем N-типа, несколько винтов, зажимной N-штекер, косичка и беспроводная карта. Вам также понадобится … еще

Как к

:

Сделать дешевый усилитель антенны WiFi

Патрик Нортон Показывает, как сделать простой усилитель антенны WiFi.Этот усилитель представляет собой параболический отражатель, предназначенный для фокусировки сигнала, чтобы он был сильнее и мог проецировать дальше. Это идеально, если ваш беспроводной маршрутизатор неудобен и не может транслировать сигнал Wi-Fi на дальние расстояния … подробнее

Как к

:

Взломайте спутниковую антенну на усилитель сигнала WiFi

Есть много способов утилизировать спутниковую антенну, и это один из них.Из этого видео-урока вы узнаете, как вставить старую спутниковую антенну в биквадратную антенну WiFi. Подробные пошаговые инструкции по созданию собственного усилителя аудиосигнала см. Здесь!

Как к

:

Решение проблемы с антенной 4G Apple iPhone

Узнайте, как решить проблемы с антенной iPhone.Независимо от того, являетесь ли вы счастливым обладателем Apple iPhone 4G HD или, возможно, только собираетесь приобрести его, вам обязательно понравится этот бесплатный видеоурок, в котором представлен полный обзор того, как решить проблему с неудачным антенным мостом GSM / WiFi. .более

Как к

:

Сделайте расширитель Wi-Fi из азиатской параболической посуды

Хотите повысить качество приема Wi-Fi? Есть дополнительный вок или параболический колландер? В этом видеоуроке демонстрируется простой прием, который позволит вам построить эффективную радиоантенну, которая значительно увеличит усиление вашего сигнала WiFi.Чтобы воспроизвести эту хитрость дома, йо … еще

Как к

:

Увеличьте радиус действия Wi-Fi на Xbox 360

Хотите использовать XBox 360 в качестве беспроводного маршрутизатора для привязки других цифровых устройств? Хотя привязка сама по себе в значительной степени уместна, как насчет возможности привязки с больших расстояний, чем когда-либо прежде? Вы можете увеличить радиус действия Wi-Fi на своем XBox 360, сделав…более

Как к

:

Сделайте параболический усилитель WiFi с алюминиевой фольгой

Свертки бумаги по кругу для закрытия модема помогут значительно увеличить помехи Wi-Fi.Это помогает увеличить радиус действия WiFI и низкий уровень сигнала. Это параболическая антенна для отражения сигнала в направлении вашего ноутбука.

Новости

:

Переработайте старую спутниковую тарелку в усилитель Wi-Fi

Пытаетесь сохранить беспроводной сигнал? Если вы изо всех сил пытаетесь транслировать Hulu с заднего двора, у DocZee есть идея.Снимите эту старую спутниковую тарелку DirecTV с крыши. Измените его на усилительную антенну WiFi 802.11 2,4 ГГц. О, сделайте из нее антенну, которая вращается! Этот хак … еще

Справочник покупателя

:

20 лучших рождественских подарков хакерам на Рождество 2017

Как известно, хакерам бывает сложно покупать подарки, поэтому мы составили список из 20 самых популярных предметов, которые читатели Null Byte покупают в ходе своих исследований по этическому хакерству.Независимо от того, покупаете ли вы подарок для друга или очень хотите поделиться этим списком с кем-нибудь за покупками … подробнее

Как к

:

Поиск устройств Wi-Fi с направленной антенной

Если вы когда-либо хотели отследить источник передачи Wi-Fi, это может быть относительно легко с подходящим оборудованием.Используя направленную антенну Wi-Fi и Wireshark, мы можем создать фильтр отображения для нацеливания на любое устройство в пределах досягаемости, чтобы отобразить мощность сигнала на гра … подробнее

Как к

:

Создание дешевых антенн WiFi для лучшего приема

Systm — это шоу «Сделай сам», предназначенное для обычного компьютерщика, который хочет быстро и легко научиться погружаться в новейшие и самые горячие технические проекты.Они помогут вам избежать ошибок и быстро запустить проект. В этом эпизоде ​​«Сделай сам» вы узнаете, как создать дешевый W … подробнее

Как к

:

Смотрите телевизор на компьютере

Чтобы смотреть телевизор на компьютере, вам понадобится ТВ-тюнер.У вас есть два варианта. Есть флешки и карты pci. PCI — это внутренняя печатная плата, которая входит в ваш компьютер. Карта pci очень проста в установке. Буквально просто откройте компьютер и вставьте его в доступный pci sl … подробнее

Взлом Gear

:

10 основных гаджетов, которые должен попробовать каждый хакер

Если вам надоели повседневные взломы и вам нужна новая игрушка для экспериментов, мы составили список гаджетов, которые помогут вам вывести взлом паролей и взлом беспроводных сетей на новый уровень.Если вы сами не белая шляпа и не пентестер, но у вас есть что купить, будь то … подробнее

Справочник покупателя

:

20 лучших праздничных подарков хакерам 2018 года

Для непосвященных может быть сложно купить того особенного хакера в своей жизни идеальный подарок к празднику.Вот почему мы отказались от предположений и составили список из 20 самых популярных товаров, которые покупают наши читатели. Независимо от того, покупаете ли вы подарок другу или уже были … еще

Как к

:

Автоматизация взлома Wi-Fi с помощью Wifite2

Есть много способов атаковать сеть Wi-Fi.Тип шифрования, настройки производителя и количество подключенных клиентов определяют, насколько легко атаковать цель и какой метод будет работать лучше всего. Wifite2 — это мощный инструмент, автоматизирующий взлом Wi-Fi, позволяющий вам т … подробнее

Как к

:

Установите мощность передачи вашей карты Wi-Fi выше 30 дБм

У вас есть адаптер Wi-Fi Alfa AWUS036NH, который утверждает, что он может работать до 2000 мВт, или какая-то карта, которая предположительно может передавать мощность более 1000 мВт? Если это так, возможно, у вас возникли проблемы с установкой TXPOWER вашей карты выше 30 дБмВт, что составляет около 1000 мВт.Что ж, я покажу вам, как … еще

Как взломать Wi-Fi

:

Начало работы с терминами и технологиями

С возвращением, мои ученики-хакеры! Множество моих читателей просили руководства о том, как взломать Wi-Fi, поэтому этой статьей я начинаю новую серию, посвященную взломам Wi-Fi.Вероятно, это будет около 6-9 статей, начиная с основ технологий. Я больше

Как к

:

Используйте Kismet для просмотра активности пользователей Wi-Fi через стены

У вашего дома есть стены для уединения, но сигналы Wi-Fi проходят через них и могут быть обнаружены на расстоянии до мили с помощью направленной антенны Wi-Fi и прямой видимости.Из этих данных можно получить невероятный объем информации, в том числе о том, когда жители приходят и уходят, … еще

Как к

:

Все причины, по которым ваш телефон должен быть рутирован

Укоренение.Как пользователь Android, я уверен, что вы слышали это слово один или два раза. По данным Kaspersky, 7,6% всех пользователей Android имеют root-права, но с 92,4%, которые этого не делают, мы хотели поговорить с вами. Получение root-прав позволяет устранить препятствия и открыть Android до беспрецедентного уровня контроля … подробнее

ТВ-антенна, которую можно сделать из уже имеющихся дома

Интернет

Люк Баума
•
7 марта, 2019

если (has_post_thumbnail ($ post_id)):?>

endif; ?>

Телевизионная антенна — отличный способ получить множество каналов HD, включая, во многих областях, ABC, CBS, FOX и NBC бесплатно.Хотя вы можете купить антенну менее чем за 50 долларов в таких магазинах, как Walmart или Target, вы также можете построить свою собственную антенну из предметов, которые, вероятно, уже есть в вашем доме.

Вот два способа сделать дешевую и простую антенну для вашего телевизора.

Одно замечание, прежде чем мы начнем

Если у вас есть смарт-телевизор, вам нужно будет использовать его меню для поиска каналов после установки антенны. Для этого перейдите в Настройки на вашем телевизоре. Там вы найдете меню каналов с возможностью поиска локальных каналов.Без этого шага ваш телевизор не будет отображать все доступные каналы.

Антенна с зажимом для бумаг

Если вы живете в районе с хорошим приемом эфирного телевидения, скрепка может быть первым вариантом, который вы захотите попробовать. Все, что вам нужно сделать, это распрямить канцелярскую скрепку и вставить ее в разъем кабеля / антенны на телевизоре (тот круглый разъем, который вы использовали для подключения кабельной розетки от телевизора).

Это не самая лучшая антенна, однако многие люди сообщают, что могут получить нужные каналы с помощью канцелярской скрепки.

Антенна вешалки для одежды

У вас есть старая металлическая вешалка для одежды? Если он подходящего размера, вы можете распрямить его, как если бы это была скрепка большего размера, и подключить ее прямо к телевизору.

Для еще лучшего приема вы можете подумать об использовании коаксиального кабеля в сочетании с вешалкой для одежды. Для этого вам нужно будет прикрутить один конец кабеля к телевизору, а другой конец — к проволочной вешалке для одежды.Это позволит вам перемещать антенну для лучшего приема.

Возьмите коаксиальный кабель любой длины (кабель, который вы использовали для ввинчивания в заднюю часть телевизора от кабельной коробки) и отрежьте разъем с одного конца. С помощью ножа аккуратно срежьте резину и защитные слои вокруг жилы коаксиального кабеля примерно на дюйма от конца (я имею в виду, будьте осторожны, провода острые, поэтому, пожалуйста, не порежьтесь).

Теперь оберните оголенный коаксиальный кабель вокруг антенны вешалки для одежды как можно плотнее.Это позволит вам перемещать самодельную антенну, чтобы найти лучшую точку приема. Как правило, чем выше вы вешаете антенну и чем дальше она от телевизора, тем лучше качество приема.

Последние мысли

Самодельные антенны очень весело делать и использовать. Как всегда, когда вы делаете свою собственную антенну, есть некоторая доля «вы получаете то, за что платите». Если вы не получаете того приема, который, по вашему мнению, должен быть у самодельной антенны, вы можете купить ее в местном магазине, поскольку их антенны специально созданы для приема телевизионных сигналов.

AntennaWeb.org — отличный сайт, который поможет вам найти, какие каналы доступны бесплатно в эфире в вашем регионе. Просто введите свой адрес, и они дадут вам представление о том, чего вы можете ожидать от телевизионной антенны.

T-Mobile 5G Internet Gateway Руководство по внешней антенне

Важное примечание : Для подключения внешних антенн вам необходимо открыть свой T-Mobile Gateway. Внимательно прочтите наши инструкции, чтобы не повредить устройство.Шлюзы принадлежат T-Mobile, и они могут взимать плату за ремонт, если вы вернете поврежденное устройство шлюза.

Использование антенны MIMO за пределами вашего здания, направленной на ближайшую вышку, может помочь вам получить максимальную возможную скорость передачи данных 4G LTE и 5G.

Интернет-шлюз T-Mobile 5G имеет четыре внутренних порта U.FL, которые позволяют подключить к устройству две антенны MIMO 2×2 или антенну MIMO 4×4.

Доступ к портам антенны требует некоторой разборки.И мы рекомендуем быть осторожными. : если вы повредите устройство, а затем вернете его, T-Mobile может взимать с вас штраф за повреждение. В приведенных ниже инструкциях вы узнаете, как подключить и проверить антенны, не повредив устройство.

Мы рекомендуем два разных варианта антенны MIMO для использования с интернет-шлюзом T-Mobile 5G:

Этот комплект панельной антенны MIMO обеспечит значительное улучшение сигнала, даже если вы окружены деревьями, холмами или высокими зданиями.

Для большинства пользователей лучшим выбором внешней антенны для интернет-шлюза T-Mobile 5G является наш комплект панельной антенны MIMO.Эта антенна не требует прямой видимости на вышку.

Использование всех четырех антенных портов на шлюзе T-Mobile Gateway позволяет использовать MIMO 4×4 и часто приводит к более высокой производительности.

Эти кросс-поляризованные логопериодические антенны имеют более высокое усиление и большую направленность, но лучше всего работают, если у вас прямая видимость башни.

Однако, если у вас есть прямая видимость до ближайшей вышки , мы рекомендуем вместо этого использовать комплект логопериодических антенн 4×4 MIMO. При этом используются четыре антенны и обеспечивается производительность 4×4 MIMO, что часто может увеличить скорость передачи данных.Более высокое усиление этих антенн также может улучшить производительность, но только тогда, когда у вас есть прямой выстрел в вышку.

Большинство людей увидят самое большое улучшение с комплектом антенн 2×2 MIMO, подобным тем, которые указаны выше. Если вы хотите поэкспериментировать с обновлением до конфигурации MIMO 4×4, иногда это может привести к еще более высокой скорости передачи данных.

Чтобы воспользоваться преимуществами 4×4 MIMO, вам необходимо использовать два наших антенных комплекта MIMO вместе и подключить их ко всем четырем внутренним антенным портам U.FL.Затем отделите настоящие антенны примерно на 3–6 футов и направьте их на ту же башню, чтобы получить скорость 4×4.

Есть одно большое заблуждение насчет внешних антенн.

Большинство людей думают, что внешние антенны в первую очередь помогают увеличить скорость передачи данных на , увеличивая силу сигнала.

Но это не так.

Увеличение мощности сигнала, вероятно, является третьим по важности способом, которым помогают внешние антенны.

Вот три основных способа, которыми внешние антенны помогают увеличить скорость передачи данных:

Перед тем, как начать, всегда рекомендуется провести несколько тестов скорости в помещении с устройства, подключенного к WiFi вашего шлюза. Результаты будут немного колебаться, но это базовый уровень, который вы пытаетесь улучшить.

После того, как вы проверили базовую скорость интернета, вы готовы к установке внешних антенн. Интернет-шлюз T-Mobile 5G не имеет портов для внешней антенны, но можно получить доступ к внутренним портам и установить адаптеры, которые позволяют подключать антенны.

В следующем разделе этого руководства мы покажем вам, как открыть шлюз, подключить адаптеры для внешних антенн и снова закрыть его.

Перед тем, как начать, вам понадобится следующее:

• Маленькая отвертка с крестообразным шлицем
• Отвертка Torx T10
• Тонкий пластиковый инструмент для взлома (подойдут и старые банковские карты)
• Плоскогубцы или пинцеты
• Два переходника пигтейла U.FL-папа-N-мама (включены в наш комплект внешней антенны)
• Изолента какая-то
• Надежный контейнер для хранения винтов и мелких деталей во время работы

Важное примечание:

Будьте осторожны, чтобы не повредить домашний интернет-шлюз T-Mobile при разборке.

В рамках вашего соглашения с T-Mobile вы «одалживаете» это оборудование у них. Когда вы завершите обслуживание, вам, вероятно, придется вернуть шлюз в T-Mobile. В случае повреждения устройства они могут по контракту взимать с вас до 370 долларов США в качестве компенсации за ущерб.

Waveform не дает никаких гарантий и не несет ответственности за ущерб, причиненный вашему устройству в результате выполнения этих инструкций. Пожалуйста, действуйте на свой страх и риск.

Если вы все же решите вернуть свое устройство в T-Mobile, не забудьте повторно подключить существующие внутренние антенные разъемы, прежде чем делать это.

Пошаговое руководство по установке адаптеров для внешних антенн

Шаг 1: Выключите T-Mobile 5G Internet Gateway и отсоедините кабель питания.

Шаг 2: Отвинтите винт с крестообразным шлицем, фиксирующий держатель SIM-карты, и снимите держатель SIM-карты.

Шаг 3: Отвинтите два винта T10 на нижней крышке и осторожно потяните, пока она не освободится.

Шаг 4: Освободите зажим, фиксирующий аккумулятор, и снимите его с устройства.

Шаг 5: Удалите четыре винта T10, крепящие внешний кожух в каждом углу.

Шаг 6: Теперь снимите внешний кожух. Будьте осторожны, чтобы не повредить зажимы на любом из портов Ethernet, и убедитесь, что кнопка питания остается в выключенном положении (вытолкнута) при снятии корпуса.

Шаг 7: Пропустите переходники для пигтейлов через оба набора вентиляционных отверстий на нижней стойке (вентиляционные отверстия расположены по окружности и входят внутрь устройства).

Примечание. Попытайтесь пропустить кабели через вентиляционные отверстия, которые будут ближайшими к портам на устройстве после повторной сборки, чтобы избежать резких изгибов и чрезмерного усилия. Здесь цель состоит в том, чтобы проложить косички таким образом, чтобы устройство не касалось косичек при повторной сборке

Шаг 8: Повернув шлюз, вы увидите ряд черных кабелей, подключенных к плате небольшими разъемами U.FL. Очень осторожно отсоедините два кабеля справа от фиолетового, используя инструмент для снятия изоляции или пинцет.

Будьте здесь очень осторожны. Соединители U.FL могут быть довольно хрупкими. Будьте осторожны, чтобы не сломать разъем.

Примечание. Всего на плате четыре разъема U.FL, по два с каждой стороны от фиолетового разъема GPS. Если у вас есть два комплекта антенны MIMO, вы можете подключить все четыре порта U.FL для внешней настройки MIMO 4×4. Если у вас только антенны 2×2, вам может потребоваться протестировать каждую пару, чтобы увидеть, какая из них дает наилучшие результаты.

Шаг 10: Установите U.Переходники для пигтейлов FL-папа-N-мама в портах, которые вы открыли на шаге 9.

Шаг 11 (необязательно): Используйте изоленту, чтобы прикрепить переходники для гибких кабелей к раме. Это помогает предотвратить натягивание кабелей и повреждение разъемов U.FL.

Шаг 12: Соберите все в обратном порядке. Перед повторным подключением аккумулятора убедитесь, что кнопка питания выключена.

Теперь ваш интернет-шлюз T-Mobile 5G должен быть полностью собран, адаптеры для гибких кабелей должны выступать снизу.

Вы подключите внешние антенны к N-гнездовым концам адаптеров, установленных в вашем шлюзе.

Спасибо Эрику Дарему и XMRFreak на Reddit за разрешение использовать эти изображения.

Позиционирование и наведение антенн MIMO

Правильное позиционирование и наведение антенн MIMO имеет решающее значение для обеспечения максимальной производительности вашего интернет-шлюза T-Mobile 5G или любой другой точки доступа.

На самом деле мы составили подробное руководство по эксплуатации для наших собственных комплектов антенн MIMO, в котором мы подробно рассказываем о том, как лучше всего нацелить антенны.

Цель состоит в том, чтобы найти наилучшее местоположение и направление для антенны (ей), чтобы максимизировать скорость передачи данных до T-Mobile Gateway. Это может потребовать немного терпения, но может иметь огромное значение — это стоит дополнительных усилий!

Подключите внешние антенны MIMO к модифицированному Интернет-шлюзу T-Mobile 5G через только что установленные переходники для гибких проводов и выходите на улицу со своим «испытательным стендом».

Для каждого местоположения и направления, которое вы пробуете, запустите пару тестов скорости и запишите результаты.Вот все места и направления, в которых мы рекомендуем проверить вашу антенну MIMO:

Где проверить свой сигнал

Совет от профессионала: Не забирайтесь только на самую высокую точку крыши! Хотя сигнал, как правило, тем сильнее, чем выше вы поднимаетесь, также часто бывает больше помех. Мы обнаружили, что часто лучше устанавливать антенны на той стороне здания, где конструкция может защитить антенны от помех.

После того, как вы нашли позицию, обеспечивающую максимальную скорость передачи данных до шлюза T-Mobile, вы захотите установить антенну MIMO.Идите вперед и установите антенну, проложите кабели внутри, подключите все и наслаждайтесь превосходной скоростью передачи данных!

Поддерживаемые диапазоны T-Mobile в США

• диапазоны 5G : n2, n25, n41, n66, n71
• Полосы 4G LTE: B2, B4, B5, B12, B25, B26, B41, B46, B48, B66, B71

Сотовый модем

• Модель: Qualcomm Snapdragon X55
• Поддержка MIMO: 4×4 с внутренними антеннами или внешними антеннами
• Агрегация несущих LTE-A: Да (5 полос по 20 МГц)
• Категория производительности LTE: Cat 20
• Максимальные теоретические скорости: 2.5 Гбит / с загрузка, 316 Мбит / с загрузка

Wi-Fi

• Технологии: 802.11 ax
• Полосы: одновременно 2,4 ГГц и 5 ГГц

Порты

• Порты сотовой антенны: 4 внутренних U.FL (по два с каждой стороны фиолетового кабеля GPS)
• Порты Ethernet : 2 порта Gigabit LAN, 1 порт Gigabit WAN
• Другие порты: 1x USB-C, RJ-11 (голосовой)

Прочее

• Может работать без батареи: Да

Полезное руководство по установке и обслуживанию U.Разъемы FL

Страница поддержки T-Mobile для высокоскоростного интернет-шлюза 5G

Документация

.
