ИБП БАСТИОН Источники бесперебойного питания

ИБП Бастион Teplocom

Бесперебойное электропитание — непременное условие, при котором обеспечивается надежная работа газового котла системы отопления. ИБП при пропадании напряжения в основной электрической цепи автоматически переходит на резервное питание от аккумуляторной батареи, выполняя функции резервного источника. Источники бесперебойного питания (ИБП) так же называют UPS, от английского сокращения Uninterruptable Power Supply (беспрерывный источник питания).
ИБП в основном используются там, где пропадание электропитания может вызвать крайне негативные последствия, прежде всего — это системы отопления с газовыми котлами.

Так как не все модели отопительных котлов могут самостоятельно включаться после отключения электропитания, то отсюда следует неутешительный вывод — требуется вмешательство человека. И все действия придётся делать в темноте, чаще всего где-нибудь в подвальном помещении, где расположена котельная. Система автоматического отключения газа (САОГ) также не может включится самостоятельно, то есть придется заниматься и ее ручным запуском. О каком уровне комфорта в данном случае может идти речь?
TEPLOCOM и SKAT-UPS от российской компании Бастион — это комплексное решение проблем, возникающих при эксплуатации современной отопительной системы.

Бесперебойники для котлов обеспечивают:

• работу автоматики отопительного оборудования
• бесперебойное питание электрических циркуляционных насосов
• правильный режим работы горелки и розжига
• электропитание системы САОГ (система аварийного отключения газа)
• заряд и защиту аккумуляторов
• длительный резерв электропитания (зависит только от ёмкости подключаемых аккумуляторных батарей)

Виды источников бесперебойного питания

Off-line UPS (другие названия – Back, Standby).
Самые распространенные ИБП. Принцип работы – когда уровень напряжения электросети находится в допустимых пределах, напряжение просто идет со входа на выход. Когда же сетевое напряжение выходит за определенные пределы, нагрузка подключается к выходу встроенного инвертора (генератора), преобразующего напряжение постоянного тока от АКБ в напряжение переменного тока стандартной частоты и напряжения. Переключения на аккумулятор и обратно – с гистерезисом. Например, переключение на батарею произойдет при падении напряжения сети до 180 Вольт и менее, а обратно – при 185 Вольтах и более.

Line-Interactive (другие названия – Smart UPS, ИБП интерактивного типа)
Практически то же самое, чтои Off-line, только несколько «умнее». Дополнительно в некоторых пределах стабилизируют выходное напряжения в дежурном режиме. И только в крайнем случае переходят на питание от аккумулятора. То есть напряжение на выходе поддерживается при бОльших отклонениях на входе (150 — 300 Вольт). Это позволяет экономить заряд батареи, включая её в работу гораздо реже. В отличие от стабилизатора, который при выходе напряжения сети за рабочие пределы окажется бесполезным, ИБП Line-Interactive подключит аккумулятор, и электропитание не пропадёт.

On-line (другие названия – инверторный, ИБП с двойным преобразованием)
Лучшая из существующих схем ИБП, для поклонников чистого синуса (синусоидальная форма кривой напряжения сети). Переменное напряжение со входа преобразуется в постоянное и поступает на инвертор, который генерирует практически чистое синусоидальное напряжение с малым коэффициентом гармоник. Одновременно подзаряжает аккумулятор и при пропадании электропитания инвертор продолжает работать, запитываясь уже от аккумулятора.
К форме выходного напряжения особенно чувствительны, например, газовые котлы. Из недостатков можно отметить более высокую цену и сравнительно низкий КПД так как ИБП такого типа постоянно включены в работу.
Так же существуют газовые котлы для правильного розжига которых важно наличие реального нуля для их правильного розжига. Для этого разработаны модели ИБП в которых используется так называемый «сквозной ноль». Эта электрическая схема заключается в прямом соединении входной и выходной силовой цепи, что обеспечивает создание в электрических цепях обязательного условия для работы электрического оборудования котла.

Внимание!

КНИ коэффициент нелинейных искажений (гармоник) — это первое после мощности, на что надо обращать внимание при выборе ИБП.
Если этот параметр не превышает 3 — 5 % то это говорит о том, что внутренний инвертор обеспечивает практически идеальную аппроксимацию (приближение) синусоиды выходного напряжения.

Дешевые ИБП с высоким КНИ не могут обеспечить нормальный запуск и работу газового котла. Если даже котёл таки включается, то не стартует насос. Если циркуляционный насос таки стартует, то издаёт шум и греется. Или просто котел не может запустить розжиг горелки. Падает мощность на валу насоса, растет рабочий ток потребления и пусковой ток.

Можно ли использовать компьютерный бесперебойник для котла отопления?

Настоятельно не рекомендуем! Необходимо использовать специализированный бесперебойник для котла, который имеет длительный резерв, не вносит искажения в синусоиду напряжения и обеспечивает бесперебойное питание котла с выраженной фазой.

— Время резерва в этом случае около 10 минут, что недостаточно для системы отопления.
— На выходе не чистый синус, а меандр (квадратная пила). Циркуляционник будет гудеть.
— Не обеспечивается правильная фазировка для датчика пламени (ток ионизации датчика течет от фазы к земле). Компьютерный UPS не даёт чётко выраженной фазы, а земли при работе от аккумуляторов вообще нет. В итоге датчик не «увидит» пламя и выключит котёл!

Наши специалисты помогут Вам подобрать, а также смонтировать ИБП Бастион, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

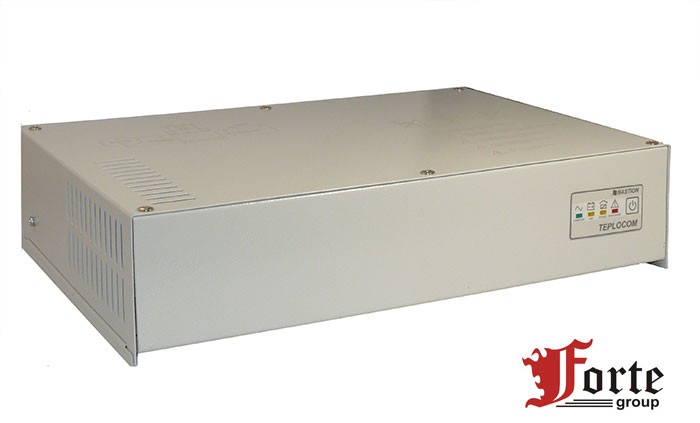

Источник бесперебойного питания (ИБП) для газовых котлов Теплоком (Teplocom) серии Бастион

Источник бесперебойного питания (ИБП) для газовых котлов Теплоком (Teplocom) серии Бастион

«БАСТИОН» — российская научно-производственная компания, осуществляющая разработку, производство и поставки профессиональных источников бесперебойного питания, стабилизаторов, сетевой защиты и др. электротехнического оборудования. «Бастион» серийно выпускает более 300 моделей приборов. Торговая марка «СКАТ» известна всем профессионалам рынка безопасности. За 22 года производство заработало репутацию надежного партнера, выпускающего безупречное и надежное оборудование.

В нынешних приборах отопления на основе газовых котлов большое количество электромеханических и электронных узлов. К этому относится автоматика котла, циркуляционные насосы, и электронные узлы горелок (все что имеет не постоянный режим работы, и способно выйти из строя). Такие перепады в основном происходят из-за низкого качества входного напряжения: броски напряжения, аварийные отключения электроэнергии. Все это способствует отключению систем отопления.

Источник бесперебойного питания для газовых котлов Теплоком разработан специально для организации бесперебойного питания газовых котлов. Идеально подходит для использования в жилых помещениях. Имеет отсек для двух гелевых (герметичных) аккумуляторов емкостью 40 Ач. Может работать с любым газовым настенным или напольным котлом. Мощность подключаемой нагрузки 200 Вт (280 ВА).

ИБП для котла отопления Teplocom-300
ИБП для котла отопления Teplocom-1000
ИБП для котла отопления SKAT-UPS 1000 исп.D
ИБП для котла котельной SKAT-UPS 3000 RACK
ИБП для всего дома SKAT-UPS 10000
Источники бесперебойного питания Теплоком SKAT-V.16 RACK
Источники бесперебойного питания Теплоком SKAT-V.8 RACK
Источники бесперебойного питания Теплоком SKAT-V.32 RACK
Источники бесперебойного питания Теплоком SKAT-UPS 1000 исп.V RACK
Источники бесперебойного питания Теплоком SKAT-UPS 1000 RACK
Источники бесперебойного питания Теплоком SKAT-UPS 3000 RACK
ИБП Теплоком SKAT-UPS 3000 комплекс бесперебойного питания
Источники бесперебойного питания Теплоком SKAT-RLPS. 48DC-10 RACK
Источники бесперебойного питания Теплоком MP SKAT-12DC-20 RACK
Источники бесперебойного питания Теплоком СКАТ-1200И7 RACK
Источники бесперебойного питания Теплоком СКАТ-1200У RACK
Источники бесперебойного питания Теплоком РАПАН
РАПАН-20
РАПАН-40
РАПАН-60

Teplocom-300 ИБП гарантия 5 лет! без АКБ

Основные
Номинальная мощность ИБП, ВА	270
Активная мощность ИБП, Вт	200 Вт
Тип ИБП	Off Line
Форма выходного напряжения при работе от АКБ	синусоида
Номинальное напряжение шины DC	12
Ток зарядного устройства ИБП, А	1. 35
Расположение аккумуляторов	Внешние АКБ
Вход : Выход	1:1 однофазные
Способ установки/монтажа	напольный
Вход
Номинальное входное напряжение	220
Диапазон входного напряжения ИБП	180 — 245
Номинальная частота	50
Диапазон входной частоты	45 — 55 Гц
Тип разъема для подключения внешнего питания	IEC 320 C14 + евро кабель питания
Выход
Выходное напряжение	220
Погрешность выходного напряжения (работа от сети)	±10%
Погрешность выходного напряжения (работа от батарей)	±10%
Тип разъема для подключения нагрузки	CEE 7 (евророзетка)
Количество разъемов для подключения нагрузки	1
Аккумуляторы
Минимальное количество аккумуляторов	1
Функционал
Время автономной работы от АКБ	Зависит от емкости аккумуляторов
Время переключения (сеть-инвертор)	1 мс
Режим работы вентилятора	только при заряде АКБ и работе от АКБ
Интерфейс с ПК	нет
Рабочая температура	от 0 до +40 °С
Общие
Бренд (производитель)	БАСТИОН
Страны: Бренд/производство	Россия / Россия
Гарантийный срок, мес	36
Габариты и вес
Габариты ИБП (ШхГхВ), мм	218×285×90. 5
Вес	2.7 кг
Цвет	серый

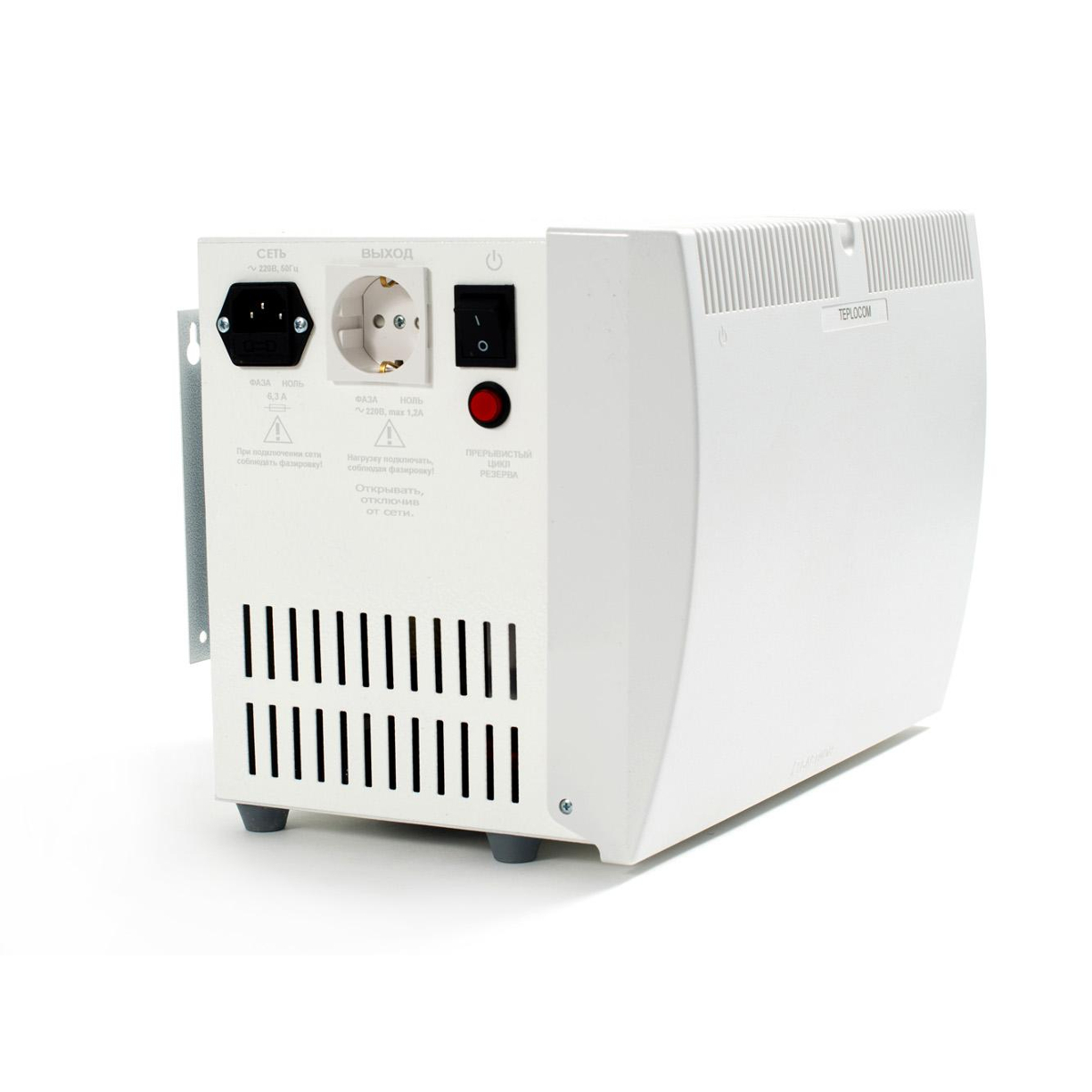

Источник бесперебойного питания TEPLOCOM-300, БАСТИОН

Источник предназначен для непрерывного электроснабжения котлов индивидуального
отопления с автозапуском, оснащенных циркуляционными электронасосами, он обеспечит Ваше
отопительное оборудование качественным электропитанием, защитит его от сетевых неполадок
и предотвратит выход оборудования из строя.

Источник обеспечивает:

-питание нагрузок с номинальным напряжением питания 220В переменного тока и потребляемой мощностью до 270ВА, режим «ОСНОВНОЙ
-защиту нагрузки от повышенного и пониженного напряжения сети с переходом на режим питания от внешней аккумуляторной батареи (далее по тексту – АКБ), режим «РЕЗЕРВ»
-паузу не более 1-й секунды при переходе с режима «ОСНОВНОЙ» в режим «РЕЗЕРВ», с режима «РЕЗЕРВ» в режим «ОСНОВНОЙ» не более 10 секунд
-синусоидальную форму выходного напряжения
-заряд АКБ при наличии напряжения питающей сети в допустимых пределах (см. п.2 таблицы), режим «ОСНОВНОЙ»
-автоматический переход на резервное питание от внешней АКБ (режим «РЕЗЕРВ») при выходе напряжения электрической сети за пределы допустимого диапазона (см. п.2 таблицы)
или при его отсутствии
-длительный автономный режим: при максимальной нагрузке и непрерывном режиме работы — около 1,5 часов (при использовании внешней батареи из АКБ, емкостью 65 Ач.
ВНИМАНИЕ! АКБ в комплект поставки не входит и приобретается отдельно)
-защиту питающей сети от короткого замыкания с помощью сетевого плавкого предохранителя
-защиту внешней АКБ от глубокого разряда
-защиту источника от перегрузки в режиме «РЕЗЕРВ» (автоматическое отключение выходного напряжения при перегрузке)
-искусственное зануление – соединение заземляющего контакта выходной розетки с клеммой «НОЛЬ» выхода в режиме питания нагрузки от АКБ (режим «РЕЗЕРВ»)
-возможность оперативного отключения источника от сети и от АКБ с помощью выключателя
-световую индикацию режимов работы источника в режиме «РЕЗЕРВ» и «ОСНОВНОЙ»
-время технической готовности к работе:
подключена сеть 220В и АКБ 10 секунд
подключена сеть 220В 8 секунд

Технические характеристики

1. Номинальная мощность :
Полная, ВА 270
Активная, Вт 200
2. Диапазон входного напряжения без перехода
на питание от АКБ при 100 % нагрузки, В 180…245
3. Характеристики выходного напряжения в режиме «РЕЗЕРВ» (питание от АКБ), В 220±10 %
4. Форма выходного напряжения синусоидальная
5. КПД при номинальной нагрузке, %, более 82
6. Перегрузочные способности инвертора:
Максимальный коэффициент пиковой импульсной нагрузки 3:1
7. Время переключения из режима от сети («ОСНОВНОЙ») в режим питания
от АКБ («РЕЗЕРВ»), с 1
8. Ток заряда АКБ, не более А 1,35
9. Величина напряжения на клеммах колодки для подключения внешней АКБ,
при котором происходит автоматическое отключение выходного напряжения
в режиме «РЕЗЕРВ», В 10,5…11
10. Мощность, потребляемая от сети, не более, ВА 300
11. Тип, количество и емкость аккумуляторов (в комплект поставки не входят) Герметичные, необслуживаемые, свинцово-кислотные 12 В,
26, 40, 65 или 100 Ач — 1 шт.
12. Габариты (ШхГхВ), мм 218х285х90,5
13. Масса, нетто (брутто) кг, не более 2,7 (3,0)
14. Рабочие условия эксплуатации:
температура окружающей среды 0…+40 °С,
относительная влажность воздуха (без конденсации) до 95 %,
отсутствие в воздухе паров агрессивных сред (кислот, щелочей и пр.)
15. Температура хранения -15…+40 °С

* Характеристики, внешний вид и комплектация товара могут быть изменены фирмой-производителем без предварительного уведомления.

Выбор регулятора напряжения для газового котла отопления

При монтаже системы отопления обязательно устанавливается регулятор напряжения для газового котла (ГЦ). Предупреждает о повреждении электронной платы в случае непредвиденных проблем в электрической сети. Чтобы правильно выбрать это устройство, нужно понимать не только характеристики, но и принципы работы. Вы согласны?

Все о видах стабилизаторов, их устройстве и действии вы узнаете, прочитав предложенную нами статью.Мы указали на ориентиры, необходимые для правильного выбора, перечислили ведущих производителей в сегменте. Принимая во внимание наши советы, вы правильно оборудуете газовый котел необходимым для работы устройством.

Содержание статьи:

• Актуальность параметров напряжения на котлах
• Принцип работы стабилизаторов
• Типы бытовых моделей
  • Сервопривод или электромеханический
  • Тиристор или симистор
  • Электронный или релейный
• Стабилизаторы двойного преобразования
• Критерии выбора при покупке устройства
  • Максимальная мощность нагрузки
  • Скорость стабилизации напряжения
  • Диапазон рабочего напряжения
  • Температура окружающей среды
  • Другие некритические параметры
• Производители стабилизаторов напряжения
• Лучшие модели газовых котлов
• Выводы и полезное видео по теме

Актуальность параметров напряжения на котлах

Даже недорогой газовый котел имеет 15-25 датчиков, информация о которых круглосуточно обрабатывается встроенной электронной картой. От ее работы зависит и обогрев дома, и безопасность жильцов в случае выхода из строя отдельных элементов оборудования.

Стоимость новой оригинальной электронной платы для газового котла составляет около 40-50% от ее стоимости, поэтому за сохранностью этого элемента следует следить с особым вниманием. Для нормальной работы платы газового оборудования сервисные центры настоятельно рекомендуют использовать стабилизатор напряжения.

Подвесные регуляторы напряжения не рекомендуется вешать под котлом, так как при прорыве труб вода может сломать электрооборудование.

Без стабилизатора бесплатного гарантийного обслуживания не будет. Особенно это актуально для загородных домов, где напряжение может падать по вечерам до 170-180 В или кратковременно превышать 250 В при обрыве проводов.

Помимо электронной платы, из-за изменения параметров электросети может сгореть и водяной насос, замена которого тоже будет стоить недешево. Поэтому лучше приобрести ЦО сразу при покупке газового котла, чтобы избежать проблем в будущем.

Принцип работы стабилизаторов

Принципиальное внутреннее устройство регулятора напряжения одинаково во всех его типах.

Под корпусом обычно прячутся следующие компоненты:

1. Автотрансформатор с несколькими обмотками, отвечающий за согласование выходного напряжения с заданными параметрами.
2. Устройство управления, обнаруживающее изменения входного напряжения.
3. Автоматические выключатели. Они отключают стабилизатор при выходе параметров питания за пределы рабочего диапазона.
4. Автоматика управления, изменяющая путь тока по обмоткам трансформатора в зависимости от разности входного и выходного напряжений.

Дополнительно СН может комплектоваться аккумуляторными батареями, позволяющими питать подключенные устройства после пропадания напряжения питания.

На релейных стабилизаторах при напряжении 10% напряжение колеблется в районе 220 В, отклоняясь на 10-15 В либо в меньшую, либо в большую сторону от целевого уровня

Принцип работы стабилизатора прост. При отклонении входного напряжения от нормы автоматика меняет путь тока через обмотки трансформатора так, чтобы на выходе выдавалось постоянное напряжение 220 В. Технически эффект стабилизации достигается несколькими способами, в зависимости от типа устройства.

Типы бытовых моделей

Не все типы ЦО рекомендуются для бытовых газовых котлов. Некоторые категории этих устройств предназначены для промышленных целей и их использование в домашних условиях нецелесообразно.

Поэтому далее будут рассматриваться только виды стабилизаторов, подходящие для обустройства загородного дома.Предлагаем ознакомиться с моделями, которые подходят для отопления и продаются в большинстве специализированного оборудования.

Сервопривод или электромеханический

Принцип действия стабилизаторов напряжения для сервоприводных котлов отопления заключается в перемещении токосъемника по обмоткам трансформатора с помощью электропривода. Движение контролируется автоматикой.

Нежелательно устанавливать электромеханические регуляторы напряжения вблизи котлов с открытой газовой камерой, т. к. искра внутри устройства может привести к взрыву при утечке газа

Регулирование напряжения стабилизатором достигается изменением числа витков вторичной обмотки автотрансформатора, которые участвуют в передаче.Этот принцип позволяет устройству увеличивать или уменьшать выходное напряжение сети в зависимости от его входного значения.

Преимущества сервопривода CH:

1. Устойчивость к перегрузке.
2. Точность и плавность установки значений выходного напряжения 3-5%.
3. Долгий срок службы при регулярном обслуживании.

Минусы электромеханических устройств:

1. Чувствительность к отрицательным температурам, при которых нарушается работа устройства.
2. При активной эксплуатации щетка коллектора требует замены каждые 3-4 года.
3. Низкая скорость изменения напряжения — 10-40 В/сек.
4. Шумовой сервопривод.
5. Появление искр при движении токоприемника, что исключает установку СН в помещениях с высокой вероятностью утечки газа.

Стоимость сервоприводов в 3 раза дороже релейных и в 2 раза дешевле тиристорных. Включать такие СН в одну ветку с холодильником не рекомендуется, т.к. постоянные перепады напряжения при включении компрессора быстро приведут к стиранию щетки коллектора.

Тиристор или симистор

СН с тиристорами наиболее предпочтительны для газовых котлов. Принцип их действия заключается в формировании набора электрических выводов из вторичной обмотки трансформатора.

Тиристорные регуляторы напряжения с нагрузками могут нагреваться, поэтому их следует устанавливать так, чтобы не загораживать вентиляционные отверстия

Схема работы электронных ЦЗ чем-то похожа на сервоприводные модели. Только вот за регулирование числа витков на вторичной обмотке отвечает неэлектрический привод.токосъемные, так и отдельные выходы, включение которых регулируется тиристорными устройствами и процессором.

При падении напряжения отключаются выводы одних тиристоров и включаются выводы других, что обеспечивает охват большего числа витков обмотки.

Количество электрических выводов от трансформатора напрямую влияет на плавность и точность регулирования напряжения. Их количество может достигать 20-25 штук. Иногда используются двухуровневые стабилизаторы, обеспечивающие еще большую точность выходного напряжения.

Переключение тиристоров управляется процессором, который непрерывно анализирует входное и выходное напряжения. И если одно звено цепи оборвется, его заменит следующее.

Описанный принцип работы тиристора СН обуславливает ряд преимуществ такого оборудования:

1. Срок службы 10-15 лет.
2. Высокая скорость отклика — 10-20 мс.
3. Точность установки выходного напряжения от 1-3%.
4. Эксплуатационная устойчивость к частым изменениям напряжения.
5. Возможность работы при минусовых температурах.
6. Устойчивость к электрическим помехам.
7. Бесшумность за счет отсутствия движущихся частей.
8. Сохранность платы котла даже при коротком замыкании обмотки в трансформаторе.
9. Гладкая синусоида при переключении.

Тиристор SN Недостатки:

1. Высокая цена. Стоимость тиристорных стабилизаторов в 2-3 раза выше сервоприводов, и в 6-8 раз выше релейных.
2. Возможность перегорания дорогой платы управления или выхода из строя одного из тиристоров при перегрузке.
3. Необходимость активного охлаждения при высоких нагрузках.

Большинство тиристорных СН имеют мощность 5 кВт и предназначены для регулирования напряжения во всем доме или квартире. Но около 10% моделей имеют рабочую мощность до 1,5 кВт, что достаточно для подключения практически любого бытового котла отопления.

Электронный или релейный

Реле типа СН являются самыми дешевыми устройствами для регулирования напряжения.Их рабочим «ядром» являются от 4 до 20 катушек индуктивности с разными обмотками.

В зависимости от разницы напряжения между входом и выходом устройства автоматика подключает те или иные элементы. В результате происходит грубая ступенчатая настройка выходных параметров энергосистемы.

Внутреннее устройство реле SN. Недорогие модели релейных регуляторов напряжения имеют всего 4 управляющих реле. В случае поломки эти элементы легко заменяются новыми.

Регулировка переключения между катушками происходит с помощью реле, которые издают характерные щелчки.

Преимущества реле CH:

1. Компактный и легкий.
2. Низкая цена.
3. Скорость ответа находится в пределах 0,1 секунды.
4. Оперативная устойчивость к частым срабатываниям сигнализации.

Недостатки релейных устройств:

1. Мигает при переключении катушек.
2. Отсутствие синхронизации синусоиды.
3. Громкий щелчок при срабатывании реле.
4. Низкая точность настройки для большинства моделей 5-8%.

Дешёвые реле вряд ли порекомендуют в газовой котельной. Но при отсутствии денег на более продвинутые модели подойдет и этот тип оборудования.

Стабилизаторы двойного преобразования

Данный тип КВ представляет собой симбиоз с источником бесперебойного питания. Схема его работы представляет собой двухступенчатое преобразование поступающей электроэнергии.

Стабилизаторы с двойным преобразованием мощности тяжелые и тяжелые из-за прилагаемой свинцово-кислотной батареи

Сначала на аккумулятор подается выровненный постоянный ток с пониженным напряжением. Затем с клемм той же батареи снимают электричество, повышают напряжение до 220В, инвертируют ток в переменный, а преобразованную энергию подают на выходы стабилизатора.

Такая схема даже при минимальной емкости аккумулятора обеспечивает полную автономность параметров выходного напряжения.

Преимущества CH с двойным преобразованием:

1. Независимость параметров выходного напряжения от домашней сети.
2. Полная защита котла от резких скачков напряжения, коротких замыканий.
3. Отсутствие коммутационных элементов и задержек.
4. Всегда правильная синусоида.
5. Иммунитет
6. Срок работы более 10 лет.
7. Возможность автономной работы газового котла без внешнего электричества.

Недостатки регуляторов напряжения с двойным преобразованием:

1. Высокая цена. Цена приборов мощностью 1 кВт начинается от 200 долларов.
2. Низкий КПД (90%) из-за охлаждающего вентилятора.

Двойные стабилизаторы преобразования мощности отлично подходят для оборудования в оборудованной котельной частного дома. Но их цена может достигать половины стоимости системы отопления. Поэтому окончательный выбор регулятора напряжения для газового котла зачастую зависит от суммы выделяемых на него денег.

Критерии выбора при покупке устройства

Не каждый котел можно подключить к дешевому регулятору напряжения. При выборе регулятора напряжения необходимо учитывать параметры подключаемого оборудования, так как иногда оно может даже не включиться из-за срабатывания встроенных защитных предохранителей.

Все важные технические параметры стабилизатора будут рассмотрены ниже.

Максимальная мощность нагрузки

В инструкции к СН обычно указывают производительность оборудования в Вольт-Амперах (ВА).Этот показатель часто путают с ваттами. Показатель на приборе в 500 ВА не означает, что этот стабилизатор может нормально обеспечить работу оборудования мощностью 0,5 кВт.

Дорогие тепловые насосы часто имеют электронную схему, снижающую пусковые токи. Однако определение наличия такой функции в оборудовании, встроенном в котел

Бытовые котлы в квартирах обычно потребляют в рабочем режиме до 150 Вт.

Но в момент их включения запускаются два процесса, резко увеличивающие ток:

• зарядные конденсаторы электронной платы;
• запуск электродвигателя насоса отопления.

В результате этих двух явлений нагрузка на стабилизатор возрастает в 3-5 раз до 450-750ВА в течение первых 0,1-0,4 сек. Возникающие пусковые токи могут быть восприняты как короткое замыкание, в результате которого устройство будет отключено из-за срабатывания защиты.

Недорогие КВ обычно не имеют регулировочных устройств. Их автоматика изначально была запрограммирована на стабилизацию напряжения на уровне 220В

Лучшим вариантом ЦО для газового котла будет модель, полная мощность которой в ВА будет в 5 раз больше рабочей потребности котла.

При несоблюдении данной рекомендации ситуация может развиваться двояко:

1. Котел не включается и вам придется поменять стабилизатор на более мощный.
2. СН будет регулярно работать в режиме перегрузки, что приведет к его аварийному выходу из строя.

Поэтому покупать регулятор напряжения для системы отопления следует с запасом по мощности в 3-5 раз. С учетом потребляемой мощности большинства котлов это не будет затратным капиталовложением, но избавит от многих проблем.

Скорость стабилизации напряжения

В стабилизаторах выравнивание напряжения происходит не сразу. Главное, чтобы время задержки не сказалось негативно на работе котла, ведь кратковременный импульс величиной 260-270В уже может привести к перегоранию электроники.

При установке нового газового котла лучше всего купить тиристорный регулятор напряжения, который обеспечит максимальную защиту и точную настройку выходных параметров

Серводвигатели ВЧ (10-40 В/с) имеют наименьшее быстродействие, поэтому не могут гарантировать защиту электронной платы от критических перепадов напряжения.

Релейные стабилизаторы

быстрее и выравнивают напряжение за 0,1-0,2 секунды. Этого времени достаточно, чтобы защитить котел от проблем.

Тиристорные СН обеспечивают скорость коррекции напряжения 10-20 мс. Электроника даже не заметит такого прерывания. Именно поэтому стабилизаторы являются лучшими.

Диапазон рабочего напряжения

Большинство даже бюджетных стабилизаторов имеют рабочий диапазон от 140-160 до 250-260 вольт. Если напряжение в сети еще ниже, то это повод обратиться в организацию, обслуживающую электросеть.При выходе входных параметров за пределы заданных диапазонов срабатывает защита, и СН просто отключается.

На обратной стороне СН обычно указываются важные технические характеристики, в том числе диапазон рабочего напряжения. При выходе за его пределы устройство выключается

Вечером напряжение в частном секторе может упасть до 170-180 В, поэтому покупать стабилизаторы для систем отопления Загородного дома с рабочими параметрами ниже не рекомендуется.

Температура окружающей среды

Стабилизаторы сервопривода

выдерживают очень низкие температуры.Это связано с обледенением обмоток трансформатора, по которым движется токосъемник. В результате под нагрузкой могут возникать сильные токи, которые могут расплавить медный провод и вызвать короткое замыкание.

Отрицательные температуры отрицательно сказываются на работе регуляторов напряжения из-за регулярного осаждения водяного конденсата на металлических внутренних элементах.

При установке ЦЗ на морозе обязательно узнайте в инструкции температурный диапазон, при котором может эксплуатироваться оборудование. Некоторые стабилизаторы даже имеют утепленный или водонепроницаемый корпус.

Другие некритические параметры

При покупке стабилизатора напряжения желательно учитывать другие некритичные характеристики оборудования:

• точность стабилизации напряжения:
• возможность крепления СН на стену;
• наличие заземления;
• количество встроенных систем защиты.

Даже самая плохая точность стабилизации напряжения 10% не помешает стабильной работе газового котла.Кроме того, его электронные карты имеют собственные маломощные ВЧ.

Для остального оборудования показателей в 200 или 240 В достаточно для стабильной работы. Но оптимальное значение все же 220 В с минимальными отклонениями.

Заземление должно быть выполнено на металлических корпусах стабилизаторов. Это защитит оборудование и защитит человека от поражения электрическим током в случае поломки прибора.

Прибор всегда можно установить на стену, соорудив небольшую полочку, но специализированные крепления подойдут лучше. Поэтому при необходимости настенного размещения ЦО лучше приобрести для этого соответствующие модели.

Помимо защиты от скачков напряжения, подключаемое оборудование должно быть защищено от опасностей самого стабилизатора.

Следовательно, СН должны иметь механизмы защиты от таких факторов:

• перегрев;
• перегрузка;
• отклонение выходного напряжения за пределы допустимых значений;
• короткое замыкание.

Чем больше защиты обеспечивает конструкция, тем меньше вероятность повреждения подключенного оборудования.Последней заслуживающей внимания характеристикой является цена устройства, но этот параметр зависит от многих факторов.

Производители стабилизаторов напряжения

Всего несколько производителей выпускают стабилизаторы напряжения всех типов сразу. Большинство компаний сосредотачиваются на производстве продуктов для определенной ниши. Отечественные производители в последние годы наладили выпуск собственных СН лучше зарубежных аналогов.

Желательно, чтобы регуляторы напряжения имели не только световую индикацию перегрузки, но и оповещали пользователя звуковым сигналом.

Итак, лучшие производители бытовых реле СН это:

• Ресанта;
• Лидер;
• Люксеон;
• Энергия;
• Свен.

Хорошие электромеханические устройства производят:

• ЛогикПауэр;
• Люксеон;
• РУЦЕЛФ;
• Ресанта;
• Солби.

Производство тиристорных стабилизаторов занимается в компании:

• Вольтер;
• Люксеон;
• Лидер;
• Спокойствие;
• Прогресс.

Существуют десятки других производителей регуляторов напряжения, которые также заслуживают внимания. Их продукцию также можно приобрести в магазине, если в нем нет подходящих моделей вышеуказанных фирм.

Лучшие модели газовых котлов

Выбор стабилизатора для котла отопления во многом определяется параметрами местной электросети и мощностью подключаемого оборудования. Но можно составить «портрет» приличной ЦО для систем отопления квартир и небольших домов.

Выглядит так:

1. Суммарная мощность не менее 1000 ВА.
2. Встроенная защита от перегрева, случайного короткого замыкания, перегрузки.
3. Правильный выходной синусоидальный сигнал.
4. Нижний порог рабочего напряжения выше нормативного значения в местной электросети.
5. Автозапуск с задержкой после срабатывания защиты.
6. Наличие клемм заземления.
7. Скорость регулировки напряжения не более 20 мс, точность настройки 2-3%.
8. Возможность работы на морозе и крепление на стену.

Также желательно предложение о низкой стоимости, но с описанными выше параметрами это невозможно.

Тиристорные стабилизаторы

можно брать с запасом мощности и в дополнение к ним подключать маломощные электронные гаджеты для штатной зарядки.

Далее будут представлены самые популярные модели СН в трех категориях: реле, сервопривод и тиристор. При составлении списка будет учитываться рассматриваемый идеальный «портрет» стабилизатора.

Лучшая эстафета Серийный номер:

1. LogicPower LPT-1000RV;
2. Люксеон ЛДР-1000;
3. Powercom TCA-1200;
4. СВЕН Нео Р1000;
5. БАСТИОН Теплоком ST1300.

Верхние сервостабилизаторы:

1. Ресанта АЧ2000/1-ЭМ;
2. Сервопривод Luxeon LDS1500;
3. РУЦЕЛФ SDW-1000;
4. Энергия ЧБТ-1000/1;
5. Элитек АСН 1500Е.

Лучшие тиристорные приборы:

1. Штиль R 1200SPT;
2. Люксеон ЭДР-2000;
3. Прогресс 1000Т;
4. Лидер ПС 1200W-30;
5. Аваттом СНОПТ-1.0.

Данные модели предназначены для безотказной работы котлов с максимальной потребляемой мощностью 200 Вт.

Они далеки от идеала, но являются лучшими в своем классе. Эти СН надежны, а в случае поломки их производители предоставляют гарантийное обслуживание.

Выводы и полезное видео по теме

Представленные видеоролики помогут определиться с выбором хорошего ЦО для газового котла.

Видео №1. Выбор регулятора напряжения для котельного оборудования — полезные советы:

Видео №2.Работа и внутреннее устройство стабилизатора:

Видео №3. Тестирование пяти разных стабилизаторов напряжения:

Для покупателей стабилизаторов напряжения основным критерием выбора является стоимость устройства. Но за одну цену можно приобрести и СН, который вообще не подходит для газового котла, и устройство, которое годами будет надежно защищать подключенное оборудование.

Чтобы не жалеть о потраченных деньгах, при покупке стабилизатора всегда нужно учитывать все вышеописанные параметры оборудования.

Пожалуйста, пишите комментарии в блоке ниже. Расскажите о том, как вы выбирали стабилизатор для собственного газового котла. Делитесь полезной информацией, которая будет полезна посетителям сайта, задавайте вопросы, размещайте фотографии по теме статьи.

bespereboynik dan sumber untuk daya peminas, baterai eksternal, bagaimana memilih UPS

Melalui UPS Dapat Memperpanjang Umur Beatuk Gaz Современная котел Berbahan Bakar Bakar Untuk Pemanas Rumah-Rumah Pribadi Membutuhkan Koneksi Terus Menerus KE Listrik, Дэн Хусусня Ини Берлаку на Unituk Instrumen Dilengkapi Dengan Sistem otomatis berteknologi maju. Bila listrik dari sistem pemanas dipertahankan selama 1-2 hari menggunakan источник бесперебойного питания. Иси

:

• • бесперебойник котел

  Untuk котел pemanasan

  • Выбрать бесперебойник Untuk газовый котел
  • бесперебойник efektif котел dengan baterai eksternal
  • Bagaimana memilih бесперебойник
  • Baterai Untuk газовый котел
  • апа янь dimaksud dengan ИБП
  • Источник бесперебойного питания унтук котел газ(видео)

бесперебойник котел

десаин дан источник бесперебойного питания седерхана данИни тернята себуах электропотока стабилизатор дан батерая.

Perangkat ini memiliki banyak keuntungan, khususnya, seperti :

• Sederhana instalasi dan koneksi;
• tegangan выходной ян стабильный;
• лайанан панджанг кехидупан;
• биая минимальная работа;
• операции янь tenang.

Sebelum membeli bespereboynik untuk котел, perlu untuk membaca tenang hal itu ulasan di Internet

Instal UPS untuk котел газ, diinginkan dalam baik-dilindungi дари kelembaban, sebaiknya dalam kandang tertutup khusletasi khusletasi yang ter. Pengaturan semacam ITU акан membantu melindungi perangkat дари kelembaban дан kondensasi, serta untuk memastikan pendinginan.boiler современные beroperasi sepenuhnya mandiri.intervensi mungkin hanya perlu menyesuaikan параметр tertentu.

Namun, untuk operasi yang stabil hanya perlu :

• tekanan tertentu;
• kuantitas ян дибутукан газ;
• Куалитатиф Дайя Констан Пасокан.

menjamin pasokan listrik konstan akan terputus pasokan untuk котел berbahan бакар газ.Pilih бесперебойник(UPS) dapat menjadi benar-benar setiap pertanyaan, karena ada beberapa jenis yang berbeda dari perangkat tersebut, khususnya seperti: онлайн, оффлайн, линейный интерактив. Biaya yang paling sederhana dan terjangkau dianggap автономного резервного источника бесперебойного питания. Mereka dicirikan bahwa batas tegangan atas dan bawah terbuka, dan dalam kisaran ини котел beroperasi secara нормальный.

Ketika pengaturan kekuasaan dalam kisaran yang telah ditentukan, listrik dipasok langsung dari listrik.

Jika tegangan menjadi lebih kecil, источник питания cadangan beralih дари baterai. Namun, kelemahan дари алат tersebut dianggap bahwa sistem ини tidak stabil, ян karena itu hanya digunakan dalam kasus jika rumah atau Apartemen sudah terpasang стабилизатор. Источник бесперебойного питания on-line berkaitan dengan jenis permanen. Hal ini dilengkapi dengan baterai external dan dicirikan bahwa tegangan AC yang masuk diubah menjadi konstan dan digunakan untuk mengisi perangkat янь terhubung.Dengan demikian, stabilisasi tegangan dijamin.

линейно-интерактивная система UPS dianggap salah satu tengah antara perangkat on-line dan off-line. Kelemahan дари aparat tersebut adalah bahwa yang terjadi perangkat немоментальное beralih ketika perubahan tegangan. Peralatan ини dianggap menjadi pilihan terbaik, Карена хал ITU menunjukkan hasil янь baik dengan biaya янь terjangkau.

Источник бесперебойного питания untuk pemanasan котел

sistem pasokan daya tak terputus untuk pemanasan котел dapat menyelesaikan semua masalah yang ada terkait dengan kegagalan daya.

источник бесперебойного питания ke sumber mencegah

tigangan tinggi котловый листрик aparat tersebut dipasang di котловой dan dicirikan bahwa :

• tidak membutuhkan perawatan tambahan;
• фитур кеандалан ян тинги;
• tidak memancarkan suara dan kerja suara;
• тайдак мемилики кегагалан;
• Сангат муда дигунакан.

Jika ada kegagalan дайа atau ada berbagai kesalahan dengan электропитание, pemanas diaktifkan untuk menghubungkan perangkat.Membuat pilihan янь tepat дан membeli kualitas дан bespereboynik handal bisa sangat sulit. Perhatian avalnya diperlukan untuk perangkat spesifikasi serta fitur operasinya.

Ян terbaik дан paling fungional sistem UPS dianggap perangkat dengan konversi ganda. Dia berada di samping fungsi tindakan utamanya sebagai стабилизатор tegangan. Cara terbaik adalah untuk memperoleh sistem kekuasaan terus menerus dengan pasokan ganda kekuasaan seperti apa jumlah котел konsumsi energi.

Memilih котел газ untuk bespereboynik

Untuk блок pemanas газ, itu diinginkan untuk menggunakan сумбер дайа secara terus menerus, sebagai perangkat itu sendiri dan bagian individu cenderung gagal ketika listrik tiba-tiba.Namun, tidak semua bespereboynik cocok untuk digunakan dengan pemanasan газа. Anda perlu memilih perangkat dengan baterai yang handal dan fungsional. Penting!Untuk operasi янь stabil дан dapat diandalkan дари котел газ terbaik adalah untuk memilih kualitas tertinggi secara онлайн единица Daya aktif. Mereka menyediakan konversi dan stabilisasi kualitas ganda .

TIDAK Dianjurkan Untuk Membeli Bespereboynik Murah untuk Bepsele Gas, Karena Mereka Tidak Dapat Diandalkan

Antara Предложение Dengan Permintaan Terbesar Untuk Модель Seperti Penggunaan :

• Energi;
• Бастион;
• Леотон;
• Дженерал Электрик;
• Итон.

Cara terbaik adalah untuk memberikan Prerensi Untuk model produsen Россия, karena setelah pemasangan dan menunjukkan параметр dasar tidak bisa khawatir tenang keselamatan operasi котел газ дан peralatan банту. Perangkat tersebut bisa sangat мудах untuk menginstal tangan mereka sendiri tanpa keterlibatan spesialis. Memperoleh perangkat dapat terisi penuh atau untuk dirakit sepotong demi sepotong. Perlu diingat bahwa baterai harus dibeli дари produsen янь сама sebagai блок электроник, karena kalau kita harus melakukan perhitungan kekuatan.

бесперебойник efektif котел dengan baterai

внешний Untuk гейзер тенту perlu mendapatkan бесперебойник tambahan, karena hal ini akan melindungi perangkat jika daya listrik tidak stabil atau ada bagian dari perjalanannya. Bahkan perangkat автономный частокол современного и функционального tidak dilindungi дари kekuatan gelombang. Itu sebabnya kebutuhan untuk бесперебойник котла газа, yang terbaik adalah untuk memilih baterai external.

котел бесперебойника dengan berbagai baterai external kehidupan panjang dan kehandalan yang tinggi

Daya pemadaman dapat dicirikan :

• Temporary;Durasi
• 0 9;
• Веерная карта.

sementara menonaktifkan ТЕРОС Untuk Hanya beberapa menit, дан kemudian Tenaga listrik dihidupkan lagi.listrik падам berkepanjangan Bisa Untuk beberapa хари дан akibat kerusakan Serius atau pekerjaan perbaikan.pemadaman bergilir listrik ditandai dengan Fakta bahwa гал terjadi setiap ITU хари пада waktu Ян сама selama варенье беберапа. Бесперебойник tergantung пада модель Анда дан memungkinkan Анда untuk menyimpan efisiensi konfigurasi sistem pemanas untuk jangka waktu дари beberapa menit sampai beberapa хари.Itu semua tergantung пада konsumsi дайя дан kapasitas baterai янь digunakan.

Bagaimana memilih bepereboynik

Бесперебойный источник питания при отключении ИБП, подключение к стабильному питанию. Namun, perangkat telah disajikan untuk waktu ян лама, Anda perlu memilih UPS yang tepat dan me-mount dengan benar, yang ada adalah instruksi dan hubungan khusus диаграмма дари elemen dasar.

Ketika memilih sebuah источник бесперебойного питания, pastikan untuk memperhatikan параметр seperti : kekuatan

• ;
• сред выполнения;
• Дженис Батерай.

Ketika membeli bespereboynik perlu untuk mendapatkan дари kartu garansi penjual

Untuk memililih kapasitas оптимальный дари perangkat, perlu untuk mengetahui дайа listrik всего untuk semua perangkat янь акан terhubung. Hasil янь diperoleh dikalikan dengan 1,3 дан hasilnya adalah kapasitas perangkat янь diinginkan. Untuk menentukan waktu блок бесперебойного питания, perlu untuk merencanakan masa pakai baterai maxsimal dan memperoleh jumlah yang tepat дари baterai.

Baterai untuk котельный газ

Dengan tetes tegangan sering dan tanpa gangguan pemanasan pondok tentu memerlukan источник бесперебойного питания.

Алат ини тердири дари блок сеперти :

• инвертор;
• пеностабилизированный тегганган;
• Батерай.

Baterai untuk котел газовый dapat dibeli di toko khusus

инвертор elemen untuk котел pemanasan sangat penting, karena tegangan maju mengkonversi menjadi permanen.Hal ini diperlukan untuk operasi нормальный дари котла газа otomatis дан sistem pemanas. Penstabil tegangan diperlukan untuk menyebabkan дайя berkualitas rendah ke tingkat янь diperlukan untuk operasi янь tepat elektronik дан стабилен. Аккумулятор menumpuk jumlah yang diperlukan kekuasaan dan berfungsi sebagai sumber energi untuk котел газ дан komponen lain дари sistem pemanas.

baterai untuk источник бесперебойного питания adalah salah satu elemen dasar, tanpa mana perangkat hanya tidak akan bekerja.Белая memasang UPS ди daerah perumahan harus dipilih baterai disegel. Untuk котел газ частокол cocok timbal-asam baterai, ян tidak memerlukan perawatan lebih lanjut дан bekerja tepat дан sangat efisien.

Apa yang dimaksud dengan UPS untuk котельный газ (видео)

ke rumah itu selalu hangat dan nyaman, Anda perlu mengajukan permohonan untuk UPS котельный газ Ini akan melindungi unit dari kekuatan gelombang dan memastikan operasi tanpa gangguan selama pemadaman.

В чем разница между котлом и печью?

Все называют свою систему отопления «котлом» или «печью». Но какой из них вы на самом деле используете для обогрева дома? Эти два термина часто используются взаимозаменяемо для одного и того же предмета, хотя на самом деле это два совершенно разных элемента оборудования.

Как один из самых важных элементов оборудования в вашем доме, важно знать разницу между котлом и печью.

Что такое котел и как он работает?

Бойлер нагревает воду или пар из горячей воды до очень высоких температур и использует специальный насос для обогрева полов, чугунных радиаторов или плинтусных радиаторов по всему дому.Из-за отсутствия вентилятора лучисто нагретый воздух часто является наиболее удобным вариантом для использования в вашем доме. Котел обычно работает на природном газе, пропане, электричестве или древесных гранулах. Котельные агрегаты не требуют особого обслуживания, кроме регулярного профессионального ежегодного ТО.

Лучистое тепло от котельной системы намного комфортнее, чем принудительный воздух из печи. Эти устройства также менее шумные, более энергоэффективные и улучшают качество воздуха в вашем доме. Воздуховод не требуется.В некоторых случаях нагретая вода из системы также может использоваться для таких вещей, как стирка, душ или посудомоечная машина. Одним из недостатков этих систем является то, что они могут быть более дорогими в установке, и если когда-либо произойдет утечка, ущерб вашему дому может быть весьма значительным.

Что такое печь и как она работает?

Печь использует теплый воздух для обогрева дома и работает на природном газе, пропане или электричестве. Он нагревает воздух и проталкивает его через воздуховоды вашего дома с помощью вентилятора.Это создает высокий уровень температуры окружающей среды в доме, но воздух иногда менее комфортен из-за сухости. Печь требует ежегодного осмотра, и вам нужно менять воздушные фильтры ежемесячно или ежеквартально. Возможно, чаще, если у вас есть домашние животные.

Печь обычно дешевле и быстрее установить, чем котел. Поскольку печи не используют воду в процессе нагрева, также меньше риск замерзнуть во время зимнего отключения электроэнергии. Но воздуховоды могут вызывать сквозняки, а распространение пыли и перхоти хуже для семей с аллергией.Печи, работающие на природном газе, также подвержены риску утечек из клапанов, что может вызвать серьезные проблемы со здоровьем.

Важные моменты, которые следует помнить об ОБОИХ котлах и печах

Обе системы используются в сочетании с системами кондиционирования воздуха для охлаждения вашего дома летом, но в некоторых домах для этого могут потребоваться дополнительные воздуховоды или альтернативный тип бесканальной системы.

Если ваша печь или котел работает на природном газе, обслуживание их стандартных аналогов также несколько отличается.Чтобы снизить риск отравления угарным газом или утечек природного газа, крайне важно ежегодно проверять оба типа этих систем в профессиональной сервисной компании.

Теперь, когда вы знаете разницу между котлом и печью, вы можете принять обоснованное решение о том, какой из них лучше всего подходит для отопления вашего дома.
