Быстродействующие предохранители: Быстродействующие предохранители для полупроводниковых приборов

Быстродействующие предохранители Bussmann для преобразователей частоты

Для защиты силовых цепей ПЧ целесообразно использовать быстродействующие предохранители Bussmann.

Защита силовых цепей частотных преобразователей от токов короткого замыкания необходимо выполнять предохранителями, плавкие вставки которых разрушаются при превышении 10 кратного значения номинального тока в течении 10 миллисекунд.

Известно, что обычные предохранители могут защитить оборудование при условии 15 кратного превышения номинального тока в течении 10 мс., тогда как быстродействующие предохранители срабатывают при 5-6 кратном превышении тока. Поэтому для защиты силовых цепей частотных преобразователей от разрушающего воздействия токов короткого замыкания целесообразно использовать быстродействующие предохранители Bussmann.

Преобразователь частоты			Комплект защиты
Артикул	Ном. ток, А	Мощность, кВт	Предохранитель	Ток, А	Тип	Размер	Держатель
Micro Drive FC51, напряжение 3х380В, 50Гц
132F0017	1,2	0,37	170M1558D	10	gR	DIN 000	EBH000O3TS5
132F0018	2,2	0,75	170M1558D	10	gR	DIN 000	EBH000O3TS5
132F0020	3,7	1,5	170M1559D	16	gR	DIN 000	EBH000O3TS5
132F0022	5,3	2,2	170M1560D	20	gR	DIN 000	EBH000O3TS5
132F0024	7,2	3,0	170M1563D	40	gR	DIN 000	EBH000O3TS5
132F0026	9,0	4,0	170M1563D	40	gR	DIN 000	EBH000O3TS5
132F0028	12,0	5,5	170M1563D	40	gR	DIN 000	EBH000O3TS5
132F0030	15,5	7,5	170M1563D	40	gR	DIN 000	EBH000O3TS5
132F0058	23,0	11,0	170M1565D	63	gR	DIN 000	EBH000O3TS5
132F0059	31,0	15,0	170M1565D	63	gR	DIN 000	EBH000O3TS5
132F0060	37,0	18,5	170M1565D	63	gR	DIN 000	EBH000O3TS5
132F0061	43,0	22,0	170M1565D	63	gR	DIN 000	EBH000O3TS5

Быстродействующие предохранители Bussmann для устройств плавного пуска

Для обеспечения полноценной защиты устройств плавного пуска от токов короткого замыкания применяют быстродействующие предохранители Bussmann.

Ключевыми элементами в силовой схеме устройств плавного пуска являются тиристоры, у которых предельно допустимый ток в течении 10 миллисекунд не должен превышать 10 кратного значения номинального тока. Обычные предохранители могут защитить оборудование при условии 15 кратного превышения номинального тока в течении 10 мс., тогда как быстродействующие предохранители срабатывают при 5-6 кратном превышении тока. Поэтому для обеспечения полноценной защиты устройств плавного пуска от пагубного (взрывного) воздействия токов короткого замыкания целесообразно использовать быстродействующие предохранители Bussmann.

Примечание:

• схема управления А2 показана условно;
• защита цепей управления SF1 – предохранители C10G6, Iном. = 6A, характер. gG;
• держатель предохранителей 2-х полюсный модульный – CHM2DU, мотаж на 35мм-рейку.

Быстродействующие предохранители для защиты устройств плавного пуска SIEMENS

Устройство плавного пуска А1	Ном.ток УПП, А	Комплект защиты QF1
		Предохранитель	Ток, А	Тип	Размер	Держатель
Для легких условий пуска
3RW30 13	3,6	170M1558D	10	gR	DIN 000	EBH000O3TS5
3RW30 14	6,5	170M1558D	10	gR	DIN 000	EBH000O3TS5
3RW30 16	9	170M1559D	16	gR	DIN 000	EBH000O3TS5
3RW30 17	12,5	170M1559D	16	gR	DIN 000	EBH000O3TS5
3RW30 18	17,6	170M1560D	20	gR	DIN 000	EBH000O3TS5
3RW30 26	25	170M1563D	40	gR	DIN 000	EBH000O3TS5
3RW30 27	32	170M1565D	63	gR	DIN 000	EBH000O3TS5
3RW30 28	38	170M1566D	80	aR	DIN 000	EBH000O3TS5
3RW30 36	45	170M1566D	80	aR	DIN 000	EBH000O3TS5
3RW30 37	63	170M1566D	80	aR	DIN 000	EBH000O3TS5
3RW30 38	72	170M1567D	100	aR	DIN 000	EBH000O3TS5
3RW30 46	80	170M1567D	100	aR	DIN 000	EBH000O3TS5
3RW30 47	106	170M1568D	125	aR	DIN 000	EBH000O3TS5
Для нормальных условий пуска
3RW40 24	12,5	170M1560D	20	gR	DIN 000	EBH000O3TS5
3RW40 26	25	170M1563D	40	gR	DIN 000	EBH000O3TS5
3RW40 27	32	170M1565D	63	gR	DIN 000	EBH000O3TS5
3RW40 28	38	170M1566D	80	aR	DIN 000	EBH000O3TS5
3RW40 36	45	170M1566D	80	aR	DIN 000	EBH000O3TS5
3RW40 37	63	170M1566D	80	aR	DIN 000	EBH000O3TS5
3RW40 38	72	170M1567D	100	aR	DIN 000	EBH000O3TS5
3RW40 46	80	170M1567D	100	aR	DIN 000	EBH000O3TS5
3RW40 47	106	170M1568D	125	aR	DIN 000	EBH000O3TS5
3RW40 55	134	170M3816D	250	aR	DIN 1	EBh2O3TS8
3RW40 56	162	170M3816D	250	aR	DIN 1	EBh2O3TS8
3RW40 73	230	170M3817D	315	aR	DIN 1	EBh2O3TS8
3RW40 74	280	170M3819D	400	aR	DIN 1	EBh2O3TS8
3RW40 75	356	170M5810D	500	aR	DIN 1	EBh2O3TS8
3RW40 76	432	170M5811D	550	aR	DIN 1	EBh2O3TS8
Примечание: выбор предохранителей производится с учетом рекомендаций завода-изготовителя.

Быстродействующие предохранители для защиты устройств плавного пуска DANFOSS

Новые быстродействующие плавкие предохранители для защиты оборудования ветроэлектростанций повышенной мощности — Предохранители (Аппараты)

Плавкие предохранители CEF-S компании АББ на напряжение до 30/40,5 кВ разработаны с учетом достижения минимально возможной величины тока разрыва при 100 мс.

Это позволяет эффективно использовать их для защиты распределительных трансформаторов на современных ветроэлектростанциях, где от предохранителей требуется гарантированный разрыв цепи.

Плавкие предохранители с возможностью отстройки по току и комбинации выключатель нагрузки – предохранитель широко используются для обеспечения безопасности как прибрежных, так и океанских ветроэлектростанций. Они надежны, просты в использовании и при замене не требуют технического обслуживания.
Применение новых плавких предохранителей со встроенным блоком контроля температуры в составе моноблока кольцевой магистрали среднего напряжения и компактных распределительных устройств с элегазовой изоляцией обеспечивает дополнительную защиту при повышении температуры в закрытых отсеках устройств.

Параметры токоограничивающих плавких предохранителей компании АББ были увеличены до 30/40,5 кВ и 63 A, типовые испытания отключающей способности на данный уровень напряжения были успешно проведены при 20 кА. Максимальная номинальная мощность трансформатора, для защиты которого может быть использован данный предохранитель, составляет 3000 кВА.

Основные свойства

• Надежная защита от повреждений на стороне низкого напряжения силовых трансформаторов
• Низкий минимальный ток разрыва
• Малые потери мощности, применим в компактных распределительных устройствах и моноблоках кольцевой магистрали
• Высокая отключающая способность
• Ограничение больших значений токов
• Типовые испытания проведены согласно стандарту МЭК 60282‑1
• Исполнения CEF-S-TCU оснащены блоком контроля температуры, который обеспечивает защиту при превышении температуры в отсеках РУ
• Боек активируется моментально после разрушения плавкой вставки

Классификация предохранителей

Слово «предохранитель» — синоним слова «защитник». Это – первое устройство, сконструированное человеком для того, чтобы уберечь элементы электрической цепи от повреждений при выходе в ней величин токов за грань дозволенного.

Ассортимент предохранителей

Но за этим простым словом кроется множество устройств, даже отдаленно не напоминающих «пробку», с успехом справляющуюся со всеми напастями на протяжении нескольких десятилетий. Вот краткий обзор этих устройств.

Плавкие предохранители

К ним относятся отжившие свой век «пробки», но принцип плавления проводника в намеренно ослабленном участке электрической цепи при превышении в нем тока выше заданного предела так и не утратил актуальность. Наоборот – он остается до сих пор самым дешевым, безотказным, и поэтому – эффективным методом защиты.

Основная классификация плавких предохранителей – наличие в них сменяемой плавкой вставки или необходимость после аварии менять предохранитель целиком. При этом учитывается, что арматура для установки элемента в состав изделия (колодки, разъемы) в комплект этого элемента не входит. К предохранителям с несменяемыми защитными элементами относятся:

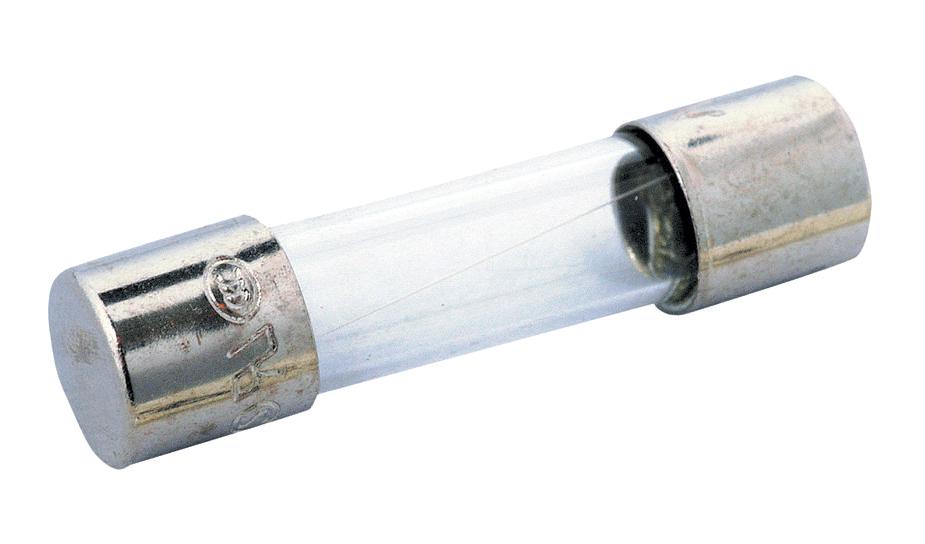

• Стеклянные предохранители, использующиеся в бытовой и промышленной аппаратуре. Внешний вид их не меняется десятилетиями: стеклянная трубочка с контактными выводами по краям, а внутри – проволочка, откалиброванная на заданный ток плавления. Промышленные стеклянные предохранители заполняются кварцевым песком.
• Керамические предохранители, в которых вместо хрупкого стекла применен фарфор. Достоинство – он безопасен, так как прочнее стеклянного, а при повреждении корпуса не образует острых осколков, способных поранить пользователя при извлечении. Керамические предохранители также иногда заполняют кварцевым песком для более эффективного гашения дуги в момент перегорания вставки.

К предохранителям со сменяемыми плавкими вставками относятся устройства, состоящие из корпуса с расположенным внутри него сменяемым защитным элементом. Размер корпуса стандартизирован на диапазон токов, а внутрь него устанавливается ряд вставок на разные токи. Вставки стоят недорого, их замена не требует времени и высокой квалификации персонала. К тому же гибкая линейка возможных токов плавления позволяет подобрать предохранитель точнее.

Предохранители со сменными вставками

Возможна замена вставок и в предохранителях, конструкция которых это не предусматривает. Но процесс этот требует правильного подбора материала для новой вставки и высокой квалификации ремонтного персонала, особенно для устройств, предназначенных для работы на высоких напряжениях.

Быстродействующие предохранители

В отдельную категорию можно выделить быстродействующие предохранители. Они имеют особую конструкцию, позволяющую минимизировать время срабатывания. Применяются они для защиты устройств на полупроводниковых элементах: частотных преобразователей, выпрямителей, устройств плавного пуска. Для них времени срабатывания обычных плавких предохранителей недостаточно, чтобы предотвратить повреждение полупроводниковых элементов.

К быстродействующим также относятся полупроводниковые предохранители, принцип действия которых основан на свойствах р-п-перехода выдерживать строго определенный прямой ток.

Важной особенностью быстродействующих предохранителей является необходимость использования совместно с ними ограничителей перенапряжения. При резком исчезновении тока после срабатывания предохранителя в защищаемой цепи возникают коммутационные перенапряжения, действие которых на оборудование не менее опасно, чем сверхтоки при перегрузках и замыканиях.

Самовосстанавливающиеся предохранители

Эти устройства имеют в качестве реагирующего элемента смесь полимерного материала с углеродом. Углерод обеспечивает необходимую проводимость в нормальном режиме работы, но сопротивление его таково, что при превышении тока выше установленного порога углерод нагревается. Нагрев сопровождается повышением температуры в замкнутом объеме и плавлением полимера, окружающего углерод. При этом сопротивление предохранителя еще более увеличивается, и так – до разрыва цепи. После того, как смесь остынет, предохранитель снова готов к работе.

SMD-предохранители

Эти устройства используются в микроэлектронной технике. По габаритам они не отличаются от прочих SMD-элементов – резисторов, транзисторов и конденсаторов.

SMD-предохранитель на печатной плате

Различаются эти устройства по рабочему напряжению, при его увеличении растут габариты устройств. Но при этом увеличивается и отключающая способность: чипы SMD, рассчитанные на рабочее напряжение до 63 В, отключают ток до 50 А; а цилиндрические с номинальным напряжением 250 В отключат ток до 1500 А.

Термопредохранители

По принципу действия они похожи на элементы тепловой защиты автоматических выключателей: внутри находится биметаллическая пластина, при перегреве размыкающая контакты силовой цепи. Под действием заранее сжатой пружины контакты размыкаются, а после остывания датчика устройство возвращается в исходное положение нажатием кнопки. Контакты замыкаются, а пружина – сжимается. Она снова готова разомкнуть контакты при перегрузке.

Термопредохранители выделяют в самостоятельные устройства, так как выполняемые ими задачи ограничены. Они позволяют защитить бытовую аппаратуру от перегрузок, возникающих в процессе работы. После остывания оборудования пользователю не потребуется ничего менять, достаточно нажать на кнопку – и устройством можно пользоваться снова.

Аналогичные устройства применяются в утюгах и электроплитах, но в них нет кнопок возврата. Включение нагревательных элементов происходит автоматически после остывания биметаллической пластины. Но применяется данная конструкция не для защиты от перегрева, а для регулировки температуры. Для изменения порогового значения срабатывания с биметаллической пластиной соединен регулятор. С его помощью механически можно изменить ток, при котором она сработает.

Но есть и другие устройства, имеющие то же название. Они работают как датчики температуры: размыкают свои контакты при ее повышении.

Термопредохранитель, срабатывающий от температуры

В корпусе такого предохранителя есть элемент, плавящийся при повышении температуры и разрывающий электрическую цепь так же, как и вставка плавкого предохранителя.

Использование предохранителей при высоких напряжениях

С повышением напряжения габаритные размеры предохранителей увеличиваются. Связано это с необходимостью:

• обеспечить расстояние между выводами элементов, требуемое ПУЭ;
• эффективно и быстро погасить дугу внутри корпуса предохранителя.

Даже при длине предохранителя, равной допустимому расстоянию между частями электроустановок, находящимися под разным потенциалом, обеспечить дугогашение не так просто. Не помогает даже наполнение корпуса кварцевым песком.

Высоковольтные предохранители

В этих случаях конструкцию предохранителя усложняют. Один из путей ускорения срабатывания является установка пружины, разрывающей плавкую вставку в момент перегорания. Другой путь решения проблемы – сдувание дуги потоком газа, находящегося до срабатывания предохранителя под большим давлением. Путь газу внутрь устройства открывает клапан, механически соединенный с плавкой вставкой. Срабатывание защиты сопровождается звуком, напоминающем выстрел, поэтому такие предохранители называют стреляющими.

Оцените качество статьи:

Быстродействующие плавкие вставки Bussmann | ЗАО «МПО Электромонтаж»

ЗАО «МПО Электромонтаж» расширило ассортимент плавких вставок быстродействующими устройствами производства немецкой компании Bussmann.

Товарная группа [

Б11]

Современные полупроводниковые приборы, в числе которых быстродействующие диоды и транзисторы, тиристоры и твердотельные, реле нашли широкое применение в силовых устройствах, благодаря способности управлять большой мощностью при малых размерах, а также благодаря долговечности при работе в номинальных режимах. При этом они значительно уступают электромеханическим устройствам в способности выдерживать перегрузки и перенапряжения. В связи с этим возникает важная задача защиты как самих полупроводниковых приборов, так и аппаратуры ее, использующей.

Для решения этой задачи МПО Электромонтаж предлагает быстродействующие плавкие вставки серии Bussmann от компании Eaton. Сегодня полупроводниковые приборы и соответствующие быстродействующие вставки используются в таких устройствах, как частотные преобразователи для электродвигателей, устройства плавного пуска, источники бесперебойного питания, преобразователи напряжения и пр. Несмотря на кажущуюся простоту, к плавкому предохранителю предъявляются довольно серьезные требования.

Быстродействующие предохранители, как следует из их названия, призваны минимизировать время срабатывания и пропускаемый пиковый ток. При разработке быстродействующих плавких вставок необходимо учитывать более высокое тепловыделение, а также практически взрывную скорость отключения по сравнению с обычными промышленными предохранителями. Для того, чтобы плавкие вставки могли выдерживать ударные нагрузки и рассеивать тепло, их корпуса выполняют из материалов более высокого класса. В момент отключения внутри предохранителя практически происходит взрыв, который он должен выдержать без разрушения, при этом плавкий элемент превращается в газ с температурой 2000 °C. Чтобы ударное расширение газа такой температуры не разрушило корпус плавкой вставки, все пространство внутри корпуса заполнено кварцевым песком. Газ, просачиваясь между песчинками, остывает и замедляется. Это позволяет рассеять большую энергию без разрыва корпуса предохранителя. Для более эффективного снижения скорости газа, образовавшегося при расплавлении, в плавких вставках Bussmann используется специальный  калиброванный кварцевый песок, утрамбованный в корпусе на виброустановке.

В ассортименте МПО Электромонтаж появились три типоразмера плавких вставок: ∅10×38 мм на номинальный ток от 6 до 30 А [Б1173–Б1178], ∅14×58 мм на ток от 1 до 50 А [Б1179– Б1192] и ∅22×58 мм на ток от 20 до 100 А [Б1193–Б1199]. Буквенный код aR указывает на режим работы предохранителя — диапазон защиты а (только защита от токов короткого замыкания), тип защищаемого оборудования R (полупроводниковое).

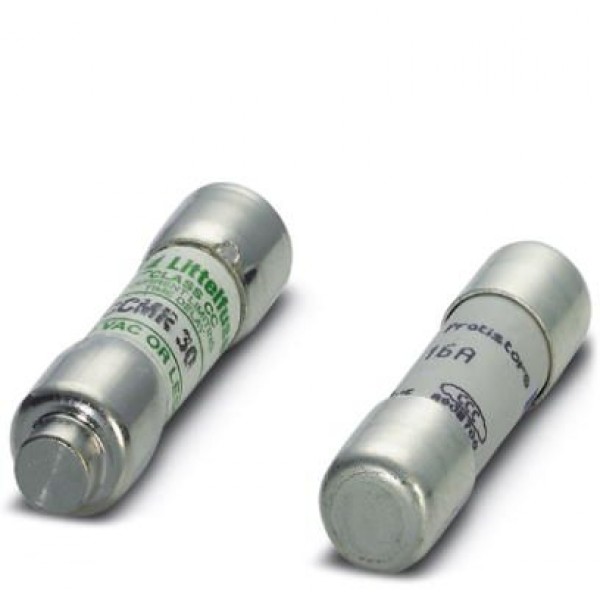

Также для плавких вставок типоразмера ∅10×38 мм в ассортименте представлены держатели: однополюсный [Б1180] и трехполюсный [Б1182].

Компания Eaton предлагает широкий ряд быстродействующих предохранителей, предназначенных для защиты устройств, содержащих компоненты силовой электроники. Данные предохранители широко применяются для защиты приводов постоянного и переменного тока, источников бесперебойного питания, устройств плавного пуска, преобразователей напряжения и т. д.

История марки Bussmann началась в 1914 в городе Сент-Луис в США, и на сегодняшний день марка является ведущей в мире по количеству выпускаемых моделей плавких предохранителей. За год под этой маркой выпускается более одного миллиарда предохранителей.

FUSERBLOC и быстродействующие предохранители (uR)

Рубильники с предохранителями

защита силовых полупроводников до 1250 А

fuser_437_a_1_cat

FUSERBLOC

от 630 до 1250 А

fuser_439_a_1_cat

FUSERBLOC

от 25 до 400 A

Функция

Рубильники с предохранителями FUSERBLOC в сочетании с быстродействующими предохранителями (uR) обеспечивают оптимальное отключение и включение под нагрузкой, безопасное разъединение и защиту силовых полупроводников (приводы, инверторы. ..).

Преимущества

Ограничение тока короткого замыкания

Ограничение тока короткого замыкания, обеспечиваемое предохранителями, является наиболее эффективным и экономичным на рынке (предохранители uR).

FUSERBLOC для цилиндрических предохранителей uR 690 В AC

Характеристики

FUSERBLOC CD 50 A для предохранителя размером 14 x 51
Номинальный ток предохранителя (А)	10	12	16	20	25	32	40	50
Макс. I для FUSERBLOC (A)	10	12	16	20	25	29	36	40
FUSERBLOC CD 125 A для предохранителя размером 22 x 58
Номинальный ток предохранителя (А)	20	25	32	40	50	63	80	100
Макс. I для FUSERBLOC (A)	20	25	32	40	50	63	71	85

Коды изделий

Прямое управление сбоку

Номинальный ток (A) / Предохранитель / Корпус	Кол-во полюсов	Корпус выключателя	Ручка прямого управления	Вспомогательный контакт предварительного разрыва и положения
50 A / 14 x 51 1	2 пол.	3615 2005	Черный 3629 7900	1 контакт НО/НЗ 3999 0021 2 контакта НО/НЗ 3999 0022
	3 пол.	3615 3005
	4 пол.	3615 6005
125 A / 22 x 58 3	2 пол.	3615 2011	Черный 3629 7901
	3 пол.	3615 3011
	4 пол.	3615 6011

Выносное фронтальное управление или справа

Номинальный ток (A) / Предохранитель / Корпус	Кол-во полюсов	Корпус выклчателя	Ручка выносного фронтального управления	Ручка выносного управления сбоку	Штанга для выносной ручки	Вспомогательный контакт предварительного разрыва и положения
50 A / 14 x 51 11	2 пол.	3831 2005	Черный IP55 1411 2111 Красный/желтый IP65 1414 2111	Черный IP55 1415 2111 Красный/желтый IP65 1418 2111	320 мм 1400 1032	1 контакт НЗ 3999 0701 1 контакт НO 3999 0702
	3 пол.	3831 3005
	4 пол.	3831 6005
125 A / 22 x 58 13	2 пол.	3831 2011	Черный IP55 1421 2111 Красный IP65 1424 2111	Черный IP55 1425 2111 Красный/желтый IP65 1428 2111
	3 пол.	3831 3011
	4 пол.	3831 6011

Аксессуары

Другие аксессуары: см. раздел «FUSERBLOC».

FUSERBLOC для ножевых предохранителей DIN 43620 uR

Характеристики

FUSERBLOC 160 A для предохранителя размером 000 и 00
Номинальный ток предохранителя (А)	10	16	20	25	32	40	50	63	80	100	125	160	200	250	315
Макс. I для FUSERBLOC (A)	10	16	20	25	32	32	37	44	51	92	105	121	140	140	140
FUSERBLOC 250 A для предохранителя размером 1*
Номинальный ток предохранителя (А)				40	50	63	80	100	125	160	200	250	315	350	400
Макс. I для FUSERBLOC (A)				40	50	63	80	100	125	155	178	205	210	215	220
FUSERBLOC 400 A для предохранителя размером 2
Номинальный ток предохранителя (А)						200	250	315	350	400	450	500	550	630	700
Макс. I для FUSERBLOC (A)						200	250	285	310	330	330	340	340	350	350
FUSERBLOC 630 A для предохранителя размером 3
Номинальный ток предохранителя (А)									500	550	630	700	800	900	1000
Макс. I для FUSERBLOC (A)									360	380	420	450	480	500	510

Коды изделий

Прямое управление сбоку

Номинальный ток (A) / Предохранитель / Корпус	Кол-во полюсов	Корпус выключателя	Ручка прямого управления	Вспомогательный контакт предварительного разрыва и положения	Защитные крышки предохранителей
160 A / 003	2 пол.	3615 2015	Черный 3629 7901	1 контакт НО/НЗ 3999 0021 2 контакта НО/НЗ 3999 0022	3990 7015(1)
	3 пол.	3615 3015			3990 8015(1)
	4 пол.	3615 6015			3990 9015(1)
160 A / 04	2 пол.	3615 2016			3990 7016(1)
	3 пол.	3615 3016			3990 8016(1)
	4 пол.	3615 6016			3990 9016(1)
250 A / 15	2 пол.	3615 2024			3990 7024(1)
	3 пол.	3615 3024			3990 8024(1)
	4 пол.	3615 6024			3990 9024(1)
400 A / 26	2 пол.	3615 2039			3990 7039(1)
	3 пол.	3615 3039			3990 8039(1)
	4 пол.	3615 6039			3990 9039(1)
630 A / 317	2 пол.	3811 2063	Черный 3899 6011	1 контакт НЗ 3999 0701 1 контакт НO 3999 0702	3990 7063(1)
	3 пол.	3811 3063			3890 8063(1)
	4 пол.	3811 6063			3890 9063(1)

(1) Клеммные крышки для FUSERBLOC с индикацией срабатывания предохранителя.

Выносное фронтальное управление или справа

Номинальный ток (A) / Предохранитель / Корпус	Кол-во полюсов	Корпус выключателя	Ручка выносного управления спереди	Ручка выносного управления сбоку	Штанга для выносной ручки	Вспомогательный контакт предварительного разрыва и положения	Защитные крышки предохранителей
160 A / 0013	2 пол.	3831 2015	Черный IP55 1421 2111 Красный/желтый IP65 1424 2111	Черный IP55 1425 2111 Красный/желтый IP65 1428 2111	200 мм 1400 1020 320 мм 1400 1032	1 контакт НЗ 3999 0701 1 контакт НO 3999 0702	3990 7015(1)
	3 пол.	3831 3015					3990 8015(1)
	4 пол.	3831 6015					3990 9015(1)
160 A / 014	2 пол.	3831 2016					3990 7016(1)
	3 пол.	3831 3016					3990 8016(1)
	4 пол.	3831 6016					3990 9016(1)
250 A / 115	2 пол.	3831 2024					3990 7024(1)
	3 пол.	3831 3024					3990 8024(1)
	4 пол.	3831 6024					3990 9024(1)
400 A / 216	2 пол.	3831 2039					3990 7039(1)
	3 пол.	3831 3039					3990 8039(1)
	4 пол.	3831 6039					3990 9039(1)
630 A / 317	2 пол.	3811 2063	Черный IP65 1433 3111 Красный/желтый IP65 1434 3111	Черный IP65 1437 3111 Красный/желтый IP65 1438 3111	200 мм 1400 1220 320 мм 1400 1232		3990 7063(1)
	3 пол.	3811 3063					3890 8063(1)
	4 пол.	3811 6063					3890 9063(1)

(1) Клеммные крышки для FUSERBLOC с индикацией срабатывания предохранителя.

Аксессуары

Клеммные крышки для FUSERBLOC с индикацией срабатывания предохранителя.

Использование

Защита от прямого контакта с токоведущими частями, расположенными в отсеке предохранителей, для устройств FUSERBLOC, оснащенных предохранителями uR с индикацией срабатывания предохранителя.

Ток (A)	Предохранители(1)	Кол-во полюсов	Опция(2) (устанавливается на заводе)	Аксессуары(3) (устанавливаются заказчиком)
			Коды изделий	Коды изделий
160	00	2 пол.	3990 7015	3999 7015
160	00	3 пол.	3990 8015	3999 8015
160	00	4 пол.	3990 9015	3999 9015
160	0	2 пол.	3990 7016	3999 7016
160	0	3 пол.	3990 8016	3999 8016
160	0	4 пол.	3990 9016	3999 9016
250	1	2 пол.	3990 7024	3999 7024
250	1	3 пол.	3990 8024	3999 8024
250	1	4 пол.	3990 9024	3999 9024
400	2	2 пол.	3990 7039	3999 7039
400	2	3 пол.	3990 8039	3999 8039
400	2	4 пол.	3990 9039	3999 9039
630	3	3 пол.	3890 8063	3899 8063
630	3	4 пол.	3890 9063	3899 9063

(1) Для предохранителей: см. раздел «Предохранители uR 10 — 2000 А»

(2) При заказе одновременно со стандартным устройством.

(3) При заказе позже.

Другие аксессуары: см. раздел «FUSERBLOC».

acces_221.eps

FUSERBLOC для предохранителей uR типа K/50

Характеристики

FUSERBLOC 800 A для предохранителей размером 2
Номинальный ток предохранителя (А)				400	450	500	550	630	700	800	900	1000	1100	1250
Макс. I для FUSERBLOC (A)				380	420	440	450	500	520	530	530	530	540	550
FUSERBLOC 1250 A для предохранителя размером 3
Номинальный ток предохранителя (А)	500	550	630	700	800	900	1000	1100	1250	1400	1500	1600	1800	2000
Макс. I для FUSERBLOC (A)	500	550	620	630	720	790	870	940	1050	1100	1100	1100	1100	1100

Коды изделий

Фронтальное управление

Ток (A) / Предохранитель	Кол-во полюсов	Только корпус выключателя(1)	Ручка прямого управления	Выносная ручка	Штанга для выносной ручки	Защитные крышки предохранителей	Вспомогательный контакт предварительного разрыва и положения	Клеммные крышки
800 A / 2	3 пол.	3680 3081	3999 6012	Черный IP55 1443 3111(2) Красный/ желтый IP65 1444 3111	200 мм 1400 1220 320 мм 1400 1232	включено	1ый контакт НО/НЗ 3999 0051 2ой контакт НО/НЗ 3999 0052	3998 3063
	4 пол.	3680 6081						3998 4063
1250 A / 3	3 пол.	3680 3121						3998 3120
	4 пол.	3680 6121						3998 4120

(1) Проконсультируйтесь у нас.

(2) Стандарт

FUSERBLOC для предохранителей uR типа K/110

Характеристики

FUSERBLOC 250 A для предохранителя размером 1* (690 В AC)(1)
Номинальный ток предохранителя (А)	40	50	63	80	100	125	160	200	250	315	350	400	450	500	550	630
Макс. I для FUSERBLOC (A)	40	50	63	80	100	120	140	165	195	215	230	240	240	240	230	240
FUSERBLOC 400 A для предохранителя размером 1* (690 В AC)(1)
Номинальный ток предохранителя (А)					200	250	315	350	400	450	500	550	630	700	800	900
Макс. I для FUSERBLOC (A)					145	165	200	220	240	265	290	310	340	370	395	395
FUSERBLOC 500 A для предохранителя размером 2* (690 В AC)(1)
Номинальный ток предохранителя (А)											400	450	500	550	630	700
Макс. I для FUSERBLOC (A)											320	345	370	390	425	460
FUSERBLOC 630 A для предохранителя размером 2 до 690 В AC(1)
Номинальный ток предохранителя (А)												800	900	1000	1100	1250
Макс. I для FUSERBLOC (A)												495	545	590	610	620
FUSERBLOC 800 A для предохранителя размером 3 до 690 В AC(1)
Номинальный ток предохранителя (А)			500	550	630	700	800	900	1000	1100	1250	1400	1500	1600	1800	2000
Макс. I для FUSERBLOC (A)			370	395	440	480	535	590	645	695	760	800	800	800	800	800

FUSERBLOC 1250 A для предохранителя размером 3 Проконсультируйтесь у нас.

(1) Относительно предохранителей uR типа K/110 1250 В AC проконсультируйтесь у нас.

Коды изделий

Прямое фронтальное управление или справа

Номинальный ток (A) / Предохранитель / Корпус	Кол-во полюсов	Корпус выключателя	Ручка прямого управления сбоку	Ручка прямого фронтального управления	Защитные крышки предохранителей	Вспомогательный контакт предварительного разрыва и положения	Клеммные крышки
250 A / 1* / 6	2 пол.	36U1 2024	Черный 3629 7901		2 пол. 3990 2839(1) 3 пол. 3990 3839(1)	1 контакт НО/НЗ 3999 0021	2 пол. 3998 2025 3 пол. 3998 3025
	3 пол.	36U1 3024
400 A / 1/6	2 пол.	36U1 2039
	3 пол.	36U1 3039
500 A / 2/17	2 пол.	38U1 2050	Черный 1437 7911	Черный 3899 6011	2 пол. 3890 2U63(1) 3 пол. 3890 3U63(1)	1 контакт НЗ 3999 0701 1 контакт НO 3999 0702	2 пол. 3898 2080 3 пол. 3898 3080
	3 пол.	38U1 3050
630 A / 2/17	2 пол.	38U1 2063
	3 пол.	38U1 3063
800 A / 3/18	2 пол.	38U1 2080
	3 пол.	38U1 3080
1250 A / 3/18	2 пол.	38U1 2120		Черный 3899 7011	Стандарт		3898 2120
	3 пол.	38U1 3120					3898 3120

(1) Клеммные крышки для FUSERBLOC с индикацией срабатывания предохранителя.

Выносное фронтальное управление или справа

Номинальный ток (A) / Предохранитель /Корпус	Кол-во полюсов	Корпус выключателя	Ручка выносного управления спереди	Ручка выносного управления сбоку	Штанга для выносной ручки	Защитные крышки предохранителей	Вспомогательный контакт предварительного разрыва и положения	Клеммные крышки
250 A / 1* / 16	2 пол.	38U1 2024	Тип S2 Черный IP55 1421 2111 Красный IP65 1424 2111	Тип S2 Черный IP55 1425 2111 Красный/желтый IP65 1428 2111	320 мм 1400 1032	2 пол. 3990 2839(1) 3 пол. 3990 3839	1 контакт НЗ 3999 0701 1 контакт НO 3999 0702	2 пол. 3998 2025 3 пол. 3998 3025
	3 пол.	38U1 3024
400 A / 1/16	2 пол.	38U1 2039
	3 пол.	38U1 3039
500 A / 2/17	2 пол.	38U1 2050	Тип S3 Черный IP65 1433 3111 Красный/желтый IP65 1434 3111	Тип S3 Черный IP65 1437 3111 Красный/желтый IP65 1438 3111	320 мм 1400 1232	2 пол. 3890 2U63(1) 3 пол. 3890 3U63(1)		2 пол. 3898 2080 3 пол. 3898 3080
	3 пол.	38U1 3050
630 A / 2/17	2 пол.	38U1 2063
	3 пол.	38U1 3063
800 A / 3/17	2 пол.	38U1 2080
	3 пол.	38U1 3080
1250 A / 3/18	2 пол.	38U1 2120	Тип S4 Черный IP65 1443 3111 Красный/желтый IP65 1444 3111			Стандарт		2 пол. 3898 2120 3 пол. 3898 3120
	3 пол.	38U1 3120

(1) Клеммные крышки для FUSERBLOC с индикацией срабатывания предохранителя

Аксессуары

Клеммные крышки для FUSERBLOC с индикацией срабатывания предохранителя.

Использование

Защита от прямого контакта с токоведущими частями, расположенными в отсеке предохранителей, для устройств FUSERBLOC, оснащенных предохранителями uR с индикацией срабатывания предохранителя.

Ток (A)	Предохранители(3)	Кол-во полюсов	Опция(2) (устанавливается на заводе)	Аксессуары(1) (устанавливаются заказчиком)
			Код изделия	Код изделия
250… 400	1* / 1	2 пол.	3990 2839	3999 2839
250… 400	1* / 1	3 пол.	3990 3839	3999 3839
500 — 800	2/3	2 пол.	3890 2U63	3899 2U63
500 — 800	2/3	3 пол.	3890 3U63	3899 3U63
500 — 800	2/3	2 пол.	3890 2U63	3899 2U63
1250	3	2 пол.	Стандарт	Стандарт
1250	3	3 пол.	Стандарт	Стандарт

(1) При заказе позже.

(2) При заказе одновременно со стандартным устройством.

(3) Для предохранителей: см. раздел «Предохранители uR 10 — 2000 А»

Другие аксессуары: см. раздел «FUSERBLOC».

acces_221.eps

Schneider Electric DF400160 Предохранитель быстродействующий 160А

Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika. ru. Специалист свяжется с вами для уточнения деталей.

Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.

Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.

Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.

Скорость предохранителя объяснена

Скорость предохранителя — это, по сути, время, за которое предохранитель размыкается при возникновении тока короткого замыкания. Скорость срабатывания предохранителя зависит от материала, из которого изготовлен предохранительный элемент, тока перегрузки и рабочей температуры окружающей среды.

Например, если ток 20 А протекает через предохранитель номиналом 10 А, очень быстродействующий предохранитель может сработать за 0,1 секунды, быстродействующий предохранитель может сработать за одну секунду, в то время как медленный предохранитель может занять десятки секунд. открыть.

При замене предохранителя или выборе предохранителя для нового применения очень важно выбрать предохранитель, который срабатывает достаточно быстро, чтобы защитить цепь от неожиданных перегрузок, но не размыкается при нормальных условиях эксплуатации. Скорость срабатывания предохранителя также известна как время-токовая характеристика предохранителя.

Производители предохранителей обычно предоставляют эту информацию в виде графика зависимости тока от времени, как показано на рисунке.

Есть 3 скорости основных предохранителей:

1. 1. Сверхбыстрые предохранители
   (Очень быстродействующие, высокоскоростные, сверхбыстрые, сверхбыстрые или полупроводниковые предохранители) Предохранители
   Ultra Rapid в первую очередь обеспечивают защиту от короткого замыкания полупроводниковых устройств, таких как диоды, тиристоры, транзисторы и т. Д.
   Поскольку они имеют тенденцию работать при более высоких температурах, это часто ограничивает использование сплавов с низкой температурой плавления, тем самым обеспечивая ограниченную возможность защиты от условий низкого перегрузки по току. При защите полупроводниковых приборов очень важно знать значение I²t предохранителя.Для обеспечения надлежащей защиты устройства значение I²t предохранителя должно быть меньше значения I²t устройства, которое предохранитель защищает.
2. 2. Быстродействующие предохранители.
   (Быстродействующие, универсальные или универсальные предохранители)
   Быстродействующие предохранители предназначены для защиты менее чувствительных компонентов, а также используются для защиты кабелей от плавления или возгорания при перегрузке. Быстродействующие предохранители являются наиболее распространенным типом предохранителей. Кривые времени, указанные производителем, полезны для определения точной скорости срабатывания предохранителя при различных перегрузках.
3. 3а. Медленное действие
   (Плавкие предохранители с замедленным срабатыванием, с выдержкой времени или пуском двигателя)
   Плавкие предохранители с медленным срабатыванием имеют встроенную задержку, которая позволяет проходить временным и безвредным пусковым токам без размыкания предохранителя, но предохранитель срабатывает при длительных перегрузках и коротких замыканиях. Эти предохранители предназначены для защиты от коротких скачков напряжения, вызванных запуском двигателя и т. Д.
4. 3б. Двухэлементные предохранители
   Подобно плавким предохранителям, двухэлементный предохранитель имеет характеристики выдержки времени, но многоэлементная конструкция обеспечивает как высокоэффективную защиту от короткого замыкания, так и надежную защиту от перегрузки в цепях, подверженных временным перегрузкам и импульсным токам.

Маркировка скорости предохранителя на промышленных предохранителях.

Международные стандарты

, такие как IEC 60269, создали унифицированные электрические характеристики предохранителей, которые могут быть взаимозаменяемы по размерам с предохранителями, построенными в соответствии с более ранними британскими, немецкими, французскими или итальянскими стандартами.

Стандарт МЭК использует двухсимвольный код для классификации времени-токовой характеристики (прерывание
характеристика) каждого класса скорости предохранителя.

Быстродействующие предохранители
Маркировка	Описание
AR	Отключающая способность в частичном диапазоне (защита от короткого замыкания только) для защиты Power Semiconductors.Типичные области применения включают защиту полупроводников (диодов, тиристоров, симисторов и т. Д.), Используемых в силовых выпрямителях, ИБП, преобразователях, моторных приводах (переменного и постоянного тока), устройствах плавного пуска, твердотельных реле, фотоэлектрических инверторах, сварочных инверторах и в любых других приложениях, где это необходимо. необходимо для защиты полупроводниковых приборов.
гр	Отключающая способность во всем диапазоне (перегрузка и защита от короткого замыкания) для защиты полупроводников, а также кабелей и всего распределительного устройства.Типичные области применения включают защиту полупроводников (диодов, тиристоров, симисторов и т. Д.), Используемых в силовых выпрямителях, ИБП, преобразователях, моторных приводах (переменного и постоянного тока), устройствах плавного пуска, твердотельных реле, фотоэлектрических инверторах, сварочных инверторах и в любых других приложениях, где это необходимо. необходимо для защиты полупроводниковых приборов.
GS	Отключающая способность во всем диапазоне (перегрузка и защита от короткого замыкания) для защиты полупроводников, а также кабелей и всего распределительного устройства. По сравнению с предохранителями класса gR, предохранители gS имеют меньшую рассеиваемую мощность из-за более жестких параметров плавления затвора. Более низкая рассеиваемая мощность в предохранителях класса gS также приводит к более низким температурам корпуса предохранителя. Типичные области применения включают защиту полупроводников (диодов, тиристоров, симисторов и т. Д.), Используемых в силовых выпрямителях, ИБП, преобразователях, моторных приводах, устройствах плавного пуска, твердотельных реле, фотоэлектрических инверторах, сварочных инверторах и в любых приложениях, где необходимо защитить полупроводниковые устройства. .
руб.	То же, что и gS.

Быстродействующие предохранители
Маркировка	Описание
г	Отключающая способность во всем диапазоне (перегрузка и короткое замыкание). защита) для общего применения.
г	То же, что и gG.
гФ	То же, что и gG.

Предохранители специального назначения
Маркировка	Описание
гПВ	Защита солнечных фотоэлектрических батарей. Они прерывают короткие замыкания, обычно наблюдаемые в фотоэлектрических системах, и предназначены для использования в цепях постоянного тока.
ГБ	Отключающая способность во всем диапазоне (перегрузка и короткое замыкание). защита) надежная для применения в горнодобывающей промышленности.
г TR	Отключающая способность во всем диапазоне (перегрузка и короткое замыкание). защита) для защиты трансформаторов.
гН	Североамериканское общее назначение для защиты проводников.
gD	Североамериканского общего назначения, с задержкой по времени.

Щелкните здесь, чтобы получить информацию о других маркировках предохранителей.

Электроснабжение

: что такое быстродействующий предохранитель?

Предохранители защищают нас от электрических неисправностей, которые могут привести к пожару в наших домах. Если они обнаруживают, что через электрическое устройство проходит слишком большой ток, они блокируют токи путем короткого замыкания. Существуют различные типы предохранителей, которые можно использовать в различных электрических системах. В то время как плавкий предохранитель с задержкой срабатывания может выдерживать большой ток в течение короткого промежутка времени, быстродействующие предохранители сразу же сгорают, когда через них проходит высокое напряжение.В этой статье будут рассмотрены некоторые варианты использования и применения быстродействующих предохранителей.

Как работают предохранители?

Провода нагреваются, когда через них проходит электричество. В предохранителе электричество протекает через тонкий кусок проволоки. Если он обнаруживает, что ток, проходящий через провод, слишком велик, он нагревается до точки, при которой он сгорит или расплавится. Когда это происходит, он разрывает цепь и прекращает подачу тока, предотвращая возникновение любой опасности поражения электрическим током.

Когда используются быстродействующие предохранители?

Быстродействующие предохранители являются наиболее распространенным типом предохранителей. Они используются в бытовых приборах, потому что они очень чувствительны к изменениям в потоке электричества, поэтому требуют устройства безопасности, которое сможет справиться с этой проблемой. Короткое замыкание происходит, когда эти предохранители воспринимают скачок электричества, тем самым экономя электронную схему. Быстродействующие предохранители должны использоваться в чисто резистивных цепях, где скачки напряжения очень малы или отсутствуют или где требуется защита IC и других чувствительных компонентов.

Медленные предохранители, с другой стороны, часто используются в двигателях и люминесцентных лампах.Эти устройства включают высокое напряжение, которое затем понижается и регулируется при регулярном использовании. Следовательно, им нужен предохранитель, который сможет справиться с этим немедленным всплеском мощности, а затем отрегулировать его по мере необходимости.

Важно знать разницу между медленными и быстродействующими предохранителями, если вы используете их на практике. На предохранителе должна быть наклейка или выпуклая надпись, указывающая, какой это предохранитель. В противном случае вы можете заглянуть внутрь трубки плавленого стекла, чтобы увидеть проволочную нить.Быстродействующий предохранитель имеет тонкий провод, а медленный предохранитель — толстый провод с маленькой пружиной на одном конце.

Быстродействующие предохранители можно заменить на плавкие с задержкой срабатывания для повышения защиты от перенапряжения. Однако плавкие предохранители, заменяемые быстродействующими, могут вызвать срыв предохранителя сразу после включения оборудования. Медленные предохранители также значительно дороже быстродействующих.

Типы предохранителей

Обычно используются предохранители двух типов.К ним относятся цилиндрические и штекерные предохранители. Цилиндрический предохранитель состоит из ленты из легкоплавкого металла, заключенной в керамическое волокно или цилиндр. Этот тип предохранителя находится в электрической цепи, где ток должен проходить через металлическую полосу, чтобы замкнуть цепь. Если в цепи возникнет избыточный ток, металлическое звено нагреется до точки плавления и сломается. Затем цепь разомкнется, остановив прохождение тока и защитив цепь. Этот тип предохранителя в основном используется для электрического оборудования и бытовой техники.

Штекерные предохранители используются для защиты электропроводки в домах и представляют собой плавкую металлическую полоску, через которую протекает ток, замыкая цепь. Полоса заключена в вилку, которую можно вкрутить в плавкую электрическую панель. Штекерные предохранители обычно имеют окошко, которое позволяет тем, кто их использует, может определить состояние полосы, взглянув на нее.

Как рассчитываются предохранители?

Предохранители указаны в амперах. Они также спроектированы так, чтобы вносить незначительное дополнительное сопротивление в цепи, которые они защищают.Для этого нужно сделать плавкий предохранитель как можно короче. Однако сила тока предохранителя не связана с его длиной и, следовательно, срабатывает при определенном токе независимо от его длительности. Длина провода напрямую зависит только от его сопротивления, и чем короче его можно сделать, тем меньше сопротивление.

Однако следует принять во внимание то, что происходит после сгорания предохранителя. Металлические концы провода будут разделены воздушным зазором с полным напряжением питания между концами.Если предохранитель недостаточно длинный в цепи высокого напряжения, искра может перескочить с одного конца расплавленного провода на другой, снова замкнув цепь. Следовательно, предохранители рассчитываются с точки зрения их емкости по напряжению в дополнение к уровню тока, при котором они сработают.

Хорошо понимать, как работают эти предохранители, и в каких областях лучше всего их использовать, чтобы мы могли оставаться в безопасности при работе с электричеством.

Предохранитель с выдержкой времени

и быстродействующий предохранитель

Предохранитель

A — это защитное устройство, обеспечивающее безопасность электроприборов в случае скачка электрического тока. Они бывают разных типов. Одна категория отличается от другой с точки зрения функций и времени реакции на пик электроэнергии. В зависимости от этих характеристик их можно разделить на предохранители с выдержкой времени и быстродействующие. Вы должны иметь четкое представление о предохранителях с выдержкой времени и предохранителях первого действия, чтобы знать их назначение и использование.

Что такое предохранитель с выдержкой времени?

Некоторым электрическим устройствам для начала работы требуется сильный бросок тока. Эти плавкие предохранители с выдержкой времени или с задержкой срабатывания могут выдерживать перегрузки в течение ограниченного периода времени.Они идеально подходят для этой электроники, поскольку допускают первоначальный скачок мощности без разрушения цепи.

Что такое быстродействующий предохранитель?

В отличие от версии с выдержкой времени, он не способен выдерживать временные перегрузки. Он быстро реагирует на электрические всплески, а затем защищает устройства, размыкая цепь.

Как отличить предохранитель с выдержкой времени и быстродействующий предохранитель?

Двухэлементный сверхмощный предохранитель Mersen TR30R класса RK5 с ограничением тока с выдержкой времени

Это простая задача, поскольку устройства поставляются с этикеткой производителя, на которой указан их тип.Это временная задержка, если на этикетке написано «T» или «S», и быстродействующее, если на ней написано «F». Если этикетки нет, на корпусе предохранителя выгравированы буквы.

Другой способ узнать разницу — посмотреть в стеклянную трубку предохранителя. Толстый провод с крошечной пружиной на одном конце делает его плавким предохранителем с задержкой срабатывания, а тонкий провод означает, что это быстродействующий предохранитель.

Идентификация необходима, поскольку использование неправильного типа может повредить ваше оборудование. Также существует риск получить серьезную травму или, что самое худшее, — поражение электрическим током.

Предохранитель с выдержкой времени и быстродействующий предохранитель

Основная функция предохранителя — расплавить провод внутри во время перегрузок и отключить электрический ток в этой цепи. Все типы предохранителей перегорят, но разница заключается в том, как и что приводит к сгоранию. Взгляните на анализ предохранителей с выдержкой времени и быстродействующих предохранителей, чтобы узнать, чем они на самом деле различаются по функциям.

Текущий рейтинг

Предохранитель с выдержкой времени способен выдерживать переходные импульсные токи, что не является сильной стороной быстродействующей модели.Версия с замедленным высвобождением может выдерживать скачки напряжения в повторяющемся цикле при включении / выключении питания.

Он имеет более высокое значение I2t, что означает, что для его срабатывания требуется больше энергии, чем у его быстродействующего аналога с таким же номиналом. Например, если вы пропустите ток 40 А через быстродействующий предохранитель на 30 А, он почти сразу же перегорит. Но медленный плавкий предохранитель плавится через определенный период, в течение 10 или 15 секунд.

Защита

Многие люди думают, что предохранители с выдержкой времени менее эффективны, потому что они позволяют перегрузкам по току проходить через цепи. Что ж, это неправда. Они используются только для тех инструментов и приборов, которым для начала работы требуется ток высокого напряжения. Они по-прежнему защищают электронику, когда длится перегрузка по току и соответствующее тепловыделение превышает предел I2t.

На самом деле защита от разницы таймингов не зависит. Проблема могла возникнуть только при использовании неправильного предохранителя. Например, использование замедлителя для чувствительного устройства, такого как компьютер, приведет к его повреждению, вызвав скачок напряжения во внутреннюю цепь.Точно так же люминесцентная лампа с быстрым перегоранием вызовет многократное возгорание, потому что для начала свечения лампам требуется ток высокого напряжения.

Приложения

Одноэлементный быстродействующий предохранитель без отклонения тока с ограничением по току Mersen A3T100 класса T

Предохранители с выдержкой времени подходят для емкостных цепей, которым требуются скачки напряжения при вводе / выводе питания или при включении / выключении. Наиболее привычными устройствами, в которых используются такие схемы, являются электродвигатели и люминесцентные лампы.

Быстродействующие предохранители идеально подходят для резистивных цепей, содержащих ИС и другие чувствительные механизмы.Даже малейший скачок электрического тока может повредить эти компоненты. Так что эти предохранители — правильный выбор для них. Такие устройства используются в портативных компьютерах, цифровых камерах, DVD-плеерах и т. Д.

За исключением схем, в которых используются компоненты IC, плавкие предохранители с задержкой срабатывания могут заменить их быстродействующие аналоги в других приложениях. Это увеличит антипомпажную способность этих устройств. Однако быстродействующие не могут заменить модели с запаздыванием. Их плавкая проволока расплавится из-за первоначального переизбытка электричества.

Однако замена быстродействующих предохранителей версиями с выдержкой времени не будет рентабельной, поскольку последние более дороги.

Заключение: что лучше?

Из приведенного выше обсуждения предохранителя с выдержкой времени и быстродействующего предохранителя, возможно, вы догадались, что вопрос не в том, какой из них лучше, а какой из них является правильным для конкретной цели. Подбирать их придется в зависимости от типа устройства и схемы. Кроме того, при замене неисправного предохранителя будьте осторожны и используйте аналогичный предохранитель с таким же номинальным током.

Быстродействующие предохранители и предохранители с выдержкой времени

Предохранители

Электричество, измеренное в напряжении и силе тока, можно определить по закону Ома: Вольт = Ток * Сопротивление или V = IR.

Напряжение можно рассматривать как «энергию на единицу заряда». Напряжение измеряется в вольтах.

В то время как ток можно рассматривать как «скорость протекания электрического заряда». Сила тока измеряется в амперах.

Сопротивление препятствует прохождению тока в электрической цепи, учитывая потери на трение. Сопротивление измеряется в Ом.

В электрической цепи электричество протекает через проводящие среды, такие как медный провод. Меньшие по размеру провода несут меньше электричества, а более крупные — больше. Когда через провод проходит слишком много электричества, тока, сопротивление увеличивается, что приводит к нагреву. Когда провод нагревается сверх допустимого значения, внешний пластиковый слой или оболочка может расплавиться, что приведет к опасности возгорания. Чтобы предотвратить превышение допустимого значения тока, используются предохранители.

Предохранители обеспечивают защиту проводных цепей, с которыми они связаны.

Предохранители изготовлены из других металлов, чем медь. В зависимости от предохранителя и его назначения они могут быть изготовлены из комбинации цинка, меди, серебра, алюминия или различных сплавов. Они работают как выключатель в электрической цепи. Когда ток в цепи находится в пределах проектного, электричество беспрерывно проходит через предохранитель (замкнутый переключатель). Но, если ток в цепи превышает расчетный, металлы внутри предохранителя перегорают, прекращая подачу электричества к остальной части цепи (разомкнутый переключатель).

Гораздо лучше заменить перегоревший предохранитель, чтобы по незнанию протекать избыточное электричество по вашим проводам, нагреваясь и вызывая возгорание.

Автоматические выключатели

Автоматические выключатели, похожие на предохранители, но не одноразовые. Металлический элемент в автоматическом выключателе просто деформируется при нагревании из-за чрезмерного тока, протекающего в цепи. Затем, когда он снова охлаждается до рабочей температуры, металл сжимается и замыкает цепь, снова обеспечивая электрический ток.

Предохранитель с выдержкой времени (он же медленный)

Предохранители с выдержкой времени чаще всего используются в предохранительных выключателях. Защитные выключатели или выключатели-разъединители — это выключатели, которые используются для двигателей или аналогичного электрического оборудования, для которых требуется скачок тока при запуске. Очень просто предохранитель с выдержкой времени позволит перегрузить ток в течение определенного времени перед сгоранием.

Быстродействующий предохранитель

Быстродействующий предохранитель — это предохранитель, который типичен для домашних цепей, таких как цепи на 15 или 20 ампер.Они нагреваются и сгорают при первом превышении тока.

Предохранители постоянного тока

Предохранители переменного и постоянного тока очень похожи и служат для той же цели. Основное различие между предохранителями постоянного и переменного тока заключается в размере. В цепях постоянного тока, когда ток, а значит, и температура, достаточно высоки, чтобы сгореть предохранитель, возникает электрическая дуга. Дуга — это опасное электрическое событие, которое сложно устранить. Изгиб — это когда ток течет через обычно непроводящую среду, например воздух. Электрический ток может распространяться или прыгать поблизости от заземленных предметов.Сильный жар, свет и ровное пламя в точке арки называется вспышкой арки. Чтобы предотвратить искривление, предохранители постоянного тока немного больше, просто чтобы увеличить физическое расстояние между электродами.

Для получения дополнительной информации о предохранителях, в частности требований NEC к массивам фотоэлектрических панелей, ознакомьтесь с нашей предыдущей обучающей статьей: When-to-Fuse-Your-PV-Array.

Предохранители

MIDGET (FLM) ПРЕДОХРАНИТЕЛИ С ЗАДЕРЖКОЙ

Серия Littelfuse FLM — это предохранители с выдержкой времени, используемые для защиты цепей с высокими пусковыми токами. Особенно подходит для …

Начальные цены: $ 2,76

MIDGET (FLQ) ПРЕДОХРАНИТЕЛИ С ЗАДЕРЖКОЙ

Предохранители с выдержкой времени Littelfuse FLQ используются для дополнительной защиты силовых трансформаторов управления, соленоидов и цепей…

Цены от: $ 7,91

MIDGET (KLK) ПРЕДОХРАНИТЕЛИ БЫСТРОГО ДЕЙСТВИЯ

Предохранители Littelfuse KLK быстродействующие с высокой отключающей способностью предназначены для цепей управления, скрытого освещения, уличного освещения. ..

Цены от: $ 6,64

ПРЕДОХРАНИТЕЛИ С ЗАДЕРЖКОЙ UL CLASS CC (CCMR)

Серия Littelfuse CCMR идеально подходит для компактной защиты двигателей мощностью до 40 л.с.Он был разработан специально для …

Цены от: $ 7,96

ПРЕДОХРАНИТЕЛИ С ЗАДЕРЖКОЙ UL CLASS CC (KLDR)

Предохранители Littelfuse KLDR — это предохранители с выдержкой времени, предназначенные для защиты управляющих трансформаторов, соленоидов и других индуктивных устройств. ..

Начальные цены: $ 8,60

ПРЕДОХРАНИТЕЛИ БЫСТРОГО ДЕЙСТВИЯ UL КЛАСС CC (KLKR)

Предохранители Littelfuse KLKR — это быстродействующие предохранители, предназначенные для защиты параллельных цепей общего назначения.Их компактный размер, …

Начальные цены: $ 7.23

ПРЕДОХРАНИТЕЛИ БЫСТРОГО ДЕЙСТВИЯ UL КЛАСС J (JLS)

Предохранители серии Littelfuse JLS обеспечивают экономию места, быстродействующую защиту от перегрузки и короткого замыкания для неиндуктивных нагрузок. …

Цены от: $ 16,77

UL КЛАСС J (JTD) ПРЕДОХРАНИТЕЛИ С ЗАДЕРЖКОЙ

Токоограничивающая выдержка времени Littelfuse класса J серии JTD_ID предлагает запатентованную двухэлементную конструкцию…

Цены от: $ 9,99

100В 16А стеклянные взрыватели, плавкие взрыватели медленного дуновения быстро действующие с солнечной защитой

предохранители 100В 16А стеклянные, предохранители медленного дуновения быстро действующие с защитой от солнца

Быстрая информация:

1) Отвечает стандартам фотогальваники UL, основанным на UL 2579, максимум 1000 В постоянного тока;

2) Номинальный ток: 1–16 А;

3) Отключающая способность: 10 000А;

4) Доступны несколько вариантов установки: зажимы предохранителей, блоки предохранителей и сборочный комплект многополюсных модульных держателей предохранителей.

Описание:

Стеклянные предохранители на 100 В постоянного тока и 750 В переменного тока серии PV1000 были разработаны для удовлетворения требований новых приложений, таких как защита фотоэлектрических элементов, мультиметров и компактного бортового тягового оборудования для вспомогательных цепей. Этот высокопроизводительный предохранитель постоянного тока при своем компактном размере предлагает множество конкурентных преимуществ, особенно для международных приложений, где требования к напряжению постоянного тока превышают 600 В постоянного тока.

Заявки:

Плавкие вставки серии UCHI PV1000 для защиты от солнечной энергии были специально разработаны для защиты фотоэлектрических систем, это семейство предохранителей типа Midget (10 x 38 мм) может надежно защитить фотоэлектрические модули и проводники от условий обратной перегрузки по току. По мере роста фотоэлектрических систем возрастают и соответствующие требования к напряжению. Это повышение напряжения в системе обычно предназначалось для минимизации потерь мощности, связанных с длинными проводниками.Стандартные устройства защиты цепей не предназначены для полной защиты фотоэлектрических панелей. Однако серия UCHI PV1000 предназначена для безопасного отключения неисправных цепей до этого требовательного уровня напряжения.

UCHI предлагает номиналы более 11 ампер для соответствия конкретным требованиям в различных областях применения.

Технические характеристики:

1. Каталожный №

2. Маркировка продукции

На корпусе предохранителя должна быть нанесена следующая маркировка.Пример:

3. Размеры и конструкция

Единица измерения: мм

4. Упаковка

4.1 Кол-во в упаковке

Ø Bulk10 шт. В полиэтиленовом пакете;

Ø 1 полиэтиленовый пакет в каждой внутренней коробке;

Ø 18 внутренних коробок в каждой внешней коробке (6 * 3 уровня)

4.2 Размер упаковки

Единица измерения: мм

11. Прочие

11.1 В случае обнаружения несоответствия за пределами данной спецификации, оно должно быть исправлено по взаимному соглашению между сторонами.

11.2 В случае обнаружения несоответствия в данной спецификации, Dongguan Uchi ELECTRONIC S CO. , LTD. вносит изменения по взаимному соглашению сторон.

Конкурентное преимущество:

1. Заводская поставка напрямую

2. Заполненные сертификаты, такие как UL, VDE, TUV и т. Д., И высокое качество

3.Быстрая доставка

4. Лучшее послепродажное обслуживание

5. OEM и ODM доступны

Сертификаты

12 лучших предохранителей, рассмотренные и оцененные в 2022 году

С тех пор, как мы установили электрические компоненты, такие как фары и радио, на наши автомобили, предохранители стали их неотъемлемой частью.Эти небольшие устройства защищают наши автомобили от повреждения электропроводки, электрической перегрузки и потенциальных пожаров.

На рынке доступно множество марок предохранителей — от поставщиков комплектного оборудования до запчастей сторонних производителей. Я перечислил 12 лучших предохранителей, которые смог найти, и рассмотрел каждый из них. Я поделюсь с вами своими выводами, а также руководством для покупателя по автомобильным предохранителям. Я также отвечу на несколько ваших часто задаваемых вопросов о них.

Давайте погрузимся в мир автомобильной электроники и найдем предохранитель наивысшего класса, который вы можете купить.

Лучшие обзоры предохранителей

1. Предохранитель Winlyn Assorted Car Blade

Набор предохранителей Winlyn Assorted Car Blade Kit представляет собой набор из 272 предметов, совместимый с 24 обычными типами автомобильных предохранителей, включая самый низкий уровень 2A до самого высокого уровня 30A и 35A. В комплект входило 80 предохранителей стандартного размера (по 10 на каждую емкость), 96 шт. Мини (по 12 шт.) И 96 шт. Низкопрофильных мини (по 12 шт.).

Я владею двумя автомобилями, одним седаном и другим внедорожником.Моя дилемма, связанная с несколькими поездками, — это высокие затраты на техническое обслуживание при посещении моей местной мастерской по ремонту автомобильных электрооборудования, которую я неожиданно решил после замены предохранителей с помощью этого комплекта.

Предохранители изготовлены из высококачественного цинкового сплава, поэтому я уверен, что они не сломаются только потому, что я выехал на своем внедорожнике по бездорожью. Кроме того, прозрачная крышка позволяет мне проверять каждый предохранитель перед тем, как отправиться в приключение, чтобы убедиться, что моя машина в отличной форме, когда я в поле.

Меня беспокоит только то, что в нем нет 7.5А модель в комплекте, которую мне нужно использовать при работе с низковольтными электрическими системами. Мне также было трудно отличить одну модель от другой — хорошо, что в упаковке была пиктограмма, показывающая мне, какой размер и тип помещены в пластиковый корпус.

Плюсы

• Совместим с 24 плавкими предохранителями стандартного типа
• Поставляется с большим количеством моделей в наборе
• Помогает снизить затраты на техническое обслуживание автомобилей
• Сделано из высококачественных материалов
• Прозрачная крышка для облегчения осмотра
• Пиктограмма, входящая в комплект поставки, упрощает поиск предохранителя

Минусы

• Не поддерживает 7. 5А модель

Благодаря большому запасу для каждого типа, этот полный набор поможет вам снизить затраты на техническое обслуживание автомобильной электрооборудования. Это отличная альтернатива покупке в магазине электротоваров, и вы можете держать ее под рукой в ​​автомобиле на случай чрезвычайных ситуаций.

2. Автомобильные предохранители CrocSee Assorted

Комплект автомобильных предохранителей CrocSee Assorted — 250 шт. Внесен в список UL и сертифицирован. Это означает, что он был протестирован в соответствии со спецификациями и гарантированно будет работать в соответствии с конструкцией.В этот комплект входят наиболее часто используемые стандартные и миниатюрные автомобильные предохранители для транспортных средств для отдыха, грузовиков, мотоциклов и лодок.

В комплект входят разные уровни тока от 2А до 40А, в комплекте предохранители — емкостью 32 вольта. Съемник предохранителей также включен в корпус для легкой и быстрой замены.

Как водитель, мне всегда нравится быть организованным и иметь в машине легкодоступные инструменты и многое другое. Когда я купил этот комплект, я почувствовал, что у меня есть все необходимое в автомобильном наборе инструментов.И когда я вижу, что у кого-то на дороге проблемы с электричеством, я с радостью делюсь некоторыми из своих предохранителей. Это прекрасное чувство — помочь нуждающемуся незнакомцу.

Каждый предохранитель заключен в прозрачный пластиковый корпус, чтобы помочь вам быстро определить между исправным предохранителем и перегоревшим. Помимо цвета, на предохранителях есть тисненые ярлыки, которые помогут вам быстро определить их емкость. Они также используют высококачественные посеребренные клеммы для лучшей проводимости, а также для предотвращения ржавчины.

Меня беспокоит только то, что некоторые мини-предохранители кажутся слишком большими для своего размера.Я пробовал некоторые из них на своем грузовике, но они не подошли! Думаю, было бы лучше, если бы в комплект входили низкопрофильные мини-предохранители, но, увы, в этом комплекте их нет.

Плюсы

• Сертификация UL гарантирует безопасность и качество
• Включает стандартные стандартные и мини-предохранители
• Использует высококачественные посеребренные клеммы с антикоррозийным покрытием для обеспечения эффективности проводимости.
• Тисненая маркировка и цвет гарантируют, что я выберу правильный предохранитель
• Номинальное 32 В
• Включает съемник предохранителей и пластиковый корпус

Минусы

• Некоторые мини-предохранители кажутся слишком большими
• Низкопрофильные мини предохранители в комплект не входят

Если вам нужен надежный комплект предохранителей, который можно носить с собой и хранить в багажнике, вы можете выбрать этот.В этой коробке 250 штук, на которую можно положиться, когда возникнет такая необходимость.

3. Предохранитель Riseuvo Assorted Car Blade

Комплект предохранителей Riseuvo Assorted Car Blade Kit — 220 шт. Состоит из обычно используемых стандартных предохранителей и предохранителей для миниатюрных автомобильных лезвий для защиты и противодействия чрезмерному току в электрической системе вашего автомобиля. В комплект входят 20 обычно используемых предохранителей со следующей силой тока: 2А, 3А, 5А, .., 25А, 30А и 35А. Все рейтинги доступны в стандартном размере (по 10 шт.) И мини-размере (по 12 шт.).

Бежать, чтобы купить хотя бы небольшой кусок автозапчастей по невероятной цене, — это слишком хлопотно. Мне больше не нужно делать это сейчас, когда этот комплект есть в моем гараже. Благодаря широкому разнообразию опций он будет доступен для любого автомобиля, который есть в моем гараже. Всякий раз, когда мне нужна замена, все, что мне нужно сделать, это пойти в свой гаражный ящик с инструментами и выбрать подходящий.

Несмотря на множество предохранителей в упаковке, кожухи с цветовой кодировкой облегчают выбор правильного, обращаясь к таблице и беря то, что мне нужно, не проверяя каждый контейнер, чтобы убедиться, что они те, которые мне нужны. Прозрачный футляр также удобен и экономит время, потому что я знаю, где найти то, что мне нужно, и сколько осталось всего одним взглядом.

Одна небольшая проблема, которая у меня есть по этому поводу, заключается в том, что я обнаружил пару новых предохранителей из пакета, которые были немного ослаблены при установке. Я боюсь, что они могут выскочить, пока я за рулем, и оставить меня в темноте. Хорошо, что у других в упаковке этой проблемы нет, так что я предполагаю, что это может быть незначительная проблема контроля качества на их заводе.

Плюсы

• Различные варианты предохранителей для каждого типа
• Легко определить правильный рейтинг даже при закрытом корпусе
• Очень разумная стоимость
• Аккуратно организованный и стратегически маркированный
• Отличный комплект для вашего гаража

Минусы

• Возможно, не закрепились предохранители

Очень важно всегда иметь этот комплект при себе или в гараже. Если вы перегорели предохранитель, он будет готов даже в очень поздний час, и вы сможете сразу же использовать свой автомобиль.

4. Стандартный предохранитель EPAuto

Этот комплект от EPAuto состоит из различных плавких предохранителей стандартного размера. Они бывают семи наиболее распространенных категорий — 5A, 7,5A, 10A, 15A, 20A, 25A и 30A. Предохранители на 5 А и 7,5 А имеют по 10, а у остальных по 20. Все они имеют цветовую маркировку, что упрощает выбор предохранителя с правильным номиналом.

Сначала я скептически отнесся к покупке этого предмета из-за его довольно низкой цены.Однако, когда я его получил, предохранители были подходящего размера и приемлемого качества. Я считаю, что это была отличная покупка с очень большой ценой для меня.

Металл, используемый компанией для контактов, был прочным и нелегко гнуться. Когда я подключил его к одной из машин, над которой работал, они плотно прилегали к месту, поэтому я знал, что бренд не экономит на используемых материалах.

Я также рад узнать, что эти предохранители EPAuto соответствуют стандартам UL, CSA и CE. Это вселяет в меня уверенность, что где бы я ни использовал их, они не подведут из-за некачественного изготовления.

Меня беспокоит только то, что это предохранитель ATO открытого типа, то есть контакты подвергаются воздействию элементов. Хотя это может не быть проблемой для большинства городских автомобилей, это может быть проблемой, если вы используете его на лодке. Для этого случая я бы порекомендовал предохранитель закрытого типа, чтобы избежать коррозии.

Плюсы

• Может использоваться практически со всеми предохранителями стандартного размера на большинстве автомобилей
• Предметы отличить просто
• Один из самых доступных наборов на рынке
• Твердый материал для контактов
• Сертификаты UL, CSA и CE

Минусы

• ATO — Предохранитель открытого типа более подвержен коррозии

Если в вашем автомобиле используются стандартные предохранители открытого типа, то этот комплект для вас. Он предлагает отличную цену с соответствующим качеством. В целом EPAuto обеспечивает большую ценность для вашей покупки.

5. Предохранитель ATC Bussmann VP / ATC-40-RP

Быстродействующий лопаточный предохранитель для ATC VP / ATC-40-RP производится первоклассной торговой маркой предохранителей с более чем 100-летним опытом работы в отрасли. Предохранители Buss предназначены специально для автомобильной и морской техники, в том числе для внедорожников, жилых автофургонов и передвижных домов.

Этот набор с цветовой кодировкой представляет собой плавкий предохранитель закрытого типа, обеспечивающий защиту от нежелательных искр и опасных ударов.Он также обеспечивает коррозионную стойкость, поскольку покрывается весь элемент. Это действительно продукт непрерывного технологического совершенствования и инноваций, доступный для всех.

Что мне нравится в этом устройстве, так это то, что это устройство, работающее по принципу «включил и забыл». Это означает, что после того, как я вставил его в систему, мне не нужно было думать, сработает он или нет. Я могу на это положиться, что бы ни случилось.

Я купил не только торговую марку — когда я впервые использовал предохранители, я заметил, что их качество сборки выше обычного.Контактные точки толстые, их нелегко согнуть. Пластиковый корпус самого предохранителя хорошего качества и прослужит столько, сколько вам нужно.

Если есть одна вещь, которую я хочу, однако, если бы они могли включить более 25 штук в пачку или просто снизить цену. Они довольно дорогие, но могу сказать, что это отличный выбор.

Плюсы

• Стандартная цветовая кодировка упрощает идентификацию предохранителей
• Произведено компанией с проверенной репутацией
• Специально для автомобильного и морского применения
• Надежный и будет работать как надо до
• Превосходное качество строительства

Минусы

• Дороговато на 25 предохранителей

Для пользователей, которым требуются предохранители на 40 А и которые всегда предпочитают качество количеству, это отличный вариант, который на 100% соответствует своему назначению. Цена не имеет значения, если вы ищете инструменты и аксессуары, необходимые для экстренных электрических сетей.

6. Предохранитель Ted Lele Assorted 250 вольт

Комплект предохранителей Ted Lele Assorted для быстрого выдувания стеклянных трубок, 250 вольт, включает по 15 предохранителей по 6 x 30 мм от 1A до 8A, а также предохранители на 10A, 15A и 20A, а также по 20 штук по 5 x 20 мм размером 1A, 5A, Предохранители на 10 А, 15 А и 20 А. Их основное назначение — защита от коротких замыканий и предотвращение перегрузки электропроводки. Этот комплект прошел проверку на соответствие требованиям RoHS и сертифицирован как безопасный.

Это очень удобно, потому что в комплекте идет прозрачный пластиковый футляр с этикетками, напечатанными на внутренней стороне крышки. С первого взгляда я знаю, какой предохранитель нужно достать — мне больше не нужно возиться, брать один предохранитель и проверять, правильный ли он. Корпус и этикетка сохраняют порядок и эффективность.

Предохранители со стеклянной трубкой изготовлены из высококачественного материала. Я также предпочитаю эти быстродействующие предохранители, особенно для защиты моей семьи. Как только они достигнут предела сопротивления, они немедленно отключат цепь, чтобы я был в безопасности от нежелательных инцидентов.

И поскольку они рассчитаны на 250 В, я могу использовать их для дома, офиса и промышленных приложений. Я рекомендую нанять лицензированного специалиста, чтобы убедиться, что у вас установлен правильный рейтинг. Хотя это может быть проблемой, может быть сложно определить подходящий предохранитель, если вы не уверены в системе.

Плюсы

• Поставляется в прозрачном пластиковом кейсе с этикетками
• Плавкий предохранитель немедленно отключит ток в случае короткого замыкания
• Номинальное напряжение 250 В делает его идеальным как для дома, так и для офиса, а также для промышленного использования.
• Проверено RoHS и сертифицировано по безопасности

Минусы

• Для установки комплекта предохранителей

рекомендуется квалифицированный электрик.

Это отличный комплект предохранителей как для домашнего, так и для промышленного применения.Его функция быстрого удара немедленно отключит электроэнергию и сохранит вашу электрическую систему в безопасности.

7. Плавкий предохранитель JABINCO Standard ATC

Стандартный комплект предохранителей ATC JABINCO включает семь наиболее распространенных категорий для легковых и грузовых автомобилей. В каждой упаковке по пять штук, так что вы можете быть уверены, что в этом случае вы найдете то, что вам нужно.

Для легкой идентификации ампер он имеет стандартную цветовую схему. Прозрачный корпус также упрощает диагностику перегорающего предохранителя и необходимости его замены.В комплект поставки также входит подходящий съемник для плавного и безопасного извлечения использованных предохранителей.

Я ценю то, что бренд делает упор на использование бумаги вместо пластиковых коробок, чтобы уменьшить количество не поддающихся биологическому разложению отходов. Компания даже подумала о том, чтобы помочь сократить объем вредного для окружающей среды мусора.

Что мне больше всего понравилось в этом, так это то, что он поставляется по очень разумной цене и поставляется с приличным количеством предохранителей на каждый номинал. Мне не нужно иметь по 20 штук предохранителей каждого номинала.Я считаю, что они попали в золотую середину с точки зрения соотношения цены и объема.

Если есть что-то, что я бы посоветовал производителю, они должны сделать маркировку более жирной и более читаемой на расстоянии. Для меня это не проблема, поскольку я еще молод, но у людей, которые носят очки, могут возникнуть проблемы с чтением мелкого текста

.

Плюсы

• Пять штук для каждого рейтинга — идеальное количество для владельцев частных автомобилей
• Простая идентификация с помощью цветового кодирования
• Прозрачный корпус упрощает диагностику
• Поставляется со съемником предохранителей
• Экологичная бумажная коробка
• Поставляется по очень разумной цене

Минусы

• Маркировка тусклая, плохо читается

На случай чрезвычайной ситуации вы должны иметь это в вашем автомобиле. Количество по пять штук каждого в самый раз — они не займут слишком много места в вашем наборе инструментов. А если у вас две машины, у вас может быть от двух до трех предохранителей для каждой, так что вы всегда будете в курсе, в какой бы ситуации вы ни оказались.

8. Предохранитель MulWarck Assorted Blade Fuse

Набор предохранителей MulWark Assorted Standard Size Blade, несомненно, является одним из лучших автомобильных предохранителей на рынке сегодня. Пакет содержит десять наиболее часто используемых ампер-номиналов в седанах и больших автомобилях.

Он рассчитан на 32 В и может работать при температурах от -40 до 257 градусов F (от -40 до 125 градусов Цельсия).Этот рейтинг означает, что я могу использовать свою машину как в самую холодную зиму, так и в самое жаркое лето.

Мне нравится, как они организовали каждый тип предохранителя в соответствующем контейнере — помимо цветовой кодировки и маркировки на самом предохранителе, они также включали пиктограмму, чтобы с первого взгляда найти то, что мне нужно. У съемника предохранителей даже есть свой отсек. Аккуратный!

Одна из наиболее важных вещей, которые я проверяю при выборе предохранителей, — это их номинальные характеристики. И я рад, потому что этот набор соответствует требованиям предохранителей специального назначения SAE J2077, ISO 8820 и UL 248.Это много гарантий, подтверждающих продукт.

И, наконец, кожухи предохранителей четкие и достаточно видимые, чтобы оценить, в хорошем ли они состоянии или уже повреждены. Мне нравится эта простая функция, потому что я могу диагностировать систему, просто взглянув на нее — мне не нужно доставать тестер, чтобы проверить, есть ли проблема с предохранителем.

С другой стороны, цветовая шкала не приклеена к коробке, поэтому, если вы забудете положить ее обратно после использования, вы можете ее потерять. Я рекомендую сделать склейку, чтобы этого не произошло.

Плюсы

• В набор входят самые распространенные ампер-номиналы седанов и грузовиков
• Имеет номинальное напряжение 32 В
• Диапазон рабочих температур от -40 ° F до 257 ° F
• Поставляется с организованным контейнером, цветовой кодировкой и этикетками для хранения
• Соответствует SAE J2077, ISO 8820 и UL 248
• Прозрачные кожухи упрощают проверку предохранителей

Минусы

• Цветовая шкала не приклеена к коробке

Набор предохранителей MulWarck — одна из наиболее организованных и четко обозначенных упаковок на рынке. Этот продукт предлагает отличное соотношение цены и качества и делает мои работы по техническому обслуживанию автомобильного электрооборудования намного более эффективными.

9. Предохранители Nilight Mini ATM / APM

Предохранители Nilight Mini ATM / APM для автомобилей, грузовиков и лодок защищают электрическую систему вашего автомобиля от коротких замыканий, перегрузок и других связанных проблем. Хотя это мини-предохранители для автомобилей, их также можно использовать на других транспортных средствах, таких как грузовики и лодки.

В этот комплект входит 120 различных мини-предохранителей — каждый с цветным корпусом и вырезанным номинальным значением усилителя.Эта превосходная система идентификации делает практически невозможным спутать один номинал предохранителя с другим.

Я также нахожу под рукой съемник предохранителей; это облегчает мою работу и выполняет ее в кратчайшие сроки. Мне больше не нужно изо всех сил пытаться залезть в щели моей машины и испачкаться только для того, чтобы проверить перегоревший предохранитель.

Еще одна вещь, которая мне нравится в этом наборе, — это его дизайн. Корпус прозрачный, что позволяет мне проверить, достаточно ли у меня предохранителей или мне нужно заказать больше. Благодаря всем этим характеристикам я могу сказать, что мои поездки намного безопаснее, имея при себе надежный комплект предохранителей.

Единственный недостаток этого продукта — отсутствие разнообразия. Действительно, это надежный элемент для замены предохранителей типа мини-лезвие, но он не подойдет для автомобилей, в которых в основном используются предохранители обычного или стандартного размера.

Плюсы

• Защитит ваши автомобили от проблем с электричеством
• Включает 120 предохранителей с наиболее распространенными номинальными токами
• Значения с цветовой кодировкой и гравировкой упрощают идентификацию рейтинга
• Имеет прозрачный корпус
• Универсально подходит для мини-предохранителей
• Съёмник предохранителей в комплекте

Минусы

• Не предназначен для моделей с предохранителями стандартного размера

Я настоятельно рекомендую этот набор предохранителей из-за выгравированных значений и цветовой кодировки на его элементах. Их действительно легко найти и сложно спутать, что идеально, особенно когда вы заменяете перегоревший предохранитель на шоссе ночью.

10. Плавкий предохранитель BestToyHome

Стандартный и мини-набор плавких предохранителей BestToyHome охватывает 22 наиболее часто используемых предохранителя — 110 стандартных и 132 мини-предохранителей. Вы получаете в общей сложности 242 предохранителя, все рассчитаны на 32 В.

Этот набор совместим с большинством наземных и внедорожных транспортных средств, а также с домашними устройствами постоянного тока, такими как освещение и радиоприемники.

Как энтузиаст-электрик, у которого есть прицеп, который требует регулярного обслуживания, такой небольшой комплект сделал для меня чудеса. Если что-то нужно заменить, у меня есть один в моем наборе инструментов — мне больше не нужно искать розничный магазин только для того, чтобы привести свою электронику в рабочее состояние. Пару раз мне удавалось помочь некоторым автомобилистам, оказавшимся в затруднительном положении, заменой перегоревших предохранителей. Приятно иметь возможность помогать другим!

Я бы сказал, что деньги, которые я потратил на этот набор, того стоят.Большой набор вариантов силы тока и размера, включенных в комплект, позволяет мне подготовиться к любой ситуации. Его аккуратная компоновка — код и маркировка для удобства — делают его отличной частью моего набора инструментов на случай чрезвычайных ситуаций.

Хотя у меня не было проблем с этикетками усилителей, некоторые покупатели сказали, что было бы лучше, если бы они были белыми, и если вы не уверены в номинале предохранителя, который вы только что вытащили, всегда обращайтесь к диаграмме набора.

Плюсы

• Огромное количество с множеством опций
• Практичный вариант для энтузиастов жилых автофургонов и передвижных домов
• Может также использоваться в домашних условиях постоянного тока
• Отличный футляр для хранения предохранителей

Минусы

• Марки усилителя могут быть трудночитаемыми

Я бы порекомендовал вам этот набор, потому что он охватывает почти все приложения, которые я мог себе представить. Всего один корпус этих предохранителей может прослужить вам всю жизнь.

11. Предохранитель EPAuto Assorted Mini Blade

Если вам нужны практичные комплекты автоматических предохранителей, этот охватывает обычный диапазон ампер — от 5А, 7,5А, а также 10А, 15А, 20А, 25А, до 30А. 5A и 7.5A включают по десять штук для каждой, а остальные — по 20 штук для каждого рейтинга. Этого пакета более чем достаточно для моих нужд — он может предоставить предохранители для всех четырех моих автомобилей, а также некоторые для резервного копирования.

Хотя в большинстве новых моделей автомобилей используются мини-плавкие предохранители, в некоторых по-прежнему используются предохранители стандартного размера.Чтобы быть уверенным, обратитесь к поставщику автомобилей или извлеките оригинальный предохранитель в своем автомобиле и сравните его со спецификациями, указанными в Интернете, перед покупкой.

Этого комплекта автоматических предохранителей из 120 частей более чем достаточно, чтобы прослужить мне всю жизнь в моей машине. Замена предохранителя — это базовое обслуживание, и я не хотел бы тратить время на то, чтобы ходить в автомастерские и платить им только за это. По мере возможности я буду обслуживать свои машины самостоятельно, чтобы сэкономить деньги. Этот доступный по цене комплект помогает мне в этом.

У меня нет проблем с чтением мелких отметок на предохранителях; цветовая кодировка работает очень хорошо. С первого взгляда я знаю, правильный ли предохранитель у меня в руках.

Поскольку многие новые предохранители загораются при перегорании, было бы здорово, если бы у этих предохранителей была такая же функция. Я также считаю, что съемник предохранителей слишком слаб.

Плюсы

• Включает в себя большинство необходимых мне стандартных ампер.
• Достаточно на весь срок службы моих автомобилей
• Помогает мне экономить деньги, позволяя проводить техническое обслуживание самостоятельно
• Цветовая кодировка позволяет легко определить предохранитель с правильным номиналом
• Отличная цена и качество

Минусы

• Предохранители не загораются при перегорании
• Съёмник предохранителей слабый

Этого пакета более чем достаточно, чтобы прослужить мне четыре машины. Я рекомендую вам это, если вы хотите, чтобы полный комплект был доступен вам в любое время в вашем гараже.

12. Nilight 50029R Стандартный плавкий предохранитель

Набор стандартных лезвийных предохранителей Nilight 50029R включает 120 предметов, подходящих для 1A, …, 5A, 7,5A, 10A, 15A, 20A, 25A и 30A. Он также включает в себя линейный держатель предохранителей из 10 частей — уникальное дополнение для защиты электрических соединений, которого нет у других производителей.

Предохранитель защищен прочным твердым пластмассовым корпусом с цинковым сплавом.12-дюймовую петлю также можно использовать, если вы хотите добавить в свой автомобиль электронные запчасти. Вместо того, чтобы подключать его напрямую к аккумулятору, вы можете использовать этот встроенный держатель предохранителя для защиты вашего автомобиля.

Из всех предметов, которые я видел в Интернете, встроенный держатель предохранителя убедил меня сразу же купить этот предмет. Хотя он немного дороже, чем другие бренды, дополнительная стоимость держателя и количество включенных предохранителей оправдывают свою цену.

Мне нравится, что предохранители поставляются в многоразовой коробке, что делает ее аккуратной и организованной.Я знаю, что могу поместить это в набор инструментов в моей машине, и даже спустя долгое время я быстро найду нужный мне предохранитель.

Кроме того, замечательная конструкция с двумя гнездами позволяет предохранителю плотно вставляться в гнездо. Это предотвращает попадание воды и влаги на разъемы, вызывающих коррозию. Кроме того, встроенные держатели предохранителей изготовлены из прочного провода 14-го калибра, который хорошо проводит электричество и выделяет меньше тепла, что делает систему более эффективной.

Однако однажды я использовал предохранитель на 30 А для умного зарядного устройства на 25 А.Хотя он работал нормально, я чувствовал, что патрон предохранителя 10 AWG, который у меня был, перегрелся.

Плюсы

• Держатель предохранителя в комплекте для дополнительных электрических аксессуаров
• Отличная цена, несмотря на более высокую стоимость
• Цинковый сплав и твердый пластик
• Поставляется в многоразовой коробке
• Конструкция с двумя гнездами делает его более устойчивым к факторам окружающей среды

Минусы

• Может вызвать нагрев другого держателя предохранителя во время использования

Что отличает этот пакет от других, так это держатели предохранителей, входящие в комплект. Если вы занимаетесь послепродажным обслуживанием электрических деталей и аксессуаров, вам следует купить этот набор предохранителей.

На что обращать внимание при покупке предохранителей

Предохранители

бывают разных размеров и номиналов. И хотя они обычно изготавливаются из пластика и стали, вы также должны учитывать материал и качество сборки каждого из них. Вот на что я обращаю внимание при выборе марки предохранителя.

Качество сборки

При выборе марки предохранителя следует обращать внимание на пластиковый корпус и качество металлических или стальных контактов.Используемый пластик должен быть толстым и прочным, без хрупкого и пустотелого звучания. Контактные точки также не должны легко сгибаться.

Для достижения наилучших результатов попробуйте взять с собой оригинальный предохранитель, поставляемый с вашим автомобилем, и сравнить его с новым, который вы собираетесь купить.

Лично я предпочитаю качественную продукцию по доступной цене. Убедитесь, что у вас есть эти две характеристики, и я могу сказать, что вы получите максимальную отдачу от потраченных денег.

Рейтинг

Если вы покупаете комплект, убедитесь, что он соответствует номиналу предохранителя усилителя вашего автомобиля.Например, некоторые блоки предохранителей не имеют номинала 7,5 А, поэтому, если в вашем автомобиле он есть, и он перегорит, у вас не будет подходящей замены.

Конечно, всегда полезно обратиться к руководству по эксплуатации вашего автомобиля. Если у вас несколько транспортных средств, лучше проверить все их руководства, а не только тот, который требует замены, чтобы одна покупка покрывала все ваши базы.

Группы размеров

Для автомобильных предохранителей доступно шесть различных размерных групп — Micro2, Micro3, Low-Profile Mini, Mini, ATO (Обычный / Стандартный) и Maxi.Вы должны выяснить, какие размеры использует ваш автомобиль. Напоминаем, что в некоторых автомобилях используются два или более размера для разных целей, поэтому всегда обращайтесь к руководству по эксплуатации.

Дело и организация

Если у вас есть запас предохранителей, лучше, если они будут в футляре — если вы не покупаете сменный элемент. Представьте себе 200 предохранителей, смешанных вместе. Хотя их цветовая кодировка может помочь найти правильный, все же потребуется некоторое время, чтобы рыться в куче.Чехол поможет вам сразу выбрать подходящий предохранитель, особенно если в комплекте есть каталог или пиктограмма.

Хорошо организованный сбор также поможет предотвратить дорогостоящие ошибки. Если вы поместите предохранитель с более высоким номиналом в гнездо с более низким номиналом, вы можете повредить или привести к полному разрушению вашего автомобиля.

Другие важные факторы, которые следует учитывать

Я поделюсь основной информацией об автомобильных предохранителях ниже. Я расскажу о том, как они работают, и о различиях между типами и размерами, доступными на рынке.

Что такое предохранитель?

Предохранители

предназначены для защиты электрических систем от слишком большой мощности или избыточного тока. Это могло произойти из-за короткого замыкания, заземления, чрезмерной нагрузки или других событий. Когда система выходит из строя, это вызывает нагревание либо вдоль провода, либо на самом электрическом устройстве.

Предохранитель

А предотвратит опасность электрического возгорания или взрыва, выйдя из строя раньше, чем остальная часть системы.

Как это работает?

Предохранитель обычно содержит тонкую металлическую полоску внутри прозрачного контейнера — обычно пластмассового для автомобильного применения.Когда в электрической системе происходит сбой, в предохранителе сначала накапливается тепло, в результате чего металлическая полоса выходит из строя и прерывается ток. Когда ток прекращается, это позволяет всей системе остыть.

Какие бывают типы предохранителей?

Предохранители бывают разных номиналов. Наиболее распространены следующие:

• 0,5 А
• 1,0 А
• 2,0 А
• 3,0 А
• 4,0 А
• 5,0 А
• 7. 5 А
• 10 А
• 15 А
• 20 А
• 25 А
• 30 А
• 35 А
• 40 А
• 50 А
• 60 А
• 70 А
• 80 А
• 100 А
• 120 А

Они также бывают шести разных размеров:

• Micro2
• Micro3
• Миниатюрный низкопрофильный
• Мини
• Обычный / Стандартный
• Макси

Зачем нужны предохранители?

Предохранители

необходимы для вашей безопасности, потому что они автоматически отключают питание, как только значительное повышение температуры вызывает выход из строя внутренней нити.Без этой меры безопасности непрерывное повышение температуры может привести к выходу из строя и возгоранию проводов, а также к возгоранию или несчастному случаю.

Часто задаваемые вопросы

Я поделюсь с вами и отвечу на самые частые вопросы, которые мне задают мои друзья.

Кто делает лучшие предохранители?

Среди продуктов, которые я рассмотрел, лучшие производители, которые я видел, — это EPAuto и Nilight. Их предохранители отличаются превосходным качеством с точки зрения материала и конструкции, а их корпуса хорошо организованы и имеют отличные этикетки.

Они также продаются по отличной цене, поэтому я считаю, что эти два бренда предлагают лучшее соотношение цены и качества.

Как установить и использовать автомобильные предохранители?

Когда электрический компонент в вашем автомобиле выходит из строя, первое, что вы должны проверить, — это предохранитель. Для этого сначала найдите блок предохранителей в автомобиле — обычно он находится в моторном отсеке или под приборной панелью со стороны водителя.

Некоторые автомобили поставляются с наклейками на блоке предохранителей, но для экономии времени лучше проверить руководство.

Найдя нужный прерыватель, извлеките его с помощью прилагаемого съемника. Если у вас его нет, вы можете использовать плоскогубцы.

Чтобы проверить предохранитель, загляните внутрь и определите, целая ли нить. Если да, то все в порядке. Если он взорван, на корпусе должны остаться следы сажи, а тонкая металлическая проволока должна быть порвана.

Если вам нужно заменить предохранитель, убедитесь, что вы используете тот же тип и номинал. Вы можете визуально сравнить его со своим запасом предохранителей, и номинал также должен быть четко обозначен на его головке.Как только у вас будет правильная замена, просто вставьте ее в розетку, и все готово!

Проверьте систему, если она работает, и если да, убедитесь, что вы правильно установили крышку блока предохранителей, чтобы защитить хрупкую электронику внутри.

Как всегда, проверьте свое руководство, чтобы убедиться, что вы все делаете правильно.

Где купить предохранители для автомобилей?

Эти предохранители довольно распространены и их можно купить как онлайн, так и офлайн. Эти товары будут доступны на обычных сайтах электронной коммерции, но вы всегда должны проверять их качественные обзоры. Лично я предпочитаю делать покупки на автомобильных сайтах, потому что знаю, что они специализируются на этих товарах, но это может быть немного дороже.

Если вы предпочитаете обычный магазин, отправляйтесь в специализированный магазин автозапчастей, а не в сервисный центр. Сервисные центры обычно взимают дополнительную плату и обычно придерживаются одной марки. У вас будет больше вариантов и вы получите более выгодную сделку в магазине.

Что делать, если у меня нет предохранителя правильного номинала?

Если вы взорвете 7.Предохранитель на 5 А и его нет, вы можете временно использовать предохранитель с меньшим номиналом, например, на 5 А. У электрических систем будет некоторая свобода действий, поэтому более низкий рейтинг может работать некоторое время, особенно если вы не используете его в течение длительного времени. Никогда не устанавливайте предохранитель с более высоким номиналом в систему с более низким номиналом, так как это может привести к выходу из строя проводки.

Почему в автомобилях используются предохранители вместо автоматических выключателей?

Автоматические выключатели занимают много места по сравнению с предохранителями, которые в транспортных средствах имеют большое значение. Предохранитель позволяет более эффективно использовать пространство для приборной панели и приборной панели, где под рулевым колесом мало места.

Более того, автомобильные электрические системы не испытывают таких перенапряжений или сверхтоков, как дома. Это связано с тем, что автомобили используют постоянный ток вместо переменного тока, который более подвержен дисбалансу.

Заключение

Для защиты вашего автомобиля хорошо использовать лучшие предохранители, доступные на рынке.
