Страны и территории |
Тип розетки |
Напряжение В |
Частота, Гц |
Дополнительно |
---|---|---|---|---|
Австралия |
I |
230 |
50 |
|
Австрия |
C, F |
230 |
50 |
|
Азербайджан |
C |
220 |
50 |
|
Азорские о-ва |
C, F |
220 |
50 |
|
Албания |
C, F |
220 |
50 |
|
Алжир |
C, F |
230 |
50 |
|
Американское Самоа |
A, B, F, I |
120 |
60 |
|
Ангилья |
A, B |
110 |
60 |
|
Ангола |
C |
220 |
50 |
|
Андорра |
C, F |
230 |
50 |
|
Антигуа |
A, B |
230 |
60 |
в аэропорту 110 В |
Аомынь (Макао) |
D, M, G, редко F |
220 |
50 |
|
Аргентина |
C, I |
220 |
50 |
|
Армения |
C, F |
220 |
50 |
|
Аруба |
A, B, F |
127 |
60 |
в Лаго 115 В |
Афганистан |
C, D, F |
240 |
50 |
напряжение неустойчиво |
Багамские о-ва |
A, B |
120 |
60 |
в некоторых отдаленных регионах 50Гц |
Балеарские о-ва |
C, F |
220 |
50 |
|
Бангладеш |
A, C, D, G, K |
220 |
50 |
|
Барбадос |
A, B |
115 |
50 |
|
Бахрейн |
G |
230 |
50 |
в Авали 110 В, 60Гц |
Белоруссия |
C |
220 |
50 |
|
Белиз |
A, B, G |
110, 220 |
60 |
|
Бельгия |
C, E |
230 |
50 |
|
Бенин |
C, E |
220 |
50 |
|
Бермудские о-ва |
A, B |
120 |
60 |
|
Болгария |
C, F |
230 |
50 |
|
Боливия |
A, C |
220 |
50 |
в Ла-Пасе 115 В |
Босния |
C, F |
220 |
50 |
|
Ботсвана |
D, G, M |
231 |
50 |
|
Бразилия |
A, B, C, I |
127, 220 |
60 |
|
Бруней |
G |
240 |
50 |
|
Буркина-Фасо |
C, E |
220 |
50 |
|
Бурунди |
C, E |
220 |
50 |
|
Бутан |
D, F, G, M |
230 |
50 |
|
Вануату |
I |
230 |
50 |
|
Великобритания(Англия, Британия, Объединенное Королевство) |
G, редко D и M |
230 |
50 |
ранее 240 В; иногда дополнительно низковольтная (110-115 В) розетка в ванной, похожая на тип C |
Венесуэла |
A, B |
120 |
60 |
также возможно 220 в с типом G для питания кондиционеров и т. п. |
Венгрия |
C, F |
230 |
50 |
ранее 220 В |
Восточный Тимор |
C, E, F, I |
220 |
50 |
|
Вьетнам |
A, C |
220 |
50 |
тип A — в Южном Вьетнаме, тип C — в Северном. В дорогих отелях также применяется тип G |
Габон |
C |
220 |
50 |
|
Гаити |
A, B |
110 |
60 |
|
Гайана |
A, B, D, G |
240 |
60 |
|
Гамбия |
G |
230 |
50 |
|
Гана |
D, G |
230 |
50 |
|
Германия |
C, F |
230 |
50 |
ранее 220 В; тип C давно не устанавливается |
Гваделупа |
C, D, E |
230 |
50 |
|
Гватемала |
A, B |
120 |
60 |
|
Гвинея |
C, F, K |
220 |
50 |
|
Гвинея-Бисау |
C |
220 |
50 |
|
Гибралтар |
G, K |
240 |
50 |
тип K только в Европорте |
Гондурас |
A, B |
110 |
60 |
|
Гонконг |
G, M, D |
220 |
50 |
|
Гренада |
G |
230 |
50 |
|
Гренландия |
C, K |
220 |
50 |
|
Греция |
C, F |
230 |
50 |
ранее 220 В |
Гуам |
A, B |
110 |
60 |
|
Дания |
C, K, E |
230 |
50 |
тип E добавляется с июля 2008 г. |
Джибути |
C, E |
220 |
50 |
|
Доминика |
D, G |
230 |
50 |
|
Доминиканская Республика |
A, B |
110 |
60 |
|
Египет |
C |
220 |
50 |
|
Замбия |
C, D, G |
230 |
50 |
|
Западный Самоа |
I |
230 |
50 |
|
Зимбабве |
D, G |
220 |
50 |
|
Израиль |
C, H, M |
230 |
50 |
в типе H плоские штырьки сменены круглыми; большинство новых розеток принимает вилки как H, так и C |
Индия |
C, D, M |
230 |
50 |
|
Индонезия |
C, F, реже G |
127, 230 |
50 |
|
Иордания |
B, C, D, F, G, J |
230 |
50 |
|
Ирак |
C, D, G |
230 |
50 |
|
Иран |
F, реже C |
220 |
50 |
|
Ирландия |
D, F, G, M |
230 |
50 |
ранее 220 В; иногда дополнительно 110 В |
Исландия |
C, F |
230 |
50 |
|
Испания |
C, F |
230 |
50 |
ранее 220 В |
Италия |
C, F, L |
230 |
50 |
ранее 220 В |
Йемен |
A, D, G |
230 |
50 |
|
Кабо-Верде (о-ва Зеленого Мыса) |
C, F |
220 |
50 |
|
Казахстан |
C, F |
220 |
50 |
|
Каймановы о-ва |
A, B |
120 |
60 |
|
Камбоджа |
A, C, G |
230 |
50 |
|
Камерун |
C, E |
220 |
50 |
|
Канада |
A, B |
120 |
60 |
иногда дополнительно 240 В |
Канарские о-ва |
C, E, F, L |
220 |
50 |
|
Катар |
D, G |
240 |
50 |
|
Кения |
G |
240 |
50 |
|
Кипр |
G |
240 |
50 |
|
Киргизия |
C |
220 |
50 |
|
Кирибати |
I |
240 |
50 |
|
Китай (материковый) |
A, C, I |
220 |
50 |
|
КНДР |
C |
220 |
50 |
|
Колумбия |
A, B |
120 |
60 |
иногда дополнительно 240 В |
Коморские о-ва |
C, E |
220 |
50 |
|
Демократическая Республика Конго (Киншаса) |
C, D |
220 |
50 |
|
Республика Конго (Браззавиль) |
C, E |
230 |
50 |
|
Корея (Южная) |
A, B, C, F |
220,110 |
60 |
типы A и B используются при напряжении 110 В (пережиток японской колонии) в старых сооружениях |
Коста-Рика |
A, B |
120 |
60 |
|
Кот-д’Ивуар (Берег Слоновой Кости) |
C, E |
230 |
50 |
|
Куба |
A, B |
110 |
60 |
|
Кувейт |
C, G |
240 |
50 |
|
Лаос |
A, B, C, E, F |
230 |
50 |
|
Латвия |
C, F |
220 |
50 |
|
Лесото |
M |
220 |
50 |
|
Либерия |
A, B, C, E, F |
120, 240 |
50 |
раньше 60 Гц, в частных электрических сетях возможно сохранение частоты 60 Гц, типы A и B используются при напряжении 110-120 В |
Ливан |
A, B, C, D, G |
110, 200 |
50 |
|
Ливия |
D, L |
127 |
50 |
в отдельных городах 230 В |
Литва |
C, F |
230 |
50 |
ранее 220 В |
Лихтенштейн |
C, J |
230 |
50 |
|
Люксембург |
C, F |
230 |
50 |
ранее 220 В |
Маврикий |
C, G |
230 |
50 |
|
Мавритания |
C |
220 |
50 |
|
Мадагаскар |
C, D, E, J, K |
127, 220 |
50 |
|
Мадейра |
C, F |
220 |
50 |
|
Македония |
C, F |
220 |
50 |
|
Малави |
G |
230 |
50 |
|
Малайзия |
G, редко M, C |
240 |
50 |
тип M используют для подключения кондиционеров, сушилок и пр. C — дя аудио-видеотехники |
Мали |
C, E |
220 |
50 |
|
Мальдивы |
A, D, G, J, K, L |
230 |
50 |
|
Мальта |
G |
230 |
50 |
|
Марокко |
C, E |
127, 220 |
50 |
продолжается переход на 220 В |
Мартиника |
C, D, E |
220 |
50 |
|
Мексика |
A, B |
120 |
60 |
|
Микронезия (Федеративные Штаты Микронезии, Яп, Чуук, Понпеи и Косрае) |
A, B |
120 |
60 |
|
Мозамбик |
C, F, M |
220 |
50 |
тип M используют у границы с ЮАР, в т. ч. в столицце, Мапуту |
Монако |
C, D, E, F |
127, 220 |
50 |
|
Молдавия |
C, F |
220-230 |
50 |
|
Монголия |
C, E |
230 |
50 |
|
Монсеррат |
A, B |
230 |
60 |
|
Мьянма (Бирма) |
C, D, F, G |
230 |
50 |
тип G используется только в дорогих отелях |
Намибия |
D, M |
220 |
50 |
|
Науру |
I |
240 |
50 |
|
Непал |
C, D, M |
230 |
50 |
|
Нигер |
A, B, C, D, E, F |
220 |
50 |
|
Нигерия |
D, G |
240 |
50 |
|
Нидерландские Антильские о-ва |
A, B, F |
127, 220 |
50 |
|
Нидерланды(Голландия) |
C, F |
230 |
50 |
ранее 220 В |
Никарагуа |
A, B |
120 |
60 |
|
Новая Зеландия |
I |
230 |
50 |
|
Новая Каледония |
E |
220 |
50 |
|
Норвегия |
C, F |
230 |
50 |
|
Нормандские острова |
C, G |
230 |
50 |
|
ОАЭ |
C, D, G |
220 |
50 |
|
Окинава |
A, B |
100 |
60 |
на военных объектах 120 В |
Оман |
C, G |
240 |
50 |
|
О. Мэн |
C, G |
240 |
50 |
|
О-ва Кука |
I |
240 |
50 |
|
Пакистан |
C, D, M, редко G |
230 |
50 |
тип M используется длф подключения кондиционеров и пр. |
Панама |
A, B |
110 |
60 |
|
Папуа-Новая Гвинея |
I |
240 |
50 |
|
Парагвай |
C |
220 |
50 |
|
Перу |
A, B, C |
220 |
60 |
в Таларе также 110 В, в Арекипе 50Гц |
Польша |
C, E |
230 |
50 |
|
Португалия |
C, F |
220 |
50 |
|
Пуэрто-Рико |
A, B |
120 |
60 |
|
Реюньон |
E |
220 |
50 |
|
Россия |
C, F |
220 |
50 |
На всей территории бывшего СССР, а также в нек. странах Восточной Европы распространены советские розетки по ГОСТ — подобны типу C, но диаметр штырьков вилки снижен с 4,8 до 4 мм; в результате «евровилка» может не влезть в гнезда «советской» розетки, а контакт «советской» вилки с «евророзеткой» может быть очень ненадежным; промышленный стандарт питания — трехфазная сеть 380 В, 50 Гц |
Руанда |
C, J |
230 |
50 |
|
Румыния |
C, F |
230 |
50 |
ранее 220 В, местами сохранились розетки советского стандарта (ГОСТ), см. примечание к России |
Сальвадор |
A, B |
115 |
60 |
|
Сан-Томе и Принсипи |
C, F |
220 |
50 |
|
Санта-Лючия |
G |
240 |
50 |
|
Сейшельские о-ва |
G |
240 |
50 |
|
Саудовская Аравия |
A, B, F, G |
127, 220 |
60 |
|
Сектор Газа |
C, H, M |
230 |
50 |
|
Сенегал |
C, D, E, K |
230 |
50 |
|
Сент-Винсент и Гренадины |
A, C, E, G, I, K |
230 |
50 |
|
Сербия |
C, F |
220 |
50 |
|
Сингапур |
G, M, A, C |
230 |
50 |
типы A и C используются для подключения аудио-видеотехники, тип M — для кондиционеров, сушилок и т. д.; в отелях широко распространены различные адаптеры |
Сирия |
C, E, L |
220 |
50 |
|
Словакия |
C, E |
230 |
50 |
|
Словения |
C, F |
230 |
50 |
|
Сомали |
C |
220 |
50 |
|
Судан |
C, D |
230 |
50 |
|
Суринам |
C, F |
127 |
60 |
|
США |
A, B |
120 |
60 |
|
Сьерра-Леоне |
D, G |
230 |
50 |
|
Таджикистан |
C, I |
220 |
50 |
|
Таиланд |
A, B, C |
220 |
50 |
|
Тайвань |
A, B |
110, 220 |
60 |
220 В используется для питания кондиционеров и т. п. |
Танзания |
D, G |
230 |
50 |
|
Того |
C |
220 |
50 |
в Ломе 127 В |
Тонга |
I |
240 |
50 |
|
Тринидад и Тобаго |
A, B |
115 |
60 |
|
Тунис |
C, E |
230 |
50 |
|
Туркменистан (Туркмения) |
B, F |
220 |
50 |
|
Турция |
C, F |
230 |
50 |
|
Уганда |
G |
240 |
50 |
|
Узбекистан |
C, F |
220 |
50 |
|
Украина |
C, F |
220 |
50 |
|
Уругвай |
C, F, I, L |
230 |
50 |
ранее 220 В |
Фарерские о-ва |
C, K |
220 |
50 |
|
Фиджи |
I |
240 |
50 |
|
Филиппины |
A, редко B |
220 |
60 |
в некторорых регионах, например, в Багио 110 В |
Финляндия |
C, F |
230 |
50 |
|
Фолклендские о-ва |
G |
240 |
50 |
|
Франция |
C, E |
230 |
50 |
ранее 220 В; тип C запрещен к установке более 10 лет |
Французская Гвиана |
C, D, E |
220 |
50 |
|
Французская Полинезия(Таити) |
A, B, E |
110, 220 |
60 , 50 |
|
Хорватия |
C, F |
230 |
50 |
|
Центральноафриканская Республика |
C, E |
220 |
50 |
|
Чад |
D, E, F |
220 |
50 |
|
Черногория |
C, F |
220 |
50 |
|
Чехия |
C, E |
230 |
50 |
|
Чили |
C, L |
220 |
50 |
|
Швейцария |
C, J |
230 |
50 |
|
Швеция |
C, F |
230 |
50 |
|
Шри-Ланка (Цейлон) |
D, M, G |
230 |
50 |
в новых домах и дорогих отелях чаще тип G |
Эквадор |
A, B |
120 |
60 |
|
Экваториальная Гвинея |
C, E |
220 |
50 |
|
Эритрея |
C |
230 |
50 |
|
Эстония |
C, F |
230 |
50 |
|
Эфиопия |
C, E, F, L |
220 |
50 |
|
ЮАР |
M |
220 |
50 |
в некоторых городах 250 В |
Ямайка |
A, B |
110 |
50 |
|
Япония |
A, B |
100 |
50 , 60 |
50 Гц в Восточной Японии (Токио, Саппоро, Йокогама, Сэндай), 60 Гц — в Западной (Окинава, Осака, Киото, Кобэ, Нагоя, Хиросима) |
Напряжение 220 Вольт | Практическая электроника
Да, все знают что это электрический ток в розетке должен быть 220 вольт». Но тех, кто представляет хотя бы приблизительно как он образуется и передаётся потребителю, кто может сказать «в бытовой электросети однофазная линия переменного тока 220 вольт частотой 50 Герц» совсем немного и, скорее всего, это будут специально обученные люди, которые тоже порой не задумываются о том, почему именно 220 вольт? Почему переменный ток, почему частота сети именно 50 Герц? А действительно, почему сложилось именно так? Вариантов-то было множество. И кстати, заходя вперёд, стоит сообщить что вышеперечисленное не эталонный стандарт для всей планеты. Кто-то пошёл и другим путём в возведении электро-инфраструктуры. На эти и некоторые другие вопросы мы попытаемся дать ответы в данной статье.
Откуда берется напряжение
Чтобы подать электричество в розетку, необходимо его как-то сгенерировать. Для выработки электроэнергии до сих пор в большинстве применяются технологии конца 19 века – электромагнитная индукция, преобразующая механическую энергию в электрическую. Проще говоря – генераторы. Различие генераторов лишь в том, каким образом подают механическую энергию. Раньше это были громоздкие паровые машины. Со временем добавились гидротурбины для проточной воды (гидроэлектростанции) , двигатели внутреннего сгорания, ядерные реакторы.
Принцип действия генератора основан на магнитной индукции. Вращательное движение генератора превращается в электрический ток. То есть можно сказать, что генератор – это тот же самый электродвигатель, но обратного действия. Если на электродвигатель подать напряжение, то он начнет вращаться. Генератор работает наоборот. Вращательное движение вала генератора превращается в электрический ток. Поэтому, чтобы вращать вал генератора, нам потребуется какая-либо энергия извне. Это может быть пар, который раскручивает турбину, а она в свою очередь раскручивает вал генератора
Принцип работы ТЭС
либо это может быть сила потока воды, которая с помощью гидротурбины раскручивает вал генератора, а он в свою очередь также вырабатывает электрический ток
Принцип работы ГЭС
Ну или это может быть даже ветряк
Ветряная электростанция
Короче говоря, принцип везде один и тот же.
Кстати, ядерный реактор не способен самостоятельно выработать энергию. По сути, атомная энергоустановка является тем же самым примитивным паровым котлом, где рабочим телом является обыкновенный пар. Да, нынче существуют иные способы генерации электричества, на вроде тех же самых солнечных элементов, бетагальванических и изотопных ядерных батарей, «мифических» токомаков. Однако, вышеперечисленный «хайтэк» имеет существенные ограничения – запредельная стоимость материалов ,монтажа и наладки, габариты и малый кпд. Потому, всерьёз рассматривать всё это в качестве полноценной электростанции большой мощности не стоит (по крайней мере в ближайшие пару десятков лет).
Экскурс в историю
Итак, генератор на нашей электростанции преобразовывает механическую энергию в электрическую. А что дальше? В каком виде и как именно передавать энергию потребителю? Как избежать колоссальных потерь при передаче?
Поразительно, но подобная ситуация существовала на самом деле! В той же Российской Империи вплоть до начала 20 века была полная неразбериха. Рядом с каждым «крупным» потребителем электроэнергии (фабрика, подворье преуспевающего купца или гостиница для особ благородных кровей) строили отдельную электростанцию. Было множество конкурирующих фирм, предоставляющих услуги электрификации и, в последующем, своё электрическое оборудование заточенное только под свою сеть. Каждый поставщик электроэнергии задавал собственные параметры электросети – напряжение, частоту. Были даже электросети с постоянным током! Человек, купивший, к примеру, электролампочки в «Товариществе электрического освещения Лодыгин и Ко» смог бы использовать их лишь в электросети этой же компании. При подключении к сети «Дженерал электрик» эта лампочка тут же вышла бы из строя – напряжение сети этой фирмы было значительно выше необходимого, не говоря уже о других параметрах.
Лишь в 1913 году имперские инженеры решились передавать электроэнергию на большие расстояния по воздушным проводным линиям, избавив от необходимости постройки электростанций «у каждой розетки». В преддверии грядущей великой войны и нахлынувшего патриотизма власть задумалась об импортозамещении. Ну прям как в наше время, после кризиса 2014 года). Были финансово и юридически задавлены многие небольшие западные фирмы (кроме германских и французских), преференции и льготы давались лишь отечественным товариществам и предприятиям. В итоге, это привело к монополизму на рынке поставщика электроэнергии и, невольно, стандартизации параметров электрической сети.
Так как Берлин и Париж были уже электрифицированы единой энергосистемой с переменным напряжением сети 220 вольт, отечественные компании также приняли этот стандарт. Людям было удобнее использовать электрические приборы единого типа, не беспокоясь что их новомодный электрический пылесос сгорит на новом месте жительства из-за других параметров энергосети. Произошло полное вытеснение многих небольших фирм – никто уже не хотел пользоваться их услугами и их приборами, хотя они вынужденно подстроились под единый стандарт электросети. Те самые 220 вольт переменного тока.
Почему именно переменное напряжение?
Не так давно по историческим меркам у человечества возникла дилемма: какой ток лучше? Переменный или постоянный? Этот период времени был известен, как “война токов”. На самом деле были споры между Николой Теслой и Эдисоном – самыми великими учеными-изобретателями того времени. Эдисон был за постоянный ток, а Никола Тесла – за переменный. Это борьба продолжалось более 100 лет, даже после смерти этих великих ученых! Но все-таки в 2007 году окончательную победу одержал переменный ток.
Дело все в том, что постоянный ток при передаче на большие расстояния теряет свою энергию на нагрев проводов. Здесь во всем виноват закон Джоуля-Ленца
Q=I2Rt
где
Q — количество выделяемого тепла (Джоули)
I — сила тока, протекающего через проводник (Амперы)
R — сопротивление проводника (Омы)
t — время прохождения тока через проводник (Секунды)
Нетрудно догадаться, что чем больше сила тока будет протекать по проводам, и чем длиннее будут провода, тем больше они будут нагреваться, так как сопротивление провода выражается формулой:
сопротивление провода формула
Второй причиной было то, что в генераторе постоянного тока надо было использовать специальную конструкцию, которая бы позволяла снимать электрический ток с движущихся обмоток. Для этого на валу двигателя крепился так называемый коллектор, к которому припаивались обмотки генератора. Коллектор все время находился в движении, так как он закреплен на самом валу генератора. С коллектора с помощью графитовых щеток снималось напряжение. Тот же самый принцип до сих пор используется в генераторах и двигателях постоянного тока.
Принцип работы генератора постоянного тока
Минусом такой конструкции является то, что со временем щетки и коллектор изнашиваются. Поэтому, такой генератор надо часто обслуживать, вовремя заменять щетки и чистить коллектор. Чаще всего такой генератор имеет два провода: плюс и минус. Чем больше коллекторных пластин (ламелей) на таком генераторе, тем чище будет постоянный ток с такого генератора. Если такой генератор имеет множество ламелей и крутится с одинаковой скоростью, то на осциллографе можно увидеть примерно такую картину постоянного тока
осциллограмма постоянного тока
Таких недостатков лишен генератор переменного напряжения. Принцип его действия показан ниже
Принцип работы генератора переменного тока
В настоящее время в нем используются три обмотки, разнесенные друг от друга на 120 градусов. Один конец каждой обмотки соединяется с друг другом, образуя так называемый “ноль”. В нашей стране такие генераторы на ТЭС или ГЭС стараются крутить со скоростью 50 оборотов/сек. Ну или 3000 оборотов/минуту. Неплохая такая скорость). В Америке же их крутят под 60 оборотов/сек. А что такое обороты в секунду? Это и есть частота. А частота, как вы помните, выражается в Герцах (Гц). Поэтому, у нас в розетках частота 50 Гц, в Америке 60 Гц.
Такие генераторы называют трехфазными, так как они имеют три фазы: A, B, C. В англо-язычной литературе можно увидеть обозначение R, S, T либо L1, L2, L3. Точка, где соединяется конец всех обмоток обозначается буквой N (ноль).
Генератор переменного тока
То есть по сути с генератора выходит 4 провода: фазы A,B,С и 0, он же нейтраль N, который соединяет один конец каждой из трех обмоток.
Обмотки генератора переменного тока
При вращении ротора-магнита в каждой обмотке создается электрический ток. Если с помощью осциллографа вывести осциллограммы сразу трех обмоток, то можно увидеть что-то типа этого:
Осциллограммы трехфазного напряжения
Передача электрического тока на дальние расстояния
Итак, электрический ток мы получили. Теперь надо как-то передать его на дальние расстояния, не забывая про закон Джоуля-Ленца: Q=I2Rt . То есть нам надо каким-то чудом уменьшить силу тока, которая будет течь по проводам, так как в основном из-за нее происходят большие потери.
Для этих целей идеально подойдет трансформатор, но не простой, а трехфазный. Здесь используется замечательное свойство трансформатора: если повышаем напряжение, то понижаем силу тока, и наоборот, понижаем напряжение, увеличиваем силу тока. Поэтому, для того, чтобы передать полученную электроэнергию на дальние расстояния, нам нужно увеличить в несколько раз напряжение, тем самым мы в это же число раз уменьшим силу тока. Ниже на рисунке схема передачи электроэнергии от генератора ГЭС и до конечного потребителя, то есть для заводов, для электротранспорта и для нас с вами.
Передача электроэнергии от генератора до конечного потребителя
С ГЭС напряжение повышают до нескольких киловольт, чаще всего до 110 кВ. Все это достигается с помощью трехфазного высоковольтного повышающего трансформатора (2).
Трехфазный высоковольтный трансформатор
Далее высоковольтное напряжение идет по высоковольтной линии (3) и доходит до какого-либо города, либо райцентра.
Высоковольтная линия передачи электроэнергии
В каждом райцентре либо городе есть своя подстанция, где имеется уже свой высоковольтный понижающий трансформатор (4), который преобразует напряжение 110 кВ в 10 кВ, либо в 6 кВ (5).
Почему нельзя было сразу тянуть провода с генератора? Зачем надо было повышать, а потом снова понижать напряжение? Все опять же из за закона Джоуля-Ленца. Так как ГЭС находится на очень большом расстоянии от потребителей электроэнергии, приходится повышать напряжение, чтобы минимизировать потери на нагрев проводов. Как мы уже говорили, трансформатор повышает напряжение, но при этом уменьшает во столько же раз силу тока, поэтому потери в проводах на дальние расстояния сокращаются в разы, исходя из формулы Джоуля-Ленца Q=I2Rt.
Потом уже с подстанции напряжение расходится по трансформаторным “будкам”, которые можно уже заметить в каждом районе.
Трансформатор 6 кВ в 380 В
От этих “будок” выходит после преобразования приблизительно 380 Вольт. Но здесь есть один нюанс. Везде используется три провода, а к нам в дома заходят чаще всего два провода. В чем же дело? А дело как раз в том, что есть такое понятие как линейное и фазное напряжение. Линейное напряжение замеряется между 3 проводами, по которым идут 380 В. Они называются фазами. То есть грубо говоря – это те же самые провода, которые вышли с генератора еще где-нибудь на ГЭС. Но если взять любую из фаз и замерять напряжение относительно нулевого проводника, то есть относительно нуля, то у нас будет фазное напряжение 220 В. Получается, к нам в дом заходит ОДНА фаза и НОЛЬ. Куда деваются другие фазы? Они равномерно распределяются между жильцами дома или вашего района. То есть к вашему соседу может придти другая фаза, но тот же самый ноль.
Трехфазное линия передачи электроэнергии
Напряжение 220 Вольт
Очень много вопросов в рунете именно по напряжению “из розетки”. Самый часто задаваемый вопрос выглядит так:
– Какой ток в розетке?
Здесь вопрос, конечно же, поставлен неправильно. Током чаще всего называют именно силу тока. Правильнее было бы задать вопрос: “Какое напряжение в розетке?”
У нас в России в домашней сети переменное напряжение с частотой в 50 Герц, максимальной амплитудой приблизительно в 310 Вольт и действующим напряжением в 220 Вольт. Думаю, это будет самый развернутый ответ.
Итак, теперь давайте разбираться что к чему.

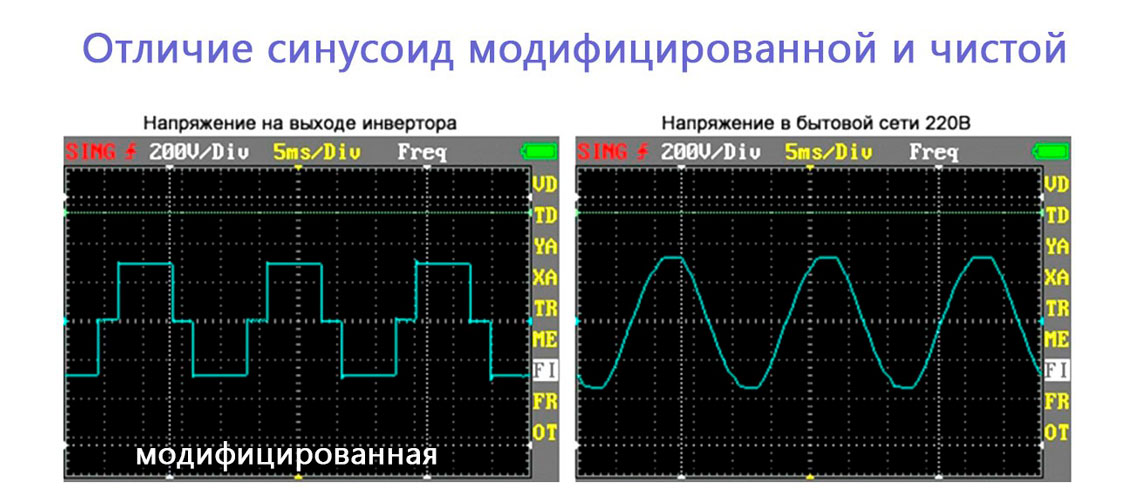

Как же выглядит этот “ток из розетки” на осциллографе? Ну примерно вот так:
По вертикали у нас одна клеточка равняется 100 Вольтам. Следовательно, максимальная амплитуда Umax будет равна где-то 330 Вольт
амплитудное значение напряжения
По идее должно быть 310 Вольт. Хотя оно и не удивительно. Напряжение в сети редко когда бывает стабильным. Все, конечно же, зависит от потребителей и трансформатора на электростанции, который их питает.
Когда я был еще совсем маленьким, рядом с телевизором у нас стояло очень интересное устройство. На нем была шкала, и мы вечером подкручивали крутилку, чтобы шкала показывала ровно 220 Вольт, иначе телевизор отказывался работать. С возрастом я понял, что это был ручной стабилизатор напряжения, так как именно вечером все соседи начинали “жрать” электричество и поэтому в сети было вольт 190-200. Это уже сейчас во всех телевизорах и других бытовых приборах эти стабилизаторы встроены прямо внутри прибора, и поэтому надобность в стабилизаторах резко отпала.
Что такое фаза и ноль
К вам 220 Вольт приходит по двум проводам. Иногда с ними бывает в связке еще и третий провод желто-зеленого цвета – это земля. Этот провод используется для обеспечения безопасности. В старых домах такого провода нет. Земля в 90% случаев обозначается как желто-зеленый провод. Другие провода могут иметь различную окраску, но чаще всего стараются ноль маркировать синим проводом, а фазу – ярким цветом. Например, красным.
Обозначение фазы, нуля и земли на проводе
Итак, по одному проводу течет фаза, по другому – ноль. Ноль – это провод для съема электрического тока с фазы. Ноль не представляет опасности для человека, но лучше все-таки не экспериментировать! В фазе напряжение очень быстро изменяется сначала от какого-то максимального значения (для 220 Вольт это значение равняется 310 Вольт), потом падает до нуля, и потом идет в минус и достигает значения в -310 Вольт и потом снова до нуля и снова до 310 Вольт. Итак, за секунду он успевает проделать эту операцию 50 раз, так как генератор на ГЭС, ТЭС или АЭС крутится именно с такой скоростью.
осциллограмма 220 В
Какие процессы происходят на фазе?
В какой-то момент времени фаза бывает больше по напряжению, чем ноль. В какой-то момент времени она становится равна нулю. А в какой-то момент времени становится меньше чем ноль. Или, иначе говоря, ноль становится больше по напряжению, чем фаза). Потом фаза снова становится равна нулю, а потом снова больше нуля и все это повторяется до тех пор, пока работает генератор на электростанции.
Хотите узнать, как все это выглядит на графике? Да пожалуйста 😉
фаза и ноль на осциллограмме
Как я уже сказал, фаза без нуля – ничто! И если даже встать на диэлектрический коврик, то есть полностью изолировать себя от контакта с землей, то можно даже и потрогать фазу без вреда для здоровья. НО! не вздумайте проверять это дома! Так поступают только матерые электрики и у них имеются в наличии эти диэлектрические коврики и другие прибамбасы.
[quads id=1]
Но никогда, слышите, НИКОГДА! не дотрагивайтесь голыми руками сразу до двух проводов, тем более взяв их по одному в руки! Вы будете проводником, соединяющим цепь 220 Вольт. Или попросту говоря, вас ударит электрическим током. Думаю, некоторые до сих пор помнят эти “приятные” ощущения. А как бодрит сразу! Уууухх)))
Напряжение в розетке – это действующее напряжение и вычисляется оно по формуле:
где
UД – это действующее напряжение, В
Umax – максимальное напряжение, В
Следовательно,
что мы и видели на осциллограмме.
Так что знайте, что в электронике и в электрике если вам говорят, что напряжение переменного тока, допустим, 24 Вольта – это действующее напряжение. Максимальным значением переменного напряжения никто не пользуется.
Частота тока в розетке — 50 герц. Почему?
Почему в розетке частота тока 50 герц? Понятно, что это вовсе не случайно, а закономерно. А, значит, тому должно быть какое-то объяснение. И оно действительно есть. Сразу нужно подчеркнуть, что это – стандарт для Европы, России, Украины и прочих стран (скажем, бывших республик СССР), который выглядит как 220-240 В/ 50 Гц.
Но в некоторых странах действует другой стандарт напряжения и частоты. Например, так называемый североамериканский стандарт предусматривает 110-120 В с частотой 60 Гц. Непосредственно в США – тоже 60 Гц. Но все приборы рассчитаны на обе частоты. И все потому, что в США в розетке может быть и 53 Гц, и 56,3 Гц, то есть любое значение между 50 и 60. И в Японии действуют оба стандарта.
Но все равно частота должна быть не меньше 50 Гц, иначе начнется мерцание лампочек. При более низкой частоте необходимы особенно большие, даже гигантские трансформаторы, с повышенной индуктивностью. Из-за ёмкости и индуктивности длинных проводов возрастают потери на протяженных линиях электропередач. Все это и объясняет необходимость в таком стандарте.
И все-таки, прежде всего, ответ на этот вопрос необходимо искать в истории развития электросистем. Ранее (как, впрочем, и сейчас во многих случаях) электрогенераторы приводили в движение дизели и паровые турбины. И здесь есть такой нюанс: эти агрегаты удобно было производить из расчета на частоту вращения в районе 3000 об/мин.
А частота на выходе генератора напрямую определяется частотой вращения его ротора, как и количеством полюсов. А 3000 об/мин – это как раз 50 об/сек, то есть те самые 50 Гц, о которых мы и говорим.
В настоящее время это, вообще-то, уже не так важно – 50 Гц, 500 КГц или 10 МГц… Современные устройства способны какой угодно ток превратить в какой угодно. Однако не надо забывать, что системы электроснабжения были преимущественно спроектированы и построены в начале прошлого века. И тогда преимущества, о которых мы говорили выше, играли огромную роль.
И все электрооборудования было «заточено» именно под такие параметры питания. Мощь современной электроники, а также огромного количества работающих машин была настолько значительна, что уже не было никакого резона перестраивать систему электроснабжения.
Согласитесь, что менять то, что и так хорошо функционирует, неоправданно. Особенно, если подходить к проблеме чисто экономически. Вот почему мы привычно пользуемся стандартом в 220 В и 50 Гц. Так исторически сложилось.
Напряжение в сети: 220В и 110В
В США напряжение электросети – 110 вольт, частота тока – 60 Герц. В России же напряжение электросети – 220 вольт, а частота тока – 50 Герц. Почему? Для того, чтобы получить ответ на вопрос, необходимо обратиться к истории.
С Томасом Эдисоном связан массовый выпуск ламп накаливания с угольной нитью. Оптимальным напряжением для нее было 100 вольт. Этим также можно объяснить то, что рабочее напряжение первой электростанции Т. Эдисона было именно 110 вольт. Ведь еще 10 процентов было им заложено на потери в проводниках.
С приходом электрификации в Европу и с появлением ламп накаливания с металлической нитью появилась необходимость удвоить напряжение. Стандарт 220 вольт стали применять в Германии, когда пришло время электрифицировать Берлин. Такое решение было обосновано. Двойное увеличение напряжения в четыре раза снизило потери в проводниках.
Но поднимать напряжение и далее не было резона. Это уже было небезопасно для человека.
В России, как и в Европе, был принят стандарт в 220 вольт. И это можно объяснить следующим образом. Дело в том, что строительство энергосистемы в России вели с привлечением германских ученых. И они, конечно, все сделали подобно тому, как делали в Германии. И в будущем мы начали просто придерживаться этих нормативов 220 В и 50 Гц.
Вот так и получилось, что сетевое напряжение на всем постсоветском пространстве, а ныне в суверенных государствах, составляет 220 вольт при частоте 50 Гц. В большинстве стран Европы сетевое напряжение составляет 230 В при частоте 50 Гц. Более высокое напряжение в сети не только снижает потери при передаче электроэнергии, но и позволяет применять электроприборы с большей мощностью.
Необходимо также уточнить, что в СССР до войны в сетях было также 110-127 вольт. Переход на 220 В происходил бессистемно. Отслужившие свой срок трансформаторы на подстанциях заменяли на новые. И теперь в сетях только 220 В.
Понятно, что форма вилки и шнура американских электроприборов не такая, как у российских электроприборов. И все потому, что напряжение электросети у нас составляет 220 вольт, а в США – 110. Покупая импортную технику, необходимо об этом помнить.
И если вы все-таки решили купить такую технику, то помните, что для нее нужен специальный преобразователь. Скажем, трансформатор. Проблема напряжения в сети привела к тому, что некоторые производители выпускают электроприборы с универсальными блоками питания. Их можно применять в любой стране мира.
Какая частота в сети в разных странах мира — Энергодиспетчер
Опубликовано: admin-zeleniy
26 августа 2012
Просмотров: 26 899
Частота и напряжение в разных странах мира
Каждый из нас пользуется бытовыми приборами и наверняка все знают параметры нашей электрической сети, это 50 Гц и 220 Вольт. Соответственно и наши бытовые приборы адаптированы к данным параметрам. Но в мире выпускают бытовые приборы не только таких характеристик, а например, рассчитанных на напряжение 110 В и частоту 60 Гц, и если такой прибор включить в»нашу» сеть, то он непременно сгорит или перегорят предохранители. Отправляясь же в путешествие, мы берём с собой утюги, фены, плойки и другие необходимые нам бытовые приборы, зачастую даже не задумываясь, а будут ли они работать в той стране куда мы направляемся. Находясь уже в какой либо стране, мы очень любим покупать бытовую технику и не всегда смотрим на этикетку где указаны технические требования и параметры. Собственно нижеприведённая табличка и будет полезна для вышеописанных случаев и просто познавательна.
[note color=»#ffffe0″]
Таблица частот и напряжений
[/note]
[table style=»1″]
Страна | Напряжение в сети, В | Частота, Гц |
Argentina (Аргентина) | 220 | 50 |
Australia (Австралия) | 240 | 50 |
Austria (Австрия) | 230 | 50 |
Bangladesh (Бангладеш) | 220 | 50 |
Belgium (Бельгия) | 230 | 50 |
Bermuda (Бермуды) | 120 | 60 |
Brazil (Бразилия) | 110/220 | 60 |
Belarus (Беларусь) | 220 | 50 |
Chile (Чили) | 120 220 | 60 50 |
China (Китай) | 220 | 50 |
Colombia (Колумбия) | 110 | 60 |
Cyprus(Кипр) | 240 | 50 |
Czech Republic (Чехия) | 220 | 50 |
Denmark (Дания) | 220 | 50 |
Ecuador(Эквадор) | 120-127 | 60 |
Egypt (Египет) | 220 | 50 |
Finland (Финляндия) | 230 | 50 |
France (Франция) | 230 | 50 |
Germany (Германия) | 220 | 50 |
Greece (Греция) | 220 | 50 |
Hong Kong (Гонконг) | 220 | 50 |
Hungary (Венгрия) | 220 | 50 |
Iceland (Исландия) | 220 | 50 |
India (Индия) | 230 | 50 |
Indonesia (Индонезия) | 220 | 50 |
Ireland (Ирландия) | 220 | 50 |
Israel (Израиль. ) | 230 | 50 |
Italy (Инталия) | 127/220 | 50 |
Jamaica (Ямайка) | 110 | 60 |
Japan (Япония) | 100 | 50/60 |
Jordan (Иордания) | 220 | 50 |
Korea (Корея) | 220 | 60 |
Kuwait (Кувейт) | 240 | 50 |
Macao (Макао) | 200 | 50 |
Malaysia (Малайзия) | 240 | 50 |
Mexico (Мексика) | 127 | 60 |
Netherlands (Нидерланды) | 220 | 50 |
New Zealand (Новая Зеландия) | 240 | 50 |
Nigeria (Нигерия) | 230 | 50 |
Noway (Норвегия) | 230 | 50 |
Pakistan (Пакистан) | 220 | 50 |
Peru (Перу) | 220 | 50 |
Philippines (Филиппины) | 110/220 | 60 |
Нoland (Голландия) | 220 | 50 |
Portugal (Португалия) | 220 | 50 |
Puerto Rico (Пузрто-Рико) | 120 | 60 |
Romania (Румыния) | 220 | 50 |
Russia&Soviet republics (СНГ) | 220 | 50 |
Singapore (Сингапур) | 230 | 50 |
Slovakia (Словения) | 220 | 50 |
South Africa (Южная Африка) | 230 | 50 |
Spain (Испания) | 220 | 50 |
Sri Lanka (Шри Ланка) | 230 | 50 |
Sweden (Швеция) | 230 | 50 |
Switzerland (Швейцария) | 220 | 50 |
Tail/an (Тайвань) | 110 | 60 |
Thailand (Таиланд! | 220 | 50 |
Turkey (Турция) | 220 | 50 |
United Arab Emirates (ОАЭ) | 220 | 50 |
United Kindom (Великобритания) | 230 | 50 |
United States of America | 120 | 60 |
(США) | ||
Uruguay (Уругвай) | 220 | 50 |
Venezuela (Венесуэла) | 120 | 60 |
Zaire (Заир) | 220 | 50 |
[/table]
Почему в сети 50 герц.
Стандарты напряжения в России. % синхронной скорости
Питающее напряжение 220 В однофазное и 380 В трехфазное в РФ. 50Гц. Почему так. Жаргон электриков и здравый смысл.
Во первых почему питающее напряжение в электрических сетях пременное, а не постоянное
? Первые генераторы в конце 19-го века выдавали постоянное напряжение, пока кто-то (умный!) не сообразил, что производить переменное при генерации и выпрямлять при необходимости его в точках потребления проще, чем производить постоянное при генерации и рожать переменное в точках потребления.
Во вторых, почему 50 Гц
? Да просто у немцев так получилось, в начале 20 века. Нет тут особого смысла. В США и некоторых других странах 60 Гц. ()
В третьих, почему передающие сети (линии электропередач) имеют очень высокое напряжение
? Тут смысл есть, если вспомнить , то: потери мощности при транспортирове равны d(P)=I 2 *R, а полная передаваемая мощность равна P=I*U. Доля потерь от общей мощности выражается как d(P)/P=I*R/U. Минимальная доля потерь общей мощности, т.о. будет при максимальном напряжении. Трёхфазные сети, передающие большие мощности, имеют следующие классы напряжения:
- от 1000 кВ и выше (1150 кВ, 1500 кВ) — ультравысокий
- 1000 кВ, 500 кВ, 330 кВ — сверхвысокий
- 220 кВ, 110 кВ — ВН, высокое напряжение
- 35 кВ — СН-1, среднее первое напряжение
- 20 кВ, 10 кВ, 6 кВ, 1 кВ — СН-2, среднее второе напряжение
- 0,4 кВ, 220 В, 110 В и ниже — НН, низкое напряжение.
В четвертых: что такое номинальное обозначение В=»Вольт» (А=»Ампер») в цепях переменного напряжения (тока)
? Это действующее=эффективное=среднеквадратическое= среднеквадратичное значение напряжения (тока) , т.е. такое значение постоянного напряжения (тока) , которое даст такую-же тепловую мощность на аналогичном сопротивлении. Показывающие вольтметры и амперметры дают именно это значение. Максимальные амплитудные значения (например с осцилографа) по модулю всегда выше действующего.
В пятых, почему в в сетях потребителей напряжение ниже?
Тут смысл тоже есть. Практически допустимые напряжения определялись доступными изоляционными материалами и их электрической прочностью . А потом уже ничего было не поменять.
Что такое «трехфазное напряжение 380 В и однофазное напряжение 220 В»
? Тут внимание. Строго говоря, в большинстве случаев (но не во всех) под трехфазной бытовой сетью в РФ понимают сеть 220/380В (изредка встречаются бытовые сети 127/220 В и промышленные 380/660 В!!!). Неправильные, но встречающиеся обозначения: 380/220В;220/127 В; 660/380 В!!! Итак, далее говорим об обычной сети 220/380Вольт, для работы с остальными — лучше бы Вам быть электриком. Итак для такой сети:
- Наша домашняя (РФ, да и СНГ…) сеть 220/380В-50Гц, в Европе 230/400В-50Гц (240/420В-50Гц в Италии и Испании), в США — частота 60Гц, а номиналы вообще другие
- К Вам придет как минимум 4 провода: 3 линейных («фазы») и один нейтральный (вовсе не обязательно с нулевым потенциалом!!!)-если у Вас только 3 линейных провода, лучше зовите инженера-электрика.
- 220В — это действующее напряжение между любой из «фаз»=линейный провод и нейтралью (фазное напряжение).Нейтраль — это не ноль!
- 380В — это действующее значение между любыми двумя «фазами»=линейными проводами (линейное напряжение)
Проект DPVA.info предупреждает: если Вы не имеете представления о мерах безопасности при работе с электроустановками (см. ПУЭ), лучше сами и не начинайте.
- Нейтраль (всех видов) не обязательно имеет нулевой потенциал. Качество питающего напряжения на практике не соответствует никаким стандартам, а должно бы соответствовать ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств. Нормы качества электрической энергии в системах электроснабжения общего назначения» (никто не виноват…)
- Защитные автоматы (тепловые и КЗ) защищают цепь от перегрузки и пожара, а не Вас от удара током
- Заземление вовсе не обязательно имеет низкое сопротивление (т.е. спасает от удара током).
- Точки с нулевым потенциалом могут иметь бесконечно большое сопротивление.
- УЗО установленное в подающем щите не защищает никого, кто получает удар током из гальванически развязанной цепи, запитанной от этого щита
.
«Каким должно быть напряжение в розетке домашней электросети?» – на этот вопрос большинство ошибочно ответит: «220 Вольт». Не многие знают, что введённый в 2015 году ГОСТ 29322-2014 (IEC 60038:2009) устанавливает на территории Российской Федерации величину стандартного бытового напряжения не 220 В, а 230 В. В данной статье мы сделаем небольшой экскурс в историю электрического напряжения в России и выясним с чем связан переход к новой норме.
В СССР вплоть до 60-х годов XX века эталоном бытового напряжения считались 127 В. Это значение обязано своим появлением талантливому инженеру русско-польского происхождения Михаилу Доливо-Добровоольскому, разработавшему в конце XIX века трёхфазную систему передачи и распределения переменного тока, отличную от ранее предложенной Николой Тесла – двухфазной. Изначально в трехфазной системе Добровольского линейное напряжение (между двумя фазными проводниками) составляло 220 В. Фазное напряжение (между нейтральным и фазным проводником), которое мы используем в бытовых целях, меньше линейного на «корень из трёх» – соответственно для данного случая получаем указанные 127 В:
Дальнейшие развитие электротехники и появление новых электроизоляционных материалов привели к повышению указанных значений: сначала в Германии, а затем и во всей Европе был принят стандарт 380 В – для линейного напряжения и 220 В – для фазного (бытового). Сделано это было с целью экономии – при росте напряжения (с сохранением установленной мощности) в цепи снижается сила тока, что позволило использовать проводники с меньшей площадью сечения и сократить потери в кабельных линиях.
В Советском Союзе, несмотря на наличие прогрессивного стандарта 220/380 В, при реализации плана массовой электрификации, строили сети переменного тока преимущественно по устаревшей методике – на 127/220 В. Первые попытки перейти на напряжение европейского образца были предприняты в нашей стране ещё в 30-х годах XX века. Однако массовый переход был начат лишь в послевоенное время, его причиной стала возрастающая нагрузка на энергосистему, которая поставила инженеров перед выбором – либо увеличивать толщину кабельных линий, либо повышать номинальное напряжение. В итоге остановились на втором варианте. Определённую роль в этом сыграл не только фактор экономии материалов, но и привлечение к работе немецких специалистов, имевших прикладной опыт использования электрической энергии с напряжением 220/380 В.
Переход растянулся на десятилетия: новые подстанции строили уже под номинал 220/380 В, а большинство старых переводили лишь после плановой замены отслуживших свой срок трансформаторов. Поэтому в СССР долгое время параллельно сосуществовали два стандарта для сетей общего пользования – 127/220 В и 220/380 В. Окончательное переключение на 220 В некоторых однофазных потребителей, по свидетельствам очевидцев, произошло только в конце 80-х — начале 90-х годов.
Потребление электрического тока постоянно росло и в конце ХХ века в Европе было принято решение о дальнейшем увеличении номинальных напряжений в трехфазной системе переменного тока: линейного с 380 В до 400 В и, как следствие, фазного с 220 В до 230 В. Это позволило повысить пропускную способность существующих цепей питания и избежать массовой прокладки новых кабельных линий.
В целях унификации параметров электрических сетей новые общеевропейские стандарты были предложены Международной электротехнической комиссией и другим странам мира. Российская Федерация согласилась их принять и разработала ГОСТ 29322-92, предписывающий электроснабжающим организациям перейти на 230 В к 2003 году. ГОСТ 29322-2014, как уже выше упоминалось, устанавливает значение номинального напряжения между фазой и нейтралью в трехфазной четырехпроводной или трехпроводной системе равным 230 В, однако допускает применение и систем с 220 В.
Стоит отметить, что не все страны перешли на общий стандарт напряжения. Например, в США установленное напряжение однофазной бытовой сети – 120 В, при этом к большинству жилых домов подводятся не фаза и нейтраль, а нейтраль и две фазы, позволяющие в случае необходимости запитать мощных потребителей линейным напряжением. Кроме того, в Соединённых Штатах отлична и частота – 60 Гц, в то время как общеевропейский стандарт – 50 Гц.
Вернёмся к отечественным электросетям. Пятипроцентное изменение их номинала не должно сказаться на функционировании привычных бытовых электроприборов, так как они имеют определённый диапазон допустимых значений питающего напряжения. Обе величины – 220 и 230 В, в большинстве случаев, входят в этот диапазон. Однако определённые трудности при переходе на европейские стандарты всё-таки могут возникнуть. Они, в первую очередь, коснутся работы осветительного оборудования с лампами накаливания, рассчитанными на 220 В. Увеличение входного напряжения вызовет перенакал вольфрамовой нити, что негативно скажется на её долговечности – такие лампы будут чаще перегорать. Поэтому покупателям следует быть внимательнее и выбирать электролампы, допускающие включение в сеть 230 В (номинальное напряжение обычно указывается в маркировке прибора).
В заключение следует сказать, что различные нештатные ситуации, возникающие в отечественных электросетях (резкие перепады напряжения или прекращение подачи электричества), представляют для электрооборудования намного большую опасность, чем плановый переход на европейские стандарты электропитания. Кроме того, энергоснабжающие компании часто не соблюдают требования к качеству электроэнергии, допуская сильные отклонения от установленных номинальных значений.
Защитить современную технику от пагубных влияний различных сетевых колебаний могут специальные устройства – стабилизаторы напряжения и источники бесперебойного питания. Группа компаний «Штиль» выпускает данное оборудование с различными значения выходного напряжения: 220 В, 230 В или 240 В.
Питающее напряжение 220/230 В однофазное и 380/400 В трехфазное в РФ. Почему 220 и 230 В, 380 В и 400В это одно и то же. 50Гц / 60Гц. Почему питающее напряжение в электрических сетях пременное? Почему передающие сети (линии электропередач, ЛЭП) имеют очень высокое напряжение (высоковольтные)? Почему в в сетях потребителей напряжение ниже? Почему так. Жаргон электриков и здравый смысл.
Во первых, почему питающее напряжение в электрических сетях пременное, а не постоянное
? Первые генераторы в конце 19-го века выдавали постоянное напряжение, пока кто-то (умный!) не сообразил, что производить переменное при генерации и выпрямлять при необходимости его в точках потребления проще, чем производить постоянное при генерации и рожать переменное в точках потребления.
Во вторых, почему 50 Гц?
Да просто у немцев так получилось, в начале 20 века. Нет тут особого смысла. В США и некоторых других странах 60 Гц. ()
В третьих, почему передающие сети (линии электропередач) имеют очень высокое напряжение?
Тут смысл есть, если вспомнить , то: потери мощности при транспортирове равны d(P)=I 2 *R, а полная передаваемая мощность равна P=I*U. Доля потерь от общей мощности выражается как d(P)/P=I*R/U. Минимальная доля потерь общей мощности, т.о. будет при максимальном напряжении. Трёхфазные сети, передающие большие мощности, имеют следующие классы напряжения:
- от 1000 кВ и выше (1150 кВ, 1500 кВ) — ультравысокий
- 1000 кВ, 500 кВ, 330 кВ — сверхвысокий
- 220 кВ, 110 кВ — ВН, высокое напряжение
- 35 кВ — СН-1, среднее первое напряжение
- 20 кВ, 10 кВ, 6 кВ, 1 кВ — СН-2, среднее второе напряжение
- 0,4 кВ, 220 В, 110 В и ниже — НН, низкое напряжение.
В четвертых: что такое номинальное обозначение В=»Вольт» (А=»Ампер») в цепях переменного напряжения (тока)?
Это действующее=эффективное=среднеквадратическое= среднеквадратичное значение напряжения (тока) , т. е. такое значение постоянного напряжения (тока) , которое даст такую-же тепловую мощность на аналогичном сопротивлении. Показывающие вольтметры и амперметры дают именно это значение. Максимальные амплитудные значения (например с осцилографа) по модулю всегда выше действующего.
В пятых, почему в в сетях потребителей напряжение ниже?
Тут смысл тоже есть. Практически допустимые напряжения определялись доступными изоляционными материалами и их . А потом уже ничего было не поменять.
Что такое «трехфазное напряжение 380/400 В и однофазное напряжение 220/230 В»?
Тут внимание. Строго говоря, в большинстве случаев (но не во всех) под трехфазной бытовой сетью в РФ понимают сеть 220(230)/380(400)В (изредка встречаются бытовые сети 127/220 В и промышленные 380/660 В!!!). Неправильные, но встречающиеся обозначения: 380/220В;220/127 В; 660/380 В!!! Итак, далее говорим об обычной сети 220(230)/380(400)Вольт, для работы с остальными — лучше бы Вам быть электриком. Итак для такой сети:
- Наша домашняя (РФ, да и СНГ…) сеть 230(220)/400(380)В-50Гц, в Европе 230/400В-50Гц (240/420В-50Гц в Италии и Испании), в США — частота 60Гц, а номиналы вообще другие
- К Вам придет как минимум 4 провода: 3 линейных («фазы») и один нейтральный (вовсе не обязательно с нулевым потенциалом!!!)-если у Вас только 3 линейных провода, лучше зовите инженера-электрика.
- 220(230)В — это действующее напряжение между любой из «фаз»=линейный провод и нейтралью (фазное напряжение).Нейтраль — это не ноль!
- 380(400)В — это действующее значение между любыми двумя «фазами»=линейными проводами (линейное напряжение)
В шестых, почему 220В и 230В это одно и то же, почему 380В и 400В — это одно и то-же?
Да потому, что ПУЭ и ГОСТы на качество питающего напряжения принимают за качественное напряжение +/- 10% от номинала. Да и электрооборудование расчитано на это.
Проект сайт предупреждает: если Вы не имеете представления о мерах безопасности при работе с электроустановками (), лучше сами и не начинайте.
- Нейтраль (всех видов) не обязательно имеет нулевой потенциал. Качество питающего напряжения на практике не соответствует никаким стандартам, а должно бы соответствовать ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств. Нормы качества электрической энергии в системах электроснабжения общего назначения» (никто не виноват…)
- Защитные автоматы (тепловые и КЗ) защищают цепь от перегрузки и пожара, а не Вас от удара током
- Заземление вовсе не обязательно имеет низкое сопротивление (т.е. спасает от удара током).
- Точки с нулевым потенциалом могут иметь бесконечно большое сопротивление.
- УЗО установленное в подающем щите не защищает никого, кто получает удар током из гальванически развязанной цепи, запитанной от этого щита
.
Что значит 50 Гц?
quot;Пятьдесят Герцquot; означает, что прибор рассчитан на работу от переменного тока частотой 50 Гц. То есть он изменяется от нуля до полного напряжения в обе стороны пятьдесят раз в секунду. Дело в том, что принятая в Европе частота промышленного переменного тока в 50 Гц — не универсальна и в других частях света частота промышленного тока другая! В США, например, 60 Гц. А если другая частота, то прибор, в котором есть электромотор, может сгореть — так как от частоты переменного тока напрямую зависит частота вращения синхронного электродвигателя переменного тока. Также, если в приборе есть трансформатор, то ток в нм будет преобразовываться quot;неправильноquot;, хотя входное напряжение будет тем, на которое рассчитан прибор, но после прохождения через внутренний трансформатор пониженные (или повышенные) напряжения будут другими.
В России частота промышленного тока в сети 50 Гц, на не и нужно покупать бытовую технику.
Герц — это единица измерения частоты
периодического процесса. То есть если есть какая-то величина, которая вс время меняется туда-сюда (по фигу какая — напряжение, координата, проекция вектора скорости, концентрация вещества в растворе, число особей в популяции. ..), то для не можно ввести понятие частоты. То есть сколько таких изменений туда и потом обратно происходит в единицу времени. В секунду, или в минуту, или хоть в год, но в физике принято относить к секунде. И если за 1 секунду происходит 50 таких изменений туда и потом обратно к исходному значению (любому
исходному значению — то есть какое бы мгновенное значение переменной величины мы ни взяли, мы с гарантией будет возвращаться именно к этому значению через равные промежутки времени), то частота равна 50 колебаниям в секунду, или 50 герцам.
В сети с такой частотой меняется знак напряжения. Форма напряжения соответствует синусу. так что если в розетку воткнуть осциллограф, на его экране будет нарисована синусоида амплитудой примерно 310 вольт (да-да! Амплитуда там вовсе не 220…), и если цена деления экрана 1 секунда, то на каждую клеточку придтся 50 периодов этой синусоиды.
Почему на некоторых приборах это пишут: потому что точность показаний, в зависимости от типа измерительной системы, может зависеть от частоты. Может и не зависеть, но может и зависеть. И обозначение quot;50 Гцquot; (или, в международном обозначении этой единицы, quot;50 Hzquot;) означает, что вот при такой частоте сети гарантируется паспортная точность прибора.
Цифра 50Гц на обозначениях электрических приборов означает, что для их работы необходимо использовать напряжение сети переменного тока частотой 50Гц. Переменным электрическим током называется периодический процесс который изменяется по величине и направлению по синусоидальному закону. Для любого периодического процесса главной характеристикой является частота процесса. Частота определяет количество колебаний в единицу времени. Системной единицей частоты является 1 Герц — одно колебание в секунду. Таким образом значение 50 Гц означает, что за одну секунду направление и величина тока поменяется 50 раз. Такой стандарт напряжения сети принят в нашей стране и многих других. Существуют сети 60Гц, 400Гц.
В бытовых электросетях используется переменный ток. Переменный ток, это когда периодически меняется полярность. Частота 50 или 60 герц, указывает на то, что полярность тока меняется соответствующее количество раз в секунду. Эта частота выбрана не случайно и она является единым стандартом в мире сегодня. На этой частоте оптимальны потери от сопротивления проводов. Вся аппаратура рассчитана на питание от переменного тока этой частоты. Если вдруг изменится частота, то аппаратура перестанет работать, а электродвигатели просто сгорят. Раньше важно было и напряжение в 220 вольт, но сегодня все рассчитано на больший разброс по напряжению. Но частота не должна выходить за пределы от 50 до 60 герц.
Это частота. 1 Гц — 1 раз в секунду. 50 Гц — 50 раз в секунду, именно с такой частотой меняет направление переменный ток в российских розетках. В США — другие стандарты, там 60 Гц частота сети. Это не лучше и не хуже, просто другая.
А ещ 50 Гц — это низкий такой, басовый звук. Через динамики ноутбука или дешевые наушники — не услышать.
Это частота. Частота звука)Частота колебательной системы.
Это говорит о том, что данные приборы необходимо включать в розетку с напряжением частоты в 50 Герц. Вообщем в стандартную квартирную розетку. 50 Герц — это частота, с которой в розетке меняется переменный ток.
Это значит, что электроприбор рассчитан на электричество с колебаниями 50 000 раз в секунду.
Так сколько раз появляется quot;+quot; на одном из двух проводах за одну секунду при 50 герцах? 50 или 25 раз?
Гц (Герц)
В Герцах измеряется частота, обозначается буквой «F» (число наступления какого-либо события за секунду). Ну, например, пульс человека 60 ударов в минуту, значит, частота с которой бьется сердце F=60/60=1 Гц. Виниловая пластинка при проигрывании делает 33 оборота в минуту — F=33/60=0,55 Гц. Частота обновления экрана монитора с ЭЛТ составляет 200 Гц, значит электронный пучок «пробегает» экран 200 раз в секунду.
Применительно к энергетике под частотой понимают частоту переменного электрического тока в энергосистеме. Или еще говорят «промышленная частота». У нас и в Европе частота 50 Гц. В США и Японии 60 Гц. Что это значит? Это значит, 50 раз в секунду электрический ток течет с возрастанием-убыванием (по синусоиде) в одну сторону, 50 раз в другую. Несколько слов, почему промышленная частота именно 50 или 60 Гц. Просто частота у тока появляется из-за вращения ротора генератора. Если увеличивать частоту вращения ротора (и соответственно частоту в энергосистеме), нужно делать конструкцию генератора более прочной. А увеличивать прочность до бесконечности нельзя, у любых конструкционных материалов есть предел. Короче 50-60 Гц это равновесие многих технических ограничений.
Когда с частотой проблем нет, нет и упоминаний в журналистских материалах об этой величине. Но так может быть далеко не всегда. К чему может привести отклонение частоты от номинала (у нас 50 Гц)? К серьезной аварии! Когда частота выше номинальных 50 Гц, на вращающийся ротор генератора и турбины действуют центробежные силы большей величины, чем заложено в их конструкции. Это может привести к их разрушению. Конечно, есть автоматика. Если F достигнет значения 55 Гц, агрегат автоматически отключится от сети, чтобы не допустить повреждений. Если частота ниже 50 Гц, происходит снижение производительности всех электрических двигателей (снижение частоты их вращения), подключенных к энергосистеме — и тех которые обеспечивают работу эскалаторов в супермаркете, и тех, которые вращают конвейерную ленту на заводе, и тех, которые обеспечивают технологический процесс производства электроэнергии на электростанциях. Последнее — самое опасное. Снижается частота, снижается выработка электроэнергии, что приводит к еще большему снижению частоты, в результате — электростанции могут просто «встать на ноль» (если частота снизится до 45 Гц), это полное погашение, как говорится blackout. Конечно, и здесь есть автоматика. Чтобы не допустить глубокого снижения частоты автоматически отключается часть потребителей, в том числе «бытовых». Вышеописанное это конечно крайние случаи аварий. Но частота может отклоняться и на меньшие величины. Это тоже плохо. И в энергосистеме предусмотрены автоматики, позволяющие этого избежать. Вот я немного расписал, как это работает, кому интересно, читайте.
Еще немного теории (терпите, раз уж до сюда дошли). Частота в системе, значением ровно 50 Гц может быть только в одном случае — если в каждый момент времени генерируется ровно столько активной мощности, сколько потребляется. При нарушении этого баланса, частоту «уводит» в одну или другую сторону, а это ведет к аварии. Представьте себе любое другое предприятие (мебельную фабрику, хлебопекарню, автомобильный завод) и ту же задачу — каждую долю секунды производить ровно столько продукции, сколько необходимо потребителям. Вот видите, какое сложное у энергетиков производство. Что здесь интересного — если частота выше 50 Гц, значит, генераторы вырабатывают мощность большую, чем мощность всех потребителей, ну это лечится просто — снижается выработка на электростанциях, да и все. Если частота ниже 50 Гц — мощность потребления больше, чем генерируемая мощность. И если частота все время ниже 50 Гц, значит в энергосистеме дефицит мощности. Не построили вовремя электростанций — это большая проблема.
Сегодня качественную частоту 50 Гц нам обеспечивает Россия. Именно там находятся быстродействующие регуляторы частоты с воздействием на российские станции. Когда вы включаете утюг, где-то далеко в России генератор загружается на дополнительных 1,5 кВт, и наоборот (это немного упрощенно, но по большей части так). Ни в ЕЭС Казахстана, ни в энергосистемах Центральной Азии, на сегодняшний день, нет систем, позволяющих держать частоту «в струнку» на уровне 50 Гц. Если мы отделимся от России (электрически), частота у нас будет «гулять», а это очень плохо.
И еще одно — частота это глобальный фактор. Она одинакова везде в энергосистеме. И в Казахстане и по всей России (той части, что входит в ЕЭС) она одинакова в один и тот же момент времени. Если в какой-то части частота стала другой, значит эта часть электрически отсоединилась (из-за аварии или по другим причинам) и работает от основной энергосистемы изолировано.
Только не говорите мне: «Папа, а с кем это ты сейчас разговаривал?». Шучу, конечно:) Идем дальше.
ЕЭС
— Единая Электроэнергетическая система. Это совокупность электростанций, подстанций и линий электропередачи, связанные единым общим технологическим режимом работы. Короче, все, что работает «параллельно» и взаимосвязано (все, что соединено между собой линиями электропередачи) составляет ЕЭС. И хотя есть ЕЭС Казахстана и есть ЕЭС России, на самом деле это больше политическое деление, «электрически» все это одна энергосистема, которая раньше называлось ЕЭС СССР. А вот, например энергосистема Австралии в нашу ЕЭС не входит, поскольку не связана с нами линиями электропередачи.
КЛ
— кабельная линия электропередачи — под землей прокладывается кабель, конечно с мощной изоляцией. По стоимости КЛ намного дороже ВЛ, поэтому в СССР, было принято прокладывать КЛ только внутри населенных пунктов, чтобы не уродовать внешний вид. Такой дикости, как в других странах, когда все кишки по улицам размотаны, у нас не встретишь.
Самая первая кабельная линия была предназначена не для передачи электроэнергии, а для передачи сигналов. В 1843 году конгресс США объявил тендер на постройку экспериментальной телеграфной линии, который выиграл Морзе (известный нам по «азбуке Морзе»), так вот линию решили прокладывать под землей. Однако, из-за того, что компаньон Морзе решил сэкономить на изоляции для проводов, вместо линии получилось одно сплошное короткое замыкание (такие ситуации случаются и сегодня, когда коммерсанты начинают управлять технарями). А денег уже было потрачено более чем достаточно. Инженер Корнелл, участвующий в проекте предложил такой выход из ситуации — расставить вдоль трассы столбы, и развесить прямо на этих столбах оголенные телеграфные провода, используя в качестве изоляторов горлышки от стеклянных бутылок. Так появилась воздушная телеграфная линия, электрическая ВЛ — практически ее копия, причем даже сегодня принципиально конструкция не изменилась.
ВЛ
— воздушная линия электропередачи. Служит для передачи электроэнергии по проводам, которые подвешены к опоре посредством изоляторов. Чем выше рабочее напряжение ВЛ, тем выше опоры и больше количество изоляторов в гирлянде. На ВЛ-6,10 кВ всего один изолятор, на ВЛ-35 кВ — 2 изолятора, на ВЛ-110 кВ — 6 изоляторов, ВЛ-220 кВ — 12 изоляторов, ВЛ-500 кВ — 24 изолятора, так что по внешнему виду не трудно определить рабочее напряжение ВЛ.
ГЭС
— гидроэлектрическая станция (еще может расшифровываться как гидравлическая электростанция, старайтесь не употреблять просторечное «гидростанция» — на мой взгляд, звучит пошловато). ГЭС — это электростанция, на которой электроэнергию получают преобразованием энергии воды (поток воды крутит турбину). Крупных ГЭС в Казахстане не много. Если сравнивать по мощности, то все ГЭС составят не более 10% от всех генерирующих мощностей в ЕЭС. Это плохо. Для того чтобы энергосистема была самодостаточной, необходимо иметь хотя бы 20-30% ГЭС в системе, но что поделаешь — водных ресурсов маловато. Достоинство ГЭС — высокая маневренность. Такие станции могут быстро набрать нагрузку и также быстро ее сбрасывать (это необходимо для точного регулирования частоты на уровне 50 Гц). Какие у нас есть ГЭС?
Напряжение и частота тока в россии
МКС 29.020
ОКП 01 1000
Дата введения 1993-01-01
1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом ТК 117 «Энергоснабжение»
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 26.03.92 N 265
3. Настоящий стандарт подготовлен методом прямого применения международного стандарта МЭК 38-83* «Стандартные напряжения, рекомендуемые МЭК» с дополнительными требованиями, отражающими потребности народного хозяйства
________________
* Доступ к международным и зарубежным документам получить, перейдя по ссылке. — Примечание изготовителя базы данных.
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
6. ПЕРЕИЗДАНИЕ. Февраль 2005 г.
Настоящий стандарт распространяется на:
— системы электропередачи, распределительные сети и системы электроснабжения потребителей переменного тока, в которых используют стандартные частоты 50 или 60 Гц при номинальном напряжении, превышающем 100 В, а также оборудование, работающее в этих системах;
— тяговые сети переменного и постоянного тока;
— оборудование постоянного тока с номинальным напряжением ниже 750 В и переменного тока номинальным напряжением ниже 120 В и частотой (как правило, но не только) 50 или 60 Гц. К такому оборудованию относятся батареи первичных или вторичных элементов питания, другие источники электропитания переменного или постоянного тока, электрооборудование (включая промышленные установки и средства телекоммуникации), различные электроприборы и устройства.
Стандарт не распространяется на напряжения измерительных цепей, систем передачи сигналов, а также на напряжения отдельных узлов и элементов, входящих в состав электрооборудования.
Значения напряжений переменного тока, приведенные в настоящем стандарте, являются эффективными значениями.
Настоящий стандарт применяется в комплексе с ГОСТ 721, ГОСТ 21128, ГОСТ 23366 и ГОСТ 6962.
Термины, используемые в стандарте, и их пояснения приведены в приложении.
Полужирным шрифтом выделены требования, отражающие потребности народного хозяйства.
1. СТАНДАРТНЫЕ НАПРЯЖЕНИЯ СЕТЕЙ И ОБОРУДОВАНИЯ ПЕРЕМЕННОГО ТОКА В ДИАПАЗОНЕ ОТ 100 ДО 1000 В ВКЛЮЧИТЕЛЬНО
1. СТАНДАРТНЫЕ НАПРЯЖЕНИЯ СЕТЕЙ И ОБОРУДОВАНИЯ ПЕРЕМЕННОГО ТОКА В ДИАПАЗОНЕ ОТ 100 ДО 1000 В ВКЛЮЧИТЕЛЬНО
Стандартные напряжения в указанном диапазоне приведены в табл.1. Они относятся к трехфазным четырехпроводным и однофазным трехпроводным сетям, включая однофазные ответвления от них.
Номинальное напряжение, В
Трехфазных трехпроводных или четырехпроводных сетей
Однофазных трехпроводных сетей
____________________
* Номинальные напряжения уже существующих сетей напряжением 220/380 и 240/415 В должны быть приведены к рекомендуемому значению 230/400 В. До 2003 г. в качестве первого этапа электроснабжающие организации в странах, имеющих сеть 220/380 В, должны привести напряжения к значению 230/400 В ( %).
Электроснабжающие организации в странах с сетью 240/415 В также должны привести это напряжение к значению 230/400 В ( %). После 2003 г. должен быть достигнут диапазон 230/400 В ±10%. Затем будет рассмотрен вопрос снижения пределов. Все эти требования касаются также напряжения 380/660 В. Оно должно быть приведено к рекомендуемому значению 400/690 В.
** Не применять совместно со значениями 230/400 и 400/690 В.
В табл.1 для трехфазных трехпроводных или четырехпроводных сетей числитель соответствует напряжению между фазой и нулем, знаменатель — напряжению между фазами. Если указано одно значение, оно соответствует междуфазному напряжению трехпроводной сети.
Для однофазных трехпроводных сетей числитель соответствует напряжению между фазой и нулем, знаменатель — напряжению между линиями.
Напряжения, превышающие 230/400 В, применяются в основном в тяжелой промышленности и в больших зданиях коммерческого назначения.
В нормальных условиях работы сетей рекомендуется поддерживать напряжение в точке питания потребителя с отклонением от номинального значения не более ±10%.
2. СТАНДАРТНЫЕ НАПРЯЖЕНИЯ СИСТЕМ ЭЛЕКТРОСНАБЖЕНИЯ ЭЛЕКТРИФИЦИРОВАННОГО ТРАНСПОРТА С ПИТАНИЕМ ОТ КОНТАКТНОЙ СЕТИ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА
Стандартные напряжения приведены в табл.2.
Вид напряжения контактной сети
Номинальная частота в сети переменного тока, Гц
____________________
* Значения в скобках непредпочтительны. Эти значения не рекомендуется использовать при создании новых сетей. В частности, в системах однофазного переменного тока номинальное напряжение 6250 В должно использоваться только тогда, когда местные условия не позволяют применять номинальное напряжение 25000 В.
Значения напряжений, приведенных в таблице, приняты Международным комитетом по оборудованию электрической тяги и Техническим комитетом N 9 МЭК «Оборудование электрической тяги».
** В некоторых европейских странах это напряжение достигает 4000 В. Электрооборудование транспортных средств, участвующих в международном сообщении с этими странами, должно выдерживать это максимальное значение в течение коротких промежутков времени до 5 мин.
3. СТАНДАРТНЫЕ НАПРЯЖЕНИЯ СЕТЕЙ И ОБОРУДОВАНИЯ ПЕРЕМЕННОГО ТОКА В ДИАПАЗОНЕ СВЫШЕ 1 ДО 35 кВ ВКЛЮЧИТЕЛЬНО
Стандартные напряжения приведены в табл.3.
Наибольшее напряжение для оборудования, кВ
Номинальное напряжение сети, кВ
Наибольшее напряжение для оборудования, кВ
Сетевое напряжение — среднеквадратичное (действующее) значение напряжения в электрической сети переменного тока, доступной конечным потребителям.
Содержание
Среднее значение и частота [ править | править код ]
Основные параметры сети переменного тока — напряжение и частота — различаются в разных регионах мира. В большинстве европейских стран низкое сетевое напряжение в трёхфазных сетях составляет 230/400 В при частоте 50 Гц, а в промышленных сетях — 400/690 В. В Северной, Центральной и частично Южной Америке низкое сетевое напряжение в сетях с раздёлённой фазой составляет 115 В при частоте 60 Гц.
Более высокое сетевое напряжение (от 1000 В до 10 кВ) уменьшает потери при передаче электроэнергии и позволяет использовать электроприборы с большей мощностью, однако, в то же время, увеличивает тяжесть последствий от поражения током неподготовленных пользователей от незащищённых сетей.
Для использования электроприборов, предназначенных для одного сетевого напряжения, в районах, где используется другое, нужны соответствующие преобразователи (например, трансформаторы). Для некоторых электроприборов (главным образом, специализированных, не относящихся к бытовой технике) кроме напряжения играет роль и частота питающей сети.
Современное высокотехнологичное электрооборудование, как правило, содержащее в своём составе импульсные преобразователи напряжения, может иметь переключатели на различные значения сетевого напряжения либо не имеет переключателей, но допускает широкий диапазон входных напряжений: от 100 до 240 В при номинальной частоте от 50 до 60 Гц, что позволяет использовать данные электроприборы без преобразователей практически в любой стране мира.
Параметры сетевого напряжения в России [ править | править код ]
Производители электроэнергии генерируют переменный ток промышленной частоты (в России — 50 Гц). В подавляющем большинстве случаев по линиям электропередач передаётся трёхфазный ток, повышенный до высокого и сверхвысокого электрического напряжения с помощью трансформаторных подстанций, которые находятся рядом с электростанциями.
Согласно межгосударственному стандарту ГОСТ 29322-2014 (IEC 60038:2009), сетевое напряжение должно составлять 230 В ±10 % при частоте 50 ±0,2 Гц [1] (межфазное напряжение 400 В, напряжением фаза-нейтраль 230 В, четырёхпроводная схема включения «звезда»), примечание «a)» стандарта гласит: «Однако системы 220/380 В и 240/415 В до сих пор продолжают применять».
К жилым домам (на сельские улицы) подводятся четырёхпроводные (три фазовых провода и один нейтральный (нулевой) провод) линии электропередач (воздушные или кабельные ЛЭП) с межфазным напряжением 400 Вольт. Входные автоматы и счётчики потребления электроэнергии, обычно, трёхфазные. К однофазной розетке подводится фазовый провод, нулевой провод и, возможно, провод защитного заземления или зануления, электрическое напряжение между «фазой» и «нулём» составляет 230 Вольт.
В правилах устройства электроустановок (ПУЭ-7) продолжает фигурировать величина 220, но фактически напряжение в сети почти всегда выше этого значения и достигает 230—240 В, варьируясь от 190 до 250 В. [ источник не указан 323 дня ]
Номинальные напряжения бытовых сетей (низкого напряжения): Россия (СССР, СНГ) [ править | править код ]
До 1926 года техническим регулированием электрических сетей общего назначения занимался Электротехнический отдел ИРТО, который только выпускал правила по безопасной эксплуатации. При обследовании сетей РСФСР перед созданием плана ГОЭЛРО было установлено, что на тот момент использовались практически все возможные напряжения электрических токов всех видов. Начиная с 1926 года стандартизация электрических сетей перешла к Комитету по стандартизации при Совете Труда и Обороны (Госстандарт), который выпускал стандарты на используемые номинальные напряжения сетей и аппаратуры. Начиная с 1992 года Межгосударственный совет по стандартизации, метрологии и сертификации выпускает стандарты для электрический сетей стран входящих в ЕЭС/ОЭС.
«Каким должно быть напряжение в розетке домашней электросети?» – на этот вопрос большинство ошибочно ответит: «220 Вольт». Не многие знают, что введённый в 2015 году ГОСТ 29322-2014 (IEC 60038:2009) устанавливает на территории Российской Федерации величину стандартного бытового напряжения не 220 В, а 230 В. В данной статье мы сделаем небольшой экскурс в историю электрического напряжения в России и выясним с чем связан переход к новой норме.
В СССР вплоть до 60-х годов XX века эталоном бытового напряжения считались 127 В. Это значение обязано своим появлением талантливому инженеру русско-польского происхождения Михаилу Доливо-Добровоольскому, разработавшему в конце XIX века трёхфазную систему передачи и распределения переменного тока, отличную от ранее предложенной Николой Тесла – двухфазной. Изначально в трехфазной системе Добровольского линейное напряжение (между двумя фазными проводниками) составляло 220 В. Фазное напряжение (между нейтральным и фазным проводником), которое мы используем в бытовых целях, меньше линейного на «корень из трёх» – соответственно для данного случая получаем указанные 127 В:
Дальнейшие развитие электротехники и появление новых электроизоляционных материалов привели к повышению указанных значений: сначала в Германии, а затем и во всей Европе был принят стандарт 380 В – для линейного напряжения и 220 В – для фазного (бытового). Сделано это было с целью экономии – при росте напряжения (с сохранением установленной мощности) в цепи снижается сила тока, что позволило использовать проводники с меньшей площадью сечения и сократить потери в кабельных линиях.
В Советском Союзе, несмотря на наличие прогрессивного стандарта 220/380 В, при реализации плана массовой электрификации, строили сети переменного тока преимущественно по устаревшей методике – на 127/220 В. Первые попытки перейти на напряжение европейского образца были предприняты в нашей стране ещё в 30-х годах XX века. Однако массовый переход был начат лишь в послевоенное время, его причиной стала возрастающая нагрузка на энергосистему, которая поставила инженеров перед выбором – либо увеличивать толщину кабельных линий, либо повышать номинальное напряжение. В итоге остановились на втором варианте. Определённую роль в этом сыграл не только фактор экономии материалов, но и привлечение к работе немецких специалистов, имевших прикладной опыт использования электрической энергии с напряжением 220/380 В.
Переход растянулся на десятилетия: новые подстанции строили уже под номинал 220/380 В, а большинство старых переводили лишь после плановой замены отслуживших свой срок трансформаторов. Поэтому в СССР долгое время параллельно сосуществовали два стандарта для сетей общего пользования – 127/220 В и 220/380 В. Окончательное переключение на 220 В некоторых однофазных потребителей, по свидетельствам очевидцев, произошло только в конце 80-х — начале 90-х годов.
Потребление электрического тока постоянно росло и в конце ХХ века в Европе было принято решение о дальнейшем увеличении номинальных напряжений в трехфазной системе переменного тока: линейного с 380 В до 400 В и, как следствие, фазного с 220 В до 230 В. Это позволило повысить пропускную способность существующих цепей питания и избежать массовой прокладки новых кабельных линий.
В целях унификации параметров электрических сетей новые общеевропейские стандарты были предложены Международной электротехнической комиссией и другим странам мира. Российская Федерация согласилась их принять и разработала ГОСТ 29322-92, предписывающий электроснабжающим организациям перейти на 230 В к 2003 году. ГОСТ 29322-2014, как уже выше упоминалось, устанавливает значение номинального напряжения между фазой и нейтралью в трехфазной четырехпроводной или трехпроводной системе равным 230 В, однако допускает применение и систем с 220 В.
Стоит отметить, что не все страны перешли на общий стандарт напряжения. Например, в США установленное напряжение однофазной бытовой сети – 120 В, при этом к большинству жилых домов подводятся не фаза и нейтраль, а нейтраль и две фазы, позволяющие в случае необходимости запитать мощных потребителей линейным напряжением. Кроме того, в Соединённых Штатах отлична и частота – 60 Гц, в то время как общеевропейский стандарт – 50 Гц.
Вернёмся к отечественным электросетям. Пятипроцентное изменение их номинала не должно сказаться на функционировании привычных бытовых электроприборов, так как они имеют определённый диапазон допустимых значений питающего напряжения. Обе величины – 220 и 230 В, в большинстве случаев, входят в этот диапазон. Однако определённые трудности при переходе на европейские стандарты всё-таки могут возникнуть. Они, в первую очередь, коснутся работы осветительного оборудования с лампами накаливания, рассчитанными на 220 В. Увеличение входного напряжения вызовет перенакал вольфрамовой нити, что негативно скажется на её долговечности – такие лампы будут чаще перегорать. Поэтому покупателям следует быть внимательнее и выбирать электролампы, допускающие включение в сеть 230 В (номинальное напряжение обычно указывается в маркировке прибора).
В заключение следует сказать, что различные нештатные ситуации, возникающие в отечественных электросетях (резкие перепады напряжения или прекращение подачи электричества), представляют для электрооборудования намного большую опасность, чем плановый переход на европейские стандарты электропитания. Кроме того, энергоснабжающие компании часто не соблюдают требования к качеству электроэнергии, допуская сильные отклонения от установленных номинальных значений.
Защитить современную технику от пагубных влияний различных сетевых колебаний могут специальные устройства – стабилизаторы напряжения и источники бесперебойного питания. Группа компаний «Штиль» выпускает данное оборудование с различными значения выходного напряжения: 220 В, 230 В или 240 В.
Подробнее о стабилизаторах напряжения «Штиль»:
Абу-Даби (не страна, а штат (эмират) в Объединенных Арабских Эмиратах) | 400 В | 50 Гц | 3, 4 |
Афганистан | 380 В | 50 Гц | 4 |
Албания | 400 В | 50 Гц | 4 |
Алжир | 400 В | 50 Гц | 4 |
Американское Самоа | 208 В | 60 Гц | 3, 4 |
Андорра | 400 В | 50 Гц | 3, 4 |
Ангола | 380 В | 50 Гц | 4 |
Ангилья | 120/208 В / 127/220 В / 240/415 В | 60 Гц | 3, 4 |
Антигуа и Барбуда | 400 В | 60 Гц | 3, 4 |
Аргентина | 380 В | 50 Гц | 3, 4 |
Армения | 400 В | 50 Гц | 4 |
Аруба | 220 В | 60 Гц | 3, 4 |
Австралия | 400 В (официально, но на практике часто 415 В) | 50 Гц | 3, 4 |
Австрия | 400 В | 50 Гц | 3, 4 |
Азербайджан | 380 В | 50 Гц | 4 |
Азорские острова | 400 В | 50 Гц | 3, 4 |
Багамы | 208 В | 60 Гц | 3, 4 |
Бахрейн | 400 В | 50 Гц | 3, 4 |
Балеарские острова | 400 В | 50 Гц | 3, 4 |
Бангладеш | 400 В | 50 Гц | 3, 4 |
Барбадос | 200 В | 50 Гц | 3, 4 |
Беларусь | 380 В | 50 Гц | 4 |
Бельгия | 400 В | 50 Гц | 3, 4 |
Белиз | 190 В / 380 В | 60 Гц | 3, 4 |
Бенин | 380 В | 50 Гц | 4 |
Бермудские острова | 208 В | 60 Гц | 3, 4 |
Бутан | 400 В | 50 Гц | 4 |
Боливия | 400 В | 50 Гц | 4 |
Бонайре | 220 В | 50 Гц | 3, 4 |
Босния и Герцеговина | 400 В | 50 Гц | 4 |
Ботсвана | 400 В | 50 Гц | 4 |
Бразилия | 220/380 В | 60 Гц | 3, 4 |
Британские Виргинские острова | 190 В | 60 Гц | 3, 4 |
Бруней | 415 В | 50 Гц | 4 |
Болгария | 400 В | 50 Гц | 4 |
Буркина-Фасо | 380 В | 50 Гц | 4 |
Бирма (официально Мьянма) | 400 В | 50 Гц | 4 |
Бурунди | 380 В | 50 Гц | 4 |
Камбоджа | 400 В | 50 Гц | 4 |
Камерун | 380 В | 50 Гц | 4 |
Канада | 120/208 В / 240 В / 480 В / 347/600 В | 60 Гц | 3, 4 |
Канарские острова | 400 В | 50 Гц | 3, 4 |
Кабо-Верде (по-португальски: Кабо-Верде) | 400 В | 50 Гц | 3, 4 |
Каймановы острова | 240 В | 60 Гц | 3 |
Центральноафриканская Республика | 380 В | 50 Гц | 4 |
Чад | 380 В | 50 Гц | 4 |
Нормандские острова (Гернси и Джерси) | 400 В | 50 Гц | 4 |
Чили | 380 В | 50 Гц | 3, 4 |
Китай, Народная Республика | 380 В | 50 Гц | 3, 4 |
Остров Рождества | 400 В | 50 Гц | 3, 4 |
Кокосовые острова (Килинг) | 400 В | 50 Гц | 3, 4 |
Колумбия | 220 В / 440 В | 60 Гц | 3, 4 |
Коморские Острова | 380 В | 50 Гц | 4 |
Конго-Браззавиль (Республика Конго) | 400 В | 50 Гц | 3, 4 |
Конго-Киншаса (Демократическая Республика Конго) | 380 В | 50 Гц | 3, 4 |
Острова Кука | 415 В | 50 Гц | 3, 4 |
Коста-Рика | 240 В | 60 Гц | 3, 4 |
Кот-д’Ивуар (Кот-д’Ивуар) | 380 В | 50 Гц | 3, 4 |
Хорватия | 400 В | 50 Гц | 4 |
Куба | 190 В / 440 В | 60 Гц | 3 |
Кюрасао | 220 В / 380 В | 50 Гц | 3, 4 |
Кипр | 400 В | 50 Гц | 4 |
Кипр, Север (непризнанное, самопровозглашенное государство) | 400 В | 50 Гц | 4 |
Чехия (Чехия) | 400 В | 50 Гц | 3, 4 |
Дания | 400 В | 50 Гц | 3, 4 |
Джибути | 380 В | 50 Гц | 4 |
Доминика | 400 В | 50 Гц | 4 |
Доминиканская Республика | 120/208 В / 277/480 В | 60 Гц | 3, 4 |
Дубай (не страна, а государство (эмират) в составе Объединенных Арабских Эмиратов) | 400 В | 50 Гц | 3, 4 |
Восточный Тимор (Тимор-Лешти) | 380 В | 50 Гц | 4 |
Эквадор | 208 В | 60 Гц | 3, 4 |
Египет | 380 В | 50 Гц | 3, 4 |
Сальвадор | 200 В | 60 Гц | 3 |
Англия | 400 В | 50 Гц | 4 |
Экваториальная Гвинея | [недоступно] | [недоступно] | [недоступно] |
Эритрея | 400 В | 50 Гц | 4 |
Эстония | 400 В | 50 Гц | 4 |
Эфиопия | 380 В | 50 Гц | 4 |
Фарерские острова | 400 В | 50 Гц | 3, 4 |
Фолклендские острова | 415 В | 50 Гц | 4 |
Фиджи | 415 В | 50 Гц | 3, 4 |
Финляндия | 400 В | 50 Гц | 3, 4 |
Франция | 400 В | 50 Гц | 4 |
Французская Гвиана (заморский департамент Франции) | 380 В | 50 Гц | 3, 4 |
Французская Полинезия (французская зарубежная совокупность) | 380 В | 60 Гц | 3, 4 |
Габон (Габонская Республика) | 380 В | 50 Гц | 4 |
Гамбия | 400 В | 50 Гц | 4 |
Газа | 400 В | 50 Гц | 4 |
Грузия | 380 В | 50 Гц | 4 |
Германия | 400 В | 50 Гц | 4 |
Гана | 400 В | 50 Гц | 3, 4 |
Гибралтар | 400 В | 50 Гц | 4 |
Великобритания (GB) | 400 В | 50 Гц | 4 |
Греция | 400 В | 50 Гц | 4 |
Гренландия | 400 В | 50 Гц | 3, 4 |
Гренада | 400 В | 50 Гц | 4 |
Гваделупа (заморский департамент Франции) | 400 В | 50 Гц | 3, 4 |
Гуам | 190 В | 60 Гц | 3, 4 |
Гватемала | 208 В | 60 Гц | 3, 4 |
Гвинея | 380 В | 50 Гц | 3, 4 |
Гвинея-Бисау | 380 В | 50 Гц | 3, 4 |
Гайана | 190 В | 60 Гц | 3, 4 |
Гаити | 190 В | 60 Гц | 3, 4 |
Голландия (официально Нидерланды) | 400 В | 50 Гц | 3, 4 |
Гондурас | 208 В / 230 В / 240 В / 460 В / 480 В | 60 Гц | 3, 4 |
Гонконг | 380 В | 50 Гц | 3, 4 |
Венгрия | 400 В | 50 Гц | 3, 4 |
Исландия | 400 В | 50 Гц | 3, 4 |
Индия | 400 В | 50 Гц | 4 |
Индонезия | 400 В | 50 Гц | 4 |
Иран | 400 В | 50 Гц | 3, 4 |
Ирак | 400 В | 50 Гц | 4 |
Ирландия, Северная | 400 В | 50 Гц | 4 |
Ирландия, Республика (Ирландия) | 400 В | 50 Гц | 4 |
Остров Мэн | 400 В | 50 Гц | 4 |
Остров Мэн | 400 В | 50 Гц | 4 |
Израиль | 400 В | 50 Гц | 4 |
Италия | 400 В | 50 Гц | 4 |
Ямайка | 190 В | 50 Гц | 3, 4 |
Япония | 200 В | 50 Гц / 60 Гц | 3 |
Jordan | 400 В | 50 Гц | 3, 4 |
Казахстан | 380 В | 50 Гц | 3, 4 |
Кения | 415 В | 50 Гц | 4 |
Кирибати | [недоступно] | [недоступно] | [недоступно] |
Корея, Северная | 380 В | 50 Гц | 3, 4 |
Корея, Южная | 380 В | 60 Гц | 4 |
Косово | 230 В / 400 В | 50 Гц | 3 |
Кувейт | 415 В | 50 Гц | 4 |
Кыргызстан | 380 В | 50 Гц | 3, 4 |
Лаос | 400 В | 50 Гц | 4 |
Латвия | 400 В | 50 Гц | 4 |
Ливан | 400 В | 50 Гц | 4 |
Лесото | 380 В | 50 Гц | 4 |
Либерия | 208 В | 60 Гц | 3, 4 |
Ливия | 400 В | 50 Гц | 4 |
Лихтенштейн | 400 В | 50 Гц | 4 |
Литва | 400 В | 50 Гц | 4 |
Люксембург | 400 В | 50 Гц | 4 |
Макао | 380 В | 50 Гц | 3 |
Македония, Северная | 400 В | 50 Гц | 4 |
Мадагаскар | 380 В | 50 Гц | 3, 4 |
Мадейра | 400 В | 50 Гц | 3, 4 |
Малави | 400 В | 50 Гц | 3, 4 |
Малайзия | 400 В (официально, но на практике часто 415 В) | 50 Гц | 4 |
Мальдивы | 400 В | 50 Гц | 4 |
Мали | 380 В | 50 Гц | 3, 4 |
Мальта | 400 В | 50 Гц | 4 |
Маршалловы Острова | [недоступны] | [недоступны] | [недоступны] |
Мартиника (Французский заморский департамент) | 380 В | 50 Гц | 3, 4 |
Мавритания | 380 В | 50 Гц | 3, 4 |
Маврикий | 400 В | 50 Гц | 4 |
Mayotte (Французский заморский департамент) | [недоступен] | [недоступен] | [недоступен] |
Мексика | 127/220 В / 120/240 В / 440 В / 240/480 В | 60 Гц | 3, 4 |
Микронезия (официально: Федеративные Штаты Микронезии) | [недоступно] | [недоступно] | [недоступно] |
Молдова | 400 В | 50 Гц | 4 |
Монако | 400 В | 50 Гц | 4 |
Монголия | 400 В | 50 Гц | 4 |
Черногория | 400 В | 50 Гц | 3, 4 |
Монтсеррат | 400 В | 60 Гц | 4 |
Марокко | 380 В | 50 Гц | 4 |
Мозамбик | 380 В | 50 Гц | 4 |
Мьянма (ранее Бирма) | 400 В | 50 Гц | 4 |
Намибия | 380 В | 50 Гц | 4 |
Науру | 415 В | 50 Гц | 4 |
Непал | 400 В | 50 Гц | 4 |
Нидерланды | 400 В | 50 Гц | 3, 4 |
Новая Каледония (французское зарубежье) | 380 В | 50 Гц | 3, 4 |
Новая Зеландия | 400 В | 50 Гц | 3, 4 |
Никарагуа | 208 В | 60 Гц | 3, 4 |
Нигер | 380 В | 50 Гц | 4 |
Нигерия | 415 В | 50 Гц | 4 |
Ниуэ | 400 В | 50 Гц | 3, 4 |
Остров Норфолк | 400 В | 50 Гц | 3, 4 |
Северный Кипр (непризнанное, самопровозглашенное государство) | 400 В | 50 Гц | 4 |
Северная Корея | 380 В | 50 Гц | 3, 4 |
Северная Македония | 400 В | 50 Гц | 4 |
Северная Ирландия | 400 В | 50 Гц | 4 |
Норвегия | 230 В / 400 В | 50 Гц | 3, 4 |
Оман | 415 В | 50 Гц | 4 |
Пакистан | 400 В | 50 Гц | 3 |
Палау | 208 В | 60 Гц | 3 |
Палестина | 400 В | 50 Гц | 4 |
Палестина | 400 В | 50 Гц | 4 |
Панама | 240 В | 60 Гц | 3 |
Папуа-Новая Гвинея | 415 В | 50 Гц | 4 |
Парагвай | 380 В | 50 Гц | 4 |
Перу | 220 В | 60 Гц | 3 |
Филиппины | 380 В | 60 Гц | 3 |
Острова Питкэрн | [недоступны] | [недоступны] | [недоступны] |
Польша | 400 В | 50 Гц | 4 |
Португалия | 400 В | 50 Гц | 3, 4 |
Пуэрто-Рико | 480 В | 60 Гц | 3, 4 |
Катар | 415 В | 50 Гц | 3, 4 |
Реюньон (Французский заморский департамент) | 400 В | 50 Гц | 4 |
Румыния | 400 В | 50 Гц | 4 |
Россия (официально Российская Федерация) | 380 В | 50 Гц | 4 |
Руанда | 400 В | 50 Гц | 4 |
Saba | [недоступно] | [недоступно] | [недоступно] |
Сен-Бартелеми (французское заморское сообщество, неофициально также называемое Сен-Бартс или Сен-Бартс) | [недоступно] | [недоступно] | [недоступно] |
Остров Святой Елены | [недоступен] | [недоступен] | [недоступен] |
Сент-Китс и Невис (официально Федерация Сент-Кристофера и Невиса) | 400 В | 60 Гц | 4 |
Сент-Люсия | 400 В | 50 Гц | 4 |
Сен-Мартен (французское зарубежье) | [недоступно] | [недоступно] | [недоступно] |
Сен-Пьер и Микелон (французское зарубежье) | [недоступно] | [недоступно] | [недоступно] |
Сент-Винсент и Гренадины | 400 В | 50 Гц | 4 |
Самоа | 400 В | 50 Гц | 3, 4 |
Сан-Марино | 400 В | 50 Гц | 4 |
Сан-Томе и Принсипи | 400 В | 50 Гц | 3, 4 |
Саудовская Аравия | 400 В | 60 Гц | 4 |
Шотландия | 400 В | 50 Гц | 4 |
Сенегал | 400 В | 50 Гц | 3, 4 |
Сербия | 400 В | 50 Гц | 3, 4 |
Сейшельские острова | 240 В | 50 Гц | 3 |
Сьерра-Леоне | 400 В | 50 Гц | 4 |
Сингапур | 400 В | 50 Гц | 4 |
Синт-Эстатиус | 220 В | 60 Гц | 3, 4 |
Синт-Мартен | 220 В | 60 Гц | 3, 4 |
Словакия | 400 В | 50 Гц | 4 |
Словения | 400 В | 50 Гц | 3, 4 |
Соломоновы Острова | [недоступны] | [недоступны] | [недоступны] |
Сомали | 380 В | 50 Гц | 3, 4 |
Сомалиленд (непризнанный, самопровозглашенный штат) | 380 В | 50 Гц | 3, 4 |
Южная Африка | 400 В | 50 Гц | 3, 4 |
Южная Корея | 380 В | 60 Гц | 4 |
Южный Судан | 400 В | 50 Гц | 4 |
Испания | 400 В | 50 Гц | 3, 4 |
Шри-Ланка | 400 В | 50 Гц | 4 |
Судан | 400 В | 50 Гц | 4 |
Суринам (Суринам) | 220 В / 400 В | 60 Гц | 3, 4 |
Свазиленд | 400 В | 50 Гц | 4 |
Швеция | 400 В | 50 Гц | 3, 4 |
Швейцария | 400 В | 50 Гц | 3, 4 |
Сирия | 380 В | 50 Гц | 3 |
Таити (самый большой остров во Французской Полинезии, заморское сообщество Франции) | 380 В | 60 Гц | 3, 4 |
Тайвань | 220 В | 60 Гц | 4 |
Таджикистан | 380 В | 50 Гц | 3 |
Танзания | 415 В | 50 Гц | 3, 4 |
Таиланд | 400 В | 50 Гц | 3, 4 |
Того | 380 В | 50 Гц | 4 |
Токелау | 400 В | 50 Гц | 3, 4 |
Тонга | 415 В | 50 Гц | 3, 4 |
Тринидад и Тобаго | 115/230 В / 230/400 В | 60 Гц | 4 |
Тунис | 400 В | 50 Гц | 4 |
Турция | 400 В | 50 Гц | 3, 4 |
Туркменистан | 380 В | 50 Гц | 3 |
Острова Теркс и Кайкос | 240 В | 60 Гц | 4 |
Тувалу | 400 В | 50 Гц | 3, 4 |
Уганда | 415 В | 50 Гц | 4 |
Украина | 400 В | 50 Гц | 4 |
Объединенные Арабские Эмираты (ОАЭ) | 400 В | 50 Гц | 3, 4 |
Соединенное Королевство (UK) | 400 В | 50 Гц | 4 |
Соединенные Штаты Америки (США) | 120/208 В / 277/480 В / 120/240 В / 240 В / 480 В | 60 Гц | 3, 4 |
Виргинские острова США | 190 В | 60 Гц | 3, 4 |
Уругвай | 380 В | 50 Гц | 3 |
Узбекистан | 380 В | 50 Гц | 4 |
Вануату | 400 В | 50 Гц | 3, 4 |
Ватикан | 400 В | 50 Гц | 4 |
Венесуэла | 120 В | 60 Гц | 3, 4 |
Вьетнам | 380 В | 50 Гц | 4 |
Виргинские острова (Британские) | 190 В | 60 Гц | 3, 4 |
Виргинские острова (США) | 190 В | 60 Гц | 3, 4 |
Уэльс | 400 В | 50 Гц | 4 |
Уоллис и Футуна (французское зарубежье) | 380 В | 50 Гц | 3, 4 |
Западный берег | 400 В | 50 Гц | 4 |
Западная Сахара | 380 В | 50 Гц | 4 |
Йемен | 400 В | 50 Гц | 4 |
Замбия | 400 В | 50 Гц | 4 |
Зимбабве | 400 В | 50 Гц | 3, 4 |
Разница между МГц и Мбитами и кодированием
- МГц: единица частоты, описывает электрические сигналы.Относится к физической среде
- Мбит: скорость передачи данных, описывает пропускную способность, достигаемую системой (электроника, программное обеспечение и среда)
Время рассказа
Когда-то я был очень счастлив, если смог заставить мой модем надежно работать на скорости 4800 бит / с, на самом деле я был в восторге, если подключался на скорости 9600 или 9,6 кбит / с. Теперь я использую модем со скоростью 56 кбит / с, который, кажется, работает нормально (хотя вы никогда не подключаетесь со скоростью 56 кбит / с). Телефонная линия в моем доме не изменилась; это все тот же медный провод.Кодирование сигнала (стандарт V.90) в сочетании с кодами исправления ошибок и сжатием сделало эту передачу данных более быстрой и даже более надежной. Аналогичный сценарий разворачивается для Gigabit Ethernet через Cat 5.
Кодирование цифрового сигнала
«Человек» во второй строке обозначает «манчестерскую» кодировку, которая используется для стандартного Ethernet. В нижней строке изображена «дифференциальная манчестерская» кодировка, которая очень похожа (но отличается, как вы можете видеть) и используется Token Ring.В обеих системах Манчестера сигнал проходит через переход от высокого уровня к низкому или в противоположном направлении в середине каждого временного интервала битов. Этот переход гарантирует хорошую синхронизацию между отправителем и получателем. Поэтому люди иногда заявляют, что 10BASE-T работает по «колючей проволоке». Действительно, он использует очень надежную технику кодирования сигналов. Но также обратите внимание, что кодирование манчестерского сигнала проходит примерно в два раза больше изменений уровня за раз, чем сигнал NRZ, указанный выше. Следовательно, манчестерское кодирование очень неэффективно с точки зрения требований к пропускной способности.Для передачи 10 Мбит / с вам потребуется полоса пропускания не менее 10 МГц для сигнала по кабелю. (Это очень чистый минимум. К счастью, Cat 3 неплохо ведет себя на частотах до 16 МГц.)
Очевидно, чтобы получить более высокие скорости передачи данных по витой паре, нам пришлось найти другие системы кодирования сигналов, которые все еще могли бы обеспечивать надежную синхронизацию. . Одной из таких систем является кодирование 4–5 бит. Каждые четыре бита данных преобразуются в последовательность из 5 бит для передачи. Пять бит обеспечивают 32 различных комбинации.Из этих 32 комбинаций для кодирования данных нужно выбрать только 16 (половину). Мы можем выбрать те 5-битные последовательности, которые обеспечивают максимальное количество «переходов» для хорошей синхронизации. Например 00000 и 11111 обязательно будут исключены.
Перечислены некоторые дополнительные преимущества: мы можем использовать оставшиеся 16 кодов для разделителей или шаблонов ожидания, и если появляется «недопустимый» шаблон, мы обнаружили, что кабель передал что-то с ошибкой. Однако поток данных вырос на 25%.Чтобы передать 100 миллионов бит данных, нам нужно передать 125 миллионов сигналов по кабелю, и уровень сигнала действителен в течение 8 нс. Удерживать требования к полосе пропускания для этой скорости передачи сигналов. В сигнализации используется «псевдотроичное» кодирование. Это не трехуровневый логический сигнал, но вместо этого мы выберем 0 В для сигнала, представляющего логический 0. Сигнал логической 1 будет «переключаться» между + 1 В и -1 В. См. ниже. Кажется интуитивно понятным, что в единицу времени требуется меньшее количество переходов сигналов.Существует также математическое доказательство требований к полосе пропускания сигнала.
Кодировка сигнала 100BASE-TX
Мы объясним четырехуровневое кодирование сигнала. Gigabit Ethernet фактически использует пятиуровневую схему кодирования PAM-5. «Пятый» уровень используется для дополнительной синхронизации, а также для обнаружения / исправления ошибок. Обратите внимание, что синхронизация сигнала составляет 8 нс, что является точно таким же значением, которое мы встречали в кодировании Fast Ethernet 4B-5B.
Сигналы на кабеле могут принимать пять различных уровней, в то время как общее колебание напряжения от минимального до максимального остается тем же самым размахом 2 В (от -1 В до + 1 В).Уровни сигналов больше не разделены на 2 В, а на 0,5 В. Прямым результатом этого разделения является то, что, если всплеск шума 0,25 В попадает на кабель, приемник, скорее всего, не сможет определить, какой уровень сигнала был передан. . Эта ситуация несколько смягчается уровнем кодирования с обнаружением / исправлением ошибок.
Четырехуровневое кодирование сигнала
Это пример того, как может выглядеть четырехуровневая схема кодирования. Помните, что это иллюстрирует тип кодирования сигнала, используемый в 1000BASE-T.Настоящая система кодирования называется PAM-5, это пятиуровневая система.
Теорема Найквиста для канала без шума
Чтобы добавить в картину немного теории. Возможно, вы слышали о частоте Найквиста. Вот краткое объяснение. Закон Шеннона применяется для прогнозирования того, какая полоса пропускания должна быть доступна выше минимума Найквиста, на основе ожидаемого отношения сигнал / шум.
Ограничение определяется шириной полосы сигнала R = 2Wlog 2 M
Где R — скорость передачи данных, W — максимальная частота, а M — количество уровней кодирования
Пример 1: 10BASE-T
Это двухуровневое кодирование, поэтому M = 2,
Следовательно, полоса пропускания (W) = R / log 2 2 * 2, что дает 10 МГц (помните, что пропускная способность 10BASE-T составляет 20 Мбит)
Пример 2: 1000BASE-T
Это четырехуровневое кодирование, поэтому M = 4 (5-й уровень только для синхронизации)
Следовательно, полоса пропускания (W) = R / log 2 4 * 2, что дает 62.5 МГц (R = 250 Мбит / с)
Это теория, а в реальной жизни протокол для 1000BaseT обычно требует чуть более 80 МГц, поэтому IEEE предписывает тестирование кабелей на всех парах до 100 МГц.
Характеристики передачи для компонентов и установок Cat 6 должны быть проверены на частоте 250 МГц. Используя модель полосы пропускания ACR, предполагается, что установка будет иметь положительный запас, по размеру такой же, как у установки Cat 5 на частоте 100 МГц. На частоте 250 МГц установка будет иметь отрицательный запас по ACR.IEEE был инициатором поощрения тестирования на частоте 250 МГц с учетом возможности того, что дальнейшее развитие технологии DSP позволит передавать данные за пределы полосы пропускания ACR. Напомним, что эта технология изначально была разработана для 100BASE-T2, но так и не была реализована. Стандарт 1000BASE-T в значительной степени полагается на эти методы DSP, чтобы гарантировать надежную передачу по Cat 5. МГц Мбит Мбит МГц Мбит МГц Мбит МГц Мбит МГц Мбит МГц Мбит МГц Мбит
Разработка Ethernet на один Гбит / с началась в рамках стандарта IEEE 802.3 как проект IEEE 802.3z. Однако стало ясно, что разработка 1000BASE-T (100 м для категории 5) потребует больше работы и будет отложена по сравнению с решением для оптоволокна и меди на короткие расстояния (25 м). Поскольку Gigabit Ethernet сначала найдет применение в магистрали, где оптоволокно является преобладающей средой, имеет смысл разделить эти два усилия и ускорить решение оптоволокна.
Поэтому был создан отдельный проект IEEE 802.3ab, специально предназначенный для разработки 1000BASE-T.
- 1000BASE-LX (длинноволновый:> 1300 нм)
MM Волокно до 550 м
SM Волокно до 2500 м - 1000BASE-SX (короткая длина волны: 850 нм)
MM Волокно от 62,5 м до 220 м
MM Волокно от 50 м до 300 м - 1000BASE-CS
Медь на короткие расстояния (25 м)
В медном решении для ближней связи используется триаксиальный кабель (IBM), и он предназначен только для магистральных приложений в аппаратной — для соединения концентраторов или другой сетевой электроники в аппаратной.Это определенно не считается частью общего решения для кабельной разводки. Ожидается, что эти короткие медные кабели будут изготавливаться на заводе фиксированной длины.
Эта часть Ethernet на один Гбит / с была утверждена в июне 1998 года. При разработке стандартов оптоволокна возникли некоторые оставшиеся проблемы с модальной полосой пропускания, что привело к чрезмерному джиттеру в многомодовом оптоволокне. Это привело к определению максимального расстояния на MM-волокне, как показано выше. Модальная дисперсия и результирующее дрожание являются функцией диаметра сердечника и длины волны (и спектра) источника света.
IEEE 802.3ab теперь полностью посвящен Ethernet со скоростью 1 Гбит / с в кабелях витой пары категории 5. Используются все 4 пары проводов в стандартном четырехпарном кабеле, и передача осуществляется в полнодуплексном режиме по всем 4 парам проводов. Также реализованы методы отмены NEXT. Этот метод был впервые разработан (но так и не реализован) для предлагаемого 100BASE-T2. Последний был определен как решение с двумя парами проводов категории 3 для Fast Ethernet (скорость передачи данных 100 Мбит / с). Была принята пятиуровневая система кодирования; он называется ПАМ-5, подробнее об этом позже.Первоначальная цель комитета IEEE 802.3 состояла в том, чтобы получить законченный стандарт к концу 1998 года; Задержки по возврату убытков привели к задержке. Однако он был решен и согласован в августе 1999 года.
Рабочая группа IEEE 802.3ab запросила помощь у целевой группы TIA TR41.8.1 UTP, чтобы заполнить требования, необходимые для работы со скоростью 1 Гбит / с по кабелям категории 5. (Обратите внимание, что в декабре 1998 года название этой группы TIA было изменено на TR.42.)
Эта рабочая группа приняла «ускоренный» проект, чтобы сделать это, и цель состояла в том, чтобы соответствовать графику для 1000BASE-T.Оба проекта «соскользнули» вместе. Всеми возможными способами подчеркивается, что ожидается, что существующие — и в настоящее время установленные — кабели категории 5, как правило, должны удовлетворять дополнительным требованиям, которые ранее не указывались. В результате TIA по-прежнему будет называть новый совместимый кабель «категорией 5», а не «категорией 5e» или «категорией 6». В спецификации категории 5 были внесены поправки с указанием рекомендованного уровня производительности для новых параметров испытаний (измерения, связанные с FEXT и возвратные потери).Рекомендации указаны в бюллетене по телекоммуникационным системам (TSB95). TSBs не имеют веса «стандарта»; это рекомендации. (TSB67 был исключением; он имеет нормативный вес стандарта.)
Мы говорим, что окончательной мерой успеха в передаче данных является тот факт, что кадры успешно переданы. Нет никаких битовых ошибок (нет ошибок FCS) и нет повторных передач. Физический уровень играет решающую роль в достижении безошибочной передачи на канальном уровне.Характеристики полосы пропускания физического уровня должны соответствовать требованиям к кодированию физического сигнала, используемому в сети.
(1) Нам необходимо объяснить основные основные правила для всех «частотных» графиков, которые мы будем использовать во время обсуждения стандартов, и особенно для описания характеристик параметров, которые меняются в зависимости от частоты, таких как NEXT и затухание. В частотной области мы откладываем частоту по горизонтальной оси и показываем «что-то» о сигнале с этой частотой по вертикальной оси.В приведенном ниже простом примере слева показано, как сигнал чистой синусоидальной частоты изменяется во времени. Если мы предположим, что период равен 1 микросекунде, сигнал будет повторяться один миллион раз в секунду или называется одним мегагерцем (МГц). На графике во временной области справа мы представляем амплитуду этого сигнала.
Начало анализа Фурье
(2) У нас есть вторая цель. Чтобы заложить основу для объяснения того, что цифровая сигнализация содержит множество частот и что передающая среда должна выполнять «адекватную работу» — определенную стандартом — для всех интересующих частот.
Наконец, этот набор рисунков может быть использован для ознакомления с техникой цифрового тестирования. Тестеры серии DSP от Fluke отправляют импульсы, содержащие много частот.
Добавьте два синусоидальных сигнала, чтобы получить сигнал во временной области, изображенный на левом графике. Мы добавили к сигналу 1 МГц на предыдущем слайде сигнал 3 МГц с амплитудой, равной 1/3 сигнала 1 МГц. На приведенном выше рисунке в частотной области показаны две частоты, каждая со своим значением амплитуды.
Теперь мы сложили 4 сигнала вместе. Сигналы с более высокими частотами, называемые гармониками, имеют последовательно меньшие амплитуды: 1/3, 1/5, 1/7 и т. Д. Вы можете видеть, что картина во временной области приближается к цифровой передаче сигналов, то есть к двум различным уровням напряжения.
Наконец, мы готовы повернуть все в другую сторону. Теоретически мы передаем цифровой сигнал, показанный на изображении во временной области, в виде совершенной прямоугольной волны. Частотная область показывает, что такой цифровой сигнал содержит несколько частот.Фактически представлена каждая частота от 0 до некоторого верхнего значения. Для двухуровневого цифрового сигнала верхнее значение — это частота, равная скорости передачи данных.
Пример: при использовании кодировки NRZ для ATM 155 эта нулевая точка находится на частоте 155 МГц. Разве мы не должны тестировать на частоте 155 МГц? Сигнал, создаваемый передатчиком, не имеет идеального времени нарастания и спада, которое вы видите в теоретической модели. Для перехода от одного уровня напряжения к другому требуется ограниченное время (измеряемое по времени нарастания и спада).Частотный спектр «реального» сигнала ATM NRZ таков, что «хвост» в изображении частотной области резко падает. Некоторые люди обсуждали, сколько энергии действительно присутствует на частотах выше 100 МГц. Вторая проблема, о которой следует помнить, заключается в том, что приемник может не нуждаться в частотах выше 100 МГц или ожидать, что они будут правильно декодировать передаваемый цифровой сигнал.
Мегагерц (МГц) не равно мегабитам в секунду (Мбит / с)
Призрачная радиостанция, о которой никто не заявляет.
В мае 1927 года, спустя годы после того, как британский секретный агент поймал сотрудника, крадущегося в коммунистическое бюро новостей в Лондоне, полицейские ворвались в здание Arcos.Подвал был оборудован устройствами для защиты от вторжений, и они обнаружили секретную комнату без дверной ручки, в которой рабочие торопливо сжигали документы.
Возможно, это было драматично, но британцы не обнаружили ничего, о чем они еще не знали. Вместо этого рейд стал тревожным сигналом для Советов, которые обнаружили, что МИ5 подслушивает их в течение многих лет.
«Это была грубая ошибка самого первого порядка, — говорит Энтони Глис, руководитель Центра исследований в области безопасности и разведки Букингемского университета.Для оправдания рейда премьер-министр даже зачитал некоторые расшифрованные телеграммы в палате общин.
В результате русские полностью изменили способ шифрования сообщений. Практически за ночь они перешли на «одноразовые планшеты». В этой системе случайный ключ генерируется человеком, отправляющим сообщение, и передается только тому, кто его получает. Пока ключ действительно совершенно случайный, код не может быть взломан. Больше не нужно было беспокоиться о том, кто может слышать их сообщения.
Введите «номера станций» — радиостанции, передающие шпионские сообщения со всего мира. Вскоре этим стали заниматься даже британцы: если вы не можете их победить, присоединяйтесь к ним, как говорится. Сгенерировать полностью случайное число довольно сложно, потому что система для этого по самой своей природе будет предсказуемой — именно то, чего вы пытаетесь избежать. Вместо этого офицеры в Лондоне нашли гениальное решение.
Они вывесили микрофон из окна на Оксфорд-стрит и записывали движение.«Автобус может пищать одновременно с криком полицейского. Звук уникален, такого больше никогда не повторится », — говорит Ступплс. Затем они преобразовывали это в случайный код.
Конечно, это не останавливало людей, пытающихся их сломать. Во время Второй мировой войны британцы поняли, что они, по сути, могут расшифровать сообщения, но им придется заполучить одноразовый блокнот, который использовался для их шифрования. «Мы обнаружили, что русские использовали устаревшие листы одноразовых прокладок в качестве замены туалетной бумаги в российских армейских госпиталях в Восточной Германии», — говорит Глис.Излишне говорить, что офицеры британской разведки вскоре обнаружили, что роются в содержимом советских туалетов.
ME7868A | 1 МГц — 8 ГГц 1 МГц — 20 ГГц 1 МГц — 43.5 ГГц | 100 дБ максимум | 170 мкс / точка (тип.) | 50 дБ максимум | Н / Д | |
ME7848A | 70 кГц — 40, 70 ГГц 850, 1310, 1550 нм Длины волн | 99 дБ максимум | Н / Д | Н / Д | -91 дБм минимум | |
MS46131A | 1 МГц — 8 ГГц 1 МГц — 20 ГГц 1 МГц — 43.5 ГГц | Н / Д | 230 мкс / точка, типично | 50 дБ максимум | Н / Д | |
MS46121B | 150 кГц — 6 ГГц | Н / Д | 120 мкс / точка, типично | 42 дБ, типично | Н / Д | |
Компактный векторный USB-анализатор цепей | 1 МГц — 8 ГГц 1 МГц — 20 ГГц 1 МГц — 43.5 ГГц | 100 дБ максимум | 130 мкс / точка, тип. | 50 дБ максимум | Н / Д | |
MS46322B | 1 МГц — 8 ГГц 1 МГц — 20 ГГц 1 МГц — 43.5 ГГц | 100 дБ максимум | 130 мкс / точка, тип. | 50 дБ максимум | Н / Д | |
MS46522B | 50 кГц — 8.5 ГГц 50 кГц — 20 ГГц 50 кГц — 43,5 ГГц 55 ГГц — 92 ГГц | 140 дБ максимум | 30 мкс / точка | 50 дБ максимум | Н / Д | |
MS46524B | 50 кГц — 8.5 ГГц 50 кГц — 20 ГГц 50 кГц — 43,5 ГГц | 140 дБ максимум | 30 мкс / точка | 50 дБ максимум | Н / Д | |
MS4640B Series | 70 кГц — 70 ГГц | 142 дБ максимум | 20 мкс / точка | 50 дБ максимум | -129 дБм минимум | |
ME7838A4 | 70 кГц — 110/125/145/220 ГГц | 123 дБ максимум | 30 мкс / точка | 40 дБ максимум | -113 дБм минимум | |
ME7838A | 70 кГц — 110 ГГц 70 кГц — 110/125 ГГц 70 кГц — 145 ГГц 70 кГц — 220/226 ГГц мм Диапазоны волн | 124 дБ макс. 124 дБ макс. 125 дБ макс. 120 дБ макс. 100 дБ макс. | 30 мкс / точка | 40 дБ макс. 40 дБ макс. 40 дБ макс. 40 дБ макс. 30 дБ макс. | -114 дБм мин -114 дБм мин -114 дБм мин -119 дБм мин -100 дБм мин |
Полногеномный анализ последовательности этнических популяций по всей России
Российская Федерация (Россия) имеет одну из самых этнически разнообразных коренных популяций в пределах одной страны.По переписи 2010 года на территории России представлены 195 этносов. Миграции последних тысячелетий создали сложную мозаику человеческого разнообразия, которая представляет сегодняшнюю Россию. (До) исторические вехи, на которых основано современное русское население, включают заселение северных областей Евразии анатомически современными людьми, экспансию индоевропейских носителей на восток, экспансию на запад уральских и алтайских языковых семей и многовековое смешение между ними [ [1], [2], [3], [4], [5], [6]].Маршруты миграции для заселения Северной и Центральной Евразии и Америки неизбежно проходили через эту территорию, за ними следовали волны великих миграций людей вместе с обменом знаниями и технологиями (и, вероятно, генами) по Великому шелковому пути [7,8]. Исследования происхождения и структуры населения в России позволят установить геномные связи с утерянными культурами неандертальцев и денисовцев, обнаруженными в ископаемых русских пластах [9,10].
Споры о происхождении русского населения продолжаются.Предки этнических русских были среди славянских племен, которые отделились от раннеиндоевропейской группы, в которую входили предки современных славянских, германских и балтийских народов, появившихся в северо-восточной части Европы ок. 1500 лет назад. Славяне были найдены в центральной части Восточной Европы, где они вступили в непосредственный контакт (и, вероятно, ассимиляцию) с населением, говорящим на уральском (волжско-финском и балтийско-финском), а также на балтийских языках [[11], [12]] , [13]]. В последующие столетия славяне взаимодействовали с ирано-персидскими, тюркскими и скандинавскими народами, которые последовательно, возможно, внесли свой вклад в нынешнюю структуру геномного разнообразия в разных частях России.В конце средневековья и в начале Нового времени произошло разделение восточнославянского единства на русских, украинцев и белорусов. Именно русские двигали колонизационное движение на Восток, хотя другие славянские, тюркские и финские народы принимали участие в этом движении, поскольку миграция на восток привела их к Уральским горам и далее в Сибирь, Дальний Восток и Аляску. В течение этого периода русские встретили на Урале финнов, угров и самоедов, говорящих на тюркских, монгольских и тунгусских языках, в Сибири.Наконец, на большом пространстве между Горным Алтаем на границе с Монголией и Беринговым проливом они столкнулись с палеоазиатскими группами, которые могут быть генетически наиболее близки к предкам коренных американцев [14]. Сегодняшняя сложная мозаика человеческого разнообразия в России продолжает дополняться современными миграциями с Кавказа и из Центральной Азии по мере того, как формируются современные экономические миграции [15].
Было проведено несколько исследований генетической истории России с использованием микрочипов, микросателлитов, Y-хромосомы и последовательностей митохондриального генома [[16], [17], [18], [19], [20], [21], [ 22], [23], [24], [25], [26], [27], [28], [29], [30], [31], [32], [33], [34] , [35]] и совсем недавно с использованием полногеномного секвенирования [[36], [37], [38]].Большинство исследований сосредоточено на профилировании конкретных этнических групп, но централизованный справочный набор данных о геномной изменчивости большинства русских популяций в настоящее время отсутствует. Кроме того, сообщалось о ряде релевантных с медицинской точки зрения генов-кандидатов с вариантами, специфичными для групп в России [[39], [40], [41], [42]]. Для дальнейшего расширения этих отчетов мы инициировали проект Genome Russia Project [43,44] с целью секвенирования полных геномов примерно 3500 человек, включая семейные трио, для оценки генетического разнообразия в Российской Федерации и выявления функциональных геномов. изменение медицинского значения.
В данном исследовании мы аннотировали последовательности полных геномов лиц, в настоящее время проживающих на территории России и идентифицирующих себя как этнических русских или членов названного этнического меньшинства (рис. 1). Мы проанализировали генетические вариации в трех современных популяциях России (этнические русские из Псковской и Новгородской областей и этнические якуты из Республики Саха) и сравнили их с недавно опубликованными последовательностями генома, собранными у 52 коренных русских популяций [36,37].Частота мутаций, изменяющих функцию, была изучена путем выявления известных вариантов и новых вариантов, а также частот их аллелей относительно вариаций в соседних европейских, восточноазиатских и южноазиатских популяциях. Геномная изменчивость в дальнейшем использовалась для оценки генетического расстояния и родственных связей, исторического потока генов и барьеров для потока генов, степени смешения популяции, исторического сокращения популяции и паттернов неравновесия сцепления. Наконец, мы представляем демографические модели, оценивающие исторические события-основатели в России, и предварительную HapMap этнических русских из европейской части России и якутов из Восточной Сибири.
Какие электрические розетки есть в каждой стране?
От
Электрические вилки и напряжения для разных стран мира
Тип A |
Страна | Часто используются те же разъемы, что и: | Напряжение | Частота Гц | Тип заглушки |
---|---|---|---|---|
Афганистан | Индия | 220 | 50 | C, F |
Алжир | Индия | 220 | 50 | C, F |
Американское Самоа | Австралия | 120/240 | 60 | I |
Андорра | Германия | 220 | 50 | C, F |
Ангола | Германия | 220 | 50 | С |
Анкилла | Соединенное Королевство | 230 | 60 | A |
Антигуа | Соединенное Королевство | 230 | 60 | А, В |
Аргентина | Аргентина | 220 | 50 | I |
Аруба | Германия | 115/127 | 60 | А, Б, Ф |
Австралия | Австралия | 240 | 50 | I |
Австрия | Германия | 220-230 * | 50 | C, F |
Азорские острова | Индия | 220-230 | 50 | B, C, F |
Багамы | США | 120 | 60 | А, В |
Бахрейн | Соединенное Королевство | 220 | 50 | G |
Бангладеш | Индия | 220 | 50 | A, C, D, G, K |
Барбадос | США | 115 | 50 | А, В |
Бельгия | Германия | 220-230 * | 50 | E |
Белиз (Br.Гон.) | США | 110 | 60 | B, G |
Бенин | Индия | 220 | 50 | E |
Бермудские острова | Соединенное Королевство | 120 | 60 | А, В |
Белоруссия | Германия | 220 | 50 | |
Боливия | Германия | 110/220 | 50 | А, С |
Босния и Герцеговина | Германия | 220 | 50 | |
Ботсвана | Соединенное Королевство | 220 | 50 | D, G |
Бразилия | США | 110-220 | 60 | А, В, С |
Болгария | Германия | 220 | 50 | C, F |
Буркина-Фасо | Германия | 220 | 50 | C, E |
Бирма (ныне Мьянма) | Соединенное Королевство | 230 | 50 | |
Бурунди | Германия | 220 | 50 | C, E |
Камбоджа | Германия | 120 | 50 | A, C, G |
Камерун | Германия | 220-230 | 50 | C, E |
Канада | США | 120 | 60 | А, В |
Канарские острова (Испания) | Германия | 220 | 50 | C, E, L |
Кабо-Верде, Респ.Из | Германия | 220 | 50 | C, F |
Каймановы острова | США | 120 | 60 | А, В |
Центральноафриканская Республика | Германия | 220 | 50 | C, E |
Чад | Германия | 220 | 50 | D, E, F |
Нормандские острова | Соединенное Королевство | 240 | 50 | C, G |
Чили | Италия | 220 | 50 | C, L |
Китай, Народная Республикаиз | Китай | 220 | 50 | A, I, G |
Остров Рождества. (Австралия) | Австралия | 240 | 50 | |
Кокосовые острова. (Австралия) | Австралия | 240 | 50 | |
Колумбия | США | 110-220 | 60 | А, В |
Конго, Респ.Из | Германия | 220 | 50 | C, E |
Острова Кука. (Н.З.) | Австралия | 240 | 50 | I |
Коста-Рика | США | 120 | 60 | А, В |
Хорватия | Германия | 220 | 50 | C, F |
Куба | США | 120 | 60 | A, B, C, L |
о-ва Кюрасао. | Германия | 110/220 | 60 | |
Кипр | Соединенное Королевство | 240 | 50 | G, F |
Чешский. Репутация | Германия | 220 | 50 | E |
Дания | Дания | 220-230 | 50 | С, К |
Джибути, Респ.Из | Германия | 220 | 50 | C, E |
Доминика | Соединенное Королевство | 230 | 50 | D, G |
Доминиканская Республика | США | 110 | 60 | A |
Эквадор | США | 120 | 60 | А, В |
Египет | Германия | 220 | 50 | С |
Сальвадор | США | 115 | 60 | A, B, C, D, E, F, G, I, J, L |
Англия | Соединенное Королевство | 240 | 50 | |
Экваториальная Гвинея | Германия | 220 | 50 | C, E |
Эстония | Германия | 220 | 50 | Ф |
Эфиопия | Германия | 220 | 50 | D, J, L |
Фиджи | Австралия | 240 | 50 | I |
Финляндия | Германия | 220-230 | 50 | C, F |
Франция | Германия | 220-230 * | 50 | E |
Французская Гайана | Германия | 220 | 50 | C, D, E |
Габон | Германия | 220 | 50 | С |
Гамбия | Соединенное Королевство | 220 | 50 | G |
Германия | Германия | 220-230 * | 50 | C, F |
Гана | Соединенное Королевство | 220 | 50 | D, G |
Гибралтар | Соединенное Королевство | 240 | 50 | C, G |
Греция | Германия | 220-230 | 50 | C, F |
Гренландия | (Den.) Дания | 220 | 50 | С, К |
Гренада | Соединенное Королевство | 230 | 50 | G |
Гваделупа | Германия | 220 | 50 | C, D, E |
Гуам | США | 115-120 | 60 | А, В |
Гватемала | США | 120 | 60 | A, B, G, I |
Гвинея | Германия | 220 | 50 | C, F, K |
Гвинея-Бисау | Германия | 220 | 50 | С |
Гайана | Соединенное Королевство | 110 | 50/60 | A, B, D, G |
Гаити | США | 110-120 | 50-60 | А, В |
Гондурас | США | 110 | 60 | А, В |
Гонконг | Соединенное Королевство | 200 | 50 | D, M, G |
Венгрия | Германия | 220 | 50 | C, F |
Исландия | Германия | 220 | 50 | C, F |
Индия | Индия | 220-250 | 50 | C, D, M |
Индонезия | Германия | 220 | 50 | C, F, G |
Иран | Германия | 220 | 50 | C, F |
Ирак | Соединенное Королевство | 220 | 50 | C, D, G |
Ирландия, Респ.из (S.) | Соединенное Королевство | 220 | 50 | G |
Остров Мэн | Соединенное Королевство | 240 | 50 | C, G |
Израиль | Израиль | 230 | 50 | H, C |
Италия | Италия | 220-230 * | 50 | F, L |
Кот-д’Ивуар | Германия | 220 | 50 | |
Ямайка | США | 110 | 50 | А, В |
Япония | Япония | 110 | 50/60 | А, В |
Иордания | Соединенное Королевство | 220 | 50 | B, C, D, F, G, J |
Кения | Соединенное Королевство | 240 | 50 | G |
Корея, С. | США | 220 | 50-60 | C, F |
Кувейт | Соединенное Королевство | 240 | 50 | C, G |
Лаос | США | 220 | 50 | A, B, C, E, F |
Латвия | Германия | 220 | 50 | C, F |
Ливан | Соединенное Королевство | 110-220 | 50 | A, B, C, D, G |
Лесото | Индия | 240 | 50 | M |
Lettonia | Германия | 220 | 50 | |
Либерия | Соединенное Королевство | 120 | 60 | А, В |
Ливия | Соединенное Королевство | 127-230 | 50 | D |
Лихтенштейн | Швейцария | 220 | 50 | Дж |
Литва | Германия | 220 | 50 | C, E |
Люксембург | Германия | 220-230 | 50 | C, F |
Макао | Индия | 220 | 50 | D, G |
Мадагаскар | Германия | 220 | 50 | C, D, E, J, K |
Мадейра (Португалия) | Индия | 220 | 50 | C, F |
Майорка | Германия | 220 | 50 | |
Малави | Соединенное Королевство | 230 | 50 | G |
Малайзия | Соединенное Королевство | 240 | 50 | G |
Мальдивы | Индия | 230 | 50 | A, D, G, J, K, L |
Мали, Респ.Из | Германия | 220 | 50 | C, E |
Мальта | Соединенное Королевство | 240 | 50 | G |
Мартиника | Германия | 230 | 50 | C, D, E |
Мавритания | Германия | 220 | 50 | С |
Маврикий | Соединенное Королевство | 220 | 50 | C, G |
Мексика | США | 127 | 60 | A |
Молдова | Германия | 220 | 50 | С |
Монако | Германия | 220 | 50 | C, D, E, F |
Монголия | Германия | 220 | 50 | C, E |
Монтсеррат | Соединенное Королевство | 230 | 60 | А, В |
Марокко | Германия | 220 | 50 | C, E |
Мозамбик | Германия | 220 | 50 | С, Ф, М |
Намибия (W.Южная Африка) | Индия | 220-250 | 50 | Д, М |
Непал | Индия | 220 | 50 | C, D, M |
Нет. Антильские острова | Германия | 120–127 / 220 | 50/60 | А, Б, Ф |
Нидерланды | Германия | 220-230 * | 50 | C, F |
Новая Каледония | Германия | 220 | 50 | Ф |
Новая Гвинея | Германия | 220 | 50 | |
Новая Зеландия | Австралия | 230 | 50 | I |
Никарагуа | США | 120 | 60 | A |
Нигер | Германия | 220 | 50 | A, B, C, D, E, F |
Нигерия | Соединенное Королевство | 230 | 50 | D, G |
№Ирландия | Соединенное Королевство | 220 | 50 | |
№ Марианские о. | США | 115 | 60 | |
о-ва Норфолк. (Aust) | Австралия | 240 | 50 | |
Норвегия | Германия | 220-230 * | 50 | C, F |
Окинава | Германия | 110-120 | 60 | А, Б, Я |
Оман | Соединенное Королевство | 240 | 50 | C, G |
Пакистан | Индия | 230 | 50 | C, D |
Панама | США | 110-120 | 60 | А, В |
Папуа-Новая Гвинея | Австралия | 240 | 50 | I |
Парагвай | Германия | 220 | 50 | С |
Перу | США | 110-220 | 50/60 | А, В, С |
Филиппины | США | 115 | 60 | А, В, С |
о-ва Питкэрн.(Великобритания) | Индия | 240 | 50 | |
Польша | Германия | 220 | 50 | C, E |
Португалия | Германия | 220-230 | 50 | C, F |
Пуэрто-Рико | США | 120 | 60 | А, В |
Катар | Соединенное Королевство | 240 | 50 | D, G |
Румыния | Германия | 220 | 50 | C, F |
Россия | Германия | 220 | 50 | C, F |
Руанда | Германия | 220 | 50 | C, Дж |
Саудовская Аравия | США | 127/220 | 50/60 | A, B, F, G |
Шотландия | Соединенное Королевство | 220 | 50 | |
Сенегал | Германия | 220 | 50 | C, D, E, K |
Сербия | Германия | 220 | 50 | C, F |
Сейшельские Острова | Соединенное Королевство | 240 | 50 | G |
Сьерра-Леоне | Соединенное Королевство | 230 | 50 | D, G |
Сингапур | Соединенное Королевство | 230 | 50 | G |
Словакия | Германия | 220 | 50 | E |
Сомали | Германия | 110-120 | 50 | С |
Южная Африка | Германия | 220-250 | 50 | M |
Испания | Германия | 220-230 | 50 | C, F |
Шри-Ланка | Индия | 230 | 50 | Д, М |
ул.Китс и Невис | Соединенное Королевство | 230 | 60 | |
Сент-Люсия | Соединенное Королевство | 240 | 50 | |
Сен-Пьер и Микелон (фр.) | США | 115 | 60 | |
Сент-Винсент | Соединенное Королевство | 230 | 50 | |
Судан | Соединенное Королевство | 240 | 50 | C, D |
Суринам | Германия | 115 | 60 | C, F |
Свальбард (Норвегия) | Германия | 220 | 50 | |
Свазиленд | Индия | 230 | 50 | M |
Швеция | Германия | 220-230 | 50 | C, F |
Швейцария | Швейцария | 220/230 * | 50 | Дж |
Сирия | Германия | 220 | 50 | C, E, L |
Таити | Германия | 220 | 50 | A, B, E |
Тайвань | США | 110 | 60 | А, В |
Танзания | Соединенное Королевство | 230 | 50 | D, G |
Таиланд | США | 220-230 | 50 | А, С |
Того | Германия | 220 | 50 | С |
Тонга | Индия | 115 | 60 | I |
Тринидад Тобаго | Соединенное Королевство | 115/230 | 60 | А, В |
Тунис | Германия | 220 | 50 | C, E |
Турция | Германия | 220 | 50 | C, F |
Уганда | Индия | 240 | 50 | G |
Украина | Германия | 220 | 50 | C, F |
Эмир Объединенных Арабских Эмиратов. | Соединенное Королевство | 220-230 | 50 | C, D, G |
Соединенное Королевство / Ирландия | Соединенное Королевство | 240 | 50 | G |
США | США | 120 | 60 | А, В |
Уругвай | Австралия | 220 | 50 | А, В |
Венесуэла | США | 120 | 60 | А, В |
Вьетнам | Германия | 120/220 | 50 | A, C, G |
Виргинские острова | США | 120 | 60 | А, В |
Уэльс | Соединенное Королевство | 220 | 50 | |
Западное Самоа | Австралия | 120/240 | 60 | I |
Йемен | Соединенное Королевство | 220 | 50 | A, D, G |
Югославия (бывшая) | Германия | 220 | 50 | |
Заир, респ.из | Германия | 220 | 50 | |
Замбия | Соединенное Королевство | 220 | 50 | C, D, G |
Для получения дополнительной информации о мировых стандартах электроэнергии щелкните здесь.
Последнее обновление: апрель 2007 г.
Узнайте больше о системах хранения данных и сетевых технологиях
Вилки и розетки в Китае «China Travel Tips — Tour-Beijing.com
автор:
Дорогие путешественники
Мы хотели бы, чтобы следующий путеводитель постоянно обновлялся для новых посетителей, приезжающих в Пекин и Китай.
Если кто-нибудь, воспользовавшись продуктом, обнаружит необходимые обновления, оставьте сообщение или отзыв. Спасибо!
______________________________________________
Перед тем, как отправиться в тур по Пекину или Китаю, необходимо иметь некоторые базовые знания об электричестве в Китае, а также о системе вилок и розеток.
Любезное напоминание:
Теперь многие из небольших ручных устройств, таких как сотовые телефоны, фотоаппараты, электрические зубные щетки, фены и электрические бритвы, производятся в соответствии с международными стандартами с использованием 110/220 (объединение двух основных стандартов напряжения и частоты в мир) с двумя плоскими вилками зарядного устройства.
И вам не нужно использовать адаптер во время путешествия по Китаю. Кроме того, здесь, в Китае, вы можете легко использовать двухконтактные розетки с двумя плоскими вилками.
Перед отъездом в Китай убедитесь, что ваши электрические устройства используют напряжение 110/220 вольт, а ваши вилки имеют два плоских штыря.
Между прочим, большинство зарядных устройств для ноутбуков сделаны с трехконтактными вилками, которые могут не подходить к трем плоским розеткам здесь, в Китае, и вам необходимо купить переносной адаптер вилки в вашей стране или здесь, в Китае.
Кроме того, проверьте напряжение для ваших ноутбуков, чтобы увидеть, подходят ли они к 220 В. Если нет, вам также необходимо использовать преобразователь.
Если во время путешествия по Китаю у вас возникнут вопросы о вилках, розетках и напряжении питания, прочтите статью полностью.
Какое напряжение используется в Китае?
В основном в мире существует два основных стандарта напряжения и частоты. Один — это стандарт 110–120 вольт при частоте 60 Гц (в основном используется в США), а другой — стандарт 220–240 вольт при частоте 50 Гц (в основном используется в Европе).
Китай обычно использует 220 В, 50 Гц, переменный ток (Гонконг — 200 В; Тайвань — 110 В).
Просто перечислите некоторые страны с различными частотами напряжения:
Аргентина 220 В 50 Гц
Армения 220 В 50 Гц
Австралия 240 В 50 Гц
Австрия 230 В 50 Гц
Бельгия 230 В 50 Гц
Бразилия 110/220 В 60 Гц
Бруней 240 В 50 Гц
Болгария 230 В 50 Гц
Канада 120 В 60 Гц
Китай, Народная Республика 220 В 50 Гц
Китай (Гонконг) 220 В 50 Гц
Чехия 230 В 50 Гц
Дания 230 В 50 Гц
Англия (Великобритания) 230 В 50 Гц
Финляндия 230 В 50 Гц
Франция 230 В 50 Гц
Французская Гвиана 220 В 50 Гц
Германия 230 В 50 Гц
Великобритания (Великобритания) 230 В 50 Гц
Греция 220 В 50 Гц
Голландия (Нидерланды) 230 В 50 Гц
Гонконг (Китай) 220 В 50 Гц
Венгрия 230 В 50 Гц
Исландия 220 В 50 Гц
Индия 230 В 50 Гц
Индонезия 127/230 В 50 Гц
Ирландия ( Eire) 230 50 Гц
Израиль 220 В 50 Гц
Италия 230 В 50 Гц
Япония 100 В 50/60 Гц
Корея, Южная 220 В 60 Гц
Люксембург 220 В 50 Гц
Макао 220 В 50 Гц
Малайзия 240 В 50 Гц
Мексика 127 В 60 Гц
Нидерландские Антильские острова 127/220 В 50 Гц
Новая Зеландия 230 В 50 Гц
Северная Ирландия 230 В 50 Гц
Норвегия 230 В 50 Гц
Филиппины 220 В 60 Гц
Польша 230 В 50 Гц
Португалия 230 В 50 Гц
Румыния 230 В 50 Гц
Россия 220 В 50 Гц
Саудовская Аравия 127/220 В 60 Гц
Южная Африка 220/230 В 50 Гц
Испания 230 В 50 Гц
Свазиленд 230 В 50 Гц
Швеция 230 В 50 Гц
Швейцария 230 В 50 Гц
Тайвань 110 В 60 Гц
Таиланд 220 В 50 Гц
Турция 230 В 50 Гц
Объединенные Арабские Эмираты 220 В 50 Гц
Великобритания (Великобритания) Королевство) 230 В 50 Гц
США (США) 120 В 60 Гц
Венесуэла 120 В 60 Гц
Вьетнам 127/220 В 50 Гц
Преобразователи (большинство ноутбуков без проблем имеют международные преобразователи)
Если вы из стран, где доступен стандарт 110-120 вольт при частоте 60 Гц, вам нужны преобразователи для ваших домашних электрических устройств. использовались во время вашей поездки в Китай.Вы можете сами подготовить преобразователь с розеткой стандарта вашей страны.
Конвертер — это устройство, которое преобразует входное напряжение с 220 В в 110 или 120 В для вашего устройства. Большинство ноутбуков без проблем оснащены международными преобразователями.
Вилки и розетки в Китае
В настоящее время не существует глобального стандарта для вилок и розеток. Традиционно вилки и розетки классифицируются по нескольким региональным стандартам в мире, таким как американский стандарт, европейский стандарт, британский стандарт, южноафриканский стандарт и китайский стандарт.
Стандарт для китайских вилок и розеток установлен в GB 2099.1–2008 и GB 1002–2008. Китайские вилки и розетки аналогичны австралийским.
Штепсельная вилка китайского производства может свободно вставляться в розетку для Австралии, но толстые штыри вилки для австралийской вилки могут не легко вставляться в розетку для Китая. В Китае розетки устанавливают вверх ногами по сравнению с австралийскими.
Стандартная розетка на стене в Китае имеет два плоских контакта в верхней части и заземляет три плоских контакта в нижней части.
Стандартная китайская розетка на стене — два и три контакта
Вы можете купить переносной сетевой адаптер в своей стране или здесь, в Китае. Большинство ваших отелей в Китае предлагают бесплатное использование переходников.
Портативная розетка китайского стандарта
Вилка китайского производства с тремя плоскими штырями
Вилка китайского производства с тремя плоскими штырями
Двухконтактная вилка китайского производства
Вилка китайского производства с двумя плоскими штырями
Используемые вилки и розетки
Используемые вилки и розетки
Розетки и вилки используемые
Розетки и вилки используемые
Как видите, в Китае некоторые электрические устройства местного производства имеют две плоские вилки, а другие — три плоских вилки.Если ваши устройства не подходят к двухконтактным или трехконтактным вилкам, вам необходимо подготовиться к переходнику или преобразователю с розеткой стандарта вашей страны.
Любезное напоминание:
Теперь многие из небольших ручных устройств, таких как сотовые телефоны, фотоаппараты, электрические зубные щетки, фены и электрические бритвы, производятся в соответствии с международными стандартами с использованием 110/220 (объединение двух основных стандартов напряжения и частоты в мир) с двумя плоскими вилками зарядного устройства.
И вам не нужно использовать адаптер во время путешествия по Китаю. Кроме того, здесь, в Китае, вы можете легко использовать две плоские розетки с двумя плоскими вилками.
Перед отъездом в Китай убедитесь, что в ваших электрических устройствах используется напряжение 110/220 вольт, а вилки имеют два контакта.
Между прочим, большинство зарядных устройств для ноутбуков сделаны с трехконтактными вилками, которые могут не подходить к трехконтактным розеткам здесь, в Китае, и вам необходимо купить переносной адаптер вилки в вашей стране или здесь, в Китае.Кроме того, проверьте напряжение для ваших ноутбуков, чтобы узнать, подходят ли они к 220 В. Если нет, вам также необходимо использовать преобразователь.
Add On
Как распознать китайскую валюту
Выучить полезные китайские фразы для путешественников
Что взять с собой в поездку в Китай
10 лучших мест для посещения в Китае
Если у вас возникнут вопросы, просто напишите нам.
Теги: напряжение в китае, китайская вилка, Преобразователи в Китае, Электричество в Китае, Сетевые адаптеры в Китае, Вилки в Китае, Розетки в Китае, Какое напряжение используется в Китае?
Эта запись была опубликована
в субботу, 17 августа 2019 г., в 5:16 и подана в разделах «Обзоры туров по Пекину», «План поездки в Китай», «Сиань Трэвел».Вы можете следить за любыми ответами на эту запись через канал RSS 2.0.
Вы можете перейти к концу и оставить отзыв. Пинг в настоящее время не разрешен.
.
