Схемы подключения светодиодов к 220В и 12В

Рассмотрим способы включения лед диодов средней мощности к наиболее популярным номиналам 5В, 12 вольт, 220В. Затем их можно использовать при изготовлении цветомузыкальных устройств, индикаторов уровня сигнала, плавное включение и выключение. Давно собираюсь сделать плавный искусственный рассвет , чтобы соблюдать распорядок дня. К тому же эмуляция рассвета позволяет просыпаться гораздо лучше и легче.

Про подключение светодиодов к 12 и 220В читайте в предыдущей статье, рассмотрены все способы от сложных до простых, от дорогих до дешёвых.

Содержание

• 1. Типы схем
• 2. Обозначение на схеме
• 3. Подключение светодиода к сети 220в, схема
• 4. Подключение к постоянному напряжению
• 5. Самый простой низковольтный драйвер
• 6. Драйвера с питанием от 5В до 30В
• 7. Включение 1 диода
• 8. Параллельное подключение
• 9. Последовательное подключение
• 10. Подключение RGB LED
• 11. Включение COB диодов
• 12. Подключение SMD5050 на 3 кристалла
• 13. Светодиодная лента 12В SMD5630
• 14. Светодиодная лента RGB 12В SMD5050

Типы схем

Схема подключения светодиодов бывает двух типов, которые зависят от источника питания:

1. светодиодный драйвер со стабилизированным током;
2. блок питания со стабилизированным напряжением.

В первом варианте применяется специализированный  источник, который имеет определенный стабилизированный ток, например 300мА. Количество подключаемых LED диодов ограничено только его мощностью. Резистор (сопротивление) не требуется.

Во втором варианте стабильно только напряжение. Диод имеет очень малое внутреннее сопротивление, если его включить без ограничения Ампер, то он сгорит. Для включения  необходимо использовать токоограничивающий резистор.
Расчет резистора для светодиода можно сделать на специальном калькуляторе.

Калькулятор учитывает 4 параметра:

• снижение напряжения на одном LED;
• номинальный рабочий ток;
• количество LED в цепи;
• количество вольт на выходе блока питания.

Разница кристаллов

Если вы используете недорогие LED элементы китайского производства, то скорее всего у них будет большой разброс параметров. Поэтому реальное значение Ампер цепи будет отличатся и потребуется корректировка установленного сопротивления. Чтобы проверить насколько велик разброс параметров, необходимо включить все последовательно. Подключаем питание светодиодов и  затем понижаем напряжение до тех пор, когда они будут едва светиться. Если характеристики отличаются сильно, то часть LED будет работать ярко, часть тускло.

Это приводит к тому, что на некоторых элементах электрической цепи мощность будет выше, из-за этого они будут сильнее нагружены.  Так же будет повышенный нагрев, усиленная деградация, ниже надежность.

Обозначение на схеме

Для обозначения на схеме используется две вышеуказанные пиктограммы. Две параллельные стрелочки указывают, что светит очень сильно, количество зайчиков в глазах не сосчитать.

Подключение светодиода к сети 220в, схема

Для подключения к сети 220 вольт используется драйвер, который является источником стабилизированного тока.

Схема драйвера для светодиодов бывает двух видов:

1. простая на гасящем конденсаторе;
2. полноценная с использованием микросхем стабилизатора;

Собрать драйвер на конденсаторе очень просто, требуется минимум деталей и времени. Напряжение 220В снижается за счёт высоковольтного конденсатора, которое затем выпрямляется и немного стабилизируется. Она используется в дешевых светодиодных лампах. Основным недостатком является высокой уровень пульсаций света, который плохо действует на здоровье. Но это индивидуально, некоторые этого вообще не замечают. Так же схему сложно рассчитывать из-за разброса характеристик электронных компонентов.

Полноценная схема с использованием специализированных микросхем обеспечивает лучшую стабильность на выходе драйвера. Если драйвер хорошо справляется с нагрузкой, то коэффициент пульсаций будет не выше 10%, а  в идеале 0%. Чтобы не делать драйвер своими руками, можно взять из неисправной лампочки или светильника, если проблема у них была  не с питанием.

Если у вас есть более менее подходящий стабилизатор, но сила тока меньше или больше, то её можно подкорректировать с минимум усилий. Найдите технические характеристики на микросхему из драйвера. Чаще всего количество Ампер на выходе задаётся резистором или несколькими резисторами, находящимися рядом с микросхемой. Добавив к ним еще сопротивление или убрав один из них можно получить необходимую силу тока. Единственное нельзя превышать указанную  мощность.

Подключение к постоянному напряжению

..

Далее будут рассмотрены  схемы подключения светодиодов к постоянному напряжению. Наверняка у вас дома найдутся блоки питания со стабилизированный  полярным напряжением на выходе. Несколько примеров:

1. 3,7В – аккумуляторы от телефонов;
2. 5В – зарядные устройства с USB;
3. 12В – автомобиль, прикуриватель, бытовая электроника, компьютер;
4. 19В – блоки от ноутбуков, нетбуков, моноблоков.

Самый простой низковольтный драйвер

Простейшая схема стабилизатора тока для светодиодов состоит из линейной микросхемы LM317 или его аналогов. На выходе таких стабилизаторов может быть от 0,1А до 5А. Основные недостатки это невысокий КПД и сильный нагрев. Но это компенсируется максимальной простотой изготовления.

Входное до 37В, до 1,5 Ампера для корпуса указанного на картинке.

Для рассчёта сопротивления, задающего рабочий ток используйте калькулятор стабилизатор тока на LM317 для светодиодов.

Драйвера с питанием от 5В до 30В

Если у вас есть подходящий источник питания от какой либо бытовой техники, то для включения лучше использовать низковольтный драйвер. Они бывают повышающие и понижающие.  Повышающий даже из 1,5В сделает 5В, чтобы светодиодная цепь работала. Понижающий из 10В-30В сделает более низкое, например 15В.

В большом ассортименте они продаются у китайцев, низковольтный драйвер отличается двумя регуляторами от простого стабилизатора Вольт.

Реальная мощность такого стабилизатора будет ниже, чем указал китаец. У параметрах модуля пишут характеристику микросхемы и не всей конструкции. Если стоит большой радиатор, то такой модуль потянет 70% — 80% от обещанного. Если радиатора нет, то 25% — 35%.

Особенно популярны модели на LM2596, которые уже прилично устарели из-за низкого КПД. Еще они сильно греются, поэтому без системы охлаждения не держат более 1 Ампера.

Более эффективны XL4015, XL4005, КПД гораздо выше. Без радиатора охлаждения выдерживают до 2,5А. Есть совсем миниатюрные модели на MP1584 размером 22мм на 17мм.

Включение 1 диода

Чаще всего используются 12 вольт, 220 вольт и 5В. Таким образом делается маломощная светодиодная подсветка настенных выключателей на 220В. В заводских стандартных выключателях чаще всего ставится неоновая лампа.

Параллельное подключение

При параллельном соединении  желательно на каждую последовательную цепь диодов использовать отдельный резистор, чтобы получить максимальную надежность. Другой вариант, это ставить одно мощное сопротивление на несколько LED. Но при выходе одного LED из строя увеличится ток на других оставшихся. На целых будет выше номинального или заданного, что значительно сократит ресурс и увеличит нагрев.

Рациональность применений каждого способа  рассчитывают исходя из требований к изделию.

Последовательное подключение

Последовательное подключение при питании от 220в используют в филаментных диодах и светодиодных лентах на 220 вольт.  В длинной цепочке из 60-70 LED на каждом  падает 3В, что и позволяет подсоединять напрямую  к высокому напряжению. Дополнительно используется только выпрямитель тока, для получения плюса и минуса.

Такое соединение применяют в любой светотехнике:

1. светодиодные лампах для дома;
2. led светильники;
3. новогодние гирлянды на 220В;
4. светодиодные ленты на 220.

В лампах для дома обычно используется до 20 LED включенных последовательно, напряжение на них получается около 60В. Максимальное количество используется в китайских лампочках кукурузах, от 30 до 120 штук LED. Кукурузы не имеют защитной колбы, поэтому электрические контакты на которых до 180В полностью открыты.

Соблюдайте осторожность, если видите длинную последовательную цепочку, к тому же на них не всегда есть заземление.  Мой сосед схватил кукурузу голыми руками и потом рассказывал увлекательные стихи из нехороших слов.

Подключение RGB LED

Маломощные трёхцветные RGB светодиоды состоят из трёх независимых кристаллов, находящихся в одном корпусе. Если 3 кристалла (красный, зеленый, синий) включить одновременно, то получим белый свет.

Управление каждым цветом происходит независимо от других при помощи RGB контроллера. В блоке управления есть готовые программы и ручные режимы.

Включение COB диодов

Схемы подключения такие же, как у однокристальных и трехцветных светодиодов SMD5050, SMD 5630, SMD 5730. Единственное отличие, вместо 1 диода включена последовательная цепь из нескольких кристаллов.

Мощные светодиодные матрицы имеют в своём составе множество кристаллов включенных последовательно и параллельно. Поэтому питание требуется от 9 до 40 вольт, зависит от мощности.

Подключение SMD5050 на 3 кристалла

От обычных диодов SMD5050 отличается тем, что состоит из 3 кристаллов  белого света, поэтому имеет 6 ножек.  То есть он равен трём SMD2835, сделанным на этих же кристаллах.

При параллельном включении с использованием одного резистора надежность будет ниже. Если один их кристаллов выходит из строя, то увеличивается сила тока через оставшиеся 2. Это приводит к ускоренному выгоранию оставшихся.

При использовании отдельного сопротивления для каждого кристалла, выше указанный недостаток устраняется. Но при этом в 3 раза возрастает количество используемых резисторов и схема подключения светодиода становится сложней. Поэтому оно не используется в светодиодных лентах и лампах.

Светодиодная лента 12В SMD5630

Наглядным примером подключения светодиода к 12 вольтам является светодиодная лента. Она состоит из секций по 3 диода и 1 резистора, включенных последовательно. Поэтому разрезать её можно только в указанных местах между этими секциями.

Светодиодная лента RGB 12В SMD5050

В RGB ленте используется три цвета, каждый управляется отдельно, для каждого цвета ставится резистор. Разрезать можно только по указанному месту, чтобы в каждой секции было по 3 SMD5050 и она могла подключатся к 12 вольт.

Устройство светодиодной лампы 220 Вольт. Как разобрать светодиодную лампу

Появление светодиодных или LED-ламп способствовало началу нового этапа в индустрии освещения. Совсем недавно такие осветительные приборы представляли огромную редкость, а сейчас огромный ассортимент различных светодиодных светильников выставляют все крупные магазины. Светодиод, в отличие от обычной лампы накаливания, имеет свою схему запуска.

Она устанавливается в самой лампочке, между имитацией колбы и патроном. Поэтому это место делают непрозрачным. Добраться до платы с диодами не так и сложно, но некоторые усилия для разборки понадобятся. Хоть опыт и показывает, что большинство производителей используют для этого схожие модели пусковых устройств, небольшие различия все же остаются.

Друзья приветствую всех на сайте «Электрик в доме». Сегодня хочу предоставить вам обзор внутренностей светодиодных ламп, которые я заказывал на Алиэкспресс. Лампа состоит из 72 диодов. В ней используются SMD-cвeтoдиoды, известные также под названием Surface Mounting Device. Давайте приступим к разборке, думаю, вам также будет очень интересно.

Принцип работы светодиодной лампы

Выпускаемые светодиодные лампочки на 220В могут отличаться между собой внешним дизайном, но принцип внутреннего устройства сохраняется для всех моделей. Излучение света в лампах выполняется светодиодами, число и размеры кристаллов которых может варьироваться в зависимости от мощности и возможностей охлаждения. Их цветовой спектр задается веществом, входящим в структуру каждого кристаллика.

Чтобы добраться до пускового драйвера, необходимо аккуратно снять защитную «юбочку» лампы. Под ней откроется печатная плата либо монтажная сборка из соединенных между собой радиоэлементов. На входе драйвера расположен диодный мост, подключенный к электрическому цоколю лампы, контактирующему с патроном. Благодаря ему переменное питающее напряжение выпрямляется в постоянное, поступает на плату и через нее подается к светодиодам.

Чтобы лучше рассеять излучаемый поток и защитить кристаллы от прикосновений, а также избежать их контакта с посторонними предметами, снаружи устанавливается рассеивающее защитное стекло (прозрачная пластмассовая колба). Поэтому своим внешним видом они очень напоминают традиционные источники света.

Для вкручивания лампочки в патрон их цоколи выполняют стандартных размеров Е14, Е27, Е40 и т.д. Это позволяет использовать Led лампы в домашней сети не прибегая к каким либо изменениям в электропроводке.

Конструкция и назначение частей лампы

Каждая светодиодная лампа состоит из следующих частей:

#1. Рассеивателя – специальной полусферы, увеличивающей угол и равномерно разбрасывающей направленный пучок светодиодного излучения. В большинстве случаев элемент производится из прозрачных и полупрозрачных пластиков либо матированного поликарбоната. За счет этого изделия не разбиваются при падении. Элемент отсутствует лишь в аналогах люминесцентных ламп, там его заменяет специальный отражатель. В приборах со светодиодами нагрев полусферы незначителен и в несколько раз меньше, чем в обычных нитевидных электролампах.

#2. Светодиодных чипов – основных составляющих ламп нового поколения. Они устанавливаются как по одному, так и десятками. Их число зависит от конструктивных особенностей изделия, его размеров, мощности и наличия приспособлений для отвода тепла. У хороших производителей не практикуется экономить на качестве светодиодных матриц, так как именно они определяют все рабочие параметры излучателя и продолжительность его эксплуатации. Однако в мире такие компании можно пересчитать по пальцам. Диоды же в матрицах взаимосвязаны, и при отказе одного выходит из строя вся лампа.

#3. Печатной платы. При их изготовлении используются анодированные алюминиевые сплавы, способные эффективно отвести тепло на радиатор, что создаст оптимальную температуру для бесперебойной работы чипов.

#4. Радиатора, который отводит тепло от печатной платы с утопленными в ней светодиодами. Для отливки радиаторов тоже выбирается алюминий и его сплавы, а также специальные формы с большим количеством отдельных пластин, помогающих увеличить теплоотводящую площадь.

#5. Конденсатора, убирающего пульсацию по напряжению, подаваемому на кристаллы светодиодов с драйверной платы.

#6. Драйвера, сглаживающего, уменьшающего и стабилизирующего входное напряжение электрической сети. Без этой миниатюрной печатной платы не обходится ни одна светодиодная матрица. Различают выносной и встраиваемый драйвер. Большинство современных ламп оснащается встраиваемыми устройствами, которые монтируются непосредственно в их корпусе.

#7. Полимерного основания, вплотную упирающегося в цокольную часть, защищая корпус от электрических пробоев, а меняющих лампочки — от случайного поражения электрическим током.

#8. Цоколя, обеспечивающего подключение к патронам. Обычно при его изготовлении используют латунь, покрытую никелем. Это гарантирует хороший контакт и долговременную коррозионную защиту.

Также существенным отличием светодиодных приборов от их обычных прототипов стало расположение зоны максимального нагрева. У остальных типов излучателей распространение тепла происходит от внешней стороны поверхности. Светодиодные кристаллы нагревают свою печатную плату с внутренней стороны. Поэтому им требуется своевременное отведение тепла изнутри лампы, а это конструктивно решается путем установки охлаждающих радиаторов.

Устройство лампы типа «кукуруза»

Лампу, которую мы сегодня будем разбирать, почему то все называют «кукуруза». Хотя глядя на внешний вид сходство действительно есть. Заказывал я целый набор таких ламп освещения для софт бокса. Кто еще не видел — есть видео на Ютуб канале.

Внешнее устройство светодиодной лампы обеспечивает открытый доступ к диодам и в случае выхода из строя их можно легко прозвонить мультиметром и определить неисправный диод.

Лампа состоит из десяти боковых пластин с шестью светодиодами на каждой пластине. Плюс на верхней крышке напаяно еще 12 диодов. В сумме получается 72 диода.

Давайте преступим к разборке этого чуда, чтобы поскорей увидеть внутренности. Перед тем как разобрать светодиодную лампу необходимо внимательно осмотрев корпус, и понять какие части соединяются между собой.

На верхней крышке видно части видно стыкующиеся детали, крышка имеет пазы. Ее то мы и будем снимать. Для этого берем тонкую отвертку или ножик и аккуратно поддеваем крышку равномерно по всему периметру.

Как видно на фото внутри практически ничего нет. Драйвер крепится к стенке на двухсторонний скотч. Боковые пластины можно легко вытащит из пазов. Вокруг много соединительных проводов.

В глубине видны провода, по которым подается напряжение 220 Вольт от цоколя на вход драйвера. С драйвера выходит два провода (красный и белый). К ним подключаются светодиоды.

Решил я замерить напряжение на выходе драйвера. Мультиметр показывает напряжение 77 Вольт (постоянного тока). Схема подключения всех диодов выполнена параллельно-последовательная. Группа из трех параллельно подключенных диодов подключается последовательно с другой группой и т.д. Всего получается 24 «звена» по «три диода».

Вот такое простое устройство светодиодной лампы 220 Вольт типа «кукуруза».

Не понравилось мне то, что в этой лампе нет радиатора. А как вы знаете друзья основная проблема светодиодов это нагрев и отвод тепла. В ней вообще нет металлических предметов за исключением плат, на которых напаяны сами диоды, они выполнены из алюминия. Корпус выполнен из керамики, возле цоколя есть четыре вентиляционных отверстия.

Не знаю хорошо это или плохо. Может вы мне подскажите друзья, пишите в комментариях.

Разбираем LED лампу «Экономка»

Следующая LED лампа, которую я хочу разобрать и показать вам ее устройство это «Экономка», мощностью 7 Вт. Служит она мне уже два года верой и правдой. Технические характеристики представлены на фото.

Как и у предыдущей лампы здесь размер цоколя Е27. Крепится сам цоколь к корпусу специальными углубленными канавками. Снять его без высверливаний или других повреждений нереально.

Корпус лампы изготовлен из алюминия и имеет конструктивную форму напоминающую корзинку. С боковых сторон есть ребра для циркуляции воздуха и дополнительного отвода тепла.

У этой лампы есть полусферический рассеиватель из матового пластика. В отличии от предыдущего варианта где все трусится и скрепит здесь все собрано очень хорошо, по сути — одна монолитная конструкция.

Как разобрать светодиодную лампу такого типа? Здесь внутренности кроются за рассеивателем. Берем отвертку с тонким жалом и поддеваем колбу.

По центру на трех болтах закреплена алюминиевая пластина с диодами SMD 5730. Диодов 14 шт. На мой взгляд, все светодиоды подключены последовательно. Точно сказать не могу, так как невидно соединительных дорожек на плате. Если один из них выйдет из строя лампа перестанет работать.

В месте соприкасание платы и металлического корпуса нанесена термопаста (белого цвета, по структуре напоминает обычный силиконовый герметик).

Открутив три винта и откинув плату можно увидеть главное устройство светодиодной лампы – драйвер.

Драйвер компактно размещен в центральной трубке.

Замерим, какое напряжение выдает драйвер. Мульриметр показывает напряжение в пределах 44 Вольт.

Сделаю два фото с рассеивателем и без него. Думаю видно как с помощью этой полусферы изменяется световой поток.

Хотелось бы отметить качество сборки данной модели Led ламп. Хорошо собрана и очень компактная.

Напоследок хочу отметить то, что какой бы мощности не была лампа, и какой бы не был производитель, устройство LED ламп практически у всех одинаковое. На этом все друзья, пишите комментарии, задавайте вопросы. Отдельная благодарность всем кто поделился статьей в соц.сетях.

Понравилась статья — поделись с друзьями!

Схема и устройство светодиодной лампы на 220 вольт

Светодиодная лампа на 220в, частота сети 50Гц, мощность 3Вт, тип LED3-JDR, производитель Camelion, цоколь E14, потребляемый ток 26mA, световой поток 235Лм. Температура свечения 4500 К. Это параметры заявленные производителем.

Внимание! Соблюдайте правила электробезопасности. Электротравмы, могут быть смертельными, а неправильный ремонт пожароопасным.

Яркость свечения светильника визуально сопоставима с энергосберегающей лампой на 7-9 Вт.
Разобрать лампу оказалось не просто. Защитное стекло приклеено на совесть, прорезал склейку по контуру, но снять его без потерь не получилось – стекло плафона очень хрупкое.

На плате с наружной стороны установлены 6 smd светодиодов неизвестного типа. На обратной стороне «драйвер». Схема питания светодиодов этой лампы не удивила: для гашения избыточного напряжения используется реактивное сопротивление конденсатора С2, далее выпрямительный мост и сглаживающий конденсатор С3, а не импульсный драйвер, как в светодиодной лампе GL5,5.

Принципиальная электрическая схема светодиодной лампы LED3-JDR во многом совпадает со схемой лампы Selecta-G9-220v-5w.

Конденсатор С2 полистирольный металлопленочный типа CBB22 рассчитан на использование в цепях постоянного тока и импульсных схемах, обладает эффектом самовосстанавления, хорошей изолирующей способностью и минимальными потерями на высокой частоте. Советские аналоги — конденсаторы типов К73-17, К73-44, К71-7

Десятиомный резистор ограничивает пиковый ток заряда С3 для исключения перегрузки выпрямительного диодного моста при включении. Через резистор R1 разряжается конденсатор С3 после выключения. С1 на плате не установлен, предназначен для увеличения тока через светодиоды при необходимости. При обрыве в цепи светодиодов напряжение на С3 без резистора R2 может достигнуть 350 вольт, а с этим резистором оно хоть и превысит номинальное для конденсатора, но не настолько, чтобы тот вышел из строя.

При напряжении в сети 237 вольт напряжение на всей цепочке диодов составило 93 В, на каждом светодиоде 15,3 вольта соответственно. Корпуса излучателей на плате типоразмера 6730 (6,7х3 мм), похоже, в каждом корпусе находится матрица из 4-х последовательно включенных светодиодов. Для светодиодов белого свечения падение напряжения при номинальном токе порядка 3,5 вольт. В нашем случае получается 3,8 вольта на каждом диоде, т.е. диоды работают в жестком режиме. Об этом говорит и то, что их температура при работе составляет 50-60 градусов Цельсия. В таком режиме диоды подвержены усиленной деградации и срок их службы будет в разы меньше, чем при номинальных токах. Производитель никогда не будет делать «вечную» лампу, иначе он разорится.

В схеме светодиодной лампы с гасящим конденсатором и выпрямительным мостом, за которым стоит конденсатор для сглаживания пульсаций ток будет очень отличаться от синусоидальной формы. Но это отдельная тема.

На этом фото, для сравнения, показаны однокристальные светодиоды 3528 (3,5х2,8 мм) у которых номинальный ток 20 мА.

Более эффективные (но больших габаритов) светодиодные светильники на 220 вольт можно сделать своими руками из диодной ленты. Для этого нужно взять 20 отрезков ленты 3528 на 12 вольт и спаять их последовательно, соблюдая полярность. Конденсаторы С1, С2 и резисторы R1, R2 исключаются из схемы. Вместо R1 надо поставить перемычку, а С3 должен быть на напряжение не менее 310 вольт. В данной схеме 10-тиомный резистор будет служить еще и предохранителем в случае короткого замыкания моста. На такой светильник понадобиться 1 метр открытой ленты с 60 диодами (20 отрезков по 5 сантиметров) или 0,5 метра с 120 диодами (20 отрезков по 2,5 см). Конструкция и размеры могут быть различными, главное соблюдать технику безопасности и, конечно, такой светильник должен иметь корпус с хорошей изоляцией.

Схема светодиодной лампы, простой источник электрического питания для светодиодов от 220 вольт.

В настоящее время все большую популярность набирают такие источники света как светодиодные лампы, приходящие на смену старым лампам накаливания и экономкам (газоразрядным). Это объясняется очень просто, лампы на светодиодах имеют достаточное количество плюсов (достоинств): высокая экономичность, достаточно большой срок службы, экологичность и безвредность, различные цветовые оттенки, ударостойкость. Пожалуй недостаток будет всего один, на данным момент они стоят относительно дорого, но со временем эта проблема скорее всего решится.

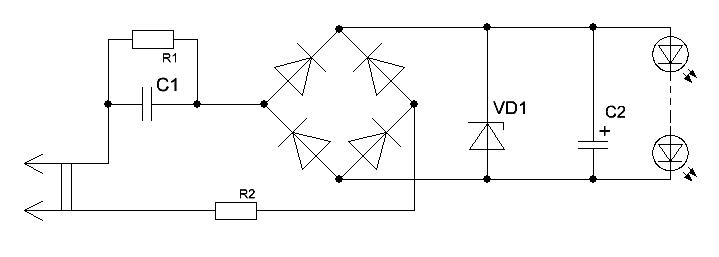

У большинства схем светодиодных ламп в основе лежит одна простая схема — это обычный бестрансформаторный источник питания, состоящий из нескольких конденсаторов, резисторов, диодного моста и самих светодиодов.

Итак, схема начинается с конденсатора C1, функция которого заключается в ограничении переменного тока. Именно от его емкости зависит какая сила тока будет протекать по цепи этого бестрансформаторного источника питания для светодиодной лампы. При увеличении емкости ток будет также увеличиваться. Напряжение этого конденсатора должно быть не менее 300 вольт. Он не должен быть электролитическим (иметь плюс и минус) так как это приведет к его взрыву.

Параллельно конденсатору, как правило, ставиться резистор R1, выполняющего роль шунта. Его сопротивление достаточно велико, и это не вносит особых изменений в работу схемы, а вот при отключении питания данный резистор позволяет разрядить конденсатор, что дает возможность обезопасить схему светодиодной лампы (исключает удар током, хоть небольшим, но малоприятным). Мощность этого резистора невелика, можно ставить в схему минимального номинала.

Далее в схеме стоит обычный диодный мост VD, задача которого из переменного тока делать постоянный (хотя все же форму он имеет скачкообразную). Выпрямительный мост может быть как готовой сборкой, так и спаян из 4-х одинаковых диодов с подходящими характеристиками. Выпрямительный диодный мост должен выдерживать обратное напряжение (на своих диодах) не менее 300 вольт. Сила тока должна быть чуть больше той, которая будет протекать в схеме светодиодной лампы, зависящая от количества светодиодов и их мощности. К примеру, если в схему поставить светодиоды, у которых номинальный ток 20 миллиампер, то и общий ток будет примерно в этих пределах. Напомню, что при последовательном включении одинаковых нагрузок (в нашем случае светодиодов) ток в цепи будет равен тому, что потребляет один отдельный светодиод (20 мА). Зато при таком подключении должно быть увеличено напряжение по принципу суммирования. Следовательно, и ток выпрямительного моста должен быть, в нашем случае, чуть более 20 мА (но лучше поставить все же больше). Отлично подойдут диоды серии 1n4007.

Итак, после моста выходит уже постоянный ток, но он имеет скачкообразную форму. Чтобы это исправить ставят фильтрующий конденсатор электролит С2. Поскольку напряжение после моста будет не менее 220 вольт, то и его напряжение должно быть рассчитано на напряжение не менее 300-400 вольт (напомню, что после подключения конденсатора к выходу выпрямительного моста напряжение на нем увеличивается где-то на 17%). Так что на конденсаторе электролите будет уже больше чем 220 вольт постоянного напряжения. Емкость этого конденсатора (C2) должна быть не менее 10 микрофарад. Чем больше светодиодов будет подключено к нашему бестрансформаторному источнику питания, тем больше будет нагрузка на него. Следовательно целесообразно будет увеличить и емкость фильтрующего конденсатора. Можно увеличить ее от 10 до 100 микрофарад. Сглаживая эти самые скачки напряжения мы избавляемся от пульсаций света, хоть и малозаметных глазу.

И, опять же, параллельно этому фильтрующему конденсатору электролиту в схеме светодиодной лампы стоит резистор R2, шунтирующий его. Как и первом случае, его основная задача разряжать емкость конденсатора после выключения схемы.

Эта схема светодиодной лампы, с питанием от бестрансформаторного источника питания с входным напряжением 220 вольт, является достаточно простой. Она не имеет каких-то специальных защит, стабилизации, автоматических узлов, регуляторов интенсивности яркости свечения. Это можно уже доделать при необходимости. Тут просто сетевое напряжение ограничивается конденсатором по току, выпрямляется диодным мостом, фильтруется конденсатором электролитом после чего уже подается на цепочку последовательно подключенных светодиодов.

В данную схему можно поставить супер яркие светодиоды белого цвета с током потребления 20 мА и напряжением питания 3,2-3,7 вольта. На выходе схемы источника питания будет постоянное напряжение величиной около 240 вольт. При последовательном подключении светодиодов их напряжение суммируется. Следовательно, мы 240 вольт делим на напряжение одного из светодиодов (3,2 В), и получаем количество светодиодов в схеме — 75 штук. Емкостью токоограничивающего конденсатора C1 можно менять яркость цепочки светодиодов. Но не стоит превышать максимальное значение тока, на который рассчитаны светодиоды. Это может значительно сократить их срок службы.

P.S. Хочу напомнить, что подобные бестрансформаторные схемы источников питания достаточно опасны. Они не имеют гальванической развязки между частями схемы высокого и низкого напряжения. При попадании в такую лампу влаги, касания ее рукой может привести к поражению электрическим током. Так что будьте крайне внимательны и осторожны при работе с такими схемами.

ТРЕТЬЯ ЖИЗНЬ СВЕТОДИОДНОЙ ЛАМПЫ

Жизнь первая

История этой светодиодной лампы Gauss началась на заводе в далекой стране, жители которой называют её Срединным Государством (или проще — пуп земли). В общем была обычная лампа на 12 Вт 220 вольт, которая после долгих странствий на кораблях и грузовиках попала ко мне в дом. Несколько лет она освещала рабочий стол, или даже можно сказать «освящала творческое место», пока при очередном включении окончательно не погасла.

Можно конечно выкинуть и купить новую, но учитывая цену в 10 раз выше чем у ламп накаливания, есть смысл попробовать её реанимировать. К тому же интересно посмотреть что там внутри…

Жизнь вторая

Прежде чем начать операцию по спасению, нужно обзавестись парочкой полезных приспособлений — это кусок шнура с сетевой вилкой на 220 В и такой-же провод, но с патроном и кнопкой.

С ними очень удобно проводить измерение, проверку и перепайку лампочки прямо на столе, не бегая после каждого изменения к розетке (светильнику).

Для отделения пластиковой колбы от корпуса, можно на поставить в место стыка нож и несколько раз ударить по нему молотком, делаем это аккуратно, перемещая по кругу. Подробнее о ремонте было здесь.

Сняв колбу видно десяток SMD светодиодов, каждый из которых легко проверяется обычным блоком питания. Экспериментально установлено рабочее напряжение примерно 10 — 12 вольт. Как и ожидалось, один светодиод не выдержал суровой жизни и сгорел.

Можно конечно его выпаять и заменить на аналогичный, но это надо иметь подходящее оборудование (паяльную станцию), нужные диоды на замену, и желание всем этим заниматься. Проще содрать с него гелевый слой с кристаллом и замкнуть, банально залив припоем верхнюю часть.

До блока питания даже не пришлось добираться — всё заработало и лампа вновь заняла свое почетное место.

Жизнь третья

Не прошло и несколько месяцев, как вдруг лампа начала мерцать и погасла, при этом корпус на ощупь был заметно горячий. Неужели на этот раз вылетел драйвер?

Разбираю лампу. Прошлый раз не стал склеивать её как положено, а просто соединил парой кусочков скотча. После вскрытия сразу занялся импульсным блоком питания. На удивление он оказался абсолютно рабочим.

На эквиваленте нагрузки выдавалась положенное напряжение, около 90 вольт. И что, снова светодиоды подвели? Точно, ещё 3 LED элемента показались неисправны. Пришлось и их заливать припоем.

Схема типового LED драйвера мощной лампочки на 220 В

Для того чтобы снизить уровень выдаваемой мощности преобразователя (ведь по факту уже в 2 раза меньше нагрузка), пришлось вникнуть в схему драйвера и изменить токозадающим резистором значение выхода.

Можно конечно было просто перерезать дорожку на выходе и поставить туда резистор по-мощнее, но не факт что его мощность не расплавила бы пластиковый корпус лампы.

В общем найдя похожую по схемотехнике включение микросхемы преобразователя, удалось выяснить что ток задаётся парочкой низкоомных резисторов. Он был задан на 100 миллиампер сопротивлением 2 Ома. Поставив 4 Ома его значение изменилось на 60 миллиампер, а 5,6 Ом снизили его до 40 мА. На этом и остановился.

LED лампа вновь вернулась с респауна на своё законное место в настольном светильнике. Насколько хватит её теперь сказать трудно, но в любом случае получен превосходный опыт ремонта подобных устройств и при следующем перерождении просто придётся перепаять все SMD светодиоды, вновь подняв её мощность до 100%.

   Форум по ремонту диодных ламп

   Форум по обсуждению материала ТРЕТЬЯ ЖИЗНЬ СВЕТОДИОДНОЙ ЛАМПЫ

Светодиодная лампа: устройство, принцип работы, применение

Светодиодные лампочки пользуются все большей популярностью у покупателей, что объясняется рядом достоинств этих источников света. В отличие от классических ламп накаливания и ламп дневного света их энергопотребление существенно ниже, да и рабочий ресурс заметно больше. При равной потребляемой мощности LED-лампочки обеспечивают лучшую освещенность комнат, чем те же люминесцентные аналоги. Все это вынуждает подробно ознакомиться с тем, что такое светодиодная лампа, какой у нее принцип работы и конструкция. Итак, обо всем по порядку.

Устройство LED-лампы

Пользователям, желающим ознакомиться с тем, что это такое, придется разобраться с конструкцией и принципом работы светодиодной лампочки. Прежде всего, классический LED светильник представляет собой сборное устройство, состоящее из следующих основных узлов (фото ниже):

• Нескольких светодиодных излучателей, размещенных на теплоотводящей алюминиевой подложке (радиаторе).
• Матового куполообразного рассеивателя, конструкция которого обеспечивает равномерность распределения светового потока.
• Электронного преобразователя (драйвера), снабжающего LED светодиоды питанием нужного качества.
• Стандартного цоколя (E14, E 27, E 40 и других типов).

Важно! В простейших моделях лампочек от китайского производителя может устанавливаться один мощный светодиод.

При рассмотрении различных вариантов исполнения светодиодных лампочек важно научиться различать их по величине питающего напряжения.

Принцип действия

Принцип работы лампочки на светодиодах представляется как ряд преобразований, обеспечивающих свечение входящих в ее состав излучателей. При подаче питающего напряжения на цоколь сначала оно поступает на драйвер, назначение которого как раз и состоит в приведении высокого напряжения к приемлемому для LED ламп виду.

Чтобы кратко описать этот способ энергообеспечения, достаточно обратиться к следующей схеме:

Если выражаться простыми словами – ее работа может быть представлена так:

1. Сначала переменное напряжение подается на диодный мост, где частично выпрямляется.
2. Следующая за ним электролитическая емкость предназначена для сглаживания пульсаций.
3. После этого полностью выпрямленное напряжение подается на контроллер, управляющий работой LED лампы.
4. С электронного модуля оно через развязывающий импульсный трансформатор поступает непосредственно на светодиоды.

Важно! При ответе на нередко задаваемый вопрос: для чего нужна такая развязка, ответим – ее наличие частично снижает угрозу поражения высоким напряжением при работе с цоколем лампы.

Принцип действия LED лампочки на 12 Вольт намного проще, поскольку для преобразования напряжения потребуется типовой блок питания и ничего больше. А это, в конечном счете, снижает стоимость всего изделия в целом.

Различия по типу питания

В соответствие с этим параметром известные образцы LED ламп подразделяются на следующие модификации:

• со светодиодами, рассчитанными на 220 Вольт.
• работающие от пониженного и выпрямленного напряжения 12 Вольт.

Первые в этом списке источники света работают в типовых электросетях и включаются подобно обычным лампам накаливания.

Светодиодные лампы, рассчитанные на 12 Вольт постоянного тока, благодаря низкому напряжению и широкому выбору цоколей, относятся к универсальным изделиям.

Для работы таких ламп потребуется специальный блок питания, понижающий переменное сетевое напряжение до постоянной величины 12 Вольт.

Область применения

При рассмотрении вопроса о том, где применяются светодиодные лампы, потребуется отдельный подход к различным образцам. Изделия, включаемые непосредственно в сеть 220 Вольт, эксплуатируются как обычные лампы (люминесцентные или накаливания) с соответствующим цоколем. В отличие от них низковольтные светодиодные осветители используются в самых различных целях, начиная от точечного освещения при обустройстве натяжных потолков и заканчивая организацией наружной и внутренней подсветки. Отдельные образцы позиционируются как автомобильные лампочки, устанавливаемые в большинстве моделей современного автотранспорта.

Важно! Сравнительно низкое по величие напряжение питания обеспечивает светодиодным лампам высокую электрическую и пожарную безопасность (исключает удар током и возгорание).

Указанные достоинства позволяют расширить область применения LED лампочек и устанавливать низковольтные модели в следующих ситуациях:

1. В помещениях повышенной влажности (например, при обустройстве светодиодной подсветки зеркала в ванной).
2. В условиях высокой пожарной и взрывоопасности.
3. При обустройстве подсветок различного вида.
4. В складах и подвальных помещениях.
5. На улице под открытым небом.

В последнем случае такие лампы могут эксплуатироваться без специальных мер защиты и использования проводки с повышенными требованиями к надежности изоляции.

Обратите внимание: Универсальность светодиодных ламп подчеркивается тем, что в качестве блока питания в них нередко используется модуль от ленточных светодиодных подсветок.

Однако для надежности эксплуатации низковольтных ламп лучше всего воспользоваться специализированным блоком питания 12 Вольт, рассчитанным на работу со светодиодами.

Виды ламп и оценка их качества

С технической точки зрения все рассмотренные светодиодные лампы различаются по следующим показателям:

• Вид питания (220 или 12 Вольт).
• Тип цоколя.
• Количества светодиодов.
• Мощность освещения (световой поток).
• Форма корпуса.

По конструктивным особенностям, влияющим на надежность данного образца и его стоимость, LED лампочки подразделяются на фирменные изделия и на дешевые китайские образцы. Последние из них имеют более простое устройство и не отличаются высокой надежностью.

Конструктивные отличия брендовых изделий от китайского ширпотреба проявляется в таких деталях как наличие «мощного» теплового отвода и качественно оформленные рассеиватель и цоколь.

Любая лампочка на светодиодах, представленная на рынке, рассматривается пользователем двояко: со стороны ее надежности (качества) и с точки зрения издержек на покупку. При таком подходе к приобретению осветителей выбор остается за самим покупателем. В заключение отметим, что светодиоды позволяют на практике реализовать принцип экономии электроэнергии в бытовых условиях. Благодаря особенностям их устройства и функционирования удается сберечь часть средств, расходуемых на осветительные нужды.

Теперь вы знаете, что такое светодиодная лампа, как она устроена и как работает. Надеемся, предоставленная информация была для вас понятной и полезной!

Материалы по теме:

Светодиодные лампы, как они устроены

Прежде чем понять, как устроена светодиодная лампа на 220 вольт, нужно разобраться, что она собой представляет и в чем ее преимущество перед лампами накаливания или люминесцентными светильниками.

Преимущества энергосберегающих ламп

Преимущества энергосберегающих ламп широко известны. В первую очередь это собственно низкое потребление энергии, а кроме того высокая надежность. В настоящее время наиболее широко распространены люминесцентные лампы. Такая лампа, потребляющая мощность 20 Ватт, дает такую же освещенность как стоваттная лампа накаливания. Нетрудно подсчитать, что экономия электроэнергии получается в пять раз.

В последнее время в производстве осваиваются светодиодные лампы. Показатели экономичности и долговечности у них намного выше, чем у люминесцентных ламп. В этом случае электроэнергии потребляется в десять раз меньше, чем лампами накаливания. Долговечность же светодиодных ламп может достигать 50-ти и более тысяч часов.

Источники света нового поколения, конечно, стоят дороже простых ламп накаливания, но потребляют значительно меньшую мощность и обладают повышенной долговечностью. Два последних показателя призваны скомпенсировать дороговизну ламп новых типов.

Практические схемы светодиодных ламп

В качестве первого примера можно рассмотреть устройство светодиодной лампы разработанной фирмой «СЭА Электроникс» с применением специализированных микросхем. Электрическая схема такой лампы показана на рисунке 1.

Рисунок 1. Схема светодиодной лампы

Еще десять лет назад светодиоды можно было использовать только в качестве индикаторов: сила света составляла не более 1,5…2 микрокандел. Сейчас появились сверхяркие светодиоды, у которых сила излучения доходит до нескольких десятков кандел.

При использовании мощных светодиодов совместно с полупроводниковыми преобразователями появилась возможность создания источников света, выдерживающих конкуренцию с лампами накаливания. Подобный преобразователь и показан на рисунке 1. Схема достаточно проста и содержит небольшое количество деталей. Это достигнуто за счет применения специализированных микросхем.

Первая микросхема IC1 BP5041 — AC/DC преобразователь. Ее структурная схема представлена на рисунке 2.

Рисунок 2. Структурная схема BP5041.

Микросхема выполнена в корпусе типа SIP показанный на рисунке 3.

Рисунок 3.

Преобразователь, подключенный к осветительной сети 220В, обеспечивает на выходе напряжение 5В при токе около 100 миллиампер. Подключение к сети производится через выпрямитель, выполненный на диоде D1 (в принципе возможно использование мостовой схемы выпрямителя) и конденсаторе C3. Резистор R1 и конденсатор C2 устраняют импульсные помехи.

Все устройство защищено предохранителем F1, номинал которого не должен превышать указанный на схеме. Конденсатор C3 предназначен для сглаживания пульсаций выходного напряжения преобразователя. Следует заметить, что выходное напряжение не имеет гальванической развязки от сети, что в данной схеме совсем не нужно, но требует особой внимательности и соблюдения правил техники безопасности при изготовлении и наладке.

Конденсаторы C3 и C2 должны быть на рабочее напряжение не менее 450 В. Конденсатор C2 должен быть пленочным или керамическим. Резистор R1 может иметь сопротивление в пределах 10…20 Ом, что достаточно для нормальной работы преобразователя.

Использование данного преобразователя позволяет отказаться от применения понижающего трансформатора, что значительно уменьшает габариты всего устройства в целом.

Отличительной особенностью микросхемы BP5041 является наличие встроенной катушки индуктивности как показано на рисунке 2, что позволяет уменьшить количество навесных деталей и в целом размеры монтажной платы.

В качестве диода D1 подойдет любой диод с обратным напряжением не менее 800 В и выпрямленным током не менее 500 мА. Таким условиям вполне удовлетворяет широко распространенный импортный диод 1N4007. на входе выпрямителя установлен варистор VAR1 типа FNR-10K391. Его назначение защита всего устройства от импульсных помех и статического электричества.

Вторая микросхема IC2 типа HV9910 представляет собой ШИМ стабилизатор тока для суперярких светодиодов. При помощи внешнего MOSFET транзистора ток может устанавливаться в пределах от нескольких миллиампер до 1А. Этот ток задается резистором R3 в цепи обратной связи. Микросхема выпускается в корпусах SO-8 (LG) и SO-16 (NG). Ее внешний вид показан на рисунке 4, а на рисунке 5 структурная схема.

Рисунок 4. Микросхема HV9910.

Рисунок 5. Структурная схема микросхемы HV9910.

С помощью резистора R2 частота внутреннего генератора может изменяться в диапазоне 20…120 КГц. При указанном на схеме сопротивлении резистора R2 она будет около 50 КГц.

Дроссель L1 предназначен для накопления энергии в то время, когда транзистор VT1 открыт. Когда транзистор закроется, то энергия, накопленная в дросселе, через высокоскоростной диод Шоттки D2 отдается светодиодам D3…D6.

Здесь самое время вспомнить о самоиндукции и правиле Ленца. Согласно этому правилу индукционный ток имеет всегда такое направление, что его магнитный поток компенсирует изменения внешнего магнитного потока, которое (изменение) вызвало этот ток. Поэтому направление ЭДС самоиндукции имеет направление противоположное направлению ЭДС источника питания. Именно поэтому светодиоды включены в обратную сторону по отношению к питающему напряжению (вывод 1 микросхемы IC2, обозначенный на схеме как VIN). Таким образом светодиоды излучают свет за счет ЭДС самоиндукции катушки L1.

В данной конструкции применены 4 сверхярких светодиода типа TWW9600, хотя вполне возможно применение других типов светодиодов производства других фирм.

Для управления яркостью светодиодов в микросхеме имеется вход PWM_D, ШИМ – модуляция от внешнего генератора. В этой схеме такая функция не используется.

При самостоятельном изготовлении такой светодиодной лампы следует воспользоваться корпусом с винтовым цоколем размера E27 от негодной энергосберегающей лампы, мощностью не менее 20 Вт. Внешний вид конструкции показан на рисунке 6.

Рисунок 6. Самодельная светодиодная лампа.

Хотя описанная схема достаточно проста, рекомендовать ее для самостоятельного изготовления можно не всегда: либо не удастся купить указанные на схеме детали, либо недостаточная квалификация сборщика. Некоторые просто могут испугаться: «А вдруг у меня не получится?». Для подобных ситуаций можно предложить еще несколько вариантов более простых как по схемотехнике, так и в вопросе приобретения деталей.

Простая светодиодная лампа для изготовления в домашних условиях

Более простая схема светодиодной лампы показана на рисунке 7.

Рисунок 7.

На этой схемы видно, что для питания светодиодов используется мостовой выпрямитель с емкостным балластом, который ограничивает выходной ток. Такие источники питания экономичны и просты, не боятся коротких замыканий, их выходной ток ограничивается емкостным сопротивлением конденсатора. Подобные выпрямители часто называют стабилизаторами тока.

Роль емкостного балласта на схеме выполняет конденсатор C1. При емкости 0,47 мкФ рабочее напряжение конденсатора должно быть не менее 630В. Емкость его рассчитана так, чтобы ток через светодиоды был около 20 мА, что является для светодиодов оптимальным значением.

Пульсации выпрямленного мостом напряжения сглаживаются электролитическим конденсатором C2. Для ограничения зарядного тока в момент включения служит резистор R1, который также выполняет функцию предохранителя в аварийных ситуациях. Резисторы R2 и R3 предназначены для разряда конденсаторов C1 и C2 после отключения устройства от сети.

Для уменьшения габаритов рабочее напряжение конденсатора C2 выбрано всего 100 В. В случае обрыва (перегорания) хотя бы одного из светодиодов конденсатор C2 зарядится до напряжения 310 В, что неизбежно приведет к его взрыву. Для защиты от подобной ситуации этот конденсатор зашунтирован стабилитронами VD2, VD3. Их напряжение стабилизации может быть определено следующим образом.

При номинальном токе через светодиод в 20 мА на нем создается падение напряжения в зависимости от типа в пределах 3,2…3,8 В. (Подобное свойство в некоторых случаях позволяет использовать светодиоды в качестве стабилитронов). Поэтому нетрудно подсчитать, что если в схеме используется 20 светодиодов, то падение напряжения на них составит 65…75 В. Именно на таком уровне будет ограничено напряжение на конденсаторе C2.

Стабилитроны следует выбрать так, чтобы суммарное напряжение стабилизации было несколько выше падения напряжения на светодиодах. В этом случае при нормальном режиме работы стабилитроны будут закрыты, и на работу схемы влиять не будут. Указанные на схеме стабилитроны 1N4754A имеют напряжение стабилизации 39 В, а включенные последовательно – 78 В.

При обрыве хотя бы одного из светодиодов стабилитроны откроются и напряжение на конденсаторе C2 будет стабилизировано на уровне 78 В, что явно ниже рабочего напряжения конденсатора С2, поэтому взрыва не произойдет.

Конструкция самодельной светодиодной лампы показана на рисунке 8. как видно из рисунка она собрана в корпусе от негодной энергосберегающей лампы с цоколем Е-27.

Рисунок 8.

Печатная плата, на которой размещаются все детали выполняется из фольгированного стеклотекстолита любым из доступных в домашних условиях способов. Для установки светодиодов на плате просверлены отверстия диаметром 0,8 мм, а для остальных деталей 1,0 мм. Чертеж печатной платы показан на рисунке 9.

Рисунок 9. Печатная плата и расположение деталей на ней.

Расположение деталей на плате показано на рисунке 9в. Все детали, кроме светодиодов устанавливаются со стороны платы, где нет печатных дорожек. На этой же стороне устанавливается перемычка, также показанная на рисунке.

После установки всех деталей со стороны фольги устанавливаются светодиоды. Монтаж светодиодов следует начинать от средины платы, постепенно передвигаясь к периферии. Светодиоды должны быть запаяны последовательно, то есть плюсовой вывод одного светодиода соединяется с отрицательным выводом другого.

Диаметр светодиода может быть любым в пределах 3…10 мм. При этом следует выводы светодиодов оставлять длиной не менее 5 мм от платы. В противном случае светодиоды можно просто перегреть при пайке. Длительность пайки, как рекомендуют во всех руководствах, не должна превышать 3-х секунд.

После того, как плата будет собрана и налажена, ее выводы надо подпаять к цоколю, а саму плату вставить в корпус. Кроме указанного корпуса возможно применение более миниатюрного корпуса, однако при этом придется уменьшить размеры печатной платы, не забывая, однако, о габаритах конденсаторов С1 и С2.

Самая простая схема светодиодной лампы

Такая схема показана на рисунке 10.

Рисунок 10. Самая простая схема светодиодной лампы.

Схема содержит минимальное количество деталей: всего 2 светодиода и гасящий резистор. На схеме видно, что светодиоды включены встречно – параллельно. При таком включении каждый из них защищает другой от обратного напряжения, которое у светодиодов невелико, и напряжение сети явно не выдержит. Кроме того такое двойное включение увеличит частоту мерцания светодиодной лампы до 100 Гц, что будет не заметно на глаз и не будет утомлять зрение. Здесь достаточно вспомнить, как в целях экономии подключали через диод обычные лампы накаливания, например, в подъездах. На зрение они действовали весьма неприятно.

Если нет в наличии двух светодиодов, то один из них можно заменить обычным выпрямительном диодом, который защитит излучающий диод от обратного напряжения сети. Направление его включения должно быть тем же, что и у недостающего светодиода. При таком включении частота мерцания светодиода составит 25 Гц, что будет заметно на глаз, как уже было описано чуть выше.

Для ограничения тока через светодиоды на уровне 20 мА резистор R1 должен иметь сопротивление в пределах 10…11 КОм. При этом его мощность должна быть не менее 5 ватт. Для уменьшения нагрева его можно составить из нескольких, лучше всего трех, резисторов мощностью 2 Вт.

Светодиоды можно применить те же, что были упомянуты в предыдущих схемах или какие удастся приобрести. При покупке следует точно узнать марку светодиода, чтобы определить его номинальный прямой ток. Исходя из величины этого тока, и подбирается сопротивление резистора R1.

Конструкция лампы, собранная по этой схеме мало отличается от двух предыдущих: ее также можно изготовить в корпусе от негодной энергосберегающей люминесцентной лампы. Простота схемы даже не предполагает наличия печатной платы: детали могут быть соединены навесным монтажом, поэтому, как говорят в таких случаях, конструкция произвольная.

Ранее ЭлектроВести писали, что Верховная Рада приняла во втором чтении и в целом законопроект № 2098 о внесении изменений в переходные положения закона «О рынке электроэнергии» относительно поставок электроэнергии для обеспечения функционирования совместного имущества многоквартирных жилых домов.

По материалам: electrik.info.

мы объясним, как подключить светодиодную лампу к сети 220 В переменного тока

В этой статье мы объясним как подключить светодиодную лампу к 220В переменного тока . В сегодняшней жизни это становится интереснее и важнее, потому что люди хотят короткого метода и коротких замыканий. Таким образом, чтобы справиться с вызовом современности, мы показываем простой способ яркого светодиодного освещения до 220 вольт переменного тока . Светодиодный свет, показанный на следующем рисунке, очень прост в изготовлении.

Принципиальная схема светодиодного освещения на 220 В переменного тока

В этой принципиальной схеме мы использовали один диод, резистор 56k/1w и светодиод. Анимированный проект светодиодного светильника на 220 В переменного тока

как подключить светодиод к 220 ac (Компоненты)

1. Светодиод – 5 мм или 10 мм любого цвета любого типа
2. Диод, желательно 1 Н 4007
3. Резистор мощностью 1 Вт или выше номиналом 47 кОм .
4. Двухштыревая вилка

Примечание. Меньшие значения резистора дадут большую яркость, а более высокие значения продлят срок службы светодиода.
Резистор меньшей мощности, такой как 1/4,1/2 Вт или ниже, не подойдет и может сгореть, поскольку он предназначен для цепей постоянного тока 6 В, а не для сети переменного тока 220 В.

Как собрать

1. Подключите черный анод диода к минусу светодиода 0r как хотите.
2. Соедините резистор с плюсом светодиода или как хотите но схемы должны быть по правилам.
3. Подсоедините свободные концы диода и резистора к штыревым контактам, как показано на рис.
Готово. Смотрите прикрепленную картинку для ясности.
Также прилагается еще одна схема с диодом, подключенным «поперек» светодиода. Вместо штифта с наружной резьбой используется адаптер для цоколя лампы.
Должен работать от сети переменного тока 110/220 В.

DC Характеристика:

Он также будет работать на любой батарее!
Еще раз n проверьте правильность подключения всех компонентов.
После пайки резистора и диода со светодиодом теперь упакуйте их в двухразъемную вилку вот так
Для повышения эффективности этой схемы подключите конденсатор 10 мкФ

Подробнее см.

видео

Теперь наша светодиодная лампа готова к использованию, теперь протестируйте ее.Работает отлично.

Как подключить светодиодную лампу к сети 220 В переменного тока

Обычно мы видели, что светодиоды используются на выходе цепей постоянного тока. Следовательно, такая схема требует питания от батареи постоянного тока. Но что, если нам нужно работать с цепями переменного тока? В то время требуется использовать блок питания переменного тока. Проще говоря, это означает, что светодиод будет питаться от переменного тока. Таким образом, создать эту схему не так уж сложно. Но зачем нам это нужно? Какова цель этого, когда уже доступен источник постоянного тока? Простой ответ заключается в том, что приводы постоянного тока испытывают потери на расстоянии, требуют регуляторов, которые тратят впустую много энергии.С другой стороны, производительность переменного тока лучше на расстоянии. Итак, эта статья о том, как подключить светодиодную лампу к сети 220 В переменного тока.

Необходимое оборудование

Принципиальная схема

Рабочее объяснение

Чтобы создать схему, подключите анод диода к отрицательному выводу светодиода, это позволяет току течь в одном направлении, как в одностороннем клапане. Так, при положительном цикле через диоды течет ток, а при отрицательном цикле ток через них не течет. Другими словами, диод позволяет давать только положительный цикл. Резистор, включенный в цепь, сопротивляется току, защищает устройство и снижает напряжение. Конденсатор, подключенный между диодом и резистором, используется для обеспечения плавного выходного напряжения. В результате это плавное напряжение приводит в действие светодиод.

Приложения

• Схема может быть использована в системе домашнего освещения.
• Его также можно использовать в схемах индикаторов, использующих питание переменного тока.
• В домах его можно подключить к дверным звонкам и т. д.
• Или к любым цепям переменного тока, требующим индикации.

Подробное руководство по сборке схем

Схема светодиодных ламп

— это технология освещения, которая быстро заменяет лампы накаливания и люминесцентные лампы благодаря их высокой эффективности излучения энергии. В настоящее время вы можете приобрести светодиодную лампу с эффективностью 250 люмен на ватт (Лм/Вт).Кроме того, длительный срок службы светодиодов по сравнению с любыми лампами накаливания делает их в 50 раз более эффективными для освещения.

В частности, светодиодные лампы используют схему драйвера светодиодов для управления своей работой. Однако в этом случае мы протестировали множество светодиодов последовательно и построили простую схему светодиодной лампы с эффектами, аналогичными схеме драйвера светодиода. Мы не только обнаружили, что светодиодные лампы имеют высокую энергоэффективность, но нам также удалось сделать светодиод с меньшей мощностью.

Мы поэтапно проведем вас через весь процесс с помощью приведенных ниже рекомендаций.Но сначала давайте разберемся с основами светодиодных ламп.

Что такое светодиодная лампа?

Светодиодная лампа, иногда называемая светодиодной лампой, представляет собой электронный компонент освещения, в котором используются светоизлучающие диоды (отсюда и название светодиоды).

Другими словами, мы рассматриваем его как тип диода, который можно использовать в качестве оптоэлектронного устройства, обеспечивающего проводимость при прямом смещении. Кроме того, он излучает энергию электрического освещения в виде видимых полос электромагнитного спектра.Таким образом, мы в конечном итоге видим видимый свет, который излучается мощными светодиодными лампами. С точки зрения применения для некоторых маломощных индикаторных светодиодов предпочтительнее простые схемы.

Обратная сторона чрезмерного воздействия светодиодного света, особенно синего света, может увеличить нагрузку на глаза и вызвать проблемы со здоровьем, такие как дегенерация желтого пятна. Таким образом, более эффективное регулирование времени, затрачиваемого на гаджеты, такие как телефоны и ноутбуки, может оказать большую помощь.

Мы можем разработать драйверы светодиодов двумя способами;

1. С помощью трансформаторного линейного регулятора или
2. С помощью обычного трансформатора или импульсного блока питания.

Почему мы используем светодиодные лампы?

• Вы можете использовать ток светодиода в нескольких электронных компонентах, в том числе в осветительных приборах и источниках света.
• Более того, некоторые типы светодиодных ламп имеют высокую эффективность при потреблении энергии, небольшие размеры и обеспечивают лучшее освещение. Конкретным примером являются светодиоды белого света, которые набирают популярность благодаря упомянутым характеристикам.
• Кроме того, здесь легко построить схему, если вы планируете сделать ее самостоятельно.Готовое изделие будет долговечным и надежным.

(используется белый светодиод).

Продолжая читать статью, мы узнаем, как сделать простую схему светодиодной лампы высокой яркости со схемой. Когда мы используем здесь лампочку, мы подразумеваем, что фитинги и форма единицы аналогичны лампочке накаливания. Тем не менее, корпус лампочки состоит только из отдельных светодиодов, когда мы укладываем его рядами, а затем устанавливаем в цилиндрический корпус.

(лампы накаливания)

Цилиндрический корпус обеспечивает равномерное и правильное распределение света лампы под углом 360°. Таким образом, все помещение имеет равномерную световую освещенность.

Как работает схема светодиодной лампы?

Схема схемы из 40 светодиодных лампочек своими руками.

На приведенной выше схеме показана схема работы цепи светодиодной лампы.Более подробно, вот как будет работать схема светодиодной лампы.

(детали светодиодной лампы крупным планом)

1. Во-первых, на схеме показан один длинный ряд светодиодов, которые соединены друг за другом, образуя таким образом длинную цепочку светодиодов.
2. В частности, мы использовали 40 светодиодов и соединили их последовательно. В зависимости от ваших интересов, вы можете включить 45 светодиодных ламп для входного напряжения 120 В и около 90 лампочек последовательно для уровня тока около 220 В входного напряжения.
3. Далее, вы можете получить цифры, разделив выпрямленный постоянный ток 310 (в основном от 220 переменного тока) на прямое напряжение, которое получает светодиод.
4. Практически это будет 310/3.3 = всего 93 числа. Кроме того, вход 120 В будет —      150/3,3 = 45 номеров. Обратите внимание, что увеличение количества светодиодов сверх цифр в примерах снижает риск перенапряжения при включении. Наоборот, низкое число светодиодов увеличит скачок напряжения при включении.
5. Более того, высоковольтный конденсатор является цепью питания светодиодных матриц.В основном вы обнаружите, что его значение реактивного сопротивления оптимизировано для понижения сильного входного тока до более низкого подходящего электрического тока для схемы светодиода.
6. Конденсатор и два резистора, расположенные на положительном полюсе питания, подавляют первоначальный скачок напряжения при включении и другие колебания напряжения. Вы можете добиться коррекции перенапряжения, введя C2 после моста, то есть R3 и R2.
7. Наконец, конденсатор гасит все мгновенные скачки напряжения, тем самым способствуя безопасному и чистому напряжению на встроенных светодиодах предыдущего каскада схемы.

Как построить схему светодиодной лампы?

Некоторые предостережения, которые вам необходимо принять перед началом проекта:

• Во-первых, вы будете выполнять этот DIY, используя источник питания непосредственно от сети переменного тока 230 В. Поэтому вы должны заботиться.
• Затем убедитесь, что вы знакомы с принципами проектирования бестрансформаторного источника питания. Незнание процедуры может быть опасным.

Список запчастей

Внутренние светодиодные элементы включают в себя;

Д1—Д4 = 1N4007

C2 и C3 = 4,7 мкФ/250 В

C1 = 474/400 В или 0,5 мкФ/400 В PPC (полиэфирный конденсатор)

R1 = 1M ¼ Вт

R2 и R3 = 100 Ом 1 Вт

Все светодиоды = должны быть 5-миллиметрового типа соломенной шляпы Вход = сеть 220/120 В

Конденсатор класса Х

Схема печатной платы

(проект топологии печатной платы).

Радиатор; Надежный металлический радиатор способствует рассеиванию и отводу тепла, предотвращая перегрев последовательно включенных светодиодов.

Рассеиватель; Основное действие рассеивателя — обеспечить достаточное освещение даже под определенным углом.

Плата драйвера со светодиодами ; основание светодиода часто имеет алюминиевый материал. Количество светодиодов должно быть эквивалентно конструкции лампы, так как это соотношение способствует теплообмену.

Таким образом, вот как работают компоненты схемы светодиодов;

• Полиэфирный конденсатор C1 0,47 мкФ/400 В снижает напряжение сети.
• Конденсатор X-Rated представляет собой конденсатор с металлической пленкой, функционирующий как предохранительный конденсатор. Вы найдете его расположенным между нейтралью и линией. Должно быть перенапряжение, возникнет короткое замыкание с последующим перегоранием предохранителя. При этом количество поражений электрическим током будет ограничено.
• Затем резистор R1, стабилизирующий резистор, истощает любой заряд, хранящийся в C1, часто при отключении входа переменного тока.
• В-третьих, при включении цепи резисторы R2 и R3 ограничивают пусковой ток.
•  Диоды D1-D4 представляют собой мостовой выпрямитель, который выпрямляет сокращенное напряжение сети переменного тока до требуемого напряжения.
• Кроме того, конденсатор C2 работает как конденсатор фильтра.
• Наконец, стабилитрон D2 регулирует цепь, и теперь он может работать самостоятельно.

Ступени сборки

Шаг 1: Осторожно снимите стеклянную колбу.

Шаг 2: Осторожно откройте узел.

Шаг 3: Удалите и утилизируйте всю имеющуюся электронику.

Шаг 4: Затем соберите схему на листе ламината толщиной 1 мм или на матричном ПК.

Шаг 5: Далее ножницами обрежьте ламинирующий лист.

Шаг 6: Продолжайте отмечать положение шести круглых отверстий на ламинирующем листе.

Шаг 7: Просверлите отверстия (около шести), которые подходят для светодиодов.

Шаг 8: Чтобы удерживать собранные детали светодиода на месте, используйте немного клея.

Шаг 9: После завершения замкните собранную схему.

Шаг 10: Проверьте внутреннюю проводку, чтобы убедиться, что они не соприкасаются друг с другом.

Шаг 11: Наконец, теперь вы можете проверить лампочку на 230 В переменного тока.

Принцип работы светодиодной лампочки

Часто для работы светодиодов требуется меньший ток. В стандартном регулируемом источнике питания на основе трансформатора мы используем последовательные резисторы для регулирования тока. Но в этом DIY мы используем конденсатор с рейтингом X для регулирования тока в цепи бестрансформаторного источника питания.

Реактивное сопротивление конденсатора ограничивает доступный ток цепи, поскольку конденсатор имеет последовательное соединение с источником переменного тока.

Формула для определения реактивного сопротивления конденсатора выглядит следующим образом;

X (c1) = ½ πFC Ом

F= Частота напряжения питания C= Емкость конденсатора

Часто задаваемые вопросы о конструкции схемы светодиодной лампы

• Могу ли я изготовить светодиод мощностью 25 Вт с пожизненной гарантией на срок более 20 лет?

Да, вы можете это сделать, даже если вы должны получить диод Зенера с правильным выбором и номиналом.

• Какой конденсатор подходит для рабочего тока 90 мАч 230 В?

C2 и C3 — известные фильтрующие конденсаторы, используемые в большинстве приложений.

• Я провел эксперимент, но мои светодиодные лампы не светятся. В чем может быть проблема, и как я могу ее решить?

Светодиодная лампа может не светиться по многим причинам. Возможно, светодиод некачественный; поэтому они могут взорваться из-за скачка электрического тока, а затем перестать светиться.Для решения проблемы можно использовать NTC или стабилитрон.

Заключение

 В заключение мы продемонстрировали, как спроектировать светодиодную лампочку и как работает схема. На практике вам может понадобиться больше ресурсов или лучший подход. Однако для экспериментальных целей этот самодельный светодиод для вас.

Не забывайте обращаться со всем с большой осторожностью, особенно зная, что вы имеете дело с сетью переменного тока 230 В. По вопросам и проблемам, свяжитесь с нами здесь.Будем рады помочь.

Схема светодиодного индикатора питания для 230В

В общем, мы видели, что все индикаторы в нашем доме на настенном распределительном щите состоят из неоновой лампочки небольшого размера и соединены последовательно с резистором 68k. Вы можете сделать индикатор, который очень красиво светится и выглядит так круто, используя светодиод, и сделать светодиодный индикатор для сети. Светодиодный индикатор имеет более длительный срок службы, чем другие. Здесь я описываю схему светодиодного индикатора, которую можно использовать с сетью переменного тока 230 – 240 В .

Преимущество светодиодного индикатора

заключается в том, что он доступен в различной цветовой гамме, для изменения цвета и защиты не требуется дополнительное защитное стекло. Если вам нужно использовать двухцветный или трехцветный светодиод (двух- или трехцветный), то никакая внешняя схема не требуется, поскольку светодиод обладает этим свойством. Он более прочный, чем другие.

светодиодный свет светится ярче и красивее, чем неоновая лампа. Но проблема со светодиодом в том, что он работает только с постоянным током, а не с переменным.Если я подключаю его к сети переменного тока с помощью резистора. Мы видим, что светодиод имеет незначительное свечение.

Если подключить выпрямитель после резистора с анодной точкой светодиода и заземлить непосредственно с катодом, то в качестве индикатора получится правильная и достаточная яркость.

Резистор 68 кОм или 100 кОм напрямую подключен к клемме линии переменного тока (+) для уменьшения сигнала, подходящего для светодиода, после резистора последовательно с резистором должен быть подключен выпрямительный диод, чтобы преобразовать сигнал переменного тока в постоянный, а затем он подключается к светодиоду. положительный терминал.Отрицательный контакт светодиода напрямую соединен с заземлением переменного тока. Если вы хотите, чтобы светодиод светился более ярко, то вместо резистора 100 кОм подключается резистор 50 кОм. .

Будьте осторожны при подключении клемм диода и светодиода. При подключении неправильным или наоборот индикатор не будет работать. Используйте диод 1N4007. Ниже приведена схема подключения светодиодного индикатора к сети переменного тока 230 В.

ПРИМЕЧАНИЕ. Не прикасайтесь ни к каким частям цепи при тестировании. Это опасно .

 Вот еще одна схема светодиодного индикатора питания, которая может подключаться к любой линии 220-230 В переменного тока .

Эта цепь более надежна, чем 1-я.

Рекомендуемый резистор мощностью 1 Вт

Купить диод 1N4007 — https://amzn.to/2UrkaGZ

Купить резисторы (смешанная стоимость) – https://amzn.to/2OvAra4

Похожие сообщения

Светодиодная лампочка Ремонт своими руками на дому

Светодиодная лампочка — современный и эффективный источник света. Светодиодные лампы безопасны – они не содержат ртути или других токсичных элементов и не причиняют вреда при разбивании. Однако первое, что побуждает нас покупать эти лампочки, — это их экономичность благодаря низкому потреблению электроэнергии. К тому же светодиодные устройства довольно надежны и обычно служат весь срок службы. Таким образом, преимущества этого источника света очевидны: он яркий и служит долго.

Традиционные лампы накаливания вообще не подлежат ремонту, в то время как в светодиодных можно отремонтировать почти все.Вам просто нужно найти неисправность, произвести ремонт и продлить срок службы лампочки. Если вы знакомы с ремонтными работами, то все необходимые инструменты можно найти даже дома; все, что вам нужно, это найти время для этого.

Работа светодиодной лампы

основана на способности некоторых материалов излучать свет при определенных условиях. Рабочий элемент лампы — светодиод — полупроводниковый прибор, излучающий некогерентный свет при прохождении через него электрического тока. Светодиоды излучают свет, только если вы используете постоянный ток.

Как работает светодиод?

Давайте используем популярный светодиод SMD в корпусе 5730, чтобы проиллюстрировать работу светодиода.

Вы можете найти его характеристики ниже:

Проще говоря, светодиод преобразует электрический ток в световое излучение. Этот источник света состоит из полупроводникового кристалла на непроводящем основании, корпуса с контактами и оптической системы. Для повышения стабильности светодиода пространство между кристаллом и пластиковой линзой заполнено прозрачным кремнием. Алюминиевая основа снижает перегрев. В нормальных условиях теплоотдача низкая.

Чем больше ток проходит через диод, тем ярче он светится. Однако из-за внутреннего сопротивления p-n перехода диод нагревается и при большом токе может сгореть – плавятся соединительные проводники и сгорает полупроводник.Таким образом, для обеспечения необходимого значения тока лампочка должна содержать источник питания — драйвер и систему отвода тепла — радиатор.

Теперь давайте посмотрим на лампочку поближе.

Основные части светодиодной лампы

1. Рассеиватель . Уменьшает неравномерность светового потока и лишнюю легкость некоторых излучающих элементов. Он также обеспечивает освещение под определенным углом (для бытовых светильников он должен быть шире).
2. Плата со светодиодами . Плата на алюминиевом основании со светодиодами.Количество светодиодов очень важно для теплообмена; следовательно, он должен соответствовать конструкции лампочки. Между платой и радиатором находится термопаста для увеличения теплопередачи.
3. Радиатор . Качественный радиатор предназначен для отвода тепла от компонентов лампы. Он используется для предотвращения перегрева светодиодов. Ребра радиатора делают отвод и рассеивание тепла более эффективным.
4. Колпачок лампы . Он вкручивается в патрон лампы и обеспечивает надежный контакт.Колпачки чаще всего изготавливаются из медно-цинкового сплава с никелевым покрытием. Для защиты от пробоя электрического тока цоколи большинства светодиодных ламп имеют полимерную основу.
5. Водитель . Это электронная принципиальная схема, предназначенная для преобразования переменного тока в постоянный требуемой величины. Чрезмерный ток приводит к перегоранию светодиода. Качественный драйвер обеспечивает работу лампочки при скачках напряжения и работу светодиода без пульсаций. Существует множество схем для драйверов светодиодов.Мы демонстрируем лишь некоторые из них:

   Существуют простые драйверы, где напряжение ограничивается резистором или конденсатором, а также более продвинутые драйверы, использующие микросхемы. Этот тип драйверов не только ограничивает напряжение, но и обеспечивает оптимальное энергопотребление и выполняет защитные функции. Драйверы с микросхемами современнее и эффективнее, но сложнее в производстве и, следовательно, дороже.

Работа лампы и поиск и устранение неисправностей

Принцип работы лампы достаточно прост: переменный ток подается от электросети к драйверу через контактные провода, где он становится постоянным и проходит через светодиоды, преобразуя его в свет.Тепло отводится с помощью платы, содержащей светодиоды и радиатор.

Светодиодные лампочки

сначала кажутся разными, но имеют схожую конструкцию и изготавливаются по тем же принципам. Если вы освоите ремонт только одной лампочки, то последующие ремонтировать будет намного проще.

В большинстве современных ламп используются SMD-светодиоды, соединенные последовательно в качестве источника света. Схема схемы на картинке слева.

Если один из диодов сдох, остальные работать не будут. Наиболее частая причина выхода из строя – перегорание светодиода (в большинстве случаев только одного из них).Однако иногда несколько светодиодов выходят из строя одновременно.

Светодиоды

могут гореть по разным причинам. Среди них низкое качество компонентов, отсутствие стабилизации тока, перегрев светодиодов, скачки напряжения. Некоторые производители перегружают светодиоды, чтобы заинтересовать покупателей высокой яркостью маленькой лампочки.

Однако в большинстве случаев светодиодную лампочку можно починить. Причем ремонт может провести даже дилетант. И стоимость ниже, чем у новой лампочки.

Для выяснения причины неисправности необходимо разобрать лампочку – снять рассеиватель и залезть внутрь. Он может быть приклеен к корпусу, поэтому для этого вам может понадобиться тонкая отвертка. Часто случается так, что лампочки со стеклянным рассеивателем невозможно разобрать.

Внутри находится плата со светодиодами. Качественные лампочки имеют на этой плате только светодиоды. Если есть какие-то другие компоненты, он будет перегреваться быстрее, и компоненты выйдут из строя.

Далее идет визуальный осмотр.Вы можете найти сгоревший светодиод, просто найдя черное пятно на некоторых горящих метках.

Однако в некоторых случаях светодиод может выглядеть неповрежденным. Затем вы можете проверить и найти неисправный светодиод с помощью мультиметра. Большинство современных мультиметров имеют функцию проверки диодов. Процедура проверки следующая: красным щупом прикоснитесь к аноду, а черным — к катоду. Загорится рабочий диод. Если вы измените полярность щупа, прибор покажет «1», а диод не загорится. Неисправный диод также не загорится во время теста.

Замена светодиода

Теперь, когда вы нашли неисправный диод, его необходимо заменить. Он припаян к плате. Опасность перегрева является критической при работе диода. Имейте в виду, что рекомендации по пайке включены в технические характеристики диода. Например, для светодиода 5730 SMD, получившего широкое распространение благодаря хорошему соотношению габаритов, мощности и светового потока, температура пайки составляет 260°С (не более 2 секунд).

Если позволяет конструкция лампочки, необходимо снять плату с радиатора, отпаять контакты драйвера и после этого приступить к замене светодиода.Плату можно зафиксировать с помощью держателя печатной платы (тогда у нас будут свободны обе руки). Если возможно, нагрейте его снизу термофеном. Температура не должна быть высокой, около 100 ÷ 150°С, чтобы не повредить рабочие диоды.

Старый светодиод удобно снимать горячим пинцетом, который нагревает оба вывода одновременно. А можно сделать самодельный простой аналог — медный проводник, намотанный на жало паяльника.

Вы должны заменить старый светодиод на новый того же типа. Обычно вы можете найти светодиодную маркировку на печатной плате лампы. При установке соблюдайте полярность.

Есть, казалось бы, более простой способ ремонта светодиода – достаточно установить вместо поврежденного диода проводник, то есть соединить контактные площадки. Выглядит так:

Если на плате много светодиодов и все они установлены последовательно, то отсутствие одного из них не сильно повлияет на остальные. Однако напряжение на работающих диодах будет выше и шансы их сгореть выше.С качественными лампочками такого риска нет, где драйвер устанавливает необходимый ток и снижает напряжение до безопасного для светодиодов уровня.

Другие отказы

Если при проверке все диоды оказались исправными, следует проверить драйвер лампы и поискать другие повреждения, а также проверить проводники и контакты на разрыв.

Драйвер в качественных лампах должен быть отдельной платой и находиться в цоколе лампы. У каждого производителя схема драйвера уникальна, поэтому стандартных рекомендаций по ремонту нет. Здесь следует применять индивидуальный подход.

Необходимо протестировать основные узлы мультиметром, проверить диоды и транзисторы на предмет нехватки, сравнить номиналы резисторов, заменить конденсаторы, потерявшие емкость. Если в цепи драйвера есть микросхема, следует проверить напряжение на ее выходах в соответствии с ее техническими характеристиками и решить, исправна ли она. При необходимости замените неисправные компоненты.

Наконец, проверьте, нормально ли работает разобранная лампа, и соберите ее.Возможно, вам придется нанести термопасту, затянуть винты и закрепить рассеиватель.

В нашем магазине вы можете найти как наборы для сборки светодиодных ламп своими руками, так и отдельные компоненты: драйверы, платы со светодиодами, корпуса и т.д. Вам нужно всего лишь разобрать лампочку, выпаять старый неисправный компонент и установить новый. Это занимает всего несколько секунд.

Здесь мы описали самые простые варианты ремонта светодиодной лампы без каких-либо сложных деталей. Однако очевидно, что этот вид ремонтных работ перспективен и перспективен.Стоимость замены светодиода или драйвера будет значительно ниже, чем покупка новой лампочки. Также можем добавить, что для замены следует использовать только качественные комплектующие с хорошими техническими характеристиками. Это может обеспечить долгую и стабильную работу светодиодной лампы.

Команда Toolboom

Все права защищены. Этот материал с веб-сайта toolboom.com не может быть опубликован, переписан или перераспределен полностью или частично без указания авторства и предоставления обратных ссылок.

Объяснение серии

и параллельных цепей

Надеемся, что те, кто ищет практическую информацию об электрических схемах и подключении светодиодных компонентов, первыми нашли это руководство.Однако, вероятно, вы уже читали страницу Википедии о последовательных и параллельных схемах здесь, возможно, несколько других результатов поиска Google по этому вопросу, и все еще неясны или хотите получить более конкретную информацию, касающуюся светодиодов. В течение многих лет предоставления светодиодного образования, обучения и объяснения концепции электронных схем клиентам мы собрали и подготовили всю важную информацию, необходимую, чтобы помочь вам понять концепцию электрических схем и их связь со светодиодами.

Прежде всего, не позволяйте электрическим цепям и проводке светодиодных компонентов звучать пугающе или запутанно — правильное подключение светодиодов может быть простым и понятным, если вы будете следовать этому сообщению. Давайте начнем с самого простого вопроса…

Какой тип схемы следует использовать?
Одно лучше другого… Последовательно, параллельно или последовательно/параллельно?

Требования к осветительным приборам часто диктуют, какой тип схемы можно использовать, но, если есть выбор, наиболее эффективным способом работы светодиодов высокой мощности является использование последовательной схемы с драйвером светодиода постоянного тока.Запуск последовательной цепи помогает обеспечить одинаковое количество тока для каждого светодиода. Это означает, что каждый светодиод в цепи будет иметь одинаковую яркость и не позволит одному светодиоду потреблять больше тока, чем другому. Когда каждый светодиод получает одинаковый ток, это помогает устранить такие проблемы, как тепловой разгон.

Не волнуйтесь, параллельная схема по-прежнему является приемлемым вариантом и часто используется; позже мы опишем этот тип схемы.

Прежде всего, давайте рассмотрим схему серии :

.

Часто называемый «гирляндным» или «контурным» током в последовательной цепи протекает по одному пути от начала до конца, при этом анод (положительный) второго светодиода подключен к катоду (отрицательному) первого.На изображении справа показан пример: чтобы подключить последовательную цепь, подобную показанной, положительный выход драйвера подключается к положительному выводу первого светодиода, а от этого светодиода выполняется соединение от отрицательного к положительному второму. Светодиод и так далее, до последнего светодиода в цепи. Наконец, последнее соединение светодиода идет от отрицательного контакта светодиода к отрицательному выходу драйвера постоянного тока, создавая непрерывную петлю или гирляндную цепь.

Вот несколько пунктов для справки о последовательной цепи:

1. Через каждый светодиод протекает одинаковый ток
2. Общее напряжение цепи равно сумме напряжений на каждом светодиоде
3. Если один светодиод выйдет из строя, вся схема не будет работать

Цепи серии

4. проще подключать и устранять неполадки
5. Изменение напряжения на каждом светодиоде допустимо

Питание последовательной цепи:

Концепция петли уже не проблема, и вы определенно можете понять, как ее подключить, но как насчет питания последовательной цепи.

Во втором пункте выше указано: «Общее напряжение цепи равно сумме напряжений на каждом светодиоде». Это означает, что вы должны обеспечить, как минимум, сумму прямых напряжений каждого светодиода. Давайте посмотрим на это, снова используя приведенную выше схему в качестве примера, и предположим, что светодиод представляет собой Cree XP-L с током 1050 мА и прямым напряжением 2,95 В. Сумма трех из этих прямых напряжений светодиода равна 8,85 В _{постоянного тока} . Таким образом, теоретически минимальное входное напряжение, необходимое для работы этой схемы, составляет 8,85 В.

В начале мы упомянули об использовании драйвера светодиодов постоянного тока, потому что эти модули питания могут изменять свое выходное напряжение в соответствии с последовательной схемой. По мере того как светодиоды нагреваются, их прямое напряжение изменяется, поэтому важно использовать драйвер, который может изменять свое выходное напряжение, но поддерживать одинаковый выходной ток. Для более глубокого понимания драйверов светодиодов загляните сюда. Но в целом важно убедиться, что входное напряжение драйвера может обеспечить выходное напряжение, равное или превышающее 8.85В мы вычислили выше. Некоторым драйверам требуется ввод немного больше, чтобы учесть питание внутренней схемы драйвера (Драйвер BuckBlock требуется 2 В накладных расходов), в то время как другие имеют функции повышения (FlexBlock), которые позволяют вам вводить меньше.

Надеюсь, вы сможете найти драйвер, который сможет выполнить вашу светодиодную схему с последовательно включенными диодами, однако есть обстоятельства, которые могут сделать это невозможным. Иногда входного напряжения может быть недостаточно для питания нескольких последовательно соединенных светодиодов, или, возможно, слишком много светодиодов для последовательного включения, или вы просто хотите ограничить стоимость драйверов светодиодов.Какой бы ни была причина, вот как понять и настроить параллельную схему светодиодов.

Параллельная цепь:

Если последовательная цепь получает одинаковый ток для каждого светодиода, параллельная цепь получает одинаковое напряжение для каждого светодиода, а общий ток для каждого светодиода равен общему выходному току драйвера, деленному на количество параллельных светодиодов.

Опять же, не волнуйтесь, здесь мы увидим, как подключить параллельную схему светодиодов, и это должно помочь связать идеи воедино.

В параллельной цепи все положительные соединения соединяются вместе и возвращаются к положительному выходу драйвера светодиода, а все отрицательные соединения соединяются вместе и возвращаются к отрицательному выходу драйвера. Давайте посмотрим на это на изображении справа.

Используя пример, показанный с выходным драйвером 1000 мА, каждый светодиод получит 333 мА; общий выход драйвера (1000 мА), разделенный на количество параллельных цепочек (3).

Вот несколько пунктов для справки о параллельной схеме:

1. Напряжение на каждом светодиоде одинаковое
2. Общий ток представляет собой сумму токов через каждый светодиод
3. Общий выходной ток распределяется по каждой параллельной цепи
4. В каждой параллельной цепочке требуются точные значения напряжения, чтобы избежать перегрузки по току

Теперь давайте повеселимся, объединим их вместе и наметим последовательную/параллельную цепь :

Как следует из названия, последовательно-параллельная цепь объединяет элементы каждой цепи.Начнем с последовательной части схемы. Допустим, мы хотим запустить в общей сложности 9 светодиодов Cree XP-L по 700 мА каждый с напряжением 12 В постоянного тока ; прямое напряжение каждого светодиода при 700 мА составляет 2,98 В постоянного тока . Правило номер 2 из пунктов списка последовательной схемы доказывает, что 12 В _{постоянного тока} недостаточно для работы всех 9 светодиодов последовательно (9 x 2,98 = 26,82 В _{постоянного тока} ). Тем не менее, 12 В _{постоянного тока} достаточно для запуска трех последовательных (3 x 2,98 = 8,94 В _{постоянного тока} ). И из правила параллельной схемы номер 3 мы знаем, что общий выходной ток делится на количество параллельных цепочек.Таким образом, если бы мы использовали BuckBlock на 2100 мА и имели три параллельные цепочки из 3 светодиодов последовательно, то 2100 мА были бы разделены на три, и каждая серия получила бы 700 мА. Пример изображения показывает эту настройку.

Если вы пытаетесь собрать светодиодную матрицу, этот инструмент планирования светодиодных цепей поможет вам решить, какую схему использовать. На самом деле это дает вам несколько различных вариантов различных последовательных и последовательно-параллельных цепей, которые будут работать. Все, что вам нужно знать, это ваше входное напряжение, прямое напряжение светодиода и количество светодиодов, которые вы хотите использовать.

Падение нескольких светодиодных цепочек:

При работе с параллельными и последовательными/параллельными цепями следует помнить, что если перегорает цепочка или светодиод, то светодиод/цепочка будет отключена от цепи, поэтому избыточная токовая нагрузка, которая шла на этот светодиод, уменьшится. раздать остальным. Это не является серьезной проблемой для массивов большего размера, поскольку ток будет рассеиваться в меньших количествах, но как насчет схемы, состоящей всего из 2 светодиодов/цепочек? Затем ток для оставшегося светодиода/цепочки будет удвоен, что может быть более высокой нагрузкой, чем может выдержать светодиод, что приведет к перегоранию и разрушению вашего светодиода! Убедитесь, что вы всегда помните об этом, и старайтесь иметь настройку, которая не испортит все ваши светодиоды, если один из них перегорит.

Еще одна потенциальная проблема заключается в том, что даже если светодиоды изготовлены из одной производственной партии (одного и того же биннинга), прямое напряжение все равно может иметь допуск 20%. Различное напряжение в отдельных цепочках приводит к тому, что ток не делится поровну. Когда одна цепочка потребляет больше тока, чем другая, перегруженные светодиоды будут нагреваться, а их прямое напряжение изменится больше, что приведет к более неравному распределению тока; это называется тепловым разгоном. Мы видели, как многие схемы, настроенные таким образом, работают хорошо, но требуется осторожность.Для получения дополнительной информации об этой концепции и способах ее избежать (текущее зеркало) есть отличная статья здесь, на сайте LEDmagazine.com.

Как сделать светодиодную лампочку и необходимый материал для изготовления светодиодной лампочки

Источник IMG: Tool Boom Youtube

Многие люди часто бродят по интернету о том, как сделать светодиодную лампочку, но их поиски заканчиваются тем, как просто провести сборку лампочки, никто не говорит о схемотехнике ее драйвера и печатной плате.А если покупать все элементы у хорошего дилера или покупать через интернет, то шансы на экономию в бизнесе уменьшаются. Решение состоит в том, что вы должны по крайней мере спроектировать печатную плату драйвера, тогда вы сможете сэкономить свои деньги. Итак, давайте начнем с «Как сделать светодиодную лампочку на хинди со схемой».

Материал для изготовления светодиодной лампы

1). Схема драйвера светодиода (печатная плата)
2). Плата светодиодов (с креплением для светодиодов)
3). Алюминиевая пластина теплоотвода
4). Пластиковый корпус
5).Колпачок металлический

Вы также можете получить все сырье для светодиодных ламп онлайн или связавшись напрямую с дилером. Если брать вещи вместе оптом, то это будет очень дешево. Чтобы получить больше прибыли от бизнеса со светодиодными лампами, я бы посоветовал, по крайней мере, сделать печатную плату драйвера самостоятельно, что является самой дорогой частью, это сделает ваш бизнес более прибыльным.

Цепь драйвера светодиода

Здесь показаны 24 светодиода в схемах, в которых использовался белый светодиод высокой яркости (50 мА). Входная сеть 220 В переменного тока, в которой выполнен мостовой выпрямитель для преобразования переменного тока от 4 диодов в постоянный, после чего применяется конденсатор для удаления импульсов переменного тока. После этого в серию было добавлено 24 светодиода. Здесь, пожалуйста, найдите список компонентов отдельно.

Источник IMG: www.circuitstoday.com

1). Резистор 470 Ом 0,25 Вт (01 №)
2). 100 Ом 0,5 Вт (02 шт.)
3). 1 мкФ 400 В (01 №)
4). 10 мкФ 16,0 В (01 №)
5). Светодиоды 50 мА (24 шт.)

Если светодиодную лампу, изготовленную по этой схеме, сравнить с 11-ваттной лампой, то яркость светодиодной лампы намного лучше.Это единственная часть бизнеса по производству светодиодных ламп, которую вы можете либо спроектировать, если знаете программное обеспечение для электроники, либо получить ее от инженера. Вы также можете загрузить бесплатное программное обеспечение из Интернета.

Сборка компонентов печатной платы:

Когда вы получаете проект печатной платы, к нему прилагается файл программного обеспечения, который вы должны хранить в безопасном месте, и всякий раз, когда вы хотите создать пластину печатной платы, вы можете легко создать ее, открыв этот файл. Печатная плата разрабатывается только один раз, затем всегда используется один и тот же файл.Если вы строите пластины в большем количестве, это будет дешевле.

Теперь купите все его компоненты на рынке и начните паять на печатной плате. Следите за + и — для конденсатора и диода. После монтажа всех компонентов разделите пайку проводов на вход и выход, чтобы была подключена сеть с 220В и светодиоды.

Установка платы светодиодов на алюминиевом радиаторе:

IMG Source DX.com

Когда светодиод горит с полной яркостью, он выделяет тепло, которое вызывает его раннюю деградацию, поэтому для уменьшения тепла используется радиатор.Для светодиодной лампы алюминиевый радиатор размером с плату будет доступен только с платой. Чтобы наклеить на нее светодиодную плату, вы должны купить компаунд для радиатора на рынке и сначала нанести компаунд на радиатор, а затем поместить светодиодную плату и приклеить.

Установите драйвер светодиода в корпус:

Зафиксируйте печатную плату драйвера светодиода, поместив ее внутрь корпуса, имейте в виду, что печатная плата не двигается. Для фиксации можно приклеить к горячему пистолету, нанеся клей.

Добавьте входной провод к металлической чашке схемы драйвера:

Теперь вытащите оба провода питающей сети 220В драйвера светодиода из металлических отверстий чашки и хорошо их припаяйте, следите, чтобы припой не засох.

Обжимной металлический стакан с корпусом:

Теперь соедините металлическую чашку с корпусом, нажмите обжимной станок, чтобы они хорошо соединились. Только помните, что оба должны быть правильно закреплены и не трястись.

Припаянная плата светодиодов с платой драйвера:

Начиная с этого момента, начните пайку, подключив оба контакта выхода платы драйвера к плате светодиодов.

Установка платы светодиодов над корпусом:

В корпусе есть замки для фиксации платы светодиодов, так что плата должна хорошо фиксироваться и не двигаться.

Установите пластиковую чашку над корпусом:

Теперь наденьте пластиковый колпачок, который идет в комплекте с лампочкой, и закройте ею лампочку.
