Как подключить люстру к выключателю

Приятный этап пройден — желаемый светильник выбран, куплен и ожидает звездного часа — установки на потолок и подключения. Дело за малым — узнать как подключить люстру к выключателю и наслаждаться ярким светом и отличным дизайном. Приступим к рассказу!

Размер модели и вид выключателя

Обычно светильник изготовлен для одноклавишного выключения — все лампочки одновременно загораются или гаснут. Это простой тип подключения, встречающийся у 70% моделей в каталоге нашего интернет-магазина.

Большие модели — от пяти и более лампочек — могут использовать двухклавишный выключатель, регулирующий яркость освещения — включают только половину ламп одной клавишей, создавая приглушенную атмосферу.

Изначально производитель снабжает свои модели определенным количеством групп — набором электрических проводов, которые подойду к одно-, двух- или трехклавишной модели. Соответственно — одна группа — одна клавиша.

Одноклавишное подключение люстры к выключателю — это наличие трех проводов — фазного, нулевого и земли. Все лампы необходимо подключить к фазному проводу.

Чтобы подключить люстру к двойному выключателю, необходимо четыре провода — две фазы, ноль и землю. В этом случае схема подключения отличается: фазные провода должны быть попарно соединены с проводами фазы люстры — смотрите на фотографии.

Выбор выключателя для люстры

Определившись с параметрами электротовара, необходимо купить и его. У нас представлено 13 брендов, производящих электротовары: розетки, рамки, диммеры, звонки, стабилизаторы и т.д.

Подобрать изделие можно техническим характеристикам, по размеру и цвету (от классических белых до нестандартных, сложных оттенков). Немаловажный фактор — цена изделия — самый недорогой обойдется в 134 рубля.

Поэтапное подключение люстры к выключателю

Начинаем мы с вынимания изделия из коробки и сборки всех его деталей, прикручивания плафонов.

Работу по сборке и подключению проводите днем, в самое светлое и яркое время суток — потребуется обязательное отключение электричества — об этом стоит позаботиться с самого начала, иначе возможен серьезный вред здоровью.

Люстра готова, электричество отключено: внимательно изучаем её крепление (крюк или планку), проводим необходимую подготовительную работу, чтобы повесить светильник (планку необходимо прикрутить к потолку, чтобы потом на неё прикрепить изделие).

Теперь с применением клеммной колодки подключаем проводку люстры ко всем проводам освещения, которые торчат из вашего потолка (фаза, ноль и земля).

Место выключателя обычно определено изначально, туда заведены необходимые провода, которых будет достаточно для подключения к одноклавишной модели. Чтобы правильно их подключить, необходимо запастись инверторной отверткой, которая покажет фазный провод, если он не выделен цветом.

Если есть необходимость подключения люстры к двойному выключателю, то будет необходимо завести второй фазный провод в выключатель и в светильник, что может вызвать определенные сложности и потребовать участия мастера-электрика.

ВАЖНО! Если вы не уверены в своих навыках, заказываете люстру в нашем интернет-магазине и проживаете в Москве, то можете воспользоваться услугами установщиков, которые выполнят работы быстро, по адекватной цене, в срок. Мы надеемся, что в ближайшее время такая услуга появится и в Санкт-Петербурге.

Как правильно подключить люстру на 2, 3 провода, к двойному выключателю

Одна из самых сложных задач в доме, связанных с электрикой – подключение люстры. В этой статье мы  разберем все возможные нюансы этой работы.

Как подключить люстру с двумя проводами

Люстра с двумя проводами подключается к одинарному выключателю. Рассмотрим некоторые особенности.

1. Очевидно, что одинарный выключатель может только одновременно включать все источники света в люстре, сколько бы их в ней не находилось.
2. Сколько бы проводов не выходило из потолка вашей комнаты – один из них нулевой, идущий прямиком из распределительной коробки, минуя выключатель.
3. При правильном подключении на счетчике (на щитке), на выключатель приходит только фазовый провод, поэтому при выключенном выключателе все работы по установке люстры вы можете производить смело. Но проверить это надо до их начала, используя отвертку-пробник, показывающую наличие напряжения на фазовом проводе. Для этого подайте напряжение и определите, какой из проводов фаза «L», а какой ноль «0». Далее таким же способом, выключив выключатель, убедитесь, что на потолочные провода электричество не подается (то есть не приходит фаза).

Внимание: все работы с самим выключателем проводите при полностью обесточенном помещении.

Эти правила общие для любых подключений осветительных приборов, которые управляются настенными выключателями всех типов.

При подключении люстры к такому выключателю ее нужно рассматривать, как одну большую лампочку, т.е. на каждый источник света в ней подается и фаза, и ноль.

Количество ламп или других источников света в данном случае роли не играет.

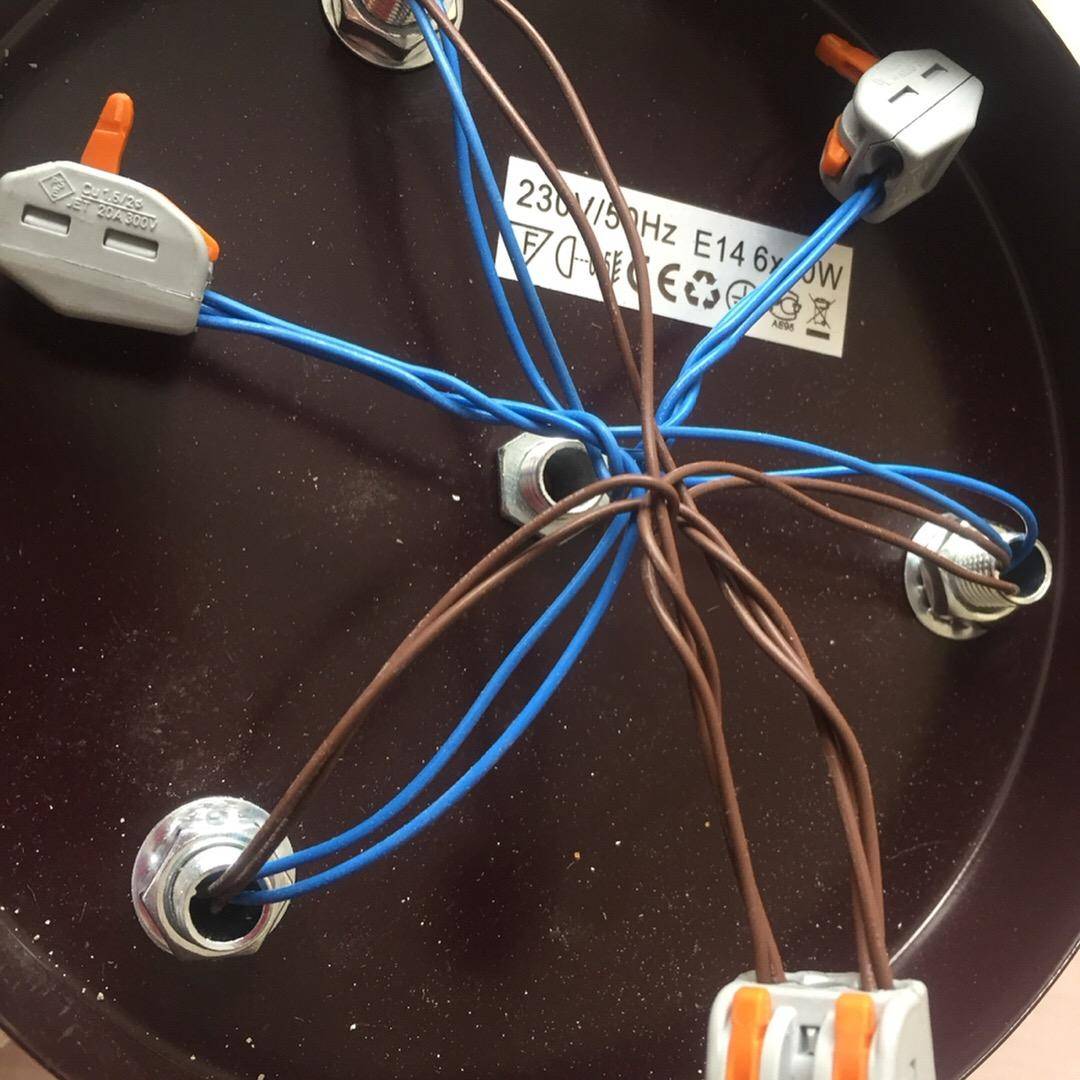

В самой люстре от каждого источника света идет по 2 провода разных цветов. Соответственно, при таком подключении все провода одного цвета соединяются вместе и подключаются к одному из выходящих из потолка проводов, а другого – ко второму. Если в люстре используются лампы с цоколями, то к фазе нужно подключать те, что отходят от центрального контакта.

Для всех соединений при подключении люстры мы рекомендуем пользоваться специальными клеммниками.

Они же предпочтительны и в распределительных коробках.

Иногда из потолка выходит 3 провода, но напряжение идет только по одному. В этом случае 3-й – заземление (как правило, он пестрый, чаще желто-зеленый) и его следует подсоединять на корпус люстры.

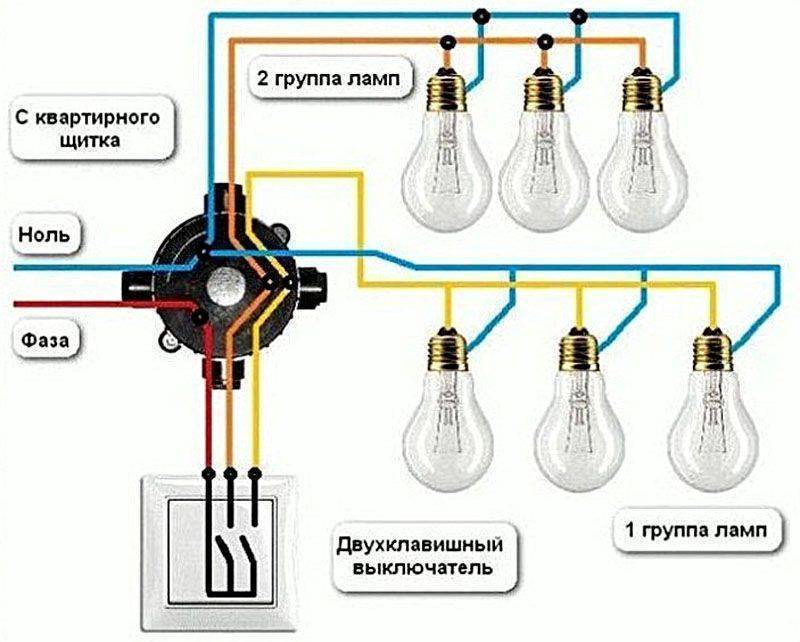

как подключить люстру с 3 лампами к выключателю с 2 клавишами

В этом случае из потолка должно выходить 3 провода, или 4 – если есть провод заземления. К такой разводке, как правило, подключается люстра минимум с двумя источниками света. Но, если их больше, то вы распределяете их по своему усмотрению. Чаще на одну фазу выводится один из них: либо самый мощный, либо наоборот – самый слабый, служащий в качестве дежурной подсветки помещения.

Очень часто при таком подключении используется выключатель из 2 клавиш. Так как же правильно подключить  люстру с 3 проводами к двухклавишному выключателю?

Для этого один провод от центрального светильника люстры (если таковой имеется в ее конструкции) соединяется с одним из фазовых проводов, а остальные провода такого же цвета группируются вместе и соединяются со вторым фазовым проводом. Нулевые провода со всех источников света соединяются с нулевым проводом, выходящим из потолка.

При этом одна клавиша включает только одну лампу (или другой источник света), а вторая — все остальные. Для полного включения люстры включаются обе клавиши.

Конечно, вы можете перераспределить группы светильников в люстре по своему усмотрению.

Если это деление будет примерно пополам, то к разным фазам лучше подключать патроны через один, особенно, если их в люстре нечетное количество.

Например, на фото как раз показано такое подключение.

А лучше всего этот метод подключения работает на многоточковых светодиодных люстрах, а также люстрах с разными источниками света – как на фото. В этом случае при их подключении к двухклавишным выключателям становятся возможными такие варианты освещения помещения.

Понятно, что при подключении такой люстры, по одному проводу от всех светодиодов соединяют с одной из фаз, а все центральные провода, идущие от патронов – со второй. Оставшиеся соединяются с нулевым проводом.

Вариант с тройным выключателем описывать не имеет смысла, а сам процесс подключения к многоклавишным выключателям понятен из короткого видео:

Как правильно подключить люстру на два выключателя

Если в предыдущих разделах мы рассматривали ситуации с уже существующей домовой проводкой, то для устройства подключения люстры (равно как и других осветительных приборов) с использованием проходных выключателей (позволяют управлять освещением из разных мест) проводку придется делать заново. Хотя от старой можно использовать провод заземления, нулевой провод, выходящий на потолок от распределительной коробки, и фазовый, подходящий к месту установки одного из выключателей.

Для одновременного включения всех источников света в люстре устанавливают два одинаковых  проходных выключателя.

Они могут быть как накладными (на фото) так и врезными.

Рассмотрим принцип устройства такого подключения, саму его схему и порядок соединения проводов в распределительной коробке.

На схеме прокладки проводов по комнате видно, что нуль и заземление, как и в случае с обычным подключением идут прямо к люстре, а фаза подается только к одному из выключателей.

Она подключается на общий контакт одного из переключателей.

Такой же контакт второго соединяется с фазовыми проводами люстры. А между парами клемм обеих проходных выключателей, расположенными напротив общего контакта, прокладываются т.н. провода-челноки. Они и обеспечивают передачу напряжения между переключателями попеременно.

Из схемы видно, что, выключив любой из переключателей, вы разорвете цепь, показанную на ней красным цветом. Но, когда вы выключите и второй, то подача напряжения возобновится по ветке, обозначенной на схеме черным. Поэтому такие приборы выключателями называются условно, ведь они просто переключают подачу электричества по двум проводам-челнокам.

Мы подобрали видео, на котором хорошо виден сам процесс такого подключения (в т.ч. и в распределительной коробке), обозначенного на схеме кружочками.

При подключении люстры более чем с одним источником света ставят двойные проходные выключатели.

При этом принципиального отличия в подключении люстры нет – только проводов больше.

Распределение между источниками света обеих подходящих к люстре фаз, как и в рассмотренном случае подключения к обычному двухклавишному выключателю, вы производите по собственному усмотрению. На приведенной схеме для пятиточковой люстры, одна из них подается на 2 источника, а вторая – на 3.

Увеличение точек управления одной люстрой

Иногда для управления одной люстрой двух проходных переключателей бывает мало. К примеру, когда из гостиной, где она установлена, выходят 3 и более дверей. В таком случае дополнительно устанавливаются т.н. перекрестные переключатели. Их количество может быть любым.

Из схемы видно, что такой переключатель ставится в разрыв проводов-челноков и соответственно имеет четыре точки подключения. Схема его внутреннего перевода электрических потоков, наложенная на фото задней части самого прибора в дополнительных объяснениях не нуждается.

Как и порядок соединения проводов в распределительной коробке.

В случае с двойным перекрестным переключателем выполняется его врезка уже в 2 пары проводов-челноков.

Проследить по схеме путь прохождения электрического тока в разных положениях его клавиш не сложно. А на распределении нагрузки между источниками света в самой люстре это никоим образом не влияет.

В заключение

Остается добавить, что использование проводов с изоляцией разных цветов значительно упрощает работу, особенно при подключении проходных выключателей. А для не очень опытных электромонтеров сам комплект, подготовленный к установке, с проводами нужной длины, для экономии места собранными в кольца, мы рекомендуем предварительно собрать хотя бы на полу помещения, где он будет монтироваться.

Проверить работоспособность предварительно собранной схемы в этом случае будет легко при помощи тестера, или даже подав временное питание с соблюдением правил техники безопасности, и подключив вместо люстры лампу-переноску. Промаркируйте пары контактов удобным способом и можете приступать к монтажу.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Схема подключения люстры по трем проводам и двухклавишного выключателя ?

 На самом деле мы уже писали на  нашем сайте о том, как подключить и подвешать люстру с 3 лампами в вашей квартире (доме). (см «Как подвешать и подключить люстру») Фактически эта статья является даже не частным случаем, а еще одной более подробно попыткой описания подключения люстры с двухклавишным выключателем. Вся простота и легкость подключения, с которой возможно справиться один, вполне возможно другому будет в тягость. Дело здесь даже не в уровне интеллекта, а в том, что все люди разные и кто-то просто никогда даже не пробовал заниматься электрикой, но пришло время заняться и этим, в чем мы со своей стороны максимально постараемся помочь, чтобы сделать процесс не простым автоматизированным действием, а обдуманным и осмысленным поступком. Итак, начнем подключать наш двухклавишный выключатель к люстре…

Схема включения люстры одноклавишного выключателя

 Прежде всего, необходимо понять основное, а потом из него извлечь нужное. Так поступим и мы, приведя схему для однокнопочного выключателя. Фактически здесь все максимально просто. Имеется участок сети с питанием, в состав которого входит лампочка и выключатель. Так выключатель замыкает этот участок сети, в итоге пропуская по нему ток. Вследствие этого ток протекает по участку через провода от распределительной коробки (счетчика), далее по проводу до выключателя, через него, после по проводу до лампочки, через нее, ну и в итоге по проводу до распределительной коробки, с которой все и начиналось. Здесь надо усвоить два принципа. Первый, это то, что ток появляется только в случае появления замкнутого участка сети, а второе, замкнутый участок сети обеспечивается выключателем, который и является управляющим элементом в ней.

Схема включения люстры и двухклавишного выключателя

 Если вы прочитали предыдущий абзац, то у вас уже появились кое-какие представления по поводу подключения лампы и выключателя в электрическую сеть. Что из себя представляет двойной выключатель и еще одна лампа? Фактически это еще одна аналогичная схема, реализованная по тому же принципу и тем же правилам. То, что это идентичная схема хорошо видно на схеме 1 рисунка ниже. Давайте теперь подумаем, что здесь является общим, то есть что можно исключить из схемы. Исключения необходимо провести по тому же принципу, как на уроках математике в школе вы исключали общий множитель, отставляя  в скобках лишь минимальное, необходимое. Так на схеме 2, на этом же рисунке можно заметить, что провода идущие до лампочек и до выключателей выполняют одну и ту же функцию. Они подводят, отводят напряжение ток. А раз их функции аналогичны и выполняются в один и тот же период времени, то их можно просто объединить, убрав один из проводников, тем самым сэкономив на лишних проводах. В итоге и получается наша схема 2. Некоторые могут сказать, что почему бы не объединить провода идущие от выключателей до лампочки, ведь у них тоже аналогичные функции. Да, функции аналогичны, но выполнение функции каждого из проводов может быть разделено по времени. То есть в одно время нам надо включить только одну лампу, в другое другую. В случае их объединения мы сможем включать только сразу две лампы, что лишает нас смысла устанавливать двойной выключатель.

 Если у вас не предусмотрено 2 провода идущих от выключаптеля до люстры, то есть на люстру приходит не 3, а 2 провода. То реализовать все ее возможности можно воспользовавашись схемами из статьи «Управление люстрой по двум проводам».

Как подключить люстру?

Таким вопросом задавался каждый, кого затрагивала тема ремонта, строительства или просто косметических вопросов. Ведь все хотят жить в комфортном и надежном доме, не так ли? Каждая деталь в подходе к данной теме должна быть хорошо продуманна, такая же задача и в вопросе, как правильно подключить люстру к электричеству в вашей комнате? Сейчас мы с вами рассмотрим несколько типов и способов монтажа освещения в вашем жилье, ведь это все намного проще, чем вы себе представляете.

И так, акцентируем ваше внимание на такое правило, номер один – позаботьтесь о мерах предосторожности. Да – да, мокрыми руками в не обесточенные провода не лезем.  И еще, будет правильным набросать себе схему монтажа. Если вы хотите подключить вашу люстру к одинарному выключателю, то в этом случае все будет элементарно просто, так как суть заключается в одной лампочке и двух проводков, которые называют ноль и фаза. Соединяете эти два равно выведенных провода между собой и работа готова. Стоит отметить, если вы производите монтаж многорожковой люстры, то проводки фаз, следует соединить воедино, что бы в конце у вас так же было два выхода.

Если же вы подключаете люстру к двойному выключателю, то в данном случае вы будет работать с тремя проводами: ноль и две фазы. Если присутствует провод заземление, то не забудьте его заизолировать. Обратим ваше внимание на то, что в данном случае однорожковую люстру установить к двойному выключателю невозможно, поэтому берем минимум два рожка. Для того, чтобы каждая клавиша управляла правильно, отдельной парой лампочек, проделывают следующее: нулевой провод подводят к выводящему концу, который в свою очередь соединен со всеми цоколями ламп.   А оставшиеся фазные провода нужно подключить к двум выходящим из светильника концам, тогда ваши клавиши будут работать в нужном режиме.

На сегодняшний день популярностью пользуются светильник, которые управляются пультом. Так, вы лежа на диване можете, включить или потушить свет, подсветку или даже музыку. Схема подключения в данном случае иная, которая состоит из светильников, объединённых блоками, а теми в свою очередь управляет контролер. А контролер выполняет работу получая ее с пульта управления. И так, как обычно первый провод нулевой подключаем к соответствующему выходу светильника, а дальше, если у вас одноклавишное отключающее устройство, то к светильнику подключается одна фазная зона, если двухклавишный выключатель, то один фазный проводок просто заизолируйте. Все просто, главное не перепутайте провода: фазу и ноль. Если же вы хотите установить стационарный пульт, то тут уже обязательно должно к светильнику подходить три провода. После удаления прошлого выключателя, должны остаться в коробке две свободных фазы. Первую фазу соединяете с нулевой на потолке, а второй выход подключите к оставшейся бывшей фазе. Дальше для монтажа стационарного пульта управления вам необходимо воспользоваться мультиметром, с помощью него вы найдете пару жил между которыми возникает 220V и подсоедините к клемам пульта, которые обозначены маркировкой «N» и «L». Ну вот и все, можно пользоваться. Стоит заметить, что подключение светодиодных люстр проходит по стандартной тактике, в которых вы должны произвести ряд следующих действий, обесточить помещение, снять выключатель, развести провода: ноль и фазы, и соединить их в правильном порядке, общий провод на потолке обязательно соединить со светильником, подключить к пульту управления, как мы рассказывали уже ранее. Если провода два, то все просто: один прикручиваем на фаза, другой к нолю. Подключение с тремя проводами ненамного сложнее, просто третий провод заземления либо игнорируйте, либо заизолируйте. Что по поводу подключением с четырьмя проводами, тут дела обстоят немного иначе. Вы увидите, что от каждого из рожков направленны два разноцветных провода: синие и коричневые провода, заметим, что встречаются и другие варианты. Для подсоединения к двойному выключателю разбиваем их на три группы: две фазы и один ноль. Объединим и скрутим синие провода – получаем ноль, оставшиеся произвольно разбиваем на две группы. Далее проделываем стандартные действия, которые мы с вами описывали раннее и работа готова.  И так, в данной статье мы с вами рассмотрели разные варианты подключения световых приборов и поняли, что не так уж и сложная эта работа, главное внимательно к ней отнестись.

схема подключения, подключение к одноклавишному и двухклавишному выключателю

Подключение люстры достаточно простое дело, однако часто это вызывает значительные сложности, особенно если люстра, будет работать не в одном режиме, а в двух и более. Так же возникают проблемы, если у люстры предусмотрен собственный выключатель, например, дистанционный пульт управления. Как подключить люстру и решить эти проблемы будет описано в этой статье.

Условно, по способу подключения, люстры можно разделить на три типа: люстры, имеющие возможность работать в двух и более режимах (многорожковые люстры с раздельным включением лампочек), люстры, работающие в одном режиме (все лампочки включаются одновременно) и люстры со встроенной системой управления.

Подключение люстры к двухклавишному выключателю

Начнем с самого сложного это с многорожковых люстр с раздельным включением лампочек. Чтобы подключить такую люстру, и она могла работать в нескольких режимах, в квартире должна быть предусмотрена соответствующая электропроводка.

Как определить, как сделана электропроводка и предусматривает ли она работу люстры в нескольких режимах?

• Во-первых, если старая люстра, аналогичная новой, работала, то и новая будет работать.

• Во-вторых, следует обратить внимание на выключатель если он двухпозиционный, то, скорее всего, люстра сможет работать в трех режимах: горит вся, горит одна часть, горит вторая часть.

• В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее.

Схема соединения проводов

Итак, рассмотрим, как подключить люстру в данном случае на примере обычной пяти рожковой люстры. Задача: сделать три режима работы люстры: горит только две лампочки, горит только три лампочки и горят все лампочки.

Если электрика люстры собрана изготовителем люстры, одной проблемой меньше, если нет, то перед тем как приступить к подключению люстры необходимо собрать ее электрическую часть.

Рис.1. Провода в самой люстре соединяются следующим образом. Берут по одному проводу от каждой лампочки (обычно одного цвета) и соединяют вместе – это будет «0». Остальные провода делят на две части, они будут подключены к фазам выключателя, и соответствовать работе каждой клавиши.

У такой люстры имеется десять проводков, по два с каждой лампочки. Для подключения такой люстры необходимо сначала сделать правильное соединение проводков в самой люстре. Для этого на одну клемму соединяем по одному проводку с каждой лампочки. Остается пять проводков. Соединяем три из них в другую клемму, оставшиеся два проводка в третью.

Подключение люстры к электропроводке

Теперь необходимо подключить люстру к проводам на потолке. Первое что следует сделать — определить, какой провод ноль, а какие фаза. Для этого необходимо воспользоваться специальной отверткой тестером.

Процесс определения следующий. Переводим выключатель в положение включено, и по очереди проверяем все провода. Тот провод, на котором нет тока — есть ноль. Остальные два провода фаза. Теперь, для определения очередности работы клавиш выключателя, определяем, какой провод из оставшихся двух подключен к какой клавише. Для этого переводим одну из клавиш выключателя в положении выключено, и проверяем наличие тока. В том проводе, в котором отсутствует ток и есть искомый.

После того как определено назначение всех проводов можно подключить люстру. Перед тем как приступить к этой операции следует отключить электричество в квартире, чтобы избежать случайного поражения электрическим током.

Рис.2. Для подключения выключателя тестером определяем основной провод (провод в котором есть ток), он подключается на вход выключателя (он обозначен буквой «L»). Остальные два провода подключают к клеммам клавиш. На люстре: провода, собранные в один пучок, подключают к нулевому проводу, остальные два пучка к двум оставшимся проводам.

Итак, сначала вешаем люстру на подвес, о том, как закрепить люстру на потолке читайте в статье «Как повесить люстру», так значительно проще соединять провода. После чего клемму, в которую мы собрали пять проводков, подключаем к проводу, который мы отметили как ноль. Остальные два провода подключаем в оставшиеся клеммы, с учетом определенных ранее положений клавиш в выключателе.

Подключение люстры к однопозиционному выключателю

Теперь рассмотрим случай, когда для подключения люстры имеются всего два провода в потолке. Как было описано ранее в этом случае один провод ноль, а другой фаза, которая идет из выключателя. В таком случае люстра может работать, только в одном режиме. Включено и выключено. Для большего числа режимов необходим как минимум еще один провод, поэтому придется переделывать проводку.

Рис.3. На люстре провода соединяются по парно в два пучка и подключаются к двум проводам электропроводки. К выключателю подсоединяются два провода. Порядок подключения неважен. Однако если есть маркировка на выключателе лучше ее не нарушать.

Для того чтобы подключить люстру в данном случае необходимо только две клеммы. В случае нашей пятирожковой люстры необходимо сделать следующее. Проводки от лампочек соединить не в три, а в две клеммы по пять штук в каждую. И соединить их с имеющимися проводами на потолке.

В заключение, о самом простом, о люстрах и светильниках, имеющих собственный выключатель, например, пульт дистанционного управления. Подключение таких люстр выполняется проще всего. Как правило, люстры такого типа способны работать без выключателя. Для их подключения требуется только два провода фаза и ноль, т.е. они подключаются также как любой другой электрический прибор.

Если планируется подключение такой люстры на место старой, то достаточно подключить люстру, как описано выше. Единственное отличие, для постоянной работы люстры выключатель всегда должен находиться в положении включено.

Как подключить люстру по схеме

Новая люстра, правильно подобранная под интерьер, сможет подчеркнуть преимущества комнаты и скрыть недостатки. Характеристики освещения люстрой в комнатах могут улучшить либо ухудшить настроение. Так, в слабоосвещённой комнате люди часто чувствуют сонливость, а если люстра светит очень ярко, то это может вызывать раздражение. Принципиально не только лишь правильно собрать устройство для собственной комнаты, но люстра, кроме того, должна быть безопасно подключена.

Как подключить люстру к выключателю правильно и быстро можно узнать, прочитав об этом информацию.

Подготовка к выполнению работ

Самая обычная схема к люстре, имеющей три разных провода, позволяет решить проблему, как подключить люстру к выключателю быстро. Нужно разделить выходы прибора и подключить все лампы сразу. Почти всегда такую схему используют для люстры на 3 лампы. Если при соединении устройства появляется потребность регулировки освещённости, то верным решением станет применение диммера.

Инструменты для подключения люстры

Чтобы выполнить подключение люстры к любому выключателю, воспользуйтесь:

• Индикаторной отвёрткой
• Мультиметром
• Пассатижами, ножиком
• Клеммой для проводов
• Изоляционной лентой для проводов
• Карандашом
• Инструкцией к устройству

Безопасная установка устройства

Как подключитьбезопасно люстру, если есть 3 жилы электропровода в потолке? Тут понадобиться выяснить, какая жила считается нулём. Обычно электропроводка позволяет поделить все выходы на 2 категории, потому один из проводов считается нулём, а два иных – фазой. При проверке подключения проводов индикаторной отвёрткой зажигается свет – это фаза, при прикасании к нулю индикатор не будет гореть. Для соединения пригодится тот проводок, где индикатор не загорелся и любой из числа тех, на которых указатель горел. Если люстра имеет третью жилу провода, то при простой схеме её необходимо просто заизолировать. Есть несколько разновидностей подключений устройства к электросети. Метод подключения зависит от приспособления осветительного прибора, выключателей и числа проводов.

Документация к подключению устройства освещения имеет схему с проводами:

• Белый либо коричневый цвет провода  –  это будет фаза
• Синий проводок  –  это нуль
• Жёлто-зелёный – это электропровод заземления

Любую люстру с подводкой трех проводов подключают так:

• Сначала все 3 провода разделяются на две связки, и получается 2 контакта – фаза и ноль. Спутать что-нибудь тут довольно тяжело, в особенности, если учитывать, что любой электропровод различной окраски
• Затем нужно посмотреть на то, что висит из потолка и как подключить прибор. Если там двужильный проводок, то соединяем каждые в отдельную скрутку. Разводим провода для подключения таким образом, чтобы не было замыкания при работе

Подсоединение одноконтурных устройств освещения

Простое устройство освещения с одним выходом, подключается к выключателю с одной клавишей и 2-мя проводниками. Провод фазы проводят к основному контакту через выключатель, а ноль – впрямую к разветвительной коробке. Соединения делают при помощи клемм либо закручивают, а потом изолируют  при помощи изоляционной ленты.

Как можно подключить одноконтурную люстру? Чтобы подключить люстру на одну лампу, используют одноклавишный выключатель. При подключении проводов прибора с количеством ламп две, используют выключательдвойной.

Чтобы подключить профессионально устройство освещения к включателю, нужно:

• Соединить проводок нуля люстры с нулём, подключённым к электросети
• Соединить фазу люстры с нужным проводом выключателя
• Заизолировать электропровода люстры

Самостоятельное подсоединение двухконтурного прибора освещения

Двойной выключатель с тремя проводниками и подсоединение к нему люстры с отдельной схемой подключения  и двумя выходами проводов различается тем, что фаза любого контура люстры проводится к собственному контакту в выключателе.

Заземление в люстре

Как можно выполнить подключение люстры с заземлением? Если люстра с корпусом из металла, стоит её заземлить. Сделанная по прогрессивным стандартам проводка обязана иметь защиту. Для подключения осветительного прибора к заземлению соединяют совместно все провода с жёлто-зелёным. Подключение люстры требует соблюдения мер безопасности. Все соединения осуществляются после отключения напряжения в сети.

Самостоятельное подключение трёхламповой люстры

Перед тем как подключить трёхламповую люстру, определите предназначение клавиш включателя. Если есть три разных провода, то нужно выяснить, какой будет отвечать за подключение 2-ух, а какой – одной лампы. От данного определения зависит удобство применения включателя для подсоединения к люстре 3-го провода.

Как правильно подключить люстру к выключателю, можно прочитать в инструкции и просмотреть разные информационные материалы.

Обычно на потолке может быть выход с тремя разными проводами, либо 1 провод с тремя жилами. Люстра с тремя проводами подключается по схеме. Некоторые дома имеют сразу 4 кабеля. Четвёртый электропровод – это заземление. Для проверки проводов нужно использовать индикатор. Подыщите нуль, тогда другие будут – фаза. Подключение люстры с тремя проводами выполнять не очень сложно.

Нужно знать при подключении люстры, что:

• При наличии заземления, подключение любой люстры происходит к общему электропроводу
• Люстра любой модели имеет провода, соединения которых скрыты внутри приспособления
• Если подключить люстру на 3 лампы, то 2 из них станут включаться при помощи одной кнопки, а одна от другой клавиши
• Нулевой электропровод при подключении люстры с тремя проводами соединяют с заблаговременно определённым нулевым проводом от сети
• Подключения фазного проводка включателя проводится к фазному проводу от люстры

Проблема, как подключить люстру на 3 провода, имеющую пульт, своими руками, решается достаточно легко. Обычно эти современные люстры с тремя проводами продаются в уже собранном виде и имеют особый  разъём с тремя электропроводами. 2 из них – это стереотипные фаза и ноль, а последний провод – заземление. Если не знаете, какподключить люстру на 3 провода, то посмотрите схему.

Когда нужно заменить включатель, что нужно сделать?

Очередной принципиальный момент такой: через выключатель обязан проходить лишь провод фазы. Эта процедура включения нужна исключительно для удобства. Когда появляется потребность ремонтных работ либо замены лампочки, то работы ведутся без задействования щита распределения. Нужно будет только надавить на клавишу включателя, а потом проводить ремонт либо замену.

Нужно знать, что:

• Необходимо включить 1 кнопку включателя. Дальше, воспользовавшись индикаторной отвёрткой, найти провод фазы. Отвёртка устанавливается к месту, где находится третий электропровод, и когда указатель зажигается, то можно считать, что фазный провод найден
• Практика показывает, что прибегают к замене осветительного прибора и одновременной подмене включателя. Распространена ошибка подключения люстры к двойному включателю при наличии 2-ух проводов
• Прежде чем купить включатель, необходимо удостовериться в необходимости его монтажа. Так как включатель двойной считается звеном всей схемы, то необходимо осознавать всю значимость его предназначения

Непосредственное подключение люстры к выключателю можно проводить исключительно после того, как решён вопрос со всеми проводами.

Прежде чем заменить выключатель двойной, нужно обесточить провода:

• Прежде всего, отключите выключатель, который установлен в комнате
• При помощи индикатора удостоверьтесь, что нет напряжения в сети
• Если индикаторная отвёртка не дает сигнал, то можно выполнять работы

Подсоединение осветительного прибора на два выключателя своими руками

Когда происходит подключение люстры к двойному выключателю, то соединение нужно производить параллельно. Кроме того, нулевой провод устройства требуется подключать к общему нулевому проводу из потолка. Чтобы подключить люстру к двухклавишному выключателю, не нужно больших знаний, но всегда необходимо помнить о правилах безопасности.

Для того чтобы знать, каким образом подключить диммер прибора на несколько рожков и два включателя, можно просмотреть видео материал, где подробно изложен ход работы. Самостоятельная замена включателя и подключение любой люстры – это дело несложное, но достаточно ответственное. Многих, кто сталкивался с подсоединением люстры к двойному выключателю, пугает количество разных проводов, но, изучив информацию, можно самостоятельно во всем разобраться. Подключение люстры с двумя проводами к включателю имеет такой же метод, как и с одним, изучить это можно на электросхеме.

Если возникли сложности при самостоятельном проведении подключения прибора или сложно совсем выполнить данную задачу, то можно вызвать мастера. Специалист знает, каким образом люстра включается, и профессионально сможет подсоединить устройство к включателю. Подключения любого осветительного прибора мастера делают быстро. Подключить люстру на 3 провода специалист сможет безопасно. Как люстру правильно собрать, также знает специалист.

Подключение люстры к выключателю — Статьи об энергетике

Подключение люстры к выключателю – один из необходимых пунктов при монтаже новой электропроводки, замене старого кабеля или просто установке новой люстры. В статье рассмотри различные варианты подключения люстры, а также основные схемы подключения и принципы монтажа люстры. Для начала определимся с подключением люстры.

Установка и подключение двухклавишного выключателя

Схемы подключения люстры

Схема подключения люстры определяется режимом работы схемы питания, т.е. с помощью какого выключателя (одноклавишного или двухклавишного) полается напряжение на саму люстру. Большинство современных люстр имеет двухрежимную схему работы: двухклавишный выключатель каждой из клавиш подает напряжение на свою часть люстры (чаще всего на половину плафонов). Такая работа люстры позволяет регулировать степень освещенности в помещении. При управлении люстрой одноклавишным выключателем происходит одновременное включение всех лампочек в люстре. Общая схема включения осветительных приборов для одноклавишных и двухклавишных выключателей приведена на рисунке 1.

Рисунок 1

Схема подключения люстры к одноклавишному выключателю (рисунок 2)

При подключении люстры к одноклавишному выключателю задействованы три провода (фазный провод, нулевой провод и земля). Фазный провод (черный), идущий от выключателя, последовательно подключается ко всем плафонам люстры. Вся разводка проводов выполняется внутри люстры.

Рисунок 2

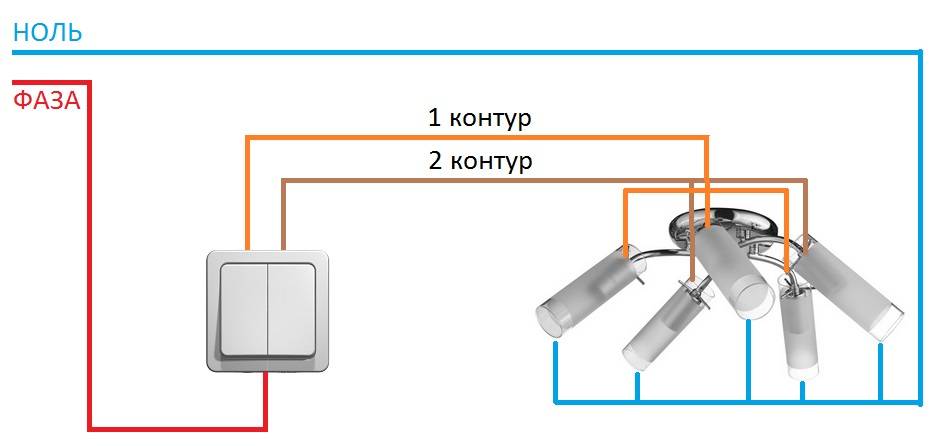

Схема подключения люстры к двухклавишному выключателю (рисунок 3)

Работа люстры с двухклавишным выключателем характеризуется наличием четырех проводов (два фазных проводника, нулевой проводник и земля). Как видно из рисунка 3, при использовании двухклавишного выключателя плафоны разбиваются на две группы, к каждой из которых приходит фазный проводник от соответствующей клавиши выключателя.

Рисунок 3

Для более наглядного представления работы люстры ниже приведены схемы включения для одно- и двухклавишного выключателя.

Рисунок 4

Рисунок 5

Крепление люстры к потолку

После подключения люстры к проводам необходимо закрепить ее на потолке. При этом существует всего два основных способа крепления люстры: подвешивание люстры за специальную петлю, фиксация люстры на потолке на специальном основании.

Для подвешивания люстры на потолке необходимо закрепить на потолке крюк, к которому будет подвешена декоративная чаша люстры, закрывающая электрические провода.

Рисунок 6

При наличии специального основания, которое закрепляется на потолке, клеммники и электрические провода прячут внутри этого основания.

Рисунок 7

Ниже приведем порядок действий при установке и подключении люстры:
1 Отключаем автоматический выключатель в электрощите и проверяем отсутствие напряжения на проводах.
2 Определяем каким способом люстра крепиться к потолку. В зависимости от способа монтажа крепим к потолку специальный крюк или непосредственно основание люстры.
3 Определяем тип схемы, применяемой для подключения люстры: три провода – люстра с одноклавишным выключателем; четыре провода – люстра с двухклавишным выключателем.
4 Соединяем провода, идущие из потолка с люстрой при помощи клеммных зажимов. Провод заземления подключается к специальному болту заземления, расположенному на металлическом корпусе основания люстры (если имеется).
5 Закрепляем люстру на потолке и вкручиваем лампы в плафоны.
6 Включаем электричество, проверяем работоспособность люстры и выключателя.
Светодиодные лампы Е27 и Е14

Как подключить переключатели для люстры

Конфигурации проводки при подвешивании светильника люстры
[ad#block] Электрика Вопрос: Я снимаю потолочный вентилятор, который представляет собой комбинацию вентилятора и света, и устанавливаю люстру.

• В настоящее время вентилятор подключен к распределительной коробке с двумя переключателями.
• Один для вентилятора и один для света.
  • У меня вопрос: как лучше всего подключить люстру к одному из выключателей для управления светом и отключить выключатель вентилятора?

Спасибо

История: Скотт, студент из Медфорда, Нью-Йорк.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Скотт.

Проводные соединения для светильника-люстры

У большинства домашних осветительных приборов цвета проводки: черный, белый и оголенный или зеленый заземляющий провод для светильника и проводка от электрической распределительной коробки, однако может быть несколько комбинаций цветов проводов, о которых следует знать.

Применение: Потолочный или настенный светильник.
Уровень мастерства: от начального до среднего.
Необходимые инструменты: ручные инструменты Basic Electricians Pouch, неалюминиевая лестница и тестер напряжения.
Расчетное время: зависит от личного опыта, умения работать с инструментами и доступа к светильнику.
Меры предосторожности: определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка дополнительной проводки светильника должна производиться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.

• Скотт, лучше всего выбрать любой из двух проводов, которые вы хотите использовать.
• Неважно какой, просто закройте тот, который станет запасным, и оставьте его доступным для любых изменений позже.
• При желании можно подключить люстру и к черному, и к красному проводу.
• Таким образом, любой из переключателей включит свет.
• Если вы выберете только один провод, не делайте ошибку, отрезая провод только потому, что вы не собираетесь его использовать.
• Просто изолируйте его и сделайте безопасным.
• Дополнительный переключатель можно не трогать или снять и заменить заглушкой или заглушкой, которая заполнит место, где находился старый переключатель.

Подробнее о домашней электропроводке

• Электропроводка
• Проекты домашней электропроводки с изображениями и электрическими схемами.

Вам также может быть полезно следующее:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Замена светильника с двумя выключателями | Домашние руководства

Модернизация освещения в вашем доме относительно безболезненна, но когда дело доходит до замены светильника на два выключателя, даже некоторые из самых опытных самодельщиков съеживаются.Длинные коридоры, большие комнаты с двумя входами и темные лестницы часто имеют два выключателя для управления одним и тем же светильником. Это известно как трехсторонняя цепь и требует электрического провода для соединения двух переключателей вместе. Масса проводов, находящихся внутри электрической коробки светильника, может пугать, но если вы сосредоточитесь только на проводах освещения, у вас не должно возникнуть проблем при установке нового светильника.

Снимите абажур со светильника, чтобы получить доступ к лампочкам и патронам.Это будет варьироваться в зависимости от производителя светильника и стиля.

Выключите автоматический выключатель освещения на 15 или 20 ампер, который питает светильник и два выключателя. Выньте лампочки из патронов.

Поместите бесконтактный датчик напряжения рядом с патронами освещения. Индикатор напряжения не загорается при отключении электропитания.

Найдите два винта в основании светильника рядом с розетками. Эти винты крепят светильник к электрической коробке внутри потолка.Удалите винты, освободив светильник от потолка и обнажив электропроводку.

Следуйте по черному электрическому проводу от светильника к разъему провода. Держите бесконтактный датчик рядом с разъемом, чтобы убедиться, что питание отключено.

Открутите разъем, соединяющий черный электрический провод светильника с черным электрическим проводом от потолочной коробки. Раскрутите разъем, соединяющий белый электрический провод прибора с белым электрическим проводом от потолочной коробки.

Отсоедините разъем провода, соединяющий зеленый заземляющий провод осветительного прибора с оголенными медными заземляющими проводами в электрической коробке. Не удаляйте ни один из оставшихся разъемов проводов внутри электрической коробки, поскольку эти разъемы завершают трехстороннее соединение между двумя переключателями.

Следуйте инструкциям по сборке нового светильника, если сборка необходима. Подсоедините белый электрический провод от светильника к белому электрическому проводу от электрической коробки в потолке, накрутив на провода оранжевый разъем.

Подсоедините черный электрический провод светильника от светильника к черному электрическому проводу от потолка с помощью другого разъема. Сделайте окончательное соединение, накрутив оранжевый или желтый разъем на зеленый заземляющий провод от светильника к оголенным медным заземляющим проводам в потолочной коробке.

Расположите светильник у потолка. Используйте крепежные винты, прилагаемые к новому приспособлению, чтобы прикрепить основание приспособления к электрической потолочной коробке.

Установите лампочки в новый светильник и прикрепите плафон.Включите автоматический выключатель светильника, подающий электроэнергию на трехходовую цепь.

Ссылки

Писатель Био

Сесилия Харш профессионально пишет с 2009 года. В основном она пишет статьи о домашнем хозяйстве, здоровье и путешествиях для различных интернет-изданий. Она имеет многолетний опыт работы в сфере благоустройства дома, уделяя особое внимание садоводству, а также опыт групповых тренировок. Харш получила лицензию сертифицированного помощника медсестры в 2004 году.Она училась в колледже округа Таррант и изучала английскую композицию.

Схемы подключения для добавления нового светильника

Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами на предмет ограничений и разрешений. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ.Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице содержатся электрические схемы для добавления нового светильника в существующую цепь. Существуют схемы добавления светильников к уже имеющемуся потолочному светильнику и использования существующей настенной розетки в качестве источника для нового выключателя и света. Включены различные схемы проводки, позволяющие либо свету, либо выключателю быть первыми в цепи.Кроме того, найдите схему добавления света от коммутируемой розетки, которую вы уже должны включать в светильник, когда включаете комнатный свет.

Подключение нового выключателя и светильника к розетке

На этой схеме питание берется из существующей настенной розетки для нового выключателя и светильника. Выключатель стоит первым в новой части цепи и к нему от розетки протягивается новый двухжильный кабель. От выключателя к месту нового освещения проложен новый двухжильный кабель.

Нейтраль для нового фонаря берется из розетки и присоединяется к новому белому проводу и косичке, которая снова соединяется с розеткой.Точно так же горячий источник удаляется из розетки и присоединяется к новому черному проводу и косичке, соединяющейся обратно с горячим терминалом на розетке.

На выключателе черный провод от розетки подключается к одной клемме на выключателе, а черный провод, идущий к новому свету, подключается к другой. Белый провод от розетки соединен с белым проводом, идущим к фонарю, на этой схеме он не подключается к выключателю. На свету черный провод подключается к горячей клемме на светильнике, а белый подключается к нейтральной клемме.

Подключение выключателя и светильника в коробке с двумя розетками

Эта схема аналогична приведенной выше, но и розетка, и новый выключатель находятся в одной и той же коробке в конце бытовой цепи. При добавлении нового выключателя, подобного этому, необходимо будет установить новую двухблочную коробку, если для источника используется одна розетка. Если в коробке две розетки, одну можно убрать, а на ее место установить выключатель для управления новым светом.

В этой проводке горячий провод источника берется из розетки и сращивается с двумя косичками.Один пигтейл подключается к клемме переключателя, а другой подключается обратно к горячему на розетке. Другая клемма переключателя подключена к черному проводу, идущему к новому свету. Нейтраль источника берется из розетки и соединяется косичкой обратно с нейтралью розетки и с белым проводом, идущим к клемме светлой нейтрали.

Подключение нового контура освещения и выключателя от розетки

На этом рисунке показана проводка для добавления нового света и выключателя, при этом светильник стоит первым в цепи.Новый кабель прокладывается от розетки к новому месту крепления, а оттуда — к новому месту выключателя. Контур переключения представляет собой трехжильный кабель, соответствующий требованиям NEC к нейтрали во всех новых распределительных коробках.

В розетке всегда горячий провод сращивается с черным проводом на кабеле светильника и с косичкой, которая подключается обратно к горячему контакту на настенной розетке. В коробке светильника черный провод сращивается с черным проводом, идущим к выключателю.На выключателе черный провод подключается к новому выключателю.

Вернувшись к источнику, нейтральный провод сращивается с белым проводом, идущим к фонарю, и с косичкой, соединяющейся обратно с нейтральной клеммой розетки. В светильнике белый соединяется с нейтральной клеммой на светильнике. Красный провод от петли выключателя подключается к горячей клемме на фонаре, а другой конец к новому выключателю. Белый провод закрыт гайкой в ​​новой распределительной коробке.

Подключение нового светильника к розетке с выключателем

Проводка на этой схеме предназначена для подключения нового светильника к коммутируемой розетке, т. е.е. тот, который горячий только тогда, когда выключатель включен. Они обычно используются для включения и выключения настольной или торшерной лампы от настенного выключателя.

Новый двухжильный кабель проложен от розетки к новому светильнику. В розетке провода удаляются, и каждый из них присоединяется к новому кабелю и обратно к розетке с помощью сращивания косички. В коробке светильника черный провод подключается к горячей клемме, а белый подключается к нейтральной клемме.

Проводка для добавления новых источников света от существующего светильника

На этой диаграмме два новых светильника добавляются к одному уже существующему.Новый двухжильный кабель проложен от существующей коробки светильников к первой новой коробке. Оттуда новый двухжильный кабель проложен ко второму новому световому коробу. При желании после этого можно добавить больше источников света, проложив новый кабель к каждому новому световому коробу.

На существующем светильнике горячий и нейтральный провода снимаются с зажимов светильника и соединяются с проводами нового кабеля, идущего к первому новому светильнику. К соединению также добавляется косичка, позволяющая повторно подключить существующий свет обратно в цепь.При первом новом свете провода соединяются с новым кабелем, идущим к следующему свету, и с косичкой для подключения первого нового света. Если вы хотите добавить больше огней после второго нового на этой схеме, их можно соединить в цепь таким же образом.

Подключение нового светильника к существующему выключателю

Эта проводка иллюстрирует, как добавить новый светильник из существующего выключателя, а не из светильника. В этой схеме нейтральный и заземляющий провода, идущие к новому свету, сращиваются в распределительной коробке с проводами, идущими к существующему свету.Черный провод, идущий к свету, берется от выключателя и сращивается с: косичкой обратно к выключателю, черным проводом, идущим к новому свету, и черным проводом, идущим к существующему свету. Теперь переключатель будет управлять обоими светильниками в цепи.

Схема подключения нового выключателя и светильника

На этой схеме новый выключатель и свет добавляются к уже существующему выключателю света. Источник для этой цепи находится в уже существующем светильнике, а 3-проводная петля переключателя идет оттуда к распределительной коробке.Эта 3-проводная петля переключателя удовлетворяет требованию NEC относительно нейтрали в распределительной коробке.

В месте выключателя установлена ​​новая двухблочная коробка, чтобы было место для второго выключателя для управления новым светом. Такое расположение позволит управлять каждым светом отдельно.

Горячий от шлейфа выключателя подсоединяется косичкой к обоим выключателям. Новый двухжильный кабель проложен от распределительной коробки к месту установки нового светильника. Нейтральный провод от шлейфа выключателя присоединяется к новому белому проводу.Черный провод подключается к другой клемме нового выключателя и к горячей клемме нового фонаря.

Больше подобных на сайте «Сделай сам-помощь»

Как подключить выключатель света

Подключение выключателя света

Электрические проекты могут быть сложными и трудными для многих людей, но некоторые из них легко выполнить, например, , подключение выключателя света , это настолько просто, что любой может это сделать. При наличии соответствующих знаний и нескольких шагов любой может выполнить эту работу, не нанимая профессионального электрика .Каждый домовладелец должен знать , как подключить выключатель света . Как владельцу дома, вам, вероятно, потребуется много раз заменить выключатель света , и нанять для этого электрика — не идеальный выбор, когда вы можете сделать это всего за несколько минут.

Как работает однополюсный выключатель света

Простейшая форма выключателя света в каждом доме — это однополюсный выключатель. Стандартные однополюсные выключатели света имеют две винтовые клеммы с заземляющим винтом.Один из них – для «горячего» провода, питающего выключатель от источника питания. Вторая винтовая клемма предназначена для другого горячего провода, известного как ножка переключателя, которая проходит между осветительной арматурой и переключателем. Нога переключателя несет питание к свету, когда переключатель включен. Заземляющий винт предназначен для подключения заземляющего провода цепи. Однополюсные выключатели света не подключаются к нейтральному проводу.

Чтобы выполнить работу, следуйте нашему пошаговому руководству по подключению выключателя света, описанному ниже.Очень важно ознакомиться с инструкциями, указанными на вашем конкретном выключателе света, поскольку инструкции могут отличаться для того, который вы приобрели, или они различаются с точки зрения технологии, которая требует другой процедуры установки выключателя света.

Как подключить однополюсный выключатель света

Подключить выключатель света несложно, но для безопасного выполнения этой работы необходимо иметь базовые знания об электричестве. Если вы раньше не занимались такими работами с электропроводкой, вам необходимо нанять для этой задачи электрика.Как только вы узнаете, как подключить выключатель света, вы обнаружите, что для его подключения потребуется не более 10 минут. Этот процесс не требует дополнительных инструментов, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или модернизируете его, например, диммер.

Базовые знания о проводах в однополюсном выключателе освещения

Коричневый провод — это горячий провод или провод нагрузки. Иногда это также красный или черный.

Синий или белый — нулевой провод.

Неизолированный медный (иногда в желтой оболочке с зелеными полосами) провод является проводом заземления.

Однополюсному выключателю света нужен коричневый провод, чтобы присоединить его к выключателю, а затем коричневый провод, соединяющий выключатель с вашим светом. Выключатель действует как отсекатель источника питания, предотвращая его попадание на выключатель света.

Нейтральный провод или синий провод идет в обход выключателя света и идет непосредственно к светильнику. Этот провод необходим для замыкания электрической цепи .

Медно-латунный или желто-зеленый заземляющий провод должен быть подключен к выключателю и светильнику.

Необходимые инструменты и материалы

Однополюсный выключатель света

Клещи

Отвертка

Изолента

Мультитул

Инструкции по подключению выключателя света

1.

Безопасность превыше всего

Прежде чем начинать что-либо, ОТКЛЮЧИТЕ источник питания и убедитесь, что питание не проходит по цепи, с которой вы будете работать.Важно сделать это в первую очередь, иначе это может привести к летальному исходу!  Отключение питания означает отключение выключателя из коробки выключателя, которая управляет выключателем, который вы хотите заменить.

2. Открутите пластину переключателя

.

Когда вы уверены, что подача питания на этот конкретный переключатель прекращена, возьмите отвертку и начните откручивать пластину переключателя. Многие пластины переключателей привинчены 2 маленькими винтами с плоской головкой. После этого отвинтите старый переключатель, если вы хотите заменить его новым.Теперь осторожно вытащите переключатель, пока провода все еще подключены к цепи.

3. Посмотрите внимательно на провода

Обратите внимание на расположение всех проводов и на то, как они подключены. Вы увидите по одному проводу под каждой клеммой. Один будет коричневым/черным/красным проводом, то есть горячим проводом, а другой может быть синим или белым. Один из них — это силовая подача, а другой — ножка переключателя, как описано ранее в этой статье. Клеммы переключателя взаимозаменяемы, поэтому вам не нужно помнить, какой провод к какой клемме подключен.Кроме того, вы увидите медно-латунный или желто-зеленый провод, известный как заземляющий провод, который соединяется с винтом на левой стороне переключателя.

4. Отсоедините проводку переключателя

.

Чтобы снять старую проводку с правого выключателя и подсоединить выключатель света, ослабьте винты, удерживающие клеммные провода. Когда вы закончите, снимите клеммные провода и, если необходимо, используйте плоскогубцы, чтобы развязать тугие витки провода вокруг клеммы. Таким же образом развяжите и освободите провод заземления.Теперь вы сможете снять выключатель со стены

.

5. Проверьте состояние проводов

Проверьте концы проводов на предмет износа или повреждения. Удалите перетертую часть проволоки с помощью кусачек или мультитула. Оставьте примерно полдюйма оголенного провода на каждой длине. Это связано с тем, что провода со временем ослабевают из-за постоянного использования и стресса, поэтому вы должны убедиться, что ни одна часть провода не повреждена при повторном подключении проводов к клеммам.

6. Согните проволоку, чтобы получился круглый крючок

.

С помощью пассатижей или многофункционального инструмента согните открытые части каждой проволоки и сделайте вокруг крючка. Убедитесь, что крючки затянуты достаточно плотно, чтобы надежно и аккуратно закрепить винты на выключателе освещения.

7. Подключите новый однополюсный выключатель света

.

Теперь подключите провода к выключателю через загнутые концы. Начните с черного провода и белого провода, прикрепив их к обеим клеммам с правой стороны.Крючки обоих проводов должны быть направлены по часовой стрелке. Теперь возьмите зеленый провод заземления и прикрутите его к левой нижней стороне. При необходимости вы можете использовать острогубцы, чтобы удерживать провода на месте при затягивании каждого винта.

8. Накройте и выполните задание

Оберните изолентой винты клемм, чтобы защитить их от огня. Теперь спрячьте провода в коробку и прикрутите выключатель обратно к стене. Теперь снова прикрепите крышку переключателя и включите выключатель, чтобы восстановить питание.

9. Проверьте свой новый выключатель света

После включения выключателя проверьте правильность работы выключателя и поразитесь своим электрическим навыкам. Это все, и вы готовы зажечь свое место

Как заменить светильник

Перед началом любого электрического проекта отключите питание выключателем. Недостаточно просто отключить электричество выключателем света. После отключения соответствующего выключателя включите и выключите выключатель света, чтобы убедиться, что на свет не подается питание.

Светильники обычно крепятся к электрической коробке с помощью болтов или винтов. Во-первых, ослабьте крепеж, удерживающий ваше приспособление на месте (Изображение 1). Он должен отходить от стены или потолка. Если это не так, его также можно закрепить герметиком. Используйте отвертку, чтобы отделить светильник от поверхности, стараясь не повредить стену или потолок. После того, как прибор уйдет, он все еще будет подключен к электрическим проводам.Если ваш светильник был прикреплен к распределительной коробке с помощью кронштейна, отвинтите или отвинтите также кронштейн (Рисунок 2).

Перед отсоединением проводов используйте детектор тока, чтобы убедиться, что к прибору не подводится электрический ток. Ваш старый светильник должен быть подключен с помощью трех проводов: горячего (черного), нейтрального (белого) и заземления (медного). Отсоедините каждый из проводов. Обязательно держите прибор, пока отсоединяете провода; он должен упасть, как только все три провода будут отсоединены.

Ваш новый светильник должен поставляться с кронштейном, который крепится к электрической коробке. Многие светильники поставляются с универсальным кронштейном, который можно прикрепить к различным типам электрических коробок. Используйте отвертку, чтобы прикрепить кронштейн к электрической коробке.

Как и ваша электрическая коробка, ваше устройство должно включать один горячий (черный) провод, один нейтральный (белый) провод и один заземляющий (медный) провод.Подключение вашего прибора так же просто, как подключение черного к черному, белого к белому и медного к медному. С проводов в вашем приспособлении может быть уже снята часть изоляционного покрытия, а металлическая оплетка оголена. Если оголено около половины дюйма провода, вы готовы двигаться вперед и выполнить подключение. Если нет, используйте плоскогубцы электрика, чтобы снять примерно полдюйма изоляции, чтобы обнажить металлический провод. Как только у вас будет достаточно провода для работы, сначала подключите два черных провода, используя прилагаемую гайку.Если в вашем приспособлении нет проволочных гаек, вы можете купить их в местном хозяйственном магазине. Затем подключите два белых или нейтральных провода. Примечание. Каждая розетка в вашем новом светильнике будет иметь собственный набор проводов. Каждая из них должна быть связана вместе внутри приспособления и прикреплена к одному проводу.

Наконец, подключите два провода заземления. Возможно, в вашей электрической коробке нет заземляющего провода. Значит, электрик решил заземлить саму коробку.Если это так, все, что вам нужно сделать, это прикрепить заземляющий провод в приспособлении к самой электрической коробке. Ваш монтажный кронштейн должен содержать небольшой винт (обычно зеленый), предназначенный именно для этой цели. С помощью пассатижей электрика сделайте U-образный изгиб провода заземления, который будет плотно прилегать к заземляющему винту (рис. 1). Оберните изогнутую проволоку по часовой стрелке вокруг винта и затяните с помощью отвертки. Теперь ваше устройство правильно подключено (Изображение 2).

Используйте предоставленное оборудование, чтобы прикрепить устройство к монтажному кронштейну и электрической коробке. Существует множество различных типов соединений, но в большинстве из них, вероятно, используется болт и декоративная гайка. Поместите приспособление на болт в монтажном кронштейне и закрепите его с помощью прилагаемой декоративной гайки (Изображение 1). Используйте свою руку, чтобы затянуть болт. Использование гаечного ключа может повредить гайку и удалить покрытие. Наконец, ввинтите лампочки и закрепите все окончательные детали или экран на вашем приборе (изображения 2 и 3).

Вы готовы снова включить источник питания.Включите выключатель, и все готово. Теперь, когда вы увидели, как легко заменить осветительную арматуру, другие ваши комнаты должны ожидать изменения освещения. Будьте в безопасности, выключите питание и вперед.

Как добавить светильник и переключиться на существующую цепь — Модернизированный дом

Независимо от того, живете ли вы в большом городе или в сельской местности, электричество имеет жизненно важное значение для вашей повседневной жизни. Иногда необходимо добавить новый светильник в существующую цепь, и это может быть непросто.Следите за тем, как мы изучаем, как можно безопасно добавить новый прибор в существующую схему.

Встроенное освещение отличное; обычно он может обеспечить светом всю комнату, но что, если этого недостаточно? Вы можете добавить подключаемые лампы или добавить больше встроенных ламп.

Эти светильники сделают ваш дом более привлекательным и повысят его стоимость при перепродаже. Вы также можете добавить отдельный переключатель, чтобы контролировать, сколько света вы хотите. Итак, как добавить свет и отдельный выключатель в существующую схему?

Вы можете добавить светильник и переключиться на существующую цепь, если установите электрическую коробку и присоедините новый светильник к существующей с помощью кабеля.Совместите черный и белый провода на кабеле с проводами на электрической коробке и прикрепите колпачок к каждому соединению. Установите заземляющий провод, скрутите черный и белый провода в косичку и затяните винт заземления.

В этом руководстве мы подробно расскажем вам о каждом шаге, так что следите за обновлениями!

Связанное содержимое:  Могут ли лампы и розетки быть в одной цепи?   | Как добавить нейтральный провод к существующему выключателю освещения   | Как подключить светильник с помощью красного, черного и белого проводов   | Переключатель освещения не работает после замены?

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Необходимые инструменты

Для начала вам понадобятся некоторые инструменты. В любом случае, это не невыполнимая задача для домашнего мастера. Тем не менее, потребуется некоторый навык использования инструментов и терпение, чтобы разобраться с проводкой.

Вот инструменты:

• Инструмент для зачистки проводов
• Ножовка для гипсокартона
• Многогранная отвертка
• Универсальный нож
• Тестер напряжения
• Клещи
• Молоток
• Искатель шпилек

Необходимые материалы

Вам также понадобится светильник, выключатель и детали, необходимые для его подключения. В общем, вы можете выбрать любой дизайн светильника; тем не менее, убедитесь, что светильник соответствует ремешку, который вы будете использовать для его крепления.

Вот список материалов, которые вам помогут:

• Электрический выключатель (рассмотрите возможность замены на диммер, так как вам все равно придется менять проводку)
• Распределительная коробка на 2 поста
• Электрический кабель
• Фиксирующий ремень
• Распределительная коробка для реконструкции (убедитесь, что она может поддерживать ваш новый прибор)
• Различные цвета проволочных гаек
• Светильник
• Черный одножильный электрический провод 12 калибра THHN

Этапы установки

Это будет довольно длинная серия шагов, так что просто потерпите:

1. Выключите автоматический выключатель : вам нужно отключить питание существующего устройства, с которым вы работаете!
2.  Решите, куда будет устанавливаться ваш светильник:  Убедитесь, что вы поместили светильник между двумя стойками.
3. Вырежьте отверстие для вашей распределительной коробки: Распределительные коробки для реконструкции поставляются с шаблоном, который поможет вам вырезать нужную форму в гипсокартоне.
4. Снимите крышку выключателя освещения:  Снимите крышку с существующего выключателя освещения и  используйте тестер напряжения, чтобы еще раз убедиться, что питание отключено.   Горячие провода обычно черного цвета .
5. Снимите существующий переключатель:  Переключатель должен удерживаться двумя винтами.Ослабьте винты, удерживающие провода, и вытащите их.
6. Раскрутите соединители проводов:  Все соединители проводов, которые уже используются, и те, которые вы будете использовать, скручиваются и могут быть удалены путем раскручивания.
7. Снимите распределительную коробку:  Для этого может потребоваться небольшое усилие. Если она застряла на месте, поднесите деревянный брусок к распределительной коробке и ударьте по нему молотком. Затем вытащите его. Затем используйте пилу для гипсокартона и прилагаемый шаблон, чтобы выпилить дополнительное пространство для вашей 2-клавишной распределительной коробки.
8. Вставьте провода:  Протяните провода через заднюю часть распределительной коробки и протяните их через отверстие в распределительную коробку. Затем протяните существующие провода в новую распределительную коробку.
9. Установите коробки: Установите распределительную коробку и распределительную коробку в соответствующие отверстия и закрепите их зажимами.
10. Подготовьте открытую проводку:  Снимите открытую оболочку с электрического кабеля. Затем подготовьте оба провода, сняв 3/4 дюйма изоляции с проводки.
11. Подсоедините осветительную арматуру:  Подсоедините осветительную арматуру, соблюдая цвета; используйте свой оранжевый твист на электрических разъемах. Совместите черный провод от вашего устройства с черным проводом от установленных кабелей. Затем сделайте то же самое с белым к белому и с медным к медному.
12. Прикрепите светильник:  Прикрутите светильник к распределительной коробке и установите лампочки и шторы.
13. Соедините белый провод и провод заземления: Соедините все 3 белых провода с помощью красного зажима.Затем соедините все 3 медных провода вместе с помощью красной гайки. Далее ставим все в заднюю часть распределительной коробки.
14. Подготовьте два отрезка проволоки:  Отрежьте 2 отрезка проволоки примерно 5-6 дюймов и зачистите 3/4 дюйма с обеих сторон каждого.
15. Подсоедините черные провода:  Подсоедините существующий черный провод, идущий от автоматических выключателей, и провода, которые мы только что сделали для подключения горячего контура, с помощью красной гайки.
16. Подсоедините выключатели:  Подсоедините черную линию, идущую от оригинального светильника, к исходному выключателю и одну из новых черных линий от выключателей. Затем подключите черный провод от нового светильника и оставшийся черный провод от выключателей к новому выключателю.
17. Вставьте выключатели:  Вкрутите выключатели в верхнюю и нижнюю часть монтажной коробки.
18. Прикрепите накладку:  Оригинальная накладка не подходит для монтажной коробки двойной ширины. Так что, если в комплекте нет накладки, ее нужно будет купить.
19. Восстановить питание:   После завершения всех предыдущих шагов снова включить автоматические выключатели.

Советы по безопасности

Нет ничего важнее безопасности при работе с электричеством. Безответственность может привести к поражению электрическим током или пожару.  Если вы не уверены в работе с электричеством, подумайте о том, чтобы заплатить профессионалу за установку.

Если вы выполняете установку, вот что нужно помнить:

• Всегда перепроверяйте провода . В частности, не думайте, что выключения выключателя достаточно. В основном горячие провода от других цепей могут проходить в распределительную коробку.
• Если вы используете двухконтактный тестер напряжения, прикоснитесь красным контактом к проводу, который вы тестируете, а черным проводом к любому металлу в цепи. Затем, для бесконтактного тестера, после наведения рядом, чтобы подтвердить отсутствие напряжения, прикоснитесь кончиком тестера к проводу. Наконец, если все хорошо, вы можете продолжить.
• Если вы устанавливаете потолочный вентилятор с осветительным прибором, убедитесь, что в существующей цепи не слишком много других элементов. Стандартный свет не потребляет много ампер, но при выборе нужно учитывать это.
• Выберите соединительную коробку, способную выдержать вес вашего светильника. Грузоподъемность должна быть указана на коробке. Если вы прикрепляете потолочный вентилятор, вам также нужно будет подключить его к потолочной балке.
• Попросите кого-нибудь помочь вам держать прибор во время его подключения. Таким образом, они также могут получить помощь, если произойдет что-то неожиданное.

Как подключить новый светильник к существующему светильнику и выключателю?

Для подключения нового комплекта обоих устройств потребуется аналогичное оборудование.Тем не менее, вам не понадобится блок-бокс и переключатель. Это также гораздо более короткая последовательность шагов, но если вы запутались, прочтите полный набор инструкций выше. Это очень похоже.

Просто следуйте этим инструкциям:

1. Выключите автоматический выключатель.
2. Пропустите новые кабели (того же калибра, что и существующие) через новую распределительную коробку и установите коробку.
3. Подсоедините новый прибор к новому кабелю и установите его в соединительную коробку.
4. Соедините черные провода цепи от существующего приспособления, цепи и нового приспособления с помощью гайки. Сделайте то же самое с белым цветом и, наконец, с землей. Если на старом проводе крепления есть заземляющий винт, оставьте часть заземляющего провода открытым после соединения, чтобы прижать его к заземляющему винту.

Связанные вопросы

Сколько лампочек или розеток можно включить в 15-амперную цепь?

Не существует правил, определяющих количество лампочек или розеток, которые можно иметь в цепи. Тем не менее, вам нужно учитывать мощность ламп или то, что вы хотите подключить к розеткам.Как правило, на один выключатель приходится от 8 до 10 розеток или светильников.

Можно ли добавить выключатель света от существующей розетки?

Да, вы можете добавить выключатель света к существующей розетке, и сделать это довольно просто. Вам нужно будет установить коробку для нового выключателя и провести несколько проводов от розетки к новой коробке. Вам понадобятся красный, белый, зеленый и черный провода калибра 12 или 14. Не забудьте зачистить концы новых проводов.

Можно ли подключить встраиваемые светильники в виде гирляндной цепи?

Шлейфовая цепочка соединяет различные осветительные приборы в одну и ту же цепь.Он отлично подходит для встроенного освещения, освещения комнат и подключения нескольких источников света к одному и тому же выключателю.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Наша еда на вынос

Хотя добавление света и переключение существующей цепи может показаться сложным, это довольно простой проект. Тем не менее, убедитесь, что вы отключили питание этой конкретной цепи, прежде чем приступить к этой работе. Вам нужно будет убедиться, что у вас есть нужные материалы и инструменты для выполнения работы, в противном случае проект может оказаться невозможным. Если вы сомневаетесь, вызовите профессионала, чтобы он сделал это за вас, так как это работа с электричеством. Всегда лучше перестраховаться, чем сожалеть!

Связанные руководства

Лиза Борга

Я писатель, которому нравится работать над проектами по благоустройству дома. Мой муж служил на флоте, поэтому мы часто переезжали. Это дало мне много возможностей обустроить новые места.В свободное время я люблю читать детективы и ходить в походы.

Последние публикации

ссылка на Я слышу, как говорит мой сосед сверху! Что теперь?

ссылка на Сколько времени сохнет грунтовка?

Сколько времени сохнет грунтовка?

Покраска вашего дома — это более простой и доступный способ оживить ваше пространство, чем полномасштабная реконструкция. Хотя вы можете нанять профессионала для выполнения этой работы, покраска — это самая сложная задача. ..

Проводка выключателя освещения — электрическая 101

Типовые соединения заземляющего провода

Все заземляющие провода и клеммы устройства соединены вместе в каждой розетке.

В каждой электрической коробке все провода заземления соединены вместе. Земля также подключается к клемме заземления устройства (выключателя, розетки, светильника и т. д.).

Типовая схема подключения заземляющего провода

Проводка для нескольких выключателей света

Проводка для нескольких переключателей 3- Путь и один полюс

Схема подключения обычного выключателя света

Альтернативный (калифорнийский стиль) выключатель освещения

Клеммные соединения переключателя взаимозаменяемы.

Традиционная проводка выключателя света

При обычной проводке выключателя света с использованием кабеля NM кабель NM подает линейное напряжение от электрического щита к розетке выключателя света.

Другой кабель NM подключается от этой распределительной коробки к распределительной коробке. И линия, и нейтраль проходят от распределительной коробки к распределительной коробке.

Альтернативная проводка выключателя (калифорнийский стиль)

При альтернативной проводке выключателя освещения кабель NM подает линейное напряжение от электрического щита к розетке светильника.

Другой кабель NM подключается от коробки светильника к распределительной коробке. На схеме внизу справа кабель NM с 2 проводами , соединяющий осветительную арматуру с выключателем, содержит 2 линейных провода (один линейный и один коммутируемый).

Белый провод несет линию, черный провод несет коммутируемую линию. Так как белый провод горячий, на каждый конец надевается кусок черной изоленты.

Этот альтернативный тип проводки больше не разрешен NEC с 2011 года, если внутри каждой распределительной коробки нет нейтрального провода.
