Что такое переключатель: Чем отличаются выключатель и переключатель или как управлять освещением с нескольких мест.

Чем отличаются выключатель и переключатель или как управлять освещением с нескольких мест.

Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов), не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

   Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели. Ниже мы рассмотрим на схемах как это работает:

          1. Выключатель одно клавишный — коммутирует фазу приходящую на него и отходящую к светильнику.

   Как мы видим на схеме, на выключателе достаточно только двух контактов, один для приходящей фазы, второй для отходящей.

      2. Переключатель одно клавишный — коммутирует фазу с одной из двух цепей проходящих между двумя переключателями.

   Такую схему используют например в коридоре, установив один переключатель при входе в квартиру мы можем включить свет, а пройдя по коридору, установив переключатель в конце коридора — выключить свет. Как видно из схемы на одно клавишном переключателе должно быть три контакта, один — для приходящей (или отходящей фазы) , второй и третий — для двух цепей между переключателями. Важно отметить что переключатели всегда используются парами, а также, что переключатель вполне можно установить вместо выключателя и он будет работать как выключатель, но выключатель не справится с функциями переключателя.

    3. Если же нам хочется включать один и тот же светильник с трех мест и более, например на лестнице, чтобы можно было включать и выключать лестничное освещение на любом этаже, тогда в кроме обычных переключателей используются «проходные».

     В двух местах ставятся обычные переключатели, а между ними ставят последовательно сколь угодно проходных переключателей. Как видно из схемы у проходного одно клавишного переключателя целых четыре контакта — два на две цепи между первым переключателем и два на цепи между вторым.

     Надеемся, что мы прояснили разницу между выключателем и переключателем. А если у нас две группы света (например светильники с одной и другой стороны коридора) и мы хотим тоже их включать и выключать в разных местах, да еще либо одни либо другие, либо все вместе? Если мест включения/выключения нужно не более двух, то не беда — во первых, можно установить несколько одно клавишных переключателей, во вторых, у большинства производителей есть двух клавишные переключатели, в этом случае количество проводов и контактов увеличивается вдвое. Если же необходимо управлять светом с трех мест и более, то осуществив монтаж под двух клавишный проходной переключатель, вы столкнетесь с проблемой его покупки, т. к. на таком переключателе необходимо !восемь контактов, далеко не все производители ЭУИ предлагают такие изделия, но все же они есть, как правило в модульных сериях, например ABB Zenit.

Переключатель — это… Что такое Переключатель?

Чем отличаются выключатели проходной, обычный и перекрестный

   Помнится, еще за времена Союза выбора выключателей практически не было. Хотя, конечно, к их качеству никаких претензий нельзя выдвинуть. На сегодняшний день дело состоит совершенно по-другому ассортимент просто колоссальный. При этом, как по дизайну, по фирмам-производителям, так и по функциональности. Именно о функциональности пойдет речь в данной статье. В общем, в случаи, если Вам необходимо купить выключатели для квартиры, дома или же офиса, для правильного выбора необходимо немного разобраться с их возможностями. Говоря глобально, все выключатели можно поделить на три вида, а именно:

• обычные,
• проходные,
• перекрестные или же по-другому сказано промежуточные.

На первый взгляд отличить их просто невозможно, однако функциональность данных выключателей сильно разнится.

Обычные выключатели

   С обычными выключателями знаком каждый из нас. И ни для кого не является секретом, что они бывают, как одно- и двух-, так и трехклавишные. Конечно, встречаются и обычные выключатели, у которых количество клавиш больше, но это, как исключение, чем правило. Что же прячется за количеством клавиш? А дело все в том, что каждая отдельная клавиша служит выключателем для одной электрической точки. К примеру, у Вас в квартире висит одна люстра с тремя и больше лампочками, и Вы желаете, что бы была возможность их включать посекционно. Именно в таком случаи необходимо купить обычный выключатель с таким количеством клавиш, на сколько Вы желаете разбить секций освещения. Так же можно предложить такой пример: освещение в частном доме, когданеобходимо сделать с одной точки возможность включать свет в коридоре, на улице, и в гараже. В таком случаи также подойдет обычный треклавишный выключатель. В принципе, на сегодняшний день, в продаже есть специальный рамки, благодаря котором Вы без труда сможете объединить практически любой количество одноклавишных выключателе. Но в таком случаи для каждого выключателя необходимо монтировать электрическую коробку. А это, согласитесь, совсем не удобно.

   Что касается управления обычными выключателями, так оно совершается от одной точки включения или выключения источника света. Как видно на схеме, то обычный выключатель служит простым замыкаемым фазы или наоборот просто разрывает ее. Данный вариант самый простой и распространенный.

Проходные переключатели

   Следующим тип по функциональности идет проходной выключатель. По сути, если правильно его называть так он не выключатель, а скорее всего переключатель. Так, как он не только служит как выключатель света, но и еще можете переключать его. Купить проходной выключатель необходимо в том случаи, если Вам необходимо иметь управление над двумя точками. Например, у Вас в помещении длиный коридор, и в двух его концах Вы желаете управлять светом одной люстры. Также, проходной выключатель, на сегодняшний день, стали ставить в спальнях при входе и возле кровати. Это делают для комфорта, что бы была возможность при входе, например, включать свет в спальне, а уже лежа на кровати его выключать. Согласитесь довольно удобно. Что касается классификации, то проходные выключатели имеют такую же как и у обычных одно-, двух-, треклавишные. Внизу Вы можете ознакомиться со схемой подключения проходных выключателей.

Перекрестные переключатели

   Последним видом переключателя является перекрестный или как его еще называют промежуточный. Данные выключатели смогут дать возможность управлять светом из трех и больше точек. К примеру, возьмем ту же спальню, но возле кровати сделаем ни один выключатель, а два по обеим сторонам. Таким образом, мы делаем управление одной точкой света тремя выключателями.

Данная возможность осуществляется благодаря конструктивной особенности перекрестных выключателей, а именно наличие 5 клемм подключений, из которых:

• 2 связываются с первым переключателем,
• 2 связываются со вторым,
• а 5-ая дает возможность управлять из трёх мест, так сказать, она является транзитом.

В случаи если необходимо в квартире организовать управление точкой света из четырех мест, тогда в таком случаи необходимо устанавливать два перекрестных выключателя. В низу на схеме Вы можете ознакомиться с работой перекрестного выключателя.

Что такое переключатель передачи?

Переключатель передачи, который может быть автоматическим или ручным переключателем, является электрическим переключателем, который изменяет источник питания нагрузки. Передаточные выключатели обычно электромеханические, хотя есть и электронные выключатели. Автоматические переключатели передачи имеют логические элементы управления, которые принимают решения в зависимости от характера отключения электроэнергии.

Для демонстрации переключателя передачи можно подключить к коммерческому источнику питания такую ​​нагрузку, как зарядное устройство для ноутбука. Когда по какой-либо причине отключается коммерческая энергия, человек может подключить зарядное устройство к портативному генератору, работающему на бензине. Действие по переводу штепсельной вилки из коммерческого источника питания на выход генератора является передачей, тогда как человек является агентом автоматической передачи. Установку можно подключить с помощью двухполюсного двухпозиционного переключателя, который можно поместить в одно положение, а затем в другое, чтобы перенести нагрузку с одного источника питания на другой. Это эквивалент переключателя передачи.

Система резервного питания обычно требует переключения передачи. Когда по какой-либо причине коммерческое питание прерывается, переключающий переключатель переключается на прием энергии от генератора. Генератору требуется время для запуска, и перед передачей задержка составляет несколько минут. У других систем есть резервная батарея, в которой постоянный ток (постоянный ток) не прерывается.

Переключатели передачи с открытым переходом размыкают цепь от предыдущего источника питания перед подключением к новому источнику питания. Замкнутый переход делает новую цепь, прежде чем сломать другую. Выбор между открытым и закрытым является кратковременной или долговременной характеристикой нагрузки и характером переменного тока или мощности постоянного тока, которые рассматриваются как альтернативные источники энергии. Например, блок кондиционирования воздуха может оставаться без питания на несколько минут, в то время как компьютерный сервер с критической задачей не может оставаться без питания на какое-то время.

Мягкая загрузка предотвращает перегрузку резервного источника питания. Вместо переноса всей нагрузки в резервную копию, мягкая загрузка может оставить части нагрузки обесточенными. Это также может задержать подачу питания всей силовой нагрузки.

Переключатель генератора (GTS) обычно переключает нагрузку между выходом генератора и коммерческой мощностью. Генератору требуется несколько минут для запуска и стабилизации выходного напряжения и частоты, поэтому GTS использует схему логического управления для подтверждения правильного напряжения и частоты перед переключением. Генераторы могут быть подключены параллельно, если есть способ синхронизации фаз выходного напряжения.

ДРУГИЕ ЯЗЫКИ

Чем отличается выключатель от выключателя.

Что такое переключатели, включатели и выключатели, их виды и обозначение. Как подключить простейший проходной выключатель

Если по каким-либо причинам есть необходимость включать/выключать освещение из разных мест коридора или комнаты, то оптимальным решением будет выключатель проходной: что это такое, как он устроен, возможные схемы подключения и варианты применения – все это надо понимать, чтобы его использование было максимально эффективным, а подключение наименее затратным.

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится.

Важно! При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Где применяется проходной выключатель

Большинство обывателей не в курсе, что кроме обычного есть еще и выключатель проходной – узнают что это такое они обычно либо заранее от электриков, если грамотный специалист делает проводку, либо когда со временем приходится начать активно интересоваться, как можно одну лампу включать из разных мест.

Необходимость использования проходного выключателя чаще всего возникает в больших помещениях, длинных прямых и изогнутых коридорах, а также на лестничных маршах и коридорах.

Преимуществом их использования является возможность включать и выключать лампы и прочие электроприборы не только из двух, а с неограниченного количества мест – все зависит от количества переключателей. Примером случая, когда надо применять такое решение может быть лестница на второй или третий этаж дома – обычно им требуется дополнительное освещение, особенно при расположении на несущей стене.

Понятно, что когда выключатель здесь один, то включив свет и поднявшись наверх, выключить его уже не получится. Как вариант, можно установить два источника освещения, но придется бегать по лестнице туда-сюда – включить свет внизу, подняться наверх, зажечь верхний, спуститься вниз, выключить нижний и опять подняться наверх.

Выходом из положения также могут стать датчики движения, но их тоже придется ставить на каждом этаже, а стоимость таких устройств выше выключателей. Также надо учитывать, что они не всегда корректно срабатывают – иногда чтобы свет загорелся, придется не просто пройти по лестнице, а еще и шагнуть влево или вправо. Еще такое решение не подойдет тем, кто привык вручную включать и выключать свет, когда это нужно ему, а не датчику.

Кроме коридоров, больших помещений и на улице, проходные выключатели можно установить в спальне, чтобы можно было при свете лечь в кровать и только потом его выключить.

Разновидности проходных переключателей и условные обозначения на схемах

В зависимости от того, как и где планируется использование таких переключателей, применятся их соответствующие разновидности:

Для монтажа в толще стены и на ее поверхности – во втором случае чаще всего такие выключатели используют для открытой проводки в деревянных домах.

Провода к клеммам выключателя могут крепиться болтовым соединением или зажимами на пружинах. Второй вариант считается более предпочтительным, так как при его использовании со временем не ослабляется соединение.

С одного места можно включать несколько ламп – для этого делают двойные, тройные и т.д. модели выключателей.

Если есть необходимость включать освещение из трех и более точек, то к двум проходным надо дополнительно приобретать перекрестные (реверсивные) переключатели – по количеству мест, из которых надо будет включать освещение.

По типу управления не отличаются от обычных – могут быть клавишные, сенсорные или с пультом ДУ.

Все виды проходных выключателей на схемах рисуются одинаковыми схематическое обозначение – по сути, таким же как и для стандартных, но развернутым в обе стороны.

Для того, чтобы сделать окончательный выбор, надо точно представлять себе где и как эти выключатели будут использоваться.

Подключение проходного выключателя

Так как для работы схемы с проходным переключателем используется больше проводов, то подключение в распаечной коробке будет выглядеть сложнее – в ней появятся дополнительные элементы. Изначально в коробку приходят фаза и ноль от источника питания. Нулевой провод через соединение дальше напрямую идет к лампе, а фазный уходит на первый выключатель. Дальше в переключателе он разделяется на две линии и обе они возвращаются в коробку, где через соединение идут ко второму выключателю, после которого опять один провод попадает в распаечную коробку и через последнее соединение уходит на лампу.

Можно было бы и сэкономить на проводе, пустив «управляющие» ветви напрямую от одного выключателя к другому, но грамотный электрик так делать никогда не будет по ряду причин:

Подключение через коробку является наиболее правильным с точки зрения составления электрических цепей.

В случае поломки другой электрик сможет без дополнительных поисков прозвонить, определить неисправность и отремонтировать проводку.

Такая схема упрощает установку третьего, четвертого и т.д. переключателя, в случае такой необходимости.

Как итог – качественно сделанное соединение будет выполнено только через распаечную коробку.

Схема при подключении трех и больше переключателей

Из приведенной выше схемы понятно, что проходные выключатели могут использоваться только в паре – третье аналогичное устройство подключить таким же образом не получится. Решается эта проблема применением так называемого перекрестного или реверсивного переключателя – внешне он выглядит как обычный, но в отличие от него и проходного имеет не две или три, а четыре клеммы.

Его назначение – при переключении менять местами подсоединенные провода. К примеру, если пронумеровать клеммы, то пусть входные будут 1 и 2, а выходные 3 и 4 соответственно. Ток по одному проводу может подаваться на клемму 1 и проходя через переключатель попадать на клемму 3, а по второму заходить на клемму 2 и выводиться через клемму 4. После переключения, ток все так же подается на клемму 1, но выводится уже через клемму 4, а если он будет идти на клемму 2, то выводиться будет через клемму 3. Таких устройств в схеме можно использовать неограниченное количество. Принцип их работы на рисунке:

Для наглядности схема дана во включенном состоянии, но из нее понятно, что если изменить положение любого их проходных или реверсивных выключателей, то цепь разомкнется. Если, к примеру, это будет первый реверсивный, то ток пойдет по цепи следующим образом:

Лампа гореть не будет, так как на втором проходном выключателе цепь окажется разомкнута. Опять же ясно, что теперь снова достаточно изменить положение любого из выключателей, чтобы цепь замкнулась и лампа засветилась.

Общие недостатки, которыми обладает такой способ подключения: большой расход проводов и сложность монтажа. Особенно легко неопытному мастеру запутаться в подключениях проводов в распаечной коробке, ведь их количество которых растет пропорционально числу используемых переключателей.

Каждый следующий выключатель добавляет в коробку четыре провода и две скрутки между ними.

На самом деле не все так страшно – даже три или четыре переключателя применяются достаточно редко, не говоря уже о большем количестве.

Наглядно работа проходного и реверсивного переключателей на видео:

Заключение

Из приведенных схем понятно как работает проходной выключатель и какие есть варианты его подключения – при наличии минимальных навыков работы с электрооборудованием справиться с его установкой сможет и домашний мастер. Если опыта работ с проводкой нет, то подключать такие выключатели лучше доверить профессионалам – все же это не самая простая схема, даже несмотря на ее кажущуюся простоту.

Проходные были созданы для удобного управления освещением в длинных коридорах, на лестницах, в проходных комнатах и в других местах. Их устанавливают между этажами, при спуске в подвал, около дверей помещений, у которых несколько входов. Находясь в своем доме, удобно переключать подсобных помещениях. Или управлять фонарями на крыльце и приусадебном участке. Переключатель проходной дает возможность контролировать освещение из разных мест, избавляя людей от неудобств. При этом также экономится электричество.

Обычный выключатель содержит клавишу на два положения и пару контактов. К ним подведены провода. В отличие от него, встроенный переключатель проходного выключателя состоит из трех контактов: одного общего и двух перекидных. К каждому из них также подведено по проводу. Чтобы производить управление освещением из нескольких мест, например из двух, требуется переключающее устройство на 4 контакта. Кроме того, должны быть подводы к каждому по одному проводу. Так, можно управлять не только освещением, но и любыми другими электроприборами, хотя монтаж схемы усложняется.

Как работает одноклавишный переключатель?

Принцип действия состоит в том, что перекидным контактом размыкается одна цепь, и при этом замыкается другая. Схема подключения проходного переключателя всегда есть на его обратной стороне. Один из контактов является общим (1), а два других — перекидными (2, 3). Из двух таких устройств, расположенных в разных местах, можно собрать простейшую и наиболее распространенную схему управления светильником с двух разных точек.

Совпадающие по номерам клеммы 2 и 3 переключателей ПВ1 и ПВ2 соединяются между собой проводкой. Входная часть 1 от ПВ1 подключается к фазе, а ПВ2 — к светильнику. Другим концом лампа соединяется с нулевым проводом питания. Как работает схема проходного переключателя, проверяется путем его включения. Для начала подается напряжение. При этом лампа последовательно загорается или гаснет при независимом переключении любого из выключателей. Если разрывается цепь одного из них, схема перестает работать. Но в то же время другая линия подготавливается к включению.

Как подключить простейший проходной выключатель?

Перед монтажом следует начертить схему всех соединений.

Сначала устанавливается (РК). В ней будут собраны и соединены все провода. Питание сюда подается из щита управления. Для этого прокладывается трехжильный кабель 3 х 1,5 мм. Он наиболее распространен для всех схем подключений. Здесь две жилы являются питающими, а третья — для заземления электроприборов. Кроме того, устанавливаются 2 подрозетника, в которые будут помещены переключатели. От каждого стакана и от светильника прокладываются трехжильные кабели к РК.

После того как все провода и кабели находятся на своих местах, выполняются соединения. Сначала подключается провод фазы L между выходом автомата и входом ПВ1 (№1). Затем между собой соединяются соответствующие выходные контакты (2-2, 3-3) переключателей. Далее производится их установка в подрозетник. Две клеммы патрона к входу ПВ2 (№1) и к синей жиле нейтрали из щитка управления. Если она подводится с его выходного контакта, если однополюсный — с нулевой шины. Конец заземляющей жилы изолируется. Или подсоединяется к корпусу светильника, если он металлический.

Когда все подключения закончены, в патрон вворачивается лампочка. Затем проверяется схема проходного переключателя включением автомата в щитке. Лампа может загореться сразу. Или после включения ПВ1 или ПВ2. Погасить ее можно, если нажать на клавишу любого из переключателей. Важно! В переключателях нет фиксированных положений «включено» и «выключено».

Перекрестный переключатель

Подключение проходных переключателей в трех местах требует дополнительной установки устройства с перекрестной коммутацией контактов. Он представляет собой 2 одноклавишных устройства с внутренними перемычками, собранными в одном корпусе.

Перекрестный переключатель (ПП) устанавливается между двумя обычными. Он применяется только с ними. Его отличительной особенностью является наличие четырех клемм (2 входа и 2 выхода). Для управления из четырех точек нужно добавить в схему еще одно такое устройство. Подключать ПП к перекидным контактам проходных выключателей следует так, чтобы создавалась рабочая цепь питания светильника.

Сложные контактные группы требуют большого количества проводов и подключений. Предпочтительней собирать несколько простых схем. Они надежно работают и удобны в эксплуатации. Обратите внимание! Все основные подключения производят в распределительных коробках. Никаких скруток на подводящих проводах делать нельзя.

Какую модель выбрать?

Какой применить переключатель проходной, прежде всего зависит от типа проводки. Для открытой подбираются накладные модели. Под скрытую потребуются подрозетники. Следует выбирать подходящие размеры, чтобы их можно было соединить между собой. Важно установить обычный и перекрестный переключатели с одинаковым внешним видом. Устройства бывают поворотными, клавишными, рычажными, сенсорными. Контакты подбираются под соответствующую нагрузку. Переключения должны производиться легко. Устройства при этом обязаны надежно крепиться.

Монтаж системы переключения из трех точек

Для этого необходимо совершить следующие действия:

1. Начертить схему соединений.
2. Разметить и продолбить штробы и выемки под проводку и коробки.
3. Установить распределительные части. Они выбираются больших размеров, чтобы можно было сделать внутри 12 соединений.
4. Установить подрозетники.
5. Проложить кабель из щитка к местам подключений.
6. Подключить жилы к переключателям и клеммам в коробках. Провода промаркировать. Схему собирать последовательно, с проверкой правильности подключений.
7. Установить переключатели на свои места.

Подключение проходных двухклавишных переключателей

Устройство представляет собой 2 одноклавишных независимых переключателя. Они собраны в одном корпусе. Работают по тому же принципу перекидывания контактов. Но при этом количество входов составляет 2, а выходов — 4. Отличие заключается в том, что 2 выключателя располагаются в разных точках. Их клавиши работают на разные светильники.

Монтаж двухклавишных переключателей для управления с двух мест

Последовательность действий должна быть такая:

1. Составляется схема, без которой сложно сделать подключения.
2. Устанавливаются распределительные коробки и подрозетники.
3. Монтируются 2 группы освещения.
4. Прокладываются трехжильные кабели из расчета подключения к 6 контактам каждого переключателя и к светильникам.
5. По составленной схеме производится подключение жил кабелей в распределительной коробке, к патронам ламп и к переключателям.

Переключатель проходной двухклавишный можно заменить схемой из четырех одноклавишных. Но она будет нерациональной. Поскольку потребуется больше распределительных коробок и увеличится расход кабеля.

Управление двумя системами освещения с трех мест

Двухклавишный переключатель проходной бывает перекрестным. Он устанавливается в комплекте. То есть в него входят еще и два двухклавишных концевых выключателя, если требуется управлять освещением с трех точек. У него будет 4 входа и 4 выхода.

Монтаж производится следующим образом:

1. Для монтажа схемы стандартной коробки диаметром 60 мм не хватит. Поэтому ее размер должен быть больше. Или нужно последовательно установить 2-3 шт. обычных.
2. Для подключения выполняется 12 подсоединений проводов. Для этого понадобится прокладка 4 трехжильных кабелей. Здесь следует правильно выполнять маркировку жил. К двум концевым выключателям подходит по 6 контактов, а к перекрестному — 8.
3. К ПВ1 подключается фаза. После нужно сделать необходимые соединения. На тыльной стороне устройства изображена схема проходного переключателя двухклавишного. Она должна правильно сочетаться с внешними подключениями.
4. ПВ2 подключается от светильников.
5. Четыре выхода ПВ1 подключаются к входам перекрестного выключателя, а затем его выходы соединяются с 4 входами ПВ2.

Заключение

Переключатель проходной удобен. Не требуется лишняя ходьба по лестницам и длинным коридорам, чтобы включить или выключить лампочку. Иногда он просто необходим. Кроме того, экономится электроэнергия за счет быстрых переключений. Важно правильно выбрать устройства и грамотно смонтировать электрические соединения.

Для протяжённого коридора или на лестницах включать освещение бывает неудобно, так как часть пути приходиться идти в полной темноте. Самое простое решение — это использование в разных местах проходные переключатели. Если требуется ещё больше переключателей, используется перекрёстные. В проходных используется три контакта, а в перекрёстных четыре контакта. Благодаря таким переключателям можно замкнуть одну из линий.

Чтобы контролировать освещение из нескольких мест, приборы освещения подсоединяются к пункту управления. Для этого применяются одноклавишные и двухклавишные перекрёстные переключатели. Рассмотрим каждый из них подробнее.

Подключение перекрёстного переключателя

В отличие от большинства блоков управления, в которых используются три контакта в перекрёстном переключателе только четыре контакта. В этой конструкции можно сразу включать или выключать два контакта
. Из-за этого сразу же замыкаются или размыкаются линии, по которым поступает питание. Схема наглядно показывает, как работает перекрёстный переключатель. В этой схеме нет ничего сложного.

Схема подключения

В отличие от перекрёстных выключателей проходные можно использовать независимо. Обязательно перекрёстные выключатели должны применяться вместе с проходными
. На схемах они обозначаются одинаково.

Эти две модели представлены как два соединённых одноклавишных выключателя. Их контакты соединяются специальными перемычками. В этой конструкции можно все сделать самому.

Есть два вида переключателей, различающихся по механизму работы:

1. Клавишный.
2. Поворотный.

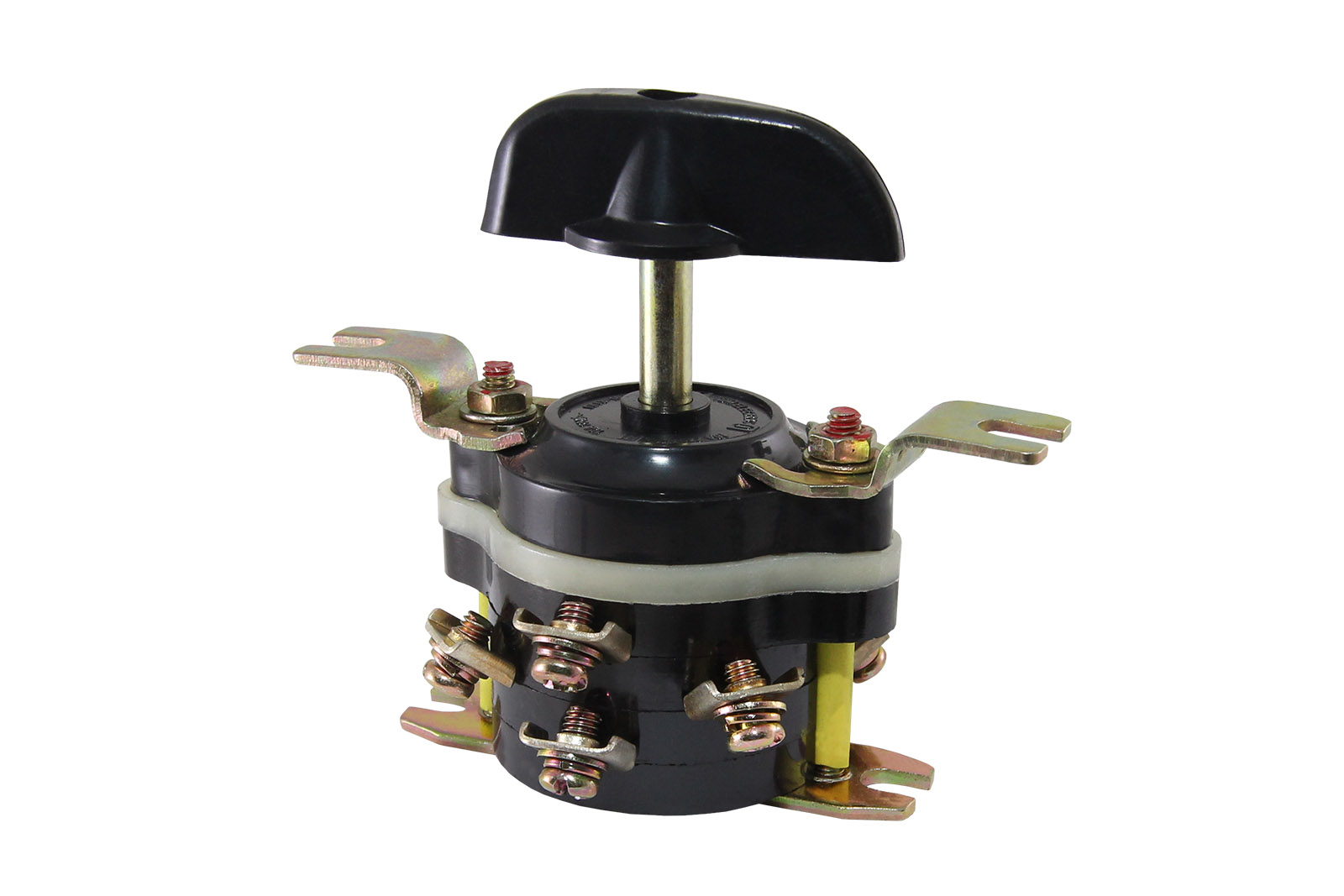

Поворотный благодаря поворотному механизму замыкает контакты. В отличие от клавишных переключателей поворотные стоят в два раза дороже
, а их дизайнерские варианты разнообразны.

По варианту установки выделяются два типа:

1. Накладные.
2. Встроенные.

Накладные устанавливаются на поверхность стенки. Установка такого типа выключателя избавляет от установки внутрь стены дополнительного блока. Этот вариант монтажа удобен, так как не нужно подготавливать стены для прокладки проводов
. Среди недостатков стоит отметить что вид установки подвержен физическому воздействию и воздействию окружающей среды.

Встроенные переключатели устанавливаются внутрь стены. Их используют при прокладке проводов во всех видах строений. Прежде чем начать их устанавливать нужно, сделать небольшое отверстие в стенке, при этом отверстие должно соответствовать по размерам встроенному переключателю.

Подключение проходного переключателя

На лестницах и в длинных коридорах часто используют проходные переключатели благодаря этому управлять освещением можно с разных мест. Благодаря проходному переключателю человек может идти в освещённом коридоре или гараже.

При использовании проходных выключателей провод с фазой нужно подключать к двум выключателям, соединённых друг с другом проводом, а нулевой провод подключается к осветительному прибору
. При замыкании двух контактов на двух двухклавишных выключателях цепь замыкается и на лампочку начинает поступать ток. Для размыкания цепи достаточно нажать на клавишу любого выключателя.

Особенности:

1. Для его подключения необходимо использовать четырехжильный кабель. Можно вместо четырехжильного кабеля использовать два кабеля с двумя жилами в каждом, при этом у них должна быть хорошая изоляция. Но использовать такие кабели нерационально.
2. Переключатель может быть любым. Можно использовать одноклавишный или двухклавишный. Рекомендуется его монтировать только тогда, когда нужно выключить свет из разных мест. Классический проходной вариант используется в остальных случаях.
3. Промежуточный переключатель монтируется в местах разводки проводов по помещению.
4. У этой конструкции есть одно достоинство, она износоустойчива. Это объясняется использованием в качестве перемычек легированной стали.

Как надо подключать перекрёстный двойной переключатель?

Давайте подробнее рассмотрим, как устанавливается легранд. Прежде чем начать устанавливать двойной выключатель легранд
, необходимо создать план будущих работ. Благодаря этому удастся рассчитать количество кабеля. После создания плана необходимо в стенах сделать каналы для будущего кабеля.

Рассмотрим, как подключается спаренный и проходной выключатель:

1. Вначале используется стандартная схема с использованием проходных моделей. От щита необходимо протянуть нулевой провод до распределительной коробки. С распределительной коробки кабель подсоединяется к осветительному прибору;
2. Затем от щита необходимо протянуть фазовый провод. С распределительной коробки он подводится не к осветительному прибору, а к контактам выключателя;
3. В распределительной коробке все контакты соединяются последовательно. Провод с фазой подсоединяется к перекрёстному выключателю, при этом он располагается между нескольких проходных.
4. Затем от последнего проходного выключателя общий контакт соединяется с осветительным устройством. После того как протяжка кабелей будет закончена, устанавливается распределительная коробка. Её можно устанавливать на стену или внутрь стены.

В представленной схеме на пару контактных групп одновременно перебрасывается импульс. Хотя это соединение очень простое и удобное, его редко применяют электрики, так как они считают, что две проходные модели надёжнее.

Вывод

В схеме обязательно должны быть использованы проходные модели. Исключение может быть только в том случаи, когда необходимо изменить полярность. Представленная система включения освещения из разных мест очень простая. Главное, промаркировать провода и не перепутать контакты проводов. Двухклавишные выключатели чаще всего используются в помещениях.

Коммутационные устройства
— это большая группа элементов электро- и радиоаппаратуры, предназначенных для включения, выключения и переключения различных электрических цепей (выключатели, переключатели, реле и т. п.). Любой из этих элементов содержит одну или несколько групп контактов и механизм, с помощью которого они могут быть замкнуты или разомкнуты.

Условные графические обозначения подавляющего большинства выключателей
, переключателей
и реле построены на основе базовых символов замыкающего, размыкающего и переключающего контактов и их разновидностей.

Рис. 1. Выключатель и условное обозначение на схемах.

Выключатели

Выключатели
используют для соединения и разъединения электрических цепей. У этих изделий два рабочих положения: «включено» и «выключено». Соединение и разъединение цепи (замыкание и размыкание) осуществляется подвижным контактом, который либо постоянно соединен с одним из неподвижных контактов, а с другим соединяется при установке ручки переключателя в положение «включено», либо выполнен в виде перемычки, соединяющей неподвижные контакты в этом же положении.

Однако независимо от конструкции коммутационного узла замыкающий контакт изображают на схемах одинаково — в виде наклонной линии в разрыве линии электрической связи (рис. 1 слева).

В отличие от замыкающего контакта, который всегда показывают в разомкнутом положении, размыкающий контакт изображают в замкнутом положении. ГОСТ 2.755—74 устанавливает три равноправных символа такого контакта (рис. 1 справа), однако в пределах одной схемы рекомендуется пользоваться каким-либо Одним из них. Н

аправление движения подвижного контакта (как размыкающего, так и замыкающего) из начального положения в конечное стандарт не устанавливает (за исключением случаев, о которых будет сказано далее).

Предназначенные для одновременной коммутации нескольких электрических цепей, могут содержать несколько замыкающих или размыкающих контактов или их комбинации.

При совмещенном изображении такого выключателя (т. е. в одном месте схемы) линии, обозначающие подвижные контакты, изображают параллельно одна другой и соединяют символом механической связи — двумя сплошными линиями. Символы двух таких выключателей приведены на рис. 2. Первый из них (рис. 2,а) содержит два замыкающих контакта.

Рис. 2. Сложные выключатели.

Им можно включить (замкнуть) две электрические цепи, например оба провода сетевого питания прибора или по одному проводу в цепях питания сразу двух приборов. С помощью второго выключателя (рис. 2,6) можно, например, включить питание измерительного прибора и одновременно разомкнуть чувствительный стрелочный измеритель тока.

Если по каким-либо причинам контактные группы сложного выключателя приходится изображать в разных частях схемы, каждый из символов подвижных контактов снабжают отрезком штриховой линии механической связи, а принадлежность к одному изделию указывают в позиционном обозначении (рис. 2,в, контактные группы SA1.1, SA1.2 и SA1.3 принадлежат выключателю SA1).

Говоря о символах замыкающего и размыкающего контактов, мы имели в виду, что их подвижные части могут быть зафиксированы как в замкнутом, так и в разомкнутом положениях. Однако есть выключатели, у которых в одном из этих положений контакты не фиксируются, т. е. после устранения действующей на них силы они возвращаются в исходное состояние.

Такие контакты изображают на схемах иначе. Если хотят показать, что контакт не фиксируется в замкнутом положении, на конце линии электрической связи, символизирующем неподвижный контакт, изображают небольшой треугольник,» вершина которого как бы отталкивает символ подвижного контакта (рис. 3,а). Аналогично поступают и с символом размыкающего контакта, не фиксирующегося в разомкнутом положении (рис. 3,6).

Рис. 3 и Рис. 4. Сдвоенные выключатели.

Среди выключателей есть и такие, у которых один подвижный контакт может одновременно замыкать или размыкать две электрические цепи
. Символы такого контакта наглядно передают эту идею (рис. 4,в — контакт с двойным замыканием, рис. 4, б — с двойным размыканием).

Стандарт ЕСКД предусматривает обозначение и таких особенностей выключателей, как неодновременность срабатывания контактов в группе, наличие фиксации в замкнутом или разомкнутом положении контактов выключателей, управляемых кнопками (имеется в виду, что в обычном исполнении такие коммутационные изделия не имеют фиксации), чувствительность к воздействию внешних факторов и т. д.

Отличительным признаком контакта, срабатывающего раньше остальных
, является короткая черточка на конце символа подвижного контакта, направленная в сторону его движения при срабатывании. Обозначение срабатывающего с опережением замыкающего контакта показано на рис. 4,а, размыкающего — на рис. 4,б. Если же необходимо указать, что контакт, наоборот, срабатывает позже других в группе, черточку направляют в противоположную сторону (рис. 4,в, г).

Рис. 5. Обозначение срабатывающего с опережением замыкающего контакта.

Символы контактов без самовозврата после срабатывания
используют в обозначениях кнопочных выключателей
, поэтому, кроме знака отсутствия самовозврата (небольшой кружок на символе неподвижного контакта) в них вводят и символ ручного привода — кнопки.

Рис. 6. Обозначение кнопочных выключателей.

Для примера на рис. 6,а приведено условное обозначение кнопочного выключателя с возвратом в исходное положение путем вытягивания кнопки, на рис. 6,6 — с возвратом посредством повторного нажатия на кнопку, а на рис. 6,а — с возвратом посредством отдельного привода, например нажатием специальной кнопки «Сброс».

Признаком контактов, автоматически возвращающихся в исходное положение при перегрузке цепи
или превышении допустимых пределов изменения внешних факторов (например, температуры), является знак в виде небольшого прямоугольника
на символе подвижного контакта.

Физическую величину, под действием которой контакт возвращается в исходное положение, обозначают общепринятым буквенным символом и математическим знаком «>» (больше) или «

Так, если рядом с обозначением контакта помещена надпись «>» (см. рис. 7,а), то это означает, что он реагирует на превышение напряжения сверх допустимого уровня, а этот же буквенный символ со знаком «

Рис. 7. Обозначение контсктов с реакцией на уровень.

Буквенный код изделий этой группы (как, впрочем, и переключателей) в позиционном обозначении определяется коммутируемой цепью и конструктивным исполнением выключателя (вернее, способом управления).

Если выключатель применен в цепи управления, сигнализации, измерения и т. д., его обозначают латинской буквой S, а если в цепи питания, — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В (SB), автоматические (см. далее)—буквой F (SF), все остальные — буквой A (SA).

Переключатели

Переключатели
— это устройства, коммутирующие одну или несколько цепей на несколько других. Условное графическое обозначение переключающего контакта, по сути, состоит из комбинации символов замыкающего и размыкающего контактов (рис. 8), при этом также имеется в виду, что подвижный контакт фиксируется в обоих крайних положениях.

Рис. 8. Переключатель и его обозначение на схемах.

Символ подвижного контакта переключателя с фиксацией
не только в крайних, но и в среднем (нейтральном) положении изображают между обозначениями неподвижных контактов (на одинаковом расстоянии от них) и выделяют жирной точкой (рис. 9,а).

Если необходимо показать контакт с фиксацией в нейтральном и одном из крайних положений или без фиксации в крайних положениях
, один или оба символа неподвижных контактов снабжают треугольниками (рис. 9,б).

Рис. 9. Переключатели с фиксацией, обозначение на схемах.

В некоторых случаях применяют переключатели с безобрывным переключением
. При переводе такого переключателя из одного положения в другое подвижный контакт не разрывает цепи, соответствующей предыдущему положению, до тех пор, пока не соединит новую цепь. Контакт с безобрывным переключением изображают с короткой черточкой на конце (рис. 9,в).

Другие особенности переключающих контактов (срабатывание с опережением или запаздыванием, отсутствие самовозврата и т. п.) указывают теми же знаками, что и у замыкающих и размыкающих контактов. Символы многоконтактных переключателей
строят на базе соответствующих переключающих контактов, соединяя их линиями механической связи (рис. 10).

Рис. 10. Многоконтактный переключатель и его обозначение на схемах.

Сложные переключатели
характеризуют числом положений и направлений (под последним понимают число независимых коммутируемых цепей, обычно равное числу подвижных контактов).

Конструкция таких переключателей может быть самой различной. Например, широко применяемые в радиоприборах галетные переключатели состоят из одной или нескольких галет и фиксирующего механизма.

Каждая галета, в свою очередь, состоит из двух частей: неподвижной (статора), закрепленной на основании фиксирующего механизма, и подвижной (ротора).

На статоре закреплены 12 пружинящих неподвижных контактов, часть из которых (от одного до четырех) длиннее остальных, а на роторе — в зависимости от числа положений — от одного до четырех контактов в форме кольца или секторов с выступами.

Удлиненные контакты статора постоянно соединены с подвижными контактами ротора, остальные соединяются с ними при переводе ротора из одного положения в другое. В зависимости от числа галет и подвижных контактов переключатель может иметь разное число положений и направлений.

На схемах переключатели такого типа изображают, как показано из рис. 11,а. Здесь символ в виде длинной линии с изломом на левом конце обозначает вывод подвижного контакта, перечеркивающая ее короткая линия — сам подвижный контакт, а расположенные напротив нее концы линий электрической связи — неподвижные контакты, число которых равно числу положений переключателя.

Рис. 11. Галетные переключатели с разным числом положений и напрявлений.

Если переключатель на несколько направлений, число таких контактных групп соответственно увеличивают, изображая их одну под другой (рис. 11,6) или рядом (рис. 11,в).

При расположении символов контактных групп в разных участках схемы их принадлежность к одному коммутационному устройству, как и в ранее рассмотренных случаях, указывают соответствующей нумерацией в позиционных обозначениях (например, SAl.l, SA1.2 и т. д.).

В положениях, в которых подвижный контакт не должен соединяться ни с какой цепью, символ соответствующего неподвижного контакта укорачивают (рис. 11,г). Точно так же поступают и в том случае, если несколько неподвижных контактов соединены вместе (рис. 86,(3). Подвижный контакт с безобрывным переключением цепей выделяют короткой черточкой (рис. 11,е).

Встречаются пёреключатели, у которых подвижный контакт соединяется сразу с несколькими неподвижными контактами. Эту особенность коммутации показывают линией на конце символа подвижного контакта, «охватывающей» соответствующее число символов неподвижных контактов.

Для примера на рис. 11,ж изображен переключатель, у которого одновременно замыкаются три соседние цепи в каждом положении. Если же подобный переключатель в каждом последующем положении подключает параллельную цепь к цепям, замкнутым в предыдущем положении, символ подвижного контакта видоизменяют, как показано на рис. 11,з.

Среди галетных переключателей
есть такие, у которых подвижные контакты представляют собой тонкие валики, соединяющие концами пары неподвижных контактов каждый в своей группе (переключатели независимых цепей
).

Эту особенность конструкции наглядно отражает и условное обозначение такого переключателя, где символ подвижного контакта — короткая черточка — изображен между символами неподвижных контактов (рис. 12).

Рис. 12. Переключатель независимых цепей.

В практике можно встретить переключатели (например, кулачковые), одни и те же контакты которых многократно замыкаются и размыкаются в зависимости от положения ручки управления.

Изобразить такой коммутационный узел, пользуясь базовыми символами замыкающего, размыкающего и переключающего контактов, очень трудно, поэтому в подобных случаях ГОСТ 2.755—74 рекомендует иные способы построения обозначений переключателей.

Два из них йллюстрируют рис. 13 и 14.

Рис. 13. Переключатель на пять положений.

Рис. 14. Переключатель на пять положений с иным принципом.

На первом из них изображен переключатель на пять положений
(они обозначены цифрами 1—5; буквы а—д введены только для пояснения описания его работы). В этом переключателе соединение цепей а—д между собой показывают отрезки перпендикулярных им линий с жирными точками На концах (символы электрического соединения).

В положении 1 (линии-соединители напротив цепей о, б и г, д) переключатель соединяет цепи а и б, г и д, в положении 2 — цепи б и г, в положении 3 — айв, гид, в положении 4t-s« д, в положеиии 5 — а и б, в и д.

Иной принцип действия у переключателя, обозначение которого приведено на рис. 14. Он также на пять положений, но соединяет цепи а—а, б—б и т. д. (по сути, это переключатель на основе замыкающих контактов, которые при более простой коммутации можно было бы изобразить в разрывах цепей).

В его первом положении замыкаются цепи а—а и б—б (об этом говорят изображенные под ними жирные точки, символизирующие электрическое соединение), во втором — цепи в—в и б—б, в третьем — а—а и г—г, в четвертом — б—б, в пятом — все четыре цепи.

Литература: В.В. Фролов, Язык радиосхем, Москва, 1998.

Для управления приборами освещения на лестнице либо в длинном коридоре обычная схема с одним устройством «включения/выключения» не подходит. Чтобы выключить свет в такой ситуации, придется идти обратно к единственному в помещении переключателю. Не слишком удобно, согласны?

Установив проходной выключатель, позволяющий управлять лампочками с двух мест, вы значительно повысите уровень комфорта в вашем доме или офисе. Мы расскажем о том, как грамотно подобрать устройство и как его правильно установить. В предложенной нами статье рассмотрены популярные варианты подключения.

Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.

Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.

Бытовые как выключатели, так и переключатели для света выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения

Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.

«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.

По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).

Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.

Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели

В итоге двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания.

Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет.

Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.

Виды бытовых коммутирующих устройств

Переключатели бывают кнопочные, клавишные и поворотные. Первый вариант обычно используется только в качестве звонка у входной двери. Он для управления освещением не подходит.

А вот второй тип для включения/выключения света в жилом доме – как раз то, что надо. Поворотная разновидность больше предназначена для производственных и подсобных помещений. У таких изделий не слишком презентабельный внешний вид.

По количеству клавиш переключатели бывают:

• одноклавишными;
• двухклавишными;
• трехклавишными.

Они делятся на обычные (проходные), комбинированные и (промежуточные). Первые имеют три контакта. У вторых эта тройка клемм увеличивается умножением на число клавиш. А у третьих входов и выходов по два. Последние предназначены для схем не с двумя, а несколькими точками включения света.

По типу управления в частных домах выключатели освещения обычно применяются стандартные клавишные, но есть и модели с сенсорами и дистанционным управлением

По схеме подвода проводов выключатели бывают для открытой () и скрытой (встроенные аналоги) проводки. Первые крепятся на стене дюбель-саморезами, а вторые фиксируются в подрозетниках с помощью распирающих ножек.

При выборе переключателей для подсоединения по схеме проходного выключателя необходимо грамотно подобрать количество клавиш (на каждую подключаемую группу по одной). Если точек управления в планах делать две, то потребуется лишь пара обычных трехконтактных устройств.

Если этих точек нужно больше, то на каждое такое место для включения в единую систему придется дополнительно брать промежуточный перекрестный прибор.

В подавляющем большинстве случаев клавиша бытового переключателя имеет два положения на замыкание одной из цепи. Но встречаются и модификации с нулевым серединным состоянием. При таком положении оба контура оказываются разорванными.

Маркировка на корпусе переключателя

На части выключателя, где расположены контакты, обычно имеется специальная маркировка с указанием характеристик коммутирующего изделия. Как минимум, это номинальные напряжение и ток, а также и обозначения зажимов для проводов.

Если переключатель подбирается для схем с люминесцентными лампами, то в его маркировке должны присутствовать буквы «X» или «AX» (на обычных стоит только «А»)

При включении света в люминесцентных светильниках в цепи возникает резкий всплеск пускового тока. Если применяются лампочки светодиодные или накаливания, то этот скачок выходит не таким большим.

В противном случае выключатель должен быть рассчитан на подобные высокие нагрузки, иначе есть риск обгорания контактов в его зажимах. Потому-то так важно для люминесцентных электроламп выбирать специальные переключатели.

Для установки в спальне или коридоре вполне подойдет переключатель с IP03. Для ванных комнат вторую цифру лучше поднимать до 4 или 5. А если коммутирующее изделие устанавливается на улице, то степень защиты должна быть не ниже IP55.

Контактные зажимы для электропроводов на переключателе могут быть:

• винтовыми с прижимной пластиной и без нее;
• безвинтовыми пружинными.

Первые более надежны, а вторые сильно упрощают выполнения электромонтажа. Причем самый оптимальный вариант – это винтовые зажимы с дополнением в виде прижимной пластины. Они при затягивании не разрушают жилу провода кончиком винта.

По ГОСТовским требованиям, если проводник имеет сечение до 1,5 мм, то использовать для его соединения с выключателем винтовой зажим, в котором конец винта проворачивается по жиле, недопустимо

Также в маркировке переключателей присутствуют обозначения клемм:

1. «N» – для нулевого рабочего проводника.
2. «L» – для проводника с фазой.
3. «ЗЕМЛЯ» – для нулевого под заземление защитного проводника.

Плюс обычно с помощью «I» и «O» указывается положение клавиши на режимах «ВКЛЮЧЕНО» и «ВЫКЛЮЧЕНО». Еще на корпусе могут присутствовать логотипы производителя и названия изделий.

Управление освещением с нескольких мест

Схем монтажа переключателей для включения света с разных концов коридора существует несколько. Самая простая из них подразумевает наличие клавиш выключателей в двух удаленных друг от друга местах помещения и одной линии питания светильников.

Если точек включения освещения необходимо сделать более двух, то разводка электропроводов выйдет несколько сложнее. Но и здесь ничего особого мудрого тоже нет.

Если следовать представленным схемам подключения переключателей, то особых проблем с организацией управления светильником из нескольких точек не возникнет – надо лишь не перепутать жилы

Если с помощью проходного выключателя планируется подавать напряжение на люстру с двумя или тремя раздельными наборами лампочек, то схема несколько усложнится. Здесь придется монтировать переключатели с несколькими клавишами, а клемм для проводов там гораздо больше.

Схема #1: для включения света с двух точек

Проще всего организовать управление осветительным прибором с двух разных мест в помещении. Для этого понадобится лишь пара стандартных переключателей и несколько метров электропроводки.

Плюс потребуется соблюдать простейшие правила электромонтажа, чтобы исключить поражения током и гарантировать безопасность эксплуатации всей системы в дальнейшем.

Схема «проходного коридорного выключателя» с двумя переключателями – самая популярная, ее повсеместно используют в коридорах и спальнях, а также на лестницах и верандах

При реализации выходы обоих переключателей соединяются парой жил с получением двух раздельных питающих цепей. Затем на вход одного коммутирующего изделия подсоединяется провод с фазой, а на вход второго – отвод до лампочки.

В результате при любом положении обеих клавиш общая цепь питания «проходного выключателя» получится либо разорвана, либо соединена. Свет можно будет включать и выключать из двух разных точек.

Такое решение позволяет запитать напряжением осветительный прибор при включении лишь какой-либо одной клавиши. Вторая, с другой стороны помещения, при этом всегда коммутирует одну из существующих линий.

Схема #2: для двух светильников

Первая схема является самой простой и дешевой в реализации. Ее применяют чаще всего. Однако если светильников в помещении несколько или лампочки в люстре разведены на две группы, то подобный вариант проходного выключателя не подойдет.

Если требуется подать питание на две отдельные линии ламп освещения, то придется прибегнуть к монтажу двухклавишных переключателей с шестью контактами каждый

По технологии монтажа и применяемым устройствам данная схема практически повторяет первый базовый вариант. Только проводов в этом случае прокладывать придется больше.

И чтобы хоть немного на них сэкономить, питающий провод на первый в цепи переключатель рекомендуется делать с перемычкой. Тянуть пару отдельных жил от распределительной коробки выйдет слишком накладно.

Если линий с лампами три, то меняются на трехклавишные аналоги. Во всем остальном схема подсоединения проводов остается прежней, только их количество увеличивается.

Схема #3: для нескольких выключателей

С двумя точками включения света и одной или несколькими группами освещения все достаточно просто. Там нужна проводка и пара переключателей. А вот при необходимости организовать управление из нескольких мест придется приобретать еще один тип переключающих устройств.

Если выключателей для одного светильника надо установить несколько, то без перекрестного переключателя не обойтись. В этом приборе одна из цепей является транзитной

В такой крайние переключатели ставятся обычные проходные, как в первом случае. А между ними потом монтируется перекрестный аналог с четырьмя клеммами подсоединения электропроводки.

При нажатии на клавишу в таком коммутирующем устройстве происходит размыкание соединенных контактов и сразу же перекрестное их замыкание в новую питающую цепь. Кроме одноклавишных перекрестных переключателей существуют приборы и с большим количеством клавиш. Они предназначены для схем с несколькими группами лампочек.

Однако в этом случае жил к клеммам придется подсоединять гораздо больше. И здесь крайне важно ничего не напутать. За правильностью электромонтажа при такой разводке необходимо следить особо внимательно.

Если нужна еще одна точка «включения/выключения», то устанавливается еще один перекрестник с последовательным подключением проводов к уже имеющимся

Электрики рекомендуют соединять переключатели между собой через распределительную коробку. Однако гораздо проще сделать это напрямую посредством двухжильного провода. Практика показывает, что подобное соединение более целесообразно и норм электротехники не нарушает. А расход электропроводов при нем сокращается серьезно.

Проверенные на практике схемы подключения перекрестного выключателя приведены в , с содержанием которой мы советуем ознакомиться.

Выводы и полезное видео по теме

Нюансов подключения переключателей так, чтобы освещением можно было управлять с нескольких точек, немного. Но они есть. И упускать их по незнанию их вида при выполнении монтажа нельзя. Чтобы Вам проще было разобраться во всех тонкостях описанных выше схем, мы рекомендуем обязательно просмотреть приведенные ниже видеоматериалы.

Все о проходных выключателях – принципы работы и монтаж:

Как подключить двухклавишный переключатель:

Схема подключения проходных (перекидных) выключателей через распределительную коробку:

Использование проходных выключателей сильно упрощает управление освещением в большом помещении, делая этот процесс более удобным. Самостоятельно смонтировать такую систему из нескольких переключателей и проводов несложно. Надо лишь правильно подобрать комплект необходимых коммутирующих устройств.

А как вы выбирали проходной выключатель для установки в загородном доме, офисе или в квартире? Что для вас стало решающим аргументом в выборе устройства? Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фотоснимки по теме статьи, делитесь полезной информацией и задавайте вопросы.

Варианты использования проходных переключателей | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Проходной выключатель – это особый вид электрофурнитуры, который также нередко называют дублирующим или перекидным.

Отличается проходной переключатель и выключатель тем, что при использовании выключателя можно только замкнуть или разомкнуть цепь, тогда как переключатель проходной оснащен тремя контактами, а также механизмом переключения. Перекидной выключатель позволяет управлять одним светильником или группой светильников с разных мест.

Сфера применения проходных переключателей

Проходной переключатель освещения в квартире или доме может применяться в разных случаях:

• на лестнице. Переключатели расположены на разных этажах – человек включает свет внизу, поднимается и выключает его наверху;
• в спальне. Один переключатель расположен у входа, другой – у кровати;
• в длинном коридоре. Переключатели устанавливаются на разных концах коридора.

Кроме того, используются также проходные переключатели наружного освещения, которые монтируются для освещения дорожек, разных входов и т.д.

Виды проходного переключателя

В настоящее время существует несколько видов переключателей, как по внешнему виду, так и по устройству. Существует одноклавишный вариант и двухклавишный проходной переключатель, схема подключения которых несколько различается.

Проходной двухклавишный переключатель имеет шесть контактов и является, по сути, соединением двух одноклавишных переключателей. Он позволяет управлять несколькими светильниками и поэтапно включать их.

Также существуют перекрестные переключатели, которые имеют четыре контакта и позволяют включать светильник из трех мест. В такой схеме включения осветительного прибора понадобятся 2 проходных переключателя и 1 перекрестный выключатель.

Кроме того, проходные переключатели различаются по внешнему виду – существуют кнопочные, клавишные, поворотные переключатели и выбор конкретного типа зависит от предпочтений и потребностей хозяев.

В настоящее время существует большое количество компаний реализующих качественные варианты, например переключатель Легранд, схема подключения которого не отличается от схем переключателей других брендов.

Как спроектировать проходной переключатель?

При ремонте квартиры или строительстве нового дома, необходимо сразу определить, где будут располагаться проходные переключатели. Поскольку схема соединения переключателя предполагает использования большего количества кабеля, поэтому необходимо это продумать, прежде чем начнутся электромонтажные работы.

Также необходимо решить, со скольких мест необходим доступ к светильникам, и какое количество приборов будет находиться под его управлением. После того, как вы определили все моменты, вам понадобится схема проходного переключателя, подходящая для вашего плана.

Как подключить проходной переключатель?

Как было сказано выше, схема подключения проходного переключателя с тремя и шестью контактами несколько отличается. Кроме того, схема проходного переключателя света зависит от количества точек, с которых можно будет управлять светом.

Рассмотрим одноклавишные электрические переключатели. Поскольку проходные выключатели переключаются с одной цепи на другую, необходимо обеспечить питанием первый проходной выключатель, а со второго выключателя будет уходить фазный провод, соединяющийся с проводом, от которого запитана лампочка, в распределительной коробке. Также выключатели соединяются между собой при помощи двужильного кабеля.Подробнее смотрите схему.

Если вы хотите переключать свет из нескольких мест, вам подойдет следующая схема. Она похожа на предыдущую. Однако в данном случае в выключателе необходимо сделать два входных контакта и два выходных.

Схема подключения двухклавишных выключателей, также не сильно отличается от одноклавишных. По сути, данная схема представляет собой подключение двух одноклавишных переключателей и позволяет управлять из двух мест сразу двумя осветительными приборами.

Проходной выключатель: принцип работы, устройство, назначение

Устройство специальной электрической схемы с проходными выключателями представляет собой конструкцию из двух и более изделий, соединенных между собой электрическими проводами и включающую сам осветительный прибор. Внешне данный вариант исполнения ничем не отличается от стандартного. Главной отличительной особенностью выступает конструкция его контактной группы. Стандартные модели обеспечивают лишь замыкание и размыкание электрической цепи. В этой статье мы рассмотрим устройство, назначение и принцип работы проходного выключателя света.

Принцип действия

Основой функционирования проходных моделей является коммутация реверсных электрических проводников. Принцип работы следующий: когда изменяется положение клавиш, происходит размыкание одной цепи, и, в то же время, замыкание другой. Внимательно изучив схемы ниже, вы сможете понять, как работает проходной выключатель света:

Из-за такого устройства контактов проходной выключатель было бы правильнее именовать переключателем. Однако, поскольку термин используется с давних времен, внесение официальных изменений может привести лишь к дополнительной путанице. Также его еще могут называть перекидным, перекрестным и дублирующим.

Область применения

Применение проходного переключателя позволяет потребителю управлять как единственным источником освещения, так и целой группой светильников из ряда разных мест. Это означает, что применение целесообразно на территориях со значительной площадью: на стадионе, в большом концертном зале, тоннеле, подземном переходе, подвальном помещении, либо в частных многоэтажных домах с лестницами и длинными коридорами. Обозначим на примере из жизни, для чего нужен этот вариант исполнения.

Потребителю, который поднимаясь на второй этаж дома, включает светильник на первом этаже, при использовании проходного переключателя не нужно возвращаться вниз для того, чтобы его выключить.  Это позволяет жильцу дома произвести отключение света со второго этажа. О таком варианте управления светом мы рассказывали в статье — схемы освещения лестницы в доме.

Очень часто выключатель размещают именно в коридоре, либо в длинном пролете, отсюда он имеет такое название «проходной». Также дублирующие устройства могут применяться для управления уличным освещением на любых территориях.

Разновидности моделей

Далее рассмотрим, какие виды бывают среди перекрестных переключателей:

• По типу проводки различают модели для внешней и скрытой проводки.
• Контактные клеммы внутри корпуса, в зависимости от конструктивного исполнения, могут выполняться с винтовыми зажимами, а также могут быть зажимными пружинными.
• В зависимости от количества клавиш различают переключатели с одной клавишей, с двумя клавишами, а также с тремя и более.

Конструкция

Из чего состоит одноклавишный проходной переключатель и устройство с несколькими клавишами? Приспособление с одной клавишей состоит из трех контактов; в его состав входит одна вводная клемма и две выходные.

Устройство дублирующего переключателя уже с двумя клавишами следующее: шесть контактов, то есть две входные клеммы и шесть выходных; с тремя – девять: три входные и шесть выходных клемм, и так далее.

Условное обозначение на схеме обычного выключателя представляет собой окружность, из которой выходит ответвление Г-образной или Т-образной формы. Г-образное ответвление означает, что выключать в открытом исполнении, Т-образное – в скрытом исполнении. Число ответвлений означает число клавиш.

Дублирующие переключатели изображаются с помощью тех же фигур, однако, для отличия их от стандартных устройств, ответвления Г-образной и Т-образной формы наносят с двух противоположных сторон окружности.

Возможно применение проходного выключателя в электрических схемах в качестве обычного. Как известно, по своей задумке эти переключатели должны использоваться в паре. Если же начать эксплуатировать его без пары, то он может служить как обычный выключатель, просто прерывая цепь и отключая свет. Однако, в таком случае, теряется целесообразность и сама суть применения именно данного типа исполнения, ведь главной особенностью проходных выключателей является сам их принцип работы, основанный на переключении.

Существует и такой способ управления источниками освещения, как беспроводное переключение света. Чтобы управлять светом используют специальный пульт. Пульт позволяет осуществлять выключение/включение при помощи радиосигнала, направляя его на реле управления, соединенное с осветительным устройством. Это мероприятие требует установки силового блока, на который и поступает команда управления. Блок размещают рядом с источником света, либо в местах, где к нему подходят провода.

Также рекомендуем просмотреть полезное видео по теме, благодаря которому вы узнаете, как работает проходной выключатель и как его правильно подключить к сети:

Вот мы и рассмотрели устройство, принцип работы и назначение проходных выключателей света. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем прочитать:

Что такое коммутатор?

Обновлено: 30.06.2020 компанией Computer Hope

Переключатель может относиться к любому из следующего:

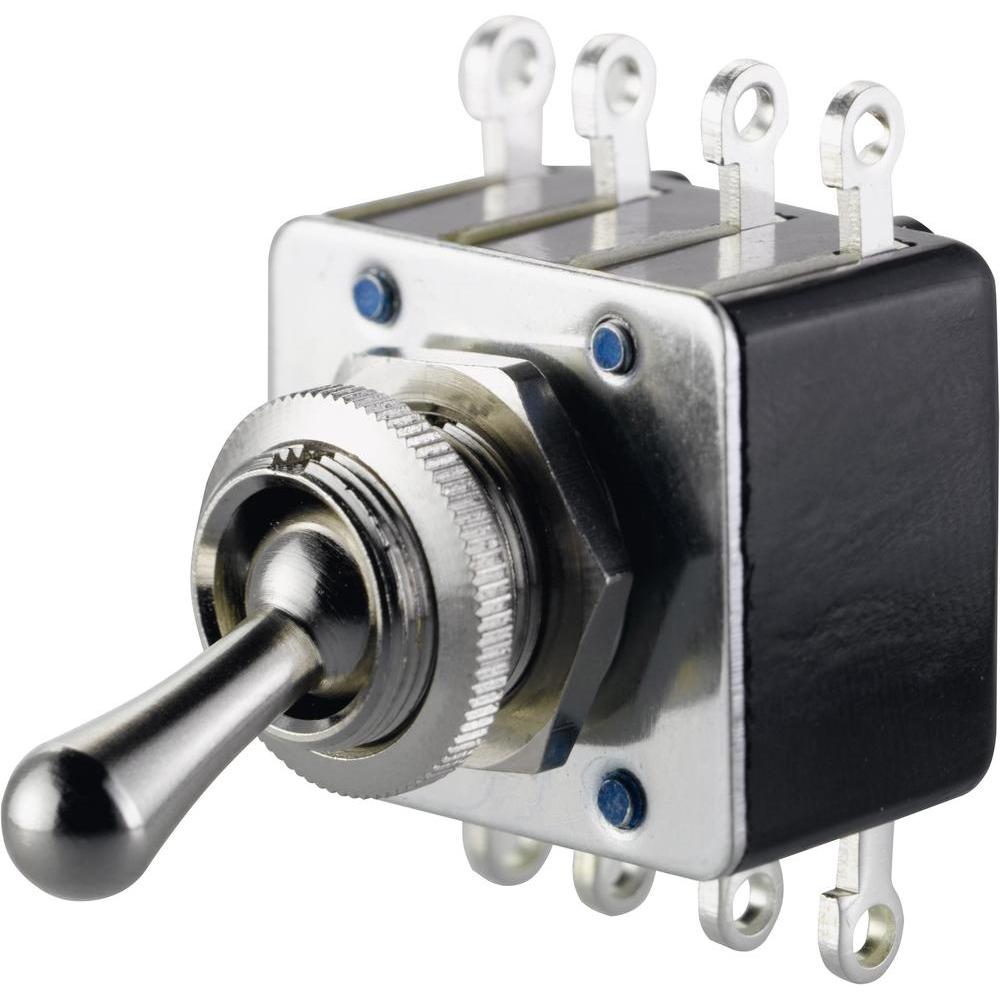

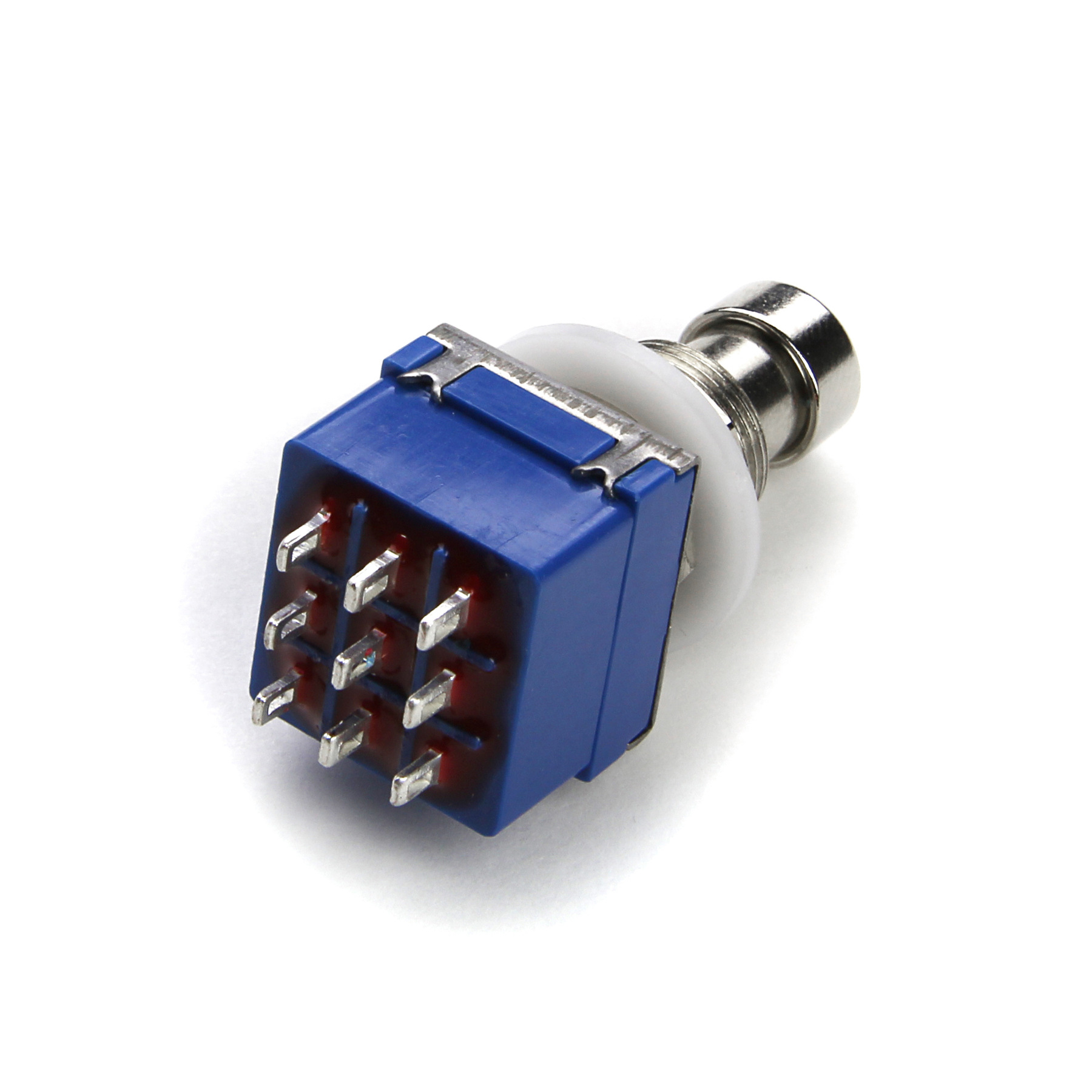

1. Переключатель — это часть физического компонента схемы, которая управляет потоком сигналов. Наличие переключателя или тумблера позволяет открывать или закрывать соединение. В открытом состоянии переключатель пропускает сигнал или мощность через соединение. В замкнутом состоянии переключатель останавливает поток и разрывает соединение цепи.Ранние компьютеры, такие как Altair, использовали переключатели как форму ввода для компьютера.

2. В сети коммутатор — это аппаратное устройство, которое фильтрует и пересылает сетевые пакеты, но часто не способно на большее. Сетевой коммутатор более продвинутый, чем концентратор, но не такой продвинутый, как маршрутизатор. На рисунке показан пример 5-портового коммутатора NETGEAR.

Первым сетевым устройством, которое было добавлено в Интернет, был коммутатор, называемый IMP, который помог отправить первое сообщение 29 октября 1969 года.

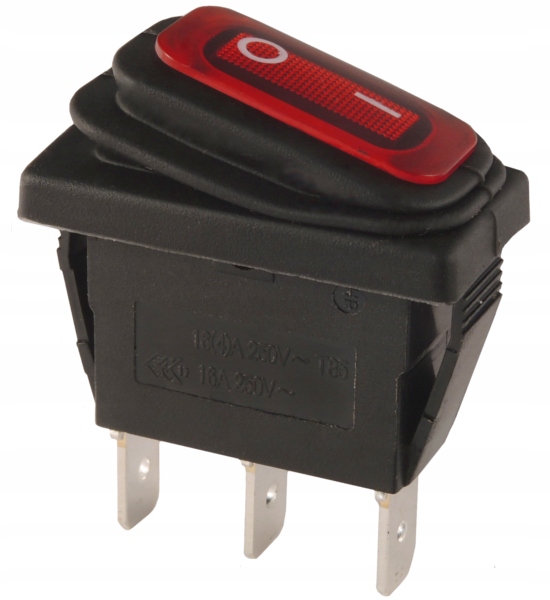

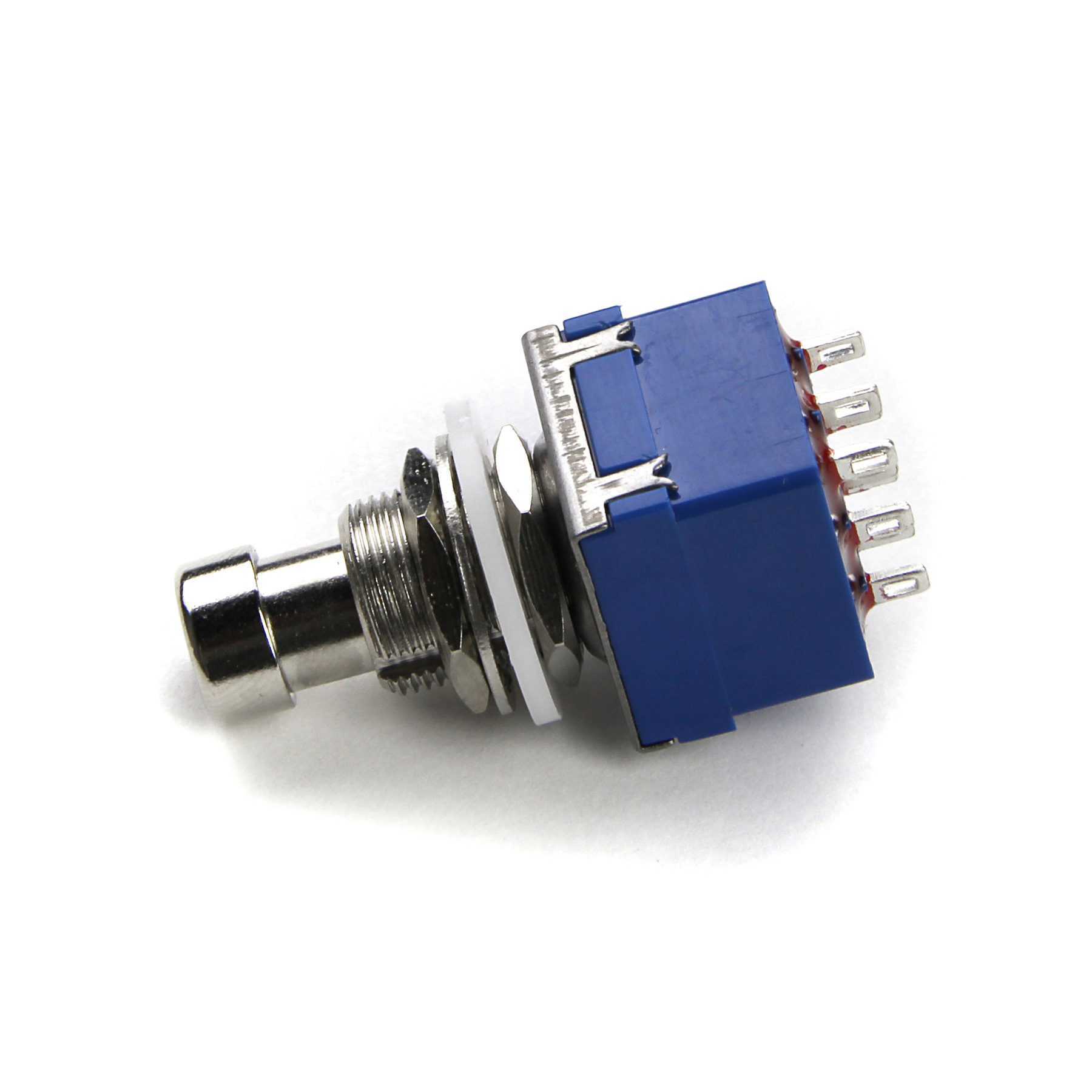

3. Выключатель — это также кнопка или рычаг, с помощью которого можно включить или выключить устройство.

4. На клавиатуре компьютера переключатель — это то, что находится под каждой клавишей, которая дает ей ответ при нажатии. Например, ножничный переключатель — это тип переключателя, который используется в портативных компьютерах. На рисунке показан ножничный переключатель и то, как клавиша сжимается при нажатии.

5. При обращении к команде доступен командный переключатель , который можно использовать с командой.Например, команду «fdisk» можно использовать с переключателем / MBR. Использование «FDISK / MBR» позволит пользователю воссоздать главную загрузочную запись.

Подсказка

Если вы хотите увидеть все доступные переключатели для команды, найдите команду на нашем сайте. На каждой из наших командных страниц есть полный список всех доступных переключателей с объяснением каждого переключателя.

Примечание

Командный переключатель не следует путать с командным параметром.

6. При обращении к команде переключателей эта команда загружается через config.sys и позволяет добавлять и удалять различные функции MS-DOS. См. Страницу команды переключателей для получения дополнительной информации об этой команде.

Коммутатор 5ESS, аргумент, мост, соединение, параметры электроники, параметры оборудования, параметры сети, параметр, коммутатор программиста, маршрутизатор

Что такое коммутатор? — Определение из Техопедии

Что означает переключатель?

Коммутатор в контексте сети — это высокоскоростное устройство, которое принимает входящие пакеты данных и перенаправляет их к месту назначения в локальной сети (LAN).

Коммутатор LAN работает на уровне канала передачи данных (уровень 2) или на сетевом уровне модели OSI и, как таковой, может поддерживать все типы протоколов пакетов. Коммутатор уровня 2 также иногда называют мостом: его функция заключается в отправке кадров, содержащих пакеты данных, между узлами или сегментами сети.

По сути, коммутаторы — это гаишники простой локальной сети. Переключение устанавливает траекторию для кадров как единиц данных и то, как данные перемещаются из одной области сети в другую.

Напротив, маршрутизация происходит на уровне 3, где данные передаются между сетями или из одной сети в другую.

Techopedia объясняет коммутатор

Коммутатор в локальной сети на базе Ethernet считывает входящие пакеты / кадры данных TCP / IP, содержащие информацию о назначении, по мере их прохождения в один или несколько входных портов. Информация о месте назначения в пакетах используется для определения, какие выходные порты будут использоваться для отправки данных по назначению. Опять же, следует помнить, что коммутатор работает на уровне канала данных, уровне 2, отправляя кадр, содержащий единственный пакет данных.

Коммутаторы похожи на хабы, только умнее. Концентратор просто соединяет все узлы в сети — без переключения связь происходит случайным образом, когда любое устройство пытается установить связь в любой момент времени, что приводит к множеству коллизий. Коммутатор, с другой стороны, создает электронный туннель между портами источника и назначения на долю секунды, в который не может войти никакой другой трафик. Это приводит к общению без столкновений.

Коммутаторы также похожи на маршрутизаторы, но маршрутизатор имеет дополнительную возможность пересылки пакетов между разными сетями, тогда как коммутатор ограничен обменом данными между узлами в одной и той же сети.Другие типы активности имеют место на последовательных уровнях модели OSI: на уровне 4 (транспортный уровень), уровне 5 (сеансовом уровне), уровне 6 (уровень представления) и уровне 7 (уровень приложения), управляющем уровнем. ближе всего к конечному пользователю.

Как и другие аспекты сети в модели OSI, коммутация эволюционировала благодаря появлению виртуализации и логических усовершенствований в сети. Например, теперь аппаратные компоненты, будь то мосты, коммутаторы, маршрутизаторы или другое оборудование, разделены на виртуальную машину (ВМ), а не состоят из дискретных аппаратных единиц «на голом железе».”

Развитие виртуальной LAN или VLAN означает, что пакеты / кадры могут перемещаться между узлами как часть нескольких настроек LAN, где трафик логически разделен стеной в соответствии с заданным назначением LAN. Такие ресурсы, как ЦП и ОЗУ, распределяются администраторами виртуальной системы.

Хотя виртуализация сделала системы гораздо более универсальными, проблемы, такие как разрастание виртуальных машин, могут возникнуть, если системы не упорядочены должным образом. Таким образом, коммутатор или мост уровня 2 выполняет свою назначенную функцию, обеспечивая согласованность и прозрачность сетевой активности.

[Компьютеры-мастера — От новичка до эксперта за одну неделю с этим кратким курсом от Udemy]

Что такое сетевой коммутатор и нужен ли он?

Сетевой коммутатор — не путать с выключателем света или коммутатором Nintendo — это устройство, которое вы подключаете к домашнему маршрутизатору, чтобы получить больше портов Ethernet. Думайте об этом как о USB-концентраторе, но для работы в сети.

Поскольку домашние маршрутизаторы обычно имеют три или четыре встроенных порта Ethernet, и поскольку почти все в домашней сети — ноутбуки, телефоны, игровые консоли, потоковые приставки и аксессуары для умного дома — все равно использует Wi-Fi, большинство людей не используют не нужен сетевой коммутатор.Но коммутатор полезен, если на вашем маршрутизаторе недостаточно портов Ethernet (например, в сетевом маршрутизаторе Eero, у которого остается только один свободный порт после того, как вы подключили модем), если у вас много проводных устройств в одном месте (например, как в развлекательном центре), если вы пытаетесь использовать провода для повышения скорости или уменьшения беспроводных помех, или если вы устанавливаете порты Ethernet в стенах дома.

Для добавления еще нескольких портов

Самый распространенный тип коммутатора, по крайней мере, для дома и малого бизнеса, называется неуправляемым коммутатором . Это означает, что у самого коммутатора нет настроек или специальных функций, и он существует только для добавления дополнительных портов Ethernet в вашу сеть. Ваш маршрутизатор продолжает обрабатывать ваше интернет-соединение, позволяя вашим устройствам общаться друг с другом и ограничивая действия определенных устройств с помощью родительского контроля или других настроек — переключатель фактически невидим. Напротив, действия управляемых коммутаторов — например, мониторинг трафика на отдельных портах или настройка виртуальных сетей (VLAN) с использованием одного и того же коммутатора — действительно важны только для крупных корпоративных сетей.

Поскольку неуправляемые коммутаторы настолько просты, все модели разных производителей работают примерно одинаково. Просто найдите коммутатор Gigabit Ethernet с нужным вам количеством портов от уважаемой сетевой компании, такой как D-Link, Netgear, TP-Link или TrendNet, и убедитесь, что отзывы владельцев не ужасны (обе модели, которые нам нравятся, имеют 4. 5 звезд из пяти в сотнях обзоров на момент написания этой статьи), и купите тот. Хороший пятипортовый коммутатор, такой как этот от TP-Link, с одним портом для подключения к порту Ethernet на вашем маршрутизаторе и четырьмя для подключения к вашим устройствам, должен стоить 20 долларов или меньше.Коммутатор с восемью портами должен стоить не более 30 долларов. Эти варианты хорошо изучены и недороги, но, безусловно, не единственный хороший выбор.

Для добавления Ethernet по всему дому

Хороший комплект для создания ячеистой сети избавит вас от необходимости прокладывать кабель Ethernet через стены, независимо от размера или сложности вашего дома, и, как правило, это дешевле. Но если вам нужны быстрые соединения без задержек в каждой комнате дома — если вы играете в онлайн-игры, транслируете 4K-видео с локального сервера или ежедневно передаете большие файлы по сети, — по-прежнему нет замены проводному Ethernet.

Коммутатор — это всего лишь часть проекта домашней электропроводки, и вам следует прочитать полное практическое руководство, прежде чем вы решите, стоит ли это попробовать, даже если вы планируете нанять подрядчика для выполнения фактического электромонтажа. Прокладка кабелей Ethernet в стенах стала менее привлекательной (и менее необходимой), поскольку Wi-Fi улучшился, и, возможно, это даже не вариант для людей, которые снимают свою квартиру или дом (хотя в этом случае вы все равно можете прокладывать провода вдоль плинтусов. если кабели на открытом воздухе вас не беспокоят).

Решите, сколько комнат вы хотите подключить и сколько разъемов Ethernet вы хотите в каждой комнате, а затем купите коммутатор, по крайней мере, с таким количеством портов; мы рекомендуем получить на несколько портов больше, чем вам нужно, на случай, если вы захотите подключить их позже или на случай, если порт на коммутаторе отключится в течение срока его службы. Неуправляемый коммутатор с 16 портами, такой как этот от TP-Link, должен стоить от 50 до 60 долларов, в то время как неуправляемый коммутатор с 24 портами, подобный этому от Netgear, обычно стоит от 70 до 90 долларов.Оба варианта от надежных производителей, имеют достойные отзывы и имеют разумную цену.

Вот на что обращать внимание при электромонтаже дома:

• Выберите место, где будет жить коммутатор: Это место должно быть вне поля зрения — более крупные переключатели большие, уродливые коробки, которые вы, вероятно, не захотите сидеть. на открытой полке, но легкий доступ для настройки и устранения неполадок. К нему также должно быть легко проложить кабели, и он должен находиться на расстоянии менее 100 метров (328 футов) от самого дальнего помещения, в котором вы хотите провести проводку, поскольку это максимальная длина, при которой большинство кабелей Ethernet будут надежно работать.
• Получите немного кабелей: Кабели категории 6 (или Cat 6) идеально подходят для обеспечения скорости, цены и надежности в будущем. ¹ Он может передавать 1-гигабитный сигнал Ethernet на расстояние до 100 метров и 10-гигабитный сигнал на расстояние до 55 метров (10-гигабитный Ethernet по-прежнему встречается редко и дорого, и ситуация вряд ли скоро изменится). Вы можете найти множество различных типов кабелей Ethernet, различающихся по тому, экранированы ли они от электромагнитных помех ² и какое покрытие они используют.Вам следует по крайней мере использовать «стояк» (или CMR) кабель, который предназначен для использования в вертикальном положении в стенах, чтобы предотвратить распространение огня с пола на этаж в вашем доме. Кабель «Plenum» (или CMP) предназначен для горизонтальных прокладок; он дороже, но предназначен для предотвращения распространения огня более чем на 5 футов вдоль кабеля в любом направлении. Рулон кабеля CMR длиной 1000 футов стоит около 90 долларов, в то время как такое же количество кабеля CMP стоит чуть более чем в два раза дороже.
• Приготовьтесь отрезать несколько кабелей: Купите разъемы Ethernet и защитные чехлы для снятия натяжения, чтобы можно было подключить кабели к коммутатору после того, как вы перережете их с помощью инструмента для зачистки проводов и обжимного инструмента. Это короткое и понятное руководство на YouTube по обрезке кабелей Ethernet.
• Приобретите настенные розетки: Во-первых, купите настенные панели и монтажные кронштейны для всех комнат, в которых вы проводите электромонтаж — вы можете легко найти пластины для всего лишь одного или целых 12 портов. Затем купите столько разъемов для трапецеидальных искажений Ethernet, сколько вам нужно — они помещаются в пластину и являются той частью, к которой вы подключаете кабель Ethernet вашего компьютера или игровой консоли.

Использование проводов для улучшения Wi-Fi

После установки хорошей проводной сети производительность Wi-Fi улучшится за счет уменьшения количества устройств, конкурирующих за пропускную способность беспроводной сети.Но если у вас особенно большой дом или вы просто хотите еще больше повысить производительность беспроводной сети, точки доступа Wi-Fi, такие как серия Ubiquiti UniFi, могут обмениваться данными друг с другом через проводку Ethernet в вашем доме, чтобы убедиться, что ваши устройства подключаются к точке доступа, которая обеспечит наилучшую скорость, равномерно распределяя нагрузку на вашу сеть для увеличения пропускной способности и уменьшения задержки. Эти устройства полностью заменят ваш существующий Wi-Fi, но вам все равно понадобится маршрутизатор — вы можете либо отключить Wi-Fi на текущем маршрутизаторе и продолжить его использование в качестве проводного маршрутизатора, либо заменить его на проводной маршрутизатор, например, что-то из Серия EdgeRouter от Ubiquiti.

Если вы планируете использовать этот подход, вам также может понадобиться коммутатор с поддержкой Power over Ethernet , такой как недорогой и проверенный 16-портовый коммутатор от Netgear. ³ Эта функция устраняет необходимость в отдельных адаптерах питания на этих точках доступа, делая вашу установку более чистой и простой — подключите точки доступа Wi-Fi к портам PoE на коммутаторе, и они будут получать питание и данные по единый кабель. В качестве альтернативы вы можете купить адаптеры инжектора PoE, чтобы добавить PoE к любому коммутатору — результат будет выглядеть более грязным в вашем сетевом шкафу, но этот метод дешевле.

Сноски

1. Cat 6 не следует путать с менее распространенной Cat 6e, которая может передавать 10-гигабитный сигнал Ethernet по 100-метровому кабелю, но не имеет значения для 1-гигабитного Ethernet. Cat 6 — лучший выбор для проектов домашней проводки на начало 2018 года. Большинству инструкций по подключению вашего дома для Ethernet несколько лет назад — они все еще полезны для целей планирования, но они могут порекомендовать более старые кабели или переключатели, если они не обновлялись.
Перейти назад.

2. Ваш дом почти наверняка будет в порядке с неэкранированными кабелями.Экранированные кабели более распространены в промышленных помещениях, где за стенами уже течет много электроэнергии и прочего.
Перейти назад.

3. Вы также можете приобрести коммутаторы с пятью и восемью портами меньшего размера с PoE, но они стоят в три или четыре раза дороже, чем коммутаторы без PoE. Не покупайте, если он вам не нужен.
Перейти назад.

Источники

1. Зак Стерн, Подключите свой дом к сети Ethernet, PCWorld, 26 сентября 2010 г.

2. Прямые наконечники, как сделать кабель Ethernet! — Демонстрация обжимного инструмента FD500R, YouTube, 8 июля 2016 г.

Что такое коммутатор контакт-центра

В телефонии коммутатор — это устройство в телефонной станции, например в коммутируемой телефонной сети общего пользования (PSTN), которое соединяет вызовы от запрашивающей стороны с адресатом.Обычно они находятся в центральных офисах, которые представляют собой большие коммутационные станции, эксплуатируемые поставщиками телефонных услуг. Отдельный вызов может проходить через несколько центральных офисов по пути к получателю вызова, и все переключения включаются переключателями. В дополнение к обработке голосовых передач коммутаторы также могут облегчить цифровую связь, подключая компьютерные модемы к любому месту, которое они запрашивают.

Коммутаторы

включают в себя как аппаратный, так и программный компонент. Фактически, программное обеспечение переключения автоматизировало то, что раньше делало большое количество операторов телефонных переключателей. Они делают это, физически подключая входящие вызовы к соответствующему исходящему каналу. Когда вы используете стационарные телефоны, вы взаимодействуете с этой интеллектуальной технологией, начиная с того момента, когда вы поднимаете трубку и слышите гудок.

Телефонные коммутаторы являются частью нашей нынешней телекоммуникационной системы.

Как NICE может помочь

NICE CXone — лидирующее на рынке программное обеспечение для контакт-центров, которым пользуются тысячи клиентов любого размера по всему миру.CXone — это облачный унифицированный набор приложений, призванный помочь компании в целостном управлении операциями контактного (или колл-центра). CXone включает:

Omnichannel Routing — управление маршрутизацией и взаимодействием. Эти решения включают в себя автоматический распределитель вызовов (ACD), интерактивный голосовой ответ (IVR), поддержку канала взаимодействия и проактивную программу набора номера для исходящих вызовов.

Workforce Optimization — раскрывает потенциал вашей команды. Эти решения включают управление персоналом (WFM), управление качеством (QM), учет и управление производительностью (PM).

Open Cloud Foundation — обеспечивает быстрое внедрение инноваций с помощью расширяемой платформы корпоративного уровня, которая безопасно масштабируется, быстро развертывается и обслуживает клиентов любого размера по всему миру. Мы гарантируем лучшую в отрасли доступность 99,99% и предлагаем легкую настройку с помощью API-интерфейсов RESTful и программы разработчика DEVone.

CXone предоставляет интеллектуальный унифицированный набор приложений, охватывающих широкий спектр дисциплин управления контакт-центром, упрощая администрирование и оптимизируя взаимодействие с пользователем.

Что такое компьютерный коммутатор ?. Компьютерный коммутатор хоть и давно… | by Laura Yu

Компьютерный коммутатор, хотя и давно присутствует на рынке, мало кто может говорить о нем с большим знаком. По мере расширения сети компьютерный коммутатор становится все более сложным и разнообразным. Этот пост проливает свет на компьютерный переключатель с его определения, принципа работы и типов.

Что такое компьютерный коммутатор?

Компьютерный коммутатор по своей природе является коммутатором Ethernet.Это небольшое аппаратное устройство, которое объединяет несколько компьютеров, принтеров, точек оценки, телефонов, источников света и серверов в одну локальную сеть, глобальную сеть и разную топологию сети. Каждое устройство, подключенное к коммутатору, автоматически подключается к другим подключенным устройствам и может обмениваться данными с ними, поскольку коммутатор в основном предназначен для обмена информацией. Таким образом, если вы подключите свой кабельный модем к маршрутизатору, а затем подключите маршрутизатор к коммутатору, все устройства, подключенные к коммутатору, смогут получить доступ в Интернет, отправлять и получать информацию и обращаться к общим ресурсам плавным, высокозащищенным и прозрачным образом.

Как работает компьютерный коммутатор?

Компьютерный коммутатор не обменивается информацией случайным образом, а следует конкретным инструкциям — MAC-адресам каждого устройства. IP-пакет прибывает в правильное место назначения с помощью кадра, использующего MAC-адреса места назначения и источника. Именно компьютерный коммутатор несет ответственность за выполнение следующего процесса.

• Обучение — Коммутатор изучает MAC-адрес устройства на порту коммутатора, на который он получает кадр.
• Пересылка — Коммутатор пересылает сообщение одноадресным или широковещательным способом. Это зависит от того, известен ли MAC-адрес назначения точно или неизвестен.
• Фильтрация — кадр будет пересылаться через тот порт коммутатора, для которого коммутатор уже получил MAC-адрес в своей таблице MAC-адресов.

Общие типы компьютерных коммутаторов

На рынке доступны различные типы компьютерных коммутаторов. Каждый из них имеет разные особенности и функции.Здесь представлены четыре распространенных компьютерных коммутатора: неуправляемый коммутатор, управляемый коммутатор, коммутатор PoE и стековый коммутатор.

НЕУПРАВЛЯЕМЫЙ КОМПЬЮТЕРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Неуправляемые коммутаторы обычно используются для базового подключения. Неуправляемый сетевой коммутатор часто можно увидеть в наших домашних сетях или там, где требуется еще несколько портов, например, на вашем столе, в лаборатории или в конференц-зале. Это просто устройство plug-and-play, которое не требует настройки. Коммутаторы Gigabit Ethernet в ваших семьях — это в основном неуправляемые коммутаторы.

УПРАВЛЯЕМЫЙ КОМПЬЮТЕРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Управляемые коммутаторы являются более совершенными, поскольку они обеспечивают большую безопасность, больше возможностей и гибкости. Благодаря этому большему контролю вы можете лучше защитить свою сеть и улучшить качество обслуживания для тех, кто имеет доступ к сети. Этого можно добиться, установив простой протокол управления сетью или SNMP. Более быстрые коммутаторы, такие как 10-гигабитный, 40-гигабитный, 100-гигабитный и т. Д., Обычно работают как управляемый коммутатор.

КОМПЬЮТЕРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ PoE

Коммутатор Power over Ethernet (PoE) — это сетевой коммутатор, в котором используется технология Power over Ethernet. При подключении к другим устройствам он может одновременно поддерживать питание и передачу данных по одному сетевому кабелю, что значительно упрощает процесс прокладки кабеля. FS предлагает коммутаторы PoE с разными номерами портов, от 8, 24 до 48 портов.

СТЕКУЕМЫЙ КОМПЬЮТЕРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

В большом центре обработки данных может быть много сетевых приложений, а также множество сетевых коммутаторов. Установка и обслуживание каждого переключателя представляет собой большую трудность и тривиальность для пользователя. Учитывая это, стекируемый компьютерный коммутатор поднимается над толпой.Он позволяет нескольким коммутаторам (обычно четырем) работать как отдельное устройство, чтобы упростить управление, устранение неполадок и настройку. Этот вид переключателя также может работать автономным переключателем.

Заключение

Компьютерный коммутатор действительно является одним из важных компонентов вашей сетевой инфраструктуры. FS предлагает множество оптоволоконных коммутаторов, коммутаторов PoE или коммутаторов на базе Ethernet с разными скоростями портов. Эти переключатели великолепны с точки зрения продаж, производительности и качества.Чтобы найти нужный компьютерный коммутатор, посетите наш веб-сайт www.fs.com и проконсультируйтесь с нашими специалистами, если у вас возникнут какие-либо вопросы.

Коммутация Ethernet: что такое коммутатор Ethernet?

Коммутация Ethernet подключает проводные устройства, такие как компьютеры, ноутбуки, маршрутизаторы, серверы и принтеры, к локальной сети (LAN). Несколько портов коммутатора Ethernet обеспечивают более быстрое подключение и более плавный доступ ко многим устройствам одновременно.

Коммутатор Ethernet создает сети и использует несколько портов для связи между устройствами в локальной сети.Коммутаторы Ethernet отличаются от маршрутизаторов, которые соединяют сети и используют только один порт LAN и WAN. Полная проводная и беспроводная корпоративная инфраструктура обеспечивает проводное подключение и Wi-Fi для беспроводного подключения.

Концентраторы

похожи на коммутаторы Ethernet в том, что подключенные устройства в локальной сети будут подключены к ним, используя несколько портов. Большая разница в том, что концентраторы поровну распределяют полосу пропускания между портами, в то время как коммутаторы Ethernet могут выделять большую полосу пропускания для определенных портов без снижения производительности сети.Когда в сети активно много устройств, коммутация Ethernet обеспечивает более надежную работу.

Маршрутизаторы

соединяют сети с другими сетями, чаще всего соединяя локальные сети с глобальными сетями (WAN). Маршрутизаторы обычно размещаются на шлюзе между сетями и маршрутизируют пакеты данных по сети.

В большинстве корпоративных сетей используются комбинации коммутаторов, маршрутизаторов и концентраторов, а также проводные и беспроводные технологии.

Коммутаторы Ethernet

обеспечивают множество преимуществ при правильной установке, интеграции и управлении.К ним относятся:

1. Сокращение простоев сети
2. Повышена производительность сети и увеличена доступная пропускная способность сети
3. Снижение нагрузки на отдельные вычислительные устройства
4. Защита всей корпоративной сети с помощью более надежной системы безопасности
5. Снижение капитальных и операционных затрат на ИТ благодаря удаленному управлению и консолидированной проводке
6. Оптимизация ИТ-инфраструктуры и планирование будущего расширения с использованием модульных коммутаторов

Большинство корпоративных сетей поддерживают сочетание проводных и беспроводных технологий, включая коммутацию Ethernet как часть проводной инфраструктуры. Десятки устройств могут подключаться к сети с помощью коммутатора Ethernet, а администраторы могут отслеживать трафик, управлять обменом данными между машинами, безопасно управлять доступом пользователей и быстро устранять неполадки.

Коммутаторы выпускаются в большом количестве вариантов, что означает, что организации почти всегда могут найти решение, подходящее для своей сети. Они варьируются от базовых неуправляемых сетевых коммутаторов, предлагающих возможность подключения по принципу «plug-and-play», до многофункциональных коммутаторов Gigabit Ethernet, которые работают на более высоких скоростях, чем беспроводные варианты.

Фреймы — это последовательности информации, передаваемые по сетям Ethernet для перемещения данных между компьютерами. Фрейм Ethernet включает в себя адрес назначения, по которому передаются данные, и адрес источника, который является местоположением устройства, отправляющего фрейм. В стандартной семиуровневой модели взаимодействия открытых систем (OSI) для компьютерных сетей фреймы являются частью уровня 2, также известного как уровень канала передачи данных. Иногда их называют «устройствами канального уровня» или «коммутаторами уровня 2».”

Прозрачный мост — самая популярная и распространенная форма моста, критически важная для функциональности коммутатора Ethernet. При использовании прозрачного моста коммутатор автоматически начинает работать, не требуя какой-либо настройки коммутатора или изменений компьютеров в сети (т. Е. Работа коммутатора прозрачна).

Address Learning — Ethernet-коммутаторы управляют тем, как кадры передаются между портами коммутатора, принимая решения о том, как пересылать трафик на основе 48-битных адресов управления доступом к среде (MAC), которые используются в стандартах LAN.Коммутатор Ethernet может узнать, какие устройства находятся в каких сегментах сети, используя адреса источника кадров, которые он получает.

Каждый порт на коммутаторе имеет уникальный MAC-адрес, и по мере получения кадров на портах программное обеспечение коммутатора проверяет исходный адрес и добавляет его в таблицу адресов, которую он постоянно обновляет и поддерживает. (Таким образом коммутатор «обнаруживает», какие устройства доступны на каких портах.) Эта таблица также известна как база данных переадресации, которая используется коммутатором для принятия решений о том, как фильтровать трафик для достижения определенных пунктов назначения.То, что коммутатор Ethernet может «обучаться» таким образом, позволяет администраторам сети добавлять новые подключенные конечные точки в сеть без необходимости вручную настраивать коммутатор или конечные точки.

Фильтрация трафика — После того, как коммутатор создал базу данных адресов, он может плавно выбирать способ фильтрации и пересылки трафика. По мере того, как он изучает адреса, коммутатор проверяет кадры и принимает решения на основе адреса назначения в кадре. Коммутаторы также могут изолировать трафик только до тех сегментов, которые необходимы для приема кадров от отправителей, гарантируя, что трафик не будет без надобности перетекать на другие порты.

Переполнение кадров — Записи в базе данных переадресации коммутатора могут выпадать из списка, если коммутатор не видит кадров из определенного источника в течение определенного периода времени. (Это предохраняет базу данных пересылки от перегрузки «устаревшей» исходной информацией.) Если запись отброшена, то есть она снова неизвестна коммутатору, но трафик возобновляется с этой записи позже, коммутатор пересылает кадр. ко всем портам коммутатора (также известное как лавинная рассылка кадров) для поиска правильного пункта назначения.Когда он подключается к этому месту назначения, коммутатор снова изучает правильный порт, и лавинная рассылка кадров прекращается.

Multicast Traffic — LAN могут не только передавать кадры на отдельные адреса, но также могут отправлять кадры на адреса многоадресной рассылки, которые принимаются группами конечных точек назначения. Широковещательные адреса — это особая форма многоадресного адреса; они группируют все конечные точки назначения в локальной сети. Многоадресные и широковещательные рассылки обычно используются для таких функций, как динамическое назначение адресов или отправка данных в мультимедийных приложениях сразу нескольким пользователям в сети, например, в онлайн-играх. (Потоковые приложения, такие как видео, которые отправляют многоадресные данные с высокой скоростью и генерируют большой трафик, могут снизить пропускную способность сети.

Управляемые и неуправляемые коммутаторы Ethernet

Неуправляемая коммутация Ethernet относится к коммутаторам, у которых нет пользовательской конфигурации; их можно просто подключить и включить.

Управляемая коммутация Ethernet

относится к коммутаторам, которыми можно управлять и программировать их для достижения определенных результатов и выполнения определенных задач, от настройки скорости и объединения пользователей в подгруппы до мониторинга сетевого трафика.

Коммутатор

против маршрутизатора: в чем разница?

Сетевые коммутаторы и маршрутизаторы — два наиболее важных элемента оборудования в сети небольшого офиса. Эти устройства немного похожи (и иногда объединяются в одно устройство), но выполняют очень разные функции. Часто возникает путаница в отношении различных функций коммутатора и маршрутизатора.

Начнем с некоторых определений.

Что такое переключатель?

Сетевой коммутатор работает на уровне 2 (уровень канала передачи данных) модели взаимодействия открытых систем (OSI).Они также могут работать на уровне 3 OSI (сетевой уровень), где выполняются функции маршрутизации. Проще говоря: сетевой коммутатор соединяет различные сетевые устройства в единую компьютерную сеть. Коммутатор также можно использовать для маршрутизации данных, отправляемых по сети. Поскольку коммутаторы связывают сегменты сети (иногда называемые «мостом»), их часто называют мостовыми устройствами.

Что такое роутер?

Маршрутизатор работает на уровне 3 OSI (сетевой уровень). Это сетевое устройство, которое выполняет две основные функции: 1) оно создает и поддерживает локальную сеть (LAN), 2) оно управляет данными, когда они входят, перемещаются внутри и покидают сеть (что-то вроде направления трафика).

Там, где коммутаторы соединяют устройства для создания сети, маршрутизатор соединяет коммутаторы и их сети для создания более обширных сетей.

Короче говоря, маршрутизатор подключает сеть к миру через Интернет, решает, какие устройства имеют приоритет, и защищает данные от угроз безопасности. Кроме того, многие маршрутизаторы имеют встроенные переключатели, обеспечивающие соединение между сетевыми устройствами.

Коммутатор и маршрутизатор: различия

Основные области применения коммутаторов

Сетевой коммутатор имеет множество применений.Коммутаторы:

1. Может использоваться для управления потоком данных в сети
2. Могут быть связаны вместе для управления средними и большими локальными сетями.
3. Часто используются в приложениях малого или домашнего офиса (SOHO), которые обычно используют один коммутатор для доступа к различным службам полосы пропускания.
4. Используются для физического подключения сетевых устройств.
5. Может передавать данные на другие устройства, используя половину. -дуплексный или полнодуплексный режим

Основные приложения для маршрутизаторов

Вот восемь способов использования маршрутизатора. Маршрутизатор:

1. Может создавать локальную сеть
2. Позволяет разделить интернет-соединение на все сетевые устройства
3. Может подключать различные носители и устройства
4. Может использоваться для запуска брандмауэра
5. Может использоваться для определения, куда отправлять данные с одного компьютера на другой
6. Может выполнять пересылку пакетов, коммутацию и фильтрацию
7. Обеспечивает доставку данных по назначению
8. Может подключаться к виртуальной частной сети (VPN)

Как и с любым типом оборудования , у использования коммутатора или маршрутизатора есть свои преимущества и недостатки.

Плюсы и минусы сетевого коммутатора

Плюсы

• Использование коммутатора снижает количество широковещательных доменов. Большой объем широковещательного трафика может негативно повлиять на сеть, поэтому стоит подумать о сокращении широковещательных доменов.
• Коммутаторы поддерживают VLAN, которые помогают в логической сегментации (обычно называемой связью VLAN). Логическая сегментация дает заметные преимущества в администрировании, безопасности и управлении ЛВС.
• Коммутаторы используют таблицу адресуемой памяти (CAM) для сопоставления портов и MAC.

Минусы

• Коммутаторы не так хороши, как маршрутизаторы, когда дело доходит до ограничения широковещательной передачи.
• Коммутаторам требуется маршрутизация между VLAN для обеспечения связи между VLAN. Однако важно отметить, что в наши дни доступно множество многоуровневых коммутаторов.
• При обработке многоадресных пакетов коммутаторам требуется некоторая конфигурация и надлежащая конструкция.

Плюсы и минусы маршрутизатора

Плюсы

• Маршрутизаторы доставляют пакеты данных организованным способом, что помогает снизить нагрузку на данные.
• Маршрутизаторы обеспечивают стабильные и надежные соединения между сетевыми узлами.
• Если центральная часть не может передать пакеты данных, у маршрутизаторов есть альтернативные способы осуществления передачи.

Против

• Когда несколько компьютеров используют сеть одновременно, соединения маршрутизатора могут замедляться. Эта ситуация называется «ожиданием соединения».
• Поскольку маршрутизаторы тщательно анализируют от физического до сетевого уровня (вместо того, чтобы просто читать два уровня информации), соединение может стать медленным.
• Маршрутизаторы обычно требуют большой начальной настройки и преобразования сетевых адресов (NAT), что немного усложняет настройку.

Некоторые часто задаваемые вопросы

Какие функции следует искать в коммутаторе?

При выборе правильного коммутатора для вашей сети необходимо учитывать:

1. Количество пользователей
2. Питание
3. Скорость
4. Power over Ethernet (PoE)
5. Поддержка управления (неуправляемое или управляемое)
6. Простое управление сетью Протокол (SNMP)
7. QoS
8. Протокол управления агрегацией каналов (LACP)
9. Протокол резервирования виртуального маршрутизатора (VRRP)

Какие функции следует искать в маршрутизаторе?

При принятии решения о покупке маршрутизатора обратите внимание на следующие особенности:

1. Тип сети
2. Пропускная способность
3. Диапазон
4. Полосы
5. QoS
6. Формирование луча
7. Многоканальный вход, несколько выходов (MIMO)

Какие бывают типы переключателей?

1. KVM-переключатель
2. Неуправляемый коммутатор
3. Управляемый коммутатор
4. Интеллектуальный коммутатор
5. Коммутатор PoE

Какие типы маршрутизаторов существуют?

1. Проводной маршрутизатор
2. Беспроводной маршрутизатор
3. Основной маршрутизатор
4. Граничный маршрутизатор
5. Виртуальный маршрутизатор

Заключение

Мы знаем, что различия между коммутатором и маршрутизатором часто сбивают с толку.
