Как правильно пользоваться мультиметром. Как измерять сопротивление + видео

Мультиметр – универсальный переносной прибор, предназначенный для измерения различных электрических (электронных) величин. Мультиметр способен заменить несколько приборов, т.к. с помощью него можно измерять напряжение, силу тока, сопротивление и т.д.

Например, функционал некоторых мультиметров дополнительно позволяет измерять температуру, проверять транзисторы, полупроводники и т.д. У многих моделей мультиметров присутствует функция автоматического выключения дисплея, когда прибор не активен, а также есть функция подсветки.

В качестве переносных измерительных приборов мультиметры уже давно используются и на производстве, и в быту.

Современные мультиметры выпускают двух видов: аналоговые и цифровые. При использовании аналогового мультиметра измеряемую величину определяют по положению стрелки на шкале прибора. У цифровых мультиметров измеряемая величина отображается на жидкокристаллическом дисплее в виде чисел.

Цифровые мультиметры на практике используются чаще аналоговых. Главная причина – высокая точность измерений и удобство при отображении измеряемой величины. Но у аналоговых приборов тоже есть свои преимущества.

Для правильного пользования мультиметром необходимо знать его базовое устройство и основные режимы работы. Мультиметры разных моделей могут отличаться размером, внешним видом и числом измеряемых величин, но основной функционал у всех одинаков.

Простоту устройства, базовый функционал и дополнительные режимы демонстрирует цифровой мультиметр DT-831.

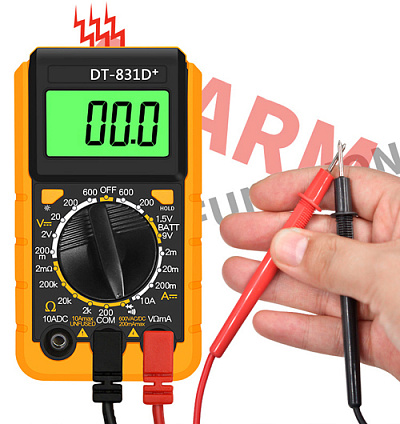

Устройство и комплектация мультиметра DT-831

В верхней части передней панели находится цифровой дисплей, по центру многопозиционный переключатель режимов измерения, а в нижней части находятся три гнезда под измерительные щупы.

Приобретая мультиметр, не лишним будет знать, что входит в комплект поставки. Каждое изделие, в том числе и DT-831, комплектуется двумя измерительными щупами, одной батарейкой «крона» 9В, одной инструкцией пользователя и упаковочной коробкой.

Функционал мультиметра

Независимо от типа и вида любой мультиметр позволяет измерять основные электрические величины. Это относится и к модели DT-831.

• Измерение переменного напряжения производится в режиме ACV (alternating current voltage).
• Измерение постоянного напряжения выполняется в режиме DCV (direct current voltage).
• Измерение постоянного тока выполняется в режиме DCA (direct current amps).
• Электрическое сопротивление измеряется в режиме Ω.

Для измерений кроме основных режимов используются и дополнительные. Например, изображение полупроводника – это режим проверки диодов. Изображение звука – режим прозвонки цепей зуммером.

Выключение прибора выполняется установкой многопозиционного переключателя в режим OFF.

Перед измерениями щуп чёрного цвета подключается к общему гнезду с обозначением COM (общий), а измерительный щуп красного цвета к гнезду VΩmA. Иногда необходимо измерить постоянный ток значением более 200мА. В этом случае красный измерительный щуп необходимо подключить к гнезду «10А».

Как пользоваться мультиметром DT-831 для чайников — Видео

Измерение переменного напряжения

В бытовых условиях чаще всего напряжение измеряют в розетках, в переходных коробках, в распределительных щитках, в щитках учёта. Стандартная величина такого напряжения около 220В. На производстве переменное напряжение измеряют в распределительных устройствах, силовых шкафах, на аппаратах защиты и т.д. Если в бытовой сети напряжение, как правило, однофазное, то на производстве встречается как однофазное напряжение 220В, так и трёхфазное 380В.

Первое измерение производится следующим образом. Многопозиционный переключатель ставится на максимальный предел. У мультиметра DT-831 это 750В. После этого, собственно, выполняется измерение путём параллельного подключения мультиметра к измеряемому элементу или участку цепи. Например, измеряется напряжение фазы относительно нуля (фазное напряжение), или между двумя фазами трёхфазной сети (линейное напряжение).

Если значение напряжения (да и другой величины при другом режиме измерения) значительно меньше максимального предела (например, 150В), то для большей точности многопозиционный переключатель переключается на меньший предел. В режиме ACV это будет предел 200В.

Измерение постоянного напряжения

В домашних бытовых условиях измерение постоянного напряжения сводится к замеру вольтажа обычных батареек, автомобильных аккумуляторов, блоков питания от бытовой техники. На производстве источниками постоянного напряжения являются выпрямители, генераторы постоянного тока и др.

Измерение постоянного напряжения мало чем отличается от измерения переменного напряжения. Разница лишь в том, что измерение в режиме DCV выполняется между плюсом и минусом. Кроме непосредственного измерения напряжения, режим DCV позволяет определить полярность в цепях постоянного тока.

Если перед замером заранее известно значение напряжения (например, пальчиковая батарейка 1,5В), то многопозиционный переключатель можно сразу выставить на ближайший предел (20В).

Измерение постоянного тока

Данное измерение выполняется в режиме DCA. Мультиметр подобно амперметру включается последовательно в разрыв цепи. Желательно заранее представлять величину тока, чтобы выставить соответствующий предел измерения.

Как измерить сопротивление мультиметром

В любой модели мультиметра есть функция измерения сопротивления. В режиме Ω можно измерять сопротивление резисторов, значение сопротивления электрической изоляции проводов и т.д. Часто в режиме Ω выполняют прозвонку электрических цепей.

У мультиметра DT-831 пять пределов измерения сопротивления, начиная от 200 Ом и заканчивая 2000 кОм (2МОм). Сопротивление измеряют, предварительно выбрав один из пяти пределов.

Если измеряемая величина окажется больше, чем выставленный предел, то на дисплее мультиметра будет отображено «1». В этом случае достаточно установить переключатель на больший предел. Если на дисплее отображаются все нули, то фактическое значение сопротивления значительно меньше установленного предела и поэтому предел необходимо уменьшить.

Выполнять измерение сопротивления разрешается только при отключённом напряжении во избежание выхода мультиметра из строя.

Как выбрать мультиметр серии DT-83… — Интернет-журнал «Электрон» Выпуск №3

Сегодняшняя статья, по сути, является кратким обзором мультиметров 830 серии, и предназначена для ответа на вопрос: «Как выбрать мультиметр?»

Итак, ориентируясь на начинающих специалистов, которые поставили перед собой задачу выбора мультиметра, хочу предложить познакомиться с многообразием мультиметров серии DT-830, M-830. Это довольно популярная модель бюджетных мультиметров и эта популярность обусловлена опять же низкой ценой прибора.

Рассмотрим достоинства и недостатки мультиметров DT-830, M-830.

Достоинства

1. Малые габариты

2. Удобства в использовании

3. Низкая цена прибора.

Недостатки

1. Большая погрешность измерения

2. Отсутствует режим измерения переменного тока

3. Отсутствует защита прибора при измерении тока на пределе 10 А.

Стоит сказать, что в маркировки прибора на первой позиции могут стоять буквы «DT», «M» или даже «КТ», это говорит о различных производителях мультиметра, при одинаковой его функциональности.

На следующем рисунки представлено все многообразие мультиметров серии 83…

В серию представляемых мультиметров входят:

• DT-830A

• DT-830B

• DT-830BUZ

• DT-830BL

• DT-830C

• DT-830D

• DT-831

• DT-832

• DT-833

• DT-837

• DT-838

Функциональность и характеристики мультиметров серии DT-830…

Приборы данной серии достаточно функциональны в следствие чего с их помощью можно измерять различные электрические величины.

Сравнительные характеристики мультиметров DT-83… приведены в следующей таблице.

Стоит сказать, что все мультиметры этой серии имеют режимы работы, которые позволяют измерять следующие величины:

• Постоянное напряжение;

• Переменное напряжение;

• Постоянный ток;

• Сопротивление;

• Проверка диодов (падение напряжения на p-n переходе).

Однако, существуют и дополнительные функциональные возможности, характерные непосредственно для каждой модели прибора.

Звуковая прозвонка соединений

Определенные серии мультиметров DT-83… имеют функцию звуковой прозвонки соединений, сопротивлением до 50 Ом.

К таким мультиметрам относятся следующие приборы:

• DT-830BUZ

• DT-830C

• DT-830D

• DT-832

• DT-833

• DT-837

• DT-838

Измерение коэффициента передачи (усиления) транзистора hFE.

Функциями измерения коэффициента передачи транзистора наделены следующие мультиметры:

• DT-830B

• DT-830BUZ

• DT-830BL

• DT-830C

• DT-830D

• DT-832

• DT-838

Для того, что бы измерить коэффициент передачи (усиления), hFE необходимо транзистор подключить в соответствующий разъем мультиметра, соблюдая цоколевку и проводимость транзистора, а переключатель пределов установить в положение hFE.

Встроенный генератор импульсов

Встроенный генератор прямоугольных импульсов типа «меандр», частотой 50 Гц и напряжением 5 вольт имеется в следующих моделях серии DT-83…

• DT-830A

• DT-830BUZ

• DT-830D

• DT-832

• DT-838

Генератор синусоидального напряжения частотой 1000 Гц имеется в модели DT-833.

Измерение температуры с помощью внешнего датчика.

В следующих моделях мультиметра имеется возможность измерять температуру с помощью внешнего датчика в диапазоне до 1000°С

• DT-830C

• DT-837

• DT-838

Итак, я вам рассказал обо всех моделях мультиметра серии DT-83…

Теперь вы зная эту информацию можете самостоятельно, исходя из ваших потребностей ответить на вопрос как выбрать цифровой мультиметр.

А как пользоваться выбранным мультиметром можно почитать в первом выпуске Журнала ЭЛЕКТРОН.

А для более глубокого понимания предлагаю посмотреть это поясняющее видео.

Как пользозаться мультиметром М-831 — Мегаобучалка

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.

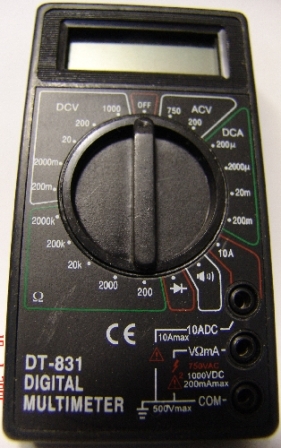

Внешний вид мультиметра m-831

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

Переключатель пределов измерения мультиметра m-831

Выключение мультиметра.

Режим измерения значений переменного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может применяться обозначение ACV — AC Voltage — (анг. Alternating Current Voltage) — переменное напряжение

Режим измерения значений постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может применяться обозначение DCA — (анг. Direct Current Amperage) — постоянный ток.

Режим измерения больших значений постоянного тока до 10 ампер.

Звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

Проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

Режим измерения значений сопротивления, имеет пять диапазонов: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

Режим измерения значений постоянного напряжения, имеет два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может применяться обозначение DCV — DC Voltage — (анг. Direct Current Voltage) — постоянное напряжение.

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.

Гнезда для подключения мультиметра

Тут все просто:

— нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

— среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А;

— верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру — 6F22.

Батарейный отсек мультиметра m-831

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.

Предохранитель мультиметра

Измерение мультиметром электрических величин

Итак, настало время узнать, как пользоваться мультиметром. Будем учиться измерять электрические величины на примере все того же мультиметра М-831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.

Как пользоваться мультиметром | Все своими руками

Наверняка вы знаете, даже если вы новичок, что в каждой лаборатории радиолюбителя, пусть даже не самого заядлого, должен быть такой измерительный прибор как мультиметр. Когда вы купили мультиметр, первый вопрос “Как пользоваться мультиметром?” как не спалить такой, иногда дорогой, аппарат. В этом и состоит щас моя задача, максимально разборчиво и доступно рассказать, как освоить пользование мультиметром. На своем примере я буду рассказывать о мультиметре DT 9205A. Сей мультиметр не сильно отличается от более дешевых устройств, типа DT832, но за небольшую переплату я получил несколько полезных функций, о которых я расскажу чуть позже

Зарание прошу извинений за качество фото

Ну что, приступим. Все функции мультиметра разделены на пределы, для более точного вычисления тех или иных параметром. Поэтому перед тем как что-либо измерять, выставляйте максимально высокий предел, что бы ненароком не спалить мультиметр
1. Начнем мы, пожалуй, с сопротивления. Наверное, одна из самых часто используемых функций для меня. Особенно когда надо подобрать парочку резисторов одинакового сопротивления. На моем мультиметре всего 7 пределов, но мне их хватает, хотя бывает и меньше и больше. Первый, это предел от 0 до 200Ом, второй — от 200 Ом до 2 кОм, третий от 2 кОм до 20кОм,Четвертый – от 20кОм до 200кОм, пятый – от 200кОм до 2 МОм , шестой — от 2МОм до 20МОм, седьмой – от 20МОм до 200МОм. Так много пределов, как же выбрать нужный? Берем сопротивление, допустим 270Ом, либо на нем будет написано его сопротивление, в примере как с МЛТ, либо это будет цветовая маркировка резистора. Выставляем предел чуть больше номинала, это будет предел, на котором написано 2 кОм, и меряем щупами на ножки резистора, черный шуп вставляем туда, где написано COM, а красный – там, где значок Омега. Нам показал сопротивление 268Ом. Значит, мультиметр не врет, но стоит учитывать, что сами щупы имеют свое сопротивление, например 1,5Ом, значит сопротивление где-то 266 Ом. Если честно, еще ни разу не пользовался пределами свыше 2 МОм. Хотя все еще впереди

2. Далее в нашем списке будет ACV, тобиш измерение постоянного напряжения. Тут так же несколько пределов, а точнее 5. Первый предел от 0В до 200мВ, второй – 200мВ до 2В, третий — 2В до 20В, четвертый — 20В до 200В, пятый — 200В до 1000В. Что бы померить нужное нам напряжение, вставляем черный щуп в COM, красный – в разъем V. Выставляем предел 1000В и меряем напряжение. Допустим, как у меня, нам показало всего 3В. Значит, выставляем предел до 20В и меряем точное напряжение. У меня на батарейке 3,26В. Выставляем верхний предел, чтобы ненароком не спалить мультиметр

3. Далее будем рассматривать ACV-переменное напряжение. Так же 5 пределов, Первый предел от 0В до 200мВ, второй – 200мВ до 2В, третий — 2В до 20В, четвертый — 20В до 200В, пятый — 200В до 750В. Для примера померяем напряжение в сети 220В. Выставляем предел 750В, щупы черный в COM, красный – в V. И в розетку. Показало 220В. Хорошее напряжение у нас по правде говоря, но бывает прыгает до 240В.

4. Следующая довольно полезная вещь измеритель коэффициента передачи транзистора hFE. Снизу есть 8 дырочек. По четыре для PNP и NPN транзисторов. Вставляем нужный транзистор и узнаем hFE транзистора. Полезная, особенно когда надо найти парочку одинаковых транзисторов при сборке усилителей на транзисторах

5. Интересная функция измерение емкости F. Ставим предел примерный, всего их 5. Первый предел от 0нФ до 2нФ, второй – 2нФ до 20нФ, третий — 20нФ до 200нФ, четвертый — 200нФ до 2мФ, пятый – 2мФ до 200мФ. В разъемы CX вставляем любой керамический, электролитический конденсатор и узнаем его емкость. Хорошо проверять емкости при изготовлении генераторов, замене емкостей в технике и прочее

6. Рассмотрим теперь измеритель тока потребления. Амперметр, обозначается A. Рассмотрим сразу и для переменного и постоянного напряжения. В каждом по четыре предела, первый от 0мА до 2мА, второй от 2мА до 20мА, третий от 20мА до 200мА. Удобно мерить незначительные потребители, такие как светодиоды и похожая мелочь. Что бы померить выставляем предел, красный щуп в mA, черный – COM и меряем, подключая последовательно потребляющему устройству. Главное не путайте измеритель постоянного и переменного тока и не превышайте измерения более 200мА, предохранитель, конечно, спасет, но не стоит рисковать. Лучше читайте про следующий предел. Четвертый особый от 0мА до 20А, У него отдельный разъем 20A. Меряется все так же, последовательно потребителю.

7. И последняя функция на моем мультиметре, это прозвонка. Довольно полезная вещь, когда нет возможности смотреть на мультиметр. Просто зажимаем шупами два края проводника и если его сопротивление не превышает 40Ом, будет слышен звон. Очень удобная вещь для прозвонки пробитых диодов

И еще парочка полезных функций на DT 9205A:
Автоматическое отключение, если некоторое время вы не пользуетесь мультиметром. Мне нравится, поскольку я часто забываю выключить мультиметр, и работает он так очень долго и батарея садится
Вторая полезная функция это память показаний HOLD. Что бы ни записывать каждый раз, кнопочку нажал и вуаля

Так же на некоторых мультиметрах есть функция генератора прямоугольных частот. Полезная вещь для проверки каскадов усилителя ЗЧ, собранном на транзисторах. Помогала мне не раз, но на DT 9205A ее нет, за то была на DT832

Скажу напоследок, что мультиметры все похожи, только немного отличаются функционалом
Вот и все, спасибо за внимание, понимание и терпение

Если нравится данный мультиметр рекомендую приобрести такой по дешевке из Китая

Мультиметр Aneng DT9205A

Этот прекрасный экземпляр станет ваш всего за 322 Рубля, в комплекте идут великолепные шупы с тонкими иглами прекрасно лежащие в руках. Доставится товар всего за 3-4 недели

Похожие материалы:

Загрузка…

описание прибора, правильное использование тестера

Тестер — это устройство, которое используется как радиолюбителями, так автоэлектриками. Популярной моделью среди них является мультиметр DT-832. Инструкция по применению прибора содержит все основные сведения для его комфортного использования. Но существуют так называемые OEM поставки, в которых она отсутствует, из-за чего не все его возможности становятся известными пользователю.

Назначение и особенности

Мультиметр DT-832 представляет собой цифровое устройство, предназначенное для измерения различных электрических величин. Выпускает его компания Digital Multimeter. Страна сборки — Китай. Неоспоримым преимуществом этого устройства является функциональность и малые размеры. Из недостатков прибора выделяют отсутствие независимой кнопки питания, подставки и недостаточно качественные щупы в комплекте.

Мультиметром можно измерить:

• постоянное и переменное напряжение;
• сопротивление;
• p-n переходы;
• постоянный ток;
• целостность проводки;
• коэффициент усиления транзистора.

Кроме этого, прибор имеет встроенный П-образный генератор с амплитудой сигнала 5 В и функцию прозвонки диодов. Особенности прибора:

• присутствие защиты от перегрузки для всех измерительных диапазонов;
• автоматическое определение полярности постоянного сигнала;
• автоматическая корректировка нуля на основе аналого-цифрового двойного преобразования.

Конструктивно прибор представляет собой прямоугольного вида корпус с округлёнными углами из крепкого пластика. Его длина и ширина соответственно составляют 126 и 70 мм, а толщина всего 28 мм. Вес в полной комплектации не превышает 150 грамм. Устройство выпускается в чёрном цвете с нанесёнными белыми надписями, обозначающими возможное положение переключателя. Тестер имеет жидкокристаллический экран, три гнезда для подключения измерительных проводов и переключатель режимов галетного типа. Сзади устройства расположен отсек с закрывающейся крышкой для размещения батарейки. Для работы мультиметра требуется элемент питания типа «КРОНА» с напряжением девять вольт.

В комплект, кроме тестера, входит питающий элемент, два измерительных провода и пользовательская инструкция для цифрового мультиметра DT-832. Устройство поставляется в двух вариантах: коробочная версия или ОЕМ. Вторая представляет собой плотный целлофан, в который помещается лишь сам прибор.

Предназначен измеритель для использования в любых условиях: полевых, бытовых, лабораторных. При использовании по назначению не является источником опасности, но работать с ним может только квалифицированный персонал, имеющий допуски на измерения и необходимые знания.

Характеристики прибора

Как и любой электрический прибор, мультиметр имеет свои технические характеристики. Условно их можно разделить на общие и измерительные. К первым относятся качественные параметры, а ко вторым — измерительные возможности. Основой прибора является аналого-цифровой преобразователь Intersil ICL7106 (отечественным аналогом его является КР572 ПВ 5), выполненный в DIE корпусе («капля») и 1/3-разрядный дисплей, автоматически определяющий полярность поданного сигнала. Скорость фиксации измерений составляет две операции в секунду, а наибольшее эффективное синфазное напряжение равняется 500 В как для постоянного, так и переменного сигнала.

Производитель гарантирует точность измерений при температуре 21—25 °C и бесперебойную работу устройства от 0 до 40 °C. Индикация перегрузки составляет единицу в старшем разряде. Для защиты от перегрузок используется невосстанавливающийся предохранитель.

Транспортировка изделия разрешается в любом положении. Хранить устройство необходимо в помещении с нормальной влажностью при минимальной температуре -10 °C и наибольшей 50 °C. Следует избегать пыли, кислотных и щелочных паров, которые могут привести к коррозии.

Наибольший предел измерений для величин:

• постоянного напряжения — 1000 В;
• переменного напряжения — 750 В;
• постоянного тока — 5 А;
• сопротивления — 2 Мом.

Кроме этого, прибор может генерировать сигнал с амплитудой пять вольт и частотой 50 Гц прямоугольной формы, при этом генератор имеет внутреннее сопротивление, равное 50 кОм. В режиме работы вольтметра величина внутреннего сопротивления составляет 10 МОм.

Это основные характеристики прибора. Но инструкция с подробным описанием мультиметра DT-832 будет неполной, если в ней не указать точность измерений. А она для каждого предела будет своя. Поэтому для удобства восприятия информации проще расположить её в виде таблице.

Для постоянного сигнала:

Для переменного сигнала:

Для сопротивления:

Иными словами, каждый диапазон измерений имеет свою погрешность и шаг, в соответствии с которыми отображается результат. Причём, как видно из таблиц, чем больше предел, тем точность становится ниже.

Руководство по работе

Изучая заводскую инструкцию по эксплуатации, можно отметить не очень качественный перевод на русский язык. При этом совсем мало внимания уделено последовательности правильного выполнения измерений.

Перед тем как приступить непосредственно к ним, необходимо уметь ориентироваться в надписях, выполненных на приборе. Посредине прибора находится галетного типа переключатель, с помощью которого выбирается нужный параметр для измерения и его предел. Вокруг него расположены различные сегменты, обозначающие разные величины. Так, на приборе можно встретить следующие знаки и надписи:

• OFF — выключение тестера;
• ACV — режим измерения переменного напряжения;
• DCV — позволяет провести замеры постоянного напряжения;
• DCA — переведя переключатель в этот диапазон с помощью тестера, можно измерить постоянный ток;
• Ω — служит для получения результатов о сопротивлении;
• hFE — предназначен для измерения коэффициента усиления транзисторов;
• -|>| —))) — в этом положении выключателя проводится проверка p-n переходов и целостность линии.

Внизу устройства, в правом углу, в ряд расположены разъёмы для подключения измерительных проводов. Верхнее гнездо, подписанное 10А DC, служит для проведения замеров силы тока. Среднее, обозначенное VΩmA, используется при исследовании напряжений, сопротивлений и токов, не превышающих 200 мА. Последний же разъём является общим, подписывается COM и используется для подключения к нему земляного провода (нулевого).

На противоположной стороне мультиметра располагается панелька для проверки транзисторов. Выполнена она обычно в синем цвете. Ламели этой панели обозначены в соответствии с типом элемента и его p-n переходами.

Поведение измерений не требует каких-либо сложных действий или предварительных настроек. Просто понадобится переключить выключатель на нужный диапазон и правильно подключить щупы. Хотя существует один нюанс, который редко где указывается, разве что в инструкциях для чайников: DT-832 имеет функцию самодиагностики элемента питания, и при недостаточном напряжении на его клеммах в левом углу экрана загорается значок аккумулятора. Если такой знак появился, то батарейку в устройстве следует заменить.

Измерения напряжений и сопротивления

Последовательность действий для измерения как постоянного, так и переменного напряжения — одинаковая. Сначала необходимо определиться, в каком диапазоне лежит планируемая к исследованию величина. Но если установить это проблематично, выбирается самое большое доступное значение на тестере, то есть для переменной разности потенциалов выставляется 750 В, а для постоянного сигнала — 1000 В. Это важный момент, так как при выборе меньшего значения мультиметр перейдёт в режим защиты, а в случае продолжительного воздействия большего сигнала может даже перестать работать.

Действия при измерении напряжения можно описать следующими этапами:

1. Переключатель переставляется в область прибора, обозначенную значками: ACV — для переменного и DCV — постоянного напряжений.
2. Измерительный провод красного цвета вставляется в гнездо VΩmA, а чёрного — в разъём COM.
3. Двумя щупами прикасаются к точкам, на которых измеряется напряжения.
4. Полученный результат отобразится на ЖК-дисплее.

В случае если на экране загорается единица, то это обозначает, что измеряемая величина превышает возможности прибора. Если же первая цифра — ноль, то диапазон можно переключить на разряд ниже для уточнения данных.

Замер величин сопротивлений происходит в такой же последовательности, как и напряжений. Единственное отличие заключается в первом пункте. Переключатель необходимо будет установить в положение, соответствующее области Ω прибора. Но следует отметить, что буква K возле числа обозначает килоомы, то есть когда предполагается измерить резистор на 1 МОм, переключатель перекручивается на число 2000 K. Если же на экране высвечивается единица, переключатель переставляется на разряд выше.

Вычисление постоянного тока

Максимальный ток, который может замерить устройство, составляет 20 ампер. Если же попытаться померить прибором большее значение, перегорит плавкий предохранитель. Заменять его нужно только на аналогичный. Нарушение этого принципа приведёт к перегоранию чувствительных цепей прибора и выходу из строя микроконтроллера.

Вычисление тока происходит следующим образом:

1. Измерительный провод чёрного цвета подключается к разъёму мультиметра COM, а красного — вставляется в гнездо 20А.
2. Переключатель диапазонов устанавливается в положение, соответствующее области ACA.
3. Щупы подключаются последовательно в разрыв исследуемой электрической линии.
4. Отобразившееся число на дисплее будет соответствовать измеренной силе тока.

При этом полярность результата соответствует красному щупу. Если впереди числа горит минус — направление тока обратное.

Проверка диодов и транзисторов

Замерить значение переменного тока, воспользовавшись мультиметром ДТ 832, к сожалению, не получится, зато с его помощью легко проверить целостность структуры биполярного транзистора и его главный параметр — коэффициент усиления. Для этого придётся выполнить несколько простых действий. Вначале переключатель функций перестанавливается в положение hFE. Согласно типу транзистора, его ноги вставляются в соответствующие им гнёзда. Результатом измерения будет число, равное величине параметра h31.

Перед тестированием полупроводникового прибора крайне важно определить его тип. Так как транзистор в грубом приближении можно представить в виде двух диодов, то для определения его проводимости можно использовать режим позвонки. В этом режиме также можно проверить работоспособность диода и целостность электрической линии. Суть работы с прибором в этом случае сводится к следующему:

1. Красный провод подключается к положительному гнезду VΩmA, а чёрный — к общему COM.
2. Переключатель устанавливается на предел -|>| —)))
3. Щупы мультиметра параллельно подсоединяются к диоду.

Если полярность подключения правильная, то на экране появится число, равное падению напряжения полупроводникового прибора в прямом включении. Появившаяся же единица будет обозначать, что диод находится в закрытом состоянии, а значит, следует поменять полярность.

Прозвонка же выполняется в том же режиме, что и проверка p-n перехода. Если, не изменяя настройки, щупы подсоединить к двум точкам, между которыми сопротивление составляет менее 5 Ом, то зазвучит сигнал.

Таким образом, с помощью мультиметра DT- 832, впрочем, как и его аналога м832, можно измерить самые распространённые электрические величины. Работать с тестером совсем несложно, но перед этим понадобится уделить немного времени на изучение инструкции по его эксплуатации.

фото обзор, видео — Asutpp

Мультиметр – это инструмент, используемый для проверки постоянного или переменного напряжения, сопротивления или непрерывности тока в цепи. Рассмотрим, 3 способа, как пользоваться мультиметром для чайников, чтобы узнать, есть ли ток в локальной электрической сети.

Строение мультиметра

Перед началом работы необходимо изучить составляющие устройства, т.к. инструкция далеко не всегда прилагается, мы подготовили их описание:

1. Циферблат: Имеет дугообразные весы, видимые через стеклянный или пластмассовый дисплей. Указатель на дисплее показывает значения по шкале. Если будете цифровым мультиметром (mastech mas838, ms8230b, m890d, dt700d, dt 9202a, 59002, mas830, my64), то его циферблат будет заменен лед-дисплеем.
2. Указатель или стрелка: Это тонкая черная игла на самой левой позиции в окне циферблата, предназначена для показаний измеренных данных на стрелочных устройствах — yx 360trn, pmm 600, sunwa yx 1000a, м83. Перед те, как пользоваться стрелочным мультиметром обязательно прочтите инструкцию, особенно раздел «значения делений».
3. Переключатель или кнопка: Позволяет изменять функции (вольтметр, амперметр, омметр) и масштаб (x1, x10 и т.д.) счетчика. Многие функции имеют несколько диапазонов, как и в сенсорных выключателях. Важно иметь полный набор режимов работы. Большинство измерителей используют ручку такого типа, как показано на картинке, но есть и другие. Независимо от этого, они работают аналогично. Некоторые метров оснащены положением «Выкл» , которая служит переключателем, а другие имеют отдельную кнопку, чтобы включить прибор. Измеритель должен быть установлен в положение «Выкл» при хранении.
4. Валеты или отверстия в корпусе, чтобы вставить щупы. Большинство мультиметров имеют несколько гнезд. Одно, как правило, с надписью COM или (-) для общего и отрицательным. Для подключения черного щупа. Другой разъем помечен V (+) и символом Omega для Вольт и Ом, соответственно, и положительных зарядов. + и — символы представляют полярность зонда, при установке и тестировании величины постоянного тока. Если измерительные провода устанавливаются в соответствии с инструкцией, красный провод будет положительным, а черный отрицательным. Многие приборы имеют дополнительные разъемы, которые требуются для высоковольтных испытаний.
5. Тестовые провода с клещами: С тестером идет 2 провода: один черный и красный.
6. Отсек для батарей и предохранителей: обычно находится на обратной стороне. Полностью заряженные аккумуляторы будут необходимы для сопротивления и непрерывности испытаний.
7. Регулировка нуля: Это маленькая кнопка обычно располагается около набора, который называется Ом Adjust, 0 ADJ, или аналогично. Используется только в режиме омметра или измерения диапазона сопротивления, в то время как датчики замкнуты, например, для установки терморегулятора котла.

Видео обзор работы с мультиметром

Использование мультиметра для измерения сопротивления

Многие не знают, как мультиметром пользоваться для измерения сопротивления, а ведь это его основная функция, которая особенно будет полезна, если нужно провести монтаж электропроводки в квартире или доме. Установить мультиметр на показатель Ом, путем поворота ручки до соответствующего показателя (рисунок 1).

Рисунок 1. Измерение сопротивления мультиметром

Обратите внимание на показания счетчика. Если измерительные провода не находятся в контакте с каким-либо предметом, игла указателя или аналоговый измеритель тестера будет отклоняться в левую сторону, при работе с цифровым аппаратом – значение будет «скакать» в большую сторону. Это представляет собой бесконечное количество сопротивления, или «обрыв», но также означает, что нет никакой связи путь между черным и красным зондами.

1. Подключите черный щуп к разъему -COM (рисунок 2)
2. Подключите красный щуп к гнезду отмеченные Omega (символ обозначающий Ом) или букве «R» или «P» рядом с ним (рисунок 3)
3. Установите диапазон (если имеется) в R х 100 (рисунок 4)
4. Держите зонды измерительных проводов вместе. Стрелка прибора должна полностью перейти на правую сторону циферблата. Найдите «настройки нуля» и вращайте ручку так, чтобы измеритель показывал 0 (или как можно ближе к 0, насколько это возможно) (рисунок 5)

Рисунок 2. Подключаем черный щуп на -COMРисунок 3. Подключение красного щупа на букву P (+) мультиметраРисунок 4. Установка диапазона на мультиметреРисунок 5. Настройка нуля на мультиметре

Обратите внимание, что эта позиция называется «Короткое замыкание» или «Ом на нуле» показанием для этого диапазона – 1 R X. Ом Рисунок 6

Рисунок 6. Ом на нуле мультиметра

Замените батареи (при необходимости). Если омметр не показывает 0 – это может означать, что батарейки разряжены и должны быть заменены.

Использование мультиметра для измерения напряжения (Вольт)

Установите измеритель на самом высоком диапазоне предусмотренным для Вольт переменного тока. Пока неизвестно, какое напряжение будет наибольшим, поэтому чтобы устройство не повредит устанавливаем показатель на максимум.

1. Вставьте черный щуп в отверстие СОМ или -. Вольт Рисунок 1
2. Вставьте красный щуп в отверстие V или +. Вольт Рисунок 2
3. Поверните ручку измерителя на нужный режим (DCV или ACV) (рисунок 3). Максимальное значение шкалы должно совпадать с селектором диапазонов ручки. Показатели напряжения являются линейными. Точность деления до 0,001 (рисунок 4)
4. Проверьте общую электрическую розетку.
5. Вставьте черный провод в одно из отверстий установленной розетки, красный в другое. Выньте провода из розетки, и проверните ручку переключателя до самого низкого диапазона. Вольт Рисунок 5
6. Если указатель не двигался, вполне вероятно, что был выбран режим постоянного тока вместо переменного. Дело в том, что эта ошибка может оказаться смертельной, особенно если измерение проводится для изменения разводки в квартире, поэтому лучше проверьте напряжение в обоих режимах.

Рисунок 3. Выбор режима измерения напряжения в мультиметреРисунок 4. Установка диапазона ACV в мультиметреРисунок 5. Измерение напряжения в розетке мультиметром

Режим амперметра у мультиметра

Как правильно пользоваться мультиметром dt 832, dt 838, dt 830b, dt9205a в режиме измерения напряжения в автомобиле? Этому не сложно научится. Установите измеритель на самом высоком показателе переменного или постоянного тока, если Amp диапазон поддерживается.

Учтите, что большинство мультиметров будет измерять только очень небольшое количество тока в мкА и мА диапазонах. Это значения тока, которые проходят только в самых тонких электронных схемах, и в тысячи (и даже миллионы) раз меньше, чем значения в любой домашней электрической сети. Например, для обычной лампочки 100W / 120V аварийного освещения необходимо 0,833 ампер.

1. Вставьте черный щуп в СОМ или -.
2. Вставьте красный щуп в -. Выключите питание схемы, отключите разделительный трансформатор.
3. Амперметр размещается последовательно со схемой для измерения силы тока. Необходимо соблюдать полярность. Ток течет от положительной стороны к отрицательной. Установите диапазон тока к наибольшему показателю (рисунок 1)
4. Подайте питание и отрегулируйте диапазон данных к уменьшению. Не превышайте диапазон расходомера, в противном случае он может быть поврежден. Чтение около 2 мА должно быть указано, так как из закона Ома I = V / R = (9 вольт) / (4700 Ω) = 0,00191 = 1,91 усилители мА.

Рисунок 1. Установка диапазона тока

Некоторые важные нюансы:

• Если мультиметр перестает работать, проверьте предохранитель. В отдельных случаях необходимо использовать накладные клеммы (рисунок 2)
• Никогда не подключайте прибор через источник напряжения батареи или если он установлен для измерения силы тока (ампер).
• Важно не только уметь пользоваться устройством, но и выбирать качественные приборы.  Тестируйте прибор сразу во время покупки!
• Кроме теоретических знаний, предлагаем получить практические навыки и просмотреть видео, как пользоваться мультиметром стрелочным и аналоговым цифровым серии digital — дт 830в, dt 181, dt9208a, dt 182.

Рисунок 2. Накладные клеммы в мультиметре

DT830D Инструкции по использованию

Цифровой мультиметр DT830D — это базовый инструмент, которым может пользоваться любой человек со средним уровнем интеллекта. Это не измеритель с автоматическим выбором диапазона, и
поэтому вам нужно будет выбрать правильные диапазоны для измерений напряжения и тока.

Это один из тех счетчиков, о которых нужно подумать в первую очередь, чтобы
определите, что вы измеряете. Вы измеряете напряжение, или
текущий? Это переменный или постоянный ток? В каком диапазоне вы этого ожидаете?

Пример
Если вы хотите измерить напряжение на 9-вольтовой батарее PP3, вам потребуется настройка напряжения. Очевидно, это будет постоянное напряжение, потому что это батарея. Значение 2000 мВ слишком низкое, поскольку оно рассчитано на максимальный диапазон 2 В. Следовательно, следующее максимальное значение — 20 В; следовательно, вам нужно переместить селектор в это положение.

Для повседневной работы необходимо подключить красный штекер к розетке с маркировкой VΩmA. Это для измерения напряжения, сопротивления и тока в диапазоне мА. Максимальный ток, который вы можете измерить с помощью этой настройки, составляет 200 мА. Ток и напряжение могут быть переменными или постоянными.

Черный штекер зонда подключается к разъему с пометкой COM.

По заявлению производителя, этот счетчик также способен измерять постоянный ток до 10 ампер. Для этого измерения вам необходимо использовать розетку с маркировкой 10-A, однако обратите внимание, что здесь нет предохранителя, и если вы пропустите через него больше тока, тогда
произойдет повреждение. Помните, что для измерения силы тока у вас также должен быть
соответствующая последовательная нагрузка в цепи. Измерять ток без последовательной нагрузки очень опасно.

Из-за неплавких шунтов и сопротивления в проводах зонда я бы рекомендовал не использовать этот измеритель для измерения тока, потому что его легко повредить, и тогда вам нужно будет искать руководство по обслуживанию. Однако для других измерений это нормально.

Пробники и провода такого же качества, как и у других дешевых цифровых счетчиков. Если у вас есть хорошая пара проводов для пробников, то, возможно, будет лучше использовать ваши собственные провода, и в этом случае вы сможете получить лучшую производительность.

Продолжение этой статьи …

Цифровой мультиметр DT830D
Монтажная плата DT830D
Ремонт цифрового мультиметра DT830D и предохранитель
DT830D Инструкции по использованию
Коробка и упаковка DT830D
Обзор конструкции DT830D
Руководство по DT830D
Замена батареи DT830D

Дом и Бизнес :: Рабочие инструменты :: Мультиметры :: Мультиметр цифровой SAKAL DT-832

Все отделы
¦ Распродажа

¦ Электроника

¦ ¦ Аксессуары для мобильных телефонов и смартфонов

¦ ¦ DVD + DVB-плееры

¦ ¦ Транзисторное радио

¦ ¦ Цифровые фоторамки

¦ ¦ Пульт дистанционного управления

¦ ¦ Удлинители электричества и телефонов

¦ ¦ Факелы

¦ ¦ Защита источников питания

¦ ¦ Профессиональные наушники

¦ ¦ Громкоговорители и динамики

¦ ¦ Силовые трансформаторы и адаптеры

¦ ¦ Видео, аудио и DV кассеты

¦ ¦ Цифровые диктофоны

¦ ¦ CD-радиомагнитофоны и бумбоксы

¦ ¦ Аккумуляторы и зарядные устройства

¦ ¦ Однонаправленные профессиональные аудиомикрофоны

¦ ¦ MP3 / 4/5-плееры и аксессуары

¦ ¦ Освещение

¦ Подарки

¦ Новый

¦ ЗАП

¦ Для детей

¦ гаджеты

¦ Принтеры и картриджи

¦ ¦ Принтеры

¦ ¦ Картриджи для струйной печати

¦ ¦ Лазерные картриджи

¦ ¦ Наборы для заправки

¦ ¦ Ленты для принтеров

¦ Безопасность и самооборона

¦ Дом и бизнес

¦ ¦ Сумки и кошельки

¦ ¦ Кухня и столовая

¦ ¦ Системы охранной сигнализации

¦ ¦ Замки

¦ ¦ Телефоны

¦ ¦ Термометры

¦ ¦ Шредеры Насекомые

¦ ¦ Весы

¦ ¦ Утюги

¦ ¦ Сейфы

¦ ¦ Кронштейны для телевизора

¦ ¦ Уход и красота

¦ ¦ Отопление и охлаждение

¦ ¦ Часы и таймеры

¦ ¦ Камеры и оптика

¦ ¦ Для магазинов

¦ ¦ Рабочие инструменты

Цифровой мультиметр DT830D в Пакистане

Цифровой мультиметр DT830D — это электронный измерительный прибор, который объединяет несколько функций измерения в одном устройстве. Цифровой мультиметр DT830D включает в себя основные функции, такие как возможность измерения напряжения, тока и сопротивления. Цифровые мультиметры (DMM, DVOM) отображают измеренное значение цифрами, а также могут отображать полоску, длина которой пропорциональна измеряемой величине. Мультиметр может быть портативным устройством, используемым для базового поиска неисправностей и работ по обслуживанию на месте, или настольным прибором, который может выполнять измерения с очень высокой степенью точности. Их можно использовать для поиска и устранения электрических проблем в широком спектре промышленных и бытовых устройств, таких как электронное оборудование, средства управления двигателем, бытовые приборы, источники питания и системы электропроводки.

Мы также продаем широкий ассортимент мультиметров, таких как мультиметр UNI-T UT601 LCR, мультиметр размера ладони, стандартный мультиметр UNI-T UT51, стандартный мультиметр UNI-T UT55 и т. Д.

Характеристики цифрового мультиметра DT830D:

• Просто и легко, подходит для начинающих
• С двойным предохранителем, безопасно и надежно
• 3 1/2 цифровой ЖК-дисплей, максимальное отображение 1999 г.
• Тестирование диодов и транзисторов, измерение целостности цепи и зуммера.
• С измерительными выводами для щупов, широкий спектр применения.
• Это идеальный инструмент для лаборатории, фабрики и дома.
• С большим ЖК-дисплеем, удобный для чтения данных.
• Индикация низкого заряда батареи, зуммер непрерывности и защита от перегрузки.

Технические характеристики цифрового мультиметра DT830D:

1. DCV: 200 м-2000 м-20-200-1000 В ± 0,5%
2. ACV: 200-750 В ± 1.0%
3. DCA: 20u-2000u-20m-200m-10A ± 1,8%
4. Сопротивление: 200-2000-20K-200K-2000KΩ ± 1,0%
5. Размер ЖК-дисплея: 49×16 мм
6. Максимальное отображение: 1999
7. Тест диодов: да
8. Тест транзисторов: да
9. Проверка непрерывности зуммера: Да (еще один продукт с низкой ценой, DT830B, не имеет функции зуммера)
10. Безопасность обеспечивает: Функция защиты от перегрузки (Другой продукт по низкой цене без этой функции)
11. Выход прямоугольной формы: да
12. Источник питания: одна батарея 9В 6F22
13. Размер продукта: 125 × 70 × 29 мм
14. Вес продукта: около 128 г

В коплект входит:

• 1 цифровой мультиметр DT830D

Лучший интернет-сайт для цифрового мультиметра для измерения напряжения DT830D по низкой цене в Карачи, Лахоре, Исламабаде, Равалпинди, Суккуре, Пешаваре, Мултане, Кветте, Фейсалабаде и по всему Пакистану.
