Разновидности розеток — ElectrikTop.ru

Розетки используют для временного подключения потребителей к электросети. Их прежние виды были двухполюсными. Позднее появились розетки с заземлением. Сначала такими были трехфазные розетки на 380, затем им последовала т. н. европейская розетка. Розетки с заземлением отвечают новым стандартам электробезопасности.

Конструктивно и по материалам розетки во многом похожи на выключатели. В устройство розетки входит держатель контактных гнезд (основание), сами гнезда, их клеммы для питающих проводов и корпус. Основание имеет отверстия для крепления или отжимающиеся упоры для скрытых розеток.

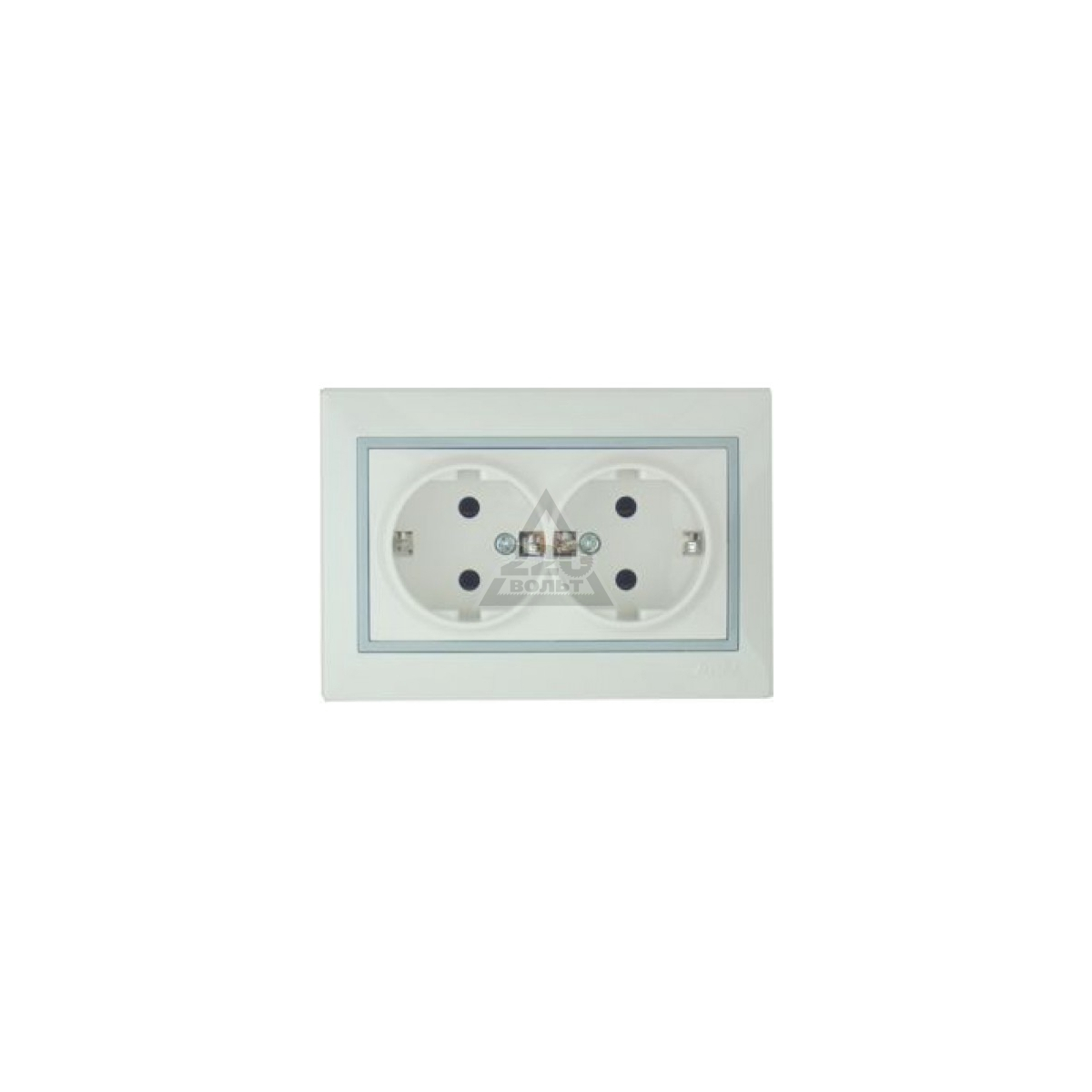

Двухполюсные розетки

Такие, с круглой формой штепсельных контактов, применяются в быту и офисах для напряжения 220 В в Европе и России. (В США и Японии 115 В с плоскими контактами). Они могут быть с заземлением или без. Розетки с заземлением в настоящее время вытесняют все еще использующиеся без заземления с «тонким» штепселем.

Евророзетка становится фактически стандартом и имеет более толстые штыри, несовместимые со старыми розетками. Прежде единственным местом их крепления были стены, затем для удобства потребителей их стали встраивать в оборудование и мебель. Сейчас на рынке имеются различные типы на все случаи.

Розетки с заземлением также считаются двухполюсными, поскольку заземление не является путем для прохождения рабочего тока, а служит только для целей защиты. Они требуют наличия шины заземления, хотя во многих местах работают и без нее. Например, в местах, где оборудование электросетей сохраняется с пятидесятых годов прошлого века.

Встроенные розетки используют для удобства и экономии места. Например, встраиваемые розетки для кухни могут располагаться в поворотных и выдвижных корпусах вделанными в кухонную мебель. Это облегчает работу с электроприборами, так как удобное расположение розеток значительно снижает потребителю риск зацепиться за шнур и что-нибудь свалить или упасть самому.

Если они не нужны, их можно убрать нажатием на корпус или поворотом. Розетки прячутся, и мебель выглядит привлекательней. Выдвижные розетки для столешницы обычно выполняются как тройная розетка – на кухне часто подключают по два прибора одновременно и еще не помешает резерв, так что тройная розетка очень оптимальна в таком исполнении.

Кроме таких новинок как, выдвижные розетки для кухни, в продаже появляются розетки с таймером. Их назначение – помочь в экономии энергии или создать впечатление, что в доме присутствуют люди (для защиты от домушников). Розетки с таймером производятся в нескольких модификациях. Наиболее простые и недорогие модели совмещаются с механическим таймером обратного счета.

Более совершенные розетки с таймером, вместо механики используют контроллер с дисплеем и кнопки для его программирования. Они позволяют создавать расписание из многих пунктов или зацикливать последовательность выключений и включений. Естественно, они стоят дороже.

Все розетки с таймером должны обеспечить ток не менее 16 ампер без перегрева контактов при непрерывной работе. Дело в том, что розетки с таймером коммутируются электромагнитными реле, полупроводниковые ключи не обеспечивают электробезопасность по токам утечки (при отключенной розетке можно получить электротравму).

Розетки тройные в сочетании с таймером используются нечасто, так как каждый выход должен управляться отдельно (кроме совсем простых моделей с механическим таймером), а это усложняет конструкцию. Производители понимают, как легко ввести потребителя в заблуждение и делают все, чтобы исключить любые недоразумения.

Выпускаются также розетки с защитой от детей. Маленькие дети могут попасть под напряжение из-за своего любопытства, поэтому на таких изделиях используют механическую блокировку доступа к ее гнездам, устроенную так, чтобы преодолеть ее могли только взрослые или дети достаточно ответственного возраста.

Розетки на потолок используются для подключения люстры, это совсем отдельный вид розеток. Также не используются стационарные розетки, встроенные в пол – это недопустимо по электро- и пожаробезопасности и они будут легко замусориваться пылью.

Кроме сетевых розеток на 220 В, в тех же размерах появляются розетки другого назначения, среди которых заметное место стали занимать TV-розетки для подключения телевизоров к антеннам или кабельным сетям. Они делятся на две группы: есть оконечные (терминальные) розетки и проходные. Проходная розетка должна обеспечить согласованное волновое сопротивление для последующей проходной или оконечной розетки.

Планируя расположение абонентских устройств по комнатам (телевизоров или компьютеров) нужно учитывать то, что называют топологией сети. Обычно для частных потребителей это совсем простая однолинейная цепочка из двух-трех проходных розеток и одной оконечной, иногда бывают разветвления. Важно помнить, что проходная тв розетка может быть не только проходной, но и тройниковой, это помогает оптимизировать длину кабелей.

Для работы вне помещений используются уличные розетки. Уличные розетки выполняются в защищенном исполнении, от IP44 и выше. Уличная розетка двойная наружная встречается наиболее часто, скрытые (монтируемые заподлицо с поверхностью) уличные розетки не применяются, на них не существует даже обозначения в ГОСТ 21. 614–88.

Уличная розетка в таком исполнении слишком уязвима для влаги и небезопасна. Розетка двойная наружная часто помогает избавиться от лишних удлинителей, которые могут оказаться небезопасными при влажной почве и траве.

Трехполюсные розетки

Розетки на 380 вольт выполняются трехполюсными – по одному полюсу на фазу. Почти все эти розетки с заземлением, по новым правилам это обязательно. Розетка 380 выполняется значительно прочнее, с использованием негорючих материалов.

Пожар при замыкании в такой розетке очень впечатляет, так как в трехфазных цепях передаются существенно большие мощности, чем в однофазной. Почти каждая трехфазная розетка наружная. Все розетки 380 В уплотняются резиновыми втулками и прокладками, чтобы исключить попадание влаги и пыли внутрь.

Обозначения розеток для схем и чертежей

Для обозначения розеток используется полукруг дугой вверх. Обозначение на чертежах отличается от изображения на принципиальных схемах. На рисунке показано несколько наглядных примеров обозначений.

Двухполюсные розетки обозначают одним штрихом, трехполюсные – тремя штрихами, исходящими из общей точки и направленными вверх. Не бывает обозначений с двумя штрихами из общей точки. Два параллельных штриха обозначают двойную двухполюсную розетку (См. ГОСТ 21.614–88 для более полной информации.).

Розетка с заземляющим контактом обозначается горизонтальным штрихом, проходящим по касательной. Это не признак скрытой установки, как думают некоторые. Розетка для установки в стены обозначается вертикальной чертой внутри полукруга. Условные обозначения розеток могут дополняться символами выключателей («кочергой») — Г-образными штрихами, если они выполняются совместно с ними.

Все эти обозначения никак не связаны с подключением, последние выполняются по принципиальной электрической схеме, это совсем другой документ. Чертеж проводки необходим только для монтажа розеток и выключателей, для установки щитков и прокладки трасс проводки. Подключение делается позже, во избежание путаницы. Подробнее о подключении розеток можно почитать тут.

Розетки трехфазные силовые с заземляющим контактом

Трехфазная розетка предназначена для подключения потребителей электрической энергии к сети напряжением 380 вольт. Следует заметить, что трехфазные розетки активно используются также для подключения мощных однофазных потребителей, например, кухонных плит или варочных поверхностей. Большинство таких электроприборов способно работать от напряжения 380 или 220 вольт, при этом в обоих случаях используется трехфазный разъем. Разница заключается только в схеме подключения.

Конструкция

Поскольку подключение потребителей к сети напряжением 380 вольт предусматривает использование трех фазных проводов (L1, L2, L3), а также нулевого (N) и защитного (PE) провода, то конструкция трехфазного разъема существенно отличается от двухполюсных устройств, предназначенных для подключения однофазных потребителей.

Нужно заметить, что термины «трехфазная» и «трехполюсная» не являются синонимами. Каждый полюс устройства представляет собой независимый путь прохождения электрического тока. Поэтому обыкновенная двухполюсная розетка на 220В, оборудованная заземляющим контактом, является трехполюсной.

Основными составными частями силовой розетки, рассчитанной на напряжение 380 вольт, являются:

1. Основание корпуса.
2. Защитная крышка.
3. Механизм.
4. Уплотнительное кольцо.

В настоящее время используются электрические трехфазные разъемы с четырьмя или пятью контактами игольчатого либо ножевого типа. Выбор той или иной модели такого оборудования осуществляется, исходя из особенностей подключаемого потребителя.

Для подключения трехфазных электрических двигателей в сеть 380В, а также прочих симметричных нагрузок может быть использован трехжильный провод. Для подсоединения потребителей, создающих несимметричную нагрузку, используется розетка с пятью выводами, оборудованная нулевым и заземляющим контактом.

Существуют также устройства на 380 вольт, имеющие 7 разъемов (каждая фаза имеет собственный ноль, а также общий заземляющий проводник), такие устройства применяются в помещениях, где необходимо обеспечить очень высокий уровень электробезопасности.

Незначительные изменения в конструкции трехфазных розеток могут быть внесены, исходя из их мощности, назначения, а также степени защиты от пыли и влаги. Существуют розетки с защитными шторками, наклонные на 380 вольт, устройства, оборудованные заглушкой, плоские, влагозащищенные и т.д.

Порядок монтажа

Основные правила, которые следует соблюдать при установке такого устройства, остаются такими же, как и при монтаже двухполюсной розетки, предназначенной для работы в сети напряжением 220 вольт.

Порядок действий при этом может быть следующим:

• Перед выполнением любых работ в электропроводке следует отключить напряжение на вводном электрическом щитке.
• Для подключения подходящих проводов от сети напряжением 380В к силовой розетке ее необходимо разобрать. Для этого следует открутить болты, расположенные на лицевой части корпуса изделия и снять его крышку.
• Основание закрепляется на стене. Для того чтобы добиться ровного расположения корпуса устройства следует использовать строительный уровень. Способ крепления зависит от материала стены, на которую устанавливается розетка.
• Выполняется заведение питающего силового кабеля в основание устройства. В случае открытой прокладки такого кабеля он должен быть заключен в гофрированную трубку. Для скрытой прокладки следует предварительно выполнить штробление стен. Любые работы с элементами электрической сети напряжением 380 вольт можно проводить только при отключенном питании. Перед заведением кабеля в розетку на гофрированную трубку надевается уплотнительное кольцо, которое и вставляется в соответствующие пазы, расположенные на основании корпуса.
• С каждой жилы силового кабеля снимается изоляция на расстоянии 10 мм от ее конца.
• Выполняется подключение жил силового кабеля к клеммам розетки. Для некоторых потребителей электроэнергии важным условием нормальной работы является соблюдения правильного порядка чередования фаз. Это означает, что следует очень внимательно следить за правильностью подключения фазных проводов к контактам розетки. Изоляция жилы защитного заземления имеет желтый цвет с зеленой полосой. Большинство моделей трехфазных розеток имеет на своем корпусе маркировку, позволяющую однозначно определить, к какому разъему необходимо подключать тот или иной провод. Фазы обозначаются символами L1 (белый цвет изоляции провода), L2 (черный или черно-белый), L3 (синий).

Совет! При неправильном подключении электродвигателя в момент подачи напряжения он начнет вращаться в противоположную сторону. Чтобы устранить эту неисправность достаточно поменять местами две соседние фазы в розетке.

• Устанавливается защитная крышка.
• Проверяется правильность функционирования устройства путем подключения к нему потребителя и подачи напряжения.

Выбор трехфазной розетки

Перед покупкой розетки на 380В следует четко определиться, каким техническим и эксплуатационным характеристикам она должна соответствовать.

Основными параметрами устройств на 380 вольт являются:

• Номинальный ток. Значение этого параметра определяется исходя из совокупной мощности подключаемых к устройству потребителей. Стандартными значениями номинальных токов для розеток на 380В являются: 16, 32, а также 64 А.

Важно! При подключении трехфазных потребителей одинаковой мощности в сеть 380В по схеме «звезда» или «треугольник» токи, протекающие через них, будут разными. Это следует учитывать при выборе розетки, а также  сечения соединительных проводов.

• Фазный ток, протекающий в электрической цепи при подключении потребителя в сеть 380В по схеме «звезда» (наиболее распространенный способ подключения), равен:

где cosφ – коэффициент мощности, определяемый свойствами потребителя.

• Количество и тип контактов. На сегодняшний день многие потребители, подключаемые к трехфазной сети напряжением 380 вольт, поставляются без электрической вилки. Однако в некоторых случаях приходится подбирать розетку под уже имеющуюся вилку.
• Степень защищенности корпуса устройства от пыли и влаги (IP). Этот параметр чрезвычайно важен для изделий, устанавливаемых на открытом воздухе или в помещениях с повышенной влажностью. В этих случаях лучше всего использовать устройства, имеющие степень защищенности не ниже IP44.
• Для подключения переносного электрооборудования следует обратить внимание на кабельные трехфазные розетки в мобильном исполнении.

Монтаж трехфазной розетки в сеть 380В не слишком отличается от установки однофазного двухполюсного устройства и может быть выполнен даже неспециалистом. Однако для обеспечения правильной работы потребителей следует обращать повышенное внимание на схему соединения проводов в этих устройствах. Кроме того, выполнять любые работы по установке или ремонту электротехнического оборудования следует только при отключенном питании. Напряжение 380В является опасным для жизни, поэтому перед выполнением любых действий с элементами электропроводки обязательно следует убедиться в его отсутствии.

Трехполюсная розетка с заземляющим контактом: устройство, разновидности и параметры

На чтение 5 мин Просмотров 267 Опубликовано 23.07.2019 Обновлено 30.06.2019

Розетка трехполюсная применяется для расширения возможностей подключения электроприборов в жилых помещениях. С помощью разветвляющего приспособления удается увеличить число одновременно включенных нагрузок до 3-х. Самостоятельная установка возможна лишь после знакомства с конструкцией и с существующей классификацией изделий данного класса.

Устройство трехполюсной штепсельной розетки

Трехполюсная штепсельная розетка

Промышленные изделия с тремя штепселями – востребованный товар, пользующийся большим спросом у населения. Основными элементами конструкции являются:

Крышка розетки закрепляется на корпусе несколькими парами надежных винтовых креплений, подходящих под крестообразную отвертку. После ее удаления открывается доступ ко всем внутренним узлам изделия, позволяющий непосредственно подсоединять ее к действующей электросети. Самое главное – разобраться с рабочими шинами, к которым подсоединяются фазный и нулевой провода, а также с клеммами для подключения защитного заземляющего проводника.

Особенности и классификация одно- и двухполюсных изделий

Устройство розетки

Прежде чем разобраться с особенностями монтажа трехполюсной розетки предлагается ознакомиться с классификацией более простых аналогов, располагающих только одним или двумя штепсельными гнездами.

Известные образцы одно- и двухполюсных розеток различаются по следующим характерным признакам:

• Используемая при разводке шин электрическая схема.
• Конструктивные особенности исполнения.
• Степень защищенности от влаги и пыли (IP).

Таблица соответствия классов защиты

В соответствии с первым признаком они делятся на розетки двухполюсные с заземляющим контактом (имеющие в своем составе дополнительную шину) и 2-хклеммные образцы. Первые устанавливаются в цепях с 3-хжильной проводкой сетевого кабеля, а вторые – только в двухпроводных линиях, в которых наличие третьей жилы не предусмотрено особенностями кабельного ввода. Такой тип проводки чаще всего встречается в многоквартирных домах старой застройки, где вводной кабель имеет только две жилы (фаза и ноль).

По своим конструктивным особенностям все изделия этого класса делятся на розетки, открыто монтируемые на стенах квартиры и на розеточные модули, устанавливаемые в специальных нишах. Они подходят для соответствующего типа прокладки электрического кабеля (наружного и скрытого). По степени защищенности все эти изделия делятся на несколько групп, каждая из которых соответствует определенному уровню герметичности корпуса.

При выборе данного показателя следует определиться с тем, в каком месте квартиры или частного дома предполагается использовать купленную модель. Если она предназначается для установки в помещениях с повышенным уровнем влажности (в ванных, душевых или на кухне), необходимо подобрать розетку с высоким показателем защищенности, не менее IP55. Аналогичный подход к выбору изделия потребуется при его монтаже в помещениях с высоким уровнем запыленности (на чердаке или в подвале частного дома).

Современная розетка двухполюсная в наружном исполнении может оснащаться специальной защитной крышкой и светодиодной подсветкой. В корпусах более дорогих и «продвинутых» моделей иногда встраивается таймер отключения. При скрытой проводке устанавливаются изделия утопленного типа. Они размещается в пластмассовой монтажной коробке, а подводящие провода наглухо замуровываются в стенах.

Самостоятельный монтаж

Перед самостоятельной установкой розеток любого типа потребуется ознакомиться с основными приемами их монтажа, соответствующими двум вариантам прокладки подводящих проводов.

Наружный способ

Наружная розетка

Розетка штепсельная трехполюсная, предназначенная для наружной установки, монтируется непосредственно на стене помещения или на специальном подрозетнике, закрепляемом на стенной поверхности. Соединительные провода подводятся к ней по той же плоскости и размещаются в пластиковом кабель канале, с которого предварительно снимается защитная крышка. После укладки в него жгута из проводников последние подводятся к розеточному корпусу и подсоединяются к соответствующим контактам.

Для присоединения проводов к клеммам (разъемам) крышку розетки необходимо снять с корпуса. По завершении монтажных операций изделие полностью собирается, крышки кабельных каналов возвращаются на свое место.

Утопленный вариант

Внутренняя штепсельная розетка

Когда устанавливается утопленная розетка, для нее подготавливается ниша в стене, по форме соответствующая контурам монтажной коробки. Для выборки стенного материала потребуется особый инструмент, называемый штроборезом. Если такого прибора в домашнем хозяйстве не имеется, для нарезки канавок допускается использовать обычную болгарку.

В стене в зоне установки по продольной оси прорезается несколько штроб, которые посредством зубила выравниваются в форме прямоугольника нужного размера. Последующие операции:

1. В готовую продольную нишу замуровывается установочная коробка.
2. К розетке со снятой задней крышкой подсоединяются проложенные в штробах подводящие провода.
3. На завершающей стадии работ крышка возвращается на место, крепится в монтажной коробке посредством распорочных винтов.

Далее останется замуровать участки стен с подводящими проводами и закрыть розетку снаружи декоративной панелью.

Выбор подходящего изделия

Карболитовые розетки более прочные, но колодка из этого материала обычно встречается в старых образцах розеток

При выборе подходящего образца потребуется внимательно ознакомиться с техническими характеристиками предлагаемых в магазине розеток. При этом необходимо исходить из следующих показателей:

• основные размеры: длина, ширина и глубина;
• количество полюсов: один, два или три;
• способ монтажа: открытый или утопленный варианты;
• наличие заземляющего контакта и дополнительных аксессуаров: светодиодного индикатора сетевого питания, например;
• способ фиксации подводящих проводов: на пайку или под крепежный винт.

Модель выбирается с учетом технических параметров, которые полностью соответствуют запросам пользователя.

Штепсельная розетка с заземляющим контактом: материалы и конструкция

На чтение 6 мин Просмотров 119 Опубликовано 14.07.2019 Обновлено 25.06.2019

Новостройки возводятся с соблюдением особых требований к прокладке электропроводки. Она обязательно должна иметь в своей конструкции заземляющие контуры. Это обуславливается тем, что бытовые приборы представляют собой высокомощные электроустановки, заключенные в металлический корпус, поэтому всегда есть риск возникновения короткого замыкания, которое может создать серьезную угрозу для человека. В связи с этим розетка штепсельная с заземляющим контактом является частью любого нового дома.

Конструкция штепсельной розетки

Устройство розетки от компании Schnaider Elektric

Главным отличием конструкции штепсельной розетки от обычной является то, что в ней присутствует три или пять контактов в зависимости от того, будет она частью однофазной или трехфазной сети соответственно. В остальном каких-то существенных отличий нет. Розетка двухполюсная с защитным контактом может быть:

• накладной;
• скрытой;
• одинарной;
• двойной;
• тройной.

Контактные колодки в розетке

Стандартная штепсельная розетка состоит из трех комплектующих:

• контакт;
• корпус;
• колодка.

Корпус используется в качестве украшения и обеспечения защиты разъемов от внешних воздействий — блокирует доступ к токопроводящим элементам. Если в доме требуется установка трех или большего количества спаренных электроточек, в раму устанавливаются отдельные, оснащенные сердцевиной из пластика.

Крышка всегда производится из особого пластика, устойчивого к воздействию высоких температур и механических повреждений. При желании можно подобрать корпус, который будет соответствовать интерьеру помещения. Определенные модели также оснащаются другими комплектующими: подсветка, кнопка для выдавливания вилки и другие.

Основным устройством является карболитовая или керамическая колодка, закрепляющая контакты и крышку. Карболитовые отличаются повышенной прочностью, но чаще всего встречаются только в старых розетках. Керамика сама по себе является достаточно хрупкой, в связи с чем при установке следует быть предельно осторожным, так как при возникновении на колодке даже небольших повреждений компонент уже не подлежит восстановлению.

Как подключать розетки

Крепление провода с помощью зажимных клемм

Штепсельные двухполюсные розетки с заземляющим контактом могут быть нескольких видов. На российском рынке можно найти только три ключевых конструкции, названия которых различаются в соответствии со страной-производителем, где они зачастую изготавливаются и являются наиболее распространенными.

• Французская. В такой конструкции заземляющий контакт представляет собой простой штырь, входящий в штепсель при подключении к розетке. Под такое соединение должен использоваться специальный штепсель, отверстие в котором будет соответствовать штырю.
• Немецкая. Главным отличием этой конструкции является наличие специальных зажимов, расположенных по бокам и выполняющих функцию заземляющего контакта. За счет такого подхода обеспечивается не только возможность быстрого подключения заземляющего контура, но и удобная фиксация штепселя в розетке.
• Американская. Отличается расположением заземляющих контактов в специальных отверстиях основных разъемов конструкции.

Скрытая

Скрытая розетка с защитным контактом

Чаще всего такой вариант штепсельных розеток используется при проведении проводки внутри помещения. Основная часть находится внутри стены, защитный корпус размещается в монтажной коробке и почти не выходит за плоскость стены. Узел, через который подключатся провода, устанавливается таким образом, чтобы полностью исключить возможность выдавливания кабелей. Плотность прижатия вилки обеспечивается за счет использования пружинной шайбы.

Наружная

Наружняя штепсельная розетка с защитной шторкой

В основном является частью открытой проводки и закрепляется на стене. Основание располагается в пластмассовом корпусе, закрепленном на стене при помощи специального подрозетника. В конструкцию входит подсветка, таймер выключения, а также крышка, оснащенная защитой от детей.

Влагозащищенные

Специальная категория розеток, предназначенных для использования в помещениях с повышенной степенью влажности: ванные, бассейны или бани. Главным отличием от обычного варианта исполнения является наличие специальной мембраны, которая используется в качестве надежного барьера, защищающего рабочие контакты. Пластиковые шторы и крышки оснащены внутренним фланцем, через который обеспечивается отвод воды и накапливающегося конденсата.

Правила установки

Стандарты расположения розеток и выключателей

Чтобы после монтажа розетка работала долго, надежно и безопасно, нужно соблюдать простые правила:

• Электроточка должна устанавливаться на высоте от 30 до 80 см от уровня пола, за исключением надплинтусных моделей.
• Модели, оснащенные заземляющим контактом, должны устанавливаться не ближе, чем на 50 см от приборов или газовой трубы.
• Если в доме есть дети, следует устанавливать розетки повыше.
• Одноместные или двуместные штепсельные розетки при скрытой установке должны быть облачены в железный или пластмассовый корпус, а резерв провода в них должен составлять 5-6 см.
• При прокладке новой линии электроснабжения следует сразу же позаботиться об установке точек питания.
• Если нужно поставить в ряд сразу несколько розеток, можно воспользоваться коробками, предназначенными для установки сразу двух колодок. При монтаже большего количества следует подготовить группу подрозетников, закрепляющихся друг к другу.
• Можно использовать схему подключения «шлейф», когда контакты предыдущей розетки объединяются с питанием следующей, или же воспользоваться вариантом подключения к отдельной линии.

Перед тем как приступать к монтажу штепсельной розетки, нужно в обязательном порядке выключить электропитание, а также использовать индикатор для проверки напряжения.

Нормативы для штепсельных розеток

Рекомендуемая высота установки розеток на кухне

Занимаясь монтажом и наладкой электротехнических устройств, нужно проследить, чтобы соблюдался каждый ГОСТ и норматив, регулирующий тип розеток и общее их количество в квартире в зависимости от особенностей помещения. Следует позаботиться о соблюдении следующих требований:

• На каждые 6 м2 комнаты должна устанавливаться минимум одна розетка.
• В коридоре этот норматив составляет 10 м2.
• На кухне устанавливаются минимум три штепсельные розетки, рассчитанные на ток 6 А, а также одна с заземляющим контактом и рассчитанная на ток 10 А, если площадь помещения составляет менее 8 м2. В противном случае по нормативу на кухне должно стоять четыре точки питания первого типа.
• Если в помещении используется стационарная электроплита, она должна быть подключена в розетку, рассчитанную на ток 25А, которую нужно заземлить.

Корпус электроточки всегда должен иметь соответствующую маркировку, по которой определяется степень ее защищенности.

Выбор и установка штепсельных розеток – это один из наиболее ответственных этапов прокладки электропроводки. Если подойти к этому вопросу ответственно, можно обеспечить продолжительный срок службы устройства и всех приборов в доме.

устройство, классификация, установка при скрытой и наружной проводке

Трёхполюсная штепсельная розетка — это один из самых популярных видов конструкций. Она предназначена для подключения различных электрических приборов к сети. Это устройство очень просто монтируется и качественно выполняет предусмотренные обязанности. При правильной эксплуатации такая розетка может прослужить довольно длительный период и стать незаменимым помощником.

Устройство штепсельной розетки

Перед тем как приступать к выбору и монтажу, необходимо изучить, что такое трёхполюсная розетка. Это довольно простое устройство, которое обладает несколькими отличительными характеристиками по сравнению с другими видами. Штепсельные розетки состоят из 3 основных элементов:

1. Корпус. Эта деталь конструкции состоит из лицевой панели и рамки. Главная задача элемента розетки — защита людей от случайного прикосновения к контактам и поражения электрическим током. Кроме этого, корпус часто выполняет декоративную функцию. Производители стали выпускать оригинальные модели, которые идеально подойдут под стиль интерьера. Эта деталь может изготавливаться с одним или двумя гнёздами. При необходимости установки спаренной розетки лучше всего выбирать устройства с пластиковой сердцевиной и объединять их в общую раму. Лицевая панель изготавливается из термостойкого пластика, который хорошо противостоит повреждениям. Некоторые современные модели оснащаются дополнительными элементами: кнопкой, защитной крышкой, шторками и подсветкой.
2. Колодка. Это самая важная деталь конструкции, которая помогает удерживать контакты с крышкой. Изготавливаться она может из керамики или карболита. При использовании первого материала нужно быть готовым к частой поломке колодки. Это обуславливается хрупкостью керамики и её низкой прочностью. Второй вариант более крепкий, но в современных устройствах он встречается довольно редко. Колодка применяется для монтажа розеток открытого и закрытого типа.
3. Контакт. Этот элемент устройства выступает в качестве источника питания. Благодаря ему происходит непрерывная подача электричества к бытовым приборам. Величина силы тока, который проходит через контакты, может варьироваться в пределах от 10 до 16 ампер. С помощью специальных зажимов один из контактов подключается к проводнику, а другой — к вилке электроприбора. Изготавливаются эти части розетки из различных металлических сплавов, обладающих высокими показателями упругости. Из-за этого достигается надёжное соединение между контактами прибора и вилкой.

Параметры классификации

Штепсельная розетка изготавливается в различных видах.

Все они отличаются друг от друга и классифицируются по определённым параметрам. Это позволяет потребителям сузить круг поиска нужной модели и приобрести максимально подходящий для них вариант.

По используемой электросхеме

Этот параметр считается одним из основных и разделяет все розетки на 2 типа. Оба они обеспечивают безопасное и надёжное подключение к электросети.

Выделяются такие типы устройств:

1. Трёхполюсные. Эти розетки применяются только в тех случаях, когда есть возможность подключения к заземлению. Его присоединяют при помощи отдельного контакта. Отверстия под штифты вилки размещаются немного ниже, чем для заземляющего. Благодаря этому трёхполюсные устройства идеально подходят для подключения электроплиты, кондиционера и других бытовых приборов.
2. Без заземления. В отличие от трёхполюсных, они имеют только 2 контакта и предназначаются для соответствующей электропроводки. При этом в ней не должно быть специального заземляющего контакта. Розетки без заземления устанавливаются в старых зданиях, где никогда не проводилась замена старой проводки на новую. Эти устройства стоят намного дешевле трёхполюсных, но не дают возможности дополнительно обезопасить себя и используемое оборудование.

В зависимости от вида конструкции

По этой характеристике также выделяются два типа розеток. Они применяются для различных способов проведения электрического кабеля (наружного и скрытого).

Различают такие виды изделий:

1. При наружной установке. Этот вариант используется только при прокладывании открытой проводки. Конструкция крепится к поверхности стены при помощи неутопленного подрозетника. Её основой является пластмассовый корпус, который защищает владельца помещения от всех опасностей, связанных с электричеством. Современные наружные розетки оснащаются дополнительной защитной крышкой и подсветкой. Более дорогие модели могут включать в себя ещё и таймер отключения.
2. При скрытой проводке. Штепсельная розетка утопленного типа используется для проведения внутреннего электричества. Корпус такого устройства находится в специальной монтажной коробке, а все провода вмуровываются в стену помещения. Благодаря такой особенности достигается отсутствие выступающих частей конструкции и экономия свободного пространства. Вилка прижимается к контактам при помощи пружинной шайбы. Один её конец достигает упора, а другой — корпуса.

По степени защиты от влаги

Все приборы, которые используются для подключения к электрическому току, обязательно должны быть защищены от попадания влаги. В противном случае есть высокая вероятность короткого замыкания.

По показателю влагозащищённости розетки разделяются на следующие категории:

1. Полугерметичные. Эти простые устройства защищены от попадания воды только корпусом. Поэтому их лучше всего использовать в помещениях с низким уровнем влажности или отсутствием вероятности попадания влаги. Устанавливать такие розетки можно в спальнях, гостиных, коридорах и прочих сухих комнатах.
2. Влагозащищённые. Такие устройства монтируются в тех зданиях и строениях, где существует вероятность возникновения повышенной влажности (сауна, баня, ванная комната). В таких розетках предусмотрено наличие специальной мембраны, которая выполняет защитную функцию и оберегает контакты от попадания влаги. Кроме этого, могут применяться плотные и прочные резиновые кольца. На корпусе прибора имеются специальные канавки, по которым стекает конденсат или попавшая вода. Это позволяет отвести бо́льшую часть жидкости и упростить работу защитной мембраны. Влагозащищенные розетки монтируются только наружным способом.

Самостоятельный монтаж

Установка штепсельных трёхполюсных розеток выполняется довольно просто, но требует определённых затрат времени. Самостоятельно выполнять работу можно только в тех случаях, если есть необходимые знания и опыт.

Если нет стопроцентной уверенности в успехе процесса, то лучше обратиться к квалифицированному специалисту. Это не только поможет качественно установить конструкцию, но и снизит вероятность получения серьёзной травмы.

Наружный способ

Это самый простой способ установки, который без труда можно выполнить своими руками. Для успешного завершения необходимо чётко соблюдать последовательность действий и не пропускать ни одного этапа.

Порядок выполнения работы:

1. В помещении отключается подача электричества.
2. Затем производится разметка на стене. Делается это по заранее продуманному и составленному чертежу.
3. После этого берётся розетка и аккуратно разбирается. Выкручиваются все болты, и снимается верхняя крышка.
4. В стене просверливаются отверстия. Проще всего выполнить эту операцию при помощи дрели, работающей от аккумулятора.
5. Основание сопоставляется с разметкой и прикручивается.
6. На следующем этапе проводится электрический кабель от распределительного щитка к устройству.
7. Он крепится к стене при помощи специальных покупных или самодельных скоб.
8. Протянутый провод подключается к розетке.
9. В самом конце устанавливается корпус и затягивается болтами.
10. Как только монтаж завершён, включается электричество, и розетка тестируется на работоспособность.

Утопленный вариант

Такой способ установки намного сложнее, так как требует больших затрат времени и сил. Во время работы важно не только правильно подключить конструкцию, но и качественно скрыть её в стене.

Процесс монтажа состоит из следующих этапов:

1. В квартире, офисе или частном доме отключается электрический ток.
2. Разрабатывается схема расположения одной или нескольких розеток, и на стену наносится соответствующая разметка.
3. В стене проделывается отверстие, в которое будет спрятана коробка розетки. Эту работу лучше всего выполнять при помощи молотка и зубила.
4. Края и стенки «ямки» тщательно выравниваются.
5. Проводка пропускается через специальные отверстия в нижней части подрозетника.
6. Коробка устанавливается в выбитую часть стены и фиксируется там с помощью штукатурки, гипсового клея или любой другой строительной смеси.
7. После этого конструкция оставляется до полного высыхания материала.
8. Как только это произошло, лишняя часть застывшего состава удаляется, а поверхность стены разравнивается.
9. Скобой фиксируется провод. Эта простая операция поможет ускорить последующие действия.
10. С выступающих концов кабеля срезается примерно 2 сантиметра изоляционного слоя.
11. К колодке крепится заземляющий контакт, а также нулевой и фазовый провод.
12. Фиксируется кабель пружинным способом.
13. Лишняя часть провода аккуратно скручивается, изолируется и прячется в коробке.
14. Она крепится с помощью небольших разводящихся лапок и закручивается боковыми винтами.
15. Монтируется корпус розетки, и устройство приобретает свой окончательный внешний вид.

Советы профессионалов

Для того чтобы штепсельная розетка эффективно и безопасно работала на протяжении длительного периода, необходимо соблюдать советы опытных электриков. Они помогут избежать большинства ошибок и качественно выполнить работу.

Основные советы:

1. Любой вид штепсельных конструкций следует устанавливать на высоте около 30 сантиметров от поверхности пола.
2. Если требуется выполнить монтаж устройства около труб, батарей или раковин, то расстояние от пола следует увеличить до полуметра.
3. При использовании наружной розетки нужно прокладывать провода параллельно архитектурным линиям. При этом должно быть выдержано смещение до 15 см от плиты перекрытия.
4. Для закрепления коробки при установке скрытой розетки нужно использовать состав, доведённый до консистенции мягкого пластилина.
5. Провода должны проходить на высоте не менее 2 метров от пола.
6. Если монтируется устройство в стену из древесины или любого другого легковоспламеняющегося материала, то необходимо предусмотреть паронитовую подложку под основание. Она обезопасит конструкцию и стены от чрезмерного нагрева и самовозгорания.

Установка штепсельной трёхполюсной розетки — это довольно трудная задача, требующая определённых знаний и навыков.

При правильном подходе к делу и соблюдении всех рекомендаций опытных электриков можно значительно упростить весь процесс и добиться желаемого результата в кратчайшие сроки.

технические характеристики с заземляющим контактом, монтаж 2-х полюсной розетки открытой установки или утопленного типа с защитным контактом

Одним из важнейших элементов для штепсельного соединения является штепсельная розетка. Используется для коммутации электрического прибора с сетью через вилку для передачи тока к электроприбору.

Розетка штепсельная

Ассортимент моделей огромен: влагозащищенные и пылезащищенные устройства, приборы с заземлением с защитной шторкой, для открытой и закрытой проводки.

Выбор электроприбора напрямую зависит от условий эксплуатации и технических требований помещения.

Штепсельная розетка – это…

Устройство позволяющее при минимальных затратах обеспечить безопасное включение в сеть электроприборов. На рынке целый ассортимент штепсельных розеток – влагозащищенные, заземленные, сдвоенные, но главный принцип работы неизменен. Прибор не функционирует без вилки, поэтому нужно учитывать размеры и расположение отверстий. Для предотвращения контакта с различными предметами исполняется гнездовой разъем.

В настоящее время происходит замена устаревшего вида проводки, поэтому штепсельная розетка с заземляющим контактом становится незаменимым прибором. Это в разы повышает безопасность.

Конструктивные особенности и технические характеристики

Традиционно штепсельная розетка состоит из трех элементов – корпус, колодка и контакт с устройством. Корпус выполняет декоративную и защитную функцию и изготавливается из прочных невозгораемых материалов. Колодка – основа прибора, изготавливается из керамики или карболита и удерживает крышку и контакты. По контактам с устройством электроэнергия доходит до потребителя. Выполняется из различных сплавов.

В конструктивном плане выделяют приборы утопленного и наружного типа. В первом случае подрозетник отсутствует, а накладные устройства имеют в составе крепежную панель. Утопленные приборы используются для скрытой проводки (выглядят эстетично). Устройства наружного типа монтируются на открытую прокладку сети.

Штепсельные розетки имеют маркировку, состоящую из цифр и букв. Например: РШ-Ц – 20-0-01-10/220 – это штепсельная электророзетка утопленного типа для открытой проводки, однофазная, с заземлением, используется для сети напряжением 220В и частотой 50 Гц.

В документации на каждый прибор должны быть указаны номинальные и предельные токи и напряжения, количество контактов, полюса, степень защиты и климатические требования.

Малогабаритная модель РС-16-006 скрытой установки

Розетка двухполюсная. Одноместной скрытой установки. Заземление отсутствует. Диаметр штырьков вилки составляет 4 или 4,8 мм.

Прибор накладной белого цвета, из матового пластика. Номинальное напряжение 250 В, номинальный ток 16  А. Степень защиты IP20, климатическое исполнение УХЛ4.

Розетка штепсельная ПС-326-100 (марка ИЭК)

ПС-326-100 утопленного типа для открытой проводки. Номинальный ток 40 А, напряжение 24В. Количество контактов 7. Применяется для прицепов ВАЗ, КАМАЗ и т.д.

Низковольтная розетка 42В РП-2Б

Влагозащищенная модель утопленного типа для скрытой проводки, степень защищенности IP43, номинальное напряжение 42 В, ток 10 А. Климатические условия эксплуатации УХЛ, количество полюсов 2.

Нейтральные малогабаритные типа НМШ

НМШ используются для соединения цепей повышенной мощности, являются устройствами электромагнитного типа. Схема установки отличается от классических моделей. В паспорте указывается сопротивление 310 Ом, напряжение 12 В, отпускание якоря 6,7 В и время срабатывания – мгновенно.

Виды и размеры

Классификация производится по типу установки, числу входов, виду разъемов, монтажу.

По типу монтажа выделяют внутренние и внешние розетки. Внутренние устанавливаются вместе с контактами и коробкой в стену, что удобно для пользователей. Устанавливаются только на скрытой проводке. Внешние (накладные) используются для наружной проводки и монтируются поверх стены. Процесс монтажа прост, но такие устройства могут быть неудобны в быту.

По числу полюсов выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные розетки. В России преимущественно используются двухполюсные устройства.

Внутренние

Монтаж розетки внутреннего типа сложен. Устанавливается напрямую в стену. Корпус – металлический или пластиковый подрозетник, закрепленный на стене на гипс или цементный клей. На подрозетник устанавливается колодка и затягивается винтами.

Утопленного типа

Часто используются в быту, так как выглядят эстетично. Для установки в стене делается специальная ниша, куда крепится монтажная коробка. Недостаток – устройство периодически приходится подкручивать, так как соединение может немного отходить. Для надежного закрепления используют винтовое крепление напрямую к коробке.

При установке прочно прикрепить концы жил к контактам, так как в этом месте чаще всего и происходит выгорание или искрение.

Внешние

Внешние (или накладные) розетки используются при прокладке в кабелях или трубах. Такой тип используется при невозможности прокладки скрытой проводки или в производственных помещениях, в которых необходим постоянный доступ. Внутренне розетки внешнего и утопленного типа практически не отличаются, разница только в виде монтажа. Наружные розетки могут быть дополнительно оборудованы электронным таймером, подсветкой, кнопочным выталкивателем вилки и другими нужными функциями.

С заземляющим контактом

В современных домах имеются новые требования к электрической проводке. Это обязательное наличие заземляющих контуров. Так как некоторые бытовые приборы являются металлическими электроустановками с большой мощностью. В отличие от традиционных устройств заземляющие розетки имеют 3 (для однофазной сети) или 5 (для трехфазной сети) контактов. В остальном конструкция отличий не имеет.

С защитным контактом

Используются также для нового типа проводки. В штепсельных розетках защитный контакт соединяется с заземляющим проводом. В конструкции устройства имеются специальные гнезда для приемки скобы защитного контакта.

Монтаж

Устанавливать штепсельные розетки рекомендуется на расстоянии 0,8-1 метр над полом. Для детских комнат, школ, и детсадов это расстояние может быть больше, чтобы дети не дотянулись до электророзетки.

Установка и подключение розеток производится в несколько этапов:

• подготовка места для установки розетки;
• установка подрозетника и его ввод в кабель;
• разделка кабеля;
• подключение проводов к клеммам устройства;
• монтаж колодки;
• проверка точности установки;
• монтаж защитного корпуса;
• подача тока, проверка работоспособности электроустройства.

Любая розетка устанавливается в соответствии с правилами устройства электроустановок.

Необходимо:

• учитывать место установки, количество розеток в помещении, сечение кабеля;
• перед подключением проверить цепь на отсутствие короткого замыкания при помощи тестера;
• следить за состоянием изоляции, не использовать поврежденные экземпляры.

Установка открытой проводки

Электрические конструкции для проводки открытого типа снабжены изолирующей защитной крышкой. Закрепляются к поверхности стены с помощью специальной плоской площадки – подрозетника, или на дюбеля.

Первым шагом монтажа будет закрепление подрозетника на стене. Закрепляется либо при помощи дюбелей на бетонную или кирпичную стену, либо с использованием шурупов для дерева и пластика. Также  применяются винты и саморезы для закрепления на металлической основе. Отверстия делаются заранее дрелью или перфоратором. К подрозетнику напрямую устанавливается розеточный узел, к клеммам розетки подключаются колодки. В конце нужно закрепить декоративную (изолирующую) крышку при помощи центрального винта. После установки крышки можно проверить работоспособность розетки.

Монтаж проводится строго при снятом напряжении и с соблюдением техники безопасности.

Монтаж закрытой проводки

Установка при скрытой проводке делается с использованием специальных подрозетников, которые изготавливаются в виде неглубокого стакана. Для размещения подрозетника на гипсокартонной стене нужно сначала просверлить отверстие по диаметру стакана, вставить его в нишу и закрепить. На гипсокартонную стену фиксация делается с помощью специальных лапок зажимов. Для бетонных стен используются специальные гипсовые смеси. Для проведения электропроводки нужно проштробить в стене бороздку с глубиной, достаточной для провода. В нее укладываются провода таким образом, чтобы запас составлял примерно 10 см.

Важно не укладывать их пучком. Затем закрепляется розеточный узел, а к клеммам подключаются провода. Корпус закрепляется с помощью шурупов или распорок. Фиксировать винты нужно усердно, так как при слабом контакте происходит нагрев.

В отдельную категорию выделяется установка силовых розеток. Используются для мощного электрооборудования – посудомоечные и стиральные машины, бойлеры, кондиционеры. Монтаж имеет особенности:

• подключение к отдельной линии, которая идет от щитка;
• линия должна выдерживать нагрузку не менее 40 Ампер;
• толщина проводка должна быть больше.

Крепится силовая розетка в месте, где выходит силовой кабель. Крепление делается дюбелями. Защита должна быть степенью не менее IP20. Изоляция и соединение производятся путем скрутки и пайки.

Советы и рекомендации

При работе с розетками следует выполнять эксплуатационные условия, чтобы прибор прослужил дольше:

1. Необходимость снижения переходного сопротивления в цепи между контактами вилки и клеммами розетки. Этого достигают путем придания клеммам специальной формы, которая позволяет увеличить площадь контактов и силу сжатия.
2. В старых розетках надежный контакт делался с помощью подпружинных клемм. Для современных устройств используются клеммы из специальных сплавов, которые не ломаются при небольшом повышении температуры.
3. Розетку нужно беречь от механических воздействий и ударов. Новые модели делаются из материалов, которые дешевле технической керамики и уступают ей по качествам.

Образцы высшей ценовой категории  оснащаются специальным механизмом, который автоматически извлекает вилку. Это позволяет продлить срок службы розетки.

Для детских комнат лучше покупать розетки со специальными шторками, которые оберегают рабочие отверстия от внешних факторов. Подобные механизмы быстрее выходят из строя, чем классические модели, поэтому важно выбирать качественные устройства и проверять их работоспособность.

Подключать отдельные группы розеток в квартире советуется либо шлейфом, либо с помощью отдельных линий до каждого устройства. Укладка проводов замотанным пучком недопустима.   Также рекомендуется отделить линиями провода розеток, работающих под высокими нагрузками (для стиральных машин, нагревателей, электроплит и других мощных устройств).

Желательно выбирать модели с распределительными коробками.

Штепсельная розетка – это прибор для подключения к сети бытовых приборов через вилку. Выбор розетки напрямую зависит от эксплуатационных условий, технических требований и вида подключаемых приборов. Монтаж и подключение устройства можно провести самостоятельно, даже без специального опыта, важно следовать инструкции по установке и соблюдать технику безопасности.

Полезное видео

Штепсельная розетка с заземляющим контактом

Автор Aluarius На чтение 5 мин. Просмотров 230 Опубликовано 27. 01.2016

В новостройках применяются новые требования к электрической проводке. Сегодня в нее обязательно введены заземляющие контуры. Это связано с тем, что некоторые бытовые приборы – это электроустановки с большой мощностью и металлическим корпусом. А всегда есть вероятность образования короткого замыкания, которое может негативно воздействовать на человека. Поэтому такой прибор, как штепсельная розетка с заземляющим контуром, в настоящее время один из основных элементов электрической сети зданий (жилых и нежилых).

Чем она отличается от традиционных? В конструкции розетки присутствуют три контакта (если сеть однофазная) или пять контактов (если сеть трехфазная). Во всем остальном отличительных особенностей нет. Поэтому розетки данного типа могут быть:

• Одинарными.
• Двойными.
• Тройными.
• Скрытыми.
• Накладными.

Как правильно провести подключение

Вопрос, поставленный названием раздела, достаточно серьезный. Особенно когда дело касается мощных бытовых приборов. К примеру, стиральной машинки или варочной электрической печи. На что необходимо обратить внимание?

Конструкция штепсельной розетки

Здесь важно не запутаться, поэтому электрики свою работу проводят строго по действующим стандартам. Если производится однофазное подключение, то к фазному разъему штепсельной розетки с заземлением подключается жила в коричневой оплетке или белой, к нулевому контакту подсоединяется синий провод, а к заземлению желто-зеленый. Если производится трехфазное подключение, то фазные жилы кабеля – это красный, коричневый и белый.

Штепсельная розетка заземления (РЗ) повышенного токового номинала имеет буквенное обозначение нулевого контакта – это латинская буква «N». Заземляющий контакт обозначается специальным знаком – это вертикальная линия, под ней две горизонтальные: верхняя длиннее нижней. Фазный контакт (разъем) ничем не обозначается.

Внимание! Цветовая и контактная маркировка чисто технически – мера необязательная. Сделана она для удобства монтажного процесса. Правда, необходимо учитывать, что есть ситуации, когда придерживаться этих норм надо обязательно. К примеру, если нулевой разъем должен принимать большие токовые нагрузки, а соответственно он больше по размеру.

Виды штепсельных розеток с заземлением

Давайте подробнее рассмотрим розетки с заземлением разного вида. Необходимо отметить, что на российском рынке в основном встречаются три основные конструкции. Их название соответствует странам производителям, где они не только изготавливаются, но и в основном применяются.

• Французская розетка с заземлением. В ней заземляющий контакт – это штырь, который входит в штепсель при включении в розетку. Правда, придется под такое соединение искать специальный штепсель с отверстием под этот штырь.
• Немецкая. В этой конструкции заземляющие контакты располагаются по бокам и представляют собой своеобразные зажимы. С их помощью производиться не только подключение заземляющего контура, но и крепление штепселя в розетке.
• Американская. В этой конструкции заземляющие контакты располагаются в отверстиях основных разъемов.

Как показывает практика, в России в основном используются немецкие розетки с заземлением. Конечно, их сегодня выпускают и отечественные производители, поэтому разнообразие форм достаточно большое. Плюс ко всему такие розетки по способу подключения могут быть двух видов: скрытые и открытые (накладные). Скажем прямо, последний вариант сегодня редко используется за счет сложности проведения монтажных работ и подключения, а также за счет потери внешнего вида открытой электропроводки.

Если делать выбор между количеством полюсов и фаз, то оптимальный вариант – розетка двухполюсная с заземляющим контактом трехфазная. Обратите внимание, что эта разновидность бывает и скрытой и открытой. Многие могут сказать, что это трехполюсная розетка, и будут правы. Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники. Вот почему немецкий вариант прижился в нашей стране.

Самая простая конструкция – это штепсельная розетка заземления РЗ 001. Это одноместный вариант, который устанавливается в отверстия в стене, где закрепляется специальными зажимами. Предназначается она для подключения бытовых приборов, работающих от сети переменного тока напряжением 220 вольт и номинальным током не больше 10 ампер. Обычно изготавливают такую розетку из фторопласта с пластиковой декоративной крышкой. Контакты латунные.

Что касается категории «накладные розетки». Розетка накладная с заземлением часто используется в быту в виде переноски. Под нее устанавливают диэлектрический материал, к которому и крепят, подключают трехжильный кабель и штепсель. Если это сделал профессиональный электрик, то такое устройство можно использовать в качестве переноски. Почему? Все дело в том, что только электрик может точно рассчитать, какую токовую нагрузку может выдержать и кабель, и розетка с заземлением, и штепсель. И хотя на двух последних это обязательно указывается, то с проводом дело обстоит по-другому. Если не учесть суммарную мощность подключаемых к этой переноске бытовых приборов или электрического инструмента, то это гарантия, что кабель нагреется и сгорит.

Кстати, для переносок можно использовать различные розетки, к примеру, неплохо будет использоваться розетка двойная наружная с заземлением. Это увеличит число подключаемых потребителей.

Заземляющие контуры с защитными функциями, к примеру, с зануляющими, это современное требование электробезопасности. С появлением большого количества бытовых приборов, которые используются человечеством каждый день, повысилась и вероятность ударом электрическим током. И только защитные качества сети и самих приборов помогают избежать больших неприятностей.

Лечение биполярного расстройства у детей и подростков

Кредиты CE: 1

Цели обучения: После прочтения этой статьи кандидаты в CE смогут:

1. Объясните, как развивалась база исследований детского биполярного расстройства с 1990 года.
2. Понимать основные диагностические критерии биполярного расстройства у детей и знать, какие инструменты используются для его оценки.
3. Перечислите и опишите основные фармакологические и психосоциальные методы лечения биполярного расстройства у детей и подростков.

Чтобы получить дополнительную информацию о получении баллов CE за эту статью, перейдите на страницу CE Corner.

Из почти 11 000 статей о биполярном расстройстве у детей и подростков более 90% были опубликованы за последние 15 лет — после того, как большинство практикующих специалистов прошли обучение и получили лицензии. По словам Эрика Янгстрома, доктора философии, профессора психологии, нейробиологии и психиатрии Университета Северной Каролины в Чапел-Хилл (UNC Chapel Hill), угнаться за этим взрывом литературы может быть непросто.

«Приятно проводить исследования», — говорит Янгстром, который также руководит Центром передового опыта в области исследований и лечения биполярного расстройства в UNC Chapel Hill. «Но скорость его прибытия создает проблемы. Как его найти и переварить? Как мы узнаем о новых инструментах и ​​навыках и используем их? »

Быстрое ускорение исследований произошло после того, как биполярное расстройство было воспринято практикующими врачами как законный диагноз для молодежи в 1990-х годах. Исследования показывают, что около 4% людей в возрасте до 18 лет, включая детей в возрасте до 5 лет, страдают этим расстройством, которое характеризуется эпизодами мании или гипомании (несколько более мягкое состояние настроения) и, в большинстве случаев, депрессией (Ван Метер , А.и др., The Journal of Clinical Psychiatry , Vol. 80, № 3, 2019; Люби, Дж. Л., и Навсария, Н., Журнал детской психологии и психиатрии, , том. 51, № 4, 2010 г.). По данным Национального института психического здоровья, около 3% взрослых в США страдают биполярным расстройством.

За последнее десятилетие или около того эксперты в области психологии и психиатрии помогли уточнить оценку и лечение биполярного расстройства у детей и подростков.

Исследователи также разработали и протестировали психосоциальные подходы, сочетающие образование, развитие навыков и изменение образа жизни, чтобы помочь детям и родителям справиться с этим заболеванием.Доказательств в поддержку этих вмешательств растет, что дает детям и подросткам надежду на менее бурный переход к взрослой жизни, если биполярное расстройство будет диагностировано и решено на ранней стадии.

«Эта область прошла действительно долгий путь, даже за последние пять или десять лет, как в диагностике, так и в лечении», — говорит Тина Гольдштейн, доктор философии, доцент кафедры психиатрии и психологии Питтсбургского университета. «Сейчас большое внимание уделяется распространению этих идей для использования практикующими врачами в различных условиях.”

Забытый диагноз

Биполярное расстройство было описано современными психиатрами еще в 1851 году, хотя практики долгое время считали, что расстройства настроения не развиваются до зрелого возраста (Mason, B. L., et al., Behavioral Sciences , Vol. 6, No. 3, 2016). Эта точка зрения начала меняться в 1980-х годах, когда два исследователя из Калифорнийского университета в Лос-Анджелесе (UCLA) — психолог Майкл Стробер, доктор философии, и психиатр Габриэль Карлсон, доктор медицины — изучили группу из 60 подростков с депрессией и охарактеризовали биполярное расстройство у молодежи ( Архив общей психиатрии , Vol.39, № 5, 1982).

Хотя некоторые клиницисты поначалу были настроены скептически, большинство в конечном итоге восприняли новые открытия — возможно, слишком искренне. Между 1994–95 и 2002–03 гг. Количество обращений к амбулаторным пациентам с диагнозом биполярное расстройство среди молодежи увеличилось в 40 раз (Moreno, C., et al., Archives of General Psychiatry , Vol. 64, No. 9, 2007). . Мэри Фристад, доктор философии, ABPP, работает в Медицинском центре Векснера при Университете штата Огайо, одной из первых клиник, специализирующихся на диагностике этого расстройства. Вместо этого многие из этих пациентов страдали синдромом дефицита внимания с гиперактивностью (СДВГ), обсессивно-компульсивным расстройством, расстройством аутистического спектра, депрессией, тревожными расстройствами или расстройствами поведения.

«Этот опыт свидетельствует о необходимости создания более совершенных инструментов оценки и соответствующей подготовки клиницистов для проведения дифференциальной диагностики», — говорит Фристад.

Вторая волна исследований вскоре начала заполнять эти пробелы. Психиатр Барбара Геллер, доктор медицины, из Вашингтонского университета в Св.Луи возглавил работу по характеристике детского биполярного расстройства и установлению основных диагностических критериев ( Архив общей психиатрии, , том 65, № 10, 2008 г.). Исследователи также начали разрабатывать и тестировать методы лечения для педиатрической популяции, включая стабилизаторы настроения и антипсихотические препараты, которые, как известно, эффективны для взрослых с биполярным расстройством, а также психосоциальные вмешательства, чтобы помочь детям и семьям справиться с диагнозом.

За последние пять лет начались более специализированные исследования, которые помогают практикующим врачам лучше понять детское биполярное расстройство и дифференцировать его от других состояний.Психологи также изучали пациентов с сопутствующими состояниями, такими как СДВГ или тревожные расстройства (Arnold, L.E., et al., The Journal of Child Psychology and Psychiatry , Vol. 61, No. 2, 2020). Нейробиологические методы, такие как фМРТ и электроэнцефалография, также применяются для более точной характеристики физиологических основ заболевания у детей.

Диагностика у детей

Критерии, используемые для диагностики биполярного расстройства у детей и подростков, такие же, как и у взрослых — колебания между депрессией, которые могут включать крайнюю печаль, низкий уровень энергии, потерю удовольствия и суицидальные мысли, а также гипоманию или манию, которые могут включают периоды приподнятого настроения, раздражительности, пониженной потребности во сне, повышения целенаправленного поведения и завышенной самооценки.

Диагностическое и статистическое руководство по психическим расстройствам (DSM-V) выделяет три подкатегории расстройства. Биполярное расстройство I типа характеризуется циклами эпизодической большой депрессии и полной мании с нарушениями. Биполярное расстройство II типа включает большую депрессию, чередующуюся с более короткими и менее болезненными периодами гипомании. Две другие категории — «другое конкретное биполярное и родственное расстройство» и циклотимическое расстройство — описывают людей с более короткими маниакальными или депрессивными эпизодами или эпизодами, которые на один или два симптома не соответствуют критериям полного синдрома.

Но эти расстройства могут выглядеть по-разному у детей, у которых может быть более быстро меняющееся настроение и более «смешанные» периоды, характеризующиеся одновременной манией и депрессией, поэтому эксперты говорят, что необходимы специальные инструменты оценки.

«Одна из проблем как при оценке, так и при лечении биполярного расстройства у детей заключается в том, что некоторые из симптомов могут очень сильно походить на крайние варианты нормального поведения детей или подростков», — говорит Анна Ван Метер, доктор философии, доцент из Нью-Йорка. базирующийся поставщик медицинских услуг Институт медицинских исследований им. Файнштейна Northwell Health.

Клиницисты, которые оценивают детей и подростков на предмет биполярного расстройства, обычно начинают с контрольного списка симптомов, затем проводят клиническое интервью, которое оценивает факторы риска, такие как семейный анамнез заболевания, и опирается на полуструктурированные инструменты интервью, такие как расписание для детей. для аффективных расстройств и шизофрении у детей школьного возраста (Hunt, JI, et al., , Журнал детской и подростковой психофармакологии, , том 15, № 6, 2005 г.).

На самом деле, врачи могут более точно диагностировать биполярное расстройство у детей, когда они просят детей, их учителей и опекунов заполнить эмпирически подтвержденные анкеты, в которых задаются вопросы о настроении, уровне энергии и других факторах, как выяснили Янгстром и Ван Метер в ходе метаанализа ( Янгстром, Э.A., et al., Архив научной психологии , Vol. 3, № 1, 2015). Эти шкалы доступны бесплатно в обучающем сообществе Викиверситет и на сайте EffectiveChildTherapy.org при поддержке отдела APA. 53 (Общество клинической детской и подростковой психологии).

«Повышение точности очень важно, потому что в среднем люди с биполярным расстройством проходят около 10 лет от первоначального обращения за психиатрической помощью до получения диагноза биполярного расстройства», — говорит Ван Метер.

Раннее вмешательство

Еще до того, как пациент испытает маниакальные и депрессивные эпизоды, которые требуют диагноза биполярного расстройства, раннее вмешательство может обещать изменить течение состояния для тех, кто подвержен риску его развития. Работая с подростками, у которых была семейная история биполярного расстройства первой степени, но не было диагноза расстройства настроения, Гольдштейн протестировал терапию межличностного и социального ритма (IPSRT), образовательный и основанный на навыках подход, который направлен на то, чтобы помочь людям с биполярным расстройством установить и поддерживать регулярный распорядок дня, который помогает стабилизировать настроение. В небольшом рандомизированном исследовании она обнаружила, что IPSRT помогает подросткам устанавливать более регулярные циклы сна и бодрствования, которые, по-видимому, опосредуют колебания настроения (Goldstein, T.R., et al., Journal of Affective Disorders , Vol. 235, 2018).

Психолог Дэвид Микловиц, доктор философии, профессор психиатрии в Институте нейробиологии и человеческого поведения при Калифорнийском университете в Лос-Анджелесе, протестировал семейно-ориентированную терапию (FFT), психосоциальное вмешательство, которое включает психообразование и обучение навыкам общения и решения проблем для молодежи и их семей. члены.В трехэтапном рандомизированном исследовании с участием детей и подростков, у которых была нестабильность настроения и семейный анамнез биполярного расстройства, его группа обнаружила, что FFT удлиняет интервалы благополучия между эпизодами настроения и снижает как депрессивные эпизоды, так и суицидальные мысли ( JAMA Psychiatry , p. Т. 77, № 5, 2020).

«Мы не можем стереть биполярное расстройство, но мы можем увидеть более легкое течение болезни и более низкий уровень суицидальности, если вмешаемся на ранней стадии», — говорит Микловиц.

Психологи и психиатры все чаще полагаются на «калькуляторы риска», чтобы определить, кто может быть подходящим кандидатом для такого раннего вмешательства. Голдштейн помог разработать один такой инструмент для молодежи с семейным анамнезом, который использует информацию о возрасте, настроении и других факторах ребенка для определения вероятности того, что у них разовьется биполярное расстройство (Hafeman, DM, et al., JAMA Psychiatry , Vol. 74, № 8, 2017).

«Клиницисты в любом месте могут вводить данные о пациентах онлайн, а затем использовать калькулятор, чтобы вместе с семьей принимать решения о раннем вмешательстве и вариантах лечения», — говорит она.

Психологи также проверяют, как технологии могут помочь маленьким пациентам, которым уже поставили диагноз. В прошлом году Ван Метер запустил исследование по описанию «цифрового фенотипа» биполярного расстройства у подростков путем количественной оценки цифровых маркеров их поведения. Пассивно наблюдая за смартфонами подростков, она оценивает их недельное расписание, физическую активность, время использования экрана и степень социального взаимодействия — некоторые из факторов, которые врачи ожидают изменить до того, как произойдет маниакальный или депрессивный эпизод.

«Я надеюсь, что мы сможем использовать этот тип мониторинга для перспективного определения того, когда у пациента проявляются симптомы, чтобы мы могли вмешаться, чтобы предотвратить полный рецидив», — говорит Ван Метер.

Цифровой мониторинг также менее обременительн для пациентов, чем самооценка, и может обеспечить более точную картину поведения, добавляет она. Подростки и их опекуны получают информированное согласие на пассивный мониторинг, который регистрирует данные о том, как используется телефон, но не отслеживает содержание сообщений или то, с кем участник контактирует.

Варианты лечения

Для большинства случаев биполярного расстройства у детей Американская академия детской и подростковой психиатрии рекомендует сочетание лекарств и психотерапии («Практический параметр для оценки и лечения детей и подростков с биполярным расстройством», журнал Американской академии детей. and Adolescent Psychiatry , Vol. 46, No. 1, 2007).

Стабилизаторы настроения и антипсихотические препараты, которые десятилетиями использовались для лечения биполярного расстройства у взрослых, также эффективны в педиатрии.«В большинстве случаев лекарства помогают стабилизировать детей, чтобы они могли эффективно участвовать в психотерапии, что затем помогает в более долгосрочных стратегиях управления симптомами и выживания», — говорит Эми Уэст, доктор философии, доцент кафедры клинической педиатрии и психологии детской больницы Лос-Анджелеса. Анхелес и Медицинская школа Кека при Университете Южной Калифорнии. «Я считаю, что эти двое работают согласованно».

Но многие родители выражают обеспокоенность по поводу того, что их ребенок или подросток будет принимать такие лекарства.Нейролептики, например, могут вызывать метаболические нарушения, которые могут привести к увеличению веса и повышенному риску диабета 2 типа (Harrison, JN, et al., Journal of Pediatric Health Care , Vol. 26, No. 2, 2012). . Микловиц говорит, что необходима дополнительная работа, чтобы разработать руководящие принципы, когда одной психотерапии достаточно для лечения биполярного расстройства.

В то же время семьи, которые все же включают лекарства в лечение ребенка, могут не получать его в полной мере. В трехмесячном исследовании подростков, принимающих психотропные препараты от биполярного расстройства, Голдштейн контролировал приверженность к лечению с помощью дот, оборудованных Bluetooth ( Journal of Child and Adolescent Psychopharmacology , Vol.26, No 10, 2016).

«То, что мы узнали, действительно огорчило. Почти половину времени дети не принимали лекарства в соответствии с предписаниями », — говорит она. «Но пациенты, родители и психиатры сообщили о соблюдении режима лечения более чем на 90%».

Чтобы восполнить этот пробел, Голдштейн разработал краткое вмешательство, в котором используются методы мотивационного интервью, чтобы лучше понять, что дети думают о приеме стабилизирующих настроение лекарств, а также о том, как стимулировать изменение поведения.Она обнаружила, что вмешательство улучшило приверженность по сравнению с контрольной группой ( Journal of Affective Disorders , Vol. 265, 2020). По ее словам, вмешательство может проводить даже медсестра или равный педагог, не имеющий опыта в области психического здоровья.

Психологи также сыграли важную роль в разработке психосоциальных вмешательств при биполярном расстройстве, чтобы вооружить детей и семьи инструментами и информацией, которые им необходимы для нормального функционирования. Все три популярных научно-обоснованных вмешательства направлены на образование, развитие навыков и изменение образа жизни — например, установление регулярных циклов сна и бодрствования, которые часто являются ключевыми для достижения ремиссии, — среди детей и членов семьи.

«Мы знаем, что семейная система действительно важна для поддержания стабильности молодежи после биполярного диагноза, поэтому эти вмешательства, как правило, сосредоточены на том, чтобы помочь семьям создать новую норму», — говорит Уэст.

Программа

FFT, разработанная Микловицем, работает с подростками, страдающими биполярным расстройством, и членами их семей, чтобы распознать симптомы этого состояния и разработать план лечения маниакальных и депрессивных эпизодов. Это также помогает родителям уменьшить собственный стресс и выраженные эмоции.Восемь рандомизированных контролируемых испытаний показали, что FFT в сочетании с лекарствами, стабилизирующими настроение, снижает тяжесть симптомов и рецидивов как у подростков, так и у взрослых с биполярным расстройством (Miklowitz, DJ, & Chung, B., Family Process , Vol. 55, № 3, 2016).

Вместе с психиатром Мани Павулури, доктором медицины, Вест разработал и протестировал методику, известную как РАДУГА, которая нацелена на детей в возрасте от 7 до 13 лет и их семьи («РАДУГА: когнитивно-поведенческое лечение детского и семейного биполярного расстройства, ориентированное на детей», врач Руководство », Oxford University Press, , 2017). Его 12 занятий сосредоточены на образовании о природе расстройства, развитии навыков, помогающих детям регулировать свои эмоции, а также на стратегиях совладания и воспитания для воспитателей, таких как важность создания распорядка. Он включает когнитивно-поведенческую терапию, межличностную психотерапию и подходы, основанные на внимательности.

Используя формат групповой терапии, Fristad также разработал широко используемую программу психосоциального лечения, Многосемейную психообразовательную психотерапию (MF-PEP), для детей и подростков с расстройствами настроения ( Archives of General Psychiatry , Vol.66, № 9, 2009 г.). Психообразование, основной компонент MF-PEP, учит родителей стратегиям управления маниакальными и депрессивными эпизодами, а также тому, как ориентироваться в школе и системах здравоохранения, чтобы наилучшим образом поддержать своего ребенка (Fristad, MA, Development and Psychopathology , Vol. 18, № 4, 2006 г.).

«Вы можете быть хорошим родителем, но это не значит, что вы автоматически знаете, что делать, если ваш ребенок внезапно склонен к суициду или переживает маниакальный эпизод», — говорит Фристад.

Альтернативные методы лечения

Исследователи также изучают другие методы лечения биполярного расстройства, чтобы помочь практикующим врачам управлять особыми случаями, такими как пациенты с высоким уровнем суицидальности или те, кто плохо реагирует на лекарства.

Гольдштейн адаптировал модель диалектической поведенческой терапии для молодежи с биполярным расстройством, обнаружив, что она снижает суицидные мысли по сравнению с типичным психосоциальным лечением этого состояния в небольшом рандомизированном исследовании ( Journal of Child and Adolescent Psychopharmacology , Vol. 25, No. 2, 2015). Она работает над воспроизведением этих результатов на более крупной выборке.

Диетические вмешательства также могут помочь в лечении биполярного расстройства. Fristad протестировал использование питательных веществ широкого спектра действия для детей, не принимающих стабилизаторы настроения или антипсихотические препараты, с многообещающими результатами ( The Journal of Alternative and Complementary Medicine , Vol. 18, № 7, 2012). В рандомизированном контролируемом исследовании она также обнаружила, что диетические добавки с омега-3 жирными кислотами могут помочь уменьшить маниакальные и депрессивные симптомы и улучшить исполнительные функции ( Journal of Child and Adolescent Psychopharmacology , Vol. 25, No. 10, 2015; Журнал детской психологии и психиатрии , том 59, № 6, 2018 г.).

Но даже основные фармакологические, психосоциальные вмешательства и вмешательства, связанные с образом жизни, помогают только от 50% до 60% педиатрических пациентов с биполярным расстройством, говорит Уэст.

«Есть много возможностей для улучшения с точки зрения преобразования наших результатов в более качественные оценки и методы лечения», — говорит она.

Например, исследования нейронных основ биполярного расстройства должны непосредственно влиять на разработку психологических вмешательств, говорит Уэст. Кроме того, по словам Гольдштейна, исследования по оптимизации соответствия между ребенком и данным курсом лечения могут ускорить прогресс и в конечном итоге улучшить результаты лечения пациентов.

Наиболее важные, новые открытия и передовые методы лечения биполярного расстройства у детей и подростков должны быть доступны в частной практике и в общинах, чтобы помочь самому большому количеству пациентов.

«Потребность настолько высока, и, к сожалению, требуется время, чтобы научно обоснованные методы проникли в поле», — говорит Уэст. «Нам нужно лучше подготовить практикующих врачей к пониманию педиатрического биполярного расстройства и к тому, чтобы чувствовать себя комфортно при его диагностике и лечении».

Жизнь изо дня в день с биполярным расстройством

Стенограмма видео

ДОКЛАДЧИК: Что-то было не так.
Вещи стали выглядеть больше
красивая.Это почти эйфория.
Что-то было не так …
биполярное расстройство I.
Я думал, что все в этом замешаны.
Я просто хочу бежать.
Это почти эйфория.
Я думал, что все в этом замешаны.
Я бы увидел знаки.

[ИГРАЕТ МУЗЫКА]
Так что я буду в библиотеке
ищу подсказки,
ищу символы,
добраться до стола,
царапины, вещи вниз.
Когда я нашел свой путь
в рубашку сообщества, вроде
поднялись на церковь.Я снял одежду.
И все, что я хотел сделать, было спокойным
мой мозг.

А потом я понял следующее:
Я был привязан к каталке
в машине скорой помощи.
Так что мой разум летает.
Биполярное расстройство I типа — мания
сейчас тяжелые времена.

После мании
наступает депрессия.
Я не думаю, что ты можешь это объяснить
кому-то, у кого нет
психическое заболевание
или кто не испытал этого.Вы настолько низки, насколько можете.
Это очень темное место.

Душно,
потому что нет перерыва
от него — даже не на 5
минут.
Я думаю, чем глубже ты падаешь
в депрессию,
тем более безнадежным вы становитесь.
Так что это опасно,
потому что самоубийство входит
ваш ум.

У меня был первый маниакальный эпизод
Мне было 16 лет.
Второй у меня был в 2001 году.У меня третий был в 2003 году, четвертый
в 2004 г.
Это привело к тому, что
в реабилитационный центр.
И это было лучшее, что
когда-либо случалось со мной.
Я дал клятву принимать лекарства
который я никогда не ломал.

Я вернулся к своей жизни.
Я познакомился с девушкой, женился,
был ребенок, и это было здорово.
Это были девять лет мира.
Когда я здоров, то есть нет
в мании или депрессии —
Я полностью работоспособен.Вы вроде как положили свой биполярный
пальто в шкаф.
Это не влияет на тебя
в любом случае.
Вот почему это было так удивительно
что что-то случилось
после этого.

Я не думаю, что ты когда-нибудь начнешь
чтобы почувствовать приступ мании.
Это просто как бы начинается.
Вы обманываете свой разум
думать, что ты в порядке.
То, что происходит, кажется правильным.
Вы занимаетесь творческими вещами.
Вы не хотите, чтобы это закончилось.Он продолжал подниматься.
Вы доходите до психоза.
Вы полностью потеряли хватку
с реальностью, а это страшно.

Интересная вещь
об этом последнем маниакальном эпизоде
было то, что я остался
на моем лекарстве.
Поэтому я не думал в своей голове
что если я приму лекарство,
это могло когда-нибудь повториться.
Я узнал, что я не
контролируя это.
Я должен сдаться
может случиться снова.Итак, как я направляю
эта творческая энергия
что биполярное расстройство обеспечивает —
Я вкладываю это в свои сочинения.
У меня, наверное, 50 записных книжек.
Некоторые из тех, когда я был маниакальным,
и я просто что-то строчу
вниз—
стрелки, символы и еще много чего.
Другие более лаконичны, когда
Я стабилен, и я планирую
книги.

Я написал две книги,
и я работаю над третьим
сейчас.И главный герой
имеет биполярное расстройство.
Мои книги полнее.
Они богаче.
Для них есть еще кое-что
из-за опыта я
имел в прошлом.

Я чувствую, что могу помочь людям
борюсь с этим прямо сейчас.
Просто поклянись, что ты будешь
никогда не совершай самоубийства,
потому что если ты этого не сделаешь, я могу
обещаю тебе, что ты встанешь
очередной раз.
Если бы я мог вернуться в прошлое
и не страдаете биполярным расстройством,
Я бы не стал это принимать.И это стоит всех этих падений
и все эти взлеты
чтобы иметь возможность помочь кому-то другому
пройти через это.

Разница между биполярным расстройством I и II

Многие люди думают о быстрой смене настроения, когда думают о биполярном расстройстве. Но существует несколько различных категорий расстройств настроения в зависимости от симптомов человека, и не все из этих категорий включают в себя пики мании и пики депрессии.Только врач или специалист в области психического здоровья может поставить диагноз расстройства настроения, и для постановки точного диагноза могут потребоваться годы наблюдения.

Биполярное расстройство I

Биполярное расстройство I типа требует, чтобы симптомы соответствовали всем критериям так называемого маниакального эпизода. Вам не обязательно испытывать депрессию, чтобы диагностировать биполярное расстройство I типа, но многие люди с таким диагнозом испытывают оба типа эпизодов настроения. ¹

Маниакальный эпизод должен включать как минимум три из следующих симптомов:

• Повышенная разговорчивость
• повышение самооценки или величия
• снижение потребности во сне
• повышение целевой активности, уровня энергии или раздражительности
• гоночные мысли
• плохое внимание
• повышенный риск (трата денег, рискованное сексуальное поведение и т. Д.)

Мания гораздо более экстремальна, чем внезапный прилив энергии, мотивации или счастливого настроения. Это часто приводит к проблемам на работе, в школе и в отношениях, а в некоторых случаях может потребоваться госпитализация. Маниакальный эпизод также часто характеризуется раздражительным настроением, как и приподнятое, у людей с Биполярным расстройством I типа, поэтому никогда не предполагайте, что маниакальный эпизод отсутствует, потому что человек не выглядит счастливым или полон энтузиазма. ²

Продолжение статьи ниже

Думаете, у вас могут быть симптомы мании?

Пройдите нашу викторину Mania, чтобы узнать, могут ли вы получить пользу от дальнейшей диагностики и лечения.

Take Mania Quiz

Биполярное расстройство II

Чтобы получить диагноз «Биполярное расстройство II», человек должен пережить депрессивный эпизод и менее тяжелую форму мании, известную как гипомания. Человек, страдающий манией, будет демонстрировать маниакальные симптомы, но способен продолжать выполнять повседневные обязанности и даже может увидеть повышение производительности труда или другой целенаправленной деятельности. Однако приподнятое настроение не настолько серьезное, чтобы человек нуждался в госпитализации или испытывал серьезные неудобства дома или на работе. ³

Чтобы соответствовать критериям депрессивного эпизода, человек должен испытывать 5 или более из следующих симптомов:

• подавленное настроение
• изменений сна
• изменений в еде
• усталость или недостаток энергии
• потеря удовольствия от занятий, которыми когда-то наслаждались
• беспокойство или замедление
• чувство вины или никчемности
• нерешительность или трудности с концентрацией внимания
• мысли о самоубийстве

Многим людям с биполярным расстройством II типа ставят диагноз депрессии, потому что они не сообщают врачу о симптомах гипомании, связанных с повышенным настроением.Люди с биполярным расстройством II также могут подвергаться более высокому риску употребления психоактивных веществ и расстройств пищевого поведения. У них также больше шансов иметь родственников из числа ближайших родственников, страдающих психическим заболеванием. ⁴ Подводя итог, диагноз биполярного расстройства I типа требует маниакального эпизода, но также может включать депрессию. Диагноз биполярного расстройства II типа требует наличия как депрессивного эпизода, так и эпизода гипомании.

Продолжение статьи ниже

Обеспокоены биполярным расстройством?

Пройдите нашу 2-минутную викторину по биполярному расстройству, чтобы узнать, можно ли получить пользу от дальнейшей диагностики и лечения.

Пройти тест на биполярное расстройство

Если вы в течение нескольких лет испытывали маниакальные и депрессивные симптомы, но не соответствовали требованиям для полного маниакального или депрессивного эпизода, то ваш врач может поставить вам диагноз так называемого циклотимического расстройства. Некоторые люди с биполярным расстройством также соответствуют критериям быстрой езды на велосипеде, что требует ⁴ эпизодов настроения депрессии, мании или гипомании в течение двенадцатимесячного периода. Быстрые циклы могут возникать при обоих типах биполярного расстройства. ⁵

Ваш диагноз биполярного расстройства может повлиять на курс лечения и лекарства, рекомендованные вашим врачом, поэтому важно сообщать врачу обо всех симптомах, связанных с настроением. Лечение депрессии, а не мании, может увеличить риск эпизода мании или суицидальных мыслей и поведения, поэтому крайне важно отслеживать как взлеты, так и падения. ⁶ Поскольку наркотики и алкоголь могут вызывать эпизоды мании или депрессии, вам, возможно, придется пройти детоксикацию от психоактивных веществ, прежде чем вам будет поставлен диагноз.

Ежедневное отслеживание своего настроения, уровня энергии, концентрации внимания и поведения может помочь вам получить наиболее точный диагноз. Постоянное информирование и терпение в процессе диагностики также дает вам наилучшие шансы управлять симптомами и снижать частоту и интенсивность изменений настроения. С правильной командой поддержки и правильными инструментами для отслеживания ваших симптомов можно управлять психическим заболеванием и жить полноценной и целенаправленной жизнью. Какие шаги вы можете предпринять сегодня, чтобы использовать лучшие ресурсы для своего разума и тела?

Источники статей

1. https: // dsm.Psychiatryonline.org/doi/book/10.1176/appi.books.97808

   596 (последний доступ 13 мая 2019 г.)

2. https://www.sciencedirect.com/science/article/pii/S0165032710007172 (последний доступ 13 мая 2019 г.)
3. https://dsm.psychiatryonline.org/doi/book/10.1176/appi.books.97808

   596 (последний доступ 13 мая 2019 г.)

4. https://www.sciencedirect.com/science/article/pii/S0165032710007172 (последний доступ 13 мая 2019 г.)
5. https://dsm.psychiatryonline.org/doi/book/10.1176/appi.books.97808

   596 (последний доступ 13 мая 2019 г.)

6. https://www.ncbi.nlm.nih.gov/pmc/articles/PMC2922360/ (последний доступ 13 мая 2019 г.)

Последнее обновление: 7 мая 2021 г.

VIO® 300 D — Erbe Elektromedizin GmbH

VIO® КОРЗИНА

VIO CART, системный носитель для семейства VIO и модулей

Арт. : 20180-000

Проволочная корзина

Проволочная корзина, 339 x 100/155 x 205 мм (Ш x В x Г)

Арт.: 20180-010

Кабель пластины пациента

Кабель обратного электрода, VIO, ICC, ACC, серия T, стандартный, 4 м

Арт. : 20194-077

BiClamp® 201 T

BiClamp 201 T, изогнутый 18 °, гладкий, длина 200 мм

Арт. : 20195-202

BiClamp®® 110

BiClamp 110, гладкий, стержень ø 5 мм, антиадгезионное покрытие, длина 110 мм

Арт.: 20195-230

BiClamp® 150 C

BiClamp 150 C, изогнутый 23 °, гладкий, длина 150 мм

Арт. : 20195-221

BiClamp® 210

BiClamp 210, изогнутый 25 °, гладкий, длина 210 мм

Арт.: 20195-200

BiClamp® 260 C

BiClamp 260 C, изогнутый 18 °, гладкий, длина 260 мм

Арт. : 20195-299

BiClamp® 271 T

BiClamp 271 T, изогнутый 18 °, гладкий, длина 270 мм

Арт.: 20195-203

BiClamp® 280

BiClamp 280, изогнутый 25 °, гладкий, длина 280 мм

Арт. : 20195-280

BiCision®® S

BiCision S, ø 5 мм, длина стержня 200 мм

Арт.: 20195-310

BiCision®® M

BiCision M, ø 5 мм, длина стержня 350 мм

Арт. : 20195-311

BiCision®® L

BiCision L, ø 5 мм, длина стержня 450 мм

Арт.: 20195-312

Изолированный биполярный стимулятор постоянного тока DS5

ПУБЛИКАЦИИ

Биполярный изолированный стимулятор постоянного тока Digitimer DS5 упоминается в более чем 500 научных статьях, которые можно просмотреть в Google Scholar. Ниже приведены некоторые из наиболее цитируемых статей, опубликованных с 2019 года.

Ал, Э., Илиопулос, Ф., Форшак, Н., Нирхаус, Т., Грунд, М., Мотика, П.,… Виллринджер, А. (2020). Взаимодействие сердца и мозга формирует соматосенсорное восприятие и вызванные потенциалы. Слушания Национальной академии наук Соединенных Штатов Америки, 117 (19), 10575–10584. https://doi.org/10.1073/pnas.1915629117

Асамоа Б., Хатун А. и Мак Лафлин М. (2019). Эффекты двигательной системы tACS могут быть вызваны чрескожной стимуляцией периферических нервов.Nature Communications. nature.com. https://doi.org/10.1038/s41467-018-08183-w

Энгельманн, Дж. Б., Мейер, Ф., Рафф, К. К., & Фер, Э. (2019). Нейронная схема искажений доверия, вызванных аффектом. Наука продвигается. Advances.sciencemag.org. https://doi.org/10.1126/sciadv.aau3413

Хирд, Э. Дж., Хараламбус, К., Эль-Дереди, В., Джонс, А. К., и Талми, Д. (2019). Граничные эффекты ожидания в восприятии боли человеком. Научные отчеты. nature.com. https: // doi.org / 10.1038 / s41598-019-45811-x

Хоскин, Р., Берзуини, К., Акоста-Кейн, Д., Эль-Дереди, В., Го, Х., и Талми, Д. (2019). Чувствительность к ожиданиям боли: байесовская модель индивидуальных различий. Познание. Эльзевир. https://doi.org/10.1016/j.cognition.2018.08.022

Keywan, A., Jahn, K., & Wuehr, M. (2019). Шумная гальваническая вестибулярная стимуляция в первую очередь влияет на опосредованное отолитами восприятие движения. Неврология, 399, 161–166. https://doi.org/10.1016/j.neuroscience.2018.12.031

Саригианнидис, И., Грильон, К., Эрнст, М., Ройзер, Дж. П., и Робинсон, О. Дж. (2020). Тревога ускоряет время, в то время как страх не действует. Познание. Эльзевир. https://doi.org/10.1016/j.cognition.2019.104116

ван Альст, Т. М., Ваксмут, Л., Датунашвили, М., Альберс, Ф., Юст, Н., Будде, Т., и Фабер, К. (2019). Анестезия по-разному модулирует вклад нейронов и сосудов в BOLD-сигнал. NeuroImage. Эльзевир. https://doi.org/10.1016/j.нейровизуализация.2019.03.057

Ван, Ю., Ге, Дж., Чжан, Х., Ван, Х., и Се, X. (2020). Альтруистическое поведение облегчает физическую боль. Слушания Национальной академии наук Соединенных Штатов Америки, 117 (2), 950–958. https://doi.org/10.1073/pnas.1911861117

% PDF-1.6
%
1354 0 объект>
эндобдж

xref
1354 110
0000000016 00000 н.
0000003851 00000 н.
0000004174 00000 п.
0000004227 00000 п.
0000004633 00000 н.
0000004697 00000 н.
0000004850 00000 н.
0000005003 00000 н.
0000005156 00000 н.
0000005310 00000 п.
0000005464 00000 н.
0000005542 00000 н.
0000006264 00000 н.
0000006302 00000 п.
0000011114 00000 п.
0000011575 00000 п.
0000011951 00000 п.
0000012227 00000 п.
0000013436 00000 п.
0000013838 00000 п.
0000014371 00000 п.
0000015095 00000 п.
0000020358 00000 п.
0000020685 00000 п.
0000021067 00000 п.
0000023846 00000 п.
0000024351 00000 п.
0000024738 00000 п.
0000024944 00000 п.
0000026633 00000 п.
0000034452 00000 п.
0000035000 00000 п.
0000035366 00000 п.
0000035725 00000 п.
0000036500 00000 п.
0000038305 00000 п.
0000038534 00000 п.
0000038883 00000 п.
0000040335 00000 п.
0000041659 00000 п.
0000042938 00000 п.
0000043361 00000 п.
0000043752 00000 п.
0000044003 00000 п.
0000044533 00000 п.
0000044756 00000 п.
0000044976 00000 п.
0000048876 00000 п.
0000050266 00000 п.
0000051448 00000 п.
0000054119 00000 п.
0000054180 00000 п.
0000054241 00000 п.
0000054303 00000 п.
0000054365 00000 п.
0000054427 00000 п.
0000054501 00000 п.
0000054590 00000 п.
0000054740 00000 п.
0000054841 00000 п.
0000054895 00000 п.
0000054990 00000 п.
0000055131 00000 п.
0000055185 00000 п.
0000055359 00000 п.
0000055462 00000 п.
0000055516 00000 п.
0000055735 00000 п.
0000055909 00000 п.
0000056093 00000 п.
0000056146 00000 п.
0000056291 00000 п.
0000056418 00000 п.
0000056471 00000 п.
0000056592 00000 п.
0000056645 00000 п.
0000056780 00000 п.
0000056836 00000 п.
0000056933 00000 п. QV˃ ߬ mTVvV

Электрохирургическая система ESG-300 | Олимп Америка

Olympus Сервисное обслуживание и ремонт

Olympus предлагает широкий спектр услуг специалистам в области здравоохранения и нашим клиентам, в том числе контактные часы и курсы взаимного обучения; информация, обучающие инструменты и видео по инфекционному контролю и переработке; авторизованные услуги по ремонту и поддержке оборудования Olympus; и финансовые решения, которые помогут вашему предприятию в приобретении нового основного оборудования, принадлежностей и планов обслуживания.

Нужна помощь?

Olympus Обучение и правильное использование

Olympus предлагает множество возможностей для получения образования для медицинских и хирургических специалистов.

Одноранговое обучение

Наша программа профессионального образования предусматривает несколько типов взаимного обучения для удовлетворения конкретных образовательных потребностей врачей и медсестер, ориентированных на безопасное и эффективное использование продуктов Olympus.

Университет Олимп

Olympus Professional Education также предлагает программы обучения через Olympus University (OU). Предназначенные для медсестер, техников по переработке и биомедицинских средств, многие из курсов OU доступны для получения кредита на непрерывное обучение медсестер.

Посетите университет Олимп

.
