Двунаправленный счетчик электроэнергии: Модели счетчиков для солнечных батарей

Содержание

Для бытовых солнечных станций нужны двунаправленные счетчики. Что о них нужно знать

Для бытовых солнечных станций нужны двунаправленные счетчики. Что о них нужно знать

«Зеленый» тариф для домохозяйств выплачивается только за избыток сгенерированной электроэнергии, отпущенной в сеть. Чтобы отслеживать потребление домохозяйства и объемы его генерации нужен счетчик, который будет фиксировать два потока электроэнергии.

За последние три года в Украине на домохозяйствах было установлено более 3000 солнечных станций, две третьих из которых были запущены в 2017 году. За каждый кВт-ч электроэнергии, опущенный ими в сеть, государство заплатило от 18 до 20 евроцентов (в зависимости от того, в каком году СЭС была запущена в эксплуатацию). Именно «зеленый» тариф смело можно назвать основной причиной повышения популярности бытовых солнечных технологий в Украине.

Понятно, что выплаты по «зеленому» тарифу поступают не за всю сгенерированную солнечной станцией электроэнергию, а только за ту, которая была поставлена в электросеть. То есть за избыток, после вычета собственного потребления домохозяйства.

Фиксирует объемы выданной электроэнергии счетчик. Он должен быть двунаправленный. И хотя допускается использование двух однонаправленных счетчиков, показатели которых сверяются и проводится взаимозачет, двунаправленный счетчик значительно удобнее в пользовании.

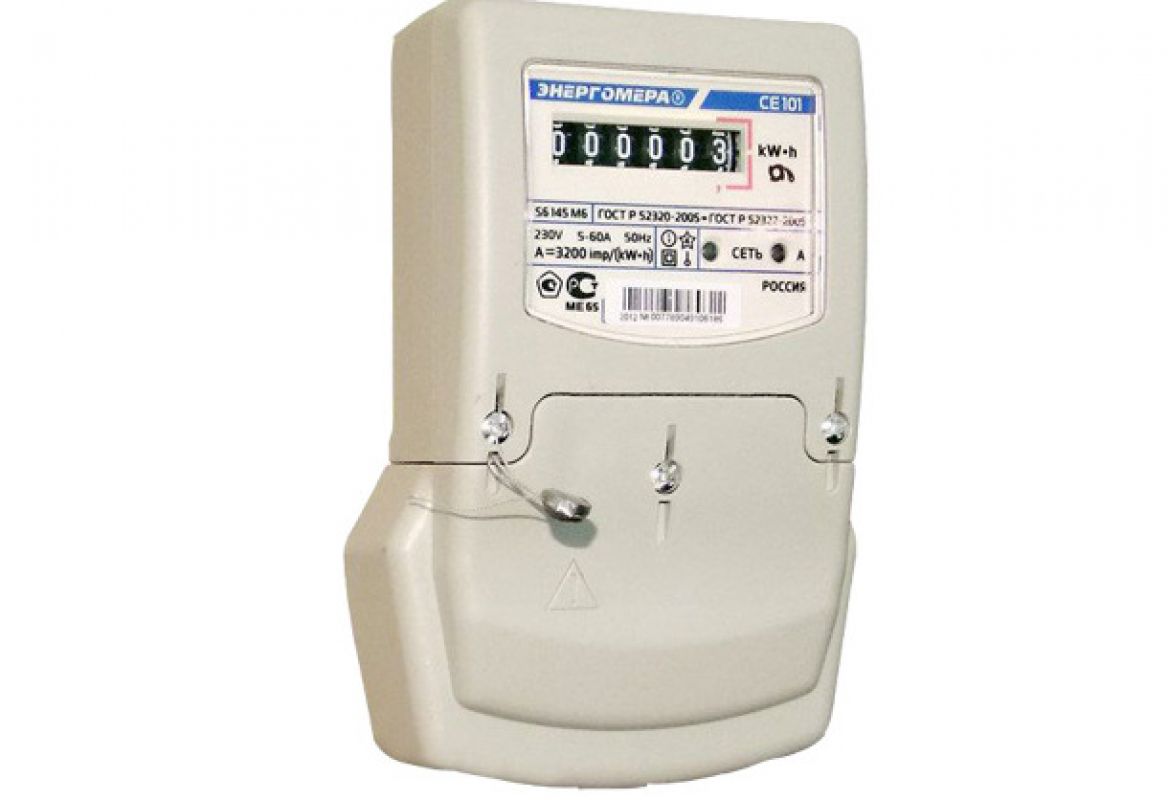

Обычные однонаправленные счетчики не подходят. Пусть даже электронные и «умные», они не разделяют «входящие» и «исходящие» потоки электроэнергии, а фиксируют всю электроэнергию как закупаемую из сети, и в итоге не уменьшают, а увеличивают счет за потребление электроэнергии.

Какой должен быть двунаправленный счетчик

Обязательно электронный. У электронных счетчиков меньшие размеры, чем у индукционных, более высокий класс точности и доступно несколько тарифов. Также среди их достоинств – возможность измерять качество и количество мощности, долго хранить данные по учету электроэнергии, а также дистанционно снимать показатели по разным интерфейсам связи.

Еще одно обязательное условие – счетчик должен соответствовать требованиям, указанным в постановлении НКРЭКУ №170 от 27 февраля 2014 «Об утверждении порядка продажи, учета и расчетов за электрическую энергию, выработанную из энергии солнечного излучения объектами электроэнергетики (генерирующими установками) частных домохозяйств».

Помимо счетчика есть еще одно вспомогательное устройство – GSM модем. Модем нужен для автоматической отправки данных о потреблении и генерации. Часто их продают в комплекте.

Что требуют в НКРЭКУ

У счетчика должен быть интерфейс передачи информации про объемы и направления перетоков электрической энергии.

Он должен быть оборудован системой удаленного считывания показаний по каналу связи АСКУЭ

Должен соответствовать требованиям облэнерго.

А также должен быть внесен в Государственный реестр средств измерительной техники Украины.

Кто устанавливает счетчик, и надо ли его поверять

Установку осуществляет электроснабжающая компания, то есть облэнерго, или выбранная им подрядная компания.   После установки счетчик будет опломбирован сотрудником энергогенерирующей компании, на что будут выданы соответствующие документы.

Облэнерго часто предлагает покупку счетчиков и модемов у них. Но это не обязательно. Счетчик можно приобрести у любого поставщика. Но при самостоятельной покупке счетчика важно знать подойдет ли он для установленной в облэнерго автоматизированной системы учета.

Надо ли самому проводить поверку?

Не надо. Снятие показаний приборов учета проводится ежемесячно представителем облэнерго. Владелец солнечной станции вправе контролировать этот процесс – правильность снятия показаний приборов учета и оформления платежных документов. По итогам поверки энергопоставляющая компания ежемесячно (не позднее 10 числа следующего за расчетным месяца) предоставляет владельцу солнечной станции отчет о показаниях счетчика. В отчете содержатся объемы и направления перетоков принятой-переданной электроэнергии.

Более того, не реже чем в раз в полгода облэнерго должно проводить контрольное снятие показаний счетчика. В случае каких-либо отклонений в расчетах за этот период, по итогам контрольной проверки они корректируются.

Сколько стоят счетчики?

Как всегда, цена зависит от модели и ее характеристик. Электронные многофункциональные счетчики (программируемые, с функцией контроля и мониторинга параметров электросети) стоят около 6 тыс. грн, цена модема – около 4 тыс. грн. Но есть выгодные предложения покупки сразу комплекта, который обойдется дешевле. Также на рынке есть «умные» счетчики с более широкими возможностями автоматизации учета, но их цена начинается от 10 тыс. грн. И функциональные возможности могут быть несколько завышены, как для бытовой солнечной станции на 5 – 10 кВт.

Установка счетчика входит в пакет услуг оформления «зеленого» тарифа в облэнерго.



Читайте самые интересные истории ЭлектроВестей в
Telegram и Viber

Счетчик для «зеленого» тарифа: обзор ☀️ Sunsayenergy

«Зеленый» тариф отлично мотивирует украинцев устанавливать солнечные электростанции (СЭС). Статистика говорит, что только за второй квартал 2019, в Украине было введено в 6 раз больше генерирующих мощностей, чем за аналогичный период 2018 г. Вдобавок, солнечные электростанции, являются лидером среди альтернативных источников энергии в нашей стране. Так что, целесообразность инвестиции говорит сама за себя. Рассматривая станцию, как дополнительный источник дохода, стоит учесть, что солнечные модули — это только вершина айсберга и нужно будет позаботиться о покупке обязательных комплектующих. А двунаправленный счетчик, как раз, является одним из них. Напомним, что оформление «зеленого» тарифа включает в себя ряд технических и бюрократических процессов. В которые также входит установка счетчика данного типа.

Что это такое?

Двунаправленный счетчик — необходимый элемент солнечной электростанции. Он ведет 2 параллельных учета: учет потребляемой энергии и учет энергии, идущей на продажу в общую сеть. По показаниям данного типа счетчика, определяется сумма выплат по «зеленому» тарифу. Из-за чего, он становится обязательным условием для оформления ЗТ. Если вместо двунаправленного, собственник СЭС будет использовать однонаправленный счетчик, то он не только лишится дохода, а еще и будет нести убытки от станции. Потому что данный тип счетчика классифицирует отданную в сеть энергию, как потребленную. Это может привести к тому, что инвестируя в солнечные батареи 12в, инвестор получит убытки, равные стоимости СЭС на 12 кВт

Где приобрести?

Двунаправленный счетчик следует покупать в вашем РЭС. Это объясняется тем, что для оформления «зеленого» тарифа, необходима установка исключительно сертифицированных счетчиков. Счетчик, купленный у третьего лица, все равно нужно будет отдать в РЭС. Там он будет проходить тестирование, проверку и поверку. Данный анализ позволяет не допустить каких-либо махинаций с устройствойством и гарантирует точность расчетов электроэнергии, которую будет генерировать ваша домашняя электростанция. Купить поддельный сертификат у сторонних людей — затея проигрышная. Даже не рассматривайте подобный вариант. Лучше подождать 1-2 недели проверки и не бояться штрафов.

Стоимость двунаправленого счетчика

Счетчик, модем и монтажные работы обойдутся в 400-500 долларов. Отметим, что существенной разницы в цене РЭСовского и магазинного счетчика — нет. Так что, лучше сразу обращаться в РЭС для покупки и монтажа. Эта процедура не настолько сложная, как кажется, однако необходима, чтобы купить электростанцию в Киеве.

Итог

Очевидно, что для заработка по «зеленому» тарифу нужна не только солнечная батарея. Украина располагает мощным инвестиционным потенциалом в сфере солнечной энергетики, за счет достаточно высокой ставки по продаже энергии и благоприятного климата. Окупаемость вложений взаимосвязана с качеством установленного оборудования. Поэтому, ответственное отношение к приобретению каждого элемента СЭС, станет лучшей гарантией ваших инвестиций.



Электросчетчик электронный однофазный многотарифный (Т8) двунаправленный активной и реактивной энергии Маяк 103АРТ 5(100)А 1~230В [1,0/1,0] ТИК, RS-485 / оптопорт, шунт, ЖКИ, выход сигнализации, на монтажную панель Маяк 103АРТ.

132Ш.2ИОП2Б ННПО имени М.В.Фрунзе

Наименование изделия у производителя Маяк 103АРТ
Исполнение по типу сети однофазный
Способ подключения к сети прямой
Номинальное напряжение, Un 1~230В,
Диапазон рабочих частот от 47,5Гц до 52,5Гц
Максимальный ток 100А
Номинальный/базовый ток
Условное обозначение рабочих токов 5(100)А
Тип учитываемой электроэнергии (A/R) активной и реактивной энергии,
Класс точности (активной/реактивной энергий) [1,0/1,0],
Исполнение по количеству тарифов многотарифный,
Количество тарифов (Т8)
Тип тарификатора (для многотарифных счетчиков) внутренний
Особенность исполнения по каналам учета двунаправленный
Встроенные интерфейсы связи RS-485, оптопорт,
Наличие импульсного выхода имп. выход,
Встроенное дополнительное оборудование выход сигнализации,
Тип отсчетного устройства ЖКИ,
Тип датчика(ов) тока датч.шунт,
Стартовый ток (чувствительность) 0,02A
Активная (W)/полная(V·A) мощности, потребляемые цепью напряжения, не более 9/1,9
Полная мощность (V·A), потребляемая цепью тока, не более 0. 1
Передаточное число, имп/kW, имп/kVAr 500
Сохранность данных при прерываниях питания (информации/внутренних часов)
Способ монтажа на монтажную панель
Ширина в модулях (для модульных исполнений)
Степень защиты корпуса, IP
Измерение качества электроэнергии есть
Ведение журналов по измеряемым значениям и событиям есть
Наличие электронной пломбы
Возможность подключения резервного питания
Сечение подключаемого провода
Межповерочный интервал 16 лет
Гарантийный срок эксплуатации
Средний срок службы 30 лет
Сертификация в госреестре средств измерений России и СНГ есть
Диапазон рабочих температур, °C от -40°C до +60°C
Климатическое исполнение и категория размещения
Конструктивная особенность
Примечание
Альтернативные названия Маяк103АРТ 103 АРТ Маяк103APT 103 APT 103APT 5(100)A 8 тарифов
Страна происхождения
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector. com FN19.65.5.7
Статус компонента у производителя зкз

Учёт сгенерированной энергии. Счётчики двунаправленные. | Электрика, как надо!

Ранее, в статье о микрогенерации, я рассказал о принятом Законе, позволяющем осуществлять возврат электроэнергии выработанной от возобновляемых источников обратно поставщику.

Теперь о том что необходимо выполнить для осуществления такого возврата.

Согласно проекта закона Потребитель (заказчик) должен заключить договор с местной сбытовой организацией.

Для учета потребленной и генерируемой энергии необходима установка счетчика на два направления учета, такой счетчик отображает потребленную энергию и генерируемую (возвращаемую в сеть) энергию.

Счетчики, в обозначении которых есть Y (учет энергии в двух направлениях).

Например, однофазный CE208 S7.846.2.OA.QYUVFLZ SPDS

CE208 S7.846.2.OA.QYUVFLZ SPDS

Назначение счетчика:

3.1.1 Счетчик предназначен для измерения только активной или активной и реактивной энергии в прямом (потребляемой) и обратном (генерируемой) направлениях в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, измерения параметров однофазной сети.

Полное руководство по эксплуатации можно посмотреть в каталоге производителя: «СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЙ МНОГОФУНКЦИОНАЛЬНЫЙ СЕ208BY»

Подключение счётчика ничем не отличается от подключения счётчика потребляемой энергии.

и трехфазный CE318 S31.543.OA.ВYVF IEC

CE318 S31.543.OA.ВYVF IEC

Счетчик является трехфазным. В зависимости от варианта исполнения, прямого или трансформаторного по току и (или) напряжению включения, с шунтовыми или трансформаторными датчиками тока. Предназначен для измерения активной и реактивной электрической энергии в прямом и обратном направлении, активной, реактивной, полной мощности по фазам и суммарно, частоты сети, тока и напряжения, угла между током и напряжением по фазам, коэффициента мощности (cosφ) по фазам и суммарно, параметров качества электрической сети и организации многотарифного учета электроэнергии. Счетчик может использоваться в автоматизированных информационных измерительных системах коммерческого учета электроэнергии (АИИС КУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии. Результаты измерений получаются путем считывания с измерительных микросхем значений электрических параметров (активной и реактивной электроэнергии (потребленной и генерируемой), активной, реактивной и полной мощности, значений тока, напряжения, коэффициента мощности, частоты и угла между током и напряжением). Считанные данные и другая информация в предусмотренном объеме отображаются на жидкокристаллическом индикаторе (ЖКИ). Счетчик имеет электронный счетный механизм, осуществляющий учет активной и реактивной энергии в кВт•ч и кВар•ч соответственно суммарно и по восьми тарифам в одном или в двух (для двунаправленного счетчика) направлениях.

Полное руководство по эксплуатации можно посмотреть в каталоге производителя: «Счетчики активной и реактивной электрической энергии трехфазные CE318BY.»

Подключение счётчика ничем не отличается от подключения счётчика потребляемой энергии.

Другие статьи по электрике и электромонтажным работам вы можете посмотреть на сайте: http://premiumsk.narod.ru/articles.htm

Примеры исполнения электрощитового оборудования вы можете посмотреть: в VK

и на сайте: http://premiumsk.narod.ru/works.htm

Если у вас возникли вопросы воспользуйтесь нашей электронной почтой:[email protected].

Если вам понравилась статья, ставьте «лайки», не забывайте подписываться будет ещё много полезных материалов, как для неспециалистов, так и для тех кто прфессионально занимается электромотажом.

Счетчик электроэнергии двунаправленный

Модели счетчиков для солнечных батарей

Счетчики для солнечных батарей — это двунаправленные счетчики, которые не считают отданную в сеть электроэнергию, как потребленную. Как мы уже упоминали, не все счетчики правильно реагируют на передачу электроэнергии от солнечных батарей обратно в сеть. Большинство счетчиков электроэнергии, применяемых в Российской Федерации, являются однонаправленными. В лучшем случае они просто не учитывают обратный ток, но большинство счетчиков прибавляет отданную в сеть электроэнергию к потребленной. Данные счетчики не умеют определять направление передачи электроэнергии (в сеть или из сети) и считают считают сумму отданной и потребленной энергии. Это приводит к тому, что владелец солнечной или ветряной электростанции за отдачу излишков электроэнергии в сеть обязан еще и заплатить за это электрическим сетям.

Так называемые двунаправленные счетчики — в основном трехфазные, считать могут в 2 направлениях, но разницу ни один считать не может. Или показывают цифры туда и обратно отдельно, или суммируют (!) их (это зависит от модификации счетчика). Все владельцы таких счетчиков довольствуются тем, что с них не берут деньги за отданную в сеть энергию, т. к. все остальные счетчики (однофазные и 3-фазные, за исключением СО-505) складывают принятое и отданное.

Ниже перечислены счетчики электроэнергии, разрешенные к применению в российских электросетях, которые не плюсуют отданную в сеть электроэнергию к потребленной. Это как двунаправленные однофазные и трехфазные счетчики, так и однонаправленные, но не учитывающие отданную в сеть электроэнергию. Счетчики протестированы пользователями солнечных батарей, комментарии по материалам forumhouse.ru

Эти счетчики можно применять без контроллера WATTRouter, при этом отданная в сеть электроэнергия будет «подарена» сетям. Исключение составляет счетчик СО-505, он может крутиться в обратную сторону.

Модели двунаправленных счетчиков электроэнергии

www.wattrouter.ru

Обязать электросети по требованию потребителя ставить двунаправленные счетчики и покупать производимую потребителями электроэнергию

Инициатива № 50Ф20754 Уровень инициативы: Федеральный В России существует неиспользованный потенциал для повышения энергоэффективности, как частных домовладений, так и многоквартирных жилых домов. В частных домовладениях за относительно доступные деньги можно устанавливать мини-электростанции, работающие от альтернативных источников энергии, таких как солнце и ветер. Причем в дневное время и в ветреную погоду такие электростанции могут производить больше энергии, чем потребляет домохозяйство, в то время как ночью, зимой или в безветренную погоду их мощности не хватает, и приходится добирать недостающую энергию из электросетей. Излишки энергии технически возможно отдавать в электросеть, однако для учета произведенной энергии необходимо, чтобы у потребителя стоял двунаправленный счетчик, учитывающий как потребленную, так и отданную энергию, а электросети производили бы взаимозачет потребленной и отданной энергии при определении оплаты. В многоквартирных домах двунаправленный учет также может быть необходим, например электродвигатель лифта при некоторых режимах работы (подъем на верхних этажах здания, спуск на нижних этажах, торможение) может быть переключен в режим генератора, тогда лифт будет отдавать энергию в сеть, а у жильцов уменьшится плата за его использование за счет экономии электроэнергии. Также крыши многоквартирных домов можно использовать для установки солнечных панелей, что позволит жильцам дома уменьшить расходы электроэнергии из электросетей на общедомовые нужды, а иногда и продавать излишнюю энергию. Повышение энергоэффективности частных домохозяйств и многоквартирных жилых домов. Снижение нагрузки на крупные электростанции и, как следствие, снижение негативного воздействия на окружающую среду. Улучшение качества электроснабжения в сельской местности. Поддержка отечественных производителей оборудования для солнечных и ветряных электростанций. Предоставление потребителям возможности для экономии на оплате электроэнергии и получения дополнительного дохода. Обязать электросети по требованию потребителя ставить двунаправленные счетчики, и покупать производимую электроустановками потребителей электроэнергию. Тарифы на покупку у населения излишков энергии должны устанавливаться местными органами исполнительной власти аналогично тарифам на продажу.


← К началу списка инициатив

www. roi.ru

Счетчики электроэнергии

На этой странице не будет рассмотрен принцип действия счетчиков электроэнергии и не будет советов как их остановить с целью воровства электроэнергии. Мы рассмотрим особенности работы счетчиков электроэнергии в России при подключении после счетчика сетевых фотоэлектрических инверторов, работающих от солнечных батарей.

Как оказалось, подавляющее большинство счетчиков, применяемых в России, — однофазных и трехфазных, — считают активную энергию, проходящую через счетчик, по модулю, то есть без учета направления движения энергии. Исключение составляют только так называемые двунаправленные счетчики, которые могут вести раздельный учет по потребленной и переданной в сеть электроэнергии. Ни один из электронных счетчиков не имеет возможности вычитать переданную в сеть электроэнергию из потребленной.

До 2015 года выпускалась всего одна модель счетчика, которая может «минусовать» переданную в сеть электроэнергию из потребленной — это индукционный счетчик СО-505 с индексом 20 (без обратного стопора). Он пользуется заслуженной популярностью у солнечных энергетиков, так как позволяет «скручивать» счетчик за счет передачи излишков энергии от солнечных батарей в сеть.  Однако и он имеет существенный недостаток — индукционный счетчик не может быть многотарифным, поэтому владельцам солнечных батарей приходится выбирать — или ставить многотарифный электронный счетчик, или «старый» однотарифный индукционный счетчик  с возможностью обратного вращения. С 2015 года их выпуск прекращен, поэтому установка их на новых объектах и при замене запрещена по российскому законодательству (можно устанавливать только счетчики, которые имеют действующий сертификат, а снятые с производства счетчики такого сертификата не имеют).

Далеко не любой многотарифный электронный счетчик можно без проблем использовать вместе с солнечными батареями. Счетчик обязательно должен быть двунаправленным, чтобы не плюсовать отданную электроэнергию к потребленной. На настоящее время двунаправленных однофазных счетчиков фактически на рынке нет, хотя в 2015-2016 годах некоторые производители заявили об их появлении в ассортименте. Пока в продаже их нет и в списке разрешенных для использования электрическими сетями их тоже нет, — производители связывают задержки именно со сложностями и длительностью сертификации.

Есть двунаправленные трехфазные счетчики. Некоторые их модели приведены здесь. Это так называемые «4-квадрантные счетчики», которые могут вести раздельный учет активной и реактивной энергии с учетом направления передачи энергии (потребление или генерация). Для владельцев сетевых фотоэлектрических инверторов это является половинчатым решением, которое позволяет не платить сетям за отданную им солнечную электроэнергию.

Во всех остальных случаях за отданную в сеть электроэнергию придется заплатить, так как счетчики считают активную энергию по модулю без учета направления передачи энергии. Или использовать контроллер WATTrouter для того, чтобы самому полностью использовать всю генерируемую солнечными батареями энергию и не «попасть на деньги» при отдаче излишков электроэнергии в сеть.

Что с законодательством и порядком подключения солнечных батарей к сетям?

В этом отношении пока в России совсем «кисло». В соответствии с договором подключения к сетям физические лица не имеют права подключать генерирующие мощности.

О продаже излишков солнечной электроэнергии в сеть речи вообще не идет — юридически это предпринимательская деятельность, и для ее ведения нужно зарегистрироваться в налоговом органе как индивидуальный предприниматель или коммерческая организация. Со всеми вытекающими из этого последствиями — сдача отчетности, оплата налогов и т.д. и т.п. Естественно, никакой здравомыслящий человек из-за копеек, которые может быть дадут за отданную в сеть электроэнергию местные энергосети, на это не пойдет. Итак,

  1. Раздельно могут считать только двунаправленные счетчики. Обычно они 3-фазные, с учетом реактивной составляющей и встроенными фишками, которые обычному смертному не нужны. Но на сегодняшний день это наиболее дешевый способ не «попасть на деньги» при отдаче энергии в сеть.
  2. По существующему законодательству частные лица не могут продавать электроэнергию сетям, поэтому лучший вариант (без применения дополнительных устройств) — это просто подарить излишки сетям. Это возможно только при использовании двунаправленных счетчиков.
  3. Все однонаправленные счетчики считают по модулю, т. е. плюсуют отданное к потребленному. Это не техническая проблема, они специально запрограммированы таким образом «для исключения воровства электроэнергии при ошибочной фазировке подключения» счетчиков. Просить производителей перепрограммировать счетчики бесполезно, т. к. данная операция незаконна.

  4. Известные модели двунаправленных счетчиков приведены здесь.
  5. Варианты исключения отдачи электроэнергии в сеть приведены здесь.
  6. Если энергия в сеть не отдается, то местные энергосети в принципе не против подключения СБ к сети. Примеры ответов от сетей здесь.
Как решается вопрос подключения к сетям солнечных батарей, принадлежащих частным лицам, в других странах?

Почти во всех развитых странах владельцам солнечных батарей разрешено отдавать энергию от солнечных батарей в сеть. До недавнего времени в Европе и некоторых азиатских странах даже действовал специальный повышенных тариф на солнечную электроэнергию — т. е. владельцам солнечных батарей платили за отданную электроэнергию больше, чем за они платили потребленную энергию. Такие тарифы действовали в Европе на протяжении более, чем 10 лет, что привело к мощному скачку масштабов применения солнечных батарей в странах, где такие тарифы действовали.

В последнее время эти повышенные тарифы постепенно отменяются, так как задача поддержки фотоэлектрических станций практически решена: стоимость солнечных батарей снизилась раз в 10 за последние 20 лет, силовая электроника шагнула далеко вперед и стоимость ее также снизилась.

В США можно отдавать излишки электроэнергии от СБ в сеть по розничной цене, т.е. фактически «хранить» эти излишки в сети. Это называется «net metering», есть разрешенные к использованию модели счетчиков, которые считают в обе стороны.

Для России net metering был бы идеальным вариантом. У нас есть сертифицированные двунаправленные счетчики, которые могут отдельно считать потребление и генерацию. Осталось дело за малым — предусмотреть в договоре на поставку электроэнергии возможность учитывать во взаиморасчетах количество отданной в сеть электроэнергии. К сожалению, пока до этого очень далеко, и работающие параллельно с сетью солнечные батареи нужно снабжать контроллером WATTRouter.

Ссылки на сайты производителей счетчиков электроэнергии

www.wattrouter.ru

Похожие товары

Счётчики электроэнергии Saia PCD®, благодаря компактной конструкции, занимают минимальное пространство при монтаже. Небольшие габариты позволяют заменить устаревший счётчик в шкафах автоматизации, не прибегая к установке новых шкафов. Надежность конструкции счетчиков была доказана в условиях жесткой эксплуатации. Счётчик электроэнергии специально предназначен для таких применений, где требуется высокая надёжность и долговременная устойчивость. Производство в г. Муртене (Швейцария) гарантирует высокое качество электрических счётчиков. На дисплее этих устройств отображается текущий расход электричества, напряжение и активная мощность.

Однофазный двунаправленный счетчик электроэнергии с LCD дисплеем, S0 импульсный выход = 1’000 имп. /кВч, Imax = 32 A, Соответствие MID, Отображение активной мощности, напряжения и тока

Выход S0 — импульсов/кВтч:

1000

Гарантийный срок эксплуатации {лет}:

2

Диапазон рабочих температур счетчика:

-10°…+55°С

Краткое описание изделия:

Однофазный счётчик электроэнергии

Межповерочный интервал {лет}:

8

Напряжение питания:

230 В

Подключение через трансформатор тока:

есть

Сброс показаний счетчика:

нет

Соответствие сертификату MID:

да

Тип счетчика {одно/двунаправленный}:

однонаправленный

Техническая документация двунаправленного однофазного счетчика электроэнергии с S0 (импульсным) интерфейсом (26-555_ENG_DS_EnergyMeter-ALD1-BiDi-with-S0.pdf, 1,194 Kb) [Скачать]

Инструкция по монтажу двунаправленного счетчика с импульсным интерфейсом (431951380_MI-UG_ALD1-BiDi_S0_01.pdf, 634 Kb) [Скачать]

avtomatchik.ru

Двунаправленные счётчики — доставка и установка по всей Украине


Солнечные электростанции пользуются большой популярностью в Украине. Их покупают и оборудуют для того, чтобы снизить общие расходы на коммунальные услуги, уменьшить зависимость от линий электропередач, а также заработать на продаже излишков электричества. Для учета количества потребляемой и передаваемой энергии необходим специальный счетчик для «зеленого» тарифа. Обычно он устанавливается на входе в дом и позволяет контролировать нужные показатели с высокой точностью.


Прежде чем выбрать и приобрести данное устройство, необходимо понимать, какая именно солнечная электростанция у вас будет установлена и сколько энергии она будет вырабатывать. Существует несколько разновидностей счетчиков для «зеленого» тарифа, поэтому перед покупкой обязательно проконсультируйтесь со специалистами, получите рекомендации вашего оператора РЭС и учитывайте особенности создаваемой системы.


Принцип работы оборудования


Двунаправленный счетчик электроэнергии представляет собой электронное устройство, которое позволяет вести учет переданного и полученного электричества. Оно может определять, какое количество энергии было получено из линии электропередач, а какое – передано в нее. Устройство может подсчитывать полную, реактивную и активную мощность, а также разницу между отдачей и потреблением электричества. Именно на основе данного показателя и происходит начисление денежной компенсации по «зеленому» тарифу.


Подключить прибор учета можно как к сетевому, так и к гибридному инвертору (автономный не подразумевает передачу электроэнергии в общую сеть). Купить счетчик для «зеленого» тарифа целесообразно в том случае, если вы оборудуете у себя на участке солнечную электростанцию и планируете использовать ее не только для питания имеющихся электроприборов, но и для продажи излишков местным РЭС.


Особенности изделий


Качественный электросчетчик позволяет обеспечить:


  1. Полноценный учет электричества, передаваемого в обе стороны. Он считает энергию, которую потребляет домохозяйство в момент, когда станция не работает или функционирует с недостаточной для обеспечения потребностей имеющегося оборудования мощностью, а также контролирует количество избыточной мощности, сбрасываемой в сеть.

  2. Возможность для удаленной передачи показателей по протоколам, принятым для автоматизированных систем коммерческого учета электроэнергии.

  3. Соответствие требованиям, прописанным в постановлении НКРЕКП «О продаже и учете электрической энергии».


Также прибор должен отвечать требованиям облэнерго в вашем регионе (учтите, что у всех разные рекомендации) и присутствовать в Госреестре средств измерительной техники Украины.


Правила выбора


Если вы хотите купить двусторонний счетчик для «зеленого» тарифа, то вам нужно учитывать несколько нюансов:


  1. Интервал между поверками. Чем он больше, тем дольше будет работать ваше устройство без дополнительных проверок. Для однофазных счетчиков интервал – 16 лет, для трехфазных – 10.

  2. Встроенный модуль GSM. Его назначение состоит в том, что прибор может самостоятельно передавать показания на сервер без участия человека.

  3. Количество тарифов. Существуют двух- и трехтарифные модели. Стоимость вторых выше, но с их помощью можно учитывать перетоки энергии в зависимости от времени года и суток.

  4. Возможность подключения к АСКУЭ. Благодаря этой функции, прибор может хранить данные и передавать их, обеспечивая удаленную обработку всей необходимой информации.

  5. Класс точности. Стандартом является 2.0 (отклонение не более 2%). Для гелиостанций с мощностью от 10 МВт принят класс точности 1.0.


 Если вы хотите выбрать и купить надежный прибор учета, то обращайтесь в наш интернет-магазин. Мы реализуем товары, которые отвечают действующим в Украине требованиям к счетчикам электроэнергии. Они имеют необходимые сертификаты соответствия и полный набор документов, благодаря чему не возникает каких-то проблем при подключении «зеленого» тарифа.


Позвоните нам: наши менеджеры расскажут вам об особенностях и преимуществах конкретных моделей, помогут выбрать подходящие устройства и совершить покупку. Компания Solar-Tech занимается проектированием, разработкой, монтажом и подключением гелиосистем любой мощности: мы поможем вам сэкономить на коммунальных тарифах и преумножить ваш капитал. Обращайтесь, мы работаем без перерывов и выходных.

Электросчетчик двунаправленный СЭБ-1ТМ.02М.04 однофазный 1~230В, 5(80)А многотарифный, активной и реактивной энергии, класс точн. [1,0S/2,0], радиомодем, PLC, имп.выход, датч.транс.тока, ЖКИ, реле управление нагрузкой, на монтажную панель IP51 СЭБ-1ТМ.02М.04 ННПО имени М.В.Фрунзе

Наименование изделия у производителя СЭБ-1ТМ.02М.04
Исполнение по типу сети однофазный
Способ подключения к сети прямой
Номинальное напряжение, Un 1~230В,
Диапазон рабочих частот 50Гц
Максимальный ток 80А
Номинальный/базовый ток
Условное обозначение рабочих токов 5(80)А
Тип учитываемой электроэнергии (A/R) активной и реактивной энергии,
Класс точности (активной/реактивной энергий) [1,0S/2,0],
Исполнение по количеству тарифов многотарифный,
Количество тарифов (Т4)
Тип тарификатора (для многотарифных счетчиков) внутренний
Особенность исполнения по каналам учета двунаправленный
Встроенные интерфейсы связи радиомодем, PLC,
Наличие импульсного выхода имп. выход,
Встроенное дополнительное оборудование реле управление нагрузкой,
Тип отсчетного устройства ЖКИ,
Тип датчика(ов) тока датч.транс.тока,
Стартовый ток (чувствительность)
Активная (W)/полная(V·A) мощности, потребляемые цепью напряжения, не более 02/10
Полная мощность (V·A), потребляемая цепью тока, не более 0. 1
Передаточное число, имп/kW, имп/kVAr 500
Сохранность данных при прерываниях питания (информации/внутренних часов)
Способ монтажа на монтажную панель
Ширина в модулях (для модульных исполнений)
Степень защиты корпуса, IP IP51
Измерение качества электроэнергии
Ведение журналов по измеряемым значениям и событиям есть
Наличие электронной пломбы
Возможность подключения резервного питания есть
Сечение подключаемого провода
Межповерочный интервал 12 лет
Гарантийный срок эксплуатации 3года
Средний срок службы 30 лет
Сертификация в госреестре средств измерений России и СНГ есть
Диапазон рабочих температур, °C от -40°C до +55°C
Климатическое исполнение и категория размещения
Конструктивная особенность
Примечание
Альтернативные названия СЭБ1ТМ02М04 5(80)A 4 тарифа СЭБ1ТМ
Страна происхождения
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector. com FN19.65.10.5
Статус компонента у производителя зкз

Различные типы счетчиков коммунальных услуг для солнечной энергии

В зависимости от того, где вы живете и в каких программах стимулирования солнечной энергии вы участвуете, ваша коммунальная компания (или ваша солнечная компания), вероятно, установила счетчик сбоку от вашего дома после того, как ваши панели поднялись, но раньше вы включили свою солнечную энергетическую систему. Возможно, они добавили второй метр или заменили тот, который у вас был. На момент написания этой статьи тремя основными типами «солнечного счетчика» являются:

  • Нетто-счетчик
  • Двунаправленный счетчик
  • Двойной счетчик

Люди, получающие «Чистый счетчик» от своих коммунальных предприятий (большинство владельцев солнечных батарей сегодня, хотя ситуация меняется) имеют один из первых двух типов счетчиков, который заменяет оригинальные, традиционные счетчики коммунальных услуг.

Владельцы солнечной энергии, участвующие в программе роста возобновляемой энергии (REG) Род-Айленда, сохраняют свои традиционные счетчики коммунальных услуг и устанавливают второй счетчик в доме. Этот подход в конечном итоге может быть использован и в Массачусетсе, поскольку программа типа REG разрабатывается для замены программы стимулирования SREC в 2018 году.

Вот как работает каждый тип счетчика, в общем:

Net Meters

Net meter показать чистое потребление энергии в домохозяйстве. Сетевой счетчик не сообщает вам, сколько солнечной электроэнергии вы отправили в сеть или сколько «обычной электроэнергии» вы получили из сети.Он указывает разницу между ними или «чистое использование». Замечательно то, что ваш счетчик нетто на самом деле работает в обратном направлении, если вы производите больше солнечной энергии, чем используете в данный момент.

Счетчик нетто имеет два дисплея или регистра. Первый регистр показывает все восьмерки и просто означает, что счетчик работает нормально. Если отображается что-то, кроме 8, обратитесь в свою электрическую компанию. Второй регистр показывает ваше чистое использование, и это то, что электрическая компания использует, чтобы определить, сколько вы должны по счету за электричество, или создали ли вы кредит.Если вы использовали 100 кВтч энергии, но сгенерировали 60 из них с помощью вашей солнечной системы, счетчик нетто покажет 40.

Двунаправленные счетчики

Двунаправленные счетчики имеют три экрана. Один — тестовый экран, на котором горят все индикаторы. Второй показывает мощность, поступающую из сети, а третий показывает мощность, поступающую от вашей солнечной батареи в сеть.

Обычно обозначение на экране с 001 показывает поступающее питание, а 002 показывает отключение питания. Другие счетчики используют DEL или DL, а также REC или RC, чтобы указать, в каком направлении течет электричество.Попросите свою электрическую компанию объяснить ваши экраны при установке счетчика.

Двойной дозатор

В случае двойного дозирования у вас есть два отдельных измерителя, которые не обмениваются данными.

Ваш оригинальный счетчик коммунальных услуг продолжает показывать вам, сколько электроэнергии вы получаете от коммунального предприятия. Это ваш счетчик расхода (показан справа на этой фотографии) . Новый второй счетчик измеряет, сколько солнечной электроэнергии вы отправляете коммунальному предприятию. Он называется производственным счетчиком или счетчиком поколения (показан слева на этой фотографии) .

Оба счетчика привязаны к счету вашей электрической компании.

Готовы к бесплатной пробной версии?


Пришла ли ваша очередь перейти на солнечную энергию и присоединиться к тысячам домовладельцев и предприятий Новой Англии, которые уже экономят за счет собственной чистой энергии? Свяжитесь с нами сегодня, чтобы узнать, что может сделать для вас солнечная энергия.

Начать работу

Если вам понравилась эта статья, вам также может понравиться:

Что такое двунаправленный счетчик? Как рассчитать экономию энергии в солнечной фотоэлектрической системе

Двунаправленное измерение — это одна из тех вещей, которые вы слышите впервые, когда планируете установить солнечную электростанцию ​​или ветроэнергетическую систему, подключенную к сети, для своего дома или офисного здания. Вы знакомы со счетчиком, установленным электроэнергетической компанией в вашем доме или офисе для измерения потребления электроэнергии, но никогда не слышали о двунаправленных счетчиках до настоящего времени. Так что же такое двунаправленный измеритель? Зачем нужен такой счетчик? Почему я не могу использовать свой старый счетчик с солнечной фотоэлектрической системой?

Прежде чем ответить на все эти вопросы, позвольте мне ответить на ваш первый вопрос

Что такое двунаправленный измеритель?

Обычный счетчик электроэнергии или энергии, установленный в наших домах, по сути, является однонаправленным счетчиком.Это означает, что этот счетчик может регистрировать увеличение потребления энергии только путем подсчета общего количества энергии, протекающей через него в течение определенного периода времени.

Эти счетчики не определяют, как энергия погоды поступает из сети в дом или из вашей солнечной системы на крыше в сеть.

Итак, если вы устанавливаете общий счетчик энергии в своей солнечной системе, он регистрирует только увеличение потребления энергии для количества электричества, которое вы используете из сети, а также энергии, которую вы экспортируете в сеть из вашей солнечной системы.

И это в конечном итоге увеличивает показания счетчика и увеличивает ваш счет за электричество и взимает дополнительную плату за энергию, которую вы подавали в сеть, вместо того, чтобы вознаграждать вас за это.

Принимая во внимание, что двунаправленный счетчик определяет направление потока тока и сохраняет данные в отдельных регистрах для вашего потребления и производства электроэнергии. Этот счетчик может измерять поток электроэнергии в двух направлениях. то есть входящий и исходящий одновременно.

В дневное время большая часть нагрузок отключена.Таким образом, избыточная энергия, произведенная вашей солнечной электростанцией, должна быть возвращена (экспорт) в сеть в случае системы, привязанной к сети. В этот момент ток от вашей домашней системы к электросети будет обратным. Счетчик энергии записывает данные в экспортный регистр.

В ночное время солнечная энергия не генерируется, а электроэнергия импортируется из сети или электрической компании — «поставленные кВтч». для запуска строительной нагрузки. Теперь ток идет вперед, и счетчик записывает данные в регистр импорта.

Таким образом, двунаправленный счетчик позволяет вам получать информацию о производстве энергии — экспорте, импорте из вашей солнечной фотоэлектрической системы и сети.

Он также измеряет разницу между производством генераторов и потребностями потребителей в нагрузке — «полученные кВтч».

Наш счетчик не измеряет выработку электроэнергии генераторами. Генератор может компенсировать потребление электроэнергии потребителем за счет любого излишка произведенной электроэнергии. Поскольку генераторная система вырабатывает электроэнергию, киловатт-часы сначала используются для удовлетворения потребностей заказчика в электроэнергии, таких как освещение и бытовые приборы.

Если система производит больше электроэнергии, чем требуется потребителю, дополнительные киловатт-часы измеряются, подаются в электрическую систему коммунального предприятия и используются другими потребителями.

При подсчете ежемесячного счета за электроэнергию, если потребитель потребляет больше электроэнергии, чем вырабатывается, он платит только за чистые киловатт-часы (кВтч).

Если покупатель вырабатывает больше электроэнергии, чем используется в энергосистеме общего пользования, то он получает кредит в кВтч, который применяется к будущим счетам.Кроме того, заказчик обязан оплатить все клиентские сборы и минимальные суммы, применимые в соответствии с его тарифным планом.

Требования к использованию двунаправленного дозатора

  1. Заявление на подключение фотоэлектрической солнечной электростанции к сети должно быть подано в вашу электрическую компанию до подключения генерации.
  2. Производство электроэнергии должно соответствовать спецификациям политики и спецификациям счетчика чистой энергии, которые определяют мощность генераторов и возобновляемые источники энергии.
  3. Генерирующее оборудование должно соответствовать техническим требованиям, предъявляемым к коммунальным предприятиям, безопасности продукции и подключению к сетям. Например, требуется внешнее отключение в пределах 10 футов от места расположения счетчика.
  4. Электрический осмотр требуется до подачи питания на соединение генерации с сетью.
  5. После электрического осмотра ваша электрическая компания установит новый двунаправленный счетчик.

Тест производительности * может быть проведен для проверки того, что источник генератора (солнечная фотоэлектрическая установка) изолирован от электрической системы предприятия в случае обесточивания или отключения цепи компании.

Знакомство с вашим двунаправленным измерителем солнечной энергии

Двунаправленные счетчики бывают разных видов в зависимости от своих функций. В основном мы используем четыре вида двунаправленных измерителей в зависимости от подключения к электросети в Индии.

  1. Однофазный двухпроводной двунаправленный счетчик
  2. Трехфазный четырехпроводной. Двунаправленный измеритель полного тока.
  3. Трехфазный четырехпроводной. Двунаправленный измеритель, управляемый КТ.
  4. Трехфазный четырехпроводной двунаправленный счетчик HT.

Как снимать показания двунаправленного измерителя?

Одобренный двунаправленный счетчик имеет следующие характеристики и информацию.

  1. Заводская табличка: На заводской табличке отображается различная электрическая информация счетчика, такая как тип подключения, номинальное напряжение, ток, частота, однофазная или трехфазная система. Помимо электрической информации, они отображают на паспортной табличке название компании, гарантию и серийный номер.
  2. ЖК-дисплей: Большой ЖК-дисплей, на котором отображаются различные электрические параметры, зарегистрированные измерителем.На ЖК-дисплее есть различные разделы для отображения конкретной информации.
  3. Кнопки управления: Две кнопки, а именно кнопка MD и кнопка прокрутки, находятся в измерителе. Используя кнопку прокрутки, мы можем прокручивать дисплей. На каждом дисплее отображаются разные параметры системы.
  4. 1107 Порт: Оптически изолированный герметизированный порт для передачи данных на счетчик и от счетчика по оптическому кабелю.
  5. Клеммная колодка: Входные и выходные клеммы находятся в счетчике.Слева мы также видим коммуникационный терминал.
  6. Схема подключения: Схема подключения нанесена наверху блока крышки клеммной коробки.

Как снять показания двунаправленного измерителя?

Давайте проверим ЖК-дисплей двунаправленного измерителя.

Верхняя часть цифр на ЖК-дисплее, которая в основном обозначает значения различных электрических параметров. В правом нижнем углу отображается единица измерения электрического параметра, отображаемого на дисплее в данный момент.

Интересно отметить, что мы можем сохранять и извлекать значения всех электрических параметров сети в интеллектуальном электросчетчике. Но для удобства потребителя и считывателя все счетчики имеют определенное количество или только важные параметры.

Нажав кнопку, мы можем изменить отображение и прочитать требуемое значение различных электрических параметров, таких как напряжение (вольт), ток (амперы), мощность импорта (кВтч), мощность экспорта (кВтч) и т. Д.

Возьмем, к примеру, двунаправленный счетчик, предоставленный защищенной компанией, который одобрен правительствами многих штатов Индии.

1. Нажмите первую кнопку слева. На дисплее отображается текст «Тест». Где мы можем начать снимать показания счетчика.
2. При втором нажатии кнопки на дисплее отображаются все цифры. Это означает, что счетчик работает правильно.
3. При третьем нажатии кнопки на дисплее отображается ее серийный номер. Каждый счетчик имеет свой физический адрес, называемый серийным номером. Этот серийный номер можно использовать в будущем для регистрации любых проблем, возникающих в счетчике.
4. При четвертом нажатии кнопки на дисплее отображается дата параметра. При повторном нажатии кнопки отображается текущая дата.
Далее на дисплее отображается текущее напряжение сети и солнечной энергии. Значение всегда находится в диапазоне 230-240 В (напряжение индийской сети)

.

Следующий параметр — ток, чистое значение тока будет отображаться на электрическом счетчике. Что может быть экспортным или импортным, зависит от вашей нагрузки и потребления.

На следующем шаге вы получите Импортированную энергию из сети на данный момент.

Текст на первом дисплее — «EnI» — это означает «Импортированная энергия» так далеко от сети. Единица измерения электрической энергии — кВтч.

Если снова нажать на кнопку, мы получим отображение экспорта энергии.

На ЖК-дисплее отображается как «EnE», что означает чистый «Экспорт энергии».

На этом мы закончили с отображающей частью счетчика. Следующая важная задача — рассчитать потребляемую нами энергию и энергию, вырабатываемую солнечной фотоэлектрической системой и возвращаемую в сеть.

Итак, как рассчитать чистый счет за электроэнергию, сэкономленный солнечной фотоэлектрической системой?

Чтобы рассчитать общий счет за электроэнергию, сэкономленный вашей солнечной фотоэлектрической установкой за месяц, выполните шаги

В определенный день календаря запишите показания EnE или общей энергии, экспортированной в сеть, и показания месяцем ранее, или вы можете снять показания через один месяц в день выставления счета.

Скажем, ENE при предыдущем выставлении счетов = 4000 кВтч

ENE на текущую дату выставления счета = 5000 кВтч

Итак, общая энергия, экспортированная в сеть в этом месяце = 1000 кВт · ч

Теперь аналогичным образом возьмите EnI или энергию, импортируемую из сети.

Скажем, EnI на предыдущую дату выставления счета = 1500 кВтч

EnI на текущую дату выставления счета = 3500 кВтч

Теперь чистая энергия, импортированная из сети в течение месяца, составляет = 2000 кВтч.

Итак, общая экономия или прибыль = чистая энергия, экспортированная в сеть в течение этого месяца — общая энергия, экспортированная в сеть в этом месяце = 2000 кВт · ч — 1000 кВт · ч = 1000 кВт · ч

Общая экономия для этого потребителя за счет экспорта солнечной энергии в сеть составляет = 1000 кВтч = или 1000 единиц (поскольку 01 кВтч считается как 01 единица для выставления счетов)

Теперь предположим, что кормовой тариф на момент ввода в эксплуатацию солнечного проекта = 6. 8 или 6,80 рупий за 01 шт.

Итак, экономия за месяц от экспорта солнечной энергии в сеть = Rs. 6,80 рупий / шт. X 1000 шт.

= РТС. 6800,00

Таким образом, эта сумма за энергию, поставляемую вами в сеть, будет отражена в вашем счете и уравновешена с вашим непогашенным счетом для вашего следующего цикла выставления счетов.

Чтобы рассчитать общую экономию, нам необходимо учитывать общее производство энергии и экономию от собственного потребления.

Вы можете выполнить ту же процедуру, чтобы проверить показания и рассчитать экономию энергии в случае трехфазного двунаправленного счетчика.

Похожие сообщения

Как считывать показания вашего двунаправленного счетчика

Показания вашего счетчика помогут нам выставить вам точный счет. Мы используем показания счетчиков, чтобы выставить вам счет за фактическое количество потребляемой вами электроэнергии (вместо оценки). Большинство счетчиков планируется снимать раз в два месяца.

Избыточную энергию, вырабатываемую вашей системой, невозможно оценить. Вы должны предоставлять регулярные показания для точного выставления счетов. В вашем счете будет отображаться строка «Полученная энергия», в которой указана избыточная энергия, которую мы купили в вашей системе.Вы не будете иметь права на план равных платежей, потому что невозможно спрогнозировать количество потребляемой и произведенной избыточной энергии.

Когда мы не сможем получить доступ к вашему счетчику, вам будет оставлена ​​карточка для показаний счетчика. Используйте эту карту для записи показаний счетчика, а затем отправьте их онлайн или на нашу круглосуточную телефонную линию записи.

Окно глюкометра будет вращать серию из 3 дисплеев — всегда в одной и той же последовательности с коротким пустым экраном между дисплеями. Конструкция глюкометра зависит от производителя, поэтому внешний вид глюкометра может отличаться от этого.

Когда вы снимаете показания, есть 3 дисплея:

  1. Тестовый дисплей
    Проверьте этот дисплей, чтобы убедиться, что ваш глюкометр работает правильно. Каждая цифра должна быть полностью сформированной 8. Если какие-либо фрагменты цифр отсутствуют, немедленно сообщите нам.
  2. Киловатт-часов (кВтч)
    Когда появится этот дисплей, запишите пятизначное значение. Это энергия, которую вы использовали из нашей сети.
  3. Превышение киловатт-часов (кВтч)
    Когда появится этот дисплей, запишите 5-значное значение.Это избыточная энергия, которую вы генерировали и доставляли Manitoba Hydro.

Номер счетчика отображается на вашем двунаправленном счетчике. При вводе номера счетчика не включайте буквы MH. Вышеуказанный счетчик показывает Mh2234567, поэтому этот номер счетчика будет 1234567 .

Отправьте свои показания онлайн или позвоните по телефону 204-453-6712 (Виннипег) или 1-800-652-4490 в любое время и следуйте подсказкам, чтобы указать номер вашего счетчика и показания.

За помощью обращайтесь в местный офис.

Двунаправленный замер в Огайо — Third Sun Solar

Все солнечные системы в жилых домах, которые поддерживают связь со своей коммунальной компанией, требуют двунаправленного счетчика. Двунаправленный счетчик измеряет поток электроэнергии в двух направлениях. Он измеряет, сколько энергии вы израсходовали и сколько солнечной энергии вы вернули в сеть. Подробнее о чистом учете здесь.

Когда мне включить солнечную систему?

Перед тем, как приступить к эксплуатации солнечной системы, дождитесь, пока ваша коммунальная компания установит двунаправленный счетчик.Это сделано для того, чтобы избежать платы за генерацию.

Почему мне нужно ждать установки двунаправленного счетчика?

Некоторые стандартные расходомеры могут включать в себя функцию, предотвращающую поворот назад и регистрацию обратного потока мощности. В этом случае, даже если ваше предприятие должно уменьшить количество электроэнергии, производимой на вашем предприятии, по сравнению с вашим текущим потреблением, не будет измеряться или вычитаться из вашего общего потребления электроэнергии.

К сожалению, включение солнечной энергетической системы до установки двунаправленного счетчика может привести к очень большим счетам за коммунальные услуги. В случае, если ваша солнечная система включена, а двунаправленный счетчик еще не установлен, с вас может взиматься плата за энергию, производимую вашей солнечной системой. Это потому, что ваш измеритель тока понимает всю созданную вами энергию как использованную.

Роль Третьего Солнца Солнца

После установки и проверки вашей системы Third Sun Solar отправит запрос на замену двунаправленного счетчика.

Обычно коммунальная компания устанавливает двунаправленный счетчик в любом месте от недели до месяца после уведомления.К сожалению, ваша солнечная компания не может контролировать, когда коммунальное предприятие заменит ваш счетчик. Кроме того, ваш установщик солнечных батарей и вы, домовладелец, не всегда уведомляетесь о том, что счетчик был заменен местами! Это может заставить вас ждать и регулярно проверять свой счетчик в ожидании включения вашей новой солнечной батареи!

В Третьем Солнце мы будем настойчиво пытаться добиться этого! Если это займет необычно много времени (более месяца), мы подадим иск в Комиссию по коммунальным предприятиям штата Огайо (или Комиссию по коммунальным предприятиям вашего штата), чтобы они вмешались и помогли ускорить процесс.

Роль домовладельцев на солнечных батареях

Будьте бдительны! Проверьте свой счетчик! Поскольку коммунальная компания может не уведомить вас или вашего установщика о замене счетчика, возможно, они установят его, пока вы не смотрите. В течение первого месяца продолжайте время от времени проверять свой счетчик, чтобы убедиться, что он не отключился. Это то, что вы ищете:

Информация для мелкого шрифта о нетто-счетчиках и счетчиках

Имейте в виду, что, как заказчик нетто-счетчиков, вы должны сообщать в IRS ежегодные кредиты на сверхнормативную генерацию на общую сумму 600 долларов или более в качестве разных доходов, и ваша коммунальная компания должна сообщать эту информацию вам и в IRS.

Обратите внимание, что вы несете ответственность за безопасную эксплуатацию объекта в соответствии с условиями Приложения / Соглашения и инструкциями производителя. Вы также должны выполнять регулярное обслуживание и проверки в соответствии с принятой практикой и инструкциями производителя.

Полезные ссылки:

Как читать двунаправленный счетчик?

Мой коллега всегда сравнивает солнечную солнечную систему на крыше с человеческим телом, когда он обсуждает производство солнечной энергии с человеком, не имеющим никакого технического образования.Таким образом, легко вызвать у слушателя хорошее впечатление и понимание. Вот его исходное заявление: «Солнечная панель — это сердце системы SRPV, которая обычно перекачивает электричество в нагрузку / сеть, как перекачка крови сердцем. Инвертор — это мозг системы, который берет на себя все управляющие действия, тогда как кабели — это жилы системы, которые действуют как путь для протекающих электронов ».

Итак, что насчет двунаправленного измерителя? Какая часть тела подходит для сравнения двунаправленного измерителя?

Мы можем сравнить двунаправленный измеритель с нашими глазами.Если вы не можете определить свой чистый импорт и экспорт в своей системе, это буквально означает, что вы не знаете свою систему. Двунаправленный счетчик позволяет вам получать информацию о производстве энергии — экспорте, импорте из вашей системы SRPV и сети.

Электрический счетчик в вашем доме определяет ток, протекающий через него, и сохраняет значение общего потребления в соответствии с чистым потоком тока. Это не чувствительный к направлению измеритель. Таким образом, он будет работать независимо от того, происходит ли экспорт или импорт.В конечном итоге это также увеличивает показания счетчика для экспорта, что означает отсутствие экономии на счетах за электроэнергию и взимание дополнительной платы за экспорт.

Двунаправленный счетчик определяет направление тока и сохраняет данные в отдельном регистре. В дневное время большая часть нагрузок находится вне очереди, и избыточная энергия, генерируемая солнечной системой, будет отправляться обратно в сеть (экспорт). В этот момент ток идет в обратном направлении, и счетчик сохраняет данные в регистре экспорта.В ночное время солнечная энергия не генерируется, а электроэнергия импортируется из сети для работы нагрузки. Теперь ток идет вперед, и счетчик сохраняет данные в регистре импорта.

Чтобы избежать кражи электроэнергии и следовать уникальному процессу в политике солнечной энергии, BESCOM одобрил Secure для поставки двунаправленного счетчика. В основном мы используем четыре вида двунаправленных измерителей в зависимости от подключения к сети.

  1. Однофазный двухпроводной двунаправленный счетчик
  2. Трехфазный четырехпроводной.Двунаправленный измеритель полного тока.
  3. Трехфазный четырехпроводной. Двунаправленный измеритель, управляемый КТ.
  4. Трехфазный четырехпроводной двунаправленный счетчик HT.

На рис. 01 показан вид спереди однофазного двунаправленного солнечного измерителя. Ниже приведены части измерителя.

  1. Паспортная табличка: Электрическая информация счетчика отображается на паспортной табличке, например, тип подключения, напряжение, ток, частота и т. Д. Помимо электрической информации, они отображают название компании, гарантию и серийный номер на паспортной табличке. .
  2. ЖК-дисплей: большой ЖК-дисплей, на котором отображаются различные электрические параметры, зарегистрированные измерителем. На ЖК-дисплее есть различные разделы для отображения конкретной информации.
  3. Кнопки: две кнопки, а именно кнопка MD и кнопка прокрутки, находятся в измерителе. Используя кнопку прокрутки, мы можем прокручивать дисплей. На каждом дисплее отображаются разные параметры системы.
  4. 1107 Порт: оптически изолированный герметизированный порт, позволяющий передавать данные на счетчик и от него по оптическому кабелю.
  5. Клеммная колодка: входные и выходные клеммы находятся в счетчике. Слева мы также видим коммуникационный терминал.
  6. Схема подключения: Схема подключения нанесена наверху блока крышки клеммной коробки.

Однофазный измеритель: На рисунке ниже показан ЖК-дисплей однофазного двунаправленного измерителя. Верхняя часть предназначена для обозначения чисел, которые в основном обозначают значение электрического параметра. В правом углу указывается единица измерения электрического параметра.Все параметры нашей электросети можно хранить в умном электросчетчике. Но для простоты считывания счетчиков и клиентов счетчики поставляются с дисплеем предварительной настройки.

С помощью кнопки мы можем изменить отображение и прочитать требуемое значение — напряжение, ток, импортная мощность, экспортная мощность и т. Д.

Ниже приведены пошаговый дисплей и его значение.

На дисплее отображается текст «Тест». Где мы можем начать снимать показания счетчика.

Когда вы нажимаете кнопку второй раз, на дисплее отображаются все цифры, чтобы убедиться в правильности работы.

При третьем нажатии кнопки на дисплее отображается ее серийный номер. Каждый счетчик имеет свой физический адрес, называемый серийным номером. Этот серийный номер можно использовать в будущем для регистрации любых проблем, возникающих в счетчике.

При нажатии кнопки в четвертый раз на дисплее отображается следующий параметр, который будет отображаться, а именно текущая дата, а в пятый раз будет отображаться текущая дата.

Дисплей показывает 27,09,17 — это означает 27 сентября , 2017

На следующем экране отображается текущее напряжение сети и солнечной энергии. Он всегда находится в диапазоне 230–240 В (напряжение сети в Индии)

Следующий параметр — ток, чистое значение тока будет отображаться на электросчетчике. Что может быть экспортным или импортным, зависит от вашей нагрузки и потребления. В настоящее время на рынке доступен интеллектуальный двунаправленный измеритель, который может отображать как импортный, так и экспортный ток.Однако наше главное требование — знать импортную и экспортную мощность. Для этого у нас есть отдельная опция.

Это тот шаг, который нам нужен. На этом этапе, нажав кнопку, мы собираемся получить Импортированную энергию из сети на данный момент.

Текст на первом дисплее — «EnI» — это означает, что энергия импортирована так далеко от сети. Единица измерения электрической энергии — кВтч. С использованием данного электросчетчика потребителем импортировано 338,9 единиц электроэнергии.

Опять же, нажав на кнопку, мы получаем отображение экспорта энергии.

Дисплей «EnE» означает, что на следующем дисплее отображается чистый экспорт энергии.

Общая единица энергии, экспортированная этим клиентом, составляет 5583,1 единицы.

Итак, мы закончили чтение. Если у вас есть предыдущий счет за электроэнергию, вы можете рассчитать месячную экспортную энергию и экономию.

Общая экономия для этого потребителя за счет экспорта солнечной энергии в сеть составляет = 5583,1 — 338,9 = 5244,2 единицы.

Подача в тариф на момент сдачи объекта в эксплуатацию = 9.56

Экономия до сих пор от экспорта энергии = рупий. 50 134,50.

Чтобы рассчитать общую экономию, нам необходимо учитывать общее производство энергии и экономию от собственного потребления.

Как считывать показания двунаправленного счетчика коммунальных услуг, измеряющего солнечную сетку

Когда вы установите интерактивную солнечную электрическую систему на юго-западе Флориды, FPL или LCEC заменит ваш стандартный счетчик на двунаправленный. Этот счетчик регистрирует поток электроэнергии в обоих направлениях — от электрической сети — и чистое количество энергии, потребленной с момента его установки.Этот процесс известен как Net Metering, и он позволяет коммунальному предприятию выставлять вам счет только за чистое количество потребляемой вами энергии.

Есть несколько разных стилей измерителя, но все они работают по сути одинаково. Есть ЖК-дисплей, на котором точки движутся вправо, когда вы получаете электроэнергию из сети, и влево, когда вы доставляете электроэнергию в сеть. Скорость движения точек указывает скорость, с которой течет электричество. Вот как вы можете прочитать числовые части дисплея вашего измерителя, который вращается между различными показаниями:

Этот счетчик показывает, что потребитель получил 15 170 кВтч от коммунальной сети с момента его установки.Это использование коммунальной энергии сверх солнечной энергии, произведенной и потребленной во время производства.

DEL (DL): это киловатт-часы электроэнергии, поставляемой из сети с момента установки счетчика. Это указывает на то, что энергия, доставленная вам, превышает производство солнечной энергии.

REC (или RC): это количество киловатт-часов электроэнергии, которое вы отправили в сеть с момента установки счетчика. Он указывает на энергию, произведенную вашей солнечной энергетической системой, в разы превышающую то, что использовалось в вашем доме или на работе.

НЕТТО (или NT): это чистое количество энергии, потребляемой из сети. Он представляет собой сумму доставленных за вычетом общей суммы, полученной с момента установки вашего счетчика.

Для определения месячного использования, как и для стандартного счетчика, вам необходимо сравнить эти числа с последним показанием счетчика, которое указано в вашем счете. Цифры не сбрасываются при каждом показании счетчика, но подсчитывают совокупные потоки электроэнергии с момента установки счетчика.

На счетчике могут быть другие числа, которые обычно указывают потребность, которая представляет собой максимальное количество энергии, постоянно потребляемое в течение заданного периода времени, обычно 15 или 30 минут. Бытовым и мелким коммерческим клиентам не нужно беспокоиться о спросе, поскольку плата за спрос не является составной частью способа выставления счетов. Иногда это обозначается как MAX (или MX).

Помимо считывания показаний вашего счетчика, ваш счет или вкладыш для счета (LCEC) будет содержать ценную информацию о вашем кумулятивном нетто-счетчике, доставленных и полученных показаниях. Он также сообщит вам, сколько электричества вы отложили для будущего использования.

SMA ENERGY Meter 20 Двунаправленный трехфазный счетчик

SMA ENERGY Meter 20 Двунаправленный трехфазный счетчик

Двусторонний счетчик SMA ENERGY Meter 20 — это мощное измерительное решение, которое гарантирует интеллектуальное управление энергией в фотоэлектрических установках.

n SMA оборудование. Измеритель энергии SMA точно определяет значения электрических измерений для каждого фазового проводника в виде установленных значений и передает их через Ethernet в локальную сеть. Это позволяет передавать все данные о вводе в сеть и потребление в сети, и даже те, которые связаны с генерацией фотоэлектрической энергии от других фотоэлектрических инверторов, с высокой точностью и частотой в системы SMA.

Комбинация с двунаправленным трехфазным счетчиком SMA ENERGY Meter 20 во всех случаях представляет собой идеально согласованную конфигурацию системы, которая гарантирует лучшую производительность и стабильность для максимальной экономии затрат и оптимизации собственного потребления.

Универсальный регистр значений измерения для интеллектуального управления энергопотреблением
В сочетании с внешними трансформаторами тока он теперь также подходит для приложений> 63 A
Двунаправленный трехфазный счетчик SMA ENERGY Meter 20:

Простой

Быстрая установка с помощью системы plug & play
Графическое отображение текущих значений измерений в Sunny Portal и локальном веб-интерфейсе
Flexible

Формат компактного корпуса, позволяющий сэкономить место при установке на DIN-рейку в распределительной сети дома
Гибкое использование в приложениях с током> 63 А с использованием внешних трансформаторов тока
Универсальный режим использования, независимый от существующих счетчиков энергии
Мощный

Быстрая и двунаправленная трехфазная регистрация значений измерений для эффективного управления энергопотреблением *
Идеальная координация с командами SMA для стабильного регулирования

* Может также использоваться в однофазных системах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
