Схема подключения пускателя с тепловым реле через кнопку пуск стоп: на 220В, 380В, с тепловым реле и кнопками управления

на 220В, 380В, с тепловым реле и кнопками управления

Магнитный пускатель наиболее часто используется для управления электродвигателями. Хотя есть у него и другие сферы применения: управление освещением, отоплением, коммутация мощных нагрузок. Их включение и отключение может выполняться как вручную, при помощи кнопок управления, так и с применением систем автоматики. О подключении кнопок управления к магнитному пускателю мы и поговорим.

Кнопки управления пускателей

В общем случае потребуется две кнопки: одна для включения и одна для отключения. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты. У кнопки «Стоп» они нормально замкнуты, то есть, если кнопка не нажата, группа контактов замкнута, и размыкается при активации кнопки. У кнопки «Пуск» все наоборот.

Эти устройства могут содержать или только конкретный, нужный для работы элемент, либо быть универсальными, включая в себя и по одному замкнутому и разомкнутому контакту. В этом случае необходимо выбрать правильный.

Производители обычно снабжают свою продукцию символьными обозначениями, позволяющими определить назначение той или оной контактной группы. Стоповую кнопку обычно окрашивают в красный цвет. Цвет пусковой традиционно черный, то приветствуется зеленый, который соответствует сигналу «Включено» или «Включить». Такие кнопки используются, в основном, на дверях шкафов и панелях управления двигателями станков.

Для дистанционного управления используются кнопочные станции, содержащие две кнопки в одном корпусе. Станция соединяется с местом установки пускателя с помощью контрольного кабеля. В нем должно быть не менее трех жил, сечение которых может быть небольшим. Простейшая рабочая схема пускателя с тепловым реле

Магнитный пускатель

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением. Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

При любых других значениях напряжения, наличии знака постоянного тока или букв DC подключить изделие к сети не получится. Оно предназначено для других цепей.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

Силовые контакты предназначены для подключения нагрузки, которой они и управляют.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

Схема управления пускателем на 220 В

Один мудрец сказал: есть 44 схемы подключения кнопок к магнитному пускателю, из которых 3 работают, а остальные – нет. Но правильная – только одна. Про нее и поговорим (смотри схему ниже). Подключение силовых цепей лучше оставить на потом. Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи. Для питания цепей управления используем один из фазных контактов, от которой проводник отправляем на один из выводов кнопки «Стоп».

Это может быть или проводник, или жила кабеля.

От кнопки стоп пойдут уже два провода: один к кнопке «Пуск», второй – на блок-контакт пускателя.

Для этого между кнопками ставится перемычка, а к одной из них в месте ее подключения добавляется жила кабеля к пускателю. Со второго вывода кнопки «Пуск» тоже идут два провода: один на второй вывод блок-контакта, второй – к выводу «А1» катушки управления.

При подключении кнопок кабелем перемычка ставится уже на пускателе, к ней подключается третья жила. Второй вывод от катушки (А2) подключается к нулевой клемме. В принципе нет разницы, в каком порядке подключать вывода кнопок и блок-контакта. Желательно только именно вывод «А2» катушки управления соединить с нулевым проводником. Любой электрик ожидает, что нулевой потенциал будет только там.

Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления. И только с этой стороны на пускатель подается питание (традиционно – сверху). Попытка подключить кнопки на выход пускателя ни к чему не приведет.

Схема управления пускателем на 380 В

Все то же самое, но для того, чтобы катушка заработала, проводник от вывода «А2» надо подключить не к нулевой шинке, а к любой другой фазе, не использующейся до этого. Вся схема будет работать от двух фаз.

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

Ток проходит по греющим элементам, если его величина превысит заданную – отгибается биметаллическая пластинка и переключает контактики.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

В описанном выше случае для этого потребуется от вывода «А2» отправить провод на контакт теплового реле, а от второго его контакта – уже туда, где до этого был подключен проводник. В случае с управлением от 220 В это – нулевая шинка, с 380 В – фаза на пускателе. Срабатывание теплового реле у большинства моделей никак не заметно.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Ещё одно интересное видео о работе магнитного пускателя:

Проверка работоспособности схемы

Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.

Нажимаем на кнопку «Пуск», пускатель должен включиться. Если нет – проверяем замкнутое положение контактов кнопки «Стоп» и состояние теплового реле.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.

Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.

Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.

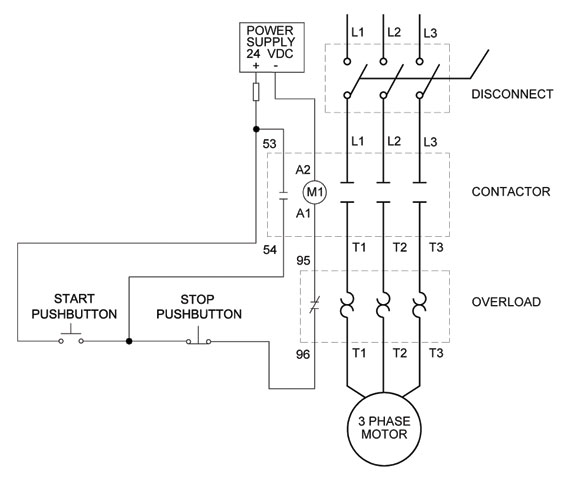

Схема подключения магнитного пускателя с тепловым реле

Магнитный пускатель с тепловым реле и кнопками управления, схема, принцип действия

Магнитный пускатель наиболее часто используется для управления электродвигателями. Хотя есть у него и другие сферы применения: управление освещением, отоплением, коммутация мощных нагрузок. Их включение и отключение может выполняться как вручную, при помощи кнопок управления, так и с применением систем автоматики. О подключении кнопок управления к магнитному пускателю мы и поговорим.

Кнопки управления пускателей

В общем случае потребуется две кнопки: одна для включения и одна для отключения. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты. У кнопки «Стоп» они нормально замкнуты, то есть, если кнопка не нажата, группа контактов замкнута, и размыкается при активации кнопки. У кнопки «Пуск» все наоборот.

Эти устройства могут содержать или только конкретный, нужный для работы элемент, либо быть универсальными, включая в себя и по одному замкнутому и разомкнутому контакту. В этом случае необходимо выбрать правильный.

Производители обычно снабжают свою продукцию символьными обозначениями, позволяющими определить назначение той или оной контактной группы. Стоповую кнопку обычно окрашивают в красный цвет. Цвет пусковой традиционно черный, то приветствуется зеленый, который соответствует сигналу «Включено» или «Включить». Такие кнопки используются, в основном, на дверях шкафов и панелях управления двигателями станков.

Для дистанционного управления используются кнопочные станции, содержащие две кнопки в одном корпусе. Станция соединяется с местом установки пускателя с помощью контрольного кабеля. В нем должно быть не менее трех жил, сечение которых может быть небольшим. Простейшая рабочая схема пускателя с тепловым реле

Магнитный пускатель

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением. Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

При любых других значениях напряжения, наличии знака постоянного тока или букв DC подключить изделие к сети не получится. Оно предназначено для других цепей.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

Силовые контакты предназначены для подключения нагрузки, которой они и управляют.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

Схема управления пускателем на 220 В

Один мудрец сказал: есть 44 схемы подключения кнопок к магнитному пускателю, из которых 3 работают, а остальные – нет. Но правильная – только одна. Про нее и поговорим (смотри схему ниже). Подключение силовых цепей лучше оставить на потом. Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи. Для питания цепей управления используем один из фазных контактов, от которой проводник отправляем на один из выводов кнопки «Стоп».

Это может быть или проводник, или жила кабеля.

От кнопки стоп пойдут уже два провода: один к кнопке «Пуск», второй – на блок-контакт пускателя.

Для этого между кнопками ставится перемычка, а к одной из них в месте ее подключения добавляется жила кабеля к пускателю. Со второго вывода кнопки «Пуск» тоже идут два провода: один на второй вывод блок-контакта, второй – к выводу «А1» катушки управления.

При подключении кнопок кабелем перемычка ставится уже на пускателе, к ней подключается третья жила. Второй вывод от катушки (А2) подключается к нулевой клемме. В принципе нет разницы, в каком порядке подключать вывода кнопок и блок-контакта. Желательно только именно вывод «А2» катушки управления соединить с нулевым проводником. Любой электрик ожидает, что нулевой потенциал будет только там.

Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления. И только с этой стороны на пускатель подается питание (традиционно – сверху). Попытка подключить кнопки на выход пускателя ни к чему не приведет.

Схема управления пускателем на 380 В

Все то же самое, но для того, чтобы катушка заработала, проводник от вывода «А2» надо подключить не к нулевой шинке, а к любой другой фазе, не использующейся до этого. Вся схема будет работать от двух фаз.

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

Ток проходит по греющим элементам, если его величина превысит заданную – отгибается биметаллическая пластинка и переключает контактики.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

В описанном выше случае для этого потребуется от вывода «А2» отправить провод на контакт теплового реле, а от второго его контакта – уже туда, где до этого был подключен проводник. В случае с управлением от 220 В это – нулевая шинка, с 380 В – фаза на пускателе. Срабатывание теплового реле у большинства моделей никак не заметно.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Ещё одно интересное видео о работе магнитного пускателя:

Проверка работоспособности схемы

Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.

Нажимаем на кнопку «Пуск», пускатель должен включиться. Если нет – проверяем замкнутое положение контактов кнопки «Стоп» и состояние теплового реле.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.

Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.

Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.

Тепловое реле для электродвигателя схема подключения

Техника, которая оснащается двигателями нуждается в защите. Для этих целей в нее устанавливается система принудительного охлаждения, чтобы обмотки не превышали допустимую температуру. Иногда ее бывает недостаточно, поэтому дополнительно может быть смонтировано тепловое реле. В самоделках его приходится монтировать своими руками. Поэтому важно знать схему подключения теплового реле.

Принцип работы теплового реле

В некоторых случаях тепловое реле может быть встроено в обмотки двигателя. Но чаще всего оно применяется в паре с магнитным пускателем. Это дает возможность продлить срок службы теплового реле. Вся нагрузка по запуску ложится на контактор. В таком случае тепловой модуль имеет медные контакты, которые подключаются непосредственно к силовым входам пускателя. Проводники от двигателя подводятся к тепловому реле. Если говорить просто, то оно является промежуточным звеном, которое анализирует проходящий через него ток от пускателя к двигателю.

В основе теплового модуля лежат биметаллические пластины. Это означает, что они изготавливаются из двух различных металлов. Каждый из них имеет свой коэффициент расширения при воздействии температуры. Пластины через переходник воздействуют на подвижный механизм, который подключен к контактам, уходящим к электродвигателю. При этом контакты могут находиться в двух положениях:

• нормально замкнутом;
• нормально разомкнутом.

Первый вид подходит для управления пускателем двигателя, а второй используется для систем сигнализации. Тепловое реле построено на принципе тепловой деформации биметаллических пластин. Как только через них начинает протекать ток, их температура начинает повышаться. Чем с большей силой протекает ток, тем выше поднимается температура пластин теплового модуля. При этом происходит смещение пластин теплового модуля в сторону металла с меньшим коэффициентом теплового расширения. При этом происходит замыкание или размыкание контактов и остановка двигателя.

Важно понимать, что пластины теплового реле рассчитаны на определенный номинальный ток. Это означает, что нагрев до некоторой температуры, не будет вызывать деформации пластин. Если из-за увеличения нагрузки на двигатель произошло срабатывания теплового модуля и отключение, то по истечении определенного промежутка времени, пластины возвращаются в свое естественное положение и контакты снова замыкаются или размыкаются, подавая сигнал на пускатель или другой прибор. В некоторых видах реле доступна регулировка силы тока, которая должна протекать через него. Для этого выносится отдельный рычаг, которым можно выбрать значение по шкале.

Кроме регулятора силы тока, на поверхности может также находиться кнопка с надписью Test . Она позволяет проверить тепловое реле на работоспособность. Ее необходимо нажат при работающем двигателе. Если при этом произошел останов, тогда все подключено и функционирует правильно. Под небольшой пластинкой из оргстекла скрывается индикатор состояния теплового реле. Если это механический вариант, то в нем можно увидеть полоску двух цветов в зависимости от происходящих процессов. На корпусе рядом с регулятором силы тока располагается кнопка Stop . Она в отличие от кнопки Test отключает магнитный пускатель, но контакты 97 и 98 остаются разомкнутыми, а значит сигнализация не срабатывает.

Функционировать тепловое реле может в ручном и автоматическом режиме. С завода установлен второй, что важно учитывать при подключении. Для перевода на ручное управление, необходимо задействовать кнопку Reset . Ее нужно повернуть против часовой стрелки, чтобы она приподнялась над корпусом. Разница между режимами заключается в том, что в автоматическом после срабатывания защиты, реле вернется к нормальному состоянию после полного остывания контактов. В ручном режиме это можно сделать с использованием клавиши Reset . Она практически моментально возвращает контактные площадки в нормальное положение.

Тепловое реле имеет и дополнительный функционал, который оберегает двигатель не только от перегрузок по току, но и при отключении или обрыве питающей сети или фазы. Это особенно актуально для трехфазных двигателей. Бывает, что одна фаза отгорает или с ней происходят другие неполадки. В этом случае металлические пластины реле, к которым поступают другие две фазы начинают пропускать через себя больший ток, что приводит к перегреву и отключению. Это необходимо для защиты двух оставшихся фаз, а также двигателя. При худшем раскладе такой сценарий может привести к выходу из строя двигателя, а также подводящих проводов.

Характеристики реле

При выборе ТР необходимо ориентироваться в его характеристиках. Среди заявленных могут быть:

• номинальный ток;
• разброс регулировки тока срабатывания;
• напряжение сети;
• вид и количество контактов;
• расчетная мощность подключаемого прибора;
• минимальный порог срабатывания;
• класс прибора;
• реакция на перекос фаз.

Номинальный ток ТР должен соответствовать тому, который указан на двигателе, к которому будет происходить подключение. Узнать значение для двигателя можно на шильдике, который находится на крышке или на корпусе. Напряжение сети должно строго соответствовать той, где будет применяться. Это может быть 220 или 380/400 вольт. Количество и тип контактов также имеют значение, т. к. различные контакторы имеют различное подключение. ТР должно выдерживать мощность двигателя, чтобы не происходило ложного срабатывания. Для трехфазных двигателей лучше брать ТР, которые обеспечивают дополнительную защиту при перекосе фаз.

Процесс подключения

Ниже приведена схема подключения ТР с обозначениями. На ней можно найти сокращение КК1.1. Оно обозначает контакт, который в нормальном состоянии является замкнутым. Силовые контакты, через которые ток поступает на двигатель обозначены сокращением KK1. Автоматический выключатель, который находится в ТР обозначен как QF1. При его задействовании происходит подача питания по фазам. Фаза 1 управляется отдельной клавишей, которая обозначена маркировкой SB1. Она выполняет аварийную ручную остановку в случае возникновения непредвиденной ситуации. От нее контакту уходит на клавишу, которая обеспечивает пуск и обозначена сокращением SB2. Дополнительный контакт, который отходит от клавиши пуска, находится в дежурном состоянии. Когда выполняется запуск, тогда ток от фазы через контакт поступает на магнитный пускатель через катушку, которая обозначается KM1. Происходит срабатывание пускателя. При этом те контакты, которые в нормальном положении являются разомкнутыми замыкаются и наоборот.

Когда замыкаются контакты, которые на схеме находятся под сокращением KM1, тогда происходит включение трех фаз, которые пускают ток через тепловое реле на обмотки двигателя, который включается в работу. Если сила тока будет расти, тогда из-за воздействия контактных площадок ТР под сокращением KK1 произойдет размыкание трех фаз и пускатель обесточивается, а соответственно останавливается и двигатель. Обычная остановка потребителя в принудительном режиме происходит посредством воздействия на клавишу SB1. Она разрывает первую фазу, которая прекратит подачу напряжения на пускатель и его контакты разомкнутся. Ниже на фото можно увидеть импровизированную схему подключения.

Есть еще одна возможная схема подключения этого ТР. Разница заключается в том, что контакт реле, который в нормальном состоянии является замкнутым при срабатывании разрывает не фазу, а ноль, который уходит на пускатель. Ее применяют чаще всего в силу экономичности при выполнении монтажных работ. В процессе нулевой контакт подводится к ТР, а с другого контакта монтируется перемычка на катушку, которая запускает контактор. При срабатывании защиты происходит размыкание нулевого провода, что приводит к отключению контактора и двигателя.

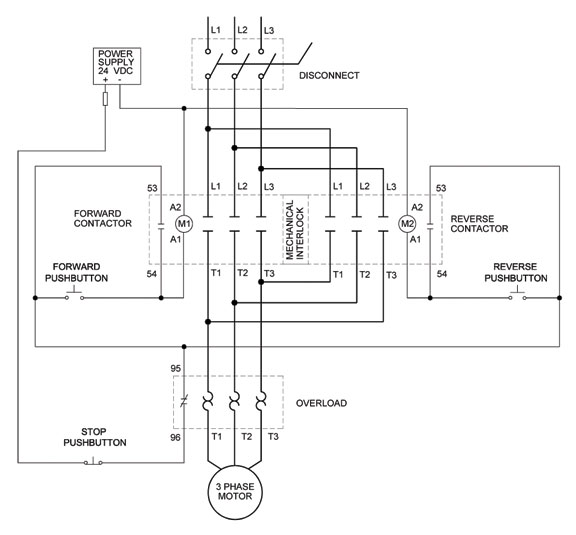

Реле может быть смонтировано в схему, где предусмотрено реверсивное движение двигателя. От схемы, которая была приведена выше различие заключается в том, что присутствует НЗ контакт, в реле, которое обозначено KK1.1.

Если реле срабатывает, тогда происходит разрыв нулевого провода контактами под обозначением KK1.1. Пускатель обесточивается и прекращает питания двигателя. В экстренной ситуации кнопка SB1 поможет быстро разорвать цепь питания, чтобы остановить двигатель. Видео о подключении ТР можно посмотреть ниже.

Резюме

Схемы, на которых будет изображаться принцип подключения реле к контактору, могут иметь другие буквенные или цифровые обозначения. Чаще всего их расшифровка приводится внизу, но принцип всегда остается одинаковым. Можно немного попрактиковаться, собрав всю схему с потребителем в виде лампочки или небольшого двигателя. С помощью тестовой клавиши можно будет отработать нестандартную ситуацию. Клавиши запуска и остановки позволят проверить работоспособность всей схемы. При этом стоит обязательно учитывать тип пускателя и то, в каком нормальном состоянии находятся его контакты. Если есть определенные сомнения, тогда лучше посоветоваться с электромонтажником, который имеет опыт в сборке таких схем.

Схема подключения магнитного пускателя и теплового реле

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

• трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
• Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок-контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Включение работы магнитного пускателя производится с помощью кнопки Пуск, которая смыкает цепь, а отключение – с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.

Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и впоследствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки.

Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы.

{SOURCE}

Схема подключения магнитного пускателя и теплового реле

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

• трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
• Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок-контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Включение работы магнитного пускателя производится с помощью кнопки Пуск, которая смыкает цепь, а отключение – с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.

Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и впоследствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки.

Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы.

Подключение теплового. Изучение магнитного пускателя с тепловым реле

Схема подключения магнитного пускателя и теплового реле

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Важно! Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

• трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
• Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Внимание. Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки. С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп.

Включение работы магнитного пускателя производится с помощью Пуск, которая смыкает цепь, а отключение – с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходи

Схема подключения теплового реле для электродвигателя

Техника, которая оснащается двигателями нуждается в защите. Для этих целей в нее устанавливается система принудительного охлаждения, чтобы обмотки не превышали допустимую температуру. Иногда ее бывает недостаточно, поэтому дополнительно может быть смонтировано тепловое реле. В самоделках его приходится монтировать своими руками. Поэтому важно знать схему подключения теплового реле.

Принцип работы теплового реле

В некоторых случаях тепловое реле может быть встроено в обмотки двигателя. Но чаще всего оно применяется в паре с магнитным пускателем. Это дает возможность продлить срок службы теплового реле. Вся нагрузка по запуску ложится на контактор. В таком случае тепловой модуль имеет медные контакты, которые подключаются непосредственно к силовым входам пускателя. Проводники от двигателя подводятся к тепловому реле. Если говорить просто, то оно является промежуточным звеном, которое анализирует проходящий через него ток от пускателя к двигателю.

В основе теплового модуля лежат биметаллические пластины. Это означает, что они изготавливаются из двух различных металлов. Каждый из них имеет свой коэффициент расширения при воздействии температуры. Пластины через переходник воздействуют на подвижный механизм, который подключен к контактам, уходящим к электродвигателю. При этом контакты могут находиться в двух положениях:

• нормально замкнутом;
• нормально разомкнутом.

Первый вид подходит для управления пускателем двигателя, а второй используется для систем сигнализации. Тепловое реле построено на принципе тепловой деформации биметаллических пластин. Как только через них начинает протекать ток, их температура начинает повышаться. Чем с большей силой протекает ток, тем выше поднимается температура пластин теплового модуля. При этом происходит смещение пластин теплового модуля в сторону металла с меньшим коэффициентом теплового расширения. При этом происходит замыкание или размыкание контактов и остановка двигателя.

Важно понимать, что пластины теплового реле рассчитаны на определенный номинальный ток. Это означает, что нагрев до некоторой температуры, не будет вызывать деформации пластин. Если из-за увеличения нагрузки на двигатель произошло срабатывания теплового модуля и отключение, то по истечении определенного промежутка времени, пластины возвращаются в свое естественное положение и контакты снова замыкаются или размыкаются, подавая сигнал на пускатель или другой прибор. В некоторых видах реле доступна регулировка силы тока, которая должна протекать через него. Для этого выносится отдельный рычаг, которым можно выбрать значение по шкале.

Кроме регулятора силы тока, на поверхности может также находиться кнопка с надписью Test. Она позволяет проверить тепловое реле на работоспособность. Ее необходимо нажат при работающем двигателе. Если при этом произошел останов, тогда все подключено и функционирует правильно. Под небольшой пластинкой из оргстекла скрывается индикатор состояния теплового реле. Если это механический вариант, то в нем можно увидеть полоску двух цветов в зависимости от происходящих процессов. На корпусе рядом с регулятором силы тока располагается кнопка Stop. Она в отличие от кнопки Test отключает магнитный пускатель, но контакты 97 и 98 остаются разомкнутыми, а значит сигнализация не срабатывает.

Обратите внимание! Описание приводится для теплового реле LR2 D1314. Другие варианты имеют схожее строение и схему подключения.

Функционировать тепловое реле может в ручном и автоматическом режиме. С завода установлен второй, что важно учитывать при подключении. Для перевода на ручное управление, необходимо задействовать кнопку Reset. Ее нужно повернуть против часовой стрелки, чтобы она приподнялась над корпусом. Разница между режимами заключается в том, что в автоматическом после срабатывания защиты, реле вернется к нормальному состоянию после полного остывания контактов. В ручном режиме это можно сделать с использованием клавиши Reset. Она практически моментально возвращает контактные площадки в нормальное положение.

Тепловое реле имеет и дополнительный функционал, который оберегает двигатель не только от перегрузок по току, но и при отключении или обрыве питающей сети или фазы. Это особенно актуально для трехфазных двигателей. Бывает, что одна фаза отгорает или с ней происходят другие неполадки. В этом случае металлические пластины реле, к которым поступают другие две фазы начинают пропускать через себя больший ток, что приводит к перегреву и отключению. Это необходимо для защиты двух оставшихся фаз, а также двигателя. При худшем раскладе такой сценарий может привести к выходу из строя двигателя, а также подводящих проводов.

Обратите внимание! Тепловое реле не предназначено для защиты двигателя от короткого замыкания. Это связано с высокой скоростью пробоя. Пластины просто не успевают отреагировать. Для этих целей необходимо предусматривать специальные автоматические выключатели, которые также включаются в цепь питания.

Характеристики реле

При выборе ТР необходимо ориентироваться в его характеристиках. Среди заявленных могут быть:

• номинальный ток;
• разброс регулировки тока срабатывания;
• напряжение сети;
• вид и количество контактов;
• расчетная мощность подключаемого прибора;
• минимальный порог срабатывания;
• класс прибора;
• реакция на перекос фаз.

Номинальный ток ТР должен соответствовать тому, который указан на двигателе, к которому будет происходить подключение. Узнать значение для двигателя можно на шильдике, который находится на крышке или на корпусе. Напряжение сети должно строго соответствовать той, где будет применяться. Это может быть 220 или 380/400 вольт. Количество и тип контактов также имеют значение, т. к. различные контакторы имеют различное подключение. ТР должно выдерживать мощность двигателя, чтобы не происходило ложного срабатывания. Для трехфазных двигателей лучше брать ТР, которые обеспечивают дополнительную защиту при перекосе фаз.

Процесс подключения

Ниже приведена схема подключения ТР с обозначениями. На ней можно найти сокращение КК1.1. Оно обозначает контакт, который в нормальном состоянии является замкнутым. Силовые контакты, через которые ток поступает на двигатель обозначены сокращением KK1. Автоматический выключатель, который находится в ТР обозначен как QF1. При его задействовании происходит подача питания по фазам. Фаза 1 управляется отдельной клавишей, которая обозначена маркировкой SB1. Она выполняет аварийную ручную остановку в случае возникновения непредвиденной ситуации. От нее контакту уходит на клавишу, которая обеспечивает пуск и обозначена сокращением SB2. Дополнительный контакт, который отходит от клавиши пуска, находится в дежурном состоянии. Когда выполняется запуск, тогда ток от фазы через контакт поступает на магнитный пускатель через катушку, которая обозначается KM1. Происходит срабатывание пускателя. При этом те контакты, которые в нормальном положении являются разомкнутыми замыкаются и наоборот.

Когда замыкаются контакты, которые на схеме находятся под сокращением KM1, тогда происходит включение трех фаз, которые пускают ток через тепловое реле на обмотки двигателя, который включается в работу. Если сила тока будет расти, тогда из-за воздействия контактных площадок ТР под сокращением KK1 произойдет размыкание трех фаз и пускатель обесточивается, а соответственно останавливается и двигатель. Обычная остановка потребителя в принудительном режиме происходит посредством воздействия на клавишу SB1. Она разрывает первую фазу, которая прекратит подачу напряжения на пускатель и его контакты разомкнутся. Ниже на фото можно увидеть импровизированную схему подключения.

Есть еще одна возможная схема подключения этого ТР. Разница заключается в том, что контакт реле, который в нормальном состоянии является замкнутым при срабатывании разрывает не фазу, а ноль, который уходит на пускатель. Ее применяют чаще всего в силу экономичности при выполнении монтажных работ. В процессе нулевой контакт подводится к ТР, а с другого контакта монтируется перемычка на катушку, которая запускает контактор. При срабатывании защиты происходит размыкание нулевого провода, что приводит к отключению контактора и двигателя.

Реле может быть смонтировано в схему, где предусмотрено реверсивное движение двигателя. От схемы, которая была приведена выше различие заключается в том, что присутствует НЗ контакт, в реле, которое обозначено KK1.1.

Если реле срабатывает, тогда происходит разрыв нулевого провода контактами под обозначением KK1.1. Пускатель обесточивается и прекращает питания двигателя. В экстренной ситуации кнопка SB1 поможет быстро разорвать цепь питания, чтобы остановить двигатель. Видео о подключении ТР можно посмотреть ниже.

Резюме

Схемы, на которых будет изображаться принцип подключения реле к контактору, могут иметь другие буквенные или цифровые обозначения. Чаще всего их расшифровка приводится внизу, но принцип всегда остается одинаковым. Можно немного попрактиковаться, собрав всю схему с потребителем в виде лампочки или небольшого двигателя. С помощью тестовой клавиши можно будет отработать нестандартную ситуацию. Клавиши запуска и остановки позволят проверить работоспособность всей схемы. При этом стоит обязательно учитывать тип пускателя и то, в каком нормальном состоянии находятся его контакты. Если есть определенные сомнения, тогда лучше посоветоваться с электромонтажником, который имеет опыт в сборке таких схем.

Отправить комментарий

Схема Подключения Кнопки Пускателя — tokzamer.ru

Из названий следует их принцип работы.

Через первую подают напряжение, посредством второй управляют работой оборудования. Потому в схему добавляют так называемую цепь самоподхвата.

А если он состоит из двух отдельных пускателей, между ними должен стоять специальный механический блокиратор.
Пускатели магнитные КМЭ в корпусе IP65 9-95A. Схема подключения пускателя 380 и 220В (400 и 230).

Это так называемый кнопочный пост.

Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса. Если у вас появились вопросы по теме статьи, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

Также можно остановить подачу напряжения вручную, через кнопку Стоп.

Например если электродвигатель на 1,5 кВт. Когда усилие на ней В, двигателя В, в случае соединения в звезду, такая схема не подходит.

На один подается питание, со второго оно уходит.

Электромагнитный пускатель тепловая защита часть №3.

Устройство и принцип работы

Наглядный пример. Одно из новых применений — внедрение в системы управления освещением, сигнализацией. На один подается питание, со второго оно уходит. В зависимости от того, как намотана катушка, меняется номинал контактора.

Также в конструкцию могут включать в качестве дополнительных элементов, защитное реле, электропредохранители, добавочный комплект клемм, пусковое устройство.

Так в чем разница?

Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

При появлении напряжения нажали кнопку пуск, например катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника.

На практике, зачастую, основным применением контакторов и магнитных пускателей есть запуск и остановка асинхронных электродвигателей, их управления и реверс оборотов двигателя. На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

Контакты замыкаются, на нагрузку поступает питание, в результате, она включается в работу.
Подключение электромагнитного пускателя часть№3

Смотрите также: Схема подключения 2х клавишного выключателя

Поиск на сайте

В нормальном состояние эти контакты разомкнуты и по ним не протекает ток, нагрузка в данном случае лампы находится в состоянии покоя.

Когда на магнитный пускатель поступает питание, через катушку проходит ток и формирует электромагнитное поле. В результате этого пружина легко выталкивает верхнюю часть магнитопровода, размыкая контакты, что приводит к прекращению подачи на нагрузку питания.

Двигатель остановился. При этом блокировка может быть как механической, так и посредством блокировочных контактов. Существуют также катушки на 12, 24, 36, 42, вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

Любая из них обладает парой входов и парой выходов. Согласно принципу самоподхвата, контактор удерживается в режиме подключения. Пускатели, как правило, оснащены двумя видами контактов: силовыми и блокировочными.

Устанавливать магнитный пускатель в помещении, где смонтированы устройства с током от А, категорически нельзя. При особых требованиях безопасности повышенная влажность в помещении возможно использования пускателя с катушкой на 24 12 вольт. Также в конструкцию могут включать в качестве дополнительных элементов, защитное реле, электропредохранители, добавочный комплект клемм, пусковое устройство.

В этом случае схема выглядит как на рисунке ниже. Схема подключения магнитного пускателя с катушкой на В и цепью самоподхвата В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. Например если катушка магнитного пускателя на вольт — один ее вывод подключается к нейтрале, а другой, через кнопки, к одной из фаз.

Контактор выполняет ту же роль, что и пускатель. Подключение к трехфазной сети через контактор с катушкой на В Трехфазное питание может подключаться через стандартный МП, который работает от сети с напряжением В.

Рекомендуем прочитать:. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети В. Согласно принципу самоподхвата, контактор удерживается в режиме подключения. Основа пускателя — магнитопровод и катушка индуктивности.
Как подключить трехфазный двигатель через магнитный пускатель.

Контакторы и пускатели — в чем разница

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. Отличается только сборка контактной группы — подключаются все три фазы.

Удерживает их в таком состоянии возвратная пружина. В результате этого пружина легко выталкивает верхнюю часть магнитопровода, размыкая контакты, что приводит к прекращению подачи на нагрузку питания. Например, для работы лебедки, в некоторых других случаях.

Тоже ничего сложного. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Это позволяет в том числе значительно снизить потребляемые пусковые токи. Реализация этого алгоритма производится с помощью замыкания в МП вспомогательных контактов.

Статья по теме: Паспорт энергоэффективности здания

Наглядные схемы МП и КМ

Потому в схему добавляют так называемую цепь самоподхвата. Когда усилие на ней В, двигателя В, в случае соединения в звезду, такая схема не подходит. Особенности силовой цепи Питание для МП подключают через контакты, обычно обозначаемые символами А1 и А2. На малые токи — до 10 А — выпускают исключительно пускатели.

Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. Для кручения в обратном направлении стоит только при помощи пускателя КМ2 поменять дислокацию каких-то двух питающих фаз Предпринятое действие разъединит цепь, на дроссель КМ1 перестанет подаваться управляющая фаза А, а сердечник с контактами, посредством возвратной пружины, восстановится в исходном положении. Также обычно имеется клемма для подключения заземления.

Подключение пускателя по схеме звезда — треугольник

Контакты разъединятся, на двигатель М прекратится подача напряжения. Если они многожильные, их концы перед лужением скручивают. Из этого видно, что пускатель и контактор управляются подачей и отключением напряжения на их электромагнитной катушке. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Например, для работы лебедки, в некоторых других случаях. Например для двигателя на 4кВт, можно ставить автомат на 10А. Например приставка ПКИ. На выходы категорически запрещается подавать ток большего значения по напряжению или силе, чем указано в маркировке. Кнопки маркируются названием и цветом.
Простая схема электромагнитного пускателя – что из себя представляет, как работает, из чего состоит.

Схема Подключения Пускателя Через Кнопку

После этого ток получает доступ к двигателю, запуская его в работу. Магнитопровод оснащен подвижной верхней частью с закрепленными контактами, к которым подводится нагрузка.

Схема подключения пускателя с катушкой В Для подключения МП используется две отдельные цепи — сигнальная и рабочая. Если номинал катушки на вольт — один вывод к одной из фаз, а второй, через цепь кнопок к другой фазе.

Для прекращения работы подключенного оборудования через МП, необходимо отключать от сети вилку. Лишь сплавить товар.
Пускатели магнитные КМЭ в корпусе IP65 9-95A. Схема подключения пускателя 380 и 220В (400 и 230).

Двигатель начинает вращаться.

Их обозначают в схемах А1 и А2 в стандартном выполнении.

Вместо двигателя может быть любая нагрузка подключенная к контактам, например мощный обогреватель. Подключение второго контактора аналогичное, используя в первом пускателе его нормально замкнутые контакты.

Если температура на любой из этих фаз достигает критического значения, выполняется автоматическое отключение.

Кроме того, само устройство более массивное за счет дугогасящих камер. Кроме непосредственной задачи, коммутации и управления нагрузкой с большим током, еще одной немаловажной особенностью есть возможность автоматического «отключения» оборудования при «пропадание» электричества.

Простая схема электромагнитного пускателя – что из себя представляет, как работает, из чего состоит.

Кнопка «Пуск».

Контакты в результате замыкаются. Различают два вида МП с контактами: Нормально замкнутыми — отключение питания на нагрузке происходит в момент срабатывания пускателя. Например если электродвигатель на 1,5 кВт.

При работе какого то станка, например распиловочного, пропало напряжение в сети.

Какой серии пускатель вы демонстрируете на видео??? Реверсивный пускатель должен иметь механическую защиту от одновременного включения двух его половин.

Расположены они в верху корпуса пускателя.

Питание на устройство подается через выведенные на верхнюю часть корпуса МП контакты.

Они имеют по 2 пары контактов. Ее часто используют на практике, отмечая высокую надежность.

При управлении электродвигателем станка с помощью магнитного пускателя, станок не включится, пока не будет нажата кнопка «Пуск».
Пуск стоп, подключение магнитного пускателя

Кнопка «Стоп».

Читайте также. При этом положении на нагрузку питание не подается.

Питание на устройство подается через выведенные на верхнюю часть корпуса МП контакты.

Общая конструкция схемы потерпит после таких манипуляций незначительные изменения.

Согласно принципу самоподхвата, контактор удерживается в режиме подключения. ВАЖНО: Для переменного или постоянного тока, который подается на МП, необходимо выдерживать указанные производителем номинальные значения!

Пускатель, это просто коммутационный аппарат, через который напряжение питания подается на обмотки электродвигателя. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на электродвигатель. Общая конструкция схемы потерпит после таких манипуляций незначительные изменения. Различают два вида МП с контактами: Нормально замкнутыми — отключение питания на нагрузке происходит в момент срабатывания пускателя.

Если температура на любой из этих фаз достигает критического значения, выполняется автоматическое отключение. Принцип схемы базируется на электромагнитной индукции используемой катушки с вспомогательными и рабочими контактами.

Включает контактор МП управляющий импульс, который исходит от пусковой кнопки после ее нажатия. При этом в описании подобных АВ-2М пишется, да и на самом пускателе с такого же выпрямителя, я видел надпись В 50Гц. Вы правильно думаете. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели.

При использовании катушки на 24 В или 12 В, питая от обычной АКБ при соблюдении соответствующих мер безопасности, получается даже запустить оборудование, рассчитанное на большие токи, например, с нагрузкой в В. Пускатель, это просто коммутационный аппарат, через который напряжение питания подается на обмотки электродвигателя. Но у двигателя, мы знаем, пусковой ток намного больше рабочего, а значит обычный бытовой автомат с током в 3А будет срабатывать сразу при пуске такого двигателя. Схема подключения двигателя с реверсным ходом Некоторые устройства работают с двигателями, которые способны вращаться в обоих направлениях.
Подключение электромагнитного пускателя с катушкой на 220 вольт

Поиск на сайте

Стационарная часть закреплена на корпусе, а подвижная — не закреплена. Существуют также катушки на 12, 24, 36, 42, вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

Проще всего рассматривать их по отдельности, чтобы легче было разобраться с принципом организации схемы. Значит, трехполюсный автомат надо ставить на 3 или 4А.

Для силовой цепи будут вноситься определенные незначительные поправки. При особых требованиях безопасности повышенная влажность в помещении возможно использования пускателя с катушкой на 24 12 вольт. Если устройство рассчитано на работу в сети с напряжением В, то именно на указанные контакты будет подаваться это напряжение.

Вы правильно думаете. Для вариантов с электромагнитной катушкой с рабочим напряжением В, на цепь управления подается снятый с другой клеммы ток. Кто же скважину будет держать все время рукой. При подсоединении к ним провода с вилкой, прибор включается в сеть.

Рекомендуем: Прокладка кабеля под землей нормы

Поддерживает работу в сети с переменным или постоянным напряжением. Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного. Какой серии пускатель вы демонстрируете на видео??? Контакты в результате замыкаются.

Если перебросить фазы на соответствующих контактах, то легко добиться такого эффекта от любого моторного устройства. Например приставка ПКИ.

Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного. Например для двигателя на 4кВт, можно ставить автомат на 10А.

Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного. Внутри катушки на центральном сердечнике установлена жесткая пружина, препятствующая соединению контактов в выключенном состоянии устройства.
Реверсивная схема подключения магнитного пускателя

Как подключить пускатель двигателя

Страница технической поддержки на веб-сайте AutomationDirect полна ценной информации и доступна круглосуточно и без выходных. Следующие ссылки приведены в разделе «Технические замечания и рекомендации по применению».

Пускатель двигателя — это комбинация устройств, используемых для запуска, запуска и остановки асинхронного двигателя переменного тока на основе команд от оператора или контроллера. В Северной Америке асинхронный двигатель обычно работает от 230 В или 460 В, трехфазный, 60 Гц и имеет управляющее напряжение 115 В переменного тока или 24 В постоянного тока.Некоторые другие комбинации возможны в Северной Америке и других странах, и их легко получить из методов, показанных в этом документе.

Стартер двигателя

Пускатель двигателя должен иметь как минимум два компонента для работы: контактор для размыкания или замыкания потока энергии к двигателю и реле перегрузки для защиты двигателя от тепловой перегрузки. Могут потребоваться другие устройства для отключения и защиты от короткого замыкания, обычно автоматический выключатель или предохранители. Защита от короткого замыкания не будет показана в следующих примерах.

Контактор

Контактор — это 3-полюсный электромеханический переключатель, контакты которого замыкаются подачей напряжения на его катушку. Когда катушка находится под напряжением, контакты замкнуты и остаются замкнутыми, пока катушка не будет обесточена. Контактор специально разработан для управления двигателем, но может использоваться для других целей, таких как резистивные и осветительные нагрузки. Поскольку двигатель имеет индуктивность, отключение тока затруднено, поэтому разработчики должны придерживаться как мощности, так и номинального тока при указании размера контактора.

Реле перегрузки

Реле перегрузки — это устройство, которое имеет три датчика тока и защищает двигатель от перегрузки по току. Каждая фаза, идущая от контактора к двигателю, проходит через эти датчики тока. Реле перегрузки имеет выбираемую настройку тока, основанную на номинальном токе двигателя при полной нагрузке. Если ток перегрузки превышает уставку реле в течение достаточного времени, набор контактов размыкается, чтобы защитить двигатель от повреждения.

В этой статье показано, как подключать различные двигатели с помощью контакторов Fuji, продаваемых AutomationDirect. Контакторы других марок могут быть подключены таким же или подобным образом. Проконсультируйтесь со схемами подключения производителя для контакторов других марок.

Существует четыре основных комбинации проводки:
a) Полновольтные нереверсивные трехфазные двигатели.
b) Полновольтные реверсивные трехфазные двигатели
c) Однофазные двигатели
d) Трехфазные двигатели с открытым переходом звезда-треугольник

Вы должны предоставить выключатель, провод надлежащего размера, корпуса, клеммные колодки и любые другие устройства, необходимые для замыкания вашей цепи.

ВНИМАНИЕ! Следуйте инструкциям, прилагаемым к каждому конкретному устройству.
Невыполнение этого требования может привести к поражению электрическим током или повреждению.

Будут использоваться следующие компоненты:

Полновольтные нереверсивные трехфазные двигатели

На следующей диаграмме показано управление трехфазным нереверсивным двигателем с управляющим напряжением 24 В постоянного тока и ручным управлением. Мы будем использовать контактор, блок вспомогательных контактов, реле перегрузки, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова и источник питания с предохранителем.Цепями пуска и останова также можно управлять с помощью входов и выходов ПЛК.

Полновольтные реверсивные трехфазные двигатели

Эта схема предназначена для управления трехфазным реверсивным двигателем с управляющим напряжением 24 В постоянного тока. В нем используются два контактора, два вспомогательных контактных блока, реле перегрузки, механическая блокировка, две нормально разомкнутые кнопки пуска, нормально замкнутые кнопки останова и источник питания с предохранителем. В качестве альтернативы цепи прямого, обратного и останова могут управляться с помощью ПЛК. Обратите внимание, что могут быть доступны комплекты реверсирования как для стороны нагрузки, так и для стороны сети контакторов, которые могут упростить процесс подключения реверсивного контактора.

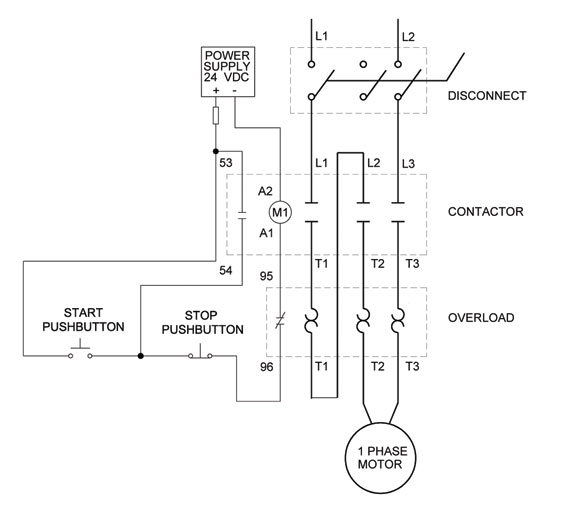

Однофазные двигатели полного напряжения

Эта схема предназначена для управления однофазным двигателем. Он использует контактор, реле перегрузки, одну вспомогательную контактную колодку, нормально разомкнутую кнопку пуска, нормально замкнутую кнопку останова и источник питания с предохранителем. В качестве альтернативы цепи запуска и останова могут управляться с помощью ПЛК..

Трехфазные двигатели с открытым переходом звезда-треугольник

Следующая диаграмма показана для управления трехфазным двигателем по схеме треугольник-звезда. В нем используются три контактора, реле перегрузки, один блок вспомогательных контактов, нормально разомкнутая кнопка запуска, нормально замкнутая кнопка останова, таймер задержки включения на 0-20 секунд и источник питания с предохранителем. В качестве альтернативы схемы запуска, остановки и синхронизации могут управляться с помощью ПЛК.

ДАННАЯ ИНФОРМАЦИЯ ПРЕДОСТАВЛЯЕТСЯ AUTOMATIONDIRECT.ТЕХНИЧЕСКАЯ ПОДДЕРЖКА COM ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ» БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ. Мы не гарантируем, что данные подходят для вашего конкретного приложения, и не несем никакой ответственности за них в вашем приложении.

.

как это работает, проблемы, тестирование

Обновлено: 6 мая 2020 г.

Стартер — это электродвигатель, который вращает или «проворачивает» двигатель для запуска. Он состоит из мощного электродвигателя постоянного тока (DC) и соленоида стартера, прикрепленного к двигателю (см. Рисунок).

В большинстве автомобилей стартер прикручен к двигателю или трансмиссии, проверьте эти фотографии: фото 1, фото 2. Посмотрите, как стартер работает внутри ниже.

Питание стартера осуществляется от основной 12-вольтовой аккумуляторной батареи автомобиля. Для запуска двигателя стартеру требуется очень высокий электрический ток, а это значит, что аккумулятор должен иметь достаточную мощность. Если аккумулятор разряжен, в автомобиле могут загореться огни, но мощности (тока) недостаточно для включения стартера.

Каковы симптомы неисправного стартера: при запуске автомобиля с полностью заряженным аккумулятором происходит один щелчок или вообще ничего не происходит.Стартер не запускается, хотя на клемме управления стартером подано напряжение 12 В.

Другой симптом — когда стартер работает, но не проверяет двигатель. Часто это может вызвать громкий визг при запуске автомобиля. Конечно, это также может быть вызвано повреждением зубьев коронной шестерни гибкого диска или маховика.

Соленоид стартера

Соленоид стартера.

Типичный соленоид стартера имеет один маленький разъем для провода управления стартером (белый разъем на фотографии) и две большие клеммы: один для положительного кабеля аккумуляторной батареи, а другой — для толстого провода, от которого питается сам стартер (см. диаграмму ниже).

Соленоид стартера работает как мощное электрическое реле. При активации через клемму управления соленоид замыкает сильноточную электрическую цепь и передает питание от аккумулятора на стартер. В то же время соленоид стартера толкает шестерню стартера вперед для зацепления с зубчатым венцом гибкого диска двигателя или маховика.

Реклама — продолжить чтение ниже

Аккумуляторные кабели

Упрощенная схема системы пуска.

Как мы уже упоминали, стартеру требуется очень высокий электрический ток для включения двигателя, поэтому он подключается к аккумуляторной батарее толстыми (большого сечения) кабелями (см. Схему).
Отрицательный (заземляющий) кабель соединяет отрицательную клемму аккумуляторной батареи «–» с блоком цилиндров двигателя или трансмиссией рядом со стартером. Положительный кабель соединяет положительный вывод аккумуляторной батареи « + » с соленоидом стартера.Часто из-за плохого соединения одного из кабелей аккумуляторной батареи стартер не запускается.

Как работает система запуска:

Когда вы поворачиваете ключ зажигания в положение START или нажимаете кнопку START, если коробка передач находится в положении Park или Neutral, напряжение аккумулятора проходит через цепь управления стартером и активирует соленоид стартера. Электромагнит стартера приводит в действие стартер. В то же время соленоид стартера толкает шестерню стартера вперед, чтобы зацепить ее с маховиком двигателя (гибкая пластина в автоматической коробке передач).Маховик прикреплен к коленчатому валу двигателя. Стартер вращается, проворачивая коленчатый вал двигателя, позволяя двигателю запуститься. В автомобилях с кнопочным запуском система отключает стартер, как только двигатель запускается.

Защитный выключатель нейтрали

Переключатель диапазонов АКПП.

По соображениям безопасности стартер может работать только тогда, когда автоматическая коробка передач находится в Парковочном или Нейтральном положении; или если автомобиль имеет механическую коробку передач, когда педаль сцепления нажата.В автомобилях с механической коробкой передач выключатель педали сцепления замыкает цепь стартера при нажатии. В автомобилях с автоматической коробкой передач переключатель диапазонов трансмиссии позволяет стартеру работать только тогда, когда трансмиссия находится в положении «Парковка» или «нейтраль».

Задача переключателя диапазонов трансмиссии — сообщить бортовому компьютеру (PCM), на какой передаче работает трансмиссия. Если у вашего автомобиля есть индикатор передачи на приборной панели, вы можете увидеть, когда индикатор диапазона трансмиссии не работает .

Самая распространенная проблема — когда вы переключаете коробку передач в положение «Парк», а буква «P» не отображается на приборной панели. Это означает, что бортовой компьютер (PCM) не знает, что трансмиссия находится в состоянии «Парковка», и не позволяет стартеру работать. Симптомом этой проблемы является то, что автомобиль заводится в нейтральном режиме, но не заводится в режиме «Парковка».

Эта проблема часто возникает из-за корродированного или заклинившего кабеля или тросового рычага (см. Фото). Ржавчина ограничивает движение кабеля и мешает правильной работе переключателя.Решение — смазать место подключения кабеля и, при необходимости, заменить заржавевшие детали. Положение переключателя диапазонов трансмиссии также может потребовать перенастройки.

Проблемы с системой запуска

Проблемы с системой запуска являются обычными, и не все они вызваны неисправным стартером. Чтобы найти причину проблемы, необходимо правильно протестировать систему запуска. Если при попытке завести машину вы слышите, что стартер заводится как обычно, но машина не заводится, то проблема, скорее всего, в
не с системой запуска — ознакомьтесь с нашим руководством по устранению неполадок при запрете запуска автомобиля, чтобы узнать, как найти проблему.Вот несколько распространенных проблем с системой запуска:

Коррозионная клемма аккумулятора Хорошее соединение

Батарея очень часто выходит из строя. Иногда один из электрических компонентов, который остался включенным или имеет дефект, вызывающий паразитное потребление тока, разряжает аккумулятор. Иногда старая батарея может просто разрядиться в один прекрасный день без предупреждения. В любом случае, если аккумулятор разряжен, у стартера не хватит мощности, чтобы запустить двигатель.

Если аккумулятор разряжен, при попытке запустить двигатель вы можете услышать одиночный щелчок или повторяющиеся щелчки, либо стартер может медленно перевернуться и остановиться.

Плохое соединение на клеммах кабеля может привести к тому, что стартер не будет работать или работать очень медленно. Часто клеммы аккумулятора или соединение кабеля заземления корродируют, вызывая проблемы со стартером (см. Фото выше).

Клемма управления соленоидом стартера, корродированная

Иногда клемма управления стартером корродирует (на фото) или провод управления стартером отсоединяется от клеммы, в результате чего стартер не работает.Например, эта корродированная клемма управления стартером была причиной отсутствия запуска и проворачивания двигателя в Mazda 3. Мы заметили это только после отсоединения разъема провода управления.
Очистка терминала и замена разъема решили проблему.

Другая деталь, которая часто выходит из строя, — это сам стартер. Иногда угольные щетки или некоторые другие детали внутри стартера изнашиваются, и стартер перестает работать.

Например, отказавший стартер был обычным явлением в некоторых моделях Toyota Corolla и Matrix.Даже с хорошей батареей стартер щелкал, но не переворачивался.

Если стартер неисправен, его необходимо заменить, что может стоить от 250 до 650 долларов. Восстановление стартера обычно дешевле, но занимает больше времени.

Иногда шестерня стартера по какой-то причине не сцепляется должным образом с маховиком двигателя. Это может вызвать очень громкий скрежет металла или скрип при попытке завести автомобиль. В этом случае коронную шестерню маховика необходимо проверить на предмет повреждений зубьев.

Замок зажигания тоже часто выходит из строя. Контактные точки внутри переключателя зажигания изнашиваются, поэтому, когда вы поворачиваете переключатель зажигания в положение «Пуск», электрический ток не проходит через цепь управления стартером, чтобы активировать соленоид стартера. Если покачивание ключа в замке зажигания помогает завести автомобиль, возможно, выключатель зажигания неисправен.

Защитный выключатель нейтрали также может выйти из строя или выйти из строя. Например, если автомобиль заводится на «Нейтральном» режиме, но не заводится на «Парковке», сначала следует проверить нейтральный предохранительный выключатель.

Как тестируется пусковая система

Техник проверяет состояние заряда аккумулятора с помощью тестера аккумулятора

Если стартер не работает, сначала необходимо проверить состояние заряда аккумулятора, клеммы аккумулятора и кабели аккумулятора. Одним из симптомов разряда батареи является тусклое освещение приборной панели при повороте ключа в положение START.

Следующим шагом обычно является проверка цепи управления стартером.Ваш механик может начать с измерения напряжения аккумуляторной батареи на клемме управления соленоидом стартера, когда ключ находится в положении START. При отсутствии напряжения проблема, скорее всего, в цепи управления стартером (выключатель зажигания, реле стартера, выключатель нейтрали, провод управления). Если на клемме управления соленоидом стартера есть напряжение аккумулятора, когда ключ находится в положении START, сам стартер может быть неисправен. Клемма управления электромагнитным клапаном стартера также должна быть проверена на правильность подключения.

Как внутри работает стартер?

Стартер внутри

Стартер обычно имеет четыре обмотки возбуждения (катушки возбуждения), прикрепленные к корпусу стартера изнутри. Якорь (вращающаяся часть) через угольные щетки соединен последовательно с катушками возбуждения.
На переднем конце якоря есть небольшая шестерня, которая прикреплена к якорю через обгонную муфту.

Как работает стартер? Когда водитель поворачивает ключ или нажимает кнопку Start, обмотка соленоида находится под напряжением. Плунжер соленоида перемещается в направлении стрелки и замыкает контакты соленоида. Это подключает питание от батареи к стартеру (катушки возбуждения и якорь). В то же время поршень толкает шестерню стартера вперед через рычаг. Затем шестерня входит в зацепление с зубчатым венцом гибкой пластины и переворачивает ее. Гибкая пластина прикреплена к коленчатому валу двигателя.

Большинство проблем стартера вызвано изношенными или сгоревшими контактами соленоидов, изношенными щетками и коммутатором, а также изношенными втулками якоря. Признак изношенных контактов соленоида — это когда соленоид щелкает, но стартер не запускается. Когда щетки стартера изношены, стартер не издает шума. Когда втулки переднего и заднего якоря изнашиваются, якорь трется о полевые башмаки, в результате чего стартер работает медленно и с шумом. Многие современные стартеры имеют небольшие шарикоподшипники вместо втулок.Если вы хотите отремонтировать стартер, комплекты для восстановления стартера, которые включают часто изнашиваемые детали, продаются онлайн.

.

Что такое DOL Starter? Электромонтаж и работа стартера с прямым подключением

Пускатель прямого запуска для двигателей — схема, работа, типы и применение прямого пуска

Асинхронный двигатель потребляет большой ток при запуске. Этот пусковой ток может повредить обмотки двигателя. Во избежание повреждений мы используем различные методы снижения пускового тока с помощью пускателя двигателя. Эти методы зависят от номинальных характеристик двигателя и нагрузки, подключенной к двигателю. Помимо этого, пускатель двигателя также защищает двигатель от перегрузки и перегрузки по току.

Пускатель Direct Online или DOL использует метод пуска с полным напряжением или по сети, когда двигатель напрямую подключается к полному напряжению через MCCB или автоматический выключатель и реле для защиты от перегрузки. Поэтому такой стартер используется с асинхронными двигателями мощностью менее 5 л.с.

Что такое стартер Direct Online (DOL)?

DOL Starter (Direct Online Starter) также известен как «стартер через линию». Пускатель DOL представляет собой устройство, состоящее из главного контактора, защитных устройств и реле перегрузки, которое используется для запуска двигателя .Он используется для двигателей с низким номиналом, обычно ниже 5 л.с.

При прямом пуске двигателя через пускатель обмотки статора двигателя напрямую подключаются к основному источнику питания, где DOL защищает цепь двигателя от высокого пускового тока, который может повредить всю цепь, поскольку начальный ток намного больше, чем полный номинальный ток.

Ниже приведена основная схема подключения DOL (Direct Online Starter).

Защита, обеспечиваемая DOL Starter:

Пускатели двигателя не только обеспечивают безопасный пусковой ток, но и обеспечивают защиту, обеспечивающую безопасность двигателя во время работы.Понятно, что пускатель DOL обеспечивает полное линейное напряжение, но он обеспечивает следующую защиту:

Защита от перегрузки по току:

Состояние, которое вызывает протекание большого количества тока неисправности, в основном из-за короткого замыкания или замыкание на землю называется перегрузкой по току.

Перегрузка по току может вызвать повреждение двигателя, линий электропередач и может представлять опасность для операторов. Такая сила тока слишком опасна для кратковременного использования.

В пускателе DOL мы используем автоматический выключатель или предохранители для защиты от перегрузки по току.Они размыкают цепь и мгновенно прерывают ток, пока проблема в системе не будет решена. Предохранитель или автоматический выключатель тщательно выбирается с учетом его номинальных характеристик. Потому что мы не хотим, чтобы предохранитель сломался, но чтобы он выдерживал пусковой ток, а также ток большой нагрузки. Номинальные параметры автоматического выключателя немного превышают номинальный пусковой ток двигателя.

Защита от перегрузки:

Состояние, при котором нагрузка, подключенная к двигателю, превышает допустимые пределы, и двигатель потребляет чрезмерный ток, называется состоянием перегрузки.Во время перегрузки ток выходит за допустимые пределы, что приводит к повреждению как проводов, так и обмоток двигателя. Он плавит обмотки и может стать причиной пожара.

Чтобы защитить двигатель от перегрузки, мы используем реле перегрузки, которое отключает питание и защищает систему от перегрева. Реле перегрузки контролирует ток и прерывает ток, когда он превышает определенный предел в течение определенного периода времени. Механизм отключения может быть разным и зависит от применения двигателя.

Ниже приведены несколько типов реле перегрузки, используемых для защиты двигателя:

Тепловое реле перегрузки : Этот тип реле перегрузки работает по принципу расширения за счет тепла, выделяемого током. Биметаллическая полоса используется с различным тепловым расширением для разрыва или замыкания цепи в зависимости от температуры.

Магнитное реле перегрузки : такие реле работают по принципу магнитного поля, создаваемого током, протекающим через катушку.Чрезмерный ток, потребляемый двигателем (то есть заранее заданная величина), создает достаточное магнитное поле для размыкания контактных выводов и прекращения подачи тока.

Электронное реле перегрузки : Электронное реле — это твердотельное устройство без каких-либо движущихся частей или контактов. Он использует датчики тока для контроля тока двигателя и имеет регулируемую настройку, которая позволяет отключать в широком диапазоне номинальных значений тока.

Конструкция стартера DOL:

Стартер DOL или Direct Online имеет просто две кнопки; Зеленый и красный, где зеленая кнопка используется для запуска, а красная — для остановки двигателя.Зеленая кнопка соединяет клеммы и замыкает цепь, а красная кнопка отключает клеммы и размыкает цепь.

Пускатель DOL состоит из автоматического выключателя или MCCB или предохранителя, реле перегрузки и контактора или катушки. Автоматический выключатель используется для защиты от коротких замыканий, а реле перегрузки защищает двигатель от перегрузки. Контактор используется для запуска и остановки двигателя, к которому подключены зеленая и красная кнопки. Подключение кнопок пуска и останова кратко объясняется в этой статье ниже.

Части DOL-стартера:

DOL-стартер состоит из следующих частей:

Автоматический выключатель или предохранитель:

Автоматический выключатель или предохранитель напрямую подключается к электросети и используется для защиты от короткие замыкания. Он отключает источник питания в случае короткого замыкания, чтобы защитить систему от любых потенциальных опасностей.

Магнитные контакторы:

Магнитный контактор — это электромагнитный переключатель, который действует в электромагнитном режиме для переключения мощности, подаваемой на двигатель.Он удобно соединяет и отключает несколько контактов, обеспечивая дистанционное управление работой.

Магнитное поле, создаваемое катушкой, используется для переключения клемм. Проходящий через катушку ток намагничивает железный сердечник, окруженный катушкой. Магнитная сила воздействует на якорь, замыкая или размыкая контакты.

Магнитные контакторы имеют три НО (нормально разомкнутых) главных контакта, используемых для питания двигателя, и вспомогательные контакты (НО и НЗ) с меньшим номиналом, используемым для цепи управления.Катушка подключается к источнику напряжения через вспомогательные контакты. Кроме того, имейте в виду, что катушка, используемая для однофазного и трехфазного питания, различается, так как напряжения питания разные.

Реле перегрузки:

OLR или реле перегрузки — последняя деталь, используемая в пускателе DOL, и она используется для защиты от перегрузки двигателя. Он прерывает прохождение тока, когда он превышает определенный предел, но он также выдерживает высокий пусковой ток. Таким образом, OLR тщательно выбирается таким образом, чтобы его предел тока отключения не падал ниже диапазона пускового тока.

Чрезмерный ток может повредить изоляцию электрических проводов, а также обмотку двигателя. Ожидаемый срок службы двигателя уменьшается, и это может привести к короткому замыканию обмоток и возникновению опасности возгорания.

Простой предохранитель или автоматический выключатель не может защитить систему от перегрузки, потому что они используются для защиты от перегрузки по току (короткого замыкания). OLR имеет свойства измерения тока, которые могут различать пусковой ток и ток перегрузки.

Схема подключения стартера DOL:

Подключение трехфазной и однофазной проводки немного отличается друг от друга.Ниже приведена электрическая схема трехфазного и однофазного пускателя:

Схема электрических соединений трехфазного прямого стартера :

Это электрическая схема прямого пускателя

MCCB или автоматического выключателя : R , Фазы Y и B подключены через MCCB к контакторам.

Магнитный контактор : Контактор имеет 3 типа контактов:

1) Главные контакты : Контактор имеет 3 главных (замыкающих) контакта, известных как L1, L2 и L3.

• L1 подключен к фазе R через MCCB
• L2 подключен к фазе Y через MCCB
• L3 подключен к фазе B через MCCB
• Точка 1 подключена к фазе R, а точка-2 подключена перегрузить точку реле Т1.
• Точка 3 подключена к фазе Y, а точка-4 подключена к точке реле перегрузки T2.
• Точка 5 подключена к фазе B, а точка-6 подключена к точке реле перегрузки T3.

2) Вспомогательные замыкающие контакты : вспомогательные замыкающие контакты 53 и 54 замыкаются при включении катушки.Он подключается через зеленую и красную кнопки.

• Точка-53 подключается к кнопке запуска точки-96
• Точка-54 подключается через кнопку остановки.

3) Вспомогательные нормально замкнутые контакты : нормально замкнутые контакты 95 и 96 реле перегрузки размыкаются, когда ток превышает определенный предел.

• Точка-96 подключена к кнопке остановки.

Катушка реле : Точки катушки реле A1 и A2 подключены к источнику напряжения через OLR, кнопку пуска и кнопку остановки.

• Точка A1 подключена к R-фазе от точки 1.
• Точка A2 подключена к NC клемме реле перегрузки точки 95.

Реле перегрузки: Реле перегрузки имеет нормально подключенные клеммы T1, T2 и T3, который питает двигатель.

• T1 подключен к точке 2 контактора.
• T2 подключен к точке 4 контактора.
• T3 подключен к точке 6 контактора.

Схема подключения однофазного прямого пускателя:

Однофазный пускатель двигателя прямого тока может быть спроектирован с использованием тех же компонентов, что показаны на следующей схеме.

Мы должны использовать все 3 полюса реле перегрузки, иначе дисбаланс из-за протекания тока только в 2 из них вызовет ненужное отключение.

Работа DOL-стартера:

DOL-стартер подключает 3-фазный источник питания i.е. R-фаза, Y-фаза и B-фаза к клеммам асинхронного двигателя.

На приведенной выше схеме стартера DOL есть два типа цепей; Схема управления и силовая цепь.

Цепь управления :

Она питается только от 2 фаз источника питания и отвечает за запуск и остановку питания, подаваемого на двигатель.

Зеленая кнопка пуска и красная кнопка останова подключены к цепи управления. Кратковременное нажатие на зеленую кнопку запускает двигатель, и питание подается, когда он отпускается.Нажатие на красную кнопку прекращает подачу питания и останавливает двигатель.

Нажатие кнопки пуска (зеленая) :

Зеленая кнопка подключена к источнику питания фазы B через точку 5 и точку 53, и она подключает его к точке-A2 катушки реле через точку 96- OLR. 95.

Нажатие зеленой кнопки замыкает контакты и подает напряжение на катушку реле, которая питает ее. Катушка перемещает контактор в закрытое положение, и питание подается на асинхронный двигатель.

Отпускание кнопки пуска (зеленой) :

Когда кнопка пуска отпущена, подача напряжения на катушку реле сохраняется. Подача напряжения подается от точки 54 контактора (замкнутое положение) через точку 95-96 OLR.

В случае перегрузки точка 95-96 OLR размыкается и обесточивает катушку для размыкания контакторов.

Нажатие кнопки останова (красной) :

После отпускания кнопки запуска нажатие кнопки останова размыкает ее контакты и прерывает подачу напряжения на катушку реле.следовательно, катушка обесточивается, контактор переключается в разомкнутое положение и прекращает подачу питания на двигатель.

Силовая цепь:

Силовая цепь отвечает за подачу питания на двигатель. Его задача — проводить большой ток, необходимый для питания двигателя. Переключение этой схемы контролируется схемой управления.

Принцип прямого пуска:

Пускатель с прямым подключением работает от полного напряжения или от сети, когда двигатель напрямую подключается к источнику полного напряжения.Поскольку нет снижения напряжения, пусковой ток очень высок, что приводит к высокому пусковому моменту.

Когда двигатель запускается, он потребляет большой ток, обычно в 5–6 раз превышающий его номинальный ток на полной скорости. Огромное потребление тока вызовет падение напряжения в сети. Постепенное увеличение скорости приведет к уменьшению тока, потребляемого от линий, но не ниже определенной скорости (обычно на 75%). Как только двигатель достигнет номинальной скорости, потребляемый ток и линейное напряжение вернутся в норму.

Поскольку dol обеспечивает высокий пусковой ток, двигатель создает высокий пусковой момент. Создаваемый крутящий момент также зависит от номинальной мощности двигателя. Нагрузка, подключенная к двигателю, влияет на ускорение и время, необходимое для достижения полной скорости. Если нагрузка, подключенная к двигателю, имеет высокий крутящий момент, чем крутящий момент, передаваемый двигателем, двигатель не будет ускоряться. И вам нужно заменить его на двигатель с большим пусковым моментом.

Также имейте в виду, что пусковой ток может повредить обмотки двигателя.Таким образом, двигатели малой мощности подключаются через пускатель DOL.

Характеристики, преимущества / недостатки и применение DOL Starter

Преимущества

• Он очень прост в проектировании, эксплуатации и обслуживании.
• Самый дешевый и экономичный стартер.
• Имеет компактный дизайн и занимает меньше места.
• Обеспечивает 100% пускового момента.
• Схема управления (зеленая и красная кнопка) проста, и работать с ней может непрофессионал.
• Понимание и устранение неисправностей в системе проще.
• Соединяет треугольную обмотку двигателя.

Недостатки

• Пусковой ток очень велик, поскольку в нем используется метод пуска при полном напряжении.
• Пусковой высокий ток может повредить двигатель, поэтому следует использовать только двигатели с низким номиналом.
• Высокий пусковой ток вызывает провал напряжения в линиях электропередач, что может быть опасно для других параллельно подключенных устройств.
• В некоторых случаях высокий пусковой крутящий момент может быть ненужным.
• Высокий пусковой момент вызывает механическое напряжение, сокращая срок службы самого двигателя.
• Нет контроля пускового тока и крутящего момента.

Характеристики:

Ниже перечислены некоторые особенности пускателей прямого запуска;

• Обеспечивает высокий пусковой ток.
• Обеспечивает высокий пусковой момент.
• Это вызывает падение напряжения в электросети.
• Имеет самый простой механизм управления.
• Подходит для двигателей малой мощности.

Применения:

• Пускатели DOL используются для двигателей с малой мощностью.
• Где пусковой ток не повредит обмотки двигателя.
• Для приложений, в которых пусковой ток не вызывает сильных провалов сетевого напряжения.
• Устройства прямого пуска в режиме онлайн используются для небольших водяных насосов, конвейерных лент, вентиляторов и компрессоров.

Похожие сообщения:

.

Прямой пускатель | Электротехнические примечания и статьи

Введение:

• Для пуска асинхронных двигателей используются разные методы пуска, поскольку асинхронный двигатель потребляет больший пусковой ток во время пуска. Чтобы предотвратить повреждение обмоток из-за большого пускового тока, мы используем пускатели разных типов.
• Самым простым стартером для асинхронного двигателя является пускатель D irect O n L In.Пускатель DOL состоит из MCCB или автоматического выключателя, контактора и реле перегрузки для защиты. Электромагнитный контактор, который может быть отключен тепловым реле перегрузки в случае неисправности.
• Обычно контактор управляется отдельными кнопками пуска и останова, а вспомогательный контакт на контакторе используется через кнопку пуска в качестве удерживающего контакта. Т.е. контактор замыкается электрически с фиксацией во время работы двигателя.

Принцип DOL:

• Для запуска контактор замыкается, подавая полное линейное напряжение на обмотки двигателя.Двигатель будет потреблять очень высокий пусковой ток в течение очень короткого времени, магнитное поле в утюге, а затем ток будет ограничен током заторможенного ротора двигателя. Мотор развивает крутящий момент заторможенного ротора и начинает разгоняться до полной скорости.
• По мере ускорения двигателя ток начнет падать, но не будет значительно падать, пока двигатель не достигнет высокой скорости, обычно около 85% от синхронной скорости. Фактическая кривая пускового тока зависит от конструкции двигателя и напряжения на клеммах и полностью не зависит от нагрузки двигателя.
• Нагрузка двигателя влияет на время, необходимое двигателю для разгона до полной скорости и, следовательно, на продолжительность высокого пускового тока, но не на величину пускового тока.
• Если крутящий момент, развиваемый двигателем, превышает момент нагрузки на всех скоростях во время цикла пуска, двигатель достигает полной скорости. Если крутящий момент, создаваемый двигателем, меньше крутящего момента нагрузки на любой скорости во время цикла запуска, двигатель прекратит ускоряться. Если пусковой момент с DOL-пускателем недостаточен для нагрузки, двигатель необходимо заменить на двигатель, который может развивать более высокий пусковой момент.
• Момент ускорения — это крутящий момент, развиваемый двигателем за вычетом момента нагрузки, и он будет изменяться по мере ускорения двигателя из-за кривой крутящего момента скорости двигателя и кривой крутящего момента скорости нагрузки. Время пуска зависит от момента ускорения и инерции нагрузки.
• Прямой пуск имеет максимальный пусковой ток и максимальный пусковой момент. Это может вызвать электрическую проблему с источником питания или может вызвать механическую проблему с ведомой нагрузкой. Таким образом, это будет неудобно для пользователей линии питания, всегда испытывайте падение напряжения при запуске двигателя.Но если этот мотор не большой мощности, это не сильно влияет.

Детали стартеров DOL:

(1) Контакторы и катушка.

• Магнитные контакторы — это переключатели с электромагнитным управлением, которые обеспечивают безопасное и удобное средство для подключения и отключения параллельных цепей.
• Контроллеры магнитных двигателей используют электромагнитную энергию для включения переключателей. Электромагнит состоит из катушки с проволокой, помещенной на железный сердечник.Когда через катушку протекает ток, железо магнита намагничивается, притягивая железный стержень, называемый якорем. Прерывание прохождения тока через катушку с проволокой вызывает выпадение якоря из-за наличия воздушного зазора в магнитной цепи.

• Магнитные пускатели двигателей с линейным напряжением представляют собой электромеханические устройства, которые обеспечивают безопасные, удобные и экономичные средства запуска и остановки двигателей и имеют то преимущество, что ими можно управлять дистанционно.Подавляющая часть продаваемых контроллеров моторов относится к этому типу.
• Контакторы в основном используются для управления оборудованием, в котором используются электродвигатели. Он состоит из катушки, которая подключается к источнику напряжения. Очень часто для однофазных двигателей используются катушки 230 В, а для трехфазных двигателей используются катушки 415 В. Контактор имеет три основных нормально разомкнутых контакта и контакты меньшей мощности, называемые вспомогательными контактами [NO и NC], которые используются для цепи управления. Контакт — это проводящие металлические части, замыкающие или прерывающие электрическую цепь.
• NO — нормально открытый
• NC-нормально закрытый

(2) Реле перегрузки (защита от перегрузки) .

• Защита электродвигателя от перегрузки необходима для предотвращения выгорания и обеспечения максимального срока службы.
• В любых условиях перегрузки двигатель потребляет чрезмерный ток, вызывающий перегрев. Поскольку изоляция обмотки двигателя ухудшается из-за перегрева, существуют установленные пределы рабочих температур двигателя для защиты двигателя от перегрева.Реле перегрузки используются в системе управления двигателем для ограничения потребляемого тока.
• Реле перегрузки не обеспечивает защиты от короткого замыкания. Это функция защитного оборудования от перегрузки по току, такого как предохранители и автоматические выключатели, обычно расположенных в корпусе разъединителя.
• Идеальный и самый простой способ защиты двигателя от перегрузки — это элемент с чувствительными к току свойствами, очень похожими на кривую нагрева двигателя, который размыкает цепь двигателя при превышении тока полной нагрузки.Срабатывание защитного устройства должно быть таким, чтобы двигатель мог выдерживать безвредные перегрузки, но быстро отключался от линии, если перегрузка сохраняется слишком долго.
• Обычно предохранители не предназначены для защиты от перегрузки. Предохранитель защищает от короткого замыкания (защита от перегрузки по току). Двигатели потребляют высокий пусковой ток при пуске, и обычные предохранители не могут отличить этот временный и безвредный пусковой ток от опасной перегрузки.Выбор предохранителя зависит от тока полной нагрузки двигателя, он «перегорает» каждый раз при запуске двигателя. С другой стороны, если выбрать предохранитель достаточно большого размера, чтобы пропускать пусковой или пусковой ток, он не защитит двигатель от небольших вредных перегрузок, которые могут возникнуть позже.
• Реле перегрузки — это сердце защиты двигателя. Он имеет характеристики обратнозависимого времени срабатывания, что позволяет ему удерживаться в течение периода разгона (при потреблении пускового тока), но обеспечивает защиту от небольших перегрузок, превышающих ток полной нагрузки, когда двигатель работает.Реле перегрузки являются заменяемыми и могут выдерживать повторяющиеся циклы отключения и сброса без необходимости замены. Однако реле перегрузки не могут заменить устройства защиты от перегрузки по току.

• Реле перегрузки состоит из блока измерения тока, подключенного к двигателю, а также механизма, приводимого в действие датчиком, который служит, прямо или косвенно, для размыкания цепи.

Реле перегрузки

• можно разделить на тепловые, магнитные или электронные.

1. Тепловое реле : Как следует из названия, тепловые реле перегрузки полагаются на повышение температуры, вызванное током перегрузки, для отключения механизма перегрузки. Реле тепловой перегрузки можно разделить на два типа: плавильные и биметаллические.
2. Магнитное реле : Магнитные реле перегрузки реагируют только на превышение тока и не зависят от температуры.
3. Электронное реле : Электронное или твердотельное реле перегрузки обеспечивает сочетание высокоскоростного срабатывания, регулируемости и простоты установки.Они могут быть идеальными для многих точных приложений.

Электропроводка стартера DOL:

(1) Главный контакт:

• Контактор подключает напряжение питания, катушку реле и реле тепловой перегрузки.
• L1 контактора подключается (NO) к фазе R через MCCB
• L2 контактора подключается (NO) к фазе Y через MCCB
• L3 контактора подключается (NO) к фазе B через MCCB.
• НО Контакт (- || -):
• (13-14 или 53-54) — нормально открытый нормально разомкнутый контакт (замыкается при срабатывании реле)
• Контактная точка 53 подключается к точке кнопки запуска (94), а точка 54 контактора подключается к общему проводу кнопки запуска / остановки.
• NC Контакт (- | / | -):
• (95-96) — нормально замкнутый нормально замкнутый контакт (размыкается при срабатывании тепловой перегрузки, если она связана с блокировкой перегрузки)

(2) Подключение катушки реле:

• A1 катушки реле подключается к любой одной фазе питания, а A2 подключается к NC-соединению реле тепловой защиты от перегрузки (95).

(3) Подключение теплового реле перегрузки:

• T1, T2, T3 подключаются к реле тепловой перегрузки
• Реле перегрузки подключается между главным контактором и двигателем
• NC-соединение (95-96) теплового реле перегрузки соединяется с кнопкой остановки и общим соединением кнопки пуска / остановки.

Схема подключения стартера DOL:

Работа стартера DOL:

• Основным сердцем стартера DOL является катушка реле. Обычно он получает одну фазную постоянную от входящего напряжения питания (A1). Когда катушка получает вторую фазу, катушка реле включается и магнит контактора создает электромагнитное поле, и из-за этого плунжер контактора перемещается, и главный контактор пускателя замыкается, а вспомогательный контактор меняет положение NO становится NC, а NC становится (показано красной линией на схеме).
• Нажатие кнопки пуска:
• Когда мы нажимаем кнопку пуска, катушка реле получает вторую фазу от фазы питания — главный контактор (5) — вспомогательный контакт (53) — кнопка пуска — кнопка останова — 96-95 — к катушке реле (A2) .Теперь катушка подает питание и Магнитное поле создается движением магнита и плунжера контактора. Главный контактор замыкается, и двигатель получает питание одновременно. Вспомогательный контакт меняет положение (53-54) с NO на NC.
• Отпустите кнопку пуска:
• Катушка реле получает питание даже после того, как мы отпускаем кнопку «Пуск».Когда мы отпускаем кнопку пуска, катушка реле получает фазу питания от главного контактора (5) — вспомогательного контактора (53) — вспомогательного контактора (54) — кнопки остановки-96-95 — катушки реле (показаны красные / синие линии на схеме).
• В состоянии перегрузки двигатель будет остановлен прерыванием цепи управления в точках 96-95.
• Нажатие кнопки останова:
• Когда мы нажимаем кнопку «Стоп», цепь управления стартера прерывается при нажатии кнопки «Стоп» и питание катушки реле прерывается, плунжер перемещается и замыкающий контакт главного контактора становится разомкнутым, питание двигателя отключается.

Пусковые характеристики двигателя на прямом пускателе:

• Доступный пусковой ток: 100%.
• Пиковый пусковой ток: от 6 до 8 тока полной нагрузки.
• Пиковый пусковой крутящий момент: 100%

Преимущества стартера DOL:

1. Самый экономичный и дешевый стартер
2. Простота установки, эксплуатации и обслуживания
3. Простая схема управления
4. Легко понять и устранить неполадки.
5. Обеспечивает 100% крутящий момент во время пуска.
6. От стартера до двигателя требуется только один комплект кабеля.
7. Двигатель соединен треугольником на клеммах двигателя.

Недостатки DOL Starte r:

1. Не снижает пусковой ток двигателя.
2. Высокий пусковой ток: Очень высокий пусковой ток (обычно в 6–8 раз больше FLC двигателя).
3. Механически жесткие: Термическая нагрузка на двигатель, сокращающая его срок службы.
4. Падение напряжения: В электроустановке наблюдается большой провал напряжения из-за высокого пускового тока, влияющего на других потребителей, подключенных к тем же линиям, и поэтому не подходит для двигателей с короткозамкнутым ротором большего размера
5. Высокий пусковой крутящий момент: Ненужный высокий пусковой крутящий момент, даже если он не требуется из-за нагрузки, что приводит к увеличению механической нагрузки на механические системы, такие как вал ротора, подшипники, редуктор, муфта, цепной привод, подключенное оборудование и т. Д.что приводит к преждевременному выходу из строя и простою оборудования .

Особенности прямого пуска

• Для трехфазных двигателей малой и средней мощности
• Три линии подключения (схема: звезда или треугольник)
• Высокий пусковой момент
• Очень высокая механическая нагрузка
• Сильноточные пики
• Падения напряжения
• Простые коммутационные аппараты

DOL подходит для:

• Можно использовать пускатель прямого включения, если высокий пусковой ток двигателя не вызывает чрезмерного падения напряжения в цепи питания.По этой причине максимально допустимый размер двигателя для пускателя с прямым пуском от сети может быть ограничен поставщиком электроэнергии. Например, коммунальное предприятие может потребовать от сельских потребителей использовать пускатели пониженного напряжения для двигателей мощностью более 10 кВт.

Пуск

• DOL иногда используется для пуска небольших водяных насосов, компрессоров, вентиляторов и конвейерных лент.

DOL не подходит для:

• Пиковый пусковой ток приведет к серьезному падению напряжения в системе питания
• Приводимое оборудование не выдерживает воздействия очень высоких пиковых нагрузок крутящего момента
• Безопасность или комфорт тех, кто использует оборудование, могут быть снижены из-за внезапного запуска, например, при работе с эскалаторами и лифтами.

Нравится:

Нравится Загрузка …

Связанные

О компании Jignesh.Parmar (B.E, Mtech, MIE, FIE, CEng)
Джигнеш Пармар закончил M.Tech (Power System Control), B.E (Electric). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в сфере передачи, распределения, обнаружения кражи электроэнергии, технического обслуживания и электротехнических проектов (планирование-проектирование-технический обзор-координация-выполнение).В настоящее время он является сотрудником одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Электрическое зеркало», «Электрическая Индия», «Освещение Индии», «Умная энергия», «Industrial Electrix» (Австралийские публикации в области энергетики). Он является внештатным программистом Advanced Excel и разрабатывает полезные базовые электрические программы Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знает английский, хинди, гуджарати, французский языки.Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновить свои знания по различным инженерным темам.

.
