Розетка электрическая – как подключить, перенести, отремонтировать

Розетка электрическая – это электротехническое устройство, предназначенное для оперативного подключения и отключения электрических приборов к электрической сети.

Название Розетка заимствовано из архитектуры, так называются круглые элементы декора помещений, которые названы в честь цветка роза.

Разновидности электрических розеток

Электрические розетки различаются по нагрузочной способности, внешнему виду и способу монтажа. Существуют розетки, рассчитанные для установки в стену, на стене и в виде выносного блока с выключателем. Например, удлинитель типа пилот для компьютеров. Встречаются комбинированные варианты в виде блока из двух розеток, розетки и выключателя, розетки и блока управления (таймер, терморегулятор, датчик движения или возгорания).

Есть стандарт МЭК на штепсельные соединители (вилки и розетки), но в каждой стране с незапамятных времен действуют свой стандарт. Главное отличие всех стандартов касается формы штырей, их геометрических размеров и расстояния между ними. Переход на международный стандарт связан с огромными затратами, так как потребуется замена всех установленных розеток и вилок в электроприборах. Случится ли в будущем такой переход – неизвестно.

виду защиты IP электрические розетки бывают незащищенные, защищенные от пыли и разной степени защиты от влаги, вплоть до возможности погружения в воду.

Типы и нагрузочная способность

электрических розеток

В настоящее время в России применяются розетки, соответствующие требованиям ГОСТ 7396.1-89 (МЭК 83-75) типа C5 и C6. На корпусе каждой розетки нанесена маркировка, в которой указаны ее технические характеристики – величина максимально допустимого тока и допустимое напряжение питающей сети.

Розетки типа C5 (советские розетки) имеет два круглых гнезда, рассчитанные на подключение вилок со штырями диаметром 4 мм и длиной 19 мм, расположенных на расстоянии 19 мм и предназначена для подключения электроприборов, корпус которых не требуется заземлять, например, фен, миксер и рассчитаны на ток до 6 А. Такие розетки предназначены для установки только в жилых помещениях.

Розетки типа С6 (евророзетка), рассчитана на ток до 16 А, имеют два круглых гнезда для подключения вилок со штырями диаметром 4 и 4,8 мм и длиной 19 мм, расположенных на расстоянии 19 мм. В отличии от розетки С5, дополнительно имеет ленточный контакт для подключения заземляющего проводника желто- зеленого цвета. Розетка заимствована из немецкого стандарта CEE 7/4 и называется Шуко.

Еще одна разновидность розеток – это блок, в котором одновременно установлена розетка типа С6 (евророзетка) и один, или несколько клавишных выключателей для светильников. Например, комбинированный блок Viko (Вико), внешний вид которого представлен на фотографии ниже с светодиодной подсветкой клавиш.

Подключается евророзетка в таком блоке выключателей по схеме, которая приведена в статье «Как подключить люстру». По такой же схеме подключается в случае необходимости розетка и к обыкновенному выключателю.

Обозначение и схема подключения к электропроводке

электрической розетки

Какую мощность

может выдержать электрическая розетка

При подключении к электрической розетке электроприборов большой мощности зачастую возникает вопрос, а рассчитана ли розетка на такую мощность, и как можно проверить или узнать, на какую мощность рассчитана данная розетка.

Проверку мощности электрической розетки нужно проводить в два этапа. На первом этапе внешним осмотром можно определить допустимую мощность розетки по внешнему виду. Обычно простые розетки советского производства под штыри диаметром 4 мм типа С5 рассчитаны на подключение электроприборов мощностью до 1,3 кВт. Если установлена евро розетка типа С6, то к ней можно подключать приборы мощностью до 3,5 кВт. Но не только от технических характеристик розетки зависит допустимая мощность подключаемого прибора.

Розетка подключается к электрической сети с помощью проводов. Поэтому на втором этапе нужно выяснить, какую максимальную мощность могут выдержать эти провода. Если сечение проводов неизвестно, то нужно вскрыть розетку и измерять сечение провода.

Таким образом, мощность, которую выдержит конкретная электрическая розетка, зависит не только от ее технических характеристик, но и от сечения проводов, с помощью которых розетка подключена к электросети. Например, если евро розетка С6, которая может выдержать нагрузку 3,5 кВт, подключена к электросети проводом сечением 1,0 мм², то допустимая мощность, которую может выдержать розетка составит всего 1,2 кВт. Полностью нагрузочная способность евророзетки будет реализована при сечении проводов 2,7 мм² и более.

Устройство электрических розеток

Как выяснено выше, розетки бывают двух видов, С5 и С6. Рассмотрим более подробно, в чем же их отличие.

Устройство электрической розетки С5

Несмотря на огромное многообразие, все розетки по принципу работы устроены одинаково и отличаются только формами контактов и материалом корпуса и крышки. Устройство розетки С5 очень простое. На керамическом или пластмассовом основании закреплены переходными железными пластинами толщиной около двух миллиметров посредством винтов, продетых через основание, два контакта из тонкой латуни (тонкой, для того чтобы сохранить пружинящие свойства). Стальные пластины одновременно служат для резьбового подсоединения проводов.

Сверху вся конструкция закрывается крышкой, служащей для защиты человека от поражения электрическим током и исключения попадания посторонних предметов. Крышка прикручивается к основанию с помощью винта, который обычно находится в центре розетки. В крышке предусмотрены направляющие отверстия для легкого вставления вилки при подключении электроприборов. В зависимости от места установки розетки (в стене или на стене), основание дополняется необходимыми элементами для крепления.

Представленная на фото выше розетка имеет один существенный недостаток. Со временем пружинящие свойства латуни по закону Гука ослабевают, прижим ухудшается, и сопротивление между контактами розетки и штырями вилки возрастает. Это приводит к нагреву и еще худшему контакту. В конечном итоге розетка выходит из строя. Признаки плохого контакта легко обнаружить, потрогав штыри вилки рукой сразу после окончания работы мощного электроприбора, например, электрического чайника, утюга, фена. Будьте осторожны, штыри могут быть достаточно горячими для получения ожога.

От этого недостатка освобождена конструкция розетки, приведенной ниже. В корпусе дополнительно установлена стальная пружина, прижимающая прямоугольную латунную пластину к тонкостенной. В результате пружинящие свойства контакта со временем не меняются. Она универсальная и в нее можно вставлять вилки с диаметром штырей как 4мм (рассчитанные на ток до 6 А), так и 4,8 мм (рассчитанные на ток до 16 А).

И все же даже эта электрическая розетка для безупречной долговременной службы требует доукомплектования пружинной шайбой, которая называется гровер и обеспечивает постоянство контакта соприкасаемых деталей во времени.

Устройство электрической розетки С6

Розетка типа С6 по конструкции практически не отличается от розетки С5, за исключением одного, наличия дополнительного плоского контакта для подключения желто- зеленого цвета заземляющего провода.

Когда вилка вставляется в розетку, штыри попадают в гнезда тонкой латунной пластины, а к ее боковым заземляющим контактом с двух сторон прижимается латунная п образная пластина розетки. Таким образом, осуществляется заземление.

На фото также видно, как нужно подсоединять провода к розетке для случая параллельного подключения розеток. Если заменяется розетка С5 на С6 в квартире с электропроводкой, в которой нет заземляющего провода, то заземляющий контакт розетки С6 оставляется не подключенным.

Устройство удлинителя типа Пилот

Вилка со шнуром, на конце которого имеется блок с розетками и выключателем, часто называют Пилотом. Пилот устроен так же, как и обычная розетка, только гнезда выполнены в двух латунных планках длиной, в зависимости от количества розеток. По центру размещена планка земляного провода. В дополнение в Пилоте часто устанавливают предохранитель плавкий или автоматический.

Иногда размещают на печатной плате простую цепочку из емкостей и индуктивностей для фильтрации приходящих или исходящих от электроприборов импульсных помех. Такой фильтр работает только в случае, если пилот подключается к заземлению. Если в проводке только два провода и заземления нет, то фильтр в пилоте работать не будет.

Пилоты иногда перестают работать. Ненадежным является выключатель, встречал случаи, когда выпадала клавиша из-за износа ее фиксатора, бывает клавиша и разламывается на части. Приходилось сталкиваться и с выгорающими контактами. В таких случаях нужно выключатель заменять новым. Для извлечения выключателя из корпуса Пилота, нужно сначала отпаять провода от его выводов и затем надавить на фиксаторы с внутренней стороны. Временно можно закоротить выводы выключателя (на фото красным отмечены места установки перемычек) или шнур от вилки припаять непосредственно к латунным полоскам с гнездами для штырей вилки.

Иногда срабатывает или перегорает предохранитель. Если в Пилоте предохранитель автоматический, то достаточно просто нажать на кнопочку, обычно небольшая черного цвета, и работоспособность будет восстановлена. При перегорании предохранителя, требуется его замена или ремонт.

Правила подключения электрических розеток

В современных розетках и выключателях провода подсоединяются путем зажима прямого оголенного от изоляции участка провода между винтом и контактной площадкой. Такой вид соединения не является оптимальным, так как площадь соприкосновения провода с контактной площадкой розетки будет определяться площадью тонкой линии касания провода.

Для увеличения площади контакта в несколько раз, если позволяет конструкция розетки, нужно конец провода свить в кольцо и расплющить его молотком на наковальне.

Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения с контактами.

Линейное расширение от изменения температуры у разных металлов неодинаково. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо.

Поэтому, без применения гроверов, которые изображены на фотографии, со временем контакт ухудшается и необходимо для его восстановления периодически подкручивать винты. Гровер выполняет эту работу за Вас автоматически.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактами розетки.

Установка розетки скрытой проводки

Установка розетки скрытой проводки на стену не отличается от установки выключателя. Поэтому я не стал повторяться в этой статье и приводить пошаговую инструкцию по установке розетки для скрытой проводки.

Параллельное подключение двух и более розеток

Иногда требуется недалеко от смонтированной розетки установить еще одну, например, на другой стороне стены в соседнем помещении.

В таком случае концы нового провода подсоединяются параллельно уже подходящим проводам к розетке. Фазный провод должен быть подключен к правому гнезду розетки. Подсоединять к розеткам алюминиевые провода можно без ограничений, так как клеммы обычно покрыты хромом. Но если Вы подсоединяете параллельно еще одну розетку, то необходимо, исключить непосредственный контакт медного и алюминиевого проводников, или медный провод покрыть припоем (залудить). Если интересно, почему соединение алюминиевых проводов с медными не рекомендуется, то почитайте статью «Соединение алюминиевых проводов».

Как перенести розетку на другое место стены

При установке мебели или другим причинам иногда возникает необходимость перенести розетку в другое место, сместить в сторону или опустить вниз. В таком случае приходится либо заменять весь провод от распределительной коробки до нового места установки или нарастить существующие провода. Менять провод в отремонтированной квартире не целесообразно, устанавливать дополнительную распределительную коробку тоже не всегда приемлемо. Лучше всего нарастить провода по технологии, описанной в статье сайта «Соединение перебитых проводов в стене».

Пример переноса розетки на другое место стены

При ремонте квартиры, воспользовался ситуацией и перенес одну из розеток с одного места стены на более удобное, другое. До этого времени все руки не доходили.

На новом месте стены, куда требовалось перенести розетку, была установлена металлическая коробка и сделана штроба для прокладки дополнительного провода, так как длины провода электропроводки оказалось недостаточно, то возникла необходимость его нарастить.

Для наращивания был взят имеющийся в наличии многожильный медный провод сечением 1 мм ², что вполне хватит для подключения к розетке электроприборов мощностью до 1200 ватт.

На конце проводников, которые будут подключены к клеммам розетки, были сформированы и облужены припоем колечки. Сам провод, состоящий из двух отдельных проводников, для удобства монтажа и надежности, был продет в хлорвиниловую трубку и проложен в штробе, сделанной на месте шва между кирпичами.

Для того, чтобы провод не выпадал из штробы до покрытия штукатуркой, он был зафиксирован двумя саморезами.

После монтажа розетки и покрытия ротбандом провода настало время выполнить сращивание. Так как провода медные, то был выбран самый надежный способ, соединения проводов – скруткой с последующей пайкой. Токоподводящий провод приходил из соседней комнаты через стену, в месте его выхода, при сверлении стены произошел скол кирпича, и образовалась небольшая пустота. В ней я и решил спрятать место соединения проводов. В случае если бы готового углубления не было, можно было бы выдолбить в кирпиче углубление самостоятельно в любом удобном месте.

Далее провода укорачиваются до нужной длины, снимается изоляция и проводники облуживаются с помощью паяльника припоем. Обратите внимание, провода укорочены на разную длину, чтобы полностью исключить прикосновение оголенных частей проводов.

Следующий шаг, скрутка проводов. Перед скруткой на провода, которые большей длины нужно надеть изолирующие трубки. На фотографии красного цвета. Так как многожильный провод более мягкий, то навил его концы на одножильные провода электропроводки.

Так как провода уже залужены, то для надежного их соединения, достаточно просто прогреть место соединения проводов паяльником и залить оловянно-свинцовым припоем.

Затем на место соединения проводов натягивается изоляционная трубка. Если трубки под рукой нет, то можно просто покрыть оголенные места проводов тремя слоями изоляционной ленты.

После изоляции места соединения, провода необходимо заправить в полость стены и покрыть штукатуркой. Но лучше, перед нанесением штукатурки, закрыть полость пластиной из любого материала. Подойдет плотный картон, кусок жести от консервной банки и любой другой материал. Я сделал крышку из стеклотекстолита по форме отверстия в стене.

Далее разводится небольшое количество раствора, подойдет цемент, алебастр, гипс и любая другая штукатурка. Я покрывал место соединения ротбандом. С помощью шпателя место соединения выравнивается с уровнем поверхности стены.

Конечно, можно было покрыть штукатуркой место соединения проводов и во время выравнивания стен, но лучше завершить начатую работу полностью, чтобы потом, при выравнивании стены не тратить лишнее время. Раствор ротбанда живет всего 20 минут и при работе с ним дорога каждая секунда.

Розетка перенесена на новое место и теперь ничего не мешает продолжить ремонт этого участка стены.

Ремонт розеток

Розетки выходят из строя по двум причинам, из-за плохого контакта в месте крепления проводов электропроводки и ослабления пружинящих свойств латунных пластин гнезда. Проводники в месте контакта обычно обгорают по причине нарушения правил монтажа.

Когда контакт между проводом и контактом розетки или любого другого электрического прибора ухудшается, то при протекании большого тока, появляется тихий шипяще звенящий звук, который в тишине хорошо слышен. В таком случае нужно срочно делать электроприбору профилактику контактов. Такое я часто наблюдал в люстрах с мощными лампочками накаливания.

Вот наглядный пример тому. Алюминиевый провод без кольца на конце, был зажат между контактом и квадратной гайкой, без гровера. К сожалению, так все электрики и делают. Со временем контакт провода с контактом розетки ослаб, сопротивление увеличилось, стало выделяться дополнительное тепло, которое привело к обгоранию, как провода, так и контакта самой розетки. Левый контакт еще в порядке, а правый от перегрева покраснел, винт и гайка окислились и почернели.

Латунный контакт розетки от перегрева потерял свои пружинящие свойства, следовательно, прижим со штырями вилки будет плохой. Пришлось менять пружинящий контакт розетки, делать кольца на концах проводов и ставить гроверы.

Еще розетка может выйти из строя по вине, вставленной в нее вилки из-за плохого контакта токоподводящего шнура со штырями в разборной вилке, и из-за применения вместо латунных штырей стальных. Некоторые китайские производители себе это позволяют. В таком случае штыри вилки сильно разогреваются и передают тепло, на латунные контакты розетки, разрушая их. Чтобы исключить выход из строя розетки по этой причине, достаточно сразу же после первого использования электроприбора соблюдая осторожность, чтобы не обжечься, прикоснуться к штырям вилки рукой. Если штыри вилки разогрелись до такой степени, что удержать на них руку невозможно, то в случае исправности розетки, вилку надо обязательно заменить на качественную.

Если делать все, как я рекомендовал выше, то практически можно об этом виде отказа забыть. Латунные пластины гнезда розетки служат долго, но все же со временем теряют пружинящие свойства и деформируются. Их можно отремонтировать, придав первоначальную форму, если получится извлечь из основания розетки. В противном случае придется заменить розетку новой. В случае плохого контакта в розетке, поверхности сильно окисляются и ремонт, как правило, сводится к зачистке наждачной бумагой контактируемых плоскостей. Если винты и шайбы почернели, то их обязательно следует заменить новыми.

В запущенных случаях бывает, что основание или крышка розетки обугливается или деформируется, такая розетка ремонту не подлежит и требуется ее замена новой.

Розетки, назначение, характеристики, устройство

Розетка — это электротехническое устройство, предназначенное для подключения к электрической сети различных приборов и агрегатов. Основной характеристикой розетки является номинальный ток, при котором она должна сохранять работоспособность в течение всего срока эксплуатации. Обычные розетки рассчитаны на ток 10, 16 А, т. е. предназначены для обеспечения энергией приборов мощностью не более 2—3 кВт. Превышение этих значений может привести к перегрузке контактной пары («вилка—розетка») и аварийной ситуации. Розетки бывают с заземлением или без него.

Защитное заземление обеспечивает защиту электроустановки и оборудования, а также защиту людей от воздействия тока. В каждом доме есть достаточное количество приборов, заземление которых обязательно. Как правило, это устройства с большой потребляемой мощностью — электроплиты, стиральные машины и т. д.

Обычная розетка имеет два контакта (фаза и рабочий ноль). Розетка с заземлением имеет третий контакт, соединенный с заземляющим проводом. Через него в землю отводится статическое электричество, а также опасные напряжения и токи, возникающие в приборах в результате пробоя на корпус. Специально для детских комнат разработаны розетки с защитными крышками или шторками, открывающимися только при установке вилки.

Розетка для внутреннего монтажа не имеет своего корпуса и устанавливается в монтажную коробку.

Надежное соединение контактов розетки с проводкой обеспечивается винтовыми зажимами, требующими определенного усилия при затяжке.

Наружные розетки заключены в корпус, который может иметь различное исполнение. Такие розетки монтируются поверх установочной поверхности из негорючего материала.

Непременным условием безаварийной работы розетки является надежность контакта штепсельного соединения пары «вилка—розетка», т. е. штырьки вилки должны плотно соединяться с гнездами розетки. При этом сначала происходит соприкосновение заземляющих контактов, а затем — контактов, проводящих электрический ток.

При современном разнообразии электрических приборов различного назначения и различной мощности следует помнить, что они могут комплектоваться разными по конструкции и внешнему виду вилками и поэтому им должны соответствовать и розетки (как по конструкции, так и по электрическим характеристикам).

Розетки (вилки) с тремя плоскими контактами предназначены для подключения мощного оборудования (электрических плит, духовок и т. д). Третий контакт (желто-зеленый провод) обеспечивает надежное защитное заземление. Кроме того, вилки могут дополнительно оснащаться плавким предохранителем.

Некоторые производители предлагают розетки со встроенным реле напряжения, которое разрывает электрическую цепь при изменении напряжения в сети ниже или выше допустимых пределов. После восстановления параметров реле включается автоматически.

Существуют розетки, нейтрализующие замыкание проводника на корпус прибора (например, стиральной машины). Они оснащены устройством защитного отключения (УЗО), и при соприкосновении тела человека с находящимся под напряжением корпусом розетка автоматически отключает прибор от сети.

Очень удобным дополнением к обычной розетке является встроенный в блок выключатель, позволяющий отключить прибор от сети, не вытаскивая вилку.

Используемые в настоящее время виды розеток могут выпускаться в различных исполнениях, отличающихся степенью пыле- и влагозащищенности этих изделий. Для размещения внутри закрытого помещения, например, используются изделия со степенью защищенности IP20, для туалета и ванной комнаты — IP44.

Уличные розетки изготавливаются со степенью влагозащищенности IP65 и выше и с защитными крышками для безопасности. Они имеют также и повышенную механическую прочность.

Некоторые модели розеток оснащены «ката¬пультой», которая срабатывает при нажатии специальной кнопочки и выталкивает вилку. Такая конструкция предохраняет элементы крепления розетки от разрушения и позволяет сохранить надежность электрического контакта.

В одном блоке с обычной розеткой могут устанавливаться и специальные разъемы для подключения к телефонным и компьютерным сетям и сетям кабельного телевидения.

Смотрите также:

Посмотрите видео

{slider title=»Розетки» open=»true»}

{youtube}https://www.youtube.com/watch?v=9WmmoP5A9UQ{/youtube}

{/sliders}

Виды розеток — ExpertSamoStroy

Такие электроустановочные изделия, как розетки и выключатели освещения являются важными элементами бытовой электросети. В настоящее время имеется большое количество разновидностей этих изделий, но принцип их действия и способ применения одинаковы.

Электрические розетки

С их помощью производится подключение всех электроприборов, количество которых в доме с каждым годом растет. Розетка – одна из частей штепсельного соединения, второй его составляющей является вилка. Розетку принято называть «мамой», а вилку – «папой». Чтобы разобраться во всем огромном разнообразии типов и видов розеток, необходимо знать их основные технические характеристики и особенности.

В состав розетки любого вида входят такие элементы как:

• электрические контакты;
• изоляционная колодка;
• защитный корпус.

Рассмотрим каждый элемент подробно.

Виды розеток

Электрические контакты

Через контакты электрический ток поступает на прибор. Изготовлены контакты из специального сплава, обладающего высокой электропроводностью и упругостью, необходимой для создания прочного соединения в штепсельном разъеме. Важно знать, какие ток и напряжение могут выдерживать контакты. Например, розетки старого вида способны выдержать от 220-до 230 В и рассчитаны на ток 6,3-10 А. Допустимый ток современных розеток от 10 до 16 А.

От этих характеристик зависит возможность подключения электроприборов к розетке, как по количеству, так и по мощности. Старые разъемы лучше заменить новыми, особенно, когда требуется подключение к ним мощных потребителей (стиральной или посудомоечной машины, кондиционера).

Старые и новые виды розеток имеют разное расстояние между входными отверстиями, что не позволит подключить современное электрооборудование. Имеется и еще одно немаловажное отличие между старыми и новыми видами разъемов. Новые розетки рассчитаны на подключение 3-х проводов (фазного, нулевого и заземляющего), а в старых предусмотрено подключение только двух проводов (фазы и нуля), что является недопустимым и не соответствует современным нормам и правилам (ПУЭ).

Колодки

Колодкой называют основание розетки, служащее для крепления электрических контактов и защитного корпуса. Материал основания – керамика, пластик или карболит, используемый, обычно в моделях старого образца. Все эти материалы обладают хорошими диэлектрическими свойствами, выполняя изоляционные функции. Недостатком этого вида материала является большая хрупкость, поэтому обращаться с ним нужно очень осторожно.

Корпус

Корпус является защитой внутренних частей и подводящих проводов, имеет отверстия для включения вилки. Ему принадлежит также декоративная функция.

Некоторые виды розеток оснащены разными устройствами, например, защитными шторками, крышками, подсветкой, кнопками для удобного вынимания вилки и многое другое. Для украшения, а также в целях достижения соответствия розеток дизайну помещения, производителями предлагаются крышки, имеющие оригинальные вставки и самые разные расцветки.

Виды розеток

Основные виды розеток

1. Встроенные розетки. Они имеют конструкцию, позволяющую применять скрытую проводку. Все внутренности (и колодка, и контакты) погружаются в отверстие, выполненное в стене, а корпус располагается на уровне стены, не выступая из-за нее. Монтаж розеток такого образца производится в специальной установочной коробке, называемой подрозетником. Колодки имеют специальные крепления для установки в нем.
2. Накладные розетки. Устанавливаются на стену при помощи предусмотренного для этого крепления, выполнения отверстия не требуется, корпус находится полностью на поверхности стены.
3. Розетки с контактом для заземления. Этот контакт предусмотрен для присоединения к нему провода заземления. Использовать розетки данного вида рекомендуется в сетях, где есть заземляющий провод.

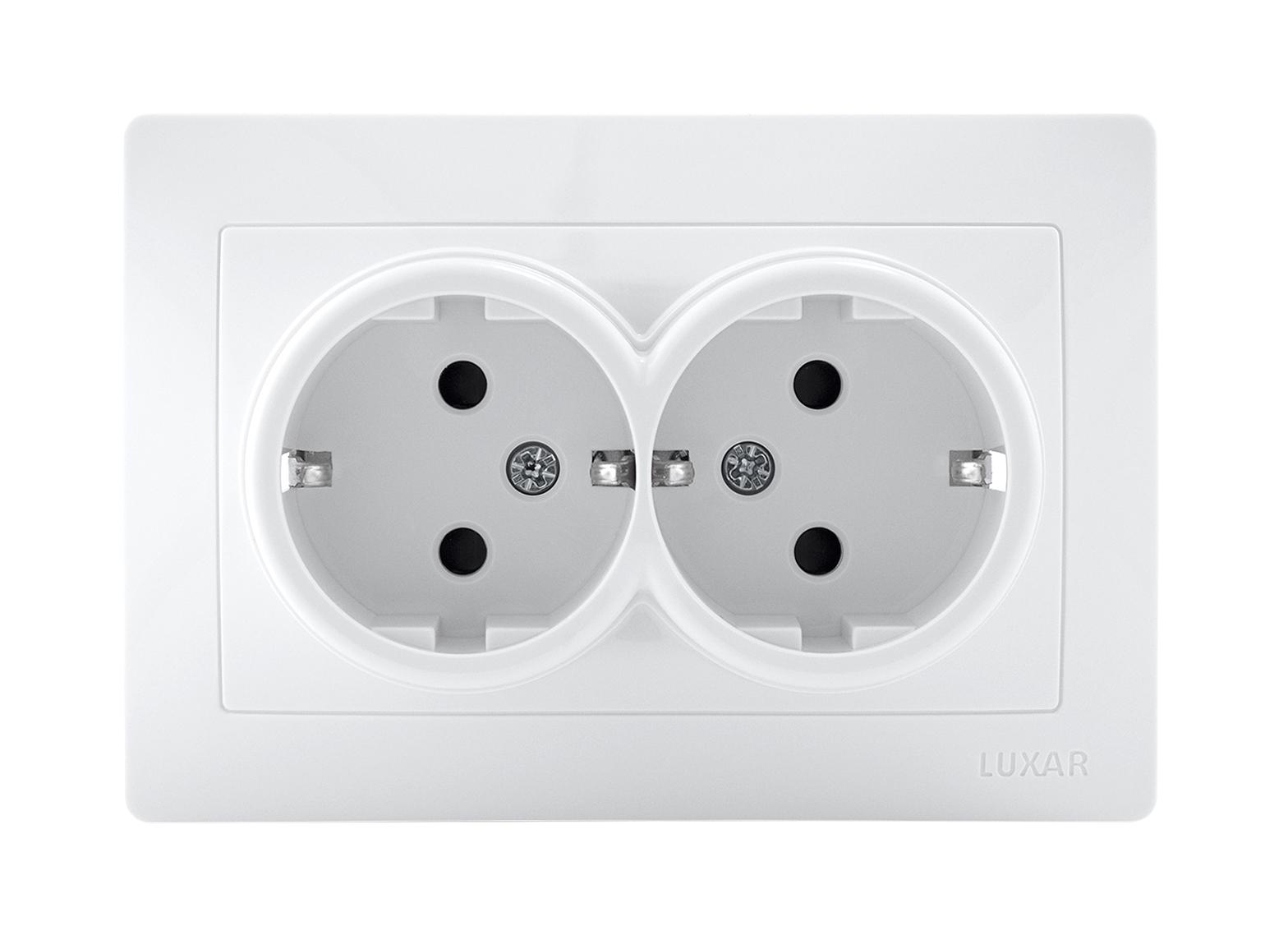

4. Двойные розетки. К ним могут быть подключены одновременно две вилки. У этого вида розеток одна общая колодка со стандартными размерами, которая устанавливается в подрозетник. Когда требуется выполнить большее число подключаемого оборудования, то в случае открытой проводки используют накладные колодки либо при скрытой электропроводке производят монтаж нескольких одиночных розеток рядом, а на них надевают общую декоративную рамку.
5. Розетки, имеющие добавочные опции. К этим опциям могут относиться шторки, предохраняющие детей от опасности действия электрического тока, таймеры, крышки, защищающие от попадания влаги на токоведущие части, выталкиватели для вилок и другое.
6. Проходные розетки. Этот вид применяют, когда монтаж проводов ведется без установочных коробок, а суть заключается в том, что провод, питающий такую проходную розетку, идет через нее транзитом к следующей.
7. Розетки для антенн. Отверстия в них отличны от силовых розеток, предназначаются для разъема, имеющегося на конце антенного кабеля.
8. Телефонные розетки. Их название говорит само за себя, они используются для подключения телефона. Существуют различные типы телефонных розеток.
9. Розетки компьютерные. Внешне они напоминают телефонные, и служат для соединения компьютеров в единую сеть, с их помощью производится подключение к Интернету.

Виды розеток

Среди всего многообразия видов розеток можно выделить и такие, в которых в одном корпусе объединены сразу несколько разъемов: для антенны, телефона и компьютера.

Случается, что вилка прибора не подходит для розетки. Так бывает, когда бытовые приборы произведены по иностранным стандартам. В таких случаях можно воспользоваться специальным переходником, который поможет адаптировать вилку подключаемого прибора к розетке.

Имея четкое представление обо всех видах розеток, можно быть уверенным в правильном выборе этого прибора. Постоянное развитие техники и появление новых материалов и технологий позволяют производителям совершенствовать свои изделия в угоду повышенным требованиям и вкусам потребителей.

Что такое электрическая розетка?

Электрическая розетка — это розетка, находящаяся как часть здания или другой большой конструкции, которая может использоваться для подключения электронного устройства к цепи. Эти розетки часто бывают «розетками», хотя в некоторых розетках могут использоваться как «розетки», так и «штекеры», в зависимости от конструкции штепсельных вилок в конкретной стране. Электрическое устройство обычно имеет шнур, который заканчивается «штекерным» соединением с несколькими штырьками, предназначенными для подключения к розетке. После того, как электрический шнур подключен к электрической розетке, ток может течь через эту розетку в устройство, обеспечивая заряд, необходимый для его питания.

Базовая конструкция электрической розетки довольно проста и распространена в разных странах, хотя конкретные конструкции часто бывают разными. Обычно в гнезде имеется как минимум два отверстия для вилок, хотя три или четыре отверстия не являются редкостью, и они могут быть одинаковыми или немного отличаться по форме. Электрическая розетка подключается к более крупной цепи, обычно через одну или несколько электрических панелей, установленных в доме или другом здании. Электрический ток подается в здание от внешней системы, либо от более крупной электростанции, либо от локального генератора определенного типа, и протекает в эту панель управления.

Через панель ток затем может течь в каждую электрическую розетку в здании через провода из проводящих материалов, покрытых резиной, чтобы предотвратить попадание тока в непреднамеренные объекты. Два слота или отверстия в электрической розетке соответствуют тому, как ток протекает по цепи. Один слот используется для подачи тока в устройство, подключенное к розетке, а другой слот позволяет току течь обратно в цепь здания, где он заземлен.

В США старые розетки и устройства обычно используют два зубца одинакового размера. Однако более новые устройства часто имеют один зубец или лезвие, которое немного шире другого. Более широкий нож входит в нейтральное соединение электрической розетки, а узкий нож всегда входит в «горячее» соединение.

«Горячее» соединение — это то, через которое ток поступает в устройство из цепи. Эта конструкция, называемая поляризацией, позволяет производителю устройства обеспечить лучшую защиту соединения для «горячего» провода. Поскольку производитель может контролировать, какое лезвие «горячее», а какое нейтральное, у пользователя устройства снижается вероятность поражения электрическим током.

Многие розетки также имеют третье отверстие или паз, который обычно используется для заземления. Штекер для этого типа розетки также имеет третий штырь или соединение, и, если электрическая розетка установлена ​​правильно, этот третий разъем подключается к проводу заземления в розетке. Если устройство заряжается каким-либо образом, например, металлический корпус стиральной машины, соприкасающийся с оголенным проводом внутри него, тогда заряд будет следовать по пути наименьшего сопротивления через цепь, которая должна быть заземляющим проводом, а не человек, касающийся машины.

ДРУГИЕ ЯЗЫКИ

Как правильно называется розетка 220 вольт. Вилка электрическая: типы и описание

Попробуйте представить себе хомо модернуса без мобильников, фотоаппаратов, ноутбуков, систем навигации и других гаджетов? Ответ прост: это невозможно. Ну а все эти блага цивилизации не могут существовать без «питания», им нужна подзарядка.
А потому пляжи, парки, музеи уходят на второй план, и первое, о чем должен подумать путешественник, — какие розетки и какое напряжение будут в той стране, куда он направляется.
В большинстве случаев вопрос решается с помощью переходника. Но он может стать бесполезным, если напряжение в сети сильно отличается от родного, отечественного. Например, в Европе напряжение варьируется от 220 до 240 В в США и Японии — от 100 до 127 В. Не угадаете — спалите свой прибор.
Попробуем разобраться с премудростями электротехники.

Напряжение и частота

По большому счету, в мире в бытовой сети используется всего два уровня электрического напряжения:
европейский — 220 — 240 В и американский — 100 — 127 В, и два значения частоты переменного тока — 50 и 60 Гц.

Напряжение 220 — 240 В с частотой 50 Гц использует большинство стран мира.
Напряжение 100 -127 В при частоте 60 Гц — в США, странах Северной, Центральной и, частично, Южной Америки, Японии и т.д.
При этом существуют вариации, например, на Филиппинах, 220 В и 60 Гц, а на Мадагаскаре — наоборот, 100 В и 50 Гц, даже в пределах одной страны, в зависимости от региона, могут существовать разные стандарты, например, в разных частях Бразилии, Японии, Саудовской Аравии, на Мальдивах.

Потому, прежде чем отправиться в путь, соберите максимум информации о цепях и сигналах типах применяемых в стране розеток и напряжении в сети.

Электрические розетки

Розеток, вилок и вариантов подключения к электрической сети очень многою. Но не пугайтесь, разбираться со всеми и искать под каждую переходник нет нужды.
Надо запомнить (сохранить, зарисовать, сфотографировать) 13 самых используемых типов розеток, которые обозначают латинскими буквами от A до M:

Тип А — американская электрическая розетка и вилка: два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки (США, Канаде, Мексике, Венесуэле, Гватемале), в Японии, ну и почти везде, где напряжение сети 110 В.
Тип B — вариация разъема типа A, с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А.
Тип C — европейская розетка и вилка. Имеет два круглых параллельных между собой контакта (без заземления). Это самая популярная розетка в Европе, кроме Англии, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220В.
Тип D — старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника, при этом один из контактов толще двух других, рассчитаны на максимальный ток. Используется в Индии, Непале, Намибии, на Шри-Ланке.
Тип E — вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Данный тип сейчас почти повсеместно используется в Польше, Франции и Бельгии.
Тип F — стандарт похож на тип E, но вместо круглого контакта заземления здесь два металлических зажима с двух сторон разъёма. Такие розетки найдете в Германии, Австрии, Голландии, Норвегии, Швеции.
Тип G — британская розетка с тремя плоскими контактами. Используется в Англии, Ирландии, на Мальте и Кипре, Малайзии, Сингапуре и Гонконге.
Примечание. Этот тип розетки часто выпускается со встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, — проверить состояние предохранителя в розетке.
Тип H — имеет три плоских контакта или, в более ранней версии, круглые контакты организованы в форме буквы V. Используется только в Израиле и в секторе Газа. Не совместим ни с какой другой вилкой, предназначена для значений напряжения 220 В и тока до 16 А.
Тип I — австралийская розетка: два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу — в форме буквы V. Есть также в версии с контактом заземления. Используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.
Тип J — швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии, Лихтенштейне, Эфиопии, Руанде и на Мальдивах.
Тип K — датская розетка и вилка, аналогична европейскому типу C, но с контактом заземления, расположенным в нижней части разъема. Используется в Дании, Гренландии, Бангладеше, Сенегале и на Мальдивах.
Тип L — итальянская вилка и розетка, аналогична европейской розетке типа C, но с круглым контактом заземления, который находится в центре, два круглых контакта питания расположены необычно в линию. Используется в Италии, Чили, Эфиопии, Тунисе и на Кубе.
Тип М — африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15 А. Используется в ЮАР, Свазиленде и Лесото.

Пару слов про разного рода переходники.

Самый простой способ быть готовым сунуть вилку в розетку — заранее приобрести адаптер, конвертер или трансформатор (это уж у кого какие потребности). В большинстве отелей, если обратитесь, нужный девайс вам подберут на ресепшене.

Адаптеры — совмещают вашу вилку с чужой розеткой, не влияя на напряжение, самый универсальный девайс.
Конвертеры — обеспечивают преобразование местных параметров электросети, но непродолжительное время, до 2-х часов. Применяется для мелких (походных) бытовых приборов: фен, бритва, чайник, утюг. Удобен в дороге в силу малых габаритов и веса.
Трансформаторы — более мощные, габаритные и дорогие преобразователи напряжения, рассчитанные на продолжительный режим работы. Используются для сложных электроприборов: компьютеры, телевизоры и т.п.

И в конце легкий лайфхак, как пользоваться английской розеткой без переходника

Удачных путешествий!

Источники: wikimedia.org, travel.ru, enovator.ru, личный опыт.

Электрическая вилка – специальное штепсельное изобретение, которое требуется для быстрого и простого подключения/отключения товаров от питающей сети. Стоит уточнить, что каждый прибор подключается непосредственно к сети через розетку, и это происходит благодаря использованию шнура с вилкой, расположенной на его конце. На корпусе каждой без исключения вилки, как правило, наносится особая маркировка, на ней указываются технические характеристики.

Важно обратить внимание на то, что вилки устроены достаточно просто, а при грамотном подсоединении шнура, соблюдении строгих правил, они выполнят свою функцию качественно и так, как это потребуется.

Если появилась потребность срочной замены вилки на проводе, тогда нужно определиться, прежде всего, с конкретным типом устройства. Важно понять точность потребляемой мощности электроприбора, а также необходимости заземления. Для того чтобы все было хорошо, не возникало никаких проблемных ситуаций, нужно позаботиться об исправности и качестве продукции.

Выбор качественных электрических вилок

В интернет-магазине вы можете выбрать розетку любого цвета, электрическую вилку, выключатель. Характеристики современных изделий:

• надежность;
• качество;
• удобство применения.

Вы можете присмотреть прямой вариант электрической вилки, а также угловую модель продукции. Важно обратить внимание на то, что штепсельные вилки, гнезда – это основная часть соединения, которая гарантирует надежное подключение электроприборов непосредственно к розетке. Выбор конкретного типа товара зависит от предпочтений каждого заинтересованного клиента. Технические параметры изделия: заземление; напряжение сети; максимальная нагрузка; номинальная сила тока. Все это говорит о том, что данные устройства отличаются не только качеством, но и долгим сроком службы. Не сомневайтесь в том, что проверенные изделия обладают безопасностью в применении.

Большой выбор современных и проверенных товаров привлекает внимание клиентов. Загляните в каталог компании, у нас есть все, что только вам потребуется. Воспользоваться выгодными предложениями можно уже сейчас. Купить продукцию вы можете и оптом и в розницу, по вашему желанию. Если появились вопросы, обращайтесь к опытным специалистам нашей компании.

DA Info Pro — 6 марта.
Подключая любой бытовой прибор к электрической сети мы не задумываемся, какие типы электрических розеток могут быть. Однако можно попасть в некоторое замешательство, ремонтируя электропроводку в доме за границей или в квартире, в которой до вас проживали иностранцы. Кроме того, с некоторыми проблемами можно столкнуться во время путешествия в другую страну при попытке воткнуть электрическую вилку в сеть.

Электрические вилки различаются в разных странах. Поэтому министерства торговли США (ITA) в 1998 году приняло стандарт, согласно которому различным видам электрических розеток и вилок было присвоено свое обозначение. Напишем подробно по каждому виду электрических розеток.

Принцип классификации и основные типы

Всего существует 15 типов
электрических розеток. Различия состоят в форме, размере, максимальном токе, наличии соединения для заземления. Все типы розеток закреплены законодательно в странах в рамках стандартов и норм. Хотя на изображении выше розетки и могут быть похожи по формам, они различаются по размеру гнезд и штырей (штепселей).

Все типы по американской классификации имеют обозначение видТип X (Type X)
.

Название	Вольтаж	Ток	Заземление	Страны распространения
Тип A	127В	15A	Нет	США, Канада, Мексика, Япония
Тип B	127В	15A	Да	США, Канада, Мексика, Япония
Тип C	220В	2. 5A	Нет	Европа
Тип D	220В	5A	Да	Индия, Непал
Тип E	220В	16A	Да	Бельгия, Франция, Чехия, Словакия
Тип F	220В	16A	Да	Россия, Европа
Тип G	220В	13A	Да	Великобритания, Ирландия, Мальта, Малайзия, Сингапур
Тип H	220В	16A	Да	Израиль
Тип I	220В	10A	Да/Нет	Австралия, Китай, Аргентина
Тип J	220В	10A	Да	Швейцария, Люксембург
Тип K	220В	10A	Да	Дания, Гренландия
Тип L	220В	10А, 16A	Да	Италия, Чили
Тип M	220В	15A	Да	Южная Африка
Тип N	220В	10A, 20А	Да	Бразилия
Тип O	220В	16A	Да	Тайланд

В большинстве стран стандарты обусловлены их историей. Так, например, Индия, будучи Британской колонией до 1947 года, переняла и ее стандарт. До сих пор в некоторых гостиницах Великобритании можно встретить старый стандартТипа D
.

На изображение показаны виды электрических розеток в различных странах мира

Хотя при однофазном подключении тока полярность не важна, розетки типа A и B являются поляризованными. Это проявляется в том, что штепсели имеют различную толщину — важно положение вилки. Кроме того, в США, где они активно распространены, используется переменный ток с частотой 60 Гц и напряжение 127 В.

Развитие различных типов розеток и вилок

Широкое распространение электричества в быту потребовало ввода стандартов в области подключения электроприборов. Это позволило бы сделать электричество безопаснее, приборы надежнее и универсальнее.

А многие производители электрической техники и приборов на практике предоставляют к своим устройствам сменные шнуры под различные виды и страны.

Электрические розетки и вилки эволюционировали в том числе под ужесточением требований в плане безопасности. Так изТипа DпоявилсяТип G- увеличился максимальный ток, появились дополнительные защитные изолирующие покрытия у основания штепселей.

Некоторые типы разъемов уже устарели. Так ушли из повседневного использования американскийТип I, советскийТип I, старые испанские розетки, вилки с разрезанными штепселями. По факту многие страны стандартизуют размеры между собой. А комитеты по стандартизации пытаются сделать межгосударственные стандарты на официальном уровне. Основной такой организацией считаетсяМеждународная электротехническая комиссия (МЭК, IEC).

Интересно получается с подключением электроплит — максимальная мощность может достигать 10 кВт. В различных странах ввели в нормы и правила использовать отдельный вид электрических розеток для таких мощных приборах. А в некоторых местах вообще обязывают подключать без розетки фиксированным способом.

Для подключения вилок одного типа к розетке другого обычно продаются переходники-адаптеры. Они встречаются как с одного типа электрической розетки на другой, так и универсальные — с любого на конкретный.

Для подсоединения всевозможных бытовых приборов, оборудования для освещения и прочих устройств, использующих электричество в разных его формах, существует штепсельное соединение. Одной из составляющих стала электрическая розетка, второй — вилка. Бурное развитие рынка бытовой техники и электроники вызвало повышенные нагрузки на домашние сети питания. Для защиты от удара током имеются различные приспособления. В том числе вилка с заземлением.

Виды штекеров

Разделение простое: разборные или монолитные. Независимо от формы, содержание и назначение одинаковое. Каждый штепсельный разъём предназначен для соединения потребителя с поставщиком электрического тока — розеткой.

Неразборные устройства более популярны вследствие удобства и надёжности. Эластичность позволяет не беспокоиться об обрыве провода в случае рывка. Монолитность конструкции предохраняет от попадания влаги внутрь, а значит от короткого замыкания и окисления. Обычная неисправность — перегибание в основании разъёма. В отличие от разборных вилок, такие изделия не ремонтируются.

Основные параметры

Каждому устройству характерны индивидуальные черты. Но есть особенности, отличающие одну вилку от другой. Таких деталей несколько:

• Число контактов бывает два или три. К примеру, техника, предназначенная для использования в Европе, имеет два штырька, американская три.
• Форма у них самая разнообразная: от плоских до многоугольных.
• Стандарт подключения.

Заземлённая вилка и её конструкция

Фактор безопасности является определяющим в производстве электрооборудования. На это направлены все разработки и усовершенствования. Одним из таких внедрений стала вилка с заземлением. В советские годы жилые здания не имели заземляющих контуров, поэтому обычный человек не имел представления об этой системе защиты от напряжения. Достаточно было разобрать розетку или вилку и подсоединить два провода.

Сейчас вся новая техника оборудована разъёмами нового стандарта с третьим, заземляющим. Новостройки сдаются согласно требованиям, с обустройством отдельно подключаемой земли. Основная деталь любого штекера это контакты. Они бывают стальными или медными, а также с гальваническим покрытием из цинка, олова или никеля.

В вилке электрической с заземлением их три:

Главные стандарты

Так как единого стандарта питания электроприборов на планете нет, то и разновидностей штекерных соединений тоже много. Все государства используют два разных вида питания:

• Напряжением в 110-127 В и частотой в 60 герц пользуются в американских странах.
• 220-240 В, 50 герц — европейский образец.

В большинстве государств принят один тип напряжения, но есть исключения, когда в ходу оба. В сумме имеется 14 стандартных видов подключения плюс специальные штекеры для некоторой техники для исключения попадания в неё бытового напряжения, например, разъёма проводного радио.

Разъём типа A

Подобные соединения применяются в северо- и центральноамериканских государствах и в Японии. Противостоящие штырьки в японской вилке идентичные, в американской — один толще, для соблюдения полярности. Второе название штатовского стандарта Class II. Интересно, что азиатская вилка без проблем войдёт в американскую розетку, а сделать наоборот без специальной проточки не получится.

Стандарт класса B

Мощные домашние устройства, потребляющие ток до 15 ампер, в тех же странах имеют соединение этого вида. Иногда его называют Class I, а интернациональный классификатор даёт метку NEMA 5-15. Это то же самое, что и предыдущий вид, только с заземляющим контактом. В американской глуши разъёмы типа A ещё встречаются, но в большинстве вся территория переходит именно на стандарт B.

Найти в продаже аппарат с включением вилки в розетку по устаревшему способу не выйдет. В старой же застройке новые приборы с отпиленным заземляющим контактом не редкость.

Класс разъёмов C

Большая часть Европы пользовалась разъёмами этого стандарта. Интернациональное название CEE 7 / 16. В республиках Советского Союза использовали такие штекеры, которые до наших дней так и называют — советские. В соответствии с последними требованиями в сфере электробезопасности, европейцы освоили новые стандарты. Для удобства использования старой бытовой техникой, её вилки входят в новые розетки, а современные штепселя в старые — нет.

Вилки других стандартов

Следующие системы подключения разбиты на более мелкие группы. Они подчиняются своей региональной методологии, но многие из них частично совместимы. В зависимости от государственной принадлежности имеется такая разбивка:

Для того чтобы избежать путаницы в сочетаниях, необходимо разработать единый стандарт и требования по напряжению и частоте электрического тока. Это вопрос огромных финансовых затрат, потому что придётся перекраивать энергетические системы большинства государств.

Отечественные устройства

Все устройства, производящиеся в нашей стране и официально импортируемые, должны комплектоваться вилками стандарта C по ГОСТу 7396. 1-89. Все данные наносятся на её корпус. Это предельные значения силы тока, частота и напряжение. На данный момент такие штекеры делятся на две группы:

• Вилка по международной классификации CEE 7 / 16, или C 5. Диаметр контактов 4 миллиметра. Они изолированы от корпуса и рассчитаны на токи до 6 ампер (общая нагрузка 1, 3 киловатта). Заземления не предусмотрено.
• Соответствующая категории CEE 7 / 17, вилка принадлежит к классу C 6. Штырьки её потолще (4, 8 миллиметра) и ток, который она выдерживает, выше — 10 ампер, что соответствует 2, 2 киловатта нагрузки. Имеется заземляющий контакт.

Можно принять в расчёт имеющиеся в обиходе приборы со старыми, стандарта C1 — b, вилками. Они не снабжены землёй и укомплектованы штырьками толщиной 6 миллиметров.

Такой важный элемент электрической цепи нельзя подсоединять без учёта характеристик подключаемого устройства и возможностей самого штекера. Для того чтобы обезопасить себя и близких, выбрать лучше изделие с возможностью подключения заземления, так как в нашей стране появляется всё больше объектов с готовым контуром и трёхполюсной розеткой.

В данной статье приведены все типы электрических вилок и розеток, принятых в использование в странах мира.

Это, так называемый, американский тип и вилок. Вилка имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, еще и в Японии. А так же в странах, где напряжение в сети составляет 110 Вольт.

Тип B

Аналогичный разъему типа A, но уже с дополнительным круглым контактом . Используется в быту в тех же регионах мира, что вилки и розетки типа А.

Тип C

Это наш родной европейский тип розетки и вилки. На вилке имеется два круглых параллельных друг другу контакта. В её конструкции отсутствует третий заземляющий контакт. Это самый популярный в европейских странах тип и розеток, кроме Соединенного Королевства Великобритании, Ирландии, Мальты и Кипра. Используется в быту, где напряжение сети составляет 220 Вольт.

Тип D

Это старый британский тип с тремя круглыми контактами, установленными в форме треугольника. При этом один из контактов толще двух других. Данный тип розеток и вилок используется для максимального значения тока в электросетях таких стран, как Индия, Непал, Намибия и на острове Шри-Ланка.

Тип E

Данный тип имеет электрическую вилку с двумя круглыми контактами и отверстие под контакт заземления, который находится в гнезде розетки. Этот тип вилок розеток применяют в настоящее время в Польше, во Франции и в Бельгии.

Тип F

Модели данного типа похожи на модели розеток и вилок типа E. Только вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток и вилок используется, как правило, в Германии, Австрии, Голландии, Норвегии и Швеции.

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Тип G

Это типичная британская розетка и ее друг вилка с тремя плоскими контактами. Применяется в квартирах и частных домах Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – розетки данного типа конструкции часто выпускаются с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что необходимо сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H

Данная конструкция разъемов розетки и, соответственно вилки, используется только в государстве Израиль и в секторе Газа. Розетка и вилка имеют три плоских контакта, или в более ранней версии — круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для сетей напряжением 220 В и током до 16 А.

Тип I

Это, так называемая, австралийская розетка. Она, как и электрическая вилка, имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Существуют такие розетки и вилки с контактом заземления. Данные модели используются в Австралии, Новой Зеландии, Папуа-Новой Гвинее и Аргентине.

Тип J

Швейцарский тип электрических вилок и розеток. Вилку очень похожа на сородича из типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Применяются не только в Швейцарии, но и за ее пределами — в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K

Датские электрические розетки и вилки. Тип аналогичен популярному европейскому розетке типу C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в странах Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L

Итальянская вилка и розетка. Модель аналогична популярному европейскому типу C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такие розетки и вилки в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М

Это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания электроустройств током до 15 А. Широко используется в ЮАР, Свазиленд и Лесото.

Розетка накладная

Розетка накладная 220в

Розетки и выключатели.
Эти изделия относятся к электроустановочным и являются важнейшим элементом любой домашней электросети. Помимо классических силовых розеток и выключателей освещения в последнее время появилось множество новых разновидностей этих приборов, которые заметно отличаются от старых образцов (рис. 5.35). Однако суть остается прежней.

Розетки (разъёмы)

Полное название — штепсельная розетка. Все знают, что это. Нет такого дома, в которых их нет. Ведь именно через розетки происходит подключение электроприборов, без которых немыслима современная жизнь.

Розетка — это часть штепсельного соединения, в которое также входит вилка (рис. 5.36). Эти составляющие называют «мамой» и «папой».

Современному человеку приходится постоянно пользоваться приборами, коммутирующими электроэнергию, к таким прибором относится и розетка электрическая. Ежегодно обществом потребляется все больше и больше электроэнергии и как следствие совершенствуются и системы электропроводки. Электрическая розетка — это неотъемлемая часть электропроводки, предназначенная для надежного и безопасного подключения электроприборов к электросети. Современная бытовая техника потребляет десятки Ампер, и если не правильно подобрать электрические розетки, то они будут перегреваться, оплавляться, что в конечном итоге может не только вывести приборы из строя, но и привести к возгоранию. Чтобы этого избежать, нужно устанавливать только качественные, проверенные временем электрические розетки.

Розетка электрическая с заземлением — предназначается для 3-х контактной проводки. По нормам электробезопасности в квартирах рекомендуется использовать только розетки с заземлением. Во время включения вилки в розетку сначала соприкасаются заземляющие контакты, а потом контакты, проводящие ток.

Розетка электрическая для помещений с высокой влажностью. Внутри такие розетки имеют дополнительные резиновые прокладки.

Розетка электрическая с защитными шторками. В детских комнатах — это крайне необходимая вещь. И отказываться от таких розеток не стоит. Ребёнок, подрастает, исследует окружающий его мир. И если вдруг ему захочется залезть в розетку пальцем или вставить гвоздик, то ему это не удастся. У такой электрической розетки отверстия защищены специальными шторками, раздвигающимися лишь при одновременном введении пары контактных штырей вилки.

Чтобы розетка электрическая работала исправно и долго, внимательно читайте маркировку! На задней стороне розетки указаны: значения напряжения и тока, на которые она рассчитана.

от классических образцов до современных многофункциональных моделей Виды вилок для розеток

DA Info Pro — 6 марта.
Подключая любой бытовой прибор к электрической сети мы не задумываемся, какие типы электрических розеток могут быть. Однако можно попасть в некоторое замешательство, ремонтируя электропроводку в доме за границей или в квартире, в которой до вас проживали иностранцы. Кроме того, с некоторыми проблемами можно столкнуться во время путешествия в другую страну при попытке воткнуть электрическую вилку в сеть.

Электрические вилки различаются в разных странах. Поэтому министерства торговли США (ITA) в 1998 году приняло стандарт, согласно которому различным видам электрических розеток и вилок было присвоено свое обозначение. Напишем подробно по каждому виду электрических розеток.

Принцип классификации и основные типы

Всего существует 15 типов
электрических розеток. Различия состоят в форме, размере, максимальном токе, наличии соединения для заземления. Все типы розеток закреплены законодательно в странах в рамках стандартов и норм. Хотя на изображении выше розетки и могут быть похожи по формам, они различаются по размеру гнезд и штырей (штепселей).

Все типы по американской классификации имеют обозначение видТип X (Type X)
.

В большинстве стран стандарты обусловлены их историей. Так, например, Индия, будучи Британской колонией до 1947 года, переняла и ее стандарт. До сих пор в некоторых гостиницах Великобритании можно встретить старый стандартТипа D
.

На изображение показаны виды электрических розеток в различных странах мира

Хотя при однофазном подключении тока полярность не важна, розетки типа A и B являются поляризованными. Это проявляется в том, что штепсели имеют различную толщину — важно положение вилки. Кроме того, в США, где они активно распространены, используется переменный ток с частотой 60 Гц и напряжение 127 В.

Развитие различных типов розеток и вилок

Широкое распространение электричества в быту потребовало ввода стандартов в области подключения электроприборов. Это позволило бы сделать электричество безопаснее, приборы надежнее и универсальнее.

А многие производители электрической техники и приборов на практике предоставляют к своим устройствам сменные шнуры под различные виды и страны.

Электрические розетки и вилки эволюционировали в том числе под ужесточением требований в плане безопасности. Так изТипа DпоявилсяТип G- увеличился максимальный ток, появились дополнительные защитные изолирующие покрытия у основания штепселей.

Некоторые типы разъемов уже устарели. Так ушли из повседневного использования американскийТип I, советскийТип I, старые испанские розетки, вилки с разрезанными штепселями. По факту многие страны стандартизуют размеры между собой. А комитеты по стандартизации пытаются сделать межгосударственные стандарты на официальном уровне. Основной такой организацией считаетсяМеждународная электротехническая комиссия (МЭК, IEC).

Интересно получается с подключением электроплит — максимальная мощность может достигать 10 кВт. В различных странах ввели в нормы и правила использовать отдельный вид электрических розеток для таких мощных приборах. А в некоторых местах вообще обязывают подключать без розетки фиксированным способом.

Для подключения вилок одного типа к розетке другого обычно продаются переходники-адаптеры. Они встречаются как с одного типа электрической розетки на другой, так и универсальные — с любого на конкретный.

Это же действительно очень неудобно. Ладно, раньше люди мало ездили по миру, сейчас это практически не роскошь. Помните, когда к нам в Россию начали поступать бытовые приборы, собранные в Европе, сколько было проблем с нашими советскими розетками. Покупали переходники, они горели. Только не так давно наконец то избавились от этой проблемы.

Я вот весной был на Кипре — там совсем необычные британские розетки. В мелком городке России переходники не купить, пришлось там по приезду бегать, искать, переплачивать. Скоро еду в Доминикану — а там опять другие розетки, американские (вроде). Переходники опять придется покупать на месте да не в 1 экземпляре.

А все почему…

В эпоху электрификации изобретатели разных стран предлагали свои варианты оптимальных розеток; по всему миру строились разные виды электрогенераторов.

Во-первых, свой отпечаток наложила борьба технологий на заре освоения электричества. Речь идет о противостоянии Томаса Эдисона и Николы Тесла в создании сетей постоянного и переменного тока соответственно. Хотя мы знаем, что электространции переменного тока, в конечном счете, победили, инфраструктуру постоянного тока, создаваемую в США вплоть до 1920-х годов (а в Стокгольме — и до 1950-х гг.), приходится обслуживать и использовать вплоть до наших дней.

Во-вторых, множество изобретателей предлагали свои варианты оптимальных (на их взгляд) розеток. Например, в 1904 году американский изобретатель Харви Хьюббел получил патент на первую электророзетку. По своей конструкции она представляла собой своеобразный переходник электропатрон-вилка. Переходник вкручивался в патрон вместо лампочки, а в него подключали какой-либо электроприбор.

Немецкий инженер Альберт Бюттнер создал известную нам сегодня «евророзетку» в 1926 году. А первая розетка с заземлением была создана Филиппом Лабре в 1927 году.

А национальные компании, занимающиеся монтажом электросетей, поставляли свои приборы, подходящие к этим сетям. Соответственно, внедрялись разные виды штепсельных разъемов и розеток и проектировались свои сети. Разработки других стран полностью игнорировались.

Влияла на разработку розеток и доступность материалов. Например, во время Второй мировой войны в Великобритании придумали трехштекерную вилку с коротким медным плавким предохранителем. Такая конструкция позволяла сэкономить запасы меди для военных нужд. Любопытно, что использование штепсельного разъема с тремя контактами в Великобритании было резким контрастом с остальной частью Европы и даже Северной Америки, где широко использовались штепсельные разъемы с двумя контактами, и кроме того, отличались по дизайну, это все из-за недостаточной коммуникации в первые дни развития электроснабжения.

Сейчас, согласно одной классификации, выделяют 12 типов розеток, согласно другой — 15. Причем розетки одного типа иногда принимают вилки другого. Однако, узнав, что в стране, куда вы собираетесь, такой же тип розетки, как и дома, — не спешите радоваться! Это решение только половины проблемы. В разных частях света напряжение и частота тока могут различаться.

Классификация видов розеток и вилок в разных странах мира

Наиболее распространены два стандарта: европейский — 220-240 В при частоте 50 Гц и американский — 100-127 В при частоте 60 Гц. Не стоит проверять, что будет, если электроприбор, работающий от 100-127 В, включить в розетку с 220-240 В.

В некоторых странах вовсе следует держать ухо востро. Например, в большинстве районов Бразилии используется 127 В, но на севере страны встречается 220 В. А в Японии напряжение везде одинаковое — 110 В, частота же разная: на востоке используется 50 Гц, на западе — 60 Гц. Причина простая: сначала для Токио закупили генераторы немецкого производства с частотой 50 Гц, а вскоре после этого в Осаке поставили американские с частотой 60 Гц.

Возможно, когда-нибудь и будет принят единый стандарт. Универсальная розетка для всех типов вилок уже разработана. Но пока это дело каждого — устанавливать ее или нет. К тому же сначала надо прийти к единому стандарту напряжения. А это упирается в огромные финансовые затраты на переоборудование и переоснащение трансформаторных подстанций, замену розеток и вилок.

* Напряжение 100-127 В при частоте 60 Гц используют США, Канада, Япония, Мексика, Куба, Ямайка, частично Бразилия и другие страны.

* Напряжение 220-240 В с частотой 50 Гц используется в большинстве других стран, но и при одинаковых параметрах вид розеток может сильно различаться.

Вот краткое описание некоторых из них:

Типы А и В — американская розетка

Тип B отличается от A наличием третьего отверстия — оно предназначено для заземляющего штыря. Такие розетки, как можно догадаться из названия, были придуманы в США и распространены на территории Северной, Центральной и частично Южной Америки, а также Японии и некоторых других стран.

Типы С и F — европейская розетка

Так же, как A и B, типы C и F отличаются между собой только наличием заземления — оно есть у F. Европейская розетка используется в большинстве стран Евросоюза, а также в России и СНГ, Алжире, Египте и многих других странах.

Тип G — британская розетка

В Великобритании розетка имеет три плоских отверстия, и появилась эта конструкция не просто так. Дело в том, что во время Второй мировой войны страна испытывала дефицит меди. Поэтому был разработан штепсель с коротким медным предохранителем и тремя штекерами. Помимо Великобритании такая же розетка используется на Кипре, Мальте, в Сингапуре и других странах, испытавших на себе влияние Британской империи.

Тип I — австралийская розетка

Этот тип розетки можно встретить не только в Австралии, но и в Новой Зеландии, на Фиджи, островах Кука, в Кирибати, Новой Гвинее, Самоа и иногда в Китае, где также распространены типы А и С.

Тип H — израильская розетка

Тип H используется только в Израиле и Палестине, причем штыри вилки могут быть как круглыми, так и плоскими — это зависит от того, когда прибор был произведен. Плоская форма розетки была у старой техники, но новые розетки подходят к двум вариантам.

Тип K — датская розетка

Эта розетка может смело претендовать на звание «самой дружелюбной» в мире — ее конструкция напоминает улыбающееся лицо. Помимо Дании и входящей в ее состав Гренландии тип К используется в Бангладеше и на Мальдивах — впрочем, там распространены сразу несколько типов розеток.

К счастью, все эти различия не испортят ваш отпуск или деловую поездку — нужно всего лишь заранее приобрести подходящий переходник.

Карта показывающая распространение различных типов розеток, используемых по всему миру.
(ссылка на интерактивную карту )

Карта мира показывает распространение различных типов розеток в использовании по всему миру. Красным выделены страны использующие Тип A и B , тёмно синие используют типы C и E/F (которые на 100% совместимы друг с другом), коричневым выделены страны использующие Тип D, цвета морской волны британский типа G, розовым — израильльский типы C и H, желтым выделены страны использующие австралийский тип I, черный — страны используют C и J, серый типы C и K, оранжевый типы C и L, фиолетовый в странах Южной Африки тип М, бледно-голубым страны используют тип N, и темно-зеленый Таиланд типы C и О. Имейте в виду, что это упрощенный обзор показывает только наиболее распространенный тип вилки, а иногда и по несколько систем в одной и той же стране.

Для полного и тщательного обзора электрических вилок, используемых в каждой стране, нажмите .

Список стран мира с соответствующими типами вилки и розетки, напряжения и частоты.
ссылка worldstandards.eu/electrici…

Полный обзор всех стран мира и их соответствующих вилок/розеток и напряжений/частот, используемых для бытовой техники. Таблица показывает, что в большинстве стран электроснабжение составляет от 220 до 240 вольт (50 или 60 Гц), значительно превосходят страны, работающие на 100-127 вольт. Список также показывает, что типы A и C являются наиболее часто используемые электрические вилки во всем мире.

Для того, чтобы быть в курсе выходящих постов в этом блоге есть канал Telegram
. Подписывайтесь, там будет интересная информация, которая не публикуется в блоге!

А вот как то давно, давно мы обсуждали .
А вот еще специфика американской температуры:

В мире 12 типов электрических вилок и розеток.
Классификация буквенная — от А до Х.
Перед поездкой за границу, особенно в редко посещаемые страны, я сверяюсь с данными ниже.

Тип А: Северная Америка, Япония

Страны: Канада, США, Мексика, часть Южной Америки, Япония

Два плоских параллельных контакта без заземления.
Помимо США этот стандарт принят еще в 38 странах. Наиболее распространен в Северной Америке и на восточном побережье Южной Америки. В 1962 г. использование розеток типа А было запрещено законодательством. Взамен был разработан стандарт типа B. Однако во множестве старых домов еще встречаются подобные розетки, потому что они совместимы с новыми вилками типа B.
Японский стандарт идентичен американским розеткам, но предъявляет более строгие требования к размерам корпусов вилок и розеток.

Тип B: аналогично типу А, кроме Японии

Страны: Канада, США, Мексика, Центральная Америка, Карибские острова, Колумбия, Эквадор, Венесуэла, часть Бразилии, Тайвань, Саудовская Аравия

Два плоских параллельных контакта и один круглый для заземления.
Дополнительный контакт длиннее, поэтому при подключении устройство заземляется раньше, чем включается в сеть.
В розетке нейтральный контакт находится с левой стороны, фаза — с правой, земля — внизу. На вилках этого типа нейтральный контакт делается более широким, чтобы предотвратить нарушение полярности при нестандартном подключении.

Тип C: Европа

Страны: вся Европа, Россия и СНГ, Ближний Восток, часть Южной Америки, Индонезия, Южная Корея

Два круглых контакта.
Это привычная нам евророзетка. Заземление не предусмотрено, и вилка может подключаться к любой розетке, которая принимает контакты диаметром 4 мм с расстоянием 19 мм между ними.
Тип С используется по всей континентальной Европе, на Ближнем Востоке, во многих африканских государствах, а также в Аргентине, Чили, Уругвае, Перу, Боливии, Бразилии, Бангладеш, Индонезии. Ну, и конечно, во всех республиках бывшего Советского Союза.
Немецкие и французские вилки (тип E) очень похожи на этот стандарт, но диаметр контактов у них увеличен до 4,8 мм, а корпус сделан таким образом, чтобы предотвратить подключение к евророзеткам. Такие же вилки используются в Южной Корее для всех не требующих заземления устройств и встречаются в Италии.
В Великобритании и Ирландии в душевых и ванных комнатах иногда ставятся специальные розетки, совместимые с вилками типа C. Предназначены они для подключения электрических бритв. Поэтому напряжение в них часто понижено до 115 В.

Тип D: Индия, Африка, Ближний восток

Три больших круглых контакта, расположенных треугольником.
Этот старый английский стандарт поддерживается в основном в Индии. Также встречается в Африке (Гана, Кения, Нигерия), Среднем Востоке (Кувейт, Катар) и в тех частях Азии и Дальнего Востока, где электрификацией занимались англичане.
Совместимые розетки используются в Непале, Шри-Ланке и Намибии. В Израиле, Сингапуре и Малайзии этот тип розеток применятся для подключения кондиционеров и электрических сушек одежды.

Тип E: Франция

Два круглых контакта и заземленный контакт, выступающий из верхней части розетки.
Этот тип подключения используется во Франции, Бельгии, Польше, Чешской республике, Словакии и в Дании.
Диаметр контактов — 4,8 мм, расположены они на расстоянии 19 мм друг от друга. Правый контакт нейтральный, левый — фаза.
Так же как и описываемый ниже немецкий стандарт, розетки этого типа допускают подключение вилок типа C и некоторых других. Иногда подключение требует применения силы так, что вы можете повредить розетку.

Тип F: Германия

Два круглых контакта и два заземляющих клипа вверху и внизу розетки.
Часто этот тип называется Schuko/Шуко, от немецкого schutzkontakt, что означает «защищенный, или заземленный» контакт. Розетки и вилки этого стандарта симметричны, положение контактов при подключении не имеет значения.
Несмотря на то, что стандарт предусматривает использование контактов диаметром 4,8 мм, отечественные вилки легко подходят к немецким розеткам.
Многие страны Восточной Европы постепенно переходят от старого советского стандарта на тип F.
Часто встречаются гибридные вилки, объединяющие боковые клипы типа F и заземляющий контакт типа Е. Такие вилки одинаково хорошо подключаются как к «французским» розеткам, так и к немецким Schuko.

Тип G: Великобритания и бывшие колонии

Страны: Великобритания, Ирландия, Малайзия, Сингапур, Кипр, Мальта

Три больших плоских контакта, расположенных треугольником.
Удивляет массивность вилок этого типа. Причина кроется не только в больших контактах, но и в том, что внутри вилки находится предохранитель. Он необходим, потому что британские стандарты допускают большую силу тока в бытовой электрической цепи. Обратите на это внимание! Переходник для евровилки тоже должен быть оснащен предохранителем.
Вилки и розетки этого типа помимо Великобритании распространены так же в ряде бывших британских колоний.

Тип H: Израиль

Три контакта, расположенных в форме буквы Y.
Этот тип подключения уникален, встречается только в Израиле и несовместим со всеми остальными розетками и вилками.
До 1989 г. контакты были плоскими, затем приняли решение заменить их круглыми, диаметром 4 мм, расположенными так же. Все современные розетки поддерживают подключение вилок как со старыми плоскими, так и с новыми круглыми контактами.

Тип I: Австралия

Страны: Австралия, Новая Зеландия, Папуа Новая Гвинея, Фиджи

Два плоских контакта, расположенных «домиком», и третий — заземляющий контакт.
Почти все розетки в Австралии для дополнительной безопасности имеют выключатель.
Похожие подключения встречаются в Китае, только по сравнению с австралийскими они поставлены «с ног на голову».
В Аргентине и Уругвае применяются розетки, совместимые с типом I по форме, но с перевернутой полярностью.

Тип J: Швейцария

Три круглых контакта.
Эксклюзивный швейцарский стандарт. Очень похож на тип C, только есть третий, заземляющий контакт, который отнесен немного в сторону.
Вилки европейского стандарта подходят без переходников.
Похожее подключение встречается в части Бразилии.

Тип K: Дания и Гренландия

Три круглых контакта.
Датский стандарт очень похож на французский тип E, только выступающий заземляющий контакт находится в вилке, а не в розетке.
С 1 июля 2008 г. в Дании будут устанавливаться розетки типа Е, а пока самые распространенные вилки евростандарта C без проблем подключаются к существующим розеткам.

Тип L: Италия и Чили

Три круглых контакта в ряд.
Вилки евростандарта C (наших с вами) без проблем подходят к итальянским розеткам.
Если очень захотеть, то вилки типа E/F (Франция-Германия) кои у нас представлены в зарядках к Макбукам, можно засунуть в итальянские розетки. В 50% случаев итальянские розетки ломаются в процессе вытаскивании такой вилки: вилка вынимается из стены вместе с нанизанной на неё итальянской розеткой.

Тип Х: Таиланд, Вьетнам, Камбоджа

Гибрид розеток типа A с C. К розеткам этого типа подходят как американские, так и европейские вилки.

Попробуйте представить себе хомо модернуса без мобильников, фотоаппаратов, ноутбуков, систем навигации и других гаджетов? Ответ прост: это невозможно. Ну а все эти блага цивилизации не могут существовать без «питания», им нужна подзарядка.
А потому пляжи, парки, музеи уходят на второй план, и первое, о чем должен подумать путешественник, — какие розетки и какое напряжение будут в той стране, куда он направляется.
В большинстве случаев вопрос решается с помощью переходника. Но он может стать бесполезным, если напряжение в сети сильно отличается от родного, отечественного. Например, в Европе напряжение варьируется от 220 до 240 В в США и Японии — от 100 до 127 В. Не угадаете — спалите свой прибор.
Попробуем разобраться с премудростями электротехники.

Напряжение и частота

По большому счету, в мире в бытовой сети используется всего два уровня электрического напряжения:
европейский — 220 — 240 В и американский — 100 — 127 В, и два значения частоты переменного тока — 50 и 60 Гц.

Напряжение 220 — 240 В с частотой 50 Гц использует большинство стран мира.
Напряжение 100 -127 В при частоте 60 Гц — в США, странах Северной, Центральной и, частично, Южной Америки, Японии и т.д.
При этом существуют вариации, например, на Филиппинах, 220 В и 60 Гц, а на Мадагаскаре — наоборот, 100 В и 50 Гц, даже в пределах одной страны, в зависимости от региона, могут существовать разные стандарты, например, в разных частях Бразилии, Японии, Саудовской Аравии, на Мальдивах.

Потому, прежде чем отправиться в путь, соберите максимум информации о цепях и сигналах типах применяемых в стране розеток и напряжении в сети.

Электрические розетки

Розеток, вилок и вариантов подключения к электрической сети очень многою. Но не пугайтесь, разбираться со всеми и искать под каждую переходник нет нужды.
Надо запомнить (сохранить, зарисовать, сфотографировать) 13 самых используемых типов розеток, которые обозначают латинскими буквами от A до M:

Тип А — американская электрическая розетка и вилка: два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки (США, Канаде, Мексике, Венесуэле, Гватемале), в Японии, ну и почти везде, где напряжение сети 110 В.
Тип B — вариация разъема типа A, с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А.
Тип C — европейская розетка и вилка. Имеет два круглых параллельных между собой контакта (без заземления). Это самая популярная розетка в Европе, кроме Англии, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220В.
Тип D — старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника, при этом один из контактов толще двух других, рассчитаны на максимальный ток. Используется в Индии, Непале, Намибии, на Шри-Ланке.

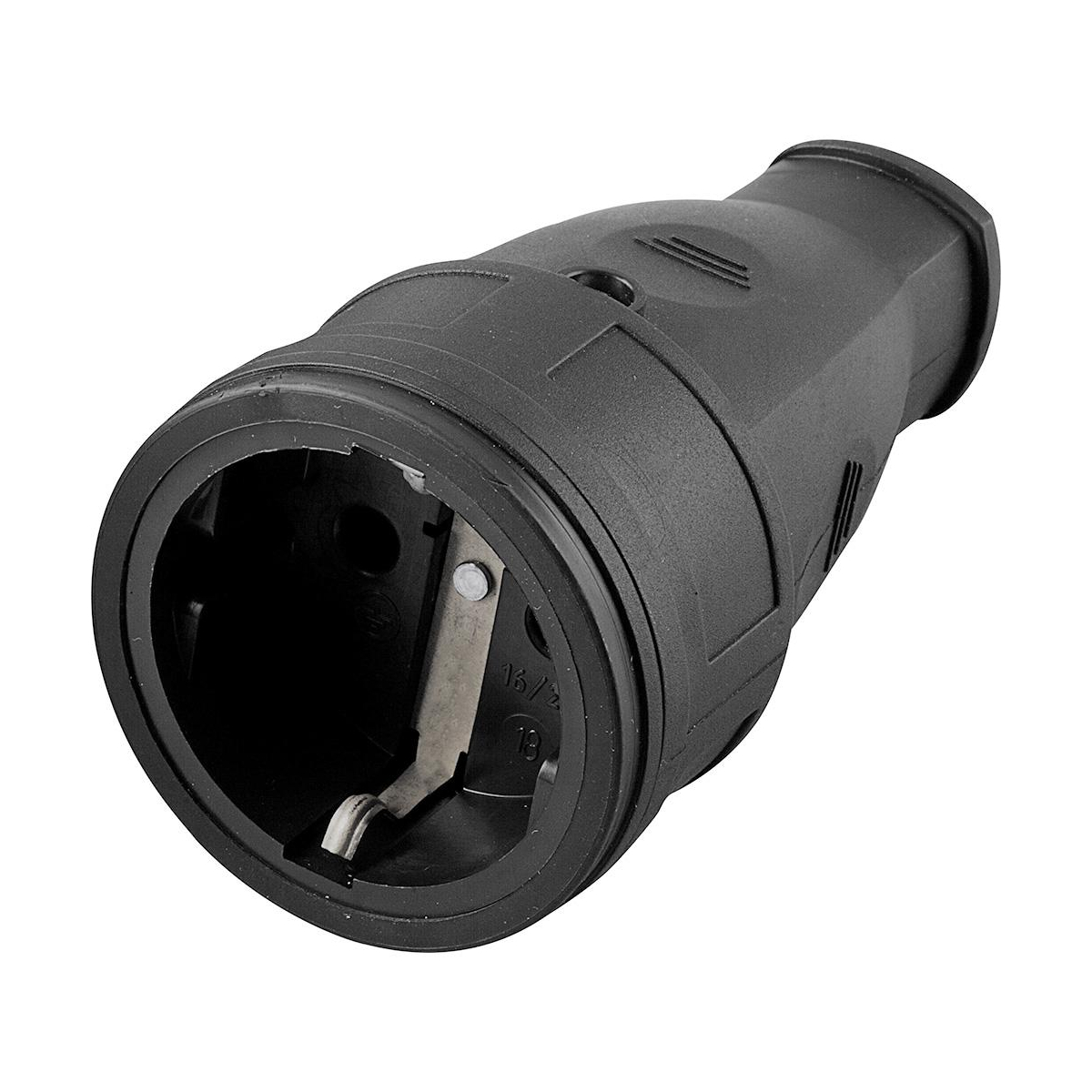

Тип E — вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Данный тип сейчас почти повсеместно используется в Польше, Франции и Бельгии.
Тип F — стандарт похож на тип E, но вместо круглого контакта заземления здесь два металлических зажима с двух сторон разъёма. Такие розетки найдете в Германии, Австрии, Голландии, Норвегии, Швеции.
Тип G — британская розетка с тремя плоскими контактами. Используется в Англии, Ирландии, на Мальте и Кипре, Малайзии, Сингапуре и Гонконге.
Примечание. Этот тип розетки часто выпускается со встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, — проверить состояние предохранителя в розетке.
Тип H — имеет три плоских контакта или, в более ранней версии, круглые контакты организованы в форме буквы V. Используется только в Израиле и в секторе Газа. Не совместим ни с какой другой вилкой, предназначена для значений напряжения 220 В и тока до 16 А.
Тип I — австралийская розетка: два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу — в форме буквы V. Есть также в версии с контактом заземления. Используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.
Тип J — швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии, Лихтенштейне, Эфиопии, Руанде и на Мальдивах.
Тип K — датская розетка и вилка, аналогична европейскому типу C, но с контактом заземления, расположенным в нижней части разъема. Используется в Дании, Гренландии, Бангладеше, Сенегале и на Мальдивах.
Тип L — итальянская вилка и розетка, аналогична европейской розетке типа C, но с круглым контактом заземления, который находится в центре, два круглых контакта питания расположены необычно в линию. Используется в Италии, Чили, Эфиопии, Тунисе и на Кубе.
Тип М — африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15 А. Используется в ЮАР, Свазиленде и Лесото.

Пару слов про разного рода переходники.

Самый простой способ быть готовым сунуть вилку в розетку — заранее приобрести адаптер, конвертер или трансформатор (это уж у кого какие потребности). В большинстве отелей, если обратитесь, нужный девайс вам подберут на ресепшене.

Адаптеры — совмещают вашу вилку с чужой розеткой, не влияя на напряжение, самый универсальный девайс.
Конвертеры — обеспечивают преобразование местных параметров электросети, но непродолжительное время, до 2-х часов. Применяется для мелких (походных) бытовых приборов: фен, бритва, чайник, утюг. Удобен в дороге в силу малых габаритов и веса.
Трансформаторы — более мощные, габаритные и дорогие преобразователи напряжения, рассчитанные на продолжительный режим работы. Используются для сложных электроприборов: компьютеры, телевизоры и т.п.

И в конце легкий лайфхак, как пользоваться английской розеткой без переходника

Удачных путешествий!

Источники: wikimedia.org, travel.ru, enovator.ru, личный опыт.

На заметку туристам, мигрантам и охотникам за сезонными скидками в иностранных торговых очках. Давным-давно обуздав силу электричества, довольное человечество так и не смогло толком договориться о единых стандартах его эксплуатации – в XXI веке опрометчиво путешествовать без комплекта адаптеров.

Обычные электрические розетки в разных странах имеют различные конструкции. Если вам случалось выезжать за пределы своей страны, то вы наверняка заметили эту особенность. Обусловлено данное отличие многими факторами, часть из которых мы раскроем далее.

Почему типы розеток отличаются?

Прежде всего, процесс развития электросетей происходил неоднородно по всему миру, что естественно сказалось на форме выпускаемых розеток. Также не стоит упускать из внимания тот факт, что в разных уголках нашей планеты люди применяли для выработки энергии различные виды электрогенераторов, а это также имело свое влияние на конструкцию разъемов. К тому же форма розеток зависела еще и от компаний, занимавшихся монтажом электросетей в отдельно взятом регионе, так как эти компании поставляли оборудование, созданное ими же и совместимое именно с их сетями.

Часть старых разъемов в исправленном виде до сих пор используется в некоторых странах, от многих же со временем решили отказаться, так как они не отвечали нормам безопасности. Более того, единых стандартов нет даже в рамках электросетей – в разных регионах частота тока и напряжение могут быть различными.

Например, в США, Канаде, Бразилии, Японии, Мексике, Ямайке, Кубе и ряде других стран используется напряжение 100–127 В при частоте 60 Гц, остальные же используют напряжение 220–240 В с частотой 50 Гц. При этом конструкция разъемов отличается даже при условии одинаковых параметров.

В основном же выделяют 12 видов розеток (иная классификация насчитывает 15). Рассмотрим их характерные особенности:

Американские разъемы: типы А и В

Из самого названия можно понять, что разработаны эти розетки были в США. Соответственно распространены они в Центральной, Северной и Южной (частично) Америке, а также в Японии. Разъем В отличается от А наличием дополнительного отверстия для заземляющего штыря.

Европейский разъем: типы С и F

Наиболее знакомые нам варианты розеток. Как и в предыдущем случае отличаются наличием отдельного отверстия под заземление. Распространены на территории СНГ, во многих странах ЕС, в Алжире и Египте.

Британский разъем: тип G

Особенность устройства розеток в Великобритании была связана с тем, что во времена Второй мировой войны страна испытывала дефицит меди. По этой причине пришлось разработать штепсель с тремя штекерами и небольшим медным контактом.

Помимо Великобритании, тип G был также распространен в странах, ранее находившихся под влиянием Британской империи (Сингапур, Кипр, Мальта и др.).

Австралийский разъем: тип I

Данную конструкцию розеток можно встретить в Австралии, Новой Зеландии, Новой Гвинее, на Фиджи, Самоа, в Кирибати и на островах Кука. Также разъем используется в некоторых регионах Китая.

Израильский разъем: тип Н

Этот тип розеток распространен только на территории Израиля и Палестины. Штекеры у вилок могут отличаться – быть круглыми или плоскими, – но оба варианта совместимы с данным разъемом.

Датский разъем: тип К

Используется в Дании, на Мальдивах и в Бангладеше. Отличается самым «дружелюбным» дизайном.

Все представленное разнообразие разъемов преодолевается приобретенными заранее соответствующими переходниками. Это обезопасит путешественника от излишних хлопот во время посещения другой страны.

Неудивительно, что универсальные зарядные устройства в таком почете у поклонников стартапов. У крупных производителей потребительской электроники свой ответ на извечный вопрос – Apple, например, выпускает собственный комплект переходников World Travel Adapter Kit. В то же время на просторах AliExpress можно найти .

По материалам yablyk

Контрольный список безопасности электрических розеток

— защитите свой дом и детей

Некоторые из наиболее распространенных угроз электробезопасности включают следующие электрические розетки:

• Искрообразование
• Имеют видимые следы ожогов или пахнут дымом
• Жужжание или хлопки
• Горячие на ощупь
• Привлекли муравьев и вредителей
• Устарели и требуют замены
• Не защищены от атмосферных воздействий
• Выставлены и доступны для детей

В этих обстоятельствах крайне важно устранить риск поражения электрическим током и возгорания, а также поручить ремонт или замену розетки квалифицированному электрику.

Перейти к содержимому страницы

Риск возгорания и поражения электрическим током из-за выхода из строя или неправильной работы розеток реален и его нельзя игнорировать. По данным Управления пожарной охраны США, за два года, предшествовавших 2016 году, было зарегистрировано около 24 000 электрических пожаров, в результате которых погибло 310 человек, 850 получили ранения и был нанесен материальный ущерб на сумму 871 миллион долларов. Примерно 12 процентов этих пожаров были вызваны электрическими розетками и розетками. ¹

Электрические розетки не работают? Это может быть намного серьезнее

В вашем доме не работает одна или несколько электрических розеток, что беспокоит вас или может представлять опасность для вас и ваших близких? Откладывание проверки и замены электрических розеток, неправильное их использование или игнорирование проблемы может привести и приводит к непредвиденным и ужасным последствиям. Защитите свой дом и свою семью, серьезно относясь к электрическим розеткам. Ниже вы найдете предупреждающие знаки и действия, которые необходимо предпринять для устранения поврежденных, неисправных или небезопасных электрических розеток в вашем доме.

Удлинители — отличный инструмент для различных целей, однако они предназначены для временного использования. Будьте осторожны, чтобы не перегрузить удлинитель или настенную розетку. Проверьте электрические шнуры, если они потрескались или повреждены, замените их. Не пытайтесь их починить». – Рональд Коттрелл, помощник начальника пожарной охраны, Брентвуд, Миссури

Могут ли электрические розетки выйти из строя?

Электрические розетки могут выйти из строя и выйти из строя.Возраст и тип розетки могут быть важным фактором, особенно в старых домах, которые необходимо модернизировать, заменив электрические розетки с двухконтактных на трехконтактные или перейти на розетки GFCI. Неисправная проводка может сыграть свою роль, когда выход из строя выходит из строя, особенно когда проводка с ударом в спину (сокращение для крепления проводов) вызывает ослабление соединений, отказы розеток и дополнительные опасности. Если вы не уверены в причине выхода из строя розетки, обратитесь к опытному электрику.

Поражение электрическим током от розеток

Электрические розетки являются источником электроэнергии высокого напряжения.Поскольку электричество движется с очень высокой скоростью, иногда начальное соединение может вызвать очень маленькую искру, пока все электроны не начнут свободно двигаться, обеспечивая энергию. Обычно это считается нормальным, когда это происходит время от времени при подключении или отключении устройства.

Тело, состоящее в основном из воды, конечно, является сильным проводником электричества. Когда тело вступает в непосредственный контакт с электричеством, может произойти поражение электрическим током, ведущее к летальному исходу. Даже несмертельные удары током, многие из которых приводят к травмам и обращениям в отделение неотложной помощи, происходят примерно 30 000 раз в год. ²

Наибольший риск поражения электрическим током от розетки: Дети, втыкающие пальцы или металлические предметы, такие как скрепка, вилка или ложка, в розетку. Держите розетки закрытыми, когда они не используются!

Как защитить электрические розетки от детей — шаги, которые нужно предпринять

Наиболее эффективные меры безопасности, которые ваша семья может предпринять, чтобы защитить электрические розетки от детей и снизить угрозу поражения электрическим током, предоставлены Комиссией по безопасности потребительских товаров США (CPSC): ³

• Приобретите защитные крышки для всех неиспользуемых розеток
• Попросите электрика проверить розетки и выключатели, которые не работают должным образом, чтобы избежать небезопасного состояния проводки и опасности поражения электрическим током. Если розетки горячие, убедитесь, что электроприборы не перегружают розетку
• Если у вас нет плотного прилегания всех электрических вилок к розеткам, замените розетку
• Установите лицевые панели на все розетки, чтобы закрыть всю проводку и снизить опасность поражения электрическим током

Электрические розетки Искрообразование

Управление пожарной охраны США отмечает, что искры, тлеющие угли или пламя от работающего оборудования являются причиной примерно 2% возгораний, связанных с электричеством. ⁴ Основными причинами возникновения искр в электрических розетках являются:

• Повреждение водой – Может ли вода в электрической розетке вызвать пожар? Абсолютно. Вода в электрической розетке очень опасна. Держите воду подальше от розеток.
• Короткие замыкания – Когда в вашей розетке происходит ненормальное соединение, она может искрить.
• Перегрузка розетки – Обратите внимание на цепи, доступные для вашей розетки. Большинство модернизированных бытовых сетей имеют максимальную нагрузку 15 или 20 ампер (1800 или 2400 Вт).Подключение большего количества может привести к отключению электричества, искрению и даже возгоранию.
• Устаревшие розетки — Некоторые старые дома не были обновлены по сравнению со старыми розетками. В этом случае вы рискуете расшатать блоки, расколоть проводку или другие неисправности, которые могут привести к искрению. Также, вероятно, пришло время подумать о замене электрических розеток с 2 на 3 или GFCI, если вы еще не сделали обновление.
• Неправильный ремонт – Быстрый ремонт и самостоятельный ремонт не рекомендуются для проблем с электрическими розетками, когда риск искрения может увеличиться при ремонте неисправной розетки.

Когда происходит что-либо из вышеперечисленного, пришло время вызвать опытного электрика, который сможет безопасно оценить следующие шаги для ваших розеток и проводки. Это может быть простая замена розетки, а иногда потребуется дополнительная замена проводки, чтобы привести помещение в соответствие со стандартами безопасной электрической розетки.

Любая электрическая розетка, которая может искрить, издавать хлопки, иметь следы ожогов или быть горячей на ощупь, должна быть проверена местной пожарной службой для обеспечения безопасности всех жильцов и самого здания.Затем эти розетки следует заменить… все электрические работы должны выполняться только квалифицированным электриком». – Рональд Коттрелл, помощник начальника пожарной охраны, Брентвуд, Миссури

Что делать, если в электрической розетке возникает искра

Если вы окажетесь в ситуации, когда в вашей электрической розетке появится искра, лучше перестраховаться. Рекомендуемые действия в этом случае: двигаться, чтобы предотвратить дальнейшие опасности и повреждения

• Отключите выключатель, назначенный соответствующей розетке
• Отключите все устройства, подключенные к розетке искрового разряда
• Вызвать лицензированного электрика для проверки розетки

Замена электрических розеток на GFCI

Главной рекомендацией во избежание искрообразования в электрических розетках, поражения электрическим током или смертельных поражений электрическим током является замена розеток прерывателем цепи замыкания на землю (GFCI).Проще говоря, розетки GFCI были созданы для защиты взрослых и детей от поражения электрическим током. Как они это делают? Постоянно контролируя количество электричества, протекающего по цепи. Если в любой момент происходит прерывание тока (например, когда щипцы для завивки волос или фен падают в раковину или ванну, наполненную водой), GFCI предназначен для отключения питания в розетке, что потенциально устраняет риск поражения электрическим током или поражение электрическим током.

Если в доме есть более старые розетки с двумя розетками, в этой розетке следует использовать только шнуры с двумя штырьками.Никогда не втыкайте шнур с тремя контактами в розетку с двумя разъемами. Эти розетки могут быть легко перегружены при использовании удлинителя или адаптера, который может быстро выйти из строя. Рассмотрение вопроса о замене этих розеток должно быть приоритетом». – Рональд Коттрелл, помощник начальника пожарной охраны, Брентвуд, Миссури

Устранение сгоревшей электрической розетки и вилки

Коричневые или черные пятна на электрических розетках обычно являются признаком перегоревшей розетки. Если вы видите черные или обугленные пятна на розетке, чувствуете какой-либо запах гари рядом с розетками, немедленно отключите питание автоматическим выключателем и вызовите сертифицированного и лицензированного электрика, который знает, как починить сгоревшую электрическую розетку с учетом безопасности. .

Что вызывает сгоревшую электрическую розетку?

Черные обугленные следы от сгоревшей электрической розетки чаще всего связаны с дуговым разрядом. Дугообразование — это перегрев частей розетки, когда металлическая часть розетки повреждается или ослабевает. Это очень серьезная проблема, которая может возникнуть даже при ослаблении простого винта, удерживающего проводку. Это, в свою очередь, приведет к тому, что пластик вокруг электрической розетки нагреется, расплавится и, возможно, приведет к возгоранию.Вам нужно немедленно вызвать электрика.

Электрическая розетка гудит — что происходит?

Если вы слышите жужжание в электрической розетке, это почти всегда означает, что соединение ослабло или неисправна розетка. Сам жужжащий звук на самом деле представляет собой переменный ток, который вы слышите. Если вы опытный электрик, вы часто будете пытаться затянуть розетки за настенной панелью. Обычно это признак того, что вам нужен ремонт или замена розетки.

Что означает горячая электрическая розетка

Теплая или горячая на ощупь электрическая розетка означает, что что-то работает неправильно. Это может не требовать немедленного обращения к лицензированному электрику, но его следует изучить и устранить. Некоторые распространенные причины перегрева электрической розетки включают в себя:

• Использование трансформатора переменного/постоянного тока — Ноутбуки и другие устройства, в которых используются трансформаторы для преобразования электроэнергии для использования, и этот процесс иногда может нагревать розетку.Когда это произойдет, проведите тест, отключив устройство от сети. Если ваша розетка все еще горячая через час или около того, это часто является признаком более серьезной проблемы, и вам следует вызвать электрика.
• Чрезмерное использование устройств в розетках — Большему количеству устройств требуется больше электроэнергии, а чем больше электроэнергии, тем больше тепла. Попробуйте переместить устройства в другие доступные розетки.
• Поврежденные розетки . Розетки изнашиваются и выходят из строя, а горячая розетка может означать, что розетка не может контролировать поток электроэнергии, что приводит к ее нагреву.
• Перегрузка удлинителя и удлинителя . Для питания каждого устройства, которое вы подключаете к розетке, требуется определенное количество электроэнергии. Когда вы используете удлинители, вам может потребоваться больше энергии, чем цепь может безопасно обеспечить.
• Установки обогрева помещений и другие устройства высокой мощности — CSPC рекомендует следующее — «Используйте специальные, прочные удлинители для приборов высокой мощности, таких как кондиционеры, переносные электрические обогреватели и морозильники.” ⁴ Большинство обогревателей поставляются с предупреждениями никогда не подключать устройство к удлинителю, а вместо этого подключать устройство непосредственно к розетке. Несоблюдение этого предупреждения об опасности может привести к перегреву и расплавлению некоторых устройств, а в некоторых случаях и к возгоранию электрического тока.

Звук хлопка в электрической розетке – что вызывает этот треск?

Если вы слышите треск или треск в электрической розетке, немедленно примите меры, отключив питание соответствующей розетки на печатной плате и вызвав квалифицированного электрика для осмотра розетки.Этот хлопающий звук почти всегда является звуком электрической искры и может привести к выходу из строя розетки и вызвать пожар в доме. Имейте в виду, что хлопающий звук может быть непостоянным. Может на какое-то время загорится, а потом пропадет. Тем не менее, к ситуации следует относиться серьезно каждый раз, когда вы слышите треск или треск в электрической розетке.

Можно ли закрасить электрические розетки?

Если крышки электрических розеток установлены правильно, вы часто можете закрасить электрическую розетку. Тем не менее, это не рекомендуется. Вместо этого заклейте розетку скотчем и не закрашивайте ее. Вам нужно избегать комков краски, которые могут забить выходное отверстие. Это может побудить некоторых вставить ножи вилки в розетку, что может привести к повреждению, отслоению краски, попадающей в область проводки, где она может нагреться, и создать сценарии с ослабленной проводкой, которые могут стать опасными.

Жуки или муравьи в электрических розетках

Муравьи и другие насекомые иногда собираются внутри электрической розетки.Когда они перегрызут электропроводку, это может привести к короткому замыканию. Они также обычно строят гнезда в узких и скрытых местах, подобных этим. Когда вы заметите скопление жуков или муравьев в электрических розетках, отключите питание на печатной плате. Скорее всего, вам нужно будет вызвать службу по борьбе с насекомыми или вредителями, чтобы справиться с муравьями, и вы захотите связаться с электриком, чтобы проверить все повреждения проводки и розетки.

Никогда не используйте удлинитель с обогревателем или бытовым прибором, включайте их непосредственно в настенную розетку.Попросите электрика установить дополнительные настенные розетки там, где они вам нужны. Если вы не уверены в безопасности электрической розетки, обратитесь к квалифицированному электрику для проверки и/или ремонта». – Рональд Коттрелл, помощник начальника пожарной охраны, Брентвуд, Миссури

Уход за наружными электрическими розетками с крышками и защитой от атмосферных воздействий

Дождь, снег или чрезмерная влажность даже из-за утренней росы могут повредить наружные электрические розетки и в некоторых случаях привести к пожару.Вы захотите использовать «атмосферостойкое покрытие во время использования» и убедиться, что неиспользуемые розетки закрыты. Ваши наружные розетки должны быть подключены к GFCI во избежание поражения электрическим током, опасности возгорания и поражения электрическим током.

Есть еще вопросы о безопасности или ремонте электрических розеток? Обратитесь к нашим лицензированным и сертифицированным электрикам по розеткам, чтобы решить ваши важные проблемы безопасности.

Другие родственные опасности электрического пожара

Розетки — не единственная потенциальная уязвимая опасность пожара. Если у вас неисправная проводка, поврежденные электрические панели, устаревшие осветительные приборы или сломанные устройства защиты от перенапряжений, вы можете подвергаться гораздо более высокому риску электрического пожара.Обязательно проводите регулярное техническое обслуживание и проверки, чтобы не допустить возникновения потенциальных проблем. Многие заслуживающие доверия электрики предлагают планы защиты и пакеты регулярного обслуживания, чтобы предотвратить серьезные проблемы. Не думайте, что ваши электрические системы безопасны, убедитесь в этом, проверив их профессионалом!

Перейти к началу страницы

Часто задаваемые вопросы об электрических розетках

✅ Безопасны ли розетки?

Электрические розетки направляют огромное количество энергии для использования по требованию. Они несут очень реальный риск причинения вреда при неправильном использовании или неправильном обслуживании, ремонте и замене при возникновении проблем. Чтобы безопасно ухаживать за розетками, вызовите лицензированного электрика.

✅ Как называются защитные розетки?

Розетки

с прерывателем цепи замыкания на землю (GFCI) разработаны с учетом требований безопасности. Розетка GFCI предназначена для защиты людей от поражения электрическим током посредством процесса мониторинга электричества, протекающего по цепи, и ее отключения при контакте с водой или другими обнаруживаемыми опасностями. Щелкните здесь , чтобы узнать больше здесь.

✅ Может ли неисправная розетка стать причиной пожара?

Да, старые розетки или розетки с неисправной проводкой могут вызвать искрение и привести к возгоранию. Также важно не снимать заземляющую часть 3-контактного шнура, чтобы его можно было подключить к 2-контактной розетке. Это может быстро вызвать перегрев и привести к пожару.

^{1. [www.usfa.fema.gov — Статистика]↩}

^{2.[https://safeelectricity.org — Избегайте возгорания дома]↩}

^{3. [https://www.cpsc.gov — Контрольный список по электробезопасности дома]↩}

^{4. [https://www.cpsc.gov — Неисправные блоки питания и устройства защиты от перенапряжения]↩}

Другие полезные ресурсы от братьев Хоффманн

Сколько вещей можно включить в электрическую розетку, прежде чем она загорится?

Помимо подсчета потребления электроэнергии, вы можете предпринять и другие меры, чтобы ваш дом не сгорел в это Рождество.Такие вещи, как неисправная проводка, зимняя погода и неправильный выбор продуктов, могут стать факторами, способствующими возникновению праздничного пожара.

Каждый год тысячи контрафактных электротоваров попадают на полки законных магазинов по всей территории Соединенных Штатов. И многие из этих продуктов просто не созданы для того, чтобы выдерживать требования дополнительных праздничных украшений. Комиссия по безопасности потребительских товаров получает доступ к этим продуктам всякий раз, когда это возможно. CPSC тестирует продукты и обнаруживает, что многие контрафактные продукты не выдерживают даже самых элементарных испытаний на безопасность.Когда они обнаруживают контрафактный или неисправный продукт, CPSC отзывает эти продукты.

Даже сертифицированные продукты могут вызвать перегрузку. Электрические устройства, предназначенные для отвода тепла, такие как обогреватели и фены, как правило, потребляют больше энергии, чем другие устройства. Подобные устройства могут перегрузить цепь, особенно ту, которая уже достигает максимально допустимой силы тока. В сочетании с неисправным автоматическим выключателем эта перегрузка может привести к перегреву продуктов и возможному возгоранию.

Но еще более вероятно, что пожар возникнет в месте, которое вы не сможете сразу увидеть. Отработанное тепло, выделяемое электрическим током, может привести к тому, что проводка, скрытая в стенах дома, расширится и сожмется, что в конечном итоге ослабит ее. Как только эта проводка ослабнет, электричество может вызвать дугу, а тепловая мощность достигает 1500–1800 градусов по Фаренгейту.

Этого более чем достаточно для воспламенения древесины или старой изоляции при нормальных условиях, но зимой менее влажно, чем летом.Внутри дома в зимние месяцы относительная влажность внутри стен может упасть до уровня средней пустыни, превращая шпильки — деревянные опоры стен — в растопку, легко воспламеняющуюся дуговым током.

Здесь мы подходим к одной из проблем, связанных с возгоранием электричества: к тому времени, когда вы видите дым, выходящий из вашей розетки, пожар, скорее всего, уже начался и распространяется вне поля зрения в пределах ваших стен и до вашего чердака. Домовладельцу, отключившему электричество в горящей розетке, легко подумать, что он решил проблему.Но за выходом уже может разгораться невидимый огонь.

Хуже того, пожары, связанные с электричеством, очень сложно потушить. Поскольку они связаны с электричеством, использование воды для тушения пожара может привести к поражению электрическим током. Химические порошки могут вызвать тление огня, а затем его повторное возгорание. По словам офицера службы безопасности штата Джорджия Группы взаимной помощи Фила Човена, если вы заметили возгорание электричества, вам следует отключить электричество (если это безопасно) и покинуть свой дом. Затем позвоните в 911, чтобы сообщить о пожаре.

Прочтите следующую страницу, чтобы узнать, как защитить себя от праздничного пожара.

Почему розетки и выключатели выходят из строя?

Представьте, что вы только что переехали в свой новый дом и заняты распаковкой коробок и расстановкой мебели. Вы замечаете, что в вашей главной спальне нет верхнего света, поэтому решаете украсить пространство несколькими светильниками. После того, как у вас есть все лампы на месте, вы подключаете одну из них, включаете ее, и ничего не происходит. Предполагая, что виновата лампочка, вы включаете ее, но лампа все равно не загорается.

Вы знаете, что проблема не может быть в вашей лампе, так как она отлично работала в вашем старом доме. Итак, вы начинаете проверять другие лампы в розетке, но они тоже не включаются. Это когда вы понимаете, что проблема не в ваших лампах или их лампочках, а в электрической розетке. Итак, причин выхода из строя электрической розетки несколько.

Распространенная проблема, с которой сталкиваются домовладельцы, — выход из строя розетки из-за того, что к розетке одновременно подключено слишком много устройств.Однако неисправность электрической розетки, как правило, вызвана проблемами в электропроводке. Но есть и другие причины выхода из строя электрической розетки, причины, которые можно устранить с помощью соответствующего опыта. Вот наиболее распространенные проблемы с электрическими розетками, с которыми сталкиваются домовладельцы.

Сработал автоматический выключатель

Обычно вызванный перегрузкой системы, сработавший автоматический выключатель является наиболее вероятной причиной обесточивания розетки. Итак, если прибор или устройство отказывается включаться после того, как вы подключите его к розетке, это первое, что нужно проверить. Но, чтобы обеспечить вашу безопасность, не делайте этого самостоятельно. Вместо этого вызовите на помощь профессионального электрика!

Если главный электрощит, установленный в вашем доме, старый, то у вас вполне может перегореть предохранитель. Вы можете легко и недорого заменить перегоревший предохранитель, обратившись за помощью к профессионалу. Если у вас есть цепь, то все, что может сделать ваш электрик, чтобы восстановить функцию, это включить и выключить выключатель, ведущий к проблемной розетке.

Как правило, сработавшие выключатели не о чем беспокоиться, так как срабатывание выключателя означает, что ваша электрическая система работает для предотвращения пожара в вашем доме.Когда электрическая система перегружается, выключатель переключается, чтобы остановить подачу питания и предотвратить опасные электрические условия.

Однако, если автоматический выключатель продолжает срабатывать из-за устройства, это указывает на то, что на розетку, питающую устройство, не подается достаточное напряжение. Есть несколько решений этой проблемы, включая обновление проводки, перераспределение цепей и модернизацию автоматического выключателя. Опять же, лучше убедиться, что эти действия выполняются профессиональным электриком.

Идентификация сработавшего выключателя не так уж сложна. Направляйтесь к своему главному электрическому щиту, и вы заметите, что переключатель полностью переведен в положение «выключено». Если переключатель не выключен, надежно выключите его, а затем снова включите.

Несколько проводов под проволочной гайкой

Соединитель проводов, проволочная гайка имеет одну основную цель — удерживать все провода закрытыми и соединенными вместе. И это может быть только хорошо, так как никому не нужны оголенные провода. Для соединения проводов некоторые электрики используют проволочные гайки.Однако проволочные гайки предназначены только для покрытия проводов. Таким образом, использование их для любых других целей может вызвать проблемы с внутренней проводкой, что, в свою очередь, помешает вашим электрическим розеткам работать должным образом.

Сработал GFCI

Большинство людей предполагают серьезные проблемы и сложные проблемы с их электрической системой всякий раз, когда отключается розетка. При этом они полностью игнорируют более простые причины проблемы. Примером простой причины неработающей или неправильно работающей розетки является срабатывание GFCI или прерывателей цепи замыкания на землю.

Отсутствие проверки состояния вашего GFCI, когда у вас не работает или неправильно работает розетка, является одной из самых больших ошибок, которые вы можете совершить. Еще раз, чтобы обеспечить вашу безопасность, не проверяйте GFCI самостоятельно. Вместо этого вызовите электрика. Являясь частью отдельных вилок, GFCI работает аналогично автоматическому выключателю. Например, если произойдет скачок напряжения, вилка будет отключена GFCI. Как правило, для восстановления питания электрику достаточно нажать небольшую кнопку сброса на поверхности.

Теплая или искрящая розетка

Возможно, вы уже это знаете, но вам следует беспокоиться о теплой или искрящей розетке. Как чрезмерно горячая розетка, так и искрящая розетка представляют собой серьезный риск. Выключите выключатель розетки, прежде чем снова подойти к розетке. Затем отключите розетку. Я не должен повторять это, но не делайте этого сами и позвольте профессионалу сделать работу за вас. Существует вероятность того, что замена розетки — это единственное, что вам нужно сделать для восстановления функции.

Изношенные розетки

Как и все остальное, электрические розетки имеют срок годности. Они будут выполнять свою функцию некоторое время, но в конце концов придет время, когда они изнашиваются. Изношенная электрическая розетка либо полностью перестанет работать, либо доставит вам массу проблем. Итак, если розетка в вашем доме, которая была там в течение десяти лет или дольше, доставляет вам проблемы, то вам следует профессионально заменить ее.

Если вам нужно заменить розетки и выключатели, позвоните в Speedy Electric!

Розетки и вилки электрические 101

Земля

цвет клеммы: темно-зеленый

Строка

Цвет клеммы латунь

Нейтральный

цвет клемм серебристый

Горизонтальный слот для повернутого нейтрального штыря для установки вилки на 20 А.

Вилки на 20 ампер иногда используются с торговым оборудованием, оконными кондиционерами и т. д. Вилку на 20 ампер нельзя вставлять в розетку на 15 ампер.

Розетки 240 В

Розетки

на 240 вольт используются для электрических сушилок и плит. Они подключены к фазам A и B 120 вольт, чтобы получить 240 вольт. В этой розетке используется нейтраль и заземление.

Розетки с защитой от несанкционированного доступа

2011 NEC требует, чтобы розетки, установленные в жилых помещениях, были защищены от несанкционированного доступа, за некоторыми исключениями.Эти емкости предназначены для предотвращения попадания в них посторонних предметов детьми. Для вставки необходимы как 120-вольтовые, так и нейтральные контакты вилки.

Розетки Decora Style

Decora style — это декоративная версия стандартной дуплексной розетки. Стиль Decora примерно в 3,5 раза дороже, чем стандартные сосуды. Некоторые домовладельцы заменили выключатели и розетки в своем доме в стиле Decora в качестве формы реконструкции.

Розетки

Розетка — это устройство, которое подает питание на электрическую нагрузку через шнур и вилку. Обычные бытовые розетки рассчитаны на 15 и 20 ампер. Вилки на 15 и 20 ампер подходят к розетке на 20 ампер. Вилка на 20 ампер не подходит к розетке на 15 ампер. Наиболее распространенной розеткой является дуплекс, который фактически содержит 2 розетки.

Ориентация розетки

Обычная ориентация розетки такова, что контакт заземления находится внизу.Многие электрики считают, что ориентация должна быть заземлена вверху. Такая ориентация уменьшит вероятность контакта металла (браслета или ожерелья) с линией и нейтрального положения при подключении или отключении шнура.

Провода подключаются к клеммным винтам

Винты с каждой стороны соединены металлическим язычком, который можно снять, чтобы изолировать винты.

Розетка и розетка

Электрическая розетка — очень распространенное название розетки.Многие магазины товаров для дома используют термин «электрическая розетка», когда речь идет о розетке. Розетки — это точки доступа к электрической системе (розетка или розетка освещения). Осветительная розетка представляет собой электрическую коробку, в которой монтируется осветительная арматура и получает питание. Розетка представляет собой электрическую коробку, в которой монтируется розетка и получает питание.

Электрические вилки

Самый быстрый словарь в мире | Словарь.com

Что означает гудящая электрическая розетка?

Если вы слышите слабое жужжание в своем доме, легко списать его на шум, исходящий от вентилятора или оставленного включенным электронного устройства.Тем не менее, вы можете прислушаться повнимательнее — он может исходить от вашей электрической розетки. Хотя шум от розетки может показаться незначительной проблемой, это может быть признаком более серьезной проблемы, которая может нанести серьезный вред вашему дому. Наши специалисты по электрике всегда готовы объяснить, что вам нужно знать, если вы слышите электрический шум в своем доме:

Что означает гудящая электрическая розетка?

Жужжание в электрической розетке – это не то, что нужно воспринимать легкомысленно.Электричество в вашем доме создается переменными токами, которые меняют полярность почти 50 раз в секунду. В большинстве случаев переключение не производит шума. Однако, когда ток прерывается, вы можете услышать гудение или жужжание, также известное как электрический гул.

Основные причины гудения в электрической розетке

• Ослабленные соединения : Наиболее распространенной причиной шума электрической розетки являются ослабленные провода внутри розетки.Эта проблема чаще всего встречается в старых домах с устаревшей проводкой. Если вашему дому более 30 лет, наши электрики рекомендуют проверить ваши розетки, чтобы убедиться, что они работают эффективно. В некоторых случаях лучше полностью заменить розетку.
• Проблемы с выключателем : Слабый гудящий звук, исходящий от выключателя, является нормальным явлением. Однако, если вы заметили, что гул громче, чем обычно, лучше проконсультироваться с электриком, чтобы убедиться, что ваш выключатель не выдает слишком много (или слишком мало) ампер.
• Неправильная установка : Неправильная установка является одной из наиболее серьезных причин шумов розетки. К сожалению, проблемы с установкой часто возникают из-за работы с неквалифицированными электриками, будь то местный мастер на все руки или работа своими руками. Наиболее распространенная проблема, которую вы заметите, — это обратная полярность, из-за которой гудение в розетке становится громче по мере того, как к ней подключено больше предметов. Если вы подозреваете неправильную установку, лучше как можно скорее обратиться к лицензированному электрику, чтобы избежать создания опасной ситуации. .

Опасны ли гудящие электрические розетки?

Несмотря на то, что розетка издает шум, это не проблема, которую следует игнорировать. Жужжание электрической розетки может создать опасную ситуацию, если ее не отремонтировать. Вы можете столкнуться с мерцающим светом, перегоревшими предохранителями или теплыми розетками — все это представляет опасность пожара для вашего дома. В крайних случаях вы можете получить удар током.

Не ждите вызова электрика

Если вы заметили, что в вашем доме гудит электрическая розетка, важно как можно скорее вызвать электрика. Чем дольше сохраняется проблема, тем хуже она будет становиться, подвергая опасности ваш дом и вашу семью. Команда Milton Electric имеет более чем 70-летний опыт решения даже самых сложных проблем с электричеством. Когда вы назначите встречу с командой, лицензированный электрик приедет к вам домой, оценит проблему и сделает необходимый ремонт, чтобы обеспечить безопасность вашего дома.

ПОЗВОНИТЕ В MILTON ELECTRIC ПО ТЕЛЕФОНУ 410-276-3420, ЧТОБЫ УСТРАНИТЬ ШУМНЫЕ РОЗЕТКИ. НАШИ ЭЛЕКТРИКИ ИМЕЮТ ПОЛНУЮ ЛИЦЕНЗИЮ И СТРАХОВАНИЕ.

Как долго прослужат торговые точки | 10 признаков того, что розетки вашего дома нуждаются в замене

Знаете ли вы, что электрические розетки имеют ограниченный срок службы? Иногда срок службы старых розеток может быть на удивление коротким; мы слышали об электрических розетках, которые служат всего 5 лет или меньше.

Даже если ваши старые розетки все еще работают, они могут быть устаревшими с точки зрения электрической мощности или функций безопасности. Чтобы обеспечить безопасность и эффективность вашего дома или бизнеса, замените электрические розетки в любом из 10 описанных ниже сценариев.

Как долго служат электрические розетки?

Стандартные розетки, при частом использовании: до 15 лет (но может выйти из строя уже через 5 лет)

Стандартные розетки, при редком использовании: потенциально до 30 лет

Розетки GFCI (прерыватели цепи замыкания на землю): 15-25 лет (однако их следует регулярно проверять)

Регулярно проверяйте состояние своих розеток. Если вы обнаружите какие-либо проблемы или купите новый крупный прибор, обсудите замену розетки со знающим электриком.

признаков того, что вам нужно заменить электрические розетки

1. Нерабочая розетка

Если в вашем доме одна или несколько розеток не работают, не просто игнорируйте ситуацию — проверьте ее. Неработающая розетка не обязательно является изолированной проблемой; это может повлиять на другие компоненты вашей электрической системы. Например, вы можете обнаружить, что все розетки в одной комнате перестают работать.

2. Старый дом/здание

Если в вашем старом доме или здании все еще есть все оригинальные устаревшие розетки (или даже некоторые из них), будьте осторожны! Электрические розетки изнашиваются с возрастом и использованием — даже при отключении приборов от электросети металлическая вилка царапает клеммы розетки.В конечном итоге это приводит к значительному износу, что приводит к ослаблению соединений, что снижает функциональность и безопасность выпускного отверстия.

Эта проблема часто идет рука об руку со старением электропроводки, состояние которой опасно. Модернизированные розетки могут помочь, но в таком случае вам также может потребоваться обновить проводку. Если вы уже планируете ремонт, сейчас самое подходящее время.

3. Двусторонние розетки

Еще одна проблема в старых домах – двухконтактные розетки.В отличие от современной трехконтактной версии, двухконтактные розетки не имеют заземляющего провода для безопасного перенаправления перегрузки по току в землю. Результатом использования розетки с двумя штырями, даже если она внешне исправна, может стать возгорание или сильный удар электрическим током.

4. Поврежденный или треснувший выпускной патрубок

Они не только некрасивые. Розетки или крышки розеток с признаками растрескивания или других повреждений также представляют собой опасность поражения электрическим током. Почему? Они открывают дверь (так сказать) для скопления пыли, шерсти домашних животных и других легковоспламеняющихся материалов внутри розетки.

5. Перегоревший выпускной патрубок

Вы узнаете сгоревшую розетку по подпалинам, черноватому или коричневому изменению цвета или оплавленным участкам на лицевой панели. Это предупреждающие сигналы, которые могут означать искрение или короткое замыкание розетки из-за опасной утечки влаги. ВНИМАНИЕ: Никогда не используйте перегоревшие розетки. Вместо этого вызовите аварийный электроремонт.

6. Выходное отверстие ослаблено

Иногда при попытке подключить устройство розетка может шататься или иметь неплотные соединения. Это часто происходит из-за того, что розетка была слишком глубоко вставлена ​​в стену или неправильно выровнена. Незакрепленная розетка может прервать электрическое соединение, что приведет к «скачке» потока электричества или возникновению электрической дуги, подвергая ваше здание риску разрушительного электрического пожара.

7. Заглушки легко выпадают

В ваших электрических розетках есть крошечные пружины. По мере их износа вы больше не сможете надежно вставлять вилки внутрь — или вы будете подключать вилку только для того, чтобы она выпала из-за своего веса.Это больше, чем просто раздражает, это красный флаг, который может привести к искрению внутри стены.

8. Дым или искры из выпускного отверстия

Осторожно! Дым или искры из розетки кричат ​​«Опасно!» громко и ясно. Отключите питание от розетки в блоке выключателя и немедленно обратитесь к квалифицированному электрику.

9. Мерцающие огни

Мигающие лампочки редко возникают из-за проблем с самими фарами. Скорее, они указывают на то, что ваша электрическая система просто не подходит для современного множества приборов.Попросите надежного электрика заменить розетку или всю электрическую панель.

10. Новая крупная бытовая техника

Когда вы инвестируете в крупную бытовую технику, такую ​​как кондиционер или сушилка для белья, наслаждайтесь ею безопасно, установив специальную розетку для вашей новой покупки — то же самое для встроенных устройств, таких как мусоропроводы и посудомоечные машины.

Для безопасной эффективной электрической системы

Чтобы ваша электрическая система работала максимально безопасно и эффективно, обратитесь к специалистам Sun Electrical!

Наши квалифицированные электрики проведут проверку на месте и дадут ценные рекомендации — так же, как мы сделали это для Rich F.Этот счастливый клиент Sun опубликовал следующий 5-звездочный обзор Google:

Эван проделал большую работу, разобравшись с проводкой и заменив электрическую розетку.
