Какой кабель выбрать для проводки в доме под штукатурку

Монтаж электрического оборудования квартиры или частного дома – ответственный этап строительства или ремонта, требующий специальных навыков, опыта и знаний.

Если вы решили не привлекать к этой работе профессионалов и выполнить разводку проводов своими силами, наша статья поможет вам найти ответ на один из самых распространенных вопросов начинающего электрика.

Итак, давайте обо всем по порядку.

Какой кабель выбрать для проводки в доме под штукатурку

Производители и торговля позаботились о том, чтобы предоставить потенциальному покупателю разнообразный выбор кабелей для устройства скрытой проводки на основе меди и алюминия. Они отличаются количеством и расположением токовых жил, их эффективным сечением, а также материалами, из которых изготовлена изоляция отдельных проводников и общая защитная внешняя оболочка.

Основным критерием при выборе кабеля для устройства проводки является максимальная токовая нагрузка, на которую рассчитаны составляющие его проводники. Эта характеристика зависит от площади сечения токонесущих жил и металла, из которого они изготовлены. Для того чтобы исключить возможность перегрева, замыкания и возгорания проводки, для её монтажа нужно приобрести силовой кабель с учетом максимально возможной нагрузки.

Но не следует пытаться развести всю внутридомовую сеть проводами максимального сечения. Кабель с толстыми жилами хуже гнется, и его будет сложнее ввести в коробки и подключить к контактным клеммам выключателей, розеток и различных конечных приборов – потребителей. Выбор мощности применяемого кабеля определяется в зависимости от расчетной нагрузки конкретного участка сети.

Медь или алюминий?

В прошлом для устройства домашней проводки из соображений экономии массово применялся кабель с алюминиевыми жилами. Сегодня в приоритете медь. Алюминий обладает большим электрическим сопротивлением, поэтому в сравнении с медью, для обеспечения одинаковой токовой нагрузки приходится применять провода большего сечения.

Основные параметры кабелей с медными и алюминиевыми жилами для скрытой проводки сетей с напряжением 220В приведены в таблице:

Выбор сечения

Всё электрическое оборудование стандартной квартиры или частного дома можно условно разделить на цепи питания осветительных приборов, розеточную группу и устройства повышенного энергопотребления.

Медный кабель с токонесущими жилами сечением от 1,5 мм² достаточен для монтажа проводки и выключателей системы освещения, провод 2,5-4 мм² рекомендуется для подключения розеток.

На участках проводки к водонагревателям, стиральным машинам, электрическим плитам и другому оборудованию большой мощности следует использовать кабель сечением от 4 мм², исходя из характеристик конкретных приборов.

Количество жил

Учитывая, что для подключения многих видов современных электроприборов и устройств рекомендовано использование третьего, заземляющего провода, монтаж проводки к розеточным группам следует вести трехжильным кабелем. Такой же провод, только меньшего сечения, понадобится для люстр с переключаемыми группами ламп. На остальных участках системы освещения можно использовать двухжильный кабель.

Тип изоляции и марка кабеля

Для монтажа проводки под штукатуркой профессиональные электрики рекомендуют плоский кабель марки ВВГ с тремя медными токопроводящими жилами в изоляции из поливинилхлорида и общей наружной оболочкой из этого же полимера.

Еще лучше для устройства скрытой проводки в своем жилье приобрести кабель марки ВВГнг, наружная изоляция которого не распространяет горение.

Эти две марки кабеля удобны при прокладке в штробах и по поверхности стен перед оштукатуриванием, надежны в эксплуатации и доступны по цене. При выборе сечения токовых жил руководствуйтесь нашими советами. Успешной работы!

Какой кабель можно использовать на улице и как его прокладывать

При прокладке кабеля на участке встает проблема выбора кабельной продукции, которая бы долго служила и под палящим солнцем и в лютый мороз. Для этого есть некоторые рекомендации, которые мы приведем в этой статье.

 Для кабеля на улице есть целый ряд опасных факторов. Рассмотрим их и как с ними бороться.

1. Ветер. При прокладке на улице учитывайте, что во время бури кабель будет подвергаться нагрузкам, таким как растяжения и рывки.
2. Мороз. Изоляция большей части современной продукции может эксплуатироваться в морозы от -15 до -25. Учитывайте этот факт если живёте в регионах где бывают сильные морозы с температурами ниже указанных.
3. Ультрафиолет – пожалуй самый главный враг изоляции. Под воздействием ультрафиолета нельзя увидеть, как он разрушается. В результате, изоляция трескается и со временем могут происходить утечки.

Учитывайте, что температура монтажа кабеля и температура эксплуатации – это разные величины. Дело в том, что температура монтажа обычно теплее, чем эксплуатации, это связано с тем, что при слишком отрицательных температурах возникают проблемы со снятием изоляции или её растрескивании при изгибаниях. Например, температура монтажа провода СИП – до -15 градусов Цельсия, а эксплуатироваться может до – 60 градусов Цельсия.

Чтобы разобраться как бороться с каждой из проблем и проложить электропитание по улице, рассмотрим варианты решений. Стоит отметить что основные кабели, используемые для внешней прокладки и монтажа электрических сетей 380/220 Вольт в России – это продукция под марками: СИП, ВВГ, ВБбШв.

Ввод электроэнергии на участок в большинстве случаев осуществляется по воздуху от ближайшей опоры. Далее он протягивается до фасада здания, где закрепляется трубостойка с изоляторами. Линия между опорами чаще всего прокладывается проводом СИП. Его маркировка расшифровывается как Самонесущий Изолированный Провод. Изоляция выполнена из сшитого полиэтилена и устойчива к воздействию ультрафиолета. Главной проблемой является то, что жилы провода СИП выполнены из алюминия, поэтому наиболее часто возникает вопрос «Как сделать переход с СИП на медный кабель и завести его в дом?»

Решение этого вопроса – использовать соединение СИПа с медью, например, ВВГ-нг-ls, с помощью болтового соединения, проложив шайбу между алюминиевой и медной жилой, а также используя другие типы клеммников исключающих прямой контакт соединяемых жил.

Прокладка по фасаду здания или между зданиями

Такая задача обычно встречается, когда нужно подключить светильники по периметру здания или на входе, проложить кабель к гаражу, сараю, а также подключить садовые светильники и свет в беседке с розетками.

Первое требование, которое нужно выполнить – обезопасить кабель от разрывов. Это значит, что, если в кабеле нет несущей жилы, такой как в СИП или ВВСГ – значит, при прокладке на улице, между зданиями его нужно закрепить на стальном тросе.

Следующий шаг – защита от ультрафиолета. Если тот же СИП – отлично переносит ультрафиолет и мороз, то изоляция кабелей с ПВХ-изоляцией в большинстве случаев переносит плохо – она трескается. За редким исключением в характеристиках таких кабелей указано, что он предназначен для прокладки на улице. Поэтому при уличной разводке нужно использовать гофру.

Прокладка в земле

Отличной альтернативой прокладки кабеля по воздуху – является прокладка в земле, преимущества такого способа очевидны:

1. Нет ультрафиолета.
2. Защищены от низких температур и ветра.
3. Не портят внешний вид участка.
4. Нет вероятности порвать при переноске под линией габаритных предметов.

Но недостатки и проблемы также есть:

1. Под давлением грунта и в результате движения слоёв почвы, а также камней и других твёрдых предметов, содержащихся в ней кабель, может повредится.
2. При копке траншей и ям вы можете также повредить линию, особенно если копать экскаватором.
3. В почве могут быть грунтовые воды, она промерзает, при сильных дождях становится слишком влажной – всё это не лучшие условия для электрического кабеля.
4. Самая опасная проблема – повреждение кабеля животными, например, кротами.

Для прокладки кабеля на улице нужно использовать кабеля марки ВВГ или ВБбШв, а при воздушной прокладке – СИП или ВВСГ. При этом для защиты от ультрафиолета используйте металлические трубы, металлорукав или гофры стойкие к ультрафиолету (не ПВХ). В большинстве случае следует отдать предпочтение подземной прокладке – при правильном выполнении работ такая линия прослужит дольше.

Поделиться записью

Этапы и особенности монтажа электропроводки в квартире, доме или коттедже.

Монтаж электропроводки нужен, если:

• В квартире, доме выполняется капитальный ремонт, перепланировка. Электропроводку рекомендуют обновлять не реже раза в 20 лет, но при любых масштабных ремонтах желательно провести новые кабели, чтобы избежать проблем из-за износа изоляции, обеспечить в помещениях электробезопасность.
• Здание построено до 80-х годов ХХ века. При первичном монтаже электропроводки, скорее всего, устанавливались кабели с алюминиевыми жилами или провода, рассчитанные на нагрузку до 3 кВт. Сегодня мощность бытовых электроприборов намного выше. Поэтому даже при простом монтаже выключателей, розеток стоит заменить кабель на медный, трехжильный, выдерживающий нагрузку бойлеров, электроплит.
• Элементы электросистемы вышли из строя. Если корпус выключателя оплавился, розетка искрит, возникают перебои с электричеством или ломается бытовая техника, нужно срочно вызывать электрика. Он заменит неисправную электропроводку новой, безопасной.
• В помещении сделали перестановку мебели или энерговыводы расположены неудобно. Стоит заново проложить электропроводку, чтобы не испытывать ежедневного дискомфорта.

Предмонтажные работы

Отличие профессионального монтажа электропроводки — комплексный подход, при котором непосредственным работам предшествует проектная стадия. Важно составить расчет мощности, исходя из реальной, требуемой нагрузки на электросеть, составить план разводки, где учтен уровень энергопотребления отдельных электроточек. Перед монтажом электропроводки составляется схема, где отмечены места розеток, выключателей, светильников, прямых потребителей электричества (таких, как электроплита).

Обобщив нагрузку, инженеры-электрики определяют длину, сечение, прочие характеристики кабеля, составляют список комплектующих, защитной автоматики. Точно выбрать детали и электропроводку помогает предпроектное обследование объекта. Инженеры:

• осматривают помещения, изучают состояние электропроводки, чтобы составить четкий план разводки и смету расходов — на их уровень влияет способ прокладки (открытый или скрытый), характеристики комплектующих, площадь помещения и фронт работ;
• составляют схему прокладки, на основании которой определяются расходы на покупку электрического кабеля нужного сечения, зажимов, клеммников, распределительных коробок, подрозетников и прочих деталей;
• составляют проект электроснабжения и монтажа электропроводки с расчетом нагрузки на сеть и характеристик автоматов для нее — например, на стандартные розеточные выходы нужно защитное оборудование до 16А, на электроплиту 32А.

Прокладка проводки

С планом, схемой на руках можно приступать к монтажу электропроводки. Если для этого недостаточно старых штроб, кабель-каналов, перед прокладкой мастера штробят стены, проделывают ниши, гнезда под коробки и корпусы выключателей. В деревянных зданиях дополнительно монтируют кабель-каналы, металлические гофротрубы, делают несгораемую прокладку для розеток и проводов.

Перед работами электрики обязательно отключают ток на щите и проверяют выходы отверткой-тестером. Чтобы демонтировать электропроводку, мастера определяют места установки распределительных коробок, высвобождают кабели из штроб, разъединяя скрутку, и убирают изношенный провод. При прокладке новой системы инженеры-электрики:

• размечают по поверхностям линии прохождения электропроводки и, если нужно, прокладывают новые штробы для скрытой установки;
• фиксируют новую электропроводку в каналах, устанавливают подрозетники, остальные комплектующие;
• монтируют электрощитовое оборудование, подключают по схеме автоматы, подключают бытовые электроприборы;
• после монтажа электропроводки и подключения оборудование тестируют электросеть на безопасность при расчетной нагрузке.

АО «Мосэнергосбыт» занимается монтажом выключателей, розеток, прокладывает кабели, устанавливает защитную автоматику и выполняет все прочие электромонтажные работы. Мы работаем в Москве и МО, приезжаем на дом, в офис. Инженеры с допуском электробезопасности быстро смонтируют электропроводку, придерживаясь ПУЭ, СНиПов и прочих обязательных норм.

Какой кабель использовать для проводки в квартире – ГОСТ

При проектировании и монтаже электропроводки важным моментом является выбор марки кабеля. От этого зависит безаварийная работа электроприборов и безопасность жителей дома.

В советское время для скрытой проводки использовался алюминиевый провод в резиновой изоляции. Сейчас магазины и базы стройматериалов предлагают широкий выбор кабелей, но не все марки соответствуют требованиям ПУЭ для прокладки скрытой проводки. Поэтому важно знать, какой кабель использовать для проводки в квартире.

Эта статья предназначена в первую очередь тем людям, которые хотят самостоятельно проложить проводку или проконтролировать работающую в квартире бригаду наёмных работников. Она будет полезна так же начинающим и опытным электромонтёрам.

В связи с тем, что Правилами Устройства Электроустановок запрещена прокладка алюминиевых кабелей для электропроводки в квартире, эти виды проводов в статье не рассматриваются. Не рассказывается также про самонесущий кабель СИП, которым выполняется ввод в здание.

Критерий выбора кабеля для «домашнего» электромонтажа

Ремонт квартиры обходится достаточно дорого, поэтому в процессе его выполнения появляется желание немного сэкономить и, приходя в магазин, приобрести более дешёвый кабель. Дешёвые провода предлагают установить также некоторые электромонтажники для снижения цены на свои услуги.

Не всегда есть необходимость выбирать самую дорогую марку и закладывать в стену провод с большим запасом по качеству и сечению, но какой кабель использовать для проводки, чтобы он обеспечил многолетнюю безаварийную эксплуатацию электроприборов?

На этот вопрос Правила Устройства Электроустановок в п. 2.1.48 дают чёткий и однозначный ответ — запрещается использовать провода и кабели в непредназначенных для них условиях и целях.

Следовательно, для монтажа электропроводки в квартирах и частных домах допустимо применять только такой провод, в характеристиках которого есть фраза «распределение и передача электрической энергии». Причём учитывать нужно не рекламу магазина или утверждение продавцом, а сертификат фирмы-производителя. При его отсутствии в магазине этот документ можно найти в интернете.

ГОСТ при выборе кабеля

В настоящее время главным нормативным документом, который следует учитывать при выборе типа кабеля для электропроводки, является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом документе есть расшифровка всех названий и буквенных обозначений кабелей, применяемых для распределения электроэнергии и которые обеспечивают необходимую пожарную безопасность — нг, LS, FRLS, LTx и другие.

В таблице 2 этого ГОСТа содержится информация о том, для каких целей необходимо использовать различные типы кабелей. В графе «Кабель без обозначений» указано назначение обычного провода ВВГ, без дополнительных свойств. Его применение допустимо только на производстве.

В квартирах и частных домах этот кабель не применяется, а при прокладке на предприятиях его в пучке необходимо для предотвращения пожара в аварийной ситуации дополнительно защищать его стальными трубами или гофрированным шлангом.

Во втором разделе данного ГОСТа рассказывается о негорючем кабеле, который обозначается дополнительными буквами НГ (ВВГнг). Этот провод может дополнительно маркироваться буквами A, B, C, D. Это обозначение указывается в скобках, а самым распространённым видом кабельной продукции является ВВГнг (А).

Эта буква показывает сопротивляемость изоляции горению. При её наличии кабель допускается прокладывать в пучке без дополнительной защиты в наружных кабельных сооружениях, но не в офисах или жилых зданиях.

И только в третьем разделе указан провод, который допускается использовать внутри жилых помещений. Это кабель с малодымящей изоляцией ВВГнг LS.

Какой кабель выбрать для монтажа электропроводки

Так какой кабель выбрать для монтажа электропроводки? Прежде всего токопроводящая жила должна быть медной. Это условие указывается в ПУЭ п.7.1.34 и СП 31-110-2003, п. 14.3.

Чаще всего для монтажа внутренней электропроводки используются кабеля марок ВВГ и NYM.

Информация! Согласно ПУЭ, алюминиевые кабеля используются только в том случае, если их сечение не менее 16мм², а кабелями сечением от 2,5мм² допускается подключать только электроустановки, относящиеся к инженерному оборудованию зданий — насосы, лифты, установки вентиляции и кондиционирования и другие.

Кабель марки ВВГ и его разновидности

Самый распространённый и доступный по цене тип кабеля для скрытой проводки — ВВГ. Именно его чаще всего используют в России и других странах постсоветского пространства.

Само название ВВГ указывает на тип изоляции:

1. отсутствие первой буквы А — токопроводящие жилы медные;
2. В — изоляция жил выполнена из ПВХ;
3. В — наружная оболочка также изготовлена из ПВХ;
4. Г — голый, значит отсутствует внешняя броня и другие дополнительные оболочки.

Токопроводящие жилы в кабеле медные, одножильные. Поливинилхлорид, из которого изготовлена изоляция, горит в открытом огне, но сам горение не поддерживает. Это значит, что при возгорании из-за короткого замыкания огонь не распространяется по трубам или кабельному лотку.

Внешняя оболочка выполнена из аналогичного ПВХ. Этот кабель допускается использовать в разных целях, среди которых стационарная электропроводка напряжением до 660В или 1кВ. Для использования в бытовой электросети достаточно применить провод с изоляцией до 660В. Фирмой-производителем гарантируется срок службы не менее 30 лет.

Есть много вариантов этих кабелей, однако не все из них подходят для выполнения домашней проводки:

1. ВВГ. Изоляция этого типа не поддерживает горение, если проложен всего один кабель. При прокладке нескольких кабелей пучком или в одном кабельном лотке каждый из них нужно защищать отдельным гофрированным шлангом.
2. ВВГнг (не распространяющий горение). Специальные добавки в ПВХ-изоляции такого типа позволяют совместную прокладку нескольких кабелей без ухудшения огнестойкости.
3. ВВГнг-ls (от англ. low smoke — низкий дым). Негорючий кабель, выделяющий при нагреве пониженное количество дыма, поэтому даже при пожаре этот провод не будет являться источником задымления. Поэтому в жилых помещениях следует применять кабель именно этого типа. В таблице 2 ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» прямо указывается требование прокладывать кабель ВВГнг-ls, а не более доступный по цене ВВГнг.
4. ВВГнг-frls (от англ. fire resistant — огнеустойчивый и low smoke — низкий дым). Обладает повышенной устойчивостью к пламени и высоким температурам и сохраняет работоспособность при помещении в открытый огонь. Такую устойчивость обеспечивают специальные слюдосодержащие ленты.

Предназначено это кабельное изделие для помещений с повышенными требованиями к пожарной безопасности. Использовать его в условиях обычной квартиры — это лишний расход денег. Даже обычный кабель ВВГнг-ls стоит достаточно дорого применять вместо него ВВГнг-frls — это необоснованно завышать смету электромонтажных работ.

Допускается ли использовать в домашних условиях не кабель ВВГнг-ls, а более дешёвый ВВГнг? Теоретически, это вполне возможно и, если не показывать проводку пожарникам, то при отсутствии пожара она будет служить много лет.

Поэтому, при отсутствии в магазине или ограниченных финансовых возможностях лучше использовать кабель ВВГнг, чем ПВС, срок службы которого производителями гарантируется всего 10 лет.

Совет! При желании использовать гибкий провод допускается установить кабель КГВВнг-ls, но на его концы необходимо напрессовывать наконечники НШВИ.

Кабель марки NYM

Какой кабель использовать для проводки в квартире кроме ВВГнг-ls? Ещё один тип кабельной продукции, который подходит для прокладки проводки

NYM. Это аналог кабеля ВВГнг, который производится по немецкому стандарту VDE 0250. Как и при выборе ВВГнг, для электропроводки желательно выбрать вариант с пониженным выделением дыма NYMнг-ls.

Расшифровка названия этого кабеля указывает на его характеристики:

• N — Normenleitung. Кабель изготовлен по стандарту VDE.
• Y- Ysolationsschicht. Материал изоляции поливинилхлорид.
• M — Mantelleitung. Показывает наличие наружной оболочки.
• ls — low smoke. С пониженным дымообразованием при нагреве.

Как и ВВГ, кабель NYM предназначен для эксплуатации при напряжении 660В. Его можно использовать для прокладки электропроводки в сухих и влажных условиях бытовых и производственных помещениях.

Эти виды кабельной продукции близки по своим параметрам, но кабель NYM имеет более высокую надёжность. Производители гарантируют срок эксплуатации изделия не менее 40 лет.

Изоляция отдельных жил и кабеля целиком выполнена из негорючего поливинилхлорида. Недостаток внешней оболочки в повышенной чувствительности к ультрафиолетовому излучению и прямому солнечному свету. Из-за этого кабель не рекомендуется для открытой прокладки.

Между внешней и внутренней оболочками есть прослойка из мелонаполненной резины, предназначенной для облегчения разделки кабеля. Эта резина горит, поэтому каждый из кабелей NYM при прокладке пучком необходимо защищать гофрированной трубкой.

Из слоя резины в изделиях некоторых заводов может вытекать маслянистая жидкость и пачкать обои и электрощитки. В этом случае конец кабеля необходимо загерметизировать при помощи термоусадочной трубки.

Есть продавцы, утверждающие, что кабель NYM и его аналоги (NUM, НЮМ и другие) имеют тройную изоляцию. Это не так. Несмотря на то, что мелонаполненная резина не проводит электрический ток, заводом-изготовителем она не считается изолятором.

Информация! Кроме кабелей ВВГнг-ls и NYM, допускается использование кабельной продукции других типов. Главное, чтобы изоляция у этих поводов была негорючая с пониженным дымовыделением.

Какой кабель НЕ РЕКОМЕНДУЕТСЯ применять

Кроме кабелей, предназначенных для монтажа электропроводки, есть кабельные изделия, не предназначенные для этих целей. Несмотря на это, недобросовестные электромонтёры используют такие виды кабельной продукции для монтажа электропроводки из-за низкой цены и удобства в работе.

Провод ПВС

По утверждению производителей этот провод предназначен для подключения подвижных электроприборов, изготовления переносок и для других подобных целей.

У этого вида кабельной продукции отсутствует сертификат на распределение электроэнергии и использование в качестве кабеля для скрытой электропроводки. Срок эксплуатации этого изделия всего 10 лет. Этого вполне достаточно для переноски или подключения подвижного механизма, но очень мало для электропроводки, спрятанной в слое штукатурки.

Это связано со свойствами изоляции — она рассчитана на постоянные изгибы, поэтому мягче и менее прочная , чем у кабелей ВВГ и NYM. Естественно, заштукаренный кабель, находящийся без движения прослужит дольше 10 лет, но никто не может сказать насколько.

Однако этот кабель широко используется для прокладки электропроводки непрофессионалами, а также халтурщиками и заводскими электромонтёрами, имеющими смутное представление о ГОСТах и сертификатах. Это связано с его гибкостью, удобством в работе и низкой ценой.

Важно! Этот провод нельзя подключать к современным розеткам и выключателям без использования наконечников НШВИ. В этих приборах провод прижимается болтом, который «расплющивает» провод и обрывает жилы, поэтому использование наконечников является обязательным.

Провод ШВВП

Провод ШВВП (точнее не провод, а шнур) подходит для электропроводки ещё меньше, чем ПВС. При аналогичной изоляции токопроводящих жил общая оболочка намного тоньше. Этот кабель предназначен для подключения светильников и изготавливается очень низкого качества почти всеми производителями. Очень часто этот провод имеет неправильную маркировку, завышающую фактическое сечение — 2,5мм² вместо 1,5мм² или 1,5мм² вместо 0,75мм². Использование такого провода может привести к перегреву, короткому замыканию и даже к пожару.

Задекларированный срок службы аналогичен проводу ПВС, но более тонкая изоляция понижает реальную продолжительность эксплуатации.

Провод ПУНП

Применять этот провод категорически запрещено. Из-за его низкого качества на территории России было много случаев загорания электропроводки и пожаров. В настоящее время отменёны техусловия ТУ 16.К13-020-93 и выпуск этого провода прекращён.

В отличие от ГОСТ 22483-77, техусловия по которым выпускался провод позволяли занижать сечение токоведущей жилы на 30%. Это значит, что приобретая кабель сечением 2,5мм², его реальное сечение может оказаться 1,75мм². Естественно, что такой проводник при работе будет перегреваться.

Кроме того, по ТУ 16.К13-020-93 изделие производилось с изоляцией всего 0,3мм, в отличие от ГОСТ 23286-78, предусматривающего этот параметр не менее 0,4-0-5мм.

Эти факторы делают опасным применение ПУНП для прокладки электропроводки. Единственное безопасное использование этого провода — подключение патронов в люстрах, бра и других комнатных светильниках.

Информация! В связи с запретом на выпуск кабеля ПУНП некоторые производители начали его выпуск под новыми названиями — ПУНПбм, ПУГНП, ПБПП и другие, что не делает его применение более безопасным.

Заключение

И всё-таки, какой кабель использовать для проводки в квартире? Подводя итог статьи, можно сказать, что лучший выбор одножильного кабеля это ВВГнг-ls или NYMнг-ls оригинального производителя, а многожильного — КГВВнг-ls.

Если эти виды кабельной продукции отсутствуют в продаже или их установка невозможна по финансовым соображениям, то допускается использовать ВВГнг и NYM отечественного производителя, но концы последнего следует герметизировать термоусадочной трубкой.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Какой кабель нужен для подключения дома к электросети: параметры

В процессе подключения дома к электросети возникает много условий, которые надо учитывать, чтобы снабжение электроэнергией было стабильное и долговременное. Одним из важнейших элементов является правильный выбор типа кабеля от линии электропередачи до распределительного щита в доме. Рассмотрим в статье, какой кабель нужен для подключения дома к электросети.

Параметры, которые надо учитывать при выборе кабеля

В первую очередь  определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.

Сечением считается S – площадь круга обрезанного провода.

Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.

Таблица суммарной потребляемой мощности

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

I(ток) = P(мощность)\U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с  медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

25А – по таблице соответствует сечению провода 4 мм².

Совет №1. Мудрые потребители всегда делают расчет на перспективу возможного увеличения бытовых приборов в доме. Поэтому берется следующее значение в таблице в сторону увеличения, это 36А с проводом 6 мм².

Существуют различные таблицы определения сечений проводов:

• для медных проводов;
• для алюминиевых проводов;
• по напряжению 220 или 380 В;
• по току или мощности.

В наше время обычному человеку, чтобы не вдаваться в подробности физических процессов и математических расчетов, проще воспользоваться онлайн калькулятором на этом сайте http://ydoma.info/electricity-vybor-secheniya-provoda.html.

Варианты с алюминиевыми проводами:

ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. Читайте также статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

• по воздуху;
• под землей;
• по стенам зданий;
• вдоль поверхности заградительных сооружений (заборов).

Кабели для воздушных линий

Кабели, предназначенные для воздушных линий, существенно отличаются от подземных вариантов по многим параметрам. На подземных моделях более высокая прочность герметичность изоляции, они отличаются конструктивным исполнением и изоляционными материалами, поэтому дороже. Прокладка линии электроснабжения к дому воздушным путем считается самой простой и дешевой. Поэтому в первую очередь рассматривается возможность подключения по воздуху, производится несколько видов такого кабеля:

• АВК – с виниловой изоляцией и коаксиальной конструкцией;
• СИП – повышенной прочности с самонесущей конструкцией;
• АВВГ – алюминиевые жилы с полихлрвиниловой обольчкой;
• ВВГ – медные жилы в полихлорвиниловой оболочке.

Все эти марки кабелей хорошо зарекомендовали себя, каждый из них имеет свои достоинства и недостатки. При выборе надо учитывать индивидуальные особенности объекта и свои финансовые возможности.

Обзор характеристик кабеля АВК

Расшифровка буквенного обозначения проста, А — алюминиевая жила, В – виниловая изоляции, К – оплетка коаксиального типа, цифровые обозначения после буквенных указывают сечение проводов, например – АВК – 6. Это означает что кабель имеет алюминиевую жилу с сечением 6 мм². Используется в цепях с напряжением не более 380 В, очень устойчив к резкому изменению температуры окружающей среды в диапазоне от + 45  ̊С до – 45  ̊С. Коаксиальная оплетка из более тонких медных проводников обычно используется в качестве нулевого провода, а центральная жила как фаза. Недостатком этой модели считаю сложность разделки и подключения к проводам ЛЭП, надо использовать специальные муфты.

Так как по современным требованиям монтаж электропроводки выполняется по трехпроводной схеме, фаза, ноль + заземление. На практике при подключении используют два таких кабеля один фазный, другой нулевой, коаксиальные оболочки закорачивают между собой и используют как заземляющий проводник. Читайте также статью: → «Монтаж электропроводки в квартире».

Основные особенности кабеля СИП-4

Самонесущий изолированный проводник, цифра обозначает количество проводов в кабеле. Эта модель СИП кабеля используется на воздушных линиях электропередачи с напряжением до 1000 В. Провода алюминиевые, это очень практичный кабель, который в эксплуатации не менее 20 лет, показал отличные  качества прочность и долговечность, надежную передачу электроэнергии. Во многом этому способствует технология выполнения изолирующего слоя, оболочка состоит из сшитого полиэтилена обладающего свойствами светостабилизации.

Она позволяет кабелю выдерживать широкий температурный диапазон от -60  ̊с до + 50  ̊С., успешно используется в условиях крайнего севера. Производители предоставляют широкий выбор по сечению, для дома будет вполне достаточно 6 -16 мм² в зависимости от потребляемой нагрузки. Четыре провода позволяют использовать кабель как для сетей с напряжением 220 В, так и осуществлять подключения к сети в 380В.

Для подключения к ЛЭП применяются специальные прокалывающие изоляцию муфты, процесс безопасный и не требует отключения линии. Бывают организационные проблемы с подключением, по требованиям ПУЭ от ЛЭП до РЩ кабель не должен иметь отводов и соединений, должен быть целый. В этом случае жесткость и толщина кабеля не всегда позволяет завести его в распределительный щит, приходится добавлять на конце более гибкие провода через дополнительный РЩ.

Некоторые инспекторы ростехнадзора  придираются, поэтому прежде чем устанавливать СИП проверьте все технические возможности для ввода и какова вероятность договорится с органами надзора, если это понадобится.

Кабель АВВГ: характеристики и применение

Эта марка кабеля имеет универсальные свойства благодаря надежной полихлолвиниловой изоляции каждого провода в отдельности и общей оболочке. Его используют в тропическом и холодном климате в сооружениях с высокими температурами и повышенной влажности, в затапливаемых траншеях. Для воздушного варианта используется тросовая подвязка. Кабель может обслуживать сети с напряжением до 1000В, подключается в схемы однофазного и трехфазного питания.

АВВГ – 066 (3Х25) – расшифровывается как А — алюминиевые провода, В – виниловая изоляция проводников, В – виниловая общая оболочка и Г — голый, без дополнительной бронированной защиты. Цифры 0,66 указывают на максимально расчитанное рабочее напряжение в кВт, а 3Х25 обозначают количество проводов и размер поперечного сечения.

Алюминиевые жилы в кабелях могут быть различного исполнения, один толстый провод или плетенные из нескольких проводов малого диаметра.  Производители делают АВВГ с разным количеством жил от 1 до 6, в трех и четырехжильных кабелях один провод может быть меньшим диаметром, в шестижильных два провода они используются в качестве нейтрали или заземления.

Сечение этих проводов не может быть меньше 4 мм². Цвет изоляции соответствует ГОСТам. Синим цветом обозначают нулевой проводник, желто-зеленым заземление, остальные  фазные. Рабочее напряжение проводников зависит от сечения от 660В до 1000В, при 2,5 – 240 мм², эксплуатация допускается при температурах от -50  ̊С  до +50  ̊С, допускается нагрев проводников до 70  ̊С. Монтажные работы с кабелем можно проводить при температурах -7  ̊С — +50  ̊С при минимальном радиусе изгиба 7,5 его диаметров.

Кабель марки ВВГ — где используется

Фактически этот вид кабеля является аналогом АВВГ, только имеет медные проводники, за счет этого он обладает большей проводимостью при меньшем сечении жил.

Используется для прокладки в воздухе с применением тросовой подвязки, на промежутках между опорами не более 15 м, рабочее напряжение до 1000В.

Кабели для прокладки в земле

Если на вашем участке не остается возможностей проложить кабель от линии электропередачи к дому по воздуху, надо рассматривать возможность прокладки под землей. Эта технология более трудоемкая, приходится рыть траншею и цена кабелей существенно дороже.

Почти все модели, предназначенные для укладки в землю, имеют бронированную оболочку, которая выполняется из металлической ленты. Несмотря на это, в руководящих документах ПУЭ и ПТЭЭП (правила эксплуатации электроустановок потребителей) рекомендуют для надежности уложить кабель в пластиковых или асбестовых трубах. Эта мера снизит вероятность деформации кабеля при оседании грунта.

Не допускается пересечение кабельных линий с коммуникациями газовых водопроводных магистралей, под фундаментом зданий. Траншея должна проходить параллельно фундаменту на расстоянии не менее 0,6 м. В обычных местах глубина траншеи должна быть 0.8 -09 м, под дорогой автотранспорта 1, 25 м кабель должен быть в трубе.

Совет №2. Сделайте фото или видео прокладки траншеи, где будут видны долговременные ориентиры (дерево, лучше угол здания, и другие), желательно измерить расстояние до них и нанести на фото.

Материалы сохраните в электронном виде на флешке или на облаке в соцсетях. При необходимости через много лет вы безошибочно сможете определить, где лежит кабель. Для прокладки кабеля от ЛЭП к РЩ дома чаще всего используют два вида АВБбШв – алюминиевые провода и ВБбШв медные провода.

Основные технические характеристики кабеля АВБбШв

Кабель с алюминиевыми проводами в ПВХ изоляции, бронирован оцинкованной лентой, внешняя оболочка из полихлорвинила. Жилы могут быть выполнены из одного цельного провода или скрутка проводов меньшего диаметра. Используется для сетей с напряжением до 3кВт. При правильной эксплуатации производители гарантируют работу в течении 30 лет. Структура кабеля устойчива к грунтовым водам и механическим повреждениям.

Расшифровка маркировки:

• А – алюминиевые провода;
• В – термостойкая ПВХ изоляция на жилах;
• Б – наличие защиты, две стальные ленты;
• Б – указывает на отсутствие защитной подушки между жилами и бронированной лентой.
• Шв – материал внешней оболочки шланг поливинилхлорид.

Такая структура надежно защищает изделие от жестких элементов грунта и грызунов.

Конструкция и технические характеристики кабеля ВБбШв

Этот кабель по конструкции аналогичен структуре АВБбШв за исключением того, что жилы проводников медные. Его применяют для наружной проводки по стенам зданий и бетонных ограждений, по другим сооружениям. Читайте также статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать кабели намного большего сечения, чем рассчитаны по таблицам?

Да можно, если они вам достались бесплатно или очень дешево, в противном случае это лишние финансовые затраты. При этом учитывайте возможность завести концы в РЩ и закрепить на контакты.

Вопрос №2. Если есть кабель для прокладки в земле, могу его проложить по воздуху?

Можете, но при этом надо учитывать его повышенный вес, обязательно используйте тросовую подвеску и расстояние между опорами желательно до 10 м.

Вопрос №3. Допускается прокладка кабеля АВВГ в земле?

Да этот кабель имеет надежную гидроизоляцию, но без бронированной ленты, поэтому обязательно прокладывать надо в трубах.

Вопрос №4. Для сети 380 В можно использовать два кабеля АВК?

Для этого понадобится коаксиальную оболочку одного кабеля пустить на третью фазу, а оболочку второго кабеля на заземленную нейтраль, такая схема допускается.

Вопрос №5. Под фундаментом прокладывать кабель запрещается, до щита по стене проложить можно, чтобы не капать вокруг здания?

Все зависит от конкретных условий на объекте, при выходе из земли кабель до высоты 1,8 м должен быть в защитном коробе или трубе. От окон и дверей проходить на расстоянии 90 см, если эти условия выполняются, делайте.

Оцените качество статьи:

Электрический кабель для прокладки в земле

Чтобы передать электроэнергию от источника к конечному потребителю, иногда возникает необходимость прокладки кабеля в земле. Специалисты настоятельно рекомендуют строго соблюдать  правила  ПТЭЭП и ПУЭ.

Долговечность кабеля напрямую зависит от его изоляции. У современных кабелей должна быть изоляция двух типов: бумажная пропитанная как например у АСБ и пластмассовая изоляции как у кабеля ВБбШВ и АВБбШВ.

Бумажная пропитанная изоляция жилы обладает отличными электрическими характеристиками, большим сроком службы, высокую допустимую температуру при небольшой стоимости. У бумажной изоляции есть недостаток: гигроскопичность, поэтому кабелю требуется полная герметичность оболочки. Помимо этого, состав, которым пропитывают бумагу, может стекать к нижнему концу. А это  приводит к снижению изоляционной прочности, ухудшению условий охлаждения и сокращению сроку службы кабеля.

Как правило, пластмассовую изоляцию для кабеля ВБбШВ и АВБбШВ изготавливают из полиэтилена или поливинилхлорида. Подобные кабели прокладываются в туннелях, агрессивной среде, пожароопасных каналах с условием отсутствия механического воздействия.

Какой электрический кабель выбрать для прокладки в земле

Если нужно укладывать кабель в землю, то обычно используют бронированный кабель с медными жилами марки ВБбШВ или с алюминиевыми жилами АВБбШВ, потому что этот кабель хорошо защищён стальной лентой от различных механических повреждений и грызунов. При этом прокладывать в трубе бронированный силовой кабель не обязательно .

Чтобы правильно проложить кабель в земле на дачном участке, нужно соблюдать некоторые правила и учитывать советы специалистов.

Советы про прокладке силового электрического кабеля в земле

Во-первых, нужно учитывать, что кабельная трасса категорически не должна располагаться возле корней деревьев и в местах с высокой нагрузкой на грунт. Если на дачном участке будут укладываться несколько кабельных трасс, нужно проследить за тем, чтобы они не пересекались. Также кабельная трасса не должна пересекаться или близко располагаться к другим инженерным сетям. Категорически запрещено прокладывать трассу под фундаментом дома. Минимальное расстояние между фундаментом и кабелем должно быть не менее 60 см.

Во-вторых, нужно разметить трассу, а после этого выкопать траншею. Глубина траншеи должна составлять 80-90 см. Если кабель всё-таки будет проходить под стоянкой автомобиля или через дорогу, то глубина траншеи должна быть более 1,25 м.

В-третьих, нужно очистить выкопанную траншею от мелкого и крупного мусора естественного и искусственного происхождения.

В-четвёртых, нужно сделать подушку в выкопанной траншее. Толщина подушки (слоя песка) 10-12 см. Для этих целей можно использовать любой песок, но нужно проследить за тем, чтобы подушка покрыла всё дно на указанную глубину.

В-пятых, нужно подобрать и подготовить кабель. Кабель выбирается в зависимости от потребляемой мощности электроэнергии на участке. После выбора кабеля нужно его подготовить: если кабель будет проходить в местах повышенной нагрузки на грунт, его нужно защитить посредством футляров из ПНД-трубы и перед прокладкой одеть их на кабель.

В-шестых, нужно уложить кабель в траншею. Специалисты настоятельно не рекомендуют укладывать кабель с натяжкой. Желательно его прокладывать волнистой линией с выдерживанием слабины. Если уже подготовлены футляры для защиты кабеля, их нужно заранее уложить на свои места. Нужно прокладывать кабель целыми кусками. При укладке в траншею нескольких кабелей, нужно учитывать необходимое расстояние между ними в 10 см.

В-седьмых, нужно составить план расположения кабеля. Здесь необходимо указать расстояние до выхода из зданий, повороты кабельной трассы у неподвижных предметов или объектов. Стоит отметить место входа кабеля в грунт.

В-восьмых, кабель нужно засыпать подушкой из песка. Толщина данной подушки должна быть не менее 10 см. также необходимо проверить, полностью ли кабель засыпан песком.

В-девятых, нужно засыпать подушку из песка грунтом, толщина которого 17 см. после этого необходимо утрамбовать насыпанный грунт.

В-десятых, поверх утрамбованного грунта укладывается сигнальная лента, предупреждающая о нахождении кабеля в земле. В таком случае центр сигнальной ленты располагается строго поверх кабеля. На ленте должна быть предупреждающая надпись на всей протяжённости.

В-одиннадцатых, нужно полностью засыпать траншею с запасом, так как грунт может просесть.

После прокладки кабеля завершающим этапом является проверка кабеля на отсутствие коротких замыканий между токопроводящими жилами и отсутствие замыкания на землю. Необходимо заземлить кабельную броню.

способы, материалы, витые кабели, стили интерьера

Ретро проводка в интерьере снова входит в моду. Открытые кабели на стенах смотрятся экстравагантно и необычно. Если раньше такой метод монтажа применяли вынужденно, то сейчас намеренно преображают обстановку. Из статьи вы узнаете все подробности о смелом винтажном решении.

Что такое винтажная проводка

Ретро проводка — монтаж витых кабелей открытым способом. Провода не прячутся в стенах — они находятся на виду и прекрасно вписываются в дизайн интерьера.

Наружный монтаж кабелей — выход для владельцев новых деревянных домов. Дело в том, что некоторые типы зданий дают сезонную усадку. При этом внутренняя система проводки может пострадать, и ремонт придется переделывать. А открытую схему проще воплотить, регулируя степень натяжения кабелей.

Винтажная проводка — это не только стильно, но и безопасно. Можно сразу заметить обрывы или повреждения проводов и оперативно устранить проблемы.

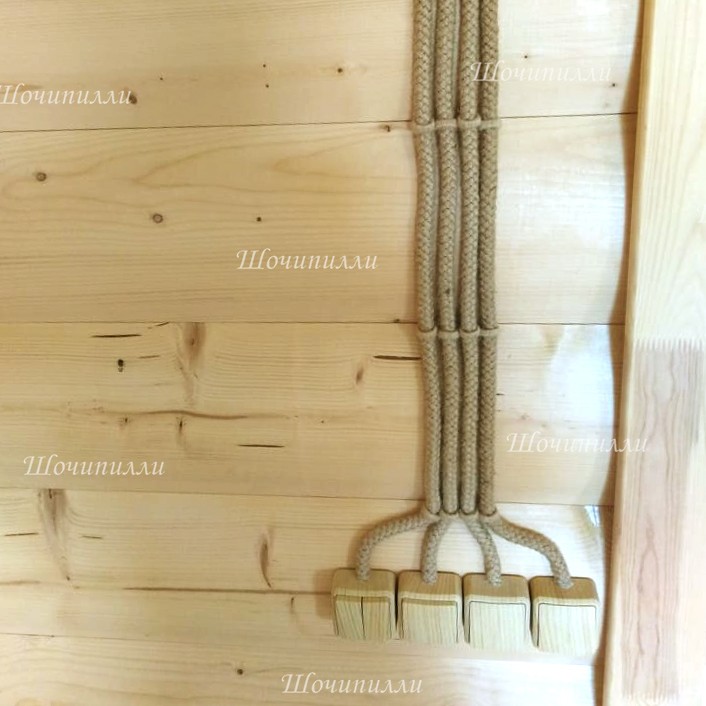

Пример ретро проводки в деревянном доме

Плюсы и минусы ретро проводки

Главное преимущество винтажной проводки — эстетическая привлекательность. Однако есть и другие причины выбрать такую схему:

• Легкий доступ к проводке: в случае неисправности легко произвести ремонт.
• Универсальность: решение подойдет для интерьера в любом стиле.
• Простота монтажа: чтобы проложить провода, не нужно вскрывать обшивку стен, встраивать защитные гофры и коробы.

У открытой системы есть и минусы. Выделим три основных:

• Высокая цена: прокладка ретро проводки во всем доме обойдется недешево. Чтобы сократить бюджет на расходы, можно провести наружные кабели только там, где они будут на виду.
• Невозможность подключить мощные приборы: проводка «под старину» выполняет скорее декоративную функцию, поэтому обладает малым сечением жил.
• Вероятность быстрого загрязнения: в витых кабелях скапливается пыль, что портит внешний вид проводов.

Важно понимать, что даже малейшая ошибка в организации винтажной проводки сразу бросится в глаза. Поэтому перед началом работ взвесьте за и против, подготовьте качественные материалы, составьте грамотную схему.

Винтажная проводка в интерьере дома

Совет! Лучше отказаться от монтажа наружной проводки, если в доме есть дети.

Материалы для ретро проводки

Для наружного монтажа проводов достаточно минимального комплекта материалов. Потребуются:

• Накладные розетки и выключатели.
• Кабели.
• Распределительные коробки.
• Изоляторы.

Все элементы должны быть выдержаны в едином стиле и схожей цветовой гамме. Чтобы было проще выбрать материалы, обсудим все возможные варианты.

Витые кабели

Провода для декоративной электропроводки изготавливают из меди и синтетических материалов. Важно, чтобы внешняя оболочка витых кабелей не была подвержена горению. Надежнее всего ПВХ и технический шелк, обработанный антипиреном.

Сечение проводов нужно выбирать, исходя из сценария освещения и количества бытовых приборов. Для дома подойдут кабели 1.5 мм² и 2.5 мм². Чтобы рассчитать точные показатели, необходимо знать суммарную мощность всех  электрических приборов.

Несколько требований к кабелям:

• Для кухни лучше выбрать кабели с резиновой оболочкой — тканевая оплетка быстро загрязнится и будет выглядеть непрезентабельно.
• Для наружного монтажа подойдет витой кабель из 3 жил.  Первый проводник будет выполнять функции фазы, второй — нейтрали, третий — защиты.
• Для розеток подойдет витой провод с сечением 2,5 мм². В этом случае одной электролинии будет достаточно для 2-4 приборов суммарной мощностью до 3 кВт.

Внешний вид и оттенок кабеля остается на ваше усмотрение. В вопросах эстетики все зависит от стиля интерьера и цветовой гаммы оформления.

Чтобы вычислить метраж проводов, целесообразно использовать лазерный уровень. С его помощью легко разметить пространство от точки до точки. Нужно продумать пути прокладки кабелей и рассчитать, сколько потребуется материала.

Ретро кабель для открытой проводки

Розетки и выключатели в стиле ретро: дизайн и монтаж

Выключатели тоже должны вписываться в концепцию ретро интерьеров. Например, пластиковые устройства белого цвета будут выглядеть неуместно в винтажном оформлении. Лучше отдать предпочтение изделиям из керамики, металла, фарфора. Очень эффектно смотрятся выключатели, украшенные позолоченными узорами.

Розетки будут на виду, поэтому необходимо ответственно отнестись к выбору дизайна. Элементы должны составлять гармоничную композицию с другими предметами дизайна и одновременно играть роль акцента.

Розетки в стиле ретро чаще всего делают из пластика, фарфора. В продаже есть потрясающие модели из натурального дерева. Также производители выпускают коллекции керамических приборов с ручной росписью, узорами под мрамор.

Размер устройств тоже имеет значение. Громоздкие розетки и выключатели испортят впечатление о дизайне. Миниатюрные элементы в составе винтажной проводки выглядят гораздо интереснее.

Оригинальные устройства будут хорошо смотреться на стене только в том случае, если вы их правильно установите. Несколько рекомендаций по монтажу:

• Идеальный уровень размещения розетки и выключателя — 90-110 см от пола.
• Чтобы ровно установить розетки, необходимо наметить на стене точки крепления. В этих местах нужно просверлить неглубокие отверстия.
• Перед монтажом розетки необходимо подключить к ней электрический кабель.
• Чтобы зафиксировать изделие, нужно приложить к стене плоскую часть и закрепить зажимами. Затем следует установить наружную часть устройства и проверить целостность конструкции.

Важно! Перед установкой розеток не забудьте обесточить комнаты.

Ретро розетки для открытой проводки

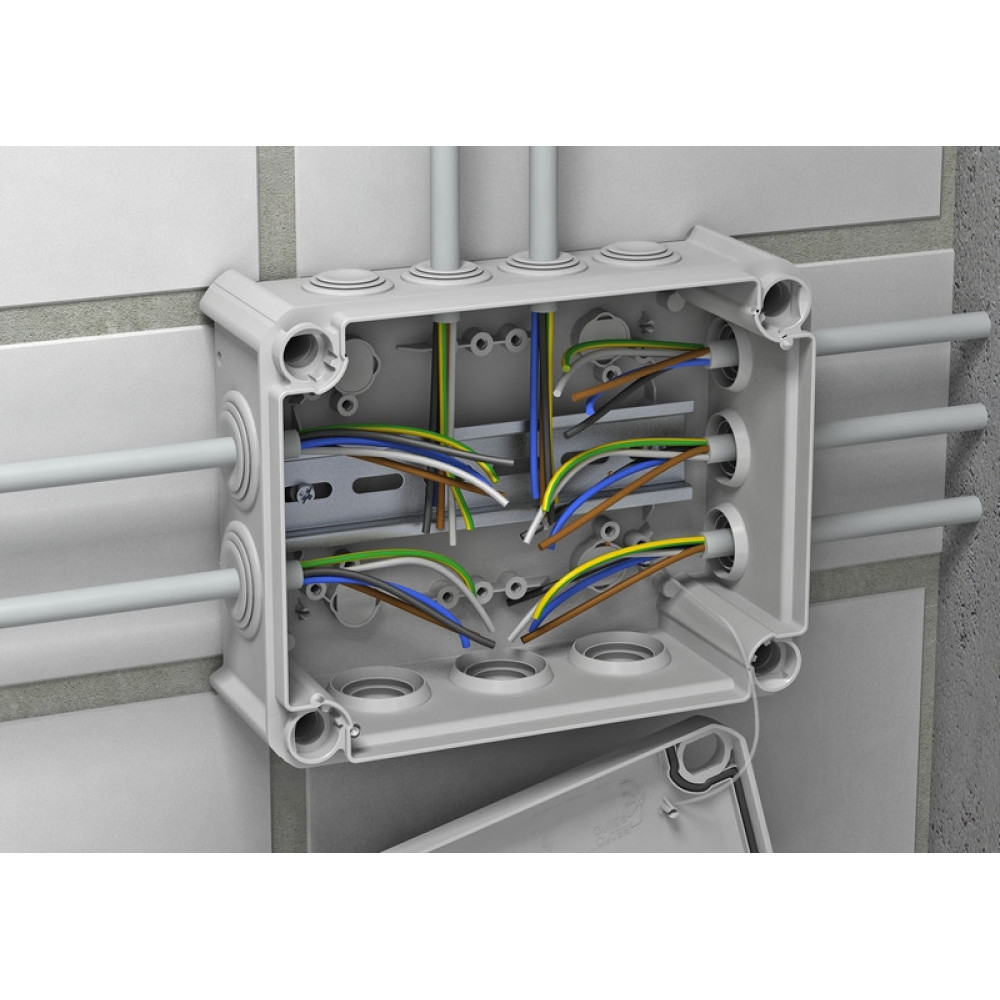

Распределительные коробки

Распределительные (распаячные) коробки предназначены для коммутации кабелей. С помощью правильно подобранных установочных элементов можно оптимизировать количество проводов.

К дизайну коробок такие же требования, как к розеткам и выключателям. Главное, чтобы они вписывались в концепцию и эстетично выглядели.

Габариты элементов варьируются в зависимости от производителей и моделей. Средние показатели: высота — 35-60 мм, диаметр — 70-90 мм.

Распаячная коробка для винтажной проводки

Изоляторы

Для фиксации проводов нужны накладные элементы, отделяющие провод от стены. Чаще всего дизайнеры используют пластиковые или фарфоровые изоляторы. Первые выглядят не столь привлекательно, зато долго служат.

Фарфоровые изделия отличаются повышенной хрупкостью, но выглядят по-настоящему винтажно. Если выберете их, старайтесь соблюдать аккуратность при монтаже.

Смелый и необычный вариант — изоляторы, стилизованные под патроны. Их делают из окрашенных полимеров, алюминия, латуни или меди. Такие изделия одновременно выступают и выключателем — в конструкции предусмотрен поворотный механизм.

В продаже есть изоляторы разных цветов и размеров. Выбирайте вариант, исходя из внешнего вида и оттенка кабелей.

Материал	Форма	Высота	Диаметр	Цвет
Металл, керамика, фарфор	С узкой верхней частью — для кабеля с 2 жилами, с широкой — для 3х-жильных проводов.	18-24 мм	18-22 мм	Белый, слоновая кость, черный, коричневый и другие оттенки в ассортименте.

Керамические изоляторы для винтажной проводки

Способы наружной проводки ретро

При монтаже открытой проводки важно совместить эстетику и безопасность. Первым делом необходимо продумать, каким способом вы будете фиксировать кабели к стенам. Предлагаем три варианта:

• Крепление скобами: самый бюджетный вариант, который подходит не для всех стилей интерьера. Кабели фиксируют на стене с помощью металлических или пластиковых элементов. Скобы не отличаются разнообразием дизайна, поэтому не привнесут эстетической привлекательности.
• Прокладка в каналах: самый безопасный вариант. Кабели укладывают в узкие желобки, которые предназначены для защиты проводов от механических повреждений. Можно выбрать металлические каналы с искусственно состаренной поверхностью или детали, стилизованные под дерево.
• Прокладка на роликах: самая эффектная технология фиксации. Линию проводов удерживают миниатюрные керамические элементы, с виду напоминающие бочонки.

Важно! Винтажные провода могут пролегать на потолке, стенах, вдоль плинтусов. В третьем случае лучше прокладывать кабели в каналах.

Если вы выбрали прокладку на роликах, продумайте, сколько элементов нужно для надежной фиксации. Рассчитайте, через какое расстояние ставить изоляторы на ретро проводку. Оптимальный шаг установки «бочонков» — 40-50 см.

Ретро кабель со скобами в открытой проводке

Ретро кабель с роликами в открытой проводке

Основные ошибки при монтаже открытой электропроводки

Электромонтажные работы всегда сопряжены с определенным риском и требуют предельной аккуратности. Рассказываем, какие ошибки могут свести на нет все усилия:

• Экономия на материалах. Использование некачественных кабелей и розеток повышает риск возникновения пожара. Лучше приобретать изделия от проверенных производителей, которые изготавливают продукцию с учетом всех требований и стандартов безопасности.
• Отсутствие схемы. Проводку нельзя монтировать «на глаз». Чтобы обеспечить надежную систему, необходимо тщательно продумать все нюансы.
• Использование алюминиевых проводов. Изделия из этого металла часто перегреваются, что может привести к проблемам с проводкой. Именно поэтому специалисты рекомендуют прокладывать кабели с медной сердцевиной.
• Неверный расчет проводки. Прибавьте 15-20% к количеству и сечению кабелей. Такой запас позволит избежать необходимости скручивать провода между собой.
• Соединение в одной коробке кабелей разной мощности. Низковольтные и высоковольтные провода следует разделять. Если нарушить правило, неминуемо возникнут перебои в работе домашней бытовой техники.
• Неверное расположение распределительных элементов. Коробки необходимо монтировать как минимум на 20 см ниже потолка. Если расположить их выше, возрастет риск случайного повреждения во время ремонтных работ.

Важно! Обеспечьте свободный доступ к распределительным коробкам, чтобы при необходимости быстро устранить проблемы с сетью.

Эффектная ретро проводка в интерьере дома

Как составить схему электрической ретро проводки

Создание схемы электропроводки — обязательный этап работ. На бумаге необходимо отразить систему расположения всех элементов сценария: выключателей, розеток, распределительных коробов, осветительных приборов.

На рисунке нужно отметить пути прокладки кабелей, указать места сквозных проходов. Чем подробнее будет схема, тем проще в дальнейшем осуществлять монтаж.

Некоторые используют готовые схемы из интернета. Такое руководство можно взять за основу, однако следует внести корректировки в зависимости от особенности планировки.

Общие правила и техника безопасности при организации проводки под старину

Самостоятельный монтаж проводки в стиле ретро — несложное, но кропотливое занятие. Чтобы избежать неприятностей и травм, важно ознакомиться с правилами безопасности. Советы профессионалов:

• Делайте ответвления проводов только в распаечных коробках.
• Располагайте провода по направлению вниз от распаечной коробки.
• Соблюдайте интервалы между выключателями и дверными проемами. В идеале расстояние должно превышать 10 см.
• Размещайте розетки и выключатели на расстоянии не менее 50 см от последнего изолятора.
• Для удобства монтажа заранее разметьте поверхности, где будут проходить провода.
• Позаботьтесь, чтобы декоративные кабели имели двойную изоляцию. Это значительно снизит риск удара током.
• Размещайте провода так, чтобы случайно не повредить их в процессе ремонтных работ.
• Не располагайте рядом с проводкой предметы, которые могут спровоцировать повреждение кабеля.

Важно! Изучите рекомендации производителей материалов для ретро проводки.

Как монтировать ретро проводку в доме

Перед началом монтажа проверьте состояние стен и потолка. Если на поверхностях есть какие-то выступы и острые элементы, обязательно устраните их.

При монтаже необходимо обращать внимание на материал, из которого изготовлены стены. На деревянные поверхности элементы лучше прикреплять с помощью шурупов. Для кирпичных и бетонных стен подойдут дюбеля.

Подготовьте инструменты: шуруповерт, отвертку, плоскогубцы, линейку, крепежи, карандаш для разметки стен. Не забудьте о схеме проводки — она все время должна быть перед глазами.

Пошаговый алгоритм работ по прокладке винтажной проводки:

• Установите в отмеченных местах изоляторы. Не обязательно размещать их на одной линии — можно поменять направление под углом примерно 45 градусов.
• Разместите выключатели, розетки и распределительные коробки. При размещении элементов строго следуйте схеме проводки.
• Протяните провода, последовательно двигаясь по линии размещения изоляторов.
• Натяните провода, проверьте сопротивление.
• Проверьте, как работают выключатели.

Провода нужно монтировать только после их подключения к выключателям и розеткам. Если поступить наоборот, будет сложнее рассчитать необходимую длину кабелей и обеспечить оптимальную натяжку. В помощь начинающим электромонтажникам  — подробная видеоинструкция по монтажу винтажной проводки.

Витые провода необходимо зафиксировать стяжками на крайних изоляторах. Это поможет создать хорошую натяжку и избежать провисов.

Важно! Не скручивайте провода между собой. Для соединения кабелей используйте специальные клеммы. Альтернативный вариант — пайка.

Монтаж винтажной проводки открытым способом

Как совместить ретро проводку и сеть для мощных бытовых приборов

Вы уже знаете, что кабели для винтажной проводки имеют малое сечение. Они не подходят для подключения таких бытовый приборов, как плита, кондиционер, бойлер. Выход — организовать схему в ретро стиле, в которой предусмотрены кабели с большим сечением.

Все просто — нужно спрятать токопроводящие жилы с серьезными сечениями в металлические трубы. Такие конструкции тоже имеют винтажный дизайн и прекрасно вписываются в тенденции.

В какой интерьер подойдет ретро проводка

Мы уже выяснили, что наружный способ прокладки кабелей — оптимальное решение для деревянных домов сруба и бруса. Однако тут речь скорее о безопасности проводки. А сейчас поговорим про совместимость с разными стилями интерьера.

При желании открытую проводку можно вписать в любое направление дизайна, но в некоторых она выглядит особенно гармонично. Например:

• Шале: уютный деревенский интерьер нуждается в смелых акцентах, которые не слишком контрастируют с обстановкой. Винтажная проводка — отличный способ проявить оригинальность.
• Кантри: в этом стиле первостепенны практичность и удобство. Проводка «под старину» как раз отвечает этим требованиям.
• Лофт: в минималистичном индустриальном направлении элементы ретро тоже сыграют достойную роль. Витые кабели будут интересно смотреться на фоне бетонных или кирпичных стен.
• Скандинавский: самобытный интерьер в северных тенденциях можно дополнить открытой проводкой с лаконичными установочными элементами. Чем проще будут выглядеть розетки, выключатели и кабели, тем гармоничнее они впишутся в традиции направления.

Не утихают споры насчет совместимости винтажной проводки и таких стилей, как классика и ар-деко. Многие уверены, что в этих направлениях нет места для смелых экспериментов. Дизайнеры считают наоборот. Они активно внедряют тенденции из прошлого даже в самые роскошные интерьеры.

Чтобы ретро проводка смотрелась в интерьере еще интереснее, нужно дополнить обстановку винтажными осветительными приборами. Достойные примеры: потолочный светильник Eglo Townshend и лампа с плафоном из бука.

купитькупить

Светильник Eglo Townshend

купитькупить

Светильник с плафоном из бука

Винтажная проводка в скандинавском интерьере

Винтажная проводка в интерьере кантри

Винтажная проводка в интерьере лофт

Ретро проводка: фото в интерьере

Наглядные примеры всегда говорят лучше слов. Посмотрите фото готовых проектов и убедитесь, что винтажная проводка — изысканное украшение интерьера.

Винтажная проводка в индустриальном стиле интерьера

Винтажная проводка в минималистичном стиле интерьера

Винтажная проводка на кирпичной стене в частном доме

Техническое примечание: Понимание напряжения и отказа кабеля в приложениях с высокой гибкостью

Новейшие машины для автоматизации технологических процессов спроектированы так, чтобы работать намного быстрее, чем предыдущие поколения, и включают в себя видео и многочисленные датчики. Эта новая операционная среда может подвергать кабели и оборудование для укладки кабелей чрезмерной нагрузке. Напряжение кабеля напрямую влияет на надежность оборудования автоматизации. Понимание того, что вызывает отказ кабелей в приложениях с высокой степенью изгиба, позволяет нам принимать соответствующие меры предосторожности на этапе проектирования для оптимизации надежности системы.

Кабели физически ограничены

Кабели изгибаются одним или несколькими из четырех основных движений, показанных на рис. 1. Каждый раз, когда кабель изгибается или изгибается, его медные жилы и экраны подвергаются нагрузке. Медь плохо сопротивляется повторяющимся нагрузкам, даже если напряжение удерживается ниже предела текучести, равного 15-процентному удлинению. Медь также имеет очень низкую устойчивость к напряжению сдвига и будет деформироваться, даже если напряжение ниже предела пластической текучести.

Чтобы уменьшить усталость медных жил и экранов и тем самым исключить обрыв провода, радиус изгиба кабеля должен быть как можно больше, а диаметр кабеля — как можно меньше.

Причины отказа

Существуют три основные причины выхода из строя любого кабеля, подверженного изгибу:

• Разрушение изоляции кабеля и проводника

• Усталость жилы и экрана в зоне изгиба

• Усталость жилы и экрана в месте соединения

Деградация изоляции кабеля и проводника

Одной из причин выхода из строя оболочки и изоляции кабеля является постоянное истирание кабеля другими кабелями, шлангами и оборудованием для укладки кабелей, например, кабельными трассами. Металлическая или пластиковая стружка, растворители и смазочные материалы разрушают оболочку и изоляцию кабеля. Оболочки кабелей также уязвимы к экстремальным температурам и низкому атмосферному давлению (вакуум), которые могут ослабить или сделать материал оболочки хрупким.

В дополнение к этим факторам окружающей среды изоляция проводника также должна быть устойчива к сдавливанию. Проводники в типичном круглом кабеле могут подвергаться воздействию высоких сил сжатия, когда кабель зажимается или изгибается в кабельной трассе с другими кабелями или шлангами.

Когда оболочка кабеля выходит из строя, обнажается внутренняя часть кабеля. Если жидкость присутствует, она проникает в кабель и в конечном итоге вызывает короткое замыкание между проводниками. Абразивные частицы воздействуют на изоляцию проводника, что приводит к выходу его из строя. Если кабель имеет общий экран, он становится открытым для земли.

Усталость жилы и экрана в зоне изгиба

Наиболее распространенным типом отказа гибкого кабеля является возможное разрушение экрана и/или проводника в области гибкого кабеля. Если сначала выходит из строя экран, то проводники продолжают функционировать, но кабель становится восприимчивым к электромагнитным/радиопомехам и излучению. Это создает ошибки и ложные сигналы, источник которых очень трудно определить.

Чтобы понять механизм отказа проводника и экрана, мы должны рассмотреть основные концепции анализа напряжения. Сопротивление твердого тела изгибу зависит от материала, формы, площади поперечного сечения и радиуса кривизны изгиба. Математически это выражается напряжением в теле, σ, определяемым как:

где:

М = изгибающий момент

c = Расстояние от нейтральной оси тела до любого волокна в поперечном сечении

| = Момент инерции поперечного сечения

σ = Напряжение в волокне на расстоянии c

Для типичного применения с гибким кабелем геометрия изгиба определяется соображениями, в том числе ограничениями механической конструкции и компоновкой упаковки, поэтому разработчик должен работать в рамках этих ограничений и минимизировать напряжения проводника, которые сокращают срок службы при изгибе.

Наиболее важным фактором, определяющим усталостную долговечность при изгибе, является максимальное напряжение в любой части кабеля. Это максимальное напряжение при условии, что радиус изгиба не опускается ниже минимального значения R _min , определяется как:

где:

E = Модуль

эластичности в фунтах на квадратный дюйм (17 000 000 для меди ETP)

C _max  = Максимальное расстояние от нейтральной оси до любого волокна

R _мин. = радиус изгиба

Экранированный плоский ленточный кабель является самонесущим и может использоваться в большинстве приложений с качением, кручением и тик-так.

Обратите внимание, что это соотношение справедливо для любого поперечного сечения, потому что момент инерции | не появляется.

Напряжение можно свести к минимуму, уменьшив толщину или диаметр кабеля, C _max , или увеличив радиус изгиба, R _min . Эффекты напряжения также можно свести к минимуму, выбрав проводники и экранирующие материалы, которые имеют более высокую прочность на растяжение, чем медь.

Испытания на изгиб показывают, что сопротивление медных проводников и экранов увеличивается по мере того, как металлы работают сильнее при изгибе.Чем тверже металл обрабатывается, тем более хрупким он становится. Более высокая скорость цикла оборудования приводит к повышению температуры меди. Небольшой радиус изгиба также создает более высокие температуры, а также более высокую степень усталости. Повышенные температуры могут привести к размягчению изоляции, что, в свою очередь, изменяет физические свойства изоляции, снижая стойкость к истиранию, уменьшая сопротивление проколу и уменьшая предел прочности при растяжении. Все эти изменения могут привести к преждевременному выходу кабеля из строя.

Усталость проводника и экрана в месте заделки

Напряжения при изгибе и вибрация от движущихся кабелей приводят к разрыву разъемов, а также обжимных и припаянных кабельных наконечников. Неподдерживаемые кабели преждевременно выходят из строя из-за усталости интерфейса разъема.

Кабели могут получить хлыстовые травмы от быстро движущихся тележек, в результате чего кабель быстро меняет направление и ломается. Во всех высокоскоростных приложениях с изгибом неподвижный кабель обеспечивает лучшую устойчивость к изгибу и изгибу, чем гибкий кабель.

Конструкция кабеля предотвращает отказ

Чтобы повысить надежность гибких кабелей, сосредоточьтесь на основных материалах и конструкции кабелей. Размер кабеля является наиболее важным фактором, который следует учитывать при увеличении срока службы при изгибе. Уменьшение диаметра кабеля приводит к экспоненциальному увеличению срока службы при изгибе, когда радиус изгиба остается постоянным.

Использование стандартных медных проводников и уменьшение размера и веса кабеля может увеличить срок службы при изгибе (надежность) и минимизировать затраты.Начните с максимально тонкой изоляции проводника, обладающей высокой диэлектрической прочностью и хорошими характеристиками сопротивления разрыву. Уменьшение толщины изоляции проводника уменьшает общий диаметр готового кабеля и делает его менее восприимчивым к нагрузкам, связанным с изгибом. Изоляция Gore MIL-ENE* на 50 процентов тоньше аналогичного материала и рассчитана на среднеквадратичное напряжение 300 В при толщине стенки 0,004 дюйма.

Укладка кабеля и укладка проводников имеют решающее значение для увеличения срока службы круглых кабелей при изгибе.Вы можете настроить укладку кабеля, количество витков на дюйм проводников и укладку проводника, чтобы оптимизировать надежность кабеля для различных гибких приложений. Эта оптимизация не увеличивает стоимость кабеля, но при правильном выполнении оказывает существенное влияние на надежность.

Экран кабеля часто выходит из строя первым компонентом, поскольку он находится на самом большом расстоянии от нейтральной оси кабеля и, следовательно, подвергается наибольшей нагрузке. Для решения этой проблемы необходимы два элемента конструкции.

Во-первых, замените экран со стандартной оплеткой на двойной экран из проволоки, оптимизированный для долговечности при изгибе и эффективности экранирования. Во-вторых, изолируйте экран от проводников и внешней оболочки, чтобы уменьшить трение, выделяющее тепло и сокращающее срок службы при изгибе. Используйте материал с низким коэффициентом трения, как статического, так и динамического.

Gore вспененный ПТФЭ** имеет самый низкий коэффициент трения среди всех материалов кабеля. Он использовался для самых разных применений, от коаксиального диэлектрика до прочных внешних оболочек на гибких карданных кабелях.

Оболочка кабеля защищает экраны и жилы от воздействия окружающей среды. Если кабель зажат и подключен правильно, оболочка также может увеличить прочность кабеля на растяжение и срок службы при изгибе.

Лучшими материалами оболочки являются тонкие, с высокой прочностью на растяжение и устойчивостью к разрыву, гидравлической жидкости, смазочно-охлаждающей жидкости и растворителям. Полиуретан – отличный материал для кабельных оболочек. Он не распространяет горение, устойчив к большинству промышленных жидкостей и обладает отличной стойкостью к истиранию.

Методы управления кабелями повышают производительность машины

Применение

Flex в высокоскоростных автоматизированных устройствах может привести к выходу из строя круглых кабелей самого высокого качества. По мере уменьшения продолжительности цикла ограничивающим фактором становится вес кабеля и системы управления кабелями.

В таких случаях ленточные силовые кабели служат дольше стандартных силовых кабелей. Срок службы ленточного кабеля в 100 раз больше, чем у круглого кабеля, а вес ленточного кабеля составляет одну четвертую веса круглого кабеля. Ленточный кабель уменьшает массу движущихся пучков кабелей, обеспечивая большее ускорение, меньшую вибрацию и колебания, а также меньший износ.

Ленточный кабель часто может изгибаться и перемещаться без использования кабельной цепи. Плоский кабель является самонесущим и при наличии соответствующих зажимов и направляющих может использоваться в большинстве приложений с качением, скручиванием и изгибом типа «тик-так». Он может включать в себя монтажные кронштейны, отформованные на кожухе. Это обеспечивает значительную экономию на монтажных работах и ​​затратах.

Вывод

Традиционные кабели, используемые в промышленном оборудовании, не предназначены для обеспечения надежности и производительности, требуемых новыми конструкциями оборудования.Используя материалы, доказавшие свою надежность в соответствующих условиях, таких как военные и автомобильные приложения, а также улучшая базовую конструкцию кабеля с низкой стоимостью, можно разработать надежные кабели, отвечающие требованиям оборудования для автоматизации производства.

использованная литература

¹ Молл, Кеннет В. и Маккартер, Дэвид Р., В. Л. Gore & Associates, Inc., Гибкая жизнь в кабелях, электронной упаковке и производстве, июнь 1976 г., с.29-30, 3435.

* Изоляцию MIL-ENE можно приобрести в W. L. Gore & Associates, Inc., Newark, DE

.

**Вспененный ПТФЭ можно приобрести в компании W.L. Gore & Associates, Inc., Ньюарк, Делавэр,

.

Плоские удлинители | Удлинители Bad Ass

Преимущества плоского удлинителя

В течение многих лет круглые удлинители были отраслевым стандартом. Однако технологические достижения привели к появлению плоских кабелей, которые сейчас рассматриваются как достойная альтернатива традиционному варианту.

Чтобы показать вам, почему вам следует подумать о приобретении плоского удлинителя в следующий раз, когда вы пойдете за покупками одного из этих предметов первой необходимости, читайте ниже.

Прочное и низкопрофильное решение

Популярно известные своей низкопрофильной конструкцией, эти новые варианты также очень прочные. На самом деле, благодаря своей уникальной параллельной конструкции, эти кабели в три раза длиннее традиционных круглых кабелей. Это само по себе дает множество других преимуществ, которые будут рассмотрены ниже.

Поскольку несущая способность этих кабелей распределяется между жилами и изоляцией/внешней оболочкой, эти низкопрофильные варианты считаются очень прочными. Это, в сочетании с использованием формованных вилок и разъемов, дает прочный и долговечный продукт.

Более гибкий

Работа по сматыванию и разматыванию кабелей значительно упрощается, если эти кабели гибкие. Такие кабели также легче использовать в рабочих зонах с ограниченным пространством.Благодаря своей уникальной конструкции эти новые варианты, как правило, очень гибкие. А благодаря использованию гибкой сверхпрочной внешней оболочки и мягкотянутых многожильных медных проводников изделия Bad Ass стали еще более гибкими.

Безопасные места

Выбор плоского удлинителя вместо круглого определенно поможет вам сделать свой дом или рабочее место более безопасным для всех участников. Это одно из прямых преимуществ низкопрофильной конструкции таких кабелей.Эти растворы обычно располагаются ближе к земле, и их также легче спрятать.

Таким образом, эти кабели менее опасны, чем их более толстые закругленные аналоги. В результате кабели можно безопасно использовать в местах с интенсивным движением; не подвергая прохожих аномально высокому риску поскользнуться и получить травму при падении.

Удобно

Как упоминалось выше, низкопрофильная конструкция этих кабелей упрощает их использование.Во-первых, эти кабели обычно лежат на уровне земли или стен; преодолевать любые препятствия и входить в повороты с легкостью. Чтобы зафиксировать кабель, можно использовать зажимы или даже липкую ленту; в конечном счете, это упрощает обращение, чем их закругленные аналоги.

Для дополнительного удобства, когда дело доходит до пользователей с разнообразным набором кабелей, продукты Bad Ass также поставляются с разъемами с цветовой маркировкой для разных длин. Например, кабели длиной 50 футов имеют красные разъемы, а кабели длиной 25 футов — синие.

Идеальная посадка

В то время как на рынке по-прежнему доминируют кабели круглого сечения, плоские варианты отвоевывают свою долю рынка благодаря своим многочисленным преимуществам по сравнению с традиционными альтернативами, как показано выше. Если вы хотите заменить свой старый кабель, рассмотрите возможность использования этих новых вариантов, чтобы воспользоваться всеми этими преимуществами и многим другим. А благодаря широкому выбору опций, доступных в Bad Ass Extension Cords, вы гарантированно найдете то, что точно соответствует вашим потребностям и предпочтениям.

Страница не найдена | Группа Присмиан

ДАННЫЙ ВЕБ-САЙТ (И ИНФОРМАЦИЯ, СОДЕРЖАЩАЯСЯ НА НЕГО) НЕ СОДЕРЖИТ И НЕ ПРЕДСТАВЛЯЕТ СОБОЙ ПРЕДЛОЖЕНИЕ О ПРОДАЖЕ ЦЕННЫХ БУМАГ, ИЛИ ПРЕДЛОЖЕНИЕ О ПРЕДЛОЖЕНИИ КУПЛИ ИЛИ ПОДПИСКИ НА ЦЕННЫЕ БУМАГИ В СОЕДИНЕННЫХ ШТАТАХ, АВСТРАЛИИ, КАНАДЕ ИЛИ ЯПОНИИ ИЛИ В ЛЮБЫХ ДРУГИХ СТРАНАХ, ГДЕ ЕСТЬ ТАКИЕ СТРАНЫ. ПРЕДЛОЖЕНИЕ ИЛИ ТРЕБОВАНИЕ ТРЕБУЕТ УТВЕРЖДЕНИЯ МЕСТНЫХ ВЛАСТЕЙ ИЛИ ИНЫМ ОБРАЗОМ ЯВЛЯЕТСЯ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ »).ЛЮБОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ БУДЕТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПРОСПЕКТОМ, НАДЛЕЖАЩИМ РАЗРЕШЕНИЕМ CONSOB В СООТВЕТСТВИИ С ПРИМЕНИМЫМИ ЗАКОНОДАТЕЛЬСТВАМИ. ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ ЗДЕСЬ, НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ РЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В СООТВЕТСТВИИ С ЗАКОНОМ США О ЦЕННЫХ БУМАГАХ 1933 ГОДА С ИЗМЕНЕНИЯМИ (ЗАКОН О ЦЕННЫХ БУМАГАХ ) ИЛИ В СООТВЕТСТВИИ С СООТВЕТСТВУЮЩИМИ ЗАКОНОДАТЕЛЬСТВАМИ, ДЕЙСТВУЮЩИМИ В ДРУГИХ СТРАНАХ И НЕ МОЖЕТ БЫТЬ ПРЕДЛОЖЕН ИЛИ ПРОДАН В США ИЛИ КОМПАНИИ «U. S. ЛИЦА», ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В СООТВЕТСТВИИ С ЗАКОНОМ О ЦЕННЫХ БУМАГАХ ИЛИ ЕСТЬ ОСВОБОЖДЕНИЕ ОТ ТРЕБОВАНИЙ РЕГИСТРАЦИИ ЗАКОНА О ЦЕННЫХ БУМАГАХ.КОМПАНИЯ НЕ НАМЕРЕНА РЕГИСТРИРОВАТЬ ЛЮБУЮ ЧАСТЬ ЛЮБОГО ПРЕДЛОЖЕНИЯ В СОЕДИНЕННЫХ ШТАТАХ.

 ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В ЛЮБОЙ СТРАНЕ-ЧЛЕНЕ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« ЕЭЗ »), КОТОРАЯ ПРИМЕНИЛА ДИРЕКТИВУ О ПРОСПЕКТАХ (КАЖДОЕ, « СООТВЕТСТВУЮЩЕЕ СТРАНА-Член »), БУДЕТ СОВЕРШЕНО НА ОСНОВЕ ПРОСП УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ПУБЛИКУЕТСЯ В СООТВЕТСТВИИ С ДИРЕКТИВОЙ О ПРОСПЕКТАХ (« РАЗРЕШЕННАЯ ПУБЛИЧНАЯ ОФЕРТА ») И/ИЛИ В СООТВЕТСТВИИ С ОСВОБОЖДЕНИЕМ В СООТВЕТСТВИИ С ДИРЕКТИВОЙ О ПРОСПЕКТАХ ОТ ТРЕБОВАНИЯ О ПУБЛИКАЦИИ ПРОСПЕКТА ПРЕДЛОЖЕНИЙ ЦЕННЫХ БУМАГ.

 СООТВЕТСТВЕННО ЛЮБОЕ ЛИЦО, ДЕЛАЮЩЕЕ ИЛИ НАМЕРЕННОЕ СДЕЛАТЬ ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНЕ, КРОМЕ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, ПРИ КОТОРЫХ НЕ ВОЗНИКАЕТ ОБЯЗАТЕЛЬСТВ ДЛЯ КОМПАНИИ ИЛИ ЛЮБОГО ИЗ СОВМЕСТНОГО ГЛОБАЛЬНОГО КООРДИНАТОРА МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОСПЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ О ПРОСПЕКТАХ ИЛИ ДОПОЛНИТЬ ПРОСПЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ О ПРОСПЕКТАХ, В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.

ВЫРАЖЕНИЕ «ДИРЕКТИВА ПРОСПЕКТА» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71/EC (НАСТОЯЩАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73/EC, В ТОМ ЧИСЛЕ, КОТОРЫЙ ПРИМЕНЯЕТСЯ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНЕ, ВМЕСТЕ С ЛЮБЫМИ МЕРАМИ ПО РЕАЛИЗАЦИИ В ЛЮБОМ ГОСУДАРСТВЕ-ЧЛЕНЕ) .ИНВЕСТОРЫ НЕ ДОЛЖНЫ ПОДПИСЫВАТЬСЯ НА ЛЮБЫЕ ЦЕННЫЕ БУМАГИ, УПОМЯНУТЫЕ В ЭТОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ОСНОВАНИЯ НА ОСНОВЕ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПРОСПЕКТЕ.

Подтверждение того, что удостоверяющая сторона понимает и принимает приведенный выше отказ от ответственности.

Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа кем-либо, кто находится или проживает в США, Австралии, Канаде, Японии или в любой из других стран.Я заявляю, что я не являюсь резидентом и не нахожусь в Соединенных Штатах, Австралии, Канаде или Японии или любых других странах, и я не являюсь «американцем». Лицо» (согласно Положению S Закона о ценных бумагах). Я прочитал и понял приведенный выше отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен быть связанным его условиями.

questo Sito Web NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SAREBBERO SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI « ALTRI PAESI «).QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA IN ITALIA SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SENSI DELLE CORRISPONDENTI NORMATIVE VIGENTI NEGLI «ALTRI PEGLI» ПРЕДЛОЖЕНИЕ О ПРОДАЖЕ НЕГЛИ СТАТИ UNITI OA «US ЛИЦА» ЗАПИСАТЬСЯ НА ПРАВА РЕГИСТРАЦИИ ЗАКОНА О БУМАГАХ О БУМАГАХ О БУМАГАХ, ПРИМЕНЯЕМЫЕ ЗАКОНОМ О РЕГИСТРАЦИЯХ О БУМАГАХ.NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.

Qualsiasi Offerta di Strumenti Finanziari в квааллизиазском статинском мембро Dello Spazio Everny Europeo (« см. » Che Abbia Recepito La Direttiva Prospetti (Ciascuno, Un ‘ Stato Membro Rilevante «) Sarà Effettuata Sulla Base Di O ООН проспект Approvato Dall’auTorità КОМПЕТЕНТНАЯ ПУБЛИКАЦИЯ В СООТВЕТСТВИИ С КОЛИЧЕСТВОМ ПРЕДВАРИТЕЛЬНОГО ПРЕДЛОЖЕНИЯ ДИРЕКЦИОННОГО ПРОСПЕКТА (L'» OFFERTA PUBBLICA CONSENTITA «) E/O AI SENSI DI UN’ESENZIONE DAL REQUISITO DI PUBBLICAZIONE DAL UN PROSPETTO PER OFFERTE DI STRUMENTI FINANZ

Conseguentemente, Chiunque Effettui o Intenda Effettuare Un’Offerta Di Strumenti Finanziari в Uno Stato Membro Rilevante Diversa Dall ‘»Offerta Pubblica Consentita» Può Farlo Esclusivamente Laddovy Non Sia Previsto Alcun Obligo на La Società O UNO DEI Совместный Глобальный координатор O DEI Manager Di Pubboy RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, IN RELAZIONE A TALE OFFERTA.

L’ESPRESSIONE «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71/CE (TALE DIRETTIVA E LE RELATIVE MODIFICHE, NONCHÉ LA DIRETTIVA 2010/73/UE, NELLA MISURA IN CUI SIA RECEPITA NELLO STATO MEMBRO RILEVANTE, UNITAMENTI ASURADIMENTE ASURADIMENTE НЕЛ ОТНОСИТЕЛЬНО СТАТУСА ЧЛЕНА). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.

Conferma che il certificante comprende e accetta il disclaimer sopraesposto.

Документы, подтверждающие содержание, представляют собой раздел, в котором было выделено окончательное информационное сообщение, и не могут быть направлены или назначены всем лицам, которым предоставлен доступ или является резидентом, не принадлежащим государству, в Австралии, Канаде или Джаппоне или в одном из Альтри Паэси. Dichiaro di non essere soggetto residente o trovarmi negli Stati Uniti, in Australia, Canada o Giappone o uno degli Altri Paesi e di non essere una «резидент США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo che può condizionare я miei diritti. Accetto ди rispettarne я vincoli.

Высота прокладки кабеля от потолка. Правила прокладки электропроводки в квартире

Правила прокладки электропроводки в квартире отличаются от других правил ведения электромеханических работ, они свободны в толковании и нужны, в первую очередь, для сохранения самой электропроводки от случайных механических повреждений при очередном ремонте, установке мебели, установка технических устройств… Из всего многообразия способов прокладки электропроводки вышеизложенные правила применимы при устройстве внутриквартирной электрической сети из медного провода, закрытым способом, по системе ТН-С и ТН-С-С, которая используйте три проводника в однофазной сети (фаза L, ноль N, заземление PE) или пять проводников в трехфазной сети (три фазы L1 — L3, ноль N, заземление PE).

Основные правила прокладки электропроводки в квартире

• Провода укладывают параллельно или перпендикулярно полу. Вертикальные срезы на расстоянии 20 см от края стен, дверных и оконных проемов. Горизонтально 20 см от потолка. Расстояние от пола зависит от высоты розетки. В разных источниках приводятся разные цифры, но по сути это не имеет значения, расстояния могут быть любыми, главное, чтобы соблюдалось единообразие во всех комнатах квартиры за исключением кухни и санузла, где расположение электропроводки исходя из других соображений.
• Трасса должна располагаться на расстоянии не менее 50 см от радиаторов и других металлических труб.
• Мебель для кухни отличается большим количеством навесных шкафов, для крепления которых придется неоднократно сверлить стену и будет очень хорошо, если на пути сверления он не будет скрыт под штукатуркой проводник. Поэтому горизонтальную часть уплотнителя на кухне лучше делать внизу стены.

• Особенностью установки в ванной и совмещенном санузле является использование влагозащищенных электрических розеток со степенью защиты не ниже IP44, обеспечивающих защиту от летящих во все стороны брызг. Электрические розетки должны находиться на расстоянии не менее 60 см по горизонтали и 1 м по вертикали от источника воды. Электрические розетки в ванной должны быть подключены к отдельной выделенной линии. Кабели в ванной не должны иметь соединений и разветвлений, поэтому соединительные коробки не нужны.

• В правилах прописано даже количество электрических розеток. Российские, ведомственные строительные нормы предусматривают установку не менее одной розетки на каждые 6 м² жилой комнаты, более 8 м² на кухне 4 шт, в коридорах площадью от 10 до 10 м. м².Немецкие стандарты ближе к современным реалиям: 7 – 11 шт. на кухне; 3 шт. В ванной; 3 — 11 шт. в гостинной.

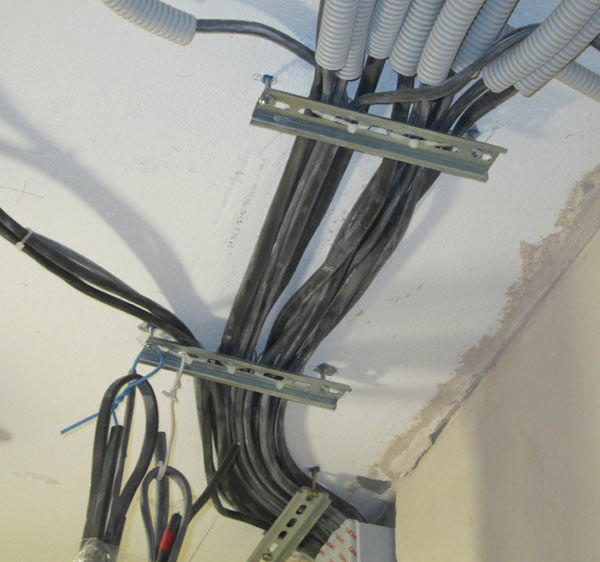

• Электропроводка, скрытая под потолками: натяжные и гипсокартонные потолки, межкомнатные гипсокартонные перегородки, прокладывается по кратчайшему пути.
• В одной цепи не должно быть слишком много потребителей. Это просто означает, что не нужно «сажать» все розетки на один провод, а лампочки на другой. О том, какими принципами можно и нужно руководствоваться при составлении групп электропотребителей, читайте в статье « ».
• Для питания электрооборудования большой мощности: электроплиты, посудомоечной машины, водонагревателя, стиральной машины необходимо использовать отдельную выделенную линию. Хотя бытовой холодильник не потребляет много электроэнергии. его лучше подключить к отдельной цепи. В зависимости от того, насколько важна сохранность файлов, хранящихся на компьютере, следует подумать о подключении его к отдельной выделенной линии.

• Все ответвительные соединения выполнены и спрятаны в распределительных коробках.
• Электрические выключатели расположены на высоте 90 см от пола, чтобы им не мешали открывающиеся двери. Как и во всех остальных пунктах правил прокладки электропроводки, это требование некатегоричное, расстояние может быть любым.
• В местах, где проводка выведена из-под штукатурки, для подключения светильников удобнее использовать пластиковые втулки, хотя вполне можно обойтись и без них. Места выхода прикроют декоративные накладки, которые оснащены всевозможными светильниками.
• Электропроводка теоретически должна быть съемной. Для этого провода протягивают в металлическую или пластиковую трубу, укладывают гофру и замуровывают в заранее прорезанный паз. При необходимости участок поврежденной электропроводки выдергивают, а вместо него протягивают новые провода, не разрушая штукатурку. На практике в штробу проложены и заштукатурены только провода, без всяких труб. Это легкомыслие объясняется, как ни странно, практическим расчетом. Срок безпроблемной жизни правильно подобранной электропроводки составляет несколько десятков лет и сравним с межремонтным периодом штукатурного покрытия.

• Как уже отмечалось в статье «Розетки силовые для скрытой проводки», лучше избегать использования спаренных, тройных розеток, а использовать одиночные розетки, объединенные в один блок и имеющие общую декоративную рамку.
• Одновременно с прокладкой электропроводки нужно приступить к прокладке других сетей: телевизионной, информационной, телефонной. Это позволит оформить розетки разных сетей в едином стиле.

Как бы вы ни были уверены в траектории скрытой проводки в квартире, лучше использовать детектор скрытой проводки (искатель).Этот простой в использовании прибор поможет избежать многих неприятностей при проведении ремонтно-монтажных работ.

Как правильно соединить электрические провода

Идеальная электрическая схема, цельная, т.е. для каждого потребителя прокладывается отдельная линия. Такой подход оправдан в деревянных домах, где во главу угла ставится пожарная безопасность, исключение всех потенциально опасных причин возгорания. Для городской квартиры в многоквартирном доме такой подход слишком расточительный и ненужный. Различные соединения электрических проводников вполне возможны и даже обязательны в цепях освещения, розетках одной группы.

Способы подключения проводки

Скрутка. Самый распространенный и самый неверный с электротехнической точки зрения способ. Несмотря на «неправильность», качественно выполненное соединение с помощью скрутки прослужит не одно десятилетие. «Правильная» скрутка отличается тем, что соединяет проводники из однородного материала. Длина каждого контактного проводника 5 — 7 см. Плотный обжим обеспечивается плоскогубцами.

• Пайка. Считается самым надежным способом соединения проводников, но с одной существенной оговоркой. Необходимо, чтобы пайка была выполнена качественно, иначе такое соединение превратится в трудно обнаруживаемый, проблемный участок схемы.

• Соединительные изолирующие зажимы (СИЗ). Стабильность контакта обеспечивается пружиной, расположенной в изолирующей крышке. По сути, это соединение СИЗ, модернизированный метод скрутки.

• С винтом. Обеспечивает надежное соединение любых проводов из различных материалов (медь, алюминий) самых проблемных изношенных сетей. К сожалению, конструкция соединения вместе с изоляцией довольно велика, поэтому такой способ соединения проводников наиболее подходит для ремонта внутриквартирной электросети. Обо всех особенностях ремонта старой электропроводки читайте в статье « ».

• Колодки из орехового дерева. Особый способ.Конструкция устройства обеспечивает достаточно надежный контакт жил при подключении к магистральному кабелю.

Существует множество других способов соединения электрических проводов: сваркой, с помощью напорных труб, прошивных хомутов, переходных муфт, но их использование в условиях городской квартиры либо малоэффективно, либо неоправданно дорого.

Любой ремонт обязательно предполагает электромонтажные работы, которые проводятся при проведении подготовительных работ. Евростандарт – работы, выполненные в строгом соответствии с определенными нормами, могут гарантировать электрическую и пожарную безопасность помещения.В соответствии с требованиями безопасности нужно использовать электропроводку с заземлением.

Любой ремонт обязательно предполагает электротехнические работы, которые проводятся при проведении подготовительных работ. — работы, выполненные в строгом соответствии с определенными нормами, могут гарантировать электрическую и пожарную безопасность помещения. В соответствии с требованиями безопасности необходимо использовать электропроводку с.

Желательно заменить всю электропроводку в помещении, во избежание медной и алюминиевой проводки… Лучше всего использовать медную проводку. Необходимо установить розетки, выключатели. В случае особенностей разводки используйте специальные каналы для прокладки кабеля. Не прокладывайте провода под плинтусами или через оконные проемы.

Использовать для работ качественную фурнитуру, соответствующую стандартам ГОСТ. Помимо особенностей технологии, это предполагает профессионализм специалистов и качественное гарантийное обслуживание.

По желанию клиента. наша компания установит выключатели четко в тех местах, где вам будет удобно.Невзирая ни на какие стандарты и не в ущерб безопасности.

Установка розеток.

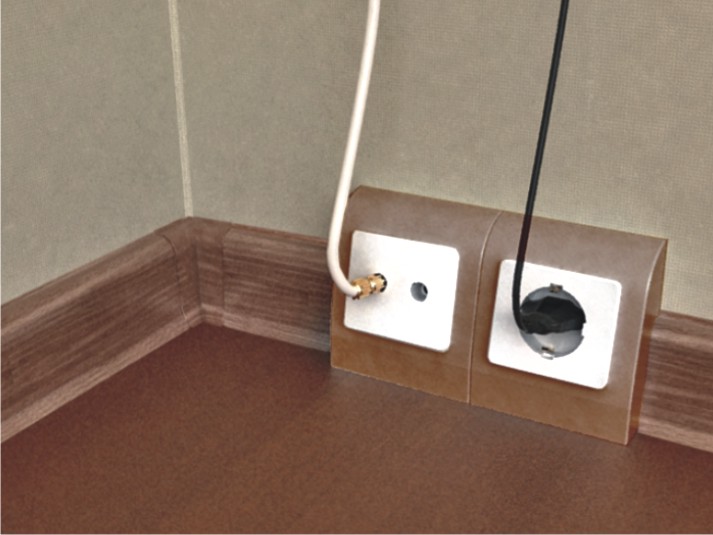

Розетки также могут быть установлены на разном расстоянии от пола, но в данном случае это наиболее рационально, так как они устанавливаются на расстоянии 30 см от пола. Это намного удобнее привычного нам советского варианта, когда они устанавливались на расстоянии 90 см от пола, это позволяет комфортно пользоваться техникой и прятать провода.Но и здесь нужно помнить о назначении помещения, в котором установлены розетки, так как, например, на кухне иногда необходимы провода над столом, где непосредственно используется техника. И пару слов о технической части установки розеток, все мы пользуемся розетками евростандарта, так как те розетки что были в недавнем прошлом не позволяют использовать большинство бытовых приборов. Есть такое понятие как переходники, но их использование далеко не безопасно, так как может привести к пожару.Диаметр штырей в евророзетках на 0,8 мм больше, чем в отечественных. Расстояние между ними также разное. Сила тока в европейских розетках 10 А или 16 А, в бытовых — 6,3 А или 10 А. То есть в данном случае европейский стандарт установки розеток дает большие возможности в использовании бытовой техники.

Европейский стандарт по установке розеток и выключателей.

Когда дело доходит до ремонта, перед каждым встает вопрос, как установить розетки и выключатели в своем доме.Единого стандарта в этом вопросе нет, так как это зависит только от удобства и потребностей каждого человека.
Чтобы разобраться в этом вопросе подробнее, начнем с коммутаторов.

Возможны три варианта установки выключателей:

Советский. Он заключается в том, что выключатели устанавливаются на расстоянии около 160 см от пола. Для многих этот вариант был и остается самым подходящим. Во-первых, люди привыкли к тому, что выключатель находится на уровне глаз, а во-вторых, этот вариант является наиболее рациональным, когда в районе выключателя находится низкая мебель, не позволяющая установить выключатель ниже.Также очень важным фактором является наличие детей, малыши любят играть со светом, но в данном варианте это невозможно.

Европейский стандарт для установки выключателей. Этот вариант является более современным и для некоторых более удобным. При евростандарте выключатели устанавливаются на расстоянии 90 см от пола. Это позволяет выключать и включать свет, не поднимая рук и не проходя мимо.
Установка коммутаторов по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где вам будет удобно.Невзирая ни на какие стандарты и не в ущерб безопасности.

Установка розеток.

Розетки также могут быть установлены на разном расстоянии от пола, но в этом случае наиболее рациональным является евростандарт установки розеток, так как они устанавливаются на расстоянии 30 см от пола. Это намного удобнее привычного нам советского варианта, когда они устанавливались на расстоянии 90 см от пола, это позволяет комфортно пользоваться бытовой техникой и прятать провода.Но и здесь нужно помнить о назначении помещения, в котором установлены розетки, так как, например, на кухне иногда необходимы провода над столом, где непосредственно используется техника.

И несколько слов о технической части установки розеток, все мы пользуемся розетками евростандарта, так как те розетки что были в недавнем прошлом не позволяют использовать большую часть бытовой техники. Есть такое понятие, как переходники, но их использование далеко не безопасно, так как может привести к пожару.Диаметр штырей в евророзетках на 0,8 мм больше, чем в отечественных. Расстояние между ними также разное. Сила тока в европейских розетках 10 А или 16 А, в бытовых — 6,3 А или 10 А. То есть в данном случае европейский стандарт установки розеток дает большие возможности в использовании бытовой техники.

Очевидно, что расположение электроустановок в помещениях во многом определяет уровень их комфортности. Не менее очевидно, что оптимальное расположение и количество розеток и выключателей с точки зрения удобства их эксплуатации предполагает учет функциональности, особенностей интерьера помещений, планируемого расположения при их установке.бытовые электроприборы.

Стандартное расположение розеток и выключателей, почти на метровой высоте — на полутораметровой и выше (см. фото), уж точно нельзя назвать примером удобства использования. Поэтому вполне понятно стремление большинства домовладельцев при ремонте (замене) старой электропроводки изменить это расположение, максимально увеличив степень удобства их использования.

О «Евростандарте». Однако это, несомненно, хорошее начинание очень часто ограничивается «требованиями» так называемого «евростандарта», пришедшего на смену «советскому стандарту», ​​подразумевающего установку розеток на высоте 0.3 м, выключатели — на высоте 0,9 м. В разных регионах нашей страны размеры данных могут незначительно отличаться, как в большую, так и в меньшую сторону.

На самом деле не существует «евростандартов» относительно расположения электромонтажных устройств. В Правилах устройства электроустановок, требования которых составлены с учетом норм МЭК, есть упоминание — рекомендация установки штепсельных розеток на удобной высоте для подключения к ним электроприборов (гл.6.6.30).

Поэтому при проектировании мест установки розеток и выключателей необходимо руководствоваться, в первую очередь, исходя из удобства их эксплуатации, соблюдая, однако, существующие ограничения нормативных документов, связанных с размещением электромонтажных устройств (ПУЭ -7 Внутреннее электрооборудование гл. 7.1.48-7.1.54).

Удобство использования электромонтажных устройств по упомянутому «советскому» стандарту весьма сомнительно. Как показывает практика, для большинства из нас предпочтительнее пресловутый «евростандарт».

Действительно, низко установленный и расположенный в непосредственной близости от бытовых электроприборов блок розеток менее «заметен», чем пара розеток с «тройниками», к которым подведены шнуры питания всех имеющихся в данном помещении электроприборов сокращаются.

И удобство пользования выключателями, установленными непосредственно при входе в помещение, на уровне опущенной руки взрослого человека, то есть на расстоянии 0,8-0,9 м от пола, явно не меньше.Такое расположение позволит быстро найти выключатель в подъезде, не занимаясь длительными поисками в темноте.

Конечно, надо признать, что розетки и выключатели, установленные по «евростандарту», ​​значительно выигрывают от удобства их использования. Однако брать высоту 0,3 м для установки розеток и 0,9 м для установки выключателей как единственно правильную точно не стоит.

В помещениях большой протяженности для управления освещением может иметь смысл установка двух проходных выключателей в разных местах помещения.Согласитесь, не очень удобно пробираться в темноте, рискуя задеть выступающий угол шкафа или споткнуться.

Не устанавливать выключатели и штепсельные розетки, не защищенные устройствами (дифавтоматы, УЗО) отключения при утечке токов на землю непосредственно в помещениях санузлов. Все электромонтажные устройства, в том числе и розетки для стиральных машин, необходимо «вынести» наружу, например, в прихожую.

Розетки на кухне Особое внимание следует уделить местам установки розеток на кухне – помещении с большим количеством бытовых электроприборов.Розетки в районе стола располагаются чуть выше его поверхности – на 5-10 см выше столешницы.

Как правило, над столом размещают группу из нескольких розеток для кухонного комбайна, электрочайника, миксера, микроволновой печи и т.п. Как показывает практика, пара розеток, установленных «про запас», лишней не будет. Потребность в таком запасе очень часто приходится убеждать при необходимости подключения дополнительных электроприборов.

Количество розеток и выключателей в квартире должно обеспечивать удобную работу освещения и бытовых электроприборов.при проектировании следует учитывать степень комфортности, руководствуясь, разумеется, здравым смыслом, соблюдая при этом все требования нормативных документов.

Современный стандарт установки розеток и выключателей

В 1920-е годы в ходе реализации плана электрификации был разработан старый стандарт устройства электрокоммуникаций, таких как розетки и выключатели. Стандарт разрабатывался с учетом существовавшей на тот момент специфики электромонтажных работ.Монтаж электропроводки тогда производился в основном наружным способом, то есть электропровод и элементы электропроводки, розетки, выключатели, монтажные коробки монтировались на горючее основание, дерево или штукатурку, обклеенные обоями. Провода того времени изготавливались в основном в резиновой или тканевой изоляции, что делало их чрезвычайно пожароопасными при перегрузках по току и . Пожароопасность электропроводки дополнительно усиливалась отсутствием современных электромагнитных выключателей (автоматов).Таким образом, в то время была необходима старая схема электропроводки, розетки в 1,2 метра от поверхности пола и выключатели на высоте человека. К тому же наличие электропроводки в доме или в то время было престижно, со всеми вытекающими из этого факта последствиями.

Скрытая электропроводка.

При переходе на скрытую проводку, которая абсолютно пожаробезопасна при прокладке в бетоне или кирпиче, этот переход происходил постепенно, начиная с 50-х годов прошлого века, стали выполнять по старой схеме, рассчитанной на старые требования пожарная безопасность… Розеток и выключателей в то время было мало и они не сильно портили дизайн комнаты.

Современные стандарты.

Современные стандарты, принятые в большинстве стран Европы, подразумевают установку розеток в комнатах на высоте 0,3 метра от поверхности пола жилых помещений, а выключателей – 0,9 метра. На кухне розетки устанавливаются на высоте 110 сантиметров над уровнем пола комнаты. Это определяется стандартом высоты кухонных столов, обычно 90 сантиметров.Телевизионные и телефонные розетки устанавливаются на высоте 30 сантиметров от поверхности пола жилого помещения; их установка обычно осуществляется в комбинированных блоках вместе с электрическими розетками.

Со временем электропроводка в квартире изнашивается и ее необходимо полностью менять во избежание нежелательных последствий в будущем. Также данная статья будет полезна тем, кто собирается прокладывать электропроводку в новостройке. Это должно быть сделано в соответствии с европейским стандартом.Прежде чем приступить к его укладке, нужно точно определить местонахождение счетчика и щитка, розеток и выключателей, светильников и распределительных коробок.

Как прокладывать электропроводку

В первую очередь необходимо разметить места прохождения магистральных кабелей, затем места ответвлений, поворотов и входов в стены. При этом тросы должны располагаться только вертикально или горизонтально, то есть углы поворота обязательно должны быть 90°. Горизонтальная проводка должна быть удалена от потолка на 10-20 сантиметров и проходить параллельно ему.Это делается для того, чтобы снизить риск любого повреждения.

Выключатели в помещении должны быть установлены так, чтобы они не касались обшивки двери. Лучше всего, если расстояние от электрических кабелей до двери будет больше 10 сантиметров. То же правило применяется при установке переключателя рядом с окном. Уровень установки розеток и выключателей будет зависеть от назначения помещения, расположения электроприборов и интерьера комнаты. Выключатели могут располагаться на расстоянии до 1 метра от пола, а розетки по евростандарту должны находиться на высоте около 30 сантиметров.

По технике безопасности розетки не должны располагаться вблизи плит, водопроводных и газовых труб, раковин и отопительных приборов. Кратчайшее расстояние от них до электрических проводов должно быть 50 сантиметров. Установка выключателей и розеток в помещениях с повышенной влажностью. При необходимости они должны иметь дополнительную защиту.

Если в смежных комнатах установка розеток проходит напротив друг друга, то они подключаются параллельно через сквозное отверстие в стене.Щит с электросчетчиком обычно устанавливают при входе в жилое помещение на высоте около 1,5 метра от пола. Хочется отметить, что при проведении проводов стоит делать отметки не только на стенах, но и рисовать соответствующую схему на бумаге. Это пригодится в будущем для возможного ремонта или перепланировки электропроводки, когда стены будут красить или на них будут обои.

Выход проводов, например, к светильнику, розетке или выключателю, должен осуществляться через специальные трубы с изоляцией.Разделение или соединение электрических кабелей следует производить только в соединительных коробках, которые могут быть изготовлены из пластика или любого другого материала, обладающего изолирующими свойствами. Металлические ящики можно использовать только в том случае, если они снабжены изолирующими прокладками внутри. Для подключения светильников к сети обязательно использовать гибкий медный провод сечением 0,75 мм2. При этом длина проводов в помещениях с повышенной влажностью должна быть минимальной.

Скрытая прокладка кабелей может производиться в проемах железобетонных панелей или плит, под слоями штукатурки, в небольших зазорах, которые впоследствии заделываются алебастровым раствором или в зазорах, образующихся между кирпичами.Если есть основание из дерева, то электрические провода проводят под штукатурку. При этом толщина штукатурки должна быть не менее 5 миллиметров.

Электрическая сеть является одним из важнейших компонентов любого дома. Сегодня сложно представить без него нашу жизнь, будь то загородный дом, офис или квартира. С другой стороны, мы все настолько к этому привыкли, что часто при ремонте квартиры не придаем должного значения работам, связанным с электропроводкой, куда входят провода и щитки, розетки и выключатели, светильники и электроприборы.Электромонтажные работы в квартире – правила и советы по выполнению которых приведены в данной статье – это обеспечение электроснабжения всей квартиры, монтаж осветительных систем различного типа, систем аварийного освещения, а также, при необходимости установка систем гарантированного электроснабжения.

Схема электропроводки в квартире необходима монтажникам в качестве ориентира, а владельцам для расчетов перед приобретением кабеля и электроустановочных изделий

Она должна быть удобной и безопасной в использовании, т.При ремонте квартир электромонтажные работы обычно состоят из 2-х этапов.

Так выглядит электрощит: содержит защитную автоматику для каждой из установленных групп

Первый этап — разметка

Выполняется в начале ремонта, после проведения работ по перепланировке и демонтажу выполненный.

На данном этапе выполняются следующие работы:

Второй этап — непосредственный монтаж

Работы проводятся сразу после отделки стен, полов, потолков помещения.К ним относятся:

• установка розеток;
• установка осветительных приборов — люстр, спотов, светильников;
• установка электропотребителей.

Электромонтажные работы в квартире

Электромонтаж в целом состоит из:

• демонтажных работ;
• наценка;
• механические работы;
• прокладка кабелей;
• прокладка электропроводки;
• установка электроустановочного оборудования (выключатели, розетки, светильники и т. п.);
• соединительные кабели в единую систему;
• пуско-наладочные работы.

Внимание! Все электромонтажные работы в квартире должны выполняться только профессионалами!

Как демонтировать

К данному виду работ относится демонтаж старых выключателей, розеток и, при необходимости, проводов.

Первое правило : во избежание поражения электрическим током при демонтаже старого оборудования, а также старой проводки, на распределительном щите необходимо отключить питание.

Правила разметки

Разметка выполняется согласно проектной документации. На всех поверхностях (где это необходимо) помещения обозначены линии прокладки кабелей и проводов, места установки выключателей, розеток, светильников. В настоящее время розетки установлены на 40 см, а выключатели на 80 см от пола. Исключение составляют розетки на кухне: здесь их размещают на 10 см выше уровня столешницы.

На данном этапе работ изучается и учитывается прокладка других сетей (водоснабжение, канализация, отопление, кондиционирование, телевизионные и компьютерные сети, система безопасности).

Механические работы — рубка

К данному виду электромонтажных работ относится процесс сверления стен (изготовление штроб) для скрытой электропроводки и для ввода питающего кабеля в помещение.

Резка производится ударной дрелью, шлифовальной машиной с алмазным диском или штроборезом. Это пыльная и шумная работа, поэтому работать нужно в респираторе, очках и наушниках.

Чаще всего перфоратор используется для скалывания каменных стен.

Второе правило … Перед штроблением обязательно нужно прозвонить стену для поиска скрытой проводки, так как пересечение с ранее проложенной электропроводкой может привести к короткому замыканию или даже пожару.

После установки провода в паз отверстие заделывается штукатуркой, небольшие участки можно заделать алебастром

Под электропроводку нужно вырезать отверстие ровно по вертикали на расстоянии не менее 10 сантиметров от углов пересечения стен, окон и дверей, а по горизонтали — 15-20 сантиметров от плинтуса, 20 см от потолка, 10 сантиметров от карнизов и балок. Делается это таким образом, чтобы впоследствии при выполнении других отделочных и отделочных работ со стенами не повредить электропроводку.

Правило третье. Углубления для выключателей и розеток выполняются путем сверления круглого отверстия диаметром 80 мм.

Не укладывайте электропроводку и телевизионный кабель в общую штрабу — будут большие помехи.

После завершения электромонтажа рекомендуется составить электрическую схему.

Прокладка кабелей, электропроводка

После разметки, определив способ монтажа, кабели прокладывают либо открыто в специальных коробах, либо скрыто за штукатуркой, подвесными потолками, строительными конструкциями.В помещении чаще всего используется скрытая установка.

Удобная укладка проводов в плинтусе с кабель-каналом позволяет легко найти место повреждения и без проблем отремонтировать

Этот способ более безопасный, но в случае поломки место установки отсутствует, и в результате возникает необходимость прокладки новой проводки.

Совет! Чтобы приобрести кабель нужного сечения, необходимо рассчитать суммарную нагрузку всех электроприборов в квартире.

Во избежание перегрузок система электроснабжения разделена на несколько линий и к каждой из них подключены определенные потребители, в том числе розетки, выключатели, светильники и различное электрооборудование. Сумма мощностей по любой линии не должна превышать 4 кВт.

Соединительные провода в распределительной коробке: для исключения ошибок провода снабжены оболочкой разного цвета

Для оборудования с повышенным энергопотреблением — электроплит, стиральных машин, электрокаминов, гидромассажных ванн, электронагревателей, раздельных линии соединяются, и каждая из них должна быть оборудована собственным автоматическим выключателем, позволяющим защитить электрическую сеть от перегрузок и коротких замыканий.

Совет! При разводке электроснабжения по квартире необходимо соблюдать принцип монохромности: нулевой рабочий провод – синий, фазный – красный или коричневый, заземляющий – желто-зеленый.

Монтаж электроустановочного оборудования

При выполнении данного вида работ обязательно соблюдение определенных правил, гарантирующих безопасность жилища и проживающих в нем людей.

Правило четвертое
… При открытой проводке установка выключателей и розеток производится на подрозетники толщиной 10 мм и диаметром 70 мм, изготовленные из материалов, не проводящих ток — дерева, оргстекла и т.п.

Правило пятое … Коробки устанавливаются в специальные углубления в стене, затем фиксируются гипсовым раствором.

Правило шестое … Выключатели устанавливаются в разрыв фазного провода (не нулевого), идущего на патронный осветительный прибор. Это позволит быстро обесточить электросеть при коротких замыканиях как а также обеспечить безопасную замену розеток и ламп. Установка выключателей должна производиться таким образом, чтобы освещение включалось нажатием на верхнюю кнопку или верхнюю часть кнопки.

Правило седьмое . .. Розетки должны подключаться параллельно основным электрическим проводам.

Розетки монтируются параллельно основным швеллерам

Правило восьмое.
Разделительные коробки, а также розетки и электросчетчики следует устанавливать в местах, легкодоступных для обслуживания и ремонта.

Соединение проводов в единую систему

При разъединении распределительных коробок используются специальные клеммы.

Провода, входящие в соединительные коробки, должны быть промаркированы.

Это необходимо для последующего обслуживания электропроводки.

Проверка соединений в распределительной коробке

Пусконаладочные работы

включают в себя:

Независимо от того, в каком помещении и как проводятся электромонтажные работы, они должны выполняться исключительно специалистами, так как их много специфические особенности.Если вы можете самостоятельно покрасить стены или, например, поклеить обои, то такое сложное и ответственное дело, как монтаж электропроводки в квартире, лучше доверить специалистам, обладающим специальными знаниями.

Семь смертных грехов при прокладке оптоволоконных кабелей

При планировании, прокладке или обновлении оптоволоконной сети возникает множество проблем, которые могут увеличить стоимость и сложность. Многие из них проявляются только тогда, когда вы действительно посещаете место развертывания, видите, какая существующая инфраструктура существует и как вам нужно с ней работать.Будь то полностью перегруженные каналы, скопления существующих кабелей или плохо защищенные оптоволоконные соединения, вот семь основных проблем, с которыми мы столкнулись, помогая внедрять решения по всему миру.

1. Защита оптоволоконного кабеля низкого качества

Волокно

по своей природе хрупкое, и многие более дешевые кабели более низкого качества не обеспечивают дополнительной защиты. Это особенно верно при развертывании на открытом воздухе, где такие факторы, как ветер, дождь и ультрафиолетовое излучение солнца, могут привести к выходу из строя защитных трубок, подвергая кабели воздействию элементов. В то же время с некоторыми более дешевыми защитными трубками трудно обращаться, так как минимальное усилие может привести к их поломке. Версии более высокого качества, напротив, могут крепиться непосредственно к стенам, что обусловлено их присущей им прочностью.

2. Застойные протоки

За исключением новых площадок, кабелепроводы, вероятно, уже использовались для многих других кабелей с течением времени. Это чрезвычайно затрудняет прокладку новых кабелей, поскольку необходимо найти место среди уже существующих, предварительно заполненных кабелепроводов, и зачастую нет возможности добавить дополнительную инфраструктуру.Мы работали над проектом по прокладке оптоволокна в 10 многоэтажных домах, в каждом из которых 180 квартир. Волокно должно было проходить по существующим трубопроводам из ПВХ, скрытым в пустотах и ​​стяжках. Было опробовано использование стержня в кабелепроводе с кабелем с плотным буфером, и это занимало более часа на квартиру — вряд ли экономично. Благодаря нашему гибкому проталкиваемому кабелю время установки сократилось до одной минуты — вы можете прочитать полную историю здесь.

3. Плохо спланированные кабели

Столбы электропередач представляют собой ценную воздушную недвижимость, а это означает, что многие из них привлекают огромное количество кабелей, часто от разных носителей.Без предварительного планирования медные, коаксиальные и оптоволоконные кабели могут смешиваться друг с другом, что затрудняет идентификацию и доступ к конкретным кабелям. А отсутствие организации приводит к большим проблемам в будущем — что произойдет, если придется заменить опору и перенаправить каждый отдельный кабель? На этой фотографии (слева) столб был расположен на перекрестке главной улицы, поэтому, если его вывезет грузовик, связь в значительной части города прекратится.

4. Неподходящая эстетика

Домовладельцы и домовладельцы заботятся об эстетическом виде своих зданий, но слишком многие установки не учитывают этого.Крупногабаритные кабели, петляющие по когда-то нетронутым стенам, не только уродливы, но и отталкивают потребителей от самой идеи перехода на оптоволокно, если это наносит ущерб окружающей среде. Мы видели установки, которые на самом деле проходят через окна, что означает, что их нельзя открыть, а также блокируют попадание света в дом. Планирование и чуткость являются ключом к тому, чтобы избежать оправданно сердитых домовладельцев.

5. Некомплектные фитинги

Наше первое фото не только показало проблему некачественной защиты, но и выделило несколько других проблем с установкой.Исчез сам защитный бокс — то ли потому, что его не устанавливали, то ли подвергли вандализму, то ли просто не заперли после регламентных работ, а потом сняли. Это не только приводит к уродливой установке, но и имеет серьезные последствия с точки зрения надежности и будущих повреждений. Штекерные разъемы можно легко вытащить из гнезд, отключив подключение к конкретным квартирам, в то время как хрупкие кабели остаются открытыми для непогоды. Безопасность превыше всего — если шкаф доступен, убедитесь, что он запирается (и надежно закрывается после использования!)

6.Отсутствие доступа

Часто оптоволокно попадает в здание или дом через подвал или подсобное помещение. Это может быть жесткое ограничение, поскольку целый ряд инженерных кабелей также конкурирует за одно и то же пространство. Часто подсобные помещения также дублируются, обеспечивая хранение всего здания. Это затрудняет доступ к кабелям после их прокладки, особенно если нет схемы сети, показывающей, где именно они входят и выходят из помещения. Мораль этой истории: найдите время, чтобы записать маршрут установки, на случай, если в будущем потребуется его модернизация или ремонт.

7. Опасности – высота, токсичные сточные воды, электричество

Несмотря на то, что не многим установщикам приходится беспокоиться о медведях и пчелах-убийцах, как упоминалось в предыдущем посте, зачастую оптоволоконный кабель труднодоступен из-за других опасностей. Высота очевидна при установке антенны, но непосредственная близость к электрическому оборудованию добавляет еще один потенциальный риск. Двигаясь под землей, мы видели каналы, где оптоволокно делит пространство с протекающими, не нанесенными на карту канализационными трубами, что делает развертывание особенно неприятным.

Быстрое завершение монтажа волоконно-оптических кабелей сопряжено с огромным давлением, особенно когда речь идет о сложных соединениях «Волокно до дома» (FTTH). Однако время, необходимое для надлежащего выполнения работы, документирования маршрутов и использования высококачественного оборудования и методов, имеет решающее значение для обеспечения надежности, хорошей эстетики, довольных клиентов и постоянных доходов от установок, требующих минимального обслуживания.

Как обращаться с кабелями и шнурами в вашей квартире

Работа с кабелями может стать проблемой, если в вашей квартире есть несколько электронных устройств.

Никто не хочет смотреть (или спотыкаться) о шнуры по всему дому. Но управление кабелями может быть затруднено, если в вашей квартире не так много удобных розеток или если у вас много электроники в одном месте.

С помощью Prometheus Apartments, Huffington Post и Refinery29 мы собрали советы и продукты, которые сделают управление кабелями в вашей квартире простым и удобным.

Советы по работе со шнурами

• Используйте цвета и зажимы.Экономьте время при отключении элементов, сочетая цвета шнуров и соединяя вместе кабели, идущие к сопутствующим продуктам. Создайте ключ или пометьте свои шнуры, чтобы вам не приходилось отключать несколько элементов каждый раз, когда вам нужно сбросить настройки маршрутизатора или взять зарядное устройство для компьютера. Зажимы для переплета — дешевое и простое решение — вы можете организовать и пометить их декоративной лентой, чтобы сэкономить деньги.

Зажимы и этикетки для переплета — это недорогой способ хранения шнуров и кабелей. [Изображение: Blue i Style]

• Спрячьте шнуры в выдвижном ящике или декоративной коробке.Если у вашей тумбочки есть выдвижной ящик, вы можете спрятать внутри шнур питания, чтобы подключить телефон, Kindle, iPad или другую электронику перед сном. Вы можете сделать то же самое с декоративной коробкой — просто просверлите отверстие сзади, чтобы можно было подключить удлинитель к стене.

[Изображение: Sweet Sanity Designs] Декоративные плинтусы — это уникальный способ скрыть видимые кабели. [Изображение: Dornob]

• Шнуры, проложенные по краям мебели и плинтусов, скрывают их от глаз и придают вашей квартире аккуратный и стильный вид.Чтобы удерживать длинные кабели на месте, используйте зажимы Command Cord Clips , чтобы не повредить стены и не поставить под угрозу залог.

[Изображение: Amazon]

• Установите перфорированную панель под своим столом для хранения периферийной электроники, такой как модемы и жесткие диски.

Установите перфорированную панель под столом, чтобы электроника была организована и не попадала на глаза. [Изображение: Lifehacker] Накройте шнуры чехлами для шнуров и покрасьте их в тон стен, чтобы они гармонировали. [Изображение: Home Depot]

• Не можете обойтись без шнуров? Сделайте настенное искусство из проводов.

Если видимые шнуры неизбежны, сделайте лимонад и используйте их в качестве украшения. [Изображение: Amazon]

Уникальные продукты для укладки кабелей

Несмотря на то, что вы можете пойти по недорогому пути с зажимами и стяжками для прокладки кабелей, эти умные продукты значительно упрощают организацию кабелей.

• Hug-A-Plug — у вас ограниченное количество розеток или много электроники в одном месте? Hug-A-Plug втискивается в труднодоступные места и превращает одну розетку в две, при этом по одной розетке с каждой стороны параллельно стене, а не прямо наружу.В дополнение к экономии места, Hug-A-Plug предотвращает повреждение электронных шнуров, изгибая их и заталкивая в загроможденные места.

[Изображение: The Container Store]

• Кабельные скрутки. Кабельные скрутки идеально подходят для того, чтобы навести порядок на вашем столе или в зоне просмотра телевизора. Они могут удерживать вместе несколько шнуров, кабелей и проводов для экономии места. Используйте скручиватели с цветовой маркировкой, чтобы упростить организацию кабелей, чтобы вы могли быстро отсоединить нужные шнуры, не отключая всю электронику.

Кабельные скрутки доступны в различных цветах для организации проводов. [Изображение: The Container Store]

• Шарики для шнура. Шарики для шнура скрывают длинные шнуры, улучшая внешний вид вашего офиса или гостиной и помогая избежать опасности споткнуться. Шары удерживают длинные провода в небольшом пространстве, обеспечивая при этом забавную цветовую гамму.

Шарики из шнура «съедают» длинные шнуры, чтобы удерживать их. [Изображение: Amazon]

• Зажимы для кабелей. Устали от того, что каждый раз, когда вы отключаете один из своих гаджетов, выпадают шнуры? Кабельные зажимы предотвращают соскальзывание шнуров за стол и обеспечивают порядок в офисе.Мини-зажимы отлично подходят для небольших предметов, таких как iPhone и iPad, а большие версии можно использовать для зарядных устройств для компьютеров, жестких дисков и многого другого. Они самоклеящиеся, поэтому их можно использовать по всему дому и их легко снять с мебели.

[Изображение: The Container Store]

• Кто не любит LEGO? Маленькие ручки этих забавных маленьких игрушек идеально подходят для удержания электронных шнуров и придают вашей квартире забавную нотку индивидуальности.

[Изображение: Апартаменты Прометей]

%PDF-1.3
%
344 0 объект >
эндообъект

внешняя ссылка
344 88
0000000016 00000 н
0000002729 00000 н
0000002849 00000 н
0000003823 00000 н
0000004098 00000 н
0000004255 00000 н
0000004740 00000 н
0000005108 00000 н
0000005698 00000 н
0000005958 00000 н
0000006071 00000 н
0000006182 00000 н
0000006231 00000 н
0000006280 00000 н
0000006329 00000 н
0000006378 00000 н
0000006426 00000 н
0000006473 00000 н
0000006520 00000 н
0000006567 00000 н
0000007675 00000 н
0000008705 00000 н
0000009192 00000 н
0000009466 00000 н
0000009741 00000 н
0000010266 00000 н
0000011437 00000 н
0000012820 00000 н
0000013302 00000 н
0000013584 00000 н
0000014874 00000 н
0000014963 00000 н
0000015181 00000 н
0000015447 00000 н
0000016574 00000 н
0000016823 00000 н
0000017225 00000 н
0000018244 00000 н
0000018455 00000 н
0000019249 00000 н
0000020310 00000 н
0000027087 00000 н
0000030676 00000 н
0000039417 00000 н
0000042515 00000 н
0000043586 00000 н
0000046833 00000 н
0000046884 00000 н
0000046935 00000 н
0000046986 00000 н
0000050137 00000 н
0000050349 00000 н
0000051139 00000 н
0000051935 00000 н
0000053446 00000 н
0000054236 00000 н
0000054447 00000 н
0000055241 00000 н
0000056040 00000 н
0000075639 00000 н
0000080284 00000 н
0000097264 00000 н
0000097811 00000 н
0000102100 00000 н
0000102577 00000 н
0000106055 00000 н
0000106536 00000 н
0000108914 00000 н
0000109093 00000 н
0000112034 00000 н
0000112824 00000 н
0000113618 00000 н
0000114412 00000 н
0000114624 00000 н
0000114846 00000 н
0000118168 00000 н
0000118957 00000 н
0000119749 00000 н
0000122672 00000 н
0000125846 00000 н
0000136240 00000 н
0000137063 00000 н
0000139409 00000 н
0000158904 00000 н
0000165075 00000 н
0000165321 00000 н
0000167236 00000 н
0000002056 00000 н
трейлер
]>>
startxref
0
%%EOF

431 0 объект > поток
xb«e`h«g`2gd@

.
