Старые механические замки довольно часто заменяются на более современные – магнитные конструкции. Но их необходимо правильно выбирать и устанавливать. Все необходимые сведения требуется изучить еще до покупки запирающего устройства.

Технические характеристики

Подбирая комплект для запирания входной двери, необходимо обращать внимание, прежде всего, на силу удержания. Среди инженеров принято измерять эту силу в килограммах. Самые мощные замки развивают усилие от 1000 кг. В линейках отдельных производителей различие между ближайшими моделями составляет 50 либо 100 кг. На входную дверь, в отличие от межкомнатной, обязательно нужно ставить замок с рабочим усилием не ниже 250 кг.

Важно: если дверь делается из стали, на нее монтируются только замки, способные прижимать полотно с силой не меньше 1000 кг.

Но кроме рабочего усилия, необходимо обращать внимание и на остаточную намагниченность. Нередко она появляется из-за погрешностей при работе или из-за ошибок при отборе устройства. В норме остаточная намагниченность не должна превышать 2 кг. Чтобы все нормально работало, требуется еще тщательно подбирать блок питания для замка. Главными деталями механизма электромагнитного замка являются следующие:

• корпус;
• сердечник;
• обмотка.

Чаще всего сердечник склеивают, применяя трансформаторную листовую сталь. Предпочтение этого материала позволяет сократить остаточное напряжение. Ту же функцию имеет и особый вид лакокрасочных материалов. Но важно понимать, что на 100% убрать остающийся ток нельзя. Почти всегда рабочий элемент электромагнитного замка образуется из комплекта пластин, собранных наподобие буквы Ш.

Но в некоторых случаях применяется монолитный сердечник. Он плох тем, что гораздо сильнее обычного накапливает остаточное напряжение. Поэтому в электрическую цепь замка, кроме привычных компонентов, входит непременно и конденсатор большой емкости. Она должна составлять минимум 200 мкФ. Что касается обмотки сердечника – это, в сущности, катушка, образованная навиванием медного эмалированного провода.

Корпуса магнитных замков в основном выполняются из алюминия. Довольно широкое распространение получила и нержавеющая сталь. А вот пластмасса употребляется довольно мало. Даже лучшие варианты ее трудно назвать надежными и долговечными. Когда электромагнитный замок срабатывает, магниты, связанные с обмоткой, сцепляются между собой. Достаточно тока в 5 Вт, чтобы сила удержания превысила 150 кг.

Когда напряжение отключено, замок открывается. С электротехнической точки зрения внутри него появляется колебательный контур переменного тока. Разрядка из-за присутствия конденсатора производится только через обмотку. Этот процесс сопровождается сменой полярности магнита. Оставшийся ток и тратится для перемагничивания. Но если конденсатор поломан, открыть дверь станет значительно труднее. Единственным выходом является замена деталей. Запчасть должна быть однотипной. Ее ставят параллельно клеммам.

Важно: при замене конденсатора придется проверить, чтобы он был неполярным.

Преимущества и недостатки

Качественный магнитный замок может работать совершенно бесшумно. Так как в нем сравнительно немного движущихся частей, рабочий ресурс заметно вырастает. Такое устройство легко комбинируется со следующими устройствами:

• домофоны;
• панели для ввода кодов;
• кнопки для вызова;
• прочие вспомогательные устройства.

Кроме того, магнитные замки отличаются привлекательным внешним видом. Они смотрятся вполне современно и гармонично вписываются в самый изощренный интерьер. Однако при этом следует учесть, что устройства занимают много места и тяжелее механических аналогов сопоставимого класса. Они еще и очень сильно зависят от электропитания. Если замок взломан, дальнейшее проникновение внутрь для злоумышленников существенно упрощается.

Часто можно услышать, что зависимость от электроснабжения – это однозначный минус. Но согласиться с этим сложно. Ведь при пожаре или иной чрезвычайной ситуации, когда дверь обесточена, она открывается сама по себе. Это существенно увеличивает шансы на спасение.

А если требуется максимально повысить защищенность жилища или офиса, необходимо дополнить конструкцию источником бесперебойного питания.

Разновидности

Классификация магнитных замков на входную дверь может быть проведена по двум признакам: как изделие запирается и как организовано управление им. Закрытие входной двери чаще всего происходит по удерживающей схеме. Якорь электромагнитного запора действует на отрыв. Большинство таких замков делается накладными. Малая популярность врезных устройств связана с малым усилием сцепки. Сдвижной электромагнитный замок работает за счет сдвига якоря. Почти все подобные устройства ставятся по врезной схеме, установить их можно только в строгом соответствии с инструкцией.

Есть также две разновидности магнитных замков по принципу управления. Устройства с датчиками Холла, представляющими собой особые микросхемы, нуждаются в электропитании. Если же использованы герметичные контакты (так называемые герконы), управлять замком можно даже без подачи тока. Требуется только сам магнит – он позволяет создать нужное напряжение. Есть и еще одно деление магнитных замков – по способу установки они могут быть следующими:

• накладные;
• врезные;
• частично врезные.

Электронный замок способен не просто зафиксировать закрытие прохода, но и выдать сигнал (звук или световое уведомление). Чтобы открыть дверь, придется иметь электронный ключ. На стеклянную дверь ставят исключительно накладные замки. Специальные конструкции могут обеспечить надежное закрепление. Деревянные и металлические полотна могут быть оснащены любыми замками.

Важно: на распашную дверь ставятся только сдвиговые запоры, обеспечивающие мощное удержание.

Широкое распространение получили дверные замки с картой доступа. Именно такие системы популярны в офисах, гостиницах и других общественных местах, ведь они позволяют контролировать большие потоки людей. Открытие при помощи карты происходит максимально быстро. В отличие от традиционных механических изделий, взломать электромагнитный замок (в привычном смысле слова) невозможно. Аппарат воспримет только сигнал, подающийся специальным устройством. Минимизация количества механических частей понижает опасность поломок. В комплект поставки почти всегда входит аккумулятор.

В частных домах электромагнитные замки с картой устанавливают только как вспомогательные элементы защиты.

Сдвиговые замки могут быть размещены внутри полотна. Они не занимают проем. Если устройство оборудовано датчиком Холла, узнать это можно только при вскрытии механизма или при ознакомлении с технической документацией. Внешний осмотр не позволит сделать никаких выводов – даже если приглашен специалист. Преимуществами замков с такими датчиками являются следующие:

• возможность определения числа людей, прошедших через дверь;
• повышение стойкости к взлому;
• минимальная подверженность износу;
• невосприимчивость к скачкам температуры;
• устойчивость при высокой влажности;
• невозможность вскрытия механизма отмычками.

Необходимо учитывать, что электромагнитные замки могут и не иметь электронных компонентов. Такие версии существенно проще для людей. Корпус магнитного замка должен иметь маркировку из символов ML и цифр. Числа обозначают массу, требуемую для распахивания двери. Если этих сведений нет, от покупки лучше вообще отказаться.

Критерии выбора

Подбор магнитного запирающего устройства довольно прост. Ключевым параметром является сила нагрузки на отрыв. Она обязательно должна превосходить массу обслуживаемого дверного полотна. Активный вид замка нужен главным образом для офисных, торговых, административных и рабочих помещений. Именно подобные устройства отличаются превосходной стойкостью к износу даже при интенсивной эксплуатации. Системы, работающие с идентификаторами, способны уменьшить время открытия двери. Это существенно повышает пропускную способность.

Как всегда, при выборе замков требуется уделять внимание репутации изготовителя. Необходимо также ознакомиться со стандартным режимом питания, с диапазоном рабочих температур. Еще стоит учесть габариты устройства – они могут помешать его монтажу в конкретном случае. Наибольшую стойкость к неблагоприятной погодной обстановке демонстрируют замки с двойной изоляцией корпуса. Дополнительно следует учитывать потребляемый ток и способ крепления. Не на все двери целесообразно ставить замки с источниками бесперебойного питания. Ориентироваться на цену изделия неправильно – ее оценивают только в последнюю очередь. И, разумеется, необходимо изучать отзывы о конкретной модели.

Схема подключения

Установить врезной электромагнитный замок удерживающего типа довольно просто. Механизм прикладывают к полотну двери. Когда ставят накладку, она поглощает часть проема. Именно поэтому врезные конструкции лучше накладных. Установка и настройка механизма должна делаться лишь при отключенном токе. Дело в том, что монтажникам придется касаться деталей, пропускающих электричество. Если нужна установка на металлическую дверь без сверления усиленного формата и на бронированную дверь электромагнитного замка, выбирают конструкции с наибольшим удерживающим усилием.

До начала работы требуется подготовить следующие инструменты:

• молоток;
• шуруповерт;
• кусачки;
• строительный уровень;
• крепежный инструмент;
• рулетка.

Можно ставить электромагнитный замок как по вертикали, так и по горизонтали. Но в обоих случаях необходимо немного отступить от дверных петель. Точно определить, где поставить ответную пластину, просто – для этого накладывают на полотно главную часть устройства. Стоит обратить внимание, что зафиксировать саму деталь правильно получится только при условии предварительной разметки. Удержать ответную часть надежнее всего помогают штифты.

Без сверления можно обойтись не всегда. Если оно все же требуется, сначала следует проверить, совпадает ли диаметр сверла с диаметром отверстия в трафарете. Когда подготовлены отверстия, пластину прижимают к полотну, используя винты и несколько шайб на каждый винт: стальную и резиновую. Подобное решение позволит крепежной системе чуть-чуть раскачиваться. А потому сердечник встанет максимально плотно.

Далее, определяют, где должен располагаться уголок. Это делают, вновь прикладывая главную часть механизма к якорному элементу. Шестигранник поможет сместить пластину в нужную плоскость. Проверить, хорошо ли все расположено, требуется ослаблять болт, что поможет освободить ответную пластину. В норме она ставится строго параллельно основанию.

Есть несколько схем выставления магнитного запора, выбор среди которых определяется видом установленных конструкций. Чаще всего электромагнитные замки ставят на косяк изнутри, ближе к его верху. Сердечник прижимается к самому полотну. Контактный элемент ставят напротив сердечника. Преимуществом такого варианта является отсутствие потребности во вспомогательных крепежах.

Если необходимо выставить магнитный замок на стеклянную дверь, контакты требуется заводить внутрь. Пластина из стали не нужна, ее заменяют уголком в виде буквы Z. Предполагается, что дверное будет открываться внутрь комнаты. Если нужно поставить магнитный замок на недостаточно широком косяке, требуются уголковые накладки. Когда они выставлены, сердечник замка прижимают к косяку. Если требуется отпирать дверь в сторону запирающего устройства, контактную площадку вместе с пластиной ставят в верхнем горизонтальном сегменте полотна, что делается также с использованием уголковых накладок. Подсоединение электрических компонентов производится в точном соответствии с разметкой.

Свои особенности имеет и установка магнитного замка на пластиковую дверь. Установить врезным способом обычный замок невозможно, это может повредить полотно. Для дверей из ПВХ нужно применять только специализированные модели. Отличием любого замка для пластиковой двери является облегченная конструкция. Рекомендуется поручать монтаж профессионалам, они же должны выбирать подходящее изделие.

Магнитный замок можно ставить на деревянную тамбурную дверь. В этом случае сила удержания должна варьироваться от 100 до 300 кг. На маятниковую дверь нужно ставить лишь запоры с датчиком Холла. Аксессуары, уголки и монтажные планки определяются моделью двери и устройством проема. Стоит обратить внимание, что электромагнитные замки недопустимо в принципе ставить на противопожарную дверь.

В следующем видео вас ждет установка электромагнитного замка.

устройство врезных защелок для двери

Когда устанавливаются двери, предполагается, что они будут плотно закрываться. Эта задача возложена на дверные замки. Важными критериями выбора запорного механизма являются его надежность и долговечность эксплуатации. Этим условиям отвечают электромагнитные защелки.

Их можно использовать на всех видах дверных устройств – на массивных воротах и калитках, на входных дверях и тех, что устанавливаются между комнатами.

Принцип действия и конструкция устройства

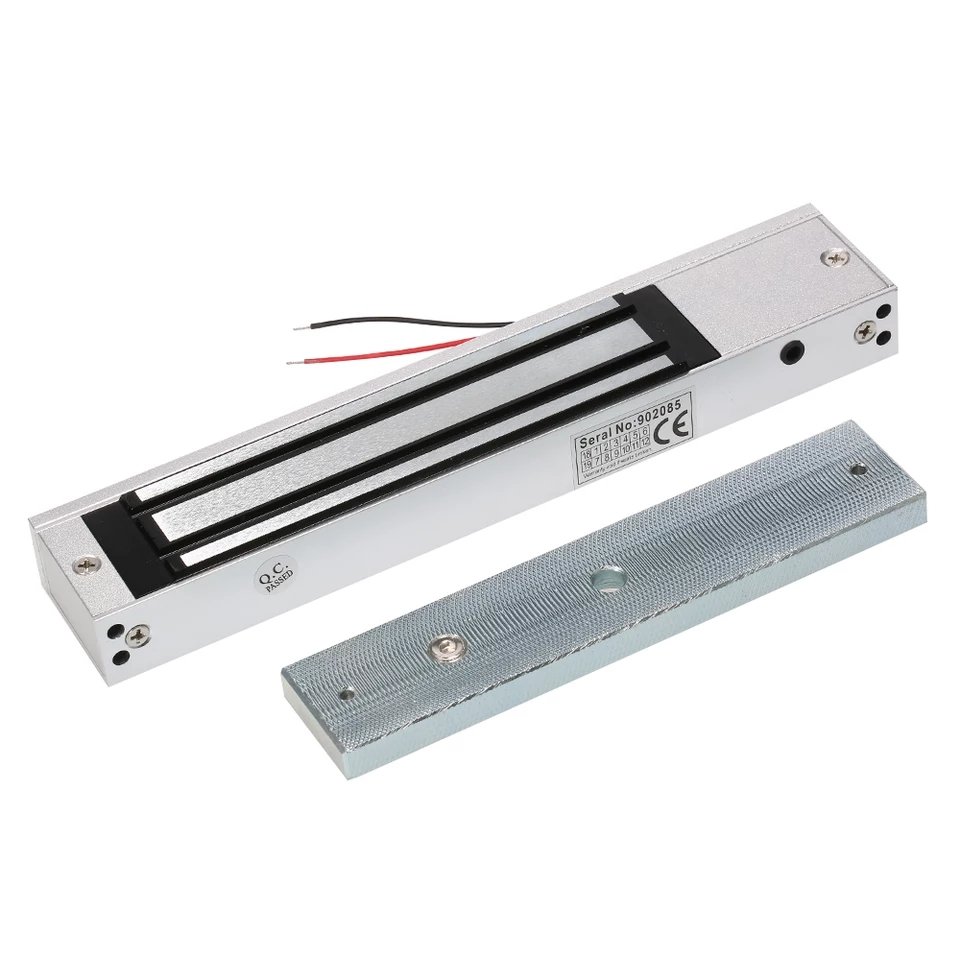

Электромагнитный замок отличается простотой своей конструкции – основой его является сердечник с обмоткой, уложенный в спецкорпус. Сердечник представляет собой большое количество электротехнических стальных листов с малым магнитным действием. Остаточное напряжение снижается при помощи лакокрасочного покрытия.

Форма сердечника обычно Ш-образная. Обмотка – это простая катушка, на которую намотан провод из меди. Проводник покрыт изоляцией.

Корпус устройства чаще всего алюминиевый или стальной. Изредка встречаются и пластиковые модели, но они проигрывают металлическим по надёжности и длительности эксплуатации.

Действие изделия основано на электромагнитных законах. При подаче тока срабатывают магнитные элементы. Мощности в 5 Вт хватает для надежной фиксации дверей весом до 150 кг.

Переменный ток действует на электромагнитный контур, образующийся при подключении-отключении устройства. Процесс зарядки через электрообмотку происходит при содействии конденсатора, вследствие чего полярность магнита изменяется. Перемагничивание производится остаточным током.

Конденсатор – один из основных элементов ЭМЗ (электромагнитной защелки). Если он ломается, возникают трудности с разблокировкой дверей. В этой ситуации поможет замена испортившейся детали.

Виды устройств

ЭМЗ можно подразделить по трем параметрам: способу запирания, методу регулирования и варианту крепления. По способу запирания электромагнитные замки делятся на удерживающие и сдвижные.

• Удерживающие. Принцип действия якоря механизма – на отрыв. Чаще всего исполняются в виде накладных моделей, но существуют также врезные ЭМЗ (непопулярны из-за низкого показателя сцепления).

• Сдвижные. Функционирование запорного механизма основано на сдвиге якоря. Обычно встречаются врезные сдвижные ЭМЗ. Установка и монтаж таких устройств требует предельной аккуратности и точного соблюдения инструкций.

По методу управления ЭМЗ также имеют существенные различия.

1. С датчиками Холла. Продукт производится в виде чипа, требуют добавочного электропитания.
2. С элементами Геркона. Управление не требует подачи тока. Замыкание устройства происходит при помощи магнита, при этом поддерживается нужный уровень напряжения.

По варианту крепления различают три типа устройств.

1. Накладные ЭМЗ. Фиксация производится посредством металлических уголков и не зависит от местоположения ручки.
2. Полуврезные. Основная часть скрыта в полости дверного полотна, но некоторые элементы образуют выступ над поверхностью.
3. Врезные электромагнитные защелки полностью находятся внутри двери.

Достоинства и недостатки

Как и все устройства, электромагнитные замки обладают рядом достоинств и недостатков. Плюсы использования ЭМЗ:

• отсутствие шума при функционировании;
• длительный срок эксплуатации;
• может совмещаться с домофонами, кодовыми панелями и подобными устройствами;
• внешний вид устройства отвечает современным эстетическим требованиям.

Минусы:

• большие размеры и масса изделия;
• подача тока (напряжения) должна соответствовать необходимому уровню;
• единожды взломанный механизм очень легко открыть снова.

Зависимость от подачи электропитания можно отнести и к преимуществам, и к недостаткам устройства. При отсутствии электрического тока ЭМЗ открывается. Для пожарной безопасности это плюс в случае возникновения форс-мажорной ситуации в месте большого скопления людей, а для защиты помещения от несанкционированного проникновения – минус.

Именно по этой причине при установке ЭМЗ их подключают к источникам бесперебойного питания (ИБП).

Как выбрать ЭМЗ

При приобретении устройства нужно обратить внимание на его основные характеристики.

1. Нагрузка на отрыв. ЭМЗ обладают большой силой удерживания (единица измерения – кг). На современном рынке продаются изделия с нагрузкой на отрыв от 100 до 1000 кг и более. Для дверей внутри помещения хватит изделий с показателем, равным 150 кг, для входных деревянных – больше 250 кг, а для металлических дверных конструкций – от 1 тонны.
2. Величина остаточной намагниченности. Этот показатель должен быть в пределах 1,5 – 3 кг, иначе будут возникать трудности с открытием дверей (потребуется большое усилие). Обычно причинами появления проблемы являются ошибки в технологическом процессе либо некорректный подбор магнита.

Больше об электромагнитных замках вы узнаете из видео.

Магнитный замок для домофона: характерные черты моделей

Оптимальным решением для дома, где много квартир и домофон, является установка электромагнитного замка. Такая замочная система удерживает дверь благодаря электрическому магниту, металлической пластине, которая прикрепляется к корпусу замка и к двери.

Устанавливаются они на дверном коробе с самого верха. На модели тяжелые, из металла, монтируются элементы с сильным удержанием, до 450 кг. На легкие конструкции крепят двери весом 300 кг. Если применяется доводчик, то приобретать такие их оправдано. Для офиса или в коммерческих помещениях дополнительно устанавливается видеодомофон.

Видеодомофон

Особенности

Магнитный замок имеет дистанционное открывание и соответствует определенным свойствам:

• напряжение не превышает 24 В;
• механизм запирания обязан быть долговечным;
• элементы практичные и безопасные.

Ограничения в напряжении – это забота о безопасности людей, которые пользуются замком. Ведь эксплуатируются они в разных условиях, даже самых неблагоприятных. По этой причине необходимо позаботиться о том, чтобы оградить людей от поражения током. Согласно требованиям безопасности надежо изолируют некоторые устройства (электрической цепи) от металлического полотна, механизма запирания.

Важной характеристикой используемых в подъездах конструкций является наработка на отказ. Такое требование выдвигается ко всему домофонному оборудованию. Электронные магниты используются тогда, когда в одном подъезде не менее 25 – 30 квартир. Если больше 30, тогда устанавливать стоит электромагнит предназначенный для домофона.

Преимущества магнитных систем

Положительные характеристики:

• доступная цена,
• длительный срок эксплуатации,
• надежность,
• высокая наработка на отказ,
• безопасное использование.

К недостаткам относят один фактор – это большое потребление электрической энергии.

Конструкция

Такие устройства наиболее распространенные и продвинутые. Пластинка из металла крепится непосредственно на двери, а магнитный модуль закрепляется на косяках. К конструкции выдвигаются высокие требования как по надежности, так же и по износоустойчивости. Так как в устройстве нет движущихся элементов, то это дает гарантию устойчивости к частым механическим действиям.

Запорные механизмы электромагнитного вида монтируют с профессиональной точностью. Только при таком раскладе можно быть уверенным, что механизмы будут действовать правильно, надежно и длительный период. Малейшие допущенные неточности или перекосы могут привести к тому, что будут сведены к минимуму защитные свойства. Но если установить все верно, можно говорить о гарантии защиты.

Приобрести такой замок, который ориентирован только на подъездные дверные блоки и закрывается внутрь или наружу, несложно.

Электромагнитный замок на двери

Сегодня можно встретить сдвоенные модели. По конструкции они между собой отличаются тем, что одни работают на сдвиг, а остальные – на отрыв.

Подбор

На дверь в подъезд с домофоном подобрать правильно замок можно, если обратить внимание на такие моменты:

1. Учитывая, что для работы необходимо электрическое питание, оно должно быть бесперебойным.
2. Для того, чтобы работа была качественной, желательно приобретать модель с контроллером, аккумулятором.
3. От мощности приобретенной батареи зависит время работы без сети.
4. Сила удержания полотна – важный момент, но у каждого производителя эта цифра отличается и параметр различается в 50 кг.
5. Домофон работает в комплекте с доводчиками. Поэтому необходимо выбирать вид, учитывая необходимую задержку на открывание. В такую конструкцию устанавливают электронную плату, формирующую задержку. Если такой функции нет, то она будет встроена в сам домофон.
6. Важным моментом, на который стоит обратить внимание, – это потребленный ток. Если некоторые виды замков не обеспечивают достаточную величину, тогда следует применить внешнее реле, а затем подсоединить замок к индивидуальному источнику питания.
7. При обычном режиме функциональности замок открывает створки только когда к нему приложены старания (не менее 300 кг). Иначе возможно попасть в помещение только с применением физической силы.
8. Выбирать следует с устройством, подавляющим остаточную намагниченность. Оно срабатывает, когда сигнал поступает для открытия конструкции. Иначе из-за силы, которую дает этот магнит, дети либо пожилые люди не смогут дверь открыть, или дверь заблокируется.
9. В некоторых моделях присутствует сигнализация, срабатывающая во время открывания двери (сочетаются звуковые и световые сообщения).
10. Специальное устройство, отвечающее за регулировку времени в действии магнита тогда, когда подается специальный сигнал для открытия двери.

Электромагнитные и обычные замки

Среди таких видов существуют отличия. Стандартные замки могут открываться обычными ключами. Недостатком является тот факт, что они не могут работать от дистанционного управления и у них низкая надежность.

Замки на дистанционном управлении

Домофон, имеющий магнитную систему, позволяет закрываться створкам и открываться нажатием кнопки.

Домофон с магнитной системой

Установив такой замок, можно им управлять, сидя в квартире. Отмычкой открыть их нельзя, что считается преимуществом. Система, работающая на электромагните для домофона, представлена в нескольких видах и имеет отличия:

• силой удержания;
• направлением закрывания двери;
• конструктивными особенностями;
• методом установки.

Существует множество разновидностей, так что выбрать можно подходящий вариант.

Как сделать подключение домофона к электромагнитному замку можно посмотреть в этом ролике:

Вконтакте

Facebook

Twitter

Google+

Установка_электромагнита_на_дверь

Полезным устройством, которое ограничит доступ для посторонних лиц к частным объектам: домам, подъездам, офисам, окажется электромагнитный замок. В основе этого устройства мощный электромагнит, удерживающий полотно входной двери в закрытом положении при подаче тока в его обмотку. Управлять замком можно вблизи, на расстоянии или автоматизировано.

Конструкция и использование

Электромагнитный замок представляет магнитный якорь и короб с электромагнитом, усилием притяжения создающий фиксацию. Действие устройства основано на передаче электричества магниту. Чтобы открыть замок, достаточно разъединить цепь или отключить питание.

Замок устанавливают на межкомнатных и входных дверях, воротах. Замок монтируется на полотно двери или ее короб.

Устройство имеет преимущества перед обычными замками:

• малые габариты;
• высокую надежность;
• устойчивость к агрессивному влиянию факторов внешней среды;
• отсутствие механического трения при использовании;
• устойчивость к вскрытию;
• открывается автоматически при выключении питания.

Виды электромагнитных замков

Электромагнитные замки разделяют по двум параметрам:

• способу запирания;
• способу управления.

По способу запирания устройства делятся на:

В удерживающих устройствах, якорь электрического магнита работает на отрыв. Такие замки имеют накладное исполнение. Врезное исполнение практически не используют, потому что оно обеспечивает незначительное сцепление.

В сдвижных устройствах, якорь электрического магнита работает на сдвиг. Замок имеет врезное исполнение. При установке необходимо наиболее правильно разместить его элементы по приложенной схеме.

По способу управления разделяют:

• устройства с датчиком Холла и вторым электрическим питанием;
• устройства с контактом Геркона, без постоянного электрического питания.

Технические характеристики

Электромагнитный замок имеет основные характеристики, которые используют при выборе устройства.

Сила сцепления

Основной характеристикой магнитного замка является сила сцепления. Данное значение находится в интервале 150-1200 кг на отрыв. Во внутренних дверях применяются замки с нагрузкой 150 кг. В тяжелых дверях используется нагрузка 1200 кг. Производители выпускают модели замков с шагом нагрузки 50 или 100 кг.

Намагниченность остаточная

В некоторых случаях дверь тяжело

Магнитный замок на межкомнатную дверь: типы, виды

Главная » Двери » Магнитные замки и защелки для межкомнатных дверей — современно и практично!

Двери в доме — очень важная часть декора. Это не только функциональный элемент, но еще и украшение, придающее интерьеру завершенность и индивидуальность. Но двери должны закрываться. Если вы ищете красивые, практичные и надежные замки, обратите внимание на новинку — магнитные замки и защелки.

Содержание статьи

Дверные магнитные защелки: типы, достоинства и недостатки

Говорим мы о дверных магнитных защелках для межкомнатных дверей, а не о замках на входные двери. Это важно, так как устроены они по-разному. Итак, магнитные защелки работают за счет магнитного поля, которое генерирует постоянный магнит. Как известно, к магнитам притягивается металл. Вот за счет этого и работает магнитная защелка: имеется магнит и металлическая пластина. Их закрепляют на косяке и в торце дверного полотна. Когда двери закрывают, они приближаются, притягиваются. Таким образом срабатывают магнитные защелки, но бывают они разные — активные и пассивные.

Магнитные ручки удобны и издают мало шума

Пассивные магнитные дверные защелки

Всем известны мебельные магниты для фиксации дверок — это и есть пассивные магнитные защелки. В простейшем варианте — для мебели — они представляют собой одну или две пластины магнита в небольшом пластиковом корпусе. Этот корпус крепится на мебели в нужном месте. Вторая часть — металлическая пластинка — закрепляется на дверцах. Дверки закрываем, магнит притягивает пластинку и удерживает ее. За счет этого они не открываются.

Пассивные магнитные защелки для мебели и межкомнатных дверей

Этот вид мебельных магнитов всем знаком, понятен и принцип работы. Есть вариант магнитных защелок для дверей-купе. Их ставят в шкафы. Ручки в этом случае делают врезными, чтобы они не мешали передвигать их.

Магнитные защелки для шкафов-купе

Есть такие же пассивные магнитные защелки и более крупных размеров. Их уже можно применять для межкомнатных, балконных дверей. Такие же, но в другом исполнении, ставят иногда на входные, но не в качестве замка, а, скорее, в качестве доводчика. Особенно это актуально для стеклянных дверей, на которые обычные доводчики установить проблематично.

Если говорить о достоинствах пассивных магнитных защелок, они очевидны:

• Простой монтаж. Обе части просто прикручиваются к косяку и дверной створке друг напротив друга. На этом установка окончена. Очень редко требуется их углублять.
• Очень низкий уровень шумов. Слышен только щелчок когда створка ударяется о дверную коробку. Но этот звук намного тише, чем звук от подпружиненного ригеля.
• Нет никакой механики, только взаимодействие магнита и металла.
• Невысокая цена. Мебельные варианты стоят вообще копейки, а вот для балконных и межкомнатных — цена от 20$ и выше.

Магнитный замок для балконной металлопластиковой двери

Пассивные магнитные защелки — отличный выход для пластиковых и металлопластиковых балконных дверей. Все мы сталкиваемся с необходимостью выйти на балкон или лоджию. При этом ручка запорного механизма установлена только в помещении. Снаружи если и ставят, то только обычную ручку, за которую створку можно притянуть. Обычно получается только прикрыть, и зимой из-под двери отчаянно тянет холодом. Вот тут и выручает магнитная защелка. Она притягивает и удерживает дверь в закрытом положении.

Активные с ригелем

Для межкомнатных дверей пассивный вариант магнитной защелки не слишком удобен. Все же мы привыкли, чтобы дверное полотно фиксировалось в запертом состоянии. А фиксация за счет притяжения не слишком надежна. Даже сквозняк может распахнуть створки. Поэтому придумали другой тип магнитных защелок — с ригелем.

Когда ставят магнитный замок на межкомнатную дверь, в косяк вставляется магнит, в створку врезается накладка с ригелем (выдвижным фиксатором, язычком). Когда створка открыта, фиксатор втянут внутрь дверного полотна. Двери закрываются, фиксатор приближается к магниту. Под действием силы магнита ригель выскакивает, попадает в паз, притягиваемый магнитом там и остается. Так фиксируется дверное полотно в закрытом состоянии.

Защелка с магнитной фиксацией по принципу работы не слишком отличается от пружинного ригеля

Когда магнитный замок надо открыть, нажимаем на ручку, отодвигая ригель принудительно, открываем двери. Так как магнит не притягивает ригель, он остается втянутым внутрь и после того как ручку отпустили. Так работает магнитная защелка с ригелем.

Если говорить о защелках активного типа, достоинств меньше. Монтаж — стандартный. Части врезаются в коробку и створку. Стоимость нормального магнитного замка — немаленькая. Из реальных плюсов остается:

• Более тихая работа. Они далеко не беззвучны, как часто говорят в рекламе, но тише, чем пружинные ригеля. Правда, если ригель сделан из пластика, то такая пружинная защелка практически бесшумна.
• Длительный срок эксплуатации. Точная цифра зависит от производителя, но так как трущихся частей нет, то и износа особого тоже нет. Специальный магнитный пластик, усиленный стеклотканью, выдерживает до 200 000 рабочих циклов (открыть/закрыть) без изменений эксплуатационных свойств.

И как обычно, насколько хорошо будет работать магнитная защелка зависит от ее качества. Не стоит покупать самые дешевые. Некоторые могут неплохо работать, но гарантий нет, что вам попадет нормальная.

Виды магнитных замков

Магнитные защелки могут быть разными по конструкции:

• Только с ручкой.
• Защелка с ручкой и фиксатором.
• С ручкой и магнитной картой.

Все эти защелки врезного типа

Вариант просто с ручкой — для тех случаев, когда запирать комнату нет необходимости. Ручка нужна только для открытия — чтобы увести ригель от магнита. За нее же тянут когда открывают или закрывают дверное полотно. Она может быть круглой или продолговатой, обычной и не совсем формы.

Для тех случаев, когда двери надо запирать, есть модели с фиксатором и магнитной картой. Фиксатор — упор, который поворотом небольшой ручки заклинивает ригель. Пока фиксатор не перевели в исходное положение никто не сможет открыть двери.

Врезная магнитная защелка с ручкой и самой легкой установкой

Магнитная защелка для двери с картой имеет более сложное устройство. Когда двери закрыты, ригель находится в ответной части. При этом наружная ручка блокирована специальным устройством. Снять блокировку можно только специальным образом запрограммированной картой. Внутренняя ручка при этом работает как обычно. Такие замки ставят в гостиницах. Для дома или квартиры они вряд ли потребуются.

Магнитные замки AGB (Италия) — качество по доступной цене

У практикующих мастеров много нареканий к магнитным замкам китайского производства — зачастую магнитная защелка попросту не срабатывает. Чтобы не попасть впросак, не следует экономить на фурнитуре. Хорошей репутацией пользуется продукция итальянской компании AGB, о чем свидетельствуют многочисленные положительные отзывы.

В маркетинговых целях, был введен термин «умный магнитный замок».

Умный магнитный замок, побеждающий самые сложные климатические условия. Создан с применением инновационных материалов для того, чтобы обеспечить работу замка даже в экстремальных погодных условиях (влажность, пыль, химические вещества).

Polaris 2XT — умный магнитный замок фирмы AGB. Лицевая пластина выполнена из нержавеющей стали. По запросу, замок доступен и с прямоугольной лицевой пластиной

Polaris 2XT отличается тихим закрыванием и точностью механических соединений, которые дают приятные ощущения плавности ручки и поворота ключа.

Centro — магнитный замок с засовом

Регулируемая магнитная ответная планка Easy-Fix XT облегчает установку, а система зажимов фиксирует вкладыш в планке



в магазине электромагнита для двери — суперскидки на дверной электромагнит в магазине AliExpress

Отличные новости !!! Вы попали в нужное место для электромагнита для двери. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний электромагнит для двери вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть электромагнит для двери на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в электромагните для двери и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Electromagnet for Door по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая система доступа к двери с электромагнитом — Выгодные предложения на систему доступа к двери с электромагнитом от глобальных продавцов систем доступа с электромагнитом

Отличные новости !!! Вы попали в нужное место для системы доступа к двери с электромагнитом.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя система доступа к двери с электромагнитом собирается в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вы, друзья, будете завидовать, когда скажете им, что приобрели электромагнитную дверную систему доступа на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в системе доступа к электромагнитной двери и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Electromagnet Door Access system по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Магниты контроля доступа, Великобритания | Удерживающие магниты для дверного замка

Удерживающая сила — ПИТАНИЕ
	BEM3 Диаметр: 30 мм Крепление: M6	Удерживающая сила: 12 кгс Включение питания Потребляемая мощность: 2.5 Вт Диапазон напряжения: от 12 до 220 В постоянного тока Стандартное напряжение: 24 В постоянного тока	Пожалуйста, нажмите, чтобы увидеть техническое описание Свяжитесь с нами для получения информации о наличии [email protected] Тел. +44 (0) 1638 663535
	BEM4 Диаметр: 40 мм Крепление: M6	Удерживающая сила: 40 кгс Питание включено Потребляемая мощность: 4 Вт Диапазон напряжения: от 12 до 220 В постоянного тока Стандартное напряжение: 24 В постоянного тока	Пожалуйста щелкните, чтобы увидеть техническое описание Свяжитесь с нами, чтобы узнать о наличии товара sales @ hebsbenson.co.uk Тел. +44 (0) 1638 663535
	BEM5 Диаметр: 50,8 мм Крепление: M8	Удерживающая сила: 55 кгс Питание включено Потребляемая мощность: 5 Вт Диапазон напряжения: от 12 до 220 В постоянного тока Стандартное напряжение: 24 В постоянного тока	Пожалуйста, нажмите, чтобы увидеть техническое описание Свяжитесь с нами, чтобы узнать о наличии номеров [email protected] Тел. +44 (0) 1638 663535
	БЭМ6 5.83.01 Диаметр: 63 мм Крепление: M8	Удерживающая сила: 145 кгс Включение питания Потребляемая мощность: 10 Вт Диапазон напряжения: от 12 до 220 В постоянного тока Стандартное напряжение: 24 В постоянного тока	Пожалуйста, нажмите, чтобы увидеть техническое описание Контакт уточняйте у нас [email protected] Тел. +44 (0) 1638 663535
	BEM7 5.84.01 Диаметр: 75 мм Крепление: M10	Удерживающая сила: 200 кгс Питание включено Потребляемая мощность: 14.5 Вт Диапазон напряжения: от 12 до 220 В постоянного тока Стандартное напряжение: 24 В постоянного тока	Пожалуйста, нажмите, чтобы увидеть техническое описание Свяжитесь с нами для получения информации о наличии [email protected] Тел. +44 (0) 1638 663535
	BEM8 5.85.01 Диаметр: 90 мм Крепление: M12	Удерживающая сила: 294 кгс Питание включено Потребляемая мощность: 20 Вт Диапазон напряжения: от 12 до 220 В постоянного тока Стандартное напряжение: 24 В постоянного тока	Нажмите, чтобы увидеть техническое описание Свяжитесь с нами, чтобы узнать о наличии sales @ hebsbenson.co.uk Тел. +44 (0) 1638 663535
	BEM9 5.86.01 Диаметр: 110 мм Крепление: M12	Удерживающая сила: 550 кгс Питание включено Потребляемая мощность: 30 Вт Диапазон напряжения: от 12 до 220 В постоянного тока Стандартное напряжение: 24 В постоянного тока	Щелкните, чтобы увидеть техническое описание Свяжитесь с нами для получения информации о наличии [email protected] Тел. +44 (0) 1638 663535
Удерживающая сила — ВЫКЛЮЧЕНИЕ ПИТАНИЯ
	BEM10 Диаметр: 30 мм Крепление: M4	Удерживающая сила: 15 кгс Выключение питания Потребляемая мощность: 3.5 Вт Диапазон напряжения: 24 или 48 В постоянного тока Соответствует стандарту NFS 61-937	Пожалуйста, нажмите, чтобы увидеть техническое описание Свяжитесь с нами для получения информации о наличии [email protected] Тел. +44 (0) 1638 663535
	BEM11 P 7.12.44 Диаметр 42 мм Крепление: M6	Удерживающая сила: 20 кгс При выключенном питании Потребляемая мощность: 3 Вт Диапазон напряжения: 24 или 48 В постоянного тока Соответствует NFS 61 -937 стандартный	Щелкните, чтобы увидеть техническое описание Свяжитесь с нами, чтобы узнать о наличии sales @ hebsbenson.co.uk Тел. +44 (0) 1638 663535
	BEM12 P 7.18.44 Диаметр 48 мм Крепление: M6	Удерживающая сила: 50 кгс При выключенном питании Потребляемая мощность: 3,5 Вт Диапазон напряжения: 24 или 48 В постоянного тока Соответствует NFS 61-937 стандарт	Щелкните, чтобы увидеть техническое описание Свяжитесь с нами для получения информации о наличии [email protected] Тел. +44 (0) 1638 663535
	BEM13 Диаметр: 75 мм Крепление: M6	Удерживающая сила: 180 кгс Выключение питания Потребляемая мощность: 20.5 Вт Диапазон напряжения 12 или 24 В постоянного тока	Пожалуйста, нажмите, чтобы увидеть техническое описание Свяжитесь с нами для получения информации о наличии [email protected] Тел. +44 (0) 1638 663535
Также доступны
	5.11.05 Диаметр: 17 мм Крепление: M3	Удерживающая сила: 3,5 кгс Питание включено Потребляемая мощность: 1,5 Вт Диапазон напряжения: 24 или 48 В постоянного тока Соответствует NFS 61- 937 стандарт	Щелкните, чтобы увидеть техническое описание Свяжитесь с нами, чтобы узнать о наличии sales @ hebsbenson.co.uk Тел. +44 (0) 1638 663535
	5.80,15 Диаметр: 30 мм Крепление: M4	Удерживающая сила: 12 кгс Включение питания Потребляемая мощность: 1,6 Вт Диапазон напряжения: 24 или 48 В постоянного тока Соответствует стандарту NFS 61-937	Нажмите, чтобы увидеть техническое описание Свяжитесь с нами, чтобы узнать о наличии свободных мест [email protected] Тел. +44 (0) 1638 663535
	5.80.01 Диаметр: 30 мм Крепление: M6	Удерживающая сила: 27 кгс При включении питания Потребляемая мощность: 5 Вт Диапазон напряжения: от 12 до 180 В постоянного тока	Пожалуйста, нажмите, чтобы увидеть техническое описание Свяжитесь с нами, чтобы узнать о наличии продаж @ hebsbenson.co.uk Тел. +44 (0) 1638 663535
	5.81.01 Диаметр: 39 мм Крепление: M6	Удерживающая сила: 44 кгс Питание включено Потребляемая мощность: 7.5 Вт Диапазон напряжения: от 12 до 220 В постоянного тока	Щелкните, чтобы увидеть техническое описание Свяжитесь с нами, чтобы узнать о наличии мест [email protected] Тел. +44 (0) 1638 663535
	5,82,01 Диаметр: 48 мм Крепление: M6	Удерживающая сила: 79 кгс При включении питания Потребляемая мощность: 8,5 Вт Диапазон напряжения: от 12 до 220 В постоянного тока	Нажмите, чтобы увидеть техническое описание Свяжитесь с нами, чтобы узнать о наличии. sales @ hebsbenson.co.uk Тел. +44 (0) 1638 663535
	7.11.05 Диаметр: 22,5 мм Крепление: M3	Удерживающая сила: 3,5 кгс Выключение питания Потребляемая мощность: 2,5 Вт Диапазон напряжения: 24 или 48 В постоянного тока	Нажмите для таблицы Свяжитесь с нами, чтобы узнать о наличии [email protected] Тел. +44 (0) 1638 663535
Электромагниты — аварийный выход
	MF3024.06 Пространство (мм) 250 x 47 x 38 IP42 / B	Удерживающая сила: 300 кгс Питание включено Потребляемая мощность: 6 Вт Стандартное напряжение: 24/48 В постоянного тока Монтаж на поверхности NFS 61- 937 соответствует	Свяжитесь с нами для получения дополнительной информации
	MF5024.06 Габаритное пространство (мм) 266 x 73 x 66 IP42 / B	Удерживающая сила: 500 кгс Включение питания Потребляемая мощность: 6 Вт Стандартное напряжение: 24/48 В постоянного тока Поверхностный монтаж Соответствует NSF 61-937	Пожалуйста, свяжитесь с нами для получения дополнительной информации
	MF3013.06 Пространство (мм) 228 x 39 x 38 IP42 / B	Удерживающая сила: 300 кгс Питание включено Потребляемая мощность: 6 Вт Стандартное напряжение: 24/48 В постоянного тока Утопленный монтаж NSF 61-937 соответствует	Свяжитесь с нами для получения дополнительной информации
Электромагниты — Контроль доступа
	MF3024.05 Пространство (мм) 250 x 47 x 38 IP42 / B	Удерживающая сила: 300 кгс Включение питания Потребляемая мощность: 6 Вт Стандартное напряжение: 12/24 В постоянного тока Поверхностный монтаж	Для получения дополнительной информации свяжитесь с нами
	MF3013.05 Пространство (мм) 228 x 39 x 38 IP42 / B	Удерживающая сила: 300 кгс Питание включено Потребляемая мощность: 6 Вт Стандартное напряжение: 12/24 В постоянного тока Утопленный монтаж	Пожалуйста, свяжитесь с нами для дополнительная информация

Электромагнит | инструмент | Британника

Электромагнит , устройство, состоящее из сердечника из магнитного материала, окруженного катушкой, через которую проходит электрический ток для намагничивания сердечника.Электромагнит используется везде, где требуются управляемые магниты, например, в устройствах, в которых магнитный поток должен изменяться, реверсироваться, включаться и выключаться.

Британская викторина

Гаджеты и технологии: факт или вымысел?

Виртуальная реальность используется только в игрушках? Использовались ли когда-нибудь роботы в бою? В этой викторине вы узнаете о гаджетах и ​​технологиях — от компьютерных клавиатур до флэш-памяти.

Инженерное проектирование электромагнитов систематизировано с помощью концепции магнитопровода. В магнитной цепи магнитодвижущая сила F, или F м определяется как ампер-витки катушки, которая генерирует магнитное поле для создания магнитного потока в цепи. Таким образом, если катушка из n витков на метр проводит ток i ампер, поле внутри катушки составляет ni ампер на метр, а магнитодвижущая сила, которую она создает, составляет nil ампер-витков, где l — длина катушки.Более удобно, магнитодвижущая сила составляет Ni, , где N, — общее количество витков в катушке. Плотность магнитного потока B в магнитной цепи эквивалентна плотности тока в электрической цепи. В магнитной цепи магнитным эквивалентом тока является полный поток, обозначенный греческой буквой фи, ϕ , обозначенный как BA, , где A, — площадь поперечного сечения магнитной цепи. В электрической цепи электродвижущая сила ( E ) связана с током i, в цепи соотношением E = Ri, , где R — сопротивление цепи.В магнитной цепи F = rϕ, , где r — сопротивление магнитной цепи и эквивалентно сопротивлению в электрической цепи. Сопротивление получается путем деления длины магнитного пути -1 на проницаемость, умноженную на площадь поперечного сечения A ; таким образом, r = л / мкА, греческая буква мю, мк, символизирует проницаемость среды, образующей магнитную цепь. Единицы измерения сопротивления — ампер-витки на Вебер.Эти концепции могут быть использованы для расчета сопротивления магнитной цепи и, следовательно, тока, необходимого через катушку, чтобы заставить желаемый магнитный поток через эту цепь.

Однако несколько допущений, используемых в этом типе расчетов, делают его в лучшем случае лишь приблизительным руководством к проектированию. Влияние проницаемой среды на магнитное поле можно представить как вытеснение магнитных силовых линий в себя. И наоборот, силовые линии, проходящие от области с высокой проницаемостью к области с низкой проницаемостью, имеют тенденцию расширяться, и это происходит в воздушном зазоре.Таким образом, плотность магнитного потока, которая пропорциональна количеству силовых линий на единицу площади, будет уменьшаться в воздушном зазоре за счет выступающих или окаймляющих линий по сторонам зазора. Этот эффект усиливается при увеличении промежутков; могут быть сделаны грубые поправки для учета эффекта окантовки.

Также предполагалось, что магнитное поле полностью ограничено внутри катушки. Фактически, всегда существует определенное количество потока рассеяния, представленного магнитными силовыми линиями вокруг внешней стороны катушки, который не влияет на намагничивание сердечника.Поток рассеяния обычно невелик, если магнитная проницаемость относительно высока.

Получите эксклюзивный доступ к контенту нашего 1768 First Edition с подпиской.
Подпишитесь сегодня

На практике проницаемость магнитного материала зависит от плотности потока в нем. Таким образом, расчет может быть выполнен для реального материала, только если доступна фактическая кривая намагничивания или, что более полезно, график мкм против B, .

Наконец, конструкция предполагает, что магнитопровод не намагничен до насыщения.Если бы это было так, то плотность потока в воздушном зазоре в этой конструкции не могла бы быть увеличена, независимо от того, какой ток проходил через катушку. Эти концепции более подробно рассматриваются в следующих разделах, посвященных конкретным устройствам.

Соленоид — это обычно длинная катушка, по которой протекает ток, создавая магнитное поле. В более узком смысле это название стало обозначать электромеханическое устройство, которое производит механическое движение при подаче электрического тока. В своей простейшей форме он состоит из железной рамы, охватывающей катушку, и цилиндрического плунжера, движущегося внутри катушки, как показано на рисунке 1.Для источника переменного тока потери в стали в сплошном каркасе ограничивают эффективность, и используется многослойный каркас, который состоит из стопки тонких листов железа, нарезанных соответствующей формы и уложенных слоем изоляционного лака между ними. простынь. Когда катушка находится под напряжением, плунжер перемещается в катушку за счет магнитного притяжения между ним и рамой, пока не войдет в контакт с рамой.

Рисунок 1: Элементы соленоида

Encyclopædia Britannica, Inc.

Соленоиды переменного тока имеют тенденцию быть более мощными в полностью открытом положении, чем устройства постоянного тока. Это происходит потому, что начальный ток, высокий из-за индуктивности катушки, снижается за счет воздушного зазора между плунжером и рамой. Когда соленоид закрывается, этот воздушный зазор уменьшается, индуктивность катушки увеличивается, а переменный ток через нее падает. Если соленоид переменного тока заедает в открытом положении, катушка может сгореть.

Когда соленоид полностью открыт, он имеет большой воздушный зазор, и высокое сопротивление этого зазора поддерживает низкий поток в магнитной цепи для данной магнитодвижущей силы, и сила, действующая на плунжер, соответственно низкая.Когда плунжер закрывается, сопротивление падает, а магнитный поток увеличивается, так что сила увеличивается постепенно. Производители соленоидов предоставляют кривые «сила-ход», чтобы пользователи могли выбрать соответствующий блок для своих целей. Кривую можно изменить, нагружая плунжер пружиной, так что сила, прилагаемая на протяжении всего хода, может быть согласована с конкретной механической нагрузкой.
