Электросчетчики какие бывают: Какие бывают виды счетчиков электроэнергии?

Счетчики предназначены для учета потребляемой активной энергии в однофазных сетях переменного тока 0.4 kV с частотой 50/60 Hz и используются для работы с конечными потребителями, производящими индивидуальные расчеты с поставщиком электроэнергии.

Счетчики имеют расширенные функциональные возможности и позволяют

· Контролировать потребление электроэнергии с учетом развитой структуры тарифов

· Следить за состоянием взаиморасчетов с компанией-поставщиком электроэнергии. При этом, счетчики поддерживают любой режим работы – как с предоплатой, так и в кредит. Режим работы с предоплатой не требует установки в счетчик специальных карт, так как вся необходимая для расчетов информация поступает по каналам связи

· Получать сведения об аварийном состоянии собственной сети

· Накапливать данные о потреблении, используя удаленный доступ к счётчикам по каналам связи

· Контролировать и синхронизировать работу счётчиков. Следить за состоянием сети потребления и сети передачи данных

· Осуществлять эффективную политику управления потреблением, исходя из соблюдения клиентами условий договора.

Счетчики обладают следующими функциональными характеристиками:

· Измеряют активную мощность

· Регистрируют потребляемую энергию

· Отсчитывают время и календарную дату

· Используют вневременной штрафной тариф при несоблюдении потребителем условий договора с энергокомпанией

· Выводят на ЖКИ дисплей потребительские и служебные данные

· Допускают возможность настройки своих функций. Настройка производится специалистами из Энергоцентра

· Эффективно препятствуют попыткам хищения электроэнергии

· Поддерживают работу часов счётчика при отсутствии питания в течение не менее одного часа

Набор исполняемых счётчиком функций задаётся его конфигурацией.

Гарантия 8 лет со дня ввода в эксплуатацию.

Счетчики применяются для учета потребленной активной электроэнергии в бытовом и мелкомоторном секторе, устанавливаются в помещениях или закрытых шкафах, имеющих дополнительную защиту от воздействия неблагоприятных факторов окружающей среды.

Счётчики позволяют реализовать следующие требования к сети автоматического учета потребляемой электроэнергии:

· Накопление и хранение данных в энергонезависимой памяти

· Контроль хищений электроэнергии

2. Монтаж однофазных счетчиков электрической энергии

2.1 Как правильно установить электросчётчик

Главным документом, определяющим правила установки электросчётчиков являются ПУЭ (Правила Устройства Электроустановок) , Учёт электроэнергии.

Первое, на что следует обратить внимание перед установкой электросчётчика

Классификация и типы счетчиков электроэнергии

Счетчики электрической энергии можно классифицировать по следующим принципам:

1. По принципу действия:

• индукционные
• электронные (статические)

2. По классу точности счетчики:

Класс точности счетчика — это его наибольшая допустимая относительная погрешность, выраженная в процентах.

В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).

3. По подключению в электрические сети:

• однофазные (1ф 2Пр однофазный двухпроводный)
• трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
• трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)

4. По количеству измерительных элементов:

• одноэлементные (для однофазных сетей (1ф 2Пр))
• двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
• трехэлементные (для трехфазных сетей (3ф 4Пр))

5. По принципу включения в электрические цепи:

• прямого включения счетчика
• трансформаторного включения счетчика:

• подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
• подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
• подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока

Энергетическое обследование • Программа энергосбережения • Консультация

6. По конструкции:

7. По количеству тарифов:

8. По видам измеряемой энергии и мощности:

• активной электроэнергии (мощности)
• реактивной электроэнергии (мощности)
• активно-реактивной электроэнергии (мощности)

Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ

Активная мощность для 3-фазного двухэлементного счетчика, включенного в 3-х проводную сеть, Вт: PА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС)

Активная мощность для 3-фазного трехэлементного счетчика, включенного в 4-х проводную сеть, Вт: P3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс)

Типы счетчиков:

Электромеханический счетчик — счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.

Однофазный электросчетчик СО-505, класс точности 2,0. Однофазный электросчетчик СО-1, класс точности 2,5.
Трехфазный электросчетчик СА3У-И670, класс точности 2,0. Электросчетчик СР4У-И673, класс точности 2,0.

Статический счетчик— счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.

На пример, однофазный электросчетчик Меркурий 201 или Меркурий 200.02, класс точности – 2,0. Или терхфазный электросчетчик Меркурий 230А, класс точности 1,0. Трехфазный электросчетчик АЛЬФА А1R, класс точности 0,5S.

Многотарифный счетчик — счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.

Эталонный счетчик — счетчик, предназначенный для передачи размера единицы электрической энергии, специально спроектированный и используемый для получения наивысшей точности и стабильности в контролируемых условиях.

Основные понятия, термины и определения

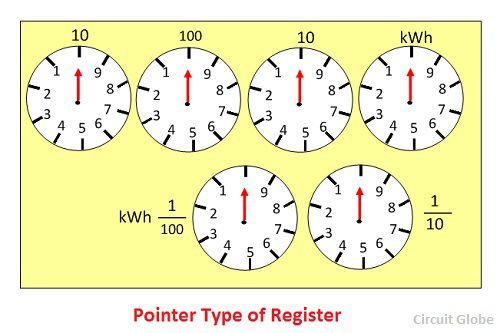

Счетный механизм (отсчетное устройство): Часть счетчика, которая позволяет определить измеренное значение величины.

Отсчетное устройство может быть механическим, электромеханическим или электронным устройством, содержащим как запоминающее устройство, так и дисплей, которые хранят или отображают информацию.

Измерительный элемент — часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.

Цепь тока: Внутренние соединения счетчика и часть измерительного элемента, по которым протекает ток цепи, к которой подключен счетчик.

Энергоаудит • Энергетический паспорт • Программа энергосбережения

Цепь напряжения: Внутренние соединения счетчика, часть измерительного элемента и, в случае статических счетчиков, часть источника питания, питаемые напряжением цепи, к которой подключен счетчик.

Электросчетчик непосредственного включения (или прямого включения): Как правило 3-х фазный электросчетчик, включаемый в 4-х проводную сеть, напряжением 380/220В, без использования измерительных трансформаторов тока и напряжения.

Трансформаторный счетчик — счетчик, предназначенный для включения через измерительные трансформаторы напряжения (ТН) и тока (ТТ) с заранее заданными коэффициентами трансформации.

Показания счетчика должны соответствовать значению энергии, прошедшей через первичную цепь измерительных трансформаторов.

Основные понятия учета электроэнергии

Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее

Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.

Счетчики, учитывающие реактивную электроэнергию за учетный период, называются счетчиками реактивной энергии.

Средство измерений – техническое устройство, предназначенное для измерений.

Измерительный комплекс средств учета электроэнергии – совокупность устройств одного присоединения, предназначенных для измерения и учета электроэнергии: трансформаторы тока, трансформаторы напряжения, счетчики электрической энергии, линии связи.

Стартовый ток (чувствительность) — наименьшее значение тока, при котором начинается непрерывная регистрация показаний

Базовый ток — значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением

Номинальный ток — значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора

Максимальный ток — наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в стандарте ГОСТ Р 52320-2005.

Номинальное напряжение — значение напряжения, являющееся исходным при установлении требований к счетчику.

Технические требования к электросчетчикам

Общие требования:

• Класс точности не хуже 0,5S
• Соответствие требованиям ГОСТ Р (52320-2005, 52323-2005, 52425-2005)
• Наличие сертификата об утверждении типа

Функциональные требования:

• Измерение и учет активной и реактивной электроэнергии (непрерывный нарастающий итог), мощности в одном или двух направлениях (интервальные 30-и минутные приращения электроэнергии)
• Хранение результатов измерений (профили нагрузки — не менее 35 суток) и информации о состоянии средств измерений
• Наличие энергонезависимых часов, обеспечивающих ведение даты и времени (точность хода не хуже ±5,0 секунды в сутки с внешней синхронизацией, работающей в составе СОЕВ)
• Ведение автоматической коррекции времени
• Ведение автоматической самодиагностики с формированием обобщенного сигнала в «Журнале событий»
• Защиту от несанкционированного доступа к информации и программному обеспечению
• Предоставление доступа к измеренным значениям параметров и «Журналам событий» со стороны УСПД или ИВК ЦСОД

В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:

• попытки несанкционированного доступа
• факты связи со счетчиком, приведших к каким-либо изменениям данных
• изменение текущих значений времени и даты при синхронизации времени
• отклонение тока и напряжения в измерительных цепях от заданных пределов
• отсутствие напряжения при наличии тока в измерительных цепях
• перерывы питания

— Счетчик должен обеспечивать работоспособность в диапазоне температур, определенными условиями эксплуатации. (-40.. +550С)

— Средняя наработка на отказ не менее 35000 часов

{SOURCE}

Счетчики электроэнергии — какой лучше для квартиры: виды, фото, видео рекомендации как выбрать электросчетчик

Автор Aluarius На чтение 7 мин. Просмотров 137 Опубликовано 18.11.2015

Электрические счетчики учета потребления электроэнергии – основной прибор, по которому из наших кошельков утекают деньги. Поэтому стоит задуматься над тем, какой вид будет оптимальным именно в городских квартирах. Ведь компании, поставляющие в наши дома и квартиры электроэнергию, все время пытаются любыми путями установить новые электросчетчики. Если посмотреть на это дело формально, то старые приборы с классом точности 2,5 не могут учитывать потребление малой мощности, к примеру, электронные приборы, находящиеся в дежурном режиме. У новых моделей класс точности 0,5; 1,0; 2,0. Итак, давайте разберемся в вопросе: счетчики электроэнергии – какой лучше для квартиры.

Виды счетчиков учета электроэнергии

Какие бывают счетчики? Какой счетчик лучше поставить? Чтобы разобраться в поставленных вопросах, необходимо рассмотреть все виды электросчетчиков. Их на сегодняшний день всего лишь два:

• Индукционные.
• Электронные.

Индукционные

Принцип работы индукционного счетчика электроэнергии основан на магнитном поле, которое образуется двумя катушками: катушкой напряжения и тока. Именно магнитное поле этих катушек заставляет вращаться диск, который, в свою очередь, вращает счетный механизм. По сути, получается так, что чем выше ток и напряжение в потребляемой сети, тем быстрее вращается диск. А, значит, растут цифры, обозначающие, что нам придется больше платить.

Индукционный электросчетчик

К сожалению, класс точности старых образцов – 2,5. А какие из этого вытекают проблемы, было написано выше. Но необходимо отметить, что индукционные счетчики являются очень надежными, поэтому и обладают гарантированным сроком эксплуатации в 15 лет.

Электронные

Этот тип работает напрямую, за счет того, что измеряет напряжение и силу тока прямо в сети. То есть, никаких посредников в виде диска и счетного механизма, где происходит потеря точности. Далее передача данных на дисплей и в память прибора производится цифровым способом.

Если говорить о достоинствах электронных моделей, то их достаточно много:

• Компактность.
• Возможность проведения многотарифного учета.
• Можно в счетчик установить дополнительную микросхему и тем самым добиться более высокого класса точности.
• Быстрое и точное считывание показателей, потому что в приборе установлен цифровой индикатор.
• Своровать электричество с таким счетчиком становится затруднительным, за счет того, что сам прибор может корректировать свои показания.
• Стандартный интерфейс, что дает возможность использовать эти счетчики в автоматизированных системах контроля и учета.

Электронная модель

Правда, есть у них и недостатки: низкая надежность по сравнению с индукционными и высокая стоимость приборов.

Законодательные акты

Все началось в 1996 года, когда вошел в силу ГОСТ 6570-96, который предписывал ввести с 1 января этого года по всей территории России новые электросчетчики классом точности не ниже 2,0. То есть, автоматически приборы контроля классом 2,5 и силой тока 30 А, стали вне закона. Скорее всего, это было оправданное решение, потому что количество бытовой техники большой мощности (более 1 кВт) стало расти в наших домах и квартирах. К примеру, микроволновки, стиральные и посудомоечные машины, электрические чайники, разного вида электронагревательные приборы и так далее.

В 2000 году выходит еще один законодательный акт, который ставит точку в этой проблеме. Это приказ ЕЭС России, который предписывает установить повсеместно счетчики нового поколения.

Что происходит на самом деле

Европа и Америка столкнулись с проблемой замены старых приборов учета новыми лет за пятнадцать до России, поэтому у них большой в этом плане опыт. Все дело в низкой надежности электронных моделей. Для того чтобы провести стопроцентную замену, необходимо организовать сервисную сеть хотя бы в больших городах. А это оказалось не так просто, как кажется на первый взгляд. Это не только помещения и оборудование, большая проблема в квалифицированных кадрах, плюс сложности с проводимыми сроками ремонта. Практика показала, что наплыв электросчетчиков электронного типа может быть одномоментно большим, так что ждать приходилось по несколько дней. А в это время в квартире электричество было отключено. Вот вам и ответ на вопрос, какой выбрать электросчетчик?

Вот почему, к примеру, в Англии соотношении индукционные-электронные составляет 40:60. Как видите, старые приборы до сих пор в ходу. И никто на это не жалуется. Добавим, что хотя в паспорте индукционных моделей проставлен срок эксплуатации 15 лет, некоторые образцы до сих пор работают, а это уже более 50 лет.

Какой выбрать

Итак, переходим к основной теме статьи: счетчик электроэнергии – какой лучше? Этот вопрос решается самим покупателем, исходя из потребительских качеств самого счетчика. То есть, стоит ли необходимость в установке электронного варианта с использованием всех его функций и преимуществ, но при этом не обращать внимания на его недостатки. Ведь ситуации по жизни бывают разные. К примеру, не всеми функциями потребитель воспользуется, а надежность прибора стоит на первом месте. Или, наоборот, функции важны, а надежность не очень. Как обычно, каждый решает сам.

Перед тем как выбрать счетчик электроэнергии, необходимо решить определенные проблемы выбора.

• Понятно, что чем выше класс точности, тем дороже прибор. То есть, электросчетчики класса 0,5 или 1,0 стоят дороже, чем класса 2,0. Для квартиры подойдет именно последний, поэтому не стоит переплачивать.

Внимание! Конечно, счетчики с повышенным классом точности определяют высокую точность показаний. Но в условиях нестабильного напряжения в сети переменного тока они плохо работают, поэтому их приходится доукомплектовывать дополнительными приборами и микросхемами. А это возможно только на уровне промышленных предприятий.

Для квартиры вполне подойдет счетчик класса 2

• Что касается многотарифности. К сожалению, эта услуга еще не во всех регионах используется. Так что данная функция практически бесполезная. Поэтому замена производится на счетчики электроэнергии однотарифные.
• Автоматизированный учет. Для потребителей этот тип функций тоже бесполезен. Данная функция приносит выгоду и удобство только предприятиям, поставляющим электроэнергию в квартиры. Так что нет смысла приобретать электрические счетчики с такой функцией, вы просто переплатите за нее.
• Обратите внимание при покупке на марку прибора. Если это известный бренд, который организовал сервисный центр в вашем городе, то стоит обратить на него внимание. К тому же есть большая вероятность, что заявленный срок службы будет точным. Сомнительные марки покупать не надо, никто не дает гарантии, что внутри аппарата установлены детали и узлы высокого качества. Так что существует большая вероятность, что счетчик выйдет из строя через пару лет. Да и работать хорошо он не будет.
• Многофункциональность – это, скорее всего, проблемы, а не удобство. Вспомните хотя бы свой собственный сотовый телефон. Сколькими функциями вы пользуетесь? Так не лучше ли иметь надежный аппарат с одной или двумя функциями, чем ненадежный с большим их количеством.
• И последнее касается самих энергопоставщиков и самого государства. Сокращение потребления электроэнергии (ее экономия) напрямую влияет на прибыль предприятий поставщиков, так что даже они не спешат проводить плановые замены.

Выводы

Итак, подведем итоги всему вышесказанному и окончательно решим, как выбрать электросчетчик.

1. Оптимальный вариант – это установить в собственной квартире индукционный электросчетчик с классом точности 2,0 и силой тока не менее 50 А.
2. Прибор должен быть от известного производителя, который можно в любой момент отремонтировать в вашем городе.
3. Обращайте внимание на гарантийный срок эксплуатации. Выбирайте тот аппарат, у которого он самый большой.
4. Обязательно проверьте целостность пломб.
5. Попросите продавца, чтобы он в паспорте изделия указал начальные показатели и заверил их подписью и печатью.
6. В паспорте должен обязательно стоять штамп от производителя, который говорит о том, что электросчетчик прошел испытания.

Вообще, уделите переносу электросчетчика в квартире больше времени. Научитесь правильно выбирать его, обязательно позаботьтесь о том, чтобы была грамотно проведена замена – это гарантия его качественной и долгосрочной работы.

Какие бывают счетчики электроэнергии — Всё о электрике

Какие бывают типы электрических счетчиков и их характеристики

Каждое помещение, в котором проведена электроэнергия, имеет прибор учета электроэнергии. Исключения могут составлять лишь те сооружения, которые оснащены полностью автономной системой, например, ветряки и солнечные батареи.

Виды счетчиков электроэнергии

Электросчетчик – это прибор учета расхода электроэнергии переменного и постоянного тока.

Существует два типа данных устройств: электронные и индукционные модели. Все они отличаются принципом своей работы, но это никак не отражается на точности подсчетов, поскольку перед продажей каждое устройство проверяется и при необходимости калибруется сотрудниками соответствующих организаций. Компании независимые, поэтому подвоха в их деятельности ждать не стоит. Чтобы было проще определиться с подходящим видом электрического прибора в конкретном случае, нужно более детально изучить особенности каждого.

Индукционный

Данная разновидность широко распространена благодаря большому количеству преимущественных особенностей. Это традиционная конструкция, оснащенная вращающимся колесом. Работа основывается на принципах магнитного поля. Это поле образует несколько катушек – тока и напряжения. Они приводят диск в движение, который запускает счетный механизм.

Из недостатков стоит отметить точность подсчета. Погрешность находится в зоне допустимой, но результаты могли бы быть и лучше.

Существенное достоинство устройства – длительный срок службы. Некоторые производители дают гарантию на свои приборы 10-15 лет.

Электронный

Эту разновидность можно считать относительно новой. Принцип работы основывается на измерении напряжения и силы тока в электрической сети. Отсутствуют какие-либо промежуточные механизмы, что обеспечивает высокую точность работы. Все показания отображаются на небольшом дисплее, а также хранятся во встроенной памяти. Более детально о достоинствах приборов:

• Компактные размеры.
• Его нельзя остановить или замедлить с помощью магнита.
• Все модели оснащены многотарифной функцией.
• Имеется встроенная самокорректировка показаний.
• Удобное снятие показаний.
• Точность показаний можно повысить дополнительно, для этого устанавливают специальную микросхему.

Несмотря на большое количество преимуществ, имеются и недостатки. Самый весомый – высокая стоимость.

Однотарифные и многотарифные виды электросчетчиков

Однотарифные приборы можно назвать традиционными. Это устройства, к которым привыкли все жители постсоветского пространства.

Многотарифные счетчики в России новика, поскольку вошли в обиход потребителей относительно недавно. Основная задача такого прибора – сокращение финансовых расходов потребителей. Суть экономии заключается в разнице стоимости электроэнергии от времени суток. В ночное и утреннее время она меньше, чем вечером.

Автоматический тип электросчетчика

Автоматический тип электросчетчика представляет собой разновидность электронных моделей. Особенность его заключается в автоматической передаче данных без участия домовладельцев. Процесс происходит своевременно, без потери личного времени. Такие устройства еще не очень распространены в России, но эксперты предполагают, что через 10-15 лет они будут в каждой второй квартире.

Преимущества и недостатки многотарифности

Новые приборы учета имеют свои конструктивные особенности, а также преимущества и недостатки, которые обязательны к ознакомлению при выборе устройства. К достоинствам следует отнести:

• Экологичность. Снижается количество вредных и отравляющих природу и людей выбросов в атмосферу.
• Ощутимая экономия семейного бюджета. Как показывает опыт, прибор полностью окупается в течение одного года.
• Облегчение работы электрических станций: экономия топлива, снижение стоимости ремонтных работ и обслуживания.

Из недостатков устройств стоит выделить лишь необходимость подстраиваться под тарифы счетчика. Если пренебрегать этим, количество расходов не сократится.

Класс точности приборов и их мощность

Класс точности устройства в процентном соотношении вычисляет погрешность подсчетов. На сегодняшний день можно использовать электрические счетчики класса точности не менее 2.0.

Еще один важный параметр работы – мощность. Его учитывают еще при выборе прибора, исходя из суточного потребления электроэнергии – общая нагрузка на электрическую цепь в квартире, доме. В ассортименте есть счетчики с нагрузкой по току от 5 до 100 ампер.

Условия использования и методы крепления

Современные приборы учета фиксируются на специальную DIN-рейку или на болты.

С учетом условий работы оборудование делится на всепогодное, предназначенное для работы на улице, и используемое только в отапливаемых и сухих помещениях. Стоимость последних моделей ниже.

Какую модель лучше выбрать

При выборе прибора для учета потребляемой электроэнергии важно, чтобы были учтены требования ГОСТа:

• Модель должна быть внесена в общий реестр, допущенных в РФ приборов учета, а также иметь непросроченное свидетельство о проверке.
• Класс точности должен соответствовать регламентируемым нормативно-правовым актам (не ниже, чем 2.0).
• Каждый прибор должен иметь пломбу с клеймом государственного образца на кожухе клеммных контактов. Если счетчик устанавливается впервые, нужно убедиться, что пломба не старше 2-3 лет.

Чтобы упростить процесс выбора, следует ознакомиться с рейтингом лучших моделей.

К выбору электрического счетчика следует подойти со всей ответственностью, в противном случае показания могут быть неверными, что приведет к штрафным санкциям от организаций.

Виды и типы счётчиков электрической энергии

Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч).

Принцип работы

Для учёта активной и реактивной электроэнергии переменного тока служат индукционные одно- и трёхфазные приборы, для учёта расхода электроэнергии постоянного тока (электрический транспорт, электрифицированная железная дорога) — электродинамические счётчики. Число оборотов подвижной части прибора, пропорциональное количеству электроэнергии, регистрируется счётным механизмом.

В электрическом счётчике индукционной системы подвижная часть (алюминиевый диск) вращается во время потребления электроэнергии, расход которой определяется по показаниям счётного механизма. Диск вращается за счёт вихревых токов, наводимых в нём магнитным полем катушки счётчика, — магнитное поле вихревых токов взаимодействует с магнитным полем катушки счётчика.

В электрическом счетчике электронного типа переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии.

Счетчики электроэнергии можно классифицировать по типу измеряемых величин, типу подключения и по типу конструкции.

По типу подключения все счетчики разделяют на приборы прямого включения в силовую цепь и приборы трансформаторного включения, подключаемые к силовой цепи через специальные измерительные трансформаторы.

По измеряемым величинам электросчетчики разделяют на однофазные (измерение переменного тока 220 В, 50 Гц) и трехфазные (380 В, 50 Гц). Все современные электронные трехфазные счетчики поддерживают однофазный учёт.

Также существуют трехфазные счетчики для измерения тока напряжением в 100 В, которые применяются только с трансформаторами тока в высоковольтных (напряжением выше 660 В) цепях.

По конструкции: индукционным (электромеханическим электросчетчиком) называется электросчетчик, в котором магнитное поле неподвижных токопроводящих катушек влияет на подвижный элемент из проводящего материала. Подвижный элемент представляет собой диск, по которому протекают токи, индуцированные магнитным полем катушек. Количество оборотов диска в этом случае прямо пропорционально потребленной электроэнергии.

Индукционные (механические) счётчики электроэнергии постоянно вытесняются с рынка электронными счетчиками из-за отдельных недостатков: отсутствие дистанционного автоматического снятия показаний, однотарифность, погрешности учёта, плохая защита от краж электроэнергии, а также низкой функциональности, неудобства в установке и эксплуатации по сравнению с современными электронными приборами. Индукционные счетчики хорошо подходят для квартир с низким энергопотреблением.

Электронным (статическим электросчетчиком) называется электросчетчик, в котором переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. То есть измерения активной энергии такими электросчетчиками основаны на преобразовании аналоговых входных сигналов тока и напряжения в счетный импульс. Измерительный элемент электронного электросчетчика служит для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. Счетный механизм представляет собой электромеханическое (имеет преимущество в областях с холодным климатом, при условии установки прибора на улице) или электронное устройство, содержащее как запоминающее устройство, так и дисплей. Электронные счетчики хорошо подходят для квартир с высоким энергопотреблением и для предприятий.

Основными достоинствами электронных электросчетчиков является возможность учёта электроэнергии по дифференцированным тарифам (одно-, двух- и более тарифный), то есть возможность запоминать и показывать количество использованной электроэнергии в зависимости от запрограммированных периодов времени, многотарифный учёт достигается за счет набора счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам. Электронные электросчетчики имеют больший межповерочный период (4-16 лет).

Гибридные счётчики электроэнергии — редко используемый промежуточный вариант с цифровым интерфейсом, измерительной частью индукционного или электронного типа, механическим вычислительным устройством.

Классификация и типы счетчиков электроэнергии

Счетчики электрической энергии можно классифицировать по следующим принципам:

1. По принципу действия:

• индукционные
• электронные (статические)

2. По классу точности счетчики:

Класс точности счетчика — это его наибольшая допустимая относительная погрешность, выраженная в процентах.

В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).

3. По подключению в электрические сети:

• однофазные (1ф 2Пр однофазный двухпроводный)
• трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
• трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)

4. По количеству измерительных элементов:

• одноэлементные (для однофазных сетей (1ф 2Пр))
• двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
• трехэлементные (для трехфазных сетей (3ф 4Пр))

5. По принципу включения в электрические цепи:

• прямого включения счетчика
• трансформаторного включения счетчика:

• подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
• подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
• подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока

Энергетическое обследование • Программа энергосбережения • Консультация

6. По конструкции:

7. По количеству тарифов:

8. По видам измеряемой энергии и мощности:

• активной электроэнергии (мощности)
• реактивной электроэнергии (мощности)
• активно-реактивной электроэнергии (мощности)

Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ

Активная мощность для 3-фазного двухэлементного счетчика, включенного в 3-х проводную сеть, Вт: PА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС)

Активная мощность для 3-фазного трехэлементного счетчика, включенного в 4-х проводную сеть, Вт: P3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс)

Типы счетчиков:

Электромеханический счетчик — счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.

Однофазный электросчетчик СО-505, класс точности 2,0. Однофазный электросчетчик СО-1, класс точности 2,5.
Трехфазный электросчетчик СА3У-И670, класс точности 2,0. Электросчетчик СР4У-И673, класс точности 2,0.

Статический счетчик— счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.

На пример, однофазный электросчетчик Меркурий 201 или Меркурий 200.02, класс точности – 2,0. Или терхфазный электросчетчик Меркурий 230А, класс точности 1,0. Трехфазный электросчетчик АЛЬФА А1R, класс точности 0,5S.

Многотарифный счетчик — счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.

Эталонный счетчик — счетчик, предназначенный для передачи размера единицы электрической энергии, специально спроектированный и используемый для получения наивысшей точности и стабильности в контролируемых условиях.

Основные понятия, термины и определения

Счетный механизм (отсчетное устройство): Часть счетчика, которая позволяет определить измеренное значение величины.

Отсчетное устройство может быть механическим, электромеханическим или электронным устройством, содержащим как запоминающее устройство, так и дисплей, которые хранят или отображают информацию.

Измерительный элемент — часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.

Цепь тока: Внутренние соединения счетчика и часть измерительного элемента, по которым протекает ток цепи, к которой подключен счетчик.

Энергоаудит • Энергетический паспорт • Программа энергосбережения

Цепь напряжения: Внутренние соединения счетчика, часть измерительного элемента и, в случае статических счетчиков, часть источника питания, питаемые напряжением цепи, к которой подключен счетчик.

Электросчетчик непосредственного включения (или прямого включения): Как правило 3-х фазный электросчетчик, включаемый в 4-х проводную сеть, напряжением 380/220В, без использования измерительных трансформаторов тока и напряжения.

Трансформаторный счетчик — счетчик, предназначенный для включения через измерительные трансформаторы напряжения (ТН) и тока (ТТ) с заранее заданными коэффициентами трансформации.

Показания счетчика должны соответствовать значению энергии, прошедшей через первичную цепь измерительных трансформаторов.

Основные понятия учета электроэнергии

Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее

Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.

Счетчики, учитывающие реактивную электроэнергию за учетный период, называются счетчиками реактивной энергии.

Средство измерений – техническое устройство, предназначенное для измерений.

Измерительный комплекс средств учета электроэнергии – совокупность устройств одного присоединения, предназначенных для измерения и учета электроэнергии: трансформаторы тока, трансформаторы напряжения, счетчики электрической энергии, линии связи.

Стартовый ток (чувствительность) — наименьшее значение тока, при котором начинается непрерывная регистрация показаний

Базовый ток — значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением

Номинальный ток — значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора

Максимальный ток — наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в стандарте ГОСТ Р 52320-2005.

Номинальное напряжение — значение напряжения, являющееся исходным при установлении требований к счетчику.

Технические требования к электросчетчикам

Общие требования:

• Класс точности не хуже 0,5S
• Соответствие требованиям ГОСТ Р (52320-2005, 52323-2005, 52425-2005)
• Наличие сертификата об утверждении типа

Функциональные требования:

• Измерение и учет активной и реактивной электроэнергии (непрерывный нарастающий итог), мощности в одном или двух направлениях (интервальные 30-и минутные приращения электроэнергии)
• Хранение результатов измерений (профили нагрузки — не менее 35 суток) и информации о состоянии средств измерений
• Наличие энергонезависимых часов, обеспечивающих ведение даты и времени (точность хода не хуже ±5,0 секунды в сутки с внешней синхронизацией, работающей в составе СОЕВ)
• Ведение автоматической коррекции времени
• Ведение автоматической самодиагностики с формированием обобщенного сигнала в «Журнале событий»
• Защиту от несанкционированного доступа к информации и программному обеспечению
• Предоставление доступа к измеренным значениям параметров и «Журналам событий» со стороны УСПД или ИВК ЦСОД

В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:

• попытки несанкционированного доступа
• факты связи со счетчиком, приведших к каким-либо изменениям данных
• изменение текущих значений времени и даты при синхронизации времени
• отклонение тока и напряжения в измерительных цепях от заданных пределов
• отсутствие напряжения при наличии тока в измерительных цепях
• перерывы питания

— Счетчик должен обеспечивать работоспособность в диапазоне температур, определенными условиями эксплуатации. (-40.. +550С)

— Средняя наработка на отказ не менее 35000 часов

{SOURCE}

особенности, сколько стоит, какие бывают и как правильно выбрать

К электросчетчикам, стоящим в каждой квартире, все давно привыкли. По их показаниям мы определяем, сколько электроэнергии «сожгли» и какую сумму должны заплатить энергетикам. Но если пользоваться этими устройствами умеют почти все, то выбрать подходящий прибор для установки или замены устаревшего сможет не каждый. Тем не менее подобрать счетчик электроэнергии совсем несложно – достаточно разобраться в том, какие они бывают и чем отличаются друг от друга.

Назначение и прицип работы

Электрический счетчик предназначен для учета пройденного через него количества электроэнергии, которая измеряется в Вт/ч (ватт в час). Иными словами, по показаниям счетчика вы узнаете, сколько должны заплатить энергетикам за использованную электроэнергию. Поскольку 1 Вт – единица не особо большая, в быту принято применять ее с кратной приставкой «кило», а количество электроэнергии в киловаттах, умноженных на часы (1 кВт/ч = 1000 Вт/ч). Практически все бытовые электросчетчики переменного тока оперируют именно такой величиной.

Разберемся, как работает счетчик. Независимо от типа все приборы учета используют принцип магнитной индукции, которая тем сильнее, чем выше питающее напряжение и ток, протекающий через прибор. Что касается типов электросчетчиков, то их три варианта:

1. Механические. Их еще называют индукционными. Имеют две катушки – токовую и напряжения. В поле катушек помещен металлический (обычно алюминиевый) диск, в котором наводятся вихревые токи, заставляющие этот диск вращаться. Чем выше питающее напряжение и ток, тем сильнее поле и выше скорость вращения диска. Учет электроэнергии в этом случае производится при помощи механического счетного устройства – колесиков и шестеренок, связанных с диском.
2. Электронные. В этих конструкциях тоже используются ток и напряжение, но их величины преобразуются в импульсы, количество которых в единицу времени зависит от потребляемой энергии. Эти импульсы поступают на электронную схему подсчета, данные заносятся в память и выводятся на цифровой дисплей.
3. Электронно-механические. Количество энергии в этих устройствах также преобразуется в импульсы, но последние поступают на шаговый двигатель, приводящий в действие обычное механическое счетное устройство.

Слева направо: механический (индукционный), электронный и электронно-механический счетчик электроэнергии

Преимущества и недостатки типов

Несмотря на одно назначение, счетчики различных типов сильно различаются не только по конструкции, но и по функционалу. Для того чтобы правильно выбрать прибор учета в каждой конкретной ситуации, необходимо эти различия знать:

1. Механические. Просты по конструкции, долговечны, имеют невысокую стоимость. К недостаткам можно отнести однотарифность, низкую точность, плохую защиту от саботажа (краж), невозможность дистанционного управления и передачи данных. Устанавливаться они должны строго вертикально и не любят пыли, поскольку начинают неизбежно «врать».
2. Электронные и электронно-механические. Имеют широкий функционал, высокую точность, хорошую защиту от саботажа. Возможны многотарифность, накопление и дистанционная передача данных, учет реактивной энергии. Поверять такие устройства нужно не чаще чем раз в 4-15 лет. К недостаткам чисто электронных типов можно отнести невозможность их работы при минусовых температурах (замерзает ЖК-дисплей).

​

Основные критерии выбора

На сегодняшний день ассортимент электросчетчиков настолько широк, что несложно и потеряться. Различные типы и мощности, классы точности, цены, в конце концов. Но выбирать все равно придется самому, поскольку консультироваться не у кого. Энергетикам и продавцам безразличны ваши расходы и проблемы. Главное – им удобно и выгодно. Советоваться с соседом тоже бесполезно – велика вероятность, что он не разбирается в этом вопросе, но никогда в этом не признается. В лучшем случае посоветует то, что сам купил.

Выбор по типу

Тут сразу стоит оговориться – несмотря на всю привлекательность механических электросчетчиков, приобретать их не стоит. Ни новых, ни подержанных. Во-первых, их точность и защита от саботажа не отвечают сегодняшним требованиям энергетических компаний, и электрики просто откажутся его устанавливать. Даже если вы произведете установку такого устройства своими силами (дело нехитрое для любого рядового электромонтера-самоучки), то вам его никто не опломбирует.

Ну а если все-таки получится, то нет никакой гарантии, что через месяц-два все это не всплывет, и вас не попросят сменить механическое устройство на электронное.

Во-вторых, такой счетчик, даже полностью исправный, просто не пройдет очередную поверку по точности. Оставшийся выбор невелик – электронный или электронно-механический. Если вы живете в холодной климатической зоне или собрались устанавливать прибор учета на улице (в частных домах такое требование не редкость), то не стоит брать устройство с электронным дисплеем. Все они выполнены по технологии ЖК и уже при нулевой температуре тухнут, хотя, отогревшись, полностью восстанавливают работоспособность.

В остальном электронный от электронно-механического лично для вас отличается лишь более высокой стоимостью.

Функционал счетчика

На функциональность стоит обратить особое внимание, поскольку от этого напрямую зависит ваш бюджет. Сделав неправильный выбор, вы либо сильно переплатите за бесполезные для вас, но весьма дорогостоящие функции, либо будете вынуждены через год-два, а то и сразу же покупать новое устройство. На что стоит обратить внимание:

• Многотарифность. Электросчетчик может считать количество энергии в одном режиме, а может переключаться между двумя и более тарифами. Если ваш поставщик поддерживает, к примеру, ночной тариф, и вы можете этим воспользоваться, то имеет смысл взять многотарифный прибор. Но если тариф один или ночью вы предпочитаете спать, а холодильник все равно работает круглые сутки, то смысла переплачивать за эту функцию нет. Не нужен он и в том случае, если разница между ночным и дневным тарифами невелика – установка более дорогого устройства просто не окупится.
• Дистанционная передача данных. Тут тоже все упирается в возможности и требования поставщика энергии. Если он снимает показания дистанционно, а не использует для этой цели контролеров, то может потребовать установку счетчика с возможностью дистанционного управления. Кстати, по этой же линии электросеть сможет отключить вашу квартиру или дом за неуплату. Для вас, конечно, эта функция бесполезна, но прежде чем идти в магазин, стоит уточнить у энергетиков, не является ли дистанционная передача показаний обязательной.

Количество фаз

Существуют однофазные и трехфазные приборы учета. Первые нередко называют двухфазными, но это неверно – таких счетчиков не существует, поскольку сетей с двумя фазами просто нет. Если ваша квартира получает питание по двум проводам, то достаточно обычного однофазного электросчетчика. Но если вы пользуетесь трехфазным оборудованием, то придется купить многофазный прибор, хотя он и стоит много дороже.

Однофазный (слева) и трехфазный приборы учета

Номинальная мощность

Тут выбор зависит от потребляемой вами мощности. Если у вас обычная квартира, то общая мощность электроприборов едва ли будет превышать 10 кВт. При напряжении в 220 В это будет соответствовать току в 45 А. В этом случае счетчика на 50-60 А (указывается на корпусе и в сопроводительной документации) более чем достаточно. Если вы решаете вопрос, какой электросчетчик лучше поставить в частный дом, в котором несколько бойлеров и даже есть своя мастерская, то, возможно, ответом на него будет стоамперный прибор учета.

Этот счетчик выдерживает ток до 50 А и может работать с нагрузкой, потребляющей до 11 кВт

Погрешность измерения

Согласно существующим правилам, погрешность измерения приборами учета не должна превышать 2%. Именно по этой причине энергетики в обязательном порядке осуществляют замену механических счетчиков электронными. Сегодня существуют приборы с погрешностью и 2, и 1.5, и 1 и даже 0.5%.

Во-первых, чем выше точность, тем дороже счетчик. Во-вторых, чем выше погрешность прибора, тем ниже его чувствительность. Если, к примеру, счетчик с точностью 2-2.5% не «увидит» зарядное устройство вашего мобильника, то высокоточный прибор не только посчитает электроэнергию, потраченную компьютером или телевизором в ждущем режиме, но и может реагировать на ток утечки в электропроводке! Вполне понятно, какой счетчик электроэнергии лучше поставить в квартире — с максимально допустимой энергетиками погрешностью. Он и стоит дешевле, и платить за электроэнергию вы будете чуть меньше.

Класс точности прибора можно увидеть на его корпусе

Чудо-приборы с пультами ДУ

Как это ни дико выглядит, но в Интернете и даже в реальных магазинах можно встретить электросчетчик… с пультом дистанционного управления. При помощи этого пульта вы можете дистанционно останавливать прибор или заставлять считать по другому тарифу. На пороге контролер? Одно нажатие на брелок в кармане, и счетчик в норме. Не жизнь, а малина! Трудно сказать, как организации, клепающие такую продукцию, сосуществуют с законом, да это и не суть важно. Вопрос в другом: нужен лично вам такой прибор учета или нет?

Это чудо техники комплектуется китайским пультом ДУ

Как заявляет производитель, и счетчики, и пломбы на них внешне ничем не отличаются от оригинальных. Но по заявлениям самих работников энергонадзора, они эти счетчики вычисляют влет. Причем как визуально, так и при помощи специальной аппаратуры, умещающейся в кармане. Штрафы в нашей стране за хищение электроэнергии жуткие – можете сами узнать в том же Интернете. В случае вашего «провала» энергетики снимут с вас последние штаны и, в общем, будут не так уж и неправы. Но предположим, что электрики шутят и выявить подобный прибор не в состоянии.

Средний межповерочный интервал электросчетчика – 5 лет. По истечении этого срока у вас два варианта. Первый – нужно этот счетчик у самого себя украсть, написать заявление о хищении и отправляться в магазин за новым. Промежуток времени между «кражей» и установкой нового прибора энергетиками вам придется, ясное дело, сидеть без света. Ну и если полиция найдет вора, то он (то есть вы) будет отвечать за ложное заявление. Второй вариант – сдать это чудо техники на поверку. Но если электрики не имеют права вскрывать кожух электросчетчика, то поверочная организация разберет его до винтика и ваш волшебный выключатель, конечно, вычислит.

Все это безобразие будет отражено в протоколе поверки, сам протокол сперва попадет в руки вашим поставщикам электроэнергии, а после и в суд. Суд, в свою очередь, накрутит по полной программе, так что штраф за 5 лет хищений вы будете выплачивать полжизни. Вот и думайте – покупать такой счетчик, который, кстати, стоит раза в 2-3 дороже обычного, или не стоит.

Стоимость электросчетчика

Имеется в виду нормальный законопослушный прибор, а не со встроенными особенностями типа пультов ДУ. Тут все будет зависеть от количества фаз, типа счетчика и его функционала. Самый простой однотарифный электронно-механический однофазный счетчик стоит относительно немного – в районе 700-800 р. Но практически любая дополнительная функция повышает стоимость весьма существенно. Второй тариф, к примеру, запросто может эту сумму удвоить.

Смена механики на электронный дисплей – еще процентов 20 стоимости. За самый же навороченный, четырехтарифный, да еще и с дистанционной передачей данных прибор с вас могут затребовать 2000 р. и более. Это столько же, сколько стоит обычный трехфазный.

Из всего вышесказанного несложно сделать вывод – к выбору электросчетчика нужно подходить максимально ответственно. Любая невостребованная вами функция – немалая копеечка, выброшенная на ветер. А как говорится, если нет разницы, зачем платить больше?

Что такое электрические счетчики? (с иллюстрациями)

Электросчетчики — это устройства, которые измеряют потребление электроэнергии, обычно используя киловатт-час в качестве единицы измерения. Классическое использование электросчетчика — это мониторинг использования электроэнергии по определенному адресу с целью выставления счета, хотя есть и другие потенциальные применения электросчетчиков. В зависимости от того, как используется счетчик, он может быть установлен коммунальным предприятием, обычно за плату, или он может быть установлен потребителем.

Бытовые электросчетчики измеряют потребление энергии в киловатт-часах.

Коммунальные предприятия используют электросчетчики для выставления счетов. Базовый счетчик просто регистрирует количество энергии, использованное адресом, связанным со счетчиком. Считывающему устройству счетчика может потребоваться поездка по адресу, чтобы считать счетчик, или счетчик может сообщить об этом удаленно.Простые счетчики просто сообщают коммунальному предприятию, сколько киловатт-часов электроэнергии было использовано за установленный период, но более сложные счетчики также отслеживают время использования энергии. Статистика по времени может быть полезна для управления электростанцией и для выставления счетов, основанных на времени использования.

Физические лица платят за киловатт-час электричества, которое они используют в своих домах.

Потребители также могут использовать электрические счетчики для контроля потребления электроэнергии. Люди, которые хотят снизить свои счета, могут измерить отдельные устройства в доме, чтобы узнать, сколько энергии они используют, использовать электрический счетчик, чтобы узнать, насколько эффективно устройство, как заявляет производитель, или использовать счетчики для отслеживания своего потребления электроэнергии. и ищите области, в которых они могли бы сократить или отрегулировать потребление электроэнергии.Многие домашние устройства предназначены для подключения к электрическим розеткам, при этом потребитель подключает счетчик, а затем подключает устройство для измерения к электросчетчику.

Коммунальные предприятия несут ответственность за подтверждение того, что их электрические счетчики находятся в рабочем состоянии, но они не всегда быстро реагируют на опасения, что счетчик не работает должным образом, если только клиент не сообщает, что счетчик вообще не регистрирует потребление электроэнергии.Людям, которые замечают радикальные изменения в потреблении электроэнергии без четких объяснений, следует попросить коммунальное предприятие проверить счетчик или подумать о том, чтобы проверить счетчик самостоятельно, отключив питание главным выключателем и проверив, работает ли счетчик.

Потребители также могут захотеть знать, что у старых счетчиков могут возникнуть проблемы, и некоторые коммунальные предприятия бесплатно заменят старые счетчики в ответ на опасения потребителей, если имеется задокументированная проблема со счетчиком.Потребителям, заинтересованным в выставлении счетов за время использования, также может потребоваться подать заявку на замену счетчика, поскольку не все электрические счетчики способны отслеживать время использования.

.

Интеллектуальных счетчиков

Джерри Рами, KI6LGY

В) Что такое счетчик электроэнергии или мощности?

A) Говоря языком коммунальных служб, это счетчик киловатт-часов между вашей сетью и центром нагрузки, который измеряет потребление электроэнергии.

В) Что такое умный счетчик? Чем он отличается от обычного счетчика электроэнергии или мощности?

A) Интеллектуальный счетчик похож на обычный счетчик мощности в том, что он также измеряет потребление электроэнергии, но он имеет другие возможности, такие как возможность считывания удаленно, не посылая человека к вашему счетчику.См. Рисунок 1.

Q) Что такое умная сеть?

A) Модернизация электрической сети, которую ее сторонники часто называют « smart grid », является важной целью. Такие усилия, как расширенная инфраструктура измерения (AMI), автоматическое считывание показаний счетчиков (AMR) и другие этапы интеллектуального управления сетью, являются частью более интеллектуальной сети. Лучшее управление энергосистемой повысит ее надежность и эффективность, а по мере разработки приложений для конечных пользователей мониторинг и контроль потребления и выработки электроэнергии в точке использования принесут пользу коммунальным предприятиям за счет снижения пиковых нагрузок и принесут пользу потребителям, предоставив возможность чтобы сэкономить на расходах на электроэнергию.Дополнительную информацию см. На веб-сайте ARRL: http://www.arrl.org/electric-utility-communications-applications-and-smart-grid-technologies

Q) Где в настоящее время используются интеллектуальные счетчики?

A) Интеллектуальные счетчики используются по всей территории США и во многих других странах.

В) В соответствии с какой частью правил FCC в США работают интеллектуальные счетчики?

A) Часть 15, как и большинство других бытовых электронных устройств.На большинстве частот Часть 15 позволяет работать только с очень низким энергопотреблением — в некоторых случаях несколько нановатт. Согласно правилам Части 15, в некоторых диапазонах предусмотрены условия для работы с большей мощностью. Поскольку эти диапазоны также используются промышленными, научными и медицинскими устройствами, эти диапазоны часто называют диапазонами ISM. Однако это не меняет статуса интеллектуальных счетчиков; они работают исключительно в соответствии с Частью 15 правил, а не Частью 18, как настоящие устройства ISM. Для получения дополнительной информации об устройствах Part 15 и Part-15 см. Http: // www.arrl.org/part-15-radio-frequency-devices. У других народов похожие правила.

В) Могут ли любители ожидать помех от умных счетчиков? Есть ли у них потенциальные схемы генерации радиопомех, такие как цифровые схемы?

A) В целом любителям не следует ожидать помех от интеллектуальных счетчиков на большинстве любительских диапазонов. И да, в умных счетчиках действительно есть цифровая электроника, которая может действовать и излучать радиочастоты, как в обычном персональном компьютере. Однако в некоторых случаях существует большая вероятность возникновения помех, особенно когда система интеллектуальных счетчиков намеренно передает данные в так называемом диапазоне ISM (промышленный, научный и медицинский), который используется совместно с любительской службой.

Q) Вы имеете в виду, что интеллектуальные счетчики содержат преднамеренный радиочастотный передатчик?

А) Иногда. Если интеллектуальный счетчик содержит радиочастотный передатчик:

• Рабочая частота обычно находится в диапазонах 902 МГц и 2,4 ГГц.
• Выходная мощность обычно составляет 1 Вт в диапазоне 902 МГц и намного меньше в диапазоне 2,4 ГГц.
• Предполагаемый диапазон передатчика в интеллектуальном счетчике обычно очень локализован. В то время как радиостанция на стороне энергоснабжения должна достигать соседнего концентратора, обычно устанавливаемого на ближайшей опоре, интеллектуальные счетчики также могут подключаться к другим интеллектуальным счетчикам для связи с концентратором.(с использованием пяти или менее скачков) См. рисунок 2.
• Интеллектуальный счетчик обменивается данными только по команде, обычно несколько раз в день.
• Передатчик интеллектуального счетчика работает в соответствии с частью 15 правил FCC.

Q) Я недавно увеличил электрическую сеть со 100 до 200 А. У моего старого электросчетчика были шестеренки и механическое считывание. Однако новый полностью электронный. В нем есть ЖК-дисплей и какой-то радиопередатчик.Я рад сообщить, что у меня не было проблем с помехами, но интересно… Возможно ли, что у меня уже есть умный счетчик?

A) Не обязательно. Ваш новый счетчик может просто иметь возможность удаленного считывания. Это означает, что считыватель счетчика может проверить ваш счетчик с улицы. Затем счетчик передает показания по радио. Эффективность повышается, так как ему или ей больше не нужно входить в вашу собственность. С другой стороны, технология интеллектуального счетчика подразумевает двустороннюю связь со счетчиком.Умные счетчики также имеют память и возможность обработки данных.

В) Используются ли в интеллектуальных счетчиках некоторая форма технологии несущей или BPL?

A) Во-первых, давайте определим «несущий ток». Устройство несущего тока использует линии электропередач, управляемые внутри здания или коммунальными предприятиями, для преднамеренной передачи радиочастотных сигналов. Устройства с несущим током также регулируются разделом о несущем токе в правилах Части 15.

В некоторых регионах интеллектуальные счетчики и / или интеллектуальная сеть могут использовать технологию несущей.Каждая электроэнергетическая компания выбирает архитектуру, которую она хочет развернуть, иногда под прямым или косвенным влиянием решений, принимаемых государственными или местными регулирующими органами. Согласно правилам части 15…

• Если устройство несущего тока используется для передачи цифровой информации и работает в диапазоне от 1,7 до 80 МГц, оно работает в соответствии с правилами BPL в Части 15.
• Если он работает в другом спектре, он работает в соответствии с правилами для текущего оператора связи в Части 15.
• Если он используется исключительно на высоковольтных линиях питания подстанций, устройства несущего тока могут работать в соответствии с разделом Power-line-carrier (PLC) Части 15.

До сих пор в США смарт-счетчики не использовали BPL. Некоторые протоколы для домашних сетей, которые могут быть связаны с интеллектуальными счетчиками и технологией интеллектуальных сетей, могут использовать BPL, но вполне вероятно, что системы будут использовать технологию HomePlug. HomePlug не использует любительские диапазоны, поэтому он не может создавать помех для любительского радио.(Другой спектр может испытывать помехи от устройств HomePlug.)

Для получения информации о BPL см. Http://www.arrl.org/broadband-over-powerline-bpl.

Если и когда в интеллектуальном счетчике используется технология несущего тока:

• Диапазон частот, используемый измерителями ПЛК, использует Cenelec Band B @ 63 кГц для потребителя.
• Некоторые интеллектуальные счетчики также используют BPL для стороны электроснабжения. Также возможно иметь BPL на домашней проводке в домашней сети (HAN), привязанной к интеллектуальному счетчику и интеллектуальной сети.
• Предполагаемый диапазон текущей связи несущей обычно очень локализован. Так же, как и концентратор в случае радиосвязи, приемник находится на соседнем столбе.
• Передатчик интеллектуального счетчика обычно работает несколько раз в день, но только тогда, когда коммунальное предприятие «опрашивает» счетчик.

Q) Как интеллектуальный счетчик получает команды от утилиты или получает?

А) Все умные счетчики не одинаковы.Коммунальные службы могут отправлять команды на интеллектуальный счетчик как по радио, так и по каналу связи, в зависимости от типа используемого счетчика. В Калифорнии, например, коммунальные предприятия, которые в настоящее время внедряют интеллектуальные счетчики, контролируют счетчики, используя радио FHSS 902–928 МГц. Предполагаемый диапазон и частота, используемые для отправки команд на интеллектуальный счетчик, также могут варьироваться от сети к сети.

В) Может ли любительское радио создавать помехи интеллектуальному счетчику? Каковы правила такого вмешательства?

A) Да, любительская работа поблизости может снизить чувствительность некоторых метров, так что они не смогут слышать команды.Интеллектуальный счетчик работает в соответствии с Частью 15 правил, которая гласит, что устройства Части 15 не защищены от помех со стороны лицензированных радиослужб, таких как любительское радио.

В) Какую защиту имеет любительская радиосвязь от помех интеллектуальному счетчику?

A) В США интеллектуальные счетчики в жилых районах должны соответствовать абсолютным ограничениям излучения для непреднамеренных излучателей и / или устройств несущего тока, а также ограничениям мощности передачи для преднамеренных излучателей, как указано в правилах Части 15.Лицензированные радиослужбы, такие как любительское радио, также получают безусловную защиту от вредных помех со стороны всех устройств согласно Части 15, включая интеллектуальные счетчики. Кроме того, устройства Части 15, такие как интеллектуальные счетчики, не получают защиты от помех, создаваемых лицензированными радиослужбами.

Примечание : Хотя частоты, обычно используемые интеллектуальными счетчиками, также являются диапазонами ISM, которые подпадают под действие Части 18 правил FCC, на самом деле они работают в соответствии с Частью 15. Это важное различие.Если бы интеллектуальный счетчик работал в соответствии с Частью 18, любительская служба должна была бы принять любые вредные помехи, которые такой счетчик мог бы генерировать. Однако устройствам согласно Части 18 запрещено использовать RF для целей связи. Поскольку интеллектуальные счетчики передают данные, они не могут по закону работать как устройства Части 18.

Для справки в следующей таблице показано перекрытие между любительскими и ISM-диапазонами, обычно используемыми интеллектуальными счетчиками:

* Примечание. Положения о более высокой мощности в Части 15 обычно используют диапазоны ISM.

Q) А как насчет других видов коммунальных услуг, таких как вода и газ? Я понимаю, что они также переходят на новые счетчики с возможностью связи посредством RF.Применяются ли те же правила для интеллектуальных счетчиков, по крайней мере, с точки зрения моей обеспокоенности по поводу RFI?

А) По большей части — да. Как и «умные» счетчики электроэнергии, эти счетчики воды и газа часто используют радиосвязь для связи. Когда они это сделают, они, скорее всего, будут работать в диапазоне ISM согласно Части 15.

Это устройства с очень низким энергопотреблением, которые большую часть своей жизни проводят в выключенном состоянии в ожидании контакта с коммунальной радиосетью. Счетчики воды и газа обычно работают на 2.4GHz с использованием очень узкой полосы пропускания ZigBee Smart Energy Profile.

Поскольку счетчики газа и воды не подключены к источнику электроэнергии, оба они используют методы «мусорщика» (крыльчатки) для выработки небольшого количества электроэнергии для поддержания заряда бортовой батареи. Такой подход обеспечивает ожидаемый срок службы батареи более 10 лет.

Во многих случаях счетчик получает эхо-запрос или синхронизируется с любым ближайшим «умным» электросчетчиком. Затем интеллектуальный электросчетчик может сохранять их показания и отправлять их в систему выставления счетов за коммунальные услуги.Хотя обычно он связывается с интеллектуальным электросчетчиком того же клиента, это не обязательно. Система является «ячеистой» и может передавать данные по мере необходимости. «Умный счетчик» в этом случае часто будет иметь два радиомодуля под стеклом — одно для стороны потребителя на 2,4 ГГц и одно для стороны электроснабжения на частоте 902–928 МГц.

Эти два коммуникационных «средства» (коммунальное предприятие и потребитель) различны в каждой коммунальной юрисдикции. Возможно, вы сможете узнать больше о конкретной технологии, используемой вашей программой, на их веб-сайте.Для более подробного обсуждения различных коммуникационных сетей коммунальных служб и их относительного влияния на любительские услуги см. Статью о электросвязи на веб-сайте ARRL по адресу: www.arrl.org/electric-utility-communications-applications- и -смарт-грид-технологии

.

Что такое счетчик энергии? — Определение, конструкция, работа и теория

Определение: Счетчик , который используется для измерения , энергия использует от электрической нагрузки известен как счетчик энергии. энергии — это общая мощность , потребляемая и используемая нагрузкой в ​​конкретном интервале из времени . Он используется в цепях переменного тока бытовых и промышленных переменного тока для измерения потребляемой мощности.Счетчик дешевле , дороже и точный .

Строительство счетчика энергии

Конструкция однофазного счетчика электроэнергии показана на рисунке ниже.

Счетчик энергии состоит из четырех основных частей. Они

1. Система привода
2. Система перемещения
3. Тормозная система
4. Система регистрации

Подробное описание их частей написано ниже.

1.Система привода — Электромагнит является основным компонентом системы привода. Это временный магнит, который возбуждается током, протекающим через их катушку. Сердечник электромагнита состоит из слоистой кремнистой стали. Система привода имеет два электромагнита. Верхний называется шунтирующим электромагнитом, а нижний — последовательным электромагнитом.

Последовательный электромагнит возбуждается током нагрузки, протекающим через токовую катушку. Катушка шунтирующего электромагнита напрямую связана с источником питания и, следовательно, пропускает ток, пропорциональный шунтирующему напряжению.Этот змеевик называется змеевиком давления.

Центральная часть магнита имеет медную ленту. Эти полосы регулируются. Основная функция медной ленты — выравнивать поток, создаваемый шунтирующим магнитом, таким образом, чтобы он был точно перпендикулярен подаваемому напряжению.

2. Система перемещения — Система перемещения представляет собой алюминиевый диск, установленный на валу из сплава. Диск помещен в воздушный зазор двух электромагнитов. Вихревой ток индуцируется в диске из-за изменения магнитного поля.Этот вихревой ток отсекается магнитным потоком. Взаимодействие магнитного потока и диска вызывает отклоняющий момент.

Когда устройства потребляют энергию, алюминиевый диск начинает вращаться, и после некоторого количества оборотов на диске отображается единица измерения, используемая нагрузкой. Число оборотов диска подсчитывается через определенный интервал времени. На диске измеряется потребляемая мощность в киловатт-часах.

3. Тормозная система — Постоянный магнит используется для уменьшения вращения алюминиевого диска.Алюминиевый диск индуцирует вихревые токи из-за их вращения. Вихревой ток сокращает магнитный поток постоянного магнита и, следовательно, создает тормозной момент.

Этот тормозной момент противодействует движению дисков, тем самым снижая их скорость. Постоянный магнит регулируется, благодаря чему тормозной момент также регулируется путем перемещения магнита в другое радиальное положение.

4. Регистрация (механизм подсчета) — Основная функция механизма регистрации или подсчета заключается в регистрации количества оборотов алюминиевого диска.Их вращение прямо пропорционально энергии, потребляемой нагрузками в киловатт-часах.

Вращение диска передается стрелкам на разных циферблатах для записи различных показаний. Показание в кВт · ч получается умножением числа оборотов диска на постоянную счетчика. Рисунок циферблата показан ниже.

Работа счетчика энергии

Счетчик энергии имеет алюминиевый диск, вращение которого определяет потребляемую мощность нагрузки.Диск помещается между воздушным зазором последовательного и шунтирующего электромагнита. У шунтирующего магнита есть катушка давления, а у последовательного магнита — катушка тока.

Катушка давления создает магнитное поле из-за напряжения питания, а катушка тока создает его из-за тока.

Поле, создаваемое катушкой напряжения, отстает на 90º от магнитного поля катушки тока, из-за чего в диске индуцируется вихревой ток. Взаимодействие вихревого тока и магнитного поля вызывает крутящий момент, который воздействует на диск.Таким образом, диск начинает вращаться.

Сила, действующая на диск, пропорциональна току и напряжению катушки. Постоянный магнит контролирует Их вращение. Постоянный магнит препятствует движению диска и выравнивает его по потребляемой мощности. Циклометр считает вращение диска.

Теория счетчика энергии

Катушка давления имеет такое количество витков, которое делает ее более индуктивной. Реактивный путь их магнитной цепи очень меньше из-за небольшой длины воздушного зазора.Ток I _p течет через катушку давления из-за напряжения питания и отстает на 90º.

I _p производит два Φ _p , которые снова делятся на Φ _p1 и Φ _p2 . Основная часть потока Φ _p1 проходит через боковой зазор из-за низкого магнитного сопротивления. Поток Φ _p2 проходит через диск и создает крутящий момент, который вращает алюминиевый диск.

Поток Φ _p пропорционален приложенному напряжению, и он отстает на угол 90º.Поток переменный и, следовательно, индуцирует вихревой ток I _ep в диске.

Ток нагрузки, проходящий через токовую катушку, индуцирует магнитный поток Φ _с . Этот поток вызывает на диске вихревой ток I _es . Вихревой ток I _es взаимодействует с потоком Φ _p , а вихревой ток I _ep взаимодействует с Φ _s для создания другого крутящего момента. Эти крутящие моменты противоположны по направлению, и чистый крутящий момент является разницей между ними.

Векторная диаграмма счетчика энергии представлена ​​на рисунке ниже.

Пусть
В — приложенное напряжение
I — ток нагрузки
∅ — фазовый угол тока нагрузки
I _p — угол давления нагрузки
Δ — фазовый угол между напряжением питания и потоком в катушке давления
f — частота
Z — импеданс вихревого тока
∝ — фазовый угол вихретоковых цепей
E _ep — вихревой ток, индуцированный магнитным потоком
I _ep — вихревой ток из-за магнитного потока
E _ev — вихревой ток из-за потока
I _es — вихревые токи из-за магнитного потока

Чистый крутящий момент привода выражается как

где K ₁ — постоянная

Φ ₁ и Φ ₂ — это фазовый угол между потоками.Для счетчика энергии мы берем Φ _p и Φ _{s .}

β — фазовый угол между потоками Φ _p и Φ _p = (Δ — Φ), поэтому

Если f, Z и α постоянные,

Если N постоянная скорость, тормозной момент

В установившемся режиме скорость приводного момента равна тормозному моменту.

Если Δ = 90º,

Скорость,

Скорость вращения прямо пропорциональна мощности.

Если Δ = 90º, общее количество оборотов

Трехфазный счетчик энергии используется для измерения большой потребляемой мощности.

.

Что такое электрическая энергия? (с иллюстрациями)

Электрическая энергия возникает в результате движения электрического заряда и обычно называется просто «электричеством». В конечном счете, это происходит из электромагнитной силы: одной из четырех фундаментальных сил природы и той, которая отвечает за поведение электрически заряженных объектов. Электрическая энергия — результат взаимодействия субатомных частиц с этой силой. Электричество проявляется в природных явлениях, таких как молния, и имеет фундаментальное значение для жизни.Способность людей генерировать, передавать и хранить электроэнергию имеет решающее значение для современной промышленности, технологий и, в большинстве стран, домашней жизни.

Роберт Бойл.

Происхождение электрической энергии

Есть два типа электрического заряда: положительный и отрицательный.Если два электрически заряженных объекта приблизить друг к другу, они столкнутся с силой. Если заряды одинаковы — положительные или отрицательные, — сила будет отталкивать объекты друг от друга. Если у них разные обвинения, они будут привлекать друг друга. Это отталкивание или притяжение известно как электромагнитная сила, и ее можно использовать для создания потока электрической энергии.

Инвертор мощности, который можно использовать для преобразования постоянного тока в переменный.

Атомы состоят из ядра, содержащего положительно заряженные протоны, с вращающимися вокруг него отрицательно заряженными электронами. Протоны обычно остаются в ядре, но электроны могут перемещаться от атома к атому, позволяя им проходить через материалы, такие как металлы, которые проводят электричество. Место с избытком электронов над протонами будет иметь отрицательный заряд; место с дефицитом будет иметь положительный заряд. Поскольку противоположные заряды притягиваются друг к другу, электроны будут перетекать из отрицательно заряженной области в положительно заряженную, если это разрешено, создавая электрический ток.

Жилой электросчетчик.

Использование электроэнергии

Электричество полезно как само по себе, так и как средство передачи энергии на большие расстояния.Это важно для различных промышленных процессов, телекоммуникаций и Интернета, компьютеров, телевизоров и многих других устройств, которые обычно используются. Его также можно преобразовать в другие формы энергии для использования во множестве других приложений.

Бенджамин Франклин известен своими исследованиями в области электричества.

Когда электрический ток течет по проводнику, он выделяет определенное количество тепла. Произведенное количество зависит от того, насколько хорошо материал проводит электричество. Хороший проводник, например медь, производит очень мало. По этой причине медные провода и кабели обычно используются для передачи электричества: когда выделяется тепло, энергия теряется, поэтому хороший проводник сводит к минимуму потери энергии. Материалы, которые хуже проводят электричество, производят больше тепла, поэтому их, как правило, используют, например, в электрических обогревателях, плитах и ​​духовках.

Плотины гидроэлектростанций могут использоваться для выработки электроэнергии.

Электрическая энергия также может быть преобразована в свет. Ранние дуговые лампы зависели от электрического разряда через небольшой промежуток, чтобы нагреть воздух до точки, в которой он светится — тот же принцип, что и молния.Позже была введена лампа накаливания: она основана на токе, заставляющем тонкий свернутый в спираль провод светиться добела. Современные энергосберегающие лампочки пропускают ток высокого напряжения через тонкий газ, заставляя его излучать ультрафиолетовый свет, который попадает на флуоресцентное покрытие, создавая видимый свет.

На дизель-электрическом локомотиве дизельный двигатель обеспечивает питание тягового электродвигателя, который вращает колеса агрегата.

Когда проводящий материал, например медный провод, перемещается в магнитном поле, возникает ток. И наоборот, ток, протекающий по проводу, при воздействии магнитного поля вызывает движение. Это принцип, лежащий в основе электродвигателя. Эти устройства состоят из магнитов и катушек из медной проволоки, так что при прохождении тока по проволоке создается вращательное движение. Электродвигатели широко используются в промышленности и дома, например, в стиральных машинах и DVD-плеерах.

Электроэнергия подается по электросети.

Измерение электрической энергии

Энергия измеряется в джоулях, термин назван в честь физика Джеймса Прескотта Джоуля.Один джоуль — это примерно количество энергии, необходимое для поднятия веса в один фунт (0,45 кг) на вертикальное расстояние в девять дюймов (22,9 см). Однако обычно удобнее думать об электричестве в терминах мощности, которая представляет собой энергию, деленную на время, или скорость, с которой она течет. Это дает, возможно, более знакомую единицу ватта, названную в честь ученого Джеймса Ватта. Один ватт эквивалентен одному джоулю в секунду.

Стиральные машины — это бытовая техника, в которой используются электродвигатели.

Есть ряд других единиц, связанных с электричеством. Кулон — это единица электрического заряда. Его можно рассматривать как количество электронов — 1,6 x 10 ¹⁹ — поскольку все электроны имеют одинаковый, очень маленький заряд. Ампер, обычно обозначаемый аббревиатурой «ампер», — это единица измерения электрического тока или количества электронов, которые протекают за заданный промежуток времени. Один ампер эквивалентен одному кулону в секунду.

Электричество проявляется в таких природных явлениях, как молния.

Вольт — это единица электродвижущей силы, или количество энергии, передаваемое на единицу заряда, или кулон. Один вольт эквивалентен одному джоулю энергии, передаваемой на каждый кулон заряда. Мощность в ваттах эквивалентна вольтам, умноженным на амперы, поэтому ток в пять ампер при 100 вольт будет эквивалентен 500 ваттам.

Производство электроэнергии

Большая часть электроэнергии вырабатывается устройствами, которые преобразуют вращательное движение в электрическую энергию, используя тот же принцип, что и электродвигатель, но в обратном направлении.Движение катушек с проволокой в ​​магнитном поле производит электрический ток. Обычно тепло, часто генерируемое при сжигании ископаемого топлива, используется для производства пара, который приводит в действие турбину, чтобы обеспечить вращательное движение. На атомной электростанции тепло обеспечивает ядерная энергия. Гидроэнергетика использует движение воды под действием силы тяжести для привода турбины.

Электроэнергия, вырабатываемая на электростанциях, обычно вырабатывается в форме переменного тока (AC).Это означает, что ток постоянно меняет свое направление, много раз в секунду. В большинстве случаев хорошо работает кондиционер, и именно так электричество попадает в дом. Однако для некоторых промышленных процессов требуется постоянный ток (DC), который течет только в одном направлении. Например, при производстве определенных химических веществ используется электролиз: расщепление соединений на элементы или более простые соединения с использованием электричества. Для этого требуется постоянный ток, поэтому в этих отраслях либо потребуется преобразование переменного тока в постоянный, либо будет собственный источник постоянного тока.

Более эффективна передача электроэнергии по линиям электропередач с более высоким напряжением. По этой причине на электростанциях используются устройства, называемые трансформаторами, для увеличения напряжения передачи. Это не увеличивает энергию или мощность: когда напряжение повышается, ток уменьшается, и наоборот.Передача электроэнергии на большие расстояния происходит при многих тысячах вольт; однако его нельзя использовать в домах с таким напряжением. Местные трансформаторы снижают напряжение примерно до 110 вольт в США и 220-240 вольт в Европе для бытовых нужд.

Электроэнергия для небольших устройств с низким энергопотреблением часто подается от батарей.Они используют химическую энергию для генерации относительно небольшого электрического тока. Они всегда генерируют постоянный ток и, следовательно, имеют отрицательную и положительную клеммы. Электроны текут от отрицательной клеммы к положительной, когда цепь замыкается.

Электрические трансформаторы обычно используются для уменьшения подачи электроэнергии к таким устройствам, как ноутбуки..
