Сборка электрощита, проектирование и изготовление электрошкафов

Назначением электрощитов ВРУ (вводнораспределительных устройств) является прием, учет и распределение электроэнергии по потребителям. Уровень напряжения ВРУ — 380/220 вольт трехфазного тока частотой 50Гц. В схемах подключения и распределения используются четырех или пятипроводные сети с системами заземления TN-C, TN-C-S, TN-S.

ГРЩ (Главный распределительный щит) является техническим устройством, предназначенным для распределения электрической энергии в сетях напряжением до 0,4кВ переменного тока частоты 50 Гц. Также ГРЩ защищает электросети от перегрузок и коротких замыканий.

Электрощиты УВР предназначены для приема, распределения и учета электрической энергии напряжением 380/220 трехфазного переменного тока частотой 50 и 60 Гц, при температуре окружающей среды от +1° С до +35° С в четырех или пятипроводных электрических сетях с системами заземления TN-C, TN-C-S, TN-S.

Шкафы ШНН представляют собой распределительное устройство низкого напряжения и предназначены для установки в трансформаторных подстанциях, домах с жилыми и офисными помещениями, с целью распределения электроэнергии между потребителями сетей и защиты присоединений от токов короткого замыкания в сетях напряжением 0,4 кВ переменного тока частотой 50 Гц с глухозаземленной нейтралью.

ЯТП представляет собой компактный металлический ящик с однофазным или трехфазным понижающим трансформатором. ЯТП применяется для питания местных сетей освещения, переносных светильников, электрического инструмента и др. Используется в основном на строительных площадках, в различных помещениях и на других объектах на стадиях переоборудования.

Назначение ШУ (шкаф учета) — коммерческий или технический (для собственных нужд) учёт электроэнергии. ШУ изготавливаются как на напряжение 380В, так и на 220В. Подключаются ШУ к сетям с системами заземления TN-S, или TN-C- S. Степень защиты IP31, при необходимости IP54.

ЩСУ представляет собой многошкафную низковольтную комплексную конструкцию, которая принимает и распределяет электроэнергию для крупных сложных энергопотребителей — таких, как системы вентиляции, насосные станции и другие технологические комплексы на промышленных, бытовых и общественных объектах.

Ящики управления типа Я5000 осуществляют пуск, контроль работы, выключение асинхронных электродвигателей и их защиту от повышенных токов. Я5000 управляют двигателями в ручном, дистанционном и автоматическом вариантах. Уровень входного напряжения Я5000 — 380/220 вольт трехфазного/однофазного тока, номинальный ток — от 0,6 до 160А.

Шкафы распределительные ПР предназначены для распределения электрической энергии, защиты электрических установок при перегрузках и токах короткого замыкания, для нечастых (до 6 включений в час) оперативных включений и отключений электрических цепей и пусков асинхронных двигателей.

ЩК или ЩКВ (квартирный щиток) — компактное устройство, принимающее и распределяющее электроэнергию по внутренним электроцепям квартир, индивидуальных домов, и других небольших сооружений. Также ЩК защищает распределительные цепи от перегрузок и коротких замыканий и может учитывать потребление энергии.

Щиты автоматического переключения ЩАП (или автоматического вода резерва АВР) предназначены для защиты электрооборудования при нарушении бесперебойности энергоснабжения в случае сбоя нормального режима работы, или аварийных ситуациях.

Назначение ЩМ (щит механизации) – обеспечение работы приемников электроэнергии на период проведения временных, ремонтных и других работ на площадках без штатной электропроводки. Также ЩМ защищает линии и потребители от перегрузок, коротких замыканий.

Назначение распределительного щита ЩР – прием электроэнергии и обеспечение электропитанием потребителей и защита отходящих линий от перегрузок и коротких замыканий. Подходят для нечастых включений и отключений электроцепей — до трех переключений в час.

Щитки освещения ЩО обеспечивают электропитание осветительных сетей и защиту их от перегрузок и коротких замыканий. Как правило, одновременно с ЩО устанавливаются также щитки аварийного освещения ЩАО. ЩО (как и щиты распределения ЩР) – это наиболее распространенный тип щитов в промышленных, общественных, административных зданиях и сооружениях и в жилых зданиях.

Другие запрашиваемые типы щитов. Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов — позвоните нам по телефону (495) 988-59-56.

В век высоких технологий и повсеместного использования техники и электрооборудования часто может встать непростая задача – сборка электрощита и его последующая установка. Делать это самостоятельно не только долго и трудно, но и очень опасно. Именно поэтому для изготовления электрощитов необходимо нанимать мастеров своего дела.

«ИнжЭнергоМонтаж», компания с многолетним опытом работы в сфере электротехнического оборудования, сможет осуществить сборку электрошкафов в кратчайшие сроки. Команда профессионалов, используя современные материалы, выполнит заказ с максимальной ответственностью, при этом учитывая все пожелания заказчика. Прежде чем приступить к изготовлению, необходимо провести проектирование электрощита и уладить организационные вопросы.

Проектирование и изготовление электрошкафов

Наша фирма предлагает производство щитов управления в Москве. Прежде, чем осуществлять проектирование и изготовление электрощитов, будет проведен осмотр объекта техническим специалистом компании. Через компетентного мастера заказчик сможет уладить все вопросы, касающиеся проектирования электрощита, комплектации, сроков, стоимости.

Сборкой электрошкафов занимаются профессиональные электрики и монтажники, при этом на производстве осуществляется постоянный контроль качества.

Основные этапы изготовления заказа:

1. Вы оставляете заказ на сайте или по телефону;
2. На объект выезжает технический специалист;
3. Заключение договора;
4. Оплата;
5. Осуществление сборки электрощита;
6. Установка заказа на объекте.

Мы можем изготовить практически все типы электрощитов, от небольших гражданских до промышленных. При сборке ВРУ или любого другого щита наши мастера гарантируют стопроцентную безопасность изделия.

Сборка электрощита — это не то, чем стоит заниматься самостоятельно. Вы можете сделать заказ, позвонив в компанию «ИнжЭнергоМонтаж» по телефону +7 (495) 988-59-56, после чего мы незамедлительно приступим к его исполнению.

Поговорим про этажный электрощит дома

Вступление

Этажный электрощит или этажный распределительный щиток предназначен для распределения и учета электроэнергии по квартирам этажа. Для этого в этажный электрощит устанавливаются различные автоматические устройства распределения, защиты, учета электроэнергии и другие устройства автоматики. Также в этажный щит устанавливаются устройства распределения сетей слабых токов (телефония и компьютерная сеть).

Этажный щит (ЩЭ) относится к учётно-распределительным щитам, объединяющим силовую и слаботочные электропроводки. В отличие от щитов управления (ЩУ), которые обеспечивают питание электроустановок и управление их технологических процессов, ЩЭ обеспечивают приём и распределение электрической энергии по потребителям. Кстати, шкафы управления производства Мегахолод позволят решить любые задачи автоматизации холодильного, вентиляционного оборудования и кондиционирования.

Отличительная особенность ЩЭ наличие слаботочной секции и окошек для внешнего считывания показаний электросчётчиков.

Этажный электрощит – общие характеристики

• Этажный электрощит имеет два или три отсека. Один для распределения или учета и распределения электроэнергии. Второй отсек предназначен для слаботочных сетей (телефонии, Интернет, сигнализации). Все отсеки должны иметь отдельные дверцы.
• Этажный электрощит с установленными счетчиками учета должен иметь окошки из плексигласа, в которые должны быть, хорошо видны показания счетчиков.
• Этажный щит относится к щитам распределительным 1-го класса и изготавливаются только из металла.
• Обычно этажный щит устанавливается в нишу, но встречается и настенная установка.
• Дверцы щита должны открываться на угол не менее 95⁰.
• Дверцы щита должны запираться на ключ или иметь специальное запорное устройство.

Как монтируется этажный электрощит

Конечно, Вам не придется монтировать этажные электрощиты. Достаточно разобраться, как он устроен и где какие клеммы в нем предусмотрены. Рассмотрим устройство старого и нового этажных щитов.

Старый этажный щит

Рассмотрим, более менее, стандартный электрощит старого образца ( смотрим фото), в нормальном состоянии.

Этажный щит на фото, предназначен для четырех квартир. Он разделен на четыре части.

Для каждой квартиры устанавливается вводной автоматический выключатель и группа автоматов для защиты групповых цепей квартиры. Группа крайне правых автоматов должна принадлежат крайне правой квартире на этаже.

Вместо автоматических выключателей в этажном щите можно установить комбинированные расцепители (дифференциальные автоматы). Они должны иметь класс B или C и иметь коммутационную способность не менее 3000 Ампер. Напомню, коммутационная способность это способность прибора работать после короткого замыкания в 3000 Ампер. То есть, в цепи было КЗ с током 3000 Ампер и автоматический выключатель выбило. После этого вы взводите рычаг автомата и он работает далее.

Советую выбирать автоматы защиты с коммутационной способностью  около 10000 ( десять тысяч) ампер.

В системах заземления TN-C-S и TN-S в этажном щите предусмотрены две шины (зажима). Одна шина для подключения нулевых рабочих проводников (N) и отдельная шина для подключения проводов заземления (PE).

В сетях TN-C в этажном щите должна быть предусмотрена отдельная шина для разделения нулевого защитого проводника (PEN) на нулевой рабочий (N) и защитный (PE) проводники.

Однако, как правило, такой шины нет. Разделение происходит проще. В щите если нулевая рабочая шина, а заземление подключается отдтельно от этой шины, можно сказать в стороне, на корпус щита или на металлическую платформу щита.

Важно! В системе TN-C нельзя подключать рабочий ноль (N) и защитный провод (PE) под одну клемму. Это разные проводники, хотя может показаться, что это одно и то же, ведь они «замкнуты» через корпус щита.

В завершении замечу:

• Желательно чтобы в этажном щите, на дверце была приклеена схема щита;
• Желательно, чтобы провода были промаркированы;
• Желательно соблюдать цветность подключения проводов ( синий –рабочий ноль, желто-зеленый – защитный проводник).

Устройство нового этажного щита

В новом этажном щите, нет никаких хитростей и «непоняток». Новые щиты стоят в сетях TN-S, реже в TN-C-S. Все шины разделены, подписаны и понятны к подключению.

Часто в новостройках на этаже устанавливают отдельные щитки для каждой квартиры.

Нормативная ссылка про этажный электрощит

Гост-Р-51628 -2000. Щиты распределительные

©Ehto.ru

Другие статьи близкие по теме

Поделиться ссылкой:

Похожее

Щиты Legrand Nedbox (встраиваемые) от 12 до 56 модулей

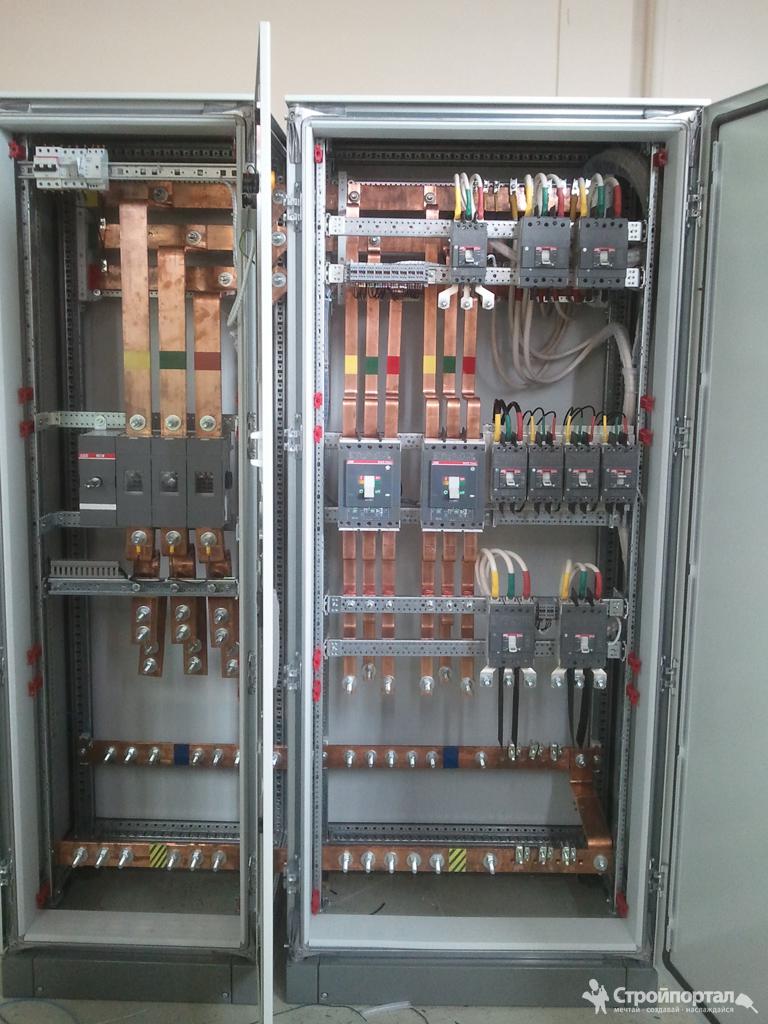

Фотографии электрощитов на продукции АВВ ABB, монтаж щитов ГРЩ, АВР, автоматики, силовых щитов.

Фото электрощитов на ABB

Для увеличения изображения кликнуть по картинке

На нашем производстве не малую роль имеет значение качества выпускаемой продукции. В связи с этим, особо значимые объекты для которых изготавливается щитовое оборудование достаточно часто используются комплектующие фирмы АВВ.

Щиты ГРЩ. Автоматический ввод резерва АВР

Изготовление главного распределительного щита состоящий из 4-х секций: две вводные секции с узлом учета электрической энергии и две линейные секции. На переднюю панель выведены ручки управления рубильниками, автоматическими выключателями вводных секций и доступ через смотровое стекло показаний счетчиков. Номинальный ток рубильников 2000А, автоматические выключатели на 1000А. Ввод сверху, шины медные, нагрузка подключается сбоку.
Щит ГРЩ на 320А c автоматическим вводом резерва для размещения на улице, панель управления и индикации размещается внутри шкафа на внутренней боковой панели.
Щит учета, комплектующие АВВ. АВР на три ввода, комплектующие производства АВВ. Панель ВРУ на АВВ.
Шкаф вентиляции на АВВ. Монтаж панели. Шкаф автоматики системы управления насосами
Шкаф АВР — автоматический ввод резерва, комплектующие АВВ. АВР для Ангарска. Панель учета ГРЩ
Шкаф, комплектация ABB. Шкаф для метрополитена, комплектация ABB. Монтаж рубильника ОТ2000Е03
Примеры монтажа на ABB
Блок автоматического ввода резерва с контроллером OMD300. Монтаж щитового оборудования
Монтаж рубильника на 1600 ампер. Щит ГРЩ на АВВ 1200А на проверке, внешний вид на развернутые плоскости.
Шкаф АВР на два ввода с секционированием, номинальный ток 250А, выполнен на базе модуля АВР ATS022.
Фото монтажа шкафа АВР втычные модульные автоматические выключатели серии S200 производства АВВ серия до 63А. Установлены ограничители перенапряжения 4-х полюсные на дин-рельс. Сальниковые вводы для подключения кабеля сверху.
Щиты управления в процессе сборки и монтажа, шкаф навесного исполнения.

Щит трехфазного АВР на два ввода напряжение АС400В, ток 20А с приоритетом ввода. Контакторы AF26 с электромеханической блокировкой VEM4, реле контроля напряжения CM-PVE (контроль 3 фаз). Режимы работы «Автоматический» и «Ручной», в ручном режиме возможен выбор ввода первого или второго, ввод и вывод снизу.

Щит ГРЩ 800А

Фото щита ГРЩ, 6 секций, на 3 ввода, на номинальный ток 800А.

Главный распределительный щит ГРЩ 2000*4400*600, IP31, ток 800А выполнен в шести панелях. Вводные панели с приборами на лицевой поверхности 3 штуки, распределительная панель 2 штуки, секционная панель 1 штука. Комплектующие рубильник OT630E03, рубильник OT800E03 3п 800А, рубильник OT250E03, выключатели автоматические T5N 630, T6N 800 , XT1B 160 TMD, XT3N 250 TMD, S203, шина медная. В вводных щитах смонтирован узел учета для технического и коммерческого учета. Ввод и вывод питающих кабелей снизу.

Щит ГРЩ, комплектация АВВ, на вводе рубильники на ток 1600А, автоматические выключатели на моторных приводах, узел учета, АВР.

Щиты распределительные

ЩРН -щит распределительный навесной, наружного исполнения. Корпус имеет крепления для установки на стену, ввод и вывод кабелей предусмотрен снизу. Сверху установлен защитный козырек, двойная дверь, внутри, на обратной стороне внутренней двери размещен обогреватель, регулятор температуры на монтажной плате.

Просмотр страниц

Электрический щит и разновидности электрощитов

Люди, которые часто имеют дело с электрическими щитами, успели заметить, насколько разными они могут быть. Но чаще всего понять, для каких целей служит отдельно взятый щит можно, если знать, что означают буквенные коды на его коробке. В этой статье будут рассмотрены самые популярные типы этого оборудования, а так же цели и задачи, которые выполняет каждый отдельный тип электрического щита.

Этажный щиток (ЩЭ)

Чуть ли не самый распространённый вид данных устройств, с которым знаком любой житель коммунальной квартиры. Такие щитки ставят почти во всех жилых многоэтажках по одному на каждый этаж. Как не трудно догадаться, это устройство отвечает за подачу электричества в квартиру и охраняет всю технику на этаже от неожиданных скачков напряжения.

Обычный этажный щиток состоит из трех частей (камер):

• Абонентская камера, в которой находятся защитные предохранители
• Камера учета, в которой стоят счетчики электроэнергии
• Слаботочная камера, в которой находятся устройства для обслуживания проводного интернета, кабельного телевидения и т.д.

Читайте также Как подключить интернет на даче

Квартирный щиток (ЩК)

Очень часто квартирные щитки используют как замену этажному аналогу. Назначение у этого щита почти такое же, но пара исключений все же есть.

Во-первых, через квартирный щит можно быстро и без лишних усилий обесточить квартиру. Так же с его помощью можно отключить электричество в какой-либо отдельной комнате (в зависимости от того, какие выключатели стоят в щитке).

Во-вторых, в отличии от этажных, в квартирных щитках гораздо реже устанавливаются счетчики электропитания. Эта мелочь может вызвать некоторые пререкания (а в иногда и серьезные разбирательства) между вами и компанией, обслуживающей ваш дом.

Щит освещения (ЩО)

Как нетрудно понять из названия, этот тип щитков предназначен для контроля осветительных приборов. Такие устройства очень часто используют в нежилых зданиях больших габаритов. В качестве примера можно привести торговые центры, продовольственные гипермаркеты, производственные цеха, офисные центры и т.д. Если сильно упрощать, то щит освещения — это аналог обычного выключателя, и используется он в большинстве случаев для тех же целей. Так же, как и в любом другом типе щитка, в ЩО могут быть установлены предохранители и счетчики питания. Самой распространенной моделью этой категории является утапливаемый щит освещения с выключателем (УОЩВ) — встраиваемая в стену коробочка, которую легко можно замаскировать.

Щит управления (ЩУ)

Данный тип электрощитов чаще всего устанавливается на промышленных предприятиях. В отличии от своих младших собратьев, щит управления имеет сложное устройство и используется в самых различных целях (контроль вентиляционной системы, дистанционное управление электродвигателем). В зависимости от предназначения данный тип щитов не имеет определенного типоразмера. Как правило, это шкафчик внушительных габаритов со множеством переключателей внутри.

Щит автоматики (ЩА)

Так же, как и щит управления, это устройство отвечает за контроль сложных систем. Но в отличии от него производит контроль автоматически.

Щит автоматики оснащен множеством датчиков и контроллеров, которые отслеживают самые разные показатели. Исходя из этих показателей, устройство само может отключать или включать отдельные системы, или действовать по заранее написанной для него программе.

Прибор используется для множества различных задач. При этом, для разных случаев используются разные модели щитов. Например, ЩА для парового котла не может использоваться для управления вентиляционной системой.

Аварийный (автоматический) ввод резервного питания (АВР)

Электрический щит, который подает электричество в систему при нарушениях работы основного питания. Этот тип щитов является самым распространенным и используется практически в любой электросети. Если в систему прекращает поступать электричество, АВР переключает её на запасной источник питания (другой канал подачи электричества или аварийный генератор, на котором система будет работать до устранения неполадки).

Чаще всего используются два подтипа щитов АВР:

• Приоритетный, в котором основным может быть только один из каналов питания
• Бесприоритетный, где основным может быть любой из каналов питания в разные промежутки времени

Вводное распределительное устройство (щит ВРУ)

Так же очень популярный тип электрощитов. Как правило, такое оборудование устанавливают в жилых помещениях или производственных цехах. Щит ВРУ принимает и распределяет электричество по множеству более мелких каналов питания. В обычной многоэтажке этот щит стоит на первом этаже или в подвале и распределяет питание по всем этажным щитам.

Главный распределительный щит (ГРЩ)

Как правило, этот электрощит является самым мощным на объекте, и, как следствие, питает электричеством весь объект. Если рассматривать цепочку электропередачи в любой системе, то получится примерно так:

1. ГРЩ
2. ВРУ
3. ЩА/ЩУ/ЩЭ/ЩО

Видео про Электрические щиты

Сборка электрощитов своими руками: видео, фото

Установка распределительного щита для частного дома или для квартиры требует соблюдения элементарных правил электрической и пожарной безопасности. Для электрика монтаж электрощита своими руками мероприятие несложное, ну а если вы решитесь проделать эту процедуру сами, то следует сто раз подумать, тем более что цены на прокладку провода в стене и установку электрического щита совсем не высокие. Давайте разберем, как происходит сборка электрощитов своими руками после того, как над проводами поколдовал электрик.

Сравните расценки на установку электрощита- скидки до 40%.

Выбор подходящего вида щита

Прежде всего, нужно выбрать щит. Различают три вида электрощитков:

— внешний;

— внутренний;

— переносной.

Внешние электрощитки устанавливаются в том случае, если проводка в доме или на объекте открытая. Для скрытой проводки целесообразнее использовать внутренний щиток – он выглядит эстетичнее и аккуратнее. Последний вариант – переносные щитки — используют исключительно на строительных площадках или во время ремонта, когда возможности подключиться к общей электрической сети нет.

Кроме этого щитки бывают пластиковыми и металлическими. Пластмассовые щиты имеют более эстетичный вид, в то время как металлические конструкции отличаются высокой надежностью. Следовательно, первый из них приемлем для установки внутри квартиры или дома, а второй — снаружи.

Как собрать электрощит

Рассмотрим, как происходит сборка электрощитов своими руками. Независимо от того, какой из типов этого оборудования вы собираете — квартирный из пластика, или наружный внешний — схема будет практически аналогичной.

1. Установка щита. Внутренний щит устанавливают при помощи алебастра или гипса в специально подготовленную заранее нишу в стене. Щиты внешнего типа крепятся на саморезах или дюбелях.
2. Монтаж DIN-реек. Как правило, если вы приобрели готовый корпус щита, в нем уже будут установлены DIN-рейки. Однако при самостоятельном изготовлении всего оборудования, их необходимо будет установить.
3. Установка автоматических выключателей и счетчика. На DIN-рейки устанавливается счетчик и автоматы, количество которых определяется согласно объему потребляемой электроэнергии всеми устройствами. Установка производится при помощи одного щелчка, так как все эти детали оборудованы автоматическим креплением.
4. Подключение проводов. Эта процедура производится согласно требованиям техники безопасности и схемам проводки вашей квартиры или дома.

На этом процедура окончена, и вы можете произвести проверку работы системы, поочередно включая и отключая каждый из автоматов.

Видео по сборке электрощитов своими руками

сборка и подключение электрощитов — Master-Elektrik

В чём преимущество электрических щитков? Во-первых это удобное расположение систем защиты электрической проводки и оборудования (автоматических выключателей, УЗО или дифференциального автомата, реле напряжения, таймера, магнитного пускателя) и прочего электрооборудования в одном, безопасном корпусе. Во-вторых это оборудование защищено от нечаянного касания к токоведущим частям(винтовым клеммам, зажимающие электрические провода). В-третьих, его можно расположить в удобном для Вашего обслуживания, месте. Как правило, электрические щитки располагаются где-то в коридоре, недалеко от входной двери, на высоте 1,5-1,8м. Но некоторые предпочитают и под потолком.

Квартирные электрические щиты и ящики изготавливают из пластика или окрашенного металла. Первые имеют более привлекательный вид. Большинство из пластиковых ящиков имеют открывающееся смотровое стекло, сквозь которое видно положение автоматов и напряжение в сети (при наличии реле напряжения). Но такие пластиковые электрические щитки являются менее пожароустойчивыми, в отличии от металлических щитков. Также и те и другие могут быть как внутренними (встроенными в стену), так и наружными, которые крепятся просто на стену. Устанавливает и подсоединяет электрощиток только электрик.

Для увеличения картинки просто щёлкните по ней.

а) монтаж наружного пластикового электрического щита под потолком

до в процессе

на фото видно: установленное реле напряжения (крайнее слева), дифференциальный автомат (после этого реле от перепада напряжения) и шесть автоматических выключателей.

б) монтаж встроенного пластмассового электрического щита на высоте 1,5м.

до в процессе

до и после

в) монтаж наружного пластикового электрического щита в коридоре.

до в процессе

до

в процессе

д) электромонтаж металлического встроенного электрощита

е) электромонтаж металлического наружного электрощита

Следует отметить, что на этом месте стоял этот же счётчик но на старой обычной платформе типа как на рис. Без нарушения пломб счётчик был установлен в новый металлический щит. Таким образом у хозяев исчезла смутная картина открыто висящего электрического счётчика да и ещё на страшной платформе. Для этой операции был сделан вырез в задней стенке щита, который виден внизу под и за счётчиком, где он был просунут и закреплён в щитке.


Вернуться в фотогаллерею 1, 2, 3, 4, 5, 6 . Смотреть ещё фото 8, 9, 10
