Газоразрядные лампы импульсные: Импульсное зажигающее устройство (ИЗУ): устройство, принцип работы, виды

Импульсное зажигающее устройство (ИЗУ): устройство, принцип работы, виды

Импульсное зажигающее устройство – импульсный прибор для розжига газоразрядных ламп, в том числе ДНаТ (натривых высокого давления), ДРИ (ртутных газоразрядных), МГЛ (металлогалогенных) и др.

Устройство ИЗУ

Газоразрядные лампы (ГРЛ) обладают многими достоинствами, но для их подключения требуются дополнительные электрические приборы. К ним относятся импульсные зажигающие устройства (ИЗУ), пускорегулирующая аппаратура (балласт/дроссель).

Свечение любой ГРЛ начинается с первоначального импульса высокого напряжения, который вызывает первичное возбуждение молекул газа, который заполняет колбу лампы. Далее молекулы возбуждаются сильнее под действием проходящего тока, электроны поглощают энергию и переходят на более высокие орбитали и оседают обратно на более низкие с выделением фотонов света. Лампочка начинает светить.

Для создания высокочастотного импульса необходим специальный прибор. Им является ИЗУ. Прибор повышает напряжении сети 220 В до величины, при которой образуется электрическая дуга. Повышение происходит благодаря высокому (2-5 кВ) напряжению. Зажигающее устройство выдает высоковольтные импульсы и в колбе возникает дуга. После этого источник света продолжает работать от сети 220 В.

Внешне импульсные защитные аппараты выглядят, как параллелепипеды или цилиндры с контактами. На корпусе нанесены электрические параметрами и схема подключения.

Внешний вид

Внутренняя конструкция защитных аппаратов довольно сложна и зависит от их типа.

Принципиальная схема трехконтактного прибора с таймером

Принцип работы

Необходимые элементы подключения газоразрядных лампочек

Импульсное защитное устройство работает, как полупроводниковый генератор импульсов высокой частоты. Внутри прибора есть конденсатор, который через диод и резистор заряжается до нужного напряжения. При прохождении тока контакты (тиристоры) замыкаются, и конденсатор разряжается через первичную обмотку трансформатора. А на вторичной обмотке формируется высокое напряжение, которое подается на источник света.

Все электротехнические элементы прибора подбираются так, чтобы импульсы формировались только в определенные фазы напряжения сети. Количество импульсов, формируемых в нужную фазу, доходит до нескольких десятков. А их продолжительность – от сотых долей микросекунд до нескольких микросекунд.

Таким образом, импульсный защитный прибор необходим для повышения напряжения до такого значения, чтобы образовалась дуга.

Важно контролировать процесс зажигания источника света. Контроль возможен через силу тока или напряжения в источнике света.

При выборе импульсного аппарата рекомендуется обратить внимание на некоторые дополнительные параметры:

• Функция автоматического выключения (для случаев, когда лампы вышли из строя) или таймер.
• Максимальные импульсные частоты для выходного напряжения.
• Наибольшая величина допустимого тока для запуска газоразрядных ламп высокого давления. Желательно, чтобы ток превышал рабочий в 2,5 или 3 раза.
• Время импульса.
• Напряжение в момент розжига источника света. Лучше, если оно чуть ниже сетевого.
• Длина кабелей подключения не должна превышать 2-3 м, иначе могут возникнуть помехи в работе некоторых приборов (особенно радио-).
• Наибольшее количество циклов включения-выключения.

Виды ИЗУ

Двухконтактный аппарат

Зажигающие устройства могут быть последовательного типа и параллельного. Приборы параллельного типа оснащены двумя контактами. Напряжение при их работе поступает не только на лампу, но ответвляется на дроссель. В результате возможен пробой: изоляция пускорегулирующей аппаратуры не выдерживает таких напряжений. К тому же при отсутствии в цепи или перегорании лампы двухконтактный прибор сломается. Рекомендуемое расстояние от защитного устройства до пускорегулирующей аппаратуры составляет всего 2 м. Однако, такие аппараты дешевле.

В приборе последовательного типа три контакта. При последовательном подключении при перегорании или отсутствии источника света защитное устройство продолжает работать. Расстояние между дросселем и импульсным прибором не ограничивается. Но к концу срока службы источника света проявляется выпрямительный эффект, который приводит к неверной работе пускорегулирующей аппаратуры. Импульсный защитный аппарат при этом работает постоянно, что приводит к выходу всей системы из строя.

Для индикации возможных проблем в трехконтактные приборы встраивают таймер. Таймер отключает прибор через заданное время в случаях отсутствия/перегорания источника света или безуспешной попытке разжечь лампу.

Также есть разделение по мощностям и типу цоколя Е27 и Е14.

Схема подключения ИЗУ: конкретные схемы

В зависимости от количества контактов импульсные зажигающие устройства подключаются либо последовательно, либо параллельно. Схема подключения обычно указывается на корпусе изделия.

Общие схемы подключения

Подключение двухконтактного ИЗУ

Двухконтактные приборы используются для ламп, напряжение розжига которых меньше 2 кВ. Главным образом, это дуговые металлогалогенные и натриевые источники света малой мощности. Схема подключения: параллельная.

Схема подключения двухконтактного ИЗУ

Ток, идущий на лампу, не проходит через защитное устройство. Однако, высокочастотные импульсы, формирующиеся для розжига, влияют на балласт и могут привести к его пробою. Поэтому при параллельном подключении обязательно применение дросселей с изоляцией, устойчивой к повышенным напряжениям (2-5 кВ).

Подключение трехконтактного ИЗУ

Трехконтактные аппараты постепенно вытесняют двухконтактные. Они подключаются последовательно. Прибор с последовательным подключением надежнее: исключается пробой на балласт. Подключение защитного устройства к источнику света можно разделить на несколько этапов:

• один отрицательный провод из электрического щитка подключить к однотипному зажиму ИЗУ, а второй – к лампе;
• фазовый провод разомкнуть, вставить в балласт, а контакт балласта – в зажим «В» ИЗУ;
• средний провод подключают к патрону источнику света.

Рассмотрим конкретные схемы подключения.

ИЗУ-Т характеризуется небольшими размерами (диаметр 35 мм на 50 мм), стандартным креплением и встроенным таймером (не во всех моделях). Предназначено для совместной работы с магнитным балластом и лампами ДНаТ и ДРИ мощностью до 1000 Вт (220 В) и до 2000 Вт (380 В). Конструкция моделей с таймером позволяет балласту дольше оставаться в исправном состоянии, повторно зажигать источник света при кратковременном отключении электричества, уменьшает вероятность пробоя магнитного балласта.

Схема подключения ИЗУ-Т

ИЗУ-250-1000 Вт используются для розжига ДНаТ, ДРИ и МГЛ. Размер: 60×78 мм. Рекомендуется использовать с электромагнитным балластом. Степень защиты IP20.

Схема подключения ИЗУ-250

ИЗУ-1М используются для включения ДНаТ мощностью от 100 до 400 Вт и ДРИ мощностью от 35 до 400 Вт. Работает в широком диапазоне температур: от -45⁰ до +70⁰С. Габаритные размеры: 32×27×30 мм.

Схема подключения ИЗУ-1М

Распространенные ошибки при подключении

• Использование оборудования, не предназначенного для данного типа ламп. Каждому типу и мощности источников света соответствует свой тип дополнительной аппаратуры. Использование несовпадающих типов приведет к поломке источника света.
• То же самое относится к мощности: все дополнительные приборы должны быть подходящими к мощности источнику света.
• Установка газоразрядного источника света голыми руками. Кожный жир превратится в черные пятна, которые могут привести к поломке или взрыву лампы. Используйте перчатки, или протрите спиртом колбу перед использованием.
• Несоблюдение электрической схеме. Обычно схема подключения имеется на корпусе. Необходимо строго ей следовать.

Какое ИЗУ выбрать

В таблице представлены типы источников света и подходящие импульсные устройства.

Основные выводы

Импульсное защитное устройство – необходимый элемент подключения газоразрядных источников света. Оно подбирается исходя их типа лампы и ее мощности.

Соблюдайте схему подключения указанную на корпусе.

Двухконтактные приборы дешевле, но менее безопасны. При их использовании  необходимо подключать балласт с изоляцией, которая выдерживает высокие напряжения, иначе велика вероятность пробоя. При включении схемы с неработающими лампами дополнительное оборудование выйдет из строя.

Трехконтактные приборы лишены перечисленных недостатков. Однако, при выработке ресурса лампы они могут начать беспрерывно работать и выйти из строя. Для предотвращения этого стоит выбирать защитные устройства с таймером отключения.

Лампы газоразрядные импульсные — Справочник химика 21

    Импульсные газоразрядные лампы изготовляют в виде прямых или изогнутых трубок из кварцевого стекла. Трубки имеют два основных токоведущих электрода (катод и анод) и вспомогательный электрод зажигания, который выполняют в виде металлической полоски или спирали, накладываемой снаружи на лампу. Выпускаемые нашей промышленностью газоразрядные импульсные лампы заполняют ксеноном при давлении 60—25U мм рт. ст. [c.58]

    Подавляющее большинство лазеров на стеклах, активированных ионами редкоземельных элементов, работает только в импульсном режиме. Для накачки используются импульсные ксеноновые газоразрядные лампы. [c.752]

    Импульсные газоразрядные лампы [c.58]

    Оптич. накачку осуществляют чаще всего с помощью газоразрядных ламп в импульсном или непрерывном режимах работы. Поскольку их излучение имеет широкий спектр, в качестве активной среды необходимо применять материалы с широкими полосами поглощения. Однако с ростом ширины спектральной линии уменьшается сечение а и потому трудно достичь пороговых значений АЫ , согласно (I). Задачу решают для разл. активных сред по-разному. Рассмотрим, напр., схему накачки рубинового Л., в к-ром для создания инверсной населенности используют Энергетич. уровни иона Сг , внедренного в решетку [c. 562]

    Импульсный фотолиз, в реакционной смеси мощной вспышкой света генерируют атомы, радикалы илн возбужденные (в триплет-ном состоянии) молекулы, за превращением которых следят методами скоростной спектрофотометрии. Вспышку генерирует газоразрядная лампа, на которую разряжают конденсаторы емкостью 4—10 мкФ, заряженные до 4—20 кВ (рис. 25). Вспышка длится несколько микросекунд. Кварцевый реакционный сосуд обычно имеет длину 10—20 см и диаметр 2—4 см. Метод применим как к газам, так и к жидкостям он позволяет наблюдать реакции с временем полупревращения до 10 с. Мощная вспышка позво- [c.292]

    Импульсный фотолиз, в реакционной смеси мошной вспышкой света генерируют атомы, радикалы или возбужденные (в триплетном состоянии) молекулы, за превращением которых следят методами скоростной спектрофотометрии. Вспышку генерирует газоразрядная лампа (рис. 27), на которую разряжают конденсаторы емкостью 4—.10 мкФ, заряженные до 4 — 20 кВ. [c.345]

    Применение. Используют К. для наполнения ламп накаливания, мощных газоразрядных и импульсных источников света. Радиоактивные изотопы применяют в качестве источников излучения в радиографии и для диагностики в медицине, для обнаружения течи в вакуумных установках. [c.549]

    Экспери

Газоразрядная лампа: устройство, принцип работы, классификация

Среди большого разнообразия осветительного оборудования существуют лампы различного принципа действия. Сегодня достаточно весомую нишу в общем объеме устройств освещения занимают газоразрядные лампы. В чем заключается принцип их работы, и как они устроены, мы рассмотрим в данной статье.

Устройство и принцип работы

В сравнении с другими типами ламп, газоразрядные устройства имеют целый ряд отличий. Что сказывается и на их конструктивных особенностях, и на принципе действия. Чтобы разобраться с основами получения светового излучения в газоразрядных лампах, для начала рассмотрим их конструктивные особенности.

Рис. 1. Устройство газоразрядной лампы

• Цоколя – предназначен для подключения газоразрядного устройства к электрической сети. Может выполняться в различных типах и размерах, под параметры конкретного светильника.
• Колбы – изготавливается из жаропрочного стекла, предназначена для создания вакуума вокруг горелки. Выполняется герметичной для предотвращения нарушения разреженной среды по отношению к окружающему пространству.
• Кронштейна крепления – представляет собой несущую конструкцию, выступающую и в роли опоры для газовой горелки, и в качестве одного из проводников электрического тока.
• Горелки – как правило, трубка из оксида металла, внутри которой и происходит электрический разряд. Наполняется смесью инертных газов и паров металла, в зависимости от модели, наполняемые компоненты могут существенно отличаться.
• Электродов – предназначены для начала искрообразования и продолжения горения тлеющего разряда.

Принцип действия газоразрядных ламп заключается в получении светового потока от ионизации смести газа и паров металла. Рассмотрим принцип их работы  на следующем примере (см. рисунок 2):

Рис. 2. Принцип действия газоразрядной лампы

При подаче напряжения на светильник с газоразрядной лампой осуществляется его преобразование через пускорегулирующий аппарат (ПРА). Затем повышенное напряжение порядка 2 – 5кВ поступает на электроды лампы. Этого достаточно для пробоя газового промежутка, поэтому, сначала возникает искра, а затем загорается тлеющий разряд внутри трубки.

Температура горения разряда достигает 1300 ºС, за счет чего смесь разогревается до такого состояния, когда все свободные частицы обладают достаточной энергией для выхода за пределы атома. Физически этот процесс сопровождается планомерным повышением интенсивности светового потока по мере разогрева газоразрядной среды. При этом можно наблюдать некоторые колебания цветового спектра свечения по мере изменения диапазона излучаемой волны.

Заметьте, несмотря на то, что в конструкции самой газоразрядной лампы ПРА отсутствует, без него запустить устройство не получится. В состав пускорегулирующего аппарата входит:

• дроссель-трансформатор, предотвращающий резкое нарастание тока при протекании переходного процесса;
• импульсное зажигающее устройство  — кратковременно увеличивает напряжение на электродах лампы до величины пробоя искрового промежутка;
• конденсатор – применяется для сглаживания кривой напряжения, но  устанавливается не во все модели ПРА.

В зависимости от типа газоразрядной лампы, будет отличаться и устройство ПРА, технические особенности его компонентов. Поэтому для каждого конкретного вида осветительного оборудования устанавливаются свои модули.

Чем заполняются газоразрядные лампы?

Рис. 3. Пример наполнения газоразрядной лампы

Для наполнения газоразрядных ламп применяются различные типы инертных газов, которые будут активироваться при подаче напряжения на контакты цоколя. Наиболее распространенными из них являются аргон, неон, ксенон и криптон. В некоторых моделях применяется смесь нескольких газовых для получения газоразрядной среды с заданными свойствами.

Помимо инертного газа, лампа может заполняться парами металлов, самые известные из которых натрий и ртуть. В зависимости от способа приведения газоразрядной лампы в рабочее состояние они также разделяются на несколько видов. Но, следует отметить, что наличие металла не является обязательным условием, так как на практике встречаются лампы исключительно с инертным газом – ксеноновые и неоновые. Поэтому в таких моделях в качестве наполнителя используется только газ.

Отдельной категорией являются металлогалогенные лампы, колба которых заполняется не только инертными газами и парами натрия и ртути, но и галогенидами металлов.

Классификация

Современный рынок газоразрядных источников света предоставляет достаточно большое разнообразие моделей. В зависимости от технических параметров, наполнения и других факторов можно выделить несколько категорий, по которым они будут отличаться.

Так, в зависимости от наполнения, все модели  можно разделить на:

• натриевые;
• ртутные;
• металлогалогенные;
• ксеноновые;
• неоновые.

В зависимости от источника света газоразрядные лампы можно подразделить на:

• индукционные;
• газосветные;
• люминесцентные.

В зависимости от величины давления, создаваемого газом внутри колбы, все устройства подразделяются на лампы:

• низкого давления;
• высокого давления;
• сверхвысокого давления.

Рассмотрим два последних фактора разделения газоразрядных ламп по видам  более детально.

По источнику света

Рис. 4. Типы газоразрядных ламп

В зависимости от источника получения светового излучения все газоразрядное оборудование бывает индукционное, газосветное, люминесцентное. Индукционные модели приводятся в свечение посредством электродов, которые раскаляются от протекания электрического разряда. За счет чего их еще называют электродосветными лампами.

В газосветных лампочках источником излучения выступают молекулы или атомы, возбуждаемые протекающим  электрическим процессом. При этом в газовой среде образуется достаточное количество энергии для постоянного излучения. Люминесцентные лампы имеют специальное покрытие на поверхности колбы, содержащее люминофоры. Протекающий в газоразрядной лампе  разряд активизирует частицы газа, которые, в свою очередь, воздействуют на люминофор.

По величине давления

Рис. 5. Лампы высокого и низкого давления

В зависимости от величины формируемого давления внутри газоразрядного источника света все модели подразделяются на три класса:

• Низкого давления – от 0,15 до 10⁴ Па, часто применяются в бытовых целях, ярко выраженным представителем являются люминесцентные лампы;
• Высокого давления – от 3×10⁴ до 10⁶ Па, отличаются достаточно большим потоком света при малом потреблении электроэнергии, как правило, устанавливаются на улице, так как хорошо переносят сложные метеоусловия;
• Сверхвысокого давления – более 10⁶ Па, применяются для медицинских целей, пищевой промышленности и прочих отраслей, где требуется получить высокоинтенсивное излучение на малой площади.

Характеристики

Для сравнения с другими видами осветительного оборудования, необходимо детально изучить рабочие параметры газоразрядных ламп:

• Время готовности – согласно п.34 ГОСТ 24127-80 это временной интервал, протекающий с начала подачи напряжения до момента выхода лампы на рабочие характеристики.
• Потребляемая мощность – отображает величину нагрузки, потребляемую из сети;
• Срок службы – характеризует продолжительность активной работы лампы, может колебаться от 2000 до 20 000 часов;
• Светоотдача – определяет величину светового потока, получаемого с одного ватта потребленной электроэнергии, может колебаться в пределах от 40 до 220 Лм/Вт;
• Температура цветового свечения – определяет спектр цвета,  излучаемого газоразрядной лампой, в зависимости от модели находится в пределах от 2200 до 20 000 К;

Рис. 6. Температура цветопередачи

• Индекс цветопередачи – указывает на интенсивность восприятия цветов той поверхности, на которую попадает свет;

Рис. 7. Пример влияния индекса цветопередачи

• Напряжение зажигания – в соответствии с п.35 ГОСТ 24127-80 это такая наименьшая разность потенциалов на электродах, которой будет достаточно для начала образования разряда.

Утилизация

В виду наличия ртути и других загрязняющих веществ в составе лампочки, способ их утилизации в корне отличается от остальных видов ламп. Для этих целей работают специальные организации, занимающиеся сбором и дальнейшей демеркуризацией определенной категории газоразрядных ламп.

Рис. 8. Утилизация газоразрядных ламп

Если такая лампочка разобьется у вас дома, необходимо сразу принять для предотвращения отравления парами ртути домочадцев. Более детально об этом вы можете узнать из следующей статьи: https://www.asutpp.ru/razbilas-energosberegayuschaya-lampa.html

Преимущества и недостатки

К основным преимуществам газоразрядных источников света следует отнести:

• Высокий уровень светоотдачи – такие устройства куда эффективнее обычных лампочек Ильича и прекрасно освещают даже через непрозрачные плафоны.
• Длительный период эксплуатации – существенно превосходят лампочки накаливания, а некоторые модели, могут конкурировать даже со светодиодными источниками.
• Простая схема подключения.
• Демократичная стоимость, комплектуется недорогими элементами, которые легко меняются в процессе работы.
• Некоторые версии отлично подходят для установки на улице, но, как правило,  плохо справляются в  условиях сильных морозов.

К основным недостаткам следует отнести наличие пульсации светового потока, необходимость подключения ПРА для запуска, ограниченный диапазон рабочего напряжения, чувствительность к качеству питающего напряжения. Требуется время на разогрев, из-за чего их нецелесообразно использовать в сетях с частой коммутацией. Невозможно регулировать интенсивность свечения при помощи диммера.

Области применения

Несмотря на серьезную конкуренцию со стороны светодиодных осветительных приборов, газоразрядные источники света остаются популярными в ряде отраслей хозяйственной деятельности. Так их часто можно встретить в:

• уличном освещении;
• подсветке рекламных вывесок;
• магазинах, промышленных объектах, торговых центрах, офисных, вокзальных и складских помещениях;
• парках, скверах, зонах отдыха;
• подсветке фасадов зданий и т.д.

Список использованных источников

• Д.Уэймаус «Газоразрядные лампы» 1977
• Фугенфиров М.И. «Газоразрядные лампы» 1975
• Е.А. Зельдин «Импульсные газоразрядные лампы и их схемы включения» 1961

разновидности и принцип действия + особенности работы

Вы хотите приобрести газоразрядные лампы, чтобы создать в помещении особую атмосферу? Или ищите лампочки для стимуляции роста растений в теплице? Оснащение экономичными источниками света не только сделает более выигрышным интерьер и поможет в растениеводстве, но и позволит экономить электроэнергию. Ведь верно?

Мы поможем вам разобраться с ассортиментом осветительных приборов газоразрядного типа. В статье рассмотрены их особенности, характеристики и сфера применения лампочек высокого и низкого давления. Подобраны иллюстрации и видеоролики, которые помогут найти оптимальный вариант энергосберегающих ламп.

Содержание статьи:

Устройство и характеристики разрядных ламп

Все основные детали лампы заключены в стеклянную колбу. Здесь происходит разряд электрических частиц. Внутри могут находиться как пары натрия или ртути, так и какой-либо из инертных газов.

В качестве газового наполнения применяют такие варианты, как аргон, ксенон, неон, криптон. Более популярны изделия, наполненные парообразной ртутью.

Основные узлы газоразрядной лампы это: конденсатор (1), стабилизатор тока (2), транзисторы переключающие (3), устройство подавления помех (4), транзистор (5)

Конденсатор отвечает за работу без мигания. Транзистор владеет положительным температурным коэффициентом, который обеспечивает мгновенный запуск ГРЛ без мерцания. Работа внутренней конструкции начинается после того, как в газоразрядной трубке пройдет генерация электрического поля.

В процессе в газе появляются свободные электроны. Соударяясь с атомами металла, они его ионизируют. При переходе отдельных из них, появляется избыточная энергия, порождающая источники свечения — фотоны. Электрод, являющийся источником свечения, находится в центре ГРЛ. Всю систему объединяет цоколь.

Лампа может излучать разные световые оттенки, которые может видеть человек — от ультрафиолетовых до инфракрасных. Чтобы это стало возможным, внутреннюю часть колбы покрывают люминесцентным раствором.

Сферы применения ГРЛ

Газоразрядные лампы востребованы в самых разных областях. Наиболее часто их можно встретить на городских улицах, в производственных цехах, магазинах, офисах, вокзалах, больших торговых центрах. Применяют их и для подсвечивания щитов с рекламой, фасадов зданий.

ГРЛ используют и в фарах автомобилей. Наиболее часто это лампы, отличающиеся высокой светоотдачей — . Некоторые автомобильные фары наполняют металлогалоидными солями, ксеноном.

Первые газоразрядные осветительные приборы для транспортных средств имели обозначение D1R, D1S. Следующие — D2R и D2S, где S указывает на прожекторную оптическую схему, а R — рефлекторную. Применяют лампочки ГР и при фотосъемках.

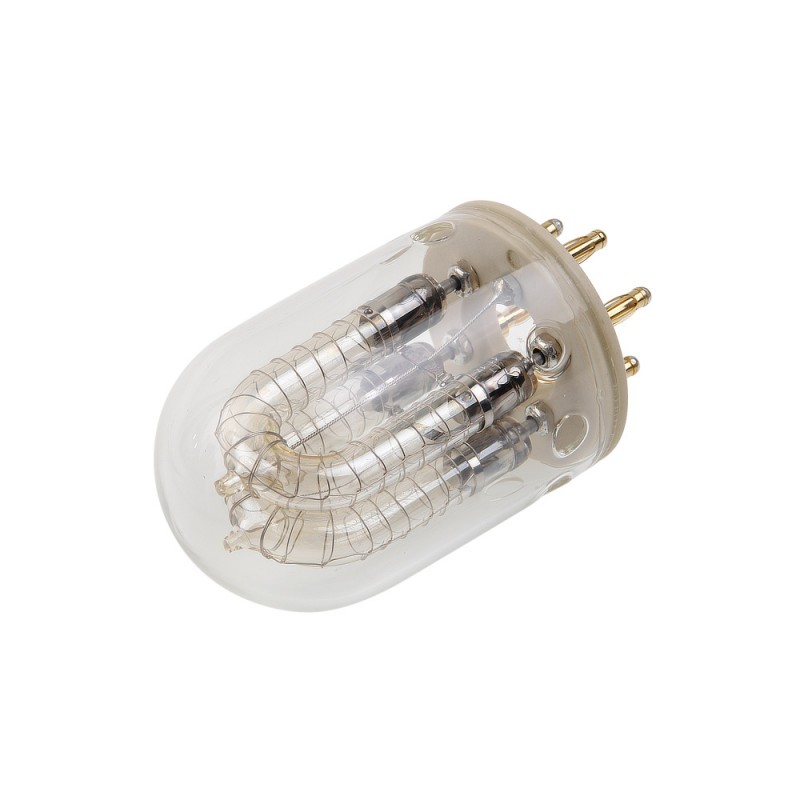

На фото импульсные ГРЛ, применяемые при фотосъемках: ИФК120 (а), ИКС10 (б), ИФК2000 (в), ИФК500 (г), ИСШ15 (д), ИФП4000 (г)

В процессе фотографирования эти лампы позволяют держать под контролем световой поток. Они компактные, яркие и экономичные. Отрицательным моментом является неумение визуально управлять светотенями, которые образует сам источник света.

В сельскохозяйственной сфере ГРЛ используют для облучения животных, растений, для стерилизации и обеззараживания продуктов. Для этой цели лампы должны иметь длину волн соответствующего диапазона.

Концентрация мощности излучения в этом случае также имеет большое значение. По этой причине наиболее подходящими являются изделия мощные.

Виды газоразрядных ламп

Делят ГРЛ на виды по типу свечения, такому параметру, как давление, применительно к цели использования. Все они образуют конкретный световой поток. Исходя из этого признака, они подразделяются на:

• ;
• газосветные разновидности;
• .

В первых из них источником света являются атомы, молекулы или их комбинации, возбуждаемые разрядом в газовой среде.

Во вторых – люминофоры, газовый разряд активизирует покрывающий колбу фотолюминесцентный слой, в итоге осветительный прибор начинает источать свет. Лампы третьего вида функционируют за счет свечения электродов, раскаленные от газового разряда.

Ксеноновые лампы, предназначенные для автомобильных фар, по светоотдаче и яркости превышают галогенные аналоги более чем в два раза

В зависимости от наполнения делят на ртутные, натриевые, ксеноновые, и другие. Исходя из давления внутри колбы происходит их дальнейшее разделение.

Начиная от значения давления от 3х10⁴ и до 10⁶ Па их относят к лампам высокого давления. В категории низкого приборы попадают при величине параметра от 0,15 до 10⁴ Па. Больше чем 10⁶ Па — сверхвысокого.

Вид #1 — лампы высокого давления

Отличаются РЛВД тем, что содержимое колбы подвержено высокому давлению. Для них характерно наличие значительного светового потока в сочетании с небольшими энергозатратами. Обычно это ртутные образцы, поэтому их наиболее часто применяют для уличного освещения.

Такие разрядные лампы обладают солидной светоотдачей и эффективной работой в условиях плохой погоды, но низкие температуры они переносят плохо.

Есть несколько базовых категорий ламп высокого давления: ДРТ и ДРЛ (ртутные дуговые), ДРИ — такие же, как и ДРЛ, но с йодидами и ряд модификаций, созданных на их основе. В этот же ряд входят также дуговые натриевые (ДНаТ) и ДКсТ — дуговые ксеноновые.

Первая разработка — модель ДРТ. В маркировке Д обозначает дуговая, символ Р — ртутная, на то, что эта модель трубчатая, указывает буква Т в маркировке. Визуально это прямая трубка, изготовленная из кварцевого стекла. С двух ее сторон — вольфрамовые электроды. Используют ее в облучательных установках. Внутри — немного ртути и аргона.

По краям лампы ДРТ есть хомутики с держателями. Объединяет их металлическая полоска, предназначенная для более легкого зажигания лампы

Подсоединение лампы в сеть выполняют последовательно с с использованием резонансной схемы. Световой поток лампы ДРТ состоит на 18% из ультрафиолетового излучения и на 15% — из инфракрасного. Такой же процент составляет видимый свет. Остальное — потери (52%). Основное применение — как надежный источник ультрафиолетового излучения.

Для освещения мест, где качество цветоотдачи не очень важно, применяют осветительные устройства ДРЛ (дуговые ртутные). Здесь практически нет ультрафиолетового излучения. Инфракрасное составляет 14%, видимое — 17%. На тепловые потери приходится 69%.

Особенности конструкции ламп ДРЛ позволяют зажигать их от 220 В без применения высоковольтного импульсного поджигающего устройства. Из-за того, что в схеме есть дроссель и конденсатор, колебания светового потока уменьшаются, коэффициент мощности возрастает.

Когда лампа подключена последовательно с дросселем, происходит тлеющий разряд между дополнительными электродами и основными соседними. Разрядный промежуток ионизируется в результате появляется разряд между главными вольфрамовыми электродами. Работа поджигающих электродов прекращается.

В состав лампы ДРЛ входит: колба (1), электроды главные (2), вспомогательные электроды (3), резисторы (4), горелка (кварцевая трубка) (5), цоколь (6)

Горелки ДРЛ в основном имеют четыре электрода — два рабочих, два поджигающих. Внутренность их наполнена инертными газами с добавкой в их смесь определенного количества ртути.

Металлогалогенные лампы ДРИ также относятся к разряду приборов высокого давления. Их цветовой КПД и качество цветопередачи выше, чем у предыдущих. На вид спектра излучения влияет состав добавок. Форма колбы, отсутствие дополнительных электродов и люминофорного покрытия — главные отличия ламп ДРИ от ДРЛ.

Схема, по которой включают ДРЛ в сеть, содержит ИЗУ — импульсное зажигающее устройство. В трубках ламп присутствуют составляющие, входящие в галогенную группу. Они повышают качество спектра видимого излучения.

Инертный газ в колбе МГЛ служит буфером. По этой причине электрический ток проходит через горелку даже тогда, когда она имеет небольшую температуру

По мере прогревания как ртуть, так и добавки испаряются, изменяя тем самым сопротивление лампы, световой поток, излучающий спектр. На основе приборов этого типа созданы ДРИЗ и ДРИШ. Первую из ламп используют в запыленных влажных помещениях, а также в сухих. Второй — освещают цветные телевизионные съемки.

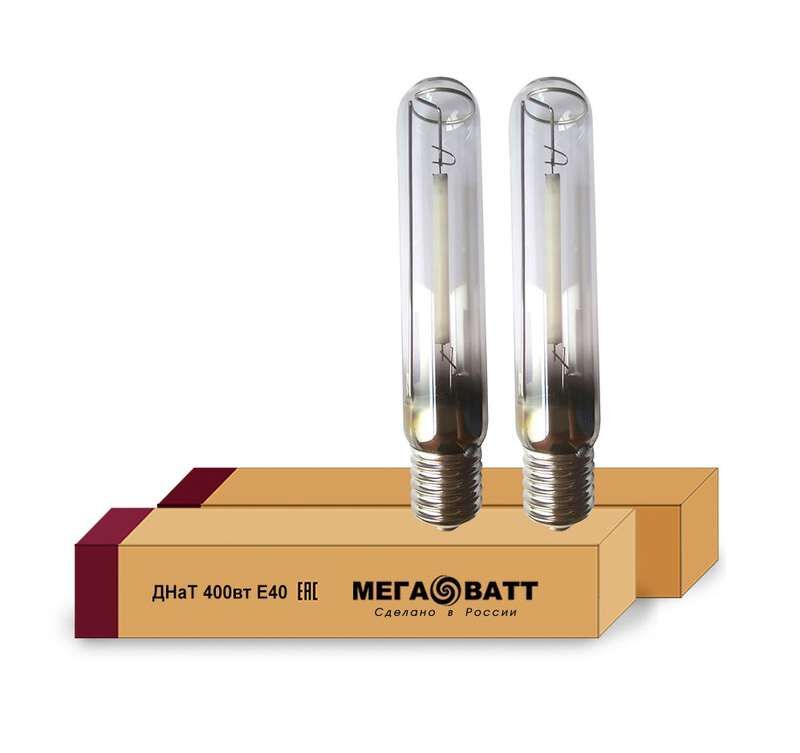

Наиболее эффективными являются лампы ДНаТ— натриевые . Связано это с длиной излучаемых волн — 589 – 589,5 нм. Приборы натриевые высокого давления функционируют при величине этого параметра около 10 кПа.

Для разрядных трубок таких ламп применяется специальный материал — светопропускающая керамика. Силикатное стекло для этой цели непригодно, т.к. пары натрия очень опасны для него. Рабочие пары натрия, вводимого в колбу, обладают давлением от 4 до 14 кПа. Для них характерны небольшие потенциалы ионизации и возбуждения.

Электрические характеристики натриевых ламп зависимы от напряжения сети, продолжительности эксплуатации. Для продолжительного горения необходима пускорегулирующая аппаратура

Чтобы возместить потери натрия, неизбежно возникающие в процессе горения, необходим некоторый его избыток. Это порождает пропорциональную зависимость показателей давления ртути, натрия и температуры холодной точки. В последней происходит конденсация излишка амальгамы.

Когда лампа горит, на ее торцах оседают продукты испарения, что приводит к потемнению концов колбы. Процесс сопровождается изменением в сторону роста температуры катода, повышением давления натрия и ртути. В результате увеличивается потенциал и напряжение лампы. При монтаже ламп натриевых балласты от ДРЛ и ДРИ непригодны.

Вид #2 — лампы низкого давления

Во внутренней полости таких приборов находится газ под давлением более низким, чем внешнее. Разделяют их на ЛЛ и КЛЛ и применяют не только для освещения торговых точек, но и для домашнего обустройства. Люминесцентные лампы в этом ряду — наиболее популярны.

Преобразование энергии электричества в световую происходит в два этапа. Ток между электродами провоцирует излучение в ртутных парах. Основным составляющим лучистой энергии, появляющейся при этом, является коротковолновое УФ излучение. Видимый свет составляет близко 2%. Далее излучение дуги в люминофоре трансформируется в световое.

Маркировка люминесцентных ламп содержит как буквы, так и цифры. Первый символ — это характеристика спектра излучения и конструктивные признаки, второй — мощность в ваттах.

Расшифровка букв:

• ЛД — люминесцентная дневного света;
• ЛБ — белого света;
• ЛХБ — так же белого, но холодного;
• ЛТБС — теплого белого.

У некоторых приборов освещения спектральный состав излучения улучшен с целью получения более совершенной светопередачи. В их маркировке присутствует символ «Ц». Люминесцентные лампы снабжают помещения равномерным, мягким светом.

Преимущество ЛЛ ламп заключается в том, что они для создания одинакового с ЛН светового потока требуют мощности в несколько раз меньшей. Больший у них и срок эксплуатации, а спектр излучения намного благоприятнее

Поверхность излучения ЛЛ довольно большая, поэтому сложно управлять пространственным рассредоточением света. В нестандартных условиях, в частности, при большой запыленности, применяют лампы рефлекторные. В этом случае внутреннюю площадь колбы не полностью закрывает диффузный отражающий слой, а только на две третьих ее.

Люминофором покрывают 100% внутренней поверхности. Часть колбы, не имеющая рефлекторного покрытия, пропускает световой поток намного больший, чем такая же по объему трубка обычной лампы — около 75%. Распознать такие лампы можно по маркировке — в нее включена буква «Р».

В отдельных случаях основной характеристикой ЛЛ выступает Тц. Приравнивают ее к температуре черного тела, выдающего ту же цветность. По очертаниям ЛЛ бывают линейными, U-образными, в форме символа W, кольцевыми. В обозначение таких ламп входит соответствующая буква.

Наиболее популярны приборы, имеющие мощность 15 – 80 Вт. При светоотдаче 45 – 80 лм/Вт горение ЛЛ длится минимум 10 000 часов. На качество работы ЛЛ очень влияет окружающая среда. Рабочей для них считается наружная температура от 18 до 25⁰.

При отклонениях уменьшается как световой поток, так и эффективность светоотдачи, и напряжение зажигания. При низкой температуре шанс на зажигание приближается к нулю.

Пускорегулирующий аппарат КЛЛ намного компактней, чем у люминесцентной лампы. С помощью ЭПРА свечение стало более ровным, а гудение исчезло

К лампам низкого давления принадлежат и люминесцентные компактные — КЛЛ.

Устройство их аналогично обычным ЛЛ:

1. Проходит высокое напряжение между электродами.
2. Воспламеняются пары ртути.
3. Возникает ультрафиолетовое свечение.

Люминофор внутри трубки делает ультрафиолетовые лучи невидимыми для человеческого зрения. Доступным становится только видимое свечение. Компактное исполнение прибора стало возможным после изменения состава люминофора. КЛЛ, как и обычные ЛН, имеют разную мощность, но показатели первых значительно ниже.

Данные о мощности КЛЛ заложены в маркировку светового прибора. Там же есть сведения о виде цоколя, цветовой температуре, виде ЭПРА (встроенный или внешний), индексе цветопередачи

Измерение цветовой температуры происходит в кельвинах. Значение 2700 – 3300 К указывает на цвет теплый желтого оттенка. 4200 – 5400 — белый обычный, 6000 – 6500 — белый холодный с синевой, 25000 — сиреневый. Регулировку цветности осуществляют путем изменения составляющих люминофора.

Индекс цветопередачи дает характеристику такому параметру, как идентичность естественности цвета со стандартом, приближенным по максимуму к солнечному. Абсолютно черный — 0 Rа, наибольшая величина — 100 Rа. Осветительные приборы КЛЛ входят в диапазон от 60 до 98 Rа.

Лампы натриевые, относящиеся к группе низкого давления, обладают высокой температурой максимально холодной точки — 470 К. Более низкая не сможет способствовать сохранению требуемого уровня концентрации паров натрия.

К своему пику резонансное излучение натрия подходит при температуре 540 – 560 К. Эта величина соизмерима с давлением испарений натрия 0,5 – 1,2 Па. Светоотдача ламп этой категории самая высокая по сравнению с другими осветительными приборами общего применения.

Положительные и отрицательные стороны ГРЛ

Встречаются ГРЛ как в профессиональной аппаратуре, так и в приборах, предназначенных для научных исследований.

Как главные преимущества осветительных приборов этого вида обычно называют такие их характеристики:

• Уровень светоотдачи высокий. Этот показатель не очень снижает даже толстое стекло.
• Практичность, выражающаяся в долговечности, что позволяет применять их для уличного освещения.
• Устойчивость в сложных климатических условиях. До первого понижения температуры их используют с применением обычных плафонов, а зимой — со специальными фонарями и фарами.
• Доступная стоимость.

Минусов у этих ламп не очень много. Неприятной особенностью является довольно высокий уровень пульсирования светового потока. Вторым веским недостатком является сложность включения. Для устойчивого горения и нормальной работы им просто необходим балласт, ограничивающий напряжение для необходимых приборам пределов.

Третий минус заключается в зависимости параметров горения от достигаемой температуры, которая опосредованно влияет на давление рабочего пара в колбе.

Поэтому большинство газоразрядных приборов набирает стандартные характеристики горения спустя некоторый временной период после включения. Излучающий спектр у них ограничен, поэтому цветопередача как у ламп высокого напряжения, так и низкого неидеальна.

В таблице представлены основные сведения о самых популярных лампах ДРЛ (дуговых ртутных люминесцентных) и осветительном приборе натриевом. ДРЛ с четырьмя электродами имеет большую светоотдачу, чем с двумя

Работа приборов возможна только в условиях переменного тока. Активируют их при помощи балластного дросселя. Для разогрева необходимо какое-то время. Из-за содержания ртутных паров, они не совсем безопасны.

Выводы и полезное видео по теме

Видео #1. Сведения о ГЛ. Что это такое, принцип работы, плюсы и минусы в следующем видеоролике:

Видео #2. Популярно о люминесцентных лампах:

Несмотря на появление все более совершенных осветительных приборов, газоразрядные лампы не теряют своей актуальности. В некоторых сферах они просто незаменимы. Со временем ГРЛ обязательно найдут новые области применения.

Расскажите о том, как выбирали газоразрядную лампочку для установки в дачный уличный или домашний светильник. Поделитесь тем, что лично для вас стало решающим фактором приобретения. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы и размещайте фото по теме статьи.

Постоянный или импульсный свет?

В Интернете периодически возникают споры о том, какой тип освещения использовать. Традиционно в фотографии всегда использовались разные виды импульсного света, поскольку павильонные осветители постоянного света были очень тяжелыми, очень дорогими и потребляли очень много электроэнергии.

Но теперь, когда стоимость постоянного света начинает снижаться и мы видим всё больше и больше мощных, обладающих равномерным спектром, согласованных с дневным светом осветительных приборов, появляющихся на рынке, вопрос о преимуществах постоянного света вновь становится актуальным.

«Светопись», но насколько хватит света?

Возможно вы новичок в вопросах освещения и хотите максимально эффективно потратить деньги на покупку света или хотя бы кратко ознакомиться с данной темой. В этой статье я попробую дать краткий обзор возможных вариантов и критериев для принятия решения. Сегодня мы сравним преимущества каждой системы.

Импульсный свет

1. Мощность!

Импульсные источники света дадут вам гораздо больше световой мощности, чем постоянные при любой сравнимой стоимости, размере или любому другому параметру. Почему так? Потому что источник постоянного света должен отражать фотоны от предметов в объектив в течение всего времени пока открыт затвор. Импульсный источник вместо этого может накопить столько энергии сколько нужно за достаточно короткое время, а затем легко и мгновенно высвободить большое количество энергии.

Используем немного арифметики чтобы продемонстрировать эту мысль. Допустим, у вас есть пять 60-ваттных галогенных ламп. Вы получаете порядка 5500 люмен света, по 17-18 люмен на ватт потребляемой мощности. Поскольку свет постоянный – то каждую секунду этот 300-ваттный источник будет излучать 5500 люмен-секунд света. В люмен-секундах может быть измерено излучение света независимо от продолжительности.

1сек., f/9, ISO100. Баланс белого источника освещения — от 3500К до примерно 2950К. На темной полосе такой же вид, освещенный естественным светом.

Возьмите импульсный источник, с ксеноновой газоразрядной трубкой, которая выдает порядка 100 люмен на ватт. Используем сравнительно слабый 60-ваттный импульс и предположим, что производитель не сжульничал с показателями и электроника вспышки высокоэффективна. Если мы помножим люмен/ватты на ват-секунды, мы получим люмен-секунды. Так что мощность в люмен-секундах составит около 6000.

Ну, это совсем немногим выше чем у постоянного света! Да, но учтите, что все эти люмен-секунды на самом деле будут излучены примерно за 1/2500 секунды. Давайте возьмем люмен-секунды, разделим на секунды, что мы получим?

6000/ 1/2500 = 6000*2500 = 15,000,000 люменов! На самом деле световой поток будет ближе к 10,000,000 люменов из-за оптических и электронных потерь. Это позволяет легко пересилить солнце, осветить на небольшой момент большие комнаты или холмы, или волны. Ведь мы занимаемся фотографией – так что нам нужен лишь краткий миг для снимка.

1 сек., f/9, ISO 100. Можно было бы использовать и 1/250 сек. примерно с тем же результатом. По сравнению с предыдущим снимком этот на 3,4 стопа ярче!

Поскольку энергия – это произведение силы на время, моноблок на 160 Ватт-секунд запасает 160 Джоулей в конденсаторах, а люминесцентные лампы на 300 Ватт используют 300 Джуолей энергии в течение одной секунды. Вдвое больше мощности и в десять раз меньше света!

Поэтому, если вам нужно большое количество энергии для большой работы или вы хотите пересилить дневной свет – лучший вариант – использовать импульсный свет.

2. Размер

Импульсный свет позволяет вам иметь солнце в корпусе размером с банку кофе. Вы можете осветить комнату как в солнечный день источником, который поместится в руках и будет весить сотню граммов. Если вы делаете, или планируете выполнять съемки на природе, импульсный свет гораздо удобнее.

Чтобы создать постоянный свет примерно такой же мощности, как импульсный, вам понадобится использовать несколько мощных ламп Френеля, потребляющих примерно 4-20 киловатт, весом около 25 кг каждая, и стоящих тысячи долларов, тем не менее создающих поток порядка 100.000 – 500.000 люмен. Именно благодаря сочетанию мощности и удобства импульсный свет не найдет замены в ближайшее время.

Они не такие огромные как киносвет. Хотя бывают и ещё меньше.

С точки зрения компактности длинные люминесцентные лампы-трубки не складываются до походного размера и обязательно нуждаются в защите от ударов в дополнение к набору. С другой стороны метровый софтбокс легко разбирается до действительно компактных размеров.

3. Питание от аккумулятора

И для импульсного света и для фотовспышек небольшие автономные батареи — обычный источник питания. Светодидный свет постоянно совершенствуется, так что уже есть реальные источники постоянного света на батарейках, но мощность их света пока несравнима с мощностью импульсных источников. С батареями вы можете пойти куда угодно, захватив с собой три, четыре или пять точечных источников света. Для работы на выезде без этого не обойтись.

Смотрите – никаких проводов! Многие редакционные фотографы пользуются наборами фотовспышек для съёмок в любых условиях.

Фотовспышки используют батарейки типа АА, или вы можете подключить высоковольтный бустер для ускорения перезаряда. Литиевый батарейные блоки со встроенным инвертером позволяют взять ваш студийный свет куда угодно, прямо как фотовспышки. Это особенно уместно для таких небольших прочных моноблоков как AlienBees.

4. Цвет

Спектральное излучение ксеноновых газоразрядных трубок таково, что их индекс цветопередачи (CRI) – около 100. Индекс цветопередачи является мерой того, насколько хорошо свет освещает цвета, не изменяя их из-за пиков или падений в спектре излучаемого света.

Чем ближе он к непрерывному спектру (независимо от цветовой температуры) – тем лучше. Индекс для ламп накаливания также равен 100, однако у других источников постоянного света, таких как галогенные лампы, флуоресцентные лампы или светодиоды – он не больше 95. Кстати, если вы ищете постоянный свет, знайте, что коэффициент 80-90 – это «хорошо», а 90-100 – «отлично». Вообще лучше выбирайте свет с коэффициентом 91 и выше.

CRI>93, но по $8 за лампу. Точность цветопередачи обходится не дешево. И все равно не дотягивает до обычной фотовспышки.

Помимо отличной цветопередачи, ксеноновые газоразрядные трубки имеют покрытие, обеспечивающее им цветовую температуру дневного света — порядка 5500 К, что обеспечивает их применимость в широком диапазоне ситуаций и добавляет еще одно преимущество к уже описанным.

5. Цена

Стоимость в расчете на люмен-секунду (или ватт-секунду) гораздо ниже у импульсного света. Это же в значительной степени относится к мощности и требованиям к цвету, которые также труднодостижимы сегодня за разумную цену с постоянным светом.

Флуоресцентный свет кажется наиболее эффективным с лампами «T-5», выдающими 5200 люмен с индексом цветопередачи 93 и компактными флуоресцентными лампами, выдающими 4800 люмен при индексе цветопередачи 91.

 Можно купить две фотовспышки по цене ламп и балластов на этой картинке!

Хорошую мануальную вспышку можно купить по цене дешевле $100, а с TTL – около $200. Четыре мощные лампы «T-5» будут стоить порядка $35, не считая самого светильника и электроники для его работы, которые добавят к стоимости еще порядка $150. Это если вы соберете всё сами.

Светильники Cool Lights и KinoFlos стоимостью в диапазоне $500-1500 светят не сильнее фотовспышки. Импульсный моноблок на 160 ватт стоит дешевле $250. Добавление стоимости стрипбокса размером 12×48 дюймов, даже такого дорого производителя как Lastolite, все равно не позволит достичь стоимости качественного люминесцентного света.

Постоянный свет

Похоже, что импульсный свет по всем направлениям демонстрирует превосходство над постоянным. Но так ли это? Мы ещё не рассмотрели все факторы. Давайте посмотрим на преимущества постоянного света.

1. WYSIWYG

«Что вы видите – то вы и получите» (от переводчика – так расшифровывается аббревиатура в заголовке). С постоянным светом нет нужды в пилотном свете, который выделяет много тепла и может ограничить вас в использовании некоторых светомодификаторов. Вы будете сразу видеть именно то, что увидит камера.

Это может быть большим подспорьем во время обучения работе с использованием искусственного света поскольку вы можете перемещать свет и сразу видеть результат вообще без необходимости снимать кадр.

Так вышло, что я использовал пилотный свет в качестве постоянного в этом снимке, но его место на самом деле могла занять любая старомодная настольная лампа.

Соотношение света от источников прямо перед вашими глазами. Без флешметра, без необходимости снимать в ручном режиме, просто переключайте настройки света пока не понравится результат. А затем подстройте диафрагму и ISO на камере. О таком процессе обучения можно только мечтать!

И ваша модель будет видеть то что получится. Без резких вспышек света повсюду – ей может быть только придется привыкнуть к высокому уровню света.

2. Сделай сам

Если вам нравится все делать своими руками – то будет значительно проще, безопаснее и возможно даже дешевле пойти по пути постоянного света. Самодельный флуоресцентный источник можно собрать примерно за $150-200. Фонарь с несколькими мощными компактными флуоресцентными лампами в большом корпусе обойдется примерно в $200-250.

По сравнению с покупкой импульсного света цена сопоставима. По сравнению с попыткой разобрать, переделать или смастерить самому импульсный источник света – фактор безопасности как день и ночь. Нет высоких мощностей, высокого напряжения, блоков конденсаторов, о которых надо беспокоиться, нет канала разряда.

Хотя в принципе возможно самому собрать недорого импульсный источник света, но если вы не инженер-электрик – лучше оставить это для специалистов. И не забывайте, что внутри флуоресцентных ламп содержатся пары ртути!

Почти всё что нужно для самостоятельной сборки почти-KinoFlo. Конечно, не за $200, но всё равно дешевле четырехзначной цены оригинала.

Даже если вы не самоделкин – всё равно у постоянного света огромный потенциал «альтернативного использования». Хотите KinoFlo? Купите за $150 тепличный светильник. Хотите как можно больше света? Нет числа старым светильникам и лампам, продающимся за пару долларов. В отличие от импульсного света нет причин использовать только специально предназначенный для съёмки свет. Хотя импульсные источники могут быть более полезны для фотосъемки – но это довольно серьезная инвестиция.

3. Преимущества низкой мощности

Меньшая мощность постоянного света не всегда является недостатком. Если вы любите делать светлые снимки, но на открытой диафрагме и с малой глубиной резкости – то постоянный свет вам хорошо подойдёт.

Если вы снимаете еду, продукты, натюрморты или другие статичные объекты диафрагма не будет проблемой поскольку вам не нужно использовать останавливающие движение выдержки. Свет можно настроить как вам нравится и выдержка не будет иметь большого значения. Это можно сделать с импульсным светом при использовании нейтрально-серого фильтра, но всё же хорошо бы видеть, что в фокусе!

Прямо с камеры. Можно определить, была ли тут выдержка длинной в целую секунду или 1/250 с? Я не смогу.

4. Качество света

Это очень субъективный момент и можно говорить только о личном впечатлении, но возможно вы замечали, что есть некоторая разница в качестве смягченного импульсного и постоянного света? Лично я всегда считал качество постоянного света более приятным.

Возможно потому что там «настоящее» рассеивание с постоянной освещенностью по площади, а не спадающей к краям как у импульсного света с софтами. Это, конечно, относится прежде всего к длинным люминесцентным лампам. Светодиодные панели, обычно недостаточно велики чтобы увидеть этот эффект, но я думаю, что он такой же.

Другие говорят, что свет есть свет и с точки зрения физики я с ними согласен. Но есть ещё у постоянного света какая-то мягкая четкость, которую я не могу объяснить.

5. Видео

Видеовозможности постоянного света также нельзя упускать из виду, особенно сегодня, когда всё чаще фотографов просят снимать видео на зеркалки. Возможность использования имеющегося света для видеосъёмки может стать вашим конкурентным преимуществом для потенциального клиента с широкими потребностями.

Также вы можете экспериментировать с установленным на камеру источником постоянного света, оценивая, как меняется освещение объекта съёмки когда вы перемещаетесь вокруг него, что дает вам преимущество перед фотографами, снимающими со вспышками.

Какой свет купить

На самом деле… я скажу – оба. Каждый из них – отдельный инструмент для своих задач и как вы видите из иллюстраций, я работаю сейчас над использованием постоянного. Иногда даже можно использовать оба типа одновременно: например, задавая световой рисунок с помощью постоянного света вместе с замораживанием действующих лиц импульсным источником по второй шторке. Другим примером может быть съемка портретов с модными постоянными основными источниками света, обеспечивающими комфорт для глаз портретируемых, при подсветке задника импульсным источником.

В любом случае это зависит от ваших конкретных потребностей. Вам нужны прежде всего мощность и портативность? Выбирайте импульсный свет. Вы снимаете в студии и редко закрываете диафрагму больше чем до f/3.5? Тогда посоветую постоянный. Ваша конкретная ситуация может быть более неоднозначной, так что я не смогу дать один универсальный совет. Однако надеюсь, что данная статья даст вам некоторое общее представление о теме и поможет в принятии правильного решения.

Автор: Rob Taylor

Газоразрядные лампы — виды, устройство, принцип работы и применение

Встретить газоразрядные лампы высокого давления и низкого в разных интерпретациях можно совершенно неожиданно и сразу в нескольких сферах жизни современного человека. Они освещают улицу в виде автомобильных фар и фонарей, создают комфорт и уют, являясь частью домашнего освещения, и это далеко не все.

Конструктивные особенности изделий

Под газоразрядными лампами следует понимать альтернативный традиционным источникам света компактный прибор, главная особенность которого — излучение света в диапазоне, который человек способен охватить взглядом. Чтобы понять принцип работы устройства, нужно разобраться с его конструктивными особенностями.

Основа изделия — это стеклянная колба. В нее под определенным давлением закачивают пары металла, но чаще газ. Дополнительные элементы — электроды по краям стеклянной колбы.

Понимая особенности строения изделия, можно представить себе принцип его работы. Построен он на действии электрического разряда, который пропускает через себя стеклянная колба с электродами. Ядро колбы — главный электрод. Под ним работает токоограничительный резистор. В то время как электрический разряд проходит через колбу, она начинает излучать свет.

Строение лампы

Кроме перечисленных выше электродов и колбы, лампа имеет цоколь. Именно он позволяет расширить сферу использования изделия. Его можно вкручивать в осветительные приборы разного назначения.

Обратите внимание! Чаще всего такие устройства применяют в создании именно уличного освещения. Ими оснащают фонари, а также фары в автомобилях, как уже было отмечено выше.

к содержанию ↑

Разновидности изделий

Выделяют разные виды газоразрядных ламп в зависимости от типа свечения, величины давления.

Если сравнивать потоки светового излучения, создаваемые изделиями, то газоразрядные лампы можно разделить на:

• люминесцентные;
• газосветные;
• электродосветные.

Первые отличаются светом, поступающим наружу за счет слоя люминофора, которым покрыта лампа, активирующегося при газовом разряде.

Газосветные светят за счет света самого газового разряда, а электродосветные освещают с помощью свечения электродов под воздействием газового разряда.

По величине давления изделия можно разделить на лампы высокого и низкого давления.

Первые могут дополнительно разделяться на дуговые ртутные лампы (ДРЛ), а также на дуговые ксеноновые трубчатые (ДКсТ), дуговые ртутные с йодидами (ДРИ) и дуговые натриевые трубчатые (ДНат). Главное их отличие — функционирование без пускорегулирующего устройства. Именно такие лампы чаще всего освещают улицы, дома, автомобили и стенды наружной рекламы.

Стоит обратить внимание на тот факт, что лампы высокого давления газоразрядного типа используются чаще всех остальных. Натриевые и ртутные модели просто незаменимы в создании ярких баннеров рекламы, освещающих улицы в ночное время. Жилые и офисные помещения с помощью таких ламп освещают нечасто.

А вот что такое газоразрядные лампы с низким давлением? Они классифицируются на ЛЛ и КЛЛ. Эти лампочки с успехом выполняют функции ранее используемых ламп накаливания. Именно их удобнее и практичнее всего использовать для создания не только уличного, но и домашнего освещения.

Среди ламп низкого давления наиболее популярными считаются люминесцентные. Такие лампы для уличного освещения подходят как нельзя лучше. Вкручивая их в фонари, можно добиться высокой эффективности работы за счет мощного преобразования электроэнергии в световую.

к содержанию ↑

Как построена работа лампочки

Рассмотрим принцип работы газоразрядных ламп подробнее, основываясь на их конструктивных особенностях.

Начнем с того, что лампа газоразрядная генерирует свет за счет создаваемого в теле стеклянной колбы электрического разряда. Газ, закачиваемый в колбу под давлением, лежит в основе освещения. Для создания уличного освещения чаще всего применяют инертные газы:

• аргон;
• неон;
• ксенон и другие.

Практикуется использование и смесей газов в разных пропорциях. Часто в состав включают натрий или ртуть. На основании их включения натриевая газоразрядная лампа или ртутная и носят свои названия.

Обратите внимание! Ртутные изделия в наши дни более актуальны, чем натриевые. Они используются для создания уличного и домашнего освещения.

Оба варианта лампочек могут считаться металлогалогенными источниками света. Сразу после генерации электрического поля при подаче питания газ и свободные электроны в колбе ионизируются. Это приводит к контакту вращающихся на верхних уровнях атомов электронов с остальными электронами атомов металла, что в свою очередь вызывает их переход к внешним орбиталям и конечному появлению энергии — свечению.

Стоит помнить о том, что свечение, получаемое таким образом, может быть самым разным, начиная от ультрафиолетового и заканчивая инфракрасным. Для экспериментов со свечением используют цветную люминесцентную краску для обработки внутренней части колбы. Цветные стенки колбы помогают ультрафиолетовому излучению приобрести видимый цветной свет.

к содержанию ↑

Плюсы и минусы изделий

Рассмотрим достоинства и недостатки газоразрядных ламп с анализом их основных характеристик.

К основным преимуществам изделий можно отнести следующие моменты:

1. Лампочки отличаются высоким уровнем светоотдачи даже при условии использования плафонов из толстого стекла.
2. Лампы достаточно практичны, особенно, если сравнивать их с обычными лампочками накаливания. В среднем изделие прослужит от 10 тысяч часов, поэтому является особенно незаменимым в создании качественного и долговечного уличного освещения.
3. Изделия демонстрируют повышенный уровень устойчивости, особенно ртутная газоразрядная лампа в условиях сложного климата. Их можно использовать для уличного освещения до первых заморозков в комплекте с обычными плафонами и в зимнее время при условии контакта со специальными фарами и фонарями.
4. Стоимость изделий доступна и приемлема.
5. Лампочки с таким устройством не нуждаются в дорогих комплектующих и могут работать без дополнительной осветительной затратной аппаратуры.
6. Схема подключения изделий проста и понятна, поэтому с монтажом справится каждый своими руками.

Достоинства рассмотрели, теперь назовем минусы. Их немного, но о них также нужно знать:

1. Газоразрядные лампы низкого давления и высокого давления не отличаются идеальной цветопередачей. Все дело в спектре лучей, весьма ограниченном в этих изделиях. Под светом таких лампочек достаточно непросто рассмотреть цвета предметов, поэтому в уличном и автомобильном освещении они наиболее приемлемы.
2. Работают изделия исключительно при условии наличия переменного тока.
3. Для активации лампочек потребуется балластный дроссель.
4. Чтобы изделие заработало, кроме тока ему потребуется увеличенное время для разогрева.
5. Лампочки сложно назвать полностью безопасными из-за возможного содержания в них паров ртути.
6. Световой поток, излучаемый лампочками, имеет неприятную особенность — повышенный уровень пульсации.

Что касается установки, то она не представляет каких-либо сложностей, как уже было отмечено. Процесс аналогичен монтажу стандартных лампочек накаливания.

к содержанию ↑

Область применения

За счет конструктивных особенностей и уникального принципа работы, а отчасти и благодаря доступности таких комплектующих, как конденсаторы для газоразрядных ламп, изделия сегодня более чем востребованы, причем в самых разных сферах жизнедеятельности человека.

Чаще всего свет от изделий можно увидеть:

• на улицах городов и сел исходящим от фонарей;
• в магазинах и производственных зданиях, торговых центрах и офисах, вокзалах и аэропортах;
• на пешеходных дорогах и в подсветке парков, скверов, фонтанов;
• на рекламных щитах;
• на фасадах зданий кинотеатров, концерт-холлов в комплекте с дополнительным оборудованием, способным увеличивать эффект от свечения.

Совершенно отдельным пунктом стоит отметить использование такого рода лампы для авто в фарах. Чаще всего здесь применяются неоновые лампы с высоким уровнем интенсивности света. Некоторые современные марки ТС уже оснащены фарами, заполненными ксеноном и металлогалоидными солями.

Обратите внимание на маркировку ламп для автомобильных фар. Так, например, D1R и D1S — это первое поколение газоразрядных лам, связанных с модулем зажигания.

Лампы второго поколения имеют маркировку D2R и D2S, где R — это изделие для рефлекторной оптической схемы, S — прожекторной.

Нельзя не упомянуть и о роли лампочек такого типа в современной фотосъемке. Постановка света для создания качественной фотографии позволяет ощутить главные преимущества источника.

Импульсные газоразрядные лампы для освещения позволяют фотографировать с постоянным контролем светового потока. Они более яркие, экономичные, имеют компактные размеры. Из минусов использования изделий в этой сфере стоит отметить неспособность визуального контроля светотени, образуемой от источника света такого рода на фотографическом объекте в процессе.

к содержанию ↑

Что нужно знать об индикаторных видах ламп

В качестве альтернативы малогабаритным лампам накаливания использование газоразрядных индикаторных ламп (лампы ин) выглядит более чем оправдано. Такие лампы работают за счет свечения закачанного между электродами газа, помещенного в стеклянную колбу. Какого цвета газ использовали для наполнения колбы, такого цвета получится конечное свечение.

Самые популярные линейные газоразрядные индикаторы — на основе неона. Конструкции можно встретить в елочных гирляндах, не редкость и светильник с наполнением такого рода —лампочкой газоразрядного типа миниатюрных размеров.

Газоразрядные индикаторы отличаются практичностью и экономичностью работы, особенно по сравнению с обычными лампочками. Они имеют невысокий уровень внутреннего сопротивления. Одиночные варианты чаще всего используют для подсвечивания надписей на стекле или пластике, также индикаторы подходят для подсветки символических пиктограмм.

Важно! Газоразрядные индикаторные лампы могут воспроизводить как битовую информацию, так и десятичные цифры.

В заключение отметим, что невозможно искусственно увеличить значение использования газоразрядных ламп в жизни современного человека. Изделия действительно востребованы и в некотором роде даже незаменимы. Сколько еще применений сможет им найти человек в ближайшем будущем? Время покажет.

Газоразрядные лампы — виды, устройство, принцип работы и применение

Лампа газоразрядная

Бактерицидные лампы представляют собой простые разрядники паров ртути под низким давлением в оболочке из плавленого кварца.

Газоразрядные лампы — это семейство искусственных источников света, которые генерируют свет путем посылки электрического разряда через ионизированный газ, то есть плазму. Характер газового разряда критически зависит от частоты или модуляции тока: см. Статью о частотной классификации плазмы. Обычно в таких лампах используется благородный газ (аргон, неон, криптон и ксенон) или смесь этих газов.Большинство ламп заполнены дополнительными материалами, такими как галогениды ртути, натрия и / или металлов. В процессе работы газ ионизируется, и свободные электроны, ускоренные электрическим полем в трубке, сталкиваются с атомами газа и металла. Некоторые электроны на атомных орбиталях этих атомов возбуждаются этими столкновениями до более высокого энергетического состояния. Когда возбужденный атом возвращается в состояние с более низкой энергией, он испускает фотон с характерной энергией, в результате чего возникает инфракрасное, видимое или ультрафиолетовое излучение.Некоторые лампы преобразуют ультрафиолетовое излучение в видимый свет с помощью флуоресцентного покрытия на внутренней стороне стеклянной поверхности лампы. Люминесцентная лампа, пожалуй, самая известная газоразрядная лампа.

Газоразрядные лампы отличаются долгим сроком службы и высокой эффективностью, но их сложнее производить, и для них требуется электроника, обеспечивающая правильный ток через газ.

История

История газоразрядных ламп началась в 1675 году, когда французский астроном Жан-Феликс Пикард заметил, что пустое пространство в его ртутном барометре светится, когда ртуть трясется, пока он нес барометр. ^[1] Следователи, в том числе Фрэнсис Хоксби, пытались определить причину явления. Хоксби впервые продемонстрировал газоразрядную лампу в 1705 году. Он показал, что вакуумированный или частично вакуумированный стеклянный шар, в который он поместил небольшое количество ртути, заряженный статическим электричеством, может производить свет, достаточно яркий для чтения. Явление электрической дуги было впервые описано русским ученым Василием Петровым в 1802 году; В том же году сэр Хамфри Дэви продемонстрировал электрическую дугу в Королевском институте Великобритании.С тех пор были изучены разрядные источники света, поскольку они создают свет от электричества значительно более эффективно, чем лампы накаливания.

Позже было обнаружено, что дуговый разряд можно оптимизировать, используя в качестве среды инертный газ вместо воздуха. Поэтому благородные газы использовались неон, аргон, криптон или ксенон, а также углекислый газ.

Введение лампы на парах металлов, включая различные металлы внутри газоразрядной трубки, было более поздним достижением.Тепло газового разряда испарило часть металла, и в этом случае разряд создается почти исключительно парами металла. Обычными металлами являются натрий и ртуть из-за их излучения в видимой области спектра.

Спустя сто лет исследований были созданы лампы без электродов, которые вместо этого получают энергию от микроволновых или радиочастотных источников. Кроме того, были созданы источники света с гораздо меньшей мощностью, что расширило область применения разрядного освещения для домашнего и внутреннего использования.

Цвет

Каждый газ, в зависимости от его атомной структуры, излучает волны определенной длины, что соответствует разным цветам лампы. В качестве способа оценки способности источника света воспроизводить цвета различных объектов, освещаемых источником, Международная комиссия по освещению (CIE) ввела индекс цветопередачи. Некоторые газоразрядные лампы имеют относительно низкий индекс цветопередачи, что означает, что цвета, которые они освещают, выглядят существенно иначе, чем при солнечном свете или другом освещении с высоким индексом цветопередачи.

Типы газоразрядных ламп

Газоразрядные лампы низкого давления

Лампы низкого давления имеют рабочее давление намного меньше атмосферного.Например, обычные люминесцентные лампы работают при давлении около 0,3% от атмосферного давления.

• Люминесцентные лампы, наиболее распространенные в офисном освещении и во многих других областях, производят до 100 люмен на ватт
• Натриевые лампы низкого давления, самый эффективный тип газоразрядных ламп, производящий до 200 люмен на ватт, но за счет очень плохой цветопередачи. Почти монохроматический желтый свет приемлем только для уличного освещения и других подобных применений.

Газоразрядные лампы высокого давления

Лампы высокого давления имеют разряд, который происходит в газе при давлении от немного меньшем до выше атмосферного. Например, натриевая лампа высокого давления имеет дуговую трубку под давлением от 100 до 200 торр, примерно от 14 до 28% атмосферного давления; Некоторые автомобильные фары HID имеют давление до 50 бар или в пятьдесят раз больше атмосферного.

• Металлогалогенные лампы. Эти лампы излучают почти белый свет и имеют светоотдачу 100 люмен на ватт.Применения включают внутреннее освещение высотных зданий, парковок, магазинов, спортивных площадок.
• Натриевые лампы высокого давления производительностью до 150 люмен на ватт. Эти лампы производят более широкий спектр света, чем натриевые лампы низкого давления. Также используется для уличного освещения и для искусственной фотоассимиляции при выращивании растений
• Лампы ртутные высокого давления. Этот тип ламп является самым старым типом ламп высокого давления, который в большинстве случаев заменяется металлогалогенными лампами и натриевыми лампами высокого давления.

Газоразрядные лампы высокой интенсивности

Ксеноновая лампа с короткой дугой мощностью 15 кВт, используемая в проекторах IMAX

Основная статья: Газоразрядная лампа высокой интенсивности

Разрядная лампа высокой интенсивности (HID) — это тип электрической лампы, которая излучает свет с помощью электрической дуги между вольфрамовыми электродами, помещенными внутри полупрозрачной или прозрачной дуговой трубки из плавленого кварца или плавленого оксида алюминия. По сравнению с другими типами ламп для длины дуги существует относительно высокая мощность дуги. Примеры HID-ламп:

Лампы

HID обычно используются, когда требуется высокий уровень света на больших площадях, а также когда требуется энергоэффективность и / или интенсивность света.

Другие примеры

• Неоновые вывески могут использовать либо прямое освещение, либо, для получения определенных цветов, непрямое возбуждение люминофором.

• Ксеноновая лампа-вспышка. Эта лампа обычно используется в пленочных и цифровых камерах, даже в одноразовых камерах. Эти лампы производили интересные световые эффекты в театре и танцах. Более прочные версии этих ламп, известные как стробоскопы, могут многократно производить короткие интенсивные вспышки, что позволяет проводить стробоскопическое исследование повторяющихся движений (полезно в некоторых приложениях для балансировки).Одно время они были популярны, «замораживая» движения актеров или танцоров. Этот тип лампы также использовался для демонстрации постоянства зрения, когда вся комната была освещена несколькими лампами за рассеивающими стеновыми панелями. В этой затемненной комнате периодическая вспышка заставляла бы каждую деталь людей отображаться на сетчатке наблюдателя, полностью застывая в движении.

См. Также

Список литературы

Дополнительная литература

Внешние ссылки

Газоразрядные лампы, балласты и приспособления

Для многих натриевых ламп требуется только пусковой импульс высокого напряжения.
балластами, предназначенными для питания таких ламп.

Работа газоразрядных ламп на постоянном токе

Иногда может потребоваться запустить газоразрядную лампу на постоянном токе. Есть два
возможные причины:

• Доступно только питание постоянного тока.
• Для уменьшения мерцания. Иногда лампа работает иначе для
  электричество течет в одном направлении, чем в другом. В дополнение
  положительные и отрицательные концы дуги могут составлять разное количество
  света, в результате чего частота мерцания равна частоте переменного тока, а не
  удвоенная частота переменного тока.

  Однако конечное мерцание обычно незначительно. В лампах HID
  общий размер дуги обычно невелик. Только если в светильнике есть отражатель
  что заставляет некоторые области получать свет только с одного конца дуги
  должен закончиться мерцание быть значительным. В большинстве многоламповых люминесцентных
  светильники, трубки обычно находятся в паре последовательно с двумя трубками в любом
  пара ориентирована в противоположных направлениях. Обычно это снижает конечное мерцание.
  эффекты, особенно в светильниках с рассеивающими линзами.

  Лампы должны работать достаточно близко или одинаково в обоих направлениях, если только
  срок службы лампы подходит к концу. В таком случае один электрод
  ухудшается достаточно, чтобы повлиять на производительность раньше другого. Однако,
  это обычно указывает на необходимость замены лампы, а не на попытки
  чтобы он меньше мерцал.

Если вы хотите исправить переменный ток, чтобы обеспечить лампу постоянным током, используйте перемычку.
выпрямитель после балласта. Большинство балластов, включая все «железные» типы,
для работы требуется переменный ток соответствующего напряжения и частоты.Сделайте это, только если
только два провода питают лампочку. В противном случае диоды в мостовом выпрямителе могут
короткие части балласта друг к другу, по крайней мере, на половину цикла переменного тока.
Проблемы также могут возникнуть с люминесцентными балластами с нитевыми обмотками.
Только полностью изолированные обмотки накала или отдельные трансформаторы накала
следует использовать, если вы исправляете выход балласта с помощью накальных обмоток.
Кроме того, мостовой выпрямитель должен выдерживать пиковое напряжение, обеспечиваемое
балласт.

Если источник питания постоянного тока адекватного напряжения, вам понадобится балласт резистора.
или электронный балласт, специально разработанный для работы вашей лампы от
доступное постоянное напряжение.«Железные» балласты ограничивают ток только при использовании с
AC. Подогрейте люминесцентные лампы, работающие от источников постоянного тока и без
специальные балласты нуждаются как в обычном «железном» балласте для обеспечения
пусковой «пинок» и резистор для ограничения тока.

Кроме того, большинство газоразрядных ламп только частично совместимы с постоянным током, и
некоторые вообще не совместимы.

Пары ртути и люминесцентные лампы обычно работают от постоянного тока. Однако жизнь
может несколько сокращаться из-за неравномерного износа электродов.

Люминесцентные лампы могут тускнеть с одной стороны от постоянного тока. Поскольку пары ртути
ионизируется легче, чем аргон, часть его существует в виде положительных ионов. Этот
может привести к попаданию ртути на отрицательный конец трубки, что приведет к
в нехватке ртути в положительном конце. Это больше проблема с
трубы большей длины и меньшего диаметра.

Некоторые люминесцентные светильники, предназначенные для использования в условиях постоянного тока, имеют
специальные переключатели для изменения полярности каждый раз при запуске прибора.Этот
балансирует износ электродов и уменьшает проблемы с распределением ртути.

Лампы на парах ртути обычно работают с постоянным током, но некоторые могут только надежно.
работать правильно, если кончик основания отрицательный, а оболочка основания
положительный. Это потому, что пусковой электрод лучше всего работает, когда он
положительный.

Кроме того, если ближайший основной электрод положительный, это может вызвать тонкую
пленка металлического конденсата, замыкающая пусковой электрод на ближайший
главный электрод.Это может привести к появлению ртути некоторых марок, моделей и размеров.
лампы не запускаются после некоторого использования. Отрицательный главный электрод не
выпустить как можно больше испаренного материала электрода, так как материал электрода
легко образует положительные ионы, заставляя пары материала электрода
конденсироваться на электроде, а не на близлежащих частях дуги
трубка.

Металлогалогенные и натриевые лампы не должны получать постоянного тока. Используйте их только с
балласты, которые дают лампочке переменный ток. В металлогалогенных лампах ионы от
расплавленные галогенидные соли могут выщелачиваться в горячий кварц в присутствии постоянного тока
электрическое поле.Это может вызвать деформации в кварцевой дуговой трубке. На
концы дуговых трубок, может произойти электролиз с выделением химически
компоненты реакционной галогенидной соли, которые могут повредить дугогасительную трубку или
электроды. В результате дуговая трубка может треснуть.

Есть несколько специализированных металлогалогенных ламп, которые работают от постоянного тока.
Они часто имеют асимметричные электроды и / или короткие дуги. Эти
лампы часто также должны работать только в определенных положениях и только с
тип тока, на который они были рассчитаны, чтобы добиться надлежащего
распределение активных ингредиентов в дуговой трубке и для достижения надлежащего
использование электродов.Например, некоторые из этих ламп могут каким-то образом выйти из строя.
или другой с AC.

В натриевых лампах высокого давления, содержащих как натрий, так и ртуть,
натрий образует положительные ионы легче, чем ртуть, и дрейфует
к отрицательному электроду. Положительный конец может потускнеть из-за недостатка
натрия. Кроме того, если какая-либо часть дуговой трубки заполнена
смесь, содержащая избыток натрия и недостаток ртути, теплопроводность
от этой части дуги к дуговой трубке будет увеличиваться.Кроме того,
В трубке с горячей дугой со временем могут возникнуть проблемы с электролизом при наличии
ионы натрия и постоянное электрическое поле.

Натриевые лампы низкого давления не должны получать постоянный ток по тем же причинам. Натрий
скорее всего, дрейфует к отрицательному концу дуговой трубки, и горячее стекло будет
почти наверняка возникнут проблемы с разрушающим электролизом при воздействии
горячие ионы натрия или натрия и постоянное электрическое поле.

Лампы HID специального назначения, такие как ксеноновые и HMI

Обычные HID лампы общего назначения — это пары ртути, галогениды металлов и
натрий высокого давления.Вы можете получить их в домашних центрах, хотя обычно
только мощностью до 400 Вт. Эти версии ламп HID
оптимизирован для обеспечения высокой эффективности, длительного срока службы и минимизации производства
Стоимость.

Однако яркость поверхности дуги этих ламп примерно равна
поверхностная яркость нитей накаливания и общего назначения
нити галогенных ламп. Для некоторых приложений, таких как эндоскопия и кино
проекции необходим более концентрированный источник света.
Здесь специализированные лампы HID, такие как лампы с короткой дугой и лампы HMI
заходи.

Лампы с короткой дугой состоят из кварцевой колбы примерно сферической формы с двумя тяжелыми
рабочие электроды разнесены на кончиках всего на несколько миллиметров. Лампочка
может содержать ксенон, ртуть или и то, и другое. Лампы с короткой дугой ртутные имеют
Заполнение аргоном для зажигания дуги.

В лампе с короткой дугой дуга небольшая и очень интенсивная. Сила
потребляемая мощность не менее нескольких сотен, а чаще несколько тысяч ватт
на сантиметр длины дуги. Рабочее давление в баллоне равно
чрезвычайно высокая — иногда до 20 атмосфер, чаще от 50 до
более 100 атмосфер.Эти лампы представляют собой опасность взрыва!

Ртутные лампы с короткой дугой используются, когда компактный интенсивный источник УФ-излучения
или там, где нет необходимых пусковых импульсов высокого напряжения
для ксеноновых ламп с короткой дугой. Лампы с короткой дугой ртутные немного больше
эффективнее, чем ксеноновые. Давление в ртутной лампе с короткой дугой
не обязательно должен быть таким высоким для хорошей эффективности, как у ксенонового, но все же
потрясающе.

Ксеноновые лампы с короткой дугой встречаются чаще, чем ртутные, поскольку они не
требуется время, чтобы прогреться, как ртутные лампы, и иметь дневной свет
спектр.Недостатком ксенона является требование очень высокой
напряжение пускового импульса — иногда около 30 киловольт!

Ксеноновые лампы с короткой дугой используются для проецирования фильмов, а иногда и для
прожекторы. Меньшие по мощности используются в специализированных устройствах, таких как
эндоскопы.

Лампы HMI — это металлогалогенные лампы с более компактной и более интенсивной дугой.
Дуга больше и менее интенсивна, чем у лампы с короткой дугой. Типичный
потребляемая мощность составляет сотни ватт на сантиметр длины дуги, но достигает
несколько киловатт на сантиметр в самых больших.

В некоторых прожекторах используются лампы HMI. Они используются в некоторых эндоскопах.
и проекционные приложения, где интенсивность дуги HMI достаточна
поскольку они стоят меньше, служат дольше и более эффективны, чем правда
лампы с короткой дугой.

Существуют всевозможные HMI и аналогичные лампы, включая лампы HTI и
лампы, используемые в автомобильных фарах HID.

HID Автомобильные фары

Сначала были газовые лампы, потом электрические лампочки, потом герметичные
балка, потом галоген.А теперь приготовьтесь к барабанной дроби, пожалуйста! — высокая интенсивность
газоразрядные лампы со сложными контроллерами. Элитные автомобили от
такие производители, как BMW, Porsche, Audi, Lexus, а теперь и Lincoln, будут оснащены
с новой технологией фар. Несомненно, такая технология будет постепенно
найти свой путь в основных автомобилях, а также в других приложениях
для смертных.

Среди потенциальных преимуществ HID-фар — более высокая интенсивность,
более долгий срок службы, превосходная цветопередача и лучшая направленность:

• Интенсивность света — лампы HID примерно в 3 раза эффективнее галогенных
  лампы.Таким образом, даже если принять КПД DC-DC преобразователя
  во внимание, более низкая потребляемая мощность может фактически привести к большому
  более яркие фары, чем это возможно с галогенными лампами. Это уменьшило
  мощность также приводит к более прохладной работе и меньшему расходу заряда батареи и
  генератор.
• Срок службы — ожидается, что лампа HID прослужит 2700 часов или более и
  таким образом покрывается гарантия от бампера до бампера на 100 000 км. В качестве
  На практике лампа HID может прослужить дольше автомобиля.поскольку
  гарантийная замена фар оказывается значительными расходами,
  есть сильный стимул к взлету этой долгоживущей технологии.
• Спектральный выход — свет от HID-лампы богаче синего (и более
  нравится дневной свет), чем галогенные лампы. Оказывается, это улучшает отражательную способность.
  знаков и дорожной разметки.
• Форма луча — небольшой размер дуги лампы HID позволяет
  система должна быть оптимизирована для более эффективного направления света туда, где он находится
  необходимо и не дать ему перетечь туда, где он не нужен.

Чтобы сделать это практичным — даже для Lexus за 40000 долларов — специальные DC-DC
микросхемы преобразователей были разработаны специально для автомобильных приложений
в уме. Они, наряду с несколькими другими основными электронными компонентами,
реализовать полную систему управления HID фарами.

Сама лампа HID похожа по базовой конструкции на традиционные лампы HID:
Два электрода запечатаны в кварцевой оболочке вместе со смесью твердых частиц,
жидкости и газы. В холодном состоянии эти материалы находятся в исходном состоянии.
(при комнатной температуре), но в основном это газы, когда лампа горячая.Запуск
из этих ламп может потребоваться до 20 кВ для зажигания дуги, но только от 50 до 150 В.
поддерживать это. Лампы могут быть предназначены для работы от переменного или постоянного тока.
в зависимости от различных факторов, включая размер и форму электродов.
Каждой модели должен соответствовать уникальный набор рабочих параметров балласта.
HID лампочка.

Из всех проблем, которые нужно было решить, чтобы HID-фары стали
практично (не считая стоимости), самым важным было время прогрева.
Как отмечено в разделе: «Технология разрядных ламп высокой интенсивности (HID)»,
обычные лампы HID требуют периода прогрева в течение нескольких минут перед
создается практически полный световой поток.Это, конечно, полностью
неприемлемо для автомобильной фары как для холодного запуска (представьте:
«Дорогая, мне надо фары приготовить») а также когда они должны быть
моргнул. Проблема прогрева решалась программированием контроллера на
подавать на лампу постоянную мощность, а не
постоянный ток, который обеспечивал бы традиционный балласт. С участием
эта изюминка наряду с особой конструкцией лампы, лампа подходит как минимум
75% полной интенсивности менее чем за 2 секунды.Контроллер также предоставляет
возможность «горячего удара» для мигания (напомним, что лампы HID обычно
не может быть перезапущен в горячем состоянии). Таким образом, перезапуск горячей лампы абсолютно необходим.
мгновенно.

Пока эта технология только начинает появляться, ожидайте вторжения (без слов
предназначено) в дом, офис, магазин, фабрику и другие области и работу
освещение. Сочетание высокой эффективности, долгого срока службы, желаемого спектрального
характеристики, малый размер и надежность твердого тела должны привести к
еще много приложений в ближайшем будущем.Почти мгновенный запуск
Возможность устраняет один из основных недостатков небольших HID ламп.

Если у вас есть свободное время и деньги:

(От: Деклан Хьюз (hughes@aero. 2
яркость, 4.Длина дуги 2 мм, положение горения горизонтальное +/- 10 град., Светящийся
поток через 1 сек. = 25%, макс. розетка темп. = 180 ° C, любые ошибки мои.

Более подробную информацию смотрите в Дон
Файл автомобильной HID лампы Klipstein.

Замена металлогалогенных ламп?

Следующее было вызвано запросом информации о замене (дорогой)
Металлогалогенная лампа 250 ватт в видеопроекторе с чем-то еще.

Я бы не стал заменять эту лампу по следующим причинам:

Металлогалогенная лампа требует балласта.Балласт должен работать только
Металлогалогенная лампа 250 Вт с таким же напряжением дуги. Тебе придется
измерить напряжение дуги самостоятельно после прогрева лампы, и сделать это
не подвергая себя неприятному ультрафиолетовому излучению, которое излучает некоторые из этих вещей
но который не проходит сквозь стекло. Напряжения дуги многих специализированных
металлогалогенные лампы широко не публикуются и могут или не могут
доступны от производителя лампы.

ВНИМАНИЕ: напряжение зажигания на них может составлять несколько кВ, что, вероятно,
уничтожьте мультиметр, если дуга погаснет, и попытайтесь перезапустить
пока вы его измеряете! Рабочее напряжение или напряжение удара могут
уничтожьте вас, если вы войдете в контакт с токоведущими терминалами!
(Специальные галогениды металлов, вероятно, обычно требуют от пары до нескольких кВ.Ксеноновым металлогалогенным автомобильным лампам для зажигания требуется от 6 до 12 кВ и от 15 до 20 кВ.
для горячего перезапуска. Наихудшими являются ксеноновые лампы с короткой дугой, которые могут потреблять до 30 кВ или
Больше.)

Большинство металлогалогенных ламп относятся к типу переменного тока, а некоторые — к постоянному току, и вы можете только
используйте лампы переменного тока на выходных балластах переменного тока и лампы постоянного тока на выходных балластах постоянного тока.
Различные металлогалогенные лампы могут иметь разные требования к
пусковое напряжение также.

Если вы подберете напряжение дуги, тип переменного / постоянного тока, и балласт запустит
лампа, возможно, вы занимаетесь бизнесом, но, скорее всего, нет.Многие лампы для проекторов
имеют особые требования к охлаждению, а некоторые имеют особое положение горения
требования. Металлогалогенные лампы могут преждевременно выйти из строя (возможно, сильно!)
если они перегреваются, помимо того, что они блеклые. При переохлаждении они
больше похожи на ртутные лампы, они будут блеклыми и будут иметь пониженный световой поток.
Кроме того, в некоторых металлогалогенных лампах есть галогеновый цикл, чтобы
внутренняя поверхность колбы чистая, и это может не работать, если лампа
переохлажден и испаряется недостаточное количество химикатов в колбе.Это также могло привести к выходу лампы из строя.

Если альтернативная лампа работает нормально, дуга может погаснуть.
в месте, отличном от места оригинальной лампы. Дуга может быть
другой формы или размера, чем у оригинальной лампы. Это может
повлиять на вашу проекцию. Ваша проекция может не пропускать много света или
имеют подсветку только части изображения.

Дуга может иметь другой цвет или спектр, что может повлиять на
цветопередача проецируемого изображения.Металлогалогенные дуги часто
неоднородного цвета, и если запасная лампа имеет менее однородный цвет
дуги, чем оригинальная лампа, тогда ваши фотографии могут иметь странные оттенки
в них.

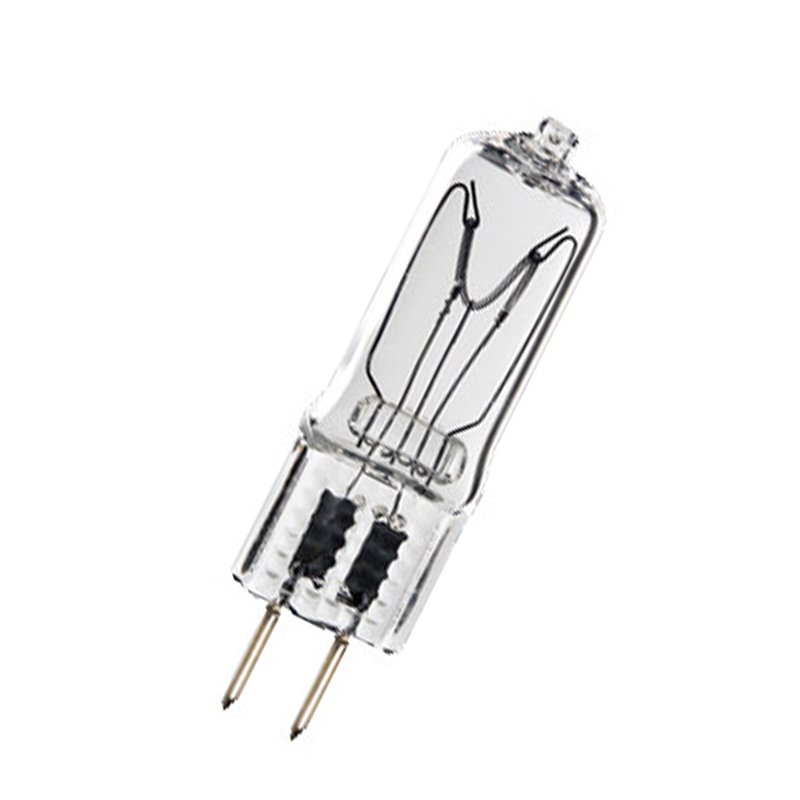

А что насчет использования галогена вместо галогенида металла? Вы получите меньше
свет, а также проблемы из-за нити другой формы или
размер, чем у исходной металлогалогенной дуги. Скорее всего, нить
больше или длиннее дуги, и это уменьшит процент
свет используется.Если вы попробуете взломать галогенную лампу, вы
почти наверняка придется обходить балласт галогенидов металлов. И галоген
лампы излучают больше инфракрасного излучения, чем металлогалогенные лампы той же мощности — вы
может привести к перегреву источника вашего изображения (например, ЖК-панели или прозрачной пленки).

Я бы не рекомендовал заменять все эти лампы на проектор.
причины. Это следует делать только на свой страх и риск и только
которые хорошо знакомы со всеми характеристиками ламп в
вопрос — в том числе знакомство с требованиями горящей позиции,
требования к охлаждению, форма и размер светоизлучающей области и т. д.

Лампы для проекторов в целом и особенно специализированные лампы HID должны
использоваться только в оборудовании, специально предназначенном для использования определенных ламп в
вопрос, или теми, кто знает об этом достаточно хорошо, чтобы сделать
их собственные балласты и знать другие неприятные вещи об этих лампах. А также
можно не сильно сэкономить, используя другую лампу — специализированную металлогалогенную
лампы все дорогие.

А для тех, кто покупает проектор любого типа — обратите внимание на цену,
доступность и продолжительность жизни ламп!

Назад к содержанию часто задаваемых вопросов о разрядной лампе.

Натриевые лампы низкого давления

(Части от: Брюс Поттер ([email protected]))

Натриевые лампы низкого давления являются наиболее эффективными источниками видимого света в
общего пользования. Эти лампы имеют световую отдачу до 180 люмен на каждый.
ватт.

Натриевая лампа низкого давления состоит из трубки, изготовленной из специальной натрийостойкой
стекло, содержащее натрий и газовую смесь неон-аргон. Поскольку трубка
довольно большой и должен достигать температуры около 300 градусов Цельсия, трубка
согнут в плотную U-образную форму и заключен в вакуумированную внешнюю колбу, чтобы
для сохранения тепла.В качестве дополнительной меры по сохранению тепла внутренний
поверхность внешней колбы покрыта материалом, который отражает инфракрасное излучение, но
пропускает видимый свет. Этим материалом традиционно был оксид олова или
оксид индия.

Электроды представляют собой намотанную вольфрамовую проволоку с термоэмиссионным покрытием.
материала, и чем-то напоминают электроды люминесцентных ламп. В отличие от
большинство люминесцентных ламп, натриевые лампы низкого давления имеют только один электрический
подключение к каждому электроду и электроды не могут быть предварительно нагреты.

Газовая смесь представляет собой смесь «Пеннинга», состоящую в основном из неона с небольшой
количество аргона. В зависимости от того, кого вы слушаете, эта смесь от 0,5 до 2.
процентов аргона, от 98 до 99,5 процентов неона. Более богатые аргоном смеси около 98-2
сегодня может быть предпочтительнее, так как горячее стекло обладает некоторой способностью поглощать аргон из
электрический разряд низкого давления. В идеале смеси должно быть всего несколько
десятые доли процента аргона, чтобы ионизировать легче всего и делать гораздо больше
легче, чем чистый неон или чистый аргон.

Значительный избыток натрия содержится в стеклянной дуговой трубке, поскольку
стекло может абсорбировать или вступать в реакцию с некоторым количеством натрия. Давление паров натрия
контролируется температурой самых холодных частей дуговой трубки. когда
дуговая трубка достигает нужной температуры, дальнейший нагрев снижается за счет
эффективность лампы при производстве света вместо тепла.

На дуговой трубке есть углубления, которые обычно немного холоднее, чем дуговая трубка.
остальная часть дуговой трубки. Это заставляет металлический натрий собираться в ямках.
вместо того, чтобы закрывать большую часть дуговой трубки и блокировать свет.

Натриевой лампе низкого давления обычно требуется от 5 до 10 минут для прогрева.

Натриевая лампа низкого давления почти полностью состоит из оранжево-желтого цвета.
Линии натрия 589,0 и 589,6 нМ. Этот свет в основном монохроматический
оранжево-желтый. Этот монохроматический свет вызывает резкое отсутствие цвета.
исполнение — все выходит в оранжево-желтой версии
черное и белое! Это может вызвать путаницу на парковках, так как автомобили
становятся более похожими по цвету.

Некоторые в основном красные и красноватые флуоресцентные чернила, красители и краски могут
флуоресцируют от красного до красно-оранжевого от желтого натриевого света, и они будут стоять
в натриевом свете с цветом, отличным от цвета натриевого света.

Еще один недостаток натриевого светильника низкого давления заключается в том, что многие объекты
выглядят темнее, чем при таком же количестве другого света. Красный зеленый,
а синие объекты выглядят темными под натриевым светом низкого давления. Большинство других
источники света натриевого цвета, такие как «лампочки от насекомых», имеют значительный красный цвет.
и зеленый вывод и будет отображать красные и зеленые объекты, по крайней мере, несколько
как обычно.

Лучшее соотношение цены и качества сброса газа в — Отличные предложения по сбросу газа в результате глобального сброса газа у продавцов

Отличные новости !!! Вы попали в нужное место для сброса газа.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший газовый разряд в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили газовый разряд на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в разгрузке газа и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести газовый сброс по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Gas Discharge ▷ Французский перевод

Gas Discharge ▷ Французский перевод — Примеры использования Gas Discharge в предложении на английском языке

À décharge de gaz

Газоразрядные лампы и светодиоды.

Лампы для разряда газа и светодиодов.Запрещается проводить работы с газоразрядными ксеноновыми лампами — опасность смертельного исхода!

N’effectuez aucun travail sur les ampoules at decharge de gaz au xénon dangerous de mort!

Décharge de gaz

Ксенон газоразрядные лампочки дальнего света.

Лампа на decharge de gaz (xénon) feux de route.Ксенон газоразрядный лампы дневного хода и габаритного света.

Лампа на decharge de gaz (xénon) feux de jour et de position.

Высылка газа

Сервисные клапаны на жидкостной линии и нагнетании газа .

Газоразрядные трубки — Введение

Блок управления газоразрядной лампы

Блок управления, газоразрядная лампа

евро.

все цены вкл.
