Индукционный однофазный счетчик электрической энергии: 22729-02: СО-И4491М Счетчики электрической энергии однофазные индукционные

Счетчики электроэнергии | ЛитЭлектро

Счетчики электрической энергии. Электросчетчики.

Электрический счетчик – электроизмерительный прибор, предназначен для учета потребленной электрической энергии электрической энергии (переменного или постоянного тока (измеряется в кВт/ч или А/ч). Электросчетчики применяются там, где осуществляется легальное потребление электроэнергии и появляется возможность экономить бюджет, следя за потреблением электроэнергии в заданный период времени. Выпускаются однофазные и трехфазные счетчики, индукционные или электронные. Включаются в сеть через трансформаторы тока (непрямого включения) и без них (прямого включения). Для включения в сеть напряжением до 380 В применяются счетчики на ток от 5 до 20 А. На лицевой стороне счетчика указывается число оборотов диска, соответствующее 1 кВт∙ч электроэнергии. Например, 1 кВт∙ч – 1250 оборотов диска.

В настоящее время используются главным образом два типа электросчетчиков – индукционные и электронные. При этом первые занимают доминирующее положение, поскольку они устанавливались вплоть до середины 90-х годов. Возникает вопрос, какой счетчик лучше – индукционный или электронный? Чтобы ответить на него, надо пони-мать, какие задачи будут возложены на приобретаемый прибор, кроме простого списывания показаний один раз в месяц. Нужны ли будут потребителю электроэнергии много-численные функции, заложенные в большинстве электронных счетчиков?

Принцип работы индукционного электросчетчика заключается во взаимодействии магнитных сил катушек индуктивности тока и напряжения с магнитными силами алюми-ниевого диска, в результате взаимодействия число оборотов диска прямо пропорционально отражает расход электроэнергии специальным счетным механизмом. Многие потребители не спешат переходить на более современные электронные счетчики, хотя индукционные счетчики являются физически устаревшими и не поддерживают многотарифный учет и возможность дистанционной передачи показаний.

В отличие от индукционных счетчиков, электронные счетчики построены на ос-нове микросхем, не содержат вращающихся частей и производят преобразование сигна-лов, поступающих с измерительных элементов, в пропорциональные величины мощности и энергии. Электронные электросчетчики отличаются более высокой точностью и надежностью по сравнению с индукционными электросчетчиками

Основные технические параметры электросчетчика

Класс точности – основной технический параметр электросчетчика. Он указывает на уровень погрешности измерений прибора. До середины 90-х годов все устанавливае-мые в жилых домах счетчики имели класс точности 2.5 (максимально допустимый уро-вень погрешности составлял 2,5%). В 1996 году был введен новый стандарт точности приборов учета, используемых в бытовом секторе – 2.0. Именно это стало толчком к повсеместной замене индукционных счетчиков на более точные, с классом точности 2.0

Также важным техническим параметром электросчетчика является тарифность. До недавнего времени все электросчетчики, применяемые в быту, были однотарифными. Функциональные возможности современных счетчиков позволяют вести учет электроэнергии по зонам суток и даже по временам года. Двухтарифные счетчики дают возможность платить за энергию меньше – в установленное время они автоматически переключаются на ночной тариф, который почти вдвое ниже дневного. Двухтарифная система расчетов предполагает отдельные тарифы для дня (с 7:00 до 23:00) и ночи (с 23:00 до 7:00). Самые современные модели могут перестраиваться на любую тарифную политику. Например, если энергетики решат сделать скидки по выходным, то воспользоваться ими смогут лишь владельцы счетчиков, способных поддерживать несколько тарифов. Тарифы и время режимов вводятся представителем электроснабжающей организации, которые ставят электросчетчик на учет, пломбируют его и дают разрешение на использование.

Распространение двухтарифного учета позволяет значительно снизить производственные издержки. Сегодня все новые дома еще на стадии строительства оборудуются автоматизированными системами учета электроэнергии, которые предоставляют жителям возможность производить учет электроэнергии дифференцированно по времени суток. В эту систему входят не только двухтарифные счетчики, но и аппаратура автоматики, которая позволяет программировать электросчетчики и снимать с них показания дистанционно. Если дом не оборудован автоматизированной системой учета, то можно установить двухтарифный счетчик с тарификатором.

С течением времени, из-за износа материалов, класс точности электросчетчика меняется. Наступает время, когда электросчетчик необходимо повторно проверить на точность показаний. Период с момента первичной проверки (обычно с даты выпуска) до следующей проверки называется межповерочным интервалом. Исчисляется межповерочный интервал в годах и указывается в паспорте электросчетчика. Обычно электронные электросчетчики значительно уступают в длительности межповерочного интервала по сравнению с индукционными счетчиками, что связано с применением не очень качественных комплектующих, обчно из Азии. Продолжительность межповерочного интервала связана со сроком эксплуатации прибора и с гарантией на него. Немаловажное значение имеет возможность произвести гарантийный и послегарантийный ремонт.

Чтобы проверить правильность начисления оплаты в современном электросчетчике, уже не нужно искать старые квитанции об оплате – счетчик с соответствующей функцией покажет, сколько в каком месяце и по какому тарифу потрачено электроэнергии. Вычислять в столбик разницу между показаниями за месяц уже не нужно, электросчетчик способен сам это сделать. В настоящее время существует большой выбор электросчетчиков. Каждый из них имеет свои особые характеристики, разный набор функциональных возможностей. Конечно, не всем нужны такие опции, некоторые хотят простой, надежный и точный прибор по минимальной цене. Из широкого ассортимента электросчетчиков можно выбрать именно тот, который больше всего подходит.

Электросчетчик однофазный индукционный однотарифный

Однофазный электросчетчик должен быть устойчив к электромагнитному воздействию. Принцип его работы состоит в следующем – катушки индуктивности тока и напряжения намотаны на полюса магнитного сердечника, между полюсами расположен алюминиевый диск, вращающийся на оси в подшипниках, число оборотов диска регистрирует в киловатт-часах механический счетчик оборотов.

Однофазный электросчетчик в основном предназначен для измерения и однотарифного учета активной электрической энергии в однофазных двухпроводных цепях переменного тока. Такие электросчетчики выбираются по классу точности, по климатическим условиям, по объединению приборов учета в АСКУЭ, по телеметрическому выходу или по определенному типу интерфейса. Однофазные двухтарифные счетчики с внешним тарификатором подразумевают обязательное применение такого тарификатора, как на отдельно взятый прибор учета.

Применяется в электроустановках административных, жилых и общественных зданий, производственных помещений, коттеджей, дач, торговых киосков, магазинов, гаражных кооперативов и т.п. при снабжении потребителей электроэнергии от однофазной электросети.

Имеет высокую надежность и долговечность, изготавливается из материалов, не поддерживающих горение, срок службы не менее 30 лет, выпускаются как в классическом корпусе черного цвета, так и в корпусе из прозрачного материала.

Электросчетчик трехфазный электронный многотарифный

Трехфазный электросчетчик предназначен для эксплуатации внутри помещений. Имеет – встроенный цифровой интерфейс, встроенный тарификатор.

Обеспечивает – учет активной и реактивной электроэнергии в одно или многотарифном режимах суммарно по всем фазам или может быть учёт активной энергии в каждой фазе отдельно. На жидко-кристаллическом дисплее индицируется – значения активной и реактивной электрической энергии, измерение мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз, измерение по каждой фазе – тока, напряжения, частоты, cos ф, углов между фазными напряжениями. Поддерживает передачу результатов измерений потребленной энергии по силовой сети, по интерфейсам – CAN, RS-485 может передаваться вся доступная информация. Поддерживает программирование счётчика в режим суммирования фаз «по модулю» для предотвращения хищения электроэнергии при нарушении фазировки подключения цепей электросчётчика, можно корректировать внутренние часы электросчетчика.

Применяется в электроустановках административных, жилых и общественных зданий, производственных помещений, коттеджей, дач, магазинов, гаражных кооперативов и т. п. при снабжении потребителей электроэнергии от трехфазной электросети.

Электрические схемы подключения электросчетчиков

Электрическая схема подключения однофазного электросчетчика

Электрическая схема подключения трехфазного электросчетчика через трансформаторы тока

Электрическая схема подключения трехфазного электросчетчика прямого действия

В компании «Торговый дом «ЛИТ – Электро» вы можете купить электросчетчики для сбора и хранения и информации об энергопотреблении. Предлагаемые нами счетчики электроэнергии осуществляют двунаправленный обмен данными с использованием различных каналов связи: PLS, радио, GSM и другие. Все они оснащены определенным набором программно-аппаратных опций, включая реле управления нагрузкой и сигнализации, подключение телеметрических входов и выходов, дополнительного (запасного) источника питания. Данные электросчетчики могут быть использованы для автоматизации учета и контроля расхода энергии на промышленных предприятиях, в ЖКХ и энергосбытовых компаниях.

Наша компания осуществляет поставки различных счетчиков: однофазных, трехфазных, автономных или работающих в составе информационно-измерительных систем, различного класса точности. Мы также поставляем одно- и двухтарифные электросчетчики, многотарифные счетчики. Мы работаем с такими производителями как ЛЭМЗ, Энергомера, Инкотекс, АВВ, Эльстер Метроника и др.

СЧЁТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЙ ИНДУКЦИОН-НЫЙ

В начало

СЧЁТЧИК ЭЛЕКТРИЧЕСКОЙ
ЭНЕРГИИ

ОДНОФАЗНЫЙ ИНДУКЦИОННЫЙ

«ВЕКТОР-1»

В946.001.000ПС

Сертификат соответствия № РОСС
RU.МЕ48.В02112

Сертификат утверждения типа
RU.С.34.001.А № 25787

1.
ОБЩИЕ СВЕДЕНИЯ

Счетчики электрической энергии однофазные индукционные
ВЕКТОР-1 (в дальнейшем счетчики), изготавливаемые по ГОСТ Р 52321-2005 и ТУ
4228-001-94633680-2006 (в дальнейшем ТУ), предназначены для учета активной
энергии в однофазных сетях переменного тока номинальной частотой 50 (60) Гц.
Степень защиты от проникновения воды и пыли соответствует IР51.

Счетчик изготавливается с реверсивным счетным
механизмом или со стопором обратного хода, с магнитной или камневой нижней
опорой. Условное обозначение варианта изготовления этих узлов указано на щитке
счетчика. Структура условного обозначения счетчика для его заказа  приведена в таблице 2.

Расход электроэнергии учитывается в целых
киловатт-часах (kW∙h) по пяти цифрам барабанов, расположенных слева от запятой.
Цифра на барабане справа от запятой показывает десятые доли киловатт-часа.

Габаритные и установочные размеры счетчика приведены
на рисунке1

2.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические
характеристики указаны в таблице 1

Таблица 1

3.
КОМПЛЕКТНОСТЬ

Счётчик                                                                               1 шт.

Крышка
зажимов                                                                1 шт.

Коробка упаковочная                                                        1 шт.

     Паспорт                                                                                1 экз.

По заявке энергосбытовых организаций, осуществляющих
техническое обслуживание, ремонт и поверку счетчиков, изготовитель может
поставить руководство по среднему ремонту.

4.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Изготовитель гарантирует соответствие счетчика
техническим характеристикам при соблюдении потребителем условий
транспортирования, хранения и эксплуатации, установленных в настоящем паспорте.

Гарантийный срок эксплуатации счетчика – 24 месяца с даты ввода
счетчика в эксплуатацию, но не более 30 месяцев с даты изготовления счетчика.

Отказ в работе, неисправности счётчика в течение
гарантийного срока необходимо подтвердить актом, заверенным руководителем
предприятия, осуществлявшим монтаж счетчика, в котором необходимо указать
причины выхода счётчика из строя.

 Изготовитель не
принимает претензии, если счётчик вышел из строя из-за несоблюдения указаний,
приведенных в разделе 5 и 6 настоящего паспорта.

5. УКАЗАНИЯ
ПО ЭКСПЛУАТАЦИИ

Монтаж, демонтаж, ремонт и поверку счетчика могут
проводить только специально уполномоченные лица (имеющие допуск к работе с
электрооборудованием до 1000 В и квалификационную группу по электробезопасности
не ниже III) организаций, имеющих соответствующие лицензии, с
последующим пломбированием счетчика с оттиском поверительного клейма органов
ФАТРМ.

Счетчики предназначены только для стационарного монтажа
в закрытых помещениях, не содержащих агрессивных паров и газов, температура в
которых находится в диапазоне от минус 20 ⁰С до плюс 60 ⁰С,
а относительная влажность воздуха не более 80% при температуре + 25 ⁰С.

Монтировать счетчики необходимо на стендах или щитах,
не подверженных вибрации. Рекомендуемая высота установки от пола от 1.4 до 1.7 м. Крепить счетчик тремя винтами (отклонение от
вертикального положения не более 1⁰).

В помещениях, где возможны загрязнения и механические
повреждения, монтаж счетчиков осуществляется в предохранительных шкафах.

ВНИМАНИЕ: ПОДКЛЮЧЕНИЕ И ОТКЛЮЧЕНИЕ СЧЕТЧИКА НЕОБХОДИМО
ПРИЗВОДИТЬ ТОЛЬКО ПРИ ОТКЛЮЧЕННОМ НАПРЯЖЕНИИ СЕТИ.

Включать счетчики необходимо в полном соответствии с
их номинальными данными и схемой подключения, имеющейся на щитке счетчика и
приведенной на рис. 2 настоящего паспорта.

При монтаже следует обеспечить надежный контакт
подсоединяемых проводов и соединений между цепями тока и напряжения.

Наличие
показаний на счетном механизме является следствием регулировки и поверки
счетчика на заводе — изготовителе, а не свидетельством его эксплуатации.

В процессе эксплуатации не допускать коротких
замыканий в сети и перегрузок по току выше максимальной величины, указанной на
щитке. Нарушение этих требований может привести к отказу счетчика.

При
проведении поверки, монтажа и эксплуатации счетчика должны соблюдаться
требования «Правил техники безопасности при эксплуатации электроустановок потребителей»

6.
  УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

Счетчики должны храниться в упаковке предприятия-изготовителя согласно
условиям хранения 3 по ГОСТ 15150-69. Атмосфера в помещении, в котором хранятся
счетчики, не должна содержать коррозионно-активных веществ.

Транспортирование счетчиков должно осуществляться согласно условиям 5 по
ГОСТ15150-69 в упаковке предприятия – изготовителя, обеспечивающей оптимальное
транспортное положение счетчиков.

7. ПОВЕРКА СЧЕТЧИКОВ

Счетчики
при выпуске из производства подвергаются первичной поверке на ООО «СПб
ЗИП» в соответствии с методикой поверки по ГОСТ 8. 259 — 2004

           Счетчики в процессе эксплуатации подвергаются
периодической поверке. Межповерочный интервал 16 лет. Результаты периодических
поверок заносятся в таблицу 2.

           Таблица 2

                                     Рисунок 1
– Габаритные и установочные размеры счетчика

Таблица 2 — Структура
условного обозначения счетчика

8.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

             Счетчик электрической энергии
однофазный индукционный «ВЕКТОР-1», изготовитель ООО «СПб ЗИП»,

соответствует ГОСТ Р
52321-2005,ТУ 4228-001-94633680-2006, поверен, опломбирован с наложением на пломбах
оттиска клейма государственного поверителя и признан годным к эксплуатации.

Печать (штамп)

 изготовителя                                                                                                                  ______________________

                                                                                                                                        (подпись
отв. лица)

Оттиск клейма

поверителя
_____________________


(подпись поверителя)

9. СВИДЕТЕЛЬСТВО ОБ
   УПАКОВЫВАНИИ

Счётчик
упакован на ООО «СПб ЗИП» в соответствии с ТУ и КД на счетчик

10. СВЕДЕНИЯ О ПРОДАЖЕ

  Счетчик электрической энергии однофазный индукционный «ВЕКТОР-1» ____________


     (базовый-макс. ток)

 Заводской номер  ___________________

Наименование
организации, осуществившей продажу:

________________________________________________________________

Дата
продажи __________________________                                                                          М. П.

11. СВЕДЕНИЯ О ВВОДЕ В ЭКСПЛУАТАЦИЮ

Без
заполнения данного раздела паспорта гарантии изготовителя не сохраняются.

Наименование
организации, осуществившей ввод счетчика в эксплуатацию:

_________________________________________________________________

Дата
ввода в эксплуатацию:_________________________

Подпись
ответственного лица _______________________
М. П.

СОЭУ 10-40А — Однофазные индукционные — Электросчётчики

Получить прайс на Электросчётчики

Счетчик электрической энергии однофазный индукционный СО-ЭУ10 (в дальнейшем — счетчик), класса точности 2, непосредственного включения предназначен для учета активной энергии в однофазных цепях переменного тока в закрытых помещениях при температурах от -20 до +55°C и относительной влажности воздуха не более 80 % при температуре +25 °С при отсутствии в воздухе агрессивных паров и газов, механические воздействия по группе 4 ГОСТ 22261. 1.2 Счетчик зарегистрирован в Государственном реестре средств измерений под № 21907-07 Сертификат об утверждении типа RU.С.34.022.А № 26936 Сертификат соответствия РОСС RU. МЕ48.В02069 Технические характеристики Счетчик соответствует ГОСТ Р 52320, ГОСТ Р 52321 и ТУ 4228-010-31956718-06 По точности учета электрической энергии счетчик соответствует классу точности 2. Номинальное напряжение – 220 В, базовый ток – 10 А, номинальная частота – 50 Гц. Максимальный ток счетчика – 400 % базового тока. Расход энергии индицируется на счетном механизме барабанного типа непосредственно в киловатт-часах. Порог чувствительности — 0,5 % базового тока. Самоход отсутствует в диапазоне напряжений от 80 до 110 % номинального. Полная мощность, потребляемая параллельной цепью при номинальном напряжении и номинальной частоте, не превышает 8 В А, активная мощность не превышает 2,0 Вт. Полная мощность, потребляемая последовательной цепью при номинальном токе и номинальной частоте, не превышает 2,5 В А . Эквивалентный (по энергии) уровень звука на расстоянии 1 м от работающего счетчика — не более 27 дБ. Масса счетчика не более 1,2 кг. Габаритные размеры счетчика с крышкой зажимной коробки не более 214∙137∙113 мм. Установочные размеры 138∙92 мм.

Электросчетчик индукционный и электронный. Различия и особенности

 Электрический счетчик – электроизмерительный прибор, предназначенный для учета расхода электрической энергии переменного или постоянного тока, которая измеряется в кВт/ч или А/ч. Электросчетчики применяются там, где осуществляется легальное потребление электроэнергии и есть возможность экономить деньги, отслеживая ее потребление за определенный промежуток времени. Электросчетчики выпускаются однофазные или трехфазные. Включаются в сеть через измерительные трансформаторы тока (непрямого включения) и без них (прямого включения). Для включения в сеть напряжением до 380 В применяются счетчики на ток от 5 до 20 А. В настоящее время в основном используются два типа электросчетчиков – индукционные и электронные.

При этом первых не так уж и мало, поскольку они устанавливались до середины 90-х годов. Возникает вопрос, какой счетчик лучше – индукционный или электронный? Чтобы ответить на него, надо понимать, какие задачи на него будут возложены кроме простого списывания показаний. Нужны ли будут различные функции, заложенные в большинстве электронных счетчиков.

Особенности индукционного счетчика электроэнергии

 Принцип работы индукционного электросчетчика заключается во взаимодействии магнитных сил катушек индуктивности тока и напряжения с магнитными силами алюминиевого диска, в результате взаимодействия число оборотов диска прямо пропорционально отражает расход электроэнергии счетным механизмом. Индукционные счетчики являются устаревшими, не поддерживают многотарифный учет и возможность дистанционной передачи показаний.

На настоящий момент таких счетчиков практически не осталось в обиходе. Они не могут быть установлены для учета энергии, так как не соответствуют требуемой точности измерений.

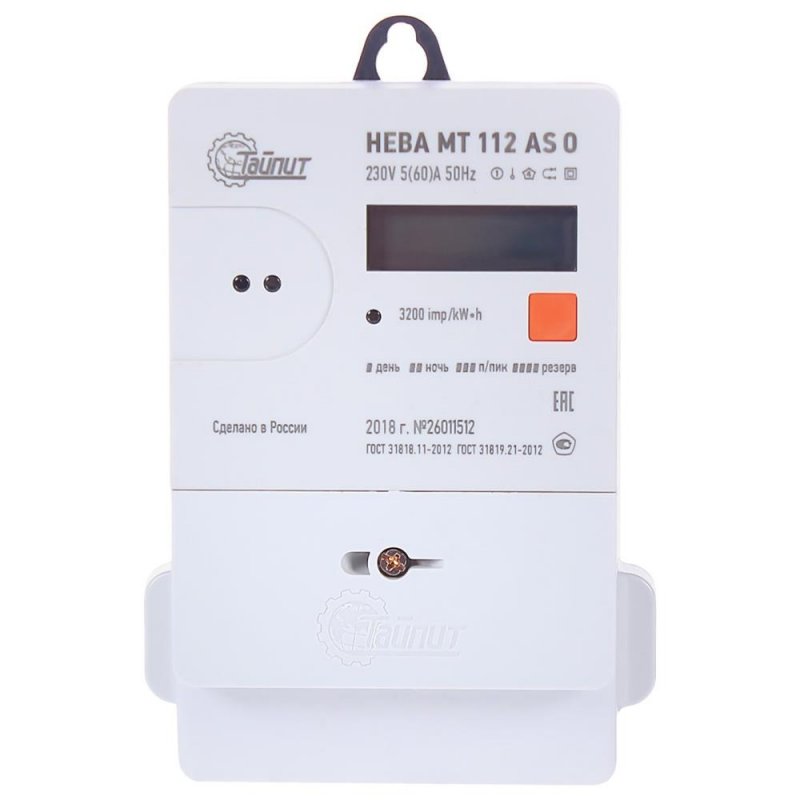

Особенности электронного счетчика электроэнергии

 В отличие от индукционных счетчиков, электронные счетчики построены на основе микросхем, не содержат вращающихся частей и производят преобразование сигналов, поступающих с измерительных элементов, в пропорциональные величины мощности и энергии. Электронные электросчетчики отличаются более высокой точностью и надежностью по сравнению с индукционными электросчетчиками, имеют больший межповерочный интервал.  Электросчетчик электронный может иметь встроенный цифровой интерфейс, встроенный тарификатор. Опционально обеспечивает учет активной и реактивной электроэнергии в одно или многотарифном режимах суммарно по всем фазам или может осуществлять учёт активной энергии по каждой фазе отдельно. На дисплее порой индицируются – значения активной и реактивной электрической энергии, измерение мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз, измерение по каждой фазе – тока, напряжения, частоты, cos ф, углов между фазными напряжениями. Такой электросчетчик поддерживает передачу данных измерений по силовой сети, по интерфейсам – CAN, RS-485. Может передаваться вся доступная информация. Имеется возможность программировать счётчик в режим суммирования фаз “по модулю” для предотвращения хищения электроэнергии при нарушении фазировки подключения, имеется возможность корректировать внутренние часы электросчетчика. Вот пример самого простого электронного счетчика.

Смотрите также статью «Установка и подключение электросчетчика».

Чем отличается электронный счетчик от индукционного?

• Устройство и принцип работы индукционного счетчика

Еще совсем недавно, в каждой квартире, частном доме или гараже можно было увидеть знакомый всем с детства электросчетчик, имеющий алюминиевый вращающийся диск и счетный механизм в виде нескольких цифровых барабанов. Такая конструкция присуща индукционному типу счетчика электроэнергии. Принцип работы этого измерительного прибора основан на взаимодействии электромагнитного поля, которое возникает в катушках счетчика, с подвижным токопроводящим элементом — диском. Одна из катушек однофазного индукционного счетчика подключается параллельно сети переменного тока (обмотка напряжения), а другая последовательно, в цепь между генератором электроэнергии и нагрузкой (обмотка тока). Токи, протекающие по обмоткам прибора, создают переменные магнитные потоки, которые пересекают подвижный диск. Величина этих потоков пропорциональна входному напряжению и потребляемому току. По закону электромагнитной индукции в диске возникают вихревые токи, направленные по следованию вызвавших их магнитных потоков. Взаимодействие вихревых токов и магнитных потоков в диске приводит к возникновению электромеханической силы, которая создает вращающийся момент. В результате этих процессов, полученный вращающийся момент становится пропорционален произведению двух магнитных потоков (обмотки напряжения и обмотки тока) на синус фазового сдвига между ними. Для правильной работы счетчика данного типа необходим фазовый сдвиг между магнитными потоками равный 90°, его получают при помощи разложения магнитного потока обмотки напряжения на две составляющие. Иными словами, подытожив можно сказать, что частота вращения диска индукционного счетчика электроэнергии пропорциональна активной потребляемой мощности, а расход электроэнергии пропорционален количеству оборотов диска. Индикация измеренного значения потребленной электроэнергии происходит при помощи механического отсчетного устройства. Ось отсчетного механизма связывается зубчатой передачей с осью подвижного алюминиевого диска и вращается синхронно с ним.

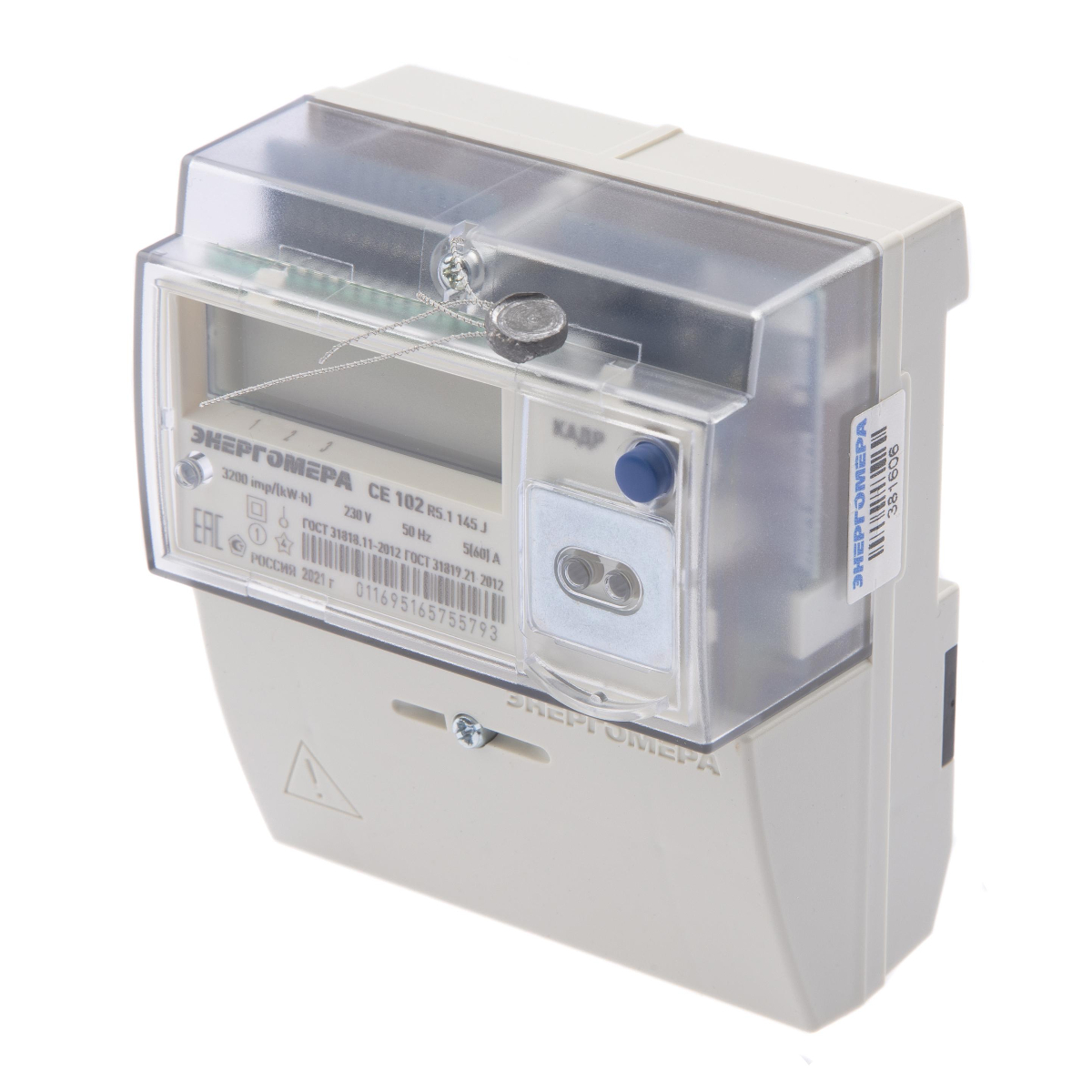

• Устройство и принцип работы электронного счетчика

В 90-е годы на территории постсоветского пространства на смену электросчетчикам индукционного типа стали приходить электронные. Появление такого типа измерительных приборов стало возможным благодаря развитию интегральной электроники, элементы которой стали более доступны и образовали прочную основу для современного высокоточного счетчика. Наиболее простые модели однофазных электронных счетчиков содержат в своем составе специализированные микросхемы, которые выполняют функцию измерения мощности и преобразования ее в частоту (например ADE7755, производства Analog Devices). На борту такой микросхемы находятся два 16-и разрядных сигма-дельта АЦП (аналого-цифровых преобразователя). Ко входу одного из них подают через термостабильный резистивный делитель (или трансформатор напряжения) сигнал сетевого напряжения, а к другому сигнал напряжения, которое возникает при прохождении тока нагрузки через специальный низкоомный шунт (или трансформатор тока). Далее эти два сигнала, уже преобразованные в цифровую форму, перемножаются и подаются на ФНЧ (фильтр низкой частоты) для выделения постоянной составляющей активной мощности. С выхода ФНЧ сигнал поступает на преобразователь мощности в частоту, после которого он уже становится пригодным для подачи непосредственно на электромеханическое отсчетное устройство, или для промежуточной обработки микроконтроллера. Более сложные модели электронных счетчиков имеют в своем составе, кроме информативных семисегментных ЖКИ (жидко-кристаллических индикаторов), еще и дополнительные модули, которые выполняют задачи тарифного учета (тарифный модуль), приема-передачи данных (интерфейсы), управления подключением нагрузки (реле). Наличие в электронном счетчике полупроводниковых устройств (микросхем, индикаторов и т.д.) обусловило наличие в нем встроенного блока питания, который выполняет преобразование переменного напряжения сети в постоянное, определенного уровня для питания внутренней электронной схемы. Многофункциональность такого измерительного устройства позволяет сделать его унифицированным для использования во многих отраслях промышленности и хозяйства, где требуется точный контроль за электроэнергией.

• Сравнение характеристик электронного и индукционного счетчика

Выдающийся однофазный счетчик энергии индукционного типа Компания Luring предлагает сертифицированные продукты

Оптимизируйте свою жизнь, наслаждаясь повышенной эффективностью, используя лидирующий однофазный счетчик энергии индукционного типа, доступный на Alibaba. com. Однофазный счетчик энергии индукционного типа поставляется с привлекательными скидками, а его звездные характеристики делают его лучшим выбором. Изготовленный из прочных и надежных материалов, однофазный счетчик энергии индукционного типа отличается высокой надежностью и долгим сроком службы.Передовые инновации делают их очень точными для максимальной производительности.

Эти однофазные счетчики электроэнергии индукционного типа поставляются в обширной коллекции, которая включает в себя различные типы и модели. Разнообразие в этом выборе гарантирует, что независимо от ваших потребностей в измерении энергии, у вас всегда будет идеальный счетчик энергии однофазного индукционного типа для вас. Покупатели найдут однофазных счетчика энергии индукционного типа , которые подходят для домашнего использования, офисного использования, учреждений и других промышленных применений, которые потребляют больше энергии.

Помогая вам точно контролировать потребление энергии, эти однофазные счетчики энергии индукционного типа на Alibaba.com улучшают показатели вашей производительности. Передовые технологии делают эти однофазные счетчики энергии индукционного типа достаточно интеллектуальными, чтобы отправлять и получать коммуникационные сигналы об использовании энергии. Однофазный счетчик энергии индукционного типа прост в установке и считывании, что гарантирует, что у вас всегда будет точная картина того, как вы используете свою энергию.Их элегантные формы и дизайн позволяют устанавливать их во многих местах, не нарушая эстетического вида.

Когда вы просматриваете сайт Alibaba.com, откройте для себя удивительный однофазный счетчик энергии индукционного типа и выберите наиболее привлекательный для вас в соответствии с вашими требованиями. Продукция высочайшего качества гарантирована, а ее непревзойденная эффективность заставит вас понять ее истинную ценность. Воспользуйтесь невероятными предложениями, разработанными для однофазных счетчиков энергии индукционного типа оптовиков и поставщиков.

[Решено] Тормозной момент однофазного счетчика энергии индукционного типа равен

РЕШЕНИЕ

Тормозной момент однофазного счетчика энергии индукционного типа прямо пропорционален квадрату потока.

Однофазный счетчик энергии индукционного типа

Прибор индукционного типа можно использовать как амперметр, вольтметр или ваттметр. Однофазный счетчик энергии индукционного типа неизменно используется для измерения энергии, потребляемой в цепи переменного тока в заданный период, когда напряжение и частота питания неизменны.Счетчик энергии представляет собой интегрирующий прибор, который измеряет общее количество электроэнергии, подаваемой в цепь за определенный период.

однофазный счетчик энергии имеет четыре основных запчасти:

1. система операционной системы
2. система торможения
3. система регистрации
4. система регистрации

Тормозная система

Тормозная система состоит из тормозного устройства, которое обычно представляет собой постоянный магнит, расположенный у края алюминиевого диска. Расположение показано на рисунке.

ЭДС, индуцированная в алюминиевом диске из-за относительного движения между вращающимся диском и неподвижным постоянным магнитом (тормозным магнитом), индуцирует вихревой ток в диске.

При вращении диска в воздушном зазоре в диске индуцируются вихревые токи, которые противодействуют вызывающей их причине, т.е. относительному движению диска относительно магнита. Этот вихревой ток, взаимодействуя с магнитным потоком тормоза, создает тормозной или тормозной момент.Этот тормозной момент пропорционален скорости вращения диска. Когда тормозной момент становится равным рабочему моменту, диск вращается с постоянной скоростью.

Тормозной момент пропорционален потоку тормозного магнита и вихревому току, возникающему в движущейся системе вследствие ее вращения в поле тормозного магнита.

T _B ∝ φi

где φ – поток тормозного магнита, а ‘i’ – индуцированный ток. Теперь i = e/R  где e — индуцированное e. м.ф. и R сопротивление вихретокового пути. Кроме того, e ∝   φn  где n — скорость движущейся части инструмента.

∴ T _B α Φ × Φn / R

T _B α Φ ² N / R

Положение постоянного магнита относительно вращающегося диска регулируется. Следовательно, тормозной момент можно регулировать, перемещая постоянный магнит в различные радиальные положения по отношению к диску.Изменяя расстояние между тормозным магнитом и магнитным шунтом, можно регулировать тормозной момент. Тормозной момент увеличивается, когда расстояние между ними увеличивается из-за удаления магнитного шунта от магнита, он будет обходить меньшее количество потока и наоборот.

Следовательно, тормозной момент, обеспечиваемый постоянным магнитом, пропорционален

• Квадрат потока постоянного магнита
• Скорость счетчика
• Расстояние постоянного магнита от центра вращающегося диска

Счетчик энергии индукционного типа – конструкция, уравнение работы и крутящего момента

Электрический измерительный прибор, используемый для измерения потребления энергии нагрузкой, называется счетчиком энергии. Измерение потребления электроэнергии различными бытовыми и промышленными потребителями очень важно с экономической точки зрения. Полезность электроэнергии нагрузкой в ​​основном представляет собой мощность, потребляемую в течение определенного периода времени. Если временной интервал указан в часах, то измерение энергии производится в ватт-часах. Большинство счетчиков электроэнергии измеряют в киловатт-часах (кВтч).

     Как правило, счетчики электроэнергии представляют собой интегрирующие счетчики, которые могут регистрировать мощность, потребляемую нагрузкой в ​​течение определенного интервала времени.Существуют различные типы счетчиков энергии среди счетчиков энергии индукционного типа, которые наиболее популярны и могут использоваться только для измерения переменного тока. В зависимости от источника питания существует два типа счетчиков электроэнергии индукционного типа.

• Однофазный счетчик энергии индукционного типа
• Трехфазный счетчик энергии индукционного типа

В этом разделе мы рассмотрим конструкцию и работу однофазного счетчика энергии индукционного типа.

Конструкция однофазного счетчика энергии индукционного типа:

Детали конструкции однофазного счетчика электроэнергии индукционного типа показаны ниже.

Счетчик состоит из четырех основных частей, а именно:

• Приводная система
• Подвижная система
• Тормозная система
• Регистрирующая система

Рассмотрим подробно каждую часть,

Приводная система:

Система возбуждения состоит из двух электромагнитов переменного тока, а именно, шунтирующего магнита и последовательного магнита, который намагничивается пропорционально напряжению питания и току нагрузки соответственно. Следовательно, обмотка центрального плеча шунтирующего магнита называется катушкой давления, а обмотка последовательного магнита называется токовой катушкой.

Шунтирующий магнит обеспечивает путь с низким сопротивлением через небольшие воздушные зазоры для циркулирующих потоков (φ _c1 и φ _c2 ). Таким образом, только небольшое количество потока φ _p проходит через центральное плечо к диску, который является одним из рабочих потоков. Второй рабочий поток φ _s создается последовательным магнитом.

Поток φ _p должен быть точно в квадратуре (т.е. сдвинут по фазе на 90°) с напряжением питания, но из-за сопротивления катушки давления и потерь в стали в магнитопроводе φ _p никогда не будет в квадратуре квадратуры с напряжением, что вводит в заблуждение операции.Так, для приведения φ _p точно в квадратуру с напряжением питания на центральном плече шунтирующего магнита предусмотрены медные экранирующие полосы или кольца, сопротивление которых регулируется.

Подвижная система:

Эта система состоит из легкого алюминиевого диска, закрепленного на валу и расположенного в воздушном зазоре между двумя магнитами. Нижняя часть вала вращается в подшипнике с драгоценными камнями, а верхняя часть шпинделя снабжена простым подшипником штифтового типа с втулкой.На валу также находится шестерня (шестерня), которая соединяет вал с механизмом регистрации.

Тормозная система:

Эта система необходима для управления скоростью вращения диска, а также для приведения диска в состояние покоя при отключении нагрузки, что осуществляется постоянным магнитом, называемым тормозным магнитом. Этот магнит расположен таким образом, чтобы диск находился между полюсами магнита.

Всякий раз, когда диск вращается, он пересекает поле тормозного магнита, и в нем индуцируется ЭДС, вызывающая вихревые токи.Этот ток создает в диске поле, противодействующее основному полю и тем самым уменьшающее его величину. Следовательно, возникает тормозной момент (противодействующий вращению диска).

Система регистрации:

Регистрационная система (механизм) также известна как счетная система (механизм). Эта система связана с шестерней, которая представляет собой шестерню, установленную на валу диска. Механизм состоит из зубчатой ​​передачи. Поскольку количество оборотов диска пропорционально потребляемой мощности, передаточное отношение выбрано таким образом, чтобы поворот индикаторов на панели отображал общую потребляемую энергию.Передаточное отношение между соседними индикаторами будет 10:1, так что потребляемая энергия будет интегрирована до тысяч кВтч.

Работа однофазного счетчика энергии индукционного типа:

Когда нагрузка не подключена, магнитный поток не создается и присутствует только шунтирующее поле. Этот переменный поток φ _p связывается с диском и наводит в диске ЭДС E _p , благодаря которой в диске течет вихревой ток I _p , который создает переменное поле φ _p ‘ в диск.Но из-за этих двух потоков в диске не будет создаваться крутящий момент, потому что оба потока сдвинуты по фазе на 180°.

Когда ток нагрузки I _L протекает через катушку тока, последовательный магнит намагничивается и через него протекает переменный поток, который связывается с диском, который также создает ЭДС E _se , в результате чего поток вихревых токов I _se . I _se создает в диске поле φ _se ‘, которое взаимодействует с полем из-за I _p , и, следовательно, в диске создается крутящий момент из-за этого взаимодействия обоих полей.Создаваемый крутящий момент пропорционален разнице крутящих моментов из-за I _p и I _se .

Ниже показана векторная диаграмма счетчика энергии.

Следовательно, средний крутящий момент определяется как
Но,

I _P α Φ _p α v _ph

9 I _SE α Φ _SE α I _L

от этого, поскольку A + B константа,

T ∝ V _ph I _L cos φ

Из приведенного выше следует, что средний крутящий момент, создаваемый диском, пропорционален фактической мощности, потребляемой нагрузкой.

Приведенное выше уравнение получено при условии, что φ _p отстает от V _ph ровно на 90°. Таким образом, если φ _p не находится точно в квадратуре с V _ph , приведенное выше соотношение не выполняется. Следовательно, необходимо предусмотреть медные экранирующие кольца или полосы, чтобы обеспечить хорошее соотношение, указанное выше. Пусть крутящий момент, создаваемый тормозным магнитом, равен T _B . T _B будет пропорциональна скорости диска (т. е. N).

∴ T _B ∝ N

T _B = K ₂ N

Так как,
В установившемся режиме тормозной момент равен крутящему моменту.Общее количество оборотов,
Следовательно, общее число оборотов пропорционально интегралу истинной мощности, т. е. энергии.

Преимущества счетчика электроэнергии индукционного типа:

• Их можно использовать в течение длительного периода времени при минимальном обслуживании.
• Это недорогой счетчик электроэнергии, который почти повсеместно используется для измерения переменного тока.
• Высокое соотношение крутящего момента и веса.
• Может использоваться для измерения энергии в широком диапазоне нагрузок.

Недостатки счетчика энергии индукционного типа:

• При отсутствии надлежащей настройки счетчика в показания вносятся большие погрешности.
• Принцип индукции может быть только на переменном токе, поэтому эти счетчики ограничены измерениями только на переменном токе.

Исследование однофазного счетчика энергии индукционного типа или счетчика ватт-часов Примечания | Study Basic Electrical Technology

Цели

• Понять основную конструкцию и различные компоненты однофазного счетчика электроэнергии индукционного типа.
• Объясните основной принцип и формулу расчета крутящего момента для счетчика электроэнергии.
• Для изучения ошибок задействованы счетчики электроэнергии.
• Использование измерительных трансформаторов для расширения ассортимента приборов.
• Понимание основной теории шунтирующего магнита с экранированными полюсами.

Введение

Прибор, который используется для измерения количества электроэнергии или энергии в течение определенного периода времени, известен как счетчик энергии или счетчик ватт-часов.Другими словами, энергия представляет собой общую мощность, переданную или потребленную за интервал времени t, и может быть выражена следующим образом:

энергии составляет джоуль или ватт-секунда. Коммерческой единицей электрической энергии является киловатт-час (кВтч). Для измерения энергии переменного тока. схема, используемый счетчик основан на принципе «электромагнитной индукции». Они известны как инструменты индукционного типа. Измерение энергии основано на индукционном принципе, особенно подходит для промышленных или бытовых счетчиков из-за легкости и прочности вращающегося элемента.Кроме того, из-за малости изменений напряжения и частоты в напряжении питания точность индукционного счетчика не зависит от таких изменений. Однако, если форма сигнала питания сильно искажена, это влияет на точность. В принципе, индукционный счетчик энергии можно получить из индукционного ваттметра, заменив пружинное управление и стрелку вихретоковым тормозом и счетной цепью соответственно. Чтобы счетчик показывал правильно, скорость движущейся системы должна быть пропорциональна мощности в цепи, к которой подключен счетчик.

Конструкция счетчика энергии индукционного типа

 Счетчик энергии индукционного типа в основном состоит из следующих компонентов: (a) система привода (b) система перемещения, (c) система торможения и (d) система регистрации.

• Приводная система: Конструкция электромагнитной системы показана на рис. 44.1(a) и состоит из двух электромагнитов, называемых «шунтирующим» магнитом и «последовательным» магнитом слоистой конструкции.

• Катушка с большим количеством витков тонкой проволоки намотана на среднее плечо шунтирующего магнита.Эта катушка известна как катушка «давление или напряжение» и подключается через сеть питания. Эта катушка напряжения имеет много витков и выполнена с максимально возможной индуктивностью. Другими словами, катушка напряжения создает высокое отношение индуктивности к сопротивлению. Это приводит к тому, что ток и, следовательно, поток отстают от напряжения питания почти на 900 Ом. На центральном плече шунтирующего магнита предусмотрены регулируемые медные экранирующие кольца, чтобы смещение фазового угла между магнитным полем, создаваемым шунтирующим магнитом, и напряжением питания составляло приблизительно 900°.Ленты медной затенения также называют компенсатором коэффициента мощности или компенсирующей петлей. Серия электромагнита под напряжением питается катушкой, известной как «тока» катушки, которая соединена последовательно с нагрузкой, так что она несла ток нагрузки. Флюс, создаваемый этим магнитом, пропорционален, а в фазе с током нагрузки.
• Движущаяся система: движущаяся система по существу состоит из света вращающегося алюминиевого диска, установленного на вертикальном шпинделе или валу. Вал, который поддерживает алюминиевый диск, соединен зубчатой ​​передачей с часовым механизмом на передней части счетчика, чтобы предоставить информацию о потреблении энергии нагрузкой.Изменяющиеся во времени (синусоидальные) потоки, создаваемые шунтом и последовательным магнитом, индуцируют вихревые токи в алюминиевом диске. Взаимодействие между этими двумя магнитными полями и вихревыми токами создает движущий момент в диске. Таким образом, количество оборотов диска пропорционально энергии, потребляемой нагрузкой в ​​определенный интервал времени, и обычно измеряется в киловатт-часах (кВтч).
• Тормозная система: Демпфирование диска обеспечивается небольшим постоянным магнитом, расположенным диаметрально противоположно а.в магниты. Диск проходит между зазорами магнита. Движение вращающегося диска через магнитное поле, пересекающее воздушный зазор, создает вихревые токи в диске, которые реагируют с магнитным полем и создают тормозной момент. Изменяя положение тормозного магнита или отклоняя часть образующегося в нем потока, можно управлять скоростью вращающегося диска.
• Система регистрации или подсчета:  Система регистрации или подсчета по существу состоит из зубчатой ​​передачи, приводимой в движение червячной или ведущей шестерней на валу диска, которая поворачивает стрелки, указывающие на циферблатах количество оборотов диска.Таким образом, счетчик энергии определяет и суммирует или интегрирует все мгновенные значения мощности, так что таким образом становится известна общая энергия, использованная за период. Поэтому этот тип счетчика также называют «интегрирующим» счетчиком.

Основные операции

Индукционные приборы работают в цепях переменного тока и полезны только тогда, когда частота и напряжение питания приблизительно постоянны. Наиболее часто используемым методом является индукционный счетчик электроэнергии с экранированными полюсами, показанный на рис.44.1 (б).

Вращающийся элемент представляет собой алюминиевый диск, а крутящий момент создается взаимодействием вихревых токов, генерируемых в диске, с наложенными магнитными полями, создаваемыми катушками напряжения и тока счетчика энергии.

Рассмотрим синусоидальный поток φ(t), действующий перпендикулярно плоскости алюминиевого диска, направление вихревого тока i _e по закону Ленца указано на рис.44.2. Теперь очень важно исследовать, будет ли возникать какой-либо крутящий момент в алюминиевом диске при взаимодействии синусоидально изменяющегося потока φ (t) и вихревых токов, индуцируемых самим собой.

где φ и I _e выражены в среднеквадратичных значениях, а β ≈0 (поскольку реактивное сопротивление алюминиевого диска почти равно нулю). Следовательно, взаимодействие синусоидально изменяющегося потока φ(t) и собственного вихревого тока i _e (наведенного) не может создать никакого крутящего момента на диске.

Таким образом, во всех индукционных приборах мы имеем два потока, создаваемых токами, протекающими по обмоткам прибора. Эти потоки носят переменный характер и поэтому индуцируют ЭДС в предусмотренном для этого алюминиевом диске или барабане.Эти ЭДС, в свою очередь, вызывают вихревые токи в диске.

 Как и в приборе для измерения энергии, у нас есть два потока и два вихревых тока, поэтому два крутящих момента создаются

 i) первым потоком (φ ₁ ), взаимодействующим с вихревыми токами ( I _e2 ), создаваемыми второй поток (φ ₂ ) и

ii) второй поток (φ ₂ ), взаимодействующий с вихревыми токами ( I _e1 ), индуцированными первым потоком (φ ₁ ).

В однофазном счетчике энергии индукционного типа поток, создаваемый шунтирующим магнитом (ток катушки давления или напряжения) Φ _sh  , отстает от приложенного напряжения V почти на 90°. Поток φ _se создается током нагрузки I и se Φ направлен в направлении I (см. рис.44.3).

Пусть напряжение питания v(t) = V _max sin (ω t ) и ток нагрузки i(t) = I _max sin (ω t−θ ) . Таким образом, потоки:

(i) Поток, создаваемый токовой катушкой )

(ii) Поток, создаваемый катушкой напряжения

(примечание: а также k и k′ являются константами.)

ЭДС вихрей, индуцированная потоком Φ _se , равна

Вихревой ток, генерируемый в диске катушкой тока

, где Z — импеданс пути вихревого тока, а α — фазовый угол. Как правило, угол пренебрежимо мал, поскольку X ≈0 .

Также обратите внимание, что

Вихревой ток, создаваемый в диске катушкой напряжения

Мгновенный крутящий момент на диске тогда пропорционален , Φ _se — поток, создаваемый токовой катушкой, i _sh — вихревой ток, создаваемый в диске катушкой напряжения, и i _se — вихревой ток, создаваемый в диске токовой катушкой. Относительные фазы этих величин показаны на рис.44.3.

Поток, генерируемый токовой катушкой, находится в фазе с током, а поток, генерируемый катушкой напряжения, отрегулирован так, чтобы быть точно в квадратуре с приложенным напряжением с помощью медного экранирующего кольца на магните напряжения или шунтирующего магнита. . Теория заштрихованного полюса обсуждается в Приложении. Средний крутящий момент, действующий на диск

∞ VI cosθ = мощность в цепи

Выражение среднего крутящего момента можно записать прямо из векторной диаграммы, показанной на рис.44.3

∞ VI cosθ = мощность в цепи

, где и I выражены как среднеквадратичное значение.

Примечания:  (i) Выражение крутящего момента показывает, что для большого крутящего момента сопротивление пути вихревых токов должно быть низким, что, в свою очередь, значение cosα будет почти равно 1. Рассмотрение отношения крутящего момента к весу показывает, что выбор алюминиевого диска будет лучше, чем медный, и в дальнейшем его можно улучшить, правильно выбрав толщину алюминиевого диска. (ii) Обратите внимание, что выражение крутящего момента не включает ω t и имеет одно и то же значение во все моменты времени. (iii) Результирующий крутящий момент будет действовать на диск в таком направлении, что он будет двигаться от полюса с опережающим потоком к полюсу с отстающим потоком.

Противоположный или тормозной момент:

Теперь тормозной момент создается вихревыми токами, индуцируемыми в диске при его вращении в магнитном поле постоянной напряженности, при этом постоянное поле создается постоянным магнитом (называемым тормозным магнит, см. рис.44.1(а) и (б)). Вихревой ток ib, создаваемый в алюминиевом диске потоком тормозного магнита φ _b , пропорционален скорости ( N ) вращения диска N , как показано на рис.44.4.

Таким образом, тормозной момент

, где r = сопротивление пути вихревого тока

Поскольку Φ _b является постоянным, это означает, что T _b ∞ N

, где N = скорость вращения диска.

Теперь, когда скорость становится стабильной, крутящий момент и тормозной момент становятся равными T _d = T _b (см. рис.44.4).

 Следовательно, VI cosθ ∞ N, т.е. скорость диска пропорциональна мощности, потребляемой нагрузкой. Общее число оборотов, т.е. ∫ Ndt =∫ V I cosθ dt ∞ Потребляемая энергия. Это означает, что скорость вращения диска пропорциональна средней мощности. Интеграл от числа оборотов диска пропорционален полной подводимой энергии. Диск через зубчатую передачу соединен с механическим счетчиком, который может считывать показания непосредственно в ватт-часах.

Примечания: (i) Для данного диска и тормозного магнита тормозной момент зависит от расстояния полюсов от центра диска. Максимальный тормозной момент возникает, когда расстояние от центра полюсных граней до центра диска равно 83% радиуса диска. (ii) движение полюсов тормозного магнита к центру диска, уменьшающее тормозной момент (по мере уменьшения расстояния тормозного магнита от центра диска), и наоборот.

 Ошибки счетчика энергии:

 Если напряжение питания и частота неизменны, энергия индукционного типа может иметь следующие ошибки:

i. Ошибка скорости: Из-за неправильного положения тормозного магнита тормозной момент развивается неправильно. Это можно проверить, когда счетчик работает с полным током нагрузки, альтернативно на нагрузках с единичным коэффициентом мощности и низким коэффициентом мощности с отставанием. Скорость можно отрегулировать до нужного значения, изменяя положение тормозного магнита по направлению к центру диска или в сторону от центра и защитного контура.Если счетчик работает быстро при индуктивной нагрузке и правильно при неиндуктивной нагрузке, экранирующую петлю необходимо сместить к диску. С другой стороны, если счетчик работает медленно при неиндуктивной нагрузке, тормозной магнит необходимо переместить к центру диска.

ii. Фазовая ошибка измерителя: ошибка из-за неправильной настройки положения заштрихованной полосы приводит к неправильному фазовому сдвигу между магнитным потоком и напряжением питания (не в квадратуре). Это проверено с 0.5 п.ф. нагрузка в условиях номинальной нагрузки. Эту ошибку можно устранить, регулируя положение медной затеняющей полосы на центральном плече шунтирующего магнита.

iii. Ошибка трения: для компенсации этой ошибки требуется дополнительный вращающий момент. Две полосы затемнения на конечностях регулируются для создания этого дополнительного крутящего момента. Эта регулировка выполняется при низкой нагрузке (примерно 1/4 ^th от полной нагрузки при единичном коэффициенте мощности).

iv. Ползучесть: в некоторых счетчиках наблюдается медленное, но непрерывное вращение, когда катушка давления возбуждена, но ток нагрузки отсутствует.Это медленное вращение записывает некоторую энергию. Это называется ошибкой ползучести. Это медленное движение может быть связано с (а) неправильной компенсацией трения, (б) магнитным полем рассеяния (в) из-за перенапряжения на катушке напряжения. Этого можно избежать, просверлив два отверстия или прорези в диске на противоположной стороне шпинделя. Когда одно из отверстий оказывается под полюсами шунтирующего магнита, вращение таким образом ограничивается максимум . В некоторых случаях к краю диска прикрепляют небольшой кусок железного язычка или лопасти.Когда положение лопасти близко к тормозному магниту, сила притяжения между железным язычком или лопастью и тормозным магнитом достаточна, чтобы остановить медленное движение диска при полном шунтовом возбуждении и без нагрузки.
1800

v.  Температурный эффект: Счетчики энергии практически не имеют ошибок из-за колебаний температуры. Температура в равной степени влияет как на пусковой, так и на тормозной моменты (с повышением температуры сопротивление пути индукционного тока в диске также увеличивается) и, таким образом, дает пренебрежимо малую погрешность.Уровень потока в тормозном магните уменьшается с повышением температуры и вносит небольшую погрешность в показания счетчика. Эту ошибку часто принимают за незначительную, но в современных счетчиках электроэнергии применяется компенсация в виде делителя потока на тормозном магните.

Постоянная счетчика энергии K определяется как

K = No. оборотов/кВтч

В коммерческих счетчиках скорость диска составляет порядка 1800 оборотов в час при полной нагрузке

Расширение диапазона приборов:

Ранее мы видели М.C. Диапазон прибора может быть расширен за счет правильно спроектированных неиндуктивных шунтов и умножителей в корпусах амперметра и вольтметра соответственно. Точно так же для инструментов MI шунты и умножители могут быть разработаны для расширения диапазона. Иногда трансформаторы используются в системах переменного тока для измерения основных величин, таких как ток, напряжение и мощность. Трансформаторы, используемые вместе с приборами для целей измерения, называются приборными трансформаторами. Они классифицируются как трансформаторы тока (C.T.), используемый для измерения тока, и трансформатор напряжения (P.T.), используемый для измерения напряжения. Эти трансформаторы используются не только для расширения диапазона прибора, но и для изоляции прибора от сети высокого тока или напряжения. Преимущества этих трансформаторов:

• Однодиапазонный прибор может использоваться для охвата широкого диапазона.
• Показывающий прибор может располагаться на некотором расстоянии от цепи. Это большое преимущество, особенно в случае высокого напряжения.
• При использовании ТТ с разъемным сердечником или шарнирным сердечником можно измерить ток в сильноточной шине без разрыва цепи.

Приложение

Теория экранированного шунтирующего магнита: В . Поток Φ на поверхности полюса взят за опорный вектор на векторной диаграмме, как показано на рис. 44.5(б).

Ток намагничивания без нагрузки I ₀ и ампер-витки NI ₀ для магнитной цепи находятся в одной фазе. Вектор OA = NI ₀  представляет намагничивающие ампер-витки, немного опережающие поток Φ из-за потерь в сердечнике в магнитной цепи. ЭДС, индуцированные в возбуждающей и экранирующей катушках, представлены OE и OE _s соответственно, и они отстают на  по отношению к потоку Φ. Ток в экранирующей катушке, а также ампер-витки из-за этой катушки представлены вектором ОИ _с .Следовательно, эффективные ампер-витки, обеспечиваемые катушкой возбуждения, представлены OT, равным сумме векторов ампер-витков . Вектор OP представляет балансировку ампер-витков из-за экранирующей катушки C . Результирующий ток возбуждения представлен OI. Затем напряжение, приложенное к катушке возбуждения, можно определить, добавив ЭДС индукции OE _p к падению напряжения сопротивления и реактивного сопротивления катушки возбуждения. Теперь в индукционном счетчике энергии приложенное напряжение OV должно опережать вектор потока Φ на 90 ⁰ .Анализ векторной диаграммы показывает, что, регулируя ампер-витки экранирующей катушки, можно получить 90 ⁰ разности фаз между приложенным напряжением OV и потоком Φ. экранирующей катушки или путем изменения ее осевого положения.

Однофазный счетчик энергии индукционного типа

  Однофазный счетчик энергии индукционного типа   :- Однофазный счетчик энергии используется для измерения электрической энергии в цепи переменного тока. Счетчик энергии представляет собой интегрирующий прибор, который измеряет общее количество электроэнергии, подаваемой в цепь за определенный период. Принцип работы счетчика электроэнергии такой же, как и у индукционного ваттметра.

Конструкция однофазного счетчика энергии индукционного типа  :-   У однофазного счетчика энергии индукционного типа имеются следующие основные части рабочего механизма. 1. Приводная система  :-
                               В счетчике энергии используются два электромагнита, последовательно магнит и шунтирующий магнит. Он состоит из нескольких U-образных пластин из кремнистой стали, образующих сердечник. В обе ножки П-образного магнита намотана катушка из толстой проволоки с несколькими витками. Катушка известна как токовая катушка, которая соединена последовательно с нагрузкой.
Шунтирующий магнит состоит из нескольких пластин М-образной формы из кремнистой стали, собранных вместе в сердечник.Катушка из тонкой проволоки с большим числом витков намотана на центральное плечо магнита и подключена к источнику питания. Таким образом, она возбуждается током, пропорциональным напряжению питания и известному потенциалу катушки.

2.  Подвижная система  :-
                                   Подвижная система представляет собой алюминиевый диск, установленный на шпинделе. Диск помещается в воздушный зазор двух электромагнитов. Вихревой ток индуцируется в диске из-за изменения магнитного поля.Этот вихревой ток отсекается магнитным потоком. Взаимодействие потока и диска вызывает отклоняющий момент.
Когда устройства потребляют энергию, алюминиевый диск начинает вращаться, и после некоторого количества оборотов на диске отображается единица измерения, используемая нагрузкой. Количество оборотов диска подсчитывается за определенный промежуток времени. Диск измерял потребляемую мощность в киловатт-часах.

3.  Тормозная система  :-
                                      Постоянный магнит используется для уменьшения вращения алюминиевого диска. Алюминиевый диск индуцирует вихревые токи из-за своего вращения. Вихревой ток отсекает магнитный поток постоянного магнита и, следовательно, создает тормозной момент.
     Тормозной момент противодействует движению дисков, что снижает их скорость. Постоянный магнит является регулируемым, благодаря чему тормозной момент также регулируется путем смещения магнита в другое радиальное положение.

4.  Записывающий механизм  :-
                                                                    Их вращение прямо пропорционально энергии, потребляемой нагрузками в киловатт-часах.

Работа однофазного счетчика энергии индукционного типа  :-
                      Когда однофазный счетчик энергии подключен к цепи для измерения потребления электроэнергии. Ток проходит через оба магнита или катушку. Магнитное поле, создаваемое последовательным магнитом в фазе с линейным током и магнитным полем , создаваемым шунтирующим магнитом , находится в квадратуре с приложенным напряжением, таким образом, между потоками, создаваемыми двумя катушками, существует разность фаз . Эта установка вращает магнитное поле , которое взаимодействует с диском и создает движущий момент, и, таким образом, диск начинает вращаться, количество оборотов, совершаемых диском, зависит от энергии, проходящей через счетчик. Шпиндель соединен с записывающим механизмом, так что энергия, потребляемая в цепи, напрямую регистрируется в кВтч.

Преимущества счетчика энергии индукционного типа  :-

1. Дешевизна.
2. Простая конструкция.
3. Низкие эксплуатационные расходы.
4. Более точный в широком диапазоне нагрузок.
5. Хорошее демпфирование.
6. Подвижный элемент не имеет электрического контакта с цепью.

Недостатки счетчика электроэнергии индукционного типа :-

1. Может использоваться только для цепей переменного тока.
2. Имеют нелинейные шкалы.
3. Они потребляют значительное количество энергии.

Подробнее Сообщения : Измерение и контрольно-измерительные приборы

(Последнее обновление: 2 декабря 2020 г.

)

Счетчики электроэнергии:

Счетчик энергии используется для измерения энергии, а энергия измеряется путем измерения мощности за определенный период времени.Счетчики энергии также известны как счетчики ватт-часов.

E=∫Pdt

Единицей мощности является ватт, а для времени мы использовали час. Итак, единицей измерения энергии является ватт-час. Счетчик электроэнергии измеряет количество энергии, потребляемой электрическим продуктом.

Использование счетчиков энергии:

Счетчики энергии используются в домах и в промышленности, где мы хотим определить, сколько энергии потребляется бытовыми приборами и электрическим оборудованием. Когда мы используем счетчики энергии для большой нагрузки, мы должны использовать некоторую защиту, потому что, когда сильный ток проходит через счетчики энергии, они могут быть повреждены, тогда как для малых токов они могут быть напрямую связаны с прибором, значит, с прибором, энергия которого нам нужна. к мерам.

Типы счетчиков электроэнергии:

• Однофазный счетчик электроэнергии
• Трехфазный счетчик электроэнергии

Однофазный счетчик электроэнергии:

Однофазный счетчик энергии используется для бытовых приборов. Однофазный счетчик электроэнергии подключается непосредственно между линией и нагрузкой. Он состоит из двух электромагнитов, один из которых представляет собой шунтирующий магнит, а другой — последовательный магнит, а между этими двумя магнитами находится алюминиевый диск.Итак, этот алюминиевый диск вращается в магнитном поле. Скорость этого диска пропорциональна части, потребляемой устройством. Прочтите мою статью о электропроводке дома, в этой статье вы узнаете, как подключается счетчик электроэнергии, а также объясните полную электропроводку дома.

Трехфазные счетчики электроэнергии:

Трехфазный счетчик энергии используется для коммерческого или промышленного применения. Поскольку в промышленности у нас есть огромное количество тока, поэтому для его защиты мы будем использовать трансформатор тока.Он понизит ток, чтобы изолировать счетчики энергии от сильного тока. Трехфазные счетчики электроэнергии имеют три фазных провода и один нейтральный провод. Выходные три провода идут к основному дб. Одна единица означает 1000 ватт-час. Трехфазные электросчетчики доступны в металлическом или поликарбонатном корпусе.

Трехфазные счетчики электроэнергии используются для мощности свыше 10кВт. Этот счетчик также называют многофазным счетчиком. Это означает, что его можно использовать для регистрации потребления энергии более чем для одной фазы одновременно.В трехфазных счетчиках присутствуют те же параметры, что и в однофазном счетчике электроэнергии. Есть несколько отличий и изменений в использовании трехфазного счетчика. Трехфазный счетчик также регистрирует потребление в кВАч и кВАрч. Благодаря этому мы можем проверить на счетчике, сколько нагрузки потребитель фактически использовал на объекте и какой коэффициент мощности был использован. Существуют усовершенствованные типы трехфазных счетчиков, которые имеют расширенные функции, такие как защита от несанкционированного доступа, они имеют такие функции, что, если кто-то попытается снять верхнюю крышку и она откроется, на дисплее сразу же появится символ открытой крышки вместе с данными и отметка времени.Если счетчик невосприимчив к какому-либо магнитному и радиочастотному влиянию, или даже если кто-то попытается использовать электростатический разряд, счетчик отобразит сделанное вмешательство.

В трехфазном счетчике имеется 8 клемм для удовлетворения требований трехфазной четырехпроводной системы распределения. Восемь клемм расположены таким образом, что на вход подается четыре провода, три из которых фазные, а один нулевой.

Как замедляются показания счетчика электроэнергии?

Диск счетчика вращается за счет магнитного поля, создаваемого током, проходящим через катушку тока и катушку давления.Этот диск крепится к шпинделю, а шпиндель, в свою очередь, крепится к счетчику. Счетчик работает за счет оборотов диска. Необходимо, чтобы шпиндель оставался неподвижным и оставался вертикально под углом 90 градусов. Если мы попытаемся наклонить или повернуть измеритель, это уменьшит скорость вращения диска. Это приведет к подозрениям, что счетчик можно замедлить, наклонив или скрутив его. Таким образом, можно подозревать, что показания счетчика будут неверными. Также механическая часть, такая как шпиндель, со временем изнашивается.Показания счетчика также могут замедляться из-за этого.

Счетчик энергии измеряет мгновенную мощность, поскольку мы знаем, что мощность является произведением напряжения и тока.

Типы счетчиков электроэнергии на основе дисплея:

Существует два типа счетчиков энергии в зависимости от дисплея.

• Аналоговый счетчик электроэнергии
• Цифровой счетчик энергии

Цифровой счетчик энергии:

Входная сторона цифрового счетчика энергии представлена ​​L1, L2, L3 и N. L1, L2 и L3 ослабляются через делитель потенциала в блоке датчика напряжения. При этом линейные токи измеряются через шунтирующие сопротивления в блоке датчиков тока. Мы получаем аналоговый выход от блока датчиков напряжения и тока. Этот аналоговый выход преобразуется в цифровые данные через аналого-цифровой преобразователь в четырехквадрантном метрологическом процессоре. Это также является обратной связью с клеммной колодкой, что делает счетчик энергии прозрачным для установки. Метрологический процессор выполняет четырехквадрантное умножение, чтобы определить количество потребляемой активной мощности, а также количество области нагрузки реактивной мощности.Эти расчетные результаты передаются на системный контроллер, который, помимо управления отображением и памятью, управляет передачей данных между счетчиком электроэнергии и центральным пунктом сбора данных. Эта передача осуществляется через интерфейс RS-485. Этот интерфейс может быть спроектирован как для полудуплексного, так и для дуплексного режима. В полудуплексном режиме мы можем отправлять данные в обоих направлениях, но по одному за раз, в то время как в дуплексном режиме мы можем отправлять данные в обоих направлениях одновременно. Примером полудуплекса является беспроводная связь, а примером полного дуплекса — телефон.

Типы точек учета:

Типы счетчиков электроэнергии в зависимости от применения:

Различные типы счетчиков энергии используются в зависимости от их применения, например:

• Внутренний
• Коммерческий
• Промышленный

Электромеханический счетчик энергии индукционного типа:

Это самый старый тип счетчиков энергии, он состоит из вращающегося алюминиевого диска, который вращается в магнитном поле постоянного магнита.

Конструкция счетчика индукционного типа:

Состоит из следующих компонентов:

 Вращающийся алюминиевый диск:

Вращающийся алюминиевый диск, установленный на шпинделе между двумя электромагнитами, который будет вращаться в магнитном поле. Скорость вращения этого алюминиевого диска пропорциональна мощности, если к инструменту приложено больше мощности, тем больше будет скорость вращения, а если меньше мощность, чем скорость вращения, будет меньше.

Две катушки намотаны на последовательный магнит, и эта катушка называется токовой катушкой, и эта катушка имеет очень мало витков. Он называется последовательным магнитом, потому что он соединен последовательно с линией. В то время как на шунтирующем магните у нас есть катушка давления, и эта катушка давления имеет большее количество витков по сравнению с катушкой тока. Его называют шунтирующим магнитом, потому что он подключен параллельно линии. Помимо этих двух магнитов у нас есть тормозной магнит, который является постоянным магнитом, который прикладывает силу, противоположную нормальному вращению диска, чтобы переместить диск в положение баланса.Когда на цепь не подается питание, диск не должен вращаться, поэтому этот тормозной магнит вернет диск в его нормальное положение или положение баланса. Когда ток течет в этих катушках давления и токовой катушке, ток представляет собой ток нагрузки, который пропорционален нагрузке, протекающей через катушки давления. Таким образом, из-за тока, протекающего в этих магнитах, будет магнитное поле, а из-за магнитного поля будет генерироваться ЭДС, и эта ЭДС будет вращать алюминиевый диск, к которому прикреплен указатель.Мы будем снимать показания с помощью этого указателя, который перемещается по шкале. Последовательный магнит создает поток, пропорциональный току. Шунтирующий магнит также создает поток, пропорциональный напряжению. Что касается мощности, нам нужен ток и напряжение. Теперь эти два потока равны 90 градусам, будет разность фаз, поток будет равен 90 градусам, потому что здесь мы имеем индуктивный поток из-за напряжения и тока индуктивной природы, между ними будет запаздывающая связь.Теперь из-за взаимодействия этих двух потоков будет генерироваться вихревой ток, и этот вихревой ток будет генерировать силу, которая перемещает диск. Этот диск соединен с вертикальным шпинделем или валом. Так как этот диск движется и к диску подключен вертикальный вал, этот вал также будет двигаться и к валу прикреплен указатель. Таким образом, указатель над шкалой и эта шкала обеспечивает чтение мощности. Эти типы счетчиков энергии являются образцовыми по конструкции и точны.Но некоторое время точность снижается из-за ползучести алюминиевого диска, потому что из-за ползучести и трения также присутствуют, если присутствует внешнее поле. Это повлияет на показания счетчиков электроэнергии. Он широко используется в бытовых и промышленных целях.

Электронные счетчики электроэнергии:

Эти счетчики энергии очень точны, прецизионны и надежны по сравнению с счетчиками энергии индукционного типа. Он потребляет меньше энергии и начинает измерения мгновенно при подключении к нагрузке.Это могут быть цифровые и аналоговые счетчики электроэнергии двух типов. В аналоговых счетчиках мощность преобразуется в частоту. В цифровом счетчике мощность измеряется напрямую. Электронные счетчики имеют ЖК-дисплей, и показания хорошо видны благодаря подсветке экрана. Мы можем просмотреть дату, время и чтение mdi в этом счетчике. Электронные счетчики имеют много преимуществ перед электромеханическими счетчиками. Электронные счетчики показывают подключенную нагрузку, а также ток, проходящий через счетчики, вместе с текущим MDI.Эти счетчики также сохраняют MDI за предыдущие 4 месяца. Статический счетчик ватт-часов переменного тока означает, что ни один компонент этого счетчика не вращается

Использование нового электронного счетчика энергии:

Однофазные электронные счетчики используются для нагрузок от 1кВт до 10кВт. Перед использованием нового счетчика энергии сначала убедитесь, что он не имеет поломок и царапин. Электронные счетчики имеют две пломбы, одна пломба ставится компанией-производителем счетчика, а другая пломбой ставится дистрибьюторской компанией.Наряду со счетчиком компания-поставщик также предоставляет отчет о счетчике.

Интеллектуальные счетчики электроэнергии:

Эти счетчики энергии включают некоторую интеллектуальную систему, с помощью которой мы измеряем мощность, сколько энергии должно потребляться устройством, и каков максимальный уровень, минимальный уровень, все устанавливается этой интеллектуальной системой, поэтому они умные счетчики электроэнергии. Он дистанционно измеряет энергию, переключает подачу на потребителя и дистанционно контролирует максимальное потребление.

Как проверить показания счетчика электроэнергии:

В счетчиках энергии мы обычно видим, что светодиод красного цвета мигает, что показывает нам, что нагрузка подключена, когда он быстро мигает, это показывает нам, что подключенная нагрузка максимальна, и светодиод будет медленно мигать, когда подключенная нагрузка минимальна. Когда этот светодиод мигнет 3200 раз, это означает, что устройство готово. Точно так же в измерителе энергии дискового типа, когда диск вращается 600 раз, одна единица считается полной. В Пакистане обычно используются цифровые счетчики электроэнергии, состоящие из четырех типов светодиодов.

Этот светодиод будет показывать нам, что счетчик энергии включен.

Этот светодиод мигает, когда клеммы перепутаны, это означает, что входные провода используются на выходе, а выходные провода используются на входе.

Этот светодиод будет мигать при подключении нагрузки. В некоторых счетчиках это значение изменяется в зависимости от их программирования.

При отключении нейтрального провода этот светодиод загорается. Этот светодиод идентифицирует нейтральный провод.

Этот светодиод будет гореть, если используется заземление.

В каждом цифровом счетчике электроэнергии есть пять типов показаний. Последовательность показаний обычно указывается на счетчике.

1. Серийный номер счетчика:

Сначала счетчик электроэнергии отобразит серийный номер

.

2. Всего кВтч

Затем будут отображаться общие единицы измерения счетчика

3. Предыдущий месяц макс. кВт

В этом предыдущем месяце мощность будет отображаться

4. Макс. текущий месяц кВт

Затем будет отображаться максимальная мощность за текущий месяц

5. Мгновенное КВт

Показывает текущую мощность подключенной нагрузки

Нравится:

Нравится Загрузка…

Электротехника – что такое однофазные индукционные ваттметры или счетчики энергии

Однофазные индукционные ваттметры или счетчики энергии

Однофазные индукционные ваттметры (или счетчики энергии) широко используются для измерения электрической энергии в переменном токе схемы. Такие счетчики можно встретить в домах.

Индукционный ваттметр представляет собой индукционный ваттметр, в котором убраны управляющая пружина и стрелка, но есть тормозной магнит и счетный механизм.

Строительство . На рис. 16.77 показаны различные части однофазного индукционного счетчика электроэнергии.

• Состоит из (а) двух а.с. электромагниты; последовательный магнит и шунтирующий магнит (b) алюминиевый диск или ротор, помещенный между двумя электромагнитами (c) тормозной магнит и (d) счетный механизм.
• Шунтирующий магнит намотан тонкой проволокой с большим количеством витков и подключен к источнику питания так, что он пропускает ток, пропорциональный напряжению питания.Поскольку катушка шунтирующего магнита обладает высокой индуктивностью, ток (а значит, и поток) в ней отстает от напряжения питания на 90°.

Последовательный магнит намотан толстым проводом с несколькими витками и соединен последовательно с нагрузкой, так что он несет ток нагрузки. Катушка этого магнита обладает высокой неиндуктивностью, так что угол отставания или опережения полностью определяется нагрузкой.

Рисунок (A)

• Тонкий алюминиевый диск, установленный на шпинделе, помещается между шунтическим и серием магниты, так что она срезает потоки обоих магнитов.
• Тормозной момент получается путем размещения постоянного магнита рядом с вращающимся диском, так что диск вращается в поле, создаваемом постоянным магнитом. Вихревые токи, индуцируемые в диске, создают тормозящий или замедляющий момент, пропорциональный скорости диска.
•  Короткозамкнутая медная петля (также известная как компенсатор коэффициента мощности) расположена на центральном плече шунтирующего магнита. Регулируя положение этой петли, можно заставить магнитный поток шунта отставать от напряжения питания ровно на 90°.

Компенсация трения достигается с помощью двух регулируемых короткозамкнутых контуров, размещенных в зазорах рассеяния шунтирующего магнита. К вращающемуся элементу прикреплен счетный механизм, который показывает потребленную энергию непосредственно в киловатт-часах (кВтч).

Теория. Когда индукционный ваттметр включен в цепь для измерения энергии, шунтирующий магнит несет ток, пропорциональный напряжению питания, а последовательный магнит несет ток нагрузки.
