Что такое силовой кабель и из чего он состоит? —

Силовой кабель — это… Что такое Силовой кабель?

        электрический Кабель, предназначенный для передачи электроэнергии от места её производства (или преобразования) к промышленным предприятиям, силовым и осветительным установкам стационарного типа, транспортным и коммунальным объектам. Термин «С. к.» в общепринятом смысле относят обычно к кабелям на напряжение до 35 кв, преимущественно с бумажной изоляцией, пропитанной вязким изоляционным составом. Для более высоких напряжений используют кабель с избыточным давлением масла (см. Маслонаполненный кабель).

         Наиболее массовое применение нашли С. к. на напряжение до 10 кв (рис.), содержащие три алюминиевые или (реже) медные токопроводящие жилы секторной формы сечением до 240 мм². Основная изоляция такого С. к. — спирально наложенные на каждую жилу бумажные ленты, пропитанные вязким изоляционным составом (75—85% минерального масла и 15—25% канифоли). Толщина изоляции жилы (фазной изоляции) зависит от номинального напряжения кабеля и составляет от 0,75
мм при 1 кв до 2,75 мм при 10 кв. На скрученные вместе изолированные жилы накладывают т. н. поясную бумажную изоляцию, толщина которой примерно вдвое меньше толщины фазной. Поверх поясной изоляции методом прессования накладывают герметичную металлическую оболочку из свинца или алюминия (последний получает преимущественно распространение), а затем — защитный покров. С. к. на напряжение 20 и 35 кв имеют жилы круглой формы с фазной изоляцией толщиной до 9 мм; у каждой жилы — отдельная металлическая оболочка или экран из металлической фольги.

         В диапазоне рабочих температур от 50 до 80 °С вязкость масляно-канифольного состава снижается, поэтому на наклонных участках трассы прокладки С. к. из-за постепенного стекания жидкой изоляции верхние участки С. к. могут придти в негодность. В связи с этим строго ограничивается максимально допустимая разность высот между верхней и нижней точками трассы (от 5 до 25
м для кабелей с напряжением соответственно от 35 до 1 кв).

         Основные направления совершенствования С. к. — расширение выпуска кабелей с нестекающим пропиточным составом, позволяющим прокладывать трассы с крутонаклонными и вертикальными участками, а также переход от бумажной изоляции к полимерной (поливинилхлоридной, полиэтиленовой). Применение прогрессивных видов изоляции, помимо значительной экономии дефицитной бумаги, масел и канифоли, сокращает трудоёмкость и длительность технологических операций при производстве кабеля, уменьшает его массу, а также повышает допустимую рабочую температуру (С. к. с изоляцией из вулканизируемого полиэтилена даже при температурах до 150 °С в течение некоторого времени сохраняет высокую стойкость к деформациям, что очень важно при коротких замыканиях).

         Лит.: Привезенцев В. А., Ларина Э. Т., Силовые кабели и высоковольтные кабельные линии, М., 1970; Белоруссов Н. И., Электрические кабели и провода, М., 1971; Барнес С., Силовые кабели, пер. с англ., М., 1971.

         В. М. Третьяков.

        Трёхжильный силовой кабель на напряжение 6 кв: 1 — секторные многопроволочные алюминиевые жилы; 2 — фазная бумажная изоляция; 3 — поясная бумажная изоляция; 4 — алюминиевая оболочка; 5 — пластмассовая (поливинилхлоридная) защитная оболочка.

Силовой кабель, что это?

Для целей электроснабжения различных объектов, построек и устройств предназначены силовые кабели. Такие проводники характеризуются мощностью до 35 кВ. Основой любого силового кабеля являются медные или алюминиевые элементы. Именно жилы, изготовленные из данных металлов, имеют наименьшие показатели потери электричества.

Кабель состоит из токопроводящих жил, изоляции, упрочняющих элементов в случае бронированных моделей и внешней защитной оболочки. Существует великое множество модификаций силового кабеля с различными техническими параметрами и возможностями применения.

Большую часть рынка силовых кабелей занимают модели с медными жилами. Медь считается наиболее подходящим материалом для кабелей электроснабжения. Медный силовой кабель обладает массой достоинств. Высокие показатели пластичности защищают изделие от различных повреждений в процессе эксплуатации. Медь обладает малым сопротивлением, соответственно имеет минимальные потери при передаче электрической энергии. В сравнении с алюминиевым проводом медный силовой кабель явно выигрывает по такому показателю как долговечность. Медные кабели применяют повсеместно, однако всё же бывают ситуации, когда целесообразнее осуществлять прокладку алюминиевых моделей.

Несмотря на явные преимущества медного кабеля, алюминиевые силовые провода всё-таки выигрывают в некоторых аспектах. Так алюминиевый силовой кабель гораздо легче медного, цены же на такие модели значительно ниже. В тех случаях, когда масса изделия имеет серьёзное значение или проектом установлено применение маловесных кабельных линий осуществляю прокладку алюминиевых модификаций.

Таким образом, и медные, и алюминиевые модели силовых кабелей находят своего потребителя.

Прокладка кабеля возможна в грунте, по воздуху, в кабельной канализации, коллекторах, шахтах. В зависимости от прочности силового кабеля и степени его устойчивости к механическим и химическим воздействиям выбирается тот или иной тип монтажа и прокладки. Очень популярен метод прокладки в грунте.
В зависимости от мощности осуществляют прокладку на глубине 0,7 и более метров, при необходимости используют защитные или сигнализирующие устройства, оберегающие силовой кабель и обозначающие место его нахождения. Вне зависимости от способа прокладки силового кабеля следует соблюдать инструкции по монтажу кабельно-проводниковой продукции и правила безопасности.

В компании «Вионет» Вы можете купить качественный силовой кабель от проверенного производителя по выгодным ценам с доставкой в кратчайшие сроки.

Заказанный товар у компании «Вионет» вы можете получить в городах:

в Архангельске, в Анапе, в Адлере, в Астане, в Алматы, в Абакане, в Актау, в Альметьевске, в Апатитах, в Актюбинске, в Анадыре, в Ангарске, в Астрахани, в Атырау, в Арзамасе;

в Балаково, в Белгороде, в Благовещенске, в Бийске, в Боровичах, в Березниках, в Брянске, в Братске, в Барнауле, в Белогорске, в Борисоглебске, в Бугульме, в Буденновске;

в Великом Новгороде, в Вологде, во Владимире, в Великих Луках, во Владивостоке, в Волжске, в Волгограде, в Воронеже, в Волжском, в Волгодонске;

в Железнодорожном, в Екатеринбурге, в Дзержинске, в Димитровграде, в Забайкальске, в Зеленодольске, в Иваново, в Йошкар-Оле, в Ижевске, в Иркутске;

в Калининграде, в Костроме, в Кургане, в Коломне, в Казани, в Калуге, в Курске, в Кирове, в Камышине, в Краснодаре, в Кемерово, в Кокчетаве, в Каменск-Уральском, в Караганде, в Комсомольске-на-Амуре, в Котласе, в Красноярске, в Кузнецке, в Кызыл-Орде;

в Москве, в Мурманске, в Магадане, в Миассе, в Магнитогорске, в Липецке;

в Новороссийске, в Нижнем Новгороде, в Новосибирске, в Набережных Челнах, в Нижнем Тагиле, в Новом Уренгое, в Нальчике, в Нижнекамске, в Новокузнецке, в Нефтекамске, в Невинномысске, в Ногинске, в Новочебоксарске, в Новомосковске, в Ноябрьске, в Нижневартовске, ;

в Орске, в Орле, в Обнинске, в Оренбурге, в Омске, в Октябрьском;

в Пскове, в Петрозаводске, в Перми, в Пушкино, в Подольске, в Пензе, в Павлодаре, в Пятигорске, в Петропавловске, в Петропавловск – Камчатском,;

в Ростове-на-Дону, в Рязани, в Рыбинске, в Россоши;

в Санкт-Петербурге, в Самаре, в Сыктывкаре, в Севастополе, в Ставрополе,  в Северодвинске, в Сызрани, в Смоленске, в Салавате, в Старом Осколе, в Саратове, в Саранске, в Серпухове, в Сочи, в Солнечногорске, в Сургуте, в Стерлитамаке;

в Твери, в Туле, в Туапсе, в Тюмени, в Тамбове, в Таганроге, в Тольятти, в Таразе, в Талды-Кургане, в Томске;

в Уфе, в Улан-Удэ, в Уральске, в Ханты-Мансийске, в Уссурийске, в Ухте, в Ульяновске, в Усть-Каменогорске, в Хабаровске, в Чите, в Череповце, в Челябинске, в Чебоксарах, в Чимкенте, в Энгельсе, в Экибастузе, в Ярославле, в Якутске, в Шахтах, в Южно-Сахалинске.

Силовые кабели

Силовые кабели это кабели, которые используются при передаче электроэнергии на расстояние для питания электрических установок. Они сделаны из одной или несколько жил с изоляцией и оболочки, поверх которых в некоторых случаях идет броня и защитный покров. У каждого силового кабеля есть основные и дополнительные элементы. Основные элементы это токопроводящие жилы, изоляция, оболочка, защитные покровы. Защитный покров состоит из подушки, бронепокрова и наружного покрова. Дополнительные элементы это: экраны, нулевые жилы, защитные жилы и заполнители. Соответственно числу жил, силовые кабели могут быть двухжильные, трехжильные или четырехжильные.

Токопроводящие жилы это жилы, через которых проходит электрический ток. Токопроводящие жилы бывают нулевыми и основными. Через основных жил передается электроэнергия, а через нулевые жилы протекает ток в случае неравномерной нагрузке силовых жил. Защитные жилы это жили, которые используются для заземления.

Экраны выполняют функцию защиты от электромагнетических полей, а еще они обеспечивают симметрию кабеля. Заполнители устраняют свободное пространство в кабеле и обеспечивают его герметизацию. Также заполнители предают форму и устойчивость к повреждения разного рода. Оболочки защищают кабель от проникновения воды и других веществ. Также для защиты используются защитные покровы.

По типу изоляции кабели силовые кабели могут быть: с резиновой изоляцией, с пластмассовой изоляцией, и с бумажной изоляцией (из бумаги, которая пропитана маслом). Главные характеристики силового кабеля это сечение и число жил, номинальное напряжение, область применения и допустимые климатические условия для применения. Силовые кабели делятся на две категории: для стационарной прокладки и для нестационарной прокладки. Силовой кабель для нестационарной прокладки это кабель силовой гибкий.

Силовые кабели для стационарной прокладки используются при передаче электроэнергии в стационарных установках с переменным напряжении до 35 кВ и частотой 50 Гц. Диаметр силового кабеля для стационарной прокладки 1- 1000 мм2. каждый кабель может иметь от 1 до 6 токопроводящих жил. Жилы изготавливаются из меди или алюминия. Они могут быть однопроволочные или многопроволочные, фасонные и круглые. Изоляция делается из ПВХ пластиката, полиэтилена, пропитанной бумагой и резины. Оболочка силового кабеля выполняется из алюминия, свинца, ПВХ, резины или полиэтилена. Силовой кабель может быть проведен в любой среде, только для каждой среде оболочка и защитные покровы бывают разные.

Силовые кабели для нестационарной прокладки применяются для присоединения передвижных источников электроэнергии, передвижных машин, механизмов и оборудования при переменном напряжением до 6/10 кВ и частотой 500 Гц и постоянным напряжением до 12 кВ. Силовые кабели для нестационарной прокладки могут быть гибкими, с повышенной гибкостью и особенно гибкие. Оболочка сделана из резины и ПВХ пластиката. По форме силовые кабели могут быть плоскими и круглыми. По теплостойкости кабели делятся на кабели с нормальной теплостойкостью и с повышенной теплостойкостью (допустимая температура больше 70-75 градусов). Число жил в каждом кабеле от 3 до 5 и даже больше. Кабель используется при температуре окружающей среды от -60 до +85 градусов.

Последние компании

Последние объявления

Силовые кабели

Силовой кабель предназначен для передачи электротока от трансформаторной подстанции к потребителю и для распределения его между потребителями. Техническая характеристика кабеля и его устройство зависит от напряжения передаваемого тока и способа его прокладки, применяется в злектросетях с напряжением 1…750 кВ при частоте 50Гц.

Любой кабель имеет: токопроводящую жилу (их может быть от 1 до 5), изоляцию и специальную оболочку. Токопроводящие жилы называются основными, они могут быть медными (ВВГ) и алюминиевыми (АВВГ), могут быть цельными или скрученными из множества тонких проволок. Также у провода имеется и нулевая жила.

Изоляция делается из ПВХ, резины, специального полиэтилена и других изолирующих материалов. Дополнительно он снабжается экраном, защищающим его от разрушительных действий электромагнитных полей, через которые он проходит.

Если кабель силовой медный (ВВГ) имеет несколько проводящих жил, то каждая заключается в собственную оболочку, а затем все жилы входят в еще одну внешнюю изоляцию, которая дает защиту от внешней среды.

Каждый внутренний провод имеет свой цвет. Например, нулевая жила – голубой окраски, заземление – зелено-желтой. Если жил несколько – они могут быть разной формы. В медном силовом кабеле, в котором 4 или 5 проводящих жил, которые имеют или круглую, или секторную форму, при этом нулевая жила тоньше остальных.

Например, силовой кабель ВВГнг обладает минимальной горючестью, на это указывают буквы в маркировке. Его оболочка изготовлена из ПВХ, которая пропитана специальным составом предотвращающим горение. Кабель с пометкой LS – говорит о пониженном выделении газа и дыма.

При прокладке под землей используется кабель с дополнительной бронированной защитой, в маркировке которого присутствует буква Б или БбШ. Бронированный слой представляет собой стальную ленту и защитную оболочку из термоустойчивого пластика. Эти силовые кабеля состоят из 2, 3, 4 алюминиевых или медных жил, которые одинакового или разного сечения.

В пожароопасных зонах для укладки под землей используются кабели с буквами СБ и ЦСБ, защищенные свинцовой оболочкой и покрытые бумажной изоляцией, пропитанной специальным составом.

Силовой кабель, цена которого зависит от его конструкции и предназначения, изготавливается высокого качества, так как от него зависит бесперебойная подача электроэнергии и безопасность жизни людей.

Разновидности силовых кабелей и особенности их выбора.

Главная › Статьи › Разновидности силовых кабелей и особенности их выбора.

Кабели силовые нужны для того, чтобы передавать электричество от места его производства напрямую в дома потребителей, предприятия, магазины, общественные заведения. Разновидности силовых кабелей представлены для того, чтобы понять в какой роли проводника используются и какие входят в список самых нужных из известных типов кабелей.

Из чего состоит силовой кабель?

Силовой провод, как и другие кабеля, включает в себя основные составляющие:

• Жилу, проводящую электричество;
• Изоляцию от помех для каждого из проводников;
• Наружную оболочку.

Для того, чтобы улучшить параметры качества передачи тока и защитить кабель от возможных физических повреждений и сбоев в работе, он может включать в себя дополнительные компоненты:

• Броневое покрытие;
• Подкладку для брони;
• Экранирующие средство;
• Заполняющий полости состав;
• Поясная изоляция, наложенная равномерным слоем.

Разновидности силовых кабелей

Кабельные силовые жилы производиться из меди и алюминия. Оба этих металла отличаются повышенной гибкостью и хорошими показателями проводимости электричества. Кабели подразделяются на разные виды в зависимости от своей толщины, конкретного предназначения и материала для изоляции. Он может быть изготовлен из:

• Полиэтилена;
• Резины;
• Пропитанной специальным раствором металлической бумаги;
• Поливинилхлорида.

Провода, оснащенные так называемой металлической бумагой, в составе которой алюминий и свинец, используется для работы с частотой не более 50 герц и уровнем напряжения не выше 750 киловольт. Защита из полиэтилена устойчива к перепадам температур и обеспечивает качественную сохранность содержимого кабеля от физического повреждения. При этом провода с такой оболочкой известны продолжительным сроком эксплуатации и выносливостью.

Значение цветовой маркировки на жилах

Для того, чтобы работать с ПВВГ или другими видами силовых кабелей, недостаточно знать об их составе и ключевых особенностях. Каждый элемент обладает своим закрепленным оттенком изоляционной системы, чтобы безопасно и правильно взаимодействовать с проводами данного типа, нужно хорошенько разобраться в этом вопросе.

АВБбВШ и другие кабеля имеют схожую маркировку, включающую в себя:

• Черным или коричневым цветом обозначается жила фазы;
• Голубой цвет укажет на так называемый нулевой проводник;
• Желтовато-зеленым оттенком обозначается заземляющая часть;
• Зелено-желтый цвет с пометками голубого цвета выделяет дополнительную жилу, осуществляющую заземление.

Основные марки кабеля

Аббревиатура ВВГНГ указывает на марку конкретного кабеля и ее характерные особенности. Для того, чтобы знать, какой кабель подобрать нужно хорошо разбираться в этих характеристиках. В противном случае, недостаточно опытный покупатель может выбрать что-то не подходящее проекту.

Итак, к наиболее популярным и востребованным маркам кабеля можно отнести:

• ППВ – данный провод состоит из трехжильной медной сердцевины с надежным покрытием из ПВХ. Его применяют для прокладки линий освещения при условии, что монтаж будет осуществляться в открытой и неподвижной форме.
• АППВ – по параметрам очень похож на предыдущий провод. Однако здесь ключевым элементом является алюминий, который проходит по всей длине кабеля.
• ВВГ – сердцевина провода выполнена из меди и имеет, в разных вариантах, от одной до четырех жил. Оболочка изготовлена из поливинилхлорида. При помощи этого провода в жилых и не жилых домах, на предприятиях прокладываются линии освещения, без учета уровня влажности и других внешних факторов.
• ПВС – основой для данного кабеля стала медь, обеспечившая его гибкость. В зависимости от толщины кабеля может быть минимум два, и максимум пять скручиваний фрагментов стержня. Такой провод можно увидеть на бытовой технике, удлинителях, а также системах питания и освещения.
• ВБбШв – такие провода могут иметь до пяти скручиваний жил. Это обусловлено спецификой их применения, ведь они используются при прокладке силовых линий электропередач и благодаря своей прочности застрахованы от физических повреждений.
• НУМ – Оболочка кабеля защищена несгораемым покрытием, а до четырех сечений в стержне окутаны наполнением из мела. Такие провода можно использовать для любого типа процедуры монтажа электросетей. Благодаря устойчивости к внешним раздражителям провода можно прокладывать на открытой местности не боясь воздействия дождя или ветра.
• КГ – провод работает на основе многопроволочных медных жил. Оболочка оснащена прорезиненной изоляционной системой. Такой провод применяют, когда нужно проводить электричество в труднодоступном участке и важно использовать прочный и гибкий провод. Благодаря своим характеристикам он устойчив к повышенной влажности.

Это базовые типы кабелей, если вам сложно выбрать из огромного множества один единственный проконсультируйтесь в месте продажи у продавца.

Виды и маркировка силовых кабелей, кабель ПВХ

Кабель силовой широко используется в различных отраслях промышленности.

В настоящее время  на смену силовому кабелю с изоляцией из пропитанной бумаги (БПИ) и поливинилхлоридного (ПВХ) пластиката приходит силовой кабель с изоляцией из сшитого полиэтилена (XLPE).

Различные виды изоляции кабеля имеют свои достоинства и недостатки.

На сегодняшней день в России можно найти  в продаже большой ассортимент силовых кабелей. Кабели силовые, кабельно-проводниковая продукция различается по сечению, количеству жил, по назначению, по номинальному напряжению.

Изоляция силового кабеля

Кабель силовой имеет хорошие диэлектрические характеристики. Но различные материалы, применяемые для изоляции силового кабеля, имеют значительные отличия. Это неудивительно, потому что эти материалы имеют различные химические свойства и состав.

Например, используемый для изоляции силовых кабелей ПВХ-пластикат, являясь полярным полимером, имеет пониженные диэлектрические характеристики по сравнению с неполярным полиэтиленом или пропитанной бумагой. Это приводит к дополнительным потерям при изоляции. Но из положительных свойств этого вида изоляции следует отметить, что ПВХ-пластикат не распространяет горение.

Бумажная изоляция. Механической защитой силового кабеля с бумажной изоляцией является металлическая оболочка, которая мешает проникновению воды в силовой кабель.
Силовой кабель используется для сырых грунтов, а при наличии дополнительной защиты даже под водой.
Силовой кабель с изоляцией из сшитого полиэтилена (XLPE) для защиты от радиального проникновения влаги используется со специальным металлическим слоем из алюмополимерной ленты или алюминиевой или свинцовой оболочки.

Кабель силовой с XLPE-изоляцией на напряжение 10-35 кВ в России выпускается одножильный. Подобный кабель с изоляцией из сшитого полиэтилена предназначается для использования только в каналах или траншеях с установкой дополнительной защиты от повреждения кабеля. Кабель с подобной изоляцией не допускает использование стальных защитных покровов в кабеле.

Есть и дополнительные преимущества в использовании силового кабеля с бумажной изоляцией. Он изготавливается с бронепокровом из стальных лент или проволок, защищающих кабель от повреждения при прокладке или эксплуатации. Силовой кабель с бумажной изоляцией имеет токопроводящие жилы секторной формы. Подобные свойства этого вида силового кабеля позволяют существенно уменьшить габариты изделия, по сравнению с кабелями, имеющими жилы круглой формы.

У силового кабеля с бумажной изоляцией есть и свои недостатки. Он заключается в том, что при прокладке силовых кабелей на вертикальных и наклонных трассах, состав, пропитывающий бумажную изоляцию, может стекать, при этом бумажная изоляция  имеет склонность к преждевременному старению. Для уменьшения подобного недостатка бумажной изоляции применяется силовой кабель с нестекающим пропиточным составом.
Также в подобных случаях может использоваться силовой кабель с полимерной изоляцией (XLPE), который не имеет подобного недостатка.

Характеристика, важная для изоляционных материалов — максимальная температура, при которой изоляционный материал не теряет своих свойств в течение длительного времени. Величина этого показателя напрямую связана с нагрузками, которые можно пропускать через силовой кабель. Чем она выше – тем выше токи нагрузки, которые можно пропускать через кабель в течение длительного времени. Наилучший показатель здесь у XLPE-изоляции, так как этот материал является термоактивным.

Хорошо зарекомендовал себя кабель силовой ВВГ 5 с пластмассовой изоляцией и оболочкой. В России есть опыт использования данного кабеля на разных объектах. За границей опыт использования и срок использования силового кабеля ВВГ 5 значительно шире.

Маркировка

При выборе кабеля многие обращают внимание на маркировку. Марки силового кабеля определяются буквенными аббревиатурами и цифровыми значениями.

Первая буква – это вид материала токопроводящей жилы силового кабеля, например А-алюминий. Если токопроводящая жила выполнена из меди, то буква не ставится, пропускается.

Вторая буква в маркировке силового кабеля – провод.

Третья – материал, из которого выполнена изоляция силового кабеля.  Поливинилхлоридная изоляция обозначается буквой В, полиэтиленовая изоляция — П, резиновая изоляция — буквой Р. Горючесть/негорючесть кабеля также обозначается буквами. Буквы «н» и «нг» указывают на то, что кабель либо негорючий («н»), либо не распространяет горения («нг»).

Кроме букв, в маркировке кабельно-проводниковой продукции присутствуют цифры.

Цифры обозначают число жил и сечении кабеля.  Ассортимент  силовых кабелей включает в себя несколько подгрупп, внутри которых кабели объединяются  по определённым свойствам.

Различают кабели силовые с бумажной изоляцией; силовые кабели с пластмассовой изоляцией; силовые кабели с изоляцией и оболочкой из ПВХ пластиката; силовые кабели с изоляцией и оболочкой из полимера не содержащего галогенов; огнестойкие силовые кабели; силовые кабели с изоляцией из сшитого полиэтилена. Номинальное напряжение силовых кабелей также различается: Силовые кабели с бумажной изоляцией — от 1 до 10 кВ.

Силовые кабели с бумажной изоляцией имеют марки: АСШв, ЦАСШв, ААШв, ЦААШв, СБ, ЦСБ, СБГ, ЦСБГ, ААБл, ЦААБл, АСБ, ЦАСБ, ЦСП.

Силовые кабели с пластмассовой изоляцией имеют следующую маркировку: ВВГ, АВВГ, ВБбШв, АВБбШв.
Силовые кабели с изоляцией и оболочкой из труб ПВХ имеют марки: ВВГнг-LS, ВВГзнг-LS, АВВГнг-LS, АВВГзнг-LS, ВБбШвнг-LS, АВБбШвнг-LS.

Кабель силовой с изоляцией и оболочкой из полимера имеет марки: ППГнг-HF, ПБбПнг-HF, ПвПГнг-HF.

Огнестойкие силовые кабели имеют марки: ВВГнг-FRLS, ВВГЭнг-FRLS, ППГнг-FRHF, ППГЭнг-FRHF, ПвПГнг-FRHF, ПвПГЭнг-FRHF.

Кабель силовой с изоляцией из силонольно-сшитого полиэтиленаимеет марки: ПвВГ, АПвВГ, ПвБбШв, АПвБбШв, ПвзБбШв, АПвзБбШв.

Силовые кабели с изоляцией из сшитого полиэтилена имеют маркировку: АПвП, ПвПу, АПвПу, ПвВ, АПвВ, ПвВнг-LS, АПвВнг-LS, ПвПг, АПвПг, АПвПуг, АПвП2г, ПвП2г, АПвПу2г.

Назначение кабеля силового определяется его свойствами. Так, ВВГнг-LS силовой кабель, обладает, пониженным дымо — и газовыделением. Следовательно, подобный силовой кабель может применяться в пожароопасных помещениях.

Силовой кабель АВВГнг имеет пониженную пожароопасность, данное качество незаменимо при прокладке электропроводки на складах, в деревянных домах и т.д.

Или, например, ПвПнг HF силовой кабель с изоляцией из сшитого полиэтилена и оболочкой из полимера, не содержащего галогенов. Может использоваться при температуре до 250°С в режиме короткого замыкания.

ПвВнг- FRLS силовой кабель, с жилой из медной проволоки, кабель имеет так называемый «термический барьер», который изготовлен из слюдосодержащей ленты. Изоляция силового кабеля выполнена из сшитого полиэтилена, оболочка из ПВХ пластиката пониженной пожароопасности.

Силовой кабель ПвВнг- FRLS и ПвПнг HF применяется для прокладки в производственных помещениях, кабельных сооружениях, для предотвращения пожароопасной ситуации при групповой прокладке.

HF-кабели — это кабели с оболочкой из материалов, не содержащих галогенов. Технические показатели HF-кабелей значительно выше, чем у кабелей, имеющих в маркировке буквы LS.   Они могут работать при пожаре около трёх часов.

Кабель ПВХ

Кабель ПВХ – это кабель силовой с ПВХ-изоляцией. Изоляция кабелей, выполненная из ПВХ (ПВХ-пластикат) имеет ряд преимуществ перед изоляцией из резины или бумаги. Преимущества кабеля ПВХ – гибкость, герметичность, влагостойкость, устойчивость к ультрафиолетовому излучению.

НПО Комплектация предлагает широкий ассортимент кабеля ПВХ по доступным ценам. Гарантии, доставка по России.

Негорючесть ПВХ-изоляции позволяет производить виды кабелей, не распространяющих горение при множественной прокладке (ВВГнг), а также кабели с низким индексом выделения дыма и газа (ВВГнг-FRLS). Кабель ПВХ, обладающий высокими огнеупорными качествами используют для прокладки кабельных сетей в условиях высокой пожарной опасности, а также на взрывоопасных производствах.

ПВХ-изоляция обладает одним важным преимуществом перед изоляцией из резины – это стойкость к воздействию солнечных лучей. Дело в том, что изоляция на основе резины может трескаться и рассыпаться при длительном воздействии ультрафиолетовых лучей. ПВХ-изоляция может выдерживать воздействие УФ-излучения несколько десяткой лет.

ПВХ-пластикат инертен по отношению к кислотам, щелочи, бензину, газу. Поэтому кабель ПВХ может прокладываться в тропиках, химически активной среде, болоте, средах с высоким содержанием солей, в условиях, где вероятно возникновение плесени и грибков.

Кабели с ПВХ изоляцией в ассортименте:

Маркировка кабеля с ПВХ и резиновой изоляцией

Компания НПО Комплектация предлагает в Екатеринбурге широкий ассортимент кабелей силовых и другой кабельно-проводниковой продукции, в том числе кабелей с ПВХ-изоляцией.

Конструкция силового кабеля

Силовые кабельные линии предназначены для подключения различных потребителей электрической энергии к электрической сети. В данной статье рассмотрим особенности конструкции силовых кабелей.
Не зависимо от типа силового кабеля, основными конструктивными элементами кабеля являются токопроводящие жилы и изоляция. Помимо данных элементов в конструкции силовых кабелей может также присутствовать защитный экранирующий слой, защитная броня, заземление (заземляющая жила, металлическая оболочка), а также различные заполнители. Ниже приведем краткую характеристику и назначение приведенных конструктивных элементов силового кабеля.

Токопроводящие жилы

Токопроводящие жилы – это основной конструктивный элемент кабеля. Они служат в качестве проводника электрического тока от источника к потребителю. Жилы кабелей изготавливают из меди или алюминия. Существуют отдельные типы кабелей, в которых в качестве материала для токопроводящих элементов выступают алюмомедные жилы.
Конструктивно жилы силовых кабелей могут быть выполненными монолитными (однопроволочными) или многопроволочными.
Кабель одножильный с медной многопроволочной жилой (марка ПВ-3 или ПУгВ)
Кабель одножильный с медной многопроволочной жилой ( марка ПВ-3 или ПУгВ)

По форме токопроводящие жилы могут быть круглыми, плоскими, секторными, сегментными.
В зависимости от назначения кабельной линии, в ней может быть одна, две, три или более жил. Если в кабеле есть защитная заземляющая или нулевая жила, то она, как правило, имеет меньшее сечение, чем фазные жилы.
Кабель алюминиевый с нулевой жилой круглого сечения и тремя фазными жилами секторного сечения в монолитном исполнении. (марка АВВГ)
Кабель алюминиевый с нулевой жилой круглого сечения и тремя фазными жилами секторного сечения в монолитном исполнении. (марка АВВГ)

По фазным жилам кабеля и нулевой (нейтральной) жиле протекает ток нагрузки. Заземляющая жила кабеля предназначена для соединения корпусов электрического оборудования, электроприборов, которые в нормальном режиме не должны находиться под напряжением, с заземляющим контуром. То есть при помощи заземляющей жилы обеспечивается заземление оборудования (электроприборов), подключенных к тому или иному силовому кабелю.

Изоляция силовых кабелей

Изоляционный покров кабеля служит для обеспечения электрической прочности (изоляции жил кабеля) друг от друга и относительно земли (внешней оболочки кабеля). В силовых кабелях изоляционный покров есть на каждой из жил кабеля, а также общая изоляция, наложенная поверх всех токопроводящих жил – так называемая поясная изоляция. Изоляция силовых кабельных линий может быть резиновой (например кабель КГ), поливинилхлоридной (например ВВГнгLS), бумажной, полиэтиленовой (например кабель ВПП, СИП) .
Кабель медный с многопроволочными фазными и заземляющей жилой меньшего сечения в резиновой изоляции и оболочки (марка кабеля КГ)
Кабель медный с многопроволочными фазными и заземляющей жилой меньшего сечения в резиновой изоляции и оболочки ( марка КГ)

Каждый из типов изоляции имеет свои преимущества и недостатки, и соответственно свою область применения. Для стационарной прокладки электрических проводок в сетях напряжением до и выше 1000 В (до 6 кВ) наиболее популярны силовые кабеля с поливинилхлоридной изоляцией – марки ВВГ, ВБбШв, ВБШв и другие, в том числе не распространяющие горения с маркировкой «нг».

Оболочки кабелей

Оболочка в силовом кабеле служит для обеспечения дополнительной жесткости, механической прочности кабеля, а также устойчивости его к различным агрессивным средам (влага, газы, прямое воздействие солнечных лучей, кислоты, масла и другие разрушающие вещества).
В качестве дополнительной защиты кабеля может выступать алюминиевая, стальная, свинцовая, пластмассовая, поливинилхлоридная, резиновая оболочки.
Алюминиевые оболочки силовых кабельных линий напряжением до 1000 В в отдельных случаях могут использоваться в качестве нулевого (нейтрального) проводника.
Алюминиевая или свинцовая оболочка является неотъемлемым конструктивным элементом силовых кабелей с пропитанной бумажной изоляцией, так как оболочка в данном случае обеспечивает герметичность гигроскопичной бумажной изоляции.

Защитные покровы

Для обеспечения дополнительной защиты силовых кабелей, помимо оболочки в конструкции кабеля предусматриваются защитные покровы. Защитный покров представляет собой бронированный слой, который отделен от кабеля специальной подушкой и имеет дополнительный наружный покров.

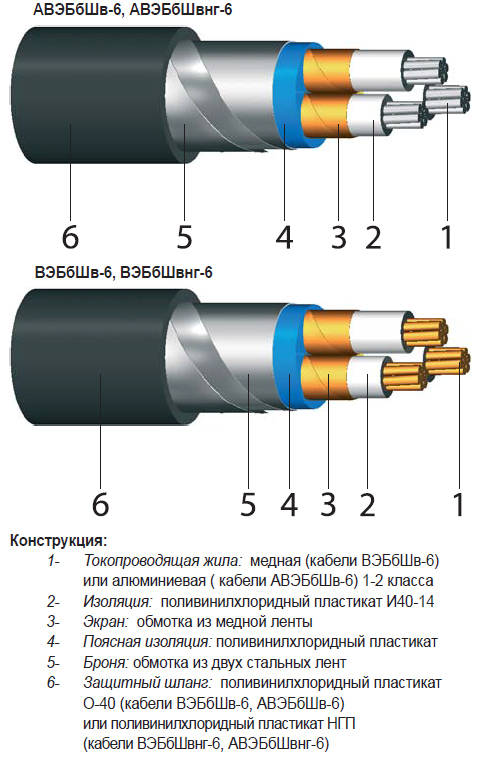

Силовой бронированный кабель с медными и алюминиевыми жилами (марки ВБбШВ и АВБбШВ)
Силовой бронированный кабель с медными и алюминиевыми жилами (марки ВБбШВ и АВБбШВ)

Бронированный слой силовых кабелей может быть выполнен стальными лентами или проволокой. Броня служит для защиты кабеля от механических повреждений и от растяжений (проволочная броня). Подушка обеспечивает защиту оболочки кабеля от повреждений стальными лентами или проволокой бронированного слоя, а также от коррозии (если внешняя оболочка кабеля металлическая или это экранированный слой). В качестве подушки используются ленты из различных материалов, кабельная пряжа или битум.
Наружный покров служит для защиты стального бронированного слоя от коррозии. В данном случае защитным материалом может быть пропитанная кабельная пряжа, шланг из полиэтилена или поливинилхлорида.

Кабельные заполнители

Заполнители в силовых кабелях служат для обеспечения требуемой герметичности, электрической прочности, заполнения свободного пространства между конструктивными элементами внутри кабеля, а также для придания кабельной линии требуемой формы и жесткости (механической прочности).
Кабель медный с заполнителем пустот между жилами (марка кабеля NYM)

Кабель медный с заполнителем пустот между жилами ( марки NYM)

В качестве заполнителя для силовых кабелей может применяться кабельная пряжа, резина, бумага, пластмасса. Кроме того, существуют маслонаполненные силовые кабели, в которых масло может выступать в качестве пропитки бумажной изоляции кабеля или в качестве заполнителя пустоты между жилами (маслонаполненный кабель в трубопроводе).

Экран силового кабеля

Экранирующий слой силового кабеля служит для защиты других кабельных линий, проложенных недалеко от данной линии, от воздействия электромагнитного поля (межкабельные наводки).
Кабель медный экранированный с экраном в виде фольги (марка силового кабеля ВВГЭнг)
Кабель медный экранированный с экраном в виде фольги (марка ВВГЭнг)

В качестве экрана может быть использована алюминиевая или медная фольга, а также некоторые полупроводящие материалы.

5 важных фактов о кабелях питания, о которых вы не знали

Силовые кабели являются основными компонентами любой электрической системы. На рынке доступны различные типы кабелей. Выбор того, какие типы кабелей следует использовать для конкретных целей, основывается на нескольких факторах, наиболее важными из которых являются технические характеристики функций.

Насколько вы знакомы с электрическими кабелями, вполне возможно, что в кабелях питания есть что-то новое для вас.Вот краткое описание некоторых особенностей силовых кабелей:

1. Медь не всегда лучший проводник, чем алюминий

   Многие люди всегда считали, что медь является лучшим проводником электричества, чем алюминий. Это неточно. Когда дело доходит до вопроса о том, какой тип проводника лучше между этими двумя металлами, необходимо учитывать множество факторов.

   Наиболее важным из них является то, что проводимость по отношению к кабельным проводам не просто функция измерения удельного сопротивления, а скорее уникальное сочетание размера кабелей и используемого изоляционного материала.Следовательно, в случаях, когда сверхвысокие напряжения должны использоваться на больших расстояниях, становится более экономичным использование алюминиевых кабелей, а не медных.

2. Допустимая токовая нагрузка кабеля зависит от различных факторов и не остается стабильной

   Часто можно услышать, как люди говорят о возможности того, что их текущая пропускная способность кабеля останется стабильной навсегда. Между прочим, это распространенное заблуждение об электрических кабелях, которые люди держат в руках.

   Однако на самом деле допустимая токовая нагрузка кабеля постоянно меняется и не остается стабильной в течение всего срока службы кабелей.Эти изменения обычно вызваны такими факторами, как преобладающая температура земли или воздуха, фактический способ прокладки и глубина прокладки кабелей.

3. Новые силовые кабели служат не так долго, как люди ожидают.

   Есть несколько причин, по которым недавно проложенные силовые кабели служат так долго, как люди от них ожидают. Во-первых, поскольку существует множество производителей электрических кабелей, маловероятно, что все кабели питания, которые вы устанавливаете, прослужат определенный период времени.

   Во-вторых, существует много разных типов силовых кабелей. Конкретный тип силового кабеля определяется с точки зрения его емкости, долговечности, использования и других отраслевых характеристик.

   Третий фактор заключается в том, что длина кабеля во многом зависит от способа его установки. Плохо выполненная установка может значительно сократить срок службы кабеля.

4. Броня кабеля не используется для защиты кабеля от возможных физических воздействий

   Броня, используемая на вашем кабеле, не предназначена для защиты кабеля от любых шансов физического воздействия.Напротив, если какой-либо тип силового кабеля подвергается физическому воздействию, возможно, что повреждение кабеля, возникшее в результате удара, будет усугублено броней!

   Это связано с тем, что броня кабеля, используемая на всех типах кабелей, обычно состоит из стальной ленты или стальной проволоки. Ожидается, что эти материалы увеличат предел прочности кабелей, а не защитят кабели от физического воздействия.

5. Броня кабеля не защищает электрические кабели от влаги

   Обычно считается, что для любых типов силовых кабелей включение брони позволяет использовать кабели во влажных помещениях.Еще раз подчеркнем, что броня не предназначена для защиты кабеля от воды. Следовательно, воздействие воды на бронированные кабели может легко привести к разрушению брони и со временем обнажить сами кабели.

Последнее, что вам нужно учитывать, это безопасность. Следует помнить, что неправильная прокладка кабелей легко может привести к аварии. Поэтому перед выполнением любого проекта электромонтажа рекомендуется обратиться к местному строительному инспектору.Также лучше всего после завершения проверить проект на соответствие местным нормам и правилам.

Позвоните в D&F Liquidators Inc. сегодня и позвольте нам обсудить с вами ваши варианты.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводных кабелей, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Кабель питания

— обзор

5.8 Подземные кабели передачи данных

Технология кабелей питания восходит к 1880 году, вскоре после появления ламп накаливания. До Первой мировой войны широко использовались пропитанные маслом бумажные кабели. Они имели трехжильный медный сердечник с поясом и использовались до 25 кВ. Из-за неравномерного распределения электрического поля внутри кабеля этот метод построения кабеля был чрезвычайно подвержен частичным разрядам. Эта проблема была решена путем экранирования отдельных проводников тонкими медными лентами, и можно было поднять напряжение до 69 кВ.

При более высоких напряжениях были обнаружены частичные разряды в пустотах в изоляции. Эта проблема была решена за счет использования пропитанной маслом маловязкой бумажной изоляционной системы. Может быть достигнуто напряжение 132 кВ. Современные автономные маслонаполненные кабели не сильно изменились по сравнению с этой конструкцией, которая была впервые представлена ​​в 1917 году. Автономные маслонаполненные кабели используются в Канаде и США при напряжении 230 кВ, 315 кВ и 500 кВ.

В Северной Америке, начиная примерно с 1932 года, произошла первая прокладка маслонаполненных кабелей трубчатого типа.Кабели трубчатого типа оказались более экономичными, и к 1954 году общий пробег установленного трубчатого кабеля превысил длину автономного маслонаполненного кабеля в Соединенных Штатах. Первые трубные кабели на 230 кВ были проложены в 1956 году. При увеличении нагрузок ни увеличивающееся охлаждение, ни рабочее напряжение не могут справиться с возросшими диэлектрическими потерями в пропитанном маслом бумажном диэлектрике. Таким образом, для более высокого рабочего напряжения были введены синтетические диэлектрики, такие как сшитый полиэтилен (XLPE) и бумажно-полипропиленовые ламинаты (PPL), которые по своей сути имеют более низкие диэлектрические потери.

PPL имеет более низкие диэлектрические потери и значительно более высокую диэлектрическую прочность. Однако широко используемым материалом является сшитый полиэтилен (XLPE) из-за сочетания соображений стоимости и производительности.

В кабелях передачи используется герметичное уплотнение сердечника для защиты от воздействия воды. Оболочка из экструдированного свинца, экструдированного или сваренного швом алюминия или сваренная швом медная оболочка обеспечивает как герметичный барьер, так и путь для токов короткого замыкания. Из-за наличия хорошего уплотнения такие проблемы, как , образование водяных деревьев, , широко возникающее при использовании распределительных кабелей с изоляцией из сшитого полиэтилена, не было проблемой для кабелей передачи. В настоящее время кабели из экструдированного сшитого полиэтилена проектируются для работы при напряжении 500 кВ. Использование термопластичного полиэтилена низкой плотности (LDPE) широко распространено во Франции в кабелях на 225 кВ. Эти кабели эксплуатируются с 1969 года. В 1985 году напряжение кабелей LDPE было увеличено до 400 кВ, а затем до 500 кВ в 1995 году.

Допустимая рабочая температура для кабелей LDPE увеличилась до 200 ° C. работы с кабелями электропередачи проводились в Норвегии, Японии, Швеции и США.Работа, проделанная в Соединенных Штатах, привела к улучшенной чистоте границ раздела изоляции и полупроводникового экрана, более равномерному распределению сшивающего агента и уменьшению образования пустот за счет увеличения давления экструзии и замены процесса влажного отверждения на процесс сухого отверждения. . В Японии в настоящее время используются кабели из сшитого полиэтилена, которые используются при 275 кВ и 500 кВ.

▷ Кабели питания

Что такое шнур питания

Силовые кабели широко используются в системах распределения электроэнергии. Силовой кабель — это, по сути, токопроводящий проводник, который заключен в систему изоляции, защитные покрытия и другие специальные элементы по желанию.

Проводники внутри скручены, а кабель можно наматывать или сгибать в соответствии с требованиями.

Приложения

Кабели питания

используются для широкого спектра применений в системе распределения электроэнергии, например:

• Соединение трансформатора с распределительным устройством
• Соединение между КРУ и отдельной нагрузкой
• Соединение между генератором и трансформатором
• Подземные кабели для инженерных распределительных сетей в городских районах
• Кабели подводные для передачи
• Кабели на судах, ветряных мельницах, зданиях

Поддерживаемые диапазоны напряжения

Силовые кабели в основном используются для:

• Низкое напряжение (НН)
• Среднее напряжение (MV)> 1 кВ и

Однако силовые кабели иногда также используются для сверхвысокого напряжения (СВН) до 400 кВ.

Факторы, определяющие типы кабелей

На рынке доступно несколько различных типов / конфигураций силовых кабелей.

Каждый отдельный тип определяется в основном на основе следующих основных факторов:

1. Тип проводника: медь или алюминий
2. Конфигурация проводника: жилы проводов и № проводов (жил) одножильный, двух / трех / четырехжильный
3. Тип изоляции
4. Используемый защитный материал
5. Другой специальный материал: например, наполнители, сетки, материалы специального назначения

Изоляционный материал в силовых кабелях

Изоляционный материал, используемый в силовых кабелях, за последние годы претерпел изменения.В ранние периоды, до 1970-х годов, кабели имели бумажную изоляцию.

Однако с ростом технологических достижений в материаловедении были обнаружены улучшенные синтетические изоляционные материалы на основе термопластов, термореактивных материалов и фторуглеродов. Эти материалы сейчас широко используются при строительстве силового кабеля.

Ниже приводится список обычно используемых синтетических составов, используемых в качестве изоляционного материала:

1. EPR: Этиленпропиленовый каучук
2. HEPR: Твердый этиленпропиленовый каучук
3. ПВХ: поливинилхлорид
4. PE: Полиэтилен — мало используется из-за его частоты отказов и короткого срока службы
5. ПТФЭ: Поли Тетра Фторэтилен
6. XLPE: полиэтилен с поперечными связями (наиболее часто используется в силовых кабелях низкого и среднего напряжения)

Типовой силовой кабель

На рисунке ниже показан пример одножильного силового кабеля с изоляцией из сшитого полиэтилена.

Как видно, по центру у него многожильный провод. Он окружен полупроводящим материалом для постепенного уменьшения поверхностной ионизации.

Наружное изоляционное покрытие изготовлено из подходящего изоляционного материала (сшитый полиэтилен или полиэтилен). Он помогает выдерживать напряжение между фазой и землей при прокладке кабеля под землей. В случае трехжильной системы три жилы отделены друг от друга и помещены в общую систему изоляции кабеля. Наружный экран (обычно состоящий из тонкой медной пленки) предназначен для уменьшения напряжения, которое может вызвать повреждение изоляции.

Внешний защитный экран из брони (состоящий из нескольких металлических проволок) предназначен для защиты внутреннего узла от любого типа механического износа / повреждения. Наружное покрытие выполнено из ПВХ-оболочки, которая обеспечивает защиту всей кабельной сборки от погодных условий, таких как солнечный свет, дождь и т. Д.

Заключение

Как видно, силовой кабель представляет собой сложную сборку, которая сконструирована из нескольких различных материалов, объединенных вместе, чтобы обеспечить идеальную работу кабеля.

Каждый слой материала, используемого в кабеле, имеет определенное назначение в конструкции, т.е. обеспечивает необходимый уровень проводимости по току, нужное количество изоляции, необходимый уровень защиты от механических, термических и окружающих условий.

Выбор конкретного типа кабеля зависит от каждой отдельной области применения и требует соответствующего выбора.

важных вещей, которые вы знаете о кабелях и проводах питания | Small Business Sense

0

То, что мы называем «силовым» кабелем, — это кабель, который мы используем для использования
электричество, которое нам нужно для питания всей нашей электроники, машин и прочего
технологии.Эти кабели могут быть проложены под землей в целях безопасности или фиксированы.
внутри здания или другого жилища, или даже проехать наверху с помощью служебных
полюса. Когда силовые кабели необходимы для машин или других устройств, которые будут
в движении они должны быть гибкими, чтобы выдерживать
будет подвергаться.

Силовые кабели проектируются и производятся различных размеров и типов в зависимости от их предполагаемого использования. Эти кабели состоят из проводов, изоляции и защитной оболочки, которая сохраняет все в целости и сохранности. От того, как и где они будут использоваться, зависит материал, который будет использован для их изготовления. Компания Olympic Wire & Cable является экспертом в этой области. При проектировании и производстве силовых кабелей учитываются следующие факторы:

Ожидаемое рабочее напряжение

Насколько высокое или низкое напряжение кабеля и провода будет использоваться, является решающим фактором, определяющим толщину изоляции по соображениям безопасности.

Токоведущая способность

Это связано с необходимой мощностью электроэнергии.Необходимо выбрать подходящий провод, отвечающий указанным требованиям. Силовые кабели обычно изготавливаются с медными или алюминиевыми проводами.

Ожидаемые условия

Условия, в которых будет использоваться силовой кабель, определяют тип оболочки, идеальной для его изготовления. К таким проблемам относятся климатические условия, возможное воздействие жидкостей из других источников, удары или другие возможные нагрузки, а также нормальный износ.

Иногда кабели, предназначенные для использования под землей или в
открытые участки будут изготовлены с добавлением спирального кабеля вокруг
их, чтобы служить дополнительной защитой. Бывают времена, когда это будет
более целесообразно использовать силовые кабели без оболочки, например, для использования вне помещений,
накладные цели. Другие кабели, которые необходимо использовать там, где они могут потребоваться.
выдерживать механические повреждения можно с помощью гибкой стальной ленты, которую можно
дополнительно защищен водонепроницаемой курткой.

Голос И
Кабели для передачи данных

Сетевые кабели в бизнесе повсюду, поэтому, поскольку они настолько обычны, они могут показаться слишком простыми, чтобы иметь большое значение, но факт в том, что ваши сетевые кабели намного важнее, чем им приписывают.Вы можете пойти и купить самое дорогое компьютерное оборудование, но если вам не хватает отличной настройки кабельного соединения для передачи голоса и данных между различными частями оборудования, вы, конечно, не получите от них многого. Невозможно переоценить, насколько важны кабели для передачи голоса и данных для правильного функционирования бизнес-сетей; хотя может показаться, что все, что нужно для этого, — это подключить кучу кабелей повсюду, на самом деле это еще не все. Вы хотите, чтобы ваши компьютеры, телефоны, принтеры и другие устройства были правильно подключены через кабели для передачи голоса и данных, потому что это гарантирует, что все будет работать лучше и эффективнее, чем просто использование Wi-Fi, которое не только медленнее, но и менее безопасно; а когда дело доходит до безопасности в деловой среде, вам никогда не бывает достаточно, потому что даже небольшое нарушение безопасности может стоить вам больших денег и даже престижа, если люди узнают об этом.Очень часто, когда в сети возникают проблемы с подключением, люди винят в этом саму сеть и начинают устранять неполадки там, но обычно это как-то связано с кабелями и инфраструктурой, которые следует проанализировать. Может быть что-то в том, как были установлены кабели для передачи голоса и данных, которые необходимо исправить, и это является причиной проблемы.

Что следует использовать для передачи голоса и данных или стандартную проводку?

Вы могли подумать, что
необходимость установки кабелей для передачи голоса и данных звучит как большая и ненужная
хлопот, но факт в том, что эти сетевые кабели могут помочь вам оптимизировать
операций путем интеграции ваших телефонных линий, интернет-линий и других типов
проводка. Все будет проще использовать, манипулировать и настраивать, делая ваш
бизнес намного эффективнее. И вы все еще не видите
преимущества использования кабелей для передачи голоса и данных, возможно, вы захотите рассмотреть, что
Подключение к Интернету было как во времена коммутируемого доступа. Если ты этого не помнишь
эра спросите кого-нибудь постарше! Коммутируемый Интернет был просто медленным! Когда мы переехали
к высокоскоростным соединениям и отказались от коммутируемого доступа, мы все почувствовали, что
разница была огромная… потому что было! Ну перейдем от штатной проводки к голосовой
и кабели для передачи данных — это снова такой скачок, и все, что заставляет вас
бизнес эффективнее и результативнее поможет вам в борьбе с конкурентами!

ПОЧЕМУ СИЛОВЫЕ КАБЕЛИ ДЕЛАЮТ РАЗНИЦУ | Гален Кэрол Аудио

Каждый аудиофил, экспериментировавший с лучшими силовыми кабелями, слышал о преимуществах, которые они предлагают. Действительно, количество улучшений может быть поразительным, часто превращая систему из хорошей в потрясающую. Как аудиофилы, мы доверяем своим ушам, но трудно понять, как замена всего лишь одного короткого звена в длинной цепи системы подачи энергии может иметь такие драматические последствия. Следующая статья призвана ответить на эти вопросы.

Shunyata Research стала доминирующей силой в области доставки энергии. Владелец и дизайнер Кэлин Габриэль, несомненно, является одним из корифеев индустрии.Его продукты во многом изменили представление людей о кабелях питания и подняли планку производительности. Кабели Shunyata зарекомендовали себя среди аудиофилов и профессионалов отрасли как современные. Список производителей и профессионалов, использующих кабели Shunyata, впечатляет, включая Sony Music New York, Sony Music Japan,
Vienna Philharmonic, Sky Walker Studios, Crest National Studios, Astoria Studios, Audio Research, Wilson Audio, BAT, Meridian. , VTL, Bel Canto, Halcro и многие другие.

Далее следует ответ г-на Габриэля, появившийся на онлайн-форуме, на вопрос, почему власть может быть таким влиятельным дополнением к системе.

Введение: «Существует множество неправильных представлений о передаче и качестве электроэнергии, из-за которых некоторым людям трудно понять, почему шнур питания имеет значение для звука. Первый вопрос — имеют ли шнуры питания хоть какое-то значение? Нет смысла говорить о теориях действия, если мы не можем согласиться с тем, что существует слышимый эффект.Большинство из тысяч людей, которые используют наши шнуры питания, вначале были скептиками, ответили на этот вопрос для себя и обнаружили, что силовые кабели и кондиционеры питания могут иметь огромное влияние на производительность. И нет — я не хочу спорить с людьми, которые не сделали простейших тестов, работают ли шнуры питания или нет. Единственные случаи, когда высококачественный шнур не оказывает значительного влияния, — это когда он используется с некачественным стабилизатором мощности, который действует как высокий импеданс для мгновенного протекания тока. «

Заблуждение № 1: Электроэнергия переменного тока подобна воде, исходящей из большого силового резервуара, протекающей через несколько десятков футов силового шланга в компонент. Это означает, что компонент находится в конце этой системы.

Ответ: «Фактически, компонент находится между двумя силовыми проводниками: горячим и нейтральным. Мощность переменного тока колеблется (чередуется) вперед и назад с частотой 50-60 Гц. Так что мощность вообще не вливается в компонент. Источник питания компонента находится в сложной сети проводов и разъемов.ВСЕ провода и разъемы могут влиять и влияют на работу источника питания компонента ».

Заблуждение № 2: Источник переменного тока может быть загрязнен так же, как вода в шланге. Это означает, что если вода загрязнена в какой-то момент вверх по течению, ее необходимо очистить, прежде чем она попадет на аудиокомпонент.

Ответ: «Как указано в №1, компонент не находится на конце шланга питания. Он находится между двумя силовыми шлангами, и ток колеблется взад и вперед.Кроме того, ток совсем не похож на воду. Электроны не могут быть загрязнены. Есть два аспекта передачи энергии: электромагнитная волна и ток. Сам ток не может быть загрязнен, но электромагнитная волна может модулироваться другими частотами. Мы обычно называем эти другие частоты шумом или электромагнитными помехами (EMI). В различных частях силовой цепи могут быть электромагнитные помехи в одних частях, которых нет в других. Электромагнитная энергия может быть преобразована или перенаправлена, чтобы уменьшить их воздействие.

«В некоторых шнурах питания используются конденсаторы, катушки индуктивности или ферриты в попытке контролировать электромагнитные поля вокруг аудиокомпонента. Успех такого подхода полностью зависит от конкретной конструкции и реактивного сопротивления источника питания компонента на к которому подключен силовой кабель ».

Заблуждение № 3: В стенах протянуто до ста футов провода, поэтому последние 6 футов шнура питания не могут иметь никакого значения.

Ответ: «Шнур питания — это не последние 6 футов, это первые 6 футов с точки зрения компонента. Как указано в №1, локальный ток и электромагнитные эффекты напрямую влияют на звуковые характеристики компонента ».

Заблуждение № 4: Существует огромное количество электрических помех и электромагнитных помех, исходящих извне дома, от которых нам необходимо защитить наше оборудование. Это означает, что нам нужен какой-то стабилизатор питания или фильтр для защиты оборудования.

Ответ: «Большая часть электромагнитных помех, влияющих на качество звука в системе, генерируется самими аудиокомпонентами. Электромагнитные волны, распространяющиеся в космосе, рассеиваются в мощности, равной квадрату расстояния от источника. Кроме того, очень высокие частоты, которые распространяются по силовой цепи, не сохраняются надолго. Линии электропередачи имеют высокий импеданс для сигналов МГц и ГГц из-за относительно высокой индуктивности линий электропередач.

«Основной источник ухудшения качества звука вызван источниками питания в наших аудио / видео компонентах. В большинстве компонентов используются источники питания FWBR (двухполупериодный мостовой выпрямитель), которые генерируют невероятное количество переходных шумов при выключении выпрямителей. Конструкция кабеля питания может существенно повлиять на реактивное сопротивление этих сигналов в источнике питания. Силовой кабель фактически является частью первичной обмотки силового трансформатора. Переход между различными металлами, используемыми в силовом кабеле, и его разъемах может вызывать электромагнитные отражения и диодное выпрямление шумовых импульсов, когда они распространяются от источника питания.Если силовой кабель представляет собой высокий импеданс для этих сигналов, они будут отражаться обратно в источник питания, где они будут интермодулированы, тем самым увеличивая уровни высокочастотного шума компонента. Большинство фильтров источника питания неэффективны при блокировании компонентов очень высокочастотного шума, и большая их часть проходит через шины постоянного тока. К звуковым эффектам этого относятся: высокий уровень фонового шума, размытые или невнятные переходные процессы и общая нечеткость и чистота звука или визуального изображения. ”

Заблуждение № 5: Среди звукорежиссеров существует какой-то заговор, который не позволяет им производить« правильный »источник питания, на который не влияет качество кабеля питания.

Ответ: «Это все равно что сказать, что если динамик правильно спроектирован, вам не нужно будет использовать кабель динамика хорошего качества. PowerSnakes были протестированы с самым скромным оборудованием среднего класса и самыми экзотическими современными компонентами. Нам еще предстоит найти компонент, который нельзя было бы улучшить заменой шнура питания.

«Пока конструкция источника питания основана на FWBR или импульсных источниках питания, шнур питания всегда будет иметь значение».

Заблуждение № 6: Шнуры питания высокого класса просто увеличивают емкость цепи, действуя как высокочастотный шунт

Ответ: «Есть некоторые шнуры питания, разработанные таким образом. Некоторые даже вставляют в кабель конденсаторы для дальнейшего увеличения емкости. У этого подхода есть как положительные, так и отрицательные стороны, включая реактивные помехи в конструкции многих источников питания.

«Емкость сама по себе не может объяснить различия в характеристиках шнура питания. Есть некоторые высокопроизводительные шнуры питания, которые очень эффективны и имеют практически неизмеримые уровни емкости. Эти кабели обычно проектируются вокруг полых трубок с проводниками внутри. проводники находятся на расстоянии нескольких дюймов друг от друга и не могут существенно повлиять на емкость силовой цепи ».

Заблуждение № 7: Шнуры питания похожи на кабели для динамиков: чем короче кабель, тем лучше.

Ответ: «Некоторые разработчики акустических кабелей утверждают, что акустический кабель меньшей длины не лучше. Мы позволим им решить проблему, если они пожелают.

«Кабель динамика передает аудиосигнал от усилителя мощности к динамику. Расстояние довольно небольшое, порядка нескольких футов до нескольких футов. Качество кабеля динамика определяется тем, насколько хорошо он может передавать сигнал с усилителя на динамик без переделок.

«Силовой кабель, с другой стороны, не передает сигнал. Он проводит переменный ток, и его звуковое превосходство будет определяться его способностью передавать ток (постоянный и мгновенный) и его способностью справляться с эффектами электромагнитных помех. компонентов, к которым он прикреплен.

«Поскольку шнур питания состоит из горячего и нейтрального провода, между которыми находится компонент, изменение длины шнура увеличит размер« буфера »вокруг компонента.В общем, я бы не рекомендовал шнур питания короче 3 футов или 1 метра в длину. Но тонкие степени качества звука — не единственное, что нужно учитывать при сборке аудиосистемы. Эстетика также важна, особенно когда система расположена в красивом доме. Я просто указываю на различия в производительности, чтобы люди могли принять обоснованное решение при определении оптимальной длины своих кабелей.

«О подаче энергии можно обсудить гораздо больше, но для краткости я на этом остановлюсь.От себя лично хочу сказать, что я был аудиофилом задолго до того, как стал производителем аудиопродукции. До Shunyata Research я проектировал высокоскоростные сетевые устройства и могу сказать вам, что в компьютерной индустрии можно заработать намного больше денег. Как и многие производители высококачественных аудиокомпонентов, я разрабатываю свои продукты для себя и из любви к музыке. Если другим нравится то, что я создал — отлично. Если, попробовав наш продукт, вы предпочтете другой — отлично. Между людьми существует большое разнообразие предпочтений и субъективного восприятия.Слава богу, существует множество производителей, которые создают продукты на любой вкус ».

Кэлин Габриэль
Shunyata Research Inc.

Приложение:

«Перед тем, как мы выпустили наш первый шнур питания, мы провели всестороннее тестирование звуковых эффектов различных устройств и материалов, связанных с передачей энергии. Мы создали множество приспособлений и испытательного оборудования, которые позволили нам протестировать типы проводов, диэлектрические материалы, контакты разъемов, демпфирующие материалы и различные трансформаторы, дроссели, катушки, ферриты, конденсаторы, симисторы и диаки.После 3 лет испытаний мы пришли к выводу, что практически все, что находится внутри или вокруг электромагнитного поля силовой цепи, имеет звуковой эффект. Некоторые эффекты довольно малы и относительно незначительны. Другие очень глубоки и иногда удивительны в своем поведении. Очевидно, что мы не собираемся «раздавать ферму» и обсуждать все наши выводы, но есть некоторые очень простые наблюдения, которыми я могу поделиться с вами.

«Во-первых, тип и размер провода в шнуре питания сильно завышены.Каждый тип проволоки (я говорю о самом металле) имеет определенные звуковые характеристики. Серебро, медь, латунь, золото и другие «звучат» по-разному. Разница в звуке не связана с проводимостью, потому что мы изменили размеры во время тестирования, чтобы учесть это. Каждый из присущих металлу «звуков» может быть улучшен путем тщательной настройки других материалов, используемых в конструкции последнего кабеля. У нас есть склад, полный различных прототипов кабелей, которые так и не были запущены в производство.В некоторых из них используется относительно небольшой размер провода ~ 18 га, который звучит удивительно полно для басов. Интуитивно вы можете подумать, что небольшой провод будет тонким в области низких частот. Это не всегда так. И наоборот, у нас есть кабели с проводом размером до 1 калибра, которые звучат мощно на низких частотах, но также имеют дряблое и неравномерное звучание. Таким образом, некоторые могут подумать, что простое увеличение диаметра провода — непростой ответ.

«Большая часть того, что я должен сказать здесь, — это мои« выводы », основанные на наблюдениях путем проб и ошибок.Более того, нет идеальных компонентов и нет идеальных деталей. Все относительно, и дизайнер должен взвесить звуковую ценность каждой детали при разработке продукта. Наша философия заключается в создании продукта, который является верным музыкальным компонентом, в отличие от стремления к совершенству в какой-либо отдельной области исполнения.

«Наши тесты с катушками и дросселями показывают, что (как правило, за исключением), что любая катушка или дроссель, размещенные на одной линии с силовой цепью, вредны для динамики.Многие из них также вызывают легкое размытие или размытие переходных процессов. Это, естественно, зависит от конструкции источника питания устройства, с которым используется катушка. Катушки и дроссели необходимы в большинстве компонентов, и я предпочитаю типы с однослойной намоткой, такие как конструкции из фольги. Стоимость производства всегда будет снижать использование катушек этого типа из-за высокой стоимости. Мы определенно не верим в размещение катушек или конденсаторов внутри силового кабеля. Эти устройства принадлежат компоненту или выделенному стабилизатору питания.

«Многие компоненты используют вход питания IEC со встроенным L- или pi-фильтром. Качество этих устройств сильно различается. Вообще говоря, чем больше конденсаторов и катушек индуктивности у вас в цепи, тем сложнее между устройствами будет происходить динамическое взаимодействие. Это также сделает компоненты, которые они используют, более реактивными, и вероятность негативных звуковых эффектов увеличится. Множественные сети фильтров могут резонировать и генерировать непреднамеренные результаты, которые имеют едва различимые, но слышимые звуки звонка / звонка.Многие из этих пакетов IEC были созданы для офисных и компьютерных продуктов и должны пройти сертификационные испытания на электромагнитное излучение. Все, что я могу сказать, это то, что хорошо для факсимильного аппарата, не обязательно хорошо для предварительного усилителя.

«Экранирование может быть обоюдоострым мечом. С одной стороны, оно может уменьшить излучаемые поля от воздействия на другие компоненты. С другой стороны, экранирование может наводить повторно излучаемые поля на кабель или компонент, в котором оно используется. Иногда лекарство бывает хуже болезни.Как всегда — вы должны знать свои материалы и инструменты и применять интеллект с небольшой долей интуиции, чтобы создать продукт мирового класса. Не существует серебряной пули и формулы, которая работает во всех случаях. Это просто тяжелая работа, время от времени вдохновение и много тестов ».

Кэлин Габриэль
Shunyata Research Inc.

«Не все, что можно подсчитать, имеет значение, и не все, что имеет значение, можно подсчитать.«
— Альберт Эйнштейн.

Что такое кабель?

Обновлено: 06.03.2020, Computer Hope

Кабель может относиться к любому из следующего:

1. Также называемый шнуром , соединителем или штекером , кабель представляет собой один или несколько проводов, покрытых пластиком, которые передают мощность или данные между устройствами или местоположениями. На рисунке показан пример того, как может выглядеть шнур питания для вашего компьютера или монитора. Шнур питания — это один из тысяч других кабелей, которые можно найти в компьютерах и вокруг них.

Существует два основных типа компьютерных кабелей: кабель для передачи данных и кабель питания . Кабель для передачи данных — это кабель, обеспечивающий связь между устройствами. Например, кабель для передачи данных (например, DVI, HDMI или VGA), соединяющий монитор с компьютером, позволяет отображать изображение на мониторе. Другие популярные примеры кабелей для передачи данных включают кабели CAT5, IDE / EIDE, SATA и USB.Кабель питания — это любой кабель, питающий устройство. Например, шнур питания, который подключается к вашему компьютеру, и кабель в стиле Molex внутри компьютера являются хорошими примерами кабелей питания. Ниже приведен список наиболее распространенных типов кабелей, используемых с компьютерами и электроникой, и примеры устройств, которые их используют.

Типы кабелей

• AT — Используется с ранними клавиатурами
• ATA — Используется с жесткими дисками и дисководами
• Cat 5 — Используется с сетевыми картами
• Коаксиальный — Используется с телевизорами и проекторами
• Composite — Используется с телевизорами, проекторами и консолями. Также известны как кабели RCA.
• DisplayPort — Используется с компьютерными мониторами
• DVI — Используется с мониторами, проекторами и другими дисплеями
• eSATA — Используется с внешними накопителями
• Firewire ( IEEE-1394 ) — используется с цифровыми камерами и внешними накопителями
• HDMI — Используется с мониторами, проекторами, проигрывателями DVD / Blu-ray и другими дисплеями
• MIDI — Используется с музыкальными клавишными и другим оборудованием
• Мини-штекер — Используется с наушниками, микрофонами, динамиками
• Molex — кабель питания, используемый внутри вашего компьютера
• IDE / EIDE — Используется с жесткими дисками и дисководами
• Параллельный — Используется с принтерами
• PS / 2 — Используется с клавиатурами и мышами
• S-Video — Используется с проекторами, цифровыми камерами и другими дисплеями
• S / PDIF — Используется с DVD и объемным звуком.
• SATA — Используется с жесткими дисками и дисководами
• SCSI — Используется с жесткими дисками, ленточными накопителями и дисководами
• Последовательный ( RS-232 ) — Используется с мышью и модемом.
• Thunderbolt — в основном используется с дисплеями и устройствами Apple
• USB — Используется с клавиатурой, мышью, принтером, MP3-плеерами и тысячами других устройств
• VGA / SVGA — Используется с мониторами и проекторами

2. Кабель может также относиться к кабельному телевидению или кабельному модему , который используется с кабельным широкополосным доступом .

Широкополосный доступ, Кабельные стяжки, Линия передачи данных, Донгл, DSL, Фидерный кабель, Пол, Условия использования оборудования, ISDN, Условия сети, Plug, Plug and Play, Ленточный кабель, Интеллектуальный кабель, Провод

Кабель | электроника | Британника

Кабель , в электрических и электронных системах, проводник или группа проводников для передачи электроэнергии или телекоммуникационных сигналов из одного места в другое. Кабели электрической связи передают голосовые сообщения, компьютерные данные и визуальные изображения через электрические сигналы на телефоны, проводные радиоприемники, компьютеры, телепринтеры, факсимильные аппараты и телевизоры. Нет четкого различия между электрическим проводом и электрическим кабелем. Обычно первое относится к одиночному сплошному металлическому проводнику с изоляцией или без нее, тогда как второе относится к многопроволочному проводнику или к сборке изолированных проводов. С помощью оптоволоконных кабелей, изготовленных из гибких волокон из стекла и пластика, электрические сигналы преобразуются в световые импульсы для передачи аудио, видео и компьютерных данных.

Кабели силовые

Самый распространенный тип электрического силового кабеля — это кабель, подвешенный наверху между столбами или стальными опорами. Эти антенные кабели состоят из ряда проводов, обычно из меди или алюминия, скрученных (скрученных) вместе концентрическими слоями. Медь или алюминий выбираются из-за высокой электропроводности, а скрутка придает кабелю гибкость. Поскольку воздушные кабели часто подвергаются серьезным воздействиям окружающей среды, сплавы меди или алюминия иногда используются для увеличения механической прочности кабеля, хотя и с некоторым ущербом для его электропроводности.Более распространенная конструкция — это включение в сборку многожильного кабеля ряда высокопрочных, нержавеющих стальных проводов. Многие антенные кабели, особенно те, которые работают при высоком напряжении, являются неизолированными (неизолированными). Кабели, работающие при более низких напряжениях, часто имеют покрытия из пропитанной асфальтом хлопковой оплетки, полиэтилена или другого диэлектрического (непроводящего) материала. Эти покрытия обеспечивают некоторую защиту от короткого замыкания и случайного поражения электрическим током.

Другой тип силового кабеля устанавливается в подземных каналах и широко используется в городах, где нехватка места или соображения безопасности исключают использование воздушных линий.В отличие от воздушного кабеля, подземный кабель всегда использует технически чистую медь или алюминий (механическая прочность не является проблемой под землей), а многожильный провод часто скручивают, чтобы максимизировать его компактность и электрическую проводимость.

Воздушные и подземные силовые кабели составляют основную часть электрической цепи от генератора до точки использования электроэнергии. Однако для балансировки схемы (а иногда и всей схемы) могут потребоваться специальные кабели.Иллюстрацией такого использования и особых условий, которые должны быть соблюдены, являются кабели для использования на сталелитейных заводах и котельных (высокая температура), на мобильном оборудовании (вибрация и чрезмерное изгибание), на химических предприятиях (коррозия), для подводных лодок и шахт (механическое оборудование). злоупотребление), вблизи ядерных реакторов (высокая радиация) и на искусственных спутниках (перепады давления).

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.
Подпишись сейчас

Электрические кабели, используемые для передачи информации, сильно отличаются от силовых кабелей как по функциям, так и по конструкции.Силовые кабели предназначены для высоких напряжений и сильноточных нагрузок, тогда как напряжение и ток в кабеле связи небольшие. Силовые кабели работают на постоянном или низкочастотном переменном токе, а коммуникационные кабели работают на более высоких частотах. Силовой кабель обычно имеет не более трех проводов, каждый из которых может иметь диаметр 1 дюйм (2,5 см) или более; телефонный кабель может иметь несколько тысяч проводников, диаметр каждого из которых составляет менее 0,05 дюйма (0,125 см).

Защитные покрытия для кабелей электросвязи аналогичны защитным покрытиям для кабелей электроснабжения. Обычно они состоят из трубы из алюминия или свинцового сплава или комбинации металлических полос и термопластических материалов. Изоляция телефонного кабеля состоит из сухой целлюлозы (в виде бумажной ленты, обернутой вокруг проводника, или бумажной массы, нанесенной на проводник) или полиэтилена. Толщина изоляции составляет несколько сотых дюйма или меньше. Коаксиальный кабель, который впервые получил широкое распространение во время Второй мировой войны, представляет собой двухжильный кабель, в котором один из проводников имеет форму трубки, а другой (меньшего размера, но также круглого сечения) поддерживается с минимальным из твердой изоляции в центре трубы. Некоторые из этих коаксиальных блоков могут быть собраны в общей оболочке или оболочке.

чертежи в разрезе многопарных и коаксиальных кабелей

Средства передачи данных по проводам Вырезанные чертежи (вверху) многопарного кабеля и (внизу) коаксиального кабеля, показывающие направление тока и распространение электрических и магнитных полей.

Британская энциклопедия, Inc.

Строительство длинных подводных кабелей для телефонной или телеграфной связи несколько отличается от того, что обсуждалось ранее.Трансатлантический кабель для телеграфа был впервые построен в 1858 г., а для телефона — в 1956 г .; волоконно-оптический кабель впервые прошел через Атлантический океан в 1988 году. См. также подводный кабель .

Волоконно-оптические телекоммуникационные кабели

Кабели из оптических волокон впервые были введены в эксплуатацию в середине 1970-х годов. В оптоволоконном кабеле световые сигналы передаются через тонкие волокна из пластика или стекла от светодиодов или полупроводниковых лазеров посредством внутреннего отражения. Преимущества волоконно-оптических кабелей перед обычными коаксиальными кабелями включают низкую стоимость материала, высокую пропускную способность, низкое затухание сигнала, безопасность данных, химическую стабильность и невосприимчивость к электромагнитным помехам.

оптическое волокно

Световой луч, проходящий через оптическое волокно.

Британская энциклопедия, Inc.

Как и другие типы кабелей, волоконно-оптические кабели разработаны и изолированы для различных применений на суше, под землей, над головой и под водой.Такие кабели обычно состоят из сердечника, заключенного в ряд защитных слоев. Жила кабеля содержит один сплошной или скрученный центральный силовой элемент, окруженный оптическими волокнами; они либо свободно размещаются в жесткой трубке с сердечником, либо плотно упаковываются в мягкую гибкую внешнюю оболочку.

Количество и тип защитных слоев, окружающих жилу, зависят от использования, для которого предназначен кабель. Как правило, жила покрыта слоем меди для улучшения проводимости на больших расстояниях, за которым следует слой материала (например,g., алюминиевая фольга), чтобы заблокировать проникновение воды в волокна. Стальная проволока или пряди добавляются для прочности на разрыв, а затем весь кабель оборачивается полиэтиленовой оболочкой или рубашкой для устойчивости. См. Также волоконная оптика.

Эта статья была недавно отредактирована и обновлена ​​Эми Тикканен, менеджером по исправительным учреждениям.

Узнайте больше в этих связанных статьях Britannica:

• средства связи: оптоволоконные каналы

  Волоконно-оптические кабели заменяют кабели из медных проводов как в приложениях для дальней связи, таких как фидерная и магистральная части телефонных и кабельных телевизионных линий, так и в приложениях для малых расстояний, таких как локальные вычислительные сети (LAN) для компьютеров и домашних сетей. телефон, телевидение и услуги передачи данных. Например,…

• Уильям Томсон, барон Кельвин: Ранние годы

  … возможность прокладки трансатлантического кабеля изменила направление его профессиональной деятельности. Его работа над проектом началась в 1854 году, когда Стокс, пожизненный корреспондент по научным вопросам, попросил теоретического объяснения очевидной задержки электрического тока, проходящего по длинному кабелю.В своем ответе…

• Сэр Чарльз Тилстон Брайт

  … второй и третий атлантические кабели 1865 и 1866 годов.

Полное описание провода СИП — виды, сфера применения, характеристики

Полное описание провода СИП — виды, сфера применения, характеристики

Провод СИП представляет собой жгут из изолированных фазных жил, скрученный несущей нулевой. В качестве изолирующего материала применяется полиэтилен, устойчивый к ультрафиолетовому излучению и атмосферным воздействиям. Проводник сделан из алюминия или его сплава. В центральной части сечения нулевой жилы проходит стальной сердечник, а вокруг него закручены витки алюминиевой проволоки.

Самонесущий изолированный провод СИП применяется в воздушных ЛЭП, в силовых электросетях и используется для освещения при напряжении до 1000 В.

Преимущества провода СИП

эксплуатационное обслуживание обходится дешевле

более стабильные параметры при передаче электроэнергии

устойчивость к атмосферным воздействиям: значительно меньше налипает снег и лед, высокая химическая стойкость изоляции к агрессивным средам

монтаж проще и быстрей, не требуется тяжелая техника

реактивные потери снижаются в 3 раза по сравнению с традиционными проводами на изоляторах

снижается процент воровства электроэнергии за счет незаконных подключений

отсутствие коротких замыканий при перехлесте проводов под действием ветра

для реальных условий эксплуатации можно выбрать оптимальный тип провода

Маркировка провода СИП

СИП-1 имеет одинаковые фазные жилы, но нулевые несущие отличаются. В этом варианте нулевая жила оголена, а в марке с индексом «н» — изолированная.

СИП-2 изготовлен точно так же, но изоляцией является сшитый полиэтилен, сохраняющий высокие механические и электрические свойства при температуре 130 С (обычный материал теряет форму уже при 85 С). Изделия данной марки применяются в условиях активных атмосферных воздействий.

СИП-3 состоит всего из одной жилы со стальным сердечником и может применяться в воздушных ЛЭП мощностью до 35 кВ.

СИП-4 и 5 – изделия содержат токопроводящие жилы при отсутствии несущей нулевой. Если есть обозначение «н», то это говорит о том, что материалом является алюминиевый сплав. Марки проводов используются для создания отводов от ЛЭП к жилым строениям и для осветительных сетей.

Прокладка провода СИП системой с голой нейтралью

СИП впервые появился во Франции и Финляндии в 50-х годах, а через 30 лет нашел широкое распространение в России. Данная система содержит: одну несущую нейтраль без изоляции из алюминия или его сплава со стальным сердечником; изолированные фазные проводники из алюминия (от 1 до 4), закрученные вокруг нейтрали. В систему входят отечественные марки СИП-1,2 и финский аналог AMKA.

Прокладка провода СИП системой с изолированной нейтралью

Отличие заключается в том, что несущий нейтральный провод выполнен изолированным. В систему входят провода СИП-1а, 2а и AMKA-T. Применение изолированной нейтрали вызвано необходимостью предупреждения коррозии в прибрежных морских районах или в химически активных средах. Существенным недостатком системы является высокая нагрузка на изоляцию нейтрального проводника. При его применении анкерные пролеты уменьшают, чтобы не разрушился защитный слой. Во всех остальных случаях применяется голая нейтраль.

Характеристики провода СИП

Самонесущая система не содержит нейтрального провода, на котором держится весь жгут. В нее входят от 1 до 4 одинаковых изолированных проводников. К ней относится одиночный провод СИП-3 и скрученные в жгут СИП-4 и 5. Все они при натяжении одинаково нагружены, что создает очевидное преимущество перед другими марками.

Рекомендуется использовать провода с несущими нейтралями в магистралях и отводах к потребителям. СИП-4, 5 лучше подходят для создания ответвлений к жилым домам и при прокладке проводов по фасадам и стенам.

Температура эксплуатации – диапазон -60 … +50 С.

Исполнение для умеренного и холодного климата.

Возможность монтажа при температуре до -10 0С.

Срок эксплуатации с гарантией – 5 лет, а заявленный – до 40 лет.

Сечение проводов СИП находится в пределах 16-150 мм2. Для ввода в дом расчетов по допустимой мощности в большинстве случаев не требуется, поскольку минимального размера хватит с запасом. На маркировке первая цифра определяет тип провода, а затем указывается количество жил и сечение, например провод СИП-2х16.

Провода подвержены механическим нагрузкам. Для расчета на прочность необходимо знать вес провода СИП, от действия которого возникает вертикальная нагрузка. Кроме того, на него еще действует обледенение и сила ветра, действующая в горизонтальном направлении. Вес провода любой марки можно определить по таблицам.

Монтаж провода СИП

На столбах устанавливаются крепления для анкеров и раскатные ролики, после чего заводят канат-лидер. К нему крепят провод и протягивают, сматывая с катушки. На ролики обычно нанесен защитный слой из пластика. Провод не должен контактировать с грунтом и посторонними предметами. Создают натяжение, контролируя его величину с помощью приборов. Затем провод снимают с роликов, закрепляют в пролете и делают стыковку или отвод линии соединительными и ответвительными герметичными зажимами соответственно.

Особенностью изолированных проводов является создание надежного электрического контакта с помощью прокалывающих шипов. Они делаются на зажимах. Возможно подключение под напряжением: данная конструкция позволяет провести работы безопасно.

На опорах провод фиксируется анкерным креплением, а при монтаже отвода на другом конце применяется настенный кронштейн. Если расстояние до дома большое, устанавливается промежуточная опора с поддерживающим зажимом.

Применение провода СИП

Прокладка таких проводов не требует больших затрат. Наличие изоляции создает защиту от короткого замыкания при соприкосновении между проводами. Их можно крепить к стенам сооружений без изоляторов. При монтаже требуется меньше опор.

Большей частью провод предназначен для силовых сетей или для освещения при напряжении до 1 кВ. Провод применяется при строительстве воздушных ЛЭП и ответвлений в жилые дома и бытовые постройки.

Кабель связи

Кабель связи это кабель, который используется для передачи разной информации током различной частоты. С его помощью можно передать фотографии, изображения, телевизионные программы, телефонные разговоры и т.д. Использование кабеля связи началось еще с тех пор, как появился электрический телеграф. В начале, как изоляционный материал использовалась бумага, а лишь потом, со временем стал использоваться полистирол и полиэтилен.

Кабели связи могут быть самыми разными и квалифицируются они по нескольким критериям. По конструкции кабель связи может быть симметричным или коаксиальным. Кабель связи может передавать два вида частот, и соответственно этому делится на высокочастотный кабель, передает частоту до 10 кГц и низкочастотный кабель, передает частоту меньше 10 кГц. Область применения кабели связи это дальняя и местная связь.

Кабель связи можно прокладывать практически во всех средах, в земле, над землей и даже в воде. В туннелях, канализациях и траншеях прокладывается подземный кабель связи. На поверхности земли кабель связи прокладывается с помощью подвесных и воздушных кабелей. Под водой используется два вида кабеля связи: для мелких водоемов, так называемые кабели связи речные и для морей и океанов, океанские и морские кабели связи. Океанские и морские кабели используется для трансконтинентальной связи. Кабель связи может быть использован для передачи информации, или для передачи волоконно-оптических и электрических сигналов. Передача информации это передача телеграмм, радио и телевизионных программ.

Волоконно-оптический кабель изготавливается из световодов, с частотой диапазоном около 1013Гц до 1015 Гц. Он устойчив к помехам электромагнетического рода и характеризуется низкими потерями уровня сигнала, то что, несомненно, влияет на качество связи. Волоконно-оптический кабель пользуется огромным спросом в последнее время. Световоды скручены по какой-то определенной системе и закрыты общей защитной оболочкой. В некоторых случаях кабель связи из оптоволокна содержит упрочняющие элементы. Оптические кабеля связи могут быть магистральные, городские и зоновые. По другому типу классификации, оптический кабель связи делятся на три категории: монтажный, подводный и объектовый.

Магистральный оптический кабель связи используется для передачи информации на больших расстояниях при наличии множества каналов. Зоновой оптический кабель связи используется для организации связи между пунктами, которые находятся на расстоянии не больше 250 км. Городской оптический кабель связи используется на расстояние не больше 10 км и рассчитан на многоканальное использование. Подводный оптический кабель связи имеет специальное покрытие, которое может противостоять воде, а еще он отличается прочностью на разрыв. Объектовые оптические кабели связи помогают создавать линию связи внутри одного объекта или учреждения. Монтажный оптический кабель связи применяется для монтажа аппаратуры между блоков и внутри них.

Кабель связи ЗКП, ЗКПм, ЗКПБ, ЗКПЗ, ЗКПБЗ и другие кабели из этой серии используется для зональной передачи данных, частотой до 250 кГц, при переменном напряжении до 690В. Этот кабель состоит из изолированной жилы, сердечника, поясной изоляции, экрана, оболочки, брони и наружным покровом. Жила изготавливается из мягкой медной проволоки и изолируется с помощью изоляционного ПЭ высокого давления. Поясная изоляция состоит из полиэтилена и бутилкаучук и идет в виде заполнения. Как оболочка используется шланг из ПВД, светостабилизирован. Броня состоит из двух стальных лент. Наружный покров всего кабеля это стеклопряжа. Такой кабель может прослужить как минимум 20 лет в нормальных условиях для эксплуатации. Его рабочая температура для эксплуатации в пределах от -40 до +50 градусов. Для монтажа внутри помещения кабели ЗКП покрываются ПВХ пластикатом.

Последние компании

Последние объявления

типы сердечников, преимущества, обзор марок

По своей конструкции кабели с сердечником отличаются от обычных изделий наличием в их составе особого усиливающего элемента. Последний укладывается по всей длине кабельного проводника и упрочняет его по направлению растяжения. Материалом, из которого изготавливается сердечник, может служить легкий металл или особо прочные марки полимеров.

Зачем нужен сердечник в кабеле?

Наличие продольного усиливающего элемента позволяет увеличивать растягивающую нагрузку на кабельное изделие, то есть сделать его более прочным на разрыв. Благодаря такому усовершенствованию кабель с сердечником приобретает универсальные свойства, а срок службы значительно увеличивается.

Важно!

В усиленном варианте становится возможным воздушный монтаж кабельных линий между опорами, отстоящими одна от другой на значительном удалении.

Использовать для этих целей обычные кабельные изделия типа ВВГ недопустимо, поскольку они под нагрузкой начнут растягиваться, а затем провисать и деформироваться.

Типы сердечников для усиления кабелей. Модификации

Провода с укрепляющим конструкцию элементом условно подразделяются на два типа: изделия с металлическим и композитным сердечниками. Первое из этих исполнений изготавливается на основе стальных проволок с особым покрытием или из распространенного сплава двух металлов – инвара.

Простая проволока

Для изготовления сердечников широко используется стальная проволока с защитным покрытием на основе цинка (ГОСТ 9850-72 года). К преимуществам этого вида армирования относят:

• Высокие прочностные показатели.
• Низкий коэффициент расширения.
• Сравнительно низкая стоимость.

К недостаткам сердечников этого типа относят их подверженность коррозии, что объясняется эксплуатацией таких кабелей на открытом воздухе (при повышенной влажности). В основном такой тип сердечника используется в проводах для воздушных линий, например, марки АС, СИП-2 и т. п.

Дополнительная информация

Для улучшения защиты сердечника от коррозии отдельные производители применяют технологию плакирования стали алюминием.

Стальные сердечники, плакированные алюминием, не только устойчивы к коррозионному воздействию, но и выдерживают рабочие температуры до 350 градусов. Все перечисленные свойства усиливающих элементов позволяют существенно продлить сроки службы кабельной продукции.

Сердечники на основе полимеров

Вторая группа материалов для изготовления сердечников представлена композитами (специалисты называют их «полимерной матрицей»). Этот тип армирования кабельных линий отличается высокими прочностными показателями при сравнительно небольшой плотности (массе). Функцию наполнителя в них выполняют такие волоконные структуры, как:

• Расплавленное и остывшее стекло.
• Углеродистые соединения.
• Базальтовые породы.
• Керамические и подобные им составляющие.

Обратите внимание: В качестве матрицы или связующего в них используются обычные эпоксидные смолы.

Для изготовления композитных модулей применяется известный метод пултрузии. Его суть состоит в следующем:

1. Сначала подготовленный пучок волокон помещается в специальную ванну.
2. Затем туда же наливается жидкое связующее, пропитывающее исходный материал.
3. Далее приступают к формированию профиля протягиванием нитей через нагретую фильеру.
4. На выходе из ванны избытки связующего отжимаются, после чего начинается процесс полимеризации.

На завершающем этапе формирования модулей происходит окончательное их отверждение в печах непрерывного действия. Этот вид сердечников используется в основном в оптоволоконных кабеля, например марки ДПД-П-128М и в некоторых других модификациях.

Обзор существующих марок кабелей с сердечниками

Среди представленных на рынке моделей особым спросом пользуются гибкие кабели с сердечником..

Особой прочностью и высокими эксплуатационными показателями отличаются кабели марки КПВЛ с мощным стальным сердечником и не распространяющей горения оболочкой ПВХ.

Кабели этого класса широко применяются в лифтовых установках общего типа при подводимых питающих напряжениях до 380 Вольт с частотой тока до 60 Гц. Их сердечники представляют собой тонкий несущий трос, скрученный из 49 стальных оцинкованных или луженых проволочек диаметром до 0,3 мм. Благодаря такому устройству эти изделия способны выдерживать растягивающие усилия в тысячи раз большие их массы (в килограммах на погонный метр кабеля). Эксплуатационный ресурс такого кабеля составляет не менее 1 млн. циклов при совершении операций типа «спуск-подъем».

Кабельные изделия марок КПГ1У, КПГ2У и КПГН1У со стальными сердечниками чаще всего применяются в производственных условиях в линиях управления подвижными агрегатами. Под последними понимаются устройства типа тельферов, подъемных и конвейерных механизмов различного назначения.

В заключение отметим, что применение оснащенных сердечником кабелей вызвано технической необходимостью их усиления по всей длине прокладываемой трассы. С учетом существенного увеличения материальных затрат (из-за высокой стоимости таких кабельных изделий), они применяются только в ситуациях, когда потребность в них полностью оправдана.

Самонесущий изолированный провод или кабель СИП – как правильно называть?

Довольно распространенная ошибка многих – называть СИП кабелем. Если посмотреть внимательно, то на поверхности в самой аббревиатуре электротехнического изделия – самонесущий изолированный провод, указано, что это именно провод. Но, почему же многие путают провод с кабелем, далее разберемся в основных особенностях данных элементов.

Довольно распространенная ошибка многих – называть СИП кабелем. Если посмотреть внимательно, то на поверхности в самой аббревиатуре электротехнического изделия – самонесущий изолированный провод, указано, что это именно провод. Но, почему же многие путают провод с кабелем, далее разберемся в основных особенностях данных элементов.

Основные элементы конструкции

Все электрические проводники состоят из определенных конструктивных элементов. В составе проводника могут насчитываться далеко не все следующие части сразу, а только несколько:

• Токопроводящие жилы. Отвечают за проведение тока при наименьшем риске нагрева. Данный элемент обязательно должен быть гибким, проявлять стойкость к образованию на нем ржавчины, отличаться высокой электропроводимостью и быть довольно недорогим.
• Изоляционный слой. За счет изоляции обеспечивается максимальное сопротивление проводимому по жиле току. Изоляция должна отличаться максимальными диэлектрическими характеристиками в максимальном диапазоне температур. Также изоляционный слой должен легко сгибаться.
• Поясная изоляция. Она необходима, чтобы обеспечить дополнительную защиту проводника от пробоев.
• Экран. Защищает токопроводящую жилу от различных электромагнитных помех извне. Экранирующий слой должен на 100% покрывать изоляционный слой при изгибах.
• Защитный слой. Это дополнительный слой оболочки, который необходим в случае эксплуатации кабельно-проводниковой продукции в тяжелых ситуациях.
• Оболочка. Данный элемент отвечает за защиту проводника от повреждений, атмосферного воздействия и влияния влаги.

Далее перейдем к разбору основных отличий провода и кабеля по отдельности.

Из чего состоит провод?

Провода – это представители электротехнических изделий, состоящие из одной или нескольких жил, скрученных в жгут между собой. Жилы бывают:

• изолированные;
• неизолированные.

Во втором варианте несколько неизолированных жил являются одной многопроволочной жилой. В то же время данный провод может защищаться неметаллической оболочкой – чаще всего берется специальный полиэтилен. Но кроме того может присутствовать оплетка/обмотка из волокнистых материалов, проволок.

Также есть совершенно голые провода. Но данные изделия почти не эксплуатируются в быту – их зачастую применяют с целью передачи электричества по воздушной линии и на прочих участках, куда человек не имеет прямого доступа. Но также для воздушных линий электропередач используется самонесущий провод с изоляцией – СИП.

Изолированные провода могут применяться в домашних сетях – АППВ, ППВ, ПВ и прочие. Отдельный момент – провода не предназначены для подземной прокладки или эксплуатации в воде. В сравнении с кабелем, в данном случае жилы защищены не настолько мощно.

Конструкция кабеля

Кабель можно назвать «тяжеловесом» в нише проводниковой продукции. Как и у проводов, у него есть жилы, идентично – одна или несколько в изоляции. Но основное отличие от провода заключается в том, что у кабеля по стандарту жилы должны быть непременно в изоляции, а также с оболочкой. Сверху есть защитный покров. Подобные качества позволяют изделию называться кабелем и дает ему «повышенную проходимость». Кабель может применяться для прокладки в агрессивной среде – в водоеме, под землей. Также сверху жил бывают заполнители, например, гидрофобные.

Кабели можно поделить на пару разновидностей (для какого вольтажа подходит изоляционный слой):

• высоковольтные;
• низковольтные.

В сфере связи также используются кабели – они приспособлены для трансляции сигнала с максимальной частотой. Кабелем можно назвать нежную «витую пару» или массивный коаксиальный фидер – это только в сфере связи. Что касается электротехники, то кабель отличается многими защитными слоями и «высокой проходимостью».

Итог: основные отличия

Отдельное и самостоятельное изделие это провод – изолированный или неизолированный. Определенное количество изолированных проводов в одном пучке, которые скручены между собой – это многожильный провод. Если подобные изделия сверху еще имеют дополнительный слой изоляционного материала – защищенные провода.

Когда между жилами защищенных проводов также присутствуют дополнительные конструктивные элементы в виде армирующих нитей, мелования или часть внешней оболочки «утапливается» между жилами – это кабель. Также выделим еще один момент: гибкий провод, используемый для подсоединения к сети бытовой техники – шнур.

Какой кабель подойдет для подключения передвижного механизма?

Мотор-редукторы, электрические тележки, грузоподъемные механизмы, сварочные аппараты — для подключения такого оборудования с подвижными частями нужны специальные силовые кабели, способные выдержать механические воздействия. С этой целью электрики выбирают гибкие кабели типа КГ с несколькими медными жилами в резиновой изоляции. В статье мы расскажем о конструктивных особенностях, буквенно-цифровой маркировке и цветовом обозначении таких проводов.

Как прочитать маркировку

Буквенное сочетание КГ обозначает «кабель гибкий». Если производитель добавил к нему букву Н, это говорит о дополнительной защите провода негорючим резиновым слоем. Кабели с исполнением КГ-ХЛ выдерживают температуру до -55*С, с исполнением КГ-Т — температуру до +55*С.

Из чего состоит кабель КГ

Гибкие кабели состоят из таких элементов:

•
  Токопроводящая жила. Это свернутые в пучок медные проволоки с круглым сечением. Если пучок сворачивают из медных и оловянных проводов, в маркировку кабеля добавляют букву Т. Иногда используют луженую проволоку.

•
  Разделительная пленка. Ее изготавливают из полтэтилентерефталата.

•
  Фазная изоляция. Каждый провод в кабеле КГ изолирован каучуком. Изоляция окрашена в идентифицирующие цвета или имеет белый цвет и яркую идентифицирующую полосу.

•
  Скрутка. Если сечение провода не превышает 50 мм², диаметр скрутки составляет 16 мм, если превышает — производители используют скрутку в 14 мм.

•
  Разделительный слой №2. Его изготавливают из полимерного материала и наносят на пучок жилы.

•
  Внешняя изоляция. Обычно она состоит из бутадиенового каучука и защищает кабель от механических повреждений.

Внутри гибкого кабеля может быть до пяти жил. Его сечение варьируется от 2 до 250 мм². Качественный провод типа КГ подходит для использования на открытом воздухе, хорошо переносит мороз до -50^оС.

Обычная и влагостойкая изоляция

Если передвижные механизмы работают под водой или во влажном воздухе, кабели для них защищают влагостойкой изоляцией. Такой провод можно проложить по дну водоема, он не побоится ни пресной, ни соленой воды.

Кабели со стандартной изоляцией тоже устойчивы к повышенной влажности, но не рассчитаны на эксплуатацию в воде. Еще они плохо переносят контакт с маслами и едкими веществами. Если передвижной механизм эксплуатируют в таких условиях, для его подключения нужно найти маслостойкий кабель типа КГН.

Особенности заземления многожильных гибких кабелей

Чтобы защитить людей от поражения током, производители подбирают заземляющий провод под диаметр фазного провода, или «землю». Если случится авария, заземленный провод не пострадает от высоких температур. «Земля» может иметь или не иметь изоляцию, быть медной или алюминиевой.

Цветовая маркировка жил

Изоляция каждой жилы окрашена в свой цвет. Если провода изготовлены для реализации за границей, «землю» делают желто-зеленой, ноль голубым, а остальные жилы — коричневыми или черными. Для внутреннего использования «землю» красят в желто-зеленый цвет или обозначают цифрой 0, а голубым делают «ноль» или любую токопроводящую жилу.

Преимущества гибкого кабеля

•
  Нет проблем при прокладке, поэтому монтаж занимает меньше времени, чем при работе с монолитными проводами.

•
  Конструкция гибкого кабеля хорошо переносит постоянные изгибы. Это не сказывается на работоспособности провода.

•
  Если у гибкого кабеля есть маслостойкая оболочка, его можно использовать, например, при соединении узлов спецтехники.

Обратите внимание! Гибкий провод можно изгибать, но радиус изгиба ограничен. Для одних исполнений он не превышает 6 диаметров провода, для других – 8 диаметров.

Популярные типы гибких кабелей

Провода с буквой Т в маркировке используют в жарком климате, с буквами ХЛ — в морозном. Для подключения шахтного оборудования и комбайнов применяют кабели типа КГЭ с резиновой изоляцией и гибким экраном.

Различают провода для помещений и работы под открытым небом. Например, если передвижной механизм используют на улице, но в защищенном от солнца месте, его подключают медным многожильным кабелем ВРГ. Если провода будут находиться под солнцем, выбирают исполнение НРГ. Для использования в помещениях выбирают провода типа ВВГ и NYM.

Защитные покровы и броня силового кабеля

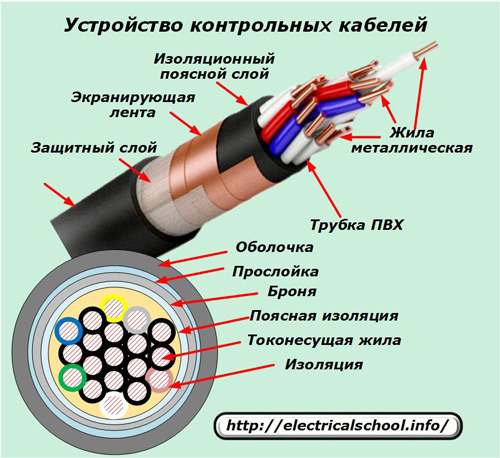

Для начала, кратко рассмотрим основные конструктивные элементы силового кабеля.

Кабель имеет одну или несколько токонесущих жил (алюминиевых или медных), каждая из которых, помещена в изоляционный слой. Кроме того, кабель может иметь заземляющие и нулевые жилы. Изоляция жил бывает резиновой, бумажной или пластмассовой (ПЭТФ, ПВХ и др.).

Ознакомиться с описанием, характеристиками, номенклатурой и ценами на силовые кабели различных марок вы можете на нашем сайте, в каталоге  Кабель и провод

Современные марки кабеля могут иметь поясную изоляцию, а пустоты между кабельными жилами могут быть заполнены различными материалами, (жгуты ПЭТФ, пропитанная бумага, кабельная пряжа, резина). При помощи поясной изоляции и заполнителей, сердечнику кабеля придается дополнительная прочность и необходимая форма (например, таким образом достигается круглая форма скрутки жил).

Некоторые марки кабеля имеют защитный экран (например  КВВГЭнг), представляющий собой, слой токопроводящей бумаги или металлической фольги, поверх которого размещена оплётка из тонкой проволоки. Оплётка изготавливается как правило из меди, а вот сама фольга может быть как медной, так и алюминиевой.

Все выше перечисленные элементы кабеля имеют достаточно хрупкую структуру и даже самые незначительные механические или же химические воздействия могут повредить их. Именно поэтому, для многих марок кабелей применяются специальные защитные слои.

Прежде всего, поверх экрана или поясной изоляции кабеля может быть наложена защитная оболочка, изготавливаемая, как правило, из пластмассы или резины. В некоторых случаях, такая оболочка бывает металлической — свинцовой, стальной или алюминиевой.

Подушка, броня и наружный покров

Кроме защитной оболочки, в кабельном производстве широко применяются специальный защитный покров, обеспечивающий надежную защиту всех оболочек кабеля от внешних воздействий. Этот слой можно разделить на три составляющие: подушка, защитная броня и наружный покров. В зависимости от марки, кабель может иметь один, два или же все три перечисленных защитных слоя. Примером может послужить кабель КВБбШв

Подушка размещается поверх оболочки или экранирующего слоя и служит для того, чтобы ленты и проволоки бронированного слоя не повредили конструктивные элементы кабеля. Как правило, подушка изготавливается из кабельной пряжи, лент ПВХ, бумаги или битума. На подушку можно накладывать слой брони, не опасаясь того, что его элементы повредят экран или изоляцию токонесущих жил кабеля.

Для защиты кабеля применяют стальную броню двух типов: ленточную и проволочную. Ленточная броня предохраняет сердечник кабеля от механических воздействий, а проволочная, помимо того, компенсирует растягивающие нагрузки, возникающие на вертикальных и наклонных участках кабельных трасс.

К сожалению такой бронирующий слой подвержен воздействию коррозии и другим химическим воздействиям. Для того, чтобы защитить броню от химически агрессивных веществ, у кабелей такого типа предусматривается наличие наружного покрова.

Наружный слой может быть выполнен из кабельной стеклопряжи пропитанной битумным составом. Поверх кабельной пряжи, как правило, накладывается шланговая изоляция из ПВХ, резины или полиэтилена.

На рисунке приведен пример бронированного кабеля ВБбШв.

Кабель этой марки имеет следующие конструктивные элементы:

• 1 — медные токонесущие жилы
• 2 – изоляция жил из ПВХ
• 3 – оболочка
• 4 – поясная изоляция
• 5 – броня из стальных лент
• 6 – шланговая изоляция из ПВХ
• 7 – нулевая жила кабеля

Где применяется бронированный кабель

Бронированные силовые кабели применяются для прокладки в условиях с высокой вероятностью механических нагрузок и повреждений. Например, в земляных траншеях, тоннелях и шахтах, на открытых участках, в производственных и жилых помещениях – там, где возможно повреждение оболочки кабеля.

Кабели, имеющие проволочную броню, кроме этого, допускается эксплуатировать на наклонных и вертикальных участках кабельных трасс, где высока вероятность растяжения.

Марки кабелей, имеющие защитный наружный покров из поливинилхлоридного пластиката (например кабель АПВБбШв), можно эксплуатировать в условиях повышенной влажности, в химически-активных средах, в условиях, где существует опасность поражения плесневым грибком.

В чем основная разница между проводами и кабелями?

В чем основное различие между проводами и кабелями?

Провода и кабели — это термины, которые часто используются в области электричества и связи. Но люди часто путаются в обоих терминах, поскольку они выглядят одинаково, но на самом деле совершенно разные. И в этой статье мы дадим вам краткое описание разницы между проводами и кабелями.

Перечислите некоторые основные различия между проводами и кабелями

Основное ключевое различие между проводами и кабелями состоит в том, что провод — это один проводник, а кабель — это группа проводников. Хотя эти проводники сделаны из обычного материала — меди или алюминия. Обычно провода оголены и скручены. Но некоторые провода покрыты тонким слоем ПВХ. А в случае кабелей они проходят параллельно и скручиваются или соединяются вместе, образуя единый корпус. В целях безопасности сделаны внутренняя и внешняя оболочка.

Провод

Проволока измеряется диаметром. По диаметру проволоки он будет измеряться по номеру калибра. Чем меньше номер калибра, тем толще проволока.Идеальный калибр, который используется в жилых помещениях, — 10 и 20. Но имейте в виду, что большие провода пропускают больше тока и могут повредить бытовую технику из-за сгорания предохранителя.

Кабель

Кабель содержит токоподводящий провод, нейтральный провод, замыкающий контур, а также заземляющий провод. Кабель классифицируется по общему количеству проводов, из которых он состоит, и их калибру.

Различное применение проводов и кабелей

Использование провода

Провод используется для передачи электричества, механических нагрузок, передачи телекоммуникационных сигналов, обогрева ювелирных изделий, одежды, автомобилей или любых промышленных деталей, таких как булавки, лампочки и иглы.

Использование кабеля

Кабель используется для передачи энергии, сигналов электросвязи или передачи электроэнергии.

Типы проводов и кабелей

Типы электропроводов

1. Сплошной — Сплошной провод состоит из одного жила, изолированного или неизолированного и обычно защищенного цветной оболочкой. Этот провод имеет более низкое сопротивление и его лучше всего использовать на более высоких частотах.

2.Стандарт — Стандартный провод состоит из множества скрученных вместе тонких жил. Эти провода используются там, где требуется гибкость, стандартный провод можно использовать в течение длительного периода времени. Для сравнения: стандартный провод имеет большую площадь поперечного сечения, чем сплошной.

Типы электрических кабелей

1. Кабель витой пары — Кабель витой пары включает 2 кабеля, скрученных вместе. Это скручивание позволяет избежать шума, создаваемого магнитной связью, и поэтому оно используется для передачи сигналов.Кабель витой пары обычно используется для передачи данных и телекоммуникаций.

2. Многожильный кабель — Этот кабель состоит из 2 или более проводов, которые изолированы и предназначены для защиты целостности сигнала. Кабели с витой парой и многожильные кабели известны как кабели для балансных линий.

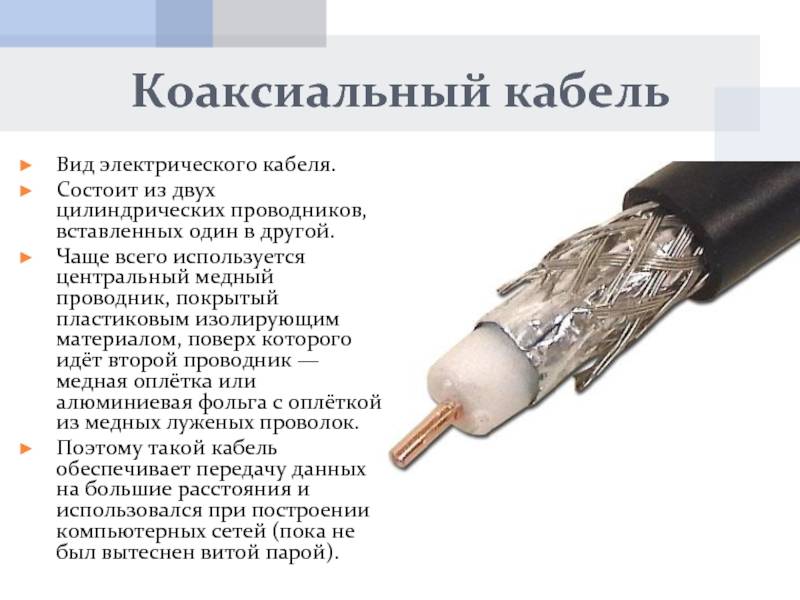

3. Коаксиальный кабель — Коаксиальный кабель имеет внутренний проводник, окруженный параллельным внешним проводником из фольги, защищенным изоляционными слоями.В кабеле 2 проводника отделены друг от друга изолирующим диэлектриком. Эти кабели обычно используются в телевизионных кабелях, поскольку их характеристики более стабильны, чем у кабелей с витой парой.

Источник изображения: estore.finolex.com

4. Волоконно-оптический кабель — Волоконно-оптический кабель передает сигналы через пучок стеклянных нитей и, сравнительно, имеет большую полосу пропускания, чем металлические проводники, и это означает, что они могут нести больше информации и данных. По этой причине вместо традиционных медных кабелей используются оптоволоконные кабели.

Различные преимущества использования проводов и кабелей

Преимущества Wire

Использование одножильного провода идеально подходит для более высоких частот, оно обеспечивает низкое сопротивление и стоимость. А стандартный провод показывает высокое сопротивление металлу.

Преимущества кабеля

Кабели для тяжелых условий эксплуатации, с хорошей изоляцией и повышенной прочностью.

Правила, применимые к обоим:

1.Поврежденные или порванные провода или кабели необходимо заменить.

2. Убедитесь, что все кабели и провода поляризованы и имеют предохранительные заглушки.

3. Храните провода и кабели в недоступном для детей месте или для безопасности детей переходите на огнестойкие кабели Finolex.

4. Избегайте размещения проводов и кабелей в местах, где они могут легко споткнуться.

Источник изображения: estore.finolex.com

Типы электрических кабелей | Системы Провода и Кабеля

Типы электрических кабелей

• Коаксиальный кабель — используется для радиочастотных сигналов, например, в системах распределения кабельного телевидения.
• Кабель связи
• Прямой подземный кабель
• Гибкие кабели
• Кабель Heliax
• Кабель в неметаллической оболочке (или строительный неметаллический провод, НМ, НМ-Б)
• Кабель в металлической оболочке (или армированный кабель переменного тока или BX)
• Многожильный кабель (состоит из нескольких проводов и покрыт оболочкой кабеля)
• Парный кабель — состоит из двух отдельно изолированных проводов, которые обычно используются в цепях постоянного или низкочастотного переменного тока
• Портативный шнур — гибкий кабель для питания переменного тока в портативных устройствах
• Ленточный кабель — полезен, когда требуется много проводов. Этот тип кабеля легко сгибается, и он разработан для работы с низкими напряжениями.
• Экранированный кабель — Используется для чувствительных электронных схем или для обеспечения защиты в высоковольтных приложениях.
• Одинарный кабель (время от времени это название используется для провода)
• Погружной кабель
• Твинаксиальный кабель
• Двухжильный кабель — этот тип кабеля представляет собой плоскую двухпроводную линию. Ее обычно называют линией 300 Ом, потому что линия имеет импеданс 300 Ом. Он часто используется в качестве линии передачи между антенной и приемником (например,г., телевидение и радио). Эти кабели скручены для уменьшения кожных эффектов.
• Витая пара — состоит из двух переплетенных между собой изолированных проводов. Он напоминает парный кабель, за исключением того, что спаренные провода скручены

Таблицы сечения проводов AWG

В таблице ниже приведены различные данные, включая сопротивление проводов различных сечений и допустимый ток (допустимую нагрузку) на основе пластиковой изоляции. Информация о диаметре в таблице относится к сплошной проволоке .Многожильные провода рассчитываются путем расчета эквивалентной площади поперечного сечения меди. Ток плавления (плавящаяся проволока) рассчитывается исходя из температуры окружающей среды 25 ° C. В приведенной ниже таблице предполагается, что частоты постоянного или переменного тока равны или меньше 60 Гц, и не учитывается скин-эффект. Число витков провода — это верхний предел для провода без изоляции.

AWG	Диаметр		витков провода, без изоляции		Площадь		Медная проволока
							Сопротивление / длина		Допустимая нагрузка при номинальной температуре изоляционного материала 20 ° C или 16 AWG и меньше для одиночных несвязанных проводов в оборудовании:			Ток предохранителя
									60 ° С	75 ° С	90 ° С	Прис	Ондердонк
	(дюйм)	(мм)	(на дюйм)	(на см)	(килограмм)	(мм 2 )	(мОм / м )	(мОм / фут )	(А)			~ 10 с	1 с	32 мс
0000 (4/0)	0. 4600	11,684	2,17	0,856	212	107	0,1608	0,04901	195	230	260	3,2 кА	33 кА	182 кА
000 (3/0)	0,4096	10,405	2,44	0,961	168	85,0	0,2028	0,06180	165	200	225	2.7 кА	26 кА	144 кА
00 (2/0)	0,3648	9,266	2,74	1,08	133	67,4	0,2557	0,07793	145	175	195	2.3 кА	21 кА	115 кА
0 (1/0)	0,3249	8,251	3,08	1,21	106	53.5	0,3224	0,09827	125	150	170	1. 9 кА	16 кА	91 кА
1	0,2893	7,348	3,46	1,36	83,7	42,4	0,4066	0,1239	110	130	145	1,6 кА	13 кА	72 кА
2	0.2576	6.544	3,88	1,53	66,4	33,6	0,5127	0,1563	95	115	130	1,3 кА	10,2 кА	57 кА
3	0,2294	5,827	4,36	1,72	52,6	26,7	0,6465	0,1970	85	100	115	1.1 кА	8,1 кА	45 кА
4	0,2043	5,189	4,89	1,93	41,7	21,2	0,8152	0,2485	70	85	95	946 А	6. 4 кА	36 кА
5	0,1819	4,621	5,50	2,16	33,1	16,8	1.028	0,3133				795 А	5,1 кА	28 кА
6	0,1620	4,115	6,17	2,43	26,3	13,3	1,296	0,3951	55	65	75	668 А	4.0 кА	23 кА
7	0,1443	3,665	6,93	2,73	20.8	10,5	1,634	0,4982				561 А	3,2 кА	18 кА
8	0,1285	3,264	7,78	3,06	16,5	8,37	2,061	0,6282	40	50	55	472 А	2,5 кА	14 кА
9	0,1144	2,906	8. 74	3,44	13,1	6,63	2,599	0,7921				396 А	2,0 кА	11 кА
10	0,1019	2,588	9,81	3,86	10,4	5,26	3,277	0,9989	30	35	40	333 А	1,6 кА	8.9 кА
11	0.0907	2.305	11,0	4,34	8,23	4,17	4,132	1,260				280 А	1,3 кА	7,1 кА
12	0,0808	2,053	12,4	4,87	6,53	3,31	5,211	1,588	20	25	30	235 А	1.0 кА	5.6 кА
13	0,0720	1,828	13,9	5,47	5,18	2,62	6,571	2,003				198 А	798 А	4,5 кА
14	0,0641	1,628	15,6	6,14	4,11	2,08	8,286	2,525	15	20	25	166 А	633 А	3. 5 кА
15	0,0571	1,450	17,5	6,90	3,26	1,65	10,45	3,184				140 А	502 А	2,8 кА
16	0,0508	1,291	19,7	7,75	2,58	1,31	13,17	4,016	22 * ​​на открытом воздухе	13 * закрытые	18	117 А	398 А	2.2 кА
17	0,0453	1,150	22,1	8,70	2,05	1,04	16,61	5,064				99 А	316 А	1,8 кА
18	0,0403	1.024	24,8	9,77	1,62	0,823	20,95	6.385	10	14	16	83 А	250 А	1. 4 кА
19	0,0359	0,912	27,9	11,0	1,29	0,653	26,42	8,051	–	–	–	70 А	198 А	1,1 кА
20	0,0320	0,812	31,3	12,3	1,02	0,518	33,31	10,15	11	7.5	–	58,5 А	158 А	882 А
21	0,0285	0,723	35,1	13,8	0,810	0,410	42,00	12,80	–	–	–	49 А	125 А	700 А
22	0,0253	0,644	39,5	15,5	0.642	0,326	52,96	16,14	7	5	–	41 А	99 А	551 А
23	0,0226	0,573	44,3	17,4	0,509	0,258	66,79	20,36	–	–	–	35 А	79 А	440 А
24	0. 0201	0,511	49,7	19,6	0,404	0,205	84,22	25,67	3,5	2,1	–	29 А	62 А	348 А
25	0,0179	0,455	55,9	22,0	0,320	0,162	106,2	32,37	–	–	–	24 А	49 А	276 А
26	0.0159	0,405	62,7	24,7	0,254	0,129	133,9	40,81	2,2	1,3	–	20 А	39 А	218 А
27	0,0142	0,361	70,4	27,7	0,202	0,102	168,9	51,47	–	–	–	17 А	31 А	174 А
28	0. 0126	0,321	79,1	31,1	0,160	0,0810	212,9	64,90	1,4	0,85	–	14 А	24 А	137 А
29	0,0113	0,286	88,8	35,0	0,127	0,0642	268,5	81,84	–	–	–	12 А	20 А	110 А
30	0.0100	0,255	99,7	39,3	0,101	0,0509	338,6	103,2	0,86	0,52	–	10 А	15 А	86 А
31	0,00893	0,227	112	44,1	0,0797	0,0404	426,9	130,1	–	–	–	9 А	12 А	69 А
32	0. 00795	0,202	126	49,5	0,0632	0,0320	538,3	164,1	0,53	0,3	–	7 А	10 А	54 А
33	0,00708	0,180	141	55,6	0,0501	0,0254	678,8	206,9	–	–	–	6 А	7.7 А	43 А
34	0,00630	0,160	159	62,4	0,0398	0,0201	856,0	260,9	0,3	0,180	–	5 А	6,1 А	34 А
35	0,00561	0,143	178	70,1	0,0315	0,0160	1079	329.0	–	–	–	4 А	4,8 А	27 А
36	0,00500	0,127	200	78,7	0,0250	0,0127	1361	414,8	–	–	–	4 А	3,9 А	22 А
37	0,00445	0,113	225	88. 4	0,0198	0,0100	1716	523,1	–	–	–	3 А	3,1 А	17 А
38	0,00397	0,101	252	99,3	0,0157	0,00797	2164	659,6	–	–	–	3 А	2,4 А	14 А
39	0.00353	0,0897	283	111	0,0125	0,00632	2729	831,8	–	–	–	2 А	1,9 А	11 А
40	0,00314	0,0799	318	125	0,00989	0,00501	3441	1049	–	–	–	1 А	1.Перейти к: a b c d Точно, по определению В электротехнической промышленности Северной Америки проводники сечением более 4/0 AWG обычно идентифицируются по площади в тысячах круговых милов (kcmil), где 1 kcmil = 0,5067 мм 2 . Проволока следующего размера больше 4/0 имеет поперечное сечение 250 тыс. Мил. Круглый мил — это площадь проволоки диаметром один мил. Один миллион круглых милов — это площадь круга диаметром 1000 мил (1 дюйм). Старое сокращение для тысячи круговых милов — MCM . Многожильный провод AWG, размеры Калибры AWG также используются для описания многожильных проводов. В этом случае он описывает провод, площадь поперечного сечения которого равна сумме всех площадей поперечного сечения отдельных жил; промежутки между прядями не учитываются.При изготовлении круглых прядей эти зазоры занимают около 10% площади проволоки, поэтому требуется проволока примерно на 5% толще, чем эквивалентная сплошная проволока. Многожильные провода обозначаются тремя числами: общим размером AWG, количеством жил и размером жилы AWG. Количество нитей и AWG пряди разделяются косой чертой. Например, многожильный провод 22 AWG 7/30 — это провод 22 AWG, состоящий из семи жил провода 30 AWG. Что такое подземные кабели электропередачи Подземные кабели Подземные кабели имеют другие технические требования, чем воздушные линии, и оказывают другое воздействие на окружающую среду.Из-за различных физических, экологических и строительных потребностей подземные линии электропередачи обычно стоят дороже и могут быть более сложными в строительстве, чем воздушные линии. Подземные кабели из сшитого полиэтилена слева направо: 345 кВ, 138 кВ, 69 кВ и распределение Проектирование и строительство подземных линий электропередачи отличается от воздушных линий из-за двух существенных технических проблем, которые необходимо преодолеть. Это: Обеспечение достаточной изоляции, чтобы кабели могли находиться в пределах нескольких дюймов от заземленного материала. Рассеивание тепла, выделяемого во время работы электрических кабелей. Первой подземной линией электропередачи была линия 132 кВ, построенная в 1927 году. Кабель был заполнен жидкостью и имел бумажную изоляцию. Жидкость была необходима для отвода тепла. В настоящее время используются два основных типа подземных линий электропередачи. Один тип сконструирован в трубе, в которой жидкость или газ перекачиваются или циркулируют по кабелю и вокруг него, чтобы отводить тепло и изолировать кабели.Другой тип — кабель с твердым диэлектриком, не требующий жидкости или газа и являющийся новейшим технологическим достижением. К распространенным типам подземных кабелей относятся: Труба высокого давления, заполненная жидкостью ( HPFF ) Газонаполненная труба высокого давления ( HPGF ) Автономная жидкость с наполнением ( SCFF ) Жесткий кабель из сшитого полиэтилена ( XLPE ) Трубный кабель высокого давления с заполнением жидкостью Труба высокого давления с жидким наполнением (HPFF) -тип подземной линии электропередачи, состоит из стальной трубы, содержащей три высоковольтных проводника. Каждый проводник изготовлен из меди или алюминия ; утеплен качественной масляно-пропитанной крафт-бумагой; и покрыты металлическим экраном (обычно свинцовым) и полозьями (для защиты во время строительства). Внутри стальных труб три проводника окружены диэлектрическим маслом, давление которого поддерживается на уровне 200 фунтов на квадратный дюйм (psi). Эта жидкость действует как изолятор и не проводит электричество. Жидкий диэлектрик под давлением предотвращает электрические разряды в изоляции проводов.Электрический разряд может вызвать отказ линии. Жидкость также отводит тепло от проводников. Жидкость обычно статична и отводит тепло за счет теплопроводности. В некоторых случаях жидкость прокачивается по трубе и охлаждается с помощью теплообменника. Для кабелей с перекачиваемыми жидкостями требуются надземные насосные станции, обычно расположенные на подстанциях. Насосные станции контролируют давление и температуру жидкости. Есть устройство радиаторного типа, которое отводит тепло от подземных кабелей в атмосферу. Масло также проверяется на предмет любых повреждений или проблем с материалами кабеля. Наружная стальная труба защищает проводники от механических повреждений, проникновения воды и сводит к минимуму вероятность утечки масла. Труба защищена от химической и электрической среды почвы с помощью покрытия и катодной защиты. Проблемы, связанные с подземными линиями электропередачи HPFF трубного типа, включают проблемы технического обслуживания и возможное загрязнение окружающих почв и грунтовых вод из-за утечки нефти. Газонаполненный кабель высокого давления Газонаполненный трубопровод высокого давления (HPGF) подземной линии электропередачи представляет собой разновидность трубопровода HPFF, описанного выше. Вместо диэлектрического масла для изоляции проводов используется сжатый азот. Газообразный азот менее эффективен, чем жидкие диэлектрики в подавлении электрических разрядов и охлаждении. Чтобы это компенсировать, изоляция проводов примерно на 20 процентов толще, чем изоляция в трубах, заполненных жидкостью. Рисунок 1 — Поперечное сечение трубы HPFF или HPGF Более толстая изоляция и более теплая труба уменьшают силу тока, которую линия может безопасно и эффективно проводить. В случае утечки или разрыва кабельной системы с газообразным азотом справиться легче, чем с диэлектрическим маслом в окружающей среде. Автономная труба с жидкостным заполнением Автономная труба с жидкостным заполнением (SCFF) подземного типа часто используется для строительства подводных трансмиссий.Проводники полые и заполнены изолирующей жидкостью под давлением от 25 до 50 фунтов на квадратный дюйм. Кроме того, три кабеля независимы друг от друга. Они не помещаются вместе в трубу. Каждый кабель состоит из заполненного жидкостью проводника, изолированного высококачественной крафт-бумагой и защищенного свинцово-бронзовой или алюминиевой оболочкой и пластиковой оболочкой. Жидкость снижает вероятность электрического разряда и выхода из строя линии. Оболочка помогает удерживать жидкость в проводнике, а пластиковая оболочка не пропускает воду. Этот тип конструкции снижает риск полного отказа, но затраты на строительство намного выше, чем стоимость одиночной трубы, используемой для создания систем HPFF или HPGF. Жесткий кабель из сшитого полиэтилена Подземную линию передачи из сшитого полиэтилена (XLPE) часто называют кабелем с твердым диэлектриком. Твердый диэлектрический материал заменяет жидкость или газ под давлением в трубчатых кабелях. Кабель из сшитого полиэтилена стал национальным стандартом для подземных линий электропередачи напряжением менее 200 кВ. Рисунок 3 Поперечное сечение кабеля из сшитого полиэтилена Жесткий кабель требует на меньше обслуживания, но надвигающиеся нарушения изоляции намного труднее контролировать и обнаруживать. Диаметр кабелей из сшитого полиэтилена увеличивается с увеличением напряжения. Каждая линия передачи требует трех отдельных кабелей, подобных трем проводникам, необходимым для наземных линий передачи. Они не размещаются вместе в трубе, а устанавливаются в бетонных каналах или закапываются бок о бок. Каждый кабель состоит из медного или алюминиевого проводника и полупроводящего экрана на его сердечнике. Жилу окружает изоляция из сшитого полиэтилена. Наружная оболочка кабеля состоит из металлической оболочки и пластиковой оболочки. Для конструкции из сшитого полиэтилена на 345 кВ два комплекта из трех кабелей (шесть кабелей) необходимы по ряду причин, в первую очередь для того, чтобы мощность подземной системы соответствовала мощности воздушной линии. Такая конструкция помогает ограничить масштаб любого отказа кабеля и сокращает время восстановления в аварийной ситуации. По сравнению с воздушными линиями, для большинства подземных линий электропередачи требуется увеличенное время простоя для устранения эксплуатационных проблем или проблем с техническим обслуживанием. Двойные комплекты кабелей позволяют перенаправить мощность через комплект резервных кабелей, сокращая время простоя, но увеличивая площадь, занимаемую строительством линии. Опора на кабель состоит из? MCQ: Жесткие кабели считаются ненадежными при напряжении свыше 66 кВ, потому что ___________? Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: В кабелях зарядный ток __________? Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: Если кабель с однородной изоляцией имеет максимальное напряжение 10 кВ / мм, то диэлектрическая прочность изоляции должна составлять _______________? Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: Внутренние оболочки кабелей используются для _____________? Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: Пробоя изоляции кабеля можно экономически избежать, используя ___________? Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: В кабелях оболочки используются для ___________? Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: Если длина кабеля увеличена вдвое, его емкость ____________? Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: Металлическая оболочка может быть изготовлена ​​из свинца, свинцового сплава или алюминия? Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: Трудно обслуживать маслонаполненные кабели ____________? Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: В густонаселенных районах, где земляные работы дороги и неудобны, часто применяется «система протяжки» прокладки подземных кабелей. Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: Полиэтилен имеет очень плохие диэлектрические свойства и свойства старения. Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: Натуральный каучук получают из молочного сока тропических деревьев Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: при градуировке емкости используется однородный диэлектрик Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: Резина является наиболее часто используемой изоляцией в кабелях Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: Недостаток бумаги в качестве изоляционного материала ____________? Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: Изоляционный материал должен иметь ____________? Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: Если кабель питания и кабель связи должны проходить параллельно, минимальное расстояние между ними во избежание помех должно составлять ______________? Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: Кабели для линий 220 кВ неизменно ____________? Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: Медь в качестве жилы для кабелей используется как ________? Категория: Вопросы электротехники, Издатель: T-Code Scripts MCQ: Преимущество маслонаполненных кабелей _________? Категория: Вопросы электротехники, Издатель: T-Code Scripts Основы коаксиальных кабелей, используемых в электронных и компьютерных системах ~ Изучение электротехники Следующие характеристики / свойства помогают определить применение коаксиального кабеля в электронных и компьютерных системах: 1. Характеристическое сопротивление 2. Коэффициент стоячей волны по напряжению (КСВН) 3. Скорость распространения 4. Номинальное напряжение 5. Рабочая температура Характеристическое сопротивление Характеристический импеданс коаксиального кабеля зависит от его геометрии и материалов. Характеристическое сопротивление не зависит от длины и обычно составляет от 35 до 185 Ом. Наиболее распространенные значения — 50, 75 и 93 Ом. Характеристический импеданс кабеля не такой же, как импеданс проводов в кабеле, который зависит от длины. Наиболее эффективная передача энергии от источника к нагрузке происходит, когда все части системы имеют одинаковое характеристическое сопротивление. Чтобы иметь лучшие характеристики с коаксиальным кабелем, необходимо согласование импеданса, особенно важное на более высоких частотах, где последствия рассогласования более серьезны. Постоянное напряжение — коэффициент волны (КСВН) Коэффициент стоячей волны по напряжению (КСВН) является мерой стоячих волн, возникающих в результате отражений. Он выражает однородность или качество характеристического импеданса кабеля. Однородность также измеряется как структурные возвратные потери (SRL). Скорость распространения Скорость распространения — это скорость, с которой электромагнитная энергия распространяется по кабелю. В открытом космосе или в воздухе электромагнитная энергия движется со скоростью света, составляющей 186 000 миль в секунду. Однако в других материалах энергия распространяется медленнее, в зависимости от диэлектрической проницаемости материала.Скорость распространения выражается в процентах от скорости света. Например, скорость 65 процентов означает, что энергия движется со скоростью 120 900 миль в секунду — или на 35 процентов медленнее, чем в свободном пространстве. Диэлектрик (изоляция), разделяющий два проводника, определяет скорость распространения. Хотя электромагнитная энергия распространяется в диэлектрике, ток, связанный с энергией, проходит в основном снаружи центрального проводника и внутри внешнего проводника (экрана). Два проводника связывают энергию внутри кабеля. Следовательно, качество диэлектрика важно для эффективной и быстрой передачи энергии. Скорость важна для инженеров, которым необходимо знать время прохождения сигналов для цифровой передачи. Номинальное напряжение Это максимальное напряжение, на которое рассчитан кабель. Диапазон рабочих температур Это минимальная и максимальная температура, при которой может работать кабель. Типы коаксиальных кабелей Существует много типов коаксиальных кабелей, но обычно используются четыре типа, а именно: 1. Гибкий коаксиальный кабель 2. Полужесткий коаксиальный кабель 3. Трехосный 4. Двойной коаксиальный кабель Также существует твинаксиальный (твинаксиальный) кабель, используемый для высокоскоростной мультиплексной передачи в сбалансированном режиме в больших компьютерных системах. Гибкий коаксиальный кабель Самый распространенный тип гибкого коаксиального кабеля имеет внешний провод (экран) в оплетке из очень тонких проводов. Хотя оплетка делает кабель гибким, она не обеспечивает полного экранирования — энергия (радиочастотные сигналы) может просачиваться через экран через мельчайшие промежутки в оплетке. Чтобы избежать этого, многие кабели имеют несколько слоев внешнего проводника. Кроме того, иногда в качестве дополнения к оплетке используют тонкую фольгу, чтобы обеспечить лучшее покрытие и большую эффективность экранирования. Чем больше покрытие, тем лучше щит Полужесткий коаксиальный кабель Полужесткий коаксиальный кабель имеет прочный металлический трубчатый внешний проводник, похожий на трубу.Такая конструкция дает кабелю очень равномерное характеристическое сопротивление (низкий КСВН) и отличное экранирование, но за счет гибкости. Триаксиальный кабель (Triax) Этот коаксиальный кабель имеет два внешних проводника (экрана), разделенных слоем диэлектрика. Один внешний проводник (экран) служит сигнальным заземлением, а другой — заземлением, обеспечивая лучшую помехозащищенность и экранирование. Одно предостережение: не путайте гибкий кабель с многослойным внешним экраном с триаксиальным кабелем. Двойной коаксиальный кабель Этот кабель содержит два отдельных коаксиальных кабеля, окруженных общей внешней оболочкой. Ниже показаны четыре основных типа обычно используемых коаксиальных кабелей . Типы коаксиальных кабелей и их спецификация Коаксиальные кабели — это разновидность кабеля для передачи сигналов, который используется для передачи электрических сигналов между устройствами, системами или компонентами. В то время как стандартный электрический кабель состоит из одного или нескольких проводов, по которым проходит электрический ток (поток электронов), коаксиальный кабель используется для передачи радиочастотных (RF) сигналов в форме поперечной электромагнитной волны.Конструкция коаксиального кабеля состоит из внутреннего проводника, окруженного диэлектрическим слоем, который затем заключен в цилиндрический сэндвич, содержащий дополнительные слои экранирования, а также внешнюю защитную оболочку для предотвращения повреждения компонентов, передающих сигнал, во время установки или из-за воздействия окружающей среды. стрессы. Коаксиальные кабели обычно используются в качестве линий передачи и могут передавать высокочастотные сигналы с низкими потерями. К распространенным типам коаксиальных кабелей относятся: Коаксиальный кабель Hard Line Гибкий коаксиальный кабель Полужесткий коаксиальный кабель Формируемый коаксиальный кабель Жесткий коаксиальный кабель Двойной осевой кабель Триаксиальный кабель Термины «коаксиальные кабели» и «коаксиальные кабельные сборки» часто используются как синонимы, однако в некоторых ссылках они различаются, определяя сборку для представления материала кабеля, снабженного концевыми разъемами и доступного в стандартной длине для немедленной доставки.В этом контексте коаксиальный кабель будет представлять собой объемный кабель, продаваемый в бухтах или бухтах, скажем, длиной 100 или 500 футов, на которые устанавливаются кабельные соединители после определения окончательной длины кабеля. Типы коаксиального кабеля В следующих разделах дается краткое описание каждого из типов коаксиального кабеля. Коаксиальный кабель Hard Line В коаксиальном кабеле с жесткой линией используется центральный проводник, который изготовлен из таких материалов, как медь, серебро, алюминий или сталь, и этот тип кабеля обычно больше в диаметре, чем другие формы коаксиального кабеля.Эти типы кабелей могут использоваться для передачи сигналов высокой мощности. В некоторых формах жестких проводов используется азот под давлением в качестве ингибитора проникновения влаги, а также для предотвращения образования дуги. Гибкий коаксиальный кабель Как следует из названия, гибкий коаксиальный кабель может перемещаться и изгибаться по мере необходимости в соответствии с конфигурацией и геометрией приложения. В типичной конструкции гибкого коаксиального кабеля используется внутренний металлический проводник, окруженный гибким полимером, который действует как диэлектрик, с внешней оболочкой для защиты от окружающей среды. Когда есть необходимость в повышении гибкости, провод с металлическим сердечником можно переключить на многожильный провод с сплошного провода, а более жесткий диэлектрический материал можно заменить пенополиэтиленом (РЕ). Гибкий коаксиальный кабель — это самый распространенный тип коаксиального кабеля, знакомый каждому, кто видел его в использовании для подключения домашнего видеооборудования и телевизоров. Полужесткий коаксиальный кабель В полужестком коаксиальном кабеле используется сплошная внешняя оболочка из меди с диэлектриком из PTFE.Медная оболочка обычно обеспечивает превосходную эффективность экранирования, а диэлектрические свойства обеспечивают улучшенные высокочастотные характеристики. По своей конструкции коаксиальный кабель этого типа не предназначен для перегиба или перегиба после первоначальной операции формования. Формируемый коаксиальный кабель Альтернативой полужесткому коаксиальному кабелю является формируемый коаксиальный кабель, также известный как гибкий коаксиальный кабель. Вместо жесткой медной внешней оболочки используется гибкая металлическая оболочка, которую можно изменять и формировать вручную в соответствии с желаемой конфигурацией кабеля, требующей использования специальных инструментов.Формируемый коаксиальный кабель иногда используется для компоновки конструкции для размещения кабеля в прототипах, и после стабилизации конструкция преобразуется для использования полужесткого коаксиального кабеля. Жесткий коаксиальный кабель Жесткий коаксиальный кабель, иногда называемый жесткой линией, состоит из двух концентрически установленных медных трубок, которые поддерживаются через фиксированные интервалы по длине кабеля с помощью опор из ПТФЭ или дисковых изоляторов. Хотя он называется жестким коаксиальным кабелем, термин жесткая коаксиальная линия передачи может быть более подходящим названием, учитывая, что кабель традиционно считается гибким или изгибаемым.Жесткие линии электропередачи производятся и продаются в виде прямых фланцевых участков заданной фиксированной длины. В результате доступен набор стандартных соединителей или муфт, таких как колена под 45 или 90 градусов, для соединения участков линии передачи вместе по мере необходимости. Также используются специальные распорки и пружины, чтобы учесть дифференциальное расширение и сжатие внутренних и внешних медных трубок, используемых в линии передачи. Твинаксиальный кабель Твинаксиальные кабели (также известные как Twin axial или Twinax) имеют два центральных проводника, содержащихся в сердечнике, с одним внешним сердечником и диэлектриком, вместо традиционной конструкции с одним проводником, как у большинства типов коаксиальных кабелей.Некоторыми преимуществами двойного осевого кабеля являются уменьшенные потери в кабеле, лучшая защита от контуров заземления и емкостных полей, а также снижение низкочастотного магнитного шума. Эти кабели лучше всего подходят для использования в низкочастотных цифровых и видео приложениях. Триаксиальный кабель Триаксиальный кабель, также называемый триаксиальным кабелем, представляет собой коаксиальный кабель, к которому добавлена ​​дополнительная медная оплетка. Эта оплетка функционирует как экран и заземляется, таким образом пропуская любые токи контура заземления или емкостные шумы поля от проводящих элементов внутреннего сердечника.Триаксиальный кабель обеспечивает увеличенную полосу пропускания и подавление помех, обеспечивает улучшение отношения сигнал / шум по сравнению со стандартным коаксиальным кабелем, а также снижает потери в кабеле и его нагрузку. Коаксиальный кабель других типов Несколько других специализированных типов коаксиального кабеля: Для особых нужд доступны услуги по проектированию и производству коаксиального кабеля по индивидуальному заказу. Как определяется коаксиальный кабель Общие технические характеристики коаксиального кабеля включают следующее: Тип кабеля или тип RG (что означает Radio Guide) в настоящее время в значительной степени является устаревшей ссылкой, учитывая, что базовый стандарт, определяющий эти термины, больше не является действующим документом. RG-6 — очень распространенный тип, используемый в домашних видео приложениях. Материал для внутреннего сердечника проводника, который может быть голой медью, медью с серебряным покрытием, луженой медью или алюминием / медью, чтобы назвать несколько вариантов. Импеданс кабеля. Наиболее распространенные значения импеданса — 50, 52, 75 или 93 Ом. Материал оболочки, который используется в качестве внешнего защитного слоя кабеля. Основные размеры кабеля, включая длину, внешний диаметр и калибр провода. Требуемая конфигурация разъема, включающая как желаемый пол, так и определенный стиль разъема, например BNC, SMA, SMB или N-тип. Минимальный радиус изгиба Затухание, измеренное в дБ на единицу длины кабеля Номинальная температура кабеля Резюме В этой статье представлен краткий обзор распространенных типов коаксиального кабеля и параметров, определяющих спецификацию коаксиального кабеля. Для получения информации о других продуктах обратитесь к нашим дополнительным руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах. Источники: https://www.ppc-online.com/blog/what-is-coaxial-cable-and-how-is-it-used https://www.eriinc.com/catalog/transmission-line/rigid-coaxial-line/ https://www.eriinc.com https://www.milestek.com/blog/index.php/2011/05/twinax-vs-triax-cables-benefits-and-differences/ https: // customcable.CA / гибкие-полужесткие-сборки-коаксиальные-RF-кабели / https://www.digikey.com/en/product-highlight/a/amphenol-rf-division/cable-connectors#lowloss Прочие кабельные изделия Прочие «виды» статей Больше от компании Electric & Power Generation Длинный коаксиальный кабель состоит из двух тонкостенных проводящих кабелей класса 12 по физике CBSE Подсказка: Вспомните выражение для плотности магнитной энергии, которая представляет собой не что иное, как энергию, запасенную в магнитном поле на единицу объема кабеля. alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Методика проверка узо: Методика проверки и испытания УЗО 27.03.201922.02.2021 Страна двух материков: Какое государство Африки расположено на двух материках? 09.06.202108.06.2021 Лэп 10 квт охранная зона: Охранные зоны линий электропередач и объектов электросетевого хозяйства. Размеры зон 11.02.197021.06.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
